Tryton TMS12518 Operating Instruction

Download

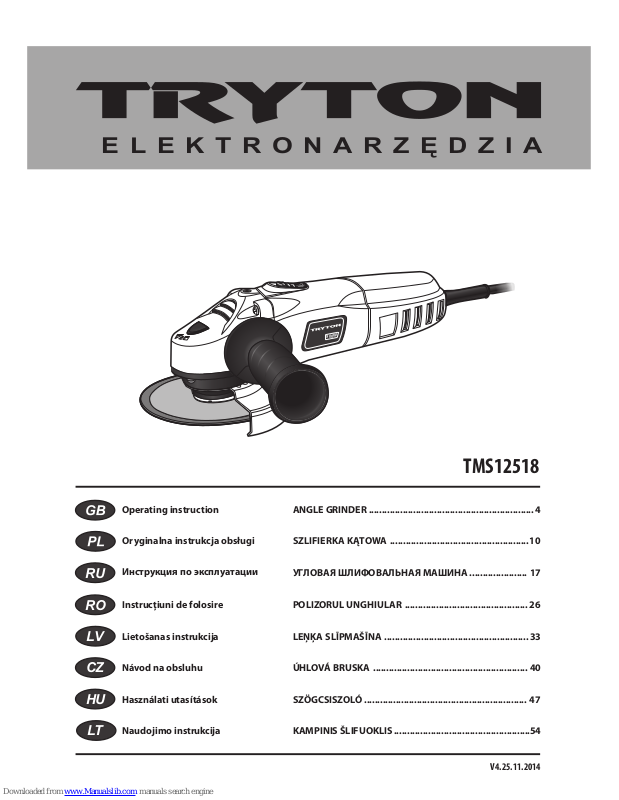

Page 1

E L E K T R O N A R Z Ę D Z I A

900W

TMS12518

Oryginalna instrukcja obsługi

SZLIFIERKA KĄTOWA .....................................................

Operating instruction ANGLE GRINDER ...............................................................

Инструкция по эксплуатации

УГЛОВАЯ ШЛИФОВАЛЬНАЯ МАШИНА ......................

Instrucţiuni de folosire

POLIZORUL UNGHIULAR ...............................................

Lietošanas instrukcija

LEŅĶA SLĪPMAŠĪNA .......................................................

Návod na obsluhu

ÚHLOVÁ BRUSKA ...........................................................

Használati utasítások

SZÖGCSISZOLÓ ..............................................................

Naudojimo instrukcija

KAMPINIS ŠLIFUOKLIS ....................................................

V4.25.11.2014

Page 2

900W

Page 3

900W

15 -30

А B

900W

o o

30 -40

< 6 mm

> 6 mm

Page 4

OPERATING INSTRUCTION

Original text translation

ANGLE GRINDER TMS12518

BEFORE YOU START USING THE MACHINE READ THOROUGHLY THIS MANUAL.

Keep this document for future reference.

WARNING! Read all safety warnings marked with a symbol and all operating safety instructions.

WARNING! General warnings regarding the use of power tools.

Electric safety:

WARNING! General warnings regarding the use of power tools.

Use and taking care of your power tool:

a) Do not overload your power tool. Use a power tool with

power adjusted to work being done. An appropriately chosen

power tool will allow you to work better and safer under load it has been designed for.

b) Do not use a power tool when its power switch is out of order

(it does not switch it on or off ). Any power tool with its power

switch out of order is dangerous and must be repaired.

c) Always disconnect the plug from the power source and/or

disconnect its battery before changing any settings, performing replacement or storage. Such preventive measures

reduce the risk of accidental power tool start up.

WARNING! General warnings regarding the use of

d) Keep your power tool out of reach of children and do not

power tools.

allow unauthorized persons to use the power tool. Power tools

in hands of untrained persons can be dangerous.

Personal safety:

To limit the risk of fire, electric shock and injury while using the device, follow all operating safety instructions and tips provided below.

Keep all work safety instructions and tips for future reference.

In warnings provided herein the expression “power tool” means a power tool powered from the mains (with a power cord) or a battery powered power tool (cordless).

WARNING! General work safety warnings for use of the tool.

Workplace safety:

a) Keep your workplace tidy and well lit. Untidiness and bad lighting

result in higher accident rate.

b) Do not use the power tool in explosive environments, created

by flammable liquids, gases or dusts. The power tool generates

sparks that can ignite dust or vapors.

c) Keep children and unauthorized persons away from the place

where the power tools are used. Inattention may result in losing

control over your power tool.

a) Plugs used in power tools must match wall outlets. Never

modify the plug of your power tool. Do not use any extension c ab le s w he n o pe r at i ng a p owe r t oo l w it h a grounding/earthing conductor (PE). Any modifications of plugs

and outlets increase the risk of electric shock.

b) Avoid touching earthed surfaces or grounded items like

pipes, heaters, central heating radiators and refrigerators.

Touching earthed or grounded surfaces increases the risk of electric shock.

c) Do not expose your power tool to rain or damp environments.

Water penetrating the tool increases the risk of electric shock.

d) Do not damage the power cord. Never use the power cord to

carry, pull the power tool and do not pull by its power cord to disconnect plug from the outlet. Keep the power cord away from sources of heat, oils, sharp edges and moving parts.

Damaged or entangled power cords increase the risk of electric shock.

e) When your power tool is operated outdoors use extension cords

intended for outdoor use only. Using an extension cable intended for outdoor use decreases the risk of electric shock.

f) When it is unavoidable to use your power tool in a damp

environment use an RCD (Residual Current Device) for protection. The use of RCDs decreases the risk of electric shock.

a) This equipment is not intended for use by persons (including

children) disabled physically , mentally, sensorial or persons with no experience and knowledge in operating the equipment unless they operate the equipment under supervision or follow user's instructions provided by persons responsible for their safety.

b) It is necessary to predict steps, watch and keep common

sense when using power tools. Do not operate power tools when you are tired, under influence of drugs, medicine or alcohol. A moment of inattention while operating a power tool may

result in serious personal injury.

c) Use personal protective equipment (PPE). Always wear safety

goggles. Wearing personal protective equipment (PPE) including a dust mask, anti-slippery footwear, a helmet and ear protection reduces personal injury.

d) Avoid unexpected start up. Before connecting your power

tool to the mains and/or inserting a battery make sure its power switch is in off position. Carrying your power tool with a

finger on its power switch or without disconnecting it from the mains (switched on) may result in an accident.

e) Before starting your power tool remove any keys/wrenches.

Leaving a key/wrench in the rotating part of your power tool may result in personal injury.

f) Do not lean forward too far. Always remain stable and

maintain balance. It will allow you to have a better control over your

power tool in unpredictable situations.

g) Wear appropriate clothing. Do not wear loose clothes or

jewelry. Keep your hair tied. Keep your clothes away from moving parts. Loose clothes, jewelry or long hair may be caught by

moving parts.

h) If your power tool allows for using an external dust

extraction or collection system, make sure it is connected and used properly. Using dust collectors may reduce dust affected risks.

Page 5

e) Power tools require maintenance. Check power tools for

running faster than their rated speed can break and fly apart.

concentricity or jamming of moving parts, any cracks and all

d) The outside diameter and the thickness of your accessory

other factors affecting the power tool work safety. If any

must be within the capacity rating of your power tool.

damage to the power tool is detected, it should be repaired

Incorrectly sized accessories cannot be adequately guarded or

before use. Improper power tool maintenance is a reason for many

controlled.

accidents.

e) The arbour size of wheels, flanges, backing pads or any other

f) Cutting tools should be sharp and clean. Keeping sharp cutting

accessory must properly fit the spindle of the power tool.

edges in good condition reduces the risk of jamming and facilitates

Accessories with arbour holes that do not match the mounting

operation.

hardware of the power tool will run out of balance, vibrate excessively

g) Power tools, equipment, working tools etc. should be used

and may cause loss of control.

according to this user's manual taking into account

f) Do not use a damaged accessory. Before each use inspect the

operating conditions and the work to be done. Misusing a

accessory such as abrasive wheels for chips and cracks,

power tool can result in dangerous situations.

backing pad for cracks, tear or excess wear, wire brush for

h) At low temperatures and after a long brakes in operation it is

loose or cracked wires. If power tool or accessory is dropped,

recommended to turn the power tool to operate it with no

inspect for damage or install an undamaged accessory. After

load for a few minutes to provide proper grease distribution

inspecting and installing an accessory, position yourself and

inside its driving mechanism.

bystanders away from the plane of the rotating accessory

i) Use soft, damp (cannot be wet) cloth and soap to clean power

and run the power tool at maximum no-load speed for one

tools. Do not use petrol, solvents and other agents that may

minute. Damaged accessories will normally break apar t during this

damage your equipment.

test time.

j) Power tools can be stored/carried after making sure that all

g) Wear personal protective equipment. Depending on

moving components are locked and protected against

application, use face shield, safety goggles or safety glasses.

release with original devices intended for this purpose.

As appropriate, wear dust mask, hearing protectors, gloves and workshop apron capable of stopping small abrasive or

k) Store power tools in a dry, dust and water-protected place.

workpiece fragments. The eye protection must be capable of

l) Carry your power tool in its original packaging to provide

stopping flying debris generated by various operations . The dust mask

protection against mechanical damage.

or respirator must be capable of filtrating particles generated by your

WARNING! General warnings regarding the use of

operation. Prolonged exposure to high intensity noise may cause

power tools.

hearing loss.

Repair:

h) Keep bystanders a safe distance away from work area.

Anyone entering the work area must wear personal protective equipment. Fragments of workpiece or of a broken

accessory may fly away and cause injury beyond immediate area of operation.

i) Hold power tool by insulated gripping surfaces only, when

performing an operation where the cutting accessory may contact hidden wiring or its own cord. Cutting accessory

contacting a "live" wire may make exposed metal parts of the power tool "live" and shock the operator.

j) Position the cord clear of the spinning accessory. If you lose

control, the cord may be cut or snagged and your hand or arm may be

ANGLE GRINDER

pulled into the spinning accessory.

Safety Warnings Common for Grinding, Sanding,

k) Never lay the power tool down until the accessory has come

Wire Brushing, Polishing or Abrasive Cutting-Off

to a complete stop. The spinning accessory may grab the surface

Operations:

and pull the power tool out of your control.

a) This power tool is intended to function as a grinder, sander,

l) Do not run the power tool while carrying it at your side.

wire brush, polisher or cut-off tool. Read all safety warnings,

Accidental contact with the spinning accessory could snag your

instructions, illustrations and specifications provided with

clothing, pulling the accessory into your body.

this power tool. Failure to follow all instructions listed below may

m) Regularly clean the power tool's air vents. The motor's fan will

result in electric shock, fire and/or serious injury.

draw the dust inside the housing and excessive accumulation of

b) Do not use accessories which are not specifically designed

powdered metal may cause electrical hazards.

and recommended by the tool manufacturer. Just because the

n) Do not operate the power tool near flammable materials.

accessory can be attached to your power tool, it does not assure safe

Sparks could ignite these materials.

operation.

o) Do not use accessories that require liquid coolants. Using

c) The rated speed of the accessory must be at least equal to

water or other liquid coolants may result in electrocution or shock.

the maximum speed marked on the power tool. Accessories

a) Power tools can be repaired by competent persons only who

use original spare parts. It will provide safe operation for the power

tool.

b) If a fixed power cord is damaged, to avoid risks it should be

replaced by power tool manufacturer or in a specialty repair shop or by a qualified person.

WARNING!

While operating power tools it is necessary to observe basic work safety rules to avoid fire, electric shock or mechanical injury.

Page 6

FURTHER SAFETY INSTRUCTIONS FOR ALL OPERATIONS

cut-off wheels may be different from grinding wheel flanges.

e) Do not use worn down wheels from larger power tools. Wheel

Kickback and Related Warnings:

intended for larger power tool is not suitable for the higher speed of a

Kickback is a sudden reaction to a pinched or snagged rotating wheel,

smaller tool and may burst.

backing pad, brush or any other accessory. Pinching or snagging causes rapid stalling of the rotating accessory which in turn causes the

Additional Safety Warnings Specific for Abrasive

uncontrolled power tool to be forced in the direction opposite of the

Cutting-Off Operations:

accessory's rotation at the point of the binding.

a) Do not “jam” the cut-off wheel or apply excessive pressure.

For example, if an abrasive wheel is snagged or pinched by the

Do not attempt to make an excessive depth of cut.

workpiece, the edge of the wheel that is entering into the pinch point can

Overstressing the wheel increases the loading and susceptibility to

dig into the surface of the material causing the wheel to climb out or kick

twisting or binding of the wheel in the cut and the possibility of

out. The wheel may either jump toward or away from the operator,

kickback or wheel breakage.

depending on direction of the wheel's movement at the point of

b) Do not position your body in line with and behind the

pinching. Abrasive wheels may also break under these conditions.

rotating wheel. When the wheel, at the point of operation, is

Kickback is the result of power tool misuse and/or incorrect operating

moving away from your body, the possible kickback may propel the

procedures or conditions and can be avoided by taking proper

spinning wheel and the power tool directly at you.

precautions as given below.

c) When wheel is binding or when interrupting a cut for any

a) Maintain a firm grip on the power tool and position your

reason, switch off the power tool and hold the power tool

body and arm to allow you to resist kickback forces. Always

motionless until the wheel comes to a complete stop. Never

use auxiliary handle, if provided, for maximum control over

attempt to remove the cut-off wheel from the cut while the

kickback or torque reaction during start-up. The operator can

wheel is in motion otherwise kickback may occur. Investigate

control torque reactions or kickback forces, if proper precautions are

and take corrective action to eliminate the cause of wheel binding.

taken.

d) Do not restart the cutting operation in the workpiece. Let

b) Never place your hand near the rotating accessory. Accessory

the wheel reach full speed and carefully reenter the cut. The

may kickback over your hand.

wheel may bind, walk up or kickback if the power tool is restarted in the

c) Do not position your body in the area where power tool will

workpiece.

move if kickback occurs. Kickback will propel the tool in direction

e) Support panels or any oversized workpiece to minimize the

opposite to the wheel's movement at the point of snagging.

risk of wheel pinching and kickback. Large workpieces tend to

d) Use special care when working corners, sharp edges etc.

sag under their own weight. Supports must be placed under the

Avoid bouncing and snagging the accessory. Corners, sharp

workpiece near the line of cut and near the edge of the workpiece on

edges or bouncing have a tendency to snag the rotating accessory and

both sides of the wheel.

cause loss of control or kickback.

f) Use extra caution when making a “pocket cut” into existing

e) Do not attach a saw chain woodcarving blade or toothed saw

walls or other blind areas. The protruding wheel may cut gas or

blade. Such blades create frequent kickback and loss of control.

water pipes, electrical wiring or objects that can cause kickback.

ADDITIONAL SAFETY INSTRUCTIONS FOR GRINDING AND CUTTING-

Safety Warnings Specific for Sanding Operations:

OFF OPERATIONS

Safety Warnings Specific for Grinding and Abrasive

a) Do not use excessively oversized sanding disc paper. Follow

Cutting-Off Operations:

manufacturers recommendations, when selecting sanding

a) Use only wheel types that are recommended for your power

paper. Larger sanding paper extending beyond the sanding pad

tool and the specific guard designed for the selected wheel.

presents a laceration hazard and may cause snagging, tearing of the

Wheels for which the power tool was not designed cannot be

disc or kickback.

adequately guarded and are unsafe.

ADDITIONAL SAFETY INSTRUCTIONS FOR WIRE BRUSHING

b) The guard must be securely attached to the power tool and

OPERATIONS

positioned for maximum safety, so the least amount of

Sa fety Warnings Sp ecif ic for Wire Brushing

wheel is exposed towards the operator. The guard helps to

Operations:

protect operator from broken wheel fragments and accidental contact with wheel.

a) Be aware that wire bristles are thrown by the brush even

during ordinary operation. Do not overstress the wires by

c) Wheels must be used only for recommended applications.

applying excessive load to the brush. The wire bristles can easily

For example: do not grind with the side of cut-off wheel.

penetrate light clothing and/or skin.

Abrasive cut-off wheels are intended for peripheral grinding, side forces applied to these wheels may cause them to shatter.

b) If the use of a guard is recommended for wire brushing, do

d) Always use undamaged wheel flanges that are of correct size

not allow any interference of the wire wheel or brush with

and shape for your selected wheel. Proper wheel flanges support

the guard. Wire wheel or brush may expand in diameter due to work

the wheel thus reducing the possibility of wheel breakage. Flanges for

load and centrifugal forces.

Page 7

Angle Grinder, Safety Warnings

Personal safety:

a) Release the On/Off switch and set it to the off position when

the power supply is interrupted, e. g., in case of a power failure or when the mains plug is pulled. This prevents

uncontrolled restarting.

b) When working stone, use dust extraction. The vacuum

cleaner must be approved for the extraction of stone dust.

Using this equipment reduces dust-related hazards.

c) Use a cutting guide when cutting stone. Without sideward

guidance, the cutting disc can jam and cause kickback.

THE SET CONTAINS:

d) When working with the machine, always hold it firmly with

ź Grinder - 1 piece

both hands and provide for a secure stance. The power tool is

ź Disk guard - 1 piece

guided more secure with both hands.

ź Side handle -1 piece

e) Secure the workpiece. A workpiece clamped with clamping devices

ź Fixing flange -1 piece

or in a vice is held more secure than by hand.

ź Compression nut -1 piece

f) Never use the machine with a damaged cable. Do not touch

the damaged cable and pull the mains plug when the cable is

ź Pin wrench -1 piece

damaged while working. Damaged cables increase the risk of an

ź Transport box -1 piece

electric shock.

ź Warranty card -1 piece

CONSTRUCTION AND APPLICATIONS OF THE GRINDER:

DRAWING DESCRIPTION A, B, C, D, E, F:

The angle grinder is a hand power tool powered by a single-phase

1. Side handle

commutator-based electric motor. It comes with a side handle to be

2. Disk guard

mounted in three optional positions.

3. Compression nut

The tool is a Class 2 device (double insulation).

4. Fixing flange

The grinder is designed for grinding and cutting metal objects,

5. Rotation direction arrow

machining weld joints and, by using special tool bits (disks, brushes etc.),

6. Spindle lock button

to remove rust and polish metal surfaces.

7. On/off switch

The tool is not suitable to machine plaster surfaces or other strong dust-

8. Power cord

producing materials. Small dust particles by penetrating into the tool block ventilation spaces, which results in overheating and burning the

9. Guard flange

motor.

10. Spindle

This electric tool is designed for jobs with medium intensity. It is not

11. Disk

suitable for long-term operation under heavy duty conditions. Do never

12. Pin wrench

use the tool for applications that need use of professional

TECHNICAL DATA:

equipment.

unshielded area of the tool;

- Scalding while the working accessory is being replaced (During its

operation the working accessories are getting extremely hot. To avoid scalding operators must wear protecting gloves to replace the working accessories;

- Throwing a machined part or pieces of a machined part;

- Fracture /cracking of the working accessory;

- Damage of hearing when appropriate hearing protectors are not used;

- Emission dust hazardous for human health when works are carried out in closed rooms (confined areas).

Each application of the tool not in line with the intended use as specified below is strictly forbidden and makes the warranty terms null and void. The manufacturer shall not be held responsible for possible consequential damage that may arise due to or in connection with such application.

Any modifications of the tool by the user relieve the manufacturer from responsibility for any damage and injuries to the user and the surroundings.

Application of the tool in accordance with the intended use also refers to its maintenance, storage, transportation and repairs.

Defective electric tools can be handed over for repairs exclusively to service workshops appointed by the tool manufacturer. The tools supplied from electric grid shall be repaired exclusively by authorized electricians.

Proper use cannot guarantee that no residual risk will occur. Due to the design of the machine, the following risks may occur:

- Touching of the working accessory during its operation within the

MODEL TMS12518

Rated voltage -240 230 V Rated frequency 50 Hz Power consumption 900 W

Speed 12000 rpm Max. disk diameter/ hole diameter 125 mm / 22 mm Spindle thread M14 Equipment class II

Power cord length 3 m Weight 1,9 кg Sound pressure level (LpA) 86,3 dB(A) Sound power level (LwA) 97,3 dB(A)

Vibration level according to EN 60745-1:2009

(measuring tolerance – 1,5m/s )

8,42 m/s

Page 8

The vibration level value given refers to basic application of the tool. If the tool is used for other applications or with other tools, or if it is not maintained properly, the vibration level may differ from the values given. The above-mentioned causes may lead to higher exposure to vibrations during the whole work time.

One must implement additional safety measures to protect the operators from exposure to vibrations, such as maintenance of the electric tool and work tools, assurance of proper hand temperature, or determination of the sequence of work operations.

n Grinding angle

Do not use the whole disk surface to grind, use its edge only. For efficient grinding the angle between the disk and machined part

should range from approx. 15 to 30 (see: Fig. G, p.3).

n Rough grinding

For best rough grinding efficiency the angle between the disk and

º º

machined surface should range from approx. 30 do 40 (see: Fig.H, p.3). The tool should be slightly pressed against the surface and smoothly

moved along the material. Thanks to the right pressure the machined part does not heat up excessively, does not lose its color and no grooves or other roughness will appear on its surface.

NOTE: Never use cutting disks to grind/remove layers.

n Cutting

While cutting with the tool do not exert excessive pressure, do not tilt and do not oscillate. Move the tool at a constant speed adjusted to the material machined. Do not brake the rotating disk by pressing it against other objects.

NOTE: Observe proper cutting direction. Cutting should be carried out at the direction shown on the disk (see: Fig.I, p.3). Do not cut in opposite

tightens up during operation. Observing this recommendation will help avoiding damage to the motoreducer casing during the disk removal.

NOTE: The spindle lock button (6) can be pressed only when the spindle is stopped! Never use a disk with improper maximum admissible speed!

n Trial start up

After inserting a disk and after connecting the grinder to the mains check whether the disk is properly fixed and whether it rotates without any obstacles.

BEFORE YOU START WORKING:

The initial/trial start up should be carried our away from people.

1. Make sure that the power source parameters match the parameters presented on the grinder nameplate.

2. Make sure that the grinder power switch (7) is in off position.

3. When using an extension cable make sure the extension cable parameters and conductor sections match the grinder parameters. It is recommended to use the shortest extension cables possible. The

REGULAR OPERATION:

extension cable should be fully unwound.

n Switching on/off

n Mounting the side handle

To turn on the angle grinder push the switch (7) until it locks in position.

NOTE: For safety reasons always use the side handle (1).

To turn the tool off press the rear part of the on/off switch (a spring automatically moves the switch back to off position).

Depending on working requirements the handle can be inserted in one of the three openings provided in grinder's head (see: Fig.B, p.2).

NOTE: Never put the grinder aside when the switch is locked. When the tool is not used disconnect the power cord plug from the mains.

n Mounting the disk guard

n Tips regarding the operation

NOTE: Before you install or remove the disk guard, make sure that the

źThe objects to be machined that do not rest securely under their own

device switch is in off position and that it is disconnected from the mains.

weight should be fixed properly.

To cut or grind with grinding or cutting disks it is necessary to install the

źAvoid excessive pressure exerted on the disk. Grinding should be

disk guard (2). Adjust the guard position to the operation performed.

carried out using the weight of the tool. Only slight pressure is allowed

The closed side of the guard should be always directed towards the

when cutting. Excessive pressure reduces the disk speed, which results

operator. To install the disk guard:

in producing rough surfaces. In addition, it results in overheating and

ź Place the grinder with the spindle (10) up.

damage to the motor.

ź Install the blade guard as shown in Figure C, page 2.

n Grinding direction

ź Match holes on the guard flange (9) with mounting holes in grinder's

When using a new grinding disk move the grinder back (B direction)

head and insert fixing screws into the flange. Tighten securely the

(see: Fig.G, p.3), then the new disk edge will be rounded, which will

screws using a Phillips type screwdriver (Ph2).

allow the user to move the tool in any direction.

n Grinding tools assembly (see: Fig. D, E, F p.3)

NOTE: Before you install or remove the grinding disk, make sure that the device switch is in off position and that it is disconnected from the mains.

Before installation clean the grinder spindle and all fixing components. Make sure the admissible size and speed of the grinding disk matches

the parameters presented on the grinder nameplate. The grinding disk should be installed without any clearance on the fixing flange. Do not use any reduction washers or adapters.

To install a disk:

1. Place the grinder with the spindle (10) up. Insert the fixing flange

(4) with its bottom projecting part with a groove onto the spindle shaft to mesh the flange on the spindle.

2. Insert a disk (11) with its convex part down onto the upper

projecting part of the fixing flange.

3. Screw the compression nut (3) onto the spindle to secure the disk

properly. (The compression nut has a concave and convex side. Depending on the rated disk thickness it can be applied on one or the other side. (see: Fig. E p.3).

4. Press the spindle lock button (6) and tighten the nut using the pin

wrench (12) exerting a slight force as the nut automatically

3 minutes or more

1 minute or more

Trial operation

period

After disk

replacement

At first start up

Page 9

direction! Otherwise the tool may be pulled out from the cutting line.

PROTECTION OF THE ENVIRONMENT:

The symbol nearby denotes that old equipment must

never be thrown away together with other waste (with the

The tool does not require any special maintenance. Store it away from

penalty of a fine). Hazardous components of electronic

children, keep clean and protect against humidity and dust. Storage

equipment may adversely affect the natural environment and

conditions should exclude any mechanical damage or harmful weather

human health.

factors.

Each household may contribute to the recovery and reuse (recycling) of

This device meets the requirements of national and European standards

old machinery and equipment. Both in Poland and Europe a system for

and safety guidelines. Any repair can be carried out only by qualified

recovery of used equipment either exists or is being created. The system

personnel using original spare parts.

obliges all organizations that sell such equipment to collect the used

n Cleaning

machinery and appliances. Moreover, general purpose collecting points

To provide safe and efficient operation, the grinder casing and ventilation

for such equipment are available.

openings should be free from dust deposits and other pollutants. We

PICTOGRAMS:

recommend that you clean the grinder directly after each use.

Explanation of the icons located on the nominal plate and the

Wipe the grinder with a clean, slightly wet cloth with a small amount of

information tags.

soap. Do not use any cleaning agents or solvents; they can damage parts made of plastics. Protect the grinder's inner parts against water.

After using the tool in dusty atmosphere it is recommended to clean the ventilation openings with compressed air to avoid damage to the bearings and remove dust blocking the air used for cooling the motor.

- check whether the power cord (8) is correctly plugged in and the

electric power outlet is energized;

- check condition of carbon brushes and replace them if necessary.

- if the defect persists, the tool fails to work despite of voltage presence

and carbon brushes are in good condition, hand the tool over for repair to an authorized workshop to the address specified in the warranty card.

Store and transport the grinder in its transport box to protect it against humidity, dust penetration and small objects; remember to protect its ventilation openings. Small objects after getting into the casing can result in damage to the motor.

MANUFACTURER:

PROFIX Ltd., 34 Marywilska Street, 03-228 Warsaw, POLAND

STORAGE AND MAINTENANCE:

TROUBLESHOOTING:

The electric tool fails to switch on or works with breaks:

TRANSPORT:

NOTE!

NOTE! Carbon brushes can be replaced only by competent electricians.

«WARNING! Read this instruction before switching on the power supply and starting the work»

«Always wear safety goggles»

«Wear »hearing protection

«Wear protective gloves»

«Wear a dust mask»

The policy of the PROFIX company consists in permanent improvements of the offered products and therefore the company reserves the right to make amendments to the product specification without a prior notice. The images included into the operation manual are only of the exemplary nature and may slightly differ from actual appearance of the device purchased. This instruction manual is protected by copyright. Copying it without the written consent of PROFIX Co. Ltd. is prohibited.

Page 10

INSTRUKCJA OBSŁUGI

SZLIFIERKA KĄTOWA TMS12518

Instrukcja oryginalna

PRZED PRZYSTĄPIENIEM DO UŻY TKOWANIA NALEŻY ZAPOZNAĆ SIĘ Z NINIEJSZĄ INSTRUKCJĄ. Zachowaj instrukcje do ewentualnego przyszłego wykorzystania.

OS TRZ EŻEN IE! O gól ne os trze żen ia do tyc ząc e bezpieczeństwa użytkowania narzędzia.

Bezpieczeństwo osobiste:

OS TRZ EŻE NIE ! Ogó lne o str zeż eni a dot ycząc e bezpieczeństwa użytkowania narzędzia.

Bezpieczeństwo elektryczne:

przenoszenia, ciągnięcia elektronarzędzia lub wyciągania wtyczki z gniazdka. Należy trzymać przewód przyłączeniowy z daleka od źródeł ciepła, olejów, ostrych krawędzi lub ru chomyc h częś ci. Us zkodzone l ub zap ląt ane pr zewod y

przyłączeniowe zwiększają ryzyko porażenia prądem elektrycznym.

OS TRZEŻ ENI E! N ale ży p rze czy tać ws zys tki e

e) W przypadku, gdy elektronarzędzie używa się na wolnym

o st r ze że ni a d ot yc ząc e b ez pi ec ze ńs t wa

powietrzu, przewody przyłączeniowe należy przedłużać

użytkowania oznaczone symbolem i wszystkie

przedłużaczami przeznaczonymi do pracy na wolnym

w sk az ów k i d ot yc z ąc e b ez pi e cz eń st w a

powietrzu. Używanie przedłużacza przeznaczonego do pracy na

użytkowania.

wolnym powietrzu zmniejsza ryzyko porażenia prądem elektrycznym.

Ni ep rzes tr zega nie pod anyc h n iżej o st rzeż eń doty czącyc h

f) W przypadku, gdy używanie elektronarzędzia w środowisku

bezpieczeństwa i wskazówek dotyczących bezpieczeństwa może być przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnych

wilgotnym jest nieuniknione, jako ochronę przed napięciem

obrażeń.

zasilania należy stosować urządzenie różnicowoprądowe (RCD). Zastosowanie RCD zmniejsza ryzyko porażania prądem

Zachowaj wszystkie ostrzeżenia i wsk azówki dotyczące

elektrycznym.

bezpieczeństwa, aby móc skorzystać z nich w przyszłości.

W podanych niżej ostrzeżeniach wyrażenie „elektronarzędzie” oznacza elektronarzędzie zasi lane z sieci (z pr zewodem zasilaj ącym) lub elektronarzędzie zasilane z akumulatora (bezprzewodowe).

OS TRZ EŻE NIE ! Ogó lne ost rze żen ia do tyczą ce bezpieczeństwa użytkowania narzędzia.

Bezpieczeństwo w miejscu pracy:

a) W miejscu pracy należy utrzymywać porządek i dobre

oświetlenie. Nieporządek i złe oświetlenie przyczynia się do

wypadków.

b) Nie należy używać elektronarzędzia w środowiskach

wybuchowych, tworzonych przez łatwopalne ciecze, gazy lub pyły. Elektronarzędzie wytwarza iskry, które mogą zapalić pył lub

opary.

c) Nie należy dopuszczać dzieci i obserwatorów do miejsc, w

których używa się elektronarzędzi. Rozproszenie uwagi może

spowodować utratę kontroli nad elektronarzędziem.

a) Wtyczki elektronarzędzi muszą pasować do gniazdek. Nigdy

w żaden sposób nie należy przerabiać wtyczki. Nie należy używać żadnych przedłużaczy w przypadku elektronarzędzi mających przewód z żyłą uziemienia ochronnego. Brak

przeróbek we wtyczkach i gniazdkach wtyczkowych zmniejsza ryzyko porażenia prądem elektrycznym.

b) Należy unikać dotykania powierzchni uziemionych lub

zwartych z masą, takich jak rury, ogrzewacze, grzejniki centralnego ogrzewania i chłodziarki. W przypadku dotknięcia

części uziemionych lub zwartych z masą, wzrasta ryzyko porażenia prądem elektrycznym.

c) Nie należy narażać elektronarzędzi na działanie deszczu lub

warunków wilgotnych. W pr zypadku przedos tania się do

el ektron arz ędz ia wo dy, w zras ta r yzy ko po rażen ia pr ąde m elektrycznym.

d) Nie należy nadwerężać przewodów przyłączeniowych. Nigdy

nie należy uży wać pr zewo du prz yłączeniowego do

a) Niniejszy sprzęt nie jest przeznaczony do użytkowania przez

osoby (w tym dzieci) o ograniczonej zdolności fizycznej, cz uci owe j lub p syc hic zne j, lu b oso by ni e maj ące doświadczenia lub znajomości sprzętu, chyba że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazanej przez osoby odpowiadające za ich bezpieczeństwo.

b) Należy być przewidującym, obserwować co się robi i

zachowywać rozsądek podczas używania elektronarzędzia. Nie należy używać elektronarzędzia, gdy jest się zmęczonym lub pod wpływem narkotyków, alkoholu lub lekarstw. Chwila

nieuwagi podczas pracy elektronarzędziem może spowodować poważne osobiste obrażenia.

c) Należy stosować wyposażenie ochronne. Należy zawsze

zakład ać okular y ochronne. Uży wanie w odp owied nich

wa run kach w ypo saż eni a oc hronn ego, tak ieg o j ak m aska przeciwpyłowa, obuwie antypoślizgowe, kask lub ochronniki słuchu, zmniejszy osobiste obrażenia.

d) Na le ży uni ka ć n iez am ierz on ego r oz ruch u. Prze d

przyłączeniem do źródła zasilania i/lub przed podłączeniem akumulatora oraz zanim podniesie się lub przeniesie się n ar z ę dz i e n al eż y u p ew ni ć s i ę, ż e w y łą cz ni k elektronarzędzia jest w pozycji wyłączony. Przenoszenie

elekt ronar zędzia z pa lcem n a w yłąc zniku lu b przyłą czenie elektronarzędzia do sieci zasilającej przy załączonym wyłączniku może być przyczyną wypadku.

e) Przed uruchomieniem elektronarzędzia należy usunąć

wszystkie klucze. Pozostawienie klucza w obracającej się części

elektronarzędzia może spowodować osobiste obrażenia.

f) Nie należy wychylać się za daleko. Należy cały czas stać

pewnie i zachować równowagę. Umożliwi to lepszą kontrolę nad

elektronarzędziem w sytuacjach nieprzewidywalnych.

g) Należy odpowiednio się ubierać. Nie należy nosić luźnego

ubrania ani biżuterii. Należy utrzymywać swoje włosy,

Page 11

ubranie i rękawiczki z dala od części ruchomych. Luźne ubrania,

biżuteria lub długie włosy mogą zostać zaczepione przez części ruchome.

h) Jeżeli urządzenia są pr zystosowane do przyłączenia

zewnętrznego odciągu pyłu i pochłaniacza pyłu, należy upewnić się, że są one przyłączone i prawidłowo użyte. Użycie

pochłaniaczy pyłu może zredukować zagrożenia zależne od zapylenia.

a) Naprawę elektronarzędzia należy zlecać wyłącznie osobie

wykwalifikowanej, w ykorzystującej wyłącznie oryginalne części zamienne. Zapewni to, że użytkowanie elektronarzędzia

będzie nadal bezpieczne.

b) Jeżeli przewód zasilający nieodłączalny ulegnie uszkodzeniu,

to powinien on być wymieniony u wytwórcy lub w spec jalistycznym z akładzie n aprawc zym albo p rzez wykwalifikowaną osobę w celu uniknięcia zagrożenia.

OSTRZEŻENIE!

Podczas pracy narzędziem elektrycznym zaleca się zawsze przestrzegać podstawowych zasad bezpieczeństwa pracy, w celu uniknięcia wybuchu pożaru, porażenia prądem elektrycznym lub obrażenia mechanicznego.

k) Elektronarzędzie należy przechowywać w miejscu suchym,

zabezpieczone przed kurzem i wnikaniem wilgoci.

l) Transportowanie elektronarzędzia powinno odbywać się w

op akowani u ory gin alnym , za bez pie cza jąc ym pr zed uszkodzeniami mechanicznymi.

OS TRZEŻ ENI E! O gólne ost rze żenia dot yczące bezpieczeństwa użytkowania narzędzia.

OS TRZEŻEN IE! Ogóln e os trzeżen ia d otycząc e

Naprawa:

bezpieczeństwa użytkowania narzędzia. Użytkowanie i troska o elektronarzędzie:

a) Nie należy elektronarzędzia przeciążać. Należy stosować

elektronarzędzie o mocy odpowiedniej do wykonywanej pracy. Wł aści we el ektro narz ędzi e u możl iwi p racę l epsz ą i

bezpieczniejszą przy obciążeniu, na jakie zostało zaprojektowane.

b) Nie należy używać elektronarzędzia, jeżeli łącznik go nie

załącza i nie wyłącza. Każde elektronarzędzie, którego nie można

załączać lub wyłączać łącznikiem, jest niebezpieczne i musi zostać naprawione.

c) Należy odłączać wtyczkę ze źródła zasilania elektronarzędzia

i/lub odłączyć akumulator przed wykonaniem każdej nastawy, wymiany części lub magaz ynowaniem. Takie

za po bi eg aw cz e ś ro dk i b ez pi ec ze ńs tw a re du ku ją r yz yk o

SZLIFIERKA KĄTOWA

przypadkowego rozruchu elektronarzędzia.

Wskazówki bezpieczeństwa dotyczące szlifowania,

d) Nieużywane elektronarzędzie należy przechowywać poza

szlifowania papierem ściernym, pracy z użyciem

zas ię gi em d zi eci i n ie należ y poz wa la ć o so bom

szczotek drucianych i przecinania ściernicą:

niezaznajomionym z elektronarzędziem lub niniejszą

a) Niniejsze elektronarzędzie może być stosowane jako

instrukcją na używanie elektronarzędzia. Elektronarzędzia są

szlifierka zw ykła, szlifierka do szlifowania papierem

niebezpieczne w rękach nieprzeszkolonych użytkowników.

ściernym, do szlifowania szczotkami drucianymi i jako

e) Elektronarzędzia należy konserwować. Należy sprawdzać

urządzenie do przecinania ściernicowego. Należy stosować

współosiowość lub zakleszczenie się części ruchomych,

się do wszystkich wskazówek bezpieczeństwa, instrukcji,

pęknięcia części i wszystkie inne czynniki, które mogą mieć

opisów i danych, dostarczonych wraz z elektronarzędziem.

wpływ na pracę elektronarzędzia. Jeżeli stwierdzi się

Niestosowanie się do wszystkich zaleceń i instrukcji podanych poniżej

uszkodzenia, należy e lektronarzędzie przed użyciem

może spowodować niebezpieczeństwo porażenia prądem, pożaru

naprawić. Przyczyną wielu wypadków jest niefachow y sposób

i/lub poważnych obrażeń ciała.

konserwacji elektronarzędzia.

b) Nie należy używać osprzętu, który nie jest zaprojektowany,

f) Narzędzia tnące powinny być ostre i czyste. Odpowiednie

przewidziany i polecany przez producenta specjalnie do

utr zymy wanie os trych kra wędzi na rzędzi tnąc ych zm niejsza

tego elektronarzędzia. Fakt, że osprzęt daje się zamontować do

prawdopodobieństwo zakleszczenia i ułatwia obsługę.

elektronarzędzia, nie gwarantuje bezpiecznego użycia i obsługi.

g) Elektronarzędzie, wyposażenie, narzędzia robocze itp.

c) Znamionowa prędkość obrotowa stosowanego narzędzia

należy stosować zgodnie z niniejszą instrukcją, biorąc pod

roboczego powinna być co najmniej równa maksymalnej

uwagę warunki pracy i rodzaj pracy do wykonania. Używanie

prędkości obrotowej elektronarzędzia. Dopuszczalna

elektronarzędzia w sposób, do jakiego nie jest przewidziane, może

prędkość obrotowa stosowanego narzędzia roboczego nie

spowodować niebezpieczne sytuacje.

może być mniejsza niż podana na elektronarzędziu

h) W niskich temperaturach, lub po dłuższym okresie nie

maksymalna prędkość obrotowa. Narzędzie robocze, obracające

użytkowania, zalecane jest włączenie elektronarzędzia bez

się z szybszą niż dopuszczalna prędkością, może się złamać, a jego

obciążenia na okres kilku minut w celu właściwego

części odprysnąć.

rozprowadzenia smaru w mechanizmie napędu.

d) Zewnętrzna średnica i grubość narzędzia roboczego muszą

i) Do czyszczenia elektronarzędzi stosować miękką, wilgotną

mie śc ić s ię w z akre si e d opusz cz al nym dla t eg o

(nie mokra) szmatkę i mydło. Nie stosować benzyny,

elektronarzędzia. Narzędzia robocze o niewłaściwych wymiarach

rozpuszczalników i innych środków mogących uszkodzić

nie mogą być wystarczająco osłonięte lub kontrolowane.

urządzenie.

e) Średnice otworu ściernic, tarcz szlifierskich, kołnierzy, tarcz

j) Elektronarzędzie należy przechowywać/ transportować po

mocujących oraz innego osprzętu muszą dokładnie pasować

upewnieniu się, że wszystkie jego elementy ruchome są

do wrzeciona elektronarzędzia. Narzędzia robocze, z otworami

zablokowane i zabezpieczone przed odblokowaniem za

nie pasującymi dokładnie do wrzeciona ściernicy elektronarzędzia,

pomocą oryginalnych elementów do tego przeznaczonych.

obracają się nierównomiernie, bardzo mocno wibrują i mogą

Page 12

spowodować utratę kontroli nad elektronarzędziem.

ruchu. Przypadkowy kontakt ubrania z obracającym się narzędziem roboczym może spowodować jego wciągnięcie i przyciągnięcie

f) W żadnym wypadku nie należy używać uszkodzonych

narzędzia roboczego do ciała operatora.

narzędzi ro bocz ych. Przed ka żdym użyciem należy skontrolować oprzyrządowanie, np. ściernice pod kątem

n) N ależ y reg ular nie cz yś cić s zcz elin y we ntyl ac yjne

odprysków i pęknięć, talerze szlifierskie pod kątem pęknięć,

elektronarzędzia. Wentylator silnika może wciągnąć kurz do

starcia lub silnego zużycia, szczotki druciane pod kątem

obudowy, nadmierne nagrom adzenie pyłu metaloweg o może spowodować zagrożenie elektryczne.

luźnych lub złamanych drutów. Jeżeli elektronarzędzie lub narzędzie robocze upadnie, należy sprawdzić, czy nie uległo

o) Nie należy używać elektronarzędzia w pobliżu materiałów

ono uszkodzeniu, lub użyć innego, nieuszkodzonego

łatwopalnych. Iskry mogą spowodować ich zapłon.

narzędzia. Po sprawdzeniu i zamocowaniu narzędzia

p) Nie należy używać narzędzi, które wymagają płynnych

roboczego, stanąć w innej płaszczyźnie niż płaszczyzna

środków chłodzących. Użycie wody lub innych płynnych środków

obrotu narzędzia,upewnić się, że nie ma osób postronnych w

chłodzących może doprowadzić do porażenia prądem.

płaszczyźnie obrotu narzędzia. Elektronarzędzie należy

INSTRUKCJE BEZPIECZEŃSTWA DLA WSZYSTKICH OPERACJI

włączyć na minutę na najwyższe obroty, zwracając przy tym

Odrzut i związane z nim ostrzeżenia:

uwagę, by osoba obsługująca i osoby postronne znajdujące

Odrzut jest nagłą reakcją elektronarzędzia na zablokowanie lub zacięcie

się w pobliżu, znalazły się poza strefą obracającego się

obracającego się narzędzia (ściernica, tarcza szlifiersk a, szczotka

narzędzia. Uszkodzone narzędzia łamią się najczęściej w tym czasie

druciana). Zakleszczenie lub zacięcie powoduje nagłe zatrzymanie się

próbnym.

obracającego się narzędzia, co z kolei prowadzi do utraty kontroli nad

g) Należy stosować środki ochrony osobistej. W zależności od

elektronarzędziem. Niekontrolowane elektronarzędzie zostanie przez to

rodzaju pracy, należy nosić maskę ochronną pokrywającą

szarpnięte w kierunku przeciwnym do kierunku obrotu narzędzia

całą twarz, ochro nę oczu lub okulary ochronne. W

roboczego.

stosownych przypadkach należy użyć maski przeciwpyłowej,

Na przykład gdy ściernica zatnie się lub zakleszczy w obrabianym

ochrony słuchu, rękawic ochronnych, fartucha, chroniącego

przedmiocie, zanurzone w materiale krawędź ściernicy może się

pr zed m ały mi c ząst kam i mater iał u ści ern ego lub

zablokować i spowodować jej wypadnięcie lub odrzut. Ściernica może

obrabianego materiału. Środki ochrony oczu muszą być zdolne do

odskoczyć w kierunku do lub od operatora w zależności od kierunku

za trzyman ia la taj ących o dła mków ge nerowa nych podczas

obrotu ściernicy w miejscu zablokowania. Oprócz tego ściernice mogą się

wykonywania różnych operacji. Maski przeciwpyłowe i środki ochrony

również złamać.

dróg oddechowych powinny filtrować cząsteczki pyłu wytwarzane

Od rzu t je st w ynikie m ni ewł aściweg o lu b bł ędn ego użycia

pod czas pra cy. Długo trwałe nara żenie na hał as o wy sokiej

elektronarzędzia. Można go uniknąć podejmując odpowiednie środki

intensywności może spowodować utratę słuchu.

ostrożności podane poniżej.

h) Należy uważać, by osoby postronne znajdowały się w

a) Należy mocno trzymać elektronarzędzie, a ciało i ręce

bezpiecznej odległości od miejsca pracy i strefy zasięgu

ustawić w pozycji, umożliwiającej złagodzenie odrzutu.

elektronarzędzia. Każdy, kto znajduje się w pobliżu

Zawsze należy używać uchwytu pomocniczego jeżeli

pracującego elektronarzędzia, musi używać osobistego

wchodzi on w skład wyposażenia standardowego, żeby mieć

wyposażenia ochronnego. Odłamki obrabianego przedmiotu lub

jak największą kontrolę nad siłami odrzutu lub momentem

pęknięte narzędzia robocze mogą odpr yskiwać i spowodować

obrotowym podczas rozruchu. Operator może opanować

obrażenia również poza bezpośrednią strefą zasięgu.

szarpnięcia i zjawisko odrzutu poprzez zachowanie odpowiednich

i) Trzymać elektronarzędzie za izolowane powierzchnie

środków ostrożności.

podczas wykonywania prac, przy których elektronarzędzie

b) Nie należy nigdy trzymać rąk w pobliżu obracających się

mogłoby natrafić na ukryte przewody elektryczne lub na

narzędzi roboczych. Narzędzie robocze może wskutek odrzutu

własny przewód. Pod wpływem kontaktu z przewodami będącymi

zranić rękę.

pod napięciem, wszystkie części metalowe elektronarzędzia znajdą się również pod napięciem i mogą spowodować porażenie prądem

c) Nie zajmowa ć pozyc ji ciała w o bsza rze, w któr ym

operatora.

elektronarzędzie może odskoczyć podczas odrzutu. Na skutek odrzutu, elektronarzędzie przemieszcza się w kierunku przeciwnym do

j) Przewód sieciowy należy trzymać z dala od obracających się

ruchu ściernicy w miejscu zablokowania.

narzędzi roboczych. W przypadku utraty kontroli nad narzędziem, przewód sieciowy może zostać przecięty lub wciągnięty, a dłoń lub cała

d) Należy szczególnie ostrożnie obrabiać narożniki, ostre

ręka mogą dostać się w obracające się narzędzie robocze.

krawędzie itd. Należy zapobiegać temu, by narzędzia

k) Nigdy nie wo lno od kładać e lektron arzędzi a pr zed

robocze podskakiwały podczas pracy, zostały odbite lub

całkowit ym zatrz ymaniem się narzęd zia robo czego.

zostały zablokowane. Obracające się narzędzie robocze jest

Obracające się narzędzie może wejść w kontakt z powierzchnią, na

bardziej podatne na zakleszczenie przy obróbce kątów, ostrych

któ rą je st od łożo ne, prze z co mo żna s tracić k ontro lę na d

krawędzi lub gdy zostanie odbite. Może to stać się przyczyną utraty

elektronarzędziem.

kontroli lub odrzutu.

l) Nie wolno uruchamiać elektronarzędzia skierowanego

e) Nie wolno montować tarcz do drewna lub tarcz zębatych.

tarczą w kierunku operatora.

Narzędzia robocze tego typu często powodują odrzut lub utratę

m) Nie wolno przenosić elektronarzędzia, znajdującego się w

kontroli nad elektronarzędziem.

Page 13

DODATKOWE WSKAZÓWKI BEZPIECZEŃSTWA PODCZAS OPERACJI

Podpory powinny być ustawione z obydwu stron, zarówno w pobliżu

SZLIFOWANIA I PRZECINANIA

linii cięcia jak i przy krawędzi.

Zasad y b ez pi ec ze ństwa podc za s o pe ra cji

f) Należy zachować szczególną ostrożność przy wykonywaniu

szlifowania i przecinania ściernicą:

ciąć wgłębnych w istniejących ścianach lub operowaniu

a) Należy używać wyłącznie ściernic, które są zalecane dla

niewidocznych obszarach. Wgłębiająca się w materiał tarcza tnąca

elektronarzędzia oraz specjalnych osłon przeznaczonych dla

może, natrafić na przewody gazowe wodociągowe, przewody

danej ściernicy. Ściernice dla, których elektronarzędzie nie jest

elektryczne lub inne przedmioty które mogą spowodować odrzut.

zaproje ktowane n ie mogą być w ystarczająco osłon ięte i są

Dodatkowe wskazówki bezpieczeństwa podczas

niebezpieczne.

szlifowania:

b) Osłona musi być dobrze przymocowana do elektronarzędzia,

a) Nie używać zbyt wielkich arkuszy papieru ściernego. Przy

a jej ustawienie musi gwarantować jak największy stopień bezpieczeństwa tak, żeby w kierunku operatora tarcza była

wyborze wielkości papieru ściernego, należy postępować

osłonięta w jak największym stopniu. Osłona ma ochraniać

zgodnie zaleceniami producenta. Duży papier ścierny, wystający

osobę obsługującą przed odłamkami i przypadkowym kontaktem ze

poza płytę szlifierską może spowodować obraż enia, a także

ściernicą.

doprowadzić do zablokowania lub rozdarcia papieru lub do odrzutu.

c) Ściernic można używać tylko zgodnie z ich przeznaczeniem.

DODATKOWE WSKAZÓWKI BEZPIECZEŃSTWA DLA PRACY Z

Np. nie wolno szlifować boczną powierzchnią ściernicy tarczowej do

UŻYCIEM SZCZOTEK DRUCIANYCH

cięcia. Tarczowe ściernice tnące przeznaczone są do usuwania

Zasady bezpieczeństwa podczas oczyszczania

materiału krawędzią tarczy. Siły boczne przyłożone do tych tarcz mogą wywołać drgania i mogą je złamać.

powierzchni szczotką drucianą:

d) Zawsze używać nieuszkodzonych kołnierzy mocujących o

a) Należy pamiętać, że nawet przy normalnym użytkowaniu

prawidłowej wielkości i kształcie dla wybranej ściernicy.

dochodzi do utraty kawałeczków druta przez szczotkę. Nie

Kołnierze podtrzymują ściernicę, zmniejszając tym samym możliwość

należy przeciążać drutów przez zbyt duży nacisk na szczotkę.

zniszczenia ściernicy. Kołnierze do ściernic tnących mogą się różnić od

Unoszące się w powietrzu kawałki drutów mogą z łatwością przebić się

kołnierzy do tarcz szlifierskich.

przez cienkie ubranie i/lub skórę.

e) Nie nal eży u żywa ć zuż yty ch ś cie rnic z wię ksz ych

b) Jeżeli za lecane jest użycie osłony, nal eży zapobiec

elektronarzędzi. Tarcze przeznaczone do większych elektronarzędzi

kontaktowi szczotki z osłoną. Średnica szczotek może się

nie nadają się do wyższych prędkości, która jest charakterystyką

zwiększyć z powodu obciążenia i siły odśrodkowe.

mniejszych elektronarzędzi i mogą się dlatego złamać.

Szlifierka, ostrzeżenia dotyczące bezpieczeństwa

Dodatkowe wskazówki bezpieczeństwa dla

Bezpieczeństwo osobiste:

przecinania:

a) W przypadku przerwy w dopływie zasilania, np. po awarii

a) Nie wciskać tarczy tnącej lub nie stosować za dużego nacisku.

prądu lub po wyjęciu wtyczki z gniazdka, należy odblokować

Nie należy przeprowadzać nadmiernie głębokich cięć.

Przeciążenie tarczy tnącej podwyższa jej obciążenie i jej podatność na

włącznik/wyłącznik i ustawić go w pozycji wyłączonej. W ten

skręcenie lub wyginanie podczas cięcia i tym samym zwiększa

sposób moż na zapobie c nie zamierzonemu włączeniu el ektro-

możliwość odrzutu lub zniszczenia, złamania się tarczy.

narzędzia.

b) Nie należy stawać w jednej linii z obracającą się tarczą tnącą.

b) Przy obróbce kamienia należy zastosować odsysanie pyłu.

Oddalanie tarczy tnącej w kierunku od siebie może spowodować, że

Odkurzacz musi być dostosowany do odsysania pyłu

ewentualny odrzut może wypchnąć ściernicę i elektronarzędzie w

kamiennego. Użycie tych urządzeń zmniejsza zagrożenie pyłem.

kierunku operatora.

c) Do cięcia kamienia należy użyć prowadnicy saneczkowej. Bez

c) W przypadku zakleszczenia się tarczy tnącej lub przerwy w

prowadnicy bocznej tarcza tnąca może się zakleszczyć i spowodować

pracy, elektronarzędzie należy wyłączyć i odczekać, aż

odrzut.

tarcza całkowicie się zatrzyma. Nigdy nie należy próbować

d) Elektronarzędzie należy trzymać podczas pracy mocno w

wyciągać poruszającej się jeszcze tarczy z miejsca cięcia,

obydwu rękach i zapewnić bezpieczną pozycję pracy.

gdyż może to wywołać odrzut. Należy wykryć i usunąć przyczynę

Elektronarzędzie prowadzone jest bezpieczniej w obydwu rękach.

zakleszczenia się tarczy.

e) Należy zabezpieczyć obrabiany przedmiot. Zamocowanie

d) Nie uruchamiać elektronarzędzia, dopóki znajduje się ono w

obrabianego przedmiotu w urządzeniu mocującym lub imadle jest

materiale. Przed kontynuacją cięcia, tarcza tnąca powinna

bezpieczniejsze niż trzymanie go w ręku.

osiągnąć swoją pełną prędkość obrotową. W przeciwnym

f) Nie wo lno używać el ektronarzędzia z uszkodzonym

wypadku ściernica może się zaczepić, wyskoczyć z przedmiotu obrabianego lub spowodować odrzut.

przewodem. Nie należy dotykać uszkodzonego przewodu; w przypadku uszkodzenia przewodu podczas pracy, należy

e) Płyty lub duże przedmioty należy przed obróbką podeprzeć,

aby zminimalizować ryzyko zakleszczenia sią tarczy i

wyciągnąć wtyczkę z gniazda. Uszkodzone przewody podwyż-

odrzutu. Duże przedmioty mogą się ugiąć pod ciężarem własnym.

szają ryzyko porażenia prądem.

Page 14

BUDOWA I PRZEZNACZENIE SZLIFIERKI:

4. Kołnierz mocujący

5. Strzałka wskazująca kierunek obrotów

Szlifierka kątowa jest ręcznym elektronarzędziem napędzanym

6. Przycisk blokady wrzeciona

silnikiem jednofazowym, komutatorowym. Wyposażona jest w uchwyt

7. Włącznik

pomocniczy z możliwością montażu w trzech opcjonalnych gniazdach.

8. Przewód zasilający

Urządzenie w drugiej klasie sprzętu (podwójna izolacja).

9. Kołnierz osłony

Szlifierka przeznaczona jest do szlifowania i cięcia elementów

10. Wrzeciono

metalowych, obróbki spoin spawalniczych, a przy zastosowaniu

11. Tarcza

odpowiednich narzędzi (tarcze, szczotki itp.), do czyszczenia rdzy i

12. Klucz widełkowy

polerowania powierzchni metalowych. Narzędzie nie jest przeznaczone do obróbki powierzchni gipsowych, lub

DANE TECHNICZNE:

podobnych, silnie pylących. Drobny pył wnikając do wnętrza maszyny powoduje blokowanie przestrzeni wentylacyjnych, co prowadzi do przegrzania i spalenia silnika.

PRZED PRZYSTĄPIENIEM DO PRACY:

1. Upewnić się, że źródło zasilania ma parametry odpowiadające parametrom szlifierki podanym na tabliczce znamionowej.

2. Upewnić się że włącznik (7) szlifierki jest w pozycji wyłączenia.

3. W przypadku pracy z przedłużaczem należy upewnić się że parametry przedłużacza, przekroje przewodów, odpowiadają parametrom szlifierki. Zaleca się stosowanie jak najkrótszych przedłużaczy. Przedłużacz powinien być całkowicie rozwinięty.

n Montaż uchwytu pomocniczego

KOMPLETACJA:

UWAGA: Ze względów bezpieczeństwa, przy wszystkich pracach

ź Szlifierka - 1szt.

urządzeniem należy zawsze stosować uchwyt pomocniczy (1).

ź Osłona tarczy - 1szt.

W zależności od wymagań roboczych uchwyt pomocniczy należy wkręcić

ź Uchwyt pomocniczy -1szt.

do oporu w jedno z trzech gniazd w głowicy szlifierki (patrz: rys.B, str. 2).

ź Kołnierz mocujący -1szt.

n Montaż osłony tarczy

OPIS RYSUNKÓW A, B, C, D, E, F:

UWAGA: Przed zdejmowaniem i zakładaniem osłony tarczy, należy

1. Uchwyt pomocniczy

upewnić się, czy urządzenie jest wyłączone i odłączone od zasilania.

2. Osłona tarczy

Do prac z użyciem tarcz szlifierskich lub ściernic tarczowych do cięcia musi być zamontowana osłona tarczy (2). Pozycję osłony tarczy należy

3. Nakrętka zaciskowa

Dane elektronarzędzie jest przeznaczone do robót o przeciętnej intensywności. Nie nadaje się do długotrwałych robót w ciężkich

wa ru nk ach. N ie w olno w yko rz ystywa ć n ar zędzi a d o w yk on y wa n ia p rac w y ma ga j ąc y ch z as to s ow an ia profesjonalnego urządzenia.

Każde użycie elektronarzędzia niezgodne z przeznaczeniem podanym wyżej jest zabronione i powoduje utratę gwarancji oraz brak odpowiedzialności producenta za powstałe w wyniku tego szkody.

Jakiekolwiek modyfikacje urządzenia dokonane przez użytkownika zwalniają producenta z odpowiedzialności za uszkodzenia i szkody wyrządzone użytkownikowi i otoczeniu.

Poprawne użytkowanie elektronarzędzia dotyczy także konserwacji, składowania, transportu i napraw.

Elektronar zędzie może być naprawiane wyłącznie w punktach

Podany poziom drgań jest reprezentatywny dla podstawow ych

serwisowych wyznaczonych przez producenta. Urządzenia zasilane z

zastosowań elektronarzędzia. Jeżeli elektronarzędzie użyte zostanie do

sieci powinny być naprawiane tylko przez osoby uprawnione.

innych zastosowań lub z innymi narzędziami roboczymi, a także jeśli nie

Pomimo zgodnego z przeznaczeniem stosowania nie można całkowicie

będzie wystarczająco konserwowane, poziom wibracji może odbiegać

wyeliminować określonych czynników ryzyka resztkowego. Ze względu

od podanego.

na konstrukcję i budowę maszyny mogą wystąpić następujące

Podane powyżej przyczyny mogą spowodować podwyższenie ekspozycji

niebezpieczeństwa:

na wibracje podczas całego czasu pracy. Należy wprowadzić dodatkowe

- Dotknięcie narzędzia roboczego w trakcie pracy w nieosłoniętym

środki bezpieczeństwa, mające na celu ochronę operatora przed

obrębie urządzenia;

skutkami ekspozycji na wibracje, np.: konserwacja elektronarzędzia i

- Oparzenie przy wymianie narzędzia roboczego. (Podczas pracy

narzędzi roboczych, ustalenie kolejności operacji roboczych.

narzędzie robocze bardzo się rozgrzewa, żeby uniknąć oparzenia przy jego wymianie należy stosować rękawice ochronne);

- Odrzu cenie przedmiotu obrabi anego lub części przedm iotu obrabianego;

- Pęknięcie/złamanie narzędzia roboczego;

- Uszkodzenia słuchu w wypadku niestosowania koniecznej ochrony słuchu;

- Szkodliwe dla zdrowia emisje pyłów w przypadku wykonywania prac

w zamkniętych pomieszczeniach.

MODEL TMS12518

Napięcie nominalne -240 230 V Częstotliwość nominalna 50 Hz Moc pobierana 900 W Prędkość obrotowa 12000 /min Maks. średnica tarczy/średnica otworu 125 mm / 22 mm Gwint wrzeciona M14 Klasa sprzętu II Długość przewodu zasilającego 3 m Masa 1,9 кg Poziom ciśnienia akustycznego (LpA) 86,3 dB(A) Poziom mocy akustycznej (LwA) 97,3 dB(A) Poziom wibracji wg EN 60745 -1:2009

( tolerancja pomiaru - 1,5m/s )

8,42 m/s

widełkowy

Nakrętka zaciskowa -1szt.

ź Klucz -1szt. ź Kufer transportowy -1szt. ź Karta gwarancyjna -1szt.

Page 15

dostosować do rodzaju pracy. Zamknięta strona osłony musi zawsze być

UWAGA: Nigdy nie odkładać szlifierki przy zablokowanym włączniku.

od strony operatora. Aby zamontować osłonę tarczy, należy:

Należy wyciągnąć wtyczkę przewodu zasilającego z gniazda, gdy nie używamy narzędzia.

ź Umieścić szlifierkę tak, żeby wrzeciono (10) było skierowane do góry.

n Wskazówki dotyczące pracy źNależy zamocować obrabiany przedmiot, jeśli nie spoczywa

bezpiecznie i pewnie pod własnym ciężarem.

źNależy unikać nadmiernego nacisku na tarczę. Szlifowanie wykonuje

się przy wykorzystaniu wagi szlifierki. Stosować wyłącznie lekki nacisk

n Montaż narzędzi szlifierskich (patrz: rys. D, E, F, str. 3)

podczas cięcia. Zbyt mocny nacisk na tarcze powoduje zmniejszenie

UWAGA: Przed zdejmowaniem i zakładaniem narzędzi szlifierskich,

prędkości obrotowej, co jest przyczyną powstania chropowatych

należy upewnić się, czy urządzenie jest wyłączone i odłączone od zasilania.

powi erzc hni pr zy sz lifo waniu. D odatko wo jest p rzy czyną

Przed montażem należy oczyścić wrzeciono szlifierki i wszystkie

przegrzewania się i uszkodzenia silnika.

elementy mocujące.

n Kierunek szlifowania

Należy stwierdzić zgodność dopuszczalnych rozmiarów i prędkości

Przy użyciu nowej tarczy do szlifowania należy najpierw poprowadzić

obrotowych/obwodowych narzędzi szlifierskich, umieszczonych na etykietach kontrolnych narzędzia szlifierskiego i szlifierki. Tarcza

szlifierkę do tyłu (kierunek B) (patrz: rys.G, str. 3), wtedy krawędź nowej

szlifierska powinna być osadzona bez luzów na kołnierzu mocującym.

tarczy Nie stosować podkładek redukcyjnych lub adapterów. Aby zamontować tarczę należy:

1. Umieścić szlifierkę wrzecionem (10) do góry. Nasadzić kołnierz mocujący (4) dolną wystającą częścią z rowkiem na trzpień wrzeciona tak, żeby kołnierz zazębił się na wrzecionie.

2. Nasadzić tarczę (11) wypukłą częścią w dół na górną wystającą

część kołnierza mocującego.

3. Nakręcić nakrętkę zaciskową (3) na wrzeciono tak, aby tarcza

została dokładnie umocowana. (Nakrętka zaciskowa ma wklęsłą i wypukłą stronę. W zależności od nomin alnej grubości wykorzystywanej tarczy może być nakręcana jedną lub drugą stroną (patrz: rys. E str. 3)).

4. Wcisnąć przycisk blokady wrzeciona (6) i dokręcić kluczem widełkowym (12) z niewielką siłą nakrętkę zaciskową, gdyż podczas dalszej pracy nakrętka ta dociska się samoczynnie. Takie działanie pozwoli uniknąć uszkodzeń obudowy reduktora przy zdejmowaniu tarczy.

UWAGA: Przycisk blokady wrzeciona (6) wciskać wyłącznie przy nieruchomym wrzecionie!

Nigdy nie używać tarcz z nieodpowiednią maksymalną prędkością obrotową!

n Próbne uruchomienie

Po zamontowaniu nar zędzia szlifierskiego i przed włączeniem urządzenia sprawdzić, czy narzędzie zostało prawidłowo zamontowane i czy może się swobodnie obracać.

Próbne włączenie szlifierki należy wykonywać z dala od ludzi.

PRACA:

n Włączanie/wyłączanie

Niniejsze urządzenie jest zgodne z normami krajowymi i europejskimi, oraz z wytycznymi bezpieczeństwa. Wszelkie naprawy muszą być przep rowad zane przez w ykwa lifi kowany p ersonel, używając

ź Założyć osłonę tarczy jak jest pokazane na rysunku C na str. 2. ź Dopasować otwory w kołnierzu osłony (9) z otworami montażowymi

w głowicy szlifierki i wkręcić śruby mocujące kołnierz. Dokładnie dokręcić śruby za pomocą wkrętaka krzyżowego Ph2.

zaokrągli się, co pozwoli łatwo przemieszczać szlifierkę w

dowolnym kierunku.

n Kąt szlifowania

Nie używać całej powierzchni tarczy przy szlifowaniu, a wyłącznie jej krawędzi.

Skuteczne szlifowanie jest osiągalne przy utrzymaniu między szlifierką a

º º

obrabianym materiałem kąta od ok. 15 do 30 (patrz: rys.G, str. 3).

n Szlifowanie zgrubne

Najlepsze efekty pracy przy szlifowaniu zgrubnym osiągają się przy

º º

prowadzeniu tarczy szlifierskiej pod kątem od 30 do 40 odnośnie obrabianej powierzchni (patrz: rys.H, str. 3).

Urządzenie z umiarkowaną siłą przyciskać do szlifowanego elementu i płynnie przesuwać po obrabianym materiale. Dzięki odpowiedniej sile docisku obrabiany element nie nagrzeje się za bardzo, nie przefarbuje oraz nie powstaną w trakcie szlifowania rowki lub inne nierówności na jego powierzchni.

UWAGA: W żadnym przypadku nie stosować tarcz tnących do zdzierania / szlifowania.

n Cięcie

W czasie cięcia nie naciskać zbyt mocno na urządzenie, nie przekrzywiać, nie oscylować. Należy pracować z równomiernym, optymalnie dopasowanym do danego typu materiału posuwem.

Nie hamować obracających się narzędzi poprzez boczne dociskanie urządzeniem do innych przedmiotów.

UWAGA: Ważny jest kierunek cięcia. Cięcie powinno odbywać się w kierunku zgodnym z kierunkiem obrotów tarczy (patrz: rys.I, str. 3). Nie pracować urządzeniem w innym kierunku! W przeciwnym wypadku może dojść do niekontrolowanego wyrwania urządzenia z linii cięcia .

Ma sz yna w za sa dzie n ie w yma ga s pecj alny ch zab iegów konser wacyj nych. M aszynę należy przechowy wać w m iejscu, niedostępnym dla dzieci, utrzymywać w stanie czystości, chronić przed wilgocią i zapyleniem. Warunki przechowywania powinny wykluczać

Szlifierkę uruchamia się włącznikiem (7) przesuwając go do przodu do

możliwość uszkodzeń mechanicznych oraz wpły w szkodliwych

pozycji zablokowania.

warunków atmosferycznych.

Szlifierkę wyłącza się przez naciśnięcie tylnej części przycisku włącznika (sprężyna włącznika automatycznie przesunie włącznik do pozycji wyłączenia).

PRZECHOWYWANIE I KONSERWACJA:

3 minuty lub więcej

1 minuta lub więcej

Czas próbnego

włączania

Po wymianie

tarczy

Przy pierwszym

uruchomieniu

Page 16

oryginalnych części zamiennych.

OCHRONA ŚRODOWISKA:

UWAGA: Przedstawiony symbol oznacza zakaz umieszczania

zużytego sprzętu łącznie z innymi odpadami (z zagrożeniem karą grzy wny). Składniki niebezpieczne znajdujące się w sprzęcie elektrycznym i elektronicznym wpływają negatywnie na środowisko naturalne i zdrowie ludzi.

Gospodarstwo domowe powinno przyczyniać się do odzysku i ponownego użycia(recyklingu) zużytego sprzętu. W Polsce i w Europie tworzony jest lub już istnieje system zbierania zużytego sprzętu, w ramach którego wszystkie punkty sprzedaży ww. sprzętu mają obowiązek przyjmować zużyty sprzęt. Ponadto istnieją punkty zbiórki ww. sprzętu.

PIKTOGRAMY:

Objaśnienia ikonek znajdujących się na tabliczce znamionowej i naklejkach informacyjnych.

TYPOWE USTERKI I ICH USUWANIE:

Elektronarzędzie nie włącza się lub przerywa pracę:

- sprawdzić czy przewód zasilający (8) jest prawidłowo podłączony oraz

dopływ prądu do gniazda zasilającego;

- sprawdzić stan szczotek węglowych i w razie potrzeby wymienić.

- jeżeli elektronarzędzie nadal nie działa, pomimo że jest zasilane napięciem i ma niezużyte szczotki węglowe, należy je wysłać do serwisu naprawczego na adres podany w karcie gwarancyjnej.

n Czyszczenie

Aby zapewnić bezpieczną i wydajną pracę, obudowa szlifierki i szczeliny wentylacyjne muszą być wolne od pyłu i zanieczyszczeń. Zaleca się czyszczenie urządzenia bezpośrednio po każdorazowym użyciu.

Szlifierkę wycierać czystą wilgotną ściereczką, z niewielką ilością mydła. Nie używać żadnych środków czyszczących ani rozpuszczalników; mogą one uszkodzić części urządzenia wykonane z tworzywa sztucznego. Należy uważać, aby do wnętrza urządzenia nie dostała się woda.

Po pracy w środowisku silnie pylącym zaleca się przedmuchanie sprężonym powietrzem otworów wentylacyjnych, zapobiegnie to uszkodzeniom łożysk i usunie pył blokujący dopływ powietrza chłodzącego silnik.

UWAGA! Wymianę szczotek węglowych może wykonać tylko uprawniony elektryk.

Szlifierkę transportować i składować w kufrze transportowym, chroniącym przed wilgocią, wnikaniem pyłu i drobnych obiektów, zwłaszcza należy zabezpieczyć otwory wentylacyjne. Drobne elementy, które dostaną się wewnątrz obudowy mogą uszkodzić silnik .

PRODUCENT:

PROFIX Sp. z o.o., ul. Marywilska 34, 03-228 Warszawa

TRANSPORT:

«Zawsze stosować okulary ochronne»

«Stosować środki ochrony słuchu»

«Stosować rękawice ochronne»

«O st rz eż enie ! P rz ed u ru ch omie ni em przeczytać instrukcję obsługi»

«Stosować maskę »przeciwpyłową

Polityka firmy PROFIX jest polityką stałego udoskonalania swoich produktów i dlatego firma rezerwuje sobie prawo zmiany specyfikacji wyrobu bez uprzedniego zawiadamiania. Obrazki, podane w instrukcji obsługi, są przykładowe i mogą się nieznacznie różnić od rzeczywistego wyglądu zakupionego urządzenia. Niniejsza instrukcja jest chroniona prawem autorskim. Kopiowanie/ powielanie jej bez pisemnej zgody firmy Profix Sp. z o.o. jest zabronione.

Page 17

ПЕРЕД НАЧАЛОМ ЭКСПЛУАТАЦИИ НЕОБХОДИМО ОЗНАКОМИТСЯ С НАСТОЯЩЕЙ ИНСТРУКЦИЕЙ. Х ра н ит ь и нс т ру к ци ю д ля в озм ож н ог о применения в будущем.

ПРЕДУПРЕЖДЕНИЕ! Необходимо ознакомиться со всеми предупреждениями, касающимися бе зопа сно сти п ри эк сплу ата ции, о боз наченными символом и всеми указаниями по технике безопасности.

ПРЕДУПРЕЖДЕНИЕ! Общие предупреждения, касающиеся безопасности при эксплуатации инструмента.

Индивидуальная безопасность:

ПРЕДУПРЕЖДЕНИЕ! Общие предупреждения, касающиеся безопасности при эксплуатации инструмента.

Электробезопасность:

в) Не подвергать электроинструменты воздействию дождя

и ли в ла ж ны х у с ло в ий . В с лу ча е п о п ад а н ия в

эл ектр оинс тру ме нт в оды у вел ичив аетс я оп асно сть поражения электрическим током.

г)

Несоблюдение указанных ниже предупреждений, касающихся безопасности и указаний по технике безопасности может привести к поражению электрическим током, пожару и/или серьёзным травмам тела.

Необходимо хранить все предупреждения и указания, касающиеся техники безопасности, чтобы можно было воспользоваться ними в будущем.

В указанных ниже предупреждениях слово „электроинструмент” означает электроинструмент с питанием от сети (посредством

д)

электрического кабеля) или электроинструмент, питаемый от аккумулятора (беспроводное питание).

ПРЕДУПРЕЖДЕНИЕ! Общие предупреждения,

касающиеся безопасности при эксплуатации инструмента.

Техника безопасности на рабочем месте:

а) Н еоб ход имо п одд ерж иват ь пор ядо к и хо роше е

е)

осв ещение на ра бочем месте. Бесп орядо к и плох ое освещение являются причиной несчастных случаев.

б) На с ледуе т ис пол ьзова ть э лектр оин струм ент во

в зр ыво оп асн ой с р ед е, о бр аз ую щей ся ле гк овоспламеняющимися жидкостями, газами или пылью.

Электроинструмент создаёт искры, которые могут привести к воспламенению пыли или испарений.

в) Не допускать детей и наблюдателей в места, в которых

применяются электроинструменты. Отвлечение внимания

мо же т п риве ст и к п от ер е кон тр ол я на д э ле ктро инструментом.

а) Штепсельные вилки должны соответствовать сетевым

розеткам. Ни в коем случае не переделывать какимлибо образом штепсельную вилку. Не применять какихл иб о у дл ини те лей э ле к тр опи та ни я в с л уч ае использования электроинструментов, имеющих провод э ле к тр о пи та н ия с з а щи тн ы м з аз е мл я ющ им проводником. Отсутствие переделок штепсельных розеток

и с ет ев ых р оз ет ок с нижае т о па сн ос ть п ор ажен ия электрическим током.

б)

таких как трубы, нагреватели, радиаторы центрального отопл ен ия и холод ил ьн ые агр ег ат ы. В с лу ча е

прико сновения заземлённого или закороченного на массу элемента увеличивается опасность поражения электрическим током.

Не созда ва ть опа сн ос ти п ов ре жд ен ия к аб ел я электропитания. Ни в коем случае не использовать кабеля электропитания, чтобы переносить или тянуть электроинструмент или для извлечения штепсельной вилки из розетки. Кабель электропитания должен находится вдали от источников тепла, масел, острых краёв и движущихся частей. Повреждённые или запутанные

кабели электропитания увеличивают опасность поражения электрическим током.

Если электроинструмент эксплуатируется на свежем воздухе, следует использовать удлинители кабеля электропитания, предназначенные для работы вне помещений . И сп ол ьзовани е у дл ин и те ля к а бе ля

эл ектр опит ани я, пр ед наз нач ен ног о дл я раб оты в не помещений, снижает опасность поражения электрическим током.

Если эксплуатация электроинструмента во влажной среде неизбежна, в качестве защиты от напряжения питания необходимо использовать защитное устройство по разностному току (RCD) . П рименен ие за щитного

уст ройс тва по ра зност ному току сниж ает опас ность поражения электрическим током.

а)

Необходимо избегать прикосновения к поверхности заземлённых или закороченных на массу элементов,

Необходимо применять средства личной защиты.

Насто ящее оборудова ние н е пре дназначен о для эксплуатации лицами (включая детей) с физическими, сенсорными или умственными ограничениями или лицами, не имеющими опыта или не знающими оборудования, разве что это осуществляется под надзором или в соот ветс твии с инструкцией по эксплуатации оборудования, переданной лицами, отвечающими за их безопасность.

б) Необходимо быть предусмотрительным, наблюдать за

работой и руководствоваться здравым смыслом во время эксплуатации электроинструмента. Не следует экспл уатировать элект роинструмен т в сост оянии переу то мл ен ия или наход яс ь под действ ие м на ркот иков , а лко голя и ли ле карс тв. Мг но вени е

невнимания во время эксплуатации электроинструмента может быть причиной травмы пользователя.

в)

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

УГЛОВАЯ ШЛИФОВАЛЬНАЯ МАШИНА TMS12518

Перевод оригинальной инструкции

Page 18

Нео бходи мо обязательно работать с за щитны ми

работу.

очками. Применение в соответствующих условиях средств

г) Неиспользуемый электроинструмент следует хранить в

личной защиты, таких как противопыльный респиратор,

недоступном для детей месте и не разрешать тем, кто

противоскользящая обувь, каска или средства защиты слуха

незнаком с электроинстр ументом или нас тоящей

снизит риск получения травмы.

инс трукц ией, пользоваться электрои нстру менто м.

г) Необходимо избегать случайного запуска в работу.

Э ле кт р ои нст ру ме н т о па с ен в р у ка х н е об уч е нн ых

Прежде чем вставить вилку кабеля электропитания в

пользователей.

сетевую розетку или подключить аккумулятор, а также

д) С л е д у е т в ы п о л н ят ь т е х н ич е с к ий у х о д з а

п е р е д т е м , к а к п о д н я т ь и л и п е р е н е с т и

эле кт ро инстру ме нт ом. Необ хо ди мо прове ри ть

эл ектр оин стру мент , нео бхо димо у бед ится , что

соо сность или отс утствие заедания (заще млени я)

вкл юч ат ел ь э ле ктроин ст ру ме нт а н аходит ся в

подвижных элементов, трещин частей, а также все

положении «выключено». Перенос электроинструмента с

дру ги е ф акторы, м ог ущ ие в ли ят ь на р аб от у

па льце м на в ыкл ючат еле ил и п одключени е э лект ро-

э ле ктр ои нст ру мен та . В с лу ча е о бн ару же ния

инструмента к сети питания при включенном выключателе

не исп равн ост и, не обхо дим о вып олн ить р емон т

может привести к несчастному случаю.

электроинструмента. Причиной многих несчастных случаев

д) Прежде, чем запустить электроинструмент в работу,

я вл яе тс я н епрофес с ио на ль ный с пособ в ыполнения

технического ухода.

необходимо устранить все ключи. Ключ, оставшийся во вращающейся части электроинструмента, может привести

е) Режущий инструмент должен быть острым и чистым.

к травме пользователя.

Соответствующее содержание и уход за острыми кромками

режущего инструмента снижает вероятность защемления и

е) Не следует слишком сильно наклоняться. Необходимо

упрощает обслуживание.

всё время сохранять устойчивость и равновесие. Это позволяет лучше контролировать электроинструмент в

ж) Электроинструмент, оснащение, рабочие инструменты и

неожиданных ситуациях.

т. п. необходимо применять в соответствии с настоящей

ин стр укц ией , уч иты вая р або чие усл ови я и ви д

ж) Необходи мо иметь соо тветствующую одежду. Не

выполняемой работы. Применение электроинструмента не

работать в свободной одежде или с бижутерией.

по назначению может привести к опасным ситуациям.

Необходимо, чтобы волосы пользователя, его одежда и рукавицы находились вдали от движущихся элементов.

з) При низкой температу ре или после длител ьного

Свободная одежда, бижутерия или длинные волосы могут быть

перерыва в эксплуатации рекомендуется включение

зацеплены движущимися частями.

электроинструмента без нагрузки на несколько минут с

целью распределения смазки в механизме привода.

з) Если оборудование приспособлено для присоединения

вн еш не го п ыл еот во да (п ыл еу лав ли ва юще го

и) Для чистки электроинструмента применять мягкую,

устройства) и поглотителя пыли, необходимо убедится,

влажную (не мокрую) тряпку и мыло. Не применять

что они присоединены и правильно применяются.

бензина, растворителей и других средств, могущих

Пр име нен ие п огл оти теле й п ыли м оже т у мень шит ь

повредить устройство.

опасность, связанную с запыленностью.

й) Электроинструмент следует хранить/ транспортировать,

уб едивш ись , чт о вс е его подви жны е эл еме нты

заблокированы и защищены от разблокировки при

помощи оригинальных элементов, предназначенных

для этой цели.

к) Электроинструмент должен храниться в сухом месте и

a) Н е д опу скат ь п ерег рузк и э лек трои нстр умен та.

быть защищённым от пыли и проникания влаги.

Приме ня ть электр ои нс тр ум ен т с мощность ю,

л) Транспортировку электроинст румента необхо димо

соответствующей выполняемой работе. Надлежащий

выполнять в оригинальной упаковке, защищающей от

электроинструмент позволит лучше и безопаснее работать

механических повреждений.

при нагрузке, на которую он рассчитан.

ПРЕДУПРЕЖДЕНИЕ! Общие предупреждения,

б) Не следует применять электроинструмент, если его

касающиеся безопасности при эксплуатации

включатель не включатся и не выключается. Каждый

инструмента.

электроинструмент, который не может включаться или выключаться выключателем, представляет опасность и

Ремонт:

должен быть передан на ремонт.

a) Ремонт электроинструмента необходимо поручать

в) Необходим о отсое динить штепсельн ую вилк у от

и ск л юч ит е ль н о к ва ли ф иц и ро ва н но м у л иц у,

ист оч ни ка пита ни я э ле ктро ин ст румен та и /и ли

использующему только оригинальные запасные части.

отсоединить аккумулятор прежде чем выполнить

Это гарантирует безопасность дальнейшей эксплуатации электроинструмента.

какую-либо установку, замену части или складирование устройства. Такие предупредительные меры безопасности

б) Е сли не отсо един яем ый каб ель эл ектр опит ания

снижают риск случайного запуска электроинструмента в

повреждён, он должен быть заменён на предприятии-

ПРЕДУПРЕЖДЕНИЕ! Общие предупреждения, касающиеся безопасности при эксплуатации инструмента.

Эксплуатация и уход за электроинструментом:

Page 19

изготовителе или специализированном ремонтном рабочие инструменты. Перед каждым применением

предприятии, либо квалифицированным лицом, что необходимо проверить оснащение, напр. абразивные позволит избежать опасности. круги на отсутствие сколов и трещин, шлифовальные

круги на отсутствие трещин, стёртых мест или сильного

ПРЕДУПРЕЖДЕНИЕ!

износа, металлические щётки на отсутствие свободных

Во время работы с электроинструментом следует

или с ломанных м еталлически х щетинок (метал-

обязательно соблюдать основные меры безопасности

лического ворса). Если электроинструмент или рабочий

при р абот е, чтобы из бежать взрыва, по жара ,

инструмент упадёт, следует проверить, не повредился

поражения электрическим током, или механической

ли он или применить другой, исправный инструмент.

травмы.

После проверки и закрепления рабочего инструмента,

УГЛОВАЯ ШЛИФОВАЛЬНАЯ МАШИНА

следует стоять в плоскос ти иной, чем плоскость

Указа ни я по техник е безоп ас но ст и при

вращения инструмента, убедится, что в плоскости

шлифовке, шлифовке наждачной (абразивной)

вращения инструмента не находятся посторонние лица.

бум агой, работ е с испол ьзова нием мет ал-

Электроинструмент необходимо включить на одну

лических щёток и резке шлифовальным кругом:

минуту на самые высокую частоту вращения, обращая

а) Настоящий электроинструмент может использоваться,

внимание, чтобы обслуживающее лицо и пребывающие

как обычная шлифовальная машина, шлифовальная

недалеко посторонние лица находились вне зоны

машина для шлифования наждачной бумагой, для

вращающегося инструмента. Повреждённые инструменты

шлифовки металлическими щётками и в качестве

ломаются обычно во время этой пробной работы.

уст ро йства д ля р ез ки шлиф ов альны м к ру гом.

ж) Необходимо применять средства индивидуальной

Необх одимо собл юдать все указа ния п о тех нике

защиты. В зависимости от вида работы, необходимо

безопасности, инструкции, использовать описания и

надевать защитную маску, покрывающую всё лицо,

данные, п рилагаемые к элек троинструменту. При

сре дс тв о з ащит ы г ла з и ли з ащитн ые о чк и. В

несоблюдении всех указаний и инструкций, приведенных ниже,

соо тветствующих случаях н еобхо димо при менять

может возникнуть опасн ость поражения электрическим

противопыльный респиратор, средство защиты слуха,

током, пожара и/или серьёзных травм тела.

халат, защищающий от малых частиц абразивного или

б) Н е с лед ует пр им еня ть осн ащени я, кот орое н е

обрабатываемого материала. Средства з ащиты глаз

запроектировано, не предусмотрено и не рекомендо-

могут задерживать летящие обломки (осколки), образующиеся

вано производителем специально для этого электро-

во время выполнения разных операций. Противопыльные

инструмента. Тот факт, что оснащение можно установить

респираторы и средства защиты дыхательных путей должны

на эл ектр оин стру менте, не гарантируе т безопасной

фильтровать частицы пыли, образующиеся во время работы.

эксплуатации и обслуживания.

Длительное воздействие шума с высокой интенсивностью

в) Номинальная частота вращения, соответствующая

может привести к потере слуха.

применяемому рабочему инструменту, должна быть не

з) Следует следить, чтобы посторонние лица находились

меньше максимальной частоты вращения электро-

на безопасном расстоянии от места работы и зоны

инструмента. Допускаемая частота вращения применя-

во здей ств ия эл ектр оин стру мен та. К ажды й, кт о

емого рабочего инструмента не может быть меньше

находится вблизи работающего электроинструмента,

указа нной на эл ектроинструменте ма ксимально й

долж ен и спользо вать с редства индив идуальной

частоты вращения. Рабочий инструмент, вращающийся с

защиты. Обломки и осколки обрабатываемого предмета или

частотой большей от допустимой частоты вращения, может

треснутый рабочий инструмент могут отскакивать и быть

разорваться.

пр ичи ной тр авм так же вне зо ны н епо средс тве нно го

г) Внешний диаметр и толщина рабочего инструмента

воздействия электроинструмента.

должны находиться в допустимых для этого электро-

и) При выполнении работ, при которых электроинструмент

инструмента пределах. Рабочий инструмент несоответ-

может попасть на скрытую электропроводку или на

ствующих размеров не может быть достаточным образом

со бс тве нн ый ка бе ль эл ек троп итан ия , эле кт ро-

закрыт защитными элементами или контролироваться

ин струмен т сл едует держать за и зол ированн ую

пользователем.

поверхность. В ре зультате конт акта с п роводами,

д) Диаметр отверстия абразивных кругов, шлифовальных

находящимися под напряжением, все металлические части

кругов, фланцев, опорных тарелок и другого оснащения

электроинструмента окажутся также под электрическим

должны точно соответствовать шпинделю электро-

напряжением и могут привести к поражению оператора.

инструмента. Рабочие инструменты, посадочные отверстия

к) Необходимо, чтобы сетевой кабель электропитания

котор ых не соответствую т точно шпинделю электро-

находился вдали от вращающихся рабочих элементов. В

инс труме нта, вращают ся н еравн омерн о, очень сильно

случае потери контроля над электроинструментом, сетевой

вибрируют и мог ут привести к по тере ко нтроля над

кабель может быть прорезан или втянут, а ладонь или вся рука

электроинструментом.

может попасть в рабочую зону вращающегося рабочего

е) Категорически запрещено использовать повреждённые

инструмента.

Page 20

л) Ни в коем случае не откладывать электроинструмент рабочих инструментов. Рабочий инструмент в результате

прежд е, че м раб очий инструмен т п олностью не

отброса может ранить руку.

остановится. Вращающийся инструмент может войти в

в) Тело оператора не может находиться в области, в

контакт с поверхностью, на которую уложен, и в результате

кот орой может произойти отскакивани е э лектро-

можно потерять контроль над электроинструментом.

инструмента во время отброса. При отбросе электро-

м) Запрещено запускать в работу электроинструмент, круг

инструмент перемещается в направлении, противоположном

(тарелка) которого направлен в сторону оператора.

до вращения абразивного круга в месте блокировки.

н) З ап ре щ ен о п е ре но с ит ь э л ек т ро и нс тр у ме н т,

г) Необходимо особо осторожно обрабатывать углы,

н ах од ящ и й ся в д ви же ни и ( вр ащ аю щи й с я) .

ост рые края и т. д. Необходимо предотвращ ать

Случайн ый ко нтак т о дежды с вр ащаю щимс я р абочим

возможность подскакивания рабочего инструмента во

инструмен том м ожет пр ивести к е го вт ягив анию и

время работы, его отскакивания или блокировки.

притягиванию рабочего инструмента к телу оператора.

Вращающийся рабочий инструмент более предрасположен к

о) Необходимо регулярно чистить вентиляционные щели

защемлению в случае обработки углов, острых краёв или при его

отскакивании. Это может привести к потере контроля или

эле ктроинструмента. В ентилят ор двига теля мож ет

отбросу.

привести к втягиванию пыли в корпус, чрезмерное накопление металлической пыли может привести к угрозе поражения

д) Запрещена установка кругов для обработки древесины

электрическим током.

или зубчатых кругов. Рабочие инструменты этого типа

п) Н е экс плу атир ова ть эл ектр оин стру мент в бли зи

часто приводят к отбросу или потере контроля над электро-

легковоспламеняющихся материалов. Искры могут

инструментом.

привести к их воспламенению.

ДОПОЛНИТЕЛЬНЫЕ УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ВО

р) Не использовать инструментов, требующих применения

ВРЕМЯ ШЛИФОВКИ И РЕЗКИ.

охлаждающих инструментов. Применение воды или других

Пр авила тех ники бе зопас ности во в рем я

жидких средств может привести к поражению электрическим

шлифовки и резки абразивным кругом:

током.

а) Необходимо применять только абразивные круги,

ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ДЛЯ ВСЕХ ОПЕРАЦИЙ

рекомендуемые для электроинструмента, а также

Отброс и связанные с ним предупреждения:

специальные защитные кожухи, предназначенные для

Отброс это внезапная реакция инструмента на блокировку или

дан ного абр азивного круга. Абр азивные круг и, дл я

заедание (защемление) вращающегося инструмента (абразивный

применения которых электроинструмент не был запроекти-

круг, шлифовальный круг, металлическая щётка). Защемление или

рован, не могут быть достаточно защищены кожухом и

заедание приводит к вн езапной остановке вращающегося

представляют опасность.

инструмента, что в свою очередь ведёт к потере контроля над

б) Защитный кожух должен быть хорошо прикреплён к

электроинструментом. Неконтролируемый электроинструмент

эле кт ро ин ст румен ту , а ег о уст ан ов ка д ол жно

при этом сделает рывок в направлении, противоположном

гарантировать максимальную степень безопасности

направлению вращения рабочего инструмента.

так, чтобы круг был максимально защищён кожухом в

Например, к огда произойдёт з аедание или з ащем ление

направлении на оператора. Защитный кожух до лжен

абразивного круга в обрабатываемом предмете, может произойти

защищать обслуживающего машину от обломков (осколков) и

блокировка погружённой в материал кромки абразивного круга и в

случайного прикосновения к абразивному кругу.

результате произойдёт его выпадение или отброс. Абразивный

в) Абр азивные кр уги мо жно пр имен ять то лько по

круг может быть отброшен в направлении оператора или от него, в

назначению. Например, запрещено шлифовать боковой

зависимости от направления вращения абразивного круга в месте

поверхностью абразивног о отр езного кр уга. Абра зивные

блокировки. Кроме того, может произойти поломка абразивного

режущие круги предназначены для устранения материала

круга.

краем круга. Боковые силы, приложенные к этим кругам, могут

Отброс является результатом ненадлежащего или неправильного

вызвать вибрации и могут их сломать.

применения электроинструмента. Этого можно избежать, приме-

г) Использовать то лько неп овреж дённые креп ящие

няя указанные ниже соответствующие средства предосторожности.

фланцы, соответствующего размера и формы для

а) Необходимо прочно держать электроинструмент, а тело

выбранного абразивного круга. Фланцы поддерживают

и руки должны находится в положении, позволяющем

аб ра зи вный к руг, с ни жая т ем сам ым в озм ож но сть

смягчить отброс. Обязательно применять вспомога-

повреждения абразивного круга. Фланцы для режущих кругов

те льн ую ру коя тку , ес ли он а име етс я в со ста ве

могут отличаться от фланцев для шлифовальных кругов.

стандартного оснащения, чтобы иметь максимальный контроль над силами отброса или момента вращения во

д) Не применять изношенные абразивные круги для

время запуска в работу. Оператор может справиться с

электроинструментов, бóльшего размеры. Круги для

рыв ками и явлением отброса п ри у словии собл юдени я

электроинструментов большего размера не подходят для более

соответствующих средств предосторожности.

высокой частот ы вращения, ха рактерной для меньших

б) Ни в коем случае не держать рук вблизи вращающихся

электроинструментов и поэтому могут поломаться.

Page 21

Д оп ол нит ел ьн ые у ка за ни я по т ех ни ке кого ворса щётки. Не следует перегружать металличес-

ки й во рс, сли шком си льно на жим ая н а щё тку .

безопасности для резки:

Поднимающиеся в воздухе кусочки металлического ворса

а) Не нажимать на режущий круг или не применять

щётки могут легко пробить тонкую одежду и/или кожу.

слишком большого нажима. Не осуществлять чрезмер-

б) Если рекомендуется применение защитного кожуха,

но глубокую резку. Перегрузка режущего круга увеличивает

необходимо предотвратить контакт щётки с защитным

нагрузку на него и возрастает его склонность к скручиванию

кожухом. Диаметр щёток может увеличить в результате

или выгибанию во время резки, тем самым увеличивает

излишней нагрузки и центробежной силы.

возможность отброса или повреждения, поломки диска.

Шлифовальная машина, предупреждения,

б) Не находится на одной линии с вращающимся режущим

касающиеся техники безопасности

кругом. Отдаление режущего круга в направлении от себя

Индивидуальная безопасность:

может привести к тому, что возможный отброс может

а) В случае перерыва в подаче питания, напр. при аварии

вытолкн уть абразив ный круг и электроин струмент в

сети электропитания или при извлечении штепсельной

направлении на оператора.

ви лки из роз етки, нео бходимо раз блоки роват ь

в) В случае защемления (заедания) режущего круга или

включатель/ выключатель и установить его в положе-

перерыва в р аб от е, необходимо в ык лю чи ть

ние «выключено». Таким образом, можно избежать непред-

электроинструмент и подождать, пока круг полностью

намеренного включения электроинструмента.

не остановится. Ни в коем случае не пытаться извлечь

б) При обработке камня, необходимо использовать

движущийся ещё круг из места резки, поскольку это

устройство для отсоса пыли (пылесос). Пылесос должен

может привести к отбросу. Необходимо установить и

быть приспособлен для отсоса каменной пыли. Примене-

устранить причину защемления (заедания) круга.

ние таких устройств снижает опасность, связанную с пылью.

г) Не запускать электроинструмент в работу, пока он

в) Для резки камня необходимо применить направля-

находится в материале. Прежде, чем продолжать резку,

ющие салазки. Без боковой направляющей режущий круг

следует дождаться, чтобы режущий круг набрал свою

может защемиться и произойдёт отброс.

полную частоту вращения. В противоположном случае, аб ра зив ны й кр уг м ож ет з ац епи ть ся, в ыск оч ить и з

г) Электроинст румент не обходимо прочно держать

обрабатываемого предмета или привести к отбросу.

обеими руками и сохранять б езопасное рабочее

д) Плиты (листы) или большие предметы необходимо

положение. Перемещен ие элект роинструмента будет

безопасным, если его выполнять обеими руками.

перед обработкой подпереть, чтобы свести к минимуму риск защемления круга и отброса. Большие предметы

д) Необходимо защитить обрабатываемый предмет.

могут прогибаться под действием собственного веса. Опоры

Закрепление обрабатываемого предмета в закрепляющем

должны быть установлены с обеих сторон, как вблизи линии

устройстве или тисках более безопасно, чем удерживание его

резки, так и вблизи краёв.

рукой.

е) Необходимо соблюдать особую предосторожность в

е) Запрещено эксплуатировать электроинструменты с

случае выполнения глубинных резов (надрезов) в

повреждённым кабелем электропитания. Не прика-

имеющихся (старых) стенах или при работе в невидимой

саться к повреждённому кабелю электропитания. В

(визуально неконтролируемой) области. Углубляющийся в

случае повреждения кабеля электропитания в процессе

материал режущий круг может попасть на газопроводные,

работы, необходимо извлечь штепсельную вилку из

водопроводные трубы, электрическую проводку или другие

розетки. Повреждённые провода увеличивают опасность

предметы, могущие привести к отбросу.

поражения электрическим током.

Дополнительные указания по технике

КОНСТРУКЦИЯ И НАЗНАЧЕНИЕ ШЛИФОВАЛЬНОЙ МАШИНЫ:

безопасности при шлифовке:

Угловая шлифовальная машина является ручным электро-

a) Не использовать слишком больших листов наждачной

инструментом, приводимым в движение однофазным коллектор-

бумаги. Выбирая размер наждачной бумаги, следует

ным электродвигателем. Машина оснащена вспомогательной

руководствоваться указаниями производителя. Слиш-

рукояткой с возможностью установкой её в трёх разных гнёздах.

ком большой лист наждачной бумаги, выступающий за преде-

Машина имеет второй класс электрической защиты (двойная

лы шлифовальной пластины (шлифлиста), а также может

изоляция).

привести к блокировке или разрыванию бумаги или к отбросу.

Шлифовальная машина предназначена для шлифования и резки металлических элементов, обработки сварочных швов, а при

ДОПОЛНИТЕЛЬНЫЕ УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ПРИ

использовании соответствующих инструментов (круги, щётки и т.

РАБОТЕ С ПРИМЕНЕНИЕМ МЕТАЛЛИЧЕСКИХ ЩЁТОК

п.) также для чистки от ржавчины и полировки металлической

Правила техники безопасности при очистке

поверхности.

поверхности металлической щёткой:

Инструмент не предназначен для обработки гипсовой или

а) С ле ду ет п ом ни ть , ч то даже при нормаль но й

аналогичной, сильно пылящей поверхности. Мелкая пыль, попадая

эксплуатации происходит потеря кусков металличес-

вовнутрь машины, приводит к блокировке вентиляционного

Page 22

пространства, что ведёт к перегреву и сгоранию электродвигателя.

8. Кабель электропитания

Данный электроинструмент предназначен для работ средней

9. Фланец защитного кожуха

интенсивности. Он не пригоден для длительных работ в сложных

10. Шпиндель

условиях.

11. Круг

12. Ключ для крепления шлифовальных кругов

ТЕХНИЧЕСКИЕ ДАННЫЕ:

Ук азан ный у рове нь ви брац ии со отве тств ует о снов ным применениям электроинструмента. Если электроинструмент будет использован для других применений или с другими рабочими инструментами, а также, если не будет выполнен соответствующий технический уход, уровень вибрации может отличаться от указанного. Указанные выше причины могут привести к усилению воздействия вибраций в течение всего времени работы.

Необходимо применять дополнительные меры безопасности с целью защиты оператора от воздействия вибрации, а именно: те хниче ски й ух од з а эл ектро инс труме нтом и р абочи ми инструментами, обеспечение соответствующей температуры рук, определение очерёдности рабочих операций.

СОСТАВ КОМПЛЕКТА:

ПРЕЖДЕ ЧЕМ ПРИСТУПИТЬ К РАБОТЕ:

ź Шлифовальная машина - 1 шт.

1. Убедиться, что параметры источника питания соответствуют

ź Защитный кожух круга - 1 шт.

параметрам шлифовальной машины, указанным на щитке.

ź Вспомогательная рукоятка -1 шт.

2. У бедиться, что включатель (7) шлифовальной машины

ź Крепящий фланец -1 шт.

находится в положении «выключено».

ź Зажимная гайка -1 шт.

3. П ри работе с удлинител ем шнура питания н еобходимо

ź Ключ для крепления шлифовальных кругов -1 шт.

убедиться, что параметры удлинителя, сечения проводов

ź Кейс для транспортировки -1 шт.

со от ветс твуют п арам ет рам ш ли фова льно й м ашин ы.

ź Гарантийная карта -1 шт.

Рекомендуется применять максимально короткие удлинители

ОПИСАНИЕ РИСУНКОВ A, B, C, D, E, F:

шнура питания. Удлинитель должен быть полностью размотан.

1. Вспомогательная рукоятка

n Установка вспомогательной рукоятки

2. Защитный кожух круга

ВНИМАНИЕ: По соображениям безопасности, при всех работах с

3. Зажимная гайка

машиной необходимо обязательно использовать вспомогатель-

4. Крепящий фланец

ную рукоятку (1).

5. Стрелка, указывающая направление вращения

В зависимости от требований работы вспомогательную рукоятку

6. Кнопка блокады шпинделя

необходимо ввинтить до упора в одно из трёх гнёзд в головке

7. Включатель

шлифовальной машины (смотри рис. B, стр. 2).

Запрещено применять электроинструмент для работ, требующих применения профессиональных инструментов.

Каждое применение электроинструмента, несоответствующее указанному выше назначению, запрещено и ведёт к потере гарантии и от сутствию ответственности производителя з а возникший в результате этого ущерб.

Какие-либо модификации электроинструмента, осуществлённые пользователем, освобождают производителя от ответственности за повреждени я и ущ ерб, причи нённый польз ователю и окружающей среде.

Правильная эксплуатация электроинструмента относится также к техобслуживанию, хранению, транспортировке и ремонту.

Ремонт электроинструмента может в ыполнятьс я только в определённых производителем сервисных пунктах. Устройства с питанием от сети должны ремонтироваться исключительно лицами, имеющими соответствующий допуск.

Даже применяя устройство по назначению, нельзя полностью исключить определённых факторов остаточного риска. С учётом конструкции электроинструмента могут иметь место следующие опасности:

- Прикосновение во время работы к рабочему инструменту в незащищённой области электроинструмента;

- Возможность ожога при смене рабочего инструмента. (В процессе работы рабочий инструмент сильно разогревается и чтобы избежать ожогов при его смене, необходимо применять защитные рукавицы);

- Отбрасывание обрабатываемого предмета или его частей;

- Трескание / поломка рабочего инструмента;

- Ухудшение слуха в результате неприменения необходимых средств защиты слуха;

- Вредное для здоровья выделение пыли при выполнении работ в закрытых помещениях.

МОДЕЛЬ TMS 12518

Напряжение номинальное 230-240 В Частота номинальная 50 Гц Потребляемая мощность 900 Вт

Частота вращения 12000 об/мин Макс. диаметр круга / отверстия 125 мм / 22 мм Резьба шпинделя M14 Класс оборудования II

Длина кабеля электропитания 3 м Вес 1,9 кг

Уровень звукового давления (LpA) 86,3 дБ(A) Уровень звуковой мощности (LwA) 97,3 дБ(A) Уровень вибрации согласно

стандарту EN 60745 -1:2009

(погрешность измерения - 1,5 м/с )

8,42 м/с

Page 23

n Установка защитного кожуха круга

машины следует проверить правильность установки инструмента и может ли он свободно вращаться.

ВНИМАНИЕ: Перед снятием и установкой защитного кожуха

Пробное вклю чени е шлифо валь ной м ашин ы необх одим о

круга, необходимо убедиться, выключена ли машина и отсоединена

выполнять вдали от людей.

ли она от сети питания.

Для работ с применением шлифовальных или абразивных кругов должен быть установлен защитный кожух круга (2). Положение за щитно го к ожуха кр уга нео бходимо при способи ть д ля соответствующего вида работ ы. Закрытая сторона кожуха обязательно должна находится со стороны оператора. Чтобы установить защитный кожух круга, необходимо:

ź Разместить шлифовальную машину так, чтобы шпиндель (10)

РАБОТА:

был направлен вверх.

n Включение / выключение

ź Установить защитный кожух шлифовального круга, как

Шлифовальная машина запускается в работу включателем (7)

показано на рис. C на стр. 2.

путём передвижения его вперёд в позицию блокировки.

ź Совм естить отв ерстия ф ланца защитного кожух а ( 9) с

Шлифовальная машина выключается нажатием задней части

монтажными отверстиями головки шлифовальной машины и

кнопки включ ател я ( пруж ина в ключ ателя а втоматическ и

ввинтить винты, крепящие фланец. Тщательно завинтить винты

переместит включатель в положение «выключено»).

при помощи крестообразной отвёртки (Ph2).

ВНИМАНИЕ: Запрещено оставлять шлифовальную машину при

n Установка шлифовального инструмента (рис. D, E, F стр.3 )

заблокированном включателе. Необходимо извлечь штепсельную вилку кабеля электропитания из розетки, если инструмент не

ВНИМАНИЕ: Перед снятием и установкой шлифовального

используется.

инструмента, необходимо убедиться, выключена ли машина и отсоединена ли она от сети питания.

n Указания по работе машины

Перед установкой необходимо очистить шпиндель шлифовальной

ź Обрабатываемый предмет необходимо закрепить, если он не

машины и все элементы крепления.

лежит безопасно и надёжно под действием собственного веса.

Необходимо проверить соответствие допустимых размеров и

ź Необходимо избегать чрезмерного нажима на шлифовальный

скорости вращения / о круж ной скорости шлифовальных

круг. Шлифовку выполнять под действием собственного веса

инструментов, указанных на контрольных этикетках шлифоваль-

шлифовальной машины. Чрезмерный нажим на шлифоваль-

ного инструмента и шлифовальной машины. Шлифовальный круг

ный круг приводит к снижению частоты вращения, это является

должен быть без зазора (люфта) посажен на крепящем фланце. Не

причиной возникновения шероховатой поверхности во время

применять переходных подкладок или адаптеров.

шлифовки. Кроме того приводит к перегреву и повреждению

Чтобы установить шлифовальный круг, необходимо:

электродвигателя. Применять только лёгкий нажим во время резки.

1. Разместить шлифовальную машину шпинделем (10) вверх.

Посадить крепящий фланец (4) нижней выступающей частью с

n Направление шлифовки

пазом н а с те рж ен ь шпинделя так, ч то бы ф ла не ц

В случае применения нового шлифовального круга необходимо

зафиксировался на шпинделе.

из нач альн о пе реме щат ь шли фов аль ную м аши ну на зад

2. Надеть шлифовальный круг (11) выпуклой частью вниз на

(направление B) (смотри рис. G, стр. 3). При этом края нового круга

верхнюю выступающую часть крепящего фланца.

закруглятся и это позволит легко перемещать шлифовальную

3. Навинтить зажимную гайку (3) на шпиндель так, чтобы круг был

машину в произвольном направлении.

тщательно закреплён. (Зажимная гайка имеет вогнутую и

n Угол шлифовки

выпуклую сторону. В зависимости от номинальной толщины

Не использовать для шлифовки всю поверхность круга, а только его

используемого круга может навинчиваться одной или другой

края.

стороной (смотри рис.E стр. 3)).

Эффективная шлифовка достигается при сохранении между

4. Нажать кнопку блокировки шпинделя (6) и завинтить при

шлифовальной машиной и обрабатываемым материалом угла от

помощи ключа для крепления шлифовальных кругов (12) с

15 до 30 . (смотри рис.G, стр. 3).

не большой силой зажим ной ви нт, та к ка к во время

n Грубая шлифовка

последующей работы эта гайка затягивается самопроизвольно.

Максимальный эффект работы при шлифовке достигается при

Такая процедура позволяет избежать повреждения корпуса

º º

перемещении шлифовального круга под углом от 30 до 40

редуктора при снимании шлифовального круга.

относительно обрабатываемой поверхности (смотри рис. H, стр. 3).

ВНИМАНИЕ: Кнопку блокировки шпинделя (6) нажимать только

Машину следует с умеренной силой прижимать к шлифованному

при неподвижном шпинделе!

элемент у и плавно пере меща ть вд оль обраб атыв аемого

Ни в коем случае не применять шлифовальных кругов, имеющих

ма тери ала . Бла года ря со отве тст вующ ей си ле пр ижим а

несоответствующую частоту вращения!

обрабатываемый элемент не перегреется, не изменит окраску и не

n Пробный запуск в работу

образуются в процессе шлифовки пазы или другие неровности на

После установки шлифовального инструмента и перед включением

его поверхности.

3 минуты или больше

1 минута или больше

Время пробного

включения

После смены

шлифовального

круга

Во время первого запуска в работу

Page 24

ВНИМАНИЕ: Ни в коем случае не применять режущих кругов для обдирочной обработки / шлифовки.

n Резка

Во время резки не прижимать машину слишком сильно, не пер екашиват ь и не выполнят ь коле бател ьных движен ий.

ТРАНСПОРТИРОВКА:

Не обхо димо р абот ать с р авно мерн ым пе реме щени ем,

Шлифовальную машину следует транспортировать и складировать

оптимально подобранным для данного материала.

в к ейсе для тра нсп орт иро вки , защ ища юще м от в лаг и,

Не тормозить вращающихся инструментов путём бокового нажима

проникновения пыли и мелких объектов, особенно необходимо

машины к другим предметам.

защитит ь вентиля цион ные отверст ия. Мелкие элементы, попавшие вовнутрь корпуса, могут повредить двигатель.

ВНИМАНИЕ: Важным является направление резки. Резка должна производиться в направлении, соответствующем направлению

ПРОИЗВОДИТЕЛЬ:

вращения шлифовального круга (смотри рис. I, стр. 3). Не работать с машиной в другом направлении! В противоположном

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ:

случае может наступить неконтролируемое вырывание машины

ВНИМАНИЕ: Указанный символ означает запрет

из линии резки.

размещения использованных электроинструментов

ХРАНЕНИЕ И ТЕХНИЧЕСКИЙ УХОД:

вместе с другими отходами (за это грозит наказание в

Машина в принципе не требует специальных процедур по

виде штрафа). Опасные компоненты, имеющиеся в

техническому уходу. Машину следует хранить в месте, недоступ-

электрическом и электронном оборудовании, отрицательно

ном для детей, содержать в чистоте, защищать от влаги и пыли.

влияют на окружающую среду и здоровье.

Условия хранения должны исключать возможность механических

Домашнее хозяйство должно способствовать восстановлению и

повреждений и влияния вредных атмосферных условий.

повторному использованию (рециклированию) использованного

Настоящее устройство соответствует польским и европейским

оборудования. В Польше и в Европе создаётся или уже существует

стандартам, а также указаниям по технике безопасности. Все

система сбора использованного оборудования, предусматриваю-

работы по ремонту должны выполняться квалифицированным

щая, что все пункты продажи в/у оборудования обязаны прини-

персоналом, с использованием оригинальных запасных частей.

мать использованное оборудование. Кроме того, имеются пункты приёма в/у оборудования.

n Очистка

Для обеспечения безопасной и эффективной работы, корпус

ПИКТОГРАММЫ:

шлифовальной машины и вентиляционные щели должны быть

Описание знаков, имеющихся на щитке и информационных

свободными от пыли и загрязнений. Рекомендуется выполнять

наклейках на электроинструменте.

чистку машины сразу же после каждого применения. Шлифовальную машину протирать влажной тряпкой с небольшим

количеством мыла. Не применять каких-либо чистящих средств или растворителей; они могут повредить части устройства, изготовленные из пластмассы. Необходимо следить, чтобы вовнутрь машины не попала вода.

После работы в условиях сильной запыленности рекомендуется выпо лнит ь пр одув ку с жатым возд ухом венти ляци онных от верс тий. Э то пре дотв рати т пре ждевр емен ный и знос по дш ипни ко в и устр ан ит пы ль , б локи рующу ю п рито к охлаждающего воздуха в электродвигатель.

- если электроинструмент не работает в случае наличия напряжения питания и имеет неизношенные угольные щётки, необходимо отправить его по адресу, указанному в гарантийной карте, в ближайший сервисный пункт для ремонта.

ТИПИЧНЫЕ НЕИСПРАВНОСТИ И ИХ УСТРАНЕНИЕ:

Электроинструмент не включается или имеются перерывы в работе:

- проверить, правильно ли присоединён кабель электропитания

(8), а также наличие напряжения в сетевой розетке;

- проверить состояние угольных щёток и, в случае необходимости, заменить их.

ВНИМАНИЕ! Замену угольных щёток может выполнить только электрик с соответствующим допуском.

ООО «ПРОФИКС»; ул. Марывильска 34; 03-228 Варшава, ПОЛЬША

ПРЕДУПРЕЖДЕНИЕ! Перед подключением и началом работы необходимо прочитать инструкцию по эксплуатации

«Использовать »средства защиты глаз

«Использовать средства защиты органов слуха»

Использовать средства защиты верхних

дыхательных путей

«Использовать рук»средства защиты

Политика компании PROFIX - это политика постоянного совершенствования своих изделий, поэтому компания сохраняет за собой право изменения спецификации изделия без предварительного уведомления. Изображения, имеющиеся в инструкции, являются примерными и могут незначительно отличаться от фактического вида приобретённого электроинструмента.

Page 25

Настоящая инструкция по эксплуатации защищена авторскими правами. Запрещено её копирование

и размножение без согласия PROFIX Sp. z o.o.

Исх. №: DT-C2/d_zg/0092/03/11.2014 24.11.2014 г.

ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ ЕС

ПРОИЗВОДИТЕЛЬ:

PROFIX Sp. z o.o. ul. Marywilska 34 03-228 Warszawa, Польша

Лицо, уполномоченное для составления технической документации:

Мариуш Ротуски, Торгово-дистрибуционный центр «PROFIX», ul. Dobra 3, Łomna Las, 05-152 Czosnów, Польша

Настоящим подтверждаем, что изделие:

УГЛОВАЯ ШЛИФОВАЛЬНАЯ МАШИНА; марка TRYTON; код изделия PROFIX: TMS12518, тип: S1M-ZP33-125;

230-240 В; 50 Гц; 900 Вт; n = 12000/ ; 125;

мин ø M14; кл. II

соответствует требованиям, указанным в директивах Европейского Парламента и Совета:

2006/42/ЕС от 17 мая 2006 г. «О машинах и механизмах», вносящая изменения в директиву 95/16/EC (Офиц. Вестн. ЕС L 157 от 09.06.2006 г., стр. 24 с посл. изм.); 2004/108/EC от 15 декабря 2004 г., касающаяся сближения законодательства государств-членов относительно электромагнитной совместимости и отменяющая Директиву 89/336/ЕЭС (Офиц. Вестн. ЕС L 390 от 31.12.2004 г., стр. 24—37 , с посл. изм.); 2011/65/ЕС от 8 июня 2011 г. «Об ограничениях на использование некоторых опасных веществ в электротехническом и электронном оборудовании» (Офиц. Вестн. ЕС L 174 от 01.07.2011 г., стр. 88);

и изготовлена в соответствии со стандартами:

EN 60745-1:2009+A11:2010 EN 60745-2-3:2011 EN 55014-1:2006+A1:2009+A2:2011 EN 55014-2:1997+A1:2001+A2:2008 EN 61000-3-2:2006+A1:2009+A2:2009 EN 61000-3-3:2013

Mariusz Rotuski

Настоящая декларация соответствия выдаётся под исключительную ответственность производителя.

Page 26

ÎNAINTE DE UTILIZARE, CITIŢI ACESTE INSTRUCŢIUNI. Păstrează instrucţiunile pentru o folosire viitoare.

ATENŢIE! Avertismente generale cu privire la

ATENŢIE! Citeşte toate avertismentele referitoare

siguranţa folosirii uneltei.

la protecţia muncii marcate cu simboluri şi

Siguranţă personală:

toate in dicaţiile referitoare la utilizarea în siguranţă.

ATENŢIE! Reguli generale cu privire la utilizarea în

siguranţă a uneltei.

Siguranţa electrică:

ATENŢIE! Avertismente generale cu privire la

folosirea în siguranţă a uneltei. Utilizarea şi îngrijirea uneltei electrice:

a) Nu supraîncărcaţi unealta electrică. Utilizaţi o unealtă

electrică în funcţie de puterea necesară muncii efectuate.

Unealta electrică corectă va permite o funcţionare mai bună şi este sigură în cazul însărcinării, pentru care a fost proiectată.

b) Este interzisă utilizarea uneltei electrice dacă comutatorul

riscul de electrocutare.

Nerespectarea avertismentelor de mai jos, poate duce la accidente şi la electrocutare, incendiu şi/sau la vătămări corporale.

Păstrează toate avertismentele şi indicaţiile referitoare la protecţia muncii, pentru a le folosi în viitor.

În avertismentele de mai jos, termenul “unealtă electrică” înseamnă unealtă care este alimentată de la reţea (cu cablu de alimentare) sau unealtă electrică alimentată din baterie (fără cablu).

ATENŢIE! Reguli generale de protecţie a muncii.

Siguranţa la locul de muncă:

a) La locul de muncă păstrează curăţenie şi bună iluminare.

Zonele şi bancurile de lucru aglomerate cheamă accidentele.

b) Nu utilizaţi unealta electrică în atmosferi explozive, formate

din lichide inflamabile, gaze sau lichide. Unelata electrică

produce scântei, care pot aprinde praful sau aburii.

c) Ţineţi copiii departe de locurile în care unealta electrică este

folosită. Distragerea atenţiei poate duce la pierderea atenţiei asupra

uneltei electrice.

a) Ştecherul uneltei electrice trebuie să fie conforme cu priza.

Este interzisă modificarea ştecherului. Este interzisă

utilizarea prelungitoarelor în cazul uneltelor electrice cu cablu de legare la pământ de protecţie. Nemodificarea

ştecherelor şi a prizelor micşorează riscul de electrocutare.

b) Evitaţi să atingeţi suprafaţa de împământenire sau

conectările la masă, cum ar fi conducte, radiatoare, radiatoare de încălzire centrală şi frigidere. În cazul atingeri

părţilor împământenite, creşte riscul de electrocutare.

c) Nu expuneţi sculele electrice în condiţii de ploaie sau mediu

umed. În caz de infiltraţie cu apă, creşte riscul de electrocutare.

d) Nu abuzaţi de cablurile de conectare. Nu folosiţi cablul de

alimentare la mutarea, tragerea uneltei sau tragerea ştecherului din priză. Păstraţi cablul de alimentare departe de surse de căldură, ulei, muchii ascuţite sau părţi în mişcare.

Cablurile deteriorate sau încurcate cresc riscul de electrocutare.

e) În cazul în care unealta electrică este folosită în aer liber,

conectarea trebuie efectuată cu ajutorul prelungitoarelor destinate funcţionării în aer liber. Folosirea prelungitorului

destinat funcţionării în aer liber, micşorează riscul de electrocutare.

f) În cazul în care unealta electrică este folosită în mediu umed,

este inevitabilă, utilizarea unui dispozitiv de protecţie împotriva tensiunii de alimentare, cum ar fi aplicarea unui dispozitiv de curent rezidual (RCD). Folosirea RCD micşorează

a) Acest echipament nu este destinat utilizării de către

persoane (inclusiv copii) cu abilităţi fizice reduse, senzoriale sau mentale, sau de persoane care nu au experienţă sau nu cunosc echipamentul, cu excepţia cazului în care are loc sub supraveghere sau în conformitate cu instrucţia de folosire a echipamentului, de către o persoană responsabilă pentru siguranţa lor.

b) Trebuie să fiţi atent, să aveţi grijă ce faceţi şi să păstraţi bun

simţ în timpul folosirii uneltei electrice. Nu folosiţi unealta

electrică, când sunteţi obosiţi sau sub influenţa drogurilor, alcoolului sau a medicamentelor. Un moment de neatenţie în

timpul lucrului cu unelata electrică poate cauza vătămări personale grave.

c) Folosiţi echipament de protecţie. Purtaţi întotdeauna

ochelari de protecţie. Folosind echipamentul de protecţie cum ar fi

masca de praf, pantofi cu anti-alunecare, caşti sau protecţie auditivă, micşoraţi riscul de vătămare.

d) Evitaţi pornirea accidentală. Înainte de conectarea la sursa

de alimentare şi/sau înainte de conectarea bateriei şi înainte de ridicarea sau mutarea uneltei asiguraţivă că comutatorul uneltei electrice este în poziţia oprită. Mutarea

uneltei electrice cu degetul pe comutator sau conectarea uneltei electrice la reţeaua de alimentare în poziţia pornită poate provoca un accident.

e) Înainte de pornirea uneltei electrice îndepărtaţi toate

uneltele din apropiere. Lăsarea de unelte pe părţile de mişcare ale

uneltei electrice poate duce la vătămări corporale.

f) Nu vă aplecaţi prea mult. Trebuie să staţi sigur şi să

menţineţi echilibrul. Acest lucru va permite un control mai bun

asupra uneltei electrice în situaţii neaşteptate.

g) Îmbrăcaţi-vă corespunzător. Nu purtaţi haine largi sau

bijuterii. Ţineţi părul strâns, hainele şi mănuşile departe de părţile în

mişcare. Hainele largi, bijuteria sau părul lung se pot agăţa de părţile în mişcare.

h) Dacă echipamentul este potrivit pentru conectarea

extractorului de praf extern şi a colectorului de praf, asiguraţi-vă că acestea sunt conectate şi folosite corect.

Folosirea colectorului de praf poate reduce riscul de pericole legate de prăfuite.

INSTRUCŢII DE FOLOSIRE

POLIZORUL UNGHIULAR TMS12518

Traducere din instrucţiunea originală

Page 27

nu porneşte şi nu opreşte unealta. Fiecare unealtă electrică care

POLIZORUL UNGHIULAR

nu porneşte sau nu se opreşte este periculoasă şi trebuie reparată.

Indicaţii de siguranţă referitoare la şlefuire,

c) Deconectaţi ştecherul de la sursa de alimentare a uneltei

şlefuirea cu şmirghel, utilizarea de perii de sârmă şi

electrice şi/sau deconectaţi bateria înainte de orice setare,

tăierea abrazivă:

schimbare de părţi sau depozitare. Aceste mijloace de protecţie

a) Această unealtă electrică poate fi folosită ca un şlefuitor

reduc riscul unei porniri accidentale a uneltei electrice.

normal, şlefuitor cu şmirghel, cu şlefuire cu perii de sârmă şi

d) Unealta electrică nefolosită trebuie depozitată departe de

ca un echipament de tăiere abrazivă. Trebuiesc respectate

copii şi nu trebuie împrumutată persoanelor care nu cunosc

toate indicaţiile de siguranţă, instrucţia, descrierea şi

unealta electrică sau care nu au citit această instrucţie de

datele, livrate împreună cu unealta electrică. Nerespectarea

folosire a uneltei electrice. Unelata electrică este periculoasă când

acestor indicaţii şi a instrucţiei enumerate mai jos, poate cauza pericol

este folosită de o persoană fără experienţă.

de electrocutare, incendiu şi/sau vătămări corporale grave.

e) Unelata elec tric ă trebuie bine întreţinută. Trebuie

controlată alinierea sau bruierea pieselor în mişcare, ruperea

b) Este interzisă utilizarea echipamentului, care nu a fost

pieselor şi alţi factori care pot avea influenţă la funcţionarea

proiectate, destinat şi recomandat de către producător

uneltei electrice. Dacă găsim o deteriorare, unealta electrică

special pentru această unelată electrică. Fa ptul c ă

înaintea folosirii trebuie reparată. Cauza multor accidente este

echipamentul poate fi montat pe unealta electrică, nu garantează

întreţinerea necorespunzătoare a uneltei electrica.

siguranţa utilizării şi folosirii.

f) Uneltele de tăiere trebuie să fie ascuţite şi curate. Întreţinerea

c) Viteza de rotaţie nominală a uneltei folosite trebuie să fie

părţilor ascuţite ale uneltelor de tăiere reduce riscul de blocare în

cel puţin egală cu viteza maximă de rotaţie a uneltei

material şi uşurează folosirea.

electrice. Viteza de rotaţie acceptată a uneltei nu poate fi

g) Unealta electrică, echipamentul, uneltele de lucru, etc.

mai mică decât cea indicată pe unealta electrică ca viteza

trebuiesc folosite în conformitate cu această instrucţie,

maximă de rotaţie. Unealta, care se roteşte mai repede decât viteza

ţinând cont de tipul şi concondiţiile de lucru. Utilizarea uneltei

acceptată, se poate distruge.

electrice în alt mod decât este destinaţia, poate duce la situaţii periculoase.

d) Diametrul exterior şi grosimea uneltei trebuie să se

h) La temperaturi scăzute, sau după o perioadă îndelungată de

încadreze în domeniul acceptat pentru această unelată

nefolosire, este recomandată pornirea uneltei electrice fără

electrică. Unelata cu dimensiuni incorecte nu poate fi acoperită sau

sarcină pentru câteva minute pentru a distribui corect

controlată integral.

unsoarea în mecanismul de transmisie.

e) Diametrul orificiului şmirghelui, discului de şlefuit,

i) Pentru curăţirea uneltei electrice folosiţi o cârpă moale,

flanşelor, scuturilor de fixare şi a celorlalte echipamente,

umedă (nu udă) şi săpun. Nu folosiţi benzină, diluanţi sau

trebuie să se potrivească exact la axul şlefuitorului. Uneltele

alte mijloace care pot deteriora echipamentul.

cu orificii care nu sunt potrivite exact la axul şlefuitorului, se rotesc

j) Unealta electrică trebuie depozitată/transportată numai

inegal, vibrează puternic şi pot duce la pierderea controlului asupra

după ce ne-am asigurat că toate elementele în mişcare sunt

uneltei electrice.

blocate şi asigurate cu ajutorul elementelor originale

f) Este interzisă utilizarea de unelte deteriorate. Înainte de

destinate blocării.

fiecare utilizare, controlaţi echipamentul, de ex. şmirghelul

k) Unealta electrică trebuie păstrată într-un loc uscat, asigurat

dacă nu este crăpat sau distrus, discurile de şlefuit dacă nu

împotriva prafului şi a umezelii.

sunt crăpate, frecarea şi uzura, periile de sârmă dacă nu sunt

l) Transportul uneltei electric trebuie să aibă loc în ambalajul

prea libere sau sârma este ruptă. Dacă unelata electrică sau

original, asigurat împotriva deteriorărilor mecanice.

unealta c ade pe pământ, contro laţi dacă nu este

ATENŢIE! Aver tismente generale cu privire la

deteriorată, iar dacă este deteriorată folosiţi o unealtă

folosirea în siguranţă a uneltei.

nouă. După controlul şi fixarea uneltei, aşezaţivă într-o altă

Repararea:

suprafaţă decât suprafaţa de rotaţie a uneltei, şi asiguraţivă că nu sunt alte persoane în suprafaţa de rotaţie a uneltei. Unealta electrică trebuie pornită timp de un minut la rotaţia maximă, având grijă, ca persoana care o foloseşte şi persoanele din jur să se afle în afara zonei rotirii discului.

Uneltele defecte se distrug cel mai des în această perioadă de probă.

g) Folosiţi mijloace de protecţie personală. În funcţie de tipul

muncii, utilizaţi masca de protecţie care acoperă toată faţa, protecţia ochilor sau ochelari de protecţie. În unele cazuri utilizaţi masca de praf, protecţie auditivă, mănuşi de protecţie, şorţul, care protejează de micile părţi ale

a) Repararea uneltei electrice trebuie efectuată de persoane

calificate, care folosesc doar piese de schimb originale. Acest

lucru asigură că folosirea uneltei electrice va fi în siguranţă.

b) Dacă cablul de alimentare este deteriorat, trebuie înlocuit cu

unul nou la producător sau într-un unitate de reparaţii specială sau de către o persoană calificată, pentru a evita pericolele.

ATENŢIE!

În timpul utilizării uneltei electrice se recomandă respectarea regulilor de bază ale siguranţei muncii, pentru a evita incendiile, electrocutarea sau vătămări mecanice.

Page 28

materialului prelucrat sau ale şmirghelului. Mijloacele de a) Ţineţi unelata electrică puternic, iar corpul şi mâinile

protecţie ale ochilor, trebuie să fie în stare să oprească resturile

trebuiesc să se afle într-o poziţie care atenuează reculul.

aruncate şi generate în timpul executării diferitelor operaţii. Masca de

Întotdeauna folosiţi mânerul suplimentar dacă intră în setul

praf şi mijloacele de protecţie a căilor respiratorii trebuie să filtreze

de echipament standard, pentru a avea un control mai mare

praful generat în timpul lucrului. Expunerea prelungită la zgomot

asupra forţelor reculului sau momentului de rotare în

foarte puternic poate provoca pierderea auzului.

timpul reculului. Operatorul poate controla tragerile şi fenomenul

h) Aveţi grijă, ca persoanele din împrejur să se afle la o distanţă

de respingere prin luarea de măsuri adecvate de precauţie.

sigură de locul de muncă şi zona de acţiune a uneltei

b) Este interzisă ţinerea mâinilor în apropierea uneltelor în

electrice. Orice persoană care se află în apropierea uneltei

mişcare. Uneltele în urma reculului pot răni mâinile.

electrice, trebuie să poarte echipament de protecţie.

c) Nu ocupaţi poziţie în zona, în care unelata electrică poate

Fragmentele din piesa prelucrată sau crăparea uneltei pot fi aruncate

sări în timpul reculului. În urma reculului, unealta electrică se

în aer şi provoca vătămări şi în afara zonei de acţiune.

deplasează în direcţia opusă mişcării discului abraziv în locul blocării.

i) Ţineţi unelata electrică de suprafeţele izolate în timpul

d) Prelucrarea colţurilor, a marginilor ascuţite etc. trebuiesc

lucrului, când unealata electrică poate atinge cabluri

exe cutate c u de osebită atenţie. Tre buiesc e vitate

electrice ascunse sau propriul cablu de alimentare. În urma

momentele în care uneltele pot sări în timpul lucrului, pot fi

contactului cu cabluri aflate sub tensiune, toate părţile metalice ale

lovite sau blocate. Uneltele în mişcare sunt predispuse la bruiaj în

uneltei electrice se vor afla sub tensiune şi pot duce la electrocutarea

timpul prelucrării colţurilor, marginilor ascuţite sau când sunt lovite.

operatorului.

Poate fi cauza pierderii controlului asupra uneltei electrice sau a

j) Cablul de alimentare trebuie ţinut la distanţă de uneltele în

reculului.

rotire. În cazul pierderii controlului asupra uneltei, cablul de alimentare poate fi tăiat sau înfăşurat, iar palma sau toată mâna se

e) Este interzisă montarea de discuri pentru lemn sau discuri cu

poate afla în aria de acţiune a uneltei în rotaţie.

dinţi. Uneltele de acest tip foarte des duc la recul sau pierderea controlului asupra uneltei electrice.

k) Este interzisă lăsarea din mână a uneltei electrice până când

unelata nu s-a oprit din rotaţie. Uneltele în moşcare pot intra în

AVERTIZĂRI SUPLIMENTARE DE SIGURANŢĂ ÎN TIMPUL ŞLEFUIRII ŞI

contact cu suprafaţa pe care este aşezată, fapt care poate duce la

TĂIERII.

pierderea controlului asupra uneltei electrice.

Reguli de siguranţă în timpuloperaţiilor de şlefuire

l) Este interzisă pornirea uneltei electrice cu discul îndreaptat

şi tăiere abrazivă:

înspre operator.

a) Trebuiesc folosite doar discuri, care sunt recomandate

m) Este interzisă transportarea unletei electrice, aflată în

pentru unealta electrică precum şi scuturile speciale

mişcare. Contactul accidental a hainelor cu unelata în mişcare poate

destinate discului. Discurile care, nu au fost proiectate pentru

duce la tragerea acestora şi atragerea operatorului înspre unealtă.

unealta electrică, nu pot fi acoperite îndeajuns şi sunt foarte

n) Regulat curăţă orificiile de ventilare ale uneltei electrice.

periculoase.

Motorul ventilatorului poate atrage praful în carcasă, iar acumularea

b) Scutul trebuie să fie bine fixat de unealta electrică, iar

excesivă de praf metalic poate provoca pericol de electrocutare.

aşezarea trebuie să garanteze cel mai înalt nivel de

o) Este interzisă folosirea uneltei electrice în apropierea

siguranţă, aşa încât în direcţia operatorului, discul să fie

materialelor inflamabile. Scânteile pot duce la aprinderea

acoperit foarte bine. Scutul trebuie să protejeze persoana care

materialelor.

utilizează unealta împotriva resturilor şi contactului accidental cu

p) Este interzisă utilizarea de unlete, care necesită răcirea cu

discul.

lichide de răcire. Folosirea apei sau a altor lichide de răcire poate

c) Discurile pot fi utilizate doar în conformitate cu destinarea.

provoca electrocutarea.

De ex. este interzisă şlefuirea cu partea laterală a discului de tăiere.

INSTRUCŢIUNI DE SIGURANŢĂ PENTRU TOATE OPERAŢIILE

Discurile de tăiere abrazive sunt destinate îndepărtării materialului cu marginea discului. Forţele laterale care apar la aceste discuri pot duce

Reculul şi avertismentele legate de acesta:

la vibraţii şi se pot rupe.

d) Utilizaţi întotdeauna flanşe de fixare cu dimensiuni şi forme

corect alese pentru discul ales. Flanşa susţine discul, micşorând în

acelaşi timp posibilitatea de distrugere a discului. Flanşa discului de tăiere pot fi diferite de flanşele discurilor de şlefuire.

e) Este interzisă utilizarea de discuri uzate din unelte electrice

mai mari. Discurile destinate uneltelor electrice mai mari nu sunt

adecvate pentru viteze mari, care este caracteristica uneltelor electrice mai mici şi deaceea se pot rupe.

Avertizări suplimentare de siguranţă în timpul

tăierii:

a) Nu îm pingeţi dis cul sau nu apăsaţi prea puternic.

Reculul este o reacţie imediată a uneltei electrice în momentul blocării uneltei în rotaţie (şmirghelul, discul de şlefuit, peria de sârmă). Blocarea duce la oprirea uneltei din rotaţie, fapt care duce la pierderea controlului asupra uneltei electrice. Unealta electrică necontrolată va fi bruscată în direcţia opusă rotaţiei uneltei.

De exemplu, când discul se blochează în elementul prelucrat, marginea discului adâncit în material se poate bloca şi provoca căderea sau reculul. Discul poate sării în direcţia operatorului sau în direcţie opusă, în funcţie de direcţia de rotire a discului în locul blocării. În plus, discul se poate

crăpa.

Reculul este rezultatul folosirii incorecte sau greşite a uneltei electrice. Puteţi evita, respectând următoarele instrucţii de siguranţă de mai jos.

Page 29

Nu executaţi tăieri adânci excesive. Supraânsărcinarea discului c) La tăierea pietrei, utilizaţi ghidajul sanie. Fără ghidajul lateral

abraziv măreşte sarcina şi predispunerea la răsucire sau îndoire în discul de tăiere se poate bloca şi duce la recul. timpul tăierii şi creşte astfel posibilitatea de recul sau distrugere,

d) Unealta electrică trebuie ţinută în timpul utilizării puternic

ruperea discului.

cu ambele mâini asigurând în acelaşi timp o poziţie sigură de lucru. Unealta electrică este condusă sigur cu ambele mâini.

b) Nu staţi în aceiaşi linie cu discul de tăiere în mişcare.

e) Asiguraţi piesa prelucrată. Fixarea piesei prelucrate într-un

Împingerea discului de tăiere în direcţia opusă operatorului, poate duce

echipament de fixare sau menghină este bună decât ţinerea piesei în

în cazul apariţiei reculului la împingerea uneltei electrice în direcţia

mână.

operatorului.

f) Este interzisă utilizarea uneltei electrice cu cablul de

c) În cazul blocării discului de tăiere sau a pauzei de muncă,

alimentare deteriorat. Este interzisă atingerea cablului

unealta electrică trebuie oprită şi aşteptăm până când discul

deteriorat; în cazul deteriorării cablului în timpul utilizării,

de tăiere se opreşte în totalitate. Niciodată nu încercaţi să

scoateţi ştecherul din priză. Cablurile deteriorate cresc riscul

extrageţi discul în mişcare din locul tăierii, deoarece poate

electrocutării.

duce la recul. Trebuie găsită şi îndepărtată cauza blocării discului.

d) Nu porniţi unealta electrică, până când nu se află în material.

CONSTRUCŢIA ŞI DESTINAREA POLIZORULUI:

Înainte de continuarea tăierii, discul de tăiere trebuie să

Polizorul unghiular este un dispozitiv manual acţionat cu motor

atingă viteza sa maximă de rotire. În caz contrar, discul se poate

monofazat, cu întrerupător. Echipat este cu mâner lateral cu posibilitatea

agăţa, sări din materialul prelucrat sau produce recul.

montării în trei locuri disponibile.

e) Plăcile sau elementele mari, înainte de prelucrare trebuiesc

Dispozitivul de clasă a doua (izolare dublă).

sprijinite, pentru a minimaliza riscul de blocare a discului şi a

Polizorul este destinat şlefuirii şi tăierii elementelor de metal, prelucrării

reculului. Elementele mari se pot îndoi sub greutatea proprie. Sprijinul

sudurilor, şi cu ajutorul uneltelor adecvate (discuri, perii etc.), pentru

trebuie să se afle din ambele părţi, atât în apropierea liniei tăierii cât şi

curăţarea ruginii şi şlefuirea suprafeţelor metalice.

pe margini.

Polizorul nu este destinat prelucrării suprafeţelor de gips, sau asemănătoare, cu mult praf. Pulberea fină care pătrunde în interior poate

f) Aveţi o grijă mărită în timpul executării de tăieri adânci în

duce la blocarea orificiilor de ventilare, ce poate duce la supraâncălzirea şi

pereţii existenţi sau operarea în zone cu vizibilitate redusă.

arderea motorului.

Discul în timpul scufundării în material, poate atinge ţevi de gaze sau apă, cabluri electrice sau alte elemente care pot provoca reculul.

Avertizări suplimentare de siguranţă în timpul

şlefuirii:

a) Nu folosiţi foi prea mari de şmirghel. Atunci când alegeţi

şmirghelul, urmaţi recomandările producătorului. Şmirghelul

mare, care se află în afara discului de şlefuire poate duce la vătămări, şi deasemenea la blocarea sau ruperea şmirghelului sau la recul.

Avertizări suplimentare de siguranţă în cazul

Toate modificările aparatului efectuate de utilizator îl exceptă pe

utilizării periilor de sârmă.

producător de responsabilitate pentru pagubele provocate utilizatorului

Reguli de siguranţă în timpul curăţirii suprafeţei cu

şi mediului.

peria de sârmă:

Utilizarea corespunzătoare a uneltei electrice se referă de asemenea şi la întreţinerea, depozitarea, transportul şi reparaţiile aparatului.

a) Trebuie să ţineţi minte, că în utilizarea normală, unele părţi

Unealta electrică poate fi reparată doar în punctele de service

ale periei de sârmă sunt distruse. Este interzisă apăsarea

menţionate de producător. Aparatele alimentate la reţea trebuie să fie

exagerată asupra periei. Bucăţile de sârmă pot cu uşurinţă să intre

reparate doar de persoane calificate în acest sens.

prin îmbrăcămintea subţire şi/sau piele.

În ciuda utilizării în conformitate cu destinarea, nu pot fi eliminaţi în

b) Dacă este recomandată utilizarea scutului, evitaţi contactul

totalitate anumiţi factori de risc. Datorită construcţiei şi proiectării,

periei cu scutul. Diametrul periei se poate mări în momentul apăsării

putem întâlni următoarele pericole:

şi apariţiei forţelor centrifuge.

- Atingerea instrumentului de lucru în timpul funcţionării în zona

Şlefuitor, avertizări referitoare la siguranţă

neacoperită a aparatului;

Reguli de siguranţă în timpul curăţirii suprafeţei cu

- Arsuri la schimbarea instrumentului de lucru. (În timpul funcţionării,

peria de sârmă:

instrumentul de lucru se încălzeşte foarte tare, pentru a evita arsurile la

a) În cazul de întrerupere a alimentării, de ex. după o pană de

schimbarea acestuia trebuie să folosiţi doar mănuşi de protecţie);

curent sau când este scos ştecherul din priză, deblocaţi

- Reculul obiectului prelucrat sau al unei părţi din obiectul prelucrat;

întrerupătorul pornit/oprit şi puneţi-l în poziţia oprit. Astfel

- Crăparea/ruperea instrumentului de lucru;

putem preveni pornirea nedorită a uneltei electrice.

- Deteriorarea auzului în cazul în care nu s-a folosit echipamentul de protecţie auditivă necesar;

b) La prelucrarea pietrii utilizaţi aspirarea prafului. Aspiratorul

trebuie să fie destinat aspirării prafului de piatră. Utilizarea

- Emisiile de praf dăunătoare pentru sănătate în cazul efectuării de

acestor echipamente micşorează pericolul prafului.

lucrări în încăperi închise.

Această unealtă electrică este destinată pentru lucrări cu intensitate medie. Nu este potrivită pentru lucrări îndelungate în condiţii grele. Nu

folosiţi aparatul pentru a efectua lucrări care necesită un aparat profesional.

Fiecare utilizare a uneltei electrice neconformă cu destinarea acesteia, aşa cum a fost indicată mai sus, este interzisă şi atrage după sine pierderea garanţiei precum şi privarea de răspundere a producătorului pentru pagubele apărute în urma acestor

Page 30

ELEMENTE:

3. Dacă utilizaţi un prel ungi tor, asiguraţi-vă că pa rame trii prelungitorului , secţ iunea cablului coresp und parametrilor

źŞlefuitor unghiular - 1buc.

polizorului. Vă recomandăm să utilizaţi prelungitoare cât mai scurte

źScutul discului - 1 buc.

posibil. Prelungitorul trebuie întins complet.

źMâner lateral -1 buc. źFlanşă de fixare -1 buc.

n Montarea mânerului lateral

źPiuliţă de blocare -1 buc.

ATENŢIE: Din motive de securitate, în timpul utilizării folosiţi întotdeauna

źCheie piuliţă de blocare -1 buc.

mânerul lateral (1).

źCutie de transport -1 buc.

În funcţie de cerinţele funcţionării, mânerul suplimentar trebuie

źGaranţie -1 buc.

înşurubat până la capăt într-unul din cele trei orificii ale capului polizorului (vezi: fig.B, pag. 2).

DESCRIEREA FIGURILOR A, B, C, D, E, F:

n Montarea scutului discului

1. Mâner lateral

ATENŢIE: Înainte de demontarea şi montarea scutului discului asiguraţi-

2. Scutul discului

vă că polizorul este oprit şi deconectat de la reţeaua de alimentare.

3. Piuliţă de blocare

Pentru a lucra cu discuri abrazive şi ferăstraie trebuie montat scutul

4. Flanşă de fixare discului (2). Poziţia scutului trebuie aleasă în funcţie de tipul de muncă.

5. Săgeată de indicare a direcţiei rotării Partea închisă a scutului trebuie să se afle întotdeauna înspre operator.

6. Buton blocare a axului Pentru a monta scutul discului, trebuie:

7. Comutator

ź Fixaţi polizorul, astefel încât axul (10) să fie îndreptat în sus.

8. Cablu de alimentare

ź Aşezaţi scutul discului aşa cum este indicat în figura C pe pag. 2.

9. Flanşa scutului

ź Aliniaţi orificiile flanşei scutului (9) cu orificiile de pe capul polizorului

10. Ax

şi înşurubaţi şuruburile de fixare ale flaşei. Înşurubaţi exact şuruburile

11. Disc

cu ajutorul şurubelniţei plus Ph2.

12. Cheie piuliţă de blocare

n Montarea uneltelor de şlefuire (vezi: fig. D, E, F pag. 3)

SPECIFICAŢII:

ATENŢIE: Înainte de demontarea şi montarea uneltelor de şlefuire asiguraţi-vă că polizorul este oprit şi deconectat de la reţeaua de alimentare.

Înainte de montare, trebuiesc curăţite axul polizorului şi toate elementele de fixare.

Vă rugăm să verificaţi conformitatea dimensiunilor acceptate şi a vitezelor de rotire/diametre a uneltelor de şlefuire, listate pe etichetele de control ale uneltei de şlefuit şi pe polizor. Discul polizorului trebuie să fie fixat fără loc liber pe flanşa de montare. Nu folosiţi şaibe de reducţie

sau adaptoare.

Pentru a monta discul, trebuie:

1. Aşezaţi polizorul cu axul (10) în sus. Fixaţi flanşa de fixare (4)

partea inferioară cu proeminenţa în canelura axului, astfel încât flanşa să se antreneze pe ax.

2. Fixaţi discul (11) cu partea convexă în jos pe partea de sus a

proeminenţei flanşei de fixare.

3. Înşurubaţi piuliţa de fixare (3) pe ax, astfel încât discul să fie bine

fixat. (Piuliţa de fixare are o parte convexă şi una concavă. În funcţie de grosimea nominală a discului folosit, poate fi înşurubată ori într-o parte ori în alta (vezi: fig. E pag. 3)).

4. Apăsaţi butonul de blocare al axului (6) şi înşurubaţi cu cheia piuliţei de blocare (12) cu o forţă moderată, deoarece în timpul folosirii, piuliţa singură se strânge în continuare. Acest lucru este

necesar pentru a evita distrugerea carcasei reductorului atunci când scoateţi discul.

ATENŢIE: Butonul de blocare ax (6) trebuie apăsat doar în momentul în

care axul este nemişcat! Nu folosiţi niciodată discuri cu viteză maximă de rotire inadecvată!

PREGĂTIRE DE FUNCŢIONARE:

1. Asiguraţi-vă că sursa de alimentare are parametrii corespunzători

n Pornirea de probă

parametrilor specificaţi pe tabelul nominal al polizorului.

După instalarea uneltei de şlefuit şi înainte de pornire, controlaţi dacă

2. Asiguraţi-vă că comutatorul (7) polizorului este în poziţia oprit.

unealta a fost bine montată şi dacă se roteşte liber.

Nivelul menţionat de vibraţii este reprezentativ pentru utilizarea aparatului electric. Dacă aparatul electric va fi utilizat pentru alte scopuri sau cu alte instrumente de lucru precum şi dacă nu va fi întreţinut corespunzător, nivelul de vibraţii ar putea diferi de cel indicat. Motivele indicate mai sus pot duce la sporirea nivelului de expunere la vibraţii pe toată durata timpului de funcţionare.

Trebuie să introduceţi mijloace adiţionale de siguranţă, care au scopul de a proteja operatorul de efectele de expunere la vibraţii, de ex.: Întreţinere aparat electric şi instrumente de lucru, asigurarea temperaturii corespunzătoare a mâinilor, stabilirea ordinii operaţiilor de muncă.

MODEL TMS12518

Tensiune nominală -240 230 V Frecvenţă nominală 50 Hz

Putere nominală 900 W Viteză de rotire 12000 /min

Max. diametru disc/ diametrul orificiului 125 mm / 22 mm Filet ax M14 Clasa dispozitivului II

Lungimea cablului de alimentare 3 m Greutatea 1,9 кg Nivelul presiunii acustice (LpA) 86,3 dB(A) Nivelul puterii acustice (LwA) 97,3 dB(A) Nivelul de vibraţii conf. EN 60745 -1:2009

( toleranţă de măsurare - 1,5m/s )

8,42 m/s

Page 31

Pornirea de probă trebuie să aibă loc departe de oameni.

FUNCŢIONAREA:

n Pornire/ oprire

Polizorul este pornit cu întrerupătorul (7) mutat în faţă până în poziţia blocată. Polizorul se opreşte prin apăsarea părţii din spate a întrerupătorului (arcul întrerupătorului automat mută întrerupătorul în poziţia oprită).

ATENŢIE: Nu lăsaţi niciodată polizorul pornit în funcţionare continuuă.

Când nu folosim polizorul, trebuie scos ştecherul din priza de alimentare.

n Indicaţii referitoare la folosire ź Fixaţi piesa prelucrată, dacă nu este aşezată sigur şi corect sub

acţiunea greutăţii proprii.

ź Evitaţi presiunea prea mare asupra polizorului. Ślefuirea are loc

cuajutorul greutăţii polizorului. Folosiţi doar o apăsare uşoară în

timpul tăierii. Apăsarea prea puternică asupra discului poate duce la

DEFECŢIUNI TIPICE ŞI SOLUŢIONAREA ACESTORA:

micşorarea vitezei de rotare, şi atunci apar suprafeţe inegale în timplul

Unealta electrică nu porneşte sau încetează lucrul:

şlefuirii. Deasemenea poate fi cauza supraîncălzirii şi deteriorării

- verificaţi dacă cablul de alimentare (8) este montat corect şi dacă priza

motorului.

este alimentată cu curent electric;

n Direcţia de şlefuire

- verificaţi starea periilor de cărbune şi schimbaţi-le în cazul în care este

La folosirea unui nou disc de şlefuire, mai întâi trebuie polizorul condus

necesar.

din spate (direcţia B) (vezi: fig.G, pag. 3), atunci marginile discului nou se

ATENŢIE! Înlocuirea periilor de carbon poate fi efectuată doar de un electric

rotunjesc, şi permite mutarea polizorului cu uşurinţă în orice direcţie.

autorizat.

- în cazul în care unealta electrică nu funcţionează în continuare, cu toate că este alimentată cu curent şi periile de cărbune sunt în stare bună, trebuie să trimiteţi aparaul la centrul de service la adresa indicată în fişa de garanţie.

PROFIX Sp. z o.o., str. Marywilska 34, 03-228 Varşovia, POLONIA

depozitat într-un loc uscat, nu la îndemâna copiilor, trebuie menţinută curată, protejată de umezeală şi praf. Condiţiile de depozitare trebuiesc să elimine posibilitatea de deteriorare mecanică sau efectele nocive ale diferitelor condiţii atmosferice.

Această unealtă respectă normele naţionale şi europene, precum şi normele de siguranţă. Toate reparaţiile trebuiesc efectuate de către personal calificat, folosind doar părţi de schimb originale.

n Curăţire

Pentru a asigura o funcţionare sigură şi cu randament, carcasa polizorului şi orificiile de ventilare trebuie să fie ferite de pulberi şi murdărie.

Recomandăm curăţirea uneltei imediat după folosire. Polizorul trebuie şters cu o cârpă curată şi umedă, cu o mică cantitate de

săpun. Nu folosiţi mijloace de curăţire sau diluanţi; pot deteriora unele părţi ale polizorului din material plastic. Aveţi atenţie ca apa să nu intre în

interior. După folosirea în atmosferi cu mult praf, recomandăm curăţirea cu aer

comprimat a orificiilor de ventilare, împiedică deteriorarea lagărelor şi îndepărtează pulberea care blochează intrarea aerului de răcire în motor.

n Unghiul de şlefuire

Nu folosiţi întreaga suprafaţă a discului la şlefuire, folosiţi doar marginea.

O şlefuire eficace este realizată prin menţinerea polizorului sub un unghi

între 15 şi 30 de suprafaţa şlefuită (vezi: fig.G, pag. 3).

n Degroşare

Polizorul trebuie transportat şi depozitat în cutia de transport, care

Nu întrebuinţaţi niciodată discuri de tăiere pentru degroşare.

protejează împotriva umezelii, infiltrării de praf şi a obiectelor mici, mai

Cu un unghi de atac între 30° şi 40° veţi obţine cele mai bune rezultate la

ales trebuiesc asigurate orificiile de ventilare. Elementele mici, care

degroşare. (vezi: fig.H, pag. 3).

infiltrează interiorul carcasei, pot distruge motorul.

Deplasaţi înainte şi înapoi scula electrică apăsând-o moderat. În acest

PRODUCĂTOR:

mod piesa de lucru nu se va încălzi prea tare, nu-şi va modifica culoarea şi nu va prezenta crestături.

ATEN ŢIE: Es te i nter zisă f olosirea de discu ri de t ăiere pe ntru degroşare/şlefuire.

n Tăierea

PROTECŢIA MEDIULUI ÎNCONJURĂTOR:

În timpul tăierii, nu apăsaţi prea tare, nu ţineţi strâmb, nu oscilaţi.

ATENŢIE: Simbolul prezentat înseamnă interdicţia de a

Trebuie să lucraţi uniform, optim potrivit pentru tipul de material

amplasa aparatul uzat împreună cu alte deşeuri (sub

prelucrat.

ameninţarea unei amenzi). Componentele periculoase aflate

Nu frânaţi uneltele rotative prin apăsare laterală a polizorului de alte

în aparatura electrică şi electronică influenţează negativ

elemente.

mediul natural şi sănătatea oamenilor.

ATENŢIE: Direcţia de tăiere este foarte importantă. Tăierea trebuie să fie în

Fiecare gospodărie casnică trebuie să contribuie la redobândirea şi

concordanţă cu direcţia de rotire a discului (vezi: fig.I, pag. 3). Nu lucraţi cu

refolosirea (recykling) aparaturii uzate. Atât în Polonia, cât şi în Europa se

polizorul într-o direcţie diferită! În caz contrar poate duce la smulgerea

organizează sau deja există sistemul de culegere a aparaturii uzate, în

necontrolată a polizorului din linia de tăiere.

cadrul căruia toate punctele de vânzare a respectivei aparaturi sunt obligate să preia aparatura uzată. În plus, există centrele de colectare a

Polizorul practic nu necesită o întreţinere specială. Polizorul trebuie

acestuia tip de aparatură.

TRANSPORT:

DEPOZITAREA ŞI ÎNTREŢINEREA:

3 minute sau mai mult

1 minut sau mai mult

Timpul de pornire

de probă

După schimbarea

discului

La prima pornire

Page 32

PICTOGRAME:

Explicaţiile imaginilor de pe tabelul nominal şi de pe etichetele informative.

« »ATENŢIONARE! Înainte de cuplare şi de a începe operarea trebuie să citiţi prezenta instrucţiune

«Folosiţi întotdeauna ochelari de protecţie»

«Folosiţi mijloace de protecţie auditivă»

«Folosiţi întotdeauna măşti de praf»

«Folosiţi mănuşi de protecţie»

Politica firmei PROFIX este aceea de perfecţionare continuă a produselor sale şi de aceea firma îşi rezervă dreptul de modificare a specificaţiei produsului fără înştiinţarea anterioară. Imaginile indicate în instrucţiunile de utilizare sunt doar exemple şi se pot diferi puţin de aspectul real al dispozitivului achiziţionat. Prezenta instrucţiune este protejată prin dreptul de autor. Copierea/înmulţirea fără acordul în scris al firmei PROFIX Sp. z o.o. este interzisă.

Page 33

PIRMS DARBA SĀKUMA NEPIECIEŠAMS IEPAZĪTIES AR ŠO INSTRUKCIJU. Sag lab ā i nst ruk cij u var būtē jai t urp māka i lietošanai. BR ĪD INĀJ UM S! Nep ie cie ša ms izl as īt vis us brīdinājumus apzīmētus ar simboliem , kuri attiecas uz lietošanas drošību un visus lietošanas drošības norādījumus.

BRĪDINĀJUM S! Vispā rējie inst rumenta dr ošas lietošanu norādījumi.

Individuālā drošība:

BRĪDI NĀJUMS! Vi spārējie instrum enta drošas

lietošanu norādījumi.

Elektriskā drošība:

Bojāti vai sapīti savienojuma vadi palielina elektriskās strāvas trieciena risku.

e) Gadījumā, ja elektroinstruments tiek lietots ārpusē,

savi en oj uma v ad us n ep ie cieš am s p ag ar in āt a r pagarinātājiem, kuri ir piemēroti darbam ārpusē. Lietojot

pagarinātājus piemērotus darbam ārpusē samazinās elektriskās strāvas trieciena risks.

f) Gadījumā, ja ir nepieciešamība lietot elektroinstrumentu

mitrā vidē, par sprieguma aizsardzību nepieciešams lietot

Neievērojot zemāk uzrādītos drošības brīdinājumus un norādījumus

strāvas starpības ierīci (RCD). Lietojot RCD samazinās elektriskās

attiecībā uz drošību var būt par elektriskās strāvas trieciena, ugunsgrēka

strāvas trieciena risks.

un/vai nopietnu traumu iemeslu.

Ievērot visus brīdinājumus un norādījumus attiecībā uz drošību, lai tos turpmāk varētu izmantot.

Ze māk u zrā dī tos brī dinā jumo s „e lekt roi nstr ume nt s” n ozī mē elektroinstrumentu, kurš tiek barots no elektriskā tīkla (ar barošanas vadu) vai elektroinstruments barots no akumulatora (bezvadu).

BRĪDI NĀJUMS! Vispārēji e i nstrument a dro šas lietošanu norādījumi.

Darba vietas drošība:

a) Da rba vietā n epie cieš ams uzturēt k ārtību u n labu

apgaismojumu. Nekārtība un slikts pagaismojums ir negadījumu

iemesls.

b) Nedrīkst lietot elektroinstrumentu sprāgstošā, viegli

uzliesmojošā, gāzu un putekļainā vidē. Elektroinstrumenta

darbības laikā rodas dzirksteles, no kurām var aizdegties putekļi un tvaiki.

c) Vietā, kur tiek lietoti elektroinstrumenti nevar atrasties

bērni un novērotāji. Novēršot uzmanību var zaudēt kontroli par

elektroinstrumentu.

a) Elektroinstrumenta kontaktdakšiņām jābūt pielāgotām pie

kontaktligzdām. Nekad nekādā gadījumā nedrīkst mainīt kontaktdakšiņu. Nedrīkst lietot nekādus pagarinātājus gadījumā, ja elektroinstruments ir apgādāts ar vadu ar aizsardzības iezemējuma dzīslu. Ja netiek darītas kontaktdakšiņu

un kontaktligzdu izmaiņas, tas samazina elektriskā trieciena risku.

b) Nepi eciešams iz vairīties no iezemētām virs mām va i

savienotām ar masu, kā piemēram caurules, sildītāji, centrālapkures radiatori un dzesinātāji. Gadījumā, ja notiek

kontakts ar iezemētām vai ar masu savienotām daļām pieaug elektriskās strāvas trieciena risks.

c) Nedrīkst pakļaut elektroinstrumentus uz lietus vai mitruma

iedarbību. Gadījumā, ja elektroinstrumentā iekļūst ūdens pieaug elektriskās strāvas trieciena risks.

d) Nedrīkst pārslogot savienojuma vadus. Nekad nedrīkst lietot

savienojuma vadu elektroins trumenta pārnē sāšanai, vilkšanai vai izvilkt kontaktdakšiņu no kontaktligzdas aiz vada. Nepieciešams turēt savienojuma vadu tālu no siltuma avotiem, eļļainām, asām šķautnēm vai kustīgām daļām.

a) Šī ierīce nav pamērota lietot cilvēkiem (tai skaitā bērniem)

ar ierobežotām fiziskām, jūtības un psihiskām spējām, vai cilvēkiem bez ierīces darbības pieredzes vai zināšanām, izņemot, ja tas notiek uzraudzībā vai saskaņā ar ierīces lietošanas instrukciju, ar kuru ir iepazinušās par drošību atbildīgas personas.

b) Elektroinstrumenta lietošanas laikā nepieciešams būt

tālredzīgiem, novērot kas notiek un saglabāt skaidru saprātu. Nedrīkst lietot elektroinstrumentu noguruma laikā vai narkotisku vielu, alkohola vai zāļu iedarbībā.

Neuzmanības mirk lis strādājot ar elektroinstrumentu var radīt nopietnas ķermeņa traumas.

c) Nepieciešams lietot individuālos aizsardzības līdzekļus.

Vienmēr nepieciešams lietot aizsargbrilles. Lietojot attiecīgos

apstākļos aizsardzības līdzekļus, tādus kā putekļu maskas, neslīdošus apavus, ķiveres vai dzirdes aizsardzības līdzekļus, samazināsies individuālās traumas.

d) Nepieciešams izvairīties no neparedzētām kustībām. Pirms

pieslēgšanas pie barošanas avota un/vai pirms akumulatora pieslēgšanas kā arī pirms tam, kad paceļam vai pārceļam ierīci nepieciešams pārliecināties, ka elektroinstrumenta s lē dz is a t ro das i zsl ēg ša na s s tā vok lī . P ār n ēs ā t

elektroinstrumentu ar pirkstu uz slēdža vai barošanas tīklā pieslēgtu elektroinstrumentu pie ieslēgta slēdža var būt par negadījuma iemeslu.

e) Pirms elektroinstrumenta palaišanas nepieciešams novākt

visas atslēgas. Atslēga atstāta rotējoša elektroinstrumenta tuvumā

var radīt individuālas traumas.

f) Nedrīkst pārlieku tālu izliekties. Visu laiku nepieciešams

stāvēt stabili un saglabāt līdzsvaru. Tas dos iesp ēju

neparedzētās situācijās labāk kontrolēt elektroinstrumentu.

g) Nepieciešams attiecīgi ģērbties. Nedrīkst nēsāt vaļīgus

apģērbus vai rotas lietas. Nepieciešams turēt savus matus,

apģērbu un cimdus tālu no kustīgām daļām. Vaļīgs apģērbs,

rotas lietas vai gari mati var tikt aizķerti ar kustīgām daļām.

h) Ja ierīce ir pielāgota ārējai putekļu sūkšanai un putekļu

uzsūkšanai, nepieciešams pārliecināties, ka tie ir pieslēgti un pareizi lietoti. Lietojot putekļu sūcēju var samazināt putekļu

LIETOŠANAS INSTRUKCIJA

LEŅĶA SLĪPMAŠĪNA TMS12518

Oriģinālās instrukcijas tulkojums

Page 34

ieelpošanas bīstamību.

BRĪD INĀJUMS Vispārēj ie instr umenta d rošas lietošanu norādījumi.

Lietošana un gādība par elektroinstrumentu:

a) Nedrīkst pārslogot elektroinstrumentu. Nepieciešams

piemērot elektroinstrumentu veiktajam darbam. Pareizs

elektroinstruments nodrošinās labāku un drošāku darbu pie slodzes, kādam tas tika projektēts.

b) Nedrīkst lietot elektroinstrumentu, ja slēdzis to neieslēdz un

neizslēdz. Katrs elektroinstruments, kuru nevar ieslēgt vai izslēgt ar

slēdzi ir bīstams un to nepieciešams labot.

c) Nepieciešams atvienot elektroinstrumenta kontaktdakšiņu

no barošanas avota un/vai atslēgt akumulatoru pirms tiek

LEŅĶA SLĪPMAŠĪNA

veikta jebkāda uzstādīšana, detaļu maiņa vai instrumenta

Drošīb as norādījumi a ttiecībā uz slīpēšanu,

glab āšana. Tād as droš ība s da rbīb as red ucē n epa redz ētu

slīpēšanu ar smilšpapīru, darbu ar drāšu birsti un

elektroinstrumenta palaišanu.

griešanu ar slīpripu:

d) Nelietotu elektroinstrumentu nepieciešams glabāt bērniem

a) Šo elektroinstrumentu var lietot kā parasto slīpmašīnu,

nepieejamās vietās un nedrīkst atļaut personām, kuras nav

slīpmašīnu slīpēšanai ar smilšpapīru, slīpēšanai ar drāšu

iepazi nušās ar elektroinstrument u vai šo lietošanas

birsti kā arī ierīci griešanai ar slīpripu. Nepieciešams ievērot

instrukciju lietot elektroinstrumentu. Elektroinstrumenti ir

visus drošības norādījumus, instrukcijas, aprakstus un datus

bīstami neapmācītu lietotāju rokās.

pievienotus komplektā ar elektroinstrumentu. Neievērojot

e) Elektroinstrumentu nepieciešams konservēt. Nepieciešams

visus zemāk uzrādītos norādījumus un instrukcijas var radīt elektriskās

pārbaudīt asu sakritību vai kustīgo daļu ieķīlēšanos, detaļu

strāvas trieciena, ugunsgrēka un/vai nopietnu ķermeņa traumu

plīsumus un vi sus apstākļus, kuri varētu ie tekmēt

rašanās bīstamību.

elektroinstrumenta darbu. Ja tiek konstatēts bojājums,

b) Nedrīkst lietot aprīkojumu, kurš nav paredzēts projektējot

elektroinstrumentu pirms lietošanas nepieciešams salabot.

un kuru ražotājs nav paredzējis tieši šim elektroinstrumen-

Dau dzu neg adīju mu i emesls ir n epareiza el ektroi nstrumenta

tam. Fakts, ka aprīkojumu var uzstādīt uz elektroinstrumentu,

konservācija.

negarantē drošu lietošanu un apkalpošanu.

f) Griezējinstrumentiem jābūt asiem un tīriem. Attiecīgi uzturēti

c) Lietotā instrumenta pieļaujamam griešanās ātrumam jābūt

asi griezējinstrumenta asmeņi samazina ieķīlēšanās iespēja s un

vismaz vienādam ar ma ksimālo ele ktroinst rumenta

atvieglo apkalpošanu.

griešanās ātrumu. Lietotā darba instrumenta pieļaujamais

g) Elektroinstrumentu, aprīkojumu, darba instrumentus un

griešanās ātrums nevar būt mazāk par maksimālo griešanās

tml. nepieciešams lietot saskaņā ar šo instrukciju, ņemot

ātrumu uzrādītu uz elektroinstrumenta. Darba instruments,

vērā d ar ba a ps tākļus u n v ei ca mo darbu. L ie to t

kurš rotē ar lielāku ātrumu par pieļaujamo, var plīst.

elektroinstrumentu tam neparedzētā veidā var novest pie bīstamām

d) Darba instrumenta ārējam diametram un biezumam jābūt

situācijām.

elektroinstrumenta pieļaujamā diapazonā. Darba instrumenti

h) Zemās temperatūrās vai pēc ilgāka nelietošanas laika,

ar neattiecīgiem izmēriem nevar būt pietiekami apsegti un kontrolēti.

ieteicams uz pāris minūtēm ieslēgt elektroinstrumentu bez

e) Slīpdisku, slīpripu, stiprināšanas disku, pārsegu kā arī citu

slodzes, lai piedziņas mehānismā sāktu pareizi darboties

aprīkojumu caurumu diame tram precīzi jāsa der a r

smēreļļa.

elektroinstrumenta vārpstu. Darba instruments, kura caurumi

precīzi neder elektroinstrum enta vārpstas diamet ram griežas

i) Elektroinstrumentu tīrīšanai lietot mīkstu, mitru (ne slapju)

nevienmērīgi, ļoti stipri vibrē un var tikt zaudēta kontrole par elektro-

drānu un ziepes. Nelietot benzīnu, šķīdinātājus un citus

instrumentu.

līdzekļus, kuri varētu sabojāt ierīci.

f) N ekādā g ad ījumā n ed rīks t l ie tot boj āt us darb a

j) Elektroinstrumentu nepieciešams glabāt / transportēt

instrumentus. Pirms katras lietošanas nepieciešams

iepriekš pārliecinoties, ka visas kustīgās daļas ir nobloķētas

kontrolēt aprīkojumu, piem. slīpdiskus vai nav iziruši un

un nodrošinātas pret atbloķēšanos ar oriģināliem šim

plīsuši, slīpripas vai nav plīsušas, nodilušas vai stipri

nolūkam paredzētiem elementiem.

nolietotas, drāts birstes vai nav vaļīgas vai ar salauztām

k) Elektroinstrumentu nepieciešams glabāt sausā, no putekļiem

drātīm. Ja elektroinstruments vai darba instruments nokrīt,

un mitruma sargātā vietā.

nepieciešams pārbaudīt vai nav sabojāts, vai izmantot

l) E lektro instrumenta tr ansp ort ēšan u jāveic or iģin ālā

citunesabojātu instrumentu. Pēc darba instrumenta

iepakojumā, kurš pasargā no mehāniskiem bojājumiem.

pārbaudes un stiprināšanas, nostāties citā plaknē nekā

BRĪDI NĀJUMS! Visp ārējie instrum enta drošas

in stru men ta gr ieša nās p lak ne, p ārl ieci nāt ies , k a

lietošanu norādījumi.

instrumenta griešanās plaknē neatrodas nepiederošas

Remonts:

personas. Elektroinstrumentu nepieciešams ieslēgt minūti

a) Elektroinstrumenta remontu nepieciešams veikt tikai

kvalificētam speciālistam, lietojot tikai oriģināls rezerves daļas. Tas elektroinstrumenta lietotājam nodrošinās turpmāku

drošību.

b) Ja barošanas vads tiek bojāts, to nepieciešams apmainīt pie

ražotāja vai specializētā remonta darbnīcā, vai arī to jāveic kvalificētai personai, lai novērstu bīstamību.

BRĪDINĀJUMS!

Darba laikā ar elektrisko instrumentu ieteicams vienmēr ievērot galvenos drošības principus, lai izvairītos no ugunsgrēka, elektriskās strāvas trieciena vai mehāniskām traumām.

Page 35

u z maksi māliem ap griezieniem , pie tam pievērš ot

uzmanību, lai persona, kura apkalpo un nepiederošās personas, kuras atrodas tuvumā, atrastos ārpus rotējošā instrumenta zonas. Bojātie instrumenti visbiežāk lūzt šajā izmēģinājuma laikā.

g) Nepieciešams lietot individuālos aizsardzības līdzekļus.

Atkarībā no darba veida, nepieciešams nesāt aizsargmasku, kura sedz visu seju, redzes aizsardzības līdzekļus vai aizsargbrilles. Attiecīgos apstākļos nepieciešams lietot putekļu masku, dzirdes aizsardzības līdzekļus, cimdus, priekšautu, kurš sargā no mazām slīpēšanas materiāla vai

a) Elektroinstrumentu nepieciešams turēt stipri, bet ķermeni

apstrādājamā materi āla daļiņām. Red zes a izsardzība s

un rokas novietot stāvoklī, kurš dod iespēju amortizēt

līdzekļiem jābūt spējīgiem aizturēt lidojošās lauskas, kuras rodas

atmešanu. Vienmēr nepieciešams lietot palīgpatronu, ja tā

veicot dažādas operācijas. Putekļu maskām un elpošanas orgānu

ir standarta aprīkojuma komplektā, lai būtu pēc iespējas

aizsarglīdzekļiem jāfiltrē darba laikā radušās putekļu daļiņas. No

lielāka atmešanas spēka vai griezes momenta kontrole

ilglaicīga augstas intensitātes trokšņa var zaudēt dzirdi.

ieslēgšanas laikā. Operators var novaldīt rāvienu un atmešanas

h) Nepieciešams uzmanīties, lai nepiederošas personas

efektu ievērojot attiecīgu uzmanību.

a tr a st os d ro šā a tt ā lu m ā n o d ar b a v i et a s u n

b) Nekad nedrīkst turēt rokas rotējoša darba instrumenta

elektroinstrumenta iedarbības zonas. Katram, kas atrodas

tuvumā. Darba instruments atmešanas laikā var ievainot roku.

strādājoša elektroinstrumenta tuvumā, jālieto individuālie

c) Nenostāties vietā, kur elektroinstruments atmešanas laikā

aizsardzības līdzekļi. Apstrādājamā priekšmeta lauskas vai plīsis

varētu atlekt. Atmešanas laikā elektroinstruments bloķēšanas

darba instrumenta var atdalīties un radīt traumas arī ārpus tiešās

vietā pārvietojas pretēji slīpripas kustības virzienam.

iedarbības zonas.

d) Sevišķi uzmanīgi nepieciešams apstrādāt stūrus, asas

i) Darba laikā, kad tiek veikti darbi, kur elektroinstruments

šķautnes un tml. Nepieciešams nepieļaut, lai darba

varētu trāpīt uz noslēptiem elektriskiem vadiem vai pašu

instruments darba laikā lēkātu, tiktu atsists vai bloķēts.

vada, turēt elektroinstrumentu pie izolētas virsmas.

Rotējošs darba instruments apstrādājot stūrus, asas šķautnes vai kad

Kontakta rezultātā ar zem sprieguma esošiem vadiem, visas

tiek atsists ir ļoti labvēlīgs ieķīlēšanai. Tas var būt kontroles zaudēšanas

elektroinstrumenta metāla daļas arī atradīsies zem sprieguma un tas

vai atmešanas iemesls.

operatoram var radīt strāvas triecienu.

e) Nedrīkst uzstādīt disku kokam vai zobotus diskus. Ar šī tipa

j) Tīkla vadu nepieciešams turēt tālu no rotējošiem darba

darba instrumentiem bieži rodas atmešana vai tiek zaudēta kontrole

instr umentiem. Gadījum a, ja ti ek zaudē ta kontrole pa r

par elektroinstrumentu.

instrumentu, tīkla vads var tikt pārgriezts vai ievilkts, bet delna vai visa roka var nokļūt rotējošā darba instrumentā.

PAPILDUS DROŠĪBAS NORĀDĪJUMI SLĪPĒŠANAS UN GRIEŠANAS

k) Nekad nedrīkst nolikt elektroinstrumentu līdz pilnīgi nav

OPERĀCIJU LAIKĀ.

apstājies darba instruments. Rotējošs instruments var nonākt

Drošības principi slīpējot un griežot ar slīpdisku:

kontaktā ar virsmu, uz kuras tiks novietots, rezultātā var tikt zaudēta kontrole par elektroinstrumentu.

a) Ne pieci ešams li etot tik ai sl īpdis kus, kuri paredzē ti

l) Nedrīkst ieslēgt elektroinstrumentu ar disku vērstu

elektroinstrumentam un speciālus pārsegus paredzētus

operatora virzienā.

dotaja m s lī pd is kam . S līpdis ki, ku ri n av pro je kt ēti

m) Nedrīkst pārnēsāt ieslēgtu elektroinstrumentu. Negaidīts

elektroinstrumentam un nav pilnība pārsegti ir bīstami.

rotējošu darba instrumentu kontakts ar apģērbu var radīt tā ievilkšanu

b) Pā rseg am jā būt l abi p iest ipr ināt am pi e e lek tro -

un darba instrumenta pievilkšanu pie operatora ķermeņa.

instrumenta, un to uzstādot tiek garantēta visaugstākā

n) Nepieciešams regulāri tīrīt elektroinstrumenta ventilācijas

drošības pakāpe tā, lai operatora virzienā disks būtu pēc

atveres. Dzinēja ventilators var ievilkt putekļus korpusā, pārmērīga

iespējas nosegts. Pārsegs sargā apkalpojošo personu no lauskām

metāla putekļu uzkrāšanās var radīt elektrisko bīstamību.

un negaidīta kontakta ar slīpdisku.

o) Nelietot elektroinstrumentu viegli uzliesmojošu materiālu

c) Slīpdisku drīkst lietot tikai atbilstoši to pielietojumam. Piem.

tuvumā. Dzirksteles var radīt to aizdegšanos.

nedrīkst slīpēt ar slīpdiska sānu virsmu, ja tas paredzēt griešanai. Griešanas slīpdiski paredzēti materiāla apstrādei ar diska griezēj

p) Nelieto t i nstru mentu s, kuriem nepieciešama šķ idrā

asmeni. Sānu spēki pielikti šiem diskiem var radīt vibrāciju un tos

dzesēšana. Lietojot ūdeni vai citus dzesējošos šķidrumus var notikt

salauzt.

elektriskās strāvas trieciens.

d) Vienmēr lietot nesabojātus, dotajam diskam izvēlētus,

VISU OPERĀCIJU DROŠĪBAS INSTRUKCIJA

attiecīga izmēra un formas stiprināšanas gredzenus.

Brīdinājums attiecībā uz atmešanu:

Gredzeni papildus stiprina slīpdisku, līdz ar to samazinās slīpdiska sabojāšanas iespēju. Griešanas slīpdisku gredzeni var atšķirties no slīpēšanas slīpdisku gredzeniem.

Blokāde vai ieķīlēšanās rada negaidītu rotējoša instrumenta apstāšanos, kā rezultātā tiek zaudēta kontrole par elektroinstrumentu. Tāpēc nekontrolēts elektroinstruments tiek parauts pretēji darba instrumenta kustības virzienam. Piemēram, ja slīpdisks bloķējas vai ieķīlējas apstrādājamā materiālā, materiālā iegremdēta slīpdiska mala var iebloķēties un radīt tā izkrišanu vai atmešanu. Slīpdisks var atlekt virzienā uz vai no operatora atkarībā no diska apgriezienu virziena bloķēšanas vietā. Bez tam slīpdiski var arī saplīst.

Atmešana ir nepareizas vai kļūdainas elektroinstrumenta lietošanas rezultāts. To var novērst ievērojot zemāk uzrādītos attiecīgos drošības norādījumus.

Atmešana ir neparedzēta elektroinstrumenta reakcija uz blokādi vai rotējoša instrumenta ieķīlēšanos (slīpripa, slīpdisks, drāšu birste).

Page 36

e) Nedrīkst lietot nolietotus slīpdiskus paredzētus lielākiem avā ri ja v ai p ēc k ontakt da kš iņ as i zņemša na s n o

elektroinstrumentiem. D iski p aredzēti lielākiem elektro-

kontaktligzdas, nepieciešams atbloķēt slēdzi un nostādīt to

instrumentiem nav piemēroti lielākiem ātrumiem, kuri ir mazāku

izslēgšanas stāv oklī . Š ādā vei dā var n ovērst nega idī tu

elektroinstrumentu raksturojums un tāpēc var saplīst.

elektroinstrumenta ieslēgšanu.

b) Apstrādājot akmeni nepieciešams lietot putekļu sūkšanu.

Papildus drošības norādījumi griešanai:

Putekļu sūcējam jābūt pielāgotam akmens putekļu sūkšanai. Lietojot šīs ierīces samazinās putekļu iedarbības bīstamību.

a) Nespiest griezējdisku un nelietot pārāk lielu spiedienu. Nav

c) Akmens griešanai nepieciešams lietot sānu vadotni. Bez sānu

ieteicams veikt pārāk dziļu griešanu. Pārslogojot griezējdisku

vadotnes griezējdisks var ieķīlēties un notikt materiāla atmešana.

griešanas laikā palielinās spēks, kurš iedarbojas uz to, līdz ar spēja

d) Elektroinstrumentu darba laikā nepieciešams stipri turēt ar

sagriezties vai saliekties un atmešanas iespēja vai diska sabojāšanās,

ab ām r okām un nod rošin āt d rošu d arb a st āvokl i.

salaušana.

Elektroinstrumentu drošāk vadīt turot abās rokās.

b) Nedrīkst stāvēt vienā līnijā ar rotējošu griezējdisku. Attālinot

e) A pstrādā jamo priek šmetu nepi eciešam s n ostipri nāt.

griezējdisku virzienā no sevis var radīt, ka iespējama atmešana, kura

Nostiprinot ap strādājamo priekš metu stiprinā šanas ierīcē vai

var izstumt disku un elektroinstrumentu operatora virzienā.

skrūvspīles ir drošāk nekā turēt rokās.

c) Gad ījum ā, ja not iek gr iezēj disk a i eķīl ēš anā s v ai

f) Nedrīkst lietot elektroinstrumentu ar bojātu vadu. Nedrīkst

pārtraukums darbā, elektroinstrumentu nepieciešams

pieskarties pie bojāta vada, ja darba laikā tiek bojāts vads,

izslēgt un pagaidīt līdz disks pilnība apstāsies. Nekad

nepieciešams izvilkt kontaktdakšiņu no kontaktligzdas.

nemēģināt izvilkt no griešanas vietas vēl kustībā esošu

Bojāti vadi palielina elektriskās strāvas trieciena risku.

disku, par cik tas var radīt atmešanu. Nepieciešams atklāt un novērst diska ieķīlēšanās iemeslu.

SLĪPMAŠĪNAS UZBŪVE UN PIELIETOJUMS:

d) Neieslēgt elektroinstrumentu kamēr tas atrodas materiālā.

Leņķveida slīpmašīna ir rokas elektroinstruments ar vienfāzes

Pirms griešanas turpināšanas griezējdiskam jāsasniedz pilnu

komutatora dzinēja piedziņu. Apgādāts ar palīg rokturi, kas dod iespēju

griešanās ātrumu. Pretējā gadījumā griezējdisks var ieķīlēties, izlekt

uzstādīt to trīs izvēlētās ligzdās.

no apstrādājamā priekšmeta vai radīt atmešanu.

Otrās aizsardzības klases ierīce (dubultā izolācija).

e) Plāk snes v ai lie lu s pri ek šme tu s pir ms a pst rā des

Slīpmašīna paredzēta metāla elementu slīpēšanai un griešanai,

nepieciešams papildus atbalstīt, lai samazinātu diska

metināšanas šuvju apstrādei, un lietojot attiecīgus instrumentus (diski,

ieķīlēšanos un atmešanu. Lieli priekšmeti pašsvara ietekmē var

birstes un tml.), metāla virsmu rūsas tīrīšanai un pulēšanai.

locīties. Atbalstiem jābūt uzstādītiem divās vietās, griešanas līnijas

Ierīce nav paredzēta ģipša vai līdzīgu stipri putekļainu virsmu apstrādei.

tuvumā, kā arī pie malas.

Smalkie putekļi iekļūstot mašīnas iekšpusē rada ventilācijas atveru

f) Nepieciešams ievērot sevišķu uzmanību veicot iegremdējošo

bloķēšanu, kas noved pie dzinēja pārkāršanas un sadegšanas.

griešanu pastāvošajās sienās vai operējot neredzamās

Dotais elektroinstruments ir paredzēts vidējas intensitātes darbiem. Nav

zonās. Iegremdējoties materiālā griezējdisks var trāpīt uz gāzes

piemērots ilglaicīgiem darbiem smagos apstākļos.

vadiem, ūdensvadiem, elektriskiem vadiem vai citiem priekšmetiem, kuri var radīt atmešanu.

Drošības norādījumi attiecībā uz slīpēšanu:

a) Nu folosiţi foi prea mari de şmirghel. Atunci când alegeţi

şmirghelul, urmaţi recomandările producătorului. Şmirghelul

mare, care se află în afara discului de şlefuire poate duce la vătămări, şi deasemenea la blocarea sau ruperea şmirghelului sau la recul.

Papildus drošības norādījumi darbā ar drāšu birsti.

Drošības principi tīrot virsmas ar drāšu birsti:

a) Nepieciešams atcerēties, ka pie normālas ekspluatācijas

drāšu birste zaudē gabaliņus. Nedrīkst pārslogot drāts birsti

Neskatoties uz pielietojumam paredzēto lietošanu nevar pilnībā izslēgt

ar pārāk lielu spiedienu uz to. Gaisā lidojošie drāšu gabaliņi var

atsevišķus riska elementus. Ņemot vērā mašīnas konstrukciju un uzbūvi

viegli iedurties caur plānām drēbēm un/vai ādu.

var rasties sekojošas bīstamības:

b) Ja lieto aizsargu, nepieciešams izvairīties no birstes kontakta

ar aizsargu. Birstes diametrs var palielināties slodzes un centrbēdzes spēka iedarbībā.

Slīpmašīna, drošības brīdinājumi

Individuālā aizsardzība:

a) Gadījumā, ja notiek pārtraukums barošanā, piem. strāvas

Nedrīkst lietot in str umen tu ve ico t dar bus, kur nep ieci eša ms li eto t profesionālas ierīces.

Aizliegts elektroinstrumentu pielietot neatbilstoši augstāk uzrādītam pielietojumam, tas rada garantijas zaudēšanu kā arī ražotājs neatbild par šādā veidā radītiem zaudējumiem.

Jebkādas ierīces modifikācijas, kuras veic lietotājs atbrīvo ražotāju no atbildības par bojājumiem un zaudējumiem, kuri nodarīti lietotājam un apkārtējiem.

Pareiza elektroinstrumenta lietošana attiecas arī uz konservāciju, glabāšanu, transportu un remontu.

Elektroinstrumentu drīkst labot tikai ražotāja uzrādītos servisa punktos. Ierīces, kuras tiek barotas no elektriskā tīkla drīkst labot tikai pilnvarotas personas.

- Pieskāršanās darba laikā pie darba instrumenta ierīces neapsegtā vietā;

- Applaucēšanās darba instrumenta maiņas laikā. (Darba laikā darba instruments ļoti stipri sakarst, lai nepieļautu applaucēšanos tā maiņas laikā nepieciešams lietot aizsargcimdus);

- Apstrādājamā priekšmeta vai priekšmeta daļu atmešana;

Page 37

- Darba instrumenta plīsums/salūšana; darba operāciju veikšanas secības noteikšana.

- Dzirdes pasliktināšanās gadījumā, ja netiek lietoti dzirdes aizsardzības līdzekļi;

- Veselībai kaitīgo putekļu emisija veicot darbus slēgtās telpās.

Uzrādītais vibrācijas līmenis ir reprezentatīvs elektroinstrumenta pamata lietošanai. Ja elektroinstruments tiek lietots citos nolūkos vai ar citiem darba instrumentiem, vai arī ja nebūs pietiekami konservēts, vibrācijas līmenis var atšķirties no uzrādītā. Augstāk uzrādītie iemesli var radīt vibrācijas ekspozīcijas palielināšanos visā darba laikā.

Nepieciešams realizēt papildus drošības līdzekļus, kuri pasargās operatoru no vibrācijas ekspozīcijas, piem. : Elektroinstrumenta un darba instrumenta konservācija, atbilstošas roku temperatūras nodrošināšana,

PIRMS DARBA SĀKUMA:

1. Pārliecināties, ka barošanas avota parametri atbilst parametriem

uzrādītiem uz slīpmašīnas plāksnītes.

KOMPLEKTĀCIJA:

2. Pārliecināties, ka slīpmašīnas slēdzis (7) atrodas izslēgšanas stāvoklī.

3. Strādājot ar paga rinātāju nepie ciešams pārl iecinātie s, ka

źSlīpmašīna - 1gab.

pagarinātāja parametri, vadu šķērsgriezums atbilst slīpmašīnas

źSlīpripas pārsegs - 1gab.

parametriem. Ieteicams lietot pēc iespējas īsākus pagarinātājus.

źPalīg rokturis –1gab.

Pagarinātājam jābūt pilnībā attītam.

źStiprināšanas apmava -1 gab.

n Palīg roktura montāža

źStiprināšanas uzgrieznis – 1 gab.

UZMANĪBU: Ņemot vērā drošību, lietojot ierīci jebkādos darbos vienmēr

źDakšveida atslēga -1 gab.

nepieciešams lietot palīgrokturi (1).

źTransportēšanas koferis -1 gab.

Atkarībā no darba apstākļiem palīgrokturi nepieciešams ieskrūvēt līdz

źGarantijas karte -1 gab.

galam vienā no trijām slīpmašīnas galvas ligzdām (skat.: zīm.B, lpp. 2).

A, B, C, D, E, F ZĪMĒJUMU APRAKSTS:

n Slīpripas pārsega montāža

1. Palīg rokturis

UZMANĪBU: Pirms slīpripas pārsega uzstādīšana un noņemšanas

2. Slīpripas pārsegs

nepieciešams pārliecināties vai ierīce ir izslēgta un atvienota no barošanas avota.

3. Stiprināšanas uzgrieznis

Strādājot ar slīpripām vai griešanas diskiem jābūt uzstādītam slīpripas

4. Stiprināšanas apmava pārsegam (2). Slīpripas pārsega stāvokli nepieciešams pielāgot darba

5. Apgriezienu virziena rādītājs veidam. Aizvērtai pārsega daļai vienmēr jābūt operatora pusē. Lai

6. Vārpstas bloķēšana uzstādītu slīpripas pārsegu, nepieciešams:

7. Slēdzis

ź Novietot slīpmašīnu tā, lai vārpsta (10) būtu uz augšu.

8. Barošanas vads

ź Uzlikt slīpripas pārsegu kā parādīts zīmējumā C lpp. 2.

9. Pārsega gredzens

ź Pielāgot pārsega gredzena (9) caurumus ar slīpmašīnas galvas

10. Vārpsta

montāžas caurumiem un ieskrūvēt gredzena stiprināšanas skrūves.

11. Slīpripa

Stipri pieskrūvēt skrūves ar krustveida skrūvgriezi Ph2.

12. Dakšveida atslēga

n Slīpēšanas instrumentu montāža (skat.: zīm. D, E, F lpp. 3)

UZMANĪBU: Pirms slīpēšanas instrumentu uzstādīšanas un noņemšanas

TEHNISKIE DATI:

nepieciešams pārliecināties vai ierīce ir izslēgta un atvienota no barošanas avota.

Pirms montāžas nepieciešams attīrīt slīpmašīnas vārpstu un visus stiprināšanas elementus.

Nepieciešams pārliecināties vai sakrīt slīpēšanas instrumentu izmēri un griešanās/griezes ātrumi uzrādīti uz instrumentu etiķetēm ar slīp mašīnas pi eļaujamiem i zmēriem. S līpēšanas diskam u z stiprināšanas apmavas jāatrodas bez pielaides. Nelietot redukcijas paliktņus vai adapterus.

Diska uzstādīšanai nepieciešams:

1. Novietot slīpmašīnu ar vārpstu (10) uz augšu. Uzlikt stiprināšanas apmavu (4) ar apakšējo izejošo daļu ar rievu uz vārpstu tā, lai apmava sazobotos uz vārpstas.

2. Uzlikt disku (11) ar izliekto pusi uz leju uz augšējo stiprināšanas apmavas izejošo daļu.

3. Uzskrūvēt stiprināšanas uzgriezni (3) uz vārpstu tā, lai disks būtu precīzi stiprināts. (Stiprināšanas uzgrieznim ir ieliekta un izliekta puse. Atkarībā no izmantotā diska nominālā biezuma to var uzskrūvēt ar vienu vai otru pusi (skat.: zīm. E lpp. 3)).

4. Nospiest vārpstas bloķēšanu (6) un ar dakšveida atslēgu (12) ar nelielu spēku pieskrūvēt stiprināšanas uzgriezni, par cik darba procesā šis uzgrieznis patvaļīgi pieskrūvējas. Šāda darbība dod iespēju diska noņemšanas laikā nesabojāt reduktora korpusu.

UZMANĪBU: Vārpstas bloķēšanu (6) nospiest tikai pie nekustīgas

MODEL TMS12518

Nominālais spriegums -240 230 V Nominālā frekvence 50 Hz Jauda 900 W Griešanās ātrums 12000 /min Maks. slīpripas diametrs/atveres diametrs 125 mm / 22 mm Vārpstas vītne M14 Ierīces klase II

Barošanas vada garums 3 m Masa 1,9 кg Akustiskā spiediena līmenis (LpA) 86,3 dB(A) Akustiskās jaudas līmenis (LwA) 97,3 dB(A) Vibrācijas līmenis saskaņā ar EN 60745 -

1:2009 ( mērījumu izkliede - 1,5m/s )

8, 42 m/s

Page 38

vārsptas! Nekad nelietot disku ar nepareizu maksimālo griešanās ātrumu!

n Izmēģinājuma palaišana

Pēc slīpēšanas instrumenta uzstādīšanas un pirms ierīces ieslēgšanas pārbaudīt vai instruments ir pareizi uzstādīts un vai brīvi griežas.

Slīpmašīnas izmēģinājuma palaišanu nepieciešams veikt tālu no cilvēkiem.

DARBS:

n Ieslēgšana/izslēgšana

Slīpmašīnu iedarbina ar slēdzi (7) pārbīdot to uz priekšu līdz bloķēšanas stāvoklim.

Slīpmašīna izslēgsies nospiežot slēdža aizmugures daļu (slēdža atspere automātiski pārbīdīs slēdzi izslēgšanas stāvoklī).

UZMANĪBU: Slīpmašīnu nekad nenolikt ar bloķētu slēdzi. Kad ierīce netiek lietota, nepieciešams iz vilkt barošanas vada kontak tdakšiņ u no kontaktligzdas.

n Darba norādījumi ź Apstrādājamo priekšmetu nepieciešams nostiprināt, ja tas pašsvara

iedarbībā droši un stabili neatbalstās.

ź Nepieciešams izvairīties no pārmērīga spiediena uz disku. Slīpēšanu

TIPVEIDA DEFEKTI UN TO NOVĒRŠANA:

veic izmantojot slīpmašīnas masu. Griešanas laikā izmantot tikai

Elektroinstruments neizslēdzas vai pārtrauc darbu:

vieglu spiedienu. Pārāk liels spiediens uz disku samazina griešanās

- pārbaudīt vai barošanas vads (8) ir pareizi pievienots kā arī vai

ātrumu, tāpēc slīpēšanas laikā var veidoties raupjas virsmas. Papildus

barošanas ligzdā ir strāvas plūsma;

dzinējs pārkarst un sabojājas.

- pārbaidīt oglīšu suku stāvokli un nepieciešamības gadījumā

n Slīpēšanas virziens

nomainīt.

Lietojot jaunu slīpēšanas disku vispirms nepieciešams slīpmašīnu virzīt

UZMANĪBU! Oglīšu sukas var mainīt tikai pilnvarots elektriķis.

uz aizmuguri (virziens B) (skat.: zīm.G, lpp. 3), tad jaunā diska šķautne

- ja elektroinstruments joprojām nedarbojas, neskatoties uz to , ka ir

noapaļosies, tas dos iespēju viegli pārvietot slīpmašīnu jebkurā virzienā.

spriegums un labas oglīšu sukas, nepieciešams to nosūtīt uz norādīto servisa adresi. Adreses uzrādītas garantijas kartē.

PROFIX SIA, Marywilska iela 34 , 03-228 Varšava, Polija

UZMANĪBU:

slīpripas griešanās virzienu (skat.: zīm.I, lpp. 3). Nestrādāt ar ierīci citā virzienā! Pretējā gadījumā var notikt ierīces nekontrolēta izraušana no griešanas līnijas.

Mašīnai principā nav nepieciešama speciāla konservācija. Mašīnu nepieciešams glabāt bērniem nepieejamās vietās, uzturēt tīrā stāvoklī, sargāt no mitruma un putekļiem. Glabāšanas apstākļiem jāizslēdz mehānisko bojājumu iespēju kā arī kaitīgo atmosfēras apstākļu iedarbību.

Šī ierīce ir saskaņā ar valsts un Eiropas normām, kā arī ar drošības prasībām. Visāda veida labošanas darbus jāveic kvalificētam personālam, lietojot oriģinālas rezerves daļas.

n Tīrīšana

Lai nodrošinātu drošu un ražīgu darbu, slīpmašīnas korpusam un ventilācijas atverēm jābūt brīvām no putekļiem un netīrumiem. Uzreiz pēc katras lietošanas ierīci ieteicams tīrīt.

Slīpmašīnu slaucīt ar tīru mitru drānu, lietojot nedaudz ziepes. Nelietot nekādus tīrīšanas līdzekļus vai šķīdinātājus, tie var sabojāt no plastmasas izgatavotas ierīces daļas. Nepieciešams uzmanīties, lai ierīces iekšpusē neiekļūtu ūdens.

Pēc darba stipri putekļainā vidē ar saspiesto gaisu ieteicams izpūst ventilācijas atveres, tas novērsīs gultņu bojājumu un likvidēs putekļus, kuri bloķē gaisa piegādi dzinēja dzesēšanai.

n Slīpēšanas leņķis

Slīpēšanai nelietot visu slīpripas virsmu, bet tikai tās šķautni. Efektīvu slīpēšanu panāk, ja starp apstrādājamo materiālu un

Slīpmašīnu transportēt un glabāt transportēšanas koferī, sargājot no

º º

slīpmašīnu saglabā leņķi no 15 līdz 30 (skat.: zīm.G, lpp. 3).

mitruma, putekļiem un smalkiem elementiem, īpaši nepieciešams

n Rupjā slīpēšana

aizsargāt ventilācijas atveres. Smalkie elementi, iekļūstot korpusa

Vislabāko darba efektu pie rupjās slīpēšanas iegūstam vadot slīpēšanas

iekšienē var sabojāt dzinēju.

disku attiecībā pret apstrādājamo virsmu leņķī no 30 līdz 40 (skat.:

RAŽOTĀJS:

zīm.H, lpp. 3). Ierīci ar mērenu spēku piespiest pie slīpējamā elementa un brīvi pāvietot

pa apstrādājamo materiālu. Pateicoties attiecīgam spiedienam

VIDES AIZSARDZĪBA:

apstrādājamais elements pārlieku nesakarst, nemainās tā krāsa kā arī uz

Tajā veidā apzīmētus izstrādājumus, neizpildes

tā virsmas slīpēšanas laikā neradīsies rievas vai citi nelīdzenumi.

gadījumā paredzot naudas sodu, nedrīkst izmest kopā ar

UZMANĪBU: Nekādā gadījumā nelietot griezēj diskus virsmu tīrīšanai /

parastiem atkritumiem. Elektriskajā un elektroniskajā iekārtā

slīpēšanai.

esošas briesmīgas vielas var kaitēt apkārtējai videi un cilvēku

n Griešana

veselībai.

Griešanas laikā ierīci pārmērīgi stipri nepiespiest, nesagriezt, neoscilēt.

Nepieciešams veicināt iekārtu atkritumu pārstrādāšanai un atkārtotai

Nepieciešams strādāt ar vienmērīgu, dotajam materiāla tipam optimāli

izmantošanai (reciklēšanai). Polijā un Eiropā tiek veidots, vai jau eksistē,

piemērotu padevi.

iekārtu atkritumu v ākšanas sist ēma, saska ņā ar ko v isie m

Nebremzēt rotējošu instrumentu piespiežot ierīci ar sāniem pie citiem

iepriekšminētas iekārtas pārdošanas punktiem ir pienākums pieņemt

priekšmetiem.

nolietotu iekārtu. Turklāt, ir pieejamas iepriekšminētas iekārtas

UZMANĪBU: Svarīgs ir griešanas virziens. Griešanu jāveic saskaņā ar

vākšanas punkti.

GLABĀŠANA UN KONSERVĀCIJA:

TRANSPORTS:

3 minūtes vai ilgāk

1 minūte vai ilgāk

Izmēģinājuma

palaišanas laiks

Pēc diska maiņas

Pie pirmās palaišanas

Page 39

PIKTOGRAMMAS:

Apzīmējumu skaidrojums, kuri atrodas uz plāksnītes un informācijas uzlīmēm.

Firmas PROFIX politika ir nepārtraukta savu produktu pilnveidošanas politika, tāpēc firma sev rezervē tiesības ievest izstrādājuma specifikācijas izmaiņas bez iepriekšējas paziņošanas. Zīmējumi, kuri uzrādīti apkalpošanas instrukcijā kalpo tikai kā piemērs un var nedaudz atšķirties no iegādātās ierīces reālā izskata. Šī instrukcija ir sargāta ar autortiesībām. Aizliegts to kopēt/pavairot bez PROFIX SIA rakstiskas atļaujas.

«Vienmēr lietot aizsargbrilles»

«Lietot dzirdes aizsardzības līdzekļus»

«Lietot aizsargcimdus»

«Lietot putekļu maskas»

« »BRĪDINĀJUMS! Pirms ieslēgšanas un darba sākuma nepieciešams iepazīties ar šo instrukciju

Page 40

NÁVOD NA OBSLUHU

ÚHLOVÁ BRUSKA TMS12518

Překlad původního návodu

PŘED ZAHÁJENÍM POUŽÍVÁNÍ SE SEZNAMTE S TÍMTO NÁVODEM. Uchovávejte návod pro případné další použití.

VÝ STRA HA! Vše obe cné výs tra hy týk ajíc í se bezpečného používání nářadí.

Osobní bezpečnost:

VÝ STR AHA! V šeo becné v ýst rah y tý kaj ící s e

bezpečného používání nářadí.

Elektrická bezpečnost:

VÝ STRA HA! Vše obec né výs trah y týk ajíc í se

bezpečného používání nářadí.

Používání elektronářadí a péče o ně:

a) Elektronářadí se nesmí přetěžovat. Je třeba používat

elektronářadí s výkonem vhodným pro provádění určité práce. Správné elektronářadí umožní lepší a bezpečnější práci se

zátěží, na kterou bylo naprojektováno.

prostředí snižuje riziko zásahu elektrickým proudem.

f) Pokud je nezbytné použití elektronářadí ve vlhkém

prostředí, je třeba použit jako ochranu proudový chránič (RCD). Použití RCD snižuje riziko zásahu elektrickým proudem.

POZOR! Přečtěte si všechny výstrahy týkající se bezpečnosti používání označené symbolem a veškeré pokyny týkající se bezpečnosti používání.

Nedodržování uvedených bezpečnostních výstrah a bezpečnostních pokynů může být příčinou zásahu elektrickým proudem, požáru a/nebo závažných úrazů.

Uchovejte výstrahy a pokyny týkající se bezpečnosti pro případné použití v budoucnosti.

V ní že uvá děnýc h v ýstra hách po jem „e lekt ronář adí“ z name ná elektronářadí napájené z elektrické sítě (elektrickým vodičem) nebo elektronářadí napájené baterii (bezdrátové).

VÝ STRAH A! Vše obe cné v ýstra hy t ýka jíc í se bezpečného používání nářadí.

Bezpečnost na pracovišti:

a) Udržujte na pracovišti pořádek a zajistěte zde dobré

osvětlení. Nepořádek a špatné osvětlení často zapříčiňují nehody.

b) Nepoužívejte el ektr onářadí ve výb ušné m pros třed í

tvořeném hořlavými tekutinami, plyny nebo prachem.

Elektronářadí vytváří jiskry, které by mohly zapálit prach nebo výpary.

c) Nepouštějte děti ani jiné pozorovatelé na místa, kde se

používá elektronářadí. Rušení pozornosti může způsobit ztrátu

kontroly nad elektronářadím.

VÝSTRAHA! Všeobecn é v ýstrahy týkaj ící se bezpečného používání nářadí.

a) Zástrčky nářadí musí odpovídat zásuvkám. Nikdy žádným

způsobem nepředělávejte zástrčky. V případě elektronářadí, které má vodič s ochranným uzemněním, nepoužívejte žádné prodlužovačky. Původní nepředělávané zástrčky a zásuvky

snižují riziko zásahu elektrickým proudem.

b) Vyvarujte se dotýkání uzemněných ploch nebo takových,

které jsou spojené s hmotou, jako jsou trubky, ohřívače, radiátory ústředního topení a chladničky. V případě dotýkání

takových ploch a předmětů roste riziko zásahu elektrickým proudem.

c) Nevystavujte elektronářadí na působení deště nebo vlhka.

Pokud by se do elektronářadí dostala voda, roste riziko zásahu elektrickým proudem.

d) Kabely se nesmí žádným způsobem namáhat. Nikdy

nepoužívejte kabel k nošení, tažení elektronářadí nebo k vytahování zástrčky ze zásuvky. Kabel musí být umístěný daleko od zdrojů tepla, oleje, ostrých hran nebo pohyblivých části. Poškozené nebo propletené kabely zvyšují riziko zásahu

elektrickým proudem.

e) V případě, že se elektronářadí používá venků, je třeba

prodlužovat elektrické kabely prodlužovači určenými na práci venku. Používání prodlužovače určeného do venkovního

a) Toto zařízení nesmí používat osoby (včetně dětí) s omezenou

fyzickou, smyslovou nebo psychickou schopností, nebo osoby, které nemají odpovídající zkušenosti nebo znalosti zařízení, leda že je používají s příslušným dozorem, nebo v souladu s návodem na používání zařízení, který jim předají osoby zodpovědné za jejich bezpečnost.

b) Při používání elektronářadí je třeba být předvídavý,

po zorovat, c o se d ěje , a po uží vat zd rav ý ro zum . Nepoužívejte elektronářadí, pokud jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvíle nepozornosti při práci s

elektronářadím může způsobit závažné osobní úrazy.

c) Je třeba používat osobní ochranné prostředky. Je třeba vždy

používat ochranné brýle. Používání v příslušných podmínkách

takových ochranných prostředků, jako je protiprachová respirační maska, protiskluzová obuv, přilba nebo chrániče sluchu, sníží nebezpečí osobních úrazů.

d) Je třeba se v yhnou t neplánovaného s puštěn í. Před

připojením k elektrickému zdroji a/nebo před zapojením baterie a než se nářadí zvedne, nebo přenese, je třeba se ujistit, že je v ypínač elektronářadí v poloze v ypnuto.

Přenášení elektronářadí s prstem na vypínači nebo připojení elektronářadí do sítě se zapojeným vypínačem může být příčinou nehody.

e) Před spuštěním elektronářadí je třeba odstranit všechny

klíče. Ponechání klíče v otáčející se části elektronářadí může způsobit

poranění.

f) Je zakázáno příliš se naklánět. Po celou dobu musíte stát

pevně a udržovat rovnováhu. Umožní Vám to dobře kontrolovat

elektronářadí při nepředvídatelných situacích.

g) Je třeba mít vhodné oblečení. Při práci nenoste volné

oblečení ani bižuterií. Je třeba zajistit, aby Vaše vlasy, oblečení a rukavice byly v bezpečné vzdálenosti od pohyblivých částí. Volné oblečení, bižutérie nebo dlouhé vlasy se

mohou zachytit do pohyblivých částí.

h) Pokud je zařízení přizpůsobeno na napojení k vnějšímu

odsávání prachu a pohlcovači prachu, ujistěte se, že jsou připojený a řádně se používají. Použitím pohlcovačů prachu

můžete omezit nebezpečí závislé na prašnosti.

Page 41

b) Elektronářadí, u kterého nefunguje spínač, se nesmí

používat. Každé elektronářadí, které nelze zapínat nebo vypínat

spínačem, je nebezpečné a je třeba je opravit.

c) Před provedením každého seřízení, výměny součástky nebo

před skladováním odpojte zástrčku elektronářadí od zdroje

ÚHLOVÁ BRUSKA

elektrického pro udu a/nebo odpojte baterií. Takový

Bezpečnostní pokyny týkající se broušení, broušení

be zpe čno stn í po stu p o mez uje riz iko n áho dnéh o s puš těn í

brusným papírem, práce s použitím drátěných

elektronářadí.

kartáčů a řezání rozbrušovacím kotoučem:

d) Nepoužívané elektronářadí uchovávejte mimo dosah dětí a

a) Toto elektronářadí lze používat jako obyčejnou brusku,

nedovolte přístup osobám, které nejsou obeznámené s

brusku na brouše ní bru sným papírem, na broušení

elektronářadím nebo s tímto návodem na používání

drátěnými kartáči a jako zařízení na řezání rozbrušovacím

elektronářadí. Elektronářadí může být nebezpečné v rukách

kotoučem. Dodržujte veškeré bezpečnostní pokyny, návody,

nevyškolených uživatelů.

popisy a údaje dodáva né spolu s e lekt roná řadí m.

Nedodržování pokynů a návodů může způsobit nebezpečí úrazu

e) Elektronářadí je třeba udržovat. Je třeba kontrolovat

elektrickým proudem, požáru a/nebo závažných úrazů.

souosost nebo zaseknutí pohyblivých částí, praskliny

b) Nepoužívejte příslušenství, které není projektované,

součásti a veškeré další faktory, které by mohly ovlivnit

předpokládané a doporučované výrobcem speciálně pro

činnost elektronářadí. Pokud zjistíte poškození, musíte

toto elektronářadí. Skutečnost, že se příslušenství dá namontovat

elektronářadí před použitím opravit. Příčinou mnohých nehod

do elektronářadí, nezaručuje bezpečnost při používání a obsluze.

je neodborná údržba elektronářadí.

c) Jmenovitá rychlost otáček používaného pracovního nástroje

f) Řezací nástroje musí být ostré a čisté. Řádná údržba ostrých hran

by měla být přinejmenším stejná, jako maximální rychlost

řezacích nástrojů snižuje pravděpodobnost zaseknutí a usnadňuje

ot áč ek ele ktro ná řadí . P řípu st ná r ych lost ot áč ek

obsluhu.

používaného pracovního nástroje nemůže být menší, než

g) Elektronářadí, vybavení, pracovní nástroje apod. používejte

uváděna na elektronářadí maximální rychlost otáček.

v souladu s tímto návodem, při čemž zohledňujte pracovní

Pracovní nástroj, který se otáčí rychlostí větší než přípustná, se může

podmínky a druh prováděné práce. Používání jiným způsobem,

zlomit a jeho části mohou odprsknout.

pro který není elektronářadí určeno, může způsobit nebezpečné

d) Vnější průměr a tloušťka pracovního nástroje se musí vejít do

situace.

rozsahu přípustného pro toto elektronářadí. Pracovní nástroj s

h) V nízkých teplotách, nebo pokud se nářadí po delší dobu

nesprávnými rozměry nemůže být dostatečně chráněný krytem nebo

nepoužívá, doporučuje se zapnout elektronářadí bez zátěže

kontrolovaný.

po dobu několika minut za účelem řádného promazání

e) Průměry otvoru brusných kotoučů, manžet, upevňujících

mechanismu pohonu.

kotoučů a jiného příslušenství musí přesně lícovat s vřetenem elektronářadí. Pracovní nástroje s otvory, které nejsou

i) K čištění elektronářadí používejte měkký, vlhký (ne mokrý)

př esn ě uzp ůso ben é na v řet eno ele ktron ářa dí, s e o táče jí

hadřík a mýdlo. Nepoužívejte benzín, rozpouštědla a další

nerovnoměrně, silně vibrují a mohou způsobit ztrátu kontroly nad

prostředky, které by mohly poškodit zařízení.

elektronářadím.

j) Elektronářadí je třeba skladovat / dopravovat až potom, co

f) V žádném případě se nesmí používat poškozené pracovní

se ujistíte, že jsou veškeré jeho pohyblivé součásti

nástroje. Před každým použitím zkontrolujte příslušenství,

zablokované a zajištěné proti odblokování s použitím

např. brusné kotouče, jestli na nich nejsou prasklinky nebo

původních součástek určených k tomuto účelu.

odštěpky, brusné talíře, zda nejsou prasklé, zedřené nebo

k) Elektronářadí skladujte na suchém místě chráněném proti

silně opotřebované, drátěné kartáče jestli v nich nejsou

prachu a průniku vlhkosti.

uvolněné nebo zlomené dráty. Pokud elektronářadí nebo

l) Doprava elektronářadí by měla probíhat v původním obalu

pracovní nástroj upadne, je třeba zkontrolovat, zda není

tak, aby bylo chráněné proti mechanickému použití.

poškozené, nebo použit jiný, nepoškozený nástroj. Po prověření a namontování pracovního nástroje, se postavte v

VÝ STRAH A! Všeob ecné v ýstrahy tý kaj ící se

jiné rovině, než je rovina otáček nástroje, ujistěte se, že v

používání nářadí.

rovině otáček nástroje nejsou postranní osoby. Zapněte

Oprava:

elektronářadí na minutu na nejvyšší otáčky, věnujte při tom pozornost tomu, aby obsluha stroje a jiné osoby nacházející se poblíž byly mimo oblast otáčejícího se nástroje. Poškozené

nástroje se lámou nejčastěji při takovém zkušebním zapojení.

g) Používejte osobní ochranné prostředky. V závislosti na druhu

práce, noste ochrannou masku na celý obličej, ochranu očí nebo ochranné brýle. V případě potřeby používejte respirační masku proti prachu, ochranu sluchu, ochranné

a) Opravy elektronářadí je třeba objednávat výhradně u

kval ifikované oso by, v yuží vejte pů vodní náh radní součástky. Zajistíte tím, že používání elektronářadí bude stále

bezpečné.

b) Pokud by byl pevný přívodní kabel zařízení poškozený, je

třeba jej nechat vyměnit u výrobce nebo v odborné opravně, nebo kvalifikovanou osobou, abyste tak zamezili ohrožení.

VÝSTRAHA!

Při práci s elektronářadím vždy dodržujte základní pravidla bezpečnosti práce, abyste zamezili výbuchu požáru, zásahu elektrickým proudem nebo mechanickému úrazu.

Page 42

ruk avice, zá stěru na ochranu pro ti malým částicím

el ektr oná řadí . L ze m u pře dchá zet p ouži tím n ásle dují cích

broušeného nebo zpracovávaného materiálu. Prostředky na

bezpečnostních postupů.

ochranu očí musí být schopné zastavit letící úlomek vzniklý při

a) Držte elektronářadí pevně a udržujte tělo a ruce v poloze

provádění různých úkonů. Respirační masky a prostředky na ochranu

umožňující oslabení zpětného rázu. Vždy používejte

dýchacích cest by měly filtrovat částice prachu vznikající při práci.

pomocný držák, pokud je součásti standardního vybavení,

Dlouhodobé vystavení hluku s vysokou intenzitou může způsobit ztrátu

abyste tak získali co největší kontrolu nad silou zpětného

sluchu.

rázu nebo nad krouticím momentem při spouštění. Obsluha

h) Je třeba dávat pozor, aby přítomné postranní osoby byly v

může zvládnout trhání a zpětný ráz, pokud dodrží příslušné

bezpečné vzdálenosti od mí sta používání a obla sti

bezpečnostní postupy.

zas ah ování el ek tr onářad í. K až dý, kd o j e p ob lí ž

b) Nikdy nepřibližujte ruce k rotujícímu pracovnímu nástroji.

elektronářadí během provozu, musí používat osobní

Pracovní nástroj může zpětným rázem poranit ruku.

ochranné prostředky. Úlomky obráběné věci nebo kousky

c) Nestavějte se do oblasti, směrem do níž může elektronářadí

prasknutého pracovního nástroje mohou odletět a způsobit úraz také

odskočit v případě zpětného rázu. V důsledku zpětného rázu se

mimo bezprostřední oblast zásahu.

elektronářadí pohybuje směrem opačným směru pohybu brusného

i) Při práci, při níž by mohlo nářadí natrefit na skryté elektrické

kotouče v místě jeho zablokování.

vedení nebo na vlastní vodič, držte stroj za izolované plochy.

d) Obzvlášť opatrně postupujte při práci na rozích, ostrých

Vlivem kontaktu s vodiči pod napětím budou všechny kovové součástky

hranách atd. Je třeba zabránit tomu, aby pracovní nástroje

stroje také pod napětím a mohou způsobit obsluze úraz elektrickým

během prác e pos kakoval y, odr ážely s e a nebo byly

proudem.

blokovány. Rotující pracovní nástroj se spíše vzpříčí při obrábění rohů,

j) Kabel napájení musí být co nejdál od rotujících pracovních

ostrých hran, nebo když se odrazí. Toto může způsobit ztrátu kontroly

nástrojů. V případě ztráty kontroly nad strojem by mohl být kabel

nebo odraz.

napájení přerušený nebo vtažený nástrojem a mohlo by dojít i k vtažení

e) Je zakázáno montovat na stroj kotouče na dřevo nebo

dlaně nebo celé ruky do rotujícího pracovního nástroje.

ozubené kotouče. Pracovní nástroje tohoto druhu často způsobují

k) Nikdy neodkládejte elektronářadí dříve, než dojte k

zpětný ráz nebo ztrátu kontroly nad elektronářadím.

úplnému zastavení pracovního nástroje. Rotující nástroj by

DALŠÍ BEZPEČNOSTNÍ POKYNY BĚHEM ÚKONŮ BROUŠENÍ A

mohl přijít do styku s plochou, na kterou bylo nářadí odloženo, což by

ROZBRUŠOVÁNÍ

mohlo způsobit ztrátu kontroly nad elektronářadím.

Bez pe čn os tní prav id la b ěh em brou še ní a

l) Je zakázáno spouštět elektronářadí otočené kotoučem

rozbrušování brusným kotoučem:

směrem k obsluhující osobě.

a) Používejte výhradně kotouče, které jsou doporučené pro

m) Je zakázáno přenášet elektronářadí, které je v provozu.

elektronářadí, a zvláštní kryty určené pro konkrétní kotouč.

Náhodný kontakt oblečení s otáčejícím se pracovním nástrojem může

Kotouče, pro jejichž použití není stroj projektovaný, nelze dostatečně

způsobit zachycení látky a přitažení pracovního nástroje k tělu

zakrýt a jsou nebezpečné.

obsluhy.

b) Kryt musí být dobře upevněný na elektronářadí a jeho

n) Pravidelně čistěte ventilační štěrbiny elektronářadí.

nastavení musí zaručit co největší úroveň bezpečnosti tak,

Vent ilátor motoru může vtáhn out pra ch do k rytu , příl išné nahromadění kovového prachu může způsobit elektrické ohrožení.

aby směrem k obsluze byl kotouč maximálně zakrytý. Kryt má chránit obsluhu proti úlomkům a náhodnému kontaktu s brusným

o) Nepoužívejte elektronářadí poblíž hořlavých materiálů.

kotoučem.

Jiskry by mohly způsobit jejich vznícení.

c) Kotouče je možné používat výhradně v souladu s jejich

p) Nepoužívejte nástroje, které vyžadují tekuté chladící

určením. Nelze např. brousit boční plochou brusného kotouče

prostředky. Použití vody nebo jiných tekutých chladicích prostředků

určeného k rozbrušování. Rozbrušovací brusné kotouče jsou určené k

může způsobit úraz elektrickým proudem.

odstraňování materiálu hranou kotouče. Boční síly působící na tyto

BEZPEČNOSTNÍ NÁVOD PRO VŠECHNY ÚKONY

kotouče mohou způsobit vibrace a mohou je zlomit.

Zpětný ráz a výstrahy, které se k němu vztahují:

d) Vždy používejte nepoškozené upevňující manžety správné

Zpětný ráz je prudká reakce elektronářadí na zablokování nebo zaseknutí

velikosti a tvaru pro zvolený kotouč. Manžety drží kotouč, a tím

rotujícího nástroje (brusný kotouč, brusný talíř, drátěný kartáč).

snižují možnost jeho poškození. Manžety k rozbrušovacím kotoučům se

Zaseknutí nebo zablokování způsobí náhle zastavení rotujícího nástroje,

mohou lišit od manžet k brusným kotoučům.

což vede ke ztrátě kontroly nad elektronářadím. Nekontrolované

e) Nepoužívejte opotřebované kotouče z větších strojů. Brusné

elektronářadí v takové situaci provede prudké trhnutí opačným směrem,

kotouče určené do větších strojů nejsou vhodné pro vyšší rychlosti, které

než je směr otáček pracovního nástroje.

jsou typické pro menší elektronářadí, a proto by se mohly zlomit.

Například, pokud se brusný kotouč vzpříčí nebo zasekne v obráběné věci,

Další bezpečnostní pokyny pro řezání:

může se ponořený do materiálu okraj kotouče zablokovat tak, že způsobí jeho vypadnutí nebo odhození. Kotouč může odletět směrem k obsluze v

a) Netlačte na rozbrušovací kotouč ani nepo-

závislosti na směru otáček kotouče v místě zablokování. Kromě toho

užívejte příliš velkou sílu. Neprovádějte příliš

může dojít i ke zlomení kotouče.

hluboký řez. Přetížení rozbrušovacího kotouče zvyšuje jeho zátěž a

Zpětný ráz to je výsledek nesprávného nebo chybného použití

náchylnost ke zkroucení nebo prohnutí při rozbrušování a tím zvyšuje

Page 43

nebezpečí zpětného rázu nebo zničení, zlomení kotouče.

bezpečnou pracovní polohu. Elektronářadí lze oběma rukama vést bezpečněji.

b) Nikdy se nestavějte v jedné linii s otáčejícím se kotoučem.

Oddalování robrušujícího kotouče směrem od sebe může způsobit, že

e) Zajistěte obráběnou věc. Upevnění obráběné věci v upevňujícím

případný zpětný ráz může postrčit kotouč a elektronářadí směrem k

zařízeni nebo v svěráku je bezpečnější než jeho držení v ruce.

obsluze.

f) Je zakáz áno používat elektronářadí s poškoz eným

c) V případě, že se rozbrušující kotouč zasekne, nebo pokud

elektrickým kabelem. Nedotýkejte se poškozených kabelů; v

děláte pracovn í přestávku, v ypněte elektronářadí a

případě, že se kabel poškodí během práce, vytáhněte

vyčkejte, až se kotouč zcela zastaví. Nikdy nezkoušejte

zástrčku ze zásuvky. Poškozené kabely zvyšují riziko zásahu

vytáhnout kotouč, který se pohybuje z místa rozbrušování,

elektrickým proudem.

protože by to mohlo způsobit zpětný ráz. Je třeba zjistit a

KONSTRUKCE A URČENÍ BRUSKY:

odstranit příčinu zaseknutí kotouče.

Úhlová bruska je ruční elektronářadí poháněné jednofázovým,

d) Nespouštějte elektronářadí, pokud je ještě nástroj v

komutátorovýn motorem. Je vybavena pomocným držákem s možnosti

materiálu. Před pokračováním v řezání by měl kotouč

výběru jednoho ze tří míst upevnění.

dosáhnout plných obrátek. V opačném případě se brusný kotouč

Zařízení je ve druhé třídě spotřebičů (dvojí izolace).

může zachytit, vyskočit z obráběné věci nebo způsobit zpětný ráz.

Bruska je určená k broušení a rozbrušování kovů, obrábění svarů a, s

e) Desky nebo velké předměty je třeba před zahájením

použitím vhodných nástrojů (kotouče, kartáče atd.), k čištěné rzi a leštění

zpracování řádně podepřít, za účelem minimalizace rizika

kovových povrchů.

vzpříčení kotouče a zpětného rázu. Velké předměty se mohou

Nářadí není určené na práci na sádrových nebo jiných silně prašných

prohnout vlastní váhou. Podpěry musíte umístit na obou stranách –

povrchách. Drobný prach po vniknutí dovnitř stroje způsobuje

jak poblíž linie řezu, tak u hrany.

zablokování ventilačních prostorů, což vede k přehřátí motoru a zkratu.

f) Dodržujte zvláštní opatrnost při provádění zapichovacích

řezů v zdech nebo při práci v málo viditelných místech. Kotouč zahlubující se do materiálu se může setkat s vodovodními nebo plynovými trubkami, elektrickým vedením nebo jinými předměty, které mohou způsobit zpětný ráz.

Další bezpečnostní pokyny pro broušení:

a) Nepoužívejte příliš velké archy brusného

papíru. Při volbě velikosti brusného papíru

postupujte podle pokynů výrobce. Velký brusný papír, který trčí mimo

brusnou desku, může způsobit úrazy, a také vést k zablokování nebo roztržení papíru, nebo k zpětnému rázu.

DALŠÍ BEZPEČNOSTNÍ POKYNY PRO PRÁCI S POUŽITÍM

DRÁTĚNÝCH KARTÁČŮ

Bezpečnostní pravidla pro čištění povrchu drátěným

kartáčem:

a) Pamatujte, že i při normálním používání dochází ke ztrátě

kousků drátu z kartáče. Nepřetěžujte dráty příliš silným tlakem na

kartáč. Létající vzduchem kousky drátů mnohou snadno prorazit tenké oblečení a/nebo kůži.

b) Pokud je doporučeno použití krytu, je třeba zabránit

kontaktu kartáče s krytem. Průměr kartáčů se může zvětšit z

důvodu zátěže a odstředivé síly.

BRUSKA, VÝSTRAHY TÝKAJÍCÍ SE BEZPEČNOSTI

Osobní bezpečnost:

a) V případě přerušení dodávky proudu, např. po havárii nebo

po vytažení zástrčky ze zásuvky, je třeba odblokovat vypínač

ź Bruska – 1 ks.

a přepnout jej do polohy vypnuto. Tímto způsobem můžete zabránit neplánovanému spuštění stroje.

ź Kryt kotouče – 1 ks.

b) Při obrábění kamene používejte odsávání prachu. Odsávač

ź Pomocný držák - 1 ks.

musí být přizpůsobený odsávání kamenného prachu.

ź Upevňující manžeta – 1 ks.

Použitím těchto zařízení snížíte ohrožení prachem.

ź Upínací matice – 1 ks.

c) K rozbrušování (řezání) kamene použijte vodící sáně. Bez

– 1 ks.

bočního vedení se může brusný kotouč vzpříčit a způsobit zpětný ráz.

d) Elektronářadí při práci držte silně v obou rukách a zajistěte si

Toto elektronářadí je určené pro práce střední intenzity. Není určeno pro dlouhodobou práci v těžkých podmínkách. Není dovoleno používat

toto nářadí k práci, která vyžaduje použití profesionálního nářadí.

Každé použití zařízení jinak, než to vyplývá z jeho výše uvedeného určení, je zakázané, způsobuje ztrátu záruky a osvobozuje výrobce od odpovědnosti za takto způsobené škody.

Jakékoliv úpravy zařízení prováděné uživatelem osvobozuje výrobce od odpovědnosti za poškození a škody způsobené uživateli a v okolí.

Správné používání elektronářadí se týká také údržby, skladování, dopravy a oprav.

Elektronářadí mohou opravovat pouze servisní opravny určené výrobcem. Zařízení, které je napájeno ze sítě, by měly opravovat pouze osoby, které jsou k tomuto oprávněny.

I při používání nářadí v souladu s jeho určením nelze zcela eliminovat určité rizikové faktory. Vzhledem ke konstrukci a stavbě stroje se mohou vyskytnout následující ohrožení:

- Dotek pracovního nástroje během práce v nechráněné oblasti nářadí;

- Popálení při výměně pracovního nástroje. (Během práce dochází k silnému zahřátí pracovního nástroje, pro zamezení popálení při jeho výměně používejte ochranné rukavice);

- Prasknutí/zlomení pracovního nástroje;

- Poškození sluchu v případě nepoužívání nezbytné ochrany sluchu;

- Zdraví škodlivé emise prachu v případě provádění prací v uzavřených prostorách.

n Kompletace

ź Vidlicový klíč

Transportní kufřík – 1 ks. Záruční list - 1 ks.

Page 44

POPIS OBRÁZKŮ A, B, C, D, E, F:

n Montáž krytu kotouče

1. Pomocný držák

POZOR: Před sundáváním a montováním krytu kotouče se ujistěte, že je zařízení vypnuté a odpojené od přívodu elektrického proudu.

2. Kryt kotouče

Při práci s použitím brusných kotoučů nebo rozbrušovacích kotoučů

3. Upínací matice musíte mít namontovaný kryt kotouče (2). Polohu krytu kotouče je třeba

4. Upevňující manžeta přizpůsobit druhu práce. Uzavřená strana krytu musí být vždy směrem k

5. Šípka ukazující směr otáček obsluze. Pro namontování krytu kotouče:

6. Tlačítko pojistky vřetena

ź Umístěte brusku tak, aby bylo vřeteno (10) otočené směrem nahoru.

7. Vypínač

ź Nasaďte kryt kotouče podle obrázku C na str. 2.

8. Kabel napájení

ź Srovnejte otvory v manžetě krytu (9) s montážními otvory v hlavě

9. Manžeta krytu

brusky a zašroubujte šrouby upevňující manžetu. Pořádně dotáhněte

10. Vřeteno

šrouby s použitím křížového šroubováku Ph2.

11. Kotouč

n Montáž brusných nástrojů (viz: obr. D, E, F str. 3)

12. Vidlicový klíč

POZOR: Před sundáváním a montováním brusných nástrojů se ujistěte, že je stroj vypnutý a odpojený od přívodu elektrického proudu.

Před prováděním montáže očistěte vřeteno brusky a všechny upevňující součástky.

Ověřte si přípustnou velikost a rychlost otáček/obvodovou rychlost brusných nástrojů podle kontrolních etiket (firemních štítků) brusného nástroje a brusky. Brusný kotouč by měl být usazený bez vůle na upínací manžetě. Nepoužívejte redukční podložky ani adaptéry.

Kotouč namontujte následovně:

1. Položte brusku vřetenem (10) otočeným směrem nahoru. Nasaďte upevňující manžetu (4) dolní vyčnívající části s drážkou na čep vřetena tak, aby se manžeta zachytila ve vřetenu.

2. Nasaďte kotouč (11) vypouklou části směrem dolu na horní vyčnívající část upevňující manžety.

3. našroubujte upínací matici (3) na vřeteno tak, aby byl kotouč řádně upevněn. (Upínací matice má jednu stranu vypouklou a druhou zahloubenou. V závislosti na jmenovité tloušťce používaného kotouče se může zašroubovat na jednu nebo na druhou stranu (viz: obr. E str. 3)).

4. Zmáčkněte tlačítko zablokování vřetena (6) a dotáhněte vidlicovým klíčem (12) upínací matici jen s malou silou, jelikož se tato matice během práce samočinně dotahuje. Tento postup vám umožní zabránit poškození krytu reduktoru při sundávání matice.

POZOR! Nespínejte tlačítko blokování vřetena (6), za provozu stroje. Mohli byste tím elektronářadí poškodit.

Nikdy nepoužívejte kotouč s nevhodnou maximální rychlosti otáček!

n Zkušební spuštění

Po namontování brusného nástroje a před zapnutím stroje zkontrolujte, zda byl nástroj namontovaný správně a jestli se může voně otáčet.

2. Ujistěte se, že vypínač zařízení (7) je v poloze vypnuto.

Zkušební spuštění brusky proveďte v bezpečné vzdálenosti od jiných

osob.

n Montáž pomocného držáku

POZOR: Z bezpečnostních důvodů používejte při všech pracích se zařízením

PRÁCE:

vždy pomocný držák (1).

n Zapínání/Vypínání

V závislosti na pracovních požadavcích je třeba našroubovat pomocný držák až nadoraz do jednoho ze tří závitů v hlavě brusky určených k

Bruska se spouští vypínačem (7), který je třeba posunout dopředu do

tomuto účelu (viz: obr. B, str. 2).

zablokované polohy.

TECHNICKÉ ÚDAJE:

Uvedená úroveň vibrací platí pro základní použití elektronářadí. Pokud by bylo elektronářadí použité jinak nebo s jinými pracovními nástroji, a také pokud nebude prováděná dostatečná údržba, úroveň vibrací se může lišit od uvedené. Výše uvedené důvody mohou způsobit zvýšení vystavení vibracím během celé doby práce.

Je třeba uplatnit další bezpečnostní prostředky, jejichž účelem je ochrana obsluhy pily proti důsledkům vystavení vibracím, např.: údržbu elektronářadí a pracovních nástrojů, zajištění vhodné teploty rukou, určení pořadí pracovních úkonů.

PŘED ZAČÁTKEM PRÁCE:

Ujistěte se, že zdroj napájení má parametry, které odpovídají parametrům zařízení, uvedeným na firemním štítku.

V případě práce s prodlužovačkou se ujistěte, že parametry prodlužovačky, průměry kabelů, odpovídají parametrům nářadí. Doporučujeme použití co nejkratší prodlužovačky. Prodlužovačka by měla být zcela rozvinutá.

MODEL TMS12518

Jmenovité napětí 230 V -240 Jmenovitý kmitočet 50 Hz Odebíraný výkon 900 W Rychlost otáček 12000 /min Max. průměr kotouče/průměr otvoru 125 mm / 22 mm Závit vřetena M14 Třída zařízení II

Délka napájecího kabelu 3 m Hmotnost 1,9 кg Hladina akustického tlaku (LpA) 86,3 dB(A) Hladina akustického výkonu (LwA) 97,3 dB(A) Úroveň vibrací podle normy:

(tolerance měření K=1,5 m/s

EN 60745 -1:2009

)

8, 42 m/s

3 minuty nebo více

1 minuta nebo více

Doba zkušebního

spuštění

Po výměně

kotouče

Při prvním

spuštění

Page 45

Bruska se vypíná stlačením zadní části vypínače (péro vypínače automaticky posune vypínač do vypnuté polohy).

POZOR: Nikdy neodkládejte brusku se zablokovaným vypínačem. Pokud se nářadí nepoužívá, je třeba nejdříve vytáhnout zástrčku napájecího kabelu zásuvky.

n Pokyny týkající se práce źPokud není zcela jisté, obráběný předmět bude ležet nehybně a

stabilně díky vlastní váze, musíte jej upevnit.

źVyvarujte se nadměrného tlaku na kotouč. Broušení se provádí s

využitím hmotnosti brusky. Při rozbrušování používejte pouze jemný tlak. Příliš velký způsobí snížení rychlosti otáček, což způsobí vznik drsných ploch při broušení. Navíc je tlak příčinou přehřívání a poškození motoru.

n Směr broušení

Při použití nového brusného kotouče musíte nejdříve vést brusku

Elektronářadí se nezapíná nebo pracuje přerušovaně:

směrem dozadu (směr B), (viz: obr. G, str. 3), to zajistí zaoblení hrany

- zjistěte, zda je elektrický kabel (8) správně zapojen a zda je v zásuvce

nového kotouče, a tak umožní snadné přemísťování brusky libovolným

proud;

směrem.

- zkontrolujte stav uhlíkových kartáčků a případně je vyměňte.

PROFIX s.r.o.

03-228 Varšava, Polsko

n Čištění

POZOR! Před začátkem údržby se ujistěte, zda je zařízení odpojeno od napájení.

Pro zajištění bezpečné a efektivní práce je nutné, aby byl kryt brusky a ventilační štěrbiny zbaven prachu a znečištění. Doporučuje se očistit stroj bezprostředně po každém použití.

Brusku utřete čistým vlhkým hadříkem s malým množstvím mýdla. Nepoužívejte žádné čisticí prostředky ani rozpouštědla; mohly by poškodit součásti zařízení z umělé hmoty. Dávejte pozor, aby se dovnitř zařízení nedostala voda.

Po práci ve velmi prašném prostředí se doporučuje pročištění ventilačních o tvorů proudem stlačeného vzduc hu – brání to předčasnému opotřebování ložisek a odstraňuje prach blokující přístup vzduchu chladícího motor.

TYPICKÉ ZÁVADY A JEJICH ODSTRANĚNÍ:

n Úhel broušení

POZOR! Výměnu uhlíkových kartáčků může provádět pouze oprávněný

Při broušení nepoužívejte celou plochu kotouče, ale výhradně jeho

elektrikář.

hranu.

- pokud elektronářadí i nadále nefunguje, i když má správný přívod

Účinného broušení lze dosáhnout, pokud udržíte mezi bruskou a

elektrické energie a neopotřebované uhlíkové kartáčky, třeba je

obráběným materiálem úhel od cca 15° do 30° (viz: obr. G, str. 3).

odeslat do servisní opravny na adresu uvedenou v záručním listu.

n Hrubé broušení

Nejlepší výsledky při hrubém broušení dosáhnete, když povedete brusný

Elektronářadí dopravujte a skladujte v transportním kufříku, který

kotouč pod úhlem od 30° do 40° k obráběnému povrchu (viz: obr. H,

chrání před vlhkem, prachem a drobnými objekty, zvláště je třeba

str. 3).

zabezpečit ventilační otvory. Drobné části, které proniknou dovnitř

Přitlačujte zařízení k broušené části pouze jemnou silou a plynule je

krytu, můžou poškodit motor.

posunujte po materiálu. Použitím vhodné sily dosáhnete toho, že se obráběný materiál nebude příliš zahřívat, nezmění barvu a nevzniknou

VÝROBCE:

na něm při broušení drážky nebo jiné nerovnosti povrchu.

POZOR: V žádném případě nepoužívejte řezací (rozbrušovací) kotouče na

ul. Marywilska 34,

zbrušování / leštění.

n Řezání

Toto zařízení vyhovuje vnitrostátním i evro pským normám a

Během řezání netlačte příliš na zařízení, nekřivte je, nekmitejte s ním.

bezpečnostním požadavkům.

Pracujte rovnoměrně, s rychlosti posunu přizpůsobenou obráběnému

Veškeré opravy musí provádět kvalifikovaní odborníci, s použitím

materiálu.

původních náhradních dílů.

Nebrzděte rotující nástroje přitlačením ze strany k jiným předmětům.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ:

POZOR: Důležitý je směr řezu. Řez by měl probíhat ve směru otáček

POZOR: Zobrazený symbol znamená zákaz likvidace zařízení

kotouče (viz: obr. I, str. 3). Nepracujte se zařízením v jiném směru! V

dohromady s jinými odpady (na porušení zákazu se vztahuje

opačném případě může dojít k nekontrolovanému vytržení zařízení z linie

pokuta). Nebezpečné složky, které se nacházejí v elektrickém

řezu.

a elektrotechnickém vybavení mají negativní vliv na životní prostředí a lidské zdraví.

Stroj v podstatě nevyžaduje zvláštní údržbu. Nářadí skladujte na místě,

Domácnosti by se měly zapojit do získávání zpět a opětovného využívání

které není přístupné dětem, udržujte jej čisté, chraňte před vlhkem a

(recyklace) starých elektrospotřebičů. V Polsku a v Evropě se tvoří nebo už

zaprášením. Podmínky skladování by měly vylučovat možnost

existuje systém sběru elektroodpadu, v rámci kterého mají všechna

mechanického poškození nářadí a minimalizovat vliv škodlivých

prodejní místa elektrospotřebičů povinnost přijímat elektroodpad.

povětrnostních podmínek. Kromě toho existují sběrná místa pro elektroodpad.

DOPRAVA:

SKLADOVÁNÍ A ÚDRŽBA:

Politika firmy PROFIX je politikou průběžného zdokonalování výrobků, z toho důvodu si firma vyhrazuje právo změnit specifikaci výrobku bez předchozího informování. Obrázky, uvedené v návodu na obsluhu, jsou pouze příklady a mohou se lišit od skutečného vzhledu zakoupeného zařízení.

Page 46

«Výstraha! Před spuštěním zařízení si přečtěte návod na obsluhu!»

«Během broušení používejte ochranu očí»

«Během broušení používejte ochranu sluchu»

«Používejte ochranné rukavice»

«Během broušení používejte ochranu horních dýchacích cest»

PIKTOGRAMY:

Vysvětlení ikon umístěných na firemním štítku a na informačních nálepkách na zařízení:

Tento návod je chráněný autorským zákonem. Jeho kopírování / rozmnožování bez písemného souhlasu společnosti PROFIX Sp. z o.o. je zakázané.

Page 47

HASZNÁLATI UTASÍTÁSOK

TMS12518 SZÖGCSISZOLÓ

Az eredeti utasítások fordítása

HAS ZN ÁL AT ELŐ TT OLVASSA EL EZEK ET A Z UTASÍTÁSOKAT! Tartsa meg ezt az útmutatót későbbi tájékozódás céljából!

FIGYELEM! A szerszám használatának biztonságával kapcsolatos általános figyelmeztetések:

Személyi biztonság:

FIGYELEM! A szerszám biztonságos használatával kapcsolatos általános szabályok:

Elektromos biztonság:

történő használatra alkalmas hosszabbítók használata csökkenti az áramütés kockázatát.

f) Amennyiben az elektromos szerszámot nedves környezetben

használja, elkerülhetetlen egy feszültségvédelmi eszköz

FIGYELEM! Olvassa el a szimbólummal jelzett, a

használata, mint egy hibaáram védelmi kapcsolóé (RCD). Az

m un ka vé d e le m m el k a pc so la to s ö s s ze s

RCD használata csökkenti az áramütés kockázatát.

figyelmeztetést és a biztonságos használatra vonatkozó összes utasítást!

A következő biztonsági előírások be nem tartása miatt baleset, áramütés, tűzveszély és/vagy komoly sérülés fordulhat elő

Őrizze meg az összes munkavédelmi figyelmeztetést és utasítást későbbi felhasználás céljából!

Az alábbi figyelmeztetések során használt „elektromos szerszám” kifejezés olyan szerszámot jelöl, melynek áramellátása hálózatról (tápkábellel) vagy akkumulátorral (kábel nélkül) történik.

FIGYELEM! Általános munkavédelmi szabályok:

Munkahelyi biztonság:

a) Ta rts a ti szt án a m unk aterü letét és ü gyelj en a j ó

megvi lágításra ! A mu nkate rüle tén u ralko dó ren detl ensé g

balesetekhez vezethet.

b) Ne dolgozzon elektromos szerszámmal robbanásveszélyes

környezetben, gyulladásveszélyes folyadékok, gázok vagy folyadékok közelében. Az elektromos szerszámok használata során

szikra keletkezhet, mely belobbanthatja a port és a gőzöket.

c) Tartsa távol a gyermekeket attól a helytől, ahol használja az

elektromos szerszámot. A figyelemelterelés miatt elveszítheti

kontrollját az elektromos szerszám felett.

a) Az elektromos szerszám csatlakozó dugója meg kell feleljen

az aljzattal. Tilos a csatlakozó dugó módosítása! Tilos hosszabbítók használata a védőföldeléses kábellel ellátott eleketromos szerszámok esetében! A csatlakozó dugók és

aljzatok módosítása növeli az áramütés kozkázatát!

b) Kerülje a testi érintkezést a földelt felületekkel vagy

tárgyakkal, mint a csövek, fűtőtestek, fűtőradiátorok vagy hűtőszekrények! A földelt részekkel való érintkezés esetén nő az

áramütés kockázata!

c) Ne tegye ki esőnek vagy nedves környezetnek az elektromos

szerszámot! Víz behatolása esetén nő az áramütés kockázata!

d) Ne erőltesse a csatlakozó kábel! Ne használja a hálózati

kábelt a szerszám mozgatására, húzására vagy a csatlakozó dugó aljzatból történő kihúzására.Tartsa távol a hálózati kábelt hőforrásoktól, olajtól, éles szélektől és mozgó alkatrészekről! A sérült vagy összegabalyodott kábelek növelik az

áramütés kockázatát!

e) Amennyiben az elektromos szerszámot a szabadban

használja, a csatlakozást a szabadban történő használatra alkalmas kültéri hosszabbítókkal kell megoldani. A szabadban

a) Ez a berendezés nem használható csökkentett fizikai,

szenzoriális vagy mentális képességű személyek (beleértve a g yermekeke t is), tapasztalattal nem r ende lkező személyek vagy olyan személyek által, akik nem ismerik a berendezést, kivételt képeznek azok a helyzetek, amikor a berendezés használata felügyelet alatt vagy a használati útasítások betartásával történik egy, a biztonságért felelős személy által.

b) Legyen figyelmes, összpontosítson arra, amit csinál és

legyen m indig a nnak tu datában , hogy elektro mos sze rszámma l d olgozik! Ne használja az elektromos szerszámot, ha fáradt, ha kábítószer, alkohol vagy gyógyszer befolyása alatt áll! Elektromos szerszám használatánál

egy pillanatnyi figyelmetlenség is komoly sérülések okozója lehet!

c) Hor djon véd őru háza tot ! Min den e set ben vi sel jen

védőszemüveget! Olyan védőruházat hordása mint a porvédő

maszk, csúszásbiztos cipő, fülvédő vagy hallásvédő csökkenti a sérülések kockázatát!

d) Kerülje el, hogy az elektromos szerszám véletlenül

bekapcsoljon! A hálózati áramforrásra történő csatlakozás és/vagy az akkumulátor csatlakoztatása, valamint a szerszám felemelése vagy mozgatása előtt, győződjön meg arról, hogy az elektromos szerszám kapcsolója kikapcsolt állapotban van! Az ele ktromos szerszám mozga tása vagy

bekapcsolt állapotban történő használata balesetet okozhat!

e) Az elektromos szerszám beindítása előtt távolítson el

minden szerszámot a közelből! Az elektromos szerszám mozgó

részein hagyott szerszámok sérüléseket okozhatnak!

f) Ne hajoljon le mélyen! Álljon biztosan és tartsa meg az

egyensúlyát! Ez az elektromos szerszám jobb ellenőrzését teszi

lehetővé váratlan helyzetekben.

g) Öltözzön fel megfelelően! Ne hordjon bő ruházatot vagy

ékszert! Haját kösse be, ruházatát és kesztyűjét tartsa távol a mozgó alkatrészektől! A bő ruházat, az ékszer és a hosszú haj

beleakadhat a mozgó alkatrészekbe.

h) Amennyiben a berendezés alkalmas külső porelszívó és

porgyűjtő csatlakoztatására, győződjön meg arról, hogy ezek helyesen lettek csatlakoztatva és használva. A porgyűjtő

használata csökkentheti a porral járó veszélyek kockázatát.

Page 48

FIGYELEM! A szerszám biztonságos használatára FIGYELEM! A szerszám biztonságos használatára

vonatkozó általános figyelmeztetések:

Az elektromos szerszám használata és gondozása:

Javítás:

a) Ne terhelje túl az elektromos szerszámot! Az elvégzendő

munkához szükséges teljesítmény függvényében használjon elektromos szerszámokat! A megfelelő elektromos szerszám jobb

működést és biztosabb terhelést tesz lehetővé.

b) Tilos az elektromos szerszám használata, ha a kapcsoló nem

indítja el és nem állítja meg a szerszámot! Minden elektromos

szerszám, amely nem indul el vagy nem áll meg, veszélyes és meg kell javítani!

FIGYELEM!

c) Minden beállítás, alkatrészcsere vagy tárolás előtt húzza ki a

Az elektromos szerszám használati ideje alatt ajánlott

csatla kozó dugót az e lektrom os s zers zám hálózati

betartani a munkabiztonsági alapszabályokat a tűzesetek,

áramforrásából és/vagy vegye ki az akkumulátort! Ezek a

áramütés vagy mechanikai sérülések elkerülése érdekében.

biztonsági intézkedések csökkentik az elektromos áram véletlenszerű bekapcsolását.

Csiszolásra, csiszolópapírral történő csiszolásra,

d) A használaton kívüli elektromos szerszámot gyermekektől

dró tkefék haszná latás ra és abrazív vásgásra

távol kell tárolni, és nem szabad kölcsön adni olyan

vonatkozó biztonsági előírások:

személyeknek, akik nem ismerik az elektromos szerszámot

vagy nem olvasták el annak használati utasításait! Az elektromos szerszám veszélyes, ha tapasztalat nélküli személy használja!

e) Az elektromos szerszámot karban kell tartani! Ellenőrízni

kell a mozgásban lévő alkatrészek vonalbeállítását vagy zavarát, az alkatrészek törését és egyéb tényezőket, melyek befolyásolhatják az elektromos szerszám működését! Ha

rongálódást észlelünk, az elektromos szerszámot még használat előtt meg kell javítani! Számos baleset oka az

elektromos szerszám nem megfelelő karbantartása.

f) A vágószerszámok élesek és tiszták kell legyenek! A

vágószerszámok éles alkatrészeinek karbantartása csökkenti az anyagba történő beakadás kockázatát és megkönnyítik a használatot.

g) A z e l ek t ro mo s s z er sz á mo t, a b er en d ez és t , a

munkaszerszámokat, stb. jelen utasításoknak megfelelően kell használni, figyelembe véve a munk a jellegét és feltételeit. Az elektromos szerszám rendeltetésétől eltérő használata

veszélyes helyzeteket okozhat.

h) Alacsony hőmérsékleten vagy hosszabb használaton kívüli

időszakot követően ajánlott az elektromos szerszám teher

nélküli elindítása néhány percre a kenőanyag átviteli mechanizmusba történő helyes elosztása érdekében.

i) Az elektromos szerszám tisztításához puha, nedves (nem

vizes) rongyot és szappant használjon! Ne használjon benzi nt, o ldószert vagy egyéb anyagokat, a melyek károsíthatják a berendezést!

j) A z e le k tr om o s s ze r sz ám o t c sa k a z ut á n l eh et

tárolni/szállítani, miután megbizonyosodtunk arról, hogy minden mozgó eleme rögzítésre és biztosításra került a rögzítésre szánt eredeti elemek segítségével.

k) Az elektromos szerszámot száraz helyen kell tartani, védve a

portól és a nedvességtől.

l) Az elektromos szerszám szállítása az eredeti csomagolásban

történhet, megvédve ezáltal a mechanikai sérülésektől.

a) Az elektromos szerszám javítását olyan szakemberek

végezhetik, akik eredeti cserealkatrészeket használnak. Ez

biztosítja azt, hogy az elektromos szerszám használata biztonságosan történik.

b) Amennyiben a tápkábel sérült, a gyártónál vagy egy speciális

javítóműhelyben vagy egy szakember által újjal kell kicserélni a balesetek elkerülése érdekében.

SZÖGCSISZOLÓ

Ez az elektromos szerszám normális, csiszolópapíros és d ró t ke f és c si sz o ló g ép k én t , v al a mi n t a br a zí v vágóberendezésként használható. Minden, az elektromos szerszámmal nyújtott biztonsági előírást, útmutatást, leírást és adatot be kell tartani! Az alábbi előírások és utasítások

be nem tartása áramütést, tűzveszélyt és/vagy súlyos testi sérüléseket okozhat.

Ne használjon olyan berendezést, amelyet a gyártó nem te rv ezet t, s zánt v ag y aján lo tt eze n e le ktro mo s szerszámhoz. Az a tény, hogy a berendezést elektromos szerszámhoz

lehet csatlakoztatni, nem biztosítja annak biztonságos használatát!

A használt szerszám névleges forgási sebessége legalább egyenlő kell legyen az elektromos szerszám maximális forgási sebességével! A szerszám elfogadott forgási sebessége nem lehet kisebb az elektromos szerszámon megjelölt maximális forgási sebességnél! Az elfogadott

sebességnél gorsabban forgó szerszám tönkremehet.

A szerszám külső átmérője és vastagsága az erre az elektromos szerszámra vonatkozóan elfogadott értékek között kell megfeleljen! A helytelen méretű szerszám nem fedhető

be vagy ellenőrízhető teljesen.

A csiszolópapír nyílásának, a csiszolókorong, a peremek, a rögzítőpajzsok és eg yéb be rendezések átmérőjének pontosan illeszkednie kell a csiszológép tengelyéhez! Azok a

nyílással ellátott szerszámok, melyen nem illeszkednek pontosan a csiszológép tengelyéhez, egyenetlenül forognak, erősen vibrálnak és az elektromos szerszám feletti ellenőrzés elvesztéséhez vezethetnek.

Tilos hibás munkaszerszámok használata! Ellenőrízze a berendezést minden használat előtt, pl. hogy a csiszolópapír n in c se n- e m eg r ep ed v e v ag y t ö nk re m en v e, a csiszolókorongok nincsenek-e megrepedve, vizsgálja meg a súrlódást és elhasználódást, hogy a drótkefék nem túl lazáke vagy a drót nincsen-e eltörve! Ha az elektromos szerszám vagy a munkaszerszám leesik a földre, ellenőrízze, hogy nem sérült-e meg, ha igen, használjon egy új szerszámot! A szerszám ellenőrzése és rögzítése után helyezkedjen a

Page 49

szerszám forgásfelületén kívüli más helyre, s bizonyosodjon

AZ ÖSSZES MŰVELETRE ÉRVÉNYES BIZTONSÁGI UTASÍTÁSOK

meg a rr ól, hog y m ás s zemél y s in cs a s zersz ám

A visszaugrás és az erre vonatkozó figyelmeztetések:

forgásfelületében. Az elektromos szerszámot egy percre a

A visszaugrás az elektromos szerszám azonalli reakcíója a forgásban lévő

maximális forgással kell működtetni, vigyázván arra, hogy a

szerszám (csiszolópapír, csiszolókorong, drótkefe) blokkolásakor. A

szerszámot használó személy és az annak környezetében

blokkolás a forgásban lévő szerszám leállásához vezet, ami az

lév ő s ze mélyek n e l egyenek a k or ong f or gá si

elektromos szerszám feletti ellenőrzés elvesztését eredményezi. A nem

hatósugarában! A hibás szerszámok gyakran megrepednek a

ellenőrzött elektromos szerszám a szerszám forgásával ellentétes

próbaidő alatt!

irányba fordul.

Ha sznál jon egyén i vé dőe szközöket ! A mu nka típus

Például amikor a korong a megmunkálandó elemben áll meg, az

függy vényé ben haszná ljon az egész arcot e ltakaró

anyagba helyezett korong széle leállhat és esést vagy visszaugrást

védőmaszkot, szemvédőt és védőszemüvege t! Egyes

idézhet elő. A korong a kezelő felé vagy ellenkező irányba ugorhat, a

esetekben használjon porvédő maszkot, hallásvédőt,

korongnak a blokkolás helyén kifejtett forgási irányától függően.

védőkesztyűt, köpenyt, mely megvédi a korong vagy a

Ráadásul a korong meg is repedhet.

megmunkált anyag vagy a csiszolókorong kis részeitől! A

A viss zaugrás az elektromos szerszám helytelen vagy hibá s

szemvédő eszközök képesek kell legyenek megállítani a különböző

használatának eredménye. Az alábbi biztonsági előírások betartásával

műveletek során eldobott és keletkezett elemeket! A porvédő maszkok

kerülhető el:

és a légúti szerveket védő eszközök meg kell szűrjék a munka során

Tartsa erősen az elektromos szerszámot, a test és a kezek

keletkezett port! A hosszantartó, nagyon erős zajnak való kitétel

pedig olyan pozícióban kell legyenek, amelyek mérséklik a

hallásvesztést okozhat!

visszaugrást! Annak érdekében, hogy a visszaugrás során

Ügyeljen arra, hogy a környezetében lévő személyek

nagyobb ellenőrzése legyen a visszaugró erő vagy forgási

biztonságos távolságban legyenek a munkavégzés helyétől

idő felett, használjon mindig pótfogantyút, ha ez része a

és az elektromos szerszám hatóterületétől! Bármely, az

standa rd felszerelés készletnek! A kezelő a me gfele lő

el ektr omos s zer szám köz eléb en lé vő sze mél ynek

elővigyázatossági intézkedések megtételével ellenőrízheti a húzásokat

védőfelszerelést kell használnia! A megmunkált darab vagy a

és a tolási jelenségeket.

megrepedt szerszám részei a hatóterületen kívül is sérüléseket

Tilos mozgó szerszámok közelében tartani a kezeket! A

okozhatnak!

visszaugrás következtében a szerszám megsértheti a kezet!

Munkavégzés ideje alatt tartsa távol az elektromos

Ne tartózkodjon olyan helyen, ahol a visszaugrás során az

szerszámot a szigetelt felületektől, ha az elektromos

elektromos szerszám kiugorhat! A visszaugrás következtében az

szersz ám rej tett ele ktromos kábeleket va gy s aját

elektromos szerszám az abrazív korong mozgásával ellentétes

tápkábelét érintheti! A feszültség alatt lévő kábelekkel történő

irányába mozog a blokkolás helyén.

érintkezés során az elektromos szerszám összes fém része feszültség alá

A sarkok, éle s szélek, stb. megmunk álását külön ös

kerül és a kezelő áramütését okozhatják!

figyelemmel kell végezni! Kerülni kell azokat az alkalmakat,

A tápkábelt távol kell tartani a forgó szerszámoktól! A

amikor munkavégzések során a szerszámok kiugorhatnak,

szerszám feletti ellenőrzés elvesztése esetén a tápkábel elvágódhat

megüt ődhetnek vag y leállhatnak! A mozg ásba n lév ő

vagy feltekerődhet, a tenyér vagy akár az egész kéz a forgó szerszám

szerszámok hajlamosak leállni a sarkok, éles szélek megmunkálásakor

hatóterületébe kerülhet.

vagy amikor ütés éri őket. Ezt az elektromos szerszám feletti ellenőrzés

Tilos az elektromos szerszám kézből történő elengedése,

elvesztése vagy a visszaugrás okozhatja.

amíg a szerszám forgása le nem áll! A mozgó szerszámok

Tilos a fa megmunkálására alkalmas vagy fogas korongok

érinthetik azt a felületet, amelyre le lettek helyezve, ami az elektromos

beszerelése! Ezen típusú korongok gyakran okoznak visszaugrást

szerszám feletti ellenőrzés elvesztéséhez vezethet.

vagy az elektromos szerszám feletti ellenőrzés elvesztését.

Tilos az elektromos szerszám elindítása a kezelő felé

CSISZOLÁS ÉS VÁGÁS SORÁN BETARTANDÓ KIEGÉSZÍTŐ BIZTONSÁGI

irányítot koronggal!

FIGYELMEZTETÉSEK

Tilos a mozgásban lévő elektromos szerszám szállítása! A

A csiszolási és abrazív vágás során betartandó

forgásban lévő szerszám ruházattal történő véletlen érintkezése a ruházat beakadásához és a kezelő a szerszám felé történő húzásához

biztonsági szabályok:

vezethet!

Csak olyan korongot használjon, amelyet az elektromos

Rendszeresen tisztít sa meg ez elektromos szerszám

szerszámhoz ajánlottak, valamint a koronghoz való speciális

szellőzőnyílásait! A motor ventilátorja a gépházba vonzhatja a port,

pajzsot! A nem az elektromos szerszámhoz tervezett korongok nem

a fémpor nagy mennyiségű összegyűlése pedig áramütéshez vezethet.

fedhetők le és nagyon veszélyesek!

Tilos gyúlékony anyagok közelében használni az elektromos

A pajzs jól kell rögzüljön az elektromos szerszámhoz, a

szerszámot! A szikrák meggyújthatják a szerszámot!

beállítás pedig a legnagyobb biztonságot kell nyújtson úgy,

Tilos az olyan szerszámok használata, melyek hűtést vagy

hogy a kezelő irányába a korong jól legyen lefedve! A pajzs

hűtőfolyadék használatát teszik szükségessé! Víz vagy egyéb

meg kell védje a szerszámot használó személyt a maradékoktól és a

hűtőfolyadék használata növeli az áramütés kockázatát!

koronggal való véletlenszerű érintkezéstől.

p.)

Page 50

A DRÓTKEFÉK HASZNÁLATA SORÁN BETARTANDÓ KIEGÉSZÍTŐ

BIZTONSÁGI FIGYELMEZTETÉSEK

A drótkefével történő felület tisztításakor

betartandó biztonsági szabályok:

A korongokat csak rendeltetésüknek megfelelően lehet használni! Például tilos a vágókorong oldalsó részével történő

csiszolás! Az abrazív vágókorongok rendeltetése az anyag eltávolítása a korong szélével. Az ezeknél a korongoknál fellépő oldalerők rezgéseket okoznak és eltörhetnek.

Tartsa észben, hogy normális használat során is a drótkefék

Használjon mindig az adott koronghoz választott megfelelő

egyes részei elhaszálódhatnak! Tilos a kefékre gyakorolt

méretű és formájú erősítőkarimát! A karima megtartja a

túlzott nyomás! A drót darabok könnyen a vékony öltözék és/vagy bőr alá kerülhetnek.

koro ngot, ug yanak kor cs ökkenti a ko rong ro ncso lódá sának lehetőségét. A vágókorong karimája különbözhet a csiszolókorong

Amennyiben ajánlott a pajzs használata, kerülje a kefe

karimájától.

pajzzsal történő érintkezését! A kefe átmérője nőhet a nyomás és a centrifugális erő megjelenése pillanatában.

Ti los a n agyob b ele ktr omo s szers zám ok ha szn ált korongjainak használata! A nagyobb elektromos szerszámok

CSISZOLÓ, biztonsági figyelmeztetések

korongjai nem alkalmasak a kisebb elektromos szerszámokra jellemző

Személyi biztonság:

nagy sebességre, ezért ezek eltörhetnek.

Az áramellátás megszakítása esetén, pl. áramszünet után

A vágás során betartandó kiegészítő biztonsági

vagy amikor a csatlakozó dugó ki van húzva az aljzatból,

figyelmeztetések:

oldja fel a be/kikapcsolt kapcsolót és helyezze kikapcsolt pozícióba! Ezáltal megelőzhetjük az elektromos szerszám nem kívánt

Ne tolja és ne nyomja nagyon erősen a korongot! Ne

bekapcsolását.

vég ezzen tú lzott mély vá gásokat! Az ab razív ko rong

Kő feldolgozásakor használjon porszívót! A porszívó kőpor

túlterheltsége növeli a terhet és a vágás közbeni összecsavarodásra

felszívására kell alkalmas legyen! Eme berendezés használata

vagy hajlításra való hajlamosságot, ezáltal növelve a visszaugrás vagy

csökkenti a por kockázatát!

összeroncsolódás lehetőségét, a korong eltörését.

Kő vágásakor használjon vezetőszánt! Az oldalsó vezető nélkül a

Ne álljon egyvonalban a mozgásban lévő vágókoronggal! A

vágókorong leállhat és visszaugrás léphet fel.

vágókorong a kezelővel ellentétes irányba történő tolása visszaugrás

Az elektromos szerszámot mindkét kézzel erősen kell tartani

esetén az elektromos szerszám kezelő irányába történő tolását

használat közben, ugyanakkor egyetlen munkapozíciót

eredményezheti.

biztosítva. Az elektromos szerszámot mindkét kézzel lehet biztosan

A vágókorong blokkolásakor vagy munkaszünetkor az

vezetni.

elektromos szerszámot ki kell kapcsolni és meg kell várni,

Biztosítsa a megmunkált tárgyat! A megmunkált darab rögzítő

amíg a vágókorong teljesen megáll! Soha ne próbálja meg

szerszámba vagy csavaros szorítóba történő rögzítése biztonságosabb,

kivenni a mozgásban lévő korongot, mert ez visszaugrást

mint kézben tartása.

idézhet elő! Meg kell keresni és el kell távolítani a korong

Tilos az elektromos készülék sérült tápkábellel történő

megakadásának okát!

használata! Tilos a sérült kábelt megérintése! Amennyiben a

Ne indítsa el az elektromos szerszámot, amíg az nincs az

kábel a készülék használata közben sérül meg, húzza ki a

anyagban! A vágás folytatása előtt a vágókorong el kell érje

csatlagozó dugót az aljzatból! A sérült kábelek növelik az

a maximális forgási sebességet! Ellenkező esetben a korong

áramütés kockázatát!

beakadhat, kiugorhat a megmunkált anyagból vagy visszaugrást okozhat.

A POLÍROZÓ FELÉPÍTÉSE ÉS RENDELTETÉSE:

A nagy lemezeket vagy elemeket meg kell támasztani

A szögpolírozógép egy olyan kézi készülék, melyet egy monofázisú

megmunk álás előtt, minimalizálva ezáltal a korong

motor működtet és kapcsolóval van ellátva. A szerszám egy oldalsó fogantyúval rendlkezik, melyet három meglévő helyen is fel lehet

leállásának kockázatát és a visszaugrást! A nagy elemek

szerelni.

elhajolhatnak saját súlyuk alatt. Támasz mindkét oldalon kell legyen, úgy a vágóvonal közelében, mint a széleken.

A második érintésvédelmi osztályba tartozó (kettős szigetelés) gép. A polírozógép rendeltetése a fém elemek csiszolása és vágása, a

Különösen figyeljen a létező falakban végzendő mély

hegesztés megmunkálása, és a megfelelő szerszámok (korongok, kefék,

vágások ejtése vagy a rálátás nélküli zónákon történő

stb.) segítségével a rozsdától való megtisztítás és a fém felületek

üzemeltetés során! A korong az anyagba történő süllyedése során

csiszolása.

gáz- vagy vízvezetékeket, elektromos kábeleket vagy egyéb olyan

A polírozó nem használható gipsz vagy ahhoz hasonló, nagyon poros

elemeket érinthet, amelyek visszaugrást okozhatnak!

felületek megmunkálására. A belülre hatoló finom por a szellőzőnyílások

A csiszolás során betartandó kiegészítő biztonsági

eltömítését idézheti elő, ami túlmelegedéshez vagy a motor leégéséhez

figyelmeztetések:

vezethet.

Ne haszn ájon túl nagy csis zolópapír lapot ! Ami kor

Ez az elektromos szerszám közepes intenzitású munkák elvégzésére

kiválasztja a csiszolópapírt, kövesse a gyártó ajánlásait! A

alkalmas. Nem használható hosszú vagy nehéz körülmények között

csiszolókorongon kívül elhelyezkedő nagy csiszolópapír sérüléseket

végzett munkavégzésre! Ne használja a szerszámot olyan munkák

okozhat és ugyanakkor a csiszolópapír blokkolását vagy szakadását

elvégzésére, melyek professzionális készülék használatát

vagy visszaugrást idézhet elő.

igénylik!

Page 51

Az elektromos szerszám minden olyan használata, amely eltér a fent Az említett vibrációs szint reprezentatív az elektromos készülék említett rendeltetéstől, tilos és a garancia elvesztéséhez vezet, a gyártó használata szempontjából. Amennyiben az elektromos készülék más nem felelős az ezekből eredő károkért. célból vagy egyéb munkaeszközzel kerül használatra, illet ve ha A készülék összes, a felhasználó által végzett módosítása mentesíti a karbantartása nem megfelelő, a vibrációs szint eltérhet a megjelölttől. A gyártót a felelősség alól a felhasználónak és a környetnek okozott fent említett okok a vibrációs expozíció szintje növekedéséhez károkért. vezethetnek a működés teljes ideje alatt. Ugyana kkor a z elektromos szerszám megfelelő használata a

Kiegészítő védelmi eszközöket kell használnia, melyek célja a vibrációs

karbantartásra, tárolásra, szállításra és javításra is vonatkozik.

expozíció kezelőre gyakorolt hatásaitól való védelem, mint pl.:

Az elektromos szerszám csak a gyártó által megjelölt javítóműhelykben

Elektromos készülék és munkaeszközök karbantartása, a kezek

javítható! A hálózatra kötött készülékeket csak engedélyezett személyek

megfelelő hőmérsékletének biztosítása, a munkatevékenységek

javíthatják!

sorrendjének megállapítása.

Egyes reziduális kockázati tényezők még abban az esetben sem

HASZNÁLATRA TÖRTÉNŐ FELKÉSZÜLÉS:

küszöbölhetőek ki teljesen, ha a készüléket a rendeltetésnek

Bizonyosodjon meg arról, hogy az áramforrás a polírozó nominális

megfelelően használták. A készülék felépítéséből és tervezéséből

tábláján feltüntetett paramétereknek megfelelő paraméterekkel

eredően a következő kockázatok jelenhetnek meg:

rendelkezik!

- Munkavégzés közben a munkaeszköz megérintése a készülék fedetlen Bizonyosodjon meg arról, hogy az elektromos szerszám kapcsolója

területen való működése alatt;

(7) kikapcsolt pozícióban van!

- A munkaeszköz cseréje közbeni égések (Működésben közben a Amennyiben hosszabbítót használ, bizonyosodjon meg arról, hogy a

munkaeszköz nagyon felmelegszik. Az égések elkerülése érdekében a

hosszabbító paraméterei, a kábelek szakaszai megfelelnek a

munkaeszköz cseréje közben csak védőkesztyűt használjon!);

polírozó paramétereivel. Ajánlott minél rövidebb hosszabbítót

- A megmunkált tárgy vagy annak egy részének visszaugrása; használni! A hosszabbító teljesen ki kell legyen feszítve!

- A munkaeszköz repedése/törése;

- Halláskárosodás a szükséges hallásvédő használatának hiányában;

Oldalsó fogantyú felszerelése

- Egészségre káros por kibocsátások a munkálatok zárt helyen történő

FIGYELEM! Biztonsági okokból, a munkálatok ideje alatt használja az

végzésekor.

oldalsó fogantyút (1)!

A munkakövetelmények függvényében az oldalsó fogantyút teljesen be kell csavarozni a polírozó gépfej rendelkezésre álló három helyének egyikébe (lásd: B. ábra, 2. oldal)

A korong pajzs beszerelése

FIGYELEM! Mielőtt elkezdené a korong pajzs ki- és beszerelését bizonyosodjon meg arról, hogy a polírozó ki van kapcsolva és nincs áramforráshoz kötve!

1. Oldalsó fogantyú

Ahhoz, hogy abrazív és fűrész koronggal dolgozzon fel kell szerelnie a

2. Korong pajzs

korong pajzsot (2)! A pajzs pozícióját a munkatípus függvényében kell

3. Rögzítő csavaranya

megválasztani! A pajzs zár t része mindig a kezelő felé kell elhelyezkedjen! A korong pajzs felszereléséhez:

4. Felerősítőkarima

5. Forgásirány jelző nyíl

6. Tengely blokkoló gomb

SPECIFIKÁCIÓK:

A csiszoló szerszámok beszerelése (lásd: D., E., F. ábra, 3. oldal)

FIGYELEM! Mielőtt elkezdené a korong pajzs ki- és beszerelését bizonyosodjon meg arról, hogy a polírozó ki van kapcsolva és nincs áramforráshoz kötve!

ELEMEK:

ź Körcsiszoló – 1 db. ź Korong pajzs – 1 db.

ź Pótfogantyú – 1 db. ź Felerősítőkarima – 1 db.

AZ A, B, C, D, E, F ÁBRÁK LEÍRÁSA:

Rögzítse a polírozót úgy, hogy annak tengelye (10) felfelé álljon!

ź Allitsa be a korong pajzsot a kovetkezo abra szerint (lásd: C. ábra, 2.

oldal).

ź Igazítsa a pajzso blokkolon (9) levu lyukakat a csiszolofejen levokhoz,

es huzza meg rögzítő csavarokat. Csavarja be a rogzitocsavarokat a Ph2 csavarhuzo segitsegevel.

Beszerelés előtt meg kell tisztítani a polírozó tengelyt és az összes rögzítő elemet!

Kérjük, ellenőrízze a csiszolószerszám és a polírozó ellenőrzési cimkéjén található elfogadott méretek és a csiszoló szerszámok forgási sebességének/átmérőjének megfelelősségét! A polírozó korongját a szerelőkarimára kell rögzíteni! Ne használjon redukciós alátétgyűrűt vagy adaptort!

A korong beszereléséhez:

1. Helyezze a polírozógépet tengelyével (10) felfelé tartva! Rögzítse a

TÍPUS TMS12518

Névleges feszültség 230 V -240 Névleges frekvencia 50 Hz Névleges teljesítmény 900 W Forgási sebesség 12000 /perc Korong max. átmérője/nyílás átmérője 125 mm / 22 mm Tengelymenet M14 Berendezés osztálya II

Tápkábel hossza 3 m Súly 1,9 кg Hangnyomás szint (LpA) 86,3 dB(A) Hangerő szint (LwA) 97,3 dB(A) EN60745-1:2009 szabvány szerinti

vibrációs szint (mérési tolerancia - 1,5m/s )

m/s 8,42

ź Rögzítő csavaranya – 1 db. ź Rögzítő csavaranya kulcs – 1 db. ź Szállító doboz – 1 db. ź Garancia – 1 db.

7. Kapcsoló

8. Tapkabel

9. Pajzs blokkoló

10. Tengely

11. Korong

12. Rögzítő csavaranya kulcs

Page 52

felerősítőkarimát (4) úgy, hogy annak alsó része nyúlványával a tengely hornyában legyen úgy, hogy a karima a tengelyre hajoljon!

A biztos és jó hatásfokú működés biztosítása érdekében a polírozó gépházát és a szellőzőnyílásokat védeni kell a portól és a kosztól! Ajánlott a szerszámot közvetlenül a használat után megtisztítani!

A polírozógépet tiszta és nedves ronggyal, kis mennyiségű szappannal

kell tisztítani! Ne használjon semmilyen tisztító- vagy oldószert, ezek

megrongálhatják a gép műanyag alkatrészeit! Vigyázzon arra, hogy ne kerüljön víz a készülék belsejébe!

Poros légkörben való használat esetén ajánlott a szellőzőnyílások sűrített levegővel történő tisztítása, amely meggátolja a csapágy rongálódását és eltávolítja a port, amely gátolja a motor hűtése számára fontos levegővel való ellátást.

TIPIKUS MEGHIBÁSODÁSOK ÉS EZEK MEGOLDÁSA:

Az elektromos szerszám nem kapcsol be vagy nem áll le:

n Csiszolási irány

- Ellenőrízze, hogy a tápkábel (8) helyesen van csatlakoztatva és hogy a

Új csiszolókorong használatakor először hátulról (B irány) vezesse a

csatlakozó aljzatban van-e áram!

polírozót (lásd: G. ábra, 3. oldal), ekkor a korong szélei nem kerekednek ki és lehetővé teszik a polírozó könnyű, bármely irányba történő

- Ellenőrízze a szénkefék állapotát és szükség esetén cserélje le őket!

mozgását.

- Amennyiben az elektromos szerszám továbbra sem működik, noha biztosított az áramellátás és a szénkefék jó állapotban vannak, vigye el a garancialapon megjelölt címen szereplő javítóműhelybe!

n Előmunka

Soha ne használjon vágókorongot előmunkához! A legjobb előmunka eredményt 30° és 40° közötti támadási szögben

A konvex részével lef elé rögzítse a korongot (1 1) a

fogja elérni (lásd: H. ábra, 3. oldal)!

felerősítőkarima nyúlványának felső részére!

Mozgassa előre és hátra az elektromos szerszámot mérsékelten nyomva

Csavarozza a tengelybe a rögzítő csavaranyát (3) úgy, hogy a

azt! Így a munkadarab nem melegszik fel nagyon, nem változtatja meg

korong jól rögzüljön! (A rögzítő csavaranya egy konvex és egy

színét és nem lesznek rajta bemetszések.

konkáv résszel rendelkezik. A használt korong nominális

FIGYELEM! Tilos vágókorongok használata előmunkához/csiszoláshoz!

vastagsága függvényében akár az egyik, akár a másik részbe csavarozható (lásd: E. ábra, 3. oldal))

n Vágás

Nyomja meg a tengelyrögzítő gombot (6) és a rögzítő csavaranya

Vágás közben ne nyomja erősen, ne tartsa ferdén, ne billegtesse az

kulccsal (12) finoman csavarozza be, mivel működés közben a

eszközt! Dolgozzon egys égesen, opti máli san a me gmunkált

csavaranya magától tovább csavarozódik. Ezáltal megelőzzük a

anyagtípusnak megfelelően!

reduktor gépházának megrongálódását a korong leszerelése

Ne fékezze a rotációs szerszámokat a polírozó oldalát más elemekkel

esetén.

történő nyomásával!

FIGYELEM! A tengelyrögzítő gomb (6) csak akkor nyomható meg, ha a

FIGYELEM! A vágási irány nagyon fontos! A vágás meg kell egyezzen a

tengely nincs mozgásban!

korong forgási irányával (lásd: I. ábra, 3. oldal). Ne dolgozzon más irányba

Soha ne használjon nem megfelelő maximális forgási sebességű korongot!

a polírozóval! Ellenkező esetben a polírozó vágási vonalától történő

Próbaindítás

kontrollálatlan előrántásra kerülhet sor!

A csiszolószerszám beszerelése után és a szerszám elindítása előtt ellenőrízze, hogy a szerszám helyesen lett beszerelve és hogy szabadon

A polírozó gyakorlatilag nem igényel különösebb karbantartást. A

forog-e!

polírozót száraz helyen kell tárolni, gyermekektől távol, tisztán kell

A próbaindítást más személyektől távol kell elvégezni!

tartani, óvni a nedvességtől és a portól! A tárolási körülmények ki kell küszöböljék a mechanikus rongálódások vagy a különböző időjárási viszonyok káros hatásainak lehetőségét!

Ez a gép megfelel a nemzeti és európai szabályoknak, valamint a biztonsági előírásoknak.

Minden javítást szakképzett személy végezhet, kizárólag eredeti

MŰKÖDÉS:

cserealkatrészt használva.

Be/kikapcsolás

A polírozó bekapcsolása a kapcsoló (7) utkozesig valo elorenyomasaval

n Tisztítás

tortenik. A polírozó kikapcsolasahoz a gomb hatso reszet kel lenyomni (a gomg rugoja automatikusan a kikapcsolt allapotba huzza a kapcsolot).

FIGYELEM! Soha ne hagyja a polírozót folyamatos működésben! Húzza ki a csatlakozó dugót az aljzatból, ha nem használja a polírozót!

Használattal kapcsolatos útmutatások

A megmunkált anyagot rögzíteni kell, ha nem áll meg biztosan a saját súlya alatt.

Kerülje a polírozóra gyakorolt túlzott nyomást! A csiszolás a polírozó saját súlya alatt kell történjen! Vágás közben csak könnyű nyomást végezzen! A koro ng túl erős nyo mása a forgási sebesség csökkenéséhez vezethet, ami egyenetlen felület megjelenését eredményez a csiszolás során! Ezen felül a motor felmelegedésének vagy roncsolódásának egyik oka.

FIGYELEM! A szénkefék cseréjét csak engedélyezett villanyszerelő

n Csiszolási szög

végezheti!

Ne használja a korong teljes felületét csiszoláshoz, csak a szélét! Akkor végez hatékony csiszolást, ha a polírozót a csiszolt felületen 15° és 30° közötti szögben tartja (lásd: G. ábra, 3. oldal)

TÁROLÁS ÉS KARBANTARTÁS:

3 perc vagy annál több

1 perc vagy annál több

A próbaindítás

ideje

A korong cseréje

után

Első indítás

Page 53

SZÁLLÍTÁS:

A polírozót hordládában kell szállítani és tárolni, amely megóvja a készüléket a nedvességtől, a portól és a kisméretű tárgyaktól! Különösen a szellőzőnyílásokat kell védeni! A gépházba bejutó kis elemek rongálhatják a motort!

GYÁRTÓ:

PROFIX Sp. z o.o., Marywilska u. 34, 03-228 Varsó, LENGYELORSZÁG

PIKTOGRAMOK:

A névleges táblázatban és a tájékoztató címkéken szereplő ábrák magyarázata.

KÖRNYEZETVÉDELEM:

FIGYELEM! Ez a jel azt jelöli, hogy a használt készüléket tilos

egyéb hulladékkal egy helyen elhelyezni (pénzbüntetés terhe mel lett). Ele ktromo s és elektronikus g épek ve szélye s alkotórészei negatívan befolyásolják a környezetet és az emberek egészségét.

Minden háztartásnak hozzá kell járulnia a használt készülékek visszanyeréséhez és újrahasznosításához. Úgy Lengyelországban, mint Európában megszervezik vagy már létezik a használt készülékek gyűjtési rendszere, melynek keretében az adott készülék minden értékesítési helyén kötelesek átvenni a használt készüléket. Ezenkívül léteznek ilyen típusú készülékek gyűjtő központjai is.

«Védőszemüveg használata kötelező!»

«Hallásvédő használata kötelező!»

«Védőkesztyű használata kötelező!»

«FIGYELEM! Bekapcsolás és üzemelés előtt olvassa el a használati utasításokat!»

«Porvédő maszk használata kötelező!»

A PROFIX cég politikája az, hogy folyamatosan tökéletesítse termékeit, ezért fenntartja magának azt a jogot, hogy a termék specifikációit előzetes tájékoztatás nélkül módosítsa! A használati utasításokban megjelölt ábrák csak példák, ezek kicsit eltérhetnek a megvásárolt eszköz valódi arculatától! Jelen használati utasítást szerzői jogok védik. A PROFIX Sp. z o.o. társaság írásos hozzájárulása nélküli másolása/sokszorosítása tilos!

Page 54

PRIE Š RADEDANT DARB Ą SUSIPAŽINKIT E SU INSTRUKCIJA. Išsaugokite instrukciją, nes gali būti reikalinga

ĮSPĖJIMAS! Bendri įspėjimai dėl saugaus įrankio

vėliau.

naudojimo.

ĮSPĖJIMAS! Prašome perskaityti visus įspėjimus dėl saugaus naudojimo pažymėtus simboliais bei visas nuorodas dėl saugaus naudojimo.

Darbo v ieto je turi būti š varu, t varkinga be i geras apšvietimas. Netvarka bei netinkamas darbo vietos apšvietimas gali

būti nelaimingų atsitikimų priežastimi.

ĮSPĖJIMAS! Bendri įspėjimai dėl saugaus įrankio

naudojimo.

ĮSPĖJIMAS! Bendri įspėjimai dėl saugaus įrankio naudojimo.

Žemi au pate ikiamų įspėjimų dėl sau gos bei saugo s nuorodų nesilaikymas gali būti elektros smūgio, gaisro ir/arba sunkių kūno sužalojimų priežastimi.

Išsaugokite visus įspėjimus ir visas saugos nuorodas, kad vėliau būtų galima jais pasinaudoti.

Žemiau pateiktuose įspėjimuose sąvoka „elektros prietaisas” apibudina elektros prietaisą maitinamą elektros energija iš elektros tinklo (maitinimo laidas) arba elektros prietaisą maitinamą akumuliatoriumi (belaidis).

ĮSPĖJIMAS! Bendri įspėjimai dėl saugaus įrankio naudojimo.

Sauga darbo vietoje:

drėgnoje aplinkoje, naudokite RCD įrenginį. RCD įrenginio naudojimas sumažina elektros smūgio riziką.

Žmonių sauga:

a) Prietaisu negali naudotis asmenys (tame tarpe vaikai)

turintis fizinius, jutimo arba psichinius negalavimus, taip pat asmenys neturintis darbo patirties arba nesusipažinę su prietaisu, nebent toks darbas vyksta stebint specialistui arba pagal prietaiso naudojimo instrukciją, kurį buvo perduota asmeniu atsakingu už saugą.

Būkite atidūs, sutelkite dėmesį į tai, ką Jūs darote ir,

dirbdami su elektros prietaisu, vadovaukitės sveiku protu. Nedirbkite su prietaisu, jei esate pavargę arba vartojote na rkot ikus, al kohol į ar medik ament us. Ak imi rks nio

neatidumas naudojant prie taisą ga li tapti rimtų sužal ojimų priežastimi.

Dėvėkite tinkamą aprangą. Nešiokite apsauginius akinius.

Apsauginės aprangos, to kios kaip dulkių kaukė , nes lystantis apsauginiai batai, šalmas, asinės, naudojimas sumažina sužalojimų grėsmę.

Nenaudoti elektros prietaiso sprogioje aplinkoje, kurioje yra

Saugokitės, kad neįjungtumėte prietaiso atsitiktinai. Prieš

degūs skysčiai, degios dujos arba dulkės. Elektros prietaiso darbo

įju ng ia nt k iš tuką į elekt ro s l iz dą i r/arba pr ie š

metu susidaro elektros kibirkštis, todėl gali užsidegti esantis aplinkoje

akumuliatoriaus įjungimą bei prieš paimant arba pernešant

garai.

prietaisą įsitikinkite, kad prietaisas yra išjungtas. Prietaiso

Darbo vietoje negali būti vaikai bei pašaliniai. Dėmesio

pernešimas su pirštu ant jungiklio arba prietaiso įjungimas į

nukreipimas gali būti elektros prietaiso valdymo praradimo priežastimi.

maitinimo tinklą gali tapti nelaimingo atsitikimo priežastimi. Prieš įjungdami prietaisą pašalinkite raktus. Prietaiso

besisukančioje dalyje esantis įrankis ar raktas gali tapti sužalojimų priežastimi.

Elektros sauga:

Nepasilenkite pernelyg į priekį. Dirbdami atsistokite

Elektros prietaisų kištukai turi atitikti elektros lizdo tipui.

patikimai ir visada išlaikykite pusiausvyrą. Patikima stovėsena

Jokiu būdu negalima keisti kištuko. Jeigu elektros prietaisas

ir tinkama kūno laikysena leis geriau kontroliuoti prietaisą netikėtose

turi įžeminimą, negalima naudoti ilgintuvo. Originalių kištukų

situacijose.

bei lizdų naudojimas sumažina elektros smūgio riziką.

Dėvėkite tinkamą aprangą. Nedėvėkite plačių drabužių ir

Venkite kūno kontakto su įžemintais paviršiais, tokias kaip

papuošalų. Saugokite plaukus, drabužius ir pirštines nuo

vamzdžiai, šildytuvai, centrinio šildymo radiatoriai bei

besisukančių prietaiso dalių. Laisvus drabužius, papuošalus bei

šaldytuvais. Kontaktas su įžemintais paviršiais didina elektros

ilgus plaukus gali įtraukti besisukančios prietaiso dalys.

smūgio pavojų.

h) Jeigu įrenginiai yra pritaikyti prijungimui prie dulkių

Saugokite prietaisą nuo lietaus ir drėgmės. Jeigu vanduo

nusiurbimo ir dulkių surinkėjo, įsitikinkite, kad šie įrenginiai

patenka į elektros prietaisą, padidėja elektros smūgio rizika.

tinkamai prijungti ir panaudoti pagal paskirtį. Dulkių

Nenaudokite laidų ne pagal paskirtį. Neneškite įrenginio

surinkėjų panaudojimas sumažina dulkių poveikio pasekmes.

paėmę už laido, netraukite už jo norėdami išjungti kištuką iš elektros lizdo. Laidą klokite taip, kad jo neveiktų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios

Rūpestinga elektros prietaisų priežiūra ir naudojimas

prietaiso dalys. Pažeistas l aidas gali tapti elektros smūgio

priežastimi.

Neperkraukite prietaiso. Naudojamo prietaiso galingumas

Jeigu elektros prietaisas yra naudojamas lauke, laido

turi atitikti atliekamam darbui. Tinkamai parinktas elektros

pr ail gini mui n aud oki te ti k spe cial iai t am sk irtu s

prietaisas leis atlikti darbą gerai ir saugiai.

prailgintuvus. Prail gintuvų skir tų d arbui lau ke na udojima s

Nenaudokite elektros prietaiso su sugedusiu jungikliu.

sumažina elektros smūgio riziką.

Elektros prietaisas, kurio nebegalima įjungti ar išjungti, yra pavojingas

Jeigu negalima išvengti elektros prietaiso naudojimo ir jį reikia remontuoti.

NAUDOJIMO INSTRUKCIJA

KAMPINIS ŠLIFUOKLIS

Originalios instrukcijos vertimas

TMS12518

Page 55

ĮSPĖJIMAS! Bendri įspėjimai dėl saugaus įrankio naudojimo.

KAMPINIS ŠLIFUOKLIS

Saugos nuorodos atliekant šlifavimą, šlifavimą šlifavimo popieriumi, šlifavimą vieliniais šepečiais, atliekant abrazyvinį pjovimą:

Prieš reguliuodami prietaisą, keisdami darbo įrankius arba būti naudojamas abrazyviniam pjovimui. Būtina laikytis prieš sandėliavimą ištraukite kištuką iš elektros lizdo ir/arba

visų šioje instrukcijoje nurodytų saugos nuorodų, aprašymų

atjunkite akumuliatorių. Ši saugumo priemonė apsaugos jus nuo

ir duomenų. Žemiau išvardytų saugos nuorodų nesilaikymas gali

netikėto prietaiso įsijungimo.

sukelti elektros smūgio pavojų, gaisro pavojų ir/arba sunkius sužalojimus.

Ne na udoj amą pri et ais ą s andėl iu oki te vai ka ms ir

nemokantiems juo naudotis arba nesusipažinusiems su

Naudokite tik tokius papildomus įrankius, kurie yra

instrukcija asmenims neprieinamoje vietoje. Elektriniai

suprojektuoti, numatyti ir siūlomi specialiai šiam elektros

įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.

prietaisui. Faktas, kad kokius nors papildomus įrenginius galima užmontuoti šiame elektros prietaise neduoda garantijos, kad jais

Rū pestingai pri žiūrėkite prietai są. Patikr inkite, ar

galima saugiai naudotis.

besisukančios prietaiso dalys tinkamai veikia ir niekur nekliūva, ar nėra sulūžusių ar šiaip pažeistų dalių, kurios

Nominalinis apsisukimų greitis naudojamo darbo įrankio

įtakotų elektros prietaiso veikimą. Jeigu yra gedimai

turi būti lygi elektros prietaiso apsisukimų greičiui.

suremontuokite prietaisą. Dauge lio nelai mingų atsitikimų

Leistinas naudojamo darbo įrankio apsisukimų greitis

priežastis yra blogai prižiūrimi elektros prietaisai.

negali būti mažesnis nei nurodytas elektros prietaiso maksimalus apsisukimų greitis. Darbo įrankis besisukantis

Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti

didesnių nei leistinas greičių gali lūžti, o jo dalelės tapti nelaimingo

elektros prietaisai su aštriais pjovimo įrankiais yra lengviau valdomi ir

atsitikimo priežastimi.

juos geriau kontroliuoti.

Darbo įrankio išorinis skersmuo ir storis turi atitikti

Elektros prietaisą, papildomus įrankius, darbo įrankius ir t.t.

leidžiamas normas šiam elektros prietaisui. Netinkamo didžio

naudokite tik pagal instrukciją, turėdami omeny darbo

darbo įrankiai yra netinkamai apgaubiami ir negalima jų kontroliuoti.

sąlygas bei atliekamo darbo pobūdį. Elektros prietaiso naudojimas ne pagal paskirtį gali sukelti pavojingas situacijas.

Šlifavimo diskų, apmovų, tvirtinimo diskų bei kitų darbo įrankių skersmuo turi atitikti elektros prietaiso verpstei.

Jeigu prietaisas nebuvo naudojamas ilgesnį laiką arba yra

Darbo įrankiai neatitinkantis elektros prietaiso šlifavimo disko

naudojamas žemos temperatūros sąlygose, įjunkite jį

diametrui sukasi netolygiai, labai vibruoja, o tai gali privesti prie

kelioms minutėms be apkrovos tam, kad tepalas tinkamai

kontrolės praradimo.

pasiskirstytų pavaros mechanizme.

Draudžiama naudoti pažeistus, sugedusius darbo įrankius.

Elektros prietaisus valykite minkštu, drėgnu (ne šlapiu)

Prieš kiekvieną darbo įrankio panaudojimą patikrinkite jį,

skuduru ir muilu. Nenaudokite benzino, tirpiklių bei kitų

pav. šlifavimo diskus – ar neturi plyšių, atplaišų; šlifavimo

priemonių galinčių pažeisti prietaisą.

padus – ar neturi plyšių, nusitrynimų; vielinius šepečius – ar

Elektros prietaisą laikykite/transportuokite tik po to, kai

nėra sulaužytų arba laisvų vielų. Jeigu elektros prietaisas

įsitikinsite, kad jo visos besisukančios dalis yra užblokuotos ir

arba darbo įrankis netyčia nukrito, būtina patikrinti ar

saugomos originaliomis, specialiai tam skirtomis detalėmis.

viskas gerai arba pasinaudoti kitu, nesugedusiu. Po to, kai

Elektros prietaisą laikykite sausoje, apsaugotoje nuo dulkių

prietaisas yra patikrintas ir pritvirtintas būtina pasitraukti

bei drėgmės vietoje.

iš prietaiso apsisukimų ploto, taip pat prietaiso apsisukimų

Elektros prietaisą transportuokite originalioje pakuotėje,

plotyje negali būti pašaliniai. Elektros prietaisą įjunkite

saugančioje nuo mechaninių pažeidimų.

vienai minutei dirbti visa galia; asmuo aptarnaujantis prietaisą bei pašaliniai negali būti prietaiso apsisukimų plotyje. Jeigu prietaisas sugedo, tai dažniausiai gali sugesti visiškai

Remontas:

tokio bandymo metu.

a) Prietaisą turi remontuoti tik kvalifikuotas specialistas,

Naudokite asmeninės apsaugos priemones. Priklausomai

naudojantis tik originalias atsargines dalis. Tik tokiu atveju

nuo atliekamo darbo būtina nešioti kaukę, uždengiančią

elektros prietaiso naudojimas bus saugus.

visą veidą, akių apsaugos priemones arba apsauginius

b) Jeigu sugedo elektros prietaiso laidas, jį pakeisti galima pas

akinius. Tam tikruose atvejuose būtina naudoti dulkių

gamintoją, specializuotame remonto punkte arba gali tai

kaukę, klausos apsaugines priemones, pirštines, prijuostę,

atlikti specialistas tam, kad išvengtumėte pavojaus.

kurį saugos nuo mažu švitrinės medžiagos daleliu arba

ĮSPĖJIMAS!

apdorojamos medžiagos dalelių. Akių apsauginės priemonės turi

Darbo su elektros prietaisu metu laikykitės pagrindinių

saugoti nuo atpalšiu. Dulkių kaukės bei kvėpavimo takų apsauginės

saugaus darbo nuorodų. Tokiu būdu išvengsite gaisro,

priemonės turi filtruoti susidarančiais darbo metu dulkių dalelytes.

elektros smūgio bei mechaninių susižalojimų pavojaus.

Ilgalaikis darbas triukšme gali sukelti klausos praradimą.

Pašaliniai negali būti arti darbo vietos ir ypač arti prietaiso darbo zonos. Žmonės esantis arti elektros prietaiso turi nešioti apsauginius drabužius. Ruošinio atplaišos arba įskilę

darbiniai įrankiai gali atskilti ir sukelti sužalojimus, taip pat už įrankio veikimo pločio.

Šis įrankis yra skirtas atlikti įprastą šlifavimą, šlifavimą

šlifavimo popieriumi, šlifavimą vieliniais šepečiais bei gali

Darbo metu, kai yra pavojus užkliudyti elektros laidus arba

Page 56

paties prietaiso laidą, elektros prietaisą laikykite už

tapti nesuvaldomas.

izoliuotus paviršius. Jeigu yra kontaktas su elektros laidais, tai visos

Negalima montuoti medžio drožimo diskų arba pjūklo diskų.

metalinės prietaiso dalis taip pat yra po įtampa, o tai gali sukelti

Šie darbo įrankiai dažnai sukelia atatranką ir įrankis tampa

elektros smūgį.

nesuvaldomas.

Maitinimo laidą laikykite atokiau nuo besisukančių įrankių.

PAPILDOMOS NUORODOS DĖL ŠLIFAVIMO IR PJOVIMO DARBŲ

Kontrolės praradimo atveju, maitinimo laidas gali būti pažeistas arba

SAUGOS:

įtrauktas, o plaštaka arba visą ranką gali patekti į besisukančio darbo

Saugos nuorodos atliekant šlifavimą bei abrazyvinį

įrankio plotą.

pjovimą:

Elektros prietaisą padėti galima tik tada, kai visiškai sustoja

Naudokite tik šiam elektriniam įrankiui rekomenduojamus

jo darbo įrankis. Besisukantis darbo įrankis gali užkliudyti paviršių,

diskus bei pasirinktiems diskams pritaikytus apsauginius

ant kuriuo yra dedamas.

gaubtus. Diskai, kurie nėra skirti naudoti su šiuo įrankiu, nėra

Negalima paleisti elektrinio įrankio nukreipto disku į

tinkamai apsaugoti gaubtais ir su jais dirbti yra nesaugu.

dirbančiojo pusę.

Gaubtas turi būti tinkamai pritvirtintas prie elektrinio

Draudžiama nešioti įjungtą elektros prietaisą. Atsitiktinis

įrankio, o jo padėtis turi užtikrinti maksimalią apsaugą

drabužių ir kontaktas su besisukančiu prietaisu gali būti rūbų

taip, kad nuo dirbančiojo pusės diskas būtų maksimaliai

įtraukimo ir kūno sužalojimo priežastimi.

apdengtas. Gaubtas turi saugoti dirbantįjį nuo medžiagos dalėlių bei

Reguliariai valykite elektros prietaiso ventiliacines angas.

atsitiktinio prisilietimo prie disko.

Variklio ventiliacijos angose gali kauptis dulkės, o pernelyg didelis

Diskus naudokite tik pagal jų paskirtį. Pvz. negalima šlifuoti

metalo dulkių kiekis gali sukelti elektros pavojų.

pjovimo disko šonu. Abrazyviniai pjovimo diskai yra skirti periferiniam

Nenaudokite elektrinio įrankio šalia degių medžiagų.

galandimui. Veikiančios šoninės jėgos gali sukelti virpėjimą arba juos

Kibirkštys gali uždegti šias medžiagas.

suskaldyti.

Nenaudokite darbo įrankių, reikalaujančių aušinimo

Naudokite tik neapgadintas, atitinkančias diskus tvirtinimo

skysčiais. Vandens arba kitų skystų aušinimo medžiagų naudojimas

junges; tinkamo dydžio ir formos. Diskų tvirtinimo jungės laiko

sukelia elektros smūgio pavojų.

diską, sumažina disko sulaužymo galimybę. Pjovimo diskams skirtos

SAUGOS NUORODOS ATLIEKANT VISŲ TIPŲ DARBUS:

jungės gali skirtis nuo šlifavimo diskų jungių.

Atatranka ir atitinkamos įspėjamosios nuorodos:

Nenaudokite nusidėvėjusių, skirtų didesniems elektriniams

Atatranka – tai staigi reakcija, atsirandanti, kai besisukantis darbo

įrankiams, diskų. Didesniems elektriniams įrankiams skirtis diskai

įrankis (šlifavimo diskas, šlifavimo lėkštė, vielos šepetys ir t.t.)

netinka greičiau besisukančiam mažesniam įrankiui ir gali luti.

Papildomi saugos įspėjimai atliekant abrazyvinio

pjovimo darbus:

. Nekontroliuojamas elektrinis įrankis pradeda judėti

Nespauskite pjovimo disko ir nenaudokite pernelyg didelės

priešinga darbo priedo sukimosi kryptimi.

jėgos. Neatlikite pernelyg gilių pjūvių. Didelė disko apkrova

Pavyzdžiui jei šlifavimo diskas užsiblokoja ruošinyje, disko kraštas

padidina disko sulenkimo galimybę arba suskilimą pjovimo metu bei

užsiblokuoja ir gali sukelti jo iškritimą arba atatranką. Diskas gali atšokti į

atatrankos arba disko lūžimo pavojų.

dirbančiojo pusę; tai priklauso nuo disko sukimosi krypties atšokimo

Nestovėkite besisukančio disko linijoje arba už jo. Kai diskas

metu. Šlifavimo diskai taip pat gali tokiu atveju suskilti.

darbo metu juda nuo jūsų kūno, galimos atatrankos metu diskas ir

Atatranka yra netinkamo elektrinio prietaiso naudojimo pasekme. Jos

elektrinis įrankis juda dirbančiojo link.

galite i švengti vado vaujantis to liau nu rodytom is at sargumo

Jei diskas užsiblokavo arba pjovimas nutraukimas dėl kitų

priemonėmis.

priežasčių, elektrinį įrankį būtina išjungti ir plaukti kol

Dirbdami visada tvirtai laikykite elektrinį prietaisą abiem

diskas nustoja suktis. Niekada nebandykite ištraukti disko,

rankomis bei stenkitės išlaikyti tokią kūno ir rankų padėtį,

kol jis sukasi, kitaip gali įvykti atatranka. Raskite gedimo

kurioje sugebėtumėte atsispirti prietaiso pasipriešinimo

priežastį bei pataisykite ją, kad diskas daugiau nesiblokuotų.

jėgai atatrankos metu. Jei yra papildoma rankena, visada ją naudokite, tada galėsite suvaldyti atatrankos jėgas bei

Niekada nepradėkite pjovimo iš naujo, kol diskas yra

sukimosi jėgas paleidimo metu. Jei dirbantysis imsis tinkamų

ruošinyje. Prieš pradedami pjovimą iš naujo, palaukite kol

saugos priemonių, gali suvaldyti reakcijos jėgas atatrankos metu.

diskas pradeda suktis visu greičiu. Kitaip diskas gali užstrigti, iššokti iš ruošinio arba sukelti atatranką.

Niekada nelaikykite rankų arti besisukančio darbo įrankio.

Įvykus atatrankai įrankis gali pataikyti į Jūsų ranką.

Plokštes arba kitus didelius ruošinius būtina paremti, kad sumažinti disko užsiblokavimo arba atatrankos riziką. Dideli

Nestovėkite tokioje padėtyje, į kurią galėtų atšokti įrankis

ruošiniai dažnai susilenkia nuo savo svorio todėl ruošinį reikia paremti

įvykus atatrankai. Įvykus atatrankai įrankis atšoka disko sukimosi

iš abiejų pusių, šalia pjovimo linijos ir prie ruošinio krašto.

priešinga kryptimi užsiblokavimo vietoje.

Būkite itin atsargūs, apdorodami kampus, aštrius kraštus ir

Būkite ypač atsargūs įpjaudami sienas arba kitas aklinas

pan. Stenkitės, kad įrankis neatšoktų ir neužsiblokuotų.

vietas. Įeinantis į sieną diskas gali prapjauti dujų ar vandens

Besisukantis darbo įrankis lengviau užsiblokuoja kampų arba aštrių

vamzdžius, elektros laidus arba kitus objektus, kurie gali sukelti

kraštų apdorojimo metu. Tai gali sukelti atatranką arba įrankis gali

atatranką.

ruošinyje įstringa ar užsiblokuoja. Darbo įrankio įstrigimas arba užsiblokavimas sukelia staigų besisukančio priedo sulaikymą, o elektrinis įrankis tampa nesuvaldomas

Page 57

Papildomi saugos įspėjimai atliekant šlifavimo

Šis elektros prietaisas yra skirtas vidutinio intensyvumo darbams.

darbus:

Netinka ilgalaikiam darbui sunkiose sąlygose. Draudžiama naudotis prietaisu atliekant darbus reikalaujančius profesionalių

Nenaudokite labai didelių švitrinio popieriaus lapų. Elkitės

įrenginių.

pagal gamintojo nurodymus. Didelis šlifavimo popieriaus lapas,

Kiekvienas elektros prietaiso panaudojimas ne pagal paskirtį sukelia

išeinantis už šlifavimo pado paviršių gali tapti sužalojimų priežastimi,

garantijos praradimą bei gamintojas tokiu atveju nėra atsakingas už

užblokuoti, suplėšyti švitrinį popierių arba atmesti jį.

patirtas žalas. Bet kokios prietaiso modifik acijos padar ytos naudotoju atleidžia

gamintoją nuo atsakomybės už žalas patirtas tokiu atveju naudotoju bei aplinkiniais.

Tinkamas naudojimas taip pat apima tinkama elektros prietaiso priežiūrą, sandėliavimą, transportavimą bei remontą.

Atkreipkite dėmesį, kad netgi įprasto šlifavimo metu lieka

Elektros prietaiso remontą galima atlikti tik specialiuose punktuose

vielinių šepetėlių šeriai. Atlikdami šlifavimą šepetėliu

nurodytuose gamintoju. Prietaisų, maitinamų elektra remontą gali

nenaudokite pernelyg didelės jėgos. Vieliniai šereliai gali įstrigti

atlikti tik įgalioti asmenys.

drabužiuose arba ir/arba odoje.

Nepaisant tinkamo prietaiso naudojimo negalima visiškai išvengti

Atliekant darbus, kurių metu naudojami vieliniai šepetėliai,

rizikos. Galimi rizikos atvejai:

rekomenduojama naudoti apsauginį gaubtą; atkreipkite

- Prisilietimas prie darbo įrankio darbo metu jo neapsaugotoje dalyje;

dėmesį, kad šepetėlis nesiliestų su juo. Darbo metu dėl apkrovos

- Nusidegimas, keičiant darbinį įrankį. (Darbo metu darbinis įrankis

bei išcentrinių jėgų šepetėlio skersmuo gali padidėti.

labai įkaista, todėl keičiant įrankį būtina naudoti apsaugines pirštines);

Šlifuoklis – saugos nuorodos

- Apdorojamos medžiagos arba jos dalies atmetimas;

Žmonių sauga:

- Darbinio įrankio plyšis/lūžis;

Nutrūkus energijos tiekimui, pvz. dėl avarijos arba kištuko iš

- Klausos pažeidimas dėl klausos apsaugos priemonių nenaudojimo;

l i z d o i š t r a ki m o a t v e j u, b ū t i na a t l ai s v i n ti

- Kenksmingų dulkių susidarymas dirbant uždarose patalpose.

įjungimo/išj ungimo jungiklį ir nustatyti jį padėtyje

KOMPLEKTAVIMAS:

„išjungtas“. Tokiu būdu išvengsite atsitiktinio įrankio paleidimo.

Šlifuoklis vnt.

Akmens apdorojimo metu naudokite dulkių nusiurbimo įrenginius. Dulkių siurblys turi būti pritaikytas akmens dulkių nusiurbimui. Šių prietaisų naudojimas sumažina dulkių

pavojų. Akmens pjovimui naudokite krepiklį. Be šoninio kreipiklio

PIEŠINIŲ APRAŠAS

pjovimo diskas gali užsiblokuoti ir sukelti atatranką.

1. Pagalbinė rankena

Dirbdami visada tvirtai laikykite elektrinį prietaisą abiem

2. Skydo apvalkalas

rankomis bei stenkitės išlaikyti saugią kūno padėtį. Elektrinis

3. Suspaudimo veržlė

įrankis abejomis rankomis valdomas tvirčiau.

4. Tvirtinimo flanšas

Būtina patikimai pritvirtinti apdorojamą daiktą.

5. Apsisukimų krypties rodyklė

6. Verpsto blokados mygtukas

TECHNINIAI DUOMENYS:

PAPILDOMI SAUGOS ĮSPĖJIMAI ATLIEKANT DARBUS SU VIELINIAIS

ŠEPETĖLIAIS

Saugos nuorodos atliekant paviršiaus valymą

vieliniu šepetėliu:

ź - 1

ź Skydo apvalkalas - 1vnt. ź Pagalbinė rankena - 1vnt. ź Tvirtinimo flanšas - 1vnt.

A, B, C, D, E, F :

e) Apdorojamo

daikto pritvirtinimas tvirtinimo mechanizmu arba spaustuvuose didina darbo saugumą.

f) Draudžiama naudotis prietaisu, jeigu jo maitinimo laidas

yra pažeistas. Jeigu laidas yra pažeistas, jokiu būdu neleskite jo; jeigu laidas yra pažeidžiamas darbo metu, iš karto ištraukite jo kištuką iš elektros lizdo. Pažeistas maitinimo

laidas gali būti elektros smūgio priežastimi.

ŠLIFUOKLIO KONSTRUKCIJA IR PASKIRTIS:

Kampinis šlifuoklis yra rankinis elektrinis įrankis varomas vienfazės, komutatoriniu varikliu. Aprūpinta pagalbine rankena su galimybe įtaisyti į tris pasirenkamus lizdus.

Antrosios saugos klasės įrenginys (dviguba izoliacija). Šlifuoklis skirtas šlifuoti ir pjauti metalinius elementus, apdirbti

suvirinimo jungiamąsias medžiagas, ir naudojant tinkamus įrankius (skydai, šepetys ir t.t.) rūdims šalinti ir metaliniams paviršams poliruoti.

Įrankis nėra skirtas gipso arba panašių, stipriai dulkinančių paviršių apdirbimui. Smulkios dulkės patekdamos į mašinos vidų gali užblokuoti ventiliavimo angas, dėl ko variklis gali perkaisti ir užsidegti.

Suspaudimo veržlė - 1 vnt. Šakutinis raktas - 1 vnt. Transportavimo dėžė - 1 vnt. Garantijos lapas - 1 vnt.

10.

11.

12.

Jungiklis Maitinimo laidas Gaubto jungė Verpstas Skydas Šakutinis raktas

MODELIS TMS12518

Nominalioji įtampa 230 V -240 Nominalusis dažnis 50 Hz Sugerta galia 900 W Rotacinis greitis 12000 /min Maksimalus skydo diametras/angos diametras 125 mm / 22 mm Verpsto sriegis M14 Įrangos klasė II Maitinimo laido ilgis 3 m Masė 1,9 кg Akustinio slėgio lygis (LpA) 86,3 dB(A) Akustinės galios lygis (LwA) 97,3 dB(A) Vibracijų lygis pagal EN 60745 -1:2009

matavimo paklaida

( - 1,5m/s )

8,42 m/s

Page 58

Pateiktas virpesių lygis yra reprezentatyvus pagrindiniams prietaiso

Nuspausti verpsto blokados mygtuką (6) ir prisukti šakutiniu raktu

panaudojimams. Jeigu elektros prietaisas bus panaudotas kitiems

(12) suspaudimo veržlę bet ne iki galo nes darbo metu ši veržlė

tikslams arba su kitais papildomais darbo įrankiais bei jeigu nebus

savaime susiveržia. Toki veikla leidžia išvengti reduktoriaus korpuso

tinkamai prižiūrimas, virpesių lygis gali skirtis.

gedimų nuimant skydą.

Pateiktos aukščiau priežastys gali padidinti vibracijų lygi darbo metu.

DĖMESIO: Verpsto blokados mygtuką (6) spausti tik verpstui esant

Būtina panaudoti papildomas priemones, saugančias naudotoją nuo

nejudamoje padėtyje!

vibracijų pasekmių, pav.: prietaiso ir darbo įrankių priežiūra, veiksmų

Niekada nenaudoti skydų su netinkamu maksimalu rotaciniu greičiu!

eilės nustatymas.

Bandomasis paleidimas

PRIEŠ PRADEDANT DARBĄ:

Sumontavus šlifavimo įrankį ir prieš įjungiant įrenginį patikrinti, ar

Patikrinti, ar maitinimo parametrai atitinka gamyklinėje lentelėje

įrankis tinkamai įtaisytas ir, ar gali laisvai suktis.

nurodytus šlifuoklio parametrus.

Bandomasis šlifuoklio paleidimas turi būti atliktas toli nuo žmonių.

Patikrinti, ar šlifuoklio jungiklis (7) yra išjungimo pozicijoje. Naudojant ilgintuvą privaloma patikrinti, ar ilgintuvo parametrai,

laidų pjūviai atitinka šlifuoklio parametrus. Rekomenduojama naudoti kuo trumpiausius ilgintuvus. Ilgintuvas turi būti visiškai išvyniotas.

Pagalbinės rankenos montavimas

DĖMESIO: Dėl saugumo priežasčių, atliekant visus darbus su įrenginiu visada privaloma naudoti pagalbinę rankeną (1).

Šlifuoklis įjungimas jungikliu (7) perstumiant jį į priekį iki užsiblokavimo

Priklausomai nuo darbo reikalavimų pagalbinę rankeną privaloma įsukti

padėties.

iki galo į vieną iš trijų lizdų šlifuoklio galvutėje (žiūrėk: pieš. B, puslapis

Šlifuoklis išjungimas paspaudus jungiklio galinę dalį (jungiklio

2).

spyruoklė automatiškai perstumia jungiklį iki padėties „išjungtas“).

Skydo apvalkalo montavimas

DĖMESIO: Prieš nuimant ir uždedant skydo apvalkalą privaloma patikrinti, ar įrenginys išjungtas ir atjungtas nuo elektros tinklo.

Naudojant šlifavimo skydą arba diską pjovimui privaloma sumontuoti skydo apvalkalą (2). Skydo apvalkalo poziciją privaloma pritaikyti darbo tipui. Uždarą apvalkalo šoną visada privaloma laikyti iš operatorius pusės. Siekiant sumontuoti skydo apvalkalą, privaloma:

Padėti šlifuoklį taip, kad verpstas (10) būtų nukreiptas į viršų.

ź Uždėkite disko gaubtą, kaip parodyta pav. C, 2 p. ź Suderinkite gaubto jungės (9) angas su šlifuoklio galvutės

montavimo angomis ir užverkite jungės tvirtinimo varžtus. Varžtus užveržkite kryžminių Ph2 suktuvu.

Šlifavimo įrankių montavimas (žiūrėk: pieš. puslapis 3)

DĖMESIO: Prieš nuimant ir uždedant šlifavimo įrankius privaloma patikrinti, ar įrenginys išjungtas ir atjungtas nuo elektros tinklo.

Prieš montavimą privaloma nuvalyti šlifuoklio verpstą ir visus tvirtinimo

n Šlifavimo kampas

elementus.

Šlifavimo metu nenaudoti viso skydo paviršiaus, tik jo kraštą.

Privaloma patikrinti visų leistinų šlifavimo įrankių matmenų ir

Efektyvus šlifavimas užtikrintas kai tarp šlifuoklio ir apdirbamos

rotacinių/paviršiaus greičių tinkamumą ant šlifavimo įrankio ir šlifuoklio

medžiagos išlaikytas kampas nuo 15º iki 30º (žiūrėk: pieš. G, puslapis 3).

kontrolinių etiketų. Šlifavimo skydas turi būti tvirtai įtaisytas ant

n Grubus šlifavimas

tvirtinimo flanšo. Nenaudoti redukcinių poveržlių arba adapterių.

Grubaus šlifavimo metu geriausius rezultatus galima pasiekti vedžiojant

Siekiant sumontuoti skydą privaloma:

šlifavimo skydą kampu nuo 30º iki 40º apdirbamo paviršiaus atžvilgiu

Padėti šlifuoklį verpstu (10) į viršų. Uždėti tvirtinimo flanšą (4)

(žiūrėk: pieš. H puslapis 3).

apatine iškišančia dalimi su grioveliu ant verpsto šerdies taip, kad

Su nedidele jėga spausti į šlifuojamą elementą ir glaudžiai perstumti po

flanšas sukibtų ant verpsto.

apdirbamą medžiagą. Dėl tinkamos spaudimo jėgos apdirbamas

Uždėti skydą (11) iškila dalimi į apačią ant viršutinės iškišančios

elementas labai nesušils, ne persidažys ir šlifavimo metu nepasirodys

tvirtinimo flanšo dalies.

grioveliai arba kiti iškilimai ant jo paviršiaus.

Užsukti suspaudimo veržlę (3) ant verpsto taip, kad skydas būtų

DĖMESIO: Jokiu atveju nenaudoti pjovimo skydų plėšimui / šlifavimui.

stipriai pritvirtintas. (Suspaudimo veržlė turi įgaubtą ir iškilą pusę. Priklausomai nuo nominaliojo skydo storumo ji gali būti užsukama

n Pjovimas

viena arba kita puse žiūrėk: pieš. puslapis 3

Pjovimo metu nespausti per stipriai į įrenginį, neiškreipti, nesvyruoti.

DARBAS:

n Įjungimas/ išjungimas

DĖMESIO: Niekada negalima atidėti šlifuoklio su užblokuotu jungikliu. Baigus naudojimą privaloma ištraukti maitinimo laido kištuką nuo lizdo.

n Naudojimo nurodymai źPrivaloma pritvirtinti apdirbamą detalę, jeigu ji neišlaiko savo paties

svorio.

źPrivaloma vengti per didelio spaudimo į skydą. Šlifavimas atliekamas

pasinaudojant šlifuoklio svoriu. Pjovimo metu naudoti tik nedidelį

spaudimą. Per didelis spaudimas į skydą sumažina rotacinį greitį, dėl ko šlifavimo metu pasirodo nelygumų ant paviršiaus. Tai gali taip pat sukelti variklio perkaitimą ir gedimą.

n Šlifavimo kryptis

Naudojant naują šlifavimo skydą pirmiausia privaloma vedžioti iš

n D, E, F,

užpakalio (B kryptis) (žiūrėk: pieš. G puslapis 3), šiuo metu naujo skydo kraštas pasidaro apvaliam, dėl ko galima lengvai perkelti šlifuoklį bet kokia kryptimi.

( E )).

3 minutės arba daugiau

1 minutė arba daugiau

Bandomojo

paleidimo laikas

Pakeitus skydą

Pirmas

paleidimas

Page 59

Privaloma dirbti su tolygia, tam tikrai medžiagai pritaikyta pastūma.

GAMINTOJAS:

Nestabdyti besisukančių įrankių spaudžiant įrenginį iš šonų į kitus

PROFIX Sp. z o.o.,

objektus.

Marywilska 34,

DĖMESIO: Svarbus yra pjovimo kryptis. Privaloma pjauti pagal skydo

03-228 Varšuva, Lenkija

apsisukimų kryptį (žiūrėk: pieš. I puslapis 3). Nenaudoti įrenginio kita

APLINKOS APSAUGA:

kryptimi! Priešingu atveju įrenginys gali netikėtai iššokti nuo pjovimo linijos.

DĖMESIO: Pateiktas simbolis reiškia, kad panaudotus prietaisus draudžiama išmesti kartu su kitomis atliekomis (už pažeidimą gresia piniginė bauda). Panaudoti elektros

Mašina praktiškai nereikalauja specialios priežiūros. Mašina turi būti

prietaisai bei elektroninės dalis ir komponentai turi neigiamą

laikoma vaikams neprieinamoje vietoje, švari, apsaugota nuo drėgmės

poveikį aplinkai ir žmonių sveikatai.

ir apdulkinimo. Įrangą turi būti laikoma sąlygose, kur nekyla mechaninių

Namų ūkis turėtų prisidėti prie panaudotos įrangos utilizavimo bei

pažeidimų rizika ir žalingas atmosferos poveikis.

pakartotino medžiagų panaudojimo (perdirbimo). Lenkijoje ir Europoje

Šis įrenginys atitinka šalies ir Europos normas, ir saugumo nurodymus.

yra kuriama arba jau veikia panaudotos įrangos surinkimo sistema. Todėl

Visus remontus gali vykdyti tik kvalifikuotas personalas, naudodamas

visi paminėtos įrangos pardavimo taškai yra įpareigoti priimti panaudotą

originalias atsargines dalis.

įrangą. Be to yra specialūs panaudotos įrangos priėmimo taškai.

n Valymas

PIKTOGRAMAI:

Siekiant užtikrinti saugų ir efektyvų darbą, šlifuoklio korpusas ir

Paveikslėlių esančių prietaiso firminėje lentelėje ir informaciniuose

ventil iavimo ango s t uri būti nuval yti nuo dul kių ir te ršalų.

lipdukuose paaiškinimas.

Rekomenduojama nuvalyti įrenginį kiekvieną kartą baigus naudojimą. Šlifuoklį šluostyti drėgna šluoste ir nedideliu muilo kiekiu. Nenaudoti

jokių valymo priemonių nei tirštikių; jie gali pažeisti įrenginio plastmasines dalis. Privaloma užtikrinti, kad vanduo nepatektų į prietaiso vidų.

Naudojant įrankį stipriai apdulkintoje aplinkoje rekomenduojama prapūsti ventiliacijos skyles suslėgtu oru, tai sumažins galimybę pažeisti guolius ir pašalins dulkes blokuojančias variklį vėsinantį orą.

TIPIŠKI GEDIMAI IR JŲ ŠALINIMAS:

Elektros prietaiso neįjunkite arba sustabdykite darbą:

patikrinkite ar maitinimo laidas (8) yra tinkamai prijungtas;

patikrinkite ar elektros lizde yra įtampą;

patikrinkite anglies šepetėlių būklę ir pagal poreikį pakeiskite;

DĖMESIO! Anglies šepetėlius keitimą gali atlikti tik elektrikas.

nepaisant to, kad yra maitinimas ir anglies šepetėliai yra geros būklės,

o elektros prietaisas toliau neveikia, tokiu atveju būtina jį išsiųsti į aptarnavimo servisą nurodytu garantiniame lape adresu.

Šlifuoklį privaloma transportuoti ir laikyti transportavimo dėžėje, kuri saugo nuo drėgmės, dulkių ir smulkių elementų patekimo, ypač privaloma apsaugoti ventiliacijos skyles. Smulkūs elementai, kurie pateks į korpuso vidų gali pažeisti variklį.

LAIKYMAS IR PRIEŽIŪRA:

TRANSPORTAVIMAS:

« »Visada dėvėkite apsauginius akinius!

« !»Naudokite klausos apsaugos priemones

«Naudokite apsaugines pirštines!»

ĮSPĖJIMAS! Prieš įjungdami perskaitykite

naudojimo instrukciją!

«Naudokite dulkių kaukę!»

PROFIX įmonė siekia tobulinti savo produktus, todėl gali keistis produktų specifikacijos. Apie šiuos pasikeitimus įmonė nėra įpareigota nepranešti. Paveikslėliai esantis aptarnavimo instrukcijoje tai tik pavyzdžiai bei gali skirtis nuo nusipirkto prietaiso.

Ši instrukcija yra apsaugojama autoriaus teise. Kopijavimas/plėtojimas be PROFIX Sp. z o.o. leidimo raštu draudžiamas.

Page 60

DT-C2/d_zg/0092/03/11.2014 Łomna Las, 24.11.2014

(GB) EC DECLARATION OF CONFORMITY

(PL) DEKLARACJA ZGODNOŚCI WE

(RO) DECLARAȚIE DE CONFORMITATE CE

(LV) EK ATBILSTIBAS DEKLARACIJA

(LT) EB ATITIKTIES DEKLARACIJA

(CZ) ES PROHLÁŠENÍ O SHODĚ

(HU) EK-MEGFELELŐSÉGI NYILATKOZATA

(GB)

MANUFACTURER

(PL)

PRODUCENT

(RO)

PRODUCĂTOR

(LV)

RAŽOTĀJS

(LT)

GAMINTOJAS:

(CZ)

VÝROBCE

(HU)

GYÁRTÓ

PROFIX Sp. z o.o. ul. Marywilska 34, 03-228 Warszawa

(GB) Person who was authorized to develop technical documentation: (PL) Osoba upoważniona do przygotowania dokumentacji technicznej: (RO) Persoana împuternicită pentru pregătirea documentaţiei tehnice: (LV) Persona atbildīga par tehniskās dokumentācijas sagatavošanu:

(LT) Asmuo įgaliotas parengti techninę dokumentaciją: (CZ) Osoba oprávněna připravit technickou dokumentacji: (HU) Műszaki dokumentáció elkészítésére meghatalmazott személy:

Mariusz Rotuski, Centrum Dystrybucyjno-Handlowe PROFIX, ul. Dobra 3, Łomna Las, 05-152 Czosnów

(GB) This is to confirm that the following products: (PL) Niniejszym potwierdzamy, że produkt(y): (RO) Prin prezenta, confirmăm că produsul (produsele): (LV) Ar šo apliecinām, ka produkts(ti): (LT) Paliudijame, kad produktas: (CZ) Tímto potvrzujeme, že výrobek (výrobky): (HU) Az alábbiakban kijelentem, hogy a jelen termék(ek):

(GB) Angle Grinder (PL) Szlifierka kątowa (RO) Şlefuitor unghiular (LV) Slīpmašīna (LT) Kampinio šlifavimo mašina (CZ) Úhlová bruska (HU) Sarokcsiszoló

TRYTON TMS12518

S1M-ZP33-125

230 - 240 V; 50 Hz; 900 W; no: 12000/min;

ø 125; M14;

kl. II

(GB) meet essential requirement included into the following Directives of the European Parliament and the Council: (PL) spełnia(ją) wymagania określone w dyrektywach Parlamentu Europejskiego i Rady: (RO) îndeplineşte (îndeplinesc) cerinţele definite de directivele Parlamentului European şi a Consiliului Europei: (LV) izpildi pamat prasības noteiktas Eiropas Parlamenta un Padomes direktīvās: (LT) atitinka Europos Parlamento bei Europos Tarybos direktyvų reikalavimus: (CZ) splňuje(jí) požadavky uváděné ve směrnicích Evropského parlamentu a Rady: (HU) megfelel(nek) az Európai Parlament és Tanács irányelveiben meghatározott

követelményeknek:

(GB) 2006/42/EC (OJ L 157, 9.6.2006, p. 24–86); 2004/108/EC (OJ L 390, 31.12.2004, p. 24–37); 2011/65/EU of the European Parliament and of the Council of 8 June 2011 on the restriction of the use of certain hazardous substances in electrical and electronic equipment (OJ L 174, 1.7.2011, p. 88); (PL) 2006/42/WE z dnia 17 maja 2006 r w sprawie maszyn, zmieniającej dyrektywę 95/16/WE (Dz. Urz. UE L 157 z 09.06.2006, str. 24 z późn. zm.); 20 04/108/WE z dnia 15 grudnia 2004 r. w sprawie zbliżenia ustawodawstw Państw Członkowskich odnoszących się do kompatybilności elektromagnetycznej oraz uchylająca dyrektywę 89/336/EWG (Dz.U. L 390 z 31.12.2004, str. 24—37 z późn. zm.); 2011/65/UE z dnia 8 czerwca 2011 r. w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym (Dz.U. L 174 z 1.7.2011, str. 88); (RO) 2006/42/CE (JO L 157, 9 .6.2006, p. 24-86); 2004/108/CE (JO L 390, 31.12.2004, p. 24-37); 2011/65/UE a Parlamentului European și a Consiliului din 8 iunie 2011 privind restricțiile de utilizare a anumitor substanțe periculoase în echipamentele electrice și electronice (JO L 174, 1.7.2011, p. 88); (LV) 2006/42/EK (OV L 157, 9.6.2006., 24./86. lpp.); 2004/108/ec 2011/65/ES ( 2011. gada 8. jūnijs) par dažu bīstamu vi elu izmantošanas ierobežošanu elektriskās un elektroniskās iekārtās (OV L 174, 1.7.2011., 88 lpp.);

(LT) 2006/42/EB (OL L 157, 2006 6 9, p. 24—86 ) 2004/108/EB (OL L 390, 2004 12 31, p. 24—37) 2011/65/EU (OJ L 174, 1.7.2011, p. 88–110) (CZ) 2006/42/ES (Úř. věst. L 157, 9.6.2006, s. 24—86); 2004/108/ES (Úř. věst. L 390, 31.12.2004, s. 24—37 ); 2011/65/EU ze dne 8. června 2011 o omezení používání

některých nebezpečných látek v elektrických a elektronických zařízeních (Úř. věst. L 174, 1.7.2011, s. 88); (HU) 2006/42/EK (HL L 157., 2006.6.9., 24—86. o.); 2004/108/EK (HL L 390., 2004.12.31 ., 24—37. o.) 2011/65/EK irányelve (2011. június 8.) egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról (HL L 174., 2011.7.1., 88 —110. o.)

(GB) and have been manufactured in accordance with the standards: (PL) oraz został(y) wyprodukowany(e) zgodnie z normą(ami): (RO) şi au fost produse conform normelor: (LV) un tika izgatavoti atbilstoši normām:

(LT) bei yra pagamintas pagal normas: (CZ) a byla(y) vyrobena(y) podle normy(em): (HU) és gyártása(uk) az alábbi szabvány(ok)nak megfelelően történt:

EN 60745-1:2009+A11:2010 EN 60745-2-3:2011 EN 55014-1:2006+A1:2009+A2:2011 EN 55014-2:1997+A1:2001 +A2:2008 EN 61000-3-2:2006+A1:2009+A2:2009 EN 61000-3-3:2013

Mariusz Rotuski

(GB) This declaration of conformity is issued under the s ole responsibility of the manufacturer. (PL) Niniejsza deklaracja zgodności wydana zostaje na wyłąc zną odpowiedzialność producenta. (RO) Prezenta declarație de conformitate e ste emisă pe răspunderea exclusivă a produ cătorului. (LV) Šī atbilstības deklarācija ir izdota vienīgi uz šāda ražotāja atbildību. (LT) Ši atitikties deklaracija išduota tik gamintojo ats akomybe. (CZ) Toto prohlášení o shodě vydal na vlastní odpovědnost výrobce. (HU) E megfelelőségi nyil atkozat a gyártó kizárólagos felelősségére kerül kibocsátásra.

Łomna Las, 24.11.2014
