Page 1

E L E K T R O N A R Z Ę D Z I A

TMM710K

Operating instruction

Instrukcja obsługi oryginalna

Инструкция по эксплуатации

Instrucţii de folosire

Lietošanas instrukcija

Návod na obsluhu

Naudojimo instrukcija

Használati utasítások

ROTARY HAMMER ............................................................

MŁOTOWIERTARKA ..........................................................

ПЕРФОРАТОР .................................................................

BORMAŞINĂ CU PERCUŢIE ............................................

TRIECIENA URBJMAŠĪNA ...............................................

VRTACÍ KLADIVO ............................................................

GRĄŽTAS PERFORATORIUS .............................................

FÚRÓKALAPÁCS .............................................................

V4.10.03.2022

Page 2

Page 3

SDS

plus

6 mm

Page 4

OPERATING INSTRUCTION

BEFO RE YOU S TART USI NG THE M ACHINE READ THOROUGHLY THIS MANUAL.

Keep this document for future reference.

WARNING! Read all safety warnings marked with a symbol and all operating safety instructions.

To limit the risk of fire, electric shock and injury while using the device, follow all operating safety instructions and tips provided below.

Keep all work safety instructions and tips for future reference.

In warnings provided herein the expression “power tool” means a power tool powered from the mains (with a power cord) or a battery powered power tool (cordless).

WARNING! General work safety warnings for use of the tool.

Workplace safety:

a) Keep your workplace tidy and well lit. Untidiness and bad lighting

result in higher accident rate.

b) Do not use the power tool in explosive environments, created by

flammable liquids, gases or dusts. The power tool generates sparks

that can ignite dust or vapors.

c) Keep children and unauthorized persons away from the place

where the power tools are used. Inattention may result in losing

control over your power tool.

WARNING! General warnings regarding the use of power tools.

Electric safety:

a) Plugs used in power tools must match wall outlets. Never modify

the plug of your power tool. Do not use any extension cables when operating a power tool with a grounding/earthing conductor (PE). Any modifications of plugs and outlets increase the risk of

electric shock.

b) Avoid touching earthed surfaces or grounded items like pipes,

heaters, central heating radiators and refrigerators. Touching

earthed or grounded surfaces increases the risk of electric shock.

c) Do not expose your power tool to rain or damp environments.

Water penetrating the tool increases the risk of electric shock.

d) Do not damage the power cord. Never use the power cord to

carry, pull the power tool and do not pull by its power cord to disconnect plug from the outlet. Keep the power cord away from sources of heat, oils, sharp edges and moving parts. Damaged or

entangled power cords increase the risk of electric shock.

e) When your power tool is operated outdoors use extension cords intended

for outdoor use only. Using an extension cable intended for outdoor use decreases the risk of electric shock.

f) It is recommended to connect the device to a mains supply

equipped with a residual current device (RCD) with a rated current of 30 mA or less.

g) When it is unavoidable to use your power tool in a damp

envir onment use an RC D (Resi dual Cu rrent De vice) fo r protection. The use of RCDs decreases the risk of electric shock.

WARNING! General warnings regarding the use of power tools.

Personal safety:

a) This equipment is not intended for use by persons (including

children) disabled physically , mentally, sensorial or persons

Original text translation

0KROTARY HAMMER TMM71

with no experience and knowledge in operating the equipment unless they operate the equipment under supervision or follow user's instructions provided by persons responsible for their safety.

b) It is necessary to predict steps, watch and keep common sense

when using power tools. Do not operate power tools when you are tired, under influence of drugs, medicine or alcohol. A

moment of inattention while operating a power tool may result in serious personal injury.

c) Use personal protective equipment (PPE). Always wear safety

goggles. Wearing personal protective equipment (PPE) including a dust mask, anti-slippery foot wear, a helmet and ear protection reduces personal injury.

d) Avoid unexpected start up. Before connec ting your power tool

to the mains and/or inser ting a battery make sure its power switch is in off position. Carrying your power tool with a finger on its

power switch or without disconnecting it from the mains (switched on) may result in an accident.

e) Before starting your power tool remove any keys/wrenches.

Leaving a key/wrench in the rotating part of your power tool may result in personal injury.

f) Do not lean forward too far. Always remain stable and maintain

balance. It will allow you to have a better control over your power tool in

unpredictable situations.

g) Wear appropriate clothing. Do not wear loose clothes or jewelry.

Keep your hair tied. Keep your clothes away from moving parts.

Loose clothes, jewelry or long hair may be caught by moving parts.

h) If your power tool allows for using an external dust extraction or

collection system, make sure it is connected and used properly. Using dust collectors may reduce dust affected risks.

i) Do not let your skills gained through the frequent use of the

power tool make you overconfident and disregard safety rules. Carelessness may cause injury in a fraction of a second .

WARNING! General warnings regarding the use of power tools.

Use and taking care of your power tool:

a) Do not overload your power tool. Use a power tool with power

adjusted to work being done. An appropriately chosen power tool will

allow you to work better and safer under load it has been designed for.

b) Do not use a power tool when its power switch is out of order (it

does not switch it on or off). Any power tool with its power switch out

of order is dangerous and must be repaired.

c) Always disconnect the plug from the power source and/or

dis conn ect i ts bat ter y befo re cha ngin g any setti ngs, performing replacement or storage. Such preventive measures

reduce the risk of accidental power tool start up.

d) Keep your power tool out of reach of children and do not allow

unauthorized persons to use the power tool. Power tools in hands

of untrained persons can be dangerous.

e) Power tools require maintenance. Check power tools for

concentricity or jamming of moving parts, any cracks and all other factors affecting the power tool work safety. If any damage to the power tool is detected, it should be repaired before use. Improper power tool maintenance is a reason for many accidents.

Page 5

f) Cutting tools should be sharp and clean. Keeping sharp cutting edges

in good condition reduces the risk of jamming and facilitates operation.

g) Power tools, equipment, working tools etc. should be used

according to this user's manual taking into account operating conditions and the work to be done. Misusing a power tool can result

in dangerous situations.

h) At low temperatures and after a long brakes in operation it is

recommended to turn the power tool to operate it with no load for a few minutes to provide proper grease distribution inside its driving mechanism.

i) Use soft, damp (cannot be wet) cloth and soap to clean power

tools. Do not use petrol, solvents and other agents that may damage your equipment.

j) Power tools can be stored/carried after making sure that all

moving components are locked and protected against release with original devices intended for this purpose.

k) Store power tools in a dry, dust and water-protected place. l) Carry your power tool in its original packaging to provide

protection against mechanical damage.

m) Keep handles and grip surfaces clean and free from oil and

grease. Secure grip and control over the tool in unexpected circumstances

are impossible if handles and grip surfaces are slippery.

WARNING! General warnings regarding the use of power tools.

a) Warranty and post-warranty repairs of its power tools are

carried out by PROFIX Service, which guarantees the best quality or repair and use of genuine spare parts.

WARN ING! ROTARY HAMME R, Ad ditio nal S afety Warnings –

a) Wear ear protectors with rotary hammer. Long-term effect of noise

may lead to damage of hearing or deafness.

b) Hol d power too l by insula ted gripp ing sur faces, whe n

performing an operation where the cutting accessory may contact hidden wiring or its own cord. Cutting accessory contacting a

"live" wire may make exposed metal parts of the power tool "live" and could give the operator an electric shock.

c) Use appropriate detectors to determine if utility lines are

hidden in the work area or call the local utility company for assistance. Contact with electric lines can lead to fire and electric shock.

Damaging a gas line can lead to explosion. Penetrating a water line causes property damage or may cause an electric shock.

d) Do not work materials containing asbestos. Asbestos is considered

carcinogenic.

e) Keep your workplace clean and tidy. Material mixtures are extremely

dangerous. Light metal dusts can ignite or explode.

f) Protect the object machined. Make sure all clamps are closed and

check for excessive clearance. It is safer to fix the object machined in a fixing device or a vice than holding it in your hand.

g) Use auxiliary handles supplied with the tool. Loss of control can

cause personal injury.

h) Prepare the tool before use. This tool produces high torque. Ensure

adequate support during operation. Otherwise, you may lose control of the tool leading to injury.

i) Always hold firmly the power tool with your both hands using

both the main and auxiliary handle keeping a stable position. It

is safer to control your power tool with both hands.

Repair:

Personal Safety:

j) Turn the power tool immediately when the bit jams. Expect

intense vibrations that can result in a kickoff. The bit jams when the

power tool is overloaded or is bent inside the object.

k) Always unplug the tool from the mains socket during breaks,

prior to changing bits, during repairs, cleaning or making adjustments. Before you put the power tool aside make sure it is completely stopped. The bit can jam resulting in losing control over the

power tool.

l) Do not use a power tool with its power cord damaged. Do not

touch the power cord when damaged; in case of damaging the power cord during operation unplug it from the mains. Damaged

power cords increase the risk of electric shock.

m) If the power cord is damaged, it must be replaced with a special

cord available from an authorized service center.

Safety instructions when using long drill bits

a) Never use a speed higher than the maximum drill bit speed. At

higher speeds, the drill bit may bend if not in contact with the workpiece, resulting in injury.

b) Always start drilling at a low speed and after touching the

workpiece to the drill bit. At higher speeds, the drill bit may bend if not

in contact with the workpiece, resulting in injury.

c) Push the drill bit against the workpiece in line with the drill bit.

Do not use excessive force. Drill bits may bend, causing damage and

loss of control, which may result in injury.

APPLICATION AREA AND DESIGN OF THE HAMMER DRILL:

The rotary hammer is designed for impact drilling of boreholes in concrete, bricks and stone, as well as for light chiselling work. It can be also used for drilling in wood, metals, ceramic items or plastics when the impact functionality if switched off.

It is absolutely prohibited to use the tool in other applications.

The rotary hammer is driven by a vertical single-phase brushed motor.

The tool is not suitable for long-term heavy duty applications. It cannot be used for jobs requiring professional tools.

Each application of the tool not in line with the intended use as specified below is strictly forbidden and makes the warranty terms null and void. The manufacturer shall not be held responsible for possible consequential damage that may arise due to or in connection with such application. Any modifications of the tool by the user relieve the manufacturer from responsibility for any damage and injuries to the user and the surroundings. Application of the tool in accordance with the intended use also refers to its maintenance, storage, transportation and repairs. Defective electric tools can be handed over for repairs exclusively to service workshops appointed by the tool manufacturer. The tools supplied from electric grid shall be repaired exclusively by authorized electricians. Despite using the tool according to its intended application it is impossible to eliminate certain residual risk factors. Considering the tool construction the following risks may occur when operating the tool:

- Contact of a rotating working tool during drilling with the operator's hand

or clothes or contact with the power cord.

- Scalding at replacement of a working tool (During drilling the working tool gets ver y hot; to avoid scalding operators must wear protecting gloves when they replace working tools).

- Outburst of treated material or chips from treated material.

- Bending /breaking of a working tool.

n :Delivery kit ź Rotary hammer – 1 pc. ź Auxiliary handle – 1 pc.

Page 6

ź Drilling depth limiter – 1 pc. ź Flat chisel – 1 pc. ź Point chisel – 1 pc. ź SDS-plus drilling tools – 3 pcs. (8,10,12 mm) ź Rubber ring for dust collection – 1 pc. ź Carbon brushes – 2 pcs. ź Transportation case – 1 pc. ź User's manual – 1 pc. ź Warranty card – 1 pc.

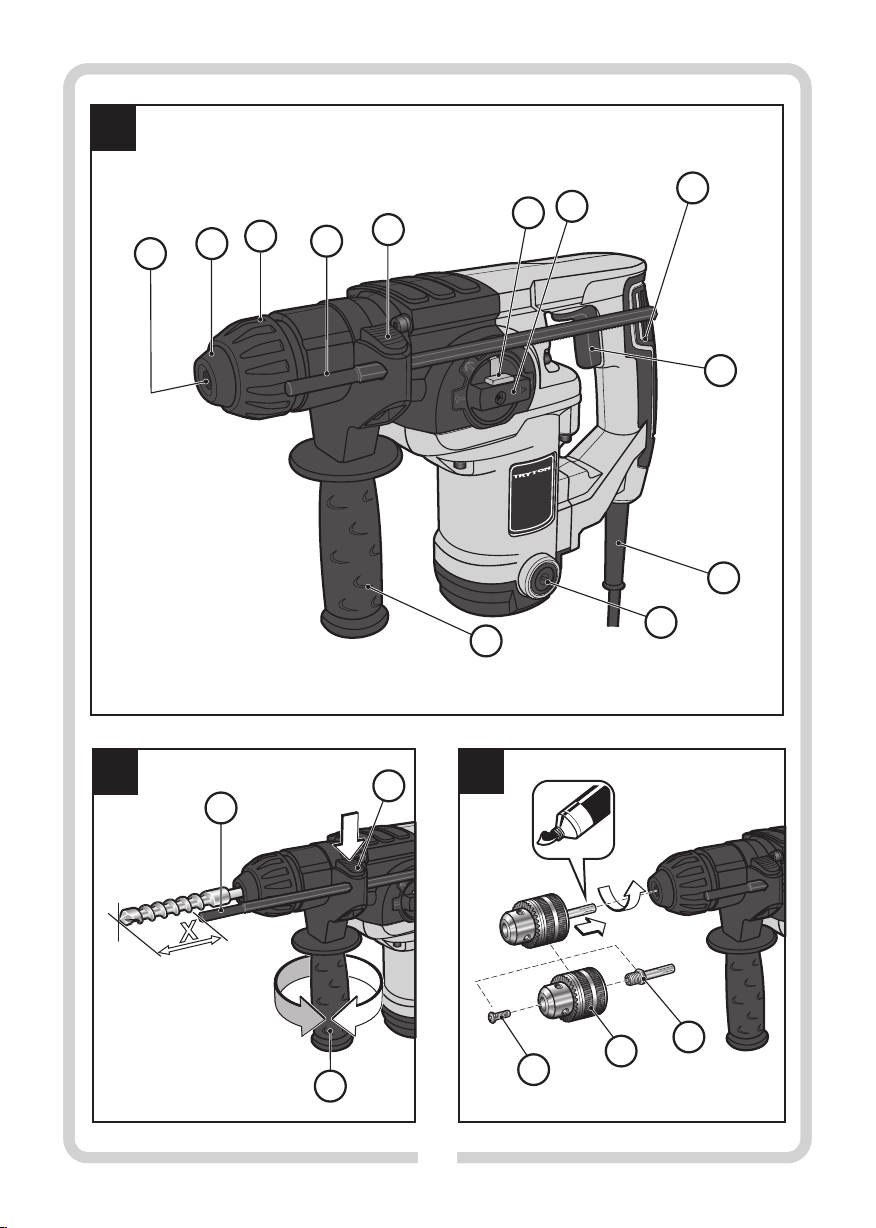

n Device components

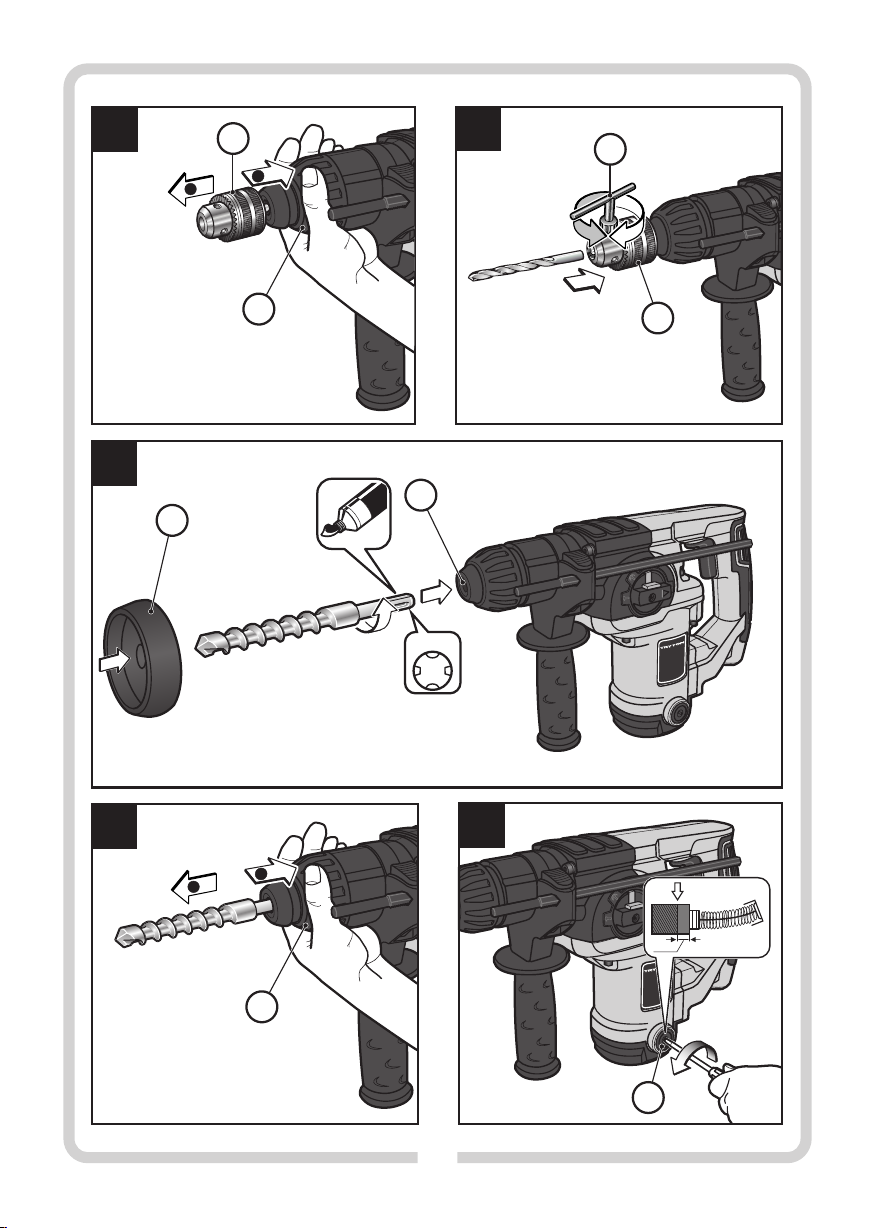

The numbers of tool components refer to the image presented on pages 2-3 of the user manual:

Fig. A 1. SDS-plus tool holder

2. Dust protection hood

3. Locking sleeve

4. Drilling depth limiter

5. Fixing button to fit the drilling depth limiter

6. Button to release locking of the operation mode selector

switch

7. Operation mode selector switch

8. Main handle with a slip resistant pad

9. On/Off trigger

10. Power cord

11. Brush-holder

12. Auxiliary handle

Fig. C 13. Securing bolt for the drilling chuck with a toothed ring*

14. Drilling chuck with a toothed ring*

15. Adapter stud to fix the drilling chuck to the SDS-plus socket*

Fig. E 16. Key for the drilling chuck with a toothed ring* Fig. F 17. Rubber ring for dust collection

* Not all accessories presented or described herein are provided as standard with the power tool.

SPECIFICATIONS:

Voltage Frequency Power consumption No load speed n

Impact rate (bpm) /Impact energy Drill chuck

220 V-240 V 50 Hz 710 W

930 rpm 5000 rpm/ 2,6 J

SDS-plus

steel - 13 mm

Maximum hole diameter

concrete - 26 mm wood - 40 mm

Weight (with no accessories) Equipment Class Ingress protection Sound pressure level (LpA) drilling (±3dB(A)) Sound pressure level (LpA) chiseling (±3dB(A))

Sound power level (LwA) drilling (±3dB(A)) Sound pressure level (LpA) chiseling (±3dB(A))

4,0 kg

/II IP20 90,23 dB(A) 95,33 dB(A) 101,23 dB(A) 106,33 dB(A)

Vibration level according to valid standard:

- hammer drilling in concrete a

h HD

- chiseling a

main handle

auxiliary handle

main handle

h Cheq

auxiliary handle

- tolerance of measurements

EN 60745-2-6

21,540 m/s

9,847 m/s

26,368 m/s

10,817 m/s

1,5 m/s

The vibration level value given refers to basic application of the tool. If the tool is used for other applications or with other tools, or if it is not maintained properly, the vibration level may differ from the values given. The abovementioned causes may lead to higher exposure to vibrations during the whole work time.

One must implement additional safety measures to protect the operators from exposure to vibrations, such as maintenance of the electric tool and work tools, assurance of proper hand temperature, or determination of the sequence of work operations. The declared total vibrations and declared noise emissions were measured in accordance with a standard test method and may be used for tool comparison. The declared total vibrations and noise emissions can be used in preliminary exposure assessment.

Warnings:

The vibrations and noise emissions during the actual use of the power tool may differ from the declared values depending on how the tool is used and on the type of the workpiece in particular.

Determine safeguards to protect the operator. They should be based on the estimated exposure under actual operational conditions (taking into account all parts of the operating c ycle such as when the tool is switched off or idle except the start time).

BEFORE YOU START:

1. Make sure that the power source parameters match the tool parameters

on the data plate.

2. Make sure that the on/off switch (9) of the tool is in the off position.

3. Always work with use of the auxiliary handle (12). Risk of accidents at

work can be avoided or mitigated if the machine is reliably held in both hands. The auxiliary handle is to be attached by encompassing the tool holder with the handle clamp and then the clamp is locked by rotating the handle clockwise.

The auxiliary handle can be swiveled to whichever direction to enable

the operator to work in a convenient position of the body and to avoid excessive fatigue. After rotating the handle anticlockwise swivel it to the desired position and the retighten the clamp by rotating the handle clockwise for final fixation (Fig. B).

By pressing the fastener button (5) slide the drill depth stop (4) into the

auxiliary handle hole and lock it by releasing the fastener button. The numbers on the drill depth stop should be visible from the top.

4. While using an extension cord make sure that its parameters and wire

cross-sections match the tool parameters. Extension cords should be as short as possible. When in use extension cords must be fully uncoiled.

ADJUSTMENT DURING WORKING WITH THE TOOL:

n Adjustment of the drilling depth (Fig. B)

The drilling depth limiter (4) is designed to set the desired depth of the drilling bit immersion X into the material. For that purpose do the following:

ź insert the shank of the SDS-plus working tool into the holder (1) and drive

Page 7

it home. Otherwise, excessive play of the SDS-plus tool may lead to

incorrect setting of the drilling depth;

ź depress the fixing button(5) for the drilling depth limiter and slide the

limiter so much as to make the distance between the tip of the drilling bit and the tip of the limiter correspond to the desired drilling depth X,

ź lock the depth limiter by releasing the fixing button. n Selection of drilling tools (bits)

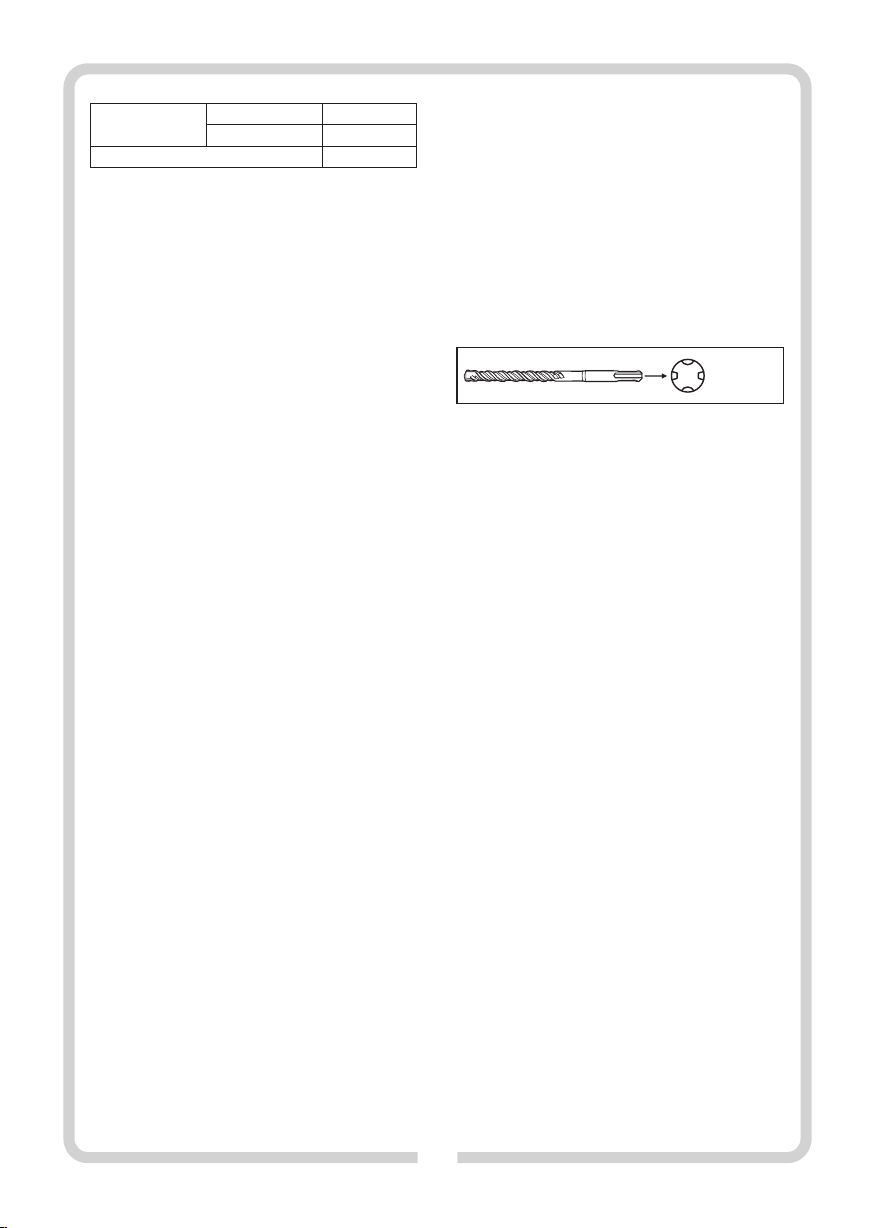

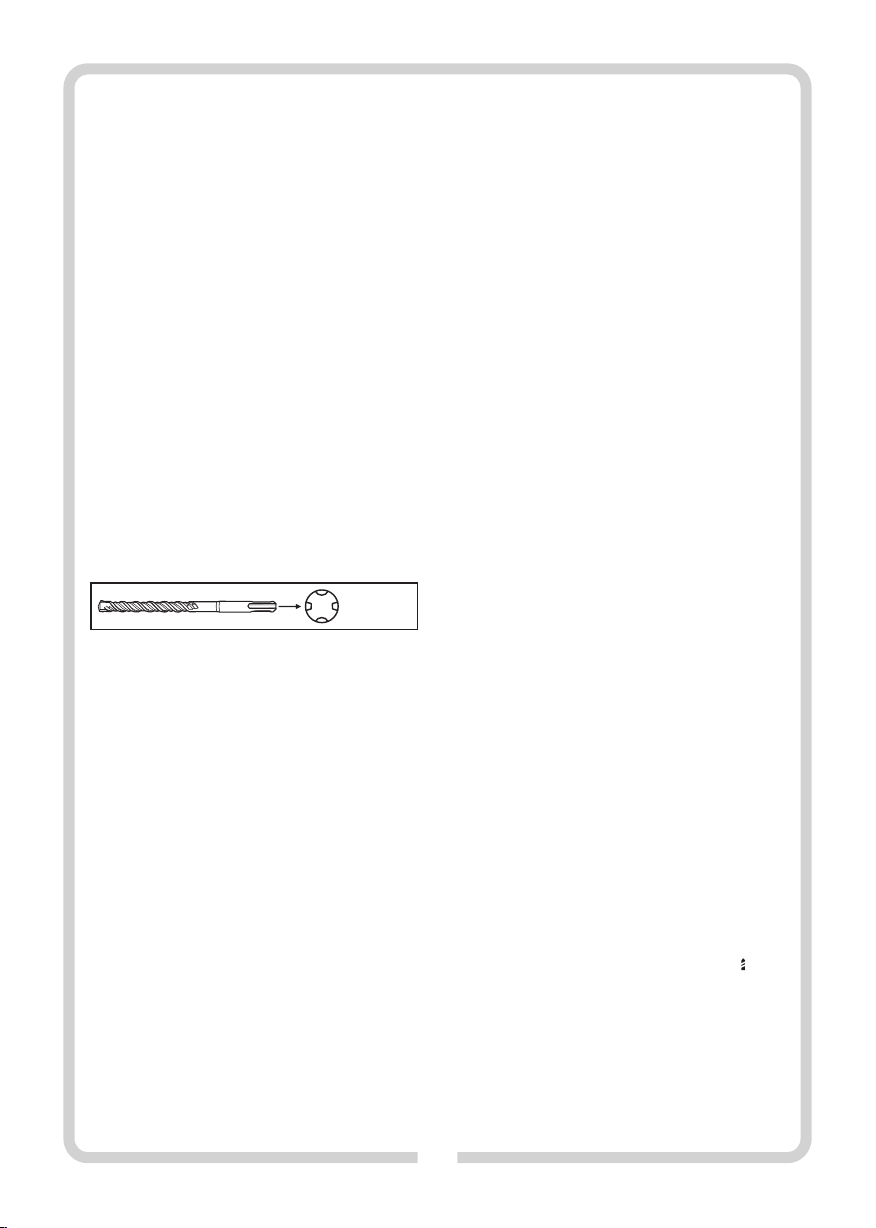

For impact drilling in concrete, bricks or stone as well as for chiseling one has to use SDS-plus tools that are to be inserted into the SDS-plus holder (1) of the machine.

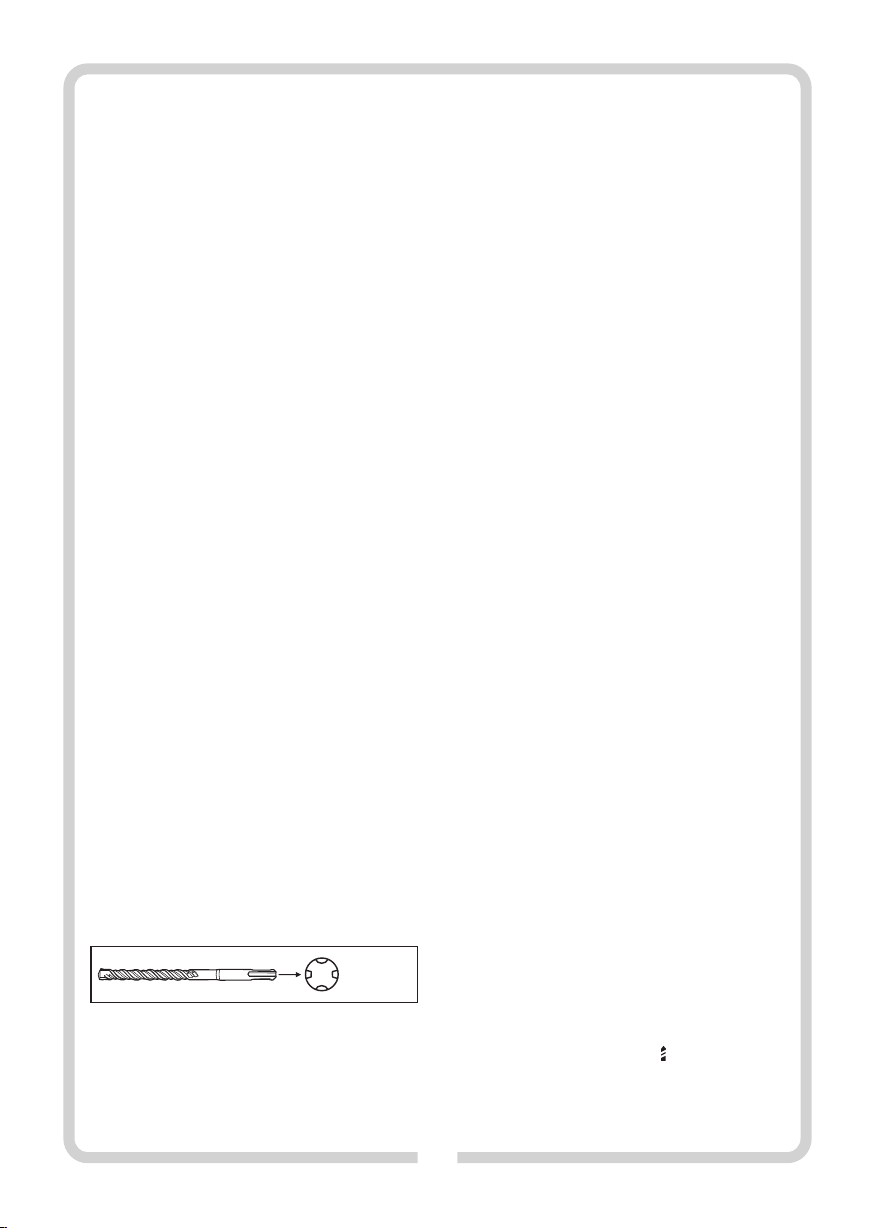

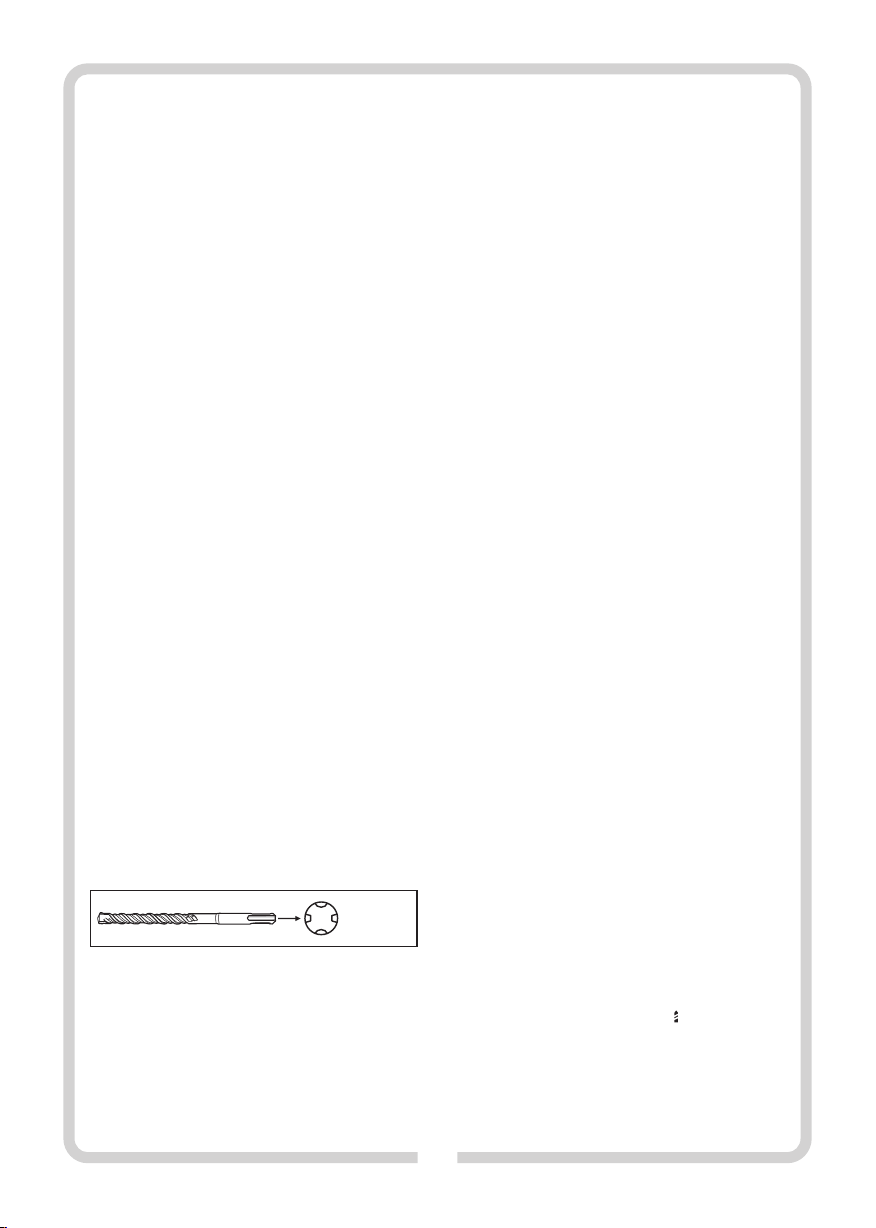

SDS-plus

To drill boreholes in steel or wood the tools without the SDS-plus functionality are used (e.g. drilling bits with cylindrical shanks). For such tools quick locking drilling chucks or chucks with a toothed ring are necessary.

CAUTION: Do never use tools without the SDS -plus functionality for impac t drilling or chiseling! The non-SDS-plus tools and corresponding drilling chucks shall definitely get damaged during impact drilling or chiseling.

n Installation of the drilling chuck with a toothed ring (Fig. C) ź Screw the SDS-plus adapter stud (15) into the drilling chunk with a

toothed ring (14).

ź Lock the drilling chunk with a toothed ring (14) with use of the securing

bolt (13).

NOTE: Please remember that the securing bolt has the left-hand thread.

ź Clean the rear end of the tool to be installed and lithium grease it slightly. ź Slide the adapter stud into the SDS -plus tool holder (1) with

simultaneous rotation of the drilling chuck until the adapter is automatically locked.

ź Check reliability of locking by pulling the drilling chuck with a toothed

ring outwards.

n D)Removing of the drilling chuck with a toothed ring (Fig. ź Pull the locking sleeve (3) backwards and slide the drilling chuck with a

toothed ring (14) out of the tool holder.

ź After removing the replaceable drilling chuck with a toothed ring (14)

must be protected from dirt. When necessary, slightly grease the toothed dog.

n Tool replacement

The SDS-plus tool holder makes it possible to replace a working tool easily and conveniently with no need to use additional tools. Due to the system feature, working tools of the SDS-plus type move in the holder with a little play. It is why axial run-out occurs when the machine runs with the idle speed. It has no influence onto dimension accuracy of the borehole to be drilled as the drilling bit is self-centered during drilling.

The dust protection hood (2) substantially prevents from penetration of dust into the tool holder during the machine operation. Take care to avoid damaging the dust hood (2) while inserting a tool into the tool holder. Damaged dust protection hood must be immediately replaced. It is recommended to have the dust hood replaced at a service workshop.

n Installation of the SDS-plus working tool (Fig. F) ź Clean the rear end of the tool to be installed and grease it slightly. ź Insert the tool into the tool holder with simultaneous rotation until the

tool shank is automatically locked inside the holder.

ź Check reliability of locking by pulling the tool outwards.

n Removing SDS-plus working tool (Fig. G)

CAUTION: Right after completion of working the tool may be really hot. Avoid direct contact with a tool and wear appropriate protecting gloves.

ź Push back the locking sleeve (3) and remove the tool. ź Clean the working tool carefully after removing it from the chuck.

Installation of working tools without SDS-plus functionalities (Fig.E)

n ź Install the drilling chuck with a toothed ring (14). ź Open the drilling chuck with a toothed ring by rotating the sleeve so

much as to enable sliding the working tool shank into the chuck. Insert the working tool.

ź Insert the key (16) into appropriate holes of the drilling chuck with a

toothed ring and uniformly fix the working tool.

ź Reposition the switch (7) into the symbol 'No-impact drilling'- . n Removing working tools without SDS-plus functionalities

CAUTION: Right after completion of working the tool may be really hot. Avoid direct contact with a tool and wear appropriate protecting gloves.

ź Use the key (16) designed for the drilling chuck to rotate the sleeve of the

drilling chuck with a toothed ring (14) clockwise until the working tool is released.

ź Clean the working tool carefully after removing it from the chuck. n Selection of the operation mode

NOTE: The operation mode of the machine can be switched over only when the machine is off! Otherwise the electric device may be damaged.

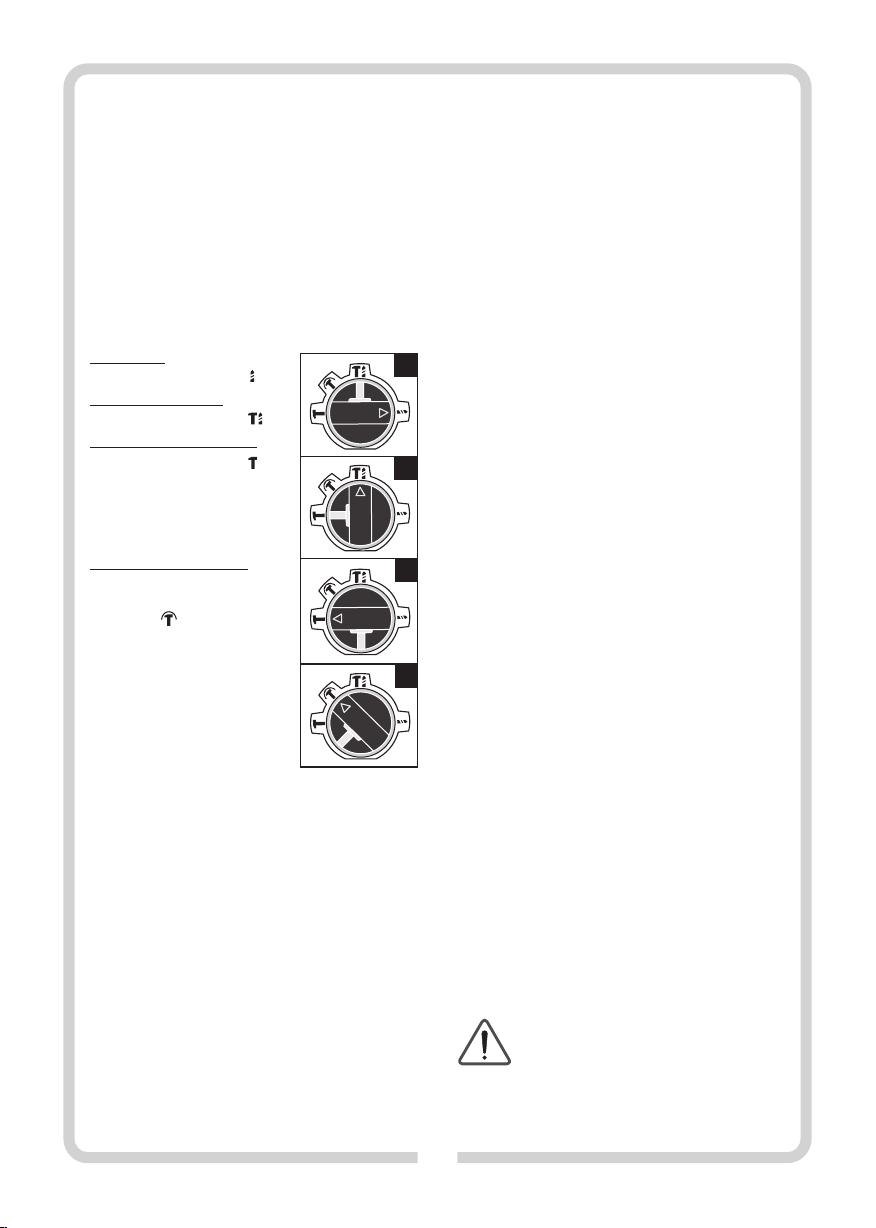

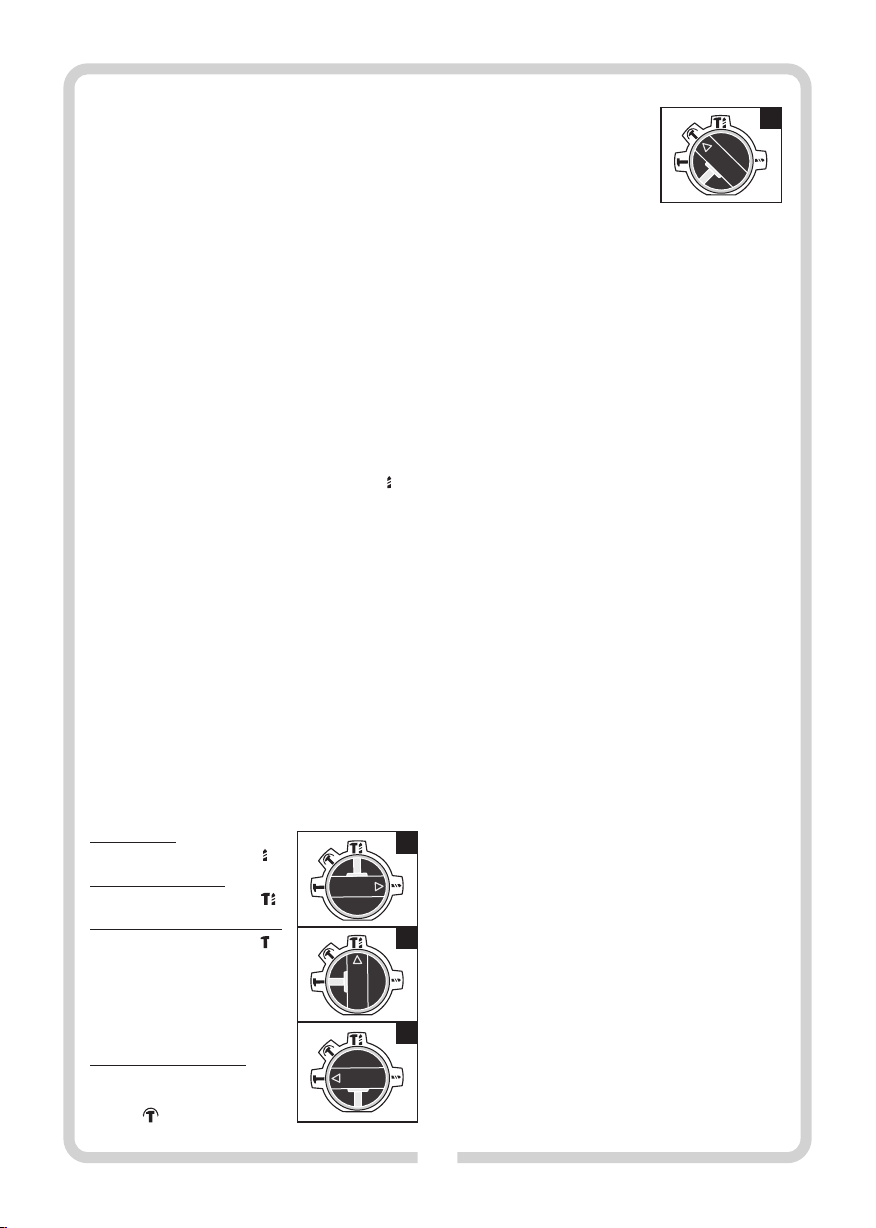

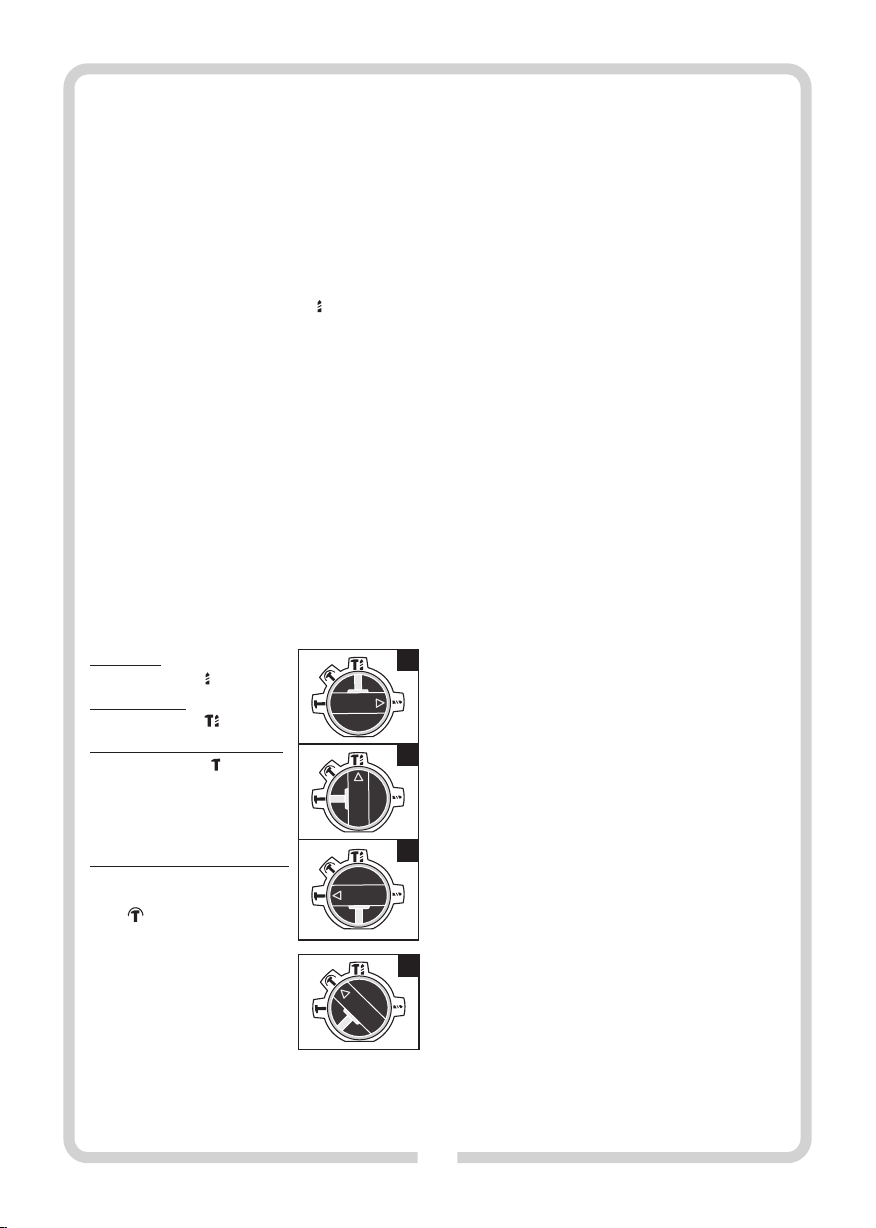

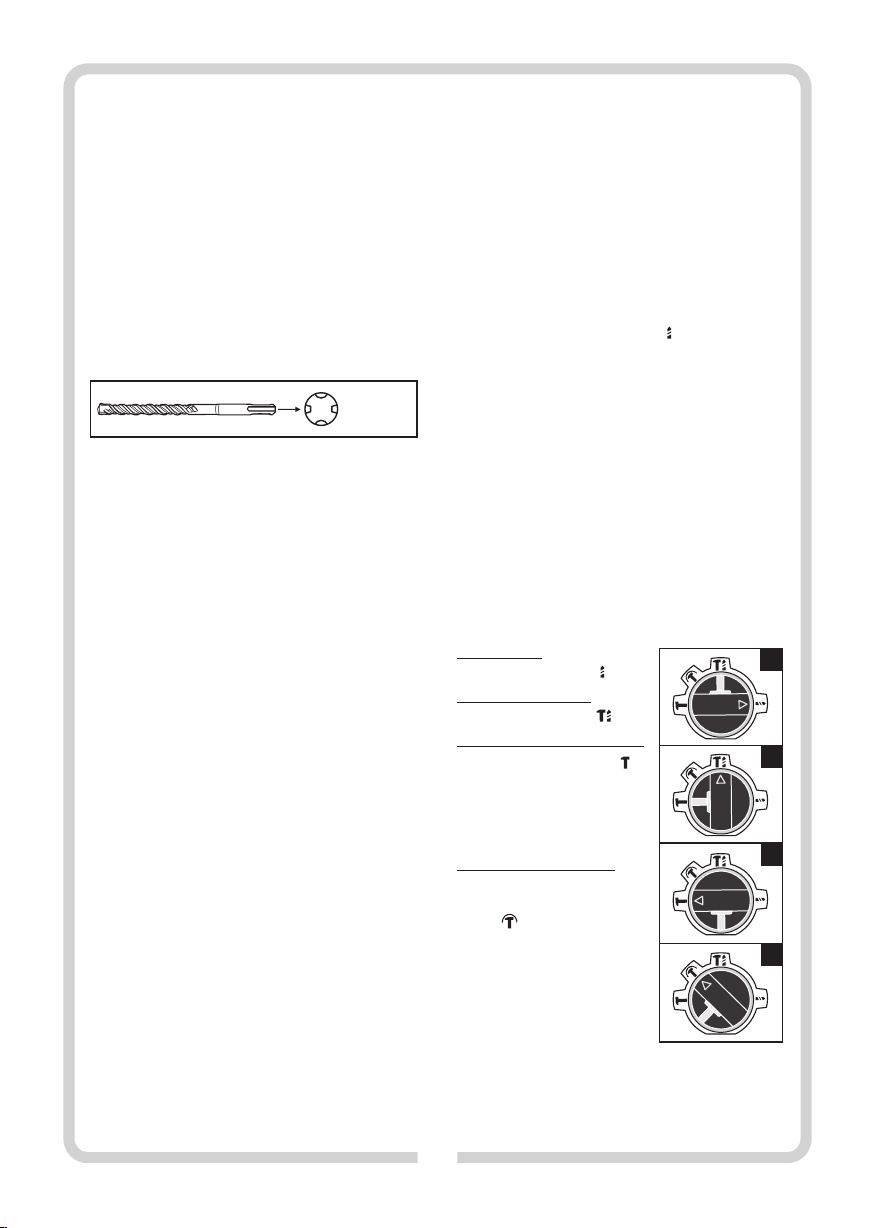

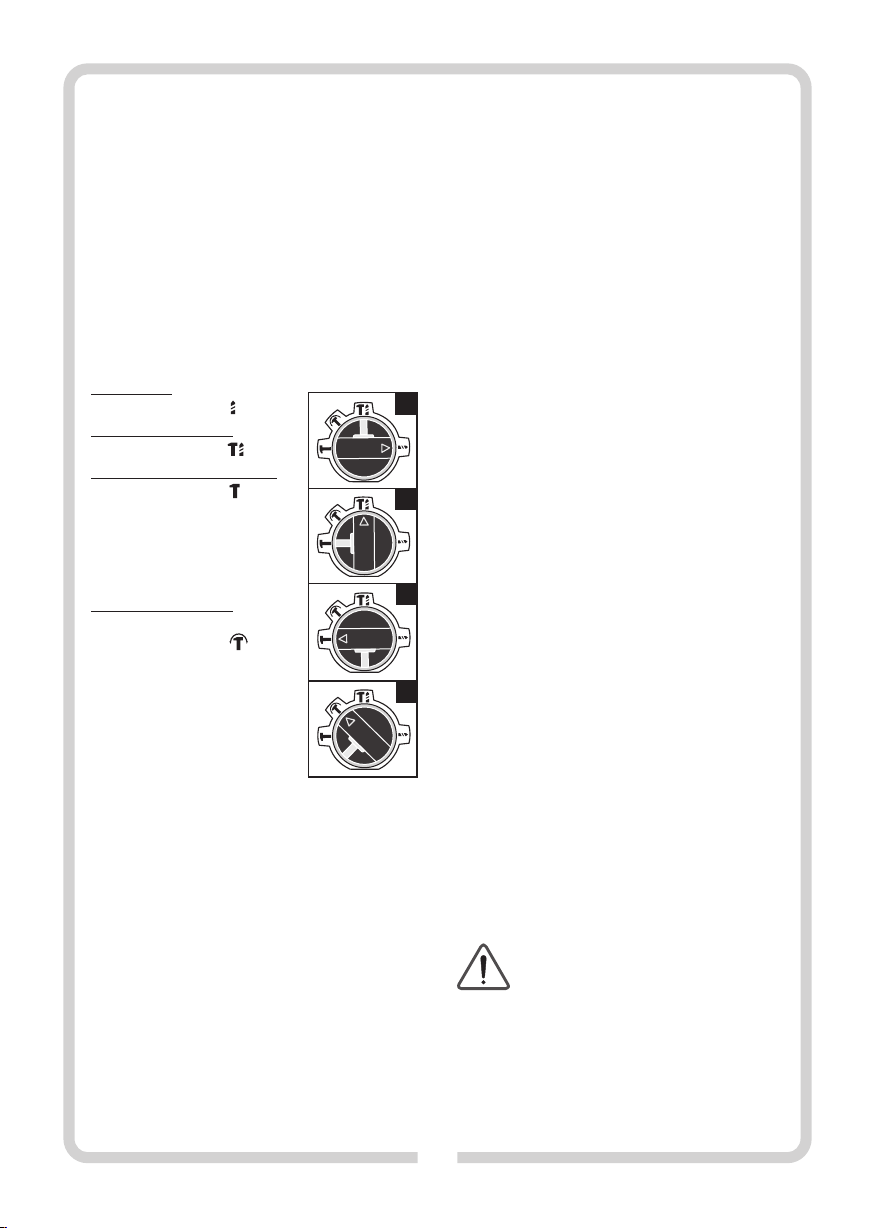

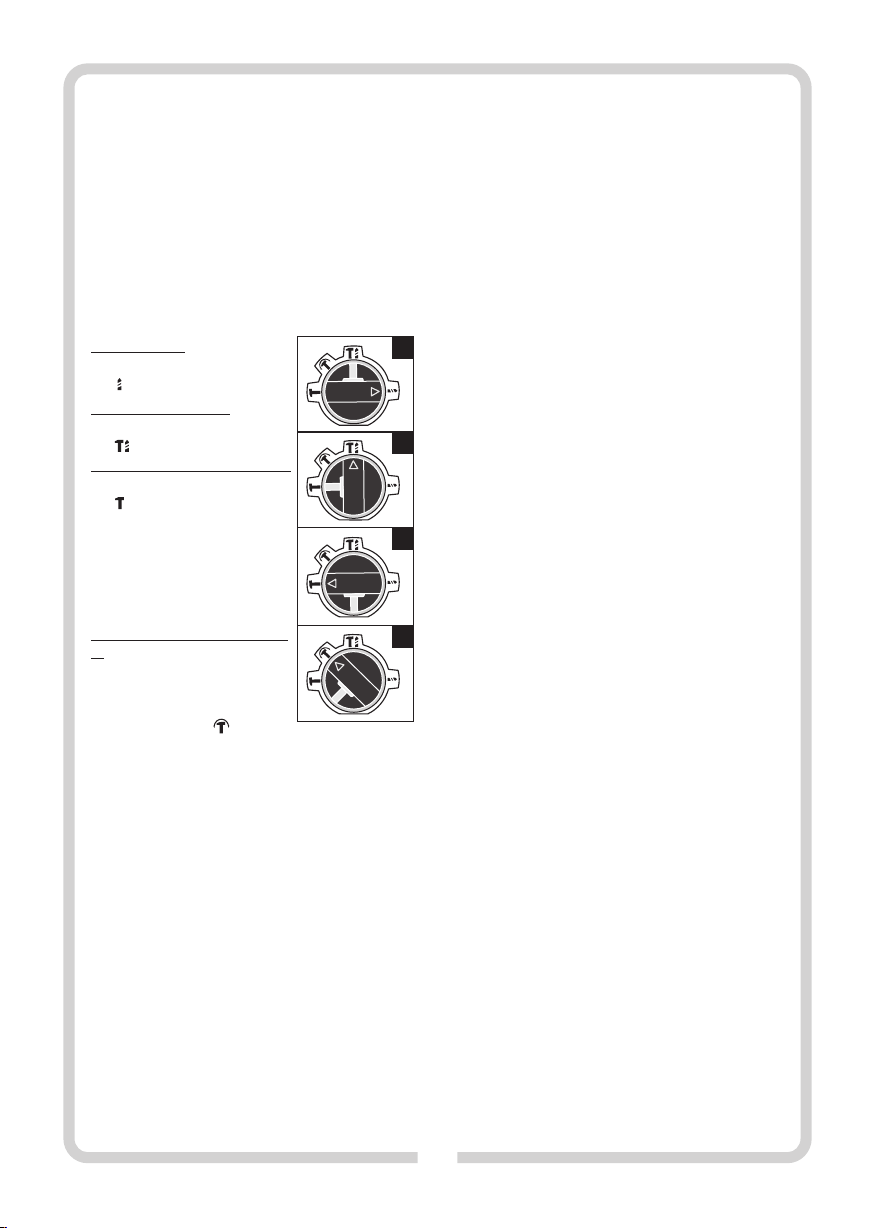

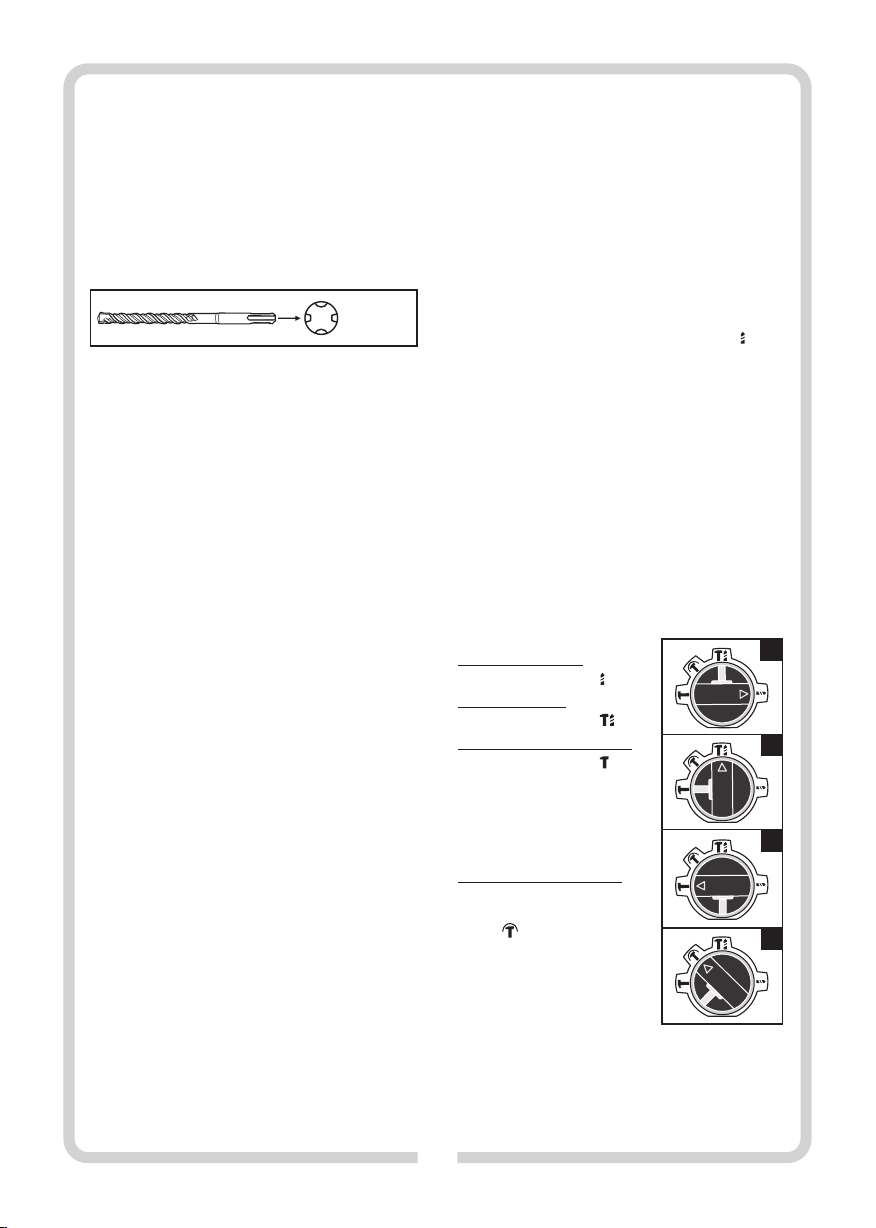

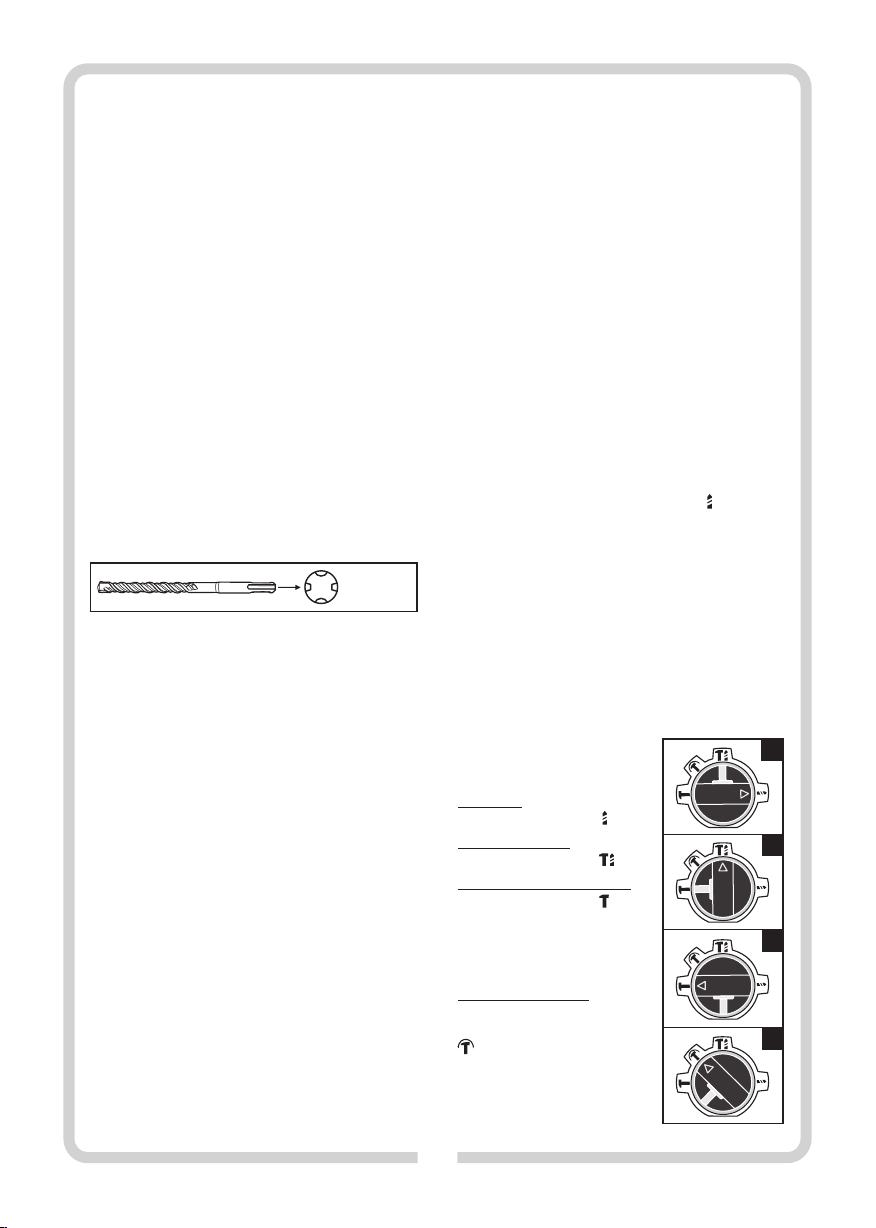

Operation mode of the machine can be selected with use of the operation mode selector switch (7). To change the operation mode it is necessary to depress the button (6) that releases locking of the operation mode selector switch and reposition the switch to the desired position until engagement of the locking pawl is heard.

No-impact drilling (Fig. 1):

Set the switch (7) to the symbol- .

Impact drilling (Fig. 2): Set the switch (7) to the symbol - .

Chiseling (rotation disabled) (Fig. 3):

Set the switch (7) to the symbol - . When the switch is set to the position

'Chiseling', the impact rate is automatically increased, w hich enables the to ol to pe rfo rm ch ise lin g wit h th e hig her performance.

Repositioning of the chisel (Fig. 4): Insert a chisel into the tool holder. Rotate the operation mode switch (7) to the position - . Rotate the tool holder to set the chisel to the

desired working position. Set the operation mode selector switch (7)

to the position 'Chiseling'. Thus, the tool holder is locked in its position.

While chiseling the operation mode selector switch (7) must always remain in the position 'Chiseling'.

n Turning on/off ź To turn the power tool on press its switch (9) button and keep it pressed. ź To turn the power tool off just release the switch (9) button.

Page 8

TIPS REGARDING OPERATION:

ź To drill holes in ceramic tiles set the operation mode switch ( ) to 7

position 'No-impact drilling'. Once the hole in the ceramic tile is ready, set the operation mode switch to position ' drill' and continue impact drilling in this mode.

ź When drilling in concrete, stone or walls hard alloy drill bits should be

used.

ź While drilling holes in a ceiling use a rubber dust collection ring (17),

which should be installed on the drill bit (see Fig. F) to protect the tool against the falling dust .

ź When drilling in metal use sharp metal drill bits only. n Overload safety coupling

When the running tool is seized or jammed, the driving torque is no longer transmitted to the spindle of the rotary hammer. Due to excessive forces and torques occurring when the machine is running operators should always reliably held the machine with two hands and take a steady position of the body. When the running tool is seized, it is necessary to switch the machine off and release the tool. Be careful as switching the seized machine on leads to strong and rapid reaction torques.

STORAGE AND MAINTENANCE:

Store the machine in a place away from children, keep it clean and protect from humidity and dust. Storage conditions should exclude any mechanical damage and weathering. External plastic parts of the machine can be cleaned with use of a wet cloth and a mild cleaning agent.

NOTE: NEVER use any solvent-based cleaning agents.

After drilling in concrete, in an intensely dusty environment, it is recommended to remove dust from ventilation holes and the chuck with compressed air (at a pressure of up to 0,3 MPa). It will prevent damage to the bearings and will remove the dust obstructing air flow to cool the motor. Maintenance includes a periodic gearbox grease replacement. Replace the grease every 40-50 hours of operation.

Grease replacement should be carried out only by a specialized service centre or a qualified person to avoid any damage to the tool.

TRANSPORTATION:

The rot ary ha mmer sho uld be tr anspor ted and s tored in i ts transportation case that protects the tool from moisture, penetration of dust and fine particles. In particular it is necessary to protect the ventilation openings. Small objects that get into the device can damage the motor.

TROUBLESHOOTING GUIDE (TYPICAL PROBLEMS):

The tool does not work:

- check if the power cord is connected properly and check fuses,

The rotary hammer works with jerks or sparks are visible:

- check and replace carbon brushes.

n Replacement of carbon brushes (Fig.H)

The motor is provided with carbon brushes that are considered as fast

The policy of the PROFIX company consists in permanent improvements of the offered products and therefore the company reserves the right to make amendments to the product specification without a prior notice. The images included into the operation manual are only of the exemplary nature and may slightly differ from actual appearance of the device purchased. This instruction manual is protected by copyright. Copying it without the written consent of PROFIX Co. Ltd. is prohibited.

wearing parts. When they are worn or are in the near-to-worn limit that is 6 mm, the motor may operate with serious disturbances. When poor condition of brushes is found out they must be replaced with new ones. Moreover, the brushes must be always kept clean so they can freely move in brush sockets. The both brushes must be replaced at a time. Use always original and identical carbon brushes.

WARNING! Prior to commen cement of the brush replacements unplug the power cord from and electric outlet.

To replace brushes, use a flat blade screwdriver to remove brush holders (11) from both sides of the rotary hammer and take the brushes out. After installing new brushes tighten the brush holders. After replacement, switch the tool on and let it running idle for about 5 minutes.

- If the power tool does not work despite being supplied from a proper power source, have the tool repaired sending it to the ser vice center located at the warranty cardaddress specified in .

MANUFACTURER:

PROFIX Ltd., 34 Marywilska Street, 03-228 Warsaw, POLAND.

PROTECTION OF THE ENVIRONMENT:

NOTE: The symbol nearby denotes that old equipment must

never be thrown away together with other waste (with the penalty of a fine). Hazardous components of electronic equipment may adversely affect the natural environment and human health.

Each household may contribute to the recovery and reuse (recycling) of old machinery and equipment. Both in Poland and Europe a system for recovery of used equipment either exists or is being created. The system obliges all organizations that sell such equipment to collect the used machinery and appliances. Moreover, general purpose collecting points for such equipment are available.

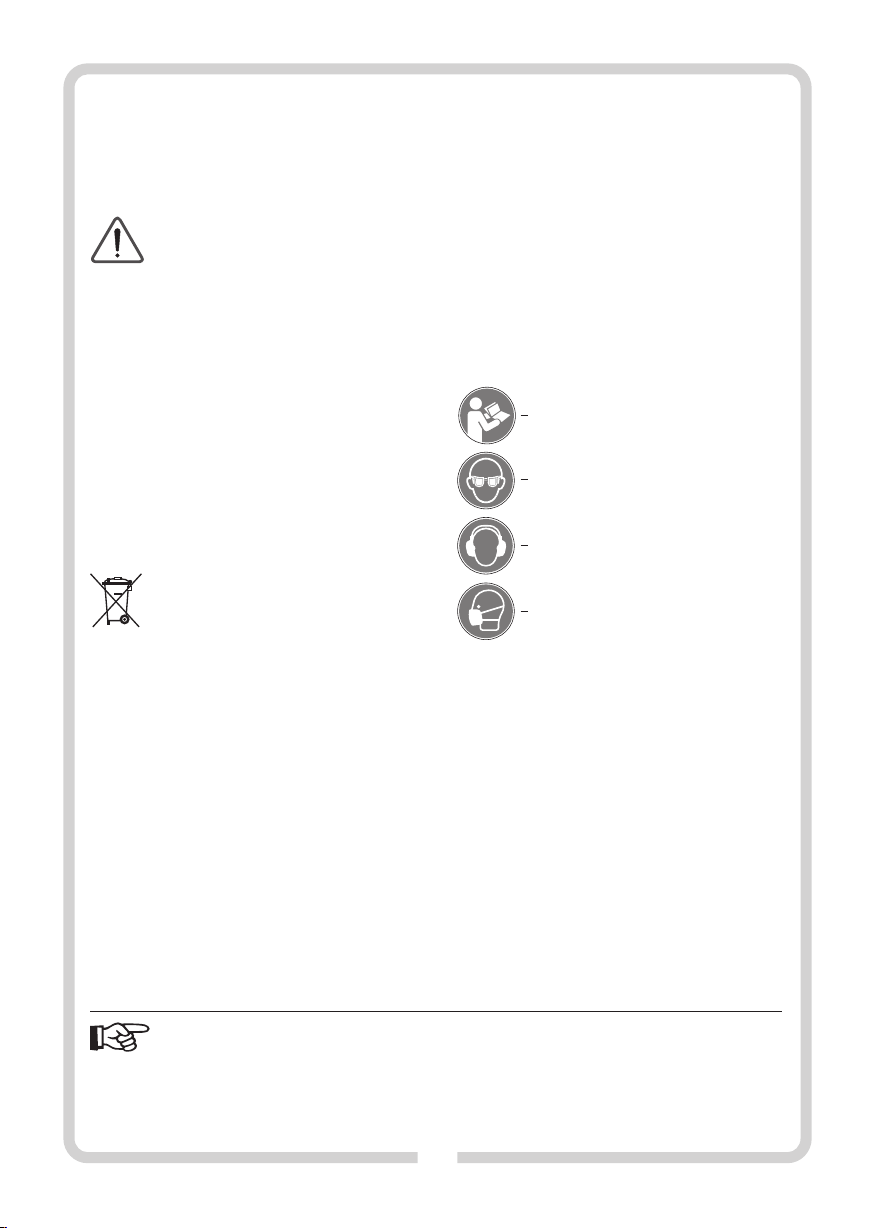

PICTOGRAMS:

Explanation of the icons located on the nominal plate and the information tags.

«Read this instruction before switching on the power supply and starting the work»

«Always wear safety goggles»

«Wear hearing protection»

«Wear a dust mask»

Page 9

INSTRUKCJA OBSŁUGI

MŁOTOWIERTARKA TMM710K

Instrukcja oryginalna

PRZED PRZYSTĄPIENIEM DO UŻYTKOWANIA NALEŻY ZAPOZNAĆ SIĘ Z NINIEJSZĄ INSTRUKCJĄ. Zachowaj instrukcję do ewentualnego przyszłego wykorzystania. OS TR ZE ŻEN IE ! N al eży pr ze cz yta ć w sz yst ki e ostrzeżenia dotyczące bezpieczeństwa użytkowania oznaczone symbolem i wszystkie wskazówki dotyczące bezpieczeństwa użytkowania.

Nieprzestrzeganie podanych niżej ostrzeżeń dotyczących bezpieczeństwa i wskazówek dotyczących bezpieczeństwa może być przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń.

Za chow aj ws zys tkie ost rze żeni a i w skaz ówk i dot ycz ące bezpieczeństwa, aby móc skorzystać z nich w przyszłości.

W podanych niżej ostrzeżeniach w yrażenie „elektronarzędzie” oznacza ele ktron arzę dzie za sila ne z si eci (z przewo dem za sila jący m) lub elektronarzędzie zasilane z akumulatora (bezprzewodowe).

OS TR ZE ŻE NI E! O gó ln e o st rze że ni a d ot ycz ąc e bezpieczeństwa użytkowania narzędzia.

Bezpieczeństwo w miejscu pracy:

a) W miejscu pracy należy u trzymy wać por ządek i d obre

oświetlenie. Nieporządek i złe oświetlenie przyczynia się do wypadków.

b) Nie należy używać elektronarzędzia w środowiskach wybu-

chowych, tworzonych przez łatwo palne ciecze, gazy lub pyły.

Elektronarzędzie wytwarza iskry, które mogą zapalić pył lub opary.

c) Nie należy dopuszczać dzieci i obserwatorów do miejsc, w

których używa się elektronarzędzi. Rozproszenie uwagi może

spowodować utratę kontroli nad elektronarzędziem.

OS TR ZE ŻE NI E! Ogó ln e o st rz eż eni a d ot yc zą ce bezpieczeństwa użytkowania narzędzia.

Bezpieczeństwo elektryczne:

a) Wtyczki elektronarzędzi muszą pasować do gniazdek. Nigdy w

żaden sposób nie należy przerabiać wtyczki. Nie należy używać żadnych przedłużaczy w przypadku elektronarzędzi mając ych przewód z żyłą uziemienia ochronnego. Brak przeróbek we

wtyczkach i gniazdkach wtyczkowych zmniejsza ryzyko porażenia prądem elektrycznym.

b) Należy unika ć dotyk ania p owierz chni uz iemion ych lub

zwartych z ma są, takich jak rury, ogrzewa cze, grzejniki centralnego ogrzewania i chłodziarki. W przypadku dotknięcia

części uziemionych lub zwartych z masą, wzrasta ryzyko porażenia prądem elektrycznym.

c) Nie należy narażać elektronarzędzi na działanie deszczu lub

war unkó w wilg otny ch. W p rzy padk u prze dos tani a się do

elektronarzędzia wody, wzrasta ryzyko porażenia prądem elektrycznym.

d) Nie należy nadwerężać przewodów przyłączeniowych. Nigdy

ni e n ale ży uży wa ć p rze wo du p rz ył ącz en iow eg o do przenoszenia, ciągnięcia elektronarzędzia lub wyciągania wtyczki z gniazdka. Należy trzymać przewód przyłączeniowy z dale ka od źr ódeł cie pła, ol ejów, ostr ych kra wędzi lu b ruchomych części. Uszkodzone lub zaplątane przewody przyłączeniowe

zwiększają ryzyko porażenia prądem elektrycznym.

e) W prz ypadku, gdy elektronarzędzie używa się na wolnym

powie trzu, pr zewody p rzyłąc zeniowe n ależy pr zedłuża ć

prz edłu żacz ami p rzez nacz onym i do p rac y na w olnym powietrzu. Używanie przedłużacza przeznaczonego do pracy na wolnym

powietrzu zmniejsza ryzyko porażenia prądem elektrycznym.

f) Zalec a się podłą czenie urz ądzenia do s ieci elekt rycznej

wyposażonej w w yłącznik różnicowo-prądowy (RCD) o prądzie wyłączenia 30mA lub mniejszym.

g) W przypadku, gdy używanie elektronarzędzia w środowisku

wilgotnym jest nieuniknione, jako ochronę przed napięciem zasilania należy stosować urządzenie różnicowoprądowe (RCD).

Zastosowanie RCD zmniejsza ryzyko porażania prądem elektrycznym.

OS TR ZE ŻE NI E! Og ól ne ost rz eż en ia do ty cz ąc e bezpieczeństwa użytkowania narzędzia.

Bezpieczeństwo osobiste:

a) Niniejszy sprzęt nie jest przeznaczony do użytkowania przez

osoby (w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub psychicznej, lub osoby nie mające doświadczenia lub znajomości sprzętu, chyba że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazanej przez osoby odpowiadające za ich bezpieczeństwo.

b) Należ y być p rzewi dując ym, o bserw ować co się ro bi i

zachowywać rozsądek podczas używania elektronarzędzia. Nie należy używać elektronarzędzia, gdy jest się zmęczonym lub pod wpływem narkotyków, alkoholu lub lekarstw. Chwila

nieuwagi podczas pracy elektronarzędziem może spowodować poważne osobiste obrażenia.

c) Należy stos ować wyposa żenie ochronn e. Należy zawsze

zakładać okulary ochronne. Używanie w odpowiednich warunkach

wyposażenia ochronnego, takiego jak ma ska przeciwpyłowa, obuwie antyp oślizgowe, kas k lub ochronnik i słuchu, zmni ejszy osobi ste obrażenia.

d) N al eż y u n ik ać ni ez am i er zo ne go ro z ru ch u. Pr ze d

przyłączeniem do źródła zasilania i/lub przed podłączeniem akumulatora oraz zanim podniesie się lub przeniesie się narzędzie należy upewnić się, że wyłącznik elektronarzędzia jest w pozycji wyłączony. Przenoszenie elektronarzędzia z palcem na

wyłączniku lub przyłączenie elektronarzędzia do sieci zasilającej przy załączonym wyłączniku może być przyczyną wypadku.

e) P rzed u rucho mieni em ele ktron arzęd zia na leży u sunąć

wszystkie klucze. Pozostawienie klucza w obracającej się części

elektronarzędzia może spowodować osobiste obrażenia.

f) Nie należy wychylać się za daleko. Należy cały czas stać pewnie i

za chow ać ró wnow agę . Umo żli wi to lep szą k ont rolę nad

elektronarzędziem w sytuacjach nieprzewidywalnych.

g) Należy odpowiednio się ubierać. Nie należy nosić luźnego

ubrania ani biżuterii. Należy utrzymywać swoje włosy, ubranie i rękawiczki z dala od części ruchomych. Luźne ubrania, biżuteria

lub długie włosy mogą zostać zaczepione przez części ruchome.

h) Jeż eli u rzą dzen ia s ą prz yst osow ane d o pr zył ącze nia

zewnętrzne go odciągu pyłu i po chłaniacza pyłu, n ależy upewnić się, że są one prz yłączone i prawidłowo użyte. Użycie

pochłaniaczy pyłu może zredukować zagrożenia zależne od zapylenia.

i) Nie pozwól, aby umiejętności uz yskane dzięki częstemu

korzystaniu z elektronarzędzia pozwoliły Ci poczuć się pewnym siebie i zignorować zasady bezpieczeństwa. Nieostrożne działanie

Page 10

może spowodować poważne obrażenia w ułamku sekundy.

OS TR ZEŻ EN IE! Og óln e o str ze żen ia dot ycz ąc e bezpieczeństwa użytkowania narzędzia.

Użytkowanie i troska o elektronarzędzie:

a) Nie należy elek tronarzędzia pr zeciążać. Należy stosować

elektronarzędzie o mocy odpowiedniej do wykonywanej pracy.

Właściwe elektronarzędzie umożliwi pracę lepszą i bezpieczniejszą przy obciążeniu, na jakie zostało zaprojektowane.

b) Nie należy używać elektronarzędzia, jeżeli łącznik go nie

załącza i nie w yłącza. Każde elektronarzędzie, którego nie można

załączać lub wyłączać łącznikiem, jest niebezpieczne i musi zostać naprawione.

c) Należy odłączać wtyczkę ze źródła zasilania elektronarzędzia

i/lub odłączyć akumulator przed wykonaniem każdej nastawy, wymiany części lub magazynowaniem. Takie zapobiegawcze środki

be zp ie cz eńs tw a re du ku ją ryz yk o p rz ypa dk ow ego roz ru ch u elektronarzędzia.

d) Nieuży wane elektronar zędzie należy przec howywać poza

z as ię g ie m d z ie ci i ni e n a le ży p oz wa l ać os o bo m nie zazn ajo mion ym z e lekt rona rzę dzie m lub nin iejs zą instrukcją na uży wanie elektronarzędzia. Elektronarzędzia są

niebezpieczne w rękach nieprzeszkolonych użytkowników.

e) El ektronarzędz ia należy konse rwować. Należ y sprawdzać

wspó łosiow ość lub zakles zczeni e się cz ęści r uchomyc h, pęknięcia części i wszystkie inne czynniki, które mogą mieć wpły w na p racę e lektro narzę dzia. Jeżeli stwie rdzi s ię uszkodzenia, należy elektronarzędzie przed użyciem naprawić.

Przycz yną wielu wy padków jest ni efachowy s posób konse rwacji elektronarzędzia.

f) Narzę dzia tnące powinny być os tre i czyste. Odpowied nie

ut rzy myw ani e ost ryc h kr awęd zi n arz ędz i tn ący ch zm nie jsz a prawdopodobieństwo zakleszczenia i ułatwia obsługę.

g) Elektronarzędzie, wyposażenie, narzędzia robocze itp. należy

stosować zgodnie z niniejszą instrukcją, biorąc pod uwagę waru nki pr acy i r odzaj pracy do wy konani a. Uży wanie

elektronarzędzia w sposób, do jakiego nie jest przewidziane, może spowodować niebezpieczne sytuacje.

h) W nis kich tempe raturach, lub po dłu ższym okre sie nie

użytkowania, zalecane jest włączenie elektronarzędzia bez obc iąż enia na o kres kil ku mi nut w cel u wła ści wego rozprowadzenia smaru w mechanizmie napędu.

i) Do czyszczenia elektronarzędzi stosować miękką, wilgotną (nie

mo k ra ) s zm at kę i m yd ł o. N i e s to so wa ć b en z yn y, rozpus zczalnikó w i innych śr odków mogą cych uszko dzić urządzenie.

j) Elektronarzędzie należy przechowywać/ transportować po

upewnieniu się, że wszystkie jego elementy ruchome są zablokowane i zabezpieczone przed odblokowaniem za pomocą oryginalnych elementów do tego przeznaczonych.

k) Elektronarzędzie należy przechowywać w miejscu suchym,

zabezpieczone przed kurzem i wnikaniem wilgoci.

l) Transportowanie elektronarzędzia powinno odbywać się w

op ak owa ni u o ry gi nal ny m, za bez pi ec za ją cy m p rze d uszkodzeniami mechanicznymi.

m) Uchw yty i powierzchnie chwytne należy utrz ymywać czyste i

wolne od oleju i smaru. Śliskie uchwyty i powierzchnie chwytne nie

poz wal ają na be zpi ecz ne t rzy man ie i ko ntr olę narz ędz ia w

nieoczekiwanych sytuacjach.

OS TR ZE ŻE NI E! Og ól ne ost rz eż en ia do ty cz ąc e bezpieczeństwa użytkowania narzędzia.

Naprawa:

a) Naprawy gwarancyjne i pogwarancyjne swoich elektronarzędzi

wykonuje Serwis PROFIX, co gwarantuje najwyższą jakość napraw oraz stosowanie oryginalnych części zamiennych.

OSTRZEŻENIE! MŁOTOWIERTARKA, ostrzeżenia dotyczące bezpieczeństwa

Bezpieczeństwo osobiste:

a) Podczas pracy należy s tosować środki o chrony s łuchu.

Długotrwały wpływ hałasu może spowodować utratę słuchu.

b) Podczas wykonywania prac, przy któr ych narzędzie robocze

mogłoby natrafić na ukryte przewody elektr yczne lub na własny przewód zasilający, elektronarzędzie należy trzymać za izolowane powierzchnie rękojeści. Kontakt z przewodem sieci

zasilającej może spowodować przekazanie napięcia na części metalowe ele ktron arzę dzia, co mogł oby sp owodo wać por ażeni e prąd em elektrycznym.

c) Należy używać odpowiednich przyrządów poszukiwawczych w

celu lokalizacji ukrytych przewodów zasilających, lub poprosić o po moc a dmin istr acj ę obi ektu . Kont akt z prz ewod ami

znajdującymi się pod napięciem może doprowadzić do powstania pożaru i porażeni a elektryczn ego. Uszkodzenie pr zewodu gazowego moż e doprowadzić do wybuchu. Wniknięcie do przewodu wodociągowego powoduje szkody rzeczowe.

d) Nie należy obrabiać materiału zawierającego azbest. Azbest

powoduje chorobę nowotworową.

e) Miejs ce pracy n ależy utrz ymywać w c zystości. Mieszanki

materiałów są szczególnie niebezpieczne. Pył z metalu lekkiego może się zapalić lub wybuchnąć.

f) Należy zabezpieczyć obrabiany przedmiot. Upewnić się, czy

wszystkie zaciski mocujące są ściśnięte i zweryfikować, ażeby nie było przesadnego luzu. Zamocowanie obrabianego przedmiotu w urządzeniu mocującym lub imadle jest bezpieczniejsze niż trzymanie go w ręku.

g) Narzędzia używać z dodatkowymi rękojeściami dostarczonymi

z narzędziem. Utrata kontroli może spowodować osobiste obrażenia

operatora.

h) Przed użyciem należy odpowiednio prz ygotować narzędzie. To

narzędz ie wytwarza w ysoki wyjś ciowy moment o brotowy i bez odpowiedniego usztywnienia narzędzia podczas pracy może dojść do utraty kontroli, co może spowodować obrażenia ciała.

i) Elektronarzędzie podczas pracy należy mocno trzymać oburącz

i dbać o stab ilną pozycję. El ektronarzędz ie prowadzone jest

bezpieczniej w obydwu rękach.

j) Należy natychmiast wyłączyć elektronarzędzie, gdy zablokuje

się używane narzędzie. Należy być przygotowanym na wysokie wibracje, które powodują odrzut. Używane narzędzie zablokowuje

się, gdy: elektronarzędzie jest przeciążone, lub gdy skrzywi się w obrabianym przedmiocie.

k) Należy odłączać maszynę od sieci elektrycznej podczas

przer wy w pracy, po dczas wymi any nasadek, remontu, czyszczenia lub regulacji. Przed odłożeniem elektronarzędzia, należy poczekać, aż znajdzie się ono w bezruchu. Narzędzie

robocze może się zablokować i doprowadzić do utraty kontroli nad elektronarzędziem.

Page 11

l) Ni e wo lno uży wać ele ktr ona rzę dzi a z u szk odz ony m

przewodem zasilającym. Nie należy dotykać uszkodzonego przewodu; w przypadku uszkodzenia przewodu podczas pracy, należy wyciągnąć wtyczkę z gniazda. Uszkodzone przewody podwyższają ryzyko porażenia prądem.

m) Jeżeli przewód przyłączeniowy zasilający elektronarzędzie jest

us zko dz ony, to m us i zo sta ć z ast ąp ion y pr ze wod em przyłączeniowym dostępnym w sieci serwisu.

Instrukcje bezpieczeństwa podczas używania długich wierteł

a) Nigdy nie pracuj z większą prędkością niż maksymalna prędkość

obrotowa wiertła. Przy w yższych prędkościach, wiertło może się

wyginać, jeśli obraca się swobodnie bez kontaktu z przedmiotem obrabianym, powodując obrażenia ciała.

b) Zawsze rozpoczynaj wiercenie z małą prędkością i po zetknięciu

wiertła z przedmiotem obrabianym. Przy wyższych prędkościach,

wiertło może się wyginać, jeśli obraca się swobodnie bez kontaktu z przedmiotem obrabianym, powodując obrażenia ciała.

c) Podczas wiercenia dociskaj wiertło do przedmiotu obrabianego

w jednej linii z wiertłem, nie należy zbyt mocno dociskać wiertła. Wiertła mogą się wyginać, powodując uszkodzenie lub utratę

kontroli, co może spowodować obrażenia ciała.

PRZEZNACZENIE I BUDOWA MŁOTOWIERTARKI:

Młotowiertarka jest przeznaczona do wiercenia udarowego otworów w betonie, cegle i kamieniu oraz do lżejszych prac związanych z dłutowaniem. Stosować ją można również do wiercenia bez udaru w drewnie, metalu, ceramice i tworzywie sztucznym.

Kategorycznie w yklucza się wykorzystanie urządzenia do wszelkich innych celów.

Mł otow ier tar ka j est nap ędz ana uło żony m pi ono wo si lni kie m jednofazowym szczotkowym.

Urządzenie nie nadaje się do długotrwałych robót w ciężkich warunkach. Nie wolno wykorzysty wać je do wykonywania prac wymagających zastosowania profesjonalnego urządzenia.

Każde użycie elektronarzędzia niezgodne z pr zeznaczeniem podanym wyżej jest zabronione i powoduje utratę gwarancji oraz brak odpowiedzialności producenta za powstałe w wyniku tego szkody. Jakiekolwi ek modyfikacj e urządzenia doko nane przez użytkow nika zwalniają producenta z odpowiedzialności za uszkodzenia i szkody wyrządzone użytkownikowi i otoczeniu. Poprawne użytkowanie elektronarzędzi a dotyczy także konserwacji, składowania, transportu i napraw. Elektronarzędzie może być naprawiane wyłącznie w punktach serwisowych wyznaczonych przez producenta. Ur ządzenia zasilane z sieci powinny być naprawiane tylko przez osoby uprawnione. Pomimo zgodnego z przeznaczeniem stosowania nie można całkowicie wyeliminować określonych czynników ryzyka resztkowego. Ze względu na ko nst ruk cję i bu do wę m asz yny mo gą w yst ąp ić n ast ęp ują ce niebezpieczeństwa:

- Dotknięcie obracającego się narzędzia roboczego w trakcie pracy ręką lub ubraniem operatora, przewodem zasilającym.

- Oparzenie przy wymianie narzędzia roboczego. (Podczas pracy narzędzie robocze bardzo się rozgrzewa, żeby uniknąć oparzenia przy jego wymianie należy stosować rękawice ochronne).

- Odrzucenie przedmiotu obrabianego lub części przedmiotu obrabianego.

- Skrzywienie/złamanie narzędzia roboczego.

nKompletacja ź Młotowiertarka - 1 szt.

ź Rękojeść pomocnicza - 1 szt. ź Ogranicznik głębokości wiercenia - 1 szt. ź Dłuto płaskie - 1 szt. ź Szpicak - 1 szt. ź Wiertła SDS-plus - 3 szt. (8, 10, 12 mm) ź Pierścień gumowy do zbierania pyłu - 1 szt. ź Szczotki węglowe - 2 szt. ź Kufer transportowy - 1 szt. ź Instrukcja obsługi - 1 szt. ź Karta gwarancyjna - 1 szt.

nElementy urządzenia

Numeracja elementów urządzenia odnosi się do przedstawienia graficznego umieszczonego na stronach 2-3 instrukcji obsługi:

Rys. A 1. Uchwyt narzędziowy SDS-plus

2. Osłona przeciwpyłowa

3. Tuleja zaryglowania

4. Ogranicznik głębokości wiercenia

5. Przycisk mocowania ogranicznika głębokości wiercenia

6. Przycisk zwalniający blokadę przełącznika trybu pracy

7. Przełącznik trybu pracy

8. Rękojeść główna z nakładką antypoślizgową

9. Włącznik

10. Przewód zasilający

11. Szczotkotrzymacz

12. Rękojeść pomocnicza

Rys. C 13. Śruba zabezpieczająca uchwyt wiertarski z wieńcem zębatym*

14. Uchwyt wiertarski z wieńcem zębatym*

15. Trzpień mocujący SDS-plus do uchwytu wiertarskiego* Rys. E 16. Klucz do uchwytu wiertarskiego z wieńcem zębatym* Rys. F 17. Pierścień gumowy do zbierania pyłu

* Opisany lub przedstawiony osprzęt nie należy w całości do wyposażenia standardowego elektronarzędzia.

DANE TECHNICZNE:

Napięcie zasilania Częstotliwość zasilania Moc pobierana Prędkość obrotowa bez obciążenia Liczba udarów / energia udaru Uchwyt narzędziowy

220 V-240 V 50 Hz 710 W 930 /min

-1

5000 min / 2,6 J SDS-plus stal - 13 mm

Maksymalna średnica wiercenia

beton - 26 mm drewno - 40 mm

Masa (bez akcesoriów) Klasa narzędzia Stopień ochrony Poziom ciśnienia akustycznego LpA, wiercenie Poziom ciśnienia akustycznego LpA, dłutowanie Poziom mocy akustycznej LwA, wiercenie Poziom mocy akustycznej LwA, dłutowanie Tolerancja pomiaru

Poziom wibracji wg normy:

h HD

rękojeść główna rękojeść pomocnicza

- wiercenie udarowe w betonie a

4,0 kg

/II IP20 90,23 dB(A) 95,33 dB(A) 101,23 dB(A) 106,33 dB(A) ±3dB(A)

EN 60745-2-6

21,540 m/s

9,847 m/s

Page 12

- dłutowanie a

h Cheq

- tolerancja pomiaru

rękojeść główna rękojeść pomocnicza

26,368 m/s 10,817 m/s

1,5 m/s

Podan y poziom drgań je st reprez entaty wny dla podstawo wych zastosowań elektronarzędzia. Jeżeli elektronarzędzie użyte zostanie do innych zastosowań lub z innymi narzędziami roboczymi, a także jeśli nie będzie wystarczająco konserwowane, poziom wibracji może odbiegać od podanego. Podane powyżej prz yczyny mogą spowodować podwyższenie ekspozycji na wibracje podczas całego czasu pracy. Należy wprowadzić dodatkowe środki bezpieczeństwa, mające na celu ochronę operatora przed skutkami ekspozycji na wibracje, np.: konserwacja elektronarzędzia i narzędzi roboczych, zabezpieczenie odpowiedniej temperatury rąk, ustalenie kolejności operacji roboczych. Deklarowana całkowita wartość drgań i deklarowane wartości emisji hałasu zostały zmierzone zgodnie ze standardową metodą badawczą i mogą być wykorzystane do porównania jednego narzędzia z innym. Deklarowane wartości całkowite drgań i deklarowane wartości emisji hałasu można wykorzystać we wstępnej ocenie narażenia.

Ostrzeżenia:

Wibr acje i emi sja h ałasu podc zas r zecz ywis tego użytk owani a elektronarzędzia mogą różnić się od deklarowanych wartości w zależności od sposobu, w jaki narzędzia są używane, w szczególności od rodzaju obrabianego przedmiotu. Należy określić środki bezpieczeństwa w celu ochrony operatora, które opierają się na oszacowaniu narażenia w rzeczywistym stanie użytkowania (biorąc pod uwagę wszystkie części cyklu operacyjnego, takie jak czasy, w których narzędzie jest wyłączone i kiedy pracuje na biegu jałowym za wyjątkiem czasu wyzwalania).

PRZED PRZYSTĄPIENIEM DO PRACY:

1. Upewnić się, że źródło zasilania ma parametry odpowiadające parametrom młotowiertarki podanym na tabliczce znamionowej.

2. Upewnić się że włącznik (9) młotowiertarki jest w pozycji wyłączenia.

3. Należy zawsze stosować rękojeść pomocniczą (12). Pewne trzymanie narzędzia oburącz ograniczy ryzyko wypadku przy pracy. Rękojeść pomocnicza mocuje się przekładając obejmę rękojeści przez uchwyt narzędziowy i blokuje przez dokręcenie rączką w kierunku zgodnym z ruchem wskazówek zegara.

Aby móc zająć stabilną i niemęczącą pozycję pracy, można dowolnie

wychylić rękojeść pomocniczą. Po przekręceniu rączki w kierunku przeciwnym do kierunku ruchu wskazówek zegara, należy w ychylić rękojeść pomocniczą na żądaną pozycję i ponownie dokręcić rączkę celem ostatecznego jej zamocowania (rys. B).

Naciskając przycisk mocowania (5 ) należy wsunąć ogranicznik

głębokości wiercen ia (4) w otwór w rękojeści po mocniczej i zablokować przez zwolnien ie przycisku mo cowania. Cyfry n a ograniczniku głębokości wiercenia powinny widoczne od góry.

4. W przypadku pracy z przedłużaczem należy upewnić się że parametry

przedłużacz a, przekroje przewodów, odpowiada ją parametrom młotowiertarki. Zaleca się stosowanie jak najkrótszych przedłużaczy. Przedłużacz powinien być całkowicie rozwinięty.

W TRAKCIE PRACY:

n Ustawianie głębokości wiercenia (rys. B) Ogranicznikiem głębokości wiercenia (4) można ustawić pożądaną

wielkość zagłębienia wiertła w materiał X . Dla tego należy: ź włożyć trzpień narzędzia roboczego SDS-plus do uchwytu (1) i osadzić

go do oporu. W przeciwnym razie luz narzędzia SDS-plus może spowodować nieprawidłowe ustawienie głębokości wiercenia;

ź wcisnąć przycisk mocowania ogranicznika głębokości wiercenia ( ) i 5

wyciągnąć ogranicznik na tyle, by odległość pomiędzy końcówką wiertła, a końcówką ogranicznika głębokości wynosiła pożądaną głębokość wiercenia ;X

ź zablokować ogranicznik, zwalniając nacisk na przycisk mocowania. n Dobór wiertła

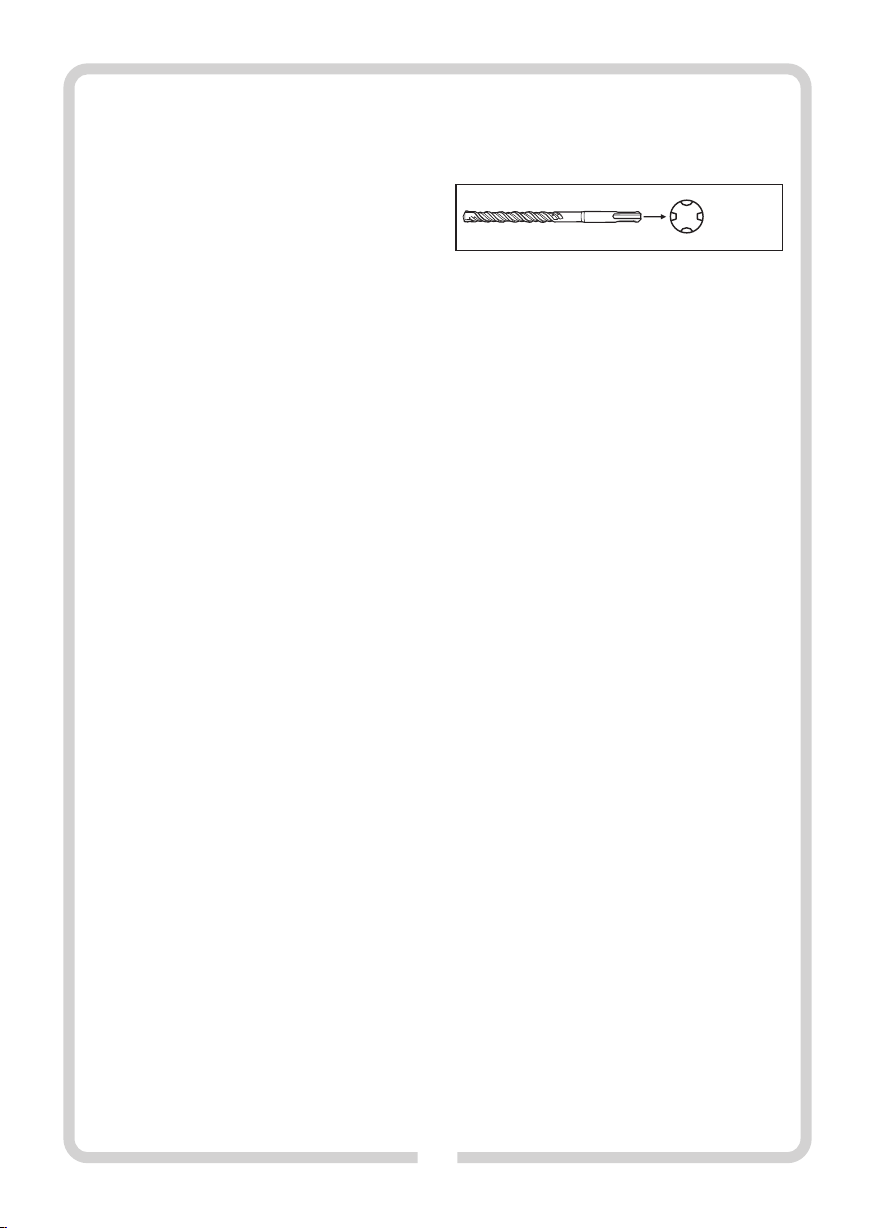

Do wie rcenia uda rowego w be tonie, ceg le, kamien iu i obrób ki przecinakiem potrzebne są narzędzia SDS-plus, które wkłada się do uchwytu narzędziowego SDS-plus (1).

SDS-plus

W celu wiercenia w stali lub drewnie używa się narzędzi bez SDS-plus (np. wiertła z trzpniem cylindr ycznym). Dla tych narzędzi potr zebne są uchwyty wiertarskie szybkozaciskowe lub z wieńcem zębatym.

Wskazówka: Nie należy używać narzędzi bez SDS-plus do wiercenia udarowego lub obróbki przecinakiem! Narzędzia bez SDS-plus i ich uchwyt wiertarski zostaną przy wierceniu udarowym lub obróbce przecinakiem uszkodzone.

n Montaż uchwytu wiertarskiego z wieńcem zębatym (rys. C) ź Wkręcić trzpień mocujący SDS-plus (15) do uchwytu wiertarskiego z

wieńcem zębatym (14).

ź Zabezpieczyć uchwyt wiertarski z wieńcem zębatym (14) za pomocą

śruby zabezpieczającej (13).

UWAGA: Należy pamiętać, ze śruba zabezpieczająca ma gwint lewoskrętny.

ź Oczyścić wtykany koniec trzpienia mocującego i lekko go nasmarować

smarem litowym.

ź Obracając uchwyt wier tarski wsunąć trzpień mocujący do uchwytu

nar zędzi owego S DS-p lus ( ) , aż zo stani e on au tomat ycznie 1 zaryglowany.

ź Sprawdzić zaryglowanie przez pociągnięcie za uchwyt wier tarski z

wieńcem zębatym.

n Demontaż uchwytu wiertarskiego z wieńcem zębatym (rys.D) ź Przesunąć tulejkę ryglującą (3) do tyłu i zdjąć uchwyt wiertarski z

wieńcem zębatym (14).

ź Po zdemontowaniu należy chronić wymienny uchwyt wiertarski z

wieńcem zębatym (14) przed zabrudzeniem. W razie potrzeby należy lekko nasmarować uzębienie zabieraka.

n Wymiana narzędzi

Za pomocą uchwytu narzędziowego SDS-plus można łatwo i wygodnie wymienić narzędzie robocze bez używania dodatkowych narzędzi.

Ze względów systemowych narzędzie robocze SDS-plus ma swobodę poruszania. Dlatego na biegu jałowym występuje bicie. Nie ma to żadnego wpł ywu na dokła dność wierco nego o tworu , poni eważ w iertł o samoczynnie centruje się podczas wiercenia.

Osłona przeciwpyłowa (2) zapobiega w dalekiej mierze wnikaniu pyłu do uchwytu narzędziowego podczas pracy. Należy uważać przy wkładaniu narzędzia na to, by nie uszkodzić osłony przeciwpyłowej (2).

Uszkodzoną osłonę przeciwpyłową należy natychmiast wymienić. Poleca się zlecić przeprowadzenie wymiany w punkcie serwisu.

Page 13

n Wkładanie narzędzia roboczego SDS-plus (rys. F) ź Końc ówkę mon towanego narzęd zia nale ży oczy ścić i l ekko

nasmarować. Zaleca się stosowanie smaru litowego.

ź Oprzyrządowanie należy wkładać do uchwytu narzędziowego kręcąc

nim aż do momentu, gdy się ono samodzielnie zarygluje.

ź Zaryglowanie należy skontrolować przez pociągnięcie narzędzia. n Wyjmowanie narzędzia roboczego SDS-plus (rys. G)

UWAGA: Tuż po zakończeniu pracy narzędzia robocze mogą być gorące. Należy unikać bezpośredniego kontaktu z nimi i stosować odpowiednie rękawice ochronne.

ź Przesunąć tuleję zaryglowania (3) do tylu i wyjąc narzędzie. ź Narzędzia robocze po wyjęciu należy oczyścić.

n Wkładanie narzędzi roboczych bez SDS-plus (rys.E) ź Założyć uchwyt wiertarski z wieńcem zębatym (14). ź Otworz yć uchwyt wier tarski z wieńcem zębatym o bracając

tuleję na tyle, aż możliwe będzie włożenie narzędzia roboczego. Włożyć narzędzie robocze.

ź Włożyć klucz (16) w odpowiednie otwor y uchwytu wiertarskiego z

wieńcem zębatym i unieruchomić równomiernie narzędzie robocze.

ź Przestawić przełącznik trybu pracy (7) na symbol «Wiercenie» - . n Wyjmowanie narzędzia roboczego bez SDS-plus

UWAGA: Tuż po zakończeniu pracy narzędzia robocze mogą być gorące. Należy unikać bezpośredniego kontaktu z nimi i stosować odpowiednie rękawice ochronne.

ź Za pomocą klucza do uchwytu wiertarskiego (16) obracać tuleję

uchwytu wiertarskiego z wieńcem zębatym (14) w kierunku zgodnym z ruchem wskazówek zegara, aż będzie możliwe wyjęcie narzędzia roboczego.

ź Narzędzia robocze po wyjęciu należy oczyścić. n Przełączanie trybu pracy

UW AGA : Zm ian y tr yb u pr acy dok ony wać ty lko wte dy, g dy elektronarzędzie jest wyłączone! W przeciwnym razie elektronarzędzie może ulec uszkodzeniu.

Za pomocą przełącznika tr ybu pracy (7) można w ybrać tryb pracy elektronarzędzia. Aby zmienić tryb pracy należy wcisnąć przycisk zwalniający blokadę (6) i przestawić przełącznik trybu pracy na żądaną pozycję, aż do słyszalnego zaskoczenia zapadki.

Wiercenie (rys.1): Przestawić przełącznik (7) na symbol - .

Wiercenie z udarem (rys.2): Przestawić przełącznik (7) na symbol- .

Dłutowanie (blokada obrotów) (rys.3): Przestawić przełącznik (7) na symbol - . W pozycji «Dłutowanie» w momencie

włą czenia urzą dzenia ilość uder zeń zostaje automatycznie zwiększona; dzięki temu p odczas dłutowa nia narz ędzie pracuje ze zwiększoną mocą.

Zmiana położenia dłuta (rys.4): Włożyć dłuto do uchwytu narzędziowego. Przełącznik trybu prac y (7) obrócić w położenie - .

Obrócić uchwyt narzędziowy ustawiając dłuto w zadanej pozycji roboczej.

Przełącznik tr ybu pracy (7) ustawić w położeniu «Dłutowanie». W ten sposób uchwyt narzędziowy zostaje w swoim położeniu zablokowany.

Przełącznik trybu pracy (7) w czasie dłutowania musi zawsze pozostawać w pozycji «Dłutowanie».

n Włączanie/wyłączanie ź W celu włączenia elektronarzędzia należy nacisnąć włącznik (9) i

trzymać wciśnięty.

ź W celu wyłączenia elektronarzędzia, należy włącznik (9) zwolnić.

WSKAZÓWKI DOTYCZĄCE PRACY:

ź Aby wiercić otwory w płytkach ceramicznych należy przestawić

prze łączni k try bu prac y (7) w poł ożenie «wierc enie». Po przewierceniu otworu w płytce ceramicznej należy przestawić przełącznik trybu pracy w położenie «wiercenie z udarem» i pracować dalej z udarem.

ź Przy pracach w betonie, kamieniu i murze należy używać wiertła ze

stopu twardego.

ź Przy wierceniu otworów w suficie dla zabezpieczenia przed

opadającym pyłem należy używać pierścienia gumowego do zbierania pyłu (17), który zakłada się na wiertło (patrz rys. F).

ź Do wiercenia w metalu należy używać tylko ostrych wierteł do

metalu.

n Sprzęgło przeciążeniowe

W przypadku, gdy używane narzędzie zakleszczyło się lub zablokowało się, to napęd do wrzeciona młotowiertarki zostaje przerwany. Elektronarzędzie należy trzymać zawsze, ze względu na występujące przy tym siły, mocno w obydwu rękach i zająć pewną pozycję pracy.

W przypadku zablokowania elektronarzędzia, należy je wyłączyć i zwo lnić n arzęd zie ro bocze. Podcz as włą czani a zabl okowan ej młotowiertarki powstają momenty silnego odrzutu.

PRZECHOWYWANIE I KONSERWACJA:

Maszynę należy pr zechowywać w miejscu, niedostępnym dla dzieci, utrzymywać w stanie czystości, chronić przed wilgocią i zapyleniem. Warunki przechowywania powinny w ykluczać możliwość uszkodzeń

mechanicznych oraz wpływ czynników atmosferycznych. Zewnętrzne plastikowe części mogą być ocz yszczone za pomocą

wilgotnej tkaniny i miękkiego czyszczącego środka.

UWAGA: NIGDY nie należy wykorzystywać środków rozpuszczających .

Po wierceniu w betonie, w środowisku silnie pylącym zaleca się przed-

muchanie sprężonym powietrzem (o ciśnieniu nie większym niż 0,3MPa) otworów wentylacyjnych i uchwytu narzędziowego. Zapobiegnie to uszkodzeniom łożysk, usunie pył blokujący dopływ powietrza chłodzącego silnik.

Obsługa techniczna zawiera również okresową wymianę smaru w

mechanizmie przekładniowym. Smar należy wymieniać po każdych 4050 godzinach pracy.

Wymianę smaru należy dokonywać wyłącznie w specjalizowanym centrum serwisowym lub przez wykwalifikowaną osobę w celu

uniknięcia zagrożenia uszkodzenia urządzenia.

Page 14

TRANSPORT:

Młotowiertarkę transportować i składować w kufrze transpor towym, chroniącym przed wilgocią, wnikaniem pyłu i drobnych obiektów, zwłaszcza należy zabezpieczyć otwory wentylacyjne. Drobne elementy, które dostaną się wewnątrz obudowy urządzenia mogą uszkodzić silnik .

TYPOWE USTERKI I ICH USUWANIE:

Młotowiertarka nie działa:

- sprawdzić cz y przewód zasilający jest prawidłowo podłączony oraz

skontrolować bezpieczniki,

Młotowiertarka «przerywa» lub iskrzy:

- sprawdzić i w razie potrzeby wymienić szczotki węglowe.

n Wymiana szczotek węglowych (rys.H)

Silnik wyposażony jest w szczotki węglowe, które są częściami zużywającymi się. Jeżeli zostaną one zużyte lub znajdą się one w pobliżu «granicy zużycia», która w ynosi 6 mm, to grozi to poważnymi zakłóceniami w pracy silnika. Po stwierdzeniu zużycia szczotek należy je wymi enić na nowe . Ponadto za wsze szczotk i węglowe n ależy utrzymywać w czystym stanie tak, aby mogły one swobodnie przesuwać się w szczotkotrzymaczach . Wymianę szczotek zawsze przeprowadzać parami. Używać wyłącznie identycznych szczotek węglowych.

OSTRZEŻENIE! Przed rozpoczęciem wymiany szczotek zawsze wyjmu j wtyczkę przewod u zasilającego z gniazda sieciowego.

Dla wymiany szczotek należy za pomocą płaskiego śrubokręta odkręcić z obu stron młotowiertarki szczotkotrzymaczy (11) i w yjąć szczotki. Po założeniu nowych szczotek dokręcić szczotkotrzymaczy. Po w ymianie należy uruchomić urządzenie na 5 minut na biegu jałowym.

- jeżeli elektronarzędzie nadal nie działa, pomimo że jest zasilane

napięciem i ma niezużyte szczotki węglowe, należy je wysłać do serwisu naprawczego na adres podany w karcie gwarancyjnej.

PRODUCENT:

PROFIX Sp. z o.o., ul. Marywilska 34, 03-228 Warszawa

OCHRONA ŚRODOWISKA:

UWAGA: Przedstawiony symbol oznacza zakaz umieszczania

zużytego sprzętu łącznie z innymi odpadami (z zagrożeniem karą grzywny). Składniki niebezpieczne znajdujące się w

sprzęcie elektrycznym i elektronicznym wpływają negatyw-

nie na środowisko naturalne i zdrowie ludzi.

Gospod arstwo domo we powinno p rzyczynia ć się do od zysku i ponownego użycia(recyklingu) zużytego sprzętu. W Polsce i w Europie tworzony jest lub już istnieje system zbierania zużytego sprzętu, w ramach któreg o wszystkie punkt y sprzedaży ww. spr zętu mają obowiązek przyjmować zużyty sprzęt. Ponadto istnieją punkty zbiórki ww. sprzętu.

PIKTOGRAMY:

Objaśnienia ikonek znajdując ych się na tabliczce znamionowej i naklejkach informacyjnych:

«Przed uruchomien iem przecz ytać inst rukcję obsługi»

«Zawsze stosować okulary ochronne»

«Stosować środki ochrony słuchu»

«Stosować maskę przeciwpyłową»

Polityka firmy PROFIX jest polityką stałego udoskonalania swoich produktów i dlatego firma rezerwuje sobie prawo zmiany specyfikacji wyrobu bez uprzedniego zawiadamiania. Obrazki, podane w instrukcji obsługi, są przykładowe i mogą się nieznacznie różnić od rzeczywistego wyglądu zakupionego urządzenia. Niniejsza instrukcja jest chroniona prawem autorskim. Kopiowanie/ powielanie jej bez pisemnej zgody firmy Profix Sp. z o.o. jest zabronione.

Page 15

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Перевод оригинальной инструкции

ПЕРЕД НАЧАЛОМ ЭКСПЛУА ТАЦИИ НЕ ОБХОДИМО ОЗНАКОМИТЬСЯ С НАСТОЯЩЕЙ ИНСТРУКЦИЕЙ. Хранить инструкцию для возможного применения в будущем. ПРЕДУПРЕЖДЕНИЕ! Необходимо ознакомиться со вс ем и п ре ду пр еж де ни ям и, кас аю щи ми ся безопасности при эксплуатации, обозначенными символом и всеми указаниями по технике безопасности.

Несоб людение указанны х ниже пре дупрежде ний, каса ющихся

безопасности и указаний по технике безопасности может привести к поражению электрическим током, пожару и/или серьёзным травмам тела.

Необх одимо хр анить в се преду прежден ия и указ ания, касаю щиеся техн ики безопа сности, ч тобы можно было воспользоваться ними в будущем.

В указанных ниже предупреждениях слово „электроинструмент” означает электроинструмент с питанием от сети (посредством электрического кабеля) или электроинструмент, питаемый от аккумулятора (беспроводное питание).

ПРЕ ДУП РЕЖД ЕНИЕ ! Об щие п реду пре жден ия, кас ающие ся без опас ности при э ксплу атаци и инструмента.

Техника безопасности на рабочем месте:

а) Необходимо поддерживать порядок и хорошее освещение

на рабочем месте. Беспорядок и плохое освещение являются

причиной несчастных случаев.

б) Н а с лед уе т и сп ол ьзо ва ть эл ект ро ин ст рум ен т в о

в зр ы в оо п а с но й с ре д е , о б р аз у ю ще й с я л е г ко воспламеняющимися жидкостями, газами или пылью.

Электроинструмент создаёт искры, которые могут привести к воспламенению пыли или испарений.

в) Не допускать детей и наблюдателей в места, в которых

применяются электроинструменты. Отвлечение внимания

может привести к потере контроля над электроинструментом.

ПРЕ ДУПР ЕЖД ЕНИЕ ! Общ ие пр едуп режд ени я, кас ающие ся без опасн ости при эк сплуа тации инструмента.

Электробезопасность:

а) Штепсельные вилки должны соответствовать сетевым

розеткам. Ни в коем случае не переделывать каким-либо образом штепсельную вилку. Не применять каких-либо удлинителе й электропитания в сл учае использования электроинструментов, имеющих провод электропитания с защи тным з аземл яющим п ровод ником . Отсут ствие

переделок штепсельных розеток и сетевых розеток снижает опасность поражения электрическим током.

б) Необхо димо из бегать п рикосн овения к поверх ности

заземлённых или закороченных на массу элементов, таких как тру бы, н агре вате ли, ради атор ы цен тра льно го отопления и холодильные агрегаты. В случае прикосновения

за зе мл ён но го ил и з ак ор оч ен но го на м ас су эл ем ен та увеличивается опасность поражения электрическим током.

в) Не подвергать электроинструменты воздействию дождя

TMM710KПЕРФОРАТОР

и л и в л а ж н ых у с л ов и й . В сл у ч а е п о п ад а н и я в

электроинструмент воды увеличивается опасность поражения электрическим током.

г) Н е со зд а ва т ь о п ас но с ти п ов р еж де н ия к аб е ля

электропитания. Ни в коем случае не использовать кабеля эл ек тр оп ит ан ия , ч то б ы п ер ен ос ит ь и ли тя ну ть электроин струмент или для извлечения штеп сельной вил ки из розе тки. Кабел ь эле ктро пита ния д олже н находится вдали от источников тепла, масел, острых краёв и движущихся частей. Повреждённые или запутанные кабели

эл ек тр оп ит ан ия ув ел ич ив аю т о па сн ос ть по ра же ни я электрическим током.

д) Е сли эле ктроин струме нт эксп луатир уется на свежем

воз духе , сле дует и спол ьзов ать у длин ители кабе ля элек тропи тания , пред назнач енные для ра боты вн е п ом е щ ен и й . И с п о ль з о в а ни е у д ли н и т е ля к а б ел я

электропитания, предназначенного для работы вне помещений, снижает опасность поражения электрическим током.

е) Рекомендуется подключение устройства к электрической

сети, снабженной выключателем остаточного тока (RCD) с током выключения 30 мА или менее.

ё Если эксплуатация электроинструмента во влажной среде )

неизбежна, в качестве защиты от напряжения питания нео бход имо ис поль зова ть за щитно е уст ройс тво по разностному току (RCD). Применение защитного устройства по

разностному току снижает опасность поражения электрическим током.

ПРЕ ДУПР ЕЖДЕ НИЕ! Общи е пр едуп режд ения , кас ающие ся без опасн ости п ри экс плуат ации инструмента.

Индивидуальная безопасность:

а) На ст оящ ее о бо руд ова ние не пре дна зн аче но д ля

эксплуатации лицами (включая детей) с физическими, сен сорны ми или умстве нными огран ичени ями ил и ли цами , не име ющи ми оп ыта или не з наю щими обо руд ован ия, р азве что э то о суще ствл яетс я под на дзо ро м ил и в соо тв етс тви и с инс тр укц ие й по экс плу атац ии о бору дов ания , пе реда нно й лиц ами , отвечающими за их безопасность.

б) Необходимо быть предусмотрительным, наблюдать за

работой и руководствоваться здравым смыслом во время эк с пл уа та ци и э ле кт ро и нс тр ум ен та . Н е с ле ду е т эк спл уат ир ова ть э лек тро ин стр уме нт в со сто яни и переутомления или находясь под действием наркотиков, алкоголя или лекарств. Мгновение невнимания во время

эксплуатации электроинструмента может быть причиной травмы пользователя.

в) Необ ходи мо п риме нять сре дств а лич ной защи ты.

Необходимо обязательно работать с защитными очками.

Примене ние в соответств ующих условиях средств личной за щ ит ы , т ак и х к ак пр о ти во п ыл ь ны й р ес п ир а то р, противоскользящая обувь, каска или средства защиты слуха снизит риск получения травмы.

г) Нео бходим о избега ть случа йного за пуска в р аботу.

Page 16

Прежде чем вставить вилку кабеля электропитания в

сетевую розетку или подключить аккумулятор, а также перед тем, как поднять или перенести электроинструмент, не обх од имо уб еди тс я, ч то вкл юча те ль э ле ктр оинст румент а находи тся в по ложени и «выклю чено».

Перенос электроинструмента с пальцем на выключателе или под ключ ение э лектр оинс трум ента к сети пи тани я при включенном в ыключателе может приве сти к несчастному случаю.

д) Прежде, чем запусти ть электроинструме нт в работу,

необходимо устранить все ключи. Ключ, оставшийся во

вращающейся части электроинструмента, может привести к травме пользователя.

е) Не следует слишком сильно наклоняться. Необходимо всё

вре мя со хран ять усто йчив ость и рав нове сие. Это

позво ляет лучш е контрол ировать электрои нструме нт в неожиданных ситуациях.

ж) Необходимо иметь соответствующую одежду. Не работать

в свободной одежде или с бижутерией. Необходимо, чтобы волосы пользователя, его одежда и рукавицы находились вдали от движущихся элементов. Свободная

одежда, бижутерия или длинные волосы могут быть зацеплены движущимися частями.

з) Если оборудование приспособлено для присоединения

внешнего пылеотвода (пылеулавливающего устройства) и поглоти теля пыли, необ ходимо убедит ся, что они присоединены и правильно применяются. Применение

поглотителей пыли может уменьшить опасность, связанную с запыленностью.

и) Не позвольте, чтобы навыки, приобретенные благодаря

частому пользованию электроинструментом, позволили Вам почувствовать себя самоуверенно и проигнорировать правила техники безопасности. Неосторожные действия

могут вызвать серьезные травмы в течение доли секунды.

ПРЕ ДУП РЕЖД ЕНИ Е! Об щие пред упре жде ния, кас ающи еся бе зопа сност и при эксп луата ции инструмента.

Эксплуатация и уход за электроинструментом:

a) Не допускать перегрузки электроинструмента. Применять

эле ктрои нстру мент с мощно стью, соотв етств ующей выполн яемой рабо те. Надлежа щий элект роинстру мент

позволит лучше и безопаснее работать при нагрузке, на которую он рассчитан.

б) Не с ледует п рименят ь элект роинстр умент, е сли его

включатель не включатся и не выключается. Каждый

электр оинструм ент, которы й не может вклю чаться или выключаться выключателем, представляет опасность и должен быть передан на ремонт.

в) Нео бхо ди мо о тсо ед ини ть ш те псе льн ую вил ку о т

и ст оч ни к а п ит а ни я э ле к тр ои н ст ру м ен та и/ и ли отсоединить аккумулятор прежде чем выполнить какуюлиб о ус тано вку , зам ену част и ил и скл ади рова ние устрой ства. Такие пр едупредит ельные меры безопаснос ти

снижают риск случайного запуска электроинструмента в работу.

г) Неиспользуемый электроинструмент следует хранить в

недоступном для детей месте и не разрешать тем, кто не зна ком с эл ек тро инс тру мен то м ил и на сто яще й

ин стр укц ией , пол ьзо ват ься эле ктр оин стр уме нто м.

Электроинструмент опасен в руках необученных пользователей.

д) След ует в ыпо лнят ь те хнич еск ий у ход з а эл ектр о-

инструм ентом. Необ ходимо прове рить соосно сть или отсутствие заедания (защемления) подвижных элементов, трещин частей, а также все другие факторы, могущие вл ият ь н а ра бо ту э лек тр оин стр ум ент а. В сл уча е обнару жения неис правности , необходим о выполнит ь ремонт электроинструмента. Причиной многих несчастных

случ аев явл яется не профе ссион альный способ выполн ения технического ухода.

е) Режущий инструмент должен быть острым и чистым.

Соответствующее содержание и уход за острыми кромками режущего инструмента снижает вероятность защемления и упрощает обслуживание.

ж) Электроинструмент, оснащение, рабочие инструменты и т.

п. необходимо применять в соответствии с настоящей ин ст ру кц ие й, уч ит ыва я р аб оч ие ус ло ви я и ви д выполняемой работы. Применение электроинструмента не по

назначению может привести к опасным ситуациям.

з) При низкой температуре или после длительного перерыва

в экс плуат ации р екоме ндует ся вкл ючени е элект роинструмента без нагрузки на несколько минут с целью распределения смазки в механизме привода.

и) Для чистк и элект роинст румент а примен ять мяг кую,

влажную (не мокрую) тряпку и мыло. Не применять бенз ина, ра створи телей и други х средс тв, мог ущих повредить устройство.

й) Электроинструмент следует хранить/ транспортировать,

уб ед ив ши сь , чт о в се ег о п од ви жны е э ле ме нт ы забл окирова ны и защ ищены от разблок ировки при помощи оригинальных элементов, предназначенных для этой цели.

к) Электроинструмент должен храниться в сухом месте и быть

защищённым от пыли и проникания влаги.

л) Тран спо рти ров ку э лек трои нст рум ент а не обхо дим о

выполнять в оригинальной упаковке, защищающей от механических повреждений.

м) Дер жа тел и и хва та тел ьны е п ове рх нос ти сле ду ет

содержать в чистоте, устраняя с них масло и смазку.

Скользкие держатели и хватательные поверхности не позволяют безопасно держать инструмент и контролировать его в случае возникновения неожиданных ситуаций.

ПРЕ ДУП РЕЖД ЕНИ Е! Об щие пред упр ежде ния , кас ающи еся бе зопа снос ти пр и эксп луат ации инструмента.

Ремонт:

a) Гар ан ти йны й и пос ле гар ан ти йны й р емо нт св оих

эле ктро инст руме нтов выпол няет серв исна я слу жба компании PROFIX, что гарантирует высочайшее качество ремонта и использование оригинальных запчастей.

П Р Е Д У П Р Е Ж Д Е Н И Е ! П Е Р Ф О Р А Т О Р , п ре д у пр е жд е н ия , ка с а ющ и ес я т ех н ик и безопасности –

Индивидуальная безопасность:

a) Использовать средства защиты слуха во время работы с

Page 17

пер фора торо м. Дли тель ное во зде йств ие шум а мож ет привести к потере слуха.

б) При выполнении работ, при которых электроинструмент

может п опасть на ск рытую элект ропроводку или на собственный кабель электропитания, электро-инструмент сл еду ет дер жат ь з а из оли ро ван ную по вер хно ст ь держателей (рукояток). Прикосновение к проводу сети питания

(кабелю электропи тания), находяще-муся под напряж ением, может привести к попаданию напряжения на металлические части электроинструмента, а это несёт опасность поражения электрическим током.

в) След ует пр имен ять со отве тств ующие приб оры д ля

обнаружения укрытых проводов сети питания и попросить о помощь городские коммунальные службы. Контакт с

проводами, находящимися под напряжением, может привести к пожару или п оражения элект рическим током . Повреждение газопроводной трубы может привести к взрыву. Проникновение в водопроводную трубу ведёт к материальным потерям и может привести к поражению электрическим током.

г) Не обрабатывайте материалы с содержанием асбеста.

Асбест является канцерогеном и вызывает раковые заболевания.

д) Необходимо поддерживать чистоту в месте выполнения

работы. Смеси материалов представляют особую опасность.

Пыль лёгких металлов может воспламениться или взорваться.

е) Нео бход имо з акре пить обр абат ывае мый п редм ет.

Проверить, все ли крепящие зажимы зажаты и убедиться, что нет слишком большого зазора. Закрепление обрабатываемого предмета в крепящем устройстве или тисках более безопасно, чем удерживание его рукой.

ж) В о в р е м я р а бо т ы с л е ду е т п р о ч но д е р ж а т ь

эл ект рои нст рум ент дву мя рук ами за о сно вну ю и всп омога тельн ую рук оятку и сохр анят ь усто йчиво е положение. Перемещение электроинструмента безопасно, если

выполняется обеими руками.

з) Перед испо льзованием необхо димо соответству ющим

обра зом под готов ить инст румен т. Этот инстру мент

создает на выходе высокий крутящий момент и без надлежащей фиксации инструмента во время работы можно потерять контроль, что может привести к травме.

и) Следует немедленно отключить электроинструмент, если

заб локи рует ся ис поль зуем ый ра бочи й инс трум ент. Необходимо быть готовым к большим вибрациям, в результате которых может произойти отброс. Блокировка

применяемого рабочего инструмента может произойти, если электроинструмент перегружен или если будет иметь место его искривление в обрабатываемом предмете.

к) Следует отключать машину от сети электропитания во

время перерыва в работе, во время смены насадок, ремо нта, ч истки или рег улиро вки. Н е откл адыват ь элек троинс труме нт, пок а он не о станов ится. М ожет

произойти блокировка рабочего инструмента, в результате чего будет потерян контроль над электроинструментом.

л) Запр ещен о экс плуа тиров ать э лект роин стру мент ы с

повреждённым кабелем электропитания. Не прикасаться к пов реж дённ ому к абе лю эл ектр опи тани я. В с луча е повреждения кабеля электропитания во время работы, необходим о извлечь штепсель ную вилку из розетк и.

Повре ждённые провода уве личиваю т опаснос ть поражен ия

электрическим током.

м) По вре жд ён ный ка бел ь э ле ктр оп ит ани я э ле ктр о-

инструмента должен быть заменён кабелем электропитания, имеющимся в сервисных пунктах.

Инструкции по безопасности при использовании длинных

сверл:

a) Кат егор ичес ки за пре щает ся ра бот ать н а ско рост и,

превышающей максимальную скорость вращения сверла.

На более высоких скоростях вращения сверло может согнуться, если оно свободно вращается без контакта с обрабатываемой деталью, что может привести к травме.

б) Обязательно начинайте сверление на низкой скорости и

после контакта сверла с обрабатываемой деталью. На более

высоких скоростях вращения сверло может согнуться, если оно свободно вращается без контакта с обрабатываемой деталью, что может привести к травме.

в) При сверлении прижимайте сверло к обрабатываемой

детали на одной линии со сверлом, не прижимайте сверло слишком сильно. Сверла могут гнуться, вызывая повреждение

или потерю контроля, что может привести к травме.

ПРЕДНАЗНАЧЕНИЕ И КОНСТРУКЦИЯ ПЕРФОРАТОРА:

Пер фора тор пр една значе н для высв ерлив ания отвер стий в древесине, металле, пластмассе, керамике, для ударного сверления в кирпиче, камне, бетоне, а также для лёгких долбёжных работ.

Категорически запрещено применять устройство для каких-либо других целей.

Перфоратор приводится в движение установленным вертикально однофазным щёточным двигателем.

Устройство не пригодно для длительных работ в сложных условиях. Запрещено применять его для работ, требующих применения профессионального оборудования.

Кажд ое прим енение электр оинстр умента , несоо тветст вующее указанному выше назначению, запрещено и ведёт к потере гарантии и отсу тстви ю отве тстве нност и прои зводи теля за возни кший в результате этого ущерб. Какие-либо модификации электр оинструмента, осу ществлённые пользователем, освобождают производителя от ответственности за повреждения и ущерб, причинённый пользователю и окружающей среде. Правильная эксплуатация электроинструмента относится также к техобслуживанию, хранению, транспортировке и ремонту. Рем онт эле ктро инс трум ент а мож ет в ыпо лнят ься толь ко в определённых производителем сервисных пунктах. Устройства с питанием от сети должны ремонтироваться исключительно лицами, имеющими соответствующий допуск. Даже примен яя устройство по на значению, нельзя полностью исключить определённых факторов остаточного риска. С учётом конструкции устройства может иметь место следующая опасность:

- Прикосн овение в процессе работы вращающег ося рабочего ин ст рум ен та р ук ой и ли оде жд ой о пе рат ор а, к аб еле м электропитания.

- Возможность ожога при смене рабочего инструмента. (В процессе работы рабоч ий инструмент сильно разогревается и чтобы избежать ожогов при его смене, необходимо применять защитные рукавицы).

- Отбрасывание обрабатываемого предмета или его части.

- Искривление или поломка рабочего инструмента.

Page 18

n Состав комплекта ź Перфоратор - 1 шт. ź Вспомогательная (дополнительная) рукоятка - 1 шт. ź Ограничитель глубины сверления - 1 шт. ź Зубило плоское - 1 шт. ź Пика-зубило - 1 шт. ź Свёрла SDS-plus - 3 шт. (8,10,12 мм) ź Резиновое кольцо для сборки пыли - 1 шт. ź Кейс для транспортировки - 1 шт. ź Инструкция по обслуживанию - 1 шт. ź Гарантийная карта - 1 шт.

n Элементы устройства

Нумерация элементов устройства соответствует изображе-ниям, имеющимся на страницах 2 - 3 настоящей инструкции :

Рис. A 1. Держатель инструмента SDS-plus

2. Противопыльный защитный кожух

3. Обойма держателя

4. Ограничитель глубины сверления

5. Кнопка фиксации ограничителя глубины сверления

6. Кнопка разблокировки переключателя режима работы

7. Переключатель режима работы

8. Основная рукоятка с противоскользящей накладкой

9. Включатель

10. Кабель электропитания

11. Щёткодержатель

12. Вспомогательная рукоятка

Рис. С 13. Пред охраняющий вин т для сверлильно го патрона с

зубчатым венцом*

14. Сверлильный патрон с зубчатым венцом*

15. Ада птер (пере ходни к) SD S-plu s для с верл ильно го патрона*

Рис. E 16. Ключ для сверлильного патрона с зубчатым венцом* Рис. F 17. Резиновое кольцо для сборки пыли

* Опи санн ое и пре дста влен ное об орудо вани е не отн осит ся полностью к стандартному оснащению электроинструмента.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:

Напряжение питания

Частота тока питания

Потребляемая мощность Частота вращения без нагрузки

Количество ударов / сила удара

Сверлильный патрон

220 В-240 В 50 Гц

710 Вт 930 об/мин

-1

5000 мин /2,6 Дж SDS-plus

сталь- 13 мм

Максимальный диаметр сверления

бетон- 26 мм древесина- 40 мм

Вес (без принадлежностей)

Класс оборудования

Степень защиты Уровень звукового давления (LpA) сверление Уровень звукового давления (LpA) долбление

Уровень звуковой мощности (LwA) сверление Уровень звуковой мощности (LwA) долбление Погрешность измерения

4,0 кг

/II

IP20

90,23 дБ(A)

95,33 дБ(A) 101,23 дБ(A) 106,33 дБ(A) ±3дБ(A)

Уровень вибрации согласно стандарту:

h Cheq

главная рукоятка

вспом. рукоятка

h HD

главная рукоятка

вспом. рукоятка

- сверление перфоратором в бетоне a

- долбление a

- погрешность измерения

EN 60745-2-6

21,540 m/s

9,847 m/s 26,368 m/s 10,817 m/s

1,5 м/с

Ук аз ан ны й ур ов ен ь в иб рац ии со от ве тст ву ет ос но вны м применениям электроинструмента. Если электроинструмент будет использован для других применений или с другими рабочими инструментами, а также, если не будет выполнен соответствующий техн ическ ий ухо д, уров ень ви брации может отлича ться о т указанного. Указанные выше причины могут привести к усилению воздействия вибраций в течение всего времени работы. Необходимо применять дополнительные меры безопасности с целью защиты оператора от воздействия вибрации, а именно: те хни че ски й у ход за эле кт рои нст ру мен то м и р аб очи ми инструментами, обеспечение соответствующей температуры рук, определение очерёдности рабочих операций. Заявленное общее значение вибрации и заявленные значения эмиссии шума были измерены в соответствии со стандартным методом испытаний и могут быть использованы для сравнения одного инструмента с другим. Заявленные общие значения вибрации и заявленные значения эмиссии шума можно использовать в предварительной оценке подверженности опасности.

Предупреждения:

Вибрация и эмиссия шума во время практического использования электроинструмента могут отличаться от заявленных значений в зависимости от способа, которым инструменты используются, в особенности от типа обрабатываемого предмета. Следу ет определ ить средс тва безоп асности с целью защи ты оп ер ат ор а, ко то ры е о сн ов ыв аю тс я н а р ас че те ур ов ня подверженности опасности в состоянии реального использования (учит ывая все эт апы операц ионного ц икла, в ход е которых инструмент выключен и когда работает на холостом ходу, за исключением времени высвобождения).

ПРЕЖДЕ ЧЕМ ПРИСТУПИТЬ К РАБОТЕ:

1. Убедиться, что параметры источника питания соответствуют параметрам перфоратора, указанным на его щитке.

2. Убе диться, чт о включат ель/выкл ючатель ( 9) перфор атора

находится в положении «выключено».

3. Необходимо обязательно применять вспомогательную рукоятку

(12). У веренное у держивание инструмен та двумя ру ками ограничит возможность несчастного случая во время работы. Чтобы закрепить вспомогательную рукоятку, следует продеть об ойму рук оят ки че рез све рлил ьны й па трон , а з ате м зафиксировать её, завинчивая ручку по часовой стрелке.

Для того чтобы работать в ст абильном, не нап рягающем

по лож ени и, м ожн о пр оиз вол ьно изме нят ь по лож ени е вспомога тельной рукоят ки. После вращен ия ручки против часовой стрелки, следует повернуть вспомогательную рукоятку в требуемое по ложение и повторно за винтить ручку, чтоб ы окончательно закрепить рукоятку рис( . B).

На жим ая к ноп ку ф икс аци и (5 ), н еоб ход имо вдв ину ть

ог ран ичи те ль г луб ины све рл ени я (4 ) в о тве рс тие во вспомогательной рукоятке и заблокировать его, освобождая

Page 19

кнопку крепления. Цифры на ограничителе сверления должны

быть видимы сверху.

4. При работе с удлин ителем ш нура пит ания нео бходимо

убедиться, что параметры удлинителя, сечения его проводов соот ветству ют парам етрам пе рфорато ра. Рек омендуе тся применять максимально короткие удлинители. Удлинитель должен быть полностью размотан.

ВО ВРЕМЯ РАБОТЫ:

n Установка глубины сверления (рис. B)

Огра ничит елем г лубины сверл ения ( 4) мож но уста новит ь требуемую величину углубления сверла в материал X. Для этого необходимо:

ź вставить хвостовик SDS-plus рабочего инструмента в держатель

(1) и вдвинуть его до упора, иначе подвижность рабочего инстр умента с хвос товиком SDS-pl us може т привес ти к неправильной установке глубины сверления;

ź нажать кнопку фиксации ограничителя глубины сверления (5) и

извлечь ограничитель настолько, чтобы расстояние между к он цо м св ер л а и к он цо м ог ра н ич ит е ля г лу би н ы соответствовало требуемой глубине сверления X;

ź заблокировать ограничитель, отпустив кнопку фиксации. n Выбор сверла

Для ударного сверления в бетоне, кирпиче, камне и для обработки зубилом требуются рабочие инструменты с хвостовиком SDS-plus, вставляемые в держатель системы SDS-plus (1).

SDS-plus

Для сверления в стали или в древесине используются рабочие ин стр ум ент ы бе з х вос тов ик а SD S-p lu s (н апр . с вер ла с ци лин дри чес ким хво сто вик ом) . Дл я эт их и нст рум ент ов необходимы сверлильные патроны быстрозажимного типа или с зубчатым венцом.

УКАЗАНИЕ: Не следует применять рабочие инструменты без хвостови ка SDS-plus для уд арного сверлен ия или обработки зубилом! Рабочие инструменты без хвостовика SDS-plus и их сверлильный патрон в случае выполнения ударного сверления или обработки зубилом будут повреждены .

Установка сверлильного патрона с зубчатым венцом (рис. C)

n ź Ввинтить ад аптер SDS-plus (15) в сверлиль ный патрон с

зубчатым венцом (14).

ź При помощи предохранительного винта (13) предохранить

сверлильный патрон с зубчатым венцом (14) от отсоединения.

ВНИМАНИЕ: Необходимо помнить, что предохранительный винт имеет левую резьбу.

ź Очистить вставляемый конец адаптера и слегка его смазать

литиевой смазкой.

ź Вращая сверлильный патрон с зубчатым венцом, вдвигать

хвос товик а даптер а в дер жатель SDS-pl us (1), пока о н автоматически не зафиксируется.

ź Прове рить фикс ацию, пот янув за св ерлильный патрон с

зубчатым венцом.

n Снятие сверлильного патрона с зубчатым венцом (рис. D) ź Перемещая обойму держателя (3) назад, снять сверлильный

патрон с зубчатым венцом (14).

ź После снятия сменного сверлильного патрона с зубчатым

венцом (14) следует защищать его от загрязнения. В случае необходимости слегка смазать зубья муфты.

n Смена рабочих инструментов

При помощи держателя рабочего инструмента SDS-plus можно простым и удобным способом осуществлять смену рабочего инструмента без использования дополнительных инструментов. Система SDS-plus отличается тем, что рабочий инструмент с хвостовиком SDS-plus имеет определённый люфт. Поэтому на холостом ходу возникают биения. Это никак не влияет на точность высверливаемого отверстия, поскольку сверло автоматически центрируется в процессе сверления.

Противопыльный защитный кожух (2) в значительной мере предот вращает пр оникновени е пыли в де ржатель (па трон) рабочег о инструмент а во время ра боты. Вставл яя рабочий ин стр уме нт, нео бхо дим о сл еди ть, чт обы не п овр еди ть противопыльный защитный кожух (2). Повреждённый противопыльный защитный кожух необходимо немедленно заменить. Замену рекомендуется выполнять в пункте сервисного обслуживания.

n Установка рабочего инструмента SDS-plus (рис. F) ź Конец устанавливаемого инструмента следует очистить и слегка

смазать.

ź Ра боч ий и нст рум ент сле дуе т вс тав лят ь в д ерж ате ль

инструмента, вращая инструмент пока он самостоятельно не зафиксируется.

ź Фи кс аци ю н еоб хо дим о п ров ер ить , п отя нув ра боч ий

инструмент.

n Снятие рабочего инструмента SDS-plus (рис.G)

ВН ИМАН ИЕ: Сра зу же пос ле ок онч ания раб оты р або чий

инструмент может быть горячим. Избегать непосредственного контакта с ним и использовать соответствующие защитные рукавицы.

ź Сдвиньте обойму держателя (3) назад и выньте рабочий

инструмент из патрона.

ź Рабочий инструмент после извлечения следует очистить.

Установка рабочего инструмента без хвостовика SDS-plus (рис. E)

n ź Установить сверлильный патрон с зубчатым венцом (14). ź Открыть сверлильный патрон с зубчатым венцом, вращая

муфту, пок а не появится возм ожность вставить рабочий инструмент. Вставить рабочий инструмент.

ź Вставить ключ (16) в соответствующие отверстия сверлильного

патрона с зубчатым венцом и равномерно зафиксировать рабочий инструмент.

ź Установить переключатель (7) на символ «Сверление» - . n Снятие рабочего инструмента без хвостовика SDS-plus

ВН ИМАН ИЕ: Сра зу же пос ле ок онч ания раб оты р або чий инструмент может быть горячим. Избегать непосредственного контакта с ним и использовать соответствующие защитные рукавицы.

ź Используя ключ сверлильного патрона (16) вращать муфту

сверлильного патрона с зубчатым венцом (14) по часовой стрелке, пока не станет возможным извлечение рабочего

Page 20

инструмента.

ź Рабочий инструмент после извлечения следует очистить. n Переключение режима работы

ВНИМАНИЕ: Изменение режима работы осуществлять только при выключенном электроинструменте! В противоположном случае может произойти повреждение электроинструмента.

Используя переключатель режима работы (7), можно выбрать режим работы электроинструмента. Для смены режима работы необходимо нажать кнопку снятия блокировки (6) и установить переключатель режима работы в необходимое положение, до слышимого звука срабатывания защёлки.

Сверление (рис. 1):

Установить переключатель (7) на символ - .

Ударное сверление (рис. 2): Установить переключатель (7) на сим-

вол - .

Долбление (блокировка вращения)(рис. 3):

Установить переключатель (7) на символ - . В положении «Долбление» в момент вк люче ния уст рой ств а ко личе ств о

уда ров а втом атич ески увел ичитс я; благодаря этому во время долбления э ле к тр о ин с тр у ме н т ра б от а ет с повышенной мощностью.

Изменение положения зубила (рис.

4):

Вставить зубило в держатель рабочего инструмента.

Пере ключат ель ре жима р аботы ( 7) повернуть в положение - .

Повернуть держатель рабочего инструмента, устанавливая зубило в рабочее положение.

Переключатель режима работы (7) установить в положение «Долбление». При этом держатель рабочего инструмента будет зафиксирован в одном положении.

Переключатель режима работы (7) во время долбления должен обязательно находиться в положении «Долбление».

n Включение / выключение ź Для вкл ючения э лектрои нструмен та необх одимо на жать

включатель (9) и поддерживать в нажатом состоянии.

ź Для вык лючения э лектрои нструмен та, следу ет отпус тить

включатель (9).

УКАЗАНИЯ ПО РАБОТЕ УСТРОЙСТВА:

ź Для сверления отверстий в керамической плитке необходимо

установить переключатель режима работы (7) в положение «сверление». После того, как будет высверлено отверстие в керамической плитке, необходимо переставить переключатель режима работы в положение «ударное сверление» и выполнять далее сверление с ударом.

ź При сверлении в бетоне, камне и кирпичной стене необходимо

применять свёрла из твёрдого сплава.

ź При сверлении отверстий в потолке, для предохранения от

падающей пыли необходимо применять резиновое кольцо для сбора пыли (17), которое надевается на сверло (см. рис. F).

ź Для сверления металла необходимо применять только острые

свёрла для металла.

n Перегрузочное сцепление

В случае заедания (защемления) или блокировки инструмента, пр ивод шпи нде ля п ерф орат ора отк люч аетс я. В свя зи с возникающими при этом силами, электроинструмент необходимо обязательно держать обеими руками и занять устойчивое рабочее положение. В случае блокировки электроинструмента, необходимо выключить

его и освободить рабочий инструмент. Во время включения заблокированного перфоратора возникает момент сильного отброса.

ХРАНЕНИЕ И ТЕХНИЧЕСКИЙ УХОД:

Машину с ледует храни ть в месте, н едоступном дл я детей, содержать в чистоте, защищать от влаги и попадания пыли.

Условия хранения должны исключать возможность механических повреждений и влияния атмосферных условий. Внешние пластмассовые элементы могут быть очищены при помощи влажной ткани и деликатного чистящего средства.

ВНИМАНИЕ: ЗАПРЕЩЕНО применять для чистки растворители.

После сверления в бетоне, в условиях сильной запыленности рек оменд уется выпол нить проду вку сж атым возду хом (с максимальным давлением 0,3 МПa) вентиляционных отверстий и патрона для рабочего инструмента. Это предотвратит повреждение подшипников и устранит пыль, блокирующую приток воздуха,

охлаждающего электродвигатель.

Техническое обслуживание включает также периодическую смену сма зки м ехан изма пер едач и. См ену с мазк и нео бход имо производить через каждые 40-50 часов работы.

Чтобы избежать возможного повреждения устройства, смену

смазки необходимо выполнять только в специализированном це нтр е с ерв ис ног о о бсл уж ива ния , л ибо с п ом ощь ю к квалифицированного специалиста.

ТРАНСПОРТИРОВКА:

Перфоратор следует транспортировать и складировать в упаковке, защищающей от влаги, проникновения пыли и мелких объектов, особенн о необходимо защитить вен тиляционные отверстия. Мелкие элементы, попавшие вовнутрь корпуса, могут повредить двигатель.

ТИПИЧНЫЕ НЕИСПРАВНОСТИ И ИХ УСТРАНЕНИЕ:

Перфоратор не работает:

- проверить правильно ли присоединён кабель электропитания и проверить предохранители;

Имеются перерывы в работе перфоратора или чрезмерное искрение:

- проверить и заменить угольные щётки.

n Замена щёток (рис.H)

Эле ктрод вигат ель о снащё н угол ьными щётк ами, к оторы е изнашиваются. Если они будут изношены или близки к «пределу износа», который составляет 6 мм, это может вызвать серьёзные

Page 21

нарушения в работе электродвигателя. После выявления износа щёток, следует заменить их новыми. Кроме того, необходимо содержать щётки в чистоте, так чтобы они могли свободно перемещаться в гнёздах. Смену щёто к необходимо выпол нять парами. Испол ьзовать только идентичные оригинальным угольные щётки.

ПРЕДУПРЕЖДЕНИЕ! Прежде чем приступить к замене щёт ок, следуе т обязатель но извлечь штепсельную вилку кабеля электропитания из розетки.

Чтобы выполнить замену щёток, необходимо при помощи плоской отвёртки отвинтить с обеих сторон перфоратора щёткодержатели (11) и извлечь щётки. После установки новых щёток вкрутить щёткодержатели на место. По замене щёток запустить электроинструмент на 5 минут в работу

на холостом ходу.

- если щётки неизношены, а электроинструмент не работает при наличии напряжения питания, необходимо передать его в ремонтный сервисный пункт по адресу, указанному в гарантийной карте.

ПРОИЗВОДИТЕЛЬ:

ООО «ПРОФИКС», ул. Марывильска 34, 03-228 Варшава, ПОЛЬША

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ:

ВНИМАНИЕ: Представленный символ означает

запрещение размещения использованного оборудования вместе с другими отходами (за это грозит наказание в виде штрафа). Опасные компоненты,

имеющиеся в электрическом и электронном оборудовании

отрицательно влияют на окружающую среду и здоровье

человека.

Домашнее хозяйство должно способствовать восстановлению

и по вт ор но м у и сп ол ь зо ва ни ю ( р ец ик ли ро ва н ию )

испо льзован ного об орудован ия. В Польш е и в Е вропе

создаётся или уже существует система сбора использованного

оборудования, в рамках которой все пункты продажи в/у

об ор удо ван ия об яза ны при ни мат ь и сп оль зо ван ное

оборудование. Кроме того, и меются пункты приё ма в/у

оборудования.

ПИКТОГРАММЫ:

Описание знаков, имеющихся на щитке и информационных

наклейках на электроинструменте:

«Перед подключением и началом работы нео бходи мо проч итат ь инстр укцию по эксплуатации»

«Использовать средства защиты глаз»

«Использовать средства защиты органов слуха»

«Использовать средства защиты верхних дыхательных путей»

Политика компании PROFIX - это политика постоянного совершенствования своих изделий, и поэтому компания сохраняет за собой право изменения спецификации изделия без предварительного уведомления. Изображения, имеющиеся в инструкции, являются примерными и могут незначительно отличаться от фактического вида приобретённого электроинструмента. Настоя щая инстр укция по эксплуа тации защи щена авто рскими пр авами. Зап рещено её копирова ние и размножение без согласия ООО «ПРОФИКС».

Page 22

INSTRUCŢII DE FOLOSIRE

BORMAŞINĂ CU PERCUŢIE TMM710K

Traducere din instrucţiunea originală

ÎNAINTE DE UTILIZARE, CITIŢI ACESTE INSTRUCŢIUNI. Păstrează instrucţiunile pentru o folosire viitoare. ATENŢIE! Citeşte toate avertismentele referitoare la protecţia muncii marcate cu simboluri şi toate

indicaţiile referitoare la utilizarea în siguranţă.

Nerespectarea avertismentelor de mai jos, poate duce la accidente şi la electrocutare, incendiu şi/sau la vătămări corporale.

Păstreaz ă toate avertismen tele şi indicaţ iile referitoare la

protecţia muncii, pentru a le folosi în viitor.

În avertismentele de mai jos, termenul “unealtă electrică” înseamnă unealtă care este alimentată de la reţea (cu cablu de alimentare) sau unealtă electrică alimentată din baterie (fără cablu).

ATENŢIE! Reguli generale de protecţie a muncii.

Siguranţa la locul de muncă:

a) La locul de muncă păstrează curăţenie şi bună iluminare. Zonele

şi bancurile de lucru aglomerate cheamă accidentele.

b) Nu utilizaţi unealta electrică în atmosferi explozive, formate din

lichide inflamabile, gaze sau lichide. Unelata electrică produce

scântei, care pot aprinde praful sau aburii.

c) Ţineţi copiii departe de locurile în care unealta electrică este

folosită. Distragerea atenţiei poate duce la pierderea atenţiei asupra

uneltei electrice.

ATENŢIE! Reguli generale cu privire la utilizarea în siguranţă a uneltei.

Siguranţa electrică:

a) Ştecherul uneltei electrice trebuie să fie conforme cu priza. Este

interzisă modificarea ştecherului. Este interzisă utilizarea prelungitoarelor în cazul uneltelor electrice cu cablu de legare la pământ de protecţie. Nemodificarea ştecherelor şi a prizelor

micşorează riscul de electrocutare.

b) Evitaţi să atingeţi suprafaţa de împământenire sau conectările

la masă, cum ar fi conducte, radiatoare, radiatoare de încălzire centrală şi frigidere. În cazul atingeri părţilor împământenite, creşte

riscul de electrocutare.

c) Nu expuneţi sculele electrice în condiţii de ploaie sau mediu

umed. În caz de infiltraţie cu apă, creşte riscul de electrocutare.

d) Nu abuzaţi de cablurile de conectare. Nu folosiţi cablul de

alim entare la mutar ea, tra gerea u neltei s au trag erea ştecherului din priză. Păstraţi cablul de alimentare departe de surse de căldură, ulei, muchii ascuţite sau părţi în mişcare.

Cablurile deteriorate sau încurcate cresc riscul de electrocutare.

e) În cazul în c are unealta electrică este folosită în aer liber,

conectarea trebuie efectuată cu ajutorul prelungitoarelor destinate funcţionării în aer liber. Folosirea prelungitorului destinat

funcţionării în aer liber, micşorează riscul de electrocutare.

f) Vă recomandăm să racordaţi aparatul la o reţea electrică dotată

cu un comutator cu curent diferenţial (RCD) cu amperaj de acţionare de 30mA sau mai mic.

g) În cazul în c are unealta electrică este folosită în mediu umed,

este in evitabilă, utilizare a unui dispo zitiv de pr otecţie împotriva tensiunii de alimentare, cum ar fi aplicarea unui dispozitiv de curent rezidual (RCD). Folosirea RCD micşorează riscul

de electrocutare.

ATENŢIE! Avertismente generale cu privire la siguranţa folosirii uneltei.

Siguranţă personală:

a) Acest echipament nu este destinat utilizării de către persoane

(inclusiv co pii) cu abilităţi fiz ice reduse, senzoriale sa u mentale, sau de persoane care nu au experienţă sau nu cunosc echipa mentul, cu excepţia ca zului în c are are loc s ub supraveghere sau în conformitate cu instrucţia de folosire a echipamentului, de către o persoană responsabilă pentru siguranţa lor.

b) Trebuie să fiţi atent, să aveţi grijă ce faceţi şi să păstraţi bun

simţ în timpul folosirii uneltei electrice. Nu folosiţi unealta

electrică, când sunteţi obosiţi sau sub influenţa drogurilor, alcoolului sau a medicamentelor. Un moment de neatenţie în timpul

lucrului cu unelata electrică poate cauza vătămări personale grave.

c) Folosiţi echipament de protecţie. Purtaţi întotdeauna ochelari

de protecţie. Folosind echipamentul de protecţie cum ar fi masca de

praf, pantofi cu anti-alunecare, caşti sau protecţie auditivă, micşoraţi riscul de vătămare.

d) Evitaţi pornirea accidentală. Înainte de conectarea la sursa de

alimentare şi/sau înainte de conectarea bateriei şi înainte de ridicarea sau mutarea uneltei asiguraţivă că comutatorul uneltei electrice este în poziţia oprită. Mutarea uneltei electrice cu

degetul pe comutator sau conectarea uneltei electrice la reţeaua de alimentare în poziţia pornită poate provoca un accident.

e) Înainte de pornirea uneltei electrice îndepărtaţi toate uneltele

din apropiere. Lăsarea de unelte pe părţile de mişcare ale uneltei

electrice poate duce la vătămări corporale.

f) Nu vă aplecaţi prea mult. Trebuie să staţi sigur şi să menţineţi

echilibrul. Acest lucru va permite un control mai bun asupra uneltei

electrice în situaţii neaşteptate.

g) Îmbrăcaţi -vă corespun zător. Nu purtaţ i haine largi s au

bijuterii. Ţineţi părul strâns, hainele şi mănuşile departe de părţile în

mişcare. Hainele largi, bijuteria sau părul lung se pot agăţa de părţile în mişcare.

h) Dac ă ec hip amen tul est e po triv it p ent ru c one cta rea

extractorului de praf extern şi a colectorului de praf, asiguraţivă că acestea sunt conectate şi folosite corec t. Folosirea

colectorului de praf poate reduce riscul de pericole legate de prăfuite.

i) Nu permiteți ca abilitățile obținute prin utilizarea frecventă a

sculei electrice să vă facă să vă simțiți prea încrezători în sine și să ignorați regulile de siguranță. Acțiunile necorespunzătoare pot

provoca vătămări grave într-o fracțiune de secundă.

ATENŢIE! Avertismente generale cu privire la folosirea în siguranţă a uneltei. Utilizarea şi îngrijirea uneltei electrice:

a) Nu supraîncărcaţi unealta electrică. Utilizaţi o unealtă electrică

în funcţie de puterea necesară muncii efectuate. Unealta electrică

corectă va permite o funcţionare mai bună şi este sigură în cazul însărcinării, pentru care a fost proiectată.

b) Este interzisă utilizarea uneltei electrice dacă comutatorulnu

porneşte şi nu opreşte unealta. Fiecare unealtă electrică care nu

porneşte sau nu se opreşte este periculoasă şi trebuie reparată.

Page 23

c) Deconectaţi ştecherul de la sursa de alimentare a uneltei

electrice şi/sau deconec taţi bateria înainte de orice setare, schimbare de părţi sau depozitare. Aceste mijloace de protecţie reduc

riscul unei porniri accidentale a uneltei electrice.

d) Unealta electrică nefolosită trebuie depozitată departe de copii

şi nu trebuie împrumutată persoanelor care nu cunosc unealta electrică sau care nu au citit această instrucţie de folosire a uneltei electrice. Unelata electrică este periculoasă când este folosită de

o persoană fără experienţă.

e) Unelata electrică trebuie bine întreţinută. Trebuie controlată

alinierea sau bruierea pieselor în mişcare, ruperea pieselor şi alţi factori care pot avea influenţă la funcţionarea uneltei electrice. Dacă găsim o deteriorare, unealta elec trică înaintea folosirii trebuie reparată. Cauza multor accidente este întreţinerea

necorespunzătoare a uneltei electrica.

f) Uneltele de tăiere trebuie să fie ascuţite şi curate. Întreţinerea

părţilor ascuţite ale uneltelor de tăiere reduce riscul de blocare în material şi uşurează folosirea.

g) Unea lta electric ă, echipament ul, uneltele de lucru, etc.

trebuiesc folosite în conformitate cu această instrucţie, ţinând cont de tipul şi concondiţiile de lucru. Utilizarea uneltei electrice în

alt mod decât este destinaţia, poate duce la situaţii periculoase.

h) La temperaturi scăzute, sau după o perioadă îndelungată de

nefolosire, este recomandată pornirea uneltei electrice fără sarcină pentru câteva minute pentru a distribui corect unsoarea în mecanismul de transmisie.

i) Pentru curăţirea uneltei electrice folosiţi o cârpă moale, umedă

(nu udă) şi săpun. Nu folosiţi benzină, diluanţi sau alte mijloace

care pot deteriora echipamentul.

j) Unealta electrică trebuie depozitată/transportată numai după

ce ne-am asigurat că toate elementele în mişcare sunt blocate şi asigurate cu ajutorul elementelor originale destinate blocării.

k) Unealta electrică trebuie păstrată într-un loc uscat, asigurat

împotriva prafului şi a umezelii.

l) Transportul uneltei electric trebuie să aibă loc în ambalajul

original, asigurat împotriva deteriorărilor mecanice.

m) Mânerele și suprafețele de prindere trebuie să fie menținute

curate fără ulei și grăsime. Mânerele și suprafețele de prindere

alunecoase nu permit ținerea în siguranță și controlul sculei în situații neașteptate.

ATENŢIE! Avertismente generale cu privire la folosirea în siguranţă a uneltei.

Repararea:

a) R epa raţ ii în g ara nţi e şi pos tga ra nţi e al e un elt elo r

dumneavoastră electrice sunt efectuate de Service -ul PROFIX, ceea ce garantează calitatea cea mai ridicată a reparaţiilor şi utilizarea de piese originale de schimb.

ATENŢIE! BORMAŞINĂ CU PERCUŢIE

avertizări referitoare la siguranţă –

Siguranţa personală:

a) Uti lizaţi protecţie au ditivă în timpul uti lizării ciocanu l.

Expunerea îndelungată la zgomot poate duce la pierderea auzului.

b) În timpul lucrului, când este posibil, c a unealta să nimerească

cabluri electrice ascunse sau propriul cablu de alimentare, uneal ta electr ică trebui e ţinută d e părţile i zolate ale mânerelor. Contactul cu cablul reţelei de alimentare aflate sub tensiune

poate cauza transmiterea tensiunii pe părţile metalice ale uneltei

electrice, fapt ce poate cauza electrocutarea.

c) Utilizaţi instrumente adec vate de localizare a cablurilor

ascunse de alimentare sau cereţi ajutor de la instituţiile municipale. Contactul cu cablurile aflate sub tensiune poate cauza

apariţia incendiului sau electrocutarea. Deteriorarea ţevii de gaz poate cauza explozie. Perforarea conductei de apă şi canalizare poate cauza

pagube materiale sau electrocutare.

d) Nu prelucraţi materiale care conţin azbest. Azbestul este

considerat a fi cancerigen.

e) Locul de muncă trebuie păstrat curat. Amestecul de materiale este

foarte periculos. Pulberile de metal uşor se pot aprinde sau exploda.

f) A siguraţi elementul prelucrat. Asiguraţivă că toate elementele de

fixare sunt bine strânse şi verificaţi să nu fie prea mari distanţe. Fixarea elementului prelucrat în echipamentul de fixare sau menghină este mai sigur decât ţinerea elementului cu mâna.

g) Unealta trebuie folosită cu mânerul suplimentar livrat cu

unealta. Pierderea controlului poate cauza vătămări corporale ale

operatorului.

h) Înainte de utilizare unealta trebuie pregătită corespunzător.

Această unealtă produce un moment de rotație ridicat și fără o rigidizare corespunzătoare a uneltei în timpul funcționării, puteți pierde controlul, ceea ce poate provoca vătămări corporale.

i) Unealta electrică în timpul utilizării trebuie ţinută cu ambele

mâini de mânerul principal şi suplimentar, menţinând o poziţie stabilă. Utilizarea uneltei electrice este mai sigură dacă este

ţinută cu ambele mâini.

j) Opriţi imediat unealta electrică, dacă se blochează unelata

folosită. Fiţi pregătiţi pentru vibraţii puternice, care pot duce la recul. Unealta utilizată se blochează când: unealta elec trică este

supraînsărcinată, sau când se îndoaie în element.

k) Deconectaţi imediat unealta de la reţeaua electrică în timpul

pauzei, în timpul înlocuirii capetelor, întreţinerii, curăţirii sau reglării. Î nainte de aşezarea un eltei electrice p e banc, aşteptaţi până unelata se opreşte. Unelata folosită se poate bloca şi

duce la pierderea controlului asupra acesteia.

l) Este interzisă utilizarea uneltei electrice cu cablul electric

deteriorat. Nu atingeţi cablul deteriorat; în cazul deteriorării cablului în timpul utilizării, deconectaţ ştecherul din priză.

Cablurile deteriorate măresc riscul de electrocutare.

m) Dacă cablul de alimentare al uneltei electrice este deteriorat,

acesta trebuie înlocuit cu un cablu de alimentare accesibil în reţeaua de service.

Instrucțiuni de siguranță în cazul utilizării burghiilor lungi:

a) Nu lucrați niciodată la o viteză mai mare decât viteza maximă a

burghiului. La viteze mai mari, burghiul se poate îndoi, în cazul în care se

rotește liber fără contact cu piesa de prelucrat, provocând vătămări corporale.

b) Întotdeauna începeți găurirea la viteză mică, după ce burghiul

intră în contact cu piesa de prelucrat. La viteze mai mari, burghiul se

poate îndoi, în cazul în care se rotește liber fără contact cu piesa de prelucrat, provocând vătămări corporale.

c) În timpul găuririi, apăsați burghiul pe piesa prelucrată în linie

cu burghiul, nu apăsați prea tare burghiul. Burghiile se pot îndoi,

provocând deteriorări sau pierderea controlului, ceea ce poate provoca vătămări.

DESTINAŢIA ŞI CONSTRUCŢIA BORMAŞINII:

Bormaşina cu percuţie este destinată pentru găurirea cu percuţie în beton,

Page 24

cărămidă şi piatră cât şi pentru lucrări uşoare de dăltuire. Poate fi folosită de asemenea pentru găurire fără percuţie în lemn, metal, ceramică şi plastic.

Se interzice categoric utilizarea aparatului înorice alt scop.

Bormaşina cu percuţie este pusă în funcţiune de un motor monofazat cu perii amplasat vertical.

Aparatul nu este adaptat pentru lucrări de lungă durată în condiţii grele. Nu trebuie să-l folosiţi pentru a efectua lucrări care necesită utilizarea unei unelte profesionale.

Fiecare utilizare a uneltei electrice neconformă cu destinarea acesteia, aşa cum a fost indicată mai sus, este interzisă şi atrage după sine pierderea garanţiei precum şi privarea de răspundere a producătorului pentru pagubele apărute în urma acestor. Toate modificările aparatului efectuate de utilizator îl exceptă pe producător de responsabilitate pentru pagubele provocate utilizatorului şi mediului. Utilizarea corespunzătoare a uneltei electrice se referă de asemenea şi la întreţinerea, depozitarea, transportul şi reparaţiile aparatului. Unealta electrică poate fi reparată doar în punctele de service menţionate de producător. Aparatele alimentate la reţea trebuie să fie reparate doar de persoane calificate în acest sens.

În ciuda utilizării în conformitate cu destinarea, nu pot fi eliminaţi în totalitate anumiţi factori de risc. Datorită construcţiei şi proiectării, putem întâlni următoarele pericole:

- Atingerea uneltei lucru în funcţiune în timpul operării cu mâna sau îmbrăcămintea operatorului, cablul de alimentare.

- Arsurile la schimbarea uneltei de lucru. (În timpul operării unealta de lucru se încălzeşte foarte tare, pentru a evita arsurile la schimbarea acesteia trebuie să folosiţi mănuşi de protecţie).

- Reculul obiectului prelucrat sau al unei părţi din obiectul prelucrat.

- Îndoirea/ruperea uneltei de lucru.

n Set de livrare ź Bormaşină cu percuţie - 1 buc. ź Mâner auxiliar - 1 buc. ź Limitator adâncime de găurire - 1 buc. ź Daltă plată - 1 buc. ź Şpiţ daltă - 1 buc. ź Burghie SDS-plus - 3 buc. (8,10,12 mm) ź Inel de cauciuc pentru strângerea prafului - 1 buc. ź Perii de cărbune - 2 buc. ź Valiză transport - 1 buc. ź Instrucţii de folosire - 1 buc. ź Fişa de garanţie - 1 buc.

n Elementele uneltei

Numerotarea pieselor aparatului se referă la reprezentarea grafică aflată pe paginile 2-3 din instrucţiunile de utilizare:

Des. A 1. Mâner unealtă SDS-plus

2. Protecţie antipraf

3. Bucşă blocare

4. Limitator adâncime de găurire

5. Buton fixare limitator de adâncime de găurire

6. Buton de eliberare blocadă comutator mod de lucru

7. Comutator mod de lucru

8. Mâner principal cu ajutaj antiglisant

9. Buton pornire/oprire

10. Cablu de alimentare

11. Fixare perii

12. Mâner auxiliar

Des. C 13. Şurub de protecţie mandrină cu coroană dinţată*

14. Mandrină cu inel dinţat*

15. Bolţ de fixare SDS-plus pentru mandrină* Des. E 16. Cheie pentru mandrina cu coroana dinţată* Des. F 17. Inel de cauciuc pentru strângerea prafului

* Echipamentul descris sau prezentat nu face parte în totalitate din dotarea standard a uneltei electrice.

DATE TEHNICE:

Tensiunea de alimentare Frecvenţa de alimentare Puterea Viteza de rotire în gol

Număr percuţii / energie percuţie

Mandrina de bormaşină

220 V-240 V

50 Hz 710 W 930 /min

-1

5000 min / 2,6 J

SDS-plus

oţel - 13 mm

Diametrul maxim de foraj

beton - 26 mm lemn - 40 mm

Greutatea (fără accesorii)

Clasa echipamentului Protecţia

Nivelul presiunii acustice (LpA) , foraj (±3dB(A)) Nivelul presiunii acustice (LpA) , dăltuire (±3dB(A))

4,0 kg

/II IP20 90,23 dB(A) 95,33 dB(A)

Nivelul puterii acustice (LwA) , foraj (±3dB(A)) 101,23 dB(A) Nivelul puterii acustice (LwA) , dăltuire (±3dB(A)) 106,33 dB(A)

Nivelul de vibrare conform normie:

- foraj cu ciocan în beton a

h HD

- dăltuire a

h Cheq

mâner principal mâner suplimentar mâner principal mâner suplimentar

- incertitudine

EN 60745-2-6

21,540 m/s

9,847 m/s 26,368 m/s

10,817 m/s

1,5 m/s

Nivelul menţionat de vibraţii este reprezentativ pentru utilizarea aparatului electric. Dacă aparatul electric va fi utilizat pentru alte scopuri sau cu alte instrumente de lucru precum şi dacă nu va fi întreţinut corespunzător, nivelul de vibraţii ar putea diferi de cel indicat. Motivele indicate mai sus pot duce la sporirea nivelului de expunere la vibraţii pe toată durata timpului de funcţionare. Trebuie să introduceţi mijloace adiţionale de siguranţă, care au scopul de a proteja operatorul de efectele de expunere la vibraţii, de ex.: Întreţinere apara t elect ric şi ins trument e de lucr u, asigu rarea temp eraturi i corespunzătoare a mâinilor, stabilirea ordinii operaţiilor de muncă. Valoarea totală declarată a vibrațiilor și valorile declarate ale emisiei de zgomot au fost măsurate în conformitate cu metoda standard de testare și pot fi utilizate pentru a compara un dispozitiv cu altul.

Valoarea totală declarată a vibrațiilor și valorile declarate ale emisiei de zgomot pot fi utilizate în evaluarea inițială a expunerii.

Avertismente:

Vibrațiile și emisiile de zgomot în timpul utilizării efective a sculei electrice pot să difere de valorile declarate în funcție de modul în care sunt utilizate uneltele, în special de tipul piesei prelucrate.

Trebuie determinate măsuri de siguranță pentru protejarea operatorului, care se bazează pe estimarea expunerii în starea reală de utilizare (luând în considerare toate părțile ciclului de operare, cum ar fi timpul în care

Page 25

instrumentul este oprit și când funcționează în ralanti, cu excepția timpului de declanșare).

ÎNAINTE DE UTILIZARE:

1. Asiguraţi-vă că sursa de alimentare are parametrii corespunzători parametrilor bormaşinii cu percuţie indicaţi pe plăcuţa nominală.

2. Asiguraţi-vă că butonul de pornire/oprire (9) bormaşină cu percuţie este în poziţia oprită .

3. Trebuie să folosiţi mereu mânerul auxiliar (12). Prinderea sigură a uneltei cu ambele mâini reduce riscul de accidentare la locul de muncă. Pentru a monta mânerul auxiliar prindeţi clema mânerului pe mandrină şi blocaţi prin strângere în direcţia acelor de ceas.

Pentru a avea o poziţie de lucru stabilă şi neobositoare, puteţi roti

mânerul auxiliar. După ce aţi strâns mânerul în direcţia opusă direcţiei acelor de ceas, trebuie să rotiţi mânerul auxiliar la poziţia dorită şi să strângeţi din nou mânerul pentru a-l fixa (des. ).B

Atunci când apăsaţi butonul de fixare (5) trebuie să introduceţi

limitatorul adâncimii de forare (4) în orificiul din mânerul auxiliar şi blocaţi prin eliberarea butonului de fixare. Cifrele de pe limitatorul de adâncime de forare trebuie să fie vizibile de sus.

4. În cazul în care folosiţi un prelungitor trebuie să vă asiguraţi că

par ame trii aces tui a, se cţi unil e con duc tori lor, core spun d parametr ilor bormaşin ii cu percuţie. Recomandăm fo losirea

prelungitoarelor cât mai scurte. Prelungitorul trebuie să fie desfăşurat în întregime.

ÎN TIMPUL LUCRULUI:

n Reglarea adâncimii de găurire (des. B)

Cu limitatorul de adâncime (4) puteţi regla adâncimea dorită de găurire a burghiului în materialul X. Pentru a face acest lucru trebuie să:

ź Introduceţi bolţul uneltei de lucru SDS-plus în mandrină (1) şi să

apăsaţi până ce simţiţi rezistenţă. În caz contrar datorită mobilităţii uneltei SDS-plus puteţi stabili adâncimea necorespunzătoare de găurire;

ź Să apăsaţi butonul de fixare a limitatorului de găurire (5) şi să scoateţi

limitatorul într-atât încât distanţa dintre capătul burghiului şi capătul limitatorului să fie egală cu adâncimea de găurire dorită X;

ź Să blocaţi limitatorul prin eliberarea butonului de fixare. n Selectare burghiu

Pentru găurirea cu percuţie în beton, cărămidă, piatră şi pentru prelucrarea cu dalta aveţi nevoie de uneltele SDS-plus, pe care trebuie să le introduceţi în mandrină SDS-plus (1).

SDS-plus

Pentru a face găuri în oţel sau lemn trebuie să folosiţi unelte fără SDSplus (de ex. burghie cu formă cilindrică). Pentru aceste unelte aveţi nevoie de mandrine cu prindere rapidă sau cu coroană dinţată.

INDICAŢIE: Nu folosiţi unelte fără SDS-plus pentru găurire cu percuţie sau pentru prelucrarea cu daltă! Uneltele fără SDS-plus şi mandrina acestora se vor deteriora la găurirea cu percuţie sau la prelucrarea cu daltă.

n Montarea mandrinei cu coroană dinţa tă (des. C) ź Înfiletaţi bolţul de prindere SDS-plus (15) în mandrina cu coroană

dinţată (14).

ź Asiguraţi mandrina cu coroană dinţată (14) cu şurubul de asigurare

(13).

ATENŢIE: Trebuie să aveţi în vedere că şurubul de asigurare are filet cu direcţie în stânga.

ź Curăţaţi capătul bolţului de montare şi ungeţi-l puţin. ź Rotiţi mandrina şi introduceţi bolţul de montare în mânerul uneltei

SDS-plus (1), până ce se blochează automat.

ź Verificaţi dacă mandrina este blocată, pentru a face acest lucru trageţi

de mandrina cu coroana dinţată.

n Demontarea mandrinei cu coroană dinţa tă (des.D) ź Trageţi manşonul de blocare (3) în spate şi scoateţi mandrina cu

coroană dinţată (14).

ź După ce aţi demontat trebuie să aveţi grijă ca mandrina cu coroană

dinţată (14) să nu se murdărească. În cazul în care este necesar trebuie să ungeţi puţin dinţii garniturii de colectare.

n Schimbare unelte

Cu ajutorul mânerului uneltei SDS-plus puteţi schimba uşor şi comod să schimbaţi unealta de lucru fără a folosi alte unelte.

Datorită proprietăţilor sistemice unealta de lucru SDS-plus are libertate de mişcare. De aceea la mişcare în gol are loc aceasta se mişcă. Acest lucru nu are niciun impact asupra exactităţii orificiului de găurit, deoarece burghiul se centrează automat în timpul efectuării găurii.

Protecţia antipraf (2) protejează într-o măsură mică intrarea prafului în mandrină în timpul lucrului. Trebuie să aveţi grijă în timpul montajului să nu deterioraţi protecţia antipraf (2). Protecţia antipraf deteriorată trebuie înlocuită imediat. Vă recomandăm să comandaţi efectuarea acestei operaţii în punctul de ser vice.

n Introducerea uneltei de lucru SDS-plus (des. F) ź Capătul uneltei montate trebuie curăţat şi uns uşor. Se recomandă

utilizarea unei unsori de litiu.

ź Uneltele trebuie introduse în mânerul aparatului prin rotire până în

momentul în care acestea se blochează automat.

ź Blocarea trebuie controlată prin tragere de unealtă. n Demontarea accesoriului cu sistem de prindere SDS-plus (des. G)

ATENŢIE: Imediat după ce aţi terminat de lucrat uneltele de lucru pot fi fierbinţi. Trebuie să evitaţi contactul direct cu acestea şi să folosiţi mănuşi de protecţie corespunzătoare.

ź Împingeţi spre spate manşonul de blocare (3) şi extrageţi accesoriul. ź Uneltele de lucru trebuie curăţate după ce le scoateţi.

n Introducerea de unelte de lucru fără SDS-plus (des.E) ź Aşezaţi mandrina cu coroană dinţată ( ).14 ź Deschideţi mandrina cu coroană dinţată prin învârtirea manşonului

atât încât să fie posibilă introducerea uneltei de lucru. Introduceţi unealta de lucru.

ź Introduceţi cheia (16) în orificiile corespunzătoare din mandrina cu

coroană dinţată şi imobilizaţi uniform unealta de lucru.

ź Setaţi comutatorul (7) la simbolul «Găurire» - . n Scoaterea uneltei de lucru fără SDS-plus

ATENŢIE: Imediat după ce aţi terminat de lucrat uneltele de lucru pot fi fierbinţi. Trebuie să evitaţi contactul direct cu acestea şi să folosiţi mănuşi de protecţie corespunzătoare.

ź Folosiţi cheia pentru mandrină (16) învârtiţi manşonul mandrinei cu

Page 26

coroană dinţată (14) în direcţia acelor de ceas până ce veţi putea

scoate unealta de lucru.

ź Uneltele de lucru trebuie curăţate după ce le scoateţi. n Schimbarea modului de lucru

ATENŢIE: Schimbarea modului de lucru poate fi efectuată doar atunci când unealta electrică este oprită! În caz contrar puteţi strica unealta electrică.

Folosiţi comutatorul modului de lucru (7) pentru a selec ta modul de lucru al uneltei electrice. Pentru a schimba modul de lucru trebuie să apăsaţi butonul de eliberare a blocadei (6) şi să mutaţi comutatorul modului de lucru la poziţia dorită până ce auziţi că blocada sare.

Găurire (des.1): Setaţi comutatorul (7) la simbolul - . Găurire cu percuţie (des.2): Setaţi comutatorul (7) la simbolul- . Dăltuire (blocadă rotaţie) (des.3):

Setaţi comutatorul (7) la simbolul - . La poziţia «Dăltuire» în momentul în care

porniţi aparatul, numărul de loviri creşte automat; datorită acestui lucru unealta funcţionează cu putere sporită.

Schimbare poziţie daltă (des.4): Introduceţi dalta în mandrina pentru unelte. Comutatorul modului de lucru (7) trebuie rotit la poziţia - . Rotiţi mandrina pentru unelte şi aşezaţi dalta în poziţia dorită de lucru. Comutatorul modului de lucru (7) trebuie aşezat la poziţia «Dăltuire». Astfel veţi bloca mânerul uneltei la poziţia dorită. În timpul dăltuirii comutatorul modului de lucru (7) trebuie să rămână mereu la poziţia «Dăltuire».

n Pornire/Oprire ź Pentru a porni unealta electrică apăsaţi întrerupătorul ( ) şi ţinaţi-l 9

apăsat.

ź Pentru a opri unealta electricăm întrerupătorul ( ) trebuie eliberat.9

INDICAŢII REFERITOARE L A UTILIZ ARE:

ź Pentru a fora găuri în plăcile ceramice, mutaţi comutatorul tipului de

lucru ( ) în poziţia «foraj». După executarea găurilor, mutaţi 7 comutatorul în poziţia «foraj cu rotepercuţie» şi continuaţi cu rotopercuţie.

ź şLa executarea în beton, piatră i zid, trebuiesc folosite burghie din

aliaj solid.

ź Atunci când foraţi în tavan pentru a vă proteja împotriva prafului

trebuie să folosiţi un inel de cauciuc pentru colectarea de praf (17), care trebuie aplicat pe burghiu (vezi des. F).

ź La forajul în metal, utilizaţi doar burghie ascuţite pentru metal. n Cuplajul de siguranţă cu fricţiune

În cazul în care unealta folosită s-a blocat atunci turaţia de pe axul

bormaşinii cu percuţie este întreruptă. Unealta electrică trebuie menţinută curată şi datorită forţelor ce apar trebuie să o ţineţi puternic cu ambele mâini şi să aveţi o poziţie sigură de lucru. În cazul în care unealta elec trică s-a blocat trebuie să o opriţi şi să scoateţi unealta de lucru. Atunci când porniţi bormaşina cu percuţie blocată apare un cuplaj de recul puternic.

DEPOZITAREA ŞI ÎNTREŢINEREA:

Unealta trebuie depozitat într-un loc uscat, nu la îndemâna copiilor, trebuie menţinută curată, protejată de umezeală şi praf. Condiţiile de depozitare trebuiesc să elimine posibilitatea de deteriorare mecanică sau efectele nocive ale diferitelor condiţii atmosferice. Piesele externe din plastic pot fi curăţate doar cu o pânză umedă şi cu un detergent delicat.

ATENŢIE: Nu folosiţi NICIODATĂ substanţe diluante.

După ce aţi forat în beton, într-un mediu cu mult praf se recomandă suflarea cu aer comprimat (cu presiunea de maxim 0,3 MPa) pe orificiile de aerisire şi mânerul uneltei. Acest lucru previne deteriorarea rulmenţilor, îndepărtează praful care blochează accesul de aer care

răceşte motorul. Operarea tehnică include de asemenea schimbarea la anumite inter vale a unsorii în mecanismul de transmisie. Unsoarea trebuie schimbată după fiecare 40-50 ore de muncă.

Schimbarea unsorii trebuie efectuată doar într-un centru de servisare

specializat sau de către o persoană calificată pentru a evita pericolul de deteriorare a aparatului.

TRANSPORT:

Bormaşina cu percuţie poate fi transportată şi depozitată în valiza de transport, care o protejează de umiditate, intrarea prafului şi a obiectelor de dimensiuni mici şi de aceea trebuie să acoperiţi orificiile de ventilaţie.

Elementele mici care infiltrează carcasa pot duce la distrugerea motorului.

DEFECŢIUNI TIPICE ŞI ÎNDEPĂRTAREA ACESTORA:

Bormaşina cu percuţie nu funcţionează:

- controlaţi dacă cablul de alimentare este conectat corect sau controlaţi siguranţele,

Bormaşină cu percuţie «se opreşte» sau scoate scântei:

- controlaţi şi înlocuiţi periile de carbon.

n Schimbarea periilor de cărbune (des.H)

Motorul este echipat cu perii de cărbune, care sunt elemente uzabile. Dacă sunt uzate sau se află în apropierea «graniţei de uzură», care este de 6 mm, este un pericol pentru funcţionarea corectă a motorului. După descoperirea periilor uzate, trebuiesc înlocuite cu perii noi. Indiferent, periile de cărbune trebuiesc întreţinute în stare curată, pentru a se putea mişca liber pe locul de ţinere a periilor. Înlocuirea periilor trebuie să aibă loc întotdeauna în pereche. Utilizaţi doar perii de cărbune identice.

AVER TISM ENT! Înain te de în cepe rea în locu irii pe rii lor, deco nec te ază ştec her ul c abl ulu i de alimentare de la reaţeaua de alimentare.

Pentru a schimba periile trebuie să desfiletaţi cu o şurubelniţă plată din ambele părţi ale maşinii de găurit cu percuţie clemele de prindere ale periilor (11) şi scoateţi periile. După ce aţi introdus perii noi înfiletaţi

Page 27

clemele de prindere ale periilor.

După schimbarea, porniţi unealta timp de 5 minute în gol.

- dacă unealta electrică nu funcţionează, chiar dacă este conectată la

alimentare, trebuie trimisă la un ser vice autorizat pe adresa indicată în

fişa de garanţie.

PRODUCĂTOR: PROFIX Sp. z o.o., str. Marywilska 34, 03-228 Varşovia, POLONIA

PROTECŢIA MEDIULUI ÎNCONJURĂTOR:

ATENŢIE: Simbolul prezentat înseamnă interdicţia de a amplasa aparatul uzat împreună cu alte deşeuri (sub ameninţarea unei amenzi). Componentele periculoase aflate în aparatura electrică şi electronică influenţează negativ mediul natural şi sănătatea oamenilor.

Fiecare gospodărie casnică trebuie să contribuie la redobândirea şi refolosirea (recykling) aparaturii uzate. Atât în Polonia, cât şi în Europa se organizează sau deja există sistemul de culegere a aparaturii uzate, în cadrul căruia toate punctele de vânzare a respectivei aparaturi sunt

obligate să preia aparatura uzată. În plus, există centrele de colectare a acestuia tip de aparatură.

PICTOGRAME:

Explicaţiile imaginilor de pe tabelul nominal şi de pe etichetele informative:

«Înainte de cuplare şi de a începe operarea trebuie să citiţi prezenta instrucţiune»

«Folosiţi întotdeauna ochelari de protecţie»

«Folosiţi mijloace de protecţie auditivă»

«Folosiţi întotdeauna măşti de praf»

Politica firmei PROFIX este aceea de perfecţionare continuă a produselor sale şi de aceea firma îşi rezervă dreptul de modificare a specific aţiei produsului fără înştiinţarea anterioară. Imaginile indicate în instrucţiunile de utilizare sunt doar exemple şi se pot diferi puţin de aspectul real al dispozitivului achiziţionat. Prezenta instrucţiune este protejată prin dreptul de autor. Copierea/înmulţirea fără acordul în scris al firmei PROFIX Sp. z o.o. este interzisă.

Page 28

LIETOŠANAS INSTRUKCIJA

TRIECIENA URBJMAŠĪNA TMM710K

Oriģinālās instrukcijas tulkojums

PIRMS DARBA SĀKUMA NEPIECIEŠAMS IEPAZĪTIES AR ŠO INSTRUKCIJU. Saglabā instrukciju varbūtējai turpmākai lietošanai. B RĪ DI NĀ J UM S! N ep ie ci e ša ms i zl as ī t v is us brīdinā jumus apzīmēt us ar simbolie m , ku ri attiecas uz lietošanas drošību un visus lietošanas drošības norādījumus.

Neievērojot zemāk uzr ādītos drošības brīdinājumus un norādījumus attiecībā uz drošību var būt par elektriskās strāvas trieciena, ugunsgrēka un/vai nopietnu traumu iemeslu.

Ievērot visus brīdinājumus un norādījumus attiecībā uz drošību, lai tos turpmāk varētu izmantot.

Ze mā k u zr ād ī to s br ī di nā ju mo s „ el ek t ro in st ru me nt s” no zī mē elektroinstrumentu, kurš tiek barots no elektriskā tīkla (ar barošanas vadu) vai elektroinstruments barots no akumulatora (bezvadu).

BRĪDINĀJUMS! Vispārējie instrumenta drošas lietošanu norādījumi. Darba vietas drošība:

a) Da rba vi et ā ne pi ec ieš am s u ztu rē t k ār tīb u u n l abu

apgaismojumu. Nekārtība un slikts pagaismojums ir negadījumu

iemesls.

b) N edr īks t lie tot elek tro inst rum ent u spr āgs toš ā, vi egl i

uzliesmojošā, gāzu un putekļainā vidē. Elektroinstrumenta darbības

laikā rodas dzirksteles, no kurām var aizdegties putekļi un tvaiki.

c) Vietā, kur tiek lietoti elektroinstrumenti nevar atrasties bērni

un n ovēr otāj i. Nov ērš ot uz man ību va r zau dēt kontr oli p ar

elektroinstrumentu.

BRĪDINĀJUMS! Vispārējie instrumenta drošas lietošanu norādījumi.

Elektriskā drošība:

a) Elektroinstrumenta kontaktdakšiņām jābūt pielāgotām pie

kontaktligzdām. Nek ad nekādā gadījumā nedrīk st mainīt kont aktda kšiņu . Nedr īkst l ietot n ekādu s paga rināt ājus gadījum ā, ja elektroin struments ir ap gādāts ar vadu a r aizsardzības iezemējuma dzīslu. Ja netiek darītas kontaktdakšiņu un

kontaktligzdu izmaiņas, tas samazina elektriskā trieciena risku.

b) Nepieciešams izvairīties no iezemētām virsmām vai savienotām

ar masu, kā pie mēram caurules, si ldītāji, centrāla pkures radiatori un dzesinātāji. Gadījumā, ja notiek kontakts ar iezemētām vai

ar masu savienotām daļām pieaug elektriskās strāvas trieciena risks.

c) Nedrīkst pakļaut elektroinstrumentus uz lietus vai mitruma

iedarbību. Gadījumā, ja elektroinstrumentā iekļūst ūdens pieaug elektriskās strāvas trieciena risks.

d) Nedrīkst pārslogot savienojuma vadus. Nekad nedrīkst lietot

savienojuma vadu elektroinstrumenta pārnēsāšanai, vilkšanai vai i zvilkt kontak tdakši ņu no ko ntaktl igzdas aiz vad a. Nepieciešams turēt savienojuma vadu tālu no siltuma avotiem, eļļainām, asām šķautnēm vai kustīgām daļām. Bojāti vai sapīti

savienojuma vadi palielina elektriskās strāvas trieciena risku.

e) Ga dīju mā, ja e lekt roi nst rum ents tie k li etot s ār pus ē,

savienojuma vadus nepieciešams pagarināt ar pagarinātājiem, kuri ir piemēroti darbam ārpusē. Lietojot pagarinātājus piemērotus

darbam ārpusē samazinās elektriskās strāvas trieciena risks.

f) Ieteicams ierīci pievienot pie elektriskā tīkla, kurš ir aprīkots ar

RCD slēdzi ar 30mA vai mazāku izslēgšanas strāvu.

g) Gadījumā, ja ir nepieciešamība lietot elektroinstrumentu mitrā

vidē, par sprieguma aizsardzību nepieciešams lietot strāvas starpības ierīci (RCD). Lietojot RCD samazinās elektriskās strāvas

trieciena risks.

BRĪDINĀJUMS! Vispārējie instrumenta drošas lietošanu norādījumi.

Individuālā drošība:

a) Šī ierīce nav pamērota lietot cilvēkiem (tai skaitā bērniem) ar

ierobežotā m fiziskām, jūtī bas un psihiskā m spējām, vai cilvēkie m bez ierīces dar bības pieredzes vai zināšanām, izņemot, ja tas notiek uzraudzībā vai saskaņā ar ierīces lietošanas instrukciju, ar kuru ir iepazinušās par drošību atbildīgas personas.

b) E lekt roin strum enta liet ošan as lai kā ne piec ieša ms bū t

tālredzīgiem, novērot kas notiek un saglabāt skaidru saprātu. Nedrī kst liet ot elekt roinstr umentu n oguruma laikā va i narkotisku vielu, alkohola vai zāļu iedarbībā. Neuzmanības mirklis

strādājot ar elektroinstrumentu var radīt nopietnas ķermeņa traumas.

c) Ne piecie šams li etot ind ividuāl os aizs ardzība s līdzek ļus.

Vienmēr nepieciešams lietot aizsargbrilles. Lietojot attiecīgos

apstākļos aizsardzības līdzekļus, tādus kā putekļu maskas, neslīdošus apavu s, ķiveres vai dzirdes aiz sardzība s līdzekļ us, samaz ināsies individuālās traumas.

d) Nepieciešams izvairīties no neparedzētām kustībām. Pirms

pieslēgšanas pie barošanas avota un/vai pirms akumulatora pieslēgšanas kā arī pirms tam, kad paceļam vai pārceļam ierīci nepieciešams pārliecināties, ka elektroinstrumenta slēdzis atrodas izslēgšanas stāvoklī. Pārnēsāt elektroinstrumentu ar pirkstu

uz slēdža vai barošanas tīklā pieslēgtu elektroinstrumentu pie ieslēgta slēdža var būt par negadījuma iemeslu.

e) Pirms elektroinstrumenta palaišanas nepieciešams novākt

visas atslēgas. Atslēga atstāta rotējoša elektroinstrumenta tuvumā var

radīt individuālas traumas.

f) Nedrīkst pārlieku tālu izliekties. Visu laiku nepieciešams stāvēt

stabili un saglabāt līdzsvaru. Tas dos iespēju neparedzētās situācijās

labāk kontrolēt elektroinstrumentu.

g) Nepiec iešams attiecīg i ģērbti es. Nedr īkst nēs āt vaļīg us

apģērbus vai rotas lietas. Nepieciešams turēt savus matus,

apģērbu un cimdus tālu no kustīgām daļām. Vaļīgs apģērbs, rotas

lietas vai gari mati var tikt aizķerti ar kustīgām daļām.

h) Ja ierīce ir pielāgota ārējai putekļu sūkšanai un putekļu

uzsūkšanai, nepieciešams pārliecināties, ka tie ir pieslēgti un pareiz i lietoti. Li etojot pute kļu sūcēju var samazinā t putekļu

ieelpošanas bīstamību.

i) Ne drī kst pie ļau t, l ai i ema ņas ieg ūta s bi eži lie toj ot

elektroinstrumentu samazinātu mūsu modrību un drošības noteikumu ignorēšanu. Bezrūpīga rīcība var izraisīt nopietnus

ievainojumus sekundes laikā.

BRĪDINĀJUMS! Vispārējie instrumenta drošas lietošanu norādījumi.

Lietošana un gādība par elektroinstrumentu:

a) N edrī kst pārs logo t ele ktr oins trum ent u. Ne piec ieša ms

piemē rot elekt roinstr umentu ve iktajam d arbam. Pa reizs

Page 29

elektroinstruments nodrošinās labāku un drošāku darbu pie slodzes,

kādam tas tika projektēts.

b) Nedrīkst lietot elektroinstrumentu, ja slēdzis to neieslēdz un

neizslēdz. Katrs elektroinstruments, kuru nevar ieslēgt vai izslēgt ar slēdzi

ir bīstams un to nepieciešams labot.

c) Nepieciešams atvienot elektroinstrumenta kontaktdakšiņu no

barošanas avota un/vai atslēgt akumulatoru pirms tiek veikta jebkāda uzstādīšana, detaļu maiņa vai instrumenta glabāšana.

Tāda s drošība s darbīb as reduc ē nepared zētu ele ktroins trumen ta palaišanu.

d) Nelietotu elektroinstrumentu nepieciešams glabāt bērniem

nepieejamās vietās un nedrīkst atļaut personām, kuras nav iepazinušās ar elektroinstrumentu vai šo lietošanas instrukciju lietot elektroinstrumentu. Elektroinstrumenti ir bīstami neapmācītu

lietotāju rokās.

e) El ektroinstrumentu nep ieciešams konservē t. Nepieciešams

pārbaudīt asu sakritību vai kustīgo daļu ieķīlēšanos, detaļu pl īs umu s u n v isu s a pst āk ļu s, k ur i va rē tu i et ekm ēt elekt roinstr umenta darbu. Ja tiek kons tatēts b ojājums, elektroinstrumentu pirms lietošanas nepieciešams salabot.

Daudzu negadījumu iemesls ir nepareiza elektroinstrumenta konservācija.

f) Griezējinstrumentiem jābūt asiem un tīriem. Attiecīgi uzturēti asi

griezējinstrumenta asmeņi samazina ieķīlēšanās iespējas un atvieglo apkalpošanu.

g) Elektroinstrumentu, aprīkojumu, darba instrumentus un tml.

nepieciešams lietot saskaņā ar šo instrukciju, ņemot vērā darba apstā kļus un veic amo darbu . Lietot ele ktroinst rumentu tam

neparedzētā veidā var novest pie bīstamām situācijām.

h) Zemās temperatūrās vai pēc ilgāka nelietošanas laika, ieteicams

uz pāris minūtēm ieslēgt elektroinstrumentu bez slodzes, lai piedziņas mehānismā sāktu pareizi darboties smēreļļa.

i) Elektroinstrumentu tīrīšanai lietot mīkstu, mitru (ne slapju)

drānu un ziep es. Nelietot benzīnu, šķ īdinātājus un citus līdzekļus, kuri varētu sabojāt ierīci.

j) Elektroinstrumentu nepieciešams glabāt / transportēt iepriekš

pārli ecinotie s, ka visas kustīgās daļas ir no bloķētas un nodrošinātas pret atbloķēšanos ar oriģināliem šim nolūkam paredzētiem elementiem.

k) Elektroinstrumentu nepieciešams glabāt sausā, no putekļiem un

mitruma sargātā vietā.

l) Ele kt roi ns tru me nt a tr an sp ort ēš an u jā ve ic o ri ģin āl ā

iepakojumā, kurš pasargā no mehāniskiem bojājumiem.

m) Rokturus un satveršanas virsmas nepieciešams uzturēt tīras, bez

eļļas un smēres. Neparedzētās situācijās slideni rokturi un satveršanas

virsmas nedod iespēju droši turēt un kontrolēt instrumentu.

BRĪDINĀJUMS! Vispārējie instrumenta drošas lietošanu norādījumi.

Remonts:

a) S avu elek troi nstr umen tu ga rant ijas un pē cgar anti jas

remont us veic PROF IX servis s, kas gara ntē visaug stāko remontu kvalitāti kā arī tiek izmantotas oriģinālas rezerves daļas.

BRĪDINĀJUMS! TRIECIENA URBJMAŠĪNA, drošības

brīdinājumi –

Individuālā drošība:

a) Nepieciešams lietot dzirdes aizsardzības līdzekļus. Ilglaicīga

trokšņa iedarbība var radīt dzirdes zaudēšanu.

b) Veic ot darbus , kur darba instrum ents varē tu trāpīt uz

noslēptiem elektriskiem vadiem vai uz pašu barošanas vada, elektroinstrumentu nepieciešams turēt pie roktura izolētām virsmām. Kontakts ar barošanas tīkla vadu, kurš Ir zem sprieguma var

radīt sprieguma pārnešanu uz elektroinstrumenta metāla daļām kā rezultātā var notikt elektriskās strāvas trieciens.

c) Nepieciešams lietot attiecīgas meklēšanas ierīces, lai lokalizētu

slēptus barošanas vadus vai lūgt pilsētas dienestu palīdzību.

Kontakts ar vadiem, kuri ir zem sprieguma var novest līdz ugunsgrēkam vai elektriskā strāvas triecienam. Gāzes vada bojājums var novest līdz sprādzienam. Ūdensvada pārraušana rada materiālus zaudējumus vai notikt elektriskās strāvas trieciens.

d) Neapstrādājiet materiālus, kas satur azbestu. A zbestam piemīt

kancerogen as īpašības.

e) Darba vietu nepieciešams uzturēt tīru. Materiālu maisījumi ir

sevišķi bīstami. Metāla putekļi var viegli aizdegties un uzsprāgt.

f) Ap str ādā jam o pr iek šme tu n epi eci eš ams nos tip rin āt.

Pārliecināties, ka visi stiprināšanas elementi ir nostiprināti un pārbaudīti, lai nebūtu pārmērīgas pielaides. Apstrādājamo priekšmetu ir drošāk nostiprināt stiprināšanas ierīcē vai skrūvspīlēs nekā turēt to rokā.

g) Lietojiet kopā ar elektroinstrumentu piegādāto papildrokturi.

Zaudējot kontroli var operatoram rodas traumu bīstamība.

h) P irm s li et oša na s ne pie ci eša ms atb ils to ši s aga tav ot

instrumentu. Šis instruments rada augstu izejas griezes momentu un

bez atbilstošas instrumenta stiprināšanas darbības laikā varat zaudēt kontroli, kas var izraisīt ķermeņa traumas.

i) Elektroinstrumentu darba laikā nepieciešams stipri turēt abās

rokās aiz galvenā roktura un palīgroktura, ievērot stabilu pozīciju. Elektroinstrumentu drošāk vadīt abās rokās.

j) Elektroinstrumentu nepieciešams nekavējoties izslēgt, kad

bloķē jas lieto tais grie zējinst ruments. Nepiecie šams būt gatavam lielai vibrācijai, kura var radīt atmešanu. Lietotais

instruments bloķējas, ja elektroinstruments ir pārslogots vai saliecas apstrādājamā priekšmetā.

k) Pārtraucot darbu, instrumentu maiņas, remonta, tīrīšanas vai

regulēšanas laikā nepieciešams atslēgt mašīnu no elektriskā tīkla. Pirms elektroinstrumenta nolikšanas pagaidīt līdz tas apstājas. Darba instruments var iebloķēties, kas rada ka tiek zaudēta

kontrole par elektroinstrumentu.

l) Elektroinstrumentu nedrīkst lietot ar bojātu barošanas vadu.

Nedrīkst pieskarties pie bojāta vada; ja vads tiek bojāts darba laikā, nepieciešams iz vilkt kontaktdakšiņu no kontaktligzdas.

Bojāti vadi palielina elektriskās strāvas trieciena risku.

m) Ja elektroinstrumenta barošanas vads tiek bojāts, to jāapmaina

ar savienojuma vadu, kurš ir pieejams servisa punktā.

Drošības instrukcijas izmantojot garus urbjus:

a) Nekad nestrādājiet ar lielāku ātrumu nekā maksimālo urbja

griešanās ātrumu. Lielākā ātrumā urbis var saliekties, ja tas brīvi

griežas nesaskaroties ar apstrādājamo priekšmetu, radot ķermeņa traumas.

b) Vienmēr sākt urbt ar mazu ātrumu un pēc tam, kad urbis ir

saskarties ar sagatavi. Lielākā ātrumā urbis var saliekties, ja tas brīvi

griežas nesaskaroties ar apstrādājamo priekšmetu, radot ķermeņa traumas.

c) Urbšanas laikā piespiest urbi pie apstrādājamā priekšmeta

vienā līnijā ar urbi, nespiediet urbi pārāk stipri. Urbji var

saliekties, izraisot bojājumus vai zaudējot kontroli, kas var izraisīt ķermeņa traumas.

Page 30

TRIECIENA URBJMAŠĪNAS PIELIETOJUMS UN UZBŪVE:

Trieciena urbjmašīna paredzēta betona, ķieģeļa un akmens caurumu

urbšanai ar triecienu, kā arī viegliem atskaldīšanas darbiem ar kaltu. To var

lietot arī koka, metāla, keramikas un plastmasas caurumu urbšanai bez

trieciena.

Kategoriski izslēgts lietot ierīci visos citos nolūkos.

Trieciena urbjmašīna tiek piedzīta ar vertikāli novietotu vienfāzes suku

dzinēju.

Ierīce nav paredzēta ilglaicīgam darbam smagos apstākļos .

Nedrīkst to lietot darbos, kur nepieciešams profesionālo ierīču

pielietojums.

Aizliegts elektroinstrumentu pielietot neatbilstoši augstāk uzrādītam

pielietojumam, tas rada garantijas zaudēšanu kā arī ražotājs neatbild par

šādā veidā radītiem zaudējumiem.

Jebkādas ierīces modifikācijas, kuras veic lietotājs atbrīvo ražotāju no

atbildības par bojājumiem un zaudējumiem, kuri nodarīti lietotājam un

apkārtējiem.

Pareiza ele ktroinstrumen ta lietošana att iecas arī uz kon servāciju, glabāšanu, transportu un remontu. Elektroinstrumentu drīkst labot tikai ražotāja uzrādītos servisa punktos. Ierīces, kuras tiek barotas no elektriskā tīkla drīkst labot tikai pilnvarotas personas. Neskatoties uz pielietojumam paredzēto lietošanu nevar pilnībā izslēgt atsevišķus riska elementus. Ņemot vērā mašīnas konstrukciju un uzbūvi var rasties sekojošas bīstamības:

- Pieskāršanās darba laikā pie rotējoša darba instrumenta ar operatora

roku vai apģērbu, barošanas vadu.

- Applaucēšanās darba instrumenta maiņas laikā. (Darba laikā darba

instruments ļoti sakarst, lai novērstu applaucēšanās iespēju tā maiņas laikā nepieciešams lietot aizsargcimdus).

- Apstrādājamā priekšmeta vai apstrādājamā priekšmeta daļu atmešana.

- Darba instrumenta deformācija/ salūšana.

n Komplektācija ź Trieciena urbjmašīna - 1 gab. ź Palīgrokturis - 1 gab. ź Urbšanas dziļuma ierobežotājs - 1 gab. ź Plakanais kalts - 1 gab. ź Spice - 1 gab. ź Urbji SDS-plus - 3 gab. (8,10,12 mm) ź Putekļu savākšanas gumijas gredzens - 1 gab. ź Oglekļa sukas - 2 gab. ź Transpor tēšanas koferis - 1 gab. ź Apkalpošanas instrukcija - 1 gab. ź Garantijas kar te - 1 gab.

n Ierīces elementi

Ierīces elementu numerācija attiecas uz lietošanas instrukcijas 2-3 lapaspusē atrodošos grafisko attēlu:

1. Instrumenta patrona SDS-plus Zīm. A

2. Putekļu pārsegs

3. Fiksējošā uzmava

4. Urbšanas dziļuma ierobežotājs

5. Urbšanas dziļuma ierobežotāja stiprināšanas poga

6. Darba režīma bloķēšanas atbrīvošanas poga

7. Darba režīma maiņas slēdzis

8. Galvenais rokturis ar pret slīdēšanas uzliktni

9. Slēdzis

10. Barošanas vads

11. Oglīšu turētājs

12. Papildus rokturis

Zīm. C 13. Urbjmašīnas patronas ar zobrata gredzenu fiksēšanas skrūve*

14. Urbjmašīnas patrona ar zobrata gredzenu*

15. Urbjmašīnas patronas SDS-plus stiprināšanas uzgalis*

Zīm. E 16. Urbjmašīnas patronas ar zobrata gredzenu atslēga* Zīm. F 17. Putekļu savākšanas gumijas gredzens

* Aprakstītais vai uzrādītais aprīkojums pilnībā neietilpst elektroinstrumenta standarta komplektā.

TEHNISKIE DATI:

Barošanas spriegums Barošanas frekvence Jauda Griešanās ātrums bez slodzes n

Triecienu skaits / trieciena enerģija Urbjmašīnas patrona

220 V-240 V 50 Hz 710 W 930 /min

-1

5000 min / 2,6 J SDS-plus

tērauds - 13 mm

Maksimālais urbšanas diametrs

betons - 26 mm

koks - 40 mm

Masa (bez aprīkojuma) Ierīces klase Aizsardzības pakāpe Akustiskā spiediena līmenis (LpA), urbšana Akustiskā spiediena līmenis (LpA), kalšana Akustiskās jaudas līmenis (LwA), urbšana Akustiskās jaudas līmenis (LwA), kalšana Mērījumu izkliede

Vibrācijas līmenis atbilstoši normai:

- urbšana ar triecienu betonā a

h HD

- kalšana a

h Cheq

galvenais rokturis palīgrokturis galvenais rokturis palīgrokturis

- mērījumu izkliede

4,0 kg

/II IP20 90,23 dB(A) 95,33 dB(A) 101,23 dB(A) 106,33 dB(A)

±3dB(A)

EN 60745-2-6

21,540 m/s

9,847 m/s 26,368 m/s

10,817 m/s

1,5 m/s

Uzrādītais vibrācijas līmenis ir reprezentatīvs elektroinstrumenta pamata lietošanai. Ja elektroinstruments tiek lietots citos nolūkos vai ar citiem darba instrumentiem, vai arī ja nebūs pietiekami konservēts, vibrācijas līmenis var atšķirties no uzrādītā. Augstāk uzrādītie iemesli var radīt vibrācijas ekspozīcijas palielināšanos visā darba laikā. Nepieciešams realizēt papildus drošības līdzekļus, kuri pasargās operatoru no vibrācijas ekspozīcijas, piem. : Elektroinstrumenta un darba instrumenta konser vācija, atbi lstošas roku temperatūras n odrošināšan a, darba operāciju veikšanas secības noteikšana. Deklarētās kopējās vibrācijas vēr tības un deklarētās trokšņa emisijas vērtības ir mērītas saskaņā ar standarta testa metodi, un tās var izmantot, lai savā starpā salīdzinātu instrumentus.

Sākotnējam iedarbības novērtējumam var izmantot deklarētās kopējās vibrācijas vērtības un deklarētās trokšņa emisijas vērtības.

Brīdinājumi:

Vibrācijas un trokšņa emisija elektroinstrumenta faktiskā lietošanas

Page 31

laikā var atšķir ties no deklarētajām vērtībām atkarībā no tā, kā tiek izmantots instruments un kāds materiāls tiek apstrādāts. Operatora aizsardzībai nepieciešams notiekt drošības līdzekļus, kuri pamatojas uz iedarbības novērtējumu faktiskajā lietošanas laikā (ņemot vērā visas operatīvā cikla darbības daļas, kā piemēram laiku, kurā instruments ir izslēgts un kad strādā tukšgaitā, izņemot sprūda laiku).

PIRMS DARBA SĀKUMA:

1. Pārliecināties, ka barošanas avota parametri atbilst parametriem uzrādītiem uz trieciena urbjmašīnas plāksnītes.

2. Pārl iecināt ies, ka t riecien a urbjma šīnas sl ēdzis (9 ) atrodas izslēgšanas stāvoklī.

3. Vienm ēr nepi ecieša ms liet ot palī groktur i (12). Droši t urot

instrumentu ar abām rokām samazināsies darba negadījuma risks.

Palī grokturi s tiprina pārlieko t roktura apmavu a p trieci ena

urbjmašīnas patronu un bloķē pieskrūvējot rokturi pulksteņa rādītāja kustības virzienā.

Lai varētu ieņemt stabilu un ēr tu darba pozīciju iespējams ir iespēja

brīvi pielāgot palīgrokturi. Pagriežot rokturi pretēji pulksteņa rādītāja kustības virzienam, nepieciešams novietot palīgrokturi vēlamā stāvoklī un atkārtoti pieskrūvēt rokturi, lai to nofiksētu (zīm. B).

Nospiežot stiprināšanas pogu (5) nepieciešams izbīdīt urbšanas

dziļuma ierobežotāju (4) palīgroktura caurumā un bloķēt atlaižot stipr ināšana s pogu. R ievām, kuras i r uz urbš anas dzi ļuma ierobežotāja jābūt redzamām no augšas.

4. Str ādājo t ar p agar ināt āju ne piec iešam s pār liec ināti es, k a pagarin ātāja paramet ri, vadu šķērs griezums atbi lst trieciena urbjmašī nas parametrie m. Ieteicams l ietot pēc iesp ējas īsus pagarinātājus. Pagarinātājam jābūt pilnībā attītam.

DARBA LAIKĀ:

n Urbšanas dziļuma uzstādīšana (zīm. B)

Urbšanas dziļuma ierobežotāju (4) var uzstādīt uz materiālā vēlamo urbšanas dziļumu X. Šajā nolūkā nepieciešams:

ź Ielikt darba instrumentu patronā SDS-plus (1) un nostiprināt gala

stāvoklī. Pretējā gadījumā SDS-plus instrumenta kustība var radīt nepareizu urbšanas dziļuma ierobežotāja uzstādīšanu;

ź nospie st urbšan a dziļum a ierobežo tāja pogu (5) un iz bīdīt

ierobežotāju tādā veidā, lai attālums no urbja gala un dziļuma ierobežotāja gala būtu vēlamais urbšanas dziļums X;

ź nobloķēt ierobežotāju, atbrīvojot stiprināšanas pogu.

n Urbja izvēle

Trieciena ur bšanai betonā, ķieģelī, akme nī un kalšana s darbos nepieciešami SDS-plus instrumenti, kurus ieliek SDS-plus urbšanas patronā (1).

SDS-plus

Urbjot tēraudā vai kokā lieto instrumentus bez SDS-plus (piem. urbji ar cilindri sko stiprināšanu ). Šiem instrum entiem nepiecie šama bez atslēgas vai zobrata gredzena patrona.

NORĀDĪJUMS: Urbjot ar triecienu vai strādājot ar kaltu nedrīkst lietot instrumentu bez SDS-plus! Instrumenti bez SDS-plus un to urbjmašīnas patronas urbjot ar triecienu vai strādājot ar kaltu tiks sabojātas.

n Urbjmašīnas pa tronas ar zobrata gredzenu montāža (zīm. C) ź Ieskrūvēt SDS-plus (15) stiprināšanas uzgali urbjmašīnas patronā ar

zobrata gredzenu (14).

ź Nofiksēt urbjmašīnas zobrata gredzena patronu (14) ar drošības

skrūvi (13).

UZMANĪBU: Nepieciešams atcerēties, ka drošības skrūvei ir kreisā vītne.

ź Notīrīt uzgaļa iespraužamo galu un to nedaudz ieeļļot. ź Pagriežot urbjmašīnas patronu iebīdīt stiprināšanas uzgali SDS-plus

instrumenta patronā (1), līdz tas automātiski tiks nofiksēts.

ź Pārbaudīt fiksēš anu pavelkot urbjmašī nas patronu ar zobrata

gredzenu.

n Urbjmašīnas pa tronas ar zobrata gredzenu demontāža (zīm. D) ź Atbīdīt fiksēšanas gredzenu (3) uz aizmuguri un noņemt urbjmašīnas

patronu ar zobrata gredzenu (14).

ź Pēc demontāžas urbjmašīnas patronu ar zobrata gredzenu(14)

nepieciešams sargāt no netīrumiem. Nepieciešamības gadījumā var nedaudz ieeļļot zobratus.

n Instrumentu maiņa

Ar instrumentu patronu SDS-plus var vienkārši un ērti apmainīt darba instrumentu nelietojot papildus aprīkojumu. Sistēmā SDS-plus darba instrumentam ir kustības brīvība. Tāpēc brīvgaitā notiek sišana. Tas nekādā mērā neiedarbojas uz urbto caurumu precizitāti, par cik urbis urbšanas laikā patstāvīgi centrējas. Darba laikā putekļu pārsegs (2) ievērojamā mērā sargā no putekļu iekļūšanas instrumentu patronā. Ieliekot instrumentu nepieciešams uzmanīties, lai nesabojātu putekļu pārsegu (2). Bojātu putekļu pārsegu nepieciešams nekavējoties apmainīt. Apmaiņu ieteicams veikt servisa punktā.

n Darba instrumenta SDS-plus stiprināšana (zīm. F) ź Stiprinātā instrumenta galu nepieciešams notīrīt un nedaudz ieeļļot. ź Aprīkojumu instrumentu patronā nepieciešams ielikt pagriežot to līdz

brīdim, kad tas patstāvīgi aizvērsies.

ź Aizvēršanu nepieciešams pārbaudīt pavelkot instrumentu. n SDS-plus darbinstrumenta izņemšana (zīm. G)

UZMANĪBU: Uzreiz pēc darba beigām darba instruments var būt karsts. Nepieciešams izvairīties no tieša kontakta ar to un lietot atbilstošus aizsargcimdus.

ź Pavirziet spīļuzmavu (3) instrumenta korpusa virzienā un izvelciet

darbinstrumentu no turētājaptveres.

ź Darba instrumentu pēc izņemšanas nepieciešams notīrīt. n Darba instrumentu ielikšana bez SDS-plus (zīm. E)

ź Uzlikt urbjmašīnas patronu ar zobrata gredzenu (14). ź Atvēr t urbjmašīnas patronu ar zobrata gredzenu pagriežot gredzenu

tik daudz, lai būtu iespēja ielikt darba instrumentu. Ielikt darba instrumentu.

ź Ielikt atslēgu (16) attiecīgos urbšanas patronas ar zobrata gredzenu

caurumos un darba instrumentu vienmērīgi nofiksēt .

ź Slēdzi (7) novietot uz simbolu «Urbšana» - . n Darba instrumentu izņemšana bez SDS-plus

UZMANĪBU: Uzreiz pēc darba beigām darba instruments var būt karsts. Nepieciešams izvairīties no tieša kontakta ar to un lietot atbilstošus

Page 32

aizsargcimdus.

ź Ar urbšanas patronas atslēgu (16) pagriezt urbšanas patronu ar

zobrata gredzenu (14) pulksteņa rādītāja kustības virzienā, līdz būs iespējams izņemt darba instrumentu.

ź Darba instrumentu pēc izņemšanas nepieciešams notīrīt. n Darba režīma pārslēgšana

UZ MA NĪB U: D arb a re žī ma m aiņ u va r ve ik t ti kai ta d, ka d el ekt roi nst ru men ts i r iz sl ēgt s! P ret ējā gad īj umā var not ikt

elektroinstrumenta bojājums.

Ar darba režīma maiņas slēdzi (7) var izvēlēties elektroinstrumenta darba režīmu. Lai mainītu darba režīmu nepieciešams nospiest bloķēšanas atbrīvošanu (6)un novietot darba režīma slēdzi vēlamā stāvoklī, līdz dzirdams fiksatora klikšķis.

Urbšana (zīm.1): Slēdzi (7) novietot uz simbolu - . Urbšana ar triecienu (zīm.2): Slēdzi (7) novietot uz simbolu - . Kalšana (apgriezieni bloķēti) (zīm.3): Slēdzi (7) novietot uz simbolu - . Stāvo klī «Ka lšana» i erīces ieslēg šanas

momen tā triec ienu skai ts autom ātiski palielinās; pateicoties tam kalšanas laika instruments strādā ar palielinātu jaudu. instruments strādā ar palielinātu jaudu.

Kalta stāvokļa maiņa (zīm.4):

Instrumentu patronā ielikt kaltu. Slēdzi (7) novietot uz simbolu - . Pagriezt instrumenta patronu novietojot

kaltu vēlamā darba stāvoklī. Darba režīma slēdzi (7) novietot stāvoklī

«Kalšana». Šādā veidā instrumenta patrona tiek savā stāvoklī bloķēta.

Darba režīma slēdzim (7) kalšanas laikā vienmēr jāatrodas stāvoklī «Kalšana».

n Ieslēgšana/izslēgšana ź Lai ieslēgtu elektroinstrumentu nepieciešams nospiest slēdzi (9) un

turēt nospiestu.

ź Elektroinstrumentu izslēgšanai nepieciešams atbrīvot slēdzi (9).

DARBA NORĀDĪJUMI:

ź Lai urbtu caurumus keramiskā flīzē nepieciešams pārslēgt darba

režīma slēdzi (7) stāvoklī «urbšana». Pēc cauruma izurbšanas keramiskā flīzē darba režīma slēdzi var pārslēgt stāvoklī «urbšana ar triecienu» un tālāk strādāt ar triecienu.

ź Str ādā jot bet onā , ak me nī u n mū rī n ep iec ieš ams lie tot

cietsakausējuma urbjus.

ź Urbjot caurumus griestos nodrošinoties pret krītošiem putekļiem

nepieciešams lietot putekļu savākšanas gumijas gredzenu (17), kuru

uzliek uz urbja (skat. zīm. F).

ź Metāla urbšanai lietot tikai asus metāla urbjus. n Pārslogošanas sajūgs

Gadījumā, ja lietotais instruments ieķīlējas vai iebloķējas, tad trieciena

urbjmašīnas vārpstas piedziņa tiek pārtraukta. Elektroinstrumentu vienmēr nepieciešams apturēt, pie tam ņemot vērā radītos spēkus, turēt elektroinstrumentu stipri ar abām rokām un ieņemt drošu darba pozīciju. Elektroinstrumenta bloķēšanas gadījumā, nepieciešams to izslēgt un atbrīvot darba instrumentu. Ieslēdzot iebloķētu trieciena urbjmašīnu rodas stiprs atmešanas moments.

GLABĀŠANA UN KONSERVĀCIJA:

Mašīnu nepieciešams glabāt bērniem nepieejamā vietā, uzturēt tīru, sargāt no mitruma un putekļiem. Glabāšanas apstākļiem jāizslēdz mehānisko bojājumu iespēju kā arī atmosfēras apstākļu iedarbību. Ārējas plastmasas detaļas var tīrīt ar mīkstu drānu lietojot neitrālu tīrīšanas līdzekli.

UZMANĪBU: NEKAD nedrīkst lietot šķīdinošās vielas.

Pēc urbšanas betonā, stipri putekļainā vidē ieteicams ar saspiesto gaisu

izpūst (spiediens ne lielāks par 0,3 MPa) ventilācijas atveres un

instrumenta patronu. Tas novērsīs gultņu defektu, likvidēs dzinēja dzesējošā gaisa piekļūšanai bloķējošos putekļus. Tehniskā apkalpošana ietver arī periodisku smēreļļas maiņu pārnesuma mehānismā. Smēreļļu nepieciešams mainīt pēc katrām 40-50 darba stundām.

Lai izvairītos no ierīces sabojāšanas, smēreļļas maiņu nepieciešams veikt tikai specializētā ser visa centrā vai to veic kvalificēta persona.

TRANSPORTS:

Trieciena urbjmašīnu transportēt un glabāt transportēšanas koferī, kurš

sargā no mitruma, pute kļiem un sm alkiem eleme ntiem, īpaši nepieciešams nodrošināt ventilācijas atveres. Smalkie elementi, kuri iekļūst korpusa iekšpusē var sabojāt dzinēju.

TIPISKIE DEFEKTI UN TO NOVĒRŠANA:

Ierīce nedarbojas:

- pārbaudīt vai barošanas vads ir pareizi pievienots un veikt drošinātāju pārbaudi,

Trieciena urbjmašīna «pārtrauc» vai dzirksteļo:

- pārbaudīt un apmainīt oglīšu sukas.

n Oglīšu suku maiņa (zīm. H)

Dzinējs ir aprīkots ar oglīšu sukām, kuras nolietojas. Ja tās nolietojas vai atrodas tuvu «nolietošanās robežai», kura sastāda 6 mm, tad tas draud ar nopietniem dzinēja darbības traucējumiem. Ja tiek konstatēta oglīšu nolietošanās, tās nepieciešams apmainīt ar jaunām. Bez tam oglīšu sukas vienmēr nepieciešams uzturēt tīrībā tā, lai tās varētu brīvi pārvietoties oglīšu turētājā. Oglīšu suku maiņu vienmēr veikt pāros. Lietot tikai identiskas oglīšu sukas.

BRĪDINĀJUMS! Pirms oglīšu suku maiņas vienmēr izvi lkt baroša nas vada kon taktdakš iņu no tīkla ligzdas.

Suku maiņai nepieciešams ar plakanu skrūvgriezi abās perforatora pusēs atskrūvēt suku turētājus (11) un izņemt sukas. Pēc jaunu suku ielikšanas pieskrūvēt suku turētājus. Pēc maiņas nepieciešams ieslēgt ierīci uz 5 minūtēm brīvgājienā.

- ja elektroinstruments nedarbojas, neskatoties uz to ka ir spriegums, to nepieciešams nosūtīt uz remonta ser visa punktu. Adreses uzrādītas garantijas kartē.

Page 33

RAŽOTĀJS:

PROFIX SIA,

Marywilska iela 34, 03-228 Varšava, Polija

VIDES AIZSARDZĪBA:

UZMANĪBU: Tajā veidā apzīmētus izstrādājumus, neizpildes

gadījumā paredzot naudas sodu, nedrīkst izmest kopā ar parastiem atkritumiem. Elektriskajā un elektroniskajā iekār tā esošas briesmīgas vielas var kaitēt apkārtējai videi un cilvēku veselībai.

Nepieciešams veicināt iekārtu atkritumu pārstrādāšanai un atkār totai izmantošanai (reciklēšanai). Polijā un Eiropā tiek veidots, vai jau eksistē, iek ārt u at krit umu v ākš anas sist ēma , sas kaņ ā ar k o vi siem

iepriekšminētas iekārtas pārdošanas punktiem ir pienākums pieņemt nolietotu i ekārtu. Turklāt, ir pieeja mas iepriekšminēt as iekārtas vākšanas punkti.

PIKTOGRAMMAS:

Apzīmējumu skaidrojums, kuri atrodas uz plāksnītes un informācijas uzlīmēm:

«Pirms ieslēgšanas un darba sākuma nepieciešams iepazīties ar šo instrukciju»

«Vienmēr lietot aizsargbrilles»

«Lietot dzirdes aizsardzības līdzekļus»

«Lietot putekļu maskas»

Firmas PROFIX politika ir nepārtraukta savu produktu pilnveidošanas politika, tāpēc firma sev rezervē tiesības ievest izstrādājuma specifikācijas izmaiņas bez iepriekšējas paziņošanas. Zīmējumi, kuri uzrādīti apkalpošanas instrukcijā kalpo tikai kā piemērs un var nedaudz atšķirties no iegādātās ierīces reālā izsk ata. Šī instrukcija ir sargāta ar autortiesībām. Aizliegts to kopēt/pavairot bez PROFIX SIA rakstiskas atļaujas.

Page 34

NÁVOD NA OBSLUHU

PŘED ZAHÁJENÍM POUŽÍVÁNÍ SE SEZNAMTE S TÍMTO NÁVODEM. Uchovávejte návod pro případné další použití. POZOR! Přečtěte si všechny výstrahy týkající se bezpečnosti používání označené symbolem a veškeré pokyny týkající se bezpečnosti používání.

Nedodržování uvedených bezpečnostních výstrah a bezpečnostních pokynů může být příčinou zásahu elektrickým proudem, požáru a/nebo závažných úrazů.

Uchovejte výstrahy a pokyny týkající se bezpečnosti pro případné použití v budoucnosti.

V níže uváděných výstrahách pojem „elektronářadí“ znamená elektronářadí napájené z elektrické sítě (elektrickým vodičem) nebo elektronářadí napájené baterii (bezdrátové).

VÝ ST RA HA! Vš eo bec né vý st ra hy t ýk aj íc í se bezpečného používání nářadí.

Bezpečnost na pracovišti:

a) Udržujte na pracovišti pořádek a zajistěte zde dobré osvětlení.

Nepořádek a špatné osvětlení často zapříčiňují nehody.

b) Nepoužívejte elektronářadí ve výbušném prostředí tvořeném

hořlavými tekutinami, plyny nebo prachem. Elektronářadí vytváří

jiskry, které by mohly zapálit prach nebo výpary.

c) Nepouštějte děti ani jiné pozorovatelé na místa, kde se používá

elektronářadí. Rušení pozornosti může způsobit ztrátu kontroly nad

elektronářadím.

VÝ ST RA HA ! Vš eo be cné vý st ra hy týk aj íc í s e bezpečného používání nářadí.

Elektrická bezpečnost:

a) Zástrčky nářadí musí odpovídat zásuvkám. Nikdy žádným

způsobem nepředělávejte zástrčky. V případě elektronářadí, které má vodič s ochranným uzemněním, nepoužívejte žádné prodlužovačky. Původní nepředělávané zástrčky a zásuvky snižu jí riziko

zásahu elektrickým proudem.

b) Vyvarujte se dotýkání uzemněných ploch nebo takových, které

jsou spojené s hmotou, jako jsou trubky, ohřívače, radiátory ústředního topení a chladničky. V případě dotýkání takových ploch a

předmětů roste riziko zásahu elektrickým proudem.

c) Nevystavujte elektronářadí na působení deště nebo vlhka.

Pokud by se do elektronářadí dostala voda, roste riziko zásahu elektrickým proudem.

d) Kab ely s e ne smí ž ádný m zp ůsob em na máh at. N ikdy

nepoužívejte k abel k nošení, tažení elektronářadí nebo k vytahování zástrčky ze zásuvky. Kabel musí být umístěný daleko od zdrojů tepla, oleje, ostr ých hran nebo pohyblivých části. Poškozené nebo propletené kabely zvyšu jí riziko zásahu elektrickým

proudem.

e) V případě, že se elektronářadí používá venků, je třeba

prodlužovat elektrické kabely prodlužovači určenými na práci venku. Používání prodlužovače určeného do venkovního prostředí snižuje

riziko zásahu elektrickým proudem.

f) Doporučuje se připojení zařízení k elektrické síti vybavené

proudovým chráničem (RCD) s vypínacím proudem 30mA nebo menším.

VRTACÍ KLADIVO TMM710K

Překlad původního návodu

g) Pokud je nezbytné použití elektronářadí ve vlhkém prostředí, je

třeba použit jako ochranu proudový chránič (RCD). Použití RCD snižuje riziko zásahu elektrickým proudem.

VÝSTRAHA! Všeobecné výstrahy týkající se bezpečného používání nářadí.

Osobní bezpečnost:

a) Toto zařízení nesmí používat osoby (včetně dětí) s omezenou

fyzickou, smyslovou nebo psychickou schopností, nebo osoby, které nemají odpovídající zkušenosti nebo znalosti zařízení, leda že je používají s příslušným dozorem, nebo v souladu s návodem na používání zařízení, který jim předají osoby zodpovědné za jejich bezpečnost.

b) Při používání elektronářadí je třeba být předvídavý, pozorovat,

co se dě je, a pou žív at zd rav ý roz um. Nep ouží vej te elektronářadí, pokud jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvíle nepozornosti při práci s elektronářadím

může způsobit závažné osobní úrazy.

c) Je třeba používat osobní ochranné prostředky. Je třeba vždy

používat ochranné brýle. Používání v příslušných podmínkách

takových ochranných prostředků, jako je protiprachová respirační maska, protiskluzová obuv, přilba nebo chrániče sluchu, sníží nebezpečí osobních úrazů.

d) Je třeba se vyhnout neplánovaného spuštění. Před připojením

k elektrickému zdroji a/nebo před zapojením baterie a než se nářadí zvedne, nebo přenese, je třeba se ujistit, že je vypínač elektronářadí v poloze vypnuto. Přenášení elektronářadí s prstem

na vypínači nebo připojení elektronářadí do sítě se zapojeným vypínačem může být příčinou nehody.

e) Před spuštěním elektronářadí je třeba odstranit všechny klíče.

Ponechání klíče v otáčející se části elektronářadí může způsobit poranění.

f) Je zakázáno příliš se naklánět. Po celou dobu musíte stát pevně

a udr žovat rov nováhu . Umožní Vám to dob ře kont rolova t

elektronářadí při nepředvídatelných situacích.

g) Je třeba mít vhodné oblečení. Při práci nenoste volné oblečení

ani bižuterií. Je třeba zajistit, aby Vaše vlasy, oblečení a rukavice byly v bezpečné vzdálenosti od pohyblivých částí.

Volné oblečení, bižutérie nebo dlouhé vlasy se mohou zachytit do pohyblivých částí.

h) Pokud je zařízení přizpůsobeno na napojení k vnějšímu

odsávání prachu a pohlcovači prachu, ujistěte se, že jsou připojený a řádně se používají. Použitím pohlcovačů prachu můžete

omezit nebezpečí závislé na prašnosti.

i) Nedovolte, aby vaše znalosti získ ané častým používáním

elektronářadí způsobily, že se budete cítit sebejistě a začnete ignorovat bezpečnostní pravidla. Neopatrnost při činnosti může

způsobit v zlomku sekundy závažný úraz.

VÝSTRAHA! Všeobecné výstrahy týkající se bezpečného používání nářadí.

Používání elektronářadí a péče o ně:

a) El ektron ářadí s e nesmí přetěž ovat. Je třeba p oužívat

elektronářadí s výkonem vhodným pro provádění určité práce.

Správné elektronářadí umožní lepší a bezpečnější práci se zátěží, na kterou bylo naprojektováno.

Page 35

b) Elektronářadí, u kterého nefunguje spínač, se nesmí používat.

Každé elektronářadí, které nelze zapínat nebo vypínat spínačem, je nebezpečné a je třeba je opravit.

c) Před provedením každého seřízení, v ýměny součástky nebo

před skladováním odpojte zástrčku elektronářadí od zdroje elektrického proudu a/nebo odpojte baterií. Takový bezpečnostní

postup omezuje riziko náhodného spuštění elektronářadí.

d) Nepoužívané elektronářadí uchovávejte mimo dosah dětí a

nedovol te přístup osobám, kte ré nejsou ob eznámené s ele ktr onář adím nebo s tím to ná vode m na p ouží ván í elek troná řadí. E lektro nářad í může bý t nebez pečné v rukách

nevyškolených uživatelů.

e) Elektronářadí je třeba udržovat. Je třeba kontrolovat souosost

nebo zaseknutí pohyblivých částí, praskliny součásti a veškeré

další faktory, které by mohly ovlivnit činnost elektronářadí. Pokud zjistíte poškození, musíte elektronářadí před použitím opravit. Příčinou mnohých nehod je neodborná údržba elektronářadí.

f) Řezací nástroje musí být ostré a čisté. Řádná údržba ostr ých hran

řezacích nástrojů snižu je pravděpodobnost zaseknutí a usnadňuje obsluhu.

g) Elektronářadí, v ybavení, pracovní nástroje apod. používejte v

souladu s tímto návodem, při čemž zohledňujte pracovní podmínky a druh prováděné práce. Používání jiným způsobem, pro

který není elektronářadí určeno, může způsobit nebezpečné situace.

h) V nízkých teplotách, nebo pokud se nářadí po delší dobu

nepoužívá, doporučuje se zapnout elektronářadí bez zátěže po do bu ně koli ka m inu t za ú čel em řá dné ho p roma zán í mechanismu pohonu.

i) K čištění elektronářadí používejte měkký, vlhký (ne mokr ý)

hadřík a mýdlo. Nepoužívejte benzín, rozpouštědla a další prostředky, které by mohly poškodit zařízení.

j) Elektronářadí je třeba skladovat / dopravovat až potom, co se

ujistíte, že jsou veškeré jeho pohyblivé součásti zablokované a zajištěné proti odblokování s použitím původních součástek určených k tomuto účelu.

k) Elektronářadí skladujte na suchém místě chráněném proti

prachu a průniku vlhkosti.

l) Doprava elektronářadí by měla probíhat v původním obalu tak,

aby bylo chráněné proti mechanickému použití.

m) Držáky a plochy uchopení udržujte čisté, nezamaštěné olejem a

mazivem. Kluzké držáky a plochy uchopení neumožňují bezpečné držení

nářadí a jeho plnou kontrolu v nečekaných situacích.

VÝSTRAHA! Všeobecné výstrahy týkající se používání nářadí.

Oprava:

a) Záruční a pozáruční opravy svého elektronářadí provádí Ser vis

PROFIX, což zaručuje nejvyšší kvalitu oprav a používání původní náhradních dílů.

VÝSTRAHA! VRTACÍ KLAD IVO, výstrahy týkajíc í se bezpečnosti –

Osobní bezpečnost:

a) Při práci s vrtacím kladivem používejte chrániče sluchu. Vystavení

se nadměrnému hluku může způsobit ztrátu sluchu.

b) Během provádění prací, při nichž by mohl pracovní nástroj

narazit na skryté elektrické vedení nebo na vlastní napájecí vodič, držte elektronářadí za izolované plochy držáku. Styk s

elektrickým vedením může způsobit předání napětí na kovové součástky

elektronářadí, což by mohlo v důsledku způsobit úraz elektrickým proudem.

c) Používejte vhodné v yhledávací nástroje na zjištění skrytých

elektrických vedení, nebo požádejte o pomoc správce budovy.

Styk s vedením, které je pod napětím, může vést k vzniku požáru nebo k úrazu elektrickým proudem. Poškození plynového potrubí může způsobit výbuch. Průnik do vodovodního potrubí způsobí věcné škody.

d) Nezpracovávejte materiál obsahující azbest. A zbest způsobuje

onemocnění nádorovou nemoci.

e) Udržujte pracoviště čisté. Obzvlášť nebezpečné bý vají směsi materiálů.

Prach z lehkého kovu se může vznítit nebo vybuchnout.

f) Předmět, který zpracováváte, je třeba zajistit. Ujistěte se, zda jsou

všechny upevňující svěrky stažené a zkontrolujte, jestli není uchycení volné. Upevnění obráběného předmětu v držáku nebo svěráku je bezpečnější než jeho držení rukou.

g) Používejte elektronářadí s přídavnými dr žáky, které jsou

součásti dodávky. Ztráta kontroly může způsobit zranění obsluhy.

h) Před použitím je třeba nářadí příslušně připravit. Toto nářadí

vytváří vysoký výchozí točivý moment a bez vhodného vyztužení nářadí by mohlo při práci dojít ke ztrátě kontroly, což může způsobit úraz.

i) Elektronářadí je třeba při práci pořádně držet oběma rukama za

hlavní držák a pomocný držák a udržovat stabilní postoj. Je

vhodné z bezpečnostních důvodů vést elektronářadí v obou rukách.

j) Pokud by se nástroj zasekl, je třeba elektronářadí ok amžitě

vypnout. Musíte být v takové situaci připravení na v ysoké vibrace, které způsobí zpětný ráz. Nástroj se může zaseknout, když je

elektronářadí přetížené nebo když se v obráběném předmětu zkřiví.

k) Při pracovní přestávce, během výměny nástrojů, oprav, čištění

nebo nastavová ní je třeb a zaříze ní odpoj it od pří vodu elek trického proudu. Dříve, ne ž elektr onářadí odložít e, počkejte, až se zcela zastaví. Pracovní nástroj se může zaseknout, což

může způsobit ztrátu kontroly nad nářadím.

l) Nepoužívejte elektronářadí s poškozeným vodičem napájení.

Nedotýkejte se poškozeného vodiče; v případě, že dojde k poškození vodiče během práce, vytáhněte zástrčku ze zásuvky.

Poškozené vodiče zvyšují riziko zásahu elektrickým proudem.

m) Pokud je vodič napájení elektronářadí poškozený, musí se v

servisu vyměnit za bezvadný.

Bezpečnostní pokyny pro používání dlouhých vrtáků:

a) Nikdy nepracujte s větší rychlostí, než je maximální rychlost

otáček vrtáku. Při vyšších rychlostech se může vrták, pokud se otáčí volně

bez kontaktu s obráběným předmětem, ohýbat a způsobit úraz.

b) Vrtání začínejte vždy s malou rychlostí a až po doteku vrtákem

obráběného předmětu. Při v yšších rychlostech se může vrták, pokud se

otáčí volně bez kontaktu s obráběným předmětem, ohýbat a způsobit úraz.

c) Během vr tání přitlačte vrták k obráběnému předmětu v jedné

linii s vrtákem, při tom se němá tlačit na vrták příliš silně. Vrtáky

se mohou ohýbat a tím způsobit poškození nebo ztrátu kontroly, což může vést k úrazu.

URČENÍ A STAVBA VRTACÍHO KLADIVA:

Vrtací kladivo je určeno k úderovému vrtání otvorů v betonu, cihlách, kamenech a ke snadnějším pracím spojeným s vysekáváním. Je možné ji používat také k vr tání bez úderů ve dřevě, kovech, keramice a umělé hmotě.

Přísně se zakazuje používat nástroj k jakýmkoliv jiným účelům.

Vrtací kladivo je poháněno svisle umístěným jednofázovým kartáčovým motorem.

Nářadí není určeno k dlouhodobé práci v těžkých podmínkách. Je zakázáno používat je k práci, kde je nutné použití profesionálního nářadí.

Page 36

Každé použití zařízení jinak, než to vyplývá z jeho výše uvedeného určení, je zakázané, způsobuje ztrátu záruky a osvobozuje výrobce od odpovědnosti za takto způsobené škody. Jakékoliv úpravy zařízení prováděné uživatelem osvobozuje výrobce od odpovědnosti za poškození a škody způsobené uživateli a v okolí. Správné používání elektronářadí se týká také údržby, skladování, dopravy a oprav.

Elektronářadí mohou opravovat pouze ser visní opravny určené výrobcem. Zařízení, které je napájeno ze sítě, by měly opravovat pouze osoby, které jsou k tomuto oprávněny. I při používání nářadí v souladu s jeho určením nelze zcela eliminovat určité rizikové faktory. Vzhledem ke konstrukci a stavbě stroje se mohou vyskytnout následující ohrožení:

- Dotek během práce otáčejícího se pracovního nástroje rukou nebo

oděvem obsluhy, vodičem napájení.

- Popálení při v ýměně pracovního nástroje. (Během práce dochází k

silnému zahřátí pracovního nástroje, pro zamezení popálení při jeho výměně používejte ochranné rukavice);

- Zpětný ráz zpracovávaného předmětu nebo jeho části.

- Zkřivení / zlomení pracovního nástroje.

nKompletace ź Vrtací kladivo – 1 ks. ź Pomocný držák – 1 ks. ź Omezovač hloubky vrtání – 1 ks. ź Ploché dláto – 1 ks. ź Špičák – 1 ks. ź Vruty SDS-plus – 3 ks. (8,10, 12 mm) ź Gumový prstenec na sbírání prachu – 1 ks. ź Uhlíkové kartáče – 2 ks.

ź Transportní kufřík – 1 ks. ź Návod na obsluhu – 1 ks.

ź Záruční list – 1 ks. nSoučásti zařízení

Číslování prvků zařízení se týká grafického znázornění, které je umístěno v návodu k použití na stránkách 2-3:

Obr. A 1. Sklíčidlo k upínání nástroje SDS-plus

2. Protiprachová clona

3. Objímka zajištění zástrčkou

4. Omezovač hloubky vrtání

5. Tlačítko omezovače hloubky vrtání

6. Blokace přepínače druhu práce

7. Přepínač druhu práce

8. Hlavní rukojeť s protiskluzovým obložením

9. Vypínač

10. Kabel napájení

11. Držák kartáče

12. Pomocná rukojeť

Obr. C 13. Šroub zabezpečující vrtací úchyt s ozubeným věncem*

14. Vrtací úchyt s ozubeným věncem*

15. Upevňovací čep SDS-plus do vrtacího úchytu* Obr. E 16. Klíč na vrtací úchyt s ozubeným věncem* Obr. F 17. Gumový prstenec na sbírání prachu

* Popsané nebo představené v ybavení nepatří jako celek ke standardní výbavě elektronářadí.

TECHNICKÉ ÚDAJE:

Jmenovité napětí Jmenovitý kmitočet Odebíraný výkon Rychlost otáček bez zátěže Množství úderů / energie úderů Sklíčidlo k upínání nástroje

230 V-240 V 50 Hz 710 W 930 /min

-1

5000 min / 2,6 J SDS-plus

ocel - 13 mm

Maximální průměr vrtání

beton - 26 mm

dřevo - 40 mm Hmotnost (bez příslušenství) Třída zařízení

Stupeň ochrany Hladina akustického tlaku LpA, vrtání (±3dB(A)) Hladina akustického tlaku LpA, vysekávání (±3dB(A)) Hladina akustického výkonu LwA, vrtání (±3dB(A)) Hladina akustického výkonu LwA, vysekávání (±3dB(A))

Úroveň vibrací podle normy:

h HD

h Cheq

hlavní rukojeť pomocná rukojeť

- vrtání s příklepem do betonu a

- vysekávání a

- tolerance měření

4,0 kg

/II

IP20 90,23 dB(A) 95,33 dB(A) 101,23 dB(A) 106,33 dB(A)

EN 60745-2-6

21,540 m/s

9,847 m/s

26,368 m/s

10,817 m/s

1,5 m/s

Uvedená úroveň vibrací platí pro základní použití elektronářadí. Pokud by bylo elektronářadí použité jinak nebo s jinými pracovními nástroji, a také pokud nebude prováděná dostatečná údržba, úroveň vibrací se může lišit od uvedené. Výše uvedené důvody mohou způsobit zvýšení vystavení vibracím během celé doby práce. Je třeba uplatnit další bezpečnostní prostředky, jejichž účelem je ochrana obsluhy proti důsledkům vystavení vibracím, např.: údržbu elektronářadí a pracovních nástrojů, zajišt ění vhodné teplot y rukou, určení poř adí pracovních úkonů. Deklarovaná celková hodnota vibrací a deklarované hodnoty emisí hluku byly naměřeny standardními způsoby zkoušení a lze je používat pro účely srovnávání s jiným nářadím. Deklarovaná celková hodnota vibrací a deklarované hodnoty emisí hluku lze využívat při předběžném vyhodnocení vystavení.

Výstrahy:

Vibrace a emise hluku během skutečného používání elektronářadí se mohou lišit od deklarovaných hodnot v závislosti na způsobu, jakým je nářadí používáno, a především v závislosti na druhu obráběného předmětu. Je třeba určit bezpečnostní prostředky na ochranu obsluhy, a to na základě odhadu skutečného vystavení během používání (při zohlednění všech části operačního cyklu, jako je doba, po kterou je nářadí zapnuto, a doba, kdy je na volnoběhu, s výjimkou doby spouštění).

PŘED ZAČÁTKEM PRÁCE:

1. Ujistěte se, že zdroj elektrické energie má parametry shodné s parametry uvedenými na výrobním štítku.

2. Ujistěte se, že vypínač zařízení (9) je v poloze vypnuto.

3. Vždy používejte pomocnou rukojeť (12). Pevné držení nářadí ve dvou rukách omezí riziko vzniku pracovního úrazu. Pomocná rukojeť se upevňuje přeložením objímky rukojeti přes rukojeť vrtačky a blokuje se dotažením úchytu ve směru hodinových ručiček.

Page 37

Aby bylo možné zaujmout stabilní a neunavující polohu při práci, je

možné pomocnou rukojeť v ytočit libovolně do stran. Po přetočení úchytu proti směru hodinových ručiček je třeba vytočit pomocnou rukojeť do požadované polohy a zpět dotáhnout úchyt, aby byla rukojeť upevněná (obr. B).

Stiskněte tlačítko blokace (5), vsuňte omezovač hloubky vrtání (4) do

otvoru v pomocné rukojeti a zablokujte uvolněním tlačítka blokace. Čísla na omezovači hloubky vr tání by měly být vidět seshora.

4. V případě, že pracujete s prodlužovačkou, ujistěte se, že její parametry a průměry kabelů odpovídají parametrům zařízení. Doporučujeme použití co nejkratší prodlužovačky. Prodlužovačka by měla být zcela rozvinutá.

PŘI PRÁCI:

n Nastavení hloubky vrtání (obr. B)

Omezovačem hloubky vrtání (4) je možné nastavit požadovanou hloubku proniknutí vrtáku do materiálu X . Je proto třeba:

ź Vložit čep pracovního nářadí SDS-plus do úchytu (1) a usadit ho na doraz. V

opačném případě volné nářadí SDS-plus může zapříčinit nesprávné nastavení hloubky vrtání;

ź Stisknout tlačítko omezovače hloubky vrtání (5) a povytáhnout omezovač

na tolik, aby vzdálenost mezi koncovkou vrtáku a koncovkou omezovače byla zároveň požadovanou vzdáleností vrtání X;

ź Zablokovat omezovač uvolněním tlačítka blokace. n Volba vrtáku

Pro nárazové vrtání v betonu, cihlách, kamenech a v případě práce sekáčem jsou potřebné nástroje SDS-plus, které se upevňuje do sklíčidla SDS-plus (1).

SDS-plus

Pro vrtání do oceli nebo dřeva se používá nářadí bez SDS-plus (např. vrtáky s cylindrickým čepem). Pro tyto nářadí jsou potřebné rychlosvorkové vrtací úchyty nebo úchyty s ozubeným věncem.

Pokyny: Nepoužívejte nářadí bez SDS-plus na úderové vrtání nebo práci se sekáčem! Nářadí bez SDS-plus a jeho vrtací úchyt se tímto použitím zničí.

n Montáž vr tacího úchytu s ozubeným věncem (obr. C) ź Zašroubujte upevňovací čep SDS-plus (15) do vrtacího úchytu s ozubeným

věncem (14).

ź Z abe zpe čte v rt ací ú chy t s oz ube ným věnc em ( 14) pomo cí

zabezpečovacího šroubu (13).

POZOR: Je třeba pamatovat, že zabezpečovací šroub má levotočivý závit.

ź Očistěte vkládaný konec upevňovacího čepu a lehce jej namažte lithiovým

mazivem.

ź Otáčením vrtacího úchytu vsuňte upevňovací čep do úchytu nářadí SDS-

plus (1), vkládejte nadoraz, až se čep automaticky zablokuje.

ź Zkontrolujte blokaci popotažením za vr tací úchyt s ozubeným věncem. n Demontáž vr tacího úchytu s ozubeným věncem (obr.D)

ź Přesuňte zajišťovací objímku (3) dozadu a sejměte vrtací úchyt s

ozubeným věncem (14).

ź Po demontáži chraňte výměnný vrtací úchyt s ozubeným věncem (14)

před zašpiněním. V případě potřeby lehce namažte ozubení třmenu.

n Výměna nástrojů

Pomocí sklíčidla SDS-plus je možné snadno a pohodlně vyměnit pracovní nástroje bez použití dalšího nářadí. Ze systémových příčin pracovní nástroj SDS-plus má volnost pohybu. Proto na volnoběhu se může vyskytovat kopání. Nemá to žádný vliv na přesnost vrtaného otvoru, protože vrták se během práce automaticky centruje.

Protiprašná clona (2) zamezuje během práce ve velké míře vniku prachu do

úchytu nástrojů. Při usazování nástroje je třeba dávat pozor na to, aby se protiprašná clona (2) nepoškodila. Poškozenou protiprašnou clonu je třeba ihned vyměnit. Doporučujeme

provést výměnu v autorizovaném servisu.

n Vkládání pracovního nástroje SDS-plus (obr. F) ź Vývod montovaného nástroj e je třeba očistit a lehce namazat.

Doporučujeme použít lithiové mazivo.

ź Přístrojové vybavení vkládejte do úchytu nářadí pootáčením do chvíle, až

se automaticky zablokuje.

ź Upevnění zkontrolujte potáhnutím za nástroj. n Vytahování pracovního nástroje SDS-plus (r ys. G)

POZOR: Ihned po skončení práce nástroj může být horký. Vyvarujte se bezprostředního kontaktu s nástroji a používejte ochranné rukavice.

ź Přesuňte pouzdro pro západku (3) dozadu a vytáhněte nástroj. ź Pracovní nástroje po vyjmutí očistěte.

n Vkládání pracovního nářadí bez SDS-plus (obr. E) ź Nasaďte vrtací úchyt s ozubeným věncem (14). ź Otevřete vrtací úchyt s ozubeným věncem pootáčením pouzdra tak, aby

bylo možné vložit pracovní nářadí a vložte jej.

ź Vložte klíč (16) do otvorů ve vrtacím úchytu s ozubeným věncem a

stejnoměrně upevněte vrtací nářadí.

ź Přepněte přepínač druhu práce (7) na symbol „Vrtání“ - . n Vyndávání pracovního nářadí bez SDS-plus

POZOR: Ihned po ukončení práce může být pracovní nářadí horké. Vyvarujte se bezprostředního kontaktu s nimi a použijte ochranné rukavice.

ź Pomocí klíče na vrtací úchyt (16) otáčejte pouzdro vrtacího úchytu s

ozubeným věncem (14) ve směru hodinových ručiček, až bude možné vytáhnout pracovní nářadí.

ź Pracovní nástroje po vyjmutí očistěte. n Přepínání druhu práce

POZOR: Změny druhu práce je možné provádět pouze tehdy, když je elektronářadí vypnuté! V opačném případě můžete elektronářadí poškodit.

Pomocí přepínače druhu práce (7) můžete vybrat druh práce elektronářadím. Pro změnu druhu práce je třeba stisknout tlačítko blokace přepí nače (6) a na stavit na př epínači požadovaný druh práce přetá-čením, dokud neuslyšíte zvuk zarážky.

Vrtání (obr.1): Nastavte přepínač (7) na symbol - .

Vrtání s úderem (obr. 2): Nastavte přepínač (7) na symbol - .

Vysekávání (blokáda otáček) (obr. 3): Nastavte přepínač (7) na symbol - . V pol oze „Vys ekáván í“ se při zapnut í

automaticky zvýší množství úderů; díky tomu během vysekávání nářadí pracuje se zvětšenou silou.

Změna polohy dláta (obr. 4): Vložte dláto do upínacího sklíčidla. Přepínač druhu práce (7) otočte do polohy - . Otočte úchyt nářadí do požadované pracovní polohy. Přepínač druhu práce (7) nastavte do polohy „Vysekávání“. Takto úchyt nářadí bude ve své

Page 38

poloze blokován. Přepínač druhu práce (7) musí během vysekávání vždy zůstat v poloze

„Vysekávání“.

n Zapínání/vypínání ź Za účelem zapnutí elektronářadí je třeba stlačit vypínač (9) a držet jej

stlačený.

ź Za účelem v ypnutí elektronářadí je třeba povolit vypínač (9).

POKYNY TÝKAJÍCÍ SE PRÁCE:

ź Pro vrtání otvorů v keramických dlaždicích je třeba přemístit přepínač

pracovního režimu (7) do polohy «vrtání». Po vyvrtání otvoru v keramice je třeba přesunout přepínač pracovního režimu do polohy «vrtání s příklepem» a dále pracovat s příklepem.

ź Při práci v betonu, kameni a zdivu používejte vrták z tvrdé slitiny. ź Při vrtání otvorů ve stropu používejte gumový prstenec na sbírání

prachu (17), kter ý se nasunuje na vrták (viz obr. F), abyste se zabezpečili před padajícím prachem.

ź Na vrtání v kovu používejte pouze ostré vrtáky na kov. n Spojka v ypínající při přetížení

V případě, že se nářadí zasekne nebo vzpříčí, náhon do vřetene kladiva bude přerušen. Elektronářadí držte vždy, kvůli silám, které se v této chvíli vyskytují; držte je pevně v obou rukách a zaujměte stabilní pracovní polohu. V případě blokování elektronářadí je vypněte a uvolněte pracovní nástroj. Během zapínání blokovaného kladiva se v yskytují momenty silného zpětného odrazu.

UCHOVÁVÁNÍ A ÚDRŽBA:

Stroj je třeba skladovat v místě, které je dětem nepřístupné, udržovat jej v čistotě, chránit před vlhkem a zaprášením. Podmínky skladování by měly vylučovat možnost mechanického poškození a vliv povětrnostních podmínek. Vnější plastové části se může očistit pomocí vlhkého hadříku a jemného čisticího prostředku.

POZOR: NIKDY nepoužívejte rozpouštědla.

Po vrtání do betonu nebo v jiném prašném prostředí doporučujeme profouknout stlačeným vzduchem (maximální tlak 0,3 MPa) ventilační otvory i úchyt nástrojů. Zabrání to poškození ložisek a odstraní prach, který by mohl blokovat vzduch potřebný ke chlazení motoru.

K technickým úkonům na stroji patří také pravidelná výměna maziva v převodovém soukolí. Mazivo je třeba měnit po každých 40-50 hodinách práce. Výměnu maziva provádějte pouze ve specializovaných servisech nebo pověřenou osobou, aby se zamezilo poškození stroje.

DOPRAVA:

Vrtací kladivo dopravujte a skladujte v transportním kufříku, který chrání před vlhkem, prachem a drobnými objekty, zvláště je třeba zabezpečit ventilační otvory. Drobné části, které proniknou dovnitř krytu, můžou poškodit motor.

TYPICKÉ ZÁVADY A JEJICH ODSTRANĚNÍ:

Vrtací kladivo nefunguje:

Politika firmy PROFIX je politikou průběžného zdokonalování výrobků, z toho důvodu si firma vyhrazuje právo změnit specifikaci v ýrobku bez předchozího informování. Obrázky, uvedené v návodu na obsluhu, jsou pouze příklady a mohou se lišit od skutečného vzhledu zakoupeného zařízení. Tento návod je chráněný autorským zákonem. Jeho kopírování / rozmnožování bez písemného souhlasu společnosti PROFIX s.r.o. je zakázané.

- zkontrolujte, zda je stroj správně připojen a zkontrolujte pojistky.

Vrtací kladivo «přerušuje chod» anebo jiskří:

- zkontrolujte uhlíkové kartáče, v případě potřeby je vyměňte.

n Výměna uhlíkových kartáčů (obr. H)

Motor je vybaven uhlíkovými kar táči, které se můžou opotřebit. Pokud budou opotřebeny nebo poblíž „hranice opotřebení“, která je 6 mm, můžou způsobit vážné poruchy v práci motoru. Po zjištění opotřebení kartáčů vyměňte je za nové. Kromě toho uhlíkové kartáče je třeba udržovat čisté tak, aby se mohly volně pohybovat ve svých úchytech. Výměnu kar táčů provádějte vždy u párů. Používejte pouze stejné uhlíkové kartáče.

UPOZORNĚNÍ! Před začátkem výměny kartáčů vždy vytáhn ěte zástrčku přívodnéh o kabelu ze síťové zásuvky.

Aby bylo možné kartáče vyměnit, odšroubujte pomocí plochého šroubováku úchyty kartáčů na obou stranách vrtacího kladiva (11) a vytáhněte kartáče. Po vložení nových kar táčů úchyty dotáhněte. Po výměně je třeba stroj ponechat na 5 minut pracovat na volnoběhu.

- pokud elektronářadí stále nefunguje, i když má požadované napájení a má neopotřebované uhlíkové kartáče, odevzdejte je do servisní opravny, jejíž adresa je uvedená v záruce.

VÝROBCE:

PROFIX s.r.o., ul. Mar ywilska 34, 03-228 Varšava, Polsko

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ:

POZOR: Zobrazený symbol znamená zákaz likvidace zařízení

dohromady s jinými odpady (na porušení zákazu se vztahuje pokuta). Nebezpečné složky, které se nacházejí v elektrickém a

elektrotechnickém vybavení mají negativní vliv na životní

prostředí a lidské zdraví.

Domácnosti by se měly zapojit do získávání zpět a opětovného využívání (recyklace) starých elektrospotřebičů. V Polsku a v Evropě se tvoří nebo už existuje systém sběru elektroodpadu, v rámci kterého mají všechna prodejní místa elektrospotřebičů povinnost přijímat elektroodpad. Kromě toho existují sběrná místa pro elektroodpad.

PIKTOGRAMY:

Vysvětlení ikon umístěných na firemním štítku a na informačních nálepkách na zařízení:

«Před spuštěním zařízení si přečtěte návod na obsluhu!»

«Vždy používejte ochranné brýle»

«Používejte prostředky na ochranu sluchu»

«Používejte ochranné masky proti prachu»

Page 39

NAUDOJIMO INSTRUKCIJA

GRĄŽTAS PERFORATORIUS TMM710K

Originalios instrukcijos vertimas

PR IE Š RA DE DAN T D ARB Ą S US IPA ŽIN KI TE SU INSTRUKCIJA. Išsaugokite instrukciją, nes gali būti reikalinga vėliau. ĮSPĖJIMAS! Prašome perskaityti visus įspėjimus dėl saugaus naudojimo pažymėtus simboliais bei visas nuorodas dėl saugaus naudojimo.

Žemiau pateikiamų įspėjimų dėl saugos bei saugos nuorodų nesilaikymas gali būti elektros smūgio, gaisro ir/arba sunkių kūno sužalojimų priežastimi.

Išsaugokite visus įspėjimus ir visas saugos nuorodas, kad vėliau būtų galima jais pasinaudoti.

Žemiau pateiktuose įspėjimuose sąvoka „elektros prietaisas” apibudina elektros prietaisą maitinamą elektros energija iš elektros tinklo (maitinimo laidas) arba elektros prietaisą maitinamą akumuliatoriumi (belaidis).

ĮSPĖJI MAS! Bendri įspėjimai d ėl saugaus į rankio

naudojimo.

Sauga darbo vietoje:

a) Darbo vietoje turi būti švaru, tvarkinga bei geras apšvietimas.

Netvarka bei netinkamas darbo vietos apšvietimas gali būti nelaimingų atsitikimų priežastimi.

b) Nenaudoti elektros prietaiso sprogioje aplinkoje, kurioje yra

degūs skysčiai, degios dujos arba dulkės. Elektros prietaiso darbo

metu susidaro elektros kibirkštis, todėl gali užsidegti esantis aplinkoje garai.

c) Darbo vi etoje negali būti vaikai bei pašalin iai. Dėmesi o

nukreipimas gali būti elektros prietaiso valdymo praradimo priežastimi.

ĮSPĖJI MAS! Bendri įspėjimai dėl saugaus įrankio

naudojimo.

Elektros sauga:

a) Elektros prietaisų kištuk ai turi atitikti elektros lizdo tipui. Jokiu

būdu negalima keisti kištuko. Jeigu elektros prietaisas turi įžeminimą, negalima naudoti ilgintuvo. Originalių kištukų bei lizdų

naudojimas sumažina elektros smūgio riziką.

b) Venkite kūno kontakto su įžemintais paviršiais, tokias kaip

vamzd žiai, šil dytuvai , centri nio šild ymo radi atoriai b ei šaldytuvais. Kontaktas su įžemintais paviršiais didina elektros smūgio

pavojų.

c) Saugokite prietaisą nuo lietaus ir drėgmės. Jeigu vanduo patenka į

elektros prietaisą, padidėja elektros smūgio rizika.

d) Nenaudokite laidų ne pagal paskir tį. Neneškite įrenginio

paėmę už laido, netraukite už jo norėdami išjungti kištuką iš elektros lizdo. Laidą klokite taip, kad jo neveiktų karštis, jis neišsiteptų aly va ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeistas laidas gali tapti elektros smūgio priežastimi.

e) Jeig u elekt ros pri etais as yra n audoja mas la uke, lai do

prailginimui naudokite tik specialiai tam skirtus prailgintuvus.

Prailgintuvų skirtų darbui lauke naudojimas sumažina elektros smūgio riziką.

f) Įrankį rekomenduojama jungti į elektros maitinimo tinklą,

turintį likutinės srovės įrenginį (RCD), kurio išjungimo srovė yra 30 mA arba mažesnė.

g) Jeigu negalima išvengti elektros prietaiso naudojimo drėgnoje

aplinkoje, naudokite RCD įrenginį. RCD įrenginio naudojimas

sumažina elektros smūgio riziką.

ĮSPĖJ IMAS! Bend ri įspėjim ai dėl sau gaus įrank io naudojimo.

Žmonių sauga:

a) Prietaisu negali naudotis asmenys (tame tarpe vaikai) turintis

fizinius, jutimo arba psichinius negalavimus, taip pat asmenys neturintis darbo patirties arba nesusipažinę su prietaisu, nebent toks darbas vyksta stebint specialistui arba pagal prietaiso naudojimo instrukciją, kurį buvo perduota asmeniu atsakingu už saugą.

b) Būkite atidūs, sutelkite dėmesį į tai, ką Jūs darote ir, dirbdami

su elektros prietaisu, vadovaukitės sveiku protu. Nedirbkite su prietaisu, jei esate pavargę arba vartojote narkotikus, alkoholį ar medikamentus. Akimirksnio neatidumas naudojant prietaisą gali

tapti rimtų sužalojimų priežastimi.

c) Dėvėkite tinkamą aprangą. Nešiokite apsauginius akinius.

Apsauginės aprangos, tokios kaip dulkių kaukė, neslystantis apsauginiai batai, šalmas, a sinės, naudojimas sumažina sužalojimų grėsmę.

d) Saugokitės, kad neįjungtumėte prietaiso atsitiktinai. Prieš

įjungiant kištuką į elektros lizdą ir/arba prieš akumuliatoriaus įjun gimą b ei pri eš pai mant ar ba per nešan t prie taisą įsitikinkite, kad prietaisas yra išjungtas. Prietaiso pernešimas su

pirštu ant jungiklio arba prietaiso įjungimas į maitinimo tinklą gali tapti nelaimingo atsitikimo priežastimi.

e) Pri eš įju ngdam i pri etais ą paša linki te rak tus. P riet aiso

besisukančioje dalyje esantis įrankis ar raktas gali tapti sužalojimų priežastimi.

f) Nepasilenkite pernelyg į priekį. Dirbdami atsistokite patikimai

ir visada išlaikykite pusiausv yrą. Patikima stovėsena ir tinkama

kūno laikysena leis geriau kontroliuoti prietaisą netikėtose situacijose.

g) Dėvėkite tinkamą aprangą. Nedėvėkite plačių drabužių ir

papuošalų. Saugokite plaukus, drabužius ir pirštines nuo besisukančių prietaiso dalių. Laisvus drabužius, papuošalus bei ilgus

plaukus gali įtraukti besisukančios prietaiso dalys.

h) Jeigu į rengini ai yra p ritaiky ti prij ungimui prie du lkių

nusiurbimo ir dulkių surinkėjo, įsitikinkite, k ad šie įrenginiai tinkamai prijungti ir panaudoti pagal paskirtį. Dulkių surinkėjų

panaudojimas sumažina dulkių poveikio pasekmes.

i) Elektros įrankių naudojimo įgūdžiai, įgyti dažno jų naudojimo

metu, negali per daug padidinti Jūsų pasitikėjimo savimi ir leisti nesilaikyti saugos taisyklių. Neatsargiai naudojantis elektros

įrankiais, galima rimtai susižeisti per kelias sekundes.

ĮSPĖJIMAS! Bendri įspėjimai dėl saugaus įranki o naudojimo. Rūpestinga elektros prietaisų priežiūra ir naudojimas:

a) Neperkraukite prietaiso. Naudojamo prietaiso galingumas turi

atitikti atliekamam darbui. Tinkamai parinktas elektros prietaisas

leis atlikti darbą gerai ir saugiai.

b) Nenaudokite elektros prietaiso su sugedusiu jungikliu. Elektros

prietaisas, kurio nebegalima įjungti ar išjungti, yra pavojingas ir jį reikia remontuoti.

c) Prieš reguliuodami prietaisą, keisdami darbo įrankius arba

prieš sandėliavimą ištraukite kištuką iš elektros lizdo ir/arba atjunkite akumuliatorių. Ši saugumo priemonė apsaugos jus nuo

netikėto prietaiso įsijungimo.

Page 40

d) Nenaudojamą prietaisą sandėliuokite vaikams ir nemokantiems

juo naudotis arba nesusipažinusiems su instrukcija asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos

naudoja nepatyrę asmenys.

e) Rūpestingai prižiūrėkite prietaisą. Patikrinkite, ar besisukančios

prietaiso dalys tinkamai veikia ir niekur nekliūva, ar nėra sulūžusių ar šiaip pažeistų dalių, kurios įtakotų elektros prietaiso veikimą. Jeigu yra gedimai suremontuokite prietaisą. Daugelio

nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektros prietaisai.

f) Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti

elektros prietaisai su aštriais pjovimo įrankiais yra lengviau valdomi ir juos geriau kontroliuoti.

g) Elektros prietaisą, papildomus įrankius, darbo įrankius ir t.t.

naudokite tik pagal instrukciją, turėdami omeny darbo sąlygas bei atliekamo darbo pobūdį. Elektros prietaiso naudojimas ne pagal

paskirtį gali sukelti pavojingas situacijas.

h) Jeigu prietaisas nebuvo naudojamas ilgesnį laiką arba yra

naudojamas žemos temperatūros sąlygose, įjunkite jį kelioms minutėms be apkrovos tam, kad tepalas tinkamai pasiskirstytų pavaros mechanizme.

i) Elektros prietaisus valykite minkštu, drėgnu (ne šlapiu) skuduru ir

muilu. Nenaudokite benzino, tirpiklių bei kitų priemonių galinčių pažeisti prietaisą.

j) Elektros pri etaisą laikyk ite/transpo rtuokite tik po to, kai

įsitikinsite, kad jo visos besisukančios dalis yra užblokuotos ir saugomos originaliomis, specialiai tam skirtomis detalėmis.

k) Elektros prietaisą laikykite sausoje, apsaugotoje nuo dulkių bei

drėgmės vietoje.

l) Elektros prietais ą transpo rtuokit e origina lioje paku otėje,

saugančioje nuo mechaninių pažeidimų.

m) Rankenos ir kiti įrankio laikymo paviršiai turi būti švarūs,

nealiejuoti ir netepaluoti. Jeigu rankenos ir kiti įrankio laikymo paviršiai

yra slidūs, netikėtose situacijose negalėsite įrankio saugiai laikyti ir valdyti.

ĮSPĖ JIMAS! Bendri į spėjim ai dėl sa ugaus įr ankio naudojimo.

Remontas:

a) Garantinį ir pogarantinį elektros įrankių remontą atlieka PROFIX

servisas, todėl garantuojama aukščiausia remonto darbų kokybė bei originalios atsarginės dalys.

DĖMESIO! Saugaus darbo grąžtu perforatoriumi nurodymai:

a) Darbo metu naudokite klausos apsaugos priemones. Ilgalaikis

darbas triukšme gali sukelti klausos praradimą.

b) Darbo metu, kai yra pavojus užkliudyti elektros laidus arba paties

priet aiso laidą , elektros prietais ą laikykit e už izoliuo tus paviršius. Jeigu yra kontaktas su elektros laidais, tai visos metalinės

prietaiso dalis taip pat yra po įtampa, o tai gali sukelti elektros smūgį.

c) Elektros laidų lok alizavimui naudokite tinkamus lokalizavimo

prietaisus arba kreipkitės į pastato administraciją. Kontaktas su

elektros laidais gali būti gaisro bri elektros smūgio priežastimi. Dujų vamzdžio pažeidimas gali sukelti sprogimą . Va ndentiekio vamzdžių pažeidimas gali sugadinti aplinkoje esančius daiktus.

d) Draudžiama dirbti su medžiagomis, kurių sudėtyje yra asbestas.

Asbestas gali būti navikinių susirgimų priežastimi.

e) Darbo vietoje turi būti švaru. Ypač pavojingi yra medžiagų mišiniai.

Lengvos metalo dulkės gali užsidegti arba sprogti.

f) Būtina patikimai pritvirtinti apdorojamą daiktą. Įsitikinkite, kad visi

tvirtinimo gnybtai yra užveržti bei patikrinkite, kad jie nebūtų pernelyg

laisvi. Apdorojamo daikto pritvirtinimas tvirtinimo mechanizmu arba spaustuvuose didina darbo saugumą.

g) Naudoti papil domas rankenas. Kontrolės praradimas gali būti

susižalojimo priežastimi.

h) Prieš naudojimą tinkamai paruoškite įrankį. Šis įrankis sukuria didelį

sukimo momentą. Tinkamai neužfiksavus įrankio, darbo metu galima nustoti jį valdyti ir tokiu būdu susižeisti.

i) Elektros prietaisą laikykite abiem rankomis ir užtikrinkite

stabilią darbo poziciją. Elektros įrankio laikymas abiem rankomis

užtikrina didesnį saugumą.

j) Jeigu naudojamas įrankis įstrigo, nedelsiant ištraukite elektros

prietaiso kištuką iš elektros lizdo. Būkite pasiruošė įrankio vibr avimu i, kuri uo metu gali bū ti atme sta apd oroja ma medžiaga. Naudojamas įrankis gali įstrigti, jeigu: elektros prietaisas bus

perkrautas arba išsikreivins apdorojamoje medžiagoje.

k) Prietaiso kištuką ištraukite iš lizdo darbo pertraukos metu,

antgalių keitimo metu, remonto, valymo arba reguliavimo metu. Prietaisą dėkite tik, kai jo dalis jau visišk ai nejuda. Darbo įrankis gali

užstrigti ir tokiu atveju galima prarasti kontrolę.

l) Draudžiama naudotis prietaisu, jeigu jo maitinimo laidas yra

pažeistas. Jeigu laidas yra pažeistas, jokiu būdu neleskite jo; jeigu laidas yra pažeidžiamas darbo metu, iš karto ištraukite jo kištuką iš elektros lizdo. Pažeistas maitinimo laidas gali būti elektros

smūgio priežastimi.

m) Jeigu sugedo elektros prietaiso laidas, jį pakeisti galima pas

gamintoją, specializuotame remonto punkte arba gali tai atlikti specialistas tam, kad išvengtumėte pavojaus.

Ilgų grąžtų saugaus naudojimo instrukcija:

a) Niekuo met ned irbkit e maksim alų grą žto suki mosi gr eitį

viršija nčiu greičiu. Naudo jant didesnį greit į, apdirbamo obj ekto

neliečiantis grąžtas gali sulinkti ir sukelti kūno sužalojimus.

b) Visuomet gręž ti pradėkite mažu greičiu , grąžtui pal ietus

apdirbamą objektą. Naudojant didesnį greitį, apdirbamo objekto

neliečiantis grąžtas gali sulinkti ir sukelti kūno sužalojimus.

c) Gręždami tiesia linija spauskite grąžtą prie apdirbamo objekto;

nespauskite per stipriai. Grąžtai gali sulinkti ir sukelti kūno sužalojimus.

Taip pat galite nustoti grąžtą valdyti, kas taip pat gali sukelti kūno sužalojimus.

GRĄŽTO PERFORATORIAUS SANDARA IR PASKIRTIS:

Perforatorius-gręžtuvas yra skirtas smūginiam betono, plytų ir akmens gręžimui bei kalimui. Taip pat grąžtą galima naudoti įprastam medienos, metalo, keramikos bei sintetinių medžiagų gręžimui.

Kategoriškai draudžiama naudoti prietaisą kitiems tikslams.

Perforator ius-gręžtu vas yra varomas vienf aziu varikliu (su montuotas vertikaliai).

Netinka ilgalaikiam darbui sunkiose sąlygose. Draudžiama naudotis prietaisu atliekant darbus reikalaujančius profesionalių įrenginių.

Kiekvienas elektros prietaiso panaudojimas ne pagal paskirtį sukelia garantijos praradimą bei gamintojas tokiu atveju nėra atsakingas už patirtas žalas. Bet kokios prietaiso modifikacijos padarytos naudotoju atleidžia gamintoją nuo atsakomybės už žalas patirtas tokiu atveju naudotoju bei aplinkiniais. Tinkamas naudojimas taip pat apima tinkama elektros prietaiso priežiūrą, sandėliavimą, transportavimą bei remontą. Elektros priet aiso remontą galima atlikt i tik specialiuose pun ktuose nurodytuose gamintoju. Prietaisų, maitinamų elektra remontą gali atlikti tik įgalioti asmenys.

Nepai sant tink amo prie taiso nau dojimo n egalima visiška i išvengti

Page 41

rizikos. Galimi rizikos atvejai:

- Besisukančio darbo įrankio lietimas ranka arba rūbais, kontaktas su maitinimo laidu.

- Apsišutinimas keičiant darbo įrankį. (Darbo metu darbo įrankis labai

įkaista ir tam, kad išvengti apsišutinimo jo keitimo metu būtina naudoti apsaugines pirštines).

- Apdorojamos medžiagos arba jos dalies atmetimas;

- Darbo įrankio iškreivimas / lūžis.

n Kompletacja ź Grąžtas perforatorius – 1 vnt. ź Papildoma rankena – 1 vnt. ź Gręžimo gylio ribotuvas – 1 vnt. ź Plokščias kaltas – 1 vnt. ź Smaigalys – 1 vnt. ź (8, 10, 12 mm)Grąžtai SDS-plus – 3 vnt. ź Guminis žiedas dulkėms surinkti – 1 vnt. ź Anglies šepetėliai 2 vnt.– ź Dėžė transportui – 1 vnt. ź Aptarnavimo instrukcija – 1 vnt. ź Garantinis lapas – 1 vnt.

n dalis Prietaiso

Prietaiso dalių numeracija atitinka grafinėms piešiniams 2-3 puslapiuose aptarnavimo instrukcijos:

Pav. A 1. Patronas darbo įrankiams SDS-plus

2. Gaubtas, saugantis nuo dulkių

3. Užveržimo mova

4. Gręžimo gylio ribotuvas

5. Gręžimo gylio ribotuvo tvirtinimo mygtukas

6. Mygtukas, paleidžiantis darbo režimų jungiklio blokadą

7. Darbo režimų jungiklis

8. Pagrindinė rankena su neslidžiu antdėklu

9. Paleidimo jungiklis

10. Maitinimo laidas

11. Šepečių laikiklis

12. Papildoma rankena

Pav. C 13. Dantytojo gręžimo patrono saugos sriegis*

14. Dantytas gręžimo patronas*

15. Tvirtinimo strypas SDS-plus gręžimo patronui* Pav. E 16. Dantytojo gręžimo patrono raktas * Pav. F 17. Guminis žiedas dulkėms surinkti

* Pavaizduoti ar aprašyti priedai į tiekiamą standartinį komplektą neįeina.

TECHNINIAI DUOMENYS:

Maitinimo įtampa Maitinimo dažnis Sunaudojamas pajėgumas Apsukimų greitis be apkrovos Smūgių skaičius smūgio energija/ Patronas įrankiams

230 V-240 V 50 Hz 710 W 930 /min

-1

5000 min / 2,6 J SDS-plus

plienas - 13 mm

Maksimalus gręžimo skersmuo

betonas - 26 mm mediena - 40 mm

Masė (be papildomos įrangos)

4,0 kg

Prietaiso klasė Apsaugos laipsnis

/II

IP20

Akustinio slėgio lygis LpA, gręžimas 90,23 dB(A) Akustinio slėgio lygis LpA, kalimas Akustinio pajėgumo lygis LwA, gręžimas Akustinio pajėgumo lygis LwA, kalimas

Matavimo paklaida

Vibracijos lygis pagal normą:

- gręžimas betone a

- kalimas a

h Cheq

pagrindinė rankena

h HD

pagalbinė rankena pagrindinė rankena pagalbinė rankena

- matavimo paklaida

95,33 dB(A) 101,23 dB(A) 106,33 dB(A) ±3dB(A)

EN 60745-2-6

21,540 m/s

9,847 m/s

26,368 m/s 10,817 m/s

1,5 m/s

Pateiktas virpesių lygis yra reprezentatyvus pagrindiniams prietaiso panaudojimams. Jeigu elektros prietaisas bus panaudotas kitiems tikslams arba su kitais papildomais darbo įrankiais bei jeigu nebus tinkamai prižiūrimas, virpesių lygis gali skirtis. Pateiktos aukščiau priežastys gali padidinti vibracijų lygi darbo metu. Būtina panaudoti papildomas priemones, saugančias naudotoją nuo vibracijų pasekmių, pav.: prietaiso ir darbo įrankių priežiūra, veiksmų eilės nustatymas. Deklaruotos bendros vibracijos ir triukšmo vertės išmatuotos, taikant standartinį bandymo metodą, ir gali būti naudojamos įrankių lyginimui. Deklaruotos bendros vibracijos ir triukšmo vertės gali būti naudojamos pradiniam poveikio vertinimui.

Įspėjimai:

Vibracija ir triukšmas elektros įrankio naudojimo metu gali skirtis nuo deklaruojamos vertės, kadangi tai priklauso nuo įrankio naudojimo būdo ir apdirbamo objekto. Būtina apibrėžti operatoriaus darbo saugos priemones. Jos turi remtis poveikio ver tinimu realioje įrankio naudojimo situacijoje (atsižvelgiant į visas darbo ciklo dalis: laiką, kuomet įrankis yra išjungtas ir kuomet veikia tuščia eiga, išskyrus įjungimo laiką).

PRIEŠ PRADEDANT DARBĄ:

1. Įsitikinkite, kad elektros maitinimo šaltinio parametrai atitinka grąžto

perforatoriaus parametrus, nurodytos prietaiso firminėje lentelėje.

2. Įsitikinkite, kad grąžto perforatoriaus jungiklis (9) yra pozicijoje „išjungtas“ .

3. Naudoti papildomą rankeną (12). Darbo metu laikyti prietaisą abiem

rankomis, tai sumažins nelaimingų atsitikimų riziką. Pagalbinė rankena tvirtinama perdedant jos apkabą per laikiklį ir blokuojama užsukant rankenėlę pagal laikrodžio rodykles.

Kad būtų galima užimti nevarginančią bei stabilią darbo poziciją, galima

išstumti papildomą rankeną. Pasukus rankenėlę priešinga laikrodžio rodyklės kryptimi, išlenkite pagalbinę rankeną iki reikiamos padėties ir vėl užveržkite rankenėlę (pav. B).

Paspauskite tvirtinimo mygtuką (5) ir įstumkite gręžimo gylio ribotuvą

(4) į pagalbinės rankenos angą ir paleisdami tvirtinimo mygtuką užblokuokite jį. Grioveliai gręžimo gylio ribotuve turi būti matomi iš viršaus.

4. Jeigu naudojamas prailgintuvas, būtina įsitikinti, kad jo parametrai, laidų skersmuo atitinka grąžto per foratoriaus parametrus. Patariama naudoti kuo trumpesn ius prailgint uvus. Prailgi ntuvas turi bū ti išvyniotas visame ilgyje.

Page 42

APTARNAVIMAS:

n B)Gręžimo gylio nustat ymas (pav.

Gręžimo gilio ribotuvu (4) galima nustatyti reikalingą gręžimo gilį X. Tam atlikti reikia:

ź Įdėti darbo įrankio str ypą SDS-plus į patroną (1) ir pastumti iki galo.

Nestabilus SDS-plus įrankis gali būti netinkamo gręžimo gylio nustatymo priežastimi;

ź Paspauskite gręžimo gylio ribotuvo (5) tvirtinimo mygtuką ir

ištraukite jį tiek, kad atstumas tarp grąžto galiuko ir ribotuvo galiuko atitiktų reikiamą gręžimo gylį X;

ź Atleisdami tvir tinimo mygtuką, užblokuokite ribotuvą. n Grąžto parinkimas

Smūginiam gręžimui betone, plytose ir akmenyje reikalingas SDS-plus įrankis, kurį reikia įdeti į SDS-plus įrankių patroną (1).

SDS-plus

Gręžimui pliene arba medienoje naudojami įrankiai be SDS-plus (pav. grąžtai su cilindriniu strypu). Šiems įrankiams reikalingi yra dantytieji gręžimo patronai arba greito užveržimo.

NURODYMAS: Smūginiam gręžimui arba kalimui nenaudokite įrankių be SDS-plus! Įrankiai be SDS-plus ir jų gręžimo laikiklis smūginio gręžimo arba kalimo metu gali sugesti.

n (pav. C) Dantytajo gręžimo patrono montavomas ź Įsukite tvirtinimo strypą SDS-plus (15) į dantytąjį gręžimo patroną

(14).

ź Užfiksuokite dantytąjį gręžimo patroną (14) specialiai tam skirtu

sriegiu (13).

DĖMESIO: Turėkite omenyje, kad varžtas yra kairinis.

ź Išvalyti įrankio tvirtinimo strypo antgalį ir patepti ličio tepalu. ź Sukdami gręžimo laikiklį, įstumkite SDS-plus įrankio tvirtinimo strypą

(1) į laikiklį, kol automatiškai užsifiksuoja.

ź Užveržimą patikrinti patraukiant už dantytąjį gręžimo patroną. n .D)Dantytojo gręžimo patrono demontavimas (pav

ź Užveržimo movą (3) pastumkite iki galo ir nuimkite dantytąjį gręžimo

patroną (14).

ź (14) Nuimtą dantytąjį gręžimo patroną laikyti švariu. Jeigu reikia,

galima patepti jo dantis.

n Įrankių keitimas

SDS-plus įrankio patrono dėka galima lengvai ir patogiai kiesti darbo įrankį be papildomų įrankių naudojimo. SDS-plus įrankis juda laisvai. Todėl darbo tuščiosios eigos greičiu yra palkimas. Šis faktas neturi jokio poveikio tiksliam gręžiamos angos atlikimui.

Dulkių gaubtas (2) saugo nuo dulkių įsiskverbimo į prietaiso vidų. Įdedant įrankį atkreipkite dėmesį į tai ž, kad nepažeisti dulkių gaubto (2). Pažeistą dulkių gaubtą būtina nedelsiant pakeisti. Rekomnedojame atlikti tai serviso punkte.

n (pav. F) Darbo įrankio SDS-plus tvirtinimas ź Tvirtinamo įrankio antgalį būtina išvalyti ir patepti ličio tepalu. ź Įdedami įrankius į laikiklį sukite jį, kol užsifiksuoja. ź Užveržimą patikrinti patraukiant įrankį.

n (pav. G) Darbo įrankio SDS-plus išėmimas

DĖMESIO: Po darbo pabaigos darbo įrankiai gali būti karšti. Venkite kontakto su jais ir naudokite tinkamas apsaugines pirštines.

ź Užveržimo movą (3) pastumti iki galo ir išimti įrankį. ź Darbo įrankį išvalykite.

n (pav.E)Darbo įrankių be SDS-plus tvirtinimas ź (14).Uždėti dantytąjį gręžimo patroną ź Sukdami įvorę , atidarykite dantytąjį gręžimo laikiklį, kol galėsite

įdėti darbinį įrankį. Įdėkite darbinį įrankį.

ź Į atitinkamas dantyto jo laikiklio angas įdėkite raktą (16) i r

užtvirtinkite darbinį įrankį.

ź « » - .Perjungti jungiklį (7) į simbolį Gręžimas n D arbo įrankių be SDS-plus išėmimas

DĖMESIO: Po darbo pabaigos darbo įrankiai gali būti karšti. Venkite kontakto su jais ir naudokite tinkamas apsaugines pirštines.

ź Gręžimo patrono raktu (16) sukti išorinį dantytojo gręžimo patrono

žiedą (14) prieš laikrodžio rodykles iki tol, kol galima bus ištraukti darbo įrankį.

ź Darbo įrankius išvalyti. n Darbo režimo keitimas

DĖMESIO: Darbo režimus keisti tik, kai prietaisas yra išjungtas! Kitu atveju elektros prietaisas gali sugesti.

Naudojant darbo režimo jungiklį (7) galima pasirinkti reikiamą darbo režimą. Norėdami pakeisti darbo režimą, paspauskite blokados nuėmimo mygtuką (6) ir perjunkite darbo režimo jungiklį į norimą padėtį iki tol, kol pasigirs pejungimo garsas.

Gręžimas (pav.1): Pejunkite jungiklį (7) į simbolį - .

Smūginis gręžimas (pav.2): Pejunkite jungiklį (7) į simbolį- .

Kalimas (apsukų blok avimas) ( 3):pav. Jungiklį perjunkite (7) ties simbolio - .

Ka i įr an ki s į ju ng ia ma s p ad ėt yj e «Kalimas», smūgių skaičius automatiškai didinamas; dėka to įrankis kalimo metu dirba didesne galia.

Kalto padėties keitimas ( 4):pav. Kaltą įdėkite į įrankių laikiklį. Darbo režimo mygtuką (7) pasukite iki

padėties - . Apsukite įra nkių laikiklį, nus tatydami kaltą reikiamoje darbinėje padėtyje. Darbo režimo mygtuką (7) nustatykite

padėt yje «Kal imas». Įr ankių lai kiklis užsiblokuoja.

Darb o režimo mygtuk as (7) k alimo metu turi visą laiką būti nustatytas padėtyje «Kalimas».

n Įjungimas / išjungimas

Norėdami paleistį elektros prietaisą paspauskite jungiklį (9) ir laikykite jį paspaustą.

Page 43

Norėdami išjungti elektros prietaisą atlaisvinkite jungiklį (9).

DARBAS:

ź Norėdami gręžti angas keramikos plytelėse perjunkite darbo režimo

jungiklį (7) į padėtį „gręžimas“. Po to, kai skylę bus padaryta, perjukite jungilį į padėtį „smūginis gręžimas“ ir dirbkite toliau smūginio gręžimo režimu.

ź Dirbant su betonu, akmeniu plytomis naudokite kieto lydinio

gręžtuvą.

ź Gręžiant skyles lubose, apsaugai nuo krentančių dulkių naudokite

apsauginį guminį žiedą (17), kuris uždedamas ant gręžtuvo

(žiūrėkite pav. F).

ź Metalui naudokite tik gręžtuvus skirtus metalui. n Perkrovos mova

Įrankio užstrigimo arba užsiblokavimo atveju nutraukiamas veleno pavaros darbas. Elektrinį įrankį laikykite suėmę abejomis rankomis ir patikimai stovėkite, kad atlaikyti veikiančias jėgas.

Elektrinio įrankio užsiblokavimo atveju, išjunkite jį ir atlaisvinkite darbinį įrankį. Užsiblokavusio per foratoriaus-gręžtuvo įjungimo metu gali įvykti atatranką.

LAIKYMAS IR PRIEŽIŪRA:

Prietaisą laikykite vietoje nepasiekiamoje vaikams; prietaisas turi būti švarus bei saugomas nuo dulkių ir drėgmės. Laikymo sąlygos turi užtikrinti saugumą nuo mechaninių pažeidimų bei oro sąlygų poveikio.

Išorinės plastikinės dalis valyti drėgnu skuduru ir švelniu valikliu.

DĖMESIO: DRAUDŽIAMA naudoti tirpiklius.

Po gręžimo betone, kai susidaro daug dulkių, rekomenduojama prapusti ventiliacines angas ir įrankių laikiklį suslėgtu oru (slėgis ne didesnis nei 0,3MPa). Tokiu būdu bus saugomi guoliai, pašalintos dulkės, kurios gali blokuoti variklį.

Techninės priežiūros darbai taip pat apima pavaros mechanizmo tepalo keitimą. Tepalą keiskite kas 40-50 darbo valandas.

Tepalas turi būti keičiama s techninio a ptarnavimo ce ntre arba kvalifikuotu specialistu.

TRANSPORTAS:

Grąžtą perforatorių transportuokite ir laikykite specialiai tam skirtoje dėžė je, sau gančioj e nuo d rėgmės, dulkių ir smul kių obj ektų įsiskverbimo, ypač saugokite ventiliacines angas. Smulkūs elementai, patenkantis į korpusą gali pažeisti variklį.

TIPIŠKI GEDIMAI IR JŲ ŠALINIMAS:

Perforatorius-gręžtuvas neveikia:

- patikrinkite ar maitinimo laidas yra tinkamai prijungtas; patikrinkite ar elektros lizde yra įtampą.

Perforatorius-gręžtuvas «blokuojasi» arba kibirkščiuoja:

- patikrinkite anglies šepetėlių būklę ir pagal poreikį pakeiskite.

n Anglies šepetėlių keitimas (pav.H)

Variklyje yra anglies šepetėliai, kurie nusidėvi. Jeigu šepetėliai susidėvi

arba yra „susidėvėjimo riboje“, kuri yra apie 6 mm, tai variklis gali blogai veikti. Susidėvėtus šepetėlius būtina pakeisti naujais. Be to anglies šepetėlius būtina laikyti švarius taip, kad jie galėtu laisvai judėti.

Visada keisti šepetėlius poromis. Naudoti tik tokius pat anglies šepetėlius.

ĮSPĖJIMAS! Prieš atliekant šepetėlių keitimą visada ištraukite prietaiso kištuką iš elektros lizdo.

Norėdami pakeisti šepečius, suktuvu, iš abiejų pusių, atsukite šepečių laikiklius (11) ir išimkite šepečius. Po założeniu nowych szczotek dokręcić szczotkotrzymaczy.

Po šepetėlių keitimo įjunkite prietaisą 5 minutėms be apkrovos.

- jeigu elektros prietaisas neveikia nepaisant to, kad turi elektros maitinimą, o jo anglies šepetėliai yra geros būklės, būtinai nuvežkite prietaisą į ser viso punktą adresu nurodytu garantiniame lape.

GAMINTOJAS:

PROFIX Sp. z o.o., Marywilska 34, 03-228 Varšuva, Lenkija

APLINKOS APSAUGA:

DĖMESIO : Pateiktas simb olis reiškia, kad panaudotus

prietaisus draudžiama išmesti kartu su kitomis atliekomis (už pažeidi mą gresia pini ginė bauda ). Panaudoti el ektros prietaisai bei elektroninės dalis ir komponentai turi neigiamą poveikį aplinkai ir žmonių sveikatai.

Namų ūkis turėtų prisidėti prie panaudotos įrangos utilizavimo bei pakartotino medžiagų panaudojimo (perdirbimo). Lenkijoje ir Europoje yra kuriama arba jau veikia panaudotos įrangos surinkimo sistema. Todėl visi paminėtos įrangos pardavimo taškai yra įpareigoti priimti panaudotą įrangą. Be to yra specialūs panaudotos įrangos priėmimo taškai.

PIKTOGRAMAI:

Paveikslėlių esančių prietaiso firminėje lentelėje ir informaciniuose lipdukuose paaiškinimas:

«Pr ieš į jun gdam i per skai tyk ite na udo jimo instrukciją!»

«Visada dėvėkite apsauginius akinius!»

«Naudokite klausos apsaugos priemones!»

«Naudokite dulkių kaukę!»

PROFIX įmonė siekia tobulinti savo produktus, todėl gali keistis produktų specifikacijos. Apie šiuos pasikeitimus įmonė nėra įpareigota nepranešti. Paveikslėliai esantis aptarnavimo instrukcijoje tai tik pavyzdžiai bei gali skirtis nuo nusipirkto prietaiso.

Ši instrukcija yra apsaugojama autoriaus teise. Kopijavimas/plėtojimas be PROFIX Sp. z o.o. leidimo raštu draudžiamas.

Page 44

HASZNÁLATI UTASÍTÁSOK

TMM710K FÚRÓKALAPÁCS

Az eredeti utasítások fordítása

H AS ZN Á LA T E LŐ T T O LV A SS A E L EZ E KE T A Z UTASÍTÁSOKAT! Tartsa meg ezt az útmutatót későbbi tájékozódás céljából! FIGYELEM! Olvassa el a szimbólummal jelzett, a m u n k av é d e l e m me l k a p c s o l at o s ö s s z e s fig yelm eztet ést é s a bi ztons ágos hasz nála tra vonatkozó összes utasítást!

A következő biztonsági előírások be nem tartása miatt baleset, áramütés, tűzveszély és/vagy komoly sérülés fordulhat elő

Őrizze meg az összes munkavédelmi figyelmeztetést és utasítást későbbi felhasználás céljából!

Az alábbi figyelmeztetések során használt „elektromos szerszám” kifejezés olyan szerszámot jelöl, melynek áramellátása hálózatról (tápkábellel) vagy akkumulátorral (kábel nélkül) történik.

FIG YELE M! Ált alán os mu nkavé delmi szab ályok :

Munkahelyi biztonság:

a) T ar ts a ti sz tá n a mun ka te rü let ét és üg yel je n a jó

megvilágításra! A munkaterületén uralkodó rendetlenség balesetekhez

vezethet.

b) Ne dolgozzon elektromos szerszámmal robbanásv eszélyes

környezetben, gyulladásveszél yes folyadékok, gázok vagy folyadékok közelében. Az elektromos szerszámok használata során

szikra keletkezhet, mely belobbanthatja a port és a gőzöket.

c) Tartsa távol a gyermekeket attól a helytől, ahol használja az

elektro mos szerszámo t. A figyelemelte relés miatt el veszítheti

kontrollját az elektromos szerszám felett.

FIGYELEM ! A szerszám biz tonságos hasz nálatával kapcsolatos általános szabályok:

Elektromos biztonság:

a) Az elektromos szerszám csatlakozó dugója meg kell feleljen az

al jzat tal . Ti los a csa tla kozó dug ó mó dos ítá sa! Tilo s hosszabbítók használata a védőföldeléses kábellel ellátott eleketromos szerszámok esetében! A csatlakozó dugók és aljzatok

módosítása növeli az áramütés kozkázatát!

b) Kerülj e a testi érintke zést a fö ldelt fe lületek kel vagy

tárgyakkal, mint a csövek, fűtőtestek, fűtőradiátorok vagy hűtőszekrények! A földelt részekkel való érintkezés esetén nő az

áramütés kockázata!

c) Ne tegye ki esőnek vagy nedves környezetnek az elektromos

szerszámot! Víz behatolása esetén nő az áramütés kockázata!

d) Ne erőltesse a csatlakozó kábel! Ne használja a hálózati kábelt a

szerszám mozgatására, húzására vagy a csatlakozó dugó aljzatból történő kihúzására.Tartsa távol a hálózati kábelt hőforrásoktól, olajtól, éles szélektől és mozgó alkatrészekről! A

sérült vagy összegabalyodott kábelek növelik az áramütés kockázatát!

e) Amennyiben az elektromos szerszámot a szabadban használja,

a csatlakozást a szabadban történő használatra alkalmas kültéri hosszabbítókkal kell megoldani. A szabadban történő

használatra alkalmas hosszabbítók használata csökkenti az áramütés kockázatát.

f) A berendezést 30mA vagy kisebb kioldó áramú védőkapcsolós

(RCD) elektromos hálózatra javasolt k apcsolni csatlakoztatni.

g) Amennyiben az elektromos szerszámot nedves környezetben

használ ja, elkerülh etetlen egy fe szültségvéd elmi eszköz használata, mint egy hibaáram védelmi kapcsolóé (RCD). A z RCD

használata csökkenti az áramütés kockázatát.

FIGYELEM! A szerszám használatának biztonságával kapcsolatos általános figyelmeztetések:

Személyi biztonság:

a) Ez a berendez és nem has ználhat ó csökken tett fiz ikai,

szenzoriális vagy mentális képességű személyek (beleértve a gyermekeket is), tapasztalattal nem rendelkező személyek vagy olyan személyek által, akik nem ismerik a berendezést, kivételt képeznek azok a helyzetek, amikor a berendezés használata felügyelet alatt vagy a használati útasítások betartásával történik egy, a biztonságért felelős személy által.

b) Legyen figyelmes, összpontosítson arra, amit csinál és legyen

mindig annak tudatában, hogy elektromos szerszámmal dolgozik! Ne használja az elektromos szerszámot, ha fáradt, ha kábító szer, alkohol va gy gyógyszer b efolyása alat t áll!

Elektromos szerszám használatánál egy pillanatnyi figyelmetlenség is komoly sérülések okozója lehet!

c) H or dj on v éd őr uh áz at ot ! M in de n e se tb en vis el je n

védőszemüveget! Olyan védőruházat hordása mint a porvédő maszk,

csúszásbiztos cipő, fülvédő vagy hallásvédő csökkenti a sérülések kockázatát!

d) Kerü lje el, h ogy az el ekt romo s sz ersz ám v élet len ül

bekapcsoljon! A hálózati áramforrásra történő csatlakozás és/vagy az akkumulátor csatlakoztatása, valamint a szerszám felemelése vagy mozgatása előtt, győződjön meg arról, hogy az elektromos szerszám kapcsolója kikapcsolt állapotban van!

Az elektromos szerszám mozgatása vagy bekapcsolt állapotban történő használata balesetet okozhat!

e) Az elektromos szerszám beindítása előtt távolítson el minden

szerszámot a közelből! Az elektromos szerszám mozgó részein hagyott

szerszámok sérüléseket okozhatnak!

f) Ne hajoljon le mélyen! Álljon biztosan és tartsa meg az

egyensúlyát! Ez az elektromos szerszám jobb ellenőrzését teszi lehetővé

váratlan helyzetekben.

g) Öltözzön fel megfelelően! Ne hordjon bő ruházatot vagy

ékszert! Haját kösse be, ruházatát és kesztyűjét tar tsa távol a mozgó alkatrészektől! A bő ruházat, az ékszer és a hosszú haj

beleakadhat a mozgó alkatrészekbe.

h) Amennyiben a beren dezés alkalmas külső porelszívó és

porgyűjtő csatlakoztatására, győződjön meg arról, hogy ezek helyesen let tek csatlakoztatva és has ználva. A porgyűjtő

használata csökkentheti a porral járó veszélyek kockázatát.

i) Ne engedje, hogy az elektromos szerszám gyakori használata

során szerzett jártasság hatására túlzott magabiztossá váljon és figye lmen kívül hagyja a biz tonsági sz abályokat. A

figyelmetlen használat egy pillanat alatt súlyos testi sérülést okozhat.

FIGYELEM ! A szerszám bi ztonságos hasz nálatára vonatkozó általános figyelmeztetések:

Az elektromos szerszám használata és gondozása:

a) Ne terhelje túl az elektromos szerszámot! Az elvégzendő

Page 45

munkához szükséges teljesítmény függvényében használjon elektromos szerszámokat! A megfelelő elektromos szerszám jobb

működést és biztosabb terhelést tesz lehetővé.

b) Tilos az elektromos szerszám használata, ha a kapcsoló nem

indítja el és nem állítja meg a szerszámot! Minden elektromos

szerszám, amely nem indul el vagy nem áll meg, veszélyes és meg kell javítani!

c) Minden beállítás, alkatrészcsere vagy tárolás előtt húzza ki a

cs atl akoz ó du gó t az ele ktr omo s sz ers zám hál óza ti áramforrásából és/vagy vegye ki az akkumulátort! Ezek a

biztonsági intézkedések csökkentik az elektromos áram véletlenszerű bekapcsolását.

d) A használaton kívüli elektromos szerszámot gyermekektől

távol ke ll tároln i, és nem szabad kö lcsön adn i olyan személyeknek, akik nem ismerik az elektromos szerszámot vagy nem ol vasták el annak ha sználati utasítása it! Az

elektromos szerszám veszélyes, ha tapasztalat nélküli személy használja!

e) Az elektromos szerszámot karban kell tartani! Ellenőrízni kell

a mozgásban lévő alkatrészek vonalbeállítását vagy zavarát, az a lkatr észek törés ét és egyéb tényez őket, melye k befolyásolhatják az elektromos szerszám működését! Ha rongál ódást észl elünk, az elektromo s szerszám ot még használat előtt meg kell javítani! Számos baleset oka az elektromos

szerszám nem megfelelő karbantartása.

f) A vá gószer számok élesek és tis zták ke ll legy enek! A

vágósze rszámok éles alkatrészeine k karbantar tása csökke nti az anyagba történő beakadás kockázatát és megkönnyítik a használatot.

g) A z el e k t ro m o s s z e r sz á m ot , a be r e n de z é st , a

munkaszerszámokat, stb. jelen utasításoknak megfelelően kell haszn álni, fi gyelemb e véve a m unka je llegét és feltételeit. Az elektromos szerszám rendeltetésétől eltérő használata

veszélyes helyzeteket okozhat.

h) Alacsony hőmérsékleten vagy hosszabb használaton kívüli

időszakot követően ajánlott az elektromos szerszám teher nélkül i elindítá sa néhány pe rcre a kenőa nyag átvitel i mechanizmusba történő helyes elosztása érdekében.

i) Az elektromos szerszám tisztításához puha, nedves (nem

vizes) rongyot és szappant használjon! Ne használjon benzint, oldószert vagy egyéb anyagokat, amelyek károsíthatják a berendezést!

j) Az elektromos szerszámot csak azután lehet tárolni/szállítani,

miután megbizonyosodtunk arról, hogy minden mozgó eleme rögzítésre és biztosításra került a rögzítésre szánt eredeti elemek segítségével.

k) Az elektromos szerszámot száraz helyen kell tartani, védve a

portól és a nedvességtől.

l) Az elektromos szerszám szállítása az eredeti csomagolásban

történhet, megvédve ezáltal a mechanikai sérülésektől.

m) A mar kola tot é s a fo gófe lül eteke t ti sztá n, ol aj- és

kenőanyagtól mentesen kell tartani. A csúszós markolatok és fogófelületek lehetetlenné teszik a szerszám biztonságos fogását és felügyeletét az esetleges váratlan szituációkban.

FIGYELEM! A szerszám biztonságo s használatára vonatkozó általános figyelmeztetések:

Javítás:

a) Az elektromos szerszámok garanciális és garancia utáni

javítását a PROFIX Szerviz végzi, ami garantálja a javítás kiváló minőségét és az eredeti alkatrészek használatát.

FI GYE LEM ! FÚ RÓG ÉP, bi zto nsá gra von atk ozó figyelmeztetések -

Személyi biztonság:

a) A fúrógép használata során használjon hallásvédőt! A zajnak

való kitettség hallásvesztést okozhat!

b) Ami kor olyan mun kát végez, me lynek során a csavar

ho zzáé rhe tne a re jte tt el ekt rom os k ábe lek hez, az elektromos szerszámot a fogantyú szigetelt részénél kell fogni! A tápkábellel való érintkezés a feszültség egy részét a készülék

fém alkatrészeinek továbbíthatja, ami áramütéshez vezethet.

c) Használjon megfelelő keresőeszközöket a rejtett elektromos

kábelek helymegjelöléséhez, vagy kérjen tájékoztatást az önkormányzati intézményektől! A feszültség alatt lévő kábelekkel

történő érintkezés tűzeseteket vagy áramütést idézhet elő! A gázvezeték sérülése robbanásveszélyes! A víz- és csatornacsövek kilyukadása anyagi károkat okoznak!

d) Ne munk áljon meg azbeszt tartalmú anyagokat! Az azbeszt

rákkeltőnek minősül!

e) A munkavégzés helyét tisztán kell tartani! Az anyagkeverékek

kifejezetten veszélyesek! A fémpor be- és felrobbanhat!

f) Biztosítsa a megmunkált tárgyat! Bizonyosodjon meg arról, hogy

az összes rögzítő elem meg van szorítva és ellenőrízze, hogy ne legyenek nagy távolságok! A megmunkált elem rög zítő szerszámba vagy csavaros szorítóba történő rögzítése biztonságosabb, mint kézben tartása.

g) A szerszámot az azzal együtt leszállított pótfogantyúval kell

használni! Az ellenőrzés elvesztése a kezelő súlyos testi sérüléseit

okozhatja!

h) Használat előtt kellően készítse elő a szerszámot. Ez a

szerszám magas kimeneti nyomatékot generál és a szerszám megfelelő rögzít ésének a hi ánya munkav égzéskor a gép felett i uralom elvesztéséhez vezethet, ami testi sérülést okozhat.

i) Használat közben az elektromos szerszámot mindkét kézzel a

fő és pótfogantyúnál kell fogni, stabil pozíciót tar tva. Az

elektromos szerszám használata biztonságosabb, ha mindkét kézzel tartják.

j) Azonn al állítsa me g az elektro mos szerszám ot, ha az

leb lokkol ! Kész üljön fel az erős vibrá ciókr a, mel yek visszaugrást idézhet elő! A használt szerszám leállhat, ha az

elektromos szerszám túlterhelt vagy amikor az egyik elem meghajlik.

k) Szünetek, gépfejek cseréje, karbantartás, tisztítás vagy

beállítás idejére azonnal húzza ki a csatlakozó dugót az elektromos szerszám hálózati áramforrásából! A z elektromos szerszám padra történő helyezése előtt várja meg, amíg a szerszám megáll! A használt szerszám leállhat és a felette való

ellenőrzés elvesztéséhez vezet.

l) Tilos az elektromos készülék sérült tápkábellel történő

használata! Ne érintse meg a sérült kábelt! Amennyiben a kábel a készülék használata közben sérül meg, húzza ki a csatlagozó dugót az aljzatból! A sérült kábelek növelik az áramütés

kockázatát!

m) Ha az elektromos szerszám tábkábele sérült, ezt egy, a

szervízhálózatban kapható tápkábellel kell kicserélni!

Page 46

Hosszú fúrószárak használata során betartandó biztonsági

útmutatók:

a) S o ha se h as zn á lj a a f úr ót a fú ró s zá r m a xi má l is

fordulatszámánál nagyobb sebességen. Ha a fúrószár magasabb

fordulatszámon nem érintkezik a munkadarabbal, hanem szabadon forog, akkor elhajolhat és személyi sérülést okozhat.

b) Mindig alacsony fordulatszámon és a megmunkált anyag

megérintése után kezdje meg a fúrást. Ha a fúrószár magasabb

fordulatszámon nem érintkezik a munkadarabbal, hanem szabadon forog, akkor elhajolhat és személyi sérülést okozhat.

c) Fúrás során nyomja rá a fúrószárat a megmunkált anyagra a

fúrószárral egy vonalban, nem szabad túl erősen rányomni. A

fúrószár elhajolhat és megsérülhet, vagy a szerszám feletti uralom elvesztését és személyi sérülést okozhat.

AZ FÚRÓGÉP FELÉPÍTÉSE ÉS RENDELTETÉSE:

A fúrógép rendeltetése: betonba, téglába és kőbe történő fúrás, valamint könnyű vésési munkák elvégzése. A szerszám fába, fémbe, kerámiába és műanyagba történő ütés nélküli fúrásra is használható.

Tilos a berendezés más célból történő felhasználása!

A fúrókalapácsot egyfázisú függőleges kefés motor működteti.

A készülék nem alkalmas nehéz feltételek mellett, hosszú ideig történő mun kavégzésre. Tilos a szersz ámot olyan munkák vég zésé re ha sznál ni, mely ek pr ofes szio náli s kész ülék et igényelnek!

Az elektromos készülék minden olyan használata, amely eltér a fent említett rendeltetéstől, tilos és a garancia elvesztéséhez vezet, a gyártó nem felelős az ezekből eredő károkért.

A készülék összes, a felhasználó által végzett módosítása mentesíti a gyártót a felelősség alól a felhasználónak és a környetnek okozott károkért.

Ugy ana kkor az el ekt romo s sze rszá m me gfel elő h asz nála ta a karbantartásra, tárolásra, szállításra és javításra is vonatkozik.

Az elektromos szerszámot csak a gyártó által megjelölt javítóműhelykben javítható! A hálózatra kötött készülékeket csak engedélyezett személyek javíthatják!

Egyes reziduá lis kockázati tényező k még abban az es etben sem küszöbölhetőek ki teljesen, ha a készüléket a rendeltetésnek megfelelően használták. Az építési módtól és felépítéstől függően a következő kockázatok jelenhetnek meg:

- A mozgásban lévő munkaszerszám kézzel, ruházattal vagy tápkábellel

történő működés közbeni megérintése;

- A munkaszerszám cseréje közbeni égések (Működésben közben a

munkaszerszám nagyon felmelegszik. Az égések elkerülése érdekében ennek cseréje közben használjon védőkesztyűt!);

- A megmunkált tárgy vagy annak egy részének visszaugrása;

- A munkaszerszám görbülése/törése.

n Tartozékok ź Fúrókalapács - 1 db ź Segédmarkolat - 1 db ź Fúrásmélység határoló - 1 db ź Lapos véső - 1 db ź Kiszedő - 1 db ź SDS-plus fúrószár - 3 db (8, 10, 12 mm) ź Porgyűjtő gumigyűrű - 1 db ź Szénkefék - 2 db

ź Szállítótáska - 1 db ź Használati útmutató - 1 db ź Garanciakártya - 1 db

n A készülék elemei

A készülék elemeinek számozása a használati utasítás 2-3 oldalain látható ábrákra vonatkozik:

A ábra 1. SDS-plus szerszámbefogó

2. Porvédő burkolat

3. Karmantyú

4. Fúrásmélység határoló

5. Fúrásmélység határoló rögzítőgomb

6. Üzemmód kapcsoló retesz kioldó gomb

7. Üzemmód kapcsoló

8. Csúszásmentes főmarkolat

9. Kapcsológomb

10. Tápkábel

11. Szénkefe tartó

12. Segédmarkolat

C. ábra 13. Fogaskoszorús fúrótokmány reteszelőcsavar*

14. Fogaskoszorús fúrótokmány *

15. SDS-plus rögzítő hüvely fúrótokmányhoz* E. ábra 16. Tokmánykulcs fogaskoszorús fúrótokmányhoz* F. ábra 17. Porgyűjtő gumigyűrű

* A leírt vagy bemutatott tartozék nem része egészében az elektromos szerszám standard felszerelésének.

MŰSZAKI ADATOK:

Tápfeszültség Tápfrekvencia Teljesítmény Forgási sebesség üres járatban Ütések/ energiaütések száma Fúrógép tokmánya

220 V-240 V 50 Hz

710 W 930 /perc

-1

5000 perc / 5 J SDS-plus acél- 13 mm

Fúrás maximális átmérője

beton - 26 mm

fa - 40 mm Súly (kiegészítők nélkül) Berendezés osztálya Védelem Hangnyomás szint LpA, fúrás

4,0 kg

/II IP20 90,23 dB(A)

Hangnyomás szint LpA, vésés 95,33 dB(A) Hangerő szint LwA, fúrás

101,23 dB(A)

Hangerő szint LwA, vésés 106,33 dB(A) Bizonytalanság

Vibrációs szint szabvány:

- Ütvefúrás betonban a

- Vésés a

h HD

h Cheq

- Bizonytalanság

Főfogantyú Pótfogantyú Főfogantyú Pótfogantyú

±3dB(A)

EN 60745-2-6

21,540 m/s

9,847 m/s 26,368 m/s

10,817 m/s

1,5 m/s

Page 47

Az említett v ibrációs szint reprezentatív az elektromos készülék használata szempontjából. Amennyiben az elektromos készülék más célból vagy e gyéb munkaeszközzel kerü l használatra, illet ve ha karbantartása nem megfelelő, a vibrációs szint eltérhet a megjelölttől. A fent eml ített okok a vibrációs expozíció sz intje növeked éséhez vezethetnek a működés teljes ideje alatt.

Kiegészítő védelmi eszközöket kell használnia, melyek célja a vibrációs expozíci ó kezelőre gyakorolt hatásaitól va ló védelem, mi nt pl.: Elektro mos készül ék és munk aeszközök ka rbantart ása, a kezek megfe lelő hőmé rsékleté nek bizto sítása, a munkatevé kenységek sorrendjének megállapítása.

A megadott rezgésszint és a megadott zajkibocsátás mérése szabványos vizsg álati mó dszerrel történt és felha sználha tók a szer számok összehasonlítására. A megadott rezgésszint és a megadott zajkibocsátás felhasználható a kezdeti expozíció megállapítására.

Figyelmeztetések:

Az elektromos szerszám tényleges használata során a rezgésszint és a zajkibocsátás eltérhet a megadott értékektől, attól függően, hogyan használja a szerszámot, különösen függ a megmunkált anyag típusától. A kezelőszemély biztonsága érdekében meg kell határozni a biztonsági intézkedéseket, melyek a valós használat alatti expozíció megbecsülésén alapszik (figyelembe véve a művelet összes folyamatát, amikor a szerszám ki van kapcsolva, és amikor üresjáraton van, a kioldási idő kivételével).

HASZNÁLAT ELŐTT:

1. Bizonyosodjon meg arról, hogy az áramforrás a nominális táblán feltüntetett paramétereknek megfelelő paraméterekkel rendelkezik!

2. Győződjön meg róla, hogy az üt vefúró kapcsolója (9) kikapcsolt pozícióban.

3. Minden esetben használja a pótfogantyút (12). Az elektromos szerszám két kézzel történő biztos fogása csökkenti a munkahelyi baleset kockázatát. A pótfogantyú beszereléséhez illessze a fogantyú kapcsát a tokmányhoz és az órajárással egyező irányba történő csavarással rögzítse azt!

A stabil és fáradásmentes munkapozíció érdekében, forgathatja a

pótfogantyút. Miután a fogantyút az órajárással ellentétes irányba csavarozta, forgassa a pótfogantyút a kívánt pozícióba és csavarozza ismét a fogantyút, hogy rögzítse azt! (B. rajz).

4. Amennyiben hosszabbítót használ, bizonyosodjon meg arról, hogy a

hosszabbító paraméterei, a kábelek szakaszai megfelelnek a furógép paramétereivel. Ajánlott minél rövidebb hosszabbítót használni! A hosszabbító teljesen ki kell legyen feszítve!

MUNKAVÉGZÉS SORÁN:

n Fúrásmélység beállítása (B. ábra) A fúrásmélység határolóval (4) beállíthatja a fúrás X anyagban való

behatolásának mélységét. Ehhez:

ź helyezze be az SDS-plus munkaeszközt a szerszámbefogóba (1) és

tolja be ellenállásig. Ellenkező e setben az SDS-plus s zerszám holtjátéka hibás fúrásmélység beállítást eredményezhet;

ź nyomja meg a fúrásmélység határoló rögzítőgombot (5) és húzza ki a

határolót annyira, hogy a fúrószár vége és a fúrásmélység határoló vége közötti távolság a kívánt X fúrásmélység legyen;

ź reteszelje a határolót a rögzítógomb elengedésével.

n Fúrószár kiválasztása

Betonba, téglába, kőbe és történő üt vefúráshoz és a vésővel történő megmunkáláshoz SDS-plus munkaeszköz szükséges, amit az SDS-plus szerszámbefogóba (1) kell behelyezni.

SDS-plus

Acélban vagy fában történő fúráshoz SDS-plus nélküli munkaeszközt kell használni (pl. hengeres szárú fúrószár). Ezekhez a szerszámokhoz gyor sbefogó s vagy f ogasko szorús f úrótokm ányok sz üksége sek.

Útmutató : Nem szabad SDS-plus nélküli szerszámokat ha sználni ütvefúráshoz vagy a vésős megmunkáláshoz. A z SDS-plus nélküli szers zámok és a fú rótokmányu k ütvefúrá s vagy véső vel történ ő megmunkálás esetén megsérülnek.

n Fogaskoszorús fúrótokmány rögzítése (C. ábra)

Csa varja be a z SDS-plu s rögzítős zárat (15 ) a fogasko szorús

fúrótokmányba (14).

Rögzítse a fogaskoszorús fúrótokmányt (14) a reteszelőcsavarral (13).

FIGYELEM: Ne feledje, hogy a reteszelőcsavar balmenetes.

Tisztítsa meg a tokmány bedugott végét és finoman kenje be kenőzsírral.

A fúrótokmány elforgatásával tolja be a rögzítőszárat az SDS-plus szerszámbefogóba (1) automatikus reteszelésig.

Ellenőrizze a reteszelést a fogaskoszorús fúrótokmány meghúzásával.

n Fogaskoszorús fúrótokmány levétele (D. ábra)

Húzza hátra a rögzítőhüvelyt (3) és vegye le a fogaskoszorús fúrótokmányt (14).

Leszerelés után óvja a cserélhető fogaskoszorús fúrótokmányt (14) a szennyeződésektől. Szükség esetén enyhén kenje be a porgyűjtő fogazatát.

n A munkaeszköz cseréje

Az SDS-plus szerszámbefogó segítségével további szerszámok nélkül könnyen és kényelmesen kicserélheti a munkaeszközt. Rendszerszintű okokból az SDS-plus munkaeszköz szabad mozgással rendelkezik. Ezért van ütés az üresjáratban. Ennek semmilyen hatása sincs a fúrt lyuk pont osságára, mert a fúrószár fúrás közb en automatikusan központosodik.

A porvédő burkolat (2) nagymértékben megelőzi a por befogóba jutását a munkavégzés során. Vigyázni kell a munkaeszköz behelyezésekor, hogy ne sérüljön meg a porvédő burkolat (2). A megsérült porvédő burkolatot azonnal ki kell cserélni. Javasoljuk, hogy a cserét egy szervizközpontban végeztesse el.

n SDS-plus munkaeszköz behelyezése (F. ábra)

A beszerelt munkaeszköz végét meg kell tisztítani és enyhén be kell kenni. Lítiumzsír használata javasolt.

Tegye be a munkaeszközt a fúrótokmányba egészen addig forgatva, míg automatikusan elzáródik.

Ellenőrizze a reteszelést a munkaeszköz meghúzásával.

n SDS-plus munkaeszköz kivétele (G. ábra)

FIGYELEM: A munka befejeztével a munkaeszköz forró lehet. Kerülje a

mun kaes zköz közve tlen megé rint ését és ha szná ljon megf elel ő védőkesztyűt.

Page 48

• Húzza hátra a karmantyút (3) és vegye ki a munkaeszközt.

• A munkaeszközöket kivételük után meg kell tisztítani.

n SDS-plus nélküli munkaeszközök behelyezése (E. ábra)

• Helyezze fel a fogaskoszorús fúrótokmányt (14).

• Nyissa ki a fogaskoszorús fúrótokmányt a karmantyú elfordításával

annyira, míg behelyezhetővé válik a munkaeszköz. Helyezze be a munkaeszközt.

• Helyezze be a kulcsot (16) a fogaskoszorús fúrótokmány megfelelő

nyílásaival és rögzítse a munkaeszközt.

• Állítsa az üzemmód kapcsolót (7) «Fúrás» jelre - .

n SDS-plus nélküli munkaeszköz kivétele

FIGYELEM: A munka befejeztével a munkaeszköz forró lehet. Kerülje a

mun kaesz köz kö zvetl en me géri ntésé t és ha szn áljon megf elel ő védőkesztyűt.

• Forgassa el a tokmánykulccsal (16) a fogaskoszorús fúrótokmány

(14) karmantyúját az óramutató járásával megegyező irányba, míg ki nem tudja venni a munkaeszközt.

• A munkaeszközöket kivételük után meg kell tisztítani.

n Üzemmód átváltása

FIGYELEM: Az üzemmódot kizárólag kikapcsolt elektromos szerszám mellett szabad módosítani! Ellenkező esetben megsérülhet az elektromos szerszám.

Az elektromos szerszám üzemmódja az üzemmód kapcsolóval (7) módosítható. Az üzemmód átváltásához nyomja meg a retesz kioldó gombot (6) és állítsa az üzemmód kapcsolót a kívánt állásba, amit egy jellegzetes kattanás kísér.

Fúrás (1. ábra): Állítsa a kapcsolót (7) a - jelre.

Ütvefúrás (2. ábra): Állítsa a kapcsolót (7) a - jelre.

Vésés (fordulatszám zárolás) (3. ábra): Állítsa a kapcsolót (7) a - jelre «Vésés» áll ásba n a sz erszá m bek apcs olás akor automatikusan megnő az ütések száma; így a sze rszám a vésés során megnöv elt teljesítménnyel dolgozik.

Véső pozíciójának módosítása (4. ábra): Helyezze be a vésőt a szerszámbefogóba. Forgassa el az üzemmód kapcsolót (7) állásba - . Forgassa el a szerszámbefogót a véső kívánt munkaállásba állításával. Állítsa az üzemmód kapcsolót (7) «Vésés» állásba. A szerszámbefogó így reteszelve lesz ebben az állásban. Vésés alatt hagyja mindig az üzemmód kapcsolót (7) «Vésés» állásban.

n Bekapcsolás/kikapcsolás

• A z elektromos szerszám bekapcsolásához nyomja meg és tartsa

benyomva a kapcsológombot (9).

• Az e le ktr om os s ze rsz ám ki kap cs olá sá hoz en ged je el a

kapcsológombot (9).

HASZNÁLATRA VONATKOZÓ ÚTMUTATÓK:

• Csempék lyukfúrásához állítsa az üzemmód kapcsolót (7) «fúrás»

állásba. Miután kifúrta a lyukat a csempén, állítsa az üzemmód kapcsolót «ütvefúrás» állásba és ütvefúrással folytassa a munkát.

• Betonban, kőben és falazatban végzett fúráshoz kemény ötvözetből készült fúrószárat kell használni.

• Mennyezet fúrása esetén, a leeső por elleni védelem céljából, használjon fúrószárra szerelhető porgyűjtő gumi gyűrűt (17) (lásd F. ábra).

• Fémben végzett fúrásához csak éles fémfúrót szabad használni.

n Túlterhelési tengelykapcsoló

Ha a használatban lévő munkaeszköz elakad vagy beragad, leáll a fúrókalapács meghajtása. A munkavégzés során fellépő erők miatt mindi g stabil an állva , két kézze l erősen fogja a z elektro mos szerszámot.Az elektromos szerszám elakadása esetén kapcsolja ki a gépet és lazítsa meg a munkaeszközt. Az elakadt fúrókalapács bekapcsolásakor erős visszarúgások lépnek fel.

TÁROLÁS ÉS KARBANTARTÁS:

A készüléket gyermekektől elzárva, tiszta állapotban kell tárolni, óvni a nedvességtől és a por tól. A tárolási feltételeknek lehetetlenné kell tenniük a gép mechanikus sérülését és a káros légköri tényezők hatását.A külső mű anyag részek nedves törlőkendővel é s puha tisztítószerrel tisztíthatók.

FIGYELEM: SOHASE használjon oldószereket.

Bet onba f úrás után , nag yon po ros kör nyezet ben, javas olt a szellőzőnyílásokat és a szerszámtartót sűrített levegővel (legfeljebb 0,3 MPa nyomáson) átfújni. Ez megelőzi a csapágyak sérülését és eltávolítja a motorhűtő levegő beáramlását akadályozó port.

A műszaki ellenőrzés magában foglalja a kenőanyag cserét az átviteli mechanizmusban. A kenőanyagot minden 40-50 munkaórát követően kell kicserélni. A kenőanyag cseréjét kizárólag szakszervizben vagy szakember által kell elvégeztetni a készülék sérülése kockázatának elkerüléséhez.

SZÁLLÍTÁS:

A fú róka lapác sot n edve sség, por é s apró rész ecské k okoz ta szennyeződé stől védő szál lítótáskában ke ll szállítani és tárolni, különösen a szellőző nyílásokat kell bebiztosítani. A gép belsejébe kerülő

apró részecskék a motor károsodását okozhatják.

TIPIKUS MEGHIBÁSODÁSOK ÉS AZOK ELHÁRÍTÁSA:

Nem működik a fúrókalapács:

- ellenőrizz e a tápkábel megfelelő csatlakoztatását, valamint a

biztosítékokat,

A fúrókalapács «akadozik» vagy szikrázik:

- ellenőrizze és szükség esetén cserélje ki a szénkeféket.

n A szénkefék cseréje (H. ábra)

A motor szénkefékkel felszerelt, amelyek kopó alkatrészek. Ha elkopnak, vagy közel kerülnek a «kopási határértékhez», ami 6 mm, akkor fennáll a motor súlyos meghibásodásának veszélye. A kefék elkopásának megállapítása után újakra kell cserélni őket. Ezenkívül mindig tartsa tisztán a szénkeféket, hogy azok szabadon mozoghassanak a kefetartókban.

Page 49

A kefék cseré jét mindig párba n kell végezni. Kiz árólag azonos szénkeféket szabad használni.

FIGYELMEZTETÉS! A szénkefék cseréje előtt mindig húzza ki a tápkábel tápdugóját a hálózati aljzatból.

A szénkefék cseréjéhez csavarja ki egy lapos csavarhúzóval a fúrókalapács kefetartójának (11) mindkét oldalán és vegye ki a keféket. Az új kefék felhelyezése után húzza meg a kefetartókat. Csere után 5 percig üresjáratban járassa a gépet.

- Ha az elektromos szerszám annak ellenére sem működik, hogy tápfeszültségre van csatlakoztatva és új szénkefék vannak felszerelve, küldje el a készüléket a garanciakárt yán megadott címen található szervizbe.

SZÁLLÍTÁS:

A fúrógépet hordládában kell szállítani és tárolni, amely megóvja a nedvességtől, a p ortól és a kisméretű tá rgyaktól! Különösen a szellő zőnyílások at kell véde ni! A géphá zba bejutó kis elemek rongálhatják a motort!

GYÁRTÓ:

PROFIX Sp. z o.o. Marywilska u. 34, 03-228 Varsó, LENGYELORSZÁG Ez a gép megfelel a nemzeti és európai szabályoknak, valamint a biztonsági előírásoknak.

FI GYEL EM! Műs zak i pro blé mák e set én lé pje n kap cso lat ba a márkaszervizzel. Minden javítást szakképzett személy végezhet, kizárólag eredeti cserealkatrészt használva!

KÖRNYEZETVÉDELEM:

FIGYELEM! Ez a jel azt jelöli, hogy a használt készüléket tilos

egyéb hulladékkal egy helyen elhelyezni (pénzbüntetés terhe melle tt). Ele ktromos é s elektron ikus gép ek veszél yes alkotórészei negatívan befolyásolják a környezetet és az emberek egészségét.

Minden há ztartásnak h ozzá kell járulni a a használt kész ülékek visszanyeréséhez és újrahasznosításához. Úgy Lengyelországban, mint Európában megszervezik vagy már létezik a használt készülékek gyűjtési rendszere, melynek keretében az adott készülék minden értékesítési helyén kötelesek átvenni a használt készüléket. Ezenkívül léteznek ilyen típusú készülékek gyűjtő központjai is.

PIKTOGRAMOK:

A névleges táblázatban szereplő rajzok magyarázata:

«Bekapcsolás és működtetés előtt olvassa el a használati utasításokat!»

«Védőszemüveg használata kötelező!»

«Hallásvédő használata kötelező!»

«Porvédő maszk használata kötelező!»

A PROFIX cég politik ája az, hogy folyamatosan tökéletesítse termékeit, ezért fenntartja magának azt a jogot, hogy a termék specifikációit előzetes tájékoztatás nélkül módosítsa! A használati utasításokban megjelölt ábrák csak példák, ezek kicsit eltérhetnek a megvásárolt eszköz valódi arculatától! Jelen haszná lati utas ítást sz erzői j ogok védi k. A PRO FIX Sp. z o.o. társa ság írás os hozzá járulás a nélkül i másolása/sokszorosítása tilos!

Page 50

PROFIX Sp. z o.o.

ul. Marywilska 34 03-228 Warsaw Poland

DT-C2/d_zg/0100/04

(EN) EC/EU DECLARATION OF CONFORMITY

(PL) DEKLARACJA ZGODNOŚCI WE/UE

(RO) DECLARAȚIE DE CONFORMITATE CE/UE

(EN)

MANUFACTURER

(EN) Person who was authorized to develop technical documentation: (PL) Osoba upoważniona do przygotowania dokumentacji technicznej: (RO) Persoana împuternicită pentru pregătirea documentaţiei tehnice: (LV) Persona atbildīga par tehniskās dokumentācijas sagatavošanu:

(EN) Rotary Hammer (PL) Młotowiertarka (RO) Ciocan rotopercutor (LV) Perforators (LT) Perforatorius (CS) Vrtací kladivo (HU) Fúrókalapács

(EN) The object of the declaration described above is in conformity with the relevant Union harmonisation legislation: (PL) Wymieniony powyżej przedmiot niniejszej

deklaracji jest zgodny z odnośnymi wymaganiami unijnego prawodawstwa harmonizacyjnego: (RO) Obiectul declarației descris mai sus este în conformitate cu legislația relevantă de armonizare a Uniunii: (LV) Iepriekš aprakstītais deklarācijas priekšmets atbilst attiecīgajam Savienības saskaņošanas tiesību aktam (L T) Pirmiau aprašytas deklaracijos objektas atitinka susijusius derinamuosius Sąjungos teisės aktus: (CS) Výše popsaný předmět prohlášení je ve shodě s příslušnými harmonizačními právními předpisy Unie: (HU) A fent ismertetett nyilatkozat tárgya megfelel a vonatkozó uniós harmonizációs jogszabálynak:

(EN) 2006/42/EC (OJ L 157, 9.6.2006, p. 24 –86); 2011 on the restriction of the use of certain hazardous substances in electrical and electronic equipment (OJ L 174, 1.7.2011, p. 88–110) change 2015/863/UE;

(PL)

2006/42/WE (Dz.U. L 157 z 9.6.2006, str. 24 —86 );

ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym (Dz.U. L 174 z 1.7.2011, str . 88—110), zmiana 2015/863/UE; (RO) 2006/42/CE (JO L 157, 9.6.2006, p. 24-86 ); 2014/30/UE (JO L 96, 29.3.2014, p. 79-106); 2011/65/UE a Parlamentului European și a Consiliului din 8 iunie 2011 privind restricțiile de utilizare a anumitor substanțe periculoase în echipamentele electrice și electronice (JO L 174, 1.7.2011, p. 88-110) schimbare 2015/863/UE; (LV) 2006/42/EK (OV L 157, 9.6.2006., 24./86. lpp.); 2014/30/ES (OV L 96, 29.3.2014., 79./106. lpp.); 2011/65/ES ( 2011. gada 8. jūnijs) par dažu bīstamu vielu izmantošanas ierobežošanu elektriskās un elektroniskās iekārtās (OV L 174, 1.7.2011., 88./110. lpp.) maiņa 2015/863/UE; (LT) 2006/42/EB (OL L 157, 2006 6 9, p. 24—86); 2014/30/ES (OL L 96, 2014 3 29, p. 79—106 ); 2011/65/ES 2011 m. birželio 8 d. dėl tam tikrų pav ojingų medžiagų naudojimo elektros ir elektroninėje įrangoje apribojimo (OL L 174, 2011 7 1, p. 88—110); pokytis 2015/863/UE; (CS) 2006/42/ES (Úř. věst. L 157, 9.6.2006, s. 24—86); některých nebezpečných látek v elektrických a elektronických zařízeních (Úř. věst. L 174, 1.7.2011, s. 88—110) změna 2015/863/UE; (HU) 2006/42/EK (HL L 157., 2006.6.9., 24—86. o.); 2014/30/EU (HL L 96., 2014.3.29., 79—106. o.); 2011/65/EK irányelve (2011. június 8.) egyes veszélyes any agok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról (HL L 174., 2011.7.1., 88—110. o.) változás 2015/863/UE;

(EN) References to the relevant harmonised standards used or references to the other technical specifications in relation to which conformity is declared: (PL) Odniesienia do odnośnych norm zharmonizowanych, które zastosowano, lub do innych specyfikacji technicznych, w stosunku do których deklarowana jest zgodność: (RO) Trimiteri la standardele armonizate relevante folosite sau trimiteri la celelalte specificații tehnice în legătură cu care se declară conformitatea: (LV) Atsauces uz attiecīgajiem izmantotajiem saskaņotajiem standartiem vai uz citām tehniskajām specifikācijām, attiecībā uz ko tiek deklarēta atbilstība: (LT) Susijusių taikytų darniųjų standartų nuorodos arba kitų techninių specifikacijų, pagal kurias buvo deklaruota atitiktis, nuorodos: (CS) Odkazy na příslušné harmonizované normy, které byly použity, nebo na jiné technické specifikace, na jejichž základě se shoda prohlašuje: (HU) Az alkalmazott harmonizált szabványokra való hivatkozás vagy az azokra az egyéb műszaki leírásokra való hivatkozás, amelyekke l kapcsolatban megfelelőségi nyilatkozatot

tettek.

EN 60745-1:2009+A11:2010 EN 60745-2-6:2010 EN IEC 55014-1:2021 EN IEC 55014-2:2021 EN IEC 61000-3-2:2019+A1:2021 EN 61000-3-3:2013+A1:2019 IEC 62321-3-1:2013 IEC 62321-5:2013 IEC 62321-4:2013 IEC 62321-7-2:2017 IEC 62321-7-1:2015 IEC 62321-6:2015 IEC 62321-8:2017

(PL)

PRODUCENT

Mariusz Rotuski, Centrum Dystrybucyjno-Handlowe PROFIX, ul. Dobra 3, Łomna Las, 05-152 Czosnów

(LV) EK/ES ATBILSTIBAS DEKLARACIJA

(LT) EB/ES ATITIKTIES DEKLARACIJA

(CS) ES/EU PROHLÁŠENÍ O SHODĚ

(RO)

PRODUCĂTOR

PROFIX Sp. z o.o. ul. Marywilska 34, 03-228 Warszawa

220-240 V; 50 Hz; 710 W; kl. II; ø 26; no: 930/min

2014/30/EU (OJ L 96, 29.3.2014, p. 79–106); 2011/65/EU of the European Parliament and of the Council of 8 June

2014/30/UE (Dz.U. L 96 z 29.3.2014, str. 79 —106); 2011/65/UE z dnia 8 czerwca 2011 r. w sprawie

2014/30/EU (Úř. věst. L 96, 29.3.2014, s. 79— 106); 2011/65/EU ze dne 8. června 2011 o omezení používání

(LV)

RAŽOTĀJS

(LT) Asmuo įgaliotas parengti techninę dokumentaciją: (CS) Osoba oprávněna připravit technickou dokumentacji: (HU) Műszaki dokumentáció elkészítésére meghatalmazott személy:

TRYTON TMM710K

Z1C-HW-2649

S2201 -….- S2507

(HU) EK/EU-MEGFELELŐSÉGI NYILATKOZATA

(LT)

GAMINTOJAS

Łomna Las: 2022.02.15

(CS)

VÝROBCE

(HU)

GYÁRTÓ

Mariusz Rotuski

Pełnomocnik Zarządu ds. Certyfikacji Representative of the Board for Certification

(EN) This declaration of conformity is issued under the sole respo nsibility of the manufacturer. (PL) Niniejsza deklaracja zgodności wydana zostaje na wyłączną odpowiedzialność producenta. (RO) Prezenta declarație de conformitate este emisă pe răspunderea exclusivă a producătorului. (L V) Šī atbilstības deklarācija ir izdota vienīgi uz šāda ražotāja atbildību. (LT) Ši atitikties deklaracija išduota tik gamintojo atsakomybe. (CS) Toto prohlášení o shodě vydal na vlastní odpo vědnost výrobce. (HU) E megfelelőségi nyilatkozat a gyártó kizárólagos felelősségére kerül kibocsátásra.

Page 51

Page 52
