Page 1

E L E K T R O N A R Z Ę D Z I A

20V

TMM20

Operating instruction

Oryginalna instrukcja obsługi

Инструкция по эксплуатации

Instrucţii de folosire

Lietošanas instrukcija

Návod na obsluhu

Használati utasítások

Naudojimo instrukcija

CORDLESS ROTARY HAMMER...........................................

MŁOTOWIERTARKA AKUMULATOROWA.........................

АККУМУЛЯТОРНЫЙ ПЕРФОРАТОР.................................

BORMAŞINĂ CU PERCUŢIE CU ACUMULATORI.......................

AKUMULATORU TRIECIENA URBJMAŠĪNA...........................

AKUMULÁTOROVÉ VRTACÍ KLADIVO............................

AKKUMULÁTOROS FÚRÓKALAPÁCS ............................

AKUMULIATORINIS GRĘŽIMO PERFORATORIUS........

V1.21.06.2022

Page 2

321

20V

Page 3

20V 4.0Ah Li-ion battery

20V

7 77

Page 4

20V

19 20 21

20V

Page 5

OPERATING INSTRUCTION

BEFOR E YOU START USIN G THE MACHIN E READ THOROUGHLY THIS MANUAL.

Keep this document for future reference.

WARNING! Read all safety warnings marked with a symbol and all operating safety instructions.

To limit the risk of fire, electric shock and injury while using the device, follow all operating safety instructions and tips provided below.

Keep all work safety instructions and tips for future reference.

In warnings provided herein the expression “power tool” means a power tool powered from the mains (with a power cord) or a battery powered power tool (cordless).

WARNING! General work safety warnings for use of the tool.

Workplace safety:

a) Keep your workplace tidy and well lit. Untidiness and bad lighting

result in higher accident rate.

b) Do not use the power tool in explosive environments, created by

flammable liquids, gases or dusts. The power tool generates sparks

that can ignite dust or vapors.

c) Keep children and unauthorized persons away from the place

where the power tools are used. Inattention may result in losing

control over your power tool.

WARNING! General warnings regarding the use of power tools.

Electric safety:

a) Plugs used in power tools must match wall outlets. Never

modify the plug of your power tool. Do not use any extension cables when operating a power tool with a grounding/earthing conductor (PE). Any modifications of plugs and outlets increase the risk

of electric shock.

b) Avoid touching earthed surfaces or grounded items like pipes,

heaters, central heating radiators and refrigerators. Touching

earthed or grounded surfaces increases the risk of electric shock.

c) Do not expose your power tool to rain or damp environments.

Water penetrating the tool increases the risk of electric shock.

d) Do not damage the power cord. Never use the power cord to

carry, pull the power tool and do not pull by its power cord to disconnect plug from the outlet. Keep the power cord away from sources of heat, oils, sharp edges and moving parts.

Damaged or entangled power cords increase the risk of electric shock.

e) When your power tool is operated outdoors use extension cords

intended for outdoor use only. Using an extension cable intended for outdoor use decreases the risk of electric shock.

f) It is recommended to connect the device to a mains supply

equipped with a residual current device (RCD) with a rated current of 30 mA or less.

g) When it is unavoidable to use your power tool in a damp

enviro nment u se an RCD (Resid ual Cur rent Dev ice) fo r protection. The use of RCDs decreases the risk of electric shock.

WARNING! General warnings regarding the use of power tools.

Personal safety:

Original text translation

TMM20CORDLESS ROTARY HAMMER

a) This equipment is not intended for use by persons (including

children) disabled physically , mentally, sensorial or persons with no expe rience and kno wledge in o perati ng th e equi pment u nless they operat e the equ ipment unde r supervision or follow user's instructions provided by persons responsible for their safety.

b) It is necessary to predict steps, watch and keep common sense

when using power tools. Do not operate power tools when you are tired, under influence of drugs, medicine or alcohol. A

moment of inattention while operating a power tool may result in serious personal injury.

c) Use personal protective equipment (PPE). Always wear safet y

goggles. Wearing personal protective equipment (PPE) including a dust mask, anti-slipper y footwear, a helmet and ear protection reduces personal injury.

d) Avoid unexpected start up. Before connecting your power tool

to the mains and/or inserting a battery make sure its power switch is in off position. Carrying your power tool with a finger on its

power switch or without disconnecting it from the mains (switched on) may result in an accident.

e) Before starting your power tool remove any keys/wrenches.

Leaving a key/wrench in the rotating part of your power tool may result in personal injury.

f) Do not lean forward too far. Always remain stable and maintain

balance. It will allow you to have a better control over your power tool in

unpredictable situations.

g) Wear appropriate clothing. Do not wear loose clothes or

jewelry. Keep your hair tied. Keep your clothes away from moving parts. Loose clothes, jewelry or long hair may be caught by

moving parts.

h) If your power tool allows for using an external dust extraction

or collection system, make sure it is connected and used properly. Using dust collectors may reduce dust affected risks.

i) Do not let your skills gained through the frequent use of the

power tool make you overconfident and disregard safety rules. Carelessness may cause injury in a fraction of a second .

WARNING! General warnings regarding the use of power tools.

Use and taking care of your power tool:

a) Do not overload your power tool. Use a power tool with power

adjusted to work being done. An appropriately chosen power tool

will allow you to work better and safer under load it has been designed for.

b) Do not use a power tool when its power switch is out of order (it

does not switch it on or off). Any power tool with its power switch out

of order is dangerous and must be repaired.

c) Always disconnect the plug from the power source and/or

dis connec t it s bat tery befor e ch anging any se ttings , performing replacement or storage. Such preventive measures

reduce the risk of accidental power tool start up.

d) Keep your power tool out of reach of children and do not allow

unauthorized persons to use the power tool. Power tools in hands

of untrained persons can be dangerous.

e) Power tools require maintenance. Check power tools for

concentricity or jamming of moving par ts, any cracks and all

Page 6

other fac tors affecting the power tool work safety. If any

damage to the power tool is detected, it should be repaired before use. Improper power tool maintenance is a reason for many

accidents.

f) Cutting tools should be sharp and clean. Keeping sharp cutting edges

in good condition reduces the risk of jamming and facilitates operation.

g) Power tools, equipment, working tools etc. should be used

according to this user's manual taking into account operating conditions and the work to be done. Misusing a power tool can result

in dangerous situations.

h) At low temperatures and after a long brakes in operation it is

recommended to turn the power tool to operate it with no load for a few minutes to provide proper grease distribution inside its driving mechanism.

i) Use soft, damp (cannot be wet) cloth and soap to clean power

tools. Do not use petrol, solvents and other agents that may damage your equipment.

j) Power tools can be stored/carried after making sure that all

moving components are locked and protected against release with original devices intended for this purpose.

k) Store power tools in a dry, dust and water-protected place. l) Carry your power tool in its original packaging to provide

protection against mechanical damage.

m) Keep handles and grip surfaces clean and free from oil and

grease. Secure grip and control over the tool in unexpected circumstances

are impossible if handles and grip surfaces are slippery.

WARNING! General warnings regarding the use of power tools.

a) Warranty and post-warranty repairs of its power tools are

carried out by PROFIX Service, which guarantees the best quality or repair and use of genuine spare parts.

WARNING! , Additional Safety Cordless rotary hammer Warnings –

a) Wear ear protectors with rotary hammer. Long-term effect of noise

may lead to damage of hearing or deafness.

b) During work, when the working tool might encounter a hidden

electricity wire the power tool must be held by the insulated areas of the handle. Cutting accessory contacting a "live" wire may

make exposed metal parts of the power tool "live" and could give the operator an electric shock.

c) Use appropriate detectors to determine if utility lines are

hidden in the work area or call the local utility company for assistance. Contact with electric lines can lead to fire and electric shock.

Damaging a gas line can lead to explosion. Penetrating a water line causes property damage or may cause an electric shock.

d) Do not work materials containing asbestos. Asbestos is considered

carcinogenic.

e) Keep your workplace clean and tidy. Material mixtures are extremely

dangerous. Light metal dusts can ignite or explode.

f) Protect the object machined. Make sure all clamps are closed and

check for excessive clearance. It is safer to fix the object machined in a fixing device or a vice than holding it in your hand.

g) Use auxiliary handles supplied with the tool. Loss of control can

cause personal injury.

h) Always hold firmly the power tool with your both hands using

Repair:

Personal Safety:

both the main and auxiliary handle keeping a stable position. It

is safer to control your power tool with both hands.

i) Turn the power tool immediately when the bit jams. Expect

intense vibrations that can result in a kickoff. The bit jams when the

power tool is overloaded or is bent inside the object.

j) Before you put the power tool aside make sure it is completely

stopped. The bit can jam resulting in losing control over the power tool.

k) Electric tools should be used exclusively with a unit of

rechargeable batteries pur posefully dedic ated for power supply of them. Application of any other batteries may pose a risk of

body injuries or a fire.

Safety instructions when using long drill bits:

a) Never use a speed higher than the maximum drill bit speed.

Always start drilling at a low speed and after touching the workpiece to the drill bit. At higher speeds, the drill bit may bend if not

in contact with the workpiece, resulting in injury.

b) Push the drill bit against the workpiece in line with the drill bit.

Do not use excessive force. Drill bits may bend, causing damage and

loss of control, which may result in injury.

WARNING! Safe use of rechargeable batteries and battery chargers -

a) Us e only the batteries that corres pond to specifi cations

required by the equipment manufacturer. Use of unsuitable

batteries may lead to cracks and destruction of the battery, personal injuries or fires.

b) WARNING: In case of damage or improper use of the battery,

explosive gases might be released. The battery must be kept away from fire and proper ventilation is to be assured during charging. It cannot be left for a longer period of time in a high

temperature environment (areas with strong exposure to the sun, close to radiators or any other place with a temperature above 40 degrees).

c) The battery must be charged within the temperature range of

15 to 25ºC.

d) Batteries c an be charged exclusively with use of a power

adapter recommended by the manufac turer of the tool.

Application of any other power adapter may pose a risk of a fire.

e) Never expose the battery to the effect of water or moisture. f) When another battery is to be charged in sequence the time gap

between charging operations must be not less than 30 minutes.

g) In no case may you open the battery. h) Under unfavourable conditions elec trolyte may leak from

batteries, be careful to avoid contacts with the liquid. In case of accidental contacts with the liquid wash the affected locations with water. When liquid penetrates eyes, seek also for medical assistance. The liquid that leaks from batteries may be a reason for

irritation or scalds.

i) When the battery unit is not in use keep it far away from

metallic items such as paper clips, coins, keys, nails, bolts or other metal things that may short the battery terminals. Shorts

of battery terminals may cause burns or fires.

j) Never throw batteries to fireplaces. k) Never charge a damaged battery.

The batteries are intended for multiple use and contain harmful lithium. Upon the battery lifetime expires the battery must be disposed in

Li-Ion

accordance with environmental regulations. Di scharge the

Using the battery:

Page 7

battery first top the empty state and remove from the electric tool. Hand over to an organization that deals with utilization of batteries or take it back to the shop where the tool had been purchased.

Using the charger:

a) Use only dedicated power adapters to charge the battery.

Application of a power adapter dedicated to charge another type of the battery unit poses a risk of fires.

b) The supplied charger should only be used for charging batteries

that are supplied together with it. Charging other batteries may

cause breaking and disintegration of the battery, bodily harm, or fire.

c) Do not disassemble the charger. d) The charger is designed exclusively for indoor use. It must not be

exposed to water or moisture.

e) Charge only in an ambient temperature between 15-25

degrees.

f) Do not insert metal objects of any kind into the charger.

APPLICATIONS AND CONSTRUCTION:

The cordless rotary hammer is designed for impact drilling of boreholes in

concrete, bricks and stone, as well as for light chiselling work. It can be also used for drilling in wood, metals, ceramic items or plastics when the impact functionality if switched off.

It is absolutely prohibited to use the tool in other applications.

The cordless is designed exclusively for DIY applications. rotary hammer The

tool must not be used for work requiring a professional tool.

Any use of the that is not in observance with the above-mentioned device purpose is forbidden, leads to the loss of warranty, and relieves the manufacturer from responsibility for the resulting damage.

Any modifications of the tool by the user relieve the manufacturer from responsibility for any damage and injuries to the user and the surroundings.

Despite using the tool according to its intended application it is impossible to eliminate certain residual risk factors. Considering the tool construction the following risks may occur when operating the tool:

- Touching the rotating drill bit with the hand or operator's clothes.

- Burns when changing drill bits (Drill bits heat up intensely during operation; use protective gloves when changing the drill bit).

- Throwing back machined object or its fragment.

- Bending/breaking the drill.

n The set includes: ź Cordless -1 pc.rotary hammer ź Charger -1 pc. ź Battery -2 pc. ź Transportation case – 1 pc. ź 1 pc.Operating instruction- ź Warranty card - 1 pc.

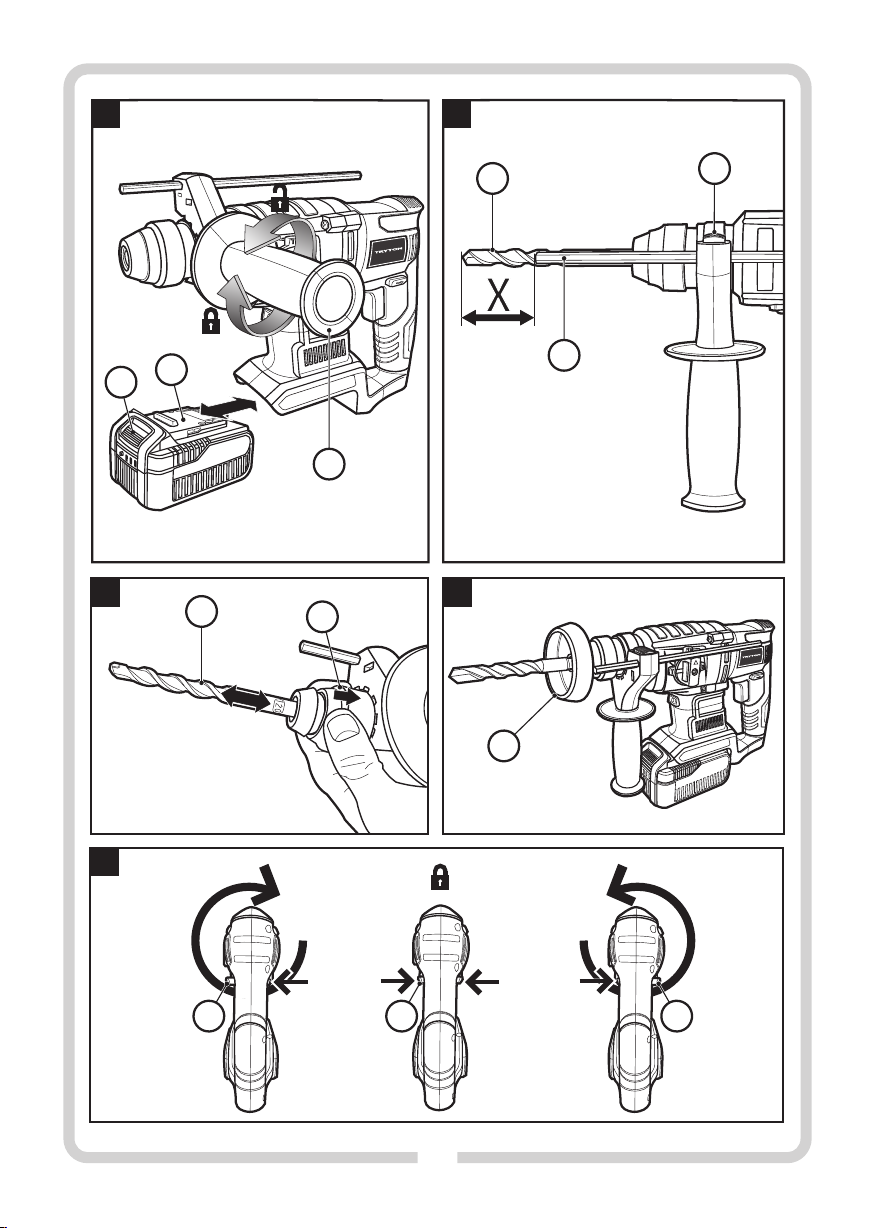

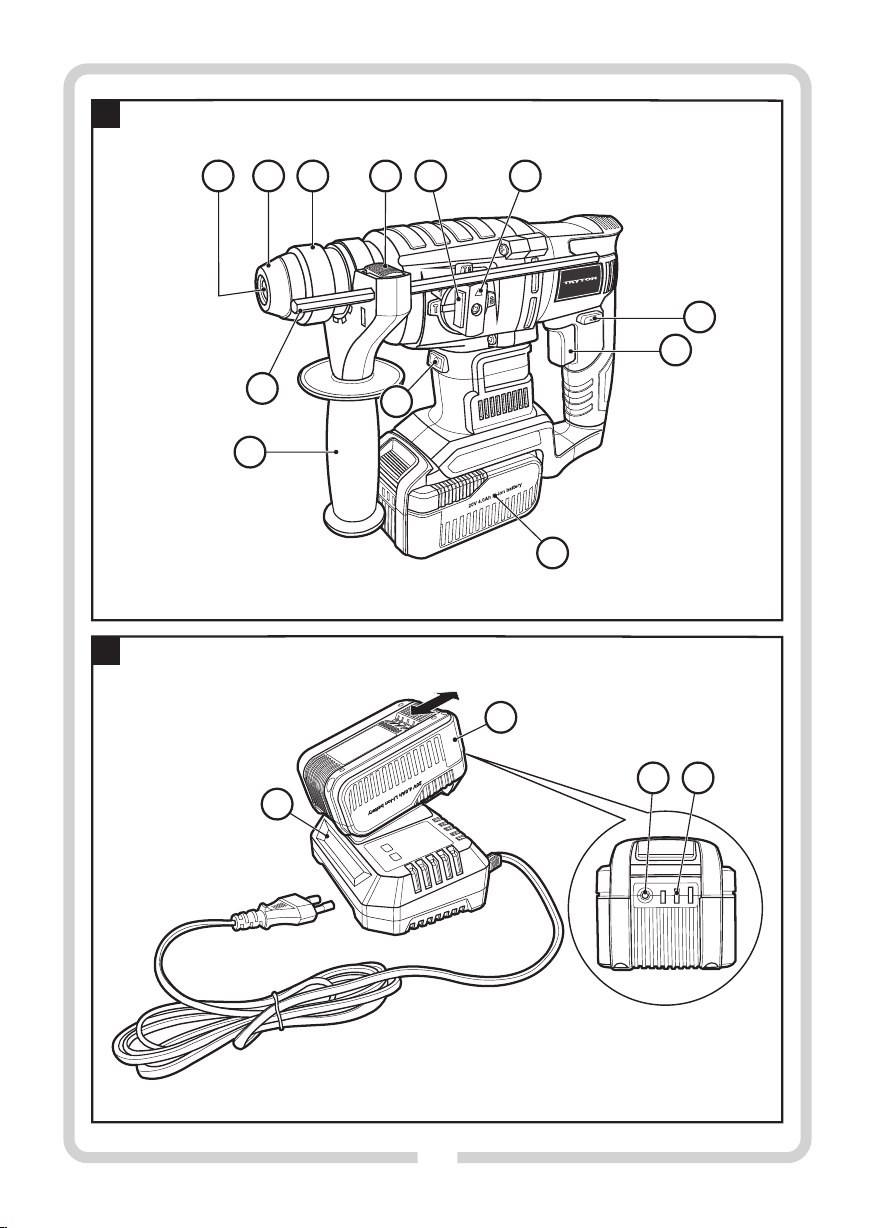

n Device components (see page 2-4):

Fig.A 1. SDS-plus tool holder

2. Dust protection hood

3. Locking sleeve

4. Fixing button to fit the drilling depth limiter

5. Button to release locking of the operation mode selector

switch

6. Operation mode selector switch

7. Rotation direction switch

8. On/off switch

9. Battery

10. Auxiliary handle

11. Auxiliary lighting

12. Drilling depth limiter Fig.B 13. Charger Battery level indicator button 14.

15. Battery indicator to show the battery status of charge Fig.C 16. Battery lock clip Fig.D 17. Drill bit Fig.F 18. Rubber ring for dust collection Fig.H 19. Securing bolt for the drilling chuck with a toothed ring*

20. Drilling chuck with a toothed ring*

21. Adapter stud to fix the drilling chuck to the SDS-plus socket* Fig.J 22. Key for the drilling chuck with a toothed ring*

23. Drilling chuck sleeve *

* Not all accessories presented or described herein are provided as standard with the power tool.

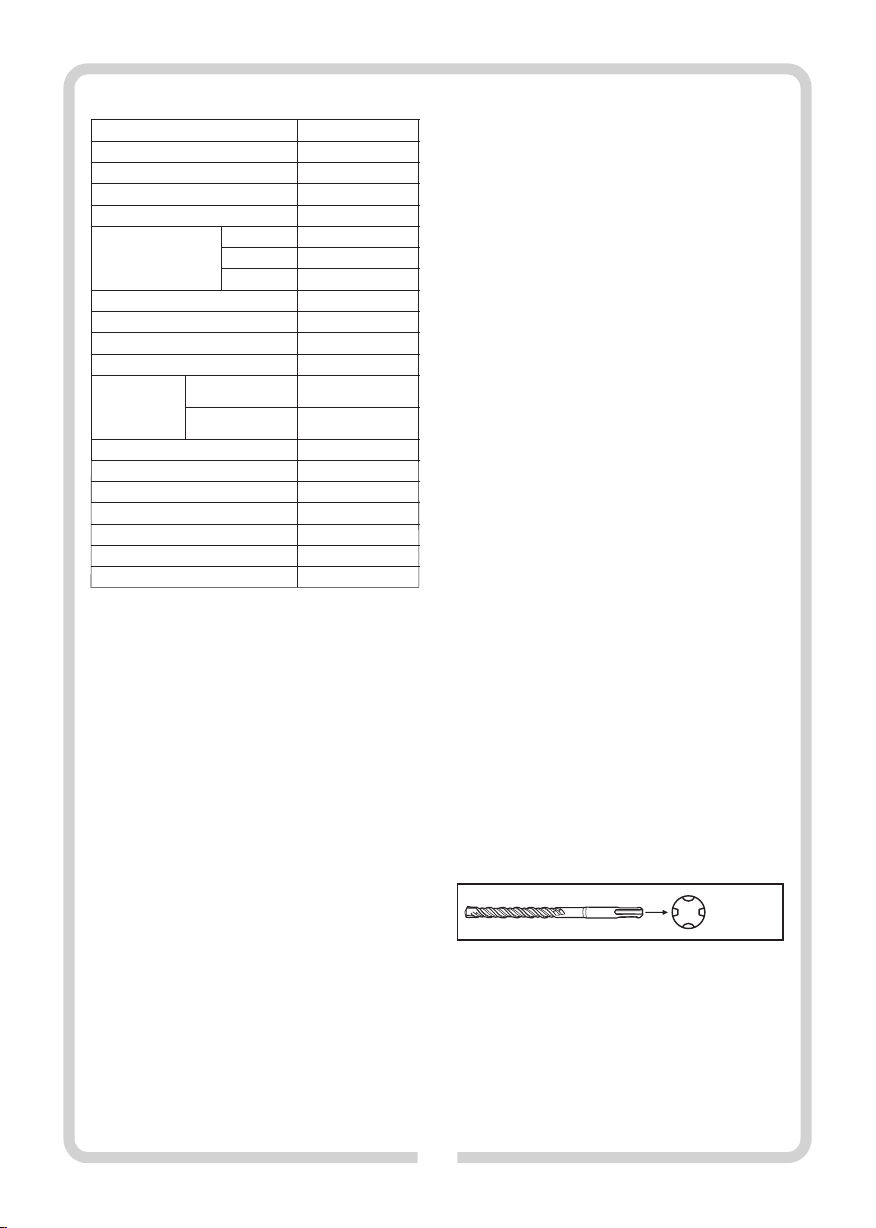

TECHNICAL PARAMETERS:

Model

Supply voltage Rotation speed under no-load conditions

Impact energy Drill chuck

Maximum drilling

diameter

Wood

Steel Concrete

Weight (with battery) Acoustic pressure level(LpA) Acoustic power (LwA)

Tolerance of measurements K K Vibration level

according to EN 62841

LpA, LwA

main handle а auxiliary handle а

Tolerance of measurements K

h,НD

TMM20

20 V d.c.

n =0-1850/min

2 J

SDS-plus

30 mm 13 mm 18 mm 2,75 kg

93,6 dB(A)

104 dB(A)

3 dB(A) 5,677 m/s 6,334 m/s

1,5 m/s²

Battery type Li-ion

Battery charging voltage

20 V

Battery capacity 4 Ah

Charger power voltage

220-240V AC, 50-60Hz

Charger output voltage 20V DC,2A

Charging time

120 min

The vibration level value given refers to basic application of the tool. If the tool is used for other applications or with other tools, or if it is not maintained properly, the vibration level may differ from the values given. The above-mentioned causes may lead to higher exposure to vibrations during the whole work time. One must implement additional safety measures to protect the operators from exposure to vibrations, such as maintenance of the electric tool and work tools, assurance of proper hand temperature, or determination of the sequence of work operations. The declared total vibrations and declared noise emissions were measured in accordance with a standard test method and may be used for tool

Page 8

comparison. The declared total vibrations and noise emissions can be used in preliminary exposure assessment.

Warnings:

The vibrations and noise emissions during the actual use of the power tool may differ from the declared values depending on how the tool is used and on the type of the workpiece in particular. Determine safeguards to protect the operator. They should be based on the estimated exposure under actual operational conditions (taking into account all parts of the operating cycle such as when the tool is switched off or idle except the start time).

PREPARATION FOR WORK:

Prior to each use of the tool one has to check whether moving parts of the device are in operating conditions, not seized, cracked or damaged that may affect proper operation of the tool. Damaged tools must be handed over for repairs before they can be used again.

n Charging the battery

The rotary hammer is supplied with a partially charged battery. You can check the battery level with the battery level indicator button (1 ) (see Fig. 4

B). A single LED means the battery level is low, two LEDs mean medium

level, and three LEDs mean full battery. Please fully charge the battery before use.

1. Press the battery lock button (16) and take the battery (9) out of the

rotary hammer (see Fig. C).

2. Connect the battery (9) to the charger (13) (see Fig. B).

3. Connect charger to an electrical socket 220-240 V, 50-60Hz.

n Battery charging indicator

A green LED light indicates that the charger is connected to a power source. After the battery is connected, the red LED is on to indicate charging. When the battery is fully charged, the red LED goes off and the green LED is on.

After charging, disconnect the charger and remove the battery.

NOTE! The battery may get slightly hot when charging. This is not a malfunction.

The lithium-ion battery can be charged at any moment, without detriment to its life. Interrupting the charging process does not entail a risk of damaging the battery cells. Battery capacity decreases over time. After 100 charging cycles, the battery life and maximum torque of the drill will decrease slightly. This decrease will continue until the battery reaches its minimum capacity after 250 charging cycles. This is a normal situation and does not mean a fault in the battery kit.

n Auxiliary handle

Always work with use of the auxiliary handle (10). Risk of accidents at work can be avoided or mitigated if the machine is reliably held in both hands. The auxiliary handle is to be attached by encompassing the tool holder with the handle clamp and then the clamp is locked by rotating the handle clockwise

(see Fig. C).

The auxiliary handle can be swiveled to whichever direction to enable the operator to work in a convenient position of the body and to avoid excessive fatigue. After rotating the handle clockwise swivel it to the desired anti position and the retighten the clamp by rotating the handle clockwise for final fixation.

ADJUSTMENT DURING WORKING WITH THE TOOL:

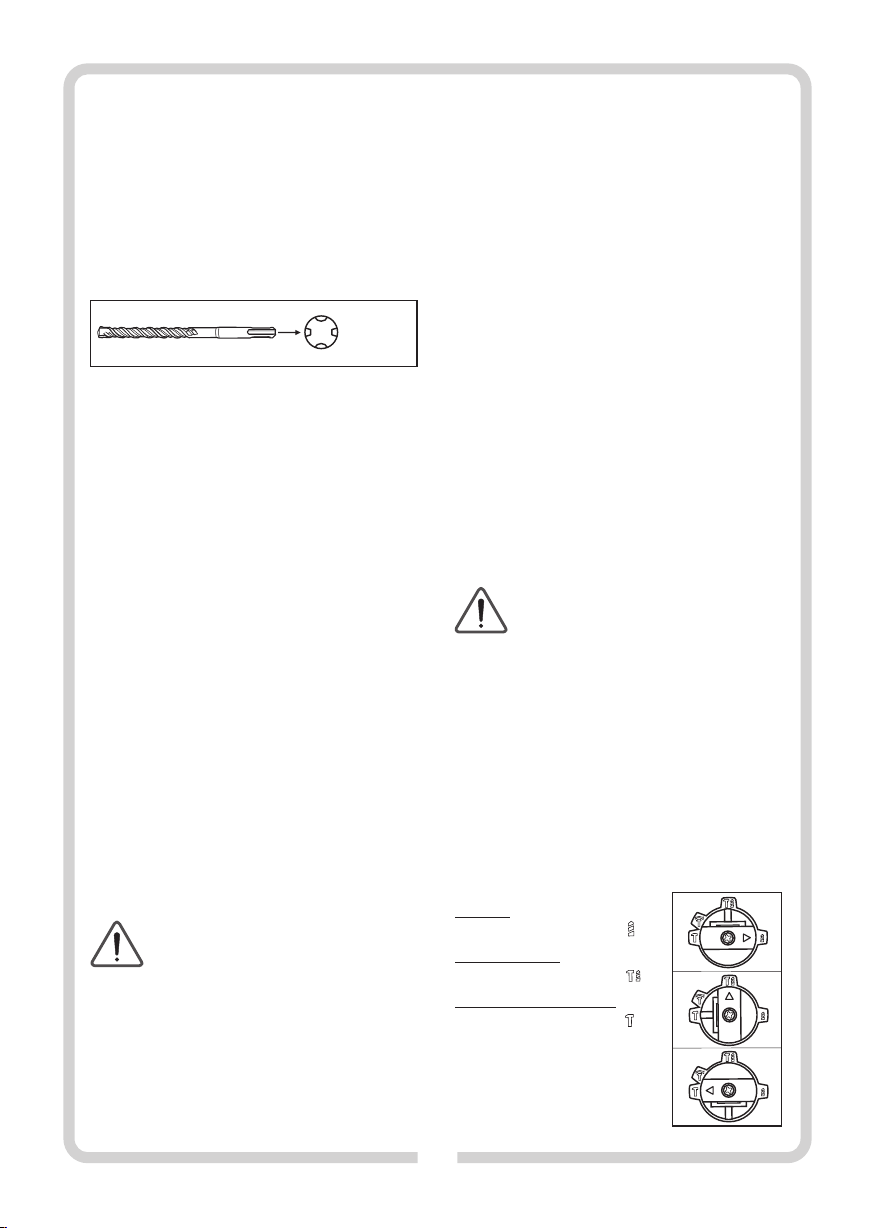

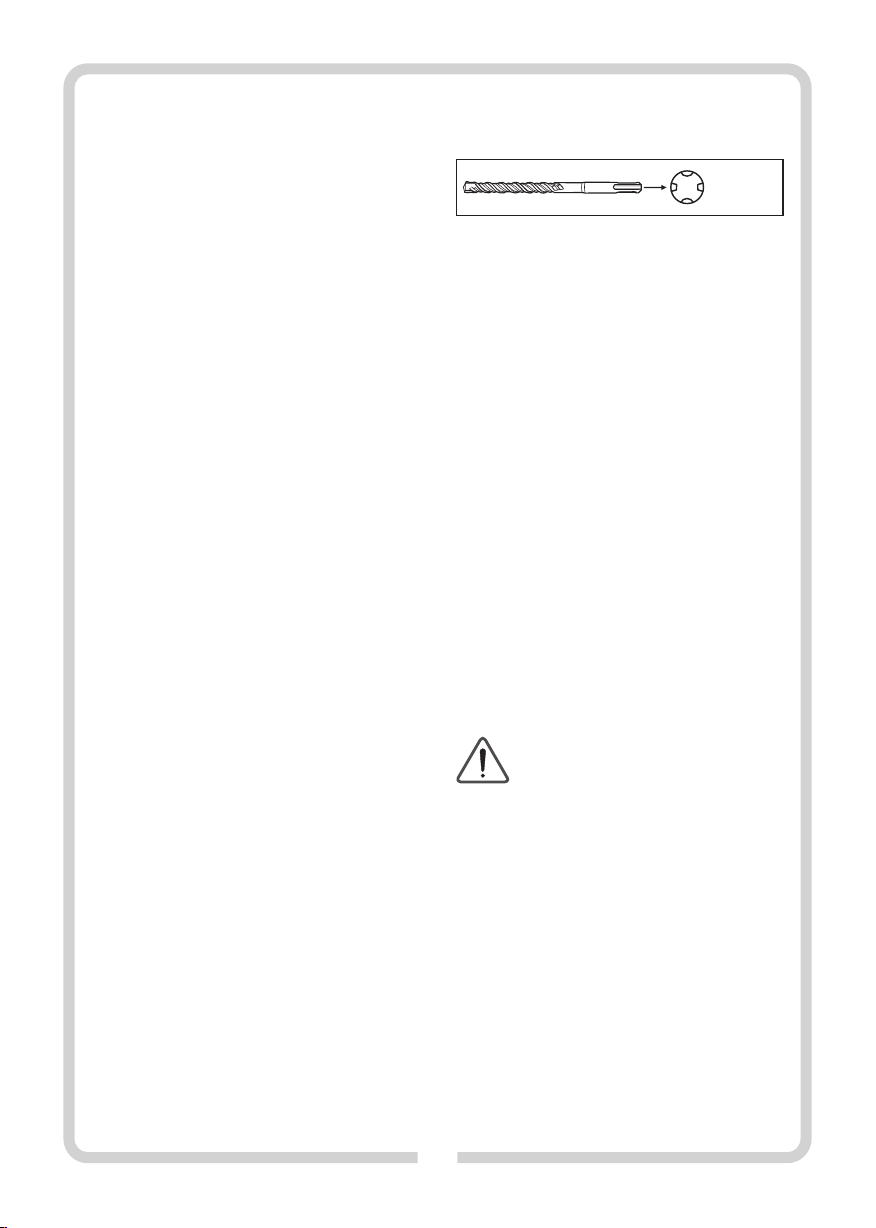

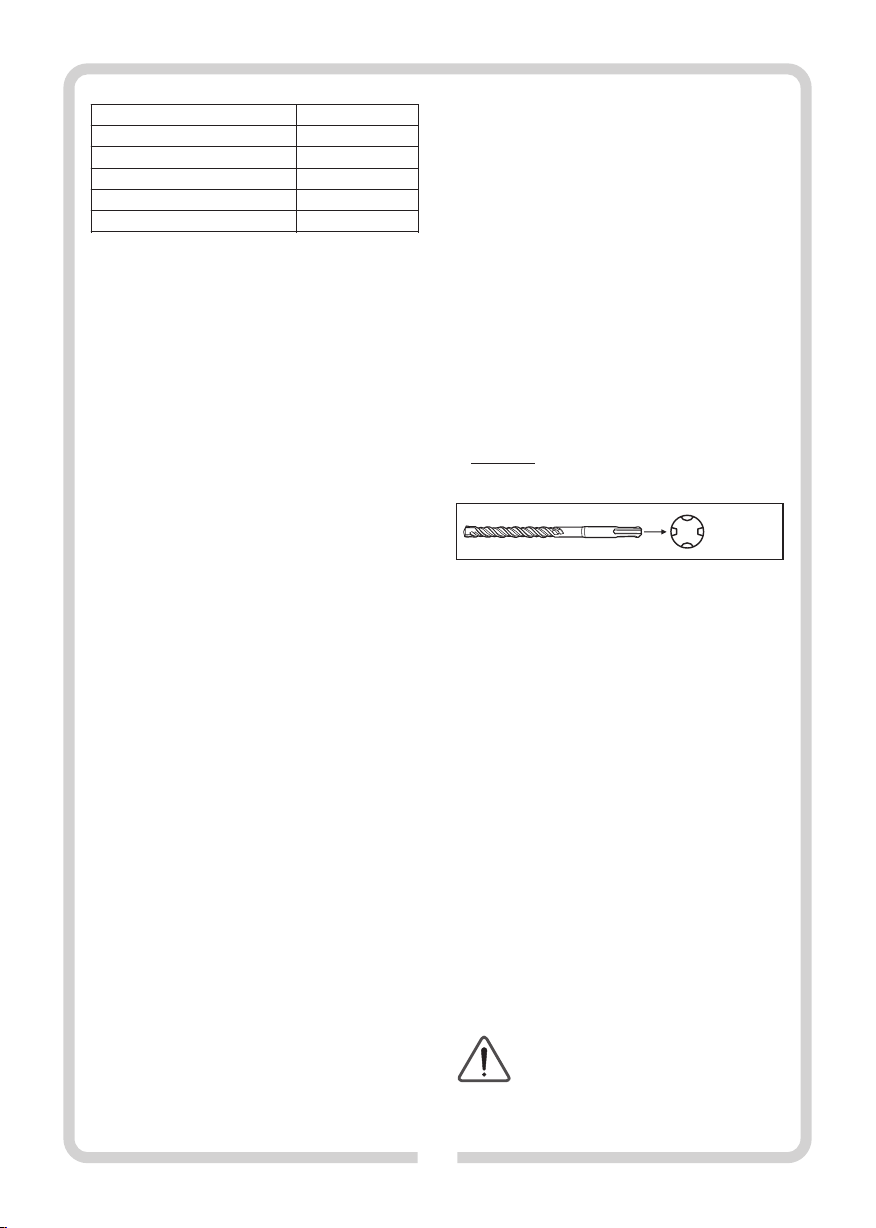

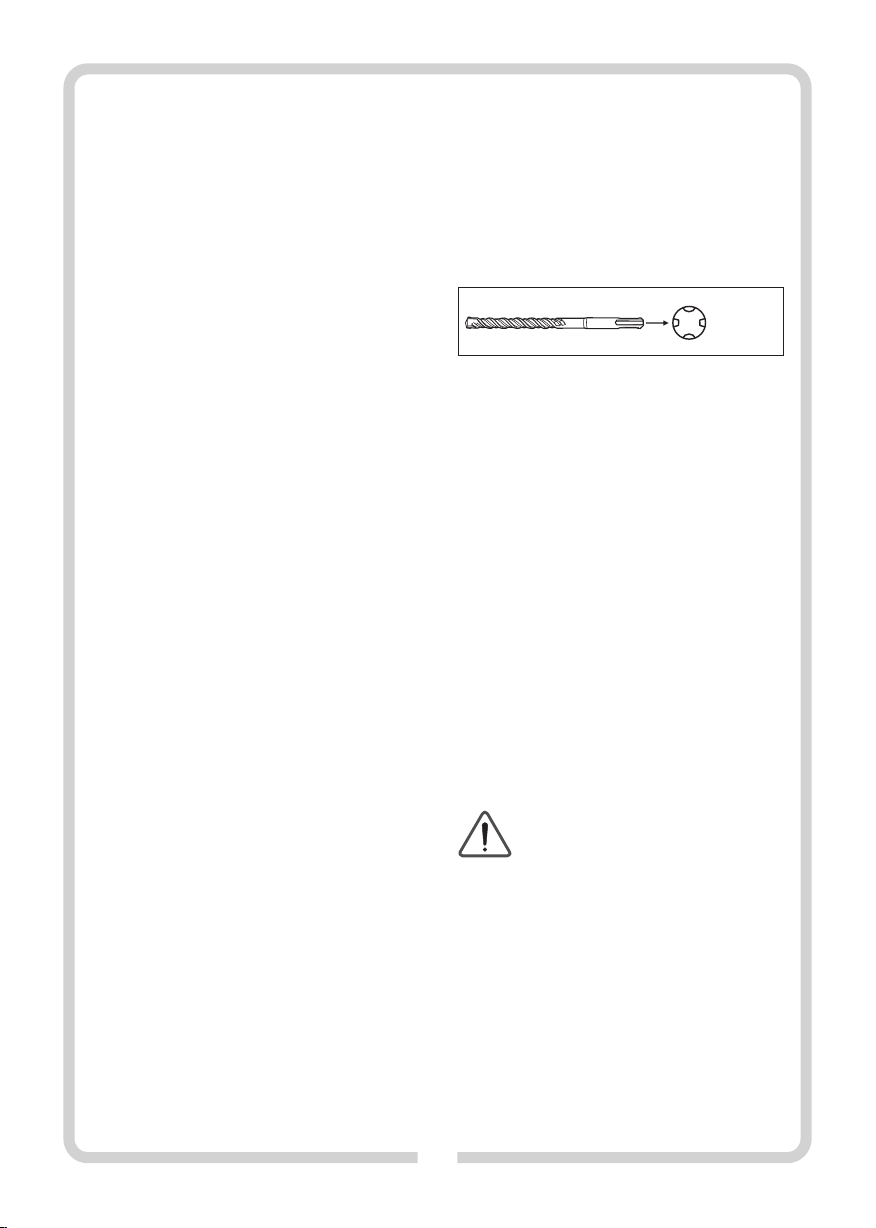

n Selection of drilling tools (bits)

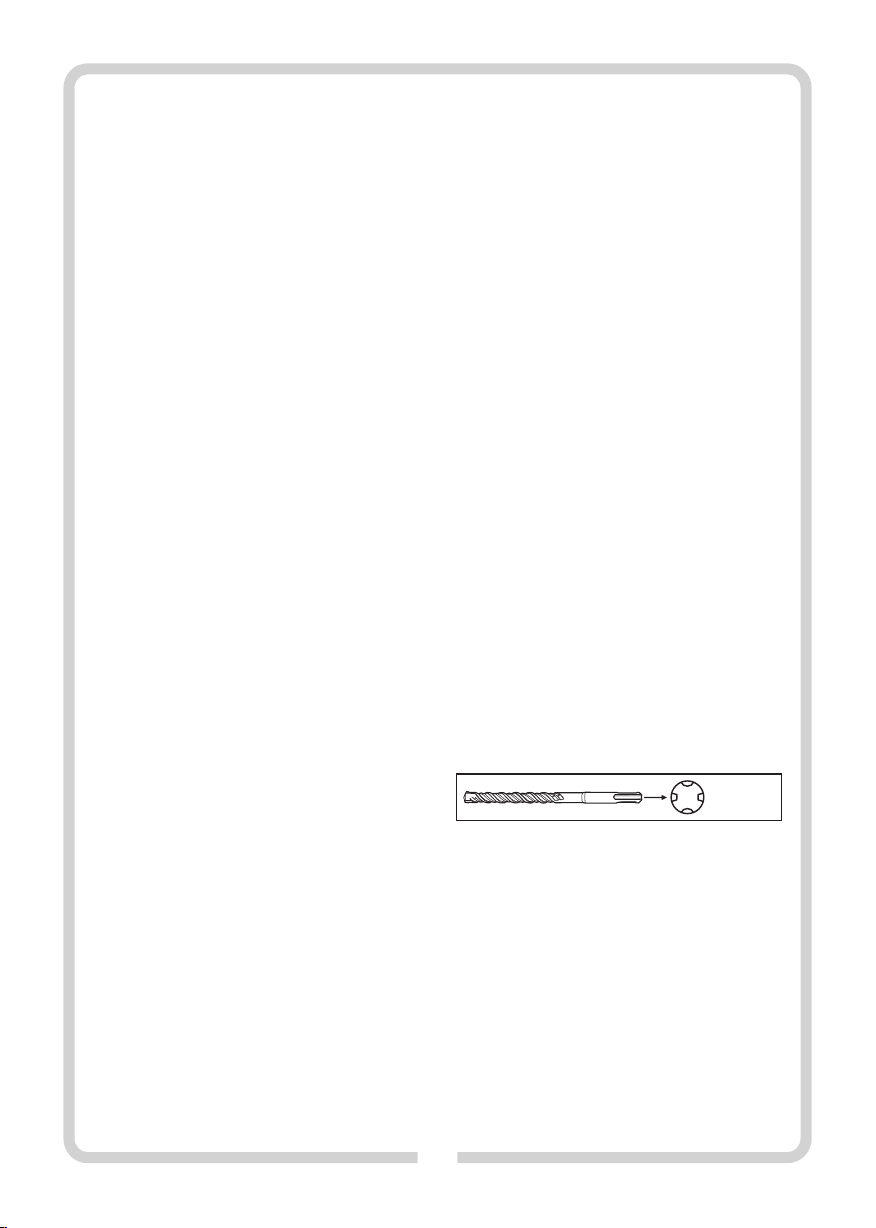

For impact drilling in concrete, bricks or stone as well as for chiseling one has to use SDS-plus tools that are to be inserted into the SDS-plus holder (1) of the machine.

SDS-plus

To drill boreholes in steel or wood the tools without the SDS-plus functionality are used (e.g. drilling bits with cylindrical shanks). For such tools quick locking drilling chucks or chucks with a toothed ring are necessary.

CAUTION: Do never use tools without the SDS-plus functionality for impact drilling or chiseling! The non-SDS-plus tools and corresponding drilling chucks shall definitely get damaged during impact drilling or chiseling.

n Tool replacement

The SDS-plus tool holder makes it possible to replace a working tool easily and conveniently with no need to use additional tools. Due to the system feature, working tools of the SDS-plus type move in the holder with a little play. It is why axial run-out occurs when the machine runs with the idle speed. It has no influence onto dimension accuracy of the borehole to be drilled as the drilling bit is self-centered during drilling.

The dust protection hood (2) substantially prevents from penetration of dust into the tool holder during the machine operation. Take care to avoid damaging the dust hood (2) while inserting a tool into the tool holder. Damaged dust protection hood must be immediately replaced. It is recommended to have the dust hood replaced at a service workshop.

n Installation of the SDS-plus working tool (Fig. D) ź Clean the rear end of the tool to be installed and grease it slightly. Lithium

grease is recommended.

ź Move the locking sleeve (3) back as far as possible and hold it in this

position.

ź Inser t the tool into the tool holder by rotating it until resistance is felt. ź Release the lock sleeve. ź Check reliability of locking by pulling the tool outwards.

n Removing SDS-plus working tool

CAUTION: Right after completion of working the tool may be really hot. Avoid direct contact with a tool and wear appropriate protecting gloves.

ź Push back the locking sleeve (3) and remove the tool. ź Clean the working tool carefully after removing it from the chuck.

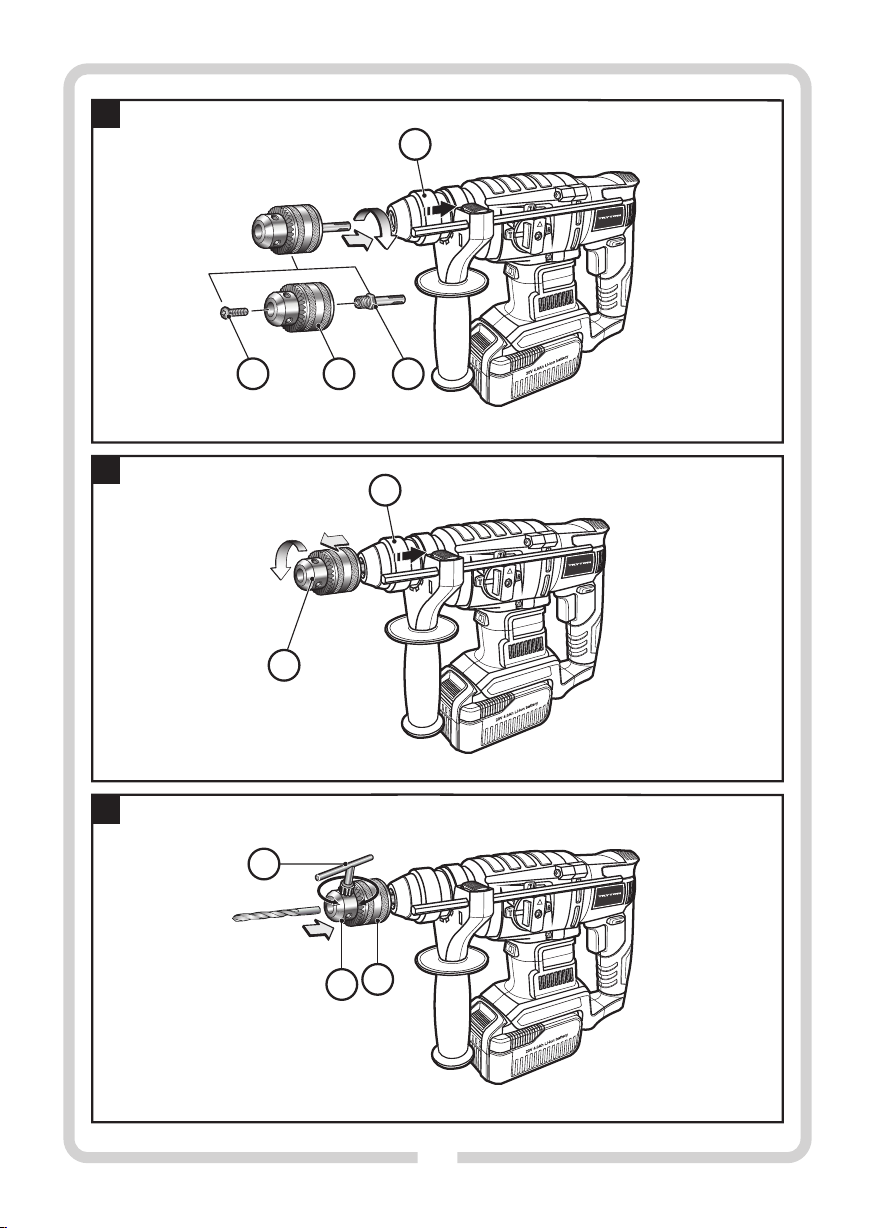

n HInstallation of the drilling chuck with a toothed ring (Fig. ) ź Screw the SDS-plus adapter stud (21) into the drilling chunk with a

toothed ring (20).

ź Lock the drilling chunk with a toothed ring (20) with use of the securing

bolt (19).

NOTE: Please remember that the securing bolt has the left-hand thread.

ź Clean the rear end of the tool to be installed and lithium grease it slightly.

ź Move the locking sleeve (3) back as far as possible and hold it in this

position.

ź Slide the adapter stud into the SDS-plus tool holder (1) with simultaneous

rotation of the drilling chuck.

ź Release the lock sleeve. ź Check reliability of locking by pulling the drilling chuck with a toothed

ring outwards.

n I)Removing of the drilling chuck with a toothed ring (Fig. ź Pull the locking sleeve (3) backwards and slide the drilling chuck with a

Page 9

toothed ring (20) out of the tool holder. ź After removing the replaceable drilling chuck with a toothed ring (20)

must be protected from dirt. When necessary, slightly grease the toothed dog.

Installation of working tools without SDS-plus functionalities (Fig.J)

n ź Install the drilling chuck with a toothed ring (20). ź Open the drilling chuck with a toothed ring by rotating the sleeve so

much as to enable sliding the working tool shank into the chuck. Insert the working tool.

ź Inser t the key (22) into appropriate holes of the drilling chuck with a

toothed ring and uniformly fix the working tool.

n Removing working tools without SDS-plus functionalities

CAUTION: Right after completion of working the tool may be really hot. Avoid direct contact with a tool and wear appropriate protecting gloves.

ź Use the key (22) designed for the drilling chuck to rotate the sleeve of

the drilling chuck with a toothed ring (23) clockwise until the working tool is released.

ź Clean the working tool carefully after removing it from the chuck. n Selecting mode

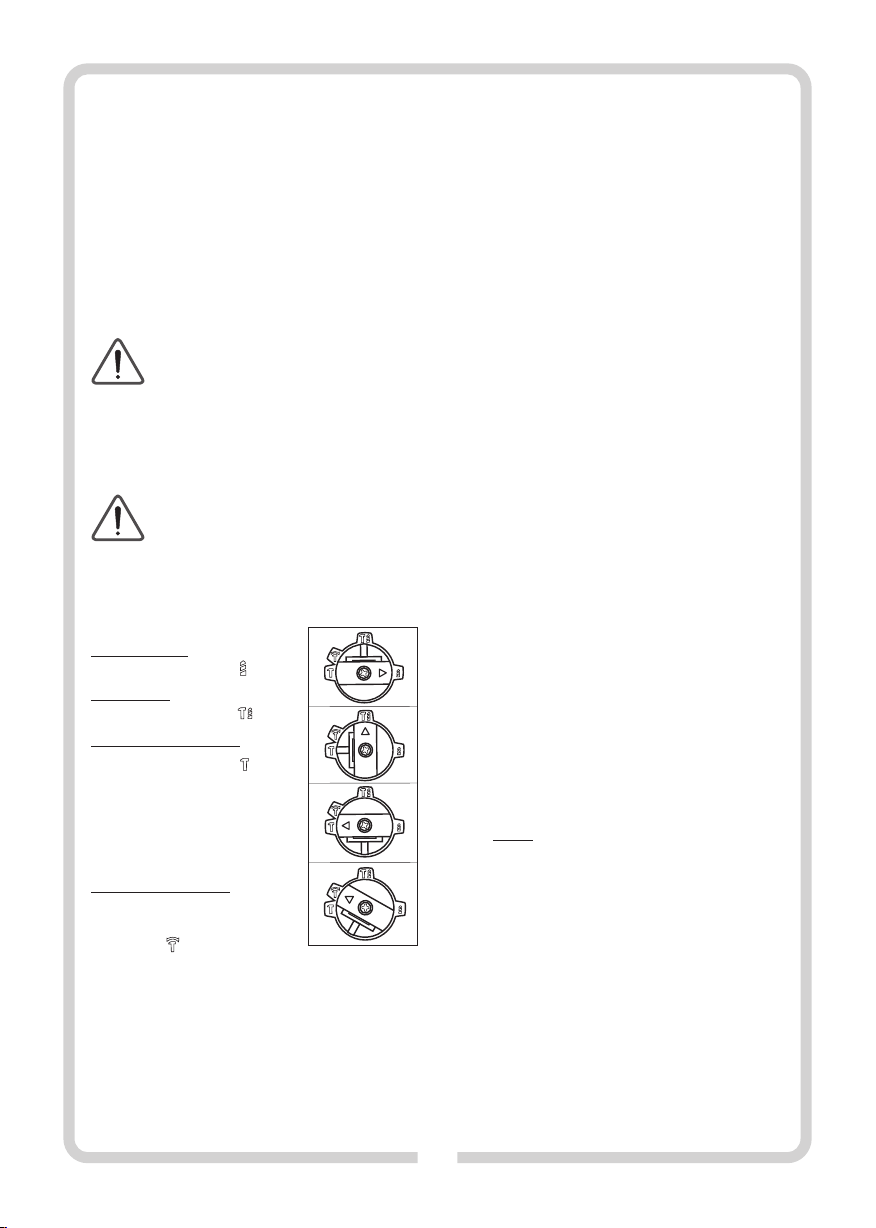

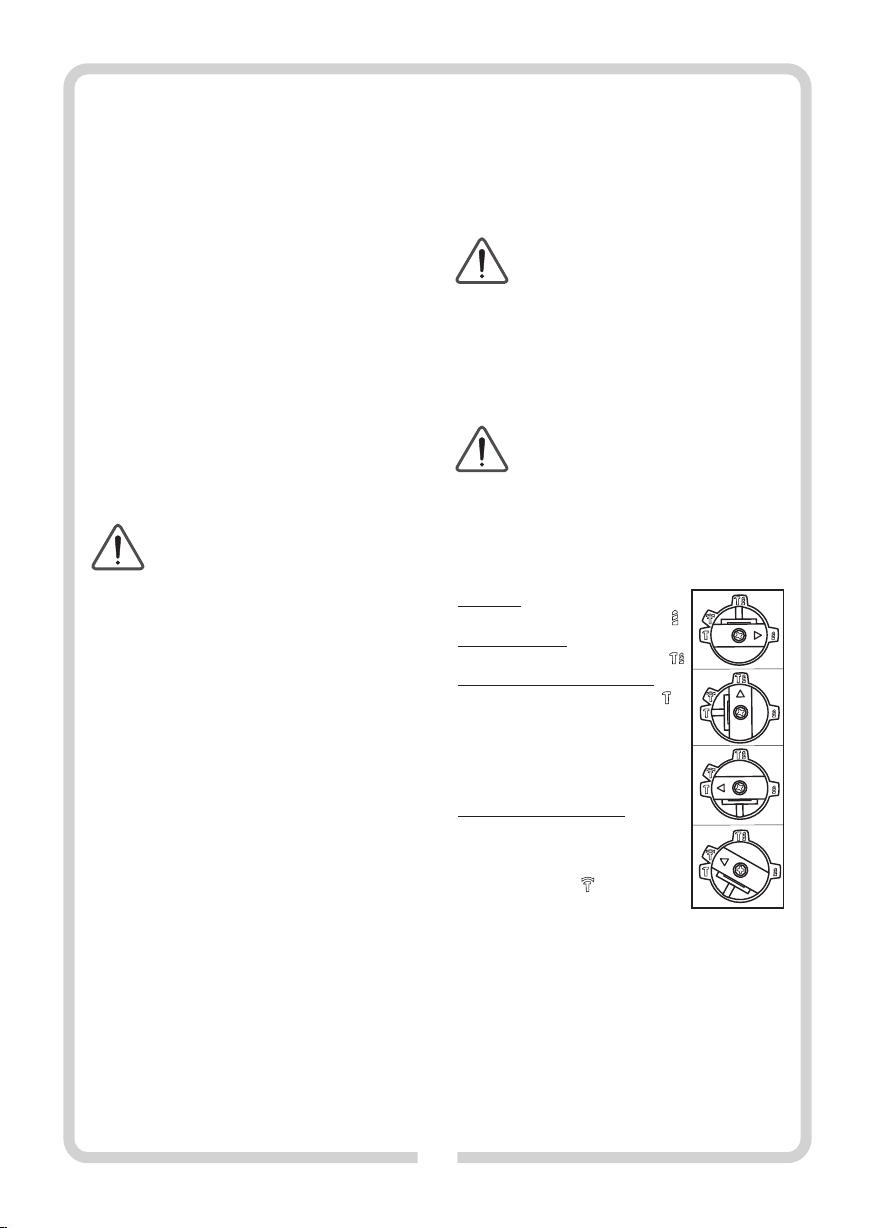

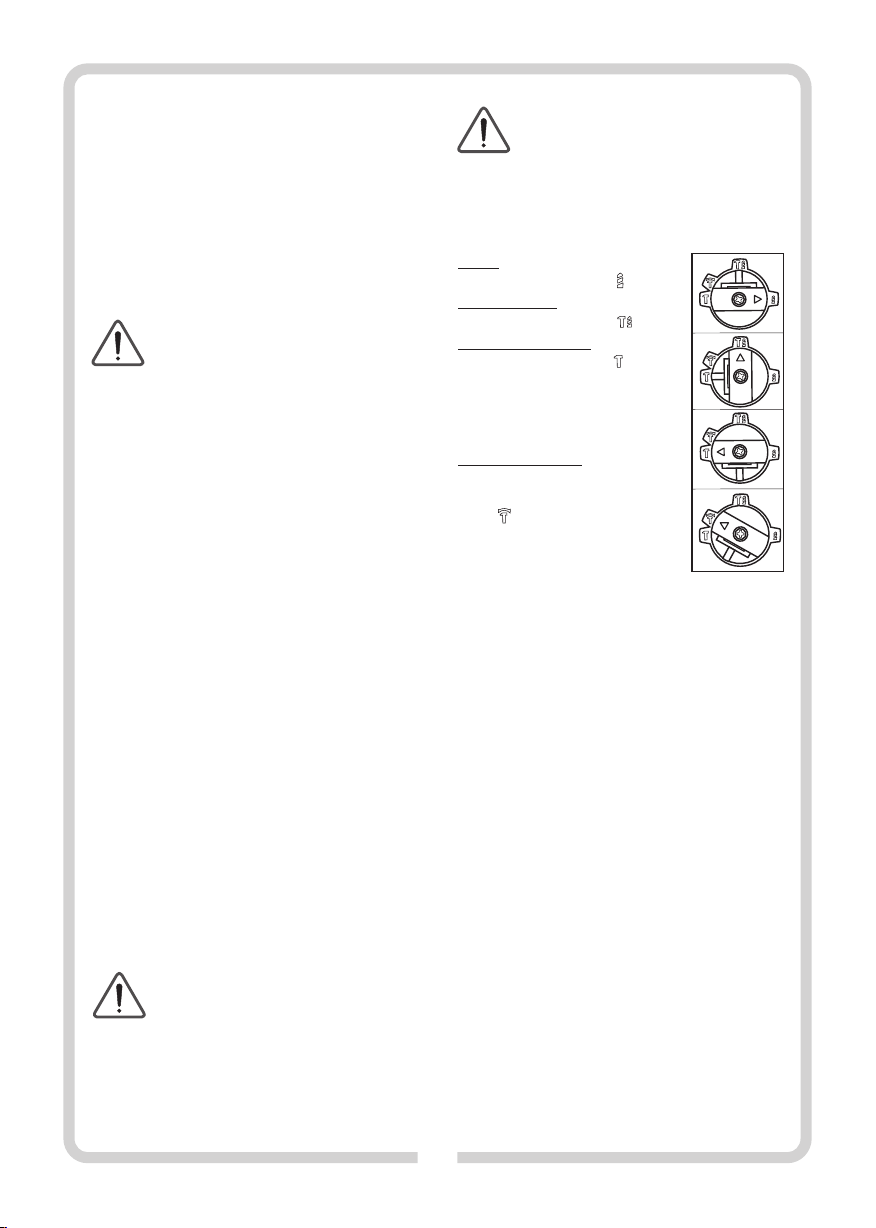

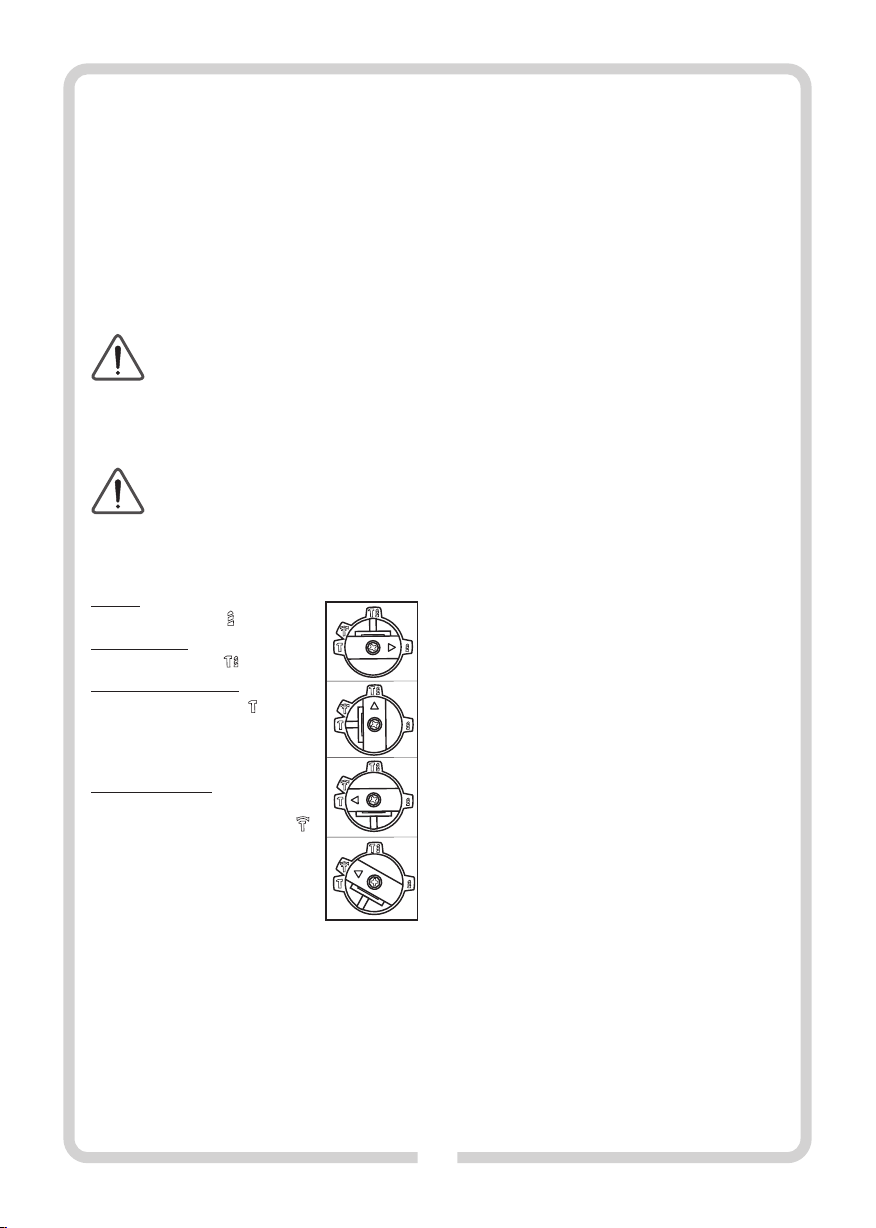

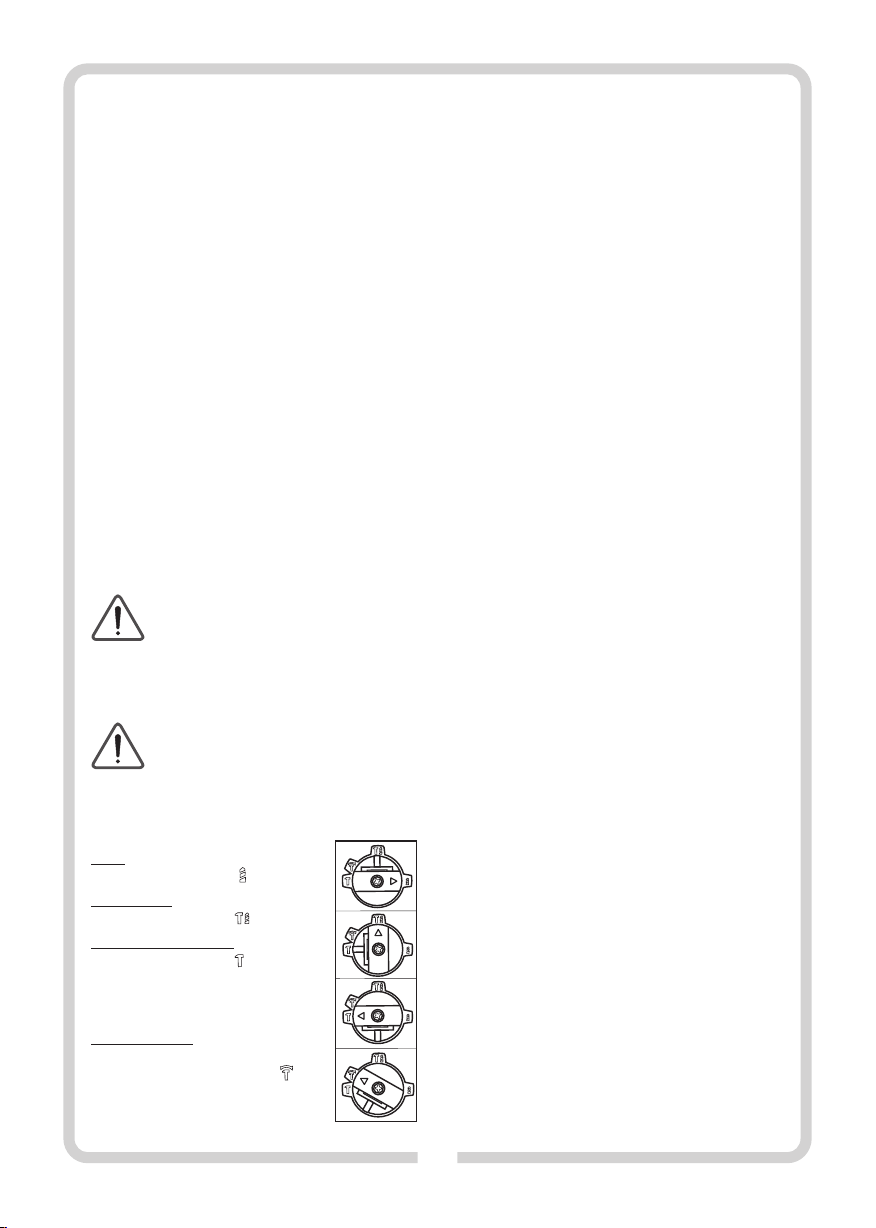

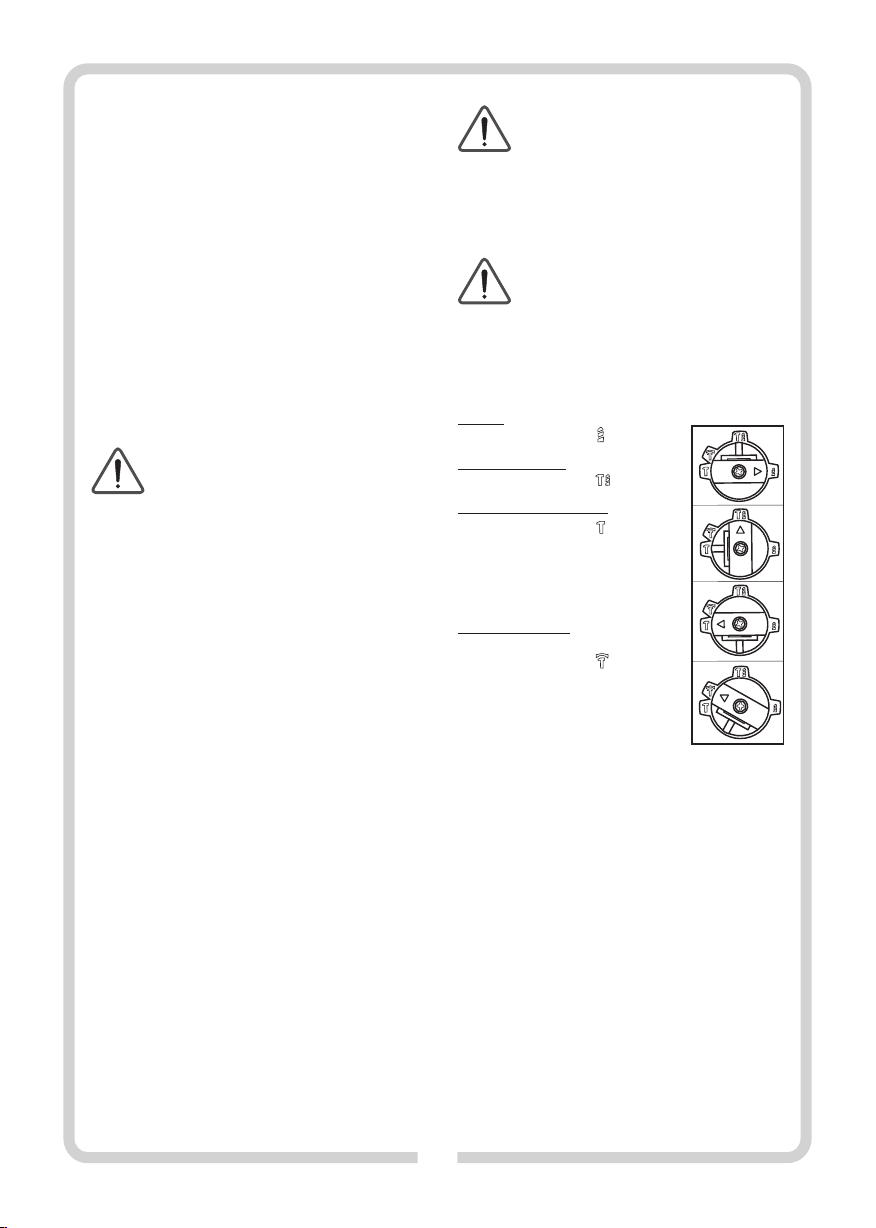

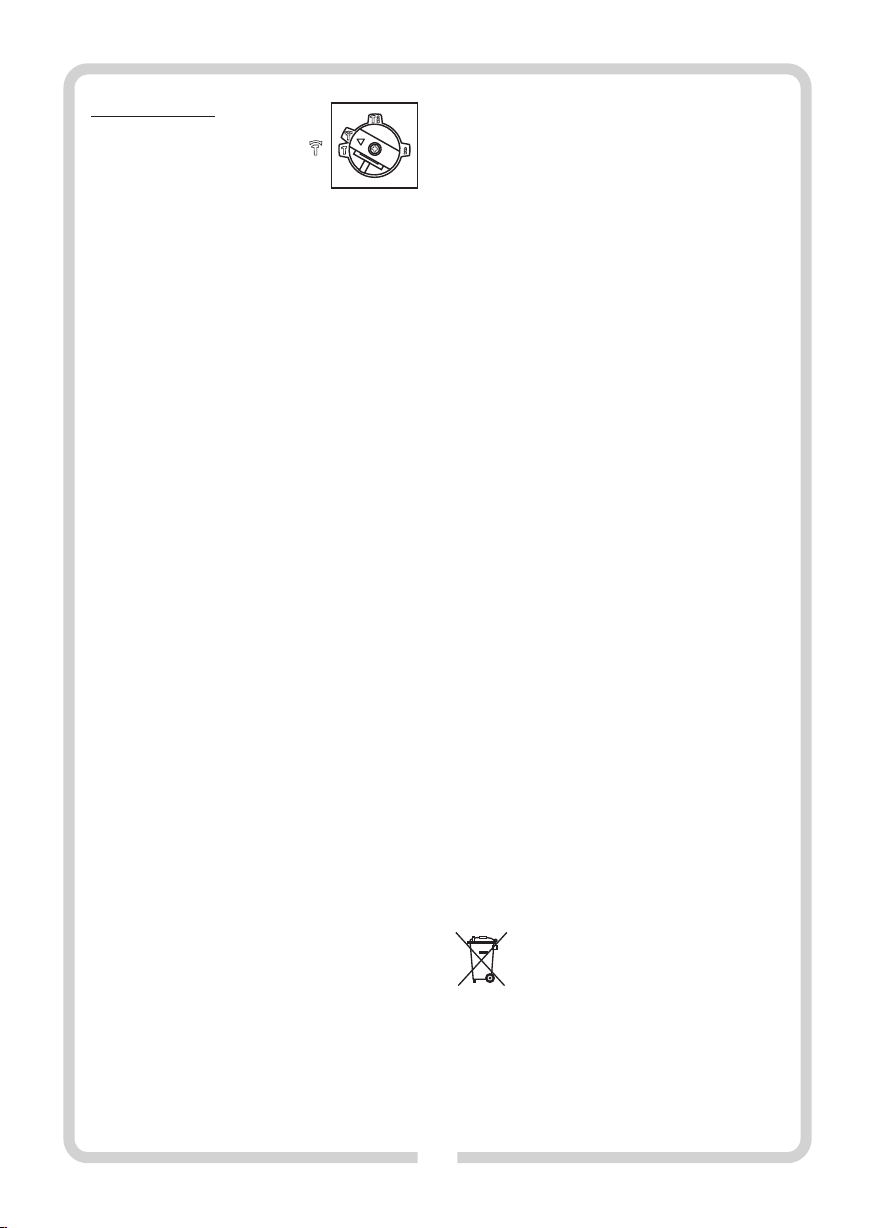

Use the operating mode selector knob (3) to select the operating mode of the power tool. To change the operation mode it is necessary to depress the button (5) that releases locking of the operation mode selector switch and rep osition the switch to t he desired position until engagement of the locking pawl is heard.

No-impact drilling: Set the switch (6) to the symbol - .

Impact drilling: Set the switch (6) to the symbol - .

Chiseling (rotation disabled):

Set the switch (6) to the symbol - . When the switch is set to the position

' Ch is e li n g', t he i m pa c t r at e i s automatically increased, which enables the tool to perform chiseling with the higher performance.

Repositioning of the chisel: Insert a chisel into the tool holder. Rotate the operation mode switch (6)

tothe position - . Rotate the tool holder to set the chisel to the desired working position. Set the operation mode selector switch (6) to the position 'Chiseling'.

Thus, the tool holder is locked in its position. While chiseling the operation mode selector switch (6) must always

remain in the position 'Chiseling'. n (Fig. E)Adjustment of the drilling depth

The drilling depth limiter (12) is designed to set the desired depth of the drilling bit immersion into the material. For that purpose do the following:

NOTE:

Change the operating mode when the power tool is switched off only! Otherwise, the power tool may be damaged.

ź insert the shank of the SDS-plus working tool (17) into the holder (1)

and drive it home. Otherwise, excessive play of the SDS-plus tool may lead to incorrect setting of the drilling depth;

ź depress the fixing button (4) for the drilling depth limiter and slide the

limiter (12) so much as to make the distance between the tip of the drilling bit and the tip of the limiter correspond to the desired drilling depth X,

ź lock the depth limiter by releasing the fixing button.

IN USE:

n Turning on/off

The switch (8) has fluid rotation speed adjustment built-in. Press the switch to activate the power tool. The rotation speed will increase the further the switch is pushed. To stop the power tool, release the switch.

n Choosing rotation direction (see Fig. G)

The rotary hammer can work with clockwise (right) or counter-clockwise (left) rotation.

- to select clockwise rotation, move the clockwise/counter-clockwise slider (7) to the left (looking from the back of the rotary hammer),

- to select counter-clockwise rotation, move the clockwise/counterclockwise slider (7) to the right (looking from the back of the rotary hammer),

When the rotation direction switch is in the middle position, the On/Off switch (8) is locked.

For drilling clockwise operation should be selected. For taking out the drill bit, removing a stuck drill bit, counter-clockwise operation should be selected.

n Setting of the rotation speed/impact rate

By adjustment of the force the On/Off (8) is depressed with one can switch control the rotation speed/impact rate in the infinitely continuous manner.

Slight depressing the On/Off (8) moves the machine with the low switch rotation speed/impact rate. The stronger the On/Off is depressed the faster the machine switch rotates.

n Auxiliary light

The rotary hammer is equipped with an auxiliary light ( ) for the area of 11 drilling/ , which turns on after the appropriate switch ( ) is chiseling 8 pushed.

n Overload safety coupling

When the running tool is seized or jammed, the driving torque is no longer transmitted to the spindle of the rotary hammer. Due to excessive forces and torques occurring when the machine is running operators should always reliably held the machine with two hands and take a steady position of the body. When the running tool is seized, it is necessary to switch the machine off and release the tool. Be careful as switching the seized machine on leads to strong and rapid reaction torques.

TIPS REGARDING OPERATION:

ź To drill holes in ceramic tiles set the operation mode switch (6) to

position 'No-impact drilling'. Once the hole in the ceramic tile is ready, set the operation mode switch to position ' drill' and continue impact drilling in this mode.

Page 10

ź When drilling in concrete, stone or walls hard alloy drill bits should be

used.

ź While drilling holes in a ceiling use a rubber dust collection ring (18),

ź which should be installed on the drill bit (see Fig. F) to protect the tool

against the falling dust .

ź When drilling in metal use sharp metal drill bits only.

STORAGE AND MAINTENANCE:

The tool must be stored in a place that is not accessible to children and must be kept clean and protected from moisture and dust. The storage conditions should prevent potential mechanical damage and impact of the weather conditions.

CAUTION: Remember to always disconnect the battery from the tool prior to starting the cleaning operations and unplug the charger from the outlet.

The charger may be cleaned exclusively with use of a dry cloth. External plastic parts of the machine can be cleaned with use of a wet cloth and a mild cleaning agent.

NOTE: NEVER use any solvent-based cleaning agents.

After drilling in concrete, in intensely dusty environments it is recommended to remove dust from ventilation openings and the drill chuck with a stream of compressed air. It will protect bearings and remove the dust obstructing motor cooling air supply.

TRANSPORTATION:

The rotary hammer should be transported and stored in its transportation case that protects the tool from moisture, penetration of dust and fine particles. In particular it is necessary to protect the ventilation openings. Small objects that get into the device can damage the motor. If the battery is removed for transport or storage, make sure the contacts will not shor t circuit. Remove metal items such as screws, nails, clasps, loose bits, wires, or metal filings from the case or transport container or otherwise prevent them from touching the battery.

PROTECTION OF THE ENVIRONMENT:

NOTE: The symbol nearby denotes that old equipment must

never be thrown away together with other waste (with the penalty of a fine). Hazardous components of electronic equipment may adversely affect the natural environment and

human health.

Each household may contribute to the recovery and reuse (recycling) of old machinery and equipment. Both in Poland and Europe a system for recovery of used equipment either exists or is being created. The system obliges all organizations that sell such equipment to collect the used machinery and appliances. Moreover, general purpose collecting points for such equipment are available.

MANUFACTURER:

PROFIX Co.Ltd., 34 Marywilska Street, 03-228 Warsaw, POLAND.

This appliance is in conformity with national and European standards as well as with general safety guidelines.

NOTE: In case of technical issues, contact an authorised technical service. Any repairs are allowed to be carried out exclusively by qualified staff with use of original spare parts.

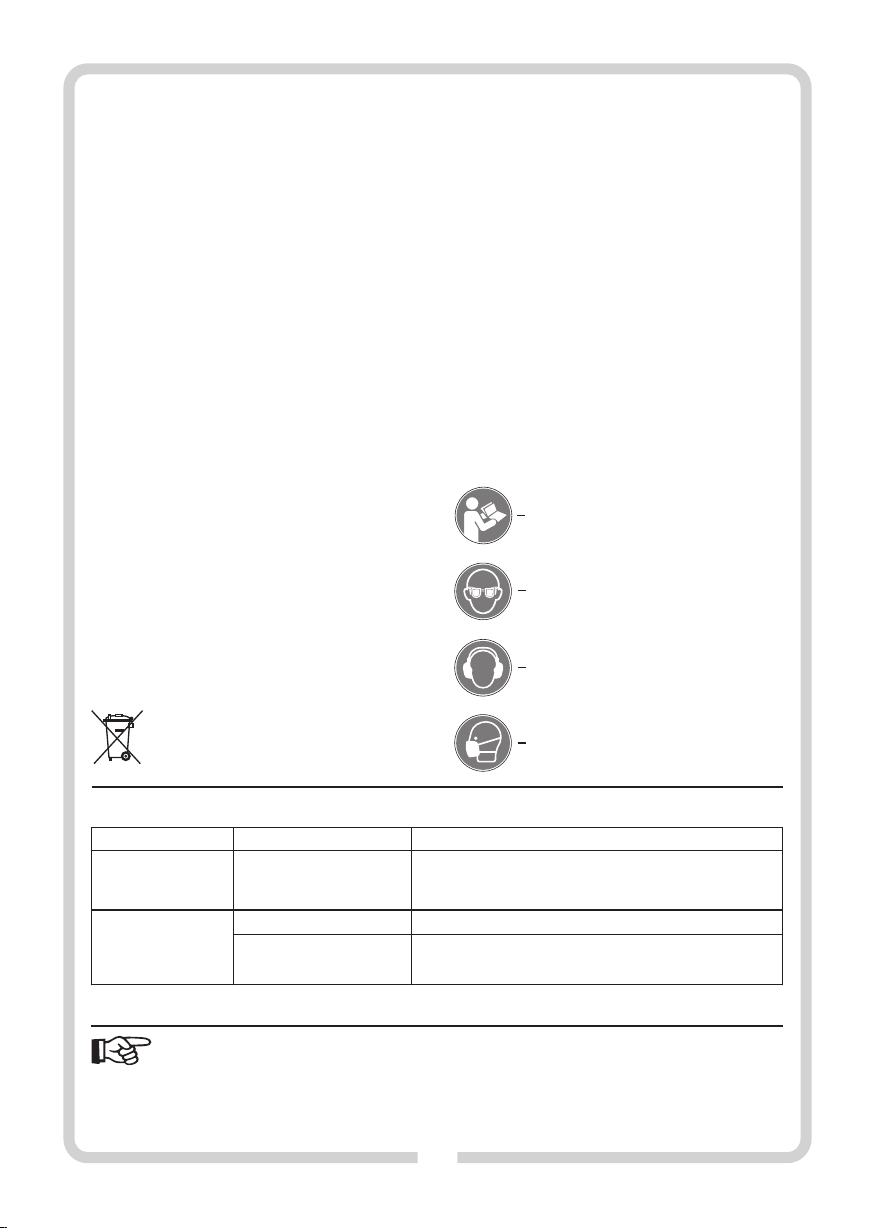

PICTOGRAMS:

Explanation of the icons located on the nominal plate and the information tags:

«Read this instruction before switching on the power supply and starting the work»

«Always wear safety goggles»

«Wear hearing protection»

«Wear a dust mask»

TROUBLESHOOTING GUIDE:

PROBLEM POSSIBLE CAUSE REMEDY

The rotary hammer fails to operate.

Irregularities of the motor operation.

The policy of the PROFIX company consists in permanent improvements of the offered products and therefore the company reserves the right to make amendments to the product specification without a prior notice. The images included into the operation manual are only of the exemplary nature and may slightly differ from actual appearance of the device purchased. This instruction manual is protected by copyright. Copying it without the written consent of PROFIX Co. Ltd. is prohibited.

No power voltage, damaged motor or the power trigger.

Battery low. Recharge the battery.

The battery has reached its maximum thermal limit.

Check the battery status, recharge or replace with a new one when necessary. When the problem persists hand over the tool for repair at a service workshop. Please refer to the warranty sheet for addresses of authorized workshops.

Wait for the battery to cool down.

Page 11

MŁOTOWIERTARKA AKUMULATOROWA TMM20

INSTRUKCJA OBSŁUGI

Instrukcja oryginalna

PRZED PRZYSTĄPIENIEM DO UŻYTKOWANIA NALEŻY ZAPOZNAĆ SIĘ Z NINIEJSZĄ INSTRUKCJĄ. Zachowaj instrukcję do ewentualnego przyszłego wykorzystania. OS TR ZE ŻEN IE ! N al eż y p rz ec zyt ać ws zy st ki e ostrzeżenia dotyczące bezpieczeństwa użytkowania oznaczone symbolem i wsz ystkie wskazówki dotyczące bezpieczeństwa użytkowania.

Nieprzestrzeganie podanych niżej ostrzeżeń dotyczących bezpieczeństwa i wskazówek dotyczących bezpieczeństwa może być przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń.

Za chow aj w szy stki e o str zeże nia i w ska zówk i do tyc zące bezpieczeństwa, aby móc skorzystać z nich w przyszłości.

W podanych niżej ostrzeżeniach w yrażenie „elektronarzędzie” oznacza ele ktron arzę dzie zas ilan e z s ieci (z prz ewode m zas ilaj ącym ) lub elektronarzędzie zasilane z akumulatora (bezprzewodowe).

OS TR ZE ŻE NI E! O gól ne o st rze że ni a d ot yc zą ce bezpieczeństwa użytkowania narzędzia.

Bezpieczeństwo w miejscu pracy:

a) W miejs cu pra cy n ależy utrz ymywać porzą dek i dob re

oświetlenie. Nieporządek i złe oświetlenie przyczynia się do wypadków.

b) Nie należy używać elektronarzędzia w środowiskach w ybu-

chowych, tworzonych przez łatwo palne ciecze, gazy lub pyły.

Elektronarzędzie wytwarza iskry, które mogą zapalić pył lub opary.

c) Nie należy dopuszczać dzieci i obserwatorów do miejsc, w

których używa się elektronarzędzi. Rozproszenie uwagi może

spowodować utratę kontroli nad elektronarzędziem.

OS TR ZE ŻE NI E! Og ól ne os tr ze że ni a d ot ycz ąc e bezpieczeństwa użytkowania narzędzia.

Bezpieczeństwo elektryczne:

a) Wtyczki elektronarzędzi muszą pasować do gniazdek. Nigdy w

żaden sposób nie należy przerabiać wtyczki. Nie należy używać żadnych przedłużaczy w przypadku elektronarzędzi mając ych przewód z żyłą uziemienia ochronnego. Brak przeróbek we

wtyczkach i gniazdkach wtyczkowych zmniejsza ryzyko porażenia prądem elektrycznym.

b) Należy unik ać do tykan ia pow ierzc hni uz iemion ych lu b

zwartych z mas ą, takich j ak rury, ogrzewa cze, grzejniki centralnego ogrzewania i chłodziarki. W przypadku dotknięcia

części uziemionych lub zwartych z masą, wzrasta ryzyko porażenia prądem elektrycznym.

c) Nie należy narażać elektronarzędzi na działanie deszczu lub

war unkó w wil gotn ych. W pr zypa dku pr zedo stan ia s ię d o

elektronarzędzia wody, wzrasta ryzyko porażenia prądem elektrycznym.

d) Nie należy nadwerężać przewodów przyłączeniowych. Nigdy

ni e n al eż y u ży wać pr ze wod u p rz ył ąc zen iow eg o d o przenoszenia, ciągnięcia elektronarzędzia lub wyciągania wtyczki z gniazdka. Należy trzymać przewód przyłączeniowy z dale ka od źróde ł ciep ła, ol ejów, o strych krawęd zi lub ruchomych części. Uszkodzone lub zaplątane przewody przyłączeniowe

zwiększają ryzyko porażenia prądem elektrycznym.

e) W prz ypadku, gdy elektronarzędzie używa się na wolnym

powie trzu, prze wody pr zyłącz eniowe nale ży prz edłużać

prz edłu żacz ami pr zezn aczo nymi do pr acy na wol nym powietrzu. Używanie przedłużacza przeznaczonego do pracy na wolnym

powietrzu zmniejsza ryzyko porażenia prądem elektrycznym.

f) Z aleca s ię podłą czenie u rządzenia do sieci elektr ycznej

wyposażonej w w yłącznik różnicowo-prądowy (RCD) o prądzie wyłączenia 30mA lub mniejszym.

g) W przypadku, gdy używanie elektronarzędzia w środowisku

wilgotnym jest nieuniknione, jako ochronę przed napięciem zasilania należy stosować urządzenie różnicowoprądowe (RCD).

Zastosowanie RCD zmniejsza ryzyko porażania prądem elektrycznym.

OS TR ZE ŻE NI E! Og ól ne o str ze że ni a do ty cz ąc e bezpieczeństwa użytkowania narzędzia.

Bezpieczeństwo osobiste:

a) Niniejszy sprzęt nie jest przeznaczony do użytkowania przez

osoby (w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub psychicznej, lub osoby nie mające doświadczenia lub znajomości sprzętu, chyba że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazanej przez osoby odpowiadające za ich bezpieczeństwo.

b) Nal eży b yć pr zewid ując ym, o bser wować co się robi i

zachowywać rozsądek podczas używania elektronarzędzia. Nie należy używać elektronarzędzia, gdy jest się zmęczonym lub pod wpływem narkotyków, alkoholu lub lek arstw. Chwila

nieuwagi podczas pracy elektronarzędziem może spowodować poważne osobiste obrażenia.

c) Nale ży stosować wyposa żenie ochr onne. Nale ży zawsze

zakładać okulary ochronne. Używanie w odpowiednich warunkach

wyposażenia ochronnego, takiego jak ma ska przeciwpyłowa, obuwie antyp oślizgowe, kask l ub ochronn iki słuc hu, zmniej szy osob iste obrażenia.

d) N a le ży u ni ka ć n ie za mi er zo n eg o r oz r uc hu . P r ze d

przyłączeniem do źródła zasilania i/lub przed podłączeniem akumulatora oraz zanim podniesie się lub przeniesie się narzędzie należy upewnić się, że wyłącznik elektronarzędzia jest w pozycji wyłączony. Przenoszenie elektronarzędzia z palcem na

wyłączniku lub przyłączenie elektronarzędzia do sieci zasilającej przy załączonym wyłączniku może być przyczyną wypadku.

e) Prz ed ur uchom ienie m el ektro narzę dzia nal eży usu nąć

wszystkie klucze. Pozostawienie klucza w obracającej się części

elektronarzędzia może spowodować osobiste obrażenia.

f) Nie należy wychylać się za daleko. Należy cały czas stać pewnie i

za chow ać r ówno wagę . U możl iwi to lep szą kon tro lę n ad

elektronarzędziem w sytuacjach nieprzewidywalnych.

g) Należy odpowiednio się ubierać. Nie należy nosić luźnego

ubrania ani biżuterii. Należy utrzymywać swoje włosy, ubranie i rękawiczki z dala od części ruchomych. Luźne ubrania, biżuteria

lub długie włosy mogą zostać zaczepione przez części ruchome.

h) Je żeli ur ządz eni a są pr zyst osow ane do pr zył ącze nia

zewnętrzne go odciągu pyłu i poch łaniacza pyłu, należy upewnić się, że są one prz yłączone i prawidłowo użyte. Użycie

pochłaniaczy pyłu może zredukować zagrożenia zależne od zapylenia.

i) Nie pozwól, aby umiejętności uz yskane dzięki częstemu

korzystaniu z elektronarzędzia pozwoliły Ci poczuć się pewnym siebie i zignorować zasady bezpieczeństwa. Nieostrożne działanie

Page 12

może spowodować poważne obrażenia w ułamku sekundy.

OS TR ZEŻ EN IE! O gól ne os tr zeż en ia do ty cz ące bezpieczeństwa użytkowania narzędzia.

Użytkowanie i troska o elektronarzędzie:

a) Nie na leży elekt ronarzędzia przec iążać. Nal eży stosować

elektronarzędzie o mocy odpowiedniej do wykonywanej pracy.

Właściwe elektronarzędzie umożliwi pracę lepszą i bezpieczniejszą przy obciążeniu, na jakie zostało zaprojektowane.

b) Nie należy używać elektronarzędzia, jeżeli łącznik go nie załącza

i nie wyłącza. Każde elektronarzędzie, którego nie można załączać lub

wyłączać łącznikiem, jest niebezpieczne i musi zostać naprawione.

c) Należy odłączać wtyczkę ze źródła zasilania elektronarzędzia

i/lub odłączyć akumulator przed wykonaniem każdej nastawy, wymiany części lub magazynowaniem. Takie zapobiegawcze środki

be zp ie cz eń st wa re du ku ją ry zy ko pr zy pa dko we go roz ru ch u elektronarzędzia.

d) Nieuż ywane ele ktronarzędzie należy przechow ywać poza

z as ię g ie m dz i ec i i n ie n al e ży p oz w al ać o s ob om niezaznajomionym z elektronarzędziem lub niniejszą instrukcją na używanie elektronarzędzia. Elektronarzędzia są niebezpieczne w

rękach nieprzeszkolonych użytkowników.

e) E lektronarzę dzia nale ży konser wować. Nal eży sprawd zać

wspó łosio wość l ub za klesz czenie się czę ści ruch omych, pęknięcia części i wszystkie inne czynniki, które mogą mieć wpł yw n a pra cę el ektro narzę dzia. Jeż eli s twier dzi s ię uszkodzenia, należy elektronarzędzie przed użyciem naprawić.

Przyc zyną wie lu wypa dków jest niefac howy spo sób kons erwacji elektronarzędzia.

f) Narzędzia tnące pow inny być o stre i cz yste. Odpowie dnie

ut rzy myw ani e o str ych kra węd zi n ar zęd zi t nąc ych zm nie jsz a prawdopodobieństwo zakleszczenia i ułatwia obsługę.

g) Elektronarzędzie, wyposażenie, narzędzia robocze itp. należy

stosować zgodnie z niniejszą instrukcją, biorąc pod uwagę waru nki prac y i rodz aj pr acy do wy konan ia. U żywa nie

elektronarzędzia w sposób, do jakiego nie jest przewidziane, może spowodować niebezpieczne sytuacje.

h) W niski ch temp eraturac h, lub po dłuż szym o kresie nie

użytkowania, zalecane jest włączenie elektronarzędzia bez ob ciąż eni a na ok res ki lku min ut w cel u w łaś ciwe go rozprowadzenia smaru w mechanizmie napędu.

i) Do czyszczenia elektronarzędzi stosować miękką, wilgotną (nie

mo k ra ) sz m at kę i my dł o. N ie s to so wa ć b en zy n y, rozpu szczalni ków i i nnych ś rodków m ogących uszkod zić urządzenie.

j) Elektronarzędzie należy pr zechowywać/ transpor tować po

upewnieniu się, że wsz ystkie jego elementy ruchome są zablokowane i zabezpieczone przed odblokowaniem za pomocą oryginalnych elementów do tego przeznaczonych.

k) Elektronarzędzie należy przechowywać w miejscu suchym,

zabezpieczone przed kurzem i wnikaniem wilgoci.

l) Transportowanie elektronarzędzia powinno odbywać się w

op ak ow ani u or yg in al ny m, za be zp ie cz ają c ym p rz ed uszkodzeniami mechanicznymi.

m) Uchwyty i powierzchnie chw ytne należy utrzymywać czyste i

wolne od oleju i smaru. Śliskie uchwyty i powierzchnie chwytne nie

po zwal ają na bez pie cz ne t rzy man ie i k ont rolę na rzę dzi a w nieoczekiwanych sytuacjach.

OS TR ZE ŻE NI E! O gó ln e o st rz eż en ia do ty cz ąc e bezpieczeństwa użytkowania narzędzia.

Naprawa:

a) Naprawy gwarancyjne i pogwarancyjne swoich elektronarzędzi

wykonuje Serwis PROFIX, co gwarantuje najwyższą jakość napraw oraz stosowanie oryginalnych części zamiennych.

OS TRZ EŻE NI E! Mł oto wie rt ark a a kum ul ato rowa , ostrzeżenia dotyczące bezpieczeństwa –

Bezpieczeństwo osobiste:

a) Podcza s prac y na leży stos ować śr odki ochr ony sł uchu.

Długotrwały wpływ hałasu może spowodować utratę słuchu.

b) Podczas w ykonywania prac, przy których narzędzie robocze

mo gło by nat ra fić na uk ry te pr zew od y e lek tr ycz ne, elektronarzędzie należy trzymać za izolowane powierzchnie rękojeści. Kontakt z przewodem sieci zasilającej może spowodować

przekazanie napięcia na części metalowe elektronarzędzia, co mogłoby spowodować porażenie prądem elektrycznym.

c) Należy używać odpowiednich prz yrządów poszukiwawczych w

celu lokalizacji ukrytych przewodów zasilających, lub poprosić o pomoc administrację obiektu. Kontakt z przewodami znajdującymi

się pod napięciem może doprowadzić do powstania pożaru i porażenia elektrycznego. Uszkodzenie przewodu gazowego może doprowadzić do wybuchu. Wniknięcie do przewodu wodociągowego powoduje szkody rzeczowe.

d) Nie należy obrabiać materiału zawierającego azbest. Azbest

powoduje chorobę nowotworową.

e) Miej sce pra cy nal eży utr zymywać w czysto ści. Mi eszanki

materiałów są szczególnie niebezpieczne. Pył z metalu lekkiego może się zapalić lub wybuchnąć.

f) Należy zabezpieczyć obrabiany przedmiot. Upewnić się, czy

wszystkie zaciski mocu jące są ściśnięte i zweryfikować, ażeby nie było przesadnego luzu. Zamocowanie obrabianego przedmiotu w urządzeniu mocującym lub imadle jest bezpieczniejsze niż trzymanie go w ręku.

g) Narzędzia używać z dodatkowymi rękojeściami dostarczonymi

z narzędziem. Utrata kontroli może spowodować osobiste obrażenia

operatora.

h) E lektro narzę dzie p odcza s prac y na leży m ocno trz ymać oburącz i dbać o stabilną pozycję. Elektronarzędzie prowadzone

jest bezpieczniej w obydwu rękach.

i) Należy natychmiast wyłączyć elektronarzędzie, gdy zablokuje

się używane narzędzie. Należy być przygotowanym na wysokie wibracje, które powodują odrzut. Używane narzędzie zablokowuje

się, gdy: elektronarzędzie jest przeciążone, lub gdy skrzywi się w obrabianym przedmiocie.

j) Prze d odłożenie m elektrona rzędzia, n ależy pocze kać, aż

znajdzie się ono w bezruchu. Narzędzie robocze może się zablokować i

doprowadzić do utraty kontroli nad elektronarzędziem.

k) Elektronarzędzia należy używać wyłącznie z baterią akumu-

latorów specjalnie przeznaczoną do ich zasilania. Użycie innej

baterii akumulatorów może stwarzać ryzyko obrażeń lub pożaru.

Instrukcje bezpieczeństwa podczas używania długich wierteł:

a) Nigdy nie pracuj z większą prędkością niż maksymalna prędkość

obrotowa wi ertła. Zawsze rozpoczy naj wiercenie z ma łą prędkością i po zetknięciu wiertła z przedmiotem obrabianym.

Przy wyższych prędkościach, wiertło może się wyginać, jeśli obraca się swobodnie bez kontaktu z przedm iotem obrabianym, powodując obrażenia ciała.

Page 13

b) Podczas wiercenia dociskaj wiertło do przedmiotu obrabianego

w jednej linii z wiertłem, nie należy zbyt mocno dociskać wiertła. Wiertła mogą się wyginać, powodując uszkodzenie lub utratę

kontroli, co może spowodować obrażenia ciała.

O ST R Z E ŻE N I E! B ez p i e cz n e u ż yt k o wa n i e akumulatorów i ładowarek –

Użytkowanie akumulatorów:

a) Należy używać tylko akumulatorów zgodnych ze specyfikacją

pod aną pr zez p rodu centa . W pr zypa dku uży cia in nych

aku mula torów moż e w ystą pić pę knię cie i rozp adn ięci e si ę akumulatora, uszkodzenie ciała lub pożar.

b) UW AGA: W pr zypa dku us zkod zenia i ni ewłaś ciwe go

użytkowania akumulatora może dojść do w ydzielenia się gazów w ybuchowych. Akumulator należy zawsze utrzymywać z dala od źródła ognia oraz zapewnić odpowiednią wentylację podczas ładowania. Nie wolno pozostawić go na

dłuższy czas w środowisku, w którym panuje wysoka temperatura (w miejscach nasłonecznionych, w pobliżu grzejników lub gdziekolwiek tam, gdzie temperatura przekracza 40 stopni).

c) Ładowanie akumulatora powinno odby wać się w zakresie

temperatur 15-25 °C.

d) Ład ować n ależy wył ącznie ład owarką zale caną prze z

wytwórcę. Użycie ładowarki przeznaczonej do ładowania innego

typu baterii akumulatorów stwarza ryzyko powstania pożaru.

e) Nie wystawiać akumulatora na działanie wody i wilgoci. f) Jeśl i zam ierza się ładowa ć kol ejno w ięcej niż jede n

akumulator, należy zrobić przerwę 30 minutową pomiędzy ładowaniami.

g) W żadnym wypadku nie należy otwierać akumulatora. h) W niekorzystnych warunkach z akumulatora może wydostać

się ciecz; należy unikać kontaktu z cieczą. Jeżeli przypadkowo nastąpi zetknięcie użytkownika z cieczą, miejsce zetknięcia należy przemyć wodą. Jeżeli ciecz trafi do oczu, dodatkowo należy szukać pomocy medycznej.

Wydostająca się z akumulatora ciecz może spowodować podrażnienia

lub oparzenia.

i) W czasie, gdy bateria akumulatorów nie jest używana, należy

ją przechowywać z dala od metalowych przedmiotów takich, jak spinacze do papieru, monety, klucze, gwoździe, śruby, lub inne małe elementy metalowe, które mogą zewrzeć zaciski akumulatorów. Zwarcie zacisków akumulatora może spowodować

oparzenia lub pożar.

j) Nie wrzucać akumulatorów do ognia. k) Nie wolno ładować uszkodzonego akumulatora.

Akumulatory są przeznaczone do wielokrotnego ładowania, zawierają szkodliwy dla środowiska lit. Po zakończeniu okresu żywotności należy je zutylizować

Li-Ion

zgodnie z przepisami o ochronie środowiska naturalnego. W tym celu całkowicie w yczerpać akumulator, wyjąć z elektronarzędzia, zdać do punktu utylizacji akumulatorów lub zdać do sklepu, w którym dokonano zakupu.

Użytkowanie ładowarki:

a) Ład ować n ależy wył ącznie ładowa rką z alecan ą prze z

wytwórcę. Użycie ładowarki przeznaczonej do ładowania innego

typu baterii akumulatorów stwarza ryzyko powstania pożaru.

b) Nie wolno rozkręcać ładowarki. c) Ładowarka jest przeznaczona wyłącznie do pracy wewnątrz

pomieszczeń. Nie wolno jej narazić na działanie wody i wilgoci. d) Ładować tylko w zakresie temperatur 15-25 stopni. e) Nie wolno wkładać jakichkolwiek przedmiotów metalowych

do ładowarki.

PRZEZNACZENIE I BUDOWA MŁOTOWIERTARKI:

Młotowie rtarka akumulato rowa jest przez naczona do wiercenia udarowego otworów w betonie, cegle i kamieniu oraz do lżejszych prac związanych z dłutowaniem. Stosować ją można również do wiercenia bez udaru w drewnie, metalu, ceramice i tworzywie sztucznym.

Kategorycznie wyklucza się wykorzystanie urządzenia do wszelkich innych celów.

Młotowiertarka jest przeznaczona w yłącznie do użytku amatorskiego.

Nie wolno wykorz ystywać narzędzia do wykonywania prac wymagających zastosowania profesjonalnego urządzenia.

Każde użycie urządzenia niezgodne z przeznaczeniem podanym wyżej jest zabronione i powoduje utratę gwarancji oraz brak odpowiedzialności producenta za powstałe w wyniku tego szkody. Jakiekolwiek modyfikacje urządzenia dokonane przez użytkownika zwalniają producenta z odpowiedzialności za uszkodzenia i szkody wyrządzone użytkownikowi i otoczeniu. Pomimo zgodnego z przeznaczeniem stosowania nie można całkowicie wyeliminować określonych czynników ryzyka resztkowego. Ze względu na kon strukcję i budowę masz yny mogą wystą pić następ ujące niebezpieczeństwa:

- dotknięcie obracającego się wiertła w trakcie pracy ręką lub ubraniem

operatora;

- oparzenie przy wymianie wiertła. (Podczas pracy wiertło bardzo się

rozgrzewa, żeby uniknąć oparzenia pr zy jego wymianie należy stosować rękawice ochronne);

- o drzuc enie pr zedmi otu o brabi anego lub czę ści p rzedm iotu

obrabianego;

- skrz ywienie/złamanie wiertła.

n Kompletacja: ź Młotowiertarka -1 szt. ź Ładowarka -1 szt. ź Akumulatory -2 szt. ź Kufer transportowy - 1 szt. ź - Instrukcja obsługi 1 szt. ź - Karta gwarancyjna 1 szt.

n Elementy urządzenia (patrz str. 2-4):

Rys.A 1. Uchwyt narzędziowy SDS-plus

2. Osłona przeciwpyłowa

3. Tuleja zaryglowania

4. Przycisk mocowania ogranicznika głębokości wiercenia

5. Przycisk zwalniając y blokadę przełącznika trybu pracy

6. Przełącznik trybu prac y

7. Przełącznik kierunku obrotów

8. Włącznik

9. Akumulator

Page 14

10. Rękojeść pomocnicza

11. Oświetlenie pomocnicze

12. Ogranicznik głębokości wiercenia

Rys.B 13. Ładowarka

14. Przycisk wskaźnika poziomu naładowania baterii

15. Wskaźnik poziomu naładowania baterii Rys.C 16. Przycisk blokady akumulatora Rys.D 17. Wiertło Rys.F 18. Pierścień gumowy do zbierania pyłu Rys.H 19. Ś ruba zab ezpieczając a uchwyt wierta rski z wieńce m

zębatym*

20. Uchwyt wiertarski z wieńcem zębatym*

21. Trzpień mocujący SDS-plus do uchw ytu wiertarskiego*

Rys.J 22. Klucz do uchwytu wiertarskiego z wieńcem zębatym*

23. Tuleja uchwytu*

* Opisany lub przedstawiony osprzęt nie należy w całości do wyposażenia standardowego elektronarzędzia.

DANE TECHNICZNE:

Model

Napięcie zasilania Prędkość obrotowa bez obciążenia Energia udaru Uchwyt wiertarski

Maksymalna średnica

wiercenia

drewno stal

beton Waga (z akumulatorem) Poziom ciśnienia akustycznego (LpA) Poziom mocy akustycznej (LwA) Tolerancja pomiaru K K

Poziom wibracji wg EN 62841

LpA, LwA

uchwyt główny а uchwyt pomocniczy а

Tolerancja pomiaru K

h,НD

TMM20

20 V d.c.

n = 0-1850/min

2 J

SDS-plus

30 mm 13 mm 18 mm 2,75 kg

93,6 dB(A)

104 dB(A)

3 dB(A)

5,677 m/s

6,334 m/s

1,5 m/s²

Typ akumulatora Li-ion Napięcie ładowania akumulatora

20 V

Pojemność akumulatora 4Ah

Napięcie zasilania ładowarki

220-240V AC, 50-60Hz Napięcie wyjściowe 20V DC,2A ładowarki Czas ładowania

Podany poziom drgań jest reprezentatywny dla podstawowych zastosowań elektron arzędzia. Jeżeli elektrona rzędzie u żyte zostan ie do in nych zastosowań lub z innymi narzędziami roboczymi, a także jeśli nie będzie wysta rczająco ko nserwowane, poziom wibrac ji może odbie gać od podanego. Podane powyżej pr zyczyny mogą spowodować podwyższenie ekspozycji na wibracje podczas całego czasu pracy. Należy wprowadzić dodatkowe środki bezpieczeństwa, mające na celu ochronę operatora przed skutkami ekspozycji na wibracje, np.: konserwacja elektronarzędz ia i narzędz i roboczych, za bezpieczenie odpowied niej temperatury rąk, ustalenie kolejności operacji roboczych. Deklarowana całkowita wartość drgań i deklarowane wartości emisji hałasu

120 min

zostały zmierzone zgodnie ze standardową metodą badawczą i mogą być wykorzystane do porównania jednego narzędzia z innym. Deklarowane wartości całkowite drgań i deklarowane wartości emisji hałasu można wykorzystać we wstępnej ocenie narażenia.

Ostrzeżenia:

Wib racj e i em isja hał asu pod czas rze czy wis tego uży tkow ania elektronarzędzia mogą różnić się od deklarowanych wartości w zależności od sposobu, w jaki narzędzia są używane, w szczególności od rodzaju obrabianego przedmiotu. Należy określić środki bezpieczeństwa w celu ochrony operatora, które opierają się na oszacowaniu narażenia w rzeczywistym stanie użytkowania (biorąc pod uwagę wszystkie części cyklu operacyjnego, takie jak czasy, w których narzędzie jest wyłączone i kiedy pracuje na biegu jałow ym za wyjątkiem czasu wyzwalania).

PRZED PRZYSTĄPIENIEM DO PRACY:

Przed każdym użyciem należy skontrolować, czy ruchome części urządzenia funkcjonują prawidłowo i nie są zablokowane, nie są pęknięte lub uszkodzone, co mogłoby mieć wpływ na prawidłowe funkcjonowanie urządzenia. Uszkodzone narzędzie należy przed użyciem oddać do naprawy.

n Ładowanie akumulatora

Młotowiertarka dostarczana z akumulatorami częściowo naładowanymi.

Stan naładowania można sprawdzić naciskając przycisk wskaźnika poziomu naładowan ia baterii (14)(p atrz rys. B). Jedna świecą ca dioda LED odpowiada niskiemu poziomu naładowania baterii, dwie świecące diody oznaczają poziom średni, a trzy świecące diody odpowiadają pełnemu naładowaniu akumulatora. Przed użyciem należy w pełni naładować akumulator.

1. Wcisnąć przycisk blokady akumulatora (16) i wyjąć akumulator (9) z

młotowiertarki (patrz rys. C).

2. Podłączyć akumulator (9) do ładowarki (13) (patrz rys. B).

3. Podłączyć wtyczkę ładowarki do gniazdka sieciowego 220-240V, 5060Hz.

n Sygnalizacja ładowania baterii

Świecąca zielona dioda LED na ładowarce informuje o tym, że ładowarka jest podłączona do źródła zasilania. Po podłączeniu akumulatora zapala się dioda czerwona, która informuje, że ładowanie jest w toku. Gdy bateria będzie całkowicie naładowana czerwona dioda zgaśnie i zapali się dioda zielona.

Po zakończeniu ładowania odłącz ładowarkę z sieci i wyjmij akumulator.

UWAGA! Podczas ładowania akumulator może nieco się nagrzać, jest to sytuacja normalna.

Akumulator litowo-jonowy można doładować w dowolnej chwili, nie powodując tym skrócenia jego żywotności. Przerwanie procesu ładowania nie niesie za sobą ryzyka uszkodzenia ogniw akumulatora. Pojemność akumulatorów zmniejsza się z czasem. Po 100 cyklach ładowania czas pracy akumulatora i maksymalny moment obrotowy

wiertarko-wkrętarki nieznacznie się zmniejszą. Spadek ten będzie trwał,

dopóki bateria nie osiągnie minimalnej pojemności po 250 cyklach ładowania. Jest to normalne i nie oznacza usterki zestawu akumulatorów.

n Rękojeść pomocnicza

Należy zawsze stosować rękojeść pomocniczą (10). Pewne trzymanie narzędzia oburącz ograniczy ryzyko wypadku przy pracy. Rękojeść pomocnicza mocuje się przekładając obejmę rękojeści przez uchwyt narzędziowy i blokuje przez dokręcenie rączką w kierunku zgodnym z ruchem wskazówek zegara (patrz rys.C).

Page 15

Aby móc zająć stabilną i niemęczącą pozycję pracy, można dowolnie wychylić rękojeść pomocniczą. Po pr zekręceniu rączki w kierunku przeciwnym do kierunku ruchu wskazówek zegara, należy wychylić rękojeść pomocniczą na żądaną pozycję i ponownie dokręcić rączkę celem ostatecznego jej zamocowania.

W TRAKCIE PRACY:

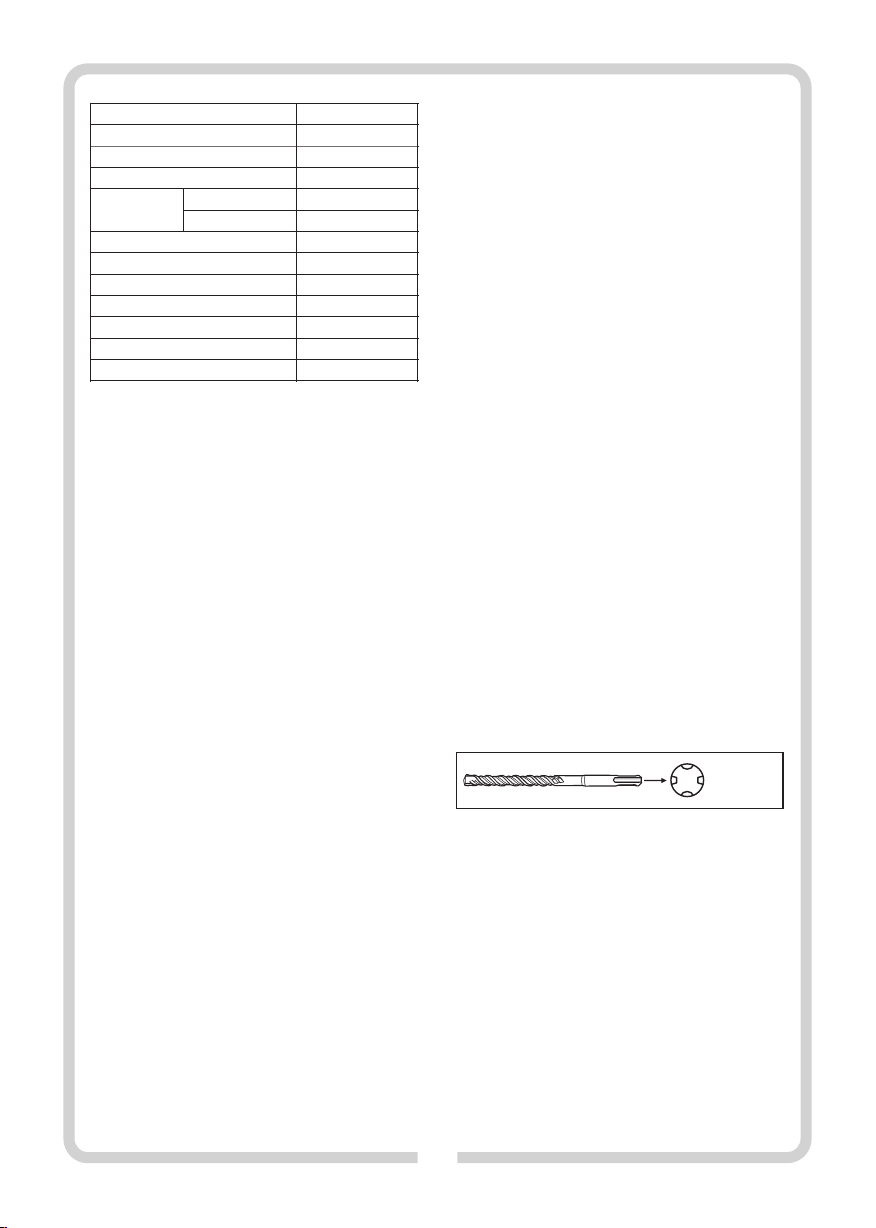

n Dobór wiertła

Do wi ercenia udaroweg o w beto nie, cegle, kamieni u i obrób ki przecinakiem potrzebne są narzędzia SDS-plus, które wkłada się do uchwytu narzędziowego SDS-plus (1).

SDS-plus

W celu wiercenia w stali lub drewnie używa się narzędzi bez SDS-plus (np. wiertła z trzpniem cylindrycznym). Dla t ych narzędzi potrzebne są uchwyty wiertarskie szybkozaciskowe lub z wieńcem zębatym.

Wskazówka: Nie należy używać narzędzi bez SDS-plus do wiercenia udarowego lub obróbki przecinakiem! Narzędzia bez SDS-plus i ich uchwyt wiertarski zostaną przy wierceniu udarowym lub obróbce przecinakiem uszkodzone.

n Wymiana narzędzi

Za pomocą uchwytu narzędziowego SDS-plus można łatwo i wygodnie wymienić narzędzie robocze bez używania dodatkowych narzędzi. Ze względów systemowych narzędzie robocze SDS-plus ma swobodę poruszania. Dlatego na biegu jałow ym występuje bicie. Nie ma to żadnego wpływu na dokładność wierconego otworu, ponieważ wiertło samoczynnie centruje się podczas wiercenia.

Osłona przeciwpyłowa (2) zapobiega w dalekiej mierze wnikaniu pyłu do uchwytu narzędziowego podczas pracy. Należy uważać przy wkładaniu narzędzia na to, by nie uszkodzić osłony przeciwpyłowej (2). Uszkodzoną osłonę przeciw pyłową należy natychmiast wymi enić. Poleca się zlecić przeprowadzenie wymiany w punkcie serwisu.

n Wkładanie narzędzia roboczego SDS-plus (rys. D) ź Ko ńcówk ę mo ntowan ego n arzę dzia nal eży ocz yści ć i lek ko

nasmarować. Zaleca się stosowanie smaru litowego.

ź Przesunąć tuleję zaryglowania (3) maksymalnie do tylu i przytrzymać

w tej pozycji.

ź Oprz yrządowanie należy wkładać do uchwytu narzędziowego kręcąc

nim aż do momentu, gdy wejdzie ono do oporu.

ź Zwolnić tuleję zaryglowania. ź Skontrolować zaryglowanie przez pociągnięcie narzędzia.

n Wyjmowanie narzędzia roboczego SDS-plus

UWAGA: Tuż po zakończeniu pracy narzędzia robocze mogą być gorące. Należy unikać bezpośredniego kontaktu z nimi i stosować odpowiednie rękawice ochronne.

ź Przesunąć tuleję zaryglowania (3) do tylu i wyjąc narzędzie. ź Narzędzia robocze po wyjęciu należy oczyścić.

n Montaż uchwytu wiertarskiego z wieńcem zębatym (rys. H) ź Wkręcić trzpień mocujący SDS-plus (21) do uchwytu wier tarskiego z

wieńcem zębatym (20).

ź Zabezpieczyć uchwyt wier tarski z wieńcem zębatym (20) za pomocą

śruby zabezpieczającej (19).

UWAGA: Należy pamiętać, ze śruba zabezpieczająca ma gwint lewo-

skrętny.

ź Oczyścić wtykany koniec trzpienia mocującego i lekko go nasmarować

smarem litowym.

ź Przesunąć tuleję zaryglowania (3) maksymalnie do tylu i przytrzymać

w tej pozycji.

ź Obracając uchwyt wiertarski wsunąć trzpień mocujący do uchwytu

narzędziowego SDS-plus (1).

ź Zwolnić tuleję zaryglowania. ź Sprawdzić zaryglowanie przez pociągnięcie za uchwyt wiertarski z

wieńcem zębatym.

n Demontaż uchwytu wiertarskiego z wieńcem zębatym (rys.I) ź Przesunąć tuleję zaryglowania (3) do tyłu i zdjąć uchwyt wiertarski z

wieńcem zębatym (20).

ź Po zdemontowaniu należy chronić wymienny uchwyt wiertarski z

wieńcem zębatym (20) przed zabrudzeniem. W razie potrzeby należy lekko nasmarować uzębienie zabieraka.

n Wkładanie narzędzi roboczych bez SDS-plus (rys.J) ź Założyć uchwyt wiertarski z wieńcem zębatym (20). ź Otworzyć uchwyt wiertarski z wieńcem zębatym obracając tuleję na

tyle, aż możliwe będzie włożenie narzędzia roboczego. Włożyć narzędzie robocze.

ź Włożyć klucz (22) w odpowiednie otwory uchwytu wier tarskiego z

wieńcem zębatym i unieruchomić równomiernie narzędzie robocze.

n Wyjmowanie narzędzia roboczego bez SDS-plus

UWAGA: Tuż po zakończeniu pracy narzędzia robocze mogą być gorące. Należy unikać bezpośredniego kontaktu z nimi i stosować odpowiednie rękawice ochronne.

ź Za pomocą klucza do uchwytu wiertarskiego (22) obracać tuleję

uchwytu wiertarskiego z wieńcem zębatym (23) w kierunku zgodnym z ruchem wskazówek zegara, aż będzie możliwe wyjęcie narzędzia roboczego.

ź Narzędzia robocze po wyjęciu należy oczyścić. n Przełączanie trybu pracy

UWAGA: Zmiany trybu pracy dokonywać tylko wtedy, gdy elektronarzędzie jest wyłą czone! W przeciw nym razie elek tronarzędz ie może ulec uszkodzeniu.

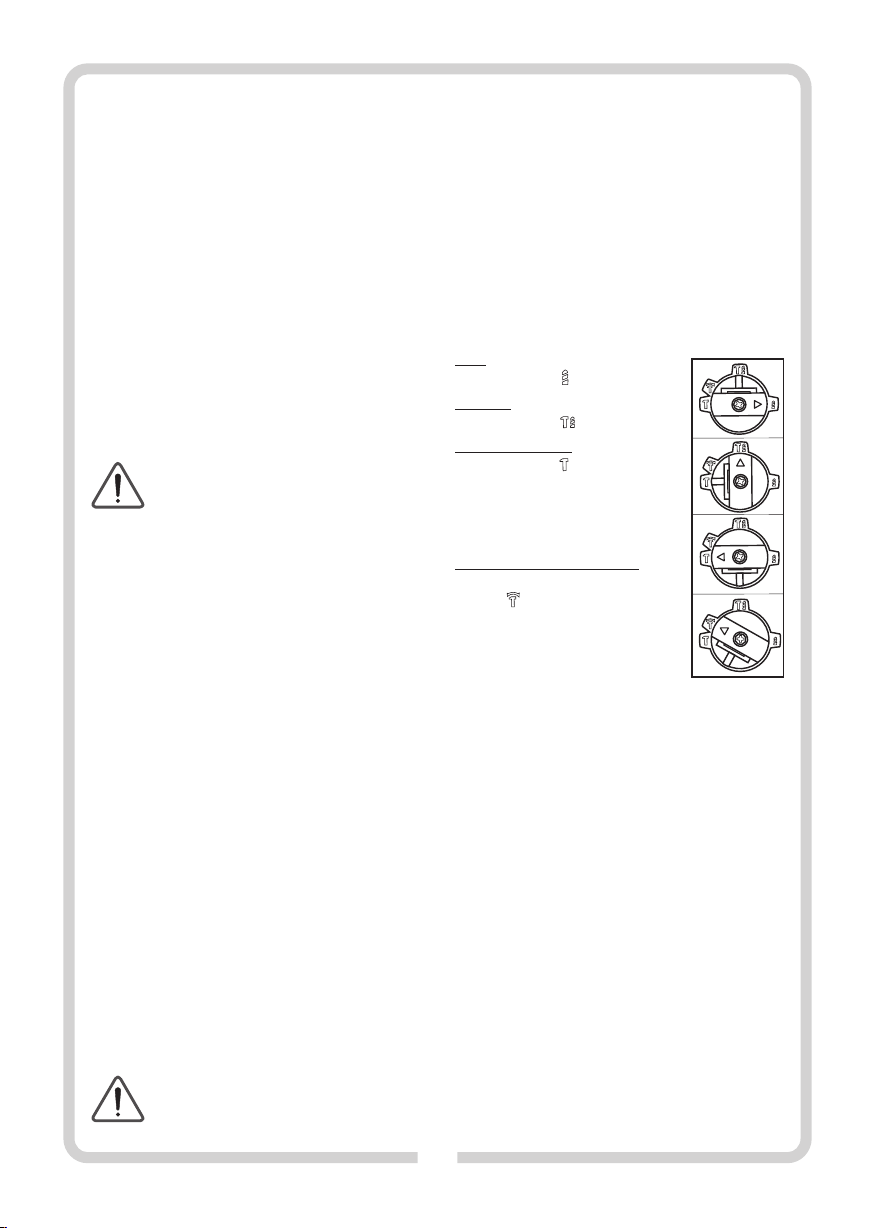

Za pomocą pr zełącznika trybu pracy (6) można wybrać tryb pracy elektronarzędzia. Aby zmienić tr yb prac y należy wcisnąć przycisk zwalniający blokadę (5) i przestawić przełącznik trybu pracy na żądaną pozycję, aż do słyszalnego zaskoczenia zapadki.

Wiercenie: Przestawić przełącznik (6) na symbol - .

Wiercenie z udarem : Przestawić przełącznik (6) na symbol- .

Dłutowanie (blokada obrotów): Przestawić przełącznik (6) na symbol - . W pozycji «Dłutowanie» w momencie

włą czeni a ur ządze nia i lość uder zeń zostaje automatycznie zwiększona; dzięki temu po dczas dłut owania nar zędzie pracuje ze zwiększoną mocą.

Page 16

Zmiana położenia dłuta: Włożyć dłuto do uchwytu narzędziowego. Przełącznik trybu pracy (6) obrócić w położenie - . Obrócić uchwyt narzędziowy ustawiając dłuto w zadanej pozycji roboczej. Przełącznik tr ybu pracy (6) ustawić w położeniu «Dłutowanie». W ten sposób uchwyt narzędziowy zostaje w swoim położeniu zablokowany. Przełącznik trybu pracy (6) w czasie dłutowania musi zawsze pozostawać w pozycji «Dłutowanie».

n Ustawianie głębokości wiercenia (rys. E)

Ogranicznikiem głębokości wiercenia (12) można ustawić pożądaną wielkość zagłębienia wiertła w materiał . Dla tego należy:

ź włożyć trzpień narzędzia roboczego SDS-plus (17) do uchwytu (1) i

osadzić go do oporu. W przeciwnym razie luz narzędzia SDS-plus może spowodować nieprawidłowe ustawienie głębokości wiercenia;

ź wcisnąć przycisk mocowania ogranicznika głębokości wiercenia ( ) i 4

wyciągnąć ogranicznik (12) na tyle, by odległość pomiędzy końcówką wiertła, a końcówką ogranicznika głębokości wynosiła pożądaną głębokość wiercenia ;X

ź zablokować ogranicznik, zwalniając nacisk na przycisk mocowania.

W TRAKCIE PRACY:

n Włączanie/wyłączanie

Zainstalowany włącznik (8) posiada płynną regulację prędkości obrotowej. Aby włączyć elektronarzędzie należy nacisnąć włącznik. Prędkość obrotowa będzie się z większała wraz z głębokością wciśnięcia przycisku. Aby zatrzymać elektronarzędzie należy zwolnić włącznik.

n Wybór kierunku obrotów (patrz rys. G)

Młotowiertarka ma możliwość pracy z obrotem wkręcania zgodnie z ruchem wskazówek zegara (obroty prawe) lub wykręcania sprzecznie z ruchem wskazówek zegara (obroty lewe):

- aby ustawić prawe obroty, należy przesunąć suwak przełącznika lewych / prawych obrotów (7) w lewo (patrząc z tyłu młotowiertarki),

- aby ustawić lewe obroty, należy pr zesunąć suwak przełącznika lew ych / prawych obrotów (7) w prawo (patrząc z tyłu młotowiertarki). Gdy przełącznik kierunku obrotów znajduje się w pozycji środkowej to włącznik (8) jest zablokowany. Do wiercenia należy ustawić prawe obroty. Do w ycofywania wiertła, wyjmowania zaklinowanego wiertła należy ustawić lewe obroty.

n Nastawianie prędkości obrotowej/ilości udarów

Przez zwiększenie lub zmniejszenie nacisku na włącznik (8) można prędkość obrotową/ilość udarów nastawić bezstopniowo.

Lekki nacisk na włącznik (8) powoduje małą prędkość obrotową/ ilość udarów. Zwiększony nacisk podwyższa prędkość obrotową/ilość udarów.

n Oświetlenie pomocnicze

Młotowiertarka wyposażona jest w oświetlenie pomocnicze (11) miejsca

wiercenia/dłutowania, które włącza się po przyciśnięciu włącznika (8).

n Sprzęgło przeciążeniowe

W przypadku, gdy uży wane narzędzie zakleszczyło się lub zablokowało się, to napęd do wrzeciona młotowiertarki zostaje przerwany. Elektronarzędzie należy trzymać zawsze, ze względu na występujące przy tym siły, mocno w obydwu rękach i zająć pewną pozycję pracy. W przypadku zablokowania elektronarzędzia, należy je wyłączyć i

zwo lnić nar zędz ie r obocz e. Po dcza s wł ącza nia zab loko wanej młotowiertarki powstają momenty silnego odrzutu.

WSKAZÓWKI DOTYCZĄCE PRACY:

ź Aby wiercić otwory w płytkach ceramicznych należy przestawić

p rzeł ączni k tr ybu pr acy (6 ) w poł ożen ie « wierc enie» . Po pr zewierceniu otworu w płytce ceramicznej należy przestawić pr zełącznik trybu pracy w położenie «wiercenie z udarem» i pracować dalej z udarem.

ź Przy pracach w betonie, kamieniu i murze należy używać wiertła ze

stopu twardego.

ź Pr zy wierce niu otworów w suf icie dla zabez pieczenia przed

opadając ym pyłem należy używa ć pierścien ia gumowego do zbierania pyłu (18), który zakłada się na wiertło (patrz rys. F).

ź Do wiercenia w metalu należy używać tylko ostrych wierteł do

metalu.

PRZECHOWYWANIE I KONSERWACJA:

Maszynę należy przechowywać w miejscu, niedostępnym dla dzieci, utrzymywać w stanie czystości, chronić przed wilgocią i zapyleniem. Warunki przechowywania powinny wykluczać możliwość uszkodzeń mechanicznych oraz wpływ czynników atmosferycznych.

UWAGA: Zawsze przed rozpoczęciem czynności czyszczenia i konserwacji należy odłączyć akumulator od urządzenia i wyjąć wtyczkę ładowarki z gniazda zasilającego.

Ładowarkę należy czyścić tylko przy użyciu suchej szmatki.

Zewnętrzne plastikowe części maszyny mogą być oczyszczone za pomocą wilgotnej tkaniny i miękkiego czyszczącego środka.

UWAGA: NIGDY nie należy wykorzystywać środków rozpuszczających .

Po wierceniu w betonie, w środowisku silnie pylącym zaleca się przedmuchanie sprężonym powietrzem otworów wentylacyjnych i uchwytu wiertarskiego. Zapobiegnie to uszkodzeniom łożysk, usunie pył blokujący dopływ powietrza chłodzącego silnik.

TRANSPORT:

Młotowiertarkę transportować i składować w kufrze transportowym, chroniącym przed wilgocią, wnikaniem pyłu i drobnych obiektów, zwłaszcza należy zabezpieczyć otwor y wentylacyjne. Drobne elementy, które dostaną się wewnątrz obudowy urządzenia mogą uszkodzić silnik.

W przypadku wyjęcia akumulatora z urządzenia na czas transportu lub magazynowania należy się upewnić, że nie dojdzie do z warcia styków aku mula tora. Z w aliz ki, skr zynk i na rzęd ziowe j lu b po jemn ika transportowego należy usunąć części metalowe, jak np. wkręty, gwoździe, klamry, porozrzucane bity, druty lub opiłki metalowe lub w inny sposób zapobiec zetknięciu się tych elementów z akumulatorem.

OCHRONA ŚRODOWISKA:

UWAGA: Przedstawiony symbol oznacza zakaz umieszczania

zużytego sprzętu łącznie z innymi odpadami (z zagrożeniem karą grzywny). Składniki niebezpiec zne znajdujące się w sprzęcie elektr ycznym i elektronicznym wpływają negatywnie na środowisko naturalne i zdrowie ludzi.

Gospo darstwo domo we powin no prz yczynia ć się do odzy sku i ponownego użycia(recyklingu) zużytego sprzętu. W Polsce i w Europie tworzony jest lub już istnieje system zbierania zużytego sprzętu, w ramach którego wszystki e punkty sprze daży ww. sprzętu mają obowiązek prz yjmować zużyty sprzęt. Ponadto istnieją punkty zbiórki ww. sprzętu.

Page 17

PRODUCENT:

PROFIX Sp. z o.o. ul. Marywilska 34 , 03-228 Warszawa

Niniejsze urządzenie jest zgodne z normami krajowymi i europejskimi, oraz z wytycznymi bezpieczeństwa.

UWAGA! W razie problemów technicznych prosimy kontaktować się z uprawnionym serwisem. Wszelkie naprawy muszą być przeprowadzane przez wykwalifikowany personel, używając oryginalnych części zamiennych.

PIKTOGRAMY:

Objaśnienia ikonek znajdujących się na tabliczce znamionowej i naklejkach informacyjnych na urządzeniu:

«Przed uruchom ieniem pr zeczyt ać instr ukcję obsługi»

«Zawsze stosować okulary ochronne»

«Stosować środki ochrony słuchu»

«Stosować maskę przeciwpyłową»

TYPOWE USTERKI I ICH USUWANIE:

PROBLEM MOŻLIWA PRZYCZYNA ROZWIĄZANIE PROBLEMU

Młotowiertarka nie działa.

Urządzenie nagle się wyłącza.

Brak zasilania, uszkodzenie silnika lub włącznika.

Rozładowana bateria. Doładować baterię. Akumulator osiągnął maksy-

malny limit termiczny.

Sprawdzić stan baterii, w razie potrzeby doładować lub wymienić na nową. Jeżeli elektronarzędzie nadal nie działa, należy je wysłać do ser wisu naprawczego na adres podany w karcie gwarancyjnej.

Poczekać, aż akumulator ostygnie.

Polityka firmy PROFIX jest polityką stałego udoskonalania swoich produktów i dlatego firma rezerwuje sobie prawo zmiany specyfikacji wyrobu bez uprzedniego zawiadamiania. Obrazki, podane w instrukcji obsługi, są przykładowe i mogą się nieznacznie różnić od rzeczywistego wyglądu zakupionego urządzenia. Niniejsza instrukcja jest chroniona prawem autorskim. Kopiowanie/ powielanie jej bez pisemnej zgody firmy Profix Sp. z o.o. jest zabronione.

Page 18

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

АККУМУЛЯТОРНЫЙ ПЕРФОРАТОР TMM20

Перевод оригинальной инструкции

ПЕРЕД НАЧАЛ ОМ ЭКС ПЛУАТАЦИ И НЕОБ ХОДИМО ОЗНАКОМИТЬСЯ С НАСТОЯЩЕЙ ИНСТРУКЦИЕЙ. Хранить инструкцию для возможного применения в будущем. ПРЕДУПРЕЖДЕНИЕ! Необходимо ознакомиться со вс ем и пр ед уп ре жд ен ия ми , к ас аю щи ми ся безопасности при эксплуатации, обозначенными символом и всеми указаниями по технике безопасности.

Несоб людение указан ных ниж е преду прежден ий, кас ающихся безопасности и указаний по технике безопасности может привести к поражению электрическим током, пожару и/или серьёзным травмам тела.

Необх одимо хран ить вс е пред упрежде ния и указ ания, касаю щиеся те хники б езопаснос ти, что бы можн о было воспользоваться ними в будущем.

В указанных ниже предупреждениях слово „электроинструмент” означает электроинструмент с питанием от сети (посредством электрического кабеля) или электроинструмент, питаемый от аккумулятора (беспроводное питание).

ПРЕ ДУП РЕЖД ЕНИЕ ! О бщие пре дуп режд ения , кас ающие ся б езопа сност и пр и эк сплуа тации инструмента.

Техника безопасности на рабочем месте:

а) Необходимо поддерживать порядок и хорошее освещение

на рабочем месте. Беспорядок и плохое освещение являются

причиной несчастных случаев.

б) Н а с ле ду ет ис по ль зов ат ь э ле кт ро ин стр ум ен т в о

в зр ы в оо п а с но й с р ед е , о бр а з ую щ е йс я л е г ко воспламеняющимися жидкостями, газами или пылью.

Электроинструмент создаёт искры, которые могут привести к воспламенению пыли или испарений.

в) Не допускать детей и наблюдателей в места, в которых

применяются электроинструменты. Отвлечение внимания

может привести к потере контроля над электроинструментом.

ПРЕ ДУПР ЕЖД ЕНИЕ ! Об щие пр едуп режд ения , кас ающие ся бе зопа сност и при экс плуат ации инструмента.

Электробезопасность:

а) Штепсельные вилки должны соответствовать сетевым

розеткам. Ни в коем случае не переделывать каким-либо образом штепсельную вилку. Не применять каких-либо удлинителе й электропитан ия в случа е использован ия электроинструментов, имеющих провод электропитания с защи тным заз емляю щим п ровод ником. Отсу тств ие

переделок штепсельных розеток и сетевых розеток снижает опасность поражения электрическим током.

б) Необ ходимо избег ать пр икосно вения к п оверхно сти

заземлённых или закороченных на массу элементов, таких как тр убы, наг рева тел и, р адиа тор ы це нтра льно го отопления и холодильные агрегаты. В случае прикосновения

за зе мл ён но го и ли за ко ро че нн ог о н а м ас су э ле ме нт а увеличивается опасность поражения электрическим током.

в) Не подвергать электроинструменты воздействию дождя

и л и в л а жн ы х у с л ов и й . В с л у ч а е п о п а да н и я в

электроинструмент воды увеличивается опасность поражения электрическим током.

г) Н е со з да в ат ь оп а сн о ст и по в ре ж де н ия к аб е ля

электропитания. Ни в коем случае не использовать кабеля эл ек тр оп ит ан ия , ч то бы пе ре но си ть и ли т ян ут ь электроин струмент ил и для из влечения шт епсельной вил ки и з ро зетк и. К абел ь эл ектро пита ния до лжен находится вдали от источников тепла, масел, острых краёв и движущихся частей. Повреждённые или запутанные кабели

эл ек тр оп ит ан ия у ве ли чи ва ют оп ас но ст ь по ра же ни я электрическим током.

д) Е сли э лектро инстру мент э ксплуа тирует ся на све жем

воз духе , сл едуе т исп ольз оват ь уд лини тели каб еля элек тропи тания , пре дназн аченны е для раб оты в не п ом е щ ен и й . И с п о ль з о в а ни е у д л и ни т е л я к а бе л я

электропитания, предназначенного для работы вне помещений, снижает опасность поражения электрическим током.

е) Рекомендуется подключение устройства к электрической

сети, снабженной выключателем остаточного тока (RCD) с током выключения 30 мА или менее.

ё Если эксплуатация электроинструмента во влажной среде )

неизбежна, в качестве защиты от напряжения питания нео бход имо исп ольз овать защ итно е ус тройс тво по разностному току (RCD). Применение защитного устройства по

разностному току снижает опасность поражения электрическим током.

ПРЕ ДУПР ЕЖДЕ НИЕ! Об щие пре дупр ежде ния, кас ающие ся бе зопас ности при эксп луата ции инструмента.

Индивидуальная безопасность:

а) На сто яще е о бо руд ова ни е н е п ред наз на чен о д ля

эксплуатации лицами (включая детей) с физическими, сен сорны ми ил и умс твенн ыми огра ничен иями ил и ли цами , н е и меющ ими оп ыта или не зн ающи ми обо руд ован ия, ра зве чт о эт о ос ущес твля етс я по д на дзо ро м и ли в со отв ет ств ии с ин стр ук цие й п о экс плу атац ии об оруд ова ния, пе реда нно й ли цам и, отвечающими за их безопасность.

б) Необходимо быть предусмотрительным, наблюдать за

работой и руководствоваться здравым смыслом во время эк с пл уа та ци и эл е кт ро ин ст ру ме нт а. Н е сл е ду ет эк спл уат ир ова ть эл ект ро инс тру мен т в со сто ян ии переутомления или находясь под действием наркотиков, алкоголя или лекарств. Мгновение невнимания во время

эксплуатации электроинструмента может быть причиной травмы пользователя.

в) Нео бход имо при меня ть сре дст ва л ично й з ащит ы.

Необходимо обязательно работать с защитными очками.

Примене ние в соот ветствующих условиях средств личной за щ ит ы , т а ки х к ак п ро ти в оп ыл ь ны й ре с пи ра т ор , противоскользящая обувь, каска или средства защиты слуха снизит риск получения травмы.

г) Н еобходи мо изб егать случ айного зап уска в работ у.

Page 19

Прежде чем вставить вилку кабеля электропитания в

сетевую розетку или подключить аккумулятор, а также перед тем, как поднять или перенести электроинструмент, не обх од имо уб ед итс я, чт о в клю ча тел ь эл ект ро инст румент а нахо дится в п оложен ии «вы ключен о».

Перенос электроинструмента с пальцем на выключателе или под ключ ение эле ктро инст румен та к сети пита ния при включенном выключателе может прив ести к несчас тному случаю.

д) Прежде, ч ем запустить электро инструмент в работу,

необходимо устранить все ключи. Ключ, оставшийся во

вращающейся части электроинструмента, может привести к травме пользователя.

е) Не следует слишком сильно наклоняться. Необходимо всё

вре мя с охр анят ь ус тойч ивос ть и рав нов есие . Эт о

позво ляет лу чше кон тролиро вать эл ектроин струмен т в неожиданных ситуациях.

ж) Необходимо иметь соответствующую одежду. Не работать

в свободной одежде или с бижутерией. Необходимо, чтобы волосы пользователя, его одежда и рукавицы находились вдали от движущихся элементов. Свободная

одежда, бижутерия или длинные волосы могут быть зацеплены движущимися частями.

з) Если оборудование приспособлено для присоединения

внешнего пылеотвода (пылеулавливающего устройства) и погл отителя пы ли, необхо димо убедит ся, что они присоединены и пр авильно применяю тся. Применение

поглотителей пыли может уменьшить опасность, связанную с запыленностью.

и) Не позвольте, чтобы навыки, приобретенные благодаря

частому пользованию электроинструментом, позволили Вам почувствовать себя самоуверенно и проигнорировать правила техники безопасности. Неосторожные действия

могут вызвать серьезные травмы в течение доли секунды.

ПРЕ ДУП РЕЖД ЕНИ Е! О бщи е пр едуп реж дени я, кас ающи еся б езоп асно сти п ри э кспл уатац ии инструмента.

Эксплуатация и уход за электроинструментом:

a) Не допускать перегрузки электроинструмента. Применять

эле ктрои нстру мент с м ощнос тью, со ответ ствую щей выполн яемой ра боте. На длежащий электр оинструм ент

позволит лучше и безопаснее работать при нагрузке, на которую он рассчитан.

б) Н е след ует пр именять элект роинстр умент, есл и его

включатель не включатся и не выключается. Каждый

электр оинструм ент, кот орый не может включ аться или выключаться выключателем, представляет опасность и должен быть передан на ремонт.

в) Нео бхо ди мо от сое ди нит ь ш теп се льн ую ви лку от

и ст оч ни к а п и та ни я эл е кт ро и нс тр ум е нт а и /и ли отсоединить аккумулятор прежде чем выполнить какуюлиб о у стан овк у, з аме ну ч аст и ил и ск лад иров ани е устрой ства. Таки е предуп редительн ые меры безопа сности

снижают риск случайного запуска электроинструмента в работу.

г) Неиспользуемый электроинструмент следует хранить в

недоступном для детей месте и не разрешать тем, кто не зна ком с эл ект ро инс тру мен том ил и н аст оя щей

ин стр укц ией , по льз ова тьс я э лек тро инс тру мен том .

Электроинструмент опасен в руках необученных пользователей.

д) След ует вы пол нять те хнич еск ий у ход за эл ект ро-

инструм ентом. Н еобходимо прове рить соос ность или отсутствие заедания (защемления) подвижных элементов, трещин частей, а также все другие факторы, могущие вл ият ь н а ра бот у э ле ктр ои нст рум ен та. В сл уч ае обнару жения не исправнос ти, необ ходимо в ыполнить ремонт электроинструмента. Причиной многих несчастных

случ аев яв ляетс я непр офесс иональ ный с пособ выпо лнени я технического ухода.

е) Режущий инструмент должен быть острым и чистым.

Соответствующее содержание и уход за острыми кромками режущего инструмента снижает вероятность защемления и упрощает обслуживание.

ж) Электроинструмент, оснащение, рабочие инструменты и т.

п. необходимо применять в соответствии с настоящей ин ст ру кц ие й, уч ит ыв ая ра бо чи е ус ло ви я и в ид выполняемой работы. Применение электроинструмента не по

назначению может привести к опасным ситуациям.

з) При низкой температуре или после длительного перерыва

в э ксплу атаци и рек оменд уется вклю чение элек троинструмента без нагрузки на несколько минут с целью распределения смазки в механизме привода.

и) Для чис тки э лектрои нструм ента п рименя ть мяг кую,

влажную (не мокрую) тряпку и мыло. Не применять бенз ина, раст ворите лей и друг их ср едств, могущ их повредить устройство.

й) Электроинструмент следует хранить/ транспортировать,

уб ед ив ши сь , ч то вс е ег о по дв иж ны е э ле ме нт ы забл окирова ны и защи щены о т разб локиро вки пр и помощи оригинальных элементов, предназначенных для этой цели.

к) Электроинструмент должен храниться в сухом месте и быть

защищённым от пыли и проникания влаги.

л) Тран спо рти ров ку эл ектр оин стр уме нта нео бхо дим о

выполнять в оригинальной упаковке, защищающей от механических повреждений.

м) Де ржа те ли и хв ат ате ль ные по ве рхн ос ти сл ед ует

содержать в чистоте, устраняя с них масло и смазку.

Скользкие держатели и хватательные поверхности не позволяют безопасно держать инструмент и контролировать его в случае возникновения неожиданных ситуаций.

ПРЕ ДУП РЕЖД ЕНИ Е! О бщи е пр еду преж ден ия, кас ающи еся без опас ности при экс плуа таци и инструмента.

Ремонт:

a) Га ра нти йн ый и п осл ег ара нт ий ный ре мо нт св оих

эле ктро инст руме нтов выпо лняе т се рвис ная сл ужба компании PROFIX, что гарантирует высочайшее качество ремонта и использование оригинальных запчастей.

П Р Е Д У П Р Е ЖД Е Н И Е ! А к к у м у л я т о р н ы й пе рфо рат ор, п ред упре жде ния по те хни ке безопасности –

Индивидуальная безопасность:

a) Во вр ем я р або ты с п ерф ора тор ом пр име ня йте

Page 20

средства защиты слуха. Длительное воздействие шума может привести к потере слуха.

б) Выполняя работы, при которых рабочий инструмент может

попасть на скрытую электропроводку, электроинструмент сл ед ует де рж ать з а и зол ир ова нн ые по ве рх нос ти

держателей (рукояток). Прикосновение к проводу сети питания

(кабел ю электр опитания ), наход ящемуся под на пряжение м, может привести к попаданию напряжения на металлические части электроинструмента, а это несёт опасность поражения электрическим током.

в) След ует при меня ть с оотв етс твую щие пр ибор ы дл я

обнаружения укрытых проводов сети питания и попросить о помощь городские коммунальные службы. Контакт с

проводами, находящимися под напряжением, может привести к пожару или пор ажения э лектриче ским токо м. Повре ждение газопроводной трубы может привести к взрыву. Проникновение в водопроводную трубу ведёт к материальным потерям и может привести к поражению электрическим током.

г) Не обрабатывайте материалы с содержанием асбеста.

Асбест является канцерогеном и вызывает раковые заболевания.

д) Необходимо поддерживать чистоту в месте выполнения

работы. Смеси материалов представляют особую опасность.

Пыль лёгких металлов может воспламениться или взорваться.

е) Нео бхо дим о за кре пить об раб атыв аем ый п ред мет .

Проверить, все ли крепящие зажимы зажаты и убедиться, что нет сли шком бол ьшого заз ора. Зак репле ние о браб атыв аемог о предмета в крепящем устройстве или тисках более безопасно, чем удерживание его рукой.

ж) Используйте инструменты с дополнительными рукоятками

из комплекта поставки. Потеря контроля может привести к

травме оператора.

з) Во врем я раб оты сл едует про чно де ржать элек тро-

инструмент двумя руками за основную и вспомогательную рукоятку и сохранять устойчивое положение. Перемещение

элект роинстр умента безопас но, есл и выпол няется обеи ми руками.

и) Следует немедленно отключить электроинструмент, если

заб лок иру ется исп оль зуем ый ра бочи й и нстр уме нт. Необходимо быть гот овым к бол ьшим вибрация м, в результате которых может произойти отброс. Блокировка

применяемого рабочего инструмента может произойти, если электроинструмент перегружен или если будет иметь место его искривление в обрабатываемом предмете.

к) Не о тк лад ыв ат ь э ле кт рои нс тр уме нт , п ок а он не

ос тан ов итс я. Мо жет пр ои зо йти бл ок ир овк а р аб оч его

инструмента, в результате чего будет потерян контроль над электроинструментом.

л) Электроинструменты следует эксплуатировать только с

аккумуляторной батареей, специально предназначенной для их питания. Применение другой аккумуляторной батареи

может привести к травмам или пожару.

Инструкции по безопасности при использовании длинных

свёрл:

a) Ка тег ори ческ и з апре щае тся раб ота ть на ско рос ти,

превышающей максимальную скорость вращения сверла. Обязательно начинайте сверление на низкой скорости и после контакта сверла с обрабатываемой деталью. На более

высоких скоростях вращения сверло может согнуться, если оно

свободно вращается без контакта с обрабатываемой деталью, что может привести к травме.

б) При сверлении прижимайте сверло к обрабатываемой

детали на одной линии со сверлом, не прижимайте сверло слишком сильно. Сверла могут гнуться, вызывая повреждение

или потерю контроля, что может привести к травме.

ПРЕДУПРЕЖДЕНИЕ! Техника безопасности при эксп луатаци и акк умулято ров и з арядны х устройств.

a) Н ео бх о ди мо п ри м ен ят ь то л ьк о а кк ум у ля то р ы,

со от в ет ст ву ющ ие п ри ла га ем ой пр о из во ди те ле м спецификации. В случае применения других аккумуляторов

существует опасность, что корпус аккумулятора треснет и развалится, может иметь место травма тела или пожар.

б) ВНИМ АНИЕ: В с лучае пов режде ния и н еправ ильн ой

эксплуатации аккумулятора может иметь место выделение взр ывоо пасн ых газ ов. Ак куму лято р до лжен все гда нах оди тьс я вд али от ис точн ика огн я. Нео бхо дим о обеспе чить на длежащую вентиля цию в процес се его зарядки. Запрещено оставлять его на длительное время в среде с

высокой температурой (в местах с интенсивным солнечным излучением, вблизи калориферов или там, где температура превышает 40 градусов).

в) Заря дка ак куму лято ра д олжн а ос ущес твля ться при

температуре 15-25 °C.

г) З аряд ку сл едуе т ос ущес твля ть т олько при пом ощи

зарядного устройства, рекомендуемого производителем.

Применение зарядного устройства, предназначенного для зарядки аккумулят орных батарей другого тип а, может прив ести к пожару.

д) Хранить аккумуляторы от воздействия воды и влаги. е) Если необходимо зарядить больше одного аккумулятора,

тр еб уе тся с дел ат ь 3 0- ми ну тны й пе ре ры в м еж ду очередными зарядками.

ж) Категорически запрещено вскрывать аккумулятор. з) При неблагоприятных условиях из аккумулятора может

вытекать жидкость (электролит); необходимо избегать ко нта кта с ж идк ост ью. Ес ли с луч айн о п рои зой дёт попадание жидкости на пользователя, место попадания необходимо промыть водой. Если жидкость попадёт в глаза,

необходим о, кроме тог о, обратитьс я за помощью к врачу. Вытекающая из аккумулятора жидкость может привести к раздражению кожи или ожогам.

и) Если аккумуляторная батарея не используется, необходимо

хранить её вдали от металлических предметов, таких как металлические скрепки, монеты, ключи, гвозди, винты или малые металлические элементы, которые могут привести к короткому замыканию контактов (клемм) аккумуляторов.

Короткое замыкание контактов (клемм) аккумулятора может привести к ожогам или пожару.

к) Не бросать аккумуляторы в огонь. л) Запрещено заряжать повреждённый аккумулятор.

Li-Ion

предписаниями по охране окружающей среды.

Эксплуатация аккумуляторов:

Аккумуляторы предназначены для многократной зарядки, они содержат вредный для окружающей среды литий. П ос л е з а ве р ш ен и я с р ок а с лу ж бы н е об х од и мо

ути лизи ров ать а ккум уля торы в со отве тств ии с

Page 21

Для эт ого необхо димо полно стью разря женный акк умулятор из вл ечь из эл ек тро ин стр ум ент а, сд ать в пу нк т с бор а отработанных аккумуляторов или сдать в магазин, в котором он был приобретён.

Эксплуатация зарядного устройства:

а) За рядку след ует ос уществл ять т олько при пом ощи

заря дного устр ойства , рек оменду емого прои зводителем. Применение зарядного устройства, предназначенного

для зарядки аккумуляторных батарей другого типа, может привести к пожару.

б) За пр ещ ено р ас кру чи ва ть (р аз би рат ь) з аря дн ое

устройство.

в) Зарядное устройство предназначено только для работы

внутри помещения. Нельзя подвергать его воздействию воды

или влаги.

г) Выполнять зарядку только в диапазоне температуры 15-

25 градусов.

д) З апрещ ено вкл адыва ть к акие- либо ме талли чески е

предметы в зарядное устройство.

ПРЕДНАЗНАЧЕНИЕ И КОНСТРУКЦИЯ ПЕРФОРАТОРА:

Аккумуляторный перфоратор предназначен для высверливания отверстий в древесине, металле, пластмассе, керамике, для ударного сверления в кирпиче, камне, бетоне, а также для лёгких долбёжных работ.

Категорически запрещено применять устройство для каких-либо других целей.

Перфоратор предназначен исключительно для бытовых целей.

За пр еще но пр им ен ять е го д ля р або т, тр еб ую щих применения профессионального инструмента.

Каждое применение устройства, несоответствующее указанному выше назначе нию, запр ещено и ведёт к поте ре гарант ии и отсу тствию отв етстве нности про изводи теля з а возн икший в результате этого ущерб. Какие-либо модификации устройства, выполненные пользователем, освобождают производителя от ответственности за повреждения и ущерб, причинённый пользователю и окружающей среде. Даже применяя устройство по назначению, нельзя полностью исключить определённых факторов остаточного риска. С учётом конструкции устройства может иметь место следующая опасность:

- Прикосновение в процессе работы вращающегося сверла рукой

или одеждой оператора.

- Возможность ожога при смене сверла. (В процессе работы сверло

сильно разогревается и чтобы избежать ожогов при его смене, необходимо применять защитные рукавицы).

- Отбрасывание обрабатываемого предмета или его части.

- Искривление или поломка сверла.

n Состав комплекта ź Аккумуляторный перфоратор - шт.1 ź Зарядное устройство 1 - шт. ź Аккумуляторы - 2шт. ź Кейс для транспортировки - 1 шт. ź Инструкция по обслуживанию - 1 шт. ź Гарантийная карта - 1 шт.

n Элементы устройства (см. стр. 2-4)

Рис.A 1. Держатель инструмента SDS-plus

2. Противопыльный защитный кожух

3. Обойма держателя

4. Кнопка фиксации ограничителя глубины сверления

5. Кнопк а снятия блок ировки пе реключател я режима

работы

6. Переключатель режима работы

7. Переключатель направления вращения

8. Включатель

9. Аккумулятор

10. Вспомогательная рукоятка

11. Вспомогательное освещение

12. Ограничитель глубины сверления Рис. 13. B Зарядное устройство

14. Кнопка индикатора уровня заряда батареи 1 . 5 Индикатор уровня зарядки батареи

Рис.C 1 . 6 Кнопка разблокировки аккумулятора Рис.D 17. Сверлo Рис.F 18. Резиновое кольцо для сборки пыли Рис Предохраняющий винт для патрона с зубчатым венцом*.H 19.

20. Сверлильный патрон с зубчатым венцом*

21. А даптер (пере ходник ) SDS -plus для сверл ильног о

патрона*

Рис Ключ для сверлильного патрона с зубчатым венцом* .J 22.

23. Муфта патрона*

* Оп исанн ое и п редст авлен ное об орудо вание не от носит ся полностью к стандартному оснащению электроинструмента.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:

Модель

Напряжение питания Переключатель скоростей Энергия удара Сверлильный патрон

Максимальный диаметр

сверления

древесина

бетон

Вес (с аккумулятором) Уровень звукового давления (LpA)

Уровень звуковой мощности (LwA) Погрешность измерения K K

Уровень вибрации согл. EN 62841

LpA, LwA

главная рукоятка a вспом. рукоятка а

Погрешность измерения K

сталь

h,НD

h, НD

TMM20

20 В d.c.

n =0-1850/мин

2 Дж

SDS-plus

30 мм 13 мм 18 мм

2,75 кг 93,6 дБ(A) 104 дБ(A)

3 дБ(A) 5,677 м/с 6,334 м/с

1,5 м/с

Тип аккумулятора Li-ion Напряжение заряда батареи

20 В Ёмкость аккумулятора 4Aч Напряжение питания зарядного

устройства

Выходное напряжение зарядного устройства

Время зарядки

220-240В AC, 50-60Гц

20 DC, AВ 2

120 мин

Page 22

Ук аз анн ый у ров ен ь в ибр ац ии с оот ве тст ву ет ос но вны м применениям электроинструмента. Если электроинструмент будет использован для других применений или с другими рабочими инструментами, а также, если не будет выполнен соответствующий техни ческий уход , уров ень ви брации може т отлич аться от указанного. Указанные выше причины могут привести к усилению воздействия вибраций в течение всего времени работы.

Необходимо применять дополнительные меры безопасности с целью защиты оператора от воздействия вибрации, а именно: технический ухо д за эл ектр оинс трум ент ом и раб очим и и нстр умен тами , обесп ечение соо тветств ующей т емпера туры ру к, опр еделени е очерёдности рабочих операций. Заявленное общее значение вибрации и за явленные значен ия эмиссии шума были измерены в соответствии со стандартным методом испытаний и могут быть использованы для сравнения одного инструмента с другим.

Заявленные общие значения вибрации и заявленные значения эмиссии шума можно использовать в предварительной оценке подверженности опасности.

Предупреждения:

Вибрация и эмиссия шума во время практического использования электроинструмента могут отличаться от заявленных значений в зависимости от способа, которым инструменты используются, в особенности от типа обрабатываемого предмета.

Следует определить средства безопасности с целью защиты оператора, которые основываются на расчете уровня подверженности опасности в с остоя нии реа льног о исп ольз овани я (уч итыв ая вс е эта пы операционного цикла, в ходе которых инструмент выключен и когда ра б от ае т н а хо ло ст о м х од у, з а ис к лю че ни ем в ре ме ни высвобождения).

ПРЕЖДЕ ЧЕМ ПРИСТУПИТЬ К РАБОТЕ:

Перед каждым применением следует проверить, правильно ли работают подвижные элементы устройства, проверить отсутствие их блокировки, трещин или повреждений, так как это может иметь влияние на правильную работу электроинструмента. Прежде чем приступить к эксплуатации, необходимо передать повреждённый инструмент на ремонт.

n Зарядка аккумулятора

Перфоратор поставляется с частично заряженным аккумулятором. Состояние зарядки можно проверить, нажав кнопку индикатора уровня заряда аккумулятора (1 )(см. рис. ). Один светящийся 4 В светодио д соответств ует низкому уровню з аряда батар еи, два свет ящихс я све тодиод а пок азываю т сре дний уро вень, а т ри светящи хся свето диода соот ветствуют полнос тью заряж енному аккум улятору . Преж де чем нача ть исп ользова ть , п ерфорат ор необходимо полностью зарядить аккумулятор.

1. Нажмите кнопку разблокировки аккумулятора (16) и извлеките аккумулятор (9) из перфоратора (рис. С).

2. Подключите аккумулятор (9) к зарядному устройству (13) (см. рис. В).

3. Подключите зарядное устройство к электрической розетке 220-240 В, 50-60Гц.

n Сигнализация зарядки батареи

Свечение зелёного светодиода означает, что зарядное устройство подключено к источнику питания. После подключения аккумулятора

загорится красный светодиод, указывающий, что выполняется

зарядка. Когда аккумуляторная батарея будет полностью заряжена красный светодиод погаснет и загорится зелёный светодиод.

После окончания зарядки, отключите зарядное устройство от сети и извлеките аккумулятор.

ВНИМАНИЕ! Во время зарядки батарея может слегка нагреться, это нормальная ситуация.

Литий-и онный ак кумулятор можно заряжать в произ вольный момент, без с нижения в результат е этого е го долговечн ости. Прекра щение п роцесса заряд ки не несёт риск а повре ждения элементов аккумулятора. Емкость аккумулятора со временем уменьшается. После 100 циклов зарядки срок службы батареи и максимальный крутящий момент дрели-шу руповерта немного уменьш атся. Это снижен ие будет продолжаться, пока батарея не достигнет минимальной емкости после 250 циклов зарядки. Это нормально и не указывает на неисправность аккумуляторной батареи.

n Вспомогательная рукоятка

Необходимо обязательно применять вспомогательную рукоятку (10) . Уве ренно е уде рживан ие ин струм ента дву мя ру ками ограничит возможность несчастного случая во время работы. Чтобы закрепить вспомогательную рукоятку, следует продеть об ойм у ру коя тк и ч ере з с ве рли льн ый па тро н, а за те м зафиксировать её, завинчивая ручку по часовой стрелке см. рис( . B). Для тог о чтоб ы рабо тать в стаби льном, не нап рягающе м по ло жен ии , м ож но пр ои зв оль но из мен ят ь п ол оже ни е вспомогательной рукоятки. После вращения ручки против часовой стр елки, сле дует пов ернут ь вс помо гател ьную руко ятку в требу емое п оложение и по вторно зави нтить р учку, чтобы окончательно закрепить рукоятку.

ВО ВРЕМЯ РАБОТЫ:

n Выбор сверла

Для ударного сверления в бетоне, кирпиче, камне и для обработки зубилом требуются рабочие инструменты с хвостовиком SDS-plus, вставляемые в держатель системы SDS-plus (1).

SDS-plus

Для сверления в стали или в древесине используются рабочие ин стр ум ент ы б ез хв ос тов ика SD S- plu s ( на пр. св ерл а с ци лин дри чес ким хв ост ови ком ). Дл я э тих ин стр уме нто в необходимы сверлильные патроны быстрозажимного типа или с зубчатым венцом.

УКАЗАНИЕ: Не следует применять рабочие инструменты без хвостови ка SDS-plu s для удар ного сверле ния или об работки зубилом! Рабочие инструменты без хвостовика SDS -plus и их сверлильный патрон в случае выполнения ударного сверления или обработки зубилом будут повреждены.

n Смена рабочих инструментов

При помощи держателя рабочего инструмента SDS-plus можно простым и удобным способом осуществлять смену рабочего инструмента без использования дополнительных инструментов. Система SDS-plus отличается тем, что рабочтовиком SDS-plus имеет определённый люфт. Поэтому на холостом ходу возникают биения.

Page 23

Это никак не влияет на точность высверливаемого отверстия, поск ольку свер ло ав томатич ески цент рируетс я в проц ессе

сверления. Противопыльный защитный кожух (2 ) в значительной мере

предот вращает проник новение пыли в держат ель (па трон) рабочег о инструм ента во время работы. Вста вляя рабо чий ин стр уме нт, не обх оди мо сл еди ть, чт обы не по вре дит ь противопыльный защитный кожух (2). Повреждённый противопыльный защитный кожух необходимо немедленно заменить. Замену рекомендуется выполнять в пункте сервисного обслуживания.

n Установка рабочего инструмента SDS-plus (рис. D) ź Конец устанавливаемого инструмента следует очистить и слегка

смазать.

ź Передвинуть обойму держателя (3) назад и придержать её в

этом положении.

ź Рабочий инструмент вставить в держатель, поворачивая его,

пока он не войдёт до упора.

ź Отпустить фиксирующую обойму. ź Ф ик сац ию не обх од имо п ров ери ть , п от яну в р аб очи й

инструмент.

n Снятие рабочего инструмента SDS-plus

ВНИМ АНИЕ: Сра зу же пос ле око нчания работ ы рабочий инструмент может быть горячим. Избегать непосредственного контакта с ним и использовать

соответствующие защитные рукавицы.

ź Сдвиньте обойму держателя (3) назад и выньте рабочий

инструмент из патрона.

ź Рабочий инструмент после извлечения следует очистить. n

HУстановка сверлильного патрона с зубчатым венцом (рис. )

ź Ввинтит ь адаптер SDS-pl us (21) в све рлильный па трон с

зубчатым венцом (20).

ź При помощи предохранительного винта (19) предохранить

сверлильный патрон с зубчатым венцом (20) от отсоединения.

ВНИМАНИЕ: Необходимо помнить, что предохранительный винт имеет левую резьбу.

ź Очистить вставляемый конец адаптера и слегка его смазать

литиевой смазкой.

ź Передвинуть обойму держателя (3) назад и придержать её в

этом положении.

ź Вращая сверлильный патрон с зубчатым венцом, вдвигать

хвостовик адаптера в держатель SDS-plus (1), пока он не войдёт до упора.

ź Отпустить фиксирующую обойму. ź Пров ерить ф иксацию, потяну в за сверл ильный патро н с

зубчатым венцом.

n Снятие сверлильного патрона с зубчатым венцом (рис. I) ź Оттянуть обойму держателя (3) назад и снять сверлильный

патрон с зубчатым венцом (20).

ź После снятия сменного сверлильного патрона с зубчатым

венцом (20) следует защищать его от загрязнения. В случае необходимости слегка смазать зубья муфты смазкой.

Установка рабочего инструмента без хвостовика SDS-plus (рис. J)

n ź Установить сверлильный патрон с зубчатым венцом (20).

ź Открыть сверлильный патрон с зубчатым венцом, вращая

м уфту, пока не появится возможн ость вставит ь рабочий инструмент. Вставить рабочий инструмент.

ź Вставить ключ (22) в соответствующие отверстия сверлильного

патрона с зубчатым венцом и равномерно зафиксировать рабочий инструмент.

Снятие рабочего инструмента без хвостовика SDS-plus

ВНИМ АНИЕ: Сраз у же п осле окон чания работ ы рабочий инструмент может быть горячим. Избегать непосредственного контакта с ним и использовать

соответствующие защитные рукавицы.

ź Используя ключ сверлильного патрона (22) вращать муфту

сверлильного патрона с зубчатым венцом (23) по часовой стрелке, пока не станет возможным извлечение рабочего инструмента.

ź Рабочий инструмент после извлечения следует очистить. n Переключение режима работы

ВНИМАНИЕ: Меняйте режим работы только при выключенном электроинструменте! В противном случае электроинструмент может быть поврежден.

Используя переключатель режима работы (6), можно выбрать режим работы электроинструмента. Для смены режима работы необходимо нажать кнопку снятия блокировки (5) и установить переключатель режима работы в необходимое положение, до слышимого звука срабатывания защёлки.

Сверление : Установить переключатель (6) на символ - . Ударное сверление : Установить переключатель (6) на символ - .

Долбление (блокировка вращения):

Установить переключатель ( ) на символ - . 6 В по лож ени и « Дол бле ние » в мо мен т включения устройства количество ударов автоматически увеличится; благодаря этому во в ремя дол бления э лектроинст румент работает с повышенной мощностью. Изменение положения зубила: Встави ть зуби ло в д ержатель рабо чего инструмента. Пе ре кл юч ат ел ь р еж им а р аб оты ( 6) повернуть в положение - . П о в е рн у т ь д е р ж а т е л ь р а б о ч е г о инструмента, устанавливая зубило в рабочее положение. Переключатель режима работы ( 6) установить в положение «Долбление». При этом держатель рабочего инструмента будет зафиксирован в одном положении. Переключатель режима работы (6) во время долбления должен обязательно находиться в положении «Долбление».

n EУстановка глубины сверления (рис. )

Огран ичителем глубин ы сверл ения (1 2) мож но уста новить требуемую величину углубления сверла в материал. Для этого необходимо:

ź вставить хвостовик SDS -plus рабочего инструмента (17) в

Page 24

держатель (1) и вдвинуть его до упора, иначе подвижность

рабочего инструмента с хвостовиком SDS-plus может привести к неправильной установке глубины сверления.

ź нажать кнопку фиксации ограничителя глубины сверления (4) и

извлечь ограничитель настолько, чтобы расстояние между концом сверла и концом ограничителя глубины соответство- вало требуемой глубине сверления X;

ź заблокировать ограничитель, отпустив кнопку фиксации.

ВО ВРЕМЯ РАБОТЫ:

n Включение/выключение

Установленный включатель (8) имеет плавную регулировку частоты вращения. Чт обы вк люч ить эл ект ро инс тру мен т, не об ход имо на жат ь включатель. При увеличении глубины нажатия кнопки увеличивается частота вращения. Для остановки электроинструмента включатель необходимо отпустить.

n Выбор направления вращения (см. рис. G)

Перфоратор может вращаться в направлении ввинчивания, по ча сов ой ст рел ке (п рав ое вр ащ ени е), ил и в на пр авл ени и вывинчивания - против часовой стрелки (левое вращение):

- чтобы установить правое вращение, необходимо переместить

ползунок переключателя левое / правое вращение (7) влево (если смотреть сзади перфоратора),

- чтобы установить левое вращение, необходимо переместить

ползунок переключателя левое / правое вращение (7) вправо (если смотреть сзади перфоратора). Ес ли пе рек люч ате ль на пра вле ния вр аще ния на ход итс я в центральном положении, включатель 8 заблокирован.( ) Для све рления необхо димо установи ть правое в ращение. Для из влеч ени я св ерл а, о сво бож дени я з акли нин енно го св ерла необходимо установить левое вращение.

n Регулировка частоты вращения / частоты ударов

Увеличивая или уменьшая нажим на включатель (8) можно плавно регулировать частоту вращения / частоту ударов.

При слабом нажиме на включатель (8) частота вращения / частота ударов будет малой. При более сильном нажиме частота вращения / частота ударов увеличивается.

n Вспомогательное освещение

ź Перфоратор оснащён вспомогательной подсветкой (11) места

сверления/долбления, включающейся при нажатии включателя (8).

n Перегрузочное сцепление

В случае заедания (защемления) или блокировки инструмента, привод перфоратора отключается. В связи с возникающими при этом сила ми, эл ектрои нструм ент н еобход имо об язател ьно держ ать обе ими р уками и з анять оп редел ённое ра бочее положение. В случае блокировки электроинструмента, необходимо выключить его и освободить рабочий инструмент. Во время включения заблоки рованного перфо ратора в озникает момент силь ного отброса.

УКАЗАНИЯ ПО РАБОТЕ УСТРОЙСТВА:

ź Для сверления отверстий в керамической плитке необходимо

установить переключатель режима работы (6) в положение «сверление». После того, как будет высверлено отверстие в керамической плитке, необходимо переставить переключатель режима работы в положение «ударное сверление» и выполнять далее сверление с ударом.

ź При сверлении в бетоне, камне и кирпичной стене необходимо

применять свёрла из твёрдого сплава.

ź При сверлении отверстий в потолке, для предохранения от

падающей пыли необходимо применять резиновое кольцо для сбора пыли (18), которое надевается на сверло (см. рис. F).

ź Для сверления металла необходимо применять только острые

свёрла для металла.

ХРАНЕНИЕ И ТЕХНИЧЕСКИЙ УХОД:

Машину следу ет хранит ь в ме сте, недос тупном дл я детей, содержать в чистоте, защищать от влаги и попадания пыли. Условия хранения должны исключать возможность механических повреждений и влияния атмосферных условий.

ВНИМАНИЕ: Прежде чем начать процедуры чистки и технического ухода необходимо отключить аккумулятор от дрели-шуруповерта и извлечь штепсельную вилку зарядного устройства из розетки.

Зарядное устройство нужно чистить при помощи сухой тряпочки.

Внешние пластмассовые элементы могут быть очищены при помощи влажной ткани и деликатного чистящего средства.

ВНИМАНИЕ: ЗАПРЕЩЕНО применять для чистки растворители.

После сверления в бетоне, в условиях сильной запыленности ре ком ен дуе тся вы по лни ть пр од увк у с жат ым во зду хом вентиляционных отверстий и патрона для рабочего инструмента. Это предотвратит повреждение подшипников и устранит пыль, блокирующую приток воздуха, охлаждающего электродвигатель.

ТРАНСПОРТИРОВКА: Перфоратор следует транспортировать и складировать в кейсе для транспортировки, защищающем от влаги, проникновения пыли и

мелких объектов, особенно необходимо защитить вентиляционные отверстия. Мелкие элементы, попавшие вовнутрь корпуса, могут повредить двигатель. Есл и вы вын имает е акк умуля тор из уст ройст ва на врем я тра нспо рти ровк и ил и хр анен ия, уб едит есь , чт о ко нтак ты аккумулятора не будут закорочены. Из чемодана, ящика для инструментов или транспортного контейнера следует удалить металлические детали, такие как винты, гвозди, кронштейны, разбросанные биты, провода или металлические опилки, или иным образом не допустить контакта этих элементов с батареей.

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ:

ВНИМАН ИЕ: Указ анный сим вол озна чает запр ет

размещения использованных электроинструментов вместе с другими отходами (за это грозит наказание в

виде штрафа). Опасные компоненты, имеющиеся в электрическ ом и электро нном оборудова нии, отрицател ьно влияют на окружающую среду и здоровье.

Домашнее хозяйство должно способствовать восстановлению и повторному использованию (рециклированию) использованного оборудования. В Польше и в Европе создаётся или уже существует система сбора использованного оборудования, предусматривающая, что все пун кты пр одажи в/у обо рудован ия обя заны

Page 25

принимать использованное оборудование. Кроме того, имеются пункты приёма в/у оборудования.

ПРОИЗВОДИТЕЛЬ:

ООО «ПРОФИКС», ул. Марывильска 34, 03-228 Варшава, ПОЛЬША

Настоящее устройство соответствует польским и европейским стандартам, а также указаниям по технике безопасности.

ВНИ МАНИЕ ! В с лучае техн ическ их пр обле м обр атите сь в

авторизованный сервисный центр. Все работы по ремонту должны выполняться квалифицированным персоналом с применением оригинальных запасных частей.

ПИКТОГРАММЫ:

Описание знаков, имеющи хся на щи тке и инф ормационных

ТИПИЧНЫЕ НЕИСПРАВНОСТИ И ИХ УСТРАНЕНИЕ:

ПРОБЛЕМА ВОЗМОЖНАЯ ПРИЧИНА РЕШЕНИЕ ПРОБЛЕМЫ

О тс у т с тв и е п ит а н ия ,

Перфоратор не работает.

Нарушение работы

электродвигателя.

по вр ежд ен ие э лек тр одвигателя или включателя.

Разряжена батарея. Зарядить батарею.

Аккумулятор достиг максимального температурного предела.

наклейках на электроинструменте:

Проверить состояние батареи, в случае необходимости выполнить её подзарядку или заменить на новую. Если электроинструмент всё равно не работает, необходимо отправить его в сервисный пункт по указанному в гарантийной карте адресу.

Подождите, пока остынет.аккумулятор

«Перед подключением и началом работы нео бходи мо пр очита ть ин струк цию п о эксплуатации»

«Использовать средства защиты глаз»

«Использовать средства защиты органов слуха»

«Использовать средства защиты верхних дыхательных путей»

Политика компании PROFIX - это политика постоянного совершенствования своих изделий, поэтому компания сохраняет за собой право изменения спецификации изделия без предварительного уведомления. Изображения, имеющиеся в инструкции, являются примерными и могут незначительно отличаться от фактического вида приобретённого электроинструмента. Насто ящая инстр укция по экс плуатаци и защ ищена авто рскими прав ами. Запре щено её копи рование и размножение без согласия ООО «ПРОФИКС».

Page 26

BORMAŞINĂ CU PERCUŢIE CU ACUMULATORI TMM20

INSTRUCŢIUNE DE FOLOSIRE

Traducere din instrucţiunea originală

ÎNAINTE DE UTILIZARE, CITIŢI ACESTE INSTRUCŢIUNI. Păstrează instrucţiunile pentru o folosire viitoare. ATENŢIE! Citeşte toate avertismentele referitoare la protecţia muncii marcate cu simboluri şi toate

indicaţiile referitoare la utilizarea în siguranţă.

Nerespectarea avertismentelor de mai jos, poate duce la accidente şi la electrocutare, incendiu şi/sau la vătămări corporale.

Păstreaz ă toate aver tismentele şi in dicaţiile referitoa re la protecţia muncii, pentru a le folosi în viitor.

În avertismentele de mai jos, termenul “unealtă electrică” înseamnă unealtă care este alimentată de la reţea (cu cablu de alimentare) sau unealtă electrică alimentată din baterie (fără cablu).

ATENŢIE! Reguli generale de protecţie a muncii.

Siguranţa la locul de muncă:

a) La locul de muncă păstrează curăţenie şi bună iluminare. Zonele

şi bancurile de lucru aglomerate cheamă accidentele.

b) Nu utilizaţi unealta electrică în atmosferi explozive, formate din

lichide inflamabile, gaze sau lichide. Unelata electrică produce

scântei, care pot aprinde praful sau aburii.

c) Ţineţi copiii departe de locurile în care unealta electrică este

folosită. Distragerea atenţiei poate duce la pierderea atenţiei asupra

uneltei electrice.

ATENŢIE! Reguli generale cu privire la utilizarea în siguranţă a uneltei.

Siguranţa electrică:

a) Ştecherul uneltei electrice trebuie să fie conforme cu priza. Este

interzisă modificarea ştecherului. Este interzisă utilizarea prelungitoarelor în cazul uneltelor electrice cu cablu de legare la pământ de protecţie. Nemodificarea ştecherelor şi a prizelor

micşorează riscul de electrocutare.

b) Evitaţi să atingeţi suprafaţa de împământenire sau conectările

la masă, cum ar fi conducte, radiatoare, radiatoare de încălzire centrală şi frigidere. În cazul atingeri părţilor împământenite, creşte

riscul de electrocutare.

c) Nu expuneţi sculele electrice în condiţii de ploaie sau mediu

umed. În caz de infiltraţie cu apă, creşte riscul de electrocutare.

d) Nu abuzaţi de cablurile de conectare. Nu folosiţi cablul de

alim entare la m utarea, trag erea u neltei sau trag erea ştecherului din priză. Păstraţi cablul de alimentare departe de surse de căldură, ulei, muchii ascuţite sau părţi în mişcare.

Cablurile deteriorate sau încurcate cresc riscul de electrocutare.

e) În cazul în c are unealta electrică este folosită în aer liber,

conectarea trebuie efectuată cu ajutorul prelungitoarelor destinate funcţionării în aer liber. Folosirea prelungitorului destinat

funcţionării în aer liber, micşorează riscul de electrocutare.

f) Vă recomandăm să racordaţi aparatul la o reţea electrică dotată

cu un comutator cu curent diferenţial (RCD) cu amperaj de acţionare de 30mA sau mai mic.

g) În cazul în c are unealta electrică este folosită în mediu umed,

este inevit abilă, u tilizarea unui dispoz itiv de prote cţie împotriva tensiunii de alimentare, cum ar fi aplicarea unui dispozitiv de curent rezidual (RCD). Folosirea RCD micşorează riscul

de electrocutare.

ATENŢIE! Avertismente generale cu privire la siguranţa

folosirii uneltei.

Siguranţă personală:

a) Acest echipament nu este destinat utilizării de către persoane

(inclusiv copii) cu ab ilităţi fizice reduse, senzo riale sau mentale, sau de persoane care nu au experienţă sau nu cunosc echipa mentul, cu e xcepţia c azului în c are are loc su b supraveghere sau în conformitate cu instrucţia de folosire a echipamentului, de către o persoană responsabilă pentru siguranţa lor.

b) Trebuie să fiţi atent, să aveţi grijă ce faceţi şi să păstraţi bun

simţ în timpul folosirii uneltei electrice. Nu folosiţi unealta

electrică, când sunteţi obosiţi sau sub influenţa drogurilor, alcoolului sau a medicamentelor. Un moment de neatenţie în timpul

lucrului cu unelata electrică poate cauza vătămări personale grave.

c) Folosiţi echipament de protecţie. Purtaţi întotdeauna ochelari

de protecţie. Folosind echipamentul de protecţie cum ar fi masca de

praf, pantofi cu anti-alunecare, caşti sau protecţie auditivă, micşoraţi riscul de vătămare.

d) Evitaţi pornirea accidentală. Înainte de conectarea la sursa de

alimentare şi/sau înainte de conectarea bateriei şi înainte de ridicarea sau mutarea uneltei asiguraţivă că comutatorul uneltei electrice este în poziţia oprită. Mutarea uneltei electrice cu

degetul pe comutator sau conectarea uneltei electrice la reţeaua de alimentare în poziţia pornită poate provoca un accident.

e) Înainte de pornirea uneltei electrice îndepărtaţi toate uneltele

din apropiere. Lăsarea de unelte pe părţile de mişcare ale uneltei

electrice poate duce la vătămări corporale.

f) Nu vă aplec aţi prea mult. Trebuie să staţi sigur şi să menţineţi

echilibrul. Acest lucru va permite un control mai bun asupra uneltei

electrice în situaţii neaşteptate.

g) Îmbrăc aţi-vă co respunzător. Nu pu rtaţi ha ine largi sau

bijuterii. Ţineţi părul strâns, hainele şi mănuşile departe de părţile în

mişcare. Hainele largi, bijuteria sau părul lung se pot agăţa de părţile în mişcare.

h) Da că e chi pam ent ul e ste po tri vit pe ntr u c one cta rea

extractorului de praf extern şi a colectorului de praf, asiguraţivă că acestea sunt conectate şi folosite corect. Folosirea

colectorului de praf poate reduce riscul de pericole legate de prăfuite.

i) Nu permiteți ca abilitățile obținute prin utilizarea frecventă a

sculei electrice să vă facă să vă simțiți prea încrezători în sine și să ignorați regulile de siguranță. Acțiunile necorespunzătoare pot

provoca vătămări grave într-o fracțiune de secundă.

ATENŢIE! Avertismente generale cu privire la folosirea

în siguranţă a uneltei.

Utilizarea şi îngrijirea uneltei electrice:

a) Nu supraîncărcaţi unealta electrică. Utilizaţi o unealtă electrică

în funcţie de puterea necesară muncii efectuate. Unealta electrică

corectă va permite o funcţionare mai bună şi este sigură în cazul însărcinării, pentru care a fost proiectată.

b) Este interzisă utilizarea uneltei electrice dacă comutatorulnu

porneşte şi nu opreşte unealta. Fiecare unealtă electrică care nu

porneşte sau nu se opreşte este periculoasă şi trebuie reparată.

Page 27

c) Deconectaţi ştecherul de la sursa de alimentare a uneltei

electrice şi/sau deconectaţi bateria înainte de orice setare, schimbare de părţi sau depozitare. Aceste mijloace de protecţie reduc

riscul unei porniri accidentale a uneltei electrice.

d) Unealta electrică nefolosită trebuie depozitată departe de copii

şi nu trebuie împrumutată persoanelor care nu cunosc unealta electrică sau care nu au citit această instrucţie de folosire a uneltei electrice. Unelata electrică este periculoasă când este folosită de

o persoană fără experienţă.

e) Unelata electrică trebuie bine întreţinută. Trebuie controlată

alinierea sau bruierea pieselor în mişcare, ruperea pieselor şi alţi factori care pot avea influenţă la funcţionarea uneltei electrice. Dacă găsim o deteriorare, unealta electrică înaintea folosirii tre buie rep arat ă. Ca uza mul tor acc ide nte e ste înt reţi nere a

necorespunzătoare a uneltei electrica.

f) Uneltele de tăiere trebuie să fie ascuţite şi curate. Întreţinerea

părţilor ascuţite ale uneltelor de tăiere reduce riscul de blocare în material şi uşurează folosirea.

g) Un ealta el ectrică , echip amentul, unel tele de lucru, etc.

trebuiesc folosite în conformitate cu această instrucţie, ţinând cont de tipul şi concondiţiile de lucru. Utilizarea uneltei electrice în alt

mod decât este destinaţia, poate duce la situaţii periculoase.

h) La temperaturi scăzute, sau după o perioadă îndelungată de

nefolosire, este recomandată pornirea uneltei electrice fără sarcină pentru câteva minute pentru a distribui corect unsoarea în mecanismul de transmisie.

i) Pentru curăţirea uneltei electrice folosiţi o cârpă moale, umedă

(nu udă) şi săpun. Nu folosiţi benzină, diluanţi sau alte mijloace

care pot deteriora echipamentul.

j) Unealta electrică trebuie depozitată/transportată numai după

ce ne-am asigurat că toate elementele în mişcare sunt blocate şi asigurate cu ajutorul elementelor originale destinate blocării.

k) Unealta electrică trebuie păstrată într-un loc uscat, asigurat

împotriva prafului şi a umezelii.

l) Transportul uneltei electric trebuie să aibă loc în ambalajul

original, asigurat împotriva deteriorărilor mecanice.

m) Mânerele și suprafețele de prindere trebuie să fie menținute

curate fără ulei și grăsime. Mânerele și suprafețele de prindere

alunecoase nu permit ținerea în siguranță și controlul sculei în situații neașteptate.

ATENŢIE! Avertismente generale cu privire la folosirea în siguranţă a uneltei.

Repararea:

a) R ep ara ţi i î n g ara nţ ie şi p ost gar an ţie al e un elt el or

dumneavoastră electrice sunt efectuate de Service-ul PROFIX, ceea ce garantează calitatea cea mai ridicată a reparaţiilor şi utilizarea de piese originale de schimb.

ATENŢIE! , Bormaşină cu percuţie cu acumulatori

avertizări referitoare la siguranţă –

Siguranţa personală:

a) Folosiţi protecţie auditivă în timp ce utilizaţi bormaşină cu

percuţie Expunerea la zgomot poate provoca pierderea auzului.

b) În timpul lucrului, când este posibil, ca unealta să nimerească

cabluri electrice ascunse, unealta electrică trebuie ţinută de părţile izolate ale mânerelor. Contactul cu cablul reţelei de alimentare

aflate sub tensiune poate cauza transmiterea tensiunii pe părţile metalice ale uneltei electrice, fapt ce poate cauza electrocutarea.

c) Utilizaţi instr umente adecvate de local izare a c ablurilor

ascunse de alimentare sau cereţi ajutor de la instituţiile municipale. Contactul cu cablurile aflate sub tensiune poate cauza

apariţia incendiului sau electrocutarea. Deteriorarea ţevii de gaz poate cauza explozie. Perforarea conductei de apă şi canalizare poate cauza

pagube materiale sau electrocutare.

d) Nu prelucraţi materiale care conţin azbest. Azbestul este considerat

a fi cancerigen.

e) Locul de muncă trebuie păstrat curat. Amestecul de materiale este

foarte periculos. Pulberile de metal uşor se pot aprinde sau exploda.

f) Asiguraţi elementul prelucrat. Asiguraţivă că toate elementele de

fixare sunt bine strânse şi verificaţi să nu fie prea mari distanţe. Fixarea elementului prelucrat în echipamentul de fixare sau menghină este mai sigur decât ţinerea elementului cu mâna.

g) Unealta trebuie folosită cu mânerul suplimentar livrat cu

unealta. Pierderea controlului poate cauza vătămări corporale ale

operatorului.

h) Unealta electrică în timpul utilizării trebuie ţinută cu ambele

mâini de mânerul principal şi suplimentar, menţinând o poziţie stabilă. Utilizarea uneltei electrice este mai sigură dacă este ţinută cu

ambele mâini.

i) Opriţi imediat unealta electrică, dacă se blochează unelata

folosită. Fiţi pregătiţi pentru vibraţii puternice, care pot duce la recul. Unealta utilizată se blochează când: unealta electrică este

supraînsărcinată, sau când se îndoaie în element.

j) Înainte de aşezarea uneltei elec trice pe banc, aşteptaţi până

unelata se opreşte. Unelata folosită se poate bloca şi duce la pierderea

controlului asupra acesteia.

k) Folosiţi unealta electrică doar cu bateria, acumulatorul special

proiectat/ă pentru alimentarea acesteia. În cazul în care folosiţi altă

baterie, acumulator există riscul de rănire sau de incendiu.

Instrucțiuni de siguranță în cazul utilizării burghiilor lungi:

a) Nu lucrați niciodată la o viteză mai mare decât viteza maximă a

burghiului. Întotdeauna începeți găurirea la viteză mică, după ce burghiul intră în contac t cu piesa de prelucrat. La viteze mai

mari, burghiul se poate îndoi, în cazul în care se rotește liber fără contact cu piesa de prelucrat, provocând vătămări corporale.

b) În timpul găuririi, apăsați burghiul pe piesa prelucrată în linie

cu burghiul, nu apăsați prea tare burghiul. Burghiile se pot îndoi,

provocând deteriorări sau pierderea controlului, ceea ce poate provoca vătămări.

ATENŢIE! Utilizare sigură a acumulatorilor şi încărcătorilor:

a) Utilizaţi numai acumulatorii care corespund la specificarea dată

de producător. În cazul utilizării unor alte acumulatorii, se poate

întâmpla o crăpare, o descompunere, o vătămare corporală sau un incendiu.

b) ATENŢIE: În cazul în care acumulatorul se deteriorează sau este

folosit necorespunzător pot apărea emisii de gaze explozive. Acumulatorul trebuie ţinut departe de sursa de foc şi trebuie să asiguraţi ventilaţie corespunzătoare în timp ce este încărcat. Nu

lăsaţi acumulatorul pentru mult timp în mediu cu temperatură ridicată (în locuri expuse la lumina soarelui, în apropierea caloriferelor şi în toate locurile unde temperatura depăşeşte 40 C).

c) Încărcarea acumulatorului trebuie să se efectueze în mediul cu

temperatura între 15-25 de grade °C.

d) Înc ărcaţ i une alta doa r cu înc ărcăt orul rec omand at de

producător. În cazul în care folosiţi un încărcător proiectat pentru

Utilizare acumulatoare:

Page 28

încărcarea altor baterii, acumulatoare există riscul de rănire sau de

incendiu.

e) Nu expuneţi acumulatorul la acţionarea apei şi umidităţii. f) Dacă intenţionaţi să încărcaţi mai multe decât un singur

acumulator, trebuie să faceţi o pauză de 30 de minute între încărcării succesive.

g) În nici un caz nu deschideţi acumulatorul. h) În condiţii nefavorabile din acumulator se poate scurge lichid;

evitaţi contactul cu lichidul. În cazul în care utilizatorul intră în contact cu lichidul, trebuie să spălaţi locul cu apă. În caz de contact cu ochiul, trebuie să apelaţi la ajutorul medicului.

Lichidul scurs din acumulator poate provoca iritaţii sau arsuri.

i) În cazul în care nu utilizaţi bateria acumulator, trebuie să o

depozitaţi departe de obiecte metalice precum agrafe de birou, monede, chei, cuie, şuruburi, sau alte obiecte metalide de di men siun i mi ci, car e p ot s cur tcir cuit a b orne le acumulatorului. Scur tcircuitarea acumula torului poate provoca

arsuri sau incendiu.

j) Nu aruncaţi acumulatoarele în foc. k) Nu încărcaţi acumulator stricat.

Acumulatoarele sunt destinate pentru încărcare multiplă, conţin litiu care este dăunător pentru mediul înconjurător. După perioada de folosire, acumulatorul trebuie utilizat în

Li-Ion

conformitate cu legislaţia despre protecţia mediului natural. În acest sens, acumulatorul trebuie total epuizat, scos din electroutilaj şi predat la un punct de utilizare a acumulatoarelor sau la magazinul, în care a fost cumpărat.

Utilizare încărcător:

a) Pentru încărcare folosiţi doar încărcătorul recomandat de

producător. Folosirea încărcătorului proiectat pentru încărcarea altui

tip de baterii acumulatoare poate provoca incendiu.

b) Încărcătorul livrat poate fi folosit doar pentru a încărca

acumulatoarele care sunt livrate împreună cu acesta. Dacă

încărcaţi alte acumulatoare, acestea se pot crăpa sau descompune, vă puteţi răni sau puteţi provoca un incendiu.

c) Nu demontaţi încărcătorul. d) Încărcătorul poate fi folosit doar în încăperil. Nu expuneţi

încărcătorul la acţiunea apei şi a umidităţii.

e) Încărc aţi doar în intervalul de temperaturi 15 -25 C.

o o

f) Nu introduceţi niciun fel de obiecte metalice în încărcător.

DESTINAŢIA ŞI CONSTRUCŢIA BORMAŞINII:

Bormaşina cu percuţie cu acumulatori este destinată pentru găurirea cu percuţie în beton, cărămidă şi piatră cât şi pentru lucrări uşoare de dăltuire. Poate fi folosită de asemenea pentru găurire fără percuţie în lemn, metal, ceramică şi plastic.

Se interzice categoric utilizarea aparatului înorice alt scop.

Bormaşina cu percuţie este destinata numai pentru uz casnic amator.

Este interzisă folosirea uneltei pentru executarea de lucrări care necesită unelte profesionale.

Fiecare utilizare a aparatului neconformă cu destinaţia acestuia, astfel cum a fost descrisă mai sus, este interzisă şi duce la pierderea garanţiei şi lipsa răspunderii producătorului pentru pagubele apărute în aceste cazuri. Toate modificările aparatului efectuate de utilizator îl exceptă pe producător de responsabilitate pentru pagubele provocate utilizatorului şi mediului.

În ciuda utilizării în conformitate cu destinarea, nu pot fi eliminaţi în totalitate anumiţi factori de risc. Datorită construcţiei şi proiectării, putem

întâlni următoarele pericole:

- Atingerea cu mâna a burghiului în mişcare, a îmbrăcăminţii.

- Arsuri în timpul înlocuirii burghiului. (În timpul funcţionării burghiul se încălzeşte, şi pentru a evita arsurile în timpul înlocuirii folosiţi mănuşi de protecţie).

- Reculul elementului prelucrat sau a părţilor acestuia.

- Curbare/rupere a burghiului.

n Completare ź Bormaşina cu percuţie cu acumulatori - buc. 1 ź Încărcător -1 buc. ź Acumulatorii -2 buc. ź Valiză transport - 1 buc. ź Instrucțiuni de utilizare 1 buc.- ź Garanţie 1 buc.-

n Elementele maşinii (vezi pag. 2-4):

Des.A 1. Mâner unealtă SDS-plus

2. Protecţie antipraf

3. Bucşă blocare

4. Buton fixare limitator de adâncime de găurire

5. Buton de eliberare blocadă comutator mod de funcţionare

6. Comutator mod de lucru

7. Comutator direcţie de rotaţie

8. Buton pornire/oprire

9. Acumulator

10. Mâner auxiliar

11. Iluminat auxiliar

12. Limitator adâncime de găurire

Des.B 13. Încărcător

14. Buton indicator nivel de încărcare baterii

15. Indiciul nivelului de încărcare a bateriei Des.C 16. Închizător blocadă acumulator Des.D 17. Burghiu Des.F 18. Inel de cauciuc pentru strângerea prafului Des.H 19. Şurub de protecţie mandrină cu coroană dinţată*

20. Mandrină cu inel dinţat*

21. Bolţ de fixare SDS-plus pentru mandrină* Des.J 22. Cheie pentru mandrina cu coroana dinţată*

23. Bucşă mâner *

* Echipamentul descris sau prezentat nu face parte în totalitate din dotarea standard a uneltei electrice.

DATE TEHNICE:

Model

Tensiune de alimentare Viteză de rotire fără sarcină (Viteza I/II) Еnergie percuţie Mandrina de bormaşină

Diametru maxim de

găurire

lemn oţel beton

TMM20

20 V d.c.

n =0-1850/min

2 J

SDS-plus

30 mm 13 mm 18 mm

Page 29

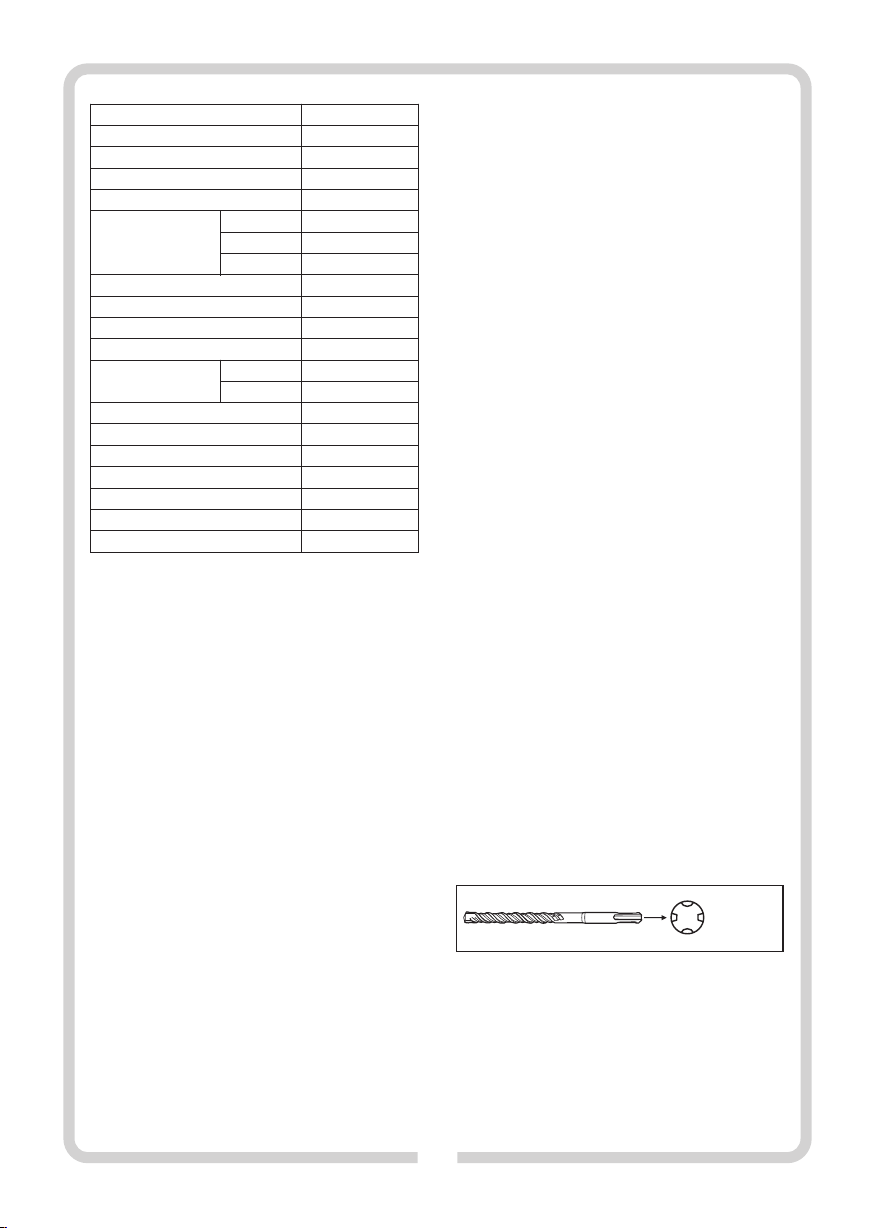

Masă (cu acumulatorul) Nivel de presiune acustică (LpA) Nivel de putere acustică (LwA) Incertitudine K ,K

Nivelul de vibraţii conform EN 62841

LpA LwA

mâner principal a mâner suplimentar a

Incertitudine K

h, HD

2,75 kg

93,6 dB(A)

104 dB(A)

3 dB(A)

5,677 m/s

6,334 m/s

h, HD

1,5 m/s²

Tip de acumulator Li-ion

Tensiune de încărcare acumulator

20 V

Capacitate acumulator 4Ah

Tensiune de alimentare încărcător

220-240V AC, 50-60Hz

Tensiunea de ieșire a încărcătorului 20V DC,2A

Timp de încărcare

120 min

Nivelul m enţionat de vibraţii este repreze ntativ pentru utilizarea aparatului electric. Dacă aparatul electric va fi utilizat pentru alte scopuri sau cu alte instrumente de lucru precum şi dacă nu va fi întreţinut corespunzător, nivelul de vibraţii ar putea diferi de cel indicat. Motivele indicate mai sus pot duce la sporirea nivelului de expunere la vibraţii pe toată durata timpului de funcţionare.

Trebuie să introduceţi mijloace adiţionale de siguranţă, care au scopul de a proteja operatorul de efectele de expunere la vibraţii, de ex.: Întreţinere aparat electr ic şi instru mente de lucru, asig urarea te mperaturii corespunzătoare a mâinilor, stabilirea ordinii operaţiilor de muncă.

Valoarea totală declarată a vibrațiilor și valorile declarate ale emisiei de zgomot au fost măsurate în conformitate cu metoda standard de testare și pot fi utilizate pentru a compara un dispozitiv cu altul. Valoarea totală declarată a vibrațiilor și valorile declarate ale emisiei de zgomot pot fi utilizate în evaluarea inițială a expunerii.

Avertismente:

Vibrațiile și emisiile de zgomot în timpul utilizării efective a sculei electrice pot să difere de valorile declarate în funcție de modul în care sunt utilizate uneltele, în special de tipul piesei prelucrate. Trebuie determinate măsuri de siguranță pentru protejarea operatorului, care se bazează pe estimarea expunerii în starea reală de utilizare (luând în considerare toate părțile ciclului de operare, cum ar fi timpul în care instrumentul este oprit și când funcționează în ralanti, cu excepția timpului de declanșare).

PREGĂTIRE PENTRU UTILIZARE:

Înainte de fiecare utilizare trebuie să verificaţi dacă piesele mobile ale aparatului funcţionează în mod corespunzător şi nu sunt blocate sau deteriorate ceea ce ar putea avea impact asupra modului de funcţionare a uneltei. Unealta deteriorată trebuie reparată înainte de a o utiliza din nou.

n Încărcare acumulator

Bormaşina cu percuţie este livrată cu acumulatorul parţial încărcat. Pentru

a verifica nivelul de încărcare apăsați butonul indicatorului nivelului de încărcare a bateriilor (14) (vezi des. B). În cazul în care doar o singură diodă LED este aprinsă înseamnă că nivelul de încărcare al bateriei este scăzut, în cazul în care se aprind două diode înseamnă că nivelul de încărcare este mediu, iar trei diode aprinse înseamnă că acumulatorul este încărcat integral. Înainte de utilizare trebuie să încărcaţi complet acumulatorul.

1. Apăsați butonul de b locare al ac umulatorului (16 ) și scoateți

acumulatorul (9) din (vezi des. C). bormaşina cu percuţie

2. Conectați acumulatorul (9) la încărcător (13) (vezi des. C).

3. Cuplaţi ştecherul încărcătorului la priza de reţea 220-240 V, 50-60Hz.

n Semnalizare încărcare baterie

Dioda verde LED aprinsă pe încărcător informează că încărcătorul este conectat la sursa de alimentare. După conectarea acumulatorului se aprinde dioda roșie, care informează că încărcarea este în curs.

Atunci când bateria este încărcată integral, dioda roșie se va stinge și se aprinde dioda verde.

După ce procesul de încărcare s-a terminat, decuplaţi încărcătorul de la reţea şi scoateţi acumulatorul.

ATENȚIE! Pe durata încărcării acumulatorul se poate încălzi puțin, acesta este un fenomen normal.

Acumulatorul litiu-ion poate fi încărcat în orice moment, fără a afecta în niciun fel durata de viaţă a acestuia. Întreruperea procesului de încărcare nu duce la deteriorarea celulelor acumulatorului. Capacitatea acumulatoarelor scade în timp. După 100 de cicluri de încărcare, durata de funcționare a acumulatorului și cuplul maxim al mașinii de găurit și înșurubat vor scădea ușor. Această scădere a capacității va continua până când bateria va atinge capacitatea minimă după 250 de cicluri de încărcare. Acest lucru este normal și nu indică o defecțiune a acumulatoarelor.

n Mâner auxiliar

Trebuie să folosiţi mereu mânerul auxiliar (10). Prinderea sigură a uneltei cu ambele mâini reduce riscul de accidentare la locul de muncă. Pentru a monta mânerul auxiliar prindeţi clema mânerului pe mandrină şi blocaţi prin strângere în direcţia acelor de ceas (vezi des. C). Pentru a avea o poziţie de lucru stabilă şi neobositoare, puteţi roti mânerul auxiliar. După ce aţi strâns mânerul în direcţia opusă direcţiei acelor de ceas, trebuie să rotiţi mânerul auxiliar la poziţia dorită şi să strângeţi din nou mânerul pentru a-l fixa.

ÎN TIMPUL LUCRULUI:

n Selectare burghiu

Pentru găurirea cu percuţie în beton, cărămidă, piatră şi pentru prelucrarea cu dalta aveţi nevoie de uneltele SDS-plus, pe care trebuie să le introduceţi în mandrină SDS-plus (1).

SDS-plus

Pentru a face găuri în oţel sau lemn trebuie să folosiţi unelte fără SDSplus (de ex. burghie cu formă cilindrică). Pentru aceste unelte aveţi nevoie de mandrine cu prindere rapidă sau cu coroană dinţată.

INDICAŢIE: Nu folosiţi unelte fără SDS-plus pentru găurire cu percuţie sau pentru prelucrarea cu daltă! Uneltele fără SDS-plus şi mandrina acestora se vor deteriora la găurirea cu percuţie sau la prelucrarea cu daltă.

n Schimbare unelte

Cu ajutorul mânerului uneltei SDS-plus puteţi schimba uşor şi comod să schimbaţi unealta de lucru fără a folosi alte unelte.

Datorită proprietăţilor sistemice unealta de lucru SDS-plus are libertate de mişcare. De aceea la mişcare în gol are loc aceasta se mişcă. Acest lucru nu are niciun impact asupra exactităţii orificiului de găurit, deoarece burghiul se centrează automat în timpul efectuării găurii.

Protecţia antipraf (2) protejează într-o măsură mică intrarea prafului în mandrină în timpul lucrului. Trebuie să aveţi grijă în timpul montajului să nu deterioraţi protecţia antipraf (2).

Page 30

Protecţia antipraf deteriorată trebuie înlocuită imediat. Vă recomandăm

să comandaţi efectuarea acestei operaţii în punctul de service.

n Introducerea uneltei de lucru SDS-plus (des. D) ź Capătul uneltei montate trebuie curăţat şi uns uşor. Se recomandă

utilizarea unei unsori de litiu.

ź Deplasaţi bucşa de blocare (3) spre spate şi ţineţi. ź Echipamentul trebuie introdus în mânerul pentru unelte şi înfiletaţi

până ce intră până la capăt.

ź Daţi drumul la bucşa de blocare. ź Blocarea trebuie controlată prin tragere de unealtă.

Demontarea accesoriului cu sistem de prindere SDS-plus (des. E)

ATENŢIE: Imediat după ce aţi terminat de lucrat uneltele de lucru pot fi fierbinţi. Trebuie să evitaţi contactul direct cu acestea şi să folosiţi mănuşi de protecţie corespunzătoare.

ź Împingeţi spre spate manşonul de blocare (3) şi extrageţi accesoriul. ź Uneltele de lucru trebuie curăţate după ce le scoateţi.

n Montarea mandrinei cu coroană dinţată (des. H) ź Înfiletaţi bolţul de prindere SDS-plus (21) în mandrina cu coroană

dinţată (20).

ź Asiguraţi mandrina cu coroană dinţată (20) cu şurubul de asigurare

(19).

ATENŢIE: Trebuie să aveţi în vedere că şurubul de asigurare are filet cu direcţie în stânga.

ź Curăţaţi capătul bolţului de montare şi ungeţi-l puţin. ź Deplasaţi bucşa de blocare (3) spre spate şi ţineţi. ź Rotiţi mandrina şi introduceţi bolţul de montare în mânerul uneltei

SDS-plus (1).

ź Daţi drumul la bucşa de blocare. ź Verificaţi dacă mandrina este blocată, pentru a face acest lucru trageţi

de mandrina cu coroana dinţată.

n Demontarea mandrinei cu coroană dinţată (des.I) ź Trageţi manşonul de blocare (3) în spate şi scoateţi mandrina cu

coroană dinţată (20).

ź După ce aţi demontat trebuie să aveţi grijă ca mandrina cu coroană

dinţată (20) să nu se murdărească. În cazul în care este necesar trebuie să ungeţi puţin dinţii garniturii de colectare.

n Introducerea de unelte de lucru fără SDS-plus (des.J) ź Aşezaţi mandrina cu coroană dinţată (20). ź Deschideţi mandrina cu coroană dinţată prin învârtirea manşonului

atât încât să fie posibilă introducerea uneltei de lucru. Introduceţi unealta de lucru.

ź Introduceţi cheia (22) în orificiile corespunzătoare din mandrina cu

coroană dinţată şi imobilizaţi uniform unealta de lucru.

n Scoaterea uneltei de lucru fără SDS-plus

ATENŢIE: Imediat după ce aţi terminat de lucrat uneltele de

lucru pot fi fierbinţi. Trebuie să evitaţi contactul direct cu acestea şi să folosiţi mănuşi de protecţie corespunzătoare.

ź Folosiţi cheia pentru mandrină (22) învârtiţi manşonul mandrinei cu

coroană dinţată (23) în direcţia acelor de ceas până ce veţi putea scoate unealta de lucru.

ź Uneltele de lucru trebuie curăţate după ce le scoateţi. n Schimbarea modului de lucru

ATENŢIE: Schimbarea modului de lucru poate fi efectuată doar atunci când unealta electrică este oprită! În caz contrar puteţi strica unealta electrică.

Folosiţi comutatorul modului de lucru (6) pentru a selec ta modul de lucru al uneltei electrice. Pentru a schimba modul de lucru trebuie să apăsaţi butonul de eliberare a blocadei (5) şi să mutaţi comutatorul modului de lucru la poziţia dorită până ce auziţi că blocada sare.

Găurire: Setaţi comutatorul (6) la simbolul - .

Găurire cu percuţie: Setaţi comutatorul (6) la simbolul- . Dăltuire (blocadă rotaţie): Setaţi comutatorul (6) la simbolul - . La poziţia «Dăltuire» în momentul în care porniţi

aparatul, numărul de loviri creşte automat; datorită acestui lucru unealta funcţionează cu putere sporită.

Schimbare poziţie daltă: Introduceţi dalta în mandrina pentru unelte. Comutatorul modului de lucru (6) trebuie rotit la poziţia - . Rotiţi mandrina pentru unelte şi aşezaţi dalta în poziţia dorită de lucru. Comutatorul modului de lucru (6) trebuie aşezat la poziţia «Dăltuire». Astfel veţi bloca mânerul uneltei la poziţia dorită. În timpul dăltuirii comutatorul modului de lucru (6) trebuie să rămână mereu la poziţia «Dăltuire».

n Reglarea adâncimii de găurire (des. Е)

Cu limitatorul de adâncime (12) puteţi regla adâncimea dorită de găurire a burghiului în materialul. Pentru a face acest lucru trebuie să:

ź Introduceţi bolţul uneltei de lucru SDS-plus (17) în mandrină (1) şi să

apăsaţi până ce simţiţi rezistenţă. În caz contrar datorită mobilităţii uneltei SDS-plus puteţi stabili adâncimea necorespunzătoare de găurire;

ź Să apăsaţi butonul de fixare a limitatorului de găurire (4) şi să scoateţi

limitatorul (12) într-atât încât distanţa dintre capătul burghiului şi capătul limitatorului să fie egală cu adâncimea de găurire dorită X;

ź Să blocaţi limitatorul prin eliberarea butonului de fixare.

ÎN TIMPUL UTILIZĂRII:

n Pornire/oprire

Butonul de pornire instalat (8) posedă regularea fluidă a vitezei de turaţie. Pentru a porni unealta electrică trebuie să apăsaţi pe butonul de pornire. Viteza de turaţie va creşte pe măsură ce apăsaţi mai tare pe buton. Pentru a opri unealta electrică trebuie să daţi drumul la butonul de pornire.

n Selectare direcţie turaţie (vezi des. G)

Bormaşina cu percuţie are posibilitatea de funcţionare cu direcţia turaţiei conformă direcţiei acelor de ceas (rotaţie dreapta) sau contrară direcţiei acelor de ceas (rotaţie strânga):

- pentru a seta direcţia de rotaţie în dreapta, trebuie să mişcaţi glisorul comutatorului de rotaţie stânga/dreapta (7) în stânga (văzut din spatele aparatului),

- pentru a seta direcţia de rotaţie în stânga, trebuie să mişcaţi glisorul

Page 31

comutatorului de rotaţie stânga/dreapta (7) în dreapta (văzut din spatele

aparatului).

Atunci când comutatorul direcţiei de rotaţie se află în mijloc butonul de

pornire (8) este blocat.

Pentru găurire, setați rotația în sensul acelor de ceasornic. Pentru a retrage burghiu blocat, utilizați rotația în sens invers acelor de ceasornic.

n Setarea vitezei de rotaţie/numărului de lovituri

Dacă apăsaţi mai puternic sau mai slab pe butonul de pornire/oprire (8) puteţi seta direct viteza de turaţie/numărul de percuţii.

Dacă apăsaţi slab pe butonul de pornire/oprire (8) veţi avea o viteză mică de rotaţie/număr de percuţii mic. Dacă apăsaţi mai tare pe buton viteza de rotaţie/numărul de percuţii va fi mai mare.

n Iluminat auxiliar ź Bormaşina cu percuţie este dotată cu iluminat auxiliar (11) a locului

de găurire/înfiletare care se porneşte după apăsarea buronului de pornire (8).

n Cuplajul de siguranţă cu fricţiune

În cazul în care unealta folosită s-a blocat atunci turaţia de pe axul bormaşinii cu percuţie este întreruptă. Unealta electrică trebuie menţinută curată şi datorită forţelor ce apar trebuie să o ţineţi puternic cu ambele mâini şi să aveţi o poziţie sigură de lucru. În cazul în care unealta electrică s-a blocat trebuie să o opriţi şi să scoateţi unealta de lucru. Atunci când porniţi bormaşina cu percuţie blocată apare un cuplaj de recul puternic.

INDICAŢII REFERITOARE LA UTILIZARE:

ź Pentru a fora găuri în plăcile ceramice, mutaţi comutatorul tipului de

lucru ( ) în poziţia «foraj». D upă executarea găurilor, mutaţi 6 comutatorul în poziţia «foraj cu rotepercuţie» şi continuaţi cu rotopercuţie.

ź La executarea în beton, piatră şi zid, trebuiesc folosite burghie din

aliaj solid.

ź Atunci când foraţi în tavan pentru a vă proteja împotriva prafului

trebuie să folosiţi un inel de cauciuc pentru colectarea de praf (18), care trebuie aplicat pe burghiu (vezi des. F).

ź La forajul în metal, utilizaţi doar burghie ascuţite pentru metal.

INDICAŢII REFERITOARE LA UTILIZARE:

ź Pentru a fora găuri în plăcile ceramice, mutaţi comutatorul tipului de

lucru ( ) în poziţia «foraj». D upă executarea găurilor, mutaţi 6 comutatorul în poziţia «foraj cu rotepercuţie» şi continuaţi cu rotopercuţie.

ź La executarea în beton, piatră şi zid, trebuiesc folosite burghie din

aliaj solid.

ź Atunci când foraţi în tavan pentru a vă proteja împotriva prafului

trebuie să folosiţi un inel de cauciuc pentru colectarea de praf (18), care trebuie aplicat pe burghiu (vezi des. F).

ź La forajul în metal, utilizaţi doar burghie ascuţite pentru metal.

DEPOZITAREA ŞI ÎNTREŢINEREA:

Unealta trebuie depozitat într-un loc uscat, nu la îndemâna copiilor, trebuie menţinută curată, protejată de umezeală şi praf. Condiţiile de depozitare trebuiesc să elimine posibilitatea de deteriorare mecanică sau efectele nocive ale diferitelor condiţii atmosferice.

ATENŢIE: Mereu înainte să începeţi acţiunile legate de curăţare şi conservare, scoateţi acumulatorul din utilajul şi ştecherul din priza de alimentare.

Încărcătorul trebuie curăţate cu ajutorul unei cârpe uscate. Piesele externe din plastic pot fi curăţate doar cu o pânză umedă şi cu un detergent delicat.

ATENŢIE: Nu folosiţi NICIODATĂ substanţe diluante.

După ce aţi forat în beton, într-un mediu cu mult praf se recomandă

suflarea cu aer comprimat (cu presiunea de maxim 0,3 MPa) pe orificiile de aeri sire şi mâne rul uneltei. Acest l ucru previne deteriorarea rulmenţilor, îndepărtează praful care blochează accesul de aer care răceşte motorul.

TRANSPORT:

Bormaşina cu percuţie poate fi transportată şi depozitată în valiza de transport, care o protejează de umiditate, intrarea prafului şi a obiectelor

de dimensiuni mici şi de aceea trebuie să acoperiţi orificiile de ventilaţie.

Elementele mici care infiltrează carcasa pot duce la distrugerea motorului.

În cazul în care scoateți acumulatorul din aparat pe durata transportului sau depozitării trebuie să vă asigurați că suprafețele de contact ale acumulatorului nu se vor scurticircuita. Scoateți piesele metalice precum șuruburi, cuie, cleme, bituri de șurubelniță, pilitură metalică, sârmă din valiză, cutia de unelte sau recipientul pentru transport sau protejați acumulatorul în alt mod astfel încât să preveniți contactul acestor elemente cu acumulatorul.

PROTECŢIA MEDIULUI:

ATENŢIE: Simbolul prezentat înseamnă interdicţia punerii

echipamentelor uzate împreună cu celelalte deşeuri menajere (sub risc de amendă). Componente periculoase care fac par te de utilaje electrice şi electronice dăunează mediul natural şi

sănătatea omului.

Fiecare menaj ar trebui să participă la recuperarea şi reciclarea utilajelor uzate. În Polonia şi în Europa se formează sau există deja nişte sisteme de colectare a utilajelor uzate, în cadrul căruia toate punctele de vânzare ale utilajelor citate sunt obligate să primească utilajele uzate înapoi. În plus, există şi punctele specializate în colectarea asemenea utilajelor.

PRODUCĂTOR:

PROFIX Sp z o.o. str. Marywilska 34, 03-228 Varşovia, POLONIA Prezentul utilaj este făcut conform normelor naţionale şi europene, precum şi indiciilor de siguranţă.

ATENŢIE! În caz de probleme tehnice vă rugăm să luați legătura cu un service autorizat. Toate reparaţiile trebuie efectuate de un personal calificat, folosindu-se piesele de schimb originale.

PICTOGRAME:

Explicaţiile imaginilor de pe tabelul nominal şi de pe etichetele informative:

«Înainte de cuplare şi de a începe operarea trebuie să citiţi prezenta instrucţiune»

«Folosiţi întotdeauna ochelari de protecţie»

Page 32

«Folosiţi mijloace de protecţie auditivă»

«Folosiţi întotdeauna măşti de praf»

DEFECŢIUNI TIPICE ŞI ÎNDEPĂRTAREA ACESTORA:

PROBLEMĂ CAUZĂ POSIBILĂ SOLUŢIE

Bormaşina cu percuţie nu funcţionează.

Perturbaţii în funcţionarea motorului.

Lipsă alimentare, deteriorare motor sau comutator.

Baterie descărcată. Încărcaţi bateria.

Acumulatorul a atins limita termică maximă.

Verificaţi nivelul de încărcare al bateriei, în cazul în care este necesar încărcaţi sau schimbaţi cu una nouă. Dacă unealta electrică nu funcţionează în continuare, trebuie să o trimiteţi la service pentru reparaţii la adresa indicată pe fişa de garanţie.

Așteptați până la răcirea acumulatorului.

Politica firmei PROFIX este aceea de perfecţionare continuă a produselor sale şi de aceea firma îşi rezervă dreptul de modificare a specificaţiei produsului fără înştiinţarea anterioară. Imaginile indicate în instrucţiunile de utilizare sunt doar exemple şi se pot diferi puţin de aspectul real al dispozitivului achiziţionat. Prezenta instrucţiune este protejată prin dreptul de autor. Copierea/înmulţirea fără acordul în scris al firmei PROFIX Sp. z o.o. este interzisă.

Page 33

LIETOŠANAS INSTRUKCIJA

AKUMULATORU TRIECIENA URBJMAŠĪNA TMM20

Oriģinālās instrukcijas tulkojums

PIRMS DARBA SĀKUMA NEPIECIEŠAMS IEPAZĪTIES AR ŠO INSTRUKCIJU. Saglabā instrukciju varbūtējai turpmākai lietošanai. B RĪ DI NĀ J UM S! N ep i ec ie š am s i zl as īt v is u s brīdinājumus apzīmētus ar simboliem , kuri attiecas uz lietošanas drošību un visus lietošanas drošības norādījumus.

Neievērojot zemāk uzrād ītos drošības br īdinājumus un norādījumus

attiecībā uz drošību var būt par elektriskās strāvas trieciena, ugunsgrēka

un/vai nopietnu traumu iemeslu.

Ievērot visus brīdinājumus un norādījumus attiecībā uz drošību, lai

tos turpmāk varētu izmantot.

Ze mā k uz r ād īt os br īd i nā ju mo s „e le k tro i ns tr um en ts ” no zī m ē elektroinstrumentu, kurš tiek barots no elektriskā tīkla (ar barošanas vadu) vai elektroinstruments barots no akumulatora (bezvadu).

BRĪDINĀJUMS! Vispārējie instrumenta drošas lietošanu norādījumi. Darba vietas drošība:

a) Da rb a v ie tā ne pi eci eš am s u zt urē t kā rt īb u u n l ab u

apgaismojumu. Nekārtība un slikts pagaismojums ir negadījumu

iemesls.

b) N edr īks t li eto t el ekt roin str ume ntu sp rāg stoš ā, vi egli

uzliesmojošā, gāzu un putekļainā vidē. Elektroinstrumenta darbības

laikā rodas dzirksteles, no kurām var aizdegties putekļi un tvaiki.

c) Vietā, kur tiek lietoti elektroinstrumenti nevar atrasties bērni

un nov ērot āji . Nov ērš ot u zman ību var zaud ēt k ont roli par

elektroinstrumentu.

BRĪDINĀJUMS! Vispārējie instrumenta drošas lietošanu norādījumi.

Elektriskā drošība:

a) Elektroinstrumenta kontaktdakšiņām jābūt pielāgotām pie

kontaktligzdām. Nekad nekādā g adījumā nedrīkst mainīt kont aktda kšiņu . Ned rīkst liet ot ne kādus pag arinā tājus gadījum ā, ja ele ktroinstrume nts ir a pgādāts ar vadu ar aizsardzības iezemējuma dzīslu. Ja netiek darītas kontaktdakšiņu un

kontaktligzdu izmaiņas, tas samazina elektriskā trieciena risku.

b) Nepieciešams izvairīties no iezemētām virsmām vai savienotām

ar masu, kā piemēr am caurules, sildītāji, centrāla pkures radiatori un dzesinātāji. Gadījumā, ja notiek kontakts ar iezemētām vai

ar masu savienotām daļām pieaug elektriskās strāvas trieciena risks.

c) Nedrīkst pakļaut elektroinstrumentus uz lietus vai mitruma

iedarbību. Gadījumā, ja elektr oinstrumentā iekļūst ūdens pieaug elektriskās strāvas trieciena risks.

d) Nedrīkst pārslogot savienojuma vadus. Nekad nedrīkst lietot

savienojuma vadu elektroinstrumenta pārnēsāšanai, vilkšanai vai izv ilkt kont aktdak šiņu no k ontakt ligzda s aiz vada. Nepieciešams turēt savienojuma vadu tālu no siltuma avotiem, eļļainām, asām šķautnēm vai kustīgām daļām. Bojāti vai sapīti

savienojuma vadi palielina elektriskās strāvas trieciena risku.

e) Ga dīju mā, ja ele ktr oin stru men ts ti ek l iet ots ārp usē ,

savienojuma vadus nepieciešams pagarināt ar pagarinātājiem, kuri ir piemēroti darbam ārpusē. Lietojot pagarinātājus piemērotus

darbam ārpusē samazinās elektriskās strāvas trieciena risks.

f) Ieteicams ierīci pievienot pie elektriskā tīkla, kurš ir aprīkots ar

RCD slēdzi ar 30mA vai mazāku izslēgšanas strāvu.

g) Gadījumā, ja ir nepieciešamība lietot elektroinstrumentu mitrā

vidē, par sprieguma aizsardzību nepieciešams lietot strāvas starpības ierīci (RCD). Lietojot RCD samazinās elektriskās strāvas

trieciena risks.

BRĪDINĀJUMS! Vispārējie instrumenta drošas lietošanu norādījumi.

Individuālā drošība:

a) Šī ierīce nav pamērota lietot cilvēkiem (tai skaitā bērniem) ar

ierobežotā m fiziskām , jūtības un ps ihiskām spē jām, vai cilvēkie m bez ier īces darbīb as pieredze s vai zin āšanām, izņemot, ja tas notiek uzraudzībā vai sask aņā ar ierīces lietošanas instrukciju, ar kuru ir iepazinušās par drošību atbildīgas personas.

b) Ele ktro inst rume nta lie toša nas lai kā n epie cieš ams būt

tālredzīgiem, novērot kas notiek un saglabāt skaidru saprātu. Nedrī kst li etot e lektroi nstrume ntu no guruma lai kā vai narkotisku vielu, alkohola vai zāļu iedarbībā. Neuzmanības mirklis

strādājot ar elektroinstrumentu var radīt nopietnas ķermeņa traumas.

c) Nepi ecieša ms lie tot in dividu ālos a izsardz ības l īdzekļ us.

Vienmēr nepieciešams lietot aizsargbrilles. Lietojot attiecīgos

apstākļos aizsardzības līdzekļus, tādus kā putekļu maskas, neslīdošus apavu s, ķivere s vai dz irdes ai zsardzī bas līd zekļus, sama zināsie s individuālās traumas.

d) Nepieciešams izvairīties no neparedzētām kustībām. Pirms

pieslēgšanas pie barošanas avota un/vai pirms akumulatora pieslēgšanas kā arī pirms tam, kad paceļam vai pārceļam ierīci nepieciešams pārliecināties, k a elektroinstrumenta slēdzis atrodas izslēgšanas stāvoklī. Pārnēsāt elektroinstrumentu ar pirkstu

uz slēdža vai barošanas tīklā pieslēgtu elektroinstrumentu pie ieslēgta slēdža var būt par negadījuma iemeslu.

e) Pirms elektroinstrumenta palaišanas nepieciešams novākt

visas atslēgas. Atslēga atstāta rotējoša elektroinstrumenta tuvumā var

radīt individuālas traumas.

f) Nedrīkst pārlieku tālu izliekties. Visu laiku nepieciešams stāvēt

stabili un saglabāt līdzsvaru. Tas dos iespēju neparedzētās situācijās

labāk kontrolēt elektroinstrumentu.

g) Nepi eciešam s atti ecīgi ģērb ties. N edrīkst nēsāt vaļīg us

apģērbus vai rotas lietas. Nepieciešams turēt savus matus,

apģērbu un cimdus tālu no kustīgām daļām. Vaļīgs apģērbs, rotas

lietas vai gari mati var tikt aizķerti ar kustīgām daļām.

h) Ja ierīce ir pielāgota ārējai putekļu sūkšanai un putekļu

uzsūkšanai, nepieciešams pārliecināties, ka tie ir pieslēgti un pareiz i lietoti . Lietojo t putekļ u sūcēju var sam azināt putekļ u

ieelpošanas bīstamību.

i) Ne drī kst pi eļa ut, la i i ema ņas ie gūt as b iež i l iet ojo t

elektroinstrumentu samazinātu mūsu modrību un drošības noteikumu ignorēšanu. Bezrūpīga rīcība var izraisīt nopietnus

ievainojumus sekundes laikā.

BRĪDINĀJUMS! Vispārējie instrumenta drošas lietošanu norādījumi.

Lietošana un gādība par elektroinstrumentu:

a) N edrī kst pār slog ot e lek troi nstr ume ntu. Nep ieci eša ms

piemē rot ele ktroins trumentu veikta jam da rbam. Pa reizs

Page 34

elektroinstruments nodrošinās labāku un drošāku darbu pie slodzes,

kādam tas tika projektēts.

b) Nedrīkst lietot elektroinstrumentu, ja slēdzis to neieslēdz un

neizslēdz. Katrs elektroinstruments, kuru nevar ieslēgt vai izslēgt ar

slēdzi ir bīstams un to nepieciešams labot.

c) Nepieciešams atvienot elektroinstrumenta kontaktdakšiņu no

barošanas avota un/vai atslēgt akumulatoru pirms tiek veikta jebkāda uzstādīšana, detaļu maiņa vai instrumenta glabāšana.

Tādas drošība s darbīb as reduc ē nepare dzētu el ektroins trumenta palaišanu.

d) Nelietotu elektroinstrumentu nepieciešams glabāt bērniem

nepieejamās vietās un nedrīkst atļaut personām, kuras nav iepazinušās ar elektroinstrumentu vai šo lietošanas instrukciju lietot elektroinstrumentu. Elektroinstrumenti ir bīstami neapmācītu

lietotāju rokās.

e) Elektroinstrumentu nepieciešams konser vēt. Nepieciešams

pārbaudīt asu sakritību vai kustīgo daļu ieķīlēšanos, detaļu pl īsu mu s u n v isu s a ps tāk ļu s, k ur i v arē tu ie tek mēt elektr oinstrume nta darb u. Ja t iek kons tatēts b ojājums, elektroinstrumentu pirms lietošanas nepieciešams salabot.

Daudzu negadījumu iemesls ir nepareiza elektroinstrumenta konservācija.

f) Griezējinstrumentiem jābūt asiem un tīriem. Attiecīgi uzturēti a si

griezējinstrumenta asmeņi samazina ieķīlēšanās iespējas un atvieglo apkalpošanu.

g) Elektroinstrumentu, aprīkojumu, darba instrumentus un tml.

nepieciešams lietot saskaņā ar šo instrukciju, ņemot vērā darba apstākļ us un vei camo dar bu. Lietot elekt roinstrumen tu tam

neparedzētā veidā var novest pie bīstamām situācijām.

h) Zemā s tempe ratūrās vai pēc ilg āka ne lietošan as laik a,

ieteicams uz pāris minūtēm ieslēgt elektroinstrumentu bez slodzes, lai piedziņas mehānismā sāktu pareizi darboties smēreļļa.

i) Elektroinstrumentu tīrīšanai lietot mīkstu, mitru (ne slapju)

drānu un ziepes. Nelietot benzīnu, šķīdinātājus un citus līdzekļus, kuri varētu sabojāt ierīci.

j) Elektroinstrumentu nepieciešams glabāt / transportēt iepriekš

pārliec inoties, k a visas kustī gās daļas ir nobloķ ētas un nodrošinātas pret atbloķēšanos ar oriģināliem šim nolūkam paredzētiem elementiem.

k) Elektroinstrumentu nepieciešams glabāt sausā, no putekļiem

un mitruma sargātā vietā.

l) E le ktr oin st rum en ta tr ans po rt ēša nu jā ve ic or iģi nā lā

iepakojumā, kurš pasargā no mehāniskiem bojājumiem.

m) Rokturus un satveršanas virsmas nepieciešams uzturēt tīras,

bez eļļas un smēres. Neparedzētās situācijās slideni rokturi un

satveršanas virsmas nedod iespēju droši turēt un kontrolēt instrumentu.

BR ĪDI NĀJ UMS ! V isp ārē jie in st rum ent a d roš as lietošanu norādījumi.

Remonts:

a) S avu ele ktroi nstr ument u ga ranti jas un pē cgara ntij as

remontus veic PROF IX servi ss, kas garantē visaug stāko remontu kvalitāti kā arī tiek izmantotas oriģinālas rezerves daļas.

BRĪDINĀJUMS! , Akumulatoru trieciena urbjmašīna

drošības brīdinājumi – Individuālā drošība:

a) Nepieciešams lietot dzirdes aizsardzības līdzekļus. Ilglaicīga

trokšņa iedarbība var radīt dzirdes zaudēšanu.

b) Veicot darbus, kur da rba inst ruments va rētu trā pīt uz

nos lēpt iem el ektr iski em v adie m, e lekt roin stru ment u nepieciešams turēt pie roktura izolētām virsmām. Kontakts ar

barošanas tīkla vadu, kurš Ir zem sprieguma var radīt sprieguma pārnešanu uz elektroinstrumenta metāla daļām kā rezultātā var notikt elektriskās strāvas trieciens.

c) Nepieci ešams liet ot at tiecīg as m eklēša nas i erīce s, la i

lokalizētu slēptus barošanas vadus vai lūgt pilsētas dienestu palīdzību. Kontakts ar vadiem, kuri ir zem sprieguma var novest līdz

ugunsgrēkam vai elektriskā strāvas triecienam. Gāzes vada bojājums var novest līdz sprādzienam. Ūdensvada pārraušana rada materiālus zaudējumus vai notikt elektriskās strāvas trieciens.

d) Neapstrādājiet materiālus, kas satur azbestu. Azbestam piemīt

kancerogen as īpašības.

e) Darba vietu nepieciešams uzturēt tīru. Materiālu maisījumi ir

sevišķi bīstami. Metāla putekļi var viegli aizdegties un uzsprāgt.

f) Aps trā dāj amo pri ekš met u ne pie cie šam s no sti pri nāt.

Pārliecināties, ka visi stiprināšanas elementi ir nostiprināti un pārbaudīti, lai nebūtu pārmērīgas pielaides. Apstrādājamo priekšmetu ir drošāk nostiprināt stiprināšanas ierīcē vai skrūvspīlēs nekā turēt to rokā.

g) Lietojiet kopā ar elektroinstrumentu piegādāto papildrokturi.

Zaudējot kontroli var operatoram rodas traumu bīstamība.

h) Elektroinstrumentu darba laikā nepieciešams stipri turēt abās

rokās aiz galvenā roktura un palīgroktura, ievērot stabilu pozīciju. Elektroinstrumentu drošāk vadīt abās rokās.

i) Elektroinstrumentu nepieciešams nekavējoties izslēgt, kad

bloķēj as lietot ais griez ējinstrume nts. Nepi eciešams būt gatavam lielai vibrācijai, kura var radīt atmešanu. Lietotais

instruments bloķējas, ja elektroinstruments ir pārslogots vai saliecas apstrādājamā priekšmetā.

j) Pi rms el ektroin strume nta no likšana s pag aidīt līdz tas

apstājas. Darba instruments var iebloķēties, kas rada ka tiek zaudēta

kontrole par elektroinstrumentu.

k) Elektroinstrumentu nepieciešams lietot tikai ar akumulatoru

bateriju speciāli piemērotu tā barošanai. Citu akumulatoru

bateriju lietošana var radīt traumu vai ugunsgrēka risku.

Drošības instrukcijas izmantojot garus urbjus:

a) Nekad nestrādājiet ar lielāku ātrumu nekā maksimālo urbja

griešanās ātrumu. Vienmēr sākt urbt ar mazu ātrumu un pēc tam, kad urbis ir saskarties ar sagatavi. Lielākā ātrumā urbis var

saliekties, ja tas brīvi griežas nesaskaroties ar apstrādājamo priekšmetu, radot ķermeņa traumas.

b) Urbšanas laikā piespiest urbi pie apstrādājamā priekšmeta

vienā līnijā ar urbi, nespiediet urbi pārāk stipri. Urbji var

saliekties, izraisot bojājumus vai zaudējot kontroli, kas var izraisīt ķermeņa traumas.

BRĪDINĀJUMS! Droša akumulatoru un akumulatoru

lādētāju lietošana:

Akumulatoru lietošana:

a) Nepieciešams lietot akumulatorus tikai saskaņā ar ražotāja

specifikāciju. Citu akumulatoru lietošana s gadījumā var rasties

akumulatora plīsums un sabrukums, ķermeņa trauma vai ugunsgrēks.

b) UZMANĪBU: Akumulatora bojājuma vai nepareizas lietošanas

rezultātā var notikt sprāgstošu gāzu izdalīšanās. Akumulatoru nepieciešams vienmēr turēt tālu no uguns kā arī lādēšanas

Page 35

laikā nodrošināt atbilstošu ventilāciju. Nedrīkst to atstāt uz ilgu

laiku vidē, kur ir augsta temperatūra (saulainās vietās, sildelementu tuvumā vai tur, kur temperatūra pārsniedz 40 grādu).

c) A kumu lato ra l ādē šanu nep ieci eša ms v eikt 15- 25° C

temperatūras diapazonā.

d) Lādēt akumulatoru nepieciešams tikai ar ražotāja ieteikto

transfor matoru. Lietoj ot transform atoru piem ēroti cita tipa

akumulatoru baterijai rada ugunsgrēka rašanās risku.

e) Sargāt akumulatoru no ūdens un mitruma. f) Ja gribam lādēt sekojoši vairākus akumulatorus, starp

atsevišķiem lādējumiem nepieciešams izdarīt 30 minūšu pārtraukumu.

g) Nekādā gadījumā nedrīkst akumulatoru atvērt. h) Nelabvēl īgos apst ākļos no akumu latora var izdalītie s

šķidrums; nepieciešams izvairīties no kontakta ar šķidrumu. Ja lietotājs negaidīti saskarsies ar šķidrumu, kontakta vietu nepieciešams skalot ar ūdeni. Ja šķidrums nokļūst acīs, papildus nepieciešams meklēt medicīnisko palīdzību. No

akumula tora izpl ūstošais šķidr ums var radīt kairin ājumu va i applaucēšanos.

i) L aik ā, ka d a ku mul ato ru ba ter ij a n et iek l iet ota ,

nepieciešams to glabāt tālu no metāla priekšmetiem, tādi em kā pap īra s praudņi em, mo nētām, ats lēgām, naglām, skrūvēm vai citiem maziem metāla elementiem, kuri varētu radīt akumulatora īssavienojumu. Akumulatoru

īssavienojums var radīt applaucēšanos vai ugunsgrēku.

j) Nemest akumulatoru ugunī. k) Nedrīkst lādēt bojātu akumulatoru.

Akumul atori p aredzēt i daudz kārtēj ai lād ēšanai, satur apkārtējai videi kaitīgo litiju. Pēc lietošanas termiņa beigām tos nepieciešams utilizēt

Li-Ion

saskaņā ar apkārtējās vides aizsardzības noteikumiem. Šajā nolūkā pilnīgi izlietot akumulatoru, izņemt no elektroinstrumenta, nodot akumulatoru utilizācijas punktā vai veikalā, kurā tas nopirkts.

Lādētāja lietošana:

a) Lādēt akumulatoru nepieciešams tikai ar ražotāja ieteikto

transfo rmatoru. Li etojot tra nsformatoru piemēroti cita t ipa

akumulatoru baterijai rada ugunsgrēka rašanās risku.

b) Piev ieno to lā dētāj u dr īkst liet ot t ikai akum ulato ru

lādēšanai, kuri ir ar to piegādāti. Lādējot citus akumulatorus var

notikt akumulatoru plīsums vai sašķelšanās un ķermeņa ievainojums vai trauma vai arī ugunsgrēks.

c) Lādētāja nedrīkst izjaukt. d) Lādētājs paredzēts darbam tikai telpu iekšpusē. To nedrīkst

pakļaut ūdens un mitruma iedarbībai.

e) Lādēt tikai 15-25 grādu diapazonā. f) Lādētājā nedrīkst likt nekādus metāla priekšmetus.

TRIECIENA URBJMAŠĪNAS PIELIETOJUMS UN UZBŪVE:

Trieciena urbjmašīna paredzēta betona, ķieģeļa un akmens caurumu urbšanai ar triecienu, kā arī viegliem atskaldīšanas darbiem ar kaltu. To var lietot arī koka, metāla, keramikas un plastmasas caurumu urbšanai bez trieciena.

Kategoriski izslēgts lietot ierīci visos citos nolūkos.

Trieciena urbjmašīna paredzēta vienīgi amatieru darbos. Nedrīkst

lietot ierīci veicot darbus, kur nepieciešams lietot profesionālas ierīces.

Aizliegts lietot ierīci neatbilstoši augstāk uzrādītam pielietojumam, pretējā gadījumā tiek zaudēta garantija kā arī ražotājs neatbild par šādā veidā radītiem zaudējumiem. Jebkādas ierīces modifikācijas, kuras veic lietotājs atbrīvo ražotāju no atbildības par bojājumiem un zaudējumiem, kuri nodarīti lietotājam un apkārtējiem. Neskatoties uz pielietojumam paredzēto lietošanu nevar pilnībā izslēgt atsevišķus riska elementus. Ņemot vērā mašīnas konstrukciju un uzbūvi var rasties sekojošas bīstamības:

- Operatora rokas vai apģērba vada pieskāršanās pie rotējoša urbja darba laikā.

- Applaucēšanās mainot urbi. (Darba laikā urbis ļoti stipri sakarst, lai novērstu applaucēšanos to mainot nepieciešams lietot aizsargcimdus).

- Apstrādājamā priekšmeta vai tā daļu atmešana.

- Urbja saliekšanās/salaušana.

n Komplektācija ź - Akumulatoru trieciena urbjmašīna 1gab. ź Lādētājs -1gab. ź Akumulators - 2 gab. ź Transportēšanas koferis - 1 gab. ź 1gab.Lietošanas instrukcija - ź Garantijas karte -1 gab.

n Sastāvdaļas (skatīt lappusi 2-4):

Zīm.A 1. Instrumenta patrona SDS-plus

2. Putekļu pārsegs

3. Fiksējošā uzmava

4. Urbšanas dziļuma ierobežotāja stiprināšanas poga

5. Darba režīma bloķēšanas atbrīvošanas poga

6. Darba režīma maiņas slēdzis

7. Apgriezienu virziena slēdzis

8. Slēdzis

9. Akumulators

10. Papildus rokturis

11. Palīg apgaismojums

12. Urbšanas dziļuma ierobežotājs

Zīm.B 13. Lādētājs

14. Baterijas uzlādēšanas līmeņa rādītāja taustiņš

15. Baterijas uzlādēšanas līmeņa rādītājs

Zīm.C 16. Akumulatora stiprināšanas fiksators Zīm.D 17. Urbt Zīm.F 18. Putekļu savākšanas gumijas gredzens Zīm.H 19. Urbjmašīnas patronas ar zobrata gredzenu fiksēšanas

skrūve*

20. Urbjmašīnas patrona ar zobrata gredzenu*

21. Urbjmašīnas patronas SDS-plus stiprināšanas uzgalis*

Zīm Urbjmašīnas patronas ar zobrata gredzenu atslēga*.J 22.

23. Patronas gredzens*

* A pr aks tī tai s v ai uz rād īt ais ap rī koj um s p iln īb ā n eie ti lp st elektroinstrumenta standarta komplektā.

Page 36

TEHNISKIE DATI:

Modelis

Barošanas spriegums Griešanas ātrums bez slodzes

Trieciena enerģija Urbjmašīnas patrona

Maksimālais urbšanas diametrs

Koks Tērauds

Betons

Svars (ar akumulatoru)

Akustiskā spiediena līmenis (LpA) Akustiskās jaudas līmenis (LwA) Mērījumu izkliede K ,K

Vibrācijas līmenis atbilst. normai

EN 62841

LpA LwA

galvenais rokturis a

palīgrokturis a

Mērījumu izkliede K

h,HD

TMM20

20 V d.c.

n =0-1850/min

2 J

SDS-plus

30 mm 13 mm 18 mm

2,75 kg

93,6 dB(A)

104 dB(A)

3 dB(A)

5,677 m/s

6,334 m/s

1,5 m/s²

Akumulatora veids Li-ion

Akumulatora lādēšanas spriegums

20 V

Akumulatora tilpums 4Ah Lādētāja barošanas spriegums

220-240V AC, 50-60Hz

Lādētāja izejas spriegums 20V DC,2A

Lādēšanas laiks

Uzrādītais vibrācijas līmenis ir reprezentatīvs elektroinstrumenta pamata lietošanai. Ja elektroinstruments tiek lietots citos nolūkos vai ar citiem darba instrumentiem, vai arī ja nebūs pietiekami konservēts, vibrācijas līmenis var atšķirties no uzrādītā. Augstāk uzrādītie iemesli var radīt vibrācijas ekspozīcijas palielināšanos visā darba laikā.

Nepieciešams realizēt papildus drošības līdzekļus, kuri pasargās operatoru no vibrācijas ekspozīcijas, piem. : Elektroinstrumenta un darba instrumenta konservācija, atbilstošas roku temperatūras nodrošināšana, darba operāciju veikšanas secības noteikšana. Deklarētās kopējās vibrācijas vērtības un deklarētās trokšņa emisijas vērtības ir mērītas saskaņā ar standarta testa metodi, un tās var izmantot, lai savā starpā salīdzinātu instrumentus. Sākotnējam iedarbības novērtējumam var izmantot deklarētās kopējās vibrācijas vērtības un deklarētās trokšņa emisijas vērtības.

Brīdinājumi:

Vibrācijas un trokšņa emisija elektroinstrumenta faktiskā lietošanas laikā var atšķirties no deklarētajām vērtībām atkarībā no tā, kā tiek izmantots instruments un kāds materiāls tiek apstrādāts. Operatora aizsardzībai nepieciešams notiekt drošības līdzekļus , kuri pamatojas uz iedarbības novērtējumu faktiskajā lietošanas laikā (ņemot vērā visas operatīvā cikla darbības daļas, kā piemēram laiku, kurā instruments ir izslēgts un kad strādā tukšgaitā, izņemot sprūda laiku).

SAGATAVOŠANA DARBAM:

Pirms katras lietošanas nepieciešams kontrolēt, vai pareizi funkcionē un nav bloķētas vai ieplīsušas un bojātas ierīces kustīgās daļas, kas varētu iespaidot pareizu ierīces funkcionēšanu. Bojātu ierīci pirms lietošanas nepieciešams nodot labošanai.

n Akumulatoru lādēšana

120 min

Trieciena urbjmašīna tiek piegādāts ar daļēji uzlādētu akumulatoru.

Lādēšanas līmeni var pārbaudīt nospiežot baterijas lādēšanas līmeņa taustiņu (14)(skat. zīm. B). Viena degoša LED diode atbilst zemam baterijas

uzlādēšanas līmenim, divas degošas diodes nozīmē vidēju līmeni, bet trīs degošas diodes atbilst pilnam akumulatora uzlādēšanas līmenim. Pirms

lietošanas akumulatoru nepieciešams pilnībā uzlādēt.

1. Nospiest akumulatora bloķēšanas pogu (16) un no urbjmašīnas-

skrūvgrieža izņemt akumulatoru (9) (skat. zīm. C).

2. Pievienot akumulatoru (9) lādētājā (13) (skat. zīm. B).

3. 220-240 V, 50-60Hz tīkla ligzdā. Pievienot lādētāja kontaktdakšiņu

n Baterijas lādēšanas signalizācija

Zaļā degošā LED diode informē, ka lādētājs ir pieslēgts pie barošanas avota. Pēc akumulatora pievienošanas iedegsies sarkanā diode, kura informē, ka notiek lādēšana. Kad baterija būs pilnībā uzlādēta sarkanā diode nodzisīs un iedegsies zaļā diode.

Pēc lādēšanas beigām atvienot lādētāju no tīkla un izņemt akumulatoru.

UZMANĪBU! Lādēšanas laikā akumulators var nedaudz sasilt, tā ir normāla parādība.

Litija-jonu akumulatoru var lādēt jebkurā brīdī, tādā veidā netiek saīsināta tā ilgmūžība. Lādēšanas procesa pār traukšana nerada akumulatora elementu bojājuma risku. Akumulatoru ietilpība ar laiku samazinās. Pēc 100 lādēšanas cikliem akumulatora darba laiks un urbjmašīnas-skrūvgrieža griezes moments nedaudz samazinās. Šis kritums turpināsies, līdz baterija nesasniegs minimālo ietilpību pēc 250 lādēšanas cikliem. Tā ir normāla parādība un tas nenozīmē, ka akumulatoru komplekts ir bojāts.

n Papildus rokturi

Vienmēr nepieciešams lietot palīgrokturi (10). Droši turot instrumentu ar abām rokām samazināsies darba negadījuma risks. Palīgrokturi stiprina pārliekot roktura apmavu ap trieciena urbjmašīnas patronu un bloķē pieskrūvējot rokturi pulksteņa rādītāja kustības virzienā (skat. zīm. C). Lai varētu ieņemt stabilu un ērtu darba pozīciju iespējams ir iespēja brīvi pielāgot palīgr okturi. Pagriežot rokturi pretēji pulksteņa rādītāja kustības virzienam, nepieciešams novietot palīgrokturi vēlamā stāvoklī un atkārtoti pieskrūvēt rokturi, lai to nofiksētu.

DARBA LAIKĀ:

n Urbja izvēle

Trieciena urbšana i betonā, ķieģe lī, akmenī un ka lšanas dar bos nepieciešami SDS-plus instrumenti, kurus ieliek SDS-plus urbšanas patronā (1).

SDS-plus

Urbjot tēraudā vai kokā lieto instrumentus bez SDS-plus (piem. urbji ar cilindri sko stiprināš anu). Šiem instrument iem nepieci ešama bez atslēgas vai zobrata gredzena patrona.

NORĀDĪJUMS: Urbjot ar triecienu vai strādājot ar kaltu nedrīkst lietot instrumentu bez SDS-plus! Instrumenti bez SDS-plus un to urbjmašīnas patronas urbjot ar triecienu vai strādājot ar kaltu tiks sabojātas.

n Instrumentu maiņa

Ar instrumentu patronu SDS-plus var vienkārši un ērti apmainīt darba instrumentu nelietojot papildus aprīkojumu.

Page 37

Sistēmā SDS-plus darba instrumentam ir kustības brīvība. Tāpēc

brīvgaitā notiek sišana. Tas nekādā mērā neiedarbojas uz urbto caurumu

precizitāti, par cik urbis urbšanas laikā patstāvīgi centrējas.

Darba laikā putekļu pārsegs (2) ievērojamā mērā sargā no putekļu

iekļūšanas instrumentu patronā. Ieliekot instrumentu nepieciešams uzmanīties, lai nesabojātu putekļu pārsegu (2). Bojātu putekļu pārsegu nepieciešams nekavējoties apmainīt. Apmaiņu ieteicams veikt servisa punktā.

n Darba instrumenta SDS-plus stiprināšana (zīm. D) ź Stiprinātā instrumenta galu nepieciešams notīrīt un nedaudz ieeļļot. ź Pārvietot fiksēšanas gredzenu (3) maksimāli uz aizmuguri un turēt

šādā stāvoklī.

ź Aprīkojumu nepieciešams ielikt instrumenta patronā griežot to līdz

brīdim, kad tas atdursies.

ź Atbrīvot fiksēšanas gredzenu. ź Aizvēršanu nepieciešams pārbaudīt pavelkot instrumentu.

n SDS-plus darbinstrumenta izņemšana

UZMANĪBU: Uzreiz pēc darba beigām darba instruments var būt karsts. Nepieciešams izvairīties no tieša kontakta ar to un lietot atbilstošus aizsargcimdus.

ź Pavirziet spīļuzmavu (3) instrumenta korpusa virzienā un izvelciet

darbinstrumentu no turētājaptveres.

ź Darba instrumentu pēc izņemšanas nepieciešams notīrīt. n Urbjmašīnas patronas ar zobrata gredzenu montāža (zīm. H)

ź Ieskrūvēt SDS-plus (21) stiprināšanas uzgali urbjmašīnas patronā ar

zobrata gredzenu (20).

ź Nofiksēt urbjmašīnas zobrata gredzena patronu (20) ar drošības

skrūvi (19).

UZMANĪBU: Nepieciešams atcerēties, ka drošības skrūvei ir kreisā vītne.

ź Notīrīt uzgaļa iespraužamo galu un to nedaudz ieeļļot. ź Pārvietot fiksēšanas gredzenu (3) maksimāli uz aizmuguri un turēt

šādā stāvoklī.

ź Pagriežot urbjmašīnas patronu iebīdīt stiprināšanas uzgali SDS-plus

instrumenta patronā (1).

ź Atbrīvot fiksēšanas gredzenu. ź Pārbaudīt fiksēša nu pavelkot u rbjmašīnas p atronu ar zob rata

gredzenu.

n Urbjmašīnas patronas ar zobrata gredzenu demontāža (zīm. I) ź Atbīdīt fiksēšanas gredzenu (3) uz aizmuguri un noņemt urbjmašīnas

patronu ar zobrata gredzenu (20).

ź Pēc demontāžas urbjmašīnas patronu ar zobrata gredzenu (20)

nepieciešams sargāt no netīrumiem. Nepieciešamības gadījumā var nedaudz ieeļļot zobratus.

n Darba instrumentu ielikšana bez SDS-plus (zīm. J) ź Uzlikt urbjmašīnas patronu ar zobrata gredzenu (20). ź Atvērt urbjmašīnas patronu ar zobrata gredzenu pagriežot gredzenu

tik daudz, lai būtu iespēja ielikt darba instrumentu. Ielikt darba instrumentu.

ź Ielikt atslēgu (22) attiecīgos urbšanas patronas ar zobrata gredzenu

caurumos un darba instrumentu vienmērīgi nofiksēt .

n Darba instrumentu izņemšana bez SDS-plus

UZMANĪBU: Uzreiz pēc darba beigām darba instruments var būt karsts. Nepieciešams izvairīties no tieša kontakta ar to un lietot atbilstošus aizsargcimdus.

ź Ar urbšanas patronas atslēgu (22) pagriezt urbšanas patronu ar

zobrata gredzenu (23) pulksteņa rādītāja kustības virzienā, līdz būs iespējams izņemt darba instrumentu.

ź Darba instrumentu pēc izņemšanas nepieciešams notīrīt. n Darba režīma pārslēgšana

UZMANĪBU: Darba režīma maiņu var veikt tikai tad, kad elektroinstruments ir izslēgts! Pretējā gadījumā var notikt elektroinstrumenta bojājums.

Ar darba režīma maiņas slēdzi (6) var izvēlēties elektroinstrumenta darba režīmu. Lai mainītu darba režīmu nepieciešams nospiest bloķēšanas atbrīvošanu (5)un novietot darba režīma slēdzi vēlamā stāvoklī, līdz dzirdams fiksatora klikšķis.

Urbšana: Slēdzi (6) novietot uz simbolu - .

Urbšana ar triecienu :

Slēdzi (6) novietot uz simbolu - . Kalšana (apgriezieni bloķēti): Slēdzi (6) novietot uz simbolu - .

Stāvoklī «Kalšana» ierīces ieslēgšanas momentā tr iec ienu sk ait s a uto māti ski pa lie lin ās; pateicoties tam kalšanas laika instruments strādā ar palielinātu jaudu.

Kalta stāvokļa maiņa : Instrumentu patronā ielikt kaltu. Slēdzi (6) novietot uz simbolu - . Pagriezt instrumenta patronu novietojot kaltu vēlamā darba stāvoklī. Darba režīm a slēdzi (6) novieto t stāvokl ī «Kalšana». Šādā veidā instrumenta patrona tiek savā stāvoklī bloķēta. Darba režīma slēdzim (6) kalšanas laikā vienmēr jāatrodas stāvoklī «Kalšana».

n Urbšanas dziļuma uzstādīšana (zīm. E)

Urbšanas dziļuma ierobežotāju (12) var uzstādīt uz materiālā vēlamo urbšanas dziļumu. Šajā nolūkā nepieciešams:

ź Ielikt darba instrumentu (17) patronā SDS-plus (1) un nostiprināt

gala stāvoklī. Pretējā gadījumā SDS-plus instrumenta kustība var radīt nepareizu urbšanas dziļuma ierobežotāja uzstādīšanu;

ź nosp iest u rbšana dziļu ma iero bežotāja pog u (4) un izbī dīt

ierobežotāju (12) tādā veidā, lai attālums no urbja gala un dziļuma ierobežotāja gala būtu vēlamais urbšanas dziļums X;

ź nobloķēt ierobežotāju, atbrīvojot stiprināšanas pogu.

DARBA LAIKĀ:

n Ieslēgšana/izslēgšana

Slēdzim (8) ir bez pakāpju apgriezienu ātruma regulēšana. Lai ieslēgtu elektroinstrumentu nepieciešams nospiest slēdzi. Apgriezienu

ātrums palielināsies jo dziļāk iespiež slēdzi. Lai izslēgtu elektroinstrumentu nepieciešams slēdzi atbrīvot.

Page 38

n Apgriezienu virziena maiņa (skat. zim. G)

Trieciena urbjmašīna ir darba iespēja ar apgriezieniem pulksteņa rādītāja

kustības virzienā (labie apgriezieni) vai pretēji pulksteņa rādītāja kustības

virzienam (kreisie apgriezieni):

- lai uzstādītu labos apgriezienus, nepieciešams pārbīdīt kreiso / labo (7)

apgriezie nu maiņas slēdzi pa kre isi (skatoti es no rotē jošā āmura aizmugures),

- lai uzstādītu kreisos apgriezienus, nepieciešams pārbīdīt kreiso / labo (7) apgri ezienu maiņa s slēd zi pa labi (ska toties no ro tējošā āmur a aizmugures). Kad apgriezienu maiņas slēdzis atrodas vidus stāvoklī - slēdzis (8) ir bloķēts. Urbšanai ieskrūvēšanai nepieciešams uzstādīt labos apgriezienus. Urbja izvadīšanai, ieķīlēta urbja izņemšanai nepieciešams uzstādīt kreisos apgriezienus.

n Apgriezienu ātruma/ trieciena daudzuma uzstādīšana

Palielinot vai samazinot spiedienu uz slēdzi (8) var pakāpeniski uzstādīt apgriezienu ātrumu/triecienu daudzumu.

Viegls spiediens uz slēdzi (8) rada mazu apgriezienu ātrumu/ triecienu daudzumu. Palielināts spiediens paaugstina apgriezienus/triecienu daudzumu.

n Palīg apgaismojums

Trieciena urbjmašīna ir aprīkota ar urbšanas/ vietas palīg apgaismojumu

(11), kurš ieslēdzas nospiežot slēdzi (8).

n Pārslogošanas sajūgs

Gadījumā, ja lietotais instruments ieķīlējas vai iebloķējas, tad trieciena urbjmašīnas vārpstas piedziņa tiek pār traukta. Elektroinstrumentu vienmēr nepieciešams apturēt, pie tam ņemot vērā radītos spēkus, turēt elektroinstrumentu stipri ar abām rokām un ieņemt drošu darba pozīciju.

Elektroinstrumenta bloķēšanas gadījumā, nepieciešams to izslēgt un atbrīvot darba instrumentu. Ieslēdzot iebloķētu trieciena urbjmašīnu rodas stiprs atmešanas moments.

DARBA NORĀDĪJUMI:

ź Lai urbtu caurumus keramiskā flīzē nepieciešams pārslēgt darba

režīma slēdzi (6) stāvoklī «urbšana». Pēc cauruma izurbšanas keramiskā flīzē darba režīma slēdzi var pārslēgt stāvoklī «urbšana ar triecienu» un tālāk strādāt ar triecienu.

ź S trā dāj ot be ton ā, a kme nī un mū rī ne pi eci eša ms li eto t

cietsakausējuma urbjus.

ź Urbjot caurumus griestos nodrošinoties pret krītošiem putekļiem

nepieciešams lietot putekļu savākšanas gumijas gredzenu (18), kuru uzliek uz urbja (skat. zīm. F).

GLABĀŠANA UN KONSERVĀCIJA:

Mašīnu nepieciešams glabāt bērniem nepieejamā vietā, uzturēt tīru, sargāt no mitruma un putekļiem. Glabāšanas apstākļiem jāizslēdz mehānisko bojājumu iespēju kā arī atmosfēras apstākļu iedarbību. Metāla urbšanai lietot tikai asus metāla urbjus.

UZMA NĪBU: Vi enmēr pirm s tīrī šanas un k onserv ācijas sākum a nepieciešams atslēgt akumulatoru no skrūvjgriezēja un izvilkt lādētājs kontaktdakšiņu no barošanas ligzdas.

Lādētāju nepieciešams tīrīt lietojot tikai sausu drānu. Ārējas plastmasas detaļas var tīrīt ar mīkstu drānu lietojot neitrālu tīrīšanas līdzekli.

UZMANĪBU: NEKAD nedrīkst lietot šķīdinošās vielas.

Pēc urbšanas betonā, stipri putekļainā vidē ieteicams ar saspiesto gaisu

izpūst (spiediens ne lielāks par 0,3 MPa) ventilācijas atveres un instrumenta patronu. Tas novērsīs gultņu defektu, likvidēs dzinēja dzesējošā gaisa piekļūšanai bloķējošos putekļus.

TRANSPORTS:

Trieciena urbjmašīnu transportēt un glabāt transportēšanas koferī, kurš sargā no mitru ma, pute kļiem u n smalki em elem entiem, īpaši nepieciešams nodrošināt ventilācijas atveres. Smalkie elementi, kuri iekļūst korpusa iekšpusē var sabojāt dzinēju. Izņemot akumulatoru no ierīces, transportēšanas vai uzglabāšanas laikā nepiec iešams pārlie cināties, ka neno tiks aku mulatora kontakt u īssavienojums. No instrumentu kofera, kastes vai transportēšanas tvertnes nepieciešams likvidēt metāla daļas, kā piem. skrūves, naglas, sprādze, izkaisītus bitus, stieples vai metāla skaidas, vai citā veidā

aizsargāt šo elementu saskaršanos ar akumulatoru.

APKĀRTĒJĀS VIDES AIZSARDZĪBA:

UZMANĪBU: Uzrādītais simbols nozīmē, ka aizliegts novietot

nolietoto ierīci kopā ar citiem atkritumiem (iespējams naudas sods). Bīstamās sastāvdaļas, kuras atrodas elektriskās ierīcēs negatīvi ietekmē uz apkārtējo vidi un cilvēku veselību.

Mājsaimniecībām jāņem dalība nolietoto ierīču atgūšanā un atkārtotā izlietošanā (reciklingā). Polijā un Eiropā tiek radīta vai jau pastāv nolietot ierīču savākšanas sistēma, kura ietvaros visiem augstāk minēto ierīču pārdošanas punktiem ir pienākums pieņemt nolietotās ierīces. Bez tam pastāv augstāk minēto ierīču savākšanas punkti.

RAŽOTĀJS:

Profix SIA, Marywilska iela 34, 03-228 Varšava, Polija

Šī ierīce ir saskaņā ar valsts un Eiropas normām, ka arī drošības prasībām.

UZMANĪBU! Tehnisku problēmu gadīj umā lūdzam kontakt ēties ar pilnvaroto servisa punktu. Visāda veida remontus veic kvalificēt personāls, lietojot oriģinālas rezerves daļās.

PIKTOGRAMMAS:

Apzīmējumu skaidrojums, kuri atrodas uz plāksnītes un informācijas uzlīmēm:

« Pi r ms i e sl ē gš a na s un d a rb a s āk u ma nepieciešams iepazīties ar šo instrukciju»

«Vienmēr lietot aizsargbrilles»

«Lietot dzirdes aizsardzības līdzekļus»

«Lietot putekļu maskas»

Page 39

POTENCIĀLĀS PROBLĒMAS UN TO ATRISINĀŠANAS VEIDI:

PROBLĒMA IESPĒJAMAIS IEMESLS RISINĀJUMS

Trieciena urbjmašīna nedarbojas.

Dzinēja darbības traucējumi.

Nav barošanas, bojāts dzinējs vai slēdzis.

Izlādēta baterija. Încărcaţi bateria.

Akumulators sasniedza maksimālo termisko limitu.

Pārbaudīt baterijas stāvokli, nepieciešamības gadījumā uzlādēt vai apmainīt pret jaunu. Ja elektroinstruments joprojām nedarbojas, nepieciešams to nosūtīt remonta servisā uz garantijas kartē uzrādīto adresi.

Pagaidīt, līdz akumulators atdziest.

Firmas PROFIX politika ir nepārtraukta savu produktu pilnveidošanas politika, tāpēc firma sev rezervē tiesības ievest izstrādājuma specifikācijas izmaiņas bez iepriekšējas paziņošanas. Zīmējumi, kuri uzrādīti apkalpošanas instrukcijā kalpo tikai kā piemērs un var nedaudz atšķirties no iegādātās ierīces reālā izskata. Šī instrukcija ir sargāta ar autortiesībām. Aizliegts to kopēt/pavairot bez PROFIX SIA rakstiskas atļaujas.

Page 40

NÁVOD NA OBSLUHU

PŘED ZAHÁJENÍM POUŽÍVÁNÍ SE SEZNAMTE S TÍMTO NÁVODEM. Uchovávejte návod pro případné další použití. POZOR! Přečtěte si všechny v ýstrahy týk ající se bezpečnosti používání označené symbolem a veškeré pokyny týkající se bezpečnosti používání.

Nedodržování uvedených bezpečnostních výstrah a bezpečnostních pokynů může být příčinou zásahu elektrickým proudem, požáru a/nebo závažných úrazů.

Uchovejte výstrahy a pokyny týkající se bezpečnosti pro případné použití v budoucnosti.

V níže uváděných výstrahách pojem „elektronářadí“ znamená elektronářadí napájené z elektrické sítě (elektrickým vodičem) nebo elektronářadí napájené baterii (bezdrátové).

VÝ ST RA HA! Vš eo be cn é v ýs tr ahy t ýk aj ící s e bezpečného používání nářadí.

Bezpečnost na pracovišti:

a) Udržujte na pracovišti pořádek a zajistěte zde dobré osvětlení.

Nepořádek a špatné osvětlení často zapříčiňují nehody.

b) Nepoužívejte elektronářadí ve výbušném prostředí tvořeném

hořlavými tekutinami, plyny nebo prachem. Elektronářadí vytváří

jiskry, které by mohly zapálit prach nebo výpary.

c) Nepouštějte děti ani jiné pozorovatelé na místa, kde se používá

elektronářadí. Rušení pozornosti může způsobit ztrátu kontroly nad

elektronářadím.

VÝ ST RA HA ! V šeo be cn é v ýs tr ah y t ýk aj íc í s e

bezpečného používání nářadí.

Elektrická bezpečnost:

a) Zástrčky nářadí musí odpovídat zásuvkám. Nikdy žádným

způsobem nepředělávejte zástrčky. V případě elektronářadí, které má vodič s ochranným uzemněním, nepoužívejte žádné prodlužovačky. Původní nepředělávané zástrčky a zásuvky snižují riziko

zásahu elektrickým proudem.

b) Vyvarujte se dotýkání uzemněných ploch nebo takových, které

jsou spojené s hmotou, jako jsou trubky, ohřívače, radiátory ústředního topení a chladničky. V případě dotýkání takových ploch a

předmětů roste riziko zásahu elektrickým proudem.

c) Nevystavujte elektronářadí na působení deště nebo vlhka.

Pokud by se do elektronářadí dostala voda, roste riziko zásahu elektrickým proudem.

d) Kab ely se nes mí žád ným způ sob em n amáh at. Ni kdy

nepoužívejte k abel k nošení, tažení elektronářadí nebo k vytahování zástrčky ze zásuvky. Kabel musí být umístěný daleko od zdrojů tepla, oleje, ostr ých hran nebo pohyblivých části. Poškozené nebo propletené kabely zvyšují riziko zásahu elektrickým

proudem.

e) V případ ě, že se elektronář adí používá venků, je třeba

prodlužovat elektrické kabely prodlužovači určenými na práci venku. Používání prodlužovače určeného do venkovního prostředí snižuje

riziko zásahu elektrickým proudem.

f) Doporučuje se připojení zařízení k elektrické síti v ybavené

proudovým chráničem (RCD) s vypínacím proudem 30mA nebo menším.

AKUMULÁTOROVÉ VRTACÍ KLADIVO TMM20

Překlad původního návodu

g) Pokud je nezbytné použití elektronářadí ve vlhkém prostředí, je

třeba použit jako ochranu proudový chránič (RCD). Použití RCD snižuje riziko zásahu elektrickým proudem.

VÝSTRAHA! Všeobecné výstrahy týkající se bezpečného používání nářadí.

Osobní bezpečnost:

a) Toto zařízení nesmí používat osoby (včetně dětí) s omezenou

fyzickou, smyslovou nebo psychickou schopností, nebo osoby, které nemají odpovídající zkušenosti nebo znalosti zařízení, leda že je používají s příslušným dozorem, nebo v souladu s návodem na používání zařízení, který jim předají osoby zodpovědné za jejich bezpečnost.

b) Při používání elektronářadí je třeba být předvídavý, pozorovat,

co se dě je, a po uží vat zd rav ý ro zum . Ne pou žíve jte elektronářadí, pokud jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvíle nepozornosti při práci s elektronářadím

může způsobit závažné osobní úrazy.

c) Je třeba používat osobní ochranné prostředky. Je třeba vždy

používat ochranné brýle. Používání v příslušných podmínkách

takových ochranných prostředků, jako je protiprachová respirační maska, protiskluzová obuv, přilba nebo chrániče sluchu, sníží nebezpečí osobních úrazů.

d) Je třeba se vyhnout neplánovaného spuštění. Před připojením

k elektrickému zdroji a/nebo před zapojením baterie a než se nářadí zvedne, nebo přenese, je třeba se ujistit, že je vypínač elektronářadí v poloze vypnuto. Přenášení elektronářadí s prstem

na vypínači nebo připojení elektronářadí do sítě se zapojeným vypínačem může být příčinou nehody.

e) Před spuštěním elektronářadí je třeba odstranit všechny klíče.

Ponechání klíče v otáčející se části elektronářadí může způsobit poranění.

f) Je zakázáno příliš se naklánět. Po celou dobu musíte stát pevně

a ud ržovat r ovnová hu. Um ožní Vá m to d obře kon trolova t

elektronářadí při nepředvídatelných situacích.

g) Je třeba mít vhodné oblečení. Při práci nenoste volné oblečení

ani bižuterií. Je třeba zajistit, aby Vaše vlasy, oblečení a rukavice byly v bezpečné vzdálenosti od pohyblivých částí.

Volné oblečení, bižutérie nebo dlouhé vlasy se mohou zachytit do pohyblivých částí.

h) Pokud je zařízení přizpůsobeno na napojení k vnějšímu

odsávání prachu a pohlcovači prachu, ujistěte se, že jsou připojený a řádně se používají. Použitím pohlcovačů prachu můžete

omezit nebezpečí závislé na prašnosti.

i) Nedovolte, aby vaše znalosti získané častým používáním

elektronářadí způsobily, že se budete cítit sebejistě a začnete ignorovat bezpečnostní pravidla. Neopatrnost při činnosti může

způsobit v zlomku sekundy závažný úraz.

VÝSTRAHA! Všeobecné výstrahy týkající se bezpečného

používání nářadí.

Používání elektronářadí a péče o ně:

a) Ele ktroná řadí s e nes mí př etěžova t. Je tře ba po užívat

elektronářadí s výkonem vhodným pro provádění určité práce.

Správné elektronářadí umožní lepší a bezpečnější práci se zátěží, na kterou bylo naprojektováno.

Page 41

b) Elektronářadí, u kterého nefunguje spínač, se nesmí používat.

Každé elektronářadí, které nelze zapínat nebo vypínat spínačem, je nebezpečné a je třeba je opravit.

c) Před provedením každého seřízení, výměny součástky nebo

před skladováním odpojte zástrčku elektronářadí od zdroje elektrického proudu a/nebo odpojte baterií. Takový bezpečnostní

postup omezuje riziko náhodného spuštění elektronářadí.

d) Nepoužívané elektronářadí uchovávejte mimo dosah dětí a

nedovol te příst up osobá m, které nejsou obez námené s ele ktr onář adím neb o s tím to n ávode m n a po užív ání elek troná řadí. E lektro nářad í může být n ebez pečné v ruk ách

nevyškolených uživatelů.

e) Elektronářadí je třeba udržovat. Je třeba kontrolovat souosost

nebo zaseknutí pohyblivých částí, praskliny součásti a veškeré

další faktory, které by mohly ovlivnit činnost elektronářadí. Pokud zjistíte poškození, musíte elektronářadí před použitím opravit. Příčinou mnohých nehod je neodborná údržba elektronářadí.

f) Řezací nástroje musí být ostré a čisté. Řádná údržba ostrých hran

řezacích ná strojů snižuje pravděpo dobnost zaseknutí a usnadňuj e obsluhu.

g) Elektronářadí, vybavení, pracovní nástroje apod. používejte v

souladu s tímto návodem, při čemž zohledňujte pracovní podmínky a druh prováděné práce. Používání jiným způsobem, pro

který není elektronářadí určeno, může způsobit nebezpečné situace.

h) V nízkých teplotách, nebo pokud se nářadí po delší dobu

nepoužívá, doporučuje se zapnout elektronářadí bez zátěže po do bu n ěkol ika mi nut za úč elem řá dnéh o p roma zán í mechanismu pohonu.

i) K čištění elektronářadí používejte měkký, vlhký (ne mokr ý)

hadřík a mýdlo. Nepoužívejte benzín, rozpouštědla a další prostředky, které by mohly poškodit zařízení.

j) Elektronářadí je třeba skladovat / dopravovat až potom, co se

ujistíte, že jsou veškeré jeho pohyblivé součásti zablokované a zajištěné proti odblokování s použitím původních součástek určených k tomuto účelu.

k) Elektronářadí skladujte na suchém místě chráněném proti

prachu a průniku vlhkosti.

l) Doprava elektronářadí by měla probíhat v původním obalu tak,

aby bylo chráněné proti mechanickému použití.

m) Držáky a plochy uchopení udržujte čisté, nezamaštěné olejem a

mazivem. Kluzké držáky a plochy uchopení neumožňují bezpečné držení

nářadí a jeho plnou kontrolu v nečekaných situacích.

VÝSTRAHA! Všeobecné výstrahy týkající se používání nářadí.

Oprava:

a) Záruční a pozáruční opravy svého elektronářadí provádí S ervis

PROFIX, což zaručuje nejvyšší kvalitu oprav a používání původní náhradních dílů.

UPO ZORN ĚNÍ! , Akum uláto rové vr tací kl adivo výstrahy týkající se bezpečnosti –

Osobní bezpečnost:

a) Při práci s vrtacím kladivem používejte chrániče sluchu. Vystavení

se nadměrnému hluku může způsobit ztrátu sluchu.

b) Během provádění prací, při kterých by mohl pracovní nástroj

narazit na skryté elektrické vodiče, je třeba elektronářadí držet za izolované povrchy držáků. Kontakt s elektrickým vedením může

způsobit převedení napětí na kovové části nářadí, což může zapříčinit zásah

elektrickým proudem.

c) Používejte v yhledávače skrytého elektrického vedení nebo si

vyžádejte pomoc správce budovy. Kontakt s elektrickým vedením pod

napětím může způsobit vznik požáru a zásah elektrickým proudem. Průnik do vodovodních trubek zapříčiní vznik materiálních škod.

d) Nepracujte s materiálem obsahujícím azbest. Azbest způsobuje

onkologická onemocnění.

e) Pracovní místo je třeba udržovat čisté. Směsi materiálů jsou

obzvlášť nebezpečné. Prach z lehkého kovu se může vznítit nebo

vybuchnout.

f) Zabezpečte obráběný předmět. Ujistěte se, že všechny upevňovací

svorky jsou stisknuté a zajistěte, aby nebyly příliš volné. Upevnění předmětu v úchytu nebo ve svěráku je bezpečnější, než držet jej v ruce.

g) Používejte e lektronářadí s přídavnými držáky, které jsou

součásti dodávky. Ztráta kontroly může způsobit zranění obsluhy.

h) Při práci držte stroj vždy pevně oběma rukama a zajistěte si

bezpečný postoj. Oběma rukama je elektronářadí vedeno bezpečněji.

i) Je třeba okam žitě v ypnout e lektroná řadí, po kud by se

používané elektronářadí vzpříčilo. Je třeba se připravit na vysoké vibrace, které způsobují zpětný ráz. Používané nářadí se

vzpříčí, pokud je přetížené nebo je v obráběném předmětu nakřivo.

j) Před odložením elektronářadí je třeba počkat, až se přestane

otáčet. Pracovní nástroj by se mohl zablokovat a zapříčinit ztrátu kontroly

nad elektronářadím.

k) Elekt ronářadí je třeba používat výhrad ně s akumu látory

určenými k jeho napájení. Použití jiných akumulátorů může vzniknout

nebezpečí poranění nebo požáru.

Bezpečnostní pokyny pro používání dlouhých vrtáků:

a) Nikdy nepracujte s větší rychlostí, než je maximální rychlost

otáček vr táku. Vrtání začínejte vždy s malou r ychlostí a až po doteku vrtákem obráběného předmětu. Při vyšších rychlostech se

může vrták, pokud se otáčí volně bez kontaktu s obráběným předmětem, ohýbat a způsobit úraz.

b) Během vrtání přitlačte vrták k obráběnému předmětu v jedné

linii s vrtákem, při tom se němá tlačit na vrták příliš silně. Vrtáky

se mohou ohýbat a tím způsobit poškození nebo ztrátu kontroly, což může vést k úrazu.

VÝST RAHA! Bezp ečné p oužíván í akum ulátorů a nabíječek –

Používání akumulátorů:

a) Je třeba používat výhradně akumulátory shodné se specifikací

uvedenou výrobcem. V případě použití jiných akumulátorů může dojít

k prasknutí a rozpadu akumulátoru, úrazu nebo požáru.

b) P OZOR: V p řípad ě poš kození a ne správn ého p oužívá ní

akumulátoru může doj ít k uvolň ování výbuš ných plynů. Akumulátor je třeba vždy udržovat v bezpečné vzdálenosti od zdroje ohně a zajistit vhodné větrání během nabíjení. Nesmíte jej

nechat po delší dobu v prostředí, ve kterém je vysoká teplota (na prosluněných místech, poblíž radiátorů nebo kdekoliv, kde je teplota vyšší než 40 stupňů).

c) Nabíjení akumulátoru by mělo probíhat v rozsahu teplot 15-25

°C.

d) Nabíjet je třeba výhradně nabíječkou doporučenou výrobcem.

Použití nabíječky určené k nabíjení akumulátorů jiného druhu vytváří riziko vzniku požáru.

e) Nevystavujte akumulátor na působení vody a vlhkosti. f) Pokud chcete nabíjet postupně více než jeden akumulátor,

Page 42

udělejte 30 minutovou přestávku mezi nabíjením.

g) V žádném případě akumulátor neotevírejte.

h) V nevhodných podmínkách může z akumulátoru unikat

kapalina; zabraňte kontaktu s kapalinou . Pokud dojde náhodně ke styku uživatelé s tekutinou, místo kontaktu je třeba umýt vodou. Pokud se kapalina dostane do očí, je třeba navíc hledat lékařskou pomoc. Tekutina, která se dostává z

akumulátoru, může způsobit podráždění nebo popálení.

i) V době, kdy se akumulátor nepoužívá, je třeba jej uchovávat v

bezpečné vzdálenosti od takových kovových předmětů, jako jsou sponky na papír, mince, klíče, hřebíky, šrouby, nebo jiné malé kovové předměty, které by mohly způsobit zkrat akumulátoru. Zkrat akumulátoru může způsobit úraz nebo požár.

j) Nevyhazujte akumulátor do ohně. k) Je zakázané používat poškozený akumulátor.

Akumulátory jsou určeny k opakovanému nabíjení, obsahují zdraví škodlivé Li - ion. Po ukončení doby životnosti je třeba je likvidovat v souladu s

Li-Ion

předpisy o ochraně životního prostředí. Za tímto účelem zcela vybijte akumulátor, vytáhněte jej z elektronářadí, předejte do místa likvidace akumulátorů nebo odevzdejte do prodejny, ve které jste provedli nákup.

Používaní nabíječky:

a) Nabíjejte výhrad ně nabíječkou doporuč enou výrobc em.

Použití nabíječky určené k nabíjení akumulátorů jiného typu vytváří riziko vzniku požáru.

b) Je zakázáno nabíječku rozšroubovat. c) Nabíječka je určená výhradně na práci uvnitř místnosti. Je

zakázáno ji vystavovat na působení vody a vlhka.

d) Nabíjejte pouze v rozsahu teplot 15-25 stupňů. e) Je zakázáno vkládat jakékoliv kovové předměty do nabíječky.

URČENÍ A KONSTRUKCE ŠROUBOVÁKU:

Akumulátorové vrtací kladivo je určeno k úderovému vrtání otvorů v

betonu, cihlách, kamenech a ke snadnějším pracím spojeným s vysekáváním. Je možné ji používat také k vrtání bez úderů ve dřevě, kovech, keramice a umělé hmotě.

Přísně se zakazuje používat nástroj k jakýmkoliv jiným účelům.

Vrtací kladivo je určeno výhradně k hobby použití. Je zakázáno

vy užív at t oto ná řadí na pr ovád ění pr ací v yžad ujíc ích profesionální nářadí.

Každé použití zařízení jinak, než to vyplývá z jeho výše uvedeného určení, je zak ázané, způsob uje ztrátu záruky a osvo bozuje výrobce od odpovědnosti za takto způsobené škody. Jakékoliv úpravy zařízení prováděné uživatelem osvobozuje výrobce od odpovědnosti za poškození a škody způsobené uživateli a v okolí. I při používání nářadí v souladu s jeho určením nelze zcela eliminovat určité rizikové faktory. Vzhledem ke konstrukci a stavbě stroje se mohou vyskytnout následující ohrožení:

- dotek rotujícího vrtáku během práce rukou nebo oblečení obsluhy;

- spálení při výměně vrtáku. (Během práce se vrták silně zahřívá, abyste

se při jeho výměně chránili před popálením, používejte ochranné rukavice);

- odhození obráběné věci nebo její části;

- zkřivení/zlomení vrtáku.

nKompletace ź vrtací kladivo - Akumulátorové 1ks. ź Nabíječka -1ks. ź Akumulátor - 2ks. ź Transportní kufřík – 1 ks. ź Návod na obsluhu 1ks.- ź Záruční list 1ks.-

n Součásti zařízení (viz str. 2-4):

Obr.A 1. Sklíčidlo k upínání nástroje SDS-plus

2. Protiprachová clona

3. Objímka zajištění zástrčkou

4. Tlačítko omezovače hloubky vrtání

5. Blokace přepínače druhu práce

6. Přepínač druhu práce

7. Přepínání směru otáček

8. Vypínač

9. Akumulátor

10. Pomocná rukojeť

11. Pomocné osvětlení

12. Omezovač hloubky vrtání Obr.B 13. Nabíječka

14. Tlačítko ukazatele úrovně nabití baterií

15. Ukazatel úrovně nabití akumulátoru Obr.C 16. Západka blokády akumulátoru Obr.D 17. Vrták Obr.F 18. Pierścień gumowy do zbierania pyłu Obr.H 19. *Šroub zabezpečující vrtací úchyt s ozubeným věncem

20. Vrtací úchyt s ozubeným věncem*

21. Upevňovací čep SDS-plus do vrtacího úchytu* Obr.J 22. * Klíč na vr tací úchyt s ozubeným věncem

23. Prstenec sklíčidla

* Popsané nebo představené v ybavení nepatří jako celek ke standardní výbavě elektronářadí.

TECHNICKÉ ÚDAJE:

Model

Napětí přívodu napájení Rychlost otáček bez zátěže Energie úderů Sklíčidlo k upínání nástroje

Maximální průměr

vrtání

dřevo ocel beton

Hmotnost (s akumulátorem) Hladina akustického tlaku (LpA) Hladina akustického výkonu (LwA) Tolerance měření K , K

Úroveň vibrací podle normy EN 62841

LpA LwA

hlavní rukojeť a pomocná rukojeť a

Tolerance měření K

h,HD

TMM20

20 V d.c.

n =0-1850/min

2 J

SDS-plus

30 mm 13 mm 18 mm

2,75 kg 93,6 dB(A) 104 dB(A)

3 dB(A)

5,677 m/s

6,334 m/s

1,5 m/s²

Page 43

Typ akumulátoru Li-ion Napětí nabíjení akumulátoru

20 V Kapacita akumulátoru 4Ah Napětí nabíjení nabíječky

220-240V AC, 50-60Hz

Výstupní napětí nabíječky 20V DC,2A

Doba nabíjení

120 min

Uvedená úroveň vibrací platí pro základní použití elektronářadí. Pokud by bylo elektronářadí použité jinak nebo s jinými pracovními nástroji, a také

pokud nebude prováděná dostatečná údržba, úroveň vibrací se může lišit od uvedené. Výše uvedené důvody mohou způsobit zvýšení vystavení vibracím během celé doby práce. Je třeba uplatnit další bezpečnostní prostředky, jejichž účelem je ochrana obs luhy pro ti d ůsle dkům v ystav ení vi brací m, nap ř.: úd ržbu elektronářadí a pracovních nástrojů, zajištění vhodné teploty rukou, určení pořadí pracovních úkonů. Deklarovaná celková hodnota vibrací a deklarované hodnoty emisí hluku byly naměřeny standardními způsoby zkoušení a lze je používat pro účely srovnávání s jiným nářadím.

lze využívat při předběžném vyhodnocení vystavení.

Výstrahy:

Vibrace a emise hluku během skutečného používání elektronářadí se mohou lišit od deklarovaných hodnot v závislosti na způsobu, jakým je nářadí používáno, a především v závislosti na druhu obráběného předmětu. Je třeba určit bezpečnostní prostředky na ochranu obsluhy, a to na základě odhadu skutečného vystavení během používání (při zohlednění všech části operačního cyklu, jako je doba, po kterou je nářadí zapnuto, a doba, kdy je na volnoběhu, s výjimkou doby spouštění).

PŘED ZAČÁTKEM PRÁCE:

Před každým použitím je třeba zkontrolovat, zda pohyblivé části zařízení správně fungují a nejsou blokovány, prasknuty nebo poškozeny, což by mohlo ovlivnit správné fungování zařízení. Poškozené zařízení je třeba před použitím nechat opravit.

n Nabíjení akumulátoru:

Akum ulátoro vé vr tací kl adivo se dod ává s část ečně nab itým akumulátorem. Stav nabití lze zkontrolovat stlačením tlačítka ukazatele úrovně nabití baterie ( 4)(viz obr. B). Jedna rozsvícená LED dioda 1 znamená nízkou úroveň nabití baterie, dvě svítící diody znamenají stře dní úro veň, a tři svít ící di ody od povídaj í úpln ému na bití akumulátoru. Před použitím je třeba akumulátor zcela nabít.

1. Stlačit tlačítko zajištění akumulátoru (16) a vytáhnout akumulátor (9)

z vrtacího kladiva (viz obr. C).

2. Zapojit akumulátor (9) do nabíječky (13) (viz obr. B).

3. 22 -Zapojte zástrčku nabíječky do síťové zásuvky 0-240 V, 50 60 Hz.

n Kontrolka nabíjení akumulátoru:

Zelené světlo LED diody na nabíječce informuje o tom, že je nabíječka připojena ke zdroji napájení. Po zapojení akumulátoru se rozsvítí červená dioda, která informuje, že probíhá nabíjení. Když bude baterie zcela nabitá, červená dioda zhasne a rozsvítí se zelená.

Po ukončení nabíjení, odpojte nabíječku ze sítě a vyjměte akumulátor.

POZOR! Během nabíjení se může akumulátor mírně zahřát, to je běžný jev.

Akumulátor Li-ion lze bez zkrácení životnosti kdykoli nabít. Přerušení procesu nabíjení nepoškozuje akumulátor. Kapacita akumulátorů s časem klesá. Po 100 cyklech nabíjení doba

činnosti akumulátoru a maximální točivý moment akumulátorové vrtačky se mírně sníží. Tento pokles bude trvat, dokud akumulátor nedosáhne minimální kapacitu po 250 cyklech nabíjení. Je to normální a neznamená poruchu sady akumulátorů.

n Pomocná rukojeť

Vždy používejte pomocnou rukojeť (10). Pevné držení nářadí ve dvou rukách omezí riziko vzniku pracovního úrazu. Pomocná rukojeť se upevňuje přeložením objímky rukojeti přes rukojeť vrtačky a blokuje se dotažením úchytu ve směru hodinových ručiček (viz obr. C). Aby bylo možné zaujmout stabilní a neunavující polohu při práci, je možné pomocnou rukojeť vytočit libovolně do stran. Po přetočení úchytu proti směru hodinových ručiček je třeba vytočit pomocnou rukojeť do požadované polohy a zpět dotáhnout úchyt, aby byla rukojeť upevněná.

PŘI PRÁCI:

n Volba vrtáku

Pro nárazové vrtání v betonu, cihlách, kamenech a v případě práce sekáčem jsou potřebné nástroje SDS-plus, které se upevňuje do sklíčidla SDS-plus (1).

SDS-plus

Pro vrtání do oceli nebo dřeva se používá nářadí bez SDS-plus (např. vrtáky s cylindrickým čepem). Pro tyto nářadí jsou potřebné rychlosvorkové vrtací úchyty nebo úchyty s ozubeným věncem.

Pokyny: Nepoužívejte nářadí bez SDS-plus na úderové vrtání nebo práci se sekáčem! Nářadí bez SDS-plus a jeho vrtací úchyt se tímto použitím zničí.

n Výměna nástrojů

Pomocí sklíčidla SDS-plus je možné snadno a pohodlně vyměnit pracovní nástroje bez použití dalšího nářadí. Ze systémových příčin pracovní nástroj SDS-plus má volnost pohybu. Proto na volnoběhu se může vyskytovat kopání. Nemá to žádný vliv na přesnost vrtaného otvoru, protože vrták se během práce automaticky centruje.

Protiprašná clona (2) zamezuje během práce ve velké míře vniku prachu do úchytu nástrojů. Při usazování nástroje je třeba dávat pozor na to, aby se protiprašná clona (2) nepoškodila. Poškozenou protiprašnou clonu je třeba ihned vyměnit. Doporučujeme provést výměnu v autorizovaném servisu.

n Vkládání pracovního nástroje SDS-plus (obr. D) ź Vý vod montovaného nástroje je třeba očistit a lehce namazat.

Doporučujeme použít lithiové mazivo.

ź Potáhněte zajišťovací objímku (3) maximálně dozadu a přidržte ji v této

poloze.

ź Přístrojové vybavení vkládejte do úchytu nářadí pootáčením až nadoraz. ź Uvolněte zajišťovací objímku . ź Upevnění zkontrolujte potáhnutím za nástroj.

n Vytahování pracovního nástroje SDS-plus

POZOR: Ihned po skončení práce nástroj může být horký. Vyvarujte se bezprostředního kontaktu s nástroji a používejte ochranné rukavice.

ź Přesuňte pouzdro pro západku (3) dozadu a vytáhněte nástroj. ź Pracovní nástroje po vyjmutí očistěte.

Page 44

n Montáž vrtacího úchytu s ozubeným věncem (obr. H) ź Zašroubujte upevňovací čep SDS-plus (21) do vr tacího úchytu s

ozubeným věncem (20).

ź Za bezp ečt e vr tac í ú chyt s o zube ným věn cem (20 ) po moc í

zabezpečovacího šroubu (19).

POZOR: Je třeba pamatovat, že zabezpečovací šroub má levotočivý závit.

ź Očistěte vkládaný konec upevňovacího čepu a lehce jej namažte

lithiovým mazivem.

ź Potáhněte zajišťovací objímku (3) maximálně dozadu a přidržte ji v této

poloze.

ź Otáčením vrtacího úchytu vsuňte upevňovací čep do úchytu nářadí SDS-

plus (1) až nadoraz.

ź Uvolněte zajišťovací objímku. ź Zkontrolujte blokaci popotažením za vrtací úchyt s ozubeným věncem.

n Demontáž vrtacího úchytu s ozubeným věncem (obr.I) ź Přesuňte zajišťovací objímku (3) dozadu a sejměte vrtací úchyt s

ozubeným věncem (20).

ź Po demontáži chraňte výměnný vrtací úchyt s ozubeným věncem (20)

před zašpiněním. V případě potřeby lehce namažte ozubení třmenu.

n Vkládání pracovního nářadí bez SDS-plus (obr. J) ź Nasaďte vrtací úchyt s ozubeným věncem (20). ź Otevřete vrtací úchyt s ozubeným věncem pootáčením pouzdra tak, aby

bylo možné vložit pracovní nářadí a vložte jej.

ź Vložte klíč (22) do ot vorů ve vrtacím úchytu s ozubeným věncem a

stejnoměrně upevněte vrtací nářadí.

n Vyndávání pracovního nářadí bez SDS-plus

POZOR: Ihned po ukončení práce může být pracovní nářadí horké. Vyvarujte se bezprostředního kontaktu s nimi a použijte ochranné rukavice.

ź Pomocí klíče na vrtací úchyt (22) otáčejte pouzdro vrtacího úchytu s

ozubeným věncem (23) ve směru hodinov ých ručiček, až bude možné vytáhnout pracovní nářadí.

n Přepínání druhu práce (obr. G)

POZOR: Změny druhu práce je možné provádět pouze tehdy,

když je elektronářadí vypnuté! V opačném případě můžete elektronářadí poškodit.

Pomocí přepínače druhu práce (6) můžete vybrat druh práce elektronářadím. Pro změnu druhu práce je třeba stisknout tlačítko blokace přepínače (5) a nastavit na přepínači požadovaný druh práce přetáčením, dokud neuslyšíte zvuk zarážky.

Vrtání: Nastavte přepínač (6) na symbol - .

Vrtání s úderem: Nastavte přepínač (6) na symbol - .

Vysekávání (blokáda otáček): Nastavte přepínač (6) na symbol - . V poloze „Vysekávání“ se při zapnutí automaticky zvýší

množství úderů; díky tomu během vysekávání nářadí pracuje se zvětšenou silou.

Změna polohy dláta :

Vložte dláto do upínacího sklíčidla. Přepínač druhu práce (6) otočte do polohy - . Otočte úchyt nářadí do požadované pracovní polohy. Přepínač druhu práce (6) nastavte do polohy

„Vysekávání“. Takto úchyt nářadí bude ve své poloze blokován .Přepínač druhu práce (6) musí během vysekávání vždy zůstat v poloze

„Vysekávání“.

n Nastavení hloubky vrtání (obr. B)

Omezovačem hloubky vrtání (12) je možné nastavit požadovanou hloubku proniknutí vrtáku do materiálu. Je proto třeba:

ź Vložit čep pracovního nářadí SDS-plus (17) do úchytu (1) a usadit ho

na doraz. V opačném případě volné nářadí SDS-plus může zapříčinit nesprávné nastavení hloubky vrtání;

ź Stisknout tlačítko omezovače hloubky vrtání (4) a povytáhnout

omezovač na tolik, aby vzdálenost mezi koncovkou vrtáku a koncovkou omezovače byla zároveň požadovanou vzdáleností vrtání X;

ź Zablokovat omezovač uvolněním tlačítka blokace.

BĚHEM PRÁCE:

n Vypínání/zapínání

Nainstalovaný vypínač (8) má plynulou regulaci otáčecí rychlosti. Pro zapnutí elektronářadí stlačte vypínač. Rychlost otáček se bude zvyšovat tím více, čím více stlačíte tlačítko. Pro zastavení elektronářadí je třeba pustit vypínač.

n Volba směru otáček (viz obr. E):

Vrtací kladivo má možnost pracovat s otáčkami šroubování v souladu s pohyby hodinových ručiček (pravé otáčky) nebo v protisměru pohybu hodinových ručiček (levé otáčky):

- pro nastavení pravých otáček je třeba posunout přepínač levých / pravých otáček (7) doleva (z pohledu zezadu kladiva);

- pro nastavení levých otáček je třeba posunout přepínač levých / pravých otáček (7) doprava (z pohledu zezadu kladiva). Když je přepínač směru otáček ve střední poloze, vypínač (8) je zablokovaný. K vrtání nastavte pravé otáčky. Při vytahování vrtačky, vytahování vzpříčeného vrtáku je třeba nastavit levé otáčky.

n Seřízení rychlosti otáček / počtu příklepů

Zvýšením nebo snížením tlaku na vypínač (8) lze plynule nastavovat otáčecí rychlost/počet příklepů.

Lehký tlak na v ypínač (8) způsobuje nízkou rychlost otáček / počet příklepů. Zvýšený tlak zvyšuje rychlost otáček/počet příklepů.

n Pomocné osvětlení

V ortací kladivo je vybaven pomocným osvětlením (11) místa vrtání / vysekávání, které se zapíná stlačením vypínače (8).

n Spojka vypínající při přetížení

V případě, že se nářadí zasekne nebo vzpříčí, náhon do vřetene kladiva bude přerušen. Elektronářadí držte vždy, kvůli silám, které se v této chvíli vyskytují; držte je pevně v obou rukách a zaujměte stabilní pracovní polohu. V případě blokování elektronářadí je vypněte a uvolněte pracovní nástroj. Během zapínání blokovaného kladiva se vyskytují momenty silného zpětného odrazu.

POKYNY TÝKAJÍCÍ SE PRÁCE:

ź Pro vrtání otvorů v keramických dlaždicích je třeba přemístit přepínač

pracovního režimu (6) do polohy «vrtání». Po vyvrtání otvoru v

Page 45

keramice je třeba přesunout přepínač pracovního režimu do polohy

«vrtání s příklepem» a dále pracovat s příklepem.

ź Při práci v betonu, kameni a zdivu používejte vrták z tvrdé slitiny. ź Při vr tání otvorů ve stropu používejte gumový prstenec na sbírání

prachu (18), který se nasunuje na vrták (viz obr. F), abyste se zabezpečili před padajícím prachem.

ź Na vrtání v kovu používejte pouze ostré vrtáky na kov.

UCHOVÁVÁNÍ A ÚDRŽBA:

Stroj je třeba skladovat v místě, které je dětem nepřístupné, udržovat jej v

čistotě, chránit před vlhkem a zaprášením. Podmínky skladování by měly vylučovat možnost mechanického poškození a vliv povětrnos tních podmínek.

POZOR: Vždy před zahájením čisticích a údržbářských činností je třeba

odpojit akumulátor od zařízení a vytáhnout zástrčku nabíječky ze zásuvky.

Nabíječku je třeba čistit pouze s použitím suchého hadříku.

Vnější plastové části se může očistit pomocí vlhkého hadříku a jemného čisticího prostředku.

POZOR: NIKDY nepoužívejte rozpouštědla.

Po vrtání do betonu nebo v jiném prašném prostředí doporučujeme profouknout stlačeným vzduchem (maximální tlak 0,3 MPa) ventilační otvory i úchyt nástrojů. Zabrání to poškození ložisek a odstraní prach, který by mohl blokovat vzduch potřebný ke chlazení motoru.

DOPRAVA:

Vrtací kladivo přepravujte a skladujte v přepravním kufru, chránícím je proti vlhku, průniku prachu a drobných objektů, zvlášť je třeba zajistit ventilační otvory. Drobné části, které proniknou dovnitř krytu, můžou poškodit motor. Když vytahujete akumulátor ze zařízení na dobu dopravy nebo skladování, přesvědčte se, že nedojde ke zkratu kontaktů akumulátoru. Z kufříku, skříňky na nářadí nebo transportního kontejneru je třeba odstranit kovové části, jako jsou např. vruty, hřebíky, skoby rozházené bity, dráty nebo kovové třísky nebo jiným způsobem zabránit st yku těchto prvků s akumulátorem.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ:

POZOR: Zobrazený symbol znamená zákaz likvidace zařízení

dohromady s jinými odpady (na porušení zákazu se vztahuje pokuta). Nebezpečné složky, které se nacházejí v elektrickém a elektrotechnickém vybavení mají negativní vliv na životní prostředí a lidské zdraví.

Domácnosti by se měly zapojit do získávání zpět a opětovného využívání (recyklace) starých elektrospotřebičů. V Polsku a v Evropě se tvoří nebo už existuje systém sběru elektroodpadu, v rámci kterého mají všechna prodejní místa elektrospotřebičů povinnost přijímat elektroodpad. Kromě toho existují sběrná místa pro elektroodpad.

VÝROBCE:

PROFIX s.r.o.; ul. Marywilska 34, 03-228 Varšava, Polsko Toto z ařízen í vyh ovuje vni trostát ním i evrop ským norm ám a bezpečnostním požadavkům.

POZOR! V případě technických problémů kontaktujte, prosíme, oprávněný servis. Veškeré opravy musí provádět kvalifikovaní odborníci, s použitím

původních náhradních dílů.

PIKTOGRAMY:

Vysvětlení ikon umístěných na firemním štítku a na informačních nálepkách na zařízení:

«Před spuštěním zařízení si přečtěte návod na obsluhu!»

«Vždy používejte ochranné brýle!»

«Používejte prostředky na ochranu sluchu!»

«Používejte ochranné masky proti prachu!»

MOŽNÉ PROBLÉMY A JEJICH ŘEŠENÍ:

PROBLÉM MOŽNÁ PŘÍČINA ŘEŠENÍ PROBLÉMU

Vrtací kladivo nefunguje.

Poruchy při práci motoru.

Chybí napájení, je poškozen motor nebo vypínač.

Vybitý akumulátor. Nabijte akumulátor. Akumulátor dosáhl maximální

tepelný limit.

Zkontrolujte stav akumulátoru, v případě potřeby jej nabijte nebo vyměňte na nový. Pokud elektronářadí nefunguje, třeba je odeslat do servisní opravny na adresu uvedenou v záručním listu.

Počkejte, až akumulátor vychladne.

Politika firmy PROFIX je politikou průběžného zdokonalování v ýrobků, z toho důvodu si firma vyhrazuje právo změnit specifikaci výrobku bez předchozího informování. Obrázky, uvedené v návodu na obsluhu, jsou pouze příklady a mohou se lišit od skutečného vzhledu zakoupeného zařízení. Tento návod je chráněný autorským zákonem. Jeho kopírování / rozmnožování bez písemného souhlasu společnosti PROFIX s.r.o. je zakázané.

Page 46

HASZNÁLATI UTASÍTÁSOK

T MM20 AKKUMULÁTOROS FÚRÓKALAPÁCS

Az eredeti utasítások fordítása

H AS ZN Á LA T E LŐ TT O LV A SS A E L E ZE KE T A Z UTASÍTÁSOKAT! Tartsa meg ezt az útmutatót későbbi tájékozódás céljából! FIGYELEM! Olvassa el a szimbólummal jelzett, a m u n k av é d e l e m me l k a p c so l a t o s ö s s z es fig yelm eztet ést és a b izton ságo s ha szná latr a vonatkozó összes utasítást!

A következő biztonsági előírások be nem tartása miatt baleset, áramütés, tűzveszély és/vagy komoly sérülés fordulhat elő

Őrizze meg az összes munkavédelmi figyelmeztetést és utasítást későbbi felhasználás céljából!

Az alábbi figyelmeztetések során használt „elektromos szerszám” kifejezés olyan szerszámot jelöl, melynek áramellátása hálózatról (tápkábellel) vagy akkumulátorral (kábel nélkül) történik.

FIG YELE M! Ál talá nos mun kavéd elmi sza bályo k:

Munkahelyi biztonság:

a) T ar ts a t is ztá n a m unk at er ül eté t és ü gye lj en a jó

megvilágításra! A munkaterületén uralkodó rendetlenség balesetekhez

vezethet.

b) Ne dolgozzon elektromos szerszámmal robbanásv eszélyes

környezetben, gyulladásv eszélyes folyadékok, gázok vagy folyadékok közelében. Az elektromos szerszámok használata során

szikra keletkezhet, mely belobbanthatja a port és a gőzöket.

c) Tartsa távol a gyermekeket attól a helytől, ahol használja az

elektro mos szersz ámot. A f igyelemeltere lés miat t elveszít heti

kontrollját az elektromos szerszám felett.

FIGYELEM ! A szer szám bizto nságos has ználatával kapcsolatos általános szabályok:

Elektromos biztonság:

a) Az elektromos szerszám csatlakozó dugója meg kell feleljen az

al jzat tal . T ilos a cs atl akoz ó d ugó mód osí tás a! Ti los hosszabbítók használata a védőföldeléses kábellel ellátott eleketromos szerszámok esetében! A csatlakozó dugók és aljzatok

módosítása növeli az áramütés kozkázatát!

b) Kerülj e a te sti é rintkezé st a föld elt fe lületek kel va gy

tárgyakkal, mint a csövek, fűtőtestek, fűtőradiátorok vagy hűtőszekrények! A földelt részekkel való érintkezés esetén nő az

áramütés kockázata!

c) Ne tegye ki esőnek vagy nedves környezetnek az elektromos

szerszámot! Víz behatolása esetén nő az áramütés kockázata!

d) Ne erőltesse a csatlakozó kábel! Ne használja a hálózati kábelt a

szerszám mozgatására, húzására vagy a csatlakozó dugó aljzatból történő kihúzására.Tartsa távol a hálózati kábelt hőforrásoktól, olajtól, éles szélektől és mozgó alkatrészekről! A

sérült vagy összegabalyodott kábelek növelik az áramütés kockázatát!

e) Amennyiben az elektromos szerszámot a szabadban használja,

a csatlakozást a szabadban tör ténő használatra alkalmas kültéri hosszabbítókkal kell megoldani. A szabadban történő

használatra alkalmas hosszabbítók használata csökkenti az áramütés kockázatát.

f) A berendezést 30mA vagy kisebb kioldó áramú védőkapcsolós

(RCD) elektromos hálózatra javasolt kapcsolni csatlakoztatni.

g) Amennyiben az elektromos szerszámot nedves környezetben

használ ja, elker ülhetetlen egy feszül tségvédelmi eszköz használata, mint egy hibaáram védelmi kapcsolóé (RCD). Az RCD

használata csökkenti az áramütés kockázatát.

FIGYELEM! A szerszám használatának biztonságával kapcsolatos általános figyelmeztetések:

Személyi biztonság:

a) Ez a beren dezés n em has ználható csökke ntett fizik ai,

szenzoriális vagy mentális képességű személyek (beleértve a gyermekeket is), tapasztalattal nem rendelkező személyek vagy olyan személyek által, akik nem ismerik a berendezést, kivételt képeznek azok a helyzetek, amikor a berendezés használata felügyelet alatt vagy a használati útasítások betartásával történik egy, a biztonságért felelős személy által.

b) Legyen figyelmes, összpontosítson arra, amit csinál és legyen

mindig annak tudatában, hogy elektromos szerszámmal dolgozik! Ne használja az elektromos szerszámot, ha fáradt, ha kábító szer, alkoho l vagy gyógysze r befolyá sa alatt áll!

Elektromos szerszám használatánál egy pillanatnyi figyelmetlenség is komoly sérülések okozója lehet!

c) H or dj on vé dő ru há za to t! Mi nd en e se tb en vi se lj en

védőszemüveget! Olyan védőruházat hordása mint a porvédő maszk,

csúszásbiztos cipő, fülvédő vagy hallásvédő csökkenti a sérülések kockázatát!

d) Ker ülj e el , ho gy az ele ktr omos sz ersz ám vé letl enü l

bekapcsoljon! A hálózati áramforrásra történő csatlakozás és/vagy az akkumulátor csatlakoztatása, valamint a szerszám felemelése vagy mozgatása előtt, győződjön meg arról, hogy az elektromos szerszám kapcsolója kikapcsolt állapotban van!

Az elektromos szerszám mozgatása vagy bekapcsolt állapotban történő használata balesetet okozhat!

e) Az elektromos szerszám beindítása előtt távolítson el minden

szerszámot a közelből! Az elektromos szerszám mozgó részein hagyott

szerszámok sérüléseket okozhatnak!

f) Ne hajoljon le mélyen! Álljon biztosan és tartsa meg az

egyensúlyát! Ez az elektromos szerszám jobb ellenőrzését teszi lehetővé

váratlan helyzetekben.

g) Öltözzön fel megfelelően! Ne hordjon bő ruházatot vagy

ékszert! Haját kösse be, ruházatát és kesztyűjét tar tsa távol a mozgó alkatrészektől! A bő ruházat, az ékszer és a hosszú haj

beleakadhat a mozgó alkatrészekbe.

h) Amennyiben a be rendezés alka lmas külső porelszívó és

porgyűjtő csatlakoztatására, győződjön meg arról, hogy ezek helyesen lettek csatlakoztat va és haszn álva. A porgy űjtő

használata csökkentheti a porral járó veszélyek kockázatát.

i) Ne engedje, hogy az elektromos szerszám gyakori használata

során szerzett jártasság hatására túlzott magabiztossá váljon és fi gyelmen kívül hagy ja a bi ztonsági szab ályokat. A

figyelmetlen használat egy pillanat alatt súlyos testi sérülést okozhat.

FIGYELEM ! A sze rszám bizto nságos has ználatára vonatkozó általános figyelmeztetések:

Az elektromos szerszám használata és gondozása:

a) Ne terhelje túl az elektromos szerszámot! Az elvégzendő

Page 47

munkához szükséges teljesítmény függvényében használjon elektromos szerszámokat! A megfelelő elektromos szerszám jobb

működést és biztosabb terhelést tesz lehetővé.

b) Tilos az elektromos szerszám használata, ha a kapcsoló nem

indítja el és nem állítja meg a szerszámot! Minden elektromos

szerszám, amely nem indul el vagy nem áll meg, veszélyes és meg kell javítani!

c) Minden beállítás, alk atrészcsere vagy tárolás előtt húzza ki a

cs at la koz ó du gó t az e lek tr om os sz er sz ám há ló zat i áramforrásából és/vagy vegye ki az akkumulátor t! Ezek a

biztonsági intézkedések csökkentik az elektromos áram véletlenszerű bekapcsolását.

d) A használaton kívüli elektromos szerszámot gyermekektől távol

kell tárolni, és nem szabad kölcsön adni olyan személyeknek, akik nem ismerik az elektromos szerszámot vagy nem olvasták el annak használati utasításait! Az elektromos szerszám veszélyes, ha

tapasztalat nélküli személy használja!

e) A z elektromos szerszámot karban kell tartani! Ellenőrízni kell a

mozgásban lévő alkatrészek vonalbeállítását vagy zavarát, az al k at ré sz ek t ör és ét é s e gy éb t én ye ző ke t, me l ye k befolyá solhatják az e lektromos szersz ám működé sét! Ha rongálódást észlelünk, az elektromos szerszámot még használat előtt meg kell javítani! Számos baleset oka az elektromos szerszám nem

megfelelő karbantartása.

f) A v ágó szer szá mok él esek és tis ztá k ke ll l egye nek ! A

vágószerszámok éles alkatrészeinek karbantartása csökkenti az anyagba történő beakadás kockázatát és megkönnyítik a használatot.

g) A z e l e k t r o m o s s z e rs z á m o t , a b e r e n d e zé s t , a

munkaszerszámokat, stb. jelen utasításoknak megfelelően kell használni, figyelembe véve a munka jellegét és feltételeit. Az

elek tromos szers zám ren deltet ésétő l elté rő has znála ta ves zélyes helyzeteket okozhat.

h) Alacsony hőmérsékleten vagy hosszabb használaton kívüli

időszakot követően ajánlott az elektromos szerszám teher nél küli eli ndít ása n éhány per cre a kenő anyag átvi teli mechanizmusba történő helyes elosztása érdekében.

i) Az elektromos szerszám tisztításához puha, nedves (nem vizes)

rongyot és szap pant has ználjon! Ne ha sználjon benzi nt, oldószert vagy egyéb anyagokat, amelyek k árosíthatják a berendezést!

j) Az elektromos szerszámot csak azután lehet tárolni/szállítani,

miután megbizonyosodtunk arról, hogy minden mozgó eleme rögzítésre és biztosításra került a rögzítésre szánt eredeti elemek segítségével.

k) Az elektromos szerszámot száraz helyen kell tartani, védve a

portól és a nedvességtől.

l) Az elektromos szerszám szállítása az eredeti csomagolásban

történhet, megvédve ezáltal a mechanikai sérülésektől.

m) A markolatot és a fogófelületeket tisztán, olaj- és kenőanyagtól

mentesen kell tartani. A csúszós markolatok és fogófelületek lehe tetle nné te szik a s zerszá m biz tonsá gos fo gását és felügyeletét az esetleges váratlan szituációkban.

FIGY ELEM! A s zerszá m bizt onságo s has ználatá ra vonatkozó általános figyelmeztetések:

Javítás:

a) Az elektromos szerszámok garanciális és garancia utáni javítását

a PROFIX Szerviz végzi, ami garantálja a javítás kiváló minőségét és az eredeti alkatrészek használatát.

FIGYELEM! fúrókalapács, biztonságra Akkumulátoros vonatkozó figyelmeztetések -

Személyi biztonság:

a)A fúrókalapács használata során használjon hallásvédőt! A

zajnak való kitettség hallásvesztést okozhat!

b) Olyan munkavégzés során, ahol a szerszám vagy a tartozék

rej tett ele ktro mos veze tékr e ak adha t, a z el ektr omos szerszámot a markolat szigetelt felületénél kell fogni. A

tápvezetékkel való érintkezés során az elektromos szerszám összes fém elemei feszültség alá kerülhetnek, ami áramütést okozhat.

c) Meg fele lő de tekt or mű szer t k ell has zná lni a r ejte tt

tápvezetékek lo kalizálásához, vagy kikérni a létesítmény adminisztrációjának a segítségét. A feszültség alatt lévő vezetékek

megérin tése tűz é s áramütéshez vezethet. A gázvezeték s érülése robbanáshoz vezethet. A vízvezeték sérülése anyagi károkat eredményez.

d)Tilos azbesztet tartalmazó anyago megmunkálni. Az azbeszt

daganatos betegséget okoz.

e)A munkavégzés helyét tisztán kell tartani. Az anyagból keletkezett

keverékek külön ösen veszélyesek . A könnyűfémb ől keletkezett p or meggyulladhat vagy felrobbanhat.

f) Be kell biztosítani a megmunkált tárgyat. Győződjön meg róla,

hogy minden befogó be van nyomva és ellenőrizze, hogy nincs túl nagy hézag. A megmunkált tárgy rögzítése a rögzítőberendezésben vagy a satuban biztonságosabb, mint annak kézbentartása.

g) A szerszámot az azzal együtt leszállított pótfogantyúval kell

használni! Az ellenőrzés elvesztése a kezelő súlyos testi sérüléseit

okozhatja!

h) Erősen kézben kell tartani az elektromos szerszámot és ügyelni

a stabil pozícióra. A csavarok meghúzása és meglazítása során rövid

idejű magas reakciónyomatékok léphetnek fel.

i) Azonnal ki kell kapcsolni az elektromos szerszámot, ha elakad a

szerszám. Fel kell készülni az erős vibráció kialakulására, ami visszaverődést okoz. A szerszám elakad, ha: túl van terhelve az

elektromos szerszám, vagy ha elferdül a megmunkált anyagban.

j) Az elektromos szerszám félretevése e lőtt megvárni, míg

teljesen mozdulatlan állapotba kerül. Az elektromos szerszám

beragadhat, ami az elektromos szerszám feletti uralom elvesztését eredményezheti.

k) Az elektromos szerszámot kizárólag ezen típus táplálására

szolgáló akkumul átorral lehet h asználni. Má s akkumuláto r

használata testi sérülést és tüzet okozhat.

Hosszú fúrószárak használata során betartandó biztonsági

útmutatók:

a) Sohase használja a fúrót a fúrószár maximális fordulatszámánál

nagyobb sebességen. Mindig alacsony fordulatszámon és a

fúrószár magasabb fordulatszámon nem érintkezik a munkadarabbal, hanem szabadon forog, akkor elhajolhat és személyi sérülést okozhat.

b) Fúrás során nyomja rá a fúrószárat a megmunkált anyagra a

fúrószárral egy vonalban, nem szabad túl erősen rányomni. A

fúrószár elhajolhat és megsérülhet, vagy a szerszám feletti uralom elvesztését és személyi sérülést okozhat.

FI GYEL MEZ TET ÉS! Az ak kum ulát oro k é s tö ltő k biztonságos használata

Az akkumulátorok használata:

Page 48

a) Kizárólag a gyártó által megadott specifikációnak megfelelő

akkumulátort szabad használni. Más akkumulátor használata az

akkumulátor megrepedését és szétesését, testi sérülést vagy tüzet okozhat.

b) FIGYELEM: Az akkumulátor sérülése és helytelen használata

esetén robbanógázok kibocsátására is sor kerülhet. Az

akkum ulátort mindi g távol kel l tar tani a lángtó l és

megfelelő szellőzést kell biztosítani a töltés során. Nem

szabad hosszabb ideig olyan környezetben hagyni, ahol magas

hőmérséklet uralkodik (napsütötte helyeken, fűtőtestek közelében vagy

más olyan helyen, ahol a hőmérséklet meghaladja a 40 fokot).

c) Az akkumulátor töltését 15-25 °C közötti hőmérsékleten kell

végezni.

d)Kizárólag a gyártó által ajánlott töltőt szabad használni. Más

típusú akkumulátor töltésére szolgáló töltő használata tűzveszélyes.

e) Óvja az akkumulátort a víztől és a nedvességtől. f) Amennyi ben egy más ut án egyn él töb b akkum ulátort

szeretne feltölteni, a töltések között 30 perc szüneteket kell

tartani.

g)Semmilyen esetben sem szabad felnyitni az akkumulátort. h)Ke dvezőtl en fe ltétele k ese tén e lőfordu lhat, hogy az

akkumulátorból folyadék szivároghat ki; kerülni kell a

folyadék bőrrel való érintkezését, az érintkezés helyét vízzel

lemosni. Ha a folyadék szembe kerül, orvoshoz kell fordulni.

Az akkumulátorból kifolyó folyadék irritációt vagy megégést okozhat.

i) Amikor nem használja az akkumulátort, akkor azt távol kell

tartani a fémtárgyaktól, mint gémkapocs, pénzérme, kulcs,

szög, csavar és más apró fémtárgyak, amelyek rövidre

zárhatják az akkumulátor pólusait. Az akkumulátor pólusainak a

rövidzárlata megégést vagy tüzet okozhat.

j) Tilos az akkumulátort tűzbe dobni. k) Tilos a sérült akkumulátort tölteni.

Az akkumulátor újratölthető, környezetre káros lítiumot tartalmaz. Az élet tartama lejá rta után a természetes környezetre

Li-Ion

vonatkozó szabályok alapján megsemmisíteni. E célból vegye ki a teljesen lemerült akkumulátort az elektromos szerszámból, adja le egy akkumulátor begyűjtő helyen vagy az üzletben, ahol azt megvásárolta.

A töltő használata:

a)Kizárólag a gyártó által ajánlott töltőt szabad használni. Más

típusú akkumulátor töltésére szolgáló töltő használata tűzveszélyes.

b)Tilos a töltőt felnyitni. c) A töltő kizárólag beltéri használatra szolgál. Óvni a víztől és a

nedvességtől.

d)Csak 15-25 °C közötti hőmérsékleten tölteni. e)Semmilyen fémelemet nem szabad a töltőbe helyezni.

FÚRÓKALAPÁCS RENDELTETÉSE ÉS FELÉPĺTÉSE:

A rendeltetése: betonba, téglába és kőbe tör ténő fúrás, fúrókalapács valamint könnyű vésési munkák elvégzése. A szerszám fába, fémbe, kerámiába és műanyagba történő ütés nélküli fúrásra is használható.

Tilos a berendezés más célból történő felhasználása!

A kizárólag hobbi jellegű használatra szolgál. Tilos a fúrókalapács sze rsz ámot ol yan mu nká lato kho z ha szn álni , a mel yek

professzionális szerszám használatát igénylik.

A b erendezés minde n fente bb meg adott r endeltet éstől e ltérő használata tilos és az a garancia megszűnését eredményezi, illetve felmenti a gyártót az ilyennemű használat okozta károk felelőssége alól.

A berendezés sajátkezű átalakítása felmenti a gyártót a felhasználóban és a környezetben keletkezett sérülések és károk felelőssége alól. A rendeltetésnek megfelelő használat ellenére sem lehet teljesen kizárni a maradékkockázat meghatározott tényezőit. A gép szerkezetére és felépítésére való tekintettel a következő veszélyhelyzetek léphetnek fel:

- a forgásban lévő fúró kézzel vagy a kezelőszemély ruházatával történő megérintése a munkavégzés során;

- megégés a fúró cseréje során. (A munkavégzés során a fúró nagyon felhevül; a megégés megelőzése érdekében a fúrócsere során munkakesztyűt kell viselni);

- a megmunkált anyag vagy a megmunkált anyag darabjának a visszaverődése;

- fúró elferdülése/eltörése.

n Tartozékok ź Akkumulátoros fúrókalapács -1 db. ź Töltő -1 db. ź Akkumulátor -2 db. ź Hordtáska – 1 db. ź Használati utasítások -1 db. ź Garancialap - 1 db.

n A berendezés elemei (lásd a 2. oldalt):

A. rajz: 1. SDS-Plus szerszámfogantyú

2. Porvédő

3. Rögzítő hüvely

4. Fúrásmélység-határoló rögzítő gomb

5. Működési mód kapcsoló rögzítést felengedő gomb

6. Működési mód kapcsoló

7. Forgásirány kapcsoló

8. Be/kikapcsoló gomb

9. Akkumulátor

10. Pótfogantyú

11. Segédvilágítás

12. Fúrómélység határoló

B. rajz: 13. Töltő

14. Akkumulátor töltési szint kijelző gomb

15. Akku töltésjelző C. rajz: 16. Akkumulátor rögzítő zár D. rajz: 17. Fúró F. rajz: 18. Porgyűjtő gumigyűrű H. rajz: 19. * Fogazott koronás tokmányvédő csavar

20. Fogazott gyűrűs tokmány*

21. Tokmány SDS-Plus szerszámbefogás* J. rajz: 22. Fogazott koronás tokmány kulcs*

23. Fogantyú hüvely*

*A le ír t v ag y b emu ta tot t t er mék n em ré sze a be re nde zé s alapfelszereltségének.

MŰSZAKI ADATOK:

Page 49

Modell

Áramfeszültség Forgási sebesség teher nélkül Energiaütések száma Fúrógép tokmánya

Fúrás maximális

átmérője

Súly (akkumulátorral) Hangnyomás szint (LpA) Hangerő szint (LwA)

K ,K bizonytalanság

LpA LwA

EN 62841 szabvány szerinti vibrációs szint

K bizonytalanság

fa acél beton

Főfogantyú a Pótfogantyú a

h,HD

TMM20

20 V d.c.

n =0-1850/per

2 J

SDS-plus

30 mm 13 mm 18 mm

2,75 kg 93,6 dB(A) 104 dB(A)

3 dB(A)

5,677 m/s

6,334 m/s

1,5 m/s²

Az akkumulátor típusa Li-ion Akkumulátor töltésfeszültsége

20 V

Akkumulátor kapacitása 4Ah

Töltő tápfeszültsége

220-240V AC, 50-60Hz A töltő kimeneti feszültsége 20V DC,2A Töltési idő

Az említett vibrációs szint reprezentatív az elektromos készülék használata szempontjából. Amennyiben az elektromos készülék más célból vagy egyéb munkaeszközzel kerül használatra, illetve ha karbantartása nem megfelelő, a vibrációs szint eltérhet a megjelölttől. A fent említett okok a vibrációs expozíció szintje növekedéséhez vezethetnek a működés teljes ideje alatt. Kiegészítő védelmi eszközöket kell használnia, melyek célja a vibrációs expozíció kezelőre gyakorolt hatásaitól való védelem, mint pl.: Elektromos kés zülé k és munk aes zközö k ka rbant art ása, a ke zek meg fele lő hőmérs ékletének biztos ítása, a munkatevé kenységek sorrend jének megállapítása. A megadott rezgésszint és a megadott zajkibocsátás mérése szabványos viz sgál ati m ódsze rrel tör tént és fel hasz nálha tók a s zersz ámok összehasonlítására. A megadott rezgésszint és a megadott zajkibocsátás felhasználható a kezdeti expozíció megállapítására.

Figyelmeztetések:

Az elektromos szerszám tényleges használata során a rezgésszint és a zajkibocsátás eltérhet a megadott értékektől, attól függően, hogyan használja a szerszámot, különösen függ a megmunkált anyag típusától. A kezelőszemély biztonsága érdekében meg kell határozni a biztonsági intézkedéseket, melyek a valós használat alatti expozíció megbecsülésén alapszik (figyelembe véve a művelet összes folyamatát, amikor a szerszám ki van kapcsolva, és amikor üresjáraton van, a kioldási idő kivételével).

A MUNKAVÉGZÉS MEGKEZDÉSE ELŐTT:

Minden használat előtt ellenőrizni, hogy a berendezés mozgó részei megf elelő en mű ködnek és n incse nek e lakad va, e lreped ve vag y megsérülve, ami hatással lehet a berendezés megfelelő működésére. A sérült berendezést használat előtt meg kell javíttatni.

n Az akkumulátor töltése:

A fúrókalapács félig töltött akkumulátorral kerül kiszállításra. A töltési szintet a z akkumulátor töltési szint ki jelző gomb megnyomásával

120 per

ellenőrizhető (14)(lásd a B rajz). Egy világító LED dióda alacsony töltési szintet, két világító dióda közepes szintet jelez, három világító dióda az akkumulátor teljes feltöltését jelzi. Használat előtt teljesen fel kell tölteni az akkumulátort.

1. Nyomj a meg a z akkumul átorzár g ombot (1 6) és veg ye ki az akkumulátort (9) a ütvefúróból (lásd a C rajz).

2. Csatlakoztassa az akkumulátort (9) a töltőre (13) (lásd a B rajz).

3. Csatla koztassa a töltő d ugaszát 220-2 40V, 50-6 0Hz há lózati

konnektorba.

n Akkumulátor töltés jelzése

A töltő világító zöld LED diódája arról tájékoztat, hogy a töltő csatlakoztatva van a tápforrásra. Az akkumulátor csatlakoztatása után kigyullad a piros dióda, mely arról tájékoztat, hogy a töltés folyamatban van. Amikor az akkumulátor teljesen feltöltődik, elalszik a piros dióda és kigyullad a zöld dióda.

A töltés végeztével kapcsolja le a töltőt a hálózatról és vegye ki az akkumulátort.

FIGYELEM! A töltés során az akkumulátor enyhén felmelegedhet, ez normál jelenségnek tekinthető.

A lítiumos-ionos akkumulátort bármikor utántöltheti, ez nem csökkenti annak élettartamát. A töltési folyamat félbeszakítása nem növeli az akkumulátor cellák sérülésének a kockázatát. Az akkumulátor kapacitása idővel csökken. 100 töltési ciklust követően az akkumulátor üzemideje és a fúrócsavarozó maximális fordulatszáma enyhén csökken. Ez a csökkenés addig tart, míg 250 töltési ciklust követően az akkumulátor el nem éri a minimális kapacitását. Ez normális jelenség és nem jelenti az akkumulátor meghibásodását.

n Pótfogantyú

Minden esetben használja a pótfogantyút (10). Az elektromos szerszám két kézzel történő biztos fogása csökkenti a munkahelyi baleset kockázatát. A pótfogantyú beszereléséhez illessze a fogantyú kapcsát a tokmányhoz és az órajárással egyező irányba tör ténő csavarással

rögzítse azt (lásd a C rajz). A stabil és fáradásmentes munkapozíció érdekében, forgathatja a

pótfogantyút. Miután a fogantyút az órajárással ellentétes irányba csavarozta, forgassa a pótfogantyút a kívánt pozícióba és csavarozza ismét a fogantyút, hogy rögzítse azt.

HASZNÁLAT KÖZBEN:

n Fúrófej kiválasztása

Be tonba , t églá ba, kő be ü tvef úrás hoz és vés éshe z SD S-P lus szerszámfogantyúra van szüksége, melyet az SDS-Plus tokmányba (1) kell helyezni!

SDS-plus

Acélba és fába fúráshoz SDS-Plus nélküli szerszámokat kell használnia (pl . h enge res sz árú fúr óheg yet ). E zekh ez a sze rsz ámok hoz gyorstokmányra vagy fogazott koronás tokmányra van szüksége.

JAVALLAT: Ütvefúráshoz vagy véséshez ne használjon SDS-Plus nélküli szerszámo kat! Az S DS-Plus n élküli szerszá mok és eze k tokmánya ütvefúráskor vagy vésésnél sérülnek.

n Szerszámcsere

Az SDS -Plus szer szám se gítség ével kön nyen é s kén yelmes en változtathatja a munkaszerszámot anélkül, hogy szerszámot cserélne.

Page 50

A szisztematikus tulajdonságoknak köszönhetően az SDS-Plus szerszám mozgásszabad sággal rendelkezik . Ezért mozog ü res járatban. Ez semmilyen hatást nem gyakorol a fúrónyílás pontosságára, mivel a fúróhegy automatikusan centrálódik a fúrás végzése során. Munkavégzés során a por védő (2) kis mértékben véd a por tokmányba történő bejutásától. A beszerelés ideje alatt ügyelnie kell arra, hogy ne sértse meg a porvédőt (2). A sérült porvédőt azonnal ki kell cserélni! Azt ajánljuk, hogy ezen művelet elvégzését javítóműhelytől rendeljék.

n Az SDS-Plus munkaszerszám behelyezése (D. rajz) ź A beszerelt szerszám fejének tisztának és enyhén megkentnek kell

lenni.

ź Húzza maximálisan hátra és tartsa meg ebben az állásban a reteszelő

hüvelyt (3).

ź Tegye be a fúrószárat a fúrótokmányba egészen addig forgatva, míg

ellenállásba ütközik.

ź Engedje el a reteszelő hüvelyt. ź A rögzítést a szerszám meghúzásával kell ellenőrizni.

n A kiegészítők SDS-Plus felfogási rendszerrel történő leszerelése

FI GY EL EM ! K öz vet le nü l a mu nk av ég zés ut án a munkaszerszámok forrók lehetnek. Kerülje az ezekkel való közvetlen érintkezést és használjon megfelelő védőkesztyűt!

ź Nyomja hátrafelé a rögzítő hüvelyt (3) és vegye ki a kiegészítőt! ź A munkaszerszámokat meg kell tisztítani, miután kihúzta őket!

n Fogazott koronás tokmány beszerelése (rys. H)

ź Csav arozza a fogaz ott koro nás tok mányba (20) az S DS-Plus

szerszámbefogást (21).

ź Biztosítsa a fogazott koronás tokmányt (20) a rögzítő csavarral (19).

FIGYELEM! Ügyelnie kell arra, hogy a rögzítő csavar balmenetes!

ź Tisztítsa meg a tokmány bedugott végét és finoman kenje be

kenőzsírral.

ź Húzza maximálisan hátra és tartsa meg ebben az állásban a reteszelő

hüvelyt (3).

ź A fúrótokmány forgatásával tolja be a fúrótokmány felfogót az SDS-

plus adapterbe (1).

ź Engedje el a reteszelő hüvelyt. ź Ellenőrizze, hogy a tokmány rögzült-e, ehhez húzza meg a fogazott

koronás tokmányt.

n Fogazott koronás tokmány leszerelése (I. rajz)

ź Húzza hátra a rögzítő karmantyút (3) és vegye ki a fogazott koronás

tokmányt (20).

ź Miután leszerelte, ügyeljen arra, hogy a fogazott koronás tokmány

(20) össze ne koszlódjon. Ha szükséges, kenje meg a gyűjtőtömítés

n Munkaszerszámok SDS-Plus nélküli behelyezése (J. rajz)

ź Helyezze a fogazott koronás tokmányt (20). ź Nyissa ki a fogazott koronás tokmányt a hüvely addig tör ténő

forgatásával, amíg lehetségessé válik a munkaszerszám behelyezése, Helyezze be a munkaszerszámot.

ź Helyezze be a kulcsot (22) a fogazott koronás tokmány megfelelő

nyílásába és egységesen rögzítse a munkaszerszámot.

n Munkaszerszám SDS-Plus nélküli kivétele

FI GY EL EM ! K öz ve tl en ül a m un ka vé gz és u tá n a munkaszerszámok forrók lehetnek. Kerülje az ezekkel való közvetlen érintkezést és használjon megfelelő védőkesztyűt!

ź Használja a tokmány kulcsot (22), forgassa az órajárással megegyező

irányba a fogazott koronás tokmány hüvelyét (23), amíg sikerül kivennie a munkaszerszámot.

ź A mu nkasz erszá mokat meg kel l ti sztít ani, miu tán kih úzta

őket fogait.

n Munkatípus megváltoztatása (G. rajz)

FIGYELEM! A munkatípust csak akkor lehet megváltoztatni, ha az

elektromos szerszám ki van kapcsolva! Ellenkező esetben elronthatja az elektromos szerszámot.

Ha sz nál ja a mu nk atí pu s k apc so lót ( 6) a m unk as zer sz ám munkatípusának beállításához. A munkatípus megváltoztatásához nyomja meg a rögzítést felengedő gombot (5) és helyezze a kívánt helyzetbe a munkatípus kapcsolót, amíg a rögzítés ugrik.

Fúrás: Állítsa a kapcsolót (6) a jelre.

Ütvefúrás: Állítsa a kapcsolót (6) a jelre.

Vésés (forgás rögzítés):

Állítsa a kapcsolót (6) a jelre. A készülék bekapcsolásakor a «Vésés» pozícióban az üté sek száma automatiku san nő, ennek kös zönhe tően a sze rszá m fo kozott erő vel működik.

Véső pozíciójának megváltoztatása:

Helyezze be a vésőt a szerszám tokmányába. Forgassa a pozícióba a munkatípus kapcsolót (6). Forgassa el a szerszám tokmányát és helyezze a vésőt a kívánt munkapozícióba. A munkatípus kapcsolót (6) a «Vésés» pozícióba kell állítani. Ezáltal a kívánt pozícióba rögzíti a szerszám fogantyúját. Vésés közben a munkatípus kapcsoló (6) mindig a «Vésés» pozícióban kell maradjon.

n Fúrásmélyésg szabályozása (E. rajz)

A mélységhatároló (12) segítségével szabályozhatja a fúrógép kívánt fúrási mélységét az anyagban. Ehhez a következőket kell tennie:

ź hel yez ze a to km ány ba (1 ) a mu nk asz ers zá m S DS- Pl us

szerszámfogantyút (17) és addig nyomja, amíg ellenállást érez. Ellenkező esetben az SDS-Plus szerszám mobilitása miatt helytelen fúrási mélységet állapíthat meg;

ź nyomja meg a fúrásmélység-határoló rögzítő gombot (4) és vegye ki

a határolót (12) annyira, hogy a fúróhegy és a határolófej közötti távolság egyenlő legyen a kívánt X fúrási mélységgel;

ź a rögzítőgomb elengedésével rögzítse a határolót!

A MUNKAVÉGZÉS SORÁN:

n Bekapcsolás/kikapcsolás

Az in dítógomb ( 8) a forgá si sebessé g folyamatos szabályozá sával rendelkezik. Az elektromos szerszám bekapcsolásához nyomja meg az indítógombot. A forgási sebesség ahhoz mérten nő, hogy mennyire erősen nyomja a gombot. Az elektromos szerszám kikapcsolásához engedje el az indítógombot.

n Forgásirány beállítása (lásd a E rajz)

A fúrókalapács lehetőséget nyújt arra, hogy a forgási irányt az órajárásával

Page 51

megegyező (jobbra forgás) vagy ellenkező (balra forgás) irányba állítsuk be:

- a forgási sebesség jobbra történő beálításához a kapcsoló balra/jobbra forgás tolókáját (7) fordítsa balra (lásd a készülék hátoldalán).

- a forgási sebesség balrara történő beálításához a kapcsoló balra/jobbra forgás tolókáját (7) fordítsa jobbra (lásd a készülék hátoldalán). Amikor a forgásirány kapcsoló középen helyezkedik el, az indítógomb (8) le van blokkolva. Fúráshoz állítsa jobbra a forgási irányt. A fúrófej behúzásához, a fúrófej blokkoló kivételéhez állítsa balra a forgási irányt.

n Fordulatszám /ütésszám beállítása

A fordu latszámot/ütéssz ámot a k apcsolóra ( 8) kifejtett nyomás növelésével vagy csökkentésével lehet fokozatmentesen állítani.

A kapcsoló (8) enyhe megnyomása kis fordulatszámot/ütésszámot eredményez. A kapcsoló nagyobb lenyomása növeli a fordulatszámot/ütésszámot.

n Segédvilágítás

A fúrókalapács a fúrás/vésés helyének segédvilágításával (11) van ellátva, amely az indítógomb (8) megnyomásakor kapcsol be.

n Súrlódásos biztonsági tengelykapcsoló

Amennyiben a használt szerszám leáll, a fúrógép tengelyének fordulata megszakad. Az elektromos szerszámot tisztán kell tartani és a megjelenő erők mia tt min dkét kéz zel erő sen ke ll tar tania, ill etve b iztos munkapozíciót kell felvennie. Amennyiben az elektromos szerszám leáll, kapcsolja ki és vegye ki a munkaszerszámot. Amikor bekapcsolja az elakadt fúrógépet, egy erős visszaugró tengelykapcsolás jelenik meg.

HASZNÁLATTAL KAPCSOLATOS UTASÍTÁSOK:

ź Kerámi alapokba n tört énő ly ukak fú rása e setén m ozgassa a

munkatípus kapcsolóját (6) a «fúrás» pozícióba! A fúrás elvégzése után, mozgassa a kapcsolót a «forgással történő fúrás» pozícióba és folytassa forgással!

ź Betonba, kőbe és falba történő munkáknál használjon szilárd

ötvözetű fúrófejet!

ź Mennyezeti fúrása esetén, a leeső por elleni védelem céljából,

használjon fúrószárra szerelhető porgyűjtő gumi gyűrűt (18), (lásd F. rajz).

ź Fémbe tör ténő fúráshoz csak fémből készült, éles fúrófejeket

használjon!

TÁROLÁS ÉS KARBANTARTÁS:

A szerszámot gyermekektől távol, tisztán kell tartani, óvni a nedvességtől és a portól. A tárolási körülmények ki kell küszöböljék a mechanikus rongálódások vagy a különböző időjárási viszonyok káros hatásainak lehetőségét.

FIGYELEM: A tisztítási és karbantartási műveletek végrehajtása előtt mindig le kell kapcsolni az akkumulátort a csavarozóról és ki kell húzni a töltő dugaszát a konnektorból.

A töltőt csak száraz törlőkendővel szabad tisztítani.

A külső műanyag részeket csak nedves vászonnal és finom mosószerrel kell tisztítani.

FIGYELEM! SOHA ne használjon oldószert!

Betonba történő fúrást követően a képződött port a szellőzőnyjlások és fogantyú felé irányított sűrített levegővel kell eltávolítani. Ez meggátolja a csapágyak megrongálódását és eltávolítja a port, amely gátolja a motor

hűtése számára fontos levegővel való ellátást.

SZÁLLÍTÁS:

A hordládában kell szállítani és tárolni, amely megóvja a fúrókalapács nedvességtő l, a por tól és a kisméretű tárgyaktól! Különös en a szellő zőnyílás okat ke ll véde ni! A géph ázba b ejutó k is elem ek rongálhatják a motort. Ha eltávolítja az akkumulátor t a készülékből a szállítás vagy tárolás idejére, győződjön meg róla, hogy nem zárnak rövidre az akkumulátor érintkező i. Távolí tsa el a bő röndből, sze rszámosládá ból vagy a szállítótárolóból a fémtárgyakat, pl. kötőcsavarokat, szögeket, csatokat, szétszórt bitfejeket, drótokat vagy fémreszelékeket, vagy más módon előzze meg ezen elemek akkumulátorral való érintkezését.

KÖRNYEZETVÉDELEM:

FIGYELEM! Ez a jel azt jelöli, hogy a használt készüléket tilos

egyéb hulladékkal egy helyen elhelyezni (pénzbüntetés terhe m e ll e t t ) . E l e kt r o m os é s e l e k t ro n i ku s g é p e k veszélyesalkotórészei negatívan befolyásolják a környezetet és azemberek egészségét.

Minden házt artásnak hozzá kell já rulnia a hasz nált készü lékek visszanyeréséhez és újrahasznosításához. Úgy Lengyelországban, mint Európában megszervezik vagy már létezik a használt készülékek gyűjtési rendszere, melynek keretében az adott készülék minden értékesítési helyén kötelesek átvenni a használt készüléket. Ezenkívül léteznek ilyen típusú készülékek gyűjtő központjai is.

GYÁRTÓ:

PROFIX Sp. z o.o., Marywilska u. 34, 03-228 Varsó, LENGYELORSZÁG Ez a gép megfelel a nemzeti és európai szabályoknak, valamint a

biztonsági előírásoknak.

FI GYE LEM ! M űsza ki pr obl émá k es eté n l épj en k apc sol atb a a márkaszervizzel. Minden javítást szakképzett személy végezhet, kizárólag eredeti cserealkatrészt használva!

PIKTOGRAMOK:

A névleges táblázatban szereplő rajzok magyarázata:

«Bekapcsolás és működtetés előtt olvassa el a használati utasításokat!»

«Védőszemüveg használata kötelező!»

«Hallásvédő használata kötelező!»

«Porvédő maszk használata kötelező!»

Page 52

TÍPIKUS MEGHIBÁSODÁSOK ÉS AZOK ELTÁVOLÍTÁSA:

MEGHIBÁSODÁS LEHETSÉGES OK HIBA ELTÁVOLÍTÁSA

A nem működik.fúrókalapács

Zavar a motor működésében.

Nincs tápellátás, sérült motor vagy kapcsológomb.

Lemerült elem. Töltse fel az akkumulátort. Az akkumulátor elérte a

maximális hőmérsékletet.

Ellenőrizze az akkumulátor töltöttségét, szükség esetén tölteni vagy újra cserélni.Ha továbbra sem működik az elektromos szerszám, küldje be a garanciakártyán megadott című szervizbe.

Várja meg, míg kihűl az akkumulátor.

A PROFIX cég politik ája az, hogy folyamatosan tökéletesítse termékeit, ezért fenntartja magának azt a jogot, hogy a termék specifikációit előzetes tájékoztatás nélkül módosítsa! A használati utasításokban megjelölt ábrák csak példák, ezek kicsit eltérhetnek a megvásárolt eszköz valódi arculatától! Az alábbi útmutatót szerzői jogok védik. Annak másolása / sokszorosítása a Profix Sp. z o.o. cég írásos beleegyezése nélkül tilos.

Page 53

AKUMULIATORINIS GRĘŽIMO PERFORATORIUS TMM20

NAUDOJIMO INSTRUKCIJA

Originalios instrukcijos vertimas

PR IE Š R AD EDA NT DA RBĄ SU SI PAŽ IN KI TE SU INSTRUKCIJA. Išsaugokite instrukciją, nes gali būti reikalinga vėliau. ĮSPĖJIMAS! Prašome perskaityti visus įspėjimus dėl saugaus naudojimo pažymėtus simboliais bei visas nuorodas dėl saugaus naudojimo.

Žemiau pateikiamų įspėjimų dėl saugos bei saugos nuorodų nesilaikymas gali būti elektros smūgio, gaisro ir/arba sunkių kūno sužalojimų priežastimi.

Išsaugokite visus įspėjimus ir visas saugos nuorodas, kad vėliau būtų galima jais pasinaudoti.

Žemiau pateiktuose įspėjimuose sąvoka „elektros prietaisas” apibudina elektros prietaisą maitinamą elektros energija iš elektros tinklo (maitinimo laidas) arba elektros prietaisą maitinamą akumuliatoriumi (belaidis).

ĮSPĖJI MAS! Bend ri įspėj imai dėl saugaus įran kio

naudojimo.

Sauga darbo vietoje:

a) Darbo vietoje turi būti švaru, tvarkinga bei geras apšvietimas.

Netvarka bei netinkamas darbo vietos apšvietimas gali būti nelaimingų atsitikimų priežastimi.

b) Nenaudoti elektros prietaiso sprogioje aplinkoje, kurioje yra

degūs skysčiai, degios dujos arba dulkės. Elektros prietaiso darbo

metu susidaro elektros kibirkštis, todėl gali užsidegti esantis aplinkoje garai.

c) Darbo vietoje negali būti vaika i bei pašalin iai. Dėm esio

nukreipimas gali būti elektros prietaiso valdymo praradimo priežastimi.

ĮSPĖJI MAS! Ben dri įspė jimai dė l saugau s įranki o

naudojimo.

Elektros sauga:

a) Elektros prietaisų kištukai turi atitikti elektros lizdo tipui. Jokiu

būdu negalima keisti kištuko. Jeigu elektros prietaisas turi įžeminimą, negalima naudoti ilgintuvo. Originalių kištukų bei lizdų

naudojimas sumažina elektros smūgio riziką.

b) Venkite kūno kontakto su įžemintais paviršiais, tokias kaip

vamzd žiai, š ildytuv ai, ce ntrinio šil dymo r adiatori ai bei šaldytuvais. Kontaktas su įžemintais paviršiais didina elektros smūgio

pavojų.

c) Saugokite prietaisą nuo lietaus ir drėgmės. Jeigu vanduo patenka į

elektros prietaisą, padidėja elektros smūgio rizika.

d) Nenaudokite laidų ne pagal paskirtį. Neneškite įrenginio

paėmę už laido, netraukite už jo norėdami išjungti kištuką iš elektros lizdo. Laidą klokite taip, kad jo neveiktų karštis, jis neišsiteptų aly va ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeistas laidas gali tapti elektros smūgio priežastimi.

e) Jeig u ele ktros pri etaisa s yra naud ojamas lauk e, lai do

prailginimui naudokite tik specialiai tam skirtus prailgintuvus.

Prailgintuvų skirtų darbui lauke naudojimas sumažina elektros smūgio riziką.

f) Įrankį rekomenduojama jungti į elektros maitinimo tinklą,

turintį likutinės srovės įrenginį (RCD), kurio išjungimo srovė yra 30 mA arba mažesnė.

g) Jeigu negalima išvengti elektros prietaiso naudojimo drėgnoje

aplinkoje, naudokite RCD įrenginį. RCD įrenginio naudojimas

sumažina elektros smūgio riziką.

ĮSPĖJ IMAS! Be ndri įs pėjimai dėl sauga us įran kio naudojimo.

Žmonių sauga:

a) Prietaisu negali naudotis asmenys (tame tarpe vaikai) turintis

fizinius, jutimo arba psichinius negalavimus, taip pat asmenys neturintis darbo patirties arba nesusipažinę su prietaisu, nebent toks darbas vyksta stebint specialistui arba pagal prietaiso naudojimo instrukciją, kurį buvo perduota asmeniu atsakingu už saugą.

b) Būkite atidūs, sutelkite dėmesį į tai, ką Jūs darote ir, dirbdami

su elektros prietaisu, vadovaukitės sveiku protu. Nedirbkite su prietaisu, jei esate pavargę arba vartojote narkotikus, alkoholį ar medikamentus. Akimirksnio neatidumas naudojant prietaisą gali

tapti rimtų sužalojimų priežastimi.

c) Dėvėkite tinkamą aprangą. Nešiokite apsauginius akinius.

Apsauginės aprangos, tokios kaip dulkių kaukė, neslystantis apsauginiai batai, šalmas, asinės, naudojimas sumažina sužalojimų grėsmę.

d) Saugokitės, kad neįjungtumėte prietaiso atsitiktinai. Prieš

įjungiant kištuką į elektros lizdą ir/arba prieš akumuliatoriaus įjun gimą bei pri eš pa imant ar ba pe rnešan t pr ietais ą įsitikinkite, kad prietaisas yra išjungtas. Prietaiso pernešimas su

pirštu ant jungiklio arba prietaiso įjungimas į maitinimo tinklą gali tapti nelaimingo atsitikimo priežastimi.

e) Pr ieš į jung dami pri etai są pa šali nkite rakt us. P riet aiso

besisukančioje dalyje esantis įrankis ar raktas gali tapti sužalojimų priežastimi.

f) Nepasilenkite pernelyg į priekį. Dirbdami atsistokite patikimai

ir visada išlaikykite pusiausv yrą. Patikima stovėsena ir tinkama

kūno laikysena leis geriau kontroliuoti prietaisą netikėtose situacijose.

g) Dėvėkite tinkamą aprangą. Nedėvėkite plačių drabužių ir

papuošalų. Saugokite plaukus, drabužius ir pirštines nuo besisukančių prietaiso dalių. Laisvus drabužius, papuošalus bei ilgus

plaukus gali įtraukti besisukančios prietaiso dalys.

h) Jeig u įren giniai yra prita ikyti pri jungimu i prie dulki ų

nusiurbimo ir dulkių surinkėjo, įsitikinkite, k ad šie įrenginiai tinkamai prijungti ir panaudoti pagal paskirtį. Dulkių surinkėjų

panaudojimas sumažina dulkių poveikio pasekmes.

i) Elektros įrankių naudojimo įgūdžiai, įgyti dažno jų naudojimo

metu, negali per daug padidinti Jūsų pasitikėjimo savimi ir leisti nesilaikyti saugos taisyklių. Neatsargiai naudojantis elektros

įrankiais, galima rimtai susižeisti per kelias sekundes.

ĮSPĖJI MAS! Ben dri įspėj imai dėl saugaus įrankio naudojimo. Rūpestinga elektros prietaisų priežiūra ir naudojimas

a) Neperkraukite prietaiso. Naudojamo prietaiso galingumas turi

atitikti atliekamam darbui. Tinkamai parinktas elektros prietaisas

leis atlikti darbą gerai ir saugiai.

b) Nenaudokite elektros prietaiso su sugedusiu jungikliu. Elektros

prietaisas, kurio nebegalima įjungti ar išjungti, yra pavojingas ir jį reikia remontuoti.

c) Prieš reguliuodami prietaisą, keisdami darbo įrankius arba

prieš sandėliavimą ištraukite kištuką iš elektros lizdo ir/arba atjunkite akumuliatorių. Ši saugumo priemonė apsaugos jus nuo

netikėto prietaiso įsijungimo.

Page 54

d) N en a ud oj am ą p ri et ai s ą s an d ėl iu ok it e v ai ka ms i r

nemok antiems juo n audotis arba nesusi pažinusi ems su instrukcija asmenims neprieinamoje vietoje. Elektriniai įrankiai

yra pavojingi, kai juos naudoja nepatyrę asmenys.

e) R ūp es ti ng ai pr iž iū rė kit e pr ie ta is ą. Pa ti kr ink it e, ar

besisukančios prietaiso dalys tinkamai veikia ir niekur nekliūva, ar nėra sulūžusių ar šiaip pažeistų dalių, kurios įtakotų elektros prietaiso veikimą. Jeigu yra gedimai suremontuokite prietaisą.

Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektros prietaisai.

f) Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti

elektros prietaisai su aštriais pjovimo įrankiais yra lengviau valdomi ir juos geriau kontroliuoti.

g) Elektros prietaisą, papildomus įrankius, darbo įrankius ir t.t.

naudokite tik pagal instrukciją, turėdami omeny darbo sąlygas bei atliekamo darbo pobūdį. Elektros prietaiso naudojimas ne pagal

paskirtį gali sukelti pavojingas situacijas.

h) Jeigu prietaisas nebuvo naudojamas ilgesnį laiką arba yra

naudojamas žemos temperatūros sąlygose, įjunkite jį kelioms minutėms be apkrovos tam, kad tepalas tinkamai pasiskirstytų pavaros mechanizme.

i) Elektros prietaisus valykite minkštu, drėgnu (ne šlapiu) skuduru

ir muilu. Nenaudokite benzino, tirpiklių bei kitų priemonių galinčių pažeisti prietaisą.

j) Elektros p rietaisą laikykite /transportuokite tik p o to, kai

įsitikinsite, kad jo visos besisukančios dalis yra užblokuotos ir saugomos originaliomis, specialiai tam skirtomis detalėmis.

k) Elektros prietaisą laikykite sausoje, apsaugotoje nuo dulkių bei

drėgmės vietoje.

l) Elektros priet aisą tran sportuokite original ioje pakuo tėje,

saugančioje nuo mechaninių pažeidimų.

m) Rankenos ir kiti įrankio laikymo paviršiai turi būti švarūs,

nealiejuoti ir netepaluoti. Jeigu rankenos ir kiti įrankio laikymo

paviršiai yra slidūs, netikėtose situacijose negalėsite įrankio saugiai laikyti ir valdyti.

ĮSPĖJ IMAS! Be ndri įs pėjimai dėl sauga us įran kio naudojimo.

Remontas:

a) Garantinį ir pogarantinį elektros įrankių remontą atlieka PROFIX

servis as, todėl garantuo jama aukšč iausia remo nto darbų kokybė bei originalios atsarginės dalys.

DĖMESIO! Akumuliatorinis gręžimo perforatorius – gręžtuvas augaus darbo nuorodos, s .

Žmonių sauga:

a) Darbo metu naudokite klausos apsaugos priemones. Ilgalaikis

darbas triukšme gali sukelti klausos praradimą.

b) Dirbdami, kai priedas gali liestis su paslėptais elektros laidais,

elektrinį įrankį visada laikykite už izoliuotų rankenos paviršių.

Jeigu yra kontaktas su elektros laidais, tai visos metalinės prietaiso dalis taip pat yra po įtampa, o tai gali sukelti elektros smūgį.

c) Elektros laidų lokalizavimui naudokite tinkamus lok alizavimo

prietaisus arba kreipkitės į pastato administraciją. Kontaktas su

elektros laidais gali būti gaisro bri elektros smūgio priežastimi. Dujų vamzdžio pažeidimas gali sukelti sprogimą. Vandentiekio vamzdžių pažeidimas gali sugadinti aplinkoje esančius daiktus.

d) Draudžiama dirbti su medžiagomis, kurių sudėtyje yra asbestas.

Asbestas gali būti navikinių susirgimų priežastimi.

e) Darbo vietoje turi būti švaru. Ypač pavojingi yra medžiagų mišiniai.

Lengvos metalo dulkės gali užsidegti arba sprogti.

f) Būtina patikimai pritvirtinti apdorojamą daiktą. Įsitikinkite, kad

visi tvirtinimo gnybtai yra užveržti bei patikrinkite, kad jie nebūtų pernelyg laisvi. Apdorojamo daikto pritvirtinimas tvirtinimo mechanizmu arba spaustuvuose didina darbo saugumą.

g) Naudoti p apildomas ranke nas. Kontrolės p raradimas gali būti

susižalojimo priežastimi.

h) Elektros prietaisą darbo metu būtina tvirtai laikyti bei užtikrinti

stabilią darbo poziciją. Varžtų užsukimo arba atsukimo metu gali

atsirasti momentai, kai smūgiai yra labai stiprus.

i) Jeigu naudojamas įrankis įstrigo, nedelsiant ištraukite elektros

prietaiso kištuką iš elektros lizdo. Būkite pasiruošė įrankio vibravim ui, kuriu o metu g ali būti atmest a apdoroj a-ma medžiaga. Naudojamas įrankis gali įstrigti, jeigu: elektros prietaisas bus

perkrautas arba išsikreivins apdorojamoje medžiagoje.

j) Prieš padedant elektros prietaisą palaukite kol jis visiškai

sustos. Darbo įrankis gali užstrigti ir tokiu būdu privesti prie kontrolės

praradimo.

k) Elektros prietaisą naudokite tik su specialiai jų maitinimui

skirtais akumuliatoriais. Kito akumuliatoriaus naudojimas gali būti

sužalojimų arba gaisro priežastimi.

Ilgų grąžtų saugaus naudojimo instrukcija:

a) Ni ekuomet nedir bkite mak simalų g rąžto su kimosi g reitį

viršijančiu greičiu. Visuomet gręžti pradėkite mažu greičiu, grąžtui palietus apdirbamą objektą. Naudojant didesnį greitį,

apdirbamo objekto neliečiantis grąžtas gali sulinkti ir sukelti kūno sužalojimus.

b) Gręždami tiesia linija spauskite grąžtą prie apdirbamo objekto;

nespaus kite per s tipriai. G rąžtai ga li sulink ti ir su kelti kūno

sužalojimus. Taip pat galite nustoti grąžtą valdyti, kas taip pat gali sukelti kūno sužalojimus.

ĮSPĖ JIMAS ! Sa ugus akum uliato rių b ei įk rovik lių naudojimas.

Akumuliatorių naudojimas:

a) Naudokite akumuliatorius atitinkančius gamintoju nurodytus

reikalavimus. Akumuliatorius neatitinkantis reikalavimus gali skilti, tai

gresia kūno sužalojimais bei gaisru.

b) D ĖMES IO: Jei gu g edo net ink amus par amet rus tur inti s

aku mul iato rius , ga li su sida ryt i sp rog stam osi os d ujos . Akumuliato rius laikyki te atokiau nuo ug nies šaltini ų bei užtikrinkite tinkamą vėdinimą įkrovimo metu. Draudžiama laikyti

akumuliatorius aukštoje temperatūroje (tiesioginiuose saulės spinduliuose, arti kaitintuvų bei kitose vietose, kur temperatūra viršija 40C laipsnių).

c) Akumuliatorius turi būti įkraunamas 15-25 °C temperatūroje. d) Naudokite tik gamintoju rekomenduojamą įkroviklį. Kito tipo

įkroviklio naudojimas sukelia gaisro pavojų.

e) Saugokite akumuliatorių nuo vandens ir drėgmės. f) Jeigu yra įkraunamas daugiau negu vienas akumuliatorius,

būtina padaryti 30 min. pertrauką tarp įkrovimų.

g) Draudžiama atidaryti akumuliatorių. h) Esant nepalankioms sąlygoms iš akumuliatoriaus gali išbėgti

skystis; venkite kontakto su juo. Jeigu netyčia įvyks kontaktas su skysčiu, pažeistą vietą nuplaukite vandeniu. Jeigu skystis pataiko į akis, kreipkitės medicininės pagalbos.

Akumuliatoriaus skystis gali sukelti odos sudirginimą ar nudegimą. i) K ai akumuliatorius nėra naudojamas, laikykite jį atokiau nuo

metalinių daiktų, tokių kaip: sąvaržėlės, monetos, raktai, vynai,

Page 55

sraigtai arba kiti metaliniai daiktai, kurie gali būti trumpojo

sujungimo su akumuliatoriaus gnybtais priežasti-mi. Trumpasis

sujungimas gali būti nudegimų arba gaisro priežastimi.

j) Draudžiama įmesti akumuliatorius į ugnį. k) Draudžiama įkrauti pažeistą akumuliatorių.

Akumuliatorių įkraunamų daug kartų sudėtyje yra ličio, kuris yra kenksming as aplinkai. Sunaudotus akumuliatorius bū ti na ut ili zu oti a tit in kam ai ap li nko s a ps aug os

Li-Ion

re ik ala vi ma ms . To ki u a t vej u vi si šk ai iš kra uk it e

akumuliatorių, išimkite iš elektros prietaiso ir nuneškite į akumuliatorių

utilizavimo tašką arba priduokite parduotuvėje, kurioje buvo nupirktas.

Įkroviklio naudojimas:

a) Įkr ovimui naud okite tik gami ntoju reko menduo jamą

įkroviklį. Kito tipo įkroviklio naudojimas sukelia gaisro pavojų.

b) Draudžiama atidaryti arba atsukti įkroviklį. c) Įkroviklis skir tas naudojimui tik patalpose. Saugokite jį nuo

vandens ir drėgmės poveikio.

d) Kraukite temperatūroje nuo 15 iki 25 laipsnių. e) Ne galima įd ėti jo kių me talini ų elem entų į į krovimo

agregatą.

GRĄŽTO PERFORATORIAUS SANDARA IR PASKIRTIS:

Akumuliatorinis gręžimo perforatorius yra skirtas smūginiam betono, plytų ir akmens gręžimui bei kalimui. Taip pat grąžtą galima naudoti įprastam medie nos, metalo, keramikos bei sinteti nių medžiag ų gręžimui.

Kategoriškai draudžiama naudoti prietaisą kitiems tikslams.

Gręž imo per forato rius yra skir tas tik mėgė jiškie ms da rbams .

Dra udžia ma na udoti pri etaisą dar bams rei kalau janti es profesionalių prietaiso panaudojimo.

Kiekvienas elektros prietaiso panaudojimas ne pagal paskirtį sukelia garantijos praradimą bei gamintojas tokiu atveju nėra atsakingas už patirtas žalas. Bet kokios prietaiso modifik acijos padarytos naudotoju atleidžia gamintoją nuo atsakomybės už žalas patirtas tokiu atveju naudotoju bei aplinkiniais.

Nepaisant tinkamo prietaiso naudojimo negalima visiškai išvengti rizikos. Galimi rizikos atvejai:

- besisukančio darbo įrankio lietimas ranka arba rūbais, kontaktas su

maitinimo laidu.

- apsišutinimas keičiant darbo įrankį. (Darbo metu darbo įrankis labai

įkaista ir tam, kad išvengti apsišutinimo jo keitimo metu būtina naudoti apsaugines pirštines).

- apdorojamos medžiagos arba jos dalies atmetimas;

- darbo įrankio iškreivimas / lūžis.

n Komplektavimas ź Akumuliatorinis gręžimo perforatorius -1 vnt. ź Įkroviklis -1 vnt. ź Akumuliatorius -2 vnt. ź Dėžė transportui – 1 vnt. ź Naudojimo instrukcija - 1 vnt. ź Garantinis lapas - 1 vnt.

n Prietaiso elementai (žr. 2 psl):

Pav. 1. Patronas darbo įrankiams SDS-plus A

2. Gaubtas, saugantis nuo dulkių

3. Užveržimo mova

4. Gręžimo gylio ribotuvo tvirtinimo mygtukas

5. Mygtukas, paleidžiantis darbo režimų jungiklio blokadą

6. Darbo režimų jungiklis

7. Przełącznik kierunku obrotów

8. Jungiklis

9. Akumuliatorius

10. Papildoma rankena

11. Papildomas apšvietimas

12. Gręžimo gylio ribotuvas

Pav. ĮkroviklisB 13.

14. Akumuliatoriaus įkrovimo lygio mygtukas

15. Baterijos lygio indikatorius

Pav. Akumuliatoriaus blokavimo mygtukas C 16. Pav.D 17. Grąžtas Pav.F 18. Guminis žiedas dulkėms surinkti Pav.H 19. Dantytojo gręžimo patrono saugos sriegis*

20. Dantytas gręžimo patronas*

21. Tvirtinimo strypas SDS-plus gręžimo patronui*

Pav. Dantytojo gręžimo patrono raktas * J 22.

23. Laikiklio įvorė *

* Pavaizduoti ar aprašyti priedai į tiekiamą standartinį komplektą neįeina.

TECHNINIAI DUOMENYS:

Modelis

Maitinimo įtampa Apsukimų greitis be apkrovos

Smūgio energija Griebtuvo kumštelių praskėtimo ribos

Maksimalus gręžimo

diametras

mediena plienas

betonas

Svoris (su akumuliatoriumi) Akustinio slėgio lygis (LpA) Akustinio pajėgumo lygis (LwA)

Matavimo paklaida K K

Vibracijos lygis pagal normą EN 62841

LpA, LwA

pagrindinė rankena a pagalbinė rankena a

Matavimo paklaida K

h, HD

h,HD

TMM20

20 V d.c.

n =0-1850/min

2 J

SDS-plus

30 mm 13 mm 18 mm 2,75 kg

93,6 dB(A)

104 dB(A)

3 dB(A)

5,677 m/s

6,334 m/s

1,5 m/s²

Akumuliatoriaus tipas Li-ion

Akumuliatoriaus įkrovimo įtampa

20 V

Akumuliatoriaus talpa 4Ah

Įkroviklio maitinimo įtampa

220-240V AC, 50-60Hz

Įkroviklio išėjimo įtampa 20V DC,2A Įkrovimo laikas

120 min

Pateiktas virpesių lygis yra reprezentatyvus pagrindiniams prietaiso panaudojimams. Jeigu elektros prietaisas bus panaudotas kitiems tikslams arba su kitais papildomais darbo įrankiais bei jeigu nebus tinkamai prižiūrimas, virpesių lygis gali skirtis.

Page 56

Pateiktos aukščiau priežastys gali padidinti vibracijų lygi darbo metu. Būtina panaudoti papildomas priemones, saugančias naudotoją nuo vibracijų pasekmių, pav.: prietaiso ir darbo įrankių priežiūra, veiksmų eilės nustatymas. Deklaruotos bendros vibracijos ir triukšmo vertės išmatuotos, taikant standartinį bandymo metodą, ir gali būti naudojamos įrankių lyginimui. Deklaruotos bendros vibracijos ir triukšmo vertės gali būti naudojamos pradiniam poveikio vertinimui.

Įspėjimai:

Vibracija ir triukšmas elektros įrankio naudojimo metu gali skir tis nuo deklaruojamos vertės, kadangi tai priklauso nuo įrankio naudojimo būdo ir apdirbamo objekto. Būtina apibrėžti operatoriaus darbo saugos priemones. Jos turi remtis poveikio vertinimu realioje įrankio naudojimo situacijoje (atsižvelgiant į visas darbo ciklo dalis: laiką, kuomet įrankis yra išjungtas ir kuomet veikia tuščia eiga, išskyrus įjungimo laiką).

PRIEŠ PRADEDANT DARBĄ:

Prieš kiekvieną naudojimą patikrinkite ar besisukančios įrenginio dalys tinkamai veikia bei nėra užblokuotos, įtrūkusios arba pažeistos, nes tai gali turėti įtakos tinkamam įrankio darbui. Jei įrankis sugedo, prieš naudojimą būtina jį suremontuoti.

n Akumuliatoriaus įkrovimas

Gręžimo perforatorius parduodamas su dalinai įkrautu akumuliatoriumi. Įkrovimo lygį galima patikrinti, nuspaudus akumuliatoriaus įkrovimo lygio mygtuką (1 )(žr. pav. B). Jeigu šviečia viena LED lemputė, tai 4 reiškia žemą įkrovimo lygį, dvi lemputės rodo vidutinį įkrovimą, o trys reiškia pilną akumuliatoriaus įkrovimą. Prieš naudojant, būtina įkrauti akumuliatorius iki pilno įkrovimo.

1. Nusp auskit e aku muliato riaus fiks avimo mygt uką ( 16) i r iš perforatoriaus išimkite akumuliatorių (9) (žr. pav. C).

2. Prijunkite akumuliatorių (9) prie įkroviklio (13) (žr. pav. B).

3. Įjunkite kroviklį į elektros lizdą 220-240 V, 50-60Hz .

n Akumuliatoriaus įkrovimo rodyklė

Ant įkroviklio šviečianti žalia LED lemputė reiškia, kad įkroviklis yra įjungtas į elektros maitinimo šaltinį. Prijungus akumuliatorių, pradeda šviesti raudona lemputė, kuri informuoja apie įkrovimo procesą. Kuomet akumuliatorius bus visiškai įkrautas, užges raudona lemputė, o užsidegs žalia.

Ka i į krov ima s b aig tas, iš jun kit e įk rov ikl į ir iš imk ite akumuliatorių.

DĖMESIO! Įkrovimo metu akumuliatorius gali šiek tiek įkaisti. Tai normali su šiuo procesu susijusi situacija.

Ličio jonų akumuliatorių galima įkrauti bet kuriuo metu ir baterijos naudojim o laikas nesut rumpėja. Taip pat d ėl įkrovimo proces o nutraukimo akumuliatoriui negresia gedimas. Laikui bėgant, akumuliatoriaus talpa mažėja. Po 100 įkrovimo ciklų suktuvo darbo laikas, naudojant akumuliatorių, ir maksimalus sukimo momentas šiek tiek sumažėja. Jis mažės tol, kol po 250 įkrovimo ciklų akumuliator ius pasieks minimalią talpą . Tai normalus reiškinys, nelaikomas akumuliatoriaus gedimu.

n Papildoma rankena

Naudoti papildomą rankeną (10). Darbo metu laikyti prietaisą abiem rankomis, tai sumažins nelaimingų atsitikimų riziką. Pagalbinė rankena tvirtinama perdedant jos apkabą per laikiklį ir blokuojama užsukant

rankenėlę pagal laikrodžio rodykles (žr. pav. C).

Kad būtų galima užimti nevarginančią bei stabilią darbo poziciją, galima išstumti papildomą rankeną. Pasukus rankenėlę priešinga laikrodžio rodyklės kryptimi, išlenkite pagalbinę rankeną iki reikiamos padėties ir vėl užveržkite rankenėlę.

APTARNAVIMAS:

n Grąžto parinkimas

Smūginiam gręžimui betone, plytose ir akmenyje reikalingas SDS-plus įrankis, kurį reikia įdeti į SDS-plus įrankių patroną (1).

SDS-plus

Gręžimui pliene arba medienoje naudojami įrankiai be SDS-plus (pav. grąžtai su cilindriniu str ypu). Šiems įrankiams reikalingi yra dantytieji gręžimo patronai arba greito užveržimo.

NURODYMAS: Smūginiam gręžimui arba kalimui nenaudokite įrankių be SDS-plus! Įrankiai be SDS-plus ir jų gręžimo laikiklis smūginio gręžimo arba kalimo metu gali sugesti.

n Įrankių keitimas

SDS-plus įrankio patrono dėka galima lengvai ir patogiai kiesti darbo įrankį be papildomų įrankių naudojimo. SDS-plus įrankis juda laisvai. Todėl darbo tuščiosios eigos greičiu yra palkimas. Šis faktas neturi jokio poveikio tiksliam gręžiamos angos atlikimui.

Dulkių gaubtas (2) saugo nuo dulkių įsiskverbimo į prietaiso vidų. Įdedant įrankį atkreipkite dėmesį į tai ž, kad nepažeisti dulkių gaubto (2). Pažeistą dulkių gaubtą būtina nedelsiant pakeisti. Rekomnedojame atlikti tai serviso punkte.

n (pav. D) Darbo įrankio SDS-plus tvirtinimas ź Tvirtinamo įrankio antgalį būtina išvalyti ir patepti ličio tepalu. ź Patraukite fiksavimo movą (3) iki maksimalios galinės padėties ir

prilaikykite šioje padėtyje.

ź Įdedami įrankius į laikiklį sukite jį, kol pajusite pasipriešinimą. ź Atlaisvinkite fiksavimo movą (3). ź Užveržimą patikrinti patraukiant įrankį.

n D arbo įrankio SDS-plus išėmimas (pav. E)

DĖMESIO: Po darbo pabaigos darbo įrankiai gali būti karšti. Venkite kontakto su jais ir naudokite tinkamas apsaugines pirštines.

ź Užveržimo movą (3) pastumti iki galo ir išimti įrankį. ź Darbo įrankį išvalykite.

n Dantytajo gręžimo patrono montavomas (pav. H) ź Įsukite tvirtinimo strypą SDS-plus (21) į dantytąjį gręžimo patroną (20). ź Užfiksuokite dantytąjį gręžimo patroną (20) specialiai tam skirtu sriegiu

(19).

DĖMESIO: Turėkite omenyje, kad varžtas yra kairinis.

ź Išvalyti įrankio tvirtinimo strypo antgalį ir patepti ličio tepalu. ź Patraukite fiksavimo movą (3) iki maksimalios galinės padėties ir

prilaikykite šioje padėtyje.

ź Sukdami gręžimo laikiklį, įstumkite SDS-plus įrankio tvirtinimo str ypą

(1) į laikiklį.

ź Atlaisvinkite fiksavimo movą. ź Užveržimą patikrinti patraukiant už dantytąjį gręžimo patroną.

Page 57

n Dantytojo gręžimo patrono demontavimas (pav .I) ź Fiksavimo movą (3) pastumkite iki galo ir nuimkite dantytąjį gręžimo

patroną (20).

ź Nuimtą dantytąjį gręžimo patroną laikyti švariu. Jeigu reikia, galima (20)

patepti jo dantis.

n (pav.J)Darbo įrankių be SDS-plus tvirtinimas ź Uždėti dantytąjį gręžimo patroną (20). ź Sukdami įvorę, atidarykite dant ytąjį gręžimo laikiklį, kol galėsite įdėti

darbinį įrankį. Įdėkite darbinį įrankį.

ź Į atitinkamas dantytojo laikiklio angas įdėkite raktą (22) ir užtvir tinkite

darbinį įrankį.

n Darbo įrankių be SDS-plus išėmimas

DĖMESIO: Po darbo pabaigos darbo įrankiai gali būti karšti. Venkite kontakto su jais ir naudokite tinkamas apsaugines pirštines.

ź Gręžimo patrono raktu (22) sukti išorinį dantytojo gręžimo patrono žiedą

(23) prieš laikrodžio rodykles iki tol, kol galima bus ištraukti darbo įrankį.

ź Darbo įrankius išvalyti. n Darbo režimo keitimas

DĖMESIO: Darbo režimus keisti tik, kai prietaisas yra išjungtas! Kitu atveju elektros prietaisas gali sugesti.

Naudojant darbo režimo jungiklį (6) galima pasirinkti reikiamą darbo režimą. Norėdami pakeisti darbo režimą, paspauskite blokados nuėmimo mygtuką (5) ir perjunkite darbo režimo jungiklį į norimą padėtį iki tol, kol pasigirs pejungimo garsas.

Gręžimas:

Pejunkite jungiklį (6) į simbolį - .

Smūginis gręžimas :

Pejunkite jungiklį (6) į simbolį- .

Kalimas (apsukų blokavimas) :

Jungiklį perjunkite (6) ties simbolio - . Kai įrankis įjungiamas padėtyje «Kalimas», smūgių skaičius automatiškai didinamas; dėka to įrankis kalimo metu dirba didesne galia.

Kalto padėties keitimas :

Kaltą įdėkite į įrankių laikiklį. Darbo režimo mygtuką (6) pasukite iki padėties - . Apsu kite įr ankių laiki klį, nusta tydami kal tą

reikiamoje darbinėje padėtyje. Darbo režimo mygtuką (6) nustatykite padėtyje

«Kalimas». Įrankių laikiklis užsiblokuoja. Darbo režimo mygtukas (6) kalimo metu turi visą

laiką būti nustatytas padėtyje «Kalimas».

n E)Gręžimo gylio nustatymas (pav.

Gręžimo gilio ribotuvu (12) galima nustatyti reikalingą gręžimo gilį. Tam atlikti reikia:

ź Įdėti darbo įrankio strypą SDS-plus (17) į patroną (1) ir pastumti iki

galo. Nestabilus SDS-plus įrankis gali būti netinkamo gręžimo gylio nustatymo priežastimi;

ź Paspauskite gręžimo gylio ribotuvo (4) tvir tinimo mygtuką (12) ir

ištraukite jį tiek, kad atstumas tarp grąžto galiuko ir ribotuvo galiuko atitiktų reikiamą gręžimo gylį X;

ź Atleisdami tvirtinimo mygtuką, užblokuokite ribotuvą.

DARBAS:

n Įjungimas/išjungimas

Užmontuotas jungiklis (8) leidžia tolygiai reguliuoti apsukimų greitį. Norėdami įjungti prietaisą, paspauskite paleidimo jungiklį. Apsukimų greitį galima didinti stipriau paspaudžiant jungiklį. Norėdami sustabdyti elektros įrankį, atlaisvinkite jungiklį.

n Apsukimų krypties pasirinkimas (žr. pav. G)

Gręžimo perforatorius gali dirbti pagal laikrodžio rodykles (dešinėji apsukimai) arba priešingai laikrodžio rodyklėms (kairieji apsukimai):

- nor ėdami pa sirinkti apsuki mus į dešinę , pastum kite kr ypties apsukimo jungiklį (7) į kairę (žiūrint iš galo),

- norėdami pasirinkti apsukimus į kairę, pastumkite krypties apsukimo jungiklį (7) į dešinę (žiūrint iš galo).

Kai krypties apsukimo jungiklis yra viduryje, jungiklis (8) yra užblokuotas. Atlie kant gręž imą a rba į sukant var žtus nust atykit e deši ninius apsisukimus. Jeigu norite ištraukti įstrigusį grąžtą arba išsukti varžtus, nustatykite kairiuosius apsisukimus.

n Apsukimų greičio/smūgių skaičiaus reguliavimas

Apsukimų greitis / smūgių skaičius sklandžiai reguliuojamas didinant arba mažinant jungiklio (8) spaudimą. Lengvas jungiklio (8) spaudimas duoda nedidelį apsukimų greitį / smūgių kiekį. Apsukimų greitis / smūgių kiekis didinamas stipriau spaudžiant jungiklį.

n Papildomas apšvietimas

Gręžimo perforatorius įrengtas gręžimo/sukimo vietos pagalbiniu apšvietimu (11), kuris įjungiamas nuspaudus jungiklį (8).

n Perkrovos mova

Įrankio užstrigimo arba užsiblokavimo atveju nutraukiamas veleno pavaros darbas. Elektrinį įrankį laikykite suėmę abejomis rankomis ir patikimai stovėkite, kad atlaikyti veikiančias jėgas. Elektrinio įrankio užsiblokavimo atveju, išjunkite jį ir atlaisvinkite darbinį įrankį. Užsiblokavusio perforatoriaus-gręžtuvo įjungimo metu gali įvykti atatranką.

DARBAS:

ź Norėdami gręžti angas keramikos plytelėse perjunkite darbo režimo

jungiklį (6) į padėtį „gręžimas“. Po to, kai skylę bus padaryta, perjukite jungilį į padėtį „smūginis gręžimas“ ir dirbkite toliau smūginio gręžimo režimu.

ź Dirbant su betonu, akmeniu plytomis naudokite kieto lydinio

gręžtuvą.

ź Gręžiant skyles lubose, apsaugai nuo krentančių dulkių naudokite

apsauginį guminį žiedą (18), kuris uždedamas ant gręžtuvo (žiūrėkite pav. F).

ź Metalui naudokite tik gręžtuvus skirtus metalui.

LAIKYMAS IR PRIEŽIŪRA:

Prietaisą laikykite vietoje nepasiekiamoje vaikams; prietaisas turi būti švarus bei saugomas nuo dulkių ir drėgmės. Laikymo sąlygos turi užtikrinti saugumą nuo mechaninių pažeidimų bei oro sąlygų poveikio. Išorinės plastikinės dalis valyti drėgnu skuduru ir švelniu valikliu.

DĖMESIO: Atliekant valymo bei remonto darbus visada atjunkite akumuliatorių nuo prietaiso ir išimkite įkrautuvo kištuką iš elektros lizdo.

Page 58

Įkroviklį valykite tik sausu skudurėliu.

Išorinės plastikinės dalis valyti drėgnu skuduru ir švelniu valikliu.

DĖMESIO: DRAUDŽIAMA naudoti tirpiklius.

Po gręžimo betone, kai susidaro daug dulkių, rekomenduojama prapusti

ventiliacines angas ir įrankių laikiklį suslėgtu oru (slėgis ne didesnis nei 0,3MPa). Tokiu būdu bus saugomi guoliai, pašalintos dulkės, kurios gali blokuoti variklį.

RANSPORTAS:

Grąžtą perforatorių transportuokite ir laikykite specialiai tam skirtoje

dėžė je, s augan čioje nuo drė gmės, dul kių i r smu lkių obj ektų įsiskverbimo, ypač saugokite ventiliacines angas. Smulkūs elementai, patenkantis į korpusą gali pažeisti variklį.

Jeigu akumuliatorius yra išimtas gabenimo arba laikymo periodui,

patikrink ite, ar nebus akumul iatoriaus kont aktų suju ngimo. Iš

įrangą. Be to yra specialūs panaudotos įrangos priėmimo taškai.

GAMINTOJAS:

PROFIX Sp. z o.o. Marywilska 34, 03-228 Varšuva, Lenkija

Šis prietaisas atitinka šalies bei Europos reikalavimus bei visus saugos reikalavimus.

DĖMESIO! Atsiradus techninių problemų, kreipkitės į autorizuotą servisą. Prietaiso remontą gali atlikti tik kvalifikuotas personalas, naudojant tik originalias atsargines dalis.

PIKTOGRAMAI:

Paveikslėlių esančių prietaiso firminėje lentelėje ir informaciniuose lipdukuose paaiškinimas:

lagaminėlio, įrankių dėžės arba transportavimo konteinerio išimkite metalines dalis (varžtus, vinis, sagtis, išmėtytus antgalius, vielas arba metalo drožles) ar kitokiu būdu užtikrinkite, kad akumuliatorius tokių elementų nelies.

APLINKOS APSAUGA:

DĖMESI O: Pateik tas simb olis reiš kia, kad panau dotus

prietaisus draudžiama išmesti kartu su kitomis atliekomis (už pažeid imą gres ia pini ginė ba uda). Pa naudoti elek tros prietaisai bei elektroninės dalis ir komponentai turi neigiamą poveikį aplinkai ir žmonių sveikatai.

Namų ūkis turėtų prisidėti prie panaudotos įrangos utilizavimo bei pakartotino medžiagų panaudojimo (perdirbimo). Lenkijoje ir Europoje yra kuriama arba jau veikia panaudotos įrangos surinkimo sistema. Todėl visi paminėtos įrangos pardavimo taškai yra įpareigoti priimti panaudotą

TIPIŠKI GEDIMAI IR JŲ ŠALINIMAS:

PROBLEMA SPĖJAMA PRIEŽASTIS PROBLEMOS SPRENDIMAS

Gręžtuvas-suktuvas neveikia.

Variklis blogai veikia.

Elektros maitini mo stoka, gedo variklis arba paleidimo jungiklis.

Išsikrovę baterija. Įkrauti bateriją.

Akumuliatorius maksimaliai įkaito.

Patikrinti baterijos būklę bei jeigu reikia, pakeisti ją. Jeigu elektros prietaisas toliau neveikia, nuvežkite jį į techninio aptarnavimo servisą (adresas nurodytas garantiniame lape).

Palaukite, kol akumuliatorius atvės.

«Pr ieš įj ungd ami per skai tyk ite n aud ojim o instrukciją!»

«Visada dėvėkite apsauginius akinius!»

«Naudokite klausos apsaugos priemones!»

«Naudokite dulkių kaukę!»

PROFIX įmonė siekia tobulinti savo produktus, todėl gali keistis produktų specifikacijos. Apie šiuos pasikeitimus įmonė nėra įpareigota nepranešti. Paveikslėliai esantis aptarnavimo instrukcijoje tai tik pavyzdžiai bei gali skirtis nuo nusipirkto prietaiso. Ši instrukcija yra apsaugojama autoriaus teise. Kopijavimas/plėtojimas be PROFIX Sp. z o.o. leidimo raštu draudžiamas.

Page 59

PROFIX Sp. z o.o.

ul. Marywilska 34 03-228 Warsaw Poland

DT-C2/d_zg/0408

(EN) EC/EU DECLARATION OF CONFORMITY

(PL) DEKLARACJA ZGODNOŚCI WE/UE

(RO) DECLARAȚIE DE CONFORMITATE CE/UE

(EN)

MANUFACTURER

(EN) Person who was authorized to develop technical documentation: (PL) Osoba upoważniona do przygotowania dokumentacji technicznej: (RO) Persoana împuternicită pentru pregătirea documentaţiei tehnice: (LV) Persona atbildīga par tehniskās dokumentācijas sagatavošanu:

(EN) Cordless rotary hammer (PL) Młotowiertarka akumulatorowa (RO) Bormaşină cu percuţie cu acumulatori (LV) Akumulatoru trieciena urbjmašīna (LT) Akumuliatorinis gręžimo perforatorius (CS) Akumulátorové vrtací kladivo (HU) Akkumulátoros fúrókalapács

(EN) The object of the declaration described above is in conformity with the relevant Union harmonisation legislation: (PL) Wymieniony powyżej przedmiot niniejszej

deklaracji jest zgodny z odnośnymi wymaganiami unijnego prawodawstwa harmonizacyjnego: (RO) Obiectul declarației descris mai sus este în conformitate cu legislația relevantă de armonizare a Uniunii: (LV) Iepriekš aprakstītais deklarācijas priekšmets atbilst attiecīgajam Savienības saskaņošanas tiesību aktam (L T)Pirmiau aprašytas deklaracijos objektas atitinka susijusius derinamuosius Sąjungos teisės aktus: (CS) Výše popsaný předmět prohlášení je ve shodě s příslušnými harmonizačními právními předpisy Unie: (HU) A fent ismertetett nyilatkozat tárgya megfelel a vonatkozó uniós harmonizációs jogszabálynak:

(EN) 2006/42/EC (OJ L 157, 9.6.2006, p. 24 –86); 2011 on the restriction of the use of certain hazardous substances in electrical and electronic equipment (OJ L 174, 1.7.2011, p. 88–110) change 2015/863/UE; (PL) 2006/42/WE (Dz.U. L 157 z 9.6.2006, str . 24—86 ); stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym (Dz.U. L 174 z 1.7.2011, str. 88 —110), zmiana2015/863/UE; (RO) 2006/42/CE (JO L 157, 9.6.2006, p. 24-86 ); 2014/30/UE (JO L 96, 29.3.2014, p. 79-106); 2011/65/UE a Parlamentului European și a Consiliului din 8 iunie 2011 privind restricțiile de utilizare a anumitor substanțe periculoase în echipamentele electrice și electronice (JO L 174, 1.7.2011, p. 88-110) schimbare 2015/863/UE; (LV) 2006/42/EK (OV L 157, 9.6.2006., 24./86. lpp.); 2014/30/ES (OV L 96, 29.3.2014., 79./106. lpp.); 2011/65/ES ( 2011. gada 8. jūnijs) par dažu bīstamu vielu izmantošanas ierobežošanu elektriskās un elektroniskās iekārtās (OV L 174, 1.7.2011., 88./110. lpp.) maiņa 2015/863/UE; (LT) 2006/42/EB (OL L 157, 2006 6 9, p. 24—86); 2014/30/ES (OL L 96, 2014 3 29, p. 79—106 ); 2011/65/ES 2011 m. birželio 8 d. dėl tam tikrų pavojingų medžiagų naudojimo elektros ir elektroninėje įrangoje apribojimo (OL L 174, 2011 7 1, p. 88—110); pokytis 2015/863/UE; (CS) 2006/42/ES (Úř. věst. L 157, 9.6.2006, s. 24—86); některých nebezpečných látek v elektrických a elektronických zařízeních (Úř. věst. L 174, 1.7.2011, s. 88—110) změna 2015/863/UE; (HU) 2006/42/EK (HL L 157., 2006.6.9., 24—86. o.); 2014/30/EU (HL L 96., 2014.3.29., 7 9—106. o.); 2011/65/EK irányelve (2011. június 8.) egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról (HL L 174., 2011.7.1., 88—110. o.) változás 2015/863/UE;

(EN) References to the relevant harmonised standards used or references to the other technical specifications in relation to which conformity is declared: (PL) Odniesienia do odnośnych norm zharmonizowanych, które zastosowano, lub do innych specyfikacji technicznych, w stosunku do których deklarowana jest zgodność: (RO) Trimiteri la standardele armonizate relevante folosite sau trimiteri la celelalte specificații tehnice în legătură cu care se declară conformitatea: (LV) Atsauces uz attiecīgajiem izmantotajiem saskaņotajiem standartiem vai uz citām tehniskajām specifikācijām, attiecībā uz ko tiek deklarēta atbilstība: (LT) Susijusių taikytų darniųjų standartų nuorodos arba kitų techninių specifikacijų, pagal kurias buvo deklaruota atitiktis, nuorodos: (CS) Odkazy na příslušné harmonizované normy, které byly použity, nebo na jiné technické specifikace, na jejichž základě se shoda prohlašuje: (HU) Az alkalmazott harmonizált szabványokra való hivatkozás vagy az azokra az egyéb műszaki leírásokra való hivat kozás, amelyekkel kapcsolatban megfelelőségi nyilatkozatot

tettek.

EN 60745-1:2009+A11:2010 EN 60745-2-6:2010 EN 55014-1:2017+A11:2020 EN 55014-2:2015 IEC 62321-3-1:2013 IEC 62321-5:2013 IEC 62321-4:2013 IEC 62321-7-2:2017 IEC 62321-7-1:2015 IEC 62321-6:2015 IEC 62321-8:2017

(PL)

PRODUCENT

Mariusz Rotuski, Centrum Dystrybucyjno-Handlowe PROFIX, ul. Dobra 3, Łomna Las, 05-152 Czosnów

(LV) EK/ES ATBILSTIBAS DEKLARACIJA

(LT) EB/ES ATITIKTIES DEKLARACIJA

(CS) ES/EU PROHLÁŠENÍ O SHODĚ

(RO)

PRODUCĂTOR

PROFIX Sp. z o.o. ul. Marywilska 34, 03-228 Warszawa

20 V d.c.; no: 0-1850/min

2014/30/EU (OJ L 96, 29.3.2014, p. 79–106); 2011/65/EU of the European Parliament and of the Council of 8 June

2014/30/UE (Dz.U. L 96 z 29.3.2014, str. 79—106); 2011/65/UE z dnia 8 czerwca 2011 r . w sprawie ograniczenia

2014/30/EU (Úř. věst. L 96, 29.3.2014, s. 79—106); 2011/65/EU ze dne 8. června 2011 o omezení používání

(LV)

RAŽOTĀJS

(LT) Asmuo įgaliotas parengti techninę dokumentaciją: (CS) Osoba oprávněna připravit technickou dokumentacji: (HU) Műszaki dokumentáció elkészítésére meghatalmazott személy:

TRYTON TMM20

Z0C-SKT04-LD1811-1

S2138 -….- S2705

(HU) EK/EU-MEGFELELŐSÉGI NYILATKOZATA

(LT)

GAMINTOJAS

Łomna Las: 2022.05.19

(CS)

VÝROBCE

(HU)

GYÁRTÓ

Mariusz Rotuski

Pełnomocnik Zarządu ds. Certyfikacji Representative of the Board for Certification

(EN) This declaration of conformity is issued under the sole responsibility of the manufacturer. (PL) Niniejsza deklaracja zgodności wydana zostaje na wyłączną odpowiedzialność producenta. (RO) Prezenta declarație de conformitate este emisă pe răspunderea exclusivă a producătorului. (LV) Šī atbilstības deklarācija ir izdota vienīgi uz šāda ražotāja atbildību. (LT) Ši atitikties deklaracija išduota tik gamintojo atsakomybe. (CS) Toto prohlášení o shodě vydal na vlas tní odpovědnost výrobce. (HU) E megfelelőségi nyilatkozat a gyártó kizár ólagos felelősségére kerül kibocsátásra.

Page 60

www.profix.com.pl
