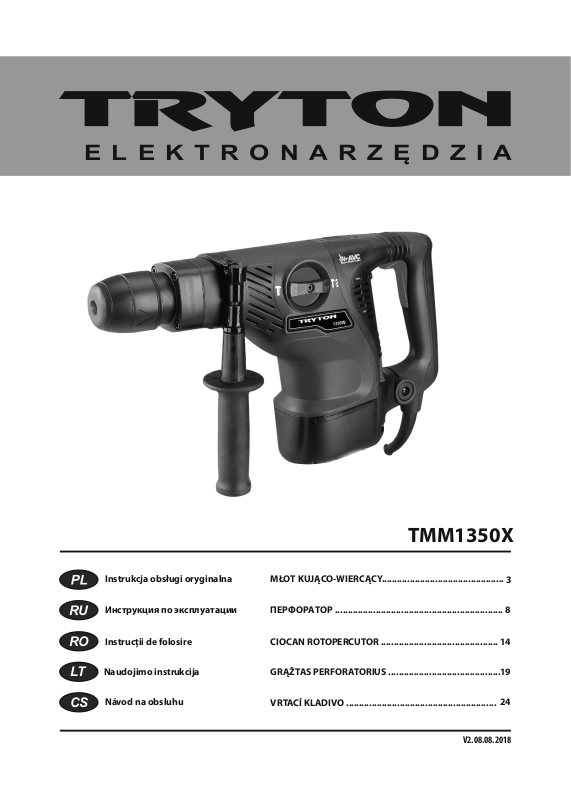

Page 1

E L E K T R O N A R Z Ę D Z I A

Instrukcja obsługi oryginalna

Инструкция по эксплуатации

Instrucţii de folosire

Naudojimo instrukcija

Návod na obsluhu

TMM1350X

MŁOT KUJĄCO-WIERCĄCY................................................

ПЕРФОРАТОР ..................................................................

CIOCAN ROTOPERCUTOR ..............................................

GRĄŽTAS PERFORATORIUS ............................................

VRTACÍ KLADIVO ...........................................................

V2.08.08.2018

Page 2

1350W

Page 3

INSTRUKCJA OBSŁUGI

MŁOT KUJĄCO-WIERCĄCY TMM1350X

PRZED PRZ YSTĄPIENIEM DO UŻY TKOWANIA NALEŻY ZAPOZNAĆ SIĘ Z NINIEJSZĄ INSTRUKCJĄ. Zachowaj instrukcję do ewentualnego przyszłego

wykorzystania. OS TRZ EŻE NIE ! N al eży pr zec zyt ać wsz ys tki e o st r ze ż en i a do t yc z ą ce b e zp i ec z eń s tw a użytkowania oznaczone symbolem i wszystkie w sk a z ó wk i d o ty c z ąc e b e z pi e c ze ń s t wa użytkowania.

Nieprzestrzeganie podanych niżej ostrzeżeń dotyczących bezpieczeństwa i wskazówek dotyczących bezpieczeństwa może być przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń.

Zac howaj wszy stkie ost rzeże nia i w skazó wki dot yczące bezpieczeństwa, aby móc skorzystać z nich w przyszłości.

W podanych niżej ostrzeżeniach w yrażenie „elektronarzędzie” oznacza elek tronarz ędzie z asilan e z si eci (z prze wodem z asilaj ącym) lub elektronarzędzie zasilane z akumulatora (bezprzewodowe).

OS TRZ EŻ ENI E! Og ól ne os tr zeż eni a d ot ycz ące bezpieczeństwa użytkowania narzędzia.

Bezpieczeństwo w miejscu pracy:

a) W miejscu prac y należy utrzymy wać porządek i dobre

oświetl enie. Niep orządek i złe ośw ietlenie przyczy nia się do

wypadków.

b) Nie należy używać elektronarzędzia w środowiskach wybu-

chowych, tworzonych przez łatwo palne ciecze, gazy lub pyły.

Elektronarzędzie wytwarza iskry, które mogą zapalić pył lub opary.

c) Nie należy dopuszczać dzieci i obserwatorów do miejsc, w

których używa się elektronarzędzi. Rozproszenie uwagi może

spowodować utratę kontroli nad elektronarzędziem.

OS TRZ EŻ ENI E! O gól ne os tr zeż eni a do tyc ząc e bezpieczeństwa użytkowania narzędzia.

Bezpieczeństwo elektryczne:

a) Wtyczki elektronarzędzi muszą pasować do gniazdek. Nigdy

w żaden sposób nie należy przerabiać wtyczki. Nie należy używać żadnych przedłużaczy w prz ypadku elektronarzędzi mającyc h przewód z żył ą uziemieni a ochronneg o. Brak

przeróbek we wtyczkach i gniazdkach wtyczkowych zmniejsza ryzyko porażenia prądem elektrycznym.

b) N ależy uni kać doty kania pow ierzchni uziemi onych lub

zwartych z masą, takich jak rury, ogrzewacze, grzejniki centralnego ogrzewania i chłodziarki. W przypadku dotknięcia

części uziemionych lub zwartych z masą, wzrasta ryzyko porażenia prądem elektrycznym.

c) Nie należy narażać elektronarzędzi na działanie deszczu lub

waru nków wi lgotny ch. W prz ypadku prze dosta nia si ę do

el ekt rona rz ędz ia w ody, wz ras ta r yz yko por aże nia pr ąde m elektrycznym.

d) Nie należy nadwerężać przewodów przyłączeniowych. Nigdy

ni e n ale ży u ży wać pr zew odu pr zył ącz eni oweg o d o przenoszenia, ciągnięcia elektronarzędzia lub wyciągania wtyczki z gniazdka. Należy trzymać przewód przyłączeniowy z

Instrukcja oryginalna

daleka od źródeł ciepła, olejów, ost rych krawęd zi lub ru cho mych cz ęśc i. U sz kod zon e l ub z apl ąt ane pr zew ody

przyłączeniowe zwiększają ryzyko porażenia prądem elektrycznym.

e) W przypadku, gdy elektronarzędzie używa się na wolnym

powietrzu, przewody przyłąc zeniowe należ y przedłuża ć prze dłużac zami prze znaczo nymi d o pra cy n a woln ym powietrzu. Uży wanie przedłużacza przeznaczonego do pracy na

wolnym powietrzu zmniejsza ryzyko porażenia prądem elektrycznym.

f) Zaleca się podłączenie urządzenia do sieci elektr ycznej

wypo sażonej w w yłącznik różnic owo-prądo wy (RC D) o prądzie wyłączenia 30mA lub mniejszym.

g) W przypadku, gdy używanie elektronarzędzia w środowisku

wilgotnym jest nieuniknione, jako ochronę przed napięciem zasilania należy stosować urządzenie różnicowoprądowe (RCD). Zastosowan ie RCD z mniejsza r yzyko poraż ania prąd em

elektrycznym.

OS TR ZEŻ ENI E! Og ól ne os tr zeż eni a do tyc zą ce bezpieczeństwa użytkowania narzędzia.

Bezpieczeństwo osobiste:

a) Niniejszy sprzęt nie jest przeznaczony do użytkowania przez

osoby (w tym dzieci) o ograniczonej zdolności fizycznej, cz uc iow ej lu b ps ych ic zne j, l ub os oby n ie ma ją ce doświadczenia lub znajomości sprzętu, chyba że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazanej przez osoby odpowiadające za ich bezpieczeństwo.

b) N ależy być p rzewiduj ącym, obser wować co się robi i

zachowywać rozsądek podczas używania elektronarzędzia. Nie należy używać elektronarzędzia, gdy jest się zmęczonym lub pod wpływem narkotyków, alkoholu lub lekarstw. Chwila

nieuwag i podczas pracy el ektronarzęd ziem może spowodo wać poważne osobiste obrażenia.

c) Należy stosować wyposażenie ochronne. Należy zawsze

zak łada ć oku lary och ronne . Uży wani e w od powie dnic h

wa run kac h w yp osa żen ia och ron ne go, ta kie go jak ma ska przeciwpyłowa, obuwie antypoślizgowe, kask lub ochronniki słuchu, zmniejszy osobiste obrażenia.

d) N al eży u ni ka ć n ie za mi erz on eg o r oz ru ch u. P rze d

przyłączeniem do źródła zasilania i/lub przed podłączeniem akumulatora oraz zanim podniesie się lub przeniesie się narzędzie należy upewnić się, że wyłącznik elektronarzędzia jest w pozycji wyłączony. Przenoszenie elektronarzędzia z palcem

na wyłączniku lub przyłączenie elektronarzędzia do sieci zasilającej przy załączonym wyłączniku może być przyczyną wypadku.

e) P rzed ur uchomien iem ele ktronarz ędzia n ależy usunąć

wszystkie klucze. Pozostawienie klucza w obracającej się części

elektronarzędzia może spowodować osobiste obrażenia.

f) Nie należy wychylać się za daleko. Należy cały czas stać

pewnie i zachować równowagę. Umożliwi to lepszą kontrolę nad

elektronarzędziem w sytuacjach nieprzewidywalnych.

g) Należy odpowiednio się ubierać. Nie należy nosić luźnego

ubrania ani biżuterii. Należy utrzymy wać swoje włosy,

Page 4

ubranie i rękawiczki z dala od części ruchomych. Luźne ubrania,

biżuteria lub długie włosy mogą zostać zaczepione przez części ruchome.

h) Jeż eli u rządze nia s ą prz ystosow ane d o prz yłącze nia

zewnętrznego odciągu pyłu i pochłaniacza pyłu, należy upewnić się, że są one przyłączone i prawidłowo użyte. Użycie

pochłaniaczy pyłu może zredukować zagrożenia zależne od zapylenia.

OST RZEŻE NIE! Ogó lne o strze żenia dot yczące bezpieczeństwa użytkowania narzędzia.

Użytkowanie i troska o elektronarzędzie:

a) Nie należy elektronarzędzia przeciążać. Należy stosować

elektronarzędzie o mocy odpowiedniej do wykonywanej pra cy. W łaśc iwe e lekt rona rzęd zie umo żliw i pra cę l epsz ą i

bezpieczniejszą przy obciążeniu, na jakie zostało zaprojektowane.

b) Nie należy uży wać elektronarzędzia, jeżeli łącznik go nie

załącza i nie w yłącza. Każde elektronarzędzie, którego nie można

załączać lub wyłączać łącznikiem, jest niebezpieczne i musi zostać naprawione.

c) Należy odłączać wtyczkę ze źródła zasilania elektronarzędzia

i/lub odłąc zyć a kumulato r prze d wyko naniem każ dej nastaw y, wymi any częś ci lub maga zynowanie m. Takie

za po bi eg aw cz e ś ro dk i b ez pi ec ze ńs t wa re du ku ją r yz yko przypadkowego rozruchu elektronarzędzia.

d) Nieużywane elektronarzędzie należy przechowywać poza

za si ęg ie m d zi ec i i n ie n al eży p oz wa lać o so bo m nieza znajom ionym z el ektrona rzędzi em lub nini ejszą instrukcją na używanie elektronarzędzia. Elektronarzędzia są

niebezpieczne w rękach nieprzeszkolonych użytkowników.

e) Elektronarzędzia należy konserwować. Należy sprawdzać

współosiowoś ć lub za kleszczenie si ę części ruchomych, pęknięcia części i wszystkie inne czynniki, które mogą mieć wpływ na pracę elektron arzędzia. Jeżeli stwierdz i się usz kodzen ia, n ależy elek trona rzędz ie pr zed użyc iem naprawić. Przyczyną wielu wypadków jest niefachowy sposób

konserwacji elektronarzędzia.

f) Narzędzia tnące powinny być ostre i czyste. Odpowiednie

utr zymy wanie ostr ych k rawęd zi na rzęd zi tn ących zmn iejsz a prawdopodobieństwo zakleszczenia i ułatwia obsługę.

g) Elek tronarzędz ie, wypo sażenie, narzęd zia roboc ze itp.

należy stosować zgodnie z niniejszą instrukcją, biorąc pod uwagę warunki pracy i rodzaj pracy do wykonania. Używanie

elektronarzędzia w sposób, do jakiego nie jest przewidziane, może spowodować niebezpieczne sytuacje.

h) W niskich temperaturach, lub po dłuższym okresie nie

użytkowania, zalecane jest włączenie elektronarzędzia bez obci ążenia na okr es kil ku mi nut w cel u wła ściwego rozprowadzenia smaru w mechanizmie napędu.

i) Do czyszczenia elektronarzędzi stosować miękką, wilgotną

(nie mokra) szmatkę i mydło. N ie stosowa ć benzyny, rozpuszczalników i innych środków mogących uszkodzić urządzenie.

j) Elektronarzędzie należy przechowywać/ transportować po

upewnieniu się, że wszystkie jego elementy ruchome są zablokowane i zabezpieczone przed odblokowaniem za

pomocą oryginalnych elementów do tego przeznaczonych.

k) Elektronarzędzie należy przechowy wać w miejscu suchym,

zabezpieczone przed kurzem i wnikaniem wilgoci.

l) Transportowanie elektronarzędzia powinno odbywać się w

op akow ani u o ryg ina lny m, za bezp iec zaj ąc ym pr zed uszkodzeniami mechanicznymi.

OS TRZ EŻE NIE ! O gó lne os trz eże nia do tyc ząc e bezpieczeństwa użytkowania narzędzia.

Naprawa:

a) N ap r aw y g wa ra nc y jn e i p og wa ra n cy jn e s wo ic h

elektronarzędzi w ykonuje Serwis PROFIX, co gwarantuje najwyższą jakość napraw oraz stosowanie oryginalnych części zamiennych.

OSTRZEŻENIE! , ostrzeżenia dotyczące bezpieczeństwa

a) Podczas prac y należy stosować środki ochrony słuchu.

Długotrwały wpływ hałasu może spowodować utratę słuchu.

b) Podczas w ykonywania prac, przy których narzędzie robocze

mogłoby natrafić na ukryte przewody elektryczne lub na własny przewód zasilający, elektronarzędzie należy trzymać za izolowane powierzchnie rękojeści. Kontakt z przewodem sieci

zasila jącej moż e spowodowa ć przekaza nie napi ęcia na częśc i metalowe elektronarzędzia, co mogłoby spowodować porażenie prądem elektrycznym.

c) Należy używać odpowiednich przyrządów poszukiwawczych

w celu lok alizacji ukrytych przewodów zasilających, lub poprosić o pomoc administrację obiektu. Kontakt z przewodami

znajdującymi się pod napięciem może doprowadzić do powstania pożaru i porażenia elektrycznego. Uszkodzenie przewodu gazowego moż e d oprow adz ić d o w ybuc hu. Wni kni ęcie do prz ewod u wodociągowego powoduje szkody rzeczowe.

d) Nie należy obrabiać materiału zawierającego azbest. Azbest

powoduje chorobę nowotworową.

e) Miejsce pracy należy utrzymywać w czystości. Mieszanki

materiałów są szczególnie niebezpieczne. Pył z metalu lekkiego może się zapalić lub wybuchnąć.

f) Należy zabezpieczyć obrabiany przedmiot. Upewnić się, czy

wszystkie zaciski mocujące są ściśnięte i zweryfikować, ażeby nie było prze sadneg o luzu . Zamo cowanie obrabi anego prze dmiotu w urządzeniu mocującym lub imadle jest bezpieczniejsze niż trzymanie go w ręku.

g) N ar zę dz ia u ży wa ć z d od at kow y mi r ęk oj eś ci am i

dostarczonymi z narzędziem. Utrata kontroli może spowodować

osobiste obrażenia operatora.

h) Elektronarzędzie podczas prac y należy mocno tr zymać

oburącz i dbać o stabilną pozycję. Elektronarzędzie prowadzone

jest bezpieczniej w obydwu rękach.

i) Należ y nat ychm iast w yłącz yć ele ktron arzę dzie , gd y

zablokuje się używane narzędzie. Należy być przygotowanym na wysokie wibracje, które powodują odrzut. Używane

narzędzie zablokowuje się, gdy: elektronarzędzie jest przeciążone, lub gdy skrzywi się w obrabianym przedmiocie.

j) Należy odłączać maszynę od sieci elektrycznej podczas

MŁOT KUJĄCO-WIERCĄC Y

Bezpieczeństwo osobiste:

Page 5

przerwy w prac y, podczas wymiany nasadek, remontu, czys zczenia lub regula cji. P rzed odłoż eniem elekt ronarzędzia, należy poczekać, aż znajdzie się ono w bezruchu.

Narzędzie robocze może się zablokować i doprowadzić do utraty kontroli nad elektronarzędziem.

k) Ni e wol no u żywa ć el ektro narz ędzi a z usz kodzo nym

przewodem zasilającym. Nie należy dotykać uszkodzonego przewodu; w przypadku uszkodzenia przewodu podczas pracy, należy wyciągnąć wtyczkę z gniazda. Uszkodzone przewody podwyższają ryzyko porażenia prądem.

l) Jeżeli przewód przyłączeniowy zasilający elektronarzędzie

jest uszkodzony, to musi zostać zastąpiony przewodem przyłączeniowym dostępnym w sieci serwisu.

PRZEZNACZENIE I BUDOWA MŁOTA KUJĄCO-WIERCĄCEGO:

Młot kująco-wiercący z odpowiednim wyposażeniem SDS-max jest przeznaczony

do wiercenia udarowego

oraz skuwania betonu, cegły,

kamienia i podobnych materiałów budowlanych.

Kategorycznie wyklucza się wykorzystanie urządzenia do wszelkich innych celów.

Młot kująco-wiercąc y jest napędzany ułożonym pionowo silnikiem jednofazowym szczotkowym i posiada system tłumienia drgań.

Urządzenie nie nadaje się do długotrwałych robót w ciężkich warunkach. Nie wolno wykorzystywać je do wykonywania prac wymagających zastosowania profesjonalnego urządzenia.

Każde użycie elektronarzędzia niezgodne z przeznaczeniem podanym wyżej jest zabronione i powoduje utratę gwarancji oraz brak odpowiedzialności producenta za powstałe w wyniku tego szkody. Jakiekolwiek modyfikacje urządzenia dokonane przez użytkownika zwalniają producenta z odpowiedzialności za uszkodzenia i szkody wyrządzone użytkownikowi i otoczeniu. Poprawne użytkowanie elektronarzędzia dotyczy także konserwacji, składowania, transportu i napraw. Elekt ronarzędz ie może być n aprawiane wy łącznie w p unktach serwisowych wyznaczonych przez producenta. Ur ządzenia zasilane z sieci powinny być naprawiane tylko przez osoby uprawnione. Pomimo zgodnego z przeznaczeniem stosowania nie można całkowicie wyeliminować określonych czynników ryzyka resztkowego. Ze względu na kon strukcję i budowę masz yny mogą wystąp ić następu jące niebezpieczeństwa:

- Dotknięcie obracającego się narzędzia roboczego w trakcie pracy ręką lub ubraniem operatora, przewodem zasilającym.

- Opar zenie przy w ymianie narzędzia roboczego. (Podczas pracy narzędzie robocze bardzo się rozgrzewa, żeby uniknąć oparzenia przy jego wymianie należy stosować rękawice ochronne).

- O drzuc enie pr zedmio tu o brabia nego lu b czę ści p rzedm iotu obrabianego.

- Skrz ywienie/złamanie narzędzia roboczego.

n Kompletacja ź Młot kująco-wiercący - 1 szt.

Rękojeść a

ź pomocnicz - 1 szt. ź Kufer transportowy - 1 szt. ź Instrukcja obsługi - 1 szt. ź Karta gwarancyjna - 1 szt.

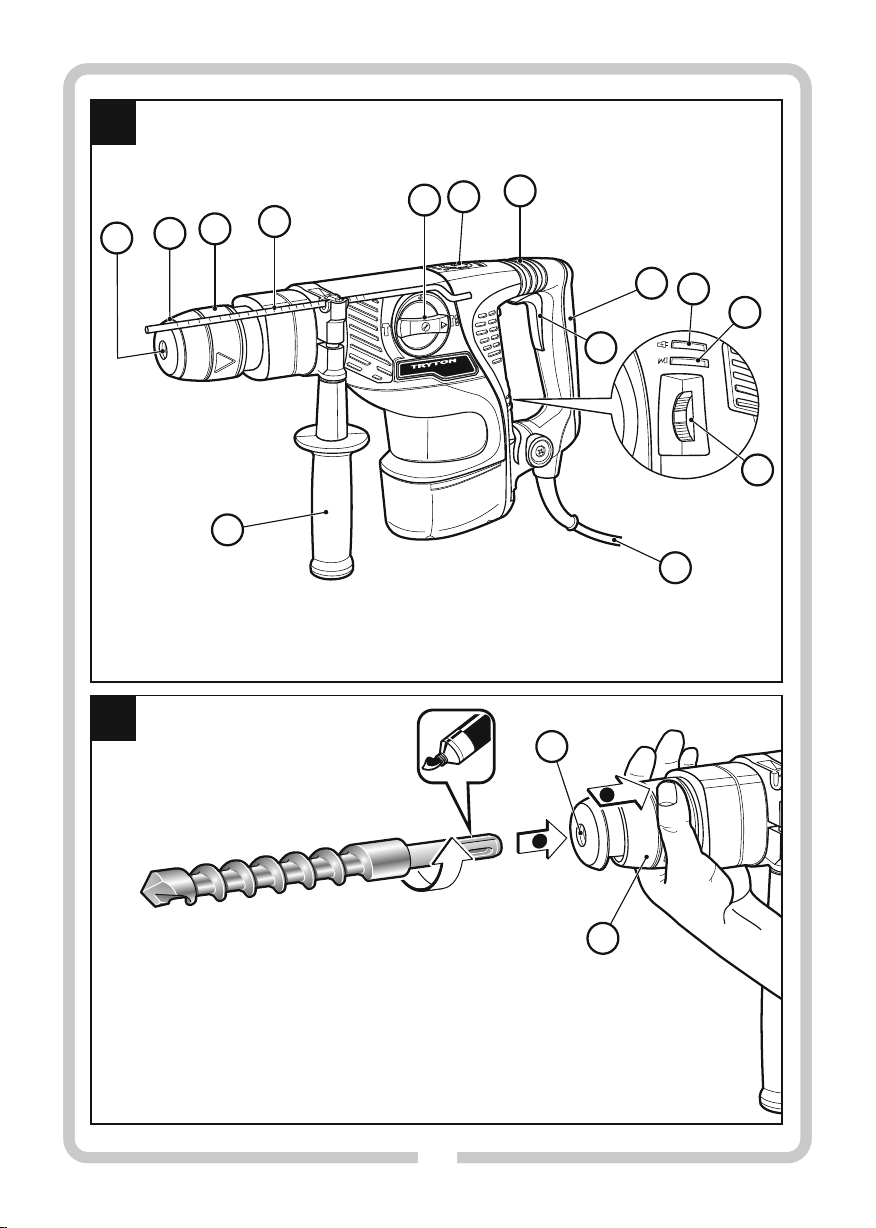

n Elementy urządzenia

Numera cja el ementów urzą dzenia odno si się do p rzedsta wienia graficznego umieszczonego na stronie 2 instrukcji obsługi (patrz rys.A):

1. Uchwyt SDS-max

narzędziowy

2. Osłona przeciwpyłowa

3. Tuleja zaryglowania

4. Ogranicznik głębokości wiercenia

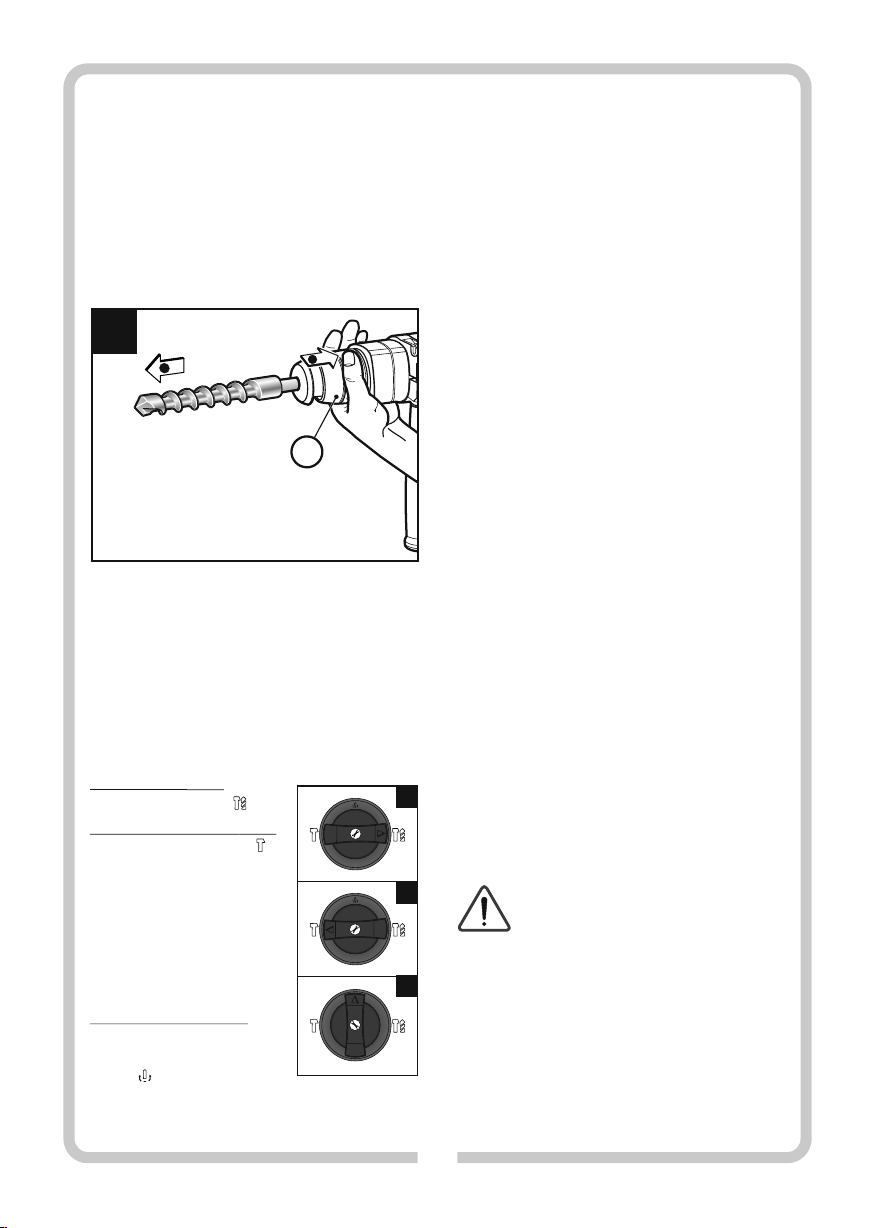

5. Przełącznik trybu pracy w

iercenie z udarem/ dłutowanie

6. Korek otworu do smarowania przekładni

7. Zintegrowany system tłumienia wibracji

8. Rękojeść główna z nakładką antypoślizgową

9. Włącznik/wyłącznik

10. Diodowy wskaźnik włączania zasilania (zielony)

11. Diodowy wskaźnik zużycia szczotek (czerwony)

12. Regulacja obrotów

13.

Przewód zasilający

14. Rękojeść a

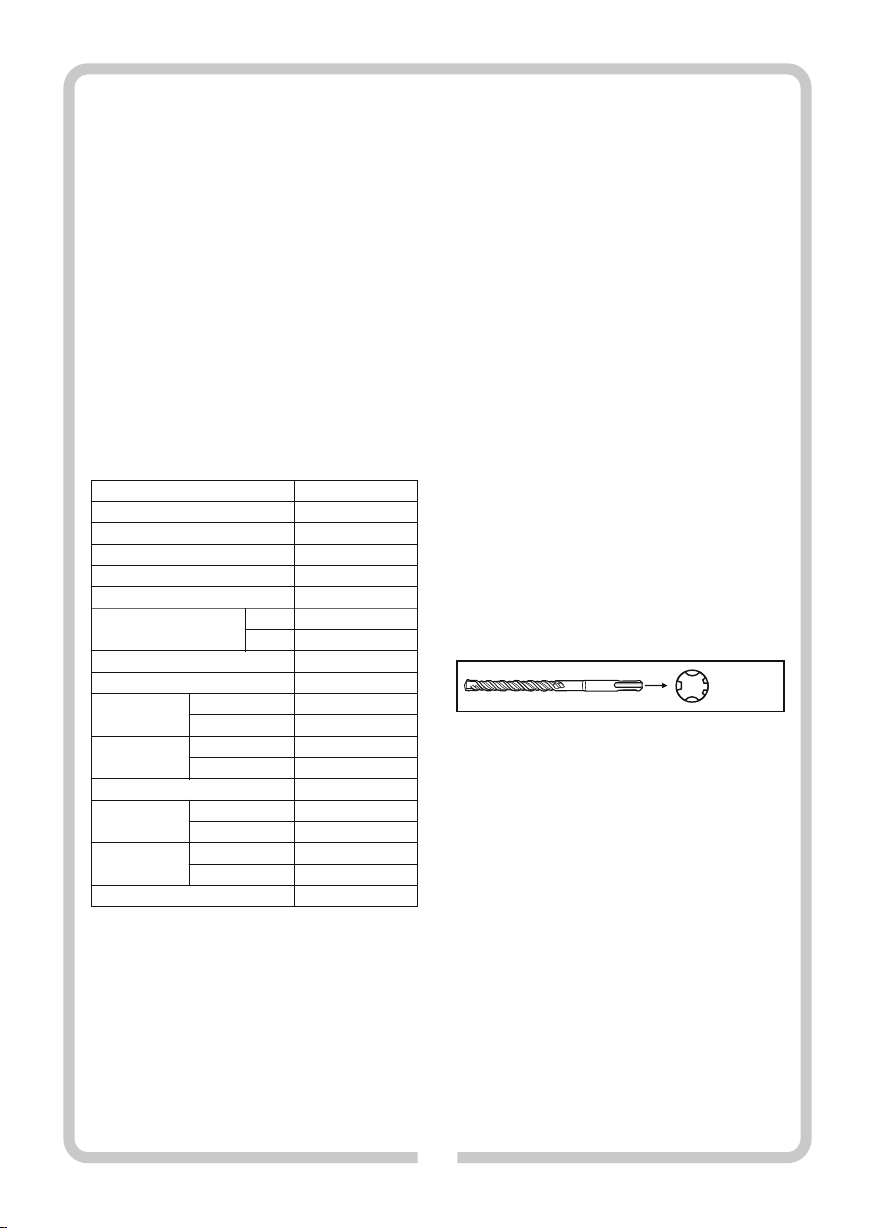

DANE TECHNICZNE:

pomocnicz

Napięcie zasilania Częstotliwość zasilania Moc pobierana

Prędkość obrotowa bez obciążenia Liczba udarów / energia udaru Uchwyt narzędziowy

Optymalna

/Maksymalna

średnica wiercenia w betonie

Masa (bez akcesoriów) Klasa narzędzia

Poziom ciśnienia akustycznego LpA

Poziom mocy akustycznej LwA

- wiercenie z udarem

- dłutowanie

- wiercenie z udarem

- dłutowanie

Poziom wibracji wg normy:

Uchwyt główny

Uchwyt pomocniczy

- wiercenie z udarem

- dłutowanie (beton)

- wiercenie (beton) z udarem

- dłutowanie (beton)

Tolerancja pomiaru

wiertło otwornica

(beton)

220 V-240 V 50 Hz 1350 W n =250-500/min

1900-3000/min /2-14J

-1

SDS-max

22 /48 mmmm 40 /120 mmmm

7,4 kg

II 94 dB(A) 96,44 dB(A) 105 dB(A) 107,44 dB(A)

EN 60745-1

a 12,61 m/s a 14,80 m/s

a a 8,495 m/s

1,5 m/s

h(HD)

h(CHeq)

6,844 m/s

h(HD)

h(CHeq)

Podany poziom drgań jest reprezentat ywny dla podstawow ych zastosowań elektronarzędzia. Jeżeli elektronarzędzie użyte zostanie do innych zastosowań lub z innymi narzędziami roboczymi, a także jeśli nie będzie w ystarczająco konserwowane, poziom wibracji może odbiegać od podanego. Podane powyżej przyczyny mogą spowodować podwyższenie ekspozycji na wibracje podczas całego czasu pracy. Należy wprowadzić dodatkowe środki bezpieczeństwa, mające na celu ochronę operatora przed skutkami ekspozycji na wibracje, np.: konserwacja elektronarzędzia i narzędzi roboczych, zabezpieczenie odpowiedniej temperatury rąk, ustalenie kolejności operacji roboczych.

Page 6

PRZED PRZYSTĄPIENIEM DO PRACY: n Wyjmowanie narzędzia roboczego SDS-max (rys.C)

1. Upewnić się, że źródło zasilania ma parametry odpowiadające

parametrom urządzenia podanym na tabliczce znamionowej.

2. Upewnić się że włącznik (9) urządzenia jest w pozycji

wyłączenia.

3. Należy zawsze stosować rękojeść pomocniczą (14). Pewne trzymanie

narzędzia oburącz ograniczy r yzyko wypadku przy pracy. Rękojeść pomocnicza mocuje się przekładając obejmę rękojeści przez uchwyt narzędziowy i blokuje przez dokręcenie rączką w kierunku zgodnym z ruchem wskazówek zegara.

Ogranicznik głębokości wiercenia (4) należy wsunąć w otwór w rękojeści pomocniczej i zablokować przez dokręcenie rękojeści pomocniczej.

Aby móc zająć stabilną i niemęczącą pozycję pracy, można dowolnie wychylić rękojeść pomocniczą. Po przekręceniu rączki w kierunku przeciwnym do kierunku ruchu wskazówek zegara, należy w ychylić rękojeść pomocniczą na żądaną pozycję i ponownie dokręcić rączkę celem ostatecznego jej zamocowania.

4. W przypadku pracy z przedłużacz em należy upewnić się że

paramet ry prze dłużacza, przekroj e przewodó w, od powiadają parametrom urządzenia. Zaleca się stosowanie jak najkrótszych przedłużaczy. Przedłużacz powinien być całkowicie rozwinięty.

W TRAKCIE PRACY:

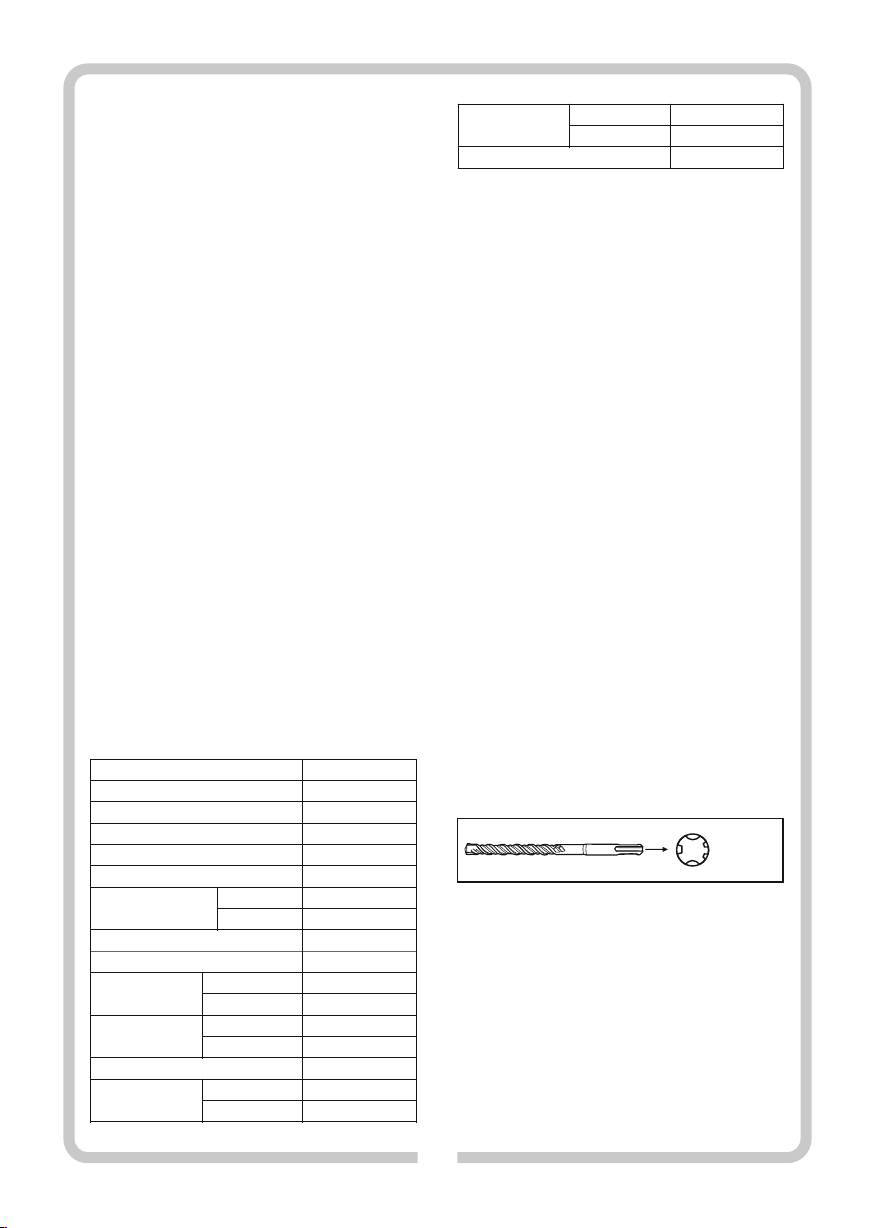

n Dobór wiertła

Do wie rcenia udarowego w betonie, cegle, kamieniu i obrób ki przecinakiem potrzebne są narzędzia SDS-max, które wkłada się do uchwytu narzędziowego SDS-max (1).

/wyłącznik

SDS-max

Wymiana narzędzi

Za pomocą uchwytu narzędziowego SDS-max można łatwo i wygodnie wymienić narzędzie robocze bez używania dodatkowych narzędzi.

Ze względów systemowych narzędzie robocze SDS-max ma swobodę poruszania. Dlatego na biegu jałowym występuje bicie. Nie ma to żadnego wpływu na dokładność wierconego otworu, ponieważ wiertło samoczynnie centruje się podczas wiercenia.

Osłona przeciwpyłowa (2) zapobiega w dalekiej mier ze wnikaniu pyłu do uchwytu narzędzi podczas pracy. Należy uważać przy wkładaniu narzędzia na to, by nie uszkodzić osłony przeciwpyłowej (2). Uszkodzoną osłonę przeciwpyłową należy natychmiast wymienić. Zaleca się zlecić przeprowadzenie wymiany w punkcie serwisowym.

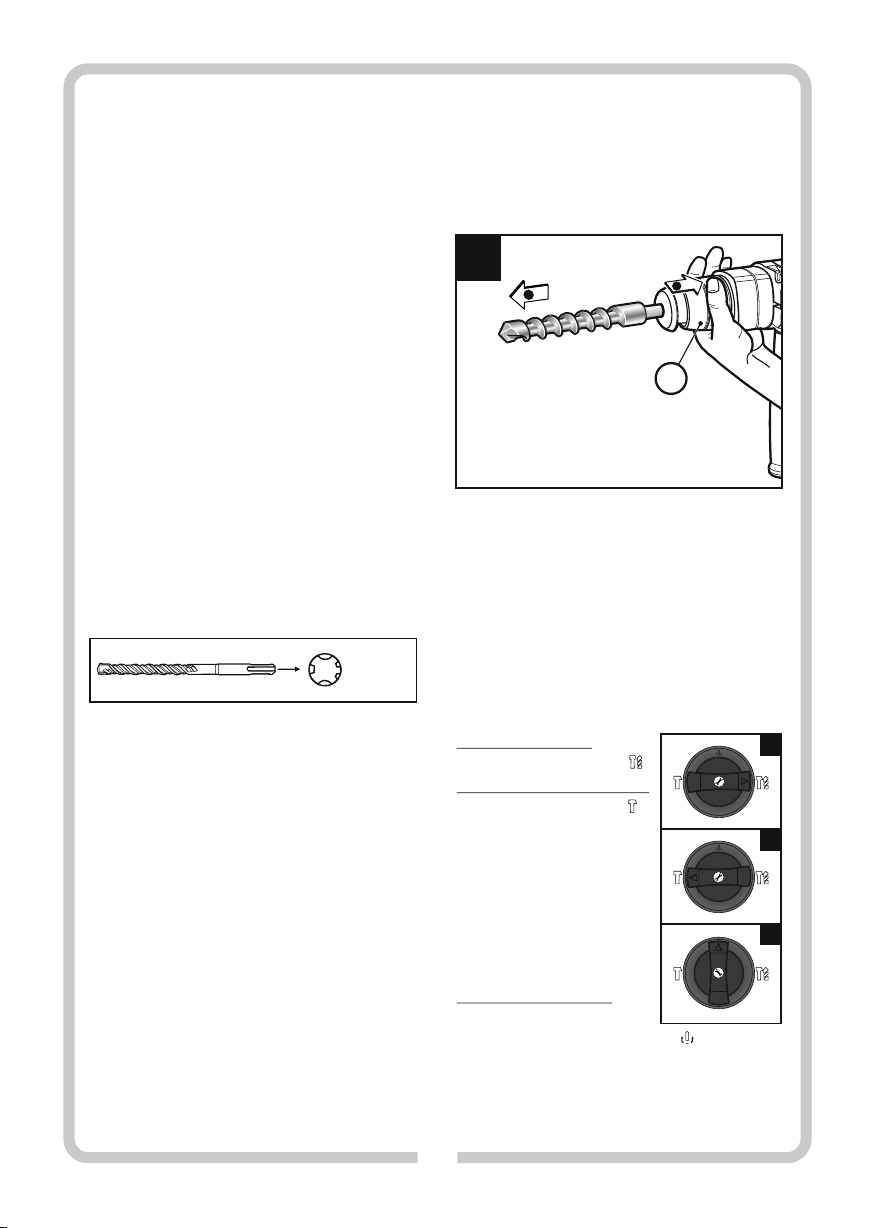

n Wkładanie narzędzia roboczego SDS-max (patrz rys.B, str.2) ź Końcó wkę mo ntowaneg o narz ędzia nale ży oc zyścić i lekko

nasmarować. Zaleca się stosowanie smaru litowego.

ź Przesunąć tuleję zaryglowania (3) maksymalnie do tylu i przytrzymać

w tej pozycji.

ź Oprzyrządowanie należy wkładać do uchwytu narzędziowego kręcąc

nim aż do momentu, gdy ono wejdzie do oporu.

ź Zwolnić tuleję zaryglowania. ź Zaryglowanie należy skontrolować przez pociągnięcie narzędzia.

UWAGA: Tuż po zakończeniu pracy narzędzia robocze mogą być gorące. Należy unikać bezpośredniego kontaktu z nimi i stosować odpowiednie rękawice ochronne.

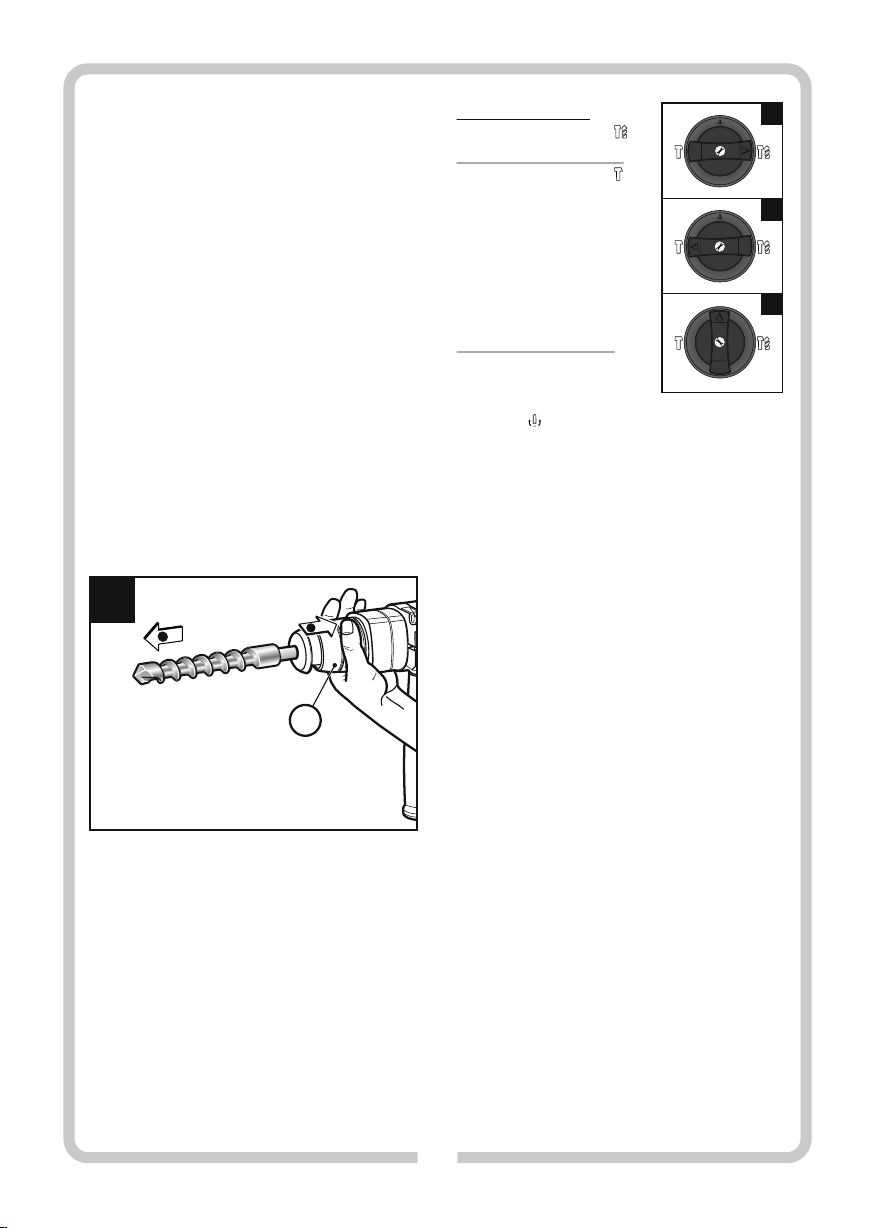

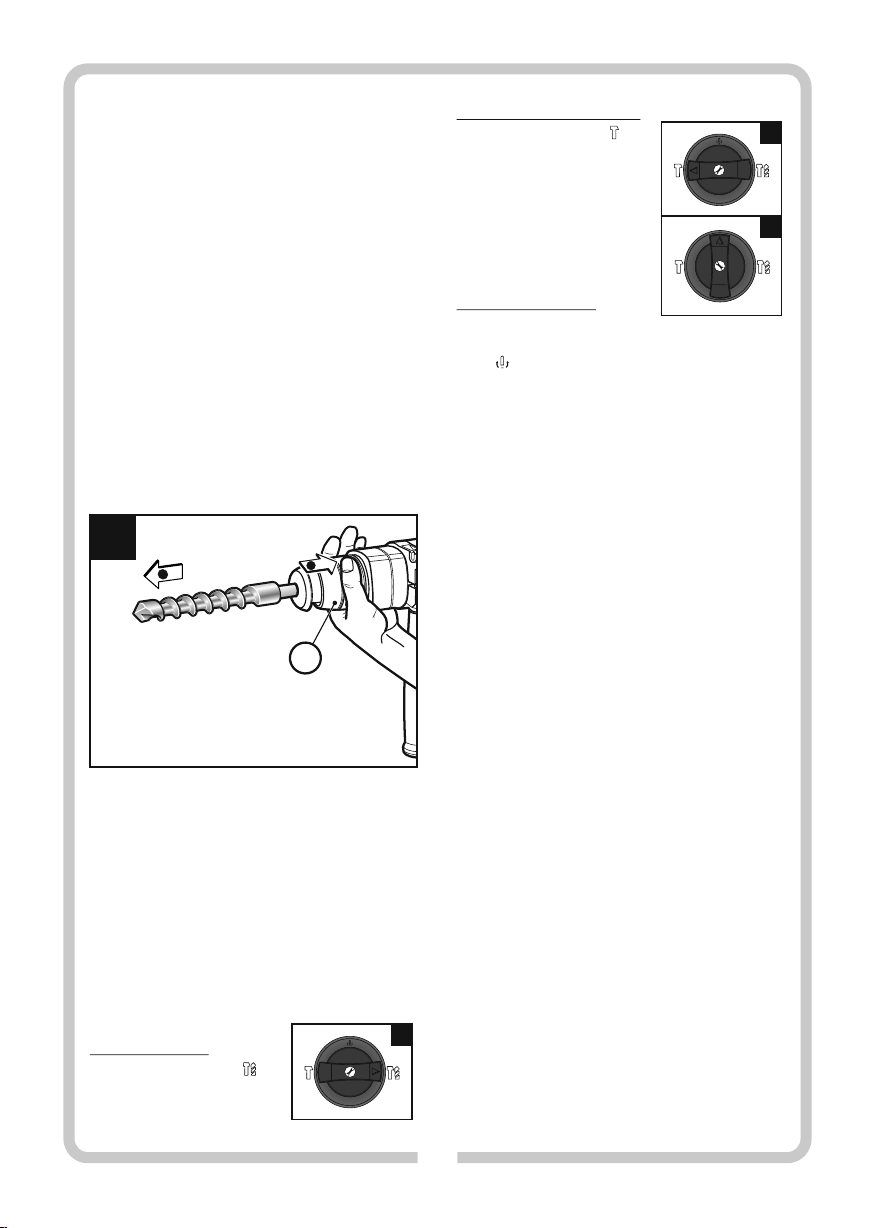

ź Przesunąć tuleję zaryglowania (3) do tylu i wyjąc narzędzie. ź Narzędzia robocze po wyjęciu należy oczyścić.

n Nastawienie głębokości wiercenia

Ogranicznikiem głębokości (4) można ustawić głębokość wiercenia. Ogranicznik głębokości wyciągnąć tak daleko, by odległość pomiędzy końcówką wiertła, a końcówką ogranicznika głębokości wynosiła tyle co pożądana głębokość wiercenia.

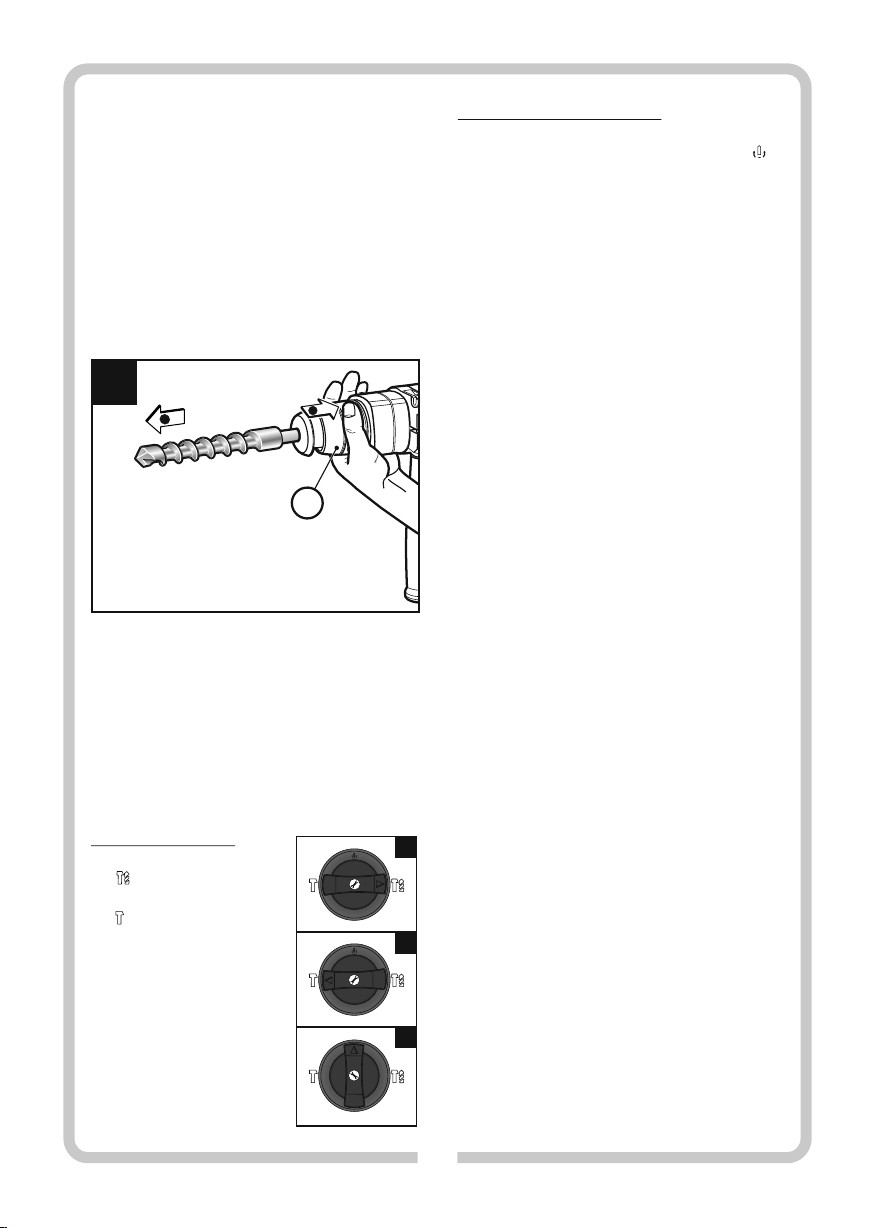

n Przełączanie trybu pracy

UW AGA : Z mia ny tr yb u pr acy do kon ywa ć t yl ko w ted y, g dy elektronarzędzie jest wyłączone! W przeciwnym razie elektronarzędzie może ulec uszkodzeniu.

Za pomocą przełącznika tr ybu pracy (5) można w ybrać tryb pracy elektronarzędzia. Aby zmienić tryb pracy należy przestawić przełącznik trybu pracy na żądaną pozycję, aż do słyszalnego zaskoczenia zapadki.

Wiercenie z udarem (rys.1): Przestawić przełącznik (5) na symbol- .

Dłutowanie (blokada obrotów) (rys.2): Przestawić przełącznik (5) na symbol - . W pozycji «Dłutowanie» w momencie

włą czenia urz ądzeni a il ość u derze ń zostaje automatycznie zwiększona; dzięki temu pod czas dł utowania narzę dzie pracuje ze zwiększoną mocą.

W przypadku rozpoczęcia pracy w niskich temperaturach, elektronarzędzie osiąga pełną wydajność udarową dopiero po upływie określonego czasu.

Zmiana położenia dłuta (rys.3): Włożyć dłuto do uchwytu narzędziowego. Przełącznik trybu pracy (5) obrócić w położenie - . Obrócić uchwyt narzędziowy ustawiając dłuto w zadanej pozycji

roboczej. Przełącznik trybu pracy (5) ustawić w położeniu «Dłutowanie». W ten

sposób uchwyt narzędziowy zostaje w swoim położeniu zablokowany.

Page 7

n Włączanie/wyłączanie ź W c el u w łą cz en ia e le kt ro n ar zę dz ia n al e ży na c is ną ć

/wyłącznik

włącznik (9) i trzymać wciśnięty.

ź W celu w yłączenia elektronarzędzia, należy włącznik (9)

zwolnić.

n Sprzęgło przeciążeniowe

W przypadku, gdy używane narzędzie zakleszczyło się lub zablokowało się, to napęd do wrzeciona młota zostaje przerwany. Elektronarzędzie należy trzymać zawsze mocno oburącz i zająć pewną pozycję pracy, ze względu na występujące przy tym siły. W prz ypadku zablokowania elektronarzędzia, należy je w yłączyć i zwolnić narzędzie robocze. Podczas włączania zablokowanego młota powstają momenty silnego odrzutu.

n Wskazówki dotyczące pracy ź Pracując z urządzeniem konieczny jest tylko umiarkowany docisk.

Duży nacisk nie zwiększa wydajności pracy i może skrócić okres użytkowania urządzenia.

ź W przypadku głębokich otworów co jakiś czas należy wyciągnąć

wiertło z otworu w celu usunięcia mączki kamiennej.

Wskaźniki iodowe

n d

Zielony diodowy wskaźnik włączania zasilania (10) zapala się, kiedy urządzenie jest podłączone do sieci. Jeżeli wskaźnik zapali się, ale urządzenie nie zostanie uruchomione, szczoteczki węglowe mogą być zużyte, albo obwód elektryczny lub silnik mogą być uszkodzone.

Jeżeli wskaźnik włączania zasilania (10) nie zapali się i urządzenie nie zostanie uruchomione, włącznik lub przewód zasilania mogą być uszkodzone.

Czerwony diodowy wskaźnik zużycia szczotek (11) zapala się, kiedy szczoteczki węglowe są bliskie zużycia, pokazując, że ur ządzenie wymaga obsługi. Po około 8 godzinach pracy silnik wyłączy się automatycznie.

UWAGA! Wymianę szczotek węglowych może wykonać tylko uprawniony elektryk.

- jeżeli elektronarzędzie nie działa, pomimo że jest zasilane napięciem,

należy je w ysłać do serwisu naprawczego na adres podany w karcie gwarancyjnej.

PRZECHOWYWANIE I KONSERWACJA:

Maszynę należy przechowywać w miejscu, niedostępnym dla dzieci, utrzymywać w stanie czystości, chronić przed wilgocią i zapyleniem. Warunki przechowywania powinny wykluczać możliwość uszkodzeń mechanicznych oraz wpływ czynników atmosferycznych.

UWAGA! Przed przystąpieniem do regulacji, obsługi tech nicz nej l ub kon serwa cji w ycią gnij wty czkę narzędzia z gniazdka sieci elektrycznej.

Zewnętrzne plastikowe części mogą być oczyszczone za pomocą wilgotnej tkaniny i delikatnego czyszczącego środka.

UWAGA: NIGDY nie należy wykorzystywać środków rozpuszczających.

Po wierceniu w betonie, w środowisku silnie pylącym zaleca się przedmuchanie sprężonym powietrzem (o ciśnieniu nie większym niż 0,3 MPa) otwo rów went ylacyj nych i uchw ytu n arzędzi owego. Zapobiegnie to uszkodzeniom łożysk, usunie pył blokujący dopływ powietrza chłodzącego silnik.

Obsługa techniczna zawiera również okresową wymianę smaru w mechanizmie przekładniowym.

/wyłącznik

Smar należy wymieniać po każdych 40-50 godzinach pracy. Pierwszą oznaką ubytku smaru jest słabnący udar. Wymianę smaru należy dokonywać wyłącznie w specjalizowanym centrum ser wisowym

uniknięcia zagrożenia uszkodzenia urządzenia.

UWAGA:

Zużyty smar należy przekazać uprawnionym podmiotom w

lub przez wykwalifikowaną osobę w celu

celu jego recyklingu.

Ewentualne zaniecz yszczenia s marem należ y zneutra lizować poprzez wysypanie w miejscu zanieczyszczenia sorbentu do usuwania smarów lub wytarcie smaru czyściwem, np. tkaniną. Odpady w postaci zanieczyszczonego sorbentu lub czyściwa, powstałe po neutrali zacji zanie czyszczenia należy przekaz ać uprawnionym podmiotom, zajmującym się zagospodarowaniem odpadów niebezpiecznych.

TRANSPORT:

Mł ot k ują co-w ier cąc y tr ans por towa ć i sk ład ować w kuf rze transportowym, chroniącym przed wilgocią, wnikaniem pyłu i drobnych obiektów, zwłaszcza należy zabezpieczyć otwory wentylacyjne. Drobne elementy, które dostaną się wewnątrz obudowy urządzenia mogą uszkodzić silnik .

PRODUCENT:

PROFIX Sp. z o.o., ul. Marywilska 34, 03-228 Warszawa

OCHRONA ŚRODOWISKA:

UWAGA: Przedstawiony symbol oznacza zakaz umieszczania

zużytego sprzętu łącznie z innymi odpadami (z zagrożeniem

karą grzywny). Składniki niebezpieczne znajdujące się w sprzęc ie elektr ycznym i elektroni cznym wpły wają nega tywnie na środowisko naturalne i zdrowie ludzi.

Gospod arstwo d omowe powi nno prz yczyniać się do odzysk u i ponownego użycia(recyklingu) zużytego sprzętu. W Polsce i w Europie tworzony jest lub już istnieje system zbierania zużytego sprzętu, w ramach którego w szystkie pun kty sprzedaż y ww. sprzę tu mają obowiązek przyjmować zużyty sprzęt. Ponadto istnieją punkty zbiórki ww. sprzętu.

PIKTOGRAMY:

Objaśnienia ikonek znajdując ych się na tabliczce znamionowej i naklejkach informacyjnych.

«Przed uruchomi eniem pr zeczyt ać instru kcję obsługi»

«Zawsze stosować okulary ochronne»

«Stosować środki ochrony słuchu»

«Stosować maskę »przeciwpyłową

Page 8

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

ПЕРФОРАТОР TMM1350X

Перевод оригинальной инструкции

ПЕРЕД Н АЧАЛОМ ЭКСПЛУАТА ЦИИ НЕОБХОДИМО ОЗНАКОМИТЬСЯ С НАСТОЯЩЕЙ ИНСТРУКЦИЕЙ. Х ра н ит ь и н ст р ук ц ию д л я в оз м ож н ог о применения в будущем.

ПРЕДУПРЕЖДЕНИЕ! Необходимо ознакомиться со вс еми п ред уп реж ден ия ми, ка са ющи ми ся бе зо пас но сти п ри эк сп луа та ции , об оз наченными символом и всеми указаниями по технике безопасности.

Несоблюдени е указанных ниже предупрежден ий, касающихся безопасности и указаний по технике безопасности может привести к пораже нию эле ктрически м током , пожару и/или серьё зным травмам тела.

Необходимо хранить все пре дупреждения и указания, касающиеся техники безопасности, чтобы можно было воспользоваться ними в будущем.

В указанных ниже предупреждениях слово „электроинструмент” означает электроинструмент с питанием от сети (посредством электрического кабеля) или электроинструмент, питаемый от аккумулятора (беспроводное питание).

ПРЕД УПРЕЖ ДЕНИЕ ! Общ ие пр едупр еждени я,

касаю щиеся безоп асности при э ксплуат ации инструмента.

Техника безопасности на рабочем месте:

а) Н ео бхо ди мо п одд ер жив ат ь п оря до к и хо ро шее

освещение на рабочем месте. Беспорядок и плохое освещение

являются причиной несчастных случаев.

б) На сл ед ует ис пол ьзо ва ть эл ект рои нст ру мен т в о

в зр ы во о па с но й ср е де , о бр а зу ю ще й ся л е гк о воспламеняющимися жидкостями, газами или пылью.

Электроинструмент создаёт искры, которые могут привести к воспламенению пыли или испарений.

в) Не допускать детей и наблюдателей в места, в которых

применяются электроинструменты. Отвлечение внимания

мо же т пр ив ес ти к по те ре к он тр ол я н ад эл ек тр оинструментом.

ПРЕД УПРЕЖД ЕНИЕ! Общи е пре дупреж дения, касаю щиеся б езопасн ости пр и экспл уатации инструмента.

Электробезопасность:

а) Штепсельные вилки должны соответствовать сетевым

розеткам. Ни в коем случае не переделывать каким-либо образом штепсельную вилку. Не применять каких-либо удлинителей электропитания в случае использования электроинструментов, имеющих провод электропитания с защитным заземляющим проводником. Отсутствие

переделок штепсельных розеток и сетевых розеток снижает опасность поражения электрическим током.

Необходи мо избегать прикоснов ения к п оверхности

б)

заземлённых или закороченных на массу элементов, таких как трубы, нагреватели, радиаторы центрального

отопления и холодильные агрегаты. В случае прикосновения

за зе млё нн ого ил и з ак оро че нн ого на ма сс у э лем ен та увеличивается опасность поражения электрическим током.

в) Не подвергать электроинструменты воздействию дождя

и ли в л а жн ы х у с ло в ий . В с л у ча е п о п ад а н и я в

электроинструмент воды увеличивается опасность поражения электрическим током.

Не с оз да в ат ь о п ас но ст и п ов ре жд ен ия к аб ел я

г)

электропитания. Ни в коем случае не использовать кабеля электропитания, чтобы переносить или тянуть электроинструмент или для извлечения штепсельной вилк и из розе тки. К абель эле ктропит ания долже н находится вдали от источников тепла, масел, острых краёв и движущихся частей. Повреждённые или запутанные

кабели электропитания увеличивают опасность поражения электрическим током.

Если электрои нструмент эксплуат ируется н а свежем

д)

возд ухе, с ледует испол ьзоват ь удли нители кабел я электр опитания, пред назначенны е для работы вне п ом ещ ен и й. Ис п ол ь зо ва н ие у дл и ни т ел я к аб е ля

электропитания, предназначенного для работы вне помещений, снижает опасность поражения электрическим током.

е)

Рекомендуется подключение устройства к электрической сети, снабженной выключателем остаточного тока (RCD) с током выключения 30 мА или менее.

ё Если эксплуатация электроинструмента во влажной среде

)

неизбежна, в качестве защиты от напряжения питания необ ходимо исп ользова ть защ итное устр ойство по разностному току (RCD). Применение защитного устройства

по раз но стн ому то ку с ни жае т о пас нос ть по раж ени я электрическим током.

ПРЕД УПРЕЖД ЕНИЕ! Общ ие пр едупре ждения , касаю щиеся б езопасно сти при эксплу атации инструмента.

Индивидуальная безопасность:

а)

Нас тоя щее об оруд ова ние не пре дна знач ено для эксплуатации лицами (включая детей) с физическими, сенсор ными ил и умств енными о граничени ями или лиц ами, не им еющим и опы та и ли н е зна ющим и обор удова ния, разв е что это осу ществ ляется под на дзор ом ил и в со отв етст вии с инс тру кци ей п о экс плуат ации обо рудов ания, пер еданн ой ли цами, отвечающими за их безопасность.

б) Необходимо быть предусмотрительным, наблюдать за

работой и руководствоваться здравым смыслом во время эксплуатации электроинструмента. Не следует экс плу атир ова ть э лект рои нстр уме нт в со стоя нии пе р еу то мл ен ия и ли н ах од я сь по д де й ст ви ем наркотиков, алкоголя или лекарств. Мгновение невнимания

во время эксплуатации электроинструмента может быть причиной травмы пользователя.

в)

Необ ходим о при менят ь сре дства личн ой за щиты.

Page 9

Нео бходи мо об язате льно ра ботать с защи тными

очками. Применение в соответствующих условиях средств

личной защиты, таких как противопыльный респиратор, противоскользящая обувь, каска или средства защиты слуха снизит риск получения травмы.

г) Необходимо избегать случайного запуска в работу.

Прежде чем вставить вилку кабеля электропитания в сетевую розетку или подключить аккумулятор, а также п е р е д т е м , к а к п о д н я т ь и л и п е р е н е с т и эл ект рои нс тру мен т, не обх оди мо у бед итс я, чт о вк лю ча те ль эл ек тр ои нс тр уме нт а на хо ди тс я в положении «выключено». Перенос электроинструмента с

пал ьце м на вык люч ател е ил и по дкл ючен ие эле ктр оинструмента к сети питания при включенном выключателе может привести к несчастному случаю.

д) Прежде, чем запустить электроинструмент в работу,

необходимо устранить все ключи. Ключ, оставшийся во

вращающейся части электроинструмента, может привести к травме пользователя.

е) Не следует слишком сильно наклоняться. Необходимо

всё время сохранять устойчивость и равновесие. Это

позволяет лучше контролировать электроинструмент в неожиданных ситуациях.

ж) Необ ходимо име ть со ответ ствующ ую од ежду. Не

работа ть в свобод ной оде жде или с би жутерией. Необходимо, чтобы волосы пользователя, его одежда и рукавицы находились вдали от движущихся элементов.

Свободная одежда, бижутерия или длинные волосы могут быть зацеплены движущимися частями.

з) Если оборудование приспособлено для присоединения

в не шн ег о пы л ео тв о да ( пы ле ул а вл ив аю щ ег о устройства) и поглотителя пыли, необходимо убедится, что он и присоединен ы и прав ильно применя ются.

Пр име нен ие пог ло тит еле й пы ли мо жет ум ень шит ь опасность, связанную с запыленностью.

ПРЕД УПРЕЖДЕ НИЕ! О бщие п редупре ждения, касающ иеся без опасности при экспл уатации инструмента.

Эксплуатация и уход за электроинструментом:

a) Не д опу ска ть пе рег ру зки эл ек тро ин стр уме нт а.

Пр им ен ят ь э ле кт ро ин ст ру ме нт с м ощ но сть ю, соответств ующей выполня емой работе. Надлежащий

электроинструмент позволит лучше и безопаснее работать при нагрузке, на которую он рассчитан.

б) Не следует применять электроинструмент, если его

включатель не включатся и не выключается. Каждый

электроинструмент, который не может включаться или выключаться выключателем , представляет опасность и должен быть передан на ремонт.

в) Не обхо димо отс оеди нить ште псель ную ви лку от

ис то чн ик а п ит ани я э лек тр ои нс тру ме нт а и /и ли отсо единить аккум улятор пре жде че м вып олнить какую-либо установку, замену части или складирование устройства. Такие предупредительные меры безопасности

снижают риск случайного запуска электроинструмента в работу.

г) Неиспользуемый электроинструмент следует хранить в

недоступном для детей месте и не разрешать тем, кто нез наком с эле ктрои нстр умент ом и ли н астоя щей инс трукц ией, пол ьзова ться эл ектро инстр умент ом.

Э ле кт р ои нс т ру ме н т о п ас ен в р ук ах н ео б уч е нн ых пользователей.

д) С л е д у е т в ы п о л н ят ь т е х н ич е с к и й у х о д з а

эл ек тр ои нст ру ме нт ом . Н ео бх од имо п ро вер ит ь соо сност ь или отс утств ие за едани я (з ащемле ния) подвижных элементов, трещин частей, а также все др у ги е фа к то ры , м ог ущ ие в ли ят ь н а ра б от у э ле кт р ои нс т ру м ен та . В сл у ча е о бн а ру же н ия не исп рав нос ти , н еоб ход имо вы пол нит ь ре мон т электроинструмента. Причиной многих несчастных случаев

яв л яе тс я не п ро фе сс ио н ал ьн ый с по со б вы п ол не ни я технического ухода.

е) Режущий инструмент должен быть острым и чистым.

Соответствующее содержание и уход за острыми кромками режущего инструмента снижает вероятность защемления и упрощает обслуживание.

ж) Электроинструмент, оснащение, рабочие инструменты и

т. п. необходимо применять в соответствии с настоящей ин стр укц ией , у чит ыва я р або чие усл ови я и ви д выполняемой работы. Применение электроинструмента не

по назначению может привести к опасным ситуациям.

з) Пр и н изкой тем пера туре или пос ле д лите льно го

перерыва в эксплуатации рекомендуется включение электроинструмента без нагрузки на несколько минут с целью распределения смазки в механизме привода.

и) Для чистки электроинструмента применять мягкую,

влажную (не мокрую) тряпку и мыло. Не применять бензина, растворителей и других средств, могущих повредить устройство.

й) Электроинструмент следует хранить/ транспортировать,

уб еди вшис ь, чт о в се ег о п одви жны е э лем ент ы заблокированы и защищены от разблокировки при помощи оригинальных элементов, предназначенных

для этой цели.

к) Электроинструмент должен храниться в сухом месте и

быть защищённым от пыли и проникания влаги.

л) Тр анспо ртиро вку э лектр оинстр умент а нео бходи мо

выполнять в оригинальной упаковке, защищающей от механических повреждений.

ПРЕД УПРЕЖДЕ НИЕ! О бщие пред упрежде ния, касающ иеся бе зопасности при эксплуа тации инструмента.

Ремонт:

a) Га рант ийны й и пос лег аран тийн ый ре монт сво их

элект роинструм ентов в ыполняет серв исная с лужба компании PROFIX, что гарантирует высочайшее качество ремонта и использование оригинальных запчастей.

Page 10

П Р Е Д У П Р Е Ж Д Е Н И Е ! П Е Р Ф О Р А Т О Р , п ре ду п ре жд ен и я, к ас а ющ ие с я т е хн ик и безопасности

–

Индивидуальная безопасность:

a) Использовать средства защиты слуха во время работы с

перфо ратором. Длите льное в оздейст вие шум а может

привести к потере слуха.

б) При выполнении работ, при которых электроинструмент

может попасть на скрытую электропроводку или на со бс тве нн ый к абе ль эл ек тро пи тан ия , э ле ктр оин стру мен т с леду ет де ржа ть за из оли ров анну ю поверхнос ть держателей (рукояток). П рикосновение к

проводу сети питания (кабелю электропитания), находящемус я под напр яжен ием, мож ет пр ивес ти к поп адани ю напряжения на металлические части электроинструмента, а это несёт опасность поражения электрическим током.

в) Сл едует пр именять с оответству ющие приб оры для

обн аруж ения укр ытых про водов сет и п итани я и попросить о помощь городские коммунальные службы.

Контакт с проводами, находящимися под напряжением, может привести к пожару или поражения электрическим током. Повреждение газопроводной трубы может привести к взрыву. Проникновение в водопроводную трубу ведёт к материальным потерям и может привести к поражению электрическим током.

г) Не обрабатывайте материалы с содержанием асбеста.

Ас бес т яв ля етс я ка нце рог ено м и вы зыв ает рак ов ые заболевания.

д) Необходимо поддерживать чистоту в месте выполнения

работы. Смеси материалов представляют особую опасность.

Пыль лёгких металлов может воспламениться или взорваться.

е) Необхо димо з акрепить обраб атываемы й пред мет.

Проверить, все ли крепящие зажимы зажаты и убедиться, что нет слишком большого зазора. Закрепление обрабатываемого предмета в крепящем устройстве или тисках более безопасно, чем удерживание его рукой.

ж) В о в р ем я р аб о ты с ле д уе т п ро ч н о д ер ж ат ь

эле ктрои нстру мент дву мя р уками за осн овную и вспомога тельную р укоятку и сохра нять устой чивое положение. Перемещение электроинструмента безопасно,

если выполняется обеими руками.

з) Следует немедленн о отключить электроинс трумент,

если заблокируется используемый рабочий инструмент. Необходимо быть готовым к большим вибрациям, в результате которых может произойти отброс. Блокировка

применяемого рабочего инструмента может произойти, если электроинструмент перегружен или если будет иметь место его искривление в обрабатываемом предмете.

и) Следует отключать машину от сети электропитания во

время перерыва в работе, во время смены насадок, ремонта, чистки или регулировк и. Не от кладывать электроинстру мент, пока он не остановит ся. Может

произойти блокировка рабочего инструмента, в результате чего будет потерян контроль над электроинструментом.

к) Зап рещено эксплу атировать электр оинструме нты с

п ов ре жд ён н ым к аб ел ем э ле кт р оп ит ан и я. Н е прикасаться к повреждённому кабелю электропитания. В случае повреждения кабеля электропитания во время работы, необходимо извлечь штепсельную вилку из розетки. Повреждён ные провода увеличиваю т опасность

поражения электрическим током.

л) По вре ждён ный каб ель эле ктр опит ани я эл ект ро-

инструмента должен быть заменён кабелем электропитания, имеющимся в сервисных пунктах.

ПРЕДНАЗНАЧЕНИЕ И КОНСТРУКЦИЯ ПЕРФОРАТОРА:

Перфоратор вместе с соответствующим оснащением SDS-max предназначен для ударного сверления, а также для долбления бетона, кирпича, камня и аналогичных строительных материалов.

Категорически запрещено применять устройство для каких-либо других целей.

Перфоратор приводится в движение установленным вертикально однофазным щёточным электродвигателем и имеет систему гашения вибраций.

Устройство не пригодно для длительных работ в сложных условиях. Запрещено применять его для работ, требующих применения профессионального оборудования.

Каждое применение электро инструмента, н есоответствующее указанному выше назначению, запрещено и ведёт к потере гара нтии и о тсутс твию отве тствен ности прои зводит еля з а возникший в результате этого ущерб. Какие-либо модификации электроинструмента, осуществлённые пользователем, освобождают производителя от ответственности за пов режд ения и уще рб, при чинён ный пол ьзов ателю и окружающей среде. Правильная эксплуатация электроинструмента относится также к техобслуживанию, хранению, транспортировке и ремонту. Ремо нт эл ектрои нструм ента може т вып олнять ся то лько в определённых производителем сервисных пунктах. Устройства с питание м от се ти должны ремонтир оваться и сключительно лицами, имеющими соответствующий допуск. Даже применяя устройство по назначению, нельзя полностью исключить определённых факторов остаточного риска. С учётом конструкции устройства может иметь место следующая опасность:

Прикосновение в процессе работы вращающегося рабочего

инс тру мент а р укой или од еждо й о пера тора , к абел ем электропитания.

- Возможнос ть ожога п ри смене ра бочего инструмен та. (В

процессе работы рабочий инструмент сильно разогревается и чтобы избежать ожогов при его смене, необходимо применять защитные рукавицы).

- Отбрасывание обрабатываемого предмета или его части.

- Искривление или поломка рабочего инструмента.

Состав комплекта

n ź Перфоратор - 1 шт. ź Вспомогательная рукоятка - 1 шт. ź Кейс для транспортировки - 1 шт. ź Инструкция по обслуживанию - 1 шт. ź Гарантийная карта - 1 шт.

Page 11

Элементы устройства

Нумерация элементов устройства относиться к изображению, имеющемуся на странице 2 инструкции по обслуживанию (рис. А):

1. Патрон SDS-max

2. Противопыльный защитный кожух

3. Обойма патрона

4. Ограничитель глубины сверления

5. П ереключател ь режимо в работы «ударное сверлен ие» /

«долбление»

6. Пробка отверстия для смазки передачи

7. Интегрированная система гашения вибраций

8. Основная рукоятка с противоскользящей накладкой

9. Включатель/выключатель

10. Светодиодный индикатор питания (зелёный)

11. Светодиодный индикатор износа щёток (красный)

12. Регулировка частоты вращения

13. Кабель электропитания

14. Вспомогательная рукоятка

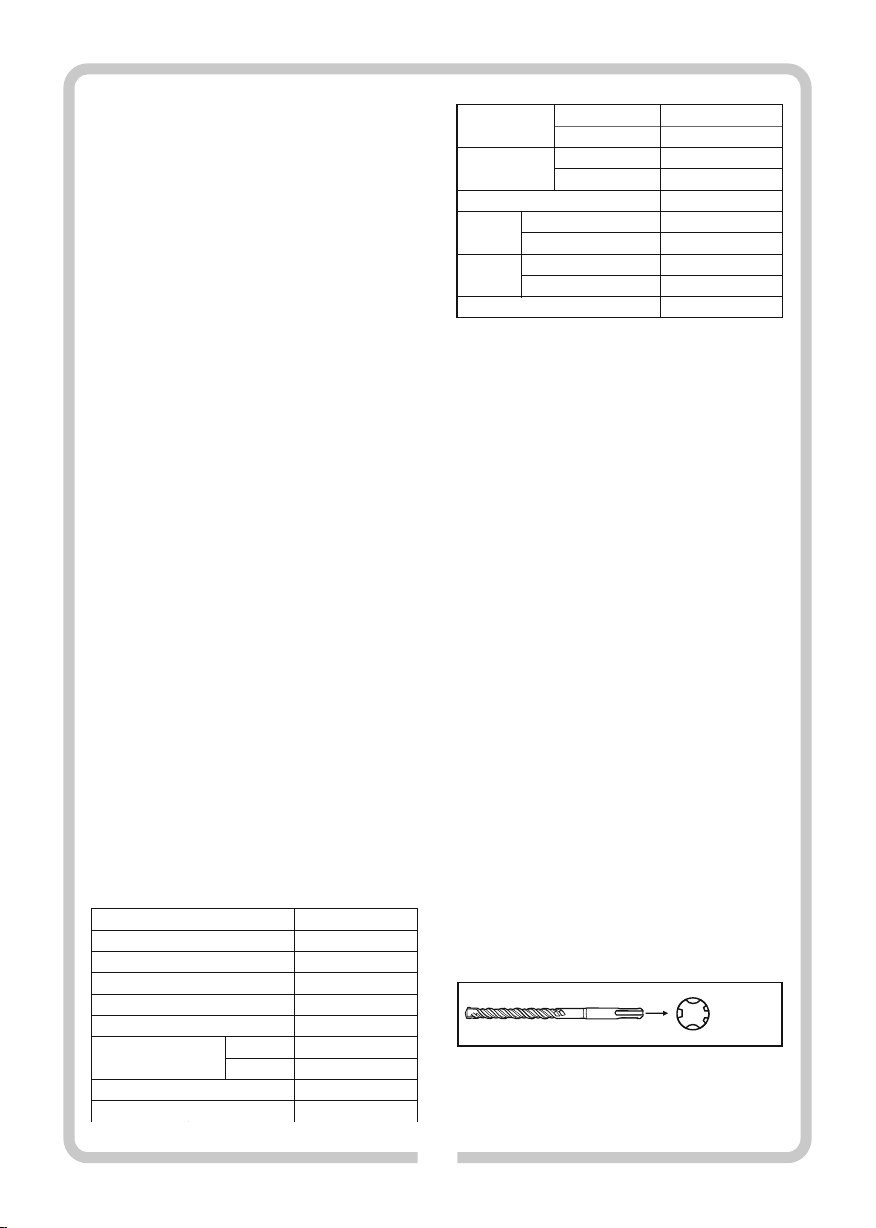

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:

Напряжение питания

Частота тока питания

Потребляемая мощность Частота вращения без нагрузки

Количество ударов / сила удара Инструментальный патрон

Оптимальный / максимальный диаметр сверления для бетона

220 В-240 В 50 Гц 1350 Вт n =250-500 об/мин 1900-3000 мин /9,0 Дж SDS-max 22mm/48mm

Сверло

40mm/120mm

Коронка

-1

Вес (без принадлежностей) 7,4 кг

Класс оборудования

Уровень звукового давления (LpA)

Уровень звуковой мощности (LwA)

Уровень вибрации согласно стандарту:

Основная рукоятка

Вспомогательная рукоятка

- сверление с ударом

- долбление

- сверление с ударом

- долбление

Сверление в бетоне

Долбление

Сверление в бетоне

Долбление

погрешность измерения

II 94 дБ(A) 96,44 дБ(A) 105 дБ(A) 107,44 дБ(A)

EN 60745-1

a 12,61 m/s

h(HD)

a 14,80 m/s

h(CHeq)

6,844 m/s

h(HD)

a 8,495 m/s

h(CHeq)

1,5 2м/с

Ук аза нн ый ур ове нь ви бра ции со от вет ств уе т о сно вны м применениям электроинструмента. Если электроинструмент будет использован для других применений или с другими рабочими инструментами, а также, если не будет выполнен соответствующий

технич еский у ход, уро вень ви брации м ожет от личаться от указанного. Указанные выше причины могут привести к усилению воздействия вибраций в течение всего времени работы. Необходимо применять дополнительные меры безопасности с целью защиты оператора от воздействия вибрации, а именно: те хнич еск ий ух од за эле ктр оин стр умен том и ра боч ими инструментами, обеспечение соответствующей температуры рук, определение очерёдности рабочих операций.

ПРЕЖДЕ ЧЕМ ПРИСТУПИТЬ К РАБОТЕ:

1. Убедиться, что параметры источника питания соответствуют параметрам перфоратора, указанным на его щитке.

2. Убед иться, что включатель/ выключатель (9) перфоратора находится в положении «выключено».

3. Н еобх одим о об язат ельн о п римен ять вс помо гате льну ю рукоятку (14). Уверенное удерживание инструмента двумя руками ограничит возможность несчастного случая во время работы.Чтобы закрепить вспомогательную рукоятку, следует продеть обойму рукоятки через сверлильный патрон, а затем зафиксировать её, завинчивая ручку по часовой стрелке. Ограничитель глубины сверления (4) необходимо вставить в отверстие во вспомогательной рукоятке и зафиксировать, завинчивая вспомогательную рукоятку.

Для того чтобы работать в стабильном, не напрягающем

пол ожен ии, мо жно про изво льно из меня ть п олож ение вспомогательной рукоятки. После вращения ручки против часовой стрелки, следует повернуть вспомогательную рукоятку в требуемое положение и повторно завинтить ручку, чтобы окончательно закрепить рукоятку.

4. При работ е с у длините лем шн ура пи тания необ ходимо убедиться, что параметры удлинителя, сечения его проводов соот ветству ют па раметр ам пер форато ра. Ре коменд уется применять максимально короткие удлинители. Удлинитель должен быть полностью размотан.

ВО ВРЕМЯ РАБОТЫ:

Выбор сверла

Для ударного сверления в бетоне, кирпиче, камне и для обработки зубилом необходимы рабочие инструменты с хвостовиком SDSmax, вставляемые в держатель системы SDS-max (1).

SDS-max

Смена рабочих инструментов

При помощи патрона для рабочего инструмента SDS-max можно простым и удобным способом осуществлять смену рабочего инструмента без использования дополнительных инструментов. Система SDS-max отличается тем, что рабочий инструмент с хвостовиком SDS-max имеет определённый люфт. Поэтому на холостом ходу возникают биения. Это никак не влияет на точность высверливаемого отверстия, поскольку сверло автоматически центрируется в процессе сверления.

Противопыльный защитный кожух (2) в значительной мере предот вращает проник новение пыли в де ржатель (патро н) рабочег о инструм ента во время работ ы. Вставл яя рабочи й ин стр уме нт, не обх оди мо сл еди ть, чт обы не по вре дит ь противопыльный защитный кожух (2). Повреждённый противопыльный защитный кожух необходимо немедленно заменить. Замену рекомендуется выполнять в пункте сервисного обслуживания.

n Установка рабочего инструмента SDS- см.рис.В,стр.2) ź Конец устанавливаемого инструмента следует очистить и слегка

смазать. Рекомендуется применять литиевую смазку.

ź Передви нуть о бойму патро на (3) мак симально назад и

придержать её в этом положении.

max (

Page 12

ź Рабочий инструмент следует вставлять в патрон, вращая его

пока он не войдёт до упора.

ź Отпустить фиксирующюю обойму. ź Фик са цию н еоб ход им о п ро вер ить , по тян ув ра бо чий

инструмент.

n Извлечение рабочего инструмента SDS-max (рис.С)

ВН ИМАН ИЕ: Ср азу же пос ле о кон чан ия р або ты р або чий инструмент может быть горячим. Избегать непосредственного контакта с ним и использовать соответствующие защитные рукавицы.

ź Сдвинь те обо йму пат рона ( 3) наз ад и вынь те раб очий

инструмент из патрона.

ź Рабочий инструмент после извлечения следует очистить.

n Установка глубины сверления

Ограничителем глубины (4) можно установить глубину сверления. Ограничитель глубины сверления следует установить так, чтобы расстояние между концом сверла и концом ограничителя глубины было равно необходимой глубине сверления.

n Переключение режима работы

ВНИМАНИЕ: Изменение режима работы осуществлять только при выключенном электроинструменте! В противоположном случае может произойти повреждение электроинструмента.

Используя переключатель режима работы (4), можно выбрать режим работы электроинструмента.

Ударное сверление (рис. 1): Установить переключатель (4) на сим-

вол - . Установить переключатель (4) на сим-

вол - . В положении «Долбление» в момент вкл ючен ия уст ройс тва ко личе ство удар ов а втомат ическ и уве личит ся; благодаря этому во время долбления электроинструмент работает с повышенной мощностью. В с л уч а е р а бо т ы п ри н из к о й те мп ера тур е, эл ек тро ин стр уме нт начнёт работа ть с п олной у дарной пр ои зво ди тел ьн ост ью то ль ко по истечении определённого времени.

Изменение положения зубила (рис. 3): Вставить зубило в держатель рабочего инструмента. Переключатель режима работы (5) повернуть в положение - . Повернуть держатель рабочего инструмента, устанавливая зубило в рабочее положение. Переключатель режима работы (5) установить в положение «Долбление». При этом держатель рабочего инструмента будет зафиксирован в одном положении. Переключатель режима работы (5) во время долбления должен обязательно находиться в положении «Долбление».

n Включение / выключение ź Для включ ения эл ектроинс трумента необхо димо на жать

включатель (9) и поддерживать в нажатом состоянии.

ź Для выклю чения эл ектроинс трумента, следуе т отпус тить

включатель (9).

n Перегрузочное сцепление

В случае заедания (защемления) или блокировки инструмента, пр ивод шп инд еля пе рфо рат ора от клю чае тся. В св язи с возникающими при этом силами, электроинструмент необходимо обязательно держать обеими руками и занять устойчивое рабочее положение. В случае блокировки электроинструмента, необходимо выключить его и освободить рабочий инструмент. Во время включения заблоки рованного перфор атора во зникает м омент сил ьного отброса.

n Указания по работе электроинструмента ź При ра боте с устро йством дост аточно толь ко уме ренно

пр ижим ать . Си льн ое н ажа тие не по выш ает пр оизв одительность, а снижает время эксплуатации устройства.

ź В случае глубоких отверстий необходимо время от времени

извлекать сверло из отверстия с целью устранения каменного мела.

n Светодиодные индикаторы

Зелёный светодиодный индикатор питания (10) светится, когда электроинструмент подключён к сети питания. Если индикатор питания светится, а электроинструмент не запускается в работу, пр ичин ой мож ет бы ть и зно с уг оль ных щё ток , ли бо же повреждение электрической цепи или электродвигателя.

Если не светится индикатор питания (10) и электроинструмент не

запускается в работу, причиной этого может быть повреждение включателя или кабеля электропитания.

Красный светодиодный индикатор износа щёток (11) зажигается, если состояние угольных щёток близкое износу. Это значит, что эл ектр оин стр умен т т реб ует те хни ческ ого об служ ива ния .

Электродвигатель выключается автоматически через 8 часов работы.

ВНИМАНИЕ! Замену угольных щёток может выполнить только электрик, имеющий соответствующий допуск.

- если электроинструмент не работает, несмотря на наличие

напряжения питания, необходимо отправить его в ремонтный сервисный пункт по адресу, указанному на гарантийной карте.

ХРАНЕНИЕ И ТЕХНИЧЕСКИЙ УХОД:

Перфоратор следует хранить в месте, недоступном для детей,

Page 13

содержать в чистоте, защищать от влаги и попадания пыли. Условия хранения должны исключать возможность механических повреждений и влияния атмосферных условий.

ВН И МА НИ Е ! П ре ж де , ч е м п р ис ту пи т ь к регулировке, техническому обслуживанию или техническому уходу следует извлечь штепсельную вилку перфоратора из сетевой розетки.

Внешние пластмассовые элементы могут быть очищены при помощи влажной ткани и деликатного чистящего средства.

ВНИМАНИЕ: ЗАПРЕЩЕНО применять для чистки растворители.

После сверления в бетоне, в условиях сильной запыленности рек оменд уется вып олнит ь про дувк у сжа тым воз духом (с максимальным давлением 0,3 МПa) вентиляционных отверстий и патрона для рабочего инструмента. Это предотвратит повреждение подшипников и устранит пыль, блокирующую приток воздуха, охлаждающего электродвигатель.

Техническое обслуживание включает также периодическую смену смазки механизма передачи.

Смену смазки необходимо производить через каждые 40–50 часов работы. Первым признаком убыли смазки является слабый удар.

Чтобы избежать возможного повреждения устройства, смену смазки следу ет произво дить толь ко в сп ециализирова нном сервис ном цент ре. Эту проц едуру мо жет такж е выпол нять квалифицированный работник.

ВН ИМА НИ Е: Ис пол ьз ова нну ю с ма зку сл еду ет пе ред ат ь уполномоченному субъекту (предприятию) для последующего рециклинга.

Возможное загрязнение смазкой следует нейтрализовать,

посыпая место загрязнения сорбентом для устранения смазки или вытирая смазку обтирочным материалом, например ветошью. Отходы в виде загрязнённого смазкой сорбента или обтирочного материала, возникшие после нейтрализации загрязнения, необходимо сдать уполномоченным субъектам (п р ед пр ия ти ям ), з ан им аю щи мс я п ер ер аб от ко й и обезвреживанием опасных отходов.

ТРАНСПОРТИРОВКА:

Перфоратор следует транспортировать и складировать в кейсе для транспортировки, защищающем от влаги, проникновения пыли и мелких объектов, особенно необходимо защитить вентиляционные отверстия. Мелкие элементы, попавшие вовнутрь корпуса, могут повредить двигатель.

ТИПИЧНЫЕ НЕИСПРАВНОСТИ И ИХ УСТРАНЕНИЕ:

Перфоратор не работает:

- проверить правильно ли присоединён кабель электропитания, проверить сетевые предохранители;

n Индикатор режима ожидания

Если штепсельная вилка кабеля электропитания вставлена в сетевую розетку, находящуюся под напряжением, индикатор напряжения сети (10) должен светиться. Если электроинструмент, нес мотр я на св ечен ие ин дика тора сете вого нап ряже ния, невозможно включить, необходимо отправить электроинструмент в один из сервисных пунктов. Адреса сервисных пунктов указаны в гарантийной карте.

ПРОИЗВОДИТЕЛЬ:

ООО «ПРОФИКС», ул. Марывильска 34, 03-228 Варшава, ПОЛЬША

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ:

ВНИ МАН ИЕ: Пре дст авле нны й си мво л оз нач ает

запрещение размещения использованного оборудования вместе с другими отходами (за это грозит наказание в

виде штрафа). Опасные компоненты, имеющиеся в электри ческом и электрон ном оборуд овании отри цательно влияют на окружающую среду и здоровье человека.

Домашнее хозяйство должно способствовать восстановлению и повторному использованию (рециклированию) использованного оборудования. В Польше и в Европе создаётся или уже существует система сбора использованного оборудования, в рамках которой все пу нкты продажи в/у оборудования обязаны принимать использованное оборудование. Кроме того, имеются пункты приёма в/у оборудования.

ПИКТОГРАММЫ:

Описание знаков, имеющихся на щитке и информ ационных наклейках на электроинструменте.

«»Перед подключением и началом работы

нео бходи мо пр очита ть ин струк цию п о эксплуатации

«Использовать средства защиты глаз»

«Использовать средства защиты органов слуха»

«Использовать средства защиты верхних дыхательных путей»

Политика компании PROFIX - это политика постоянного совершенствования своих изделий, поэтому компания сохраняет за собой право изменения спецификации изделия без предварительного уведомления. Изображения, имеющиеся в инструкции, являются примерными и могут незначительно отличаться от фактического вида приобретённого электроинструмента. Насто ящая инстр укция по экспл уатации защищ ена ав торским и прав ами. З апрещен о её копи рование и размножение без согласия ООО « ».ПРОФИКС

Page 14

INSTRUCŢII DE FOLOSIRE

CIOCAN ROTOPERCUTOR TMM1350X

Traducere din instrucţiunea originală

ÎNAINTE DE UTILIZARE, CITIŢI ACESTE INSTRUCŢIUNI. Păstrează instrucţiunile pentru o folosire viitoare. ATENŢIE! Citeşte toate avertismentele referitoare la protecţia muncii marcate cu simboluri şi toate indicaţiile referitoare la utilizarea în siguranţă.

Nerespectarea avertismentelor de mai jos, poate duce la accidente şi la electrocutare, incendiu şi/sau la vătămări corporale.

Păstrează toate avertismentele şi indicaţiile referitoare la protecţia muncii, pentru a le folosi în viitor.

În avertismentele de mai jos, termenul “unealtă electrică” înseamnă unealtă care este alimentată de la reţea (cu cablu de alimentare) sau unealtă electrică alimentată din baterie (fără cablu).

ATENŢIE! Reguli generale de protecţie a muncii.

Siguranţa la locul de muncă:

a) La locul de muncă păstrează curăţenie şi bună iluminare. Zonele

şi bancurile de lucru aglomerate cheamă accidentele.

b) Nu utilizaţi unealta electrică în atmosferi explozive, formate

din lichide inflamabile, gaze sau lichide. Unelata electrică produce

scântei, care pot aprinde praful sau aburii.

c) Ţineţi copiii departe de locurile în care unealta electrică este

folosită. Distragerea atenţiei poate duce la pierderea atenţiei asupra

uneltei electrice.

ATENŢIE! Reguli generale cu privire la utilizarea în siguranţă a uneltei.

a) Ştecherul uneltei electrice trebuie să fie conforme cu priza.

Este interzisă modificarea ştecherului. Este interzisă utilizarea

prelungitoarelor în cazul uneltelor electrice cu cablu de legare la pământ de protecţie. Nemodificarea ştecherelor şi a prizelor

micşorează riscul de electrocutare.

b) Evit aţi să atin geţi sup rafa ţa d e îm pămâ nten ire s au

conectările la masă, cum ar fi conducte, radiatoare, radiatoare de încălzire centrală şi frigidere. În cazul a tingeri părţilor

împământenite, creşte riscul de electrocutare.

c) Nu expuneţi sculele electrice în condiţii de ploaie sau mediu

umed. În caz de infiltraţie cu apă, creşte riscul de electrocutare.

d) Nu abuzaţi de cablurile de conectare. Nu folosiţi cablul de

alime ntare l a mutare a, trag erea un eltei s au trag erea ştecherului din priză. Păstraţi cablul de alimentare departe de surse de căldură, ulei, muchii ascuţite sau părţi în mişcare.

Cablurile deteriorate sau încurcate cresc riscul de electrocutare.

e) În cazul în care unealta electrică este folosită în aer liber,

conectarea trebuie efectuată cu ajutorul prelungitoarelor destinate funcţionării în aer liber. Folosirea prelungitorului

destinat funcţionării în aer liber, micşorează riscul de electrocutare.

Vă recomandăm să racordaţi aparatul la o reţea electrică

dotată cu un comutator cu curent diferenţial (RCD) cu amperaj de acţionare de 30mA sau mai mic.

g) În c azul în care unealta electrică este folosită în mediu umed,

este i nevitabilă, utilizare a unui di spozitiv de protecţie împotriva tensiunii de alimentare, cum ar fi aplicarea unui

Siguranţa electrică:

dispozitiv de curent rezidual (RCD). Folosirea RCD micşorează riscul de electrocutare.

ATENŢ IE! Aver tism ente gene rale cu pri vire la

siguranţa folosirii uneltei.

Siguranţă personală:

a) Acest echipament nu este destinat utilizării de către persoane

(inclusiv copii) cu abilităţi fizice reduse, senzoriale sau mentale, sau de persoane care nu au experienţă sau nu cunosc echipamen tul, cu exc epţia cazu lui în c are are l oc sub supraveghere sau în conformitate cu instrucţia de folosire a echipamentului, de către o persoană responsabilă pentru siguranţa lor.

b) Trebuie să fiţi atent, să aveţi grijă ce faceţi şi să păstraţi bun

simţ în timpul folosirii uneltei electrice. Nu folosiţi unealta

electrică, când sunteţi obosiţi sau sub influenţa drogurilor, alcoolului sau a medicamentelor. Un moment de neatenţie în

timpul lucrului cu unelata electrică poate cauza vătămări personale grave.

c) Folos iţi ech ipament de protec ţie. Pur taţi î ntotdeaun a

ochelari de protecţie. Folosind echipamentul de protecţie cum ar fi

masca de praf, pantofi cu anti-alunecare, caşti sau protecţie auditivă, micşoraţi riscul de vătămare.

d) Evitaţi pornirea accidentală. Înainte de conectarea la sursa de

alimentare şi/sau înainte de conectarea bateriei şi înainte de ridicarea sau mutarea uneltei asiguraţivă că comutatorul uneltei electrice este în poziţia oprită. Mutarea uneltei electrice cu

degetul pe comutator sau conectarea uneltei electrice la reţeaua de alimentare în poziţia pornită poate provoca un accident.

e) În ainte de p ornirea unelte i electrice îndepărtaţ i toate

uneltele din apropiere. Lăsarea de unelte pe părţile de mişcare ale

uneltei electrice poate duce la vătămări corporale.

f) Nu vă aplecaţi prea mult. Trebuie să staţi sigur şi să menţineţi

echilibrul. Acest lucru va permite un control mai bun asupra uneltei

electrice în situaţii neaşteptate.

g) Îmbrăc aţi-vă corespun zător. N u purtaţi haine la rgi sau

bijuterii. Ţineţi părul strâns, hainele şi mănuşile departe de părţile în

mişcare. Hainele largi, bijuteria sau părul lung se pot agăţa de părţile în mişcare.

h) Da că ech ipa ment ul e ste po triv it pen tru co nec tare a

extractorului de praf extern şi a colectorului de praf, asiguraţi- vă că acestea sunt conectate şi folosite corect. Folosirea

colectorului de praf poate reduce riscul de pericole legate de prăfuite.

ATENŢIE! Avertismente generale cu privire la folosirea în siguranţă a uneltei.

Utilizarea şi îngrijirea uneltei electrice:

a) Nu supraînc ărcaţi un ealta elec trică. Ut ilizaţi o uneal tă

electrică în funcţie de puterea necesară muncii efectuate.

Unealta electrică corectă va permite o funcţionare mai bună şi este sigură în cazul însărcinării, pentru care a fost proiectată.

b) Este interzisă utilizarea uneltei electrice dacă comutatorulnu

porneşte şi nu opreşte unealta. Fiecare unealtă electrică care nu

porneşte sau nu se opreşte este periculoasă şi trebuie reparată.

Page 15

c) Deconectaţi ştecherul de la sursa de alimentare a uneltei

electrice şi/sau deconectaţi bateria înainte de orice setare, schimbare de părţi sau depozitare. Aceste mijloace de protecţie

reduc riscul unei porniri accidentale a uneltei electrice.

d) Unealta electrică nefolosită trebuie depozitată departe de

copii şi nu trebuie împrumutată persoanelor care nu cunosc unealta electrică sau care nu au citit această instrucţie de folosire a uneltei electrice. Unelata electrică este periculoasă când

este folosită de o persoană fără experienţă.

e) U nela ta e lec tric ă tr ebui e bi ne înt reţi nută . Tre buie

controlată alinierea sau bruierea pieselor în mişcare, ruperea pieselor şi alţi factori care pot avea influenţă la funcţionarea uneltei electrice. Dacă găsim o deteriorare, unealta electrică înaintea folosirii trebuie reparată. Cauza multor accidente este

întreţinerea necorespunzătoare a uneltei electrica.

f) Uneltele de tăiere trebuie să fie ascuţite şi curate. Întreţinerea

părţilor ascuţite ale uneltelor de tăiere reduce riscul de blocare în material şi uşurează folosirea.

g) Unealta electrică, echipamentul, uneltele de lucru, etc.

trebuiesc folosite în conformitate cu această instrucţie,

ţinând cont de tipul şi concondiţiile de lucru. Utilizarea uneltei electrice în alt mod decât este destinaţia, poate duce la situaţii periculoase.

h) La temperaturi scăzute, sau după o perioadă îndelungată de

nefolosire, este recomandată pornirea uneltei electrice fără sarcină pentru câteva minute pentru a distribui corect unsoarea în mecanismul de transmisie.

i) Pentru curăţirea uneltei electrice folosiţi o cârpă moale,

umedă (nu udă) şi săpun. Nu folosiţi benzină, diluanţi sau

alte mijloace care pot deteriora echipamentul.

j) Unealta electrică trebuie depozitată/transportată numai

după ce ne-am asigurat că toate elementele în mişc are sunt blocate şi as igurate cu ajutorul elementel or originale destinate blocării.

k) Unealta electrică trebuie păstrată într-un loc uscat, asigurat

împotriva prafului şi a umezelii.

l) Transportul uneltei electric trebuie să aibă loc în ambalajul

original, asigurat împotriva deteriorărilor mecanice.

ATENŢI E! Aver tisme nte ge nerale cu privi re la folosirea în siguranţă a uneltei.

Repararea:

a) Re paraţ ii în gar anţi e şi pos tgar anţie ale une ltel or

dumneavoa stră ele ctrice sunt efectu ate de Servi ce-ul PROFIX, ceea ce garantează calitatea cea mai ridicată a reparaţiilor şi utilizarea de piese originale de schimb.

ATENŢIE! CIOCAN ROTOPERCUTOR,

avertizări referitoare la siguranţă –

Siguranţa personală:

a) Utilizaţi protecţie auditivă în timpul utilizării ciocanul.

Expunerea îndelungată la zgomot poate duce la pierderea auzului.

b) În timpu l lucr ului, c ând es te posi bil, c a uneal ta să

nimerească cabluri electrice ascunse sau propriul cablu de alimentare, unealta electrică trebuie ţinută de părţile izolate ale mânerelor. Contactul cu cablul reţelei de alimentare

aflate sub tensiune poate cauza transmiterea tensiunii pe părţile metalice ale uneltei electrice, fapt ce poate cauza electrocutarea.

c) Utilizaţi instrumente adec vate de localizare a cablurilor

ascunse de alimentare sau cereţi ajutor de la instituţiile municipale. Contactul cu cablurile aflate sub tensiune poate cauza

apariţia incendiului sau electrocutarea. Deteriorarea ţevii de gaz poate cauza explozie. Perforarea conductei de apă şi canalizare poate cauza

pagube materiale sau electrocutare.

d) Nu prelucraţi materiale care conţin azbest. Azbestul este

considerat a fi cancerigen.

e) Locul de muncă trebuie păstrat curat. Amestecul de materiale

este foarte periculos. Pulberile de metal uşor se pot aprinde sau exploda.

f) Asiguraţi elementul prelucrat. Asiguraţivă că toate elementele de

fixare sunt bine strânse şi verificaţi să nu fie prea mari distanţe. Fixarea elementului prelucrat în echipamentul de fixare sau menghină este mai sigur decât ţinerea elementului cu mâna.

g) Unealta trebuie folosită cu mânerul suplimentar livrat cu

unealta. Pierderea controlului poate cauza vătămări corporale ale

operatorului.

h) Unealta electrică în timpul utilizării trebuie ţinută cu

ambe le mâ ini d e mâne rul p rincip al şi supl imenta r, menţinând o poziţie stabilă. Utilizarea uneltei electrice este mai

sigură dacă este ţinută cu ambele mâini.

i) Opriţi imediat unealta electrică, dacă se blochează unelata

folosită. Fiţi pregătiţi pentru vibraţii puternice, c are pot duce la recul. Unealta utilizată se blochează când: unealta electrică

este supraînsărcinată, sau când se îndoaie în element.

j) Deconec taţi imediat unealta de la reţeaua electrică în

timpul pauzei, în timpul înlocuirii capetelor, întreţinerii, curăţirii sau reglării. Înainte de aşezarea uneltei electrice pe banc, aşteptaţi până unelata se opreşte. Unelata folosită se

poate bloca şi duce la pierderea controlului asupra acesteia.

k) Este interzisă utilizarea uneltei electrice cu cablul electric

det erio rat. Nu atin geţi ca blul dete rior at; în ca zul dete riorări i cab lului în tim pul u tilizăr ii, d econec taţ

ştecheru l din pri ză. Cablurile deteriorate măresc ri scul de electrocutare.

l) Dacă c ablul de ali mentare al unelt ei ele ctric e este

deteriorat, acesta trebuie înlocuit cu un cablu de alimentare accesibil în reţeaua de service.

DESTINAREA ŞI STRUCTURA CIOCANULUI ROTOPERCUTOR :

Ciocanul rotopercutor cu dotarea corespunzătoare SDS -max este destinat pentru efectuarea de orificii cu percuţie şi pentru dăltuirea de beton, cărămizi, pietre şi materiale de construcţie similare.

Se interzice categoric utilizarea aparatului înorice alt scop.

Ciocanul rotopercutor este pus în funcţiune de un motor monofazat cu perii amplasat vertical şi este dotat cu un sistem de amortizare vibraţii.

Aparatul nu este adaptat pentru lucrări de lungă durată în condiţii grele. Nu trebuie să-l folosiţi pentru a efectua lucrări care necesită utilizarea unei unelte profesionale.

Fiecare utilizare a uneltei electrice neconformă cu destinarea acesteia, aşa cum a fost indicată mai sus, este interzisă şi atrage după sine pierderea garanţiei precum şi privarea de răspundere a producătorului pentru pagubele apărute în urma acestor.

Page 16

Toate modificările aparatului efectuate de utilizator îl exceptă pe

Frecvenţa de alimentare

50 Hz

Puterea

1350 W

Viteza de rotire

Mâner unealtă Diametrul optim/

maxim de găurire în beton.

n =250-500/min

SDS-max

Clasa echipamentului

Număr percuţii / energie percuţie

-1

1900-3000/min /2-14J

Greutatea (fără accesorii)

7,4 kg

Tensiunea de alimentare

220 V-240 V

22 /48 mmmm 40 /120 mmmm

burghiu

burghiu coroană

Nivelul presiunii acustice LpA

Nivelul puterii acustice LwA

Nivelul de vibrare conform normie:

Incertitudine

EN 60745-1

94 dB(A)

107,44 dB(A)

a 12,61 m/s

h(HD)

a 14,80 m/s

h(CHeq)

Suport principal

Suport auxiliary

- dăltuire

- turaţie percuţie 96,44 dB(A)

- dăltuire

- turaţie percuţie

105 dB(A)

- dăltuire

- găurire în beton

1,5 m/s

-găurire în beton

- dăltuire

h(HD)

a 8,495 m/s

h(CHeq)

6,844 m/s

producător de responsabilitate pentru pagubele provocate utilizatorului şi mediului. Utilizarea corespunzătoare a uneltei electrice se referă de asemenea şi la întreţinerea, depozitarea, transportul şi reparaţiile aparatului. Unealta elec trică poate fi reparată doar în punc tele de service menţionate de producător. Aparatele alimentate la reţea trebuie să fie reparate doar de persoane calificate în acest sens.

În ciuda utilizării în conformitate cu destinarea, nu pot fi eliminaţi în totalitate anumiţi factori de risc. Datorită construcţiei şi proiectării,

putem întâlni următoarele pericole:

- Atingerea uneltei lucru în funcţiune în timpul operării cu mâna sau îmbrăcămintea operatorului, cablul de alimentare.

- Arsurile la schimbarea uneltei de lucru. (În timpul operării unealta de lucru se încălzeşte foar te tare, pentru a evita arsurile la schimbarea acesteia trebuie să folosiţi mănuşi de protecţie).

- Reculul obiectului prelucrat sau al unei părţi din obiectul prelucrat.

- Îndoirea/ruperea uneltei de lucru.

n Set de livrare źCiocan rotativ - 1 buc. źMâner auxiliar - 1 buc. źCutie de transport - 1 buc. źInstrucţiuni de utilizare - 1 buc. źFişă de garanţie - 1 buc.

n Elementele uneltei

Numerotarea elementelor uneltei este prezentată în figura aflată pe pagina 2 a acestei instrucţii de folosire (vezi fig.A):

1. Suport unelte SDS-max

2. Carcasă antipraf

3. Bucşă de închidere

4. Limitator adâncime de găurire

5. Comutator mod de lucru găurire cu percuţie/ dăltuire

6. Dop găurire pentru gresarea transmisiei

7. Sistem integrat de amortizare a vibraţiilor:

8. Mâner principal cu strat antiderapant

9. Buton de pornire/oprire

10. Indicator cu diodă pentru pornirea alimentării (verde)

11. Indicator cu diodă uzură perii (roşu)

12. Ajustarea turaţiei

13. Cablu de alimentare

14. Mâner auxiliar

DATE TEHNICE:

Nivelul menţionat de vibraţii este reprezentativ pentru utilizarea aparatului electric. Dacă aparatul electric va fi utilizat pentru alte scopuri sau cu alte instrumente de lucru precum şi dacă nu va fi întreţinut corespunzător, nivelul de vibraţii ar putea diferi de cel indicat. Motivele indicate mai sus pot duce la sporirea nivelului de expunere la vibraţii pe toată durata timpului de funcţionare. Trebuie să introduceţi mijloace adiţionale de siguranţă, care au scopul de a proteja operatorul de efectele de expunere la vibraţii, de ex.: Întreţinere aparat el ectric şi instrumente de luc ru, asigurarea temperaturii corespunzătoare a mâinilor, stabilirea ordinii operaţiilor de muncă.

ÎNAINTE DE UTILIZARE:

1. Asiguraţi-vă că sursa de alimentare are parametrii ce corespund parametrilor aparatului indicaţi pe plăcuţa nominală.

2. Asiguraţi-vă că aţi lăsat comutatorul pornire/oprire (9) al aparatului la poziţia oprit.

3. Trebuie să folosiţi mereu mânerul auxiliar (14). Prinderea sigură a uneltei cu ambele mâini reduce riscul de accidentare la locul de muncă. Pentru a monta mânerul auxiliar prindeţi clema mânerului pe mandrină şi blocaţi prin strângere în direcţia acelor de ceas.

Introduceţi limitatorul adâncimii de găurire (4) în orificiul din mânerul auxiliar şi blocaţi înfiletaţi mânerul auxiliar.

Pentru a avea o poziţie de lucru stabilă şi neobositoare, puteţi roti mânerul auxiliar. După ce aţi strâns mânerul în direcţia opusă direcţiei acelor de ceas, trebuie să rotiţi mânerul auxiliar la poziţia dorită şi să strângeţi din nou mânerul pentru a-l fixa.

4. În cazul în care lucraţi cu un prelungitor trebuie să vă asiguraţi că parametrii prelungitorului, secţiunile conductorilor, corespund parametrilor aparatului. Recomandăm folosirea prelungitoarelor cât mai scurte. Prelungitorul trebuie să fie desfăşurat în întregime.

ÎN TIMPUL LUCRULUI:

n Selectare burghiu

Pentru forarea cu percuţie în betoni, cărămidă, piatră şi pentru prelucrarea cu daltă sunt necesare unelte SDS-max, care trebuie introduse în mânerul pentru unelte SDS-max (1).

Schimbare unelte

Folosiţi mânerul pentru unelte SDS-max pentru a schimba uşor şi confortabil uneltele de lucru fără a utiliza alte unelte.

SDS-max

Page 17

Datorită proprietăţilor sistemice unealta de lucru SDS-max are libertate de mişcare. De aceea la mişcare în gol are loc aceasta se mişcă. Acest lucru nu are niciun impact asupra exactităţii orificiului de găurit, deoarece burghiul se centrează automat în timpul efectuării găurii.

Protecţia antipraf (2) protejează într-o măsură mică intrarea prafului în mandrină în timpul lucrului. Trebuie să aveţi grijă în timpul montajului să nu deterioraţi protecţia antipraf (2).

Protecţia antipraf deteriorată trebuie înlocuită imediat. Vă recomandăm să comandaţi efectuarea acestei operaţii în punctul de service.

n Introducere unealtă de lucru SDS-max ź Capătul uneltei montate trebuie curăţat şi uns uşor. Se recomandă

(vezi fig.B, p.2)

utilizarea unei unsori de litiu.

ź Deplasaţi bucşa de blocare (3) maxim în spate şi ţineţi în această

poziţie.

ź Dispozitivele trebuie introduse în mânerul pentru unelte şi rotiţi până

ce simţiţi rezistenţă.

ź Deblocaţi bucşa. ź Blocarea trebuie controlată prin tragere de unealtă.

n Demontarea accesoriului cu sistem de prindere SDS-max

(fig.C)

ATENŢIE: Imediat după ce aţi terminat de lucrat uneltele de lucru pot fi

fierbinţi. Trebuie să evitaţi contactul direct cu acestea şi să folosiţi mănuşi de protecţie corespunzătoare.

ź Împingeţi spre spate manşonul de blocare (3) şi extrageţi accesoriul. ź Uneltele de lucru trebuie curăţate după ce le scoateţi.

nSetarea adâncimii de găurire

Folosiţi limitatorul de adâncime (4) pentru a seta adâncimea de găurire. Scoateţi limitatorul de adâncime atât de departe încât distanţa dintre capătul burghiului şi capătul limitatorului de adâncime să fie egală cu adâncimea dorită de găurire.

n Schimbarea modului de luc ru

ATENŢIE: Schimbarea modului de lucru poate fi efectuată doar atunci când unealta electrică este oprită! În caz contrar puteţi strica unealta electrică.

Folosiţi comutatorul modului de lucru (5) pentru a seta modul de funcţionare a uneltei electrice. Pentru a schimba modul de lucru trebuie să setaţi comutatorul modului de lucru la poziţia dorită până ce auziţi sunetul specific al clemei.

Găurire cu percuţie (des.1):

Setaţi comutatorul (5) la simbolul- . Dăltuire (blocadă rotaţie) (des.2):

Setaţi comutatorul (5) la simbolul - . La poziţia «Dăltuire» în momentul în care porniţi aparatul, numărul de loviri creşte

automat; datorită acestui lucru unealta funcţionează cu putere sporită. În cazul în care începeţi să lucraţi la temperaturi scăzute, unealta electrică va atinge randamentul plin de percuţie de-

abia după scurgerea unui anumit timp. Schimbare poziţie daltă (des.3):

Introduceţi dalta în mandrina pentru unelte.

Comutatorul modului de lucru (5) trebuie rotit la poziţia - . Rotiţi mandrina pentru unelte şi aşezaţi dalta în poziţia dorită de lucru.

Comutatorul modului de lucru (5) trebuie aşezat la poziţia «Dăltuire». Astfel veţi bloca mânerul uneltei la poziţia dorită.

În timpul dăltuirii comutatorul modului de lucru (5) trebuie să rămână mereu la poziţia «Dăltuire».

Pornire/Oprire

n ź Pentru a porni unealta electrică apăsaţi întrerupătorul (9) şi ţinaţi-l

apăsat.

ź Pentru a opri unealta electricăm întrerupătorul (9) trebuie eliberat. n Cuplajul de siguranţă cu fricţiune

În cazul în care unealta s-a blocat, se întrerupe transmisia de putere la axul ciocanului. Unealta electrică trebuie ţinută mereu, datorită forţelor care sunt implicate, ferm cu ambele mâini şi să aveţi o poziţie fermă de lucru. În cazul în care unealta electrică s-a blocat, trebuie să o opriţi şi să daţi drumul la unealta de lucru. Atunci când porniţi ciocanul blocat apare un recul puternic.

n Indicaţii referitoare la lucru

Atunci când lucraţi cu unealta este necesară o apăsare moderată. Apăsarea puternică nu sporeşte eficacitatea de muncă, ci eventual scurtează durata de viaţă a uneltei. În cazul orificiilor adânci la anumite intervale de timp trebuie să scoateţi burghiul din orificiu pentru a îndepărta resturile de piatră.

n Indicatoarele cu diodă

Indicatorul cu diodă verde pentru aprindere (10) se aprinde atunci când aparatul este conectat la reţeaua de curent. În cazul în care indicatorul se aprinde dar aparatul nu porneşte este posibil ca periile de cărbune să fie uzate sau circuitul electric ori motorul pot fi deteriorate.

În cazul în care indicatorul de pornire a alimentării (10) nu se aprinde şi aparatul nu porneşte este posibil ca butonul de pornire sau cablul de alimentare să fie defecte.

În cazul în care dioda roşie pentru indicatorul uzură a periilor (11) se aprinde atunci când periile de cărbune se apropie de uzură indicând faptul că aparatul trebuie reparat. După aproximativ 8 ore de funcţionare otorul se opreşte automat.

ATENŢIE! Schimbarea periilor de cărbune trebuie efectuată doar de

Page 18

către un elec trician autorizat.

- în cazul în care unealta electrică nu funcţionează în continuare, cu toate că este conectată la curent, trebuie să o trimiteţi la servis pe adresa indicată în fişa de garanţie.

DEPOZITAREA ŞI ÎNTREŢINEREA:

Unealta trebuie depozitat într-un loc uscat, nu la îndemâna copiilor, trebuie menţinută curată, protejată de umezeală şi praf. Condiţiile de depozitare trebuiesc să elimine posibilitatea de deteriorare mecanică sau efectele nocive ale diferitelor condiţii atmosferice.

ATENŢIE! Înainte de a efectua operaţiile de ajustare, operare tehnică sau de întreţinere, scoateţi ştecherul uneltei din priza de reţea.

Piesele externe din plastic pot fi curăţate doar cu o pânză umedă şi cu un detergent delicat.

ATENŢIE: Nu folosiţi NICIODATĂ substanţe diluante.

După ce aţi forat în beton, într-un mediu cu mult praf se recomandă suflarea cu aer comprimat (cu presiunea de maxim 0,3 MPa) pe orificiile de aerisire şi mânerul uneltei. Acest lucru previne deteriorar ea rulmenţilor, îndepărtează praful care blochează accesul de aer care răceşte motorul. Operarea tehnică include de asemenea schimbarea la anumite intervale a unsorii în mecanismul de transmisie. Mentenanţa tehnică include, de asemenea, schimbarea periodică a lubrifiantului în mecanismul de transmisie. Lubrifiantul trebuie înlocuit după fiecare 40-50 ore de muncă. Primul semn de uzură este slăbirea percuţiei. Lubrifiantul trebuie schimbat doar într-un ser vice specializat sau de către o persoană calificată pentru a evita pericolul de defec tare a uneltei.

ATENŢIE: Unsoarea uzată trebuie transmisă unităţilor autorizate pentru reciclare.

Petele eventuale cu unsoare trebuie neutralizate prin presărarea petei cu absorbant pentru îndepărtarea de unsoare sau prin ştergerea cu un material de curăţare, de ex. pânză. Resturile sub forma de absorbant sau pânze murdare, care apar după neutralizarea mizeriei trebuie transmise unităţilor autorizate care se ocupă de gestionarea deşeurilor periculoase.

TRANSPORT:

Bormaşina cu percuţie poate fi transportată şi depozitată în valiza de transport, care o protejează de umiditate, intrarea prafului şi a obiectelor de dimensiuni mici şi de aceea trebuie să acoperiţi orificiile de ventilaţie.

Elementele mici care infiltrează carcasa pot duce la distrugerea motorului.

DEFECŢIUNI TIPICE ŞI ÎNDEPĂRTAREA ACESTORA:

Aparatul nu funcţionează:

- verificaţi cablul de alimentare pentru a observa dacă este cuplat

corespunzător şi verificaţi siguranţele,

n Indica tor mod de aşteptare

În cazul în care ştecherul cablului de alimentare este în priză, indicatorul tensiunii de reţea (10) trebuie să fie aprins. În cazul în care unealta electrică – cu toate că indicatorul tensiunii de reţea luminează – nu poate fi pornită, trebuie să o trimiteţi la unul dintre punctele de service. Adresele sunt indicate în fişa de garanţie.

PRODUCĂTOR:

PROFIX Sp. z o.o., str. Marywilska 34, 03-228 Varşovia, POLONIA

PROTECŢIA MEDIULUI ÎNCONJURĂTOR:

ATENŢIE:

Simbolul prezentat înseamnă interdicţia de a amplasa aparatul uzat împreună cu alte deşeuri (sub ameninţarea unei amenzi). Componentele periculoase aflate în aparatura electrică şi electronică influenţează negativ mediul natural şi sănătatea oamenilor.

Fiecare gospodărie casnică trebuie să contribuie la redobândirea şi refolosirea (recykling) aparaturii uzate. Atât în Polonia, cât şi în Europa se organizează sau deja există sistemul de culegere a aparaturii uzate, în cadrul căruia toate punctele de vânzare a respectivei aparaturi sunt obligate să preia aparatura uzată. În plus, există centrele de colectare a acestuia tip de aparatură.

PICTOGRAME:

Explicaţiile imaginilor de pe tabelul nominal şi de pe etichetele informative.

«Înainte de cuplare şi de a începe operarea trebuie să citiţi prezenta instrucţiune»

«Folosiţi întotdeauna ochelari de protecţie»

«Folosiţi mijloace de protecţie auditivă»

«Folosiţi întotdeauna măşti de praf»

Politica firmei PROFIX este aceea de perfecţionare continuă a produselor sale şi de aceea firma îşi rezervă dreptul de modificare a specificaţiei produsului fără înştiinţarea anterioară. Imaginile indicate în instrucţiunile de utilizare sunt doar exemple şi se pot diferi puţin de aspectul real al dispozitivului achiziţionat. Prezenta instrucţiune este protejată prin dreptul de autor. Copierea/înmulţirea fără acordul în scris al firmei PROFIX Sp. z o.o. este interzisă.

Page 19

NAUDOJIMO INSTRUKCIJA

GRĄŽTAS PERFORATORIUS

Originalios instrukcijos vertimas

PR IEŠ RA DEDA NT DAR BĄ SU SIPA ŽIN KITE SU INSTRUKCIJA. Išsaugokite instrukciją, nes gali būti reikalinga vėliau. ĮSPĖJIMAS! Prašome perskaityti visus įspėjimus dėl saugaus naudojimo pažymėtus simboliais bei

Žemi au pa teikia mų įs pėjimų dėl sa ugos bei sau gos n uorodų nesilaikymas gali būti elektros smūgio, gaisro ir/arba sunkių kūno sužalojimų priežastimi.

Išsaugokite visus įspėjimus ir visas saugos nuorodas, kad vėliau būtų galima jais pasinaudoti.

Žemiau pateiktuose įspėjimuose sąvoka „elektros prietaisas” apibudina elektros prietaisą maitinamą elektros energija iš elektros tinklo (maitinimo laidas) arba elektros prietaisą maitinamą akumuliatoriumi (belaidis).

visas nuorodas dėl saugaus naudojimo.

ĮSPĖJIMAS! Bendri įspėjimai dėl saugaus įrankio naudojimo.

Sauga darbo vietoje: Da rbo vi etoj e tu ri b ūti šva ru, tv arki nga be i ge ras apšvietimas. Netvarka bei netinkamas darbo vietos apšvietimas gali

būti nelaimingų atsitikimų priežastimi.

Nenaudoti elektros prietaiso sprogioje aplinkoje, kurioje yra degūs skysčiai, degios dujos arba dulkės. Elektros prietaiso darbo

metu susidaro elektros kibirkštis, todėl gali užsidegti esantis aplinkoje garai. Darbo vietoje negali būti vaikai bei pašaliniai. Dėmesio nukreipimas gali būti elektros prietaiso valdymo praradimo priežastimi.

ĮSPĖJIMAS! Bendri įspėjimai dėl saugaus įrankio naudojimo.

Elektros sauga: Elektros prietaisų kištukai turi atitikti elektros lizdo tipui. Jokiu būdu negalima keisti kištuko. Jeigu elektros prietaisas turi įžeminimą, negalima naudoti ilgintuvo. Originalių kištukų

bei lizdų naudojimas sumažina elektros smūgio riziką.

Venkite kūno kontakto su įžemintais paviršiais, tokias kaip vamzdžiai, šildytuvai, centrinio šildymo radiatoriai bei šaldytuvais. Kontaktas su įžemintais paviršiais didina elektros smūgio

pavojų. Saugokite prietaisą nuo lietaus ir drėgmės. Jeigu vanduo

patenka į elektros prietaisą, padidėja elektros smūgio rizika.

Nenaudokite laidų ne pagal paskirtį. Neneškite įrenginio paėmę už laido, netraukite už jo norėdami išjungti kištuką iš elektros lizdo. Laidą klokite taip, kad jo neveiktų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios prieta iso dalys. Pažeistas laidas gali t apti el ektros sm ūgio

priežastimi.

Jeigu elektros prietaisas yra na udojamas la uke, laido pr ail gi nim ui na udo ki te ti k s pec ia lia i t am sk ir tus prail gintuvu s. Prailg intuvų skir tų da rbui la uke nau dojimas

sumažina elektros smūgio riziką.

Įrankį rekomenduojama jungti į elektros maitinimo tinklą, turintį likutinės srovės įrenginį (RCD), kurio išjungimo srovė

TMM1350X

yra 30 mA arba mažesnė. Jeigu nega lima išve ngti ele ktros pr ietaiso naudoj imo

drėgnoje aplinkoje, naudokite RCD įrenginį. RCD įrenginio naudojimas sumažina elektros smūgio riziką.

ĮSPĖJIMAS! Bendri įspėjimai dėl saugaus įrankio naudojimo.

a) Prietaisu negali naudotis asmenys (tame tarpe vaikai)

turintis fizinius, jutimo arba psichinius negalavimus, taip pat asmenys neturintis darbo patirties arba nesusipažinę su prietaisu, nebent toks darbas vyksta stebint specialistui arba pagal prietaiso naudojimo instrukciją, kurį buvo perduota asmeniu atsakingu už saugą.

Būkite atidūs, sutelkite dėmesį į tai, ką Jūs darote ir, dirbdami su elektros prietaisu, vadovaukitės sveiku protu. Nedirbkite su prietaisu, jei esate pavargę arba vartojote narkotikus, alkoholį ar medikamentus. Akimirksnio neatidumas

naudojant prietaisą gali tapti rimtų sužalojimų priežastimi.

Dėvėkite tink amą aprangą. Nešiokite apsauginius akinius.

Apsau ginės a prangos, tokios kaip dulki ų kaukė , nesly stantis apsauginiai batai, šalmas, asinės, naudojimas sumažina sužalojimų grėsmę.

Saugokitės, kad neįjungtumėte prietaiso atsitiktinai. Prieš įj un gi an t ki št uk ą į e le kt ro s l iz dą i r/a rb a p rie š akumuliatoriaus įjungimą bei prieš paimant arba pernešant prietaisą įsitikinkite, kad prietaisas yra išjungtas. Prietaiso

pernešimas su pirštu ant jungiklio arba prietaiso įjungimas į maitinimo tinklą gali tapti nelaimingo atsitikimo priežastimi.

Prieš įjungd ami pri etaisą pašali nkite ra ktus. P rietaiso besisukančioje dalyje esantis įrankis ar raktas gali tapti sužalojimų priežastimi.

Nepas ilenkite pern elyg į prie kį. Di rbdami atsist okite patikimai ir visada išlaikykite pusiausvyrą. Patikima stovėsena

ir tinkama kūno laikysena leis geriau kontroliuoti prietaisą netikėtose situacijose.

Dėvėkite tinkamą aprangą. Nedėvėkite plačių drabužių ir papuošalų. Saugokite plaukus, drabužius ir pirštines nuo besisukančių prietaiso dalių. Laisvus drabužius, papuošalus bei

ilgus plaukus gali įtraukti besisukančios prietaiso dalys.

h) Jeigu įrenginiai yra prit aikyti prijung imui prie dulkių

nusiurbimo ir dulkių surinkėjo, įsitikinkite, kad šie įrenginiai tinkamai prijungti ir panaudot i pagal paskirtį . Dulkių

surinkėjų panaudojimas sumažina dulkių poveikio pasekmes.

ĮSPĖJIMAS! Bendri įspėjimai dėl saugaus įrankio naudojimo. Rūpestinga elektros prietaisų priežiūra ir naudojimas

Neperkraukite prietaiso. Naudojamo prietaiso galingumas

turi atitikti atliekamam darbui. Tinkamai parinktas elektros prietaisas leis atlikti darbą gerai ir saugiai.

Nenaudokite elektros prietaiso su s ugedusiu jungikl iu.

Elektros prietaisas, kurio nebegalima įjungti ar išjungti, yra pavojingas ir jį reikia remontuoti.

Žmonių sauga:

Page 20

c) Prieš reguliuodami prietaisą, keisdami darbo įrankius arba

prieš sandėliavimą ištraukite kištuką iš elektros lizdo ir/arba atjunkite akumuliatorių. Ši saugumo priemonė apsaugos jus nuo

netikėto prietaiso įsijungimo.

d) N ena ud oj amą pr ie ta isą s and ėl iuo ki te va ik am s i r

nemokantiems juo naudotis arba nesusipažinusiems su instru kcija as menims n eprieinamo je vieto je. Elekt riniai

įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.

e) R ūpe sti ngai pr ižiū rėk ite pr iet aisą . P atik rink ite , ar

besisukančios prietaiso dalys tinkamai veikia ir niekur nekliūva, ar nėra sulūžusių ar šiaip pažeistų dalių, kurios įtakotų elekt ros prieta iso veikimą . Jeigu yra gedimai suremo ntuokite priet aisą. Da ugelio nelaim ingų at sitikimų

priežastis yra blogai prižiūrimi elektros prietaisai.

f) Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti

elektros prietaisai su aštriais pjovimo įrankiais yra lengviau valdomi ir juos geriau kontroliuoti.

g) Elektros prietaisą, papildomus įrankius, darbo įrankius ir t.t.

naudokite tik pagal instrukciją, turėdami omeny darbo sąlygas bei atliekam o darbo pobūdį. Elektros priet aiso

naudojimas ne pagal paskirtį gali sukelti pavojingas situacijas.

h) Jeigu prietaisas nebuvo naudojamas ilgesnį laiką arba yra

naudoj amas žem os temper atūros s ąlygose, įjunkit e jį kelioms minutėms be apkrovos tam, kad tepalas tinkamai pasiskirstytų pavaros mechanizme.

i) Elektros prietaisus valykite minkštu, drėgnu (ne šlapiu)

skuduru ir muilu. Nenaudokite benzino, tirpiklių bei kitų priemonių galinčių pažeisti prietaisą.

j) Elektros prietaisą laikykite/transportuokite tik po to, k ai

įsitikinsite, kad jo visos besisukančios dalis yra užblokuotos ir saugomos originaliomis, specialiai tam skirtomis detalėmis.

k) Elektros prietaisą laikykite sausoje, apsaugotoje nuo dulkių

bei drėgmės vietoje.

l) Elektros prietaisą transportuokite originalioje pakuotėje,

saugančioje nuo mechaninių pažeidimų.

ĮSPĖJIMAS! Bendri įspėjimai dėl saugaus įrankio naudojimo.

Remontas:

Garantinį ir pogarantinį elektros įrankių remontą atlieka

PROFIX servisas, todėl garantuojama aukščiausia remonto darbų kokybė bei originalios atsarginės dalys.

DĖMESIO! Saugaus darbo grąžtu perforatoriumi nurodymai:

a) Darbo metu naudokite klausos apsaugos priemones. Ilgalaikis

darbas triukšme gali sukelti klausos praradimą.

b) Darbo metu, kai yra pavojus užkliudyti elektros laidus arba

paties prietai so laid ą, elek tros pri etaisą l aikykite už izoliuotus paviršius. Jeigu yra kontaktas su elektros laidais, tai visos

metalinės prietaiso dalis taip pat yra po įtampa, o tai gali sukelti elektros smūgį.

c) E le ktr os la idų l oka li zav imu i na udo ki te ti nk amu s

lo kal iza vim o p ri eta isu s a rba kr eip kit ės į pa st ato administraciją. Kontaktas su elektros laidais gali būti gaisro bri

elektros smūgio priežastimi. Dujų vamzdžio pažeidimas gali sukelti

sprogimą. Vandentiekio vamzdžių pažeidimas gali sugadinti aplinkoje esančius daiktus.

d) Draudžiama dirbti su medžiagomis, kurių sudėtyje yra

asbestas. Asbestas gali būti navikinių susirgimų priežastimi.

e) Darbo vietoje turi būti švaru. Ypač pavojingi yra medžiagų

mišiniai. Lengvos metalo dulkės gali užsidegti arba sprogti.

f) Būtina patikimai pritvirtinti apdorojamą daiktą. Įsitikinkite,

kad visi tvirtinimo gnybtai yra užveržti bei patikrinkite, kad jie nebūtų pern elyg l aisvi . Apd orojamo daik to pri tvir tinima s tv irtin imo mechanizmu arba spaustuvuose didina darbo saugumą.

g) Naudoti papildomas rankenas. Kontrolės praradimas gali būti

susižalojimo priežastimi.

h) Elektros prietaisą laikykite abiem rankomis ir užtikrinkite

stabilią darbo poziciją. Elektros įrankio laikymas abiem rankomis

užtikrina didesnį saugumą.

i) Jeig u naudojamas įrankis įstrigo, nedelsiant ištraukite

elektros prietaiso kištuką iš elektros lizdo. Būkite pasiruošė įra nkio vib ravi mui, ku riuo met u ga li b ūti atm esta apdorojama medžiaga. Naudojamas įrankis gali įstrigti, jeigu:

elektros prietaisas bus perkrautas arba išsikreivins apdorojamoje medžiagoje.

j) Prietaiso kištuką ištraukite iš lizdo darbo pertraukos metu,

antgalių keitimo metu, remonto, valymo arba reguliavimo metu. Prietaisą dėkite tik, k ai jo dalis jau visiškai nejuda.

Darbo įrankis gali užstrigti ir tokiu atveju galima prarasti kontrolę.

k) Draudžiama naudotis prietaisu, jeigu jo maitinimo laidas yra

pažeistas. Jeigu laidas yra pažeistas, jokiu būdu neleskite jo; jeigu laidas yra pažeidžiamas darbo metu, iš karto ištraukite jo kištuką iš elektros lizdo. Pažeistas maitinimo laidas gali būti

elektros smūgio priežastimi.

l) Jeigu sugedo elektros prietaiso laidas, jį pakeisti galima pas

gamintoją, specializuotame remonto punkte arba gali tai atlikti specialistas tam, kad išvengtumėte pavojaus.

GRĄŽTO PERFORATORIAUS SANDARA IR PASKIRTIS:

Grąžtas perforatorius SDS-max yra skirtas smūginiam gręžimui bei betono, plytų, akmens ir panašių statybinių medžiagų kalimui.

Kategoriškai draudžiama naudoti prietaisą kitiems tikslams.

Grąžtas perforatorius turi vienfazį variklį (pritvir tintas ver tikalioje padėtyje) su vibracijų slopinimo sistema.

Grąžtas per foratorius netinka ilgalaikiam darbui sunkiose sąlygose. Draudžiama naudotis prietaisu atliek ant darbus reikalaujančius profesionalių įrenginių.

Kiekvienas elektros prietaiso panaudojimas ne pagal paskirtį sukelia garantijos praradimą bei gamintojas tokiu atveju nėra atsakingas už patirtas žalas. Bet kokios prietaiso modifikacijos padar ytos naudotoju atleidžia gamintoją nuo atsakomybės už žalas patirtas tokiu atveju naudotoju bei aplinkiniais. Tinkamas naudojimas taip pat apima tinkama elektros prietaiso priežiūrą, sandėliavimą, transpor tavimą bei remontą. Elektros prietaiso remontą galima atlikti tik specialiuose punktuose nurodytuose gamintoju. Prietaisų, maitinamų elektra remontą gali atlikti tik įgalioti asmenys.

Nepaisant tinkamo prietaiso naudojimo negalima visiškai išvengti

Page 21

rizikos. Galimi rizikos atvejai:

- Besisukančio darbo įrankio lietimas ranka arba rūbais, kontaktas su maitinimo laidu.

- Apsišutinimas keičiant darbo įrankį. (Darbo metu darbo įrankis labai įkaista ir tam, kad išvengti apsišutinimo jo keitimo metu būtina naudoti apsaugines pirštines).

- Apdorojamos medžiagos arba jos dalies atmetimas;

- Darbo įrankio iškreivimas / lūžis.

n Komplektavimas ź Grąžtas perforatorius - 1 vnt. źPapildoma rankena - 1 vnt. źDėžė transportui – 1 vnt.

Naudojimo instrukcija

ź - 1 vnt. źGarantinis lapas - 1 vnt.

n Prietaiso elementai

Prietaiso dalių numeracija atitinka grafinėms piešiniams 2 puslapio naudojimo (žiūrėkite pav. A):

instrukcijos

1. Laikiklis „SDS-max“

2. Gaubtas, saugantis nuo dulkių

3. Užveržimo mova

4. Gręžimo gylio ribotuvas

5. Darbo režimo jungiklis smūginis: gręžimas su smūgiu/ kalimas

6. Pavaros tepimo angos kamštis

7. Integruota vibracijų slopinimo sistema

8. Pagrindinė rankena su neslystančia danga

9. Paleidimo jungiklis

10. Diodinis įjungto elektros maitinimo indikatorius (žalias)

11. Diodinis šepetėlių susidėvėjimo indikatorius (raudona)

12. Apsukų reguliavimas

Elektros maitinimo laidas

13.

14. Papildoma rankena

TECHNINIAI DUOMENYS:

Maitinimo įtampa Maitinimo dažnis Sunaudojamas pajėgumas

Apsukimų greitis be apkrovos Smūgių skaičius / Smūgio energija Patronas įrankiams

Optimalus/maksimalus gręžimo betone skersmuo

Grąžtas

Karūninis grąžtas Masė (be papildomos įrangos) Prietaiso klasė

Akustinio slėgio lygis

LpA

Akustinio pajėgumo

lygis LwA

- smūginis gręžimas

- kalimas

- smūginis gręžimas

- kalimas

Vibracijos lygis pagal normą

pagrindinė rankena

- Gręžimas betone

- Kalimas

220 V-240 V 50 Hz 1350 W n =250-500/min

1900-3000/min /2-14J

-1

SDS-max

22 /48 mmmm 40 /120 mmmm

7,4 kg

II 94 dB(A) 96,44 dB(A) 105 dB(A) 107,44 dB(A)

EN 60745-1

a 12,61 m/s

h(HD)

a 14,80 m/s

h(CHeq)

papildoma rankena

Matavimo paklaida

- Gręžimas betone

- Kalimas

h(HD)

a 8,495 m/s

h(CHeq)

1,5 m/s

6,844 m/s

Pateiktas virpesių lygis yra reprezentatyvus pagrindiniams prietaiso panaudojimams. Jeigu elektros prietaisas bus panaudotas kitiems tikslams arba su kitais papildomais darbo įrankiais bei jeigu nebus tinkamai prižiūrimas, virpesių lygis gali skir tis.

Pateiktos aukščiau priežastys gali padidinti vibracijų lygi darbo metu. Būtina panaudoti papildomas priemones, saugančias naudotoją nuo vibracijų pasekmių, pav.: prietaiso ir darbo įrankių priežiūra, veiksmų eilės nustatymas.

PRIEŠ PRADEDANT DARBĄ:

1. Įsitikinkite, kad elektros maitinimo šaltinio parametrai atitinka

grąžto perforatoriaus parametrus, nurodytos prietaiso firminėje lentelėje.

2. Įsitikinkite, kad grąžto perforatoriaus jungiklis (9) yra pozicijoje

„išjungtas“.

3. Naudoti papildomą rankeną (14). Darbo metu laikyti prietaisą abiem

rankomis, tai sumažins nelaimingų atsitikimų riziką. Papildomą rankeną tvirtinama perdedant jos apkabą per laikiklį ir blokuojama užsukant rankenėlę pagal laikrodžio rodykles.

Įstatykite gręžimo gylio ribotuvą (4) į pagalbinėje rankenoje esančią angą ir užfiksuokite, pasukdami pagalbinę rankeną. Kad būtų galima užimti nevarginančią bei stabilią darbo poziciją, galima išstumti papildomą rankeną. Pasukus rankenėlę priešinga laikrodž io rodyklė s krypti mi, išlen kite pagal binę ranken ą iki reikiamos padėties ir vėl užveržkite rankenėlę.

4. Jeigu naudojamas prailgintuvas, būtina įsitikinti, kad jo parametrai,

laidų skersmuo atitinka grąžto perforatoriaus parametrus. Patariama naudoti kuo trumpesnius prailgintuvus. Prailgintuvas turi būti išvyniotas visame ilgyje.

APTARNAVIMAS:

Grąžto parinkimas

Smūginiam betono, plytų, akmens gręžimui bei dirbant kaltu būtina naudoti įrankius SDS-max, kurie tvirtinami SDS-max gręžimo laikiklyje (1).

SDS-max

n Įrankių keitimas

SDS-max įrankio patrono dėka galima lengvai ir patogiai kiesti darbo įrankį be papildomų įrankių naudojimo.

SDS-max įrankis juda laisvai. Todėl darbo tuščiosios eigos greičiu yra palkimas. Šis faktas neturi jokio poveikio tiksliam gręžiamos angos atlikimui.

Dulkių gaubtas (2) saugo nuo dulkių įsiskverbimo į prietaiso vidų. Įdedant įrankį atkreipkite dėmesį į tai ž, kad nepažeisti dulkių gaubto (2).

Pažeistą dulkių gaubtą būtina nedelsiant pakeisti. Rekomnedojame atlikti tai serviso punkte.

n žiūrėkite pav. ,

Darbo įrankio SDS-max tvirtinimas ( B 2 psl.)

Tvirtinamo įrankio antgalį būtina išvalyti ir patepti ličio tepalu.

Page 22

ź Perstumti užveržimo mova (3) iki galo ir prilaikyti ją. Darbo režimo mygtuką (5) nustatykite padėtyje «Kalimas». Įrankių ź Įrankius dėti į įrankių patroną, sukant patroną iki tol, kol užsisuks iki

galo.

ź Po to paleisti užveržimo movą.

Užveržimą patikrinti patraukiant įrankį.

Darbo įrankio SDS-max išėmimas ( C)

n žiūrėkite pav.

DĖMESIO: Po darbo pabaigos darbo įrankiai gali būti karšti. Venkite kontakto su jais ir naudokite tinkamas apsaugines pirštines.

ź Užveržimo movą (3) pastumti iki galo ir išimti įrankį. ź Darbo įrankį išvalykite.

laikiklis užsiblokuoja. Darbo režimo mygtukas (5) kalimo metu turi visą laiką būti nustatytas

padėtyje «Kalimas».

Įjungimas / išjungimas

Norėdami įjungti elektros prietaisą paspauskite jungiklį (9) ir

laikykite jį paspaustą.

ź Kad sustabdytų įrenginį privaloma atleisti jungiklį (9). n Perkrovos mova

Įrankio užstrigimo arba užsiblokavimo atveju nutraukiamas veleno pavaros darbas. Elektrinį įrankį laikykite suėmę abejomis rankomis ir

patikimai stovėkite, kad atlaikyti veikiančias jėgas. Elektrinio įrankio užsiblokavimo atveju, išjunkite jį ir atlaisvinkite darbinį

įrankį. Užsiblokavusio perforatoriaus-gręžtuvo įjungimo metu gali įvykti atatranką.

n Darbo patarimai ź Darbo metu nereikia naudoti didelės jėgos, pakanka nedidelis

spaudimas. Stiprus įrankio spaudimas nepagerina darbo efektyvumo ir gali būti prietaiso trumpesnio gyvybingumo priežastimi.

ź Jei atliekamos labai gilios skyles, laikas nuo laiko, būtina ištraukti

grąžtą iš angos ir pašalinti akmens mitelius.

Diodiniai indikatoriai

Žalia diodinė įjungto elektros maitinimo lemputė (10) užsidega tuomet, kuomet įrankis yra įjungtas į elektros tinklą. Jeigu indikatorius šviečia,

n Gręžimo gylio nustatymas

Gręžimo gylio ribotuvu(4) galima nustatyti gręžimo gylį. Gręžimo gylio ribotuvą ištraukite tiek, kad atstumas tarp grąžto ir gręžimo gylio ribotuvo galų atitiktų norimą gręžimo gylį.

Darbo režimo keitimas

DĖMESIO: Darbo režimus keisti tik, kai prietaisas yra išjungtas! Kitu atveju elektros prietaisas gali sugesti.

Darbo režimo jungikliu (5) galima išsirinkti elektros įrankio darbo režimą. Norėdami perjungti darbo režimą, nustatykite darbo režimo jungiklį norimoje padėtyje taip, kad išgirstumėte spragtelėjimą.

Smūginis gręžimas

Pejunkite jungiklį (5) į simbolį -

(pav.1):

Kalimas (apsukų blokavimas) (pav.2):

Jungiklį perjunkite (5) ties simbolio - . Kai įrankis įjungiamas padėtyje «Kalimas», smūgių skaičius automatiškai didinamas; dėka to įrankis kalimo metu dirba didesne galia. J e i d a r ba s a t l i ek a m a s ž em o s temperat ūros sąlyg ose, pil ną darbi nį našumą įrankis pasiekia tik po tam tikro laiko.

Kalto padėties keitimas (pav.3):

Kaltą įdėkite į įrankių laikiklį. Darbo režimo mygtuką (5) pasukite iki

padėties - . Apsukite įrankių laikiklį, nustat ydami kaltą reikiamoje darbinėje

padėtyje.

tačiau įrankis neveikia, angliniai šepetėliai gali būti susidėvėję arba elektros grandinė ar variklis sugedę.

Jeigu elektros maitinimo indikatorius ( 10) neužsidega ir įrankis neįsijungia, jungiklis arba elektros laidas gali būti sugadinti.

Raudona diodinė šepetėlių susidėvėjimo indikatoriaus lemputė (11) užsidega tuomet, kuomet angliniai šepetėliai yra beveik susidėvėję. Ji informuoja apie tai, kad įrankiui reikalingi priežiūros darbai. Po maždaug 8 darbo valandų variklis automatiškai išsijungs.

DĖMESIO! Anglinius šepetėlius pakeisti gali tik kvalifikuotas elektrikas.

- jeigu įjungtumėte elektros įtampą, o elektros įrankis neveiktų tinkamai, atiduokite jį į garantijos kortelėje nurodytą techninio aptarnavimo centrą.

LAIKYMAS IR PRIEŽIŪRA:

Prietaisą laikykite vietoje nepasiekiamoje vaikams; prietaisas turi būti švarus bei saugomas nuo dulkių ir drėgmės. Laikymo sąlygos turi užtikrinti saugumą nuo mechaninių pažeidimų bei oro sąlygų poveikio.

DĖMESIO

! Prieš atliekant bet kokius elektrinio įrankio

reguliavimo a r priežiūros darbus reikia ištraukti

kištuką iš elektros tinklo lizdo.

Išorinės plastikinės dalis valyti drėgnu skuduru ir švelniu valikliu.

DĖMESIO: DRAUDŽIAMA naudoti tirpiklius.

Po gręžimo betone, kai susidaro daug dulkių, rekomenduojama prapusti

ventiliacines angas ir įrankių laikiklį suslėgtu oru (slėgis ne didesnis nei 0,3MPa). Tokiu būdu bus saugomi guoliai, pašalintos dulkės, kurios gali blokuoti variklį.

Techninis aptarnavimas taip pat apima periodišką pavaros mechanizmo sutepimą. Tepalą reikia keisti po 40-50 darbo valandų. Pirmasis besibaigiančio tepalo požymis yra susilpnėjusi smūgio jėga.

Page 23

Saugodami įrankį nuo sugadinimo, tepalą keiskite tik specializuotame techninio aptarnavimo centre arba jį pakeisti leiskite kvalifikuotam asmeniui.

PASTABA: Pa naudotą te palą būt ina perduo ti įgali otiems a tliekų surinkimo subjektams.

Užsiliejusį tepalą būtina neutralizuoti tepalo sorbentu arba kitomis, tam skirtomis priemonėmis, pvz. audiniu. Sorbento arba kitų medžiagų atliekas, likusias po valymo, būtina perduoti įgaliotiems atliekų surinkimo subjektams, užsiimantiems pavojingų atliekų tvarkymų.

TRANSPORTAS:

Grąžtą perforatorių transportuokite ir laikykite specialiai tam skirtoje dėžė je, s augan čioje nuo drėg mės, dulk ių ir smul kių o bjekt ų įsiskverbimo, ypač saugokite ventiliacines angas. Smulkūs elementai, patenkantis į korpusą gali pažeisti variklį.

GAMINTOJAS:

PROFIX Sp. z o.o., Marywilska 34, 03-228 Varšuva, Lenkija

APLINKOS APSAUGA:

DĖMESIO : Pateiktas simbolis reiškia, kad pana udotus

prietaisus draudžiama išmesti kartu su kitomis atliekomis (už pažeidi mą gresia piniginė bauda). Panaudoti elektros prietaisai bei elektroninės dalis ir komponentai turi neigiamą

poveikį aplinkai ir žmonių sveikatai.

Namų ūkis turėtų prisidėti prie panaudotos įrangos utilizavimo bei pakartotino medžiagų panaudojimo (perdirbimo). Lenkijoje ir Europoje yra kuriama arba jau veikia panaudotos įrangos surinkimo sistema. Todėl visi paminėtos įrangos pardavimo taškai yra įpareigoti priimti panaudotą įrangą. Be to yra specialūs panaudotos įrangos priėmimo taškai.

PIKTOGRAMAI:

Paveikslėlių esančių prietaiso firminėje lentelėje ir informaciniuose lipdukuose paaiškinimas.

«Pr ieš įju ngd ami p ers kait ykit e na udoj imo instrukciją!»

«Visada dėvėkite apsauginius akinius!»

«Naudokite klausos apsaugos priemones!»

«Naudokite dulkių kaukę!»

PROFIX įmonė siekia tobulinti savo produktus, todėl gali keistis produktų specifikacijos. Apie šiuos pasikeitimus įmonė nėra įpareigota nepranešti. Paveikslėliai esantis aptarnavimo instrukcijoje tai tik pavyzdžiai bei gali skir tis nuo nusipirkto prietaiso.

Ši instrukcija yra apsaugojama autoriaus teise. Kopijavimas/plėtojimas be PROFIX Sp. z o.o. leidimo raštu draudžiamas.

Page 24

NÁVOD NA OBSLUHU

PŘED ZAHÁ JENÍM POUŽÍVÁNÍ SE SEZNAMTE S TÍMTO menším. NÁVODEM. Uchovávejte návod pro případné další použití. POZOR! Přečtěte si všechny výstrahy týkající se bezpečnosti používání označené symbolem a veškeré pokyny týkající se bezpečnosti používání.

Nedodržování uvedených bezpečnostních výstrah a bezpečnostních pokynů může být příčinou zásahu elektrickým proudem, požáru a/nebo závažných úrazů.

Uchovejte výstrahy a pokyny týkající se bezpečnosti pro případné použití v budoucnosti.

V níže uváděných výstrahách pojem „elektronářadí“ znamená elektronářadí napájené z elektrické sítě (elektrickým vodičem) nebo elektronářadí napájené baterii (bezdrátové).

VÝ STR AH A! Vš eob ecn é v ýs tr ahy tý ka jíc í s e bezpečného používání nářadí.

Bezpečnost na pracovišti:

a) Udržujte na pracovišti pořádek a zajistěte zde dobré osvětlení.

Nepořádek a špatné osvětlení často zapříčiňují nehody.

b) Nepoužívejte elektronářadí ve výbušném prostředí tvořeném

hořlavými tekutinami, plyny nebo prachem. Elektronářadí

vytváří jiskry, které by mohly zapálit prach nebo výpary.

c) Nepouštějte děti ani jiné pozorovatelé na místa, kde se

používá elektronářadí. Rušení pozornosti může způsobit ztrátu

kontroly nad elektronářadím.

VÝ STR AH A! Vš eob ec né v ýst rah y t ýk ají cí se bezpečného používání nářadí.

Elektrická bezpečnost:

a) Zástrčky nářadí musí odpovídat zásuvkám. Nikdy žádným

způsobem nepředělávejte zástrčky. V případě elektronářadí, které má vodič s ochranným uzemněním, nepoužívejte žádné prodlužovačky. Původní nepředělávané zástrčky a zásuvky snižují

riziko zásahu elektrickým proudem.

b) Vy varujte se dotýkání uzemněných ploch nebo takových,

které jsou spojené s hmotou, jako jsou trubky, ohřívače, radiátory ústředního topení a chladničky. V případě dotýkání

takových ploch a předmětů roste riziko zásahu elektrickým proudem.

c) Nevystavujte elektronářadí na působení deště nebo vlhka.

Pokud by se do elektronářadí dostala voda, roste riziko zásahu elektrickým proudem.

d) K abel y se nesm í žá dným způ sobem nam áhat. Nikd y

nepoužívejte kabel k nošení, tažení elektronářadí nebo k vytahování zástrčky ze zásuvky. Kabel musí být umístěný daleko od zdrojů tepla, oleje, ostrých hran nebo pohyblivých části. Poškozené ne bo propletené kabely zv yšují riz iko zásahu

elektrickým proudem.

e) V případě, že se elektronářadí používá venků, je třeba

prodlužovat elektrické kabely prodlužovači určenými na práci venku. Používání prodlužovače určeného do venkovního prostředí

snižuje riziko zásahu elektrickým proudem.

f) Doporučuje se připojení zařízení k elektrické síti vybavené

proudovým chráničem (RCD) s vypínacím proudem 30mA nebo

VRTACÍ KLADIVO TMM1350X

Překlad původního návodu

g) Pokud je nezbytné použití elektronářadí ve vlhkém prostředí,

je třeba použit jako ochranu proudový chránič (RCD). Použití RCD snižuje riziko zásahu elektrickým proudem.

VÝ ST RAH A! Vš eo bec né v ýst ra hy t ýka jí cí se

bezpečného používání nářadí.

Osobní bezpečnost:

a) Toto zařízení nesmí používat osoby (včetně dětí) s omezenou

fyzickou, smyslovou nebo psychickou schopností, nebo osoby, které nemají odpovídající zkušenosti nebo znalosti zařízení, leda že je používají s příslušným dozorem, nebo v souladu s návodem na používání zařízení, který jim předají osoby zodpovědné za jejich bezpečnost.

b) Při použ ívání elek tronářa dí je tře ba být před vídavý,

pozorovat, co se děje, a používat zdravý rozum. Nepoužívejte elektronářadí, pokud jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvíle nepozornosti při práci s elektronářadím

může způsobit závažné osobní úrazy.

c) Je třeba používat osobní ochranné prostředky. Je třeba vždy

používat ochranné brýle. Používání v příslušných podmínkách

takových ochranných prostředků, jako je protiprachová respirační maska, protiskluzová obuv, přilba nebo chrániče sluchu, sníží nebezpečí osobních úrazů.

d) Je tře ba s e v yhnou t ne plán ované ho s pušt ění. Př ed

připojením k elektrickému zdroji a/nebo před zapojením baterie a než se nářadí zvedne, nebo přenese, je třeba se ujistit, že je vypínač elektronářadí v poloze vypnuto. Přenášení

elektronářadí s prstem na vypínači nebo připojení elektronářadí do sítě se zapojeným vypínačem může být příčinou nehody.

e) Před spuštěním elektronářadí je třeba odstranit všechny

klíče. Ponechání klíče v otáčející se části elektronářadí může způsobit

poranění.

f) Je zakázáno příliš se naklánět. Po celou dobu musíte stát

pevně a udržovat rovnováhu. Umožní Vám to dobře kontrolovat

elektronářadí při nepředvídatelných situacích.

g) Je třeba mít vhodné oblečení. Při práci nenoste volné oblečení

ani bižuterií. Je třeba zajistit, aby Vaše vlasy, oblečení a rukavice byly v bezpečné vzdálenosti od pohyblivých částí.

Volné oblečení, bižutérie nebo dlouhé vlasy se mohou zachytit do pohyblivých částí.

h) Pokud je zařízení přizpůsobeno na napojení k vnějšímu

odsávání prachu a pohlcovači prachu, ujistěte se, že jsou připojený a řádně se používají. Použitím pohlcovačů prachu

můžete omezit nebezpečí závislé na prašnosti.

VÝ ST RAH A! Vš eo bec né v ýst ra hy tý ka jíc í se bezpečného používání nářadí.

Používání elektronářadí a péče o ně:

a) Ele ktronářad í se n esmí př etěžovat. Je tř eba pou žívat

elektronářadí s výkonem vhodným pro provádění určité práce. Správné elektronářadí umožní lepší a bezpečnější práci se zátěží,

na kterou bylo naprojektováno.

Page 25

b) E lektronářadí, u kter ého nefung uje spína č, se nesmí b) Během provádění prací, při nichž by mohl pracovní nástroj

používat. Každé elektronářadí, které nelze zapínat nebo vypínat

spínačem, je nebezpečné a je třeba je opravit.

c) Před provedením každého seřízení, výměny součástky nebo

před skladováním odpojte zástrčku elektronářadí od zdroje ele ktric kého pro udu a/n ebo odp ojte bat erií. Takov ý

be zpe čno stn í po stu p o mez uje riz iko ná hod néh o sp ušt ění

elektronářadí.

d) Nepoužívané elektronářadí uchovávejte mimo dosah dětí a

nedovolte přístup osobám, které nejsou obeznámené s elektro nářadím nebo s tí mto návode m na p oužívání elektronářadí. Elekt ronářadí může být nebezpečné v rukách

nevyškolených uživatelů.

e) Elektroná řadí je tř eba udržovat. Je třeba kontrolovat

souoso st nebo zasek nutí pohy blivých částí, praskli ny součásti a veškeré další faktory, které by mohly ovlivnit činnost elektronářadí. Pokud zjistíte poškození, musíte elektronářadí před použitím opravit. Příčinou mnohých nehod

je neodborná údržba elektronářadí.

f) Řezací nástroje musí být ostré a čisté. Řádná údržba ostrých hran

řezacích nástrojů snižuje pravděpodobnost zaseknutí a usnadňuje obsluhu.

g) Elektronářadí, vybavení, pracovní nástroje apod. používejte

v souladu s tímto návodem, při čemž zohledňujte pracovní podmínky a druh prováděné práce. Používání jiným způsobem,

pro který není elektronářadí určeno, může způsobit nebezpečné situace.

h) V nízkých teplotách, nebo pokud se nářadí po delší dobu

nepoužívá, doporučuje se zapnout elektronářadí bez zátěže po dobu několika minut za účelem řádného promazání mechanismu pohonu.

i) K čištění elektronářadí používejte měkký, vlhký (ne mokrý)

hadřík a mýdlo. Nepoužívejte benzín, rozpouštědla a další prostředky, které by mohly poškodit zařízení.

j) Elektronářadí je třeba skladovat / dopravovat až potom, co

se ujis títe, že j sou ve škeré jeho pohyb livé s oučásti zablokované a zajištěné proti odblokování s použitím původních součástek určených k tomuto účelu.

k) Elektronářadí skladujte na suchém místě chráněném proti

prachu a průniku vlhkosti.

l) Doprava elektronářadí by měla probíhat v původním obalu

tak, aby bylo chráněné proti mechanickému použití.

VÝ STRA HA! Vše obe cné vý str ahy tý kaj ící se používání nářadí.

Oprava:

a) Záruční a pozáruční opravy svého elektronářadí provádí

Serv is PROF IX, což zaručuj e nejv yšší kv alitu op rav a používání původní náhradních dílů.

VÝSTRAHA! VRTACÍ KLADIVO, výstrahy týkající se bezpečnosti –

Osobní bezpečnost:

a) Při práci s vrtacím kladivem používejte chrániče sluchu.

Vystavení se nadměrnému hluku může způsobit ztrátu sluchu.

narazit na skryté elektrické vedení nebo na vlastní napájecí vodič, držte elektronářadí za izolované plochy držáku. Styk s

elektrickým vedením může způsobit předání napětí na kovové součástky elektronářadí, což by mohlo v důsledku způsobit úraz elektrickým proudem.

c) Používejte vhodné vyhledávací nástroje na zjištění skrytých

elektrických vedení, nebo požádejte o po moc správce budovy. Styk s vedením, které je pod napětím, může vést k vzniku

požáru nebo k úrazu elektrickým proudem. Poškození plynového potrubí může způsobit výbuch. Průnik do vodovodního potrubí způsobí věcné škody.

d) Nezpracovávejte materiál obsahující azbest. Azbest způsobuje

onemocnění nádorovou nemoci.

e) Udržujte pracoviště čisté. Obzvlášť nebezpečné bývají směsi

materiálů. Prach z lehkého kovu se může vznítit nebo vybuchnout.

f) Předmět, který zpracováváte, je třeba zajistit. Ujistěte se, zda

jsou všechny upevňující svěrky stažené a zkontrolujte, jestli není uchycení volné. Upevnění obráběného předmětu v držáku nebo svěráku je bezpečnější než jeho držení rukou.

g) Používejte elektronářadí s přídavnými držáky, které jsou

součásti dodávky. Ztráta kontroly může způsobit zranění obsluhy.

h) Elektronářadí je třeba při práci pořádně držet oběma

rukama za hlavní držák a pomocný držák a udržovat stabilní postoj. Je vhodné z bezpečnostních důvodů vést elektronářadí v obou

rukách.

i) Pokud by se nástroj zasekl, je třeba elektronářadí okamžitě

vypnout. Musíte být v takové situaci připravení na v ysoké vibrace, které způsobí zpětný ráz. Nástroj se může zaseknout,

když je elektronářadí přetížené nebo když se v obráběném předmětu zkřiví.

j) Při pracovní přestávce, během výměny nástrojů, oprav,

čištění nebo nastavování je třeba zařízení odpojit od přívodu elektrického proudu. Dříve, než elektronářadí odložíte, počkejte, až se zcela zastaví. Pracovní nástroj se může zaseknout,

což může způsobit ztrátu kontroly nad nářadím.

k) Nep ouží vejt e el ektr onář adí s p oško zený m vo diče m

napájení. Nedotýkejte se poškozeného vodiče; v případě, že dojde k poškození vodiče během práce, vytáhněte zástrčku ze zásuvky. Poškozené vodiče zvyšují riziko zásahu elektrickým

proudem.

l) Pokud je vodič napájení elektronářadí poškozený, musí se v

servisu vyměnit za bezvadný.

URČENÍ A STAVBA VRTACÍHO KLADIVA:

Vrtací kladivo s odpovídající výbavou SDS-max je určeno pro nárazové vrtání a rozbíjení betonu, cihel, kamenů a podobných stavebních materiálů.

Přísně se zakazuje používat nástroj k jakýmkoliv jiným účelům.

Vrtací kladivo je poháněno svisle uloženým jednofázovým kartáčovým motorem a má systém tlumení vibrací.

Nářadí není určeno k dlouhodobé práci v těžkých podmínk ách. Je zaká záno p oužívat je k p ráci, kde je nutné použ ití profesionálního nářadí.

Každé použití zařízení jinak, než to vyplývá z jeho v ýše uvedeného určení, je zak ázané, způsobuje ztrátu záru ky a osvoboz uje výrobce od

Page 26

odpovědnosti za takto způsobené škody.

Jmenovitý kmitočet

50 Hz

Odebíraný výkon

1350 W

Rychlost otáček bez zátěže

Sklíčidlo k upínání nástroje Optimální /maximální

průměr vrtání v betonu.

n =250-500/min

SDS-max

Množství úderů / energie úderů

-1

1900-3000/min /2-14J

Hmotnost (bez příslušenství)

7,4 kg

Jmenovité napětí

220 V-240 V

22 /48 mmmm 40 /120 mmmm

vrták děrovka

Hladina akustického tlaku LpA

Hladina akustického výkonu LwA

Úroveň vibrací podle normy:

tolerance měření

EN 60745-1

94 dB(A)

107,44 dB(A)

a 12,61 m/s

h(HD)

a 14,80 m/s

h(CHeq)

Třída zařízení

Hlavní držák

Pomocný držák

- vysekávání

- vrtání s příklepem 96,44 dB(A)

- vysekávání

- vrtání s příklepem

105 dB(A)

- vysekávání

- vrtání v betonu

1,5 m/s

- vrtání v betonu

- vysekávání

h(HD)

a 8,495 m/s

h(CHeq)

6,844 m/s

Jakékoliv úpravy zařízení prováděné uživatelem osvobozuje výrobce od odpovědnosti za poškození a škody způsobené uživateli a v okolí. Správné používání elektronářadí se týká také údržby, skladování, dopravy a oprav. Elektro nářadí m ohou opravo vat pouze ser visní o pravny urč ené výrobcem. Zařízení, které je napájeno ze sítě, by měly opravovat pouze osoby, které jsou k tomuto oprávněny. I při používání nářadí v souladu s jeho určením nelze zcela eliminovat určité rizikové faktory. Vzhledem ke konstrukci a stavbě stroje se mohou vyskytnout následující ohrožení:

- Dotek během práce otáčejícího se pracovního nástroje rukou nebo oděvem obsluhy, vodičem napájení.

- Popálení při výměně pracovního nástroje. (Během práce dochází k silnému zahřátí pracovního nástroje, pro zamezení popálení při jeho výměně používejte ochranné rukavice);

- Zpětný ráz zpracovávaného předmětu nebo jeho části.

- Zkřivení / zlomení pracovního nástroje.

n Kompletace źPneumatické kladivo- 1 ks. ź Pomocný držák - 1 ks. ź Transportní kufřík - 1 ks. ź Návod na obsluhu - 1 ks. ź Záruční list - 1 ks.

n Součásti zařízení

Číslován í součást i zařízení se vz tahuje ke grafické mu znázorně ní umístěnému na stránce 2 návodu na obsluhu

(viz obr. A):

1. Sklíčidlo nástroje SDS-max

2. Protiprašná ochrana

3. Objímka zajištění

4. Omezovač hloubky vrtání

5. Přepínač pracovního režimu vrtání s příklepem / sekání

6. Uzávěr otvoru na mazání převodovky

7. Integrovaný systém tlumení vibrací

8. Hlavní rukojeť s protiskluzovým povrchem

9. Vypínač

10. Diodový ukazatel zapínání napájení (zelený)

11. Diodový ukazatel opotřebování kartáčů (červený)

12. Nastavení otáček

13. Vodič napájení

14. Pomocná rukojeť

TECHNICKÉ ÚDAJE:

Uvedená úroveň vibrací platí pro základní použití elektronářadí. Pokud by bylo elektronářadí použité jinak nebo s jinými pracovními nástroji, a také pokud nebude prováděná dostatečná údržba, úroveň vibrací se může lišit od uvedené. Výše uvedené důvody mohou způsobit zvýšení vystavení vibracím během celé doby práce. Je třeba uplatnit další bezpečnostní prostředky, jejichž účelem je ochrana obsluhy pily proti důsledkům vystavení vibracím, např.: údržbu elektronářadí a pracovních nástrojů, zajištění vhodné teploty rukou, určení pořadí pracovních úkonů.

PŘED ZAČÁTKEM PRÁCE:

1. Ujistěte se, že zdroj elektrické energie má parametry shodné s parametry uvedenými na výrobním štítku.

2. Ujistěte se, že vypínač zařízení (9) je v poloze vypnuto. Vždy používejte pomocnou rukojeť (14). Pevné držení nářadí ve dvou

3. rukách omezí riziko vzniku pracovního úrazu. Pomocná rukojeť se upevňuje přeložením objímky rukojeti přes rukojeť vrtačky a blokuje se dotažením úchytu ve směru hodinových ručiček. Omezovač hloubky vrtání (4) je třeba zasunout do otvoru v pomocné rukojeti a zablokovat dotáhnutím pomocné rukojeti. Aby bylo možné zaujmout stabilní a neunavující polohu při práci, je možné pomocnou rukojeť vytočit libovolně do stran. Po přetočení úchytu proti směru hodinových ručiček je třeba vytočit pomocnou rukojeť do požadované polohy a zpět dotáhnout úchyt, aby byla rukojeť upevněná.

4. V případě, že pracujete s prodlužovačkou, ujistěte se, že její parametry a průměr y kabelů odpovídají parametrům zařízení. Doporučujeme použití co nejkratší prodlužovačky. Prodlužovačka by měla být zcela rozvinutá.

PŘI PRÁCI:

n Výběr vrtáku

Pro nárazové vr tání v betonu, cihlách, kamenech a v případě práce sekáčem jsou potřebné nástroje SDS-max, které se upevňuje do sklíčidla SDS-max (1).

SDS-max

n Výměna nástrojů

Pomocí sklíčidla SDS-max je možné snadno a pohodlně vyměnit pracovní nástroje bez použití dalšího nářadí. Ze systémových příčin pracovní nástroj SDS-max má volnost pohybu. Proto na volnoběhu se může vyskytovat kopání. Nemá to žádný vliv na

Page 27

přesnost vr taného otvoru, protože vrták se během práce automaticky centruje.

Protiprašná clona (2) zamezuje během práce ve velké míře vniku prachu do úchytu nástrojů. Při usazování nástroje je třeba dávat pozor na to, aby se protiprašná clona (2) nepoškodila. Poškozenou protiprašnou clonu je třeba ihned vyměnit. Doporučujeme provést výměnu v autorizovaném servisu.

n Vkládání pracovního nástroje SDS-max (viz obr. B, str.2)

Vývod montovaného nástroje je třeba očistit a lehce namazat. Doporučujeme použít lithiové mazivo.

Přesuňte pouzdro pro západku (3) maximálně dozadu a v této poloze přidržte.

Nástroje vkládejte do pouzdra pootáčením, do chvíle, když pocítíte odpor.

Uvolněte pouzdro západky.

Upevnění zkontrolujte potáhnutím za nástroj.

n Vytahování pracovního nástroje SDS-max (obr. C)

POZOR: Ihned po skončení práce ná stroj může být horký. Vyvarujte se

bezprostředního kontaktu s nástroji a používejte ochranné rukavice.

Přesuňte pouzdro pro západku (3) dozadu a vytáhněte nástroj.

Pracovní nástroje po vyjmutí očistěte.

n Nastavení hloubky vrtání

Omezovačem hloubky (4) lze nastavit hloubku vr tání. Omezovač hloubk y vytáhn ěte tak daleko, aby vzd álenost mez i koncovkou vrtáku a koncovkou omezovače hloubky byla taková, jaká je požadovaná hloubka vr tání.

n Přepínání druhu práce

POZOR: Změny druhu práce je možné provádět pouze tehdy, když je elektronářadí vypnuté! V opačném případě můžete elektronářadí poškodit.

S použitím přepínače pracovního režimu (5) lze zvolit pracovní režim elektronář adí. Pro z měnu pracovní ho režimu je tře ba přepínač pracovního režimu do požadované polohy, až uslyšíte zacvaknutí západky

Vrtání s úderem (obr. 1): Nastavte přepínač (5) na symbol - .

Vysekávání (blokáda otáček) (obr. 2):

Nastavte přepínač (5) na symbol - . V po loze „Vysek ávání“ se při z apnutí automaticky zv ýší množství úderů; díky tomu během vysekávání nářadí pracuje se zvětšenou silou. V případě, že začínáte práci při nízké venk ovní tepl otě, ele ktroná řadí pln ý úderný výkon dosáhne teprve za krátkou dobu.

Změna polohy dláta (obr. 3): Vložte dláto do upínacího sklíčidla. Pře pínač dru hu p ráce ( 5) o točte do polohy - . Otočte úchyt nářadí do požadované pracovní polohy. Přepínač druhu práce (5) nastavte do polohy „Vysekávání“. Takto úchyt nářadí bude ve své poloze blokován. Přepínač druhu práce (5) musí během vysekávání vždy zůstat v poloze „Vysekávání“.

n Zapínání/vypínání ź Za účelem zapnutí elektronářadí je třeba stlačit vypínač (9) a držet jej

stlačený.

ź Za účelem vypnutí elektronářadí je třeba povolit vypínač (9). n Spojka vypínající při přetížení

V případě, že se nářadí zasekne nebo vzpříčí, náhon do vřetene kladiva bude přerušen. Elektronářadí držte vždy, kvůli silám, které se v této chvíli vyskytují; držte je pevně v obou rukách a zaujměte stabilní pracovní polohu. V případě blokování elektronářadí je vypněte a uvolněte pracovní nástroj. Během zapínání blokovaného kladiva se vyskytují momenty silného zpětného odrazu.

n Pokyny t ýkající se práce ź Při práci se zařízením je nutné vyvíjet pouze přiměřený tlak. Velký

tlak nez vyšuje produktivitu práce a případně zkrac uje dobu používání zařízení.

ź V případě hlubokých otvorů je třeba jednou za čas vytáhnout vrták z

otvoru a odstranit vzniklý kamenný prach.

Kontrolky

Zelený diodový ukazatel zapnutí napájení (10) se rozsvítí, když je zařízení připojeno k elektrické síti. Pokud se dioda rozsvítí, ale zařízení se nespustí, uhlíkové kartáčky mohou být opotřebované, anebo může být poškozený elektrický obvod nebo motor. Pokud se ukazatel zapojení napájení (10) nerozsvítí zařízení, nebude spuštěno, vypínač nebo kabel napájení může být poškozený. Červený diodový ukazatel opotřebování kartáčů (11) se rozsvítí, když jsou uhlíkové kartáčky blízké opotřebení, čímž ukatuje, že zařízení vyžaduje obsluhu. Po cca 8 hodinách práce se motor automaticky vypne.

POZOR! Výměnu uhlíkových kartáčů může provést výhradně elektrikář s příslušným oprávněním.

- pokud elektronářadí nefunguje, přes to, že je nářadí pod napětím, je

třeba je odeslat do servisu k opravě na adres uvedenou v záručním listu.

Page 28

UCHOVÁVÁNÍ A ÚDRŽBA:

Stroj je třeba skladovat v místě, které je dětem nepřístupné, udržovat jej v čistotě, chránit před vlhkem a zaprášením. Podmínky skladování by měly vylučovat možnost mechanického poškození a vliv povětrnostních podmínek.

POZOR! Před začá tkem nastavování, technick ých úkonů neb o údržby v ytáhněte zásu vku stroje z elektrické zástrčky.

Vnější plastové části se může očistit pomocí vlhkého hadříku a jemného čisticího prostředku.

POZOR: NIKDY nepoužívejte rozpouštědla.

Po vrtání do betonu nebo v jiném prašném prostředí doporučujeme profouknout stlačeným vzduchem (maximální tlak 0,3 MPa) ventilační otvory i úchyt nástrojů. Zabrání to poškození ložisek a odstraní prach, který by mohl blokovat vzduch potřebný ke chlazení motoru.

V rámci technická obsluhy je třeba pravidelně měnit mazivo v převodovém mechanismu. Mazivo je třeba měnit po každých 40-50 hodinách práce. Prvním projevem nedostatku maziva je slábnoucí příklep. Výměnu maziva může provádět výhradně v odborné servisní centrum nebo kvalifikovaná osoba za účelem zamezení nebezpečí poškození zařízení.

POZOR: Použité mazivo předejte oprávněným subjektům k recyklaci.

Příp adné zne čištěn í maz ivem neut ralizu jte v ysypá ním n a znečištěné místo sorbentu nebo otřete mazivo čistidlem, např. hadříkem. Odpady – znečištěný sorbent nebo látku, které vzniknou po neutralizaci znečištění, předejte oprávněným subjektům, které se zabývají recyklací nebezpečných odpadů.

DOPRAVA:

Vrtací kladivo dopravujte a skladujte v transportním kufříku, který chrání před vlhkem, prachem a drobnými objekt y, zvláště je třeba zabezpečit ventilační otvory. Drobné části, které proniknou dovnitř krytu, můžou poškodit motor.

TYPICKÉ ZÁVADY A JEJICH ODSTRANĚNÍ:

Zařízení nefunguje:

- zkontrolujte, zda je stroj správně připojen a zkontrolujte pojistky.

n Ukazatel pohotovostního režimu

Pokud je zástrčka přívodního kabelu umístěná v zásuvce se síťovým

napětím, ukazatel pohotovostního režimu (10) se musí svítit. Pokud se elektronářadí nedá zapnout, i přesto, že se kontrolka ukazatele svítí, je třeba je odevzdat do jednoho z autorizovaných servisů. Adresy jsou uvedeny v záručním listu.

VÝROBCE:

PROFIX s.r.o. ul. Marywilska 34, 03-228 Varšava, Polsko

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ:

POZOR: Zobrazený symbol znamená zákaz likvidace zařízení

dohromady s jinými odpady (na porušení zákazu se vztahuje pokuta). Nebezpečné složky, které se nacházejí v elektrickém a elektrotechnickém vybavení mají negativní vliv na životní prostředí a lidské zdraví.

Domácnosti by se měly zapojit do získávání zpět a opětovného využívání (recyklace) starých elektrospotřebičů. V Polsku a v Evropě se tvoří nebo už existuje systém sběru elektroodpadu, v rámci kterého mají všechna prodejní místa elektrospotřebičů povinnost přijímat elektroodpad. Kromě toho existují sběrná místa pro elektroodpad.

PIKTOGRAMY:

Vysvětlení ikon umístěných na firemním štítku a na informačních nálepkách na zařízení:

«Před spuštěním zařízení si přečtěte návod na obsluhu!»

«Vždy používejte ochranné brýle»

«Používejte prostředky na ochranu sluchu»

«Používejte ochranné masky proti prachu»

Politika firmy PROFIX je politikou průběžného zdokonalování v ýrobků, z toho důvodu si firma vyhrazuje právo změnit specifikaci výrobku bez předchozího informování. Obrázky, uvedené v návodu na obsluhu, jsou pouze příklady a mohou se lišit od skutečného vzhledu zakoupeného zařízení. Tento návod je chráněný autorským zákonem. Jeho kopírování / rozmnožování bez písemného souhlasu společnosti PROFIX Sp. z o.o. je zakázané.

Page 29

DT-C2/d_zg/0287 Łomna Las: 2017.04.11

(EN) EC/EU DECLARATION OF CONFORMITY

(PL) DEKLARACJA ZGODNOŚCI WE/UE

(RO) DECLARAȚIE DE CONFORMITATE CE/UE

(EN)

MANUFACTURER

(EN) Person who was a uthorized to develop technical documentation: (PL) Osoba upoważniona do przygo towania dokumentacji technicznej: (RO) Persoana împuternicită pentru pregătirea documentaţiei tehnice: (LV) Persona atbildīga par tehniskās dokumentācijas sagatavošanu:

(EN) Rotary Hammer (PL) Młot kująco wiercący (RO) Ciocan rotopercutor (LV) Perforators (LT) Grąžtas perforatorius (CS) Vrtací kladivo (HU) Fúrókalapács

(EN) The object of the declaration described above i s in conformity with the relevant Union harmonisation legislation: (PL) Wymieniony powyżej pr zedmiot niniejszej

deklaracji jest zg odny z odnośnymi wymaganiami unijnego prawodawstwa harmonizacyjnego: (RO) Obiectul declarației descris mai sus este în conformitate cu legislația relevantă de armonizare a Uniunii: (LV) Iepriekš aprakstītais deklarācijas priekšmets atbilst attiecīgajam Savienības saskaņošanas tiesību aktam (LT) Pir miau aprašytas deklaracijos objektas atitinka susijusi us derinamuosius Sąjungos teisės aktus: (CS) Výše popsaný předmět prohlášení je ve shodě s příslušnými harmonizačními právními předpisy U nie: (HU) A fent ismertetett nyilatkozat tárgya megfel el a vonatkozó uniós harmonizációs jogszabálynak:

(EN) 2006 /42/EC (OJ L 157, 9.6.2006, p. 24–86); 2011 on the restriction of the use of certain hazardous substances in electrical and electro nic equipment; (PL) 2006/42/WE (Dz. U. L 157 z 9.6.2006, str. 24—86 ); 2014/30/UE (Dz.U. L 96 z 29.3.2014, str. 79—106); 2011/65/UE z dnia 8 czerwca 2011 r. w sprawie ograniczenia stosowania niektórych nieb ezpiecznych substancji w sprzęcie elektrycznym i elektronicznym (Dz.U. L 174 z 1.7.2011, str. 88—110 (RO) 2006/42/CE (JO L 157, 9.6.2006, p. 24-86 ); 2014/30/UE (JO L 96, 29. 3.2014, p. 79-106); 2011/65/UE a Parlamentului European și a Consiliului din 8 iunie 2011 privind restricțiile de utilizare a anumit or substanțe periculoase în echipamentele electri ce și electronice; (LV) 2006/42/EK (OV L 157, 9.6.2006., 24./86. lpp.); 2014/30/ES (OV L 96, 29.3.201 4., 79./106. lpp.); 2011/65/ES ( 2011. gada 8. jū nijs) par dažu bīstamu vielu izmantošanas ierobežošanu elektri skās un elektroniskās iekārtās; (LT) 2006/42/EB (OL L 157, 2006 6 9, p. 24—86); 2014/30/ES (OL L 96, 201 4 3 29, p. 79—106 ); 2011/65/ES 2011 m. birželio 8 d. dėl tam tikrų pavojingų medžiagų naudojimo elektros ir elektroninėje įr angoje apribojimo; (CS) 2006/42/ES (Úř. věst. L 157, 9.6.2006, s. 24—86); některých nebezpečných látek v el ektrických a elektronických zařízeních; (HU) 2006/42/EK (HL L 157., 2006.6.9., 24—86. o.); 2014/30/EU (HL L 96., 2014 .3.29., 79—106. o.); 2011/65/EK irányelve (2011. június 8.) egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról;

(EN) and have been man ufactured in accordance with the standards: (PL) oraz został(y) wyprodukowany(e) zgodni e z normą(ami): (RO) şi au fost produse conform n ormelor: (LV) un tika izgatavoti atbilstoši normā m:

EN 60745-1:2009+A11:2010 EN 607 45-2-6:2010 EN 55014-1:2006+A1:2009+A2:2011 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013 EN 62321:2009

(PL)

PRODUCENT

Mariusz Rotuski, Centrum Dystrybucyjno-Handlowe PROFIX, ul. Dobra 3, Łomna Las, 05-152 Czosnów

(LV) EK/ES ATBILSTIBAS DEKLARACIJA

(LT) EB/ES ATITIKTIES DEKLARACIJA

(CS) ES/EU PROHLÁŠENÍ O SHODĚ

(RO)

PRODUCĂTOR

PROFIX Sp. z o.o. ul. Marywilska 34, 03-228 Warszawa

220 – 240 V; 50 Hz; 1350 W; no: 250 – 500 /min

2014/30/EU (OJ L 96, 29.3 .2014, p. 79–106); 2011/65/EU of the Europea n Parliament and of the Council of 8 June

2014/30/EU (Úř. věst. L 96, 29 .3.2014, s. 79—106); 2011/65/EU ze dne 8. června 2011 o omezení používání

(LV)

RAŽOTĀJS

(LT) Asmuo įgaliotas parengti techni nę dokumentaciją: (CS) Osoba oprávněna připravit tec hnickou dokumentacji: (HU) Műszaki dokumentáció elkészítésére meghatalmazott sz emély:

TRYTON TMM1350X

XP-R48VA

S1709 -….- S2050

(LT) bei yra pagamintas pagal nor mas: (CS) a byla(y) vyrobena(y) podle normy(em): (HU) és gyártása(uk) az alábbi szabvány( ok)nak megfelelően történt:

(HU) EK/EU-MEGFELELŐSÉGI NYILATKOZATA

(LT)

GAMINTOJAS

(CZ)

VÝROBCE

(HU)

GYÁRTÓ

Mariusz Rotuski

Pełnomocnik Zarządu ds. Certyfikacji

(EN) This declaration of conformity is issu ed under the sole responsibility of the manufacturer. (PL) Niniejsza deklaracja zgodności wydana z ostaje na wyłączną odpowiedzialność producenta. (RO) Prezenta declarație de conformitate este emisă pe răspunderea exclusivă a producătorului. (LV) Šī atbilstības deklarācija ir i zdota vienīgi uz šāda ražotāja atbildību.

(LT) Ši atitikties deklaracija išduota tik gamintojo atsakomybe. (CS) Toto pr ohlášení o shodě vydal na vlastní odpovědnost výrobce. (HU) E megfelelőségi nyilatkozat a g yártó kizárólagos

felelősségére kerül kibocsátásra.

Polityka firmy PROFIX jest polityką stałego udoskonalania swoich produktów i dlatego firma rezerwuje sobie prawo zmiany specyfikacji wyrobu bez uprzedniego zawiadamiania. Obrazki, podane w instrukcji obsługi, są przykładowe i mogą się nieznacznie różnić od rzeczywistego wyglądu zakupionego urządzenia. Niniejsza instrukcja jest chroniona prawem autorskim. Kopiowanie/ powielanie jej bez pisemnej zgody firmy Profix Sp. z o.o. jest zabronione.

Page 30

Page 31

Page 32
