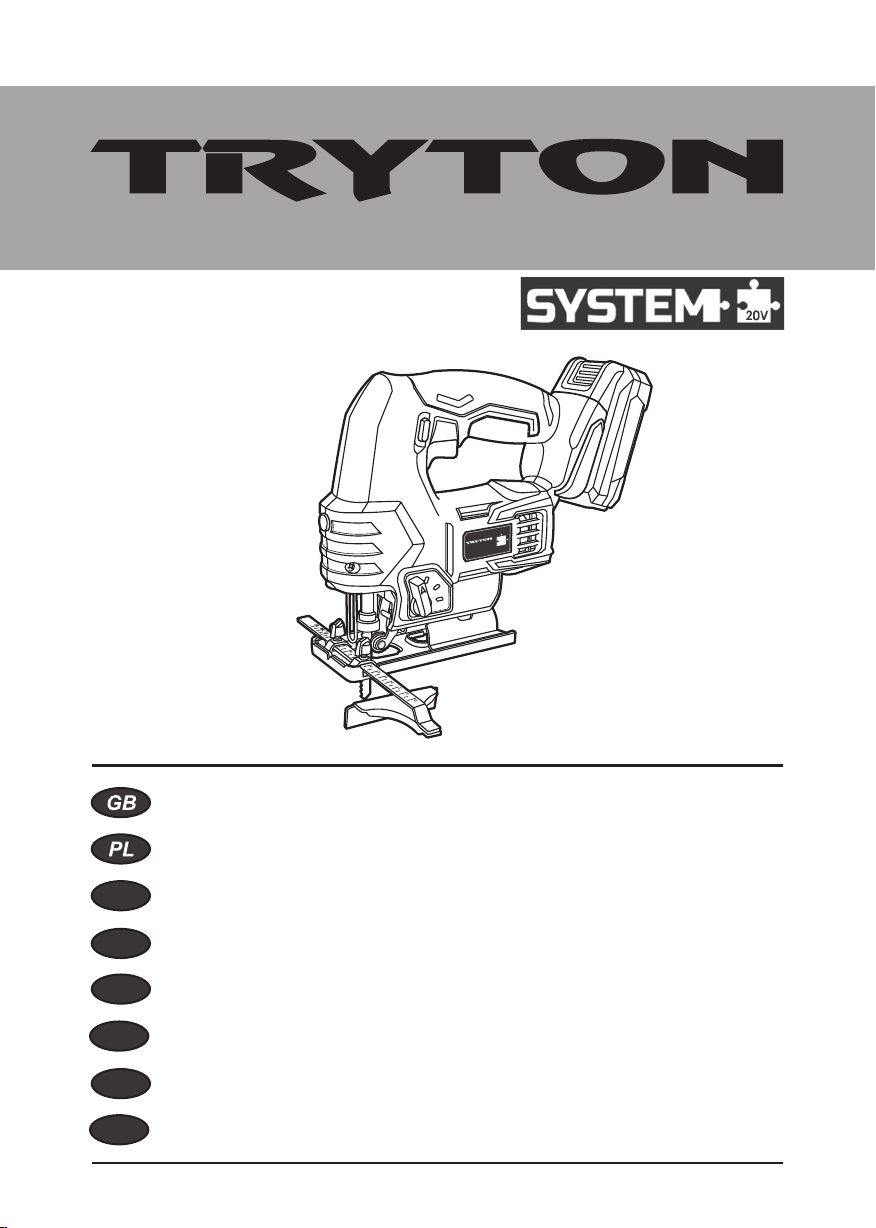

Page 1

E L E K T R O N A R Z Ę D Z I A

20V

TJR50

Operating instruction

Oryginalna instrukcja obsługi

Инструкция по эксплуатации

Instrucţii de folosire

Naudojimo instrukcija

Návod na obsluhu

Lietošanas instrukcija

Használati utasítások

CORDLESS JIGSAW............................................................

WYRZYNARKA AKUMULATOROWA................................

АККУМУЛЯТОРНЫЙ ЛОБЗИК .......................................

TRAFORAJ CU ACUMULATOR ........................................

AKUMULIATORINIS SIAURAPJŪKLIS .............................

AKUMULÁTOROVÁ PŘÍMOČARÁ PILA ..........................

AKUMULATORA FIGŪRZĀĢIS.........................................

AKKUMULÁTOROS SZÚRÓFŰRÉSZ................................

V2.21.11.2019

Page 2

5 6 7

20V

Typ T (A)

Page 3

DFDE

20V

Page 4

TJV10AL

TJV10

TJV20

TJS40

TJP60

TJPS70

TJD90

TJ1LD

TJ2AK

TJ3LD

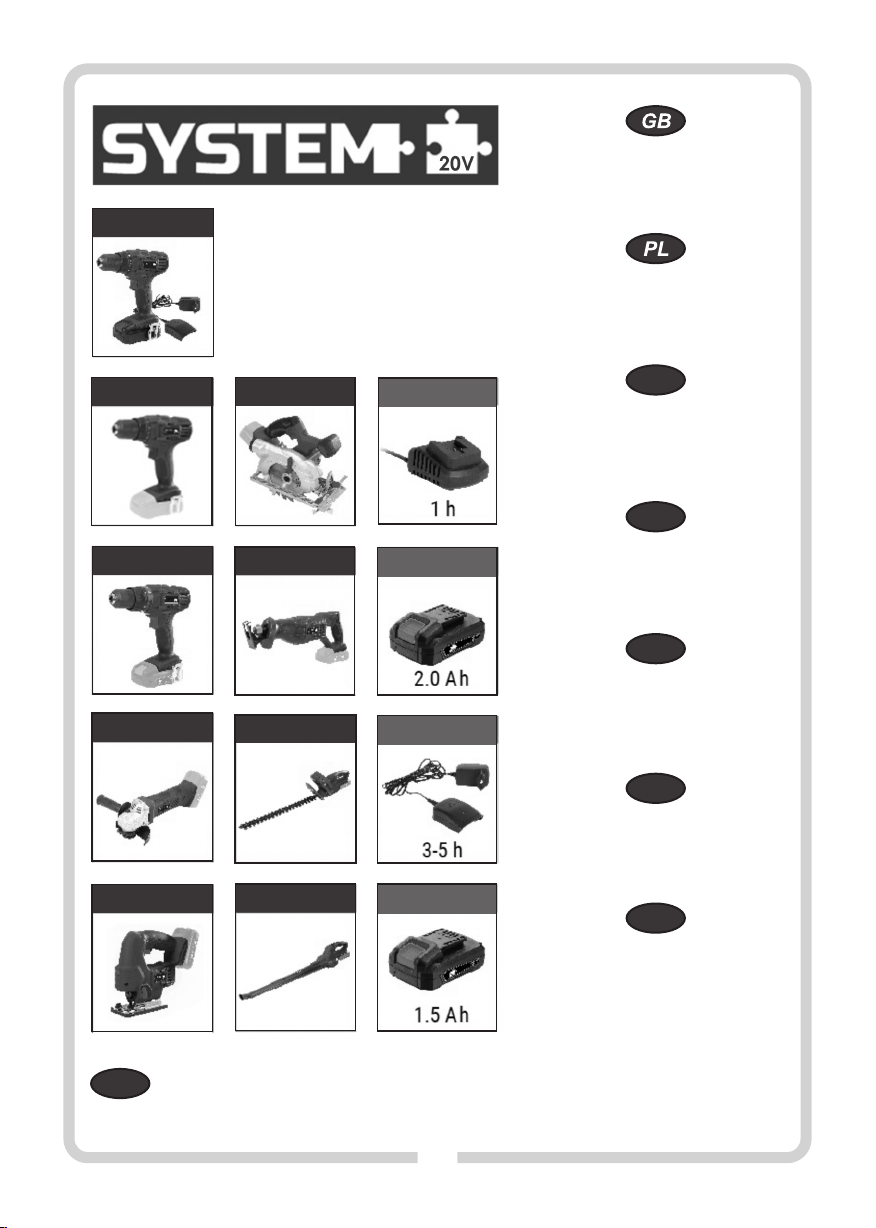

System 20 V lets you power several power tools with a single battery. Choose one of our tools, batteries, and chargers and expand your workshop with System 20 V.

System 20V pozwala zasilać kilka elektronarzędzi za pomocą jednego akumulatora. Wybierz narzędzie, akumulator i ładowarkę z naszej oferty, a potem rozszerzaj swój zestaw narzędzi System 20V.

“Система 20V” позволяет запитывать несколько электроинструментов с помощью одной батареи. Выберите инструмент, аккумулятор и зарядное устройство из нашей оферты, а затем расширяйте свой набор инструментов .“Система 20V”

Sistemul 20V per mite aliment area câtorva unelte electrice cu ajutorul unui singur acumulator. Selectați unealta, acumulatorul și încărcătorul din oferta noastră, iar apoi lărgiți setul dumneavoastră de unelte System 20V.

Sistēm a 20V d od iespēj u barot vairākus elektroinstrumentus ar vienu akumulatoru. No mū su pi ed āvā ju ma iz vē lie s in str um ent u, akumulatoru un lādētāju, un pēc tam paplašini savu instrumentu komplektu ar Sistēmu 20V.

Systém 20 V umožňuje napájet několik elektronářadí s použitím jednoho akumulátoru. Zvolte si nářadí, akumulátor a nabíječku z naší nabídky a následně rozšiřujte soubor svého elektronářadí Systém

TJR50

20V sistema gali maitinti kelis elektros įrankius, panaudojant vieną akumuliatorių.

Iš mūsų asortimento išsirinkite elektros įrankį, akumuliatorių ir įkroviklį, o po to praturtinkite savo rinkinį 20V sistema.

TJE100

TJ15AK

20V.

A 20V rendszer több elektromos szerszám töltését is lehetővé teszi egy akkumulátorról. Válaszd ki a szerszámot, az akkumulátort és a töltőt az ajá nlat unkbó l, m ajd bőví tsd a 20 V el ektr omos szerszámaidat.

Page 5

OPERATING INSTRUCTION

CORDLESS JIGSAW TJR50

Original text translation

BEFOR E YOU S TART USI NG THE MACHINE READ THOROUGHLY THIS MANUAL.

Keep this document for future reference.

WARNING! Read all safety warnings marked with a symbol and all operating safety instructions.

To limit the risk of fire, electric shock and injury while using the device, follow all operating safety instructions and tips provided below.

Keep all work safety instructions and tips for future reference.

In warnings provided herein the expression “power tool” means a power tool powered from the mains (with a power cord) or a battery powered power tool (cordless).

WARNING! General work safety warnings for use of the tool.

Workplace safety:

a) Keep your workplace tidy and well lit. Untidiness and bad lighting

result in higher accident rate.

b) Do not use the power tool in explosive environments, created by

flammable liquids, gases or dusts. The power tool generates sparks

that can ignite dust or vapors.

c) Keep children and unauthorized persons away from the place

where the power tools are used. Inattention may result in losing

control over your power tool.

WARNING! General warnings regarding the use of power tools.

Electric safety:

a) Plugs used in power tools must match wall outlets. Never

modify the plug of your power tool. Do not use any extension cables when operating a power tool with a grounding/earthing conductor (PE). Any modifications of plugs and outlets increase the risk

of electric shock.

b) Avoid touching earthed surfaces or grounded items like pipes,

heaters, central heating radiators and refrigerators. Touching

earthed or grounded surfaces increases the risk of electric shock.

c) Do not expose your power tool to rain or damp environments.

Water penetrating the tool increases the risk of electric shock.

d) Do not damage the power cord. Never use the power cord to

carry, pull the power tool and do not pull by its power cord to disconnect plug from the outlet. Keep the power cord away from sources of heat, oils, sharp edges and moving parts.

Damaged or entangled power cords increase the risk of electric shock.

e) When your power tool is operated outdoors use extension cords

intended for outdoor use only. Using an extension cable intended for outdoor use decreases the risk of electric shock.

f) It is recommended to connect the device to a mains supply

equipped with a residual current device (RCD) with a rated current of 30 mA or less.

g) When it is unavoidable to use your power tool in a damp

enviro nment us e an R CD (Resi dual Cur rent Dev ice) for protection. The use of RCDs decreases the risk of electric shock.

WARNING! General warnings regarding the use of power tools.

Personal safety:

a) This equipment is not intended for use by persons (including

children) disabled physically , mentally, sensorial or persons with no e xperie nce a nd kno wledge in o perati ng th e equi pment u nless they o perate the eq uipment under supervision or follow user's instructions provided by persons responsible for their safety.

b) It is necessary to predict steps, watch and keep common sense

when using power tools. Do not operate power tools when you are tired, under influence of drugs, medicine or alcohol. A

moment of inattention while operating a power tool may result in serious personal injury.

c) Use personal protective equipment (PPE). Always wear safety

goggles. Wearing personal protective equipment (PPE) including a dust mask, anti-slipper y footwear, a helmet and ear protection reduces personal injury.

d) Avoid unexpected start up. Before connecting your power tool

to the mains and/or inserting a battery make sure its power switch is in off position. Carrying your power tool with a finger on its

power switch or without disconnecting it from the mains (switched on) may result in an accident.

e) Before starting your power tool remove any keys/wrenches.

Leaving a key/wrench in the rotating part of your power tool may result in personal injury.

f) Do not lean forward too far. Always remain stable and maintain

balance. It will allow you to have a better control over your power tool in

unpredictable situations.

g) Wear appropriate clothing. Do not wear loose clothes or

jewelry. Keep your hair tied. Keep your clothes away from moving parts. Loose clothes, jewelry or long hair may be caught by

moving parts.

h) If your power tool allows for using an external dust extraction

or collection system, make sure it is connec ted and used properly. Using dust collectors may reduce dust affected risks.

i) Do not let your skills gained through the frequent use of the

power tool make you overconfident and disregard safety rules. Carelessness may cause injury in a fraction of a second .

WARNING! General warnings regarding the use of power tools.

Use and taking care of your power tool:

a) Do not overload your power tool. Use a power tool with power

adjusted to work being done. An appropriately chosen power tool

will allow you to work better and safer under load it has been designed for.

b) Do not use a power tool when its power switch is out of order (it

does not switch it on or off). Any power tool with its power switch out

of order is dangerous and must be repaired.

c) Always disconnect the plug from the power source and/or

dis connec t it s bat tery befor e cha nging any setti ngs, performing replacement or storage. Such preventive measures

reduce the risk of accidental power tool start up.

d) Keep your power tool out of reach of children and do not allow

unauthorized persons to use the power tool. Power tools in hands

of untrained persons can be dangerous.

e) Power tools require maintenance. Check power tools for

concentricity or jamming of moving par ts, any cracks and all

Page 6

other factors affecting the power tool work safety. If any

damage to the power tool is detected, it should be repaired before use. Improper power tool maintenance is a reason for many

accidents.

f) Cutting tools should be sharp and clean. Keeping sharp cutting

edges in good condition reduces the risk of jamming and facilitates operation.

g) Power tools, equipment, working tools etc. should be used

according to this user's manual taking into account operating conditions and the work to be done. Misusing a power tool can

result in dangerous situations.

h) At low temperatures and after a long brakes in operation it is

recommended to turn the power tool to operate it with no load for a few minutes to provide proper grease distribution inside its driving mechanism.

i) Use soft, damp (cannot be wet) cloth and soap to clean power

tools. Do not use petrol, solvents and other agents that may damage your equipment.

j) Power tools can be stored/carried after making sure that all

moving components are locked and protected against release with original devices intended for this purpose.

k) Store power tools in a dry, dust and water-protected place. l) Carry your power tool in its original packaging to provide

protection against mechanical damage.

m) Keep handles and grip surfaces clean and free from oil and

grease. Secure grip and control over the to ol in une xpected

circumstances are impossible if handles and grip surfaces are slippery.

WARNING! General warnings regarding the use of power tools.

a) Warranty and post-warranty repairs of its power tools are

carried out by PROFIX Service, which guarantees the best quality or repair and use of genuine spare parts.

WARNING!

While operating power tools it is necessary to observe basic work safety rules to avoid fire, electric shock or mechanical injury.

WARNING!

safe device use:

a) When p erforming work duri ng which the tool might

encounter hidden electric wires, hold the electric tool by the insulated handle surfaces.

wire may make exposed metal parts of the power tool "live" and could give the operator an electric shock.

Use appropriate detectors to determine if utility lines are hidden in the work area or call the local utility company for assistance. Contact with electric lines can lead to fire and electric

shock. Damaging a gas line can lead to explosion. Penetrating a water line causes property damage or may cause an electric shock.

Do not work materials containing asbestos. Asbestos is

considered carcinogenic.

Keep your workplace clean and tidy. Material mix tures are extremely dangerous. Light metal dusts can ignite or explode.

Protect the object machined. Make sure all clamps are closed and check for excessive clearance. It is safer to fix the object machined in a

Repair:

CORDLESS JIGSAW, special guidelines for

Cutting accessory contacting a "live"

fixing device or a vice than holding it in your hand.

Always wear safety goggles and hearing protection. When necessary, use appropriate personal protective equipment:

- a protective mask to reduce the risk of inhaling harmful dust,

- protective gloves when the blade is in motion and a rough material is handled.

Make sure that the adjustable foot (10) is firmly attached

when cutting. A caught blade can break or cause kickback.

Use only undamaged blades. Bent or blunt blades can break or

cause recoil.

Start the power tool before the blade touches the material.

Otherwise, there is a danger of recoil when the tool gets seized in the workpiece.

Keep hands away from the cutting range. Do not put them

under the workpiece. There is a risk of injur y when touching the blade.

After work finishes, turn off the power tool. The blade can be

removed from the workpiece when it is stationary. This way recoil is avoided and the power tool can be safely put away.

Disconnect the machine from the battery during a break in

work, when replacing blades, refurbishing, cleaning or adjusting.

The jigsaw is a device equipped with a laser pointer,

with a class 2 laser according to EN 60825-1:2014. Do not look into the laser beam and direct the laser

beam in the eyes of people and animals. Looking into a beam

emitted by a class 2 laser is not harmful, if it does not last longer than

0.25 s. The reflex to close ones eyes is generally sufficient protection. The

use of optical devices, such as glasses or binoculars, does not increase the risk of eye damage.

Safe use of rechargeable batteries and

WARNING! battery chargers -

Using the battery:

Use only the batteries that correspond to specifications

required by the equipment manufacturer. Use of unsuitable batteries may lead to cracks and destruction of the battery, personal injuries or fires.

b) WARNING: In case of damage or improper use of the battery,

explosive gases might be released. The battery must be kept away from fire and proper ventilation is to be assured during charging. It cannot be left for a longer period of time in a high

temperature environment (areas with strong exposure to the sun, close to radiators or any other place with a temperature above 40 degrees).

The battery must be charged within the temperature range

of 15 to 25ºC.

d) Batteries can be charged exclusively with use of a power

adapter recommended by the manufacturer of the tool.

Application of any other power adapter may pose a risk of a fire.

Never expose the battery to the effect of water or moisture.

When another battery is to be charged in sequence the time

gap between charging operations must be not less than 30 minutes.

In no case may you open the battery.

Under unfavourable conditions electrolyte may leak from

Page 7

batteries, be careful to avoid contacts with the liquid. In case

of accidental contacts with the liquid wash the affected locations with water. When liquid penetrates eyes, seek also for medical assistance. The liquid that leaks from batteries may be

a reason for irritation or scalds.

When the battery unit is not in use keep it far away from metallic items such as paper clips, coins, keys, nails, bolts or other metal things that may short the battery terminals.

Shorts of battery terminals may cause burns or fires.

Never throw batteries to fireplaces.

Never charge a damaged battery.

The batteries are intended for multiple use and contain harmful lithium. Upon the battery lifetime expires the battery must be disposed

Li-Ion

in accordance with environmental regulations. Discharge the battery first top the empty state and remove from the electric tool. Hand over to an organization that deals with utilization of batteries or take it back to the shop where the tool had been purchased.

Using the charger:

a) Use only dedicated power adapters to charge the battery.

Application of a power adapter dedicated to charge another type of the battery unit poses a risk of fires.

b) Do not disassemble the charger. c) The charger is designed exclusively for indoor use. It must not be

exposed to water or moisture.

d) Charge only in an ambient temperature between 15-25

degrees.

e) Do not insert metal objects of any kind into the charger.

CONSTRUCTION AND PURPOSE OF THE JIGSAW:

The cordless jigsaw is equipped with an electronic speed control system. Speed regulation and 4-step adjustment of the blade's movement allow optimal cutting process efficiency. The jigsaw is used for making cuts and patterns in wood and similar materials, plastics, metal, ceramic plates and rubber. The cutting process is performed using a suitable saw blade, appropriate to the material being processed. The device can be sued for straight cuts and angled cuts at an angle of up to 45°. It is intended for domestic and industrial use of average intensity. It is not suitable for long-term work in difficult conditions.

Do never use the tool for applications that need use of professional equipment.

Each application of the tool not in line with

the intended use as specified below is strictly forbidden and makes the warranty terms null and void. The manufacturer shall not be held responsible for possible consequential damage that may arise due to or in connection with such application. Any modifications of the tool by the user relieve the manufacturer from responsibility for any damage and injuries to the user and the surroundings. Proper use of the jigsaw also applies to maintenance, storage, transport and repairs. The jigsaw can be repaired only at service centres designated by the manufacturer. Battery-powered devices should be repaired only by authorised persons. Proper use cannot guarantee that no residual risk will occur. Due to the

design of the machine, the following risks may occur:

- Touching the blade while working in the unprotected area of t󰾬󰾬 he jigsaw;

- Burns when replacing the blade. (The blade gets very hot during operation, use protective gloves to avoid burns when replacing it);

- Throwing a machined part or pieces of a machined part,

- Blade cracking/breaking;

- Hearing damage in case of failure to use necessary hearing protection;

- Harmful emissions of wood dust when working in closed premises.

n The set includes:

ź -1

Cordless jigsaw

ź Parallel guide

ź -2

Guide fixing screws

ź -1

Blade

ź Hex key

1pc.

Operating instruction-

ź Warranty card - 1 pc.

n Device components

pc.

-1

pc.

-1

pc.

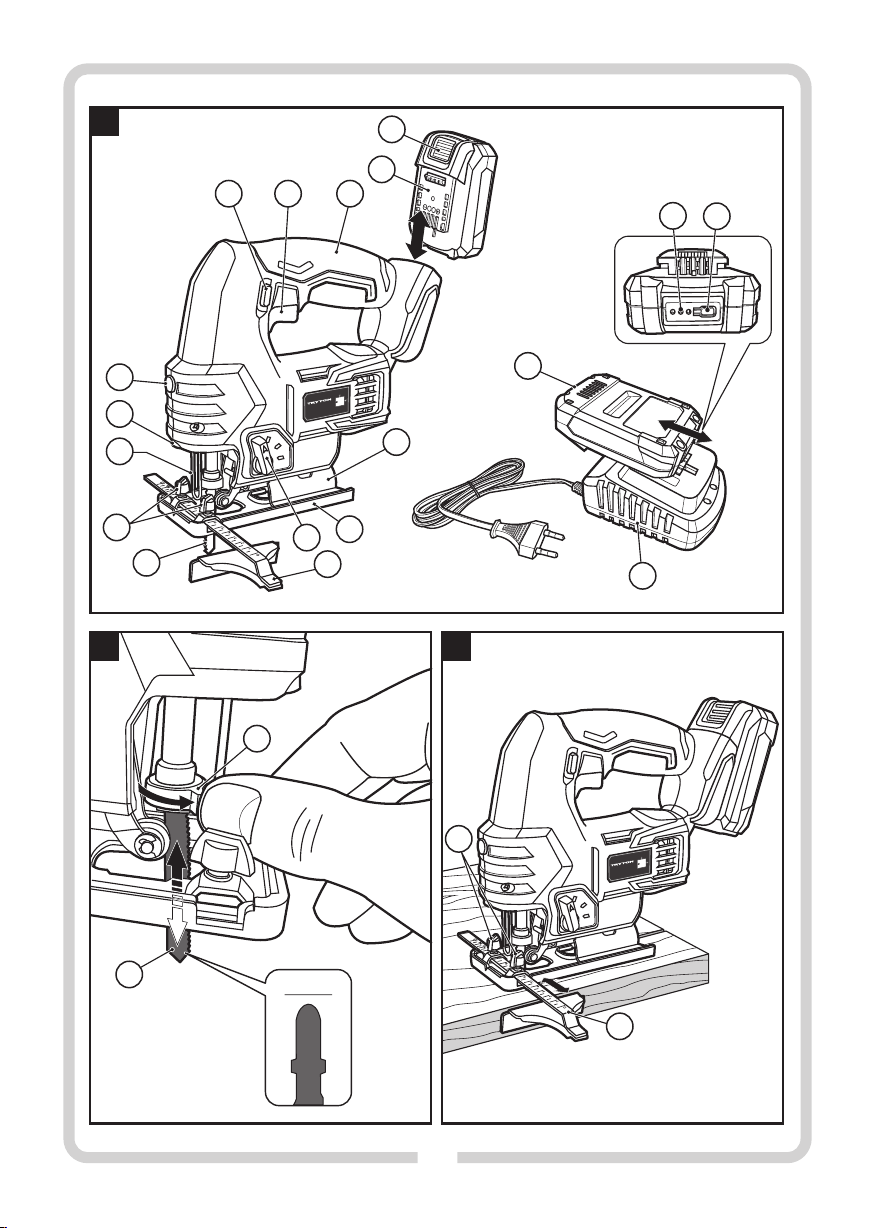

The numbering of device elements refers to the drawing on pages 2-3 of the instruction manual:

A: 1.

Fig. Guide fixing screws

Contact protection

Laser pointer

Laser pointer on/off button

Safety button

On/off switch

Handle

Battery*

Battery lock button*

10.

Adjustable foot (0° - 45°)

11.

Plastic cap

12.

Pendulum action switch

13.

Parallel guide

14.

Blade

15.

Battery level indicator button*

16.

Battery level indicator*

17.

Charger*

B 18.

Fig. Blade clamp

21.

Foot fixing screw

22.

Angle scale

D: 19. Adapter

Fig.

G: 20.

Fig. Hex key

* The accessories shown or described are not standard equipment. For the complete offer of auxiliary equipment, see our catalogue.

Page 8

TECHNICAL PARAMETERS: and a compatible charger TJ3LD (charging time 3–5 hours) or TJ1LD

MODEL TJR50

Supply voltage 20 V d.c. Rotation speed under no-load conditions n = 0-2400/min

Stroke length 20 mm Cutting at an angle 0 - 45

Max. cutting depth

Wood 50 mm

Steel 8 mm

laser class

Laser pointer

laser wavelength 650 nm

laser power 1mW

o o

Weight (with battery) 2,2 kg Acoustic pressure level (LpA) 82 dB(A)

Acoustic power (LwA) 93 dB(A) Tolerance of measurements K K

Vibration as per EN 60745

LpA, LwA

cutting in wood a 5,658 m/s

cutting in metal a 5,459 m/s

h, B

h, M

Tolerance of measurements K Recommended 20 V Li-ion batteries

Recommend chargers

3 dB(A)

1,5 m/s

TJ15AK (1,5Ah), TJ2AK (2Ah) TJ3LD(3-5h), TJ1LD (1h)

The vibration level value given refers to basic application of the tool. If the tool is used for other applications or with other tools, or if it is not maintained properly, the vibration level may differ from the values given. The above-mentioned causes may lead to higher exposure to vibrations during the whole work time. One must implement additional safety measures to protect the operators from exposure to vibrations, such as maintenance of the electric tool and work tools, assurance of proper hand temperature, or determination of the sequence of work operations. The declared total vibrations and declared noise emissions were measured in accordance with a standard test method and may be used for tool comparison. The declared total vibrations and noise emissions can be used in preliminary exposure assessment.

Warnings:

The vibrations and noise emissions during the actual use of the power tool may differ from the declared values depending on how the tool is used and on the type of the workpiece in particular. Determine safeguards to protect the operator. They should be based on the estimated exposure under actual operational conditions (taking into account all parts of the operating cycle such as when the tool is switched off or idle except the start time).

PREPARATION FOR WORK:

Prior to each use of the tool one has to check whether moving parts of

the device are in operating conditions, not seized, cracked or damaged that may affect proper operation of the tool. Damaged tools must be handed over for repairs before they can be used again.

2. When cutting wood that has already been used, be careful of foreign

objects such as nails, screws, etc.

n Charging the battery

NOTE! Battery and charger are not part of the delivery. Depending on your needs, you can purchase a 1.5 Ah battery TJ15AK or 2.0 Ah battery TJ2AK

(charging time 1 hour).

You can check the battery level with the battery level indicator button (16). A single LED means the battery level is low, two LEDs mean medium level, and three LEDs mean full battery.

Charge the battery fully before

use.

Charger

TJ1LD

The first charging procedure using TJ1LD should last at least 1 hour.

1. Press the battery lock button (9) and remove the battery (8) from the jigsaw (see Fig. A). Connect the battery to the charger

2. (8) (17).

3. Connect the charger plug to a mains socket (220–240 V, 50 Hz).

Charger

TJ3LD

The first charging procedure using TJ3LD should last at least 5 hours.

1. Press the battery lock button (9) and remove the battery (8) from the

jigsaw (see Fig. A).

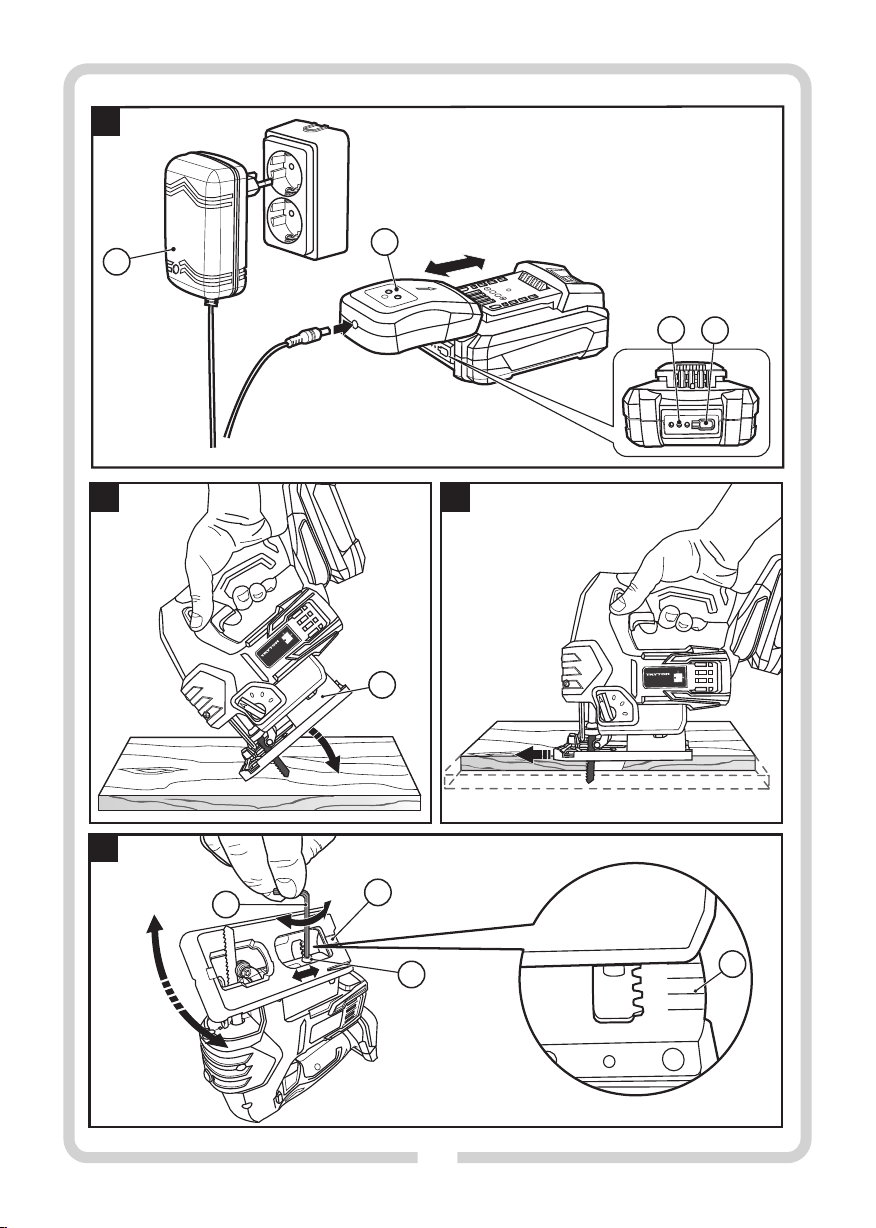

Connect the battery (8) to the charger (17) (see Fig.

2. D).

Connect the adapter plug to the charger .

3. Connect the adapter to a mains socket (110–240 V, 50-60 Hz).

4. (19)

Battery charging indicator

A green LED light indicates that the charger is connected to a power source. After the battery is connected, the red LED is on to indicate charging. Blinking green battery LEDs also indicate that the battery is charging and show the current battery level. When the battery is fully charged, the red LED goes off and the green LED is on.

After charging, disconnect the charger and remove the battery.

NOTE! The battery may get slightly hot when charging. This is not a malfunction.

The lithium-ion battery can be charged at any moment, without detriment to its life. Interrupting the charging process does not entail a risk of damaging the battery cells.

n Blade installation (see Fig. B)

All commercially available blades with T-shanks (type A according to the Profix catalogue) can be used with the jigsaw. Blades offered by manufacturers are most often available as sets and, depending on the purpose, may differ in the size and type of cutting teeth. The manufacturer usually provides information regarding the purpose of individual blades on the packaging of a set of blades or in the attached leaflet. The blades themselves can also be colour-coded, with different colours for different materials to be cut.

CAUTION

! Before installing the blade and performing any

maintenance work, disconnect the battery from the device. Wear protective gloves when installing the blade. There is a

risk of injury when touching the blade.

A special mount (18) ensures quick blade installation.

ź Pull the mount wheel (18) in the direction of the arrow (Fig. B), so

that the mounting groove is parallel to the longitudinal axis of the jigsaw.

ź Insert the selected blade (14) with the teeth directed outwards, into

the groove of the mount (18), until resistance can be felt. Release the mount wheel, which will automatically lock the blade.

Page 9

CAUTION!

Check whether the blade is well seated. A loose blade can fall out and hurt the user.

ź In order to release the blade, pull the mount wheel (18) in the

direction of the arrow and remove the blade.

NOTE: Do not touch a blade that has just been used, as it can be hot and cause injury. Use protective gloves.

n Foot pad

The device is equipped with a plastic foot pad (11) that prevents scratches on the cut surface. If the pad is damaged during work, it should be replaced with a new one.

OPERATION:

n Turning on/off

To turn on the power tool, first press the safety button (5) on the left or right side of the handle (7) and then press the switch (6). The switch (6) offers smooth speed control. This makes it possible to choose the cutting speed, which depends on the type of material, the work conditions and can be optimally selected by practical tests. The speed will increase in line with the depth of depression of the switch. To turn off the jigsaw, release the switch (6).

n Adjusting the pendulum action

On the left side of the housing there is a switch for adjusting the auxiliary pendulum action (12) of the jigsaw head (undercut function). This option makes it possible to optimise the work process when working with a specific material. The pendulum action can be set using a switch (12) in four steps. It can be switched with the device running: Step 0 - Oscillation off Step 1 - Little oscillation Step 2 - Medium oscillation Step 3 - Strong oscillation

The following is recommended:

źThe smoother the cut edge should be the lower the level of oscillation,

or possibly no oscillation, should be chosen.

źWhen working on thin materials, such as sheet metal, switch off the

pendulum action completely.

źIn hard materials, such as steel, work with limited pendulum action. źIn soft materials and when sawing in the direction of the fibres, work

with the maximum swinging action.

źWhen using a knife-type blade, it is recommended that the pendulum

action be switched off. Optimal work parameters can only be selected through practical tests. When cutting metal, it is recommended to apply a suitable cooling and lubricating agent along the cutting line.

n Contact protection

The contact protection (2) on the housing prevents unintentional touching of the blade during work and is not to be removed.

n Parallel cutting (see Fig. C)

Release the fastening screws (1) and slide in the parallel guide (13) through the mounts in the foot (10). Set the required cutting width using the scale on the outside of the guide. Tighten the fastening screws and cut.

Cutting

Use a drill to make a 10 mm hole in the cut area. Insert the blade into the opening and start cutting.

n Plunge cutting (see Fig.E-F)

NOTE: The plunge cutting process can be used only on soft materials, such as wood, plasterboards or similar! Use only short blades for plunge cutting. Plunge cutting is

only possible with an angle of 0°.

Place the power tool with the front of the foot (10) on the workpiece and switch it on. For power tools with stroke control, select the maximum number of movements. Press the power tool firmly against the workpiece and slowly introduce the blade into the workpiece. The moment the foot (10) contacts the workpiece with its entire surface, continue to cut along the desired line.

n Cutting at an angle (see Fig. G)

The jigsaw also allows cutting at an angle, in a range of 0° - 45°, both left and right.

CAUTION

! Before changing the angle of the jigsaw foot (10), disconnect

the battery from the device.

The jigsaw foot (10) is factory set in the middle position (0°). For cutting at an angle, loosen the screw (21) on the jigsaw foot plate (10) using a hex key (20). After slightly moving the foot back, it can be set at an angle, in the above-mentioned range, using the scale (22). Once the foot is adjusted, move the foot forward and tighten the screw with a hex key.

CAUTION

Check that the jigsaw foot is fixed securely. A moving, loose foot can cause an accident during work.

After adjusting the foot, place the hex key in the socket next to the power cord.

n Laser pointer

The laser pointer shows the cutting line. Mark the required line on the surface of the workpiece and guide the laser along the marked line during cutting. To turn the laser pointer on or off, press the on/off switch (4). Check before sawing whether the cutting line is correctly shown. The laser pointer can shift as a result of vibrations during intensive use of the power tool.

NOTE: After each sawing process, turn the laser pointer off.

n Tips

Basic principles of proper jigsaw use:

- cut the material applying moderate pressure, do not allow excessive load on the jigsaw;

- excessive pressure on the jigsaw can cause the reciprocating motion to be slowed down or interrupted, which slows down or stops the cutting process;

- during cutting the jigsaw foot should touch the workpiece along its entire surface;

- start cutting a shape in hard materials by pre-drilling of a hole that allows the blade to be inserted. Otherwise, there is the risk of recoil and the blade breaking;

- when cutting lines that form a sharp angle or connected with a small radius arc, use narrow blades, preferably, and turn off the auxiliar y pendulum action of the head;

- using the guide makes it easier to keep to the cutting line.

STORAGE AND MAINTENANCE:

The tool must be stored in a place that is not accessible to children and must be kept clean and protected from moisture and dust. The storage conditions should prevent potential mechanical damage and impact of the weather conditions.

Page 10

In principle, the jigsaw does not require any special maintenance or service. However, periodic oiling of the blade guide roller will ensure its longer durability. Regularly check the condition of the screws securing the jigsaw housing

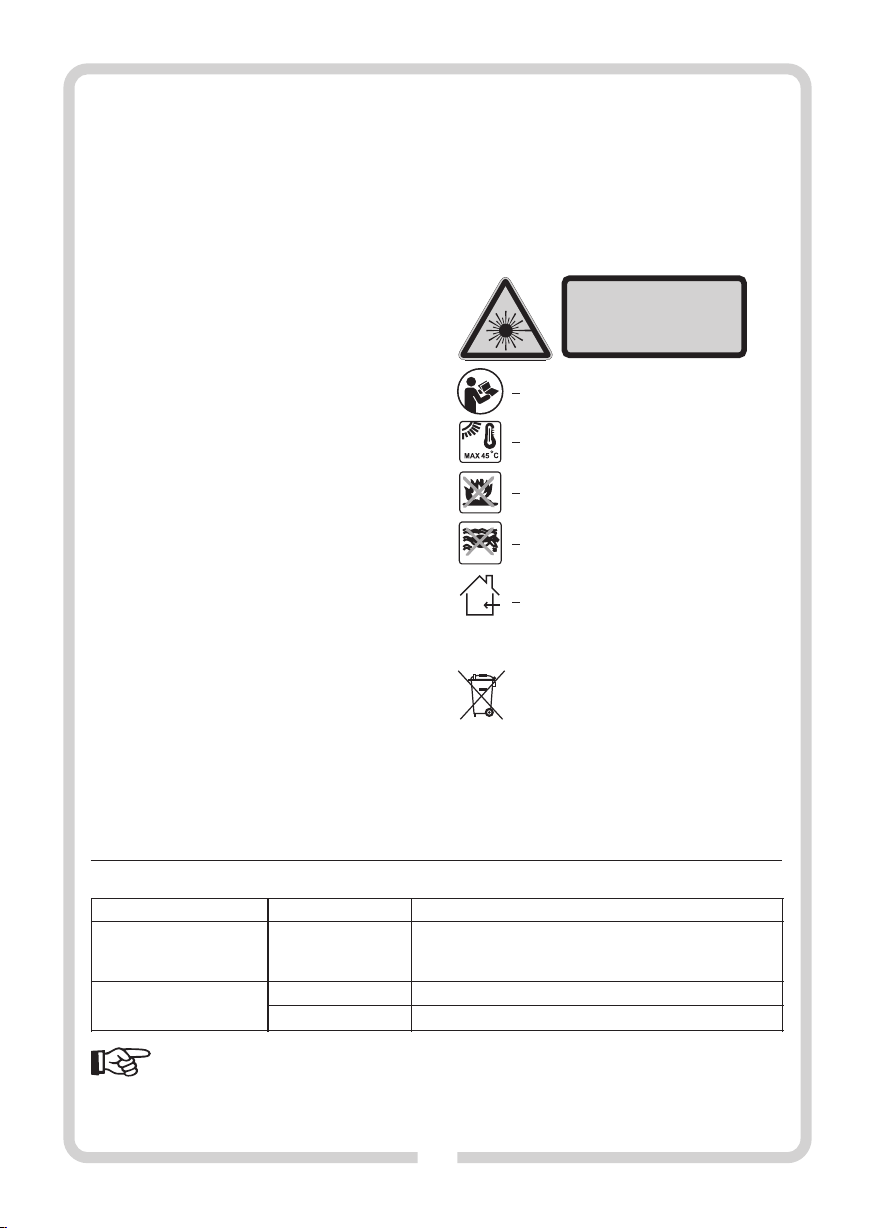

PICTOGRAMS:

Explanation of the icons located on the nominal plate and the information tags:

and foot. Tighten if necessary. After work, it is recommended to blow over the ventilation holes and the blade mount with compressed air. This will prevent damage to bearings, remove dust blocking the supply of engine cooling air. Clean the housing with a clean, damp cloth and a small amount of soap, then wipe dry. Do not use any cleaning agents or solvents; they can damage parts of the device made of plastic. Make sure that no water penetrates inside the device. The charger may be cleaned exclusively with use of a dry cloth. Visible dirt in the laser beam outlet should be carefully removed with a cotton swab using a glass cleaning fluids.

TRANSPORTATION:

Store and transport the tool in its transport box to protect it against humidity, dust penetration and small objects; remember to protect its ventilation openings. Small objects after getting into the casing can result in damage to the motor. If the battery is removed for transport or storage, make sure the contacts will not short circuit. Remove metal items such as screws, nails, clasps, loose bits, wires, or metal filings from the case or transport container or

PROTECTION OF THE ENVIRONMENT:

otherwise prevent them from touching the battery.

MANUFACTURER:

PROFIX Co.Ltd., 34 Marywilska Street, 03-228 Warsaw, POLAND.

This appliance is in conformity with national and European standards as well as with general safety guidelines.

NOTE: In case of technical issues, contact an authorised technical service. Any repairs are allowed to be carried out exclusively by qualified staff with use of original spare parts.

Each household may contribute to the recovery and reuse (recycling) of old machinery and equipment. Both in Poland and Europe a system for recovery of used equipment either exists or is being created. The system obliges all organizations that sell such equipment to collect the used machinery and appliances. Moreover, general purpose collecting points for such equipment are available.

TROUBLESHOOTING GUIDE:

PROBLEM POSSIBLE CAUSE REMEDY

The jigsaw does not work.

Irregularities of the motor operation.

No power voltage, damaged motor or the power trigger.

Battery low. Recharge the battery.

Worn carbon brushes of the motor.

Check the battery status, recharge or replace with a new one when necessary. When the problem persists hand over the tool for repair at a service workshop. Please refer to the warranty sheet for addresses of authorized workshops.

Have the brushes replaced at a service workshop.

LASER RADIATION

DO NOT LOOK INTO THE BEAM

CLASS 2 LASER DEVICE

λ: 650 nm P≤ 1 mW

EN 60825-1:2014

«Read this instruction before switching on the power supply and starting the work.»

«»Protect the battery against heat, e. g., against continuous intense sunlight.

« »Never dispose of batteries in fire.

« »Never dispose of batteries in water.

« »For indoor use only.

NOTE: The symbol nearby denotes that old equipment must never be thrown away together with other waste (with the penalty of a fine). Hazardous components of electronic equipment may adversely affect the natural environment and human health.

The policy of the PROFIX company consists in permanent improvements of the offered products and therefore the company reserves the right to make amendments to the product specification without a prior notice. The images included into the operation manual are only of the exemplary nature and may slightly differ from actual appearance of the device purchased. This instruction manual is protected by copyright. Copying it without the written consent of PROFIX Co. Ltd. is prohibited.

Page 11

INSTRUKCJA OBSŁUGI

WYRZYNARKA AKUMULATOROWA TJR50

Instrukcja oryginalna

PRZED PRZYSTĄPIENIEM DO UŻYTKOWANIA NALEŻY ZAPOZNAĆ SIĘ Z NINIEJSZĄ INSTRUKCJĄ. Zachowaj instrukcję do ewentualnego prz yszłego wykorzystania. OS TR ZE ŻEN IE ! N al eż y p rz ecz yt ać ws zy st kie ostrzeżenia dotyczące bezpieczeństwa użytkowania oznaczone symbolem i wszystkie wsk azówki dotyczące bezpieczeństwa użytkowania.

Nieprzestrzeganie podanych niżej ostrzeżeń dotyczących bezpieczeństwa i wskazówek dotyczących bezpieczeństwa może być przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń.

Za chow aj w szy stki e o strz eże nia i w ska zówk i do tycz ące bezpieczeństwa, aby móc skorzystać z nich w przyszłości.

W podanych niżej ostrzeżeniach wyrażenie „elektronarzędzie” oznacza ele ktron arzę dzie zasi lane z sie ci (z p rzew odem zasi lając ym) lub elektronarzędzie zasilane z akumulatora (bezprzewodowe).

OS TR ZE ŻE NI E! Og ól ne o st rz eż en ia d ot yc zą ce bezpieczeństwa użytkowania narzędzia.

Bezpieczeństwo w miejscu pracy:

a) W m iejscu prac y nale ży utr zymywa ć porz ądek i d obre

oświetlenie. Nieporządek i złe oświetlenie przyczynia się do wypadków.

b) Nie należy używać elektronarzędzia w środowiskach wybu-

chowych, tworzonych przez łatwo palne ciecze, gazy lub pyły.

Elektronarzędzie wytwarza iskry, które mogą zapalić pył lub opary.

c) Nie należy dopuszczać dzieci i obserwatorów do miejsc, w

których używa się elektronarzędzi. Rozproszenie uwagi może

spowodować utratę kontroli nad elektronarzędziem.

OS TR ZE ŻE NI E! O gó ln e o st rz eż en ia do ty cz ące

bezpieczeństwa użytkowania narzędzia.

Bezpieczeństwo elektryczne:

a) Wtyczki elektronarzędzi muszą pasować do gniazdek. Nigdy w

żaden sposób nie należy przerabiać wtyczki. Nie należy używać żadnych przedłużaczy w przypadku elektronarzędzi mając ych przewód z żyłą uziemienia ochronnego. Brak przeróbek we

wtyczkach i gniazdkach wtyczkowych zmniejsza ryzyko porażenia prądem elektrycznym.

b) Nale ży uni kać d otyka nia po wierzc hni uz iemio nych lu b

zwartych z masą, t akich jak rur y, o grzewacze, grzejniki centralnego ogrzewania i chłodziarki. W przypadku dotknięcia

części uziemionych lub zwart ych z ma są, wzrasta ryzyko porażenia prądem elektrycznym.

c) Nie należy narażać elektronarzędzi na działanie deszczu lub

war unkó w wil gotn ych. W prz ypa dku p rze dost ania się do

elektronarzędzia wody, wzrasta ryzyko porażenia prądem elektrycznym.

d) Nie należy nadwerężać przewodów przyłączeniowych. Nigdy

ni e n al eży u ży wać pr ze wod u p rz ył ącz en iow ego d o przenoszenia, ciągnięcia elektronar zędzia lub wyciągania wtyczki z gniazdka. Należy trzymać przewód przyłączeniowy z dale ka od źróde ł ciep ła, ol ejów, os trych krawęd zi lub ruchomych części. Uszkodzone lub zaplątane przewody przyłączeniowe

zwiększają ryzyko porażenia prądem elektrycznym.

e) W przypadku, gdy elektronarzędzie używa się na wolnym

powie trzu, przewod y przy łączeni owe nal eży pr zedłuża ć

prz edłu żacz ami prz ezna czony mi d o pr acy na woln ym powietrzu. Używanie przedłużacza przeznaczonego do pracy na wolnym

powietrzu zmniejsza ryzyko porażenia prądem elektrycznym.

f) Zal eca się p odłączeni e urządze nia do sieci e lektryczn ej

wyposażonej w w yłącznik różnicowo-prądowy (RCD) o prądzie wyłączenia 30mA lub mniejszym.

g) W przypadku, gdy używanie elektronarzędzia w środowisku

wilgotnym jest nieuniknione, jako ochronę przed napięciem zasilania należy stosować urządzenie różnicowoprądowe (RCD).

Zastosowanie RCD zmniejsza ryzyko porażania prądem elektrycznym.

OS TR ZE ŻE NI E! Og ól ne os tr ze że ni a d ot yc zą ce bezpieczeństwa użytkowania narzędzia.

Bezpieczeństwo osobiste:

Niniejszy sprzęt nie jest przeznaczony do użytkowania przez

osoby (w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub psychicznej, lub osoby nie mające doświadczenia lub znajomości sprzętu, chyba że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazanej przez osoby odpowiadające za ich bezpieczeństwo.

b) Nal eży b yć pr zewid ując ym, o bserw ować co si ę rob i i

zachowywać rozsądek podczas używania elektronarzędzia. Nie należy używać elektronarzędzia, gdy jest się zmęczonym lub pod wpływem narkotyków, alkoholu lub lekarstw. Chwila

nieuwagi podczas pracy elektronarzędziem może spowodować poważne osobiste obrażenia.

c) Należ y stosować wyposaż enie ochro nne. Należy zawsze

zakładać okulary ochronne. Używanie w odpowiednich warunkach

wyposażenia ochronnego, takiego jak ma ska przeciwpyłowa, obuwie antyp oślizgowe, ka sk lub o chronniki słuchu, zm niejszy o sobiste obrażenia.

d) Na le ż y u ni k ać ni ez a mi er zo ne go r oz ru ch u. P rz ed

przyłączeniem do źródła zasilania i/lub przed podłączeniem akumulatora oraz zanim podniesie się lub przeniesie się narzędzie należy upewnić się, że wyłącznik elektronarzędzia jest w pozycji wyłączony. Przenoszenie elektronarzędzia z palcem na

wyłączniku lub przyłączenie elektronarzędzia do sieci zasilającej przy załączonym wyłączniku może być przyczyną wypadku.

e) Przed uruc homie niem e lektr onarz ędzia nal eży u sunąć

wszystkie klucze. Pozostawienie klucza w obracającej się c zęści

elektronarzędzia może spowodować osobiste obrażenia.

f) Nie należy wychylać się za daleko. Należy cały czas stać pewnie i

za chow ać r ówno wagę . Um ożl iwi to lep szą kon trol ę na d

elektronarzędziem w sytuacjach nieprzewidywalnych.

g) Należy odpowiednio się ubierać. Nie należy nosić luźnego

ubrania ani biżuterii. Należy utrzymywać swoje włosy, i rękawiczki z dala od części ruchomych. Luźne ubrania, biżuteria

lub długie włosy mogą zostać zaczepione przez części ruchome.

h) Je żeli ur ządz eni a są prz yst osow ane do prz yłą czen ia

zewnętrzne go odciągu pyłu i p ochłaniacza py łu, należy upewnić się, że są one prz yłączone i prawidłowo użyte. Użycie

pochłaniaczy pyłu może zredukować zagrożenia zależne od zapylenia.

ubranie

i) Nie pozwól, aby umiejętności uzyskane dzięki częstemu

korzystaniu z elektronarzędzia pozwoliły Ci poczuć się pewnym siebie i zignorować zasady bezpieczeństwa. Nieostrożne działanie

Page 12

może spowodować poważne obrażenia w ułamku sekundy.

OST RZE ŻENI E! Ogó lne ost rzeż eni a do tycz ące bezpieczeństwa użytkowania narzędzia.

Użytkowanie i troska o elektronarzędzie:

a) Nie należy elektronarzędzia przeciążać. Należy stosować

elektronarzędzie o mocy odpowiedniej do w ykonywanej pra cy. W łaśc iwe e lekt rona rzęd zie u możl iwi prac ę lep szą i

bezpieczniejszą przy obciążeniu, na jakie zostało zaprojektowane.

b) Nie należy uży wać elektronarzędzia, jeżeli łącznik go nie

załącza i nie w yłącza. Każde elektronarzędzie, którego nie można

załączać lub wyłączać łącznikiem, jest niebezpieczne i musi zostać naprawione.

c) Należy odłączać wtyczkę ze źródła zasilania elektronarzędzia

i/lub odłąc zyć a kumulator przed wyko naniem każde j nastaw y, wymi any częś ci lub magazy nowaniem. Takie

za po bi eg aw cz e ś ro dk i b ez pi ec ze ńs tw a red uk uj ą ry zy ko przypadkowego rozruchu elektronarzędzia.

d) Nieużywane elektronarzędzie należy przechowywać poza

za si ęg ie m d zi ec i i n ie na le ży po zw al ać os ob om nieza znajom ionym z elek tronarz ędziem lub niniej szą instrukcją na używanie elektronarzędzia. Elektronarzędzia są

niebezpieczne w rękach nieprzeszkolonych użytkowników.

e) Elektronarzędzia należy konserwować. Należy sprawdzać

współosiowoś ć lub zak leszczenie się części r uchomych, pęknięcia części i wszystkie inne czynniki, które mogą mieć wpływ na pra cę elektron arzędzia. J eżeli stwie rdzi się usz kodzen ia, n ależy elek trona rzędz ie pr zed u życiem naprawić. Przyczyną wielu wypadków jest niefachow y sposób

konserwacji elektronarzędzia.

f) Narzędzia tnące powinny być ostre i czyste. Odpowiednie

utr zymy wanie o stry ch kra wędz i nar zędzi tnąc ych z mnie jsza prawdopodobieństwo zakleszczenia i ułatwia obsługę.

g) Elek tronarzędzi e, wypo sażenie, narzędzia r obocze it p.

należy stosować zgodnie z niniejszą instrukcją, biorąc pod uwagę warunki pracy i rodzaj pracy do wykonania. Używanie

elektronarzędzia w sposób, do jakiego nie jest przewidziane, może spowodować niebezpieczne sytuacje.

h) W niskich temperaturach, lub po dłuższym okresie nie

użytkowania, zalecane jest włączenie elektronarzędzia bez obci ążenia na okres kilku minu t w c elu wł aściweg o rozprowadzenia smaru w mechanizmie napędu.

i) Do czyszczenia elektronarzędzi stosować miękką, wilgotną

(nie mokra) szmatkę i mydło. Nie sto sować benz yny, rozpuszczalników i innych środków mogących uszkodzić urządzenie.

j) Elektronarzędzie należy przechowywać/ transportować po

upewnieniu się, że wszystkie jego elementy ruchome są zablokowane i zabezpieczone przed odblok owaniem za pomocą oryginalnych elementów do tego przeznaczonych.

k) Elektronarzędzie należy przechowy wać w miejscu suchym,

zabezpieczone przed kurzem i wnikaniem wilgoci.

l) Transportowanie elektronarzędzia powinno odbywać się w

op akow ani u o ryg ina lny m, z abe zpi ecz ają cym pr zed uszkodzeniami mechanicznymi.

m) Uchwyty i powierzchnie chwytne należy utrzymywać czyste i

wolne od oleju i smaru. Śliskie uchwyty i powierzchnie chwytne nie

pozw alają na b ezpie czne trzy manie i kont rolę n arzęd zia w nieoczekiwanych sytuacjach.

OS TRZE ŻEN IE! Og óln e os trz eże nia dot ycz ące bezpieczeństwa użytkowania narzędzia.

Naprawa:

Na p ra wy g wa ra nc y jn e i po gw ar a nc yj ne s wo ic h

elektronarzędzi w ykonuje Serwis PROFIX, co gwarantuje najwyższą jakość napraw oraz stosowanie or yginalnych części zamiennych.

OSTRZEŻENIE!

Podczas pracy narzędziem elektr ycznym zaleca się zawsze przestrzegać podstawowych zasad bezpieczeństwa pracy, w celu uniknięcia wybuchu pożaru, porażenia prądem elektrycznym lub obrażenia mechanicznego.

OSTR ZEŻEN IE! W YRZYN ARKA , szczeg ólne w skazówki dotycz ące be zpieczne go użytkowania urządzenia:

a) Podczas wykonywania prac, prz y których narzędzie robocze

mog łoby nat rafi ć na ukr yte prz ewody ele ktr yczne , elektronarzędzie należy trzymać za izolowane powierzchnie rękojeści. Kontakt z przewodem sieci zasilającej może spowodować

przekazanie napięcia na części metalowe elektronarzędzia, co mogłoby spowodować porażenie prądem elektrycznym.

b) Należy uży wać odpowiednich przyrządów poszukiwawczych

w celu lok alizacji ukrytych przewodów zasilając ych, lub poprosić o pomoc administrację obiektu. Kontakt z przewodami

znajdującymi się pod napięciem może doprowadzić do powstania pożaru i porażenia elektrycznego. Uszkodzenie przewodu gazowego moż e d oprow adz ić d o wy buc hu. W nik nięc ie d o pr zew odu wodociągowego powoduje szkody rzeczowe.

c) Nie należy obrabiać materiału zawierającego azbest. Azbest

powoduje chorobę nowotworową.

d) Miejsce pracy należy utrzymywać w czystości. Mieszanki

materiałów są szczególnie niebezpieczne. Pył z metalu lekkiego może się zapalić lub wybuchnąć.

e) Należy zabezpieczyć obrabiany przedmiot. Upewnić się, czy

wszystkie zaciski mocujące są ściśnięte i zweryfikować, ażeby nie było prze sadneg o luzu . Zamoc owanie obrabi anego przed miotu w urządzeniu mocującym lub imadle jest bezpieczniejsze niż trzymanie go w ręku.

f) ochronniki

Należy zawsze zakładać okulary ochronne i

słuchu Stosuj, kiedy jest to konieczne, odpowiednie środki

ochrony osobistej:

- maskę ochronną w celu zmniejszenia zagrożenia wdychania szkodliwego pyłu,

- rękawice ochronne, kiedy brzeszczot jest w ruchu i manipuluje się chropowatym materiałem.

g) Należy uważać, by stopa regulowana (10) podczas cięcia była

dokładnie zamocowana. Zablokowany brzeszczot może się złamać lub doprowadzić do odrzutu.

AKUM ULATORO WA

Page 13

h) Należy używać jedynie nieuszkodzonych brzeszczotów bez

zarzutu. Skrzy wione lub tępe brzeszczoty mogą się złamać lub

spowodować siłę zwrotną.

i) Elektronarzędzie uruchomić przed zetknięciem brzeszczotu

z materiałem. W przeciwnym wypadku istnieje niebezpieczeństwo

odrzutu, gdy użyte narzędzie zablokuje się w obrabianym przedmiocie.

j) Należy trzymać ręce z daleka od zakresu cięcia. Nie wsuwać

ich pod obrabiany przedmiot. Przy kontakcie z brzeszczotem

istnieje niebezpieczeństwo zranienia się.

k) Po zakończeniu pracy należy w yłączyć elektronarzędzie.

Brzeszczot można wyprowadzić z obrabianego materiału wtedy, gdy znajduje się on w bezruchu. W ten sposób uniknie się

odrzutu i można odłożyć bezpiecznie elektronarzędzie.

l) Należy odłączać maszynę od akumulatora podczas przerwy

w p rac y, pod czas wym iany brz eszcz otów, remo ntu, czyszczenia lub regulacji.

urządzeniem wyposażonym we

m) Wyrzynarka

wskaźnik laserowy, z laserem klasy 2 wg 1:2014

laserowego i kierować promienia lasera bezpośrednio w oczy ludziom oraz zwierzętom. Spojrzenie w promień emitowany przez

laser kla sy 2 nie jest szkodliwe, jeżeli nie trwa dłużej niż 0,25 s. Odruch zamykania powiek na ogół stanowi wystarczającą ochronę. Użycie przyrządów optycznych, na przykład okularów, lornetek nie powoduje zwiększenia ryzyka uszkodzenia oczu.

O ST R Z EŻ E NI E ! akumulatorów i ładowarek

a) Należy używać tylko akumulatorów zgodnych ze specyfikacją

pod aną prze z pro duce nta. W pr zypa dku użyc ia i nnych

aku mula torów moż e wy stą pić pękn ięc ie i rozp adni ęcie się akumulatora, uszkodzenie ciała lub pożar.

b) U WAGA: W p rzy padk u us zkodz enia i n iewł aści wego

użytkowania akumulatora może dojść do w ydzielenia się gazów w ybuchowych. Akumulator należy zawsze utrzymywać z dala od źródła ognia oraz zapewnić odpowiednią wentylację podczas ładowania. Nie wolno pozostawić go na

dłuższy czas w środowisku, w którym panuje wysoka temperatura (w miejscach nasłonecznionych, w pobliżu grzejników lub gdziekolwiek tam, gdzie temperatura przekracza 40 stopni).

c) Ładowanie akumulatora powinno odbywać się w zakresie

temperatur 15-25 °C.

d) Ł adować należy wyłą cznie ładowar ką zal ecaną przez

wytwórcę. Użycie ładowarki przeznaczonej do ładowania innego

typu baterii akumulatorów stwarza ryzyko powstania pożaru.

e) Nie wystawiać akumulatora na działanie wody i wilgoci. f) Jeśl i zami erza się ł adować kolejn o wię cej ni ż jed en

akumulator, należy zrobić przerwę 30 minutową pomiędzy ładowaniami.

g) W żadnym wypadku nie należy otwierać akumulatora. h) W niekorzystnych warunkach z akumulatora może wydostać

się ciecz; należy unikać kontaktu z cieczą. Jeżeli przypadkowo nastąpi zetknięcie użytkownika z cieczą, miejsce zetknięcia należy przemyć wodą. Jeżeli ciecz trafi do oczu, dodatkowo należy szukać pomocy medycznej.

jest

EN60825-

. Nie wolno wpatrywać się w wiązkę światła

B ez p i ec z ne u ż y tk o wa n i e

–

Użytkowanie akumulatorów:

Wydostająca się z akumulatora ciecz może spowodować podrażnienia lub oparzenia.

i) W czasie, gdy bateria akumulatorów nie jest używana, należy

ją przechowywać z dala od metalowych przedmiotów takich, jak spinacze do papieru, monety, klucze, gwoździe, śruby, lub inne małe elementy metalowe, które mogą zewrzeć zaciski akumulatorów. Zwarcie zacisków akumulatora może spowodować

oparzenia lub pożar.

j) Nie wrzucać akumulatorów do ognia. k) Nie wolno ładować uszkodzonego akumulatora.

Akumulatory są przeznaczone do wielokrotnego ładowania, zawierają szkodliwy dla środowiska lit. Po zakończeniu okresu żywotności należy je zutylizować

Li-Ion

zgodnie z przepisami o ochronie środowiska naturalnego. W tym celu całkowicie w yczerpać akumulator, w yjąć z elektronarzędzia, zdać do punktu utylizacji akumulatorów lub zdać do sklepu, w którym dokonano zakupu.

a) Ł adować należy wył ącznie ładowa rką z alecaną przez

wytwórcę. Użycie ładowarki przeznaczonej do ładowania innego

typu baterii akumulatorów stwarza ryzyko powstania pożaru.

b) Nie wolno rozkręcać ładowarki. c) Ładowarka jest przeznaczona wyłącznie do pracy wewnątrz

pomieszczeń. Nie wolno jej narazić na działanie wody i wilgoci. d) Ładować tylko w zakresie temperatur 15-25 stopni. e) Nie wolno wkładać jakichkolwiek przedmiotów metalow ych

do ładowarki.

BUDOWA I PRZEZNACZENIE WYRZYNARKI:

Wyrzynarka akumulatorowa jest wyposażona w elektroniczny system regulacji prędkości działania. Możliwość regulacji prędkości oraz 4stopniowa regulacja posuwu brzeszczotu pozwala na opt ymalną skuteczność procesu cięcia. Wyrzynarka służy do wykonywania cięć i w ykrojów w drewnie i materiałach pochodnych, tworzywach sztucznych, metalu, płytach ceramicznych i gumie. Proces cięcia jest realizowany za pomocą odpowiedniego brzeszczotu, dostosowanego do obrabianego materiału. Urządzenie jest przystosowane do wykony wania cięć prostych i ukośnych, pod kątem do 45°. przemysłow ych o pr zeciętnej inte nsywności. Nie nad aje się d o długotrwałych robót w ciężkich warunkach.

Nie wolno wykorzysty wać narzędzia do wykonywania prac wymag ających z astosowania profesjonaln ego urządze nia.

Każde użycie w yrzynarki niezgodne z przeznaczeniem podanym wyżej jest zabronione i powoduje utratę gwarancji oraz brak odpowiedzialności producenta za powstałe w wyniku tego szkody. Jakiekolwiek modyfikacje urządzenia dokonane przez użytkownika zwalniają producenta z odpowiedzialności za uszkodzenia i szkody wyrządzone użytkownikowi i otoczeniu. Poprawn e użyt kowanie wyrzy narki dotycz y także konser wacji, składowania, transportu i napraw. Wyrzynarka może być naprawiana wyłącznie w punktach serwisowych

wyznaczonych przez producenta. Urządzenia akumulatorowe powinny być naprawiane tylko przez osoby uprawnione. Pomimo zgodnego z przeznaczeniem stosowania nie można całkowicie wyeliminować określonych czynników ryzyka resztkowego. Ze względu

Użytkowanie ładowarki:

Przeznacza się do robot domowych i

Page 14

na kons trukcję i budowę ma szyny mogą wystąpi ć następują ce niebezpieczeństwa:

- Dotknięcie brzeszczotu w trakcie pracy w nieosłonięt ym obrębie wyrzynarki;

- Oparzenie przy wymianie brzeszczotu. (Podczas prac y brzeszczot bardzo się rozgrzewa, żeby uniknąć oparzenia przy jego wymianie należy stosować rękawice ochronne);

- Odrz uceni e pr zedmio tu ob rabia nego lub częś ci pr zedmi otu obrabianego;

- Pęknięcie/złamanie brzeszczotu;

- Uszkodzenia słuchu w wypadku niestosowania koniecznej ochrony słuchu;

- Szkodliwe dla zdrowia emisje pyłów drzewnych w prz ypadku wykonywania prac w zamkniętych pomieszczeniach.

n Kompletacja

ź Wyrzynarka -1 szt. ź Prowadnica równoległa

Śruby mocujące

ź -2 szt. ź -1 szt.

Brzeszczot

ź Klucz imbusowy ź Instrukcja obsługi - 1 szt. ź Karta gwarancyjna - 1 szt.

n Elementy urządzenia

-1 szt.

prowadnicę równoległą

-1 szt.

Numera cja ele mentów urządze nia od nosi si ę do pr zedstaw ienia graficznego umieszczonego na stronach 2-3 instrukcji obsługi:

Rys.A: 1. Śruby mocujące prowadnicę

2. Osłona antykontaktowa

Wskaźnik laserowy

4. Przycisk wł/wył wskaźnika laserowego

5. Przycisk bezpieczeństwa

6. Włącznik

7. Rękojeść

Akumulator*

Przycisk blokady akumulatora*

10. Stopa regulowana (0 - 45 )

o o

11. Nakładka plastikowa

12. Przełącznik ruchu wahadłowego

13. Prowadnica równoległa

14. Brzeszczot

15.

wskaźnika poziomu naładowania baterii*

Przycisk

16.

Wskaźnik poziomu naładowania baterii*

17.

Ładowarka*

Rys.B 18. Uchwyt do brzeszczotów Rys.D: 19. Adapter

Rys.G: 20. Klucz imbusowy

21. Wkręt mocujący stopę

22. Skala kąta ukosu

* Opisany lub przedstawiony osprzęt nie należy do wyposażenia

st an da rd ow eg o. Kom pl et ny as or t ym en t w yp os aż en ia dodatkowego można znaleźć w naszym katalogu.

DANE TECHNICZNE:

MODEL TJR50

Napięcie zasilania 20 V d.c. Prędkość obrotowa bez obciążenia n = 0-2400/min Długość skoku 20 mm

Cięcie pod kątem 0 - 45

Maks. głębokość cięcia

drewno 50 mm stal 8 mm

klasa lasera

Wskaźnik laserowy

długość fal lasera 650 nm moc lasera 1mW

o o

> Waga (z akumulatorem) 2,2 kg Poziom ciśnienia akustycznego (LpA) 82 dB(A) Poziom mocy akustycznej (LwA) 93 dB(A) Tolerancja pomiaru K ,K

Wibracja wg EN 60745

LpA LwA

cięcie w drewnie a 5,658 m/s

cięcie w metalu a 5,459 m/s

h, B

h, M

Tolerancja pomiaru K Zalecane akumulatory Li-ion 20V

Zalecane ładowarki

3 dB(A)

1,5 m/s

TJ15AK (1,5Ah), TJ2AK (2Ah) TJ3LD(3-5h), TJ1LD (1h)

Podany p oziom drgań j est reprezentat ywny dla podstawow ych zastosowań elektronarzędzia. Jeżeli elektronarzędzie użyte zostanie do innych zastosowań lub z innymi narzędziami roboczymi, a także jeśli nie będzie wystarczająco konserwowane, poziom drgań może odbiegać od po dan ego . Po dan e p ow yże j p rzy czy ny mo gą s pow odo wać podwyższenie ekspozycji na drgania podczas całego czasu pracy.

Należy wprowadzić dodatkowe środki bezpieczeństwa, mające na celu ochronę operatora p rzed sku tkami ek spozycji na drgan ia, np.: Konserwacja elektronarzędzia i narzędzi roboczych, zabezpieczenie odpowiedniej temperatury rąk, ustalenie kolejności operacji roboczych.

Deklarowana całkowita wartość drgań i deklarowane wartości emisji hałasu zostały zmierzone zgodnie ze standardową metodą badawczą i mogą być wykorzystane do porównania jednego narzędzia z innym. Deklarowane wartości całkowite drgań i deklarowane wartości emisji hałasu można wykorzystać we wstępnej ocenie narażenia.

Ostrzeżenia:

Wibra cje i emisj a hał asu po dczas rzecz ywist ego uż ytkowan ia elektronarzędzia mogą różnić się od deklar owanych wartości w zależności od sposobu, w jaki narzędzia są używane, w szczególności od rodzaju obrabianego przedmiotu. Należy określić środki bezpieczeństwa w celu ochrony operatora, które opieraj ą się n a oszacowa niu naraż enia w rzeczyw istym st anie użytkowania (biorąc pod uwagę wszystkie części cyklu operacyjnego, takie jak czasy, w których narzędzie jest wyłączone i kiedy pracuje na biegu jałowym za wyjątkiem czasu wyzwalania).

PRZED PRZYSTĄPIENIEM DO PRACY:

Przed każdym użyciem należy skontrolować, czy ruchome części

1. urządzenia funkcjonują prawidłowo i nie są zablokowane nie są pęknięte lub uszkodzone co mogłoby mieć wpływ na prawidłowe funkcjonowanie urządzenia. Uszkodzone narzędzie należy przed użyciem oddać do naprawy.

2. W wypadku cięcia już obrabianego drewna uważać na ciała obce, np. gwoździe, wkręty itd.

Page 15

n Ładowanie akumulatora

UWAGA! Urządzenie dostarczane bez akumulatora i ładowarki. W zależności od potrzebowań można dokupić akumulator 1.5Ah TJ15AK lub

2.0Ah TJ2AK oraz odpowiednią ładowarkę TJ3LD (z czasem ładowania 35h) lub TJ1LD (z czasem ładowania 1h).

Stan naładowania akumulatora można sprawdzić naciskając przycisk wskaźnika poziomu naładowania baterii (16). Jedna świecąca dioda LED odpowiada niskiemu poziomu naładowania baterii, dwie świecące diody oznaczają poziom średni, a trzy świecące diody odpowiadają pełnemu naładowaniu

akumulatora. Przed użyciem należy w pełni naładować

akumulator.

Ładowarka TJ1LD

Dla pier wszego ładowania za pomocą ładowarki TJ1LD zaleca się ładowanie trwające minimum 1 godzine.

1. Wcisnąć przycisk blokady akumulatora (9) i wyjąć akumulator (8) z wyrzynarki (patrz rys. A).

2. Podłączyć akumulator (8) do ładowarki (17).

3. Podłączyć wtyczkę ładowarki do gniazdka sieciowego 220-240 V, 50 Hz.

Ładowarka TJ3LD

Dla pier wszego ładowania za pomocą ładowarki TJ3LD zaleca się ładowanie trwające minimum 5 godzin.

1. Wcisnąć przycisk blokady akumulatora (9) i wyjąć akumulator (8) z wyrzynarki (patrz rys. A).

2. Podłączyć akumulator (8) do ładowarki (17) (patrz rys. D).

3. Podłączyć wtyczkę adaptera do ładowarki.

4. Podłączyć adapter (19) do gniazdka sieciowego 110-240 V, 50-60Hz.

n Sygnalizacja ładowania baterii

Świecąca zielona dioda LED na ładowarce informuje o t ym, że ładowarka j est podłączo na do źród ła zasilani a. Po podłą czeniu akumulatora zapala się dioda czerwona, która informuje, że ładowanie jest w toku. Również o tym sygnalizują migające zielone diody LED akumulatora, pokazując aktualny poziom naładowania baterii. Gdy bateria będzie całkowicie naładowana czerwona dioda zgaśnie i zapali się dioda zielona.

Po zakończeniu ładowania odłącz ładowarkę z sieci i w yjmij akumulator.

UWAGA! Podczas ładowania akumulator może nieco się nagrzać, jest to sytuacja normalna.

Akumulator litowo-jonowy można doładować w dowolnej chwili, nie powodując tym s krócenia jego żywotnośc i. Przerwa nie procesu ładowania nie niesie za sobą ryzyka uszkodzenia ogniw akumulatora.

n Montaż brzeszczotu (patrz rys. B)

Do w yrzynarki mogą być stosowane wszelkie dostępne w handlu brzeszczoty z końcówką typu T (typ A wg katalogu Profix). Br zeszczoty oferowane przez producentów najczęściej w kompletach, w zależności od przeznaczenia, mogą różnić się wielkością i rodzajem uzębienia tnącego. Na opakowaniu kompletu brzeszczotów lub w załączonej ulotce producent zwykle informuje o przeznaczeniu poszczególnych ostrzy. Same brzeszczoty mogą być ponadto oznakowane kolorami, różnymi dla różnych materiałów przewidzianych do cięcia.

UWAGA! Przed montażem brzeszczotu i wszystkimi pracami kon ser wac yj nymi na leż y od łąc zyć aku mul ato r od urządzenia.

Przy montażu brzeszczotu należy nosić rękawice ochronne. Przy dotknięciu brzeszczotu istnieje niebezpieczeństwo zranienia się.

Specjalny uchwyt (18) zapewnia szybki montaż brzeszczotu.

ź Odciągnąć kółko uchwytu (18) w kierunku str załki (rys. B)

rowek mocujący był równoległy do podłużnej osi wyrzynarki

ź Włożyć wybrany brzeszczot ( 14), uzębien iem skierowany na

tak żeby

zewnątrz, do oporu w rowek uchwytu (18). Puścić kółko uchwytu, który automatycznie zablokuje brzeszczot .

UWAGA! Należy skontrolować, czy brzeszczot jest dobrze osa dzo ny. Lu źny b rze szcz ot m oże wyp aść i zra nić obsługującego.

ź W celu zwolnienia brzeszczotu należy odciągnąć kółko uchwytu (18)

w kierunku strzałki i wyjąć brzeszczot.

UWAGA: Nie ruszaj używanego przed chwilą brzeszczotu, może być jeszcze gorący i spowodować uraz. Stosuj rękawice ochronne.

n Nakładka na stopę

Urządzenie jest wyposażone w plastikową nakładkę na stopę (11), która zapobiega zarysowaniom ciętej powierzchni. Jeśli w czasie prac y nakładka ulegnie uszkodzeniu należy ją wymienić na nową.

OBSŁUGA:

n Włączanie/wyłączanie

Aby wł ączyć elek tronarzędzie najpierw należy wcisnąć p rzycisk bezpieczeństwa (5) z lewej lub prawej strony uchwytu (7) a następnie nacisnąć włącznik (6). Włącznik (6) posiada płynną regulację prędkości obrotowej. Pozwala to na dobranie prędkości cięcia, która zależy od rodzaju obrabianego materiału oraz warunków pracy i może zostać optymalnie dobrana drogą praktycznych prób. Prędkość obrotowa będzie się zwiększała wraz z głębokością wciśnięcia włącznika. Aby wyłączyć wyrzynarkę należy zwolnić włącznik (6).

n Regulacja ruchu wahadłowego

Na korpusie pilarki, po lewej stronie znajduje się przełącznik regulacji pomocniczego ruchu wahadłowego (12) głowicy wyrzynarki (funkcja podcinanie). To dodatkowe udogodnienie pozwala na optymalizację przebiegu procesu pracy, przy obróbce określonego materiału. Ruch wahadłowy może być nastawiany przełącznikiem (12) w czterech zakresach. Przełączanie może następować przy pracującym urządzeniu: Stopień 0 - Oscylacja wyłączona Stopień 1 - Mała wielkość oscylacji Stopień 2 - Średnia wielkość oscylacji Stopień 3 - Duża wielkość oscylacji

Zaleca się:

źZakres osc ylacji wahadłowej wybierać tym mniejszy, wzgl. w ogóle

wyłączyć, im gładsza powinna być krawędź cięta.

źPodczas obróbki cienkich materiałów jak np. blachy w ogóle wyłączyć

ruch wahadłowy.

źW t wardych materiałach jak np. stal pracować z niewielkim ruchem

wahadłowym.

źW miękkich materiałach i podczas piłowania zgodnie z kierunkiem

włókien pracować z maksymalnym ruchem wahadłowym.

źPrzy stosowaniu brzeszczotu typu nożowego, zaleca się wyłączyć ruch

wahadłowy.

Optymalne parametry pracy można dobrać jedynie w drodze praktycz-

Page 16

nych prób. Przy cięciu metalu zaleca się stosowanie wzdłuż linii cięcia odpowiedniego czynnika chłodząco-smarującego.

n Osłona antykontaktowa

Umieszczona na obudowie osłona ant ykontaktowa (2) zapobiega niezamierzonemu dotykowi brzeszczotu podczas procesu pracy i nie wolno jej usunąć.

n Cięcie równoległe (patrz rys. C)

Zwolnić śruby mocujące (1) i wsunąć prowadnicę równoległą (13) przez uchwyty w stopce (10). Nastawić wymaganą szerokość cięcia za pomocą skali na zewnętrznej stronie prowadnicy. Dokręcić śruby mocujące i wykonać cięcie.

n Wycinanie

Za pomocą wiertarki wywiercić 10 mm otwór w wycinanym obszarze. Wprowadzić brzeszczot wyrzynarki w otwór i rozpocząć wycinanie.

Cięcie wgłębne (patrz rys. E-F)

UWAGA: W procesie cięcia wgłębnego można obrabiać tylko miękkie materiały jak drewno, płyty gipsowe lub podobne! W celu cięcia wgłębnego należy używać tylko krótkich

brzeszczotów. Cięcie wgłębne możliwe jest tylko z kątem ukosu o 0°.

Osadzić elektronarzędzie przednią krawędzią stopy (10) na obrabiany przedmiot i włączyć. Przy elektronarzędziach ze sterowaniem ilości skoków należy wybrać maksymalną ilość skoków. Przycisnąć mocno elektronarzędzie do obrabianego przedmiotu i doprowadzić do wolnego zagłębienia się brzeszczotu w obrabiany przedmiot. Skoro tylko stopa (10) leży całą powierzchnią na obrabianym przedmiocie, ciąć dalej wzdłuż użyczonej linii cięcia.

n Cięcie pod kątem (patrz rys. G)

Wyrzynarka zapewnia także możliwość cięcia pod kątem, w zakresie 0 -

45 zarówno w lewo jak i w prawo.

UWAGA! Przed zmianą kąta ustawienia stopy wyrzynarki (10) należy odłączyć akumulator od urządzenia.

Stopa wyrzy narki (1 0) jest ustawion a fabryc znie w położen iu środkowym (0°). Na potrzeby przecinania ukośnego należy poluzować wkręt (21) na płytce stopy wyrzynarki (10) za pomocą klucza imbusowego (20). Po lekkim przesunięciu stopy do tyłu można ją ustawić pod kątem, w podanym wyżej zakresie, posługując się skalą (22). Po odpowiednim ustawieniu stopy, należy przesunąć stopę do przodu i dokręcić wkręt kluczem imbusowym.

UWAGA! Należy skontrolować, czy stopa wyrzynarki jest dobrze unieruchomiona. Ruchoma, poluzowana stopa może stać się przyczyną wypadku podczas pracy.

Po zakończeniu regulacji ustawienia stopy należy klucz imbusowy umieścić w gnieździe znajdującym się przy przewodzie zasilającym.

n Wskaźnik laserowy

Wskaźnik laserowy pokazuje linię cięcia. Na powierzchni obrabianego przedmiotu należy zaznaczyć wymagany pr zebieg cięcia, a podczas cięcia prowadzić linię laserową wzdłuż linii zaznaczonej. W celu włączenia lub wyłączenia wskaźnika la serowego należy przycisnąć włącznik/wyłącznik (4) . Sprawd zić pr zed rozp oczęciem piłowa nia, cz y lini a cięc ia jest prawidłowo pokazywana. Wskaźnik laserowy może się przestawić z powodu wibracji podczas intensywnego użytkowania elektronarzędzia.

UWAGA: Po każdym procesie piłowania należy wskaźnik laserowy

wyłączyć.

n Wskazówki

Podstawowe zasady prawidłowego posługiwania się wyrzynarką:

- nal eży przecinać materiał stosując um iarkowany nacisk , nie dopuszczać do nadmiernego obciążenia wyrzynarki;

- nadmierny docisk wyrzynarki może spowodować zwolnienie lub przerwanie ruchu posuwisto-zwrotnego, co prowadzi do zwolnienia lub przerwania procesu cięcia;

- przy cięciu, stopa pilarki całą powierzchnią powinna przylegać do materiału obrabianego;

- wycinanie otworu kształtowego w twardych materiałach, należy popr zedzić w ywie rceniem o tworu, u możliw iające go wsu nięcie brzeszczotu. W przeciwnym wypadku istnieje niebezpieczeństwo odrzutu i złamania brzeszczotu;

- przy cięciu linii tworzących ostr y kąt lub połączonych łukiem o małym promieniu, należy stosować najlepiej wąskie brzeszczoty i wyłączyć wspomagający ruch wahliwy głowicy;

- stosowanie prowadnicy ułatwia utrzymanie linii cięcia.

PRZECHOWYWANIE I KONSERWACJA:

Maszynę należy przechowywać w miejscu niedostępnym dla dzieci, utrzymywać w stanie czystości, chronić przed wilgocią i zapyleniem. Warunki przechowywania powinny wykluczać możliwość uszkodzeń mechanicznych oraz wpływ czynników atmosferycznych. Zasadniczo w yrzynarka nie wymaga specjalnej obsługi i konserwacji. Jednak okresowe naolejenie rolki prowadzącej brzeszczot zapewni jej dłuższą trwałość. Należy regularnie kontrolować stan wkrętów mocujących korpus i stopę wyrzynarki. W razie potrzeby dokręcić. Po pracy zaleca się przedmuchanie sprężonym powietrzem otworów wentylacyjnych i uchwytu brzeszczotu. Zapobiegnie to uszkodzeniom łożysk, usunie pył blokujący dopływ powietrza chłodzącego silnik. Korpus należy czyścić przy pomocy czystej, wilgotnej ściereczki z niewielką ilością mydła, wycierając następnie do sucha. Nie używać żadnych środków czyszczących ani rozpuszczalników; mogą one uszkodzić części urządzenia wykonane z tworzywa sztucznego. Należy uważać, aby do wnętrza urządzenia nie dostała się woda. Ładowarkę należy czyścić tylko przy użyciu suchej szmatki. Widoczne zanieczyszczenia w otworze w yjściowym wiązki laserowej ostrożnie usunąć patyczkiem z wacikiem, wykorzystując płyny do czyszczenia szkła.

TRANSPORT:

Wyrzynarkę transportować i składować w opakowaniu, chroniąc ym przed wilgocią, wnikaniem pyłu i drobnych obiektów, zwłaszcza należy zabezpieczyć otwory wentylacyjne. Drobne elementy, które dostaną się wewnątrz obudowy mogą uszkodzić silnik. W przypadku wyjęcia akumulatora z urządzenia na czas transportu lub magazynowania należy się upewnić, że nie dojdzie do zwarcia styków akum ulatora. Z wa lizki, skrz ynki n arzędzi owej l ub poj emnika transportowego należy usunąć części metalowe, jak np. wkręt y, gwoździe, klamry, porozrzucane bity, druty lub opiłki metalowe lub w inny sposób zapobiec zetknięciu się tych elementów z akumulatorem.

PRODUCENT:

PROFIX Sp z o.o., ul. Marywilska 34, 03-228 Warszawa

Page 17

Niniejsze urządzenie jest zgodne z normami krajowymi i europejskimi, oraz z wytycznymi bezpieczeństwa.

UWAGA! W razie problemów technicznych prosimy kontaktować się z uprawnionym serwisem. Wszelkie naprawy muszą być przeprowadzane przez wykwalifikowany personel, używając oryginalnych części zamiennych.

PIKTOGRAMY:

Objaśnienia ikonek znajdujących się na tabliczce znamionowej i naklejkach informacyjnych na urządzeniu:

PROMIENIOWANIE LASEROWE

NIE WPATRYWAĆ SIĘ W WIĄZKĘ

URZĄDZENIE LASEROWE KLASY 2

λ: 650 nm P≤ 1 mW

EN 60825-1:2014

«Przed uruchomieniem przeczytać instrukcję obsługi»

«Akumulator należy chronić przed wysokimi temperaturami, np. przed stałym nasłonecznieniem.»

« »Nie wrzucać akumulatorów do ognia.

« »Nie wrzucać akumulatorów do wody.

« »Wyłącznie do użytku wewnątrz pomieszczeń.

OCHRONA ŚRODOWISKA:

UWAGA: Przedstawiony symbol oznacza zakaz umieszczania zużytego sprzętu łącznie z innymi odpadami (z zagrożeniem karą grzywny). Składniki

niebezpieczne znajdujące się w sprzęcie elektrycznym i elektronicznym wpływają negatywnie na środowisko naturalne i zdrowie ludzi.

Gospodarstwo domowe powinno przyczyniać się do odzysku i ponownego użycia(recyklingu) zużytego sprzętu. W Polsce i w Europietworzony jest lub już istnieje system zbierania zużytego sprzętu, w ramach którego wszystkie punkty sprzedaży ww. sprzętu mają obowiązek

przyjmować zużyty sprzęt. Ponadto istnieją punkty zbiórki ww. sprzętu.

TYPOWE USTERKI I ICH USUWANIE:

PROBLEM MOŻLIWA PRZYCZYNA ROZWIĄZANIE PROBLEMU

stan baterii, w razie potrzeby doładować lub wymienić na nową

Wyrzynarka nie działa.

Zakłócenia w pracy silnika.

Brak zasilania, uszkodzenie silnika lub włącznika.

Rozładowana bateria. Doładować baterię. Zużyte szczotki węglowe.

Sprawdzić . Jeżeli elektronarzędzie nadal nie działa, należy je wysłać do serwisu naprawczego na adres podany w karcie gwarancyjnej.

Wymienić szczotki węglowe w serwisie naprawczym.

Polityka firmy PROFIX jest polityką stałego udoskonalania swoich produktów i dlatego firma rezerwuje sobie prawo zmiany specyfikacji wyrobu bez uprzedniego zawiadamiania. Obrazki, podane w instrukcji obsługi, są przykładowe i mogą się nieznacznie różnić od rzeczywistego wyglądu zakupionego urządzenia. Niniejsza instrukcja jest chroniona prawem autorskim. Kopiowanie/ powielanie jej bez pisemnej zgody firmy Profix Sp. z o.o. jest zabronione.

Page 18

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

АККУМУЛЯТОРНЫЙ ЛОБЗИК TJR50

Перевод оригинальной инструкции

ПЕРЕД НАЧАЛ ОМ ЭКСП ЛУАТАЦИ И НЕОБХ ОДИМО ОЗНАКОМИТЬСЯ С НАСТОЯЩЕЙ ИНСТРУКЦИЕЙ. Хранить инструкцию для возможного применения в будущем. ПРЕДУПРЕЖДЕНИЕ! Необходимо ознакомиться со вс ем и пр ед уп ре жде ни ям и, к ас аю щим ис я безопасности при эксплуатации, обозначенными символом и всеми указаниями по технике безопасности.

Несоб людение у казанных ниже предупр еждений, касающ ихся безопасности и указаний по технике безопасности может привести к поражению электрическим током, пожару и/или серьёзным травмам тела.

Необх одимо хранит ь все предуп реждени я и ук азания, касаю щиеся те хники бе зопаснос ти, чтоб ы можно б ыло воспользоваться ними в будущем.

В указанных ниже предупреждениях слово „электроинструмент” означает электроинструмент с питанием от сети (посредством электрического кабеля) или электроинструмент, питаемый от аккумулятора (беспроводное питание).

ПРЕ ДУП РЕЖД ЕНИЕ ! О бщие пре дупр ежд ения , кас ающие ся б езопа сност и пр и экс плуат ации инструмента.

Техника безопасности на рабочем месте:

а) Необходимо поддерживать порядок и хорошее освещение

на рабочем месте. Беспорядок и плохое освещение являются

причиной несчастных случаев.

б) Н а с ле ду ет и сп ол ьз ова ть эл ек тр ои нс тру ме нт во

в зр ы в оо п а с но й с р ед е , о б р а зу ю щ ей с я л ег к о воспламеняющимися жидкостями, газами или пылью.

Электроинструмент создаёт искры, которые могут привести к воспламенению пыли или испарений.

в) Не допускать детей и наблюдателей в места, в которых

применяются электроинструменты. Отвлечение внимания

может привести к потере контроля над электроинструментом.

ПРЕ ДУПР ЕЖД ЕНИЕ ! Об щие пред упр ежде ния, кас ающие ся бе зопас ност и при эксп луата ции инструмента.

а) Штепсельные вилки должны соответствовать сетевым

розеткам. Ни в коем случае не переделывать каким-либо образом штепсельную вилку. Не применять каких-либо удлинителе й э лектропитания в случае использования электроинструментов, имеющих провод электропитания с защи тным зазем ляющи м про водни ком. Отсут ствие

переделок штепсельных розеток и сетевых розеток снижает опасность поражения электрическим током.

Необ ходимо избег ать пр икосно вения к пов ерхност и

б)

заземлённых или закороченных на массу элементов, таких как тру бы, н агр еват ели, рад иат оры цент рал ьног о отопления и холодильные агрегаты. В случае прикосновения

за зе мл ён но го и ли з ак ор оч ен но го на м ас су э ле ме нт а увеличивается опасность поражения электрическим током.

в) Не подвергать электроинструменты воздействию дождя

Электробезопасность:

и л и в ла ж н ы х у с л о в ий . В с л у ч а е п о п а да н и я в

электроинструмент воды увеличивается опасность поражения электрическим током.

Н е с о зд а ва т ь о п ас н ос ти п о вр еж д ен и я ка б ел я

г)

электропитания. Ни в коем случае не использовать кабеля эл ек тр оп ит ан ия , чт об ы пе ре но си ть ил и тя ну ть электроин струмент ил и для извл ечения штепс ельной вил ки и з ро зетки . Ка бель эле ктро пита ния д олже н находится вдали от источников тепла, масел, острых краёв и движущихся частей. Повреждённые или запутанные кабели

эл ек тр оп ит ан ия у ве ли чи ва ют о п ас но ст ь п ор аж ен ия электрическим током.

Если э лектро инстру мент э ксплуа тирует ся на свеже м

д)

воз духе , сл едует исп ольз оват ь удл инит ели кабе ля элек тропи тания , пре дназна ченны е для рабо ты вн е п ом е щ ен и й . И с п о ль з о в а ни е у д л и ни т е л я ка б е л я

электропитания, предназначенного для работы вне помещений, снижает опасность поражения электрическим током.

е)

Рекомендуется подключение устройства к электрической сети, снабженной выключателем остаточного тока (RCD) с током выключения 30 мА или менее.

ё Если эксплуатация электроинструмента во влажной среде

)

неизбежна, в качестве защиты от напряжения питания нео бход имо и спол ьзов ать з ащит ное устр ойст во по разностному току (RCD). Применение защитного устройства по

разностному току снижает опасность поражения электрическим током.

ПРЕ ДУПР ЕЖДЕ НИЕ! Общ ие п реду преж ден ия, кас ающие ся бе зопас ности при эксп луата ции инструмента.

Индивидуальная безопасность:

На сто ящ ее о бо руд ова ни е не пр ед наз нач ено дл я

а)

эксплуатации лицами (включая детей) с физическими, сен сорны ми ил и умс твенн ыми о грани чения ми ил и ли цами , н е им еющ ими опы та или не з наю щим и обо руд ован ия, разв е чт о э то о суще ствл яетс я по д на дзо ро м и ли в с оо тве тст ви и с ин стр ук цие й п о экс плу атац ии обо рудо ван ия, пер едан ной лиц ами , отвечающими за их безопасность.

б) Необходимо быть предусмотрительным, наблюдать за

работой и руководствоваться здравым смыслом во время эк с пл уа та ци и э л ек тр ои нс тр ум ен та . Н е с л ед уе т эк спл уат ир ова ть эле ктр ои нст рум ент в сос тоя ни и переутомления или находясь под действием наркотиков, алкоголя или лекарств. Мгновение невнимания во время

эксплуатации электроинструмента может быть причиной травмы пользователя.

в)

Нео бхо димо при мен ять сред ств а ли чной защ иты . Необходимо обязательно работать с защитными очками.

Примене ние в соотв етствующих условиях с редств личн ой за щ ит ы , т а ки х к а к п р от и во пы л ьн ый р ес п ир а то р, противоскользящая обувь, каска или средства защиты слуха снизит риск получения травмы.

г) Необхо димо и збегать случа йного запуск а в ра боту.

Page 19

Прежде чем вставить вилку кабеля электропитания в г) Неиспользуемый электроинструмент следует хранить в

сетевую розетку или подключить аккумулятор, а также п е р е д т е м , к а к п о д н я т ь и л и п е р е н е с т и эл ек тро ин стр ум ент , не обх од имо уб ед ит ся, чт о вк лю ча т ел ь э ле кт ро ин ст ру м ен та на хо ди тс я в положении «выключено». Перенос электроинструмента с

п а л ь ц е м н а в ы к л ю ч а т е л е и л и п о д к л ю ч е н и е элек троин струме нта к сети п итани я при включе нном выключателе может привести к несчастному случаю.

д) Прежде, чем запустить электроинструмент в работу,

необходимо устранить все ключи. Ключ, оставшийся во

вращающейся части электроинструмента, может привести к травме пользователя.

е) Не следует слишком сильно наклоняться. Необходимо

всё время сохранять устойчивость и равновесие. Это

позволяет лучше контролиро вать электроинст румент в неожиданных ситуациях.

ж) Нео бходи мо и меть соо тветс твую щую одеж ду. Не

рабо тать в своб одной одежде или с би жутерие й. Необходимо, чтобы волосы пользователя, его одежда и рукавицы находились вдали от движущихся элементов.

Свободная одежда, бижутерия или длинные волосы могут быть зацеплены движущимися частями.

з) Если оборудование приспособлено для присоединения

в не шн е го п ыл е от в од а ( пы ле у ла в ли ва ю ще г о устройства) и поглотителя пыли, необходимо убедится, что они при соединены и пра вильно пр именяются .

Пр име не ние по гло ти тел ей п ыл и м оже т у мен ьш ить опасность, связанную с запыленностью.

и) Не позвольте, чтобы навыки, приобретенные благодаря

частому пользованию электроинструментом, позволили В а м п о ч ув с т в о в а т ь с е б я с а м о у в е ре н н о и про игно риро вать пра вила тех ники без опас ност и.

Неосторожные действия могут вызвать серьезные травмы в течение доли секунды.

ПРЕД УПРЕЖ ДЕНИЕ ! Общ ие пр едупр еждени я, касаю щиеся безопа сности при эксплуа тации инструмента.

Эксплуатация и уход за электроинструментом:

a) Не допускать перегрузки электроинструмента. Применять

элект роинструм ент с мощность ю, соот ветствующ ей выполняемой работе. Надлежащий электроинструмент

позволит лучше и безопаснее работать при нагрузке, на которую он рассчитан.

б) Не следует п рименять элек троинструмент, если его

включатель не включатся и не выключается. Каждый

электроинструмент, который не может включаться или выключа ться выключ ателем, пр едставляет опасность и должен быть передан на ремонт.

в) Не обхо димо от соед ини ть ш теп сель ную вил ку от

ис то чн ик а пи та ни я э ле кт ро ин ст ру ме нт а и/ ил и отсоединить аккумулятор прежде чем выполнить какуюлиб о уст ановк у, за мену части или с клади рован ие устройства. Такие предупредительные меры безопасности

снижают риск случайно го запуска э лектроинструме нта в работу.

недоступном для детей месте и не разрешать тем, кто нез нак ом с эле ктро инст рум енто м ил и на стоя щей инс трук цией , по льзо вать ся э лект роинс трум енто м.

Э ле к тр ои н ст р ум е нт о п ас ен в р ук а х н е об у че н ны х пользователей.

д) С ледуе т вып олнят ь те хниче ский уход за элект ро-

инструментом. Необходимо проверить соосность или от су тст ви е з ае да ния ( защ ем ле ния ) п од ви жны х элементов, трещин частей, а также все другие факторы, могущие влиять на работу электроинструмента. В случае обнаружения неисправности, необходимо выполнить ремонт электроинструмента. Причиной многих несчастных

случае в я вляется н епрофессио нальный с пособ выпо лнения технического ухода.

е) Режущий инструмент должен быть острым и чистым.

Соответствующее содержание и уход за острыми кромками режущего инструмента снижает вероятность защемления и упрощает обслуживание.

ж) Электроинструмент, оснащение, рабочие инструменты и

т. п. необходимо применять в соответствии с настоящей ин стр ук цие й, уч иты ва я р або чие ус ло вия и ви д выполняемой работы. Применение электроинструмента не

по назначению может привести к опасным ситуациям.

з) Пр и ни зко й те мпе рату ре и ли пос ле д лит ельн ого

перерыва в эксплуатации рекомендуется включение электро-инструмента без нагрузки на несколько минут с целью распределения смазки в механизме привода.

и) Д ля чистки электроинс трумента при менять мягк ую,

влажную (не мокрую) тряпку и мыло. Не применять бензина , раствори телей и других средств, могущих повредить устройство.

й) Электроинструмент следует хранить/ транспортировать,

уб еди вши сь , ч то все ег о п одв иж ные эл еме нты заблокиров аны и защи щены от ра зблокировки п ри помощи оригинальных элементов, предназначенных для этой цели.

к) Электроинструмент должен храниться в сухом месте и

быть защищённым от пыли и проникания влаги.

л) Т ранс порти ровк у эл ектро инст румен та н еобх одимо

выполнять в оригинальной упаковке, защищающей от механических повреждений.

м) Д ерж ател и и х ват ател ьны е по вер хнос ти сле дует

содержать в чистоте, устраняя с них масло и смазку.

Ско льзк ие де ржат ели и хва тате льны е пов ерхн ости не позволяют безопасно держать инструмент и контролировать его в случае возникновения неожиданных ситуаций.

ПРЕД УПРЕЖДЕ НИЕ! О бщие предуп реждени я, касающ иеся без опасности при э ксплуатаци и инструмента.

Ремонт:

a) Гар анти йны й и пос лега ран тийн ый р емо нт с воих

элект роинструм ентов вы полняет сервисн ая служ ба компании PROFIX, что гарантирует высочайшее качество ремонта и использование оригинальных запчастей.

Page 20

ПРЕДУПРЕЖДЕНИЕ!

Во время работы с электроинструментом следует

обязательно соблюдать основные меры безопасности при рабо те, ч тобы избеж ать в зрыва, пожа ра, п ораже ния электрическим током, или механической травмы.

ПРЕДУПРЕЖДЕНИЕ!

АККУМУЛЯТОРНЫЙ ЛОБЗИК, предупреждения по

технике безопасности a) П ри вы по лне ни и р аб от, п ри ко то рых ра бо чи й

инс трум ент мож ет п опас ть н а ск рыту ю эл ектр опров одку, элект роинст румент с ледует держ ать за изолированну ю п оверхность рукоя тки. В резул ьтате

п ри к ос но в ен и я к п р ов о ду с ет и п ит а ни я ( к аб е лю электропитания), находящемуся под напряжением, может произойти попадание напряжения на металлические части электроинстр умента, а это несёт опасност ь п оражения электрическим током.

б) С ледует п рименять соответс твующие приборы для

обнаружения скрытой электропроводки сети питания или попросить о помощь городские коммунальные сл ужб ы. К он та кт с п ров од ам и, нах од ящ ими ся п од

напряжени ем, может при вести к пожа ру или пораже нию электрическим током. Повреждение газопроводной трубы может привести к взрыву. Проникновение в водопроводную трубу ведёт к материальным потерям.

в) Не обрабатывать материалы, содержащие асбест. Асбест

является канцерогенным материалом.

г) Необходимо поддерживать чистоту в месте выполнения

работы. Смеси материалов представляют особую опасность.

Пыль лёгких металлов может воспламениться или взорваться.

д) Не обходим о закре пить о брабатыв аемый предме т.

Убедиться, все ли крепящие зажимы зажаты, и проверить, нет ли слишком большого зазора. Закрепление обрабатываемого предмета в крепящем устройстве или тисках более безопасно, чем удерживание его рукой.

е) Необходимо обязательно работать с защитными очками

и с редс твами защ иты слух а. П ри не обхо димос ти применять соответствующие средства индивидуальной защиты:

- защитную маску (респиратор) с целью снижения опасности вдыхания вредной пыли,

- защитные рукавицы, если пильное полотно движется и

выполняется работа с шероховатым материалом.

ж) Необ ходимо следи ть, чтобы регулируема я опорная

подошва (10) была надёжно закреплена. Заблокированное пильное полотно может сломаться или произойдёт отброс.

з) Нео бход имо при меня ть т ольк о не повр еждё нные

пильные полотна, находящиеся в идеальном состоянии.

Искривлённые или тупые пильные полотна могут сломаться или привести к появлению возвратной силы.

и) Электроинструмент следует запустить в работу перед

соприкосновением пильного полотна с материалом. В

противном случае имеется опасность отброса, поскольку на сту пит бло кир овк а и спо льз уем ого ин стр уме нта в обрабатываемом предмете.

й) Держать руки вдали от области резки. Не вкладывать их

под обрабатываемый предмет. При соприкосновении с

пильным полотном имеется опасность травмы.

к) По з авершении работы э лектроинстру мент следу ет

вык лючит ь. П ильно е по лотно мож но из влеч ь из обрабатываемого материала после его остановки. Тем

самым можно и збежать отброс а и б езопасно отлож ить электроинструмент в сторону.

л) Следует отключить устройство от аккумулятора во время

перерыва в работе, во время замены полотна, ремонта, чистки или регулировки.

Лобз ик яв ляется устро йством , осн ащенны м

м)

лазерным индикатором класса 2 согл. EN608251:2014. Нельзя всматриваться в пучок лазерного

света и направлять луч лазера непосредственно в глаза

людям и животным. Взгляд на луч, испускаемый лазером

класса 2, не приносит вреда, если он не длится более 0,25 с. Рефлекс моргания, обычно, является достаточной защитой. Использование оптических приборов, например очков, бинокля, не вызывает повышения риска повреждения глаз.

Не об ход им о п ри мен ят ь т ол ько ак ку му лят ор ы, со отв етс тву ющи е п рил ага ем ой про изв оди тел ем спецификации. В случае применения других аккумуляторов

существует опасность, что корпус аккумулятора треснет и развалится, может иметь место травма тела или пожар.

б) ВНИ МАНИЕ: В случ ае повреждения и неправильн ой

эк сплу ата ции акк уму лят ора мож ет име ть м ест о выделение взрывоопасных газов. Аккумулятор должен всегда находиться вдали от источника огня. Необходимо обеспечить надлежащую вентиляцию в процессе его зарядки. Запрещено оставлять его на длительное время в

среде с высокой температурой (в местах с интенсивным солнечным излучением, вблизи калориферов или там, где температура превышает 40 градусов).

в)

Зарядка а ккумулятора должна осуществ ляться при температуре 15-25 °C.

г) Заря дку следует о существлять только п ри помощи

зар ядно го устр ойст ва, рек омен дуем ого про изво дителем. Применение зарядного устройства, предназначен-

ного для зарядки аккумуляторных батарей другого типа, может привести к пожару.

д)

Хранить аккумуляторы от воздействия воды и влаги.

е)

Е сл и н е об х од и м о за р я ди т ь б ол ь ше о д н ог о аккумулятора, требуется сделать 30-минутный перерыв между очередными зарядками.

ж)

Категорически запрещено вскрывать аккумулятор.

з)

При неблагоприятных условиях из аккумулятора может вытекать жидкость (электролит); необходимо избегать конт акта с жидк остью. Е сли с лучайн о прои зойдёт попадание жидкости на пользователя, место попадания необходимо промыть водой. Если жидкость попадёт в

глаза, необходимо, кроме того, обратиться за помощью к врач у. Выте кающая из ак кумуля тора жи дкость м ожет привести к раздражению кожи или ожогам.

Эксплуатация аккумуляторов:

Page 21

Ес ли акк уму ля тор ная ба тар ея не ис пол ьзу етс я,

и)

нео бходи мо х ранит ь её в дали от мета лличе ских предметов, таких как металлические скрепки, монеты, ключ и, г возди, винт ы ил и мал ые ме талли ческие эле мент ы, к оторы е мо гут прив ести к к орот кому замыканию контактов (клемм) аккумуляторов. Короткое

замыкание контактов (клемм) аккумулятора может привести к ожогам или пожару.

к) Не бросать аккумуляторы в огонь. л) Запрещено заряжать повреждённый аккумулятор.

Аккум улятор ы предн азначен ы для м ногокр атной зарядки, они содержат вредный для окружающей среды литий.

Li-Ion

По сл е за ве рш ен ия ср ок а сл уж бы не об хо ди мо утилизировать аккумуляторы в соответствии с предписаниями по охране окружающей среды. Для этого необходимо полностью разряженный аккумулятор из влеч ь и з эл ект рои нст рум ента , с дат ь в п унк т с бор а отработанных аккумуляторов или сдать в магазин, в котором он был приобретён.

Эксплуатация зарядного устройства:

а) Заряд ку следует осуществлять только п ри помощи

зарядн ого устро йства, р екомендуем ого прои зводителем. Применение зарядного устройства, предназначенного

для зарядки аккумуляторных батарей другого типа, может привести к пожару.

б) За пре щен о р аск ру чив ать (р азб ир ать ) з аря дно е

устройство.

в) Зарядное устройство предназначено только для работы

внутри помещения. Нельзя подвергать его воздействию

воды или влаги.

г) Выполнять зарядку только в диапазоне температуры 15-

25 градусов.

д) З апрещено вклад ывать к акие-либ о метал лические

предметы в зарядное устройство.

КОНСТРУКЦИЯ И НАЗНАЧЕНИЕ ЛОБЗИКА:

Ак куму лят орны й л обзи к с набж ен эле ктро нно й си сте мой регулировки скорости резания. Возможность регулировки скорости и 4 -сту пенч атая рег улир овка под ачи поло тна позв оляю т оптимизировать эффективность процесса резания. Лобзик предназначен для распиливания и вырезания (выполнения вырезов) древесины и производных материалов, пластмассы, мет алла, кер амиче ской пли тки и рез ины. Проц есс резк и осуществляется при помощи пильного полотна, соответствующего обрабатываемому материалу. Элект роинструм ент при способле н для выполне ния пря мого пропила и пропила под углом 45 . Предназначен для работ в быту и

не пригоден для длительных работ в сложных условиях.

Запрещ ено прим енять эл ектроинстр умент дл я работ, требующих применения профессионального устройства.

Каждое применение лобзика, несоответствующее указанному выше назначению, запрещено и ведёт к потере гарантии и отсутств ию ответст венности п роизводителя з а возникши й в результате этого ущерб. Какие-либо модификации устройства, выполненные пользовате-

лем, освобождают производителя от ответственности за повреждения и ущерб, причинённый пользователю и окружающей среде.

П ра в ил ьн а я эк с пл у ат а ци я л об зи к а ка с ае т ся т а кж е техобслуживания, хранения, транспортировки и ремонта. Ремонт лобзика может выполняться только в определённых производителем сервисных пунктах. Аккумуляторные устройства до лж ны ре мо нти ро ва тьс я т ол ьк о л иц ами , име ющ им и соответствующую квалификацию. Даже применяя устройство по назначению, нельзя полностью исключить определённых факторов остаточного риска. С учётом конструкции электроинструмента может иметь место следующая опасность:

- Прикосновение к пильному полотну в незащищённой области электролобзика;

- Ожоги при смене пильного полотна. (Пильное полотно сильно нагревается во время работы и чтобы избежать ожогов при его смене, необходимо применять защитные рукавицы);

- Отбрасывание обрабатываемого предмета или его части;

- Трещина / поломка пильного полотна;

- Ухудшение слуха в результате неприменения необходимых средств защиты слуха;

- Вредное для здоровья выделение древесной пыли в случае выполнения работ в закрытом помещении.

СОСТАВ КОМПЛЕКТА:

Аккумуляторный лобзик - 1 шт.

Параллельная направляющая - 1 шт.

Винты крепления параллельной направляющей - 2 шт.

Полотно пильное - 1 шт.

Ключ шестигранный - 1 шт.

ź Инструкция по обслуживанию - 1 шт. ź Гарантийная карта - 1 шт.

ЭЛЕМЕНТЫ УСТРОЙСТВА: Нумерация элементов устройства относиться к изображениям, находящимся на страницах 2-3 инструкции по эксплуатации:

Рис. A: 1. Винты крепления направляющей

2. Защита от прикосновения

3. Лазерный индикатор

4. Кнопка вкл./выкл. лазерного индикатора

5. Кнопка безопасности

6. Включатель

7. Рукоятка

8. Аккумулятор*

9. Кнопка блокировки аккумулятора*

10. Регулируемая опорная подошва (0 - 45 )

o o

11. Пластиковая накладка

12. Переключатель маятникового движения

13. Параллельная направляющая

14. Пильное полотно

15. Кнопка индикатора уровня зарядки батареи*

16. Индикатор уровня заряда батареи*

17. Зарядное устройство* Рис. B: 18. Держатель полотна Рис. D: 19. Адаптер* Рис. G: 20. Шестигранный ключ

21. Винт крепления подошвы

Page 22

22. Шкала угла наклона

* Описан ные или пре дставленные принадлежно сти не

вх о дя т в с та нд ар т ну ю к о мп ле кт а ци ю. П ол ны й асс ортим ент д ополн итель ного обору дова ния мо жно найти в нашем каталоге.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:

МОДЕЛЬ TJR50

Напряжение питания 20 В d.c. Частота вращения без нагрузки n = 0-2400/мин Длина шага 20 мм Резание под углом 0 - 45

Макс. глубина резания

Лазерный индикатор

древесина 50 мм сталь 8 мм

класс лазера длина волны лазера 650 нм

мощность лазера 1мВт

o o

Вес (с аккумулятором) 2,2 кг Уровень звукового давления (LpA) 82 дБ(A)

Уровень звуковой мощности (LwA) 93 дБ(A) Погрешность измерения K , K

Вибрация согл. EN 60745

LpA LwA

резка древесины a

резка металла a 5,459 м/с

h, B

h, M

Погрешность измерения K

Рекомендуемые аккумуляторы Li-ion 20В

Рекомендуемые зарядные устройства

3 дБ(A)

5,658 м/с

1,5 м/с

TJ15AK (1,5Ач), TJ2AK (2Ач) TJ3LD(3-5ч), TJ1LD (1ч)

Ук аза нн ый уро ве нь виб ра ции со отв ет ств ует ос но вны м применениям электроинструмента. Если электроинструмент будет использован для других применений или с другими рабочими инструментами, а также, если не будет выполнен соответствующий технич еский у ход, уро вень виб рации м ожет отл ичаться от указанного. Указанные выше причины могут привести к усилению воздействия вибраций в течение всего времени работы. Необходимо применять дополнительные меры безопасности с целью защиты оператора от воздействия вибрации, а именно: те хнич еск ий ухо д з а эл ект рои нст рум енто м и ра бочи ми инструментами, обеспечение соответствующей температуры рук, определение очерёдности рабочих операций. Заявленное общее значение вибрации и заявленные значения эмиссии шума были измерены в соответствии со стандартным методом испытаний и могут быть использованы для сравнения одного инструмента с другим. Заявленные общие значения вибрации и заявленные значения эмиссии шума можно использовать в предварительной оценке подверженности опасности.

Предупреждения:

Вибрация и эмиссия шума во время практического использования электроинструмента могут отличаться от заявленных значений, в зависимости от способа, которым инструменты используются, в особенности от типа обрабатываемого предмета. Следует определить ср едства безопаснос ти с целью защиты оп ер ато ра , к от оры е о сн ов ыва ют ся на ра сч ете у ров ня подверженности опасности в состоянии реального использования

(учитывая все этапы операционного цикла, в ходе которых инструмент выключен и когда работает на холостом ходу, за исключением времени высвобождения).

ПРЕЖДЕ ЧЕМ ПРИСТУПИТЬ К РАБОТЕ:

Перед каждым применением следует проверить, правильно ли

раб отают под вижны е эле мент ы уст ройст ва, пров ерить отсутствие их блокировки, трещин или повреждений, так как это може т име ть вл ияние на п равиль ную р аботу элект роинс труме нта. Преж де ч ем пр исту пить к эк сплу атаци и, необходимо передать повреждённый инструмент на ремонт.

2. В случае резания уже о бработанн ой древе сины сле дует

обращать внимание на инородные тела, например гвозди, шурупы и т.д.

Зарядка аккумулятора

ВНИМАНИЕ! Устройство пос тавляется без аккумулятора и зарядного устройства. В зависимости от ваших потребностей вы можете купить батарею TJ15AK с мощностью 1,5 Ач или TJ2AK с мощностью 2,0 Aч и подходящее зарядное устройство, TJ3LD (с временем зарядки 3-5 часов), или TJ1LD (с временем зарядки 1 час).

Состояние зарядки можно проверить, нажав кнопку индикатора уровня заряда аккумулятора

(16). Один светящийся светодиод

соответствует низкому уровню заряда батареи, два светящихся светодиода показывают средний уровень, а три светящихся светодиода соответствуют полностью заряженному аккумулятору. Прежде чем начать использовать -шуруповерт, необходимо

зарядить аккумулятор.

полностью

дрель

Зарядное устройство TJ1LD

Первую зарядку зарядным устройством рекомендуется

TJ1LD

выполнять в течение не менее 1 часа.

1. Нажа ть кн опку б локир овки аккум улятор а (9) и вы нуть

аккумулятор (8) из лобзика (см рис. А).

2. Подключите аккумулятор (8) к зарядному устройству (17).

3. Подключите вилку зарядного устройства к розетке 220-240 В, 50

Гц.

Зарядное устройство TJ3LD

Первую зарядку зарядным устройством TJ3LD рекомендуется выполнять в течение не менее 5 часов.

1. Н ажать кнопк у блок ировки акку мулято ра (9) и в ынуть

аккумулятор (8) из лобзика (см. рис. А).

2. Подключите аккумулятор (8) к зарядному устройству (17) (см.

рис. D).

3. Подключите адаптер к зарядному устройству.

4. Подключите адаптер (19) к электрической розетке 110-240 В, 50-

60Гц.

Сигнализация зарядки батареи

Свечение зелёного светодиода означает, что зарядное устройство по дкл юче но к и ст очн ику пи тан ия .

П осл е п одк люч ен ия

аккумулятора загорится красный светодиод, указывающий, что выпо лняется заря дка. зелеными светодиодами , отображающими текущий

Это также указы вается мигаю щими

аккумулятора уровень заряда батареи. Когда аккумуляторная батарея будет полностью заряжена красный светодиод погаснет и загорится зелёный светодиод

После окончания зарядки, отключите аккумулятор от сети и

Page 23

извлеките аккумулятор.

ВНИМАНИЕ! Во время зарядки батарея может слегка нагреться, это нормальная ситуация.

Литий-ионный аккумулятор можно заряжать в произвольный момент, без снижения в результате этого его долговечности. Прекращение процесса зарядки не несёт риска повреждения элементов аккумулятора.

n Установка пильного полотна (см.рис.В)

Для лобзика можно использовать все доступные в торговой сети полотна с наконечником типа T (тип A согл. каталогу Profix). Чаще всего п роизводи тели пр едлагают п олотна в комп лектах, в зависимости от назначения они могут отличаться величиной и ти пом з убь ев. На упа ков ке ком пле кта пол оте н л ибо в прилагающейся брошюре производитель обычно информирует о назна чении о тдельных полоте н. Сами полотн а могут б ыть до по лни те льн о ма рки ро ван ы р аз ли чны ми цв ет ами , в зависимости от материалов, которые предполагается резать.

ВНИМАН ИЕ! Пер ед монтаж ом полот на и все ми консервационными работами следует отключить

аккумулятор от устройства. При монтаже полотна следует носить защитные перчатки. При контакте с полотном существует опасность получения травм.

Специальный держатель (18) обеспечивает быстрый монтаж полотна.

ź Оттянуть колесико держателя (18) в направлении стрелки (рис.

B) так, чтобы крепежная канавка была параллельна продольной оси лобзика.

ź Вставить выбранное полотно (14), зубьями наружу до упора в

канавк у держа теля (18 ). Отпус тить кол есико де ржателя, которое автоматически заблокирует полотно.

ВНИМАНИЕ! Следует проверить, хорошо ли посажено

полотно . Свободно вставленн ое полотно может

выпасть и нанести травму оператору.

ź Для высвоб ождения полот на след ует от тянуть колес ико

держателя (18) в направлении стрелки и вынуть полотно.

ВНИМАНИЕ: Не вынимать полотно из лобзика сразу же по окончании работы, оно может быть горячим и привести к ожогам. Пользуйтесь защитными перчатками.

n Накладка на подошву

Устройство снабжено пластиковой накладкой на подошву (11), пр едо твр аща юще й п ояв лен ие цар апи н н а р азр еза емо й поверхности. Если во время работы накладка будет повреждена, следует ее заменить на новую.

ЭКСПЛУАТАЦИЯ:

n Включение/выключение

Чтобы включить электроинструмент сперва следует нажать кнопку безопасности (5) с левой либо правой стороны рукоятки (7), а затем нажать включатель (6). Включатель (6) имеет плавную регулировку скорости вращения. Это позволяет подобрать скорость резания, которая зависит от типа обрабатываемого материала и условий работы и может быть оптимально подобрана опытным путем. Скорость вращения бу дет увеличивать ся вместе с глубиной нажатия включателя.

Чтобы выключить лобзик следует отпустить включатель (6).

n Регулировка маятникового движения

С левой стороны корпуса находится переключатель регулировки вспомогательного маятникового движения (12) головки лобзика (функция подрезки). Это дополнительное удобство позволяет оптимизировать протекание рабочего процесса при обработке определенного материала. Маятниковое движение может быть установлено переключателем (12) в четырех диапазонах. Переключение можно выполнить при работающем устройстве: Ступень 0 - Осцилляция выключена Ступень 1 - Малая величина осцилляции Ступень 2 - Средняя величина осцилляции Ступень 3 - Большая величина осцилляции

Рекомендуется:

źДиапазо н маятниковой осцилляции сле дует выбирать тем

меньший, возможно полностью выключить, чем более гладким должен быть отрезанный край.

źВо время обработки тонких материалов, таких как листовой

металл, вообще выключить маятниковое движение.

źПри работе с твердыми материалами, такими как сталь, следует

работать с небольшим маятниковым движением.

źС мягкими материалами и во время распиливания вдоль

волокон следует рабо тать с макс имальным маятни ковым движением.

źПри использовании полотна ножевого типа рекомендуется

выключить маятниковое движение. Оптимальный режим работы можно подобрать только опытным путем. При резании металла рекомендуется применять охлаждающесмазывающее средство, нанесенное вдоль линии резания.

n Защита от прикосновения

Ра змещ ённ ая н а к орп усе защ ита от при кос нов ения (2 ) предотвращает непреднамеренное прикосновение к пильному полотну во время работы. Запрещено её устранять.

n Параллельное резание (см. рис. C)

Расслаби ть крепежн ые винты (1) и вставить параллельну ю направляющую (13) через держатели в подошве (10). Настроить требуемую ширину резания с помощью шкалы на внешней стороне направля ющей. Прик рутить кре пежные вин ты и вы полнить разрез.

n Вырезание

С помощью дрели просверлить в зоне вырезания отверстие диаметром 10 мм. Ввести полотно пилы в отверстие и начать вырезание.

n Выполнение надрезов (см. рис. E-F)

ВНИМАНИЕ: Способом выполнения надрезов (врезания) можно обраб атывать только мя гкие материалы, такие как древесина, гипсовые плиты или аналогичные

материалы! Для выполнения надрезов применять только короткие пильные полотна. Выполнение надрезов возможно только с углом косого пропила равным 0°.

Установить электроинструмент передним краем опорной подошвы

Page 24

(10 ) на об раба тыва емый пре дмет и вклю чить ег о. Д ля электроинструмента с регулируемой частотой ходов необходимо установить максимальную её величину. Сильно прижать электроинструмент к обрабатываемому предмету и д оби тьс я св обо дног о у глуб лен ия п иль ного по лотн а в обрабатываемый материал. Когда опорная подошва (10) ляжет всей свое й пов ерхнос тью н а обр абатыв аемом мате риале, выполнить пропил далее вдоль линии резки.

n Резание под углом (см. рис. G)

Лобзиком также можно резать под углом 0° - 45° как влево, так и вправо.

ВНИМАНИЕ! Перед изменением угла установки подошвы лобзика (10) следует отключить аккумулятор от устройства.

Подошва лобзика (10) имеет заводскую установку в шаговой позиции (0°). Для косого резания следует расслабить винт (21) на плите подошвы лобзика (10) с помощью шестигранного ключа (20). После легкого перемещения подошвы назад ее можно установить под углом в указанном выше диапазоне, пользуясь шкалой (22). После соответствующей установки подошвы следует передвинуть её вперёд и закрутить винт шестигранным ключом.

ВН ИМ АН ИЕ ! С лед уе т п ро ве ри ть, хо ро шо ли закреплена подошва лобзика. Движущаяся, расслабленная подошва может стать причиной несчастного

случая на рабочем месте.

По окончании регулировки установки подошвы следует поместить шестигранный ключ в гнезде, находящемся возле кабеля питания.

n Лазерный индикатор

Лазерный индикатор показывает линию резания. На поверхности обрабатываемой детали следует обозначить требуемую линию реза ния, а во в ремя р езки в ести л азерную линию вдол ь отмеченной линии. Для включения или выключения лазерного индикатора следует нажать включатель/выключатель (4). Пер ед нач алом ра спил ива ния про вери ть, пра вил ьно ли пок азы вает лин ия реза ния . Ла зерн ый инди кат ор м ожет расстроиться из-за вибрации во время интенсивного пользования электроинструментом.

ВНИМА НИЕ: Пос ле каждо го проце сса рас пиливани я следуе т выключать лазерный индикатор.

n Указания

Основные правила правильной эксплуатации лобзика:

- сле дует разреза ть материал с умеренным нажимом, не допуская перегрузки лобзика;

- чрезмерный нажим на лобзик может привести к замедлению или остановке поступательно-возвратного движения, что может привести к остановке процесса резания;

- пр и реза нии по дошва лобзик а долж на при легать в сей поверхностью к обрабатываемому материалу;

- вырезание фасонного отверстия в твердых материалах следует начать с просверливания отверстия, позволяющего вставить в него по лот но. В п рот ивн ом слу чае су щес тву ет воз мож нос ть отбрасывания и поломки полотна;

- при резании по линии, составляющей острый угол, либо по соединенной дуге малого радиуса, лучше всего использовать узкие

полотна и выключить вспомогательное маятниковое движение головки;

- применение направляющей упрощает удерживание линии резания.

ХРАНЕНИЕ И ТЕХНИЧЕСКИЙ УХОД:

Машину следует хранить в мест е, недосту пном для детей, содержать в чистоте, защищать от влаги и попадания пыли. Условия хранения должны исключать возможность механических повреждений и влияния атмосферных условий. В це лом лоб зик не требует с пециальн ого обсл уживания и кон серва ции. О днак о пер иоди ческо е см азыва ние роли ка, ведущего полотно, обеспечит его долговечность. Следует регулярно прове рять, хорошо ли закручены винты, крепящие корпус и пятку лобзика. При необходимости тщательно закрутить. По окончании работы рекомендуется продуть сжатым воздухом ве нт иля ци онн ые о тв ерс ти я и де рж ате ль по лот на . Э то пре дотвр ащает п овреж дение под шипни ков, удал ит пы ль, блокирующую приток воздуха, охлаждающего двигатель. Корпус следует чистить влажной и чистой салфеткой, с небольшим количеством мыла, а затем насухо вытереть. Не применять никаких чистящих средств и растворителей; они могут повредить детали устройства, выполненные из пластмассы. Необходимо следить, чтобы внутрь устройства не попала вода. Зарядное устройство нужно чистить при помощи сухой тряпочки. Видимые загрязнения в выходном отверстии лазерного пучка осторожно удалить палочкой с ваткой на конце, и спользуя жидкость для чистки стекла.

ТРАНСПОРТИРОВКА:

Электроинструмент следует транспортировать и складировать в упаковке, защищающей от влаги, проникновения пыли и мелких объек тов, осо бенно н еобходимо защити ть вент иляционны е отверстия. Мелкие элементы, попавшие вовнутрь корпуса, могут повредить двигатель. Если вы в ынимает е акку мулято р из устрой ства н а вре мя тра нспор тиро вки или хран ения, убе дите сь, ч то к онтак ты аккумулятора не будут закорочены. инструментов или транспортного контейнера следует удалить металлические детали, такие как винты, гвозди, кронштейны, разбросанные биты, провода или металлические опилки, или иным образом не допустить контакта этих элементов с батареей.

ПРОИЗВОДИТЕЛЬ:

ООО «ПРОФИКС», ул. Марывильска 34, 03-228 Варшава, ПОЛЬША

Настоящее устройство соответствует польским и европейским стандартам, а также указаниям по технике безопасности.

ВНИМ АНИЕ! В случ ае тех ническ их про блем о братит есь в авторизова нный сервисный це нтр. Все рабо ты по ремонту дол жны вып олн ять ся к вал ифиц иро ван ным пер сона лом с применением оригинальных запасных частей.

ПИКТОГРАММЫ:

Описание знаков, и меющихся на щитке и информационных

Из чемодана, ящика для

Page 25

наклейках на электроинструменте:

ЛАЗЕРНОЕ ИЗЛУЧЕНИЕ

ЗАПРЕЩЕНО СМОТРЕТЬ В ЛУЧ ЛАЗЕРА

ЛАЗЕРНОЕ УСТРОЙСТВО КЛАССА «2»

λ: 650 nm P≤ 1 mW

EN 60825-1:2014

Пе ред вк лю чен ие м и н ач ало м р або ты не обх оди мо п роч ит ать ин стр укц ию по эксплуатации

.»

«Защищайте аккумуляторную батарею от

высоких температур, напр., от длительного нагревания на солнце.»

« »Не выбрасывайте аккумуляторы в огонь.

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ:

ВНИМА НИЕ: У казанны й симво л означ ает за прет

размещения использованных электроинструментов вместе с другими отходами (за это грозит наказание в

виде штрафа). Опасные компоненты, имеющиеся в электричес ком и электрон ном оборудован ии, отрицательн о влияют на окружающую среду и здоровье.

Домашнее хозяйство должно способствовать восстановлению и повторному использованию (рециклированию) использованного оборудования. В Польше и в Европе создаётся или уже существует система сбора исполь зованного обору дования, предусм атривающая, что все пункты продажи в/у оборудования обязаны

« »Не выбрасывайте аккумуляторы в воду.

принимать использованное оборудование. Кроме того, имеются пункты приёма в/у оборудования.

ТИПИЧНЫЕ НЕИСПРАВНОСТИ И ИХ УСТРАНЕНИЕ:

ПРОБЛЕМА ВОЗМОЖНАЯ ПРИЧИНА РЕШЕНИЕ ПРОБЛЕМЫ

Проверить состояние батареи, в случае необходимости выполнить её подзарядку или заменить на новую. Если электроинструмент всё равно не работает, необходимо отправить его в сервисный пункт по указанному в гарантийной карте адресу.

Заменить угольные щётки в сервисном пункте.

Лобзик не работает.

Нарушение работы электродвигателя.

О тс у т с тв и е п ит а н ия , по вр ежд ен ие эл ек тро двигателя или включателя.

Разряжена батарея. Зарядить батарею.

Изношены угольные щётки.

Для использования только внутри помеще-

ний.

Политика компании PROFIX - это политика постоянного совершенствования своих изделий, поэтому компания сохраняет за собой право изменения спецификации изделия без предварительного уведомления. Изображения, имеющиеся в инструкции, являются примерными и могут незначительно отличаться от фактического вида приобретённого электроинструмента. Насто ящая и нструкц ия по экспл уатации защищ ена ав торским и права ми. За прещено её к опирова ние и размножение без согласия ООО « ».ПРОФИКС

Page 26

INSTRUCŢIUNE DE FOLOSIRE

TRAFORAJ CU ACUMULATOR TJR50

Traducere din instrucţiunea originală

ÎNAINTE DE UTILIZARE, CITIŢI ACESTE INSTRUCŢIUNI. Păstrează instrucţiunile pentru o folosire viitoare. ATENŢIE! Citeşte toate avertismentele referitoare la protecţia muncii marcate cu simboluri şi toate indicaţiile referitoare la utilizarea în siguranţă.

Nerespectarea avertismentelor de mai jos, poate duce la accidente şi la electrocutare, incendiu şi/sau la vătămări corporale.

Păstreaz ă toate aver tismentele ş i indicaţi ile referitoa re la protecţia muncii, pentru a le folosi în viitor.

În avertismentele de mai jos, termenul “unealtă electrică” înseamnă unealtă care este alimentată de la reţea (cu cablu de alimentare) sau unealtă electrică alimentată din baterie (fără cablu).

ATENŢIE! Reguli generale de protecţie a muncii.

Siguranţa la locul de muncă:

a) La locul de muncă păstrează curăţenie şi bună iluminare. Zonele

şi bancurile de lucru aglomerate cheamă accidentele.

b) Nu utilizaţi unealta electrică în atmosferi explozive, formate din

lichide inflamabile, gaze sau lichide. Unelata electrică produce

scântei, care pot aprinde praful sau aburii.

c) Ţineţi copiii departe de locurile în care unealta electrică este

folosită. Distragerea atenţiei poate duce la pierderea atenţiei asupra

uneltei electrice.

ATENŢIE! Reguli generale cu privire la utilizarea în

siguranţă a uneltei.

a) Ştecherul uneltei electrice trebuie să fie conforme cu priza. Este

interzisă modificarea ştecherului. Este interzisă utilizarea

prelungitoarelor în cazul uneltelor electrice cu cablu de legare la pământ de protecţie. Nemodificarea ştecherelor şi a prizelor

micşorează riscul de electrocutare.

b) Evitaţi să atingeţi suprafaţa de împământenire sau conectările

la masă, cum ar fi conducte, radiatoare, radiatoare de încălzire centrală şi frigidere. În cazul atingeri părţilor împământenite, creşte

riscul de electrocutare.

c) Nu expuneţi sculele electrice în condiţii de ploaie sau mediu

umed. În caz de infiltraţie cu apă, creşte riscul de electrocutare.

d) Nu abuzaţi de cablurile de conectare. Nu folosiţi c ablul de

alim entare l a muta rea, t ragere a unel tei sa u tra gerea ştecherului din priză. Păstraţi cablul de alimentare departe de surse de căldură, ulei, muchii ascuţite sau părţi în mişcare.

Cablurile deteriorate sau încurcate cresc riscul de electrocutare.

e) În cazul în care unealta electrică este folosită în aer liber,

conectarea trebuie efec tuată cu ajutorul prelungitoarelor destinate funcţionării în aer liber. Folosirea prelungitorului destinat

funcţionării în aer liber, micşorează riscul de electrocutare.

Vă recomandăm să racordaţi aparatul la o reţea electrică dotată

cu un comutator cu curent diferenţial (RCD) c u amperaj de acţionare de 30mA sau mai mic.

g) În cazul în c are unealta electrică este folosită în mediu umed,

este inevitabi lă, util izarea u nui disp ozitiv de p rotecţie împotriva tensiunii de alimentare, cum ar fi aplicarea unui dispozitiv de curent rezidual (RCD). Folosirea RCD micşorează riscul

Siguranţa electrică:

de electrocutare.

ATENŢIE! Avertismente generale cu privire la siguranţa folosirii uneltei.

Siguranţă personală:

a) Acest echipament nu este destinat utilizării de către persoane

(inclusiv copii) cu abilităţi f izice reduse, senzoriale sau mentale, sau de persoane care nu au experienţă sau nu cunosc echipa mentul, c u excepţi a cazul ui în c are are loc su b supraveghere sau în conformitate cu instrucţia de folosire a echipamentului, de către o persoană responsabilă pentru siguranţa lor.

b) Trebuie să fiţi atent, să aveţi grijă ce faceţi şi să păstraţi bun

simţ în timpul folosirii uneltei electrice. Nu folosiţi unealta

electrică, când sunteţi obosiţi sau sub influenţa drogurilor, alcoolului sau a medicamentelor. Un moment de neatenţie în timpul

lucrului cu unelata electrică poate cauza vătămări personale grave.

c) Folosiţi echipament de protecţie. Purtaţi întotdeauna ochelari

de protecţie. Folosind echipamentul de protecţie cum ar fi masca de

praf, pantofi cu anti-alunecare, caşti sau protecţie auditivă, micşoraţi riscul de vătămare.

d) Evitaţi pornirea accidentală. Înainte de conectarea la sursa de

alimentare şi/sau înainte de conectarea bateriei şi înainte de ridicarea sau mutarea uneltei asiguraţivă că comutatorul uneltei electrice este în poziţia oprită. Mutarea uneltei electrice cu

degetul pe comutator sau conectarea uneltei elec trice la reţeaua de alimentare în poziţia pornită poate provoca un accident.

e) Înainte de pornirea uneltei electrice îndepărtaţi toate uneltele

din apropiere. Lăsarea de unelte pe părţile de mişcare ale uneltei

electrice poate duce la vătămări corporale.

f) Nu vă aplec aţi prea mult. Trebuie să staţi sigur şi să menţineţi

echilibrul. Acest lucru va permite un control mai bun asupra uneltei

electrice în situaţii neaşteptate.

g) Îmbrăc aţi-vă co respunzător. N u purtaţ i haine l argi sau

bijuterii. Ţineţi părul strâns, hainele şi mănuşile departe de părţile în

mişcare. Hainele largi, bijuteria sau părul lung se pot agăţa de părţile în mişcare.

h) Da că e chi pam ent ul e ste po triv it pen tru con ect are a

extractorului de praf extern şi a colectorului de praf, asiguraţi- vă că acestea sunt conectate şi folosite corect. Folosirea

colectorului de praf poate reduce riscul de pericole legate de prăfuite.

i) Nu permiteți ca abilitățile obținute prin utilizarea frecventă a

sculei electrice să vă facă să vă simțiți prea încrezători în sine și să ignorați regulile de siguranță. Acțiunile necorespunzătoare pot

provoca vătămări grave într-o fracțiune de secundă.

ATENŢIE! Avertismente generale cu privire la folosirea în siguranţă a uneltei. Utilizarea şi îngrijirea uneltei electrice:

a) Nu supraîncărcaţi unealta electrică. Utilizaţi o unealtă electrică

în funcţie de puterea necesară muncii efectuate. Unealta electrică

corectă va permite o funcţionare mai bună şi este sigură în cazul însărcinării, pentru care a fost proiectată.

b) Este interzisă utilizarea uneltei elec trice dacă comutatorulnu

porneşte şi nu opreşte unealta. Fiecare unealtă electrică care nu

porneşte sau nu se opreşte este periculoasă şi trebuie reparată.

Page 27

c) Deconectaţi ştecherul de la sursa de alimentare a uneltei

electrice şi/sau deconectaţi bateria înainte de orice setare, schimbare de părţi sau depozitare. Aceste mijloace de protecţie

reduc riscul unei porniri accidentale a uneltei electrice.

d) Unealta electrică nefolosită trebuie depozitată departe de

copii şi nu trebuie împrumutată persoanelor care nu cunosc unealta electrică sau care nu au citit această instrucţie de folosire a uneltei electrice. Unelata elec trică este periculoasă când

este folosită de o persoană fără experienţă.

e) Unelata electrică trebuie bine întreţinută. Trebuie controlată

alinierea sau bruierea pieselor în mişcare, ruperea pieselor şi alţi factori care pot avea influenţă la funcţionarea uneltei electrice. Dacă găsim o deteriorare, unealta electrică înaintea folosirii trebuie reparată. Cauza multor accidente este întreţinerea

necorespunzătoare a uneltei electrica.

f) Uneltele de tăiere trebuie să fie ascuţite şi curate. Întreţinerea

părţilor ascuţite ale uneltelor de tăiere reduce riscul de blocare în material şi uşurează folosirea.

g) Unealta electrică, echipamentul, uneltele de lucru, etc.

trebuiesc folosite în conformitate cu aceast ă instruc ţie,

ţinând cont de tipul şi concondiţiile de lucru. Utilizarea uneltei electrice în alt mod decât este destinaţia, poate duce la situaţii periculoase.

h) La temperaturi scăzute, sau după o perioadă îndelungată de

nefolosire, este recomandată pornirea uneltei electrice fără sarcină pentru câteva minute pentru a distribui corect unsoarea în mecanismul de transmisie.

i) Pentru curăţirea uneltei elec trice folosiţi o cârpă moale,

umedă (nu udă) şi săpun. Nu folosiţi benzină, diluanţi sau alte

mijloace care pot deteriora echipamentul.

j) Unealta electrică trebuie depozitată/transportată numai

după ce ne -am asigurat că toate elementele în mişcare sunt blocate şi asi gurate cu ajutorul e lementelor origina le destinate blocării.

k) Unealta electrică trebuie păstrată într-un loc uscat, asigurat

împotriva prafului şi a umezelii.

l) Transportul uneltei electric trebuie să aibă loc în ambalajul

original, asigurat împotriva deteriorărilor mecanice.

m) Mânerele și suprafețele de prindere trebuie să fie menținute

curate fără ulei și grăsime. Mânerele și suprafețele de prindere

alunecoase nu permit ținerea în siguranță și controlul sculei în situații neașteptate.

ATENŢ IE! A verti smente gen erale c u pr ivire l a folosirea în siguranţă a uneltei.

Repararea:

a) Re par aţii în gar anţi e ş i po stga ranţ ie ale u nel telo r

dumneavoastră electrice sunt efectuate de Service-ul PROFIX, ceea ce garantează calitatea cea mai ridicată a reparaţiilor şi utilizarea de piese originale de schimb.

ATENŢIE!

În timpu l uti lizări i une ltei elec trice se re coman dă respectarea regulilor de bază ale siguranţei muncii, pentru a evita incendiile, electrocutarea sau vătămări mecanice.

AVERTIZARE! TRAFORA J CU ACUMULATOR, indicaţii detaliate privitoare l a siguranţa de utiliza re a

aparatului: a) Pe durata lucrului atunci când unealta de lucru poate atinge

cabl uri el ectric e asc unse s ub ten siune sau c ablul de alimentare, ţineţi unealta electrică doar de suprafeţele izolate ale mânerelor.Contactul cu cablul de reţea poate transmite o

parte de tensiune pe piesele metalice ale aparatului iar acest lucru ar putea duce la electrocutare.

b) Trebuie să folosiţi instrumente de căutare corespunzătoare

pentru a localiza cablurile de alimentare ascunse, sau să cereţi informaţii la administraţia clădirii. Contactul cu cablurile

sub tensiune poate provoca incendii şi constituie pericol de electrocutare. Deteriorarea furtunului de alimentare cu gaz constituie pericol de explozie. Perforarea ţevilor de canalizare produce pagube materiale.

c) Se interzice prelucrarea de materiale care conţin azbest.

Azbestul poate provoca cancer.

d) Locul de muncă trebuie menţinut curat. Amestecurile de

materiale sunt ex trem de periculoase. Pulberea de metale uşoare se poate aprinde sau poate exploda.

e) Trebuie să asiguraţi obiectul prelucrat. Asiguraţi-vă că toare

clemele de fixare sunt strânse şi verificaţi ca să nu joace prea tare. Veţi fi mai în siguranţă dacă fixaţi obiectul prelucrat într-un aparat de fixare sau cu o menghină decât dacă îl ţineţi în mână.

f) Trebuie să purtaţi mereu ochelari de protecţie şi protecţie

auditivă. Folosiţi, atunci când este necesar, măsurile de protecţie personală corespunzătoare:

- masca de protecţie pentru a diminua riscul de inhalare de praf cu efect nociv,

- mănuşi de protecţie atunci când lama se mişcă şi prelucraţi un material poros.

g) Aveţi grijă ca piciorul de ajustare (10) în timpul tăierii să fie

montat corespunzător. Lama blocată se poate rupe şi poate provoca recul.

h) Trebuie să folosiţi numai lame care nu sunt deteriorate şi nu

au defecte. Lamele strâmbe sau neascuţite se pot rupe sau pot provoca

apariţia forţei de revenire.

i) Aparatul elec tric trebuie pornit înainte ca lama să atingă

materialul. În caz contrar există pericolul de recul, deoarece aparatul

folosit se blochează în obiectul prelucrat.

j) Trebuie să ţineţi mâinile departe de spaţiul de tăiere. Nu

aşezaţi mâinile sub obiectul prelucrat. În caz de contact cu lama există pericolul de rănire.

k) După ce terminaţi lucrarea trebuie să opriţi aparatul electric.

Lama poate fi scoasă din materialul prelucrat atunci când este oprită. Astfel evitaţi recului şi puteţi aşeza deopar te în condiţii de

siguranţă aparatul electric.

l) Decuplaţi acumulatorul de la aparat în timpul pauzelor de

lucru, atunci când schimbaţi lama, pe durata reparaţiilor, curăţării sau ajustării.

Traforajul este un aparat dotat cu indicator cu laser clasa 2, cf. EN60825-1:2014. Nu priviţi direct către raza de laser şi nu direcţionaţi raza de laser direct

către ochii oamenilor sau animalelor. Privitul în raza de emisă de

laserul din clasa 2 nu este nociv în cazul în care nu durează mai mult de 0,25 s. Reflexul de închidere a pleoapelor, de obicei, constituie o protecţie suficientă. Utilizarea de dispozitive optice, de exemplu ochelari, binocluri sau lunete nu creşte riscul de afectare a ochilor.

Page 28

ATENŢIE! Utilizare sigură a acumulatorilor şi încărcătorilor:

Utilizare acumulatoare:

Utilizaţi numai acumulatorii care corespund la specificarea

dată de producător. În cazul utilizării unor alte acumulatorii, se poate întâmpla o crăpare, o descompunere, o vătămare corporală sau un incendiu.

b) ATENŢIE: În cazul în care acumulatorul se deteriorează sau

este folosit necorespunzător pot apărea emisii de gaze explozive. Acumulatorul trebuie ţinut departe de sursa de foc şi trebuie să asiguraţi ventilaţie corespunzătoare în timp ce este încărcat. Nu lăsaţi acumulatorul pentru mult timp în mediu cu

temperatură ridicată (în locuri expuse la lumina soarelui, în apropierea caloriferelor şi în toate locurile unde temperatura depăşeşte 40 C).

Încărcarea acumulatorului trebuie să se efectueze în mediul

cu temperatura între 15-25 de grade °C.

d) Încărcaţi unealta doar cu încărcătorul re comandat de

producător. În cazul în care folosiţi un încărcător proiectat pentru

încărcarea altor baterii, acumulatoare există riscul de rănire sau de incendiu.

Nu expuneţi acumulatorul la acţionarea apei şi umidităţii.

Dacă intenţionaţi să încărcaţi mai multe decât un singur

acumulator, trebuie să faceţi o pauză de 30 de minute între încărcării succesive. În nici un caz nu deschideţi acumulatorul.

g) h) În condiţii nefavorabile din acumulator se poate scurge

lichi d; evit aţi con tactul cu lichidu l. În cazul în c are utilizatorul intră în contact cu lichidul, trebuie să spălaţi locul cu apă. În caz de contact cu ochiul, trebuie să apelaţi la ajutorul medicului. Lichidul scurs din acumulator poate provoca

iritaţii sau arsuri.

i) În c azul în care nu utilizaţi bateria acumulator, trebuie să o

depozitaţi departe de obiecte metalice precum agrafe de birou, monede, chei, cu ie, şurubur i, sau alte obie cte metalide de dimensiuni mici, care pot scurtcircuita bornele acumulatorului. Scurtcircuitarea acumulatorului poate provoca

arsuri sau incendiu.

Nu aruncaţi acumulatoarele în foc.

Nu încărcaţi acumulator stricat.

Acumulatoarele sunt destinate pentru încărcare multiplă, conţin litiu care este dăunător pentru mediul înconjurător. După perioada de folosire, acumulatorul trebuie utilizat în

Li-Ion

conformitate cu legislaţia despre protecţia mediului natural. În acest sens, acumulatorul trebuie total epuizat, scos din electroutilaj şi predat la un punct de utilizare a acumulatoarelor sau la magazinul, în care a fost cumpărat.

Utilizare încărcător:

a) Pentru încărcare folosiţi doar încărcătorul recomandat de

producător. Folosirea încărcătorului proiectat pentru încărcarea altui

tip de baterii acumulatoare poate provoca incendiu.

b) Nu demontaţi încărcătorul. c) Încărcătorul poate fi folosit doar în încăperil. Nu expuneţi

încărcătorul la acţiunea apei şi a umidităţii.

d) Încărcaţi doar în intervalul de temperaturi 15 -25 C.

o o

e) Nu introduceţi niciun fel de obiecte metalice în încărcător.

STRUCTURA ŞI DESTINAŢIA TRAFORAJULUI:

Traforajul cu acumulator este dotat cu un sistem electronic de ajustare a turaţiei. Posibilitatea de ajustare a turaţiei, precum şi turaţia în 4 trepte a deplasării lamei oferă eficacitatea optimă a procesului de tăiere. Traforajul este destinat pentru efectuarea de tăieri şi secţionări în lemn şi materiale lemnoase, materiale sintetice, metal, plăci ceramice şi cauciuc. Procesul de tăiere se realizează cu ajutorul lamei corespunzătoare potrivite pentru materialul prelucrat. Aparatul este adaptat pentru efectuarea de tăieturi drepte şi oblice, la un unghi de max. 45°. Aparatul este destinat pentru lucrări casnice şi industriale cu intensitate medie. Aparatul nu poate fi utilizat pentru lucrări de lungă durată în condiţii dificile.

Nu folosiţi aparatul pentru efectuarea de lucrări care necesită utilizarea unui aparat profesional. Fiecare utilizare a traforajului

care nu corespunde destinaţiei acestuia ce a fost menţonată mai sus este interzisă şi duce la pierderea garanţiei iar producătorul nu este responsabil pentru pagubele ce au loc în aceste circumstanţe. Toate modificările aparatului efectuate de utilizator îl exceptă pe producător de responsabilitate pentru pagubele provocate utilizatorului şi mediului. Utilizarea corectă a traforajului se referă, de asemenea, la mentenanţa, depozitarea, transportarea şi repararea acestuia. Traforajul poate fi reparat doar în puncte de ser vice indicate de producător. Aparatele cu acumulator trebuie reparate doar de persoane autorizate. Chiar dacă se respectă regulile de utilizare conformă cu destinaţia aparatului este imposibilă eliminarea în totalitate a anumitor factori de risc rezidual. În funcţie de modul de construcţie şi alcătuirea aparatului pot fi identificate următoarele tipuri de pericol:

- Atingerea lamei în timpul funcţionării în spaţiul neacoperit al traforajului;

- Arsuri la înlocuirea lamei. (În timpul operării lama se încălzeşte foarte tare, pentru a evita arsurile la înlocuirea acestuia trebuie să folosiţi mănuşi de protecţie);

- Aruncarea obiectului prelucrat sau a unor părţi din obiectul prelucrat;

- Fisurarea/ruperea lamei;

- Deteriorarea auzului în cazul în care nu se foloseşte protecţia auditivă necesară;

- Emisiile de praf de lemn dăunător pentru sănătate în cazul în care se efectuează lucrări în încăperi închise.

n Completare

ź -1

Traforaj cu acumulator

ź Ghidaj paralel -1 buc.

ź Şuruburi pentru fixarea ghidajului paralel -2 buc.

ź Lamă -1 buc. ź Cheie imbus-1 buc. ź Instrucţiuni de utilizare - 1 buc. ź Fişă de garanţie - 1 buc.

n Elementele maşinii

buc.

Numerotarea pieselor din aparat se referă la reprezentarea grafică amplasată pe paginile 2-3 din instrucţiunile de utilizare:

Des.A: 1. Şuruburi de fixare pentru ghidaj

2. Carcasă cu protecție la contact

Page 29

Indicator laser

4. Buton pornire/oprire indicator cu laser

5. Buton de siguranţă

6. Comutator

7. Mâner

Acumulator*

Buton blocare acumulator*

10. Picior ajustabil (0 - 45 )

o o

11. Carcasă plastic

12. Comutator mişcare pendulatoare

13. Ghidaj paralel

14. Lamă

Buton indicator nivel de încărcare baterie*

15.

Indicator nivel de încărcare baterie*

16.

Încărcător*

17. Des.B 18. Supor t lamă Des.D: 19. Adaptor

Des.G: 20. Cheie imbus

21. Şuruburi pentru fixare picior

22. Scală unghi oblic

*Echipamentul descris sau prezentat nu face parte din dotarea standard. Asortimentul complet de dotare poate fi găsit în catalogul nostru.

DATE TEHNICE:

MODEL TJR50

Tensiune de alimentare 20 V d.c. Viteză de rotire fără sarcină n = 0-2400/min Lungime oscilație 20 mm

Tăiere unghiulară 0 - 45 Adâncimea max. de tăiere

lemn 50 mm oţel 8 mm

clasă laser

Indicator laser

lungime de undă laser 650 nm

putere laser 1mW

o o

> Masă (cu acumulatorul) 2,2 kg Nivel de presiune acustică (LpA) 82 dB(A) Nivel de putere acustică (LwA) 93 dB(A) Incertitudine K , K

Vibraţii cf. EN 60745

LpA LwA

tăiere în lemn a 5,658 m/s

tăiere în metal a 5,459 m/s

h, B

h, M

Incertitudine K

Acumulatori recomandați Li-ion 20V Încărcătoare recomandate

3 dB(A)

1,5 m/s

TJ15AK (1,5Ah), TJ2AK (2Ah) TJ3LD(3-5h), TJ1LD (1h)

Nivelul menţionat de vibraţii este reprezentativ pentru utilizarea aparatului electric. Dacă aparatul electric va fi utilizat pentru alte scopuri sau cu alte instrumente de lucru precum şi dacă nu va fi întreţinut corespunzător, nivelul de vibraţii ar putea diferi de cel indicat. Motivele indicate mai sus pot duce la sporirea nivelului de expunere la vibraţii pe toată durata timpului de funcţionare. Trebuie să introduceţi mijloace adiţionale de siguranţă, care au scopul de

a proteja operatorul de efectele de expunere la vibraţii, de ex.: Întreţinere aparat ele ctric şi i nstrumente de lucru, asigurarea temperaturii corespunzătoare a mâinilor, stabilirea ordinii operaţiilor de muncă. Valoarea totală declarată a vibrațiilor și valorile declarate ale emisiei de zgomot au fost măsurate în conformitate cu metoda standard de testare și pot fi utilizate pentru a compara un dispozitiv cu altul. Valoarea totală declarată a vibrațiilor și valorile declarate ale emisiei de zgomot pot fi utilizate în evaluarea inițială a expunerii.

Avertismente:

Vibrațiile și emisiile de zgomot în timpul utilizării efective a sculei electrice pot să difere de valorile declarate în funcție de modul în care sunt utilizate uneltele, în special de tipul piesei prelucrate. Trebuie determinate măsuri de siguranță pentru protejarea operatorului, care se bazează pe estimarea expunerii în starea reală de utilizare (luând în considerare toate părțile ciclului de operare, cum ar fi timpul în care instrumentul este oprit și când funcționează în ralanti, cu excepția timpului de declanșare).

PREGĂTIRE PENTRU UTILIZARE:

Înainte de fiecare utilizare trebuie să verificaţi dacă piesele mobile ale aparatului funcţionează în mod corespunzător şi nu sunt blocate sau deteriorate ceea ce ar putea avea impact asupra modului de funcţionare a uneltei. Unealta deteriorată trebuie reparată înainte de a o utiliza din nou.

2. Atunci când tăiaţi lemn care a fost prelucrat anterior, aveţi grijă la obiectele străine, de ex. cuie, şuruburi, etc.

Încărcare acumulator

Aparatul este livrat fără acumulator și încărcător. În funcție de

ATENȚIE! necesități puteți achiziționa un acumulator 1.5Ah TJ15AK sau 2.0Ah TJ2AK, precum și încărcătorul corespunzător TJ3LD (cu durata de încărcare de 3-5 ore) sau TJ1LD (cu durata de încărcare de 1 oră).

Pentru a verifica nivelul de încărcare apăsați butonul indicatorului nivelului de încărcare a bateriilor (16). În cazul în care doar o singură diodă LED este aprinsă înseamnă că nivelul de încărcare al bateriei este scăzut, în cazul în care se aprind două diode înseamnă că nivelul de încărcare este mediu, iar trei diode aprinse înseamnă că acumulatorul este încărcat integral. Înainte de utilizare trebuie să încărcaţi complet acumulatorul.

Încărcător

TJ1LD

Se recomandă ca prima încărcare cu ajutorul încărcătorului TJ1LD să dureze minimum 1 oră.

1. Apăsaţi butonul de blocare a acumulato rului (9) şi scoateţ i

acumulatorul (8) din traforaj (vezi des. A).

2. (8) (17).

Conectați acumulatorul la încărcător

3. Conectați ștecherul încărcătorului la priza de rețea 220-240 V, 50Hz.

Încărcător

TJ3LD

Se recomandă ca prima încărcare cu ajutorul încărcătorului TJ3LD să dureze minimum 5 ore.

1. Apăsaţi butonul de blocare a acumulatorului (9) şi scoateţi

acumulatorul (8) din traforaj (vezi des. A).

2. (8) (17) (vezi des. D).

Conectați acumulatorul la încărcător

3. .

Conectați ștecherul adaptorului la încărcător

4. (19)

Conectați adaptorul la priza de rețea 110-240 V, 50-60Hz.

Semnalizare încărcare baterie

Dioda verde LED aprinsă pe încărcător informează că încărcătorul este

Page 30

conectat la sursa de alimentare. După conectarea acumulatorului se

aprinde dioda roșie, care informează că încărcarea este în curs. Acest lucru este semnalizat de diodele verzi LED ale acumulatorului, care indică nivelul actual de încărcare al bateriilor. Atunci când bateria este încărcată integral, dioda roșie se va stinge și se aprinde dioda verde.

Dup ă ce proce sul d e înc ărcare s-a termi nat, decup laţi încărcătorul de la reţea şi scoateţi acumulatorul.

ATENȚIE! Pe durata încărcării acumulatorul se poate încălzi puțin, acesta este un fenomen normal.

Acumulatorul litiu-ion poate fi încărcat în orice moment, fără a afecta în niciun fel durata de viaţă a acestuia. Întreruperea procesului de încărcare nu duce la deteriorarea celulelor acumulatorului.

n Montarea lamei (vezi des. B)

Traforajul poate fi utilizat cu toate lamele disponibile pe piaţă cu racord tip T (tip A cf. catalogului Profix). Lamele oferite de către producător cel mai des în seturi, în funcţie de destinaţie pot diferi prin dimensiuni şi tipul dinţilor de tăiere. Pe ambalajul setului de lame sau în instrucţiunile ataşate, producătorul informează, de obicei, cu privire la destinaţia fiecărei lame. Lamele în sine pot fi marcate cu culori diferite în funcţie de materialul prevăzut pentru tăiere.

ATENŢIE

! Înainte de a monta lama şi de a efectua orice

lucrare de mentenanţă trebuie să decuplaţi acumulatorul de

la aparat. Atunci când montaţi lama trebuie să folosiţi mănuşi de protecţie. În caz de contact cu lama există pericolul de rănire.

Suportul special (18) permite montajul rapid al lamei.

ź Trageţi rotiţa supor tului (18) în direcţia săgeţii (des. B) astfel încât

canelura de fixare să fie paralelă cu axul longitudinal al traforajului.

ź Introduceţi lama selectată (14) cu dinţii îndreptaţi spre afară la

maximum în canelura din soclu (18). Daţi drumul rotiţei soclului pentru a bloca automat lama.

ATENŢIE

Verificaţi dacă lama este bine fixată. Lama care joacă poate cădea şi răni operatorul.

ź Pentru a scoate lama trageţi rotiţa soclului (18) în direcţia săgeţii şi

scoateţi lama.

ATENŢIE

: Nu mişcaţi lama utilizată anterior, aceasta poate fi fierbinte şi

provoca arsuri. Purtaţi mănuşi de protecţie.

n Carcasă picior

Aparatul este destinat cu o carcasă din plastic pentru picior (11), care previne zgârierea suprafeţei tăiate. În cazul în care în timpul lucrului carcasa se defectează trebuie să o înlocuiţi cu una nouă.

OPERARE:

n Pornire/oprire

Pentru a porni unealta electrică trebuie să apăsaţi mai întâi butonul de siguranţă (5) din stânga sau din dreapta mânerului (7) iar apoi apăsaţi comutatorul (6). Comutatorul (6) este prevăzut cu ajustarea lină a turaţiei. Acest lucru permite selectarea vitezei de tăiere care depinde de tipul de material prelucrat şi de condiţiile de lucru şi poate fi selectată în mod optim prin probe practice. Turaţia va creşte odată cu adâncimea de apăsare a comutatorului. Pentru a opri traforajul încetaţi să apăsaţi comutatorul (6).

n Ajustarea mişcării pendulatoare

Pe carcasa ferăstrăului, pe partea stângă se află comutatorul de ajustare auxiliară a mişcării pendulatoare (12) a capului traforajului (funcţie de tăiere). Această facilitate adiţională permite optimizarea lucrului atunci când prelucraţi diferite materiale. Mişcarea pendulatoare poate fi setată cu comutatorul (12) în patru intervale. Comutarea poate avea loc atunci când aparatul este în funcţiune: Nivelul 0 - Oscilaţie oprită Nivelul 1 - Oscilaţie redusă Nivelul 2 - Oscilaţie medie Nivelul 3 - Oscilaţie mare

Se recomandă:

źIntervalul de oscilare pendulatoare trebuie să fie cu atât mai mic,

respectiv oprit definitiv, în funcţie de cât de netedă trebuie să fie marginea de tăiere.

źAtunci când prelucraţi materiale subţiri precum de ex. coli de tablă

trebuie să opriţi oscilaţia.

źAtunci când prelucraţi materiale tari precum de ex. oţel trebuie să

lucraţi cu oscilaţie redusă.

źAtunci când prelucraţi materiale moi sau când tăiaţi de-a lungul

fibrelor trebuie să lucraţi cu oscilaţie maximă.

źAtunci când folosiţi lame de tip cuţit vă recomandăm să opriţi oscilaţia.

Parametri optimi de lucru pot fi selectaţi doar în urma testelor practice. Atunci când tăiaţi metale vă recomandăm să folosiţi de-a lungul liniei de tăiere un agent de răcire / lubrifiere.

n Carcasă anticontact

Carcasa anticontact (2) amplasată pe carcasa aparatului nu permite

contactul nedorit al lamei în timpul lucrului şi se interzice îndepărtarea acesteia.

n Tăiere paralelă (vezi des. C)

Defiletaţi şuruburile de fixare (1) şi introduceţi ghidajul paralel (13) prin suporturile din picior (10). Setaţi lăţimea necesară de tăiere cu ajutorul scării de pe partea exterioară a ghidajului. Înfiletaţi şuruburile de fixare şi efectuaţi tăietura.

Tăiere

Folosiţi o maşină de găurit pentru a efectua un orificiu de 10 mm în zona tăiată. Introduceţi lama traforajului în orificiu şi începeţi să tăiaţi.

n Tăiere în adâncime (vezi des. E-F)

ATENŢIE

: Prin procesul de tăiere în adâncime puteţi tăia

materiale moi precum lemn, plăci de gips sau similare! Pentru a efectua tăiere în adâncime trebuie să folosiţi doar

lame scurte. Tăierea în adâncime este posibilă doar la unghiul de 0°.

Aşezaţi unealta electrică cu marginea frontală a piciorului (10) pe obiectul prelucrat şi porniţi. În cazul uneltelor electrice cu turaţie ajustabilă trebuie să selectaţi turaţia maximă. Apăsaţi puternic unealta electrică pe obiec tul prelucrat şi introduceţi lama în obiectul prelucrat până la adâncimea dorită. În cazul în care doar piciorul (10) este aşezat cu întreaga talpă pe obiectul prelucrat tăiaţi în continuare de-a lungul liniei marcate de tăiere.

n Tăiere unghiulară (vezi des. G)

Traforajul permite, de asemenea, efec tuarea de tăieturi unghiulare în

o o

intervalul 0 - 45 atâg spre stânga cât şi spre dreapta.

Page 31

! Înainte de a schimba unghiul de setare a piciorului traforajului

ATENŢIE (10) trebuie să decuplaţi acumulatorul de la aparat.

Piciorul traforajului (10) este setat din fabrică la poziţia din mijloc (0°). Pentru a efectua tăierea oblică trebuie să defiletaţi şurubul (21) de pe piciorul traforajului (10) cu ajutorul cheii imbus (20). Trageţi puţin piciorul în spate pentru a-l seta la un unghi din intervalul indicat anterior folosind scara (22). D upă ce aţi setat în mod corespunzător piciorul trebuie să setaţi în mod corect piciorul, împingeţi piciorul în spate şi înfiletaţi şurubul cu cheia imbus.

! Trebuie să verificaţi dacă piciorul traforajului este

ATENŢIE

bine fixat. Piciorul mobil care joacă poate duce la apariţia

accidentelor în timpul lucrului.

După ce aţi terminat de ajustat setările piciorului trebuie să introduceţi cheia imbus în soclul situat în cablul de alimentare.

n Indicator laser

Indicatorul laser arată linia de tăiere. Marcaţi linia dorită de tăiere pe suprafaţa obiectului prelucrat iar în timpul tăierii direcţionaţi linia laser de-a lungul liniei marcate. Pentru a porni sau opri indicatorul laser trebuie să apăsaţi comutatorul (4). Verificaţi, înainte de a începe să tăiaţi, dacă linia de tăiere este indicată în mod corect. Indicatorul cu laser se poate deplasa din cauza vibraţiilor cauzate de utilizarea intensă a uneltei electrice.

ATENŢIE

: Opriţi indicatorul cu lase de fiecare dată după tăiere.

n Indicaţii

Reguli de bază pentru operarea corectă a traforajului:

- apăsaţi moderat pe materialul de tăiat, nu permiteţi suprasolicitarea traforajului;

- presiunea excesivă asupra traforajului poate duce la încetinirea sau întreruperea mişcării de înaintare-retur, ceea ce duce la încetinirea sau întreruperea procesului de tăiere;

- atunci când tăiaţi, piciorul traforajului trebuie să atingă cu toată suprafaţa materialul prelucrat;

- pentru a tăia un orificiu la o formă prestabilită în materiale dure, trebuie efec tuată în prealabil, o gaură în material pentru a introduce lama. În caz contrar există riscul de recul şi de rupere a lamei;

- atunci când tăiaţi linii care formează un unghi ascuţit sau care sunt conectate cu un arc cu rază mică trebuie să folosiţi, de preferinţă, lame înguste şi să opriţi mişcarea oscilatoare a capului;

- utilizarea ghidajului facilitează menţinerea liniei de tăiere.

DEPOZITARE ŞI MENTENANŢĂ:

Aparatul trebuie depozitat într-un loc care nu se află la îndemâna copiilor, menţinut curat, ferit de umiditate şi de praf. Condiţiile de depozitare trebuie să excludă posibilitatea de deteriorare mecanică sau influenţa factorilor atmosferici. De regulă traforajul nu necesită întreţinere şi mentenanţă specială. Lubrifierea cu ulei în mod regulat a lamelor asigură o durată îndelungată de utilizare a acestora. Trebuie să controlaţi în mod regulat starea şuruburilor de fixare a carcasei şi piciorului traforajului. În cazul în care este necesar strângeți-le. După ce aţi terminat lucrul vă recomandăm să suflaţi cu aer comprimat orificiile de ventilaţie şi suportul lamei. Acest lucru previne deteriorarea rulmenţilor, elimină praful care blochează accesul aerului care răceşte motorul.

Curăţaţi carcasa cu o lavetă curată, umezită cu o cantitate redusă de detergent, iar apoi ştergeţi până la uscare.

Nu folosiţi detergenţi sau diluanţi; aceştia pot deteriora piesele din aparat fabricate din material sintetic.

Aveţi grijă ca în interiorul aparatului să nu intre apă. Încărcătorul trebuie curăţate cu ajutorul unei cârpe uscate. Ştergeţi impurităţile vizibile în orificiul de ieşire al razei de laser cu un băţ

cu vată folosind lichide pentru curăţat sticlă.

TRANSPORT:

Aparatul trebuie transportat şi depozitat în cutia de transport, care protejează împotriva umezelii, infiltrării de praf şi a obiectelor mici, mai ales trebuiesc asigurate orificiile de ventilare. Elementele mici, care infiltrează interiorul carcasei, pot distruge motorul.

În cazul în care scoateți acumulatorul din aparat pe durata transportului sau depozitării trebuie să vă asigurați că suprafețele de contact ale acumulatorului nu se vor scurticircuita. Scoateți piesele metalice precum șuruburi, cuie, cleme, bituri de șurubelniță, pilitură metalică, sârmă din valiză, cutia de unelte sau recipientul pentru transport sau protejați acumulatorul în alt mod astfel încât să preveniți contactul acestor elemente cu acumulatorul.

PRODUCĂTOR:

PROFIX Sp z o.o., str. Marywilska 34, 03-228 Varşovia, POLONIA Pre zent ul uti laj est e f ăcut co nfo rm n orm elo r na ţio nale şi

europene,precum şi indiciilor de siguranţă.

ATENŢIE! În caz de probleme tehnice vă rugăm să luați legătura cu un service autorizat. Toate reparaţiile trebuie efectuate de un personal calificat, folosindu-se piesele de schimb originale.

PICTOGRAME:

Explicaţiile imaginilor de pe tabelul nominal şi de pe etichetele informative:

RAZE LASER

NU PRIVIŢI ÎN RAZĂ

APARAT LASER CLASA 2

λ: 650 nm P≤ 1 mW

EN 60825-1:2014

«.»Înainte de cuplare şi de a începe operarea trebuie să citiţi prezenta instrucţiune

«»Feriţi acumulatorul de căldură, de asemeni de ex. de radiaţii solare continue.

« »Nu aruncaţi acumulatorii în foc.

« »Nu aruncaţi acumulatorii în apă.

« »Numai pentru utilizare în interior.

Page 32

PROTECŢIA MEDIULUI:

ATENŢIE: Simbolul prezentat înseamnă interdicţia punerii echipamentelor uzate împreună cu celelalte deşeuri menajere (sub risc de amendă).

Componente periculoase care fac parte de utilaje electrice şi electronice dăunează mediul natural şi sănătatea omului.

Fiecare menaj ar trebui să participă la recuperarea şi reciclarea utilajelor uzate. În Polonia şi în Europa se formează sau există deja nişte sisteme de colectare a utilajelor uzate, în cadrul căruia toate punctele de vânzare ale utilajelor citate sunt obligate să primească utilajele uzate înapoi. În plus, există şi punctele specializate în colectarea asemenea utilajelor.

DEFECŢIUNI TIPICE ŞI ÎNDEPĂRTAREA ACESTORA:

PROBLEMĂ CAUZĂ POSIBILĂ SOLUŢIE

Traforajul nu funcţionează.

Perturbaţii în funcţionarea motorului.

Lipsă alimentare, deteriorare motor sau comutator.

Baterie descărcată. Încărcaţi bateria. Perii de cărbune uzate.

Verificaţi nivelul de încărcare al bateriei, în cazul în care este necesar încărcaţi sau schimbaţi cu una nouă. Dacă unealta electrică nu funcţionează în continuare, trebuie să o trimiteţi la service pentru reparaţii la adresa indicată pe fişa de garanţie.

Schimbaţi periile de cărbune într-un service.

Politica firmei PROFIX este aceea de perfecţionare continuă a produselor sale şi de aceea firma îşi rezervă dreptul de modificare a specificaţiei produsului fără înştiinţarea anterioară. Imaginile indicate în instrucţiunile de utilizare sunt doar exemple şi se pot diferi puţin de aspectul real al dispozitivului achiziţionat. Prezenta instrucţiune este protejată prin dreptul de autor. Copierea/înmulţirea fără acordul în scris al firmei PROFIX Sp. z o.o. este interzisă.

Page 33

NAUDOJIMO INSTRUKCIJA

AKUMULIATORINIS SIAURAPJŪKLIS TJR50

Originalios instrukcijos vertimas

PR IE Š R ADE DA NT DA RBĄ SU SI PAŽ IN KI TE SU ĮSPĖJI MAS! Ben dri įspė jimai d ėl sauga us įrank io INSTRUKCIJA. Išsaugokite instrukciją, nes gali būti reikalinga vėliau. ĮSPĖJIMAS! Prašome perskaityti visus įspėjimus dėl saugaus naudojimo pažymėtus simboliais bei

Žemiau pateikiamų įspėjimų dėl saugos bei saugos nuorodų nesilaikymas gali būti elektros smūgio, gaisro ir/arba sunkių kūno sužalojimų priežastimi.

Išsaugokite visus įspėjimus ir visas saugos nuorodas, kad vėliau būtų galima jais pasinaudoti.

Žemiau pateiktuose įspėjimuose sąvoka „elektros prietaisas” apibudina elektros prietaisą maitinamą elektros energija iš elektros tinklo (maitinimo laidas) arba elektros prietaisą maitinamą akumuliatoriumi (belaidis).

a) Darbo vietoje turi būti švaru, tvarkinga bei geras apšvietimas.

visas nuorodas dėl saugaus naudojimo.

ĮSPĖJI MAS! Bend ri įspėji mai dėl saugaus įrankio

naudojimo.

Sauga darbo vietoje:

Netvarka bei netinkamas darbo vietos apšvietimas gali būti nelaimingų atsitikimų priežastimi.

Nenaudoti elektros prietaiso sprogioje aplinkoje, kurioje yra degūs skysčiai, degios dujos arba dulkės. Elektros prietaiso darbo

metu susidaro elektros kibirkštis, todėl gali užsidegti esantis aplinkoje garai.

Darbo vietoje negali būti vai kai bei pašalini ai. Dėme sio nukreipimas gali būti elektros prietaiso valdymo praradimo priežastimi.

ĮSPĖJI MAS! Ben dri įspėj imai dėl s augaus į rankio

naudojimo.

Elektros sauga: Elektros prietaisų kištukai turi atitikti elektros lizdo tipui. Jokiu būdu negalima keisti kištuko. Jeigu elektros prietaisas turi įžeminimą, negalima naudoti ilgintuvo. Originalių kištukų bei lizdų

naudojimas sumažina elektros smūgio riziką.

Venkite kūno kontakto su įžemintais paviršiais, tokias kaip vamzd žiai, š ildytuv ai, cen trinio šildym o radi atoriai bei šaldytuvais. Kontaktas su įžemintais paviršiais didina elektros smūgio

pavojų. Saugokite prietaisą nuo lietaus ir drėgmės. Jeigu vanduo patenka į

elektros prietaisą, padidėja elektros smūgio rizika.

Nenaudokite laidų ne pagal paskirtį. Neneškite įrenginio paėmę už laido, netraukite už jo norėdami išjungti kištuką iš elektros lizdo. Laidą klokite taip, kad jo neveiktų karštis, jis neišsiteptų aly va ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeistas laidas gali tapti elektros smūgio priežastimi. Jeig u ele ktros priet aisas y ra na udojam as la uke, l aido prailginimui naudokite tik specialiai tam skirtus prailgintuvus.

Prailgintuvų skirtų darbui lauke naudojimas sumažina elektros smūgio riziką.

Įrankį rekomenduojama jungti į elektros maitinimo tinklą, turintį likutinės srovės įrenginį (RCD), kurio išjungimo srovė yra 30 mA arba mažesnė. Jeigu negalima išvengti elektros prietaiso naudojimo drėgnoje aplinkoje, naudokite RCD įrenginį. RCD įrenginio naudojimas

sumažina elektros smūgio riziką.

naudojimo.

a) Prietaisu negali naudotis asmenys (tame tarpe vaikai) turintis

fizinius, jutimo arba psichinius negalavimus, taip pat asmenys neturintis darbo patirties arba nesusipažinę su prietaisu, nebent toks darbas v yksta stebint specialistui arba pagal prietaiso naudojimo instrukciją, kurį buvo perduota asmeniu atsakingu už saugą.

b) Būkite atidūs, sutelkite dėmesį į tai, ką Jūs darote ir, dirbdami

su elektros prietaisu, vadovaukitės sveiku protu. Nedirbkite su prietaisu, jei esate pavargę arba vartojote narkotikus, alkoholį ar medikamentus. Akimirksnio neatidumas naudojant prietaisą gali

tapti rimtų sužalojimų priežastimi.

c) Dėvėkite tinkamą aprangą. Nešiokite apsauginius akinius.

Apsauginės aprangos, tokios kaip dulkių kaukė, neslystantis apsauginiai batai, šalmas, asinės, naudojimas sumažina sužalojimų grėsmę.

d) Saugokitės, kad neįjungtumėte prietaiso atsitiktinai. Prieš

įjungiant kištuką į elektros lizdą ir/arba prieš akumuliatoriaus įjun gimą bei prieš paim ant a rba p erneš ant p rietai są įsitikinkite, kad prietaisas yra išjungtas. Prietaiso pernešimas su

pirštu ant jungiklio arba prietaiso įjungimas į maitinimo tinklą gali tapti nelaimingo atsitikimo priežastimi.

e) Pr ieš įjung dami p riet aisą paša linki te ra ktus. Prie tais o

besisukančioje dalyje esantis įrankis ar raktas gali tapti sužalojimų priežastimi.

f) Nepasilenkite pernelyg į priekį. Dirbdami atsistokite patikimai

ir visada išlaikykite pusiausv yrą. Patikima stovėsena ir tinkama

kūno laikysena leis geriau kontroliuoti prietaisą netikėtose situacijose.

g) Dėvėkite tinkamą aprangą. Nedėvėkite plačių drabužių ir

papuošalų. Saugokite plaukus, drabužius ir pirštines nuo besisukančių prietaiso dalių. Laisvus drabužius, papuošalus bei ilgus

plaukus gali įtraukti besisukančios prietaiso dalys.

h) Jeig u įren giniai yra pritai kyti p rijungi mui pr ie dul kių

nusiurbimo ir dulkių surinkėjo, įsitikinkite, k ad šie įrenginiai tinkamai prijungti ir panaudoti pagal paskirtį. Dulkių surinkėjų

panaudojimas sumažina dulkių poveikio pasekmes.

i) Elektros įrankių naudojimo įgūdžiai, įgyti dažno jų naudojimo

metu, negali per daug padidinti Jūsų pasitikėjimo savimi ir leisti nesilaikyti saugos taisyklių. Neatsargiai naudojantis elektros

įrankiais, galima rimtai susižeisti per kelias sekundes.

ĮSPĖJ IMAS! Be ndri įsp ėjimai dėl sau gaus įra nkio naudojimo.

Rūpestinga elektros prietaisų priežiūra ir naudojimas

Neperkraukite prietaiso. Naudojamo prietaiso galingumas turi

atitikti atliekamam darbui. Tinkamai parinktas elektros prietaisas leis atlikti darbą gerai ir saugiai.

Nenaudokite elektros prietaiso su sugedusiu jungikliu. Elektros

prietaisas, kurio nebegalima įjungti ar išjungti, yra pavojingas ir jį reikia remontuoti.

Prieš reguliuodami prietaisą, keisdami darbo įrankius arba

prieš sandėliavimą ištraukite kištuką iš elektros lizdo ir/arba atjunkite akumuliatorių. Ši saugumo priemonė apsaugos jus nuo

netikėto prietaiso įsijungimo.

Žmonių sauga:

Page 34

Ne nau do jam ą p rie ta isą sa nd ėli uok ite va ik ams ir

nemokantiems juo naudotis arba nesusipažinusiems su instrukci ja asmenim s nepriein amoje vieto je. Elektr iniai

įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.

Rū pest ing ai p riž iūrė kit e pr iet aisą . P atik rin kite , ar

besisukančios prietaiso dalys tinkamai veikia ir niekur nekliūva, ar nėra sulūžusių ar šiaip pažeistų dalių, kurios įtakotų elektros prietais o veikimą. Jeigu yra gedi mai suremo ntuokite prietais ą. Dauge lio nel aimingų atsitik imų

priežastis yra blogai prižiūrimi elektros prietaisai. Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti

elektros prietaisai su aštriais pjovimo įrankiais yra lengviau valdomi ir juos geriau kontroliuoti.

Elektros prietaisą, papildomus įrankius, darbo įrankius ir t.t.

naudokite tik pagal instrukciją, turėdami omeny darbo sąlygas b ei atliekam o darbo p obūdį. Elek tros prietai so

naudojimas ne pagal paskirtį gali sukelti pavojingas situacijas.

Jeigu prietaisas nebuvo naudojamas ilgesnį laiką arba yra

naudoj amas žemo s temper atūros są lygose, į junkite j į kelioms minutėms be apkrovos tam, kad tepalas tinkamai pasiskirstytų pavaros mechanizme. Elektros prietaisus valykite minkštu, drėgnu (ne šlapiu)

skuduru ir muilu. Nenaudokite benzino, tirpiklių bei kitų priemonių galinčių pažeisti prietaisą. Elektros prietaisą laikykite/transportuokite tik po to, kai

įsitikinsite, kad jo visos besisukančios dalis yra užblokuotos ir saugomos originaliomis, specialiai tam skirtomis detalėmis. Elektros prietaisą laikykite sausoje, apsaugotoje nuo dulkių

bei drėgmės vietoje. Elektros prietaisą transportuokite originalioje pakuotėje,

saugančioje nuo mechaninių pažeidimų.

m) Rankenos ir kiti įrankio laikymo paviršiai turi būti švarūs,

nealiejuoti ir netepaluoti. Jeigu rankenos ir kiti įrankio laikymo

paviršiai yra slidūs, netikėtose situacijose negalėsite įrankio saugiai laikyti ir valdyti.

ĮSPĖJIMAS! Bendri įspėjimai dėl saugaus įrankio naudojimo.

Remontas:

Garantinį ir pogarantinį elektros įrankių remontą atlieka

PROFIX servisas, todėl garantuojama aukščiausia remonto darbų kokybė bei originalios atsarginės dalys.

ĮSPĖJIMAS!

Darbo su elektros prietaisu metu laikykitės pagrindinių saugaus darbo nuorodų. Tokiu būdu išvengsite gaisro, elektros smūgio bei mechaninių susižalojimų pavojaus.

DĖMESIO! AKU MUL IATOR INIS SI AURA PJŪKL IS! Ypa tin gos saugaus įrankio naudojimo taisyklės :

a) Atliekant darbus, kurių metu įrankis gali liesti paslėptus

elektros laidus, jį laikykite už izoliuoto rankenos paviršiaus.

Jeigu yra kontaktas su elektros laidais, tai visos metalinės prietaiso dalis taip pat yra po įtampa, o tai gali sukelti elektros smūgį.

b) E le ktr os la idų lo ka liz avi mu i n aud oki te ti nka mu s

lo kal iza vim o p rie tai sus ar ba kr eip kit ės į p ast ato

administraciją. Kontaktas su elektros laidais gali būti gaisro bri

elektros smūgio priežastimi. Dujų vamzdžio pažeidimas gali sukelti sprogimą. Vandentiekio vamzdžių pažeidimas gali sugadinti aplinkoje esančius daiktus.

c) Draudžiama dirbti su medžiagomis, kurių sudėtyje yra

asbestas. Asbestas gali būti navikinių susirgimų priežastimi.

d) Darbo vietoje turi būti švaru. Ypač pavojingi yra medžiagų

mišiniai. Lengvos metalo dulkės gali užsidegti arba sprogti.

e) Būtina patikimai pritvirtinti apdorojamą daiktą. Įsitikinkite,

kad visi tvirtinimo gnybtai yra užveržti bei patikrinkite, kad jie nebūtų pern elyg l aisvi. A pdoroj amo da ikto pr itvir tinim as tv irtin imo mechanizmu arba spaustuvuose didina darbo saugumą.

Visuomet nešiokite apsauginius akinius ir klausos apsaugos

priemones. Jeigu reikia, d ėvėkite atitinkama s asmens apsaugos priemones:

- apsauginę kaukę, sumažinančią kenksmingų dulkių įkvėpimą,

- apsaugines pirštines , geležtei judant ar dirbant su nelygia

medžiaga.

Stebėkite, kad reguliuojamas padas (10) pjovimo metu būtų gerai pritvirtintas. Įstrigusi geležtė gali sulūžti arba atšokti

h) Naudojamos ašmenys tūri būti geros techninės būklės. Kreivi

arba neaštrus ašmenys gali lužti.

i) Elektros prietaisą įjugti prieš tai, kol ašmenys spalies

apdorojamą medžiagą. Kitu atveju medžiaga gali būti atmesta, kai

naudojamas prietaisias užstrigs apdorojamoje medžiagoje.

Rankas l aikykite s augiu atst umu nuo pjovimo zonos. Nekiškite jų po ruošiniu. Palietę geležtę, galite susižeisti.

Baigę darbą, elektros įrankį išjunkite. Iš ruošinio geležtę gali ma išt raukti, tik jai v isiška i sust ojus. Tokiu b ūdu

apsisaugosite nuo atatrankos. Ištraukus geležtę, įrankį galima saugiai padėti.

Pertrau kų metu, prieš keičiant g eležtę, p rieš įra nkio

rem onto, val ymo a r re gul iavim o da rbus , at junk ite akumuliatorių.

Siaurapjūklis – tai įrankis su lazeriniu žymekliu (2 klasės pagal EN60825-1:2014 lazeris). Draudžiama žiūrėti į lazerio pluoštą arba jį kreipti tiesiogiai į

žmonių ar gyvūnų akis. Žvilgsnis į 2 klasės lazerio skleidžiamą

šviesą nekenkia, jeigu nežiūrėsite į ją ilgiau nei 0,25 s. Iš esmės pakankamą apsaugą duoda mirksėjimo refleksas. Optinių prietaisų (pvz., akinių, žiūronų) naudojimas nedidina akių pažeidimo rizikos.

ĮSPĖJIMAS! Saugus akumuliatorių bei įkroviklių naudojimas.

Akumuliatorių naudojimas:

a) Nau dok ite aku mul iato riu s a titi nka nči us gam into ju

nu rody tus rei kal avim us. A kum uli ato rius ne ati tin kan tis

reikalavimus gali skilti, tai gresia kūno sužalojimais bei gaisru.

b) D ĖMESIO: J eigu gedo n etinkamus parametr us turint is

akumu liatoriu s, gali s usidar yti spr ogstamo sios du jos. Akumuliatorius laikykite atokiau nuo ugnies šaltinių bei užtikrinkite tinkamą vėdinimą įkrovimo metu. Draudžiama

laikyti akumuliatorius aukštoje temperatūroje (tiesioginiuose saulės spinduliuose, arti kaitintuvų bei kitose vietose, kur temperatūra viršija 40C laipsnių).

Page 35

c) Akumuliatorius turi būti įkraunamas 15-25 °C temperatūroje. d) Naudokite tik gamintoju rekomenduojamą įkroviklį. Kito tipo

įkroviklio naudojimas sukelia gaisro pavojų.

e) Saugokite akumuliatorių nuo vandens ir drėgmės. f) Jeigu yra įkraunamas daugiau negu vienas akumuliatorius,

būtina padaryti 30 min. pertrauką tarp įkrovimų.

g) Draudžiama atidaryti akumuliatorių. h) Esant nepalankioms sąlygoms iš akumuliatoriaus gali išbėgti

skysti s; venkit e kontak to su juo. Jei gu nety čia įv yks kontaktas su skysčiu, pažeistą vietą nuplaukite vandeniu. Jeigu skystis pataiko į akis, kreipkitės medicininės pagalbos.

Akumuliatoriaus skystis gali sukelti odos sudirginimą ar nudegimą.

i) Kai akumuliatorius nėra naudojamas, laikykite jį atokiau nuo

metalinių daiktų, tokių kaip: sąvaržėlės, monetos, raktai, vynai, sraigtai arba kiti metaliniai daiktai, kurie gali būti trumpojo sujungimo su akumuliatoriaus gnybtais priežastimi. Trumpasis sujungimas gali būti nudegimų arba gaisro priežastimi.

j) Draudžiama įmesti akumuliatorius į ugnį. k) Draudžiama įkrauti pažeistą akumuliatorių.

Akumuliatorių įkraunamų daug kartų sudėtyje yra ličio, kuris yra kenksm ingas apli nkai. Sunaud otus akumulia torius būtina utilizuoti atitinkamai aplinkos apsaugos reikalavi-

Li-Ion

mams. Tokiu atveju visiškai iškraukite akumuliatorių, išimkite iš e lek tro s pr iet ais o i r nu neš kit e į aku mul iato rių

utilizavimo tašką arba priduokite parduotuvėje, kurioje buvo nupirktas.

Įkroviklio naudojimas:

a) Įkr ovimui n audoki te ti k gam intoju r ekomen duojam ą

įkroviklį. Kito tipo įkroviklio naudojimas sukelia gaisro pavojų.

b) Draudžiama atidaryti arba atsukti įkroviklį. c) Įkroviklis skirtas naudojimui tik patalpose. Saugokite jį nuo

vandens ir drėgmės poveikio.

d) Kraukite temperatūroje nuo 15 iki 25 laipsnių.

e) Negali ma įdė ti jo kių me talinių elem entų į įkrov imo

agregatą.

SIAURAPJŪKLIO PASKIRTIS IR KONSTRUKCIJA

Akumuliatoriniame siaurapjūklyje yra elektroninė veiksmų reguliavimo sistema. Pjovimo proceso optimalumą garantuoja greičio ir 4 laipsnių geležtės poslinkio reguliavimas. Siaurapjūklis skirtas medienos ir iš jos pagamintų medžiagų, plastiko, metalo, keraminių plokščių ir gumos pjaustymui ir išpjovimui. Pjovimo procesas atliekamas ruošinio medžiagai pritaikyta geležte. Galima pjauti tiesias ir iki 45° nuožulnias linijas. Įrankis skirtas buitiniams ir nedidelio intensyvumo pramoniniams darbams. Jis nepritaikytas ilgam darbui nepalankiomis sąlygomis.

Dra udžia ma na udoti prie taisą darb ams reik alauja nties profesionalių prietaiso panaudojimo. Pjūklelio panaudojimas ne

pagal paskirtį yra draudžiamas ir tokiu atveju prarandama garantija, o gamintojas tokiu atveju nėra atsakingas už patirtas žalas. Bet kokios prietaiso modifik acijos padar ytos naudotoju atleidžia gamintoją nuo atsakomybės už žalas patirtas tokiu atveju naudotoju bei aplinkiniams. Tinkamo siaurapjūklio naudojimo taisyklės taip pat apima jo techninę priežiūrą, laikymą, transportavimą ir remontą. Siaurapjūklį galima remontuoti tik gamintojo nurodytose remonto

dirbtuvėse. Akumuliatorinius įrankius gali remontuoti tik atitinkamas kvalifikacijas turintys asmenys. Nepaisant tinkamo prietaiso naudojimo negalima visiškai išvengti rizikos. Galimi rizikos faktoriai:

- ašmenų prisilietimas darbo metu pjūklelio nepadengtoje dalyje;

- apsišutinimas keičiant ašmenis (darbo metu ašmenys labai įkaista ir tam, kad išvengti apsišutinimo būtina naudoti apsaugines pirštines);

- apdorojamo daikto arba jo dalių atmetimas;

- ašmenų plyšis/lūžis;

- klausos organų pažeidimas dėl klausos organus apsaugančių premonių nenaudojimo;

- dirbant uždarose patalpose didelis keiksmingų dulkių kiekis.

n Komplektavimas

ź -1

Akumuliatorinis siaurapjūklis vnt.

ź Lygiagreti kreipiančioji vnt. ź

Lygiagrečio vedžioklio tvirtinimo sriegis - 2 vnt.

Ašmenys - 1 vnt.

ź Šešiakampis raktas - 1 vnt.

Naudojimo instrukcija - 1 vnt.

ź Garantinis lapas - 1 vnt.

n Prietaiso elementai

-1

Įrank io elem entų n umeriai a titink a 2–3 n audoji mo ins trukcij os puslapiuose esančias iliustracijas.

.: 1.

A pav Lygiagrečio vedžioklio tvirtinimo sriegis

Apsauginis dangtis

Lazerinis žymeklis

Lazerinio žymeklio įjungimo ir išjungimo mygtukas

Saugos mygtukas

Jungiklis

Rankena

Akumuliatorius*

Akumuliatoriaus fiksavimo mygtukas*

10.

Reguliuojamas padas (0° - 45°)

11.

Plastikinis dangtelis

12.

Švytuoklinio darbo jungiklis

13.

Lygiagreti kreipiančioji

14.

Geležtė

15.

Baterijos įkrovimo lygio indikatoriaus mygtukas*

16.

Baterijos įkrovimo lygio indikatorius*

17.

Įkroviklis*

.:18.

B pav Geležčių laikiklis

.:19.

D pav Adapteris*

.:20.

G pav Š ešiakampis raktas

21.

Padą tvirtinantis varžtas

22.

Nuožulnaus pjovimo kampas

*Aprašyta arba parodyta įranga neįeina į standartinį komplektą. Visą papildomos įrangos asortimentą galite rasti mūsų kataloge.

Page 36

TECHNINIAI DUOMENYS: valandos, arba TJ1LD, kurio įkrovimo laikas 1 valanda).

MODELIS TJR50

Maitinimo įtampa 20 V d.c. Apsukimų greitis be apkrovos n = 0-2400/min Žingsnio ilgis 20 mm

Pjovimas kampu 0 - 45 Maksimalus pjovimo

gylis

mediena 50 mm plienas 8 mm

lazerio klasė

Lazerinis žymeklis

lazerio bangų ilgis 650 nm

lazerio galia 1mW

o o

Svoris (su akumuliatoriumi) 2,2 kg Akustinio slėgio lygis (LpA) 82 dB(A)

Akustinio pajėgumo lygis (LwA) 93 dB(A) Matavimo paklaida K , K

Vibracijos pagal EN 60745

LpA LwA

medienos pjovimas a 5,658 m/s

metalo pjovimas a 5,459 m/s

h, B

h, M

Matavimo paklaida K

Rekomenduojami Li-ion 20V akumuliatoriai

Rekomenduojami įkrovikliai

3 dB(A)

1,5 m/s

TJ15AK (1,5Ah), TJ2AK (2Ah) TJ3LD(3-5h), TJ1LD (1h)

Pateiktas virpesių lygis yra reprezentatyvus pagrindiniams prietaiso panaudojimams. Jeigu elektros prietaisas bus panaudotas kitiems tikslams arba su kitais papildomais darbo įrankiais bei jeigu nebus tinkamai prižiūrimas, virpesių lygis gali skirtis.

Pateiktos aukščiau priežastys gali padidinti vibracijų lygi darbo metu. Būtina panaudoti papildomas priemones, saugančias naudotoją nuo vibracijų pasekmių, pav.: prietaiso ir darbo įrankių priežiūra, veiksmų eilės nustatymas.

Deklaruotos bendros vibracijos ir triukšmo vertės išmatuotos, taikant standartinį bandymo metodą, ir gali būti naudojamos įrankių lyginimui. Deklaruotos bendros vibracijos ir triukšmo vertės gali būti naudojamos pradiniam poveikio vertinimui.

Įspėjimai:

Vibracija ir triukšmas elektros įrankio naudojimo metu gali skirtis nuo deklaruojamos vertės, kadangi tai priklauso nuo įrankio naudojimo būdo ir apdirbamo objekto. Būtina apibrėžti operatoriaus darbo saugos priemones. Jos turi remtis poveikio vertinimu realioje įrankio naudojimo situacijoje (atsižvelgiant į visas darbo ciklo dalis: laiką, kuomet įrankis yra išjungtas ir kuomet veikia tuščia eiga, išskyrus įjungimo laiką).

PRIEŠ PRADEDANT DARBĄ:

Prieš kiekvieną naudojimą patikrinkite ar besisukančios įrenginio

dalys tinkamai veikia bei nėra užblokuotos, įtrūkusios arba pažeistos, nes tai gali turėti įtakos tinkamam įrankio darbui. Jei įrankis sugedo, prieš naudojimą būtina jį suremontuoti.

2. Pjaudami ruošinius iš jau naudotos medienos, stebėkite, ar joje nėra

pašalinių elementų (vinių, varžtų ir pan.).

Akumuliatoriaus įkrovimas

DĖMESIO! Pri etaisas pristato mas be akumuliatori aus ir įkroviklio. Atsižvelgiant į poreikius, galima įsigyti 1.5Ah TJ15AK arba 2.0Ah TJ2AK akumuliatorių bei norimą įkroviklį (TJ3LD, kurio įkrovimo laikas 3-5

Įkrovimo lygį galima patikrinti, nuspaudus akumuliatoriaus įkrovimo lygio mygtuką (16). Jeigu šviečia viena LED lemputė, tai reiškia žemą įkrovimo lygį, dvi lemputės rodo vidutinį įkrovimą, o trys reiškia pilną ak umu lia tor iau s įk rov imą . P rie š n aud oja nt, b ūti na į kra uti akumuliatorius iki pilno įkrovimo.

Įkroviklis

TJ1LD

Pirmojo įkrovimo TJ1LD įkrovikliu metu rekomenduojamas ne trumpiau nei 1 valandą trunkantis įkrovimas.

1. Nuspauskite akumuliatoriaus fiksavimo mygtuką (9) ir iš siaurapjūklio išimkite akumuliatorių (8) (žr. A pav.). Prijunkite akumuliatorių (8) prie įkroviklio (17)

2. .

3. Įkroviklio kištuką įjunkite į 220–240 V, 50Hz elektros tinklo lizdą.

Įkroviklis

TJ3LD

Pirmojo įkrovimo TJ3LD įkrovikliu metu rekomenduojamas ne trumpiau nei 5 valandas trunkantis įkrovimas.

1. Nuspauskite akumuliatoriaus fiksavimo mygtuką (9) ir iš siaurapjūklio

išimkite akumuliatorių (8) (žr. A pav.).

Prijunkite akumuliatorių (8) prie įkroviklio (17)

2. (žr. D pav.). Įjunkite adapterio kištuką į įkroviklį .

3. Įjunkite adapterį į 110-240 V, 50-60Hz elektros tinklo lizdą.

4. (19)

Akumuliatoriaus įkrovimo rodyklė

Ant įkroviklio šviečianti žalia LED lemputė reiškia, kad įkroviklis yra įjungtas į elektros maitinimo šaltinį. Prijungus akumuliatorių, pradeda šviesti raudona lemputė, kuri informuoja apie įkrovimo procesą. Tai taip pat rodo mirgančios žalios akumuliatoriaus LED lemputės, kurios informuoja ir apie esamą įkrovimo lygį. Kuomet akumuliatorius bus visiškai įkrautas, užges raudona lemputė, o užsidegs žalia.

Ka i į krov ima s b aigt as, iš junk ite įk rovi klį ir iši mki te akumuliatorių.

DĖMESIO! Įkrovimo metu akumuliatorius gali šiek tiek įkaisti. Tai normali su šiuo procesu susijusi situacija.

Ličio jonų akumuliatorių galima įkrauti bet kuriuo metu ir baterijos naudojim o laikas nesutrumpė ja. Taip pat dėl įkrovim o proceso nutraukimo akumuliatoriui negresia gedimas.

n Geležtės tvirtinimas (žr. B pav.)

Siaurapjūklyje gali būti naudojamos visos rinkoje siūlomos geležtės, turinči os T tip o antgalį (A tipa s „Profix“ k ataloge). Gamintojų komplektuose siūlomos geležtės, priklausomai nuo jų paskirties, gali skirtis dydžiu ir pjaunančiaisiais dantukais. Ant geležčių rinkinio pakuotės arba pridedamoje informacijoje gamintojas paprastai nurodo atskir ų gelež čių pask irtį. Pačios geležtės gali būti p apildoma i paženklintos spalvomis, informuojančiomis apie jų paskirtį.

DĖMESIO!

Prieš geležtės tvir tinimą ir prieš bet kokius

priežiūros darbus iš įrankio ištraukite akumuliatorių. Tvirtindami geležtę, mūvėkite apsaugines pirštines. Palietę

geležtę, galite susižeisti.

Specialus laikiklis (18) padeda geležtę greitai įstatyti.

ź Patraukite laikiklio (18) ratuką rodyklės kr yptimi (B pav.) taip, kad

tvirtinantysis griovelis būtų lygiagrečiai siaurapjūklio išilginiai ašiai.

ź Laikiklio (18) griovelyje įstatykite pasirinktą geležtę (14) dantukais į

išorę taip, kad pajustumėte pasipriešinimą. Paleiskite laikiklio ratuką, kuris automatiškai užfiksuos geležtę.

Page 37

DĖMESIO

! Patikrinkite, ar geležtė yra gerai įstat yta. Per

laisva geležtė gali iškristi ir sužeisti su įrankiu dirbantį asmenį.

ź Norėdami išimti geležtę, patraukite laikiklio (18) ratuką rodyklės

kryptimi ir išimkite geležtę.

DĖMESIO

: Nelieskite ką tik naudotos geležtės. Ji gali būti įkaitusi, todėl

galite nudegti. Mūvėkite apsaugines pirštines.

n Plastikinis pado dangtelis

Įrankis turi plastikinį pado dangtelį(11), saugantį nuo pjaunamo paviršiaus subraižymo. Jeigu dirbant, padas bus sugadintas, jį reikia pakeisti.

NAUDOJIMAS:

n Įjungimas ir išjungimas

Norėdami įjungti elektros įrankį, visų pirma nuspauskite saugos mygtuką (5), esantį kairėje arba dešinėje rankenos (7) pusėje, o po to nuspausti jungiklį (6). Jungiklis (6) leidžia sklandžiai reguliuoti apsisukimų greitį, todėl atsižvelgdami į apdirbamą medžiagą ir darbo sąlygas, galite pasirinkti pjovimo greitį. Optimalų variantą galite pasirinkti, pjovimą testuodami praktiškai. Apsisukimų greitis didės, stipriau nuspaudžiant jungiklį. Norėdami išjungti siaurapjūklį, paleiskite jungiklį (6).

n Švytuoklinio darbo reguliavimas

Kairėje siaurapjūklio kor puso pusėje yra pagalbinio švytuoklinio galvutės darbo jungiklis (12) (apipjaustymo funkcija). Šis variantas leidžia optimizuoti darbo procesą. Jungikliu (12) galite pasirinkti vieną iš keturių švytuoklinio darbo variantų. Perjungti galima, įrankiui veikiant.

0 padėtis– švytuoklinis darbas išjungtas 1 padėtis – maži švytuokliniai judesiai 2 padėtis – vidutiniai švytuokliniai judesiai 3 padėtis – dideli švytuokliniai judesiai

Rekomendacijos:

źKuo lygesnė turi būti pjovimo briauna, tuo švytuokliniai judesiai turi

būti mažesni (arba visiškai išjungti).

źŠvytuoklinius judesius išjunkite, dirbdami su plonomis medžiagomis

(pvz., skardomis).

źDirbd ami su kie tomis medžiago mis (pvz., plienu), pa sirinkite

nedidelius švytuoklinius judesius.

źPl uošto krypt imi pj audami minkš tas m edžiag as, pas irinki te

maksimalius švytuoklinius judesius.

źNaudodami peilio tipo geležtes, švytuoklinius judesius visiškai

išjunkite. Optimalų variantą galite išsirinkdami, tik praktiškai išbandydami pjovimą. Pjaud ami met alą, iš ilgai p jovimo linijos n audokite a titinkam ą vėsinančiąją ir tepančiąją priemonę.

n Apsauginis dangtis

Ant korpuso esantis apsauginis dangtis (2) saugo nuo netyčinio geležtės palietimo darbo metu, todėl jo negalima nuimti.

n Lygiagretus pjovimas (žr. C pav.)

Atsukite tvir tinančiuosius varžtus (1) ir per reguliuojamame pade (10)esantį laikiklį įkiškite lygiagrečią kreipiančiąją (13). Pasinaudodami

išorinėje kreipiančiosios pusėje esančia skale, nustatykite norimą pjovimo plotį. Prisukite tvirtinančiuosius varžtus ir galite pradėti pjauti.

Išpjovimas

Grąžtu išgręžkite 10 mm angą išpjovimui skirtame plote. Įstatykite geležtę ir pradėkite pjauti.

n Įdubos išpjovimas (žr. E-F pav.)

DĖMESIO! Tokiu būdu galima pjauti tik minkštas medžiagas (medieną, gipso plokštes ir pan.). Įdubų išpjovimui naudokite tik trumpas geležtes. Toks

pjovimas galimas tik 0° kampo nuolydžiu.

Pastatykite elektros įrankį ant ruošinio priekine reguliuojamojo pado (10) kraštine ir įjunkite. Jeigu įrankis turi žingsnių skaičiaus reguliavimo funkciją, pasirinkite maksimalų žingsnių skaičių. Stipriai prispauskite įrankį prie ruošinio. Geležtė turi iš lėto įlįsti į apdirbamą medžiagą. Reguliuojamam padui (10) išliekant ruošinio paviršiuje, pjaukite toliau išilgai norimos pjovimo linijos.

n Pjovimas kampu (žr. G pav.)

Siaurapjūkliu galite pjauti 0 - 45 kampu į kairę ir dešinę.

DĖMESIO

! Prieš pakeisdami reguliuojamo pado (10) kampo nustatymą, iš

o o

įrankio išimkite akumuliatorių.

Siaurapjūklio padas (10) gamykloje yra nustatytas vidurinėje (0°) padėtyje. Norėdami pjauti kampu, šešiakampiu raktu (20) atsukite pado (10) varžtą (21). Pastumdami padą atgal, pasinaudodami skale (22), galite jį nustatyti norimu kampu instrukcijoje nurodytame diapazone. Nustatę padą norimoje padėtyje, pastumkite jį į priekį ir prisukite šešiakampiu raktu.

DĖMESIO

! Patikrinkite, ar siaurapjūklio padas yra gerai

pritvirtintas. Dėl judančio ar per laisvo pado darbo metu gali įvykti nelaimingas atsitikimas.

Sureguliavę padą, šešiakampį raktą įstatykite į prie elektros maitinimo laido esantį lizdą.

n Lazerinis žymeklis

Lazerin is žymek lis rodo pjovimo liniją. Ant ru ošinio pav iršiaus pažymėkite norimą pjūvį, o lazerio liniją pjovimo metu išlaikykite išilgai pažymėtosios. Norėdami įjungti arba išjungti lazerinį žymeklį, nuspauskite mygtuką (4). Prieš pjovimą patikrinkite, ar pjovimo linija yra teisingai rodoma. Lazerinis žymeklis gali pakeisti padėtį dėl vibracijos intensyvaus elektros įrankio naudojimo.

DĖMESIO

: Kiekvieną kartą baigę pjovimą, lazerinį žymeklį išjunkite.

n Nuorodos

Pagrindinės tinkamo siaurapjūklio naudojimo taisyklės:

- medžiagą pjaukite, per stipriai nespausdami; siaurapjūklis negali turėti per didelės apkrovos;

- per stiprus įrankio prispaudimas gali sulėtinti arba sustabdyti jo judesius ir tokiu būdu sulėtinti arba sustabdyti pjovimo procesą;

- pjovimo metu siaurapjūklio padas visu paviršiumi turi būti prigludęs

prie ruošinio;

- prieš išpjaudami norimą formą kietose medžiagose, pirmiausiai išgręžkite angą tam, kad galėtumėte įstatyti geležtę. Priešingu atveju ji gali sulūžti arba atsirasti atatranka;

- pjaudami statų kampą arba mažo skersmens lanką sudarančias

Page 38

linijas, naudokite siauras geležtes ir išjunkite pagalbinį šv ytuoklinį galvutės darbo režimą;

- kreipiančioji padeda išlaikyti pjovimo liniją.

LAIKYMAS IR PRIEŽIŪRA:

Mašina turi būti l aikoma vaikams neprieinamo je vietoje, švari, apsaugota nuo drėgmės ir apdulkinimo. Įrangą turi būti laikoma sąlygose, kur nekyla mechaninių pažeidimų rizika ir žalingas atmosferos poveikis. Siaurapjūkliui iš esmės nereikalingi specialūs priežiūros darbai, tačiau periodiškas geležtę kreipiančiojo ritinio sutepimas garantuoja ilgesnį jos naudojimą. Reguliariai tikrinkite siaurapjūklio korpusą ir padą tvirtinančius varžtus. Reikalui esant, juos prisukite. Baigus darbą, rekomenduojama suspaustu oru prapusti ventiliacijos angas ir geležtės laikiklį. Tai apsaugos guolius, pašalins dulkes, blokuojančias variklį vėsinantį oro srautą. Korpusą valykite švaria, drėgna šluoste ir nedideliu muilo kiekiu. Po to sausai nušluostykite. Nenaudokite jokių valiklių ar tirpiklių, galinčių sugadinti plastikinius įrankio elementus. Saugokite, kad į įrankio vidų nepatektų vanduo. Įkroviklį valykite tik sausu skudurėliu. Lazerio pluošto išėjimo angoje matomus nešvarumus atsargiai išvalykite medvilniniu tamponu, sudrėkintu stiklo valymui skirtoje priemonėje.

TRANSPORTAS:

Elektros prietaisą transportuokite ir laikykite specialiai tam skirtoje dėžė je, s auganč ioje nuo drėgm ės, d ulkių ir s mulki ų obj ektų įsiskverbimo, ypač saugokite ventiliacines angas. Smulkūs elementai, patenkantis į korpusą gali pažeisti variklį. Jeigu akumuliatorius yra išimtas gabenimo arba laikymo periodui, patikr inkite, ar ne bus aku muliatori aus kont aktų su jungimo. Iš lagaminėlio, įrankių dėžės arba transportavimo konteinerio išimkite metalines dalis (varžtus, vinis, sagtis, išmėtytus antgalius, vielas arba metalo drožles) ar kitokiu būdu užtikrinkite, kad akumuliatorius tokių elementų nelies.

GAMINTOJAS:

PROFIX Sp. z o.o. Marywilska 34, 03-228 Varšuva, Lenkija

Šis prietaisas atitinka šalies bei Europos reikalavimus bei visus saugos reikalavimus.

DĖMESIO! Atsiradus techninių problemų, kreipkitės į autorizuotą servisą. Prietaiso remontą gali atlikti tik kvalifikuotas personalas, naudojant tik originalias atsargines dalis.

PIKTOGRAMAI:

Paveikslėlių esančių prietaiso firminėje lentelėje ir informaciniuose lipdukuose paaiškinimas:

LAZERINIS SPINDULIAVIMAS

NEŽIŪRĖTI Į SPINDULĮ

2 KLASĖS LAZERINIS PRIETAISAS

λ: 650 nm P≤ 1 mW

EN 60825-1:2014

«P ri eš į ju ng dam i p er sk ait yk it e n aud oj im o instrukciją!»

«»Akumuliatorius turi būti saugomas nuo aukštos temperatūros, pvz. nuo pastovaus saulės spindulių poveikio.

«Neįmeskite akumuliatorių į ugnį.»

« »Neįmeskite akumuliatorių į vandenį.

« »Skirtas naudoti tik patalpų viduje.

APLINKOS APSAUGA:

DĖMESIO : Pateiktas simbolis reiškia, ka d panaudot us

prietaisus draudžiama išmesti kartu su kitomis atliekomis (už pažeidi mą gresia piniginė b auda). Pan audoti el ektros prietaisai bei elektroninės dalis ir komponentai turi neigiamą poveikį aplinkai ir žmonių sveikatai.

Namų ūkis turėtų prisidėti prie panaudotos įrangos utilizavimo bei pakartotino medžiagų panaudojimo (perdirbimo). Lenkijoje ir Europoje yra kuriama arba jau veikia panaudotos įrangos surinkimo sistema. Todėl visi paminėtos įrangos pardavimo taškai yra įpareigoti priimti panaudotą įrangą. Be to yra specialūs panaudotos įrangos priėmimo taškai.

TIPIŠKI GEDIMAI IR JŲ ŠALINIMAS:

PROBLEMA SPĖJAMA PRIEŽASTIS PROBLEMOS SPRENDIMAS

Siaurapjūklis neveikia.

Variklis blogai veikia.

Elektros maitinimo stoka, gedo variklis arba paleidimo jungiklis.

Išsikrovę baterija. Įkrauti bateriją.

Anglies šepetėliai susidėvėjo.

Patikrinti baterijos būklę bei jeigu reikia, pakeisti ją. Jeigu elektros prietaisas toliau neveikia, nuvežkite jį į techninio aptarnavimo servisą (adresas nurodytas garantiniame lape).

Pakeisti anglies šepetėlius serviso punkte.

PROFIX įmonė siekia tobulinti savo produktus, todėl gali keistis produktų specifikacijos. Apie šiuos pasikeitimus įmonė nėra įpareigota nepranešti. Paveikslėliai esantis aptarnavimo instrukcijoje tai tik pavyzdžiai bei gali skirtis nuo nusipirkto prietaiso. Ši i nstrukcija yra aps augojama a utoriaus te ise. Kopij avimas/plėtoji mas be PROFIX S p. z o.o. leidimo raštu draudžiamas.

Page 39

NÁVOD NA OBSLUHU

AKUMULÁTOROVÁ PŘÍMOČARÁ PILA TJR50

Překlad původního návodu

PŘED ZAHÁJENÍM POUŽÍVÁNÍ SE SEZNAMTE S TÍMTO NÁVODEM. Uchovávejte návod pro případné další použití. POZOR! Přečtěte si všechny výstrahy týkající se bezpečnosti používání označené symbolem a veškeré pokyny týkající se bezpečnosti používání.

Nedodržování uvedených bezpečnostních výstrah a bezpečnostních pokynů může být příčinou zásahu elektrickým proudem, požáru a/nebo závažných úrazů.

Uchovejte výstrahy a pokyny týkající se bezpečnosti pro případné použití v budoucnosti.

V níže uváděných výstrahách pojem „elektronářadí“ znamená elektronářadí napájené z elektrické sítě (elektrickým vodičem) nebo elektronářadí napájené baterii (bezdrátové).

VÝ ST RA HA! Vš eo be cn é v ýs tr ahy t ýk ají cí se bezpečného používání nářadí.

Bezpečnost na pracovišti:

a) Udržujte na pracovišti pořádek a zajistěte zde dobré osvětlení.

Nepořádek a špatné osvětlení často zapříčiňují nehody.

b) Nepoužívejte elektronářadí ve výbušném prostředí tvořeném

hořlavými tekutinami, plyny nebo prachem. Elektronářadí vytváří

jiskry, které by mohly zapálit prach nebo výpary.

c) Nepouštějte děti ani jiné pozorovatelé na místa, kde se používá

elektronářadí. Rušení pozornosti může způsobit ztrátu kontroly nad

elektronářadím.

VÝ ST RA HA ! Vš eo be cn é v ýs tr ah y t ýk aj ící s e bezpečného používání nářadí.

Elektrická bezpečnost:

a) Zástrčky nářadí musí odpovídat zásuvkám. Nikdy žádným

způsobem nepředělávejte zástrčky. V případě elektronářadí, které má vodič s ochranným uzemněním, nepoužívejte žádné prodlužovačky. Původní nepředělávané zástrčky a zásuvky snižují riziko

zásahu elektrickým proudem.

b) Vyvarujte se dotýkání uzemněných ploch nebo takových, které

jsou spojené s hmotou, jako jsou trubky, ohřívače, radiátory ústředního topení a chladničky. V případě dotýkání takových ploch a

předmětů roste riziko zásahu elektrickým proudem.

c) Nev ystavujte elektronářadí na působení deště nebo vlhka.

Pokud by se do elektronářadí dostala voda, roste riziko zásahu elektrickým proudem.

d) Kab ely se nes mí ž ádný m zp ůso bem nam áhat . Ni kdy

nepoužívejte k abel k nošení, tažení elektronářadí nebo k vytahování zástrčky ze zásuvky. Kabel musí být umístěný daleko od zdrojů tepla, oleje, ostr ých hran nebo pohyblivých části. Poškozené nebo propletené kabely zvyšují riziko zásahu elektrickým

proudem.

e) V příp adě, že se elektronářadí používá venků, j e třeba

prodlužovat elektrické kabely prodlužovači určenými na práci venku. Používání prodlužovače určeného do venkovního prostředí snižuje

riziko zásahu elektrickým proudem.

f) Doporučuje se připojení zařízení k elektrické síti v ybavené

proudovým chráničem (RCD) s vypínacím proudem 30mA nebo menším.

g) Pokud je nezbytné použití elektronářadí ve vlhkém prostředí, je

třeba použit jako ochranu proudový chránič (RCD). Použití RCD

snižuje riziko zásahu elektrickým proudem.

VÝSTRAHA! Všeobecné výstrahy týkající se bezpečného používání nářadí.

a) Toto zařízení nesmí používat osoby (včetně dětí) s omezenou

fyzickou, smyslovou nebo psychickou schopností, nebo osoby, které nemají odpovídající zkušenosti nebo znalosti zařízení, leda že je používají s příslušným dozorem, nebo v souladu s návodem na používání zařízení, který jim předají osoby zodpovědné za jejich bezpečnost.

b) Při používání elektronářadí je třeba být předvídavý, pozorovat,

co s e d ěje, a p ouž ívat zdr avý ro zum. Ne použ íve jte elektronářadí, pokud jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvíle nepozornosti při práci s elektronářadím

může způsobit závažné osobní úrazy.

c) Je třeba používat osobní ochranné prostředky. Je třeba vždy

používat ochranné brýle. Používání v příslušných podmínkách

takových ochranných prostředků, jako je protiprachová respirační maska, protiskluzová obuv, přilba nebo chrániče sluchu, sníží nebezpečí osobních úrazů.

d) Je třeba se vyhnout neplánovaného spuštění. Před připojením

k elektrickému zdroji a/nebo před zapojením baterie a než se nářadí zvedne, nebo přenese, je třeba se ujistit, že je vypínač elektronářadí v poloze vypnuto. Přenášení elektronářadí s prstem

na vypínači nebo připojení elektronářadí do sítě se zapojeným vypínačem může být příčinou nehody.

e) Před spuštěním elektronářadí je třeba odstranit všechny klíče.

Ponechání klíče v otáčející se části elektronářadí může způsobit poranění.

f) Je zakázáno příliš se naklánět. Po celou dobu musíte stát pevně

a ud ržovat rovnov áhu. U možní Vá m to d obře kontro lovat

elektronářadí při nepředvídatelných situacích.

g) Je třeba mít vhodné oblečení. Při práci nenoste volné oblečení

ani bižuterií. Je třeba zajistit, aby Vaše vlasy, oblečení a rukavice byly v bezpečné vzdálenosti od pohyblivých částí.

Volné oblečení, bižutérie nebo dlouhé vlasy se mohou zachytit do pohyblivých částí.

h) Pokud je zařízení přizpůsobeno na napojení k vnějšímu

odsávání prachu a pohlcovači prachu, ujistěte se, že jsou připojený a řádně se používají. Použitím pohlcovačů prachu můžete

omezit nebezpečí závislé na prašnosti.

Osobní bezpečnost:

i) Nedovolte, aby vaše znalosti získané častým používáním

elektronářadí způsobily, že se budete cítit sebejistě a začnete ignorovat bezpečnostní pravidla. Neopatrnost při činnosti může

způsobit v zlomku sekundy závažný úraz.

VÝSTRAHA! Všeobecné výstrahy týkající se bezpečného

používání nářadí.

a) Elekt ronářa dí se nesmí přet ěžovat. Je t řeba p oužíva t

elektronářadí s výkonem vhodným pro provádění určité práce.

Správné elektronářadí umožní lepší a bezpečnější práci se zátěží, na kterou bylo naprojektováno.

Používání elektronářadí a péče o ně:

Page 40

b) Elekt ronářadí, u kter ého nefu nguje spí nač, se nesmí

používat. Každé elektronářadí, které nelze zapínat nebo vypínat

spínačem, je nebezpečné a je třeba je opravit.

c) Před provedením každého seřízení, výměny součástky nebo

před skladováním odpojte zástrčku elektronářadí od zdroje ele ktri ckého pro udu a /neb o od pojte bat erií. Takov ý

be zpe čno stn í p ost up o me zuj e ri zik o n áho dné ho spu ště ní elektronářadí.

d) Nepoužívané elektronářadí uchovávejte mimo dosah dětí a

nedovolte přístup osobám, které nejsou obeznámené s elektr onářadím nebo s tímt o návodem na po užívání elektronářa dí. Elektronářadí může být nebe zpečné v rukác h

nevyškolených uživatelů.

e) Ele ktronářadí je třeba u držovat. Je t řeba kontrolovat

souoso st nebo zaseknu tí pohyb livých částí, praskl iny součásti a veškeré další faktor y, které by mohly ovlivnit činnost elektronářadí. Pokud zjistíte poškození, musíte elektronářadí před použitím opravit. Příčinou mnohých nehod je

neodborná údržba elektronářadí.

f) Řezací nástroje musí být ostré a čisté. Řádná údržba ostrých hran

řezacích nástrojů snižuje pravděpodobnost zaseknutí a usnadňuje obsluhu.

g) Elektronářadí, vybavení, pracovní nástroje apod. používejte

v souladu s tímto návodem, při čemž zohledňujte pracovní podmínky a druh prováděné práce. Používání jiným způsobem,

pro který není elektronářadí určeno, může způsobit nebezpečné situace.

h) V nízkých teplotách, nebo pokud se nářadí po delší dobu

nepoužívá, doporučuje se zapnout elektronářadí bez zátěže po dobu několika minut za účelem řádného promazání mechanismu pohonu.

i) K čištění elektronářadí používejte měkký, vlhký (ne mokrý)

hadřík a mýdlo. Nepoužívejte benzín, rozpouštědla a další prostředky, které by mohly poškodit zařízení.

j) Elektronářadí je třeba skladovat / dopravovat až potom, co se

ujistíte, že jsou veškeré jeho pohyblivé součásti zablokované a z ajištěn é pro ti odb lokování s p oužitím původ ních součástek určených k tomuto účelu.

k) Elektronářadí skladujte na suchém místě chráněném proti

prachu a průniku vlhkosti.

l) Doprava elektronářadí by měla probíhat v původním obalu

tak, aby bylo chráněné proti mechanickému použití.

m) Držáky a plochy uchopení udržujte čisté, nezamaštěné

olejem a mazivem. Kluzké držáky a plochy uchopení neumožňují

bezpečné držení nářadí a jeho plnou kontrolu v nečekaných situacích.

VÝ STR AHA! Vš eob ecné v ýst rahy tý kaj ící se používání nářadí.

Oprava:

Záruční a pozáruční opravy svého elektronářadí provádí Servis PROFIX, což zaručuje nejvyšší kvalitu oprav a používání původní náhradních dílů.

VÝSTRAHA!

Při práci s elektronářadím vždy dodržujte základní pravidla bezpečnosti práce, abyste zamezili výbuchu požáru, zásahu elektrickým proudem nebo mechanickému úrazu.

VÝST RAHA! AKUMU LÁTOROVÁ PŘÍMO ČARÁ P ILA,

zařízení:

a) Během provádění práce, při které by nářadí mohlo natrefit na

skryté elektrické vedení, je třeba elektronářadí držet za izolované povrchy rukojetí. St yk s elektrickým vedením může

způsobit předání napětí na kovové součástky elektronářadí, což by mohlo v důsledku způsobit úraz elektrickým proudem.

b) Používejte vhodné vyhledávací nástroje na zjištění skrytých

elektrick ých vedení, nebo požá dejte o p omoc správce budovy. Styk s vedením, které je pod napětím, může vést k vzniku

požáru nebo k úrazu elektrickým proudem. Poškození plynového potrubí může způsobit výbuch. Průnik do vodovodního potrubí způsobí věcné škody.

c) Nezpracovávejte materiál obsahující azbest. Azbest způsobuje

onemocnění nádorovou nemoci.

d) Udržujte pracoviště čisté. Obzvlášť nebezpečné bývají směsi

materiálů. Prach z lehkého kovu se může vznítit nebo vybuchnout.

e) Předmět, který zpracováváte, je třeba zajistit. Ujistěte se, zda

jsou všechny upevňující svěrky stažené a zkontrolujte, jestli není uchycení volné. Upevnění obráběného předmětu v držáku nebo svěráku je bezpečnější než jeho držení rukou.

f) Je třeba vždy používat gogle – těsně přiléhající ochranné

brýle (ne obyčejné brýle) a ochranu sluchu. Požuívejte, pokud to je nutné, příslušné prostředky osobní ochrany:

- ochrannou masku pro snížení nebezpečí vdechování škodlivého

prachu,

- ochranné rukavice, pokud je list v pohybu a manipulujete s

drsným materiálem.

g) Věnujte pozornost tomu, aby nastavitelná patka (10) byla při

řezání řádně upevněna. Zablokovaný list se může ulomit nebo

způsobit zpětný ráz.

h) Používejte výhradně nepoškozené a bezvadné pilové listy.

Křivé nebo tupé listy se mohou zlomit nebo způsobit zpětný ráz.

i) Elektronářadí je třeba spustit dříve, než přivedete k listu

materiál. V opačném případě existu je nebezpečí zpětného rázu,

protože se nástroj při rozjezdu zablokuje v materiálu.

j) Dbejte na to, abyste měli ruce vždy mimo oblast řezu.

Nepodsuňte je pod obráběný materiál. Při kontaktu s listem

existuje nebezpečí poranění.

k) Po ukončení práce je třeba nářadí vypnout. Pilový list musíte

vytáhnout z obráběného materiálu až tehdy, když už je zcela nehybný. Takto zabráníte zpětnému rázu a budete moci elektronářadí

bezpečně odložit.

l) Baterii od stroje je třeba odpojit vždy během přestávky v

práci, při výměně pilových listů, opravě, čištění nebo nastavování.

Přímoča rá pila je zař ízení vy bavené lase rovým

ukazatelem, s laserem třídy 2 podle EN60825-1:2014.

Je zak ázá no dív at s e d o sv azk u la ser ovéh o světla a řídit paprsek světla bezprostředně do očí lidem a zvířatům. Pohled do paprsku vysílaného laser třídy 2 není škodlivý, pokud

netrvá déle, než 0,25 s. Reflex zavírání víček dává většinou dostatečnou ochranu. Použití optických přís trojů, na příklad br ýlí, dalekohled ů nezpůsobuje zvýšení rizika poškození očí.

Page 41

VÝSTRAHA! Bezpečné používán í akumulátorů a nabíječek –

Používání akumulátorů:

a) Je t řeba použí vat v ýhradn ě aku muláto ry sh odné se

specifi kací uved enou výro bcem. V případě použití jiných

akumulátorů může dojít k prasknutí a rozpadu akumulátoru, úrazu nebo požáru.

b) PO ZOR: V příp adě poškození a nesprávné ho používání

akumulátoru může dojít k uvolňování výbušných plynů. Akumulátor je třeba vždy udržovat v bezpečné vzdálenosti od zdroje ohně a zajistit vhodné větrání během nabíjení.

Nesmíte jej nechat po delší dobu v prostředí, ve kterém je vysoká teplota (na prosluněných místech, poblíž radiátorů nebo kdekoliv, kde je teplota vyšší než 40 stupňů).

c) Nabíjení akumulátoru by mělo probíhat v rozsahu teplot 15-

25 °C.

d) N abíj et j e tře ba v ýhr adně nab íječk ou d oporu čeno u

výrobcem. Použití nabíječky určené k nabíjení akumulátorů jiného

druhu vytváří riziko vzniku požáru.

e) Nevystavujte akumulátor na působení vody a vlhkosti. f) Pokud chcete nabíjet postupně více než jeden akumulátor,

udělejte 30 minutovou přestávku mezi nabíjením.

g) V žádném případě akumulátor neotevírejte. h) V nevhodných podmínkách může z akumulátoru unikat

kapalina; zabraňte kontaktu s kapalinou. Pokud dojde náhodně ke styku uživatelé s tekutinou, místo kontaktu je třeba umýt vodou. Pokud se kapalina dostane do očí, je třeba navíc hledat lékařskou pomoc. Tekutina, která se dostává z

akumulátoru, může způsobit podráždění nebo popálení.

i) V době, kdy se akumulátor nepoužívá, je třeba jej uchovávat v

bezpečné vzdálenosti od takových kovových předmětů, jako jsou sponky na papír, mince, klíče, hřebíky, šrouby, nebo jiné malé kovové předměty, které by mohly způsobit zkrat akumulátoru. Zkrat akumulátoru může způsobit úraz nebo požár.

j) Nevyhazujte akumulátor do ohně. k) Je zakázané používat poškozený akumulátor.

Akumulátory jsou určeny k opakovanému nabíjení, obsahují zdraví škodlivé Li - ion. Po ukončení doby životnosti je třeba je likvidovat v souladu s

Li-Ion

předpisy o ochraně životního prostředí. Za tímto účelem zcela vybijte akumulátor, vytáhněte jej z elektronářadí, předejte do místa likvidace akumulátorů nebo odevzdejte do prodejny, ve které jste provedli nákup.

Používaní nabíječky:

a) Nabíjejte v ýhradně nabíj ečkou doporučenou výrobcem.

Použití nabíječky určené k nabíjení akumulátorů jiného t ypu vytváří riziko vzniku požáru.

b) Je zakázáno nabíječku rozšroubovat. c) Nabíječka je určená výhradně na práci uvnitř místnosti. Je

zakázáno ji vystavovat na působení vody a vlhka.

d) Nabíjejte pouze v rozsahu teplot 15-25 stupňů. e) Je zakázáno vkládat jakékoliv kovové předměty do nabíječky.

KONSTRUKCE A UTČENÍ PŘÍMOČARÉ PILY:

Akumulátorová přímočará pila jest vybavená elektronickým systémem

nastavování rychlosti fungování. Možnost nastavování rychlosti a 4stupoňvé regulování posunu pilového listu umožňuje optimální účinnost procesu řezání. Přímočará pila je určená k provádění řezů a výřezů ve dřevě a materiálech na bázi dřeva, umělé hmotě, kovu, keramických deskách a pryži. Proces řez ání je r eal izov aný s p ouž itím vh odné ho pil ovéh o li stu , přizpůsobeného k zpracování obráběného materiálu. Zařízení je přizpůsobené provádění rovných i šikmých řezů, pod úhlem do 45°. Je určená k domácím a průmyslovým pracím s průměrnou intenzitou. Není vhodná k dvoudobým pracím v těžkých podmínkách.

Je zakázáno používat nářadí na provádění prací, které vyžadují použití profesionálního stroje. Každé použití přímočaré pily, které

není v souladu s výše uvedeným určením, je zakázáno a způsobuje ztrátu záruky a z ároveň je v takovém případě výrobce os vobozen od odpovědnosti za škody vzniklé v důsledku tohoto použití. Jakékoliv změny v zařízení provedené uživatelem osvobozují výrobce od odpovědnosti za poškození a škody vzniklé uživateli a okolí.

Správné používání přímočaré pily se týká také údržby, skladování, dopravy a oprav. Přímočarou pilu lze opravovat výhradně ve výrobcem určených servisech. Akumulátorová zařízení by se měla opravovat pouze oprávněnými osobami. I když se bude nářadí používat v souladu s jeho určením, nelze zcela vyloučit určité možnosti zbytkového rizika. Vzhledem ke konstrukci a stavbě stroje se mohou vyskytnout následující nebezpečí:

- dotek listu během činnosti v nekrytém prostoru pily;

- popálenina při výměně listu (během práce se list velmi zahřívá, pro

zamezení nebezpečí popálení je třeba při jeho v ýměně používat ochranné rukavice);

- zpětný ráz zpracovávaného předmětu nebo jeho části;

- prasknutí/zlomení listu;

- poškození sluchu v případě nepoužívání nezbytné ochrany sluchu;

- vdecho vání zdraví škodlivéh o poletavé ho prachu z řezaného

materiálu v případě práce v uzavřených prostorech.

n Kompletace

ź Akumulátorová přímočará pila -1 ź Rovnoběžné vedení - 1 ks. ź Upevňující šrouby rovnoběžného vedení - 2 ks. ź Pilový list - 1 ks. ź Imbusový klíč - 1 ks. ź Návod na obsluhu - 1 ks. ź Záruční list - 1 ks.

n Součásti zařízení

ks.

Číslování částí zařízení se vztahuje ke grafickému zobrazení umístěnému na stránkách 2-3 návodu na obsluhu:

Obr. A: 1. Šrouby upevňující vedení

2. Kryt proti kontaktu

Laserový ukazatel

4. Tlačítko zap./vyp. laserového ukazatele

5. Bezpečnostní tlačítko

6. Vypínač

7. Držák

Akumulátor*

Tlačítko pojistky baterie*

Page 42

10. Nastavitelná patka (0 - 45 )

o o

11. Plastová násadka

12. Přepínač kyvadlového pohybu

13. Rovnoběžné vedení

14. Pilový list

Tlačítko ukazatele úrovně nabití baterií*

15.

Ukazatel úrovně nabití baterií*

16.

Nabíječka*

17. Obr.B 18. Držák k pilovým listům Obr.D: 19. Adaptér* Obr.G: 20. Imbusov ý klíč

21. Vrut upevňující patku

22. Měřítko úhlu naklonění

* Popsané nebo zobrazené vybavení není standardní. Kompletní sortiment dalšího vybavení můžete najít v našem katalogu.

TECHNICKÉ ÚDAJE:

MODEL TJR50

Napětí přívodu napájení 20 V d.c. Rychlost otáček bez zátěže n = 0-2400/min Délka kroku 20 mm

Řez pod úhlem 0 - 45

Max. hloubka řezu

dřevo 50 mm ocel 8 mm

třída laseru

Laserový ukazatel

délka vln laseru 650 nm

výkon laseru 1mW

o o

> Hmotnost (s akumulátorem) 2,2 kg Hladina akustického tlaku (LpA) 82 dB(A) Hladina akustického výkonu (LwA) 93 dB(A) Tolerance měření K , K

Vibrace podle EN 60745

LpA LwA

řezání ve dřevu a 5,658 m/s

řezání v kovu a 5,459 m/s

h, B

h, M

Tolerance měření K Doporučované akumulátory Li-ion 20V

Doporučované nabíječky

3 dB(A)

1,5 m/s

TJ15AK (1,5Ah), TJ2AK (2Ah) TJ3LD(3-5h), TJ1LD (1h)

Uvedená úroveň vibrací platí pro základní použití elektronářadí. Pokud by bylo elektronářadí použité jinak nebo s jinými pracovními nástroji, a také pokud nebude prováděná dostatečná údržba, úroveň vibrací se může lišit od uvedené. Výše uvedené důvody mohou způsobit zvýšení vystavení vibracím během celé doby práce. Je třeba uplatnit další bezpečnostní prostředky, jejichž účelem je ochrana obsluhy proti důsledkům vystavení vibracím, např.: údržbu elektronářadí a pracovních nástr ojů, zajištění vhodné teploty rukou, určení pořadí pracovních úkonů. Deklarovaná celková hodnota vibrací a deklarované hodnoty emisí hluku byly naměřeny standardními způsoby zkoušení a lze je používat pro účely srovnávání s jiným nářadím. Deklarovaná celková hodnota vibrací a deklarované hodnoty emisí hluku lze využívat při předběžném vyhodnocení vystavení.

Výstrahy:

Vibrace a emise hluku během skutečného používání elektronářadí se mohou lišit od deklarovaných hodnot v závislosti na způsobu, jakým je nářadí

používáno, a především v závislosti na druhu obráběného předmětu. Je třeba určit bezpečnostní prostředky na ochranu obsluhy, a to na základě odhadu skutečného vystavení během používání (při zohlednění všech části operačního cyklu, jako je doba, po kterou je nářadí zapnuto, a doba, kdy je na volnoběhu, s výjimkou doby spouštění).

PŘED ZAČÁTKEM PRÁCE:

Před každým použitím je třeba zkontrolovat, zda pohyblivé části zařízení správně fungují a nejsou blokovány, prasknuty nebo poškozeny, což by mohlo ovlivnit správné fungování zařízení. Poškozené zařízení je třeba před použitím nechat opravit.

2. V případě řezání již zpracovávaného dřeva dávejte pozor na cizí tělesa, např. hřebík, vruty atd.

Nabíjení akumulátoru:

POZOR! Zařízení se dodává bez akumulátoru a nabíječky. V závislosti na potřebách lze dokoupit akumulátor 1.5Ah TJ15AK nebo 2.0Ah TJ2AK a vhodnou nabíječku TJ3LD (s dobou nabíjení 3-5 hodin) nebo TJ1LD (s dobou nabíjení 1 hodina).

Stav nabití lze zkontrolovat stlačením tlačítka ukazatele úrovně nabití baterie (16). Jedna rozsvícená LED dioda znamená nízkou úroveň nabití baterie, dvě svítící diody znamenají střední úroveň, a tři svítící diody odpovídají úplnému nabití akumulátoru. Před použitím je třeba akumulátor zcela nabít.

Nabíječka

TJ1LD

Pro první nabíjení nabíječky TJ1LD se doporučuje nabíjení tr vající minimálně 1 hodinu.

1. Stlačte tlačítko pojistky akumulátoru (9) a vyjměte akumulátor (8) z

přímočaré pily (viz obr. A).

Zapojit akumulátor (8) do nabíječky (17).

3. Zapojte zástrčku nabíječky do síťové zásuvky 220-240 V, 50Hz.

Nabíječka

TJ3LD

Pro první nabíjení s použitím nabíječky TJ3LD se doporučuje nabíjení po dobu minimálně 5 hodin.

1. Stlačte tlačítko pojistky akumulátoru (9) a vyjměte akumulátor (8) z

přímočaré pily (viz obr. A).

2. ( D).

Zapojit akumulátor (8) do nabíječky (17) viz obr.

Zapojit zástrčku adapteru do nabíječky.

Zapojit adapter (19) do elektrické zásuvky 110-240 V, 50-60 Hz.

Kontrolka nabíjení akumulátoru:

Zelené světlo LED diody na nabíječce informuje o tom, že je nabíječka

připojena ke zdroji napájení. Po zapojení akumulátoru se rozsvítí červená dioda, která informuje, že probíhá nabíjení. Rovnoběžně totéž oznamují blikající zelené diody LED akumulátoru, které ukazují momentální úroveň nabití akumulátoru. Když bude baterie zcela nabitá, červená dioda zhasne a rozsvítí se zelená.

Po ukončení nabíjení, odpojte nabíječku ze sítě a vyjměte akumulátor.

POZOR! Během nabíjení se může akumulátor mírně zahřát, to je běžný jev.

Akumulátor Li-ion lze bez zkrácení životnosti kdykoli nabít. Přerušení procesu nabíjení nepoškozuje akumulátor.

n Montáž pilového listu ( B)

viz obr.

K přímočaré pile mohou být používané veškeré na trhu dostupné pilové listy s koncovkou typu T (typ A podle katalogu Profix). Pilové listy nabízené výrobci nejčastěji v sadách, v závislosti na určení, se mohou lišit velikostí a druhem řezných zubů. Na obalu sady pilových listů nebo v připojeném letáku výrobce obvykle informuje o určení jednotlivých břitů. Samotné břity

Page 43

lze navíc označit barvami, různými pro různé materiály předpokládané k řezání.

POZOR!

Před namontováním pilového listu a všemi práci

údržby je třeba odpojit od zařízení baterii. Při montování pilového listu je třeba používat ochranné

rukavice. Při doteku pilového listu existuje nebezpečí poranění.

Zvláštní držák (18) zajišťuje rychle namontování pilového listu.

ź Odtáhněte kolečko dr žáku (18) ve směru šipky (obr. B) tak, aby

upevňující drážka byla rovnoběžná k podélné ose přímočaré pily.

ź Vložte zvolený pilový list (14) otočený zuby směrem ven, až nadoraz do

drážky držáku (18). Pusťte kolečko držáku, který automaticky

zajistí

pilový list.

POZOR

Je třeba zkontrolovat, zda je pilový list dobře usazený. Volný pilový list může vypadnout a poranit obsluhu.

ź Za účelem uvolnění pilového listu odtáhněte kolečko držáku (18) ve

směru šipky a vytáhněte pilový list.

POZOR

: Nechytejte pilový list krátce po vyndání z materiálu, může ještě být

horký a způsobit úraz. Používejte ochranné rukavice.

n Násadka na patku

Zařízení je vybavené plastovou násadkou na patku (11), která brání poškrábání řezaného povrchu. Pokud při práci bude násadka poškozená, je ji třeba vyměnit za novou.

OBSLUHA:

n Zapínání/vypínání

Pro zapnutí elektronářadí nejdříve stlačte tlačítko pojistky (5) na levé nebo na pravé straně držáku (7) a následně stlačte vypínač (6). Vypínač (6) má plynulou regulaci rychlosti otáček. Umožňuje to zvolit rychlost řezání, která závisí na druhu obráběného materiálu a pracovních podmínek a může zůstat optimálně zvolená cestou praktických zkoušek. Rychlost otáček se bude zvyšovat podle hloubky stlačení vypínače. Pro vypnutí přímočaré pily je třeba povolit vypínač (6).

n Nastavení kyvadlového pohybu

Na korpusu pily, na levé straně je přepínač nastavení pomocného kyvadlového pohybu (12) hlavy přímočaré pily (funkce podřezávání). Ta dodatečná výhoda umožňuje optimalizaci průběhu pracovního procesu, při obrábění materiálu. Kyvadlový pohyb lze nastavovat přepínačem (12) ve čtyřech rozsazích. Přepínání může nastat při pracujícím zařízení: Stupeň 0 - Oscilace vypnutá Stupeň 1 - Malá oscilace Stupeň 2 - Průměrná oscilace Stupeň 3 - Velká oscilace

Doporučuje se:

źRozsah kyvadlové oscilace volut tím menší, případně ji zcela vypnout, čím

hladší by měla být hrana řezu.

źBěhem obrábění tenkých materiálů, jako jsou např. plechy, zcela vypněte

kyvadlový pohyb.

źVe tvrdých materiálech, jako je např. ocel, pracujte s malým kyvadlovým

pohybem.

źV měkkých materiálech a během řezání po směru vláken pracujte s

maximálním kyvadlovým pohybem.

źPři používání pilového listu nožového typu se doporučuje zapnout

kyvadlový pohyb.

Optimální pracovní parametr y lze zvolit pouze na základě praktické

Při řezání kovu se doporučuje používání podél čáry řezu vhodný chladící a mazací činitel.

n Kryt proti kontaktu

Umístěný na korpusu kr yt proti kontaktu (2) chrání před neplánovaným dotekem pilového listu během pracovního procesu a nesmí se odstranit.

n Rovnoběžný řez (viz obr. C)

Uvolněte upevňující šrouby (1) a vsuňte rovnoběžné vedení (13) přes držáky v patce (10). Nastavte požadovanou šířku řezu s použitím měřítka na vnější straně vedení. Utáhněte upevňující šrouby a proveďte řez.

Vyřezávání

S použitím vrtačky vyvrtejte otvor 10 mm ve vyřezávané oblasti. Veďte pilový list přímočaré pily do otvoru a začněte vyřezávání.

n Zahlubující řez (viz obr. E-F)

POZOR: V postupu zahlubujícího řezu lze zpracovávat pouze měkk é mate riály jako je d řevo, s ádrokar tón a další ! Za účelem zahlubujícího řezu je třeba používat pouze krátké

pilové listy. Zahlubující řez je možný pouze v úhlu 0°.

Usaďte elektronářadí přední hranou patky (10) na obráběném předmětu a zapněte. U elektronářadí s řízeným počtem kroků je třeba volit maximální počet kroků. Přitlačte elektronářadí silně ke zpracovávanému předmětu a veďte tak aby se pilový list pomalu zahluboval do obráběného předmětu. Hned když patka (10) leží celou plochou na obráběném předmětu, řežte dál podél poskytnuté linie řezu.

n Řez v úhlu (viz obr. G)

Přímočará pila umožňuje také řezání pod úhlem, v rozsahu 0 - 45 jak

o o

doleva, tak doprava.

POZOR! Před změnou úhlu nastavení patky přímočaré pily (10) je třeba odpojit baterii od zařízení.

Patka přímočaré pily (10) je nastavená z výroby ve střední poloze (0°). Pro potřeby šikmého řezání je třeba povolit vrut (21) na destičce patky přímočaré pily (10) s použitím imbusového klíče (20). Po lehkém přesunu patky dozadu ji lze nastavit v úhlu, ve výše uvedeném rozsahu, s použitím měřítka (22). Po vhodném nastavení patky je třeba přesunout patku směrem dopředu a utáhnout vrut imbusovým klíčem.

POZOR! Je třeba zkontrolovat, zda je patka přímočaré pily řádně znehybněná. Pohyblivá, povolená patka se může stát příčinou nehody během práce.

Po skončení nastavení patky je třeba imbusový klíč umístit v otvoru nacházejícím se u kabelu napájení.

n Laserový ukazatel

Laserový ukazatel ukazuje linii řezu. Na povrchu obráběného předmětu je třeba označit požadovaný průběh řezu a během řezu vést laserovou linii podél označené linie. Za účelem zapínání nebo vypínání laserového ukazatele je třeba stlačit zapínač/vypínač (4). Zkontrolujte před zahájením řezání, zda linie řezu je ukazovaná správně. Laserový ukazatel se může posunout vlivem vibrací během intenzivního používání elektronářadí.

POZOR: Po každém řezání je třeba laserový ukazatel vypnout.

n Pokyny

Základní pravidla správného používání přímočaré pily:

- je třeba řezat materiál s použitím mírného tlaku, nepřipusťte

nadměrnou zátěž přímočaré pily;

zkoušky. - nadměrný tlak přímočaré pily může způsobit zpomalení nebo přerušení

Page 44

posuvně-zpětného pohybu, což vede ke zpomalení a přerušení postupu řezání;

- při řezání ba měla patka celým povrchem přilnout k obráběnému materiálu;

- v yřezávání tvarovaného otvoru v tvrdých materiálech musí předcházet vyvrtání otvoru umožňujícího zasunutí pilového listu. V opačném případě existuje nebezpečí zpětného rázu a zlomení pilového listu;

- při řezání linii vytvářejících ostrý úhel nebo spojených obloukem s malým poloměrem, je nejlepší použít úzké pilové listy a vypnout podpůrný kyvadlový pohyb hlavy;

- používání vedení usnadňuje udržení linie řezu.

SKLADOVÁNÍ A ÚDRŽBA:

Stroj je třeba skladovat na dětem nedostupném místě, udržovat čistý, chránit proti vlhku a prachu. Podmínky uchovávání by měly vyloučit možnost mechanického poškození a vliv povětrnostních činitelů.

ul. Marywilska 34, 03-228 Varšava, Polsko Toto zařízení vyhovuje vnitrostátním i evropským normám a bezpečnostním požadavkům.

POZOR! V případě technických problémů kontaktujte, prosíme, oprávněný servis. Veškeré opravy musí provádět kvalifikovaní odborníci, s použitím

původních náhradních dílů.

PIKTOGRAMY:

Vysvětlení ikon umístěných na firemním štítku a na informačních nálepkách na zařízení:

LASEROVÉ ZÁŘENÍ

NEDÍVAT SE DO SVAZKU

LASEROVÉ ZAŘÍZENÍ TŘÍDY 2

λ: 650 nm P≤ 1 mW

EN 60825-1:2014

Přímočará pila v podstatě nevyžaduje zvláštní obsluhu a údržbu. Pravidelné naolejování válečku vedoucího pilový list zajistí jeho delší trvanlivost. Je třeba pravidelně kontrolovat stav vrutů korpus upevňujících korpus a patku přímočaré pily. V případě potřeby utáhnout. Po práci se doporučuje přefouknutí stlačeným vzduchem větracích otvorů a držáku pilového listu. Zabrání to poškození ložisek, odstraní prach bránící průtoku vzduchu chladícího elektromotor.

Před spuštěním zařízení si přečtěte návod na

obsluhu!»

«Chraň te akumulá tor prot i působen í vysok ých teplot, např. před trvalým ozářením sluncem.»

Korpus je třeba čistit s použitím čistého, vlhkého hadříku s malým množstvím mýdla, a následně otírat dosucha.

« »Nevyhazujte akumulátory do ohně.

Nepoužívejte žádné čisticí prostředky ani rozpouštědla; mohly by poškodit části zařízení provedené z umělé hmoty. Je třeba dávat pozor, aby se dovnitř zařízení nedostala voda. Nabíječku je třeba čistit pouze s použitím suchého hadříku.

« »Nevyhazujte akumulátory do vody.

Viditelná znečistění ve vstupním otvoru laserového svazku opatrně odstranit špejli s vatou, s použitím prostředku na čištění skla.

« »K použití výhradně v interiérech.

DOPRAVA:

Elektronářadí dopravujte a skladujte v transportním kufříku, který chrání před vlhkem, prachem a drobnými objekty, zvláště je třeba zabezpečit ventilační otvory. Drobné části, které proniknou dovnitř krytu, můžou poškodit motor. Když vytahujete akumulátor ze zařízení na dobu dopravy nebo skladování, přesvědčte se, že nedojde ke zkratu kontaktů akumulátoru. Z kufříku, skříňky na nářadí nebo transportního kontejneru je třeba odstranit kovové části, jako jsou např. vruty, hřebíky, skoby rozházené bity, dráty nebo kovové třísky nebo jiným způsobem zabránit styku těchto prvků s akumulátorem.

VÝROBCE:

PROFIX s.r.o.;

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ:

POZOR: Zobrazený symbol znamená zákaz likvidace zařízení

dohromady s jinými odpady (na porušení zákazu se vztahuje pokuta). Nebezpečné složky, které se nacházejí v elektrickém a

elektrotechnickém vybavení mají negativní vliv na životní

prostředí a lidské zdraví. Domácnosti by se měly zapojit do získávání zpět a opětovného využívání (recyklace) starých elektrospotřebičů. V Polsku a v Evropě se tvoří nebo už existuje systém sběru elektroodpadu, v rámci kterého mají všechna prodejní místa elektrospotřebičů povinnost přijímat elektroodpad. Komě toho existují sběrná místa pro elektroodpad.

MOŽNÉ PROBLÉMY A JEJICH ŘEŠENÍ:

PROBLÉM MOŽNÁ PŘÍČINA ŘEŠENÍ PROBLÉMU

Přímočará pila nefunguje.

Poruchy při práci motoru.

Chybí napájení, je poškozen motor nebo vypínač.

Vybitý akumulátor. Nabijte akumulátor. Opotřebované uhlíkové kartáče.

Zkontrolujte stav akumulátoru, v případě potřeby jej nabijte nebo vyměňte na nový. Pokud elektronářadí nefunguje, třeba je odeslat do servisní opravny na adresu uvedenou v záručním listu.

Vyměňte uhlíkové kartáče v servisní opravně.

Politika firmy PROFIX je politikou průběžného zdokonalování výrobků, z toho důvodu si firma vyhrazuje právo změnit specifikaci výrobku bez předchozího informování. Obrázky, uvedené v návodu na obsluhu, jsou pouze příklady a mohou se lišit od skutečného vzhledu zakoupeného zařízení.

Tento návod je chráněný autorským zákonem. Jeho kopírování / rozmnožování bez písemného souhlasu společnosti PROFIX s.r.o. je zakázané.

Page 45

LIETOŠANAS INSTRUKCIJA

AKUMULATORA FIGŪRZĀĢIS TJR50

Oriģinālās instrukcijas tulkojums

PIRMS DARBA SĀKUMA NEPIECIEŠAMS IEPAZĪTIES AR ŠO INSTRUKCIJU. Saglabā instrukciju varbūtējai turpmākai lietošanai. B RĪ DI NĀ J UM S! N ep i ec ie ša m s i z la sī t vi s us brīdinājumus apzīmētus ar simboliem , kuri attiecas uz lietošanas drošību un visus lietošanas

Neievērojot ze māk uzrādītos droš ības brīdinājumus un norādījumus attiecībā uz drošību var būt par elektriskās strāvas trieciena, ugunsgrēka un/vai nopietnu traumu iemeslu.

Ievērot visus brīdinājumus un norādījumus attiecībā uz drošību, lai tos turpmāk varētu izmantot.

Ze mā k uz rā dī to s b r īd in āj um os „ el ek tr oi ns tr u me nt s” no zī mē elektroinstrumentu, kurš tiek barots no elektriskā tīkla (ar barošanas vadu) vai elektroinstruments barots no akumulatora (bezvadu).

a) Da rb a v ie tā n ep ie cie ša ms uz tu rēt k ār tīb u u n lab u

b) N edr īks t li etot el ektr oin str umen tu spr āgst ošā , vi egl i

c) Vietā, kur tiek lietoti elektroinstrumenti nevar atrasties bērni

a) Elektroinstrumenta kontaktdakšiņām jābūt pielāgotām pie

b) Nepieciešams izvairīties no iezemētām virsmām vai savienotām

c) Nedrīkst pakļaut elektroinstrumentus uz lietus vai mitruma

d) Nedrīkst pārslogot savienojuma vadus. Nekad nedrīkst lietot

e) Ga dīj umā , ja el ektr oin str ume nts tie k li eto ts ā rpu sē,

drošības norādījumus.

BRĪDINĀJUMS! Vispārējie instrumenta drošas lietošanu norādījumi.

Darba vietas drošība:

apgaismojumu. Nekārtība un slikts pagaismojums ir negadījumu

iemesls.

uzliesmojošā, gāzu un putekļainā vidē. Elektroinstrumenta darbības laikā rodas dzirksteles, no kurām var aizdegties putekļi un tvaiki.

un novē rotā ji. Novē ršo t uzm anī bu v ar za udē t ko ntro li pa r elektroinstrumentu.

BRĪDINĀJUMS! Vispārējie instrumenta drošas lietošanu

norādījumi.

Elektriskā drošība:

kontaktligzdām. Nekad nekādā gadījumā nedr īkst mainīt kont aktda kšiņu . Ned rīkst l ietot nekā dus p agari nātā jus gadījum ā, ja elek troinstrumen ts ir apg ādāts ar vadu ar aizsardzības iezemējuma dzīslu. Ja netiek darītas kontaktdakšiņu un

kontaktligzdu izmaiņas, tas samazina elektriskā trieciena risku.

ar masu, kā p iemēram caur ules, sildītāji , centrālapkure s radiatori un dzesinātāji. Gadījumā, ja notiek kontakts ar iezemētām vai

ar masu savienotām daļām pieaug elektriskās strāvas trieciena risks.

iedarbību. Gadījumā, ja elektroinstrumentā iekļūst ūdens pieaug elektriskās strāvas trieciena risks.

savienojuma vadu elektroinstrumenta pārnēsāšanai, vilkšanai vai izvil kt kon taktda kšiņu n o kont aktli gzdas aiz va da. Nepieciešams turēt savienojuma vadu tālu no siltuma avotiem, eļļainām, asām šķautnēm vai kustīgām daļām. Bojāti vai sapīti

savienojuma vadi palielina elektriskās strāvas trieciena risku.

savienojuma vadus nepieciešams pagarināt ar pagarinātājiem, kuri ir piemēroti darbam ārpusē. Lietojot pagarinātājus piemērotus

darbam ārpusē samazinās elektriskās strāvas trieciena risks.

Ieteicams ierīci pievienot pie elektriskā tīkla, kurš ir aprīkots ar

RCD slēdzi ar 30mA vai mazāku izslēgšanas strāvu.

g) Gadījumā, ja ir nepieciešamība lietot elektroinstrumentu mitrā

vidē, par sprieguma aizsardzību nepieciešams lietot strāvas starpības ierīci (RCD). Lietojot RCD samazinās elektriskās strāvas

trieciena risks.

BRĪDINĀJUMS! Vispārējie instrumenta drošas lietošanu norādījumi.

a) Šī ierīce nav pamērota lietot cilvēkiem (tai skaitā bērniem) ar

ierobežotā m fiziskām, j ūtības un psihiskām spējām, vai cilvēkie m bez ierī ces darbība s pieredzes vai zināš anām, izņemot, ja tas notiek uzraudzībā vai saskaņā ar ierīces lietošanas instrukciju, ar kuru ir iepazinušās par drošību atbildīgas personas.

b) Elek troi nstr umen ta li etoš anas lai kā ne piec ieša ms b ūt

tālredzīgiem, novērot kas notiek un saglabāt skaidru saprātu. Nedrī kst li etot el ektroin strumen tu nog uruma laikā vai narkotisku vielu, alkohola vai zāļu iedarbībā. Neuzmanības mirklis

strādājot ar elektroinstrumentu var radīt nopietnas ķermeņa traumas.

c) Nepi eciešam s liet ot ind ividuāl os aiz sardzī bas lī dzekļus .

Vienmēr nepieciešams lietot aizsargbrilles. Lietojot attiecīgos

apstākļos aizsardzības līdzekļus, tādus kā putekļu maskas, neslīdošus apavu s, ķivere s vai dzi rdes aiz sardzība s līdze kļus, sa mazinā sies individuālās traumas.

d) Nepieciešams izvairīties no neparedzētām kustībām. Pirms

pieslēgšanas pie barošanas avota un/vai pirms akumulatora pieslēgšanas kā arī pirms tam, kad paceļam vai pārceļam ierīci nepieciešams pārliecināties, ka elektroinstrumenta slēdzis atrodas izslēgšanas stāvoklī. Pārnēsāt elektroinstrumentu ar pirkstu

uz slēdža vai barošanas tīklā pieslēgtu elektroinstrumentu pie ieslēgta slēdža var būt par negadījuma iemeslu.

e) Pirms elektroinstrumenta palaišanas nepieciešams novākt

visas atslēgas. Atslēga atstāta rotējoša elektroinstrumenta tuvumā var

radīt individuālas traumas.

f) Nedrīkst pārlieku tālu izliekties. Visu laiku nepieciešams stāvēt

stabili un saglabāt līdzsvaru. Tas dos iespēju neparedzētās situācijās

labāk kontrolēt elektroinstrumentu.

g) Nepi ecieša ms atti ecīgi ģērbti es. Ned rīkst n ēsāt va ļīgus

apģērbus vai rotas lietas. Nepieciešams turēt savus matus, apģērbu un cimdus tālu no kustīgām daļām. Vaļīgs apģērbs, rotas

lietas vai gari mati var tikt aizķerti ar kustīgām daļām.

h) Ja ierīce ir pielāgota ārējai putekļu sūkšanai un putekļu

uzsūkšanai, nepieciešams pārliecināties, ka tie ir pieslēgti un pareiz i l ietoti. L ietojot putekļu s ūcēju var samazin āt putek ļu

ieelpošanas bīstamību.

i) N edr īks t p ieļ aut , la i i ema ņas ie gūt as bie ži lie toj ot

elektroinstrumentu samazinātu mūsu modrību un drošības noteikumu ignorēšanu. B ezrūpīga rīcība var izraisīt nopietnus

ievainojumus sekundes laikā.

BRĪDINĀJUMS! Vispārējie instrumenta drošas lietošanu norādījumi.

Lietošana un gādība par elektroinstrumentu:

Individuālā drošība:

a) Nedr īks t pā rslo got e lek troi nstr umen tu. N epi ecie šams

piemē rot ele ktroins trumentu veikta jam dar bam. Pare izs

Page 46

elektroinstruments nodrošinās labāku un drošāku darbu pie slodzes,

kādam tas tika projektēts.

b) Nedrīkst lietot elektroinstrumentu, ja slēdzis to neieslēdz un

neizslēdz. Katrs elektroinstruments, kuru nevar ieslēgt vai izslēgt ar

slēdzi ir bīstams un to nepieciešams labot.

c) Nepieciešams atvienot elektroinstrumenta kontaktdakšiņu

no barošanas avota un/vai atslēgt akumulatoru pirms tiek veikta jebkāda uzstādīšana, detaļu maiņa vai instrumenta gl abāš ana. Tād as droš ība s da rbī bas red ucē nep ared zēt u

elektroinstrumenta palaišanu.

d) Nelietotu elektroinstrumentu nepieciešams glabāt bērniem

nepieejamās vietās un nedrīkst atļaut personām, kuras nav iepa zinuš ās ar elek troin strum entu vai š o li etošan as instrukciju lietot elektroinstrumentu. Elektroinstrumenti ir

bīstami neapmācītu lietotāju rokās.

e) Elektroinstrumentu nepieciešams konservēt. Nepieciešams

pārbaudīt asu sakritību vai kustīgo daļu ieķīlēšanos, detaļu plī sumu s u n vi sus aps tākļ us, kuri var ētu iet ekmē t elektroinstrumenta darbu. Ja tiek konstatēts bojājums, elektroinstrumentu pirms lietošanas nepieciešams salabot.

Daud zu ne gadīju mu ie mesls ir ne pareiza elek troins trumen ta konservācija.

f) Griezējinstrumentiem jābūt asiem un tīriem. Attiecīgi uzturēti

asi griezējinstrumenta a smeņi samazina ieķīlēšanās iespējas un atvieglo apkalpošanu.

g) Elektroinstrumentu, aprīkojumu, darba instrumentus un

tml. nepieciešams lietot saskaņā ar šo instrukciju, ņemot vē r ā d ar ba a ps tā kļ u s u n ve ic am o d a rb u. Li e to t

elektroinstrumentu tam neparedzētā veidā var novest pie bīstamām situācijām.

h) Zemās temperatūrās vai pēc ilgāka nelietošanas laik a,

ieteicams uz pāris minūtēm ieslēgt elektroinstrumentu bez slodzes, lai piedziņas mehānismā sāktu pareizi darboties smēreļļa.

i) Elektroinstrumentu tīrīšanai lietot mīkstu, mitru (ne slapju)

drānu un ziepes. Nelietot benzīnu, šķīdinātājus un citus līdzekļus, kuri varētu sabojāt ierīci.

j) Elektroins trumentu nepiecieš ams glabā t / tra nsportēt

iepriekš pārliecinoties, ka visas kustīgās daļas ir nobloķētas un nodro šinātas pret atbloķēšanos ar oriģinālie m šim nolūkam paredzētiem elementiem.

k) Elektroinstrumentu nepieciešams glabāt sausā, no putekļiem

un mitruma sargātā vietā.

l) Elek troi nst rume nta tra nspo rtē šanu jāv eic ori ģinā lā

iepakojumā, kurš pasargā no mehāniskiem bojājumiem.

m) Rokturus un satveršanas virsmas nepieciešams uzturēt tīras,

bez eļļas un smēres. Neparedzētās situācijās slideni rokturi un

sat verša nas vi rsma s nedo d ies pēju droši turēt un ko ntrolē t instrumentu.

BRĪ DINĀ JUMS! Vis pārē jie i nstr umen ta d rošas lietošanu norādījumi.

Remonts:

a) S avu ele ktroinstru mentu ga rantijas un pē cgarantija s

remontus veic PROFIX ser viss, kas garantē visaugstāko

remontu kvalitāti kā arī tiek izmantotas oriģinālas rezerves daļas.

BRĪDINĀJUMS!

Darba laikā ar elektrisko instrumentu ieteicams vienmēr ievērot ga lvenos drošības principus, lai izvairītos no ugunsgrēka, elektriskās strāvas trieciena vai mehāniskām traumām.

BRĪDINĀJUMS! AKUMULATORA FIGŪRZĀĢIS, īpašie norādījumi attiecībā uz drošu ierīces lietošanu:

a) Darba la ikā, kurā d arba instruments varētu trāp īt uz

sl ēpti em ele ktri ski em vadi em, el ektr oin stru men tu nepieciešams turēt pie izolēta roktura virsmas. Kontakts ar

barošanas tīkla vadu, kurš Ir zem sprieguma var radīt sprieguma pārnešanu uz elektroinstrumenta metāla daļām kā rezultātā var notikt elektriskās strāvas trieciens.

b) Ne pieciešams lietot attiecīga s meklēša nas ierīc es, lai

lokalizētu slēptus barošanas vadus vai lūgt pilsētas dienestu palīdzību. Kontakts ar vadiem, kuri ir zem sprieguma var novest līdz

ugunsgrēkam vai elektriskā strāvas triecienam. Gāzes vada bojājums var novest līdz sprādzienam. Ūdensvada pārraušana rada materiālus zaudējumus vai notikt elektriskās strāvas trieciens.

c) Neapstrādājiet materiālus, kas satur azbestu. Azbestam piemīt

kancerogen as īpašības.

d) Darba vietu nepieciešams uzturēt tīru. Materiālu maisījumi ir

sevišķi bīstami. Metāla putekļi var viegli aizdegties un uzsprāgt.

e) Ap strād ājam o pri ekšm etu n epie cieša ms n ostip rināt .

Pārliecināties, ka visi stiprināšana s elementi ir nostiprināti un pār baudī ti, l ai ne būtu p ārmē rīgas piel aide s. Ap strād ājam o priekšmetu ir drošāk nostiprināt stiprināšanas ierīcē vai skrūvspīlēs nekā turēt to rokā.

Nepieci ešams vie nmēr lieto t aizsarg brilles u n dzirdes

aizsardzības līdzekļus. Lietot, kad tas ir nepieciešams, atbilstošus individuālās aizsardzības līdzekļus:

- aizsarg masku, l ai sama zinātu k aitīgo putekļu ieelpo šanas

bīstamību,

- ai zsargcimdus, kad asmen s ir kus tībā un manipulējam ar neapstrādātu materiālu.

Nepi eciešam s uzm anītie s, lai regul ēšanas pēda (10)

griešanas laikā būtu labi piestiprināta. Ieķīlētais asmens var salūzt vai radīt atmešanu.

Nep ieci ešam s li etot tik ai nebo jātu s, n evain ojam us

asmeņus. Šķībi vai neasi asmeņi var salūzt un radīt atdeves spēku. Elektroinst rumentu ieslēg t pirms as mens kontakta ar

materiālu. Pretējā gadījumā pastāv atmešana s bīstamība, kad instruments ieķīlēsies apstrādājamā priekšmetā.

Rokas nepieciešams turēt tālu no griešanas zonas. Nebīdīt

rokas zem apstrādājamā priekšmeta. Kontaktā ar asmeni pastāv ievainošanas bīstamība.

Pēc darba beigām elektroinstrumentu nepieciešams izslēgt.

Asmeni var izvadīt no apstrādājamā materiāla tad, kad tas atrodas miera stāvoklī. Tādā veidā nenotiks atmešana un

elektroinstrumentu var droši nolikt.

Page 47

Darb a pār traukum ā, asm ens ma iņas l aikā, remont a, a) Lādēt akumulatoru nepieciešams tikai ar ražotāja ieteikto

tīrīš anas vai reģene rācijas laikā mašīn u atvien ot no akumulatora.

Figūrzāģis ir aprīkots ar 2 klases lāzeri atbilstoši EN60825-1:2014. Nevar skatīties lāzera gaismas starā un tieši vērst lāzeri uz cilvēku un dzīvnieku

acīm. Skatīties 2 klases emitētā lāzera starā nav kaitīgi, ja tas notiek ne

transfo rmatoru. Li etojot tran sformatoru piemēroti c ita tipa

akumulatoru baterijai rada ugunsgrēka rašanās risku.

b) Pie vieno to lā dētā ju dr īkst l ietot tik ai a kumul atoru

lādēšanai, kuri ir ar to piegādāti. Lādējot citus akumulatorus var

notikt akumulatoru plīsums vai sašķelšanās un ķermeņa ievainojums vai trauma vai arī ugunsgrēks.

c) Lādētāja nedrīkst izjaukt.

aizsardzība. Izmantojot optiskos instrumentus, piem. brilles, tālskati nepalielina acu traumu risku.

BRĪDINĀJUMS! Droša akumulatoru un akumulatoru lādētāju lietošana:

Akumulatoru lietošana:

Nepieciešams lietot akumulatorus tikai saskaņā ar ražotāja

specifikāciju. Citu akumulatoru lietošanas gadījumā var rasties

akumulatora plīsums un sabrukums, ķermeņa trauma vai ugunsgrēks.

b) U ZMA NĪBU : A kum ulat ora boj āju ma vai nep are iza s

lietošanas rezultātā var notikt sprāgstošu gāzu izdalīšanās. Akumulatoru nepieciešams vienmēr turēt tālu no uguns kā arī lādēšanas laikā nodrošināt atbilstošu ventilāciju. Nedrīkst

to atstāt uz ilgu laiku vidē, kur ir augsta temperatūra (saulainās vietās,sildelementu tuvumā vai tur, kur temperatūra pārsniedz 40 grādu).

Aku mula tora lā dēša nu n epie cie šams vei kt 1 5-25 °C

temperatūras diapazonā.

d) Lādēt akumulatoru nepieciešams tikai ar ražotāja ieteikto

transfor matoru. Lietoj ot transforma toru piemērot i cita t ipa

akumulatoru baterijai rada ugunsgrēka rašanās risku.

Sargāt akumulatoru no ūdens un mitruma.

Ja gribam lādēt sekojoši vairākus akumulatorus, starp

atsevišķiem lādējumiem nepieciešams izdarīt 30 minūšu pārtraukumu. Nekādā gadījumā nedrīkst akumulatoru atvērt.

Nelabvēl īgos apst ākļos no akumulator a var izd alīties

šķidrums; nepieciešams izvairīties no kontakta ar šķidrumu. Ja lietotājs negaidīti saskarsies ar šķidrumu, kontakta vietu nepieciešams skalot ar ūdeni. Ja šķidrums nokļūst acīs, papildus nepieciešams meklēt medicīnisko palīdzību. No

akumula tora izpl ūstošais šķidrums va r radīt k airinājum u vai applaucēšanos.

La ik ā, ka d a ku mul ato ru ba ter ij a n eti ek li eto ta ,

nepieciešams to glabāt tālu no metāla priekšmetiem, tādi em kā papīr a spra udņiem, monēt ām, at slēgām, naglām, skrūvēm vai citiem maziem metāla elementiem, kuri varētu radīt akumulatora īssavienojumu. Akumulatoru

īssavienojums var radīt applaucēšanos vai ugunsgrēku.

Nemest akumulatoru ugunī.

Nedrīkst lādēt bojātu akumulatoru.

Akumul atori p aredzēti daudzk ārtēj ai lādē šanai, satur apkārtējai videi kaitīgo litiju. Pēc lietošanas termiņa beigām tos nepieciešams utilizēt

Li-Ion

saskaņā ar apkārtējās vides aizsardzības noteikumiem. Šajā nolūkā pilnīgi izlietot akumulatoru, izņemt no elektroinstrumenta, nodot akumulatoru utilizācijas punktā vai veikalā, kurā tas nopirkts.

Lādētāja lietošana:

d) Lādētājs paredzēts darbam tikai telpu iekšpusē. To nedrīkst

pakļaut ūdens un mitruma iedarbībai.

e) Lādēt tikai 15-25 grādu diapazonā. f) Lādētājā nedrīkst likt nekādus metāla priekšmetus.

FIGŪRZĀĢA UZBŪVE UN PIELIETOJUMS:

Akumulatora figūrzāģis ir aprīkots ar elektronisko ātruma darbības regulēšanas sistēmu. Ātruma regulēšanas iespēju kā arī 4-pakāpju asmens padeves regulēšanu dod iespējumi efektīvu un optimālu griešanas procesu. Figūrzāģis paredzēts koka un kokveidīgo materiālu, plastmasas, metāla, keramisko flīžu un gumijas griešanai un izgriezumu veikšanai. Griešanas process tiek realizēts ar atbilstošu asmeni, piemērotu apstrādājamam materiālam. Ierīce ir paredzēta taisnai un slīpai, leņķī līdz 45° griešanai. Ierīce paredzēta mājsaimniecības un vidējas intensitātes rūpniecības darbiem. Nav piemērota ilglaicīgam darbam smagos apstākļos.

Nedrīkst lietot ierīci veicot darbus, kur nepieciešams lietot profesionālas ierīces.

Aizliegts lietot ierīci neatbilstoši augstāk uzrādītam pielietojumam, pretējā gadījumā tiek zaudēta garantija kā arī ražotājs neatbild par šādā

veidā radītiem zaudējumiem. Jebkādas ierīces modifikācijas, kuras veic lietotājs atbrīvo ražotāju no atbildības par bojājumiem un zaudējumiem, kuri nodarīti lietotājam un apkārtējiem. Pareiza figūrzāģa lietošana attiecas arī uz konservāciju, glabāšanu, transportu un remontu. Figūrzāģi var remontēt tik ai ražotāja noteiktos servisa punktos. Akumulatora ierīci var remontēt tikai pilnvarota persona.

Neskatoties uz pielietojumam paredzēto lietošanu nevar pilnībā izslēgt

atsevišķus riska elementus. Ņemot vērā mašīnas konstrukciju un uzbūvi

var rasties sekojošas bīstamības:

- Pieskāršanās pie asmens darba laikā neaizsargātā figūrzāģa zonā;

- Applaucēšanās mainot asmeni. (Darba laikā asmens ļoti stipri sakarst,

lai izvairī tos no applau cēšanas to ma inot ne piecieša ms liet ot aizsargcimdus);

Apstrādājamā priekšmeta vai tā daļu atmešana.

- Asmens plīsums/salūšana;

- Dzirdes pasliktināšanās gadījumā, ja netiek lietoti dzirdes aizsardzības

līdzekļi;

- Veselībai kaitīgo koka putekļu izdalīšanās gadījumā, ja darbs tiek veikts slēgtās telpās.

n Komplektācija

Akumulatora figūrzāģis

ź -1 ź Paralēlā vadotne

Vadotnes stiprināšanas skrūves

ź -2

Asmens

ź -1

gab.

-1

gab.

Page 48

gab. Uzrādītais vibrācijas līmenis ir reprezentatīvs e lektroinstrumenta

ź Gala atslēga

1gab.

ź ź Garantijas karte -1 gab.

n Ierīces elementi

-1

Lietošanas instrukcija -

Ierīces elementu numerācija attiecas uz uzrādīto grafisko zīmējumu instrukcijas 2-3 lapaspusē:

A: 1. Vadotnes stiprināšanas skrūves

Zīm.

2. Pretkontakta pārsegs

Lāzera rādītājs

4. Lāzera rādītāja iesl./izsl. slēdzis

5. Drošības slēdzis

6. Slēdzis

7. Rokturis

Akumulators*

Akumulatora fiksācijas poga*

10. Regulējamā pēda (0° - 45°)

11. Plastmasas uzliktnis

12. Svārstību kustības slēdzis

13. Paralēlā vadotne

14. Asmens

15.

Baterijas uzlādēšanas līmeņa indikatora poga *

16.

Baterijas uzlādēšanas līmeņa indikators*

17.

Lādētājs*

Zīm.B 18. Asmens satvērējs Zīm.D: 19. Adapters* Zīm.G: 20. Gala atslēga

21. Pēdas stiprināšanas skrūve

22. Leņķa slīpuma nonius

*Aprakstīta is va i uz radītais aprīkojums nei etilpst standar ta komplektā. Papildus aprīkojuma pilnu klāstu var atrast mūsu katalogā.

TEHNISKIE DATI:

MODELIS TJR50

Barošanas spriegums 20 V d.c. Griešanas ātrums bez slodzes n = 0-2400/min Gājiena garums 20 mm Griešana zem leņķa 0 - 45 Maks. griešanas

dziļums

Koks 50 mm

Tērauds 8 mm

lāzera klase

Lāzera rādītājs

lāzera viļņu garums 650 nm

lāzera jauda 1mW

o o

Svars (ar akumulatoru) 2,2 kg Akustiskā spiediena līmenis (LpA) 82 dB(A)

Akustiskās jaudas līmenis (LwA) 93 dB(A) Mērījumu izkliede K , K

Vibrācija atbilstoši EN 60745

LpA LwA

griešana kokā a 5,658 m/s

griešana metālā a 5,459 m/s

h, B

h, M

Mērījumu izkliede K

Ieteicamie akumulatori Li-ion 20V

Ieteicamie lādētāji

3 dB(A)

1,5 m/s

TJ15AK (1,5Ah), TJ2AK (2Ah) TJ3LD(3-5h), TJ1LD (1h)

pamata lietošanai. Ja elektroinstruments tiek lietots citos nolūkos vai ar

citiem darba instrumentiem, vai arī ja nebūs pietiekami konservēts, vibrācijas līmenis var atšķirties no uzrādītā. Augstāk uzrādītie iemesli var radīt vibrācijas ekspozīcijas palielināšanos visā darba laikā. Nepieciešam s realizēt papildus droš ības līdzekļus, kuri pas argās operatoru no vibrācijas ekspozīcijas, piem. : Elektroinstrumenta un darba instrumenta konservācija, atbilstošas roku temperatūras nodrošināšana, darba operāciju veikšanas secības noteikšana. Deklarētās kopējās vibrācijas vēr tības un deklarētās trokšņa emisijas vērtības ir mērītas saskaņā ar standarta testa metodi, un tās var izmantot, lai savā starpā salīdzinātu instrumentus.

Sākotnējam iedarbības novērtējumam var izmantot deklarētās kopējās vibrācijas vērtības un deklarētās trokšņa emisijas vērtības.

Brīdinājumi:

Vibrācijas un trokšņa emisija elektroinstrumenta faktiskā lietošanas laikā var atšķir ties no deklarētajām vērtībām atkarībā no tā, kā tiek izmantots instruments un kāds materiāls tiek apstrādāts. Operatora aizsardzībai nepieciešams notiekt drošības līdzekļus, kuri pamatojas uz iedarbības novērtējumu faktiskajā lietošanas laikā (ņemot vērā visas operatīvā cikla darbības daļas, kā piemēram laiku, kurā instruments ir izslēgts un kad strādā tukšgaitā, izņemot sprūda laiku).

SAGATAVOŠANA DARBAM:

Pirms katras lietošanas nepieciešams kontrolēt, vai pareizi funkcionē

un nav bloķētas vai ieplīsušas un bojātas ierīces kustīgās daļas, kas varētu iespaidot pareizu ierīces funkcionēšanu. Bojātu ierīci pirms lietošanas nepieciešams nodot labošanai.

2. Griežot jau apstrādātu materiālu uzmanīties uz svešiem ķermeņiem,

piem. naglas, skrūve un tml.

n Akumulatoru lādēšana

UZMANĪBU! Ierīce tiek piegādāta bez akumulatora un lādētāja. Atkarībā

no nepieciešamība s var nopirkt akumulatoru 1.5Ah TJ15AK vai 2.0Ah

TJ2AK kā arī atbilstošu lādētāju TJ3LD (ar lādēšanas laiku 3-5 stundas) vai

TJ1LD (ar lādēšanas laiku 1 stunda).

Lādēšanas līmeni var pārbaudīt nospiežot baterijas lādēšanas līmeņa taustiņu (1 6). Viena degoša LED diode atbilst zemam baterijas uzlādēšanas līmenim, divas degošas diodes nozīmē vidēju līmeni, bet trīs degošas diodes atbilst pilnam akumulatora uzlādēšanas līmenim. Pirms lietošanas akumulatoru nepieciešams pilnībā uzlādēt.

Lādētājs

TJ1LD

Izmantojot lādētāju TJ1LD pirmo lādēšanu ieteicams veikt minimums 1

stundu.

1. Nospiest akumulatora fiksācijas pogu (9) un no figūrzāģa izņemt akumulatoru (8) (skat. zīm. A). Pievienot akumulatoru (8) lādētājā (17).

3. Lādētāja kontaktdakšiņu pievienot 220-240 V, 50Hz tīkla ligzdā.

Lādētājs

TJ3LD

Izmantojot lādētāju TJ3LD pirmo lādēšanu ieteicams veikt minimums 5 stundas.

1. Nospiest akumulatora fiksācijas pogu (9) un no figūrzāģa izņemt akumulatoru (8) (skat. zīm. A). Pievienot akumulatoru (8) lādētājā (17)

2. (skat. zīm. D). Lādētājam pievienot adaptera kontaktdakšiņu.

Pievienot adapteri 110-240 V, 50-60Hz tīkla ligzdā

4. (19) .

Page 49

n Baterijas lādēšanas signalizācija

Zaļā degošā LED diode informē, ka lādētājs ir pieslēgts pie barošanas

avota. Pēc akumulatora pievienošanas iedegsies sarkanā diode, kura informē, ka notiek lādēšana. To arī signalizē akumulatora mirgojošās zaļās LED diodes, uzrādot baterijas uzlādēšanas līmeni. Kad baterija būs pilnībā uzlādēta sarkanā diode nodzisīs un iedegsies zaļā diode.

Pēc lādēšanas beigām atvienot lādētāju no tīkla un izņemt akumulatoru.

UZMANĪBU! Lādēšanas laikā akumulators var nedaudz sasilt, tā ir normāla parādība.

Litija-jonu akumulatoru var lādēt jebkurā brīdī, tādā veidā netiek saīsināta tā ilgm ūžība. Lādēš anas procesa pārtraukš ana nerada akumulatora elementu bojājuma risku.

n Asmens montāža (skat. zīm. B)

Figūrzāģim var izmantot jebkurus tirdzniecībā pieejamus asmeņu ar T tipa (tips A atbilstoši Profix katalogam) stiprinājumu. Ražotāji asmeņus piedāvā visbiežāk komplektos, atkarībā no pielietojuma, var atšķirties ar

izmēru un griezējzobu tipu. Uz asmens komplekta iepakojuma vai pievienotā informācijā ražotājs parasti informē par konkrēto asmeņu pielietojumu. Paši asmeņi bez tam var būt apzīmēti ar krāsām, dažādām priekš atbilstošiem griešanai paredzētiem materiāliem.

UZ MAN ĪB U! Pir ms a sm ens mo nt āža s u n vi si em konservācijas darbiem no ierīces nepieciešams atvienot

akumulatoru. Asmens montāžas laikā nepieciešams lietot aizsargcimdus. Pieskaroties pie asmens pastāv ievainošanās bīstamība.

Speciāls satvērējs (18) nodrošina ātru asmens montāžu.

ź Atvilkt satvērēja gredzenu (18) bultiņas vir zienā (zīm. B) tā, lai

stiprināšanas rieva būtu paralēli figūrzāģa garenasij.

ź Ielikt izvēlēto asmeni (14), ar zobiem uz āru, līdz galam satvērēja

rievā (18). Atlaist satvērēja gredzenu, kurš automātiski bloķēs asmeni.

UZMANĪBU! Nepieciešams pārbaudīt vai asmens ir labi stiprināts. Vaļīgs asmens var izkrist un ievainot apkalpojošo personālu.

ź Asmeni atbrīvo atvelkot satvērēja gredzenu (18) bultiņas virzienā un

asmeni var izņemt.

UZMANĪBU: Neaiztikt pirms brīža lietotu asmeni, tas vēl var būt karsts un radīt traumu. Lietot aizsargcimdus.

n Pēdas uzliktnis

Ierīce ir aprīkota ar plastmasas pēdas uzliktni (11), kurš aizsargā griezto virsmu no saskr āpēšanas. Ja darba laikā uzli ktnis saboj ājas to nepieciešams apmainīt pret jaunu.

APKALPOŠANA:

n Ieslēgšana/izslēgšana

Elektroinstrumentu ieslēdz vispirms nospiežot drošības slēdzi (5) roktura (7) kreisajā vai labajā pusē un pēc tam nospiežot slēdzi (6). Slēdzim (6) ir bezpakāpju apgriezienu regulēšana. Tas dod iespēju piemērot griešanas ātrumu, kurš ir atkarīgs no apstrādājamā materiāla kā arī darba apstākļiem un var tik optimāli pielāgots praktisku mēģinājumu rezultātā. Apgriezienu ātrums palielināsies vienlaicīgi ar slēdža iespiešanas dziļumu.

Figūrzāģi izslēdz atbrīvojot slēdzi (6).

n Turp atpakaļ kustības regulēšana

Uz figūrzāģa korpusa, kreisajā pusē atrodas figūrzāģa galvas turp atpakaļ kustības palīgslēdzis (12) (apgriešanas funkcija). Šī papildus funkcija dod iespēju optimāli veikt darba procesu, apstrādājot atbilstošu materiālu. Turp atpakaļ kustību var uzstādīt ar slēdzi (12) četrās pakāpēs. Pārslēgšanu var veikt pie strādājošas ierīces:

0 Pakāpe - Turp atpakaļ kustība izslēgta 1 Pakāpe - Maza turp atpakaļ kustības vērtība 2 Pakāpe - Vidēja turp atpakaļ kustības vērtība 3 Pakāpe - Liela turp atpakaļ kustības vērtība

Ieteicams:

źTurp atpakaļ kustības pakāpi izvēlamies mazāku, relatīvi vispār

izslēdzam, ja gludākai jābūt griešanas šķautnei.

źPlānu materiālu apstrādē kā piem. skārdu lokšņu turp atpakaļ kustību

izslēgt vispār.

źCietu materiālus kā piem. tēraudu apstrādāt ar mazu turp atpakaļ

kustību.

źMīkstus materiālus un griežot šķiedru virzienā apstrādāt ar maksimālu

turp atpakaļ kustību.

źLietojot naža tipa asmeni, i turp atpakaļ kustību eteicamsizslēgt.

Optimālos darba parametrus var izvēlēties tikai praktisku mēģinājumu rezultātā. Griežot metālu ieteicams griešanas līnijas garumā lietot atbilstošu dzesēšanas-eļļošanas līdzekli.

n Pretkontakta pārsegs

Uz korpusa uzstādītais pretkontakta pārsegs (2) darba procesa laikā aizsargā pret neparedzētu pieskaršanos asmenim un to nedrīkst noņemt.

n Paralēlā griešana (skat. zīm.C)

Atbrīvot stiprināšanas skrūves (1) un caur pēdas (10) turētājiem iebīdīt

paralēlo vadotni (13). Ar vadotnes ārējo noniusu uzstādīt vēlamo griešanas dziļumu. Pieskrūvēt stiprināšanas skrūves un veikt griešanu.

Izgriešana

Ar urbjmašīnu griešanas zonā izurbt 10 mm caurumu. Caurumā ievadīt figūrzāģa asmeni un sākt izgriešanu.

n Iegremdētā griešana (skat. zīm. E-F)

UZMANĪBU : Iegremdēt ā g riešanā var a pstrādāt t ikai mīkstus materiālus kā koku, ģipš- kartona plāksnes vai

līdzīgus! Iegremdētā griešanā nepieciešams lietot tikai īsus asmeņus. Iegremdētā griešanā ir iespējama tikai ar slīpuma leņķi 0°.

Ar p ēdas (1 0) prie kšējo m alu novi etot el ektroinst rumentu uz apstrādājamo priekšmetu un ieslēgt. Elektroinstrumentā ar regulējamu kustības d audzumu nep ieciešams i zvēlēties maksimālo kustības daudzumu. Elektroinstrumentu stipri piespiest pie apstrādājamā priekšmeta un veikt lēnu asmens iegremdēšanu apstrādājamā priekšmetā. Kad tikai pēda (10) ar visu virsmu atbalstīsies uz apstrādājamo priekšmetu, tālāk griezt pa atzīmēto griešanas līniju.

n Griešana zem leņķa (skat. zīm. G)

Figūrzāģis dod iespēju griezt zem leņķa, diapazonā no 0 - 45 kā pa kreisi

o o

arī pa labi.

Page 50

UZMANĪBU! Pirms figūr zāģa pēdas (10) leņķa maiņas no ierīces nepieciešams atvienot akumulatoru.

Figūrzāģa pēda (10) rūpnīcā ir uzstādīta vidējā stāvoklī (0°). Slīpās griešanas gadījumā nepieciešams figūrzāģa pēdas plāksnē (10) ar gala atslēgu (20) atbrīvot skrūvi (21). Viegli pārvietojot pēdu uz aizmuguri to var novietot slīpi, augstāk uzrādītā diapazonā, izmantojot noniusu (22). Pēc pēdas atbilstošas uzstādīšanas, nepieciešams pēdu pārvietot uz priekšu un ar gala atslēgu pieskrūvēt skrūvi.

UZMANĪBU! Nepieciešams kontrolēt, vai figūrzāģa pēda ir nekustīgi nostiprināta. Kustīga, vaļīgaa pēda darba laikā var būt par negadījuma iemeslu.

Pēc pēdas uzstādīšanas regulācijas gala atslēgu nepieciešams novietot ligzdā, kura atrodas pie barošanas vada.

n Lāzera rādītājs

Lāzera rādītājs rāda griešanas līniju. Uz apstrādājamā priekšmeta virsmas nepieciešams apzīmēt nepieciešamo griešanas līniju, griešanas laikā lāzera līniju vadīt gar iezīmēto līniju.

Lāzera rādītāju ieslēdz vai izslēdz nepieciešams nospiest slēdzi (4). Pirms zāģēšanas sākuma pārbaudīt, vai griešanas līnija ir pareizi uzrādīta. Lāzera rādītājs elektroinstrumenta intensīvas lietošanas laikā vibrācijas iedarbībā var pārvietoties.

UZMANĪBU: Pēc katras zāģēšanas nepieciešams izslēgt lāzera rādītāju.

n Norādījumi

Pareizas darbības ar figūrzāģi pamatprincipi:

- materi ālu nepieciešams g riezt izmantojot mērenu spiedi enu, nepieļaut pārmērīgu figūrzāģa pārslogojumu;

- pārmērīgs figūrzāģa spiediens var radīt turp atpakaļ kustības palēnināšanos vai apstāšanos, kas noved līdz griešanas procesa palēnināšanai vai pārtraukšanai;

- griežot, figūrzāģa pēdai ar visu virsmu jāpieguļ pie apstrādājamā materiāla;

- griežot izgriezumus cietos materiālos, vispirms nepieciešams izurbt caurumu, kurš dod iespēju ievadīt asmeni. Pretējā gadījumā pastāv atmešanas un asmens salūšanas bīstamība;

- griežot līnijas, kuras veido asu leņķi vai savienotas ar maza rādiusa loku, vislabāk nepieciešams izmantot šaurus asmeņus un izslēgt galvas turp atpakaļ palīg kustību;

- vadotnes izmantošana atvieglo taisnlīnijas griešanu.

GLABĀŠANA UN KONSERVĀCIJA:

Mašīnu nepieciešams glabāt bērniem nepieejamās vietās, uzturēt tīrā stāvoklī, sargāt no mitruma un putekļiem. Glabāšanas apstākļiem jāizslēdz mehānisko bojājumu iespēju kā arī kaitīgo atmosfēras apstākļu iedarbību. Figūrzāģim būtībā nav nepieciešama speciāla apkalpe un konservācija. Tomēr periodiski ieeļļots asmens vadības rullītis nodrošinās tā ilgāku kalpošanas laiku. Nepi ecieš ams regul āri ko ntrol ēt kor pusa un f igūr zāģa pēdas stiprināšanas skrūvju stāvokli. Nepieciešamības gadījumā pieskrūvēt. Pēc darba ieteicams ar saspiesto gaisu izpūst ventilācijas atveres un asmens satvērēju. Tas nov ērsīs gultņu defektu, likvidēs d zinēja dzesēšanai nepieciešamā gaisa padeves bloķējošanu putekļus. Korpusu nepieciešams tīrīt izmantojot tīru, mitru drānu ar nelielu daudzumu ziepju un pēc tam noslaucīt līdz sausam. Nelietot nekādus tīrīšanas līdzekļus kā arī šķīdinātājus, tie var sabojāt no

plastmasas izgatavotas daļas. Nepieciešams uzmanīties, lai ierīcē nenokļūtu ūdens.

Lādētāju nepieciešams tīrīt lietojot tikai sausu drānu.

Redzamus netīrumus lāzera stara izejas atverē uzmanīgi noņemt ar vates kociņu, izmantojot stikla tīrīšanas līdzekli.

TRANSPORTS:

Mašīnu transportēt un glabāt transportēšanas koferī, sargājot no

mitruma, putekļiem un smalkiem elementiem, īpaši nepieciešams aizsargāt ventilācijas atveres. Smalkie elementi, iekļūstot korpusa iekšienē var sabojāt dzinēju.

Izņemot akumulatoru no ierīces, transportēšanas vai uzglabāšanas laikā nepiec iešams p ārliecinā ties, ka n enotiks akumulato ra kontak tu īssavienojums. No instrumentu kofera, kastes vai transpor tēšanas tvertnes nepieciešams likvidēt metāla daļas, kā piem. skrūves, naglas, sprādze, izkaisītus bitus, stieples vai metāla skaidas, vai citā veidā aizsargāt šo elementu saskaršanos ar akumulatoru.

RAŽOTĀJS:

Profix SIA, Marywilska iela 34, 03-228 Varšava, Polija

Šī ierīce ir saskaņā ar valsts un Eiropas normām, ka arī drošības prasībām.

UZMANĪBU! Tehnisku p roblēmu gadījumā lūdzam kont aktēties ar pilnvaroto servisa punktu. Visāda veida remontus veic kvalificēt personāls, lietojot oriģinālas rezerves daļās.

PIKTOGRAMMAS:

Apzīmējumu skaidrojums, kuri atrodas uz plāksnītes un informācijas uzlīmēm:

LĀZERA STAROJUMS

NESKATĪTIES LĀZERA STARĀ

2 KLASES LĀZERA IERĪCE

λ: 650 nm P≤ 1 mW

EN 60825-1:2014

«.»Pirms ieslēgšanas un darba sākuma nepieciešams

iepazīties ar šo instrukciju «Sargājiet akumulatoru no karstuma, piemēram, no

ilg sto šas atr ašan ās s aule s st aro s vai ugu ns tuvumā.»

« »Izmantotos akumulārus nedrīkst mest ugunī.

« »Izmantotos akumulārus nedrīkst mest ūdenī.

« »Ierīce ir paredzēta tikai lietošanai telpās.

APKĀRTĒJĀS VIDES AIZSARDZĪBA:

UZMANĪBU: Uzrādītais simbols nozīmē, ka aizliegts novietot

nolietoto ierīci kopā ar citiem atkritumiem (iespējams naudas sods). Bīstamās sastāvdaļas, kuras atrodas elektriskās ierīcēs negatīvi ietekmē uz apkārtējo vidi un cilvēku veselību.

Mājsaimniecībām jāņem dalība nolietoto ierīču atgūšanā un atkārtotā izlietošanā (reciklingā). Polijā un Eiropā tiek radīta vai jau pastāv nolietot ierīču savākšanas sistēma, kura ietvaros visiem augstāk minēto ierīču pārdošanas punktiem ir pienākums pieņemt nolietotās ierīces. Bez tam pastāv augstāk minēto ierīču savākšanas punkti.

Page 51

POTENCIĀLĀS PROBLĒMAS UN TO ATRISINĀŠANAS VEIDI:

PROBLĒMA IESPĒJAMAIS IEMESLS RISINĀJUMS

Figūrzāģis nedarbojas. Nav barošanas, bojāts dzinējs

Dzinēja darbības traucējumi.

vai slēdzis.

Izlādēta baterija. Încărcaţi bateria.

Nolietotas oglīšu sukas.

Pārbaudīt baterijas stāvokli, nepieciešamības gadījumā uzlādēt vai apmainīt pret jaunu. Ja elektroinstruments joprojām nedarbojas, nepieciešams to nosūtīt remonta servisā uz garantijas kartē uzrādīto adresi.

Schimbaţi periile de cărbune într-un service.

Firmas PROFIX politika ir nepārtraukta savu produktu pilnveidošanas politika, tāpēc firma sev rezervē tiesības ievest izstrādājuma specifikācijas izmaiņas bez iepriekšējas paziņošanas. Zīmējumi, kuri uzrādīti apkalpošanas instrukcijā kalpo tikai kā piemērs un var nedaudz atšķirties no iegādātās ierīces reālā izskata. Šī instrukcija ir sargāta ar autortiesībām. Aizliegts to kopēt/pavairot bez PROFIX SIA rakstiskas atļaujas.

Page 52

HASZNÁLATI UTASÍTÁSOK

AKKUMULÁTOROS SZÚRÓFŰRÉSZ TJR50

Az eredeti utasítások fordítása

H AS ZN Á LA T E L ŐT T OL VA S SA E L EZ E KE T A Z UTASÍTÁSOKAT! Tartsa meg ezt az útmutatót későbbi tájékozódás céljából! FIGYELEM! Olvassa el a szimbólummal jelzett, a m u n k av é d e l e m me l k a p c s o l a t os ö ss z e s fig yelm eztet ést és a biz tons ágos h aszn álat ra

A következő biztonsági előírások be nem tartása miatt baleset, áramütés, tűzveszély és/vagy komoly sérülés fordulhat elő

Őrizze meg az összes munkavédelmi figyelmeztetést és utasítást későbbi felhasználás céljából!

Az alábbi figyelmeztetések során használt „elektromos szerszám” kifejezés olyan szerszámot jelöl, melynek áramellátása hálózatról (tápkábellel) vagy akkumulátorral (kábel nélkül) történik.

a) T ar ts a t is ztá n a m un ka ter ül et ét és üg ye lj en a j ó

b) Ne dolgozzon elektromos szerszámmal robbanásv eszélyes

c) Tartsa távol a gyermekeket attól a helytől, ahol használja az

a) Az elektromos szerszám csatlakozó dugója meg kell feleljen az

b) Kerül je a t esti é rintkez ést a földel t felü letekke l vagy

c) Ne tegye ki esőnek vagy nedves környezetnek az elektromos

d) Ne erőltesse a csatlakozó kábel! Ne használja a hálózati kábelt a

e) Amennyiben az elektromos szerszámot a szabadban használja,

vonatkozó összes utasítást!

FIG YELE M! Ál talá nos munk avéde lmi szab ályok :

Munkahelyi biztonság:

megvilágításra! A munkaterületén uralkodó rendetlenség balesetekhez

vezethet.

környezetben, gyulladásv eszélyes folyadékok, gázok vagy folyadékok közelében. Az elektromos szerszámok használata során

szikra keletkezhet, mely belobbanthatja a port és a gőzöket.

elektro mos szersz ámot. A fig yelemelterel és miatt elveszíthe ti kontrollját az elektromos szerszám felett.

FIGYELEM ! A szers zám biztons ágos haszn álatával kapcsolatos általános szabályok:

Elektromos biztonság:

al jzat tal . Ti los a csa tlak ozó dug ó m ódo sít ása! Ti los hosszabbítók használata a védőföldeléses kábellel ellátott eleketromos szerszámok esetében! A csatlakozó dugók és aljzatok

módosítása növeli az áramütés kozkázatát!

tárgyakkal, mint a csövek, fűtőtestek, fűtőradiátorok vagy hűtőszekrények! A földelt részekkel való érintkezés esetén nő az

áramütés kockázata!

szerszámot! Víz behatolása esetén nő az áramütés kockázata!

szerszám mozgatására, húzására vagy a csatlakozó dugó aljzatból történő kihúzására.Tartsa távol a hálózati kábelt hőforrásoktól, olajtól, éles szélektől és mozgó alkatrészekről! A

sérült vagy összegabalyodott kábelek növelik az áramütés kockázatát!

a csatlakozást a szabadban történő használatra alkalmas kültéri hosszabbítókkal kell megoldani. A szabadban történő

használatra alkalmas hosszabbítók használata csökkenti az áramütés kockázatát.

A berendezést 30mA vagy kisebb kioldó áramú védőkapcsolós (RCD) elektromos hálózatra javasolt kapcsolni csatlakoztatni.

g) Amennyiben az elektromos szerszámot nedves környezetben

használ ja, elkerü lhetetlen egy fesz ültségvédelm i eszköz használata, mint egy hibaáram védelmi kapcsolóé (RCD). Az RCD

használata csökkenti az áramütés kockázatát.

FIGYELEM! A szerszám használatának biztonságával

kapcsolatos általános figyelmeztetések:

Személyi biztonság:

a) E z a be rendezés nem használ ható cs ökkentet t fizi kai,

szenzoriális vagy mentális képességű személyek (beleértve a gyermekeket is), tapasztalattal nem rendelkező személyek vagy olyan személyek által, akik nem ismerik a berendezést, kivételt képeznek azok a helyzetek, amikor a berendezés használata felügyelet alatt vagy a használati útasítások betartásával történik egy, a biztonságért felelős személy által.

b) Legyen figyelmes, összpontosítson arra, amit csinál és legyen

mindig annak tudatában, hogy elektromos szerszámmal dolgozik! Ne használja az elektromos szerszámot, ha fáradt, ha kábító szer, alkoho l vagy gyó gyszer be folyása a latt áll!

Elektromos szerszám használatánál egy pillanatnyi figyelmetlenség is komoly sérülések okozója lehet!

c) H or dj on vé dő ru há za to t! Mi nd en e se tb en v is el je n

védőszemüveget! Olyan védőruházat hordása mint a porvédő maszk,

csúszásbiztos cipő, fülvédő vagy hallá svédő csökkenti a sérülések kockázatát!

d) K erü lje el, hog y a z el ekt romo s s zers zám v éle tlen ül

bekapcsoljon! A hálózati áramforrásra tör ténő csatlakozás és/vagy az akkumulátor csatlakoztatása, valamint a szerszám felemelése vagy mozgatása előtt, győződjön meg arról, hogy az elektromos szerszám kapcsolója kikapcsolt állapotban van!

Az elektromos szerszám mozgatása vagy bekapcsolt állapotban történő használata balesetet okozhat!

e) Az elektromos szerszám beindítása előtt távolítson el minden

szerszámot a közelből! Az elektromos szerszám mozgó részein hagyott

szerszámok sérüléseket okozhatnak!

f) Ne hajoljon le mélyen! Álljon biztosan és tartsa meg az

egyensúlyát! Ez az elektromos szerszám jobb ellenőrzését teszi lehetővé

váratlan helyzetekben.

g) Öltözzön fel megfelelően! Ne hordjon bő ruházatot vagy

ékszert! Haját kösse be, ruházatát és kesztyűjét tar tsa távol a mozgó alkatrészektől! A bő ruházat, az ékszer és a hosszú haj

beleakadhat a mozgó alkatrészekbe.

h) Amennyiben a berendezés alkalmas kül ső porelszívó és

porgyűjtő csatlakoztatására, győződjön meg arról, hogy ezek helyesen lettek csatla koztatva és has ználva. A p orgyűjtő

használata csökkentheti a porral járó veszélyek kockázatát.

i) Ne engedje, hogy az elektromos szerszám gyakori használata

során szerzett jártasság hatására túlzott magabiztossá váljon és fi gyelmen k ívül hag yja a bi ztonsági szabályo kat. A

figyelmetlen használat egy pillanat alatt súlyos testi sérülést okozhat.

FIGYELEM ! A szers zám biztons ágos haszn álatára vonatkozó általános figyelmeztetések:

Az elektromos szerszám használata és gondozása: a) Ne terhelje túl az elektromos szerszámot! Az elvégzendő

Page 53

munkához szükséges teljesítmény függvényében használjon elektromos szerszámokat! A megfelelő elektromos szerszám jobb

működést és biztosabb terhelést tesz lehetővé.

b) Tilos az elektromos szerszám használata, ha a kapcsoló nem

indítja el és nem állítja meg a szerszámot! Minden elektromos

szerszám, amely nem indul el vagy nem áll meg, veszélyes és meg kell javítani!

c) Minden beállítás, alkatrészcsere vagy tárolás előtt húzza ki a

cs atla kozó dug ót az ele ktro mos sze rsz ám hál ózat i áramforrásából és/vagy vegye ki az akkumulátort! Ezek a

biztonsági intézkedések csökkentik az elektromos áram véletlenszerű bekapcsolását.

d) A használaton kívüli elektromos szerszámot gyermekektől

távol ke ll tárolni, é s nem s zabad kölcsö n adni olyan személyeknek, akik nem ismerik az elektromos szerszámot vagy nem olvasták el annak használati utasításait! Az

elektromo s szerszám veszélyes, ha t apasztalat né lküli személ y használja!

e) Az elektromos szerszámot k arban kell tartani! Ellenőrízni

kell a mozgásban lévő alkatrészek vonalbeállítását vagy zavarát, az alkatrészek törését és egyéb tényezőket, melyek befolyásolhatják az elektromos szerszám működését! Ha rongálódás t észlelünk, a z elektromos s zerszámot még használat előtt meg kell javítani! Számos baleset oka az

elektromos szerszám nem megfelelő karbantartása.

f) A vágósze rszámok élesek és ti szták k ell leg yenek! A

vágószerszámo k éles alkat részeinek karbantar tása csökken ti az anyagba történő beakadás kockázatát és megkönnyítik a használatot.

g) A z e le k t ro m os s z e rs z ám o t, a b e r en d ez é s t, a

munkaszerszámokat, stb. jelen utasításoknak megfelelően kell használn i, figyel embe véve a mu nka jel legét és feltételeit. Az elektromos szerszám rendeltetésétől eltérő használata

veszélyes helyzeteket okozhat.

h) Alacsony hőmérsékleten vagy hosszabb használaton kívüli

időszakot követően ajánlott az elektromos szerszám teher nélküli elindítása néhány perc re a kenőanya g átviteli mechanizmusba történő helyes elosztása érdekében.

i) Az elektromos szerszám tisztításához puha, nedves (nem

vizes) rongyot é s szappant használjo n! Ne ha sználjon ben zint , ol dósze rt vagy egyé b an yago kat, ame lyek károsíthatják a berendezést!

j) Az e l ek t r om o s sz e rs z á mo t c sa k a zu t án l e he t

tárolni/szállítani, miután megbizonyosodtunk arról, hogy minden mozgó eleme rögzítésre és biztosításra került a rögzítésre szánt eredeti elemek segítségével.

k) Az elektromos szerszámot száraz helyen kell tartani, védve a

portól és a nedvességtől.

l) Az elektromos szerszám szállítása az eredeti csomagolásban

történhet, megvédve ezáltal a mechanikai sérülésektől.

m) A mar kolat ot é s a fogóf elüle teket tis ztán, ola j- és

kenőanyagtól mentesen kell tartani. A csúszós markolatok és fogófelületek lehetetlenné teszik a szerszám biztonságos fogását és felügyeletét az esetleges váratlan szituációkban.

FIGYELEM! A szerszám biztonságos használatára

vonatkozó általános figyelmeztetések:

Javítás:

a) Az elektromos szerszámok garanciális és garancia utáni

javítását a PROFIX Szerviz végzi, ami garantálja a javítás kiváló minőségét és az eredeti alkatrészek használatát.

FIGYELEM!

Az elektromos szerszám használati ideje alatt ajánlott

betartani a munkabiztonsági alapszabályokat a tűzesetek,

áramütés vagy mechanikai sérülések elkerülése érdekében.

FIGYELMEZTETÉS! AKKUMULÁTOROS SZÚRÓFŰRÉSZ,

berendezés biztonságos használatára vonatkozó

útmutatók: a) Olyan munkavégzé sek sorá n, ahol a sze rszám rej tett

elektromos vezetékre akadhat, az elektromos szerszámot a markolat szigetelt felületénél kell fogni.

érintkezés során az elektromos szerszám összes fém elemei feszültség alá kerülhetnek, ami áramütést okozhat.

Megf elelő detekto r műsz ert ke ll has ználni a re jtett

tápvezetékek lokalizálásához, vagy kikérni a létesítmény adminisztrá ciójának a se gítségét. A fes zültség alatt lévő

vezetékek megérintése tűz és áramütéshez vezethet. A gázvezeték sérülése robbanáshoz vezethet. A vízvezeték sérülése anyagi károkat eredményez.

Tilos azbesztet tartalmazó anyago megmunkálni. Az azbeszt

daganatos betegséget okoz.

A munkavégzés helyét tisztán kell tartani. Az anyagból

keletke zett keveré kek különö sen veszél yesek. A kö nnyűfémbő l keletkezett por meggyulladhat vagy felrobbanhat.

Be kell biztosítani a megmunkált tárgyat. Győződjön meg róla,

hogy minden befogó be van nyomva és ellenőrizze, hogy nincs túl nagy hézag. A megmunkált tárgy rögzítése a rögzítőberendezésben vagy a satuban biztonságosabb, mint annak kézbentartása.

Minden esetben védőszemüveget és fülvédőt kell viselni. Ha

szükséges, használjon megfelelő egyéni védőeszközöket:

- védőmaszkot káros por belégzésének a csökkentéséhez,

- védőkesztyűt, ha a fűrészlap mozgásban van és durva anyagon dolgozik.

g) Ügyeljen arra, hogy a szabályozható talp (10) pontosan

rögzítve legyen a vágás során. A beragadt fűrészlap eltörhet vagy visszarúghat.

Kizáróla g ép, sérü lésektől me ntes fűrészl apot szabad

használ ni. Az el ferdült vagy to mpa fűrészl ap eltörhet va gy visszarúghat.

Az elektromos szerszámot azelőtt kell bekapcsolni, mielőtt a

fűrészlap érintkezik a megmunk ált anyaggal. Ellenkező esetben fennáll a visszarúgás kockázata, amikor a szerszám elakad a megmunkált anyagban.

Tartsa távol a kezét a vágási tartománytól. Ne tolja be a

keze it a megm unká lt an yag a lá. A fűr észla ppal való érintkezéskor fennáll a testi sérülés veszélye.

A munka végeztével kapcsolja ki az elektromos szerszámot.

A fűrészlapot akkor lehet kivezetni a megmunkált anyagból, amikor az már teljesen leállt. Ezzel elkerüli a visszarúgást és

A tápvezetékkel való

Page 54

biztonságosan félreteheti az elektromos szerszámot. ahol azt megvásárolta.

Kapcsolja le gépet az akkumulátorról a munkavégzés során tartott szünet alatt, a fűrészlapok cseréjekor, a gép javítása, tisztítása és beállítása előtt.

A szúrófűrész EN 60825-1:2014 szabvány szerinti 2. osztályú lézerrel felszerelt berendezés. Nem szabad belenézni a lézersugárba és a fényforrást más

személyek vagy állatok felé irányítani.

A 2. osztályú lézer által sugárzott fénybe tör ténő belenézés nem ártalmas, ha az legfeljebb 0,25 s ideig tart A szem automatikus becsukása a legtöbb esetben

elégséges védelmet nyújt. Optikai eszközök használata, például a szemüvegek, látcsövek vagy a távcsövek nem növelik a szemsérülés kockázatát

FIGY ELMEZTE TÉS! A z akku mulátor ok és töltő k biztonságos használata

Az akkumulátorok használata:

a) Kizárólag a gyártó által megadott specifikációnak megfelelő

akkumulátort szabad használni. Más akkumulátor használata az

akkumulátor megrepedését és szétesését, testi sérülést vagy tüzet okozhat.

b) FIGYELEM: Az akkumulátor sérülése és helytelen használata

esetén robbanógázok kibocsátására is sor kerülhet. Az akkum ulátort mindi g távol kell tarta ni a l ángtól és megfelelő szellőzést kell biztosítani a töltés során. Nem

szabad hosszabb ideig olyan környezetben hagyni, ahol magas hőmérséklet uralkodik (napsütötte helyeken, fűtőtestek közelében vagy más olyan helyen, ahol a hőmérséklet meghaladja a 40 fokot).

c) Az akkumulátor töltését 15-25 °C közötti hőmérsékleten kell

végezni.

d) Kizárólag a gyártó által ajánlott töltőt szabad használni. Más

típusú akkumulátor töltésére szolgáló töltő használata tűzveszélyes.

e) Óvja az akkumulátort a víztől és a nedvességtől. f) Amenny iben eg ymás ut án egyn él több a kkumuláto rt

szeretne feltölteni, a töltések között 30 perc szüneteket kell tartani.

g) Semmilyen esetben sem szabad felnyitni az akkumulátort. h) K edvezőt len fe ltétele k eset én el őfordul hat, ho gy az

akkumulátorból folyadék szivároghat ki; kerülni kell a folyadék bőrrel való érintkezését, az érintkezés helyét vízzel lemosni. Ha a folyadék szembe kerül, orvoshoz kell fordulni.

Az akkumulátorból kifolyó folyadék irritációt vagy megégést okozhat.

i) Amikor nem használja az akkumulátort, akkor azt távol kell

tartani a fémtárgyaktól, mint gémkapocs, pénzérme, kulcs, szög, csavar és más apró fémtárgyak, amelyek rövidre zárhatják az akkumulátor pólusait. Az akkumulátor pólusainak a

rövidzárlata megégést vagy tüzet okozhat.

j) Tilos az akkumulátort tűzbe dobni. k) Tilos a sérült akkumulátort tölteni.

Az akkumulátor újratölthető, környezetre káros lítiumot tartalmaz.

Az élett artama lejár ta után a te rmészetes környezetre

Li-Ion

vonatkozó szabályok alapján megsemmisíteni. E célból vegye ki a teljesen lemerült ak kumulátort az elektromos szerszámból, adja le egy akkumulátor begyűjtő helyen vagy az üzletben,

a) Kizárólag a gyártó által ajánlott töltőt szabad használni. Más

típusú akkumulátor töltésére szolgáló töltő használata tűzveszélyes.

b) Tilos a töltőt felnyitni. c) A töltő kizárólag beltéri használatra szolgál. Óvni a víztől és a

nedvességtől.

d) Csak 15-25 °C közötti hőmérsékleten tölteni. e) Semmilyen fémelemet nem szabad a töltőbe helyezni.

A SZÚRÓFŰRÉSZ FELÉPÍTÉSE ÉS RENDELTETÉSE:

Az akkumulátoros szúrófűrész elektronikus fordulatszám szabályozással rendelkezik. A fordulatszám szabályozás lehetősége és a 4 fokozatú fűrészlap löketszám s zabályozás optim ális vágási hatékonyságot garantál. A szúrófűrész fában és faalapú anyagokban, műanyagban, fémben, csempéken és gumiban végzett kivágások és szabások elvégzésére szolgál. A vágás a megmunkált anyag szerint kiválasztott megfelelő fűrészlappal történik. A szerszám egyenes és 45°- os ferdevágásra alkalmas. Házi és közepes intenzitású ipari munkálatokra szolgál. A berendezés nem alkalmas nehéz feltételek mellett, hosszú ideig történő munkavégzésre.

Tilos a szerszámot olyan munkálatokhoz használni, amelyek professzionális szerszám használatát igénylik.

A be rendezés minde n fenteb b mega dott re ndeltetés től el térő használata tilos és az a garancia megszűnését eredményezi, illetve felmenti a gyártót az ilyennemű használat okozta károk felelőssége alól. A berendezés sajátkezű átalakítása felmenti a gyártót a felhasználóban és a környezetben keletkezett sérülések és károk felelőssége alól. A szúrófűrés z helyes hasz nálata kiterjed annak karbant artására, tárolására, szállítására és javítására. A szúrófűrész kizárólag a gyártó által kijelölt szakszervizekben javítható. Az akkumulátoros berendezéseket kizárólag erre feljogosított személyek javíthatják. A rendeltetésnek megfelelő használat ellenére sem lehet teljesen kizárni a maradékkockázat meghatározott tényezőit. A gép szerkezetére és felépítésére való tekintettel a következő veszélyhelyzetek léphetnek fel:

- A fűrészlap megérintése a munkavégzés során a szúrófűrész nem védett területén;

- Égési sérülés a fűrészlap cseréjekor. (A munkavégzés során a fűrészlap rendkívül felhevül, az égési sérülések elkerülése végett a fűrészlap cseréje során védőkesztyűt kell viselni);

- a megmunkált anyag vagy a megmunkált anyag darabjának a visszaverődése;

- A fűrészlap megrepedése/eltörése;

- Halláskárosodás a szükséges fülvédő viselésének az elhanyagolása esetén;

- Egészségre káros faporok kibocsátása zárt helyiségben végzett munkálatok során.

n Tartozékok

ź -1

Akkumulátoros szúrófűrész

ź Párhuzamvezető ź -2

Vezető rögzítő csavar

ź -1

Fűrészlap

A töltő használata:

-1

db.

Page 55

db. Az említett vibrációs szint reprezentatív az elektromos készülék

ź Imbuszkulcs ź Használati utasítások -1 db. ź Garancialap - 1 db.

n A berendezés elemei

-1

A berendezés elemeinek a számozása a használati útmutató 2-3. oldalain bemutatott ábrára vonatkozik:

A. ábra: 1. Vezető rögzítő csavar

2. Érintkezésvédelem

Lézeres vágásjelző

4. Lézeres vágásjelző be/ki kapcsológomb

5. Biztonsági gomb

6. Kapcsológomb

7. Nyél

Akkumulátor*

Akkumulátor reteszelő gomb*

10. Szabályozható talp (0 - 45 )

o o

11. Műanyag feltét

12. Ingamozgás kapcsoló

13. Párhuzamvezető

14. Fűrészlap

15.

Akku töltési szint jelző gomb *

16.

Akku töltési szint jelző *

17.

Töltő*

B. ábra: 18. Fűrészlap befogó D. ábra: 19. Adapter* G. ábra: 20. Imbuszkulcs

21. Talprögzítő csavar

22. Ferdeszög skála

*A leí rt vagy b emutatot t t ermék ne m része a be rendezés alapfelszereltségének. A további kiegészítők komplett választékát a katalógusunkban találod.

MŰSZAKI ADATOK:

MODELL TJR50

Áramfeszültség 20 V d.c. Forgási sebesség teher nélkül n = 0-2400/perc Lökethossz 20 mm

Ívvágás 0 - 45

Max. vágásmélység

fa 50 mm acél 8 mm

Lézer osztály

Lézeres vágásjelző

Lézerhullám hossz 650 nm

lézerteljesítmény 1mW

o o

> Súly (akkumulátorral) 2,2 kg Hangnyomás szint (LpA) 82 dB(A) Hangerő szint (LwA) 93 dB(A) K , K bizonytalanság

LpA LwA

EN 60745 szabvány szerinti rezgés

vágás fában a 5,658 m/s

vágás fémben a 5,459 m/s

h, B

h, M

K bizonytalanság Javasolt akkumulátor Li-ion 20V

Javasolt töltők

3 dB(A)

1,5 m/s

TJ15AK (1,5Ah), TJ2AK (2Ah) TJ3LD(3-5h), TJ1LD (1h)

használata szempontjából. Amennyiben az elektromos készülék más célból vagy egyéb munkaeszk özzel kerül használatra, illetve ha karbantartása nem megfelelő, a vibrációs szint eltérhet a megjelölttől. A fent e mlített okok a vibrációs expozíció szintje növekedéséhez vezethetnek a működés teljes ideje alatt. Kiegészítő védelmi eszközöket kell használnia, melyek célja a vibrációs expozíció kezelőre gyako rolt hatásaitól va ló védelem, mint pl.: Elektrom os készülé k és mu nkaeszközök karbantar tása, a kezek megfel elő hőmé rsékleténe k biztos ítása, a munkate vékenységek sorrendjének megállapítása. A megadott rezgésszint és a megadott zajkibocsátás mérése szabványos vizsg álati mó dszerrel történ t és f elhaszná lhatók a szerszá mok összehasonlítására. A megadott rezgésszint és a megadott zajkibocsátás felhasználható a kezdeti expozíció megállapítására.

Figyelmeztetések:

Az elektromos szerszám tényleges használata során a rezgésszint és a zajkibocsátás eltérhet a megadott értékektől, attól függően, hogyan használja a szerszámot, különösen függ a megmunkált anyag típusától. A kezelőszemély biztonsága érdekében meg kell határozni a biztonsági intézkedéseket, melyek a valós használat alatti expozíció megbecsülésén alapszik (figyelembe véve a művelet összes folyamatát, amikor a szerszám ki van kapcsolva, és amikor üresjáraton van, a kioldási idő kivételével).

A MUNKAVÉGZÉS MEGKEZDÉSE ELŐTT:

Minden használat előtt ellenőrizni, hogy a berendezés mozgó részei

1. megfelelően működnek és nincsenek elakadva, elrepedve vagy megsérülve, ami hatással lehet a berendezés megfelelő működésére. A sérült berendezést használat előtt meg kell javíttatni.

2. A már megmunkált fában történő vágásakor vigyázzon az anyagban lévő idegen anyagokra, pl. szegek, csavarok stb.

n Az akkumulátor töltése:

FIGYELEM! A berendezés akkumulátor és töltő nélkül kerül kiszállításra. Szü kség e setén vásá rolhat ó 1.5 Ah TJ1 5AK v agy 2 .0Ah TJ2AK akkumulátor és megfelelő TJ3LD (3-5 óra töltési idővel) vagy TJ1LD (1 óra töltési idővel) töltő.

A t ölté si sz inte t az a kkum uláto r tö ltési szi nt k ijel ző go mb megnyomásával ellenőrizhető (16). Egy világító LED dióda alacsony töltési szintet, két világító dióda közepes szintet jelez, három világító dióda az akkumulátor teljes feltöltését jelzi. Használat előtt teljesen fel kell tölteni az akkumulátort.

Töltő

TJ1LD

A TJ1LD töltővel történő első töltés esetén legalább 1 óra hosszú töltés ajánlott.

1. Nyomja meg az akkumulátor reteszelő gombot (9) és vegye ki az

akkumulátort (8) a szúrófűrészből (lásd az A. ábrát).

2. Csatlakoztassa az akkumulátort (8) a töltőre (17).

3. Csatlakoztassa a töltő dugaszát a 220-240 V, 50Hz hálózati aljzatba.

Töltő

TJ3LD

A TJ3LD töltővel történő első töltés esetén legalább 5 óra hosszú töltés ajánlott.

1. Nyomja meg az akkumulátor reteszelő gombot (9) és vegye ki az

akkumulátort (8) a szúrófűrészből (lásd az A. ábrát).

Page 56

Csatlakoztassa az akkumulátort (8) a töltőre (17)

2. (lásd a D. ábrát).

3. Csatlakoztassa az adapter dugaszát a töltőre .

4. (19)

Csatlakoztassa az adaptert a 110-240 V, 50-60Hz hálózati aljzatra.

n Akkumulátor töltés jelzése

A töltő világító zöld LED diódája arról tájékoztat, hogy a töltő csatlakoztatva van a tápforrásra. Az akkumulátor csatlakoztatása után kigyullad a piros dióda, mely arról tájékoztat, hogy a töltés folyamatban van. Ezt az akkumulátor villogó zöld LED diódája is jelzi az akkumulátor aktuális töltési szintjének a jelzésével. Amikor az akkumulátor teljesen feltöltődik, elalszik a piros dióda és kigyullad a zöld dióda.

A töltés végeztével kapcsolja le a töltőt a hálózatról és vegye ki az akkumulátort.

FIGYELEM! A töltés során az akkumulátor enyhén felmelegedhet, ez normál jelenségnek tekinthető.

A lítiumos-ionos akkumulátort bármikor utántöltheti, ez nem csökkenti annak élettartamát. A töltési folyamat félbeszakítása nem növeli az akkumulátor cellák sérülésének a kockázatát.

n A fűrészlap behelyezése (lásd a B. ábrát)

A szúrófűrészhez a kereskedelemben kapható minden T típusú fűrészlap használható (A Profix katalógus szerinti A típusú). A gyártók által ajánlott fűrészlapok kompletten, a rendeltetéstől függően, nagyságban és vágófog típusban térhetnek el egymástól. A fűrészlap csomagolásán vagy a mellékelt szórólapon általában fel van tűntetve az egyes pengék rendeltetési célja. Maguk a fűrészlapok színjelöléssel is rendelkezhetnek, eltérő színnel megjelölve a különböző vágott anyagot.

A fűrészlap beszerelése és minden karbantartási

FIGYELEM!

múvelet előtt távolítsa el az akkumulátort a készülékből. A fűrészlap behelyezésekor védőkesztyűt kell viselni. A

fűrészlap megérintésekor fennáll a sérülés veszélye.

A speciális befogó (18) gyors fűrészlap beszerelést garantál.

ź Húzza le a befogó állító kerekét (18) a nyíl irányába (B. ábra) úgy,

hogy a rögzítő retesz párhuzamos legyen a szúrófűrész tengelyével.

ź Helyezze be fogazattal kifelé ellenállásig a kiválasztott fűrészlapot

(14) a befogó reteszbe (18). Engedje el a befogó állító kerekét, mely automatikusan reteszeli a fűrészlapot.

Ellenőrizze, hogy megfelelő en rögzítette a

FIGYELEM!

fűrészlapot. A lazán álló fűrészlap kieshet és testi sérülést okozhat a kezelőszemélyben.

ź A fűrészlap kioldásához húzza el a befogó állító kerekét (18) a nyíl

irányába és vegye ki a fűrészlapot.

: Ne mozgassa az éppen használt és leállított fűrészlapot, még

FIGYELEM

forró lehet és sérülést okozhat. Használjon védőkesztyűt.

n Munkatalp feltét

A berendezés műanyag munkatalp feltéttel rendelkezik (11), mely megelőzi a vágott anyag okozta karcolást. Ha a munkavégzés során megsérült a feltét, cserélje újra.

HASZNÁLAT:

n Bekapcsolás/kikapcsolás

Az elektromos szerszám bekapcsolásához előbb nyomja meg a fogantyú (7) bal vagy jobb oldalán lévő biztonsági gombot (5), majd nyomja meg a kapcsológombot (6).

A kapc sológomb (6) fokozatmentes fordulatszám szabályozással rendelkezik. Ezáltal a megmunkált anyagtól és a munkafeltételtől függően választhatja ki a vágás sebességét, ami a gyakorlatban vágás során derül ki. A fordulatszám a kapcsológomb megnyomásának az erősségével együtt fog növekedni vagy csökkeni.

A szúrófűrész kikapcsolásához engedje el a kapcsológombot (6).

n Előtolás (ingamozgás) szabályozása

A fűrész jobb oldalán található a szúrófűrész fej ingamozgás szabályozó kapcsoló (12) (bevágás funkció). Ez a plusz funkció lehetővé teszi a vágás optimalizálását a konkrét anyag megmunkálása során. Az előtolás négy fokozatban állítható a kapcsolóval (12). A kapcsoló átváltása bekapcsolt berendezés mellett lehetséges:

0 fok - Kikapcsolt oszcilláció 1 fok - Kis oszcilláció 2 fok - Közepes oszcilláció 3 fok - Nagy oszcilláció

Javasolt:

źAz előtolás oszcillációt annál kisebbre kell állítani, esetleg teljesen ki

kell kapcsolni, minél simábbnak kel lennie a vágott élnek.

źVékony anyagok, pl. lemezek megmunkálása során kapcsolja ki az

előtolás funkciót.

źKemény anyagokban, pl. az acél, kis előtolással dolgozzon. źPuha anyagnál és a szálak irányába tör ténő fűrészelés esetén

maximális előtolással dolgozzon.

źPenge típusú fűrészlap használata esetén javasolt kikapcsolni az

előtolást. Az optimális munkaparaméterek igazából a gyakorlatban derülnek ki. Fém vágásakor hordjon fel a vágásvonal hosszában hűtő-kenőanyagot.

n Érintkezésvédő burkolat

A készülékre helyezett érintkezésvédelem (2) megelőzi a fűrészlap véletlenszerű megérintését a munkavégzés során és azt nem szabad eltávolítani.

n Párhuzamos vágás (lásd a C. ábrát)

Oldja ki a rögzítő csavarokat (1) és tolja be a párhuzamvezetőt (13) a fogantyún keresztül a talpra (10). Állítsa be a kívánt vágásszélességet a párhuzamvezető külső oldalán lévő skála segítségével. Húzza meg a rögzítő csavarokat és végezze el a vágást.

Kivágás

Fúrjon ki a fúróval 10 mm nyílást a vágott területen. Vezesse be a szúrófűrész fűrészlapját a nyílásba és kezdje meg a kivágást.

n Mélységi vágás (lásd az E-F. ábrát)

FIGYELEM: Mélységi vágás során csak puha anyagokat lehet megmunkálni, mint a fa, gipszkarton lemezek és ehhez

hasonló anyagok! Mélységi vágáshoz csak rövid fűrészlapokat szabad használni. A mélységi vágás csak 0° íves vágással lehetséges.

Helyezze le az elektromos szerszámot a talp elülső élével (10) a megmunkált anyagra és kapcsolja be. Szabályozható löketszámú elektromos szerszámok esetében válassza ki a maximális löketszámot. Nyomja erősen az elektromos szerszámot a megmunkált anyagra és vezesse be lassan a fűrészlapot a megmunkált anyagba. Mivel csak a talp (10) fekszik teljes felületével a megmunkált anyagon, vágja tovább a vágási vonal mentén.

Page 57

n Íves vágás (lásd a G. ábrát)

A szúrófűrész lehetővé teszi a 0 - 45 tartományban bal- vagy jobb

o o

irányban végzett íves vágást.

FIGYELEM!

A szúrófűrész talp beállítási szögének a módosítása előtt (10)

távolítsa el az akkumulátort a berendezésből.

A szúrófűrész talpa (10) gyárilag középső pozícióra van állítva (0°). Az íves vágáshoz lazítsa meg a csavart (21) a szúrófűrész talp lemezén (10) egy imbuszkulccsal (20). A talp enyhe hátrafelé történő elmozdítása után beállíthatja a kívánt, fentebb megadott tartományú szöget a skála segítségével (22). A talp megfelelő beállítása után tolja előre a talpat és húzza meg a csavart az imbuszkulccsal.

El lenő riz ze, h ogy a s zúró fűré sz t alpa

FIG YEL EM!

mozdulatlan-e. A mozgó, meglazult talp munkavégzés során bekövetkező balesethez vezethet.

A munk atalp beállí tása végeztével rögzítse az imbuszku lcsot a tápvezetékre.

n Lézeres vágásjelző

A lézeres vágásjelző a vágás helyét mutatja. A megmunkált anyag felületén be kell jelölni a kívánt vágás helyét, míg a vágás során vezesse a lézervonalat a bejelölt vonal mentén. A lézeres vágásjelző bekapcsolásához vagy kikapcsolásához nyomja meg a kapcsológombot (4). Ellenőrizze a fűrészelés megkezdése előtt, hogy megfelelően jelzi a vágásvonalat. A lézeres vágásjelző az elektromos szerszám intenzív használata következtében a rezgés miatt elállítódhat.

FIGYELEM

: Minden fűrészelés után kapcsolja ki a lézeres vágásjelzőt.

n Útmutatók

Szúrófűrész használatával kapcsolatos alapvető szabályok:

- az anyagot mérsékelt erőt kifejtve kell elvágni, ne tegye ki a fűrészt túlzott terhelésnek;

- a szúróf űrészre kifejtet t túlzo tt terh elés a f űrészlap le-fe l mozgásának a lassulását vagy leállását, és ezáltal a vágás lassulását vagy leállítását okozhatja;

- vágás során a fűrész talpának teljes felületével érintkeznie kell a megmunkált anyaggal;

- formaidom kemény anyagban való kivágása előtt előbb fúrjon egy lyukat az anyagba, ami lehetővé teszi a fűrészlap behelyezését. Ellenkező esetben fennáll a visszarúgás és a fűrészlap eltörésének a kockázata;

- éles szöget alkotó vonal vagy kis sugarú ívekből álló vonal vágásakor lehetőleg keskeny fűrészlapot használjon és kapcsolja ki az ingamozgást elősegítő fejet;

- a vágásvezető használata megkönnyíti a vágásvonal megtartását.

TÁROLÁS ÉS KARBANTARTÁS:

A berendezést gyermekektől elzárva tárolni, tiszta állapotban tartani, óvni a nedvességtől és a portól. A tárolási feltételeknek lehetetlenné kell tenniük a gép mechanikus sérülését és a káros légköri tényezők hatását. A szúrófűrész alapjaiban véve nem igényel speciális karbantartási művel etet. U gyanakko r a f űrészlap vezetőg örgőine k idős zakos megolajozása meghosszabbítja az élettartamát. Rendszeresen ellenőrizze a szúrófűrész és a talp rögzítő csavarjainak az állapotát. Szükség esetén húzza meg. A m unk a vé gez téve l aj ánl atos sűr íte tt l eve gőve l át fúj ni a szellőzőnyílásokat és a fűrészlap befogóját. Ez megelőzi a csapágyak sérülését, eltávolítja a motort hűtő friss levegő bevezetését akadályozó

port. A berendezést enyhén szappanos, nedves törlőkendővel kell tisztítani, majd szárazra törölni. Semmil yen tiszt ítószert vagy o ldószert ne ha sználjon; sérülés t okozhatnak a berendezés műanyag elemeiben. Ügyeljen arra, hogy ne jusson be víz a szerszám belsejébe. A töltőt csak száraz törlőkendővel szabad tisztítani. A lézerfény kivezető nyílásán látható szennyeződéseket kellő óvatosság mellett üvegtisztító folyadékkal itatott fülpiszkálóval távolítsa el.

SZÁLLÍTÁS:

Az elektromos szerszámot a nedvesség, a por és az apró részecskék

okozta szennyeződéstől védő szállító kofferben kell szállítani és tárolni, különösen a szellőző nyílásokat kell bebiztosítani. A gép belsejébe kerülő apró részecskék a motor károsodását okozhatják.

Ha eltávolítja az akkumulátort a készülékből a szállítás vagy tárolás

idejére, győződjön meg róla, hogy nem zárnak rövidre az akkumulátor érintkezői. Távolítsa el a b őröndből, szers zámosládából vagy a szállítótárolóból a fémtárgyakat, pl. kötőcsavarokat, szögeket, csatokat, szétszórt bitfejeket, drótokat vagy fémreszelékeket, vagy más módon előzze meg ezen elemek akkumulátorral való érintkezését.

GYÁRTÓ:

PROFIX Sp. z o.o., Marywilska u. 34, 03-228 Varsó, LENGYELORSZÁG Ez a gép megfelel a nemzeti és európai szabályoknak, valamint a biztonsági előírásoknak.

FI GYEL EM! Mű szak i p robl émá k es eté n lé pje n ka pcs ola tba a márkaszervizzel. Minden javítást szakképzett személy végezhet, kizárólag eredeti cserealkatrészt használva!

PIKTOGRAMOK:

A névleges táblázatban szereplő rajzok magyarázata:

LÉZERSUGÁRZÁS

NE NÉZZEN A LÉZERSUGÁRBA

2 OSZTÁLYÚ LÉZERES BERENDEZÉS

λ: 650 nm P≤ 1 mW

EN 60825-1:2014

«Bekapcsolás és működtetés előtt olvassa el a használati utasításokat!»

«Óvni az akkumulátor t a magas hőmérséklettől, pl. az állandó napsugárzástól.»

«Tilos az akkumulátort tűzbe dobni.»

«Tilos az akkumulátort vízbe dobni.»

«Kizárólag beltéri használatra.»

KÖRNYEZETVÉDELEM:

FIGYELEM! Ez a jel azt jelöli, hogy a használt készüléket tilos

egyéb hulladékkal egy helyen elhelyezni (pénzbüntetés terhe m e ll e t t ). E l e k tr o m os é s e l e kt r o n ik u s g ép e k veszélyesalkotórészei negatívan befolyásolják a környezetet és

Page 58

azemberek egészségét.

Minden háztartásnak hozzá kell járulnia a használt készülékek visszanyeréséhez és újrahasznosításához. Úgy Lengyelországban, mint Európában megszervezik vagy már létezik a használt készülékek gyűjtési rendszere, melynek keretében az adott készülék minden értékesítési helyén kötelesek átvenni a használt készüléket. Ezenkívül léteznek ilyen típusú készülékek gyűjtő központjai is.

TÍPIKUS MEGHIBÁSODÁSOK ÉS AZOK ELTÁVOLÍTÁSA:

MEGHIBÁSODÁS LEHETSÉGES OK HIBA ELTÁVOLÍTÁSA

A szúrófűrész nem működik.

Zavar a motor működésében.

Nincs tápellátás, sérült motor vagy kapcsológomb.

Lemerült elem. Töltse fel az akkumulátort. Elkopott szénkefék.

Ellenőrizze az akkumulátor töltöttségét, szükség esetén tölteni vagy újra cserélni.Ha továbbra sem működik az elektromos szerszám, küldje be a garanciakártyán megadott című szervizbe.

Cseréltesse ki a szénkeféket a szervizben.

A PROFIX cég politik ája az, hogy folyamatosan tökéletesítse termékeit, ezért fenntartja magának azt a jogot, hogy a termék specifikációit előzetes tájékoztatás nélkül módosítsa. A használati utasításokban megjelölt ábrák csak példák, ezek kicsit eltérhetnek a megvásárolt eszköz valódi arculatától. Az alábbi útmutatót szerzői jogok védik. Annak másolása / sokszorosítása a Profix Sp. z o.o. cég írásos beleegyezése nélkül tilos.

Page 59

PROFIX Sp. z o.o.

ul. Marywilska 34 03-228 Warsaw Poland

DT-C2/d_zg/0337/01

(GB) EC/EU DECLARATION OF CONFORMITY

(PL) DEKLARACJA ZGODNOŚCI WE/UE

(RO) DECLARAȚIE DE CONFORMITATE CE/UE

(GB)

MANUFACTURER

(GB) Person who was authorized t o develop technical documentation: (PL) Osoba upoważniona do przygo towania dokumentacji technicznej: (RO) Persoana împuternicită pentru pregătirea documentaţiei tehnice: (LV) Persona atbildīga par tehnis kās dokumentācijas sagatavošanu:

(GB) Cordless Jigsaw (PL) Wyrzynarka akumulatorowa (RO) Traforaj cu acumulator (LV) Akumulatora figūrzāģis (LT) Akumul iatorinis siaurapjūklis (CZ) Akumulátorová přímočará pil a (HU) Akkumulátoros szúrófűrész

(GB) The object of the d eclaration described above is in c onformity with the relevant Union har monisation legislation: (PL) Wymieniony powyżej przedmiot niniejszej

deklaracji jest zgodny z odnośnymi wymaganiami unijnego prawodawstwa harmonizacyjnego: (RO) Obiectul declarației descris mai sus este în conformitate cu legislația relevantă de armonizare a Uniunii: (LV) Iepriekš aprakstītais deklarācijas priekšmets atbilst attiecīgajam Savienības saskaņošanas ti esību aktam (LT) Pir miau aprašytas deklaracijos objektas atitinka susijusius derinamuosius Sąjungos teisės aktus: (CZ) Výše popsaný předm ět prohlášení je ve sh odě s příslušnými harmonizačními právními předpisy U nie: (HU) A fent ismertetett nyilatkozat tárgya megfel el a vonatkozó uniós harmonizációs jogszabálynak:

(GB) 2006/42/EC (OJ L 157, 9.6.2006, p. 24–86); 2011 on the restriction of the use of certain hazardous substances in electrical and electroni c equipment (OJ L 174, 1.7.2011, p. 88–110); (PL) 2006/42/WE (Dz. U. L 157 z 9.6.2006, str. 24—86 ); 2014/30/UE (Dz.U. L 96 z 29.3.2014 , str. 79—106); 2011/65/UE z dnia 8 czerwca 2011 r. w spr awie ograniczenia stosowania niektórych nieb ezpiecznych substancji w sprzęcie elektrycznym i elektro nicznym (Dz.U. L 174 z 1.7.201 1, str. 88—110); (RO) 2006/42/CE (JO L 157, 9 .6.2006, p. 24-86 ); 2014/30/UE (JO L 96, 29. 3.2014, p. 79-106); 2011/65/UE a Parlamentului Europea n și a Consiliului din 8 iunie 2011 privind restricțiile de utilizare a anumit or substanțe periculoase în echipamentele electrice și electr onice (JO L 174, 1.7.2011, p. 88-110); (LV) 2006/42/EK (OV L 157, 9.6.2006., 24./86. lpp.); 2014/30/ES (OV L 96, 29 .3.2014., 79./106. lpp.); 2011/65/ES ( 2011. gada 8. jū nijs) par dažu bīstamu vielu izmantošanas ierobežošanu elektri skās un elektroniskās iekārtās (OV L 174, 1.7.2011., 88./110. lpp.); (LT) 2006/42/EB (OL L 157, 2006 6 9, p. 24—86); 2014/30/ES (OL L 96, 2014 3 29, p. 79—106 ); 2011/65/ES 2011 m. birželio 8 d. dėl tam tikrų pavojingų medžiagų naudojimo elektros ir elektroninėje įr angoje apribojimo; (CZ) 2006/42/ES (Úř. věs t. L 157, 9.6.2006, s. 24—86); 2014/30 /EU (Úř. věst. L 96, 29.3.2014, s. 79—106); 2011/65/EU ze d ne 8. června 2011 o omezení používání některých nebezpečných látek v el ektrických a elektronických zařízeních (Uř. věst. L 174, 1.7.2011, s. 88—110); (HU) 2006/42/EK (HL L 157., 2006.6.9., 24—86. o.); 2014/30/EU (HL L 96., 2014.3.29., 79—106. o.); 2011/65/EK irányelve (20 11. június 8.) egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról (HL L 174., 2011.7.1., 88—110. o.);

(GB) and have been manufactured in accordance with the standards: (PL) oraz został(y) wyprodukowany(e) zgodni e z normą(ami): (RO) şi au fost produse conform normelor: (LV) un tika izgatavoti atbilstoši normā m:

EN 60745-1:2009+A11:2010 EN 60745-2-11:2010 EN 55014-1:2006+A1:2009+A2:2011 EN 55014-2:2015 IEC 62321-3-1:2013 IEC 62321-4:2013 IEC 62321-5:2013 IEC 62321-6:2015 IEC 62321-7-1:2015 IEC 62321-7-2:2017 IEC 62321-1:2013 IEC 62321-2:2013 IEC 62321-8:2017

PRODUCENT

Mariusz Rotuski, Centrum Dystrybucyjno-Handlowe PROFIX, ul. Dobra 3, Łomna Las, 05-152 Czosnów

(LV) EK/ES ATBILSTIBAS DEKLARACIJA

(LT) EB/ES ATITIKTIES DEKLARACIJA

(CZ) ES/EU PROHLÁŠENÍ O SHODĚ

(PL)

(RO)

PRODUCĂTOR

PROFIX Sp. z o.o. ul. Marywilska 34, 03-228 Warszawa

2014/30/EU (OJ L 96, 29.3.20 14, p. 79–106); 2011/65/EU of the European Parliam ent and of the Council of 8 June

(LV)

RAŽOTĀJS

(LT) Asmuo įgaliotas parengti techni nę dokumentaciją: (CZ) Osoba oprávněna připravi t technickou dokumentacji: (HU) Műszaki dokumentáció elkészítésére meghatalmazott sz emély:

TRYTON TJR50

MOQ-YFT01-20V

20 V d.c.

S1924 -….- S2310

(LT) bei yra pagamintas pagal normas: (CZ) a byla(y) vyrobena(y) podle n ormy(em): (HU) és gyártása(uk) az alábbi szabvány( ok)nak megfelelően történt:

GAMINTOJAS

(HU) EK/EU-MEGFELELŐSÉGI NYILATKOZATA

(LT)

Łomna Las: 2019.11.14

(CZ)

VÝROBCE

(HU)

GYÁRTÓ

Mariusz Rotuski

Pełnomocnik Zarządu ds. Certyfikacji Representative of the Board for Certifi cation

(GB) This declaration of conformity is issued under the sole responsibility of the manu facturer. (PL) Niniejsza deklaracja zgodności wydana zostaje na wyłączną odpowie dzialność producenta. (RO) Prezenta declarație de conformitate este emisă pe răsp underea exclusivă a producătorului. (LV) Šī atbilstības deklarācija ir izdota vienīgi uz šāda ražotāja atbildību. (LT) Ši atitikties deklaracija išduota tik gamintojo atsakomybe. (CZ) Toto prohláš ení o shodě vydal na vlastní odpovědnost výrobce. (HU) E megfelelőségi nyilatkozat a gyártó kizárólagos felelősségére kerül kibocsátásra.

Page 60

www.profix.com.pl
