Page 1

E L E K T R O N A R Z Ę D Z I A

20V

TJP60

Instruction manual

Oryginalna instrukcja obsługi

Инструкция по эксплуатации

Instrucţii de folosire

Lietošanas instrukcija

Návod na obsluhu

Használati utasítások

Naudojimo instrukcija

CORDLESS HAND-HELD CIRCULAR SAW.........................

AKUMULATOROWA RĘCZNA PILARKA TARCZOWA .....

АККУМУЛЯТОРНАЯ РУЧНАЯ ЦИРКУЛЯРНАЯ ПИЛА...

FERĂSTRĂU CIRCULAR CU ACUMULATOR............................

AKUMULATORA ROKAS RIPZĀĢIS..................................

AKUMULÁTOROVÁ MANUÁLNÍ KOTOUČOVÁ PILA.......

AKKUMULÁTOROS KÉZI KÖRFŰRÉSZ ............................

AKUMULATORINIS RANKINIS DISKINIS PJŪKLAS..........

V4.28.08.2023

Page 2

20V

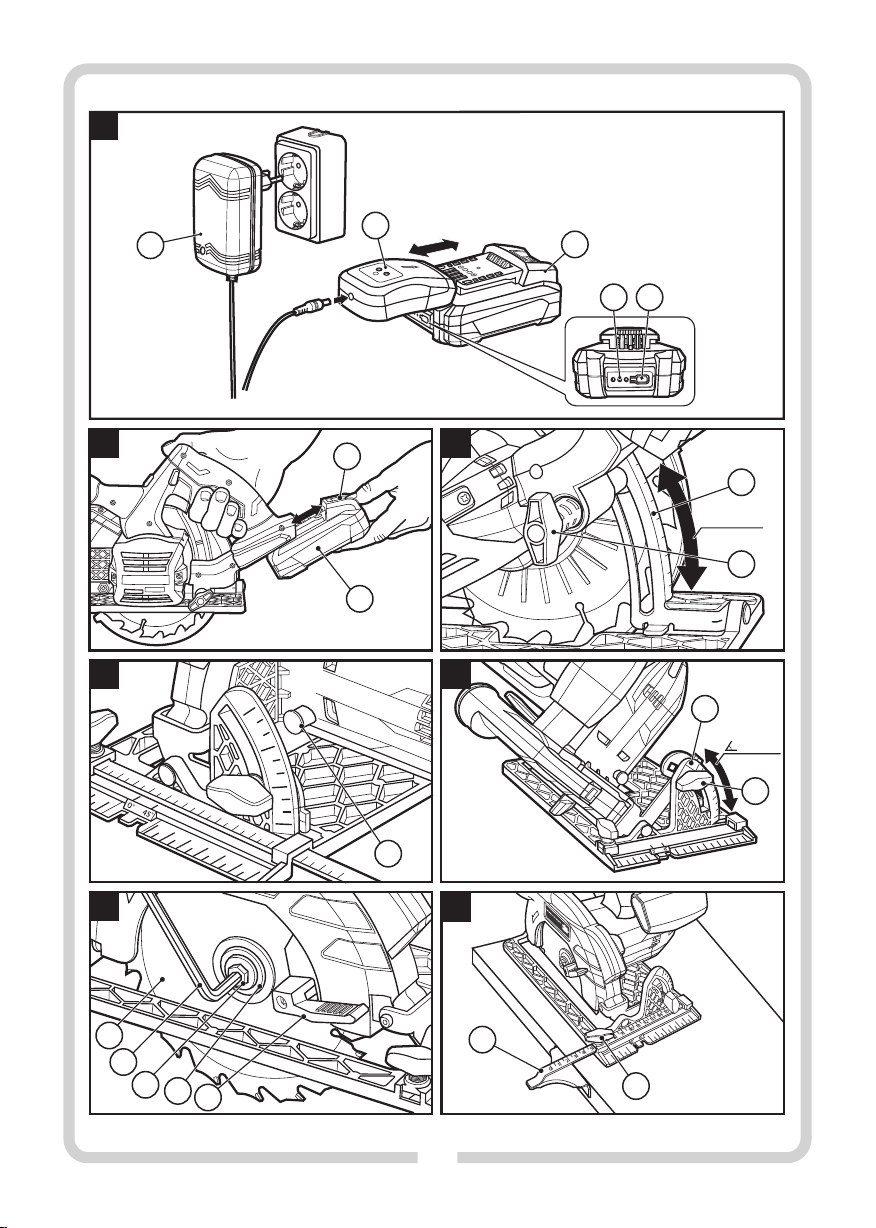

Page 3

2526

0- 48mm

o o

0 - 45

20V

Page 4

TJV10AL

TJV10

TJV20

TJS40

TJP60

TJPS70

TJD90

TJE100

TJ1LD

TJ3LD

TJ15AK

TJ2AK

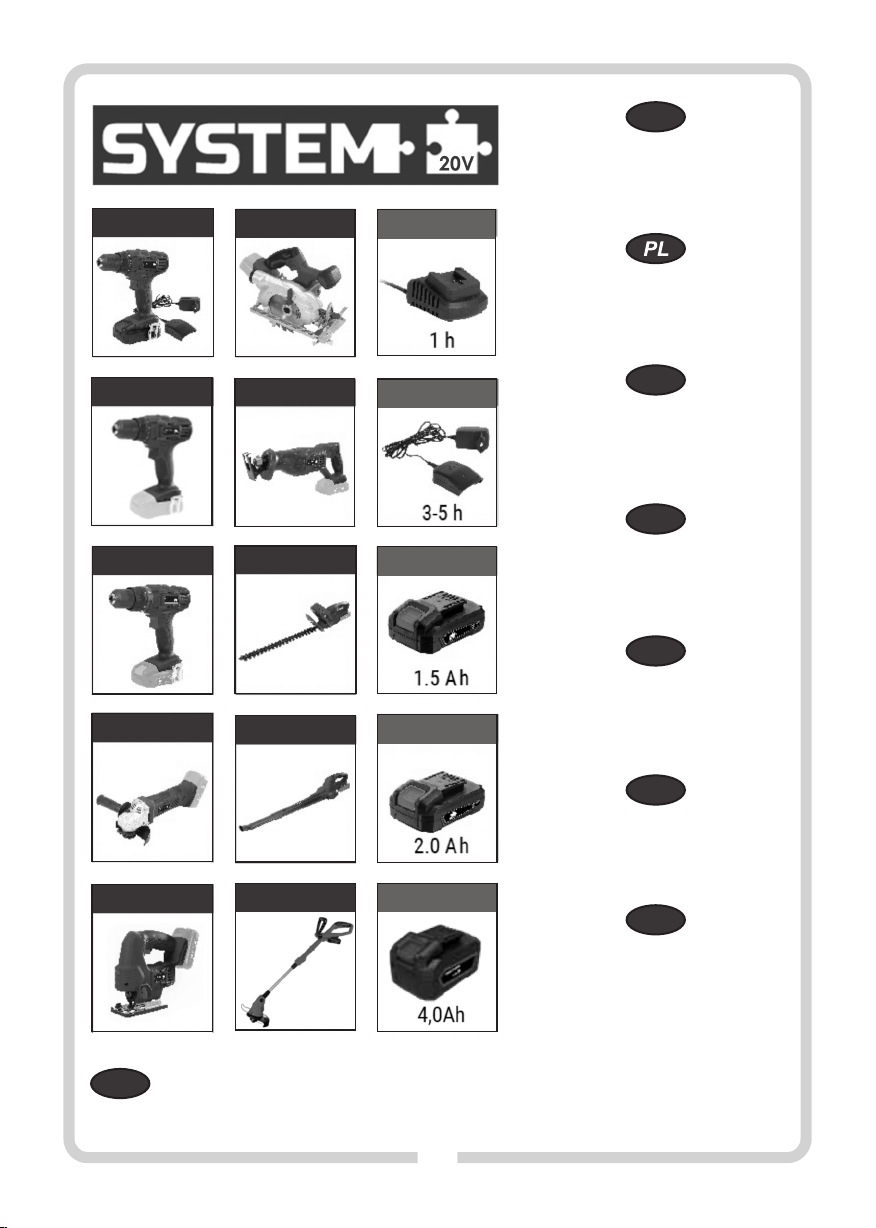

System 20 V lets you power several power tools with a single battery. Choose one of our tools, batteries, and chargers and expand your workshop with System 20 V.

System 20V pozwala zasilać kilka elektronarzędzi za pomocą jednego akumulatora. Wybierz narzędzie, akumulator i ładowarkę z naszej oferty, a potem rozszerzaj swój zestaw narzędzi System 20V.

“Система 20V” позволяет запитывать несколько электроинструментов с помощью одной батареи. Выберите инструмент, аккумулятор и зарядное устройство из нашей оферты, а затем расширяйте свой набор инструментов “Система 20V”.

Sistemul 20V per mite aliment area câtorva unelte electrice cu ajutorul unui singur acumulator. Selectați unealta, acumulatorul și încărcătorul din oferta noastră, iar apoi lărgiți setul dumneavoastră de unelte System 20V.

Sistēm a 20V d od iespēj u barot vairākus elektroinstrumentus ar vienu akumulatoru. No mū su pi ed āvā ju ma iz vē lie s in str um ent u, akumulatoru un lādētāju, un pēc tam paplašini savu instrumentu komplektu ar Sistēmu 20V.

Systém 20 V umožňuje napájet několik elektronářadí s použitím jednoho akumulátoru. Zvolte si nářadí, akumulátor a nabíječku z naší nabídky a následně rozšiřujte soubor svého elektronářadí Systém

TJR50

20V sistema gali maitinti kelis elektros įrankius, panaudojant vieną akumuliatorių.

Iš mūsų asortimento išsirinkite elektros įrankį, akumuliatorių ir įkroviklį, o po to praturtinkite savo rinkinį 20V sistema.

TJB110

TJ4AK

20V.

A 20V rendszer több elektromos szerszám töltését is lehetővé teszi egy akkumulátorról. Válaszd ki a szerszámot, az akkumulátort és a töltőt az ajá nlat unkbó l, m ajd bőví tsd a 20 V el ektr omos szerszámaidat.

Page 5

INSTRUCTION MANUAL

BEFOR E YOU S TART USI NG THE MACHINE READ THOROUGHLY THIS MANUAL.

Keep this document for future reference.

WARNING! Read all safety warnings marked with a

To limit the risk of fire, electric shock and injury while using the device, follow all operating safety instructions and tips provided below.

Keep all work safety instructions and tips for future reference.

In warnings provided herein the expression “power tool” means a power tool powered from the mains (with a power cord) or a battery powered power tool (cordless).

a) Keep your workplace tidy and well lit. Untidiness and bad lighting

b) Do not use the power tool in explosive environments, created by

c) Keep children and unauthorized persons away from the place

a) Plugs used in power tools must match wall outlets. Never

b) Avoid touching earthed surfaces or grounded items like pipes,

c) Do not expose your power tool to rain or damp environments.

d) Do not damage the power cord. Never use the power cord to

e) When your power tool is operated outdoors use extension cords

f) It is recommended to connect the device to a mains supply

g) When it is unavoidable to use your power tool in a damp

symbol and all operating safety instructions.

WARNING! General work safety warnings for use of the tool.

Workplace safety:

result in higher accident rate.

flammable liquids, gases or dusts. The power tool generates sparks that can ignite dust or vapors.

where the power tools are used. Inattention may result in losing control over your power tool.

WARNING! General warnings regarding the use of power tools.

modify the plug of your power tool. Do not use any extension cables when operating a power tool with a grounding/earthing conductor (PE). Any modifications of plugs and outlets increase the risk

of electric shock.

heaters, central heating radiators and refrigerators. Touching earthed or grounded surfaces increases the risk of electric shock.

Water penetrating the tool increases the risk of electric shock.

carry, pull the power tool and do not pull by its power cord to disconnect plug from the outlet. Keep the power cord away from sources of heat, oils, sharp edges and moving parts.

Damaged or entangled power cords increase the risk of electric shock.

intended for outdoor use only. Using an extension cable intended for outdoor use decreases the risk of electric shock.

equipped with a residual current device (RCD) with a rated current of 30 mA or less.

enviro nment us e an R CD (Resi dual Cur rent Dev ice) for protection. The use of RCDs decreases the risk of electric shock.

WARNING! General warnings regarding the use of power tools.

Electric safety:

Personal safety:

CORDLESS HAND-HELD CIRCULAR SAW TJP60

Original text translation

a) This equipment is not intended for use by persons (including

children) disabled physically , mentally, sensorial or persons with no e xperie nce a nd kno wledge in o perati ng th e equi pment u nless they o perate the eq uipment under supervision or follow user's instructions provided by persons responsible for their safety.

b) It is necessary to predict steps, watch and keep common sense

when using power tools. Do not operate power tools when you are tired, under influence of drugs, medicine or alcohol. A

moment of inattention while operating a power tool may result in serious personal injury.

c) Use personal protec tive equipment (PPE). Always wear safety

goggles. Wearing personal protective equipment (PPE) including a dust mask, anti-slipper y footwear, a helmet and ear protection reduces personal injury.

d) Avoid unexpected start up. Before connecting your power tool

to the mains and/or inserting a battery make sure its power switch is in off position. Carrying your power tool with a finger on its

power switch or without disconnecting it from the mains (switched on) may result in an accident.

e) Before starting your power tool remove any keys/wrenches.

Leaving a key/wrench in the rotating part of your power tool may result in personal injury.

f) Do not lean forward too far. Always remain stable and maintain

balance. It will allow you to have a better control over your power tool in

unpredictable situations.

g) Wear appropriate clothing. Do not wear loose clothes or

jewelry. Keep your hair tied. Keep your clothes away from moving parts. Loose clothes, jewelry or long hair may be caught by

moving parts.

h) If your power tool allows for using an external dust extraction

or collection system, make sure it is connec ted and used properly. Using dust collectors may reduce dust affected risks.

i) Do not let your skills gained through the frequent use of the

power tool make you overconfident and disregard safety rules. Carelessness may cause injury in a fraction of a second .

WARNING! General warnings regarding the use of power tools.

Use and taking care of your power tool:

a) Do not overload your power tool. Use a power tool with power

adjusted to work being done. An appropriately chosen power tool

will allow you to work better and safer under load it has been designed for.

b) Do not use a power tool when its power switch is out of order (it

does not switch it on or off). Any power tool with its power switch out

of order is dangerous and must be repaired.

c) Always disconnect the plug from the power source and/or

dis connec t it s bat tery befor e cha nging any setti ngs, performing replacement or storage. Such preventive measures

reduce the risk of accidental power tool start up.

d) Keep your power tool out of reach of children and do not allow

unauthorized persons to use the power tool. Power tools in hands

of untrained persons can be dangerous.

e) Power tools require maintenance. Check power tools for

concentricity or jamming of moving par ts, any cracks and all

Page 6

other factors affecting the power tool work safety. If any

damage to the power tool is detected, it should be repaired before use. Improper power tool maintenance is a reason for many

accidents.

f) Cutting tools should be sharp and clean. Keeping sharp cutting

edges in good condition reduces the risk of jamming and facilitates operation.

g) Power tools, equipment, working tools etc. should be used

according to this user's manual taking into account operating conditions and the work to be done. Misusing a power tool can

result in dangerous situations.

h) At low temperatures and after a long brakes in operation it is

recommended to turn the power tool to operate it with no load for a few minutes to provide proper grease distribution inside its driving mechanism.

i) Use soft, damp (cannot be wet) cloth and soap to clean power

tools. Do not use petrol, solvents and other agents that may damage your equipment.

j) Power tools can be stored/carried after making sure that all

moving compo nents are lo cked and protec ted against release with original devices intended for this purpose.

k) Store power tools in a dry, dust and water-protected place. l) Carry your power tool in its original packaging to provide

protection against mechanical damage.

m) Keep handles and grip surfaces clean and free from oil and

grease. S ecure grip and control over th e tool in u nexpected

circumstances are impossible if handles and grip surfaces are slippery.

WARNING! General warnings regarding the use of power tools.

Repair:

a) Warranty and post-warranty repairs of its power tools are

carried out by PROFIX Service, which guarantees the best quality or repair and use of genuine spare parts.

b) Under no circ umstances repair damaged bat teries. All

activities related to battery repair may be performed only by the manufacturer or by authorised service centres.

WARNING! Circular saw – safety warnings

Personal safety:

a) Keep your hands away from the cutting area and the blade.

Keep your second hand on the ancillary handle or on the motor housing. If both hands are holding the saw, they cannot be cut

by the blade.

b) Do not reach underneath the workpiece. The guard cannot

protect you from the blade underneath the workpiece.

c) Set the cutting depth to match the thickness of the item to be

cut. The saw blade should extend below the workpiece by no more than

the height of the tooth.

d) Never hold the item being cut in your hands or across your leg.

Fix the item to a stable base. Stable fixing of the item being cut is

necessary to minimize body exposure, blade binding, or loss of control.

e) Hold the saw by the insulated gripping surfaces when

performing an operation where the saw may contact hidden live wiring or its own cord. Contact with a “live” wire will also make

exposed metal parts of the tool “live” and shock the operator.

f) When ripping always use a rip fence or straight edge guide.

This improves the accuracy of cut and reduces the chance for blade binding.

g) Always use blades with correct size and shape (diamond vs.

round) arbor holes. Blades that do not match the mounting

hardware of the saw will run eccentrically, causing loss of control.

h) Never use damaged or incorrect blade washers or bolts. The

blade washers and bolt were specially designed for the specific saw, for optimum performance and safety of operation.

Causes and prevention of kickback:

- kickback is a sudden reaction to a pinched, bound, or misaligned saw blade, causing an uncontrolled saw to lift up and out of the workpiece toward the operator;

- when the blade is pinched or bound tightly by the kerf closing down, the blade stalls and the motor reaction drives the unit rapidly back toward the operator;

- if the blade becomes twisted or misaligned in the workpiece, the teeth at the back edge of the blade can dig into the top surface of the wood, causing the blade to climb out of the kerf and jump back toward the operator.

Kickback is the result of improper use of the saw or incorrect operating procedures or conditions and can be avoided by taking proper precautions, as listed below.

a) Maintain a firm grip with both hands on the saw and position

your arms to allow you to resist the kickback force. Stand on one side of the saw so as to be away from the cutting line of the saw. Kickback may cause the saw to jump backward, but the

kickback force can be controlled by the operator if proper precautions have been observed.

b) When blade is binding, or when interrupting a c ut for any

reason, release the trigger and hold the saw motionless in the material until the blade comes to a complete stop. Never attempt to remove the saw from the workpiece or pull the saw backward while the blade is in motion or kickback may occur. Investigate and take corrective actions to eliminate the cause of

blade binding.

c) When restarting a saw in the workpiece, center the saw blade

in the kerf and check that saw teeth are not engaged into the material. If the blade is binding, it may walk up or kickback from the

workpiece when the saw is restarted.

d) Support large panels to minimize the risk of blade pinching

and kickback. Large panels tend to sag under their own weight. Supports must be placed under the panel on both sides, near

the line of cut and near the edge of the panel.

e) Do not use dull or damaged blades. Unsharpened or improperly

set blades produce a narrow kerf causing excessive friction, blade binding and kickback.

f) Blade depth and bevel adjusting locking levers must be tight

and secure before making a cut. If blade adjustment shifts while

cutting, it may cause binding and kickback.

g) Use extra caution when making a “pocket cut” into existing

walls or other blind areas. The protruding blade may cut objec ts

that can cause kickback.

h) Before each cut, check if the lower guard is positioned

Page 7

properly. Do not use the saw when the lower guard does not

move freely and does not close immediately. Never fix or leave the lower guard in the open position. If the saw is dropped

accidentally, the lower guard may become bent. Lift the lower guard with the pulling grip and make sure that it moves freely and does not touch the saw or any other part for each angle and cutting depth setting.

i) Check the operation of the lower guard spring. If the guard or

the spring does not work correctly, they should be repaired prior to use. The lower guard may move slowly due to damaged parts,

sticky deposits, or accumulation of refuse.

j) Manual retraction of the lower guard is allowed only during

special cuts, such as “pocket cuts” and “complex cuts.” Lift the lower guard using the pulling grip; as soon as the saw blade enters the material, the lower guard s hould become released. For all other types of cuts, the lower guard must work on its

own.

k) Always look to see if the lower guard covers the saw before

you place the saw on a table or on the floor. Unprotected saw

blade will cause the saw to move backwards cutting any item on its way. Keep in mind how much time it takes until the saw blade stops after the tool is switched off.

REMARK! Use dust collector equipment!

If the manufacturer has provided dust suction and collection equipment, check if it is connected and properly mounted.

WARNING! Use protective equipment. Always use dust masks.

Contact with or inhalation of dust produced when using the circular saw may cause hazard to the health of the user and potentially to other persons located in the work area. To protect yourself from dust and vapors, always wear a dust mask and assure the safety of other persons present in the work area.

REMARK! Do not use circular saws with dimensions other than those given in this document.

Use only blades with proper diameter and thickness and suitable for the rotational speed of the specific saw.

ź Do not use blades made from high-alloy high-speed steel.

Saw blades made from this material break easily.

ź Do not use blades for metal or stone. ź Install only sharp blades in a perfect condition; immediately

replace cracked or bent disks with new ones.

ź Check if the blade is firmly fixed and turns in the proper

direction.

WARNING! Use protective equipment. Always wear protective

goggles.

WARNING! Use protec tive equipment. Always use hearing

protection.

WARNING ! Circula r saw – addition al safety

warnings

Personal safety:

1. Do not connect the battery until you are sure that:

a) the tool is equipped with a cutting blade (disk) for wood and

wood-like materials with an admissible rotational speed of at least 4000 rpm,

b) cutting disk (16) is properly and securely fixed, and the directions

of arrows on the disk and the guard are the same,

c) cutting disk (16) is in good technical condition showing no traces

of damage, cracks or nicks.

d) saw switch (5) is in off position, the safety pushbutton (6) and

the spindle lock lever (22) are released,

e) the hex key (27) for fixing the disk (blade) screw of disk (17) has

been removed from its seat and is out of saw operation field,

f) the following are firmly tightened: cutting depth setting screw

(21), cutting angle setting screw (11) and the parallel cutting guide setting screw (13),

g) moving guard for cutting disk (15) is fully operational and

remains in closed position.

2. Before switching on the saw make sure that there are no nails,

screws, bolts and/or other foreign objects in the material machined.

3. Never block the guard of cutting disk (15).

4. When starting and operating the saw hold it always by both handles

(4) and (8).

5. The tool can be turned on only when its blade (16) does not contact

the object machined.

6. Do not star t cutting until the saw disk has reached its maximum

rotational speed.

7. Cutting is allowed only when the saw foot (12) rests securely on the

material.

8. Never apply exceeding force to the saw while cutting. It may result in

an accident leading to injury or death and/or damage to the overloaded motor. Damage to the motor (burned winding) resulting from machine overload is excluded from warranty cover!

9. The saw cannot be used for curved-lined cutting, edge machining

and milling as it may result in an accident leading to injury or death and/or damage to the machine excluded from warranty cover.

10. After turning the saw off it is not allowed to brake the disk by

pressing it to the material.

11. Check the condition of screws fixing the saw body on a regular basis.

Retighten if necessary (screwdriver Ph3).

12. The saw is a device equipped with a laser pointer, with a

class 2 laser according to . Do not look into the EN 60825 laser beam and direct the laser beam in the eyes of people

and animals. Looking into a beam emitted by a class 2 laser is not harmful, if it does not last longer than 0.25 s. The reflex to close ones eyes is generally sufficient protection. The use of optical devices, such as glasses or binoculars, does not increase the risk of eye damage.

WARNING! Safe use of rechargeable batteries and battery chargers -

Using the battery:

a) Use only the batteries that correspond to specifications

required by the equipment manufacturer. Use of unsuitable

batteries may lead to cracks and destruction of the battery, personal injuries or fires.

b) WARNING: In case of damage or improper use of the battery,

Page 8

explosive gases might be released. The battery must be kept

away from fire and proper ventilation is to be assured during charging. It cannot be left for a longer period of time in a high

temperature environment (areas with strong exposure to the sun, close to radiators or any other place with a temperature above 40 degrees).

c) The battery must be charged within the temperature range

of 15 to 25ºC.

d) Batteries can be charged exclusively with use of a power

adapter recommended by the manufacturer of the tool.

Application of any other power adapter may pose a risk of a fire.

e) Never expose the battery to the effect of water or moisture. f) When another battery is to be charged in sequence the time

gap between charging operations must be not less than 30 minutes.

g) In no case may you open the battery. h) Under unfavourable conditions electrolyte may leak from

batteries, be careful to avoid contacts with the liquid. In case of accidental contacts with the liquid wash the affected locations with water. When liquid penetrates eyes, seek also for medical assistance. The liquid that leaks from batteries may be

a reason for irritation or scalds.

i) When the battery unit is not in use keep it far away from

metallic items such as paper clips, coins, keys, nails, bolts or other metal things that may short the battery terminals.

Shorts of battery terminals may cause burns or fires.

j) Never throw batteries to fireplaces. k) Never charge a damaged battery.

The batteries are intended for multiple use and contain harmful lithium. Upon the battery lifetime expires the battery must be disposed

Li-Ion

in accordance with environmental regulations. Discharge the battery first top the empty state and remove from the electric tool. Hand over to an organization that deals with utilization of batteries or take it back to the shop where the tool had been purchased.

Using the charger:

a) Use only dedicated power adapters to charge the battery.

Application of a power adapter dedicated to charge another type of the battery unit poses a risk of fires.

b) Do not disassemble the charger. c) The charger is designed exclusively for indoor use. It must not be

exposed to water or moisture.

d) Charge only in an ambient temperature between 15-25

degrees.

e) Do not insert metal objects of any kind into the charger.

INTENDED USE :

The cordless hand-held circular saw is a tool used for cutting wood, plywood, particle board and similar wood-based materials.

It cannot be used to cut, grind metal or stone as well it is not allowed to use blades for grinding and cutting stone or metal. This circular saw is suitable for straight-line cutting only. It is not suitable for curved -line cutting. It is a universal manually operated machine with a compact, ergonomic design. It allows the user to adjust the cutting depth and adapt the machine to the thickness of the material to be cut and make an angle cut

(cutting plane non-perpendicular to the surface of the material being cut).

It is a safe machine due to its construction with a self-regulating shielding uncovering and covering the cutting blade during operation.

The design of the machine also allows the user to easily operate buttons, locks and handles that fulfil specific utility, as well as service and maintenance functions.

Observe the safety instructions, as well as the assembly instruction and the use guidelines given in this document. The service and maintenance staff must become familiar with the gui deli nes and be adv ised of the pot enti al h azar ds. Also, the applicable occupational health and safety regulations concerning accident prevention must be strictly observed.

The tool is not intended for professional or industrial use. The guarantee will become void if the tool is used in professional workshops, industrial plants, or for similar activities.

Any use of the saw that is not in observance with the above-mentioned purpose is forbidden, leads to the loss of warranty, and relieves the manufacturer from responsibility for the resulting damage.

Any modifications of the tool by the user relieve the manufacturer from responsibility for any damage and injuries to the user and the surroundings.

Proper use of the saw also pertains to maintenance, storage, transport, and repairs. The saw must only be repaired in ser vice points designated by the manufacturer. Battery-powered devices should be repaired only by authorised persons.

Proper use cannot guarantee that no residual risk will occur. Due to the design of the machine, the following risks may occur:

ź the operator may touch the saw blade in the unguarded part of the

saw;

ź the operator may touch the saw blade while it is moving (which will

result in a cut);

ź the workpiece or its part may be thrown away by the saw; ź the blade may crack/break; ź the operator may suffer a hearing injury due to the failure to use the

required hearing protection equipment;

ź the operator may inhale the harmful wood dust while performing

work in closed premises.

THE SET INCLUDES:

ź Cordless hand-held circular saw -1 pc ź Rip fence -1 pc ź Blade Ø 150 x 1.6 x Ø 16 x 18T-1 pc ź Hex key - 1 pc ź Instruc tion manual - 1 pc ź Warranty card - 1 pc

DEVICE COMPONENTS:

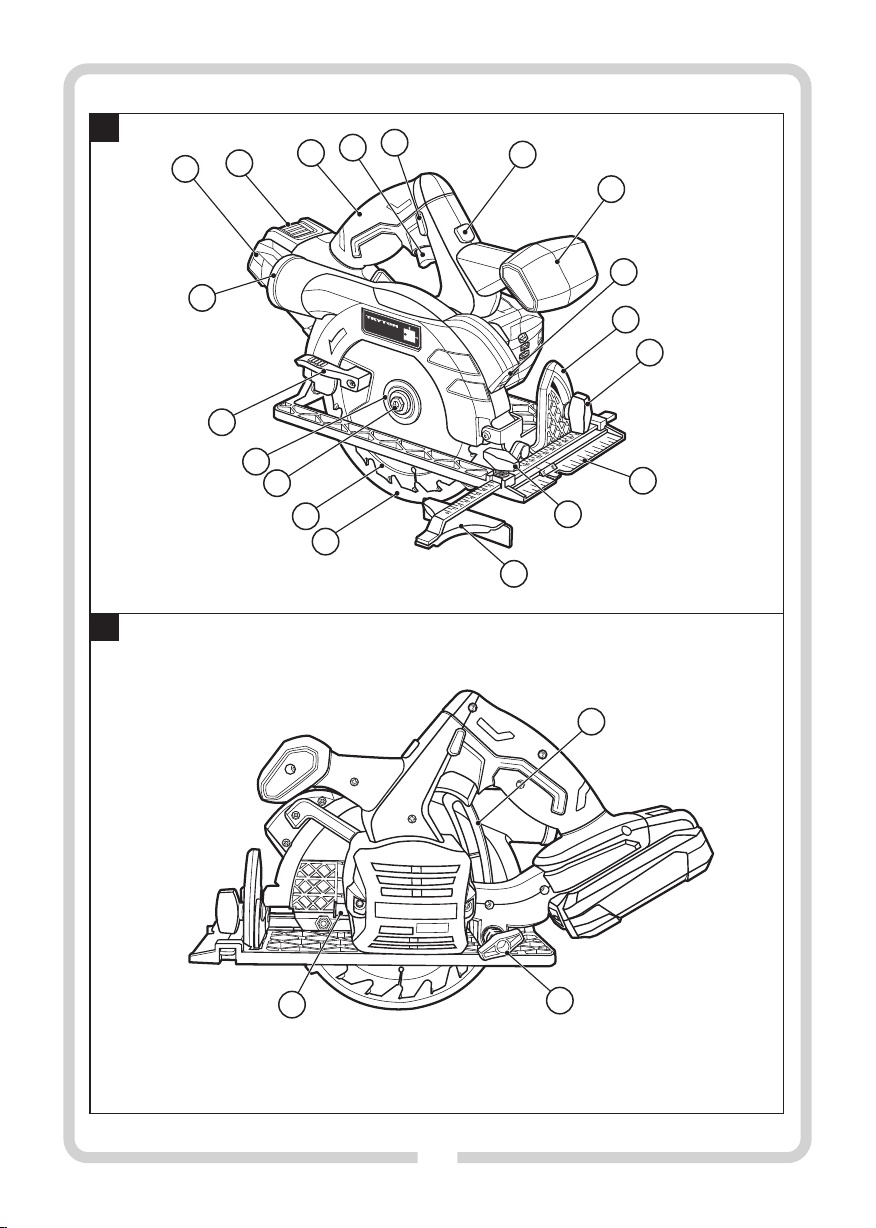

The numbering of device elements refers to the drawing on pages 2-3 of the instruction manual:

Fig.A: 1. Suction outlet

2. Battery*

3. Battery lock button*

4. Grip

5. Switch

Page 9

6. Safety pushbutton

7. Laser pointer on/off button

8. Ancillary grip

9. Laser beam output

10. Bevel angle scale

11. Cutting angle adjustment screw

12. Saw foot

13. Rip fence adjustment screw

14. Rip fence

15. Saw blade moving guard

16. Blade

17. Blade fixing screw

18. Outer clamping flange

19. Saw blade guard grip

Fig. Cut depth scaleB: 20.

21. Cutting depth adjustment screw

22. Spindle lock button

Fig. Charger*C: 23.

24. Adapter*

25. Battery level indicator button*

26. Battery level indicator*

Fig. Hex keyF: 27.

* The accessories shown or described are not standard equipment. For t he co m pl e te o ff e r o f au x il i ar y e qu i pm e nt , se e o u r catalogue.

TECHNICAL DATA:

Supply voltage Rotation speed under no-load conditions Saw blade diameter, max.

20 V d.c. 4000/min 150 mmø

Saw blade inner diameter 16 mm ø

Cutting depth Cutting angle

Laser pointer

laser class laser wavelength 650 nm

laser power 1mW

48mm (90°)/36mm(45°)

o o

0 ~ 45

Weight (with battery) 2,6 kg Acoustic pressure level(LpA) Acoustic power (LwA)

Tolerance of measurements K , K 3 dB(A) Vibration level acc. to: EN 60745

wood cutting a

Tolerance of measurements K

Recommended 20 V Li-ion batteries: TJ15AK (1,5Ah), TJ2AK (2Ah), TJ4AK (4Ah)

h, W

75,3 dB(A) 86,3 dB(A)

LpA LwA

3,015 m/s

1,5m/s

Recommend chargers: TJ3LD(3-5h), TJ1LD (1h)

The vibration level value given refers to basic application of the tool. If the tool is used for other applications or with other tools, or if it is not maintained properly, the vibration level may differ from the values given. The above-mentioned causes may lead to higher exposure to vibrations during the whole work time. One must implement additional safety measures to protect the operators from exposure to vibrations, such as maintenance of the electric tool and work tools, assurance of proper hand temperature, or determination of the sequence of work operations.

The declared total vibrations and declared noise emissions were measured in accordance with a standard test method and may be used for tool comparison. The declared total vibrations and noise emissions can be used in preliminary exposure assessment.

Warnings:

The vibrations and noise emissions during the actual use of the power tool may differ from the declared values depending on how the tool is used and on the type of the workpiece in particular. Determine safeguards to protect the operator. They should be based on the estimated exposure under actual operational conditions (taking into account all parts of the operating cycle such as when the tool is switched off or idle except the start time).

PREPARATION FOR WORK:

1. Prior to each use of the tool one has to check whether moving parts of

the device are in operating conditions, not seized, cracked or damaged that may affec t proper operation of the tool. Damaged tools must be handed over for repairs before they can be used again.

2. When cutting wood that has already been used, be careful of foreign objects such as nails, screws, etc.

n Charging the battery

NOTE! Battery and charger are not part of the delivery. Depending on your needs, you can purchase a 1.5 Ah battery TJ15AK, 2.0 Ah battery TJ2AK or

4.0Ah TJ4AK and a compatible charger TJ3LD (charging time 3–5 hours) or

TJ1LD (charging time 1 hour).

You can check the battery level with the battery level indicator button (25) (see Fig. C). A single LED means the battery level is low, two LEDs mean

medium level, and three LEDs mean full battery. Charge the battery fully before use.

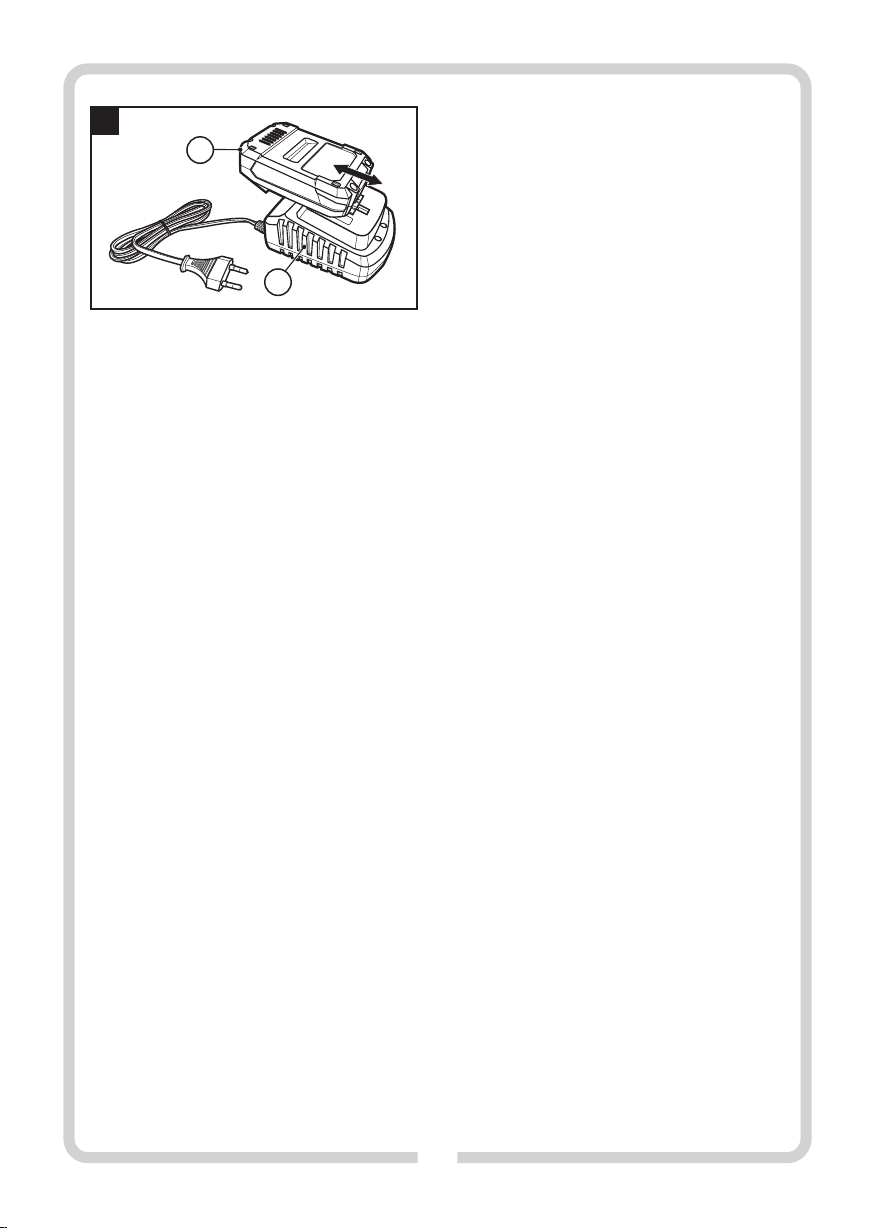

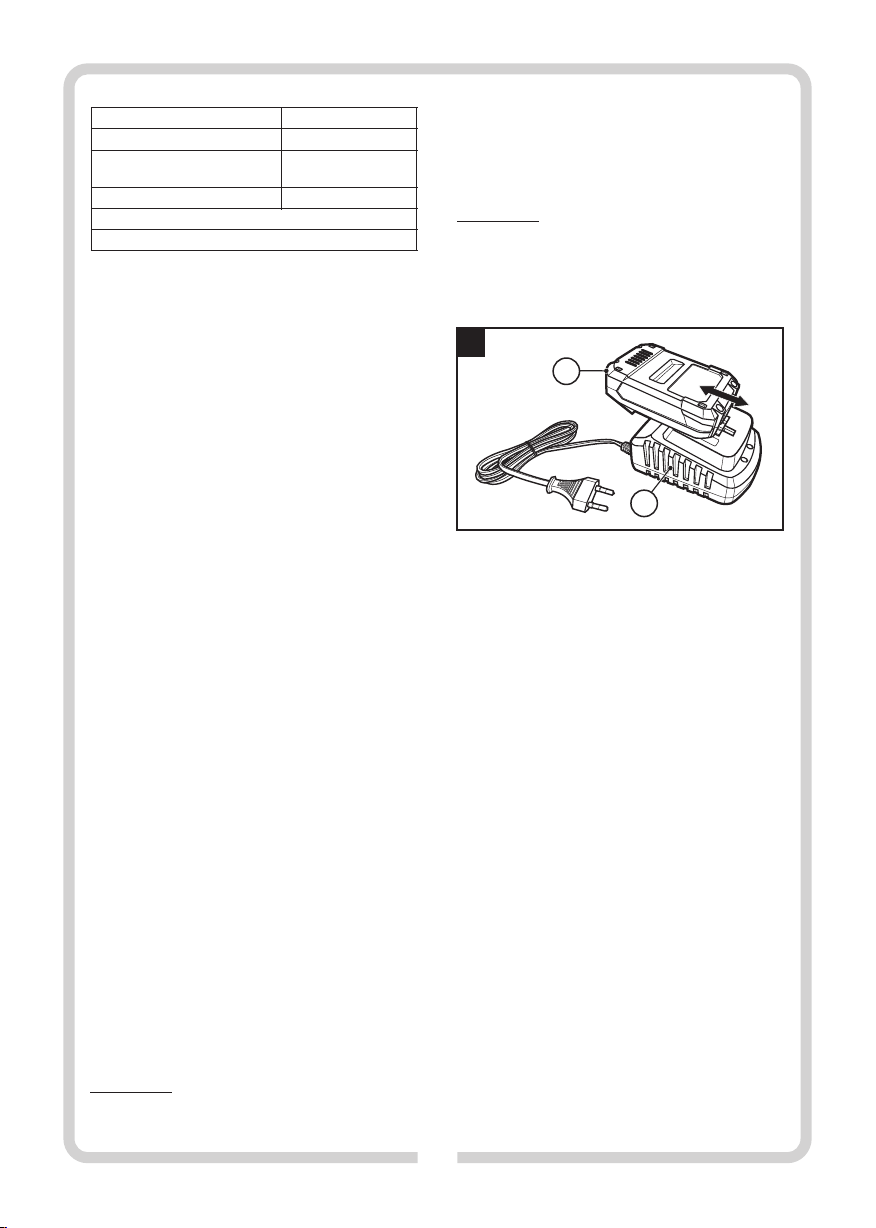

Charger TJ3LD

The first charging procedure using TJ3LD should last at least 5 hours.

1. Press the battery lock button (3) and remove the battery (2) from the saw

(see Fig. D).

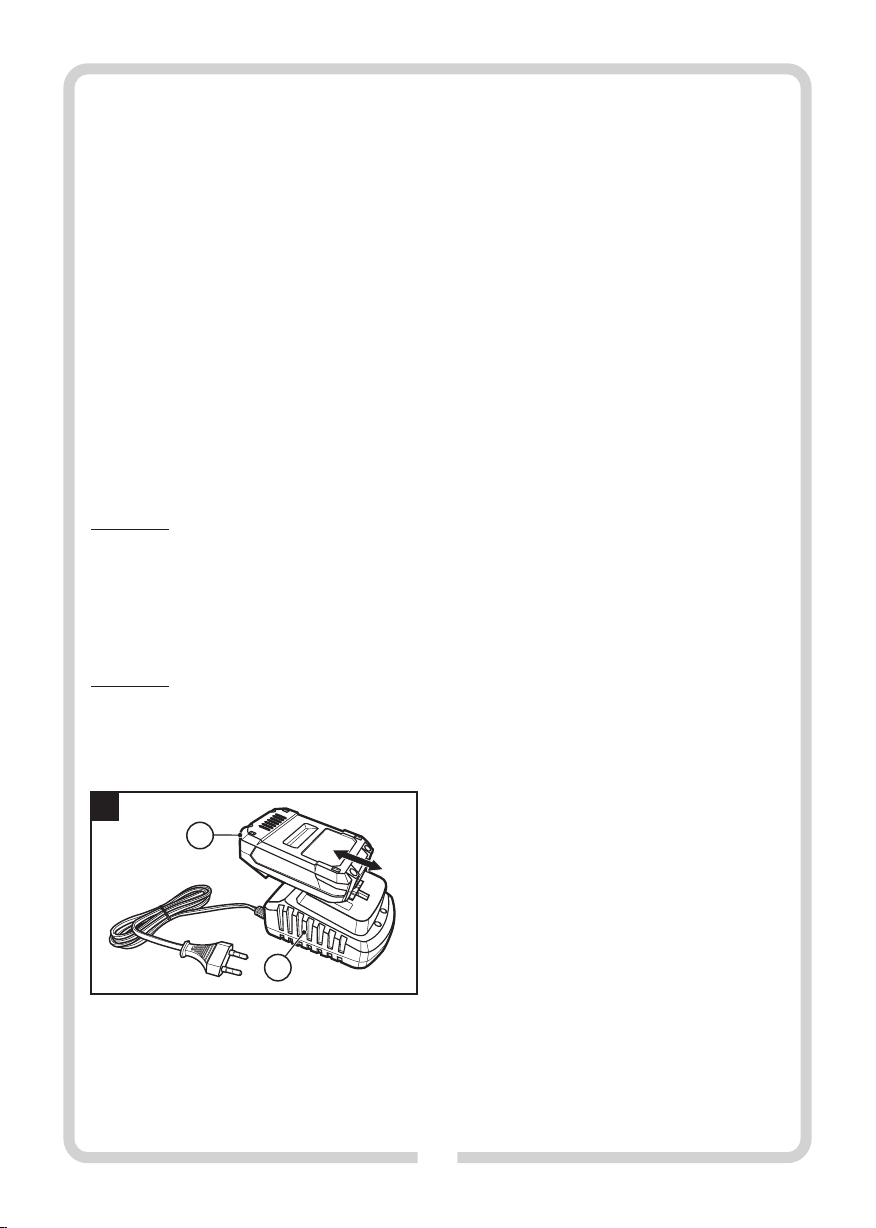

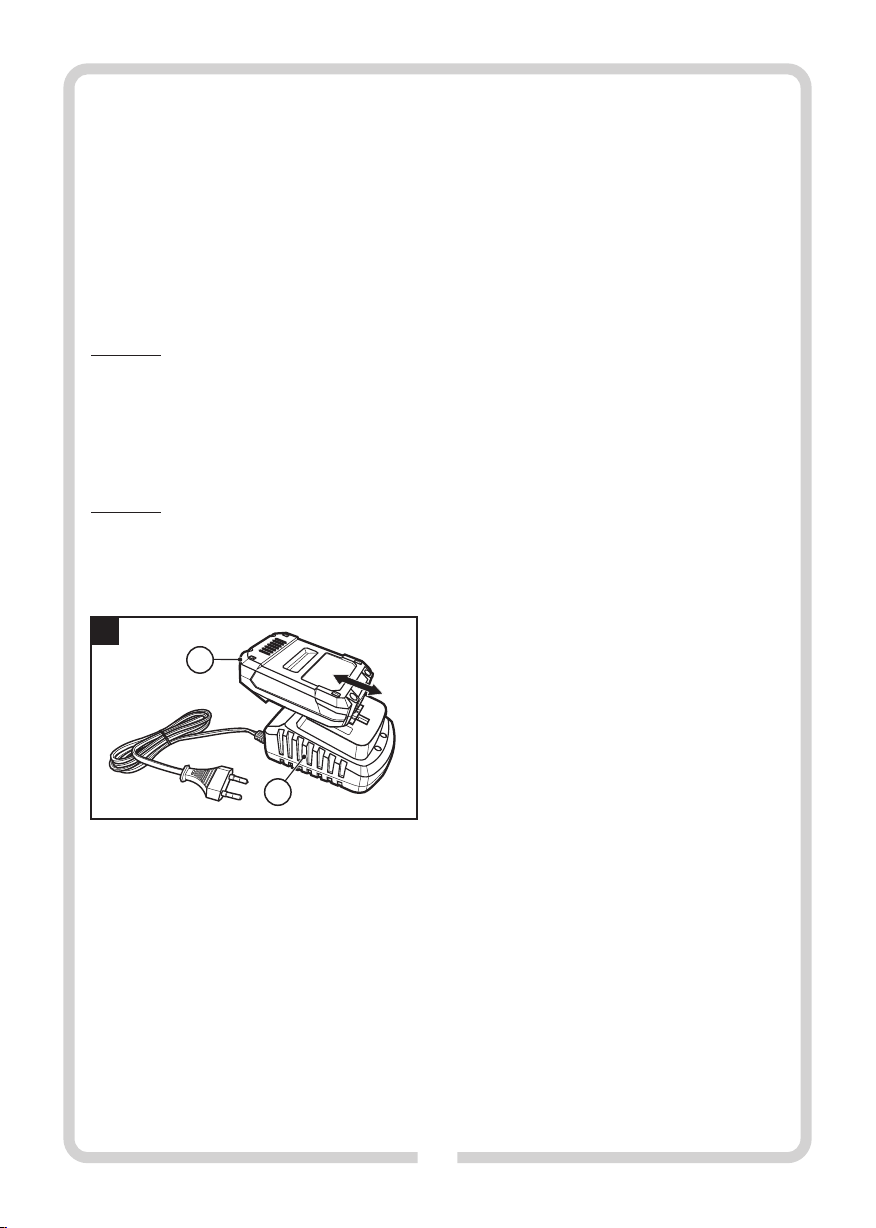

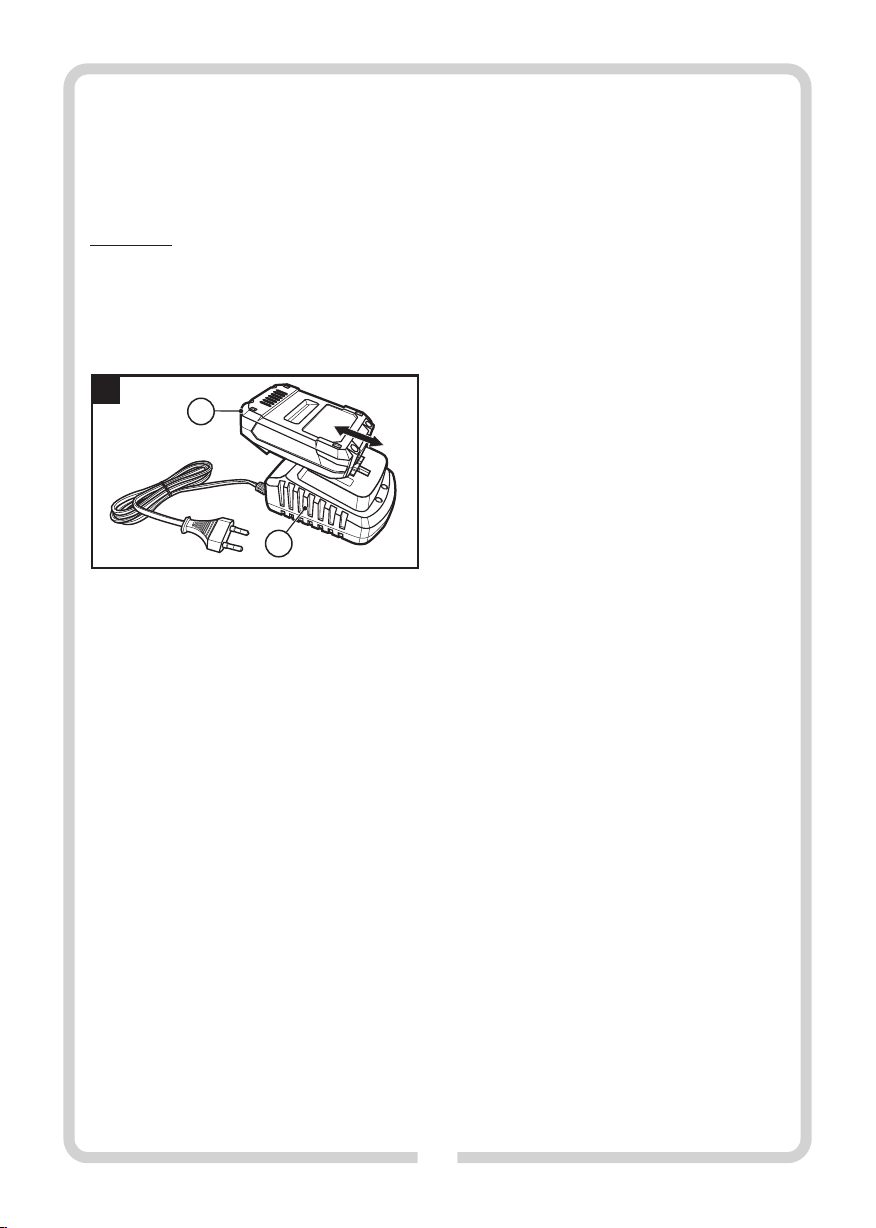

2. (2) (23) ( C).Connect the battery to the charger see Fig.

3. Connect the adapter plug to the charger .

4. (24) Connect the adapter to a mains socket (110–240 V, 50-60 Hz).

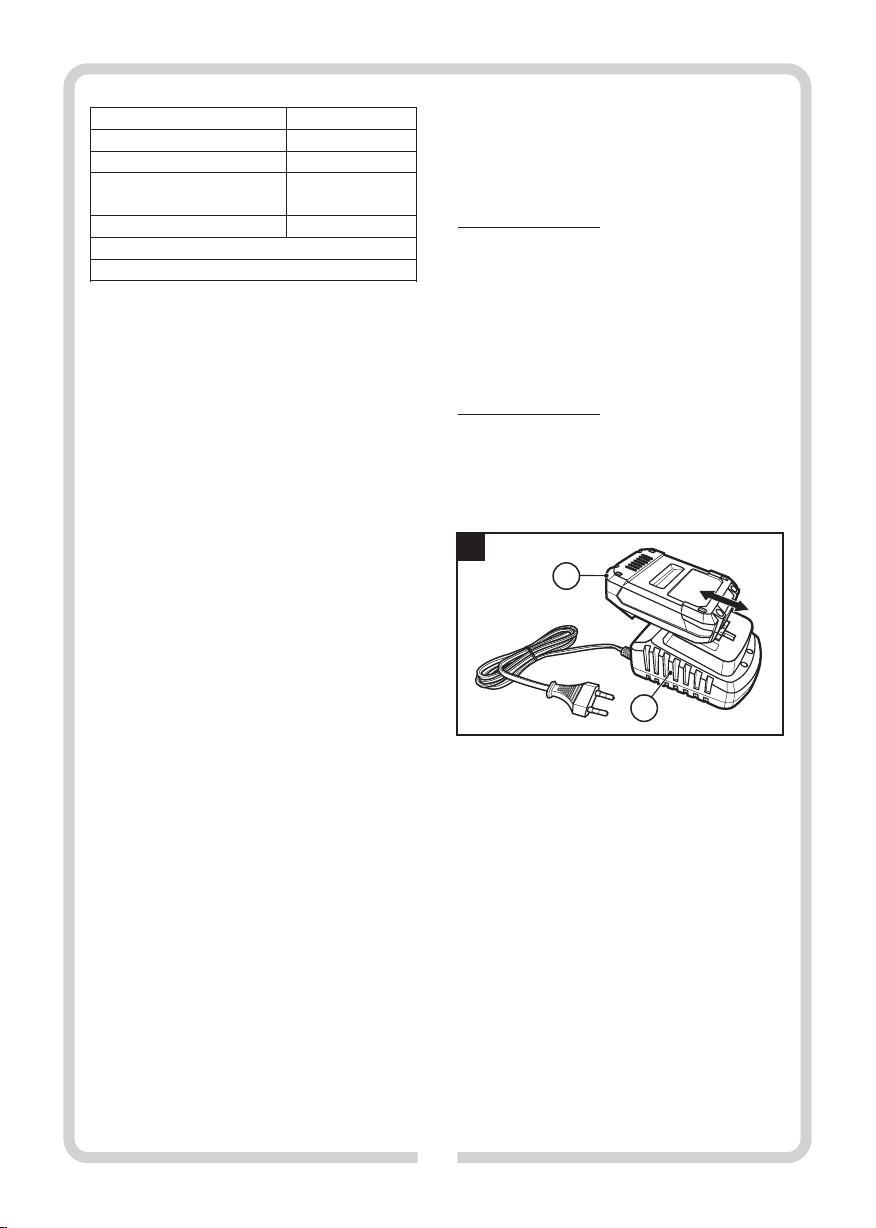

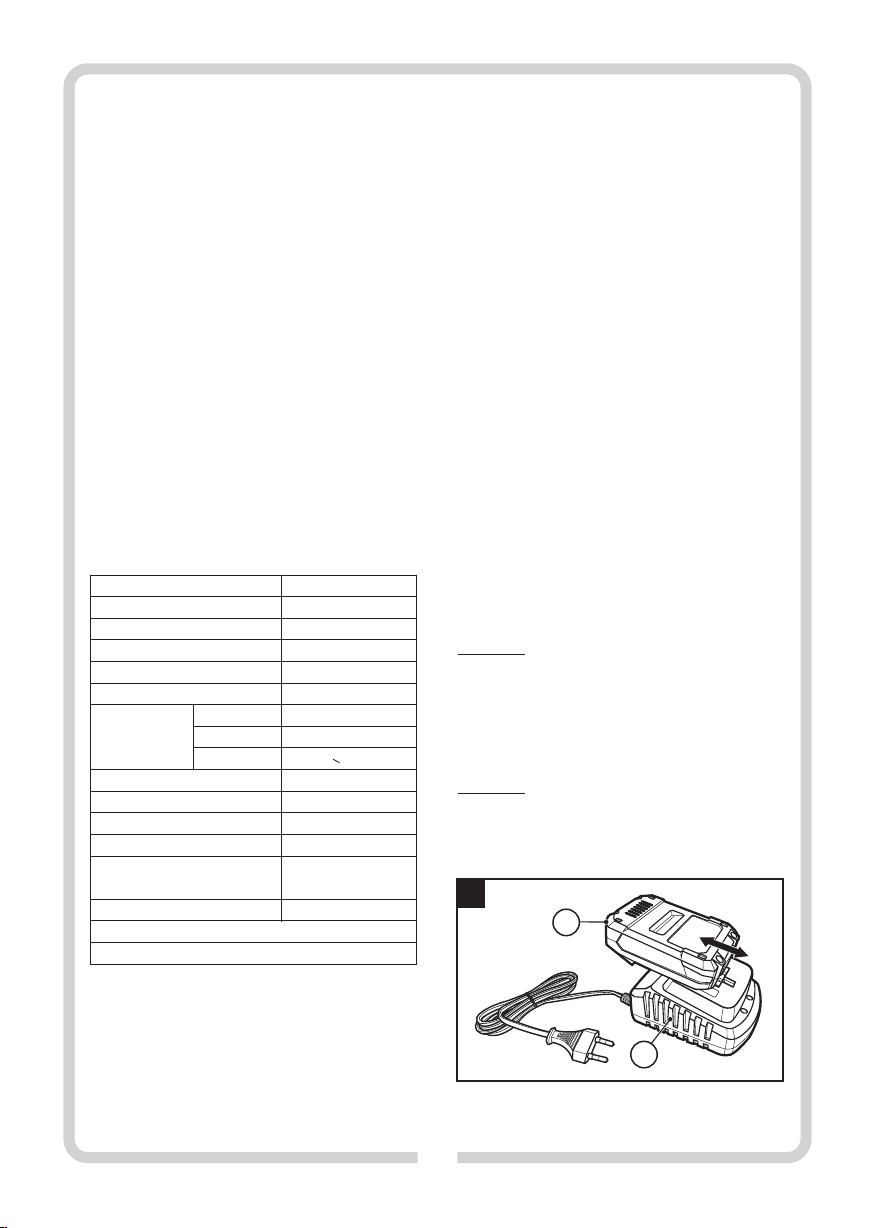

Charger TJ1LD

The first charging procedure using TJ1LD should last at least 1 hour.

1. Press the battery lock button (3) and remove the battery (2) from the saw

(see Fig. D).

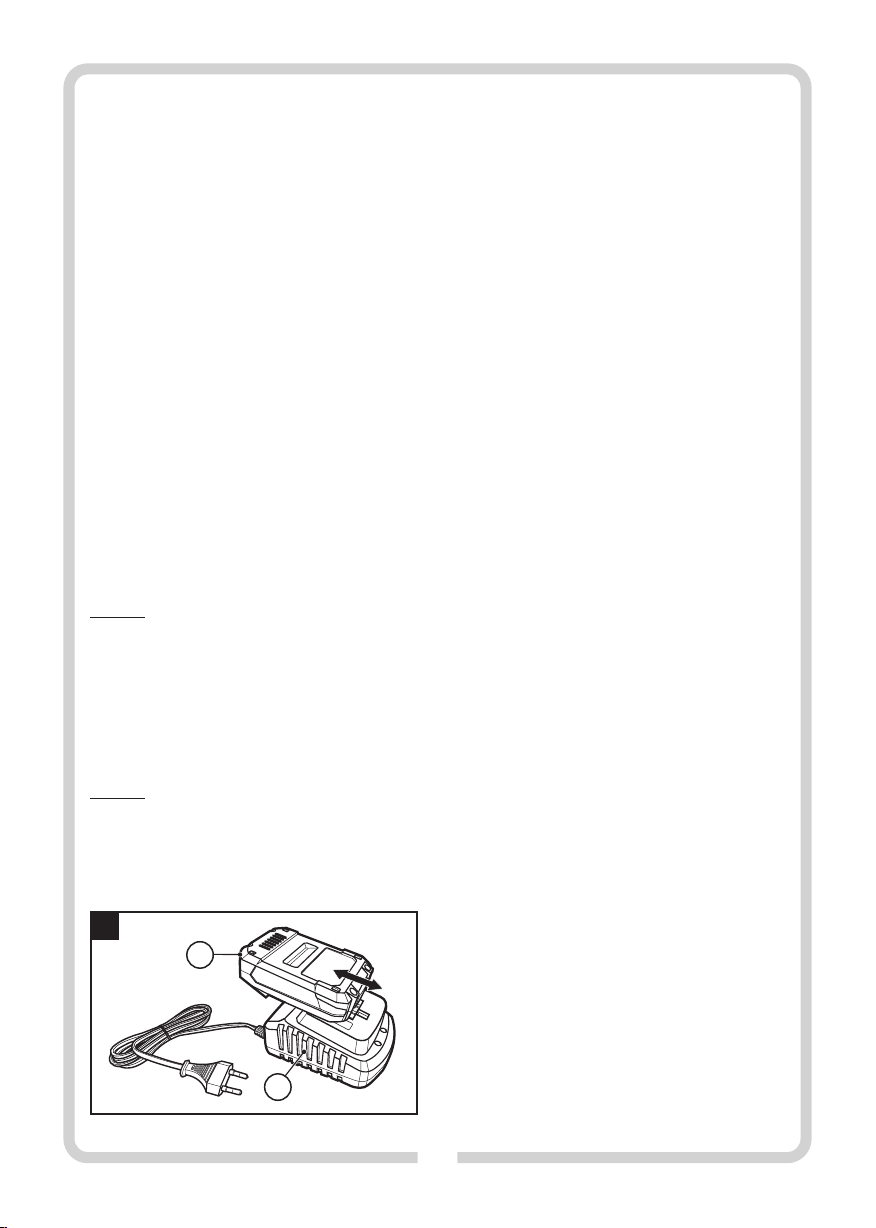

2. (2) (23)( J).Connect the battery to the charger see Fig.

3. Connect the charger plug to a mains socket (220–240 V, 50 Hz).

n Battery charging indicator

Page 10

A green LED light indicates that the charger is connected to a power source. After the batter y is connected, the red LED is on to indicate charging. Blinking green battery LEDs also indicate that the battery is charging and show the current battery level. When the battery is fully charged, the red LED goes off and the green LED is on.

After charging, disconnect the charger and remove the battery.

NOTE! The battery may get slightly hot when charging. This is not a malfunction.

The lithium-ion battery can be charged at any moment, without detriment to its life. Interrupting the charging process does not entail a risk of damaging the battery cells.

HOW TO OPERATE THE TOOL:

1. Before you start working check the cutting disk condition to avoid

overload and improper tool operation.

2. First mark the cutting line on the material.

3. The tool is provided with a safety pushbutton (6) which prevents

accidental activation of the circular saw. In order to switch on the saw, one must first press the safety pushbutton and then press the saw ON/OFF button (5) and hold it in the depressed position. The operator may start working with the saw only after it reaches the maximum rotational speed.

4. Put the saw foot (12) onto the material in such a way to hold it tight

against the material surface, and to place the mark showing cutting line under the foot.

5. When operating the saw (straight-line plane forward motion) as the

disk sinks into material, the guard (15) gradually exposes the disk allowing for cutting material. The guard returning spring brings back the guard to its original position as the disk withdraws from the material.

6. The saw should be moved exactly along a straight line. Failure to observe

this recommendation may result in raising the resistance to machining and disk blockage. It may result in burning motor windings, loosing warranty rights and even in a serious accident.

7. To stop cutting with the saw: a) withdraw the rotating disk from the material being cut, b) release the switch button (5), c) wait until the saw disk stops rotating, d) put the tool aside to a safe place.

8. Then after taking steps shown in section 7: a) disconnecting the battery, b) clean the saw to remove sawdust and dust, c) protect the tool against unauthorized access (e.g. children).

n Suction outlet

Remove sawdust by connecting an appropriate vacuum cleaner with the suction hose to the outlet (1).

n Laser pointer

The laser pointer shows the cutting line. Mark the required line on the surface of the workpiece and guide the laser along the marked line during cutting.

To turn the laser pointer on or off, press the on/off switch (7). Check before sawing whether the cutting line is correctly shown. The laser pointer can shift as a result of vibrations during intensive use of the power tool.

NOTE: After each sawing process, turn the laser pointer off.

REPLACING THE SAW BLADE:

REMARK: Before the cutting blade is replaced, disconnect the machine from

the battery. When installing the disc, use protective gloves. You may suffer cuts when touching the disk. Use only saw blades with parameters corresponding to the nominal data given in this document. Never use grinding discs as work tools.

In order to replace the blade: – Press and hold the spindle lock button (22) in this position (fig. E, page

3). Unscrew the fixing screw (17) with the hex key (23) (fig. F, page 3).

REMARK: The spindle lock button (22) can only be pressed when the spindle is stationary. Otherwise, the tool may become damaged.

– Using the guard grip (19), move the guard backwards and hold it. Take off the outer clamping flange(18) and the blade (16) from the tool shaft (fig. F, page3).

REMARK: Do not take the outer clamping flange; if the flange falls out, put it back in with the flat surface to the outside of the machine body.

Install a new blade taking the same steps in reverse direction. When installing a cutting disk remember to observe the rotation directions shown by the arrows. The direction of the arrow on the disk should be the same as the direction of the arrow placed on the cutting disk.

SETTING THE CUTTING DEPTH (fig. G): Carrying out shallow cuts at depths lower than the thickness of material being machined is possible when setting the cutting depth by lowering the foot (12) to a selected position. The cutting depth at 0° can be set between 0 mm and 48 mm.

1. Disconnect the saw from the battery.

2. Loosen the saw blade cutting depth adjustment screw (21).

3. Set the desired cutting depth using the cutting depth scale (20).

4. Lock the screw (21).

CAUTION! The cutting depth should be approx. 3 mm greater than the thickness of the material, so that the blade protrudes slightly more than a tooth's height on the other side of the cut material.

SETTING THE CUTTING INCLINATION ANGLE (fig. H): The saw allows users to cut at an angle to the material sur face within the range 0° ÷ 45°. To enable this it is necessary to set the saw foot (12) in a selected position.

1. Disconnec t the saw from the battery.

2. Loosen the cutting angle adjustment screw (11).

3. Set the desired cutting angle using the cutting angle scale (10).

4. Lock the screw (11).

NOTE! For angle cuts, the cutting depth is less than the value indicated on the cut depth scale.

USING THE PARALLEL CUTTING GUIDE (fig. I): The guide (14) allows users to cut parallelly to the edge of the material

being cut.

1. Disconnect the saw from the battery.

2. Insert the guide (14) into slots provided at the front of the foot.

3. Set a selected cutting width.

4. Lock the setting with screw (13).

5. Start cutting.

STORAGE AND MAINTENANCE:

The tool must be stored in a place that is not accessible to children and must be kept clean and protected from moisture and dust. The storage conditions

Page 11

should prevent potential mechanical damage and impact of the weather conditions. The tool does not require any special maintenance procedures. Just keep it clean, protect against humidity and dust. After completing work it is recommended to clean the saw to remove sawdust and dust. It can be done using the guard handle of the cutting disk (19) that allows us to expose the disk (16).

NOTE: the handle can be used only during maintenance or service procedures after disconnecting the tool from the battery.

After compl eting work i n inten sely d usty environ ments it is recommended to use compressed air to clean venting holes – it will protect bearings against premature wear and remove dust obstructing the air-cooling intake. Clean the housing with a clean, damp cloth and a small amount of soap, then wipe dry. Do not use any cleaning agents or solvents; they can damage parts of the device made of plastic. Make sure that no water penetrates inside the device.

recovery of used equipment either exists or is being created. The system obliges all organizations that sell such equipment to collect the used machinery and appliances. Moreover, general purpose collecting points for such equipment are available.

MANUFACTURER:

PROFIX Co.Ltd., 34 Marywilska Street, 03-228 Warsaw, POLAND.

This appliance is in conformity with national and European standards as well as with general safety guidelines.

NOTE: In case of technical issues, contact an authorised technical service. Any repairs are allowed to be carried out exclusively by qualified staff with use of original spare parts.

PICTOGRAMS:

Explanation of the icons located on the nominal plate and the information tags:

The charger may be cleaned exclusively with use of a dry cloth. Visible dirt in the laser beam outlet should be carefully removed with a cotton swab using a glass cleaning fluids.

TRANSPORTATION:

The saw should be transported and stored in a package that protects it against humidity, dust and small particle penetration – special attention should be paid to provide proper protection to venting holes. Small particles (objects) penetrating into the housing can damage the motor. If the battery is removed for transport or storage, make sure the contacts will not short circuit. Remove metal items such as screws, nails, clasps, loose bits, wires, or metal filings from the case or transport container or otherwise prevent them from touching the battery.

PROTECTION OF THE ENVIRONMENT:

NOTE: The symbol nearby denotes that old equipment must

never be thrown away together with other waste (with the penalty of a fine). Hazardous components of electronic equipment may adversely affect the natural environment and human health.

Each household may contribute to the recovery and reuse (recycling) of old machinery and equipment. Both in Poland and Europe a system for

TROUBLESHOOTING GUIDE:

PROBLEM POSSIBLE CAUSE REMEDY

The saw does not work.

Irregularities of the motor operation.

No power voltage, damaged motor or the power trigger.

Battery low. Recharge the battery.

Worn carbon brushes of the motor.

Check the battery status, recharge or replace with a new one when necessary. When the problem persists hand over the tool for repair at a service workshop. Please refer to the warranty sheet for addresses of authorized workshops.

Have the brushes replaced at a service workshop.

LASER RADIATION

DO NOT LOOK INTO THE BEAM

CLASS 2 LASER DEVICE

λ: 650 nm P≤ 1 mW

EN 60825-1:2014

«Read this instruction before switching on the power supply and starting the work.»

«Protect the battery against heat, e. g., against continuous intense sunlight.»

«Never dispose of batteries in fire.»

«Never dispose of batteries in water.»

«For indoor use only ».

The policy of the PROFIX company consists in permanent improvements of the offered products and therefore the company reserves the right to make amendments to the product specification without a prior notice. The images included into the operation manual are only of the exemplary nature and may slightly differ from actual appearance of the device purchased. This instruction manual is protected by copyright. Copying it without the written consent of PROFIX Co. Ltd. is prohibited.

Page 12

AKUMULATOROWA RĘCZNA PILARKA TARCZOWA TJP60

INSTRUKCJA OBSŁUGI

Instrukcja oryginalna

PRZED PRZYSTĄPIENIEM DO UŻYTKOWANIA NALEŻY ZAPOZNAĆ SIĘ Z NINIEJSZĄ INSTRUKCJĄ. Zachowaj instrukcję do ewentualnego przyszłego wykorzystania. OS TR ZEŻ EN IE! N ale ży pr zec zy ta ć w sz yst ki e ostrzeżenia dotyczące bezpieczeństwa użytkowania oznaczone symbolem i wszystkie wskazówki dotyczące bezpieczeństwa użytkowania.

Nieprzestrzeganie podanych niżej ostrzeżeń dotyczących bezpieczeństwa i wskazówek dotyczących bezpieczeństwa może być przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń.

Zac howa j ws zys tkie ost rzeż eni a i wska zówk i do tycz ące bezpieczeństwa, aby móc skorzystać z nich w przyszłości.

W podanych niżej ostrzeżeniach wyrażenie „elektronarzędzie” oznacza ele ktrona rzęd zie za silan e z s ieci ( z prz ewode m zas ilają cym) lub elektronarzędzie zasilane z akumulatora (bezprzewodowe).

OS TR ZE ŻEN IE ! O gó ln e o st rze że ni a d ot ycz ąc e bezpieczeństwa użytkowania narzędzia.

Bezpieczeństwo w miejscu pracy:

a) W miejsc u prac y należ y utrz ymywać porząde k i do bre

oświetlenie. Nieporządek i złe oświetlenie przyczynia się do wypadków.

b) Nie należy używać elektronarzędzia w środowiskach wybu-

chowych, tworzonych przez łatwo palne ciecze, gazy lub pyły.

Elektronarzędzie wytwarza iskry, które mogą zapalić pył lub opary.

c) Nie należy dopuszczać dzieci i obserwatorów do miejsc, w

których używa się elektronarzędzi. Rozproszenie uwagi może

spowodować utratę kontroli nad elektronarzędziem.

OS TR ZE ŻEN IE ! O gó ln e o st rz eże ni a d ot yc ząc e bezpieczeństwa użytkowania narzędzia.

Bezpieczeństwo elektryczne:

a) Wtyczki elektronarzędzi muszą pasować do gniazdek. Nigdy w

żaden sposób nie należy przerabiać wtyczki. Nie należy używać żadnych przedłużaczy w przypadku elektronarzędzi mających przewód z żyłą uziemienia ochronnego. Brak przeróbek we

wtyczkach i gniazdkach w tyczkowych zmniejsza ryzyko porażenia prądem elektrycznym.

b) Należy unika ć doty kania powier zchni uziemi onych l ub

zwartych z masą, takich jak rury, ogrzewacze, grzejniki centralnego ogrzewania i chłodziarki. W przypadku dotknięcia

części uziemionych lub zwartych z masą, wzrasta ryzyko porażenia prądem elektrycznym.

c) Nie należy narażać elektronarzędzi na działanie deszczu lub

war unków w ilgo tnych . W p rzyp adku prze dost ania się do

elektronarzędzia wody, wzrasta ryzyko porażenia prądem elektrycznym.

d) Nie należy nadwerężać przewodów przyłączeniowych. Nigdy

ni e n ale ży uż yw ać prz ewo du pr zy łąc zen io weg o d o przenoszenia, ciągnięcia elektronarzędzia lub wyciągania wtyczki z gniazdka. Należy trzymać przewód przyłączeniowy z dalek a od źródeł ciepła , olejó w, ostryc h krawęd zi lub ru cho myc h c zę ści . U szk od zon e l ub za plą ta ne pr zew od y

przyłączeniowe zwiększają ryzyko porażenia prądem elektrycznym.

e) W przypadku, gdy elektronarzędzie używa się na wolnym

powiet rzu, pr zewody p rzyłącz eniowe na leży pr zedłużać prz edłu żacza mi p rzezn aczo nymi do p rac y na woln ym powietrzu. Używanie pr zedłużacza przeznaczonego do pracy na

wolnym powietrzu zmniejsza ryzyko porażenia prądem elektrycznym.

f) Zalec a się po dłączenie urządzenia do siec i elektr ycznej

wyposażonej w wyłącznik różnicowo-prądowy (RCD) o prądzie wyłączenia 30mA lub mniejszym.

g) W przypadku, gdy uży wanie elektronarzędzia w środowisku

wilgotnym jest nieuniknione, jako ochronę przed napięciem zasilania należy sto sować urządze nie różnicowopr ądowe (RCD) . Zastoso wanie R CD zmni ejsza r yzyko p orażani a prąde m

elektrycznym.

OS TR ZE ŻE NIE ! Og óln e os tr zeż en ia do ty cz ące bezpieczeństwa użytkowania narzędzia.

Bezpieczeństwo osobiste:

a) Niniejszy sprzęt nie jest przeznaczony do użytkowania przez

osoby (w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub psychicznej, lub osoby nie mające doświadczenia lub znajomości sprzętu, chyba że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazanej przez osoby odpowiadające za ich bezpieczeństwo.

b) Nale ży być przew idują cym, obser wować co s ię rob i i

zachowywać rozsądek podczas używania elektronarzędzia. Nie należy uży wać elektronarzędzia, gdy jest się zmęczonym lub pod wpływem narkotyków, alkoholu lub lekarstw. Chwila

nieuwagi podczas pracy elektronarzędziem może spowodować poważne osobiste obrażenia.

c) Należy s tosować wypos ażenie ochron ne. Należy z awsze

zakładać okulary ochronne. Używanie w odpowiednich warunkach

wyposażenia ochronnego, takiego jak maska przeciwpyłowa, obuwie antypo ślizgowe, kask lub ochronn iki słuchu, zmniejszy osobiste obrażenia.

d) N al eż y un ik ać n ie za mi er zo ne go r oz ru ch u. Pr z ed

przyłączeniem do źródła zasilania i/lub przed podłączeniem akumulatora oraz zanim podniesie się lub przeniesie się narzędzie należy upewnić się, że w yłącznik elektronarzędzia jest w pozycji wyłączony. Przenoszenie elektronarzędzia z palcem na

wyłączniku lub przyłączenie elektronarzędzia do sieci zasilającej przy załączonym wyłączniku może być przyczyną wypadku.

e) Przed uruch omien iem el ektro narzęd zia n ależy usun ąć

wszystkie klucze. Pozostawienie klucza w obracającej się części

elektronarzędzia może spowodować osobiste obrażenia.

f) Nie należy wychylać się za daleko. Należy cały czas stać pewnie

i za chować równowa gę. Um ożliw i to l epszą kontro lę nad

elektronarzędziem w sytuacjach nieprzewidywalnych.

g) Należy odpowiednio się ubierać. Nie należy nosić luźnego

ubrania ani biżuterii. Należy utrzymywać swoje włosy, ubranie i rękawiczki z dala od części ruchomych. Luźne ubrania, biżuteria

lub długie włosy mogą zostać zaczepione przez części ruchome.

h) Jeż eli urz ądze nia są p rzy stos owan e do prz yłą czen ia

zewnętrznego odciągu pyłu i pochłaniacz a pyłu, należy upewnić się, że są one przyłączone i prawidłowo użyte. Użycie

pochłaniaczy pyłu może zredukować zagrożenia zależne od zapylenia.

Page 13

i) Nie pozwól, aby umiejętności uzyskane dzięki częstemu

korzystaniu z elektronarzędzia pozwoliły Ci poczuć się pewnym siebie i zignorować zasady bezpieczeństwa. Nieostrożne działanie może spowodować poważne obrażenia w ułamku sekundy.

OST RZE ŻENI E! Ogó lne ost rzeż eni a do tycz ące bezpieczeństwa użytkowania narzędzia.

Użytkowanie i troska o elektronarzędzie:

a) Nie należy elektronarzędzia przeciążać. Należy stosować

elektronarzędzie o mocy odpowiedniej do w ykonywanej pra cy. W łaśc iwe e lekt rona rzęd zie u możl iwi prac ę lep szą i

bezpieczniejszą przy obciążeniu, na jakie zostało zaprojektowane.

b) Nie należy używać elektronarzędzia, jeżeli łącznik go nie

załącza i nie w yłącza. Każde elektronarzędzie, którego nie można

załączać lub wyłączać łącznikiem, jest niebezpieczne i musi zostać naprawione.

c) Należy odłączać wtyczkę ze źródła zasilania elektronarzędzia

i/lub odłąc zyć a kumulator przed wyko naniem każde j nastaw y, wymi any częś ci lub magazy nowaniem. Takie

za po bi eg aw cz e ś ro dk i b ez pi ec ze ńs tw a red uk uj ą ry zy ko przypadkowego rozruchu elektronarzędzia.

d) Nieużywane elektronarzędzie należy przechow ywać poza

za si ęg ie m d zi ec i i n ie na le ży po zw al ać os ob om nieza znajom ionym z elek tronarz ędziem lub niniej szą instrukcją na używanie elektronarzędzia. Elektronarzędzia są

niebezpieczne w rękach nieprzeszkolonych użytkowników.

e) Elektronarzędzia należy konserwować. Należy sprawdzać

współosiowoś ć lub zak leszczenie się części r uchomych, pęknięcia części i wszystkie inne czynniki, które mogą mieć wpływ na pra cę elektron arzędzia. J eżeli stwie rdzi się usz kodzen ia, n ależy elek trona rzędz ie pr zed u życiem naprawić. Przyczyną wielu wypadków jest niefachow y sposób

konserwacji elektronarzędzia.

f) Narzędzia tnące powinny być ostre i czyste. Odpowiednie

utr zymy wanie ostr ych k rawęd zi na rzędz i tną cych zmni ejsza prawdopodobieństwo zakleszczenia i ułatwia obsługę.

g) Elektro narzędzie, wypos ażenie, na rzędzia robocze itp.

należy stosować zgodnie z niniejszą instrukcją, biorąc pod uwagę warunki pracy i rodzaj pracy do wykonania. Używanie

elektronarzędzia w sposób, do jakiego nie jest przewidziane, może spowodować niebezpieczne sytuacje.

h) W niskich temperaturach, lub po dłuższym okresie nie

użytkowania, zalecane jest włączenie elektronarzędzia bez obci ążenia na okres kilku minu t w c elu wł aściweg o rozprowadzenia smaru w mechanizmie napędu.

i) Do czyszczenia elektronarzędzi stosować miękką, wilgotną

(nie mokra) szmatkę i mydło. Nie sto sować benz yny, rozpuszczalników i innych środków mogących uszkodzić urządzenie.

j) Elektronarzędzie należy przechowywać/ transportować po

upewnieniu się, że wszystkie jego elementy ruchome są zablokowane i zabezpieczone przed odblok owaniem za pomocą oryginalnych elementów do tego przeznaczonych.

k) Elektronarzędzie należy przechowy wać w miejscu suchym,

zabezpieczone przed kurzem i wnikaniem wilgoci.

l) Transportowanie elektronarzędzia powinno odby wać się w

op akow ani u o ryg ina lny m, z abe zpi ecz ają cym pr zed uszkodzeniami mechanicznymi.

m) Uchwyty i powierzchnie chwytne należy utrzymywać czyste i

wolne od oleju i smaru. Śliskie uchwyty i powierzchnie chwytne nie

pozw alają na b ezpie czne trzy manie i kon trolę narz ędzia w nieoczekiwanych sytuacjach.

OS TRZ EŻE NIE ! O gól ne os trz eże nia do tyc ząc e bezpieczeństwa użytkowania narzędzia.

Naprawa:

a) N ap r aw y gw ar an c yj ne i p og wa ra nc y jn e s wo i ch

elektronarzędzi w ykonuje Serwis PROFIX, co gwarantuje najwyższą jakość napraw oraz stosowanie or yginalnych części zamiennych.

b) W ża dny m wy pad ku ni e n apr aw iaj us zko dz ony ch

akumulatorów. Wszystkie czynności związane z naprawą akumul atora mo gą być wykony wane w yłącznie przez producenta lub przez autoryzowane serwisy.

OST RZE ŻENI E! P ilar ka tar czowa , o strz eżen ia dotyczące bezpieczeństwa

Bezpieczeństwo osobiste:

a) Trzymać ręce w oddali od obszaru cięcia i piły. Trzymać drugą

rękę na rękojeści pomocniczej lub na obudowie silnik a. Jeśli

obiema rękami trzyma się pilarkę, to nie mogą być one narażone na zranienie piłą.

b) Nie sięgać ręką pod spód przedmiotu obrabianego. Osłona nie

może ochronić cię przed piłą poniżej przedmiotu obrabianego.

c) N astawiać głębo kość ci ęcia od powiedni ą do grubośc i

przedmiotu obrabianego. Zaleca się, aby tarcza wystawała poniżej

ciętego materiału mniej niż na wysokość zęba.

d) Nigdy nie trzymać przedmiotu przecinanego w rękach lub na

nodze. Zamoco wać prze dmiot o brabiany do s tabilnej podstawy. Dobre zamocowanie przedmiotu obrabianego jest ważne,

aby uniknąć niebezpieczeńst wa kontaktu z ciałem, zakleszczenia piły lub utraty kontroli cięcia.

e) Trzymać pilarkę za izolowane powierzchnie przeznaczone do

tego celu podczas pracy, przy której piła może mieć styczność z przewodami pod napięciem lub z jej własnym przewodem zasilającym. Zetknięcie się z „przewodami pod napięciem” może

także spowodować znalezienie się „pod napięciem” metalowych części elektronarzędzia powodując porażenie operatora.

f) Podczas cięcia wzdłużnego zawsze używać prowadnicy do

cięcia wzdłużnego lub prowadnicy do krawędzi. Polepsza to

dokładność cięcia i zmniejsza możliwość zakleszczenia piły.

g) Zawsze używać pił o prawidłowych w ymiarach i kształcie

otworów osadczych (np. kształt rombu lub okrągły). Piły, które

nie pasują do uchwytu mocującego mogą pracować mimośrodowo, powodując utratę kontroli pracy.

h) Nigdy nie stosować do mocowania piły uszkodzonych lub

niewłaściwych podkładek lub śrub. Podkładki i śruby mocujące

piłę zostały specjalnie zaprojektowane dla pilarki, aby zapewnić optymalne funkcjonowanie i bezpieczeństwo użytkowania.

Przyczyny odrzutu i zapobieganie odrzutowi:

− odrzut tylny to nagłe podniesienie i wycofanie pilarki w kierunku do operatora w linii cięcia, spowodowane niekontrolowanym cięciem przez

Page 14

zahaczoną, zaciśniętą lub niewłaściwie prowadzoną tarczę piły;

− kiedy tarcza piły jest zahaczona lub zaciśnięta w szczelinie, tarcza zatrzymuje się i reakcja silnika powoduje gwałtowny ruch pilarki do tyłu, w kierunku do operatora;

− jeśli piła jest skręcona lub źle ustawiona w przecinanym elemencie, zęby piły po wyjściu z materiału mogą uderzyć w górną powierzchnię ciętego materiału powodując podniesienie piły i odrzut w kierunku operatora.

Odrzut tylny jest skutkiem niewłaściwego używania pilarki lub nieprawidłowych procedur lub warunków eksploatacji i można go uniknąć przyjmując stosowne środki ostrożności podane poniżej. a) Trzymać pilarkę obydwoma rękami mocno, z ramionami ustawionymi tak, aby wytrzymać siłę odrzutu tylnego. Przyjąć pozycję ciała z jednej strony pilarki, ale nie w linii cięcia. Odrzut tylny może spowodować gwałtowny ruch pilarki do tyłu,

ale siła odrzutu tylnego może być kontrolowana przez operatora, jeśli przedsięwzięto odpowiednie środki ostrożności.

b) Kiedy piła tarczowa zacina się lub kiedy przerywa cięcie z

jakiegoś powodu należy zwolnić przycisk włącznika i trzymać pilarkę nieruchomo w materiale dopóki tarcza piły nie zatrzyma się całkowicie. Nigdy nie próbować usunięcia pilarki z materiału ciętego, ani nie ciągnąć pilarki do tyłu, dopóki tarcza piły porusza się lub może spowodować odrzut tylny. Zbadać i podejmować czynności korygujące, w celu eliminacji

przyczyny zacinania się piły.

c) W przypadku ponownego uruchomieniu pilarki w elemencie

obrabianym wyśrodkować tarczę piły w rzazie i sprawdzić, czy zęby piły nie są zaczepione w materiale. Jeśli tarcza piły

zacina się, kiedy pilarka jest ponownie uruchamiana, może się ona wysunąć lub spowodować odrzut tylny w stosunku do elementu obrabianego.

d) Podtrzymy wać duże płyty, aby zminimalizować ryzyko

zaciśnięcia i odrzutu tylnego tarczy. Duże płyty mają tendencję do

uginania się pod ich własnym ciężarem. Podpory powinny być umieszczone pod płytą po obydwu stronach, w pobliżu linii cięcia i w pobliżu krawędzi płyty.

e) Nie używa ć tępyc h lub uszkod zonych p ił. Nie ostre l ub

niewłaściwie ustawione zęby piły tworzą wąski rzaz powodujący nadmierne tarcie, zacięcie piły i odrzut tylny.

f) Nastawiać pewnie zaciski głębokości cięcia i kąta pochylenia

piły tarczowej, przed wykonywaniem cięcia. Jeżeli nastawy

pilarki zmieniają się podczas cięcia może to spowodować zakleszczenie i odrzut tylny.

g) Sz cze gól nie uw aża ć p odc zas w yko nyw ani a « cię cia

wgłębnego» do istniejących ścianek lub innych ślepych przestrzeni. Wystająca piła może ciąć inne przedmioty, powodując

odrzut tylny.

h) Sprawdzać przed każdym użyciem osłonę dolną, czy jest

prawidłowo nasunięta. Nie używać pilarki, jeśli osłona dolna nie porusza się swobodnie i nie zamyka się natychmiast. Nigdy nie przytwierdzać lub nie pozostawiać osłony dolnej w otwa rtym p ołożen iu. J eśli pilar ka zos tanie prz ypadko wo

upuszczona, osłona dolna może zostać zgięta. Podnosić osłonę dolną za pomocą uchwytu odciągającego i upewnić się czy porusza się ona swobodnie i nie dotyka piły lub innej części dla każdego nastawienia

kąta i głębokości cięcia.

i) Sprawdzać działanie sprężyny osłony dolnej. Jeśli osłona i

sprężyna nie działają właściwie, powinny być naprawione przed uż yciem. Osłona dolna moż e działać powoli wskutek

uszkodzonych części, lepkich osadów, lub nawarstwienia odpadów.

j) Dopuszcza się ręczne wycofanie osłony dolnej tylko przy

specjalnych cięciach takich jak „cięcie wgłębne” i „cięcie złożo ne.” Podno sić osł onę dol ną za pomocą uchwy tu odciągającego i skoro piła zagłębi się w materiał, osłona dolna powinna być zwolniona. W przypadku wszystkich innych

cięć zaleca się, aby osłona dolna działała samoczynnie.

k) Zawsze obser wować, czy osłona dolna przykrywała piłę

przed postawieniem pilarki na stole warsztatowym lub podłodze. Niechroniony brzeg piły będzie powodował, że pilarka

będzie cofała się od tyłu tnąc cokolwiek na swojej drodze. Zdawać sobie sprawę z czasu potrzebnego do zatrzymania się piły po wyłączeniu.

UWAGA! Używaj urządzeń do odsysania pyłu!

Jeżeli producent przewidział urządzenia do odsysania lub gromadzenia pyłu, sprawdź, czy są one przyłączone i

prawidłowo zamontowane.

OSTRZEŻENIE! Należy stosować wyposażenie ochronne. Należy

zawsze zakładać maski przeciwpyłowe.

Kontakt lub wdychanie pyłów powstających podczas piłowania zagraża zdrowiu użytkownika i ewentualnie innych znajdujących się w pobliżu osób. Dla ochrony przed pyłami i parami zakładaj maskę przeciwpyłową i zadbaj też o bezpieczeństwo innych osób przebywających w miejscu pracy.

UWAGA! Nie używaj żadnych pił tarczowych o innych wymiarach, niż podane w tej instrukcji obsługi.

Stosuj wyłącz nie tarc ze tnące o odp owiedniej średnicy i grubości, przystosowane do prędkości obrotowej wrzeciona tej pilarki.

ź Nie uży waj pi ł ta rczo wyc h z wy soko stop owej st ali

szybkotnącej. Piły tego rodzaju łatwo się łamią.

ź Nie używaj pił tarczowych do metalu lub kamienia. ź Zakładaj wyłącznie ostre tarcze tnące w idealnym stanie;

pęknięte lub wygięte tarcze natychmiast wymieniaj na nowe.

ź Sprawdź, czy piła tarczowa jest dobrze zamocowana i obraca

się we właściwym kierunku.

OSTRZEŻENIE Należy stosować wyposażenie ochronne. Należy zawsze zakładać okulary ochronne.

OSTRZEŻENIE Należy stosować wyposażenie ochronne. Należy zawsze zakładać ochronniki słuchu.

OSTRZEŻENIE! Ręczna pilarka tarczowa, dodatkowe ostrzeżenia dotyczące bezpieczeństwa –

Bezpieczeństwo osobiste:

1. Nie podłączaj akumulatora, dopóki nie upewnisz się, że:

a) za moc ow ana je st ta rcz a d o dre wn a i ma ter ia łów

drewnopochodnych o dopuszczalnej, max. prędkości obrotowej równej lub większej niż 4000 obr/min,

Page 15

b) tarcza tnąca (16) jest poprawnie i pewnie zamocowana, w

tym, że zachodzi zgodność kierunku strzałek na tarczy tnącej i obudowie osłaniającej,

c) tarcza tnąca (16) jest ostra, w dobrym stanie technicznym, bez

jakichkolwiek uszkodzeń, pęknięć, uszczerbków,

d) włącznik pilarki (5) jest w pozycji wyłączenia, a przycisk

bezpieczeństwa (6) i blokada wrzeciona (22) są zwolnione,

e) klucz imbusowy (27) do mocowania tarczy został usunięty z

gniazda śruby mocowania tarczy (17) i znajduje się poza polem oddziaływania pilarki,

f) są mocno dokręcone: śruba ustawienia głębokości cięcia (21),

śruba ustawien ia kąta cięcia (11) i śruba ustawienia prowadnicy cięcia równoległego (13),

g) uchylna osłona tarczy tnącej (15) jest sprawna i pozostaje w

położeniu zamkniętym.

2. Przed włączeniem pilarki upewnij się, że w materiale obrabianym nie ma gwoździ, śrub wkrętów i/lub innych ciał obcych.

3. Nigdy nie blokuj osłony tarczy tnącej (15).

4. Przy uruchamianiu pilarki i przy pracy pilarką należy trzymać ją za obydwa uchwyty (4) i (8).

5. Włączaj maszynę tylko wtedy, gdy tarcza tnąca (16) nie dotyka elementu obrabianego.

6. Cięcie rozpoczynać po osiągnięciu maksymalnych obrotów przez pilarkę.

7. Cięcie przeprowadzać tylko wtedy, gdy płaszczyzna stopy pilarki (12) pewnie opiera się na płaszczyźnie ciętego materiału.

8. Nigdy nie wywieraj podczas cięcia nadmiernej siły na pilarkę. Może to spowodować wypadek skutkujący utratą zdrowia lub życia i/lub uszkodzeniem przeciążone go silnika. Uszkodzenie (spalenie uzwojeń) silnik a spowodowane przeciążeniem maszyny nie podlega naprawom gwarancyjnym!

9. Za pomocą pilarki nie wolno wykonywać cięć po łuku, obróbek krawędziowych, frezowania, gdyż może to spowodować wypadek skutkujący utratą zdrowia lub życia i/lub uszkodzeniem maszyny, które nie podlega naprawie gwarancyjnej.

10. Po wyłączeniu pilarki nigdy nie wolno hamować ruchu tarczy przez docisk do ciętego materiału.

11. Należy regularnie kontrolować stan wkrętów mocujących korpus pilarki. W razie potrzeby dokręcić wkrętakiem Ph3.

12. Pilarka jest urządzeniem w yposażonym we wskaźnik

laserowy, z laserem klasy 2 wg . Nie wolno EN 60825

wp atr yw ać się w wi ązk ę ś wia tła la ser owe go i kierowa ć promien ia lase ra bezpo średnio w oczy ludziom oraz zwierzętom. Spojrzenie w promień emitowany przez laser klasy 2 nie jest szkodliwe, jeżeli nie trwa dłużej niż 0,25 s. Odruch zamykania powiek na ogół stanowi wystarczającą ochronę. Użycie przyrządów optycznych, na przy kład oku larów, lorn etek nie powoduje zwięk szenia r yzyka uszkodzenia oczu.

O ST R Z EŻ E NI E ! B ez p i ec z ne u ż y tk o wa n i e akumulatorów i ładowarek –

Użytkowanie akumulatorów:

a) Należy używać tylko akumulatorów zgodnych ze specyfikacją

pod aną prze z pro duce nta. W pr zypa dku u życi a in nych

aku mula torów moż e wy stą pić pękn ięci e i rozp adni ęcie się

akumulatora, uszkodzenie ciała lub pożar.

b) UW AGA: W p rzyp adku usz kodz enia i n iewł aści wego

użytkowania akumulatora może dojść do wydzielenia się gazów w ybuchowych. Akumulator należy zawsze utrzymywać z dala od źródła ognia oraz zapewnić odpowiednią wentylację podczas ładowania. Nie wolno pozostawić go na

dłuższy czas w środowisku, w którym panuje wysoka temperatura (w miejscach na słonecznionych, w pobliżu grzejników lub gdziekolwiek tam, gdzie temperatura przekracza 40 stopni).

c) Ładowanie akumulatora powinno odby wać się w zakresie

temperatur 15-25 °C.

d) Ład ować na leży w yłączn ie ład owarką zalec aną pr zez

wytwórcę. Użycie ładowarki przeznaczonej do ładowania innego

typu baterii akumulatorów stwarza ryzyko powstania pożaru.

e) Nie wystawiać akumulatora na działanie wody i wilgoci. f) Jeśli zamie rza s ię ład ować ko lejno więce j niż jede n

akumulator, należy zrobić przerwę 30 minutową pomiędzy ładowaniami.

g) W żadnym wypadku nie należy otwierać akumulatora. h) W niekorzystnych warunkach z akumulatora może wydostać

się ciecz; należy unikać kontaktu z cieczą. Jeżeli przypadkowo nastąpi zetknięcie użytkownika z cieczą, miejsce zetknięcia należy przemyć wodą. Jeżeli ciecz trafi do oczu, dodatkowo należy szukać pomocy medycznej.

Wydostająca się z akumulatora ciecz może spowodować podrażnienia

lub oparzenia.

i) W czasie, gdy bateria akumulatorów nie jest używana, należy

ją przechowywać z dala od metalowych przedmiotów takich, jak spinacze do papieru, monety, klucze, gwoździe, śruby, lub inne małe elementy metalowe, które mogą zewrzeć zaciski akumulatorów. Zwarcie zacisków akumulatora może spowodować

oparzenia lub pożar.

j) Nie wrzucać akumulatorów do ognia. k) Nie wolno ładować uszkodzonego akumulatora.

Akumulatory są przeznaczone do wielokrotnego ładowania, zawierają szkodliwy dla środowiska lit. Po zakończeniu okresu żywotności należy je zutylizować

Li-Ion

zgodnie z przepisami o ochronie środowiska naturalnego. W tym celu całkowicie w yczerpać akumulator, w yjąć z elektronarzędzia, zdać do punktu utylizacji akumulatorów lub zdać do sklepu, w którym dokonano zakupu.

a) Ład ować n ależy wyłąc znie ł adowarką zale caną p rzez

wytwórcę. Użycie ładowarki przeznaczonej do ładowania innego

typu baterii akumulatorów stwarza ryzyko powstania pożaru.

b) Nie wolno rozkręcać ładowarki. c) Ładowarka jest przeznaczona wyłącznie do pracy wewnątrz

pomieszczeń. Nie wolno jej narazić na działanie wody i wilgoci. d) Ładować tylko w zakresie temperatur 15-25 stopni. e) Nie wolno wkładać jakichkolwiek przedmiotów metalowych

do ładowarki.

UŻYCIE ZGODNE Z PRZEZNACZENIEM:

Akumulatorowa ręczna pilarka tarczowa jest nar zędziem służącym do cięcia drewna, sklejki, płyt wiórowych i tym podobnych materiałów

Użytkowanie ładowarki:

Page 16

drewnopochodnych. Nie można jej stosować do cięcia, szlifowania, metalu bądź kamienia jak

również nie można zakładać do niej tarcz przeznaczonych do cięcia, szlifowania, metalu bądź kamienia.

Pilarka jest przystosowana do cięcia prostoliniowego. Nie nadaje się do wykonywania cięć po łuku.

Jest to uniwersalna maszyna ręcznego prowadzenia o zwartej, ergonomicznej budowie. Zapewnia ona użytkownikowi możliwość regulowania głębokości nacinania i dostosowania maszyny do grubości ciętego materiału oraz wykonania cięcia ukośnego (płaszczyzna cięcia nieprostopadła do powierzchni ciętego materiału).

Jest to maszyna bezpieczna ze względu na zastosowaną w niej konstrukcję samoregulującego się odsłaniania i zasłaniania tarczy tnącej podczas pracy.

Konstrukcja maszyny pozwala również użytkownikowi na łatwą obsługę przycisków, blok ad i uchwy tów, speł niających określone funkcje użytkowe i obsługowo-konserwacyjne.

Do zgodnego z przeznaczeniem zastosowania należy również przestrzeganie wskazówek dotyczących bezpieczeństwa oraz instrukcji montażu i wskazówek eksploatacyjnych w instrukcji obsługi. Osoby, które obsługują i konserwują urządzenie, muszą

się zapoznać z tymi wskazówkami oraz należy je poucz yć o możliwych niebezpieczeństwach.

Poza tym należy jak najdokładniej przestrzegać obowiązujących przepisów w sprawie zapobiegania wypadkom (BHP).

Ur zą dze ni e n ie je st pr ze zna cz one do z ast os owa ni a zawodowego, rzemieślniczego lub przemysłowego. Umowa gwarancyjna nie obowiązuje, gdy urządzenie było stosowane w zakładach rzemieślniczych, przemysłowych lub do podobnych działalności.

Każde użycie pilarki niezgodne z przeznaczeniem podanym w yżej jest zabronione i powoduje utratę gwarancji oraz brak odpowiedzialności producenta za powstałe w wyniku tego szkody.

Jakiekolwiek modyfikacje urządzenia dokonane przez użytkownika zwalniają producenta z odpowiedzialności za uszkodzenia i szkody wyrządzone użytkownikowi i otoczeniu.

Poprawne użytkowanie pilarki dotyczy także konserwacji, składowania, transportu i napraw.

Pilarka może być naprawiana wyłącznie w punktach ser wisowych wyznaczonych przez producenta. Urządzenia akumulatorowe powinny być naprawiane tylko przez osoby uprawnione.

Pomimo zgodneg o z pr zeznaczeni em zasto sowania n ie możn a całkowicie wyeliminować określonych czynników ryzyka resztkowego. Ze wzglę du na konst rukcję i bud owę maszyny mogą wy stąpić następujące zagrożenia:

ź D otknięcie tarczy pilarskiej w nieosłoniętym obrębie pilarki. ź Sięgnięcie do pracującej tarczy (rana cięta). ź O drzuce nie p rzedmi otu ob rabian ego lu b czę ści p rzedmio tu

obrabianego.

ź Pęknięcie/złamanie tarczy pilarskiej. ź Uszkodzenia słuchu w wypadku niestosowania koniecznej ochrony

słuchu.

ź Szkodliwe dla zdrowia emisje pyłów drzewnych w przypadku

wykonywania prac w zamkniętych pomieszczeniach.

KOMPLETACJA:

ź Akumulatorowa ręczna pilarka tarczowa -1 szt. ź Prowadnica cięcia równoległego -1 szt. ź Tarcza tnąca Ø 150 x 1.6 x Ø 16 x 18T-1 szt. ź Klucz imbusowy -1 szt. ź Karta gwarancyjna - 1 szt.

ź Instrukcja obsługi - 1 szt.

ELEMENTY URZĄDZENIA:

Numera cja ele mentów urządze nia odn osi si ę do pr zedstaw ienia graficznego umieszczonego na stronach 2-3 instrukcji obsługi:

Rys.A: 1. Króciec odsysający

2. Akumulator*

3. Przycisk blokady akumulatora*

4. Uchwyt

5. Włącznik

6. Przycisk bezpieczeństwa

7. Przycisk wł/wył wskaźnika laserowego

8. Uchwyt pomocniczy

9. Otwór wyjściowy wiązki laserowej

10. Skala kąta ukosu

11. Śruba ustawienia kąta cięcia

12. Stopa pilarki

13. Śruba ustawienia prowadnicy cięcia równoległego

14. Prowadnica cięcia równoległego

15. Uchylna osłona tarczy tnącej

16. Tarcza tnąca

17. Śruba mocowania tarczy

18. Kołnierz dociskający zewnętrzny

19. Uchwyt osłony tarczy tnącej

Rys.B: 20. Skala głębokości cięcia

21. Śruba ustawienia głębokości cięcia

22. Przycisk blokady wrzeciona

Rys.C: 23. Ładowarka*

24. Adapter*

25. Przycisk wskaźnika poziomu naładowania baterii*

26. Wskaźnik poziomu naładowania baterii*

Rys.F: 27. Klucz imbusowy * Opisany lub przedstawiony osprzęt nie należy do wyposażenia

st an da rd ow eg o. Kom pl et ny as or t ym en t w yp os aż en ia dodatkowego można znaleźć w naszym katalogu.

DANE TECHNICZNE:

Napięcie zasilania Prędkość obrotowa bez obciążenia

Maks. średnica tarczy tnącej

20 V d.c. 4000/min 150 mmø

Średnica otworu tarczy tnącej 16 mm ø Głębokość cięcia Kąt cięcia

Wskaźnik laserowy

klasa lasera

długość fal lasera 650 nm

moc lasera 1mW

48mm (90°)/36mm(45°)

o o

0 ~ 45

> Waga (z akumulatorem) 2,6 kg Poziom ciśnienia akustycznego (LpA)

75,3 dB(A)

Page 17

Poziom mocy akustycznej (LwA) Tolerancja pomiaru K ,K 3 dB(A)

LpA LwA

Poziom wibracji wg normy: EN 60745 cięcie drewna a

Tolerancja pomiaru K

Zalecane akumulatory Li-ion 20V: TJ15AK (1,5Ah), TJ2AK (2Ah), TJ4AK (4Ah)

h, W

86,3 dB(A)

3,015 m/s

1,5m/s

Zalecane ładowarki: TJ3LD(3-5h), TJ1LD (1h)

Podany poziom drgań jest reprezentatywny dla podstawowych zastosowań elektronar zędzia. Jeż eli elektronar zędzie użyte zostanie d o innych zastosowań lub z innymi narzędziami roboczymi, a także jeśli nie będzie wystarczająco konserwowane, poziom drgań może odbiegać od podanego. Podane powyżej przyczyny mogą spowodować podwyższenie ekspozycji na drgania podczas całego czasu pracy. Należy wprowadzić dodatkowe środki bezpieczeństwa, mające na celu ochronę operatora przed skutkami ekspozycji na drgania, np.: konserwacja elektronarzędzia i narzędzi robocz ych, zabezpieczenie odpowiedniej temperatury rąk, ustalenie kolejności operacji roboczych. Deklarowana całkowita wartość drgań i deklarowane wartości emisji hałasu zostały zmierzone zgodnie ze standardową metodą badawczą i mogą być wykorzystane do porównania jednego narzędzia z innym. Deklarowane wartości całkowite drgań i deklarowane wartości emisji hałasu można wykorzystać we wstępnej ocenie narażenia.

Ostrzeżenia:

Wib racj e i emis ja hała su p odc zas rzec zyw ist ego użyt kowa nia elektronarzędzia mogą różnić się od deklarowanych wartości w zależności od sposobu, w jaki narzędzia są używane, w szczególności od rodzaju obrabianego przedmiotu. Należy określić środki bezpieczeństwa w celu ochrony operatora, które opierają się na oszacowaniu narażenia w rzeczywistym stanie użytkowania (biorąc pod uwagę wszystkie części cyklu operacyjnego, takie jak czasy, w których narzędzie jest wyłączone i kiedy pracuje na biegu jałow ym za wyjątkiem czasu wyzwalania).

PRZED PRZYSTĄPIENIEM DO PRACY:

1. Przed każdym użyciem należy skontrolować, czy ruchome części urządzenia funkcjonują prawidłowo i nie są zablokowane nie są pęknięte lub uszkodzone, co mogłoby mieć wpływ na prawidłowe funkcjonowanie urządzenia. Uszkodzon e narzędzie na leży przed użyciem oddać do naprawy.

2. W wypadku cięcia już obrabianego drewna uważać na ciała obce, np. gwoździe, wkręty itd.

n Ładowanie akumulatora

UWAGA! Urządzenie dostarczane bez akumulatora i ładowarki. W zależności od potrzebowań można dokupić akumulator 1.5Ah TJ15AK, 2.0Ah TJ2AK lub

4.0Ah TJ4AK, oraz odpowiednią ładowarkę TJ3LD (z czasem ładowania 3-5

godzin) lub TJ1LD (z czasem ładowania 1godzina).

Stan naładowania akumulatora można sprawdzić naciskając przycisk wskaźnika poziomu naładowania baterii (25) (patrz rys. C). Jedna świecąca dioda LED odpowiada niskiemu poziomu naładowania baterii, dwie świecące diody oznaczają poziom średni, a trzy świecące diody odpowiadają pełnemu naładowaniu akumulatora. Przed użyciem należy w pełni naładować akumulator.

Ładowarka TJ3LD

Dla pierwszego ładowania za pomocą ładowarki TJ3LD zalec a się ładowanie trwające minimum 5 godzin.

1. Wcisnąć przycisk blokady akumulatora (3) i wyjąć akumulator (2) z pilarki (patrz rys. D).

2. Podłączyć akumulator (2) do ładowarki (23) (patrz rys. C).

3. Podłączyć wtyczkę adaptera do ładowarki.

4. Podłączyć adapter (24) do gniazdka sieciowego 110-240 V, 50-60Hz.

Ładowarka TJ1LD

Dla pierwszego ładowania za pomocą ładowarki TJ1LD zalec a się ładowanie trwające minimum 1 godzine.

1. Wcisnąć przycisk blokady akumulatora (3) i wyjąć akumulator (2) z pilarki (patrz rys. D).

2. Podłączyć akumulator (2) do ładowarki (23)(patrz rys. J).

3. Podłączyć wtyczkę ładowarki do gniazdka sieciowego 220-240 V, 50Hz.

n Sygnalizacja ładowania baterii

Świecąca zielona dioda LED na ładowarce informuje o tym, że ładowarka jest podłączona do źródła zasilania. Po podłączeniu akumulatora zapala się dioda czerwona, która informuje, że ładowanie jest w toku. Również o tym sygnalizują migające zielone diody LED akumulatora, pokazując aktualny poziom naładowania baterii.

Gdy bateria będzie całkowicie naładowana czerwona dioda zgaśnie i zapali się dioda zielona.

Po zakończeniu ładowania odłącz ładowarkę z sieci i w yjmij akumulator.

UWAGA! Podczas ładowania akumulator może nieco się nagrzać, jest to sytuacja normalna.

Akumulator litowo-jonowy można doładować w dowolnej chwili, nie powodując tym skrócenia jego żywotności. Przerwanie procesu ładowania nie niesie za sobą ryzyka uszkodzenia ogniw akumulatora.

PRACA PILARKĄ:

1. Przed rozpoczęciem pracy należy sprawdzić stan tarczy tnącej,

by uniknąć przeciążenia i nieprawidłowej pracy pilarki.

2. Pracę rozpoczynać od zaznaczenia linii cięcia na materiale.

3. Urządzenie posiada przycisk bezpieczeństwa (6), który zapobiega

przypadkowemu włączeniu pilarki. Aby uruchomić pilarkę należy najpierw wcisnąć przycisk bezpieczeństwa, a następnie wcisnąć włącznik pilarki (5) i trzymać go w tej pozycji. Pozwolić pilarce na osiągnięcie maksymalnych obrotów.

4. Przyłożyć stopę pilarki (12) do ciętego materiału tak, by płaszczyzna

stopy pewnie przylegała do płaszczyzny materiału ciętego, a znacznik wskazujący linię cięcia znalazł się ponad tą linią.

5. Podczas prac y pilarką (posuwistego ruchu do przodu), w miarę

zagłębiania się tarczy tnącej w materiał, uchylna osłona tarczy (15) będzie stopniowo odsłaniała tarczę, pozwalając na cięcie materiału. Spr ężyn a zw rotn a os łony prz ywró ci o słon ę do poło żeni a

Page 18

pierwotnego, gdy tarcza wysunie się z ciętego materiału.

6. Pilarkę należy prowadzić dokładnie po linii prostej. Nieprostoliniowe prowadzenie pilarki może prowadzić do wzrostu oporów skrawania i zablokowania tarczy. Skutkuje to możliwością spalenia uzwojeń silni ka i ut ratą praw gwaranc yjnych, a nawet możliwo ścią poważnego wypadku.

7. Zakończenie cięcia pilarką polega na:

a) całkowitym opuszczeniu ci ętego materiału przez wirują cą

tarczę,

b) zwolnieniu przycisku włącznika pilarki (5), c) odczekaniu, aż tarcza pilarki przestanie wirować, d) odłożeniu maszyny w bezpiecznym miejscu.

8. Zakończenie pracy pilarką, po wykonaniu czynności jak w p. 7. polega

na: a) odłączeniu akumulatora, b) oczyszczeniu pilarki z trocin i pyłu, c) zabezpi eczeniu pilarki przed dostęp em osób nieu prawnio nych (np. dzieci).

n Króciec odsysający

Do odsysania trocin odpowiedni odkurzacz podłączyć wężem ssącym do króćca (1).

n Wskaźnik laserowy

Wskaźnik laserowy pokazuje linię cięcia. Na powierzchni obrabianego przedmiotu należy zaznaczyć wymagany przebieg cięcia, a podczas cięcia prowadzić linię laserową wzdłuż linii zaznaczonej. W celu włączenia lub wyłączenia wskaźnika laserowego należy pr zycisnąć włącznik/wyłącznik (7). Sprawdzić przed rozpoczęciem piłowania, czy linia cięcia jest prawidłowo pokazywana. Wskaźnik laserowy może się przestawić z powodu wibracji podczas intensywnego użytkowania elektronarzędzia.

UWAGA: Po każdym procesie piłowania należy wskaźnik laserowy wyłączyć.

WYMIANA TARCZY TNĄCEJ : UWAGA: Przed rozpoczęciem wymiany tarczy tnącej należy odłączyć maszynę

od akumulatora. Podczas montażu tarczy używać rękawic ochronnych. Przy kontakcie z tarczą istnieje niebezpieczeństwo zranienia. Stosować należy wyłącznie tarcze pilarskie, których parametry są zgodne z danymi znamionowymi podanymi w niniejszej instrukcji obsługi. W żadnym wypadku nie wolno używać tarcz szlifierskich, jako narzędzi roboczych.

W celu wymiany tarczy należy: – Nacisnąć prz ycisk blokady wr zeciona (22) i przytrzymać w tej pozycji (rys.E, str.3). Wykręcić za pomocą klucza imbusowego (23) śrubę mocującą (17)(rys.F, str.3).

UWAGA: Przycisk blokady wrzeciona (22) wolno naciskać tylko przy nieruchomy m wrzecionie. W przeciwnym w ypadku można uszkodzić elektronarzędzie.

– Za pomocą uchwytu osłony (19) odchylić osłonę do tyłu i przytrzymać. Zdjąć zewnętrzny kołnierz dociskający (18) i tarczę tnącą (16) z wału maszyny (rys. F, str.3).

UWAGA: Nie zdejmuj kołnierza dociskającego wewnętrznego; jeżeli kołnierz wypadnie, to należy go włożyć z powrotem płaską powierzchnią w kierunku na zewnątrz od korpusu maszyny.

Montaż piły w kolejności odwrotnej od podanej powyżej. Przy zakładaniu tarczy tnącej należy zwrócić uwagę na zgodność kierunku obrotów tarczy.

Kierunek strzałki na tarczy powinien być zgodny z kierunkiem strzałki na osłonie tarczy tnącej.

USTAWIANIE GŁĘBOKOŚCI CIĘCIA (rys.G) : Wykonywanie płytkich nacięć, o głębokości mniejszej niż grubość obrabianego materiału, jest możliwe przy ustawieniu założonej głębokości cięcia przez opuszczenie stopy pilarki (12) w odpowiednim położeniu. Głębokość cięcia w położeniu 0 może być ustawiona w granicach od 0 mm

do 48 mm.

1. Odłącz pilarkę od akumulatora.

2. Poluzuj śrubę ustawienia głębokości cięcia pilarki (21).

3. Ustaw odpowiednią głębokość cięcia za pomocą skali głębokości cięcia

(20).

4. Zablokuj śrubę (21).

UWAGA! Głębokość cięcia winna być ok. 3 mm większa niż grubość materiału tak, aby po drugiej stronie przeciętego materiału tarcza wystawała na nieco więcej niż wysokość zęba.

USTAWIANIE KĄTA CIĘCIA (rys.H) : Pilarka umożliwia cięcie skośne w stosunku do płaszczyzny w zakresie od 0° do 45°. W tym celu należy odpowiednio ustawić stopę pilarki (12) w żądanym położeniu.

1. Odłącz pilarkę od akumulatora.

2. Poluzuj śrubę ustawienia kąta cięcia (11).

3. Ustaw odpowiedni kąt cięcia za pomocą skali kąta cięcia (10).

4. Zablokuj śrubę (11).

UWAGA! W przypadku cięcia ukosowego, głębokość ciecia jest mniejsza niż wartość wskazywana na skali głębokości cięcia.

KORZYSTANIE Z PROWADNICY DO CIĘCIA RÓWNOLEGŁEGO (rys.I): Prowadnica (14) umożliwia cięcie równolegle do krawędzi ciętego

materiału.

1. Odłącz pilarkę od akumulatora.

2. Wsuń prowadnicę (14) w szczelinę z przodu stopy pilarki.

3. Ustaw żądaną szerokość cięcia.

4. Zablokuj prowadnicę śrubą (13).

5. Rozpocznij piłowanie.

PRZECHOWYWANIE I KONSERWACJA:

Maszynę należy przechowywać w miejscu niedostępnym dla dzieci, utrzymywać w stanie czystości, chronić przed wilgocią i zapyleniem. Warunki przechowywania powinny wykluczać możliwość uszkodzeń mechanicznych oraz wpływ czynników atmosferycznych. Maszyna w zasadzie nie wymaga specjalnych zabiegów konserwacyjnych. Maszynę należy tylko utrz ymywać w stanie czystości, chronić przed wilgocią i zapyleniem. Po pracy zaleca się oczyszczenie pilarki z trocin i pyłu. Ułatwia to uchwyt osłony tarczy tnącej (19), pozwalający na odsłonięcie tarczy tnącej (16).

UWAGA: Z uchwytu należy korzystać tylko podczas przeprowadzania czynności konserwacyjnych i obsługowych po uprzednim odłączeniu maszyny od źródła zasilania.

Po pracy w środowisku silnie pylącym zaleca się przedmuchanie sprężonym powietrzem otworów wentylacyjnych - zapobiegnie to wczesnemu zużyciu się łożysk i usunie pył blokujący dopływ powietrza chłodzącego silnik. Korpus należy czyścić przy pomocy czystej, wilgotnej ściereczki z niewielką ilością mydła, wycierając następnie do sucha. Nie używać żadnych środków czyszczących ani rozpuszczalników; mogą one uszkodzić części urządzenia wykonane z tworzywa sztucznego.

Page 19

Należy uważać, aby do wnętrza urządzenia nie dostała się woda. Ładowarkę należy czyścić tylko pr zy użyciu suchej szmatki. Widoczne zanieczyszczenia w ot worze w yjściowym wiązki laserowej ostrożnie usunąć pat yczkiem z wacikiem, wykorzystując płyny do czyszczenia szkła.

TRANSPORT:

Pilarkę transportować i przechowywać w opakowaniu chroniącym przed wilgocią, wnikaniem pyłu i drobnych ciał stałych – zwłaszcza należy zabezpieczyć otwory wentylacyjne. Drobne elementy, które dostaną się do wnętrza obudowy mogą uszkodzić silnik. W przypadku wyjęcia akumulatora z urządzenia na czas transportu lub magazynowania należy się upewnić, że nie dojdzie do zwarcia styków akum ulatora. Z wal izki, skrzy nki na rzędzi owej lu b poje mnika transportowego należy usunąć części metalowe, jak np. wkręt y, gwoździe, klamry, porozrzucane bity, druty lub opiłki metalowe lub w inny sposób zapobiec zetknięciu się tych elementów z akumulatorem.

OCHRONA ŚRODOWISKA:

UWAGA: Przedstawiony symbol oznacza zakaz umieszczania

zużytego sprzętu łącznie z innymi odpadami (z zagrożeniem karą grzywny). Składniki niebezpieczne znajdujące się w sprzęcie elektrycznym i elektronicznym wpływają negatywnie na środowisko naturalne i zdrowie ludzi.

Gospod arstwo do mowe powin no przyc zyniać się do odzysku i ponownego użycia (recyklingu) zużytego sprzętu. W Polsce i w Europie tworzony jest lub już istnieje system zbierania zużytego sprzętu, w ramach którego wszys tkie punkty sprzedaży ww. sprzętu mają obowiązek przyjmować zużyty sprzęt. Ponadto istnieją punkt y zbiórki ww. sprzętu.

PRODUCENT:

PROFIX Sp. z o.o.,

ul. Marywilska 34, 03-228 Warszawa Niniejsze urządzenie jest zgodne z normami krajowymi i europejskimi,

oraz z wytycznymi bezpieczeństwa.

UWAGA! W razie problemów technicznych prosimy kontaktować się z uprawnionym serwisem. Wszelkie naprawy muszą być przeprowadzane prze z wy kwalif ikowan y per sonel, używ ając orygi nalnyc h czę ści zamiennych.

PIKTOGRAMY:

Objaśnienia ikonek znajdujących się na tabliczce znamionowej i naklejkach informacyjnych:

PROMIENIOWANIE LASEROWE

NIE WPATRYWAĆ SIĘ W WIĄZKĘ

URZĄDZENIE LASEROWE KLASY 2

λ: 650 nm P≤ 1 mW

EN 60825-1:2014

«Przed uruchomieniem przeczytać instrukcję obsługi»

«Aku mulato r nale ży chr onić p rzed w ysokim i tempe raturam i, np. p rzed sta łym na słonec z-

nieniem.»

«Nie wrzucać akumulatorów do ognia.»

«Nie wrzucać akumulatorów do wody.»

«Wyłącznie do użytku wewnątrz pomieszczeń.»

TYPOWE USTERKI I ICH USUWANIE:

PROBLEM MOŻLIWA PRZYCZYNA ROZWIĄZANIE PROBLEMU

Pilarka nie działa.

Zakłócenia w pracy silnika.

Brak zasilania, uszkodzenie silnika lub włącznika.

Rozładowana bateria. Doładować baterię. Zużyte szczotki węglowe.

Sprawdzić stan baterii, w razie potrzeby doładować lub wymienić na nową. Jeżeli elektronarzędzie nadal nie działa, należy je wysłać do serwisu naprawczego na adres podany w karcie gwarancyjnej.

Wymienić szczotki węglowe w serwisie naprawczym.

Polityka firmy PROFIX jest polityką stałego udoskonalania swoich produktów i dlatego firma rezerwuje sobie prawo zmiany specyfikacji wyrobu bez uprzedniego zawiadamiania. Obrazki, podane w instrukcji obsługi, są przykładowe i mogą się nieznacznie różnić od rzecz ywistego wyglądu zakupionego urządzenia. Niniejsza instrukcja jest chroniona prawem autorskim. Kopiowanie/ powielanie jej bez pisemnej zgody firmy Profix Sp. z o.o. jest zabronione.

Page 20

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

АККУМУЛЯТОРНАЯ РУЧНАЯ ЦИРКУЛЯРНАЯ ПИЛА TJP60

Перевод оригинальной инструкции

ПЕРЕД НАЧАЛ ОМ ЭКСП ЛУАТАЦИ И НЕОБХ ОДИМО ОЗНАКОМИТЬСЯ С НАСТОЯЩЕЙ ИНСТРУКЦИЕЙ. Хранить инструкцию для возможного применения в будущем. ПРЕДУПРЕЖДЕНИЕ! Необходимо ознакомиться со вс ем и пр ед уп ре жде ни ям и, к ас аю щим ис я безопасности при эксплуатации, обозначенными символом и всеми указаниями по технике безопасности.

Несоб людение указанн ых ниже предуп реждени й, каса ющихся безопасности и указаний по технике безопасности может привести к поражению электрическим током, пожару и/или серьёзным травмам тела.

Необх одимо хранит ь все предуп реждени я и ук азания, касаю щиеся те хники бе зопаснос ти, чтоб ы можно было воспользоваться ними в будущем.

В указанных ниже предупреждениях слово „электроинструмент” означает электроинструмент с питанием от сети (посредством электрического кабеля) или электроинструмент, питаемый от аккумулятора (беспроводное питание).

ПРЕ ДУП РЕЖД ЕНИЕ ! О бщие пре дупр ежд ения , кас ающие ся б езопа сност и пр и экс плуат ации инструмента.

Техника безопасности на рабочем месте:

а) Необходимо поддерживать порядок и хорошее освещение

на рабочем месте. Беспорядок и плохое освещение являются

причиной несчастных случаев.

б) Н а с ле ду ет ис по льз ов ат ь э ле кт рои нс тр ум ен т в о

в зр ы в оо п а с но й с р ед е , о бр а з ую щ е йс я л е гк о воспламеняющимися жидкостями, газами или пылью.

Электроинструмент создаёт искры, которые могут привести к воспламенению пыли или испарений.

в) Не допускать детей и наблюдателей в места, в которых

применяются электроинструменты. Отвлечение внимания

может привести к потере контроля над электроинструментом.

ПРЕ ДУПР ЕЖД ЕНИЕ ! Об щие пред упр ежде ния, кас ающие ся бе зопас ност и при эксп луата ции инструмента.

Электробезопасность:

а) Штепсельные вилки должны соответствовать сетевым

розеткам. Ни в коем случае не переделывать каким-либо образом штепсельную вилку. Не применять каких-либо удлинителе й электропитани я в случае использования электроинструментов, имеющих провод электропитания с защи тным зазем ляющи м про водни ком. Отсут ствие

переделок штепсельных розеток и сетевых розеток снижает опасность поражения электрическим током.

б) Необ ходимо избег ать пр икосно вения к пове рхност и

заземлённых или закороченных на массу элементов, таких как тру бы, наг рева тели , ра диа торы цен трал ьно го отопления и холодильные агрегаты. В случае прикосновения

за зе мл ён но го и ли за ко ро че нн ог о н а м ас су эл ем ен та увеличивается опасность поражения электрическим током.

в) Не подвергать электроинструменты воздействию дождя

и л и в ла ж н ы х у с л о в ий . В с л у ч а е п о п а да н и я в

электроинструмент воды увеличивается опасность поражения электрическим током.

г) Н е со з да в ат ь оп а сн о ст и по в ре ж де н ия к аб е ля

электропитания. Ни в коем случае не использовать кабеля эл ек тр оп ит ан ия , чт об ы пе ре но си ть ил и тя ну ть электроин струмент ил и для извл ечения штепс ельной вил ки и з ро зетки . Ка бель эле ктро пита ния д олже н находится вдали от источников тепла, масел, острых краёв и движущихся частей. Повреждённые или запутанные кабели

эл ек тр оп ит ан ия у ве ли чи ва ют оп ас но ст ь п ор аж ен ия электрическим током.

д) Е сли э лектро инструм ент э ксплуат ируетс я на свежем

воз духе , сл едует исп ольз оват ь удл инит ели кабе ля элек тропи тания , пре дназна ченны е для рабо ты вн е п ом е щ ен и й . И с п о ль з о в а ни е у д л и ни т е л я ка б е л я

электропитания, предназначенного для работы вне помещений, снижает опасность поражения электрическим током.

е) Рекомендуется подключение устройства к электрической

сети, снабженной выключателем остаточного тока (RCD) с током выключения 30 мА или менее.

ё Если эксплуатация электроинструмента во влажной среде )

неизбежна, в качестве защиты от напряжения питания нео бход имо и спол ьзов ать з ащит ное устр ойст во по разностному току (RCD). Применение защитного устройства по

разностному току снижает опасность поражения электрическим током.

ПРЕ ДУПР ЕЖДЕ НИЕ! Общ ие п реду преж ден ия, кас ающие ся бе зопас ности при эксп луата ции инструмента.

Индивидуальная безопасность:

а) Н аст оящ ее об ору дов ани е н е п ред на зна чен о д ля

эксплуатации лицами (включая детей) с физическими, сен сорны ми ил и умс твенн ыми о грани чения ми ил и ли цами , н е им еющ ими опы та или не зна ющи ми обо руд ован ия, разв е чт о э то о суще ствл яетс я по д на дзо ро м и ли в с оо тве тст ви и с ин стр ук цие й п о экс плу атац ии обо рудо ван ия, пер едан ной лиц ами , отвечающими за их безопасность.

б) Необходимо быть предусмотрительным, наблюдать за

работой и руководствоваться здравым смыслом во время эк с пл уа та ци и э л ек тр ои нс тр ум ен та . Не с ле ду ет эк спл уат ир ова ть эле ктр ои нст рум ент в сос тоя ни и переутомления или находясь под действием наркотиков, алкоголя или лекарств. Мгновение невнимания во время

эксплуатации электроинструмента может быть причиной травмы пользователя.

в) Нео бход имо при меня ть с ред ства лич ной защ иты.

Необходимо обязательно работать с защитными очками.

Примене ние в соотв етствующих условиях с редств личн ой за щ ит ы , т а ки х к а к п р от и во пы л ьн ый р ес п ир а то р, противоскользящая обувь, каска или средства защиты слуха снизит риск получения травмы.

г) Н еобходи мо изб егать с лучайн ого зап уска в работ у.

Page 21

Прежде чем вставить вилку кабеля электропитания в

сетевую розетку или подключить аккумулятор, а также п е р е д т е м , к а к п о д н я т ь и л и п е р е н е с т и эл ек тр ои нст ру ме нт , н ео бх од имо у бе дит ся , чт о включатель электроинструмента находится в положении «выключено». Перенос электроинструмента с пальцем на

выключателе или подключение электроинструмента к сети питания при включенном выключателе может привести к несчастному случаю.

д) Прежде, чем запустить электроинструмент в работу,

необходимо устранить все ключи. Ключ, оставшийся во

вращающейся части электроинструмента, может привести к травме пользователя.

е) Не следует слишком сильно наклоняться. Необходимо всё

вре мя со хран ять у стойч ивос ть и равн овеси е. Э то

позволя ет лучше к онтролиров ать электр оинструмен т в неожиданных ситуациях.

ж) Нео бход имо име ть с оотв етс твую щую оде жду . Не

раб отать в св ободн ой о дежде или с би жутер ией. Необходимо, чтобы волосы пользователя, его одежда и рукавицы находились вдали от движущихся элементов.

Свободная одежда, бижутерия или длинные волосы могут быть зацеплены движущимися частями.

з) Если оборудование приспособлено для присоединения

внешнего пылеотвода (пылеулавливающего устройства) и поглотителя пыли, необходимо убедится, что они присоединены и правильно применяются. Применение

поглотителей пыли может уменьшить опасность, связанную с запыленностью.

и) Не позвольте, чтобы навыки, приобретенные благодаря

частому пользованию электроинструментом, позволили В а м п о ч у в с т в о в ат ь с е б я с а м о у ве р е н н о и пр оигн ори рова ть пра вила те хник и б езоп асн ости .

Неосторожные действия могут вызвать серьезные травмы в течение доли секунды.

ПРЕ ДУПР ЕЖДЕН ИЕ! Общи е пр едуп режд ения, каса ющиес я без опасно сти п ри эк сплуа тации инструмента.

Эксплуатация и уход за электроинструментом:

a) Не допускать перегрузки электроинструмента. Применять

элек троинст румент с мо щность ю, соо тветств ующей выполняем ой работе. Надлежащий электроинст румент

позволит лучше и безо паснее работат ь при нагрузк е, на которую он рассчитан.

б) Не следует применят ь электр оинструмен т, если его

включатель не включатся и не выключается. Каждый

электроин струмент, ко торый не може т включаться или выклю чаться в ыключат елем, пр едставл яет опас ность и должен быть передан на ремонт.

в) Н еоб ход имо от сое дин ить ште псе льн ую вил ку от

ис т оч ни ка п ит ан ия э ле кт ро ин ст р ум ен та и /и ли отсоединить аккумулятор прежде чем выполнить какуюлиб о ус тано вку, зам ену част и ил и скл адир ован ие устройств а. Такие преду предительные меры безопасн ости

снижаю т риск сл учайного запуска электроин струмента в работу.

г) Неиспользуемый электроинструмент следует хранить в

недоступном для детей месте и не разрешать тем, кто не знак ом с э лек трои нст рум ент ом и ли нас тоя щей инс тру кцие й, пол ьзов ать ся э лект рои нстр уме нтом .

Электроинструмент опасен в руках необученных пользователей.

д) Сле дует вып олня ть т ехни ческ ий у ход за э лект ро-

инструменто м. Необходимо проверить с оосность или от су тс тв ие за ед ан ия (з ащ ем ле ни я) по дв иж ны х элементов, трещин частей, а также все другие факторы, могущие влиять на работу электроинструмента. В случае обнаружен ия неисправно сти, необходи мо выполнить ремонт электроинструмента. Причиной многих несчастных

случа ев явля ется не професс иональн ый спосо б выпол нения технического ухода.

е) Режущий инструмент должен быть острым и чистым.

Соответствующее содержание и уход за острыми кромками режущего инструмента снижает вероятность защемления и упрощает обслуживание.

ж) Электроинструмент, оснащение, рабочие инструменты и

т. п. необходимо применять в соответствии с настоящей ин ст рук ци ей , у чи тыв ая ра бо чи е у сло ви я и в ид выполняемой работы. Применение электроинструмента не

по назначению может привести к опасным ситуациям.

з) При низкой температуре или после длительного перерыва

в эк сплуат ации р екоменд уется включе ние эл ектроинструмента без нагрузки на несколько минут с целью распределения смазки в механизме привода.

и) Для чистки электро инструме нта прим енять мя гкую,

влажную (не мокрую) тряпку и мыло. Не применять бензи на, рас творител ей и д ругих с редств, могущи х повредить устройство.

й) Электроинструмент следует хранить/ транспортировать,

уб ед ивш ис ь, чт о в се ег о п од виж ны е э лем ен ты заблок ированы и защищ ены от разблоки ровки при помощи оригинальных элементов, предназначенных для этой цели.

к) Электроинструмент должен храниться в сухом месте и

быть защищённым от пыли и проникания влаги.

л) Тран спор тиро вку эле ктро инст рум ента нео бход имо

выполнять в оригинальной упаковке, защищающей от механических повреждений.

м) Держ ате ли и х ват ате льн ые пов ерх нос ти сле дуе т

содержать в чистоте, устраняя с них масло и смазку.

Ско льз кие держ ате ли и хва тате льн ые п овер хно сти не позволяют безопасно держать инструмент и контролировать его в случае возникновения неожиданных ситуаций.

ПРЕ ДУПР ЕЖДЕ НИЕ! Общи е пр едуп режд ения , каса ющиес я без опасн ости при экспл уатац ии инструмента.

Ремонт:

a) Гар ан тий ный и по сле гар ант ий ный ре мон т с вои х

эле ктрои нструм ентов вып олняе т сер висна я слу жба компании PROFIX, что гарантирует высочайшее качество ремонта и использование оригинальных запчастей.

б) Ни в коем случае не ре монтиру йте пов режденн ые

аккумуляторы. Все действия , связанные с ремонтом аккумуляторов, должны выполняться исключительно

Page 22

производителем либо работниками авторизованного

сервисного центра.

П РЕ ДУ П РЕ Ж ДЕ Н ИЕ ! Ц ир ку л яр н ая п ил а , предупреждения по технике безопасности

Индивидуальная безопасность:

a) Держать руки вдали от зоны резки и пильного диска.

Другая рука должна находиться на вспомогательной рукоятке или на корпусе электродвигателя. Если держать

пилу обеими руками, отсутствует опасность поранить их пильным диском.

б) Не держать руки снизу обрабатываемого предмета.

Защитный кожух не защищает от пильного д иска ниже обрабатываемого предмета.

в) Установить глубину пропила в соответствии с толщиной

обр абаты ваемо го пр едмет а. Р екоме ндуе тся, чтоб ы

пильный диск выступал ниже разрезаемого материала не более, чем на высоту зубьев.

г) Ни в коем случае не держать разрезаемый предмет

рука ми ил и на ноге . Зак репит ь обр абатыв аемый предмет на стабильном основании. Хорошее и надёжное

за кре пле ние обр аба тыв аем ог о пр едм ета ва жно , эт о по зво ляе т и збе жа ть о па сно сти ко нта кт а с тел ом, защемления пильного диска или потери контроля над резкой.

д) Следует держать пилу за изолированные поверхности,

предназначенные для этой цели во время работы, при которой может произойти контакт пильного диска с проводами, находящимися под напряжением, или со св оим соб ств енн ым каб еле м эл ект роп ита ния . В

результате соприкосновения с проводами, находящимися под напряжением, металлические элементы электроинструмента также могут оказаться под электрическим напряжением, что приведёт к поражению оператора.

е) Во время прод ольной резк и обяз ательн о след ует

использовать направляющую шину для продольной резки или направляющую шину для краёв. Это повышает

точность резки и снижает вероятность защемления пилы.

ж) С л ед у е т пр и м ен я т ь то л ь ко п и л ьн ы е д ис к и

соо тветст вующи х раз меров и ф ормы поса дочны х отверстий (напр. в виде ромба или круглое). Пильные

диски, н е соответствую щие крепёжном у приспособлен ию, могут вращаться эксцентрически, что приведёт к потере контроля над работой.

з) Ни в коем случае не применять для крепления пильного

ди ск а по вр еж дё нн ых и ли не со от ве тс тв ую щи х подклад ок или ви нтов. Подк ладки и крепящие винты

специально запроектированы для циркулярной пилы, чтобы обеспечить оптимальную работу и безопасность пользования.

Причины отброса и его предотвращение:

− задний отброс это резкий подъём и перемещение пилы в нап равле нии о перат ора в доль лини и рез ки в резу льтат е не кон тро ли руе мой ре зки за цеп ив шим ся, за жат ым ил и неправильно перемещаемым пильным диском;

− ес ли пи льный диск заце пится и за жмётс я в щ ели, он остан авливает ся и в резул ьтате р еакции электро двигател я про исход ит р езко е дви жени е цир куля рной пилы вза д, в

направлении оператора;

− е сли пила пов ёрну та и ли н епра виль но у стан овле на в разрезаемом элементе, зубья пильного диска после выхода из материала могут ударить в верхнюю поверхность разрезаемого материа ла, что приведёт к подъё му пилы и отбро су её в направлении оператора.

При чин ой з адне го о тбр оса явл яетс я не прав иль ная экс плуа таци я пи лы, неп рави льны е пр оцед уры или не над ле жащ ие ус лов ия эк спл уа тац ии. Ег о м ож но и зб е ж ат ь , п р им е н яя с о о тв е т ст в у ющ и е м е ры предосторожности, указанные ниже. a) Крепко держать пилу обеими руками, плечи должны

быть размещены так, чтобы выдержать силу заднего отбр оса. Т ело до лжно б ыть ра сположе но с одной стороны пилы, но не вдоль линии резки. В результате

за дне го отб рос а м оже т п рои зой ти рез кое дв иже ние ци р ку л яр но й пи л ы в за д , н о си л а о т бр ос а мо ж ет конт ролир оватьс я опе раторо м, ес ли буд ут пр именен ы соответствующие меры предосторожности.

б) Если пильный диск защемляется (заедает) или если резка

по как ой-т о пр ичин е пр екра щает ся, нео бход имо от пу сти ть кн опк у вкл юч ат еля и де ржа ть пи лу неподвижно в материале, пока пильный диск полностью не остановится. Ни в коем случае не пытаться извлечь пилу из разрезаемого материала, не тянуть пилу взад, пока пильный диск вращается или может привести к заднему отбросу. Определить причину защемления пильного

диска и предпринять исправляющие действия по её устранению.

в) В случ ае во зобно влени я ра боты пилы в о браба -

тываемом элементе отцентрировать пильный диск в щели пропила и убедиться, что зубья пилы не зацеплены в матери але. В случае защемления пильного дис ка при

повторном запуске пилы в работу, он может выдвинуться или быть причин ой зад него от броса о тносит ельно о брабатываемого предмета.

г) Следует придерживать большие плиты, чтобы свести к

минимуму опасность защемления и заднего отброса пильного диска. Большие плиты склонны прогибаться под действием собственного веса. Подпорки должны быть

установлены под плитой с обеих сторон, вблизи линии резки и вблизи краёв плиты.

д) Не применять тупых или повреждённых пил. Если зубья

пилы затуплены или неправильно установлены, щель пропила будет узкой, в результате произойдёт защемление пилы и задний отброс.

е) Прежде, чем приступить к резке , необходимо надёжно

зафиксировать установку зажимов глубины пропила и угла н аклона п ильного диска . Если уста новка пилы

изменяется во время резки, это может привести к защемлению пилы и заднему отбросу.

ж) Необходимо особенно следить во время выполнения

«глубинной резки» в имеющихся стенных перегородках или другом невидимом пространстве. Выступающая пила

может резать другие предметы, что приведёт к заднему

Page 23

отбросу. з) Перед каждым пользованием пилой следует проверить,

правильно ли установлен нижний элемент защитного кожуха. Не работать с пилой, если нижний защитный элемент не перемещается свободно и немедленно не закрывается. Ни в коем случае не прикреплять или не остав лять ни жний защ итный э лемент в откр ытом положении. При случайном падении пилы, защитный кожух

может погну ться. Н ижний з ащитный элемен т следу ет поднимать при помощи оттягивающей рукоятки и убедиться, что она свободно движется и не прикасается к пильному диску или другому элементу при любой установке угла и глубины пропила.

и) Прове рить рабо ту нижней пружины. Если кожух и

пружина не работают надлежащим образом, следует это исправить перед началом эксплуатации пилы. Причиной

медленной работы нижнего зашитого элемента может быть повр ежден ие эле менто в, лип учий осадо к или насло ение отходов.

й) До пуст имо выпо лнят ь от вод нижн его защи тног о

эле мен та в ручн ую толь ко в с луча е вы полн ени я специальных резов, таких как «глубинная резка» и «сложная резка». Нижний защитный элемент поднять при п омощи оттяги вающей руко ятки и к ак только пильный диск углубится (войдёт) в материал, нижний защитный элемент необходимо опустить. При выполнении

любых других резов рекомендуется автоматический режим работы нижнего защитного элемента.

к) Необходимо следить, чтобы пильный диск был закрыт

ниж ним защи тным эле менто м пе ред уста новк ой циркулярной пилы на верстаке или на полу. В случае

незащищённого края пильного диска пила будет перемещаться взад, разрезая всё, что находится на её пути. Следует помнить, что для полной остановки вращения пильного диска после выключения пилы, необходимо время.

ВНИМАНИЕ! Применять устройства для отсоса пыли!

Есл и пр оизво дител ь пр едус мотре л пр имене ние устройства для отсоса пыли или сбора пыли, следует проверить присоединено ли оно и правильность его установки.

ПРЕДУПРЕЖДЕНИЕ

Нео бход имо при меня ть с редс тва защи ты.

Об язат ель но п рим енят ь п роти воп ыльн ые

респираторы.

Ко нтак т и ли в дых ание пы ли, обр азу ющей ся при рез ке, представляет опасность для здоровья пользователя или других лиц, находящихся вблизи. Для защиты от пыли и испарений применять противопыльный респиратор и позаботится также о безопасности других лиц, находящихся в месте выполнения работы.

ВНИМАНИЕ! Не применять каких-либо пильных дисков, имеющих другие размеры, чем указано в настоящей инструкции по обслуживанию.

Применять пильные диски соответствующего диаметра и толщины, соответствующие частоте вращения шпинделя

это циркулярной пилы.

ź Не использовать пильных дисков из быстрорежущей

высоколегированной стали. Эти пильные диски легко ломаются.

ź Не использовать пильных дисков (отрезных кругов),

предназначенных для резки металла или камня.

ź Уст ан авл ив ат ь т оль ко ос тр ые пи ль ные ди ск и,

нах одя щиес я в иде аль ном сос тоян ии. Име ющие трещины или по гнутые дис ки следует немедлен но заменить новыми.

ź Проверить закреплён ли надлежащим образом пильный

диск и вращается ли он в правильном направлении.

ПРЕДУПРЕЖДЕНИЕ Нео бход имо при меня ть с редс тва защ иты. Обязательно работать с защитными очками.

ПРЕДУПРЕЖДЕНИЕ Нео бход имо при меня ть с редс тва защ иты. Обязательно работать со средствами защиты слуха. П РЕ Д УП РЕ Ж ДЕ Н ИЕ ! Ц ир к ул я рн ая п и ла , дополнительные предупреждения по технике безопасности

Личная безопасность:

1. Не подключайте аккумулятор, пока не убедитесь в том, что: а) устан овлен пильн ый дис к для древе сины и дер ево-

произ водных матери алов с максим ально д опустим ой частотой вращения не менее 4000 (четыре тысячи) об./мин.;

б) пильный диск (16 ) правиль но устано влен и надёжно

закреплён, при чём направление стрелок на пильном диске и на защитном корпусе совпадает;

в) пильный диск (16) является острым, находится в хорошем

техническом состоянии, не имеет каких-либо повреждений, трещин, выемок;

г) включатель циркулярной пилы (5) находится в положении

«включено», а кнопка безопасности (6) и кнопка блокировки шпинделя (22) не задействованы;

д) имбусовый ключ (27) для крепления пильного диска удалён

из гнезда винта крепления пильного диска (17) и не находится в поле действия пилы;

е) прочно завинчены: болт настройки глубины резания (21),

болт настр ойки уг ла рез ания ( 11) и болт настр ойки направляющей параллельного резания (13);

ё) отклоняемый защитный кожух пильного диска (15) исправен

и находится в закрытом положении.

2. Прежде чем включить циркулярную пилу следует убедиться, что

в обрабатываемом материале отсутствуют гвозди, винты, шурупы и/или другие посторонние предметы.

3. Запрещено блокировать защитный кожух пильного диска (15).

4. При включении циркулярной пилы и при работе с циркулярной

пилой необходимо держать её за обе рукоятки (4) и (8).

5. Машину включать только в том случае, если пильный диск (16)

не прикасается к обрабатываемому элементу.

6. Резку начинать после достижения максимальной скорости

Page 24

вращения циркулярной пилы.

7. Резку выполнять только в том случае, если плоскость опорной

подо швы п илы ( 12) н адёжн о опи рается на п лоско сть разрезаемого материала.

8. Не действовать с чрезмерной силой на циркулярную пилу во время резки. Это может привести к несчастному случаю, а в результате к потере здоровья или жизни и/или повреждению пере гружен ного двига теля. Повре ждение (пер егоран ие обмотки) электродвигателя в результате перегрузки машины гарантийному ремонту не подлежит!

9. Запрещен о выпол нять пр и помо щи цирк улярной пилы криволинейные резы, обработку краёв, фрезерование. Это может привести к несчастному случаю, а в результате к потере здоро вья ил и жизн и и/ил и повр еждению машин ы, не подлежащему гарантийному ремонту.

10. З апрещено тормоз ить дв ижение пильног о диска после вык лючен ия ци ркуля рной пилы пут ём пр ижима ния к разрезаемому материалу.

11. Необходимо регулярно контролировать состояние винтов, крепящих корпус дисковой пилы. В случае необходимость затянуть их отвёрткой Ph3.

12. Пила является устройством, оснащенным лазерным

инди катор ом кл асса 2 сог л. EN 6082 5. Н ельзя

всматриваться в пучок лазерного света и направлять луч лазера непосредственно в глаза людям и животным. Взгляд на луч, испускаемый лазером класса 2, не приносит вреда, если он не длится более 0,25 с. Рефлекс моргания, обычн о, являе тся дос таточной защито й. Испо льзование оптических приборов, например очков, бинокля, не вызывает повышения риска повреждения глаз.

ПРЕДУПРЕЖДЕНИЕ! Техника безопасности при эксплуатации аккумуляторов и зарядных устройств.

Эксплуатация аккумуляторов:

a) Не обх од имо п рим ен ять т оль ко ак ку мул ят оры ,

со отв етс тву ющи е п рил ага ем ой про изв оди тел ем спецификации. В случае применения других аккумуляторов

существует опасность, что корпус аккумулятора треснет и развалится, может иметь место травма тела или пожар.

б) ВНИМ АНИЕ: В случ ае повреждения и неправильн ой

эк сплу ата ции акк уму лят ора мож ет име ть м ест о выделение взрывоопасных газов. Аккумулятор должен всегда находиться вдали от источника огня. Необходимо обеспечить надлежащую вентиляцию в процессе его зарядки. Запрещено оставлять его на длительное время в

среде с высокой температурой (в местах с интенсивным солнечным излучением, вблизи калориферов или там, где температура превышает 40 градусов).

в) За рядка акку мулятора должна о существлятьс я при

температуре 15-25 °C.

г) Зарядку следует осуществлят ь только при помо щи

зар ядно го устр ойст ва, рек омен дуем ого про изво дителем. Применение зарядного устройства, предназначен-

ного для зарядки аккумуляторных батарей другого типа, может привести к пожару.

д) Хранить аккумуляторы от воздействия воды и влаги.

е) Ес л и н ео б хо д и мо з а ря д и ть б о ль ш е о дн о го

аккумулятора, требуется сделать 30-минутный перерыв между очередными зарядками.

ж) Категорически запрещено вскрывать аккумулятор. з) При неблагоприятных условиях из аккумулятора может

вытекать жидкость (электролит); необходимо избегать конт акта с жидк остью. Если случ айно п роизой дёт попадание жидкости на пользователя, место попадания необходимо промыть водой. Если жидкость попадёт в

глаза, необходимо, кроме того, обратиться за помощью к врач у. Выте кающая из ак кумуля тора жи дкость может привести к раздражению кожи или ожогам.

и) Е сли ак кум уля тор ная ба тар ея не ис пол ьзу етс я,

нео бходи мо х ранит ь её вдал и от мет аллич еских предметов, таких как металлические скрепки, монеты, ключ и, г возди, винт ы ил и мал ые ме талли ческие эле мент ы, к оторы е мо гут прив ести к к орот кому замыканию контактов (клемм) аккумуляторов. Короткое

замыкание контактов (клемм) аккумулятора может привести к ожогам или пожару.

к) Не бросать аккумуляторы в огонь. л) Запрещено заряжать повреждённый аккумулятор.

Аккум улятор ы предн азначен ы для м ногокр атной зарядки, они содержат вредный для окружающей среды литий.

Li-Ion

По сл е за ве рш ен ия ср ок а сл уж бы не об хо ди мо утилизировать аккумуляторы в соответствии с предписаниями по охране окружающей среды. Для этого необходимо полностью разряженный аккумулятор из влеч ь и з эл ект рои нст рум ента , с дат ь в п унк т с бор а отработанных аккумуляторов или сдать в магазин, в котором он был приобретён.

а) Зарядку следует осуществлять только п ри помощи

б) З апр ещ ено ра скр учи ва ть (ра зб ира ть) за ряд но е

в) Зарядное устройство предназначено только для работы

г) Выполнять зарядку только в диапазоне температуры 15-

д) Зап рещено вкладыв ать ка кие-либо металл ические

ПРИМЕНЕНИЕ ПО НАЗНАЧЕНИЮ:

Аккумуляторная ручная циркулярная пила предназначена для резки древесины, фанеры, древесностружечных плит и тому подобных деревопроизводных материалов. Запрещено применять её для резки, шлифовки металла или камня, а т акже запр ещено уста навл ивать на н её д иски (кру ги), предназначенные для резки, шлифовки металла или камня. Циркулярная пила приспособлена для прямолинейной резки и не

Эксплуатация зарядного устройства:

зарядн ого устро йства, р екомендуем ого прои зводителем. Применение зарядного устройства, предназначенного

для зарядки аккумуляторных батарей другого типа, может привести к пожару.

устройство.

внутри помещения. Нельзя подвергать его воздействию

воды или влаги.

25 градусов.

предметы в зарядное устройство.

Page 25

пригодна для выполнения криволинейного реза. Это универсальная ручная машина с компактным, эргономичным кор пусо м. Она обе спеч ивае т по льз оват елю возм ожн ость регулировки глубины резания и адаптации устройства к толщине разрезаемого материала, а также выполнения косого резания (плоскость резания, не перпендикулярная плоскости разрезаемого материала). Это безопасная машина, благодаря применению в ее конструкции саморегулирующегося механизма закрытия и открытия во время работы режущего диска. Конструкция машины также позволяет пользователю удобно ма нип ули рова ть кно пка ми, бл ока дам и и дер жат еля ми, выполняю щими опреде ленные пол ьзовательские функции и процедуры по эксплуатации и консервации устройства.

Применение по назначению означает также соблюдение указаний по технике безопасности, а также инструкций по мо нтаж у ( уста нов ке) и ука зани й п о эк спл уата ции , содержа щихся в инструкции по обс луживанию. Лица, обслуживающие электроинструмент и выполняющее уход на н им, до лжны оз накомить ся с этими указан иями, необходимо также объяснить им, какие возможны при этом опасности. Кроме того, необходимо максимально строго соблюдать действующие правила по предотвращению несчастных случаев (правила техники безопасности). Электроинструмент не предназначен для профессионального, ремесленного или пром ышленного прим енения. Гарантийны й договор не действ ителен, если электроинструмент использовался на ремесленных, промышленных предприятиях или предприятиях с подобной деятельностью.

Каждое примене ние цирку лярной пи лы, несоо тветствующее указанному выше назначению, запрещено и ведёт к потере гарантии, а также к отсутствию ответственности производителя за возникший в результате этого ущерб. Ка к ие -л иб о мо ди ф ик ац ии у ст ро й ст ва , вы п ол не нн ые пользователем, освобождают производителя от ответственности за повр ежде ния и уще рб, прич инённ ый п ользо вате лю и окружающей среде. Правильная эксплуатация циркулярной пи лы касается также технического ухода, складирования, транспортировки и ремонта. Ремонт циркулярной пилы может выполняться только в указанных производителем сервисных пунктах. Аккумуляторные устройства до лж ны ре мо нти ро ва тьс я т ол ьк о л иц ами , им еющ им и соответствующую квалификацию. Даже применя я электр оинструме нт по назначен ию, нель зя полностью исключить определённых факторов остаточного риска. С учётом конструкции электроинструмента, могут иметь место следующие опасности:

ź Прикосновение к пильному кругу в незащищённой области

циркулярной пилы.

ź Попадание на вращающийся пильный диск (резаная рана). ź Отбрасывание обрабатываемого предмета или его части. ź Трескание / поломка пильного диска. ź Ухудшение слуха в результате неприменения требуемых средств

защиты слуха.

ź Вр едное для з доровь я выде ление древе сной п ыли п ри

выполнении работ в закрытых помещениях.

СОСТАВ КОМПЛЕКТА:

ź Аккумуляторная ручная циркулярная пила - 1 шт. ź Направляющая шина параллельной резки -1 шт. ź Пильный диск Ø 150 x 1.6 x Ø 16 x 18T - 1 шт. ź Ключ имбусовый -1 шт. ź Инструкция по эксплуатации - 1 шт. ź Гарантийная карта - 1 шт.

ЭЛЕМЕНТЫ УСТРОЙСТВА: Нумерация элементов устройства относиться к изображениям, находящимся на страницах 2-3 инструкции по эксплуатации:

Рис. A: 1. Отсасывающий патрубок

2. Аккумулятор*

3. * Кнопка разблокировки аккумулятора

4. Рукоятка

5. Включатель

6. Кнопка безопасности

7. Кнопка вкл./выкл. лазерного индикатора

8. Вспомогательная рукоятка

9. Выходное отверстие лазерного луча

10. Шкала угла косого пропила

11. Болт настройки угла резания

12. Опорная подошва циркулярной пилы

13. Зажимной винт установки напрявляющей шины парал-

лельной резки

14. Направляющая шина параллельной резки

15. Отклоняемый защитный кожух пильного диска

16. Пильный диск

17. Винт крепления пильного диска

18. Внешний прижимной фланец

19. Ручка защитного кожуху пильного диска

Рис. Шкала глубины пропилаB: 20.

21. Болт настройки глубины резания

22. Кнопка блокировки шпинделя

Рис. Зарядное устройство* C: 23.

24. Aдаптер*

25. Кнопка индикатора уровня зарядки батареи*

26. И ндикатор уровня заряда батареи*

Рис. Ключ имбусовыйF: 27.

* Опис анн ые или предс тавл енн ые при надл ежно сти не вход ят в

стандартную комплектацию. Полный ассортимент дополнительного оборудования можно найти в нашем каталоге.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:

Напряжение питания Частота вращения без нагрузки

Макс. диаметр пильного диска

20 В d.c. 4000/мин 150 ммø

Диаметр посадочного отверстия диска 16 мм ø Глубина пропила Угол резки

Лазерный индикатор

класс лазера длина волны лазера 650 нм

мощность лазера 1мВт

48мм (90°)/36мм(45°)

o o

0 ~ 45

Вес (с аккумулятором) 2,6 кг

Page 26

Уровень звукового давления (LpA) Уровень звуковой мощности (LwA)

Погрешность измерения K , K 3 дБ(A) Уровень вибрации согласно стандарта:

EN 60745, резание древесины a

Погрешность измерения K

Рекомендуемые аккумуляторы Li-ion 20В: TJ15AK (1,5Aч), TJ2AK (2Aч), TJ4AK (4Aч)

75,3 дБ(A) 86,3 дБ(A)

LpA LwA

h, W

3,015 м/с

1,5м/с

Рекомендуемые зарядные устройства: TJ3LD(3-5ч), TJ1LD (1ч)

Указанный уровень вибрации соответствует основным применениям электроинструмента. Если электроинструмент будет использован для других применений или с другими рабочими инструментами, а также, если не будет выполнен соответствующий технический уход, уровень вибрации может отличаться от указанного. Указанные выше причины могут привести к усилению воздействия вибраций в течение всего времени работы.

Необходимо применять дополнительные меры безопасности с целью защиты оператора от воздействия вибрации, а именно: технический ухо д за эле ктро инст румен том и ра бочи ми и нстр умен тами , обесп ечение с оответст вующей температ уры рук , опред еление очерёдности рабочих операций.

Заявленное общее значение вибрации и заявленные значения эмиссии шума были измерены в соответствии со стандартным методом испытаний и могут быть использованы для сравнения одного инструмента с другим.

Заявленные общие значения вибрации и заявленные значения эмиссии шума можно использовать в предварительной оценке подверженности опасности.

Предупреждения:

Вибрация и эмиссия шума во время практического использования электроинструмента могут отличаться от заявленных значений, в зависимости от способа, которым инструменты используются, в особенности от типа обрабатываемого предмета.

След ует оп редели ть сре дства безоп асност и с це лью за щиты оп е ра то ра , ко то ры е ос но в ыв аю тс я на ра с че те у ро вн я подверженности опасности в состоянии реального использования (учи тывая все э тапы о пераци онного цикла , в хо де кот орых инструмент выключен и когда работает на холостом ходу, за исключением времени высвобождения).

ПРЕЖДЕ ЧЕМ ПРИСТУПИТЬ К РАБОТЕ:

1. Перед каждым применением следует проверить, правильно ли

работают подвижные элементы устройства, проверить отсутствие их блокировки, трещин или повреждений, так как это может иметь влияние на правильную работу электро-инструмента. Прежде чем приступить к эксплуатации, необходимо передать повреждённый инструмент на ремонт.

2. В случае резания уже обработанной древесины следует обращать внимание на инородные тела, например гвозди, шурупы и т.д.

n Зарядка аккумулятора

ВНИМ АНИЕ! Устро йство поста вляет ся без аккум улято ра и зарядного устройства. В зависимости от ваших потребностей вы можете купить батарею TJ15AK с мощностью 1.5 Ач, TJ2AK 2.0 Aч, или 4.0 Aч и подходящее зарядное устройство, TJ3LD (с TJ4AK временем зарядки 3-5 часов), или TJ1LD (с временем зарядки 1 час).

Состояние зарядки можно проверить, нажав кнопку индикатора

уровня заряда аккумулятора (25) С . Один светящийся (см.рис. )

светодиод соответствует низкому уровн ю заряда бата реи, два свет ящихся свето диода показы вают с редний урове нь, а три светящихс я светодиода соответству ют полностью заряженному аккум улятору . полност ью Перед исполь зование м необх одимо

зарядить аккумулятор.

Зарядное устройство TJ3LD

Первую зарядку зарядным устройст вом TJ3LD рекоменд уется выполнять в течение не менее 5 часов.

1. Н ажат ь к нопк у б локи ров ки а кку муля тор а (3 ) и вын уть

аккумулятор (2) из пилы (см. рис. D).

2. Подключите аккумулятор (2) к зарядному устройству (23) (см. рис. С).

3. Подключите адаптер к зарядному устройству.

4. Подключите адаптер (24) к электрической розетке 110-240 В, 50-

60Гц.

Зарядное устройство TJ1LD

Первую зарядку зарядным устройст вом рек омендуетс я TJ1LD выполнять в течение не менее 1 часа.

1. Нажать кнопку блокировки аккумулятора (3) и вынуть аккумулятор

(2) из пилы (см. рис. D).

2. Подключите аккумулятор (2) к зарядному устройству (23) (см. рис. J).

3. Подключите вилку зарядного устройства к розетке 220-240 В, 50 Гц.

n Сигнализация зарядки батареи

Свечение зелёного светодиода означает, что зарядное устройство подключено к источнику питания. После подключения аккумулятора

загорится красный светодиод, указывающий, что выполняется

зарядка. Это также указывается мигающими зелеными светодиодами аккумулятора, отображающими текущий уровень заряда батареи. Когда аккумуляторная батарея будет полностью заряжена красный светодиод погаснет и загорится зелёный светодиод.

После окончания зарядки, отключите аккумулятор от сети и извлеките аккумулятор.

ВНИМАНИЕ! Во время зарядки батарея может слегка нагреться, это нормальная ситуация.

Литий- ионный акк умулятор можно за ряжать в произвол ьный момент, без снижен ия в резуль тате этого его долгов ечности. Прекр ащение п роцесса зарядки не нес ёт риска повреж дения элементов аккумулятора.

РАБОТА С ЦИРКУЛЯРНОЙ ПИЛОЙ:

1. Прежде чем приступить к работе, необходимо поверить состояние

пильного диска, чтобы избежать перегрузки и неправильной работы циркулярной пилы.

Page 27

2. В начале работы следует разметить линию резки на материале.

3. Устройство имеет кнопку безопасности (6), предохраняющую от

случайного включения циркулярной пилы. Чтобы запустить циркулярную пилу в работу необходимо сначала нажать кнопку безопасности, а затем нажать включатель пилы (5) и держать его в этом положении. Дать возможность циркулярной пиле набрать максимальную частоту вращения.

4. Пр иложи ть оп орную подо шву ц иркул ярной пилы (12) к

разрезаемому материалу так, чтобы плоскость опорной подошвы надёжно прилегала к плоскости разрезаемого материала, а метка указывающая линию реза, находилась над этой линией.

5. Во время работы циркулярной пилы (поступательного движения вперёд), по мере углубления пильного диска в материале, отклоняемый защитный кожух (15) будет постепенно открывать пильны й диск, позволя я разрез ать мате риал. Во звратная пружина защитного кожуха вернёт кожух в первоначальное положен ие, когда пильный диск выйд ет из раз резаемого материала.

6. Циркулярную пилу необходимо перемещать по прямой линии.

Непрямолинейное перемещение циркулярной пилы может вести к увеличению сопротивления резки и блокировке пильного диска. Ре зу льт ат ом это го мо гут бы ть пе ре гор ан ие нам от ки электродвигателя и потеря права на гарантийный ремонт, а также возможность серьёзного несчастного случая.

7. Окончание резки заключается в:

а) полно м извле чении в ращающег ося пил ьного ди ска из

разрезаемого материала;

б) освобождении кнопки включателя (5); в) ожидании, пока пильный диск не перестанет вращаться; г) размещении машины в безопасном месте.

8. Окончание работы с циркулярной пилой, после выполнения

действий в соответствии с п. 7 заключается в: а) отключении аккумулятора, б) очистке циркулярной пилы от опилок и пыли; в) защите циркулярной пилы от доступа посторонних лиц (напр.

детей).

n Отсасывающий патрубок

Для отсасывания стружки следует присоединить соответствующий пылесос с помощью шланга к патрубку (1).

n Лазерный индикатор

Лазерный индикатор показывает линию резания. На поверхности обрабатывае мой детали с ледует обозначи ть требуемую линию резания, а во время резки вести лазерную линию вдоль отмеченной линии. Для включения или выключения лазерного индикатора следует нажать включатель/выключатель (7). Перед началом распиливания проверить, правильно ли показывает линия резания. Лазерный индикатор может расстроиться из-за в и б р а ц и и в о в р е м я и н т е н с и в н о г о п о л ь з о в а н и я электроинструментом.

ВНИ МАНИ Е: П осле кажд ого проц есса расп илив ания сле дует выключать лазерный индикатор.

СМЕНА ПИЛЬНОГО ДИСКА : ВНИМАНИЕ: Прежде чем приступить смене пильного диска, следует

отсоединить электроинструмент от источника электропитания и дождаться, пока диск не остановится.

Установку пильного диска выполнять в защитных рукавицах. При

прикосновении к пильному диску возможна травма. Пр им еня ть то льк о п ил ьны е д ис ки, па рам ет ры кот ор ых

соответствуют номинальным данным, указанным в настоящей инструкции по обслуживанию.

Кате горичес ки зап рещено примен ять шли фоваль ные кру ги в качестве рабочего инструмента.

СМЕНА ПИЛЬНОГО ДИСКА : ВНИМА НИЕ: П еред нач алом за мены ре жущего диска с ледует

отключить устройство от аккумулятора. Установку пильного диска выполнять в защитных рукавицах. При прикосновении к пильному диску возможна травма. Пр им еня ть то льк о п ил ьны е д ис ки, па рам ет ры кот ор ых соответствуют номинальным данным, указанным в настоящей инструкции по обслуживанию. Кате горичес ки зап рещено примен ять шли фоваль ные кру ги в качестве рабочего инструмента.

Для смены пильного диска необходимо:

– Нажать кнопку блокировки шпинделя (22) и удерживать в этом

положении (рис. E, стр. 3). При помощи шестигранного ключа (23) отвинтить крепящий винт (17) (рис. F, стр. 3).

ВНИМАНИЕ: Кнопку блокировки шпинделя (22) можно нажимать

только при неподвижном шпинделе. В противном случае может наступить повреждение электроинструмента.

– При помощи рукоятки кожуха (19) отклонить кожух назад и придержать. Снять внешний прижимной фланец (18) и пильный диск

(16) с вала электроинструмента (рис. F, стр. 3).

ВНИМАНИЕ: Не снимать внутреннего прижимного фланца; если фланец выпадет, необходим о вставит ь его обра тно плоск ой поверхностью в направлении наружу от корпуса машины.

Установка пильного диска производится в обратной от указанной выш е п осле дов ател ьно сти. Пр и ус тано вке пил ьно го д иска необход имо обрат ить вниман ие на соо тветствие направлен ия вращения диска. Направление вращения стрелки на диске должно соответствовать направлению стрелки на кожухе режущего диска.

УСТАНОВКА ГЛУБИНЫ ПРОПИЛА (рис. G):

Выполнен ие неглубок их резов, с глубиной меньшей толщины разре заемого материал а возмо жно при установ ке требу емой глу бины про пила пут ём о пуск ания опор ной подо швы (12 ) циркулярной пилы в соответствующее положение. Глубина резания в

позиции 0 может быть настроена в пределах от 0 мм до 48 мм.

1. Отключить пилу от аккумулятора.

2. Расслабить болт настройки глубины резания пилы (21).

3. Настроить необходимую глубину резания с помощью шкалы глубины резания (20).

4. Затянуть болт (21).

ВНИМАНИЕ! Глубина резания должна быть приблизительно на. 3 мм больше толщины материала, таким образом, чтобы по другой стороне разрезанного материала диск пилы выступал на расстояние, немногим большее высоты зуба пилы.

НАСТРОЙКА УГЛА РЕЗАНИЯ (рис.H) :

Пила позволяет выполнять косые резы относительно плоскости в пределах от 0° до 45°, путём установки опорной подошвы пилы (12) в заданное положение.

1. Отключить пилу от аккумулятора.

Page 28

2. Расслабить болт настройки угла резания пилы (11).

3. Настроить необходимый угол резания с помощью шкалы угла резания (10).

4. Затянуть болт (11).

ВНИМАНИЕ! В случае косого резания глубина резания меньше, чем значение, указанное на шкале глубины резания.

ПРИМЕНЕНИЕ НАПРАВЛЯЮЩЕЙ ШИНЫ ДЛЯ ПАРАЛЛЕЛЬНОЙ РЕЗКИ (рис. I):

Направляющая шина (14) позволяет выполнять резку параллельно линии края разрезаемого материала.

1. Отключить пилу от аккумулятора.

2. Вставить направляющую шину (14) в щель спереди опорной

подошвы дисковой пилы.

3. Установить требуемую ширину резки.

4. Заблокировать направляющую шину винтом (13).

5. Начать распиливание.

ХРАНЕНИЕ И ТЕХНИЧЕСКИЙ УХОД:

Машину следует хранить в мест е, недосту пном для детей, содержать в чистоте, защищать от влаги и попадания пыли. Условия хранения должны исключать возможность механических повреждений и влияния атмосферных условий.

Машина в при нципе не требует специал ьных проц едур по техн ическ ому ух оду и обсл уживан ию. Н еобхо димо т олько содержать машину в чистоте, защищать от влажности и пыли.

После окончания работы рекомендуется очистить циркулярную пилу от опилок и пыли. Для этого служит ручка защитного кожуха пильного диска (19), позволяющий открывать пильный диск (16).

ВНИМАНИЕ: ручкой необходимо пользоваться только во время выполнения действий по техническому обслуживанию и уходу, после предварительного отключения машины от источника питания.

После работы в условиях сильной запыленности рекомендуется вып олн ить про дувк у с жаты м в озду хом вен тил яцио нных от вер ст ий. Эт о п ре дот вр ати т п ре жде вре ме нны й и зн ос по дш ипн ик ов и уст ра ни т п ыл ь, бл оки ру ющ ую пр ито к охлаждающего воздуха в двигатель.

Корпус следует чистить влажной и чистой салфеткой, с небольшим количеством мыла, а затем насухо вытереть.

Не применять никаких чистящих средств и растворителей; они могут повредить детали устройства, выполненные из пластмассы.

Необходимо следить, чтобы внутрь устройства не попала вода. Зарядное устройство нужно чистить при помощи сухой тряпочки. Видимые загрязнения в выходном отверстии лазерного пучка

осторожно удалить палочкой с ваткой на конце, используя жидкость для чистки стекла.

ТРАНСПОРТИРОВКА:

Циркулярную пилу следует транспортировать и хранить в упаковке, защищающей от влаги, проникновения пыли и мелких твёрдых объек тов, осо бенно н еобходимо защити ть венти ляционные отверстия. Мелкие элементы, попавшие вовнутрь корпуса, могут повредить двигатель. Если вы в ынимает е акку мулято р из устрой ства н а вре мя тра нспор тиро вки или хран ения, убе дите сь, ч то к онтак ты

аккумулятора не будут закорочены. Из чемодана, ящика для инструментов или транспортного контейнера следует удалить металлические детали, такие как винты, гвозди, кронштейны, разбросанные биты, провода или металлические опилки, или иным образом не допустить контакта этих элементов с батареей.

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ:

ВНИМА НИЕ: У казанны й симво л означ ает за прет

размещения использованных электроинструментов вместе с другими отходами (за это грозит наказание в

виде штрафа). Опасные компоненты, имеющиеся в электричес ком и электрон ном оборудован ии, отрицательн о влияют на окружающую среду и здоровье.

Домашнее хозяйство должно способствовать восстановлению и повторному использованию (рециклированию) использованного оборудования. В Польше и в Европе создаётся или уже существует с и с те м а с б о р а и с п о ль з о в а н н о го о бо р у д о в а н ия , предусматривающая, что все пункты продажи в/у оборудования обязаны принимать использованное оборудование. Кроме того, имеются пункты приёма в/у оборудования.

ПРОИЗВОДИТЕЛЬ:

ООО «ПРОФИКС», ул. Марывильска 34, 03-228 Варшава, ПОЛЬША

Настоящее устройство соответствует польским и европейским стандартам, а также указаниям по технике безопасности.

ВНИМ АНИЕ! В случ ае тех ническ их про блем о братит есь в авторизова нный сервисный центр. Все работы по ре монту дол жны вып олн ять ся к вал ифиц иро ван ным пер сона лом с применением оригинальных запасных частей.

ПИКТОГРАММЫ:

Описание знаков, и меющихся на щитке и информационных наклейках на электроинструменте:

ЛАЗЕРНОЕ ИЗЛУЧЕНИЕ

ЗАПРЕЩЕНО СМОТРЕТЬ В ЛУЧ ЛАЗЕРА

ЛАЗЕРНОЕ УСТРОЙСТВО КЛАССА «2»

λ: 650 nm P≤ 1 mW

EN 60825-1:2014

« Пер ед в кл юче ни ем и на чал ом раб от ы не обх оди мо про чит ат ь ин стр ук цию по эксплуатации.»

«Защищайте аккумуляторную батарею от высоких температур, напр., от длительного нагревания на солнце.»

« »Не выбрасывайте аккумуляторы в огонь.

« »Не выбрасывайте аккумуляторы в воду.

«Только для использования внутри помеще- ний.»

Page 29

ТИПИЧНЫЕ НЕИСПРАВНОСТИ И ИХ УСТРАНЕНИЕ:

ПРОБЛЕМА ВОЗМОЖНАЯ ПРИЧИНА РЕШЕНИЕ ПРОБЛЕМЫ

Проверить состояние батареи, в случае необходимости выполнить её подзарядку или заменить на новую. Если электроинструмент всё равно не работает, необходимо отправить его в сервисный пункт по указанному в гарантийной карте адресу.

Заменить угольные щётки в сервисном пункте.

Пила не работает.

Нарушение работы

электродвигателя.

О тс у т с тв и е п ит а н ия , по вр ежд ен ие эл ек тро двигателя или включателя.

Разряжена батарея. Зарядить батарею.

Изношены угольные щётки.

Политика компании PROFIX - это политика постоянного совершенствования своих изделий, поэтому компания сохраняет за собой право изменения спецификации изделия без предварительного уведомления. Изображения, имеющиеся в инструкции, являются примерными и могут незначительно отличаться от фактического вида приобретённого электроинструмента. Насто ящая и нструкц ия по экспл уатации защищ ена ав торским и права ми. За прещено её к опирова ние и размножение без согласия ООО «ПРОФИКС».

Page 30

INSTRUCŢIUNE DE FOLOSIRE

FERĂSTRĂU CIRCULAR CU ACUMULATOR TJP60

Traducere din instrucţiunea originală

ÎNAINTE DE UTILIZARE, CITIŢI ACESTE INSTRUCŢIUNI. Păstrează instrucţiunile pentru o folosire viitoare. ATENŢIE! Citeşte toate avertismentele referitoare la protecţia muncii marcate cu simboluri şi toate

indicaţiile referitoare la utilizarea în siguranţă.

Nerespectarea avertismentelor de mai jos, poate duce la accidente şi la electrocutare, incendiu şi/sau la vătămări corporale.

Păstreaz ă toate aver tismentele ş i indicaţi ile referitoa re la

protecţia muncii, pentru a le folosi în viitor.

În avertismentele de mai jos, termenul “unealtă electrică” înseamnă unealtă care este alimentată de la reţea (cu cablu de alimentare) sau unealtă electrică alimentată din baterie (fără cablu).

ATENŢIE! Reguli generale de protecţie a muncii.

Siguranţa la locul de muncă:

a) La locul de muncă păstrează curăţenie şi bună iluminare. Zonele

şi bancurile de lucru aglomerate cheamă accidentele.

b) Nu utilizaţi unealta electrică în atmosferi explozive, formate din

lichide inflamabile, gaze sau lichide. Unelata electrică produce

scântei, care pot aprinde praful sau aburii.

c) Ţineţi copiii departe de locurile în care unealta electrică este

folosită. Distragerea atenţiei poate duce la pierderea atenţiei asupra

uneltei electrice.

ATENŢIE! Reguli generale cu privire la utilizarea în siguranţă a uneltei.

Siguranţa electrică:

a) Ştecherul uneltei electrice trebuie să fie conforme cu priza. Este

interzisă modificarea ştecherului. Este interzisă utilizarea prelungitoarelor în cazul uneltelor electrice cu cablu de legare la pământ de protecţie. Nemodificarea ştecherelor şi a prizelor

micşorează riscul de electrocutare.

b) Evitaţi să atingeţi suprafaţa de împământenire sau conectările

la masă, cum ar fi conducte, radiatoare, radiatoare de încălzire centrală şi frigidere. În cazul atingeri părţilor împământenite, creşte

riscul de electrocutare.

c) Nu expuneţi sculele electrice în condiţii de ploaie sau mediu

umed. În caz de infiltraţie cu apă, creşte riscul de electrocutare.

d) Nu abuzaţi de cablurile de conectare. Nu folosiţi cablul de

alim entare la mu tarea, trage rea un eltei sau t ragere a ştecherului din priză. Păstraţi cablul de alimentare departe de surse de căldură, ulei, muchii ascuţite sau părţi în mişcare.

Cablurile deteriorate sau încurcate cresc riscul de electrocutare.

e) În cazul în c are unealta electrică este folosită în aer liber,

conectarea trebuie efec tuată cu ajutorul prelungitoarelor destinate funcţionării în aer liber. Folosirea prelungitorului destinat

funcţionării în aer liber, micşorează riscul de electrocutare.

f) Vă recomandăm să racordaţi aparatul la o reţea electrică dotată

cu un comutator cu curent diferenţial (RCD) cu amperaj de acţionare de 30mA sau mai mic.

g) În cazul în c are unealta electrică este folosită în mediu umed,

este inevitabi lă, util izarea u nui disp ozitiv de protecţi e împotriva tensiunii de alimentare, cum ar fi aplicarea unui dispozitiv de curent rezidual (RCD). Folosirea RCD micşorează riscul

de electrocutare.

ATENŢIE! Avertismente generale cu privire la siguranţa folosirii uneltei.

Siguranţă personală:

a) Acest echipament nu este destinat utilizării de către persoane

(inclusiv copii) cu abilităţi f izice reduse, senzoriale sau mentale, sau de persoane care nu au experienţă sau nu cunosc echipa mentul, c u excepţi a cazul ui în c are are loc su b supraveghere sau în conformitate cu instrucţia de folosire a echipamentului, de către o persoană responsabilă pentru siguranţa lor.

b) Trebuie să fiţi atent, să aveţi grijă ce faceţi şi să păstraţi bun

simţ în timpul folosirii uneltei electrice. Nu folosiţi unealta

electrică, când sunteţi obosiţi sau sub influenţa drogurilor, alcoolului sau a medicamentelor. Un moment de neatenţie în timpul

lucrului cu unelata electrică poate cauza vătămări personale grave.

c) Folosiţi echipament de protecţie. Purtaţi întotdeauna ochelari

de protecţie. Folosind echipamentul de protecţie cum ar fi masca de

praf, pantofi cu anti-alunecare, caşti sau protecţie auditivă, micşoraţi riscul de vătămare.

d) Evitaţi pornirea accidentală. Înainte de conectarea la sursa de

alimentare şi/sau înainte de conectarea bateriei şi înainte de ridicarea sau mutarea uneltei asiguraţivă că comutatorul uneltei electrice este în poziţia oprită. Mutarea uneltei electrice cu

degetul pe comutator sau conectarea uneltei electrice la reţeaua de alimentare în poziţia pornită poate provoca un accident.

e) Înainte de pornirea uneltei electrice îndepărtaţi toate uneltele

din apropiere. Lăsarea de unelte pe părţile de mişcare ale uneltei

electrice poate duce la vătămări corporale.

f) Nu vă aplecaţi prea mult. Trebuie să staţi sigur şi să menţineţi

echilibrul. Acest lucru va permite un control mai bun asupra uneltei

electrice în situaţii neaşteptate.

g) Îmbrăc aţi-vă cor espunzător. Nu purtaţi haine la rgi sau

bijuterii. Ţineţi părul strâns, hainele şi mănuşile departe de părţile în

mişcare. Hainele largi, bijuteria sau părul lung se pot agăţa de părţile în mişcare.

h) Da că e chi pam ent ul e ste pot riv it pen tru con ec tare a

extractorului de praf extern şi a colectorului de praf, asiguraţivă că acestea sunt conectate şi folosite corect. Folosirea

colectorului de praf poate reduce riscul de pericole legate de prăfuite.

i) Nu permiteți ca abilitățile obținute prin utilizarea frecventă a

sculei electrice să vă facă să vă simțiți prea încrezători în sine și să ignorați regulile de siguranță. Acțiunile necorespunzătoare pot

provoca vătămări grave într-o fracțiune de secundă.

ATENŢIE! Avertismente generale cu privire la folosirea în siguranţă a uneltei. Utilizarea şi îngrijirea uneltei electrice:

a) Nu supraîncărcaţi unealta electrică. Utilizaţi o unealtă electrică

în funcţie de puterea necesară muncii efectuate. Unealta electrică

corectă va permite o funcţionare mai bună şi este sigură în cazul însărcinării, pentru care a fost proiectată.

b) Este interzisă utilizarea uneltei electrice dacă comutatorulnu

porneşte şi nu opreşte unealta. Fiecare unealtă electrică care nu

porneşte sau nu se opreşte este periculoasă şi trebuie reparată.

Page 31

c) Deconec taţi ştecherul de la sursa de alimentare a uneltei

electrice şi/sau deconectaţi bateria înainte de orice setare, schimbare de părţi sau depozitare. Aceste mijloace de protecţie

reduc riscul unei porniri accidentale a uneltei electrice.

d) Unealta electrică nefolosită trebuie depozitată departe de

copii şi nu trebuie împrumutată persoanelor care nu cunosc unealta electrică sau care nu au citit această instrucţie de folosire a uneltei elec trice. Unelata electrică este periculoasă când

este folosită de o persoană fără experienţă.

e) Unelata electrică trebuie bine întreţinută. Trebuie controlată

alinierea sau bruierea pieselor în mişc are, ruperea pieselor şi alţi factori care pot avea influenţă la funcţionarea uneltei electrice. Dacă găsim o deteriorare, unealta electrică înaintea folosirii trebuie reparată. Cauza multor accidente este întreţinerea

necorespunzătoare a uneltei electrica.

f) Uneltele de tăiere trebuie să fie ascuţite şi curate. Întreţinerea

părţilor ascuţite ale uneltelor de tăiere reduce riscul de blocare în material şi uşurează folosirea.

g) Unealta electrică, echipamentul, uneltele de lucru, etc.

trebuiesc folosite în conformitate cu această instrucţie, ţinând cont de tipul şi concondiţiile de lucru. Utilizarea uneltei electrice în

alt mod decât este destinaţia, poate duce la situaţii periculoase.

h) La temperaturi scăzute, sau după o perioadă îndelungată de

nefolosire, este recomandată pornirea uneltei electrice fără sarcină pentru câteva minute pentru a distribui corect unsoarea în mecanismul de transmisie.

i) Pentru curăţirea uneltei electrice folosiţi o c ârpă moale,

umedă (nu udă) şi săpun. Nu folosiţi benzină, diluanţi sau alte

mijloace care pot deteriora echipamentul.

j) Unealta electrică trebuie depozitată/transpor tată numai

după ce ne-am asigurat că toate elementele în mişcare sunt bloca te şi a sigurate cu aju torul el ementelor origin ale destinate blocării.

k) Unealta electrică trebuie păstrată într-un loc uscat, asigurat

împotriva prafului şi a umezelii.

l) Transportul uneltei elec tric trebuie să aibă loc în ambalajul

original, asigurat împotriva deteriorărilor mecanice.

m) Mânerele și suprafețele de prindere trebuie să fie menținute

curate fără ulei și grăsime. Mânerele și suprafețele de prindere

alunecoase nu permit ținerea în siguranță și controlul sculei în situații neașteptate.

ATENŢIE! Avertismente generale cu privire la folosirea în siguranţă a uneltei.

Repararea:

a) R epar aţi i în ga ranţ ie şi p ost gara nţi e a le u nel telo r

dumneavoastră electrice sunt efectuate de Service-ul PROFIX, ceea ce garantează calitatea cea mai ridicată a reparaţiilor şi utilizarea de piese originale de schimb.

b) În niciu n caz nu re paraţi acumu latorii defecţ i. Toate

activ ităţile legate de repa rarea ac umulatorul ui pot fi efectuate doar de către producător sau de către service autorizate.

AV ERT ISM EN T! Fer ăs tră u c irc ul ar, ave rt iză ri referitoare la siguranţă

Siguranţă personală:

a) Ţineţi mâinile departe de spaţiul de tăiere şi de disc. Ţineţi a

doua mână pe mânerul ajutător sau pe carcasa motorului.

Dacă ţineţi ferăstrăul cu ambele mâini atunci ele nu pot fi expuse la rănire cu acesta.

b) Nu ţineţi mâna sub obiectul prelucrat. Carcasa de protecţie nu vă

poate proteja de disc în partea de sub obiectul prelucrat.

c) Se lectaţi adâncimea de tăi ere coresp unzătoare pentru

grosimea obiectului prelucrat. Se recomandă ca discul să iasă de

sub materialul tăiat la o lungime mai scurtă decât înălţimea dintelui.

d) Nu ţineţi niciodată obiectul pe care îl tăiaţi în mână sau pe

picior. Fixaţi obiectul prelucrat pe un suport stabil. Fixarea bună

a obiectului prelucrat este importantă pentru a evita pericolul de contact cu corpul, blocare a ferăstrăului sau de pierdere a controlului asupra tăierii.

e) Prindineţi ferăstrăul de suprafeţele izolate destinate pentru

acest scop, atunci când lucraţi iar ferăstrăul poate intra în contact c u cabluri sub tensiune sau cu propriul cablu de alimentare. Atingerea „cablurilor sub tensiune” poate pune „sub

tensiune” piesele metalice ale aparatului electric iar acest lucru poate provoca electrocutarea operatorului.

f) Folosiţi ghidajul longitudinal de fiec are dată atunci când

efectuaţi o secţiune longitudinală sau ghidaj ul pentru margini. Acest lucru îmbunătăţeşte exactitatea de tăiere şi scade

posibilitatea de blocare a discului.

g) Fol os iţ i me re u d is cu ri c u di me ns iu ni şi fo rm el e

corespunzătoare ale orificiilor de prindere (de ex. formă de romb sau circulară). Discurile care nu se potrivesc pot începe să

funcţioneze excentric iar acest fapt poate duce la pierderea controlului de funcţionare.

h) Nu folosiţi niciodată şuruburi sau şaibe deteriorate ori

necores punzătoare pentru a monta discuril e. Şaibele şi

şuruburile de fixare au fost proiectate special pentru ferăstrăul mecanic, pentru a asigura funcţionarea şi siguranţa optimă a utilizatorului.

Cauzele de apariţie a reculului şi modul de prevenire a acestuia:

− reculul constituie ridicarea şi retragerea bruscă a ferăstrăului în direcţia operatorului pe linia de tăiere şi este cauzat de tăierea necontrolată de către discul agăţat, prins sau direcţionat necorespunzător al ferăstrăului;

− atunci când discul ferăstrăului este agăţat sau prins în crăpătură, discul se opreşte şi reacţia motorului provoacă mişcarea bruscă a ferăstrăului în spate, în direcţia operatorului;

− atunci când discul ferăstrăului este strâns sau aşezat necorespunzător în elementul tăiat, dinţii ferăstrăului ies din material şi pot lovi suprafaţa superioară a materiatului secţionat, iar acest lucru duce la ridicarea ferăstrăului şi recului acestuia în direcţia operatorului.

Reculul este efectul utilizării necorespunzătoare a ferăstrăului sau se datorează procedurilor ori condiţiilor necorespunzătoare de utilizare şi poate fi evitat dacă respectaţi mijloacele de precauţie corespunzătoare indicate mai jos. a) Ţineţi strâns ferăstrăul cu ambele mâini, cu braţele aşezate în

aşa fel încât să puteţi rezista puterea reculului. Aşezaţi-vă lateral faţă de ferăstrău, dar nu înspre linia de tăiere. Reculul

poate duce la mişcarea bruscă a ferăstrăului în spate, dar forţa acestuia poate fi controlată de operator dacă se respectă măsurile de siguranţă corespunzătoare.

Page 32

b) Atunci c ând ferăstrăul se înţepeneşte sau când întrerupe

tăierea dintr-un anumit motiv trebuie să daţi drumul la comutator şi să-l ţineţi nemişcat în material până când discul ferăstrăului nu se opreşte definitiv. Nu încercaţi niciodată să scoateţi ferăstrăul din materialul tăiat şi nici să nu trageţi înapoi ferăstrăul c ât timp discul ferăstrăului se mişcă sau poate provoca recul. Verificaţi şi întreprindeţi acţiuni de corectare,

pentru a elimina cauza de blocare a ferăstrăului.

c) În cazul în care porniţi ferăstrăul în elementul prelucrat

centraţi discul ferăstrăului în tăietură şi verificaţi dacă dinţii discului nu sunt prinşi în material. Dacă discul ferăstrăului se

înţepeneşte atunci când îl porniţi din nou acesta poate provoca un recul faţă de piesa prelucrată.

d) S usţineţi plăcile de dimensiuni mari pentru a minimiza riscul

de înţepenire şi de recul al discului. Plăcile de dimensiuni mari au

tendinţa de a se îndoi datorită propriei mase. Suporturile trebuie să fie amplasate sub placă pe ambele părţi, în apropierea liniei de tăiere şi în apropierea marginii plăcii.

e) Nu folosiţi discuri tocite sau deteriorate. Discul cu dinţii tociţi sau

ai cărui dinţi sunt rău localizaţi creează o tăietură îngustă care produce frecare excedentară, înţepenirea ferăstrăului şi recul.

f) Fixaţi bine clemele pentru adâncimea de tăiere şi unghiul de

înclinare al discului înainte de a realiza tăierea. Dacă

parametrii selectaţi ai ferăstrăului se schimbă în timpul tăierii acest lucru poate duce la înţepenirea discului şi la recul.

g) În mod special trebuie să aveţi grijă atunci când efectuaţi o

«tăiere adâncă» în pereţii existenţi sau alte spaţii închise.

Discul care iese în afară poate tăia alte obiecte şi astfel poate provoca recul.

h) Verificaţi înainte de fiec are utilizare capacul de jos pentru a

vedea dacă este amplasat corect. Nu folosiţi ferăstrăul în cazul în care capac ul de jos nu se mişcă liber şi nu se închide imediat. Nu imobilizaţi şi nu lăsaţi niciodată deschis capacul de jos. În cazul în care ferăstrăul cade din greşeală, capacul de jos se

poate îndoi. Ridicaţi capacul de jos cu mânerul de tragere şi verificaţi dacă se mişcă liber şi nu atinge discul sau alte piese pentru toate unghiurile la care poate fi setat şi pentru fiecare adâncime de tăiere.

i) Verificaţi funcţionarea arcului de la capacul de jos. În cazul în

care capacul şi arcul nu funcţionează corespunzător, ar trebui să fie reparate înainte de utilizare. Capacul de jos poate acţiona

încet datorită pieselor deteriorate, depunerii de secreţiuni lipicioase sau stratificării de sedimente.

j) Se permite retragerea capacului de jos doar în cazul unor

tăieri speciale cum a r fi „tăierea adâncă” şi „tăie rea combinată.” Ridic aţi capacul de jos cu mânerul de tragere deoarece în cazul în care discul intră adânc în material, capacul de jos trebuie eliberat. În cazul tuturor celorlalte tăieri

capacul ar trebui să funcţioneze autonom.

k) Capacul de jos trebuie să acopere discul înainte de a aşeza

ferăstrăul pe masa de atelier sau pe podea. Marginea

neprotejată a ferăstrăului poate face ca ferăstrăul să se retragă şi să taie totul în cale. Fiţi conştienţi de timpul necesar pentru oprirea ferăstrăului după ce a fost decuplat.

ATENŢ IE! Folos iţi apar atele pen tru a spira rea prafului!

Dacă producătorul a prevăzut un aparat de aspirare şi

depozitare a prafului verificaţi dacă acestea sunt cuplate şi montate corespunzător.

ATENŢIONARE Trebuie să folosiţi echipament de protecţie. Trebuie să purtaţi de fiecare dată o mască antipraf.

Contactul sau inhalarea de praf produs în timpul tăierii pune în pericol sănătatea utilizatorului şi eventual a altor persoane din apropierea acestuia. Pentru a vă proteja împotriva prafului şi a vaporilor purtaţi mască antipraf şi aveţi grijă la siguranţa celorlalte persoane care sunt prezente la locul de utilizare a aparatului.

ATENŢIE! Nu folosiţi niciun disc pentru ferăstrău cu alte dimensiuni decât cele indicate în prezenta

instrucţiune de utilizare. Folos iţi do ar di scuri de t ăiere cu d iametru şi grosim e corespunzătoare, adaptate pentru viteza de rotaţie a axului acestui ferăstrău.

ź Nu utilizaţi discuri din oţel aliat pentru tăiere rapidă. Aceste

discuri se rup cu uşurinţă.

ź Nu folosiţi ferăstrăul pentru a tăia metale sau piatră. ź Montaţi doar discuri ascuţite în stare ideală; înlocuiţi

imediat discurile fisurate sau îndoite cu unele noi.

ź Verificaţi dacă discul este bine montat şi se învârte în direcţia

potrivită.

ATENŢIONARE

Trebuie să folosiţi echipament de protecţie. Trebuie

să purtaţi de fiecare dată ochelari de protecţie.

ATENŢIONARE

Trebuie să folosiţi echipament de protecţie. Trebuie

să folosiţi de fiecare dată protecţie auditivă.

AVE RTI SME NT! Fer ăst rău ci rcul ar, inf orm ați i

suplimentare referitoare la siguranță

Siguranţă personală:

1. Nu conectaţi acumulatorul, până ce nu vă asiguraţi că:

a) discul montat serveşte pentru tăierea lemnului şi a derivatelor lui,

şi funcţionează cu viteza maximă de rotire egală cu 4000 /min. ,

b) discul de tăiere (16) este montat corect (direcţia indicatorilor de

pe disc şi a celor din cutia de protecţie este identică),

c) discul de tăiere (16) este ascuţit, în starea tehnică bună, fără lipse,

crăpături nici alte neajunsuri.

d) întrerupătorul ferăstrăului circular (5) este în poziţia „oprit”, iar

blocada întrerupătorului (6) şi blocada ax (22) sunt slăbite,

e) cheia imbus (27) pentru fixarea discului este scoasă din şurubul

(17) cu care se fixează discul şi se află în afara razei de acţionare ale ferăstrăului circular,

f) au fost înfiletate puternic: şurubul de setare a adâncimii de tăiere

(21), şurubul de setare a unghiului de tăiere (11) şi şurubul de setare a ghidajului de tăiere a unghiului de tăiere paralelă (13),

g) protecţia discului de tăiere (15) îşi îndeplineşte rolul şi rămâne în

poziţia închisă.

2. Înainte să porniţi ferăstrăul circular, asiguraţi-vă că în materialul

preluc rat nu sunt cui, ş uruburi şi/sau alte corpuri străin e.

3. Niciodată nu blocaţi protecţia ferăstrăului circular (15).

4. Când porniţi şi lucraţi cu ferăstrăul circular, ţineţi-l cu ambele mâini

Page 33

(4) şi (8).

5. Porniţi utilajul numai când discul (16) nu atinge obiectul prelucrat.

6. Începeţi tăierea când feră străul circul ar atinge rotaţiile lui maximale.

7. Începeţi tăierea numai când suprafaţa piciorului (12) ferăstrăului circular se sprijină sigur de suprafaţa materialului tăiat.

8. Niciodată nu presaţi pe ferăstrăul circular cu o forţă prea mare. Acesta poate provoca un accident şi prin urmare pierderea sănătăţii sau a vieţii sau/ şi avaria motoru lui supraîncărcat. Stricarea motorului (arderea bobinajelor) provocată de supraîncărcarea utilajului nu este cuprinsă în reparaţiile prevăzute de garanţie!

9. Cu ajutorul ferăstrăului circular nu este admis să tăiaţi pe linia arcului, să prelucraţi marginile, să frezaţi ce poate provoca un accident şi prin urmare pierderea sănătăţii sau a vieţii sau/şi avaria utilajului a căruia reparaţia nu este cuprinsă în garanţie.

10. După oprirea ferăstrăului circular nu este permis să încetiniţi mişcarea discului apăsând cu el pe materialul tăiat.

11. Cntrolaţi regulat starea şuruburilor care fixează corpul ferăstrăului circular. În caz de necesitate, înşurubaţi (şurubelniţă Ph3).

12. Ferăstrăul este un aparat dotat cu indicator cu laser, laser în

clasa 2 cf. EN 60825. Nu priviţi direct către raza de laser şi

nu direcţionaţi raza de laser direct către ochii oamenilor sau animalelor. Privitul în raza de emisă de laserul din clasa 2 nu este nociv în cazul în care nu durează mai mult de 0,25 s. Reflexul de închidere a pleoapelor, de obicei, constituie o protecţie suficientă. Utilizarea de dispozitive optice, de exemplu ochelari, binocluri sau lunete nu creşte riscul de afectare a ochilor.

ATENŢIE! Utilizare sigură a acumulatorilor şi

încărcătorilor:

Utilizare acumulatoare:

a) Utilizaţi numai acumulatorii care corespund la specificarea

dată de producător. În cazul utilizării unor alte acumulatorii, se

poate întâmpla o crăpare, o descompunere, o vătămare corporală sau un incendiu.

b) ATENŢIE: În cazul în care acumulatorul se deteriorează sau

este folosit necorespunzător pot apărea emisii de gaze explozive. Acumulatorul trebuie ţinut departe de sursa de foc şi trebuie să asiguraţi ventilaţie corespunzătoare în timp ce este încărcat. Nu lăsaţi acumulatorul pentru mult timp în mediu cu

temperatură ridicată (în locuri expuse la lumina soarelui, în apropierea caloriferelor şi în toate locurile unde temperatura depăşeşte 40 C).

c) Încărcarea acumulatorului trebuie să se efectueze în mediul

cu temperatura între 15-25 de grade °C.

d) Înc ărcaţi unea lta doar cu încărc ătorul recoman dat de

producător. În cazul în care folosiţi un încărcător proiectat pentru

încărcarea altor baterii, acumulatoare există riscul de rănire sau de incendiu.

e) Nu expuneţi acumulatorul la acţionarea apei şi umidităţii. f) Dacă intenţionaţi să încărcaţi mai multe decât un singur

acumulator, trebuie să faceţi o pauză de 30 de minute între încărcării succesive.

g) În nici un caz nu deschideţi acumulatorul. h) În condiţii nefavorabile din acumulator se poate scurge

lichi d; evit aţi con tactul cu lichidu l. În cazul în c are utilizatorul intră în contact cu lichidul, trebuie să spălaţi

locul cu apă. În caz de contact cu ochiul, trebuie să apelaţi la ajutorul medicului. Lichidul scurs din acumulator poate provoca

iritaţii sau arsuri.

i) În cazul în care nu utilizaţi bateria acumulator, trebuie să o

depozitaţi departe de obiecte metalice precum agrafe de birou, monede, chei, cu ie, şurubur i, sau alte obie cte metalide de dimensiuni mici, care pot scurtcircuita bornele acumulatorului. Scurtcircuitarea acumulatorului poate provoca

arsuri sau incendiu.

j) Nu aruncaţi acumulatoarele în foc. k) Nu încărcaţi acumulator stricat.

Acumulatoarele sunt destinate pentru încărcare multiplă, conţin litiu care este dăunător pentru mediul înconjurător. După perioada de folosire, acumulatorul trebuie utilizat în

Li-Ion

conformitate cu legislaţia despre protecţia mediului natural. În acest sens, acumulatorul trebuie total epuizat, scos din electroutilaj şi predat la un punct de utilizare a acumulatoarelor sau la magazinul, în care a fost cumpărat.

Utilizare încărcător: a) Pentru încărcare folosiţi doar încărcătorul recomandat de

producător. Folosirea încărcătorului proiectat pentru încărcarea altui

tip de baterii acumulatoare poate provoca incendiu.

b) Nu demontaţi încărcătorul. c) Încărcătorul poate fi folosit doar în încăperil. Nu expuneţi

încărcătorul la acţiunea apei şi a umidităţii.

d) Încărcaţi doar în intervalul de temperaturi 15 -25 C.

o o

e) Nu introduceţi niciun fel de obiecte metalice în încărcător.

UTILIZARE CONFORM DESTINAŢIEI:

Ferăstrău circular cu acumulator este o unealtă destinată pentru tăiat lemn, placaj, plăci fibrolemnoase şi materiale lemnoase similare. Nu poate fi folosit pentru tăierea sau şlefuirea metalelor sau a pietrelor. De asemenea este interzis să fixaţi în ferăstrăul circular discuri destinate pentru tăierea sau şlefuirea metalelor sau a pietrelor.

Ferăstrăul circular este adaptat la tăiat în linia dreaptă. Nu poate fi folosit pentru tăiat pe arc.

Aceasta este o maşină universală pentru tăiat manual, cu o construcţie compactă, ergonomică. Aceasta asigură utilizatorului posibilitatea de ajustare a adâncimii de tăiere şi de adaptare a maşinii la grosimea materialului tăiat, precum şi de efectuare a tăieturilor oblice (suprafaţa de tăiere neperpendiculară faţă de suprafaţa materialului tăiat).

Acest aparat este sigur datorită construcţiei cu protecție a discului de tăiat în timpul lucrului.

Construcţia aparatului permite, de asemenea, utilizatorului să opereze cu uşurinţă butoanele, dispozitivele de blocare şi mânerele care îndeplinesc anumite funcţii de operare şi de mentenanţă-întreţinere.

Pentru utilizarea corespunzătoare cu destinaţia acestui aparat trebuie să respectaţi de asemenea şi indicaţiile referitoare la siguranţă şi instrucţiunea de montare precum şi indicaţiile de exploatare din instrucţiunea de utilizare. Persoanele care folosesc şi asigură mentenanţa aparatului trebuie să citească mai întâi aceste indicaţii şi trebuie să fie conştiente de pericolele potenţiale. Pe lângă acestea trebuie să respec taţi cu stricteţe prevederile legislative referitoare la prevenirea accidentelor (Protecţia şi

Page 34

Igiena Muncii). Apara tul nu este destina t pentr u utili zarea p rofesio nală, meşteşugărească sau industrială. Contractul de garanţie îşi pierde vigoarea în c azul în care aparatul a fost utilizat în ateliere meşteşugăreşti, industriale sau alte întreprinderi similare.

Se interzice utilizarea necorespunzătoare a ferăstrăului cu destinaţia acestuia cum a fost indicată mai sus, iar acest lucru duce la pierderea garanţiei şi lipsa de responsabilitate a producătorului pentru pagubele ce apar în urma acestui fapt.

Toate modificările aparatului efectuate de utilizator exceptă producătorul de r espons abilit atea p entru deter iorări le şi pagub ele p rovocate utilizatorului şi mediului. Utilizarea corespunzătoare a ferăstrăului se referă de asemenea şi la întreţinere, depozitare, transport şi reparaţii.

Ferăstrăul poate fi reparat doar în punctele de service menţionate de producător. Aparatele cu acumulator trebuie reparate doar de persoane autorizate.

Chiar dacă se respectă regulile de utilizare conformă cu destinaţia aparatului este imposibilă eliminarea în totalitate a anumitor factori de risc rezidual. În funcţie de modul de construcţie şi alcătuirea aparatului pot fi identificate următoarele tipuri de pericol:

ź Atingerea discului în zona neacoperită a ferăstrăului. ź Întinderea mâinii către discul în funcţiune (rana tăiată). ź Aruncarea obiectului prelucrat sau a unor părţi din obiectul prelucrat. ź Fisurarea/ruperea discului. ź Deteriorarea auzului în cazul în care nu se foloseşte protecţia auditivă

necesară.

ź Emisiile de praf de lemn dăunător pentru sănătate în cazul în care se

efectuează lucrări în încăperi închise.

COMPLETARE:

ź Ferăstrău circular cu acumulator -1 buc. ź Ghidajul pentru tăiere paralelă -1 buc. ź Disc ferăstrău Ø 150 x 1.6 x Ø 16 x 18T-1 buc. ź Cheie imbus-1 buc. ź Instrucţiuni de utilizare - 1 buc. ź Fişă de garanţie - 1 buc.

ELEMENTELE MAŞINII:

Numerotarea pieselor din aparat se referă la reprezentarea grafică amplasată pe paginile 2-3 din instrucţiunile de utilizare:

Des.A: 1. Ştuţ aspirare

2. Acumulator*

3. Buton blocare acumulator*

4. Mâner

5. Întrerupător

6. Buton de siguranţă

7. Buton pornire/oprire indicator cu laser

8. Mâner auxiliar

9. Orificiu ieşire rază laser

10. Scara gradare oblică

11. Şurub de setare unghi de tăiere

12. Picior ferăstrău

13. Şurub de ajustare ghidaj pentru tăierea paralelă

14. Ghidajul pentru tăiere paralelă

15. Mânerul protecţiei discului de tăiere

16. Disc ferăstrău

17. Şurbul de fixare disc

18. Piuliţă strângere exterioară

19. Mânerul protecţiei discului de tăiere

Des.B: 20. Scară adâncime de tăiere

21. Şurub de setare adâncime de tăiere

22. Buton de blocare a arborelui

Des.C: 23. Încărcător*

24. Adaptor*

25. Buton indicator nivel de încărcare baterie*

26. Indicator nivel de încărcare baterie*

Des.F: 27. Cheie hexagonală

*Echipamentul desc ris sau prezentat nu face parte din dotarea standard. Asortimentul complet de dotare poate fi găsit în catalogul nostru.

DATE TEHNICE:

Tensiune de alimentare Viteză de rotire fără sarcină Diametru maxim pânze de ferăstrău

20 V d.c. 4000/min 150 mmø

Diametru trecere pânze de ferăstrău 16 mm ø Adâncime de tăiere Unghiul de tăiere

clasă laser

Indicator laser

lungime de undă laser 650 nm

putere laser 1mW

48mm (90°)/36mm(45°)

o o

0 ~ 45

Masă (cu acumulatorul) 2,6 kg Nivel de presiune acustică (LpA) Nivel de putere acustică (LwA) Incertitudine K ,K 3 dB(A)

LpA LwA

Nivelul de vibraţii conform: EN 60745 tăiere lemn a

Incertitudine K

Acumulatori recomandați Li-ion 20V: TJ15AK (1,5Ah), TJ2AK (2Ah), TJ4AK (4Ah)

h, W

75,3 dB(A) 86,3 dB(A)

3,015 m/s

1,5m/s

Încărcătoare recomandate: (3-5h), (1h)TJ3LD TJ1LD

Nivelul menţionat de vibraţii este reprezentativ pentru utilizarea aparatului electric. Dacă aparatul electric va fi utilizat pentru alte scopuri sau cu alte instrumente de lucru precum şi dacă nu va fi întreţinut corespunzător, nivelul de vibraţii ar putea diferi de cel indicat. Motivele indicate mai sus pot duce la sporirea nivelului de expunere la vibraţii pe toată durata timpului de funcţionare. Trebuie să introduceţi mijloace adiţionale de siguranţă, care au scopul de a proteja operatorul de efectele de expunere la vibraţii, de ex.: Întreţinere apara t elec tric ş i instr umente de luc ru, asi gurarea temper aturii corespunzătoare a mâinilor, stabilirea ordinii operaţiilor de muncă. Valoarea totală declarată a vibrațiilor și valorile declarate ale emisiei de zgomot au fost măsurate în conformitate cu metoda standard de testare și pot fi utilizate pentru a compara un dispozitiv cu altul. Valoarea totală declarată a vibrațiilor și valorile declarate ale emisiei de zgomot pot fi utilizate în evaluarea inițială a expunerii.

Avertismente:

Vibrațiile și emisiile de zgomot în timpul utilizării efective a sculei electrice pot să difere de valorile declarate în funcție de modul în care sunt utilizate uneltele, în special de tipul piesei prelucrate. Trebuie determinate măsuri de siguranță pentru protejarea operatorului, care se bazează pe estimarea expunerii în starea reală de utilizare (luând în

Page 35

considerare toate părțile ciclului de operare, cum ar fi timpul în care instrumentul este oprit și când funcționează în ralanti, cu excepția timpului de declanșare).

PREGĂTIRE PENTRU UTILIZARE:

1. Înainte de fiecare utilizare trebuie să verificaţi dacă piesele mobile ale aparatului funcţionează în mod corespunzător şi nu sunt blocate sau deteriorate ceea ce ar putea avea impact asupra modului de funcţionare a uneltei. Unealta deteriorată trebuie reparată înainte de a o utiliza din nou.

2. Atunci când tăiaţi lemn care a fost prelucrat anterior, aveţi grijă la obiectele străine, de ex. cuie, şuruburi, etc.

n Încărcare acumulator

ATENŢIE! Aparatul este livrat fără acumulator și încărcător. În funcție de

necesități puteți achiziționa un acumulator 1.5Ah , 2.0Ah sau TJ15AK TJ2AK

4.0Ah TJ4AK precum și încărcătorul corespunzător (cu durata de TJ3LD încărcare de 3-5 ore) sau (cu durata de încărcare de 1 oră).TJ1LD

Pentru a verifica nivelul de încărcare apăsa i butonul indicatorului nivelului ț de încărcare a bateriilor 25 vezi des. C În cazul în care doar o singură ( ) ( ). diodă LED este aprinsă înseamnă că nivelul de încărcare al bateriei este scăzut, în cazul în care se aprind două diode înseamnă că nivelul de încărcare este mediu, iar trei diode aprinse înseamnă că acumulatorul este încărcat integral.Înainte de utilizare trebuie să încărcaţi complet acumulatorul.

Încărcător TJ3LD

Se recomandă ca prima încărcare cu ajutorul încărcătorului TJ3LD să dureze minimum 5 ore.

1. Apăsaţi butonul de blocare a acumulatorului (3) şi scoateţi acumulatorul (2) din traforaj (vezi des. D).

2. Conectați acumulatorul ( ) la încărcător ( ) (vezi des. ).2 23 C

3. Conectați ștecherul adaptorului la încărcător.

4. Conectați adaptorul ( ) la priza de rețea 110-240 V, 50-60Hz.24

Încărcător TJ1LD

Se recomandă ca prima încărcare cu ajutorul încărcătorului TJ1LD să dureze minimum 1 oră.

1. Apăsaţi butonul de blocare a acumulatorului (3) şi scoateţi acumulatorul (2) din traforaj (vezi des. D).

2. Conectați acumulatorul ( ) la încărcător ( ) (vezi des. ). 2 23 J

3. Conectați ștecherul încărcătorului la priza de rețea 220-240 V, 50Hz.

n Semnalizare încărcare baterie

Dioda verde LED aprinsă pe încărcător informează că încărcătorul este conectat la sursa de alimentare. După conectarea acumulatorului se aprinde dioda roșie, care informează că încărcarea este în curs. Acest lucru este semnalizat de diodele verzi LED ale acumulatorului, care indică nivelul actual de încărcare al bateriilor.

Atunci când bateria este încărcată integral, dioda roșie se va stinge și se aprinde dioda verde.

După ce procesul de încărcare s-a terminat, decuplaţi încărcătorul de la reţea şi scoateţi acumulatorul.

ATENȚIE! Pe durata încărcării acumulatorul se poate încălzi puțin, acesta este un fenomen normal.

Acumulatorul litiu-ion poate fi încărcat în orice moment, fără a afecta în niciun fel durata de viaţă a acestuia. Întreruperea procesului de încărcare nu duce la deteriorarea celulelor acumulatorului.

UTILIZAREA FERĂSTRĂULUI CIRCULAR:

1. Înainte de utilizare, verificaţi starea discului de tăiere, pentru a evita supraîncărcarea şi funcţionarea greşită a ferăstrăului circular.

2. Începeţi munca desenând linia de tăiere pe material.

3. Aparatul este dotat cu un buton de siguranţă (6), care previne pornirea accidentală a ferăstrăului. Pentru a porni ferăstrăul trebuie mai întâi să apăsaţi butonul de siguranţă iar mai apoi să apăsaţi butonul de pornire a ferăstrăului (5) şi să-l ţineţi în această poziţie. Lăsaţi ca ferăstrăul să atingă turaţia maximă.

4. Puneţi piciorul ferăstrăului circular (12) pe materialul tăiat în aşa fel ca

suprafaţa piciorului să atingă ferm la suprafaţa materialului prelucrat, iar indicatorul liniei de tăiere să fie deasupra acestei linii.

5. În timpul utilizării ferăstrăului circular (mişcarea glisantă spre faţă),

protecţia discului (15) va descoperi treptat discul, pentru a înlesni tăierea materialului. Arcul de revenire al protecţiei va plasa protecţia la loc când discul va ieşi din materialul tăiat.

6. Ferăstrăul circular trebuie dus exact pe o linie dreaptă. Ghidarea ferăstrăului circular pe o linie care nu e dreaptă ridică rezistenţa de frecare şi poate duce la blocarea discului. Aceasta poate duce la arderea bobinajelor motorului şi pierderea drepturilor de garanţie, sau chiar la un accident grav.

7. La sfârşire de tăiere cu ferăstrăul circular trebuie să: a) scoateţi discul în rotaţii în întregime din materialul prelucrat, b) slăbiţi butonul întrerupătorului (5), c) aşteptaţi până când discul ferăstrăului circular încetează să rotească, d) puneţi utilajul într-un loc sigur.

8. Terminarea folosirii ferăstrăului circular, după executarea acţiunilor din punctul 7 constă în:

a) decuplaţi acumulatorul, b) curăţarea ferăstrăului circular din rumeguş şi praf, c) pune rea ferăs trăului circula r într- un loc în afar a accesu lui

persoanelor terţe (ex. copii).

n Ştuţ aspirator

Pentru a aspira rumeguş conectaţi la ştuţ (1) un aspirator corespunzător cu furtunul de aspirare.

n Indicator laser

Indicatorul laser arată linia de tăiere. Marcaţi linia dorită de tăiere pe suprafaţa obiectului prelucrat iar în timpul tăierii direcţionaţi linia laser de-a lungul liniei marcate.

Pentru a porni sau opri indicatorul laser trebuie să apăsaţi comutatorul (7). Verificaţi, înainte de a începe să tăiaţi, dacă linia de tăiere este indicată în mod corect. Indicatorul cu laser se poate deplasa din cauza vibraţiilor cauzate de utilizarea intensă a uneltei electrice.

ATENŢIE: Opriţi indicatorul cu lase de fiecare dată după tăiere.

ÎNLOCUIREA DISCULUI DE TĂIERE : ATENŢIE: Înainte de a schimba discul de tăiere trebuie să decuplaţi

Page 36

acumulatorul de la aparat. Atunci când montaţi discul trebuie să folosiţi mănuşi de protecţie. Prin contact cu discul poate apărea pericolul de rănire. Trebuie să folosiţi numai discuri pentru ferăstrău ai căror parametrii sunt conformi cu informaţiile nominale din această instrucţiune de utilizare. În niciun caz nu folosiţi discuri pentru şlefuit drept unelte de lucru.

Pentru a înlocui discul trebuie să: – Apăsaţi butonul de blocare a arborelui (22) şi menţineţi în această poziţie (des.E, pag.3).Deşurubaţi cu o cheie hexagonală (23) şurubul de montare (17)(des.F, pag.3).

ATENŢIE: Butonul de blocare a arborelui (22) poate fi apăsat doar când

arborele este oprit. În caz contrar există pericolul de deteriorare a aparatului electric.

– Cu mânerul carcasei (19) trageţi carcasa în spate şi ţineţi-o aşa.

Scoateţi piuliţa exterioară de strângere (18) şi discul de tăiere (16) de pe arborele aparatului (des. F, pag.3).

ATENŢIE: Nu scoateţi piuliţa interioară de strângere; în cazul în care aceasta cade trebuie să o montaţi la loc cu partea plată înspre exterior faţă de carcasa aparatului.

Montajul pilei în ordinea opusă celei prezentate aici mai sus. Când puneţi discul de tăiere, faceţi atenţie ca direcţia rotaţilor să fie în conformitate: săgetuţa de pe disc trebuie să aibă aceeaşi direcţie ca săgetuţa de pe protecţia discului.

FIXAREA ADÂNCIMII DE TĂIERE (des. G):

Executarea tăieturilor de adâncime mai mică decât grosimea materialului prelucrat este posibilă dacă reglaţi adâncimea dorită de tăiere prin înjosirea piciorului (12) ferăstrăului până la poziţia potrivită. Adâncimea de tăiere la poziţia de 0o poate fi ajustată în limitele între 0 mm şi 48 mm.

1. Decuplaţi traforajul de la acumulator.

2. Defiletaţi şurubul de setare a adâncimii de tăiere a traforajului (21).

3. Setaţi adâncimea corespunzătoare de tăiere cu ajutorul scării pentru

adâncimea de tăiere (20).

4. Blocaţi şurubul (21).

ATENŢIE! Adâncimea de tăiere trebuie să fie cu cca. 3 mm mai mare decât grosimea materialului astfel încât discul să depăşească puţin mai mult de înălţimea dintelui din partea de jos a materialului de tăiat.

AJUSTAREA UNGHIULUI DE TĂIERE (des. H) : Ferăstrăul circular permite tăierea înclinată faţă de plan cu unghiul între 0° ÷ 45°. În acest scop trebuie să fixaţi piciorul ferăstrăului (12) corespunzător în poziţia dorită.

1. D ecuplaţi traforajul de la acumulator.

2. D efiletaţi şurubul de setare a unghiului de tăiere (11).

3. S etaţi unghiul corespunzător de tăiere cu ajutorul scării de tăiere (10).

4. Blocaţi şurubul (11).

ATENŢIE! În caz de tăiere oblică adâncimea de tăiere este mai mică decât valoarea indicată pe scara adâncimii de tăiere.

FOLOSIREA GHIDAJULUI DE TĂIERE PARALELĂ (des. I): Ghidajul (14) permite tăierea paralelă la marginea materialului prelucrat.

1. Decuplaţi traforajul de la acumulator.

2. Introduceţi ghidajul (14) în fisurile din faţa piciorului ferăstrăului.

3. Ajustaţi lăţimea dorită de tăiere

4. Blocaţi ghidajul cu ajutorul şurubului (13).

5. Începeţi tăiere.

DEPOZITARE ŞI MENTENANŢĂ:

Aparatul trebuie depozitat într-un loc care nu se află la îndemâna copiilor, menţinut curat, ferit de umiditate şi de praf. Condiţiile de depozitare trebuie să excludă posibilitatea de deteriorare mecanică sau influenţa factorilor atmosferici. Utilajul nu necesită operaţiunii speciale de conservare. Utilajul trebuie doar să fie păstrat în curăţenie, în afara accesului de umiditate şi de praf. După utilizare, să recomandă curăţarea ferăstrăului din rumeguş şi praf. În acest scop descoperiţi discul de tăiere (16) apăsând pe mânerul protecţiei discului de tăiere (19) .

ATENŢIE: mânerul poate fi folosit numai în timpul operaţiunilor de conservare şi de deservire, după deconectarea utilajului de sursa de alimentare.

După utilizare în mediul cu mult praf, se recomandă curăţarea orificiilor de ventilare cu aerul comprimat - pentru a evita uzarea sporită a lagărelor şi a elimina praful care blochează fluxul aerului care răceşte motorul. Curăţaţi carcasa cu o lavetă curată, umezită cu o cantitate redusă de detergent, iar apoi ştergeţi până la uscare. Nu folosiţi detergenţi sau diluanţi; aceştia pot deteriora piesele din aparat fabricate din material sintetic.

Aveţi grijă ca în interiorul aparatului să nu intre apă. Încărcătorul trebuie curăţate cu ajutorul unei cârpe uscate. Ştergeţi impurităţile vizibile în orificiul de ieşire al razei de laser cu un băţ cu vată folosind lichide pentru curăţat sticlă.

TRANSPORT:

Ferăstrăul circular se transportă şi se păstrează în ambalajul care protejează de umiditate şi de prăfuire – puneţi grija în special pe orificiile de ventilare. Elementele mărunte care întră sub carcasă pot strica motorul. În cazul în care scoateți acumulatorul din aparat pe durata transportului sau depozitării trebuie să vă asigurați că suprafețele de contact ale acumulatorului nu se vor scurticircuita. Scoateți piesele metalice precum șuruburi, cuie, cleme, bituri de șurubelniță, pilitură metalică, sârmă din valiză, cutia de unelte sau recipientul pentru transport sau protejați acumulatorul în alt mod astfel încât să preveniți contactul acestor elemente cu acumulatorul.

PROTECŢIA MEDIULUI:

ATENŢIE: Simbolul prezentat înseamnă interdicţia punerii

echipamentelor uzate împreună cu celelalte deşeuri menajere (sub risc de amendă). Componente periculoase care fac par te de utilaje electrice şi electronice dăunează mediul natural şi sănătatea omului.

Fiecare menaj ar trebui să participă la recuperarea şi reciclarea utilajelor uzate. În Polonia şi în Europa se formează sau există deja nişte sisteme de colectare a utilajelor uzate, în cadrul căruia toate punctele de vânzare ale utilajelor citate sunt obligate să primească utilajele uzate înapoi. În plus, există şi punctele specializate în colectarea asemenea utilajelor.

PRODUCĂTOR:

PROFIX Sp z o.o., str. Marywilska 34, 03-228 Varşovia, POLONIA Pre zen tul ut ila j e ste făc ut con for m n orm elo r n aţi ona le şi europene,precum şi indiciilor de siguranţă.

ATENŢIE! În caz de probleme tehnice vă rugăm să luați legătura cu un

Page 37

service autorizat. Toate reparaţiile trebuie efectuate de un personal calificat, folosindu-se piesele de schimb originale.

PICTOGRAME:

Explicaţiile imaginilor de pe tabelul nominal şi de pe etichetele informative:

RAZE LASER

NU PRIVIŢI ÎN RAZĂ

APARAT LASER CLASA 2

λ: 650 nm P≤ 1 mW

EN 60825-1:2014

« .»Înainte de cuplare şi de a începe operarea trebuie să citiţi prezenta instrucţiune

«Feriţi acumulatorul de căldură, de asemeni de ex. de radiaţii solare continue.»

«Nu aruncaţi acumulatorii în foc.»

«Nu aruncaţi acumulatorii în apă.»

«Numai pentru utilizare în interior ».

DEFECŢIUNI TIPICE ŞI ÎNDEPĂRTAREA ACESTORA:

PROBLEMĂ CAUZĂ POSIBILĂ SOLUŢIE

Ferăstrău circular nu funcţionează.

Perturbaţii în funcţionarea motorului.

Lipsă alimentare, deteriorare motor sau comutator.

Baterie descărcată. Încărcaţi bateria. Perii de cărbune uzate.

Verificaţi nivelul de încărcare al bateriei, în cazul în care este necesar încărcaţi sau schimbaţi cu una nouă. Dacă unealta electrică nu funcţionează în continuare, trebuie să o trimiteţi la service pentru reparaţii la adresa indicată pe fişa de garanţie.

Schimbaţi periile de cărbune într-un service.

Politica firmei PROFIX este aceea de perfecţionare continuă a produselor sale şi de aceea firma îşi rezervă dreptul de modificare a specificaţiei produsului fără înştiinţarea anterioară. Imaginile indicate în instrucţiunile de utilizare sunt doar exemple şi se pot diferi puţin de aspectul real al dispozitivului achiziţionat. Prezenta instrucţiune este protejată prin dreptul de autor. Copierea/înmulţirea fără acordul în scris al firmei PROFIX Sp. z o.o. este interzisă.

Page 38

LIETOŠANAS INSTRUKCIJA

AKUMULATORA ROKAS RIPZĀĢIS TJP60

Oriģinālās instrukcijas tulkojums

PIRMS DARBA SĀKUMA NEPIECIEŠAMS IEPAZĪTIES AR ŠO INSTRUKCIJU. Saglabā instrukciju varbūtējai turpmākai lietošanai. B RĪ DI NĀ J UM S! N ep i ec ie ša m s i z la sī t vi s us brīdinājumus apzīmētus ar simboliem , kuri attiecas uz lietošanas drošību un visus lietošanas drošības norādījumus.

Neievērojot ze māk uzrādītos droš ības brīdinājumus un norādījumus attiecībā uz drošību var būt par elektriskās strāvas trieciena, ugunsgrēka un/vai nopietnu traumu iemeslu.

Ievērot visus brīdinājumus un norādījumus attiecībā uz drošību, lai tos turpmāk varētu izmantot.

Ze mā k uz rā dī to s b r īd in āj um os „ el ek tr oi ns tr u me nt s” no zī mē elektroinstrumentu, kurš tiek barots no elektriskā tīkla (ar barošanas vadu) vai elektroinstruments barots no akumulatora (bezvadu).

BRĪDINĀJUMS! Vispārējie instrumenta drošas lietošanu norādījumi.

Darba vietas drošība:

a) Da rb a v ie tā ne pie ci eš am s u ztu rē t k ār tī bu un la bu

apgaismojumu. Nekārtība un slikts pagaismojums ir negadījumu

iemesls.

b) N edr īks t li etot el ektr oin str umen tu spr āgst ošā , vi egl i

uzliesmojošā, gāzu un putekļainā vidē. Elektroinstrumenta darbības

laikā rodas dzirksteles, no kurām var aizdegties putekļi un tvaiki.

c) Vietā, kur tiek lietoti elektroinstrumenti nevar atrasties bērni

un novē rotā ji. Novē ršo t uzm anī bu v ar za udē t ko ntro li pa r

elektroinstrumentu.

BRĪDINĀJUMS! Vispārējie instrumenta drošas lietošanu norādījumi.

Elektriskā drošība:

a) Elektroinstrumenta kontaktdakšiņām jābūt pielāgotām pie

kontaktligzdām. Nekad nekādā gadījumā nedr īkst mainīt kont aktda kšiņu . Ned rīkst liet ot ne kādus paga rināt ājus gadījum ā, ja elek troinstrumen ts ir apg ādāts ar vadu ar aizsardzības iezemējuma dzīslu. Ja netiek darītas kontaktdakšiņu un

kontaktligzdu izmaiņas, tas samazina elektriskā trieciena risku.

b) Nepieciešams izvairīties no iezemētām virsmām vai savienotām

ar masu, kā piemēram caurules, sildītāji, c entrālapkures radiatori un dzesinātāji. Gadījumā, ja notiek kontakts ar iezemētām vai

ar masu savienotām daļām pieaug elektriskās strāvas trieciena risks.

c) Nedrīkst pakļaut elektroinstrumentus uz lietus vai mitruma

iedarbību. Gadījumā, ja elektroinstrumentā iekļūst ūdens pieaug elektriskās strāvas trieciena risks.

d) Nedrīkst pārslogot savienojuma vadus. Nekad nedrīkst lietot

savienojuma vadu elektroinstrumenta pārnēsāšanai, vilkšanai vai izvil kt kon taktda kšiņu no ko ntaktl igzdas aiz vada. Nepieciešams turēt savienojuma vadu tālu no siltuma avotiem, eļļainām, asām šķautnēm vai kustīgām daļām. Bojāti vai sapīti

savienojuma vadi palielina elektriskās strāvas trieciena risku.

e) Ga dīju mā, ja ele ktr oins tru men ts t iek lie tot s ār pus ē,

savienojuma vadus nepieciešams pagarināt ar pagarinātājiem, kuri ir piemēroti darbam ārpusē. Lietojot pagarinātājus piemērotus

darbam ārpusē samazinās elektriskās strāvas trieciena risks.

f) Ieteicams ierīci pievienot pie elektriskā tīkla, kurš ir aprīkots ar

RCD slēdzi ar 30mA vai mazāku izslēgšanas strāvu.

g) Gadījumā, ja ir nepieciešamība lietot elektroinstrumentu mitrā

vidē, par sprieguma aizsardzību nepieciešams lietot strāvas starpības ierīci (RCD). Lietojot RCD samazinās elektriskās strāvas

trieciena risks.

BRĪDINĀJUMS! Vispārējie instrumenta drošas lietošanu norādījumi.

Individuālā drošība:

a) Šī ierīce nav pamērota lietot cilvēkiem (tai skaitā bērniem) ar

ierobežotā m fiziskām, jūtības u n psihiskām spējām, va i cilvēkie m bez ierī ces darbība s pieredzes vai zināš anām, izņemot, ja tas notiek uzraudzībā vai saskaņā ar ierīces lietošanas instrukciju, ar kuru ir iepazinušās par drošību atbildīgas personas.

b) Elek troi nstr umen ta li etoš anas lai kā ne piec ieša ms b ūt

tālredzīgiem, novērot kas notiek un saglabāt skaidru saprātu. Nedrī kst li etot el ektroin strumen tu nog uruma laikā vai narkotisku vielu, alkohola vai zāļu iedarbībā. Neuzmanības mirklis

strādājot ar elektroinstrumentu var radīt nopietnas ķermeņa traumas.

c) Nepiec iešams lietot indiv iduālo s aizs ardzība s līdz ekļus.

Vienmēr nepieciešams lietot aizsargbrilles. Lietojot attiecīgos

apstākļos aizsardzības līdzekļus, tādus kā putekļu maskas, neslīdošus apavu s, ķivere s vai dzi rdes aiz sardzība s līdze kļus, sa mazinā sies individuālās traumas.

d) Nepieciešams izvairīties no neparedzētām kustībām. Pirms

pieslēgšanas pie barošanas avota un/vai pirms akumulatora pieslēgšanas kā arī pirms tam, kad paceļam vai pārceļam ierīci nepieciešams pārliecināties, ka elektroinstrumenta slēdzis atrodas izslēgšanas stāvoklī. Pārnēsāt elektroinstrumentu ar pirkstu

uz slēdža vai barošanas tīklā pieslēgtu elektroinstrumentu pie ieslēgta slēdža var būt par negadījuma iemeslu.

e) Pirms elektroinstrumenta palaišanas nepieciešams novākt

visas atslēgas. Atslēga atstāta rotējoša elektroinstrumenta tuvumā var

radīt individuālas traumas.

f) Nedrīkst pārlieku tālu izliekties. Visu laiku nepieciešams stāvēt

stabili un saglabāt līdzsvaru. Tas dos iespēju neparedzētās situācijās

labāk kontrolēt elektroinstrumentu.

g) Nepi eciešam s attie cīgi ģ ērbties . Nedrī kst nē sāt vaļ īgus

apģērbus vai rotas lietas. Nepieciešams turēt savus matus,

apģērbu un cimdus tālu no kustīgām daļām. Vaļīgs apģērbs, rotas

lietas vai gari mati var tikt aizķerti ar kustīgām daļām.

h) Ja ierīce ir pielāgota ārējai putekļu sūkšanai un putekļu

uzsūkšanai, nepieciešams pārliecināties, ka tie ir pieslēgti un pareiz i lietoti . Lietojo t putekļu sūcēju var samaz ināt put ekļu

ieelpošanas bīstamību.

i) Ne drī kst pi eļa ut, lai ie maņ as ieg ūta s b iež i l iet ojo t

elektroinstrumentu samazinātu mūsu modrību un drošības noteikumu ignorēšanu. Bezrūpīga rīcība var izraisīt nopietnus

ievainojumus sekundes laikā.

BRĪDINĀJUMS! Vispārējie instrumenta drošas lietošanu norādījumi.

Lietošana un gādība par elektroinstrumentu:

a) N edrī kst pār slog ot e lekt roi nstr umen tu. Nep ieci eša ms

piemē rot ele ktroins trumentu veikta jam dar bam. Pare izs

Page 39

elektroinstruments nodrošinās labāku un drošāku darbu pie slodzes,

kādam tas tika projektēts.

b) Nedrīkst lietot elektroinstrumentu, ja slēdzis to neieslēdz un

neizslēdz. Katrs elektroinstruments, kuru nevar ieslēgt vai izslēgt ar

slēdzi ir bīstams un to nepieciešams labot.

c) Nepieciešams atvienot elektroinstrumenta kontaktdakšiņu

no barošanas avota un/vai atslēgt akumulatoru pirms tiek veikta jebkāda uzstādīšana, detaļu maiņa vai instrumenta gl abāš ana . Tā das dro šīb as d arb ība s re duc ē ne pare dzē tu

elektroinstrumenta palaišanu.

d) Nelietotu elektroinstrumentu nepieciešams glabāt bērniem

nepieejamās vietās un nedrīkst atļaut personām, kuras nav iep azinu šās a r ele ktroi nstru mentu vai šo lieto šanas instrukciju lietot elektroinstrumentu. Elektroinstrumenti ir

bīstami neapmācītu lietotāju rokās.

e) Elektroinstrumentu nepieciešams konservēt. Nepieciešams

pārbaudīt asu sakritību vai kustīgo daļu ieķīlēšanos, detaļu plī sum us u n vi sus aps tākļ us, kur i va rētu iet ekmē t elektroinstrumenta darbu. Ja tiek konstatēts bojājums, elektroinstrumentu pirms lietošanas nepieciešams salabot.

Daud zu ne gadīj umu ie mesls ir n eparei za ele ktroin strum enta konservācija.

f) Griezējinstrumentiem jābūt asiem un tīriem. Attiecīgi uzturēti

asi griezējinstrumenta asmeņi samazina ieķīlēšanās iespējas un atvieglo apkalpošanu.

g) Elektroinstrumentu, aprīkojumu, darba instrumentus un

tml. nepieciešams lietot saskaņā ar šo instrukciju, ņemot vērā darba apstākļus un veicamo darbu. Lietot elektroinstrumentu tam

neparedzētā veidā var novest pie bīstamām situācijām.

h) Zemās temperatūrās vai pēc ilgāka nelietošanas laika,

ieteicams uz pāris minūtēm ieslēgt elektroinstrumentu bez slodzes, lai piedziņas mehānismā sāktu pareizi darboties smēreļļa.

i) Elektroinstrumentu tīrīšanai lietot mīkstu, mitru (ne slapju)

drānu un ziepes. Nelietot benzīnu, šķīdinātājus un citus līdzekļus, kuri varētu sabojāt ierīci.

j) Ele ktroinstru mentu ne pieciešams glabāt / tra nsportēt

iepriekš pārliecinoties, ka visas kustīgās daļas ir nobloķētas un nod rošinātas pret atbloķēšanos ar oriģ ināliem šim nolūkam paredzētiem elementiem.

k) Elektroinstrumentu nepieciešams glabāt sausā, no putekļiem

un mitruma sargātā vietā.

l) E lekt roin str umen ta t ran spor tēš anu jāv eic ori ģin ālā

iepakojumā, kurš pasargā no mehāniskiem bojājumiem.

m) Rokturus un satveršanas virsmas nepieciešams uzturēt tīras,

bez eļļas un smēres. Neparedzētās situācijās slideni rokturi un

satveršanas virsmas nedod iespēju droši turēt un kontrolēt instrumentu.

BRĪ DINĀ JUMS ! Vi spārē jie ins trum enta dro šas lietošanu norādījumi.

Remonts:

a) Savu elektr oinstrume ntu gar antijas un pē cgarantij as

remontus veic PROFIX serviss, kas garantē visaugstāko remontu kvalitāti kā arī tiek izmantotas oriģinālas rezerves daļas.

b) Nekādā gadījumā nelabot bojātus akumulatorus. Visas

darbības saistītas ar akumulatoru remontu var veikt tikai ražotājs vai autorizēts serviss.

BRĪDINĀJUMS! , drošības brīdinājumiRokas ripzāģis

Individuālā drošība:

a) Rokas turēt tālu no griešanas zonas un zāģa. Otro roku turēt

uz palīgroktura vai dzinēja korpusa. Ja zāģi tur ar abām rokām,

tad tās nav apdraudētas zāģa ievainojumam.

b) Nelikt rokas zem apstrādājamā priekšmeta. Pārsegs nevar

pasargāt no zāģa zem apstrādājamā priekšmeta.

c) Gri ešan as d ziļu mu u zstā dīt atbi lsto ši a pstr ādāj amā

priekšmeta biezumam. Ieteicams, lai diska zāģis izietu zem

apstrādājamā materiāla mazāk par zoba augstumu.

d) Nekad neturēt apstrādājamo priekšmetu rokās vai uz kājas.

Apstrādājamo priekšmetu nostiprināt stabilā pamatnē. Ir

svarīgi labi nostiprināt apstrādājamo priekšmetu, lai novērstu bīstamo kontaktu ar ķermeni, zāģa ieķīlēšanos vai arī griešanas kontroles zaudēšanu.

e) Darba laikā, kad zāģis var būt kontaktā ar zem sprieguma

esošiem vadiem vai ar paša barošanas vadu, zāģi turēt aiz šim nolūkam paredzētās izolētās virsmas. Kontakts ar „sprieguma

vadiem” var radīt ka „zem sprieguma” atradīsies arī elektroinstrumenta metāla daļas, kā rezultātā operators var dabūt elektriskās strāvas triecienu.

f) Garengriešanas laikā vienmēr lietot garengriešanas vadotni

vai šķautņu vadotni. Tas uzlabo griešanas precizitāti un samazina

zāģa ieķīlēšanās iespēju.

g) Vienmēr lietot pareiza izmēra un attiecīgas stiprināšanas

formas zāģus (piem. romba vai apaļas formas). Zāģi, kuri nav

piemēroti stiprināšanas vārpstai darba laikā var vibrēt, radot darba kontroles zaudēšanu.

h) Nekad stiprināšanai nelietot bojātus zāģus vai nepareizus

paliktņus vai skrūves. Diska zāģa stiprināšanas paliktņi un

stiprināšanas skrūves ir speciāli projektētas zāģim, lai nodrošinātu optimālo funkcionēšanu un lietošanas drošību.

Atmešanas iemesli un atmešanas novēršana:

− aizmugures atmešana tā ir negaidīta zāģa pacelšanās un kustība operatora virzienā griešanas līnijā, kuru rada nepareizi vadīts, ieķīlēts vai aizķerts zāģis nekontrolētas griešanas rezultātā;

− kad diska zāģis ir aizķerts vai ieķīlēts spraugā, disks apstājas un dzinēja reakcija rada, ka zāģis negaidīti iet uz aizmuguri, operatora virzienā;

− ja zāģis ir deformēts vai slikti uzstādīts apstrādājamā elementā, zāģa

zobi izejot no materiāla var trāpīt pa apstrādājamā materiāla augšējo virsmu radot zāģa pacelšanos un atmešanu operatora virzienā.

Aizm ugures atmeš ana i r nepa reiza zāģa lieto šanas vai nepareizu procedūru lietošanas rezultāts, vai arī lietošanas apstākļu rezultāts un to var novērst lietojot attiecīgus zemāk uzrādītos drošības līdzekļus. a) Turēt zāģi stipri ar abām rokām, plecus novietot tā, lai izturētu iespējamo aizmugures atmešanas spēku. Ķermeņa stāvokli ieņemt vienā zāģa pusē, bet ne griešanas līnijā. Aizmugures atmešana var radīt negaidītu zāģa aizmugures kustību, bet operators var kontrolēt aizmugures atmešanas spēku, ja tiek ievēroti attiecīgi drošības līdzekļi.

Page 40

izturētu iespējamo aizmugures atmešanas spēku. Ķermeņa

stāvokli ieņemt vienā zāģa pusē, bet ne griešanas līnijā.

Aizmugures atmešana var radīt negaidītu zāģa aizmugures kustību, bet operators var kontrolēt aizmugures atmešanas spēku, ja tiek ievēroti attiecīgi drošības līdzekļi.

b) Kad diska zāģis ieķīlējas vai kaut kāda iemesla dēļ pārtrauc

griešanu nepieciešams atbrīvot slēdzi un nekustīgi turēt zāģ i ma teri ālā līdz zāģ is p ilnī bā a pstā sies. Nek ad nemēģināt izņemt zāģi no apstrādājamā materiāla, un nevilkt zāģi uz aizmuguri, kad griezējdisks ir kustībā, jo var notikt aizmugures atmešana. Konstatēt un pielietot koriģējošu

darbību, lai likvidētu zāģa ieķīlēšanās iemeslu.

c) Gadījumā, ja apstrādājamā elementā atkārtoti ieslēdz zāģi,

izveidotā rievā centrēt zāģa disku un pārbaudīt, vai zāģa zobi nav ieķērušies materiālā. Ja zāģa disks ķīlējas, kad zāģis tiek

atkārtoti ieslēgts, tas var izlekt vai radīt aizmugures atmešanu attiecībā pret apstrādājamo elementu.

d) Liela izmēra plāksnes atbalstīt, lai samazinātu ieķīlēšanās

risku un diska zāģa aizmugures atmešanu. Lielām plāksnēm to pašsvara iedarbībā ir locīšanās tendence. Atbalstiem jābūt

novietotiem zem plāksnes abās pusēs, plāksnes griešanas līnijas un gala šķautnes tuvumā.

e) Nelietot neasus un bojātus zāģus. Neasi vai nepareizi uzstādīti

zāģa zobi veido šauru rievu radot pārmērīgu rīvēšanu, zāģa ieķīlēšanos un aizmugures atmešanu.

f) Pirms griešanas veikšanas stabili uzstādīt griezējdisk a

griešanas dziļuma un slīpuma leņķa fiksatorus. Ja zāģa

uzstādīšan a mainās grieš anas laikā var notikt ieķīl ēšanās un aizmugures atmešana.

g) Īpaši uzmanīties veicot «dziļo griešanu» esošajās sienās vai

citās slēgtās vietās. Ārpus izejošie zāģi var griezt citus priekšmetus,

radot aizmugures atmešanu.

h) Pirms katras griešanas pārbaudīt apakšējo pārsegu, vai ir

pareizi uzbīdīts. Nelietot zāģi, ja apakšējais pārsegs brīvi nepārvietojas un uzreiz neaizveras. Nekad nebloķēt un neatstāt apakšējo pārsegu atvērtā stāvoklī. Ja zāģis nokrīt,

apakšēja is pārsegs var saliektie s. Pacelt apakš ējo pārsegu ar atvilkšanas rokturi un pārliecināties vai tas brīvi pārvietojas un nepieskaras pie zāģa vai citām daļām katrā slīpuma leņķī un griešanas dziļumā.

i) Pārbaudīt apakšējā pārsega atsperes darbību. Ja pārsegs un

atspere pareizi nedarbojas, tos pirms lietošanas jāsalabo.

Apakšējā pārsega lēna darbība var būt bojātu detaļu, lipīgu nosēdumu vai sakrājušos griešanas atlikumu iemesls.

j) Pieļaujams ar atvērtu apakšējo pārsegu veikt tikai speciālo

grie šanu, t ādu kā „ie dziļinā to gri ešanu” u n „s alikto griešanu.” Pacelt apakšējo pārsegu ar atbīdāmā roktura palīdzību un kad zāģis iedz iļinās materiālā, apakšējo pārsegu jāatbrīvo. Veicot visas pārējās griešanas apakšējam

pārsegam jādarbojas patstāvīgi.

k) Vienmēr novērot vai apakšējais pārsegs nosedz zāģi pirms

noliekam zāģi uz darba galda vai grīdas. Nenodrošināts zāģis

radīs, ka zāģis pārvietosies uz aizmuguri griežot visu kas atradīsies pa ceļam. Ņemt vērā laiku kāds nepieciešams, lai zāģis apstātos pēc izslēgšanas.

UZMANĪBU! Lietot putekļu sūcēja ierīci!

Ja ra žotājs pare dzējis p utekļu sū kšanas vai putekļu uzkrāšanas ierīces, pārliecināties, vai tās ir pieslēgtas un pareizi uzstādītas.

BRĪDINĀJUMS Nep iecie šams liet ot a izsar dzīb as a prīko jumu. Vienmēr nepieciešams lietot putekļu maskas.

Kontakts vai putekļu ieelpošana, kuri rodas zāģēšanas laikā apdraud

lietotāja un tuvumā atrodošos citu cilvēku veselību. Aizsardzībai pret putekļiem un tvaikiem lietot putekļu aizsardzības masku un parūpēties arī par citu darba vietas tuvumā atrodošos personu drošību.

UZMANĪBU! Nelietot nekādus disk a zāģus, kuriem ir citi izmēri, nekā uzrādīti šinī lietošanas instrukcijā. Lietot tikai attiecīga diametra un biezuma diska

zāģus, piemērotus zāģa vārpstas apgriezienu ātrumam.

ź Nelietot cietsakausējuma ātrgriezējtērauda diska zāģus. Šī

tipa zāģi viegli plīst.

ź Nelietot diska zāģus metālam un akmenim. ź Uzstādīt tikai asus griezējdiskus, kuri ir ideālā stāvoklī;

plīsušus vai deformētus nekavējoties apmainīt pret jauniem.

ź Pārbaudīt, vai diska zāģis ir labie stiprināts un griežas

attiecīgā virzienā.

BRĪDINĀJUMS Nep iecie šams lie tot a izsar dzīb as ap rīkoj umu. Vienmēr nepieciešams lietot aizsargbrilles.

BRĪDINĀJUMS Nep iecie šams lie tot a izsar dzīb as ap rīkoj umu. Vienmēr nepieciešams lietot dzirdes aizsardzības līdzekļus.

BRĪDINĀJ UMS! , Rokas ripzāģis papi ldu drošība s

brīdinājumi

Individuālā drošība:

1. Nepievienot akumulatora līdz nepārliecinies, ka:

a) uzstādīts diska zāģis kokam vai kokveidīgiem materiāliem ar

pieļaujamiem, maks. apgriezieniem vienādiem vai lielākiem par

4000 /min,

b) griezējdisks (16) ir pareizi un droši nostiprināts, vai sakrīt bultiņu

virziens uz griezējdiska un pārsega korpusa,

c) griezējdisks (16) ir ass, labā tehniskā stāvoklī, bez jebkādiem

bojājumiem, plīsumiem, izrāvumiem.

d) zāģa slēdzis (5) atroda s izslēgša nas stāvok lī, bet slēdža

bloķēšana (6) un vārpstas bloķēšana (22) ir atbrīvota,

e) sešstūra gala atslēga (27) diska stiprināšanai ir izņemta no diska

stiprināšanas skrūves (17) ligzdas un atrodas ārpus zāģa darbības lauka,

f) ir stipri pieskrūvēta: griešanas dziļuma uzstādīšanas skrūve (21),

griešanas leņķa uzstādīšanas skrūve (11) un paralēlās griešanas vadotnes uzstādīšanas skrūve (13),

g) griezējdiska pārsegs (15) darbojas un atrodas aizvērtā stāvoklī.

2. Pi rms zāģ a i esl ēgš anas ne pie cie šams pā rli eci nāt ies, ka

apstrādājamā materiālā nav naglu, skrūvju un/vai citu svešu elementu.

Page 41

3. Aizliegts bloķēt griezējdiska pārsegu (15).

4. Pirms zāģa ieslēgšanas un strādājot ar zāģi nepieciešams to turēt aiz

abiem rokturiem (4) un (8).

5. Ieslēgt mašīnu tikai tad, kad disks (16) nepieskaras pie apstrādājamā

elementa.

6. Griešanu sākt, kad zāģis sasniedzis maksimālos apgriezienus.

7. Griešanu veikt tikai tad, kad zāģa pamatnes (12) virsma stabili

balstās uz apstrādājamā materiāla virsmas.

8. Griešanas laikā uz zāģi nekad nelietot pārmērīgu spēku. Tas var radīt

negadījumu ar veselības vai dzīvības zaudēšanas bīstamību un/vai sabojāt pārslogotu dzinēju. Dzinēja bojājums (tinumu sadegšana) izraisīts mašīnas pārslodzes rezultātā nav pakļauts garantijas remontam!

9. Ar zāģi nedrīkst veikt loka griešanu, šķautņu apstrādi, frēzēšanu, par

cik tas var radīt negadījumu ar veselības vai dzīvības zaudēšanas bīstamību un/vai mašīnas sabojāšanu, kurš nav pakļauts garantijas remontam.

10. Pēc z āģa izslēgšan as nekad nedrīkst brem zēt diska kustību

piespiežot to pie apstrādājamā materiāla.

11. Nepiec iešams kon trolēt zāģ a korpusa stiprinā šanas skr ūves.

Nepieciešamības gadījumā pieskrūvēt (gala atslēga Ph3).

12. Zāģis aprīkots ar ar 2 klases lāzeri atbilstoši . EN 60825

Nevar skatīties lāzera gaismas starā un tieši vērst lāzeri uz

cilvēku un dzīvnieku acīm. Skatīties 2 klases emitētā lāzera starā nav kaitīgi, ja tas notiek ne ilgāk kā 0,25 s. Acu plakstiņu aizvēršanas reflekss parasti ir pietiekama aizsardzība. Izmantojot optiskos instrumentus, piem. brilles, tālskati nepalielina acu traumu risku.

BRĪDINĀJUMS! Droša akumulatoru un akumulatoru

lādētāju lietošana:

Akumulatoru lietošana:

a) Nepieciešams lietot akumulatorus tikai saskaņā ar ražotāja

specifikāciju. Citu akumulatoru lietošanas gadījumā var rasties

akumulatora plīsums un sabrukums, ķermeņa trauma vai ugunsgrēks.

b) UZ MAN ĪBU: Ak umu lato ra boj āju ma v ai nep are izas

lietošanas rezultātā var notikt sprāgstošu gāzu izdalīšanās. Akumulatoru nepieciešams vienmēr turēt tālu no uguns kā arī lādēšanas laikā nodrošināt atbilstošu ventilāciju. Nedrīkst

to atstāt uz ilgu laiku vidē, kur ir augsta temperatūra (saulainās vietās,sildelementu tuvumā vai tur, kur temperatūra pārsniedz 40 grādu).

c) Aku mul ator a lā dēša nu n epi ecie šams vei kt 1 5-2 5°C

temperatūras diapazonā.

d) Lādēt akumulatoru nepieciešams tikai ar ražotāja ieteikto

transfor matoru. Lietoj ot transforma toru piemērot i cita t ipa

akumulatoru baterijai rada ugunsgrēka rašanās risku.

e) Sargāt akumulatoru no ūdens un mitruma. f) Ja gribam lādēt sekojoši vairākus akumulatorus, starp

atsevišķiem lādējumiem nepieciešams izdarīt 30 minūšu pārtraukumu.

g) Nekādā gadījumā nedrīkst akumulatoru atvēr t. h) Nelabvēlī gos apstā kļos no akumulatora var izd alīties

šķidrums; nepieciešams izvairīties no kontakta ar šķidrumu. Ja lietotājs negaidīti saskarsies ar šķidrumu, kontakta vietu nepieciešams skalot ar ūdeni. Ja šķidrums nokļūst acīs,

papildus nepieciešams meklēt medicīnisko palīdzību. No

akumula tora izpl ūstošais šķidrums var radīt kairināj umu vai applaucēšanos.

i) L ai kā, k ad ak umu lat or u b ate ri ja ne tie k lie to ta,

nepieciešams to glabāt tālu no metāla priekšmetiem, tādi em kā papīr a spra udņiem, monēt ām, at slēgām, naglām, skrūvēm vai citiem maziem metāla elementiem, kuri varētu radīt akumulatora īssavienojumu. Akumulatoru

īssavienojums var radīt applaucēšanos vai ugunsgrēku.

j) Nemest akumulatoru ugunī. k) Nedrīkst lādēt bojātu akumulatoru.

Akumul atori p aredzēti daudzk ārtēj ai lādē šanai, satur apkārtējai videi kaitīgo litiju. Pēc lietošanas termiņa beigām tos nepieciešams utilizēt

Li-Ion

saskaņā ar apkārtējās vides aizsardzības noteikumiem. Šajā nolūkā pilnīgi izlietot akumulatoru, izņemt no elektroinstrumenta, nodot akumulatoru utilizācijas punktā vai veikalā, kurā tas nopirkts.

a) Lādēt akumulatoru nepieciešams tikai ar ražotāja ieteikto

transfo rmatoru. Li etojot tran sformatoru piemēroti cita ti pa

akumulatoru baterijai rada ugunsgrēka rašanās risku.

b) Piev ienot o lā dētāj u dr īkst liet ot t ikai akum ulato ru

lādēšanai, kuri ir ar to piegādāti. Lādējot citus akumulatorus var

notikt akumulatoru plīsums vai sašķelšanās un ķermeņa ievainojums vai trauma vai arī ugunsgrēks.

c) Lādētāja nedrīkst izjaukt. d) Lādētājs paredzēts darbam tikai telpu iekšpusē. To nedrīkst

pakļaut ūdens un mitruma iedarbībai.

e) Lādēt tikai 15-25 grādu diapazonā. f) Lādētājā nedrīkst likt nekādus metāla priekšmetus.

PIELIETOJUMS:

Akumulatora rokas ripzāģis ir ierīce, kura paredzēta koka, finiera, skaidu plākšņu un tamlīdzīgu kokveidīgu materiālu griešanai.

To nedrīkst lietot metāla vai akmens griešanai, slīpēšanai kā ari nedrīkst uzstādīt diskus paredzētus metāla vai akmens griešanai, slīpēšanai.

Zāģis ir paredzēts taisnlīnijas griešanai. Tas nav piemērots loka griešanai. Tā ir universāla rokas vadības mašīna ar kompaktu, ergonomisku uzbūvi.

Nodrošina lietotājam griešanas dziļuma regu lēšanu un mašīnas pielāgošanu grieztā materiāla biezumam kā arī iespējams veikt slīpo griešanu (griešanas plakne nav perpendikulāra grieztā materiāla virsmai).

Tā ir droša mašīna, jo ir aprīkota ar darba laikā pašregulējoši atverošu un aizverošu griezējdiska pārsegu.

Mašīnas konstrukcija arī dod iespēju lietotājam viegli apkalpot slēdžus, blo ķēšan u un rokt urus, kur i iz pilda not eikta s li etoša nas un apkalpošanas-konservācijas funkcijas.

Lietošana sask aņā ar pielietojumu attiecas arī uz drošības norādīj umu kā arī mont āžas inst rukcijas i evērošanu, un apk alpoša nas i nstruk cijas eksp luatāc ijas norād ījumie m. Personām, kuras ierīci apkalpo un konservē, jāiepazīstas ar šiem norādījumiem kā arī tās jābrīdina par iespējamu bīstamību. Bez tam negadījumu novēršanai nepieciešams rūpīgi ievērot pastāvošos darba drošības likumus. Ierīce nav paredzēta profesionālai, amatnieku vai rūpnieciskai

Lādētāja lietošana:

Page 42

lietošanai. Garantijas nosacījumi neattiecas, kad ierīce tika lietota amatnieku, rūpniecības darbnīcās vai tamlīdzīgās darbībās.

Katra zāģa lietošana neatbilstoši augstāk uzrādītajam pielietojumam ir aizliegta un noved līdz garantijas zaudēšanai kā arī ražotājs neatbild par tādā veidā radītiem zaudējumiem.

Jebkādas ierīces modifikācijas, kuras veic lietotājs atbrīvo ražotāju no atbildības par bojājumiem un zaudējumiem, kuri nodarīti lietotājam un apkārtējiem.

Parei za zā ģa lie tošan a atti ecas arī u z kons ervā ciju, glabā šanu, transportēšanu un remontu.

Zāģi drīkst labot tikai ražotāja uzrādītos servisa punktos. Akumulatora ierīci

drīkst remontēt tikai pilnvarotas personas. Neskatoties uz pielietojumam atbilstošu lietošanu nevar pilnībā izslēgt

atsevišķus paliekošā riska elementus. Ņemot vērā mašīnas konstrukciju un uzbūvi var rasties sekojošas bīstamības:

ź Pieskāršanās pie griezējdiska nenosegtā zāģa vietā. ź Pieskāršanās pie strādājoša griezējdiska (griezta brūce). ź Apstrādājamā priekšmeta vai tā daļas atmešana. ź Griezējdiska plīsums/salūšana. ź Dzirdes pasliktināšanās gadījumā, ja netiek lietoti dzirdes aizsardzības

līdzekļi.

ź Veselībai kaitīgā koka putekļu emisija veicot darbus slēgtās telpās.

KOMPLEKTĀCIJA:

ź Akumulatora rokas ripzāģis -1 gab. ź Paralēlās griešanas vadotne -1 gab. ź Griezējdisks Ø 150 x 1.6 x Ø 16 x 18T-1 gab. ź Gala atslēga -1 gab. ź Lietošanas instrukcija- 1gab. ź Garantijas karte -1 gab.

IERĪCES ELEMENTI:

Ierīces el ementu numerāc ija attiecas uz uzrādīto graf isko zīmējumu instrukcijas 2-3 lapaspusē:

Zīm.A: 1. Putekļu sūcēja uzgalis

2. Akumulators*

3. Akumulatora fiksācijas poga*

4. Rokturis

5. Slēdzis

6. Drošības slēdzis

7. Lāzera rādītāja iesl./izsl. slēdzis

8. Palīgrokturis

9. Lāzera stara izejas atvere

10. Slīpuma leņķa skala

11. Griešanas leņķa uzstādīšanas skrūve

12. Zāģa pamatne

13. Paralēlās vadotnes uzstādīšanas skrūve

14. Paralēlās griešanas vadotne

15. Griezējdiska paceļamais pārsegs

16. Griezējdisks

17. Griezējdiska stiprināšanas skrūve

18. Ārējais stiprināšanas gredzens

19. Griezējdiska pārsega rokturis

Zīm. Griešanas dziļuma skalaB: 20.

21. Griešanas dziļuma uzstādīšanas skrūve

22. Vārpstas bloķēšana

Zīm. Lādētājs*C: 23.

24. Adapters*

25. Baterijas uzlādēšanas līmeņa indikatora poga *

26. Baterijas uzlādēšanas līmeņa indikators*

Zīm. F: 27. Gala atslēga

*Apr akstīt ais vai uzradī tais ap rīkoju ms neie tilps t stand arta komplektā. Papildus aprīkojuma pilnu klāstu var atrast mūsu katalogā.

TEHNISKIE DATI:

Barošanas spriegums Griešanas ātrums bez slodzes

Maks. zāģa asmens diametrs

20 V d.c. 4000/min 150 mmø

Asmens cauruma diametrs 16 mm ø

Griešanas dziļums Griešanas leņķis

Lāzera rādītājs

lāzera klase lāzera viļņu garums 650 nm lāzera jauda 1mW

48mm (90°)/36mm(45°)

o o

0 ~ 45

Svars (ar akumulatoru) 2,6 kg Akustiskā spiediena līmenis (LpA) Akustiskās jaudas līmenis (LwA)

Mērījumu izkliede K , K 3 dB(A)

LpA LwA

Vibrācijas līmenis atbilstoši: EN 60745 koka griešana a

KMērījumu izkliede

Ieteicamie akumulatori Li-ion 20V: TJ15AK (1,5Ah), TJ2AK (2Ah), TJ4AK (4Ah)

h, W

75,3 dB(A) 86,3 dB(A)

3,015 m/s

1,5m/s

Ieteicamie lādētāji: TJ3LD(3-5h), TJ1LD (1h)

Uzrādītais vibrācijas līmenis ir reprezentatīvs elektroinstrumenta pamata lietošanai. Ja elektroinstruments tiek lietots citos nolūkos vai ar citiem darba instrumentiem, vai arī ja nebūs pietiekami konservēts, vibrācijas līmenis var atšķirties no uzrādītā. Augstāk uzrādītie iemesli var radīt vibrācijas ekspozīcijas palielināšanos visā darba laikā. Nepieciešams realizēt papildus drošības līdzekļus, kuri pasargās operatoru no vibrācijas ekspozīcijas, piem. : Elektroinstrumenta un darba instrumenta konservācija, atbilstošas roku temperatūras nodrošināšana, darba operāciju veikšanas secības noteikšana. Deklarētās kopējās vibrācijas vērtības un deklarētās trokšņa emisijas vērtības ir mērītas saskaņā ar standar ta testa metodi, un tās var izmantot, lai savā starpā salīdzinātu instrumentus. Sākotnējam iedarbības novērtējumam var izmantot deklarētās kopējās vibrācijas vērtības un deklarētās trokšņa emisijas vērtības.

Brīdinājumi:

Vibrācijas un trokšņa emisija elektroinstrumenta faktiskā lietošanas laikā var atšķirties no deklarētajām vēr tībām atkarībā no tā, kā tiek izmantots instruments un kāds materiāls tiek apstrādāts. Operatora aizsardzībai nepieciešams notiekt drošības līdzekļus, kuri pamatojas uz iedarbības novērtējumu faktiskajā lietošanas laikā (ņemot vērā visas operatīvā cikla darbības daļas, kā piemēram laiku, kurā instruments ir izslēgts un kad strādā tukšgaitā, izņemot sprūda laiku).

SAGATAVOŠANA DARBAM:

1. Pirms katras lietošanas nepieciešams kontrolēt, vai pareizi funkcionē un

nav bloķētas vai ieplīsušas un bojātas ierīces kustīgās daļas, kas varētu iespaidot pareizu ierīces funkcionēšanu. Bojātu ierīci pirms lietošanas

Page 43

nepieciešams nodot labošanai.

2. Griežot jau apstrādātu materiālu uzmanīties uz svešiem ķermeņiem, piem. naglas, skrūve un tml.

n Akumulatoru lādēšana

UZMANĪBU! Ierīce tiek piegādāta bez akumulatora un lādētāja. Atkarībā no nepieciešamības var nopirkt akumulatoru 1.5Ah TJ15AK, 2.0Ah TJ2AK vai

4.0Ah TJ4AK kā arī atbilstošu lādētāju TJ3LD (ar lādēšanas laiku 3-5 stundas)

vai TJ1LD (ar lādēšanas laiku 1 stunda).

Lādēšanas līmeni var pārbaudīt nospiežot baterijas lādēšanas līmeņa taustiņu (25) (skat. zīm. C). Viena degoša LED diode atbilst zemam baterijas uzlādēšanas līmenim, divas degošas diodes nozīmē vidēju līmeni, bet trīs degošas diodes atbilst pilnam akumulatora uzlādēšanas līmenim. Pirms lietošanas akumulatoru nepieciešams pilnībā uzlādēt.

Lādētājs TJ3LD

Izmantojot lādētāju TJ3LD pirmo lādēšanu ieteicams veikt minimums 5

stundas.

1. Nospiest akumulatora bloķēšanu (3) un no zāģa izņemt akumulatoru (2)

(skat. zīm. D).

2. ( ).Pievienot akumulatoru (2) lādētājā (23) skat. zīm.C

3. Lādētājam pievienot adaptera kontaktdakšiņu.

4. (24) .Pievienot adapteri 110-240 V, 50-60Hz tīkla ligzdā

Lādētājs TJ1LD

Izmantojot lādētāju TJ1LD pirmo lādēšanu ieteicams veikt minimums 1 stundu.

1. Nospiest akumulatora bloķēšanu (3) un no zāģa izņemt akumulatoru (2)

(skat. zīm. D).

2. ( ). Pievienot akumulatoru (2) lādētājā (23) skat. zīm.J

3. Lādētāja kontaktdakšiņu pievienot 220-240 V, 50Hz tīkla ligzdā.

n Baterijas lādēšanas signalizācija

Zaļā degošā LED diode informē, ka lādētājs ir pieslēgts pie barošanas avota.

Pēc akumulatora pievienošanas iedegsies sarkanā diode, kura informē, ka notiek lādēšana. To arī signalizē akumulatora mirgojošās zaļās LED diodes, uzrādot baterijas uzlādēšanas līmeni. Kad baterija būs pilnībā uzlādēta sarkanā diode nodzisīs un iedegsies zaļā diode.

Pēc lādēšanas beigām atvienot lādētāju no tīkla un izņemt akumulatoru.

UZMANĪBU! Lādēšanas laikā akumulators var nedaudz sasilt, tā ir normāla parādība.

Litija-jonu akumulatoru var lādēt jebkurā brīdī, tādā veidā netiek saīsināta tā ilgmūžība. Lādēšanas procesa pārtraukšana nerada akumulatora elementu bojājuma risku.

DARBS AR ZĀĢI:

1. Pirms darba sākuma nepieciešams pārbaudīt griezējdisku, lai izvairītos no pārslodzes un nepareizas zāģa darbības.

2. Darbu sākt uz materiāla atzīmējot griešanas līniju.

3. Ierīce ir aprīkota ar drošības slēdzi (6), kurš sargā pret zāģa neparedzētas

ieslēgšanās. Lai ieslēgtu zāģi nepieciešams vispirms nospiest drošības slēdzi, un sekojoši nospiest zāģa slēdzi (5) un turēt to šajā stāvoklī. Dot iespēju zāģim sasniegt maksimālos apgriezienus.

4. Zāģa pamatni (12) pielikt pie apstrādājamā materiāla tā, lai pamatnes

virsma stabili piegultu apstrādājamā materiāla virsmai, un griešanas līnijas atzīme atrastos virs šīs līnijas.

5. Zāģa darba laikā (kustī ba uz priekšu ), gri ezējdisk s iedz iļinās

apstrādājamā materiālā, diska pārsegs (15) pakāpeniski atsedz disku,

dodot iespēju griezt materiālu. Pārsega atpakaļ atspere atgriezīs pārsegu s ākuma stāvoklī, kad disks izbīdīsies no apstrādājamā materiāla.

6. Zāģi nepieciešams vadīt precīzi pa taisnu līniju. Zāģa vadība ne pa taisnu līniju var radīt griešanas pretestību un griezējdiska bloķēšanos. Tas var novest pie dzinēja tinumu sadegšanas un garantijas tiesību zaudēšanas, kā arī ir iespēja radīt nopietnu negadījumu.

7. Griešanas beigas ar zāģi ir: a) pilnīga rotējoša griezējdiska izeja no apstrādājamā materiāla,

b) slēdzies (5) atbrīvojas, c) pagaidīt līdz zāģa disks apstāsies,

d) nolikt mašīnu drošā vietā.

8. Darba beigas ar zāģi, pēc p. 7. darbību izpildīšanas ir:

a) akumulatora atvienošana, b) zāģa attīrīšana no skaidām un putekļiem,

c) zāģa nodrošināšana no nepiederošām personām (piem. bērni).

n Putekļu sūcēja uzgalis

Skaidu atsūkšanai atbilstošu putekļu sūcēju pievienot ar sūces šļūteni pie putekļu sūcēja savienojuma (1).

n Lāzera rādītājs

Lāzera rādītājs rāda griešanas līniju. Uz apstrādājamā priekšmeta virsmas nepieciešams apzīmēt nepieciešamo griešanas līniju, griešanas laikā lāzera līniju vadīt gar iezīmēto līniju.

Lāzera rādītāju ieslēdz vai izslēdz nepieciešams nospiest slēdzi (7) .

Pirms zāģēšanas sākuma pārbaudīt, vai griešanas līnija ir pareizi uzrādīta. Lāzera rādītājs elektroinstrumenta intensīvas lietošanas laikā vibrācijas iedarbībā var pārvietoties.

UZMANĪBU: Pēc katras zāģēšanas nepieciešams izslēgt lāzera rādītāju.

GRIEZĒJDISKA MAIŅA: UZMANĪBU: Pirms griezējdiska maiņas mašīnu nepieciešams atvienot no

akumulatora. Griezējdiska montāžai lietot aizsargcimdus. Kontaktā ar griezējdisku pastāv ievainošanās bīstamība. Lietot tikai zāģēšanas diskus, kuru parametri atbilst šinī apkalpošanas instrukcijā uzrādītiem. Nekādā gadījumā nedrīkst lietot slīpēšanas diskus par darba instrumentiem.

Griezējdiska maiņai nepieciešams:

– Nospiest vārpstas bloķēšanu (22) un turēt tādā stāvoklī (zīm. E, lpp.3). Ar

gala atslēgas (23) palīdzību izskrūvēt stiprināšanas skrūvi (17)(zīm. F, lpp.3).

UZMANĪBU: Vārpsta bloķēšanu (22) var nospiest tikai pie nekustīgas

vārpstas. Pretējā gadījumā elektroinstrumentu var sabojāt.

– Ar pārsega rokturi (19) atbīdīt pārsegu uz aizmuguri un turēt. No

Page 44

mašīna s vārpsta s noņemt ārējo stiprināš anas gredze nu (18) un

griezējdisku (16) (zīm. F, lpp.3).

UZMANĪBU: Nenoņemt iekšējo stiprināšanas gredzenu; ja gredzens izkrīt, tad nepieciešams to ielikt atpakaļ ar plakano virsmu virzienā uz ārpusi no mašīnas korpusa.

Zāģa montā ža aug stāk u zrādīt ā atgri ezenisk ā kār tībā. Uzlie kot

griez ējdisku nepie ciešams pievē rst uzm anību uz di ska kus tības apgriezienu sakritību. Diska bultiņas virzienam jāsakrīt ar diska pārsega norādīto bultiņas kustība virzienu.

GRIEŠANAS DZIĻUMA UZSTĀDĪŠANA (zīm. G): Veikt seklus iegriezumus, dziļums mazāks par apstrādājamā materiāla biezumu, ir iespējams uzstādot vēlamo griešanas dziļumu nolaižot zāģa pamatni (12) attiecīgā stāvoklī. Griešanas dziļums stāvoklī 0o var tikt uzstādīts robežas no 0 mm līdz 48 mm.

1. Atvienot zāģi no akumulatora.

2. Atbrīvot zāģa griešanas dziļuma uzstādīšanas skrūvi (21).

3. Uzstādīt atbilstošu griešanas dziļumu ar griešanas dziļuma noniusu

(20).

4. Nobloķēt skrūvi (21).

UZMANĪBU! Griešanas dziļumam jābūt apm. 3 mm lielākam par materiāla biezumu tā, lai pārgrieztā materiāla otrajā pusē griezējdisks izietu nedaudz vairāk par zoba augstumu.

GRIEŠANAS LEŅĶA UZSTĀDĪŠANA (zīm.H) :

Zāģis dod iespēju griezt zem leņķa attiecība pret virsmu diapazonā 0° ÷ 45°. Šajā nolūkā zāģa pamatni (12) nepieciešams novietot attiecīgā

stāvoklī.

1. Atvienot zāģi no akumulatora.

2. Atbrīvot griešanas leņķa uzstādīšanas skrūvi (11).

3. Uzstādīt atbilstošu griešanas leņķi ar griešanas leņķa noniusu (10).

4. Nobloķēt skrūvi (11).

UZMANĪBU! Slīpās griešanas gadījumā, griešanas dziļums ir mazāks par vērtību uzrādītu uz griešanas dziļuma noniusa.

PARALĒLĀS GRIEŠANAS VADOTNES LIETOŠANA (zīm. I): Vadotne (14) dod iespēju paralēlai griešanai attiecībā pret apstrādājamā

materiālā malu.

1. Atvienot zāģi no akumulatora.

2. Iebīdīt vadotni (14) zāģa pamatnes priekšējās daļas spraugās.

3. Uzstādīt vēlamo griešanas platumu.

4. Nobloķēt vadotni ar skrūvi (13).

5. Sākt zāģēšanu.

GLABĀŠANA UN KONSERVĀCIJA:

Mašīnu nepieciešams glabāt bērniem nepieejamās vietās, uzturēt tīrā stāvoklī, sargāt no mitruma un putekļiem. Glabāšanas apstākļiem jāizslēdz mehānisko bojājumu iespēju kā arī kaitīgo atmosfēras apstākļu iedarbību.

Mašīnai pēc būtības nav nepieciešami speciāli konservācijas darbi. Mašīnu nepieciešams uzturēt tīru, sargāt no mitruma un putekļiem.

Pēc darba ieteicams attīrīt zāģi no skaidām un putekļiem. To veikt atvieglo griezējdiska pārsega rokturis (19), dodot iespēju atsegt griezējdisku (16).

UZMANĪBU: rokturi lietot tikai konservācijas un apkalpošanas darbu laikā, iepriekš atslēdzot mašīnu no barošanas avota.

Pēc darba stipri putekļainā vidē ieteicams ar saspiestu gaisu izpūst ventilācijas atveres – tas novērsīs priekšlaicīgu gultņu nolietošanos un

likvidēs putekļus, kuri bloķē dzinēja dzesējošo gaisu.

Korpusu nepieciešams tīrīt izmantojot tīru, mitru drānu ar nelielu

daudzumu ziepju un pēc tam noslaucīt līdz sausam.

Nelietot nekādus tīrīšanas līdzekļus kā arī šķīdinātājus, tie var sabojāt no

plastmasas izgatavotas daļas.

Nepieciešams uzmanīties, lai ierīcē nenokļūtu ūdens.

Lādētāju nepieciešams tīrīt lietojot tikai sausu drānu.

Redzamus netīrumus lāzera stara izejas atverē uzmanīgi noņemt ar vates

kociņu, izmantojot stikla tīrīšanas līdzekli.

TRANSPORTS:

Zāģi transportēt un glabāt iepakojumā, kurš sargā no mitruma, putekļu un

sīko daļu iekļūšanas – īpaši nepieciešams nodrošināt ventilācijas atveres.

Sīkie elementi, kuri iekļūst korpusa iekšienē var sabojāt dzinēju.

Izņemot akumulatoru no ierīces, transportēšanas vai uzglabāšanas laikā

nepi ecieša ms pār liecin āties, ka n enotik s akum ulatora konta ktu

īssavienojums. No instrumentu kofera, kastes vai transportēšanas tvertnes

nepieciešams likvidēt metāla daļas, kā piem. skrūves, naglas, sprādze,

izkaisītus bitus, stieples vai metāla skaidas, vai citā veidā aizsargāt šo elementu saskaršanos ar akumulatoru.

APKĀRTĒJĀS VIDES AIZSARDZĪBA:

UZMANĪBU: Uzrādītais simbols nozīmē, ka aizliegts novietot

nolietoto ierīci kopā ar citiem atkritumiem (iespējams naudas sods). Bīstamās sastāvdaļas, kuras atrodas elektriskās ierīcēs negatīvi ietekmē uz apkārtējo vidi un cilvēku veselību.

Mājsaimniecībām jāņem dalība nolietoto ierīču atgūšanā un atkārtotā izlietošanā (reciklingā). Polijā un Eiropā tiek radīta vai jau pastāv nolietot ierīču savākšanas sistēma, kura ietvaros visiem augstāk minēto ierīču pārdošanas punktiem ir pienākums pieņemt nolietotās ierīces. Bez tam pastāv augstāk minēto ierīču savākšanas punkti.

RAŽOTĀJS:

Profix SIA, Marywilska iela 34, 03-228 Varšava, Polija

Šī ierīce ir saskaņā ar valsts un Eiropas normām, ka arī drošības prasībām.

UZMANĪ BU! Tehnisku problēmu g adījumā l ūdzam kont aktēties ar pilnvaroto servisa punktu. Visāda veida remontus veic kvalificēt personāls, lietojot oriģinālas rezerves daļās.

PIKTOGRAMMAS:

Apzīmējumu skaidrojums, kuri atrodas uz plāksnītes un informācijas uzlīmēm:

LĀZERA STAROJUMS

NESKATĪTIES LĀZERA STARĀ

2 KLASES LĀZERA IERĪCE

λ: 650 nm P≤ 1 mW

EN 60825-1:2014

«Pirms ieslēgšanas un darba sākuma nepieciešams iepazīties ar šo instrukciju.»

«Sargājiet akumulatoru no karstuma, piemēram, no ilg sto šas atr ašan ās s aule s st aro s vai ugu ns tuvumā.»

«Izmantotos akumul »ārus nedrīkst mest ugunī.

Page 45

«Izmantotos akumul »ārus nedrīkst mest ūdenī.

«Ier šanai telp »īce ir paredzēta tikai lieto ās.

POTENCIĀLĀS PROBLĒMAS UN TO ATRISINĀŠANAS VEIDI:

PROBLĒMA IESPĒJAMAIS IEMESLS RISINĀJUMS

Ripzāģis nedarbojas.

Dzinēja darbības traucējumi.

Nav barošanas, bojāts dzinējs vai slēdzis.

Izlādēta baterija. Încărcaţi bateria.

Nolietotas oglīšu sukas.

Pārbaudīt baterijas stāvokli, nepieciešamības gadījumā uzlādēt vai apmainīt pret jaunu. Ja elektroinstruments joprojām nedarbojas, nepieciešams to nosūtīt remonta servisā uz garantijas kartē uzrādīto adresi.

Schimbaţi periile de cărbune într-un service.

Firmas PROFIX politika ir nepārtraukta savu produktu pilnveidošanas politika, tāpēc firma sev rezervē tiesības ievest izstrādājuma specifikācijas izmaiņas bez iepriekšējas paziņošanas. Zīmējumi, kuri uzrādīti apkalpošanas instrukcijā kalpo tikai kā piemērs un var nedaudz atšķirties no iegādātās ierīces reālā izskata. Šī instrukcija ir sargāta ar autortiesībām. Aizliegts to kopēt/pavairot bez PROFIX SIA rakstiskas atļaujas.

Page 46

PŘED ZAHÁJENÍM POUŽÍVÁNÍ SE SEZNAMTE S TÍMTO NÁVODEM. Uchovávejte návod pro případné další použití. POZOR! Přečtěte si všechny výstrahy týkající se bezpečnosti používání označené symbolem a veškeré pokyny týkající se bezpečnosti používání.

Nedodržování uvedených bezpečnostních výstrah a bezpečnostních pokynů může být příčinou zásahu elektrickým proudem, požáru a/nebo závažných úrazů.

Uchovejte výstrahy a pokyny týkající se bezpečnosti pro případné použití v budoucnosti.

V níže uváděných výstrahách pojem „elektronářadí“ znamená elektronářadí napájené z elektrické sítě (elektrickým vodičem) nebo elektronářadí napájené baterii (bezdrátové).

VÝ ST RA HA! Vš eo be cn é v ýs tr ahy t ýk ají cí se bezpečného používání nářadí.

Bezpečnost na pracovišti:

a) Udržujte na pracovišti pořádek a zajistěte zde dobré osvětlení.

Nepořádek a špatné osvětlení často zapříčiňují nehody.

b) Nepoužívejte elektronářadí ve výbušném prostředí tvořeném

hořlavými tekutinami, plyny nebo prachem. Elektronářadí vytváří

jiskry, které by mohly zapálit prach nebo výpary.

c) Nepouštějte děti ani jiné pozorovatelé na místa, kde se používá

elektronářadí. Rušení pozornosti může způsobit ztrátu kontroly nad

elektronářadím.

VÝ ST RA HA ! Vš eo be cn é v ýs tr ah y t ýk aj ící s e bezpečného používání nářadí.

Elektrická bezpečnost:

a) Zástrčky nářadí musí odpovídat zásuvkám. Nikdy žádným

způsobem nepředělávejte zástrčky. V případě elektronářadí, které má vodič s ochranným uzemněním, nepoužívejte žádné prodlužovačky. Původní nepředělávané zástrčky a zásuvky snižují riziko

zásahu elektrickým proudem.

b) Vyvarujte se dotýkání uzemněných ploch nebo takových, které

jsou spojené s hmotou, jako jsou trubky, ohřívače, radiátory ústředního topení a chladničky. V případě dotýkání takových ploch a

předmětů roste riziko zásahu elektrickým proudem.

c) Nevystavujte elektronářadí na působení deště nebo vlhka.

Pokud by se do elektronářadí dostala voda, roste riziko zásahu elektrickým proudem.

d) Kab ely se nesm í ž ádný m zp ůsob em namá hat. Ni kdy

nepoužívejte k abel k nošení, tažení elektronářadí nebo k vytahování zástrčky ze zásuvky. Kabel musí být umístěný daleko od zdrojů tepla, oleje, ostr ých hran nebo pohyblivých části. Poškozené nebo propletené kabely zvyšují riziko zásahu elektrickým

proudem.

e) V případě , že se el ektronářadí pou žívá venků, je třeba

prodlužovat elektrické kabely prodlužovači určenými na práci venku. Používání prodlužovače určeného do venkovního prostředí snižuje

riziko zásahu elektrickým proudem.

f) Doporučuje se připojení zařízení k elektrické síti v ybavené

proudovým chráničem (RCD) s vypínacím proudem 30mA nebo menším.

AKUMULÁTOROVÁ MANUÁLNÍ KOTOUČOVÁ PILA TJP60

Překlad původního návodu

NÁVOD NA OBSLUHU

g) Pokud je nezbytné použití elektronářadí ve vlhkém prostředí, je

třeba použit jako ochranu proudový chránič (RCD). Použití RCD

snižuje riziko zásahu elektrickým proudem.

VÝSTRAHA! Všeobecné výstrahy týkající se bezpečného používání nářadí.

Osobní bezpečnost:

a) Toto zařízení nesmí používat osoby (včetně dětí) s omezenou

fyzickou, smyslovou nebo psychickou schopností, nebo osoby, které nemají odpovídající zkušenosti nebo znalosti zařízení, leda že je používají s příslušným dozorem, nebo v souladu s návodem na používání zařízení, který jim předají osoby zodpovědné za jejich bezpečnost.

b) Při používání elektronářadí je třeba být předvídavý, pozorovat,

co se děj e, a pou žív at z drav ý r ozu m. N epo užív ejte elektronářadí, pokud jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvíle nepozornosti při práci s elektronářadím

může způsobit závažné osobní úrazy.

c) Je třeba používat osobní ochranné prostředky. Je třeba vždy

používat ochranné brýle. Používání v příslušných podmínkách

takových ochranných prostředků, jako je protiprachová respirační maska, protiskluzová obuv, přilba nebo chrániče sluchu, sníží nebezpečí osobních úrazů.

d) Je třeba se vyhnout neplánovaného spuštění. Před připojením

k elektrickému zdroji a/nebo před zapojením baterie a než se nářadí zvedne, nebo přenese, je třeba se ujistit, že je vypínač elektronářadí v poloze vypnuto. Přenášení elektronářadí s prstem

na vypínači nebo připojení elektronářadí do sítě se zapojeným vypínačem může být příčinou nehody.

e) Před spuštěním elektronářadí je třeba odstranit všechny klíče.

Ponechání klíče v otáčející se části elektronářadí může způsobit poranění.

f) Je zakázáno příliš se naklánět. Po celou dobu musíte stát pevně

a ud ržovat rovnov áhu. U možní Vám to dobře kontro lovat

elektronářadí při nepředvídatelných situacích.

g) Je třeba mít vhodné oblečení. Při práci nenoste volné oblečení

ani bižuterií. Je třeba zajistit, aby Vaše vlasy, oblečení a rukavice byly v bezpečné vzdálenosti od pohyblivých částí.

Volné oblečení, bižutérie nebo dlouhé vlasy se mohou zachytit do pohyblivých částí.

h) Pokud je zařízení přizpůsobeno na napojení k vnějšímu

odsávání prachu a pohlcovači prachu, ujistěte se, že jsou připojený a řádně se používají. Použitím pohlcovačů prachu můžete

omezit nebezpečí závislé na prašnosti.

i) Nedovolte, aby vaše znalosti získané častým používáním

elektronářadí způsobily, že se budete cítit sebejistě a začnete ignorovat bezpečnostní pravidla. Neopatrnost při činnosti může

způsobit v zlomku sekundy závažný úraz.

VÝSTRAHA! Všeobecné výstrahy týkající se bezpečného

používání nářadí.

Používání elektronářadí a péče o ně:

a) El ektro nářadí se ne smí p řetěžo vat. Je třeba použ ívat

elektronářadí s výkonem vhodným pro provádění určité práce.

Správné elektronářadí umožní lepší a bezpečnější práci se zátěží, na kterou bylo naprojektováno.

Page 47

b) Elekt ronářad í, u kterého nefun guje sp ínač, se ne smí

používat. Každé elektronářadí, které nelze zapínat nebo v ypínat

spínačem, je nebezpečné a je třeba je opravit.

c) Před provedením k aždého seřízení, výměny součástky nebo

před skladováním odpojte zástrčku elektronářadí od zdroje ele ktr ické ho p roud u a/ neb o od pojt e ba teri í. Takový

bezpečnostní postup omezuje riziko náhodného spuštění elektronářadí.

d) Nepoužívané elektronářadí uchovávejte mimo dosah dětí a

nedovolte přístup osobám, které nejsou obeznámené s elek tronářa dím n ebo s tímto návode m na použív ání elektro nářadí. Ele ktronářadí může být nebezpečn é v rukác h

nevyškolených uživatelů.

e) Elek tronářadí je tř eba udrž ovat. Je třeba ko ntrolovat

souosost nebo zaseknutí pohyblivých částí, praskliny součásti a veškeré další faktory, které by mohly ovlivnit činnost el ek tr on ář ad í. Po ku d zj is tí te po šk oz en í, mu sí te elektronářadí před použitím opravit. Příčinou mnohých nehod je

neodborná údržba elektronářadí.

f) Řezací nástroje musí být ostré a čisté. Řádná údržba ostrých hran

řezacích nástrojů snižuje pravděpodobnost zaseknutí a usnadňuje obsluhu.

g) Elektronářadí, vybavení, pracovní nástroje apod. používejte v

souladu s tímto návodem, při čemž zohledňujte pracovní podmínky a druh prováděné práce. Používání jiným způsobem,

pro který není elektronářadí určeno, může způsobit nebezpečné situace.

h) V nízkých teplotách, nebo pokud se nářadí po delší dobu

nepoužívá, doporučuje se zapnout elektronářadí bez zátěže po dobu několika minut za účelem řádného promazání mechanismu pohonu.

i) K čištění elektronářadí používejte měkký, vlhký (ne mokrý)

hadřík a mýdlo. Nepoužívejte benzín, rozpouštědla a další prostředky, které by mohly poškodit zařízení.

j) Elektronářadí je třeba skladovat / dopravovat až potom, co se

ujistíte, že jsou veškeré jeho pohyblivé součásti zablokované a zajištěné proti odblokování s použitím původních součástek určených k tomuto účelu.

k) Elektronářadí skladujte na suchém místě chráněném proti

prachu a průniku vlhkosti.

l) Doprava elektronářadí by měla probíhat v původním obalu

tak, aby bylo chráněné proti mechanickému použití.

m) Držáky a plochy uchopení udržujte čisté, nezamaštěné olejem

a mazivem. Kluzké držáky a plochy uchopení neumožňují bezpečné

držení nářadí a jeho plnou kontrolu v nečekaných situacích.

VÝSTRAHA! Všeobecné výstrahy týkající se používání nářadí.

Oprava:

a) Záruční a pozáruční oprav y svého elektronářadí provádí

Servis PROFIX, což zaručuje nejvyšší kvalitu oprav a používání původní náhradních dílů.

b) V žádném případě neopravujte poškozené akumulátory.

Veškeré činnosti spojené s opravou akumulátoru mohou být pro veden é v ýhrad ně v ýro bcem nebo aut oriz ovaný m servisem.

VÝSTRAHA! Kotoučová pila, výstrahy týkající se bezpečnosti.

a) D ržte ruce v bezpečné vzdálenosti od oblasti řezání a pily.

Osobní bezpečnost:

Držte druhou ruku na pomocném držáku nebo na krytu motoru. Pokud držíte pilu oběma rukama, Nevystavíte je nebezpečí

poranění pilou.

b) Nesahejte na spodní stranu řezaného předmětu. Kryt nechrání

před pilou ze spodní strany zpracovávaného materiálu.

c) Nastavujte hloubku řezu podle hrubky řezaného předmětu.

Doporučuje se, aby kotouč trčel pod řezaný materiál méně, než je výška zubu.

d) Nikdy nedržte řezaný předmět v rukách nebo na nohou.

Upevněte zpracovávaný předmět na stabilním podstavci.

Dobré upevnění zpracovávaného předmětu je důležité, abyste zamezili kontaktu s tělem, vzpříčení pily nebo ztrátě kontroly nad prováděným řezem.

e) Během práce, při které by pila mohla přijít ke styku s

elektrickými vodiči pod napětím nebo se svým vlastním kabelem, držte pilu za izolované plochy určené k tomuto účelu. Kontakt s „vodiči pod napětím“ může přivést elektrické napětí do

kovových částí elektronářadí a způsobit úraz obsluhy.

f) Během podélného řezání vždy používejte vodící lištu určenou

na podélné řezání nebo vedení po hraně. Zlepšíte tak přesnost

řezu a zmenšíte možnost zaseknutí pily.

g) Vždy používejte pily se správným tvarem usazovacích otvorů

(např. kosočtvercový nebo kulatý tvar). Kotouče, které se nehodí

na upevňující držák, mohou pracovat excentricky a způsobit ztrátu kontroly nad prováděnou práci.

h) Nikdy nepoužívejte na upevnění kotouče poškozené nebo

nesprávné podložky nebo šrouby. Podložky a šrouby na upevnění

kotouče byly navrženy zvlá šť pro tuto pilu, aby bylo zajištěno její optimální fungování a bezpečné používání.

Důvody zpětného rázu a jak mu předcházet:

− zpětný ráz je náhlé zvednutí a vrcení kotouče směrem k obsluze v linii

řezu, způsobené nekontrolovaným vzpříčením, zaseknutím nebo nesprávným vedením kotouč pily;

− pokud je kotouč pily je vzpříčený nebo stlačený ve spáře, kotouč se

zastavuje a reakce motoru způsobuje prudký pohyb pily směrem dozadu k obsluze;

− pokud je kotouč zkroucena nebo špatně postavený směrem k

řezanému materiálu, zuby pily po výstupu z materiálu mohou udeřit do horní plochy řezaného materiálu a způsobit tak zvednutí pily a její odraz směrem k obsluze.

Zpětný ráz vzniká v důsledku nesprávného používání pily nebo nesprávných postupů nebo podmínek provozu a lze mu zamezit přijetím níže uvedených bezpečnostních prostředků. a) Držte pilu silně, oběma rukama, s pažemi v takové poloze,

abyste v ydrželi sílu zpětného rázu. Stůjte v poloze z jedné strany pily, ale ne v linii řezu. Zpětný ráz může způsobit prudký

pohyb pily dozadu, ale silu zpětného rázu může obsluha kontrolovat, pokud byly přijaté příslušné bezpečnostní prostředky.

b) Když se kotouč pily zasekne, nebo když se řezání z nějakého

důvodu přeruší, je třeba vypnout spínač a držet pilu nehybně v ma teriálu, dokud se ko touč zc ela nez astaví. Nikdy nezkou šejte od stranit pilu z řezané ho mater iálu, an i netahejte pilu dozadu, dokud se kotouč pily pohybuje,

protože může způsobit zpětný ráz. Prozkoumejte situaci a přijměte

Page 48

e korigující opatření, za účelem odstranění příčiny zasekávání pily. c) V případě opětovného spuštění pil y v zpracovávaném

materiálu vystřeďte kotouč pily v řezu a zkontrolujte, jestli nejsou zuby pily zaseknuty v materiálu. Pokud se kotouč vzpříčí

při opětovném spouštění, může se vysunout nebo způsobit zpětný ráz od zpracovávaného předmětu.

d) Velké desky zajistěte, abyste takto minimalizovali riziko

zaseknutí a zpětného rázu kotouče. Velké desky mají tendenci se

prohnout svou vlastní váhou. Podpěry pod deskou by měly být umístěné na obou stranách, poblíž linie řezu i poblíž okraje desky.

e) Nepouž ívejte t upé neb o poškoze né pily. Neostré nebo

nesprávně postavené zuby pily v ytvářejí při řezu nadměrné tření, což může způsobit zaseknutí pily a zpětný ráz.

f) Nastavujte p evně svěrky hloubky řezu a ú hlu sklonu

kotoučové pily před provedením řezu. Pokud se nastavení pily

mění během řezání, mohlo by to způsobit vzpříčení a zpětný raz.

g) Obzvlášť si dávejte pozor během provádění «zapichovacího

řezu» v existujících příčkách nebo jiných slepých prostorech.

Trčící kotouč pily může narazit na předměty, které nevidíte, čímž způsobí zpětný ráz.

h) Před k aždým použitím kontrolujte, zda je dolní kryt řádně

zasunutý. Nepoužívejte pilu, pokud se dolní kryt nepohybuje volně a nezavírá se okamžitě. Nikdy nepřipevňujte dolní kryt v otevřené poloze. Pokud by se stalo, že pilu náhodou upustíte, dolní

kryt může zůstat zahnutý. Zvedejte dolní kryt pomoci odtahovacího držáku a ujistěte se, jestli se volně pohybuje a nedotýká se pily nebo jiné části při každém nastavení úhlu a hloubku řezu.

i) Zkontrolujte fungování dolní pružiny. Pokud kryt a pružina

nefungují správně, měly by být před použitím opraveny.

Dolní kryt může fungovat pomalu z důvodu poškozených části, lepkých usazenin, nebo shromáždění odpadů.

j) Manuální vracení dolního krytu je přípustné pouze při

zvláštních řezech jako „zapichovací řez“ a „složený řez“. Zvedejte dolní kryt s použitím odtahovacího držáku, a když se pila zařízne do materiálu, je třeba dolní kr yt uvolnit. V

případě všech ostatních řezů se doporučuje, aby dolní kryt fungoval samostatně.

k) Před postavením pily na dílenském stole nebo na podlaze

vždy sledujte, jestli dolní kryt samočinně přikr yl kotouč.

Nechráněný okraj způsobí, že se pila bude vracet dozadu a řezat cokoliv na své cestě. Je třeba si uvědomit, že kotouč potřebuje po vypnutí pily čas na zastavení.

POZOR! Používejte odsávaní prachu!

Pokud výrobce předpokládá odsávání nebo shromažďování prachu , zkontro lujte, z da jsou zapoje né a správně namontované.

VÝSTRAHA Používejte ochranné vybavení. Vždy používejte ochranné protiprachové respirátory.

Kontakt nebo vdechování prachu vznikajícího během řezání ohrožuje zdraví uživatele a případně i jiných osob, které by byly poblíž. Pro ochranu proti prachu a v ýparům si nasaďte si respirační masku a pečujte také o bezpečnost jiných osob, které jsou na pracovišti.

POZOR! Nepoužívejte žádné kotoučové s jinými rozměry, než uvedené v tomto návodu na obsluhu.

Po u ží v ej t e v ýh r ad n ě ř e za c í ko t ou č e s v ho dn ý m průměrem a tloušťkou, přizpůsobené k rychlosti obrátek vřetena této pily.

ź Nepoužívejte kotouče z v ysokolegované rychlořezné oceli.

Pily tohoto druhu se snadno lámou.

ź Nepoužívejte kotouče na kov nebo kámen. ź Používejte výhradně ostré řezací kotouče, které jsou v

ideálním stavu; prasknuté nebo prohnuté kotouče okamžitě vyměňte na nové.

ź Zkontrolujte, jestli je kotoučová pila dobře upevněná a otáčí

se správným směrem.

VÝSTRAHA! Vždy používejte ochranné pomůcky. Vždy používejte ochranné brýle.

VÝSTRAHA! Používejte ochranné pomůcky. Vždy používejte ochranu sluchu.

VÝSTRAHA! Ruční kotoučová pila, další výstrahy týkající se bezpečnosti –

Osobní bezpečnost:

1. Nepřipojujte akumulátory, pokud se nepřesvědčíte, že: a) je upevněný kotouč na dřevo a dřevité materiály s přípustnou

max. rychlosti otáček stejnou nebo větší než 4000 ot./min.,

b) řezací kotouč (16) je správně a řádně upevněný, při čemž jsou

šipky jak na řezacím kotouči, tak na ochranném krytu otočené stejným směrem,

c) řezací kotouč (16) je ostrý, v dobrém technickém stavu, bez

jakýchkoliv poškození, prasklin, úbytků,

d) vypínač pily (5) je ve v ypnuté poloze, a bezpečnostní tlačítko

(6)a tlačítko pojistky vřetena (22) jsou uvolněné,

e) imbusový klíč (27) pro upínání kotouče byl vyndán ze šroubu na

upínání kotouče (17) a je mimo polem působnosti pily,

f) jsou pevně utažené: šroub nastavení hloubky řezu (21), šroub

nas tave ní úhlu ře zu ( 11) a š roub na stave ní vede ní rovnoběžného řezu (13),

g) posuvný kryt řezacího kotouče (15) je funkční a zůstává v

zavřené poloze.

2. Před zapnutím pily se ujistěte, že v obráběném materiálu nejsou hřebíky, šrouby vrutů a/nebo jiných cizích těles.

3. Nikdy neblokujte kryt řezacího kotouče (15).

4. Při spouštění pily a při práci s pilou ji držte za oba držáky (4) a (8).

5. Zapínejte stroj pouze tehdy, když se řezací kotouč (16) nedotýká obráběné části.

6. Řez začínejte po tom, co pila dosáhne maximálních obrátek.

7. Řez provádějte pouze tehdy, když se plocha stopka pily (12) silně opírá na ploše řezaného materiálu.

8. Nikdy během řezání netlačte na pilu nadměrnou silou. Mohlo by to způsobit nehodu spojenu s vážným nebo život ohrožujícím úrazem a/nebo poškozením přetíženého motoru. Na poškození motoru (závitový zkrat) způsobený přetížením stroje se nevztahuje záruční oprava!

9. S použitím pily se nesmí provádět řez po oblouku, obrábět hrany,

Page 49

frézovat, jelikož to může způsobit nehodu spojenu s vážným nebo

život ohrožujícím úrazem a/nebo poškození stroje, na které se nevztahuje záruční oprava.

10. Po vypnutí pily nikdy nebrzděte pohyb kotouče přitlačením k řezanému materiálu.

11. Pravidelně kontrolujte stav vrutu upevňujících tělo pily. V případě potřeby je dotáhněte (šroubovák Ph3).

12. Pila je zařízení vybavené laserovým ukazatelem, s laserem

třídy 2 podle EN 60825. Je zakázáno dívat se do svazku laserového světla a řídit paprsek světla bezprostředně do očí

lidem a zvířatům. Pohled do paprsku vysílaného laser třídy 2 není

škodlivý, pokud netrvá déle, než 0,25 s. Reflex zavírání víček dává většinou dostatečnou ochranu. Použití optických přístrojů, na příklad brýlí, dalekohledů nezpůsobuje zvýšení rizika poškození očí.

VÝSTRAHA! Bezpečné používání a kumulátorů a nabíječek –

Používání akumulátorů:

a) J e tře ba po užívat výh radně akumu látor y sho dné se

specifi kací uvede nou výro bcem. V případě použití jiných

akumulátorů může dojít k prasknutí a rozpadu akumulátoru, úrazu nebo požáru.

b) POZOR: V případě poškození a nesprávného používání

akumulátoru může dojít k uvolňování výbušných plynů. Akumulátor je třeba vždy udržovat v bezpečné vzdálenosti od zdroje ohně a zajistit vhodné větrání během nabíjení.

Nesmíte jej nechat po delší dobu v prostředí, ve kterém je vysoká teplota (na prosluněných místech, poblíž radiátorů nebo kdekoliv, kde je teplota vyšší než 40 stupňů).

c) Nabíjení akumulátoru by mělo probíhat v rozsahu teplot 15-

25 °C.

d) Na bíje t je tře ba v ýhra dně nabí ječko u do poru čenou

výrobcem. Použití nabíječky určené k nabíjení akumulátorů jiného

druhu vytváří riziko vzniku požáru.

e) Nevystavujte akumulátor na působení vody a vlhkosti. f) Pokud chcete nabíjet postupně více než jeden akumulátor,

udělejte 30 minutovou přestávku mezi nabíjením.

g) V žádném případě akumulátor neotevírejte. h) V nevhodných podmínkách může z akumulátoru unikat

kapalina; zabraňte kontaktu s kapalinou. Pokud dojde náhodně ke styku uživatelé s tekutinou, místo kontaktu je třeba umýt vodou. Pokud se kapalina dostane do očí, je třeba navíc hledat lékařskou pomoc. Tekutina, která se dostává z

akumulátoru, může způsobit podráždění nebo popálení.

i) V době, kdy se akumulátor nepoužívá, je třeba jej uchovávat v

bezpečné vzdálenosti od takových kovových předmětů, jako jsou sponky na papír, mince, klíče, hřebíky, šrouby, nebo jiné malé kovové předměty, které by mohly způsobit zkrat akumulátoru. Zkrat akumulátoru může způsobit úraz nebo požár.

j) Nevyhazujte akumulátor do ohně. k) Je zakázané používat poškozený akumulátor.

Akumulátory jsou určeny k opakovanému nabíjení, obsahují zdraví škodlivé Li - ion. Po ukončení doby životnosti je třeba je likvidovat v souladu s

Li-Ion

předpisy o ochraně životního prostředí.

Za tímto účelem zcela v ybijte akumulátor, vytáhněte jej z elektronářadí,

předejte do místa likvidace akumulátorů nebo odevzdejte do prodejny, ve které jste provedli nákup.

Používaní nabíječky:

a) Nabíjejte výhradně n abíječkou doporuče nou výrobcem.

Použití nabíječky určené k nabíjení akumulátorů jiného typu vytváří riziko vzniku požáru.

b) Je zakázáno nabíječku rozšroubovat. c) Nabíječka je určená výhradně na práci uvnitř místnosti. Je

zakázáno ji vystavovat na působení vody a vlhka.

d) Nabíjejte pouze v rozsahu teplot 15-25 stupňů. e) Je zakázáno vkládat jakékoliv kovové předměty do nabíječky.

POUŽITÍ V SOULADU S URČENÍM:

Akumulátorová manuální ruční pila je nástroj určený k řezání dřeva, překližky, dřevotřísky a dalších obdobných materiálu na bázi dřeva. Nelze ji používat na řezání nebo broušení kovu nebo kamene ani nelze na ní montovat kotouče určené na řezání nebo broušení kovu nebo kamene. Pila je uzpůsobená k rovným řezům. Nehodí se k provádění řezu po oblouku. Jedná se o všestranný stroj k ručnímu vedení s kompaktní, ergonomickou konstrukci. Zajišťuje uživateli možnost nastavení hloubky řezu a přizpůsobení stroje tloušťce řezaného materiálu a provedení šikmého řezu (plocha řezu není kolmá vůči povrchu řezaného materiálu). Tento stroj je bezpečný jelikož je v něm použitá konstrukce na samonastavování zakrývání a odkrývání řezného kotouče během práce. Konstrukce stroje umožňuje uživateli také snadnou obsluhu tlačítek, pojistek a držáků, plnících určité užitkové, obslužné a údržbové funkce.

K používání v souladu s určením patří také dodržování pokynů týkajících se bezpečnosti, návodu na montáž a provozních pokynů v návodu na obsluhu. Osoby, které obsluhují zařízení a provádějí jeho údržbu, se musí seznámit s těmito pokyny a musí být řádně poučeny o možných nebezpečích. Kromě toho je třeba co nejpřesněji dodržovat předpisy týk ající se bezpečnosti práce a ochrany zdraví. Zařízení není určeno pro profesionální použití, řemeslné nebo průmysl ové. Záručn í smlouva neplatí, pokud se zaří zení používalo v řemeslnických nebo průmyslových dílnách nebo pro obdobnou činnost.

Každé použití zařízení jinak, než to vyplývá z jeho výše uvedeného určení, je zaká zané, způsobuje ztrátu záru ky a osvobozuj e výrobce o d odpovědnosti za takto způsobené škody. Jakékoliv úpravy zařízení prováděné uživatelem osvobozuje výrobce od odpovědnosti za poškození a škody způsobené uživateli a v okolí. Správné používání elektronářadí se týká také údržby, skladování, dopravy a oprav. Elektron ářadí mo hou opravo vat pouze servis ní opravny určené výrobcem. Akumulátorová zařízení mohou opravovat pouze oprávněné osoby. I při používání nářadí v souladu s jeho určením nelze zcela eliminovat určité rizikové faktory. Vzhledem ke konstrukci a stavbě stroje se mohou vyskytnout následující ohrožení:

ź dotek řezacího kotouče v nechráněné oblasti; ź sáhnutí na pracující kotouč (řezná rána); ź zpětný ráz zpracovávaného předmětu nebo jeho části; ź prasknutí/zlomení řezného kotouče;

Page 50

ź poškození sluchu v případě nepoužívání nezbytné ochrany sluchu; ź zdraví škodlivé emise dřevitého prachu v případě práce v uzavřených

prostorech.

KOMPLETACE:

ź Akumulátorová manuální kotoučová pila -1 ks. ź Vodící lišta rovnoběžného řezu -1 ks. ź Řezací kotouč Ø 150 x 1.6 x Ø 16 x 18T-1 ks. ź Klíč imbusový -1 ks. ź Návod na obsluhu - 1 ks. ź Záruční list - 1 ks.

SOUČÁSTI ZAŘÍZENÍ:

Číslování částí zařízení se vztahuje ke grafickému zobrazení umístěnému na stránkách 2-3 návodu na obsluhu:

Obr.A: 1. Adaptér odsávání

2. Akumulátor*

3. Tlačítko pojistky baterie*

4. Držák

5. Zapínač

6. Bezpečnostní tlačítko

7. Tlačítko zap./vyp. laserového ukazatele

8. Pomocný držák

9. Výstupní otvor laserového svazku

10. Měřítko úhlu sklonu

11. Šroub nastavení úhlu řezu

12. Patka pily

13. Šroub nastavení vodící lišty rovnoběžného řezu

14. Vodící lišta rovnoběžného řezu

15. Sklopný kryt řezacího kotouče

16. Řezací kotouč

17. Šroub upevnění kotouče

18. Vnější přítlačná manžeta

19. Držák krytu řezacího kotouče

Obr.B: 20. Měřítko hloubky řezu

21. Šroub nastavení hloubky řezu

22. Tlačítko blokování vřetena

Obr.C: 23. Nabíječka*

24. Adaptér*

25. Tlačítko ukazatele úrovně nabití baterií*

26. Ukazatel úrovně nabití baterií*

Obr.F: 27. Imbusový klíč

* Popsané nebo zobrazené vybavení není standardní. Kompletní sortiment dalšího vybavení můžete najít v našem katalogu.

TECHNICKÉ ÚDAJE:

Napětí přívodu napájení Rychlost otáček bez zátěže Max. průměr řezného kotouče

20 V d.c. 4000/min 150 mmø

Průměr otvoru řezacího kotouče 16 mm ø Hloubka řezu Úhel řezu

Laserový ukazatel

třída laseru délka vln laseru 650 nm výkon laseru 1mW

48mm (90°)/36mm(45°)

o o

0 ~ 45

Hmotnost (s akumulátorem) 2,6 kg Hladina akustického tlaku (LpA) Hladina akustického výkonu (LwA) Tolerance měření K , K 3 dB(A)

LpA LwA

Úroveň vibrací podle normy: EN 60745 řezání dřeva a

Tolerance měření K

Doporučované akumulátory Li-ion 20V: TJ15AK (1,5Ah), TJ2AK (2Ah), TJ4AK (4Ah)

h, W

75,3 dB(A) 86,3 dB(A)

3,015 m/s

1,5m/s

Doporučované nabíječky: TJ3LD(3-5h), TJ1LD (1h)

Uvedená úroveň vibrací platí pro základní použití elektronářadí. Pokud by bylo elektronářadí použité jinak nebo s jinými pracovními nástroji, a také pokud nebude prováděná dostatečná údržba, úroveň vibrací se může lišit od uvedené. Výše uvedené důvody mohou způsobit zvýšení vystavení vibracím během celé doby práce. Je třeba uplatnit další bezpečnostní prostředky, jejichž účelem je ochrana obsluhy pily proti důsledkům vystavení vibracím, např.: údržbu elektronářadí a pracovních nástrojů, zajištění vhodné teploty rukou, určení pořadí pracovních úkonů. Deklarovaná celková hodnota vibrací a deklarované hodnoty emisí hluku byly naměřeny standardními způsoby zkoušení a lze je používat pro účely srovnávání s jiným nářadím. Deklarovaná celková hodnota vibrací a deklarované hodnoty emisí hluku lze využívat při předběžném vyhodnocení vystavení.

Výstrahy:

Vibrace a emise hluku během skutečného používání elektronářadí se mohou lišit od deklarovaných hodnot v závislosti na způsobu, jakým je nářadí používáno, a především v závislosti na druhu obráběného předmětu. Je třeba určit bezpečnostní prostředky na ochranu obsluhy, a to na základě odhadu skutečného vystavení během používání (při zohlednění všech části operačního cyklu, jako je doba, po kterou je nářadí zapnuto, a doba, kdy je na volnoběhu, s výjimkou doby spouštění).

PŘED ZAČÁTKEM PRÁCE:

1. Před každým použitím je třeba zkontrolovat, zda pohyblivé části zařízení správně fungují a nejsou blokovány, prasknuty nebo poškozeny, což by mohlo ovlivnit správné fungování zařízení. Poškozené zařízení je třeba před použitím nechat opravit.

2. V případě řezání již zpracovávaného dřeva dávejte pozor na cizí tělesa,

např. hřebík, vruty atd.

n Nabíjení akumulátoru:

POZOR! Zařízení se dodává bez akumulátoru a nabíječky. V závislosti na potřebách lze dokoupit akumulátor 1.5Ah TJ15AK, 2.0Ah TJ2AK nebo

4.0Ah TJ4AK a vhodnou nabíječku TJ3LD (s dobou nabíjení 3-5 hodin)

nebo TJ1LD (s dobou nabíjení 1 hodina).

Stav nabití lze zkontrolovat stlačením tlačítka ukazatele úrovně nabití baterie ( ) (viz obr. ). Jedna rozsvícená LED dioda znamená nízkou 25 C úroveň nabití baterie, dvě svítící diody znamenají střední úroveň, a tři svítící diody odpovídají úplnému nabití akumulátoru. Před použitím je třeba akumulátor zcela nabít.

Nabíječka TJ3LD

Pro první nabíjení s použitím nabíječky TJ3LD se doporučuje nabíjení po

Page 51

dobu minimálně 5 hodin.

1. Stlačte tlačítko zajištění akumulátoru (3) a vyjměte akumulátor (2) z pily (viz obr. D).

2. ( ) ( ).Zapojit akumulátor (2) do nabíječky 23 viz obr. C

3. Zapojit zástrčku adapteru do nabíječky.

4. ( ) Zapojit adapter 24 do elektrické zásuvky 110-240 V, 50-60 Hz.

Nabíječka TJ1LD

Pro první nabíjení nabíječky TJ1LD se doporučuje nabíjení trvající minimálně 1 hodinu.

1. Stlačte tlačítko zajištění akumulátoru (3) a vyjměte akumulátor (2) z pily (viz obr. D).

2. ( )( ). Zapojit akumulátor (2) do nabíječky 23 viz obr.J

3. Zapojte zástrčku nabíječky do síťové zásuvky 220-240 V, 50Hz.

n Kontrolka nabíjení akumulátoru:

Zelené světlo LED diody na nabíječce informuje o tom, že je nabíječka připojena ke zdroji napájení. Po zapojení akumulátoru se rozsvítí červená dioda, která informuje, že probíhá nabíjení. Rovnoběžně totéž oznamují blikající zelené LED diody LED akumulátoru, které ukazují momentální úroveň nabití akumulátoru. Když bude baterie zcela nabitá, červená dioda zhasne a rozsvítí se zelená.

Po ukončení nabíjení, odpojte nabíječku ze sítě a vyjměte akumulátor.

POZOR! Během nabíjení se může akumulátor mírně zahřát, to je běžný jev.

Akumulátor Li-ion lze bez zkrácení životnosti kdykoli nabít. Přerušení procesu nabíjení nepoškozuje akumulátor.

PRÁCE S PILOU:

1. Před zahájením práce je třeba prověřit stav řezacího kotouče, abyste

zamezili přetížení a nesprávné práci pily.

2. Práci začněte označením linie řezu na materiálu.

3. Zařízení je vybaveno bezpečnostním tlačítkem (6), které brání

náhodnému spuštění pily. Pro spuštění pily nejprve zmáčkněte bezpečnostní tlačítko a následně zmáčkněte vypínač pily (5) a držte jej ve stlačené poloze. Umožněte, aby kotouč najel do maximálních otáček.

4. Přiložte patku pily (12) na řezaný materiál tak, aby plocha patky

dobře ležela na řezaném materiálu, a značka ukazující linii řezu byla nad touto čarou.

5. Během práce s pilou (posuvného pohybu dopředu) při postupném

zahlubování řezacího kotouče do materiálu bude sklopný kryt kotouče (15) postupně odkrývat kotouč a umožňovat tak řezání materiálu. Zpětné péro vrátí kryt do původní polohy, jakmile se kotouč vysune z řezaného materiálu.

6. Veďte pilu přesně přímočaře. Nepřímočaré vedení pily může vést k růstu odporu při řezu a k zablokování kotouče. V důsledku takové situace může dojít ke zkratu závitů motoru a ztrátě záručních nároků a případně k závažné nehodě.

7. Ukončení řezu pilou proveďte následujícím způsobem:

a) počkejte, až rotující řezný kotouč úplně opustí řezaný materiál,

b) povolte tlačítko vypínače pily (5), c) počkejte, dokud kotouč pily nepřestane rotovat, d) položte stroj na bezpečné místo.

8. Ukončení práce s pilou proveďte, po provedení úkonů uvedených v bodě 7., následujícím způsobem:

a) odpojte akumulátor, b) očistěte pilu z pilin a prachu, c) zajistěte pilu proti přístupu neoprávněných osob (např. dětí).

n Adaptér odsávání

K odsávání třísek a pilin připojte vhodný v ysavač nasávací hadici k adaptéru (1).

n Laserový ukazatel

Laserový ukazatel ukazuje linii řezu. Na povrchu obráběného předmětu je třeba označit požadovaný průběh řezu a během řezu vést laserovou linii podél označené linie. Za účelem zapínání nebo vypínání laserového ukazatele je třeba stlačit zapínač/vypínač (7). Zkontrolujte před zahájením řezání, zda linie řezu je ukazovaná správně. Laserový ukazatel se může posunout vlivem vibrací během intenzivního používání elektronářadí.

POZOR: Po každém řezání je třeba laserový ukazatel vypnout.

VÝMĚNA ŘEZACÍHO KOTOUČE: POZOR: Před zahájením výměny řezného kotouče je třeba odpojit stroj od

akumulátoru. Během montáže kotouče používejte ochranné rukavice. Při kontaktu s

kotoučem existuje nebezpečí poranění. Používejte vý hradně řezací kotouč e, jejichž parametr y souhlasí s e jmenovitými údaji uvedeným v tomto návodu na obsluhu. V žádném případě nepoužívejte jako pracovní nástroj brusné kotouče.

Výměnu proveďte následujícím způsobem: – Stlačte tlačítko blokování vřetena (22) a přidržte v této poloze (obr. E, str. 3). S použitím připojeného montážního nářadí (23) (imbusový klíč č.6) odšroubujte upínací šroub (17) (obr. F, str. 3).

POZOR: Nespínejte tlačítko blokování vřetena (22), za provozu stroje. Mohli byste tím elektronářadí poškodit.

– S použitím držáku krytu (19) sklopte kryt dozadu a přidržte. Sundejte vnější přítlačnou manžetu (18) a řezný kotouč (16) z hřídele stroje (obr. F, str. 3).

POZOR: Nesundávejte vnitřní přítlačnou manžetu; pokud manžeta vypadne, je třeba ji na sadit zpátky plochou stranou směrem ven od těla stroje.

Při nasazení řezacího kotouče provádíme výše uvedené úkony v opačném pořadí. Při nasazování řezacího kotouče věnujte pozornost souhlasnému směru otáček kotouče. Směr šipky na kotouči musí souhlasit se směrem šipky na krytu řezacího kotouče.

NASTAVENÍ HLOUBKY ŘEZU (obr. F):

Page 52

Pro vád ění měl kýc h zá řez ů, kte ré j sou me nší než tl ouš ťka zpracovávaného materiálu, je možné při nastavení požadované hloubky řezu spuštěním patky pily (12) do příslušné polohy. Hloubka řezu v

poloze 0 může být nastavená v hranicích od 0 mm do 48 mm.

1. Odpojte pilu od akumulátoru.

2. Povolte šroub nastavení hloubky řezu pily (21).

3. Nastavte požadovanou hloubku řezu s použitím měřítka hloubky řezu

(20).

4. Zajistěte šroub (21).

POZOR! Hloubka řezu by měla být cca 3 mm větší, než je tloušťka materiálu tak, aby na druhé straně přeříznutého materiálu kotouč trčel o něco více, než je výška zubu.

NASTAVENÍ ÚHLU ŘEZU (obr. H) : Pila umožňuje zešikmený řez vzhledem k ploše v rozsahu 0° - 45°. Za tímto účelem je třeba umístit patku pily (12) do požadované polohy.

1. Odpojte pilu od akumulátoru.

2. Povolte šroub nastavení úhlu řezu (11).

3. Nastavte vhodný úhel řezu s použitím měřítka úhlu řezu (10).

4. Zajistěte šroub (11).

POZOR! V případě šikmého řezu je hloubka řezu menší než hodnota na měřítku hloubky řezu.

POUŽÍVÁNÍ VODÍCÍ LIŠTY PRO ROVNOBĚŽNÝ ŘEZ (obr. I): Vodící lišta (14) umožňuje řezat rovnoběžně s hranou řezaného

materiálu.

1. Odpojte pilu od akumulátoru.

2. Zasuňte vodící lištu (14) do štěrbiny na přední straně patky pily.

3. Nastavte požadovanou šířku řezu.

4. Upevněte vodící lištu šroubem (13).

5. Můžete zahájit řezání.

SKLADOVÁNÍ A ÚDRŽBA:

Stroj je třeba skladovat na dětem nedostupném místě, udržovat čistý, chránit proti vlhku a prachu. Podmínky uchovávání by měly vyloučit možnost mechanického poškození a vliv povětrnostních činitelů.

Stroj v podstatě nevyžaduje zvláštní údržbu. Je snadné udržovat jej čistý a chránit proti vlhku a zaprášení.

Po práci se doporučuje očistit pilu z pilin a prachu. Usnadňuje to držák krytu řezacího kotouče (19), který umožňuje odkr ýt řezací kotouč (16).

POZOR: Držák používejte pouze během provádění údržby a obslužných činnosti a to výhradně po předchozím odpojení stroje od zdroje elektrického proudu.

Po prác i ve velm i prašném prostředí se dop oručuje p ročištění venti lačníc h ot vorů p roudem stla čeného vzduc hu – brání to předčasnému opotřebování ložisek a odstraňuje prach blokující přístup vzduchu chladícího motor.

Korpus je třeba čistit s použitím čistého, vlhkého hadříku s malým množstvím mýdla, a následně otírat dosucha.

Nepoužívejte žádné čisticí prostředky ani rozpouštědla; mohly by poškodit části zařízení provedené z umělé hmoty.

Je třeba dávat pozor, aby se dovnitř zařízení nedostala voda. Nabíječku je třeba čistit pouze s použitím suchého hadříku. Viditelná znečistění ve vstupním otvoru laserového svazku opatrně

odstranit špejli s vatou, s použitím prostředku na čištění skla.

DOPRAVA:

Pilu dopravujte a uchovávejte v obalu z důvodu ochrany proti vlhkosti, průnik prachu a drobných pevných těles – především je třeba chránit ventilační otvory. Drobné součásti, které se dostanou pod kryt, by mohly poškodit motor. Když vytahujete akumulátor ze zařízení na dobu dopravy nebo skladování, přesvědčte se, že nedojde ke zkratu kontaktů akumulátoru. Z kufříku, skříňky na nářadí nebo transportního kontejneru je třeba odstranit kovové části, jako jsou např. vruty, hřebíky, skoby rozházené bity, dráty nebo kovové třísky nebo jiným způsobem zabránit styku těchto prvků s akumulátorem.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ:

POZOR: Zobrazený symbol znamená zákaz likvidace zařízení

dohromady s jinými odpady (na porušení zákazu se vztahuje pokuta). Nebezpečné složky, které se nacházejí v elektrickém

a elektrotechnickém vybavení mají negativní vliv na životní

prostředí a lidské zdraví. Domácnosti by se měly zapojit do získávání zpět a opětovného využívání (recyklace) starých elektrospotřebičů. V Polsku a v Evropě se tvoří nebo už existuje systém sběru elektroodpadu, v rámci kterého mají všechna prodejní místa elektrospotřebičů povinnost přijímat elektroodpad. Komě toho existují sběrná místa pro elektroodpad.

VÝROBCE:

PROFIX s.r.o.; ul. Marywilska 34, 03-228 Varšava, Polsko Toto z ařízení vyho vuje vnitro státním i ev ropským norm ám a bezpečnostním požadavkům.

POZOR! V případě technických problémů kontaktujte, prosíme, oprávněný servis. Veškeré opravy musí provádět kvalifikovaní odborníci, s použitím

původních náhradních dílů.

PIKTOGRAMY:

Vysvětlení ikon umístěných na firemním štítku a na informačních nálepkách na zařízení:

LASEROVÉ ZÁŘENÍ

NEDÍVAT SE DO SVAZKU

LASEROVÉ ZAŘÍZENÍ TŘÍDY 2

λ: 650 nm P≤ 1 mW

EN 60825-1:2014

«Před spuštěním zařízení si přečtěte návod na obsluhu!»

«Chraň te akumulá tor prot i působen í vysok ých teplot, např. před trvalým ozářením sluncem.»

«Nevyhazujte akumulátory do ohně.»

«Nevyhazujte akumulátory do vody.»

«K použití výhradně v interiérech.»

Page 53

MOŽNÉ PROBLÉMY A JEJICH ŘEŠENÍ:

PROBLÉM MOŽNÁ PŘÍČINA ŘEŠENÍ PROBLÉMU

Pila nefunguje.

Poruchy při práci motoru.

Chybí napájení, je poškozen motor nebo vypínač.

Vybitý akumulátor. Nabijte akumulátor. Opotřebované uhlíkové kartáče.

Zkontrolujte stav akumulátoru, v případě potřeby jej nabijte nebo vyměňte na nový. Pokud elektronářadí nefunguje, třeba je odeslat do servisní opravny na adresu uvedenou v záručním listu.

Vyměňte uhlíkové kartáče v servisní opravně.

Politika firmy PROFIX je politikou průběžného zdokonalování v ýrobků, z toho důvodu si firma vyhrazuje právo změnit specifikaci výrobku bez předchozího informování. Obrázky, uvedené v návodu na obsluhu, jsou pouze příklady a mohou se lišit od skutečného vzhledu zakoupeného zařízení. Tento návod je chráněný autorským zákonem. Jeho kopírování / rozmnožování bez písemného souhlasu společnosti PROFIX s.r.o. je zakázané.

Page 54

HASZNÁLATI UTASÍTÁSOK

AKKUMULÁTOROS KÉZI KÖRFŰRÉSZ TJP60

Az eredeti utasítások fordítása

H AS ZN Á LA T E L ŐT T OL VA S SA E L EZ E KE T A Z UTASÍTÁSOKAT! Tartsa meg ezt az útmutatót későbbi tájékozódás céljából! FIGYELEM! Olvassa el a szimbólummal jelzett, a m u n k av é d e l e m me l k a p c s o l a t os ö ss z e s fig yelm eztet ést és a biz tons ágos hasz nála tra vonatkozó összes utasítást!

A következő biztonsági előírások be nem tartása miatt baleset, áramütés, tűzveszély és/vagy komoly sérülés fordulhat elő

Őrizze meg az összes munkavédelmi figyelmeztetést és utasítást későbbi felhasználás céljából!

Az alábbi figyelmeztetések során használt „elektromos szerszám” kifejezés olyan szerszámot jelöl, melynek áramellátása hálózatról (tápkábellel) vagy akkumulátorral (kábel nélkül) történik.

FIG YELE M! Ál talá nos munk avéde lmi szab ályok :

Munkahelyi biztonság:

a) T ar ts a t is ztá n a m un ka ter ül et ét és üg ye lj en a j ó

megvilágításra! A munkaterületén uralkodó rendetlenség balesetekhez

vezethet.

b) Ne dolgozzon elektromos szerszámmal robbanásv eszélyes

környezetben, gyulladásv eszélyes folyadékok, gázok vagy folyadékok közelében. Az elektromos szerszámok használata során

szikra keletkezhet, mely belobbanthatja a port és a gőzöket.

c) Tartsa távol a gyermekeket attól a helytől, ahol használja az

elektro mos szersz ámot. A fig yelemelterel és miatt elveszíthe ti

kontrollját az elektromos szerszám felett.

FIGYELEM ! A szers zám biztons ágos haszn álatával kapcsolatos általános szabályok:

Elektromos biztonság:

a) Az elektromos szerszám csatlakozó dugója meg kell feleljen az

al jzat tal . Ti los a csa tlak ozó dug ó m ódo sít ása! Ti los hosszabbítók használata a védőföldeléses kábellel ellátott eleketromos szerszámok esetében! A csatlakozó dugók és aljzatok

módosítása növeli az áramütés kozkázatát!

b) Kerülj e a te sti ér intkezé st a f öldelt felüle tekkel vagy

tárgyakkal, mint a csövek, fűtőtestek, fűtőradiátorok vagy hűtőszekrények! A földelt részekkel való érintkezés esetén nő az

áramütés kockázata!

c) Ne tegye ki esőnek vagy nedves környezetnek az elektromos

szerszámot! Víz behatolása esetén nő az áramütés kockázata!

d) Ne erőltesse a csatlakozó kábel! Ne használja a hálózati kábelt a

szerszám mozgatására, húzására vagy a csatlakozó dugó aljzatból történő kihúzására.Tartsa távol a hálózati kábelt hőforrásoktól, olajtól, éles szélektől és mozgó alkatrészekről! A

sérült vagy összegabalyodott kábelek növelik az áramütés kockázatát!

e) Amennyiben az elektromos szerszámot a szabadban használja,

a csatlakozást a szabadban történő használatra alkalmas kültéri hosszabbítókkal kell megoldani. A szabadban történő

használatra alkalmas hosszabbítók használata csökkenti az áramütés kockázatát.

f) A berendezést 30mA vagy kisebb kioldó áramú védőkapcsolós

(RCD) elektromos hálózatra javasolt kapcsolni csatlakoztatni.

g) Amennyiben az elektromos szerszámot nedves környezetben

használ ja, elkerü lhetetlen egy fesz ültségvédelm i eszköz használata, mint egy hibaáram védelmi kapcsolóé (RCD). Az RCD

használata csökkenti az áramütés kockázatát.

FIGYELEM! A szerszám használatának biztonságával

kapcsolatos általános figyelmeztetések:

Személyi biztonság:

a) Ez a bere ndezés nem ha sználha tó csök kentett fizik ai,

szenzoriális vagy mentális képességű személyek (beleértve a gyermekeket is), tapasztalattal nem rendelkező személyek vagy olyan személyek által, akik nem ismerik a berendezést, kivételt képeznek azok a helyzetek, amikor a berendezés használata felügyelet alatt vagy a használati útasítások betartásával történik egy, a biztonságért felelős személy által.

b) Legyen figyelmes, összpontosítson arra, amit csinál és legyen

mindig annak tudatában, hogy elektromos szerszámmal dolgozik! Ne használja az elektromos szerszámot, ha fáradt, ha kábító szer, alkoho l vagy gyó gyszer be folyása a latt áll!

Elektromos szerszám használatánál egy pillanatnyi figyelmetlenség is komoly sérülések okozója lehet!

c) H or dj on vé dő ru há za to t! Mi nd en es et be n vi se lj en

védőszemüveget! Olyan védőruházat hordása mint a porvédő maszk,

csúszásbiztos cipő, fülvédő vagy hallá svédő csökkenti a sérülések kockázatát!

d) Ker ülje el , ho gy a z e lekt rom os s zer szám vél etl enü l

bekapcsoljon! A hálózati áramforrásra történő csatlakozás és/vagy az akkumulátor csatlakoztatása, valamint a szerszám felemelése vagy mozgatása előtt, győződjön meg arról, hogy az elektromos szerszám kapcsolója kikapcsolt állapotban van!

Az elektromos szerszám mozgatása vagy bekapcsolt állapotban történő használata balesetet okozhat!

e) Az elektromos szerszám beindítása előtt távolítson el minden

szerszámot a közelből! Az elektromos szerszám mozgó részein hagyott

szerszámok sérüléseket okozhatnak!

f) Ne hajoljon le mélyen! Álljon biztosan és tartsa meg az

egyensúlyát! Ez az elektromos szerszám jobb ellenőrzését teszi lehetővé

váratlan helyzetekben.

g) Öltözzön fel megfelelően! Ne hordjon bő ruházatot vagy

ékszert! Haját kösse be, ruházatát és kesztyűjét tar tsa távol a mozgó alkatrészektől! A bő ruházat, az ékszer és a hosszú haj

beleakadhat a mozgó alkatrészekbe.

h) Amennyiben a berendezés alkalmas külső porelszí vó és

porgyűjtő csatlakoztatására, győződjön meg arról, hogy ezek helyesen lettek csatla koztatva és has ználva. A p orgyűjtő

használata csökkentheti a porral járó veszélyek kockázatát.

i) Ne engedje, hogy az elektromos szerszám gyakori használata

során szerzett jártasság hatására túlzott magabiztossá váljon és fi gyelmen k ívül hag yja a bi ztonsági szabályo kat. A

figyelmetlen használat egy pillanat alatt súlyos testi sérülést okozhat.

FIGYELEM ! A szers zám biztons ágos haszn álatára

vonatkozó általános figyelmeztetések:

Az elektromos szerszám használata és gondozása: a) Ne terhelje túl az elektromos szerszámot! Az elvégzendő

Page 55

munkához szükséges teljesítmény függvényében használjon elektromos szerszámokat! A megfelelő elektromos szerszám jobb

működést és biztosabb terhelést tesz lehetővé.

b) Tilos az elektromos szerszám használata, ha a kapcsoló nem

indítja el és nem állítja meg a szerszámot! Minden elektromos

szerszám, amely nem indul el vagy nem áll meg, veszélyes és meg kell javítani!

c) Minden beállítás, alkatrészcsere vagy tárolás előtt húzza ki a

cs atla kozó dug ót az ele ktro mos sze rsz ám hál ózat i áramforrásából és/vagy vegye ki az akkumulátort! Ezek a

biztonsági intézkedések csökkentik az elektromos áram véletlenszerű bekapcsolását.

d) A használaton kívüli elektromos szerszámot gyermekektől

távol ke ll tárolni, és nem szabad kölcsön adni olya n személyeknek, akik nem ismerik az elektromos szerszámot vagy nem olvasták el annak használati utasításait! Az

elektromo s szerszám veszélyes, ha tapasztal at nélküli személy használja!

e) Az elektromos szerszámot karban kell tartani! Ellenőrízni

kell a mozgásban lévő alkatrészek vonalbeállítását vagy zavarát, az alkatrészek törését és egyéb tényezőket, melyek befolyásolhatják az elektromos szerszám működését! Ha rongálódás t észlelünk, az elekt romos szerszá mot még használat előtt meg kell javítani! Számos baleset oka az

elektromos szerszám nem megfelelő karbantartása.

f) A vágósze rszámok élesek és ti szták k ell leg yenek! A

vágószerszámo k éles alkat részeinek karbantar tása csökken ti az anyagba történő beakadás kockázatát és megkönnyítik a használatot.

g) A z e le k tr o m os s z er s z ám o t, a b e re n d ez é st , a

munkaszerszámokat, stb. jelen utasításoknak megfelelően kell használn i, figyel embe véve a mu nka jel legét és feltételeit. Az elektromos szerszám rendeltetésétől eltérő használata

veszélyes helyzeteket okozhat.

h) Alacsony hőmérsékleten vagy hosszabb használaton kívüli

időszakot követően ajánlott az elektromos szerszám teher nélküli elindítása néhány perc re a kenőanya g átviteli mechanizmusba történő helyes elosztása érdekében.

i) Az elektromos szerszám tisztításához puha, nedves (nem

vizes) rongyot é s szappant használjo n! Ne ha sználjon ben zint , ol dósze rt vagy egyé b an yago kat, ame lyek károsíthatják a berendezést!

j) A z e le k tr o m os s z er s zá m ot c s ak a z ut á n le h e t

tárolni/szállítani, miután megbizonyosodtunk arról, hogy minden mozgó eleme rögzítésre és biztosításra került a rögzítésre szánt eredeti elemek segítségével.

k) Az elektromos szerszámot száraz helyen kell tartani, védve a

portól és a nedvességtől.

l) Az elektromos szerszám szállítása az eredeti csomagolásban

történhet, megvédve ezáltal a mechanikai sérülésektől.

m) A mar kolat ot é s a fogóf elüle teket tis ztán, ola j- és

kenőanyagtól mentesen kell tartani. A csúszós markolatok és fogófelületek lehetetlenné teszik a szerszám biztonságos fogását és felügyeletét az esetleges váratlan szituációkban.

FIGYELEM! A szerszám biztonságos használatára vonatkozó általános figyelmeztetések:

Javítás:

a) Az elektromos szerszámok garanciális és garancia utáni

javítását a PROFIX Szerviz végzi, ami garantálja a javítás kiváló minőségét és az eredeti alkatrészek használatát.

b) S emmilyen e setben s em szabad megjavíta ni a s érült

akkumulátorokat. Az akkumulátor javításával kapcsolatos min denn emű műve lete t ki záró lag a g yárt ó vag y a márkaszerviz végezhet.

FI GYE LEM! Kö rfű rés z, biz ton ság ra v ona tkoz ó figyelmeztetések

Személyi biztonság:

a) Tartsa távol kezeit a vágófelülettől és a korongtól! Másik

kezét helyezze a segédfoganytúra vagy a motor gépházára!

Ha mindkét kezével tartja a fűrészt, elkerülhető, hogy a fűrész sérülést okozzon a kezein.

b) Ne tartsa kezét a megmunkált tárgy alatt! A védőburkolat nem

védi meg a megmunkált tárgy alatti részen.

c) Állítsa be a megmunkált tárgy vastagságának megfelelő

vágásmélységet! Ajánlott, hogy a korong olyan hosszan lógjon ki a

vágott anyag alól, amely rövidebb a fog magasságánál.

d) Soha ne tartsa a vágandó tárgyat a kezében vagy a lábán!

Rögzítse stabil tartóra a megmunkált tárgyat! A megmunkált

tárgy jó rögzítése fontos annak érdekében, hogy elkerülehtő legyen a testtel való érintkezés, a fűrész leblokkolása vagy a vágás feletti ellenőrzés elvesztése.

e) Amikor dolgozik, a fűrészt az erre a célra szánt szigetelt

felületénél ragadja meg, a fűrész érintkezhet feszültség alatt lévő kábelekkel vagy saját tápkábelével. A „feszültség

alatt lévő kábelek” „feszültség alá helyezhetik” az elektromos szerszám fém alkatrészeit, ez pedig a kezelő áramütését idézheti elő.

f) Mindig használja a hosszanti vagy oldalvezetőt, amikor

hosszanti szakaszt munkál meg! Ez javítja a vágási pontosságot és

csökkenti a korong blokkolási lehetőségét.

g) Használjon mindig a befogónyílásokhoz megfelelő méretű

és for májú kor ongo kat (pé ldáu l ro mbus z va gy k ör alakúakat)! A nem megfelelő korongok excentrikusan kezdenek

működni, ez pedig a működés feletti ellenőrzés elvesztéséhez vezet.

h) Soha ne használjon sérült vagy nem megfelelő csavarokat

vagy alátétgyűrűket a korong beszerelésekor! Az alátétgyűrűk

és rögzítő csavarok különösen a mechanikus fűrészekhez lettek tervezve a működés és a felhasználó optimális biztonsága érdekében.

A visszaugrás megjelenésének okai és megelőzési módjai:

- a visszaugrás a fűrész hir telen megemelkedését és a kezelő irányába történő visszahúzását jelenti a vágási vonalban, melyet a beakadt vagy nem megfelelően irányított fűrész beakadt korongjának ellenőrizetlen vágása okoz,

- amikor a fűrész korongja be van akadva vagy a hasadásba van beszorulva, a korong megáll és a motor reakciója a fűrész hátrafelé történő hirtelen mozgását okozza, a kezelő irányába,

- amikor a fűrész korongja be van szorulva vagy nem megfelelően van behelyezve a vágott elembe, a fűrész fogai kiesnek az anyagból és megüthetik az átmetszett anyag felső felületét, ez pedig a fűrész

Page 56

megemelkedéséhez és a kezelő irányába történő visszaugrásához vezet.

A visszaugrás a fűrész nem megfelelő használatának tudható be vagy a nem megfel elő eljá rásoknak vagy f eltételekn ek köszönhető és elkerülhető, ha betartja az alábbi megfelelő elővigyázatossági intézkedést: a) Tartsa mindkét kezével szorosan a fűrészt, karjait úgy

helyezze, hogy ellen tudjon állni a visszaugrás erejének! Helyezkedjen el a fűrész oldalára, de ne a vágási vonal irányá ba! A vi sszaugrás a fűré sz hátraf elé tör ténő hi rtelen

mozgásához vezethet, de a kezelő kontrollálhatja ennek erejét, ha betartja a megfelelő biztonsági előírásokat.

b) Amikor a fűrész beszorul vagy amikor bármilyen okból

kifolyólag félbehagyja a vágást, nyomja meg a kapcsolót és tartsa mozdulatlanul az anyagban, amíg a fűrész korongja teljesen megáll. Soha ne próbálja meg kivenni a fűrészt a vágott anyagból és ne ne húzza vissza a fűrészt, amíg a fűrész korongja mozog vagy visszaugrást okozhat! Ellenőrizze és

tegyen meg minden javítási műveletet a fűrész leállásának okai kiküszöbölése érdekében!

c) Amikor a megmunkált elemben indítja el a fűrészt, állítsa be

a fűrész korongját a vágásba és ellenőrizze, hogy a korong fogai nincsenek az anyagba fogva! Amennyiben a fűrész korongja

beszorul, az újbóli bekapcsoláskor visszaugrást okozhat.

d) Tartsa meg a nagy méretű lemezeket a beszorulás vagy a

korong visszaugrás kockázatának minimalizása érdekében! A nagy méretű lemezek hajlamosak meghajolni saját súlyuk alatt. A tartókat mindkét oldalon a lemezek alatt kell elhelyezni, a

vágási vonal és a lemez szélének közelében!

e) Ne használjon életlen vagy sérült korongot! Az életlen fogú vagy

rosszul elhelyezett fogakkal rendelkező korong keskeny vágást képez, amely felesleges súrlódást, a fűrész beszorulását és visszaugrást okoz.

f) Vágás előtt rögzítse jól a kapcsokat a vágási mélység és a

korong hajlásszögének beállításához! Amennyiben a fűrész

beáll ított para méterei a vágás s orán változ nak, ez a korong beszorulásához és visszaugrásához vezethet.

g) Különösen ügyelnie kell akkor, amikor a létező falakba vagy

egyéb zárt helyeken végez mély vágást ! A kibúvó korong más « »

tárgyakat is elvághat és ez visszaugrást okozhat.

h) Minden használat előtt ellenőrizze az alsó fedelet, hogy

lássa, helyesen lett-e elhelyezve! Ne használja a fűrészt abban az esetben, ha az alsó fedél nem mozog szabadon és nem záródik be azonnal! Ne rögzítse és soha ne hagyja nyitva az alsó fedelet! Amennyiben a fűrész véletlenül leesik, az alsó fedél

meghajolhat. A húzókar segítségével emelje fel az alsó fedelet és minden lehetséges szögbeállításnál és minden vágási mélységnél ellenőrizze, hogy szabadon mozog-e és hogy nem érinti a korongot vagy egyéb darabot

i) Ellenőrizze az alsó fedél rugójának működését! Amennyiben

a fedél és a rugó nem működik megfelelően, használat előtt meg kell javítani! Az alsó fedél lassan működhet a sérült alkatrészek,

ragacsos váladék lerakódás vagy ülepedékrétegződés miatt.

j) Az alsó fedél kiemelése csak akkor megengedett, ha olyan

speciális vágásokat végez, mint a „mély vágás” és „kombinált vágás”! A húzókar segítségével emelje fel az alsó fedelet, mert amenyiben a korong mélyen az anyagba helyeződik, az

alsó fedelet fel kell engedni! Minden egyéb vágásnál a fedélnek

autonóm módon kellene működnie.

k) Az alsó fedélnek takarnia kell a korongot még mielőtt a

fűrészt a műhelyasztalra vagy a padlóra helyezné. A fűrész

védtelen szélei hozzájárulha tnak a fűrész visszahúzódásához és minden, az útjába kerülő tárgy vágásához.

FIGYELEM! Használjon porelszívó készülékeket!

Amennyiben a gyártó porelszívó és –tároló készülékkel látta el a szerzsámot, ellenőrizze, hogy azok megfelelően lettek csatlakoztatva és beszerelve!

FIGYELMEZTETÉS! Használjon védőfelszerelést! Minden alkalommal használjon porvédő maszkot!

A vágás során keletkezett porral történő érintkezés vagy annak belélegzése veszélybe sodorja a felhasználó és az esetlegesen a környezetében tartózkodó személyek egészségét. A por és gőz elleni védelem érdekében használjon porvédő maszkot és ügyeljen a készülék használati helyén tartózkodó személyek biztonságára!

FIG YELE M! N e ha szná ljon a j elen has znála ti utasításokban szereplő m érettől eltérő méretű fűrészkorongot! C sa k me gf el e lő á tm ér őj ű és v as t ag sá gú

vágókoron got haszn áljon, ame ly a fű rész tenge lyforgási sebességéhez lett igazítva!

ź Gyors vágáshoz ne használjon ötvözött acél korongot! Ezek a

korongok könnyen eltörnek!

ź Ne használja a fűrészt fém vagy kő vágására! ź Csak ideális állapotú éles korongot szereljen be! Azonnal

cserélje le újakra a repedt vagy hajlott korongokat!

ź Ellenőrizze, hogy a korong jól lett-e beszerelve és hogy a

megfelelő irányba forog-e!

FIGYELMEZTETÉS! Használjon védőfelszerelést! Mindig használjon védőszemüveget!

FIGYELMEZTETÉS! Használjon védőfelszerelést! Mindig használjon hallásvédőt!

FI G YE LM EZ TE TÉ S! K ör fű ré sz , bi zt on sá gr a

vonatkozó figyelmeztetések

Személyi biztonság:

1. Ne csatlakoztasd az akkumulátort, amíg meg nem győződsz róla, hogy:

a) a beszerelt korong fa és faszármazékok vágására szolgál és

4000/perc maximális forgási sebességgel működik,

b) a vágókorong (16) helyesen lett beszerelve (a korongon

található jelzők iránya azonos a védődobozon szereplő jelzők irányával),

c) a vágókorong (16) éles, jó műszaki állapotban van, hiány,

repedés és egyéb hiányosság nélkül.

d) a körfűrész kapcsolója (5) „kikapcsolt” pozícióban van, a

kapcsolózár (6) és a tengelyzár (22) pedig meg vannak lazítva,

e) a korong rögzítéséhez szükséges imbuszkulcs (27) ki van

húzva a korongot rögzítő csavarból (17) és a körfűrész hatósugarán kívül helyezkedik el,

Page 57

f) erősen meg vannak húzva: a vágásmélység beállító csavar

(21), a vágásszög beállító csavar (11) és a párhuzamvezető beállító csavar (13),

g) a vágókorong védő (15) betölti szerepét és kikapcsolt

pozícióban marad.

2. A kör fűrész bekapcsolása előtt bizonyosodjon me arról, hogy a megmunkált tárgyban nincsenek-e szegek, csavarok és/vagy egyéb idegen testek.

3. Soha ne rögzítse a vágókorong védőt (15)

4. Amikor bekapcsolja a körfűrészt és dolgozik vele, mindkét kezével tartsa azt (4) és (8)!

5. Csak akkor kapcsolja be a gépet, amikor a korong (16) nem érinti a megmunkált tárgyat.

6. Akkor kezdje el a vágást, amikor a körfűrész eléri a maximális forgást!

7. Csak akkor kezdjen el vágni, amikor a körfűrész lábának (12) felszíne a vágott anyag felszínéhez biztonságosan van támasztva.

8. Soha ne nyomja túl nagy erővel a körfűrészt! Ez balesetet okozhat és e nne k köv et kez té be n e gé sz sé gká ro so dáh oz va gy életvesztéshez és/vagy a túlterhelt motor meghibásodásához vezethet. A készülék túlterheltsége miatti motor meghibásodás (a terkelcselések elégése) javítása nem része a garanciában szereplő javításoknak!

9. Tilos a kör fűrésszel az ív vonala mentén vágni, széleket meg munk álni , ma rni, ami bale sete t ok ozhat és enne k következtében egészségkárosodához vagy életvesztéshez és/vagy a berendezés meghibásodásához vezethet, aminek javítása nem része a garanciában szereplő javításoknak!

10. A körfűrész kikapcsolása után tilos a korong mozgásának a vágott anyaggal történő lassítása!

11. Rendszeresen ellenőrizze a körfűrész törzsét rögzítő csavarok állapotát! Szükség esetén csavarozon (Ph3-as csavarhúzó)!

12. A körfűrész EN 60825 szabvány szerinti 2. osztályú lézerrel

fe lsze rel t b ere ndez és. Ne m sz aba d b ele néz ni a lézersugárba és a fényforrást más személyek vagy állatok

felé irányítani. A 2. osztályú lézer által sugárzott fénybe tör ténő belenézés nem ártalmas, ha az legfeljebb 0,25 s ideig tart A szem . automatikus becsukása a legtöbb esetben elégséges védelmet nyújt. Optikai eszközök használata, például a szemüvegek, látcsövek vagy a távcsövek nem növelik a szemsérülés kockázatát.

FIGY ELMEZT ETÉS! Az a kkumulá torok és tö ltők biztonságos használata

Az akkumulátorok használata:

a) Kizárólag a gyártó által megadott specifikációnak megfelelő

akkumulátort szabad használni. Más akkumulátor használata az

akkumulátor megrepedését és szétesését, testi sérülést vagy tüzet okozhat.

b) FIGYELEM: Az akkumulátor sérülése és helytelen használata

esetén robbanógázok kibocsátására is sor kerülhet. Az akkum ulátort mindi g távol kell tartan i a l ángtól és megfelelő szellőzést kell biztosítani a töltés során. Nem

szabad hosszabb ideig olyan környezetben hagyni, ahol magas hőmérséklet uralkodik (napsütötte helyeken, fűtőtestek közelében vagy más olyan helyen, ahol a hőmérséklet meghaladja a 40 fokot).

c) Az akkumulátor töltését 15-25 °C közötti hőmérsékleten kell

végezni.

d)Kizárólag a gyártó által ajánlott töltőt szabad használni. Más

típusú akkumulátor töltésére szolgáló töltő használata tűzveszélyes.

e) Óvja az akkumulátort a víztől és a nedvességtől. f) Amennyib en egym ás után egynél több akkumul átort

szeretne feltölteni, a töltések között 30 perc szüneteket kell tartani.

g)Semmilyen esetben sem szabad felnyitni az akkumulátort. h)Ke dvezőtl en fel tételek eset én elő fordulh at, ho gy az

akkumulátorból folyadék szivároghat ki; kerülni kell a folyadék bőrrel való érintkezését, az érintkezés helyét vízzel lemosni. Ha a folyadék szembe kerül, orvoshoz kell fordulni.

Az akkumulátorból kifolyó folyadék irritációt vagy megégést okozhat.

i) Amikor nem használja az akkumulátort, akkor azt távol kell

tartani a fémtárgyaktól, mint gémkapocs, pénzérme, kulcs, szög, csavar és más apró fémtárgyak, amelyek rövidre zárhatják az akkumulátor pólusait. Az akkumulátor pólusainak a

rövidzárlata megégést vagy tüzet okozhat.

j) Tilos az akkumulátort tűzbe dobni. k) Tilos a sérült akkumulátort tölteni.

Az akkumulátor újratölthető, környezetre káros lítiumot tartalmaz. Az élett artama lejár ta után a term észetes környezetre

Li-Ion

vonatkozó szabályok alapján megsemmisíteni. E célból vegye ki a teljesen lemerült ak kumulátort az elektromos szerszámból, adja le egy akkumulátor begyűjtő helyen vagy az üzletben, ahol azt megvásárolta.

A töltő használata:

a)Kizárólag a gyártó által ajánlott töltőt szabad használni. Más

típusú akkumulátor töltésére szolgáló töltő használata tűzveszélyes.

b)Tilos a töltőt felnyitni. c) A töltő kizárólag beltéri használatra szolgál. Óvni a víztől és a

nedvességtől.

d)Csak 15-25 °C közötti hőmérsékleten tölteni. e)Semmilyen fémelemet nem szabad a töltőbe helyezni.

RENDELTETÉSSZERŰ HASZNÁLAT:

Az akkumulátoros kézi körfűrész fa, rétegelt falemez, forgácslemez és ehhez hasonló faalapú anyagok vágására szolgál. Nem használható fém vagy kő vágására vagy csiszolására! Ugyanakkor tilos a körfűrészbe olyan korongot rögzíteni, amely fém és kő vágására vagy csiszolására alkalmas! A körfűrész úgy van igazítva, hogy egyenes vonalban vágjon. Nem használható íves vágásra! Univerzális, kézi vezetésű, ergonomikus felépítésű gép. A berendezés szabályozható vágási mélységgel és vágott anyag vastagságához való beállítással, valamint ferdevágás funkcióval rendelkezik (a vágási tér nem merőleges a vágott anyag felületével). A munkagép használata biztonságos, mivel a munkavégzés során automatikusan szabályozza a vágótárgya burkoló megnyitását és bezárását. A gép szerkezete lehetővé teszi továbbá a felhasználó számára a konkrét használati, kezelési és karbantartási funkciókat betöltő gombok, zárak és a fogantyúk könnyű kezelését.

Page 58

A készülék rendeltetésének megfelelő használata érdekében be kell tartania a biztonsági utasításokat és a beszerelési útmutatót, val amin t a has znál ati uta sítá sokb an l eír t üz emel teté si utasításokat! A zok a személyek, akik használják a készüléket és annak karbantartását végzik, először el kell olvassák ezeket az utasításokat és tudatosítaniuk kell a potenciális veszélyeket! Ezen kívül szigorúan be kell tar tania a balesetek megelőzésére vonatkozó törvényi előírásokat (Munkavédelem és -egészségügy)!

A készülék nem szakmai, kézműipari vagy ipari felhasználásra készült! A garancia szerződés érvényét veszíti, amennyiben a berendezést kézműves műhelyek, ipari üzemek vagy hasonló tevékenységek során használják!

A fűrés z nem meg felelő has ználata, am ely eltér a fent e mlített rendeltetéstől tilos, és a garancia elvesztéséhez vezet, a gyártó nem felelős az ezekből eredő károkért.

A készülék összes, a felhasználó által végzett módosítása mentesíti a gyártót a felelősség alól a felhasználónak és a környetnek okozott károkért.

Ugyanakkor a fűrész megfelelő használata a karbantartásra, tárolásra, szállításra és javításra is vonatkozik.

A fűrész csak a gyártó által megjelölt javítóműhelykben javítható! Az akkumulátoros berendezés javítását kizárólag erre feljogosított személy végezheti.

Egyes re ziduális kockázat i tényezők még ab ban az e setben s em küszöbölhetőek ki teljesen, ha a készüléket a rendeltetésnek megfelelően használták. A készülék építési módjától és felépítésétől függően a következő kockázatok jelenhetnek meg:

ź A korong működés közbeni, a fűrész fedetlen területén történő

megérintése

ź A kéz kinyújtása a működésben lévő korong felé (vágott seb) ź A megmunkált tárgy vagy annak egy részének eldobása ź A korong kilyukadása/eltörése ź Halláskárosodás a szükséges hallásvédő használatának hiányában ź Egészségre káros fűrészpor kibocsátások a munkálatok zárt helyen

történő végzésekor.

TARTOZÉKOK:

ź Akkumulátoros kézi körfűrész -1 db. ź Párhuzamos vágás vezető -1 db. ź Vágókorong Ø 150 x 1.6 x Ø 16 x 18T-1 db. ź Hatszögű kulcs – 1 db. ź Használati utasítás – 1 db. ź Garanciakönyv – 1 db.

A BERENDEZÉS ELEMEI:

A berendezés elemeinek a számozása a ha sználati útmutató 2-3. oldalain bemutatott ábrára vonatkozik:

A. rajz: 1. Elszívó idom

2. Akkumulátor*

3. Akkumulátor reteszelő gomb*

4. Fogantyú

5. Kapcsoló

6. Biztonsági gomb

7. Lézeres vágásjelző be/ki kapcsológomb

8. Segédfogant yú

9. Lézersugár kimenő nyílás

10. Dőlt beosztású skála

11. Vágásszög beállító csavar

12. Fűrészláb

13. Párhuzamos vágás vezetőt rögzítő csavar

14. Párhuzamos vágás vezető

15. Vágókorong ferde gépháza

16. Fűrészkorong

17. Fogantyú rögzítő csavar

18. Külső szorító csavaranya

19. Vágókorong védelem fogantyú

B 20. Vágási mélység skála. rajz:

21. Vágásmélység beállító csavar

22. Orsózár gomb

C. rajz: 23. Töltő*

24. Adapter*

25. Akku töltési szint jelző gomb *

26. Akku töltési szint jelző *

F 27. Hatszögű kulcs . rajz:

*A l eír t vag y bem uta tott term ék ne m rés ze a b eren dez és alapfelszereltségének. A további kiegészítők komplett választékát a katalógusunkban találod.

MŰSZAKI ADATOK:

Áramfeszültség Forgási sebesség teher nélkül Fűrészlemez maximális átmérője

20 V d.c. 4000/min 150 mmø

Fűrészlemez áteresztési átmérője 16 mm ø Vágási mélység Szögvágás

Lézeres vágásjelző

Lézer osztály Lézerhullám hossz 650 nm

lézerteljesítmény 1mW

48mm (90°)/36mm(45°)

o o

0 ~ 45

> Súly (akkumulátorral) 2,6 kg Hangnyomás szint (LpA) Hangerő szint (LwA) K , K bizonytalanság 3 dB(A)

LpA LwA

EN 60745 szabvány szerinti vibrációs szint, favágás a

K bizonytalanság

Javasolt akkumulátor Li-ion 20V: TJ15AK (1,5Ah), TJ2AK (2Ah), TJ4AK (4Ah)

h, W

75,3 dB(A) 86,3 dB(A)

3,015 m/s

1,5m/s

Javasolt töltők: TJ3LD(3-5h), TJ1LD (1h)

Az említett vibrációs szint reprezentatív az elektromos készülék használata szempontjából. Amennyiben az elektromos készülék más célból vagy egyéb munkaeszközzel kerül használatra, illetve ha karbantartása nem megfelelő, a vibrációs szint eltérhet a megjelölttől. A fent említett okok a vibrációs expozíció szintje növekedéséhez vezethetnek a működés teljes ideje alatt. Kiegészítő védelmi eszközöket kell használnia, melyek célja a vibrációs expozíció kezelőre gyakorolt hatásaitól való védelem, mint pl.: Elektromos kés zülé k és mun kaes zközö k kar bant art ása, a ke zek m egfe lelő hőmérs ékletének biztosítá sa, a mu nkatevékenysé gek sorren djének megállapítása. A megadott rezgésszint és a megadott zajkibocsátás mérése szabványos viz sgál ati m ódsze rrel tör tént és fe lhas znál hatók a sz erszá mok összehasonlítására. A megadott rezgésszint és a megadott zajkibocsátás felhasználható a kezdeti expozíció megállapítására.

Page 59

Figyelmeztetések:

Az elektromos szerszám tényleges használata során a rezgésszint és a zajkibocsátás eltérhet a megadott értékektől, attól függően, hogyan használja a szerszámot, különösen függ a megmunkált anyag típusától. A kezelőszemély biztonsága érdekében meg kell határozni a biztonsági in tézk edé sek et, mel yek a val ós has zná lat al atti ex poz íci ó megbecsülésén alapszik (figyelembe véve a művelet összes folyamatát, amikor a szerszám ki van kapcsolva, és amikor üresjáraton van, a kioldási idő kivételével).

A MUNKAVÉGZÉS MEGKEZDÉSE ELŐTT:

1. Minden használat előtt ellenőrizni, hogy a berendezés mozgó részei megfelelően működnek és nincsenek elakadva, elrepedve vagy megsérülve, ami hatással lehet a berendezés megfelelő működésére. A sérült berendezést használat előtt meg kell javíttatni.

2. A már megmunkált fában történő vágásakor vigyázzon az anyagban lévő idegen anyagokra, pl. szegek, csavarok stb.

n Az akkumulátor töltése:

FIGYELEM! A berendezés akkumulátor és töltő nélkül kerül kiszállításra. Szükség esetén vásárolható 1.5Ah TJ15AK, 2.0Ah TJ2AK vagy 4.0Ah TJ4AK akkumulátor és megfelelő TJ3LD (3-5 óra töltési idővel) vagy TJ1LD (1 óra töltési idővel) töltő.

A t öltés i sz inte t az akku mulá tor t ölté si sz int kije lző gomb megnyomásával ellenőrizhető . rajz Egy világító LED dióda (25) (C ). alacsony töltési szintet, két világító dióda közepes szintet jelez, három világító dióda az akkumulátor teljes feltöltését jelzi. Használat előtt teljesen fel kell tölteni az akkumulátort.

TJ3LD Töltő

A TJ3LD töltővel történő első töltés esetén legalább 5 óra hosszú töltés ajánlott.

1. Nyomja meg az akkumulátor zár gombot (3) és vegye ki az

akkumulátort (2) a fűrészből (D. rajz).

2. ( ) ( ).Csatlakoztassa az akkumulátort (2) a töltőre 23 C. rajz

3. Csatlakoztassa az adapter dugaszát a töltőre .

4. (24) Csatlakoztassa az adaptert a 110-240 V, 50-60Hz hálózati

aljzatra.

TJ1LD Töltő

A TJ1LD töltővel történő első töltés esetén legalább 1 óra hosszú töltés ajánlott.

1. Nyomja meg az akkumulátor zár gombot (3) és vegye ki az

akkumulátort (2) a fűrészből (D. rajz).

2. ( ) ( ).Csatlakoztassa az akkumulátort (2) a töltőre 23 J. rajz

3. Csatlakoztassa a töltő dugaszát a 220-240 V, 50Hz hálózati aljzatba.

n Akkumulátor töltés jelzése

A töltő világító zöld LED diódája arról tájékoztat, hogy a töltő csatlakoztatva van a tápforrásra. Az akkumulátor csatlakoztatása után kigyullad a piros dióda, mely arról tájékoztat, hogy a töltés folyamatban van. Ezt az akkumulátor villogó zöld LED diódája is jelzi az akkumulátor aktuális töltési szintjének a jelzésével. Amikor az akkumulátor teljesen feltöltődik, elalszik a piros dióda és kigyullad a zöld dióda.

A töltés végeztével kapcsolja le a töltőt a hálózatról és vegye ki az akkumulátort.

FIGYELEM! A töltés során az akkumulátor enyhén felmelegedhet, ez normál jelenségnek tekinthető.

A lítiumos-ionos akkumulátort bármikor utántöltheti, ez nem csökkenti annak élettartamát. A töltési folyamat félbeszakítása nem növeli az akkumulátor cellák sérülésének a kockázatát.

A KÖRFŰRÉSZ HASZNÁLATA:

1. Használat előtt ellenőrizze a vágókorong állapotát a a körfűrész túlterhelése és hiás működésének elkerülése érdekében!

2. A munkát a vágási vonal az anyagon történő berajzolásával kezdje!

3. A gép biztonsági gombbal (6) van ellátva, amely megelőzi a fűrész véletlenszerű bekapcsolását. A fűrész bekapcsolásához először nyomja meg a biztonsági gombot, majd a fűrész bekapcsoló gombját (5) és hagyja ebben a pozícióban! Hagyja, hogy a fűrész érje el a maximális fordulatot!

4. Helyezze úgy a körfűrész lábát (12) a vágandó anyagra, hogy a láb fel színe hatá rozot tan é rintk ezzen a m egmun kált anya g felületével, a vágóvonal jelző pedig eme vonal fölött legyen!

5. A körfűrész használata során (előretoló mozgás) a korongvédő (15) fo kozatosan feltárj a a korongot az anyag vágásának könnyítése érdekében. A védő visszatérő rugója visszahelyezi a védőt a helyére, amikor a korong kijön a vágott anyagból.

6. A körfűrészt pontosan egyenes vonalon kell vezetni! A körfűrész nem egyenes vonalon történő vezetése növeli a súrlódási ellnállást és a korong leállásához vezethet. Ez a motor tekercseléseinek elégéséhez és a garanciális jogok elvesztéséhez, sőt súlyos balesethez vezethet.

7. A körfűrésszel történő vágás végeztével:

a) vegye ki teljsen a korongot a megmunkált anyagból,

b) lazítsa meg a kapcsológombot (5), c) várja meg, amíg a körfűrész korongjának forgása leáll, d) helyezze biztos helyre a berendezést.

8. A körfűrész használatának végeztével, a 7-es pontnál leírtakon túl: a) akkumulátor lekapcsolása,

b) tisztítsa meg a körfűrészt a fűrészportól és a protól, c) h elye zze a k örf űré szt oly an hel yre, ah ová ide gen

személyeknek (pl. gyermekeknek) nincs bejárásuk.

n Elszívó idom

Csatlakoztassa egy szívócsővel a forgácsok elszívásához megfelelő porszívót az idomra (1).

n Lézeres vágásjelző

A lézeres vágásjelző a vágás helyét mutatja. A megmunkált anyag felületén be kell jelölni a kívánt vágás helyét, míg a vágás során vezesse a

Page 60

lézervonalat a bejelölt vonal mentén. A lézeres vágásjelző bekapcsolásához vagy kikapcsolásához nyomja meg a kapcsológombot (7). Ellenőrizze a fűrészelés megkezdése előtt, hogy megfelelően jelzi a vágásvonalat. A lézeres vágásjelző az elektromos szerszám intenzív használata következtében a rezgés miatt elállítódhat.

FIGYELEM: Minden fűrészelés után kapcsolja ki a lézeres vágásjelzőt.

VÁGÓKORONG CSERÉJE: FIGYELEM: A vágótárcsa cseréje előtt távolítsa el az akkumulátort a

készülékről. A korong beszerelése kor használjon védőkes ztyűt! A koronggal va ló

érintkezéskor fenáll a sérülés veszélye! Csak olyan fűrészkorongot használjon, melynek paraméterei megfelelnek jelen használati utasításban szereplő névleges információkkal! Egyáltalán ne használjon munkaszerszámok csiszolására való korongokat!

A korong cseréjéhez: – Nyomja meg és tartsa lenyomva az orsó zár gombot (22) (E. rajz, 3. oldal). Hatszögű kulccsal (23) csavarozza ki a rögzítő csavart (17) (F. rajz, 3. oldal)!

FIGYELEM: Az orsó zár gombot (22) csak mozdulatlan orsó mellett szabad meg nyo mni. Ell enk ező eset ben fen nál l az ele ktro mos kész ülé k meghibásodása!

- A gépház fogantyújával (19) húzza hátra a gépházat és tartsa így! Vegye ki a külső szorító csavaranyát (18) és a vágókorongot (16) a készülék tengelyéről! (F. rajz, 3. oldal)

FIGYELEM! Ne vegye ki a belső szorító csavaranyát ! Amennyiben ez leesik, szerelje vissza úgy, hogy a sík része a készülék gépfejének elülső külső része felé irányuljon!

Az alátámasztás beszerelése a fentebb bemutatottakhoz képest fordított irányba történik. Amikor behelyezi a vágókorongot, figyeljen arra, hogy a forgásirány mgfelelő legyen: a korongon lévő nyíl iránya ugyanaz kell legyen, mint a korongvédőn lévő nyíl iránya.

A VÁGÁSI MÉLYSÉG BEÁLLÍTÁSA (G. rajz): A megmunkált anyag vastagságánál kisebb vastagságú vágások ejtése akkor lehetséges, ha beállítja a kívánt vágási mélységet a fűrész lábának (12) a megfelelő pozícióig történő lesüllyesztésével. A vágásmélység 0 pozícióban 0 mm és 48 mm határértéken belül állítható.

1. Távolítsa el az az akkumulátort a készülékről.

2. Lazítsa meg a vágásmélység beállító csavart (21).

3. Állítsa be a m egfelelő vá gásmélységet a vágásm élység ská la

segítségével (20).

4. Rögzítse a csavart (21).

FIGYELEM! A vágásmélységnek kb. 3 mm-rel nagyobbnak kell lennie az anyag vastagságánál, hogy az vágott anyag másik oldalán a fűrésztárcsa nagyjából fűrészfognyi magasságban álljon ki.

VÁGÁSSZÖG BEÁLLÍTÁSA (H. rajz) : A körfűrész 0°-45°-os szögben történő vágás lehetőségét nyújtja. Ennek érdekében rögzítse megfelelően a fűrész lábát (12) a kívánt pozícióba!

1. Távolítsa el az az akkumulátort a készülékről.

2. Lazítsa meg a vágásszög beállító csavart (11).

3. Állítsa be a megfelelő vágásszöget a vágásszög skála segítségével (10).

4. Rögzítse a csavart (11).

FIGYELEM! Ferdevágás esetén a vágásmélység kisebb a vágásmélység

skálán látható értéknél.

A PÁRHUZAMOS VÁGÁS VEZETŐ HASZNÁLATA (I. rajz): A vezető (14) lehetővé teszi a megmunkált anyag szélén történő

párhuzamos vágást.

1. Távolítsa el az az akkumulátort a készülékről.

2. Helyezze be a körfűrészt a fűrész lába előtt lévő repedésekbe!

3. Állítsa be a kívánt vágási szélességet!

4. A csavar (13) segítségével rögzítse a körfűrészt!

5. Kezdje el a vágást!

TÁROLÁS ÉS KARBANTARTÁS:

A berendezést gyermekektől elzárva tárolni, tiszta állapotban tartani, óvni a nedvességtől és a portól. A tárolási feltételeknek lehetetlenné kell tenniük a gép mechanikus sérülését és a káros légköri tényezők hatását. A berendezés nem igényel speciális megőrzési műveleteket. A berendezést csupán tisztán kell tartani, óvni kell a nedvességtől és a portól! Használat után ajánlott a fűrész fűrészportól és portól történő tisztítása! Ennek érdekében a vágókorongot védő fogantyú (19) megnyomásával takarja ki a vágókorongot (16)!

FIGYELEM! A fogantyút csak a megőrzési és kezelési műveletek alatt lehet használni, a berendezés áramforrásról történő leválasztása után!

A nagyon poros légkörben való használat esetén ajánlott a szellőzőnyílások sűrített levegővel történő tisztítása, amely meggátolja a csapágy gyors elhasználódását és eltávolítja a port, amely gátolja a motor hűtése számára fontos levegővel való ellátást. A berendezést enyhén szappanos, nedves törlőkendővel kell tisztítani, majd szárazra törölni. Semmilyen tisztítószert vagy oldószert ne használjon; sérülést okozhatnak a berendezés műanyag elemeiben. Ügyeljen arra, hogy ne jusson be víz a szerszám belsejébe. A töltőt csak száraz törlőkendővel szabad tisztítani. A lézerfény kivezető nyílásán látható szennyeződéseket kellő óvatosság mellett üvegtisztító folyadékkal itatott fülpiszkálóval távolítsa el.

SZÁLLÍTÁS:

A körfűrészt olyan csomagolásban kell szállítani és őrizni, amely megvédi a ne dves ség től és a po rt ól – kül önö s f igye lme t sz ente lje n a

szell őzőnyí lásokra ! A g épházba beker ülő ap ró ele mek a motor meghibásodását okozhatják! Ha eltávolítja az akkumulátort a készülékből a szállítás vagy tárolás idejére, győződjön meg róla, hogy nem zárnak rövidre az akkumulátor érintkezői. Távolítsa el a bőröndből, szerszámosládából vagy a szállítótárolóból a fémtárgyakat, pl. kötőcsavarokat, szögeket, csatokat, szétszórt bitfejeket, drótokat vagy fémreszelékeket, vagy más módon előzze meg ezen elemek akkumulátorral való érintkezését.

KÖRNYEZETVÉDELEM:

FIGYELEM! Ez a jel azt jelöli, hogy a használt készüléket tilos

egyéb hulladékkal egy helyen elhelyezni (pénzbüntetés terhe mellett). Elektromos és elektronikus gépek veszélyesalkotórészei negatívan befolyásolják a környezetet és azemberek egészségét.

Mind en házt artásn ak hozz á kell járuln ia a használ t készü lékek visszanyeréséhez és újrahasznosításához. Úgy Lengyelországban, mint Európában megszervezik vagy már létezik a használt készülékek gyűjtési rendszere, melynek keretében az adott készülék minden ér tékesítési helyén kötelesek átvenni a használt készüléket. Ezenkívül léteznek ilyen típusú készülékek gyűjtő központjai is.

Page 61

GYÁRTÓ:

PROFIX Sp. z o.o., Marywilska u. 34, 03-228 Varsó, LENGYELORSZÁG Ez a gép megfelel a nemzeti és európai szabályoknak, valamint a biztonsági előírásoknak.

FIGYELEM! Műszaki problémák esetén lépjen kapcsolatba a márkaszervizzel. Minden javítást szakképzett személy végezhet, kizárólag eredeti cserealkatrészt használva!

PIKTOGRAMOK:

A névleges táblázatban szereplő rajzok magyarázata:

LÉZERSUGÁRZÁS

NE NÉZZEN A LÉZERSUGÁRBA

2 OSZTÁLYÚ LÉZERES BERENDEZÉS

λ: 650 nm P≤ 1 mW

EN 60825-1:2014

«Bekapcsolás és működtetés előtt olvassa el a használati utasításokat!»

«Óvni az akkumulátort a magas hőmérséklettől, pl. az állandó napsugárzástól.»

«Tilos az akkumulátort tűzbe dobni.»

«Tilos az akkumulátort vízbe dobni.»

«Kizárólag beltéri használatra.»

TÍPIKUS MEGHIBÁSODÁSOK ÉS AZOK ELTÁVOLÍTÁSA:

MEGHIBÁSODÁS LEHETSÉGES OK HIBA ELTÁVOLÍTÁSA

A fűrész nem működik.

Zavar a motor működésében.

Nincs tápellátás, sérült motor vagy kapcsológomb.

Lemerült elem. Töltse fel az akkumulátort. Elkopott szénkefék.

Ellenőrizze az akkumulátor töltöttségét, szükség esetén tölteni vagy újra cserélni.Ha továbbra sem működik az elektromos szerszám, küldje be a garanciakártyán megadott című szervizbe.

Cseréltesse ki a szénkeféket a szervizben.

A PROFIX cég politik ája az, hogy folyamatosan tökéletesítse termékeit, ezért fenntartja magának azt a jogot, hogy a termék specifikációit előzetes tájékoztatás nélkül módosítsa! A használati utasításokban megjelölt ábrák csak példák, ezek kicsit eltérhetnek a megvásárolt eszköz valódi arculatától! Az alábbi útmutatót szerzői jogok védik. Annak másolása / sokszorosítása a Profix Sp. z o.o. cég írásos beleegyezése nélkül tilos.

Page 62

AKUMULATORINIS RANKINIS DISKINIS PJŪKLAS TJP60

NAUDOJIMO INSTRUKCIJA

Originalios instrukcijos vertimas

PR IE Š R ADE DA NT DA RBĄ SU SI PAŽ IN KI TE SU INSTRUKCIJA. Išsaugokite instrukciją, nes gali būti reikalinga vėliau. ĮSPĖJIMAS! Prašome perskaityti visus įspėjimus dėl saugaus naudojimo pažymėtus simboliais bei visas nuorodas dėl saugaus naudojimo.

Žemiau pateikiamų įspėjimų dėl saugos bei saugos nuorodų nesilaikymas gali būti elektros smūgio, gaisro ir/arba sunkių kūno sužalojimų priežastimi.

Išsaugokite visus įspėjimus ir visas saugos nuorodas, kad vėliau būtų galima jais pasinaudoti.

Žemiau pateiktuose įspėjimuose sąvoka „elektros prietaisas” apibudina elektros prietaisą maitinamą elektros energija iš elektros tinklo (maitinimo laidas) arba elektros prietaisą maitinamą akumuliatoriumi (belaidis).

ĮSPĖJI MAS! Bend ri įspėji mai dėl saugaus įrankio naudojimo.

Sauga darbo vietoje:

a) Darbo vietoje turi būti švaru, tvarkinga bei geras apšvietimas.

Netvarka bei netinkamas darbo vietos apšvietimas gali būti nelaimingų atsitikimų priežastimi.

b) Nenaudoti elektros prietaiso sprogioje aplinkoje, kurioje yra

degūs skysčiai, degios dujos arba dulkės. Elektros prietaiso darbo

metu susidaro elektros kibirkštis, todėl gali užsidegti esantis aplinkoje garai.

c) Darbo vietoje negali būti vai kai bei pašalini ai. Dėmes io

nukreipimas gali būti elektros prietaiso valdymo praradimo priežastimi.

ĮSPĖJI MAS! Ben dri įspėj imai dėl saugaus įrankio

naudojimo.

Elektros sauga:

a) Elektros prietaisų kištukai turi atitikti elektros lizdo tipui. Jokiu

būdu negalima keisti kištuko. Jeigu elektros prietaisas turi įžeminimą, negalima naudoti ilgintuvo. Originalių kištukų bei lizdų

naudojimas sumažina elektros smūgio riziką.

b) Venkite kūno kontakto su įžemintais paviršiais, tokias kaip

vamzd žiai, š ildytuv ai, cen trinio šildym o radi atoriai bei šaldytuvais. Kontaktas su įžemintais paviršiais didina elektros smūgio

pavojų.

c) Saugokite prietaisą nuo lietaus ir drėgmės. Jeigu vanduo patenka į

elektros prietaisą, padidėja elektros smūgio rizika.

d) Nenaudokite laidų ne pagal paskirtį. Neneškite įrenginio

paėmę už laido, netraukite už jo norėdami išjungti kištuką iš elektros lizdo. Laidą klokite taip, kad jo neveiktų karštis, jis neišsiteptų aly va ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeistas laidas gali tapti elektros smūgio priežastimi.

e) Jeig u elek tros priet aisas yra naudo jamas lauke, laid o

prailginimui naudokite tik specialiai tam skirtus prailgintuvus.

Prailgintuvų skirtų darbui lauke naudojimas sumažina elektros smūgio riziką.

f) Įrankį rekomenduojama jungti į elektros maitinimo tinklą,

turintį likutinės srovės įrenginį (RCD), kurio išjungimo srovė yra 30 mA arba mažesnė.

g) Jeigu negalima išvengti elektros prietaiso naudojimo drėgnoje

aplinkoje, naudokite RCD įrenginį. RCD įrenginio naudojimas

sumažina elektros smūgio riziką.

ĮSPĖJ IMAS! Be ndri įsp ėjimai d ėl saug aus įran kio naudojimo.

Žmonių sauga:

a) Prietaisu negali naudotis asmenys (tame tarpe vaikai) turintis

fizinius, jutimo arba psichinius negalavimus, taip pat asmenys neturintis darbo patirties arba nesusipažinę su prietaisu, nebent toks darbas v yksta stebint specialistui arba pagal prietaiso naudojimo instrukciją, kurį buvo perduota asmeniu atsakingu už saugą.

b) Būkite atidūs, sutelkite dėmesį į tai, ką Jūs darote ir, dirbdami

su elektros prietaisu, vadovaukitės sveiku protu. Nedirbkite su prietaisu, jei esate pavargę arba vartojote narkotikus, alkoholį ar medikamentus. Akimirksnio neatidumas naudojant prietaisą gali

tapti rimtų sužalojimų priežastimi.

c) Dėvėkite tinkamą aprangą. Nešiokite apsauginius akinius.

Apsauginės aprangos, tokios kaip dulkių kaukė, neslystantis apsauginiai batai, šalmas, asinės, naudojimas sumažina sužalojimų grėsmę.

d) Saugokitės, kad neįjungtumėte prietaiso atsitiktinai. Prieš

įjungiant kištuką į elektros lizdą ir/arba prieš akumuliatoriaus įjun gimą bei prieš paim ant a rba p erneš ant p rietai są įsitikinkite, kad prietaisas yra išjungtas. Prietaiso pernešimas su

pirštu ant jungiklio arba prietaiso įjungimas į maitinimo tinklą gali tapti nelaimingo atsitikimo priežastimi.

e) Pr ieš į jungd ami prie taisą paša linki te r aktus . Pri etais o

besisukančioje dalyje esantis įrankis ar raktas gali tapti sužalojimų priežastimi.

f) Nepasilenkite pernelyg į priekį. Dirbdami atsistokite patikimai

ir visada išlaikykite pusiausv yrą. Patikima stovėsena ir tinkama

kūno laikysena leis geriau kontroliuoti prietaisą netikėtose situacijose.

g) Dėvėkite tink amą aprangą. Nedėvėkite plačių drabužių ir

papuošalų. Saugokite plaukus, drabužius ir pirštines nuo besisukančių prietaiso dalių. Laisvus drabužius, papuošalus bei ilgus

plaukus gali įtraukti besisukančios prietaiso dalys.

h) Jeig u įreng iniai yra p ritaiky ti pri jungim ui pri e dulk ių

nusiurbimo ir dulkių surinkėjo, įsitikinkite, k ad šie įrenginiai tinkamai prijungti ir panaudoti pagal paskirtį. Dulkių surinkėjų

panaudojimas sumažina dulkių poveikio pasekmes.

i) Elektros įrankių naudojimo įgūdžiai, įgyti dažno jų naudojimo

metu, negali per daug padidinti Jūsų pasitikėjimo savimi ir leisti nesilaikyti saugos taisyklių. Neatsargiai naudojantis elektros

įrankiais, galima rimtai susižeisti per kelias sekundes.

ĮSPĖJ IMAS! Be ndri įsp ėjimai dėl sau gaus įra nkio naudojimo.

Rūpestinga elektros prietaisų priežiūra ir naudojimas

a) Neperkraukite prietaiso. Naudojamo prietaiso galingumas turi

atitikti atliekamam darbui. Tinkamai parinktas elektros prietaisas

leis atlikti darbą gerai ir saugiai.

b) Nenaudokite elektros prietaiso su sugedusiu jungikliu. Elektros

prietaisas, kurio nebegalima įjungti ar išjungti, yra pavojingas ir jį reikia remontuoti.

c) Prieš reguliuodami prietaisą, keisdami darbo įrankius arba

prieš sandėliavimą ištraukite kištuką iš elektros lizdo ir/arba atjunkite akumuliatorių. Ši saugumo priemonė apsaugos jus nuo

netikėto prietaiso įsijungimo.

Page 63

d) Ne nau doj am ą p rie tai są sa ndė li uok ite va ik ams ir

nemokantiems juo naudotis arba nesusipažinusiems su instrukci ja asmenim s nepriein amoje vieto je. Elektr iniai

įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.

e) Rū pes tin gai pri žiū rėki te pri etai są. Pat ikri nki te, ar

besisukančios prietaiso dalys tinkamai veikia ir niekur nekliūva, ar nėra sulūžusių ar šiaip pažeistų dalių, kurios įtakotų elektros prietais o veikimą. Jeigu yra gedi mai suremo ntuokite prietais ą. Dauge lio nel aimingų atsitik imų

priežastis yra blogai prižiūrimi elektros prietaisai.

f) Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti

elektros prietaisai su aštriais pjovimo įrankiais yra lengviau valdomi ir juos geriau kontroliuoti.

g) Elektros prietaisą, papildomus įrankius, darbo įrankius ir t.t.

naudokite tik pagal instrukciją, turėdami omeny darbo sąlygas b ei atliekam o darbo p obūdį. Elek tros prietai so

naudojimas ne pagal paskirtį gali sukelti pavojingas situacijas.

h) Jeigu prietaisas nebuvo naudojamas ilgesnį laiką arba yra

naudoj amas žemo s temper atūros są lygose, į junkite j į kelioms minutėms be apkrovos tam, kad tepalas tinkamai pasiskirstytų pavaros mechanizme.

i) Elektros prietaisus valykite minkštu, drėgnu (ne šlapiu)

skuduru ir muilu. Nenaudokite benzino, tirpiklių bei kitų priemonių galinčių pažeisti prietaisą.

j) Elektros prietaisą laikykite/transportuokite tik po to, kai

įsitikinsite, kad jo visos besisukančios dalis yra užblokuotos ir saugomos originaliomis, specialiai tam skirtomis detalėmis.

k) Elektros prietaisą laikykite sausoje, apsaugotoje nuo dulkių

bei drėgmės vietoje.

l) Elektros prietaisą transportuokite originalioje pakuotėje,

saugančioje nuo mechaninių pažeidimų.

m) Rankenos ir kiti įrankio laikymo paviršiai turi būti švarūs,

nealiejuoti ir netepaluoti. Jeigu rankenos ir kiti įrankio laikymo

paviršiai yra slidūs, netikėtose situacijose negalėsite įrankio saugiai laikyti ir valdyti.

ĮSPĖJIMAS! Bendri įspėjimai dėl saugaus įrankio naudojimo.

Remontas:

a) Garantinį ir pogarantinį elektros įrankių remontą atlieka

PROFIX servisas, todėl garantuojama aukščiausia remonto darbų kokybė bei originalios atsarginės dalys.

b) Niekuo met netaisy kite sugadin tų akumuliator ių. Visus

akumuliatoriaus remonto darbus gali atlikti tik gamintojas arba autorizuotas servisas.

ĮSPĖJIMAS! RANKINIS DISKINIS PJŪKLAS, specialūs saugaus naudojimo nurodymai:

a) Rankų nelaikykite pjūvio plote. Antrą ranką laikykite

papildomoje rankenoje arba variklio korpuse. Jeigu pjūklas yra

laikomas dvejomis rankomis, būkite itin atidūs.

b) Nedėkite rankų apdorojamojo daikto apačioje. Apsauginis

gaubtas neapsaugo apačioje.

c) Nustatykite pjovimo gylį pagal apdorojamojo daikto storį.

Rekomen duojama, ka d pjovimo diskas i šeitų už apdorojamo s

medžiagos ne daugiau negu pjūklo danties ilgis.

d) Draudžiama laikyti apdorojamą daiktą rankose arba ant

kelių. Apdorojamas daiktas turi būti pritvirtintas stabiliame paviršiuje. Tinkamas pjaunamo daikto tvirtinimas yra labai svarbus,

nes tokiu atveju išvengsite kūno sužalojimo, galėsite kontroliuoti pjovimą (pjūklas neužstrigs).

e) Darbo m etu įrankį laikykite už spe cialiai tam skitus,

izoliuotus paviršius. Tai apsaugos nuo elektros smūgio kontakto su elektros laidais arba įrankio maitinimo laidu atveju. Kontaktas su elektros laidais po įtampa gali būti elektros

smūgio priežastimi.

f) Atliekant išilginį pjovimą visada naudokite vedžioklį skirtą

išilginiam pjovimui arba vedžioklį skir tą briaunoms. Tai

pagerina pjovimo tikslumą bei mažina pjūklo užstrigimo tikimybę.

g) Naudokite tik tinkamų dydžių bei turinčius tinkamas angas

(pav. rombo formos arba apvali) pjovimo diskus. Jeigu pjovimo

diskas neatitinka t virtinimo patronui, gali privesti prie kontrolės praradimo pjovimo metu bei sužalojimų.

h) Pjovimo diskų tvirtinimui niek ada nenaudokite pažeistų

arba netinkamų tvirtinimo varžtų ir tarpiklių. Tarpikliai bei

tvirtinimo varžtai yra specialiai užprojektuoti šiam pjūklui tam, kad užtikrinti optimalų darbą bei saugumą.

Atmetimo priežastys:

− atgalinis smūgis arba staigus įrankio atmetimas į operatoriaus pusę dėl ne kontr oliu ojam o p jovi mo i r ne tink amo pjū klo vedi mo apdorojamame daikte;

− kai pjūklo diskas užstringa, diskas yra stabdomas o variklio reakcija sukelia staigius atgalinius smūgius į operatoriaus pusę;

− jeigu pjūklas yra netinkamai laikomas apdorojamojo paviršiaus atžvilgiu, tai išeinat iš pjaunamos medžiagos pjūklo dantis gali užkliudyti už paviršių, o pjūklas pakils ir įrankis gali būti staigiai atmestas į operatoriaus pusę.

Atgalinis smūgis tai netinkamo pjūklo naudojimo, nurodymų nesilaikymo arba netinkamų eksploatacijos sąlygų pasekmė. Tam, kad to išvengti būtina laikytis patektų žemiau nurodymų. a) Pjūklą laikykite stipriai abejomis rankomis; pečiai turi būti

tokioje pozicijoje, kad galėtumėte atlaikyti atgalinį smūgį. Operatoriaus kūnas negali būti pjovimo linijoje. Atgalinio

smūgio metu pjūklas yra at metamas, bet op eratorius gali tai kontroliuoti jeigu laikysis tam tikrų saugos priemonių.

b) Jeigu pjovimo diskas u žstringa arba dėl koki os nors

priežasties yra sustabdomas pjovimas, tai būtina atlaisvinti paleidimo mygtuką ir laikyti pjūklą pjaunamoje medžiagoje iki tol kol nesustoja diskas. Nebandykite išimti pjūklo iš pjaunamos medžiagos bei netraukite atgal pjūklo iki tol kol pjūklo diskas nesustojo arba gali sukelti atgalinį smūgį.

Nustatyki te užstrigimo pri ežastį bei pab andykite pašalin ti šias priežastis.

c) Paleidžiant pakartotinai užstrigusį pjūklą apdorojamoje

medž iagoje, paba ndykite vesti pjūkl ą per vidur į bei patikrinkite ar pjūklo dantys neužstrigo medžiagoje. Jeigu

pakartotino paleidimo metu pjūklo diskas stringa, tai diskas gali iškristi arba sukelti atgalinį smūgį.

d) Didelių plokščių pjovimo atveju prilaikykite jas, tai mažina

atgalinio smūgio bei disko užspaudimo tikimybę. Didelės

Page 64

plokštės susilenkia dėl savo svorio, todėl iš abejų tokios plokštės pusių,

netoli pjovimo linijos, turi būti atramos.

e) Nenaudoki te neaštr ių arba panaudo tų pjovim o diskų.

Neaštrūs arba netinkami nustatyti pjūklo dantys sukelia didelį trynimą, pjūklo užstrigimą arba atgalinį smūgį.

f) Prieš pjovimą nustatykite pjovimo gylį bei pjovimo kampą

(mygtukai turi būti tvirtai paspausti). Nustatymų pasikeitimas

pjovimo metu gali būti užstrigimo arba atgalinio smūgio priežastimi.

g) Atliekant „giluminį pjovimą“ ypatingą dėmesį sutelkite į

sienelės bei kitas aklas erdves. Išeinantis už kraštus pjūklas gali

pjauti kitus daiktus bei sukelti atgalinį smūgį.

h) Prieš kiekvieną pjovimą patikrinkite apatinio gaubto padėtį.

Jeigu apatinis gaubtas nejuda laisvai, negalima naudotis pjūklu. Niekada nepalikite apatinio gaubto atidaryto. Jeigu

pjūklas netyčia nukris, apatinis gaubtas gali būti pažeistas. Apatinį gaubtą pakelkite naudojant tam atitraukimo rankeną ir įsitikinkite, kad gaubtas juda laisvai bei nesiliečia su pjūklu visų pjovimo kampų bei gylių atvejais.

i) Patikrinkite apatinio gaubto spyruoklę. Jeigu gaubtas bei jo

spyruoklę neveikia tink amai, būtina jas sutaisyti prieš naudojimą. Apatinis gaubtas gali veikti sunkiai dėl sugedusių dalių,

lipnių nuosėdų, arba atliekų susikaupimo.

j) Rankinių būdų apatinį gaubtą galima patraukti tik atliekant

specialiu s pjūvius, tokius k aip „gil uminis pjovim as” ir „s ud ėti nga s pjo vi mas “. A pat in į g aub tą pa kel ki te atitraukimo rankena ir kai pjūklas įeis į medžiagą, tai apatinį gaubtą būtina atlaisvinti. Visų kitų pjovimų atvejais apatinis

gaubtas turi veikti savaime (negalima jo kelti rankiniu būdu).

k) Atkreipkite dėmesį ar apatinis gaubtas gaubia pjūklą prieš

tai, kai bus pastatytas ant darbo stalo arba ant grindų. Dėl

neapsaugoto pjūklo krašto pjūklas gali veikti atbuline eiga ir gali pjauti viską savo kelyje. Atsiminkite, kad pjūklas reikalauja tam tikro laiko po išjungimo kol sustoja.

DĖMESIO! Naudokite prietaisus dulkėms nutraukti!

Jeigu gamintoju yra pridedami prietaisai dulkėms kaupti bei nutraukti, patikrinkite ar jie yra tinkamai sumontuoti bei pajungti.

ĮSPĖJIMAS! Naudokite apsaugos priemones. Būtina naudoti

dulkių kaukes.

Kontaktas su dulkėmis bei dulkių patekimas į kvėpavimo takus sukelia pavojų naudotojo bei aplinkinių sveikatai. Todėl naudokite dulkių kaukę, kurį saugos nuo dulkių bei garų. Taip pat pasirūpinkite aplinkinių saugumu.

DĖMESIO! Naudokite tik n urodytų in strukcijoje didžių pjovimo diskus. Na udo ki te nu rod yto sk er sme ns be i s tor io,

pritaikytus prie pjūklo apsisukimo greičio pjovimo diskus.

ź Nenaudokite legiruotojo greitai pjaunančio plieno pjovimo

diskų. Tokio tipo diskai greitai lūžta.

ź Nenaudokite pjovimo diskų skirtų metalo arba akmens

pjovimui.

ź Naudokite tik aštrius, geros būklės pjovimo diskus; jeigu

diskai turi plyšius arba įlenkimus – būtina jį nedelsiant pakeisti.

ź Patikrinkite ar pjovimo diskas yra gerai užveržtas bei sukasi

tinkama kryptimi.

ĮSPĖJIMAS! Na udok ite aps aug os p rie mone s. N aud okit e apsauginius akinius.

ĮSPĖJIMAS! Naudokite apsaugines ausines.

ĮSPĖJIMAS! Rankinis diskinis pjūklas; papildomos saugos nuorodos –

Asmeninė sauga:

1. Nejunkite akumuliatoriaus tol, kol neįsitikinsite, kad: a) yra užmontuotas pjovimo diskas skirtas medienos bei panašių

medienai medžiagų pjovimui, o maksimalus apsisukimų greitis ne didesnis negu 4000 apsisukimų/min.;

b) pjovimo diskas (16) yra gerai ir tvir tai pritvirtintas bei atitinka

rodyklių kryptis pjovimo diske bei gaubte;

c) pjovimo diskas (16) yra aštrus, jo techninė būklė yra labai gera,

diskas nėra pažeistas ir pan.;

d) pjūklo paleidimo jungiklis (5) yra išjungimo padėtyje, o saugumo

mygtukas (6) ir veleno blokavimo mygtukas (22) yra atlaisvinti;

e) imbusinis raktas (27) skirtas disko montavimui yra pašalintas iš

varžto lizdo (17) ir nėra pjūklo veikimo plote;

f) tvir tai prisuktas: gilaus pjovimo nustatymo varžtas (21), pjovimo

kamp o nusta tymo va ržtas (11) ir lyg iagretau s pjovi mo kreipiančiosios nustatymo varžtas (13),

g) pakeliamas pjovimo disko gaubtas (15) veikia gerai ir yra

uždarytas.

2. Prieš įjungiant pjūklą įsitikinkite, kad pjaunamoje medžiagoje nėra vinių, varžtų, sraigtų ir/arba kitų pašalinių daiktų.

3. Niekada neblokuokite pjovimo disko gaubto (15).

4. Paleidžiant bei dirbant būtina laikyti pjūklą abejomis rankomis už abidvi rankenas (4) ir (8).

5. Įjunkite įrankį tik tada, kai pjovimo diskas (16) nesiliečia su

apdorojamąją medžiagą.

6. Pjovimą pradėkite kai pjūklas pasiekia maksimalų apsisukimų greitį.

7. Pjovimą pradėkite tik tada, kai pjūklo pado paviršius (12) tvir tai

atsiremia į apdorojamos medžiagos paviršių.

8. Atliekant pjovimą nespauskite pernelyg pjūklo prie apdorojamojo paviršiaus. Stiprus pjūklo prispaudimas gali būti nelaimingo atvejo arba variklio gedimo priežastimi. Variklio gedimas (sudegimas) dėl didelės apkrovos neįeina į garantinį remontą!

9. Pjūklas nėra skirtas atlikti lankinį pjovimą, briaunų apdorojimą, frezavimą, nes gali būti nelaimingo atsitikimo arba įrankio gedimo priežastimi; toks remontas neįeina į garantinį aptarnavimą.

10. Po to, kai pjūklas bu vo išjungtas negalima stabdyti disko, prispaudžiant prie apdorojamos medžiagos.

11. Reguliariai kontroliuokite pjūklo korpuso montavimo varžtų būklę.

Jeigu reikia užveržkite juos Ph3 suktuvu.

12. Pjūklas turi lazerinį žymeklį su 2 klasės pagal EN 60825

lazeriu. Draudžiama žiūrėti į lazerio pluoštą arba jį kreipti tiesiogiai į žmonių ar gyvūnų akis. Žvilgsnis į 2 klasės lazerio

skleidžiamą šviesą nekenkia, jeigu nežiūrėsite į ją ilgiau nei 0,25 s. Iš esmės pakankamą apsaugą duoda mirksėjimo refleksas. Optinių prietaisų (pvz., akinių, žiūronų) naudojimas nedidina akių pažeidimo

Page 65

rizikos.

ĮSPĖJIMAS! Saugus akumuliatorių bei įkroviklių naudojimas.

Akumuliatorių naudojimas:

a) N aud okit e a kum ulia tor ius ati tin kan čiu s ga min toj u

nu rody tus rei kal avim us. Aku mul iato riu s n eat iti nka ntis

reikalavimus gali skilti, tai gresia kūno sužalojimais bei gaisru.

b) DĖME SIO: Jeig u gedo netinkamu s paramet rus turin tis

akumu liatoriu s, gali susida ryti sprogst amosios dujos . Akumuliatorius laikykite atokiau nuo ugnies šaltinių bei užtikrinkite tinkamą vėdinimą įkrovimo metu. Draudžiama

laikyti akumuliatorius aukštoje temperatūroje (tiesioginiuose saulės spinduliuose, arti kaitintuvų bei kitose vietose, kur temperatūra viršija 40C laipsnių).

c) Akumuliatorius turi būti įkraunamas 15-25 °C temperatūroje. d) Naudokite tik gamintoju rekomenduojamą įkroviklį. Kito tipo

įkroviklio naudojimas sukelia gaisro pavojų.

e) S augokite akumuliatorių nuo vandens ir drėgmės. f) Jeigu yra įkraunamas daugiau negu vienas akumuliatorius,

būtina padaryti 30 min. pertrauką tarp įkrovimų.

g) Draudžiama atidaryti akumuliatorių. h) Esant nepalankioms sąlygoms iš akumuliatoriaus gali išbėgti

skysti s; venkit e kontak to su juo. Jei gu nety čia įv yks kontaktas su skysčiu, pažeistą vietą nuplaukite vandeniu. Jeigu skystis pataiko į akis, kreipkitės medicininės pagalbos.

Akumuliatoriaus skystis gali sukelti odos sudirginimą ar nudegimą. i) Kai akumuliatorius nėra naudojamas, laikykite jį atokiau nuo

metalinių daiktų, tokių kaip: sąvaržėlės, monetos, raktai, vynai, sraigtai arba kiti metaliniai daiktai, kurie gali būti trumpojo sujungimo su akumuliatoriaus gnybtais priežastimi. Trumpasis sujungimas gali būti nudegimų arba gaisro priežastimi.

j) Draudžiama įmesti akumuliatorius į ugnį. k) Draudžiama įkrauti pažeistą akumuliatorių.

Akumuliatorių įkraunamų daug kartų sudėtyje yra ličio, kuris yra kenksm ingas apli nkai. Sunaud otus akumulia torius būtina utilizuoti atitinkamai aplinkos apsaugos reikalavi-

Li-Ion

mams. Tokiu atveju visiškai iškraukite akumuliatorių, išimkite iš elektros prietaiso ir nuneškite į akumuliatorių utilizavimo tašką arba priduokite parduotuvėje, kurioje buvo nupirktas.

Įkroviklio naudojimas:

a) Įkr ovimui naudo kite tik g aminto ju re komend uojamą

įkroviklį. Kito tipo įkroviklio naudojimas sukelia gaisro pavojų.

b) Draudžiama atidaryti arba atsukti įkroviklį. c) Įkroviklis skir tas naudojimui tik patalpose. Saugokite jį nuo

vandens ir drėgmės poveikio.

d) Kraukite temperatūroje nuo 15 iki 25 laipsnių. e) Ne galima įdėt i joki ų meta linių eleme ntų į įkrov imo

agregatą.

NAUDOJIMAS PAGAL PASKIRTĮ:

Akumuliatorinis rankinis diskinis pjūklas skirtas medienos, faneros, drožlių plokščių ir panašių medienos gaminių pjovimui. Pjūklo negalima naudoti metalo, akmens pjovimui arba šlifavimui. Taip pat negalima naudoti diskų skirtų metalo ir akmens pjovimui arba

šlifavimui. Pjūklas yra skirtas tiesiam pjovimui. Pjūklas negali būti naudojamas

lankiniam pjovimui. Tai universalus, rankiniu būdu valdomas, kompaktiškas, ergonomišką

dizainą turintis įrankis. Vartotojas gali reguliuoti pjovimo gylį, pritaikyti prietaisą pjaunamos medžiagos storiui ir pjauti įstrižai (pjovimo plokštuma nestatmena pjaunamos medžiagos paviršiui).

Tai saugus įrankis, turintis savireguliuojančią pjovimo disko atidengimo ir uždengimo pjovimo metu konstrukciją.

Įrankio konstrukcijos dėka įrankio darbo ir priežiūros darbų metu vartotojas gali lengvai valdyti mygtukus, fiksuojančiuosius elementus ir rankenėles.

Naudojimas pagal paskirtį taip pat apima saugos nurodymų, montavimo instrukcijos, eksploatavimo nurodymų bei kitų saugos taisyklių paisymą. Asmenys, dirbantis bei atliekantis priežiūros darbus turi susipažinti su visais nurodymais bei galimais pavojais. Ypač svarbu yra taikyti nurodymus dėl saugaus darbo bei galimų nelaimingų atvejų galimybių mažinimo.

Įrenginys nėra skirtas profesionaliam naudojimui dirbtuvėse arba pramonėje. Garantija prarandama jeigu prietaisas buvo naudojamas pramoninėse dirbtuvėse arba panašiems darbams.

Pjūklo panaudojimas ne pagal paskirti yra draudžiamas ir gresia garantijos praradimu bei tokiu atveju gamintojas neatsako už patirtas žalas.

Bet kokios prietaiso modifik acijos padar ytos naudotoju atleidžia gamintoją nuo atsakomybės už žalas patirtas tokiu atveju naudotoju bei aplinkiniams.

Tinkamas naudojimas taip pat apima tinkama elektros prietaiso priežiūrą, sandėliavimą, transportavimą bei remontą.

Pjūklo remontus galima atlikti tik gamintojo patvirtintuose techninės priežiūros centruose. Akumuliatorinius įrankius remontuoti gali tik įgalioti asmenys.

Nepaisant tinkamo prietaiso naudojimo negalima visiškai išvengti rizikos. Galimi rizikos faktoriai:

ź Pjovimo disko prisilietimas neapsaugotoje pjūklo dalyje. ź Susilietus su veikiančiu disku (pjautinė žaizda). ź Pjaunamos medžiagos arba pjaunamos medžiagos dalies atmetimas. ź Pjovimo disko įtrūkimas/lūžis. ź Klausos pažeidimas nesilaikant būtinųjų apsaugos priemonių. ź Kenksmingas medienos dulkių poveikis atliekant darbus uždarose

patalpose.

KOMPLEKTAVIMAS:

ź Diskinis pjūklas -1 vnt. ź Lygiagrečio pjovimo vedžioklis -1 vnt. ź Pjovimo diskas Ø 150 x 1.6 x Ø 16 x 18T-1 vnt. ź Imbusinis raktas -1 vnt. ź Garantinis lapas - 1 vnt. ź Naudojimo instrukcija - 1 vnt.

PRIETAISO ELEMENTAI:

Įrank io elem entų n umeriai atiti nka 2–3 naudo jimo in strukc ijos puslapiuose esančias iliustracijas.

Page 66

Pav.A: 1. Nusiurbimo vamzdelis

2. Akumuliatorius*

3. Akumuliatoriaus fiksavimo mygtukas*

4. Pagrindinė rankena

5. Jungiklis

6. Saugos mygtukas

7. Lazerinio žymeklio įjungimo ir išjungimo mygtukas

8. Papildoma rankena

9. Lazerio pluošto išėjimo anga

10. Įstrižumo kampo skalė

11. Pjovimo kampo nustatymo varžtas

12. Pjūklo padas

13. Lygiagrečio pjovimo vedžioklio nustatymo varžtas

14. Lygiagrečio pjovimo vedžioklis

15. Judamas pjovimo disko gaubtas

16. Pjovimo diskas

17. Disko montavimo varžtas

18. Užspaudimo išorinis flanšas

19. Pjovimo disko gaubto rankena

Pav. Pjovimo gylio skalėB: 20.

21. Pjovimo gylio nustatymo varžtas

22. Suklio fiksavimo mygtukas

Pav.C: 23. Įkroviklis*

24. Adapteris*

25. Baterijos įkrovimo lygio indikatoriaus mygtukas*

26. Baterijos įkrovimo lygio indikatorius*

Pav. Imbusinis raktasF: 27.

*Aprašyta arba parodyta įranga neįeina į standartinį komplektą. Visą papildomos įrangos asortimentą galite rasti mūsų kataloge.

TECHNINIAI DUOMENYS:

Maitinimo įtampa Apsukimų greitis be apkrovos Maks. pjovimo disko skersmuo

20 V d.c. 4000/min 150 mmø

Pjovimo disko angos skersmuo 16 mm ø Pjovimo gylis Pjovimo kampas

Lazerinis žymeklis

lazerio klasė lazerio bangų ilgis 650 nm

lazerio galia 1mW

48mm (90°)/36mm(45°)

o o

0 ~ 45

Svoris (su akumuliatoriumi) 2,6 kg Akustinio slėgio lygis (LpA) Akustinio pajėgumo lygis (LwA)

Matavimo paklaida K , K 3 dB(A)

LpA LwA

Vibravimo lygis pagal EN 60745 medienos pjovimas a

Matavimo paklaida K

Rekomenduojami Li-ion 20V akumuliatoriai: TJ15AK (1,5Ah), TJ2AK (2Ah), TJ4AK (4Ah)

h, W

75,3 dB(A)

86,3 dB(A)

3,015 m/s

1,5m/s

Rekomenduojami įkrovikliai: TJ3LD(3-5h), TJ1LD (1h)

Pateiktas virpesių lygis yra reprezentatyvus pagrindiniams prietaiso panaudojimams. Jeigu elektros prietaisas bus panaudotas kitiems tikslams arba su kitais papildomais darbo įrankiais bei jeigu nebus tinkamai prižiūrimas, virpesių lygis gali skirtis. Pateiktos aukščiau priežastys gali padidinti vibracijų lygi darbo metu. Būtina panaudoti papildomas priemones, saugančias naudotoją nuo vibracijų pasekmių, pav.: prietaiso ir darbo įrankių priežiūra, veiksmų eilės nustatymas. Deklaruotos bendros vibracijos ir triukšmo vertės išmatuotos, taikant standartinį bandymo metodą, ir gali būti naudojamos įrankių lyginimui. Deklaruotos bendros vibracijos ir triukšmo vertės gali būti naudojamos pradiniam poveikio ver tinimui.

Įspėjimai:

Vibracija ir triukšmas elektros įrankio naudojimo metu gali skirtis nuo deklaruojamos vertės, kadangi tai priklauso nuo įrankio naudojimo būdo ir apdirbamo objekto. Būtina apibrėžti operatoriaus darbo saugos priemones. Jos turi remtis poveikio vertinimu realioje įrankio naudojimo situacijoje (atsižvelgiant į visas darbo ciklo dalis: laiką, kuomet įrankis yra išjungtas ir kuomet veikia tuščia eiga, išskyrus įjungimo laiką).

PRIEŠ PRADEDANT DARBĄ:

1. Prieš kiekvieną naudojimą patikrinkite ar besisukančios įrenginio

dalys tinkamai veikia bei nėra užblokuotos, įtrūkusios arba pažeistos, nes tai gali turėti įtakos tinkamam įrankio darbui. Jei įrankis sugedo, prieš naudojimą būtina jį suremontuoti.

2. Pjaudami ruošinius iš jau naudotos medienos, stebėkite, ar joje nėra pašalinių elementų (vinių, varžtų ir pan.).

n Akumuliatoriaus įkrovimas

DĖMESIO! Pri etaisas pristato mas be akumuliatori aus ir įkroviklio. Atsižvelgiant į poreikius, galima įsigyti 1.5Ah TJ15AK, 2.0Ah TJ2AK arba

4.0Ah TJ4AK akumuliatorių bei norimą įkroviklį (TJ3LD, kurio įkrovimo

laikas 3-5 valandos, arba TJ1LD, kurio įkrovimo laikas 1 valanda).

Įkrovimo lygį galima patikrinti, nuspaudus akumuliatoriaus įkrovimo lygio mygtuką (25) (žr. C pav.). Jeigu šviečia viena LED lemputė, tai reiškia žemą įkrovimo lygį, dvi lemputės rodo vidutinį įkrovimą, o trys reiškia pilną akumuliatoriaus įkrovimą. Prieš naudojant, b tina krauti ū į akumuliatorius iki pilno krovimo. į

Įkroviklis TJ3LD

Pirmojo įkrovimo TJ3LD įkrovikliu metu rekomenduojamas ne trumpiau nei 5 valandas trunkantis įkrovimas.

1. Nuspauskite akumuliatorių fiksuojantį mygtuką (3) ir iš pjūklo

išimkite akumuliatorių (2) (žr. D pav.).

2. Prijunkite akumuliatorių ( ) prie įkroviklio ( ) (žr. pav.).2 23 C

3. Įjunkite adapterio kištuką į įkroviklį .

4. (24) Įjunkite adapterį į 110-240 V, 50-60Hz elektros tinklo lizdą.

Įkroviklis TJ1LD

Pirmojo įkrovimo TJ1LD įkrovikliu metu rekomenduojamas ne trumpiau nei 1 valandą trunkantis įkrovimas.

1. Nuspauskite akumuliatorių fiksuojantį mygtuką (3) ir iš pjūklo

išimkite akumuliatorių (2) (žr. D pav.).

2. Prijunkite akumuliatorių ( ) prie įkroviklio ( )(žr. pav.). 2 23 J

3. Įkroviklio kištuką įjunkite į 220–240 V, 50Hz elektros tinklo lizdą.

Page 67

n Akumuliatoriaus įkrovimo rodyklė

Ant įkroviklio šviečianti žalia LED lemputė reiškia, kad įkroviklis yra įjungtas į elektros maitinimo šaltinį. Prijungus akumuliatorių, pradeda šviesti raudona lemputė, kuri informuoja apie įkrovimo procesą. Tai taip pat rodo mirgančios žalios akum uliatoriaus LE D lemputės, kurios informuoja ir apie esamą įkrovimo lygį. Kuomet akumuliatorius bus visiškai įkrautas, užges raudona lemputė, o užsidegs žalia.

Kai įkrovimas baigtas, išjunkite įkroviklį ir išimkite akumuliatorių.

DĖMESIO! Įkrovimo metu akumuliatorius gali šiek tiek įkaisti. Tai normali su šiuo procesu susijusi situacija.

Ličio jonų akumuliatorių galima įkrauti bet kuriuo metu ir baterijos naudojimo laikas nesutrumpėja. Taip pat dėl įkrovimo proceso nutraukimo akumuliatoriui negresia gedimas.

DARBAS:

1. Prieš pradedant darbą patikrinkite pjovimo disko būklę tam, kad išvengti netinkamo pjūklo darbo.

2. Darbą pradekite nuo pjovimo linijos žymėjimo pjaunamoje medžiagoje.

3. Įrenginys turi saugos mygtuką (6), kuris saugo nuo atsitiktinio

paleidimo. Norėdami paleisti pjūklą, iš karto paspauskite saugos mygtuką, o po to įjunkite paleidimo jungiklį (5) ir laikykite jį šioje pozicijoje. Palaukite kol pjūklas pasieks maksimalų apsisukimų greitį.

4. Pjūklo padą (12) pridekite prie apdorojamos medžiagos taip, kad pado

paviršius gerai prisileistų prie medžiagos paviršiaus, o pjovimo linijos rodyklė būtų virš šios linijos.

5. Darbo metu (stumkite tolygiai pjūklą), kai pjūklas įeina į medžiagą pasikelia disko gaubtas (15), tai leidžia pjauti. Gaubto spyruoklės dėka

gaubtas grįžta į savo padėtį, kai diskas išeina iš medžiagos.

6. Pjūklą veskite teisiai. Netiesus pjūklo vedimas gali užblokuoti diską. O tai gali privesti prie variklio „sudegimo“ bei garantijos praradimo, o net gi gali būti nelaimingo atsitikimo priežastimi.

7. Pjovimo užbaigimas įvyksta kai:

a) pjovimo diskas išeina iš pjaunamos medžiagos; b) atlaisvinamas pjūklo jungiklis (5); c) diskas visiškai sustoja; d) įrankis padedamas saugioje vietoje.

8. Darbo pabaiga, parašyta punkte 7, atlikus šiuos veiksmus:

a) atjunkite akumuliatorių,

b) pjūklas yra nuvalomas nuo pjuvenų ir dulkių;

c) pjūklas yra padėtas saugioje, nepasiekiamoje pašaliniams vietoje

(pav. nepasiekiamoje vaikams vietoje).

n Nusiurbimo vamzdelis

Pjuvenų nusiurbimui atitinkamo siurblio siurbimo žarną prijunkite prie nusiurbimo vamzdelio (1).

n Lazerinis žymeklis

Lazerinis žymeklis rodo pjovimo liniją. Ant ruošinio paviršiaus pažymėkite norimą pjūvį, o lazerio liniją pjovimo metu išlaikykite išilgai pažymėtosios.

Norėdami įjungti arba išjungti lazerinį žymeklį, nuspauskite mygtuką (7). Prieš pjovimą patikrinkite, ar pjovimo linija yra teisingai rodoma. Lazerinis žymeklis gali pakeisti padėtį dėl vibracijos intensyvaus elektros įrankio naudojimo.

DĖMESIO: Kiekvieną kartą baigę pjovimą, lazerinį žymeklį išjunkite.

PJOVIMO DISKO KEITIMAS : DĖMESIO: Prieš keisdami pjūklo diską, atjunkite įrankį nuo akumuliatoriaus.

Pjovimo disko montavimo metu naudokite apsaugines pirštines. Kontakto su pjovimo disku atveju galima susižaloti. Naudokite tik atitinkamus parametrus turinčius diskus, kurie yra nurodomi šioje instrukcijoje. Draudžiama dirbti su šlifavimo diskais.

Norėdami pakeisti pjovimo diską atlikite šiuos veiksmus:

– Nuspauskite suklio fiksavimo mygtuką (22) ir prilaikykite jį tokioje

padėtyje (žr. E pav.). Imbusiniu raktu (23) atsukite montavimo varžtą

(17)(žr. F pav.).

DĖMESIO: Suklio fiksavimo mygtuką (22) galima nuspausti tik, jeigu suklys

nesisuka. Kitu atveju galima pažeisti įrenginį.

– Gaubto rankena (19) pakelti į užpakalinę pusę ir prilaikyti. Nuimti užspaudimo išorinį flanšą (18) ir pjovimo diską (16) nuo veleno (žr. F pav.).

DĖMESIO: Nenuimkite vidinio užspaudimo flanšo; jeigu flanšas įkristų, tai būtina į uždėti plokščiu paviršiumi į išorinę pusę įrenginio korpuso atžvilgiu.

Pjūklo montavimą atlikite atvirkštine eiga. Uždedant pjovimo diską būtina atkreipti dėmesį ar sutampa disko apsisukimų kryptis. Rodyklės diske kryptis turi sutapti su rodyklės pjovimo disko gaubte kryptimi.

PJOVIMO GYLIO NUSTATIMAS (žr. G pav.) : Negilius įpjovimus (mažesnius negu medžiagos storis) galima atlikti nustatant norimą gylį, nuleidžiant pjūklo padą (12) iki tinkamos padėties.

Pjovimo gylis 0 padėtyje gali būti nustatytas 0 mm - 48 mm diapazone.

1. Atjunkite pjūklą nuo akumuliatoriaus.

2. Atsukite pjovimo gylio nustatymo varžtą (21).

3. Nustatykite norimą pjovimo gylį, panaudodami pjovimo gylio skalę

4. Prisukite varžtą (21).

DĖMESIO! Pjovimo gylis turi maždaug 3 mm viršyti medžiagos storį. Kitoje nupjautos medžiagos pusėje diskas turi išsikišti šiek tiek daugiau nei dantuko aukštis.

PJOVIMO KAMPO NUSTATYMAS (žr. H pav.) : Pjūklu galima atlikti pjovimus nuo 0° iki 45° kampu medžiagos paviršiaus atžvilgiu. Tam tikslui būtina nustatyti pjūklo padą (12) reikiamoje padėtyje.

1. Atjunkite pjūklą nuo akumuliatoriaus.

2. Atsukite pjovimo kampo nustatymo varžtą (11).

3. Nustatykite atitinkamą pjovimo kampą, panaudodami pjovimo kampo

4. Prisukite varžtą (11).

DĖMESIO! Įstrižo pjovimo atveju pjovimo gylis yra mažesnis nei pjovimo gylio skalėje nurodyta vertė.

LYGIAGREČIO PJOVIMO VEDŽIOKLIS (žr. I pav.):

Vedžioklis (14) leidžia atlikti lygiagretų pjaunamajam paviršiui pjovimą.

(20).

skalę (10).

Page 68

1. Atjunkite pjūklą nuo akumuliatoriaus.

2. Įdėkite vedžioklį (14) į skylę pjūklo pado priekyje.

3. Nustatykite norimą pjovimo plotį.

4. Užveržkite vedžioklį varžtu (13).

5. Pradėkite pjovimą.

LAIKYMAS IR PRIEŽIŪRA:

Mašina turi būti laikoma va ikams neprie inamoje vieto je, švari, apsaugota nuo drėgmės ir apdulkinimo. Įrangą turi būti laikoma sąlygose, kur nekyla mechaninių pažeidimų rizika ir žalingas atmosferos poveikis.

Prietaisas beveik nereikalauja specialios priežiūros. Prietaisas turi būti švarus bei saugomas nuo dulkių ir drėgmės. Po darbo rekomenduojama nuvalyti pjūklą nuo pjuvenų ir dulkių. Tai palengvina prilaikyti pjovimo disko gaubtą (19), kuris leidžia atidengti pjovimo diską (16).

DĖMESIO! Rankena naudokitės tik atliekant priežiūros ir aptarnavimo darbus; prieš tai būtina išjungti elektros maitinimą.

Jeigu darbo patalpoje buvo daug dulkių, po darbo rekomenduojama pravalyti įrenginio ventiliacines angas suslėgtu oru – tai saugo guolius bei pagerina variklio aušinimą. Korpusą valykite švaria, drėgna šluoste ir nedideliu muilo kiekiu. Po to sausai nušluostykite. Nenaudokite jokių valiklių ar tirpiklių, galinčių sugadinti plastikinius įrankio elementus. Saugokite, kad į įrankio vidų nepatektų vanduo. Įkroviklį valykite tik sausu skudurėliu. Lazerio pluošto išėjimo angoje matomus nešvarumus atsargiai išvalykite medvilniniu tamponu, sudrėkintu stiklo valymui skirtoje priemonėje.

TRANSPORTAS:

Pjūklą transportuokite bei laikykite pakuotėje saugančioje nuo dulkių, saugančioje nuo drėgmės, dulkių ir smulkių objektų įsiskverbimo, ypač saugokite ventiliacines angas. Smulkūs elementai, patenkantis į korpusą gali pažeisti variklį.

Jeigu akumuliatorius yra išimtas gabenimo arba laikymo periodui, patikr inkite, ar ne bus akum uliatori aus kont aktų su jungimo. Iš lagaminėlio, įrankių dėžės arba transportavimo konteinerio išimkite metalines dalis (varžtus, vinis, sagtis, išmėtytus antgalius, vielas arba metalo drožles) ar kitokiu būdu užtikrinkite, kad akumuliatorius tokių elementų nelies.

APLINKOS APSAUGA:

DĖMESIO : Pateiktas simbolis reiškia, ka d panaudot us

prietaisus draudžiama išmesti kartu su kitomis atliekomis (už pažeidi mą gresia piniginė bauda). Panaudoti elektros prietaisai bei elektroninės dalis ir komponentai turi neigiamą poveikį aplinkai ir žmonių sveikatai.

Namų ūkis turėtų prisidėti prie panaudotos įrangos utilizavimo bei pakartotino medžiagų panaudojimo (perdirbimo). Lenkijoje ir Europoje yra kuriama arba jau veikia panaudotos įrangos surinkimo sistema. Todėl visi paminėtos įrangos pardavimo taškai yra įpareigoti priimti panaudotą įrangą. Be to yra specialūs panaudotos įrangos priėmimo taškai.

GAMINTOJAS:

PROFIX Sp. z o.o. Marywilska 34, 03-228 Varšuva, Lenkija

Šis prietaisas atitinka šalies bei Europos reikalavimus bei visus saugos reikalavimus.

DĖMESIO! Atsiradus techninių problemų, kreipkitės į autorizuotą servisą. Prietaiso remontą gali atlikti tik kvalifikuotas personalas, naudojant tik originalias atsargines dalis.

PIKTOGRAMAI:

Paveikslėlių esančių prietaiso firminėje lentelėje ir informaciniuose lipdukuose paaiškinimas:

LAZERINIS SPINDULIAVIMAS

NEŽIŪRĖTI Į SPINDULĮ

2 KLASĖS LAZERINIS PRIETAISAS

λ: 650 nm P≤ 1 mW

EN 60825-1:2014

«P ri eš įju ng da mi per sk ai ty kit e n au do jim o instrukciją!»

«Akumuliatorius turi būti saugomas nuo aukštos temperatūros, pvz. nuo pastovaus saulės spindulių poveikio.»

«Neįmeskite akumuliatorių į ugnį.»

«Neįmeskite akumuliatorių į vandenį.»

«Skirtas naudoti tik patalpų viduje.»

TIPIŠKI GEDIMAI IR JŲ ŠALINIMAS:

PROBLEMA SPĖJAMA PRIEŽASTIS PROBLEMOS SPRENDIMAS

Pjūklas neveikia.

Variklis blogai veikia.

PROFIX įmonė siekia tobulinti savo produktus, todėl gali keistis produktų specifikacijos. Apie šiuos pasikeitimus įmonė nėra įpareigota nepranešti. Paveikslėliai esantis aptarnavimo instrukcijoje tai tik pavyzdžiai bei gali skirtis nuo nusipirkto prietaiso. Ši ins truk cija yr a ap saug oja ma a utor iau s te ise. Kop ijav ima s/pl ėto jima s be PRO FIX Sp. z o. o. le idi mo r aštu draudžiamas.

Elektros maitinimo stoka, gedo variklis arba paleidimo jungiklis.

Išsikrovę baterija. Įkrauti bateriją.

Anglies šepetėliai susidėvėjo.

Patikrinti baterijos būklę bei jeigu reikia, pakeisti ją. Jeigu elektros prietaisas toliau neveikia, nuvežkite jį į techninio aptarnavimo servisą (adresas nurodytas garantiniame lape).

Pakeisti anglies šepetėlius serviso punkte.

Page 69

PROFIX Sp. z o.o.

ul. Marywilska 34 03-228 Warsaw Poland

DT-C2/d_zg/0338/03

(EN) EC/EU DECLARATION OF CONFORMITY

(PL) DEKLARACJA ZGODNOŚCI WE/UE

(RO) DECLARAȚIE DE CONFORMITATE CE/UE

(EN)

MANUFACTURER

(EN) Person who was authorized to develop technical documentation: (PL) Osoba upoważniona do przygotowania dokumentacji technicznej: (RO) Persoana împuternicită pentru pregătirea documentaţiei tehnice: (LV) Persona atbildīga par tehniskās dokumentācijas sagatavošanu:

(EN) Cordless hand-held circular saw (PL) Pilarka tarczowa akumulatorowa (RO) Ferăstrău circular cu acumulator (LV) Akumulatora rokas ripzāģis (LT) Akumulatorinis rankinis diskinis pjūklas (CS) Akumulátorová manuální kotoučová pila (HU) Akkumulátoros kézi körfűrész

(EN) The object of the declaration described above is in conformity with the relevant Union harmonisation legislation: (PL) Wymieniony powyżej przedmiot niniejszej

deklaracji jest zgodny z odnośnymi wymaganiami unijnego prawodawstwa harmonizacyjnego: (RO) Obiectul declarației descris mai sus este în conformitate cu legislația relevantă de armonizare a Uniunii: (LV) Iepriekš aprakstītais deklarācijas priekšmets atbilst attiecīgajam Savienības saskaņošanas tiesību aktam (L T)Pirmiau aprašytas deklaracijos objektas atitinka susijusius derinamuosius Sąjungos teisės aktus: (CS) Výše popsaný předmět prohlášení je ve shodě s příslušnými harmonizačními právními předpisy Unie: (HU) A fent ismertetett nyilatkozat tárgya megfelel a vonatkozó uniós harmonizációs jogszabálynak:

(EN) 2006/42/EC (OJ L 157, 9.6.2006, p. 24–86); 2011 on the restriction of the use of certain hazardous substances in electrical and electronic equipment (OJ L 174, 1.7.2011, p. 88–110) change 2015/863/UE; (PL) 2006/42/WE (Dz.U. L 157 z 9.6.2006, str. 24—86 ); stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym (Dz.U. L 174 z 1.7.2011, str. 88—110), zmiana 2015/863/UE; (RO) 2006/42/CE (JO L 157, 9.6.2006, p. 24-86 ); 2014/30/UE (JO L 96, 29.3.2014, p. 79-106); 2011/65/UE a Parlamentului European și a Consiliului din 8 iunie 2011 privind restricțiile de utilizare a anumitor substanțe periculoase în echipamentele electrice și electronice (JO L 174, 1.7.2011, p. 88-110) schimbare 2015/863/UE; (LV) 2006/42/EK (OV L 157, 9.6.2006., 24./86. lpp.); 2014/30/ES (OV L 96, 29.3.2014., 79./106. lpp.); 2011/65/ES ( 2011. gada 8. jūnijs) par dažu bīstamu vielu izmantošanas ierobežošanu elektriskās un elektroniskās iekārtās (OV L 174, 1.7.2011., 88./110. lpp.) maiņa 2015/863/UE; (LT) 2006/42/EB (OL L 157, 2006 6 9, p. 24—86); 2014/30/ES (OL L 96, 2014 3 29, p. 79—106 ); 2011/65/ES 2011 m. birželio 8 d. dėl tam tikrų pav ojingų medžiagų naudojimo elektros ir elektroninėje įrangoje apribojimo (OL L 174, 2011 7 1, p. 88—110); pokytis 2015/863/UE; (CS) 2006/42/ES (Úř. věst. L 157, 9.6.2006, s. 24—86); některých nebezpečných látek v elektrických a elektronických zařízeních (Úř. věst. L 174, 1.7.2011, s. 88—110) změna 2015/863/UE; (HU) 2006/42/EK (HL L 157., 2006.6.9., 24—86. o.); 2014/30/EU (HL L 96., 2014.3.29., 79—106. o.); 2011/65/EK irányelve (2011. június 8.) egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról (HL L 174., 2011.7.1., 88—110. o.) változás 2015/863/UE;

(EN) References to the relevant harmonised standards used or references to the other technical specifications in relation to which conformity is declared: (PL) Odniesienia do odnośnych norm zharmonizowanych, które zastosowano, lub do innych specyfikacji technicznych, w stosunku do których deklarowana jest zgodność: (RO) Trimiteri la standardele armonizate relevante folosite sau trimiteri la celelalte specificații tehnice în legătură cu care se declară conformitatea: (LV) Atsauces uz attiecīgajiem izmantotajiem saskaņotajiem standartiem vai uz citām tehniskajām specifikācijām, attiecībā uz ko tiek deklarēta atbilstība: (LT) Susijusių taikytų darniųjų standartų nuorodos arba kitų techninių specifikacijų, pagal kurias buvo deklaruota atitiktis, nuor odos: (CS) Odkazy na příslušné harmonizované normy, které byly použity, nebo na jiné technické specifikace, na jejichž základě se shoda prohlašuje: (HU) Az alkalmazott harmonizált szabványokra való hivatkozás vagy az azokra az egyéb műszaki leírásokra való hivatkozás, amelyekkel kapcsolatban megfelelőségi nyilatkozatot

tettek.

EN 62841-1:2015 EN 62841-2-5:2014 EN 55014-1:2017 EN 55014-2:2015 IEC 62321-3-1:2013 IEC 62321-4:2013 IEC 62321-5:2013 IEC 62321-6:2015 IEC 62321-7-1:2015 IEC 62321-7-2:2017 IEC 62321-1:2013 IEC 62321-2:2013 IEC 62321-8:2017

(PL)

PRODUCENT

Mariusz Rotuski, Centrum Dystrybucyjno-Handlowe PROFIX, ul. Dobra 3, Łomna Las, 05-152 Czosnów

(LV) EK/ES ATBILSTIBAS DEKLARACIJA

(LT) EB/ES ATITIKTIES DEKLARACIJA

(CS) ES/EU PROHLÁŠENÍ O SHODĚ

(RO)

PRODUCĂTOR

PROFIX Sp. z o.o. ul. Marywilska 34, 03-228 Warszawa

20 V d.c.; no: 4000 /min; Ø 150

2014/30/EU (OJ L 96, 29.3.2014, p. 79–106); 2011/65/EU of the European Parliament and of the Council of 8 June

2014/30/UE (Dz.U. L 96 z 29.3.2014,str . 79—106);2011/65/UE z dnia 8 czerwca 2011 r. w sprawie ograniczenia

2014/30/EU (Úř. věst. L 96, 29.3.2014, s. 79—106); 2011/65/EU ze dne 8. června 2011 o omezení používání

(LV)

RAŽOTĀJS

(LT) Asmuo įgaliotas parengti techninę dokumentaciją: (CS) Osoba oprávněna připravit technickou dokumentacji: (HU) Műszaki dokumentáció elkészítésére meghatalmazott személy:

TRYTON TJP60

MOY-YFT01-20V

S2332 -….- S2513

(HU) EK/EU-MEGFELELŐSÉGI NYILATKOZATA

(LT)

GAMINTOJAS

Łomna Las: 2023.08.28

(CS)

VÝROBCE

(HU)

GYÁRTÓ

Mariusz Rotuski

Pełnomocnik Zarządu ds. Certyfikacji Representative of the Board for Certification

(EN) This declaration of conformity is issued under the sole responsibility of the manufacturer. (PL) Niniejsza deklaracja zgodności wydana zostaje na wyłączną odpowiedzialność producenta. (RO) Prezenta declarație de conformitate este emisă pe răspunderea exclusivă a producătorului. (LV) Šī atbilstības deklarācija ir izdota vienīgi uz šāda ražotāja atbildību. (LT) Ši atitikties deklaracija išduota tik gamintojo atsakomybe. (CS) Toto prohlášení o shodě vydal na vlas tní odpovědnost výrobce. (HU) E megfelelőségi nyilatkozat a gyártó kizár ólagos felelősségére kerül kibocsátásra.

Page 70

Page 71

Page 72

www.profix.com.pl
