INSTRUCTION MANUAL

BEFOR E YOU START USIN G THE MACHIN E READ THOROUGHLY THIS MANUAL.

Keep this document for future reference.

WARNING! Read all safety warnings marked with a symbol and all operating safety instructions.

To limit the risk of fire, electric shock and injury while using the device, follow all operating safety instructions and tips provided below.

Keep all work safety instructions and tips for future reference.

In warnings provided herein the expression “power tool” means a power tool powered from the mains (with a power cord) or a battery powered power tool (cordless).

WARNING! General work safety warnings for use of the tool.

Workplace safety:

a) Keep your workplace tidy and well lit. Untidiness and bad lighting

result in higher accident rate.

b) Do not use the power tool in explosive environments, created by

flammable liquids, gases or dusts. The power tool generates sparks

that can ignite dust or vapors.

c) Keep children and unauthorized persons away from the place

where the power tools are used. Inattention may result in losing

control over your power tool.

WARNING! General warnings regarding the use of power tools.

Electric safety:

a) Plugs used in power tools must match wall outlets. Never

modify the plug of your power tool. Do not use any extension cables when operating a power tool with a grounding/earthing conductor (PE). Any modifications of plugs and outlets increase the risk

of electric shock.

b) Avoid touching earthed surfaces or grounded items like pipes,

heaters, central heating radiators and refrigerators. Touching

earthed or grounded surfaces increases the risk of electric shock.

c) Do not expose your power tool to rain or damp environments.

Water penetrating the tool increases the risk of electric shock.

d) Do not damage the power cord. Never use the power cord to

carry, pull the power tool and do not pull by its power cord to disconnect plug from the outlet. Keep the power cord away from sources of heat, oils, sharp edges and moving parts.

Damaged or entangled power cords increase the risk of electric shock.

e) When your power tool is operated outdoors use extension cords

intended for outdoor use only. Using an extension cable intended for outdoor use decreases the risk of electric shock.

f) It is recommended to connect the device to a mains supply

equipped with a residual current device (RCD) with a rated current of 30 mA or less.

g) When it is unavoidable to use your power tool in a damp

enviro nment u se an RCD (Resid ual Cur rent Dev ice) fo r protection. The use of RCDs decreases the risk of electric shock.

WARNING! General warnings regarding the use of power tools.

Personal safety:

HAND-HELD CIRCULAR SAW THP1300

Original text translation

a) This equipment is not intended for use by persons (including

children) disabled physically , mentally, sensorial or persons with no expe rience and kno wledge in o perati ng th e equi pment u nless they operat e the equ ipment unde r supervision or follow user's instructions provided by persons responsible for their safety.

b) It is necessary to predict steps, watch and keep common sense

when using power tools. Do not operate power tools when you are tired, under influence of drugs, medicine or alcohol. A

moment of inattention while operating a power tool may result in serious personal injury.

c) Use personal protective equipment (PPE). Always wear safety

goggles. Wearing personal protective equipment (PPE) including a dust mask, anti-slipper y footwear, a helmet and ear protection reduces personal injury.

d) Avoid unexpected start up. Before connecting your power tool

to the mains and/or inserting a battery make sure its power switch is in off position. Carrying your power tool with a finger on its

power switch or without disconnecting it from the mains (switched on) may result in an accident.

e) Before starting your power tool remove any keys/wrenches.

Leaving a key/wrench in the rotating part of your power tool may result in personal injury.

f) Do not lean forward too far. Always remain stable and maintain

balance. It will allow you to have a better control over your power tool in

unpredictable situations.

g) Wear appropriate clothing. Do not wear loose clothes or

jewelry. Keep your hair tied. Keep your clothes away from moving parts. Loose clothes, jewelry or long hair may be caught by

moving parts.

h) If your power tool allows for using an external dust extraction

or collection system, make sure it is connected and used properly. Using dust collectors may reduce dust affected risks.

i) Do not let your skills gained through the frequent use of the

power tool make you overconfident and disregard safety rules. Carelessness may cause injury in a fraction of a second .

WARNING! General warnings regarding the use of power tools.

Use and taking care of your power tool:

a) Do not overload your power tool. Use a power tool with power

adjusted to work being done. An appropriately chosen power tool

will allow you to work better and safer under load it has been designed for.

b) Do not use a power tool when its power switch is out of order (it

does not switch it on or off). Any power tool with its power switch out

of order is dangerous and must be repaired.

c) Always disconnect the plug from the power source and/or

dis connec t it s bat tery befor e ch anging any se ttings , performing replacement or storage. Such preventive measures

reduce the risk of accidental power tool start up.

d) Keep your power tool out of reach of children and do not allow

unauthorized persons to use the power tool. Power tools in hands

of untrained persons can be dangerous.

e) Power tools require maintenance. Check power tools for

concentricity or jamming of moving par ts, any cracks and all

Page 5

other factors affecting the power tool work safety. If any

damage to the power tool is detected, it should be repaired before use. Improper power tool maintenance is a reason for many

accidents.

f) Cutting tools should be sharp and clean. Keeping sharp cutting

edges in good condition reduces the risk of jamming and facilitates operation.

g) Power tools, equipment, working tools etc. should be used

according to this user's manual taking into account operating conditions and the work to be done. Misusing a power tool can

result in dangerous situations.

h) At low temperatures and after a long brakes in operation it is

recommended to turn the power tool to operate it with no load for a few minutes to provide proper grease distribution inside its driving mechanism.

i) Use soft, damp (cannot be wet) cloth and soap to clean power

tools. Do not use petrol, solvents and other agents that may damage your equipment.

j) Power tools can be stored/carried after making sure that all

moving co mponents are locked and protec ted against release with original devices intended for this purpose.

k) Store power tools in a dry, dust and water-protected place. l) Carry your power tool in its original packaging to provide

protection against mechanical damage.

m) Keep handles and grip surfaces clean and free from oil and

grease. S ecure grip a nd control over the to ol in unex pected

circumstances are impossible if handles and grip surfaces are slippery.

WARNING! General warnings regarding the use of power tools.

Repair:

Warranty and post-warranty repairs of its power tools are

carried out by PROFIX Service, which guarantees the best quality or repair and use of genuine spare parts.

b) If a fixed power cord is damaged, to avoid risks it should be

replaced by power tool manufacturer or in a specialty repair shop or by a qualified person.

WARNING! Circular saw – safety warnings

Personal safety:

a) Keep your hands away from the c utting area and the blade.

Keep your second hand on the ancillary handle or on the motor housing. If both hands are holding the saw, they cannot be cut

by the blade.

b) Do not reach underneath the workpiece. The guard cannot

protect you from the blade underneath the workpiece.

c) Set the cutting depth to match the thickness of the item to be

cut. The saw blade should extend below the workpiece by no more than

the height of the tooth.

d) Never hold the item being cut in your hands or across your leg.

Fix the item to a stable base. Stable fixing of the item being cut is

necessary to minimize body exposure, blade binding, or loss of control.

e) Hold the saw by the insulated gripping sur faces when

performing an operation where the saw may contact hidden live wiring or its own cord. Contact with a “live” wire will also make

exposed metal parts of the tool “live” and shock the operator.

f) When ripping always use a rip fence or straight edge guide.

This improves the accuracy of cut and reduces the chance for blade binding.

g) Always use blades with correct size and shape (diamond vs.

round) arbor holes. Blades that do not match the mounting

hardware of the saw will run eccentrically, causing loss of control.

h) Never use damaged or incorrect blade washers or bolts. The

blade washers and bolt were specially designed for the specific saw, for optimum performance and safety of operation.

Causes and prevention of kickback:

- kickback is a sudden reaction to a pinched, bound, or misaligned saw blade, causing an uncontrolled saw to lift up and out of the workpiece toward the operator;

- when the blade is pinched or bound tightly by the kerf closing down, the blade stalls and the motor reaction drives the unit rapidly back toward the operator;

- if the blade becomes twisted or misaligned in the workpiece, the teeth at the back edge of the blade can dig into the top surface of the wood, causing the blade to climb out of the kerf and jump back toward the operator.

Kickback is the result of improper use of the saw or incorrect operating procedures or conditions and can be avoided by taking proper precautions, as listed below.

a) Maintain a firm grip with both hands on the saw and position

your arms to allow you to resist the kickback force. Stand on one side of the saw so as to be away from the cutting line of the saw. Kickback may cause the saw to jump backward, but the

kickback force can be controlled by the operator if proper precautions have been observed.

b) When blade is binding, or when interrupting a cut for any

reason, release the trigger and hold the saw motionless in the material until the blade comes to a complete stop. Never attempt to remove the saw from the workpiece or pull the saw backward while the blade is in motion or kickback may occur. Investigate and take corrective actions to eliminate the cause of

blade binding.

c) When restarting a saw in the workpiece, center the saw blade

in the kerf and check that saw teeth are not engaged into the material. If the blade is binding, it may walk up or kickback from the

workpiece when the saw is restarted.

d) Suppor t large panels to minimize the risk of blade pinching

and kickback. Large panels tend to sag under their own weight. Supports must be placed under the panel on both sides, near

the line of cut and near the edge of the panel.

e) Do not use dull or damaged blades. Unsharpened or improperly

set blades produce a narrow kerf causing excessive friction, blade binding and kickback.

f) Blade depth and bevel adjusting locking levers must be tight

and secure before making a cut. If blade adjustment shifts while

cutting, it may cause binding and kickback.

g) Use extra caution when making a “pocket cut ” into existing

walls or other blind areas. The protruding blade may cut objec ts

that can cause kickback.

h) Before each cut, check if the lower guard is positioned

Page 6

properly. Do not use the saw when the lower guard does not

move freely and does not close immediately. Never fix or leave the lower guard in the open position. If the saw is dropped

accidentally, the lower guard may become bent. Lift the lower guard with the pulling grip and make sure that it moves freely and does not touch the saw or any other part for each angle and cutting depth setting.

i) Check the operation of the lower guard spring. If the guard or

the spring does not work correctly, they should be repaired prior to use. The lower guard may move slowly due to damaged parts,

sticky deposits, or accumulation of refuse.

j) Manual retraction of the lower guard is allowed only during

special cuts, such as “pocket cuts” and “complex cuts.” Lift the lower guard using the pulling grip; as soon as the saw blade enters the m aterial, the lower guard should become released. For all other types of cuts, the lower guard must work on its

own.

k) Always look to see if the lower guard covers the saw before

you place the saw on a table or on the floor. Unprotected saw

blade will cause the saw to move backwards cutting any item on its way. Keep in mind how much time it takes until the saw blade stops after the tool is switched off.

REMARK! Use dust collector equipment!

If the manufacturer has provided dust suction and collection equipment, check if it is connected and properly mounted.

WARNING! Use protective equipment. Always use dust masks.

Contact with or inhalation of dust produced when using the circular saw may cause hazard to the health of the user and potentially to other persons located in the work area. To protect yourself from dust and vapors, always wear a dust mask and assure the safety of other persons present in the work area.

REMARK! Do not use circular saws with dimensions

other than those given in this document.

Use only blades with proper diameter and thickness and suitable for the rotational speed of the specific saw.

Do not use blades made from high-alloy high-speed steel. Saw blades made from this material break easily.

Do not use blades for metal or stone.

Install only sharp blades in a perfect condition; immediately replace cracked or bent disks with new ones.

Check if the blade is firmly fixed and turns in the proper direction.

WARNING! Use protective equipment. Always wear protective

goggles.

WARNING! Use protec tive equipment. Always use hearing

protection.

WARNING! Circular saw – additional safety warnings

Personal safety:

1. Do not insert the power cord (22) plug to the mains socket until you

make sure that: a) power source parameters meet the saw parameters as shown on

its data plate,

b) the tool is equipped with a cutting blade (disk) for wood and

wood-like materials with an admissible rotational speed of at least 5300 rpm,

c) cutting disk (12) is properly and securely fixed, and the

directions of arrows (10) on the disk and the guard are the same,

d) cutting disk (12) is in good technical condition showing no traces

of damage, cracks or nicks.

e) saw switch (18) is in off position, the safety pushbutton (19) and

the spindle lock lever (17) are released,

f) the hex key (23) for fixing the disk (blade) screw of disk (13) has

been removed from its seat and is out of saw operation field,

g) all locks are securely tightened: - cutting depth lock (21), -

cutting angle adjustment lock (6), - parallel cutting guide lock (7),

h) moving guard for cutting disk (16) is fully operational and

remains in closed position.

2. When using an extension cable make sure that the extension cable parameters and cable cross-sections meet the tool requirements. Extension cables used should be as short as possible. The extension cable should be fully uncoiled.

3. Before switching on the saw make sure that there are no nails, screws, bolts and/or other foreign objects in the material machined.

4. Never block the guard of cutting disk (16).

5. When starting and operating the saw hold it always by both handles (2) and (4).

6. The tool can be turned on only when its blade (12) does not contact the object machined.

7. Do not start cutting until the saw disk has reached its maximum rotational speed.

8. Cutting is allowed only when the saw foot (8) rests securely on the material.

9. Never apply exceeding force to the saw while cutting. It may result in an accident leading to injury or death and/or damage to the overloaded motor. Damage to the motor (burned winding) resulting from machine overload is excluded from warranty cover!

10. The saw cannot be used for curved-lined cutting, edge machining and milling as it may result in an accident leading to injury or death and/or damage to the machine excluded from warranty cover.

11. After turning the saw off it is not allowed to brake the disk by pressing it to the material.

12. Check the condition of screws fixing the saw body on a regular basis. Retighten if necessary (screwdriver Ph3).

INTENDED USE :

This hand-held circular saw is a tool used to cut wood, plywood, chipboard and other wood-like materials. It cannot be used to cut, grind metal or stone as well it is not allowed to use blades for grinding and cutting stone or metal. This circular saw is suitable for straight-line cutting only. It is not suitable for curved -line cutting.

Observe the safety instructions, as well as the assembly instruction and the use guidelines given in this document. The service and maintenance staff must become familiar with the guidelines and be advised of the potential hazards.

Page 7

Also, the applicable occupational health and safety regulations 13. Blade fixing screw concerning accident prevention must be strictly observed.

REMARK: Do not expose electric tools to rain or moisture.

Any use of the saw that is not in observance with the above-mentioned

14. Washer

15. Outer clamping flange

16. Saw blade moving guard: - open position (fig. A),

purpose is forbidden, leads to the loss of warranty, and relieves the manufacturer from responsibility for the resulting damage. Any modifications of the tool by the user relieve the manufacturer from responsibility for any damage and injuries to the user and the surroundings. Proper use of the saw also pertains to maintenance, storage, transport, and repairs. The saw must only be repaired in ser vice points designated by the manufacturer. Electric tools supplied from the mains must be repaired by properly authorized persons. Proper use cannot guarantee that no residual risk will occur. Due to the design of the machine, the following risks may occur:

ź the operator may touch the saw blade in the unguarded par t of the

saw;

ź the operator may touch the saw blade while it is moving (which will

result in a cut);

ź the workpiece or its part may be thrown away by the saw; ź the blade may crack/break; ź the operator may suffer a hearing injury due to the failure to use the

required hearing protection equipment;

ź the operator may inhale the harmful wood dust while per forming

work in closed premises.

The tool is not intended for professional or industrial use. The guarantee will become void if the tool is used in professional workshops, industrial plants, or for similar activities.

COMPONENTS:

ź Circular saw – 1 pc ź Rip fence – 1 pc ź Blade, Ø 160 x Ø 16 x 18T – 1 pc ź Hex key - 1 pc ź Carbon brush – 2 pc ź Instruction manual - 1 ź Warranty card - 1

MACHINE STRUCTURE:

The circular saw is a tool in protection Class II (double insulation) and it is powered with a single-phase motor.

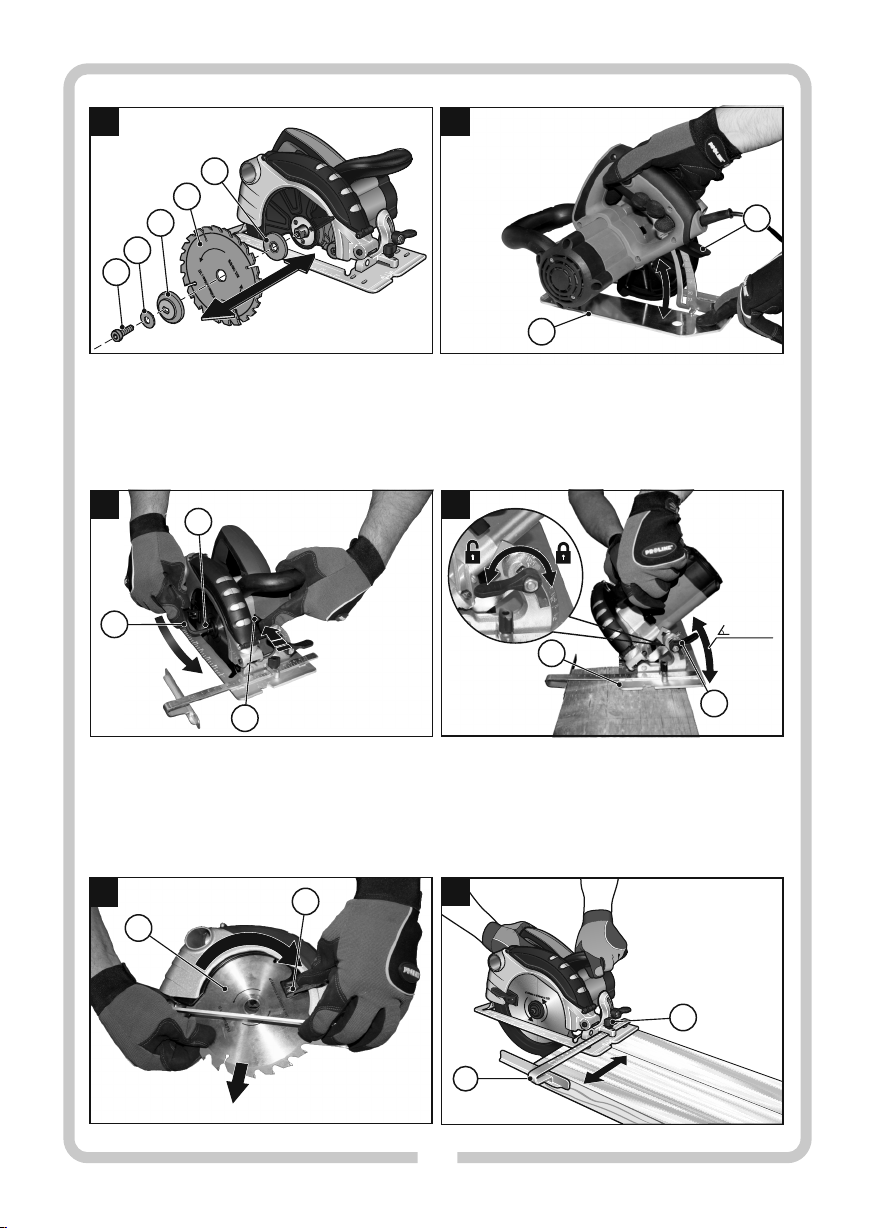

Its structure is shown in the pictures on the pages 2-3:

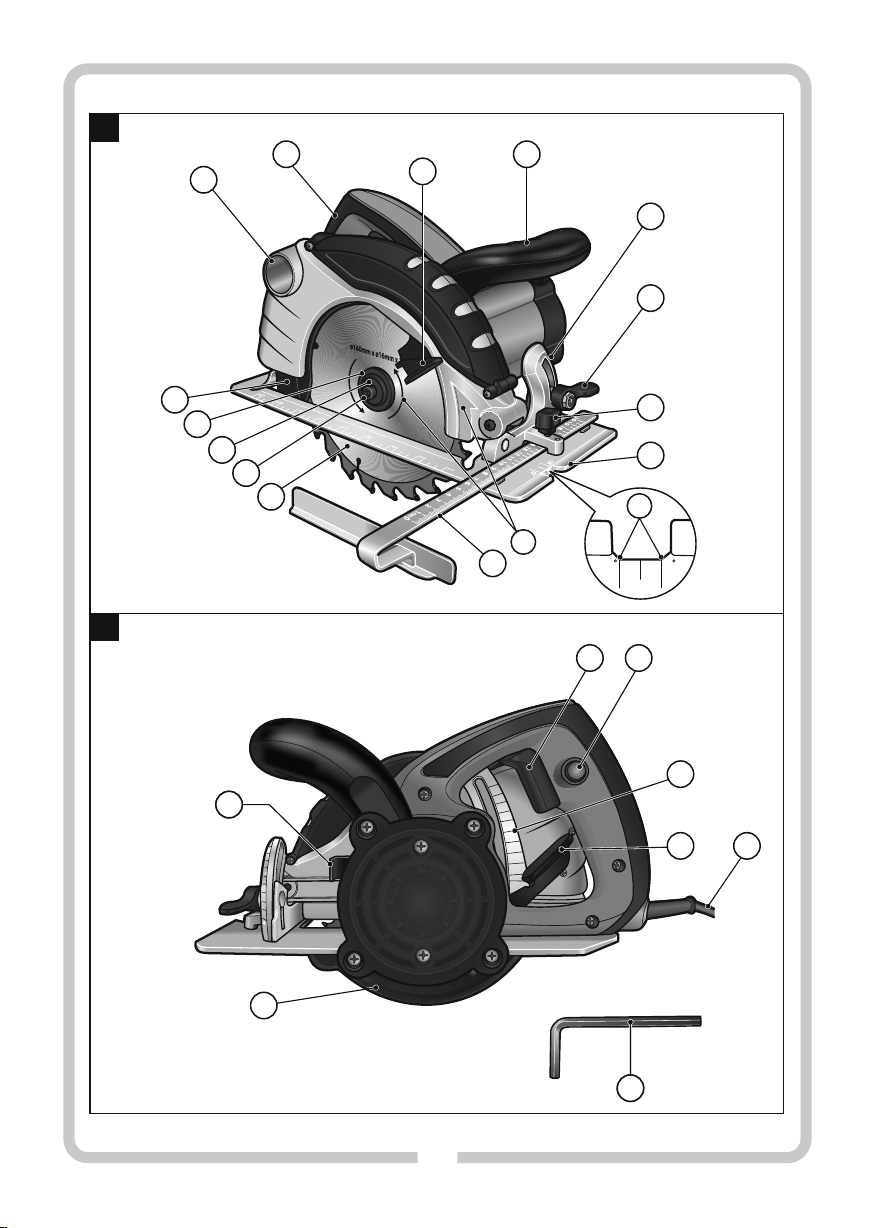

Fig. A: 1. Saw dust ejection

2. Grip

3. Saw blade guard grip

4. Ancillary grip

5. Bevel angle scale

6. Cut angle adjustment lever

7. Rip fence adjustment screw

8. Saw foot

9. Marks indicating the line of cut with the foot set at 0 and 45

o o

angle

10. Arrows showing the blade rotation direction

11. Rip fence

12. Blade

Fig. B: 17. Spindle lock lever

18. Switch

19. Safety pushbutton

20. Cut depth scale

21. Cut depth adjustment lever

22. Cord

23. Hex key

Fig. C 24. Inner clamping flange

This is a multi-purpose manually guided tool with compact, ergonomic design. It allows users to adjust the cutting depth and adapt the tool to material thickness as well as to cut at a specified angle to the material surface (cutting plane is non-perpendicular to the material surface). The tool provides safety thanks to the construction of self-adjusting cutting disk guard that automatically retracts during cutting process. The machine structure provides users also with easy-to-use buttons, locks and handles that are responsible for specific functions and maintenance/operation features.

TECHNICAL DATA:

Rated voltage Rated frequency Power consumption

Rotational speed max.

Saw blade diameter, max. Saw blade diameter inner

Cutting depth, max.

Cutting angle

Protection class II/

Weight Sound pressure level (LpA) Sound power level (LwA) Measurement tolerance K

Vibration level acc. to:

EN 60745-1:2009

Measurement tolerance

The vibration level value given refers to basic application of the tool. If the tool is used for other applications or with other tools, or if it is not maintained properly, the vibration level may differ from the values given. The above-mentioned causes may lead to higher exposure to vibrations during the whole work time. One must implement additional safety measures to protect the operators from exposure to vibrations, such as maintenance of the electric tool and work tools, assurance of proper hand temperature, or determination of the sequence of work operations. The declared total vibrations and declared noise emissions were measured in accordance with a standard test method and may be used for tool comparison.

- closed position (fig. B)

,LpA LwA

Main grip

Ancillary grip

230-240 V 50 Hz 1300 W 4500 rpm 160 mmø

16 mm

55 mm

o o

0 45~

4,4 kg 95,5 dB(A) 106,5 dB(A)

3 dB(A) 1,749 m/s 2,462 m/s

K=1,5 m/s

Page 8

The declared total vibrations and noise emissions can be used in preliminary exposure assessment.

Warnings:

The vibrations and noise emissions during the actual use of the power tool may differ from the declared values depending on how the tool is used and on the type of the workpiece in particular. Determine safeguards to protect the operator. They should be based on the estimated exposure under actual operational conditions (taking into account all parts of the operating cycle such as when the tool is switched off or idle except the start time).

HOW TO OPERATE THE TOOL:

1. Before you start working check the cutting disk condition to avoid overload and improper tool operation.

2. First mark the cutting line on the material.

3. The tool is provided with a safety pushbutton (19) which prevents accidental activation of the circular saw. In order to switch on the saw, one must first press the safety pushbutton and then press the saw ON/OFF button (18) and hold it in the depressed position. The operator may start working with the saw only after it reaches the maximum rotational speed.

4. Put the saw foot (8) onto the material in such a way to hold it tight against the material surface, and to place the mark showing cutting line (9) under the foot.

5. When operating the saw (straight-line plane forward motion) as the disk sinks into material, the guard (16) gradually exposes the disk allowing for cutting material. The guard returning spring brings back the guard to its original position as the disk withdraws from the material.

6. The saw should be moved exactly along a straight line. Failure to observe this recommendation may result in raising the resistance to machining and disk blockage. It may result in burning motor windings, loosing warranty rights and even in a serious accident.

7. To stop cutting with the saw: a) withdraw the rotating disk from the material being cut, b) release the switch button (18), c) wait until the saw disk stops rotating, d) put the tool aside to a safe place.

8. Then after taking steps shown in section 7: a) disconnect the power cord from the mains, b) clean the saw to remove sawdust and dust, c) protect the tool against unauthorized access (e.g. children).

REPLACING THE SAW BLADE: REMARK: Before replacing the saw blade, disconnect the tool from the

power supply and wait until the blade stops rotating. When installing the disc, use protective gloves. You may suffer cuts when touching the disk. Use only saw blades with parameters corresponding to the nominal data given in this document. Never use grinding discs as work tools.

Figure C on page 3 shows the elements fixing the blade (12) on the tool's shaft:

13. Hex socket screw

14. Screw washer

15. Outer clamping flange

24. Inner clamping flange

In order to replace the blade: – Press and hold the spindle lock lever (17). Unscrew the fixing screw (13) with the hex key (23) (fig. D, page 3).

REMARK: You may press the spindle lock lever (17) only after the spindle has stopped. Otherwise, the tool may become damaged.

– Using the guard grip (3), move the guard backwards and hold it. Take off the outer clamping flange and the blade (12) from the tool shaft (fig. E, page3).

REMARK: Do not take the outer clamping flange (24); if the flange falls out, put it back in with the flat surface to the outside of the machine body.

Install a new blade taking the same steps in reverse direction. When installing a cutting disk remember to observe the rotation directions shown by the arrows. The direction of the arrow on the disk should be the same as the direction of the arrow placed on the cutting disk.

SETTING THE CUTTING DEPTH (fig. F): Carrying out shallow cuts at depths lower than the thickness of material being machined is possible when setting the cutting depth by lowering the foot (8) to a selected position. Disconnect the saw from the mains. Loosen the c utting depth adjustment lever (21). Pull back the foot to a selected cutting depth position. Retighten the lever (21).

SETTING THE CUTTING INCLINATION ANGLE (fig. G): The saw allows users to cut at an angle to the material surface within the range 0° ÷ 45°. To enable this it is necessary to set the saw foot (8) in a selected position. To this disconnect the saw from the mains. Loosen the foot fixing lever (6). Move the saw foot by a selected angle. Lock the setting by tightening the lever.

USING THE PARALLEL CUTTING GUIDE (fig. H): The guide (11) allows users to cut parallelly to the edge of the material

being cut. Disconnect the saw from the mains. Insert the guide into slots provided at the front of the foot. Set a selected cutting width. Lock the setting with screw (7). Start cutting.

MAINTENANCE, STORAGE AND TRANSPORT:

The tool does not require any special maintenance procedures. Just keep it clean, protect against humidity and dust. After completing work it is recommended to clean the saw to remove sawdust and dust. It can be done using the guard handle of the cutting disk (3) that allows us to expose the disk (12).

NOTE: the handle can be used only during maintenance or service procedures after disconnecting the tool from the mains.

After compl eting work in i ntensel y dust y envi ronments it is recommended to use compressed air to clean venting holes – it will protect bearings against premature wear and remove dust obstructing the air-cooling intake. The saw should be transported and stored in a package that protects it against humidity, dust and small particle penetration – special attention should be paid to provide proper protection to venting holes. Small

Page 9

particles (objects) penetrating into the housing can damage the motor. with use of original spare parts. In case of technical problems please contact an authorized service center.

ENVIRONMENTAL PROTECTION:

NOTE: The symbol nearby denotes that old equipment must

never be disposed together with other wastes (with the penalty of a fine). Hazardous components of electronic equipment may adversely affect the natural environment and human health.

Each household may contribute to recovery and reuse (recycling) of old machinery and equipment. B oth in Poland and Europe a system for recovery of used equipment either exists or is being developed. The system obliges all organizations that sell such equipment to collect back the used machinery and appliances. Moreover, general purpose collecting points for such equipment are also available.

MANUFACTURER:

PROFIX Sp. z o.o.; ul. Marywilska 34 , 03-228 Warszawa, POLAND This appliance is in conformity with national and European standards as well as with general safety guidelines. Any repairs are allowed to be carried out exclusively by qualified staff

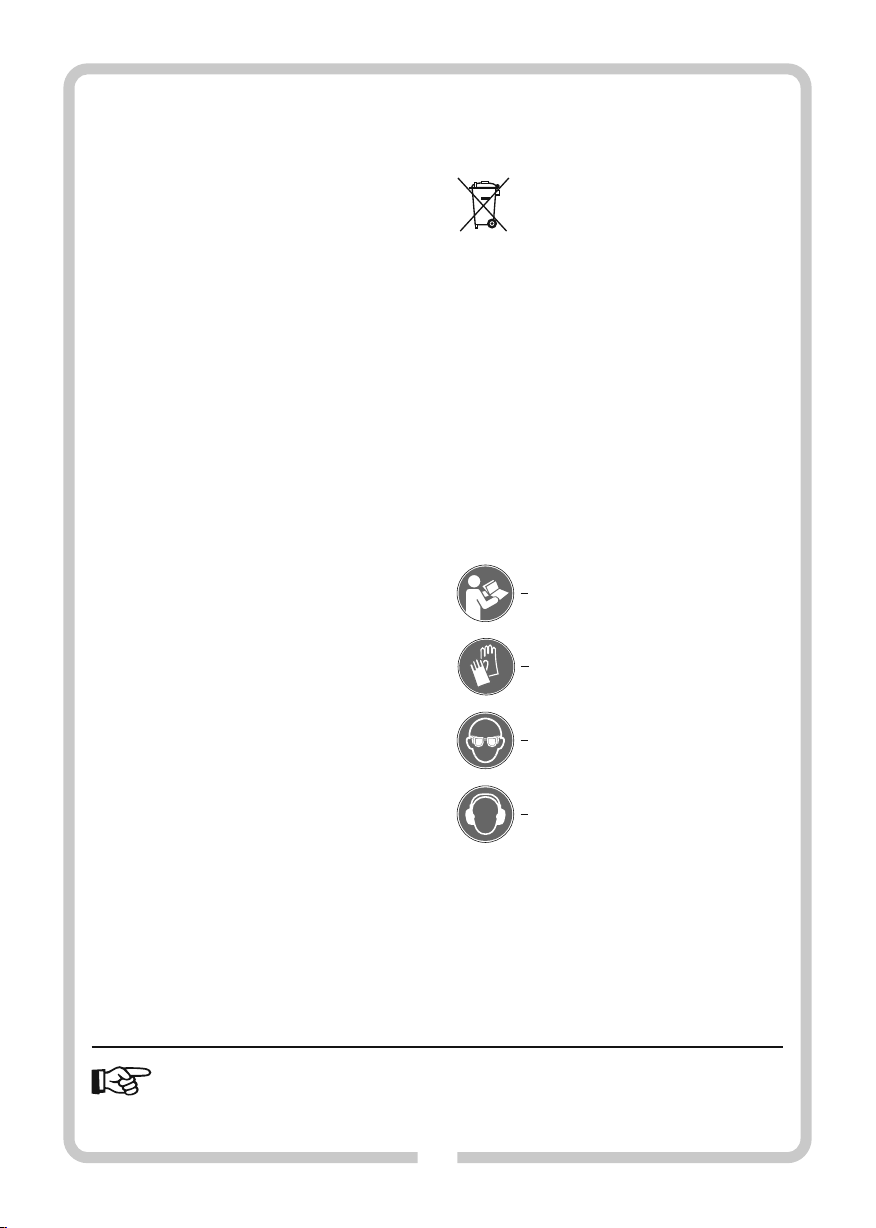

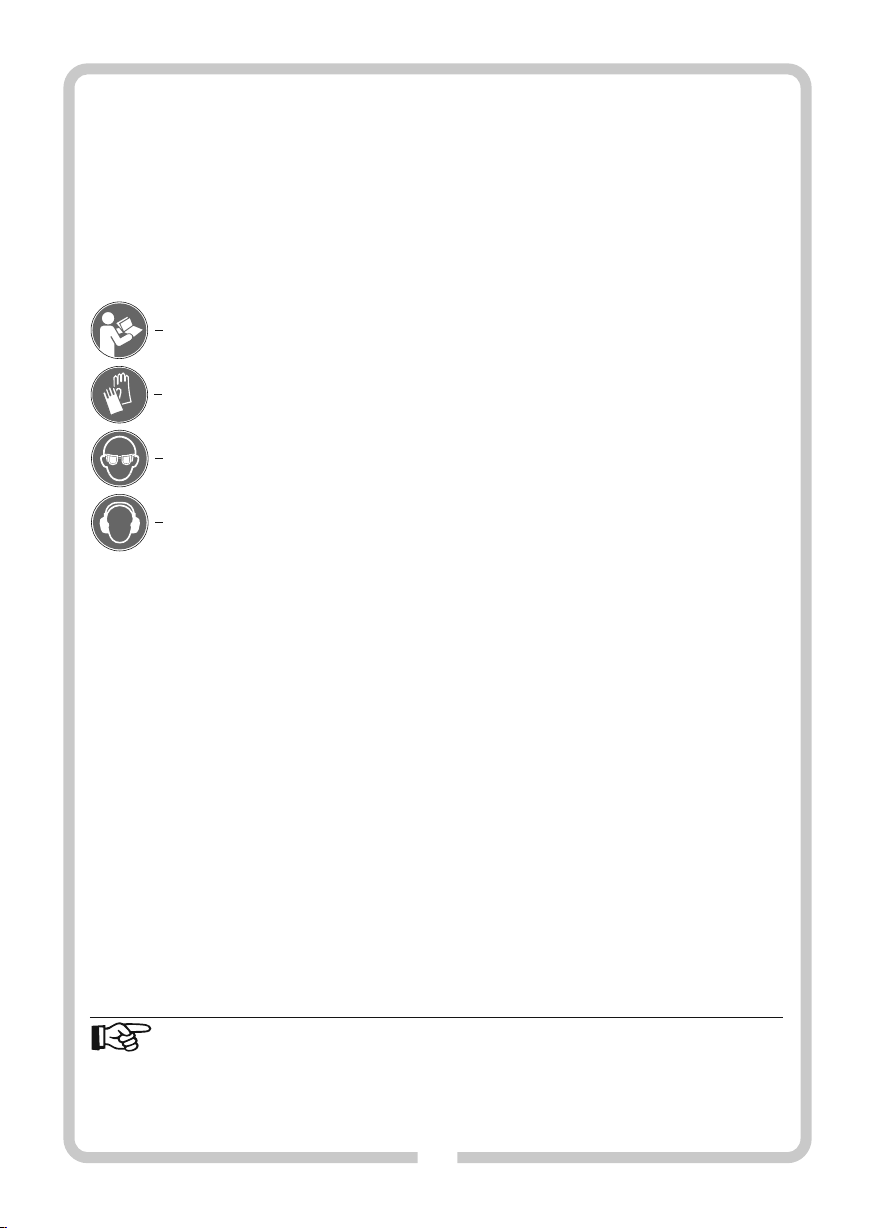

PICTOGRAMS:

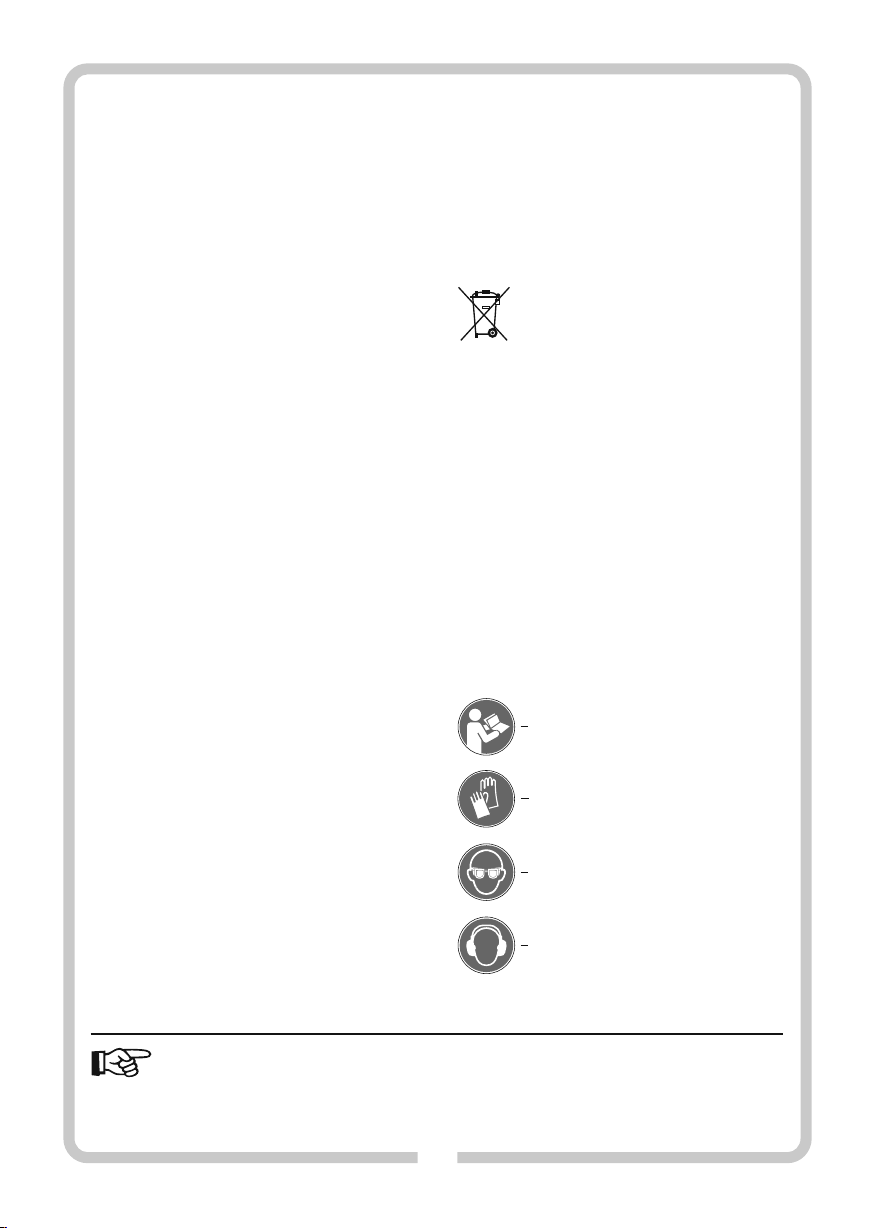

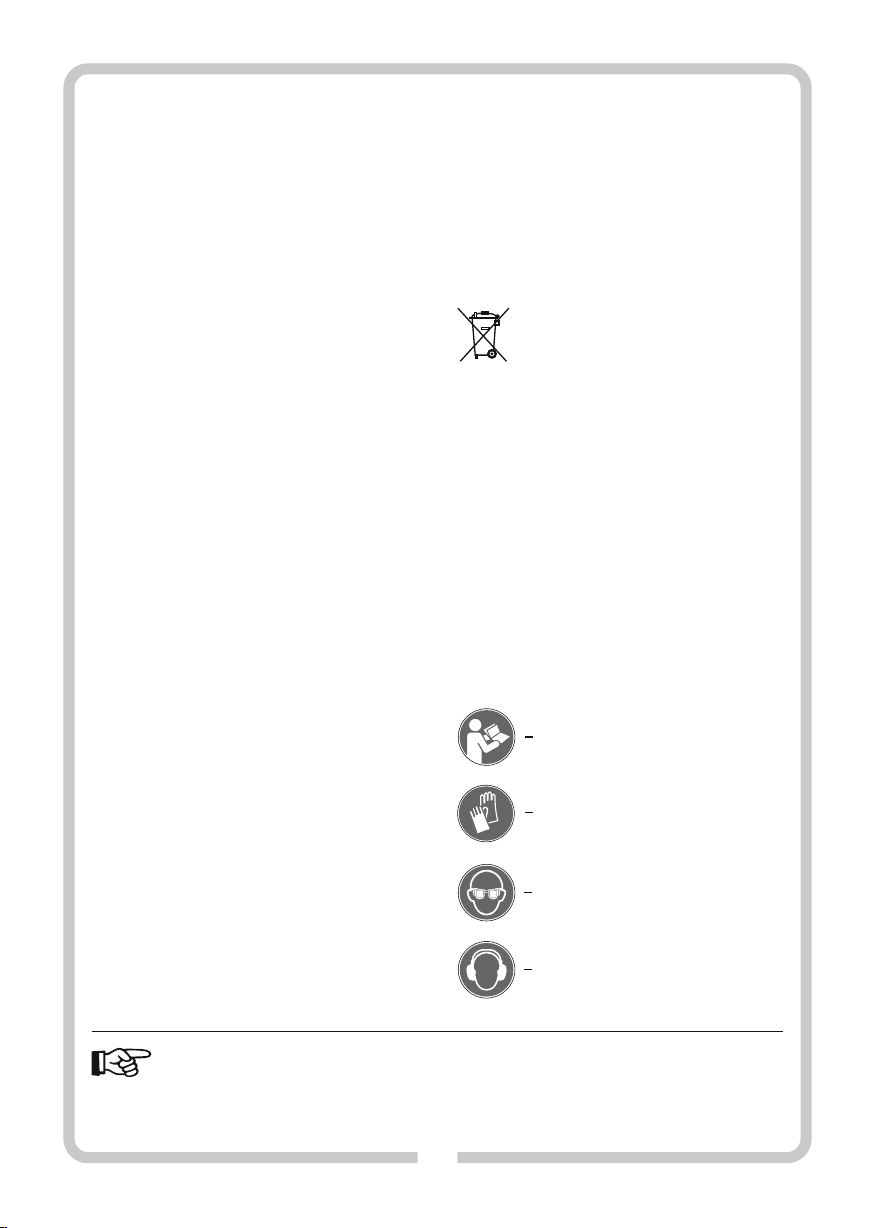

Explanation of the icons located on the nominal plate and the information tags:

«Read this instruction before switching on the power supply and starting the work!»

«While or replacing and

cutting with a circular saw

mounting circular saw blades wear protec tive gloves.»

Wh ile cu tt ing wi th a c ir cul ar saw we ar

« appropriate eye protection.

«While cutting with a circular saw use appropriate hearing protection.»

The policy of the PROFIX company consists in permanent improvements of the offered products and therefore the company reserves the right to make amendments to the product specification without a prior notice. The images included into the operation manual are only of the exemplary nature and may slightly differ from actual appearance of the device purchased. This instruction manual is protected by copyright. Copying it without the written consent of PROFIX Co. Ltd. is prohibited.

Page 10

INSTRUKCJA OBSŁUGI

PILARKA TARCZOWA THP1300

Instrukcja oryginalna

PRZED PRZYSTĄPIENIEM DO UŻYTKOWANIA NALEŻY ZAPOZNAĆ SIĘ Z NINIEJSZĄ INSTRUKCJĄ. Zachowaj instrukcję do ewentualnego przyszłego

wykorzystania. OS TR ZE ŻEN IE ! N al eż y p rz ec zyt ać ws zy st ki e ostrzeżenia dotyczące bezpieczeństwa użytkowania oznaczone symbolem i wsz ystkie wskazówki dotyczące bezpieczeństwa użytkowania.

Nieprzestrzeganie podanych niżej ostrzeżeń dotyczących bezpieczeństwa i wskazówek dotyczących bezpieczeństwa może być przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń.

Za chow aj w szy stki e o str zeże nia i w ska zówk i do tyc zące bezpieczeństwa, aby móc skorzystać z nich w przyszłości.

W podanych niżej ostrzeżeniach w yrażenie „elektronarzędzie” oznacza ele ktron arzę dzie zas ilan e z s ieci (z prz ewode m zas ilaj ącym ) lub elektronarzędzie zasilane z akumulatora (bezprzewodowe).

OS TR ZE ŻE NI E! O gól ne o st rze że ni a d ot yc zą ce bezpieczeństwa użytkowania narzędzia.

Bezpieczeństwo w miejscu pracy:

a) W miejs cu pra cy n ależy utrz ymywać porzą dek i dob re

oświetlenie. Nieporządek i złe oświetlenie przyczynia się do wypadków.

b) Nie należy używać elektronarzędzia w środowiskach w ybu-

chowych, tworzonych przez łatwo palne ciecze, gazy lub pyły.

Elektronarzędzie wytwarza iskry, które mogą zapalić pył lub opary.

c) Nie należy dopuszczać dzieci i obserwatorów do miejsc, w

których używa się elektronarzędzi. Rozproszenie uwagi może

spowodować utratę kontroli nad elektronarzędziem.

OS TR ZE ŻE NI E! Og ól ne os tr ze że ni a d ot ycz ąc e bezpieczeństwa użytkowania narzędzia.

Bezpieczeństwo elektryczne:

a) Wtyczki elektronarzędzi muszą pasować do gniazdek. Nigdy w

żaden sposób nie należy przerabiać wtyczki. Nie należy używać żadnych przedłużaczy w przypadku elektronarzędzi mając ych przewód z żyłą uziemienia ochronnego. Brak przeróbek we

wtyczkach i gniazdkach wtyczkowych zmniejsza ryzyko porażenia prądem elektrycznym.

b) Nale ży uni kać doty kania powie rzchni uzie mionych lub

zwartych z mas ą, takich j ak rury, ogrzewa cze, grzejniki centralnego ogrzewania i chłodziarki. W przypadku dotknięcia

części uziemionych lub zwartych z masą, wzrasta ryzyko porażenia prądem elektrycznym.

c) Nie należy narażać elektronarzędzi na działanie deszczu lub

war unkó w wil gotn ych. W pr zypa dku pr zedo stan ia s ię d o

elektronarzędzia wody, wzrasta ryzyko porażenia prądem elektrycznym.

d) Nie należy nadwerężać przewodów przyłączeniowych. Nigdy

ni e n al eż y u ży wać pr ze wod u p rz ył ąc zen iow eg o d o przenoszenia, ciągnięcia elektronarzędzia lub wyciągania wtyczki z gniazdka. Należy trzymać przewód przyłączeniowy z dale ka od źróde ł ciep ła, ol ejów, o strych krawęd zi lub ruchomych części. Uszkodzone lub zaplątane przewody przyłączeniowe

zwiększają ryzyko porażenia prądem elektrycznym.

e) W przypadku, gdy elektronarzędzie używa się na wolnym

powie trzu, prze wody pr zyłącz eniowe nale ży prz edłużać

prz edłu żacz ami pr zezn aczo nymi do pr acy na wol nym powietrzu. Używanie przedłużacza przeznaczonego do pracy na wolnym

powietrzu zmniejsza ryzyko porażenia prądem elektrycznym.

f) Zal eca się podłąc zenie ur ządzenia do s ieci ele ktryczne j

wyposażonej w w yłącznik różnicowo-prądowy (RCD) o prądzie wyłączenia 30mA lub mniejszym.

g) W przypadku, gdy używanie elektronarzędzia w środowisku

wilgotnym jest nieuniknione, jako ochronę przed napięciem zasilania należy stosować urządzenie różnicowoprądowe (RCD).

Zastosowanie RCD zmniejsza ryzyko porażania prądem elektrycznym.

OS TR ZE ŻE NI E! Og ól ne o str ze że ni a do ty cz ąc e bezpieczeństwa użytkowania narzędzia.

Bezpieczeństwo osobiste:

Niniejszy sprzęt nie jest przeznaczony do użytkowania przez

osoby (w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub psychicznej, lub osoby nie mające doświadczenia lub znajomości sprzętu, chyba że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazanej przez osoby odpowiadające za ich bezpieczeństwo.

b) N ależy być prz ewidu jący m, ob serwo wać c o się robi i

zachowywać rozsądek podczas używania elektronarzędzia. Nie należy używać elektronarzędzia, gdy jest się zmęczonym lub pod wpływem narkotyków, alkoholu lub lekarstw. Chwila

nieuwagi podczas pracy elektronarzędziem może spowodować poważne osobiste obrażenia.

c) Należ y stosować wyp osażenie ochronn e. Należy zawsze

zakładać okulary ochronne. Używanie w odpowiednich warunkach

wyposażenia ochronnego, takiego jak ma ska przeciwpyłowa, obuwie antyp oślizgowe, kask l ub ochronn iki słuc hu, zmniej szy osob iste obrażenia.

d) Na le ż y u ni k ać ni e za mi er zo ne g o r oz ru c hu . P r ze d

przyłączeniem do źródła zasilania i/lub przed podłączeniem akumulatora oraz zanim podniesie się lub przeniesie się narzędzie należy upewnić się, że wyłącznik elektronarzędzia jest w pozycji wyłączony. Przenoszenie elektronarzędzia z palcem na

wyłączniku lub przyłączenie elektronarzędzia do sieci zasilającej przy załączonym wyłączniku może być przyczyną wypadku.

e) Prz ed ur uchom ienie m el ektro narzę dzia nal eży usu nąć

wszystkie klucze. Pozostawienie klucza w obracającej się części

elektronarzędzia może spowodować osobiste obrażenia.

f) Nie należy wychylać się za daleko. Należy cały czas stać pewnie i

za chow ać r ówno wagę . U możl iwi to lep szą kon tro lę n ad

elektronarzędziem w sytuacjach nieprzewidywalnych.

g) Należy odpowiednio się ubierać. Nie należy nosić luźnego

ubrania ani biżuterii. Należy utrzymywać swoje włosy, i rękawiczki z dala od części ruchomych. Luźne ubrania, biżuteria

lub długie włosy mogą zostać zaczepione przez części ruchome.

h) J eżel i u rząd zen ia s ą p rzy stos owan e do pr zył ącze nia

zewnętrzne go odciągu pyłu i poch łaniacza pyłu, należy upewnić się, że są one prz yłączone i prawidłowo użyte. Użycie

pochłaniaczy pyłu może zredukować zagrożenia zależne od zapylenia.

ubranie

i) Nie pozwól, aby umiejętności uzyskane dzięki częstemu

korzystaniu z elektronarzędzia pozwoliły Ci poczuć się pewnym siebie i zignorować zasady bezpieczeństwa. Nieostrożne działanie

Page 11

może spowodować poważne obrażenia w ułamku sekundy.

OST RZE ŻENI E! Og ólne os trze żeni a d otyc ząc e bezpieczeństwa użytkowania narzędzia.

Użytkowanie i troska o elektronarzędzie:

a) Nie należy elektronarzędzia przeciążać. Należy stosować

elektronarzędzie o mocy odpowiedniej do wykonywanej pra cy. W łaśc iwe ele ktron arzę dzie umo żliw i pra cę l epsz ą i

bezpieczniejszą przy obciążeniu, na jakie zostało zaprojektowane.

b) Nie należy uży wać elektronarzędzia, jeżeli łącznik go nie

załącza i nie w yłącza. Każde elektronarzędzie, którego nie można

załączać lub wyłączać łącznikiem, jest niebezpieczne i musi zostać naprawione.

c) Należy odłączać wtyczkę ze źródła zasilania elektronarzędzia

i/lub odłą czyć a kumulato r prze d wyk onaniem ka żdej nastaw y, wymi any czę ści lub m agazynowa niem. Takie

za po bi eg aw cz e ś ro dk i b ez pi ec ze ńs t wa re du ku ją r yz yk o przypadkowego rozruchu elektronarzędzia.

d) Nieużywane elektronarzędzie należy przechowywać poza

za si ęg ie m d zi ec i i n ie na le ży po zw al ać os ob om nieza znajom ionym z e lektron arzędzi em lu b nini ejszą instrukcją na używanie elektronarzędzia. Elektronarzędzia są

niebezpieczne w rękach nieprzeszkolonych użytkowników.

e) Elektronarzędzia należy konser wować. Należy sprawdzać

współosiowoś ć lub za kleszczenie s ię części ruchomych , pęknięcia części i wszystkie inne czynniki, które mogą mieć wpływ na pracę elekt ronarzędzia. Jeżeli stwierdzi się usz kodzen ia, n ależy elek trona rzędz ie p rzed użyc iem naprawić. Przyczyną wielu wypadków jest niefachowy sposób

konserwacji elektronarzędzia.

f) Narzędzia tnące powinny być ostre i czyste. Odpowiednie

utr zymy wanie ostr ych k rawęd zi na rzęd zi tn ącyc h zmn iejsz a prawdopodobieństwo zakleszczenia i ułatwia obsługę.

g) Ele ktronarzędz ie, wyp osażenie, narzę dzia robo cze itp.

należy stosować zgodnie z niniejszą instrukcją, biorąc pod uwagę warunki pracy i rodzaj pracy do wykonania. Używanie

elektronarzędzia w sposób, do jakiego nie jest przewidziane, może spowodować niebezpieczne sytuacje.

h) W niskich temperaturach, lub po dłuższym okresie nie

użytkowania, zalecane jest włączenie elektronarzędzia bez obci ążenia na okres kilku minu t w celu właś ciwego rozprowadzenia smaru w mechanizmie napędu.

i) Do czyszczenia elektronarzędzi stosować miękką, wilgotną

(nie mokra) szmatkę i mydło. Nie stosowa ć benzy ny, rozpuszczalników i innych środków mogących uszkodzić urządzenie.

j) Elektronarzędzie należy przechowywać/ transportować po

upewnieniu się, że wszystkie jego elementy ruchome są zablokowane i zabezpieczone przed odblokowaniem za pomocą oryginalnych elementów do tego przeznaczonych.

k) Elektronarzędzie należy przechowy wać w miejscu suchym,

zabezpieczone przed kurzem i wnikaniem wilgoci.

l) Transportowanie elektronarzędzia powinno odbywać się w

op akow ani u o ryg ina lny m, za bez pie czaj ąc ym pr zed uszkodzeniami mechanicznymi.

m) Uchwyty i powierzchnie chwytne należy utrzymywać czyste i

wolne od oleju i smaru. Śliskie uchwyty i powierzchnie chwytne nie

pozw alają na b ezpie czne trzy manie i ko ntrolę narz ędzia w nieoczekiwanych sytuacjach.

OS TRZ EŻE NIE ! O gó lne os trz eże nia do tyc ząc e bezpieczeństwa użytkowania narzędzia.

Naprawa:

a) N ap ra w y g wa r an cy j ne i po g wa ra nc yj n e s wo i ch

elektronarzędzi w ykonuje Serwis PROFIX, co gwarantuje najwyższą jakość napraw oraz stosowanie oryginalnych części zamiennych.

b) Jeżeli przewód zasilający nieodłączalny ulegnie uszkodzeniu,

to powi nien o n być wym ieniony u w ytwórc y lu b w sp ecja list ycz nym za kład zie nap rawc zym al bo p rze z wykwalifikowaną osobę w celu uniknięcia zagrożenia.

OS TRZ EŻE NI E! Pi lar ka ta rcz owa , o str ze żen ia dotyczące bezpieczeństwa

Bezpieczeństwo osobiste:

a) Trzymać ręce w oddali od obszaru cięcia i piły. Trzymać drugą

rękę na rękojeści pomocniczej lub na obudowie silnik a. Jeśli

obiema rękami trzyma się pilarkę, to nie mogą być one narażone na zranienie piłą.

b) Nie sięgać ręką pod spód przedmiotu obrabianego. Osłona nie

może ochronić cię przed piłą poniżej przedmiotu obrabianego.

c) Nasta wiać gł ębokość cię cia od powiedni ą do grub ości

przedmiotu obrabianego. Zaleca się, aby tarcza wystawała poniżej

ciętego materiału mniej niż na wysokość zęba.

d) Nigdy nie trzymać przedmiotu przecinanego w rękach lub na

nodze. Zamoco wać prz edmiot obrab iany do stabil nej podstawy. Dobre zamocowanie przedmiotu obrabianego jest ważne,

aby uniknąć niebezpieczeńst wa kontaktu z ciałem, zakleszczenia piły lub utraty kontroli cięcia.

e) Trzymać pilarkę za izolowane powierzchnie przeznaczone do

tego celu podczas pracy, przy której piła może mieć styczność z przewodami pod napięciem lub z jej własnym przewodem zasilającym. Zetknięcie się z „przewodami pod napięciem” może

także spowodować znalezienie się „pod napięciem” metalowych części elektronarzędzia powodując porażenie operatora.

f) Podczas cięcia wzdłużnego zawsze używać prowadnicy do

cięcia wzdłużnego lub prowadnicy do krawędzi. Polepsza to

dokładność cięcia i zmniejsza możliwość zakleszczenia piły.

g) Zawsze używać pił o prawidłowych w ymiarach i kształcie

otworów osadczych (np. kształt rombu lub okrągły). Piły, które

nie pasują do uchwytu mocującego mogą pracować mimośrodowo, powodując utratę kontroli pracy.

h) Nigdy nie stosować do mocowania piły uszkodzonych lub

niewłaściwych podkładek lub śrub. Podkładki i śruby mocujące

piłę zostały specjalnie zaprojektowane dla pilarki, aby zapewnić optymalne funkcjonowanie i bezpieczeństwo użytkowania.

Przyczyny odrzutu i zapobieganie odrzutowi:

− odrzut tylny to nagłe podniesienie i wycofanie pilarki w kierunku do operatora w linii cięcia, spowodowane niekontrolowanym cięciem przez

Page 12

zahaczoną, zaciśniętą lub niewłaściwie prowadzoną tarczę piły;

− kiedy tarcza piły jest zahaczona lub zaciśnięta w szczelinie, tarcza zatrzymuje się i reakcja silnika powoduje gwałtowny ruch pilarki do tyłu, w kierunku do operatora;

− jeśli piła jest skręcona lub źle ustawiona w przecinanym elemencie, zęby piły po wyjściu z materiału mogą uderzyć w górną powierzchnię ciętego materiału powodując podniesienie piły i odrzut w kierunku operatora.

Odrzut tylny jest skutkiem niewłaściwego używania pilarki lub nieprawidłowych procedur lub warunków eksploatacji i można go uniknąć przyjmując stosowne środki ostrożności podane poniżej. a) Trzymać pilarkę obydwoma rękami mocno, z ramionami

ustawionymi tak, aby wytrzymać siłę odrzutu tylnego. Przyjąć pozycję ciała z jednej strony pilarki, ale nie w linii cięcia. Odrzut tylny może spowodować gwałtowny ruch pilarki do tyłu,

ale siła odrzutu t ylnego może być kontrolowana przez operatora, jeśli przedsięwzięto odpowiednie środki ostrożności.

b) Kiedy piła tarczowa zacina się lub kiedy przerywa cięcie z

jakiegoś powodu należy zwolnić przycisk łącznika i trzymać pilarkę nieruchomo w materiale dopóki tarcza piły nie zatrzyma się całkowicie. Nigdy nie próbować usunięcia pilarki z materiału ciętego, ani nie ciągnąć pilarki do tyłu, dopóki tarcza piły porusza się lub może spowodować odrzut tylny. Zbadać i podejmować czynności korygujące, w celu eliminacji

przyczyny zacinania się piły.

c) W przypadku ponownego uruchomieniu pilarki w elemencie

obrabianym wyśrodkować tarczę piły w rzazie i sprawdzić, czy zęby piły nie są zaczepione w materiale. Jeśli tarcza piły

zacina się, kiedy pilarka jest ponownie uruchamiana, może się ona wysunąć lub spowodować odrzut tylny w stosunku do elementu obrabianego.

d) Podtrz ymywać duż e płyty, aby zminimalizowa ć ryzyko

zaciśnięcia i odrzutu tylnego tarczy. Duże płyty mają tendencję do

uginania się pod ich własnym ciężarem. Podpory powinny być umieszczone pod płytą po obydwu stronach, w pobliżu linii cięcia i w pobliżu krawędzi płyty.

e) N ie uży wać t ępych l ub usz kodzonych pił . Nieo stre lu b

niewłaściwie ustawione zęby piły tworzą wąski rzaz powodujący nadmierne tarcie, zacięcie piły i odrzut tylny.

f) Nastawiać pewnie zaciski głębokości cięcia i kąta pochylenia

piły tarczowej, przed wykonywaniem cięcia. Jeżeli nastawy

pilarki zmieniają się podczas cięcia może to spowodować zakleszczenie i odrzut tylny.

g) Sz cze gól nie uw aża ć p od cza s w yko ny wan ia «c ięc ia

wgłębnego» do istniejących ścianek lub innych ślepych przestrzeni. Wystająca piła może ciąć inne przedmioty, powodując

odrzut tylny.

h) Sprawdzać przed każdym użyciem osłonę dolną, czy jest

prawidłowo nasunięta. Nie używać pilarki, jeśli osłona dolna nie porusza się swobodnie i nie zamyka się natychmiast. Nigdy nie przytwierdzać lub nie pozostawiać osłony dolnej w otwa rtym p ołożen iu. J eśli pil arka zost anie pr zypad kowo

upuszczona, osłona dolna może zostać zgięta. Podnosić osłonę dolną za pomocą uchwytu odciągającego i upewnić się czy porusza się ona swobodnie i nie dotyka piły lub innej części dla każdego nastawienia

kąta i głębokości cięcia.

i) S prawdzać działanie sprężyny osłony dolnej. Jeśli osłona i

sprężyna nie działają właściwie, powinny być naprawione przed u życiem. Osłona dolna mo że działać powoli wskutek

uszkodzonych części, lepkich osadów, lub nawarstwienia odpadów.

j) Dopuszcza się ręczne w ycofanie osłony dolnej tylko przy

specjalnych cięciach takich jak „cięcie wgłębne” i „cięcie złożo ne.” Podnos ić osł onę dol ną za pomo cą uchw ytu odciągającego i skoro piła zagłębi się w materiał, osłona dolna powinna być zwolniona. W przypadku wszystkich innych

cięć zaleca się, aby osłona dolna działała samoczynnie.

k) Zawsze obserwować, czy osłona dolna przykr ywała piłę

przed postawieniem pilarki na stole warsztatowym lub podłodze. Niechroniony brzeg piły będzie powodował, że pilarka

będzie cofała się od tyłu tnąc cokolwiek na swojej drodze. Zdawać sobie sprawę z czasu potrzebnego do zatrzymania się piły po wyłączeniu.

UWAGA! Używaj urządzeń do odsysania pyłu!

Jeżeli producent przewidział urządzenia do odsysania lub gromadzenia pyłu, sprawdź, czy są one pr zyłączone i

prawidłowo zamontowane.

OSTRZEŻENIE! Należy stosować wyposażenie ochronne. Należy

zawsze zakładać maski przeciwpyłowe.

Kontakt lub wdychanie pyłów powstających podczas piłowania zagraża zdrowiu użytkownika i ewentualnie innych znajdujących się w pobliżu osób. Dla ochrony przed pyłami i parami zakładaj maskę przeciwpyłową i zadbaj też o bezpieczeństwo innych osób przebywających w miejscu pracy.

UWAGA! Nie używaj żadnych pił tarczowych o innych wymiarach, niż podane w tej instrukcji obsługi.

Stosuj wyłąc znie tar cze tnące o od powiedniej średnicy i grubości, przystosowane do prędkości obrotowej wrzeciona tej pilarki.

ź N ie u żyw aj pi ł ta rczo wyc h z wy soko stop owej st ali

szybkotnącej. Piły tego rodzaju łatwo się łamią.

ź Nie używaj pił tarczowych do metalu lub kamienia. ź Zakładaj wyłącznie ostre tarcze tnące w idealnym stanie;

pęknięte lub wygięte tarcze natychmiast w ymieniaj na nowe.

ź Sprawdź, czy piła tarczowa jest dobrze zamocowana i obraca

się we właściwym kierunku.

OSTRZEŻENIE! Należy stosować wyposażenie ochronne. Należy zawsze zakładać okulary ochronne.

OSTRZEŻENIE! Należy stosować wyposażenie ochronne. Należy zawsze zakładać ochronniki słuchu.

OSTRZEŻENIE! , dodatkowe ostrzeżenia dotyczące bezpieczeństwa –

1. Nie włączaj przewodu zasilającego (22) do źródła prądu dopóki nie

upewnisz się, że: a) źródło zasilania ma parametry odpowiadające parametrom

pilarki podanym na tabliczce znamionowej,

Ręczna pilarka tarczowa

Bezpieczeństwo osobiste:

Page 13

b) z amo cowa na j est ta rcza do dr ewn a i ma teri ałó w

drew nopoc hodny ch o do puszc zalne j, ma x. p rędkoś ci obrotowej równej lub większej niż 5300 obr/min,

c) tarcza tnąca (12) jest poprawnie i pewnie zamocowana, w

tym, że zachodzi zgodność kierunku strzałek (10) na tarczy tnącej i obudowie osłaniającej,

d) tarcza tnąca (12) jest ostra, w dobrym stanie technicznym, bez

jakichkolwiek uszkodzeń, pęknięć, uszczerbków,

e) włącznik pilarki (18) jest w pozycji wyłączenia, a przycisk

bezpieczeństwa (19) i blokada wrzeciona (17) są zwolnione,

f) klucz imbusowy (23) do mocowania tarczy został usunięty z

gniazda śruby mocowania tarczy (13) i znajduje się poza polem oddziaływania pilarki,

g) są mocno dokręcone: dźwignia ustawienia głębokości cięcia

(21), dźwignia ustawienia kąta cięcia (6) i śruba ustawienia prowadnicy cięcia równoległego (7),

h) uchylna osłona tarczy tnącej (16) jest sprawna i pozostaje w

położeniu zamkniętym.

2. W przypadku pracy z przedłużaczem należy upewnić się że parametry pr zedłużacza, przekroje przewodów, odpowiadają parametrom pilarki. Zaleca się stosowanie jak najkrótsz ych przedłużaczy. Przedłużacz powinien być całkowicie rozwinięty.

3. Przed włączeniem pilarki upewnij się, że w materiale obrabianym nie ma gwoździ, śrub wkrętów i/lub innych ciał obcych.

4. Nigdy nie blokuj osłony tarczy tnącej (16).

5. Przy uruchamianiu pilarki i przy pracy pilarką należy trzymać ją za obydwa uchwyty (2) i (4).

6. Włączaj masz ynę tylko wtedy, gdy tarcza tnąca (12) nie dotyka elementu obrabianego.

7. Cięcie rozpoczynać po osiągnięciu maksymalnych obrotów przez pilarkę.

8. Cięcie przeprowadzać tylko wtedy, gdy płaszczyzna stopy pilarki

(8) pewnie opiera się na płaszczyźnie ciętego materiału.

9. Nigdy nie wywieraj podczas cięcia nadmiernej siły na pilarkę. Może to spowodować wypadek skutkujący utratą zdrowia lub życia i/lub uszkodzeniem przeci ążonego siln ika. Uszkodzenie (spalenie uzwojeń) silnik a spowodowane przeciążeniem masz yny nie podlega naprawom gwarancyjnym!

10. Za pomocą pilarki nie wolno wykonywać cięć po łuku, obróbek krawędziowych, frezowania, gdyż może to spowodować wypadek skutkujący utratą zdrowia lub życia i/lub uszkodzeniem maszyny, które nie podlega naprawie gwarancyjnej.

11. Po wyłączeniu pilarki nigdy nie wolno hamować ruchu tarczy przez docisk do ciętego materiału.

12. Należy regularnie kontrolować stan wkrętów mocujących korpus pilarki. W razie potrzeby dokręcić wkrętakiem Ph3.

UŻYCIE ZGODNE Z PRZEZNACZENIEM:

Pilarka tarczowa jest narzędziem służącym do cięcia drewna, sklejki, płyt wiórowych i tym podobnych materiałów drewnopochodnych. Nie można jej stosować do cięcia, szlifowania, metalu bądź kamienia jak również nie można zakładać do niej tarcz przeznaczonych do cięcia, szlifowania, metalu bądź kamienia. Pilarka jest przystosowana do cięcia prostoliniowego. Nie nadaje się do wykonywania cięć po łuku.

Do zgodnego z przeznaczeniem zastosowania należy również przestrzeganie wskazówek dotyczących bezpieczeństwa oraz instrukcji montażu i wskazówek eksploatacyjnych w instrukcji obsługi. Osoby, które obsługują i konserwują urządzenie, muszą się zapoznać z tymi wskazówkami oraz należy je poucz yć o możliwych niebezpieczeństwach. Poza tym należy jak najdokładniej przestrzegać obowiązujących przepisów w sprawie zapobiegania wypadkom (BHP).

UWAGA: Nie należy narażać elektronarzędzi na działanie deszczu lub warunków wilgotnych.

Każde użycie pilarki niezgodne z przeznaczeniem podanym w yżej jest zabronione i powoduje utratę gwarancji oraz brak odpowiedzialności producenta za powstałe w wyniku tego szkody. Jakiekolwiek modyfikacje urządzenia dokonane pr zez użytkownika zwalniają producenta z odpowiedzialności za uszkodzenia i szkody wyrządzone użytkownikowi i otoczeniu. Poprawne użytkowanie pilarki dotyczy także konserwacji, składowania, transportu i napraw. Pilarka może być naprawiana w yłącznie w punktach serwisow ych wyznaczonych przez producenta. Urządzenia zasilane z sieci powinny być naprawiane tylko przez osoby uprawnione. Pomimo zgod nego z prze znaczeniem zastoso wania ni e można całkowicie wyeliminować określonych czynników ryzyka resztkowego. Ze wzglę du na kon strukcję i budowę maszyny mogą wystą pić następujące zagrożenia:

ź Dotknięcie tarczy pilarskiej w nieosłoniętym obrębie pilarki. ź Sięgnięcie do pracującej tarczy (rana cięta). ź Odr zucenie prze dmiotu obrab ianego lub czę ści p rzedmi otu

obrabianego.

ź Pęknięcie/złamanie tarczy pilarskiej. ź Uszkodzenia słuchu w w ypadku niestosowania koniecznej ochrony

słuchu.

ź Szkodliwe dla zdrowia emisje pyłów dr zewnych w przypadku

wykonywania prac w zamkniętych pomieszczeniach.

Ur zą dze ni e n ie je st pr ze zna cz one do z ast os owa ni a zawodowego, rzemieślniczego lub przemysłowego. Umowa gwarancyjna nie obowiązuje, gdy urządzenie było stosowane w zakładach rzemieślniczych, przemysłowych lub do podobnych działalności.

KOMPLETACJA:

Pilarka tarczowa -1 szt.

ź ź Prowadnica cięcia równoległego ź Tarcza tnąca Ø 160 x Ø 16 x 18T ź Klucz imbusowy ź Szczotki węglowe - 2 szt. ź Karta gwarancyjna - 1 szt. ź Instrukcja obsługi - 1 szt.

-1 szt.

BUDOWA MASZYNY:

Pilarka tarczowa jest narzędziem w drugiej klasie ochronności (podwójna izolacja) i jest napędzana silnikiem jednofazowym.

Budowa pilarki przedstawiona jest na rys. na str. 2-3:

Rys.A: 1. Wyrzut trocin

2. Uchwyt

Page 14

Uchwyt osłony tarczy tnącej

4. Uchwyt pomocniczy

5. Skala kąta ukosu

Dźwignia ustawienia kąta cięcia

Śruba ustawienia prowadnicy cięcia równoległego

Stopa pilarki

9. Znaczniki wskazujące linię cięcia przy pochyleniu stopy

pod kątem 0° i 45°

10. Strzałki kierunku obrotów tarczy tnącej

11. Prowadnica cięcia równoległego

12. Tarcza tnąca

13. Śruba mocowania tarczy

14. Podkładka

15. Kołnierz dociskający zewnętrzny

16. Uchylna osłona tarczy tnącej: w pozycji otwartej (rys. A), w pozycji zamkniętej (rys. B)

17. Dźwignia blokady wrzeciona

Rys.B:

18. Włącznik

19. Przycisk bezpieczeństwa

20. Skala głębokości cięcia

21. Dźwignia ustawienia głębokości cięcia

22. Przewód zasilający

23. Klucz imbusowy

24. Kołnierz dociskający wewnętrzny

Rys.C:

Jest to u niwers alna m aszyn a ręc znego prow adzeni a o z warte j, ergonom icznej bu dowie. Zap ewnia ona użytkowni kowi możliwo ść regulowania głębokości nacinania i dostosowania maszyny do grubości ciętego materiału oraz w ykonania cięcia ukośnego (płaszczyzna cięcia nieprostopadła do powierzchni ciętego materiału).

Jest to maszyna bezpieczna ze względu na zastosowaną w niej konstrukcję samoregulującego się odsłaniania i zasłaniania tarczy tnącej podczas pracy.

Konstrukcja maszyny pozwala również użytkownikowi na łatwą obsługę przycisków, blokad i uchwytów spełniających, określone funkcje użytkowe i obsługowo-konserwacyjne.

DANE TECHNICZNE:

Napięcie znamionowe Częstotliwość znamionowa Moc znamionowa Prędkość obrotowa max.

Maks. średnica tarczy tnącej

230-240 V 50 Hz 1300 W 4500 obr/min

160 mmø Średnica otworu tarczy tnącej ø16 mm Głębokość cięcia, max. Kąt cięcia

55 mm

o o

0 45~ Klasa sprzętu II/ Masa Poziom ciśnienia akustycznego (LpA) Poziom mocy akustycznej (LwA) tolerancja pomiaru K Poziom wibracji wg normy:

EN 60745-1:2009

tolerancja pomiaru

LpA,LwA

Uchwyt główny Uchwyt pomocniczy

4,4 kg

95,5 dB(A) 106,5 dB(A)

3 dB(A) 1,749 m/s 2,462 m/s

K=1,5 m/s

Podany poziom drgań jest reprezentatywny dla podstawowych zastosowań elektronar zędzia. Jeż eli elektron arzędzie uż yte zostanie do i nnych

zastosowań lub z innymi narzędziami roboczymi, a także jeśli nie będzie wystarczająco konserwowane, poziom drgań może odbiegać od podanego. Podane powyżej przyczyny mogą spowodować podwyższenie ekspozycji na drgania podczas całego czasu pracy. Należy wprowadzić dodatkowe środki bezpieczeństwa, mające na celu ochronę operatora przed skutkami ekspozycji na drgania, np.: konserwacja elektronarzędzia i narzędzi roboczych, zabezpieczenie odpowiedniej temperatury rąk, ustalenie kolejności operacji roboczych. Deklarowana całkowita wartość drgań i deklarowane wartości emisji hałasu zostały zmierzone zgodnie ze standardową metodą badawczą i mogą być wykorzystane do porównania jednego narzędzia z innym. Deklarowane wartości całkowite drgań i deklarowane wartości emisji hałasu można wykorzystać we wstępnej ocenie narażenia.

Ostrzeżenia:

Wib racj e i em isja hał asu pod czas rze czy wis tego uży tkow ania elektronarzędzia mogą różnić się od deklarowanych wartości w zależności od sposobu, w jaki narzędzia są używane, w szczególności od rodzaju obrabianego przedmiotu. Należy określić środki bezpieczeństwa w celu ochrony operatora, które opierają się na oszacowaniu narażenia w rzeczywistym stanie użytkowania (biorąc pod uwagę wszystkie części cyklu operacyjnego, takie jak czasy, w których narzędzie jest wyłączone i kiedy pracuje na biegu jałow ym za wyjątkiem czasu wyzwalania).

PRACA PILARKĄ:

1. Przed rozpoczęciem pracy należy sprawdzić stan tarczy tnącej, by uniknąć przeciążenia i nieprawidłowej pracy pilarki.

2. Pracę rozpoczynać od zaznaczenia linii cięcia na materiale.

3. Urządzenie posiada przycisk bezpieczeństwa (19), który zapobiega

przypadkowemu włączeniu pilarki. Aby uruchomić pilarkę należy najpierw wcisnąć przycisk bezpieczeństwa, a następnie wcisnąć włącznik pilarki (18) i trzymać go w tej pozycji. Pozwolić pilarce na osiągnięcie maksymalnych obrotów.

4. Przyłożyć stopę pilarki (8) do ciętego materiału tak , by płaszczyzna stopy pewnie przylegała do płaszczyzny materiału ciętego, a znacznik wskazujący linię cięcia (9) znalazł się ponad tą linią.

5. Podczas pracy pilarką (posuwistego ruchu do przodu), w miarę zagłębiania się tarczy tnącej w materiał, uchylna osłona tarczy (16) będzie stopniowo odsłaniała tarczę, pozwalając na cięcie materiału. Spr ężyn a zw rotn a os łony prz ywró ci o słon ę do poł ożen ia pierwotnego, gdy tarcza wysunie się z ciętego materiału.

6. Pilarkę należy prowadzić dokładnie po linii prostej. Nieprostoliniowe

prowadzenie pilarki może prowadzić do wzrostu oporów skrawania i zablokowania tarczy. Skutkuje to możliwością spalenia uzwojeń silni ka i u tratą pr aw gwara ncyjnych , a nawe t możli wością poważnego wypadku.

7. Zakończenie cięcia pilarką polega na: a) całkowitym opusz czeniu ciętego materiału przez wirującą

tarczę,

b) zwolnieniu przycisku włącznika pilarki (18), c) odczekaniu, aż tarcza pilarki przestanie wirować, d) odłożeniu maszyny w bezpiecznym miejscu.

8. Zakończenie prac y pilarką, po wykonaniu czynności jak w p. 7. polega na: a) wyłączeniu przewodu zasilającego od źródła zasilania, b) oczyszczeniu pilarki z trocin i pyłu, c) zabezpieczeniu pilarki przed dostępem osób nieuprawnionych

(np. dzieci).

Page 15

WYMIANA TARCZY TNĄCEJ : KONSERWACJA, PRZECHOWYWANIE I TRANSPORT: UWAGA: Przed rozpoczęciem wymiany tarczy tnącej należy odłączyć maszynę

od źródła zasilania i poczekać, aż tarcza się zatrzyma. Podczas montażu tarczy używać rękawic ochronnych. Przy kontakcie z tarczą istnieje niebezpieczeństwo zranienia. Stosować należy wyłącznie tarcze pilarskie, których parametry są zgodne z danymi znamionowymi podanymi w niniejszej instrukcji obsługi. W żadnym wypadku nie wolno używać tarcz szlifierskich, jako narzędzi roboczych.

Rysunek C na str. 3 przedstawia elementy mocujące tarczę tnącą (12) na wale maszyny:

13. Śruba z gniazdem sześciokątnym

14. Podkładka śruby

15. Kołnierz dociskający zewnętrzny

24. Kołnierz dociskający wewnętrzny

W celu wymiany tarczy należy: – Nacisnąć dźwignię blokady wr zeciona (17) i przytrzymać w tej pozycji. Wykręcić za pomocą klucza imbusowego (23) śrubę mocującą (13)(rys.D,

str.3).

UWAGA: Dźwignię blokady wrzeciona (17) wolno naciskać tylko przy nieruchomy m wrzecionie. W przec iwnym wypadku można uszko dzić elektronarzędzie.

– Za pomocą uchwytu osłony (3) odchylić osłonę do tyłu i przytrzymać. Zdjąć zewnętrzny kołnierz dociskający i tarczę tnącą (12) z wału maszyny (rys. E, str.3).

UWAGA: Nie zdejmuj kołnierza dociskającego wewnętrznego (24); jeżeli kołnierz wypadnie, to należy go włożyć z powrotem płaską powierzchnią w kierunku na zewnątrz od korpusu maszyny.

Montaż piły w kolejności odwrotnej od podanej powyżej. Przy zakładaniu tarczy tnącej należy zwrócić uwagę na zgodność kierunku obrotów tarczy. Kierunek strzałki na tarczy powinien być zgodny z kierunkiem strzałki na osłonie tarczy tnącej.

USTAWIANIE GŁĘBOKOŚCI CIĘCIA (rys.F) : Wykonywanie płytkich nacięć, o głębokości mniejszej niż grubość obrabianego materiału, jest możliwe przy ustawieniu założonej głębokości cięcia przez opuszczenie stopy pilarki (8) w odpowiednim położeniu. Odłącz pilarkę od zasilania. Poluzuj dźwignię ustawienia głębokości cięcia pilarki (21). Odsuń stopę w dół do żądanej głębokości cięcia. Zablokuj dźwignię (21).

USTAWIANIE KĄTA POCHYLENIA CIĘCIA (rys.G) : Pilarka umożliwia cięcie skośne w stosunku do płaszczyzny w zakresie od 0° do 45°. W tym celu należy odpowiednio ustawić stopę pilarki (8) w żądanym położeniu. W tym celu należy odłączyć pilarkę od zasilania. Poluzować (6) mocującą stopę. Przestawić stopę pilarki o żądany kąt. Zablokować ustawienie.

KORZYSTANIE Z PROWADNICY DO CIĘCIA RÓWNOLEGŁEGO (rys.H): Prowadnica (11) umożliwia cięcie równolegle do krawędzi ciętego

materiału. Odłącz pilarkę od zasilania. Wsuń prowadnicę w szczelinę z przodu stopy pilarki. Ustaw żądaną szerokość cięcia. Zablokuj prowadnicę śrubą (7). Rozpocznij piłowanie.

dźwignię

Maszyna w zasadzie nie wymaga specjalnych zabiegów konserwacyjnych. Maszynę należy tylko utrzymywać w stanie cz ystości, chronić przed wilgocią i zapyleniem. Po pracy zaleca się oczyszczenie pilarki z trocin i pyłu. Ułatwia to uchwyt osłony tarczy tnącej (3), pozwalający na odsłonięcie tarczy tnącej (12).

UWAGA: Z uchwytu należy korzystać tylko podczas przeprowadzania czynności konserwacyjnych i obsługowych po uprzednim odłączeniu maszyny od źródła zasilania.

Po pracy w środowisku silnie pylącym zaleca się przedmuchanie sprężonym powietrzem otworów wentylacyjnych - zapobiegnie to wczesnemu zużyciu się łożysk i usunie pył blokujący dopływ powietrza chłodzącego silnik. Pilarkę transportować i przechowy wać w opakowaniu chroniącym przed wilgocią, wnikaniem pyłu i drobnych ciał stałych – zwłaszcza należy zabezpieczyć otwory wentylacyjne. Drobne elementy, które dostaną się do wnętrza obudowy mogą uszkodzić silnik. W razie problemów technicznych prosimy kontaktować się z uprawnionym serwisem.

OCHRONA ŚRODOWISKA:

UWAGA: Przedstawiony symbol oznacza zakaz umieszczania

zużytego sprzętu łącznie z innymi odpadami (z zagrożeniem karą grzywny). Składniki niebezpieczne znajdujące się w sprzęcie elektr ycznym i el ektronicznym wpływa ją negaty wnie na środowisko naturalne i zdrowie ludzi.

Gospodarstwo domowe powinno przyczyniać się do odzysku i ponownego użycia (recyklingu) zużytego sprzętu. W Polsce i w Europie tworzony jest lub już istnieje system zbierania zużytego sprzętu, w ramach którego wszystkie punkty sprzedaży ww. sprzętu mają obowiązek przyjmować zużyty sprzęt. Ponadto istnieją punkty zbiórki ww. sprzętu.

PRODUCENT:

PROFIX Sp. z o.o., ul. Marywilska 34, 03-228 Warszawa Niniejsze urządzenie jest zgodne z normami krajowymi i europejskimi, oraz

z wytycznymi bezpieczeństwa. Wszelkie naprawy muszą być przeprowadzane przez wykwalifikowany personel, używając oryginalnych części zamiennych.

PIKTOGRAMY:

Objaśnienia ikonek znajdujących się na tabliczce znamionowej i naklejkach informacyjnych:

«Przed u ruchomien iem przec zytać i nstrukcję obsługi!»

Podcz as cię cia pi łą tarc zową ora z podc zas wymiany i zakładania pił tarczowych na maszynę zaleca się stosowanie rękawic ochronnych.

Podczas cięcia piłą tarczową zaleca się stosowa-

« nie odpowiedniej ochrony oczu.

Podczas cięcia piłą tarczową zaleca się stosowa-

nie odpowiedniej ochrony słuchu.

Page 16

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Перевод оригинальной инструкции

ПЕРЕД НАЧАЛ ОМ ЭКС ПЛУАТАЦИ И НЕОБ ХОДИМО ОЗНАКОМИТЬСЯ С НАСТОЯЩЕЙ ИНСТРУКЦИЕЙ. Хранить инструкцию для возможного применения в будущем. ПРЕДУПРЕЖДЕНИЕ! Необходимо ознакомиться со вс ем и пр ед уп ре жд ен ия ми , к ас аю щи ми ся безопасности при эксплуатации, обозначенными символом и всеми указаниями по технике

Несоб людение указан ных ниж е преду прежден ий, кас ающихся безопасности и указаний по технике безопасности может привести к поражению электрическим током, пожару и/или серьёзным травмам тела.

Необх одимо хран ить вс е пред упрежде ния и указ ания, касаю щиеся те хники б езопаснос ти, что бы можн о было воспользоваться ними в будущем.

В указанных ниже предупреждениях слово „электроинструмент” означает электроинструмент с питанием от сети (посредством электрического кабеля) или электроинструмент, питаемый от аккумулятора (беспроводное питание).

а) Необходимо поддерживать порядок и хорошее освещение

б) Н а с ле ду ет ис по ль зов ат ь э ле кт ро ин стр ум ен т в о

в) Не допускать детей и наблюдателей в места, в которых

а) Штепсельные вилки должны соответствовать сетевым

б)

в) Не подвергать электроинструменты воздействию дождя

безопасности.

ПРЕ ДУП РЕЖД ЕНИЕ ! О бщие пре дуп режд ения , кас ающие ся б езопа сност и пр и эк сплуа тации инструмента.

Техника безопасности на рабочем месте:

на рабочем месте. Беспорядок и плохое освещение являются

причиной несчастных случаев.

в зр ы в оо п а с но й с р ед е , о бр а з ую щ е йс я л е г ко воспламеняющимися жидкостями, газами или пылью.

Электроинструмент создаёт искры, которые могут привести к воспламенению пыли или испарений.

применяются электроинструменты. Отвлечение внимания может привести к потере контроля над электроинструментом.

ПРЕ ДУПР ЕЖД ЕНИЕ ! Об щие пр едуп режд ения , кас ающие ся бе зопа сност и при экс плуат ации инструмента.

Электробезопасность:

розеткам. Ни в коем случае не переделывать каким-либо образом штепсельную вилку. Не применять каких-либо удлинителе й электропитан ия в случа е использован ия электроинструментов, имеющих провод электропитания с защи тным заз емляю щим п ровод ником. Отсу тств ие

переделок штепсельных розеток и сетевых розеток снижает опасность поражения электрическим током.

Необ ходимо изб егать при коснове ния к повер хности заземлённых или закороченных на массу элементов, таких как тр убы, наг рева тел и, р адиа тор ы це нтра льно го отопления и холодильные агрегаты. В случае прикосновения

за зе мл ён но го и ли за ко ро че нн ог о н а м ас су э ле ме нт а увеличивается опасность поражения электрическим током.

РУЧНАЯ ЦИРКУЛЯРНАЯ ПИЛА THP1300

и л и в л а жн ы х у с л ов и й . В с л у ч а е п о п а да н и я в

электроинструмент воды увеличивается опасность поражения электрическим током.

Н е с о зд а ва т ь о п ас н ос т и п о вр е жд е ни я к аб е ля

г)

электропитания. Ни в коем случае не использовать кабеля эл ек тр оп ит ан ия , ч то бы пе ре но си ть и ли т ян ут ь электроин струмент ил и для из влечения шт епсельной вил ки и з ро зетк и. К абел ь эл ектро пита ния до лжен находится вдали от источников тепла, масел, острых краёв и движущихся частей. Повреждённые или запутанные кабели

эл ек тр оп ит ан ия у ве ли чи ва ют оп ас но ст ь по ра же ни я электрическим током.

Если элект роинст румент экспл уатиру ется на свеж ем

д)

воз духе , сл едуе т исп ольз оват ь уд лини тели каб еля элек тропи тания , пре дназн аченны е для раб оты в не п ом е щ ен и й . И с п о ль з о в а ни е у д л и ни т е л я к а бе л я

электропитания, предназначенного для работы вне помещений, снижает опасность поражения электрическим током.

е)

Рекомендуется подключение устройства к электрической сети, снабженной выключателем остаточного тока (RCD) с током выключения 30 мА или менее.

ё Если эксплуатация электроинструмента во влажной среде

)

неизбежна, в качестве защиты от напряжения питания нео бход имо исп ольз овать защ итно е ус тройс тво по разностному току (RCD). Применение защитного устройства по

разностному току снижает опасность поражения электрическим током.

ПРЕ ДУПР ЕЖДЕ НИЕ! Об щие пре дупр ежде ния, кас ающие ся бе зопас ности при эксп луата ции инструмента.

Индивидуальная безопасность:

На сто ящ ее об ору дов ан ие не пр едн аз нач ено дл я

а)

эксплуатации лицами (включая детей) с физическими, сен сорны ми ил и умс твенн ыми огра ничен иями ил и ли цами , н е и меющ ими оп ыта или не зн ающи ми обо руд ован ия, ра зве чт о эт о ос ущес твля етс я по д на дзо ро м и ли в со отв ет ств ии с ин стр ук цие й п о экс плу атац ии об оруд ова ния, пе реда нно й ли цам и, отвечающими за их безопасность.

б) Необходимо быть предусмотрительным, наблюдать за

работой и руководствоваться здравым смыслом во время эк с пл уа та ци и эл е кт ро ин ст ру ме нт а. Н е сл е ду ет эк спл уат ир ова ть эл ект ро инс тру мен т в со сто ян ии переутомления или находясь под действием наркотиков, алкоголя или лекарств. Мгновение невнимания во время

эксплуатации электроинструмента может быть причиной травмы пользователя.

в)

Нео бхо димо при мен ять ср едст ва л ичн ой з ащит ы. Необходимо обязательно работать с защитными очками.

Примене ние в соот ветствующих условиях средств личной за щ ит ы , т а ки х к ак п ро ти в оп ыл ь ны й ре с пи ра т ор , противоскользящая обувь, каска или средства защиты слуха снизит риск получения травмы.

г) Необхо димо и збегат ь случ айного запу ска в раб оту.

Page 17

Прежде чем вставить вилку кабеля электропитания в недоступном для детей месте и не разрешать тем, кто

сетевую розетку или подключить аккумулятор, а также п е р е д т е м , к а к п о д н я т ь и л и п е р е н е с т и эл ек тр ои нст ру ме нт , н ео бх од им о у бе ди тся , чт о вк лю ча те ль э ле кт ро -и нс тр ум ен та н ах од ит ся в положении «выключено». Перенос электроинструмента с

п а л ь ц е м н а в ы к л ю ч а т е л е и л и п о д к л ю ч е н и е эле ктрои нстр умен та к с ети пит ания при вклю ченн ом выключателе может привести к несчастному случаю.

д) Прежде, чем запустить электроинструмент в работу,

необходимо устранить все ключи. Ключ, оставшийся во

вращающейся части электроинструмента, может привести к травме пользователя.

е) Не следует слишком сильно наклоняться. Необходимо всё

вре мя со хран ять у стой чивос ть и равн овес ие. Э то

позволя ет лучше контро лировать э лектроинст румент в неожиданных ситуациях.

ж) Не обхо димо им еть со отве тст вующ ую оде жду . Не

раб отать в с вобод ной о дежде или с б ижуте рией. Необходимо, чтобы волосы пользователя, его одежда и рукавицы находились вдали от движущихся элементов.

Свободная одежда, бижутерия или длинные волосы могут быть зацеплены движущимися частями.

з) Если оборудование приспособлено для присоединения

внешнего пылеотвода (пылеулавливающего устройства) и поглотителя пыли, необходимо убедится, что они присоединены и правильно применяются. Применение

поглотителей пыли может уменьшить опасность, связанную с запыленностью.

и) Не позвольте, чтобы навыки, приобретенные благодаря

частому пользованию электроинструментом, позволили В а м п о ч у в с т в о в а ть с е б я с а м о у в е р е н н о и пр оигн ори рова ть пр авил а т ехни ки бе зоп асно сти .

Неосторожные действия могут вызвать серьезные травмы в течение доли секунды.

ПРЕ ДУПР ЕЖДЕН ИЕ! Об щие пре дупр ежде ния, каса ющиес я без опасн ости при эк сплуат ации инструмента.

Эксплуатация и уход за электроинструментом:

a) Не допускать перегрузки электроинструмента. Применять

элек троинст румент с мо щность ю, со ответст вующей выполняем ой работе. Надлежа щий электр оинструмент

позволит лучше и безопаснее работать при нагр узке, на которую он рассчитан.

б) Н е следуе т применя ть элект роинструме нт, если его

включатель не включатся и не выключается. Каждый

электроин струмент, ко торый не мо жет включать ся или выклю чаться в ыключат елем, п редставл яет опа сность и должен быть передан на ремонт.

в) Не обх оди мо от сое дин ить шт епс ельн ую ви лку от

ис т оч ни ка п ит ан ия э ле кт ро ин с тр ум ен та и /и ли отсоединить аккумулятор прежде чем выполнить какуюлиб о ус тано вку, зам ену час ти и ли с клад иров ание устройств а. Такие пред упредительные меры б езопасности

снижаю т риск с лучайного запуска электрои нструмент а в работу.

г) Неиспользуемый электроинструмент следует хранить в

не знак ом с эл ект рои нстр уме нто м и ли н аст оящ ей инс тру кцие й, по льзо ват ься эл ект роин стр умен том .

Электроинструмент опасен в руках необученных пользователей.

д) Сле дует вып олня ть т ехни ческ ий у ход за эле ктро -

инструменто м. Необходимо проверит ь соосность или от су тс тв ие за ед ан ия (з ащ ем ле ни я) по дв иж ны х элементов, трещин частей, а также все другие факторы, могущие влиять на работу электроинструмента. В случае обнаружен ия неисправн ости, необхо димо выполни ть ремонт электроинструмента. Причиной многих несчастных

случа ев явля ется не професс иональн ый спос об выпо лнения технического ухода.

е) Режущий инструмент должен быть острым и чистым.

Соответствующее содержание и уход за острыми кромками режущего инструмента снижает вероятность защемления и упрощает обслуживание.

ж) Электроинструмент, оснащение, рабочие инструменты и

т. п. необходимо применять в соответствии с настоящей ин ст рук ци ей , у чи тыв ая ра бо чи е у сл ови я и в ид выполняемой работы. Применение электроинструмента не

по назначению может привести к опасным ситуациям.

з) При низкой температуре или после длительного перерыва

в э ксплуат ации р екомен дуется вкл ючение эле ктроинструмента без нагрузки на несколько минут с целью распределения смазки в механизме привода.

и) Для чистк и элект роинструм ента пр именять мягку ю,

влажную (не мокрую) тряпку и мыло. Не применять бензи на, рас творите лей и други х сред ств, мо гущих повредить устройство.

й) Электроинструмент следует хранить/ транспортировать,

уб ед ивш ис ь, ч то вс е ег о по дв ижн ые эл ем ент ы заблок ированы и за щищены от ра зблокиров ки при помощи оригинальных элементов, предназначенных для этой цели.

к) Электроинструмент должен храниться в сухом месте и

быть защищённым от пыли и проникания влаги.

л) Т ран спор тиро вку эле ктро инс трум ента нео бхо димо

выполнять в оригинальной упаковке, защищающей от механических повреждений.

м) Д ерж ате ли и хв ата тел ьны е п ове рхн ост и с лед ует

содержать в чистоте, устраняя с них масло и смазку.

Ско льз кие де ржат ели и хв ата тель ные пов ерхн ост и не позволяют безопасно держать инструмент и контролировать его в случае возникновения неожиданных ситуаций.

ПРЕ ДУПР ЕЖДЕ НИЕ! Общ ие п редуп режд ения , каса ющиес я без опасн ости при эксп луата ции инструмента.

Ремонт:

a) Г ара нти йны й и по сле га ран тий ный ре мо нт св оих

эле ктрои нструм ентов вып олняе т сер висна я слу жба компании PROFIX, что гарантирует высочайшее качество ремонта и использование оригинальных запчастей.

б) Е сл и н ео тс ое ди няе мы й ка бе ль э ле ктр оп ит ан ия

повреждён, он должен быть заменён на предприятии-

Page 18

изгот овителе или спе циализир ованном ремо нтном предприятии, либо квалифицированным лицом, что позволит избежать опасности.

П РЕ ДУ П РЕ Ж ДЕ Н ИЕ ! Ц ир к ул я рн а я п ил а, предупреждения по технике безопасности

Индивидуальная безопасность:

a) Держать руки вдали от зоны резки и пильного диска.

Другая рука должна находиться на вспомогательной рукоятке или на корпусе электродвигателя. Если держать

пилу обеими руками, отсутствует опасность поранить их пильным диском.

б) Не держать руки снизу обрабатываемого предмета.

Защитный кожух не защища ет от пиль ного диска ниже обрабатываемого предмета.

в) Установить глубину пропила в соответствии с толщиной

обр абаты ваемо го п редме та. Р еком ендуе тся, что бы

пильный диск выступал ниже разрезаемого материала не более, чем на высоту зубьев.

г) Ни в коем случае не держать разрезаемый предмет

рука ми и ли на ноге . Зак репит ь обр абатыв аемый предмет на стабильном основании. Хорошее и надёжное

за кре пле ние обр аб аты вае мог о пр едм ета ва жно , э то по зво ляе т и зб ежа ть оп асн ос ти к он так та с те лом , защемления пильного диска или потери контроля над резкой.

д) Следует держать пилу за изолированные поверхности,

предназначенные для этой цели во время работы, при которой может произойти контакт пильного диска с проводами, находящимися под напряжением, или со св оим соб ств енн ым ка бел ем эл ект ропи тан ия. В

результате соприкосновения с проводами, находящимися под напряжением, металлические элементы электроинструмента также могут оказаться под электрическим напряжением, что приведёт к поражению оператора.

е) Во врем я прод ольной резк и обяз ательн о след ует

использовать направляющую шину для продольной резки или направляющую шину для краёв. Это повышает

точность резки и снижает вероятность защемления пилы.

ж) С л ед у е т п р им е ня т ь т ол ь к о п и ль н ые д ис к и

соо тветст вующи х ра змеров и фор мы по садоч ных отверстий (напр. в виде ромба или круглое). Пильные

диски, н е соответств ующие крепёжн ому приспособ лению, могут вращаться эксцентрически, что приведёт к потере контроля над работой.

з) Ни в коем случае не применять для крепления пильного

ди ск а п ов ре жд ён ны х и ли н ес оо тв ет ст ву ющ их подклад ок или в интов. По дкладки и крепящи е винты

специально запроектированы для циркулярной пилы, чтобы обеспечить оптимальную работу и безопасность пользования.

Причины отброса и его предотвращение:

− задний отброс это резкий подъём и перемещение пилы в нап равле нии о перат ора вдо ль ли нии рез ки в ре зульт ате не кон тро ли руе мой ре зки за це пив шим ся, за жа тым ил и неправильно перемещаемым пильным диском;

− есл и пил ьный дис к зац епитс я и заж мётся в щел и, он остан авливает ся и в р езультат е реакц ии эле ктродвиг ателя

про исход ит р езко е дв ижени е ци ркуля рной пил ы вз ад, в направлении оператора;

− есл и п ила пов ёрну та или неп рави льно уст анов лена в разрезаемом элементе, зубья пильного диска после выхода из материала могут ударить в верхнюю поверхность разрезаемого материа ла, что приве дёт к п одъёму пи лы и о тбросу её в направлении оператора.

При чин ой з адне го отб рос а яв ляет ся не прав ильн ая экс плуа таци я п илы, неп рави льны е пр оцед уры ил и не над ле жащ ие у сло вия эк сп луа тац ии . Е го м ожн о и зб е ж ат ь , п р им е н яя с о о тв е т с тв у ю щи е м е ры предосторожности, указанные ниже. a) Крепко держать пилу обеими руками, плечи должны

быть размещены так, чтобы выдержать силу заднего отбр оса. Т ело до лжно быть распо ложено с одн ой стороны пилы, но не вдоль линии резки. В результате

за дне го от бро са мо жет пр оиз ойт и р езк ое дви же ние ци р ку л яр но й пи л ы в з ад , н о с и ла о тб ро с а м о же т конт ролир оватьс я опе ратор ом, ес ли бу дут пр имене ны соответствующие меры предосторожности.

б) Если пильный диск защемляется (заедает) или если резка

по ка кой- то п ричи не пре кращ аетс я, нео бход имо от пу сти ть кн опк у вк лю чат ел я и д ерж ат ь п илу неподвижно в материале, пока пильный диск полностью не остановится. Ни в коем случае не пытаться извлечь пилу из разрезаемого материала, не тянуть пилу взад, пока пильный диск вращается или может привести к заднему отбросу. Определить причину защемления пильного

диска и предпринять исправляющие действия по её устранению.

в) В сл учае воз обнов ления раб оты п илы в обр аба-

тываемом элементе отцентрировать пильный диск в щели пропила и убедиться, что зубья пилы не зацеплены в матери але. В случ ае защемления пильного диска п ри

повторном запуске пилы в работу, он может выдвинуться или быть при чиной з аднего отброс а отно сительн о обра батываемого предмета.

г) Следует придерживать большие плиты, чтобы свести к

минимуму опасность защемления и заднего отброса пильного диска. Большие плиты склонны прогибаться под действием собственного веса. Подпорки должны быть

установлены под плитой с обеих сторон, вблизи линии резки и вблизи краёв плиты.

д) Не применять тупых или повреждённых пил. Если зубья

пилы затуплены или неправильно установлены, щель пропила будет узкой, в результате произойдёт защемление пилы и задний отброс.

е) Прежде, чем приступить к резке , необходимо надёжно

зафиксировать установку зажимов глубины пропила и угла н аклона п ильного диск а. Есл и уста новка пил ы

изменяется во время резки, это может привести к защемлению пилы и заднему отбросу.

ж) Необходимо особенно следить во время выполнения

«глубинной резки» в имеющихся стенных перегородках или другом невидимом пространстве. Выступающая пила

может резать другие предметы, что приведёт к заднему

Page 19

отбросу.

з) Перед каждым пользованием пилой следует проверить,

правильно ли установлен нижний элемент защитного кожуха. Не работать с пилой, если нижний защитный элемент не перемещается свободно и немедленно не закрывается. Ни в коем случае не прикреплять или не остав лять ни жний за щитный элеме нт в откры том положении. При случайном падении пилы, защитный кожух

может погну ться. Н ижний защит ный эл емент с ледует поднимать при помощи оттягивающей рукоятки и убедиться, что она свободно движется и не прикасается к пильному диску или другому элементу при любой установке угла и глубины пропила.

и) П роверить работу ниж ней пружи ны. Если кожух и

пружина не работают надлежащим образом, следует это исправить перед началом эксплуатации пилы. Причиной

медленной работы нижнего зашитого элемента может быть повр ежден ие эле менто в, ли пучий оса док и ли нас лоени е отходов.

й) До пуст имо вып олня ть о твод ниж него защ итно го

эле мен та в ручн ую то лько в слу чае вып олне ния специальных резов, таких как «глубинная резка» и «сложная резка». Нижний защитный элемент поднять при п омощи оттяг ивающей ру коятки и как только пильный диск углубится (войдёт) в материал, нижний защитный элемент необходимо опустить. При выполнении

любых других резов рекомендуется автоматический режим работы нижнего защитного элемента.

к) Необходимо следить, чтобы пильный диск был закрыт

ниж ним за щитны м эл емен том пер ед у стан овкой циркулярной пилы на верстаке или на полу. В случае

незащищённого края пильного диска пила будет перемещаться взад, разрезая всё, что находится на её пути. Следует помнить, что для полной остановки вращения пильного диска после выключения пилы, необходимо время.

ВНИМАНИЕ! Применять устройства для отсоса пыли!

Есл и пр оизво дите ль п редус мотре л пр имен ение устройства для отсоса пыли или сбора пыли, следует проверить присоединено ли оно и правильность его установки.

ПРЕДУПРЕЖДЕНИЕ

Нео бход имо пр имен ять ср едст ва з ащит ы.

Об язат ель но п рим енят ь п рот ивоп ыль ные

респираторы.

Ко нтак т и ли в дых ани е пы ли, об разу юще йся пр и р езк е, представляет опасность для здоровья пользователя или других лиц, находящихся вблизи. Для защиты от пыли и испарений применять противопыльный респиратор и позаботится также о безопасности других лиц, находящихся в месте выполнения работы.

ВНИМАНИЕ! Не применять каких-либо пильных дисков, имеющих другие размеры, чем указано в настоящей инструкции по обслуживанию.

Применять пильные диски соответствующего диаметра и толщины, соответствующие частоте вращения шпинделя

это циркулярной пилы.

Не использовать пильных дисков из быстрорежущей

высоколегированной стали. Эти пильные диски легко ломаются. Не использовать пильных дисков (отрезных кругов),

предназначенных для резки металла или камня. Ус та нав ли ват ь то ль ко о стр ые пи ль ные д иск и,

нах одя щиес я в иде аль ном со сто янии . И меющ ие трещины или погну тые диски след ует немедл енно заменить новыми.

Проверить закреплён ли надлежащим образом пильный

диск и вращается ли он в правильном направлении.

ПРЕДУПРЕЖДЕНИЕ Нео бход имо при меня ть с ред ства защ иты. Обязательно работать с защитными очками.

ПРЕДУПРЕЖДЕНИЕ Нео бход имо при меня ть с ред ства защ иты. Обязательно работать со средствами защиты слуха. П РЕ Д УП РЕ Ж ДЕ Н ИЕ ! Ц ир к ул я рн а я п и ла , дополнительные предупреждения по технике безопасности

Личная безопасность:

1. Преж де чем подкл ючить кабе ль эл ектропи тания (22) к

источнику тока необходимо убедиться , что:

а) источн ик питания имеет парамет ры, соотве тствующие

параметрам циркулярной пилы, указанным на щитке;

б) уста новлен пильн ый ди ск для древ есины и дере во-

произ водных мате риалов с м аксимал ьно доп устимой частотой вращения не менее 5300 об./мин.;

в) пильный диск (12) правил ьно устан овлен и надёж но

закреплён, при чём направление стрелок (10) на пильном диске и на защитном корпусе совпадает;

г) пильный диск (12) является острым, находится в хорошем

техническом состоянии, не имеет каких-либо повреждений, трещин, выемок;

д) включатель циркулярной пилы (18) находится в положении

«включено», а кнопка безопасности (19) и рычаг блокировки шпинделя (17) не задействованы;

е) имбусовый ключ (23) для крепления пильного диска удалён

из гнезда винта крепления пильного диска ( 13) и не находится в поле действия пилы;

ж) прочно завинчены ручки установки:

- глубины пропила (21),

- угла резки (6),

- направляющей параллельной резки (7);

з) отклоняемый защитный кожух пильного диска (16) исправен

и находится в закрытом положении.

2. При рабо те с уд лините лем эл ектроп итания необ ходимо убедиться, что параметры удлинителя, сечения проводо в соответствуют параметрам циркулярной пилы. Рекомендуется применять максимально короткие удлинители электропитания. Удлинитель должен быть полностью размотан.

Page 20

3. Прежде чем включить циркулярную пилу следует убедиться, возникший в результате этого ущерб. что в обрабатываемом материале отсутствуют гвозди, винты, шурупы и/или другие посторонние предметы.

4. Запрещено блокировать защитный кожух пильного диска (16).

5. При включении циркулярной пилы и при работе с циркулярной пилой необходимо держать её за обе рукоятки (2) и (4).

6. Машину включать только в том случае, если пильный диск (12) не прикасается к обрабатываемому элементу.

7. Резку начинать после достижения максимальной скорости вращения циркулярной пилы.

8. Резку выполнять только в том случае, если плоскость опорной под ошвы пи лы ( 8) н адёж но о пира ется на пло скос ть разрезаемого материала.

9. Не действовать с чрезмерной силой на циркулярную пилу во время резки. Это может привести к несчастному случаю, а в результате к потере здоровья или жизни и/или повреждению перегру женного двигат еля. Пов реждение (пере горание обмотки) электродвигателя в результате перегрузки машины гарантийному ремонту не подлежит!

10. З апрещен о выпол нять п ри пом ощи цир кулярной пилы криволинейные резы, обработку краёв, фрезерование. Это может привести к несчастному случаю, а в результате к потере здоро вья и ли жиз ни и/и ли пов реждени ю маши ны, не подлежащему гарантийному ремонту.

11. З апрещено тормо зить дв ижение пиль ного ди ска по сле вык лючен ия ци ркуля рной пи лы п утём при жиман ия к разрезаемому материалу.

12. Необходимо регулярно контролировать состояние винтов, крепящих корпус дисковой пилы. В случае необходимость затянуть их отвёрткой Ph3.

ПРИМЕНЕНИЕ ПО НАЗНАЧЕНИЮ:

Данная ручная циркулярная пила пре дназначена для резки древесины, фанеры, древесностружечных плит и тому подобных деревопроизводных материалов. Запрещено применять её для резки, шлифовки металла или камня, а т акже за преще но ус тана влива ть на неё диск и (к руги) , предназначенные для резки, шлифовки металла или камня. Циркулярная пила приспособлена для прямолинейной резки и не пригодна для выполнения криволинейного реза.

Применение по назначению означает также соблюдение указаний по технике безопасности, а также инструкции по мо нтаж у ( уста нов ке) и у каз ани й по эк спл уата ции , содержа щихся в инстру кции по обслу живанию. Лица, обслуживающие электроинструмент и выполняющее уход на ним, дол жны оз накомить ся с этими указа ниями, необходимо также объяснить им, какие возможны при этом опасности. Кроме того, необходимо максимально строго соблюдать действующие правила по предотвращению несчастных случаев (правила техники безопасности).

ВН ИМ АН ИЕ : Н е п од ве рг ат ь э ле кт рои нс тр ум ен ты воздействию дождя или влажных условий.

Каждое прим енение ци ркулярной пилы, несоотв етствующее указанному выше назначению, запрещено и ведёт к потере гарантии, а также к отсутствию ответственности производителя за

Ка к ие -л иб о мо д иф ик ац ии у ст р ой ст ва , в ып ол н ен ны е пользователем, освобождают производителя от ответственности за по врежд ения и у щерб, при чинё нный по льзов ател ю и окружающей среде. Правильная эксплуатац ия циркулярной пилы касается также технического ухода, складирования, транспортировки и ремонта. Ремонт циркулярной пилы может выполняться только в указанных производителем сервисных пунктах. Устройства с питанием от сети должны ремонтироваться исключительно лицами, имеющими соответствующий допуск. Даже прим еняя эле ктроинстр умент п о назна чению, н ельзя полностью исключить определённых факторов остаточного риска. С учётом конструкции электроинструмента, могут иметь место следующие опасности:

Прикосновение к пильному кругу в незащищённой области

циркулярной пилы.

Попадание на вращающийся пильный диск (резаная рана).

Отбрасывание обрабатываемого предмета или его части.

Трескание / поломка пильного диска.

Ухудшение слуха в результате неприменения требуемых средств

защиты слуха.

Вред ное дл я здо ровья выд еление дре весной пыли при

выполнении работ в закрытых помещениях.

Электроинструмент не предназначен для профессионального, ремесленно го или промышленн ого применени я. Гарантийны й договор не действител ен, если электроинструмент использовался на ремесленных, промышленных предприятиях или предприятиях с подобной деятельностью.

СОСТАВ КОМПЛЕКТА:

Циркулярная пила - 1 шт.

ź Направляющая шина параллельной резки -1 шт. ź Пильный диск Ø 160 x Ø 16 x 18T - 1 шт. ź Ключ имбусовый -1 шт. ź Угольные щётки - 2 шт. ź Инструкция по эксплуатации - 1 шт. ź Гарантийная карта - 1 шт.

КОНСТРУКЦИЯ МАШИНЫ:

Циркуляр ная пила имеет второй класс элект рической защиты (двойная изоляция) и приводится в движение однофазным двигателем.

Конструкция дисковой пилы представлена на рисунках на стр. 2-3:

Рис. A: 1. Выброс опилок

2. Рукоятка

3. Ручка защитного кожуху пильного диска

4. Вспомогательная рукоятка

5. Шкала угла косого пропила

6. Ручка установки угла резки

7. Зажим ной ви нт уст ановки нап рявляющ ей шин ы

параллельной резки

8. Опорная подошва циркулярной пилы

9. Метки, указывающие линию реза при наклоне опорной

подошвы под углом 0° и 45°

Page 21

10. Стрелки направления вращения пильного диска

11. Направляющая шина параллельной резки

12. Пильный диск

13. Винт крепления пильного диска

14. Подкладка

15. Внешний прижимной фланец

16. Отклоняемый защитный кожух пильного диска:

- в открытом положении (рис. A),

- в закрытом положении (рис. B)

Рис. B: 17. Рычаг блокировки шпинделя

18. Включатель

19. Кнопка безопасности

20. Шкала глубины пропила

21. Ручка установки глубины пропила

22. Кабель электропитания

23. Ключ имбусовый

Рис. C: 24. Внутренний прижимной фланец

Это ун иверсальная ру чная пила, отличающая ся компактной, эргономичной конструкцией. Позволяет регулировать глубину пропи ла и присп особить маши ну к толщи не раз резаемого материала, а также выполнения косого реза (плоскость реза не перпендикулярна к поверхности разрезаемого материала). Это безопасная машина, поскольку в ней применена конструкция с саморегулирующейся системой открытия и закрытия кожуха пильного диска во время работы. Конструк ция машины позво ляет легко обслужива ть кнопки, блокировок и ручек (держателей), обеспечивающих определённые функции связанные с эксплуатацией и техническим обслуживаем.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:

Напряжение номинальное Частота номинальная Потребляемая мощность

Частота вращения, макс. Макс. диаметр пильного диска

230-240 В 50 Гц 1300 Вт 4500 обр/мин 160 ммø

Диаметр посадочного отверстия диска 16 ммø Глубина пропила, макс.

Угол резки

55 мм

o o

0 45~

Класс оборудования II/

Вес Уровень звукового давления (LpA) Уровень звуковой мощности (LwA) коэффициент погрешности измерения K

Уровень вибрации согласно нормы:

EN 60745-1:2009

коэффициент погрешности измерения

Основная рукоятка

Вспомогательная рукоятка

4,4 кг 95,5 дБ(A) 106,5 (A) дБ

3 (A)дБ

LpA,LwA

1,749 м/с

2,462 м/с

K=1,5 м/с

Ук аза нн ый ур ов ень ви бра ци и с оот вет ст вуе т о сн овн ым применениям электроинструмента. Если электроинструмент будет использован для других применений или с другими рабочими инструментами, а также, если не будет выполнен соответствующий технич еский у ход, ур овень ви брации может отличат ься от указанного. Указанные выше причины могут привести к усилению

воздействия вибраций в течение всего времени работы. Необходимо применять дополнительные меры безопасности с целью защиты оператора от воздействия вибрации, а именно: те хнич еск ий ух од за эл ект роин стр уме нто м и раб очи ми инструментами, обеспечение соответствующей температуры рук, определение очерёдности рабочих операций. Заявленное общее значение вибрации и заявленные значения эмиссии шума были измерены в соответствии со стандартным методом испытаний и могут быть использованы для сравнения одного инструмента с другим. Заявленные общие значения вибрации и заявленные значения эмиссии шума можно использовать в предварительной оценке подверженности опасности.

Предупреждения:

Вибрация и эмиссия шума во время практического использования электроинструмента могут отличаться от заявленных значений в зависимости от способа, которым инструменты используются, в особенности от типа обрабатываемого предмета. Следует определить средств а безопасности с целью з ащиты оп ер ато ра , к от оры е ос но выв аю тс я н а р ас чет е ур ов ня подверженности опасности в состоянии реального использования (учитывая все эт апы операционног о цикла, в ходе которых инструмент выключен и когда работает на холостом ходу, за исключением времени высвобождения).

РАБОТА С ЦИРКУЛЯРНОЙ ПИЛОЙ:

1. Прежде чем приступить к работе, необходимо поверить состояние пильного диска, чтобы избежать перегрузки и неправильной работы циркулярной пилы.

2. В начале работы следует разметить линию резки на материале.

3. Устройство имеет кнопку безопасности (19), предохраняющую от случайного включения циркулярной пилы. Чтобы запустить циркулярную пилу в работу необходимо сначала нажать кнопку безопасности, а затем нажать включатель пилы (18) и держать его в этом положении. Дать возможность циркулярной пиле набрать максимальную частоту вращения.

4. При ложить опо рную п одошву цирк улярной пилы (8) к разрез аемому м атериалу так, чтоб ы плоско сть опор ной подошв ы надёжн о прилег ала к плоско сти разр езаемого материала, а метка указывающая линию реза (9), находилась над этой линией.

5. Во вр емя р аботы цир кулярн ой пи лы (п оступ ательн ого движения вперёд), по мере углубления пильного диска в мат ериа ле, о ткло няемы й за щитн ый к ожух (1 6) б удет постепенно открывать пильный диск, позволяя разрезать материал. Возвратная пружина защитного кожуха вернёт кожух в первоначальное положение, когда пильный диск выйдет из разрезаемого материала.

6. Циркулярную пилу необходимо перемещать по прямой линии. Непрямолинейное перемещение циркулярной пилы может вести к ув еличению с опротивления резки и блокиро вке пильного диска. Результатом этого могут быть перегорание намотки электродвигателя и потеря права на гарантийный ремонт, а также возможность серьёзного несчастного случая.

7. Окончание резки заключается в:

а) полном извлечении вращающегося пильного диска из

Page 22

разрезаемого материала; б) освобождении кнопки включателя (18); в) ожидании, пока пильный диск не перестанет вращаться; г) размещении машины в безопасном месте.

8. Окончание работы с циркулярной пилой, после выполнения действий в соответствии с п. 7 заключается в: а) отключении кабеля электропитания от источника питания; б) очистке циркулярной пилы от опилок и пыли; в) защите циркулярной пилы от доступа посторонних лиц

(напр. детей).

СМЕНА ПИЛЬНОГО ДИСКА : ВНИМАНИЕ: Прежде чем приступить см ене пильного ди ска,

сле дует отс оедин ить э лектр оинст румен т от ист очник а электропитания и дождаться, пока диск не остановится. Установку пильного диска выполнять в защитных рукавицах. При прикосновении к пильному диску возможна травма. При мен ять тол ько пил ьные дис ки, пар амет ры к ото рых соответствуют номинальным данным, указанным в настоящей инструкции по обслуживанию. Категорически запрещено применять шлифовальные круги в качестве рабочего инструмента.

На Рис. C на стр. 3 представлены элементы, крепящие пильный диск (12) на валу электроинструмента, а именно:

13. Винт с шестигранным гнездом

14. Подкладка винта

15. Внешний прижимной фланец

24. Внутренний прижимной фланец

Для смены пильного диска необходимо: – Нажать рычаг блокировки шпинделя (17) и удерживать его в нажатом состоянии. При помощи шестигранного ключа (23) отвинтить крепящий винт (13) (рис. D, стр. 3).

ВНИМАНИЕ: рычаг блокировки шпинделя (17) можно нажимать только при неподвижном шпинделе. В противоположном случае может наступить повреждение электроинструмента.

– При помощи рукоятки кожуха (3) отклонить кожух назад и придержать. Снять внешний прижимной фланец и пильный диск (12) с вала электроинструмента (рис. E, стр. 3).

ВНИМАНИЕ: Не снимать внутреннего прижимного фланца (24); если фланец выпадет, необходимо вставить его обратно плоской поверхностью в направлении наружу от корпуса машины.

Установка пильного диска производится в обратной от указанной выше посл едоват ельнос ти. П ри ус тановк е пил ьного дис ка необходимо обратить внимание на соответствие направления вращения диска. Направление вращения стрелки на диске должно соответствовать направлению стрелки на кожухе режущего диска.

УСТАНОВКА ГЛУБИНЫ ПРОПИЛА (рис. F):

Выполнение неглубоких резов, с глубиной меньшей толщины разрезаемого материала возможно при установке требуемой глуб ины про пила пут ём оп ускан ия оп орной подо швы (8) циркулярной пилы в соответствующее положение.

Для этого необхо димо от ключить пилу от элек тропитани я. Ослабить винт регулировки глубины пропила циркулярной пилы

ручкой (21). Переместить опорную подошву вниз на заданную глубину пропила. Заблокировать ручку (21).

УСТАНОВКА УГЛА НАКЛОНА РЕЗКИ (рис. G): Пила позволяет выполнять косые резы относительно плоскости в пределах от 0° до 45°, путём установки опорной подошвы пилы (8) в заданное положение. Для этого необходимо отключить циркулярную пилу от питания. Ослабить винт установки угла резки ручкой (6). Изменить установку опорной подошвы на заданный угол. Заблокировать установку, затягивая ручку.

ПРИМЕНЕНИЕ НАПРАВЛЯЮЩЕЙ ШИНЫ ДЛЯ ПАРАЛЛЕЛЬНОЙ РЕЗКИ (рис. H):

Направляющая шина (11) позволяет выполнять резку параллельно линии края разрезаемого материала. Отклю чить ци ркулярну ю пилу от элек тропитан ия. Вст авить направляющую шину в щель спереди опорной подошвы дисковой пилы. Установить требуемую ширину резки. Заблокировать направляющую шину винтом (7). Начать распиливание.

ТЕХНИЧЕСКИЙ УХОД, ХРАНЕНИЕ И ТРАНСПОРТИРОВКА:

Машина в принци пе не требуе т специа льных про цедур по техн ическ ому у ходу и о бслуж иванию . Нео бходим о то лько содержать машину в чистоте, защищать от влажности и пыли. После окончания работы рекомендуется очистить циркулярную пилу от опилок и пыли. Для этого служит ручка защитного кожуха пильного диска (3), позволяющий открывать пильный диск (12).

ВНИМАНИЕ: ручкой необходимо пользоваться только во время выполнения действий по техническому обслуживанию и уходу, после предварительного отключения машины от источника питания.

После работы в условиях сильной запыленности рекомендуется вып олн ить пр оду вку сж атым во здух ом ве нтил яци онны х от вер ст ий. Эт о пр ед отв рат ит пр ежд ев рем ен ный из но с по дш ипн ик ов и ус тр ан ит п ыль , бл ок иру ющ ую пр ит ок охлаждающего воздуха в двигатель. Циркулярную пилу следует транспортировать и хранить в упаковке, защищающей от влаги, проникновения пыли и мелких твёрдых объек тов, ос обенно необх одимо з ащитить венти ляционны е отверстия. Мелкие элементы, попавшие вовнутрь корпуса, могут повредить двигатель. В случае возникновения технических проблем, просим связаться с авторизованным сервисным пунктом.

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ:

ВНИМА НИЕ: У казанн ый симв ол озн ачает з апрет

размещения использованных электроинструментов вместе с другими отходами (за это грозит наказание в

виде штрафа). Опасные компоненты, имеющиеся в электричес ком и электр онном оборудо вании, отрицат ельно влияют на окружающую среду и здоровье.

Домашнее хозяйство должно способствовать восстановлению и повторному использованию (рециклированию) использованного оборудования. В Польше и в Европе создаётся или уже существует с и с те м а с б о р а и с п о л ьз о в а н н о г о о б о р у до в а н и я ,

Page 23

предусматривающая, что все пункты продажи в/у оборудования пункты приёма в/у оборудования.

ПРОИЗВОДИТЕЛЬ:

ООО «ПРОФИКС» ул. Марывильска 34, 03-228 Варшава, ПОЛЬША Настоящее устройство соответствует польским и европейским стандартам, а также указаниям по технике безопасности. Все работы по ремонту должны выполняться квалифицированным персоналом с применением оригинальных запасных частей.

ПИКТОГРАММЫ:

« !»Перед подключением и началом работы необходимо прочитать инструкцию по эксплуатации

Во время время резки циркулярной пилой и в процессе замены и установки пильных дисков на машину

рекомендуется работать в защитных рукавицах

« .»Во время резки циркулярной пилой рекомендуется применять соответствующие средства защиты глаз

« .»Во время резки циркулярной пилой рекомендуется применять соответствующие средства защиты слуха

обязаны принимать использованное оборудование. Кроме того, имеются

.»

Политика компании PROFIX - это политика постоянного совершенствования своих изделий, и поэтому компания

имеющиеся в инструкции, являются примерными и могут незначительно отличаться от фактического вида приобретённого электроинструмента. Настоящая инструкция по эксплуатации защищена авторскими правами. Запрещено её копирование и размножение без согласия ООО « ».ПРОФИКС

сохраняет за собой право изменения спецификации изделия без предварительного уведомления. Изображения,

Page 24

INSTRUCŢIUNE DE FOLOSIRE

FERĂSTRĂU CIRCULAR THP1300

Traducere din instrucţiunea originală

ÎNAINTE DE UTILIZARE, CITIŢI ACESTE INSTRUCŢIUNI. Păstrează instrucţiunile pentru o folosire viitoare. ATENŢIE! Citeşte toate avertismentele referitoare la protecţia muncii marcate cu simboluri şi toate indicaţiile referitoare la utilizarea în siguranţă.

Nerespectarea avertismentelor de mai jos, poate duce la accidente şi la electrocutare, incendiu şi/sau la vătămări corporale.

Păstreaz ă toate aver tismentele şi in dicaţiile referitoa re la protecţia muncii, pentru a le folosi în viitor.

În avertismentele de mai jos, termenul “unealtă electrică” înseamnă unealtă care este alimentată de la reţea (cu cablu de alimentare) sau unealtă electrică alimentată din baterie (fără cablu).

ATENŢIE! Reguli generale de protecţie a muncii.

Siguranţa la locul de muncă:

a) La locul de muncă păstrează curăţenie şi bună iluminare. Zonele

şi bancurile de lucru aglomerate cheamă accidentele.

b) Nu utilizaţi unealta electrică în atmosferi explozive, formate din

lichide inflamabile, gaze sau lichide. Unelata electrică produce

scântei, care pot aprinde praful sau aburii.

c) Ţineţi copiii depar te de loc urile în care unealta electrică este

folosită. Distragerea atenţiei poate duce la pierderea atenţiei asupra

uneltei electrice.

ATENŢIE! Reguli generale cu privire la utilizarea în siguranţă a uneltei.

a) Ştecherul uneltei electrice trebuie să fie conforme cu priza. Este

interzisă modificarea ştecherului. Este interzisă utilizarea

prelungitoarelor în cazul uneltelor electrice cu cablu de legare la pământ de protecţie. Nemodificarea ştecherelor şi a prizelor

micşorează riscul de electrocutare.

b) Evitaţi să atingeţi suprafaţa de împământenire sau conectările

la masă, cum ar fi conducte, radiatoare, radiatoare de încălzire centrală şi frigidere. În cazul atingeri părţilor împământenite, creşte

riscul de electrocutare.

c) Nu expuneţi sculele electrice în condiţii de ploaie sau mediu

umed. În caz de infiltraţie cu apă, creşte riscul de electrocutare.

d) Nu abuzaţi de cablurile de conectare. Nu folosiţi cablul de

alim entare la m utarea, trag erea u neltei sau trag erea ştecherului din priză. Păstraţi cablul de alimentare departe de surse de căldură, ulei, muchii ascuţite sau părţi în mişcare.

Cablurile deteriorate sau încurcate cresc riscul de electrocutare.

e) În cazul în care unealta elec trică este folosită în aer liber,

conectarea trebuie efectuată cu ajutorul prelungitoarelor destinate funcţionării în aer liber. Folosirea prelungitorului destinat

funcţionării în aer liber, micşorează riscul de electrocutare.

Vă recomandăm să racordaţi aparatul la o reţea electrică dotată

cu un comutator cu curent diferenţial (RCD) cu amperaj de acţionare de 30mA sau mai mic.

g) În cazul în c are unealta electrică este folosită în mediu umed,

este inevit abilă, u tilizarea unui dispoz itiv de prote cţie împotriva tensiunii de alimentare, cum ar fi aplicarea unui dispozitiv de curent rezidual (RCD). Folosirea RCD micşorează riscul

Siguranţa electrică:

de electrocutare.

ATENŢIE! Avertismente generale cu privire la siguranţa

folosirii uneltei.

Siguranţă personală:

a) Acest echipament nu este destinat utilizării de către persoane

(inclusiv copii) cu ab ilităţi fizice reduse, senzo riale sau mentale, sau de persoane care nu au experienţă sau nu cunosc echipa mentul, cu e xcepţia c azului în c are are loc su b supraveghere sau în conformitate cu instrucţia de folosire a echipamentului, de către o persoană responsabilă pentru siguranţa lor.

b) Trebuie să fiţi atent, să aveţi grijă ce faceţi şi să păstraţi bun

simţ în timpul folosirii uneltei electrice. Nu folosiţi unealta

electrică, când sunteţi obosiţi sau sub influenţa drogurilor, alcoolului sau a medicamentelor. Un moment de neatenţie în timpul

lucrului cu unelata electrică poate cauza vătămări personale grave.

c) Folosiţi echipament de protecţie. Purtaţi întotdeauna ochelari

de protecţie. Folosind echipamentul de protecţie cum ar fi masca de

praf, pantofi cu anti-alunecare, caşti sau protecţie auditivă, micşoraţi riscul de vătămare.

d) Evitaţi pornirea accidentală. Înainte de conectarea la sursa de

alimentare şi/sau înainte de conectarea bateriei şi înainte de ridicarea sau mutarea uneltei asiguraţivă că comutatorul uneltei electrice este în poziţia oprită. Mutarea uneltei electrice cu

degetul pe comutator sau conectarea uneltei electrice la reţeaua de alimentare în poziţia pornită poate provoca un accident.

e) Înainte de pornirea uneltei electrice îndepărtaţi toate uneltele

din apropiere. Lăsarea de unelte pe părţile de mişcare ale uneltei

electrice poate duce la vătămări corporale.

f) Nu vă aplec aţi prea mult. Trebuie să staţi sigur şi să menţineţi

echilibrul. Acest lucru va permite un control mai bun asupra uneltei

electrice în situaţii neaşteptate.

g) Îm brăcaţi-vă cores punzător. Nu purt aţi haine largi s au

bijuterii. Ţineţi părul strâns, hainele şi mănuşile departe de părţile în

mişcare. Hainele largi, bijuteria sau părul lung se pot agăţa de părţile în mişcare.

h) D acă ech ipa men tul est e p otr ivi t pe ntr u c onec ta rea

extractorului de praf extern şi a colectorului de praf, asiguraţi- vă că acestea sunt conectate ş i folosite corect. Folosirea

colectorului de praf poate reduce riscul de pericole legate de prăfuite.

i) Nu permiteți ca abilitățile obținute prin utilizarea frecventă a

sculei electrice să vă facă să vă simțiți prea încrezători în sine și să ignorați regulile de siguranță. Acțiunile necorespunzătoare pot

provoca vătămări grave într-o fracțiune de secundă.

ATENŢIE! Avertismente generale cu privire la folosirea în siguranţă a uneltei.

Utilizarea şi îngrijirea uneltei electrice:

a) Nu supraîncărcaţi unealta electrică. Utilizaţi o unealtă electrică

în funcţie de puterea necesară muncii efectuate. Unealta electrică

corectă va permite o funcţionare mai bună şi este sigură în cazul însărcinării, pentru care a fost proiectată.

b) Este interzisă utilizarea uneltei elec trice dacă comutatorulnu

porneşte şi nu opreşte unealta. Fiecare unealtă electrică care nu

porneşte sau nu se opreşte este periculoasă şi trebuie reparată.

Page 25

c) Deconectaţi ştecherul de la sursa de alimentare a uneltei a) Ţineţi mâinile departe de spaţiul de tăiere şi de disc. Ţineţi a

electrice şi/sau deconectaţi bateria înainte de orice setare, schimbare de părţi sau depozitare. Aceste mijloace de protecţie

reduc riscul unei porniri accidentale a uneltei electrice.

d) Unealta electrică nefolosită trebuie depozitată departe de

copii şi nu trebuie împrumutată persoanelor care nu cunosc unealta electrică sau care nu au citit această instrucţie de folosire a uneltei elec trice. Unelata electrică este periculoasă când

este folosită de o persoană fără experienţă.

e) Unelata electrică trebuie bine întreţinută. Trebuie controlată

alinierea sau bruierea pieselor în mişc are, ruperea pieselor şi alţi factori care pot avea influenţă la funcţionarea uneltei electrice. Dacă găsim o deteriorare, unealta electrică înaintea folosirii trebuie reparată. Cauza multor accidente este întreţinerea

necorespunzătoare a uneltei electrica.

f) Uneltele de tăiere trebuie să fie ascuţite şi curate. Întreţinerea

părţilor ascuţite ale uneltelor de tăiere reduce riscul de blocare în material şi uşurează folosirea.

g) Unealta electric ă, echipamentul, uneltele de lucru, etc.

trebuiesc folosite în conformitate cu această instrucţie, ţinând cont de tipul şi concondiţiile de lucru. Utilizarea uneltei electrice în

alt mod decât este destinaţia, poate duce la situaţii periculoase.

h) La temperaturi scăzute, sau după o perioadă îndelungată de

nefolosire, este recomandată pornirea uneltei electrice fără sarcină pentru c âteva minute pentru a distribui corect unsoarea în mecanismul de transmisie.

i) Pentru curăţirea uneltei elec trice folosiţi o cârpă moale,

umedă (nu udă) şi săpun. Nu folosiţi benzină, diluanţi sau alte

mijloace care pot deteriora echipamentul.

j) Unealta electrică trebuie depozitat ă/transportată numai

după ce ne-am asigurat că toate elementele în mişcare sunt bloca te şi asigur ate cu ajut orul ele mentelor orig inale destinate blocării.

k) Unealta electrică trebuie păstrată într-un loc uscat, asigurat

împotriva prafului şi a umezelii.

l) Transportul uneltei electric trebuie să aibă loc în ambalajul

original, asigurat împotriva deteriorărilor mecanice.

m) Mânerele și suprafețele de prindere trebuie să fie menținute

curate fără ulei și grăsime. Mânerele și suprafețele de prindere

alunecoase nu permit ținerea în siguranță și controlul sculei în situații neașteptate.

ATENŢIE! Avertismente generale cu privire la folosirea în siguranţă a uneltei.

Rep ara ţii în ga ran ţie şi po stga ran ţie al e u nel telo r

dumneavoastră electrice sunt efectuate de Service-ul PROFIX, ceea ce garantează calitatea cea mai ridicată a reparaţiilor şi utilizarea de piese originale de schimb.

b) Dacă cablul de alimentare este deteriorat, trebuie înlocuit cu

unul nou la producător sau într-un unitate de reparaţii specială sau de către o persoană calific ată, pentru a evita pericolele.

AV ERT ISM EN T! , av ert iz ări referitoare la siguranţă

Repararea:

Fe răs tră u ci rc ula r

Siguranţă personală:

doua mână pe mânerul ajutător sau pe carcasa motorului.

Dacă ţineţi ferăstrăul cu ambele mâini atunci ele nu pot fi expuse la rănire cu acesta.

b) Nu ţineţi mâna sub obiectul prelucrat. Carcasa de protecţie nu vă

poate proteja de disc în partea de sub obiectul prelucrat.

c) Selec taţi adân cimea de tăiere coresp unzătoare pentru

grosimea obiectului prelucrat. Se recomandă ca discul să iasă de

sub materialul tăiat la o lungime mai scurtă decât înălţimea dintelui.

d) Nu ţineţi niciodată obiectul pe c are îl tăiaţi în mână sau pe

picior. Fixaţi obiectul prelucrat pe un suport stabil. Fixarea bună

a obiectului prelucrat este importantă pentru a evita pericolul de contact cu corpul, blocare a ferăstrăului sau de pierdere a controlului asupra tăierii.

e) Prindineţi ferăstrăul de suprafeţele izolate destinate pentru

acest scop, atunci când lucraţi iar ferăstrăul poate intra în contact c u cabluri sub tensiune sau cu propriul cablu de alimentare. Atingerea „cablurilor sub tensiune” poate pune „sub

tensiune” piesele metalice ale aparatului electric iar acest lucru poate provoca electrocutarea operatorului.

f) Folosiţi ghidajul longitudinal de fiecare dată atunci c ând

efectuaţi o secţiu ne longitudina lă sau gh idajul pentru margini. Acest lucru îmbunătăţeşte exactitatea de tăiere şi scade

posibilitatea de blocare a discului.

g) Fo lo si ţi me re u d is cu ri cu d im en si un i ş i f or me le

corespunzătoare ale orificiilor de prindere (de ex. formă de romb sau circulară). Discurile care nu se potrivesc pot începe să

funcţioneze excentric iar acest fapt poate duce la pierderea controlului de funcţionare.

h) Nu folosiţi niciodată şuruburi sau şaibe deteriorate ori

necores punzătoare pentr u a mon ta discur ile. Şaib ele şi

şuruburile de fixare au fost proiectate special pentru ferăstrăul mecanic, pentru a asigura funcţionarea şi siguranţa optimă a utilizatorului.

Cauzele de apariţie a reculului şi modul de prevenire a acestuia:

− reculul constituie ridicarea şi retragerea bruscă a ferăstrăului în direcţia operatorului pe linia de tăiere şi este cauzat de tăierea necontrolată de către discul agăţat, prins sau direcţionat necorespunzător al ferăstrăului;

− atunci când discul ferăstrăului este agăţat sau prins în crăpătură, discul se opreşte şi reacţia motorului provoacă mişcarea bruscă a ferăstrăului în spate, în direcţia operatorului;

− atunci când discul ferăstrăului este strâns sau aşezat necorespunzător în elementul tăiat, dinţii ferăstrăului ies din material şi pot lovi suprafaţa superioară a materiatului secţionat, iar acest lucru duce la ridicarea ferăstrăului şi recului acestuia în direcţia operatorului.

Reculul este efectul utilizării necorespunzătoare a ferăstrăului sau se datorează procedurilor ori condiţiilor necorespunzătoare de utilizare şi poate fi evitat dacă respectaţi mijloacele de precauţie corespunzătoare indicate mai jos. a) Ţineţi strâns ferăstrăul cu ambele mâini, cu braţele aşezate în

aşa fel încât să puteţi rezista puterea reculului. Aşezaţi-vă lateral faţă de ferăstrău, dar nu înspre linia de tăiere. Reculul

poate duce la mişcarea bruscă a ferăstrăului în spate, dar forţa acestuia poate fi controlată de operator dacă se respectă măsurile de siguranţă corespunzătoare.

b) Atunci când ferăstrăul se înţepeneşte sau când întrerupe

Page 26

tăierea dintr-un anumit motiv trebuie să daţi drumul la

comutator şi să-l ţineţi nemişcat în material până când discul ferăstrăului nu se opreşte definitiv. Nu încercaţi niciodată să scoateţi ferăstrăul din materialul tăiat şi nici să nu trageţi înapoi ferăstrăul c ât timp discul ferăstrăului se mişcă sau poate provoca recul. Verificaţi şi întreprindeţi acţiuni de corectare,

pentru a elimina cauza de blocare a ferăstrăului.

c) În cazul în care porniţi ferăstrăul în elementul prelucrat

centraţi discul ferăstrăului în tăietură şi verificaţi dacă dinţii discului nu sunt prinşi în material. Dacă discul ferăstrăului se

înţepeneşte atunci când îl porniţi din nou acesta poate provoca un recul faţă de piesa prelucrată.

d) Susţineţi plăcile de dimensiuni mari pentru a minimiza riscul

de înţepenire şi de recul al discului. Plăcile de dimensiuni mari au tendinţa de a se îndoi datorită propriei mase.

Suporturile trebuie să fie amplasate sub placă pe ambele părţi, în apropierea liniei de tăiere şi în apropierea marginii plăcii.

e) Nu folosiţi discuri tocite sau deteriorate. Discul cu dinţii tociţi sau

ai cărui dinţi sunt rău localizaţi creează o tăietură îngustă care produce frecare excedentară, înţepenirea ferăstrăului şi recul.

f) Fixaţi bine clemele pentru adâncimea de tăiere şi unghiul de

înclinare al discului înainte de a realiza tăierea. Dacă

parametrii selectaţi ai ferăstrăului se schimbă în timpul tăierii acest lucru poate duce la înţepenirea discului şi la recul.

g) În mod special trebuie să aveţi grijă atunci când efectuaţi o

«tăiere adâncă» în pereţii existenţi sau alte spaţii închise.

Discul care iese în afară poate tăia alte obiecte şi astfel poate provoca recul.

h) Verificaţi înainte de fiec are utilizare capacul de jos pentru a

vedea dacă este amplasat corect. Nu folosiţi ferăstrăul în cazul în care capac ul de jos nu se mişcă liber şi nu se închide imediat. Nu imobilizaţi şi nu lăsaţi niciodată deschis capacul de jos. În cazul în care ferăstrăul cade din greşeală, capacul de jos se

poate îndoi. Ridicaţi capacul de jos cu mânerul de tragere şi verificaţi dacă se mişcă liber şi nu atinge discul sau alte piese pentru toate unghiurile la care poate fi setat şi pentru fiecare adâncime de tăiere.

i) Verificaţi funcţionarea arcului de la capacul de jos. În cazul în

care capacul şi arcul nu funcţionează corespunzător, ar trebui să fie reparate înainte de utilizare. Capacul de jos poate acţiona

încet datorită pieselor deteriorate, depunerii de secreţiuni lipicioase sau stratificării de sedimente.

j) Se permite retragerea capacului de jos doar în cazul unor

tăieri spec iale cum ar fi „tăie rea adânc ă” ş i „tăie rea combinată.” Ridicaţi capacul de jos c u mânerul de tragere deoarece în cazul în care discul intră adânc în material, capacul de jos trebuie eliberat. În cazul tuturor celorlalte tăieri

capacul ar trebui să funcţioneze autonom.

k) Capacul de jos trebuie să acopere discul înainte de a aşeza

ferăstrăul pe masa de atelier sau pe podea. Marginea

neprotejată a ferăstrăului poate face ca ferăstrăul să se retragă şi să taie totul în cale. Fiţi conştienţi de timpul necesar pentru oprirea ferăstrăului după ce a fost decuplat.

ATENŢ IE! Fol osiţi apa ratel e pe ntru as pirar ea prafului!

Dacă producătorul a prevăzut un aparat de aspirare şi

depozitare a prafului verificaţi dacă acestea sunt cuplate şi montate corespunzător.

ATENŢIONARE

Trebuie să folosiţi echipament de protecţie. Trebuie

să purtaţi de fiecare dată o mască antipraf.

Contactul sau inhalarea de praf produs în timpul tăierii pune în pericol sănătatea utilizatorului şi eventual a altor persoane din apropierea acestuia. Pentru a vă proteja împotriva prafului şi a vaporilor purtaţi mască antipraf şi aveţi grijă la siguranţa celorlalte persoane care sunt prezente la locul de utilizare a aparatului.

ATENŢIE! Nu folosiţi niciun disc pentru ferăstrău cu alte dimensiuni decât cele indicate în prezenta

instrucţiune de utilizare. Folos iţi d oar di scuri de tă iere c u dia metru şi gro sime corespunzătoare, adaptate pentru viteza de rotaţie a axului acestui ferăstrău.

ź Nu utilizaţi discuri din oţel aliat pentru tăiere rapidă. Aceste

discuri se rup cu uşurinţă.

ź Nu folosiţi ferăstrăul pentru a tăia metale sau piatră. ź Montaţi doar discuri ascuţite în stare ideală; înlocuiţi

imediat discurile fisurate sau îndoite cu unele noi.

ź Verificaţi dacă discul este bine montat şi se învârte în direcţia

potrivită.

ATENŢIONARE Trebuie să folosiţi echipament de protecţie. Trebuie să purtaţi de fiecare dată ochelari de protecţie.

ATENŢIONARE Trebuie să folosiţi echipament de protecţie. Trebuie să folosiţi de fiecare dată protecţie auditivă.

AVE RTI SME NT! , i nfor maț ii suplimentare referitoare la siguranță

1. Nu puneţi cablul de alimentare (22) în sursa de curent până când nu

sunteţi sigur că: a) sursa de alimentare are parametri corespunzători cu parametrii

ferăstrăului circular de pe plăcuţă de fabricaţie,

b) discul montat serveşte pentru tăierea lemnului şi a derivatelor lui,

şi funcţionează cu viteza maximă de rotire egală cu 5300 /min. ,

c) discul de tăiere (12) este montat corect (direcţia indicatorilor (10)

de pe disc şi a celor din cutia de protecţie este identică),

d) discul de tăiere (12) este ascuţit, în starea tehnică bună, fără lipse,

crăpături nici alte neajunsuri.

e) întrerupătorul ferăstrăului circular (18) este în poziţia „oprit”, iar

blocada întrerupătorului (19) şi blocada ax (17) sunt slăbite,

f) cheia imbus (23) pentru fixarea discului este scoasă din şurubul

(13) cu care se fixează discul şi se află în afara razei de acţionare ale ferăstrăului circular,

g) blocadele – cea pentru reglarea adâncimii de tăiere (21), cea

pentru reglarea unghiului de tăiere (6) precum şi cea de ghidajul de tăiere paralelă (7) – au fost strânse bine,

h) protecţia discului de tăiere (16) îşi îndeplineşte rolul şi rămâne în

poziţia închisă.

2. Dacă folosiţi prelungitorul, asiguraţi-vă că parametrii lui şi secţiunea

Fer ăst rău cir cul ar

Siguranţă personală:

Page 27

tran sversală coresp und para metrilor feră străului circu lar. Se

recomandă utilizarea prelungitorului cât mai scurt. Prelungitorul trebuie desfăcut în întregime.

3. Înainte să porniţi ferăstrăul circular, asiguraţi-vă că în materialul prelucrat nu sunt cui, şuruburi şi/sau alte corpuri străine.

4. Niciodată nu blocaţi protecţia ferăstrăului circular (16).

5. Când porniţi şi lucraţi cu ferăstrăul circular, ţineţi-l cu ambele mâini (2) şi (4).

6. Porniţi utilajul numai când discul (12) nu atinge obiectul prelucrat.

7. Începeţi tăierea când ferăstrăul circular atinge rotaţiile lui maximale.

8. Începeţi tăierea numai când suprafaţa piciorului (8) ferăstrăului circular se sprijină sigur de suprafaţa materialului tăiat.

9. Niciodată nu presaţi pe ferăstrăul circular cu o forţă prea mare. Acesta poate provoca un accident şi prin urmare pierderea sănătăţii sau a vieţii sau/şi avaria motorului supraîncărcat. Stricarea motorului (arderea bobinajelor) provocată de supraîncărcarea utilajului nu este cuprinsă în reparaţiile prevăzute de garanţie!

10. Cu ajutorul ferăstrăului circular nu este admis să tăiaţi pe linia arcului, să prelucraţi marginile, să frezaţi ce poate provoca un accident şi prin urmare pierderea sănătăţii sau a vieţii sau/şi avaria utilajului a căruia reparaţia nu este cuprinsă în garanţie.

11.După oprirea ferăstrăului circular nu este permis să încetiniţi mişcarea discului apăsând cu el pe materialul tăiat.

12.Cntrolaţi regulat starea şuruburilor care fixează corpul ferăstrăului circular. În caz de necesitate, înşurubaţi (şurubelniţă Ph3).

UTILIZARE CONFORM DESTINAŢIEI:

Ferăstrăul circular este destinat pentru tăierea lemnului, placajelor, PALului şi a celorlalte materiale de acest gen. Nu poate fi folosit pentru tăierea sau şlefuirea metalelor sau a pietrelor. De asemenea este interzis să fixaţi în ferăstrăul circular discuri destinate pentru tăierea sau şlefuirea metalelor sau a pietrelor. Ferăstrăul circular este adaptat la tăiat în linia dreaptă. Nu poate fi folosit pentru tăiat pe arc.

Pentru utilizarea corespunzătoare cu destinaţia acestui aparat trebuie să respectaţi de asemenea şi indicaţiile referitoare la siguranţă şi instrucţiunea de montare precum şi indicaţiile de exploatare din instrucţiunea de utilizare. Persoanele care folosesc şi asigură mentenanţa aparatului trebuie să citească mai întâi aceste indicaţii şi trebuie să fie conştiente de pericolele potenţiale. Pe lângă acestea trebuie să respec taţi cu stricteţe prevederile legislative referitoare la prevenirea accidentelor (Protecţia şi Igiena Muncii).

ATENŢIE: Nu expuneţi aparatul electric la ploaie sau alte condiţii de umiditate.

Se interzice utilizarea necorespunzătoare a ferăstrăului cu destinaţia acestuia cum a fost indicată mai sus, iar acest lucru duce la pierderea garanţiei şi lipsa de responsabilitate a producătorului pentru pagubele ce apar în urma acestui fapt. Toate mo difică rile ap aratul ui e fectu ate d e uti lizat or ex ceptă producătorul de responsabilitatea pentru deteriorările şi pagubele provocate utilizatorului şi mediului. Utilizarea corespunzătoare a ferăstrăului se referă de asemenea şi la întreţinere, depozitare, transport şi reparaţii. Ferăstrăul poate fi reparat doar în punctele de service menţionate de

producător. Aparatele cuplate la reţea trebuie să fie reparate doar de persoane autorizate. Chiar dacă se respectă regulile de utilizare conformă cu destinaţia aparatului este imposibilă eliminarea în totalitate a anumitor factori de risc rezidual. În funcţie de modul de construcţie şi alcătuirea aparatului pot fi identificate următoarele tipuri de pericol:

Atingerea discului în zona neacoperită a ferăstrăului.

Întinderea mâinii către discul în funcţiune (rana tăiată).

Aruncarea obiectului prelucrat sau a unor părţi din obiectul prelucrat.

Fisurarea/ruperea discului.

Deteriorarea auzului în cazul în care nu se foloseşte protecţia auditivă

necesară.

Emisiile de praf de lemn dăunător pentru sănătate în cazul în care se

efectuează lucrări în încăperi închise.

Aparatul nu este destinat pentru utilizarea profesională, meşteşugărească sau industrială. Contractul de garanţie îşi pierde vigoarea în cazul în care aparatul a fost utilizat în ateliere meşteşugăreşti, industriale sau alte întreprinderi similare.

ELEMENTE:

Disc ferăstrău -1 buc.

ź ź Ghidaj tăiere paralelă -1 buc. ź Disc tăiere Ø 160 x Ø 16 x 18T-1 buc. ź Cheie hexagonală -1 buc. ź Perii de carbon - 2 buc. ź Instrucţia de folosire - 1 buc. ź Fişa de garanţie - 1 buc.

CONSTRUCŢIA UTILAJULUI:

Ferăstrăul circular aparţine la clasa a două de securitate (dubla izolare) şi funcţionează cu un motor monofazat.

Construcţia ferăstrăului este prezentată pe poze pe pag. 2-3:

Des.A: 1. Ejector de rumeguş

2. Mâner

3. Mânerul protecţiei discului de tăiere

4. Mâner auxiliar

5. Scara gradare oblică

6. Şurub de ajustare unghi de tăiere

7. Şurub de ajustare ghidaj pentru tăierea paralelă

8. Picior ferăstrău

9. Marcaje indicare linie de tăiere la înclinarea piciorului la un

unghi de 0° şi 45°

10. Săgeţile de direcţie de circulare a discului de tăiere

11. Ghidajul pentru tăiere paralelă

12. Disc ferăstrău

13. Şurbul de fixare mâner

14. Suport

15. Piuliţă strângere exterioară

16. Carcasa oblică a discului de tăiere la poziţia:

- deschisă (des. A),

- închisă (des. B)

Des.B: 17. Pârghie blocadă ax

18. Întrerupător

19. Buton de siguranţă

20.Scară adâncime de tăiere

21. Şurub setare adâncime de tăiere

Page 28

22. Cablu de alimentare

23. Cheie hexagonală

Des.C: 24. Piulită strângere interioară

Este un utilaj universal de ghidaj manual cu o formă compactă şi

ergonomică. Asigură utilizatorului posibilitatea de a regla adâncimea de tăiere, de a ajusta utilajul la grosimea materialului prelucrat şi de a tăia sub diferite unghi (planul de tăiere nu este perpendicular la planul materialului tăiat). Acest utilaj este sigur datorită autoreglării de ieşiri şi de ascunderi a discului de tăiere în timpul funcţionării. Constr ucţia u tilajului permit e utili zatorului uti lizarea simpl ă a butoanelor, a bloc adelor şi a mânerelor cu anumitele funcţiuni funcţionale, de deservire şi de conservare.

DATELE TEHNICE :

Tensiunea de alimentare

Frecvenţă nominală Putere de intrare

Viteză de rotire max. Diametru maxim pânze de ferăstrău

230-240 V 50 Hz 1300 W 4500 rot/min 160 mmø

Diametru trecere pânze de ferăstrău ø16 mm Adâncime de tăiere max. Unghiul de tăiere

55 mm

o o

0 45~

Clasa echipamentului II/

Greutate Nivelul presiuni acustice (LpA) Nivelul puterii acustice (LwA)

incertitudine K

LpA,LwA

Nivelul de vibraţii conform:

EN 60745-1:2009

incertitudine

Mâner principal Mâner auxiliar

4,4 kg 95,5 dB(A) 106,5 dB(A)

3 dB(A) 1,749 m/s 2,462 m/s

K=1,5 m/s

Nivelul menţionat de vibraţii este reprezentativ pentru utilizarea aparatului electric. Dacă aparatul electric va fi utilizat pentru alte scopuri sau cu alte instrumente de lucru precum şi dacă nu va fi întreţinut corespunzător, nivelul de vibraţii ar putea diferi de cel indicat. Motivele indicate mai sus pot duce la sporirea nivelului de expunere la vibraţii pe toată durata timpului de funcţionare.

Trebuie să introduceţi mijloace adiţionale de siguranţă, care au scopul de a proteja operatorul de efectele de expunere la vibraţii, de ex.: Întreţinere aparat el ectric şi instrumente de lucru, a sigurarea temperaturii corespunzătoare a mâinilor, stabilirea ordinii operaţiilor de muncă.

Valoarea totală declarată a vibrațiilor și valorile declarate ale emisiei de zgomot au fost măsurate în conformitate cu metoda standard de testare și pot fi utilizate pentru a compara un dispozitiv cu altul. Valoarea totală declarată a vibrațiilor și valorile declarate ale emisiei de zgomot pot fi utilizate în evaluarea inițială a expunerii.

Avertismente:

Vibrațiile și emisiile de zgomot în timpul utilizării efective a sculei electrice pot să difere de valorile declarate în funcție de modul în care sunt utilizate uneltele, în special de tipul piesei prelucrate. Trebuie determinate măsuri de siguranță pentru protejarea operatorului, care se bazează pe estimarea expunerii în starea reală de utilizare (luând

în considerare toate părțile ciclului de operare, cum ar fi timpul în care instrumentul este oprit și când funcționează în ralanti, cu excepția timpului de declanșare).

UTILIZAREA FERĂSTRĂULUI CIRCULAR:

1. Înainte de utilizare, verificaţi starea discului de tăiere, pentru a evita supraîncărcarea şi funcţionarea greşită a ferăstrăului circular.

2. Începeţi munca desenând linia de tăiere pe material.

3. Aparatul este dotat cu un buton de siguranţă (19), care previne pornirea accidentală a ferăstrăului. Pentru a porni ferăstrăul trebuie mai întâi să apăsaţi butonul de siguranţă iar mai apoi să apăsaţi butonul de pornire a ferăstrăului (18) şi să-l ţineţi în această poziţie. Lăsaţi ca ferăstrăul să atingă turaţia maximă.

4. Puneţi piciorul ferăstrăului circular (8) pe materialul tăiat în aşa fel ca suprafaţa piciorului să atingă ferm la suprafaţa materialului prelucrat, iar indicatorul liniei de tăiere (9) să fie deasupra acestei linii.

5. În timpul utilizării ferăstrăului circular (mişcarea glisantă spre faţă), protecţia discului (16) va descoperi treptat discul, pentru a înlesni tăierea materialului. Arcul de revenire al protecţiei va plasa protecţia la loc când discul va ieşi din materialul tăiat.

6. Ferăstrăul circular trebuie dus exact pe o linie dreaptă. Ghidarea ferăstrăului circular pe o linie care nu e dreaptă ridică rezistenţa de frecare şi poate duce la blocarea discului. Aceasta poate duce la arderea bobinajelor motorului şi pierderea drepturilor de garanţie, sau chiar la un accident grav.

7. La sfârşire de tăiere cu ferăstrăul circular trebuie să:

a) scoateţi discul în rotaţii în întregime din materialul prelucrat, b) slăbiţi butonul întrerupătorului (18), c) aşteptaţi până când discul ferăstrăului circular încetează să rotească, d) puneţi utilajul într-un loc sigur.

8. Terminarea folosirii ferăstrăului circular, după executarea acţiunilor din punctul 7 constă în:

a) scoaterea cablului de alimentare din sursa de alimentare, b) curăţarea ferăstrăului circular din rumeguş şi praf, c) punerea ferăstrăului circular într-un loc în afara accesului persoanelor

terţe (ex. copii).

ÎNLOCUIREA DISCULUI DE TĂIERE : ATENŢIE: Înainte de a începe înlocuirea discului de tăiere trebuie să

decuplaţi aparatul de la sursa de alimentare şi să aşteptaţi până ce discul se opreşte. Atunci când montaţi discul trebuie să folosiţi mănuşi de protecţie. Prin contact cu discul poate apărea pericolul de rănire. Trebuie să folosiţi numai discuri pentru ferăstrău ai căror parametrii sunt conformi cu informaţiile nominale din această instrucţiune de utilizare. În niciun caz nu folosiţi discuri pentru şlefuit drept unelte de lucru.

Desenul C de pe pag. 3 prezintă elementele de montare a discului de tăiere (12) pe axul maşinii:

13.Şurub cu locaş hexagonal

14. Piuliţă şurub

15. Piuliţă de strîngere exterioară

24. Piuliţă de strângere interioară

Pentru a înlocui discul trebuie să: – Apăsaţi pârghia blocadei pe ax (17) şi să o ţineţi în această poziţie.

Deşurubaţi cu o cheie hexagonală (23) şurubul de montare

Page 29

(13)(des.D, pag.3).

ATENŢIE: Pârghia blocadei pe ax (17) poate fi apăsată doar când axul nu este pornit. În caz contrar există pericolul de deteriorare a aparatului electric.

– Cu mânerul carcasei (3) trageţi carcasa în spate şi ţineţi-o aşa. Scoateţi

piuliţa exterioară de strângere şi discul de tăiere (12) de pe arborele aparatului (des. E, pag.3).

ATENŢIE: Nu scoateţi piuliţa interioară de strângere (24); în cazul în care aceasta cade trebuie să o montaţi la loc cu partea plată înspre exterior faţă de carcasa aparatului.

Montajul pilei în ordinea opusă celei prezentate aici mai sus. Când puneţi discul de tăiere, faceţi atenţie ca direcţia rotaţilor să fie în conformitate: săgetuţa de pe disc trebuie să aibă aceeaşi direcţie ca săgetuţa de pe protecţia discului.

FIXAREA ADÂNCIMII DE TĂIERE (des. F): Execu tarea t ăieturi lor de adânc ime ma i mică decât grosim ea materialului prelucrat este posibilă dacă reglaţi adâncimea dorită de tăiere prin înjosirea piciorului (8) ferăstrăului până la poziţia potrivită. Deconectaţi ferăstrăul circular de la sursă de alimentare. Slăbiţi şurubul (21) care reglează adâncimea tăierii cu ferăstrăul circular. Mutaţi piciorul spre jos până la adâncimea dorită de tăiere. Blocaţi şurubul (21).

FIXAREA UNGHIULUI DE TĂIERE (des. G): Ferăstrăul circular permite tăierea înclinată faţă de plan cu unghiul între

0° ÷ 45°. În acest scop trebuie să fixaţi piciorul ferăstrăului (8) corespunzător în poziţia dorită.

Deconectaţi ferăstrăul circular de sursa de alimentare. Slăbiţi şurubul (6) care fixează piciorul. Poziţionaţi piciorul ferăstrăului sub unghiul dorit. Blocaţi poziţia respectivă înşurubând şurubul.

FOLOSIREA GHIDAJULUI DE TĂIERE PARALELĂ (des. H): Ghidajul (11 ) permite tăierea paralelă la marginea materialului

prelucrat. Deconectaţi ferăstrăul circular de sursa de alimentare. Introduceţi

ferăstrăul circular în fisurile din faţa piciorului ferăstrăului. Ajustaţi lăţimea dorită de tăiere. Blocaţi ferăstrăul circular cu ajutorul

şurubului (7). Începeţi tăiere.

CONSERVARE, PĂSTRARE ŞI TRANSPORT:

Utilajul nu necesită operaţiunii speciale de conservare. Utilajul trebuie doar să fie păstrat în curăţenie, în afara accesului de

umiditate şi de praf. După utilizare, să recomandă curăţarea ferăstrăului din rumeguş şi praf.

În acest scop descoperiţi discul de tăiere (12) apăsând pe mânerul protecţiei

discului de tăiere (3) .

ATENŢIE: mânerul poate fi folosit numai în timpul operaţiunilor de conservare şi de deservire, după deconectarea utilajului de sursa de alimentare.

După utilizare în mediul cu mult praf, se recomandă curăţarea orificiilor de ventilare cu aerul comprimat - pentru a evita uzarea sporită a lagărelor şi a elimina praful care blochează fluxul aerului care răceşte motorul.

Ferăstrăul circular se transportă şi se păstrează în ambalajul care protejează de umiditate şi de prăfuire – puneţi grija în special pe orificiile de ventilare. Elementele mărunte care întră sub carcasă pot strica motorul.

În caz de probleme tehnice, vă rugăm să contactaţi un service autorizat.

PROTECŢIA MEDIULUI:

ATENŢIE: Simbolul prezentat înseamnă interdicţia punerii

echipamentelor uzate împreună cu celelalte deşeuri menajere (sub risc de amendă). Componente periculoase care fac parte de utilaje elec trice şi electronice dăunează mediul natural şi sănătatea omului.

Fiecare menaj ar trebui să participă la recuperarea şi reciclarea utilajelor uzate. În Polonia şi în Europa se formează sau există deja nişte sisteme de colectare a utilajelor uzate, în cadrul căruia toate punctele de vânzare ale utilajelor citate sunt obligate să primească utilajele uzate înapoi. În plus, există şi punctele specializate în colectarea asemenea utilajelor.

PRODUCĂTOR:

PROFIX Sp z o.o., ul. Marywilska 34, 03-228 Warszawa, POLONIA Prezentul utilaj este făcut conform normelor naţionale şi europene, precum şi indiciilor de siguranţă. Toate reparaţiile trebuie efectuate de un personal calificat, folosindu-se piesele de schimb originale.

PICTOGRAME:

Explicaţiile imaginilor de pe tabelul nominal şi de pe etichetele informative:

Înainte de cuplare şi de a începe operarea

« trebuie să citiţi prezenta instrucţiune.

«În timp ce tăiaţi cu discul c ircular şi atunci când schi mbaţi sau mont aţi d iscur i cir cular e pe maşină, vă recomandăm să folosiţi mănuşi de protecţie»

În ti mp ce tă iaţ i c u d isc ul ci rcu la r, v ă recomandăm să folosiţi mijloace adecvate de protecţie pentru ochi.

«»În ti mp ce tă iaţ i c u d isc ul ci rcu la r, v ă recomandăm să folosiţi mijloace adec vate de protecţie auditivă.

Politica firmei PROFIX este aceea de perfecţionare continuă a produselor sale şi de aceea firma îşi rezervă dreptul de modificare a specificaţiei produsului fără înştiinţarea anterioară. Imaginile indicate în instrucţiunile de utilizare sunt doar exemple şi se pot diferi puţin de aspectul real al dispozitivului achiziţionat. Prezenta instrucţiune este protejată prin dreptul de autor. Copierea/înmulţirea fără acordul în scris al firmei PROFIX Sp. z o.o. este interzisă.

Page 30

LIETOŠANAS INSTRUKCIJA

ROKAS RIPZĀĢIS THP1300

Oriģinālās instrukcijas tulkojums

PIRMS DARBA SĀKUMA NEPIECIEŠAMS IEPAZĪTIES AR ŠO INSTRUKCIJU. Saglabā instrukciju varbūtējai turpmākai lietošanai. B RĪ DI NĀ J UM S! N ep i ec ie š am s i zl as īt v is u s brīdinājumus apzīmētus ar simboliem , kuri attiecas uz lietošanas drošību un visus lietošanas

Neievērojot zemāk uzrād ītos drošības br īdinājumus un norādījumus attiecībā uz drošību var būt par elektriskās strāvas trieciena, ugunsgrēka un/vai nopietnu traumu iemeslu.

Ievērot visus brīdinājumus un norādījumus attiecībā uz drošību, lai tos turpmāk varētu izmantot.

Ze mā k uz r ād īt os br īd i nā ju mo s „e le k tro i ns tr um en ts ” no zī m ē elektroinstrumentu, kurš tiek barots no elektriskā tīkla (ar barošanas vadu) vai elektroinstruments barots no akumulatora (bezvadu).

a) D ar ba vi etā n epi ec ie šam s uz tu rē t k ār tī bu un l abu

b) N edr īks t li eto t el ekt roin str ume ntu sp rāg stoš ā, vi egli

c) Vietā, kur tiek lietoti elektroinstrumenti nevar atrasties bērni

a) Elektroinstrumenta kontaktdakšiņām jābūt pielāgotām pie

b) Nepieciešams izvairīties no iezemētām virsmām vai savienotām

c) Nedrīkst pakļaut elektroinstrumentus uz lietus vai mitruma

d) Nedrīkst pārslogot savienojuma vadus. Nekad nedrīkst lietot

e) G adīj umā , j a el ekt roin str ume nts tie k l ieto ts ār pus ē,

drošības norādījumus.

BRĪDINĀJUMS! Vispārējie instrumenta drošas lietošanu norādījumi.

Darba vietas drošība:

apgaismojumu. Nekārtība un slikts pagaismojums ir negadījumu

iemesls.

uzliesmojošā, gāzu un putekļainā vidē. Elektroinstrumenta darbības laikā rodas dzirksteles, no kurām var aizdegties putekļi un t vaiki.

un nov ērot āji . Nov ērš ot u zman ību var zaud ēt k ont roli par elektroinstrumentu.

BRĪDINĀJUMS! Vispārējie instrumenta drošas lietošanu norādījumi.

Elektriskā drošība:

kontaktligzdām. Nekad nekādā g adījumā nedrīkst mainīt kont aktda kšiņu . Ned rīkst liet ot ne kādus pag arinā tājus gadījum ā, ja ele ktroinstrume nts ir a pgādāts ar vadu ar aizsardzības iezemējuma dzīslu. Ja netiek darītas kontaktdakšiņu un

kontaktligzdu izmaiņas, tas samazina elektriskā trieciena risku.

ar masu, kā piemēr am caurules, sildītāji, centrāla pkures radiatori un dzesinātāji. Gadījumā, ja notiek kontakts ar iezemētām vai

ar masu savienotām daļām pieaug elektriskās strāvas trieciena risks.

iedarbību. Gadījumā, ja elektr oinstrumentā iekļūst ūdens pieaug elektriskās strāvas trieciena risks.

savienojuma vadu elektroinstrumenta pārnēsāšanai, vilkšanai vai izv ilkt kont aktdak šiņu no k ontakt ligzda s aiz vada. Nepieciešams turēt savienojuma vadu tālu no siltuma avotiem, eļļainām, asām šķautnēm vai kustīgām daļām. Bojāti vai sapīti

savienojuma vadi palielina elektriskās strāvas trieciena risku.

savienojuma vadus nepieciešams pagarināt ar pagarinātājiem, kuri ir piemēroti darbam ārpusē. Lietojot pagarinātājus piemērotus

darbam ārpusē samazinās elektriskās strāvas trieciena risks.

Ieteicams ierīci pievienot pie elektriskā tīkla, kurš ir aprīkots ar

RCD slēdzi ar 30mA vai mazāku izslēgšanas strāvu.

g) Gadījumā, ja ir nepieciešamība lietot elektroinstrumentu mitrā

vidē, par sprieguma aizsardzību nepieciešams lietot strāvas starpības ierīci (RCD). Lietojot RCD samazinās elektriskās strāvas

trieciena risks.

BRĪDINĀJUMS! Vispārējie instrumenta drošas lietošanu

norādījumi.

a) Šī ierīce nav pamērota lietot cilvēkiem (tai skaitā bērniem) ar

ierobežotā m fiziskām , jūtības un ps ihiskām spē jām, vai cilvēkie m bez ier īces darbīb as pieredze s vai zin āšanām, izņemot, ja tas notiek uzraudzībā vai sask aņā ar ierīces lietošanas instrukciju, ar kuru ir iepazinušās par drošību atbildīgas personas.

b) Ele ktro inst rume nta lie toša nas lai kā n epie cieš ams būt

tālredzīgiem, novērot kas notiek un saglabāt skaidru saprātu. Nedrī kst li etot e lektroi nstrume ntu no guruma lai kā vai narkotisku vielu, alkohola vai zāļu iedarbībā. Neuzmanības mirklis

strādājot ar elektroinstrumentu var radīt nopietnas ķermeņa traumas.

c) Nepi eciešam s liet ot ind ividuā los ai zsardz ības l īdzekļu s.

Vienmēr nepieciešams lietot aizsargbrilles. Lietojot attiecīgos

apstākļos aizsardzības līdzekļus, tādus kā putekļu maskas, neslīdošus apavu s, ķivere s vai dz irdes ai zsardzī bas līd zekļus, sama zināsie s individuālās traumas.

d) Nepieciešams izvairīties no neparedzētām kustībām. Pirms

pieslēgšanas pie barošanas avota un/vai pirms akumulatora pieslēgšanas kā arī pirms tam, kad paceļam vai pārceļam ierīci nepieciešams pārliecināties, k a elektroinstrumenta slēdzis atrodas izslēgšanas stāvoklī. Pārnēsāt elektroinstrumentu ar pirkstu

uz slēdža vai barošanas tīklā pieslēgtu elektroinstrumentu pie ieslēgta slēdža var būt par negadījuma iemeslu.

e) Pirms elektroinstrumenta palaišanas nepieciešams novākt

visas atslēgas. Atslēga atstāta rotējoša elektroinstrumenta tuvumā var

radīt individuālas traumas.

f) Nedrīkst pārlieku tālu izliekties. Visu laiku nepieciešams stāvēt

stabili un saglabāt līdzsvaru. Tas dos iespēju neparedzētās situācijās

labāk kontrolēt elektroinstrumentu.

g) N epiecie šams at tiecīg i ģērb ties. N edrīkst nēsāt vaļīg us

apģērbus vai rotas lietas. Nepieciešams turēt savus matus, apģērbu un cimdus tālu no kustīgām daļām. Vaļīgs apģērbs, rotas

lietas vai gari mati var tikt aizķerti ar kustīgām daļām.

h) Ja ierīce ir pielāgota ārējai putekļu sūkšanai un putekļu

uzsūkšanai, nepieciešams pārliecināties, ka tie ir pieslēgti un pareiz i lietoti . Lietojo t putekļ u sūcēju var sam azināt putekļ u

ieelpošanas bīstamību.

i) N edr īks t p ieļ aut , l ai i ema ņa s ie gūt as bie ži li eto jot

elektroinstrumentu samazinātu mūsu modrību un drošības noteikumu ignorēšanu. Bezrūpīga rīcība var izraisīt nopietnus

ievainojumus sekundes laikā.

BRĪDINĀJUMS! Vispārējie instrumenta drošas lietošanu norādījumi.

Lietošana un gādība par elektroinstrumentu:

Individuālā drošība:

a) Ne drīk st p ārs logo t el ektr oin stru ment u. N epi ecie šams

piemē rot ele ktroins trumentu veikta jam da rbam. Pa reizs

Page 31

elektroinstruments nodrošinās labāku un drošāku darbu pie slodzes,

kādam tas tika projektēts.

b) Nedrīkst lietot elektroinstrumentu, ja slēdzis to neieslēdz un

neizslēdz. Katrs elektroinstruments, kuru nevar ieslēgt vai izslēgt ar

slēdzi ir bīstams un to nepieciešams labot.

c) Nepieciešams atvienot elektroinstrumenta kontaktdakšiņu

no barošanas avota un/vai atslēgt akumulatoru pirms tiek veikta jebkāda uzstādīšana, detaļu maiņa vai instrumenta gl abāš ana. Tā das dr ošīb as da rbīb as red ucē ne pare dzēt u

elektroinstrumenta palaišanu.

d) Nelietotu elektroinstrumentu nepieciešams glabāt bērniem

nepieejamās vietās un nedrīkst atļaut personām, kuras nav iepa zinuš ās a r ele ktroin strum entu vai šo lie tošana s instrukciju lietot elektroinstrumentu. Elektroinstrumenti ir

bīstami neapmācītu lietotāju rokās.

e) Elektroinstrumentu nepieciešams konservēt. Nepieciešams

pārbaudīt asu sakritību vai kustīgo daļu ieķīlēšanos, detaļu plī sumu s u n vi sus ap stāk ļus, kur i va rēt u ie tekm ēt elektroinstrumenta darbu. Ja tiek konstatēts bojājums, elektroinstrumentu pirms lietošanas nepieciešams salabot.

Daud zu ne gadīj umu ie mesls ir ne pareiz a ele ktroins trume nta konservācija.

f) Griezējinstrumentiem jābūt asiem un tīriem. Attiecīgi uzturēti

asi griezējinstrumenta asmeņi samazina ieķīlēšanās iespējas un atvieglo apkalpošanu.

g) Elektroinstrumentu, aprīkojumu, darba instrumentus un

tml. nepieciešams lietot saskaņā ar šo instrukciju, ņemot vē r ā d ar b a a ps tā k ļu s u n ve ic am o da rb u. L ie t ot

elektroinstrumentu tam neparedzētā veidā var novest pie bīstamām situācijām.

h) Zemās temperatūrās vai pēc ilgāka nelietošanas laik a,

ieteicams uz pāris minūtēm ieslēgt elektroinstrumentu bez slodzes, lai piedziņas mehānismā sāktu pareizi darboties smēreļļa.

i) Elektroinstrumentu tīrīšanai lietot mīkstu, mitru (ne slapju)

drānu un ziepes. Nelietot benzīnu, šķīdinātājus un citus līdzekļus, kuri varētu sabojāt ierīci.

j) Elektro instrumentu nepieci ešams gl abāt / transp ortēt

iepriekš pārliecinoties, ka visas kustīgās daļas ir nobloķētas un nod rošinātas pret atbloķēša nos ar or iģināliem šim nolūkam paredzētiem elementiem.

k) El ekt roin str umen tu ne piec ieš ams gl abā t sa usā , no

putekļiem un mitruma sargātā vietā.

l) Ele ktr oins trum enta tr ansp ort ēšan u jā veic or iģin ālā

iepakojumā, kurš pasargā no mehāniskiem bojājumiem.

m) Rokturus un satveršanas virsmas nepieciešams uzturēt tīras,

bez eļļas un smēres. Neparedzētās situācijās slideni rokturi un

sat verša nas v irsma s ned od ie spēju droši turē t un k ontrol ēt instrumentu.

BRĪ DINĀ JUMS! Vis pārē jie ins trum enta dro šas lietošanu norādījumi.

Remonts:

Savu elek troinstrum entu ga rantijas un pēcga rantijas

remontus veic PROFIX serviss, kas garantē visaugstāko

remontu kvalitāti kā arī tiek izmantotas oriģinālas rezerves daļas.

b) Ja barošanas vads tiek bojāts, to nepieciešams apmainīt pie

ražotāja vai specializētā remonta darbnīcā, vai arī to jāveic kvalificētai personai, lai novērstu bīstamību.

BRĪDINĀJUMS! , drošības brīdinājumi

a) Rokas turēt tālu no griešanas zonas un zāģa. Otro roku turēt

uz palīgroktura vai dzinēja korpusa. Ja zāģi tur ar abām rokām,

tad tās nav apdraudētas zāģa ievainojumam.

b) Nelikt rokas zem apstrādājamā priekšmeta. Pārsegs nevar

pasargāt no zāģa zem apstrādājamā priekšmeta.

c) Gr ieša nas dz iļumu uz stādī t at bils toši ap strā dāja mā

priekšmeta biezumam. Ieteicams, lai diska zāģis izietu zem

apstrādājamā materiāla mazāk par zoba augstumu.

d) Nekad neturēt apstrādājamo priekšmetu rokās vai uz kājas.

Apstrādājamo priekšmetu nostiprināt stabilā pamatnē. Ir

svarīgi labi nostiprināt apstrādājamo priekšmetu, lai novērstu bīstamo kontaktu ar ķermeni, zāģa ieķīlēšanos vai arī griešanas kontroles zaudēšanu.

e) Darba laikā, kad zāģis var būt kontaktā ar zem sprieguma

esošiem vadiem vai ar paša barošanas vadu, zāģi turēt aiz šim nolūk am pare dzētās izolēt ās virs mas. Kont akts a r

„sprieguma vadiem” var radīt ka „zem sprieguma” atradīsies arī elektroinstrumenta metāla daļas, kā rezultātā operators var dabūt elektriskās strāvas triecienu.

f) Garengriešanas laikā vienmēr lietot garengriešanas vadotni

vai šķautņu vadotni. Tas uzlabo griešanas precizitāti un samazina

zāģa ieķīlēšanās iespēju.

g) Vienmēr lietot pareiza izmēra un attiecīgas stiprināšanas

formas zāģus (piem. romba vai apaļas formas). Zāģi, kuri nav

piemēroti stiprināšanas vārpstai darba laikā var vibrēt, radot darba kontroles zaudēšanu.

h) Nekad stiprināšanai nelietot bojātus zāģus vai nepareizus

paliktņus vai skrūves. Diska zāģa stiprināšana s paliktņi un

stiprināšanas skrūves ir speciāli projektētas zāģim, lai nodrošinātu optimālo funkcionēšanu un lietošanas drošību.

Atmešanas iemesli un atmešanas novēršana:

− aizmugures atmešana tā ir negaidīta zāģa pacelšanās un kustība operatora virzienā griešanas līnijā, kuru rada nepareizi vadīts, ieķīlēts vai aizķerts zāģis nekontrolētas griešanas rezultātā;

− kad diska zāģis ir aizķerts vai ieķīlēts spraugā, disks apstājas un dzinēja reakcija rada, ka zāģis negaidīti iet uz aizmuguri, operatora virzienā;

− ja zāģis ir deformēts vai slikti uzstādīts apstrādājamā elementā, zāģa zobi izejot no materiāla var trāpīt pa apstrādājamā materiāla augšējo virsmu radot zāģa pacelšanos un atmešanu operatora virzienā.

Aizm ugures atm ešana ir nep areiza zā ģa lie tošanas vai nepareizu procedūru lietošanas rezultāts, vai arī lietošanas apstākļu rezultāts un to var novērst lietojot attiecīgus zemāk uzrādītos drošības līdzekļus. a) Turēt zāģi stipri ar abām rokām, plecus novietot tā, lai

Rokas ripzāģis

Individuālā drošība:

Page 32

izturētu iespējamo aizmugures atmešanas spēku. Ķermeņa UZMANĪBU! Lietot putekļu sūcēja ierīci!

stāvokli ieņemt vienā zāģa pusē, bet ne griešanas līnijā.

Aizmugures atmešana var radīt negaidītu zāģa aizmugures kustību, bet operators var kontrolēt aizmugures atmešanas spēku, ja tiek ievēroti attiecīgi drošības līdzekļi.

b) Kad diska zāģis ieķīlējas vai kaut kāda iemesla dēļ pārtrauc

griešanu nepieciešams atbrīvot slēdzi un nekustīgi turēt zāģ i ma teri ālā līd z z āģis pi lnīb ā ap stās ies. Nek ad nemēģināt izņemt zāģi no apstrādājamā materiāla, un nevilkt zāģi uz aizmuguri, kad griezējdisks ir kustībā, jo var notikt aizmugures atmešana. Konstatēt un pielietot koriģējošu

darbību, lai likvidētu zāģa ieķīlēšanās iemeslu.

c) Gadījumā, ja apstrādājamā elementā atkārtoti ieslēdz zāģi,

izveidotā rievā centrēt zāģa disku un pārbaudīt, vai zāģa zobi nav ieķērušies materiālā. Ja zāģa disks ķīlēja s, kad zāģis tiek

atkārtoti ieslēgts, tas var izlekt vai radīt aizmugures atmešanu attiecībā pret apstrādājamo elementu.

d) Liela izmēra plāksnes atbalstīt, lai samazinātu ieķīlēšanās

risku un diska zāģa aizmugures atmešanu. Lielām plāksnēm to pašsvara iedarbībā ir locīšanās tendence. Atbalstiem jābūt

novietotiem zem plāksnes abās pusēs, plāksnes griešanas līnijas un gala šķautnes tuvumā.

e) Nelietot neasus un bojātus zāģus. Neasi vai nepareizi uzstādīti

zāģa zobi veido šauru rievu radot pārmērīgu rīvēšanu, zāģa ieķīlēšanos un aizmugures atmešanu.

f) Pirms griešanas veikšanas stabili uzstādīt griezējdisk a

griešanas dziļuma un slīpuma leņķa fiksatorus. Ja zāģa

uzstādīšan a mainās grie šanas laikā var noti kt ieķīlēšanās un aizmugures atmešana.

g) Īpaši uzmanīties veicot «dziļo griešanu» esošajās sienās vai

citās slēgtās vietās. Ārpus izejošie zāģi var griezt citus priekšmetus,

radot aizmugures atmešanu.

h) Pirms katras griešanas pārbaudīt apakšējo pārsegu, vai ir

pareizi uzbīdīts. Nelietot zāģi, ja apakšējais pārsegs brīvi nepārvietojas un uzreiz neaizveras. Nekad nebloķēt un neatstāt apakšējo pārsegu atvērtā stāvoklī. Ja zāģis nokrīt,

apakšēja is pārsegs var sal iekties. Pacelt apakšēj o pārsegu ar atvilkšanas rokturi un pārliecināties vai tas brīvi pārvietojas un nepieskaras pie zāģa vai citām daļām katrā slīpuma leņķī un griešanas dziļumā.

i) Pārbaudīt apakšējā pārsega atsperes darbību. Ja pārsegs un

atspere pareizi nedarbojas, tos pirms lietošanas jāsalabo.

Apakšējā pārsega lēna darbība var būt bojātu detaļu, lipīgu nosēdumu vai sakrājušos griešanas atlikumu iemesls.

j) Pieļaujams ar atvērtu apakšējo pārsegu veikt tikai speciālo

grie šanu, tādu kā „ied ziļināt o gri ešanu” u n „s alikto griešanu.” Pacelt apakšējo pārsegu ar atbīdāmā roktura palīdzību un kad z āģis iedziļinās materiālā , apakšējo pārsegu jāatbrīvo. Veicot visas pārējās griešanas apakšējam

pārsegam jādarbojas patstāvīgi.

k) Vienmēr novērot vai apakšējais pārsegs nosedz zāģi pirms

noliekam zāģi uz darba galda vai grīdas. Nenodrošināts zāģis

radīs, ka zāģis pārvietosies uz aizmuguri griežot visu kas atradīsies pa ceļam. Ņemt vērā laiku kāds nepieciešams, lai zāģis apstātos pēc izslēgšanas.

Ja ra žotājs pa redzējis putekļu sūkšana s vai p utekļu uzkrāšanas ierīces, pārliecināties, vai tās ir pieslēgtas un pareizi uzstādītas.

BRĪDINĀJUMS Nep iecie šams lie tot a izsa rdzīb as a prīko jumu. Vienmēr nepieciešams lietot putekļu maskas.

Kontakts vai putekļu ieelpošana, kuri rodas zāģēšanas laikā apdraud lietotāja un tuvumā atrodošos citu cilvēku veselību. Aizsardzībai pret putekļiem un tvaikiem lietot putekļu aizsardzības masku un parūpēties arī par citu darba vietas tuvumā atrodošos personu drošību.

UZMANĪBU! Nelietot nekādus disk a zāģus, kuriem ir citi izmēri, nekā uzrādīti šinī lietošanas instrukcijā. Lietot tikai attiecīga diametra un biezuma diska

zāģus, piemērotus zāģa vārpstas apgriezienu ātrumam.

ź Nelietot cietsakausējuma ātrgriezējtērauda diska zāģus. Šī

tipa zāģi viegli plīst.

ź Nelietot diska zāģus metālam un akmenim. ź Uzstādīt tikai asus griezējdiskus, kuri ir ideālā stāvoklī;

plīsušus vai deformētus nekavējoties apmainīt pret jauniem.

ź Pārbaudīt, vai diska zāģis ir labie stiprināts un griežas

attiecīgā virzienā.

BRĪDINĀJUMS Nep iecie šams li etot ai zsard zība s apr īkoju mu. Vienmēr nepieciešams lietot aizsargbrilles.

BRĪDINĀJUMS Nep iecie šams li etot ai zsard zība s apr īkoju mu. Vienmēr nepieciešams lietot dzirdes aizsardzības līdzekļus.

BRĪDINĀJ UMS! , brīdinājumi

1. Ne piev ieno t ba rošan as v adu (2 2) p ie s trāv as av ota lī dz

nepārliecināmies, ka:

a) barošanas avotam ir parametri atbilstoši parametriem uzrādītiem

uz zāģa plāksnītes,

b) uzstādīts diska zāģis kokam vai kokveidīgiem materiāliem ar

pieļaujamiem, maks. apgriezieniem vienādiem vai lielākiem par 5300 /min,

c) griezējdisks (12) ir pareizi un droši nostiprināts, vai sakrīt bultiņu

virziens (10) uz griezējdiska un pārsega korpusa,

d) griezējdisks (12) ir ass, labā tehniskā stāvoklī, bez jebkādiem

bojājumiem, plīsumiem, izrāvumiem.

e) zāģa slēdzis ( 18) atrodas izslēgšanas stāvoklī, bet slēdža

bloķēšana (19) un vārpstas bloķēšana (17) ir atbrīvota,

f) sešstūra gala atslēga (23) diska stiprināšanai ir izņemta no diska

stiprināšanas skrūves (13) ligzdas un atrodas ārpus zāģa darbības lauka,

g) bloķēšana ir stipri pieskrūvēta: - griešanas dziļuma regulācija

(21), - griešanas leņķa regulācija (6), - paralēlās griešanas vadotne (7).

h) griezējdiska pārsegs (16) darbojas un atrodas aizvērtā stāvoklī.

Rokas ripzāģi s papild u drošības

Individuālā drošība:

Page 33

2. St rādāj ot a r pag arin ātāju nepi ecie šams pār lieci nāti es, k a un uzbūvi var rasties sekojošas bīstamības: pag arinā tāja par ametr i, va du š ķērsg riezu ms, a tbils t zāģ a parametriem. Ieteicams lietot pēc iespējas īsus pagarinātājus. Pagarinātājam jābūt pilnībā attītam.

3. P irm s z āģa ies lēg šan as ne pie cie šams pā rli eci nāt ies, ka apstrādājamā materiālā nav naglu, skrūvju un/vai citu svešu elementu.

4. Aizliegts bloķēt griezējdiska pārsegu (16).

5. Pirms zāģa ieslēgšanas un strādājot ar zāģi nepieciešams to turēt aiz abiem rokturiem (2) un (4).

6. Ieslēgt mašīnu tikai tad, kad disks (12) nepieskaras pie apstrādājamā elementa.

7. Griešanu sākt, kad zāģis sasniedzis maksimālos apgriezienus.

8. Griešanu veikt tikai tad, kad zāģa pamatnes (8) virsma stabili balstās uz apstrādājamā materiāla virsmas.

9. Griešanas laikā uz zāģi nekad nelietot pārmērīgu spēku. Tas var radīt negadījumu ar veselības vai dzīvības zaudēšanas bīstamību un/vai sabojāt pārslogotu dzinēju. Dzinēja bojājums (tinumu sadegšana) izraisīts mašīnas pārslodzes rezultātā nav pakļauts garantijas remontam!

10. Ar zāģi nedrīkst veikt loka griešanu, šķautņu apstrādi, frēzēšanu, par cik tas var radīt negadījumu ar veselības vai dzīvības zaudēšanas bīstamību un/vai mašīnas sabojāšanu, kurš nav pakļauts garantijas remontam.

11. Pēc zāģa izslēg šanas nekad nedrīk st bremzēt diska kustību piespiežot to pie apstrādājamā materiāla.

12. Nepieciešam s kontrolē t zāģa korpus a stiprin āšanas s krūves. Nepieciešamības gadījumā pieskrūvēt (gala atslēga Ph3).

PIELIETOJUMS:

Diska zāģis ir instruments paredzēts koka, finiera, skaidu plākšņu un tamlīdzīgu kokveidīgu materiālu griešanai. To nedrīkst lietot metāla vai akmens griešanai, slīpēšanai kā ari nedrīkst uzstādīt diskus paredzētus metāla vai akmens griešanai, slīpēšanai. Zāģis ir paredzēts taisnlīnijas griešanai. Tas nav piemērots loka griešanai.

Lietošana sask aņā ar pielietojumu attiecas arī uz drošības norādīj umu kā arī montāž as instru kcijas iev ērošanu, u n apk alpoša nas i nstruk cijas ek spluat ācijas norā dījumi em. Personām, kuras ierīci apkalpo un konservē, jāiepazīstas ar šiem norādījumiem kā arī tās jābrīdina par iespējamu bīstamību. Bez tam negadījumu novēršanai nepieciešams rūpīgi ievērot pastāvošos darba drošības likumus.

UZMANĪBU: Nedrīkst pakļaut elektroinstrumentu lietus un mitru apstākļu iedarbībai.

Katra zāģa lietošana neatbilstoši augstāk uzrādītajam pielietojumam ir aizliegta un noved līdz garantijas zaudēšanai kā arī ražotājs neatbild par tādā veidā radītiem zaudējumiem. Jebkādas ierīces modifikācijas, kuras veic lietotājs atbrīvo ražotāju no atbildības par bojājumiem un zaudējumiem, kuri nodarīti lietotājam un apkārtējiem. Pareiza zāģa lietoša na attieca s arī u z konser vāciju, gl abāšanu, transportēšanu un remontu. Zāģi drīkst labot tikai ražotāja uzrādītos servisa punktos. No tīkla barotas ierīces labo tikai pilnvarotas personas. Neskatoties uz pielietojumam atbilstošu lietošanu nevar pilnībā izslēgt atsevišķus paliekošā riska elementus. Ņemot vērā mašīnas konstrukciju

Pieskāršanās pie griezējdiska nenosegtā zāģa vietā.

Pieskāršanās pie strādājoša griezējdiska (griezta brūce).

Apstrādājamā priekšmeta vai tā daļas atmešana.

Griezējdiska plīsums/salūšana.

Dzir des p aslikt ināšan ās g adījum ā, ja neti ek li etoti dz irdes

aizsardzības līdzekļi.

Veselībai kaitīgā koka putekļu emisija veicot darbus slēgtās telpās.

Ierīce nav paredzēta profesionālai, amatnieku vai rūpnieciskai lietošanai. Garantijas nosacījumi neattiecas, kad ierīce tika lietota amatnieku, rūpni ecības darbnī cās vai t amlīdzīgās darbībās.

KOMPLEKTĀCIJA:

ź Diska zāģis -1 gab. ź Paralēlās griešanas vadotne -1 gab. ź Griezējdisks Ø 160 x Ø 16 x 18T-1 gab. ź Gala atslēga -1 gab. ź Oglīšu sukas - 2 gab. ź - 1 gab.

lietošanas instrukcija

ź Garantijas karte - 1 gab.

MAŠĪNAS UZBŪVE:

Diska zāģis ir otrās aizsardzība klases ierīce (dubultā izolācija) ar vienfāzes dzinēja piedziņu.

Zāģa uzbūve parādīta uzrādītā foto uz 2-3 lpp.

Zīm.A: 1. Skaidu izmešana

2. Rokturis

3. Griezējdiska pārsega rokturis

4. Palīgrokturis

5. Slīpuma leņķa skala

6. Slīpuma leņķa uzstādīšanas skrūve

7. Paralēlās vadotnes uzstādīšanas skrūve

8. Zāģa pamatne

9. Griešanas līnijas atzīmes pie 0° un 45° leņķa pamatnes

slīpuma

10. Griezējdiska apgrieziena virziena bultiņas

11. Paralēlās griešanas vadotne

12. Griezējdisks

13. Griezējdiska stiprināšanas skrūve

14. Paliktnis

15. Ārējais stiprināšanas gredzens

16. Griezējdiska paceļamais pārsegs stāvoklī:

- atvērts (zīm. A),

- aizvērts (zīm. B)

Zīm.B: 17. Vārpstas bloķēšanas svira

18. Slēdzis

19. Drošības slēdzis

20. Griešanas dziļuma skala

21. Griešanas dziļuma uzstādīšanas skrūve

22. Barošanas vads

23. Gala atslēga

Zīm.C: 24. Iekšējais stiprināšanas gredzens

Page 34

Tā ir rokas vadības universāla mašīna ar kompaktu, ergonomisku uzbūvi. izvairītos no pārslodzes un nepareizas zāģa darbības.

Nodrošina lietotājam iespēju regulēt griešanas dziļumu un pielāgot mašīnu pie griezošā materiāla biezuma kā arī iespēja griezt zem leņķa (griešanas virsma nav perpendikulāra griezoša materiāla virsmai). Tā ir droša mašīna par cik tās konstrukcijā izmantots pašregulējošs griezējdiska pārsegs, kurš darba laikā atveras un aizveras. Mašīnas konstrukcija vienlaicīgi dod iespēju lietotājam viegli apkalpot slēdžus, bloķēšanu un rokturus, kuri izpilda attiecīgas lietošanas un apkalpošanas-konservācijas funkcijas.

TEHNISKIE DATI:

Nominālais spriegums Nominālā frekvence Patērētā jauda Griezes ātrums max.

Maks. zāģa asmens diametrs

230-240 V 50 Hz 1300 W

-14500 min 160 mmø

Asmens cauruma diametrs ø16 mm

Griešanas dziļums, max. Griešanas leņķis

55 mm

o o

0 45~ Elektroaizsardzības klase II/ Masa

Akustiskā spiediena līmenis (LpA) Akustiskās jaudas līmenis (LwA) mērījumu izkliede K

Vibrācijas līmenis atbilstoši:

EN 60745-1:2009

mērījumu izkliede

LpA,LwA

Galvenais rokturis

Palīgrokturis

4,4 kg

95,5 dB(A) 106,5 dB(A)

3 dB(A) 1,749 m/s 2,462 m/s

K=1,5 m/s

2. Darbu sākt uz materiāla atzīmējot griešanas līniju.

3. Ierīce ir aprīkota ar drošības slēdzi (19), kurš sargā pret zāģa

neparedzētas ieslēgšanās. Lai ieslēgtu zāģi nepieciešams vispirms nospiest drošības slēdzi, un sekojoši nospiest zāģa slēdzi (18) un turēt to šajā stāvoklī. Dot iespēju zāģim sasniegt maksimālos apgriezienus.

4. Zāģa pamatni (8) pielikt pie apstrādājamā materiāla tā, lai pamatnes virsma stabili piegultu apstrādājamā materiāla virsmai, un griešanas līnijas atzīme (9) atrastos virs šīs līnijas.

5. Zāģa dar ba laikā (kustība uz priekšu), griezējd isks iedziļinā s apstrādājamā materiālā, diska pārsegs (16) pakāpeniski atsedz disku, dodot iespēju griezt materiālu. Pārsega atpakaļ atspere atgriezīs pārsegu sākuma stāvoklī, kad disks izbīdīsies no apstrādājamā materiāla.

6. Zāģi nepieciešams vadīt precīzi pa taisnu līniju. Zāģa vadība ne pa taisnu līniju var radīt griešanas pretestību un griezējdiska bloķēšanos. Tas var novest pie dzinēja tinumu sadegšanas un garantijas tiesību zaudēšanas, kā arī ir iespēja radīt nopietnu negadījumu.

7. Griešanas beigas ar zāģi ir: a) pilnīga rotējoša griezējdiska izeja no apstrādājamā materiāla, b) slēdzies (18) atbrīvojas, c) pagaidīt līdz zāģa disks apstāsies, d) nolikt mašīnu drošā vietā.

8. Darba beigas ar zāģi, pēc p. 7. darbību izpildīšanas ir: a) barošanas vada atvienošana no barošanas avota, b) zāģa attīrīšana no skaidām un putekļiem, c) zāģa nodrošināšana no nepiederošām personām (piem. bērni).

GRIEZĒJDISKA MAIŅA: UZMANĪBU: Pirms griezējdiska maiņas sākuma nepieciešams atslēgt

Uzrādītais vibrācij as līmenis ir rep rezentatīvs elektroins trumenta pamata lietošanai. Ja elektroinstruments tiek lietots citos nolūkos vai ar citiem darba instrumentiem, vai arī ja nebūs pietiekami konservēts, vibrācijas līmenis var atšķirties no uzrādītā. Augstāk uzrādītie iemesli var radīt vibrācijas ekspozīcijas palielināšanos visā darba laikā. Nepieciešam s realizēt papildus drošības līdzekļus, kuri pasargās operatoru no vibrācijas ekspozīcijas, piem. : Elektroinstrumenta un darba instrumenta konservācija, atbilstošas roku temperatūras nodrošināšana, darba operāciju veikšanas secības noteikšana. Deklarētās kopējās vibrācijas vēr tības un deklarētās trokšņa emisijas vērtības ir mērītas saskaņā ar standar ta testa metodi, un tās var izmantot, lai savā starpā salīdzinātu instrumentus. Sākotnējam iedarbības novērtējumam var izmantot deklarētās kopējās vibrācijas vērtības un deklarētās trokšņa emisijas vērtības.

Brīdinājumi:

Vibrācijas un trokšņa emisija elektroinstrumenta faktiskā lietošanas laikā var atšķir ties no deklarētajām vērtībām atkarībā no tā, kā tiek izmantots instruments un kāds materiāls tiek apstrādāts. Operatora aizsardzībai nepieciešams notiekt drošības līdzekļus, kuri pamatojas uz iedarbības novērtējumu faktiskajā lietošanas laikā (ņemot vērā visas operatīvā cikla darbības daļas, kā piemēram laiku, kurā instruments ir izslēgts un kad strādā tukšgaitā, izņemot sprūda laiku).

DARBS AR ZĀĢI:

1. Pirms darb a sākuma ne pieciešams pārbau dīt griezējdisku, lai

mašīnu no barošanas avota un pagaidīt līdz disks apstājas. Griezējdiska montāžai lietot aizsargcimdus. Kontaktā ar griezējdisku pastāv ievainošanās bīstamība. Lietot tikai zāģēšanas diskus, kuru parametri atbilst šinī apkalpošanas instrukcijā uzrādītiem. Nek ādā gad ījum ā ned rīks t li etot sl īpēša nas di skus par dar ba instrumentiem.

Zīmējumā C lpp. 3 parādīti griezējdiska (12) stiprināšanas elementi uz mašīnas vārpstas:

13. Skrūve ar iekšējo sešstūri

14. Skrūves paliktnis

15. Ārējais stiprināšanas gredzens

24. Iekšējais stiprināšanas gredzens

Griezējdiska maiņai nepieciešams: – Nospiest vārpstas bloķēšanu (17) un turēt šajā stāvoklī. Ar gala atslēgas (23) palīdzību izskrūvēt stiprināšanas skrūvi (13)(zīm. D, lpp.3).

UZMANĪBU: Vārpstsa bloķēšanu (17) var nospiest tikai pie nekustīga vārpstas. Pretējā gadījumā elektroinstrumentu var sabojāt.

– Ar pārsega rokturi (3) atbīdīt pārsegu uz aizmuguri un turēt. No mašīnas vārpstas noņemt ārējo stiprināšanas gredzenu un griezējdisku (12) (zīm. E, lpp.3).

UZMANĪBU: Nenoņemt iekšējo stiprināšanas gredzenu (24); ja gredzens izkrīt, tad nepieciešams to ielikt atpakaļ ar plakano virsmu virzienā uz ārpusi no mašīnas korpusa.

Page 35

Zāģa montāž a augstā k uzrādī tā atgrie zeniskā k ārtībā. Uzlieko t atveres. Sīkie elementi, kuri iekļūst korpusa iekšienē var sabojāt dzinēju. griezējd isku nepi eciešams p ievērst u zmanību u z diska kustīb as apgriezienu sakritību. Diska bultiņas virzienam jāsakrīt ar diska pārsega norādīto bultiņas kustība virzienu.

GRIEŠANAS DZIĻUMA UZSTĀDĪŠANA (zīm. F): Veikt seklus iegriezumus, dziļums mazāks par apstrādājamā materiāla biezumu, ir iespējams uzstādot vēlamo griešanas dziļumu nolaižot zāģa pamatni (8) attiecīgā stāvoklī. Atslēgt zāģi no barošanas. Atbrīvot zāģa griešanas dziļuma regulācijas skrūvi (21). Atbīdīt pamatni uz leju līdz vēlamam griešanas dziļumam. Nobloķēt skrūvi (21).

GRIEŠANAS SLĪPUMA LEŅĶA UZSTĀDĪŠANA (zīm. G): Zāģis dod iespēju griezt zem leņķa attiecība pret virsmu diapazonā 0° ÷ 45°. Šajā nolūkā zāģa pamatni (8) nepieciešams novietot attiecīgā stāvoklī. Šajā nolūka zāģi nepieciešams atslēgt no barošanas. Atbrīvot pamatnes stiprināšanas skrūvi (6). Novietot zāģa pamatni nepieciešamā leņķī. Nobloķēt stāvokli pieskrūvējot skrūvi.

PARALĒLĀS GRIEŠANAS VADOTNES LIETOŠANA (zīm. H): Vadotne (11) dod iespēju paralēlai griešanai attiecībā pret apstrādājamā

materiālā malu. Atslēgt zāģi no barošanas. Iebīdīt vadotni zāģa pamatnes priekšējās daļas spraugās. Uzstādīt vēlamo griešanas platumu. Nobloķēt vadotni ar skrūvi (7). Sākt zāģēšanu.

KONSERVĀCIJA, GLABĀŠANA UN TRANSPORTS:

Mašīnai pēc būtības nav nepieciešami speciāli konservācijas darbi. Mašīnu nepieciešams uzturēt tīru, sargāt no mitruma un putekļiem. Pēc darba ieteicams attīrīt zāģi no skaidām un putekļiem. To veikt atvieglo griezējdis ka pārsega rokturis (3), dodot iespēju atsegt griezējdisku (12).

UZMANĪBU: rokturi lietot tikai konservācija s un apkalpošanas darbu laikā, iepriekš atslēdzot mašīnu no barošanas avota.

Pēc darba stipri putekļainā vidē ieteicams ar saspiestu gaisu izpūst ventilācijas atveres – tas novērsīs priekšlaicīgu gultņu nolietošanos un likvidēs putekļus, kuri bloķē dzinēja dzesējošo gaisu. Zāģi transportēt un glabāt iepakojumā, kurš sargā no mitruma, putekļu un sīko daļu iekļūšanas – īpaši nepieciešams nodrošināt ventilācijas

Tehnisku problēmu gadījumā lūdzam kontaktēties ar pilnvarotu servisu.

APKĀRTĒJĀS VIDES AIZSARDZĪBA:

UZMANĪBU: Uzrādītais simbols nozīmē, ka aizliegts novietot

nolietoto ierīci kopā ar citiem atkritumiem (iespējams naudas sods). Bīstamās sastāvdaļas, kuras atroda s elektriskās ierīcēs negatīvi ietekmē uz apkārtējo vidi un cilvēku veselību.

Mājsaimniecībām jāņem dalība nolietoto ierīču atgūšanā un atkārtotā izlietošanā (reciklingā). Polijā un Eiropā tiek radīta vai jau pastāv nolietot ierīču savākšanas sistēma, kura ietvaros visiem augstāk minēto ierīču pārdošanas punktiem ir pienākums pieņemt nolietotās ierīces. Bez tam pastāv augstāk minēto ierīču savākšanas punkti.

RAŽOTĀJS:

Profix SIA Marywilska iela 34 03-228 Varšava, Polija

Šī ierīce ir saskaņā ar valsts un Eiropas normām, ka arī drošības prasībām. Visāda veida remontus veic kvalificēt personāls, lietojot oriģinālas rezerves daļās.

PIKTOGRAMMAS:

Apzīmējumu skaidrojums, kuri atrodas uz plāksnītes un informācijas uzlīmēm:

«.»Pirms ieslēgšanas un darba sākuma nepieciešams

iepazīties ar šo instrukciju

«Griešanas laikā ar diska zāģi kā arī diska zāģu uzlikšanas un maiņas laikā uz mašīnu ieteicams lietot aizsarg cimdus»

«»Griešanas laikā ar diska zāģi ieteicams lieto atbilstošu acu aizsardzību.

Griešanas laikā ar diska zāģi ieteicams lietot

atbilstošu dzirdes aizsardzību.

Firmas PROFIX politika ir nepārtraukta savu produktu pilnveidošanas politika, tāpēc firma sev rezervē tiesības ievest izstrādājuma specifikācijas izmaiņas bez iepriekšējas paziņošanas. Zīmējumi, kuri uzrādīti apkalpošanas instrukcijā kalpo tikai kā piemērs un var nedaudz atšķirties no iegādātās ierīces reālā izskata. Šī instrukcija ir sargāta ar autortiesībām. Aizliegts to kopēt/pavairot bez PROFIX SIA rakstiskas atļaujas.

Page 36

NÁVOD NA OBSLUHU

PŘED ZAHÁJENÍM POUŽÍVÁNÍ SE SEZNAMTE S TÍMTO NÁVODEM. Uchovávejte návod pro případné další použití. POZOR! Přečtěte si všechny v ýstrahy týk ající se bezpečnosti používání označené symbolem a veškeré pokyny týkající se bezpečnosti používání.

Nedodržování uvedených bezpečnostních výstrah a bezpečnostních pokynů může být příčinou zásahu elektrickým proudem, požáru a/nebo závažných úrazů.

Uchovejte výstrahy a pokyny týkající se bezpečnosti pro případné použití v budoucnosti.

V níže uváděných výstrahách pojem „elektronářadí“ znamená elektronářadí napájené z elektrické sítě (elektrickým vodičem) nebo elektronářadí napájené baterii (bezdrátové).

VÝ ST RA HA! Vš eo be cn é v ýs tr ahy t ýk aj ící s e bezpečného používání nářadí.

Bezpečnost na pracovišti:

a) Udržujte na pracovišti pořádek a zajistěte zde dobré osvětlení.

Nepořádek a špatné osvětlení často zapříčiňují nehody.

b) Nepoužívejte elektronářadí ve výbušném prostředí tvořeném

hořlavými tekutinami, plyny nebo prachem. Elektronářadí vytváří

jiskry, které by mohly zapálit prach nebo v ýpary.

c) Nepouštějte děti ani jiné pozorovatelé na místa, kde se používá

elektronářadí. Rušení pozornosti může způsobit ztrátu kontroly nad

elektronářadím.

VÝ ST RA HA ! V šeo be cn é v ýs tr ah y t ýk aj íc í s e bezpečného používání nářadí.

Elektrická bezpečnost:

a) Zástrčky nářadí musí odpovídat zásuvkám. Nikdy žádným

způsobem nepředělávejte zástrčky. V případě elektronářadí, které má vodič s ochranným uzemněním, nepoužívejte žádné prodlužovačky. Původní nepředělávané zástrčky a zásuvky snižují riziko

zásahu elektrickým proudem.

b) Vyvarujte se dotýkání uzemněných ploch nebo takových, které

jsou spojené s hmotou, jako jsou trubky, ohřívače, radiátory ústředního topení a chladničky. V případě dotýkání takových ploch a

předmětů roste riziko zásahu elektrickým proudem.

c) Nev ystavujte elektronářadí na působení deště nebo vlhka.

Pokud by se do elektronářadí dostala voda, roste riziko zásahu elektrickým proudem.

d) Ka bely se ne smí žád ným zp ůsob em na máha t. N ikdy

nepoužívejte k abel k nošení, tažení elektronářadí nebo k vytahování zástrčky ze zásuvky. Kabel musí být umístěný daleko od zdrojů tepla, oleje, ostr ých hran nebo pohyblivých části. Poškozené nebo propletené kabely zvyšu jí riziko zásahu elektrickým

proudem.

e) V př ípadě, že s e elektronářadí používá venk ů, je třeba

prodlužovat elektrické kabely prodlužovači určenými na práci venku. Používání prodlužovače určeného do venkovního prostředí snižuje

riziko zásahu elektrickým proudem.

f) Doporučuje se připojení zařízení k elektrické síti vybavené

proudovým chráničem (RCD) s vypínacím proudem 30mA nebo menším.

RUČNÍ KOTOUČOVÁ PILA THP1300

Překlad původního návodu

g) Pokud je nezbytné použití elektronářadí ve vlhkém prostředí, je

třeba použit jako ochranu proudový chránič (RCD). Použití RCD snižuje riziko zásahu elektrickým proudem.

VÝSTRAHA! Všeobecné výstrahy týkající se bezpečného

používání nářadí.

a) Toto zařízení nesmí používat osoby (včetně dětí) s omezenou

fyzickou, smyslovou nebo psychickou schopností, nebo osoby, které nemají odpovídající zkušenosti nebo znalosti zařízení, leda že je používají s příslušným dozorem, nebo v souladu s návodem na používání zařízení, který jim předají osoby zodpovědné za jejich bezpečnost.

b) Při používání elektronářadí je třeba být předvídavý, pozorovat,

co se dě je, a po uží vat zd rav ý ro zum . Ne pou žíve jte elektronářadí, pokud jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvíle nepozornosti při práci s elektronářadím

může způsobit závažné osobní úrazy.

c) Je třeba používat osobní ochranné prostředky. Je třeba vždy

používat ochranné brýle. Používání v příslušných podmínkách

takových ochranných prostředků, jako je protiprachová respirační maska, protiskluzová obuv, přilba nebo chrániče sluchu, sníží nebezpečí osobních úrazů.

d) Je třeba se vyhnout neplánovaného spuštění. Před připojením

k elektrickému zdroji a/nebo před zapojením baterie a než se nářadí zvedne, nebo přenese, je třeba se ujistit, že je vypínač elektronářadí v poloze vypnuto. Přenášení elektronářadí s prstem

na vypínači nebo připojení elektronářadí do sítě se zapojeným vypínačem může být příčinou nehody.

e) Před spuštěním elektronářadí je třeba odstranit všechny klíče.

Ponechání klíče v otáčející se čá sti elektronářadí může způsobit poranění.

f) Je zakázáno příliš se naklánět. Po celou dobu musíte stát pevně

a ud ržovat r ovnová hu. Um ožní Vá m to d obře kon trolova t

elektronářadí při nepředvídatelných situacích.

g) Je třeba mít vhodné oblečení. Při práci nenoste volné oblečení

ani bižuterií. Je třeba zajistit, aby Vaše vlasy, oblečení a rukavice byly v bezpečné vzdálenosti od pohyblivých částí.

Volné oblečení, bižutérie nebo dlouhé vlasy se mohou zachytit do pohyblivých částí.

h) Pokud je zařízení přizpůsobeno na napojení k vnějšímu

odsávání prachu a pohlcovači prachu, ujistěte se, že jsou připojený a řádně se používají. Použitím pohlcovačů prachu můžete

omezit nebezpečí závislé na prašnosti.

Osobní bezpečnost:

i) Nedovolte, aby vaše znalosti získané častým používáním

elektronářadí způsobily, že se budete cítit sebejistě a začnete ignorovat bezpečnostní pravidla. Neopatrnost při činnosti může

způsobit v zlomku sekundy závažný úraz.

VÝSTRAHA! Všeobecné výstrahy týkající se bezpečného používání nářadí.

a) Elekt ronářa dí se nesm í pře těžovat. Je t řeba použ ívat

elektronářadí s výkonem vhodným pro provádění určité práce.

Správné elektronářadí umožní lepší a bezpečnější práci se zátěží, na kterou bylo naprojektováno.

Používání elektronářadí a péče o ně:

Page 37

b) Elek tronářad í, u kteréh o nefu nguje s pínač, se nesmí a) Držte ruce v bezpečné vzdálenosti od oblasti řezání a pily.

používat. Každé elektronářadí, které nelze zapínat nebo vypínat

spínačem, je nebezpečné a je třeba je opravit.

c) Před provedením každého seřízení, výměny součástky nebo

před skladováním odpojte zástrčku elektronářadí od zdroje ele ktri ckéh o pr oudu a/n ebo od pojt e ba teri í. Tak ový

bezpečnostní postup omezu je riziko náhodného spuštění elektronářadí.

d) Nepoužívané elektronářadí uchovávejte mimo dosah dětí a

nedovolte přístup osobám, které nejsou obeznámené s elekt ronářad ím neb o s t ímto n ávodem n a použ ívání elektron ářadí. Elektron ářadí může být n ebezpečné v rukách

nevyškolených uživatelů.

e) El ektronářadí je třeba udr žovat. Je třeba kontro lovat

souos ost ne bo zas eknutí pohy blivých částí , pras kliny součásti a veškeré další faktory, které by mohly ovlivnit činnost elektronářadí. Pokud zjistíte poškození, musíte elektronářadí před použitím opravit. Příčinou mnohých nehod je

neodborná údržba elektronářadí.

f) Řezací nástroje musí být ostré a čisté. Řádná údržba ostrých hran

řezacích nástrojů snižuje pravděpodobnost zaseknutí a usnadňuje obsluhu.

g) Elektronářadí, vybavení, pracovní nástroje apod. používejte

v souladu s tímto návodem, při čemž zohledňujte pracovní podmínky a druh prováděné práce. Používání jiným způsobem,

pro který není elektronářadí určeno, může způsobit nebezpečné situace.

h) V nízkých teplotách, nebo pokud se nářadí po delší dobu

nepoužívá, doporučuje se zapnout elektronářadí bez zátěže po dobu několika minut za účelem řádného promazání mechanismu pohonu.

i) K čištění elektronářadí používejte měkký, vlhký (ne mokrý)

hadřík a mýdlo. Nepoužívejte benzín, rozpouštědla a další prostředky, které by mohly poškodit zařízení.

j) Elektronářadí je třeba skladovat / dopravovat až potom, co se

ujistíte, že jsou veškeré jeho pohyblivé součásti zablokované a zajištěné proti odblokování s použitím původních součástek určených k tomuto účelu.

k) Elektronářadí skladujte na suchém místě chráněném proti

prachu a průniku vlhkosti.

l) Doprava elektronářadí by měla probíhat v původním obalu

tak, aby bylo chráněné proti mechanickému použití.

m) Držáky a plochy uchopení udržujte čisté, nezamaštěné

olejem a mazivem. Kluzké držáky a plochy uchopení neumožňují

bezpečné držení nářadí a jeho plnou kontrolu v nečekaných situacích.

VÝ STR AHA ! V šeo bec né v ýst rahy t ýka jíc í s e používání nářadí.

Záruční a pozáruční opravy svého elektronářadí provádí

Servis PROFIX, což zaručuje nejv yšší kvalitu oprav a používání původní náhradních dílů.

b) Pokud by byl pevný přívodní kabel zařízení poškozený, je třeba

jej nechat vyměnit u výrobce nebo v odborné opravně, nebo kvalifikovanou osobou, abyste tak zamezili ohrožení.

VÝSTRAHA! Kotoučová pila, v ýstrahy týkající se bezpečnosti.

Oprava:

Osobní bezpečnost:

Držte druhou ruku na pomocném držáku nebo na krytu motoru. Pokud držíte pilu oběma rukama, Nevystavíte je nebezpečí

poranění pilou.

b) Nesahejte na spodní stranu řezaného předmětu. Kryt nechrání

před pilou ze spodní strany zpracovávaného materiálu.

c) Nastavujte hloubku řezu podle hrubky řezaného předmětu.

Doporučuje se, aby kotouč trčel pod řezaný materiál méně, než je výška zubu.

d) Nikdy nedržte řezaný předmět v rukách nebo na nohou.

Upevněte zpracovávaný předmět na stabilním podstavci.

Dobré upevnění zpracovávaného předmětu je důležité, abyste zamezili kontaktu s tělem, vzpříčení pily nebo ztrátě kontroly nad prováděným řezem.

e) Během práce, při které by pila mohla přijít ke styku s

elektrickými vodiči pod napětím nebo se svým vlastním kabelem, držte pilu za izolované plochy určené k tomuto účelu. Kontakt s „vodiči pod napětím“ může přivést elektrické napětí

do kovových částí elektronářadí a způsobit úraz obsluhy.

f) Během podélného řezání vždy používejte vodící lištu určenou

na podélné řezání nebo vedení po hraně. Zlepšíte tak přesnost

řezu a zmenšíte možnost zaseknutí pily.

g) Vždy používejte pily se správným tvarem usazovacích otvorů

(např. kosočtvercový nebo kulatý tvar). Kotouče, které se nehodí

na upevňující držák, mohou pracovat excentricky a způsobit ztrátu kontroly nad prováděnou práci.

h) Nikdy nepoužívejte na upevnění kotouče poškozené nebo

nesprávné podložky nebo šrouby. Podložky a šrouby na upevnění

kotouče byly navrženy zvlášť pro tuto pilu, aby bylo zajištěno její optimální fungování a bezpečné používání.

Důvody zpětného rázu a jak mu předcházet:

− zpětný ráz je náhlé zvednutí a vrcení kotouče směrem k obsluze v linii

řezu, způsobené nekontrolovaným vzpříčením, zaseknutím nebo nesprávným vedením kotouč pily;

− pokud je kotouč pily je vzpříčený nebo stlačený ve spáře, kotouč se

zastavuje a reakce motoru způsobuje prudký pohyb pily směrem dozadu k obsluze;

− pokud je kotouč zkroucena nebo špatně postavený směrem k

řezanému materiálu, zuby pily po výstupu z materiálu mohou udeřit do horní plochy řezaného materiálu a způsobit tak zvednutí pily a její odraz směrem k obsluze.

Zpětný ráz vzniká v důsledku nesprávného používání pily nebo nesprávných postupů nebo podmínek provozu a lze mu zamezit přijetím níže uvedených bezpečnostních prostředků. a) Držte pilu silně, oběma rukama, s pažemi v takové poloze,

abyste v ydrželi sílu zpětného rázu. Stůjte v poloze z jedné strany pily, ale ne v linii řezu. Zpětný ráz může způsobit prudký

pohyb pily dozadu, ale silu zpětného rázu může obsluha kontrolovat, pokud byly přijaté příslušné bezpečnostní prostředky.

b) Když se kotouč pily zasekne, nebo když se řezání z nějakého

důvodu přeruší, je třeba vypnout spínač a držet pilu nehybně v ma teriálu, dokud se ko touč zce la neza staví. N ikdy nezkouš ejte odst ranit pi lu z ř ezaného materiá lu, ani netahejte pilu dozadu, dokud se kotouč pily pohybuje,

Page 38

protože může způsobit zpětný ráz. Prozkoumejte situaci a přijměte korigující opatření, za účelem odstranění příčiny zasekávání pily.

c) V případě opětovného spuštění pily v zpracovávaném

materiálu vystřeďte kotouč pily v řezu a zkontrolujte, jestli nejsou zuby pily zaseknuty v materiálu. Pokud se kotouč vzpříčí

při opětovném spouštění, může se vysunout nebo způsobit zpětný ráz od zpracovávaného předmětu.

d) Velké desky zajistěte, abyste takto minimalizovali riziko

zaseknutí a zpětného rázu kotouče. Velké desky mají tendenci se

prohnout svou vlastní váhou. Podpěry pod deskou by měly být umístěné na obou stranách, poblíž linie řezu i poblíž okraje desky.

e) Nepo užívejte tupé nebo pošk ozené pi ly. Neost ré nebo

nesprávně postavené zuby pily v ytvářejí při řezu nadměrné tření, což může způsobit zaseknutí pily a zpětný ráz.

f) Nastavujte pevně svěrky hloubky řezu a úhl u sklonu

kotoučové pily před provedením řezu. Pokud se na stavení pily

mění během řezání, mohlo by to způsobit vzpříčení a zpětný raz.

g) Obzvlášť si dávejte pozor během provádění «zapichovacího

řezu» v existujících příčkách nebo jiných slepých prostorech.

Trčící kotouč pily může narazit na předměty, které nevidíte, čímž způsobí zpětný ráz.

h) Před každým použitím kontrolujte, zda je dolní kryt řádně

zasunutý. Nepoužívejte pilu, pokud se dolní kryt nepohybuje volně a nezavírá se okamžitě. Nikdy nepřipevňujte dolní kryt v otevřené poloze. Pokud by se stalo, že pilu náhodou upustíte, dolní

kryt může zůstat zahnutý. Zvedejte dolní kryt pomoci odtahovacího držáku a ujistěte se, jestli se volně pohybuje a nedotýká se pily nebo jiné části při každém nastavení úhlu a hloubku řezu.

i) Zkontrolujte fungování dolní pružiny. Pokud kr yt a pružina

nefungují správně, měly by být před použitím opraveny.

Dolní kryt může fungovat pomalu z důvodu poškozených části, lepkých usazenin, nebo shromáždění odpadů.

j) Manuální vracení dolního krytu je přípustné pouze při

zvláštních řezech jako „zapichovací řez“ a „složený řez“. Zvedejte dolní kryt s použitím odtahovacího držáku, a když se pila zařízne do materiálu, je třeba dolní kr yt uvolnit. V

případě všech ostatních řezů se doporučuje, aby dolní kr yt fungoval samostatně.

k) Před postavením pily na dílenském stole nebo na podlaze

vždy sledujte, jestli dolní kryt samočinně přikryl kotouč.

Nechráněný okraj způsobí, že se pila bude vracet dozadu a řezat cokoliv na své cestě. Je třeba si uvědomit, že kotouč potřebuje po vypnutí pily čas na zastavení.

POZOR! Používejte odsávaní prachu!

Pokud výrobce předpokládá odsávání nebo shromažďování prachu , zkontro lujte, zda jsou zapo jené a spr ávně namontované.

VÝSTRAHA Používejte ochranné vybavení. Vždy používejte ochranné protiprachové respirátory.

Kontakt nebo vdechování prachu vznikajícího během řezání ohrožuje zdraví uživatele a případně i jiných osob, které by byly poblíž. Pro ochranu proti prachu a v ýparům si nasaďte si respirační masku a pečujte také o bezpečnost jiných osob, které jsou na pracovišti.

POZOR! Nepoužívejte žádné kotoučové s jinými rozměry, než uvedené v tomto návodu na obsluhu.

Používejte výhradně řezací kotouče s vhodným průměrem a tlouš ťkou, přizpůsobené k rychlosti obrátek vřetena této pily.

ź Nepoužívejte kotouče z v ysokolegované rychlořezné oceli.

Pily tohoto druhu se snadno lámou.

ź Nepoužívejte kotouče na kov nebo kámen. ź Používejte v ýhradně ostré řezací kotouče, které jsou v

ideálním stavu; prasknuté nebo prohnuté kotouče okamžitě vyměňte na nové.

ź Zkontrolujte, jestli je kotoučová pila dobře upevněná a otáčí

se správným směrem.

VÝSTRAHA!

Vž dy po už íve jt e o ch ran né po mů ck y. V žd y

používejte ochranné brýle.

VÝSTRAHA!

Používejte ochranné pomůcky. Vždy použív ejte

ochranu sluchu.

VÝSTRAHA! Ruční kotoučová pila, další výstrahy

týkající se bezpečnosti –

Osobní bezpečnost:

1. Nezapínejte kabel přívodu elektrického proudu (22) ke zdroji

proudu, pokud se neujistíte, že: a) zdroj napájení má parametry odpovídající parametrům pily

uvedeným na firemním štítku,

b) je upevněný kotouč na dřevo a dřevité materiály s přípustnou

max. rychlosti otáček stejnou nebo větší než 5300 ot./min.,

c) řezací kotouč (12) je správně a řádně upevněný, při čemž jsou

šipky (10) jak na řezacím kotouči, tak na ochranném kr ytu otočené stejným směrem,

d) řezací kotouč (12) je ostr ý, v dobrém technickém stavu, bez

jakýchkoliv poškození, prasklin, úbytků,

e) vypínač pily (18) je ve v ypnuté poloze, a bezpečnostní tlačítko

(19)a tlačítko pojistky vřetena (17) jsou uvolněné,

f) imbusový klíč (23) pro upínání kotouče byl vyndán ze šroubu na

upínání kotouče (13) a je mimo polem působnosti pily,

g) jsou silně utaženy: páka nastavení hloubky řezu (21), páka

nastavení úhlu řezu (6) a šroub nastavení vedení rovnoběžného řezu (7),

h) posuvný kryt řezacího kotouče (16) je funkční a zůstává v

zavřené poloze.

2. V případě práce s prodlužovačem je třeba se ujistit, že parametry

prod lužov ače, pr ůřezy vod ičů, vy hovu jí pa rame trům pi ly. Doporučuje se používat co nejkratší prodlužovače. Prodlužovač ba měl být zcela rozvinutý.

3. Před zapnutím pily se ujistěte, že v obráběném materiálu nejsou

hřebíky, šrouby vrutů a/nebo jiných cizích těles.

4. Nikdy neblokujte kr yt řezacího kotouče (16).

5. Při spouštění pily a při práci s pilou ji držte za oba držáky (2) a (4).

6. Zapínejte stroj pouze tehdy, když se řezací kotouč (12) nedotýká

obráběné části.

7. Řez začínejte po tom, co pila dosáhne maximálních obrátek.

8. Řez provádějte pouze tehdy, když se plocha stopka pily (8) silně opírá

Page 39

na ploše řezaného materiálu.

9. Nikdy během řezání netlačte na pilu nadměrnou silou. Mohlo by to způsobit nehodu spojenu s vážným nebo život ohrožujícím úrazem a/nebo poškozením přetíženého motoru. Na poškození motoru (závitový zkrat) způsobený přetížením stroje se nevztahuje záruční oprava!

10. S použitím pily se nesmí provádět řez po oblouku, obrábět hrany,

frézovat, jelikož to může způsobit nehodu spojenu s vážným nebo život ohrožujícím úrazem a/nebo poškození stroje, na které se nevztahuje záruční oprava.

11. Po vypnutí pily nikdy nebr zděte pohyb kotouče přitlačením k

řezanému materiálu.

12. Pravidelně kontrolujte stav vrutu upevňujících tělo pily. V případě

potřeby je dotáhněte (šroubovák Ph3).

POUŽITÍ V SOUL ADU S URČENÍM:

Kotoučová pila je nástroj určený k řezání dřeva, překližky, dřevotřísky a podobných materiálu na bázi dřeva.

Nelze ji používat na řezání nebo broušení kovu nebo kamene ani nelze na ní montovat kotouče určené na řezání nebo broušení kovu nebo kamene.

Pila je uzpůsobená k rovným řezům. Nehodí se k provádění řezu po oblouku.

K používání v souladu s určením patří také dodržování pokynů týkajících se bezpečnosti, návodu na montáž a provozních pokynů v návodu na obsluhu. Osoby, které obsluhují zařízení a provádějí jeho údržbu, se musí seznámit s těmito pokyny a musí být řádně poučeny o možných nebezpečích.

Kromě toho je třeba co nejpřesněji dodržovat předpisy týk ající se bezpečnosti práce a ochrany zdraví.

POZOR: Nevystavu jte elektronářadí na působení deště nebo vlhkosti.

Každé použití zařízení jinak, než to vyplývá z jeho výše uvedeného určení, je zak ázané, způsobuje ztrátu záru ky a osvob ozuje výrobce od odpovědnosti za takto způsobené škody.

Jakékoliv úpravy zařízení prováděné uživatelem osvobozuje výrobce od odpovědnosti za poškození a škody způsobené uživateli a v okolí.

Správné používání elektronářadí se týká také údržby, skladování, dopravy a oprav.

Elektron ářadí m ohou opravo vat pouze servis ní oprav ny určené výrobcem. Zařízení, které je napájeno ze sítě, by měly opravovat pouze osoby, které jsou k tomuto oprávněny.

I při používání nářadí v souladu s jeho určením nelze zcela eliminovat určité rizikové faktory. Vzhledem ke konstrukci a stavbě stroje se mohou vyskytnout následující ohrožení:

ź dotek řezacího kotouče v nechráněné oblasti; ź sáhnutí na pracující kotouč (řezná rána); ź zpětný ráz zpracovávaného předmětu nebo jeho části; ź prasknutí/zlomení řezného kotouče; ź poškození sluchu v případě nepoužívání nezbytné ochrany sluchu; ź zdraví škodlivé emise dřevitého prachu v případě práce v uzavřených

prostorech.

Zařízení není určeno pro profesionální použití, řemeslné nebo průmysl ové. Záruč ní smlou va neplatí , pokud se zaříz ení používalo v řemeslnických nebo průmyslových dílnách nebo pro

obdobnou činnost.

KOMPLETACE:

ź Kotoučová pila -1 ks. ź Vedení pro rovný řez -1 ks. ź Řezací kotouč -1 ks. ź Klíč imbusový -1 ks. ź Uhlíkové kartáčky - 2 ks. ź Návod na obsluhu - 1 ks. ź Záruční list - 1 ks.

Ø 160 mm x Ø 16 mm x 18T

KONSTRUKCE STROJE:

Kotoučová pila je nářadí ve druhé třídě ochrany (dvojí izolace) a je poháněna jednofázovým motorem.

Konstrukce pily je znázorněná na obr. na str. 2-3:

Obr. A: 1. Výhoz pilin

2. Držák

3. Držák krytu řezacího kotouče

4. Pomocný držák

5. Měřítko úhlu sklonu

6. Páka nastavení úhlu řezu

7. Šroub nastavení vodící lišty rovnoběžného řezu

Patka pily

Značky ukazující linii řezu při sklonu patky v úhlu 0° a 45°

10.

Šípky směru otáček řezacího kotouče

11. Vodící lišta rovnoběžného řezu

12. Řezací kotouč

13.

Šroub upevnění kotouče

14. Podložka šroubu

15. Vnější přítlačná manžeta

16. Sklopný kryt řezacího kotouče v poloze:

- otevřené (obr. A),

- zavřené (obr. B)

Obr. B: Tlačítko pojistky vřetena

17.

18. Zapínač

19. Bezpečnostní tlačítko

20. Měřítko hloubky řezu

21. Páka nastavení hloubky řezu

22. Napájecí vodič

Klíč imbusový

23.

Obr. C:

24. Vnitřní přítlačná manžeta

Jedná se o univerzální stroj k manuálnímu vedení se sevřenou ergonomickou konstrukci. Umožňuje uživateli řídit hloubku řezu a přizpůsobit stoj tloušťce řezaného materiálu a provádět úkosové řezy (plocha řezu není pravoúhlá vůči povrchu řezaného materiálu).

Je to bezpečný stroj, ve kterém byla použitá konstrukce umožňující samočinné regulování odkrývání a zakrývání řezného kotouče během práce.

Konstrukce stroje umožňuje také uživateli snadno obsluhovat tlačítka, pojistky a držáky splňující požadované užitné a obslužně-údr žbové funkce.

Page 40

TECHNICKÉ ÚDAJE:

Jmenovité napětí Jmenovitý kmitočet Odebíraný výkon Otáčky max. Max. průměr řezného kotouče

230-240 V 50 Hz 1300 W 4500 ot./min.

ø160 mm

Průměr otvoru řezacího kotouče ø16 mm Hloubka řezu, max. Úhel řezu

55 mm

o o

0 45~ Třída zařízení II/ Hmotnost Hladina akustického tlaku (LpA) Hladina akustického výkonu (LwA)

tolerance měření K 3 dB(A)

Úroveň vibrací podle normy:

EN 60745-1:2009

tolerance měření K=1,5 m/s

LpA,LwA

Hlavní držák Pomocný držák

4,4 kg

95,5 dB(A)

106,5 dB(A)

21,749 m/s 22,462 m/s

Uvedená úroveň vibrací platí pro základní použití elektronářadí. Pokud by bylo elektronářadí použité jinak nebo s jinými pracovními nástroji, a také pokud nebude prováděná dostatečná údržba, úroveň vibrací se může lišit od uvedené. Výše uvedené důvody mohou způsobit zvýšení vystavení vibracím během celé doby práce. Je třeba uplatnit další bezpečnostní prostředky, jejichž účelem je ochrana obs luhy pro ti d ůsled kům v ystav ení vi brací m, n apř. : úd ržbu elektronářadí a pracovních nástrojů, zajištění vhodné teploty rukou, určení pořadí pracovních úkonů. Deklarovaná celková hodnota vibrací a deklarované hodnoty emisí hluku byly naměřeny standardními způsoby zkoušení a lze je používat pro účely srovnávání s jiným nářadím. Deklarovaná celková hodnota vibrací a deklarované hodnoty emisí hluku lze využívat při předběžném vyhodnocení vystavení.

Výstrahy:

Vibrace a emise hluku během skutečného používání elektronářadí se mohou lišit od deklarovaných hodnot v závislosti na způsobu, jakým je nářadí používáno, a především v závislosti na druhu obráběného předmětu. Je třeba určit bezpečnostní prostředky na ochranu obsluhy, a to na základě odhadu skutečného vystavení během používání (při zohlednění všech části operačního c yklu, jako je doba, po kterou je nářadí zapnuto, a doba, kdy je na volnoběhu, s výjimkou doby spouštění).

PRÁCE S PILOU:

1. Před zahájením práce je třeba prověřit stav řezacího kotouče, abyste zamezili přetížení a nesprávné práci pily.

2. Práci začněte označením linie řezu na materiálu.

3. Zařízení je vybaveno bezpečnostním tlačítkem (19), které brání náhodnému spuštění pily. Pro spuštění pily nejprve zmáčkněte bezpečnostní tlačítko a následně zmáčkněte vypínač pily (18) a držte jej ve stlačené poloze. Umožněte, aby kotouč najel do maximálních otáček.

4. Přiložte patku pily (8) na řezaný materiál tak, aby plocha patky dobře ležela na řezaném materiálu, a značka ukazující linii řezu (9) byla nad

touto čarou.

5. Během práce s pilou (posuvného pohybu dopředu) při postupném zahlubování řezacího kotouče do materiálu bude sklopný kryt kotouče (16) postupně odkr ývat kotouč a umožňovat tak řezání materiálu. Zpětné péro vrátí kryt do původní polohy, jakmile se kotouč vysune z řezaného materiálu.

6. Veďte pilu přesně přímočaře. Nepřímočaré vedení pily může vést k růstu odporu při řezu a k zablokování kotouče. V důsledku takové situace může dojít ke zkratu závitů motoru a ztrátě záručních nároků a případně k závažné nehodě.

7. Ukončení řezu pilou proveďte následujícím způsobem: a) počkejte, až rotující řezný kotouč úplně opustí řezaný materiál, b) povolte tlačítko vypínače pily (18), c) počkejte, dokud kotouč pily nepřestane rotovat, d) položte stroj na bezpečné místo.

8. Ukončení práce s pilou proveďte, po provedení úkonů uvedených v bodě 7., následujícím způsobem: a) vytáhněte zástrčku kabelu napájení z elektrické zásuvky, b) očistěte pilu z pilin a prachu, c) zajistěte pilu proti přístupu neoprávněných osob (např. dětí).

VÝMĚNA ŘEZACÍHO KOTOUČE: POZOR: Před zahájením výměny řezacího kotouče odpojte stroj od zdroje

elektrického proudu. Během montáže kotouče používejte ochranné rukavice. Při kontaktu s kotoučem existuje nebezpečí poranění. Používejte v ýhradně řezací koto uče, jejichž pa rametry souhlas í se jmenovitými údaji uvedeným v tomto návodu na obsluhu. V žádném případě nepoužívejte jako pracovní nástroj brusné kotouče.

Obrázek C na str. 3 znázorňuje součástky upevňující řezný kotouč (12) na hřídeli stroje:

13. Šroub s šestihranným hnízdem

14. Podložka šroubu

15. Vnější přítlačná manžeta

24. Vnitřní přítlačná manžeta

Výměnu proveďte následujícím způsobem: – Z máčkn ěte tl ačítko zabl okování vřet ena ( 17). S p oužití m připojeného montážního nářadí (23) (imbusový klíč č.6) odšroubujte upínací šroub (13) (obr. D, str. 3).

POZOR! Nespínejte tlačítko blokování vřetena (17), za provozu stroje. Mohli byste tím elektronářadí poškodit.

– S použitím držáku krytu (3) sklopte kryt dozadu a přidržte. Sundejte vnější přítlačnou manžetu a řezný kotouč (12) z hřídele stroje (obr. E, str. 3).

POZOR: Nesundávejte vnitřní přítlačnou manžetu (24); pokud manžeta vypadne, je třeba ji na sadit zpátky plochou stranou směrem ven od těla stroje.

Při nasazení řezacího kotouče provádíme výše uvedené úkony v opačném pořadí. Při nasazování řezacího kotouče věnujte pozornost souhlasnému směru otáček kotouče. Směr šipky na kotouči musí souhlasit se směrem šipky na krytu řezacího kotouče.

NASTAVENÍ HLOUBKY ŘEZU (obr. F): Pro vád ění měl kýc h z ářez ů, kt eré js ou m enš í n ež tl oušť ka zpracovávaného materiálu, je možné při nastavení požadované hloubky

Page 41

řezu spuštěním patky pily (8) do příslušné polohy. Odpojte pilu od napájení. Povolte páku nastavení hloubky řezu pily (21). Posuňte patku dolu na požadovanou hloubku řezu. Zajistěte páku (21).

NASTAVENÍ ÚHLU SKLONU ŘEZU (obr. G) : Pila umožňuje zešikmený řez vzhledem k ploše v rozsahu 0° - 45°. Za tímto účelem je třeba umístit patku pily (8) do požadované polohy. Odpojte pilu od přívodu proudu. Povolte páku (6) upevňující patku. Nastavte patku pily do požadovaného úhlu. Zajistěte nastavení.

POUŽÍVÁNÍ VODÍCÍ LIŠT Y PRO ROVNOBĚŽNÝ ŘEZ (obr. H): Vodící lišta (11) umožňuje řezat rovnoběžně s hranou řezaného

materiálu. Odpojte pilu od přívodu proudu. Zasuňte vodící lištu do štěrbiny na přední straně patky pily. Nastavte požadovanou šířku řezu. Upevněte vodící lištu šroubem (7). Můžete zahájit řezání.

ÚDRŽBA, UCHOVÁVÁNÍ A DOPRAVA:

Stroj v podstatě nevyžaduje zvláštní údržbu. Je snadné udržovat jej čistý a chránit proti vlhku a zaprášení. Po práci se doporučuje očistit pilu z pilin a prachu. Usnadňuje to držák řezacího kotouče (3), který umožňuje odkrýt řezací kotouč (12).

POZOR: držák používejte pouze během provádění údržby a obslužných činnosti a to výhradně po předchozím odpojení stroje od zdroje elektrického proudu.

Po prá ci ve ve lmi prašn ém prostře dí se doporu čuje proči štění venti lační ch ot vorů p roudem stla čeného vzduc hu – brá ní to předčasnému opotřebování ložisek a odstraňuje prach blokující přístup vzduchu chladícího motor. Pilu dopravujte a uchovávejte v obalu z důvodu ochrany proti vlhkosti, průnik prachu a drobných pevných těles – především je třeba chránit ventilační otvory. Drobné součásti, které se dostanou pod kryt, by mohly poškodit motor. V případě technických problémů so obraťte na servis s příslušným oprávněním.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ:

POZOR: Zobrazený symbol znamená zákaz likvidace zařízení

dohromady s jinými odpady (na porušení zákazu se vztahuje pokuta). Nebezpečné složky, které se nacházejí v elektrickém

a elektrotechnickém vybavení mají negativní vliv na životní

prostředí a lidské zdraví. Domácnosti by se měly zapojit do získávání zpět a opětovného využívání (recyklace) starých elektrospotřebičů. V Polsku a v Evropě se tvoří nebo už existuje systém sběru elektroodpadu, v rámci kterého mají všechna prodejní místa elektrospotřebičů povinnost přijímat elektroodpad. Kromě toho existují sběrná místa pro elektroodpad.

VÝROBCE:

PROFIX s.r.o.; 03-228 Varšava, Polsko

ul. Marywilska 34, Toto z ařízen í vyh ovuje vni trostát ním i ev ropským norm ám a bezpečnostním požadavkům. Veškeré opravy musí provádět kvalifikovaní odborníci, s použitím původních náhradních dílů.

PIKTOGRAMY:

Vysvětlení ikon umístěných na firemním štítku a na informačních nálepkách na zařízení:

«Před spuštěním zařízení si přečtěte návod na obsluhu!»

«Během řezání kotoučovou pilou a během výměny a na sazován í řezn ých kot oučů d o stro je se doporučuje používat ochranné rukavice»

«Během řezání kotoučovou pilou se doporučuje používat vhodnou ochranu očí.»

«Během řezání kotoučovou pilou se doporučuje používat vhodnou ochranu sluchu.»

Politika firmy PROFIX je politikou průběžného zdokonalování v ýrobků, z toho důvodu si firma vyhrazuje právo změnit specifikaci výrobku bez předchozího informování. Obrázky, uvedené v návodu na obsluhu, jsou pouze příklady a mohou se lišit od skutečného vzhledu zakoupeného zařízení. Tento návod je chráněný autorským zákonem. Jeho kopírování / rozmnožování bez písemného souhlasu společnosti PROFIX s.r.o. je zakázané.

Page 42

HASZNÁLATI UTASÍTÁSOK

Az eredeti utasítások fordítása

H AS ZN Á LA T E LŐ TT O LV A SS A E L E ZE KE T A Z UTASÍTÁSOKAT! Tartsa meg ezt az útmutatót későbbi tájékozódás céljából! FIGYELEM! Olvassa el a szimbólummal jelzett, a m u n k av é d e l e m me l k a p c so l a t o s ö s s z es fig yelm eztet ést és a b izton ságo s ha szná latr a

A következő biztonsági előírások be nem tartása miatt baleset, áramütés, tűzveszély és/vagy komoly sérülés fordulhat elő

Őrizze meg az összes munkavédelmi figyelmeztetést és utasítást későbbi felhasználás céljából!

Az alábbi figyelmeztetések során használt „elektromos szerszám” kifejezés olyan szerszámot jelöl, melynek áramellátása hálózatról (tápkábellel) vagy akkumulátorral (kábel nélkül) történik.

a) T ar ts a t is ztá n a m unk at er ül eté t és ü gye lj en a jó

b) Ne dolgozzon elektromos szerszámmal robbanásv eszélyes

c) Tartsa távol a gyermekeket attól a helytől, ahol használja az

a) Az elektromos szerszám csatlakozó dugója meg kell feleljen az

b) Kerül je a test i érin tkezést a föl delt felül etekkel vagy

c) Ne tegye ki esőnek vagy nedves környezetnek az elektromos

d) Ne erőltesse a csatlakozó kábel! Ne használja a hálózati kábelt a

e) Amennyiben az elektromos szerszámot a szabadban használja,

vonatkozó összes utasítást!

FIG YELE M! Ál talá nos mun kavéd elmi sza bályo k:

Munkahelyi biztonság:

megvilágításra! A munkaterületén uralkodó rendetlenség balesetekhez

vezethet.

környezetben, gyulladásv eszélyes folyadékok, gázok vagy folyadékok közelében. Az elektromos szerszámok használata során

szikra keletkezhet, mely belobbanthatja a port és a gőzöket.

elektro mos szersz ámot. A f igyelemeltere lés miat t elveszít heti kontrollját az elektromos szerszám felett.

FIGYELEM ! A szer szám bizto nságos has ználatával kapcsolatos általános szabályok:

Elektromos biztonság:

al jzat tal . T ilos a cs atl akoz ó d ugó mód osí tás a! Ti los hosszabbítók használata a védőföldeléses kábellel ellátott eleketromos szerszámok esetében! A csatlakozó dugók és aljzatok

módosítása növeli az áramütés kozkázatát!

tárgyakkal, mint a csövek, fűtőtestek, fűtőradiátorok vagy hűtőszekrények! A földelt részekkel való érintkezés esetén nő az

áramütés kockázata!

szerszámot! Víz behatolása esetén nő az áramütés kockázata!

szerszám mozgatására, húzására vagy a csatlakozó dugó aljzatból történő kihúzására.Tartsa távol a hálózati kábelt hőforrásoktól, olajtól, éles szélektől és mozgó alkatrészekről! A

sérült vagy összegabalyodott kábelek növelik az áramütés kockázatát!

a csatlakozást a szabadban tör ténő használatra alkalmas kültéri hosszabbítókkal kell megoldani. A szabadban történő

használatra alkalmas hosszabbítók használata csökkenti az áramütés kockázatát.

A berendezést 30mA vagy kisebb kioldó áramú védőkapcsolós (RCD) elektromos hálózatra javasolt k apcsolni csatlakoztatni.

KÖRFŰRÉSZTHP1300

g) Amennyiben az elektromos szerszámot nedves környezetben

használ ja, elker ülhetetlen egy feszül tségvédelmi eszköz használata, mint egy hibaáram védelmi kapcsolóé (RCD). Az RCD

használata csökkenti az áramütés kockázatát.

FIGYELEM! A szerszám használatának biztonságával kapcsolatos általános figyelmeztetések:

Személyi biztonság:

a) E z a b erendezé s nem hasz nálható csökke ntett f izikai ,

szenzoriális vagy mentális képességű személyek (beleértve a gyermekeket is), tapasztalattal nem rendelkező személyek vagy olyan személyek által, akik nem ismerik a berendezést, kivételt képeznek azok a helyzetek, amikor a berendezés használata felügyelet alatt vagy a használati útasítások betartásával történik egy, a biztonságért felelős személy által.

b) Legyen figyelmes, összpontosítson arra, amit csinál és legyen

mindig annak tudatában, hogy elektromos szerszámmal dolgozik! Ne használja az elektromos szerszámot, ha fáradt, ha kábító szer, alkoho l vagy gyógysze r befolyá sa alatt áll!

Elektromos szerszám használatánál egy pillanatnyi figyelmetlenség is komoly sérülések okozója lehet!

c) Ho rd jo n v éd őr uh áz at ot ! M in de n e se tb en v is el je n

védőszemüveget! Olyan védőruházat hordása mint a porvédő maszk,

csúszásbiztos cipő, fülvédő vagy hallásvédő csökkenti a sérülések kockázatát!

d) Ker ülj e el , ho gy az ele ktr omos sz ersz ám vé letl enü l

bekapcsoljon! A hálózati áramforrásra történő csatlakozás és/vagy az akkumulátor csatlakoztatása, valamint a szerszám felemelése vagy mozgatása előtt, győződjön meg arról, hogy az elektromos szerszám kapcsolója kikapcsolt állapotban van!

Az elektromos szerszám mozgatása vagy bekapcsolt állapotban történő használata balesetet okozhat!

e) Az elektromos szerszám beindítása előtt távolítson el minden

szerszámot a közelből! Az elektromos szerszám mozgó részein hagyott

szerszámok sérüléseket okozhatnak!

f) Ne hajoljon le mélyen! Álljon biztosan és tartsa meg az

egyensúlyát! Ez az elektromos szerszám jobb ellenőrzését teszi lehetővé

váratlan helyzetekben.

g) Öltözzön fel megfelelően! Ne hordjon bő ruházatot vagy

ékszert! Haját kösse be, ruházatát és kesztyűjét tar tsa távol a mozgó alkatrészektől! A bő ruházat, az ékszer és a hosszú haj

beleakadhat a mozgó alkatrészekbe.

h) Amen nyiben a be rendezés alkal mas külső porelszívó és

porgyűjtő csatlakoztatására, győződjön meg arról, hogy ezek helyesen lettek csatlakoztat va és haszn álva. A porgy űjtő

használata csökkentheti a porral járó veszélyek kockázatát.

i) Ne engedje, hogy az elektromos szerszám gyakori használata

során szerzett jártasság hatására túlzott magabiztossá váljon és fi gyelmen kívül hagy ja a bi ztonsági szab ályokat. A

figyelmetlen használat egy pillanat alatt súlyos testi sérülést okozhat.

FIGYELEM ! A sze rszám bizto nságos has ználatára vonatkozó általános figyelmeztetések: Az elektromos szerszám használata és gondozása:

a) Ne terhelje túl az elektromos szerszámot! Az elvégzendő

Page 43

munkához szükséges teljesítmény függvényében használjon FIGYELEM! A szerszám biztonságos használatára elektromos szerszámokat! A megfelelő elektromos szerszám jobb

működést és biztosabb terhelést tesz lehetővé.

b) Tilos az elektromos szerszám használata, ha a k apcsoló nem

indítja el és nem állítja meg a szerszámot! Minden elektromos

szerszám, amely nem indul el vagy nem áll meg, veszélyes és meg kell javítani!

c) Minden beállítás, alkatrészcsere vagy tárolás előtt húzza ki a

cs atla kozó du gót az el ektr omo s s zers zám hál ózat i áramforrásából és/vagy vegye ki az akkumulátort! Ezek a

biztonsági intézkedések csökkentik az elektromos áram véletlenszerű bekapcsolását.

d) A használaton kívüli elektromos szerszámot gyermekektől

távol ke ll tárolni , és ne m szabad kölcsö n adni olyan személyeknek, akik nem ismerik az elektromos szerszámot vagy nem olvasták el annak használati utasításait! Az

elektromo s szerszám veszélyes, ha tapa sztalat n élküli szemé ly használja!

e) A z elektromos szerszámot karban kell tartani! Ellenőrízni

kell a mozgásban lévő alkatrészek vonalbeállítását vagy zavarát, az alkatrészek törését és egyéb tényezőket, melyek befolyásolhatják az elektromos szerszám működését! Ha rongálódás t észlelünk , az ele ktromos szers zámot még használat előtt meg kell javítani! Számos baleset oka az

elektromos szerszám nem megfelelő karbantartása.

f) A vágó szerszámo k éles ek és tisz ták kel l legyen ek! A

vágószerszámo k éles alka trészeinek karbant artása csö kkenti az anyagba történő beakadás kockázatát és megkönnyítik a használatot.

g) A z e l ek t ro m os s ze r sz á m ot , a b e re n de z és t , a

munkaszerszámokat, stb. jelen utasításoknak megfelelően kell haszn álni, f igyelembe véve a m unka j ellegét és feltételeit. Az elektromos szerszám rendeltetésétől eltérő használata

veszélyes helyzeteket okozhat.

h) Alacsony hőmérsékleten vagy hosszabb használaton kívüli

időszakot követően ajánlott az elektromos szerszám teher nélküli elindítá sa néhány percre a ken őanyag átviteli mechanizmusba történő helyes elosztása érdekében.

i) Az elektromos szerszám tisztításához puha, nedves (nem

vizes) rongyot és szappa nt használ jon! Ne használj on ben zint , ol dósze rt vag y eg yéb any agok at, ame lyek károsíthatják a berendezést!

j) A z e l ek t ro m os s z er s zá m o t c sa k a zu t á n l eh e t

tárolni/szállítani, miután megbizonyosodtunk arról, hogy minden mozgó eleme rögzítésre és biztosításra került a rögzítésre szánt eredeti elemek segítségével.

k) Az elektromos szerszámot száraz helyen kell tar tani, védve a

portól és a nedvességtől.

l) Az elektromos szerszám szállítása az eredeti csomagolásban

történhet, megvédve ezáltal a mechanikai sérülésektől.

m) A ma rkolat ot é s a fog ófelü letek et t isztá n, o laj- és

kenőanyagtól mentesen kell tar tani. A csúszós markolatok és fogófelületek lehetetlenné teszik a szerszám biztonságos fogását és felügyeletét az esetleges váratlan szituációkban.

vonatkozó általános figyelmeztetések:

Javítás:

Az elektromos szerszámok garanciális és garancia utáni

javítását a PROFIX Szerviz végzi, ami garantálja a javítás kiváló minőségét és az eredeti alkatrészek használatát.

b) Amennyiben a tápkábel sérült, a gyártónál vagy egy speciális

javító műhelyben vagy egy szak ember á ltal új jal kel l kicserélni a balesetek elkerülése érdekében.

FI GYE LEM! Kö rfű rés z, bi zto nsá gra vo nat kozó figyelmeztetések

Személyi biztonság:

a) Tartsa távol kezeit a vágófelülettől és a korongtól! Másik

kezét helyezze a segédfoganytúra vagy a motor gépházára!

Ha mindkét kezével tartja a fűrészt, elkerülhető, hogy a fűrész sérülést okozzon a kezein.

b) Ne tartsa kezét a megmunkált tárgy alatt! A védőburkolat nem

védi meg a megmunkált tárgy alatti részen.

c) Állítsa be a megmunkált tárgy vastagságának megfelelő

vágásmélységet! Ajánlott, hogy a korong olyan hosszan lógjon ki a

vágott anyag alól, amely rövidebb a fog magasságánál.

d) Soha ne tartsa a vágandó tárgyat a kezében vagy a lábán!

Rögzítse stabil tartóra a megmunkált tárgyat! A megmunkált

tárgy jó rögzítése fontos annak érdekében, hogy elkerülehtő legyen a testtel való érintkezés, a fűrész leblokkolása vagy a vágás feletti ellenőrzés elvesztése.

e) Amikor dolgozik, a fűrészt az erre a célra szánt szigetelt

felületénél ragadja meg, a fűrész érintkezhet feszültség alatt lévő kábelekkel vagy saját tápkábelével. A „feszültség

alatt lévő kábelek” „feszültség alá helyezhetik” az elektromos szerszám fém alkatrészeit, ez pedig a kezelő áramütését idézheti elő.

f) Mindig használja a hosszanti vagy oldalvezetőt, amikor

hosszanti szakaszt munk ál meg! Ez javítja a vágási pontosságot és

csökkenti a korong blokkolási lehetőségét.

g) Használjon mindig a befogónyílásokhoz megfelelő méretű

és fo rmáj ú ko rong okat (p éldá ul r ombu sz vag y kö r alakúakat)! A nem megfelelő korongok excentrikusan kezdenek

működni, ez pedig a működés feletti ellenőrzés elvesztéséhez vezet.

h) Soha ne használjon sérült vagy nem megfelelő csavarokat

vagy alátétgyűrűket a korong beszerelésekor! Az alátétgyűrűk

és rögzítő csavarok különösen a mechanikus fűrészekhez lettek tervezve a működés és a felhasználó optimális biztonsága érdekében.

A visszaugrás megjelenésének okai és megelőzési módjai:

- a visszaugrás a fűrész hir telen megemelkedését és a kezelő irányába történő visszahúzását jelenti a vágási vonalban, melyet a beakadt vagy nem megfelelően irányított fűrész beakadt korongjának ellenőrizetlen vágása okoz,

- amikor a fűrész korongja be van akadva vagy a hasadásba van beszorulva, a korong megáll és a motor reakciója a fűrész hátrafelé történő hirtelen mozgását okozza, a kezelő irányába,

- amikor a fűrész korongja be van szorulva vagy nem megfelelően van behelyezve a vágott elembe, a fűrész fogai kiesnek az anyagból és megüthetik az átmetszett anyag felső felületét, ez pedig a fűrész

Page 44

megemelkedéséhez és a kezelő irányába történő visszaugrásához vezet.

A visszaugrás a fűrész nem megfelelő használatának tudható be vagy a nem megfe lelő e ljárásokn ak vagy fel tételeknek köszönhető és elkerülhető, ha betartja az alábbi megfelelő elővigyázatossági intézkedést: a) Tartsa mindkét kezével szorosan a fűrészt, karjait úgy

helyezze, hogy ellen tudjon állni a visszaugrás erejének! Helyezkedjen el a fűrész oldalára, de ne a vágási vonal irányá ba! A v isszaugrá s a fű rész hát rafelé tö rténő hirt elen

mozgásához vezethet, de a kezelő kontrollálhatja ennek erejét, ha betartja a megfelelő biztonsági előírásokat.

Amikor a fűrész beszorul vagy amikor bármilyen okból

kifolyólag félbehagyja a vágást, nyomja meg a kapcsolót és tartsa mozdulatlanul az anyagban, amíg a fűrész korongja teljesen megáll. Soha ne próbálja meg kivenni a fűrészt a vágott anyagból és ne ne húzza vissza a fűrészt, amíg a fűrész korongja mozog vagy visszaugrást okozhat! Ellenőrizze és

tegyen meg minden javítási műveletet a fűrész leállásának okai kiküszöbölése érdekében!

Amikor a megmunkált elemben indítja el a fűrészt, állítsa be

a fűrész korongját a vágásba és ellenőrizze, hogy a korong fogai nincsenek az anyagba fogva! Amennyiben a fűrész korongja

beszorul, az újbóli bekapcsoláskor visszaugrást okozhat.

Tartsa meg a nagy méretű lemezeket a beszorulás vagy a

korong visszaugrás kockázatának minimalizása érdekében! A nagy méretű lemezek hajlamosak meghajolni saját súlyuk alatt. A tartókat mindkét oldalon a lemezek alatt kell elhelyezni, a

vágási vonal és a lemez szélének közelében! Ne használjon életlen vagy sérült korongot! Az életlen fogú vagy

rosszul elhelyezett fogakkal rendelkező korong keskeny vágást képez, amely felesleges súrlódást, a fűrész beszorulását és visszaugrást okoz.

Vágás előtt rögzítse jól a kapcsokat a vágási mélység és a

korong hajlásszögének beállításához! Amennyiben a fűrész beáll ított pa raméterei a vágás során változn ak, ez a koro ng beszorulásához és visszaugrásához vezethet.

Különösen ügyelnie kell akkor, amikor a létező falakba vagy

egyéb zárt helyeken végez mély vágást ! A kibúvó korong más tárgyakat is elvághat és ez visszaugrást okozhat.

Minden használat előtt ellenőrizze az alsó fedelet, hogy

lássa, helyesen lett-e elhelyezve! Ne használja a fűrészt abban az esetben, ha az alsó fedél nem mozog szabadon és nem záródik be azonnal! Ne rögzítse és soha ne hagyja nyitva az alsó fedelet! Amennyiben a fűrész véletlenül leesik, az alsó fedél

meghajolhat. A húzókar segítségével emelje fel az alsó fedelet és minden lehetséges szögbeállításnál és minden vágási mélységnél ellenőrizze, hogy szabadon mozog-e és hogy nem érinti a korongot vagy egyéb darabot

Ellenőrizze az alsó fedél rugójának működését! Amennyiben

a fedél és a rugó nem működik megfelelően, használat előtt meg kell javítani! Az alsó fedél lassan működhet a sérült alkatrészek,

ragacsos váladék lerakódás vagy ülepedékrétegződés miatt.

Az alsó fedél kiemelése csak akkor megengedett, ha olyan

speciális vágásokat végez, mint a „mély vágás” és „kombinált vágás”! A húzókar segítségével emelje fel az alsó fedelet, mert amenyiben a korong mélyen az anyagba helyeződik, az

« »

alsó fedelet fel kell engedni! Minden egyéb vágásnál a fedélnek

autonóm módon kellene működnie.

Az alsó fedélnek takarnia kell a korongot még mielőtt a

fűrészt a műhelyasztalra vagy a padlóra helyezné. A fűrész védtelen szélei hozzájárulha tnak a fűrész visszahúzódásához és minden, az útjába kerülő tárgy vágásához.

FIGYELEM! Használjon porelszívó készülékeket!

Amennyiben a gyártó porelszívó és –tároló készülékkel

látta el a szerzsámot, ellenőrizze, hogy azok megfelelően

lettek csatlakoztatva és beszerelve!

FIGYELMEZTETÉS! Használjon védőfelszerelést! Minden alk alommal

használjon porvédő maszkot!

A vágás során keletkezett porral történő érintkezés vagy annak belélegzése veszélybe sodorja a felhasználó és az esetlegesen a környezetében tartózkodó személyek egészségét. A por és gőz elleni védelem érdekében használjon porvédő maszkot és ügyeljen a készülék használati helyén tartózkodó személyek biztonságára!

FIG YELE M! N e ha szná ljon a j elen ha sznál ati utasításokban szereplő mérettő l eltérő mé retű fűrészkorongot! C sa k m eg fe le lő á tm é rő jű é s v as ta gs á gú

vágókoron got haszn áljon, am ely a fűrész tenge lyforgási sebességéhez lett igazítva!

ź Gyors vágáshoz ne használjon ötvözött acél korongot! Ezek a

korongok könnyen eltörnek!

ź Ne használja a fűrészt fém vagy kő vágására! ź Csak ideális állapotú éles korongot szereljen be! Azonnal

cserélje le újakra a repedt vagy hajlott korongokat!

ź Ellenőrizze, hogy a korong jól lett-e beszerelve és hogy a

megfelelő irányba forog-e!

FIGYELMEZTETÉS! Használjon védőfelszerelést! Mindig használjon védőszemüveget!

FIGYELMEZTETÉS! Használjon védőfelszerelést! Mindig használjon hallásvédőt!

FI G YE LM EZ TE TÉ S! K ör fű ré sz , b iz to ns ág ra

vonatkozó figyelmeztetések

1. Ne helyezze a tápkábelt (22) az árramforrásba, amíg nem biztos

abban, hogy: a) az á ramforrá s a g yártási lapon fel tüntetett kör fűrész

paramétereknek megfelelő paraméterekkel rendelkezik,

b) a beszerelt korong fa és faszármazékok vágására szolgál és

5300/perc maximális forgási sebességgel működik,

c) a vágókorong (12) helyesen lett beszerelve (a korongon

található jelzők iránya (10) azonos a védődobozon szereplő jelzők irányával),

d) a vágókorong (12) éles, jó műszaki állapotban van, hiány,

repedés és egyéb hiányosság nélkül.

e) a körfűrész kapcsolója (18) „kikapcsolt ” pozícióban van, a

kapcsolózár (19) és a tengelyzár (17) pedig meg vannak lazítva,

Személyi biztonság:

Page 45

f) a korong rögzítéséhez szükséges imbuszkulcs (23) ki van Ezen kívül szigorúan be kell tartania a balesetek megelőzésére

húzva a korongot rögzítő csavarból (13) és a körfűrész hatósugarán kívül helyezkedik el,

g) a – vágási mélységet beállító (21), a vágási szöget beállító (6)

és a párhuzamos vágás vezető (7) – zárak jól meg lettek szorítva,

h) a vágókorong védő (16) betölti szerepét és kikapcsolt

pozícióban marad.

2. Amennyiben hosszabbítót használ, bizonyosodjon meg arról, hogy a hosszabbító paraméterei, a kábelek szakaszai megfelelnek a körfűrész paramétereivel. Ajánlott minél rövidebb hosszabbítót használni! A hosszabbító teljesen ki kell legyen feszítve!

3. A körfűrész bekapcsolása előtt bizonyosodjon me arról, hogy a megmunkált tárgyban nincsenek-e szegek, csavarok és/vagy egyéb idegen testek.

4. Soha ne rögzítse a vágókorong védőt (16)

5. Amikor bekapcsolja a kör fűrészt és dolgozik vele, mindkét kezével tartsa azt (2) és (4)!

6. Csak akkor kapcsolja be a gépet, amikor a korong (12) nem érinti a megmunkált tárgyat.

7. Akkor kezdje el a vágást, amikor a körfűrész eléri a maximális forgást!

8. Csak akkor kezdjen el vágni, amikor a körfűrész lábának (8) felszíne a vágott anyag felszínéhez biztonságosan van támasztva.

9. Soha ne nyomja túl nagy erővel a körfűrészt! Ez balesetet okozhat és e nne k kö ve tke zt éb en e gé szs ég ká ro sod áh oz va gy életvesztéshez és/vagy a túlterhelt motor meghibásodásához vezethet. A készülék túlterheltsége miatti motor meghibásodás (a terkelcselések elégése) javítása nem része a garanciában szereplő javításoknak!

10. Tilos a körfű résszel az í v vonala mentén vágn i, széle ket meg munk álni , ma rni, ami bal eset et o kozha t és enn ek következtében egészségkárosodához vagy életvesztéshez és/vagy a berendezés meghibásodásához vezethet, aminek javítása nem része a garanciában szereplő javításoknak!

11. A körfűrész kikapcsolása után tilos a korong mozgásának a vágott anyaggal történő lassítása!

12. Rendszeresen ellenőrizze a körfűrész törzsét rögzítő csavarok állapotát! Szükség esetén csavarozon (Ph3-as csavarhúzó)!

RENDELTETÉSSZERŰ HASZNÁL AT:

A körfűrész fa, falemez, PAL és ehhez hasonló anyagok vágására használható. Nem használható fém vagy kő vágására vagy csiszolására! Ugyanakkor tilos a körfűrészbe olyan korongot rögzíteni, amely fém és kő vágására vagy csiszolására alkalmas! A körfűrész úgy van igazítva, hogy egyenes vonalban vágjon. Nem használható íves vágásra!

A készülék rendeltetésének megfelelő használata érdekében be kell tartania a biztonsági utasításokat és a beszerelési útm utat ót, val amin t a ha szná lati uta sítá sokb an leí rt üzemeltetési utasításokat! Azok a személyek, akik használják a készüléket és annak karbantartását végzik, először el kell olvassák ezeket az utasításokat és tudatosítaniuk kell a potenciális veszélyeket!

vo natk ozó tö rvé nyi e lőír áso kat (M unk avé del em és egészségügy)!

FIGYELEM! Ne tegye ki esőnek vagy nedves környezetnek az elektromos készüléket!

A fűrész nem megfelelő használata, amely eltér a fent említett rendeltetéstől tilos, és a garancia elvesztéséhez vezet, a gyártó nem felelős az ezekből eredő károkért. A készülék összes, a felhasználó által végzett módosítása mentesíti a gyártót a felelősség alól a felhasználónak és a környetnek okozott károkért. Ugyanakkor a fűrész megfelelő használata a karbantartásra, tárolásra, szállításra és javításra is vonatkozik. A fűrész csak a gyártó által megjelölt javítóműhelykben javítható! A hálózatra kötött készülékeket csak engedélyezett személyek javíthatják! Egyes reziduális kockázati tényezők még abban az esetben sem küszö bölhető ek ki telj esen, ha a ké szüléket a re ndelteté snek megfelelően használták. A készülék építési módjától és felépítésétől függően a következő kockázatok jelenhetnek meg:

ź A korong működés közbeni, a fűrész fedetlen területén történő

megérintése

ź A kéz kinyújtása a működésben lévő korong felé (vágott seb) ź A megmunkált tárgy vagy annak egy részének eldobása ź A korong kilyukadása/eltörése ź Halláskárosodás a szükséges hallásvédő használatának hiányában ź Egészségre káros fűrészpor kibocsátások a munkálatok zárt helyen

történő végzésekor.

A készülék nem szakmai, kézműipari vagy ipari felhasználásra készült! A garancia szerződés érvényét veszíti, amennyiben a berendezést kézműves műhelyek, ipari üzemek vagy hasonló tevékenységek során használják!

ELEMEK:

Fűrészkorong – 1 db.

ź ź Párhuzamos vágás vezető – 1 db. ź Vágókorong Ø 160 mm x Ø 16 mm x 18T – 1 db. ź Hatszögű kulcs – 1 db. ź Szénkefe – 2 db. ź Használati utasítás – 1 db. ź Garanciakönyv – 1 db.

A BERENDEZÉS FELÉPÍTÉSE:

A körfűrész a második érintésvédelmi osztályba tartozó (kettős szigetelés) gép, melyet egy monofázisú motor működtet.

A fűrész felépítését a 2-3. oldalon szereplő képek mutatják be:

A. rajz: 1. Fűrészpor elszívó

2. Fogantyú

3. Vágókorong védelem fogantyú

4. Segédfogantyú

5. Dőlt beosztású skála

Vágószög beállító csavar

7. Párhuzamos vágás vezetőt rögzítő csavar

Fűrészláb

9. A 0° és 45°- os szögbe helyezett láb vágási vonal jelző

megjelölés

Page 46

10. Vágókorong forgási irányát jelző nyilak

11. Párhuzamos vágás vezető

12. Fűrészkorong

13. Fogantyú rögzítő csavar

14. Tartó

15. Külső szorító csavaranya

16. Vágókorong ferde gépháza a köv. pozíciókban:

- nyílt (A. rajz)

- zárt (B. rajz)

B. rajz:

17. Tengelyrögzítő emelőkar

18. Kapcsoló

19. Biztonsági gomb

20. Vágási mélység skála

21. Vágási mélység beállító csavar

22. Tápkábel

23. Hatszögű kulcs

C. rajz: Belső szorító csavaranya

24.

Egy kompakt formájú és ergonómikus kézi vezető univerzális berendezés. Lehetőséget nyújt a felhasználónak, hogy beállítsa a vágási mélységet, hogy a megmunkált anyag vastagságához igazítsa a berendezést és hogy különböző szögben végezzen vágásokat (a vágási sík nem merőleges a vágott anyag síkjára).

Ez a berendezés biztonságos a működés közbeni vágókorong kimenet és elrejtés önszabályozásának köszönhetően.

A berendezés felépítése lehetővé teszi a felhasználónak a gombok, zárak és bizonyos működőké pes, kiszo lgáló és megőrzé si funkci ók könnyű használatát.

MŰSZAKI ADATOK:

Névleges feszültség Névleges frekvencia Bemeneti teljesítmény Max. forgássebesség Fűrészlemez maximális átmérője

230-240 V 50 Hz 1300 W 4500/perc

ø160 mm

Fűrészlemez áteresztési átmérője ø16 mm Maximális vágási mélység Szögvágás

55 mm

o o

0 45~ Berendezés osztálya II/ Saját tömeg Hangnyomás szint (LpA) Hangerő szint (LwA)

Bizonytalanság K

LpA,LwA

EN 60745-1:2009 szabvány szerinti vibrációs szint

Bizonytalanság

106,5 dB(A)

Fogantyú Segédfogantyú

4,4 kg

95,5 dB(A)

3 dB(A) 1,749 m/s 2,462 m/s K=1,5 m/s

Az említett vibrációs szint reprezentatív az elektromos készülék használata szempontjából. Amennyiben az elektromos készülék más célból vagy egyéb munkaeszközzel kerül használatra, illetve ha karbantartása nem megfelelő, a vibrációs szint eltérhet a megjelölttől. A fent említett okok a vibrációs expozíció szintje növekedéséhez vezethetnek a működés teljes ideje alatt. Kiegészítő védelmi eszközöket kell használnia, melyek célja a vibrációs expozíció kezelőre gyakorolt hatásaitól való védelem, mint pl.: Elektromos kés zülé k és mun kaes zközö k ka rbant art ása, a k ezek meg fele lő hőmérs ékletének biztos ítása, a munkatevé kenységek sorrend jének

megállapítása. A megadott rezgésszint és a megadott zajkibocsátás mérése szabványos viz sgál ati m ódsze rrel tö rtént és fel hasz nálh atók a s zersz ámok összehasonlítására. A megadott rezgésszint és a megadott zajkibocsátás felhasználható a kezdeti expozíció megállapítására.

Figyelmeztetések:

Az elektromos szerszám tényleges használata során a rezgésszint és a zajkibocsátás eltérhet a megadott értékektől, attól függően, hogyan használja a szerszámot, különösen függ a megmunkált anyag típusától. A kezelőszemély biztonsága érdekében meg kell határozni a biztonsági intézkedéseket, melyek a valós használat alatti expozíció megbecsülésén alapszik (figyelembe véve a művelet összes folyamatát, amikor a szerszám ki van kapcsolva, és amikor üresjáraton van, a kioldási idő kivételével).

A KÖRFŰRÉSZ HASZNÁLATA:

1. Használat előtt ellenőrizze a vágókorong állapotát a a körfűrész túlterhelése és hiás működésének elkerülése érdekében!

2. A munkát a vágási vonal az anyagon történő berajzolásával kezdje!

3. A gép biztonsági gombbal (19) van ellátva, amely megelőzi a fűrész

véletlenszerű bekapcsolását . A fűrész bek apcsolásához először nyomja meg a biztonsági gombot, majd a fűrész bekapcsoló gombját (18) és hagyja ebben a pozícióban! Hagyja, hogy a fűrész érje el a maximális fordulatot!

4. Helyezze úgy a körfűrész lábát (8) a vágandó anyagra, hogy a láb felszíne határozottan érintkezzen a megmunkált anyag felületével, a vágóvonal jelző (9) pedig eme vonal fölött legyen!

5. A körfűrész használata során (előretoló mozgás) a korongvédő (16) fokozatosan feltárja a korongot az anyag vágásának könnyítése érdekében. A védő visszatérő rugója visszahelyezi a védőt a helyére, amikor a korong kijön a vágott anyagból.

6. A körfűrészt pontosan egyenes vonalon kell vezetni! A körfűrész nem

egyenes vonalon történő vezetése növeli a súrlódási ellnállást és a korong leállásához vezethet. Ez a motor tekercseléseinek elégéséhez és a garanciális jogok elvesztéséhez, sőt súlyos balesethez vezethet.

7. A körfűrésszel történő vágás végeztével: a) vegye ki teljsen a korongot a megmunkált anyagból, b) lazítsa meg a kapcsológombot (18), c) várja meg, amíg a körfűrész korongjának forgása leáll, d) helyezze biztos helyre a berendezést.

8. A körfűrész használatának végeztével, a 7- es pontnál leírtakon túl: a) húzza ki a tápkábelt az áramforrásból, b) tisztítsa meg a körfűrészt a fűrészportól és a protól, c) helyezze a körfűrészt olyan helyre, ahová idegen személyeknek

(pl. gyermekeknek) nincs bejárásuk.

VÁGÓKORONG CSERÉJE: FIGYELEM! Mielőtt elkezdené kicserélni a vágókorongot, húzza ki azt az

áramforrásból és várja meg, amíg a korong megáll! A korong b eszerelésekor h asználjon vé dőkesztyűt! A korongg al való érintkezéskor fenáll a sérülés veszélye! Csak olyan fűrészkorongot használjon, melynek paraméterei megfelelnek jelen használati uta sításban szereplő névleges információkkal! Egyáltalán ne használjon munkaszerszámok csiszolására való korongokat!

A 3. oldalon szereplő C. rajz a gép tengelyén található vágókorong (12) beszerelési elemeit ábrázolja:

13. Belsőhatlapú csavar

14. Anyáscsavar

Page 47

15. Külső szorító csavaranya

24. Belső szorító csavaranya

A korong cseréjéhez: – Nyomja meg a tengelyrögzítő emelőkart (17) és tartsa ebben a pozícióban! Hatszögű kulccsal (23) csavarozza ki a rögzítő csavart (13)! (D. rajz, 3. oldal).

FIGYELEM! A tengelyrögzítő emelőkart (17) csak akkor lehet meghúzni, amikor a tengely be van kapcsolva. Ellenkező esetben fennáll az elektromos készülék meghibásodása!

- A gépház fogantyújával (3) húzza hátra a gépházat és tartsa így! Vegye ki a külső szorító csavaranyát és a vágókorongot (12) a készülék tengelyéről! (E. rajz, 3. oldal)

FIGYELEM! Ne vegye ki a belső szorító csavaranyát (24)! Amennyiben ez leesik, szerelje vissza úgy, hogy a sík része a készülék gépfejének elülső külső része felé irányuljon!

Az alátámasztás beszerelése a fentebb bemutatottakhoz képest fordított irányba történik. Amikor behelyezi a vágókorongot, figyeljen arra, hogy a forgásirány mgfelelő legyen: a korongon lévő nyíl iránya ugyanaz kell legyen, mint a korongvédőn lévő nyíl iránya.

A VÁGÁSI MÉLYSÉG BEÁLLÍTÁSA (F. rajz): A megmunkált anyag vastagságánál kisebb vastagságú vágások ejtése akkor lehetséges, ha beállítja a kívánt vágási mélységet a fűrész lábának (8) a megfelelő pozícióig történő lesüllyesztésével. Húzza ki a körfűrészt az áramforrásból! Lazítsa meg a csavart (21), amely a vágási mélységet! Állítsa be a skálán a vágási mélység kívánt értékét! Rögzítse a csavart (21)!

VÁGÁSI SZÖG BEÁLLÍTÁSA (G. rajz): A kör fűrész 0°-45°-os szögben történő vágás lehetőségét nyújtja. Ennek érdekében rögzítse megfelelően a fűrész lábát (8) a kívánt pozícióba! Húzza ki a körfűrészt az áramforrásból! Lazítsa meg a lábat rögzítő csavart (6)! Billentse oldalra a fűrészt! Állítsa be a skálán a kívánt értéket! A csavar becsavarozásával rögzítse az adott pozíciót!

A PÁRHUZAMOS VÁGÁS VEZETŐ HASZNÁLATA (H. rajz): A vezető (11) lehetővé teszi a megmunkált anyag szélén történő

párhuzamos vágást. Húzza ki a körfűrészt az áramforrásból! Helyezze be a körfűrészt a fűrész lába előtt lévő repedésekbe! Állítsa be a kívánt vágási szélességet! A csavar (7) segítségével rögzítse a körfűrészt! Kezdje el a vágást!

KARBANTARTÁS, TÁROLÁS ÉS SZÁLLÍTÁS:

A berendezés nem igényel speciális megőrzési műveleteket. A berendezést csupán tisztán kell tartani, óvni kell a nedvességtől és a portól! Használat után ajánlott a fűrész fűrészportól és portól történő tisztítása! Ennek érdekében a vágókorongot védő fogantyú (3) megnyomásával takarja ki a vágókorongot (12)!

FIGYELEM! A fogantyút csak a megőrzési és kezelési műveletek alatt lehet használni, a berendezés áramforrásról történő leválasztása után!

A nagyon poros légkörben való használat esetén ajánlott a szellőzőnyílások sűrített levegővel történő tisztítása, amely meggátolja a csapágy gyors elhasználódását és eltávolítja a port, amely gátolja a motor hűtése számára fontos levegővel való ellátást. A körfűrészt olyan csomagolásban kell szállítani és őrizni, amely megvédi a ne dve ssé gtő l é s a po rt ól – kü lön ös fi gye lme t s zen tel jen a szel lőzőn yílás okra! A g épház ba be kerül ő apró elem ek a mot or meghibásodását okozhatják! Műs zaki pro blém ák e seté n kér jük, ker esse n fe l en gedé lyeze tt javítóműhelyt!

KÖRNYEZETVÉDELEM:

FIGYELEM! Ez a jel azt jelöli, hogy a használt készüléket tilos

egyéb hulladékkal egy helyen elhelyezni (pénzbüntetés terhe mellett). Elektromos és elektronikus gépek veszélyes alkotórészei negatívan befolyásolják a környezetet és az emberek egészségét.

Mind en há ztart ásnak hozzá kell jár ulnia a h aszná lt kés züléke k visszanyeréséhez és újrahasznosításához. Úgy Lengyelországban, mint Európában megszervezik vagy már létezik a használt készülékek gyűjtési rendszere, melynek keretében az adott készülék minden értékesítési helyén kötelesek átvenni a használt készüléket. Ezenkívül léteznek ilyen típusú készülékek gyűjtő központjai is.

GYÁRTÓ:

PROFIX Sp. z o.o., ul. Marywilska 34, 03-228 Warszawa, LENGYELORSZÁG Ez a gép megfelel a nemzeti és európai szabályoknak, valamint a biztonsági

előírásoknak. Minde n javít ást sz akképzett személy végezh et, kiz árólag e redeti cserealkatrészt használva!

PIKTOGRAMOK:

A névleges táblázatokban és a tájékoztató címkéken szereplő jelek magyarázata:

«FIGYELMEZTETÉS! Bekapcsolás és üzemelés előtt olvassa el a használati utasításokat!»

«Védőkesztyűt használni!»

A körfűrésszel történő vágás során hallásvédő

használata kötelező!

«»A körfűrésszel történő vágás és a forgókorongok cseréje vagy beszerelése során védőszemüveg használata kötelező!

A PROFIX cég politik ája az, hogy folyamatosan tökéletesítse termékeit, ezért fenntartja magának azt a jogot, hogy a termék specifikációit előzetes tájékoztatás nélkül módosítsa! A használati utasításokban megjelölt ábrák csak példák, ezek kicsit eltérhetnek a megvásárolt eszköz valódi arculatától! Jelen haszn álati utas ítást szerz ői jo gok véd ik. A PRO FIX S p. z o. o. társ aság í rásos hozzá járulás a nélk üli másolása/sokszorosítása tilos!

Page 48

NAUDOJIMO INSTRUKCIJA

RANKINIS DISKINIS PJŪKLAS THP1300

Originalios instrukcijos vertimas

PR IE Š R AD EDA NT DA RBĄ SU SI PAŽ IN KI TE SU ĮSPĖJ IMAS! Be ndri įs pėjimai dėl sauga us įran kio INSTRUKCIJA. Išsaugokite instrukciją, nes gali būti reikalinga vėliau. ĮSPĖJIMAS! Prašome perskaityti visus įspėjimus dėl saugaus naudojimo pažymėtus simboliais bei

Žemiau pateikiamų įspėjimų dėl saugos bei saugos nuorodų nesilaikymas gali būti elektros smūgio, gaisro ir/arba sunkių kūno sužalojimų priežastimi.

Išsaugokite visus įspėjimus ir visas saugos nuorodas, kad vėliau būtų galima jais pasinaudoti.

Žemiau pateiktuose įspėjimuose sąvoka „elektros prietaisas” apibudina elektros prietaisą maitinamą elektros energija iš elektros tinklo (maitinimo laidas) arba elektros prietaisą maitinamą akumuliatoriumi (belaidis).

a) Darbo vietoje turi būti švaru, tvarkinga bei geras apšvietimas.

visas nuorodas dėl saugaus naudojimo.

ĮSPĖJI MAS! Bend ri įspėj imai dėl saugaus įran kio naudojimo.

Sauga darbo vietoje:

Netvarka bei netinkamas darbo vietos apšvietimas gali būti nelaimingų atsitikimų priežastimi.

Nenaudoti elektros prietaiso sprogioje aplinkoje, kurioje yra degūs skysčiai, degios dujos arba dulkės. Elektros prietaiso darbo

metu susidaro elektros kibirkštis, todėl gali užsidegti esantis aplinkoje garai.

Darbo vieto je negal i būti vaikai bei pa šaliniai. Dėme sio nukreipimas gali būti elektros prietaiso valdymo praradimo priežastimi.

ĮSPĖJI MAS! Ben dri įspė jimai dė l saugau s įranki o

naudojimo.

Elektros sauga: Elektros prietaisų kištukai turi atitikti elektros lizdo tipui. Jokiu būdu negalima keisti kištuko. Jeigu elektros prietaisas turi įžeminimą, negalima naudoti ilgintuvo. Originalių kištukų bei lizdų

naudojimas sumažina elektros smūgio riziką.

Venkite kūno kontakto su įžemintais paviršiais, tokias kaip vamzd žiai, š ildytuv ai, ce ntrinio šil dymo r adiatori ai bei šaldytuvais. Kontaktas su įžemintais paviršiais didina elektros smūgio

pavojų. Saugokite prietaisą nuo lietaus ir drėgmės. Jeigu vanduo patenka į

elektros prietaisą, padidėja elektros smūgio rizika.

Nenaudokite laidų ne pagal paskirtį. Neneškite įrenginio paėmę už laido, netraukite už jo norėdami išjungti kištuką iš elektros lizdo. Laidą klokite taip, kad jo neveiktų karštis, jis neišsiteptų aly va ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeistas laidas gali tapti elektros smūgio priežastimi. Jeig u ele ktros pri etais as yra naud ojama s lau ke, la ido prailginimui naudokite tik specialiai tam skirtus prailgintuvus.

Prailgintuvų skirtų darbui lauke naudojimas sumažina elektros smūgio riziką.

Įrankį rekomenduojama jungti į elektros maitinimo tinklą, turintį likutinės srovės įrenginį (RCD), kurio išjungimo srovė yra 30 mA arba mažesnė. Jeigu negalima išvengti elektros prietaiso naudojimo drėgnoje aplinkoje, naudokite RCD įrenginį. RCD įrenginio naudojimas

sumažina elektros smūgio riziką.

naudojimo.

a) Prietaisu negali naudotis asmenys (tame tarpe vaikai) turintis

fizinius, jutimo arba psichinius negalavimus, taip pat asmenys neturintis darbo patirties arba nesusipažinę su prietaisu, nebent toks darbas vyksta stebint specialistui arba pagal prietaiso naudojimo instrukciją, kurį buvo perduota asmeniu atsakingu už saugą.

b) Būkite atidūs, sutelkite dėmesį į tai, ką Jūs darote ir, dirbdami

su elektros prietaisu, vadovaukitės sveiku protu. Nedirbkite su prietaisu, jei esate pavargę arba vartojote narkotikus, alkoholį ar medikamentus. Akimirksnio neatidumas naudojant prietaisą gali

tapti rimtų sužalojimų priežastimi.

c) Dėvėkite tinkamą aprangą. Nešiokite apsauginius akinius.

Apsauginės aprangos, tokios kaip dulkių kaukė, neslystantis apsauginiai batai, šalmas, asinės, naudojimas sumažina sužalojimų grėsmę.

d) Saugokitės, kad neįjungtumėte prietaiso atsitiktinai. Prieš

įjungiant kištuką į elektros lizdą ir/arba prieš akumuliatoriaus įjun gimą bei pri eš pa imant ar ba pe rnešan t pr ietais ą įsitikinkite, kad prietaisas yra išjungtas. Prietaiso pernešimas su

pirštu ant jungiklio arba prietaiso įjungimas į maitinimo tinklą gali tapti nelaimingo atsitikimo priežastimi.

e) Prieš įjun gdam i pri etais ą pa šalin kite ra ktus. Prie tais o

besisukančioje dalyje esantis įrankis ar raktas gali tapti sužalojimų priežastimi.

f) Nepasilenkite pernelyg į priekį. Dirbdami atsistokite patikimai

ir visada išlaikykite pusiausv yrą. Patikima stovėsena ir tinkama

kūno laikysena leis geriau kontroliuoti prietaisą netikėtose situacijose.

g) Dėvėkite tinkamą aprangą. Nedėvėkite plačių drabužių ir

papuošalų. Saugokite plaukus, drabužius ir pirštines nuo besisukančių prietaiso dalių. Laisvus drabužius, papuošalus bei ilgus

plaukus gali įtraukti besisukančios prietaiso dalys.

h) Je igu įr engini ai yra prita ikyti prij ungimu i prie dulki ų

nusiurbimo ir dulkių surinkėjo, įsitikinkite, k ad šie įrenginiai tinkamai prijungti ir panaudoti pagal paskirtį. Dulkių surinkėjų

panaudojimas sumažina dulkių poveikio pasekmes.

i) Elektros įrankių naudojimo įgūdžiai, įgyti dažno jų naudojimo

metu, negali per daug padidinti Jūsų pasitikėjimo savimi ir leisti nesilaikyti saugos taisyklių. Neatsargiai naudojantis elektros

įrankiais, galima rimtai susižeisti per kelias sekundes.

ĮSPĖJ IMAS! Be ndri įs pėjimai dėl saug aus įran kio naudojimo. Rūpestinga elektros prietaisų priežiūra ir naudojimas

Neperkraukite prietaiso. Naudojamo prietaiso galingumas turi

atitikti atliekamam darbui. Tinkamai parinktas elektros prietaisas leis atlikti darbą gerai ir saugiai.

Nenaudokite elektros prietaiso su sugedusiu jungikliu. Elektros

prietaisas, kurio nebegalima įjungti ar išjungti, yra pavojingas ir jį reikia remontuoti.

Prieš reguliuodami prietaisą, keisdami darbo įrankius arba

prieš sandėliavimą ištraukite kištuką iš elektros lizdo ir/arba atjunkite akumuliatorių. Ši saugumo priemonė apsaugos jus nuo

netikėto prietaiso įsijungimo.

Žmonių sauga:

Page 49

Ne nau do jam ą p ri eta isą sa nd ėli uok it e v aik am s i r

nemokantiems juo naudotis arba nesusipažinusiems su instrukci ja asmeni ms nepriei namoje vie toje. Elektriniai

įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.

Rū pest ing ai p riž iūr ėkit e p riet ais ą. P atik rin kite , a r

besisukančios prietaiso dalys tink amai veikia ir niekur nekliūva, ar nėra sulūžusių ar šiaip pažeistų dalių, kurios įtakotų elekt ros priet aiso veikim ą. Jeigu yra gedim ai suremo ntuokite priet aisą. Da ugelio nelai mingų a tsitikim ų

priežastis yra blogai prižiūrimi elektros prietaisai. Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti

elektros prietaisai su aštriais pjovimo įrankiais yra lengviau valdomi ir juos geriau kontroliuoti.

Elektros prietaisą, papildomus įrankius, darbo įrankius ir t.t.

naudokite tik pagal instrukciją, turėdami omeny darbo sąlygas b ei atliekam o darbo pobūdį. El ektros pri etaiso

naudojimas ne pagal paskirtį gali sukelti pavojingas situacijas.

Jeigu prietaisas nebuvo naudojamas ilgesnį laiką arba yra

naudoj amas žem os tempe ratūros s ąlygose, įjunki te jį kelioms minutėms be apkrovos tam, kad tepalas tinkamai pasiskirstytų pavaros mechanizme. Elektros prietaisus valykite minkštu, drėgnu (ne šlapiu)

skuduru ir muilu. Nenaudokite benzino, tirpiklių bei kitų priemonių galinčių pažeisti prietaisą. Elektros prietaisą laikykite/transportuokite tik po to, k ai

įsitikinsite, kad jo visos besisukančios dalis yra užblokuotos ir saugomos originaliomis, specialiai tam skirtomis detalėmis. Elektros prietaisą laikykite sausoje, apsaugotoje nuo dulkių

bei drėgmės vietoje. Elektros prietaisą transportuokite originalioje pakuotėje,

saugančioje nuo mechaninių pažeidimų.

m) Rankenos ir kiti įrankio laikymo paviršiai turi būti švarūs,

nealiejuoti ir netepaluoti. Jeigu rankenos ir kiti įrankio laikymo

paviršiai yra slidūs, netikėtose situacijose negalėsite įrankio saugiai laikyti ir valdyti.

ĮSPĖJIMAS! Bendri įspėjimai dėl saugaus įrankio naudojimo.

Remontas:

Garantinį ir pogarantinį elektros įrankių remontą atlieka

PROFIX servisas, todėl garantuojama aukščiausia remonto darbų kokybė bei originalios atsarginės dalys.

b) Jeigu sugedo elektros prietaiso laidas, jį pakeisti galima pas

gamintoją, specializuotame remonto punkte arba gali tai atlikti specialistas tam, kad išvengtumėte pavojaus.

ĮSPĖJIMAS! RANKINIS DISKINIS PJŪKLAS , specialū s saugaus naudojimo nurodymai:

Rankų nelaikykite pjūvio plote. Antrą ranką laikykite

papildomoje rankenoje arba variklio korpuse. Jeigu pjūklas yra laikomas dvejomis rankomis, būkite itin atidūs.

Nedėkite rankų apdorojamojo daikto apačioje. Apsauginis

gaubtas neapsaugo apačioje.

Nustatykite pjovimo gylį pagal apdorojamojo daikto storį.

Rekomen duojama, kad pjo vimo diska s išeitų už apdo rojamos

medžiagos ne daugiau negu pjūklo danties ilgis.

Draudžiama laikyti apdorojamą daiktą rankose arba ant

kelių. Apdorojamas daiktas turi būti pritvirtintas stabiliame paviršiuje. Tinkamas pjaunamo daikto tvirtinimas yra labai svarbus,

nes tokiu atveju išvengsite kūno sužalojimo, galėsite kontroliuoti pjovimą (pjūklas neužstrigs).

Darbo metu įrank į laikykite už spe cialiai ta m skitus,

izoliuotus paviršius. Tai apsaugos nuo elektros smūgio kontakto su elektros laidais arba įrankio maitinimo laidu atveju. Kontaktas su elektros laidais po įtampa gali būti elektros

smūgio priežastimi.

Atliekant išilginį pjovimą visada naudokite vedžioklį skirtą

išilginiam pjovimui arba vedžioklį skirtą briaunoms. Tai pagerina pjovimo tikslumą bei mažina pjūklo užstrigimo tikimybę.

Naudokite tik tinkamų dydžių bei turinčius tinkamas angas

(pav. rombo formos arba apvali) pjovimo diskus. Jeigu pjovimo diskas neatitinka t virtinimo patronui, gali privesti prie kontrolės praradimo pjovimo metu bei sužalojimų.

Pjovimo diskų tvirtinimui niekada nenaudokite pažeistų

arba netinkamų tvirtinimo varžtų ir tarpiklių. Tarpikliai bei tvirtinimo varžtai yra specialiai užprojektuoti šiam pjūklui tam, kad užtikrinti optimalų darbą bei saugumą.

Atmetimo priežastys:

− atgalinis smūgis arba staigus įrankio atmetimas į operatoriaus pusę dėl ne kontr oliu ojam o p jovi mo i r n etin kamo pj ūklo ved imo apdorojamame daikte;

− kai pjūklo diskas užstringa, diskas yra stabdomas o variklio reakcija sukelia staigius atgalinius smūgius į operatoriaus pusę;

− jeigu pjūklas yra netinkamai laikomas apdorojamojo paviršiaus atžvilgiu, tai išeinat iš pjaunamos medžiagos pjūklo dantis gali užkliudyti už paviršių, o pjūklas pakils ir įrankis gali būti staigiai atmestas į operatoriaus pusę.

Atgalinis smūgis tai netinkamo pjūklo naudojimo, nurodymų nesilaikymo arba netinkamų eksploatacijos sąlygų pasekmė. Tam, kad to išvengti būtina laikytis patektų žemiau nurodymų.

Pjūklą laikykite stipriai abejomis rankomis; pečiai turi būti

tokioje pozicijoje, kad galėtumėte atlaikyti atgalinį smūgį. Operatoriaus kūnas negali būti pjovimo linijoje. Atgalinio

smūgio met u pjūklas yra atmetamas, bet op eratorius gali tai kontroliuoti jeigu laikysis tam tikrų saugos priemonių.

Jeigu pjov imo disk as užs tringa a rba dėl kokios nors

priežasties yra sustabdomas pjovimas, tai būtina atlaisvinti paleidimo mygtuką ir laikyti pjūklą pjaunamoje medžiagoje iki tol kol nesustoja diskas. Nebandykite išimti pjūklo iš pjaunamos medžiagos bei netraukite atgal pjūklo iki tol kol pjūklo diskas nesustojo arba gali sukelti atgalinį smūgį.

Nustatyki te užstrigimo priežastį bei paban dykite pašalint i šias priežastis.

Paleidžiant pakartotinai užstrigusį pjūklą apdorojamoje

medž iagoje, pa bandyki te vest i pjū klą pe r vid urį be i patikrinkite ar pjūklo dantys neužstrigo medžiagoje. Jeigu

pakartotino paleidimo metu pjūklo diskas stringa, tai diskas gali iškristi arba sukelti atgalinį smūgį.

Didelių plokščių pjovimo atveju prilaikykite jas, tai mažina

atgalinio smūgio bei disko užspaudimo tikimybę. Didelės

Page 50

plokštės susilenkia dėl savo svorio, todėl iš abejų tokios plokštės pusių,

netoli pjovimo linijos, turi būti atramos.

Nenaudo kite nea štrių ar ba panau dotų pjov imo disk ų.

Neaštrūs arba netinkami nustatyti pjūklo dantys sukelia didelį trynimą, pjūklo užstrigimą arba atgalinį smūgį.

Prieš pjovimą nustatykite pjovimo gylį bei pjovimo kampą

(mygtukai turi būti tvirtai paspausti). Nustatymų pasikeitimas

pjovimo metu gali būti užstrigimo arba atgalinio smūgio priežastimi.

Atliekant „giluminį pjovimą“ ypatingą dėmesį sutelkite į

sienelės bei kitas aklas erdves. Išeinantis už kraštus pjūklas gali

pjauti kitus daiktus bei sukelti atgalinį smūgį.

Prieš kiekvieną pjovimą patikrinkite apatinio gaubto padėtį. Jeigu apatinis gaubtas nejuda laisvai, negalima naudotis pjūklu. Niekada nepalikite apatinio gaubto atidaryto. Jeigu

pjūklas netyčia nukris, apatinis gaubtas gali būti pažeistas. Apatinį gaubtą pakelkite naudojant tam atitraukimo rankeną ir įsitikinkite, kad gaubtas juda laisvai bei nesiliečia su pjūklu visų pjovimo kampų bei gylių atvejais.

Patikrinkite apatinio gaubto spyruoklę. Jeigu gaubtas bei jo spyruoklę neveikia tinkamai, būtina jas sutaisyti prieš naudojimą. Apatinis gaubtas gali veikti sunkiai dėl sugedusių dalių,

lipnių nuosėdų, arba atliekų susikaupimo.

Rankinių būdų apatinį gaubtą galima patraukti tik atliekant specialiu s pjūvius, tokius kaip „gilumi nis pjovimas ” ir „s ud ėti nga s pj ov ima s“. Ap at inį ga ub tą p ake lki te atitraukimo rankena ir kai pjūklas įeis į medžiagą, tai apatinį gaubtą būtina atlaisvinti. Visų kitų pjovimų atvejais apatinis

gaubtas turi veikti savaime (negalima jo kelti rankiniu būdu).

Atkreipkite dėmesį ar apatinis gaubtas gaubia pjūklą prieš tai, kai bus pastatytas ant darbo stalo arba ant grindų. Dėl

neapsaugoto pjūklo kra što pjūkla s gali veikti atbuline eiga ir gali pjauti viską savo kelyje. Atsiminkite, kad pjūklas reikalauja tam tikro laiko po išjungimo kol sustoja.

DĖMESIO! Naudokite prietaisus dulkėms nutraukti!

Jeigu gamintoju yra pridedami prietaisai dulkėms kaupti bei nutraukti, patikrinkite ar jie yra tinkamai sumontuoti bei pajungti.

ĮSPĖJIMAS! Naudokite apsaugos priemones. Būtina naudoti dulkių kaukes.

Kontaktas su dulkėmis bei dulkių patekimas į kvėpavimo takus sukelia pavojų naudotojo bei aplinkinių sveikatai. Todėl naudokite dulkių kaukę, kurį saugos nuo dulkių bei garų. Taip pat pasirūpinkite aplinkinių saugumu.

DĖMESIO! Naudokite tik nu rodytų in strukcijoje didžių pjovimo diskus. Na udo ki te nu ro dyt o s ke rsm ens b ei st or io,

pritaikytus prie pjūklo apsisukimo greičio pjovimo diskus.

ź Nenaudokite legiruotojo greitai pjaunančio plieno pjovimo

diskų. Tokio tipo diskai greitai lūžta.

ź Nenaudokite pjovimo diskų skir tų metalo arba akmens

pjovimui.

ź Naudokite tik aštrius, geros būklės pjovimo diskus; jeigu

diskai turi plyšius arba įlenkimus – būtina jį nedelsiant pakeisti.

ź Patikrinkite ar pjovimo diskas yra gerai užveržtas bei sukasi

tinkama kryptimi.

ĮSPĖJIMAS! Na udok ite ap sau gos pr iem ones . N audo kite apsauginius akinius.

ĮSPĖJIMAS! Naudokite apsaugines ausines.

ĮSPĖJIMAS! Rankinis diskinis pjūklas; papildomos saugos nuorodos –

Asmeninė sauga:

1. Nepajunkite maitinimo laido (22) į elektros lizdą kol neįsitikinsite,

kad: a) maitinimo šaltinio parametrai atninka parametrus nurodytus

prietaiso lentelėje;

b) yra užmontuotas pjovimo diskas skirtas medienos bei panašių

medienai medžiagų pjovimui, o maksimalus apsisukimų greitis ne didesnis negu 5300 apsisukimų/min.;

c) pjovimo diskas (12) yra gerai ir tvirtai pritvirtintas bei atitinka

rodyklių kryptis (10) pjovimo diske bei gaubte;

d) pjovimo diskas (12) yra aštrus, jo techninė būklė yra labai gera,

diskas nėra pažeistas ir pan.;

e) pjūklo paleidimo jungiklis (18) yra išjungimo padėtyje, o

saugumo mygtukas (19) ir veleno blokavimo mygtukas (17) yra atlaisvinti;

f) imbusinis raktas (23) skirtas disko montavimui yra pašalintas

iš varžto lizdo (13) ir nėra pjūklo veikimo plote;

g) yra gerai užveržti: - pjovimo gylio nustatymo (21), - pjovimo

kampo (6) ir lygiagrečio pjovimo vedžioklio (7) varžtai;

h) pakeliamas pjovimo disko gaubtas (16) veikia gerai ir yra

uždarytas.

2. Jeigu yra naud ojamas ilgintu vas, būti na įsit ikinti, kad jo

parametrai bei laidų skersmuo atitinka pjūklo parametrus. Rekomenduojama naudoti kuo trumpesnius ilgintus. Ilgintuvas turi būti visiškai ištiestas.

3. Prieš įjungiant pjūklą įsitikinkite, kad pjaunamoje medžiagoje nėra

vinių, varžtų, sraigtų ir/arba kitų pašalinių daiktų.

4. Niekada neblokuokite pjovimo disko gaubto (16).

5. Paleidžiant bei dirbant būtina laikyti pjūklą abejomis rankomis už

abidvi rankenas (2) ir (4).

6. Įjunkite įrankį tik tada, kai pjovimo diskas (12) nesiliečia su

apdorojamąją medžiagą.

7. Pjovimą pradėkite kai pjūklas pasiekia maksimalų apsisukimų

greitį.

8. Pjovimą pradėkite tik tada, kai pjūklo pado paviršius (8) tvirtai

atsiremia į apdorojamos medžiagos paviršių.

9. Atliekant pjovimą nespauskite pernelyg pjūklo prie apdorojamojo

paviršiaus. Stiprus pjūklo prispaudimas gali būti nelaimingo atvejo arba variklio gedimo priežastimi. Variklio gedimas (sudegimas) dėl didelės apkrovos neįeina į garantinį remontą!

10. Pjūklas nėra skirtas atlikti lankinį pjovimą, briaunų apdorojimą,

frezavimą, nes gali būti nelaimingo atsitikimo arba įrankio gedimo priežastimi; toks remontas neįeina į garantinį aptarnavimą.

11. Po to, kai pjūklas buvo išjungtas negalima stabdyti disko,

prispaudžiant prie apdorojamos medžiagos.

Page 51

12. Reguliariai kontroliuokite pjūklo korpuso montavimo varžtų būklę.

Jeigu reikia užveržkite juos Ph3 suktuvu.

NAUDOJIMAS PAGAL PASKIRTĮ:

Diskinis pjūklas yra skirtas medienos, faneros, drožlių plokščių ir panašių medžiagų pjovimui. Pjūklo negalima naudoti metalo, akmens pjovimui arba šlifavimui. Taip pat negalima naudoti diskų skirtų metalo ir akmens pjovimui arba šlifavimui. Pjūklas yra skirtas tiesiam pjovimui. Pjūklas negali būti naudojamas lankiniam pjovimui.

Naudojimas pagal paskirtį taip pat apima saugos nurodymų, montavimo instrukcijos, eksploatavimo nurodymų bei kitų saugos taisyklių paisymą. Asmenys, dirbantis bei atliekantis priežiūros darbus turi susipažinti su visais nurodymais bei galimais pavojais. Ypač svarbu yra taikyti nurodymus dėl saugaus darbo bei galimų nelaimingų atvejų galimybių mažinimo.

DĖMESIO: Elektros įrankius būtina saugoti nuo drėgmės bei lietaus poveikio.

Pjūklo panaudojimas ne pagal paskirti yra draudžiamas ir gresia garantijos praradimu bei tokiu atveju gamintojas neatsako už patirtas žalas. Bet kokios prietaiso modifik acijos padarytos naudotoju atleidžia gamintoją nuo atsakomybės už žalas patirtas tokiu atveju naudotoju bei aplinkiniams. Tinkamas naudojimas taip pat apima tinkama elektros prietaiso priežiūrą, sandėliavimą, transportavimą bei remontą. Pjūklo remontus galima atlikti tik gamintojo patvirtintuose techninės priežiūros centruose. Pjūklą, kuris varomas elektros tinklo energija, gali remontuoti tik įgalioti asmenys. Nepaisant tinkamo prietaiso naudojimo negalima visiškai išvengti rizikos. Galimi rizikos faktoriai:

ź Pjovimo disko prisilietimas neapsaugotoje pjūklo dalyje. ź Susilietus su veikiančiu disku (pjautinė žaizda). ź Pjaunamos medžiagos arba pjaunamos medžiagos dalies atmetimas. ź Pjovimo disko įtrūkimas/lūžis. ź Klausos pažeidimas nesilaikant būtinųjų apsaugos priemonių. ź Kenksmingas medienos dulkių poveikis atliekant darbus uždarose

patalpose.

Įrenginys nėra skirtas profesionaliam naudojimui dirbtuvėse arba pramonėje. Garantija prarandama jeigu prietaisas buvo naudojamas pramoninėse dirbtuvėse arba panašiems darbams.

KOMPLEKTAVIMAS:

Diskinis pjūklas -1 vnt.

ź ź Lygiagrečio pjovimo vedžioklis ź Pjovimo diskas Ø 160 x Ø 16 x 18T ź Imbusinis raktas vnt. ź Anglies šepetėliai - 2 vnt. ź Garantinis lapas - 1 vnt. ź Naudojimo instrukcija - 1 vnt.

-1

-1 vnt.

ĮRENGINIO SANDARA:

Diskinis pjūklas tai antros klasės prietaisas (dviguba izoliacija) su vienfaziu varikliu.

Pjūklo sandara pavaizduota paveiksluose 2-3 puslapiuose:

Pav. A: 1. Pjuvenų išmetimas

2. Pagrindinė rankena

3. Pjovimo disko gaubto rankena

4. Papildoma rankena

5. Įstrižumo kampo skalė

6. Pjovimo kampo nustatymo varžtas

7. Lygiagrečio pjovimo vedžioklio nustatymo varžtas

8. Pjūklo padas

9. Pjovimo linijos rodyklės 0° ir 45° kampu

10. Pjovimo disko judėjimo krypties rodyklės

11. Lygiagrečio pjovimo vedžioklis

12. Pjovimo diskas

13. Disko montavimo varžtas

14. Tarpiklis

15. Užspaudimo išorinis flanšas

16. Judamas pjovimo disko gaubtas pozicijoje:

- atidarytas (pav. A),

- uždarytas (pav. B)

Pav. B: 17. Veleno blokavimo svertas

18. Jungiklis

19. Saugos mygtukas

20. Pjovimo gylio skalė

21. Pjovimo gylio nustatymo varžtas

22. Maitinimo laidas

23. Imbusinis raktas

Pav. C: 24. Užspaudimo vidinis flanšas Tai universalus skirtas rankiniam pjovimui įrenginys. Leidžia parinkti pjovimo gylį ir pritaikyti įrenginį pagal pjaunamos medžiagos storį. Taip pat leidžia atlikti įstrižinį pjovimą (pjovimo paviršius neatitinkantis stačiai pjaunamos medžiagos linijai). Prietaisas turi savaime reguliuojama pjovimo disko apatinį gaubtą, kas suteikia papildomo saugumo. Įrenginio sandara leidžia lengvai perjungti reguliavimo mygtukus, aptarnauti rankenas bei blokavimo mygtukus.

TECHNINIAI DUOMENYS:

Nominali įtampa Nominalus dažnis Nominalus pajėgumas Maks. sukimosi greitis Maks. pjovimo disko skersmuo

230-240 V 50 Hz 1300 W 4500 obr/min ø160 mm

Pjovimo disko angos skersmuo ø16 mm Pjovimo gylis, maksimalus. Pjovimo kampas

55 mm

o o

0 ~ 45

Prietaiso klasė II/ Masė Akustinio slėgio lygis (LpA) Akustinio pajėgumo lygis (LwA) matavimo paklaida K Vibravimo lygis pagal:

EN 60745-1:2009

matavimo paklaida

LpA,LwA

Pagrindinė rankena Papildoma rankena

4,4 kg

95,5 dB(A) 106,5 dB(A) 3 dB(A)

1,749 m/s 2,462 m/s K=1,5 m/s

Page 52

Pateiktas virpesių lygis yra reprezentatyvus pagrindiniams prietaiso panaudojimams. Jeigu elektros prietaisas bus panaudotas kitiems tikslams arba su kitais papildomais darbo įrankiais bei jeigu nebus tinkamai prižiūrimas, virpesių lygis gali skirtis. Pateiktos aukščiau priežastys gali padidinti vibracijų lygi darbo metu. Būtina panaudoti papildomas priemones, saugančias naudotoją nuo vibracijų pasekmių, pav.: prietaiso ir darbo įrankių priežiūra, veiksmų eilės nustatymas. Deklaruotos bendros vibracijos ir triukšmo vertės išmatuotos, taikant standartinį bandymo metodą, ir gali būti naudojamos įrankių lyginimui. Deklaruotos bendros vibracijos ir triukšmo vertės gali būti naudojamos pradiniam poveikio vertinimui.

Įspėjimai:

Vibracija ir triukšmas elektros įrankio naudojimo metu gali skirtis nuo deklaruojamos vertės, kadangi tai priklauso nuo įrankio naudojimo būdo ir apdirbamo objekto. Būtina apibrėžti operatoriaus darbo saugos priemones. Jos turi remtis poveikio vertinimu realioje įrankio naudojimo situacijoje (atsižvelgiant į visas darbo ciklo dalis: laiką, kuomet įrankis yra išjungtas ir kuomet veikia tuščia eiga, išskyrus įjungimo laiką).

DARBAS:

1. Prieš pradedant darbą patikrinkite pjovimo disko būklę tam, kad

išvengti netinkamo pjūklo darbo.

2. Darbą pradek ite nuo pjovim o linij os žym ėjimo p jaunamoj e

medžiagoje.

3. Įrenginys turi saugos mygtuką (19), kuris saugo nuo atsitiktinio

paleidimo. Norėdami paleisti pjūklą, iš karto paspauskite saugos mygtuką, o po to įjunkite paleidimo jungiklį (18) ir laikykite jį šioje pozicijoje. Palaukite kol pjūklas pasieks maksimalų apsisukimų greitį.

4. Pjūklo padą (8) pridekite prie apdorojamos medžiagos taip, kad pado

paviršius gerai prisileistų prie medžiagos paviršiaus, o pjovimo linijos rodyklė (9) būtų virš šios linijos.

5. Darbo metu (stumkite tolygiai pjūklą), kai pjūklas įeina į medžiagą

pasikelia disko gaubtas (16), tai leidžia pjauti. Gaubto spyruoklės dėka gaubtas grįžta į savo padėtį, kai diskas išeina iš medžiagos.

6. Pjūklą veskite teisiai. Netiesus pjūklo vedimas gali užblokuoti diską. O

tai gali privesti prie variklio „sudegimo“ bei garantijos praradimo, o net gi gali būti nelaimingo atsitikimo priežastimi.

7. Pjovimo užbaigimas įvyksta kai: a) pjovimo diskas išeina iš pjaunamos medžiagos; b) atlaisvinamas pjūklo jungiklis (18); c) diskas visiškai sustoja; d) įrankis padedamas saugioje vietoje.

8. Darbo pabaiga, parašyta punkte 7, atlikus šiuos veiksmus: a) maitinimo laido kištukas yra ištraukiamas iš elektros lizdo; b) pjūklas yra nuvalomas nuo pjuvenų ir dulkių; c) pjūklas yra padėtas saugioje, nepasiekiamoje pašaliniams vietoje

(pav. nepasiekiamoje vaikams vietoje).

PJOVIMO DISKO KEITIMAS : DĖMESIO: Prieš atliekant pjovimo disko keitimą būtina išjungti įrenginį

nuo elektros maitinimo ir palaukti kol diskas nustoja suktis. Pjovimo disko montavimo metu naudokite apsaugines pirštines. Kontakto su pjovimo disku atveju galima susižaloti. Naudokite tik atitinkamus parametrus turinčius diskus, kurie yra nurodomi

šioje instrukcijoje. Draudžiama dirbti su šlifavimo diskais.

Pav. C 3 puslapyje parodyti pjovimo disko (12) montavimo įrenginio velene elementai:

13. Šešiakampis varžtas

14. Varžto tarpiklis

15. Užspaudimo išorinis flanšas

24. Užspaudimo vidinis flanšas

Norėdami pakeisti pjovimo diską atlikite šiuos veiksmus: – Paspauskite veleno blokavimo svertą (17) ir prilaikykite šioje pozicijoje. Imbusiniu raktu (23) atsukite montavimo varžtą (13) (pav. D,

3 p.).

DĖMESIO: Veleno blokavimo svertą (17) galima spausti tik, kai velenas nejuda. Kitu at veju galima pažeisti įrenginį.

– Gaubto rankena (3) pakelti į užpakalinę pusę ir prilaikyti. Nuimti užspaudimo išorinį flanšą ir pjovimo diską (12) nuo veleno (pav. E, 3 p.).

DĖMESIO: Nenuimkite vidinio užspaudimo flanšo (24); jeigu flanšas įkristų, tai būtina į uždėti plokščiu paviršiumi į išorinę pusę įrenginio korpuso atžvilgiu.

Pjūklo montavimą atlikite atvirkštine eiga. Uždedant pjovimo diską būtina atkreipti dėmesį ar sutampa disko apsisukimų kryptis. Rodyklės diske kryptis turi sutapti su rodyklės pjovimo disko gaubte kryptimi.

PJOVIMO GYLIO NUSTATIMAS (pav. F): Negilius įpjovimus (mažesnius negu medžiagos storis) galima atlikti nustatant norimą gylį, nuleidžiant pjūklo padą (8) iki tinkamos padėties. Atjunkite pjūklo laidą nuo elektros maitinimo. Atlaisvinkite pjovimo gylio nustatymo varžtą (21). Pastumkite padą į apačią iki norimo pjovimo gylio. Užveržkite varžtą (21).

PJOVIMO KAMPO NUSTATIMAS (pav. G): Pjūklu galima atlikti pjovimus nuo 0° iki 45° kampu medžiagos paviršiaus atžvilgiu. Tam tikslui būtina nustatyti pjūklo padą (8) reikiamoje padėtyje. Atjunkite pjūklo laidą nuo elektros maitinimo. Atlaisvinkite pado varžtą (6). Nustatykite pjūklo padą norimu kampu. Užveržkite varžtą.

LYGIAGREČIO PJOVIMO VEDŽIOKLIS (pav. H): Vedžioklis (11) leidžia atlikti lygiagretų pjaunamajam paviršiui pjovimą. Atjunkite pjūklo laidą nuo elektros maitinimo. Įdėkite vedžioklį į skylę

pjūklo pado priekyje. Nustatykite norimą pjovimo plotį. Užveržkite vedžioklį varžtu (7).

Pradėkite pjovimą.

KONSERVAVIMAS, LAIK YMAS IR TRANSPORTAVIMAS:

Prietaisas beveik nereikalauja specialios priežiūros. Prietaisą laikykite vietoje nepasiekiamoje vaikams; prietaisas turi būti švarus bei saugomas nuo dulkių ir drėgmės. Laikymo sąlygos turi užtikrinti saugumą nuo mechaninių pažeidimų bei oro sąlygų poveikio. Po darbo rekomenduojama nuvalyti pjūklą nuo pjuvenų ir dulkių. Tai palengvina prilaikyti pjovimo disko gaubtą (3), kuris leidžia atidengti pjovimo diską (12).

DĖMESIO! Rankena naudokitės tik atliekant priežiūros ir aptarnavimo darbus; prieš tai būtina išjungti elektros maitinimą.

Jeigu darbo patalpoje buvo daug dulkių, po darbo rekomenduojama

Page 53

pravalyti įrenginio ventiliacines angas suslėgtu oru – tai saugo guolius bei pagerina variklio aušinimą. Pjūklą transportuokite bei laikykite pakuotėje saugančioje nuo dulkių, smulkių objektų pteikimo ir drėgmės – ypatingai saugokite ventiliacines angas. Kilus techninėms problemoms prašome kreiptis į įgaliota techninės priežiūros centrą.

APLINKOS APSAUGA:

DĖMESIO: Pateiktas simbolis reiškia, kad panaudotus prietaisus draudžiama išmesti kartu su kitomis atliekomis (už pažeidimą gresia piniginė

bauda). Panaudoti elektros pri etaisai bei elektroninė s dalis ir komponent ai turi neig iamą poveikį a plinkai ir ž monių sveikatai.

Namų ūkis turėtų prisidėti prie panaudotos įrangos utilizavimo bei pakar totino medžiagų panaudojimo (perdirbimo). Lenkijoje ir Europoje yra kuriama arba jau veikia panaudotos įrangos surinkimo sistema. Todėl visi paminėtos įrangos pardavimo taškai yra įpareigoti priimti panaudotą įrangą. Be to yra specialūs panaudotos įrangos priėmimo taškai.

GAMINTOJAS:

PROFIX Sp. z o.o.; ul. Marywilska 34,

03-228 Warszawa, LENKIJA Šis prietaisas atitinka šalies bei Europos reikalavimus bei visus saugos reikalavimus. Prietaiso remontą gali atlikti tik kvalifikuotas personalas, naudojant tik originalias atsargines dalis.

PIKTOGRAMAI:

Paveikslėlių esančių prietaiso firminėje lentelėje ir informaciniuose lipdukuose paaiškinimas:

«Prieš įjungdami perskaitykite naudojimo instrukciją!»

«Mūvėkite apsaugines pirštines!»

«Visada dėvėkite apsauginius akinius!»

«Naudokite klausos apsaugos priemones!»

PROFIX įmonė siekia tobulinti savo produktus, todėl gali keistis produktų specifikacijos. Apie šiuos pasikeitimus įmonė nėra įpareigota nepranešti. Paveikslėliai esantis aptarnavimo instrukcijoje tai tik pavyzdžiai bei gali skirtis nuo nusipirkto prietaiso.

Ši instrukcija yra apsaugojama autoriaus teise. Kopijavimas/plėtojimas be PROFIX Sp. z o.o. leidimo raštu draudžiamas.

Page 54

PROFIX Sp. z o.o.

ul. Marywilska 34 03-228 Warsaw Poland

DT-C2/d_zg/0098/06 Łomna Las: 2020.04.27

(EN) EC/EU DECLARATION OF CONFORMITY

(PL) DEKLARACJA ZGODNOŚCI WE/UE

(RO) DECLARAȚIE DE CONFORMITATE CE/UE

(EN)

MANUFACTURER

(EN) Person who was authorized to develop technical documentation: (PL) Osoba upoważniona do przygotowania dokumentacji technicznej: (RO) Persoana împuternicită pentru pregătirea documentaţiei tehnice: (LV) Persona atbildīga par tehniskās dokumentācijas sagatavošanu:

(EN) Hand-Held Circular Saw (PL) Pilarka tarczowa (RO) Ferăstrău circular (LV) Rokas ripzāģis (LT) Rankinis diskinis pjūklas (CS) Ruční Kotoučová Pila (HU) Körfűrész

(PL)

PRODUCENT

PROFIX Sp. z o.o. ul. Marywilska 34, 03-228 Warszawa

Mariusz Rotuski, Centrum Dystrybucyjno-Handlowe PROFIX, ul. Dobra 3, Łomna Las, 05-152 Czosnów

230 - 240 V; 50 Hz; 1300 W; no: 4500 /min; kl. II; ø 160 mm

(EN) The object of the declaration described above is in conformity with the relevant Union harmonisation legislation: (PL) Wymieniony powyżej przedmiot niniejszej

deklaracji jest zgodny z odnośnymi wymaganiami unij nego prawodawstwa harmonizacyjnego: (R O) Obiectul declarației descris m ai sus este în confor mitate cu legislația relevantă de armonizare a Uniunii: (LV) Iepriekš aprakstītais deklarācijas priekšmets atbilst attiecīgajam Savienības saskaņošanas tiesību aktam (LT) Pirmiau aprašytas deklaracijos objektas atitinka susijusius derinamuo sius Sąjungos teisės akt us: (CS) Výše popsaný předmět prohlášení je ve shodě s přísl ušnými harmonizačními právními předpisy Unie: (HU) A fent ismertetett nyilatkozat tárgya megfelel a vonatkozó uniós harmonizációs jogszabálynak:

(EN) 2006/42/EC (OJ L 157, 9.6.2006, p. 24–86); 2014/30/EU (OJ L 96, 29.3.2014, p. 79–106); 2011/65/EU of the European Parliament and of the Council of 8 June 2011 on the restriction of the use of certain hazardous substances in electrical and electronic equipment (OJ L 174, 1.7.2011, p. 88–110) change 2015/863/UE; (PL) 2006/42/WE (Dz.U. L 157 z 9.6.2006, str. 24—86 ); 2014/30/UE (Dz.U. L 96 z 29.3.2014, str. 79—106); 2011/65/UE z dnia 8 czerwca 2011 r. w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym (Dz.U. L 174 z 1.7.2011, str. 88—110), zmiana 2015/863/UE; (RO) 2006/42/CE (JO L 157, 9.6.2006, p. 24-86 ); 2014/30/UE (JO L 96, 29.3.2014, p. 79-106); 2011/65/UE a Parlamentului European și a Consiliului din 8 iunie 2011 privind restricțiile de utilizare a anumitor substanțe periculoase în echipamentele electrice și electronice (JO L 174, 1.7.2011, p. 88-110) schimbare 2015/863/UE; (LV) 2006/42/EK (OV L 157, 9.6.2006., 24./86. lpp.); 2014/30/ES (OV L 96, 29.3.2014., 79./106. lpp.); 2011/65/ES ( 2011. gada 8. jūnijs) par dažu bīstamu vielu izmantošanas ierobežošanu elektriskās un elektroniskās iekārtās (OV L 174, 1.7.2011., 88./110. lpp.) maiņa 2015/863/UE; (LT) 2006/42/EB (OL L 157, 2006 6 9, p. 24—86); 2014/30/ES (OL L 96, 2014 3 29, p. 79—106 ); 2011/65/ES 2011 m. birželio 8 d. dėl tam tikrų pavojingų medžiagų naudojimo elektros ir elektroninėje įrangoje apribojimo (OL L 174, 2011 7 1, p. 88—110); pokytis 2015/863/UE; (CS) 2006/42/ES (Úř. věst. L 157, 9.6.2006, s. 24—86); 2014/30/EU (Úř. věst. L 96, 29.3.2014, s. 79—106); 2011/65/EU ze dne 8. června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních (Úř. věst. L 174, 1.7.2011, s. 88—110) změna 2015/863/UE; (HU) 2006/42/EK (HL L 157., 2006.6.9., 24—86. o.); 2014/30/EU (HL L 96., 2014.3.29., 79—106. o.); 2011/65/EK irányelve (2011. június 8.) egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról (HL L 174., 2011.7.1., 88—110. o.) változás 2015/863/UE;

(EN) and have been manufactured in accordance with the standards: (PL) oraz został(y) wyprodukowany(e) zgodnie z normą(ami): (RO) şi au fost produse conform normelor: (LV) un tika izgatavoti atbilstoši normām:

EN 62841-1:2015 EN 62841-2-5:2014 EN 55014-1:2017 EN 55014-2:2015 EN IEC 61000-3-2:2019 EN 61000-3-3:2013+A1:2019 IEC 62321-3-1:2013 IEC 62321-5:2013 IEC 62321-4:2013 IEC 62321-7-2:2017 IEC 62321-7-1:2015 IEC 62321-6:2015 IEC 62321-8:2017 IEC 62321-1:2013 IEC 62321-2:2013

(LV) EK/ES ATBILSTIBAS DEKLARACIJA

(LT) EB/ES ATITIKTIES DEKLARACIJA

(CS) ES/EU PROHLÁŠENÍ O SHODĚ

(RO)

PRODUCĂTOR

RAŽOTĀJS

TRYTON THP1300

M1Y-YH5-160

S2014 -….- S2212

(HU) EK/EU-MEGFELELŐSÉGI NYILATKOZATA

(LV)

(LT) Asmuo įgaliotas parengti techninę dokumentaciją: (CS) Osoba oprávněna připravit technickou dokumentacji: (HU) Műszaki dokumentáció elkészítésére meghatalmazott személy:

(LT)

GAMINTOJAS

(CS)

VÝROBCE

(LT) bei yra pagamintas pagal normas: (CS) a byla(y) vyrobena(y) podle normy(em): (HU) és gyártása(uk) az alábbi szabvány(ok)nak megfelelően történt:

(HU)

GYÁRTÓ

Mariusz Rotuski

Pełnomocnik Zarządu ds. Certyfikacji Representative of the Board for Certification

(EN) This declaration of conformity is issued under the sole responsibility of the manufacturer.( PL) Niniejsza deklaracja z godności wydana zostaje na wył ączną odpowiedzialność producenta. (RO) Prezenta declarație de conformitate este emisă pe ră spunderea exclusivă a producătorului. (LV) Šī atbilstības deklarācija ir izdota vienīgi uz šād a ražotāja atbildību. (LT) Ši atitikties deklaracija išduota tik gamintojo atsakom ybe. (CS) Toto prohlášení o shodě vydal na vlastní odpově dnost výrobce. (HU) E megfelelőségi nyilatkozat a gyártó kizárólagos felelősségére kerül kibocsátásra.

Polityka firmy PROFIX jest polityką stałego udoskonalania swoich produktów i dlatego firma rezerwuje sobie prawo zmiany specyfikacji wyrobu bez uprzedniego zawiadamiania. Obrazki, podane w instrukcji obsługi, są przykładowe i mogą

się nieznacznie różnić od rzeczywistego w yglądu zakupionego urządzenia. Niniejsza instrukcja jest chroniona prawem autorskim. Kopiowanie/ powielanie jej bez pisemnej zgody firmy Profix Sp. z o.o. jest zabronione.

Page 55

Page 56

www.profix.com.pl
