Page 1

E L E K T R O N A R Z Ę D Z I A

TFV12 TFV18

CORDLESS DRILL/SCREWDRIVER ....................................

Инструкция по эксплуатации

Oryginalna instrukcja obsługi

Operating instruction

Instrucţii de folosire

Apkalpošanas instrukcija

АККУМУЛЯТОРНАЯ ДРЕЛЬ-ШУРУПОВЕРТ.................

WIERTARKO - WKRĘTARKA AKUMULATOROWA.............

MAŞINA DE GĂURIT/ÎNŞURUBAT CU ACUMULATOR....

AKUMULATORU URBJMAŠĪNA-SKRŪVJGRIEZĒJS .......

Návod na obsluhu

VRTACÍ AKU ŠROUBOVÁK .............................................

Használati utasítások

AKKUMULÁTOROS FÚRÓ-CSAVAROZÓ ........................

Naudojimo instrukcija

AKUMULIATORINIS GRĘŽTUVAS-SUKTUVAS ...............

V1.05.07.2016

18V

Page 2

18V

Page 3

OPERATING INSTRUCTION

CORDLESS DRILL/SCREWDRIVER TFV12, TFV18

Original text translation

BEFORE YOU START USING THE MACHINE READ THOROUGHLY THIS MANUAL.

Keep this document for future reference.

WARNING! Read all safety warnings marked with a symbol and all operating safety instructions.

WARNING! General warnings regarding the use of power tools.

Electric safety:

WARNING! General warnings regarding the use of power tools.

Use and taking care of your power tool:

a) Do not overload your power tool. Use a power tool with

power adjusted to work being done. An appropriately chosen

power tool will allow you to work better and safer under load it has been designed for.

b) Do not use a power tool when its power switch is out of order

(it does not switch it on or off ). Any power tool with its power

switch out of order is dangerous and must be repaired.

c) Always disconnect the plug from the power source and/or

disconnect its battery before changing any settings, performing replacement or storage. Such preventive measures

reduce the risk of accidental power tool start up.

WARNING! General warnings regarding the use of

d) Keep your power tool out of reach of children and do not

power tools.

allow unauthorized persons to use the power tool. Power tools

Personal safety:

in hands of untrained persons can be dangerous.

To limit the risk of fire, electric shock and injury while using the device, follow all operating safety instructions and tips provided below.

Keep all work safety instructions and tips for future reference.

In warnings provided herein the expression “power tool” means a power tool powered from the mains (with a power cord) or a battery powered power tool (cordless).

WARNING! General work safety warnings for use of the tool.

Workplace safety:

a) Keep your workplace tidy and well lit. Untidiness and bad lighting

result in higher accident rate.

b) Do not use the power tool in explosive environments, created

by flammable liquids, gases or dusts. The power tool generates

sparks that can ignite dust or vapors.

c) Keep children and unauthorized persons away from the place

where the power tools are used. Inattention may result in losing

control over your power tool.

a) Plugs used in power tools must match wall outlets. Never

modify the plug of your power tool. Do not use any extension

c ab le s w he n o pe r at i ng a p owe r t oo l w it h a grounding/earthing conductor (PE). Any modifications of plugs

and outlets increase the risk of electric shock.

b) Avoid touching earthed surfaces or grounded items like

pipes, heaters, central heating radiators and refrigerators.

Touching earthed or grounded surfaces increases the risk of electric shock.

c) Do not expose your power tool to rain or damp environments.

Water penetrating the tool increases the risk of electric shock.

d) Do not damage the power cord. Never use the power cord to

carry, pull the power tool and do not pull by its power cord to disconnect plug from the outlet. Keep the power cord away from sources of heat, oils, sharp edges and moving parts.

Damaged or entangled power cords increase the risk of electric shock.

e) When your power tool is operated outdoors use extension cords

intended for outdoor use only. Using an extension cable intended for outdoor use decreases the risk of electric shock.

f) When it is unavoidable to use your power tool in a damp

environment use an RCD (Residual Current Device) for protection. The use of RCDs decreases the risk of electric shock.

a) This equipment is not intended for use by persons (including

children) disabled physically , mentally, sensorial or persons with no experience and knowledge in operating the equipment unless they operate the equipment under supervision or follow user's instructions provided by persons responsible for their safety.

b) It is necessary to predict steps, watch and keep common

sense when using power tools. Do not operate power tools when you are tired, under influence of drugs, medicine or alcohol. A moment of inattention while operating a power tool may

result in serious personal injury.

c) Use personal protective equipment (PPE). Always wear safety

goggles. Wearing personal protective equipment (PPE) including a dust mask, anti-slippery footwear, a helmet and ear protection reduces personal injury.

d) Avoid unexpected start up. Before connecting your power

tool to the mains and/or inserting a battery make sure its power switch is in off position. Carrying your power tool with a

finger on its power switch or without disconnecting it from the mains (switched on) may result in an accident.

e) Before starting your power tool remove any keys/wrenches.

Leaving a key/wrench in the rotating part of your power tool may result in personal injury.

f) Do not lean forward too far. Always remain stable and

maintain balance. It will allow you to have a better control over your

power tool in unpredictable situations.

g) Wear appropriate clothing. Do not wear loose clothes or

jewelry. Keep your hair tied. Keep your clothes away from moving parts. Loose clothes, jewelry or long hair may be caught by

moving parts.

h) If your power tool allows for using an external dust

extraction or collection system, make sure it is connected and used properly. Using dust collectors may reduce dust affected risks.

Page 4

e) Power tools require maintenance. Check power tools for

concentricity or jamming of moving parts, any cracks and all other factors affecting the power tool work safety. If any damage to the power tool is detected, it should be repaired before use. Improper power tool maintenance is a reason for many

accidents.

f) Cutting tools should be sharp and clean. Keeping sharp cutting

edges in good condition reduces the risk of jamming and facilitates operation.

g) Power tools, equipment, working tools etc. should be used

according to this user's manual taking into account operating conditions and the work to be done. Misusing a

power tool can result in dangerous situations.

h) At low temperatures and after a long brakes in operation it is

recommended to turn the power tool to operate it with no load for a few minutes to provide proper grease distribution inside its driving mechanism.

i) Use soft, damp (cannot be wet) cloth and soap to clean power

tools. Do not use petrol, solvents and other agents that may damage your equipment.

j) Power tools can be stored/carried after making sure that all

moving components are locked and protected against release with original devices intended for this purpose.

k) Store power tools in a dry, dust and water-protected place. l) Carry your power tool in its original packaging to provide

protection against mechanical damage.

WARNING! General warnings regarding the use of power tools.

Repair:

WARNING! Cordless drill/driver, security warnings –

Personal Safety:

a) Use hearing protection when using drill/driver. Exposure to

noise can cause hearing loss.

b) During work, when the power tool or drill might encounter a

hidden electricity wire or its own lead, the power tool must be held by the insulated areas of the handle. Cutting accessory

contacting a "live" wire may make exposed metal parts of the power tool "live" and could give the operator an electric shock.

c) Use appropriate detectors to determine if utility lines are

hidden in the work area or call the local utility company for assistance. Contact with electric lines can lead to fire and electric

shock. Damaging a gas line can lead to explosion. Penetrating a water line causes property damage or may cause an electric shock.

d) Do not work materials containing asbestos. Asbestos is

considered carcinogenic.

e) Keep your workplace clean and tidy. Material mixtures are

extremely dangerous. Light metal dusts can ignite or explode.

f) Protect the object machined. Make sure all clamps are closed and

check for excessive clearance. It is safer to fix the object machined in a fixing device or a vice than holding it in your hand.

a) Power tools can be repaired by competent persons only who

use original spare parts. It will provide safe operation for the power

tool.

using both the main and auxiliary handle keeping a stable position. It is safer to control your power tool with both hands.

h) Turn the power tool immediately when the bit jams. Expect

intense vibrations that can result in a kickoff. The bit jams

when the power tool is overloaded or is bent inside the object.

i) Before you put the power tool aside make sure it is

completely stopped. The bit can jam resulting in losing control over

the power tool.

WARNING!

b) WARNING: In case of damage or improper use of the battery,

explosive gases might be released. The battery must be kept away from fire and proper ventilation is to be assured during charging. It cannot be left for a longer period of time in a high

temperature environment (areas with strong exposure to the sun, close to radiators or any other place with a temperature above 40 degrees).

d) The battery should be charged only using the charger that

was supplied with the power tool. If another charger is used, breaking and disintegration of the battery, bodily harm, or fire are possible.

e) f)

g) h)

g) Always hold firmly the power tool with your both hands

Safe use of rechargeable batteries and

battery chargers -

Use only the batteries that correspond to specifications required by the equipment manufacturer. Use of unsuitable

batteries may lead to cracks and destruction of the battery, personal injuries or fires.

The battery must be charged within the temperature range of 15 to 25ºC.

Never expose the battery to the effect of water or moisture. When another battery is to be charged in sequence the time gap between charging operations must be not less than 30 minutes. In no case may you open the battery. Under unfavourable conditions electrolyte may leak from batteries, be careful to avoid contacts with the liquid. In case of accidental contacts with the liquid wash the affected locations with water. When liquid penetrates eyes, seek also for medical assistance. The liquid that leaks from batteries may be

a reason for irritation or scalds.

When the battery unit is not in use keep it far away from metallic items such as paper clips, coins, keys, nails, bolts or other metal things that may short the battery terminals.

Shorts of battery terminals may cause burns or fires.

Using the battery:

Never throw batteries to fireplaces. Never charge a damaged battery.

The batteries are intended for multiple use and contain harmful lithium.

Upon the battery lifetime expires the battery must be disposed

in accordance with environmental regulations. Discharge the battery first top the empty state and remove from the electric tool. Hand over to an organization that deals with utilization of batteries or take it back to the shop where the tool had been purchased.

Using the charger: a) Use only dedicated power adapters to charge the battery.

Application of a power adapter dedicated to charge another type of the battery unit poses a risk of fires.

j) k)

Li-Ion

Page 5

b) The supplied charger should only be used for charging Fig.C 11.

batteries that are supplied together with it. Charging other

batteries may cause breaking and disintegration of the battery, bodily harm, or fire.

c) Do not disassemble the charger. d) The charger is designed exclusively for indoor use. It must not

be exposed to water or moisture.

e) Charge only in an ambient temperature between 15-25

degrees.

f) Do not insert metal objects of any kind into the charger.

The device is dedicated to drive in and out screws, drilling boreholes in such materials as steel, wood, plastics, etc. The combo drill and screwdriver is designed exclusively for DIY applications.

The vibration level value given refers to basic application of the tool. If the tool is used for other applications or with other tools, or if it is not

n The set contains:

maintained properly, the vibration level may differ from the values given.

źCordless drill/screwdriver -1

The above-mentioned causes may lead to higher exposure to vibrations

ź Battery - 1

during the whole work time. One must implement additional safety

ź -1

measures to protect the operators from exposure to vibrations, such as

ź :

maintenance of the electric tool and work tools, assurance of proper

- -1

hand temperature, or determination of the sequence of work operations.

- - 6 s (PH1, PH2, PZ1, PZ2, SL 5 , SL 6)

- - 6 s (1,5; 2,5; 3; 4; 5; 6 mm)

n Charging the battery

ź Carrying case -1

The driver is supplied with a partially charged battery. Charge the battery

ź -1

fully before use. It is recommended that the first charging session lasts at

ź Operating instruction -1

least 5 hours.

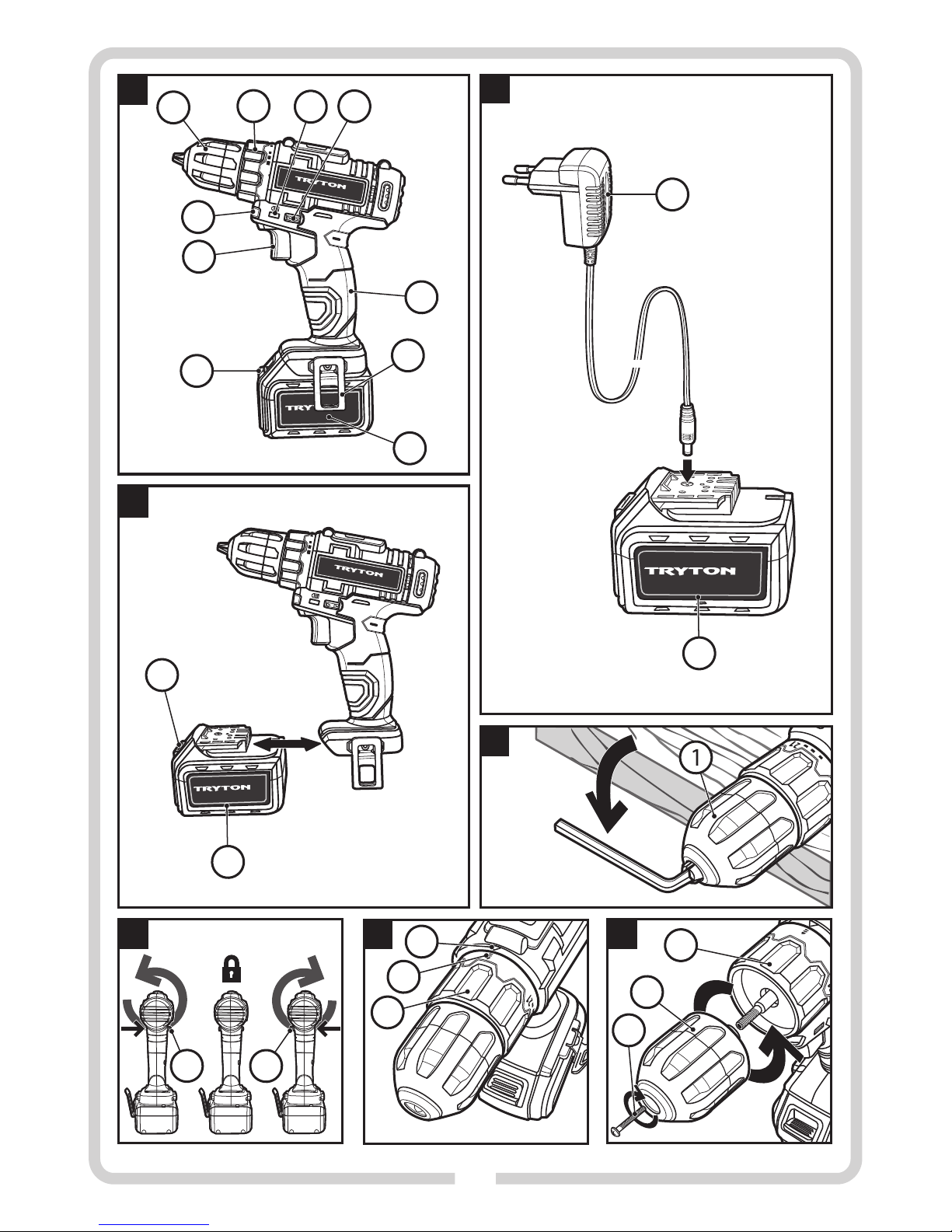

The numbering of device components refers to graphics presented on page 2 of the user's manual:

Fig.A 1. Keyless chuck

3. Connect charger to an electrical socket 100-240 V, 50/60Hz.

2. Clutch control knob

n Battery charging indicator

4. Rotation direction switch

5. Handle

After charging, disconnect the charger and remove the battery.

APPLICATIONS AND CONSTRUCTION:

Despite using the tool according to its intended application it is impossible to eliminate certain residual risk factors. Considering the tool construction the following risks may occur when operating the tool:

- Touching the rotating drill bit with the hand operator's clothes.

- Burns when changing drill bits (Drill bits heat up intensely during operation; use protective gloves when changing the drill bit).

- Throwing back machined object or its fragment.

- Bending/breaking the drill.

Device components

The tool must not be used for work requiring a professional tool.

Any use of the that is not in observance with the abovementioned purpose is forbidden, leads to the loss of warranty, and relieves the manufacturer from responsibility for the resulting damage. Any modifications of the tool by the user relieve the manufacturer from responsibility for any damage and injuries to the user and the surroundings.

Fig.F

Fig.G

device

Battery Battery lock clip On/off switch

The lithium-ion battery can be charged at any moment, without detriment to its life. Interrupting the charging process does not entail a

TECHNICAL PARAMETERS

pc. pc. pc.

Working bits set

magnetic tip for bits with a 1/4" holder pc. bits pc .

PREPARATION FOR WORK:

drills pc .

pc.

Warranty card pc.

pc.

Press the battery lock button (8) and remove the battery (7) from the

drill-driver (see fig. B).

2. Connect the battery (7) to the charger (11) (see fig. C).

Battery capacity indicator

Fastener to hang on the belt

Charger

12. Clutch setting indicator

13. Drilling setting pictogram

14. Left-threaded fixing screw

Charger

10. Auxiliary lighting

The red battery lamp is lit during the charging process. When the battery is fully charged, the red lamp goes out and the green one is lit. The charging current reduces with the charging progress. After about 3 hours the charging current reaches the stable, minimum value (trickle charging) to prevent battery overcharging and damage.

MODEL

TFV12 TFV18

Rotation speed under no-load conditions

Supply voltage

Chuck clamping range

Sound pressure level (LpA) Sound power level (LwA)

Vibration level according to:

tolerance of measurements K=1,5 m/s²)

EN 60745

(

Weight (with battery)

Battery type Li-ion

Rated voltage

Charging time

Mains voltage

0-700 rpm

DC 12 V

100-240 V

3-5 h

12V

2,19 m/s

92 dB(A)

81 dB(A)

1,030 kg

ø 0,8-10 mm

Electric capacity 1500mAh

DC 18 V

1,135 kg

Tolerance of measurements pA, KwA 3 dB(A) K

18V

Battery charger

Frequency 50/60 Hz

Output current (DC) 15V/ 0,33A 21,5V/ 0,37A

Power consumption 5W 8W

Page 6

risk of damaging the battery cells.

IN USE:

n Turning on/off

The switch (9) has fluid rotation speed adjustment built-in.

Auxiliary components

Press the switch to activate the power tool. The rotation speed will increase the further the switch is pushed. To stop the power tool, release the switch.

When the tool switch (9) is released the drill chuck is locked. It enables quick, easy and convenient replacement of a working tool installed in the drill chuck. To remove a drill (or a working bit) from the drill chuck, rotate

n Choosing rotation direction (see Fig. E)

the chuck ring anticlockwise to expand the opening of the chuck. Insert a

The driver can work with clockwise (right) or counter-clockwise (left)

new drill (or a working bit) into the chuck and rotate the chuck ring

rotation.

clockwise to secure the drill in the drill chuck.

- to select clockwise rotation, move the clockwise/counter-clockwise Drills (or other working bits) must be moved to the full depth of the chuck

slider (4) to the left (looking from the back of the driver),

opening.

- to select counter-clockwise rotation, move the clockwise/counter-

Drilling boreholes

clockwise slider (4) to the right (looking from the back of the driver), When the rotation direction switch is in the middle position, it is locked. For drilling and driving screws in, clockwise operation should be

selected. For taking out the drill bit, removing a stuck drill bit, or unscrewing screws, counter-clockwise operation should be selected.

n Choosing torque (see Fig. F)

The driver is equipped with a ring (2), which can be used for setting the toque when driving screws. The ring has 22 settings, from 1 to 21, and a drilling setting.

Using a given setting (from 1 - 21) means that the clutch is set to an assigned toque. This makes it possible to prevent a screw from being

Keep the drill aligned with the axis of the borehole. The drilling bit

driven too far or being damaged. Different torques should be used for

must be positioned perpendicularly to the surface of the machined

different screws and materials.

material. When the perpendicularity fails to be maintained the

Always start with a low torque and increase gradually until the desired

drilling bit may be seized or broken or, under extreme circumstances,

result is achieved.

the operator may be injured.

For drilling in metal, wood or plastic, set the ring (2), so that the indicator

Rotation speed of the drill spindle is controlled by the force the power

(12) points to symbol (13).

switch is depressed with.

see

n Driving screws

It is recommended to drill the pilot borehole first. The pilot borehole must be a little deeper and with a less diameter than the outer diameter of the screw thread. When the screw is to be driven within the vicinity of the material edge the pilot borehole prevents from undesired chipping of the material.

If the screw is driven with abnormal difficulty the screw must be retracted and the pilot borehole diameter should be enlarged.

Anyway, when problem to drive the screw in persists (e.g. in case of hard wood grades) try to use a lubricating agent (e.g. liquid soap). Press the tool to the screw with sufficient force to avoid spontaneous rotation of the driving bit in the screw head. Use only those bits that accurately

n ź The practical fastener (6) can be used for attaching the drill-driver on

the user's belt, both for right-hand and left-hand dominant users.

n Battery capacity indicator

The battery capacity indicator (3) indicates the battery is empty with two LEDs.

n Work tool replacement

Green LED is lit:

The battery is fully charged.

Green and red LEDs are lit:

The battery is sufficiently charged.

Only red LED is lit:

The battery is empty, it needs charging.

n Changing the chuck ( Fig. G)

To free a seized bolt

hit is gently on its head.

screw counter-clockwise using a PH 2 screwdriver (No.2 Philips). For the chuck not to rotate during screwing in the fixing screw, the chuck should be held by the lower ring (the one closer to the drill/driver body).

The drill/driver is equipped with an auxiliary light (10) for the area of drilling/driving, which turns on after the appropriate switch (9) is pushed.

CAUTION: Disconnect the battery from the driver or put the rotation direction switch (4) in the middle position to secure the machine from being started by mistake, which could in turn cause harm to the user.

1. Disconnect the battery (7) from the driver.

2. Open the chuck as much as possible (1)

3. Using a PH 2 (Philips No.2) screwdriver, rotate the fixing screw (14) of

the chuck clockwise (CAUTION! Left-thread).

4. Hold the lower chuck ring (the one closer to the driver body) and

rotate the drill/driver chuck counter-clockwise (looking from the point of view of the chuck).

CAUTION: A jammed keyless chuck (1) can be released by inserting the short end of a hex key in the chuck and lightly tapping the longer arm of the key (see Fig.D).

5. To attach the chuck, screw it onto the drive spindle counter-clockwise

(looking from the chuck side) and secure by screwing in the fixing

To drill deep boreholes carry out your job gradually, drill to lower depths and remove the drill from the borehole from time to time to remove borings from the borehole. To drill large diameter boreholes it is recommended to start with drilling a low-diameter borehole and then expand it to the desired diameter. It prevents the tool from overloads. When the drilling bit is seized during working switch immediately the tool off to prevent it from being damaged. Switch the rotations direction to the anticlockwise rotations and then remove the drilling bit from the borehole.

match the bit head. When the screw head is damaged further driving the screw in or out may prove infeasible.

Page 7

STORAGE AND MAINTENANCE:

The tool in principle does not require any special maintenance or service. The tool must be stored in a place that is not accessible to children and

must be kept clean and protected from moisture and dust. The storage conditions should prevent potential mechanical damage and impact of the weather conditions.

TRANSPORTATION:

CAUTION:

small quantity of soap and then wiped dry. Do not use any detergents or solvents as they can damage parts made from plastics.

Sp. z o.o.

NOTE:

old machinery and equipment. Both in Poland and Europe a system for recovery of used equipment either exists or is being created. The system obliges all organizations that sell such equipment to collect the used machinery and appliances. Moreover, general purpose collecting points for such equipment are available.

PICTOGRAMS:

Remember to always disconnect the battery from the tool prior

Explanation of the icons located on the nominal plate and the

to starting the cleaning operations and unplug the charger from the outlet.

information tags:

The charger may be cleaned exclusively with use of a dry cloth. Use also a clean cloth to clean regularly the ventilation openings of the

tool to keep them patent. From time to time disassemble the grip and remove dust and other rubbish from the interior.

The tool housing must be cleaned with use of a moistened cloth

After cleaning let

the tool dry completely before it is used again.

Store and transport the tool in its transport box to protect it against humidity, dust penetration and small objects; remember to protect its ventilation openings. Small objects after getting into the casing can

MANUFACTURER:

result in damage to the motor.

PROFIX ;

PROTECTION OF THE ENVIRONMENT:

ul. Marywilska 34,

The symbol nearby denotes that old equipment must

03-228 Warszawa, POLAND.

never be thrown away together with other waste (with the

This appliance is in conformity with national and European standards as

penalty of a fine). Hazardous components of electronic

well as with general safety guidelines.

equipment may adversely affect the natural environment and

human health.

Any repairs are allowed to be carried out exclusively by qualified staff

Each household may contribute to the recovery and reuse (recycling) of

with use of original spare parts.

« »Always wear appropriate eye protection

« »Use appropriate hearing protection

«Read this instruction before switching on the power supply and starting the work»

TROUBLESHOOTING GUIDE:

PROBLEM POSSIBLE CAUSE REMEDY

Irregularities of the motor operation.

Worn carbon brushes of the motor.

Have the brushes replaced at a service workshop.

The tool (drill/screwdriver) fails to operate.

No power voltage, damaged motor or the power trigger.

Check the battery status, recharge or replace with a new one when necessary. When the problem persists hand over the tool for repair at a service workshop. Please refer to the warranty sheet for addresses of authorized workshops.

Battery low. Recharge the battery.

The policy of the PROFIX company consists in permanent improvements of the offered products and therefore the company reserves the right to make amendments to the product specification without a prior notice. The images included into the operation manual are only of the exemplary nature and may slightly differ from actual appearance of the device purchased. This instruction manual is protected by copyright. Copying it without the written consent of PROFIX Co. Ltd. is prohibited.

Page 8

PRZED PRZYSTĄPIENIEM DO UŻYTKOWANIA NALEŻY ZAPOZNAĆ SIĘ Z NINIEJSZĄ INSTRUKCJĄ. Zachowaj instrukcje do ewentualnego przyszłego wykorzystania.

OS TRZ EŻEN IE! O gól ne os trze żen ia do tyc ząc e bezpieczeństwa użytkowania narzędzia.

Bezpieczeństwo osobiste:

OS TRZ EŻE NIE ! Ogó lne o str zeż eni a dot ycząc e

bezpieczeństwa użytkowania narzędzia.

Bezpieczeństwo elektryczne:

przenoszenia, ciągnięcia elektronarzędzia lub wyciągania wtyczki z gniazdka. Należy trzymać przewód przyłączeniowy z daleka od źródeł ciepła, olejów, ostrych krawędzi lub ru chomyc h częś ci. Us zkodzone l ub zap ląt ane pr zewod y

przyłączeniowe zwiększają ryzyko porażenia prądem elektrycznym.

OS TRZEŻ ENI E! N ale ży p rze czy tać ws zys tki e

e) W przypadku, gdy elektronarzędzie używa się na wolnym

o st r ze że ni a d ot yc ząc e b ez pi ec ze ńs t wa

powietrzu, przewody przyłączeniowe należy przedłużać

użytkowania oznaczone symbolem i wszystkie

przedłużaczami przeznaczonymi do pracy na wolnym

w sk az ów k i d ot yc z ąc e b ez pi e cz eń st w a

powietrzu. Używanie przedłużacza przeznaczonego do pracy na

użytkowania.

wolnym powietrzu zmniejsza ryzyko porażenia prądem elektrycznym.

Ni ep rzes tr zega nie pod anyc h n iżej o st rzeż eń doty czącyc h

f) W przypadku, gdy używanie elektronarzędzia w środowisku

bezpieczeństwa i wskazówek dotyczących bezpieczeństwa może być przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnych

wilgotnym jest nieuniknione, jako ochronę przed napięciem

obrażeń.

zasilania należy stosować urządzenie różnicowoprądowe (RCD). Zastosowanie RCD zmniejsza ryzyko porażania prądem

Zachowaj wszystkie ostrzeżenia i wsk azówki dotyczące

elektrycznym.

bezpieczeństwa, aby móc skorzystać z nich w przyszłości.

W podanych niżej ostrzeżeniach wyrażenie „elektronarzędzie” oznacza elektronarzędzie zasi lane z sieci (z pr zewodem zasilaj ącym) lub elektronarzędzie zasilane z akumulatora (bezprzewodowe).

OS TRZ EŻE NIE ! Ogó lne ost rze żen ia do tyczą ce bezpieczeństwa użytkowania narzędzia.

Bezpieczeństwo w miejscu pracy:

a) W miejscu pracy należy utrzymywać porządek i dobre

oświetlenie. Nieporządek i złe oświetlenie przyczynia się do

wypadków.

b) Nie należy używać elektronarzędzia w środowiskach

wybuchowych, tworzonych przez łatwo palne ciecze, gazy lub pyły. Elektronarzędzie wytwarza iskry, które mogą zapalić pył lub

opary.

c) Nie należy dopuszczać dzieci i obserwatorów do miejsc, w

których używa się elektronarzędzi. Rozproszenie uwagi może

spowodować utratę kontroli nad elektronarzędziem.

a) Wtyczki elektronarzędzi muszą pasować do gniazdek. Nigdy

w żaden sposób nie należy przerabiać wtyczki. Nie należy używać żadnych przedłużaczy w przypadku elektronarzędzi mających przewód z żyłą uziemienia ochronnego. Brak

przeróbek we wtyczkach i gniazdkach wtyczkowych zmniejsza ryzyko porażenia prądem elektrycznym.

b) Należy unikać dotykania powierzchni uziemionych lub

zwartych z masą, takich jak rury, ogrzewacze, grzejniki centralnego ogrzewania i chłodziarki. W przypadku dotknięcia

części uziemionych lub zwartych z masą, wzrasta ryzyko porażenia prądem elektrycznym.

c) Nie należy narażać elektronarzędzi na działanie deszczu lub

warunków wilgotnych. W pr zypadku przedos tania się do

el ektron arz ędz ia wo dy, w zras ta r yzy ko po rażen ia pr ąde m elektrycznym.

d) Nie należy nadwerężać przewodów przyłączeniowych. Nigdy

nie należy uży wać pr zewo du prz yłączeniowego do

a) Niniejszy sprzęt nie jest przeznaczony do użytkowania przez

osoby (w tym dzieci) o ograniczonej zdolności fizycznej, cz uci owe j lub p syc hic zne j, lu b oso by ni e maj ące doświadczenia lub znajomości sprzętu, chyba że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazanej przez osoby odpowiadające za ich bezpieczeństwo.

b) Należy być przewidującym, obserwować co się robi i

zachowywać rozsądek podczas używania elektronarzędzia. Nie należy używać elektronarzędzia, gdy jest się zmęczonym lub pod wpływem narkotyków, alkoholu lub lekarstw. Chwila

nieuwagi podczas pracy elektronarzędziem może spowodować poważne osobiste obrażenia.

c) Należy stosować wyposażenie ochronne. Należy zawsze

zakład ać okular y ochronne. Uży wanie w odp owied nich

wa run kach w ypo saż eni a oc hronn ego, tak ieg o j ak m aska przeciwpyłowa, obuwie antypoślizgowe, kask lub ochronniki słuchu, zmniejszy osobiste obrażenia.

d) Na le ży uni ka ć n iez am ierz on ego r oz ruch u. Prze d

przyłączeniem do źródła zasilania i/lub przed podłączeniem akumulatora oraz zanim podniesie się lub przeniesie się n ar z ę dz i e n al eż y u p ew ni ć s i ę, ż e w y łą cz ni k elektronarzędzia jest w pozycji wyłączony. Przenoszenie

elekt ronar zędzia z pa lcem n a w yłąc zniku lu b przyłą czenie elektronarzędzia do sieci zasilającej przy załączonym wyłączniku może być przyczyną wypadku.

e) Przed uruchomieniem elektronarzędzia należy usunąć

wszystkie klucze. Pozostawienie klucza w obracającej się części

elektronarzędzia może spowodować osobiste obrażenia.

f) Nie należy wychylać się za daleko. Należy cały czas stać

pewnie i zachować równowagę. Umożliwi to lepszą kontrolę nad

elektronarzędziem w sytuacjach nieprzewidywalnych.

g) Należy odpowiednio się ubierać. Nie należy nosić luźnego

ubrania ani biżuterii. Należy utrzymywać swoje włosy,

WIERTARKO - WKRĘTARKA AKUMULATOROWA: TFV12, TFV18

Instrukcja oryginalna

INSTRUKCJA OBSŁUGI

Page 9

ubranie i rękawiczki z dala od części ruchomych. Luźne ubrania,

biżuteria lub długie włosy mogą zostać zaczepione przez części ruchome.

h) Jeżeli urządzenia są pr zystosowane do przyłączenia

zewnętrznego odciągu pyłu i pochłaniacza pyłu, należy upewnić się, że są one przyłączone i prawidłowo użyte. Użycie

pochłaniaczy pyłu może zredukować zagrożenia zależne od zapylenia.

a) Naprawę elektronarzędzia należy zlecać wyłącznie osobie

wykwalifikowanej, w ykorzystującej wyłącznie oryginalne części zamienne. Zapewni to, że użytkowanie elektronarzędzia

będzie nadal bezpieczne.

pomocą oryginalnych elementów do tego przeznaczonych.

k) Elektronarzędzie należy przechowywać w miejscu suchym,

zabezpieczone przed kurzem i wnikaniem wilgoci.

l) Transportowanie elektronarzędzia powinno odbywać się w

op akowani u ory gin alnym , za bez pie cza jąc ym pr zed uszkodzeniami mechanicznymi.

OS TRZ EŻEN IE! O gól ne os trze żen ia do tyc ząc e

OSTR ZEŻE NIE! O gólne os trzeżenia dotyczące

bezpieczeństwa użytkowania narzędzia.

Naprawa:

Użytkowanie i troska o elektronarzędzie:

a) Nie należy elektronarzędzia przeciążać. Należy stosować

elektronarzędzie o mocy odpowiedniej do wykonywanej pracy. Wł aści we el ektro narz ędzi e u możl iwi p racę l epsz ą i

bezpieczniejszą przy obciążeniu, na jakie zostało zaprojektowane.

OSTRZEŻENIE! Wiertarko - wkrętarka akumulatorowa,

b) Nie należy używać elektronarzędzia, jeżeli łącznik go nie

ostrzeżenia dotyczące bezpieczeństwa –

załącza i nie wyłącza. Każde elektronarzędzie, którego nie można

Bezpieczeństwo osobiste:

załączać lub wyłączać łącznikiem, jest niebezpieczne i musi zostać

a) Zakładać ochronniki słuchu podczas pracy wiertarko -

naprawione.

wkrętarką. Narażanie się na hałas może spowodować utratę słuchu.

c) Należy odłączać wtyczkę ze źródła zasilania elektronarzędzia

b) Podczas wykonywania prac, przy których narzędzie robocze

i/lub odłączyć akumulator przed wykonaniem każdej

lub śruba mogłyby natrafić na ukryte przewody elektryczne,

nastawy, wymiany części lub magaz ynowaniem. Takie

elektronarzędzie należy trzymać za izolowane powierzchnie

za po bi eg aw cz e ś ro dk i b ez pi ec ze ńs tw a re du ku ją r yz yk o

rękojeści. Kontakt z przewodem sieci zasilającej może spowodować

przypadkowego rozruchu elektronarzędzia.

przekazanie napięcia na części metalowe elektronarzędzia, co mogłoby

d) Nieużywane elektronarzędzie należy przechowywać poza

spowodować porażenie prądem elektrycznym.

zas ię gi em d zi eci i n ie należ y poz wa la ć o so bom

c) Należy używać odpowiednich przyrządów poszukiwawczych

niezaznajomionym z elektronarzędziem lub niniejszą

w celu lokalizacji ukrytych przewodów zasilających, lub

instrukcją na używanie elektronarzędzia. Elektronarzędzia są

poprosić o pomoc administrację obiektu. Kontakt z przewodami

niebezpieczne w rękach nieprzeszkolonych użytkowników.

znajdującymi się pod napięciem może doprowadzić do powstania

e) Elektronarzędzia należy konserwować. Należy sprawdzać

pożaru i porażenia elektrycznego. Uszkodzenie przewodu gazowego

współosiowość lub zakleszczenie się części ruchomych,

mo że do prow adzić d o w ybu chu. Wn iknięci e d o p rzewodu

pęknięcia części i wszystkie inne czynniki, które mogą mieć

wodociągowego powoduje szkody rzeczowe.

wpływ na pracę elektronarzędzia. Jeżeli stwierdzi się

d) Nie należy obrabiać materiału zawierającego azbest. Azbest

uszkodzenia, należy e lektronarzędzie przed użyciem

powoduje chorobę nowotworową.

naprawić. Przyczyną wielu wypadków jest niefachow y sposób

e) Miejsce pracy należy utrzymywać w czystości. Mieszanki

konserwacji elektronarzędzia.

materiałów są szczególnie niebezpieczne. Pył z metalu lekkiego może

f) Narzędzia tnące powinny być ostre i czyste. Odpowiednie

się zapalić lub wybuchnąć.

utr zymy wanie os trych kra wędzi na rzędzi tnąc ych zm niejsza

f) Należy zabezpieczyć obrabiany przedmiot. Upewnić się, czy

prawdopodobieństwo zakleszczenia i ułatwia obsługę.

wszystkie zaciski mocujące są ściśnięte i zweryfikować, ażeby nie było

g) Elektronarzędzie, wyposażenie, narzędzia robocze itp.

przesadnego luzu. Zamocowanie obrabianego przedmiotu w urządze-

należy stosować zgodnie z niniejszą instrukcją, biorąc pod

niu mocującym lub imadle jest bezpieczniejsze niż trzymanie go w ręku.

uwagę warunki pracy i rodzaj pracy do wykonania. Używanie

g) Elektronarzędzie podczas pracy należy mocno trzymać

elektronarzędzia w sposób, do jakiego nie jest przewidziane, może

oraz dbać o stabilną pozycję. Podczas dokręcania i luzowania śrub

spowodować niebezpieczne sytuacje.

mogą wystąpić krótkotrwałe wysokie momenty reakcji.

h) W niskich temperaturach, lub po dłuższym okresie nie

h) Na leży natyc hmiast wyłą czyć el ektronarzęd zie, gdy

użytkowania, zalecane jest włączenie elektronarzędzia bez

zablokuje się używane narzędzie. Należy być przygotowa-

obciążenia na okres kilku minut w celu właściwego

nym na wysokie wibracje, które powodują odrzut. Używane

rozprowadzenia smaru w mechanizmie napędu.

narzędzie zablokowuje się, gdy: elektronarzędzie jest przeciążone, lub

gdy skrzywi się w obrabianym przedmiocie.

i) Do czyszczenia elektronarzędzi stosować miękką, wilgotną

(nie mokra) szmatkę i mydło. Nie stosować benzyny,

i) Przed odłożeniem elektronarzędzia, należy poczekać, aż

rozpuszczalników i innych środków mogących uszkodzić

znajdzie się ono w bezruchu. Narzędzie robocze może się zabloko-

urządzenie.

wać i doprowadzić do utraty kontroli nad elektronarzędziem.

j) Elektronarzędzie należy przechowywać/ transportować po

j) Elektronarzędzia należy używać wyłącznie z baterią akumu-

upewnieniu się, że wszystkie jego elementy ruchome są

latorów specjalnie przeznaczoną do ich zasilania. Użycie innej

zablokowane i zabezpieczone przed odblokowaniem za

baterii akumulatorów może stwarzać ryzyko obrażeń lub pożaru.

Page 10

O S TR Z E Ż EN IE ! –B ez p ie cz n e u ż yt ko wa n i e akumulatorów i ładowarek

Akumulator Przycisk blokady akumulatora

c) Ładowarka jest przeznaczona wyłącznie do pracy wewnątrz

pomieszczeń. Nie wolno jej narazić na działanie wody i wilgoci.

Użytkowanie akumulatorów:

d) Ładować tylko w zakresie temperatur 15-25 stopni.

a) Należy używać tylko akumulatorów zgodnych ze specyfikacją

e) Nie wolno wkładać jakichkolwiek przedmiotów metalowych

podaną przez prod ucenta. W p rzypad ku użyc ia i nnyc h

do ładowarki.

akumulatorów może wystąpić pęknięcie i rozpadnięcie się akumulatora,

PRZEZNACZENIE I BUDOWA WIERTARKO-WKRĘTARKI:

uszkodzenie ciała lub pożar.

Wiertarko-wkrętarka akumulatorowa jest przeznaczona do wkręcania i

b) UWAG A: W pr zypadku us zkod zenia i niewłaściwego

wykręcania wkrętów, wiercenia otworów w takich materiałach jak stal,

użytkowania akumulatora może dojść do wydzielenia się

drewno, tworzywa sztuczne, itp.

gazów wybuchowych. Akumulator należy zawsze utrzymy-

Wiertarko- wkręt arka jest przeznac zona wyłączn ie do użytku

wać z dala od źródła ognia oraz zapewnić odpowiednią

am ator skieg o. Ni e wo lno wykor zysty wać nar zędzi a do

wentylację podczas ładowania. Nie wolno pozostawić go na

w yk on y wa n ia p rac w y ma ga j ąc y ch z as to s ow an ia

dłuższy czas w środowisku, w którym panuje wysoka temperatura (w

profesjonalnego urządzenia.

miejscach nasłonecznionych, w pobliżu grzejników lub gdziekolwiek

Każde użycie urządzenia niezgodne z przeznaczeniem podanym wyżej

tam, gdzie temperatura przekracza 40 stopni).

jes t z ab ron io ne i p owo du je utra tę gwa ra ncji or az b rak

c) Ładowanie akumulatora powinno odbywać się w zakresie

odpowiedzialności producenta za powstałe w wyniku tego szkody.

temperatur 15-25 °C.

Jakiekolwiek modyfikacje urządzenia dokonane przez użytkownika

d) Akumulator należy ładować tylko za pomocą ładowarki

zwalniają producenta z odpowiedzialności za uszkodzenia i szkody

dołączonej do elektronarzędzia. Tylko ta ła dowarka jest

wyrządzone użytkownikowi i otoczeniu.

dostosowa na do ładowania zastosowanego w elektronarzędziu

Pomimo zgodnego z przeznaczeniem stosowania nie można całkowicie

akumulatora litowo-jonowego. W przypadku użycia innych ładowarek

wyeliminować określonych czynników ryzyka resztkowego. Ze względu

może nastąpić pęknięcie i rozpadnięcie się akumulatora, uszkodzenia

na konstrukcję i budowę maszyny mogą wystąpić następujące

ciała lub pożar.

niebezpieczeństwa:

e) Nie wystawiać akumulatora na działanie wody i wilgoci.

- dotknięcie obracającego się wiertła w trakcie pracy ręką lub ubraniem

f) Jeśli zamierza się ł adować kolejno więcej niż jed en

operatora;

akumulator, należy zrobić przerwę 30 minutową pomiędzy

- oparzenie przy wymianie wiertła. (Podczas pracy wiertło bardzo się

ładowaniami.

rozgrzewa, żeby uniknąć oparzenia przy jego wymianie należy

g) W żadnym wypadku nie należy otwierać akumulatora.

stosować rękawice ochronne);

h) W niekorzystnych warunkach z akumulatora może wydostać

- odrzu cenie przed miotu obrab ianego l ub części prze dmiot u

się ciecz; należy unikać kontaktu z cieczą. Jeżeli przypadkowo

obrabianego;

nastąpi zetknięcie użytkownika z cieczą, miejsce zetknięcia

- skrzywienie/złamanie wiertła.

należy przemyć wodą. Jeżeli ciecz trafi do oczu, dodatkowo

n Kompletacja:

należy szukać pomocy medycznej.

źWiertarko-wkrętarka akumulatorowa -1 szt.

Wydostająca się z akumulatora ciecz może spowodować podrażnienia

ź Akumulator - 1 szt.

lub oparzenia.

ź Ładowarka -1 szt.

i) W czasie, gdy bateria akumulatorów nie jest używana, należy

ją przechowywać z dala od metalowych przedmiotów takich,

ź Zestaw narzędzi roboczych:

jak spinacze do papieru, monety, klucze, gwoździe, śruby, lub

- końcówka magnetyczna do bitów z uchwytem 1/4"-1 szt.

inne małe elementy metalowe, które mogą zewrzeć zaciski

- bity - 6 szt.(PH1, PH2, PZ1, PZ2, SL 5 , SL 6)

akumulatorów. Zwarcie zacisków akumulatora może spowodować

- wiertła - 6 szt.(1,5; 2,5; 3; 4; 5; 6 mm)

oparzenia lub pożar.

ź Kufer transportowy -1 szt.

j) Nie wrzucać akumulatorów do ognia.

ź Karta gwarancyjna -1 szt.

k) Nie wolno ładować uszkodzonego akumulatora.

źInstrukcja obsługi -1 szt.

Akumulatory są przeznaczone do wielokrotnego ładowania,

n Elementy urządzenia:

zawierają szkodliwy dla środowiska lit. Po zakończeniu okresu żywotności należy je zutylizować zgodnie z przepisami o ochronie środowiska naturalnego.

Rys.A 1. Uchwyt wiertarski szybkozaciskowy

W tym celu całkowicie wyczerpać akumulator, wyjąć z elektronarzędzia,

2. Pokrętło regulacji sprzęgła

zdać do punktu utylizacji akumulatorów lub zdać do sklepu, w którym

3. Wskaźnik pojemności akumulatora

dokonano zakupu.

4. Przełącznik kierunku obrotów

Użytkowanie ładowarki:

5. Rękojeść

a) Ładować należy wyłącznie ładowarką zalec aną pr zez

6. Klamra do zawieszania na pasku

wytwórcę. Użycie ładowarki przeznaczonej do ładowania innego typu

baterii akumulatorów stwarza ryzyko powstania pożaru.

b) Nie wolno rozkręcać ładowarki.

Nume racja ele mentów ur ządzenia odnosi się do przedstawienia graficznego umieszczonego na stronie 2 instrukcji obsługi:

Li-Ion

Page 11

MODEL

TFV12 TFV18

10. Oświetlenie pomocnicze

Ładowarka

12. Znacznik nastawienia sprzęgła

13. Piktogram pozycji wiercenie

14. Śruba mocująca lewoskrętna

Włącznik

W miarę postępu ładowania prąd ładowania automatycznie się zmniejsza. Po ok. 3 godzinach prąd ładowania stabilizuje się na minimalnym poziomie (ładowanie podtrzymujące), co zapobiega

Rys.C 11.

możliwości przeładowania i uszkodzenia akumulatora .

Po zakończeniu ładowania odłącz ładowarkę z sieci i od akumulatora.

Akumulator litowo-jonowy można doładować w dowolnej chwili, nie powodując tym skrócenia jego żywotności. Przerwanie procesu ładowania nie niesie za sobą ryzyka uszkodzenia ogniw akumulatora.

W TRAKCIE PRACY:

n Włączanie/wyłączanie

Zainstalowany włącznik (9) posiada płynną regulację prędkości obrotowej. Aby włączyć elektronarzędzie należy nacisnąć włącznik. Prędkość obrotowa będzie się zwiększała wraz z głębokością wciśnięcia przycisku. Aby zatrzymać elektronarzędzie należy zwolnić włącznik.

Wskaźnik pojemności akumulatora

Wskaźnik pojemności akumulatora (3) sygnalizuje stan rozładowania baterii za pomocą dwóch kolorowych diod LED.

Świeci zielona dioda LED:

Akumulator jest całkowicie naładowany.

Świeci zielona i czerwona dioda LED:

Akumulator naładowany jest wystarczająco.

Świeci tylko czerwona dioda LED:

Akumulator jest rozładowany, należy go naładować.

n Wybór kierunku obrotów (patrz rys. E)

Wiertarko-wkrętarka ma możliwość pracy z obrotem wkręcania zgodnie z ruchem wskazówek zegara (obroty prawe) lub sprzecznie z ruchem wskazówek zegara (obroty lewe):

Podany poziom drgań jest reprezentatywny dla podstawow ych

- aby ustawić prawe obroty, należy przesunąć suwak przełącznika lewych

zastosowań elektronarzędzia. Jeżeli elektronarzędzie użyte zostanie do

/ prawych obrotów (4) w lewo (patrząc z tyłu wiertarko-wkrętarki),

innych zastosowań lub z innymi narzędziami roboczymi, a także jeśli nie

- aby ustawić lewe obroty, należy przesunąć suwak przełącznika lewych /

będzie wystarczająco konserwowane, poziom wibracji może odbiegać

prawych obrotów (4) w prawo (patrząc z tyłu wiertarko-wkrętarki).

od podanego. Podane powyżej pr zyczyny mogą spowodować

Gdy przełącznik kierunku obrotów znajduje się w pozycji środkowej to

podwyższenie ekspozycji na wibracje podczas całego czasu pracy.

włącznik jest zablokowany.

Należy wprowadzić dodatkowe środki bezpieczeństwa, mające na celu

Do wiercenia i wkręcania wkrętów należy ustawić prawe obroty. Do

ochronę operatora przed skutkami ekspozycji na wibracje, np.:

wycofywania wiertła, wyjmowania zaklinowanego wiertła i wykręcania

konserwacja elektronarzędzia i narzędzi roboczych, zabezpieczenie

wkrętów należy ustawić lewe obroty.

odpowiedniej temperatury rąk, ustalenie kolejności operacji roboczych.

n Wybór momentu obrotowego (patrz rys. F)

Wiertarko-wkrętarka jest wyposażona w pierścień (2), służący do usta-

PRZED PRZYSTĄPIENIEM DO PRACY:

wiania momentu obrotowego przy wkręcaniu wkrętów. Na pierścieniu

n Ładowanie akumulatora

jest zaznaczonych 22 pozycji, od 1 do 21 oraz pozycja wiercenia .

Wiertarko-wkrętarka jest dostarczana z akumulatorem częściowo

Ustawienie pierścienia w wybranym położeniu (od 1 - 21) powoduje

naładowanym. Przed użyciem należy w pełni naładować akumulator. Dla

trwałe ustawie nie sprz ęgła na określoną wielkość momentu

pierwszego ładowania zaleca się ładowanie trwające minimum 5 godzin.

1. Wcisnąć przycisk blokady akumulatora (8) i wyjąć akumulator (7) z wiertarko-wkrętarki ( rys. B).

2. Podłączyć akumulator (7) do ładowarki (11) (patrz rys. C).

3. Podłączyć wtyczkę ładowarki do gniazdka sieciowego 100-240 V, 50/60Hz.

n Sygnalizacja ładowania baterii

Świecąca czerwona dioda akumulatora informuje, że ładowanie jest w toku. Gdy bateria będzie całkowicie naładowana czerwona dioda zgaśnie i zapali się dioda zielona.

Rys.F

Rys.G

patrz

DANE TECHNICZNE:

obrotowego. Pozwala to na zabezpieczenie przed wkręceniem wkrętu zbyt głęboko lub uszkodzeniem wkrętu. Dla różnych wkrętów i różnych materiałów stosuje się różne wie lkości momentu wkręca nia.

Zawsze należy rozpoczynać z momentem o małej wielkości i powiększać moment stopniowo, aż do osiągnięcia zadawalającego rezultatu.

Aby wiercić w metalu, drewnie i tworzywie sztucznym należy ustawić pierścień (2) tak, aby znacznik (12) pokrywał się z symbolem (13).

n Wymiana uchwytu ( rys. G)

1. Odłączyć akumulator (7) od wkrętarki.

2. Maksymalnie otworzyć uchwyt (1).

Prędkość obrotowa bez obciążenia

Napięcie zasilania

Zakres mocowania uchwytu wiertarskiego

Poziom ciśnienia akustycznego (LpA) Poziom mocy akustycznej (LwA)

Poziom wibracji wg: EN 60745 (tolerancja pomiaru K=1,5 m/s²)

Waga (z akumulatorem)

Typ akumulatora Li-ion Napięcie akumulatora

Czas ładowania

Napięcie wejściowe

0-700/min

DC 12 V

100-240 V

3-5 h

12V

2,19 m/s

92 dB(A)

81 dB(A)

1,030 kg

ø 0,8-10 mm

Pojemność akumulatora 1500mAh

DC 18 V

1,135 kg

Tolerancja pomiaru KpA, KwA 3 dB(A)

18V

Ładowarka

Częstotliwość sieci 50/60 Hz

Napięcie wyjściowe (DC) 15V/ 0,33A 21,5V/ 0,37A

Moc pobierana 5W 8W

Page 12

3. Odkręcić wkrętakiem PH 2 (Philips Nr 2) zgodnie z ruchem wskazówek odpowiednią siłę nacisku na włącznik.

zegara śrubę mocującą uchwyt (14) (UWAGA! Lewy gwint).

n Wkręcanie wkrętów

Zakleszczoną śrubę można zwolnić przez lekkie uderzenie w jej łeb.

Zaleca się wykonywanie najpierw otworu pilotującego, nieco głębszego

4. Przytrzymać dolny pierścień uchwytu (bliższy korpusowi wkrętarki) i od długości wkręta i o nieco mniejszej średnicy od średnicy zewnętrznej

odkręcić uchwyt wiertarko-wkrętarki w kierunku przeciwnym do

gwintu wkręta. W przypadku gdy wkręt znajduje się w sąsiedztwie

ruchu wskazówek zegara (patrząc od strony uchwytu).

krawędzi materiału, wykonanie otworu pilotującego zapobiega

UWAGA: Zakleszczony szybkozaciskowy uchwyt wier tarski (1) można

możliwości niepożądanego odpryśnięcia materiału.

zwolnić przez zamocowanie krótszą stroną w uchw ycie klucza

Jeśli przy wkręcaniu wystąpi trudność z zagłębianiem się wkręta, to

imbusowego i lekkie uderzenie w długie ramię klucza (patrz rys.D).

należy wkręt wykręcić i powiększyć trochę otwór pilotujący.

5. Aby założyć uchwyt należy nakręcić go na wrzeciono zgodnie z Jeśli nadal wkręcanie przebiega z trudnością (co może wystąpić w

ruchem wskazówek zegara (patr ząc od strony uchwytu) i

przypadku twardych gatunków drewna) należy spróbować użyć środka

zabezpieczyć śrubą mocującą, przykręcając ją śrubokrętem PH 2

smarującego (np. mydło w płynie). Należy wywierać odpowiedni nacisk

(Philips Nr 2) w kierunku przeciwnym do ruchu wskazówek zegara.

na wkrętarkę, aby nie dopuścić do obracania się końcówki wkrętakowej

Aby uchwyt się nie obracał w trakcie wkręcania śruby mocującej

względem łba wkręta. Stosować końcówki dokładnie dopasowane do łba

należy przytrzymać uchwyt za dolny pierścień (bliższy korpusowi

wkręta. Uszkodzenia gniazda wkręta może uniemożliwić wkręcenie bądź

wiertarko-wkrętarki).

wykręcenie wkręta.

n Elementy dodatkowe ź Praktyczna klamra (6) służy do zawieszania wiertarko-wkrętarki na

pasku użytkownika zarówno dla praworęcznych jak i d la leworęcznych.

ź Wiertarko-wkrętarka wyposażona jest w oświetlenie pomocnicze

(10) miejsca wiercenia/wkręcania, które włącza się po przyciśnięciu włącznika (9).

n Wymiana narzędzi roboczych

UWAGA: Zawsze przed rozpoczęciem czynności czyszczenia i konserwacji

UWAGA: Odłącz akumulator od wkrętarki lub nastaw przełącznik

należy odłączyć akumulator od wkrętarki i wyjąć wtyczkę

kierunków obrotów (4) na pozycję środkową, aby zabezpieczyć się przed

ładowarki z gniazda zasilającego.

przypadkowym włączeniem maszyny, co może spowodować zranienie

Ładowarkę należy czyścić tylko przy użyciu suchej szmatki.

operatora.

Przy wkrętarce należy czyścić okresowo otwory wentylacyjne

Prz y z wolnionym włączniku (9) następuje blokada wr zeciona

przy użyciu suc hej szczoteczki lub szmatki. Należy okresowo

wiertarskiego. Umożliwia to szybką, wygodną i łatwą wymianę

zdemontować uchwyt wiertarski i wysypać z wnętrza pył i inne

narzędzia roboczego w uchwycie wiertarskim. Aby wyjąć wiertło (lub

zanieczyszczenia.

końcówkę roboczą) z uchwytu należy obracać pierścień uchwytu w lewo,

Obudowę wkrętarki okresowo czyścić wilgotną ściereczką

w celu powiększenia otworu w uchwycie. Aby zainstalować wiertło (lub

aby usunąć pył i inne zanieczyszczenia.

końcówkę roboczą) do uchwytu należy obracać pierścień uchwytu w prawo aby uzyskać zaciśnięcie wiertła w uchwycie.

Wiertło (lub innego typu końcówkę roboczą) należy wkładać do uchwytu, do oporu.

n Wiercenie otworów

1. Przy wykonywaniu głębokich otworów należy wiercić stopniowo, na

mniejsze głębokości, wycofywać wiertło z otworu, aby umożliwić usunięcie wiórów z otworu.

2. Przy wierceniu otworu o dużej średnicy zaleca się rozpoczynać od

wywiercenia otworu mniejszego, a później rozwiercenia go na pożądany wymiar. Zapobiegnie to możliwości przeciążenia wiertarki.

OCHRONA ŚRODOWISKA:

3. Jeśli dojdzie do zakleszczenia się wiertła, w czasie wiercenia, należy

UWAGA: Przedstawiony symbol oznacza zakaz umieszczania

natychmiast wyłączyć wkrętarkę, aby nie dopuścić do jej uszkodzenia.

zużytego sprzętu łącznie z innymi odpadami (z zagrożeniem

Korzystając ze zmiany kierunku obrotów należy usunąć wiertło z otworu.

4. Należy utrzymywać wkrętarkę w osi wykonywanego otworu. Wiertło powinno być ustawione pod kątem prostym do powierzchni ob rabia nego m ater iału . W pr zy padk u, nie z acho wani a prostopadłości, w czasie pracy, może dojść do zakleszczenia lub złamania się wiertła w otworze, a w krańcowym przypadku do zranienia użytkownika.

Regulacji prędkości obrotowej wrzeciona dokonuje się przez

wiertarko-

wiertarko- z niewielką ilością mydła Nie używać żadnych środków czyszczących ani rozpuszczalników; mogą one uszkodzić części urządzenia wykonane z tworzywa sztucznego. Należy uważać, aby do wnętrza urządzenia nie dostała się woda. Po czyszczeniu odczekać aż wiertarko-wkrętarka całkowicie wyschnie.

karą grzywny). Składniki niebezpieczne znajdujące się w sprzęcie elektrycznym i elektronicznym wpływają negatywnie na środowisko naturalne i zdrowie ludzi.

Elektronarzędzie w zasadzie nie w ymaga specjalnych zabiegów konserwacyjnych. Wier tarko-wkrętarkę należy przechow ywać w miejscu, niedostępnym dla dzieci, utrzymywać w stanie czystości, chronić przed wilgocią i zapyleniem. Warunki przechowywania powinny wy kluc zać m ożli wość us zkodzeń mech anic znych oraz wpływ szkodliwych warunków atmosferycznych.

Elektronarzędzie transportować i składować w kufrze transportowym, chroniącym przed wilgocią, wnikaniem pyłu i drobnych obiektów, zwłaszcza należy zabezpieczyć otwory wentylacyjne. Drobne elementy, które dostaną się wewnątrz obudowy mogą uszkodzić silnik .

Gospodarstwo domowe powinno przyczyniać się do odzysku i ponownego użycia (recyklingu) zużytego sprzętu. W Polsce i w Europie tworzony jest lub już istnieje system zbierania zużytego sprzętu, w ramach którego wszystkie punkty sprzedaży ww. sprzętu mają obowiązek przyjmować zużyty sprzęt. Ponadto istnieją punkty zbiórki ww. sprzętu.

PRZECHOWYWANIE I KONSERWACJA:

TRANSPORT:

Page 13

PIKTOGRAMY:

Objaśnienia ikonek znajdujących się na tabliczce znamionowej i naklejkach informacyjnych na urządzeniu.

PRODUCENT:

PROFIX Sp. z o.o. ul. Marywilska 34 , 03-228 Warszawa Niniejsze urządzenie jest zgodne z normami krajowymi i europejskimi, oraz z wytycznymi bezpieczeństwa. Wszelkie naprawy muszą być przeprowadzane przez wykwalifikowany personel, używając oryginalnych części zamiennych.

«Zawsze stosować okulary ochronne»

«Stosować środki ochrony słuchu»

«P rze d ur ucho mie nie m na leż y pr zecz yt ać instrukcję obsługi»

TYPOWE USTERKI I ICH USUWANIE:

PROBLEM MOŻLIWA PRZYCZYNA ROZWIĄZANIE PROBLEMU

Zakłócenia w pracy silnika.

Zużyte szczotki węglowe.

Wymienić szczotki węglowe w serwisie naprawczym.

Wiertarko-wkrętarka nie działa.

Brak zasilania, uszkodzenie silnika lub włącznika.

Sprawdzić . Jeżeli elektronarzędzie nadal nie działa, należy je wysłać do serwisu naprawczego na adres podany w karcie gwarancyjnej.

stan baterii, w razie potrzeby doładować lub wymienić na nową

Rozładowana bateria. Doładować baterię.

Polityka firmy PROFIX jest polityką stałego udoskonalania swoich produktów i dlatego firma rezerwuje sobie prawo zmiany specyfikacji wyrobu bez uprzedniego zawiadomienia. Obrazki, podane w instrukcji obsługi, są przykładowymi i mogą się nieznacznie różnić od rzeczywistego wyglądu zakupionego urządzenia . Niniejsza instrukcja jest chroniona prawem autorskim. Kopiowanie/ powielanie jej bez pisemnej zgody firmy Profix Sp. z o.o. jest zabronione.

Page 14

ПЕРЕД НАЧАЛОМ ЭКСПЛУАТАЦИИ НЕОБХОДИМО ОЗНАКОМИТСЯ С НАСТОЯЩЕЙ ИНСТРУКЦИЕЙ. Х ра н ит ь и нс т ру к ци ю д ля в озм ож н ог о применения в будущем.

ПРЕДУПРЕЖДЕНИЕ! Необходимо ознакомиться со всеми предупреждениями, касающимися бе зопа сно сти п ри эк сплу ата ции, о боз наченными символом и всеми указаниями по технике безопасности.

ПРЕДУПРЕЖДЕНИЕ! Общие предупреждения, касающиеся безопасности при эксплуатации инструмента.

Индивидуальная безопасность:

ПРЕДУПРЕЖДЕНИЕ! Общие предупреждения, касающиеся безопасности при эксплуатации инструмента.

Электробезопасность:

в) Не подвергать электроинструменты воздействию дождя

и ли в ла ж ны х у с ло в ий . В с лу ча е п о п ад а н ия в

эл ектр оинс тру ме нт в оды у вел ичив аетс я оп асно сть поражения электрическим током.

г)

Несоблюдение указанных ниже предупреждений, касающихся безопасности и указаний по технике безопасности может привести к поражению электрическим током, пожару и/или серьёзным травмам тела.

Необходимо хранить все предупреждения и указания, касающиеся техники безопасности, чтобы можно было воспользоваться ними в будущем.

В указанных ниже предупреждениях слово „электроинструмент” означает электроинструмент с питанием от сети (посредством

д)

электрического кабеля) или электроинструмент, питаемый от аккумулятора (беспроводное питание).

ПРЕДУПРЕЖДЕНИЕ! Общие предупреждения,

касающиеся безопасности при эксплуатации инструмента.

Техника безопасности на рабочем месте:

а) Н еоб ход имо п одд ержи ват ь пор ядо к и хо роше е

е)

осв ещение на ра бочем месте. Бесп орядо к и плох ое освещение являются причиной несчастных случаев.

б) На с ледуе т ис пол ьзова ть э лектр оин струм ент во

в зр ыво оп асн ой с р ед е, о бр аз ую щей ся ле гк овоспламеняющимися жидкостями, газами или пылью.

Электроинструмент создаёт искры, которые могут привести к воспламенению пыли или испарений.

в) Не допускать детей и наблюдателей в места, в которых

применяются электроинструменты. Отвлечение внимания

мо же т п риве ст и к п от ер е кон тр ол я на д э ле ктр оинструментом.

а) Штепсельные вилки должны соответствовать сетевым

розеткам. Ни в коем случае не переделывать какимлибо образом штепсельную вилку. Не применять какихл иб о у дл ини те лей э ле к тр опи та ни я в с л уч ае использования электроинструментов, имеющих провод э ле к тр о пи та н ия с з а щи тн ы м з аз е мл я ющ им проводником. Отсутствие переделок штепсельных розеток

и с ет ев ых р оз ет ок с нижа ет о па сн ос ть п ор аж ен ия электрическим током.

б)

таких как трубы, нагреватели, радиаторы центрального отопл ен ия и холод ил ьн ые агр ег ат ы. В с лу ча е

прико сновения заземлённого или закороченного на массу элемента увеличивается опасность поражения электрическим током.

Не созда ва ть опа сн ос ти п ов ре жд ен ия к аб ел я электропитания. Ни в коем случае не использовать кабеля электропитания, чтобы переносить или тянуть электроинструмент или для извлечения штепсельной вилки из розетки. Кабель электропитания должен находится вдали от источников тепла, масел, острых краёв и движущихся частей. Повреждённые или запутанные

кабели электропитания увеличивают опасность поражения электрическим током.

Если электроинструмент эксплуатируется на свежем воздухе, следует использовать удлинители кабеля электропитания, предназначенные для работы вне помещений . И сп ол ьзовани е у дл ин и те ля к а бе ля

эл ектр опит ани я, пр ед наз нач ен ног о дл я раб оты в не помещений, снижает опасность поражения электрическим током.

Если эксплуатация электроинструмента во влажной среде неизбежна, в качестве защиты от напряжения питания необходимо использовать защитное устройство по разностному току (RCD) . П рименен ие за щитного

уст ройс тва по ра зност ному току сниж ает опас ность поражения электрическим током.

а)

Необходимо избегать прикосновения к поверхности заземлённых или закороченных на массу элементов,

Необходимо применять средства личной защиты.

Насто ящее оборудова ние н е пре дназначен о для эксплуатации лицами (включая детей) с физическими, сенсорными или умственными ограничениями или лицами, не имеющими опыта или не знающими оборудования, разве что это осуществляется под надзором или в соот ветс твии с инструкцией по эксплуатации оборудования, переданной лицами, отвечающими за их безопасность.

б) Необходимо быть предусмотрительным, наблюдать за

работой и руководствоваться здравым смыслом во время эксплуатации электроинструмента. Не следует экспл уатировать элект роинструмен т в сост оянии переу то мл ен ия или наход яс ь под действ ие м на ркот иков , а лко голя и ли ле карс тв. Мг но вени е

невнимания во время эксплуатации электроинструмента может быть причиной травмы пользователя.

в)

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

АККУМУЛЯТОРНАЯ ДРЕЛЬ-ШУРУПОВЕРТ: TFV12, TFV18

Перевод оригинальной инструкции

Page 15

Необходимо об язате льно работать с защ итным и

работу.

очками. Применение в соответствующих условиях средств

г) Неиспользуемый электроинструмент следует хранить в

личной защиты, таких как противопыльный респиратор,

недоступном для детей месте и не разрешать тем, кто

противоскользящая обувь, каска или средства защиты слуха

незнаком с электроинстр ументом или нас тоящей

снизит риск получения травмы.

инс трукц ией, пользоваться электрои нстру менто м.

г) Необходимо избегать случайного запуска в работу.

Э ле кт р ои нст ру ме н т о па с ен в р у ка х н е об уч е нн ых

Прежде чем вставить вилку кабеля электропитания в

пользователей.

сетевую розетку или подключить аккумулятор, а также

д) С л е д у е т в ы п о л н ят ь т е х н ич е с к ий у х о д з а

п е р е д т е м , к а к п о д н я т ь и л и п е р е н е с т и

эле кт ро инстру ме нт ом. Необ хо ди мо прове ри ть

эл ектр оин стру мент , нео бхо димо у бед ится , что

соо сность или отс утствие заедания (заще млени я)

вкл юч ат ел ь э ле ктроин ст ру ме нт а н аходит ся в

подвижных элементов, трещин частей, а также все

положении «выключено». Перенос электроинструмента с

дру ги е ф акторы, м ог ущ ие в ли ят ь на р аб от у

па льце м на в ыкл ючат еле ил и п одключени е э лект ро-

э ле ктр ои нст ру мен та . В с лу ча е о бн ару же ния

инструмента к сети питания при включенном выключателе

не исп равн ост и, не обхо дим о вып олн ить р емон т

может привести к несчастному случаю.

электроинструмента. Причиной многих несчастных случаев

д) Прежде, чем запустить электроинструмент в работу,

я вл яе тс я н епрофес с ио на ль ный с пособ в ыполнения

необходимо устранить все ключи. Ключ, оставшийся во

технического ухода.

вращающейся части электроинструмента, может привести

е) Режущий инструмент должен быть острым и чистым.

к травме пользователя.

Соответствующее содержание и уход за острыми кромками

е) Не следует слишком сильно наклоняться. Необходимо

режущего инструмента снижает вероятность защемления и

всё время сохранять устойчивость и равновесие. Это

упрощает обслуживание.

позволяет лучше контролировать электроинструмент в

ж) Электроинструмент, оснащение, рабочие инструменты и

неожиданных ситуациях.

т. п. необходимо применять в соответствии с настоящей

ж) Необходи мо иметь соо тветствующую одежду. Не

ин стр укц ией , уч иты вая р або чие усл ови я и ви д

работать в свободной одежде или с бижутерией.

выполняемой работы. Применение электроинструмента не

Необходимо, чтобы волосы пользователя, его одежда и

по назначению может привести к опасным ситуациям.

рукавицы находились вдали от движущихся элементов.

з) При низкой температу ре или после длител ьного

Свободная одежда, бижутерия или длинные волосы могут быть

перерыва в эксплуатации рекомендуется включение

зацеплены движущимися частями.

электроинструмента без нагрузки на несколько минут с

з) Если оборудование приспособлено для присоединения

целью распределения смазки в механизме привода.

вн еш не го п ыл еот во да (п ыл еу лав ли ва юще го устройства) и поглотителя пыли, необходимо убедится,

и) Для чистки электроинструмента применять мягкую,

что они присоединены и правильно применяются.

влажную (не мокрую) тряпку и мыло. Не применять

Пр име нен ие п огл оти теле й п ыли м оже т у мень шит ь

бензина, растворителей и других средств, могущих

опасность, связанную с запыленностью.

повредить устройство.

й) Электроинструмент следует хранить/ транспортировать,

уб едивш ись , чт о вс е его подви жны е эл еме нты заблокированы и защищены от разблокировки при помощи оригинальных элементов, предназначенных для этой цели.

a) Н е д опу скат ь п ерег рузк и э лек трои нстр умен та.

к) Электроинструмент должен храниться в сухом месте и

Приме ня ть электр ои нс тр ум ен т с мощность ю,

быть защищённым от пыли и проникания влаги.

соответствующей выполняемой работе. Надлежащий

электроинструмент позволит лучше и безопаснее работать

л) Транспортировку электроинст румента необхо димо

при нагрузке, на которую он рассчитан.

выполнять в оригинальной упаковке, защищающей от

б) Не следует применять электроинструмент, если его

механических повреждений.

включатель не включатся и не выключается. Каждый

ПРЕДУПРЕЖДЕНИЕ! Общие предупреждения,

электроинструмент, который не может включаться или

касающиеся безопасности при эксплуатации

выключаться выключателем, представляет опасность и

инструмента.

должен быть передан на ремонт.

в) Н еобходимо отсоед инит ь ш тепс ельную вилку от

Ремонт:

ист оч ни ка пита ни я э ле ктро ин ст румен та и /и ли

a) Ремонт электроинструмента необходимо поручать

отсоединить аккумулятор прежде чем выполнить

и ск л юч ит е ль н о к ва ли ф иц и ро ва н но м у л иц у,

какую-либо установку, замену части или складирование

использующему только оригинальные запасные части.

устройства. Такие предупредительные меры безопасности

Это гарантирует безопасность дальнейшей эксплуатации

снижают риск случайного запуска электроинструмента в

электроинструмента.

ПРЕДУПРЕЖДЕНИЕ! Общие предупреждения, касающиеся безопасности при эксплуатации инструмента.

Эксплуатация и уход за электроинструментом:

Page 16

ПРЕДУПРЕЖ ДЕНИ Е! Аккумулято рная дрельшу руповерт, преду прежден ия п о те хнике безопасности –

Индивидуальная безопасность:

к) Не бросать аккумуляторы в огонь. л) Запрещено заряжать повреждённый аккумулятор.

Акку муляторы пре дназнач ены для многократ ной зарядки, они содержат вредный для окружающей среды литий.

Пос ле з ав ер ше ни я с ро ка с лу жб ы н ео бх од им о утилизировать аккумуляторы в соответствии с предписаниями по охране окружающей среды.

ПРЕДУПРЕЖДЕНИЕ! Техника безопасности при

Для этого необходимо полностью разряженный аккумулятор

эксплуатации аккумуляторов и зарядных

из вле чь из эле ктрои нст румен та, с дат ь в п ункт сбо ра

устройств.

отработанных аккумуляторов или сдать в магазин, в котором он

Эксплуатация аккумуляторов:

был приобретён.

a) Во время работы с дрелью-шуруповертом применяйте

средства защиты слуха. Длительное воздействие шума

может привести к потере слуха.

б) Выполняя работы, при которых рабочий инструмент или

винт могут попасть на скрытую электропроводку или на с о б с т в е н н ы й к а б е л ь э л е к т р о п и т а н и я , электроинструмент следует держать за изолированную поверхность рукоятки. Прикосновени е к проводу сет и

питан ия (кабе лю элект ропитан ия), наход ящем уся по д напряжением, может привести к попаданию напряжения на металлические части электроинструмента, а это несёт опасность поражения электрическим током.

в) Следует применять соответствующие приборы для

обнаруж ения ук рытых п роводов сети питания и попросить о помощь городские коммунальные службы.

Контакт с проводами, находящимися под напряжением, может привести к пожару или поражения электрическим током. Повреждение газопроводной трубы может привести к взрыву. Проникновение в водопроводную трубу ведёт к материальным потерям и может привести к поражению электрическим током.

г) Не обрабатывайте материалы с содержанием асбеста.

Ас бес т яв ляе тся к анц еро ген ом и вы зыва ет р ако вые заболевания.

д) Необходимо поддерживать чистоту в месте выполнения

работы. Смеси материалов представляют особую опасность.

Пыль лёгких металлов может воспламениться или взорваться.

е) Необходимо закрепить обрабатываемый предмет.

Проверить, все ли крепящие зажимы зажаты и убедиться, что нет слишком большого зазора. Закрепление обрабатываемого предмета в крепящем устройстве или тисках более безопасно, чем удерживание его рукой.

ж)

з) Следует немедленно отключить электроинструмент,

если заблокируется используемый рабочий инструмент. Необходимо быть готовым к большим вибрациям, в результате которых может произойти отброс. Блокировка

применяемого рабочего инструмента может произойти, если электроинструмент перегружен или если будет иметь место его искривление в обрабатываемом предмете.

и) Н е откладывать э лект роинструмент, пока он не

остан овит ся. М ожет пр оизо йти б локи ровк а р абоч его

инструмента, в результате чего будет потерян контроль над электроинструментом.

В о в ре мя р аб от ы с л ед уе т п р оч но д ер жа ть эле ктрои нструмент двумя рукам и з а о сновн ую и вспомогательную рукоятку и сохранять устойчивое положение. Перемещение электроинструмента безопасно,

если выполняется обеими руками.

Не об ходи мо прим енять т ольк о а ккуму лятор ы, со отв етс твую щие при лага емо й пр оизв оди тел ем спецификации. В случае применения других аккумуляторов

существует опасность, что корпус аккумулятора треснет и развалится, может иметь место травма тела или пожар.

Зарядка аккумулятора должна осуществляться при температуре 15-25 °C.

Хранить аккумуляторы от воздействия воды и влаги. Е сл и н ео б хо ди мо з а ря д ит ь б ол ьш е о д но го аккумулятора, требуется сделать 30-минутный перерыв между очередными зарядками. Категорически запрещено вскрывать аккумулятор. При неблагоприятных условиях из аккумулятора может вытекать жидкость. Hеобходимо избегать контакта с жидкостью. Если случайно произойдёт попадание жидко ст и на п ол ьз ователя, место попадан ия необходимо промыть водой. Если жидкость попадёт в

глаза, необходимо, кроме того, обратиться за помощью к врачу. Вытек ающая из аккумул ятора жидкость м ожет привести к раздражению кожи или ожогам.

Ес ли ак кум улят орн ая б атар ея н е исп оль зует ся, нео бходимо хранить её вдали от металлических предметов, таких как металлические скрепки, монеты, ключи, гвозди, вин ты или малые металлич еские элеме нты, которые могу т приве сти к коро ткому замыканию контактов (клемм) аккумуляторов. Короткое

замыкание контактов (клемм) аккумулятора может привести к ожогам или пожару.

б) ВНИМАНИЕ: В случае повреждения и неправильной

эк сплуатаци и ак кумулят ора мо жет им еть место выделение взрывоопасных газов. Аккумулятор должен всегда находиться вдали от источника огня. Необходимо обеспечить надлежащую вентиляцию в процессе его зарядки. Запрещено оставлять его на длительное время в

среде с высокой температурой (в местах с интенсивным солнечным излучением, вблизи калориферов или там, где температура превышает 40 градусов).

в)

г) Аккумулятор следует заряжать только при помощи

зарядного устройства, имеющегося в комплекте с электроинструментом. В случае применения других зарядных

устройств существует опасность, что корпус аккумулятора может треснуть и разорваться, возможна травма тела или пожар.

д) е)

ж) з)

и)

Li-Ion

Page 17

Эксплуатация зарядного устройства:

ПРЕДНАЗНАЧЕНИЕ И КОНСТРУКЦИЯ ДРЕЛИ-ШУРУПОВЕРТА:

Ак куму лят орна я дре ль- шур упов ерт п ред назн аче на дл я ввинчивания и вывинчивания шурупов и саморезов, сверления отверстий в таких материалах, как сталь, древесина, пластмассы и т. п.

Дрель-шуруповерт предназначена исключительно для бытовых целей.

Ук азан ный у рове нь ви брац ии со отве тств ует о снов ным

źАккумуляторная дрель-шуруповерт -1 шт.

применениям электроинструмента. Если электроинструмент будет

ź Аккумулятор - 1 шт.

использован для других применений или с другими рабочими

ź -1 шт.

инструментами, а также, если не будет выполнен соответствующий технический уход, уровень вибрации может отличаться от

указанного. Указанные выше причины могут привести к усилению

- 1/4"-1 шт. воздействия вибраций в течение всего времени работы.

- - 6 шт.(PH1, PH2, PZ1, PZ2, SL 5 , SL 6) Необходимо применять дополнительные меры безопасности с

- a - 6 шт.(1,5; 2,5; 3; 4; 5; 6 мм) целью защиты оператора от воздействия вибрации, а именно:

ź Транспортный кейс -1 шт.

те хниче ский ух од з а эл ектро инстр уме нтом и раб очи ми

ź Гарантийная карта -1шт.

инструментами, обеспечение соответствующей температуры рук,

ź -1шт.

определение очерёдности рабочих операций.

а) Зарядку следует осуществлять только при помощи

зарядного устройства, рекомендуемого производителем. Применение зарядного устройства, предназначенного

для зарядки аккумуляторных батарей другого типа, может привести к пожару.

б) За прещ ено р аскр учи вать ( раз бир ать) з аря дное

устройство.

в) Зарядное устройство предназначено только для работы

внутри помещения. Нельзя подвергать его воздействию

воды или влаги.

г) Выполнять зарядку только в диапазоне температуры

15-25 градусов.

10.

д) Запрещено вкладывать какие-либо металлические

предметы в зарядное устройство.

11.

Ка ки е- ли бо м од иф икации у ст ро йств а, в ып олн ен ны е пользователем, освобождают производителя от ответственности за повреждени я и ущ ерб, причи нённый пользовате лю и окружающей среде.

Элементы устройства

. патрон

2. Муфта установки крутящего момента

6. Зацеп для подвешивания на ремне

7. Аккумулятор

Запрещено применять её для работ, требующих

применения профессионального инструмента.

Каждое применение устройства, несоответствующее указанному выше назначению, запрещено и ведёт к потере гарантии и отсутствию ответственности производителя за возникший в результате этого ущерб.

Даже применяя устройство по назначению, нельзя полностью исключить определённых факторов остаточного риска. С учётом конструкции устройства может иметь место следующая опасность:

- Прикосновение в процессе работы вращающегося сверла рукой или одеждой оператора.

- Возможность ожога при смене сверла. (В процессе работы сверло сильно разогревается и чтобы избежать ожогов при его смене, необходимо применять защитные рукавицы).

- Отбрасывание обрабатываемого предмета или его части.

- Искривление или поломка сверла.

Состав комплекта

Рис.A 1

Рис.С Рис.F

Рис.G

n :

Зарядное устройство Указатель установки крутящего момента

Символ положения «сверление»

14. Крепящий винт с левой резьбой

Зарядное устройство

Нумерация элементов устройства относиться к рисункам, находящимся на странице 2 инструкции по обслуживанию:

Быстрозажимной сверлильный

Индикатор ёмкости батареи Переключатель направления вращения Рукоятка

Кнопка разблокировки аккумулятора Включатель Вспомогательное освещение

12.

13.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:

Набор рабочего инструмента:

магнитный держатель для бит биты свёрл

Инструкция по эксплуатации

МОДЕЛЬ

TFV12 TFV18

Частота вращения без нагрузки

Напряжение питания

Диапазон зажима сверлильного патрона

Уровень звукового давления (LpA)

Уровень звуковой мощности (LwA)

Уровень вибрации согл.:

(погрешность измерения K=1,5 м/с²)

EN 60745

Вес (с аккумулятором)

Тип аккумулятора ( ) Li-ion Литий-ионный Напряжение заряда батареи

Время зарядки

Напряжение питания

0-700 об/мин

DC 12 В

100-240 В

3-5 ч

12В

2,19 м/с

92 дБ(A)

81 дБ(A)

1,030 кг

ø 0,8-10 мм

Ёмкость аккумулятора 1500мAч

DC 18 В

1,135 кг

Погрешность измерения pA, KwA 3 дБ(A) K

18В

Зарядное устройство

Частота тока 50/60 Гц

Выходное напряжение (DC) 15В/ 0,33A 21,5В/ 0,37A

Потребляемая мощность 5Вт 8Вт

Page 18

ПРЕЖДЕ ЧЕМ ПРИСТУПИТЬ К РАБОТЕ:

Если перек лючател ь нап равления враще ния н аходится в центральном положении, включатель заблокирован.

Для сверления и ввинчивания шурупов (винтов) необходимо ус тан овит ь пра вое в ращ ени е. Дл я изв лече ния с вер ла, освобождения заклиненного сверла и для вывинчивания шурупов необходимо установить левое вращение.

Выбор крутящего момента (см. рис. F)

Светящийся красный светодиод батареи указывает на то, что выполняется зарядка. Когда батарея полностью заряжена светодиод гаснет и загорается зеленый светодиод. В процессе зарядки ток зарядки автоматически уменьшается. При мерно через 3 часа ток за рядки стабилизируется на ми ним альн ом ур овн е (по ддер жив ающ ая за ряд ка), ч то пред отвр ащает во зможную пе резарядку и поврежде ние аккумулятора.

После окончания зарядки, отключить аккумулятор от сети и извлечь аккумулятор.

Литий-ионный аккумулятор можно заряжать в произвольный момент, без снижения в результате этого его долговечности. Прекращение процесса зарядки не несёт риска повреждения элементов аккумулятора.

ВО ВРЕМЯ РАБОТЫ:

Включение/выключение

Установленный включатель (9) имеет плавную регулировку частоты вращения. Чтобы вклю чить электро инструмент, не обходимо нажат ь вк люч ате ль. П ри у вел ичен ии г луб ины н ажа тия к ноп ки увеличивается частота вращения. Для остановки электроинструмента включатель необходимо отпустить.

Выбор направления вращения ( рис. E)

Дрель-шуруповёрт может вращаться в направлении ввинчивания, по часовой стрелке (правое вращение), или в направлении вывинчивания - против часовой стрелки (левое вращение):

- чтобы установить правое вращение, необходимо переместить ползунок переключателя левое / правое вращение (4) (если смотреть сзади дрели),

- чтобы установить левое вращение, необходимо переместить ползунок переключателя левое / правое вращение (4) (если смотреть сзади дрели).

Нажмите кнопку разблокировки аккумулятора (8), и извлеките

аккумулятор (7) из дрели-шуруповёрта (см. рис. B)

Дре ль -ш урупо вё рт и меет ре гу ли ровоч ну ю м уф ту (2),

см.

пре дназн аченн ую для установ ки крутящего м омент а п ри

рис.

ввинчивании шурупов (винтов). На регулировочной муфте обозначено 22 позиции: от 1 до 21 и позиция «сверление».

Установка регулировочной муфты в выбранной позиции (1-21)

Сигнализация зарядки батареи

обеспечивает надёжную и стабильную установку передачи на определённую величину крутящего момента. Это позволяет предотвратить слишком глубокое ввинчивание шурупа или повреждение шурупа (винта). Для разных шурупов (винтов) и разных материалов применяются разные величины крутящего момента при ввинчивании.

Всегда необходимо начинать от малого вращающего момента и постепенно увеличивать его до получения удовлетворительного результата.

Чтобы сверлить в металле, древесине и пластмассе необходимо установить муфту (2) так, чтобы указатель (12) совпадал с символом (13).

n Смена патрона (см. рис. G)

1. Отсоединить аккумулятор (7) от дрели-шуруповёрта.

2. Максимально раскрыть патрон (1).

3. Отвинтить отвёрткой PH 2 (Philips № 2) крепящий патрон винт

(1 4), в ращ ая ег о по ч асов ой с трел ке. (ВН ИМА НИЕ! Левосторонняя резьба). Заевший винт можно ослабить

слегка ударив в его головку.

4. Придержать нижнюю муфту патрона (находящуюся ближе к

корпусу дрели-шуруповёрта) и отвинтить патрон дрелишуруповёрта, вращая его против часовой стрелки (если смотреть со стороны патрона).

ВН ИМАН ИЕ: В сл учае за клинив ания бы строзажимн ого

сверлильного патрона (1) на шпинделе, его можно освободить закрепив в нём более короткое плечо шестигранного ключа и

зелёный светодиод:

легко ударяя в длинное плечо ключа (см. рис. D).

5. Чтобы установить патрон необходимо навинтить его на

Светятся зелёный и красный светодиоды:

шпиндель, вращая по часовой стрелке (если смотреть со сто роны патрон а) и зафикси ровать крепящи м винт ом, завинчивая его отвёрткой PH 2 (Philips № 2) вращением против часовой стрелки. Чтобы патрон не вращался в процессе ввинчивания крепящего винта, необходимо придержать

патрон за нижнюю муфту (расположенную ближе к корпусу дрели-шуруповёрта).

n Дополнительные элементы źПрактичный зацеп (6) служит для подвешивания дрели-

шуруповёрта на ремне

влево

źДрель-шуруповёрт оснащена вспомогательной подсветкой (10)

места сверления/ввинчивания, включающейся при нажатии

вправо

включателя (9).

1. .

2. Подключите аккумулятор (7) к зарядному устройству (11) (

C).

3. Подключите

100-240 В

n Индикатор ёмкости батареи

Индикатор ёмкости батареи (3) показывает уровень заряда батареи с помощью двух цветных светодиодов.

Аккумулятор полностью заряжен.

Аккумулятор достаточно заряжен.

Горит только красный светодиод:

Аккумулятор разряжен и необходимо его зарядить.

Зарядка аккумулятора

Дрель-ш уруп овёр т поставл яетс я с частично заряже нным ак кумул яторо м. П реж де ч ем н ачать её и спо льзов ание, необх оди мо заряд ить аккум ул ят ор. Перву ю зарядку рекомендуется выполнять не менее 5-ти часов.

штепсельную вилку зарядного устройства к сетевой

розетке , 50/60 Гц.

Горит

см.

пользователя и может использоваться

как правшами, так и левшами.

Page 19

ТРАНСПОРТИРОВКА:

Электроинструмент следует транспортировать и складировать в транспортном чемодане, защищающем от влаги, проникновения пыли и мелких объектов, особенно необходимо защитить венти ляционн ые от верстия . М елкие элемен ты, попавш ие вовнутрь корпуса, могут повредить двигатель.

Смена рабочих инструментов

ВНИМАНИЕ: Отключить аккумулятор от дрели или установить переключатель направления вращения (4) в среднее положение, чтобы пр едохран ить от сл учай ного в ключ ения э лект роинструмента, что может привести к травме пользователя.

При отпущенном включателе (9) шпиндель дрели находится в заблокированном состоянии. Это позволяет быстро, удобно и

ВНИМАНИЕ: Прежде чем начать процедуры чистки и технического

просто выполнять смену рабочего инструмента в сверлильном

ух од а не обхо ди мо о тклю чить а кку му лят ор от д рели -

патроне. Для извлечения сверла (или рабочего наконечника) из

шуруповерта и извлечь штепсельную вилку зарядного устройства

патрона необходимо одной рукой вращать кольцо патрона влево,

из розетки.

чтобы увеличить посадочное отверстие в патроне. Чтобы вставить

Зарядное устройство нужно чистить при помощи сухой тряпочки.

сверло (или рабочий наконечник) в патрон необходимо вращать

Вентиляционные отверстия электроинструмента очищать сухой

ко льц о пат рон а вп рав о для заж ати я све рла (ра боч его

щёткой или тряпочкой.

наконечника) в патроне.

Периодически демонтировать патрон и высыпать из его отверстия

Сверло (или другой рабочий наконечник) необходимо вкладывать

пыль и другие загрязнения.

в патрон до упора.

Корпу с инс трумента следу ет чи стить влажной тряпк ой с

n Сверление отверстий

небольшим количество м мыла. Не применять каких-либо

1. При выполнении глубоких отверстий необходимо сверлить чистящих средств или растворителей; они могут повредить части

постепенно, на меньшую глубину, извлекая сверло из отверстия,

устройств а, изгото влен ные из пластмассы. После чистки

что позволяет удалять стружку из отверстия.

дождаться, пока инструмент полностью высохнет.

2. При сверлении отверстий большого диаметра рекомендуется

начинать от св ерле ния м еньш его отверстия, а з атем рассверлить его до требуемого размера. Это предотвратит возможную перегрузку дрели.

3. Если произойдёт защемление сверла в процессе сверления

необходимо немедленно выключить дрель, чтобы не допустить её повреждения. Используя изменение направление вращения необходимо устранить сверло из отверстия.

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ:

4. Необходимо удерживать дрель вдоль оси выполняемого

ВНИМ АНИЕ: Ук азанный симв ол оз начает запрет

отверстия. Сверло должно находится под прямым углом к

размещения использованных электроинструментов

пов ерхности обрабатываемо го материал а. В случ ае не

вместе с другими отходами (за это грозит наказание в

соблюдения перпендикулярности во время работы может

виде штрафа). Опасные компоненты, имеющиеся в

наступить защемление или поломка сверла в отверстии, а в

электрическом и электронном оборудовании, отрицательно

крайних случаях травма пользователя.

влияют на окружающую среду и здоровье.

Регулировка частоты вращения шпинделя осуществляется

Домашнее хозяйство должно способствовать восстановлению и

изменением силы нажима на включатель.

повторному использованию (рециклированию) использованного

Ввинчивание шурупов:

оборудования. В Польше и в Европе создаётся или уже существует

Рекомендуется предва рительно выпол нить направ ляющее

система сбора использованного оборудования, предусматриваю-

отверстие, глубиной немного больше, чем длина шурупа, и

щая, что все пункты продажи в/у оборудования обязаны

диаметром немного меньше внешнего диаметра резьбы шурупа.

принимать использованное оборудование. Кроме того, имеются

Если шуруп находится вблизи края материала, выполнение

пункты приёма в/у оборудования.

нап ра вляющ ег о о твер ст ия п редо тв ра щает в оз мо жное

ПИКТОГРАММЫ:

откалывание материала.

Описание знаков, имеющихся на щитке и информационных

Если при ввинчивании появятся трудности с углублением шурупа,

наклейках на электроинструменте.

не обхо димо в ывин тить ш уруп и н еско лько у вели чить направляющее отверстие.

Если ввинчивание и дальше происходит с трудом (это может иметь место в случае твёрдых пород дерева) необходимо попытаться использовать смазывающее средство (напр. мыльный раствор). Не обход имо ок азы вать н еоб ходим ый н ажим на дрель шур упове рт, чтобы не до пусти ть вращения отвёрточного на кон ечник а от нос ите льно го ловки шур упа . Пр име нять отвёрточные наконечники точно подходящие к головке шурупа. Повреждение гнезда шурупа может сделать невозможным ввинчивание или вывинчивание шурупа.

ХРАНЕНИЕ И ТЕХНИЧЕСКИЙ УХОД:

в принципе не требует специальных процедур по техническому уходу. Дрель следует хранить в месте, недоступном для детей, содержать в чистоте, защищать от влаги и попадания пыли. Условия хранения должны исключать возможность механических повреждений и влияния атмосферных условий.

Аккумуляторная дрель-шуруповёрт

Использовать защитные очки во время

работы

«»Во время рекомендуется

применять соответствующие средства

защиты слуха

работы

Перед включением и началом работы

необходимо прочитать инструкцию по

эксплуатации

Page 20

ПРОИЗВОДИТЕЛЬ:

PROFIX Sp. z o.o. ul. Marywilska 34,

03-228 Warszawa, ПОЛЬША Настоящее устройство соответствует польским и европейским стандартам, а также указаниям по технике безопасности. Все работы по ремонту должны выполняться квалифицированным персоналом с применением оригинальных запасных частей.

ТИПИЧНЫЕ НЕИСПРАВНОСТИ И ИХ УСТРАНЕНИЕ:

ПРОБЛЕМА ВОЗМОЖНАЯ ПРИЧИНА РЕШЕНИЕ ПРОБЛЕМЫ

Нарушение работы

электродвигателя.

Изношены угольные щётки.

Заменить угольные щётки в сервисном пункте.

Дрель-шуруповерт не работает.

О тс ут ст ви е п и та н и я, по вр ежде ни е эле кт родвигателя или включателя.

Проверить состояние батареи, в случае необходимости выполнить её подзарядку или заменить на новую. Если электроинструмент всё равно не работает, необходимо отправить его в сервисный пункт по указанному в гарантийной карте адресу.

Разряжена батарея. Зарядить батарею.

Политика компании PROFIX - это политика постоянного совершенствования своих изделий, поэтому компания сохраняет за собой право изменения спецификации изделия без предварительного уведомления. Изображения, имеющиеся в инструкции, являются примерными и могут незначительно отличаться от фактического вида приобретённого электроинструмента. Настоящая инструкция по эксплуатации защищена авторскими правами. Запрещено её копирование и размножение без согласия ООО « ».ПРОФИКС

Page 21

INSTRUCŢIUNE DE FOLOSIRE

MAŞINA DE GĂURIT/ÎNŞURUBAT CU ACUMULATOR

Traducere din instrucţiunea originală

: TFV12, TFV18

ÎNAINTE DE UTILIZARE, CITIŢI ACESTE INSTRUCŢIUNI. ATENŢIE! Avertismente generale cu privire la

siguranţa folosirii uneltei.

Păstrează instrucţiunile pentru o folosire viitoare.

ATENŢIE! Citeşte toate avertismentele referitoare

Siguranţă personală:

la protecţia muncii marcate cu simboluri şi toate in dicaţiile referitoare la utilizarea în siguranţă.

ATENŢIE! Reguli generale cu privire la utilizarea în siguranţă a uneltei.

Siguranţa electrică:

ATENŢIE! Avertismente generale cu privire la

folosirea în siguranţă a uneltei. Utilizarea şi îngrijirea uneltei electrice:

a) Nu supraîncărcaţi unealta electrică. Utilizaţi o unealtă

electrică în funcţie de puterea necesară muncii efectuate.

Unealta electrică corectă va permite o funcţionare mai bună şi este sigură în cazul însărcinării, pentru care a fost proiectată.

b) Este interzisă utilizarea uneltei electrice dacă comutatorulnu

porneşte şi nu opreşte unealta. Fiecare unealtă electrică care nu

porneşte sau nu se opreşte este periculoasă şi trebuie reparată.

Nerespectarea avertismentelor de mai jos, poate duce la accidente şi la electrocutare, incendiu şi/sau la vătămări corporale.

Păstrează toate avertismentele şi indicaţiile referitoare la protecţia muncii, pentru a le folosi în viitor.

În avertismentele de mai jos, termenul “unealtă electrică” înseamnă unealtă care este alimentată de la reţea (cu cablu de alimentare) sau unealtă electrică alimentată din baterie (fără cablu).

ATENŢIE! Reguli generale de protecţie a muncii.

Siguranţa la locul de muncă:

a) La locul de muncă păstrează curăţenie şi bună iluminare.

Zonele şi bancurile de lucru aglomerate cheamă accidentele.

b) Nu utilizaţi unealta electrică în atmosferi explozive, formate

din lichide inflamabile, gaze sau lichide. Unelata electrică

produce scântei, care pot aprinde praful sau aburii.

c) Ţineţi copiii departe de locurile în care unealta electrică este

folosită. Distragerea atenţiei poate duce la pierderea atenţiei asupra

uneltei electrice.

a) Ştecherul uneltei electrice trebuie să fie conforme cu priza.

Este interzisă modificarea ştecherului. Este interzisă

utilizarea prelungitoarelor în cazul uneltelor electrice cu cablu de legare la pământ de protecţie. Nemodificarea

ştecherelor şi a prizelor micşorează riscul de electrocutare.

b) Evitaţi să atingeţi suprafaţa de împământenire sau

conectările la masă, cum ar fi conducte, radiatoare, radiatoare de încălzire centrală şi frigidere. În cazul atingeri

părţilor împământenite, creşte riscul de electrocutare.

c) Nu expuneţi sculele electrice în condiţii de ploaie sau mediu

umed. În caz de infiltraţie cu apă, creşte riscul de electrocutare.

d) Nu abuzaţi de cablurile de conectare. Nu folosiţi cablul de

alimentare la mutarea, tragerea uneltei sau tragerea ştecherului din priză. Păstraţi cablul de alimentare departe de surse de căldură, ulei, muchii ascuţite sau părţi în mişcare.

Cablurile deteriorate sau încurcate cresc riscul de electrocutare.

e) În cazul în care unealta electrică este folosită în aer liber,

conectarea trebuie efectuată cu ajutorul prelungitoarelor destinate funcţionării în aer liber. Folosirea prelungitorului

destinat funcţionării în aer liber, micşorează riscul de electrocutare.

f) În cazul în care unealta electrică este folosită în mediu umed,

este inevitabilă, utilizarea unui dispozitiv de protecţie împotriva tensiunii de alimentare, cum ar fi aplicarea unui dispozitiv de curent rezidual (RCD). Folosirea RCD micşorează

riscul de electrocutare.

a) Acest echipament nu este destinat utilizării de către

persoane (inclusiv copii) cu abilităţi fizice reduse, senzoriale sau mentale, sau de persoane care nu au experienţă sau nu cunosc echipamentul, cu excepţia cazului în care are loc sub supraveghere sau în conformitate cu instrucţia de folosire a echipamentului, de către o persoană responsabilă pentru siguranţa lor.

b) Trebuie să fiţi atent, să aveţi grijă ce faceţi şi să păstraţi bun

simţ în timpul folosirii uneltei electrice. Nu folosiţi unealta

electrică, când sunteţi obosiţi sau sub influenţa drogurilor, alcoolului sau a medicamentelor. Un moment de neatenţie în

timpul lucrului cu unelata electrică poate cauza vătămări personale grave.

c) Folosiţi echipament de protecţie. Purtaţi întotdeauna

ochelari de protecţie. Folosind echipamentul de protecţie cum ar fi

masca de praf, pantofi cu anti-alunecare, caşti sau protecţie auditivă, micşoraţi riscul de vătămare.

d) Evitaţi pornirea accidentală. Înainte de conectarea la sursa

de alimentare şi/sau înainte de conectarea bateriei şi înainte de ridicarea sau mutarea uneltei asiguraţivă că comutatorul uneltei electrice este în poziţia oprită. Mutarea

uneltei electrice cu degetul pe comutator sau conectarea uneltei electrice la reţeaua de alimentare în poziţia pornită poate provoca un accident.

e) Înainte de pornirea uneltei electrice îndepărtaţi toate

uneltele din apropiere. Lăsarea de unelte pe părţile de mişcare ale

uneltei electrice poate duce la vătămări corporale.

f) Nu vă aplecaţi prea mult. Trebuie să staţi sigur şi să

menţineţi echilibrul. Acest lucru va permite un control mai bun

asupra uneltei electrice în situaţii neaşteptate.

g) Îmbrăcaţi-vă corespunzător. Nu purtaţi haine largi sau

bijuterii. Ţineţi părul strâns, hainele şi mănuşile departe de părţile în

mişcare. Hainele largi, bijuteria sau părul lung se pot agăţa de părţile în mişcare.

h) Dacă echipamentul este potrivit pentru conectarea

extractorului de praf extern şi a colectorului de praf, asiguraţi-vă că acestea sunt conectate şi folosite corect.

Folosirea colectorului de praf poate reduce riscul de pericole legate de prăfuite.

Page 22

c) Deconectaţi ştecherul de la sursa de alimentare a uneltei

cablul reţelei de alimentare aflate sub tensiune poate cauza transmiterea tensiunii pe părţile metalice ale uneltei electrice, fapt ce

electrice şi/sau deconectaţi bateria înainte de orice setare,

poate cauza electrocutarea.

schimbare de părţi sau depozitare. Aceste mijloace de protecţie reduc riscul unei porniri accidentale a uneltei electrice.

c) Utilizaţi instrumente adecvate de localizare a cablurilor

ascunse de alimentare sau cereţi ajutor de la instituţiile

d) Unealta electrică nefolosită trebuie depozitată departe de

municipale. Contactul cu cablurile aflate sub tensiune poate cauza

copii şi nu trebuie împrumutată persoanelor care nu cunosc

apariţia incendiului sau electrocutarea. Deteriorarea ţevii de gaz poate

unealta electrică sau care nu au citit această instrucţie de

cauza explozie. Perforarea conductei de apă şi canalizare poate cauza

folosire a uneltei electrice. Unelata electrică este periculoasă când

pagube materiale sau electrocutare.

este folosită de o persoană fără experienţă.

d) Nu prelucraţi materiale care conţin azbest. Azbestul este

e) Unelata elec tric ă trebuie bine întreţinută. Trebuie

considerat a fi cancerigen.

controlată alinierea sau bruierea pieselor în mişcare, ruperea pieselor şi alţi factori care pot avea influenţă la funcţionarea

e) Locul de muncă trebuie păstrat curat. Amestecul de materiale

uneltei electrice. Dacă găsim o deteriorare, unealta electrică

este foarte periculos. Pulberile de metal uşor se pot aprinde sau exploda.

înaintea folosirii trebuie reparată. Cauza multor accidente este întreţinerea necorespunzătoare a uneltei electrica.

f) Asiguraţi elementul prelucrat. Asiguraţivă că toate elementele de

fixare sunt bine strânse şi verificaţi să nu fie prea mari distanţe. Fixarea

f) Uneltele de tăiere trebuie să fie ascuţite şi curate. Întreţinerea

elementului prelucrat în echipamentul de fixare sau menghină este

părţilor ascuţite ale uneltelor de tăiere reduce riscul de blocare în

mai sigur decât ţinerea elementului cu mâna.

material şi uşurează folosirea.

g) Unealta electrică în timpul utilizării trebuie ţinută cu

g) Unealta electrică, echipamentul, uneltele de lucru, etc.

ambele mâini de mânerul principal şi suplimentar,

trebuiesc folosite în conformitate cu această instrucţie,

menţinând o poziţie stabilă. Utilizarea uneltei electrice este mai

ţinând cont de tipul şi concondiţiile de lucru. Utilizarea uneltei

sigură dacă este ţinută cu ambele mâini.

electrice în alt mod decât este destinaţia, poate duce la situaţii periculoase.

h) Opriţi imediat unealta electrică, dacă se blochează unelata

h) La temperaturi scăzute, sau după o perioadă îndelungată de

folosită. Fiţi pregătiţi pentru vibraţii puternice, care pot

nefolosire, este recomandată pornirea uneltei electrice fără

duce la recul. Unealta utilizată se blochează când: unealta electrică

este supraînsărcinată, sau când se îndoaie în element.

sarcină pentru câteva minute pentru a distribui corect unsoarea în mecanismul de transmisie.

i) Înainte de aşezarea uneltei electrice pe banc, aşteptaţi până

unelata se opreşte. Unelata folosită se poate bloca şi duce la

i) Pentru curăţirea uneltei electrice folosiţi o cârpă moale,

pierderea controlului asupra acesteia.

umedă (nu udă) şi săpun. Nu folosiţi benzină, diluanţi sau alte mijloace care pot deteriora echipamentul.

ATENŢIE! Utilizare sigură a acumulatorilor şi

j) Unealta electrică trebuie depozitată/transportată numai

încărcătorilor:

după ce ne-am asigurat că toate elementele în mişcare sunt

Utilizare acumulatoare:

blocate şi asigurate cu ajutorul elementelor originale

destinate blocării.

k) Unealta electrică trebuie păstrată într-un loc uscat, asigurat

împotriva prafului şi a umezelii.

l) Transportul uneltei electric trebuie să aibă loc în ambalajul

b) ATENŢIE: În cazul în care acumulatorul se deteriorează sau

original, asigurat împotriva deteriorărilor mecanice.

este folosit necorespunzător pot apărea emisii de gaze explozive. Acumulatorul trebuie ţinut departe de sursa de

ATENŢIE! Aver tismente generale cu privire la

foc şi trebuie să asiguraţi ventilaţie corespunzătoare în timp

folosirea în siguranţă a uneltei.

ce este încărcat. Nu lăsaţi acumulatorul pentru mult timp în mediu

Repararea:

cu temperatură ridicată (în locuri expuse la lumina soarelui, în apropierea caloriferelor şi în toate locurile unde temperatura depăşeşte

40 C).

ATENŢIE! ,

avertizări referitoare la siguranţă –

d) Acumulatorul trebuie încărcat doar cu încărcătorul ataşat la

umealta electrică. Atunci când fol osiţi alte încărcăto are

Siguranţa personală:

acumulatorul se poate crăpa sau descompune, vă puteţi răni sau puteţi

a) Folosiţi protecţie auditivă în timp ce utilizaţi maşina de

provoca un incendiu.

găurit - înfiletat. Expunerea la zgomot poate provoca pierderea

auzului.

b) În timp ce efectuaţi lucrări pe durata cărora unealta sau

şurubul poate să atingă cablurile electrice ascunse sau propriul cablu de alimentare, trebuie să ţineţi unealta electrică de suprafeţele izolate ale mânerului. Contactul cu

a) Repararea uneltei electrice trebuie efectuată de persoane

calificate, care folosesc doar piese de schimb originale. Acest lucru asigură că folosirea uneltei electrice va fi în siguranţă.

Utilizaţi numai acumulatorii care corespund la specificarea

dată de producător. În cazul utilizării unor alte acumulatorii, se

poate întâmpla o crăpare, o descompunere, o vătămare corporală sau un incendiu.

Încărcarea acumulatorului trebuie să se efectueze în mediul

Maşina de găurit/înşurubat cu acumulator

cu temperatura între 15-25 de grade °C.

Nu expuneţi acumulatorul la acţionarea apei şi umidităţii. Dacă intenţionaţi să încărcaţi mai multe decât un singur

acumulator, trebuie să faceţi o pauză de 30 de minute între încărcării succesive.

În nici un caz nu deschideţi acumulatorul.

Page 23

h) În condiţii nefavorabile din acumulator se poate scurge

mănuşi de protecţie).

lichid; evitaţi contactul cu lichidul. În cazul în care

- Reculul elementului prelucrat sau a părţilor acestuia.

utilizatorul intră în contact cu lichidul, trebuie să spălaţi

- Curbare/rupere a burghiului.

locul cu apă. În caz de contact cu ochiul, trebuie să apelaţi la

Completare

ajutorul medicului. Lichidul scurs din acumulator poate provoca

iritaţii sau arsuri.

i) În cazul în care nu utilizaţi bateria acumulator, trebuie să o

depozitaţi departe de obiecte metalice precum agrafe de birou, monede, chei, cuie, şuruburi, sau alte obiecte metalide de dimensiuni mici, care pot scurtcircuita bornele acumulatorului. Scurtcircuitarea acumulatorului poate provoca

arsuri sau incendiu.

Fiecare utilizare a aparatului neconformă cu destinaţia acestuia, astfel cum a fost descrisă mai sus, este interzisă şi duce la pierderea garanţiei şi lipsa răspunderii producătorului pentru pagubele apărute în aceste cazuri. Toate modificările aparatului efectuate de utilizator îl exceptă pe producător de responsabilitate pentru pagubele provocate utilizatorului şi mediului.

În ciuda utilizării în conformitate cu destinarea, nu pot fi eliminaţi în totalitate anumiţi factori de risc. Datorită construcţiei şi proiectării,

putem întâlni următoarele pericole:

- Atingerea cu mâna a burghiului în mişcare, a îmbrăcăminţii.

- Arsuri în timpul înlocuirii burghiului. (În timpul funcţionării burghiul se încălzeşte, şi pentru a evita arsurile în timpul înlocuirii folosiţi

- capăt magnetic pentru bituri cu suport 1/4"-1 buc.

- bituri - 6 buc.(PH1, PH2, PZ1, PZ2, SL 5 , SL 6)

- burghiuri - 6 buc.(1,5; 2,5; 3; 4; 5; 6 mm)

Fişa de garanţie - 1 buc.

Instrucţii de folosire - 1 buc.

Numerotarea elementelor uneltei este prezentată în figura aflată pe pagina 2 a acestei instrucţii de folosire:

Indicator capacitate acumulator

Cataramă pentru suspendat pe curea

DATELE TEHNICE:

o o

Este interzisă folosirea uneltei pentru executarea de

lucrări care necesită unelte profesionale.

ź -1 szt. ź Acumulator - 1 szt. ź -1 szt. ź Set de unelte de lucru:

ź Valiză transport - 1 buc.

Nu aruncaţi acumulatoarele în foc.

Nu încărcaţi acumulator stricat.

Acumulatoarele sunt destinate pentru încărcare multiplă,

Elementele maşinii

conţin litiu care este dăunător pentru mediul înconjurător.

După perioada de folosire, acumulatorul trebuie utilizat în

conformitate cu legislaţia despre protecţia mediului natural.

Des.A 1. Mandrină cu strângere rapidă

În acest sens, acumulatorul trebuie total epuizat, scos din electroutilaj şi

2. Mâner reglare arc

predat la un punct de utilizare a acumulatoarelor sau la magazinul, în care

a fost cumpărat.

4. Comutator direcţie turaţie

Utilizare încărcător:

5. Mâner

a) Pentru încărcare folosiţi doar încărcătorul recomandat de

producător. Folosirea încărcătorului proiectat pentru încărcarea altui

tip de baterii acumulatoare poate provoca incendiu.

b) Încărcătorul livrat poate fi folosit doar pentru a încărca

acumulatoarele care sunt livrate împreună cu acesta. Dacă

încărcaţi alte acumulatoare, acestea se pot crăpa sau descompune, vă

Des.C 11.

puteţi răni sau puteţi provoca un incendiu.

c) Nu demontaţi încărcătorul. d) Încărcătorul poate fi folosit doar în încăperil. Nu expuneţi

încărcătorul la acţiunea apei şi a umidităţii.

e) Încărcaţi doar în intervalul de temperaturi 15 -25 C. f) Nu introduceţi niciun fel de obiecte metalice în încărcător.

DESTINAŢIA ŞI CONSTRUCŢIA MAŞINII DE GĂURIT/ÎNŞURUBAT:

Maşina de găurit/înşurubat cu acumulator este destinată înşurubării şi deşurubării diblurilor, găuririi în materialele precum oţel, lemn, material artificial ş.a.m.d. Maşina de găurit/înşurubat este destinata numai pentru uz casnic amator.

Acumulator

Buton pornire

Des.F

Des.G

Maşina de găurit/înşurubat cu acumulator

Încărcător

8. Închizător blocadă acumulator

10. Iluminat auxiliar

Încărcător

12. Indicator setare arc

13. Pictogramă poziţie găurire

14. Şurub fixare cu înfiletare stânga

Li-Ion

MODEL

TFV12 TFV18

Viteză de rotire fără sarcină

Tensiune de alimentare:

Domeniu prindere mandrină

Nivel de presiune acustică (LpA) Nivel de putere acustică (LwA)

Nivelul de vibraţii conform

incertitudine K=1,5 m/s²)

: EN 60745

(

Masă (cu acumulatorul)

Tip de acumulator Li-ion Tensiune nominală

Timp de încărcare

Tensiunea de alimentare

0-700/min

DC 12 V

100-240 V

3-5 h

12V

2,19 m/s

92 dB(A)

81 dB(A)

1,030 kg

ø 0,8-10 mm

Capacitate 1500mAh

DC 18 V

1,135 kg

Incertitudine pA, KwA 3 dB(A) K

18V

Încărcător

Frecvenţa de alimentare 50/60 Hz

Curent de ieşire (DC) 15V/ 0,33A 21,5V/ 0,37A

Puterea 5W 8W

Page 24

Nivelul menţionat de vibraţii este reprezentativ pentru utilizarea

comutatorului de rotaţie stânga/dreapta (4) în (văzut din spatele

aparatului electric. Dacă aparatul electric va fi utilizat pentru alte scopuri

aparatului),

sau cu alte instrumente de lucru precum şi dacă nu va fi întreţinut

- pentru a seta direcţia de rotaţie în stânga, trebuie să mişcaţi glisorul

corespunzător, nivelul de vibraţii ar putea diferi de cel indicat. Motivele

comutatorului de rotaţie stânga/dreapta (4) în (văzut din

indicate mai sus pot duce la sporirea nivelului de expunere la vibraţii pe

spatele aparatului).

toată durata timpului de funcţionare.

Atunci când comutatorul direcţiei de rotaţie se află în mijloc butonul de

Trebuie să introduceţi mijloace adiţionale de siguranţă, care au scopul de

pornire este blocat.

a proteja operatorul de efectele de expunere la vibraţii, de ex.: Întreţinere

Pentru a găuri şi pentru a înfileta trebuie să setaţi direcţia de rotaţie

aparat electric şi instrumente de lucru, asigurarea temperaturii

dreapta. Pentru a retrage burghiul, a scoate burghiul blocar şi pentru a

corespunzătoare a mâinilor, stabilirea ordinii operaţiilor de muncă.

desfileta şuruburile trebuie să setaţi direcţia de rotaţie stânga.

Selectare turaţie de rotaţie ( des. F)

PREGĂTIRE PENTRU UTILIZARE:

Maşina de găurit-înfiletat este dotată cu un inel (2), folosit pentru

Încărcare acumulator

setarea turaţiei de rotaţie la înfiletarea şuruburilor. Pe inel sunt

Maşina de găurit-înfiletat este livrată cu acumulatorul parţial încărcat.

însemnate 22 poziţii, de la 1 la 21 şi poziţia de găurire.

Înainte de utilizare trebuie să încărcaţi complet acumulatorul. Se recomandă ca prima încărcare să dureze 5 ore.

Setarea inelului la poziţia selectată (1 - 21) stabileşte valoarea de întindere a arcului la mărimea stabilită de turaţie. Acest lucru permite asigurarea împotriva strângerii prea adânci sau deteriorării şurubului. Pentru diferite tipuri de şuruburi şi de materiale se vor folosi valori diferite ale turaţiei de rotaţie.

Trebuie să începeţi mereu cu o turaţie mică şi să creşteţi turaţia treptat

Semnalizare încărcare baterie

până ce atingeţi rezultatul dorit. Pentru a găuri în metal, lemn şi materiale plastice trebuie să setaţi inelul (2) astfel încâr indicatorul (12) să acopere simbolul (13).

Schimbare mâner ( des. G)

1. Scoateţi acumulatorul (7) din maşina de găurit-înfiletat.

2. Deschideţi mânerul la maxim (1).

3. Desfiletaţi şurubul (14) de fixare a mandrinăui cu şurubelniţa PH 2

Dup ă ce procesul de încărc are s-a terminat, decuplaţi încărcătorul de la reţea şi scoateţi acumulatorul.

Acumulatorul litiu-ion poate fi încărcat în orice moment, fără a afecta în niciun fel durata de viaţă a acestuia. Întreruperea procesului de încărcare nu duce la deteriorarea celulelor acumulatorului.

ÎN TIMPUL UTILIZĂRII:

Pornire/oprire

Butonul de pornire instalat (9) posedă regularea fluidă a vitezei de turaţie.

Pentru a porni unealta electrică trebuie să apăsaţi pe butonul de pornire. Viteza de turaţie va creşte pe măsură ce apăsaţi mai tare pe buton. Pentru a opri unealta electrică trebuie să daţi drumul la butonul de pornire.

Selectare direcţie turaţie ( des. E)

Maşina de găurit-înfiletat are posibilitatea de funcţionare cu direcţia turaţiei conformă direcţiei acelor de ceas (rotaţie dreapta) sau contrară direcţiei acelor de ceas (rotaţie strânga):

- pentru a seta direcţia de rotaţie în dreapta, trebuie să mişcaţi glisorul

stânga

dreapta

3. Cuplaţi ştecherul încărcătorului la priza de reţea 100-240 V, 50/60Hz.

(Philips Nr 2) conform direcţiei acelor de ceas (ATENŢIE! Filet stânga). Loviţi uşor în şurubul blocat pentru a-l debloca.

4. Ţineţi inelul inferior al mânerului (situat mai aproape de carcasa maşinii de găurit-înfiletat) şi desfiletaţi mandrina maşinii de găuritînfiletat în direcţia opusă acelor de ceas (văzut dinspre mandrină).

ATENŢIE: Mandrina pentru găurit cu cuplare rapidă blocată (1) poate fi eliberată prin introducerea părţii scurtă a cheii hexagonale în

mandrină şi prin lovirea uşoară a părţii lungi a acesteia (vezi des.D).

5. Pentru a monta mandrina trebuie să o înfiletaţi pe ax conform

direcţiei acelor de ceas (văzut dinspre mandrină) şi să asiguraţi cu şurubul de fixare, şi să-l înfiletaţi cu şurubelniţa PH 2 (Philips Nr 2) în direcţia opusă acelor de ceas. Pentru ca mandrina să nu se învârtă în timpul înfiletării şurubului de fixare trebuie să ţineţi mandrina de inelul de jos (cel mai apropiat de carcasa maşinii pentru găuritînfiletat).

n Elemente suplimentare

Maşina de găurit-înfiletat este dotată cu iluminat auxiliar (10) a

locului de găurire/înfiletare care se porneşte după apăsarea buronului de pornire (9).

ATENŢIE: Decuplaţi acumulatorul de la maşina de găurit-înfiletat sau setaţi comutatorul direcţiei de rotaţie (4) la poziţia din mijloc, pentru a vă proteja de pornirea accidentală a uneltei, care ar putea răni operatorul.

Atunci când comutatorul este eliberat (9) se blochează axul de găurit.

vezi

1. Apăsaţi butonul de blocare a acumulatorului (8) şi scoateţi acumulatorul (7) din maşina de găurit-înfiletat (vezi des. B).

2. Conectaţi acumulatorul (7) la încărcător (11) (vezi des. C).

Dioda rosie aprinsă a acumulatorului informează că aparatul se încarcă. Atunci când bateria va fi încărcată în întregime diora rosie se stinge şi se aprinde dioda verde.

vezi

Pe durata procesului de încărcare curentul de încărcare se reduce automat. După cca. 3 ore curentul de încărcare se stabilizează la nivelul minim (încărcare de mentenanţă), ceea ce va preveni posibiliatea de supraîncărcare şi defectare a acumulatorului.

n Indicator capacitate acumulator

Indicatorul capacităţii acumulatorului (3) semnalizează faptul că bateria este descărcată cu ajutorul a două diode LED colorate.

Dioda LED verde este aprinsă:

źCatarama practică (6) este destinată pentru suspendarea maşinii de

Acumulatorul este încărcat complet.

găurit-înfiletat pe cureaua utilizatorului atât pentru dreptaci cât şi

Dioda LED verde şi cea rosie sunt aprinse:

pentru stângaci.

Acumulatorul este încărcat suficient.

Dioda LED este singura aprinsă:

Acumulatorul este descărcat, trebuie încărcat.

Schimbarea uneltelor de lucru

vezi

Page 25

Acest lucru permite schimbul rapid, confortabil şi uşor al uneltei de lucru Încărcătorul trebuie curăţate cu ajutorul unei cârpe uscate. Curăţaţi în mânerul maşinii de găurit. Pentru a scoate burghiul (sau capul de periodic orificiile de ventilare a maşinii de găurit/înşurubat cu o periuţă lucru) din mandrină trebuie să rotiţi inelul de pe mandrină în stânga, sau o cârpă uscată. Demontaţi periodic prinderea burghiului şi scoateţi pentru a mări orificiul în mâner. Pentru a instala burghiul (sau capul capul din interiorul praful şi mizeriile. de lucru) în mandrină trebuie să rotiţi inelul de pe mandrină în dreapta

Carcasa trebuie curăţată cu o pânză curată şi umezită cu o cantitate mică

pentru a strânge burghiul în mandrină.

de săpun iar apoi trebuie stearsă până ce se usucă. Nu folosiţi nicio Burghiul (sau un alt fel de capăt) trebuie introdus în prinderea până la substanţă de curăţare şi niciun diluant; acestea pot deteriora piesele de rezistenţa. plastic ale aparatului. Aveţi atenţie ca apa să nu intre în interior. După

curăţarea aşteptaţi până când maşina de găurit/înşurubat se usucă.

n Găurire

1. Când efectuaţi orificiile adânce, trebuie să găuriţi treptat până la

TRANSPORT:

adâncimile mai mici şi să daţi cu burghiul înapoi pentru a înlesni

Aparatul trebuie transportat şi depozitat în cutia de transport, care

ieşirea prafului din orificiul.

protejează împotriva umezelii, infiltrării de praf şi a obiectelor mici, mai

2. La găurirea unui orificiu de un diametru mai mare este recomandat să

ales trebuiesc asigurate orificiile de ventilare. Elementele mici, care

începeţi cu efectuarea unui orificiu mai îngust, iar în urma să-l măriţi

infiltrează interiorul carcasei, pot distruge motorul.

până la dimensiunea dorită. Aşadar evitaţi supraîncărcarea

PROTECŢIA MEDIULUI:

bormaşinii.

ATENŢIE: Simbolul prezentat înseamnă interdicţia punerii

3. Dacă în timpul găurii burghiul să blochează, opriţi imediat bormaşina

echipamentelor uzate împreună cu celelalte deşeuri menajere

pentru a evita deteriorarea ei. Schimbând direcţia rotaţiilor, scoateţi

(sub risc de amendă). Componente periculoase care fac parte

burghiul din orificiul.

de utilaje electrice şi electronice dăunează mediul natural şi

4. Ţineţi maşina de înşurubat în axa orificiul efectuat. Burghiul trebuie

sănătatea omului.

să fie fixat sub unghiul drept faţa de suprafaţa materialului prelucrat.

Fiecare menaj ar trebui să participă la recuperarea şi reciclarea utilajelor

Dacă nu păstraţi unghiul drept în timpul utilizării, puteţi provoca

uzate. În Polonia şi în Europa se formează sau există deja nişte sisteme de

blocarea sau ruperea burghiului în orificiul; iar în caz extrem rănirea

colectare a utilajelor uzate, în cadrul căruia toate punctele de vânzare ale

operatorului.

utilajelor citate sunt obligate să primească utilajele uzate înapoi. În plus,

Reglarea vitezei de rotire a arborelui se face prin apăsarea cu puterea

există şi punctele specializate în colectarea asemenea utilajelor.

corespunzătoare pe întrerupător.

n Înşurubarea diblurilor

Prima, se recomandă efectuarea unui orificiu mai îngust, un pic mai lung de lungimea diblului. În cazul în care diblul se află în preajma marginii materialului, pregătirea unui asemenea orificiu îndepărtează riscul de desprindere nedorită a unui fragment de material.

Dacă înşurubând diblul veţi întâlni vreo problemă, scoateţi-l şi măriţi puţin orificiul.

Dacă înşurubarea în continuare merge cu greutate (ce să poate întâmpla în cazul speciilor de lemn mai dure), încercaţi un unguent (ex. săpun lichid). Apăsaţi corespunzător pe maşina de înşurubat ca să evitaţi rotirea prinderii împreună cu capătul şurubelniţei. Utilizaţi capetele care se potrivesc exact cu capătul şurubelniţei. Deteriorarea prinderii şurubelniţei poate provoca imposibilitatea de a înşuruba sau deşuruba.

DEPOZITARE ŞI MENTENANŢĂ:

Aparatul practic nu necesită o întreţinere specială.

Aparatul trebuie depozitat într-un loc care nu se află la îndemâna copiilor, menţinut curat, ferit de umiditate şi de praf. Condiţiile de depozitare trebuie să excludă posibilitatea de deteriorare mecanică sau influenţa factorilor atmosferici.

ATENŢIE: Mereu înainte să începeţi acţiunile legate de curăţare şi conservare, scoateţi acumulatorul din utilajul şi ştecherul din priza de alimentare.

PICTOGRAME:

Explicaţiile imaginilor de pe tabelul nominal şi de pe etichetele informative:

PRODUCĂTOR:

PROFIX Sp z o.o., ul. Marywilska 34, 03-228 Warszawa, POLONIA Prezentul utilaj este făcut conform normelor naţionale şi europene,

precum şi indiciilor de siguranţă. Toate reparaţiile trebuie efectuate de un personal calificat, folosindu-se

piesele de schimb originale.

« »Folosiţi întotdeauna ochelari de protecţie

« »Folosiţi mijloace de protecţie auditivă

Înainte de cuplare şi de a începe operarea trebuie

să citiţi prezenta instrucţiune

Page 26

Politica firmei PROFIX este aceea de perfecţionare continuă a produselor sale şi de aceea firma îşi rezervă dreptul de modificare a specificaţiei produsului fără înştiinţarea anterioară. Imaginile indicate în instrucţiunile de utilizare sunt doar exemple şi se pot diferi puţin de aspectul real al dispozitivului achiziţionat. Prezenta instrucţiune este protejată prin dreptul de autor. Copierea/înmulţirea fără acordul în scris al firmei PROFIX Sp. z o.o. este interzisă.

DEFECŢIUNI TIPICE ŞI ÎNDEPĂRTAREA ACESTORA:

PROBLEMĂ CAUZĂ POSIBILĂ SOLUŢIE

Perturbaţii în funcţionarea motorului.

Perii de cărbune uzate.

Schimbaţi periile de cărbune într-un service.

Maşina de găurit-înşurubat nu funcţionează.

Lipsă alimentare, deteriorare motor sau comutator.

Verificaţi nivelul de încărcare al bateriei, în cazul în care este necesar încărcaţi sau schimbaţi cu una nouă. Dacă unealta electrică nu funcţionează în continuare, trebuie să o trimiteţi la service pentru reparaţii la adresa indicată pe fişa de garanţie.

Baterie descărcată. Încărcaţi bateria.

Page 27

PIRMS DARBA SĀKUMA NEPIECIEŠAMS IEPAZĪTIES AR ŠO INSTRUKCIJU. Sag lab ā i nst ruk cij u var būtē jai t urp māka i lietošanai. BR ĪD INĀJ UM S! Nep ie cie ša ms izl as īt vis us brīdinājumus apzīmētus ar simboliem , kuri attiecas uz lietošanas drošību un visus lietošanas drošības norādījumus.

BRĪDINĀJUM S! Vispā rējie inst rumenta dr ošas lietošanu norādījumi.

Individuālā drošība:

BRĪDI NĀJUMS! Vi spārējie instrum enta drošas lietošanu norādījumi.

Elektriskā drošība:

Bojāti vai sapīti savienojuma vadi palielina elektriskās strāvas trieciena risku.

e) Gadījumā, ja elektroinstruments tiek lietots ārpusē,

savi en oj uma v ad us n ep ie cieš am s p ag ar in āt a r pagarinātājiem, kuri ir piemēroti darbam ārpusē. Lietojot

pagarinātājus piemērotus darbam ārpusē samazinās elektriskās strāvas trieciena risks.

f) Gadījumā, ja ir nepieciešamība lietot elektroinstrumentu

mitrā vidē, par sprieguma aizsardzību nepieciešams lietot

Neievērojot zemāk uzrādītos drošības brīdinājumus un norādījumus

strāvas starpības ierīci (RCD). Lietojot RCD samazinās elektriskās

attiecībā uz drošību var būt par elektriskās strāvas trieciena, ugunsgrēka

strāvas trieciena risks.

un/vai nopietnu traumu iemeslu.

Ievērot visus brīdinājumus un norādījumus attiecībā uz drošību, lai tos turpmāk varētu izmantot.

Ze māk u zrā dī tos brī dinā jumo s „e lekt roi nstr ume nt s” n ozī mē elektroinstrumentu, kurš tiek barots no elektriskā tīkla (ar barošanas vadu) vai elektroinstruments barots no akumulatora (bezvadu).

BRĪDI NĀJUMS! Vispārēji e i nstrument a dro šas lietošanu norādījumi.

Darba vietas drošība:

a) Da rba vietā n epie cieš ams uzturēt k ārtību u n labu

apgaismojumu. Nekārtība un slikts pagaismojums ir negadījumu

iemesls.

b) Nedrīkst lietot elektroinstrumentu sprāgstošā, viegli

uzliesmojošā, gāzu un putekļainā vidē. Elektroinstrumenta

darbības laikā rodas dzirksteles, no kurām var aizdegties putekļi un tvaiki.

c) Vietā, kur tiek lietoti elektroinstrumenti nevar atrasties

bērni un novērotāji. Novēršot uzmanību var zaudēt kontroli par

elektroinstrumentu.

a) Elektroinstrumenta kontaktdakšiņām jābūt pielāgotām pie

kontaktligzdām. Nekad nekādā gadījumā nedrīkst mainīt kontaktdakšiņu. Nedrīkst lietot nekādus pagarinātājus gadījumā, ja elektroinstruments ir apgādāts ar vadu ar aizsardzības iezemējuma dzīslu. Ja netiek darītas kontaktdakšiņu

un kontaktligzdu izmaiņas, tas samazina elektriskā trieciena risku.

b) Nepi eciešams iz vairīties no iezemētā m virsmām vai

savienotām ar masu, kā piemēram caurules, sildītāji, centrālapkures radiatori un dzesinātāji. Gadījumā, ja notiek

kontakts ar iezemētām vai ar masu savienotām daļām pieaug elektriskās strāvas trieciena risks.

c) Nedrīkst pakļaut elektroinstrumentus uz lietus vai mitruma

iedarbību. Gadījumā, ja elektroinstrumentā iekļūst ūdens pieaug elektriskās strāvas trieciena risks.

d) Nedrīkst pārslogot savienojuma vadus. Nekad nedrīkst lietot

savienojuma vadu elektroins trumenta pārnē sāšanai, vilkšanai vai izvilkt kontaktdakšiņu no kontaktligzdas aiz vada. Nepieciešams turēt savienojuma vadu tālu no siltuma avotiem, eļļainām, asām šķautnēm vai kustīgām daļām.

a) Šī ierīce nav pamērota lietot cilvēkiem (tai skaitā bērniem)

ar ierobežotām fiziskām, jūtības un psihiskām spējām, vai cilvēkiem bez ierīces darbības pieredzes vai zināšanām, izņemot, ja tas notiek uzraudzībā vai saskaņā ar ierīces lietošanas instrukciju, ar kuru ir iepazinušās par drošību atbildīgas personas.

b) Elektroinstrumenta lietošanas laikā nepieciešams būt

tālredzīgiem, novērot kas notiek un saglabāt skaidru saprātu. Nedrīkst lietot elektroinstrumentu noguruma laikā vai narkotisku vielu, alkohola vai zāļu iedarbībā.

Neuzmanības mirk lis strādājot ar elektroinstrumentu var radīt nopietnas ķermeņa traumas.

c) Nepieciešams lietot individuālos aizsardzības līdzekļus.

Vienmēr nepieciešams lietot aizsargbrilles. Lietojot attiecīgos

apstākļos aizsardzības līdzekļus, tādus kā putekļu maskas, neslīdošus apavus, ķiveres vai dzirdes aizsardzības līdzekļus, samazināsies individuālās traumas.

d) Nepieciešams izvairīties no neparedzētām kustībām. Pirms

pieslēgšanas pie barošanas avota un/vai pirms akumulatora pieslēgšanas kā arī pirms tam, kad paceļam vai pārceļam ierīci nepieciešams pārliecināties, ka elektroinstrumenta s lē dz is a t ro das i zsl ēg ša na s s tā vok lī . P ār n ēs ā t

elektroinstrumentu ar pirkstu uz slēdža vai barošanas tīklā pieslēgtu elektroinstrumentu pie ieslēgta slēdža var būt par negadījuma iemeslu.

e) Pirms elektroinstrumenta palaišanas nepieciešams novākt

visas atslēgas. Atslēga atstāta rotējoša elektroinstrumenta tuvumā

var radīt individuālas traumas.

f) Nedrīkst pārlieku tālu izliekties. Visu laiku nepieciešams

stāvēt stabili un saglabāt līdzsvaru. Tas dos iesp ēju

neparedzētās situācijās labāk kontrolēt elektroinstrumentu.

g) Nepieciešams attiecīgi ģērbties. Nedrīkst nēsāt vaļīgus

apģērbus vai rotas lietas. Nepieciešams turēt savus matus, apģērbu un cimdus tālu no kustīgām daļām. Vaļīgs apģērbs,

rotas lietas vai gari mati var tikt aizķerti ar kustīgām daļām.

h) Ja ierīce ir pielāgota ārējai putekļu sūkšanai un putekļu

uzsūkšanai, nepieciešams pārliecināties, ka tie ir pieslēgti un pareizi lietoti. Lietojot putekļu sūcēju var samazināt putekļu

APKALPOŠANAS INSTRUKCIJA

AKUMULATORU URBJMAŠĪNA-SKRŪVJGRIEZĒJS: TFV12, TFV18

Oriģinālās instrukcijas tulkojums

Page 28

ieelpošanas bīstamību.

BRĪDI NĀJUMS! Visp ārējie instrum enta drošas lietošanu norādījumi.

Lietošana un gādība par elektroinstrumentu:

BRĪDINĀJUMS! Akumulatora urbjmašīna-skrūvgriezis,

a) Nedrīkst pārslogot elektroinstrumentu. Nepieciešams

drošības brīdinājumi –

piemērot elektroinstrumentu veiktajam darbam. Pareizs

elektroinstruments nodrošinās labāku un drošāku darbu pie slodzes,

Individuālā drošība:

kādam tas tika projektēts.

a) St rādāj ot ar urbj mašīn u-skrūvgr iezi l ietot dz irdes b) Nedrīkst lietot elektroinstrumentu, ja slēdzis to neieslēdz un

aizsardzības līdzekļus. Trokšņa iedarbība var zaudēt dzirdi.

neizslēdz. Katrs elektroinstruments, kuru nevar ieslēgt vai izslēgt ar

b) Veicot darbus, kur darba instruments vai skrūve varētu

slēdzi ir bīstams un to nepieciešams labot.

trāpīt uz slēptiem elektrisk ajiem vadiem vai uz paša

c) Nepieciešams atvienot elektroinstrumenta kontaktdakšiņu

barošanas vadu, elektroinstrumentu nepieciešams turēt aiz

no barošanas avota un/vai atslēgt akumulatoru pirms tiek

roktura izolētās daļas. Kontakts ar barošanas tīkla vadu, kurš Ir

veikta jebkāda uzstādīšana, detaļu maiņa vai instrumenta

zem sprieguma var radīt sprieguma pārnešanu uz elektroinstrumenta

glab āšana. Tād as droš ība s da rbīb as r educē n epa redz ētu

metāla daļām kā rezultātā var notikt elektriskās strāvas trieciens.

elektroinstrumenta palaišanu.

c) Nepieciešams lietot attiecīgas meklēšanas ierīces, lai

lokalizētu slēptus barošanas vadus vai lūgt pilsētas

d) Nelietotu elektroinstrumentu nepieciešams glabāt bērniem

dienestu palīdzību. Kontakts ar vadiem, kuri ir zem sprieguma var

nepieejamās vietās un nedrīkst atļaut personām, kuras nav

novest līdz ugunsgrēkam vai elektriskā strāvas triecienam. Gāzes vada

iepazi nušās ar elektroinstrument u vai šo lietošanas

bojājums var novest līdz sprādzienam. Ūdensvada pārraušana rada

instrukciju lietot elektroinstrumentu. Elektroinstrumenti ir

materiālus zaudējumus vai notikt elektriskās strāvas trieciens.

bīstami neapmācītu lietotāju rokās.

d) Neapstrādājiet materiālus, kas satur azbestu. Azbestam

e) Elektroinstrumentu nepieciešams konservēt. Nepieciešams

piemīt kancerogen as īpašības.

pārbaudīt asu sakritību vai kustīgo daļu ieķīlēšanos, detaļu

e) Darba vietu nepieciešams uzturēt tīru. Materiālu maisījumi ir

plīsumus un vi sus apstākļus, kuri varētu ie tekmēt

sevišķi bīstami. Metāla putekļi var viegli aizdegties un uzsprāgt.

elektroinstrumenta darbu. Ja tiek konstatēts bojājums,

f) Apstrādājamo priekšme tu nepieciešam s nost iprināt.

elektroinstrumentu pirms lietošanas nepieciešams salabot.

Pārliecināties, ka visi stiprināšanas elementi ir nostiprināti un

Dau dzu neg adīju mu i emesls ir n epareiza el ektroi nstrumenta

pār baudī ti, la i ne būtu p ārmēr īgas p ielai des. A pstrā dājam o

konservācija.

priekšmetu ir drošāk nostiprināt stiprināšanas ierīcē vai skrūvspīlēs

f) Griezējinstrumentiem jābūt asiem un tīriem. Attiecīgi uzturēti

nekā turēt to rokā.

asi griezējinstrumenta asmeņi samazina ieķīlēšanās iespēja s un

g) Elektroinstrumentu darba laikā nepieciešams stipri turēt

atvieglo apkalpošanu.

abās rokās aiz galvenā roktura un palīgroktura, ievērot

g) Elektroinstrumentu, aprīkojumu, darba instrumentus un

stabilu pozīciju. Elektroinstrumentu drošāk vadīt abās rokās.

tml. nepieciešams lietot saskaņā ar šo instrukciju, ņemot

h) Elektroinstrumentu nepieciešams nekavējoties izslēgt, kad

vērā d ar ba a ps tākļus u n v ei ca mo darbu. L ie to t

bloķējas lietotais griezējinstruments. Nepieciešams būt

elektroinstrumentu tam neparedzētā veidā var novest pie bīstamām

gatavam lielai vibrācijai, kura var radīt atmešanu. Lietotais

situācijām.

instruments bloķējas, ja elektroinstruments ir pārslogots vai saliecas

h) Zemās temperatūrās vai pēc ilgāka nelietošanas laika,

apstrādājamā priekšmetā.

ieteicams uz pāris minūtēm ieslēgt elektroinstrumentu bez

i) Pirms elektroinstrumenta nolikšanas pagaidīt līdz tas

slodzes, lai piedziņas mehānismā sāktu pareizi darboties

apstājas. Darba instruments var iebloķēties, kas rada ka tiek zaudēta

smēreļļa.

kontrole par elektroinstrumentu.

i) Elektroinstrumentu tīrīšanai lietot mīkstu, mitru (ne slapju)

BRĪDINĀJUMS! Droša akumulatoru un akumulatoru

drānu un ziepes. Nelietot benzīnu, šķīdinātājus un citus

lādētāju lietošana:

līdzekļus, kuri varētu sabojāt ierīci.

Akumulatoru lietošana:

j) Elektroinstrumentu nepieciešams glabāt / transportēt

iepriekš pārliecinoties, ka visas kustīgās daļas ir nobloķētas un nodrošinātas pret atbloķēšanos ar oriģināliem šim nolūkam paredzētiem elementiem.

b) U ZMANĪ BU: Akumula tora b ojā juma v ai n epare izas

k) Elektroinstrumentu nepieciešams glabāt sausā, no putekļiem

lietošanas rezultātā var notikt sprāgstošu gāzu izdalīšanās.

un mitruma sargātā vietā.

Akumulatoru nepieciešams vienmēr turēt tālu no uguns kā

l) E lektro instrumenta tr ansp ort ēšan u jāveic or iģin ālā

arī lādēšanas laikā nodrošināt atbilstošu ventilāciju. Nedrīkst

iepakojumā, kurš pasargā no mehāniskiem bojājumiem.

to atstāt uz ilgu laiku vidē, kur ir augsta temperatūra (saulainās vietās,

BRĪDI NĀJUMS! Visp ārējie instrum enta drošas

sildelementu tuvumā vai tur, kur temperatūra pārsniedz 40 grādu).

lietošanu norādījumi.

Remonts:

a) Elektroinstrumenta remontu nepieciešams veikt tikai

kvalificētam speciālistam, lietojot tikai oriģināls rezerves daļas. Tas elektroinstrumenta lietotājam nodrošinās turpmāku

drošību.

Nepieciešams lietot akumulatorus tikai saskaņā ar ražotāja specifikāciju. Citu akumulatoru lietošanas gadījumā var rasties

akumulatora plīsums un sabrukums, ķermeņa trauma vai ugunsgrēks.

Akumulato ra l ādēš anu nepieciešams ve ikt 15 -25° C temperatūras diapazonā.

Page 29

d) Aku mula tor u ne piec ieš ams l ādēt t ika i ar e lekt ro-

Neskatoties uz pielietojumam paredzēto lietošanu nevar pilnībā izslēgt

atsevišķus riska elementus. Ņemot vērā mašīnas konstrukciju un uzbūvi

instrumentam pievienoto lādētāju. Gadījumā, ja tiek lietoti citi

var rasties sekojošas bīstamības:

lādētāji var notikt akumulatoru plīsums vai sašķelšanās, ķermeņa trauma vai ugunsgrēks.

- operatora rokas vai apģērba vada pieskāršanās pie rotējoša urbja darba laikā;

- applaucēšanās mainot urbi. (Darba laikā urbis ļoti stipri sakarst, lai

novērstu applaucēšanos to mainot nepieciešams lietot aizsargcimdus);

- apstrādājamā priekšmeta vai tā daļu atmešana;

- urbja saliekšanās/salaušana.

g) h)

Komplektācija

Aizliegts lietot ierīci neatbilstoši augstāk uzrādītam pielietojumam, pretējā gadījumā tiek zaudēta garantija kā arī ražotājs neatbild par šādā veidā radītiem zaudējumiem.

Sargāt akumulatoru no ūdens un mitruma. Ja gribam lādēt sekojoši vairākus akumulatorus, starp

atsevišķiem lādējumiem nepieciešams izdarīt 30 minūšu pārtraukumu.

Nekādā gadījumā nedrīkst akumulatoru atvērt. Nelabvēl īgos apstākļos no akumulatora var izdalīties

šķidrums; nepieciešams izvairīties no kontakta ar šķidrumu.

źAkumulatoru urbjmašīna-skrūvjgriezējs -1 .

Ja lietotājs negaidīti saskarsies ar šķidrumu, kontakta vietu

ź Akumulators - 1 .

nepieciešams skalot ar ūdeni. Ja šķidrums nokļūst acīs,

ź -1 .

papildus nepieciešams meklēt medicīnisko palīdzību. No

ź Instrumentu komplekts:

akum ulatora izplūs tošais šķi drums var rad īt kairi nājumu vai applaucēšanos.

Laikā, kad akumulatoru baterija netiek lietota, nepieciešams to glabāt tālu no metāla priekšmetiem, tādiem kā papīra

spraudņiem, monētām, atslēgām, naglām, skrūvēm vai citiem maziem metāla elementiem, kuri varētu radīt

akumulatora īssavienojumu. Akumulatoru īssavienojums var radīt

applaucēšanos vai ugunsgrēku.

Akumulators Akumulatora stiprināšanas fiksators Slēdzis

.C .F

gab

- magnētiskais uzgalis priekš bitiem ar patronu 1/4" -1 gab.

- biti - 6 gab.(PH1, PH2, PZ1, PZ2, SL 5 , SL 6)

- urbji - 6 gab.(1,5; 2,5; 3; 4; 5; 6 mm)

Transportēšanas koferis - 1 gab.

Garantijas karte - 1 gab. Apkalpošanas instrukcija - 1 gab.

Ierīces elementu numerācija attiecas uz grafisko zīmējumu, kurš atrodas

apkalpošanas instrukcijas 2 lapaspusē:

Zīm

Akumulatora ietilpības rādītājs

Skava iekāršanai pie jostas

Zīm Zīm

Zīm

TEHNISKIE DATI:

Nedrīkst lietot ierīci veicot darbus, kur nepieciešams lietot

profesionālas ierīces.

Sastāvdaļas

Nemest akumulatoru ugunī. Nedrīkst lādēt bojātu akumulatoru.

Aku mulatori p aredzē ti dau dzkār tēja i lā dēšan ai, sa tur

.A 1. Bez atslēgas urbjmašīnas patrona

apkārtējai videi kaitīgo litiju.

2. Sajūga regulēšana

Pēc lietošanas termiņa beigām tos nepiec iešams utilizēt

saskaņā ar apkārtējās vides aizsardzības noteikumiem.

4. Apgriezienu virziena slēdzis

Šajā nolūkā pilnīgi izlietot akumulatoru, izņemt no elektroinstrumenta,

5. Rokturis

nodot akumulatoru utilizācijas punktā vai veikalā, kurā tas nopirkts.

Lādētāja lietošana:

a) Lādēt akumulatoru nepieciešams tikai ar ražotāja ieteikto

transformatoru. Liet ojot transfo rmatoru pie mēroti c ita tip a

akumulatoru baterijai rada ugunsgrēka rašanās risku.

b) Pievienoto lādētāju drīkst lietot tikai akumulatoru lādēšanai,

11.

kuri ir ar to piegādāti. Lādējot citus akumulatorus var notikt akumulatoru plīsums vai sašķelšanās un ķermeņa ievainojums vai trauma vai arī ugunsgrēks.

c) Lādētāja nedrīkst izjaukt. d) Lādētājs paredzēts darbam tikai telpu iekšpusē. To nedrīkst

pakļaut ūdens un mitruma iedarbībai.

e) Lādēt tikai 15-25 grādu diapazonā. f) Lādētājā nedrīkst likt nekādus metāla priekšmetus.

URBJMAŠĪNAS-SKRŪVJGRIEZĒJA PIELIETOJUMS UN UZBŪVE:

Akumulatoru urbjmašīna-skrūvjgriezējs ir paredzēts skrūvju ieskrūvēšanai un izskrūvēšanai, caurumu urbšanai tādos materiālos kā tērauds, koks,

plastmasa un tml. Urbjmašīna-skrūvjgriezējs paredzēta vienīgi amatieru darbos.

Jebkādas ierīces modifikācijas, kuras veic lietotājs atbrīvo ražotāju no atbildības par bojājumiem un zaudējumiem, kuri nodarīti lietotājam un apkārtējiem.

Lādētājs

10. Palīg apgaismojums

Lādētājs

12. Sajūga uzstādīšanas rādītājs

13. Urbšanas stāvokļa piktogramma

14. Kreisās vītnes stiprināšanas skrūve

Li-Ion

MODEL

TFV12 TFV18

Griešanas ātrums bez slodzes

Barošanas spriegums

Urbjpatronas aptverspēja

Akustiskā spiediena līmenis (LpA)

Akustiskās jaudas līmenis (LwA)

Vibrācijas līmenis atbilst. normai:

K=1,5 m/s²)

EN 60745

(mērījumu izkliede

Svars (ar akumulatoru)

Akumulatora veids Li-ion Izejas spriegums

0-700/min

DC 12 V

12V

2,19 m/s

92 dB(A)

81 dB(A)

1,030 kg

ø 0,8-10 mm

Akumulatora tilpums 1500mAh

DC 18 V

1,135 kg

Mērījumu izkliede KpA, KwA 3 dB(A)

18V

Page 30

n Apgriezienu virziena maiņa (zim. E)

Skrūvgriezim ir darba iespēja ar apgriezieniem pulksteņa rādītāja kustības virzienā (labie apgriezieni) vai pretēji pulksteņa rādītāja kustības virzienam (kreisie apgriezieni):

- lai uzstādītu labos apgriezienus, nepieciešams pārbīdīt kreiso/labo

(4) apgriezienu maiņas slēdzi pa (skatoties no skrūvgrieža aizmugures),

- lai uzstādītu kreisos apgriezienus, nepieciešams pārbīdīt kreiso / labo

Uzrādītais vibrācijas līmenis ir reprezentatīvs elektroinstrumenta

(4) apgriezienu maiņas slēdzi pa (skatoties no skrūvgrieža

pamata lietošanai. Ja elektroinstruments tiek lietots citos nolūkos vai ar

aizmugures).

citiem darba instrumentiem, vai arī ja nebūs pietiekami konservēts,

Kad apgriezienu maiņas slēdzis atrodas vidus stāvoklī - slēdzis ir bloķēts.

vibrācijas līmenis var atšķirties no uzrādītā. Augstāk uzrādītie iemesli var

Urbšanai un skrūvju ieskrūvēšanai nepieciešams uzstādīt labos

radīt vibrācijas ekspozīcijas palielināšanos visā darba laikā.

apgriezienus. Urbja izvadīšanai, ieķīlēta urbja izņemšanai un skrūvju

Nepieciešams realizēt papildus drošības līdzekļus, kuri pasargās

izskrūvēšanai nepieciešams uzstādīt kreisos apgriezienus.

operatoru no vibrācijas ekspozīcijas, piem. : Elektroinstrumenta un darba

Griezes momenta izvēle (zim. F)

instrumenta konservācija, atbilstošas roku temperatūras nodrošināšana,

Urbjmašīna aprīkota ar gredzenu (2), kurš kalpo griezes momenta

darba operāciju veikšanas secības noteikšana.

uzstādīšanai ieskrūvējot skrūves. Uz gredzena ir apzīmētas 22 pozīcijas, no 1 līdz 21 kā arī urbšanas pozīcija.

n Akumulatoru lādēšana

Uzstādot gredzena izvelētā stāvoklī (no 1 - 21) notiek pastāvīga sajūga

Skrūvgriezis tiek piegādāts ar daļēji uzlādētu akumulatoru. Pirms

uzstādīšana uz noteiktu griezes momenta vērtību. Tas dod iespēju

lietošanas akumulatoru nepieciešams pilnībā uzlādēt. Pirmo lādēšanu

nodrošināties pret skrūves pārāk dziļu ieskrūvēšanu vai skrūves

ieteicams veikt 5 stundas.

sabojāšanu. Dažādām skrūvēm un dažādiem materiāliem lieto dažādus ieskrūvēšanas momentus.

Vienmēr nepieciešams sākt ar mazu momenta vērtību un to pakāpeniski palielināt, līdz sasniedzam vēlamo rezultātu.

Lai urbtu metālā, kokā un plastmasā nepieciešams uzstādīt gredzenu (2) tā, lai atzīme (12) sakristu ar simbolu (13).

n Baterijas lādēšanas signalizācija

Patronas maiņa (zīm. G)

1. Atvienot akumulatoru (7) no skrūvgrieža.

2. Patronu maksimāli atvērt (1).

3. Ar skrūvgriezi PH 2 (Philips Nr 2) pulksteņa rādītāja kustības virzienā atskrūvēt patronas stiprināšanas skrūvi (14) (UZMANĪBU! Kreisā

vītne).

4. Turot patronas apakšējo gredzenu (tuvāko skrūvgrieža korpusam) un

Pēc lādēšanas beigām atvienot lādētāju no tīkla un izņemt akumulatoru.

Litija-jonu akumulatoru var lādēt jebkurā brīdī, tādā veidā netiek saīsināta tā ilgmūžība. Lādēšanas procesa pārtraukšana nerada akumulatora elementu bojājuma risku.

n Ieslēgšana/izslēgšana

Slēdzim (9) ir bez pakāpju apgriezienu ātruma regulēšana. Lai ieslēgtu elektroinstrumentu nepieciešams nospiest slēdzi.

Apgriezienu ātrums palielināsies jo dziļāk iespiež slēdzi. Lai izslēgtu elektroinstrumentu nepieciešams slēdzi atbrīvot.

SAGATAVOŠANA DARBAM:

DARBA LAIKĀ:

1. Nospiest akumulatora bloķēšanu (8) un izņemt akumulatoru (7) no skrūvgrieža-urbjmašīnas (skat. zīm. B).

2. Pievienot akumulatoru (7) pie transformatora (11) (skat. zīm. C).

Degošā akumulatora sarkanā diode informē, ka notiek lādēšana. Kad baterija būs pilnībā uzlādēta sarkanā diode nodzisīs un iedegsies zaļā diode. Lādēšanas gaitā automātiski samazinās lādēšanas strāva. Pēc apm. 3 stundām lādēšanas strāva stabilizējas uz minimālā līmeņa (uzturošā lādēšana), kas novērš akumulatora pārlādēšanu un sabojāšanos.

Akumulatora ietilpības rādītājs

Akumulatora ietilpības rādītājs (3) signalizē baterijas izlādēšanās pakāpi

ar divām krāsainām LED diodēm.

Praktiska skava (6) paredzēta priekš skrūvgrieža-urbjmašīnas

Deg zaļā LED diode:

piekāršanas pie lietotāja jostas labās kā arī kreisās rokas pusē.

Akumulators ir pilnībā uzlādēts.

Deg zaļā un sarkanā LED diode:

Akumulators ir pietiekami uzlādēts.

Darba instrumentu maiņa

Deg tikai sarkanā LED diode:

Akumulators ir izlādējies, nepieciešams to uzlādēt.

kreisi

labi

3. Pievienot lādētāja kontaktdakšiņu 100-240 V, 50/60Hz tīkla ligzdā.

atskrūvēt urbjmašīnas-skrūvgrieža patronu pretēji pulksteņa rādītāja kustības virzienam (skatoties no patronas puses).

UZMANĪBU: Ieķīlētu bez atslēgas urbjmašīnas patronu (1) var atbrīvot nostiprinot īsāko gala atslēgas galu patronā un viegli iesitot pa atslēgas garāko daļu (skat. zīm. D).

5. Lai uzstādītu patronu to nepieciešams uzskrūvēt uz vārpstu pulksteņa rādītāja kustības virzienā (skatoties no patronas puses) un nofiksēt ar stiprināšanas skrūvi, pieskrūvējot to ar skrūvgriezi PH 2 (Philips Nr 2) pretēji pulksteņa rādītāja kustības virzienam. Lai patrona negrieztos stiprināšanas skrūves ieskrūvēšanas laikā patronu nepieciešams turēt aiz apakšējā gredzena (tuvākais urbjmašīnasskrūvgrieža korpusam).

n Papildus elementi

ź Urbjmašīna-skrūvgriezis ir aprīkota ar urbšanas/skrūvēšanas vietas

palīg apgaismojumu (10), kurš ieslēdzas nospiežot slēdzi (9).

UZMANĪBU: Atvienot akumulatoru no skrūvgrieža vai apgriezienu virziena maiņas slēdzi (4) novietot vidus stāvoklī, lai nodrošinātos pret

Ieejas spriegums

100-240 V

Lādētājs

Tīkla frekvence 50/60 Hz Jauda 5W 8W

Lādēšanas laiks

3-5 h

Izejas strāva (DC) 15V/ 0,33A 21,5V/ 0,37A

Page 31

negaidītu mašīnas ieslēgšanos, kas varētu ievainot operatoru.

Lādētāju nepieciešams tīrīt lietojot tikai sausu drānu. Skrūvjgriezēja ventilācijas atveres nepieciešams periodiski tīrīt ar sausu

Pie atbrīvota slēdža (9) notiek urbjmašīnas vārpstas bloķēšanās. Tas dod

birstīti un drānu. Periodiski nepieciešams noņemt patronu un izbērt no tā

iespēju urbjmašīnas patronā ātri, ērti un viegli apmainīt darba

putekļus un citus netīrumus.

instrumentu. Lai no patronas izņemtu urbi (vai daba uzgali)

Skrūvjgriezēja korpusu periodiski tīrīt ar mitru drānu un ziepēm, lai

nepieciešams pagriezt patronas gredzenu pa kreisi, lai palielinātu

noņemtu putekļus un citus netīrumus. Nelietot nekādus tīrīšanas

patronas caurumu. Lai patronā uzstādītu urbi (vai darba instrumentu)

līdzekļus vai šķīdinātājus, tie var sabojāt no plastmasas izgatavotas

nepieciešams pagriezt patronas gredzenu pa labi, lai panāktu urbja

ierīces daļas. Nepieciešams uzmanīties, lai ierīces iekšpusē neiekļūtu

saspiešanu patronā.

ūdens. Pēc tīrīšanas pagaidīt līdz skrūvjgriezējs pilnīgi izžūst.

Urbi (vai cita tipa darba uzgali) nepieciešams ielikt patronā līdz atdurei.

Caurumu urbšana

TRANSPORTS:

1. Veicot dziļus urbumus nepieciešams urbt pakāpeniski, mazā dziļumā

Urbjmašīna-skrūvjgriezējs transportēt un glabāt transportēšanas koferī,

izvadīt urbi, lai skaidām būtu iespēja izkļūt no cauruma.

kurš sargā pret mitrumu, putekļiem un smalkiem elementiem, īpaši

2. Liela diametra caurumu urbšanu ieteicams sākt ar mazāka diametra

nepieciešams nodrošināt ventilācijas atveres. Smalkie elementi, kuri

urbi, pēc tam to urbt uz nepieciešamo izmēru. Tas novērsīs iespējamo

iekļūst korpusa iekšienē var sabojāt dzinēju.

urbjmašīnas pārslodzi.

APKĀRTĒJĀS VIDES AIZSARDZĪBA:

3. Ja urbšanas laikā notiek urbja ieķīlēšanās, nekavējoties nepieciešams

UZMANĪBU: Uzrādītais simbols nozīmē, ka aizliegts novietot

izslēgt urbjmašīnu, lai nepieļaut tās sabojāšanos. Lietojot

nolietoto ierīci kopā ar citiem atkritumiem (iespējams naudas

apgriezienu maiņu nepieciešams izvadīt urbi no cauruma.

sods). Bīstamās sastāvdaļas, kuras atrodas elektriskās ierīcēs

4. Urbjmašīnu nepieciešams turēt urbtā cauruma asī. Urbim jāatrodas

negatīvi ietekmē uz apkārtējo vidi un cilvēku veselību.

taisnā leņķī attiecībā pret apstrādājamo materiālu. Gadījumā, ja

Mājsaimniecībām jāņem dalība nolietoto ierīču atgūšanā un atkārtotā

darba laikā nav saglabāts taisnais leņķis caurumā var notikt urbja

izlietošanā (reciklingā). Polijā un Eiropā tiek radīta vai jau pastāv

ieķīlēšanās vai salaušana, un gala rezultātā ievainots operators.

nolietot ierīču savākšanas sistēma, kura ietvaros visiem augstāk minēto

Vārpstas apgriezienu ātruma regulāciju veic ar attiecīgu spiediena

ierīču pārdošanas punktiem ir pienākums pieņemt nolietotās ierīces. Bez

spēku uz slēdzi.

tam pastāv augstāk minēto ierīču savākšanas punkti.

Skrūvju ieskrūvēšana

PIKTOGRAMMAS:

Vispirms ieteicams veikt pilotējošo urbumu, nedaudz dziļāku par skrūves

Apzīmējumu skaidrojums, kuri atrodas uz plāksnītes un informācijas

garumu un nedaudz mazāku par tās ārējas vītnes diametru. Gadījumā, ja

uzlīmēm.

skrūve atrodas materiāla malas tuvumā, pilotējošā cauruma izveidošana novērsīs iespēju materiālam atlauzties. Ja skrūves ieskrūvēšana ir apgrūtināta, tad nepieciešams skrūvi izskrūvēt un palielināt pilotējošo caurumu.

Ja ieskrūvēšana notiek ar grūtībām (kas var būt cieta koka gadījumā) nepieciešams pamēģināt lietot smērējošo līdzekli (piem. šķidrās ziepes). Nepieciešams pielikt attiecīgu spiedienu uz skrūvjgiezēju, lai nepieļautu skrūvgrieža uzgaļa pagriešanos attiecībā pret skrūves galviņu. Lietot uzgaļus precīzi pielāgotus skrūves galvai. Sabojāta skrūves galviņas ligzda var apgrūtināt skrūves ieskrūvēšanu vai izskrūvēšanu.

GLABĀŠANA UN KONSERVĀCIJA:

RAŽOTĀJS:

Instruments principā nav nepieciešama speciāla konservācija. Mašīnu

Profix SIA;

nepieciešams glabāt bērniem nepieejamās vietās, uzturēt tīrā stāvoklī,

Marywilska iela 34,

sargāt no mitruma un putekļiem. Glabāšanas apstākļiem jāizslēdz me-

03-228 Varšava, Polija

hānisko bojājumu iespēju kā arī kaitīgo atmosfēras apstākļu iedarbību.

UZM ANĪBU: Vi enmēr p irms tī rīšanas un konser vācijas sā kuma nepieciešams atslēgt akumulatoru no skrūvjgriezēja un izvilkt lādētājs kontaktdakšiņu no barošanas ligzdas.

Šī ierīce ir saskaņā ar valsts un Eiropas normām, ka arī drošības prasībām. Visāda veida remontus veic kvalificēt personāls, lietojot oriģinālas

rezerves daļās.

« .»Vienmēr lietot aizsargbrilles

«.»P ir m s i e sl ē gš a na s u n d ar b a s ā ku m a

nepieciešams iepazīties ar šo instrukciju

« .»Lietot dzirdes aizsardzības līdzekļus

Page 32

PROBLĒMA IESPĒJAMAIS IEMESLS RISINĀJUMS

Dzinēja darbības traucējumi.

Nolietotas oglīšu sukas.

Schimbaţi periile de cărbune într-un service.

Skrūvgriezis- urbjmašīna nedarbojas.

Nav barošanas, bojāts dzinējs vai slēdzis.

Pārbaudīt baterijas stāvokli, nepieciešamības gadījumā uzlādēt vai apmainīt pret jaunu. Ja elektroinstruments joprojām nedarbojas, nepieciešams to nosūtīt remonta servisā uz garantijas kartē uzrādīto adresi.

Izlādēta baterija. Încărcaţi bateria.

Firmas PROFIX politika ir nepārtraukta savu produktu pilnveidošanas politika, tāpēc firma sev rezervē tiesības ievest izstrādājuma specifikācijas izmaiņas bez iepriekšējas paziņošanas. Zīmējumi, kuri uzrādīti apkalpošanas instrukcijā kalpo tikai kā piemērs un var nedaudz atšķirties no iegādātās ierīces reālā izskata. Šī instrukcija ir sargāta ar autortiesībām. Aizliegts to kopēt/pavairot bez PROFIX SIA rakstiskas atļaujas.

POTENCIĀLĀS PROBLĒMAS UN TO ATRISINĀŠANAS VEIDI:

Page 33

PŘED ZAHÁJENÍM POUŽÍVÁNÍ SE SEZNAMTE S TÍMTO NÁVODEM. Uchovávejte návod pro případné další použití.

VÝ STRA HA! Vše obe cné výs tra hy týk ajíc í se bezpečného používání nářadí.

Osobní bezpečnost:

VÝ STR AHA! V šeo becné v ýst rah y tý kaj ící s e bezpečného používání nářadí.

Elektrická bezpečnost:

VÝ STRA HA! Vše obec né výs trah y týk ajíc í se

bezpečného používání nářadí.

Používání elektronářadí a péče o ně:

a) Elektronářadí se nesmí přetěžovat. Je třeba používat

elektronářadí s výkonem vhodným pro provádění určité práce. Správné elektronářadí umožní lepší a bezpečnější práci se

zátěží, na kterou bylo naprojektováno.

prostředí snižuje riziko zásahu elektrickým proudem.

f) Pokud je nezbytné použití elektronářadí ve vlhkém

prostředí, je třeba použit jako ochranu proudový chránič (RCD). Použití RCD snižuje riziko zásahu elektrickým proudem.

POZOR! Přečtěte si všechny výstrahy týkající se bezpečnosti používání označené symbolem a veškeré pokyny týkající se bezpečnosti používání.

Nedodržování uvedených bezpečnostních výstrah a bezpečnostních pokynů může být příčinou zásahu elektrickým proudem, požáru a/nebo závažných úrazů.

Uchovejte výstrahy a pokyny týkající se bezpečnosti pro

případné použití v budoucnosti.

V ní že uvá děnýc h v ýstra hách po jem „e lekt ronář adí“ z name ná elektronářadí napájené z elektrické sítě (elektrickým vodičem) nebo elektronářadí napájené baterii (bezdrátové).

VÝ STRAH A! Vše obe cné v ýstra hy t ýka jíc í se bezpečného používání nářadí.

Bezpečnost na pracovišti:

a) Udržujte na pracovišti pořádek a zajistěte zde dobré

osvětlení. Nepořádek a špatné osvětlení často zapříčiňují nehody.

b) Nepoužívejte el ektr onářadí ve výb ušné m pros třed í

tvořeném hořlavými tekutinami, plyny nebo prachem.

Elektronářadí vytváří jiskry, které by mohly zapálit prach nebo výpary.

c) Nepouštějte děti ani jiné pozorovatelé na místa, kde se

používá elektronářadí. Rušení pozornosti může způsobit ztrátu

kontroly nad elektronářadím.

VÝSTRAHA! Všeobecn é v ýstrahy týkaj ící se bezpečného používání nářadí.

a) Zástrčky nářadí musí odpovídat zásuvkám. Nikdy žádným

způsobem nepředělávejte zástrčky. V případě elektronářadí, které má vodič s ochranným uzemněním, nepoužívejte žádné prodlužovačky. Původní nepředělávané zástrčky a zásuvky

snižují riziko zásahu elektrickým proudem.

b) Vyvarujte se dotýkání uzemněných ploch nebo takových,

které jsou spojené s hmotou, jako jsou trubky, ohřívače, radiátory ústředního topení a chladničky. V případě dotýkání

takových ploch a předmětů roste riziko zásahu elektrickým proudem.

c) Nevystavujte elektronářadí na působení deště nebo vlhka.

Pokud by se do elektronářadí dostala voda, roste riziko zásahu elektrickým proudem.

d) Kabely se nesmí žádným způsobem namáhat. Nikdy

nepoužívejte kabel k nošení, tažení elektronářadí nebo k vytahování zástrčky ze zásuvky. Kabel musí být umístěný daleko od zdrojů tepla, oleje, ostrých hran nebo pohyblivých části. Poškozené nebo propletené kabely zvyšují riziko zásahu

elektrickým proudem.

e) V případě, že se elektronářadí používá venků, je třeba

prodlužovat elektrické kabely prodlužovači určenými na práci venku. Používání prodlužovače určeného do venkovního

a) Toto zařízení nesmí používat osoby (včetně dětí) s omezenou

fyzickou, smyslovou nebo psychickou schopností, nebo osoby, které nemají odpovídající zkušenosti nebo znalosti zařízení, leda že je používají s příslušným dozorem, nebo v souladu s návodem na používání zařízení, který jim předají osoby zodpovědné za jejich bezpečnost.

b) Při používání elektronářadí je třeba být předvídavý,

po zorovat, c o se d ěje , a po uží vat zd rav ý ro zum . Nepoužívejte elektronářadí, pokud jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvíle nepozornosti při práci s

elektronářadím může způsobit závažné osobní úrazy.

c) Je třeba používat osobní ochranné prostředky. Je třeba vždy

používat ochranné brýle. Používání v příslušných podmínkách

takových ochranných prostředků, jako je protiprachová respirační maska, protiskluzová obuv, přilba nebo chrániče sluchu, sníží nebezpečí osobních úrazů.

d) Je třeba se v yhnou t neplánovaného s puštěn í. Před

připojením k elektrickému zdroji a/nebo před zapojením baterie a než se nářadí zvedne, nebo přenese, je třeba se ujistit, že je v ypínač elektronářadí v poloze v ypnuto.

Přenášení elektronářadí s prstem na vypínači nebo připojení elektronářadí do sítě se zapojeným vypínačem může být příčinou nehody.

e) Před spuštěním elektronářadí je třeba odstranit všechny

klíče. Ponechání klíče v otáčející se části elektronářadí může způsobit

poranění.

f) Je zakázáno příliš se naklánět. Po celou dobu musíte stát

pevně a udržovat rovnováhu. Umožní Vám to dobře kontrolovat

elektronářadí při nepředvídatelných situacích.

g) Je třeba mít vhodné oblečení. Při práci nenoste volné

oblečení ani bižuterií. Je třeba zajistit, aby Vaše vlasy, oblečení a rukavice byly v bezpečné vzdálenosti od pohyblivých částí. Volné oblečení, bižutérie nebo dlouhé vlasy se

mohou zachytit do pohyblivých částí.

h) Pokud je zařízení přizpůsobeno na napojení k vnějšímu

odsávání prachu a pohlcovači prachu, ujistěte se, že jsou připojený a řádně se používají. Použitím pohlcovačů prachu

můžete omezit nebezpečí závislé na prašnosti.

NÁVOD NA OBSLUHU

VRTACÍ AKU ŠROUBOVÁK:

Překlad původního návodu

TFV12, TFV18

Page 34

b) Elektronářadí, u kterého nefunguje spínač, se nesmí b) Během provádění prací, při kterých by mohl pracovní nástroj

používat. Každé elektronářadí, které nelze zapínat nebo vypínat nebo šroub narazit na skryté elektrické vodiče, je třeba

spínačem, je nebezpečné a je třeba je opravit.

elektronářadí držet za izolované povrchy držáků. Kontakt s elektrickým vedením může způsobit převedení napětí na kovové části

c) Před provedením každého seřízení, výměny součástky nebo

nářadí, což může zapříčinit zásah elektrickým proudem.

před skladováním odpojte zástrčku elektronářadí od zdroje

c) Používejte vyhledávače skrytého elektrického vedení nebo

elektrického pro udu a/nebo odpojte baterií. Takový

si vyžádejte pomoc správce budovy. Kontakt s elektrickým

be zpe čno stn í po stu p o mez uje riz iko n áho dnéh o s puš těn í

vedením pod napětím může způsobit vznik požáru a zásah elektrickým

elektronářadí.

proudem. Průnik do vodovodních trubek zapříčiní vznik materiálních

d) Nepoužívané elektronářadí uchovávejte mimo dosah dětí a

škod.

nedovolte přístup osobám, které nejsou obeznámené s

d) Nepracujte s materiálem obsahujícím azbest. Azbest způsobuje

elektronářadím nebo s tímto návodem na používání

onkologická onemocnění.

elektronářadí. Elektronářadí může být nebezpečné v rukách

e) Pracovní místo je třeba udržovat čisté. Směsi materiálů jsou

nevyškolených uživatelů.

obzvlášť nebezpečné. Prach z lehkého kovu se může vznítit nebo

e) Elektronářadí je třeba udržovat. Je třeba kontrolovat

vybuchnout.

souosost nebo zaseknutí pohyblivých částí, praskliny

f) Zabezpečte obráběný předmět. Ujistěte se, že všechny upevňovací

součásti a veškeré další faktory, které by mohly ovlivnit

svorky jsou stisknuté a zajistěte, aby nebyly příliš volné. Upevnění

činnost elektronářadí. Pokud zjistíte poškození, musíte

předmětu v úchytu nebo ve svěráku je bezpečnější, než držet jej v ruce.

elektronářadí před použitím opravit. Příčinou mnohých nehod

g) Při práci držte stroj vždy pevně oběma rukama a zajistěte si

je neodborná údržba elektronářadí.

bezpečný postoj. O běma rukama je e lektron ářadí veden o

f) Řezací nástroje musí být ostré a čisté. Řádná údržba ostrých hran

bezpečněji.

řezacích nástrojů snižuje pravděpodobnost zaseknutí a usnadňuje

h) Je třeba okamžitě vypnout elektronářadí, pokud by se

obsluhu.

používané elektronářadí vzpříčilo. Je třeba se připravit na

g) Elektronářadí, vybavení, pracovní nástroje apod. používejte

vysoké vibrace, které způsobují zpětný ráz. Používané nářadí se

v souladu s tímto návodem, při čemž zohledňujte pracovní

vzpříčí, pokud je přetížené nebo je v obráběném předmětu nakřivo.

podmínky a druh prováděné práce. Používání jiným způsobem,

i) Před odložením elektronářadí je třeba počkat, až se přestane

pro který není elektronářadí určeno, může způsobit nebezpečné

otáčet. Pracovní nástroj by se mohl zablokovat a zapříčinit ztrátu

situace.

kontroly nad elektronářadím.

h) V nízkých teplotách, nebo pokud se nářadí po delší dobu

j) Elektronářadí je třeba používat výhradně s akumulátory

nepoužívá, doporučuje se zapnout elektronářadí bez zátěže

určenými k jeho napájení. Použití jiných akumulátorů může

po dobu několika minut za účelem řádného promazání

vzniknout nebezpečí poranění nebo požáru.

mechanismu pohonu.

VÝSTRAHA! Bezpečné používání akumulátorů a

i) K čištění elektronářadí používejte měkký, vlhký (ne mokrý)

nabíječek –

hadřík a mýdlo. Nepoužívejte benzín, rozpouštědla a další prostředky, které by mohly poškodit zařízení.

j) Elektronářadí je třeba skladovat / dopravovat až potom, co

se ujistíte, že jsou veškeré jeho pohyblivé součásti zablokované a zajištěné proti odblokování s použitím původních součástek určených k tomuto účelu.

k) Elektronářadí skladujte na suchém místě chráněném proti

prachu a průniku vlhkosti.

l) Doprava elektronářadí by měla probíhat v původním obalu

tak, aby bylo chráněné proti mechanickému použití.

VÝ STRAH A! Všeob ecné v ýstrahy tý kaj ící se používání nářadí.

Oprava:

UPOZORNĚNÍ! Vrtací aku šroubovák, v ýstrahy týkající se bezpečnosti –

Osobní bezpečnost:

a) Používejte ochranu sluchu během práce s vrtacím aku

šroubovákem. Vystavování se hluku může způsobit ztrátu sluchu.

Používání akumulátorů:

a) Je třeba používat v ýhradně akumulátor y shodné se

specifikací uvedenou výrobcem. V případě p oužití jinýc h

akumulátorů může dojít k prasknutí a rozpadu akumulátoru, úrazu nebo požáru.

b) POZOR: V případě poškození a nesprávného používání

akumulátoru může dojít k uvolňování výbušných plynů. Akumulátor je třeba vždy udržovat v bezpečné vzdálenosti od zdroje ohně a zajistit vhodné větrání během nabíjení.

Nesmíte jej nechat po delší dobu v prostředí, ve kterém je vysoká teplota (na prosluněných místech, poblíž radiátorů nebo kdekoliv, kde je teplota vyšší než 40 stupňů).

c) Nabíjení akumulátoru by mělo probíhat v rozsahu teplot

a) Opravy elektronářadí je třeba objednávat výhradně u

15-25 °C.

kval ifikované oso by, v yužíve jte pů vodní náh radní

d) Nabíje t je třeba v ýhradně nabíje čkou doporuč enou

součástky. Zajistíte tím, že používání elektronářadí bude stále

výrobcem. Použití nabíječky určené k nabíjení akumulátorů jiného

bezpečné.

druhu vytváří riziko vzniku požáru.

e) Nevystavujte akumulátor na působení vody a vlhkosti. f) Pokud chcete nabíjet postupně více než jeden akumulátor,

udělejte 30 minutovou přestávku mezi nabíjením.

g) V žádném případě akumulátor neotevírejte. h) V nevhodných podmínkách může z akumulátoru unikat

Page 35

Li-Ion

kapalina; zabraňte kontaktu s kapalinou. Pokud dojde Kompletace: náhodně ke styku uživatelé s tekutinou, místo kontaktu je třeba umýt vodou. Pokud se kapalina dostane do očí, je třeba navíc hledat lékařskou pomoc. Tekutina, která se dostává z

ak umu lá tor u, m ůže z půso bit p odrá ždě ní n eb o po pá len í.

i) V době, kdy se akumulátor nepoužívá, je třeba jej uchovávat v

bezpečné vzdálenosti od takových kovových předmětů, jako jsou sponky na papír, mince, klíče, hřebíky, šrouby, nebo jiné malé kovové předměty, které by mohly způsobit zkrat akumulátoru. Zkrat akumulátoru může způsobit úraz nebo požár.

j) Nevyhazujte akumulátor do ohně. k) Je zakázané používat poškozený akumulátor.

Akumulátory jsou určeny k opakovanému nabíjení, obsahují

Součásti zařízení

zdraví škodlivé Li - ion. Po ukončení doby životnosti je třeba je likvidovat v souladu s

předpisy o ochraně životního prostředí.

Obr. A 1. Rychloupínací sklíčidlo

Za tímto účelem zcela vybijte akumulátor, vytáhněte jej z elektronářadí,

2. Knoflík regulování spojky

předejte do místa likvidace akumulátorů nebo odevzdejte do prodejny, ve

které jste provedli nákup.

4. Přepínač směru otáček

Používaní nabíječky:

5. Držák

a) Nabíjejte výhradně nabíječkou doporučenou výrobcem.

Použití nabíječky určené k nabíjení akumulátorů jiného typu vytváří

Akumulátor

riziko vzniku požáru.

b) Je zakázáno nabíječku rozšroubovat.

c) Nabíječka je určená výhradně na práci uvnitř místnosti. Je

zakázáno ji vystavovat na působení vody a vlhka.

d) Nabíjejte pouze v rozsahu teplot 15-25 stupňů.

11.

e) Je zakázáno vkládat jakékoliv kovové předměty do nabíječky.

12.

URČENÍ A KONSTRUKCE ŠROUBOVÁKU:

Vrtací aku šroubovák je určený ke šroubování a odšroubování vrutů, vrtání otvorů do takových materiálu, jako je ocel, dřevo, umělá hmota, apod.

Vrtací aku šroubovák je určený výhradně k hobby použití. Je zakázáno

vy užív at to to ná řadí na p rováděn í prací v yžadujícíc h profesionální nářadí.

Každé použití zařízení jinak, než to vyplývá z jeho výše uvedeného určení, je zakázané, způsobuje ztrátu záruky a osvobozuje výrobce od odpovědnosti za takto způsobené škody.

Jakékoliv úpravy zařízení prováděné uživatelem osvobozuje výrobce od odpovědnosti za poškození a škody způsobené uživateli a v okolí.

Správné používání elektronářadí se týká také údržby, skladování, dopravy a oprav.

Elektronářadí mohou opravovat pouze servisní opravny určené výrobcem. Zařízení, které je napájeno ze sítě, by měly opravovat pouze osoby, které jsou k tomuto oprávněny.

I při používání nářadí v souladu s jeho určením nelze zcela eliminovat určité rizikové faktory. Vzhledem ke konstrukci a stavbě stroje se mohou vyskytnout následující ohrožení:

- dotek rotujícího vrtáku během práce rukou nebo oblečení obsluhy;

- spálení při výměně vrtáku. (Během práce se vrták silně zahřívá, abyste se při jeho výměně chránili před popálením, používejte ochranné rukavice);

- odhození obráběné věci nebo její části;

- zkřivení/zlomení vrtáku.

n ź Vrtací aku šroubovák -1 ź Akumulátor - 1 ź -1 ź :

ź Přepravní kufr - 1 ks. ź ź Návod na obsluhu -

Západka blokády akumulátoru Vypínač

Obr. C Obr. F

Obr. G

ks.

Nabíječka ks.

Záruční list - 1 ks.

1 ks.

Číslová ní součásti zařízení se vztahu je ke grafickému znázornění umístěnému na stránce 2 návodu na obsluhu:

10. Pomocné osvětlení

Nabíječka Ukazatel nastavení spojky Piktogram polohy vrtání

14. Upevňující šroub levotočivý

Sada pracovních nástrojů

- magnetická koncovka na bity s držákem 1/4"-1 ks.

- bity - 6 ks.(PH1, PH2, PZ1, PZ2, SL 5 , SL 6)

- vrtáky - 6 ks.(1,5; 2,5; 3; 4; 5; 6 mm)

Ukazatel kapacity baterie

Spona pro zavěšení na opasku

TECHNICKÉ ÚDAJE:

13.

MODEL

TFV12 TFV18

Rychlost otáček bez zátěže

Napětí přívodu napájení

Rozsah upnuti vrtaciho skličidla

Hladina akustického tlaku (LpA) Hladina akustického výkonu (LwA)

Úroveň vibrací podle normy:

tolerance měření K=1,5 m/s²)

EN 60745

(

Hmotnost (s akumulátorem)

Typ akumulátoru Li-ion Jmenovité napětí

Doba nabíjení

Napětí vstupní

0-700/min

DC 12 V

100-240 V

3-5 h

12V

2,19 m/s

92 dB(A)

81 dB(A)

1,030 kg

ø 0,8-10 mm

Kapacita akumulátoru 1500mAh

DC 18 V

1,135 kg

Tolerance měření pA, KwA 3 dB(A) K

18V

Nabíječka

Frekvence sítě 50/60 Hz

Výstupní proud (DC) 15V/ 0,33A 21,5V/ 0,37A

Odebíraný výkon 5W 8W

Page 36

Uvedená úroveň vibrací platí pro základní použití elektronářadí. Pokud by Když je přepínač směru otáček ve střední poloze, je zablokovaný. bylo elektronářadí použité jinak nebo s jinými pracovními nástroji, a také

K vrtání a šroubování vrutů nastavte pravé otáčky. Při vytahování vrtačky,

pokud nebude prováděná dostatečná údržba, úroveň vibrací se může lišit

vytahování vzpříčeného vrtáku a vyšroubování vrutů je třeba nastavit

od uvedené. Výše uvedené důvody mohou způsobit zvýšení vystavení

levé otáčky.

vibracím během celé doby práce.

Volba krouticího momentu (obr. F):

Je třeba uplatnit další bezpečnostní prostředky, jejichž účelem je ochrana

Vrtací aku šroubovák je vybavený kroužkem (2), který slouží k nastavení

obsluhy pily proti důsledkům vystavení vibracím, např.: údržbu

krouticího momentu při šroubování vrutů. Na kroužku je označených 22

elektronářadí a pracovních nástrojů, zajištění vhodné teploty rukou,

polohy, od 1 do 21, a poloha vrtání.

určení pořadí pracovních úkonů.

Nastavení ve zvolené poloze (od 1 - 21) způsobuje trvalé nastavení spojky na určitou velikost krouticího momentu. Umožňuje to chránit se před

PŘED ZAČÁTKEM PRÁCE:

zašroubováním vrutu příliš hluboko nebo poškozením vrutu. Pro různé

Nabíjení akumulátoru:

vruty a různé materiály se používají různé velikosti krouticího momentu.

Vrtací aku šroubovák se dodává s částečně nabitým akumulátorem. Před

Je třeba začít s malým momentem a postupně jej zvětšovat, až po

použitím je třeba akumulátor zcela nabít. Pro první nabíjení se

dosažení uspokojivého výsledku.

doporučuje nabíjení po dobu minimálně 5 hodin.

Pro vrtání v kovu, dřevu a umělé hmotě je třeba nastavit kroužek (2) tak, aby se značka (12) překryla se symbolem (13).

Kontrolka nabíjení akumulátoru:

Po ukončení nabíjení, odpojte nabíječku ze sítě a vyjměte akumulátor.

Akumulátor Li-ion lze bez zkrácení životnosti kdykoli nabít. Přerušení procesu nabíjení nepoškozuje akumulátor.

BĚHEM PRÁCE:

Vypínání/zapínání

Nainstalovaný vypínač (9) má plynulou regulaci otáčecí rychlosti. Pro vypnutí elektronářadí stlačte vypínač. Rychlost otáček se bude

zvyšovat tím více, čím více stlačíte tlačítko. Pro zastavení elektronářadí je třeba pustit vypínač.

Volba směru otáček (obr. E):

Šroubovák má možnost pracovat s otáčkami šroubování v souladu s pohyby hodinových ručiček (pravé otáčky) nebo v protisměru pohybu hodinových ručiček (levé otáčky):

- pro nastavení pravých otáček je t řeba posunout přepínač levých/ pravých otáček (4) (z pohledu zezadu šroubováku);

- pro nastavení levých otáček je třeba posunout přepínač levých/ pravých otáček (4) (z pohledu zezadu šroubováku).

3. Zapojte zástrčku nabíječky do síťové zásuvky 100-240 V, 50/60Hz.

doleva

doprava

1. Stlačte tlačítko blokování baterie (8) a vyjměte akumulátor (7) z akušroubováku s vrtačkou (viz obr. B).

n Výměna sklíčidla (obr. G):

2. Zapojte akumulátor (7) do nabíječky (11) (viz obr. C).

1. Odpojit akumulátor (7) od vrtačky.

2. Maximálně otevřete sklíčidlo (1).

3. Odšroubujte vrtákem PH 2 (Philips č. 2) ve směru pohybu hodinových

Svítící červená kontrolka baterie informuje, že nabájení probíhá. Když

ručiček šroub (14) upevňující držák (POZOR! Levý závit). Zaseknutý

bude baterie zcela nabitá, červená kontrolka zahasne a začne svítit

šroub lze uvolnit lehkým poklepem do jeho hlavy.

zelená.

4. Přidržujte dolní kroužek sklíčidla (bližší těla šroubováku) a

Během nabíjení dochází k postupnému poklesu proud nabíjení. Po cca 3

odšroubujte sklíčidlo vrtacího aku šroubováku v protisměru pohybu

hodinách se proud nabíjení stabilizuje na minimální úrovni (udržovací

hodinových ručiček (při pohledu ze strany držáku).

nabíjení), což brání příliš velkému nabití a poškození baterie.

POZOR: Vzpříčený rychloupínací držák vr tačky (1) lze uvolnit tak, že upevníme kratší stranu v držáku imbusového klíče a lehce klepneme do dlouhého ramene klíče (viz obr. D).

5. Pro nasazení sklíčidla je třeba jej našroubovat na vřeteno v souladu s pohyby hodinových ručiček (z pohledu ze strany držáku) a zajistit upevňující šroub dotažením šroubovákem PH 2 (Philips č. 2) v protisměru pohybu hodinových ručiček. Aby se sklíčidlo neotáčelo během utahování upevňovacího šroubu, je třeba je přidržet za dolní kroužek (blíže k tělu šroubováku).

n Další příslušenství: ź Praktická spona (6) je určená k zavěšení akušroubovaku s vrtačkou na

opasku uživatele, jak pro praváky, tak pro leváky.

n Ukazatel kapacity baterie

ź Vrtací šroubovák je vybavený pomocným osvětlením (10) místa

Ukazatel kapacity baterie (3) hlásí stav vybití baterie s použitím dvou

vrtání / šroubování, které se zapíná stlačením vypínače (9).

barevných LED kontrolek.

Výměna pracovních nástrojů

Svítí zelená LED kontrolka:

POZOR: Odpoj akumulátor od vrtačky nebo umístí přepínač směru otáček

Baterie je zcela nabitá.

(4) do střední polohy pro zajištění proti náhodnému zapnutí stroje, které by

Svítí zelená i červená LED kontrolka:

mohlo způsobit zranění obsluhy.

Baterie je dostatečně nabitá.

Při povoleném tlačítku zapínání (9) je vřeteno vrtačky zablokováno.

Svítí pouze červená LED kontrolka:

Umožňuje to rychlou, pohodlnou a snadnou výměnu pracovního

Baterie je vybitá, je třeba ji nabít.

nástroje ve sklíčidle. Pro vytažení vrtáku (nebo pracovní koncovky) z držáku je třeba otáčet kroužkem sklíčidla doleva, za účelem zvětšení otvoru ve sklíčidle. Pro upevnění vrtáku (nebo pracovní koncovky) ve sklíčidle je třeba otáčet kroužkem doprava, aby byl vrták řádně uchycen ve sklíčidle.

Vrták (nebo jinou pracovní koncovku) je třeba vkládat do sklíčidla až nadoraz.

n Vrtání otvorů

1. Při provádění hlubokých otvorů je třeba vrtat postupně, do menší

Page 37

hloubky, vracet vrták zpět z otvoru pro umožnění odstranění pilin z prostředky ani rozpouštědla; mohly by poškodit části zařízení vyrobené z otvoru.

umělé hmoty. Dávejte pozor, aby se dovnitř zařízení nedostala voda. Po vyčištění počkejte, až vrtačka zcela uschne.

2. Při vrtání otvoru s velkým průměrem se doporučuje začít vyvrtáním menšího otvoru a později jej rozvrtat na požadovaný rozměr. Zabrání to nebezpečí přetížen.

3. Pokud dojde ke vzpříčení vrtáku během vrtání, je třeba okamžitě vypnout vrták, abyste nepřipustili jeho poškození. Využijte změnu otáček a vytáhněte vrták z otvoru.

4. Je třeba držet vrtací šroubovák v ose prováděného otvoru. Vrták by měl být nastavený pravoúhle vůči povrchu obráběného materiálu. Pokud byste nedodrželi pravý úhel při práci, může dojít ke vzpříčení nebo ke zlomení vrtáku v otvoru a v krajním případě i ke zranění uživatele.

Seřízení rychlosti otáček vřetena probíhá podle síly použité na

přitlačení vypínače.

n Šroubování vrutů

Doporučuje se vyvrtání nejdříve pilotního otvoru, něco hlubšího než je délka vrutu a s o něco menším průměrem, než je vnější průměr závitu vrutu. V případě, že se vrut najde poblíž hrany materiálu, brání provedení pilotního otvoru nežádoucímu odprýsknutí materiálu.

Pokud při šroubování nastanou potíže se zahlubováním vrutu, je třeba jej vyšroubovat a trochu zvětšit pilotní otvor.

Pokud i nadále budou při šroubování problémy (což by se mohlo stát v případě tvrdých druhů dřeva) je třeba použit mazivo (např. tekuté mýdlo). Při vrtání musíte na vrtačku vyvíjet tlak tak, aby nedošlo k otáčení koncovky vrtáku mimo drážky v hlavě vrutu. Používejte koncovky, které přesně sedí na hlavu vrutu. Poškození drážky by mohlo znemožnit zašroubování vrutu.

POZOR: Vždy před zahájením čisticích a údržbářských činností je třeba odpojit akumulátor od šroubováku a vytáhnout zástrčku nabíječky ze

PROFIX Sp. z o.o.;

zásuvky.

Nabíječku je třeba čistit pouze s použitím suchého hadříku.

03-228 Warszawa, Polsko

Nezbytné je pravidelné čištění větracích otvorů suchým kartáčkem nebo hadříkem. Pravidelně také odmontujte sklíčidlo a vysypte zevnitř prach a jiné nečistoty.

Kryt pravidelně čistěte vlhkým hadříkem s malým množstvím mýdla, abyste odstranili prach a jiné nečistoty. Nepoužívejte žádné čisticí

Elektronářadí dopravujte a skladujte v transportním kufříku, který chrání před vlhkem, prachem a drobnými objekty, zvláště je třeba zabezpečit ventilační otvory. Drobné části, které proniknou dovnitř krytu, můžou poškodit motor.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ:

POZOR: Zobrazený symbol znamená zákaz likvidace zařízení

dohromady s jinými odpady (na porušení zákazu se vztahuje pokuta). Nebezpečné složky, které se nacházejí v elektrickém a elektrotechnickém vybavení mají negativní vliv na životní prostředí a lidské zdraví.

Domácnosti by se měly zapojit do získávání zpět a opětovného využívání (recyklace) starých elektrospotřebičů. V Polsku a v Evropě se tvoří nebo už existuje systém sběru elektroodpadu, v rámci kterého mají všechna prodejní místa elektrospotřebičů povinnost přijímat elektroodpad. Kromě toho existují sběrná místa pro elektroodpad.

PIKTOGRAMY:

Vysvětlení ikon umístěných na firemním štítku a na informačních nálepkách na zařízení:

Elektronářadí v podstatě nevyžaduje zvláštní údržbářské zásady. Vrtací šroubovák je třeba uchovávat na dětem nedostupném místě, udržovat čistý, chránit proti vlhku a prachu. Podmínky skladování by měly vyloučit možnost mechanických poškození a vliv škodlivých atmosférických podmínek.

VÝROBCE:

Toto zařízení vyhovuje vnitrost átním i evropský m normám a bezpečnostním požadavkům.

Veškeré opravy musí provádět kvalifikovaní odborníci, s použitím původních náhradních dílů.

DOPRAVA:

SKLADOVÁNÍ A ÚDRŽBA:

ul. Marywilska 34,

«Vždy používejte ochranné brýle»

«Používejte prostředky na ochranu sluchu»

«Před spuštěním zařízení si přečtěte návod na obsluhu.»

Page 38

Politika firmy PROFIX je politikou průběžného zdokonalování výrobků, z toho důvodu si firma vyhrazuje právo změnit specifikaci výrobku bez předchozího informování. Obrázky, uvedené v návodu na obsluhu, jsou pouze příklady a mohou se lišit od skutečného vzhledu zakoupeného zařízení. Tento návod je chráněný autorským zákonem. Jeho kopírování / rozmnožování bez písemného souhlasu společnosti PROFIX s.r.o. je zakázané.

TYPICKÉ ZÁVADY A JEJICH ODSTRANĚNÍ:

PROBLÉM MOŽNÁ PŘÍČINA ŘEŠENÍ PROBLÉMU

Poruchy při práci motoru.

Opotřebované uhlíkové kartáče.

Vyměňte uhlíkové kartáče v servisní opravně.

Vrtací šroubovák nefunguje.

Chybí napájení, je poškozen motor nebo vypínač.

Zkontrolujte stav akumulátoru, v případě potřeby jej nabijte nebo vyměňte na nový. Pokud elektronářadí nefunguje, třeba je odeslat do servisní opravny na adresu uvedenou v záručním listu.

Vybitý akumulátor. Nabijte akumulátor.

Page 39

HASZNÁLATI UTASÍTÁSOK

TFV12, TFV18 AKKUMULÁTOROS FÚRÓ-CSAVAROZÓ

Az eredeti utasítások fordítása

HAS ZN ÁL AT ELŐ TT OLVASSA EL EZEK ET A Z UTASÍTÁSOKAT! Tartsa meg ezt az útmutatót későbbi tájékozódás céljából!

FIGYELEM! A szerszám használatának biztonságával kapcsolatos általános figyelmeztetések:

Személyi biztonság:

FIGYELEM! A szerszám biztonságos használatával kapcsolatos általános szabályok:

Elektromos biztonság:

történő használatra alkalmas hosszabbítók használata csökkenti az áramütés kockázatát.

f) Amennyiben az elektromos szerszámot nedves környezetben

használja, elkerülhetetlen egy feszültségvédelmi eszköz

FIGYELEM! Olvassa el a szimbólummal jelzett, a

használata, mint egy hibaáram védelmi kapcsolóé (RCD). Az

m un ka vé d e le m m el k a pc so la to s ö s s ze s

RCD használata csökkenti az áramütés kockázatát.

figyelmeztetést és a biztonságos használatra vonatkozó összes utasítást!

A következő biztonsági előírások be nem tartása miatt baleset, áramütés, tűzveszély és/vagy komoly sérülés fordulhat elő

Őrizze meg az összes munkavédelmi figyelmeztetést és utasítást későbbi felhasználás céljából!

Az alábbi figyelmeztetések során használt „elektromos szerszám” kifejezés olyan szerszámot jelöl, melynek áramellátása hálózatról (tápkábellel) vagy akkumulátorral (kábel nélkül) történik.

FIGYELEM! Általános munkavédelmi szabályok:

Munkahelyi biztonság:

a) Ta rts a ti szt án a m unk aterü letét és ü gyelj en a j ó

megvi lágításra ! A mu nkate rüle tén u ralko dó ren detl ensé g

balesetekhez vezethet.

b) Ne dolgozzon elektromos szerszámmal robbanásveszélyes

környezetben, gyulladásveszélyes folyadékok, gázok vagy folyadékok közelében. Az elektromos szerszámok használata során

szikra keletkezhet, mely belobbanthatja a port és a gőzöket.

c) Tartsa távol a gyermekeket attól a helytől, ahol használja az

elektromos szerszámot. A figyelemelterelés miatt elveszítheti

kontrollját az elektromos szerszám felett.

a) Az elektromos szerszám csatlakozó dugója meg kell feleljen

az aljzattal. Tilos a csatlakozó dugó módosítása! Tilos hosszabbítók használata a védőföldeléses kábellel ellátott eleketromos szerszámok esetében! A csatlakozó dugók és

aljzatok módosítása növeli az áramütés kozkázatát!

b) Kerülje a testi érintkezést a földelt felületekkel vagy

tárgyakkal, mint a csövek, fűtőtestek, fűtőradiátorok vagy hűtőszekrények! A földelt részekkel való érintkezés esetén nő az

áramütés kockázata!

c) Ne tegye ki esőnek vagy nedves környezetnek az elektromos

szerszámot! Víz behatolása esetén nő az áramütés kockázata!

d) Ne erőltesse a csatlakozó kábel! Ne használja a hálózati

kábelt a szerszám mozgatására, húzására vagy a csatlakozó dugó aljzatból történő kihúzására.Tartsa távol a hálózati kábelt hőforrásoktól, olajtól, éles szélektől és mozgó alkatrészekről! A sérült vagy összegabalyodott kábelek növelik az

áramütés kockázatát!

e) Amennyiben az elektromos szerszámot a szabadban

használja, a csatlakozást a szabadban történő használatra alkalmas kültéri hosszabbítókkal kell megoldani. A szabadban

a) Ez a berendezés nem használható csökkentett fizikai,

szenzoriális vagy mentális képességű személyek (beleértve a g yermekeke t is), tapasztalattal nem r ende lkező személyek vagy olyan személyek által, akik nem ismerik a berendezést, kivételt képeznek azok a helyzetek, amikor a berendezés használata felügyelet alatt vagy a használati útasítások betartásával történik egy, a biztonságért felelős személy által.

b) Legyen figyelmes, összpontosítson arra, amit csinál és

legyen m indig a nnak tu datában , hogy elektro mos sze rszámma l d olgozik! Ne használja az elek tromos szerszámot, ha fáradt, ha kábítószer, alkohol vagy gyógyszer befolyása alatt áll! Elektromos szerszám használatánál

egy pillanatnyi figyelmetlenség is komoly sérülések okozója lehet!

c) Ho rdj on vé dőr uház ato t! Mi nden e set ben v ise ljen

védőszemüveget! Olyan védőruházat hordása mint a porvédő

maszk, csúszásbiztos cipő, fülvédő vagy hallásvédő csökkenti a sérülések kockázatát!

d) Kerülje el, hogy az elektromos szerszám véletlenül

bekapcsoljon! A hálózati áramforrásra történő csatlakozás és/vagy az akkumulátor csatlakoztatása, valamint a szerszám felemelése vagy mozgatása előtt, győződjön meg arról, hogy az elektromos szerszám kapcsolója kikapcsolt állapotban van! Az ele ktromos szerszám mozga tása vagy

bekapcsolt állapotban történő használata balesetet okozhat!

e) Az elektromos szerszám beindítása előtt távolítson el

minden szerszámot a közelből! Az elektromos szerszám mozgó

részein hagyott szerszámok sérüléseket okozhatnak!

f) Ne hajoljon le mélyen! Álljon biztosan és tartsa meg az

egyensúlyát! Ez az elektromos szerszám jobb ellenőrzését teszi

lehetővé váratlan helyzetekben.

g) Öltözzön fel megfelelően! Ne hordjon bő ruházatot vagy

ékszert! Haját kösse be, ruházatát és kesztyűjét tartsa távol a mozgó alkatrészektől! A bő ruházat, az ékszer és a hosszú haj

beleakadhat a mozgó alkatrészekbe.

h) Amennyiben a berendezés alkalmas külső porelszívó és

porgyűjtő csatlakoztatására, győződjön meg arról, hogy ezek helyesen lettek csatlakoztatva és használva. A porgyűjtő

használata csökkentheti a porral járó veszélyek kockázatát.

Page 40

FIGYELEM! A szerszám biztonságos használatára FIGYELEM! A szerszám biztonságos használatára

vonatkozó általános figyelmeztetések:

Az elektromos szerszám használata és gondozása:

Javítás:

a) Ne terhelje túl az elektromos szerszámot! Az elvégzendő

munkához szükséges teljesítmény függvényében használjon elektromos szerszámokat! A megfelelő elektromos szerszám jobb

működést és biztosabb terhelést tesz lehetővé.

b) Tilos az elektromos szerszám használata, ha a kapcsoló nem

FIG YE LE M! Akku mu láto ro s f úró -c sav ar ozó,

indítja el és nem állítja meg a szerszámot! Minden elektromos

biztonságra vonatkozó figyelmeztetések -

szerszám, amely nem indul el vagy nem áll meg, veszélyes és meg kell

Személyi biztonság:

javítani!

c) Minden beállítás, alkatrészcsere vagy tárolás előtt húzza ki a

csatla kozó dugót az e lektrom os s zers zám hálózati

áramforrásából és/vagy vegye ki az akkumulátort! Ezek a

biztonsági intézkedések csökkentik az elektromos áram véletlenszerű bekapcsolását.

d) A használaton kívüli elektromos szerszámot gyermekektől

távol kell tárolni, és nem szabad kölcsön adni olyan személyeknek, akik nem ismerik az elektromos szerszámot

vagy nem olvasták el annak használati utasításait! Az elektromos szerszám veszélyes, ha tapasztalat nélküli személy használja!

e) Az elektromos szerszámot karban kell tartani! Ellenőrízni

kell a mozgásban lévő alkatrészek vonalbeállítását vagy

zavarát, az alkatrészek törését és egyéb tényezőket, melyek befolyásolhatják az elektromos szerszám működését! Ha

rongálódást észlelünk, az elektromos szerszámot még használat előtt meg kell javítani! Számos baleset oka az

elektromos szerszám nem megfelelő karbantartása.

f) A vágószerszámok élesek és tiszták kell legyenek! A

vágószerszámok éles alkatrészeinek karbantartása csökkenti az anyagba történő beakadás kockázatát és megkönnyítik a használatot.

g) A z e l ek t ro mo s s z er sz á mo t, a b er en d ez és t , a

munkaszerszámokat, stb. jelen utasításoknak megfelelően kell használni, figyelembe véve a munk a jellegét és feltételeit. Az elektromos szerszám rendeltetésétől eltérő használata

veszélyes helyzeteket okozhat.

h) Alacsony hőmérsékleten vagy hosszabb használaton kívüli

időszakot követően ajánlott az elektromos szerszám teher nélküli elindítása néhány percre a kenőanyag átviteli mechanizmusba történő helyes elosztása érdekében.

i) Az elektromos szerszám tisztításához puha, nedves (nem

vizes) rongyot és szappant használjon! Ne használjon benzi nt, o ldószert vagy egyéb anyagokat, a melyek károsíthatják a berendezést!

j) A z e le k tr om o s s ze r sz ám o t c sa k a z ut á n l eh et

tárolni/szállítani, miután megbizonyosodtunk arról, hogy minden mozgó eleme rögzítésre és biztosításra került a rögzítésre szánt eredeti elemek segítségével.

k) Az elektromos szerszámot száraz helyen kell tartani, védve a

portól és a nedvességtől.

l) Az elektromos szerszám szállítása az eredeti csomagolásban

történhet, megvédve ezáltal a mechanikai sérülésektől.

a) Az elektromos szerszám javítását olyan szakemberek

végezhetik, akik eredeti cserealkatrészeket használnak. Ez

biztosítja azt, hogy az elektromos szerszám használata biztonságosan történik.

A fúró-csavarozó használata során használjon hallásvédőt! A zajnak való kitettség hallásvesztést okozhat!

Amikor olyan munkákat végez, melynek során a szerszám vagy a csavar hozzáérhetne a rejtett elektromos kábelekhez vagy saját kábeléhez, az elektromos szerszámot a fogantyú szigetelt felületénél kell fogni! A tápkábellel való érintkezés a

feszültség egy részét a készülék fém alkatrészeinek továbbíthatja, ami áramütéshez vezethet.

Ha szná ljo n m egf elel ő ker eső eszk özö ket a rej tett elektromos kábelek helymegjelöléséhez, vagy kérjen tájékoztatást az önkormányzati intézményektől! A feszültség

alatt lévő kábelekkel történő érintkezés tűzeseteket vagy áramütést idézhet elő! A gázvezeték sérülése robbanásveszélyes! A víz- és csatornacsövek kilyukadása anyagi károkat okoznak!

Ne munkáljon meg azbeszt tartalmú anyagokat! Az azbeszt

rákkeltő anyagnak minősül!

A munkavégzés helyét tartsa tisztán! Az anyagkeveredés nagyon

veszélyes! A fémporok könnyen meggyúlhatnak és felrobbanhatnak!

Biztosítsa a megmunkált tárgyat! Bizonyosodjon meg arról, hogy

az összes rögzítő elem meg van szorítva és ellenőrízze, hogy ne legyenek nagy távolságok! A megmunkált elem rögzítő szerszámba vagy csavaros szorítóba történő rögzítése biztonságosabb, mint kézben tartása.

Használat közben az elektromos szerszámot midkét kézzel a

fő és kiegészítő fogantyúnál, stabil pozícióban kell tartani!

Az elektromos szerszám használata biztonságosabb, ha mindkét kézzel fogja azt!

Azonnal állítsa meg az elektromos szerszámot, ha a használt

szerszám leblokkol. Készüljön fel az erős rezgésekre, melyek visszaugrást okozhatnak! A használt szerszám leblokkol: ha az

elektromos szerszám túlterhelt vagy amikor az elembe hajol.

Az elektromos szerszám padra helyezése előtt várja meg míg

az megáll! A használt szerszám leállhat, ami az afeletti ellenőrzés

elvesztéséhez vezethet!

FIGYELEM! Az akkumulátor és töltő biztonságos használata:

Akkumulátor használata:

a) Csak a gyártó által megjelölt specifikációknak megfelelő

akkumulátorokat használjon! Más akkumulátorok használata

esetén repedés, szétesés, testi sérülés vagy tűzeset történhet!

b) FIGYELEM! Amennyiben az akkumulátor megsérül vagy nem

megfelelően kerül használatra, robbanásveszélyes gáz szivárgása követhezhet be! Az akkumulátort távol kell tartani a tűzforrásoktól és megfelelő szellőztetést kell

Page 41

biztosítani a töltési időre! Ne hagyja az akkumulátort hosszú ideig

felelős az ezekből eredő károkért.

magas hőfokon (napfényes helyen, a radiátorok közelében és olyan

A készülék összes, a felhasználó által végzett módosítása mentesíti a

helyeken, ahol a hőmérséklet meghaladja a 40°C-ot)!

gyártót a felelősség alól a felhasználónak és a környetnek okozott károkért.

c) Az akkumulátor töltése 15-25°C közötti hőmérsékletű

környezetben kell történjen!

Egyes kockázati tényezők még abban az esetben sem küszöbölhetőek ki teljesen, ha a készüléket a rendeltetésnek megfelelően használták. A

d) Az akkumulátort csak az elektromos szerszámhoz csatolt

felépítés és tervezés miatt a következő kockázatok jelenhetnek meg:

töltővel szabad tölteni! Más akkumulátorok használata esetén repedés, szétesés, testi sérülés vagy tűzeset történhet!

- a mozgásban lévő fúrófej kézzel vagy ruházattal történő megérintése

- a fúrófej cseréje közbeni égések (Működésben közben a fúrófej nagyon

e) Ne tegye ki víznek és nedvességnek az akkumulátort!

felmelegszik. Az égések elkerülése érdekében a fúrófej cseréje közben

f) Ha több mint egy akkumulátort szándékozik tölteni, az

használjon védőkesztyűt!)

egymást követő töltések között 30 perces szünetet kell

- a megmunkált elem vagy annak részeinek visszaugrása

tartania!

- a fúrófej elgörbülése/törése.

g) Semmilyen esetben se nyissa fel az akkumulátort! h) Extrém helyzetekben az akkumulátorból elektrolit folyás

Kiegészítés: következhet be! Ilyen esetben törölje le a folyadékot az akkumulátorról! Kerülje az elektroli t bőrrel tör ténő érintkezését! Ha az elektrolit mégis bőrrel érintkezett, mossa meg

figyelmesen ezt a bőrrészt, finom savval (citromlé, ecet) semlegítsen! Szövődmények esetén forduljon orvoshoz!

Amennyiben az elektrolit szemmel érintkezik, fiziológiás sóoldattal vagy tiszta vízzel körülbelül 10 percen keresztül mossa meg szemét!

NE TEGYEN RÁ KÖTSZERT! Forduljon orvoshoz!

i) Kerülje az akkumulátor pólusainak bármilyen fém tárggyal

történő lekötését (ne tegye zacskóba, zsebbe más fém elemmel az akkumulátort) – tűzesetet okozhat!

A gép elemei (lásd: 2. oldal):

j) Ne dobja tűzbe az akkumulátort! k) Ne töltse az elromlott akkumulátort!

A. rajz: 1. Gyorstokmány

Az akkumulátorok több töltésre lettek szánva, lítiumot

2. Ívbeállító kar

tartalmaznak, amely környezetveszélyes.

A használati idő után az akkumulátort a környezetvédelmi törvények szerint kell használni!

4. Forgásirány kapcsoló

5. Főfogantyú

Ennek megfelelően az akkumulátort teljesen le kell meríteni, ki kell venni az elektromos berendezésből és le kell adni az akkumulátor felhasználó

pontnál vagy abban az üzletben, ahonnan vásárolták!

A töltő használata:

a) Csak a gyártó által ajánlott akkumulátort használjon!

10.

b) A leszállított töltőt csak azon akkumulátor töltésére szabad

11.

használni, melyet azzal együtt kapott!

12.

Más akkumulátor töltése esetén az megrepedhet, széteshet, sérülést okozhat vagy tűzeset idézhet elő!

c) Ne szerelje szét a töltőt! d) A töltőt csak helyiségekben használja! Ne tegye ki víznek és

nedvességnek az akkumulátort!

e) Csak 15°-25°C-os hőmérséklet között töltse! f) Ne vezessen be semmiféle fémtárgyat a töltőbe!

A FÚRÓ-CSAVAROZÓ FELÉPÍTÉSE ÉS RENDELTETÉSE:

Az akkumulátoros fúró-csavarozó rendeltetése a dübelek be- és kicsavarozása, olyan anyagok fúrása, mint az acél, fa, műanyag, stb.

A fúró-csavarozó csak amatőr háztartási felhasználás célra használható.

Tilos a szerszámot olyan munkák végzésére használni, melyek professzionális készüléket igényelnek!

A készülék minden olyan használata, amely eltér a fent említett rendeltetéstől, tilos és a garancia elvesztéséhez vezet, a gyártó nem

n ź Akkumulátoros fúró-csavarozó -1 db.

ź Akkumulátor - 1 db. ź Töltő -1 db. ź :

ź Hordtáska - 1 db. ź Garancialap - 1 db. źHasználati utasítások -1 db.

Akkumulátor Akkumulátor rögzítő zár Indítógomb Segédvilágítás

C. rajz: Töltő F. rajz: Ívbeállító jelző

Lyukasztási pozíció piktogram

G. rajz: Bal menetes rögzítő csavar

A szerszám elemeinek számozását a jelen használati utasítások 2. oldalán szereplő ábra mutatja be:

13.

14.

Állítsa be a munkaeszközök – 1/4"-es mágneses bit befogó-1 db. – bitfejek - 6 db.(PH1, PH2, PZ1, PZ2, SL 5 , SL 6) – fúrók - 6 db.(1,5; 2,5; 3; 4; 5; 6 mm)

Akkumulátor kapacitás jelző

Övakasztó

MŰSZAKI ADATOK:

Li-Ion

MODELL

TFV12 TFV18

Forgási sebesség teher nélkül

Áramfeszültség

Gyorstokmány befogási tartomány

Hangnyomás szint (LpA) Hangerő szint (LwA)

EN 60745 (

szabvány szerinti vibrációs szint

K bizonytalanság=1,5 m/s²)

Súly (akkumulátorral)

0-700/ perc

DC 12 V

2,19 m/s

92 dB(A)

81 dB(A)

1,030 kg

ø 0,8-10 mm

DC 18 V

1,135 kg

KpA, KwA bizonytalanság 3 dB(A)

Page 42

Forgásirány beállítása ( E rajz)

A fúró-csavarozógép lehetőséget nyújt arra, hogy a forgási irányt az órajárásával megegyező (jobbra forgás) vagy ellenkező (balra forgás)

Az említett vibrációs szint reprezentatív az elektromos készülék

irányba állítsuk be:

használata szempontjából. Amennyiben az elektromos készülék más

- a forgási sebesség jobbra történő beálításához a kapcsoló balra/jobbra

célból vagy egyéb munkaeszközzel kerül használatra, illetve ha

forgás tolókáját (4) fordítsa (lásd a készülék hátoldalán).

karbantartása nem megfelelő, a vibrációs szint eltérhet a megjelölttől. A

- a forgási sebesség balrara történő beálításához a kapcsoló balra/jobbra

fent említett okok a vibrációs expozíció szintje növekedéséhez

forgás tolókáját (4) fordítsa (lásd a készülék hátoldalán).

vezethetnek a működés teljes ideje alatt.

Amikor a forgásirány kapcsoló középen helyezkedik el, az indítógomb le

Kiegészítő védelmi eszközöket kell használnia, melyek célja a vibrációs

van blokkolva.

expozíció kezelőre gyakorolt hatásaitól való védelem, mint pl.:

Fúráshoz és csavarozáshoz állítsa jobbra a forgási irányt. A fúrófej

Elektromos készülék és munkaeszközök karbantartása, a kezek

behúzá sáho z, a fú rófe j blokkol ó kivételéhez és a csavar ok

megfelelő hőmérsékletének biztosítása, a munkatevékenységek

kicsavarozásához állítsa balra a forgási irányt.

sorrendjének megállapítása.

Forgási fordulatszám beállítása ( F rajz)

HASZNÁLATRA TÖRTÉNŐ FELKÉSZÜLÉS:

A fúró-csavarozógép egy olyan gyűrűvel (2) rendelkezik, amellyel a

Akkumulátor töltése

csavarok becsavarozásakor be lehet állítani a forgás fordulatszámát. A

A fúró-csavarozógép részben feltöltött akkumulátor került leszállításra.

gyűrűn 22 pozíció található, 1-től 21-ig, valamint a fúró pozíció.

Használat előtt teljesen fel kell töltenie az akkumulátort. Ajánljuk, hogy

A gyűrű kiválasztott pozícióba (od 1-21) történő beállítása az ív

az első töltés minimum 5 órás legyen.

feszítőerejét állapítja meg a fordulatszám által megállapított mértékben. Ez lehetővé teszi a csavar túl mélyen történő becsavarozása vagy sérülése elleni biztosítást. Különböző típusú csavarokhoz és anyagokhoz a forgási fordulatszám különböző értékeit kell használni.

Mindig kis fordulatszámmal kell kezdeni és fokozatosan emelni a fordulatszámot, amíg eléri a kívánt eredményt.

Fém, fa és műanyag fúrásához úgy állítsa be a gyűrűt (2), hogy a jelző

Akku töltségjelző

(12) takarja el a jelet (13).

Amikor a töltési folyamat befejeződött, húzza ki a töltőt a hálózatból és vegye ki az akkumulátort!

A lítium-ion akkumulátor bármikor feltölthető anélkül, hogy érintené bármiféleképpen is annak élettartamát. A töltési folyamat megszakítása nem vezet az akkumulátorcellák sérüléséhez.

HASZNÁLAT SORÁN:

Be/kikapcsolás

Az indítógomb (9) a forgási sebesség folyamatos szabályozásával rendelkezik.

Az elektromos szerszám bekapcsolásához nyomja meg az indítógombot. A forgási sebesség ahhoz mérten nő, hogy mennyire erősen nyomja a gombot. Az elektromos szerszám kikapcsolásához engedje el az indítógombot.

Az akkumulátor kapacitás jelző (3) két színes LED diódával jelzi az akkumulátor lemerülési szintjét.

Világít a zöld LED dióda:

Az akkumulátor teljesen fel van töltve.

Világít a zöld és a piros LED dióda:

Az akkumulátor elégséges töltéssel rendelkező.

Csak a piros LED dióda világít:

Az akkumulátor lemerült, fel kell tölteni.

n lásd a

balra

jobbra

n lásd a

1. Nyomja meg az akkumulátor blokkoló gombot (8) és vegye ki az akkumulátort (7) a fúró-csavarozóból (lásd a B rajz).

2. Csatlakoztassa az akkumulátort (7) a töltőre (11) (lásd a C rajz).

3. Csatlakoztassa a töltő dugaszát 100-240V, 50/60Hz hálózati konnektorba.

Az akkumulátor világító piros diódája arról tájékoztat, hogy a töltés folyamatban van. Amikor teljesen feltöltődik az akkumulátor, elalszik a

n A fogantyú cseréje (lásd a G rajz)

piros dióda és kigyullad a zöld dióda.

1. Vegye ki az akkumulátort (7) a fúró-csavarozógépből.

A töltés során automatikusan csökken a töltőáram. Kb. 3 óra elteltével a

2. Nyissa fel teljesen a fogantyút (1).

töltőáram minimális szintre csökken (fenntartó töltés), ami megelőzi a

3. A PH 2-es (2. sz. Philips) csavarhúzó segítségével, az órajárással

túltöltés és az akkumulátor sérülésének a lehetőségét.

megegyező irányba csavarozza ki a tokmány rögzítő csavarjait (14). (FIGYELEM! Balmenet). A beragadt csavart a fej enyhe megütésével is kioldhatja.

4. Tartsa meg a fogantyú alsó gyűrűjét (amely közelebb áll a fúrócsavarozógép gépházához) és az órajárással ellentétes irányba csavarozza ki a fúró-csavarozógép tokmányát (a tokmány felől nézve)!

FIGYELEM! A blokkolt gyorstokmány (1) a hatszögű kulcs rövidebb felének tokmányba történő behelyezésével és hosszabbik felének

könnyű ütésével felszabadítható. (lásd: D. rajz)

5. A tokmány beszereléséhez az órajárással megegyező irányba (a tokmány felől nézve) kell azt a tengelybe becsavaroznia és a rögzítő csavarral rögzítenie, valamint a PH 2-es (2. sz. Philips) csavarhúzóval az órajárással elentétes irányba becsavaroznia. Ahhoz, hogy a tokmány ne forogjon a rögzítőcsavar becsavarozásakor, az alsó (a fúró-csavarozógép gépházához legközelebb álló) gyűrűnél tartsa a

n Akkumulátor kapacitás jelző

tokmányt.

Az akkumulátor típusa Li-ion Üzemi feszültség

12V

Akkumulátorteljesítmény 1500mAh

18V

Töltő

Töltési idő

Bementi feszültség

100-240 V

3-5 h

Hálózati frekvencia 50/60 Hz

Kimeneti áram (DC) 15V/ 0,33A 21,5V/ 0,37A

Teljesítmény 5W 8W

Page 43

Kiegészítő elemek

lehetőségét!

A praktikus övakasztó (6) a fúró-csavarozó szíjra akasztását teszi

FIGYELEM! Minden tisztítási és karbantartási művelet végzése előtt vegye

lehető mind a jobb-, mind a balkezes felhasználó számára.

ki az akkumulátort a berendezésből és húzza ki a csatlakozó dugót az

A fúró-csavarozógép a fúrás/csavarozás helyének segédvilágításával

aljzatból!

(10) van ellátva, amely az indítógomb (9) megnyomásakor kapcsol

A töltőt száraz ronggyal tisztítsa. Száraz kefével vagy ronggyal

be.

időközönként tisztítsa meg a fúró-csavarozógép szellőzőnyílásait is.

Munkaeszközök cseréje

Időközönként szerelje le a fúró befogóját és távolítsa el a port és a koszt.

FIGYELEM! Kapcsolja le az akkumulátort a fúró-csavarozógépről vagy

A gépházat tiszta és nedves vászonnal, kis mennyiségű szappannal kell

állítsa a középső pozícióba a forgásirány kapcsolót (4) ahhoz, hogy

tisztítani. Ne használjon semmilyen tisztító- vagy oldószert, mert ezek

megvédje önmagát a szerszám véletlenszerű bekapcsolásától, amely

megrongálhatják a gép műanyag alkatrészeit. Vigyázzon arra, hogy ne

megsebezheti a kezelőt.

kerüljön víz a készülék belsejébe. Tisztítás után várja meg amíg a fúró-

Kioldott kapcsológombnál (9) leblokkol a fúróorsó. Ez lehetővé teszi a

csavarozógép megszárad.

munkaszerszám gyors, kényelmes és könnyű cseréjét a fúrótokmányban.

SZÁLLÍTÁS:

A fúró (vagy fej) tokmányból való kivételéhez forgassa el balra a tokmány gyűrűjét a tokmány nyílásának a növeléséhez. A fúró (vagy fej)

A készüléket hordládában kell szállítani és tárolni, amely megóvja a

tokmányba szereléséhez forgassa el a tokmány gyűrűjét jobbra egészen

nedvességtől, a portól és a kisméretű tárgyaktól. Különösen a

a fúró beszorulásáig.

szellőzőnyílásokat kell védeni. A gépházba bejutó kis elemek

A fúrót (vagy más típusú fejet) ellenállásig kell a tokmányba helyezni.

rongálhatják a motort.

Fúrás

1. Amikor mél y nyílásokat végez, fokozatosan fú rjon kisebb mélységekig, majd húzza ki a fúrófejet, hogy a por távozhasson a nyílásból.

2. Nagyobb átmérőjű nyílás fúrásánál ajánlatos egy szűkebb nyílással kezdeni, majd nagyobbítsa azt a kívánt méretre. Ezáltal elkerüli a fúrógép felmelegedését.

3. Amennyiben a fúrófej fúrás közben leáll, kapcsolja ki a fúrógépet, ho gy ezá ltal e lke rülj e ann ak sér ülés ét. A f org ásir ány megváltoztatásával húzza ki a fúrófejet a nyílásból.

4. Tartsa a csavarozógépet az elvégzett nyílás tengelyében. A megmunkált anyag felületéhez képest a fúrófejet derékszögben kell rögzíteni. Ha nem tartja a derékszöget használat közben, a fúrófej nyílásban történő leállását vagy törését idézheti elő, extrém esetben pedig a kezelő sérülését.

A tengely forgási sebességének beállítása a kapcsoló megfelelő erősségű megnyomásával történik.

Debül becsavarozása

Ajánlott, hogy először keskenyebb, a dübel hosszúságánál kicsit hosszabb nyílást végezzen. Amennyiben a debül az anyag szélének közelében helyezkedik el, egy ilyen nyjlás előkészítése megszünteti az anyagrész nem kívánt kiesésének kockázatát.

Amennyiben a debül becsavarozásakor probléma merülne fel, húzza ki és tágítsa egy kicsit a nyílást.

Ame nnyib en a csavarozás továbbra is nehe zen menne (ami megtörténhet a keményebb fafajok esetében), használjon kenőanyagot (pl. folyékony szappant). Nyomja megfelelően a csavarozógépet, hogy elkerülje a befogó csavarhúzófejjel együtt történő forgását. Azokat a

GYÁRTÓ:

fejeket használja, amelyek pontosan illeszkednek a csavarhúzófejjel. A

PROFIX Sp. z o.o.,

csavarhúzó fogójának sérülése a be- és kicsavarozás ellehetetlenítéséhez vezethet.

ul. Marywilska 34, 03-228 Warszawa, LENGYELORSZÁG

TÁROLÁS ÉS KARBANTARTÁS:

Ez a gép megfelel a nemzeti és európai szabályoknak, valamint a

A szerszám gyakorlatilag nem igényel különleges karbantartást. A

biztonsági előírásoknak.

szerszámot gyermekektől távol, tisztán kell tartani, óvni a nedvességtől

Minden javítást szakképzett személy végezhet, kizárólag eredeti

és a portól! A tárolási körülmények ki kell küszöböljék a mechanikus rongálódások vagy a különböző időjárási viszonyok káros hatásainak

cserealkatrészt használva!

KÖRNYEZETVÉDELEM:

FIGYELEM! Ez a jel azt jelöli, hogy a használt készüléket tilos

egyéb hulladékkal egy helyen elhelyezni (pénzbüntetés terhe mel lett). Elektromos és e lektro nikus g épek ve szélyes alkotórésze i negatívan befolyá solják a kö rnyezetet é s azemberek egészségét.

Minden háztar tásnak hozzá kell járulnia a használt készülékek visszanyeréséhez és újrahasznosításához. Úgy Lengyelországban, mint Európában megszervezik vagy már létezik a használt készülékek gyűjtési rendszere, melynek keretében az adott készülék minden értékesítési helyén kötelesek átvenni a használt készüléket. Ezenkívül léteznek ilyen típusú készülékek gyűjtő központjai is.

PIKTOGRAMOK:

A névleges táblázatban szereplő rajzok magyarázata:

«Bekapcsolás és működtetés előtt olvassa el a használati utasításokat!»

«Védőszemüveg használata kötelező!»

«Hallásvédő használata kötelező!»

Page 44

A PROFIX cég politikája az, hogy folyamatosan tökéletesítse termékeit, ezért fenntartja magának azt a jogot, hogy a termék specifikációit előzetes tájékoztatás nélkül módosítsa! A használati utasításokban megjelölt ábrák csak példák, ezek kicsit eltérhetnek a megvásárolt eszköz valódi arculatától! Az alábbi útmutatót szerzői jogok védik. Annak másolása / sokszorosítása a Profix Sp. z o.o. cég írásos beleegyezése nélkül tilos.

TÍPIKUS MEGHIBÁSODÁSOK ÉS AZOK ELTÁVOLÍTÁSA:

MEGHIBÁSODÁS LEHETSÉGES OK HIBA ELTÁVOLÍTÁSA

Zavar a motor működésében.

Elkopott szénkefék.

Cseréltesse ki a szénkeféket a szervizben.

A fúró-csavarozó nem működik.

Nincs tápellátás, sérült motor vagy kapcsológomb.

Ellenőrizze az akkumulátor töltöttségét, szükség esetén tölteni vagy újra cserélni.Ha továbbra sem működik az elektromos szerszám, küldje be a garanciakártyán megadott című szervizbe.

Lemerült elem. Töltse fel az akkumulátort.

Page 45

NAUDOJIMO INSTRUKCIJA

AKUMULIATORINIS GRĘŽTUVAS-SUKTUVAS

Originalios instrukcijos vertimas

: TFV12, TFV18

PRIE Š RADEDANT DARB Ą SUSIPAŽINKIT E SU INSTRUKCIJA. Išsaugokite instrukciją, nes gali būti reikalinga

ĮSPĖJIMAS! Bendri įspėjimai dėl saugaus įrankio

vėliau.

naudojimo.

ĮSPĖJIMAS! Prašome perskaityti visus įspėjimus dėl saugaus naudojimo pažymėtus simboliais bei visas nuorodas dėl saugaus naudojimo.

ĮSPĖJIMAS! Bendri įspėjimai dėl saugaus įrankio

naudojimo.

ĮSPĖJIMAS! Bendri įspėjimai dėl saugaus įrankio naudojimo.

Žemi au pate ikiamų įspėjimų dėl sau gos bei saugo s nuorodų nesilaikymas gali būti elektros smūgio, gaisro ir/arba sunkių kūno sužalojimų priežastimi.

Išsaugokite visus įspėjimus ir visas saugos nuorodas, kad vėliau būtų galima jais pasinaudoti.

Žemiau pateiktuose įspėjimuose sąvoka „elektros prietaisas” apibudina elektros prietaisą maitinamą elektros energija iš elektros tinklo (maitinimo laidas) arba elektros prietaisą maitinamą akumuliatoriumi (belaidis).

ĮSPĖJIMAS! Bendri įspėjimai dėl saugaus įrankio

naudojimo.

Sauga darbo vietoje:

Darbo v ieto je turi būti š varu, t varkinga be i geras apšvietimas. Netvarka bei netinkamas darbo vietos apšvietimas gali

būti nelaimingų atsitikimų priežastimi.

drėgnoje aplinkoje, naudokite RCD įrenginį. RCD įrenginio naudojimas sumažina elektros smūgio riziką.

a) Prietaisu negali naudotis asmenys (tame tarpe vaikai)

turintis fizinius, jutimo arba psichinius negalavimus, taip pat asmenys neturintis darbo patirties arba nesusipažinę su prietaisu, nebent toks darbas vyksta stebint specialistui arba pagal prietaiso naudojimo instrukciją, kurį buvo perduota asmeniu atsakingu už saugą.

Būkite atidūs, sutelkite dėmesį į tai, ką Jūs darote ir, dirbdami su elektros prietaisu, vadovaukitės sveiku protu. Nedirbkite su prietaisu, jei esate pavargę arba vartojote na rkot ikus, al kohol į ar medik ament us. Ak imi rks nio

neatidumas naudojant prietaisą gali tapt i rimtų sužalo jimų priežastimi.

Dėvėkite tinkamą aprangą. Nešiokite apsauginius akinius.

Apsauginės aprangos, to kios kaip dulkių kaukė , nes lystantis apsauginiai batai, šalmas, asinės, naudojimas sumažina sužalojimų grėsmę.

Nenaudoti elektros prietaiso sprogioje aplinkoje, kurioje yra

Saugokitės, kad neįjungtumėte prietaiso atsitiktinai. Prieš

degūs skysčiai, degios dujos arba dulkės. Elektros prietaiso darbo

įju ng ia nt k iš tuką į elekt ro s l iz dą i r/arba pr ie š

metu susidaro elektros kibirkštis, todėl gali užsidegti esantis aplinkoje

akumuliatoriaus įjungimą bei prieš paimant arba pernešant

garai.

prietaisą įsitikinkite, kad prietaisas yra išjungtas. Prietaiso

Darbo vietoje negali būti vaikai bei pašaliniai. Dėmesio

pernešimas su pirštu ant jungiklio arba prietaiso įjungimas į

nukreipimas gali būti elektros prietaiso valdymo praradimo priežastimi.

maitinimo tinklą gali tapti nelaimingo atsitikimo priežastimi. Prieš įjungdami prietaisą pašalinkite raktus. Prietaiso

besisukančioje dalyje esantis įrankis ar raktas gali tapti sužalojimų priežastimi.

Nepasilenkite pernelyg į priekį. Dirbdami atsistokite

Elektros prietaisų kištukai turi atitikti elektros lizdo tipui.

patikimai ir visada išlaikykite pusiausvyrą. Patikima stovėsena

Jokiu būdu negalima keisti kištuko. Jeigu elektros prietaisas

ir tinkama kūno laikysena leis geriau kontroliuoti prietaisą netikėtose

turi įžeminimą, negalima naudoti ilgintuvo. Originalių kištukų

situacijose.

bei lizdų naudojimas sumažina elektros smūgio riziką.

Dėvėkite tinkamą aprangą. Nedėvėkite plačių drabužių ir

Venkite kūno kontakto su įžemintais paviršiais, tokias kaip

papuošalų. Saugokite plaukus, drabužius ir pirštines nuo

vamzdžiai, šildytuvai, centrinio šildymo radiatoriai bei

besisukančių prietaiso dalių. Laisvus drabužius, papuošalus bei

šaldytuvais. Kontaktas su įžemintais paviršiais didina elektros

ilgus plaukus gali įtraukti besisukančios prietaiso dalys.

smūgio pavojų. Saugokite prietaisą nuo lietaus ir drėgmės. Jeigu vanduo

patenka į elektros prietaisą, padidėja elektros smūgio rizika.

Nenaudokite laidų ne pagal paskirtį. Neneškite įrenginio paėmę už laido, netraukite už jo norėdami išjungti kištuką iš elektros lizdo. Laidą klokite taip, kad jo neveiktų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios

Rūpestinga elektros prietaisų priežiūra ir naudojimas

prietaiso dalys. Pažeistas l aidas gali tapti elektros smūgio

priežastimi.

Neperkraukite prietaiso. Naudojamo prietaiso galingumas

Jeigu elektros prietaisas yra naudojamas lauke, laido

turi atitikti atliekamam darbui. Tinkamai parinktas elektros

pr ail gini mui n aud oki te ti k spe cial iai t am sk irtu s

prietaisas leis atlikti darbą gerai ir saugiai.

prailgintuvus. Prail gintuvų skir tų d arbui lau ke na udojimas

Nenaudokite elektros prietaiso su sugedusiu jungikliu.

sumažina elektros smūgio riziką.

Elektros prietaisas, kurio nebegalima įjungti ar išjungti, yra pavojingas

Jeigu negalima išvengti elektros prietaiso naudojimo

ir jį reikia remontuoti.

Žmonių sauga:

Elektros sauga:

h) Jeigu įrenginiai yra pritaikyti prijungimui prie dulkių

nusiurbimo ir dulkių surinkėjo, įsitikinkite, kad šie įrenginiai tinkamai prijungti ir panaudoti pagal paskirtį. Dulkių

surinkėjų panaudojimas sumažina dulkių poveikio pasekmes.

Page 46

Vandentiekio vamzdžių pažeidimas gali sugadinti aplinkoje esančius daiktus.

d) Draudžiama dirbti su medžiagomis, kurių sudėtyje yra

asbestas. Asbestas gali būti navikinių susirgimų priežastimi.

e) Darbo vietoje turi būti švaru. Ypač pavojingi yra medžiagų

mišiniai. Lengvos metalo dulkės gali užsidegti arba sprogti.

f) Būtina patikimai pritvirtinti apdorojamą daiktą. Įsitikinkite,

kad visi tvirtinimo gnybtai yra užveržti bei patikrinkite, kad jie nebūtų per nelyg laisvi. A pdoroj amo daikto pri tvirtinima s tvir tinim o

mechanizmu arba spaustuvuose didina darbo saugumą.

h) Jeigu naudojamas įrankis įstrigo, nedelsiant ištraukite

elektros prietaiso kištuką iš elektros lizdo. Būkite pasiruošė

įrankio vibravimui, kuriuo metu gali būti atmesta apdorojama medžiaga. Naudojamas įrankis gali įstrigti, jeigu: elektros

prietaisas bus perkrautas arba išsikreivins apdorojamoje medžiagoje.

ĮSPĖJIMAS! Bendri įspėjimai dėl saugaus įrankio naudojimo.

DĖMESIO! Akumuliatorinis gręžtuvas-suktuvas, saugaus darbo nuorodos.

a) Darbo metu naudokite klausos apsaugos priemones. Ilgalaikis

darbas triukšme gali sukelti klausos praradimą.

b) Darbo metu, kai yra pavojus užkliudyti elektros laidus arba

paties prietaiso laidą, elektros prietaisą laikykite už izoliuotus paviršius. Jeigu yra kontaktas su elektros laidais, tai visos

metalinės prietaiso dalis taip pat yra po įtampa, o tai gali sukelti elektros smūgį.

c) Elektros laidų lokalizavimui naudokite tinkamus lokalizavi-

mo prietaisus arba kreipkitės į pastato administraciją.

Kontaktas su elektros laidais gali būti gaisro bri elektros smūgio prieža stimi. Dujų vamzdžio pažeidimas gali sukelti sprogimą.

Prieš reguliuodami prietaisą, keisdami darbo įrankius arba prieš sandėliavimą ištraukite kištuką iš elektros lizdo ir/arba atjunkite akumuliatorių. Ši saugumo priemonė apsaugos jus nuo

netikėto prietaiso įsijungimo.

Ne na udoj amą pri et ais ą s andėl iu oki te vai ka ms ir nemokantiems juo naudotis arba nesusipažinusiems su instrukcija asmenims neprieinamoje vietoje. Elektrin iai

įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.

Rū pestingai pri žiūrėkite prietai są. Patikr inkite, ar besisukančios prietaiso dalys tinkamai veikia ir niekur

Elektros prietaisą darbo metu būtina tvirtai laikyti bei

nekliūva, ar nėra sulūžusių ar šiaip pažeistų dalių, kurios

užtikrinti stabilią darbo poziciją. Varžtų užsukimo arba atsukimo

įtakotų elektros prietaiso veikimą. Jeigu yra gedimai

metu gali atsirasti momentai, kai smūgiai yra labai stiprus.

suremontuokite prietaisą. Dauge lio nelai mingų atsitikimų priežastis yra blogai prižiūrimi elektros prietaisai.

Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti elektros prietaisai su aštriais pjovimo įrankiais yra lengviau valdomi ir juos geriau kontroliuoti.

Elektros prietaisą, papildomus įrankius, darbo įrankius ir t.t.

Prieš padedant elektros prietaisą palaukite kol jis visiškai

naudokite tik pagal instrukciją, turėdami omeny darbo

sustos. Darbo įrankis gali užstrigti ir tokiu būdu privesti prie kontrolės

sąlygas bei atliekamo darbo pobūdį. Elektros prietaiso

praradimo.

naudojimas ne pagal paskirtį gali sukelti pavojingas situacijas.

Elektros prietaisą naudokite tik su specialiai jų maitinimui

Jeigu prietaisas nebuvo naudojamas ilgesnį laiką arba yra

skirtais akumuliatoriais. Kito akumuliatoriaus naudojimas gali

naudojamas žemos temperatūros sąlygose, įjunkite jį

būti sužalojimų arba gaisro priežastimi.

kelioms minutėms be apkrovos tam, kad tepalas tinkamai pasiskirstytų pavaros mechanizme.

Elektros prietaisus valykite minkštu, drėgnu (ne šlapiu) skuduru ir muilu. Nenaudokite benzino, tirpiklių bei kitų priemonių galinčių pažeisti prietaisą.

Elektros prietaisą laikykite/transportuokite tik po to, kai įsitikinsite, kad jo visos besisukančios dalis yra užblokuotos ir saugomos originaliomis, specialiai tam skirtomis detalėmis.

Elektros prietaisą laikykite sausoje, apsaugotoje nuo dulkių bei drėgmės vietoje.

Elektros prietaisą transportuokite originalioje pakuotėje, saugančioje nuo mechaninių pažeidimų.

Prietaisą turi remontuoti tik kvalifikuotas specialistas,

naudojantis tik originalias atsargines dalis. Tik tokiu atveju

elektros prietaiso naudojimas bus saugus.

ĮSPĖJIMAS! Saugus akumuliatorių bei įkroviklių naudojimas.

Akumuliatorių naudojimas:

a) Na udoki te a kumulia torius atit ink ančiu s ga mintoju

nu rodytus re ika lavimus. A kum uliat orius nea tit inkan tis

reikalavimus gali skilti, tai gresia kūno sužalojimais bei gaisru.

b) DĖMESIO: Jeigu gedo netinkamus parametrus turintis

akumuliatorius, gali susidaryti sprogstamosios dujos. Akumuliatorius laikykite atokiau nuo ugnies šaltinių bei užtikrinkite tinkamą vėdinimą įkrovimo metu. Draudžiama

laikyti akumuliatorius aukštoje temperatūroje (tiesioginiuose saulės spinduliuose, arti kaitintuvų bei kitose vietose, kur temperatūra viršija 40C laipsnių).

c) Akumuliatorius turi būti įkraunamas 15-25 °C temperatūroje.

Remontas:

d) Naudokite tik gamintoju rekomenduojamą įkroviklį. Kito tipo

įkroviklio naudojimas sukelia gaisro pavojų.

e) Saugokite akumuliatorių nuo vandens ir drėgmės. f) Jeigu yra įkraunamas daugiau negu vienas akumuliatorius,

būtina padaryti 30 min. pertrauką tarp įkrovimų.

g) Draudžiama atidaryti akumuliatorių.

Žmonių sauga:

h) Esant nepalankioms sąlygoms iš akumuliatoriaus gali išbėgti

skystis; venkite kontakto su juo. Jeigu netyčia įvyks kontaktas su skysčiu, pažeistą vietą nuplaukite vandeniu. Jeigu skystis pataiko į akis, kreipkitės medicininės pagalbos.

Akumuliatoriaus skystis gali sukelti odos sudirginimą ar nudegimą.

i) Kai akumuliatorius nėra naudojamas, laikykite jį atokiau nuo

metalinių daiktų, tokių kaip: sąvaržėlės, monetos, raktai, vynai, sraigtai arba kiti metaliniai daiktai, kurie gali būti trumpojo sujungimo su akumuliatoriaus gnybtais priežastimi. Trumpasis sujungimas gali būti nudegimų arba gaisro priežastimi.

j) Draudžiama įmesti akumuliatorius į ugnį.

Page 47

k) Draudžiama įkrauti pažeistą akumuliatorių. Rankena

Akumuliatorių įkraunamų daug kartų sudėtyje yra ličio, kuris yra kenksmingas aplinkai. Sunaudotus akumuliatorius būtina utilizuoti atitinkamai aplinkos apsaugos reikalavimams. Tokiu atveju visiškai iškraukite akumuliatorių, išimkite iš elektros prietaiso ir nuneškite į akumuliatorių

utilizavimo tašką arba priduokite parduotuvėje, kurioje buvo nupirktas.

Įkroviklio naudojimas:

a) Įkrovimui naudokite tik gamintoju rekomendu ojamą

įkroviklį. Kito tipo įkroviklio naudojimas sukelia gaisro pavojų.

b) Draudžiama atidaryti arba atsukti įkroviklį. c) Įkroviklis skirtas naudojimui tik patalpose. Saugokite jį nuo

vandens ir drėgmės poveikio.

d) Kraukite temperatūroje nuo 15 iki 25 laipsnių.

e) Negalima įdėti jokių metalinių elementų į įkrovimo

agregatą.

GRĘŽTUVO-SUKTUVO PASKIRTIS IR SANDARA:

Akumuliatorinis gręžtuvas-suktuvas yra skirtas varžtams sukti bei gręžti skyles medienoje, pliene, sintetinėse medžiagose ir pan.

Gręžtuvas-suktuvas yra skirtas tik mėgėjiškiems darbams.

(žiūrėkite p. 2)

6. Diržo sagtis-laikiklis

Akumuliatorius

Akumuliatoriaus blokavimo mygtukas

Įjungimo / Išjungimo mygtukas Papildomas apšvietimas

Pav. 11. Įkroviklis Pav. 12. Sankabos nustatymo rodyklė

Pozicijos „gręžimas“ piktograma

Pav. Montavimo varžtas (kairysis)

TECHNINIAI DUOMENYS:

Draudžiama naudoti prietaisą darbams reikalaujanties profesionalių prietaiso panaudojimo.

Kiekvienas elektros prietaiso panaudojimas ne pagal paskirtį sukelia garantijos praradimą bei gamintojas tokiu atveju nėra atsakingas už patirtas žalas.

Bet kokios prietaiso modifik acijos padar ytos naudotoju atleidžia gamintoją nuo atsakomybės už žalas patirtas tokiu atveju naudotoju bei aplinkiniais.

Nepaisant tinkamo prietaiso naudojimo negalima visiškai išvengti rizikos. Galimi rizikos atvejai:

- besisukančio darbo įrankio lietimas ranka arba rūbais, kontaktas su

maitinimo laidu.

- apsišutinimas keičiant darbo įrankį. (Darbo metu darbo įrankis labai

įkaista ir tam, kad išvengti apsišutinimo jo keitimo metu būtina

Pateiktas virpesių lygis yra reprezentatyvus pagrindiniams prietaiso

naudoti apsaugines pirštines).

panaudojimams. Jeigu elektros prietaisas bus panaudotas kitiems

- apdorojamos medžiagos arba jos dalies atmetimas;

tikslams arba su kitais papildomais darbo įrankiais bei jeigu nebus

- darbo įrankio iškreivimas / lūžis.

tinkamai prižiūrimas, virpesių lygis gali skirtis. Pateiktos aukščiau priežastys gali padidinti vibracijų lygi darbo metu.

Komplektavimas

Būtina panaudoti papildomas priemones, saugančias naudotoją nuo

vnt.

vibracijų pasekmių, pav.: prietaiso ir darbo įrankių priežiūra, veiksmų

Akumuliatorius vnt.

eilės nustatymas.

Įkroviklis vnt.

PRIEŠ PRADEDANT DARBĄ:

vnt.

Garantinis lapas - 1 vnt.

instrukcija - 1 vnt.

n Prietaiso elementai

Pav. A 1. Greitai užveržiamas gręžimo patronas (griebtas)

2. Sankabos reguliavimo rankenėlė

3. Akumuliatoriaus įkrovos lygio indikatorius

Apsukimų krypties jungiklis

C F

n źAkumuliatorinis gręžtuvas-suktuvas -1 ź - 1 ź - 1 ź Darbo įrankių komplektas:

- magnetinis antgalių laikiklis 1/4"-1

n Akumuliatoriaus įkrovimas

- antgaliai - 6 (PH1, PH2, PZ1, PZ2, SL 5 , SL 6)

Suktuvas parduodamas su dalinai įkrautu akumuliatoriumi. Prieš

- grąžtai - 6 (1,5; 2,5; 3; 4; 5; 6 mm)

naudojant, būtina įkrauti akumuliatorius iki pilno įkrovimo. Pirmas

ź Dėžė transportui -1

krovimas – ne mažiau nei 5 valandos.

1. Paspauskite akumuliatoriaus fiksavimo mygtuką (8) ir išimkite

źNaudojimo

akumuliatorių (7) iš gręžtuvo-suktuvo (žr. pav. B).

2. Prijunkite akumuliatorių (7) prie įkroviklio (11) (žr. pav. C).

3. Įjunkite kroviklį į elektros lizdą 100-240 V, 50/60Hz.

n Akumuliatoriaus įkrovimo rodyklė

Įkrovimo metu šviečia raudonas akumuliatoriaus diodas. Kai baterija visiškai įkrauta, raudonas diodas užges ir užsidegs žalias diodas.

10.

13.

14.

Li-Ion

MODELIS

TFV12 TFV18

Apsukimų greitis be apkrovos

Maitinimo įtampa

Griebtuvo kumštelių praskėtimo ribos

Akustinio slėgio lygis (LpA) Akustinio pajėgumo lygis (LwA)

Vibracijos lygis pagal normą

matavimo paklaida

EN 60745

( K=1,5 m/s²)

Svoris (su akumuliatoriumi)

Akumuliatoriaus tipas Li-ion

Maitinimo įtampa

Įkrovimo laikas

Maitinimo įtampa

0-700/min

DC 12 V

100-240 V

3-5 h

12V

2,19 m/s

92 dB(A)

81 dB(A)

1,030 kg

ø 0,8-10 mm

Akumuliatoriaus talpa 1500mAh

DC 18 V

1,135 kg

Matavimo paklaida KpA, KwA 3 dB(A)

18V

Įkroviklis

Tinklo dažnis 50/60 Hz

Išėjimo įtampa (DC) 15V/ 0,33A 21,5V/ 0,37A

Sunaudojamas pajėgumas 5W 8W

Page 48

Krovimo metu maitinimo srovė automatiškai mažėja. Po maždaug 3 valandų maitinimo srovė stabilizuojasi ties minimalu lygiu (palaikantis įkrovimas), dėl ko akumuliatorius negali būti perkrautas ir pažeistas.

Ka i įkrovim as b aig tas, i šju nkite įkrovik lį i r iš imk ite akumuliatorių.

Ličio jonų akumuliatorių galima įkrauti bet kuriuo metu ir baterijos naudojimo laikas nesutrumpėja. Taip pat dėl įkrovimo proceso nutraukimo akumuliatoriui negresia gedimas.

DARBAS:

n Įjungimas/išjungimas

Užmontuotas jungiklis (9) leidžia tolygiai reguliuoti apsukimų greitį. Norėdami įjungti prietaisą, paspauskite paleidimo jungiklį. Apsukimų

greitį galima didinti stipriau paspaudžiant jungiklį. Norėdami sustabdyti elektros įrankį, atlaisvinkite jungiklį.

DĖMESIO: Atjunkite akumuliatorių nuo gręžtuvo ir nustatykite apsukimų krypties jungik lį (4) vidurinėje pozicijoje tam, kad neprileisti prie atsitiktinio prietaiso įjungimo, kas gali būti kūno sužalojimo priežastimi.

Apsukimų krypties pasirinkimas ( E)

Gręžtuvas-suktuvas gali dirbti pagal laikrodžio rodykles (dešinėji apsukimai) arba priešingai laikrodžio rodyklėms (kairieji apsukimai):

- norėdami pasirinkti apsukimus į dešinę, pastumkite krypties apsukimo jungiklį (4) į kairę (žiūrint iš galo),

- norėdami pasirinkti apsukimus į kairę, pastumkite krypties apsukimo jungiklį (4) į dešinę (žiūrint iš galo).

Kai krypties apsukimo jungiklis yra viduryje, jungiklis yra užblokuotas. Atliekant gręžimą arba įsukant varžtus nustat ykite dešininius

apsisukimus. Jeigu norite ištraukti įstrigusį grąžtą arba išsukti varžtus, nustatykite kairiuosius apsisukimus.

Apsukimų momento pasirinkimas ( F)

Suktuvas turi sankabos reguliavimo rankenėlę (2), leidžianti nustatyti apsukimų momentą įsukant varžtus. Rankenėlės žiede pažymėtos 22 pozicijų, nuo 1 iki 21 bei gręžimo pozicija.

Kai parenkama vieną iš pozicijų (nuo 1 iki 21), nustatomas atitinkamas sankabos apsukimų momentas. Leidžia tai išvengti pernelyg gilaus varžtų įsukimo, saugo varžtus nuo sugadinimo. Įvairiems varžtams ir įvairioms medžiagoms naudojami skirtingi apsukimų momentai.

Visada pradėkite su nedidelio apsukimo momento ir didinkite jį palaipsniui, kol pasieksite patenkinamą rezultatą.

Norėdami gręžti metale, medienoje ir sintetinėse medžiagose rankenėlę (2) nustatykite taip, kad žymeklis (12) atitiktų simboliui (13).

Patrono keitimas (

Prilaikykite apatinį patrono žiedą (artimesnis korpusui) ir atsukite patroną, sukant prieš laikrodžio rodykles (nuo patrono pusės).

DĖMESIO: Jeigu užstrigo gręžimo patronas (1), atlaisvink ite jį montuojant trumpesnėje imbusinio rakto pusėje ir trenkite į ilgesnę imbusinio rakto pusę (žiūrėkite pav. D).

Patroną uždekite ant verpsto pagal laikrodžio rodykles ir užsukite montavimo varžtą, naudokite suktuvą PH 2 (Philips Nr. 2); sukite jį prieš laikrodžio rodykles.

Praktiška sagtis-laikiklis (6) yra skirta gręžtuvui-suktuvui prikabinti prie vartotojo diržo, tinka tiek dešiniarankiams, tiek kairiarankiams.

n Akumuliatoriaus įkrovos lygio indikatorius

Akumuliatoriaus įkrovos lygio indikatorius (3) signalizuoja baterijos įkrovos lygį, naudodamas du spalvotus LED diodus.

Šviečia žalias LED diodas:

Akumuliatorius yra visiškai įkrautas.

Šviečia žalias ir raudonas LED diodas:

Akumuliatorius yra pakankamai įkrautas.

Šviečia tik raudonas LED diodas:

Akumuliatorius išsikrovęs, reikia jį įkrauti.

n žr. pav.

n Skylių gręžimas

1. Jeigu anga turi būti gyli, gręžkite ją etapais. Iš karto išgręžkite tam tikrą gylį ir išimkite grąžtą tam, kad išeitų drožlės ir vėl tęskite gręžimą.

2. Jeigu yra gręžiama didelio skersmens angą, rekomenduojama pradėti nuo mažesnio skersmens ir didinti jį. Tokiu būdu gręžtuvas nebus perkrautas.

3. Jeigu gręžimo metu grąžtas įstringa, nedelsiant išjunkite prietaisą. Po to naudodami apsukimų krypties keitimo funkciją išimkite grąžtą iš angos.

n žr. pav.

4. Gręžtuvą laikykite gręžiamos angos ašyje. Grąžtas turi būti laikomas stačiu kampu apdorojamos medžiagos atžvilgiu. Jeigu kampas nėra stačias, grąžtas gali užstrigti arba lūžti angoje bei sužaloti naudotoją.

n Varžtų įsukimas

Vietoje, kurioje turi būti įsuktas varžtas iš pradžių rekomenduojama išgręžti angą, kurios skersmuo yra mažesnis negu varžto, o ilgis truputi didesnis. Jeigu varžtas yra arti medžiagos krašto, angos gręžimas saugo nuo atplaišų susidarymo.

Jeigu yra sunku įsukti varžtą į pageidaujama gylį, tai išsukite varžtą ir pagilinkite angą.

n žr. pav.

Jeigu ir toliau yra sunku įsukti varžtą (gali būti kietos medienos atvejais),

Atjunkite akumuliatorių nuo gręžtuvo.

pabandykite panaudoti tepimo medžiagą (pav. skystą muilą). Būtina

Maksimaliai atsukite patroną (1).

spausti suktuvą su tam tikrą jėgą tam, kad suktuvas nesisuktų varžto

Suktuvu PH 2 (Philips Nr. 2) pagal laikrodžio rodykles atsukite patrono

galvutės atžvilgiu. Naudokite suktuvų antgalius tinkamos varžtų

montavimo varžtą (DĖMESIO! Kairysis varžtas).

dydžiui. Jeigu varžto galvutės gedimas gali apsunkinti varžto įsukimą arba išsukimą.

n Papildomi elementai

ź Suktuvas įrengtas gręžimo/sukimo vietos pagalbiniu apšvietimu

(10), kuris įjungiamas nuspaudus jungiklį (9).

n Darbo įrankių keitimas

Kai jungiklis (9) atlaisvinamas, blokuojamas gręžtuvo velenas. Leidžia tai gretai ir patogiai pakeisti darbo įrankį gręžtuvo griebtuve. Norėdami išimti grąžtą (arba darbo įrankio antgalį) iš griebtuvo sukite griebtuvo žiedą į kairę (sukant į kairę didėja griebtuvo anga). Norėdami įdėti grąžtą (arba darbo įrankio antgalį) į griebtuvą sukite griebtuvo žiedą į dešinę (sukant į dešinę grąžtas užspaudžiamas griebtuve).

Grąžtą (arba kitą darbo antgalį) reikia įdėti į griebtuvą iki galo.

Verpsto rotacinio greičio reguliavimas atliekamas nuspaudžiant jungiklį tinkama jėga.

Kad patronas nesisuktų įsukant suveržimo varžtą, reikia palaikyti griebtuvą už apatinio žiedo (arčiau gręžtuvosuktuvo korpuso).

1. (7)

(14) Įstrigusį

varžtą galima atlaisvinti lengvais smūgiais į jo galvutę.

Page 49

TIPIŠKI GEDIMAI IR JŲ ŠALINIMAS:

PROBLEMA SPĖJAMA PRIEŽASTIS PROBLEMOS SPRENDIMAS

Variklis blogai veikia.

Anglies šepetėliai susidėvėjo.

Pakeisti anglies šepetėlius serviso punkte.

Gręžtuvas-suktuvas neveikia.

Elektros maitinimo stoka, gedo variklis arba paleidimo jungiklis.

Patikrinti baterijos būklę bei jeigu reikia, pakeisti ją. Jeigu elektros prietaisas toliau neveikia, nuvežkite jį į techninio aptarnavimo servisą (adresas nurodytas garantiniame lape).

Išsikrovę baterija. Įkrauti bateriją.

LAIKYMAS IR PRIEŽIŪRA:

Prietaiso remontą gali atlikti tik kvalifikuotas personalas, naudojant tik originalias atsargines dalis.

APLINKOS APSAUGA:

DĖMESIO: Pate iktas simbolis reiškia, kad panaudotus

prietaisus draudžiama išmesti kartu su kitomis atliekomis (už pažeidimą gresi a pin iginė bauda). Panau doti elektros prietaisai bei elektroninės dalis ir komponentai turi neigiamą poveikį aplinkai ir žmonių sveikatai.

Namų ūkis turėtų prisidėti prie panaudotos įrangos utilizavimo bei pakartotino medžiagų panaudojimo (perdirbimo). Lenkijoje ir Europoje yra kuriama arba jau veikia panaudotos įrangos surinkimo sistema. Todėl visi paminėtos įrangos pardavimo taškai yra įpareigoti priimti panaudotą įrangą. Be to yra specialūs panaudotos įrangos priėmimo taškai.

PIKTOGRAMAI:

Paveikslėlių esančių prietaiso firminėje lentelėje ir informaciniuose

TRANSPORTAS:

lipdukuose paaiškinimas.

GAMINTOJAS:

PROFIX Sp. z o.o.; Marywilska 34, 03-228 Varšuva, Lenkija

Šis prietaisas atitinka šalies bei Europos reikalavimus bei visus saugos reikalavimus.

Prietaisas beveik nereikalauja specialios priežiūros.

Laikymo sąlygos turi užtikrinti saugumą nuo mechaninių

pažeidimų bei oro sąlygų poveikio.

ir laikykite specialiai tam skirtoje

dėžėje, saugančioje nuo drėgmės, dulkių ir smulkių objektų įsiskverbimo, ypač saugokite ventiliacines angas. Smulkūs elementai, patenkantis į korpusą gali pažeisti variklį.

Gręžtuvą laikykite

nepasiekiamoje vaikams, švarioje vietoje, saugokite nuo drėgmės bei dulkių.

DĖMESIO: Atliekant valymo bei remonto darbus visada atjunkite akumuliatorių nuo prietaiso ir išimkite įkrautuvo kištuką iš elektros lizdo.

Įkroviklį valykite tik sausu skudurėliu. Reguliariai valykite ventiliacines angas, naudojant tam sausą šepetėlį

arba žemo slėgio suslėgtą orą. Prietaiso korpusą reguliariai valykite drėgnu skudurėliu su muilu.

Draudžiama naudoti valymo priemonės arba tirpiklius, nes gali jie pažeisti prietaiso dalis pagamintos iš sintetinių medžiagų. Į prietaiso vidų negali patekti vanduo. Po valymo palaukite kol suktuvas bus visiškai sausas.

Elektros prietaisą transportuokite

«Visada dėvėkite apsauginius akinius!»

«Naudokite klausos apsaugos priemones!»

«P rieš įj ungd ami p ersk aitykite na udoj imo instrukciją!»

PROFIX įmonė siekia tobulinti savo produktus, todėl gali keistis produktų specifikacijos. Apie šiuos pasikeitimus įmonė nėra įpareigota nepranešti. Paveikslėliai esantis aptarnavimo instrukcijoje tai tik pavyzdžiai bei gali skirtis nuo nusipirkto prietaiso. Ši instrukcija yra apsaugojama autoriaus teise. Kopijavimas/plėtojimas be PROFIX Sp. z o.o. leidimo raštu draudžiamas.

Page 50

DT-C2/d_zg/0265/06.2016 Łomna Las: 2016-06-28

(GB) EC/EU DECLARATION OF CONFORMITY

(PL) DEKLARACJA ZGODNOŚCI WE/UE

(RO) DECLARAȚIE DE CONFORMITATE CE/UE

(LV) EK/ES ATBILSTIBAS DEKLARACIJA

(LT) EB/ES ATITIKTIES DEKLARACIJA

(CZ) ES/EU PROHLÁŠENÍ O SHODĚ

(HU) EK/EU-MEGFELELŐSÉGI NYILATKOZATA

(GB)

MANUFACTURER

(PL)

PRODUCENT

(RO)

PRODUCĂTOR

(LV)

RAŽOTĀJS

(LT)

GAMINTOJAS

(CZ)

VÝROBCE

(HU)

GYÁRTÓ

PROFIX Sp. z o.o. ul. Marywilska 34, 03-228 Warszawa

(GB) Person who was authorized to develop technical documentation: (PL) Osoba upoważniona do przygotowania dokumentacji technicznej: (RO) Persoana împuternicită pentru pregătirea documentaţiei tehnice: (LV) Persona atbildīga par tehniskās dokumentācijas sagatavošanu:

(LT) Asmuo įgaliotas parengti techninę dokumentaciją: (CZ) Osoba oprávněna připravit technickou dokumentacji: (HU) Műszaki dokumentáció elkészítésére meghatalmazott személy:

Mariusz Rotuski, Centrum Dystrybucyjno-Handlowe PROFIX, ul. Dobra 3, Łomna Las, 05-152 Czosnów

(GB) Cordless Drill/Screwdriver (PL) Wiertarko - wkrętarka akumula torowa (RO) Maşină de găurit şi înşurubat cu acumulator (LV) Akumulatora urbjmašīna – skrūvgriezis (LT) Akumuliatorinis gręžtuvas-suktuvas (CZ) Akumulátorový vrtací šroubovák (HU) Akkumulátoros fúró- és csavarozógép

TRYTON TFV12

ML-CD92-120

12 V d.c.; no: 0-700 /min; ø10

TRYTON TFV18

ML-CD92-180

18 V d.c.; no: 0-700 /min; ø10

S1604 -….- S1739

(GB) The object of the declaration described above is in conformity with the relevant Union harmonisation legislation, meet essential requirement included into the

following Directives of the European Parliament and the Council: (PL) Wymieniony powyżej przedmiot niniejszej deklaracji jest zgodny z odnośnymi wymaganiami unijnego prawodawstwa harmonizacyjnego, spełnia wymagania określone w dyrektywach Parlamentu Europejskiego i Rady: (RO) Obiectul declarației descris mai sus este în conformitate cu legislația relevantă de armonizare a Uniunii, îndeplineşte cerinţele definite de directivele Parlamentului European şi a Consiliului Europei: (LV) Iepriekš aprakstītais deklarācijas priekšmets atbilst attiecīgajam Savienības saskaņošanas tiesību aktam (LT) Pirmiau aprašytas deklaracijos objektas atitinka susijusius derinamuosius Sąjungos teisės aktus, atitinka Europos Parlamento bei Europos Tary bos direktyvų reikalavimus: (CZ) Výše popsaný předmět prohlášení je ve shodě s příslušnými harmonizačními právními předpisy Unie, splňuje požadavky uváděné ve s měrnicích Evropského parlamentu a Rady: (HU) A fent ismertetett nyilatkozat tárgya megfelel a vonatkozó uniós harmonizációs jogszabálynak, megfelel az Európai Parlament és Tanács irányelveiben meghatározott követelményeknek:

(GB) 2006/42/EC; 2014/30/EU; 2011/65/EU of the European Parliament and of the Council of 8 June 2011 on the restriction of the use of certain hazardous substances in electrical and electronic equipment; (PL) 2006/42/WE; 2014/30/UE; 2011/65/UE z dnia 8 czerwca 2011 r. w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym; (RO) 2006/42/CE 2014/30/UE; 2011/65/UE a Parlamentului European și a Consiliului din 8 iunie 2011 privind restricțiile de utilizare a anumitor substanțe periculoase în echipamentele electrice și electronice;

(LV) 2006/42/EK; 2014/30/ES; 2011/65/ES ( 2011. gada 8. jūnijs) par dažu bīstamu vielu izmantošanas ierobežošanu elektriskās un elektroniskās i ekārtās; (LT) 2006/42/EB; 2014/30/ES; 2011/65/ES 2011 m. birželio 8 d. dėl tam tikrų pavojingų medžiagų naudojimo elektros ir elektroninėje įrangoje apribojimo; (CZ) 2006/42/ES; 2014/30/EU; 2011/65/EU ze dne 8. června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních; (HU) 2006/42/EK; 2014/30/EU; 2011/65/EK irányelve (2011. június 8.) egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának

korlátozásáról;

(GB) and have been manufactured in accordance with the standards: (PL) oraz został(y) wyprodukowany(e) zgodnie z normą(ami): (RO) şi au fost produse conform normelor: (LV) un tika izgatavoti atbilstoši normām:

(LT) bei yra pagamintas pagal normas: (CZ) a byla(y) vyrobena(y) podle normy(em): (HU) és gyártása(uk) az alábbi szabvány(ok)nak megfelelően történt:

EN 60745-1:2009+A11:2010 EN 60745-2-1:2010 EN 60745-2-2:2010 EN 55014-1:2006+A1:2009+A2:2011 EN 55014-2:1997+A1:2001+A2:2008 IEC 62321:2008

Mariusz Rotuski

Pełnomocnik Zarządu ds. Certyfikacji

(GB) This declaration of conformity is issued under the s ole responsibility of the manufacturer. (PL) Niniejsza deklaracja zgodności wydana zostaje na wyłąc zną odpowiedzialność producenta. (RO) Prezenta declarație de conformitate e ste emisă pe răspunderea exclusivă a producătorului. (LV) Šī atbilstības deklarācija ir izdota vienīgi uz šāda ražotāja atbi ldību.(LT) Ši atitikties deklaracija išduota tik gamintojo atsakomybe. (CZ) Toto prohlášení o shodě vydal na vlastní odpovědnost výrobce. (HU) E megfelelőségi nyilatkozat a gyártó kizárólagos felelősségére kerül kibocsátásra.

PROFIX Sp. z o.o.

ul. Marywilska 34 03-228 Warsaw Poland

TRYTON TFV18B2

ML-CD92-180S

18 V d.c.; no: 0-400/0-1500 /min; ø10

Page 51

Page 52

www.profix.com.pl
