TRYTON TDW900A User guide

Download

Page 1

E L E K T R O N A R Z Ę D Z I A

900W

TDW900A

Operating instruction

Oryginalna instrukcja obsługi

Инструкция по эксплуатации

Instrucţiuni de folosire

Lietošanas instrukcija

Návod na obsluhu

Használati utasítások

Naudojimo instrukcija

IMPACT DRILL ...................................................................

WIERTARKA UDAROWA ...................................................

УДАРНАЯ ДРЕЛЬ ...........................................................

BORMAŞINĂ CU ROTOPERCUTOR ................................

TRIECIENURBJMAŠĪNA ..................................................

PŘÍKLEPOVÁ VRTAČKA .................................................

ÜTVEFÚRÓGÉP ...............................................................

SMŪGINIS GRĘŽTUVAS..................................................

V2.07.12.2021

Page 2

900W

Page 3

OPERATING INSTRUCTION

BEFOR E YOU START USIN G THE MACHIN E READ THOROUGHLY THIS MANUAL.

Keep this document for future reference.

WARNING! Read all safety warnings marked with a symbol and all operating safety instructions.

To limit the risk of fire, electric shock and injury while using the device, follow all operating safety instructions and tips provided below.

Keep all work safety instructions and tips for future reference.

In warnings provided herein the expression “power tool” means a power tool powered from the mains (with a power cord) or a battery powered power tool (cordless).

WARNING! General work safety warnings for use of the tool.

Workplace safety:

a) Keep your workplace tidy and well lit. Untidiness and bad lighting

result in higher accident rate.

b) Do not use the power tool in explosive environments, created by

flammable liquids, gases or dusts. The power tool generates sparks

that can ignite dust or vapors.

c) Keep children and unauthorized persons away from the place

where the power tools are used. Inattention may result in losing

control over your power tool.

WARNING! General warnings regarding the use of power tools.

Electric safety:

a) Plugs used in power tools must match wall outlets. Never

modify the plug of your power tool. Do not use any extension cables when operating a power tool with a grounding/earthing conductor (PE). Any modifications of plugs and outlets increase the risk

of electric shock.

b) Avoid touching earthed surfaces or grounded items like pipes,

heaters, central heating radiators and refrigerators. Touching

earthed or grounded surfaces increases the risk of electric shock.

c) Do not expose your power tool to rain or damp environments.

Water penetrating the tool increases the risk of electric shock.

d) Do not damage the power cord. Never use the power cord to

carry, pull the power tool and do not pull by its power cord to disconnect plug from the outlet. Keep the power cord away from sources of heat, oils, sharp edges and moving parts.

Damaged or entangled power cords increase the risk of electric shock.

e) When your power tool is operated outdoors use extension cords

intended for outdoor use only. Using an extension cable intended for outdoor use decreases the risk of electric shock.

f) It is recommended to connect the device to a mains supply

equipped with a residual current device (RCD) with a rated current of 30 mA or less.

g) When it is unavoidable to use your power tool in a damp

enviro nment u se an RCD (Resid ual Cur rent Dev ice) fo r protection. The use of RCDs decreases the risk of electric shock.

WARNING! General warnings regarding the use of power tools.

Personal safety:

IMPACT DRILL TDW900A

Original text translation

a) This equipment is not intended for use by persons (including

children) disabled physically , mentally, sensorial or persons with no expe rience and kno wledge in o perati ng th e equi pment u nless they operat e the equ ipment unde r supervision or follow user's instructions provided by persons responsible for their safety.

b) It is necessary to predict steps, watch and keep common sense

when using power tools. Do not operate power tools when you are tired, under influence of drugs, medicine or alcohol. A

moment of inattention while operating a power tool may result in serious personal injury.

c) Use personal protective equipment (PPE). Always wear safet y

goggles. Wearing personal protective equipment (PPE) including a dust mask, anti-slipper y footwear, a helmet and ear protection reduces personal injury.

d) Avoid unexpected start up. Before connecting your power tool

to the mains and/or inserting a battery make sure its power switch is in off position. Carrying your power tool with a finger on its

power switch or without disconnecting it from the mains (switched on) may result in an accident.

e) Before starting your power tool remove any keys/wrenches.

Leaving a key/wrench in the rotating part of your power tool may result in personal injury.

f) Do not lean forward too far. Always remain stable and maintain

balance. It will allow you to have a better control over your power tool in

unpredictable situations.

g) Wear appropriate clothing. Do not wear loose clothes or

jewelry. Keep your hair tied. Keep your clothes away from moving parts. Loose clothes, jewelry or long hair may be caught by

moving parts.

h) If your power tool allows for using an external dust extraction

or collection system, make sure it is connected and used properly. Using dust collectors may reduce dust affected risks.

i) Do not let your skills gained through the frequent use of the

power tool make you overconfident and disregard safety rules. Carelessness may cause injury in a fraction of a second .

WARNING! General warnings regarding the use of power tools.

Use and taking care of your power tool:

a) Do not overload your power tool. Use a power tool with power

adjusted to work being done. An appropriately chosen power tool

will allow you to work better and safer under load it has been designed for.

b) Do not use a power tool when its power switch is out of order (it

does not switch it on or off). Any power tool with its power switch out

of order is dangerous and must be repaired.

c) Always disconnect the plug from the power source and/or

dis connec t it s bat tery befor e ch anging any se ttings , performing replacement or storage. Such preventive measures

reduce the risk of accidental power tool start up.

d) Keep your power tool out of reach of children and do not allow

unauthorized persons to use the power tool. Power tools in hands

of untrained persons can be dangerous.

e) Power tools require maintenance. Check power tools for

concentricity or jamming of moving par ts, any cracks and all

Page 4

other factors affecting the power tool work safety. If any

damage to the power tool is detected, it should be repaired before use. Improper power tool maintenance is a reason for many

accidents.

f) Cutting tools should be sharp and clean. Keeping sharp cutting

edges in good condition reduces the risk of jamming and facilitates operation.

g) Power tools, equipment, working tools etc. should be used

according to this user's manual taking into account operating conditions and the work to be done. Misusing a power tool can result

in dangerous situations.

h) At low temperatures and after a long brakes in operation it is

recommended to turn the power tool to operate it with no load for a few minutes to provide proper grease distribution inside its driving mechanism.

i) Use soft, damp (cannot be wet) cloth and soap to clean power

tools. Do not use petrol, solvents and other agents that may damage your equipment.

j) Power tools can be stored/carried after making sure that all

moving components are locked and protected against release with original devices intended for this purpose.

k) Store power tools in a dry, dust and water-protected place. l) Carry your power tool in its original packaging to provide

protection against mechanical damage.

m) Keep handles and grip surfaces clean and free from oil and

grease. Secure grip and control over the tool in unexpected circumstances

are impossible if handles and grip surfaces are slippery.

WARNING! General warnings regarding the use of power tools.

a) Warranty and post-warranty repairs of its power tools are

carried out by PROFIX Service, which guarantees the best quality or repair and use of genuine spare parts.

WARNING!

While operating power tools it is necessary to observe basic work safety rules to avoid fire, electric shock or mechanical injury.

WARNING! IMPACT DRILL, Additional Safety Warnings –

a) Wear ear protectors with impact drills. Exposure to noise can cause

hearing loss.

b) Hold power tool by insula ted grip ping sur faces, when

performing an operation where the cutting accessor y may contact hidden wiring or its own cord. Cutting accessory contacting

a "live" wire may make exposed metal parts of the power tool "live" and could give the operator an electric shock.

c) Use appropriate detectors to determine if utility lines are

hidden in the work area or call the local utility company for assistance. Contact with electric lines can lead to fire and electric shock.

Damaging a gas line can lead to explosion. Penetrating a water line causes property damage or may cause an electric shock.

d) Do not work materials containing asbestos. Asbestos is considered

carcinogenic.

e) Keep your workplace clean and tidy. Material mixtures are extremely

dangerous. Light metal dusts can ignite or explode.

f) Protect the object machined. Make sure all clamps are closed and

Repair:

Personal Safety:

check for excessive clearance. It is safer to fix the object machined in a fixing device or a vice than holding it in your hand.

g) Use auxiliary handles supplied with the tool. Loss of control can

cause personal injury.

h) Always hold firmly the power tool with your both hands using

both the main and auxiliary handle keeping a stable position. It

is safer to control your power tool with both hands.

i) Turn the power tool immediately when the bit jams. Expect

intense vibrations that can result in a kickoff. The bit jams when

the power tool is overloaded or is bent inside the object.

j) Always unplug the tool from the mains socket during breaks,

prior to changing bits, during repairs, cleaning or making adjustments. Before you put the power tool aside make sure it is completely stopped. The bit can jam resulting in losing control over

the power tool.

k) Do not use a power tool with its power cord damaged. Do not

touch the power cord when damaged; in case of damaging the power cord during operation unplug it from the mains. Damaged

power cords increase the risk of electric shock.

l) If the power cord is damaged, it must be replaced with a special

cord available from an authorized service center.

Safety instructions when using long drill bits:

a) Never use a speed higher than the maximum drill bit speed.

Always start drilling at a low speed and after touching the workpiece to the drill bit. At higher speeds, the drill bit may bend if not

in contact with the workpiece, resulting in injury.

b) Push the drill bit against the workpiece in line with the drill bit.

Do not use excessive force. Drill bits may bend, causing damage and

loss of control, which may result in injury.

APPLICATIONS AND CONSTRUCTION:

The impact drill is intended for drilling holes in wood, metal, plastics and ceramics; its impact mode is used to drill in bricks, stone and concrete. The tool is equipped with an electronic control system and right-hand/left-hand operation switch and is also suitable for tightening/undoing screws and threading.

It is absolutely prohibited to use the tool in other applications.

The impact drill is powered by a single-phase electric motor and is intended for use in DIY under average load. It is not suitable for heavy duty tasks. It is

prohibited to use the tool to carry out operations that require using professional equipment.

Each application of the tool not in line with the intended use as specified below is strictly forbidden and makes the warranty terms null and void. The manufacturer shall not be held responsible for possible consequential damage that may arise due to or in connection with such application. Any modifications of the tool by the user relieve the manufacturer from responsibility for any damage and injuries to the user and the surroundings. Application of the tool in accordance with the intended use also refers to its maintenance, storage, transportation and repairs. Defective electric tools can be handed over for repairs exclusively to service workshops appointed by the tool manufacturer. The tools supplied from electric grid shall be repaired exclusively by authorized electricians. Despite using the tool according to its intended application it is impossible to eliminate certain residual risk factors. Considering the tool construction the following risks may occur when operating the tool:

- Touching the rotating drill bit with the hand, operator's clothes or power cord.

- Burns when changing drill bits (Drill bits heat up intensely during

Page 5

operation; use protective gloves when changing the drill bit).

- Throwing back machined object or its fragment.

- Bending/breaking the drill.

n The set includes: ź Impact drill - 1 piece ź Auxiliar y handle - 1 piece ź Depth stop - 1 piece ź User's manual - 1 piece ź Warranty card - 1 piece

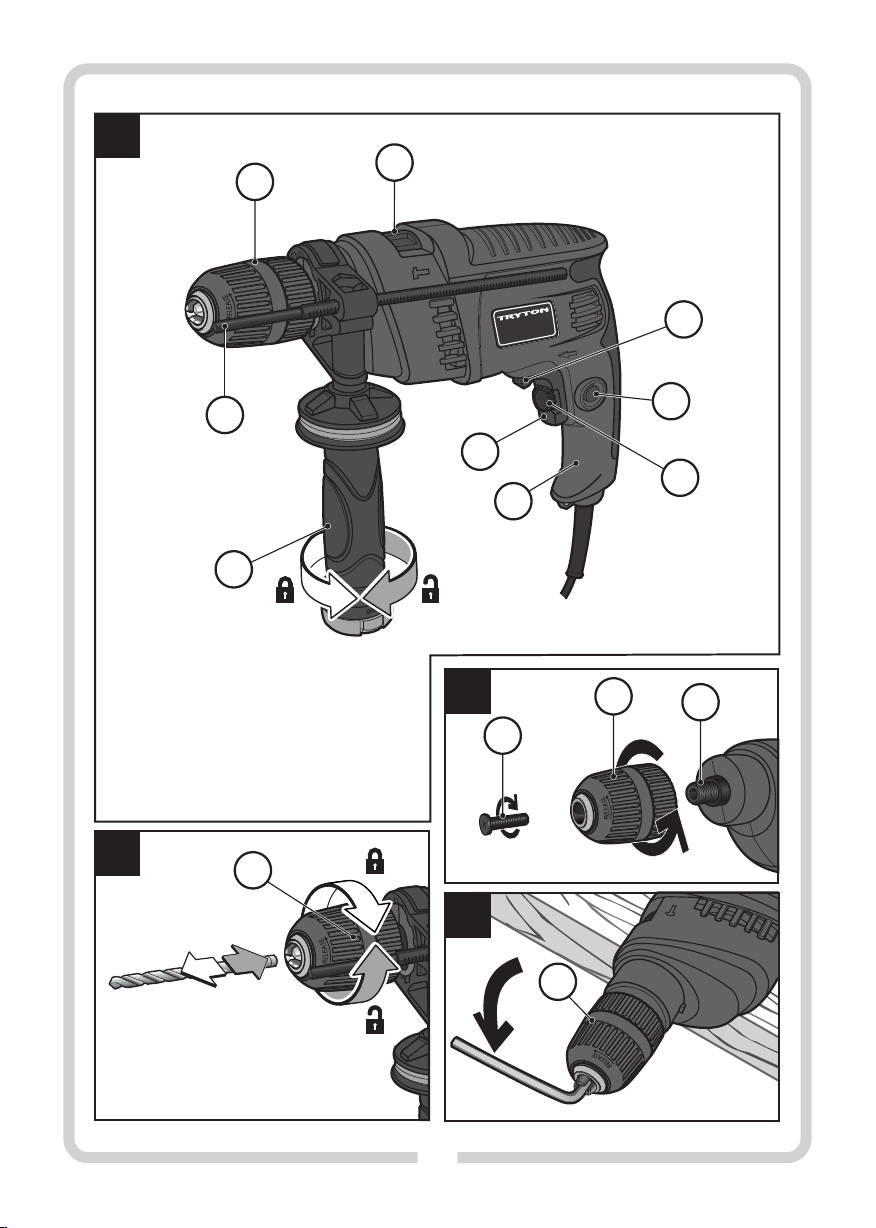

n Device components (see Fig. A ): , B, C, D

The numbering of device components refers to graphics presented on page 2 of the user's manual:

1. Keyless drill chuck

2. Operation mode switch drill / impact drill

3. Rotation direction switch

4. Switch lock

5. Rotational speed control

6. Switch

7. Main handle

8. Auxiliary handle

9. Depth stop

10. Left-threaded fixing screw

11. Spindle

SPECIFICATIONS:

MODEL

Voltage Frequency Power consumption No load speed Drill chuck (keyless)

TDW900A

230 V 50 Hz

900 W

0-3000 rpm

13 mm

steel - 13 mm

Maximum hole diameter

concrete - 13 mm

wood - 25 mm

Weight (with no accessories) Equipment Class Ingress protection Sound pressure level (LpA), K=3dB(A) Sound power level (LwA), K=3dB(A)

2,3 kg

/II

IP20

93 dB(A)

104 dB(A)

Vibration level according to valid standard EN 62841

No impact drilling (metal), main handle a

Impact drilling (concrete) a tolerance of measurements K=1,5 m/s

hID

8,38 m/s

18,51 m/s

The vibration level value given refers to basic application of the tool. If the tool is used for other applications or with other tools, or if it is not maintained properly, the vibration level may differ from the values given. The above-mentioned causes may lead to higher exposure to vibrations during the whole work time. One must implement additional safety measures to protect the operators

from exposure to vibrations, such as maintenance of the electric tool and work tools, assurance of proper hand temperature, or determination of the sequence of work operations. The declared total vibrations and declared noise emissions were measured in accordance with a standard test method and may be used for tool comparison. The declared total vibrations and noise emissions can be used in preliminary exposure assessment.

Warnings:

The vibrations and noise emissions during the actual use of the power tool may differ from the declared values depending on how the tool is used and on the type of the workpiece in particular. Determine safeguards to protect the operator. They should be based on the estimated exposure under actual operational conditions (taking into account all parts of the operating cycle such as when the tool is switched off or idle except the start time).

BEFORE YOU START:

1. Make sure that power supply parameters meet the requirements

provided on the drill nameplate.

2. Make sure the drill switch is in off position and switch lock (4) is released.

Do not put the device aside when the lock is on. To release the lock press the switch (6) again.

3. The auxiliary handle (8) can be installed by inserting the handle

clamping ring onto the chuck and locking it by tightening the handle. The depth stop (9) can be installed by inserting it into the hole of the auxiliary handle and tightening the auxiliary handle to lock it.

4. When using an extension cord make sure its parameters and cable cross-

section meet the drill power requirements. Extension cords should be as short as possible. When in use extension cords must be fully uncoiled.

OPERATION:

n Selecting a drill bit

When drilling in concrete, bricks, stone masonr y bits must be used. When drilling holes in metal, plastics, wood (hole diameters up to 6mm) use metal bits. When drilling holes with a diameter exceeding 6 mm in wood, use wood drill bits.

n Fixing a drill bit

Insert a drill bit into the loosened chuck (1) and fix it by tightening the outer ring holding the chuck body (see Fig.: B).

n Setting the drilling depth

The depth stop (9) can be used to set drilling depth. Extend the drill stop to set the distance between depth stop tip and drill bit tip that equals to the drilling depth required.

n Selecting an operation mode ź Drilling and tightening/undoing screws:

Set the operation mode switch (2) to position «drill» marked with symbol - .

ź Impact drilling:

Set the operation mode switch (2) to position «impact drill» marked with symbol - .

NOTE: Never change the operation mode when the drill chuck (1) rotates.

n Changing the rotation direction

Move the rotation direction lever (3) to a selected position until you feel resistance. Symbols on the housing near the switch: - clockwise rotation ( ) - counterclockwise rotation ( left).to the right to the

Page 6

NOTE: Never change the rotation direction when the drill chuck (1) rotates.

n Turning on/off

To turn the power tool on press its switch (6) button and keep it pressed. To lock the switch in on position press the lock (4). To turn the power tool off just release the switch (6) button or, when it is locked with switch lock (4), press it for a moment and then release it.

n Controlling the speed

By increasing or decreasing the pressure on switch (6) the user can control the rotational speed steplessly.

Low pressure on the switch (6) results in low speed. Increasing the pressure raises the speed.

n Setting the speed

Using rotational speed control (5) the user can set a desired speed. It can be done during operation. Speed depends on the material drilled and working conditions and can be determined by performing a test.

CHANGING THE DRILL CHUCK :

NOTE: Prior to any work on the power tool unplug it from the mains socket.

The chuck installed on a right-hand/ left-hand rotating drill is fixed with a left-hand thread bolt. Prior to changing the drill chuck, undo the screw using a Phillips t ype (Ph2) screwdriver inserting it from the front through the chuck opening. For this you should:

1. Open the chuck as much as possible (1)

2. Using a PH 2 (Philips No.2) screwdriver, rotate the fixing screw (10) of

the chuck clockwise (CAUTION! A left-hand thread screw can be

undone only by turning it clockwise.). To free a seized bolt hit is

gently on its head.

Hold the chuck ring and rotate the drill chuck counter-clockwise

(looking from the point of view of the chuck) (see Fig.C).

CAUTION: A jammed keyless chuck (1) can be released by inserting the

short end of a hex key in the chuck and lightly tapping the longer arm of the key (see Fig.D).

3. To attach the chuck, screw it onto the drive spindle (11) counter-

clockwise (looking from the chuck side) and secure by screwing in the fixing screw counter-clockwise using a PH 2 screwdriver (No.2 Philips). For the chuck not to rotate during screwing in the fixing screw, the chuck should be held by the ring.

No dirt is allowed on the chuck seat and spindle thread.

TIPS REGARDING OPERATION:

ź After a longer operation at low speeds run the power tool at its maximum

speed with no load for about 3 minutes to cool it down.

ź To drill holes in ceramic tiles set the operation mode switch (2) to

position «drill». Once the hole in the ceramic tile is ready, set the operation mode switch to position «impact drill» and continue drilling in this mode.

ź When drilling in concrete, stone or walls hard alloy drill bits should be

used.

ź When drilling in metal use sharp metal drill bits only.

NOTE: Proper drill bit selection reduces vibrations during drilling, which increases drilling efficiency considerably.

ź When tightening/undoing screws place the bit onto the screw/nut when

the chuck is stopped.

STORAGE AND MAINTENANCE:

Generally, this power tool does not require any special maintenance. Store the machine in a place away from children, keep it clean and protect from humidity and dust. Storage conditions should exclude any mechanical damage and weathering. After dril ling in conc rete, in inten sely du sty env ironments it is recommended to remove dust from ventilation openings and the drill chuck with a stream of compressed air. It will protect bearings and remove the dust obstructing motor cooling air supply.

TRANSPORTATION:

The drill should be transported and stored in a box providing protection against humidity, dust and tiny objects penetration; special care should be taken to protect ventilation inlets. Small objects that get into the device can damage the motor.

TROUBLESHOOTING GUIDE (TYPICAL PROBLEMS):

The drill does not work:

- check whether the power cord is properly connected and check fuses.

The drill works with interruptions or generates sparks:

- check and replace carbon brushes.

NOTE! Carbon brushes can be replaced only by competent electricians.

- If the power tool does not work despite being supplied from a proper

power source, have the tool repaired sending it to the service center. The addresses are provided in the warranty card.

MANUFACTURER:

PROFIX Ltd., 34 Marywilska Street, 03-228 Warsaw, POLAND.

PROTECTION OF THE ENVIRONMENT:

NOTE: The symbol nearby denotes that old equipment must

never be thrown away together with other waste (with the penalt y of a fin e). Hazardous compone nts of ele ctronic equipment may adversely affect the natural environment and human health.

Each household may contribute to the recovery and reuse (recycling) of old machinery and equipment. Both in Poland and Europe a system for recovery of used equipment either exists or is being created. The system obliges all organizations that sell such equipment to collect the used machinery and appliances. Moreover, general purpose collecting points for such equipment are available.

PICTOGRAMS:

Explanation of the icons located on the nominal plate and the information tags:

«Read this instruction before switching on the power supply and starting the work»

«Always wear safety goggles»

«Wear hearing protection»

«Wear a dust mask»

Page 7

INSTRUKCJA OBSŁUGI

WIERTARKA UDAROWA TDW900A

Instrukcja oryginalna

PRZED PRZYSTĄPIENIEM DO UŻYTKOWANIA NALEŻY ZAPOZNAĆ SIĘ Z NINIEJSZĄ INSTRUKCJĄ. Zachowaj instrukcję do ewentualnego przyszłego wykorzystania. OS TR ZE ŻEN IE ! N al eż y p rz ec zyt ać ws zy st ki e ostrzeżenia dotyczące bezpieczeństwa użytkowania oznaczone symbolem i wsz ystkie wskazówki dotyczące bezpieczeństwa użytkowania.

Nieprzestrzeganie podanych niżej ostrzeżeń dotyczących bezpieczeństwa i wskazówek dotyczących bezpieczeństwa może być przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń.

Za chow aj w szy stki e o str zeże nia i w ska zówk i do tyc zące bezpieczeństwa, aby móc skorzystać z nich w przyszłości.

W podanych niżej ostrzeżeniach w yrażenie „elektronarzędzie” oznacza ele ktron arzę dzie zas ilan e z s ieci (z prz ewode m zas ilaj ącym ) lub elektronarzędzie zasilane z akumulatora (bezprzewodowe).

OS TR ZE ŻE NI E! O gól ne o st rze że ni a d ot yc zą ce bezpieczeństwa użytkowania narzędzia.

Bezpieczeństwo w miejscu pracy:

a) W miejs cu pra cy n ależy utrz ymywać porzą dek i dob re

oświetlenie. Nieporządek i złe oświetlenie przyczynia się do wypadków.

b) Nie należy używać elektronarzędzia w środowiskach w ybu-

chowych, tworzonych przez łatwo palne ciecze, gazy lub pyły.

Elektronarzędzie wytwarza iskry, które mogą zapalić pył lub opary.

c) Nie należy dopuszczać dzieci i obserwatorów do miejsc, w

których używa się elektronarzędzi. Rozproszenie uwagi może

spowodować utratę kontroli nad elektronarzędziem.

OS TR ZE ŻE NI E! Og ól ne os tr ze że ni a d ot ycz ąc e bezpieczeństwa użytkowania narzędzia.

Bezpieczeństwo elektryczne:

a) Wtyczki elektronarzędzi muszą pasować do gniazdek. Nigdy w

żaden sposób nie należy przerabiać wtyczki. Nie należy używać żadnych przedłużaczy w przypadku elektronarzędzi mając ych przewód z żyłą uziemienia ochronnego. Brak przeróbek we

wtyczkach i gniazdkach wtyczkowych zmniejsza ryzyko porażenia prądem elektrycznym.

b) Należy unik ać do tykan ia pow ierzc hni uz iemion ych lu b

zwartych z mas ą, takich j ak rury, ogrzewa cze, grzejniki centralnego ogrzewania i chłodziarki. W przypadku dotknięcia

części uziemionych lub zwartych z masą, wzrasta ryzyko porażenia prądem elektrycznym.

c) Nie należy narażać elektronarzędzi na działanie deszczu lub

war unkó w wil gotn ych. W pr zypa dku pr zedo stan ia s ię d o

elektronarzędzia wody, wzrasta ryzyko porażenia prądem elektrycznym.

d) Nie należy nadwerężać przewodów przyłączeniowych. Nigdy

ni e n al eż y u ży wać pr ze wod u p rz ył ąc zen iow eg o d o przenoszenia, ciągnięcia elektronarzędzia lub wyciągania wtyczki z gniazdka. Należy trzymać przewód przyłączeniowy z dale ka od źróde ł ciep ła, ol ejów, o strych krawęd zi lub ruchomych części. Uszkodzone lub zaplątane przewody przyłączeniowe

zwiększają ryzyko porażenia prądem elektrycznym.

e) W prz ypadku, gdy elektronarzędzie używa się na wolnym

powie trzu, prze wody pr zyłącz eniowe nale ży prz edłużać

prz edłu żacz ami pr zezn aczo nymi do pr acy na wol nym powietrzu. Używanie przedłużacza przeznaczonego do pracy na wolnym

powietrzu zmniejsza ryzyko porażenia prądem elektrycznym.

f) Z aleca s ię podłą czenie u rządzenia do sieci elektr ycznej

wyposażonej w w yłącznik różnicowo-prądowy (RCD) o prądzie wyłączenia 30mA lub mniejszym.

g) W przypadku, gdy używanie elektronarzędzia w środowisku

wilgotnym jest nieuniknione, jako ochronę przed napięciem zasilania należy stosować urządzenie różnicowoprądowe (RCD).

Zastosowanie RCD zmniejsza ryzyko porażania prądem elektrycznym.

OS TR ZE ŻE NI E! Og ól ne o str ze że ni a do ty cz ąc e bezpieczeństwa użytkowania narzędzia.

Bezpieczeństwo osobiste:

a) Niniejszy sprzęt nie jest przeznaczony do użytkowania przez

osoby (w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub psychicznej, lub osoby nie mające doświadczenia lub znajomości sprzętu, chyba że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazanej przez osoby odpowiadające za ich bezpieczeństwo.

b) Nal eży b yć pr zewid ując ym, o bser wować co się robi i

zachowywać rozsądek podczas używania elektronarzędzia. Nie należy używać elektronarzędzia, gdy jest się zmęczonym lub pod wpływem narkotyków, alkoholu lub lekarstw. Chwila

nieuwagi podczas pracy elektronarzędziem może spowodować poważne osobiste obrażenia.

c) Nale ży stosować wyposa żenie ochr onne. Nale ży zawsze

zakładać okulary ochronne. Używanie w odpowiednich warunkach

wyposażenia ochronnego, takiego jak ma ska przeciwpyłowa, obuwie antyp oślizgowe, kask l ub ochronn iki słuc hu, zmniej szy osob iste obrażenia.

d) N a le ży u ni ka ć n ie za mi er zo n eg o r oz r uc hu . P r ze d

przyłączeniem do źródła zasilania i/lub przed podłączeniem akumulatora oraz zanim podniesie się lub przeniesie się narzędzie należy upewnić się, że wyłącznik elektronarzędzia jest w pozycji wyłączony. Przenoszenie elektronarzędzia z palcem na

wyłączniku lub przyłączenie elektronarzędzia do sieci zasilającej przy załączonym wyłączniku może być przyczyną wypadku.

e) Prz ed ur uchom ienie m el ektro narzę dzia nal eży usu nąć

wszystkie klucze. Pozostawienie klucza w obracającej się części

elektronarzędzia może spowodować osobiste obrażenia.

f) Nie należy wychylać się za daleko. Należy cały czas stać pewnie i

za chow ać r ówno wagę . U możl iwi to lep szą kon tro lę n ad

elektronarzędziem w sytuacjach nieprzewidywalnych.

g) Należy odpowiednio się ubierać. Nie należy nosić luźnego

ubrania ani biżuterii. Należy utrzymywać swoje włosy, ubranie i rękawiczki z dala od części ruchomych. Luźne ubrania, biżuteria

lub długie włosy mogą zostać zaczepione przez części ruchome.

h) Je żeli ur ządz eni a są pr zyst osow ane do pr zył ącze nia

zewnętrzne go odciągu pyłu i poch łaniacza pyłu, należy upewnić się, że są one prz yłączone i prawidłowo użyte. Użycie

pochłaniaczy pyłu może zredukować zagrożenia zależne od zapylenia.

i) Nie pozwól, aby umiejętności uz yskane dzięki częstemu

korzystaniu z elektronarzędzia pozwoliły Ci poczuć się pewnym siebie i zignorować zasady bezpieczeństwa. Nieostrożne działanie

Page 8

może spowodować poważne obrażenia w ułamku sekundy.

OS TR ZEŻ EN IE ! O gó lne os tr ze żen ia do ty czą ce bezpieczeństwa użytkowania narzędzia.

Użytkowanie i troska o elektronarzędzie:

a) Nie n ależy elek tronarzędzi a przecią żać. Nale ży stosować

elektronarzędzie o mocy odpowiedniej do wykonywanej pracy.

Właściwe elektronarzędzie umożliwi pracę lepszą i bezpieczniejszą przy obciążeniu, na jakie zostało zaprojektowane.

b) Nie należy używać elektronarzędzia, jeżeli łącznik go nie załącza

i nie wyłącza. Każde elektronarzędzie, którego nie można załączać lub

wyłączać łącznikiem, jest niebezpieczne i musi zostać naprawione.

c) Należy odłączać wtyczkę ze źródła zasilania elektronarzędzia

i/lub odłączyć akumulator przed wykonaniem każdej nastaw y, wymiany części lub magazynowaniem. Takie zapobiegawcze środki

be zp ie cz eń st wa red uk uj ą r y zy ko pr zy pa dk owe go ro zr uc hu elektronarzędzia.

d) Nieu żywane el ektronarzędz ie należy przech owywać poza

z as ię g ie m dz i ec i i ni e n al eż y p oz wa l ać o so b om niezaznajomionym z elektronarzędziem lub niniejszą instrukcją na używanie elektronarzędzia. Elektronarzędzia są niebezpieczne w

rękach nieprzeszkolonych użytkowników.

e) E lektronarz ędzia na leży kons erwować. Należy sprawdzać

wspó łosio wość lub zakl eszcze nie się cz ęści ruc homych , pęknięcia części i wszystkie inne czynniki, które mogą mieć wpł yw n a pra cę e lektr onarz ędzia . Je żeli stw ierdz i si ę uszkodzenia, należy elektronarzędzie przed użyciem naprawić.

Przyc zyną wi elu wyp adków je st niefa chowy s posób ko nserwac ji elektronarzędzia.

f) Narzędzi a tnące powinny być os tre i cz yste. Odpowi ednie

ut rzy myw ani e o str ych kra wę dzi nar zę dzi tną cyc h z mni ejs za prawdopodobieństwo zakleszczenia i ułatwia obsługę.

g) Elektronarzędzie, wyposażenie, narzędzia robocze itp. należy

stosować zgodnie z niniejszą instrukcją, biorąc pod uwagę waru nki pra cy i rodz aj p racy do wy konan ia. U żywa nie

elektronarzędzia w sposób, do jakiego nie jest przewidziane, może spowodować niebezpieczne sytuacje.

h) W niski ch tem peratura ch, lu b po d łuższy m okres ie nie

użytkowania, zalec ane jest włączenie elektronarzędzia bez ob ciąż eni a n a ok res kil ku mi nut w c elu wła ści weg o rozprowadzenia smaru w mechanizmie napędu.

i) Do czyszczenia elektronarzędzi stosować miękką, wilgotną (nie

mo k ra ) s zm at kę i my d ło . N i e s to s ow ać b en zy ny , rozpu szczaln ików i innyc h środk ów mogą cych uszko dzić urządzenie.

j) Elektronarzędzie należy przechowy wać/ transportować po

upewnieniu się, że wszystkie jego element y ruchome są zablokowane i zabezpieczone przed odblokowaniem za pomocą oryginalnych elementów do tego przeznaczonych.

k) Elektronarzędzie należy przechowy wać w miejscu suchym,

zabezpieczone przed kurzem i wnikaniem wilgoci.

l) Transportowanie elektronarzędzia powinno odbywać się w

op ak ow an iu o ry gi na lny m, z ab ezp ie cz aj ąc ym p rze d uszkodzeniami mechanicznymi.

m) Uchwyty i powierzchnie chwytne należy utrzymywać czyste i

wolne od oleju i smaru. Śliskie uchwyty i powierzchnie chwytne nie

po zwa laj ą na be zpi ecz ne t rz yma nie i ko nt rolę na rzę dzi a w nieoczekiwanych sytuacjach.

OS TR ZE ŻE NI E! O gó ln e o st rz eż en ia d ot yc zą ce bezpieczeństwa użytkowania narzędzia.

Naprawa:

a) Naprawy gwarancyjne i pogwarancyjne swoich elektronarzędzi

wykonuje Serwis PROFIX, co gwarantuje najwyższą jakość napraw oraz stosowanie oryginalnych części zamiennych.

OS TRZ EŻE NIE ! W ier tar ka uda row a, os trz eże nia dotyczące bezpieczeństwa –

Bezpieczeństwo osobiste:

a) Zakładać ochronniki słuchu podczas pracy wiertarką udarową.

Narażanie się na hałas może spowodować utratę słuchu.

b) Podczas wykonywania prac, przy któr ych narzędzie robocze

mogłoby natrafić na ukryte przewody elektryczne lub na własny przewód zasilający, elektronarzędzie należy trzymać za izolowane powierzchnie rękojeści. Kontakt z przewodem sieci

zasilającej może spowodować przekazanie napięcia na części metalowe ele ktron arzę dzia, co mo głob y spo wodow ać po rażen ie pr ądem elektrycznym.

c) Należy używać odpowiednich przyrządów poszukiwawczych w

celu lokalizacji ukrytych przewodów zasilających, lub poprosić o p omoc adm inis tra cję obi ekt u. Ko ntak t z prz ewod ami

znajdującymi się pod napięciem może doprowadzić do powstania pożaru i porażeni a elektryc znego. Uszko dzenie prze wodu gazoweg o może doprowadzić do wybuchu. Wniknięcie do przewodu wodociągowego powoduje szkody rzeczowe.

d) Nie należy obrabiać materiału zawierającego azbest. Azbest

powoduje chorobę nowotworową.

e) Miejs ce prac y należ y utrzy mywać w czystoś ci. Mies zanki

materiałów są szczególnie niebezpieczne. Pył z metalu lekkiego może się zapalić lub wybuchnąć.

f) Należy zabezpieczyć obrabiany przedmiot. Upewnić się, czy

wszystkie zaciski mocujące są ściśnięte i zweryfikować, ażeby nie było przesadnego luzu. Zamocowanie obrabianego przedmiotu w urządzeniu mocującym lub imadle jest bezpieczniejsze niż trzymanie go w ręku.

g) Narzędzia używać z dodatkowymi rękojeściami dostarczonymi

z narzędziem. Utrata kontroli może spowodować osobiste obrażenia

operatora.

h) E lektro narzęd zie po dczas prac y na leży m ocno trzy mać oburącz za rękojeść główną i rękojeść pomocniczą oraz dbać o stabilną pozycję. Elektronarzędzie prowadzone jest bezpieczniej w

obydwu rękach.

i) Należy natychmiast wyłączyć elektronarzędzie, gdy zablokuje

się używane narzędzie. Należy być przygotowanym na wysokie wibracje, które powodują odrzut. Używane narzędzie zablokowuje

się, gdy: elektronarzędzie jest przeciążone, lub gdy skrzywi się w obrabianym przedmiocie.

j) Należy odłączać maszynę od sieci elektrycznej podczas

przer wy w p racy, podc zas wym iany nasa dek, remon tu, czyszczenia lub regulacji. Przed odłożeniem elektronarzędzia, należy poczekać, aż znajdzie się ono w bezruchu. Narzędzie

robocze może się zablokować i doprowadzić do utraty kontroli nad elektronarzędziem.

k) Ni e w oln o u ży wać ele kt ron arz ędz ia z us zko dzo nym

przewodem zasilającym. Nie należy dotykać uszkodzonego przewodu; w przypadku uszkodzenia przewodu podczas pracy, należy wyciągnąć wtyczkę z gniazda. Uszkodzone przewody podwyższają ryzyko porażenia prądem.

Page 9

l) Jeżeli przewód zasilający elektronarzędzie jest uszkodzony, to

mus i z osta ć za stą pion y pr zewo dem pr zył ącze niow ym dostępnym w sieci serwisu.

Instrukcje bezpieczeństwa podczas używania długich wierteł:

a) Nigdy nie pracuj z większą prędkością niż maksymalna prędkość

obrotowa wiertła. Zawsze rozp oczynaj wie rcenie z m ałą prędkością i po zetknięciu wiertła z przedmiotem obrabianym.

Przy wyższych prędkościach, wiertło może się wyginać, jeśli obraca się swobodni e bez kontak tu z przedmi otem obrabianym , powodując obrażenia ciała.

b) Podczas wiercenia dociskaj wiertło do przedmiotu obrabianego

w jednej linii z wiertłem, nie należy zbyt mocno docisk ać wiertła. Wiertła mogą się wyginać, powodując uszkodzenie lub utratę

kontroli, co może spowodować obrażenia ciała.

PRZEZNACZENIE I BUDOWA WIERTARKI:

Wiertarka udarowa jest przeznaczona do wiercenia ot worów w drewnie, metalu, tworzywach sztucznych, ceramice, do wiercenia z udarem w cegle, kamieniu i betonie. Urządzenie jest wyposażone w system regulacji ele ktro nicz nej i bie g w pr awo/l ewo i nad aje si ę rów nież do wkręcania/wykręcania śrub i gwintowania.

Kategorycznie w yklucza się wykorzystanie urządzenia do wszelkich innych celów.

Wiertarka udarowa jest napędzana silnikiem jednofazowym i pr zeznacza się do robót domowych o przeciętnej intensywności. Nie nadaje się do długotrwałych robót w ciężkich warunkach. Nie wolno wykorzystywać

narzędzia do wykonywania prac wymagających zastosowania profesjonalnego urządzenia.

Każde użycie elektronarzędzia niezgodne z przeznaczeniem podanym wyż ej j est zab ronio ne i po woduj e utr atę g waran cji ora z br ak odpowiedzialności producenta za powstałe w wyniku tego szkody. Jakiekolw iek modyfik acje urzą dzenia dokona ne przez u żytkownika zwalniają producenta z odpowiedzialności za uszkodzenia i szkody wyrządzone użytkownikowi i otoczeniu. Poprawne użytkowanie elektronarzędzia dotyczy także konser wacji, składowania, transportu i napraw. Elektronarzędzie może być naprawiane wyłącznie w punktach serwisowych wyznaczonych przez producenta. Urządzenia zasilane z sieci powinny być naprawiane tylko przez osoby uprawnione. Pomimo zgodnego z przeznaczeniem stosowania nie można całkowicie wyeliminować określonych czynników ryzyka resztkowego. Ze względu na ko nst ruk cję i bu dow ę m as zyn y m ogą w yst ąpi ć n ast ęp ują ce niebezpieczeństwa:

- Dotknięcie obracającego się wiertła w trakcie pracy ręką lub ubraniem operatora, przewodem zasilającym.

- Oparzenie przy wymianie wiertła. (Podczas pracy wiertło bardzo się rozgrzewa, żeby uniknąć oparzenia przy jego wymianie należy stosować rękawice ochronne).

- Odrzucenie przedmiotu obrabianego lub części przedmiotu obrabianego.

- Skrzywienie/złamanie wiertła.

n Kompletacja ź Wiertarka udarowa - 1 szt. ź Rękojeść pomocnicza - 1 szt. ź Ogranicznik głębokości wiercenia - 1 szt. ź Instrukcja obsługi - 1 szt. ź Karta gwarancyjna - 1 szt.

n Elementy urządzenia (patrz rys. A, B, C, D ):

Numeracja elementów urządzenia odnosi się do przedstawienia graficznego umieszczonego na stronie 2 instrukcji obsługi:

1. Uchwyt wiertarski szybkozaciskowy . Przełącznik trybu pracy / 2 wiercenie bez udaru z udarem

3. Przełącznik kierunku obrotów

4. Blokada włącznika

5. Pokrętło regulacji prędkości obrotowej

6. Włącznik

7. Rękojeść główna

8. Rękojeść pomocnicza

9. Ogranicznik głębokości wiercenia

10. Śruba mocująca lewoskrętna

11. Wrzeciono

DANE TECHNICZNE:

MODEL

Napięcie zasilania Częstotliwość zasilania Moc pobierana Prędkość obrotowa bez obciążenia Uchwyt wiertarski (szybkozaciskowy)

TDW900A

230 V 50 Hz

900 W

0-3000 /min

13 mm

stal - 13 mm

Maksymalna średnica wiercenia

beton - 13 mm

drewno - 25 mm

Masa (bez akcesoriów) Klasa narzędzia Stopień ochrony Poziom ciśnienia akustycznego (LpA), K=3dB(A) Poziom mocy akustycznej (LwA), K=3dB(A)

2,3 kg

/II

IP20

93 dB(A)

104 dB(A)

Poziom wibracji wg normy EN 62841

wiercenie bez udaru (metal), rękojeść główna a

wiercenie z udarem (beton) a tolerancja pomiaru K=1,5 m/s

hID

8,38 m/s

18,51m/s

Podany poziom drgań jest reprezentatywny dla podstawowych zastosowań elektronar zędzia. Je żeli elektro narzędzie u żyte zostanie do innych zastosowań lub z innymi narzędziami roboczymi, a także jeśli nie będzie wystarc zająco konse rwowane, poz iom wibrac ji może odbiegać od podanego. Podane pow yżej przyczyny mogą spowodować podwyższenie ekspozycji na wibracje podczas całego czasu pracy. Należy wprowadzić dodatkowe środki bezpieczeństwa, mające na celu ochronę operatora przed skutkami ekspozycji na wibracje, np.: konserwacja elektronarzędzia i narzędzi roboczych, zabezpieczenie odpowiedniej temperatury rąk, ustalenie kolejności operacji roboczych. Deklarowana całkowita wartość drgań i deklarowane wartości emisji hałasu zostały zmierzone zgodnie ze standardową metodą badawczą i mogą być wykorzystane do porównania jednego narzędzia z innym. Deklarowane wartości całkowite drgań i deklarowane war tości emisji hałasu można wykorzystać we wstępnej ocenie narażenia.

Ostrzeżenia:

Wib racj e i em isja ha łasu pod cza s rz eczy wis tego uż ytko wani a

Page 10

elektronarzę dzia mogą różnić się od deklarowanych wartości w zależności od sposobu, w jaki narzędzia są używane, w szczególności od rodzaju obrabianego przedmiotu. Należy określić środki bezpieczeństwa w celu ochrony operatora, które opiera ją się na osza cowaniu naraże nia w rzecz ywisty m stani e użytkowania (biorąc pod uwagę wszystkie części cyklu operacyjnego, takie jak czasy, w których narzędzie jest w yłączone i kiedy pracuje na biegu jałowym za wyjątkiem czasu wyzwalania).

PRZED PRZYSTĄPIENIEM DO PRACY:

1. Upew nić się, że ź ródło zasil ania ma paramet ry odpow iadające parametrom wiertarki podanym na tabliczce znamionowej.

2. Upewnić się że włącznik wiertarki jest w pozycji wyłączenia i blokada włącznika (4) jest zwolniona. Nie wolno odkładać pracującej wiertarki gdy blokada jest włączona. Wyłączenie blokady następuje przez ponowne wciśnięcie włącznika (6).

3. Rękojeść pomocniczą ( ) mocuje się przekładając obejmę rękojeści 8 przez uchwyt wiertarski i blokuje przez dokręcenie rączką. Ogranicznik głębokości wiercenia ( ) należy wsunąć w otwór w rękojeści pomocniczej 9 i zablokować przez dokręcenie rączki rękojeści pomocniczej.

4. W przypadku pracy z przedłużaczem należy upewnić się że parametry prze dłużac za, p rzekroj e prz ewodów, odp owiada ją pa rametro m wier tarki. Z aleca si ę stosow anie jak najkrót szych pr zedłużacz y. Przedłużacz powinien być całkowicie rozwinięty.

W TRAKCIE PRACY:

n Dobór wiertła

Przy wierceniu w betonie, cegle, kamieniu stosować wier tła do betonu. Do wiercenia w metalu, tworzywach sztucznych, drewnie (przy średnicy otworu do 6 mm) stosować wiertła do metalu. Do wiercenia w drewnie otworów o średnicy powyżej 6 mm stosować wiertła do drewna.

n Mocowanie wiertła

Wsunąć wiertło do oporu do poluzowanego uchwytu wiertarskiego (1) i unieruchomić je ręcznie pierścieniem zewnętrznym przytrzymując korpus uchwytu (patrz rys.B).

n Nastawienie głębokości wiercenia

Ogranicznikiem głębokości (9) można ustawić głębokość wiercenia. Ogranicznik głębokości wyciągnąć tak daleko, by odległość pomiędzy końcówką wiertła, a końcówką ogranicznika głębokości wynosiła tyle co pożądana głębokość wiercenia.

n Przełączanie trybu pracy ź Wiercenie i wkręcanie/wykręcanie śrub:

Przestawić przełącznik trybu pracy ( ) w położenie «wiercenie» 2 oznaczone symbolem - .

ź Wiercenie z udarem:

Przestawić przełącznik trybu pracy ( ) w położenie «wiercenie z udarem» 2 oznaczone symbolem - .

UWAGA: Nigdy nie przełączać trybu pracy, gdy uchwyt wiertarski (1) jest w ruchu.

n Zmiana kierunku obrotów

Przesunąć przełącznik kierunku obrotów (3) do oporu w odpowiednie położenie. Oznaczenia na obudowie pr zy włączniku: - obroty zgodne z ruchem wskazówek zegara (obroty prawe), - obroty przeciwne ruchowi wskazówek zegara (obroty lewe).

UWAGA: Nigdy nie przełączać kierunku obrotów, gdy uchwyt wiertarski (1) jest w ruchu.

n Włączanie/wyłączanie

W celu włączenia elektronarzędzia należy nacisnąć włącznik (6) i trzymać wciśnięty.

Aby zablokować włącznik w pozycji włączony należy wcisnąć blokadę włącznika (4).

W celu wyłączenia elektronarzędzia, należy włącznik (6) zwolnić, lub gdy jest on unieruchomiony przyciskiem blokady (4), nacisnąć go krótko i następnie zwolnić.

n Regulowanie prędkości obrotowej

Przez zwiększenie lub zmniejszenie nacisku na włącznik (6) można bezstopniowo regulować prędkość obrotową.

Lekki nacisk na włącznik (6) powoduje małą prędkość obrotową. Zwiększony nacisk podwyższa prędkość obrotową.

n Nastawianie prędkości obrotowej

Pokrętłem regulacji prędkości obrotowej ( ) można nastawić wymaganą 5 pręd kość obr otową. Możn a to zro bić równ ież p odcza s pra cy. Wymagana prędkość obrotowa zależna jest od obrabianego materiału i warunków pracy i można ją ustalić przeprowadzając próbę praktyczną.

WYMIANA UCHWYTU WIERTARSKIEGO :

U WA G A : P r ze d w s zy s t k im i p r ac a m i p r zy ele ktr onar zęd ziu nal eży wyc iąg nąć wt yczk ę z gniazda.

Uchwyt wiertarski w wiertarce o ruchu obrotowym w prawo/w lewo jest unieruchomiony przy pomocy śruby z lewym gwintem. Przed wymianą uchwytu wiertarskiego konieczne jest w ykręcenie tej śruby za pomocą odpowiedniego wkrętaka krzyżowego (PH2) od przodu przez otwór uchwytu wiertarskiego. W tym celu należy:

1. Maksymalnie otworzyć uchwyt (1).

2. Odkręcić wkrętakiem PH 2 (Philips Nr 2) zgodnie z ruchem wskazówek

zegara śrubę mocującą uchwyt ( ) (10 UWAGA! Śrubę z gwintem lewym można zwolnić tylko przez obracanie w prawo.). Zakleszczoną śrubę można zwolnić przez lekkie uderzenie w jej łeb.

Przytrzymać pierścień uchwytu i odkręcić uchwyt wiertarki w

kierunku przeciwnym do ruchu wskazówek zegara (patrząc od strony uchwytu) (patrz rys. )C .

UWAGA: Zakleszczony szybkozaciskowy uchwyt wiertarski (1) można

zwolnić przez zamocowanie krótszą st roną w uchw ycie klucza imbusowego i lekkie uderzenie w długie ramię klucza (patrz rys.D).

3. Aby założyć uchw yt należy nakręcić go na wrzeciono (11) zgodnie z

ruch em w skazów ek zeg ara (pat rząc od stron y uch wytu) i zabezpieczyć śrubą mocującą, przykręcając ją śrubokrętem PH 2 (Philips Nr 2) w kierunku przeciwnym do ruchu wskazówek zegara. Aby uchwyt się nie obracał w trakcie wkręcania śruby mocującej należy przytrzymać uchwyt za pierścień.

Na gnieździe uchwytu i gwincie wrzeciona nie powinny znajdować się

żadne zanieczyszczenia.

WSKAZÓWKI DOTYCZĄCE PRACY:

ź Po trwającej dłużej pracy z małą prędkością obrotową należy

uruchomić elektronarzędzie w celu ochłodzenia przez ok. 3 minuty przy maksymalnej prędkości obrotowej bez obciążenia.

ź Aby wiercić otwory w płytkach ceramicznych należy przestawić

Page 11

p rzełą czni k tr ybu pra cy (2) w poł ożeni e «w ierce nie» . Po

przewierceniu otworu w płytce ceramicznej należy przestawić przełącznik trybu pracy w położenie «wiercenie z udarem» i pracować dalej z udarem.

ź Przy pracach w betonie, kamieniu i murze należy używać wiertła ze

stopu twardego.

ź Do wiercenia w metalu należy używać tylko ostrych wier teł do

metalu.

UWAGA: Dobór odpowiedniego wiertła do każdego rodzaju pracy zapewnia zmniejszenie drgań podczas wiercenia, co w znacznym stopniu zwiększa wydajność wiercenia.

ź Przy wkręcaniu /wykręcaniu śrub /nakrętek przykładać końcówkę

roboczą do śruby /nakrętki gdy uchwyt wiertarski nie obraca się.

PRZECHOWYWANIE I KONSERWACJA:

Maszyna w zasadzie nie w ymaga specjalnych zabiegów konser wacyjnych. Maszynę należy przechowywać w miejscu, niedostępnym dla dzieci, utrz ymywać w stanie czystości, chronić przed wilgocią i zapyleniem. Warunki przechowywania powinny wykluczać możliwość uszkodzeń mechanicznych oraz wpływ czynników atmosferycznych. Po wierceniu w betonie, w środowisku silnie pylącym zaleca się przedmuchanie sprężonym powietrzem otworów wentylacyjnych i uchwytu wiertarskiego. Zapobiegnie to uszkodzeniom łożysk, usunie pył blokujący dopływ powietrza chłodzącego silnik.

TRANSPORT:

Wiertarkę transportować i składować w opakowaniu chroniącym przed wilgocią, wnikaniem pyłu i drobnych obiektów, z właszcza należy zabezpieczyć otwory wentylacyjne. Drobne elementy, które dostaną się wewnątrz obudowy mogą uszkodzić silnik .

TYPOWE USTERKI I ICH USUWANIE:

Wiertarka nie działa:

- sprawdzić cz y przewód zasilający jest prawidłowo podłączony oraz skontrolować bezpieczniki,

Wiertarka «przerywa» lub iskrzy:

- sprawdzić i wymienić szczotki węglowe.

UWAGA! Wymianę szczotek węglowych może wykonać tylko uprawniony elektryk.

- jeżeli elektronarzędzie nie działa, pomimo że jest zasilane napięciem, należy je wysłać do serwisu naprawczego na adres podany w karcie gwarancyjnej.

PRODUCENT:

PROFIX Sp z o.o. ul.Marywilska 34, 03-228 Warszawa

OCHRONA ŚRODOWISKA:

UWAGA: Przedstawiony symbol oznacza zakaz umieszczania

zużytego sprzętu łącznie z innymi odpadami (z zagrożeniem karą grzy wny). Składniki niebezpieczne znajdujące się w sprzęcie elektrycznym i elektronicznym wpływają negatywnie na środowisko naturalne i zdrowie ludzi.

Gospod arstwo d omowe pow inno pr zyczyniać się d o odzys ku i ponownego użycia(recyklingu) zużytego sprzętu. W Polsce i w Europie tworzony jest lub już istnieje system zbierania zużytego sprzętu, w ramach którego wszystki e punkty sprzedaży ww. sprz ętu mają obowiązek przyjmować zużyty sprzęt. Ponadto istnieją punkty zbiórki ww. sprzętu.

PIKTOGRAMY:

Objaśnienia ikonek znajdując ych się na tabliczce znamionowej i naklejkach informacyjnych:

«Prze d uruch omieni em prze czyta ć instr ukcję obsługi»

«Zawsze stosować okulary ochronne»

«Stosować środki ochrony słuchu»

«Stosować maskę przeciwpyłową»

Polityka firmy PROFIX jest polityką stałego udoskonalania swoich produktów i dlatego firma rezerwuje sobie prawo zmiany specyfikacji wyrobu bez uprzedniego zawiadamiania. Obrazki, podane w instrukcji obsługi, są przykładowe i mogą się nieznacznie różnić od rzeczywistego wyglądu zakupionego urządzenia. Niniejsza instrukcja jest chroniona prawem autorskim. Kopiowanie/ powielanie jej bez pisemnej zgody firmy Profix Sp. z o.o. jest zabronione.

Page 12

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

УДАРНАЯ ДРЕЛЬ TDW900A

Перевод оригинальной инструкции

ПЕРЕД НАЧАЛ ОМ ЭКС ПЛУАТАЦИ И НЕОБ ХОДИМО ОЗНАКОМИТЬСЯ С НАСТОЯЩЕЙ ИНСТРУКЦИЕЙ. Хранить инструкцию для возможного применения в будущем. ПРЕДУПРЕЖДЕНИЕ! Необходимо ознакомиться со вс ем и пр ед уп ре жд ен ия ми , к ас аю щи ми ся безопасности при эксплуатации, обозначенными символом и всеми указаниями по технике безопасности.

Несоб людение указан ных ниж е преду прежден ий, кас ающихся безопасности и указаний по технике безопасности может привести к поражению электрическим током, пожару и/или серьёзным травмам тела.

Необх одимо хран ить вс е пред упрежде ния и указ ания, касаю щиеся те хники б езопаснос ти, что бы можн о было воспользоваться ними в будущем.

В указанных ниже предупреждениях слово „электроинструмент” означает электроинструмент с питанием от сети (посредством электрического кабеля) или электроинструмент, питаемый от аккумулятора (беспроводное питание).

ПРЕ ДУП РЕЖД ЕНИЕ ! О бщие пре дуп режд ения , кас ающие ся б езопа сност и пр и эк сплуа тации инструмента.

Техника безопасности на рабочем месте:

а) Необходимо поддерживать порядок и хорошее освещение

на рабочем месте. Беспорядок и плохое освещение являются

причиной несчастных случаев.

б) Н а с ле ду ет ис по ль зов ат ь э ле кт ро ин стр ум ен т в о

в зр ы в оо п а с но й с р ед е , о бр а з ую щ е йс я л е г ко воспламеняющимися жидкостями, газами или пылью.

Электроинструмент создаёт искры, которые могут привести к воспламенению пыли или испарений.

в) Не допускать детей и наблюдателей в места, в которых

применяются электроинструменты. Отвлечение внимания

может привести к потере контроля над электроинструментом.

ПРЕ ДУПР ЕЖД ЕНИЕ ! Об щие пр едуп режд ения , кас ающие ся бе зопа сност и при экс плуат ации инструмента.

Электробезопасность:

а) Штепсельные вилки должны соответствовать сетевым

розеткам. Ни в коем случае не переделывать каким-либо образом штепсельную вилку. Не применять каких-либо удлинителе й электропитан ия в случа е использован ия электроинструментов, имеющих провод электропитания с защи тным заз емляю щим п ровод ником. Отсу тств ие

переделок штепсельных розеток и сетевых розеток снижает опасность поражения электрическим током.

б) Необ ходимо избег ать пр икосно вения к п оверхно сти

заземлённых или закороченных на массу элементов, таких как тр убы, наг рева тел и, р адиа тор ы це нтра льно го отопления и холодильные агрегаты. В случае прикосновения

за зе мл ён но го и ли за ко ро че нн ог о н а м ас су э ле ме нт а увеличивается опасность поражения электрическим током.

в) Не подвергать электроинструменты воздействию дождя

и л и в л а жн ы х у с л ов и й . В с л у ч а е п о п а да н и я в

электроинструмент воды увеличивается опасность поражения электрическим током.

г) Н е со з да в ат ь оп а сн о ст и по в ре ж де н ия к аб е ля

электропитания. Ни в коем случае не использовать кабеля эл ек тр оп ит ан ия , ч то бы пе ре но си ть и ли т ян ут ь электроин струмент ил и для из влечения шт епсельной вил ки и з ро зетк и. К абел ь эл ектро пита ния до лжен находится вдали от источников тепла, масел, острых краёв и движущихся частей. Повреждённые или запутанные кабели

эл ек тр оп ит ан ия у ве ли чи ва ют оп ас но ст ь по ра же ни я электрическим током.

д) Е сли э лектро инстру мент э ксплуа тирует ся на све жем

воз духе , сл едуе т исп ольз оват ь уд лини тели каб еля элек тропи тания , пре дназн аченны е для раб оты в не п ом е щ ен и й . И с п о ль з о в а ни е у д л и ни т е л я к а бе л я

электропитания, предназначенного для работы вне помещений, снижает опасность поражения электрическим током.

е) Рекомендуется подключение устройства к электрической

сети, снабженной выключателем остаточного тока (RCD) с током выключения 30 мА или менее.

ё Если эксплуатация электроинструмента во влажной среде )

неизбежна, в качестве защиты от напряжения питания нео бход имо исп ольз овать защ итно е ус тройс тво по разностному току (RCD). Применение защитного устройства по

разностному току снижает опасность поражения электрическим током.

ПРЕ ДУПР ЕЖДЕ НИЕ! Об щие пре дупр ежде ния, кас ающие ся бе зопас ности при эксп луата ции инструмента.

Индивидуальная безопасность:

а) На сто яще е о бо руд ова ни е н е п ред наз на чен о д ля

эксплуатации лицами (включая детей) с физическими, сен сорны ми ил и умс твенн ыми огра ничен иями ил и ли цами , н е и меющ ими оп ыта или не зн ающи ми обо руд ован ия, ра зве чт о эт о ос ущес твля етс я по д на дзо ро м и ли в со отв ет ств ии с ин стр ук цие й п о экс плу атац ии об оруд ова ния, пе реда нно й ли цам и, отвечающими за их безопасность.

б) Необходимо быть предусмотрительным, наблюдать за

работой и руководствоваться здравым смыслом во время эк с пл уа та ци и эл е кт ро ин ст ру ме нт а. Н е сл е ду ет эк спл уат ир ова ть эл ект ро инс тру мен т в со сто ян ии переутомления или находясь под действием наркотиков, алкоголя или лекарств. Мгновение невнимания во время

эксплуатации электроинструмента может быть причиной травмы пользователя.

в) Нео бход имо при меня ть сре дст ва л ично й з ащит ы.

Необходимо обязательно работать с защитными очками.

Примене ние в соот ветствующих условиях средств личной за щ ит ы , т а ки х к ак п ро ти в оп ыл ь ны й ре с пи ра т ор , противоскользящая обувь, каска или средства защиты слуха снизит риск получения травмы.

г) Н еобходи мо изб егать случ айного зап уска в работ у.

Page 13

Прежде чем вставить вилку кабеля электропитания в

сетевую розетку или подключить аккумулятор, а также п е р е д т е м , к а к п о д н я т ь и л и п е р е н е с т и эл ект рои нс тру мен т, не обх оди мо у бед итс я, чт о вк лю ча те ль эл ек тр ои нс тр уме нт а н ахо ди тс я в положении «выключено». Перенос электроинструмента с

п а л ь ц е м н а в ы к л ю ч а т е л е и л и п о д к л ю ч е н и е элект роинстр умента к сет и пита ния при включе нном выключателе может привести к несчастному случаю.

д) Прежде, чем запустить электроинструмент в работу,

необходимо устранить все ключи. Ключ, оставшийся во

вращающейся части электроинструмента, может привести к травме пользователя.

е) Не следует слишком сильно наклоняться. Необходимо

всё время сохранять устойчивость и равновесие. Это

позволяет лучше контролировать электроинструмент в неожиданных ситуациях.

ж) Необхо димо име ть с оответ ствую щую о дежду . Не

работа ть в свобо дной од ежде ил и с б ижутерией . Необходимо, чтобы волосы пользователя, его одежда и рукавицы находились вдали от движущихся элементов.

Свободная одежда, бижутерия или длинные волосы могут быть зацеплены движущимися частями.

з) Если оборудование приспособлено для присоединения

в не шн ег о пы л ео тв о да ( пы ле ул а вл ив а ющ ег о устройства) и поглотителя пыли, необходимо убедится, что о ни присоедине ны и пра вильно примен яются.

Пр име нен ие по гло тит еле й п ыли мож ет ум ень шит ь опасность, связанную с запыленностью.

и) Н е п озв ол ьт е, чт об ы н ав ык и, пр ио бр ете нн ые

б ла г о да р я ч а ст о м у п о ль з о ва н и ю э л ек т р оинструме нтом, поз волили Вам почувство вать себя самоуверенно и проигн орировать прави ла техники безопасно сти. Неосторо жные действи я могут в ызвать

серьезные травмы в течение доли секунды.

ПРЕД УПРЕЖДЕ НИЕ! О бщие п редупре ждения, касающ иеся без опасности при экс плуатации инструмента.

Эксплуатация и уход за электроинструментом:

a) Не д опу ска ть пе рег ру зки э лек тро ин стр ум ент а.

Пр им ен ят ь э ле кт ро ин ст ру ме нт с м ощ но ст ью , соответств ующей выполн яемой работе. Надлежащий

электроинструмент позволит лучше и безопаснее работать при нагрузке, на которую он рассчитан.

б) Не следует применять электроинструмент, если его

включатель не включатся и не выключается. Каждый

электроинструмент, который не может включаться или выключаться выключателе м, представляет опасность и должен быть передан на ремонт.

в) Не обхо димо отс оеди нить ште псель ную ви лку от

ис то чн ик а п ит ан ия э лек тр ои нс тру ме нт а и /и ли отсо единить аккум улятор пр ежде ч ем вып олнить какую-либо установку, замену части или складирование устройства. Такие предупредительные меры безопасности

снижают риск случайного запуска электроинструмента в

работу.

г) Неиспользуемый электроинструмент следует хранить в

недоступном для детей месте и не разрешать тем, кто нез наком с эле ктро инстр умент ом и ли н асто ящей инс трукц ией, по льзов аться элек троин струм ентом .

Э ле кт р ои нс т ру ме н т о п ас ен в р ук а х н е об уч е нн ых пользователей.

д) Следу ет вып олнять техн ический уход за элек тро-

инструментом. Необходимо проверить соосность или от сут ст вие за ед ани я ( за щем лен ия ) п одв иж ных элементов, трещин частей, а также все другие факторы, могущие влиять на работу электроинструмента. В случае обнаружения неисправности, необходимо выполнить ремонт электроинструмента. Причиной многих несчастных

случаев является непрофесс иональный спос об выполнения технического ухода.

е) Режущий инструмент должен быть острым и чистым.

Соответствующее содержание и уход за острыми кромками режущего инструмента снижает вероятность защемления и упрощает обслуживание.

ж) Электроинструмент, оснащение, рабочие инструменты и

т. п. необходимо применять в соответствии с настоящей ин стр укц ией , у чит ыва я р або чие ус лов ия и ви д выполняемой работы. Применение электроинструмента не

по назначению может привести к опасным ситуациям.

з) При ни зкой те мпер атур е ил и по сле дл ител ьного

перерыва в эксплуатации рекомендуется включение электро-инструмента без нагрузки на несколько минут с целью распределения смазки в механизме привода.

и) Для чистки электроинструмента применять мягкую,

влажную (не мокрую) тряпку и мыло. Не применять бензина, растворителе й и други х средств, могущих повредить устройство.

й) Электроинструмент следует хранить/ транспортировать,

уб еди вшис ь, чт о в се ег о п одв ижн ые эл еме нты заблокированы и защищены от разблокировки при помощи оригинальных элементов, предназначенных для этой цели.

к) Электроинструмент должен храниться в сухом месте и

быть защищённым от пыли и проникания влаги.

л) Тран спорт ировк у эле ктрои нструм ента нео бходи мо

выполнять в оригинальной упаковке, защищающей от механических повреждений.

м) Дер жате ли и хва тате льны е по верх ност и сл едуе т

содержать в чистоте, устраняя с них масло и смазку.

Скол ьзкие держ атели и хв атате льные пове рхнос ти не позволяют безопасно держать инструмент и контролировать его в случае возникновения неожиданных ситуаций.

ПРЕД УПРЕЖДЕ НИЕ! Общи е пред упрежде ния, касающ иеся бе зопасности при эксплу атации инструмента.

Ремонт:

a) Г аран тий ный и по сле гара нтий ный рем онт св оих

элект роинструм ентов в ыполняет сер висная служба

Page 14

компании PROFIX, что гарантирует высочайшее качество

ремонта и использование оригинальных запчастей.

П Р Е Д У П Р Е ЖД Е Н И Е ! У Д А Р Н А Я Д Р Е Л Ь , п ре ду пр е жд ен ия , ка с аю щи е ся т ех ни ки безопасности –

Индивидуальная безопасность:

a) Использовать средства защиты слуха во время работы с

ударной дрелью. Длительное воздействие шума может

привести к потере слуха.

б) При выполнении работ, при которых электроинструмент

может попасть на скрытую электропроводку или на со бс тве нн ый к абе ль эл ек тро пи тан ия , э ле ктр оин стру мен т с лед ует де ржа ть за из олир ова нну ю поверхнос ть держателей (рукояток). Прикосновен ие к

проводу сети питания (кабелю электропитания), находящемус я под напр яжен ием, мож ет п ривес ти к попа данию напряжения на металлические части электроинструмента, а это несёт опасность поражения электрическим током.

в) Следует применять соответствующие приборы для обна-

ружения укрытых проводов сети питания и попросить о помощь городские коммунальные службы. Контакт с

проводами, находящимися под напряжением, может привести к пожару или поражения электрическим током. Повреждение газопроводной трубы может привести к взрыву. Проникновение в водопроводную трубу ведёт к материальным потерям и может привести к поражению электрическим током.

г) Не обрабатывайте материалы с содержанием асбеста.

Ас бес т яв ля етс я ка нце рог ен ом и вы зыв ает ра ков ые заболевания.

д) Необходимо поддерживать чистоту в месте выполнения

работы. Смеси материалов представляют особую опасность.

Пыль лёгких металлов может воспламениться или взорваться.

е) Необходи мо зак репить обра батываем ый пре дмет.

Проверить, все ли крепящие зажимы зажаты и убедиться, что нет слишком большого зазора. Закрепление обрабатываемого предмета в крепящем устройстве или тисках более безопасно, чем удерживание его рукой.

ж) Во время работы следует прочно держать электро-

инструмент двумя руками за основную и вспомогательную рукоятку и сохранять устойчивое положение.

Перемещение электроинструмента безопасно, если выполняется обеими руками.

з) Следует нем едленно отключ ить электроинс трумент,

если заблокируется используемый рабочий инструмент. Необходимо быть готовым к большим вибрациям, в результате которых может произойти отброс. Блокировка

применяемого рабочего инструмента может произойти, если электроинструмент перегружен или если будет иметь место его искривление в обрабатываемом предмете.

и) Следует отключать машину от сети электропитания во

время перерыва в работе, во время смены насадок, ремонта, чистки или регулир овки. Не откладыва ть электроинстру мент, пока он не остановится. Может

произойти блокировка рабочего инструмента, в результате чего будет потерян контроль над электроинструментом.

к) Запрещ ено экс плуатиров ать эле ктроинстр ументы с

повреждённым кабелем электропитания. Не прикасаться к повреждённому кабелю электропитания. В случае повреждения кабеля электропитания во время работы, необходимо извлечь штепсельную вилку из розетки. Повреждё нные провода увеличи вают опасност ь

поражения электрическим током.

л) П овр еждё нны й ка бел ь э лект роп итан ия эл ектр о-

инструмента должен быть заменён кабелем электропитания, имеющимся в сервисных пунктах.

Инструкции по безопасности при использовании длинных

свёрл:

a) Ка тег ори ческ и з апре щае тся раб ота ть на ско рос ти,

превышающей максимальную скорость вращения сверла. Обязательно начинайте сверление на низкой скорости и после контакта сверла с обрабатываемой деталью. На более

высоких скоростях вращения сверло может согнуться, если оно свободно вращается без контакта с обрабатываемой деталью, что может привести к травме.

б) При сверлении прижимайте сверло к обрабатываемой

детали на одной линии со сверлом, не прижимайте сверло слишком сильно. Сверла могут гнуться, вызывая повреждение

или потерю контроля, что может привести к травме.

ПРЕДНАЗНАЧЕНИЕ И КОНСТРУКЦИЯ ДРЕЛИ:

Ударная дрель предназначена для высверливания отверстий в дре весине , ме талле , пла стмас се, кера мике, для удар ного сверления в кирпиче, камне, бетоне. Устройство имеет систему электронной регулировки и переключение направления вращения вправо/влево. Возможно выполнение ввинчивания / вывинчивания винтов и нарезки резьбы.

Категорически запрещено применять устройство для каких-либо других целей.

Ударная дрель приводится в движение однофазным электродвиг ателем и пред назнач ена дл я быт овых р абот сред ней интенсивности. Не пригодна для длительных работ в сложных условиях. Запрещено применять устройство для работ, тре-

бующих применения профессионального оборудования.

Каждое применение электроинстр умента, несоот ветствующее указанному выше назначению, запрещено и ведёт к потере гара нтии и отсу тстви ю отв етстве нности про изводи теля за возникший в результате этого ущерб. Какие-либо модификации электроинструмента, осуществлённые пользователем, освобождают производителя от ответственности за по врежд ения и ущ ерб, пр ичинё нный пол ьзова телю и окружающей среде. Правильная эксплуатация электроинструмента относится также к техобслуживанию, хранению, транспортировке и ремонту. Ремо нт эл ектрои нструм ента мож ет вы полнят ься т олько в определённых производителем сервисных пунктах. Устройства с питание м от с ети должн ы ремонти роваться исключи тельно лицами, имеющими соответствующий допуск. Даже применяя устройство по назначению, нельзя полностью исключить определённых факторов остаточного риска. С учётом конструкции устройства может иметь место следующая опасность:

- Прикосновение в процессе работы вращающегося сверла рукой

Page 15

или одеждой оператора, кабелем электропитания.

- Возможность ожога при смене сверла. (В процессе работы сверло сильно разогревается и чтобы избежать ожогов при его смене, необходимо применять защитные рукавицы).

- Отбрасывание обрабатываемого предмета или его части.

- Искривление или поломка сверла.

n Состав комплекта ź Ударная дрель - 1 шт. ź Вспомогательная рукоятка - 1 шт. ź Ограничитель глубины сверления - 1 шт. ź Инструкция по обслуживанию - 1 шт. ź Гарантийная карта - 1 шт.

n Элементы устройства (см. рис. A, , D): B,C

Нумерация элементов устройства относиться к изображениям, находящимся на странице 2 инструкции по эксплуатации:

1. Патрон для дрели (быстрозажимной)

2. Переключатель режима работы безударное сверление /

ударное сверление

3. Переключатель направления вращения

4. Блокировка включателя

5. Регулятор частоты вращения

6. Включатель

7. Рукоятка основная

8. Рукоятка вспомогательная

9. Ограничитель глубины сверления

10. Крепящий винт с левой резьбой

11. Шпиндель

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:

МОДЕЛЬ

Напряжение питания

Частота тока питания

Потребляемая мощность Частота вращения без нагрузки

Сверлильный патрон (быстрозажимной)

TDW900A

230 В 50 Гц

900 Вт

0-3000 /мин

13 мм

сталь - 13 мм

Максимальный диаметр сверления

бетон - 13 мм

древесина - 25 мм

Вес (без принадлежностей)

Класс оборудования

Степень защиты Уровень звукового давления (LpA), K=3дБ(A) Уровень звуковой мощности (LwA) , K=3дБ(A)

2,3 кг

/II

IP20

93 дБ(A)

104 дБ(A)

Уровень вибрации согласно стандарту EN 62841

сверление без удара (металл), главная рукоятка a

сверление с ударом (бетон)

hID

погрешность измерения 1,5 м/с K=

8,38 м/с

18,51 м/с

Ук аза нн ый ур ове нь ви бра ци и с оот вет ст вуе т о сно вн ым

применениям электроинструмента. Если электроинструмент будет использован для других применений или с другими рабочими инструментами, а также, если не будет выполнен соответствующий технич еский у ход, уро вень ви брации может отли чаться от указанного. Указанные выше причины могут привести к усилению воздействия вибраций в течение всего времени работы. Необходимо применять дополнительные меры безопасности с целью защиты оператора от воздействия вибрации, а именно: те хнич еск ий ух од за эл ектр оин стр уме нто м и ра боч ими инструментами, обеспечение соответствующей температуры рук, определение очерёдности рабочих операций. Заявленное общее значение вибрации и заявленные значения эмиссии шума были измерены в соответствии со стандартным методом испытаний и могут быть использованы для сравнения одного инструмента с другим.

Заявленные общие значения вибрации и заявленные значения эмиссии шума можно использовать в предварительной оценке подверженности опасности.

Предупреждения:

Вибрация и эмиссия шума во время практического использования электроинструмента могут отличаться от заявленных значений в зависимости от способа, которым инструменты используются, в особенности от типа обрабатываемого предмета.

Следует определить средства безопасности с це лью защиты оп ер ато ра , к от оры е ос но выв аю тся н а р ас чет е ур ов ня подверженности опасности в состоянии реального использования (учитывая все этапы операционного цикла, в ходе которых инструмент выключен и когда работает на холостом ходу, за исключением времени высвобождения).

ПРЕЖДЕ ЧЕМ ПРИСТУПИТЬ К РАБОТЕ:

1. Убедиться, что параметры источника питания соответствуют параметрам дрели, указанным на её щитке.

2. Убедиться, что включатель дрели находится в положении «выключено» и блокир овка выключател я (4) вык лючена. Запрещено откладывать работающую дрель при включенной бл ок иро вк е. В ыкл юч ени е б ло кир ов ки пр оиз во дит ся повторным нажатием включателя (6).

3. Закрепить вспомогательную рукоятку (8), вкладывая обойму рук оятки чер ез па трон др ели, а зат ем з афикс ирова ть завинч ивая ру чку. Огр аничитель глубин ы сверле ния (9) необходимо вставить в отверстие во вспомогательной рукоятке и зафиксировать завинчивая ручку вспомогательной рукоятки.

4. При работе с удлинителем шнура электропитания необходимо убедиться, что его параметры, сечение проводов соответствуют параметрам дрели. Рекомендуется применять максимально короткие удлинители. Удлинитель должен быть полностью размотан.

ВО ВРЕМЯ РАБОТЫ:

n Выбор сверла

При сверлении в бетоне, кирпиче, камне применять свёрла для бетона. При сверлении в металле, пластмассе, древесине (для диаметра отверстия не более 6 мм) применять свёрла для металла. При сверлении в древесине отверстий диаметром больше 6 мм применять свёрла для древесины.

Page 16

n Крепление сверла

Вставить сверло до упора в открытый cверлильный патрон (1) и зафиксиро вать его вручную перед ней муфтой, приде рживая заднюю муфту патрона (см. рис. B).

n Установка глубины сверления

Ограничителем глубины (9) можно установить глубину сверления. Ограничитель глубины сверления следует выдвинуть так, чтобы расстояние между концом сверла и концом ограничителя глубины соответствовало требуемой глубине сверления.

n Переключение режима работы źСверление и ввинчивание/вывинчивание винтов:

Установить переключател ь режима работы (2) в положение «сверление», обозначенное символом - .

ź Ударное сверление:

Установить переключател ь режима работы (2) в положение «ударное сверление», обозначенное символом - .

ВНИМАНИЕ: Ни в коем случае не переключать режим работы, если патрон дрели (1) вращается.

n Изменение направления вращения

Передвинуть переключатель направления вращения (3) до упора в соответствующее положение. Символы на корпусе возле включателя: - вращение по часовой стрелке (правое вращение),

- вращение против часовой стрелки (левое вращение).

ВНИМАНИЕ: Ни в коем случае не переключать направление вращения, если патрон дрели (1) вращается.

n Включение / выключение

Дл я вк люч ения эл ектр оин стру мен та н еоб ходи мо на жать включатель (6) и поддерживать в нажатом состоянии. Чтобы зафик сировать включа тель в положе нии «вкл ючено» следует нажать кнопку блокировки включателя (4). Для вы ключ ени я эл ектр оин стру мент а, сл едуе т о тпус тить включатель (6), а если он зафиксирован кнопкой блокировки (4), нажать на него на короткое время и затем отпустить.

n Изменение скорости вращения

Увеличивая или уменьшая нажим на включатель (6) можно плавно регулировать частоту вращения.

При слабом нажиме на включатель (6) скорость вращения будет ма лой. Пр и б оле е си льн ом на жим е с коро сть вр аще ния увеличивается.

n Регулировка частоты (скорости) вращения

Регулятором частоты вращения (5) можно установить требуемую частоту (скорость) вращения. Это можно осуществлять также во время работы. Треб уемая час тота в ращени я зав исит о т обр абатыв аемого материала и условий работы. Можно её определить методом практической пробы.

СМЕНА ПАТРОНА ДРЕЛИ :

ВНИМАНИЕ: Прежде чем приступить работе с элек троинс трумен том, н еобход имо из влечь штепсельную вилку из розетки.

Патрон в дрели с вращением вправо / влево зафиксирован при помощи винта с левой резьбой. Перед сменой патрона дрели

необходимо вывинтить этот винт при помощи соответствующей крестообразной отвёртки (PH2) спереди через отверстие патрона дрели. Для этого вам следует:

1. Максимально раскрыть патрон (1).

2. Отвинтить отвёрткой PH 2 (Philips № 2) крепящий патрон винт

(10), вращая его по часовой стрелке. (ВНИМАНИЕ! Винт с левой

резьбой можно открутить только вращением вправо). Заевший винт можно ослабить слегка ударив в его головку.

Придержать муфту патрона и отвинтить патрон дрели, вращая

его против часовой стрелки (если смотреть со стороны патрона).

ВН ИМАН ИЕ: В с луч ае з акл инив ани я бы стр озаж имн ого

сверлильного патрона (1) на шпинделе, его можно освободить закрепив в нём более короткое плечо шестигранного ключа и легко ударяя в длинное плечо ключа (см. рис. D).

3. Чтоб ы устан овить патро н необх одимо н авинтить его на

шпиндель (11), вращая по часовой стрелке (если смотреть со сто роны па трона ) и за фикси роват ь кр епящи м ви нтом , завинчивая его отвёрткой PH 2 (Philips № 2) вращением против часовой стрелки. Чтоб ы патрон не вращалс я в про цессе ввинчивания крепящего винта, необходимо придержать патрон за муфту.

На гнезде патрона и на резьбе шпинделя не должно быть какого-

либо загрязнения.

УКАЗАНИЯ ПО РАБОТЕ УСТРОЙСТВА:

ź По сле дл ительн ой ра боты с м алой скор остью вра щения

необходимо с целью охлаждения запустить электроинструмент в работу с максимальной скоростью вращения без нагрузки в течение примерно 3 мин.

ź Для сверления отверстий в керамической плитке необходимо

установить переключатель режима работы (2) в положение «сверление». После того, как будет высверлено отверстие в керамической плитке, необходимо переставить переключатель режима работы в положение «ударное сверление» и выполнять далее сверление с ударом.

ź При сверлении в бетоне, камне и кирпичной стене необходимо

применять свёрла из твёрдого сплава.

ź Для сверления металла необходимо применять только острые

свёрла для металла.

ВНИМАНИЕ: Выбор соответствующего сверла для каждого вида работы обеспечивает снижение вибрации во время сверления, что в з начи тель ной сте пени пов ышае т пр оизв одит ельн ость сверления.

ź При ввинчивании/вывинчивании винтов/гаек следует прикла -

дывать рабочий инструмент к винту/гайке, когда патрон дрели не вращается.

ХРАНЕНИЕ И ТЕХНИЧЕСКИЙ УХОД:

Дре ль в при нципе не тр ебует спе циал ьных пр оцеду р по техническому уходу. Дрель следует хранить в месте, недоступном для детей, содержать в чистоте, защищать от влаги и попадания пыл и. Ус ловия хра нения дол жны и сключ ать воз можно сть механических повреждений и влияния атмосферных условий. После сверления в бетоне, в условиях сильной запыленности ре ком ен дуе тс я в ыпо лн ить п род увк у сж ат ым во зд ухо м вентиляционных отверстий и патрона дрели. Это предотвратит

Page 17

повреждение подшипников и устранит пыль, блокирующую приток воздуха, охлаждающего двигатель.

ТРАНСПОРТИРОВКА: Дрель следует транспортировать и складировать в упаковке, защищающей от влаги, проникновения пыли и мелких объектов, особенн о необход имо защити ть вентил яционные отверст ия. Мелкие элементы, попавшие вовнутрь корпуса, могут повредить двигатель.

ТИПИЧНЫЕ НЕИСПРАВНОСТИ И ИХ УСТРАНЕНИЕ:

Дрель не работает:

- проверить правильно ли присоединён кабель электропитания и проверить предохранители;

Имеютс я переры вы в работе дрели или чре змерное искрение:

- проверить и заменить угольные щётки.

ВНИМАНИЕ! Замену угольных щёток может выполнить только электрик с соответствующим допуском.

- если электроинструмент не работает, несмотря на наличие напряжения питания, необходимо передать его в ремонтный сервисный пункт по адресу, указанному в гарантийной карте.

ПРОИЗВОДИТЕЛЬ:

ООО «ПРОФИКС», ул. Марывильска 34, 03-228 Варшава, ПОЛЬША

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ:

ВНИ МАНИ Е: П редс тавл енн ый си мво л озн ачае т

з ап р е ще н ие р а зм е щ ен и я ис п о ль з ов а н но г о оборудования вместе с другими отходами (за это

гроз ит нак азание в в иде шт рафа). О пасные компо ненты,

имеющ иеся в электр ическом и эле ктронно м обору довании отрицательно влияют на окружающую среду и здоровье человека.

Домашнее хозяйство должно способствовать восстановлению и повторному использованию (рециклированию) использованного оборудования. В Польше и в Европе создаётся или уже существует система сбора использованного оборудования, в рамках которой все пу нкты продажи в/у оборудова ния обязаны принимат ь использованное оборудование. Кроме того, имеются пункты приёма в/у оборудования.

ПИКТОГРАММЫ:

Описание знаков, имеющи хся на щи тке и инф ормационных наклейках на электроинструменте:

«Перед подключением и началом работы нео бходи мо пр очита ть ин струк цию п о эксплуатации»

«Использовать средства защиты глаз»

«Использовать средства защиты органов слуха»

«Использовать средства защиты верхних дыхательных путей»

Политика компании PROFIX - это политика постоянного совершенствования своих изделий, и поэтому компания сохраняет за собой право изменения спецификации изделия без предварительного уведомления. Изображения, имеющиеся в инструкции, являются примерными и могут незначительно отличаться от фактического вида приобретённого электроинструмента. Настоя щая инс трукция по эксп луатации защ ищена а вторскими правам и. Запр ещено е ё копир ование и размножение без согласия ООО «ПРОФИКС».

Page 18

INSTRUCŢII DE FOLOSIRE

BORMAŞINĂ CU ROTOPERCUTOR TDW900A

Traducere din instrucţiunea originală

ÎNAINTE DE UTILIZARE, CITIŢI ACESTE INSTRUCŢIUNI. Păstrează instrucţiunile pentru o folosire viitoare. ATENŢIE! Citeşte toate avertismentele referitoare la protecţia muncii marcate cu simboluri şi toate

indicaţiile referitoare la utilizarea în siguranţă.

Nerespectarea avertismentelor de mai jos, poate duce la accidente şi la electrocutare, incendiu şi/sau la vătămări corporale.

Păstreaz ă toate aver tismentele şi in dicaţiile referitoa re la

protecţia muncii, pentru a le folosi în viitor.

În avertismentele de mai jos, termenul “unealtă electrică” înseamnă unealtă care este alimentată de la reţea (cu cablu de alimentare) sau unealtă electrică alimentată din baterie (fără cablu).

ATENŢIE! Reguli generale de protecţie a muncii.

Siguranţa la locul de muncă:

a) La locul de muncă păstrează curăţenie şi bună iluminare. Zonele

şi bancurile de lucru aglomerate cheamă accidentele.

b) Nu utilizaţi unealta electrică în atmosferi explozive, formate din

lichide inflamabile, gaze sau lichide. Unelata electrică produce

scântei, care pot aprinde praful sau aburii.

c) Ţineţi copiii departe de locurile în care unealta electrică este

folosită. Distragerea atenţiei poate duce la pierderea atenţiei asupra

uneltei electrice.

ATENŢIE! Reguli generale cu privire la utilizarea în siguranţă a uneltei.

Siguranţa electrică:

a) Ştecherul uneltei elec trice trebuie să fie conforme cu priza. Este

interzisă modificarea ştecherului. Este interzisă utilizarea prelungitoarelor în cazul uneltelor electrice cu cablu de legare la pământ de protecţie. Nemodificarea ştecherelor şi a prizelor

micşorează riscul de electrocutare.

b) Evitaţi să atingeţi suprafaţa de împământenire sau conectările

la masă, cum ar fi conducte, radiatoare, radiatoare de încălzire centrală şi frigidere. În cazul atingeri părţilor împământenite, creşte

riscul de electrocutare.

c) Nu expuneţi sculele electrice în condiţii de ploaie sau mediu

umed. În caz de infiltraţie cu apă, creşte riscul de electrocutare.

d) Nu abuzaţi de cablurile de conectare. Nu folosiţi cablul de

alim entare la m utarea, trag erea u neltei sau trag erea ştecherului din priză. Păstraţi cablul de alimentare departe de surse de căldură, ulei, muchii ascuţite sau părţi în mişcare.

Cablurile deteriorate sau încurcate cresc riscul de electrocutare.

e) În cazul în c are unealta electrică este folosită în aer liber,

conectarea trebuie efectuată cu ajutorul prelungitoarelor destinate funcţionării în aer liber. Folosirea prelungitorului destinat

funcţionării în aer liber, micşorează riscul de electrocutare.

f) Vă recomandăm să racordaţi aparatul la o reţea electrică dotată

cu un comutator cu curent diferenţial (RCD) cu amperaj de acţionare de 30mA sau mai mic.

g) În cazul în c are unealta electrică este folosită în mediu umed,

este inevit abilă, u tilizarea unui dispoz itiv de prote cţie împotriva tensiunii de alimentare, cum ar fi aplicarea unui dispozitiv de curent rezidual (RCD). Folosirea RCD micşorează riscul

de electrocutare.

ATENŢIE! Avertismente generale cu privire la siguranţa folosirii uneltei.

Siguranţă personală:

a) Acest echipament nu este destinat utilizării de către persoane

(inclusiv copii) cu ab ilităţi fizice reduse, senzo riale sau mentale, sau de persoane care nu au experienţă sau nu cunosc echipa mentul, cu e xcepţia c azului în c are are loc su b supraveghere sau în conformitate cu instrucţia de folosire a echipamentului, de către o persoană responsabilă pentru siguranţa lor.

b) Trebuie să fiţi atent, să aveţi grijă ce faceţi şi să păstraţi bun

simţ în timpul folosirii uneltei electrice. Nu folosiţi unealta

electrică, când sunteţi obosiţi sau sub influenţa drogurilor, alcoolului sau a medicamentelor. Un moment de neatenţie în timpul

lucrului cu unelata electrică poate cauza vătămări personale grave.

c) Folosiţi echipament de protecţie. Purtaţi întotdeauna ochelari

de protecţie. Folosind echipamentul de protecţie cum ar fi masca de

praf, pantofi cu anti-alunecare, caşti sau protecţie auditivă, micşoraţi riscul de vătămare.

d) Evitaţi pornirea accidentală. Înainte de conectarea la sursa de

alimentare şi/sau înainte de conectarea bateriei şi înainte de ridicarea sau mutarea uneltei asiguraţivă că comutatorul uneltei electrice este în poziţia oprită. Mutarea uneltei electrice cu

degetul pe comutator sau conectarea uneltei electrice la reţeaua de alimentare în poziţia pornită poate provoca un accident.

e) Înainte de pornirea uneltei electrice îndepărtaţi toate uneltele

din apropiere. Lăsarea de unelte pe părţile de mişcare ale uneltei

electrice poate duce la vătămări corporale.

f) Nu vă aplec aţi prea mult. Trebuie să staţi sigur şi să menţineţi

echilibrul. Acest lucru va permite un control mai bun asupra uneltei

electrice în situaţii neaşteptate.

g) Îmbrăc aţi-vă co respunzător. Nu pu rtaţi ha ine largi sau

bijuterii. Ţineţi părul strâns, hainele şi mănuşile departe de părţile în

mişcare. Hainele largi, bijuteria sau părul lung se pot agăţa de părţile în mişcare.

h) Da că e chi pam ent ul e ste po tri vit pe ntr u c one cta rea

extractorului de praf extern şi a colectorului de praf, asiguraţivă că acestea sunt conectate şi folosite corect. Folosirea

colectorului de praf poate reduce riscul de pericole legate de prăfuite.

i) Nu permiteți ca abilitățile obținute prin utilizarea frecventă a

sculei electrice să vă facă să vă simțiți prea încrezători în sine și să ignorați regulile de siguranță. Acțiunile necorespunzătoare pot

provoca vătămări grave într-o fracțiune de secundă.

ATENŢIE! Avertismente generale cu privire la folosirea în siguranţă a uneltei. Utilizarea şi îngrijirea uneltei electrice:

a) Nu supraîncărcaţi unealta electrică. Utilizaţi o unealtă electrică

în funcţie de puterea necesară muncii efectuate. Unealta electrică

corectă va permite o funcţionare mai bună şi este sigură în cazul însărcinării, pentru care a fost proiectată.

b) Este interzisă utilizarea uneltei electrice dacă comutatorulnu

porneşte şi nu opreşte unealta. Fiecare unealtă electrică care nu

porneşte sau nu se opreşte este periculoasă şi trebuie reparată.

Page 19

c) Deconec taţi ştecherul de la sursa de alimentare a uneltei

electrice şi/sau deconectaţi bateria înainte de orice setare, schimbare de părţi sau depozitare. Aceste mijloace de protecţie

reduc riscul unei porniri accidentale a uneltei electrice.

d) Unealta electrică nefolosită trebuie depozitată departe de

copii şi nu trebuie împrumutată persoanelor care nu cunosc unealta electrică sau care nu au citit această instrucţie de folosire a uneltei electrice. Unelata electrică este periculoasă când

este folosită de o persoană fără experienţă.

e) Unelata electrică trebuie bine întreţinută. Trebuie controlată

alinierea sau bruierea pieselor în mişcare, ruperea pieselor şi alţi factori care pot avea influenţă la funcţionarea uneltei electrice. Dacă găsim o deteriorare, unealta electrică înaintea folosirii trebuie reparată. Cauza multor accidente este întreţinerea

necorespunzătoare a uneltei electrica.

f) Uneltele de tăiere trebuie să fie ascuţite şi curate. Întreţinerea

părţilor ascuţite ale uneltelor de tăiere reduce riscul de blocare în material şi uşurează folosirea.

g) Unealta elec trică, echipamentul, uneltele de lucru, etc.

trebuiesc folosite în conformitate cu această instrucţie, ţinând cont de tipul şi concondiţiile de lucru. Utilizarea uneltei elec trice în

alt mod decât este destinaţia, poate duce la situaţii periculoase.

h) La temperaturi scăzute, sau după o perioadă îndelungată de

nefolosire, este recomandată pornirea uneltei electrice fără sarcină pentru câteva minute pentru a distribui corect unsoarea în mecanismul de transmisie.

i) Pentru curăţirea uneltei electrice folosiţi o cârpă moale,

umedă (nu udă) şi săpun. Nu folosiţi benzină, diluanţi sau alte

mijloace care pot deteriora echipamentul.

j) Unealta electrică trebuie depozitată/transportată numai

după ce ne-am asigurat că toate elementele în mişc are sunt blocat e şi a sigurate cu ajutor ul eleme ntelor o riginale destinate blocării.

k) Unealta electrică trebuie păstrată într-un loc uscat, asigurat

împotriva prafului şi a umezelii.

l) Transportul uneltei elec tric trebuie să aibă loc în ambalajul

original, asigurat împotriva deteriorărilor mec anice.

m) Mânerele și suprafețele de prindere trebuie să fie menținute

curate fără ulei și grăsime. Mânerele și suprafețele de prindere

alunecoase nu permit ținerea în siguranță și controlul sculei în situații neașteptate.

ATENŢIE! Avertismente generale cu privire la folosirea în siguranţă a uneltei.

Repararea:

a) Re par aţii în gar anţ ie ş i p ostg ara nţie al e un elt elor

dumneavoastră electrice sunt efectuate de Service-ul PROFIX, ceea ce garantează calitatea cea mai ridic ată a reparaţiilor şi utilizarea de piese originale de schimb.

ATENŢIE!

În tim pul u tiliz ării une ltei ele ctric e se recom andă respectarea regulilor de bază ale siguranţei muncii, pentru a evita incendiile, electrocutarea sau vătămări mecanice.

ATENŢIE! BORMAŞINĂ CU ROTOPERCUTOR, avertizări

referitoare la siguranţă –

Siguranţa personală:

a) Utilizaţi protecţie auditivă în timpul utilizării bormaşini cu

rotopercutor. Expunerea la zgomot poate provoca pierderea auzului.

b) În timpul lucrului, când este posibil, ca unealta să nimerească

cabluri electrice asc unse sau propriul c ablu de alimentare, unealta electric ă trebuie ţinută de păr ţile izolate ale mânerelor. Contactul cu cablul reţelei de alimentare aflate sub

tensiune poate cauza transmiterea tensiunii pe părţile metalice ale uneltei electrice, fapt ce poate cauza electrocutarea.

c) Utilizaţi instrumente adecvate de localizare a cablurilor

ascunse de alimentare sau cereţi ajutor de la instituţiile municipale. Contactul cu cablurile aflate sub tensiune poate cauza

apariţia incendiului sau electrocutarea. Deteriorarea ţevii de gaz poate cauza explozie. Perforarea conductei de apă şi canalizare poate cauza

pagube materiale sau electrocutare.

d) Nu prelucraţi materiale care conţin azbest. A zbestul este

considerat a fi cancerigen.

e) Locul de muncă trebuie păstrat curat. Amestecul de materiale este

foarte periculos. Pulberile de metal uşor se pot aprinde sau exploda.

f) Asiguraţi elementul prelucrat. Asiguraţivă că toate elementele de

fixare sunt bine strânse şi verificaţi să nu fie prea mari distanţe. Fixarea elementului prelucrat în echipamentul de fixare sau menghină este mai sigur decât ţinerea elementului cu mâna.

g) Unealta trebuie folosită cu mânerul suplimentar livrat cu

unealta. Pierderea controlului poate cauza vătămări corporale ale

operatorului.

h) Unealta electrică în timpul utilizării trebuie ţinută cu ambele

mâini de mânerul principal şi suplimentar, menţinând o poziţie stabilă. Utilizarea uneltei elec trice este mai sigură dacă este

ţinută cu ambele mâini.

i) Opriţi imediat unealta electrică, dacă se blochează unelata

folosită. Fiţi pregătiţi pentru vibraţii puternice, care pot duce la rec ul. Unealta utilizată se blochează când: unealta electrică este

supraînsărcinată, sau când se îndoaie în element.

j) Deconectaţi imediat unealta de la reţeaua electrică în timpul

pauzei, în timpul înlocuirii capetelor, întreţinerii, curăţirii sau reglării. Înainte de aşezarea uneltei electrice pe banc, aşteptaţi până unelata se opreşte. Unelata folosită se poate bloca

şi duce la pierderea controlului asupra acesteia.

k) Este interzisă utilizarea uneltei electrice cu cablul electric

deteriorat. Nu atingeţi cablul deteriorat; în cazul deteriorării cablului în timpul utilizării, deconectaţ ştecherul din priză.

Cablurile deteriorate măresc riscul de electrocutare.

l) Dacă cablul de alimentare al uneltei electrice este deteriorat,

acesta trebuie înlocuit cu un cablu de alimentare accesibil în reţeaua de service.

Instrucțiuni de siguranță în cazul utilizării burghiilor lungi:

a) Nu lucrați niciodată la o viteză mai mare decât viteza maximă

a burghiului. Întotdeauna începeți găurirea la viteză mică, după ce burghiul intră în contac t cu piesa de prelucrat. La

viteze mai mari, burghiul se poate îndoi, în cazul în care se rotește liber fără contact cu piesa de prelucrat, provocând vătămări corporale.

b) În timpul găuririi, apăsați burghiul pe piesa prelucrată în linie

cu burghiul, nu apăsați prea tare burghiul. Burghiile se pot îndoi,

provocând deteriorări sau pierderea controlului, ceea ce poate provoca vătămări.

Page 20

DESTINAŢIA ŞI CONSTRUCŢIA BORMAŞINII:

Bormaşina cu rotopercutor este destinată executării de găuri de foraj în lemn, metal, materiale plastice, ceramice, cu rotopercutor în cărămizi, piatră şi beton. Unealta este echipată cu sistem de reglare electronică şi schimbare direcţie în dreapta/stânga şi poate fi folosită deasemenea pentru înşurubarea/deşurubarea de şuruburi sau filetare.

Este strict interzisă utilizarea echipamentului în orice alt scop.

Bormaşina cu rotopercutor este activată de un motor monofazic şi destinată lucrărilor de casă cu intensitate medie. Nu este adecvată pentru lucrări de lungă durată în condiţii grele. Este interzisă folosirea uneltei

pentru executarea de lucrări care necesită unelte profesionale.

Fiecare utilizare a uneltei electrice neconformă cu destinarea acesteia, aşa cum a fost indicată mai sus, este interzisă şi atrage după sine pierderea garanţiei precum şi privarea de răspundere a producătorului pentru pagubele apărute în urma acestor. Toate modificările aparatului efectuate de utilizator îl exceptă pe producător de responsabilitate pentru pagubele provocate utilizatorului şi mediului. Utilizarea corespunzătoare a uneltei electrice se referă de asemenea şi la întreţinerea, depozitarea, transportul şi reparaţiile aparatului. Unealta elec trică poate fi reparată doar în punctele de service menţionate de producător. Aparatele alimentate la reţea trebuie să fie reparate doar de persoane calificate în acest sens.

În ciuda utilizării în conformitate cu destinarea, nu pot fi eliminaţi în totalitate anumiţi factori de risc. Datorită construcţiei şi proiectării,

putem întâlni următoarele pericole:

- Atingerea cu mâna a burghiului în mişcare, a îmbrăcăminţii, sau cu

cablul de alimentare.

- Arsuri în timpul înlocuirii burghiului. (În timpul funcţionării burghiul se încălzeşte, şi pentru a evita arsurile în timpul înlocuirii folosiţi mănuşi de protecţie).

- Reculul elementului prelucrat sau a părţilor acestuia.

- Curbare/rupere a burghiului.

n Elemente ź Bormaşina cu rotopercutor - 1 buc. ź Mâner suplimentar - 1 buc. ź Limitator adâncime de forare - 1 buc. ź Instrucţii de folosire - 1 buc. ź Fişa de garanţie - 1 buc.

n Elementele uneltei (vezi fig: A ): , B, C, D

Numerotarea elementelor uneltei este prezentată în figura aflată pe pagina 2 a acestei instrucţii de folosire:

1. Mandrină rapidă

2. Comutator de schimbare tip de lucru foraj fără rotopercuţiei/cu rotopercuţie

3. Comutator de schimbare direcţie de rotare

4. Blocada comutatorului

5. Buton reglare viteză de rotare

6. Întrerupător

7. Mâner principal

8. Mâner suplimentar

9. Limitator adâncime de forare

10. Şurub fixare cu înfiletare stânga

11. Ax rotativ

DATE TEHNICE:

MODEL

Tensiunea de alimentare Frecvenţa de alimentare Puterea Viteza de rotire în gol Mandrină (montare rapidă)

TDW900A

230 V 50 Hz 900 W

0-3000 /min

13 mm

oţel - 13 mm

Diametrul maxim de foraj

beton - 13 mm

lemn - 25 mm

Greutatea (fără accesorii)

Clasa echipamentului Protecţia

2,3 kg

/II

IP20

Nivelul presiunii acustice (LpA), K=3dB(A) 93 dB(A) Nivelul puterii acustice (LwA), K=3dB(A)

104 dB(A)

Nivelul de vibrare conform normie EN 62841

foraj fără rotopercuţie (metal), mâner principala

foraj cu rotopercuţie (beton)

incertitudine K=1,5 m/s

hID

8,38 m/s

18,51 m/s

Nivelul menţionat de vibraţii este reprezentativ pentru utilizarea aparatului electric. Dacă aparatul electric va fi utilizat pentru alte scopuri sau cu alte instrumente de lucru precum şi dacă nu va fi întreţinut corespunzător, nivelul de vibraţii ar putea diferi de cel indicat. Motivele indicate mai sus pot duce la sporirea nivelului de expunere la vibraţii pe toată durata timpului de funcţionare. Trebuie să introduceţi mijloace adiţionale de siguranţă, care au scopul de a proteja operatorul de efectele de expunere la vibraţii, de ex.: Întreţinere aparat el ectric şi instrumente de lucru, as igurarea temperaturii corespunzătoare a mâinilor, stabilirea ordinii operaţiilor de muncă. Valoarea totală declarată a vibrațiilor și valorile declarate ale emisiei de zgomot au fost măsurate în conformitate cu metoda standard de testare și pot fi utilizate pentru a compara un dispozitiv cu altul. Valoarea totală declarată a vibrațiilor și valorile declarate ale emisiei de zgomot pot fi utilizate în evaluarea inițială a expunerii.

Avertismente:

Vibrațiile și emisiile de zgomot în timpul utilizării efective a sculei electrice pot să difere de valorile declarate în funcție de modul în care sunt utilizate uneltele, în special de tipul piesei prelucrate. Trebuie determinate măsuri de siguranță pentru protejarea operatorului, care se bazează pe estimarea expunerii în starea reală de utilizare (luând în considerare toate părțile ciclului de operare, cum ar fi timpul în care instrumentul este oprit și când funcționează în ralanti, cu excepția timpului de declanșare).

ÎNAINTE DE UTILIZARE:

1. Asiguraţi-vă că sursa de alimentare are parametrii corespunzători parametrilor bormaşinei indicaţi în tabelul nominal.

2. Asiguraţi-vă că întrerupătorul bormaşinei este în poziţia oprită şi blocada întrerupătorului (4) este eliberată. Este interzisă lăsarea bormaşinei când blocada este activă. Oprirea blocadei are loc prin apăsarea suplimentară a întrerupătorului (6).

Page 21

3. Mânerul suplimentar (8) se fixează prin aşezarea acestuia pe axul

mandrinei şi se blochează prin răsucirea acestuia. Limitatorul adâncimii de forare (9) trebuie introdus în orificiul mânerului suplimentar şi blocat prin răsucirea mânerului suplimentar.

4. În cazul utilizăr ii prelung itorului, asiguraţ i-vă că param etrii prelungitorului, secţiunea cablelor, sunt conforme cu parametrii polizorului. Recomandăm folosirea prelungitoarelor cât mai scurte. Prelungitorul trebuie să fie desfăşurat în întregime.

ÎN TIMPUL UTILIZĂRII:

n Alegerea burghiului

La forarea în beton, cărămidă, piatră, folosiţi burghie pentru beton. La forarea metalu lui, materi alelor pla stice, lemn ului (cu diamet rul orificiului până la 6 mm) folosiţi burghie pentru metal. La forarea în lemn a orificiilor cu diametrul mai mare de 6mm folosiţi burghie pentru lemn.

n Fixarea burghiului

Se introduce burghiul până la capăt în capul (1) slăbit şi îl blocăm prin răsucirea inelului exterior ţinând carcasa capătului (vezi fig: B ).

n Setarea adâncimii de foraj

Cu ajutorul limitatorului adâncimii (9) putem stabili adâncimea de foraj. Tragem limi tatorul adân cimii, până când d istanţa înt re capătul burghiului şi capătul limitatorului va fi conformă cu adâncimea dorită de forare.

n Schimbarea tipului de lucru ź Forare şi înşurubare/deşurubare şuruburi:

Setăm comutatorul tipului de lucru (2) în poziţia «foraj» notată cu simbolul - .

ź Forare cu rotopercuţie:

Setăm comutatorul tipului de lucru (2) în poziţia «foraj cu rotopercuţie» notată cu simbolul - .

ATENŢIE: Este interzisă schimbarea tipului de lucru, când capul bormaşinei (1) este în mişcare.

n Schimbarea direcţie de rotaţie

Deplasaţi comutatorul direcţiei de rotare (3) până la capăt în poziţia corespunzătoare. Notare pe carcasa întrerupătorului: – rotare

conformă cu direcţia acelor de ceas , – rotare în (rotaţie dreapta) direcţie opusă direcţiei acelor de ceas . (rotaţie strânga)

ATENŢIE: Este interzisă sc himbarea direcţiei de rotare când capul bormaşinei (1) este în mişcare.

n Pornire/Oprire

Pentru a porni unealta electrică apăsaţi întrerupătorul (6) şi ţinaţi-l apăsat. Pentru a bloca întrerupătorul în poziţia pornită apăsaţi blocada întrerupătorului (4). Pentru a opri unealta electricăm întrerupătorul (6) trebuie eliberat, sau când este blocat cu blocada (4), apăsaţi-l scurt şi apoi eliberaţi-l.

n Reglarea vitezei de rotire

Prin mărirea sau micşorarea apăsării pe întrerupător (6) putem regla viteza de rotire.

O uşoară apăsare pe întrerupător (6) duce la o viteză de rotare mică. Apăsare mărită, măreşte viteza de rotire.

n Setarea vitezei de rotire

Butonul de reglare viteză de rotire (5) poate fi setat în funcţie de viteza dorită. Puteţi seta viteza şi în timpul functionării. Viteza de rotire dorită este aleasă în funcţie de materialul prelucrat şi condiţiile de muncă, şi o putem seta în timpul unei probe practice.

ÎNLOCUIREA MANDRINEI DE FORAJ :

ATENŢI E: Îna inte de orice schim bare la uneal ta electrică, trebuie deconectat ştecherul din priza de alimentare.

Mandrina de foraj în bormaşină cu rotire în dreapta/stânga este blocată cu ajutorul şurubului cu filet de stânga, Înainte de înlocuirea mandrinei este necesară deşurubarea acestui şurub cu ajutorul şurubelniţei corespunzătoare (PH2) din partea din faţă prin orificiul mandrinei de foraj. Pentru a face acest lucru:

1. Deschideţi mânerul la maxim (1).

2. Desfiletaţi şurubul (10) de fixare a mandrinăui cu şurubelniţa PH 2 (Philips Nr 2) conform direcţiei acelor de ceas (ATENŢIE! Şurubul cu

filet de stânga poate fi deşurubat doar prin răsucire în dreapta).

Loviţi uşor în şurubul blocat pentru a-l debloca.

Ţineţi inelul al mânerului şi desfiletaţi mandrina bormaşinii în

direcţia opusă acelor de ceas (văzut dinspre mandrină) (vezi des.C).

ATENŢIE: Mandrina pentru găurit cu cuplare rapidă blocată (1) poate fi

eliberată prin introducerea părţii scurtă a cheii hexagonale în mandrină şi prin lovirea uşoară a părţii lungi a acesteia (vezi des.D).

3. Pentru a monta mandrina trebuie să o înfiletaţi pe ax (11) conform direcţiei acelor de ceas (văzut dinspre mandrină) şi să asiguraţi cu şurubul de fixare, şi să-l înfiletaţi cu şurubelniţa PH 2 (Philips Nr 2) în direcţia opusă acelor de ceas. Pentru ca mandrina să nu se învârtă în timpul înfiletării şurubului de fixare trebuie să ţineţi mandrina de inelul.

În soclul mânerului şi pe filetul axului nu trebuie să se afle nici un fel

de impurităţi.

INDICAŢII REFERITOARE LA UTILIZARE:

ź După o utilizare îndelungată cu viteză mică de rotire, porniţi unealta

electrică în gol pentru răcire timp de aproximativ 3 minute la viteza maximă.

ź Pentru a fora găuri în plăcile ceramice, mutaţi comutatorul tipului de

lucru (2) în poziţia «foraj». După executarea găurilor, mutaţi

comutatorul în poziţia «foraj cu rotepercuţie» şi continuaţi cu rotopercuţie.

ź La executarea în beton, piatră şi zid, trebuiesc folosite burghie din aliaj

solid.

ź La forajul în metal, utilizaţi doar burghie ascuţite pentru metal.

ATENŢIE: Alegerea burghiului corect pentru fiecare tip de proces asigură micşorarea vibraţiilor în timpul forajului, fapt care îmbunătăţeşte forarea.

ź La înşurubarea/deşurubarea şuruburilor/piuliţelor, apropiaţi capătul

de şurub/piuliţă când axul bormaşinei se roteşte.

DEPOZITAREA ŞI ÎNTREŢINEREA:

Unealta nu necesită o întreţinere specială. Polizorul trebuie depozitat într-un loc uscat, nu la îndemâna copiilor, trebuie menţinută curată, protejată de umezeală şi praf. Condiţiile de depozitare trebuiesc să

elimine posibilitatea de deteriorare mecanică sau efectele nocive ale

Page 22

diferitelor condiţii atmosferice. După forajul în beton, praful apărut trebuie îndepărtat cu ajutorul aerului comprimat de pe orificiile de ventilare şi mâner. Împiedică deteriorarea lagărelor şi îndepărtează pulberea care blochează intrarea aerului de răcire în motor.

TRANSPORT:

Bormaşina trebuie transportată şi depozitată în ambalaj care o protejează împotriva umezelii, prafului şi a obiectelor mici, mai ales trebuiesc asigurate orificiile de ventilare. Elementele mici care infiltrează

carcasa pot duce la distrugerea motorului.

DEFECŢIUNI TIPICE ŞI ÎNDEPĂRTAREA ACESTORA:

Bormaşina nu funcţionează:

- controlaţi dacă cablul de alimentare este conectat corect sau controlaţi siguranţele,

Bormaşina «întrerupe» sau face scântei:

- controlaţi şi înlocuiţi periile de carbon.

ATENŢIE! Înlocuirea periilor de carbon poate fi efectuată doar de un electric autorizat.

- dacă unealta electrică nu funcţionează, chiar dacă este conectată la alimentare, trebuie trimisă la un service autorizat pe adresa indicată.

PRODUCĂTOR: PROFIX Sp. z o.o., str. Marywilska 34, 03-228 Varşovia, POLONIA

PROTECŢIA MEDIULUI ÎNCONJURĂTOR:

ATENŢIE: Simbolul prezentat înseamnă interdicţia de a amplasa aparatul uzat împreună cu alte deşeuri (sub ameninţarea unei amenzi). Componentele periculoase aflate în aparatura electrică şi electronică influenţează negativ mediul natural şi sănătatea oamenilor.

Fiecare gospodărie casnică trebuie să contribuie la redobândirea şi refolosirea (recykling) aparaturii uzate. Atât în Polonia, cât şi în Europa se organizează sau deja există sistemul de culegere a aparaturii uzate, în cadrul căruia toate punctele de vânzare a respectivei aparaturi sunt obligate să preia aparatura uzată. În plus, există centrele de colectare a acestuia tip de aparatură.

PICTOGRAME:

Explicaţiile imaginilor de pe tabelul nominal şi de pe etichetele informative:

«Înainte de cuplare şi de a începe operarea trebuie să citiţi prezenta instrucţiune»

«Folosiţi întotdeauna ochelari de protecţie»

«Folosiţi mijloace de protecţie auditivă»

«Folosiţi întotdeauna măşti de praf»

Politica firmei PROFIX este aceea de perfecţionare continuă a produselor sale şi de aceea firma îşi rezervă dreptul de modificare a specific aţiei produsului fără înştiinţarea anterioară. Imaginile indicate în instrucţiunile de utilizare sunt doar exemple şi se pot diferi puţin de aspectul real al dispozitivului achiziţionat. Prezenta instrucţiune este protejată prin dreptul de autor. Copierea/înmulţirea fără acordul în scris al firmei PROFIX Sp. z o.o. este interzisă.

Page 23

LIETOŠANAS INSTRUKCIJA

TRIECIENURBJMAŠĪNA TDW900A

Oriģinālās instrukcijas tulkojums

PIRMS DARBA SĀKUMA NEPIECIEŠAMS IEPAZĪTIES AR ŠO INSTRUKCIJU. Saglabā instrukciju varbūtējai turpmākai lietošanai. B RĪ DI NĀ J UM S! N ep i ec ie š am s i zl as īt v is u s brīdinājumus apzīmētus ar simboliem , kuri attiecas uz lietošanas drošību un visus lietošanas drošības norādījumus.

Neievērojot zemāk uzrād ītos drošības br īdinājumus un norādījumus attiecībā uz drošību var būt par elektriskās strāvas trieciena, ugunsgrēka un/vai nopietnu traumu iemeslu.

Ievērot visus brīdinājumus un norādījumus attiecībā uz drošību, lai tos turpmāk varētu izmantot.

Ze mā k uz r ād īt os br īd i nā ju mo s „e le k tro i ns tr um en ts ” no zī m ē elektroinstrumentu, kurš tiek barots no elektriskā tīkla (ar barošanas vadu) vai

elektroinstruments barots no akumulatora (bezvadu).

BRĪDINĀJUMS! Vispārējie instrumenta drošas lietošanu norādījumi. Darba vietas drošība:

a) Da rb a v ie tā ne pi eci eš am s u zt urē t kā rt īb u u n l ab u

apgaismojumu. Nekārtība un slikts pagaismojums ir negadījumu

iemesls.

b) N edr īks t li eto t el ekt roin str ume ntu sp rāg stoš ā, vi egli

uzliesmojošā, gāzu un putekļainā vidē. Elektroinstrumenta darbības

laikā rodas dzirksteles, no kurām var aizdegties putekļi un t vaiki.

c) Vietā, kur tiek lietoti elektroinstrumenti nevar atrasties bērni

un nov ērot āji . Nov ērš ot u zman ību var zaud ēt k ont roli par

elektroinstrumentu.

BRĪDINĀJUMS! Vispārējie instrumenta drošas lietošanu norādījumi.

Elektriskā drošība:

a) Elektroinstrumenta kontaktdakšiņām jābūt pielāgotām pie

kontaktligzdām. Nekad nekādā g adījumā nedrīkst mainīt kont aktda kšiņu . Ned rīkst liet ot ne kādus pag arinā tājus gadījum ā, ja ele ktroinstrume nts ir a pgādāts ar vadu ar aizsardzības iezemējuma dzīslu. Ja netiek darītas kontaktdakšiņu un

kontaktligzdu izmaiņas, tas samazina elektriskā trieciena risku.

b) Nepieciešams izvairīties no iezemētām virsmām vai savienotām

ar masu, kā piemēr am caurules, sildītāji, centrāla pkures radiatori un dzesinātāji. Gadījumā, ja notiek kontakts ar iezemētām vai

ar masu savienotām daļām pieaug elektriskās strāvas trieciena risks.

c) Nedrīkst pakļaut elektroinstrumentus uz lietus vai mitruma

iedarbību. Gadījumā, ja elektr oinstrumentā iekļūst ūdens pieaug elektriskās strāvas trieciena risks.

d) Nedrīkst pārslogot savienojuma vadus. Nekad nedrīkst lietot

savienojuma vadu elektroinstrumenta pārnēsāšanai, vilkšanai vai izv ilkt kont aktdak šiņu no k ontakt ligzda s aiz vada. Nepieciešams turēt savienojuma vadu tālu no siltuma avotiem, eļļainām, asām šķautnēm vai kustīgām daļām. Bojāti vai sapīti

savienojuma vadi palielina elektriskās strāvas trieciena risku.

e) Ga dīju mā, ja ele ktr oin stru men ts ti ek l iet ots ārp usē ,

savienojuma vadus nepieciešams pagarināt ar pagarinātājiem, kuri ir piemēroti darbam ārpusē. Lietojot pagarinātājus piemērotus

darbam ārpusē samazinās elektriskās strāvas trieciena risks.

f) Ieteicams ierīci pievienot pie elektriskā tīkla, kurš ir aprīkots ar

RCD slēdzi ar 30mA vai mazāku izslēgšanas strāvu.

g) Gadījumā, ja ir nepieciešamība lietot elektroinstrumentu mitrā

vidē, par sprieguma aizsardzību nepieciešams lietot strāvas starpības ierīci (RCD). Lietojot RCD samazinās elektriskās strāvas

trieciena risks.

BRĪDINĀJUMS! Vispārējie instrumenta drošas lietošanu norādījumi.

Individuālā drošība:

a) Šī ierīce nav pamērota lietot cilvēkiem (tai skaitā bērniem) ar

ierobežotā m fiziskām , jūtības un ps ihiskām spē jām, vai cilvēkie m bez ier īces darbīb as pieredze s vai zin āšanām, izņemot, ja tas notiek uzraudzībā vai sask aņā ar ierīces lietošanas instrukciju, ar kuru ir iepazinušās par drošību atbildīgas personas.

b) Ele ktro inst rume nta lie toša nas lai kā n epie cieš ams būt

tālredzīgiem, novērot kas notiek un saglabāt skaidru saprātu. Nedrī kst li etot e lektroi nstrume ntu no guruma lai kā vai narkotisku vielu, alkohola vai zāļu iedarbībā. Neuzmanības mirklis

strādājot ar elektroinstrumentu var radīt nopietnas ķermeņa traumas.

c) Nepi ecieša ms lie tot in dividu ālos a izsardz ības l īdzekļ us.

Vienmēr nepieciešams lietot aizsargbrilles. Lietojot attiecīgos

apstākļos aizsardzības līdzekļus, tādus kā putekļu maskas, neslīdošus apavu s, ķivere s vai dz irdes ai zsardzī bas līd zekļus, sama zināsie s individuālās traumas.

d) Nepieciešams izvairīties no neparedzētām kustībām. Pirms

pieslēgšanas pie barošanas avota un/vai pirms akumulatora pieslēgšanas kā arī pirms tam, kad paceļam vai pārceļam ierīci nepieciešams pārliecināties, k a elektroinstrumenta slēdzis atrodas izslēgšanas stāvoklī. Pārnēsāt elektroinstrumentu ar pirkstu

uz slēdža vai barošanas tīklā pieslēgtu elektroinstrumentu pie ieslēgta slēdža var būt par negadījuma iemeslu.

e) Pirms elektroinstrumenta palaišanas nepieciešams novākt

visas atslēgas. Atslēga atstāta rotējoša elektroinstrumenta tuvumā var

radīt individuālas traumas.

f) Nedrīkst pārlieku tālu izliekties. Visu laiku nepieciešams stāvēt

stabili un saglabāt līdzsvaru. Tas dos iespēju neparedzētās situācijās

labāk kontrolēt elektroinstrumentu.

g) Nepi eciešam s atti ecīgi ģērb ties. N edrīkst nēsāt vaļīg us

apģērbus vai rotas lietas. Nepieciešams turēt savus matus,

apģērbu un cimdus tālu no kustīgām daļām. Vaļīgs apģērbs, rotas

lietas vai gari mati var tikt aizķerti ar kustīgām daļām.

h) Ja ierīce ir pielāgota ārējai putekļu sūkšanai un putekļu

uzsūkšanai, nepieciešams pārliecināties, ka tie ir pieslēgti un pareiz i lietoti . Lietojo t putekļ u sūcēju var sam azināt putekļ u

ieelpošanas bīstamību.

i) Ne drī kst pi eļa ut, la i i ema ņas ie gūt as b iež i l iet ojo t

elektroinstrumentu samazinātu mūsu modrību un drošības noteikumu ignorēšanu. Bezrūpīga rīcība var izraisīt nopietnus

ievainojumus sekundes laikā.

BRĪDINĀJUMS! Vispārējie instrumenta drošas lietošanu norādījumi.

Lietošana un gādība par elektroinstrumentu:

a) N edrī kst pār slog ot e lek troi nstr ume ntu. Nep ieci eša ms

piemē rot ele ktroins trumentu veikta jam da rbam. Pa reizs

Page 24

elektroinstruments nodrošinās labāku un drošāku darbu pie slodzes,

kādam tas tika projektēts.

b) Nedrīkst lietot elektroinstrumentu, ja slēdzis to neieslēdz un

neizslēdz. Katrs elektroinstruments, kuru nevar ieslēgt vai izslēgt ar

slēdzi ir bīstams un to nepieciešams labot.

c) Nepieciešams atvienot elektroinstrumenta kontaktdakšiņu

no barošanas avota un/vai atslēgt akumulatoru pirms tiek veikta jebkāda uzstādīšana, detaļu maiņa vai instrumenta gl abāš ana. Tā das dr ošīb as da rbīb as red ucē ne pare dzēt u

elektroinstrumenta palaišanu.

d) Nelietotu elektroinstrumentu nepieciešams glabāt bērniem

nepieejamās vietās un nedrīkst atļaut personām, kuras nav iepa zinuš ās a r ele ktroin strum entu vai šo lie tošana s instrukciju lietot elektroinstrumentu. Elektroinstrumenti ir

bīstami neapmācītu lietotāju rokās.

e) Elektroinstrumentu nepieciešams konservēt. Nepieciešams

pārbaudīt asu sakritību vai kustīgo daļu ieķīlēšanos, detaļu plī sumu s u n vi sus ap stāk ļus, kur i va rēt u ie tekm ēt elektroinstrumenta darbu. Ja tiek konstatēts bojājums, elektroinstrumentu pirms lietošanas nepieciešams salabot.

Daud zu ne gadīj umu ie mesls ir ne pareiz a ele ktroins trume nta konservācija.

f) Griezējinstrumentiem jābūt asiem un tīriem. Attiecīgi uzturēti

asi griezējinstrumenta asmeņi samazina ieķīlēšanās iespējas un atvieglo apkalpošanu.

g) Elektroinstrumentu, aprīkojumu, darba instrumentus un

tml. nepieciešams lietot saskaņā ar šo instrukciju, ņemot vē r ā d ar b a a ps tā k ļu s u n ve ic am o da rb u. L ie t ot

elektroinstrumentu tam neparedzētā veidā var novest pie bīstamām situācijām.

h) Zemās temperatūrās vai pēc ilgāka nelietošanas laik a,

ieteicams uz pāris minūtēm ieslēgt elektroinstrumentu bez slodzes, lai piedziņas mehānismā sāktu pareizi darboties smēreļļa.

i) Elektroinstrumentu tīrīšanai lietot mīkstu, mitru (ne slapju)

drānu un ziepes. Nelietot benzīnu, šķīdinātājus un citus līdzekļus, kuri varētu sabojāt ierīci.

j) Elek troinstrume ntu nepi eciešams glabāt / tra nsportēt

iepriekš pārliecinoties, ka visas kustīgās daļas ir nobloķētas un nod rošinātas pret atbloķēša nos ar or iģināliem šim nolūkam paredzētiem elementiem.

k) El ekt roin str umen tu ne piec ieš ams gl abā t sa usā , no

putekļiem un mitruma sargātā vietā.

l) El ekt roin stru ment a t rans por tēša nu j āvei c o riģi nālā

iepakojumā, kurš pasargā no mehāniskiem bojājumiem.

m) Rokturus un satveršanas virsmas nepieciešams uzturēt tīras,

bez eļļas un smēres. Neparedzētās situācijās slideni rokturi un

sat veršan as vir smas ned od ies pēju droši turē t un k ontrolē t instrumentu.

BRĪ DINĀ JUMS! Vis pārē jie ins trum enta dro šas lietošanu norādījumi.

Remonts:

a) Savu elektro instrumen tu garan tijas u n pēcgar antijas

remontus veic PROFIX serviss, kas garantē visaugstāko remontu kvalitāti kā arī tiek izmantotas oriģinālas rezerves

daļas.

BRĪ DINĀJ UMS! TR IECIE NURBJ MAŠĪ NA, dro šības brīdinājumi –

Individuālā drošība:

a) Strādājot ar triecienurbjmašīnu lietot dzirdes aizsardzības

līdzekļus. Trokšņa iedarbība var zaudēt dzirdi.

b) Veicot darbus, kur darba instruments varētu trāpīt uz

noslēptiem elektriskiem vadiem vai uz pašu barošanas vada, elektroinstrumentu nepieciešams turēt pie roktura izolētām virsmām. Kontakts ar barošanas tīkla vadu, kurš Ir zem

sprieguma var radīt sprieguma pārnešanu uz elektroinstrumenta metāla daļām kā rezultātā var notikt elektriskās strāvas trieciens.

c) Nep ieciešams lietot attiec īgas meklē šanas ierī ces, lai

lokal izētu slēpt us baro šanas v adus va i lūgt pil sētas dienestu palīdzību. Kontakts ar vadiem, kuri ir zem sprieguma var

novest līdz ugunsgrēkam vai elektriskā strāvas triecienam. Gāzes vada bojājums var novest līdz sprādzienam. Ūdensvada pārraušana rada materiālus zaudējumus vai notikt elektriskās strāvas trieciens.

d) Neapstrādājiet materiālus, kas satur azbestu. Azbestam

piemīt kancerogen as īpašības.

e) Darba vietu nepieciešams uzturēt tīru. Materiālu maisījumi ir

sevišķi bīstami. Metāla putekļi var viegli aizdegties un uzsprāgt.

f) Apstr ādāja mo p riekšm etu nep iecieš ams nos tipri nāt.

Pārliecināties, ka visi stiprināšanas elementi ir nostiprināti un pārb audīt i, la i neb ūtu pārm ērīga s pi elaid es. A pstrā dājam o priekšmetu ir drošāk nostiprināt stiprināšanas ierīcē vai skrūvspīlēs nekā turēt to rokā.

g) Instrumentus lietot kopā ar papildus patronu pievienotu pie

instrumenta. Zaudējot kontroli var operatoram rodas traumu

bīstamība.

h) Elektroinstrumentu darba laikā nepieciešams stipri turēt

abās rokās aiz galvenā roktura un palīgroktura, ievērot stabilu pozīciju. Elektroinstrumentu drošāk vadīt abās rokās.

i) Elektroinstrumentu nepieciešams nekavējoties izslēgt, kad

bloķējas lietotais griezējinstruments. Nepieciešams būt gatavam lielai vibrācijai, kura var radīt atmešanu. Lietotais

instruments bloķējas, ja elektroinstruments ir pārslogots vai saliecas apstrādājamā priekšmetā.

j) Pārtraucot darbu, instrumentu maiņas, remonta, tīrīšanas

vai regulēšanas laikā nepieciešams atslēgt mašīnu no elektri skā tīkl a. Pirms elektroi nstrumenta noli kšanas pagaidīt līdz tas apstājas. Darba instruments var iebloķēties, kas

rada ka tiek zaudēta kontrole par elektroinstrumentu.

k) Elektroinstrumentu nedrīkst lietot ar bojātu barošanas va-

du. Nedrīkst pieskarties pie bojāta vada; ja vads tiek bojāts darba laikā, nepieciešams izvilkt kontaktdakšiņu no kontaktligzdas. Bojāti vadi palielina elektriskās strāvas trieciena risku.

l) Ja el ektroinstrumenta baroša nas vads tiek b ojāts, to

jāapmaina ar savienojuma vadu, kurš ir pieejams servisa punktā.

Drošības instrukcijas izmantojot garus urbjus:

a) Nekad nestrādājiet ar lielāku ātrumu nekā maksimālo urbja

griešanās ātrumu. Vienmēr sākt urbt ar mazu ātrumu un pēc tam, kad urbis ir saskarties ar sagatavi. Lielākā ātrumā urbis

Page 25

var saliekties, ja tas brīvi griežas nesaskaroties ar apstrādājamo

priekšmetu, radot ķermeņa traumas.

b) Urbšanas laikā piespiest urbi pie apstrādājamā priekšmeta

vienā līnijā ar urbi, nespiediet urbi pārāk stipri. Urbji var

saliekties, izraisot bojājumus vai zaudējot kontroli, kas var izraisīt ķermeņa traumas.

URBJMAŠĪNAS PIELIETOJUMS UN UZBŪVE:

Triecienurbjmašīna ir paredzēta caurumu urbšanai kokā, metālā,

plastmasā, keramikā, urbšanai ar triecienu ķieģelī, akmenī un betonā. Ierīce ir apgādāta ar elektronisko regulēšanas sistēmu un labo/kreiso ātrumu, kā arī pielāgo ta skrūvju ieskrūvēšana i/izskrūvēšanai un vītņošanai.

Kategoriski izslēgts lietot ierīci citos nolūkos.

Triecienurbjmašīna ar vienfāzes dzinēja piedziņu ir paredzēta mājas un vidēji intensīviem darbiem. Nav piemērota ilgai darbībai smagos apstākļos. Nedrīkst lietot ierīci veicot darbus, kur nepieciešams

lietot profesionālas ierīces.

Aizliegts elektroinstrumentu pielietot neatbilstoši augstāk uzrādītam pielietojumam, tas rada garantijas zaudēšanu kā arī ražotājs neatbild par šādā veidā radītiem zaudējumiem. Jebkādas ierīces modifikācijas, kuras veic lietotājs atbrīvo ražotāju no atbildības par bojājumiem un zaudējumiem, kuri nodarīti lietotājam un apkārtējiem. Pareiza elektroinstrumenta lietošana attiecas arī uz konser vāciju, glabāšanu, transportu un remontu. Elektroinstrumentu drīkst labot tikai ražotāja uzrādītos servisa punktos. Ierīces, kuras tiek barotas no elektriskā tīkla drīkst labot tikai pilnvarotas personas. Neskatoties uz pielietojumam paredzēto lietošanu nevar pilnībā izslēgt atsevišķus riska elementus. Ņemot vērā mašīnas konstrukciju un uzbūvi var rasties sekojošas bīstamības:

- Operatora rokas, apģērba vai barošanas vada pieskāršanās pie rotējoša urbja darba laikā.

- Applaucēšanās mainot urbi. (Darba laikā urbis ļoti stipri sakarst, lai novērstu applaucēšanos to mainot nepieciešams lietot aizsargcimdus).

- Apstrādājamā priekšmeta vai tā daļu atmešana.

- Urbja saliekšanās/salaušana.

n Komplektācija ź Triecienurbjmašīna - 1 gab. ź Palīgrokturis - 1 gab. ź Urbšanas dziļuma ierobežotājs - 1 gab. ź Apkalpošanas instrukcija - 1 gab. ź Garantijas karte - 1 gab.

n Ierīces elementi (skat. zīm.: A ): , B, C, D

Ierīces elementu numerācija attiecas uz grafisko zīmējumu, kurš atrodas apkalpošanas instrukcijas 2 lapaspusē:

1. Bezatslēgas urbjmašīnas patrona

2. Darba režīma slēdzis urbšana bez trieciena / ar triecienu

3. Apgriezienu virziena maiņas slēdzis

4. Slēdža bloķēšana

5. Griešanās ātruma regulācija

6. Slēdzis

7. Galvenais rokturis

8. Palīgrokturis

9. Urbšanas dziļuma ierobežotājs

10. Kreisās vītnes stiprināšanas skrūve

11. Vārpsta

TEHNISKIE DATI:

MODELIS

Barošanas spriegums Barošanas frekvence Jauda Griešanās ātrums bez slodzes Urbjmašīnas patrona (bezatslēgas)

TDW900A

230 V 50 Hz 900 W

0-3000 /min

13 mm

tērauds - 13 mm

Maksimālais urbšanas diametrs

betons - 13 mm

koks - 25 mm

Masa (bez aprīkojuma) Ierīces klase Aizsardzības pakāpe Akustiskā spiediena līmenis (LpA), K=3dB(A) Akustiskās jaudas līmenis (LwA), K=3dB(A)

2,3 kg

/II

IP20

93 dB(A)

104 dB(A)

Vibrācijas līmenis atbilstoši normai EN 62841

urbšana bez trieciena (metāla) galvenais rokturis a

urbšana ar triecienu (betons)a

hID

8,38 m/s

18,51 m/s

mērījumu izkliede K=21,5 m/s

Uzrādītais vibrācij as līmenis ir rep rezentatīvs elektroins trumenta pamata lietošanai. Ja elektroinstruments tiek lietots citos nolūkos vai ar citiem darba instrumentiem, vai arī ja nebūs pietiekami konservēts, vibrācijas līmenis var atšķirties no uzrādītā. Augstāk uzrādītie iemesli var radīt vibrācijas ekspozīcijas palielināšanos visā darba laikā. Nepieciešam s realizēt papildus drošības līdzekļus, kuri pasargās operatoru no vibrācijas ekspozīcijas, piem. : Elektroinstrumenta un darba instrumenta konservācija, atbilstošas roku temperatūras nodrošināšana, darba operāciju veikšanas secības noteikšana. Deklarētās kopējās vibrācijas vēr tības un deklarētās trokšņa emisijas vērtības ir mērītas saskaņā ar standar ta testa metodi, un tās var izmantot, lai savā starpā salīdzinātu instrumentus. Sākotnējam iedarbības novērtējumam var izmantot deklarētās kopējās

vibrācijas vērtības un deklarētās trokšņa emisijas vērtības.

Brīdinājumi:

Vibrācijas un trokšņa emisija elektroinstrumenta faktiskā lietošanas laikā var atšķir ties no deklarētajām vērtībām atkarībā no tā, kā tiek izmantots instruments un kāds materiāls tiek apstrādāts. Operatora aizsardzībai nepieciešams notiekt drošības līdzekļus, kuri pamatojas uz iedarbības novērtējumu faktiskajā lietošanas laikā (ņemot vērā visas operatīvā cikla darbības daļas, kā piemēram laiku, kurā instruments ir izslēgts un kad strādā tukšgaitā, izņemot sprūda laiku).

PIRMS DARBA SĀKUMA:

1. Pārliecināties, ka barošanas avota parametri atbilst parametriem uzrādītiem uz urbjmašīnas plāksnītes.

2. Pārliecināties, ka urbjmašīnas slēdzis ir izslēgšanas stāvoklī un slēdža bloķēšana (4) ir atbrīvota. Nedrīkst nolikt strādājošu urbjmašīnu, kad

Page 26

bloķēša na ir ies lēgta. Bloķēš anas izslēgša na notiek atkārtoti

nospiežot slēdzi (6).

3. Palīgrokturi (8) uzstāda apliekot roktura stiprināšanas gredzenu ap

urbjmašīnas korpusu un nofiksēt to ieskrūvējot roktura skrūvi. Urbšanas dziļuma ierobežotāju (9) nepieciešams iebīdīt palīgroktura caurumā un nofiksēt ieskrūvējot palīgroktura skrūvi.

4. Gadījumā, ja strādā ar pagarinātāju nepieciešams pārliecināties, ka pagarinātāja parametri, vadu šķērsgriezums atbilst urbjmašīnas parametriem. Ieteicams lietot pēc iespējas īsus pagarinātājus. Pagarinātājam jābūt pilnībā attītam.

DARBA LAIKĀ:

n Urbja iz vēle

Urbjot betonā, ķieģelī, akmenī lietot betona urbi. Urbjot metālā, plastmasā, kokā (cauruma diametrs līdz 6 mm) lietot metāla urbi. Urbjot kokā caurumu diametrus lielākus par 6 mm lietot koka urbjus.

n Urbja stiprināšana

Iebīdīt urbi līdz atdurei atbrīvotā urbjmašīnas patronā (1) un turot korpusu ar roku nofiksēt to ar ārējo gredzenu(skat. zīm.: B ).

n Urbšanas dziļuma uzstādīšana

Ar urbšanas dziļuma ierobežotāju (9) var uzstādīt urbšanas dziļumu. Urbšanas dziļuma ierobežotāju izvilkt tik tālu, lai attālums starp urbja galu un dziļuma ierobežotāja galu būtu tik cik dziļi nepieciešams urbt.

n Darba režīma pārslēgšana ź Urbšana un skrūvju ieskrūvēšana/izskrūvēšana:

Novietot darba režīma slēdzi (2) stāvoklī «urbšana» apzīmēts ar simbolu

- .

ź Urbšana ar triecienu:

Novietot darba režīma slēdzi (2) stāvoklī «urbšana ar triecienu» apzīmēts ar simbolu - .

UZMANĪBU: Nekad nepārslēgt darba režīmu, kad urbjmašīnas patrona (1) ir kustībā.

n Apgriezienu virziena maiņa

Pārbīdīt apgriezienu virziena maiņas slēdzi (3) līdz atdurei vēlamā stāvoklī. Apzīmējums pie slēdža uz korpusa: – apgriezieni pulksteņa rādītāja kustības virzienā (labie apgriezieni), – apgriezieni pretēji pulksteņa rādītāja kustības virzienam (kreisie apgriezieni).

UZMANĪBU: Nekad nepārslēgt darba režīmu, kad urbjmašīnas patrona (1) ir kustībā.

n Ieslēgšana/izslēgšana

Lai ieslēgtu elektroinstrumentu nepieciešams nospiest slēdzi (6) un turēt nospiestu. Lai bloķētu slēdzi ieslēgšanas stāvoklī nepieciešams nospiest slēdža bloķēšanu (4).

Elektroinstrumentu izslēgšanai nepieciešams atbrīvot slēdzi (6), vai ja tas ir bloķēts ar bloķēšanu (4), nospiest to uz brīdi un atlaist.

n Apgriezienu ātruma regulēšana

Palielinot vai samazinot spiedienu uz slēdzi (6) var elastīgi regulēt griešanās ātrumu.

Viegls spiediens uz slēdzi (6) rada mazu apgriezienu ātrumu. Palielinot spiedienu palielinās griešanās ātrums.

n Apgriezienu ātruma uzstādīšana

Ar ātruma regulāciju (5) var uzstādīt vēlamo apgriezienu ātrumu. To var darīt arī darba laikā. Vēlamais apgriezienu ātrums ir atkarīgs no apstrādājamā materiāla un darba apstākļiem, un to var noteikt veicot praktisko mēģinājumu.

URBJMAŠĪNAS PATRONAS MAIŅA :

UZ MAN ĪBU : P irm s v isi em e le ktr oin str um ent a ap ka lp oša na s d ar bi em ne pi ec ie ša ms iz vi lk t kontaktdakšiņu no kontaktligzdas.

Urbjmašīnas patrona urbjmašīnā ar labo/kreiso kustību ir stiprināta ar kreisās vītnes skrūvi. Pirms urbjmašīnas patronas maiņas noteikti nepieciešams izskrūvēt šo skrūvi ar attiecīgu krustveida skrūvgriezi (PH2) no priekšpuses caur urbjmašīnas caurumu. Lai to izdarītu, jums

vajadzētu:

1. Patronu maksimāli atvērt (1).

2. Ar skrūvgriezi PH 2 (Philips Nr 2) pulksteņa rādītāja kustības virzienā

atskrūvēt patronas stiprināšanas skrūvi (10). (UZMANĪBU! Kreisās vītnes skrūvi var atbrīvot tikai griežot pa labi). Iesprūdušo skrūvi var atbrīvot, viegli uzsitot uz galvas.

Turot patronas gredzenu un atskrūvēt triecienurbjmašīnas patronu

pretēji pulksteņa rādītāja kustības virzienam (skatoties no patronas puses)(skat. zīm. C).

UZMANĪBU: Ieķīlētu bez atslēgas urbjmašīnas patronu (1) var

atbrīvot nostiprinot īsāko gala atslēgas galu patronā un viegli iesitot pa atslēgas garāko daļu (skat. zīm. D).

3. Lai uzstādītu patronu to nepieciešams uzskrūvēt uz vārpstu (11)

pulksteņa rādītāja kustības virzienā (skatoties no patronas puses) un nofiksēt ar stiprināšanas skrūvi, pieskrūvējot to ar skrūvgriezi PH 2 (Philips Nr 2) pretēji pulksteņa rādītāja kustības virzienam. Lai patrona negrieztos stiprināša nas skrūves ieskrūv ēšanas laik ā patronu nepieciešams turēt aiz gredzena.

Patronas ligzdā un uz vārpstas vītnes nedrīkst atrasties nekādi

netīrumi.

DARBA NORĀDĪJUMI:

ź Pēc ilgāka darba ar mazu griešanās ātrumu, lai atdzesētu dzinēju

nepiec iešams ieslēg t elektro instrument u apm. 3 minūte s ar maksimālo griešanās ātrumu bez slodzes.

ź Lai urbtu caurumus keramiskā flīzē nepieciešams pārslēgt darba

režīma slēdzi (2) stāvoklī «urbšana». Pēc cauruma izurbšanas keramiskā flīzē darba režīma slēdzi var pārslēgt stāvoklī «urbšana ar triecienu» un tālāk strādāt ar triecienu.

ź St rād ājo t b eto nā , a kme nī un mū rī ne pi eci eša ms li eto t

cietsakausējuma urbjus.

ź Metāla urbšanai lietot tikai asus metāla urbjus.

UZMANĪBU: Attiecīga urbja izvēle katram darba veidam nodrošina urbšanas vibrācijas samazināšanos, kas ievērojami palielina urbšanas efektivitāti.

ź Ieskrūvējot/izskrūvējot skrūves/uzgriežņus darba uzgali pielikt pie

skrūves/uzgriežņa, kad urbjmašīna negriežas.

GLABĀŠANA UN KONSERVĀCIJA:

Mašīnai būtībā nav nepieciešam a speciāla konserv ācija. Mašīnu nepieciešams glabāt bērniem nepieejamā vietā, uzturēt tīru, sargāt no mitruma un putekļiem. Glabāšanas apstākļiem jāizslēdz mehānisko bojājumu iespēju kā arī atmosfēras apstākļu iedarbību.

Page 27

Pēc betona urbšanas, stipri putekļainā vidē ieteicams ventilācijas atveres un urbjmašīnas rokturi izpūst ar saspiesto gaisu. Tas novērsīs gultņu defektu, likvidēs putekļus, kuri bloķē dzinēja dzesēšanas gaisu.

TRANSPORTS:

Urbjmašīnu transportēt un glabāt iepakojumā, kurš sargā no mitruma, putekļiem un smalkiem elementiem, it īpaši nepieciešams nodrošināt ventilācijas atveres. Smalkie elementi, kuri iekļūst korpusa iekšpusē var sabojāt dzinēju.

TIPISKIE DEFEKTI UN TO NOVĒRŠANA:

Urbjmašīna nedarbojas:

- pārbaudīt vai barošanas vads ir pareizi pieslēgts un pārbaudīt drošinātājus,

Urbjmašīna «pārtrauc darbu» vai dzirksteļo:

- pārbaudīt un apmainīt oglīšu sukas.

UZMANĪBU! Oglīšu sukas var mainīt tikai pilnvarots elektriķis.

- ja elektroinstruments nedarbojas, neskatoties uz to ka ir spriegums, to

nepieciešams nosūtīt uz remonta ser visa punktu. Adreses uzrādītas

garantijas kartē.

RAŽOTĀJS:

PROFIX SIA,

Marywilska iela 34, 03-228 Varšava, Polija

VIDES AIZSARDZĪBA:

UZMANĪBU: Tajā veidā apzīmētus izstrādājumus, neizpildes

gadījumā paredzot naudas sodu, nedrīkst izmest kopā ar parastiem atkritumiem. Elektriskajā un elektroniskajā iekārtā

esošas briesmīgas vielas var kaitēt apkār tējai videi un cilvēku veselībai.

Nepieciešams veicināt iekārtu atkritumu pārstrādāšanai un atkār totai izmantošanai (reciklēšanai). Polijā un Eiropā tiek veidots, vai jau eksistē, iek ārt u a tkri tumu vā kšan as s ist ēma, sas kaņ ā ar ko vis iem iepriekšminētas iekārtas pārdošanas punktiem ir pienākums pieņemt nolietotu iekār tu. Turklāt, ir pieejamas iepriekšmin ētas iekār tas vākšanas punkti.

PIKTOGRAMMAS:

Apzīmējumu skaidrojums, kuri atrodas uz plāksnītes un informācijas uzlīmēm:

« Pi r ms i e sl ē gš a na s un d a rb a s āk u ma nepieciešams iepazīties ar šo instrukciju»

«Vienmēr lietot aizsargbrilles»

«Lietot dzirdes aizsardzības līdzekļus»

«Lietot putekļu maskas»

Firmas PROFIX politika ir nepārtraukta savu produktu pilnveidošanas politika, tāpēc firma sev rezervē tiesības ievest izstrādājuma specifikācijas izmaiņas bez iepriekšējas paziņošanas. Zīmējumi, kuri uzrādīti apkalpošanas instrukcijā kalpo tikai kā piemērs un var nedaudz atšķirties no iegādātās ierīces reālā izskata. Šī instrukcija ir sargāta ar autortiesībām. Aizliegts to kopēt/pavairot bez PROFIX SIA rakstiskas atļaujas.

Page 28

NÁVOD NA OBSLUHU

PŘED ZAHÁJENÍM POUŽÍVÁNÍ SE SEZNAMTE S TÍMTO NÁVODEM. Uchovávejte návod pro případné další použití. POZOR! Přečtěte si všechny v ýstrahy týk ající se bezpečnosti používání označené symbolem a veškeré pokyny týkající se bezpečnosti používání.

Nedodržování uvedených bezpečnostních výstrah a bezpečnostních pokynů může být příčinou zásahu elektrickým proudem, požáru a/nebo závažných úrazů.

Uchovejte výstrahy a pokyny týkající se bezpečnosti pro případné použití v budoucnosti.

V níže uváděných výstrahách pojem „elektronářadí“ znamená elektronářadí napájené z elektrické sítě (elektrickým vodičem) nebo elektronářadí napájené baterii (bezdrátové).

VÝ ST RA HA! Vš eo be cn é v ýs tr ahy t ýk aj ící s e bezpečného používání nářadí.

Bezpečnost na pracovišti:

a) Udržujte na pracovišti pořádek a zajistěte zde dobré osvětlení.

Nepořádek a špatné osvětlení často zapříčiňují nehody.

b) Nepoužívejte elektronářadí ve výbušném prostředí tvořeném

hořlavými tekutinami, plyny nebo prachem. Elektronářadí vytváří

jiskry, které by mohly zapálit prach nebo v ýpary.

c) Nepouštějte děti ani jiné pozorovatelé na místa, kde se používá

elektronářadí. Rušení pozornosti může způsobit ztrátu kontroly nad

elektronářadím.

VÝ ST RA HA ! V šeo be cn é v ýs tr ah y t ýk aj íc í s e bezpečného používání nářadí.

Elektrická bezpečnost:

a) Zástrčky nářadí musí odpovídat zásuvkám. Nikdy žádným

způsobem nepředělávejte zástrčky. V případě elektronářadí, které má vodič s ochranným uzemněním, nepoužívejte žádné prodlužovačky. Původní nepředělávané zástrčky a zásuvky snižují riziko

zásahu elektrickým proudem.

b) Vyvarujte se dotýkání uzemněných ploch nebo takových, které

jsou spojené s hmotou, jako jsou trubky, ohřívače, radiátory ústředního topení a chladničky. V případě dotýkání takových ploch a

předmětů roste riziko zásahu elektrickým proudem.

c) Nevystavujte elektronářadí na působení deště nebo vlhka.

Pokud by se do elektronářadí dostala voda, roste riziko zásahu elektrickým proudem.

d) Kab ely se nes mí žád ným způ sob em n amáh at. Ni kdy

nepoužívejte k abel k nošení, tažení elektronářadí nebo k vytahování zástrčky ze zásuvky. Kabel musí být umístěný daleko od zdrojů tepla, oleje, ostr ých hran nebo pohyblivých části. Poškozené nebo propletené kabely zvyšu jí riziko zásahu elektrickým

proudem.

e) V případ ě, že se elektronář adí používá venků, je třeba

prodlužovat elektrické kabely prodlužovači určenými na práci venku. Používání prodlužovače určeného do venkovního prostředí snižuje

riziko zásahu elektrickým proudem.

f) Doporučuje se připojení zařízení k elektrické síti v ybavené

proudovým chráničem (RCD) s vypínacím proudem 30mA nebo menším.

PŘÍKLEPOVÁ VRTAČKA TDW900A

Překlad původního návodu

g) Pokud je nezbytné použití elektronářadí ve vlhkém prostředí, je

třeba použit jako ochranu proudový chránič (RCD). Použití RCD snižuje riziko zásahu elektrickým proudem.

VÝSTRAHA! Všeobecné výstrahy týkající se bezpečného používání nářadí.

Osobní bezpečnost:

a) Toto zařízení nesmí používat osoby (včetně dětí) s omezenou

fyzickou, smyslovou nebo psychickou schopností, nebo osoby, které nemají odpovídající zkušenosti nebo znalosti zařízení, leda že je používají s příslušným dozorem, nebo v souladu s návodem na používání zařízení, který jim předají osoby zodpovědné za jejich bezpečnost.

b) Při používání elektronářadí je třeba být předvídavý, pozorovat,

co se dě je, a po uží vat zd rav ý ro zum . Ne pou žíve jte elektronářadí, pokud jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvíle nepozornosti při práci s elektronářadím

může způsobit závažné osobní úrazy.

c) Je třeba používat osobní ochranné prostředky. Je třeba vždy

používat ochranné brýle. Používání v příslušných podmínkách

takových ochranných prostředků, jako je protiprachová respirační maska, protiskluzová obuv, přilba nebo chrániče sluchu, sníží nebezpečí osobních úrazů.

d) Je třeba se vyhnout neplánovaného spuštění. Před připojením

k elektrickému zdroji a/nebo před zapojením baterie a než se nářadí zvedne, nebo přenese, je třeba se ujistit, že je vypínač elektronářadí v poloze vypnuto. Přenášení elektronářadí s prstem

na vypínači nebo připojení elektronářadí do sítě se zapojeným vypínačem může být příčinou nehody.

e) Před spuštěním elektronářadí je třeba odstranit všechny klíče.

Ponechání klíče v otáčející se části elektronářadí může způsobit poranění.

f) Je zakázáno příliš se naklánět. Po celou dobu musíte stát pevně

a ud ržovat r ovnová hu. Um ožní Vá m to d obře kon trolova t

elektronářadí při nepředvídatelných situacích.

g) Je třeba mít vhodné oblečení. Při práci nenoste volné oblečení

ani bižuterií. Je třeba zajistit, aby Vaše vlasy, oblečení a rukavice byly v bezpečné vzdálenosti od pohyblivých částí.

Volné oblečení, bižutérie nebo dlouhé vlasy se mohou zachytit do pohyblivých částí.

h) Pokud je zařízení přizpůsobeno na napojení k vnějšímu

odsávání prachu a pohlcovači prachu, ujistěte se, že jsou připojený a řádně se používají. Použitím pohlcovačů prachu můžete

omezit nebezpečí závislé na prašnosti.

i) Nedovolte, aby vaše znalosti získané častým používáním

elektronářadí způsobily, že se budete cítit sebejistě a začnete ignorovat bezpečnostní pravidla. Neopatrnost při činnosti může

způsobit v zlomku sekundy závažný úraz.

VÝSTRAHA! Všeobecné výstrahy týkající se bezpečného

používání nářadí.

Používání elektronářadí a péče o ně:

a) Ele ktroná řadí s e nes mí př etěžova t. Je tře ba po užívat

elektronářadí s výkonem vhodným pro provádění určité práce.

Správné elektronářadí umožní lepší a bezpečnější práci se zátěží, na kterou bylo naprojektováno.

Page 29

b) Elekt ronářadí, u kt erého nefu nguje spí nač, se nesmí

používat. Každé elektronářadí, které nelze zapínat nebo vypínat

spínačem, je nebezpečné a je třeba je opravit.

c) Před provedením každého seřízení, výměny součástky nebo

před skladováním odpojte zástrčku elektronářadí od zdroje ele ktric kého pr oudu a/ nebo od pojte bate rií. Takov ý

be zpe čno stn í po stu p o mez uje ri ziko ná hod néh o sp ušt ění elektronářadí.

d) Nepoužívané elektronářadí uchovávejte mimo dosah dětí a

nedovolte přístup osobám, které nejsou obeznámené s elektro nářadím nebo s tímto návodem na p oužívání elektronářadí. Elekt ronářadí může být nebezpečné v rukách

nevyškolených uživatelů.

e) Elek tronářadí je třeba udržovat. Je t řeba kontrolovat

souoso st nebo zase knutí po hyblivých část í, prask liny součásti a veškeré další faktory, které by mohly ovlivnit činnost elektronářadí. Pokud zjistíte poškození, musíte elektronářadí před použitím opravit. Příčinou mnohých nehod

je neodborná údržba elektronářadí.

f) Řezací nástroje musí být ostré a čisté. Řádná údržba ostrých hran

řezacích nástrojů snižuje pravděpodobnost zaseknutí a usnadňuje obsluhu.

g) Elektronářadí, vybavení, pracovní nástroje apod. používejte

v souladu s tímto návodem, při čemž zohledňujte pracovní podmínky a druh prováděné práce. Používání jiným způsobem,

pro který není elektronářadí určeno, může způsobit nebezpečné situace.

h) V nízkých teplotách, nebo pokud se nářadí po delší dobu

nepoužívá, doporučuje se zapnout elektronářadí bez zátěže po dobu několika minut za účelem řádného promazání mechanismu pohonu.

i) K čištění elektronářadí používejte měkký, vlhký (ne mokrý)

hadřík a mýdlo. Nepoužívejte benzín, rozpouštědla a další prostředky, které by mohly poškodit zařízení.

j) Elektronářadí je třeba skladovat / dopravovat až potom, co

se ujis títe, že jsou veške ré jeh o poh yblivé sou části zablokované a zajištěné proti odblokování s použitím původních součástek určených k tomuto účelu.

k) Elektronářadí skladujte na suchém místě chráněném proti

prachu a průniku vlhkosti.

l) Doprava elektronářadí by měla probíhat v původním obalu

tak, aby bylo chráněné proti mechanickému použití.

m) Držáky a plochy uchopení udržujte čisté, nezamaštěné

olejem a mazivem. Kluzké držáky a plochy uchopení neumožňují

bezpečné držení nářadí a jeho plnou kontrolu v nečekaných situacích.

VÝ STRA HA! Vše obe cné vý str ahy tý kaj ící se používání nářadí.

Oprava:

a) Záruční a pozáruční opravy svého elektronářadí provádí

Serv is PROF IX, což zaruču je nejv yšší k valitu o prav a používání původní náhradních dílů.

VÝSTRAHA! PŘÍKLEPOVÁ VRTAČKA, výstrahy týkající se bezpečnosti –

Osobní bezpečnost:

a) Při práci s příklepovou vrtačkou používejte chrániče sluchu.

Vystavení se nadměrnému hluku může způsobit ztrátu sluchu.

b) Během provádění prací, při nichž by mohl pracovní nástroj

narazit na skryté elektrické vedení nebo na vlastní napájecí vodič, držte elektronářadí za izolované plochy držáku. Styk s

elektrickým vedením může způsobit předání napětí na kovové součástky elektronářadí, což by mohlo v důsledku způsobit úraz elektrickým proudem.

c) Používejte vhodné vyhledávací nástroje na zjištění skrytých

elektrických vedení, nebo požádejte o pomoc správce budovy. Styk s vedením, které je pod napětím, může vést k vzniku

požáru nebo k úrazu elektrickým proudem. Poškození plynového potrubí může způsobit výbuch. Průnik do vodovodního potrubí způsobí věcné škody.

d) Nezpracovávejte materiál obsahující azbest. Azbest způsobuje

onemocnění nádorovou nemoci.

e) Udržujte pracoviště čisté. Obzvlášť nebezpečné bývají směsi

materiálů. Prach z lehkého kovu se může vznítit nebo vybuchnout.

f) Předmět, který zpracováváte, je třeba zajistit. Ujistěte se, zda

jsou všechny upevňující svěrky stažené a zkontrolujte, jestli není uchycení volné. Upevnění obráběného předmětu v držáku nebo svěráku je bezpečnější než jeho držení rukou.

g) Používejte elektronářadí s přídavnými držáky, které jsou

součásti dodávky. Ztráta kontroly může způsobit zranění obsluhy.

h) Elektronářadí je třeba při práci pořádně držet oběma

rukama za hlavní držák a pomocný držák a udržovat stabilní postoj. Je vhodné z bezpečnostních důvodů vést elektronářadí v obou

rukách.

i) Pokud by se nástroj zasekl, je třeba elektronářadí okamžitě

vypnout. Musíte být v takové situaci připravení na v ysoké vibrace, které způsobí zpětný ráz. Nástroj se může zaseknout,

když je elektronářadí přetížené nebo když se v obráběném předmětu zkřiví.

j) Při pracovní přestávce, během výměny nástrojů, oprav,

čištění nebo nastavování je třeba zařízení odpojit od přívodu elektrického proudu. Dříve, než elektronářadí odložíte, počkejte, až se zcela zastaví. Pracovní nástroj se může zaseknout,

což může způsobit ztrátu kontroly nad nářadím.

k) N epou žíve jte el ektr onář adí s po škoz eným vod ičem

napájení. Nedotýkejte se poškozeného vodiče; v případě, že dojde k poškození vodiče během práce, vytáhněte zástrčku ze zásuvky. Poškozené vodiče zvyšují riziko zásahu elektrickým

proudem.

l) Pokud je vodič napájení elektronářadí poškozený, musí se v

servisu vyměnit za bezvadný.

Bezpečnostní pokyny pro používání dlouhých vrtáků:

a) Nikdy nepracujte s větší rychlostí, než je maximální rychlost

otáček vrtáku. Vrtání začínejte vždy s malou rychlostí a až po doteku vrtákem obráběného předmětu. Při vyšších rychlostech

se může vrták, pokud se otáčí volně bez kontaktu s obráběným předmětem, ohýbat a způsobit úraz.

b) Během vr tání přitlačte vrták k obráběnému předmětu v

jedné linii s vrtákem, při tom se němá tlačit na vrták příliš silně. Vrtáky se mohou ohýbat a tím způsobit poškození nebo ztrátu

kontroly, což může vést k úrazu.

Page 30

URČENÍ A KONSTRUKCE VRTAČKY:

Příklepová vrtačka je určená na vrtání otvorů ve dřevě, kovu, umělých hmotách, keramice, k vrtání s příklepem v cihlách, kameni a betonu. Zařízení je vybaveno systémem elektronického nastavení chodu doprava /doleva a je také vhodné na zašroubování/vyšroubování šroubu a na závitování.

Je kategoricky vyloučeno využívat zařízení k jakýmkoliv jiným cílům.

Příklepová vrtačka má pohon jednofázovým motorem a je určená k práci v domácnosti i k průmyslovému využití s průměrnou intenzitou. Není vhodná k dlouhodobým pracím v těžkých podmínkách. Nářadí se nesmí

používat k provádění prací vyžadujících použití profesionálního zařízení.

Každé použití zařízení jinak, než to vyplývá z jeho výše uvedeného určení, je zak ázané, způsobu je ztrátu z áruky a o svobozuje výrobce od odpovědnosti za takto způsobené škody. Jakékoliv úpravy zařízení prováděné uživatelem osvobozuje výrobce od odpovědnosti za poškození a škody způsobené uživateli a v okolí. Správné používání elektronářadí se týká také údržby, skladování, dopravy a oprav. Elektro nářadí m ohou opr avovat pouze serv isní oprav ny urče né výrobcem. Zařízení, které je napájeno ze sítě, by měly opravovat pouze osoby, které jsou k tomuto oprávněny. I při používání nářadí v souladu s jeho určením nelze zcela eliminovat určité rizikové faktory. Vzhledem ke konstrukci a stavbě stroje se mohou vyskytnout následující ohrožení:

- Dotek během práce otáčejícího se vrtáku rukou nebo oděvem obsluhy,

vodičem napájení.

- Popáleniny při výměně vrtáku. (Během práce se vrták velmi zahřívá,

pro ochranu proti popálení používejte při výměně vrtáku rukavice).

- Zpětný ráz zpracovávaného předmětu nebo jeho části.

- Zkřivení / zlomení vrtáku.

n Kompletace ź Příklepová vrtačka - 1 ks. ź Pomocný držák - 1 ks. ź Omezovač hloubky vrtání - 1 ks. ź Návod na obsluhu - 1 ks. ź Záruční list - 1 ks.

n Součásti zařízení (viz obr. A, B, C, D):

Číslován í součás ti zařízení se vzta huje ke grafickému znázorně ní umístěnému na stránce 2 návodu na obsluhu:

1. Rychlosklíčidlo

2. Přepínač pracovního režimu vrtání bez příklepu / s příklepem

3. Přepínač směru otáček

4. Blokování vypínače

5. Knoflík nastavení rychlosti otáček

6. Vypínač

7. Hlavní držák

8. Pomocný držák

9. Omezovač hloubky vrtání

10. Upevňující šroub levotočivý

11. Vřeteno

TECHNICKÉ ÚDAJE:

MODEL

Jmenovité napětí Jmenovitý kmitočet Odebíraný výkon Rychlost otáček bez zátěže Rychlosklíčidlo

TDW900A

230 V

50 Hz

900 W

0-3000 /min

13 mm

ocel - 13 mm

Maximální průměr vrtán

beton - 13 mm

dřevo - 25 mm Hmotnost (bez příslušenství) Třída zařízení Stupeň ochrany Hladina akustického tlaku (LpA), K=3dB(A) Hladina akustického výkonu (LwA), K=3dB(A)

2,3 kg

/II

IP20

93 dB(A)

104 dB(A)

Úroveň vibrací podle normy EN 62841

vrtání bez příklepu (kov) hlavní držák a

vrtání s příklepem (beton)a tolerance měření K=1,5 m/s

hID

8,38 m/s

18,51 m/s

Uvedená úroveň vibrací platí pro základní použití elektronářadí. Pokud by bylo elektronářadí použité jinak nebo s jinými pracovními nástroji, a také pokud nebude prováděná dostatečná údržba, úroveň vibrací se může lišit od uvedené. Výše uvedené důvody mohou způsobit zvýšení v ystavení vibracím během celé doby práce. Je třeba uplatnit další bezpečnostní prostředky, jejichž účelem je ochrana obs luhy pro ti d ůsle dkům vys tave ní v ibra cím, na př.: údr žbu elektronářadí a pracovních nástrojů, zajištění vhodné teploty rukou, určení pořadí pracovních úkonů. Deklarovaná celková hodnota vibrací a deklarované hodnoty emisí hluku byly naměřeny standardními způsoby zkoušení a lze je používat pro účely srovnávání s jiným nářadím. Deklarovaná celková hodnota vibrací a deklarované hodnoty emisí hluku lze využívat při předběžném vyhodnocení vystavení.

Výstrahy:

Vibrace a emise hluku během skutečného používání elektronářadí se mohou lišit od deklarovaných hodnot v závislosti na způsobu, jakým je nářadí používáno, a především v závislosti na druhu obráběného předmětu. Je třeba určit bezpečnostní prostředky na ochranu obsluhy, a to na základě odhadu skutečného vystavení během používání (při zohlednění všech části operačního c yklu, jako je doba, po kterou je nářadí zapnuto, a doba, kdy je na volnoběhu, s výjimkou doby spouštění).

PŘED ZAČÁTKEM PRÁCE:

1. Přesvědčte se, že zdroj elektrické energie má parametry odpovídající parametrům vrtačky uvedeným na výrobním štítku.

2. Přesvědčte se, že je vypínač vrtačky ve vypnuté poloze a blokování vypínače (4) je povoleno. Neodkládejte vrtačku za chodu, pokud by bylo blokování zapnuto. Blokování vypnete opětovným stlačením vypínače (6).

3. Pomocný držák (8) se upevňuje přeložením objímky držáku přes

Page 31

vrtací hlavu a dotažením kličkou. Omezovač hloubky vrtání (9) je

třeba nasunout do otvoru v pomocném vrtáku a upevnit dotažením pomocného držáku.

4. Pokud pracu jete s prod lužovacím kabe lem, upevně te se, že parametry prodlužovacího kabelu, p růřezy vodičů, odpovídají par ame trům vr tač ky. D opo ruču jem e po uži tí c o n ejkr atší prodlužovačky. Prodlužovačka by měla být zcela rozvinutá.

PŘI PRÁCI:

n Volba vrtáku

Při vrtání v betonu, cihlách, kamenu používejte vrtáky na beton. K vrtání v kovu, umělé hmotě, dřevě (při průměru otvoru do 6 mm) používejte vrtáky na kov. K vrtání ve dřevě otvorů s průměrem větším než 6 mm používejte vrtáky na dřevo.

n Upevnění vrtáku

Zasuňte vrták nadoraz do povoleného sklíčidla (1) a znehybněte jej ručně vnějším kroužkem, při čemž přidržujte tělo sklíčidla (viz obr. B).

n Nastavení hloubky vrtání

Omezovačem hloubky (9) lze nastavit hloubku vrtání. Omezovač hloubky vytáhněte tak daleko, aby vzdálenost mezi koncem vrtáku a koncem omezovače hloubky byla taková, jaká je požadovaná hloubka vrtání.

n Přepínání pracovního režimu ź Vrtání a zašroubování/vyšroubování šroubů:

Nastavit přepínač pracovního režimu (2) do polohy «vrtání» označené symbolem - .

ź Vrtání s příklepem:

Nastavit přepínač pracovního režimu (2) do polohy «vrtání s příklepem» označené symbolem - .

POZOR: Nikdy nepřepínejte pracovní režim, pokud je sklíčidlo (1) v pohybu.

n Změna směru otáček

Přepněte přepínač směru otáček (3) nadoraz do příslušné polohy. Značky na krytu u v ypínače: – otáčky ve směru pohybu hodinových ručiček (doprava), – otáčky v protisměru pohybu hodinových ručiček (doleva).

POZOR: Nikdy nepřepínejte směr otáček, pokud je sklíčidlo (1) v pohybu.

n Zapínání/vypínání

Za účelem zapnutí elektronářadí je třeba stlačit vypínač (6) a držet jej stlačený. Pro zablokování vypínače v zapnuté poloze je třeba stlačit blokování vypínače (4).

Za účelem vypnutí elektronářadí je třeba povolit vypínač (6), nebo – pokud je zablokovaný tlačítkem (4), stlačit krátce vypínač a následně jej povolit.

n Řízení rychlosti otáček

Zvýšením nebo snížením tlaku na v ypínač (6) lze plynule řídit rychlost otáček.

Lehkým stlačením vypínače (6) uvedete zařízení do chodu s nízkou rychlostí otáček. Zv ýšením tlaku zvyšujete rychlost otáček.

n Nastavení rychlosti otáček

Knoflíkem na nastavení rychlosti otáček (5) lze nastavit požadovanou

rychlost otáček. Je to možné provést také během práce. Vyžadovaná r ychlost otáček je závislá na zpracovávaném materiálu a pracovních podmínkách, lze ji odhadnout provedením praktické zkoušky.

VÝMĚNA SKLÍČIDLA :

POZOR: Před jakoukoliv práci na elektronářadí je třeba vytáhnout elektrickou zástrčku ze zásuvky.

Sklíčidlo u vrtačky s možnosti otáček doprava/doleva je znehybněno šroubem s lev ým závitem. Před výměnou sklíčidla je nezbytné tento šroub vyšroubovat s použitím příslušného křížového šroubováku (PH2) z přední strany přes otvor sklíčidla. Chcete-li to provést, měli byste:

1. Maximálně otevřete sklíčidlo (1).

2. Odšroubujte vrtákem PH 2 (Philips č. 2) ve směru pohybu hodinových

ručiček šroub (10) upevňující držák (POZOR! Šroub s levým závitem povolíte pouze otáčením doprava).

Zaseknutý šroub lze uvolnit lehkým poklepem do jeho hlavy. Přidr žujte kroužek sklíčidla a odšroubujte sklíčidlo vrtačky v proti

směru pohybu hodinových ručiček (při pohledu ze strany držáku)(viz obr.C).

POZOR: Vzpříčený rychloupínací držák vrtačky (1) lze uvolnit tak, že

upevníme kratší stranu v držáku imbusového klíče a lehce klepneme do dlouhého ramene klíče (viz obr. D).

3. Pro nasazení sklíčidla je třeba jej našroubovat na vřeteno (11) v

souladu s pohyby hodinových ručiček (z pohledu ze strany držáku) a zajistit upevňující šroub dotažením šroubovákem PH 2 (Philips č. 2) v protisměru pohybu hodinových ručiček. Aby se sklíčidlo neotáčelo během utahování upevňovacího šroubu, je třeba je přidržet za kroužek.

V sedle a na závitu sklíčidla nesmí být žádné nečistoty.

POKYNY TÝKAJÍCÍ SE PRÁCE:

ź Po déle trvající práci s nízkými otáčkami je třeba za účelem zchlazení

spustit zařízení na dobu cca 3 minut při maximální rychlosti otáček bez zátěže.

ź Pro vrtání otvorů v keramických dlaždicích je třeba přemístit přepínač

pracovního režimu (2) do polohy «vrtání». Po vy vrtání otvoru v keramice je třeba přesunout přepínač pracovního režimu do polohy «vr tání s příklepem» a dále pracovat s příklepem.

ź Při práci v betonu, kameni a zdivu používejte vrták z tvrdé slitiny. ź Na vrtání v kovu používejte pouze ostré vrtáky na kov.

POZOR: Volba vhodného vrtáku pro každý druh práce Vám zajistí menší vibrace během vrtání, což významně zvýší účinnost vrtání.

ź Při zašroubování/vyšroubování šroubů/matic přikládejte pracovní

koncovku na šroub/matici, dokud se sklíčidlo netočí.

UCHOVÁVÁNÍ A ÚDRŽBA:

Stroj v podstatě nevyžaduje zvláštní údržbu. Uchovávejte zařízení na dětem nedostupném místě, udržujte je čisté, chraňte proti vlhkosti a zaprášení. Podmínky skladování by měly být takové, aby vyloučily možnost mechanického poškození a působení atmosférických vlivů. Po vrtání do betonu v silně prašném prostředí se doporučuje přefoukání stlačeným vzduchem ventilačních otvorů a sklíčidla. Zabrání to poškození ložisek a odstraní prach blokující přísun vzduchu chladícího motor.

DOPRAVA:

Vrtačku dopravujte a skladujete v obalu, který ji chrání ji proti vlhkosti,

Page 32

průniku prachu a drobných částic, chraňte především ventilační otvory. Drobné částice, které se dostanou dovnitř krytu, by mohly poškodit motor.

TYPICKÉ PORUCHY A JEJICH ODSTRAŇOVÁNÍ:

Vrtačka nefunguje:

- zkontrolujte, zda je vodič napájení řádně zapojený a zkontrolujte

pojistky,

Vrtačka «přerušuje chod» anebo jiskří:

- zkontrolujte uhlíkové kartáče, v případě potřeby je vyměňte.

POZOR! Výměnu uhlíkových kar táčů může provést pouze elektrikář s příslušným oprávněním.

- Pokud elektronářadí stále nefunguje, i když má požadované napájení a

má neopotřebované uhlíkové kartáče, odevzdejte je do servisní opravny, jejíž adresa je uvedená v záruce.

VÝROBCE:

PROFIX s.r.o. ul. Marywilska 34, 03-228 Varšava, Polsko

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ:

POZOR: Zobrazený symbol znamená zákaz likvidace zařízení

dohromady s jinými odpady (na porušení zákazu se vztahuje pokuta). Nebezpečné složky, které se nacházejí v elektrickém a elektrotechnickém v ybavení mají negativní vliv na životní

prostředí a lidské zdraví.

Domácnosti by se měly zapojit do získávání zpět a opětovného využívání (recyklace) starých elektrospotřebičů. V Polsku a v Evropě se tvoří nebo už existuje systém sběru elektroodpadu, v rámci kterého mají všechna prodejní místa elektrospotřebičů povinnost přijímat elektroodpad. Kromě toho existují sběrná místa pro elektroodpad.

PIKTOGRAMY:

Vysvětlení ikon umístěných na firemním štítku a na informačních nálepkách na zařízení:

«Před spuštěním zařízení si přečtěte návod na obsluhu»

«Vždy používejte ochranné brýle»

«Během broušení používejte ochranu sluchu»

«Používejte ochranné masky proti prachu»

Politika firmy PROFIX je politikou průběžného zdokonalování v ýrobků, z toho důvodu si firma vyhrazuje právo změnit specifikaci výrobku bez předchozího informování. Obrázky, uvedené v návodu na obsluhu, jsou pouze příklady a mohou se lišit od skutečného vzhledu zakoupeného zařízení. Tento návod je chráněný autorským zákonem. Jeho kopírování / rozmnožování bez písemného souhlasu společnosti PROFIX s.r.o. je zakázané.

Page 33

HASZNÁLATI UTASÍTÁSOK

TDW900A ÜTVEFÚRÓGÉP

Az eredeti utasítások fordítása

H AS ZN Á LA T E LŐ TT O LV A SS A E L E ZE KE T A Z UTASÍTÁSOKAT! Tartsa meg ezt az útmutatót későbbi tájékozódás céljából! FIGYELEM! Olvassa el a szimbólummal jelzett, a m u n k av é d e l e m me l k a p c so l a t o s ö s s z es fig yelm eztet ést és a b izton ságo s ha szná latr a vonatkozó összes utasítást!

A következő biztonsági előírások be nem tartása miatt baleset, áramütés, tűzveszély és/vagy komoly sérülés fordulhat elő

Őrizze meg az összes munkavédelmi figyelmeztetést és utasítást későbbi felhasználás céljából!

Az alábbi figyelmeztetések során használt „elektromos szerszám” kifejezés olyan szerszámot jelöl, melynek áramellátása hálózatról (tápkábellel) vagy akkumulátorral (kábel nélkül) történik.

FIG YELE M! Ál talá nos mun kavéd elmi sza bályo k:

Munkahelyi biztonság:

a) T ar ts a t is ztá n a m unk at er ül eté t és ü gye lj en a jó

megvilágításra! A munkaterületén uralkodó rendetlenség balesetekhez

vezethet.

b) Ne dolgozzon elektromos szerszámmal robbanásv eszélyes

környezetben, gyulladásv eszélyes folyadékok, gázok vagy folyadékok közelében. Az elektromos szerszámok használata során

szikra keletkezhet, mely belobbanthatja a port és a gőzöket.

c) Tartsa távol a gyermekeket attól a helytől, ahol használja az

elektro mos szersz ámot. A f igyelemeltere lés miat t elveszít heti

kontrollját az elektromos szerszám felett.

FIGYELEM ! A szer szám bizto nságos has ználatával kapcsolatos általános szabályok:

Elektromos biztonság:

a) Az elektromos szerszám csatlakozó dugója meg kell feleljen az

al jzat tal . T ilos a cs atl akoz ó d ugó mód osí tás a! Ti los hosszabbítók használata a védőföldeléses kábellel ellátott eleketromos szerszámok esetében! A csatlakozó dugók és aljzatok

módosítása növeli az áramütés kozkázatát!

b) Kerülj e a te sti é rintkezé st a föld elt fe lületek kel va gy

tárgyakkal, mint a csövek, fűtőtestek, fűtőradiátorok vagy hűtőszekrények! A földelt részekkel való érintkezés esetén nő az

áramütés kockázata!

c) Ne tegye ki esőnek vagy nedves környezetnek az elektromos

szerszámot! Víz behatolása esetén nő az áramütés kockázata!

d) Ne erőltesse a csatlakozó k ábel! Ne használja a hálózati kábelt a

szerszám mozgatására, húzására vagy a csatlakozó dugó aljzatból történő kihúzására.Tartsa távol a hálózati kábelt hőforrásoktól, olajtól, éles szélektől és mozgó alkatrészekről! A

sérült vagy összegabalyodott kábelek növelik az áramütés kockázatát!

e) Amennyiben az elektromos szerszámot a szabadban használja,

a csatlakozást a szabadban tör ténő használatra alkalmas kültéri hosszabbítókkal kell megoldani. A szabadban történő

használatra alkalmas hosszabbítók használata csökkenti az áramütés kockázatát.

f) A berendezést 30mA vagy kisebb kioldó áramú védőkapcsolós

(RCD) elektromos hálózatra javasolt kapcsolni csatlakoztatni.

g) Amennyiben az elektromos szerszámot nedves környezetben

használ ja, elker ülhetetlen egy feszül tségvédelmi eszköz használata, mint egy hibaáram védelmi kapcsolóé (RCD). Az RCD

használata csökkenti az áramütés kockázatát.

FIGYELEM! A szerszám használatának biztonságával kapcsolatos általános figyelmeztetések:

Személyi biztonság:

a) Ez a beren dezés n em has ználható csökke ntett fizik ai,

szenzoriális vagy mentális képességű személyek (beleértve a gyermekeket is), tapasztalattal nem rendelkező személyek vagy olyan személyek által, akik nem ismerik a berendezést, kivételt képeznek azok a helyzetek, amikor a berendezés használata felügyelet alatt vagy a használati útasítások betartásával történik egy, a biztonságért felelős személy által.

b) Legyen figyelmes, összpontosítson arra, amit csinál és legyen

mindig annak tudatában, hogy elektromos szerszámmal dolgozik! Ne használja az elektromos szerszámot, ha fáradt, ha kábító szer, alkoho l vagy gyógysze r befolyá sa alatt áll!

Elektromos szerszám használatánál egy pillanatnyi figyelmetlenség is komoly sérülések okozója lehet!

c) H or dj on vé dő ru há za to t! Mi nd en e se tb en vi se lj en

védőszemüveget! Olyan védőruházat hordá sa mint a porvédő maszk,

csúszásbiztos cipő, fülvédő vagy hallásvédő csökkenti a sérülések kockázatát!

d) Ker ülj e el , ho gy az ele ktr omos sz ersz ám vé letl enü l

bekapcsoljon! A hálózati áramforrásra történő csatlakozás és/vagy az akkumulátor csatlakoztatása, valamint a szerszám felemelése vagy mozgatása előtt, győződjön meg arról, hogy az elektromos szerszám kapcsolója kikapcsolt állapotban van!

Az elektromos szerszám mozgatása vagy bekapcsolt állapotban történő

használata balesetet okozhat!

e) Az elektromos szerszám beindítása előtt távolítson el minden

szerszámot a közelből! Az elektromos szerszám mozgó részein hagyott

szerszámok sérüléseket okozhatnak!

f) Ne hajoljon le mélyen! Álljon biztosan és tartsa meg az

egyensúlyát! Ez az elektromos szerszám jobb ellenőrzését teszi lehetővé

váratlan helyzetekben.

g) Öltözzön fel megfelelően! Ne hordjon bő ruházatot vagy

ékszert! Haját kösse be, ruházatát és kesztyűjét tar tsa távol a mozgó alkatrészektől! A bő ruházat, az ékszer és a hosszú haj

beleakadhat a mozgó alkatrészekbe.

h) Amennyiben a be rendezés alka lmas külső porelszívó és

porgyűjtő csatlakoztatására, győződjön meg arról, hogy ezek helyesen lettek csatlakoztat va és haszn álva. A porgy űjtő

használata csökkentheti a porral járó veszélyek kockázatát.

i) Ne engedje, hogy az elektromos szerszám gyakori használata

során szerzett jártasság hatására túlzott magabiztossá váljon és fi gyelmen kívül hagy ja a bi ztonsági szab ályokat. A

figyelmetlen használat egy pillanat alatt súlyos testi sérülést okozhat.

FIGYELEM ! A sze rszám bizto nságos has ználatára vonatkozó általános figyelmeztetések:

Az elektromos szerszám használata és gondozása:

a) Ne terhelje túl az elektromos szerszámot! Az elvégzendő

Page 34

munkához szükséges teljesítmény függvényében használjon elektromos szerszámokat! A megfelelő elektromos szerszám jobb

működést és biztosabb terhelést tesz lehetővé.

b) Tilos az elektromos szerszám használata, ha a kapcsoló nem

indítja el és nem állítja meg a szerszámot! Minden elektromos

szerszám, amely nem indul el vagy nem áll meg, veszélyes és meg kell javítani!

c) Minden beállítás, alkatrészcsere vagy tárolás előtt húzza ki a

cs atla kozó du gót az el ektr omo s s zers zám hál ózat i áramforrásából és/vagy vegye ki az akkumulátort! Ezek a

biztonsági intézkedések csökkentik az elektromos áram véletlenszerű bekapcsolását.

d) A használaton kívüli elektromos szerszámot gyermekektől

távol ke ll tárolni , és ne m szabad kölcsö n adni olyan személyeknek, akik nem ismerik az elektromos szerszámot vagy nem olvasták el annak használati utasításait! Az

elektromo s szerszám veszélyes, ha tapa sztalat n élküli szemé ly használja!

e) Az elektromos szerszámot karban kell tartani! Ellenőrízni

kell a mozgásban lévő alkatrészek vonalbeállítását vagy zavarát, az alkatrészek törését és egyéb tényezőket, melyek befolyásolhatják az elektromos szerszám működését! Ha rongálódás t észlelünk , az ele ktromos szers zámot még használat előtt meg kell javítani! Számos baleset oka az

elektromos szerszám nem megfelelő karbantartása.

f) A vágó szerszám ok éles ek és tisz ták kel l legye nek! A

vágószerszámo k éles alka trészeinek karbant artása csö kkenti az anyagba történő beakadás kockázatát és megkönnyítik a használatot.

g) A z e l ek t ro m o s s ze r s zá m ot , a b e re n de z é st , a

munkaszerszámokat, stb. jelen utasításoknak megfelelően kell haszn álni, f igyelembe véve a m unka j ellegét és feltételeit. Az elektromos szerszám rendeltetésétől eltérő használata

veszélyes helyzeteket okozhat.

h) Alacsony hőmérsékleten vagy hosszabb használaton kívüli

időszakot követően ajánlott az elektromos szerszám teher nélküli elindítá sa néhány percre a ken őanyag átviteli mechanizmusba történő helyes elosztása érdekében.

i) Az elektromos szerszám tisztításához puha, nedves (nem

vizes) rongyot és szappa nt használ jon! Ne használj on ben zint , ol dósze rt vag y eg yéb any agok at, ame lyek károsíthatják a berendezést!

j) A z e le k t ro m os s z er s zá m ot c s a k a zu t án l e he t

tárolni/szállítani, miután megbizonyosodtunk arról, hogy minden mozgó eleme rögzítésre és biztosításra került a rögzítésre szánt eredeti elemek segítségével.

k) Az elektromos szerszámot száraz helyen kell tar tani, védve a

portól és a nedvességtől.

l) Az elektromos szerszám szállítása az eredeti csomagolásban

történhet, megvédve ezáltal a mechanikai sérülésektől.

m) A ma rkolat ot é s a fog ófelü letek et t isztá n, o laj- és

kenőanyagtól mentesen kell tar tani. A csúszós markolatok és fogófelületek lehetetlenné teszik a szerszám biztonságos fogását és felügyeletét az esetleges váratlan szituációkban.

FIGYELEM! A szerszám biztonságos használatára vonatkozó általános figyelmeztetések:

Javítás:

a) Az elektromos szerszámok garanciális és garancia utáni

javítását a PROFIX Szerviz végzi, ami garantálja a javítás kiváló minőségét és az eredeti alkatrészek használatát.

FIGYELEM! , biztonságra vonatkozó ÜTVEFÚRÓGÉP figyelmeztetések -

Személyi biztonság:

a) Az ütvefúró használata során használjon hallásvédőt! A

zajnak való kitettség hallásvesztést okozhat!

b) Amiko r olyan mun kát végez, me lynek során a cs avar

hoz záér het ne a rej tett el ektr omos ká bele khez , az elektromos szerszámot a fogantyú szigetelt részénél kell fogni! A tápkábellel való érintkezés a feszültség egy részét a készülék

fém alkatrészeinek továbbíthatja, ami áramütéshez vezethet.

c) Has zná lj on me gfe le lő ke res őe szk özö ket a re jte tt

elekt romos k ábelek hel ymegjelö léséhez, vagy kérje n tájékoztatást az önkormányzati intézményektől! A feszültség

alatt lévő kábelekkel történő érintkezés tűzeseteket vagy áramütést idézhet elő! A gázvezeték sérülése robbanásveszélyes! A víz- és csatornacsövek kilyukadása anyagi károkat okoznak!

d) Ne munkáljon meg azbeszt tartalmú anyagokat! Az azbeszt

rákkeltőnek minősül!

e) A munkavégzés helyét tisztán kell tartani! Az anyagkeverékek

kifejezetten veszélyesek! A fémpor be- és felrobbanhat!

f) Biztosítsa a megmunkált tárgyat! Bizonyosodjon meg arról, hogy

az összes rögzítő elem meg van szorítva és ellenőrízze, hogy ne legyenek nagy távolságok! A megmunkált elem rögzítő szerszámba vagy csavaros szorítóba történő rögzítése biztonságosabb, mint kézben tartása.

g) A szerszámot az azzal együtt leszállított pótfogantyúval kell

használni! Az ellenőrzés elvesztése a kezelő súlyos testi sérüléseit

okozhatja!

h) Használat közben az elektromos szerszámot mindkét kézzel

a fő és pótfogantyúnál kell fogni, stabil pozíciót tartva. Az

elektromos szerszám használata biztonságosabb, ha mindkét kézzel tartják.

i) Azonnal állítsa meg az elekt romos szerszámot, ha az

leb lok kol! Ké szül jön fe l a z e rős vi brác iók ra, me ly visszaugrást idézhet elő A használt szerszám leállhat, ha az

elektromos szerszám túlterhelt vagy amikor egyik emel meghajol.

j) Szünetek, gépfejek cseréje, karbantartás, tisztítás vagy

beállítás idejére azonnal húzza ki a csatlakozó dugót az el ekt rom os sz ers zám há lóz ati ár amf orr ásá ból ! A z elektromos szerszám padra történő helyezése előtt várja meg, amíg a szerszám megáll! A használt szerszám leállhat és a

felette való ellenőrzés elvesztéséhez vezet.

k) Tilos az elektromos készülék sérült tápkábellel történő

használata! Ne érintse meg a sérült kábelt! Amennyiben a kábel a készülék használata közben sérül meg, húzza ki a csatlagozó dugót az aljzatból! A sérült kábelek növelik az

áramütés kockázatát!

l) Ha az elektromos szerszám tábk ábele sérült, ezt egy, a

szervízhálózatban kapható tápkábellel kell kicserélni!

Page 35

Hosszú fúrószárak használata során betartandó biztonsági

útmutatók:

a) So ha se h as zn ál ja a f úr ót a f úr ós zá r m ax im ál is

fordulatszámánál nagyobb sebességen. Mindig alacsony fordulatszámon és a megmunkált anyag megérintése után kezdje meg a fúrást. Ha a fúrószár magasabb fordulatszámon nem

érintkezik a munkadarabbal, hanem szabadon forog, akkor elhajolhat és személyi sérülést okozhat.

b) Fúrás során nyomja rá a fúrószárat a megmunkált anyagra a

fúrószárral egy vonalban, nem szabad túl erősen rányomni. A

fúrószár elhajolhat és megsérülhet, vagy a szerszám feletti uralom elvesztését és személyi sérülést okozhat.

AZ ÜTVEFÚRÓ FELÉPÍTÉSE ÉS RENDELTETÉSE:

Az ütvefúró rendeltetése: fúrólyuk végzése fába, fémbe, műanyagba, kerámiába, téglába, kőbe és betonba. A szerszám egy elektronikus beállítórendszerrel és bal/jobb irányváltóval rendelkezik és ugyanakkor csavarok be/kicsavarozására és menetelésre is használható.

Tilos a berendezés más célból történő felhasználása!

Az ütvefúrót egy monofázisú motor működtet és közepes intenzitású otthoni munkák elvégzésére ajánlatos. Nem megfelelő hosszú és nehéz körülmények közöt végzett munkálatokra! Tilos a szerszámot olyan

mu nká k vé gzé sér e ha szn áln i, me lyek pr ofe ssz ioná lis készüléket igényelnek!

Az elektromos készülék minden olyan használata, amely eltér a fent említett rendeltetéstől, tilos és a garancia elvesztéséhez vezet, a gyártó nem felelős az ezekből eredő károkért. A készülék összes, a felhasználó által végzett módosítása mentesíti a gyártót a felelősség alól a felhasználónak és a környetnek okozott károkért. Ugya nakko r az elek tromo s sze rszám meg felel ő ha sznál ata a karbantartásra, tárolásra, szállításra és javításra is vonatkozik. Az el ek tro mos s zer szá mo t c sak a gy ár tó ál ta l m egj el ölt javítóműhelykben javítható. A hálózatra kötött készülékeket csak engedélyezett személyek javíthatják. Egyes reziduális kockázati tényezők még abban az esetben sem küszö bölhető ek ki telj esen, ha a készü léket a rende ltetésne k megfelelően használták. Az építési módtól és felépítéstől függően a következő kockázatok jelenhetnek meg:

- a mozgásban lévő fúrófej kézzel, ruházattal vagy tápkábellel történő

megérintése;

- a fúrófej cseréje közbeni égések (Működésben közben a gépfej nagyon

felmelegszik. Az égések elkerülése érdekében a gépfej-csere közben használjon harapófogót és védőkesztyűt!);

- a megmunkált elem vagy annak egy részének visszaugrása;

- a fúrófej görbülése/törése.

n Elemek ź Ütvefúró – 1 db. ź Pótfogantyú – 1 db. ź Fúrásmélység határoló – 1 db. ź Használati utasítás – 1 db. ź Garancialap – 1 db.

n A szerszám elemei (lásd A.,B.,C.,D. ábra)

A szerszám elemeinek számozását a jelen használati utasítások 2. oldalán szereplő ábra mutatja be:

1. Gyors tokmány

2. „Fúrás/ütvefúrás“ átkapcsoló

3. Forgásirányt váltó kapcsoló

4. Kapcsolózár

5. Forgási sebességet beállító gomb

6. Kapcsoló

7. Főfogantyú

8. Pótfogantyú

9. Fúrásmélység határoló

10. Bal menetes rögzítő csavar

11. Forgótengely

MŰSZAKI ADATOK:

TÍPUS

Tápfeszültség Tápfrekvencia Teljesítmény Forgási sebesség üres járatban Gyors tokmány

TDW900A

230 V 50 Hz 900 W

0-3000/perc

13 mm

acél - 13 mm

Fúrás maximális átmérője

beton - 13 mm

fa - 25 mm Súly (kiegészítők nélkül) Berendezés osztálya Védelem Hangnyomás szint (LpA), K=3dB(A) Hangerő szint (LwA), K=3dB(A)

EN 62841 szabvány szerinti vibrációs szint

fúrás őfogantyú (fém), f a ütvefúrás (konkrét) a Bizonytalanság K=1,5 m/s

Az említett vibrációs szint reprezentatív az elektromos készülék használata szempontjából. Amennyiben az elektromos készülék más célból vagy egyéb munkaeszközzel kerül használatra, illetve ha karbantartása nem megfelelő, a vibrációs szint eltérhet a megjelölttől. A fent említett okok a vibrációs expozíció szintje növekedéséhez vezethetnek a működés teljes ideje alatt.

Kiegészítő védelmi eszközöket kell használnia, melyek célja a vibrációs expozíció kezelőre gyakorolt hatásaitól való védelem, mint pl.: Elektromos kés zülé k és mun kaes zközö k ka rban tart ása, a k ezek me gfel elő hőmérs ékletének bizto sítása, a mun katevékenység ek sorren djének megállapítása.

A megadott rezgésszint és a megadott zajkibocsátás mérése szabványos viz sgál ati m ódsze rrel tör tént és fe lhasz nálh atók a sze rszám ok összehasonlítására. A megadott rezgésszint és a megadott zajkibocsátás felhasználható a kezdeti expozíció megállapítására.

Figyelmeztetések:

Az elektromos szerszám tényleges használata során a rezgésszint és a zajkibocsátás eltérhet a megadott értékektől, attól függően, hogyan használja a szerszámot, különösen függ a megmunkált anyag típusától. A kezelőszemély biztonsága érdekében meg kell határozni a biztonsági intézkedéseket, melyek a valós használat alatti expozíció megbecsülésén

hID

2,3 kg

/II

IP20

93 dB(A)

104 dB(A)

8,38 m/s

18,51 m/s

Page 36

alapszik (figyelembe véve a művelet összes folyamatát, amikor a szerszám

ki van kapcsolva, és amikor üresjáraton van, a kioldási idő kivételével).

HASZNÁLAT ELŐTT:

1. Bizonyosodjon meg arról, hogy az áramforrás a nominális táblán feltüntetett paramétereknek megfelelő paraméterekkel rendelkezik.

2. Bizonyosodjon meg arról, hogy az ütvefúró kapcsolója kikapcsolt pozícióban van és a kapcsoló (4) ki van engedve. Tilos az ütvefúrót működésben hagyni, ha a zár be van kapcsolva. A zár kikapcsolása a kapcsoló (6) újboli megnyomásával tör ténik.

3. A pótfogantyú (8) a tokmánytengelyre tör ténő helyezésével kerül rögzítésre és ennek csavarozásával rögzül. A fúrásmélység határolót (9) a pótfo gantyú nyjlás ába kell helyezni és a pótfo gantyú csavarásával kell rögzíteni.

4. Amennyiben hosszabbítót használ, bizonyosodjon meg arról, hogy a hosszabbí tó paraméterei, a kábel ek szakasza i megfelelne k a csavarozó paramétereivel. Ajánlott minél rövidebb hosszabbítót használni! A hosszabbító teljesen ki kell legyen feszítve.

HASZNÁLAT KÖZBEN:

n A fúrófej kiválasztása

Betonba, téglába, kőbe fúráshoz használjon beton fúrásához való fúrófejet! Fém, műanyag, (legtöbb 6 mm-es nyílásátmérőjű) fa fúrásához használjon fém fúrásához való fúrófejet. Fába történő 6 mm-esnél nagyobb átmérőjű nyílás fúrásához fa fúrásához való fúrófejet használjon.

n A fúrófej rögzítése

Helyezze be a fúrófejet végig a gyenge fejbe (1) és a külső gyűrű csavarásának segítségével rögzítse (lásd: B. ábra).

n A fúrásmélység beállítása

A mélység határoló (9) segítségével megállapíthatjuk a fúrás mélységét. Addig húzzuk a mélység határolót, amíg a fúrófej és a határoló vége megfelel a kíván fúrásmélységnek.

n Munkatípus megváltoztatása ź Fúrás és csavarok be/kicsavarozása:

Állítsuk be a munkatípus kapcsolót (2) a szimbólummal jelölt «fúrás» pozícióba.

ź Ütvefúrás:

Állítsuk be a munkatípus kapcsolót (2) a szimbólummal jelölt «ütvefúrás» pozícióba.

FIGYELEM! Az ütvefúró (1) működése közben tilos a munkatípust változtatni!

n Forgásirány változtatása

Mozgassa a forgásirány kapcsolót (3) egészen végig a megfelelő pozícióba! A kapcsolóházon szereplő jelölések: – az órajárással megegyező irányba történő forgás (fordítsa jobbra), – az órajárással ellentétes irányba történő forgás (fordítsa balra).

FIGYELEM! Az ütvefúró (1) működése közben tilos a munkatípust változtatni!

n Be/kikapcsolás

Az elektromos szerszám bekapcsolásához nyomja meg a kapcsolót (6) és hagyja lenyomva. A kapcsoló bekapcsolt pozícióba történő rögzítéséhez nyomja meg a kapcsolózárt (4).

Az elektromos szerszám kapcsolójának (6) kikapcsolásához, vagy amikos a zár (4) blokkolva van, nyomja meg röviden azt, majd tegye szabaddá.

n Forgási sebesség beállítása

A k apcso ló (6 ) nyo másán ak nö velésé vel v agy c sökken éséve l beállíthatjuk a forgási sebességet.

A k apcsoló (6) finom meg nyomása kiseb b forgá si seb ességet eredményez. A z erősebb nyomás növeli a forgási sebességet.

n A forgási sebesség szabályozása

A forgási sebességet beállító gomb (5) a kívánt sebesség függvényében szabályozható. Szabályozhatja a sebességet és a működés idejét. A kív ánt fo rgási se bess éget a m egm unká lt a nyag nak és a munkafeltételeknek függvényében kell kiválasztani. Ez a gyakorlati próba ideje alatt beállítható.

A FÚRÓTOKMÁNY CSERÉJE:

FIGYELEM! Az elektromos szerszám bármilyen cseréje előtt húzza ki a csatlakozó dugót az aljzatból!

A ba l/jobb forgáso s ütvef úró fúrót okmánya b almenetes csav ar segítségével került rögzítésre. A tokmány cseréje előtt megfelelő csavarral (PH2) elülről, a fúrótokmány nyílásán keresztül csavarozza le ezt a csavart. Ehhez:

1. Nyissa fel teljesen a fogantyút (1).

2. A PH 2-es (2. sz. Philips) csavarhúzó segítségével, az órajárással

megegyező irányba csavarozza ki a tokmány rögzítő csavarjait (10). (FIGYELEM ! A bal menetes csavar t jobb oldalra törté nő csavarozással lehet kicsavarni).

A beragadt csavart a fej enyhe megütésével is kioldhatja. Tartsa meg a fogantyú gyűrűjét és az órajárással ellentétes irányba

csavarozza ki a fúrógép tokmányát (a tokmány felől nézve) (lásd: C. rajz).

FIGYELEM! A blokkolt gyorstokmány (1) a hatszögű kulcs rövidebb

felének tokmányba történő behelyezésével és hosszabbik felének könnyű ütésével felszabadítható (lásd: D. rajz).

3. A tokmány beszereléséhez az órajárással megegyező irányba (a

tokmány felől nézve) kell azt a tengelybe (11) becsavaroznia és a rögzítő csavarral rögzítenie, valamint a PH 2- es (2. sz. Philips) csavarhúzóval az órajárással elentétes irányba becsavaroznia. Ahhoz, hogy a tokmány ne forogjon a rögzítőcsavar becsavarozásakor, az gyűrűnél tartsa a tokmányt.

A fogantyú alapzatán és a tengely menetén nem lehet semmiféle

szennyeződés.

HASZNÁLATTAL KAPCSOLATOS UTASÍTÁSOK:

ź Hosszú idejű kis forgási sebességgel történő használat után kapcsolja

be az elektromos szerszámot és körülbelül 3 percen keresztól maximális sebességgel járassa üresben a szerszám lehűtése céljából.

ź Kerámi alapokb an tör ténő lyuk ak fúr ása es etén m ozgassa a

munkatípus kapcsolóját (2) a «fúrás» pozícióba. A lyukak elvégzése után, mozgassa a kapcsolót a «forgással történő fúrás» pozícióba és folytassa forgással.

ź Betonba, kőbe és falba történő munkáknál használjon szilárd

ötvözetű fúrófejet.

ź Fémbe tör ténő fúráshoz csak fémből készült, éles fúrófejeket

használjon.

Page 37

FIGYELEM! A fúrófej helyes kiválasztá sa minden eljárástípusnál csökkenti a fúrás közbeni rezgést, amely javítja a fúrást.

ź A csavarok/csavaranyák be/kicsavarozásánál, amikor a fúrógép

tengelye forog, közelítse a csavar/csavanya fejét.

TÁROLÁS ÉS KARBANTARTÁS:

A szerszám nem igényel különleges karbantartást. A szerszámot gyermekektől távol, tisztán kell tartani, óvni a nedvességtől és a por tól. A tárolási körülmények ki kell küszöböljék a mechanikus rongálódások vagy a különböző időjárási viszonyok káros hatásainak lehetőségét. Betonba történő fúrást követően a képződött port a szellőzőnyjlások és fogantyú felé irányított sűrített levegővel kell eltávolítani. Ez meggátolj a csapágyak megrongálódását és eltávolítja a port, amely gátolja a motor hűtése számára fontos levegővel való ellátást.

SZÁLLÍTÁS:

Az ütvefúrót hordládában kell szállítani és tárolni, amely megóvja a nedvességt ől, a por tól és a kis méretű tárgyaktó l! Különösen a szell őzőnyílá sokat ke ll véd eni! A gép házba beju tó kis ele mek rongálhatják a motort!

TIPIKUS MEGHIBÁSODÁSOK ÉS EZEK MEGOLDÁSA:

Az ütvefúró nem működik:

- Ellenőrízze, hogy a tápkábel helyesen van csatlakoztatva vagy ellenőrízze a biztosítékokat!

Az ütvefúró «akadozik» vagy szikrát képez:

- Ellenőrízze és cserélje ki a szénkeféket!

FIGYELEM ! A szénkefé k cseréjét csak e ngedélyezett villany szerelő végezheti!

- Amennyiben az elektromos szerszám továbbra sem működik, noha biztosított az áramellátás és a szénkefék jó állapotban vannak, vigye el a garancialapon megjelölt címen szereplő javítóműhelybe!

GYÁRTÓ:

PROFIX Sp. z o.o.,

Marywilska u. 34, 03-228 Varsó, LENGYELORSZÁG

KÖRNYEZETVÉDELEM:

FIGYELEM! Ez a jel azt jelöli, hogy a használt készüléket tilos

egyéb hulladékkal egy helyen elhelyezni (pénzbüntetés terhe mell ett). Elek tromos és e lektro nikus gép ek ves zélyes alkotórészei negatívan befolyásolják a környezetet és az

emberek egészségét.

Minden háztar tásnak hoz zá kell járulnia a használt készülékek visszanyeréséhez és újrahasznosításához. Úgy Lengyelországban, mint Európában megszervezik vagy már létezik a használt készülékek gyűjtési rendszere, melynek keretében az adott készülék minden értékesítési helyén kötelesek átvenni a használt készüléket. Ezenkívül léteznek ilyen típusú készülékek gyűjtő központjai is.

PIKTOGRAMOK:

A névleges táblázatban szereplő rajzok magyarázata:

«Bekapcsolás és működtetés előtt olvassa el a használati utasításokat!»

«Védőszemüveg használata kötelező!»

«Hallásvédő használata kötelező!»

«Porvédő maszk használata kötelező!»

A PROFIX cég politik ája az, hogy folyamatosan tökéletesítse termékeit, ezért fenntartja magának azt a jogot, hogy a termék specifikációit előzetes tájékoztatás nélkül módosítsa! A használati utasításokban megjelölt ábrák csak példák, ezek kicsit eltérhetnek a megvásárolt eszköz valódi arculatától! Jelen használati utasítást szerzői jogok védik. A PROFIX Sp. z o.o. társaság írásos hozzájárulása nélküli másolása/ sokszorosítása tilos!

Page 38

NAUDOJIMO INSTRUKCIJA

SMŪGINIS GRĘŽTUVAS TDW900A

Originalios instrukcijos vertimas

PR IE Š R AD EDA NT DA RBĄ SU SI PAŽ IN KI TE SU INSTRUKCIJA. Išsaugokite instrukciją, nes gali būti reikalinga vėliau. ĮSPĖJIMAS! Prašome perskaityti visus įspėjimus dėl saugaus naudojimo pažymėtus simboliais bei visas nuorodas dėl saugaus naudojimo.

Žemiau pateikiamų įspėjimų dėl saugos bei saugos nuorodų nesilaikymas gali būti elektros smūgio, gaisro ir/arba sunkių kūno sužalojimų priežastimi.

Išsaugokite visus įspėjimus ir visas saugos nuorodas, kad vėliau būtų galima jais pasinaudoti.

Žemiau pateiktuose įspėjimuose sąvoka „elektros prietaisas” apibudina elektros prietaisą maitinamą elektros energija iš elektros tinklo (maitinimo laidas) arba elektros prietaisą maitinamą akumuliatoriumi (belaidis).

ĮSPĖJI MAS! Bend ri įspėj imai dėl saugaus įran kio naudojimo.

Sauga darbo vietoje:

a) Darbo vietoje turi būti švaru, tvarkinga bei geras apšvietimas.

Netvarka bei netinkamas darbo vietos apšvietimas gali būti nelaimingų atsitikimų priežastimi.

b) Nenaudoti elektros prietaiso sprogioje aplinkoje, kurioje yra

degūs skysčiai, degios dujos arba dulkės. Elektros prietaiso darbo

metu susidaro elektros kibirkštis, todėl gali užsidegti esantis aplinkoje garai.

c) Darbo vietoje negali būti vaika i bei pašalin iai. Dėm esio

nukreipimas gali būti elektros prietaiso valdymo praradimo priežastimi.

ĮSPĖJI MAS! Ben dri įspė jimai dė l saugau s įranki o

naudojimo.

Elektros sauga:

a) Elektros prietaisų kištukai turi atitikti elektros lizdo tipui. Jokiu

būdu negalima keisti kištuko. Jeigu elektros prietaisas turi įžeminimą, negalima naudoti ilgintuvo. Originalių kištukų bei lizdų

naudojimas sumažina elektros smūgio riziką.

b) Venkite kūno kontakto su įžemintais paviršiais, tokias kaip

vamzd žiai, š ildytuv ai, ce ntrinio šil dymo r adiatori ai bei šaldytuvais. Kontaktas su įžemintais paviršiais didina elektros smūgio

pavojų.

c) Saugokite prietaisą nuo lietaus ir drėgmės. Jeigu vanduo patenka į

elektros prietaisą, padidėja elektros smūgio rizika.

d) Nenaudokite laidų ne pagal paskirtį. Neneškite įrenginio

paėmę už laido, netraukite už jo norėdami išjungti kištuką iš elektros lizdo. Laidą klokite taip, kad jo neveiktų karštis, jis neišsiteptų aly va ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeistas laidas gali tapti elektros smūgio priežastimi.

e) Jeig u ele ktros pri etaisa s yra naud ojamas lauk e, lai do

prailginimui naudokite tik specialiai tam skirtus prailgintuvus.

Prailgintuvų skirtų darbui lauke naudojimas sumažina elektros smūgio riziką.

f) Įrankį rekomenduojama jungti į elektros maitinimo tinklą,

turintį likutinės srovės įrenginį (RCD), kurio išjungimo srovė yra 30 mA arba mažesnė.

g) Jeigu negalima išvengti elektros prietaiso naudojimo drėgnoje

aplinkoje, naudokite RCD įrenginį. RCD įrenginio naudojimas

sumažina elektros smūgio riziką.

ĮSPĖJ IMAS! Be ndri įs pėjimai dėl sauga us įran kio naudojimo.

Žmonių sauga:

a) Prietaisu negali naudotis asmenys (tame tarpe vaikai) turintis

fizinius, jutimo arba psichinius negalavimus, taip pat asmenys neturintis darbo patirties arba nesusipažinę su prietaisu, nebent toks darbas vyksta stebint specialistui arba pagal prietaiso naudojimo instrukciją, kurį buvo perduota asmeniu atsakingu už saugą.

b) Būkite atidūs, sutelkite dėmesį į tai, ką Jūs darote ir, dirbdami

su elektros prietaisu, vadovaukitės sveiku protu. Nedirbkite su prietaisu, jei esate pavargę arba vartojote narkotikus, alkoholį ar medikamentus. Akimirksnio neatidumas naudojant prietaisą gali

tapti rimtų sužalojimų priežastimi.

c) Dėvėkite tinkamą aprangą. Nešiokite apsauginius akinius.

Apsauginės aprangos, tokios kaip dulkių kaukė, neslystantis apsauginiai batai, šalmas, asinės, naudojimas sumažina sužalojimų grėsmę.

d) Saugokitės, kad neįjungtumėte prietaiso atsitiktinai. Prieš

įjungiant kištuką į elektros lizdą ir/arba prieš akumuliatoriaus įjun gimą bei pri eš pa imant ar ba pe rnešan t pr ietais ą įsitikinkite, kad prietaisas yra išjungtas. Prietaiso pernešimas su

pirštu ant jungiklio arba prietaiso įjungimas į maitinimo tinklą gali tapti nelaimingo atsitikimo priežastimi.

e) Pr ieš į jung dami pri etai są pa šali nkite rakt us. P riet aiso

besisukančioje dalyje esantis įrankis ar raktas gali tapti sužalojimų priežastimi.

f) Nepasilenkite pernelyg į priekį. Dirbdami atsistokite patikimai

ir visada išlaikykite pusiausv yrą. Patikima stovėsena ir tinkama

kūno laikysena leis geriau kontroliuoti prietaisą netikėtose situacijose.

g) Dėvėkite tinkamą aprangą. Nedėvėkite plačių drabužių ir

papuošalų. Saugokite plaukus, drabužius ir pirštines nuo besisukančių prietaiso dalių. Laisvus drabužius, papuošalus bei ilgus

plaukus gali įtraukti besisukančios prietaiso dalys.

h) Jeig u įren giniai yra prita ikyti pri jungimu i prie dulki ų

nusiurbimo ir dulkių surinkėjo, įsitikinkite, k ad šie įrenginiai tinkamai prijungti ir panaudoti pagal paskirtį. Dulkių surinkėjų

panaudojimas sumažina dulkių poveikio pasekmes.

i) Elektros įrankių naudojimo įgūdžiai, įgyti dažno jų naudojimo

metu, negali per daug padidinti Jūsų pasitikėjimo savimi ir leisti nesilaikyti saugos taisyklių. Neatsargiai naudojantis elektros

įrankiais, galima rimtai susižeisti per kelias sekundes.

ĮSPĖJ IMAS! Be ndri įs pėjimai dėl saug aus įran kio naudojimo.

Rūpestinga elektros prietaisų priežiūra ir naudojimas

a) Neperkraukite prietaiso. Naudojamo prietaiso galingumas turi

atitikti atliekamam darbui. Tinkamai parinktas elektros prietaisas

leis atlikti darbą gerai ir saugiai.

b) Nenaudokite elektros prietaiso su sugedusiu jungikliu. Elektros

prietaisas, kurio nebegalima įjungti ar išjungti, yra pavojingas ir jį reikia remontuoti.

c) Prieš reguliuodami prietaisą, keisdami darbo įrankius arba

prieš sandėliavimą ištraukite kištuką iš elektros lizdo ir/arba atjunkite akumuliatorių. Ši saugumo priemonė apsaugos jus nuo

netikėto prietaiso įsijungimo.

Page 39

d) N en a ud oj am ą p ri et ai s ą s an d ėl iu ok it e v ai ka ms i r

nemok antiems juo n audotis arba nesusi pažinusi ems su instrukcija asmenims neprieinamoje vietoje. Elektriniai įrankiai

yra pavojingi, kai juos naudoja nepatyrę asmenys.

e) R ūp es ti ng ai pr iž iū rė kit e pr ie ta is ą. Pa ti kr ink it e, ar

besisukančios prietaiso dalys tinkamai veikia ir niekur nekliūva, ar nėra sulūžusių ar šiaip pažeistų dalių, kurios įtakotų elektros prietaiso veikimą. Jeigu yra gedimai suremontuokite prietaisą.

Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektros prietaisai.

f) Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti

elektros prietaisai su aštriais pjovimo įrankiais yra lengviau valdomi ir juos geriau kontroliuoti.

g) Elektros prietaisą, papildomus įrankius, darbo įrankius ir t.t.

naudokite tik pagal instrukciją, turėdami omeny darbo sąlygas bei atliekamo darbo pobūdį. Elektros prietaiso naudojimas ne pagal

paskirtį gali sukelti pavojingas situacijas.

h) Jeigu prietaisas nebuvo naudojamas ilgesnį laiką arba yra

naudojamas žemos temperatūros sąlygose, įjunkite jį kelioms minutėms be apkrovos tam, kad tepalas tinkamai pasiskirstytų pavaros mechanizme.

i) Elektros prietaisus valykite minkštu, drėgnu (ne šlapiu) skuduru

ir muilu. Nenaudokite benzino, tirpiklių bei kitų priemonių galinčių pažeisti prietaisą.

j) Elektros p rietaisą laikykite /transportuokite tik p o to, kai

įsitikinsite, kad jo visos besisukančios dalis yra užblokuotos ir saugomos originaliomis, specialiai tam skirtomis detalėmis.

k) Elektros prietaisą laikykite sausoje, apsaugotoje nuo dulkių bei

drėgmės vietoje.

l) Elektros priet aisą tran sportuokite original ioje pakuo tėje,

saugančioje nuo mechaninių pažeidimų.

m) Rankenos ir kiti įrankio laikymo paviršiai turi būti švarūs,

nealiejuoti ir netepaluoti. Jeigu rankenos ir kiti įrankio laikymo

paviršiai yra slidūs, netikėtose situacijose negalėsite įrankio saugiai laikyti ir valdyti.

ĮSPĖJ IMAS! Be ndri įs pėjimai dėl sauga us įran kio naudojimo.

Remontas:

a) Garantinį ir pogarantinį elektros įrankių remontą atlieka PROFIX

servis as, todėl garantuo jama aukšč iausia remo nto darbų kokybė bei originalios atsarginės dalys.

DĖMESIO! SMŪGINIS GRĘŽTUVAS, saugaus darbo nuorodos.

Žmonių sauga:

a) D arbo m etu nau dokite klau sos ap saugos prie mones.

Ilgalaikis darbas triukšme gali sukelti klausos praradimą.

b) Darbo metu, kai yra pavojus užkliudyti elektros laidus arba

paties pri etaiso l aidą, el ektros p rietaisą laiky kite už izoliuotus paviršius. Jeigu yra kontaktas su elektros laidais, tai visos

metalinės prietaiso dalis taip pat yra po įtampa, o tai gali sukelti elektros smūgį.

c) Ele ktr os la idų l oka liz av imu i n au dok ite ti nk amu s

lo kal iza vim o p rie tai su s a rba kr eip kit ės į pa sta to administraciją. Kontaktas su elektros laidais gali būti gaisro bri

elektros smūgio priežastimi. Dujų vamzdžio pažeidimas gali sukelti sprogimą. Vandentiekio vamzdžių pažeidimas gali sugadinti aplinkoje

esančius daiktus.

d) Draudžiama dirbti su medžiagomis, kurių sudėtyje yra

asbestas. Asbestas gali būti navikinių susirgimų priežastimi.

e) Darbo vietoje turi būti švaru. Ypač pavojingi yra medžiagų

mišiniai. Lengvos metalo dulkės gali užsidegti arba sprogti.

f) Būtina patikimai pritvirtinti apdorojamą daiktą. Įsitikinkite,

kad visi tvirtinimo gnybtai yra užveržti bei patikrinkite, kad jie nebūtų pern elyg l aisvi. Apdo rojamo daik to pri tvir tinima s tvi rtini mo mechanizmu arba spaustuvuose didina darbo saugumą.

g) Naudoti papildomas rankenas. Kontrolės praradimas gali būti

susižalojimo priežastimi.

h) Elektros prietaisą laikykite abiem rankomis ir užtikrinkite

stabilią darbo poziciją. Elektros įrankio laikymas abiem rankomis

užtikrina didesnį saugumą.

i) Jeigu naudojamas įrankis įstrigo, nedelsiant ištraukite

elektros prietaiso kištuką iš elektros lizdo. Būkite pasiruošė įra nkio vi brav imui, kur iuo met u ga li būt i at mesta apdorojama medžiaga. Naudojamas įrankis gali įstrigti, jeigu:

elektros prietaisas bus perkrautas arba išsikreivins apdorojamoje medžiagoje.

j) Prietaiso kištuką ištraukite iš lizdo darbo pertraukos metu,

antgalių keitimo metu, remonto, valymo arba reguliavimo metu. Prietaisą dėkite tik, kai jo dalis jau visiškai nejuda.

Darbo įrankis gali užstrigti ir tokiu atveju galima prarasti kontrolę.

k) Draudžiama naudotis prietaisu, jeigu jo maitinimo laidas yra

pažeistas. Jeigu laidas yra pažeistas, jokiu būdu neleskite jo; jeigu laidas yra pažeidžiamas darbo metu, iš kar to ištraukite jo kištuką iš elektros lizdo. Pažeistas maitinimo laidas gali būti

elektros smūgio priežastimi.

l) Jeigu sugedo elektros prietaiso laidas, jį pakeisti galima pas

gamintoją, specializuotame remonto punkte arba gali tai atlikti specialistas tam, kad išvengtumėte pavojaus.

Ilgų grąžtų saugaus naudojimo instrukcija:

a) Niekuomet nedirbkite maksimalų grąžto sukimosi greitį

viršijančiu greičiu. Visuomet gręžti pradėkite mažu greičiu, grąžtui palietus apdirbamą objektą. Naudojant didesnį greitį,

apdirbamo objekto neliečiantis grąžtas gali sulinkti ir sukelti kūno sužalojimus.

b) Gręždami tiesia linija spauskite grąžtą prie apdirbamo

objekto; nespauskite per stipriai. Grąžtai gali sulinkti ir sukelti

kūno sužalojimus. Taip pat galite nustoti grąžtą valdyti, kas taip pat gali sukelti kūno sužalojimus.

GRĘŽTUVO PASKIRTIS IR SANDARA:

Smūginis gręžtuvas yra skirtas gręžti medienoje, metale, plastike, keramikoje, taip pat atlikti smūginį gręžimą plytose, akmenyje ir betone. Kalimo funkcija turi elektroninę reguliavimo sistemą bei sukimosi į dešinę/į kairę funkciją, įrankiu taip pat galima įsukti/išsukti varžtus ir atlikti įsriegimą.

Kategoriškai draudžiama naudoti prietaisą kitiems tikslams.

Smūginis gręžtuvas tai varomas vienfaziu varikliu įrankis, skirtas atlikti vidutinio intensyvumo darbus namų ūkyje. Netinka ilgalaikiam darbui sunkiose sąlygose. Draudžiama naudotis prietaisu atliek ant

darbus reikalaujančius profesionalių įrenginių.

Page 40

Kiekvienas elektros prietaiso panaudojimas ne pagal paskirtį sukelia garantijos praradimą bei gamintojas tokiu atveju nėra atsakingas už patirtas žalas. Bet ko kios prietai so modifik acijos pada rytos naud otoju atleid žia gamintoją nuo atsakomybės už žalas patirtas tokiu atveju naudotoju bei aplinkiniais. Tinkamas naudojimas taip pat apima tinkama elektros prietaiso priežiūrą, sandėliavimą, transportavimą bei remontą. Elektros prietaiso remontą galima atlikti tik specialiuose punktuose nurodytuose gamintoju. Prietaisų, maitinamų elektra remontą gali atlikti tik įgalioti asmenys.

Nepaisant tinkamo prietaiso naudojimo negalima visiškai išvengti rizikos. Galimi rizikos atvejai:

- B esisukančio darbo įrankio lietimas ranka arba rūbais, kontaktas su

maitinimo laidu.

- Apsišutinimas keičiant darbo įrankį. (Darbo metu darbo įrankis labai

įkaista ir tam, kad išvengti apsišutinimo jo keitimo metu būtina naudoti apsaugines pirštines).

- Apdorojamos medžiagos arba jos dalies atmetimas;

- Darbo įrankio iškreivimas / lūžis.

n Komplektavimas ź Smūginis gręžtuvas - 1 vnt. ź - 1 Papildoma rankena vnt. ź - 1 Gręžimo gylio ribotuvas vnt. ź Naudojimo instrukcija - 1 vnt. ź Garantinis lapas - 1 vnt.

n (žiūrėkite pav. A, B, C, D ):Prietaiso elementai

Prietaiso dalių numeracija atitinka grafinėms piešiniams 2 puslapio naudojimo instrukcijos:

1. Greito užveržimo gręžimo laikiklis

2. įprastas gręžimas smūginis gręžimasDarbo režimo jungiklis /

3. Apsukimų krypties jungiklis

4. Paleidimo jungiklio blokavimo mygtukas

5. Apsukimų greičio reguliatorius

6. Paleidimo jungiklis

7. Pagrindinė rankena

8. Pagalbinė rankena

9. Gręžimo gylio ribotuvas

10. Montavimo varžtas (kairysis)

11. Velenas

TECHNINIAI DUOMENYS:

MODELIS

Maitinimo įtampa Maitinimo dažnis

Sunaudojamas pajėgumas

Apsukimų greitis be apkrovos Gręžimo laikiklis (raktinis)

TDW900A

230 V 50 Hz

900 W

0-3000 /min

13 mm

plienas - 13 mm

Maksimalus gręžimo skersmuo

betonas - 13 mm mediena - 25 mm

Masė (be papildomos įrangos) Prietaiso klasė

2,3 kg

/II

Prietaiso klasė

Saugumo lygis

Akustinio slėgio lygis LpA, K=3dB(A) Akustinio pajėgumo lygis LwA, K=3dB(A)

/II

IP20

93 dB(A)

104 dB(A)

Vibracijos lygis pagal EN 62841 normą

Įprastas gręžimas (metalinis), pagrindinė rankena a

Smūginis gręžimas (betonas) a matavimo paklaida K=1,5 m/s

hID

8,38 m/s

18,51 m/s

Pateiktas virpesių lygis yra reprezentatyvus pagrindiniams prietaiso panaudojimams. Jeigu elektros prietaisas bus panaudotas kitiems tikslams arba su kitais papildomais darbo įrankiais bei jeigu nebus tinkamai prižiūrimas, virpesių lygis gali skirtis. Pateiktos aukščiau priežastys gali padidinti vibracijų lygi darbo metu. Būtina panaudoti papildomas priemones, saugančias naudotoją nuo vibracijų pasekmių, pav.: prietaiso ir darbo įrankių priežiūra, veiksmų eilės nustatymas. Deklaruotos bendros vibracijos ir triukšmo vertės išmatuotos, taikant standartinį bandymo metodą, ir gali būti naudojamos įrankių lyginimui. Deklaruotos bendros vibracijos ir triukšmo vertės gali būti naudojamos pradiniam poveikio vertinimui.

Įspėjimai:

Vibracija ir triukšmas elektros įrankio naudojimo metu gali skirtis nuo deklaruojamos vertės, kadangi tai priklauso nuo įrankio naudojimo būdo ir apdirbamo objekto. Būtina apibrėžti operatoriaus darbo saugos priemones. Jos turi remtis poveikio vertinimu realioje įrankio naudojimo situacijoje (atsižvelgiant į visas darbo ciklo dalis: laiką, kuomet įrankis yra išjungtas ir kuomet veikia tuščia eiga, išskyrus įjungimo laiką).

PRIEŠ PRADEDANT DARBĄ:

1. Prieš pradedant darbą patikrinti ar pateikti prietaiso firminėje lentelėje duomenys atitinka elektros tinklo parametrus.

2. Įsitikinkite, kad gręžtuvo jungiklis yra padėtyje „išjungtas“ ir jo blokavimo mygtukas (4) yra atlaisv intas. Nepadėkite įjungto gręžtu vo, jei yra paspa ustas j ungiklio blo kavimo m ygtukas. Blokavimas išjungiamas dar kartą paspaudus jungiklį (6).

3. Pagalbinė rankena (8) yra tvirtinama perdedant jos apkabą per

laikiklį ir blokuojama užsukant rankenėlę. Gręžimo gylio ribotuvą (9) būtina įstumti į pagalbinės rankenos angą ir užfiksuoti sukant pagalbinės rankenos rankenėlę.

4. Jei naudojate ilgintuvą įsitikinkite, kad jo parametrai, laidų skersmuo, atitinka gręžtuvo parametrus. Patariama naudoti kuo trumpesnius

prailgintuvus. Prailgintuvas turi būti išv yniotas visame ilgyje.

APTARNAVIMAS:

n Grąžto parinkimas

Gręžimui betone, plytose, akmenyje naudokite grąžtus skirtus betonui. Gręžimui metale, plastike, medienoje (angos skersmuo iki 6 mm) naudokite grąžtus metalui.

Gręžiant medienoje angas didesnes nei 6 mm naudokite grąžtus medienai.

n Grąžto tvirtinimas

Page 41

Grąžtą įdėkite iki galo į atlaisvintą laikiklį (1) ir rankiniu būdu užfiksuokite išoriniu žiedu, prilaikykite už laikiklio korpusą (žiūrėkite pav.B).

n Gręžimo gylio nustatymas

Gylio ribotuvas (9) yra skirtas gręžimo gylio nustatymui. Ištraukite gylio ribotuvą, kol atstumas tarp grąžto galo ir ribotuvo galo pasieks reikiamą gręžimo gylį.

n Darbo režimo keitimas ź Gręžimas, varžtų įsukimas/išsukimas:

Perstumkite darbo režimo jungikl į (2) iki padėties «gręžim as»,

pažymėtos simboliu - .

ź Smūginis gręžimas:

Perstumkite darbo režimo jungiklį (2) iki padėties «smūginis gręžimas», pažymėtos simboliu - .

DĖMESIO: 1 Niekada neperjunkite darbo režimo, kai įrankio laikiklis ( ) juda.

n Apsukų krypties keitimas

Perstumkite apsukų kr ypties jungiklį (3) iki reikiamos padėties . Ženklinimas korpuse prie jungiklio: – darbas pagal laikrodžio rodyklę, - darbas priešinga laikrodžio rodykles kryptimi.

DĖMESIO: 1Niekada nekeiskite apsukų greičio, kai įrankio laikiklis ( ) juda.

n Įjungimas / išjungimas

Norėdami įjungti elektros prietaisą paspauskite jungiklį (6) ir laikykite jį paspaustą. Norėdami užfiksuoti jungiklį pozicijoje „įjungtas“ paspauskite jungiklio blokavimo mygtuką (4).

Norėdami išjungti elektros prietaisą paspauskite jungiklį (6) ir paleisti po to, kai jis yra užfiksuotas blokavimo mygtuku (4), neilgam paspausti ir atlaisvinti.

n Apsukimų greičio reguliavimas

Apsukimų greitis sklandžiai reguliuojamas didinant arba mažinant jungiklio (6) spaudimą. Lengvas jungiklio (6) spaudimas duoda nedidelį apsukimų greitį.

n Apsukimų greičio/smūgių skaičiaus nustatymas

Apsukimų greičio jungikliu (5) nustatomas sūkių greitis/smūgių skaičius. Galima tai padar yti taip pat darbo metu. Apsukimų greitis priklauso nuo apdorojamos medžiagos bei darbo sąlygų. Jį galima nustatyti atliekant praktinį bandymą.

GRĘŽIMO LAIKIKLIO KEITIMAS:

DĖMESIO! Prieš atlikdami bet kokius priežiūros darbus ištraukite maitinimo laido kištuką iš elektros lizdo.

Gręžimo laikiklis, judantis į dešinę/į kairę tvirtinamas varžtu su kairiuoju sriegiu. Prieš kleisdami laikiklį išsukite šį varžtą; naudokite tam atitinkamą kryžminį suktuvą (PH2); varžtą išsukite iš gręžimo laikiklio priekio. Norėdami tai padaryti, turėtumėte:

1. Maksimaliai atsukite patroną (1).

2. Suktuvu PH 2 (Philips Nr. 2) pagal laikrodžio rodykles atsukite

patrono montavimo varžtą (10) (DĖMESIO! Kairysis išsuk amas tik sukant jį į dešinę).

Įstrigusį varžtą galima atlaisvinti lengvais smūgiais į jo galvutę.

Prilaikykite patrono žiedą ir atsukite patroną, sukant prieš laikrodžio

rodykles (nuo patrono pusės) (žiūrėkite pav. C).

DĖMESIO: Jeigu užstrigo gręžimo patronas (1), atlaisvinkit e jį

montuojant trumpesnėje imbusinio rakto pusėje ir trenkite į ilgesnę imbusinio rakto pusę (žiūrėkite pav. D).

3. Patroną uždekite ant verpsto (11) pagal laikrodžio rodykles ir

užsukite montavimo varžtą, naudokite suktuvą PH 2 (Philips Nr. 2); sukite jį prieš laikrodžio rodykles. Kad patronas nesisuktų įsukant suveržimo varžtą, reikia palaikyti griebtuvą už žiedo.

Laikiklio angoje ir veleno sriegyje negali būti jokių nešvarumų.

DARBO PATARIMAI:

ź Po to, kai prietaisas ilgai dirba mažu apsukimų greičiu, būtina jį

paleisti 3 min. maksimaliu apsukimų greičiu be apkrovos.

ź Norėdami gręžti angas keramikos plytelėse perjunkite darbo režimo

jungiklį (2) į padėtį „gręžimas“. Po to, kai skylę bus padaryta, perjukite jungilį į padėtį „smūginis gręžimas“ ir dirbkite toliau smūginio gręžimo režimu.

ź Dirbant su betonu, akmeniu plytomis naudokite kieto lydinio

gręžtuvą.

ź Metalui naudokite tik gręžtuvus skirtus metalui.

DĖMESIO: Tinkamas grąžto parinkimas sumažina virpesius gręžimo metu, kas didina gręžimo našumą.

ź Įsukant/išsukant varžtus, veržles įrankio antgalį prie varžto/veržlės

pridekite kai laikiklis nebesisuka.

LAIKYMAS IR PRIEŽIŪRA:

Prietaisas beveik nereikalauja specialios priežiūros. Prietaisą laikykite vietoje nepasiekiamoje vaikams; prietaisas turi būti švarus bei saugomas nuo dulkių ir drėgmės. Laikymo sąlygos turi užtikrinti saugumą nuo mechaninių pažeidimų bei oro sąlygų poveikio. Po gręžimo betone arba dulkėtoje aplinkoje rekomenduojama prapūsti visas ventiliacines angas ir patrono suslėgtu oru. Tokiu būdu bus saugomi guoliai, pašalintos dulkės, kurios gali blokuoti variklį.

TRANSPORTAS:

Gręžtuvą laikykite bei transportuokite pakuotėje saugančioje nuo drėgmės, dulkių ir smulkių objektų įsiskverbimo, ypač saugokite ventiliacines angas. Smulkūs elementai, patenkantis į korpusą gali pažeisti variklį.

TIPIŠKI GEDIMAI IR JŲ ŠALINIMAS:

Gręžtuvas neveikia:

- patikrinkite ar maitinimo laidas yra tinkamai prijungtas; patikrinkite ar elektros lizde yra įtampą;

Gręžtuvas «blokuojasi» arba kibirkščiuoja:

- patikrinkite anglies šepetėlių būklę ir pagal poreikį pakeiskite;

DĖMESIO! Anglies šepetėlius keitimą gali atlikti tik elektrikas.

- jeigu elektros prietaisas neveikia nepaisant to, kad turi elektros

maitinimą, o jo anglies šepetėliai yra geros būklės, būtinai nuvežkite prietaisą į serviso punktą adresu nurodytu garantiniame lape.

GAMINTOJAS:

PROFIX Sp. z o.o., Marywilska 34, 03-228 Varšuva, Lenkija

Page 42

APLINKOS APSAUGA:

DĖMESIO: Pateiktas simbolis reiškia, kad panaudotus prietaisus draudžiama išmesti kartu su kitomis atliekomis (už pažeidimą gresia piniginė

bauda). Panaudoti elektros prietaisai bei elektroninės dalis ir komponentai turi neigiamą poveikį aplinkai ir žmonių sveikatai.

Namų ūkis turėtų prisidėti prie panaudotos įrangos utilizavimo bei pakartotino medžiagų panaudojimo (perdirbimo). Lenkijoje ir Europoje yra

kuriama arba jau veikia panaudotos įrangos surinkimo sistema. Todėl visi paminėtos įrangos pardavimo taškai yra įpareigoti priimti panaudotą įrangą. Be to

yra specialūs panaudotos įrangos priėmimo taškai.

PIKTOGRAMAI:

Paveikslėlių esančių prietaiso firminėje lentelėje ir informaciniuose lipdukuose paaiškinimas:

«Prieš įjungdami perskaitykite naudojimo instrukciją!»

«Visada dėvėkite apsauginius akinius!»

«Naudokite klausos apsaugos priemones!»

«Naudokite dulkių kaukę!»

PROFIX įmonė siekia tobulinti savo produktus, todėl gali keistis produktų specifikacijos. Apie šiuos pasikeitimus įmonė nėra įpareigota nepranešti. Paveikslėliai esantis aptarnavimo instrukcijoje tai tik pavyzdžiai bei gali skirtis nuo nusipirkto prietaiso. Ši instrukcija yra apsaugojama autoriaus teise. Kopijavimas/plėtojimas be PROFIX Sp. z o.o. leidimo raštu draudžiamas.

Page 43

DT-C2/d_zg/0389 Łomna Las: 2021.02.22

(EN) EC/EU DECLARATION OF CONFORMITY

(PL) DEKLARACJA ZGODNOŚCI WE/UE

(RO) DECLARAȚIE DE CONFORMITATE CE/UE

(EN)

MANUFACTURER

(EN) Person who was authorized to develop technical documentation: (PL) Osoba upoważniona do przygotowania dokumentacji technicznej: (RO) Persoana împuternicită pentru pregătirea documentaţiei tehnice: (LV) Persona atbildīga par tehniskās dokumentācijas sagatavošanu:

(PL)

PRODUCENT

PROFIX Sp. z o.o. ul. Marywilska 34, 03-228 Warszawa

(LV) EK/ES ATBILSTIBAS DEKLARACIJA

(LT) EB/ES ATITIKTIES DEKLARACIJA

(CS) ES/EU PROHLÁŠENÍ O SHODĚ

(RO)

PRODUCĂTOR

(LV)

RAŽOTĀJS

(HU) EK/EU-MEGFELELŐSÉGI NYILATKOZATA

(LT)

GAMINTOJAS

(LT) Asmuo įgaliotas parengti techninę dokumentaciją: (CS) Osoba oprávněna připravit technickou dokumentacji: (HU) Műszaki dokumentáció elkészítésére meghatalmazott személy:

(CS)

VÝROBCE

GYÁRTÓ

(HU)

Mariusz Rotuski, Centrum Dystrybucyjno-Handlowe PROFIX, ul. Dobra 3, Łomna Las, 05-152 Czosnów

(EN) Impact drill (PL) Wiertarka udarowa (RO) Bormaşina cu rotopercutor (LV) Triecienurbjmašīna (LT) Smūginis gręžtuvas (CS) Příklepová vrtačka (HU)

TRYTON TDW900A

230 V; 50 Hz; 900 W; kl. II; no: 0-3000/min; ø 13 mm

(EN) The object of the declaration described above is in conformity with the relevant Union harmonisation legislation: (P L) Wymieniony powyżej przedmiot niniejszej

deklaracji jest zgodny z odnośnymi wymaganiami unij nego prawodawstwa harmonizacyjnego: (RO) Obiectul declarației descris mai sus este în confor mitate cu legislația relevantă de armonizare a Uniunii: (LV) Iepriekš aprakstītais deklarācijas priekšmets atbilst attiecīgajam Savienības saskaņošanas tiesību aktam (LT) Pirmiau aprašytas deklaracijos objektas atitinka susijusius derinamuo sius Sąjungos teisės aktus: (CS) Výše popsaný předmět prohlášení je ve shodě s přísl ušnými harmonizačními právními předpisy Unie: (HU) A fent ismertetett nyilatkozat tárgya megfelel a vonatkozó uniós harmonizációs jogszabálynak:

(EN) 2006/42/EC (OJ L 157, 9.6.2006, p. 24–86); 2014/30/EU (OJ L 96, 29.3.2014, p. 79–106); 2011/65/EU of the European Parliament and of the Council of 8 June 2011 on the restriction of the use of certain hazardous substances in electrical and electronic equipment (OJ L 174, 1.7.2011, p. 88–110) change 2015/863/UE; (PL) 2006/42/WE (Dz.U. L 157 z 9.6.2006, str. 24—86 ); 2014/30/UE (Dz.U. L 96 z 29.3.2014, str. 79—106); 2011/65/UE z dnia 8 czerwca 2011 r. w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym (Dz.U. L 174 z 1.7.2011, str . 88—110), zmiana 2015/863/UE; (RO) 2006/42/CE (JO L 157, 9.6.2006, p. 24-86 ); 2014/30/UE (JO L 96, 29.3.2014, p. 79-106); 2011/65/UE a Parlamentului European și a Consiliului din 8 iunie 2011 privind restricțiile de utilizare a anumitor substanțe periculoase în echipamentele electrice și electronice (JO L 174, 1.7.2011, p. 88-110) schimbare 2015/863/UE; (LV) 2006/42/EK (OV L 157, 9.6.2006., 24./86. lpp.); 2014/30/ES (OV L 96, 29.3.2014., 79./106. lpp.); 2011/65/ES ( 2011. gada 8. jūnijs) par dažu bīstamu vielu izmantošanas ierobežošanu elektriskās un elektroniskās iekārtās (OV L 174, 1.7.2011., 88./110. lpp.) maiņa 2015/863/UE; (LT) 2006/42/EB (OL L 157, 2006 6 9, p. 24—86); 2014/30/ES (OL L 96, 2014 3 29, p. 79—106 ); 2011/65/ES 2011 m. birželio 8 d. dėl tam tikrų pavojingų medžiagų naudojimo elektros ir elektroninėje įrangoje apribojimo (OL L 174, 2011 7 1, p. 88—110); pokytis 2015/863/UE; (CS) 2006/42/ES (Úř. věst. L 157, 9.6.2006, s. 24—86); 2014/30/EU (Úř. věst. L 96, 29.3.2014, s. 79—106); 2011/65/EU ze dne 8. června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních (Úř. věst. L 174, 1.7.2011, s. 88—110) změna 2015/863/UE; (HU) 2006/42/EK (HL L 157., 2006.6.9., 24—86. o.); 2014/30/EU (HL L 96., 2014.3.29., 79—106. o.); 2011/65/EK irányelve (2011. június 8.) egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról (HL L 174., 2011.7.1., 88—110. o.) változás 2015/863/UE;

(EN) and have been manufactured in accordance with the standards: (PL) oraz został(y) wyprodukowany(e) zgodnie z normą(ami): (RO) şi au fost produse conform normelor: (LV) un tika izgatavoti atbilstoši normām:

EN 62841-1:2015 EN 62841-2-1:2018 EN 55014-1:2017 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013 IEC 62321-1:2013 IEC 62321-2:2013 IEC 62321-3-1:2013 IEC 62321-5:2013 IEC 62321-4:2013+A1:2017 IEC 62321-7-2:2017 IEC 62321-7-1:2015 IEC 62321-6:2015 IEC 62321-8:2017

LD201

S2106 -….- S2149

(LT) bei yra pagamintas pagal normas: (CS) a byla(y) vyrobena(y) podle normy(em): (HU) és gyártása(uk) az alábbi szabvány(ok)nak megfelelően történt:

Ütvefúrógép

Mariusz Rotuski

Pełnomocnik Zarządu ds. Certyfikacji Representative of the Board for Certification

(EN) This declaration of conformity is issued under the sole responsibility of the manufacturer.( PL) Niniejsza deklaracja z godności wydana zostaje na wył ączną odpowiedz ialność producenta. (RO) Prezenta declarație de conformitate este emisă pe ră spunderea exclusivă a producătorului. (LV) Šī atbilstības deklarācija ir izdota vienīgi uz šād a ražotāja atbildību. (LT) Ši atitikties deklaracija išduota tik gamintojo atsakom ybe. (CS) T oto prohlášení o shodě vydal na vlastní odpovědnost výrobce. (HU) E megf elelőségi nyilatkozat a gyártó kizárólagos felelősségére kerül kibocsátásra.

(EN) The policy of the PROFIX company consists in permanent improvements of the offered products and therefore the company reserves the right to make amendments to the product specification without a prior notice. The images included into the operation manual are only of the exemplary nature and may slightly differ from actual appearance of the device purchased.

Page 44
