Page 1

E L E K T R O N A R Z Ę D Z I A

1050

TDW1050A

Operating instruction

Oryginalna instrukcja obsługi

Инструкция по эксплуатации

Instrucţiuni de folosire

Lietošanas instrukcija

Návod na obsluhu

Használati utasítások

Naudojimo instrukcija

TWO GEAR HAMMER DRILL..............................................

WIERTARKA UDAROWA DWUBIEGOWA ..........................

УДАРНАЯ ДРЕЛЬ ДВУХСКОРОСТНАЯ .........................

BORMAŞINÀ CU PERCUŢIE CU 2 VITEZE .......................

DIVU ATRUMU TRIECIENURBIMASTNA .........................

PRÍKLEPOVÁ VRTACKA DVOURYCHLOSTNI..................

KÉTSEBESSÉGES ÜTVEFÚRÓ..........................................

DVIEJY GREICIL SMUGINIS GRĘŽTUVAS........................

V2.01.08.2023

Page 2

1050

Page 3

OPERATING INSTRUCTION

BEFOR E YOU START USIN G THE MACHIN E READ THOROUGHLY THIS MANUAL.

Keep this document for future reference.

WARNING! Read all safety warnings marked with a symbol and all operating safety instructions.

To limit the risk of fire, electric shock and injury while using the device, follow all operating safety instructions and tips provided below.

Keep all work safety instructions and tips for future reference.

In warnings provided herein the expression “power tool” means a power tool powered from the mains (with a power cord) or a battery powered power tool (cordless).

WARNING! General work safety warnings for use of the tool.

Workplace safety:

a) Keep your workplace tidy and well lit. Untidiness and bad lighting

result in higher accident rate.

b) Do not use the power tool in explosive environments, created by

flammable liquids, gases or dusts. The power tool generates sparks

that can ignite dust or vapors.

c) Keep children and unauthorized persons away from the place

where the power tools are used. Inattention may result in losing

control over your power tool.

WARNING! General warnings regarding the use of power tools.

Electric safety:

a) Plugs used in power tools must match wall outlets. Never

modify the plug of your power tool. Do not use any extension cables when operating a power tool with a grounding/earthing conductor (PE). Any modifications of plugs and outlets increase the risk

of electric shock.

b) Avoid touching earthed surfaces or grounded items like pipes,

heaters, central heating radiators and refrigerators. Touching

earthed or grounded surfaces increases the risk of electric shock.

c) Do not expose your power tool to rain or damp environments.

Water penetrating the tool increases the risk of electric shock.

d) Do not damage the power cord. Never use the power cord to

carry, pull the power tool and do not pull by its power cord to disconnect plug from the outlet. Keep the power cord away from sources of heat, oils, sharp edges and moving parts.

Damaged or entangled power cords increase the risk of electric shock.

e) When your power tool is operated outdoors use extension cords

intended for outdoor use only. Using an extension cable intended for outdoor use decreases the risk of electric shock.

f) It is recommended to connect the device to a mains supply

equipped with a residual current device (RCD) with a rated current of 30 mA or less.

g) When it is unavoidable to use your power tool in a damp

enviro nment u se an RCD (Resid ual Cur rent Dev ice) fo r protection. The use of RCDs decreases the risk of electric shock.

WARNING! General warnings regarding the use of power tools.

Personal safety:

TWO GEAR HAMMER DRILL TDW1050A

Original text translation

a) This equipment is not intended for use by persons (including

children) disabled physically , mentally, sensorial or persons with no expe rience and kno wledge in o perati ng th e equi pment u nless they operat e the equ ipment unde r supervision or follow user's instructions provided by persons responsible for their safety.

b) It is necessary to predict steps, watch and keep common sense

when using power tools. Do not operate power tools when you are tired, under influence of drugs, medicine or alcohol. A

moment of inattention while operating a power tool may result in serious personal injury.

c) Use personal protective equipment (PPE). Always wear safet y

goggles. Wearing personal protective equipment (PPE) including a dust mask, anti-slipper y footwear, a helmet and ear protection reduces personal injury.

d) Avoid unexpected start up. Before connecting your power tool

to the mains and/or inserting a battery make sure its power switch is in off position. Carrying your power tool with a finger on its

power switch or without disconnecting it from the mains (switched on) may result in an accident.

e) Before starting your power tool remove any keys/wrenches.

Leaving a key/wrench in the rotating part of your power tool may result in personal injury.

f) Do not lean forward too far. Always remain stable and maintain

balance. It will allow you to have a better control over your power tool in

unpredictable situations.

g) Wear appropriate clothing. Do not wear loose clothes or

jewelry. Keep your hair tied. Keep your clothes away from moving parts. Loose clothes, jewelry or long hair may be caught by

moving parts.

h) If your power tool allows for using an external dust extraction

or collection system, make sure it is connected and used properly. Using dust collectors may reduce dust affected risks.

i) Do not let your skills gained through the frequent use of the

power tool make you overconfident and disregard safety rules. Carelessness may cause injury in a fraction of a second .

WARNING! General warnings regarding the use of power tools.

Use and taking care of your power tool:

a) Do not overload your power tool. Use a power tool with power

adjusted to work being done. An appropriately chosen power tool

will allow you to work better and safer under load it has been designed for.

b) Do not use a power tool when its power switch is out of order (it

does not switch it on or off). Any power tool with its power switch out

of order is dangerous and must be repaired.

c) Always disconnect the plug from the power source and/or

dis connec t it s bat tery befor e ch anging any se ttings , performing replacement or storage. Such preventive measures

reduce the risk of accidental power tool start up.

d) Keep your power tool out of reach of children and do not allow

unauthorized persons to use the power tool. Power tools in hands

of untrained persons can be dangerous.

e) Power tools require maintenance. Check power tools for

concentricity or jamming of moving par ts, any cracks and all

Page 4

other fac tors affecting the power tool work safety. If any

damage to the power tool is detected, it should be repaired before use. Improper power tool maintenance is a reason for many

accidents.

f) Cutting tools should be sharp and clean. Keeping sharp cutting edges

in good condition reduces the risk of jamming and facilitates operation.

g) Power tools, equipment, working tools etc. should be used

according to this user's manual taking into account operating conditions and the work to be done. Misusing a power tool can result

in dangerous situations.

h) At low temperatures and after a long brakes in operation it is

recommended to turn the power tool to operate it with no load for a few minutes to provide proper grease distribution inside its driving mechanism.

i) Use soft, damp (cannot be wet) cloth and soap to clean power

tools. Do not use petrol, solvents and other agents that may damage your equipment.

j) Power tools can be stored/carried after making sure that all

moving components are locked and protected against release with original devices intended for this purpose.

k) Store power tools in a dry, dust and water-protected place. l) Carry your power tool in its original packaging to provide

protection against mechanical damage.

m) Keep handles and grip surfaces clean and free from oil and

grease. Secure grip and control over the tool in unexpected circumstances

are impossible if handles and grip surfaces are slippery.

WARNING! General warnings regarding the use of power tools.

a) Warranty and post-warranty repairs of its power tools are

carried out by PROFIX Service, which guarantees the best quality or repair and use of genuine spare parts.

WARNING!

While operating power tools it is necessary to observe basic work safet y rules to avoid fire, elec tric shock or mechanical injury.

WARNING! IMPACT DRILL, Additional Safety Warnings –

a) Wear ear protectors with hammer drills. Long-term effect of noise

may lead to damage of hearing or deafness.

b) Hold powe r tool by i nsulated grippi ng sur faces, when

performing an operation where the cutting accessor y may contact hidden wiring or its own cord. Cutting accessory contacting a

"live" wire may make exposed metal parts of the power tool "live" and could give the operator an electric shock.

c) Use appropriate detectors to determine if utility lines are

hidden in the work area or call the local utility company for assistance. Contact with electric lines can lead to fire and electric shock.

Damaging a gas line can lead to explosion. Penetrating a water line causes property damage or may cause an electric shock.

d) Do not work materials containing asbestos. Asbestos is considered

carcinogenic.

e) Keep your workplace clean and tidy. Material mixtures are extremely

dangerous. Light metal dusts can ignite or explode.

f) Protect the object machined. Make sure all clamps are closed and

check for excessive clearance. It is safer to fix the object machined in a fixing device or a vice than holding it in your hand.

Repair:

Personal Safety:

g) Use auxiliary handles supplied with the tool. Loss of control can

cause personal injury.

h) Prepare the tool before use. This tool produces high torque. Ensure

adequate support during operation. Otherwise, you may lose control of the tool leading to injury.

i) Always hold firmly the power tool with your both hands using

both the main and auxiliary handle keeping a stable position. It

is safer to control your power tool with both hands.

j) Turn the power tool immediately when the bit jams. Expect

intense vibrations that can result in a kickoff. The bit jams when the

power tool is overloaded or is bent inside the object.

k) Always unplug the tool from the mains socket during breaks,

prior to changing bits, during repairs, cleaning or making adjustments. Before you put the power tool aside make sure it is completely stopped. The bit can jam resulting in losing control over the

power tool.

l) Do not use a power tool with its power cord damaged. Do not

touch the power cord when damaged; in case of damaging the power cord during operation unplug it from the mains. Damaged

power cords increase the risk of electric shock.

m) If the power cord is damaged, it must be replaced with a special

cord available from an authorized service center.

Safety instructions when using long drill bits:

a) Never use a speed higher than the maximum drill bit speed.

Always start drilling at a low speed and after touching the workpiece to the drill bit. At higher speeds, the drill bit may bend if not

in contact with the workpiece, resulting in injury.

b) Push the drill bit against the workpiece in line with the drill bit.

Do not use excessive force. Drill bits may bend, causing damage and

loss of control, which may result in injury.

APPLICATIONS AND CONSTRUCTION:

The impact drill is intended for drilling holes in wood, metal, plastics and ceramics; its impact mode is used to drill in bricks, stone and concrete. The tool is equipped with an electronic control system and right-hand/left-hand operation switch and is also suitable for tightening/undoing screws and threading.

It is absolutely prohibited to use the tool in other applications.

The impact drill is powered by a single-phase electric motor and is intended for use in DIY under average load. It is not suitable for heavy duty tasks. It is

prohibited to use the tool to carry out operations that require using professional equipment.

Each application of the tool not in line with the intended use as specified below is strictly forbidden and makes the warranty terms null and void. The manufacturer shall not be held responsible for possible consequential damage that may arise due to or in connection with such application. Any modifications of the tool by the user relieve the manufacturer from responsibility for any damage and injuries to the user and the surroundings. Application of the tool in accordance with the intended use also refers to its maintenance, storage, transportation and repairs. Defective electric tools can be handed over for repairs exclusively to service workshops appointed by the tool manufacturer. The tools supplied from electric grid shall be repaired exclusively by authorized electricians. Despite using the tool according to its intended application it is impossible to eliminate certain residual risk factors. Considering the tool construction the following risks may occur when operating the tool:

- Touching the rotating drill bit with the hand, operator's clothes or power cord.

- Burns when changing drill bits (Drill bits heat up intensely during

Page 5

operation; use protective gloves when changing the drill bit).

- Throwing back machined object or its fragment.

- Bending/breaking the drill.

n The set includes: ź Impact drill - 1 piece ź Auxiliar y handle - 1 piece ź Depth stop - 1 piece ź Chuck key - 1 piece ź User's manual - 1 piece ź Warranty card - 1 piece

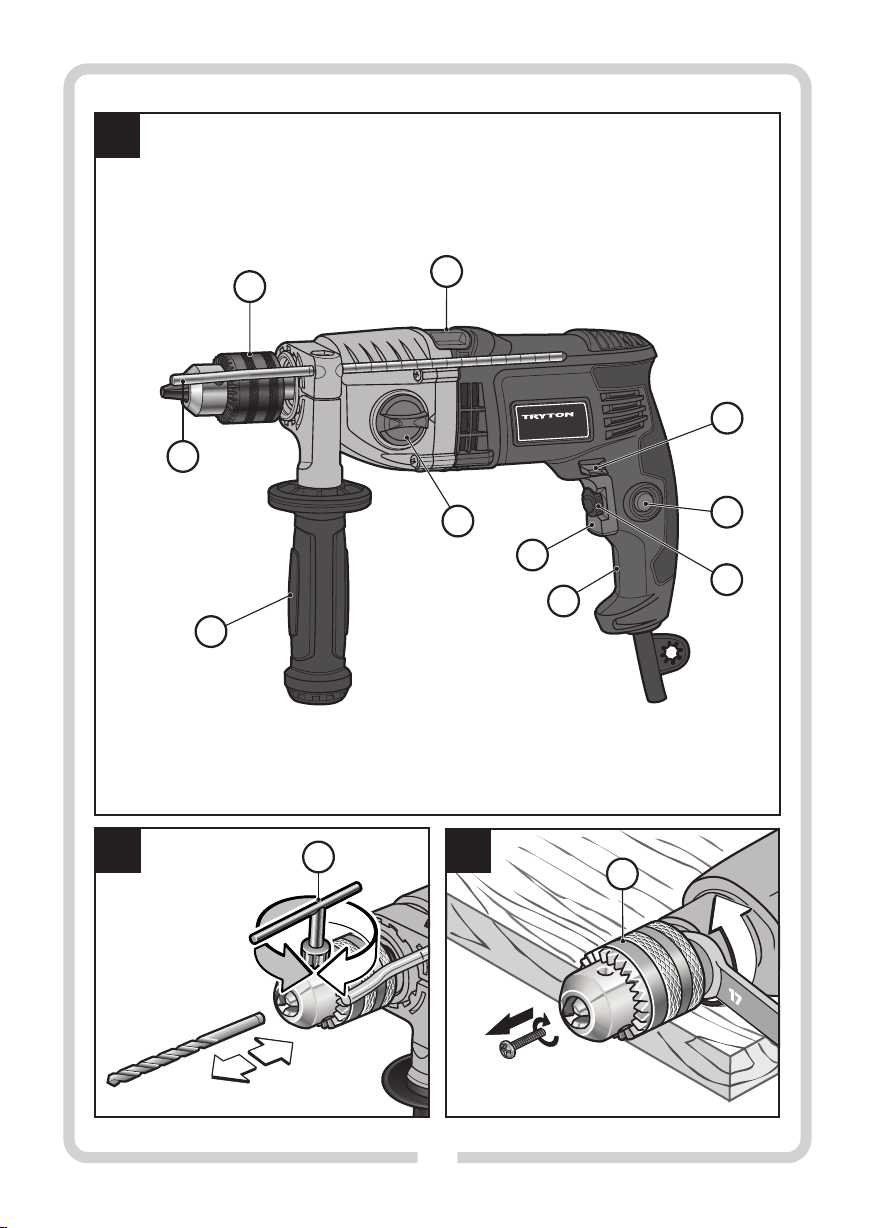

n Device components (see Fig. A ): ,B,C

The numbering of device components refers to graphics presented on page 2 of the user's manual:

1. Drilling chuck with a toothed ring

2. Operation mode switch drill / impact drill

3. Rotation direction switch

4. Switch lock

5. Rotational speed control

6. Switch

7. Main handle

8. Speed selector

9. Auxiliary handle

10. Depth stop

11. Key for the drilling chuck with a toothed ring

SPECIFICATIONS:

MODEL

Voltage Frequency Power consumption

No load speed

Drill chuck (keyed)

Speed 1 Speed 2

TDW1050A

220-240 V

50/60 Hz

1050 W 0-1200 rpm 0-3200 rpm

1,5-13 mm

steel - 8/13 mm

Maximum hole diameter

concrete - 13/20 mm

wood - 25/40 mm Weight (with no accessories) Equipment Class Ingress protection Sound pressure level (LpA) Sound power level (LwA)

2,98 kg

/II

IPX0

96,4 dB(A) ±5dB

104,4 dB(A)±5dB

Vibration level according to valid standard EN 62841

No impact drilling (metal), main handle a

Impact drilling, main handle (concrete) a tolerance of measurements K=1,5 m/s

hID

3,042 m/s

9,603 m/s

The vibration level value given refers to basic application of the tool. If the tool is used for other applications or with other tools, or if it is not maintained properly, the vibration level may differ from the values given. The abovementioned causes may lead to higher exposure to vibrations during the whole work time. One must implement additional safety measures to protect the operators from exposure to vibrations, such as maintenance of the electric tool and work tools, assurance of proper hand temperature, or determination of the

sequence of work operations. The declared total vibrations and declared noise emissions were measured in accordance with a standard test method and may be used for tool comparison. The declared total vibrations and noise emissions can be used in preliminary exposure assessment.

Warnings:

The vibrations and noise emissions during the actual use of the power tool may differ from the declared values depending on how the tool is used and on the type of the workpiece in particular. Determine safeguards to protect the operator. They should be based on the estimated exposure under actual operational conditions (taking into account all parts of the operating c ycle such as when the tool is switched off or idle except the start time).

BEFORE YOU START:

1. Make sure that power supply parameters meet the requirements provided on the drill nameplate.

2. Make sure the drill switch is in off position and switch lock (4) is released. Do not put the device aside when the lock is on. To release the lock press the switch (6) again.

3. The auxiliary handle (9) can be installed by inserting the handle clamping ring onto the chuck and locking it by tightening the handle. The depth stop (10) can be installed by inser ting it into the hole of the auxiliary handle and tightening the auxiliary handle to lock it.

4. When using an extension cord make sure its parameters and cable crosssection meet the drill power requirements. Extension cords should be as short as possible. When in use extension cords must be fully uncoiled.

OPERATION:

n Selecting a drill bit

When drilling in concrete, bricks, stone masonry bits must be used. When drilling holes in metal, plastics, wood (hole diameters up to 6mm) use metal bits. When drilling holes with a diameter exceeding 6 mm in wood, use wood drill bits.

n Fixing a drill bit

Insert a drill bit into the loosened chuck (1) and fix it by tightening jaws by turning the outer ring clockwise with the key (11) inserted one by another into 3 holes provided in the chuck body (see Fig.: B).

n Setting the drilling depth

The depth stop (10) can be used to set drilling depth. Extend the drill stop to set the distance between depth stop tip and drill bit tip that equals to the drilling depth required.

n Selecting an operation mode ź Drilling and tightening/undoing screws:

Set the operation mode switch (2) to position «drill» marked with symbol - .

ź Impact drilling:

Set the operation mode switch (2) to position «impac t drill» marked with symbol - .

NOTE: Never change the operation mode when the drill chuck (1) rotates.

n Changing the rotation direction

Move the rotation direction lever (3) to a selected position until you feel resistance: - clockwise rotation, - counterclockwise rotation.

NOTE: Never change the rotation direction when the drill chuck (1) rotates.

n Selecting a speed

By using the speed selector (8) users can pre-set one of the two torque

Page 6

ranges:

Speed 1: Low speed range suitable for drilling high

diameter holes or for tightening/undoing screws/bolts.

Speed 2: High speed range - suitable for drilling low

diameter holes.

NOTE: Speeds can be selected when the tool chuck does not rotate. If it is impossible to turn the speed selector (8) until resistance is felt, move slightly the chuck driving spindle.

n Turning on/off

To turn the power tool on press its switch (6) button and keep it pressed. To lock the switch in on position press the lock (4). To turn the power tool off just release the switch (6) button or, when it is locked with switch lock (4), press it for a moment and then release it.

n Controlling the speed

By increasing or decreasing the pressure on switch (6) the user can control the rotational speed steplessly.

Low pressure on the switch (6) results in low speed. Increasing the pressure raises the speed.

n Setting the speed

Using rotational speed control (5) the user can set a desired speed. It can be done during operation. Speed depends on the material drilled and working conditions and can be determined by performing a test.

CHANGING THE DRILL CHUCK :

WARNING! Prior to any work on the power tool unplug it from the mains socket.

The chuck installed on a right-hand/ left-hand rotating drill is fixed with a left-hand thread bolt. Prior to changing the drill chuck, undo the screw using a Phillips type (Ph2) screwdriver inserting it from the front through the chuck opening.

A left-hand thread screw can be undone only by turning it clockwise.

To remove the chuck (1) put the drill on a stable surface, e.g. on a work bench, apply a two-hole spanner (17 mm) to notches at the spindle. Hold the chuck with one hand and turn the spanner counterclockwise with the other until the chuck is completely removed (see Fig. C). The drill chuck installation should be carried out in the opposite order. No dirt is allowed on the chuck seat and spindle thread.

TIPS REGARDING OPERATION:

ź After a longer operation at low speeds run the power tool at its maximum

speed with no load for about 3 minutes to cool it down.

ź To drill holes in ceramic tiles set the operation mode switch (2) to position

«drill». Once the hole in the ceramic tile is ready, set the operation mode switch to position «impact drill» and continue drilling in this mode.

ź When drilling in concrete, stone or walls hard alloy drill bits should be

used.

ź When drilling in metal use sharp metal drill bits only.

NOTE: Proper drill bit selection reduces vibrations during drilling, which increases drilling efficiency considerably.

ź When tightening/undoing screws place the bit onto the screw/nut when

the chuck is stopped.

STORAGE AND MAINTENANCE:

Generally, this power tool does not require any special maintenance. Store the machine in a place away from children, keep it clean and protect from

humidity and dust. Storage conditions should exclude any mechanical damage and weathering. After drilling in concrete, in intensely dusty environments it is recommended to remove dust from ventilation openings and the drill chuck with a stream of compressed air. It will protect bearings and remove the dust obstructing motor cooling air supply.

TRANSPORTATION:

The drill should be transported and stored in a box providing protection against humidity, dust and tiny objec ts penetration; special care should be taken to protect ventilation inlets. Small objects that get into the device can damage the motor.

TROUBLESHOOTING GUIDE (TYPICAL PROBLEMS):

The drill does not work:

- check whether the power cord is properly connected and check fuses.

The drill works with interruptions or generates sparks:

- check and replace carbon brushes.

NOTE! Carbon brushes can be replaced only by competent electricians.

- If the power tool does not work despite being supplied from a proper

power source, have the tool repaired sending it to the service center. The addresses are provided in the warranty card.

MANUFACTURER:

PROFIX Ltd., 34 Marywilska Street, 03-228 Warsaw, POLAND.

PROTECTION OF THE ENVIRONMENT:

NOTE: The symbol nearby denotes that old equipment must never

be thrown away together with other waste (with the penalty of a fine). Hazardous components of electronic equipment may adversely affect the natural environment and human health.

Each household may contribute to the recovery and reuse (recycling) of old machinery and equipment. Both in Poland and Europe a system for recovery of used equipment either exists or is being created. The system obliges all organizations that sell such equipment to collect the used machinery and appliances. Moreover, general purpose collecting points for such equipment are available.

PICTOGRAMS:

Explanation of the icons located on the nominal plate and the information tags:

«Read this instruction before switching on the power supply and starting the work»

«Always wear safety goggles»

«Wear a dust mask»

«Wear » hearing protection

«Wear protective gloves»

Page 7

WIERTARKA UDAROWA DWUBIEGOWA TDW1050A

INSTRUKCJA OBSŁUGI

Instrukcja oryginalna

PRZED PRZYSTĄPIENIEM DO UŻYTKOWANIA NALEŻY ZAPOZNAĆ SIĘ Z NINIEJSZĄ INSTRUKCJĄ. Zachowaj instrukcję do ewentualnego prz yszłego wykorzystania. OS TR ZEŻ EN IE ! N ale ży pr ze cz yta ć ws zy stk ie ostrzeżenia dotyczące bezpieczeństwa użytkowania oznaczone symbolem i wsz ystkie wskazówki dotyczące bezpieczeństwa użytkowania.

Nieprzestrzeganie podanych niżej ostrzeżeń dotyczących bezpieczeństwa i wskazówek dotyczących bezpieczeństwa może być przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń.

Zac howa j w szys tkie os trze żeni a i wsk azów ki d otyc ząc e bezpieczeństwa, aby móc skorzystać z nich w przyszłości.

W podanych niżej ostrzeżeniach wyrażenie „elektronarzędzie” oznacza ele ktrona rzęd zie za sila ne z sie ci (z przew odem zasil ając ym) l ub elektronarzędzie zasilane z akumulatora (bezprzewodowe).

OS TR ZE ŻEN IE ! O gó ln e o st rz eże ni a d ot yc ząc e bezpieczeństwa użytkowania narzędzia.

Bezpieczeństwo w miejscu pracy:

a) W mie jscu pr acy n ależy u trzymy wać por ządek i do bre

oświetlenie. Nieporządek i złe oświetlenie przyczynia się do wypadków.

b) Nie należy uży wać elektronarzędzia w środowiskach wybu-

chowych, tworzonych przez łatwo palne ciecze, gaz y lub pyły.

Elektronarzędzie wytwarza iskry, które mogą zapalić pył lub opary.

c) Nie należy dopuszczać dzieci i obserwatorów do miejsc, w

których używa się elektronarzędzi. Rozproszenie uwagi może

spowodować utratę kontroli nad elektronarzędziem.

OS TR ZE ŻEN IE ! Og ól ne os tr ze żen ia do ty cz ąc e bezpieczeństwa użytkowania narzędzia.

Bezpieczeństwo elektryczne:

a) Wtyczki elektronarzędzi muszą pasować do gniazdek. Nigdy w

żaden sposób nie należy przerabiać wtyczki. Nie należy używać żadnych przedłużaczy w przypadku elektronarzędzi mając ych przewód z żyłą uziemienia ochronnego. Brak przeróbek we

wtyczkach i gniazdkach wtyczkowych zmniejsza ryzyko p orażenia prądem elektrycznym.

b) Należy uni kać d otykan ia pow ierzchn i uzie mionych lub

zwartych z masą, takich jak rur y, ogrzewacze, grzejniki centralnego ogrzewania i chłodziarki. W przypadku dotknięcia

części uziemionych lub zwartych z masą, wzrasta ryzyko porażenia prądem elektrycznym.

c) Nie należy narażać elektronarzędzi na działanie deszczu lub

war unków w ilgo tnych . W p rzy padk u pr zedos tani a si ę do

elektronarzędzia wody, wzrasta ryzyko porażenia prądem elektrycznym.

d) Nie należy nadwerężać przewodów przyłączeniowych. Nigdy

ni e n al eży uż yw ać p rze wod u p rz yłą cz eni owe go do przenoszenia, ciągnięcia elektronar zędzia lub wyciągania wtyczki z gniazdka. Należy trzymać przewód przyłączeniowy z dalek a od źród eł ciep ła, ol ejów, ost rych krawęd zi lub ru cho my ch c zę ści . U sz kod zo ne lu b za plą ta ne pr zew od y

przyłączeniowe zwiększają ryzyko porażenia prądem elektrycznym.

e) W przypadku, gdy elektronarzędzie używa się na wolnym

powie trzu, p rzewody przy łączenio we należ y prze dłużać prz edłu żacza mi p rzez naczo nymi do pra cy na wo lnym powietrzu. Używanie przedłużacza pr zeznaczonego do pracy na

wolnym powietrzu zmniejsza ryzyko porażenia prądem elektrycznym.

f) Za leca się podłącze nie urząd zenia do sieci elek trycznej

wyposażonej w wyłącznik różnicowo-prądowy (RCD) o prądzie wyłączenia 30mA lub mniejszym.

g) W przypadku, gdy uży wanie elektronarzędzia w środowisku

wilgotnym jest nieuniknione, jako ochronę przed napięciem zasilania należy stosować urządze nie różnicowop rądowe (RCD) . Zastos owanie RCD zmnie jsza r yzyko poraża nia pr ądem

elektrycznym.

OS TR ZE ŻE NIE ! O gól ne o str ze że ni a d ot yc ząc e bezpieczeństwa użytkowania narzędzia.

Bezpieczeństwo osobiste:

a) Niniejszy sprzęt nie jest przeznaczony do użytkowania przez

osoby (w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub psychicznej, lub osoby nie mające doświadczenia lub znajomości sprzętu, chyba że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazanej przez osoby odpowiadające za ich bezpieczeństwo.

b) Nale ży by ć prz ewiduj ącym, obse rwować co się rob i i

zachowywać rozsądek podczas używania elektronarzędzia. Nie należy uży wać elektronarzędzia, gdy jest się zmęczonym lub pod wpływem narkotyków, alkoholu lub lekarstw. Chwila

nieuwagi podczas pracy elektronarzędziem może spowodować poważne osobiste obrażenia.

c) Należ y stosować wyposaż enie ochronn e. Należy zawsze

zakładać okulary ochronne. Używanie w odpowiednich warunkach

wyposażenia ochronnego, takiego jak maska przeciwpyłowa, obuwie antypo ślizgowe, kas k lub och ronniki słuc hu, zmniejs zy osobis te obrażenia.

d) N al e ży un ik a ć n ie za mi er z on eg o r oz ru ch u. P rz ed

przyłączeniem do źródła zasilania i/lub przed podłączeniem akumulatora oraz zanim podniesie się lub przeniesie się narzędzie należy upewnić się, że w yłącznik elektronarzędzia jest w pozycji wyłączony. Przenoszenie elektronarzędzia z palcem na

wyłączniku lub przyłączenie elektronarzędzia do sieci zasilającej przy załączonym wyłączniku może być przyczyną wypadku.

e) Prze d uru chomi eniem el ektron arzęd zia n ależy usu nąć

wszystkie klucze. Pozostawienie klucza w obracającej się części

elektronarzędzia może spowodować osobiste obrażenia.

f) Nie należy wychylać się za daleko. Należy cały czas stać pewnie

i za chować r ównowag ę. Umo żliwi to le pszą kont rolę n ad

elektronarzędziem w sytuacjach nieprzewidywalnych.

g) Należy odpowiednio się ubierać. Nie należy nosić luźnego

ubrania ani biżuterii. Należy utrzymywać swoje włosy, ubranie i rękawiczki z dala od części ruchomych. Luźne ubrania, biżuteria

lub długie włosy mogą zostać zaczepione przez części ruchome.

h) Jeż eli ur ząd zeni a są prz yst osow ane do prz yłąc zen ia

zewnętrznego odciągu pyłu i pochła niacza pyłu, n ależy upewnić się, że są one przyłączone i prawidłowo użyte. Użycie

pochłaniaczy pyłu może zredukować zagrożenia zależne od zapylenia.

Page 8

i) Nie poz wól, aby umiej ętności uzysk ane dzięki c zęstemu

korzystaniu z elektronarzędzia pozwoliły Ci poczuć się pewnym siebie i zignorować zasady bezpieczeństwa. Nieostrożne działanie może spowodować poważne obrażenia w ułamku sekundy.

OS TR ZEŻ EN IE ! O gól ne os tr zeż en ia do tyc zą ce bezpieczeństwa użytkowania narzędzia.

Użytkowanie i troska o elektronarzędzie:

a) Nie na leży elek tronarzędzia przeciąż ać. Należy stosować

elektronarzędzie o mocy odpowiedniej do wykonywanej pracy.

Właściwe elektronarzędzie umożliwi pracę lepszą i bezpiec zniejszą przy obciążeniu, na jakie zostało zaprojektowane.

b) Nie należy używać elektronarzędzia, jeżeli łącznik go nie załącza

i nie wyłącza. Każde elektronarzędzie, którego nie można załączać lub

wyłączać łącznikiem, jest niebezpieczne i musi zostać naprawione.

c) Należy odłączać wtyczkę ze źródła zasilania elektronarzędzia

i/lub odłączyć akumulator przed wykonaniem każdej nastawy, wymiany części lub magazynowaniem. Takie zapobiegawcze środki

be zp ie cz eń st wa red uk uj ą r yz yk o p rz yp ad ko weg o ro zr uch u elektronarzędzia.

d) Nieu żywane ele ktronarzędzi e należy przechow ywać poz a

z as ię g ie m dz i ec i i n ie n al e ży p oz w al a ć o s ob o m niezaznajomionym z elektronarzędziem lub niniejszą instrukcją na używanie elektronarzędzia. Elektronarzędzia są niebezpieczne w

rękach nieprzeszkolonych użytkowników.

e) E lektronarz ędzia nal eży konse rwować. N ależy spr awdzać

wspó łosio wość lub zak leszc zenie się czę ści r uchom ych, pęknięcia części i wszystkie inne cz ynniki, które mogą mieć wpł yw n a pra cę e lektr onarz ędzia . Jeż eli stw ierdz i się uszkodzenia, należy elektronarzędzie przed użyciem naprawić.

Przyc zyną wi elu wyp adków jes t niefac howy sp osób kon serwacj i elektronarzędzia.

f) Narzędzi a tnące p owinny być ostre i czys te. Odpowied nie

ut rzy myw ani e o str ych kra węd zi na rzę dzi tn ący ch z mni ej sza prawdopodobieństwo zakleszczenia i ułatwia obsługę.

g) Elektronarzędzie, wyposażenie, narzędzia robocze itp. należy

stosować zgodnie z niniejszą instrukcją, biorąc pod uwagę waru nki pra cy i rodz aj p racy do w ykon ania. Uży wanie

elektronarzędzia w sposób, do jakiego nie jest przewidziane, może spowodować niebezpieczne sytuacje.

h) W niski ch temp eratura ch, lub po dł uższym okresi e nie

użytkowania, zalecane jest włączenie elektronarzędzia bez ob ciąż eni a n a ok res kil ku mi nut w ce lu w łaś ciw ego rozprowadzenia smaru w mechanizmie napędu.

i) Do czyszczenia elektronarzędzi stosować miękką, wilgotną (nie

mo k ra ) sz m at kę i my dł o. N ie s to so wa ć be n zy ny , rozpu szczalni ków i innych środkó w mogąc ych u szkodzić urządzenie.

j) Elektronarzędzie należy przechowy wać/ transportować po

upewnieniu się, że wszystkie jego elementy ruchome są zablokowane i zabezpieczone przed odblokowaniem za pomocą oryginalnych elementów do tego przeznaczonych.

k) Elektronarzędzie należy przechowy wać w miejsc u suchym,

zabezpieczone przed kurzem i wnikaniem wilgoci.

l) Transportowanie elektronarzędzia powinno odbywać się w

op ak ow ani u o ry gin al ny m, za be zp ie cz aj ąc ym pr ze d uszkodzeniami mechanicznymi.

m) Uchwyty i powierzchnie chwytne należy utrzymywać czyste i

wolne od oleju i smaru. Śliskie uchwyty i powierzchnie chwytne nie

po zwa laj ą na bez pi ecz ne t rzy ma nie i ko ntr olę nar zęd zi a w nieoczekiwanych sytuacjach.

OS TR ZE ŻE NI E! O gó ln e o st rz eż en ia d ot ycz ąc e bezpieczeństwa użytkowania narzędzia.

Naprawa:

a) Naprawy gwarancyjne i pogwarancyjne swoich elektronarzędzi

wykonuje Serwis PROFIX, co gwarantuje najwyższą jakość napraw oraz stosowanie oryginalnych części zamiennych.

OS TRZ EŻE NI E! , os trz eże ni a Wi ert ar ka ud aro wa dotyczące bezpieczeństwa –

Bezpieczeństwo osobiste:

a) Podcza s pra cy na leży stos ować ś rodki och rony s łuchu.

Długotrwały wpływ hałasu może spowodować utratę słuchu.

b) Podczas w ykonywania prac, przy których narzędzie robocze

mogłoby natrafić na ukryte przewody elektryczne lub na własny przewód zasilający, elektronarzędzie należy trzymać za izolowane powierzchnie rękojeści. Kontakt z przewodem sieci

zasilającej może spowodować przekazanie napięcia na części metalowe ele ktron arzę dzia , co mog łoby spow odowa ć po rażen ie pr ądem elektrycznym.

c) Należy używać odpowiednich przyrządów poszukiwawczych w

celu lokalizacji ukrytych przewodów zasilających, lub poprosić o pomoc administrację obiektu. Kontakt z przewodami znajdującymi

się pod napięciem może doprowadzić do powstania pożaru i porażenia elektrycznego. Uszkodzenie przewodu gazowego może doprowadzić do wybuchu. Wniknięcie do przewodu wodociągowego powoduje szkody rzeczowe.

d) Nie należy obrabiać materiału zawierającego azbest. Azbest

powoduje chorobę nowotworową.

e) Miej sce pra cy nal eży utr zymywać w cz ystości. Mie szanki

materiałów są szczególnie niebezpieczne. Pył z metalu lekkiego może się zapalić lub wybuchnąć.

f) Należy zabezpieczyć obrabiany przedmiot. Upewnić się, czy

wszystkie zaciski mocu jące są ściśnięte i zweryfikować, ażeby nie było przesadnego luzu. Zamocowanie obrabianego przedmiotu w urządzeniu mocującym lub imadle jest bezpieczniejsze niż trzymanie go w ręku.

g) Narzędzia używać z dodatkowymi rękojeściami dostarczonymi z

narzędziem. Utrata kontroli może spowodować osobiste obrażenia

operatora.

h) Przed użyciem należy odpowiednio przygotować narzędzie. To

narzęd zie wyt warza wy soki wyj ściowy m oment obro towy i be z odpowiedniego usztywnienia narzędzia podc zas pracy może dojść do utraty kontroli, co może spowodować obrażenia ciała.

i) Elektronarzędzie podczas pracy należy mocno trzymać oburącz i

dbać o st abilną pozy cję. E lektro narzę dzie prowa dzone jest

bezpieczniej w obydwu rękach.

j) Należy natychmiast wyłączyć elektronarzędzie, gdy zablokuje

się używane narzędzie. Należy być przygotowanym na wysokie wibracje, które powodują odrzut. Używane narzędzie zablokowuje

się, gdy: elektronarzędzie jest przeciążone, lub gdy skrzywi się w obrabianym przedmiocie.

k) Należy odłączać maszynę od sieci elektr ycznej podczas

przer wy w prac y, podczas wymia ny nasad ek, remo ntu, czyszczenia lub regulacji. Przed odłożeniem elektro-narzędzia, należy poczekać, aż znajdzie się ono w bezruchu. Narzędzie

robocze może się zablokować i doprowadzić do utraty kontroli nad elektronarzędziem.

Page 9

j) Należy odłączać maszynę od sieci elektrycznej podczas

przerwy w prac y, podczas wymiany nasadek, remontu, czys zczenia lub regu lacji. Prz ed odł ożeniem elekt ronarzędzia, należy poczekać, aż znajdzie się ono w bezruchu.

Narzędzie robocze może się zablokować i doprowadzić do utraty kontroli nad elektronarzędziem.

k) Nie woln o uż ywać ele ktron arzę dzia z us zkodz onym

przewodem zasilającym. Nie należy dotykać uszkodzonego przewodu; w przypadku uszkodzenia przewodu podczas pracy, należy wyciągnąć wtyczkę z gniazda. Uszkodzone przewody podwyższają ryzyko porażenia prądem.

l) Jeżeli przewód zasilający elektronarzędzie jest uszkodzony,

to musi zostać zastąpiony przewodem przyłączeniowym dostępnym w sieci serwisu.

PRZEZNACZENIE I BUDOWA WIERTARKI:

Wiertarka udarowa jest przeznaczona do wiercenia otworów w drewnie, metalu, tworzywach sztucznych, ceramice, do wiercenia z udarem w cegle, kamieniu i betonie. Urządzenie jest wyposażone w system regulacji elektronicznej i bieg w prawo/lewo i nadaje się również do wkręcania/wykręcania śrub i gwintowania.

Kategorycznie wyklucza się wykorzystanie urządzenia do wszelkich innych celów.

Wier tarka udar owa jes t nap ędzana sil nikiem jed nofazow ym i przeznacza się do robót domowych o przeciętnej intensywności. Nie nadaje się do długotrwałych robót w ciężkich warunkach. Nie wolno

wykorzystywać narzędzia do wykonywania prac wymagających zastosowania profesjonalnego urządzenia.

Każde użycie elektronarzędzia niezgodne z przeznaczeniem podanym wyżej jest zabron ione i powod uje utra tę gwara ncji ora z brak odpowiedzialności producenta za powstałe w wyniku tego szkody. Jakiekolwiek modyfikacje urządzenia dokonane przez użytkownika zwalniają producenta z odpowiedzialności za uszkodzenia i szkody wyrządzone użytkownikowi i otoczeniu. Poprawne użytkowanie elektronarzędzia dotyczy także konserwacji, składowania, transportu i napraw. Elektro narzędzi e może być n aprawiane wyłąc znie w pun ktach serwisowych wyznaczonych przez producenta. Ur ządzenia zasilane z sieci powinny być naprawiane tylko przez osoby uprawnione. Pomimo zgodnego z przeznaczeniem stosowania nie można całkowicie wyeliminować określonych czynników ryzyka resztkowego. Ze względu na kon strukcję i budowę maszyny mogą wys tąpić nast ępujące niebezpieczeństwa:

- Dotknięcie obracającego się wiertła w trakcie pracy ręką lub ubraniem operatora, przewodem zasilającym.

- Oparzenie przy wymianie wiertła. (Podczas prac y wiertło bardzo się rozgrzewa, żeby uniknąć oparzenia przy jego wymianie należy stosować rękawice ochronne).

- O drzuc enie pr zedmi otu o brabi anego lub cz ęści prz edmio tu obrabianego.

- Skrz ywienie/złamanie wiertła.

nKompletacja ź Wiertarka udarowa - 1 szt. ź - 1 szt.Rękojeść pomocnicza ź wiercenia - 1 szt.Ogranicznik głębokości ź Klucz do uchwytu - 1 szt.wiertarskiego z wieńcem zębatym

ź Instrukcja obsługi - 1 szt. ź Karta gwarancyjna - 1 szt.

nElementy urządzenia (patrz rys. A, B, C ):

Numera cja el ementów urz ądzenia odn osi się do pr zedstaw ienia graficznego umieszczonego na stronie 2 instrukcji obsługi:

1. Uchwyt wiertarski z wieńcem zębatym

2. Przełącznik trybu pracy wiercenie bez udaru / z udarem

3. Przełącznik kierunku obrotów

4. Blokada włącznika

5. Pokrętło regulacji prędkości obrotowej

6. Włącznik

7. Rękojeść główna

8. Przełącznik biegu

9. Rękojeść pomocnicza

10. Ogranicznik głębokości wiercenia

11. Klucz do uchwytu wiertarskiego z wieńcem zębatym

DANE TECHNICZNE:

MODEL

Napięcie zasilania Częstotliwość zasilania Moc pobierana

Prędkość obrotowa bez obciążenia

Uchwyt wiertarski (kluczykowy)

1 bieg 2 bieg

TDW1050A

220 -240V

50/60 Hz

1050 W 0-1200 /min 0-3200 /min

1,5-13 mm

stal - 8/13 mm

Maksymalna średnica wiercenia

beton - 13/20 mm

drewno - 25/40 mm

Masa (bez akcesoriów) Klasa narzędzia Stopień ochrony Poziom ciśnienia akustycznego LpA Poziom mocy akustycznej LwA

2,98 kg

/II

IPX0

96,4 dB(A) ±5dB

104,4 dB(A)±5dB

Poziom wibracji wg normy EN 62841

wiercenie bez udaru (metal), rękojeść główna a

wiercenie z udarem (beton), rękojeść główna a

hID

3,042 m/s

9,603 m/s

tolerancja pomiaru K=21,5 m/s

Podany poziom drgań jest repreze ntatywny dla podstawow ych zastosowań elektronarzędzia. Jeżeli elektronarzędzie użyte zostanie do innych zastosowań lub z innymi narzędziami roboczymi, a także jeśli nie będzie w ystarczająco konserwowane, poziom wibracji może odbiegać od podanego. Podane powyżej przyczyny mogą spowodować podwyższenie ekspozycji na wibracje podczas całego czasu pracy. Należy wprowadzić dodatkowe środki bezpieczeństwa, mające na celu ochronę operatora przed skutkami ekspozycji na wibracje, np.: konserwacja elektronarzędzia i narzędzi roboczych, zabezpieczenie odpowiedniej temperatury rąk , ustalenie kolejności operacji roboczych. Deklarowana całkowita wartość drgań i deklarowane wartości emisji hałasu zostały zmier zone zgodnie ze standardową metodą badawczą i mogą być wykorzystane do porównania jednego narzędzia z innym.

Page 10

Deklarowane wartości całkowite drgań i deklarowane wartości emisji hałasu można wykorzystać we wstępnej ocenie narażenia.

Ostrzeżenia:

Wibra cje i emisj a hał asu p odczas rzecz ywist ego u żytkowan ia elektronarzędzia mogą różnić się od deklarowanych wartości w zależności od sposobu, w jaki narzędzia są używane, w szczególności od rodzaju obrabianego przedmiotu. Należy określić środki bezpieczeństwa w celu ochrony operatora, które opieraj ą się na o szacowaniu naraż enia w rzecz ywistym stan ie użytkowania (biorąc pod uwagę wszystkie części cyklu operacyjnego, takie jak czasy, w któr ych narzędzie jest wyłączone i kiedy pracuje na biegu jałowym za wyjątkiem czasu wyzwalania).

PRZED PRZYSTĄPIENIEM DO PRACY:

1. Upewnić się, że źródło zasilania ma parametry odpowiadające parametrom wiertarki podanym na tabliczce znamionowej.

2. Upewnić się że włącznik wiertarki jest w pozycji wyłączenia i blokada włącznika ( 4) jest zwolniona. Nie wolno odkładać pracującej wiertarki gdy blokada jest włączona. Wyłączenie blokady następuje przez ponowne wciśnięcie włącznika (6).

3. mocuje się przekładając obejmę Rękojeść pomocniczą (9) rękojeści przez uchw yt wie rtarski i bloku je przez dokręce nie rąc zką. Ogranicznik głębokości wiercenia (10) należy wsunąć w otwór w rękojeści pomocniczej i zablokować przez dokręcenie rączki rękojeści pomocniczej.

4. W przypadku pracy z przedłużaczem należy upewnić się że parametry przedłużacza, przekroje przewodów, odpowiadają parametrom wiertarki. Zaleca się stosowanie jak najkrótszych przedłużaczy. Przedłużacz powinien być całkowicie rozwinięty.

W TRAKCIE PRACY:

n Dobór wiertła

Przy wierceniu w betonie, cegle, kamieniu stosować wiertła do betonu. Do wiercenia w metalu, tworzywach sztucznych, drewnie (przy średnicy otworu do 6 mm) stosować wiertła do metalu. Do wiercenia w drewnie otworów o średnic y powyżej 6 mm stosować wiertła do drewna.

n Mocowanie wiertła

Wsunąć wiertło do oporu do poluzowanego uchwytu wiertarskiego (1) i unieruchomić je przez dociśnięcie szczęk obrotowym pierścieniem zewnętrznym za pomocą klucza (11), korzystając kolejno z trzech otworów w korpusie uchwytu (patrz rys.B).

n Nastawienie głębokości wiercenia

Ogranicznikiem głębokości (10) można ustawić głębokość wiercenia. Ogranicznik głębokości wyciągnąć tak daleko, by odległość pomiędzy końcówką wiertła, a końcówką ogranicznika głębokości wynosiła tyle co pożądana głębokość wiercenia.

n Przełączanie trybu pracy ź Wiercenie i wkręcanie/wykręcanie śrub:

Przestawić przełącznik (2) w położenie « » trybu prac y wiercenie oznaczone symbolem - .

ź Wiercenie z udarem:

Przestawić przełącznik (2) w położenie « z trybu pracy wiercenie udarem» oznaczone symbolem - .

UWAGA: Nigdy nie przełączać trybu pracy, gdy uchwyt wiertarski (1) jest w ruchu.

n Zmiana kierunku obrotów

Przesunąć p (3) do oporu w odpowiednie rzełącznik kierunku obrotów położenie: - obroty zgodne z ruchem wskazówek zegara, obroty przeciwne ruchowi wskazówek zegara.

UWAGA: Nigdy nie przełączać kierunku obrotów, gdy uchwyt wiertarski (1) jest w ruchu.

n Wybór biegu

Za pomocą przełącznika biegu (8) można wstępnie wybrać dwa zakresy momentu obrotowego:

Bieg I: Niski zakres prędkości obrotowej do prac y z dużą

średnicą wiercenia lub do wkręcania.

Bieg II: Wysoki zakres prędkości obrotowej - do pracy z

małą średnicą wiercenia.

UWAGA: Biegi można przełączać na maszynie będącej w stanie bezruchu. Jeżeli przełącznik biegów (8) nie daje się obrócić do oporu, należy nieznacznie poruszyć wrzecionem napędowym z uchwytem wiertarskim.

n Włączanie/wyłączanie

W celu włączenia elektronarzędzia należy nacisnąć włącznik (6) i trzymać wciśnięty.

Aby zablokować włącznik w pozycji włączony należy wcisnąć blokadę włącznika (4).

W celu wyłączenia elektronarzędzia, należy włącznik (6) zwolnić, lub gdy jest on unieruchomiony prz yciskiem blokady (4), nacisnąć go krótko i następnie zwolnić.

n Regulowanie prędkości obrotowej

Przez zwiększenie lub zmniejszenie nacisku na włącznik (6) można bezstopniowo regulować prędkość obrotową.

Lekki nacisk na włącznik (6) powoduje małą prędkość obrotową. Zwiększony nacisk podwyższa prędkość obrotową.

n Nastawianie prędkości obrotowej

Pokrętłem regulacji prędkości obrotowej (5) można nastawić wymaganą pręd kość obro tową. Moż na to zrobi ć równ ież podc zas p racy. Wymagana prędkość obrotowa zależna jest od obrabianego materiału i warunków pracy i można ją ustalić przeprowadzając próbę praktyczną.

WYMIANA UCHWYTU WIERTARSKIEGO :

UWAGA: Przed wszyst kimi praca mi przy elektro narzędziu należy wyciągnąć wtyczkę z gniazda.

Uchwyt wiertarski w wiertarce o ruchu obrotowym w prawo/w lewo jest unieruchomiony przy pomocy śruby z lewym gwintem. Przed wymianą uchwytu wiertarskiego konieczne jest wykręcenie tej śruby za pomocą odpowiedniego wkrętaka krzyżowego (PH2) od przodu przez otwór uchwytu wiertarskiego.

Śrubę z gwintem lewym można zwolnić tylko przez obracanie w prawo.

Aby zdemontować uchwyt wiertarski (1) należy położyć wier tarkę na stabilnym podłożu, np. na ławie roboczej i przyłożyć klucz widełkowy (17 mm) do nacięć, znajdujących się na wr zecionie. Przytrzymać uchwyt

Page 11

jedną ręką, a drugą przekręcać klucz w kierunku przeciwnym do ruchu wskazówek zegara, aż do całkowitego w ykręcenia uchwytu (patrz. rys. C). Montaż uchwytu wiertarskiego odbywa się w odwrotnej kolejności. Na gnieździe uchwytu i gwincie wrzeciona nie powinny znajdować się żadne zanieczyszczenia.

WSKAZÓWKI DOTYCZĄCE PRACY:

ź Po trwającej dłużej pracy z małą prędkością obrotową należy

uruchomić elektronarzędzie w celu ochłodzenia przez ok. 3 minuty przy maksymalnej prędkości obrotowej bez obciążenia.

ź Aby wiercić otwory w płytkach ceramicznych należy przestawić

prz ełącz nik (2) w p ołoże nie « ». Po tr ybu p racy wie rcenie przewierceniu otworu w płytce ceramicznej należy przestawić przełącznik w położenie « z udarem» i pracować trybu pracy wiercenie dalej z udarem.

ź Przy pracach w betonie, kamieniu i murze należy używać wiertła ze

stopu twardego.

ź Do wiercenia w metalu należy używać tylko ostrych wier teł do

metalu.

UWAGA: Dobór odpowiedniego wiertła do każdego rodzaju pracy zapewnia zmniejszenie drgań podczas wiercenia, co w znacznym stopniu zwiększa wydajność wiercenia.

ź Przy wkręcaniu /wykręcaniu śrub /nakrętek przykładać końcówkę

roboczą do śruby /nakrętki gdy uchwyt wiertarski nie obraca się.

PRZECHOWYWANIE I KONSERWACJA:

Maszyna w zasadzie nie w ymaga specjalnych zabiegów konser wacyjnych. Maszynę należy przechowywać w miejscu, niedostępnym dla dzieci, utrz ymywać w stanie czystości, chronić przed wilgocią i zapyleniem. Warunki przechowywania powinny wykluczać możliwość uszkodzeń mechanicznych oraz wpływ czynników atmosferycznych. Po wierceniu w betonie, w środowisku silnie pylącym zaleca się przedmuchanie sprężonym powietrzem otworów wentylacyjnych i uchwytu wiertarskiego. Zapobiegnie to uszkodzeniom łożysk, usunie pył blokujący dopływ powietrza chłodzącego silnik.

TRANSPORT:

Wiertarkę transportować i składować w opakowaniu chroniącym przed wilgocią, wnikaniem pyłu i drobnych obiektów, z właszcza należy zabezpieczyć otwory wentylacyjne. Drobne elementy, które dostaną się wewnątrz obudowy mogą uszkodzić silnik .

TYPOWE USTERKI I ICH USUWANIE:

Wiertarka nie działa:

- sprawdzić cz y przewód zasilający jest prawidłowo podłączony oraz

skontrolować bezpieczniki,

Wiertarka «przerywa» lub iskrzy:

- sprawdzić i wymienić szczotki węglowe.

UWAGA! Wymianę szczotek węglowych może wykonać tylko uprawniony elektryk.

- jeżeli elektronarzędzie nie działa, pomimo że jest zasilane napięciem, należy je wysłać do serwisu naprawczego na adres podany w karcie gwarancyjnej.

PRODUCENT:

PROFIX Sp z o.o., ul.. Marywilska 34, 03-228 Warszawa

OCHRONA ŚRODOWISKA:

UWAGA: Przedstawiony symbol oznacza zakaz umieszczania

zużytego sprzętu łącznie z innymi odpadami (z zagrożeniem karą grzy wny). Składniki niebezpieczne znajdujące się w sprzęcie elektrycznym i elektronicznym wpływają negatywnie na środowisko naturalne i zdrowie ludzi.

Gospod arstwo d omowe pow inno pr zyczyniać się d o odzys ku i ponownego użycia(recyklingu) zużytego sprzętu. W Polsce i w Europie tworzony jest lub już istnieje system zbierania zużytego sprzętu, w ramach którego wszystki e punkty sprzedaży ww. sprz ętu mają obowiązek przyjmować zużyty sprzęt. Ponadto istnieją punkty zbiórki ww. sprzętu.

PIKTOGRAMY:

Objaśnienia ikonek znajdując ych się na tabliczce znamionowej i naklejkach informacyjnych:

«Prze d uruch omieni em prze czyta ć instr ukcję obsługi»

«Zawsze stosować okulary ochronne»

«Stosować maskę przeciwpyłową»

«Stosować środki ochrony słuchu»

«Stosować rękawice ochronne»

Polityka firmy PROFIX jest polityką stałego udoskonalania swoich produktów i dlatego firma rezerwuje sobie prawo zmiany specyfikacji wyrobu bez uprzedniego zawiadamiania. Obrazki, podane w instrukcji obsługi, są przykładowe i mogą się nieznacznie różnić od rzeczywistego wyglądu zakupionego urządzenia. Niniejsza instrukcja jest chro niona prawem autorskim. Kopiowanie/p owielanie jej bez pisemnej zgody firmy Profix Sp. z o.o. jest zabronione.

Page 12

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

УДАРНАЯ ДРЕЛЬ ДВУХСКОРОСТНАЯ TDW1050A

Перевод оригинальной инструкции

ПЕРЕД НАЧАЛ ОМ ЭКС ПЛУАТАЦИ И НЕОБ ХОДИМО ОЗНАКОМИТЬСЯ С НАСТОЯЩЕЙ ИНСТРУКЦИЕЙ. Хранить инструкцию для возможного применения в будущем. ПРЕДУПРЕЖДЕНИЕ! Необходимо ознакомиться со вс ем и пр ед уп ре жд ен ия ми , к ас аю щи ми ся безопасности при эксплуатации, обозначенными символом и всеми указаниями по технике безопасности.

Несоб людение указан ных ниж е преду прежден ий, кас ающихся

безопасности и указаний по технике безопасности может привести к поражению электрическим током, пожару и/или серьёзным травмам тела.

Необх одимо хран ить вс е пред упрежде ния и указ ания, касаю щиеся те хники б езопаснос ти, что бы можн о было воспользоваться ними в будущем.

В указанных ниже предупреждениях слово „электроинструмент” означает электроинструмент с питанием от сети (посредством электрического кабеля) или электроинструмент, питаемый от аккумулятора (беспроводное питание).

ПРЕ ДУП РЕЖД ЕНИЕ ! О бщие пре дуп режд ения , кас ающие ся б езопа сност и пр и эк сплуа тации инструмента.

Техника безопасности на рабочем месте:

а) Необходимо поддерживать порядок и хорошее освещение

на рабочем месте. Беспорядок и плохое освещение являются

причиной несчастных случаев.

б) Н а с ле ду ет ис по ль зов ат ь э ле кт ро ин стр ум ен т в о

в зр ы в оо п а с но й с р ед е , о бр а з ую щ е йс я л е г ко воспламеняющимися жидкостями, газами или пылью.

Электроинструмент создаёт искры, которые могут привести к воспламенению пыли или испарений.

в) Не допускать детей и наблюдателей в места, в которых

применяются электроинструменты. Отвлечение внимания

может привести к потере контроля над электроинструментом.

ПРЕ ДУПР ЕЖД ЕНИЕ ! Об щие пр едуп режд ения , кас ающие ся бе зопа сност и при экс плуат ации инструмента.

Электробезопасность:

а) Штепсельные вилки должны соответствовать сетевым

розеткам. Ни в коем случае не переделывать каким-либо образом штепсельную вилку. Не применять каких-либо удлинителе й электропитан ия в случа е использован ия электроинструментов, имеющих провод электропитания с защи тным заз емляю щим п ровод ником. Отсу тств ие

переделок штепсельных розеток и сетевых розеток снижает опасность поражения электрическим током.

б) Необ ходимо избег ать пр икосно вения к п оверхно сти

заземлённых или закороченных на массу элементов, таких как тр убы, наг рева тел и, р адиа тор ы це нтра льно го отопления и холодильные агрегаты. В случае прикосновения

за зе мл ён но го и ли за ко ро че нн ог о н а м ас су э ле ме нт а увеличивается опасность поражения электрическим током.

в) Не подвергать электроинструменты воздействию дождя

и л и в л а жн ы х у с л ов и й . В с л у ч а е п о п а да н и я в

электроинструмент воды увеличивается опасность поражения электрическим током.

г) Н е со з да в ат ь оп а сн о ст и по в ре ж де н ия к аб е ля

электропитания. Ни в коем случае не использовать кабеля эл ек тр оп ит ан ия , ч то бы пе ре но си ть и ли т ян ут ь электроин струмент ил и для из влечения шт епсельной вил ки и з ро зетк и. К абел ь эл ектро пита ния до лжен находится вдали от источников тепла, масел, острых краёв и движущихся частей. Повреждённые или запутанные кабели

эл ек тр оп ит ан ия у ве ли чи ва ют оп ас но ст ь по ра же ни я электрическим током.

д) Е сли э лектро инстру мент э ксплуа тирует ся на све жем

воз духе , сл едуе т исп ольз оват ь уд лини тели каб еля элек тропи тания , пре дназн аченны е для раб оты в не п ом е щ ен и й . И с п о ль з о в а ни е у д л и ни т е л я к а бе л я

электропитания, предназначенного для работы вне помещений, снижает опасность поражения электрическим током.

е) Рекомендуется подключение устройства к электрической

сети, снабженной выключателем остаточного тока (RCD) с током выключения 30 мА или менее.

ё Если эксплуатация электроинструмента во влажной среде )

неизбежна, в качестве защиты от напряжения питания нео бход имо исп ольз овать защ итно е ус тройс тво по разностному току (RCD). Применение защитного устройства по

разностному току снижает опасность поражения электрическим током.

ПРЕ ДУПР ЕЖДЕ НИЕ! Об щие пре дупр ежде ния, кас ающие ся бе зопас ности при эксп луата ции инструмента.

Индивидуальная безопасность:

а) На сто яще е о бо руд ова ни е н е п ред наз на чен о д ля

эксплуатации лицами (включая детей) с физическими, сен сорны ми ил и умс твенн ыми огра ничен иями ил и ли цами , н е и меющ ими оп ыта или не зн ающи ми обо руд ован ия, ра зве чт о эт о ос ущес твля етс я по д на дзо ро м и ли в со отв ет ств ии с ин стр ук цие й п о экс плу атац ии об оруд ова ния, пе реда нно й ли цам и, отвечающими за их безопасность.

б) Необходимо быть предусмотрительным, наблюдать за

работой и руководствоваться здравым смыслом во время эк с пл уа та ци и эл е кт ро ин ст ру ме нт а. Н е сл е ду ет эк спл уат ир ова ть эл ект ро инс тру мен т в со сто ян ии переутомления или находясь под действием наркотиков, алкоголя или лекарств. Мгновение невнимания во время

эксплуатации электроинструмента может быть причиной травмы пользователя.

в) Нео бход имо при меня ть сре дст ва л ично й з ащит ы.

Необходимо обязательно работать с защитными очками.

Примене ние в соот ветствующих условиях средств личной за щ ит ы , т а ки х к ак п ро ти в оп ыл ь ны й ре с пи ра т ор , противоскользящая обувь, каска или средства защиты слуха снизит риск получения травмы.

г) Н еобходи мо изб егать случ айного зап уска в работ у.

Page 13

Прежде чем вставить вилку кабеля электропитания в

сетевую розетку или подключить аккумулятор, а также пе ред те м, к ак по дня ть ил и п ере нес ти эл ект роинст румент , необ ходимо убеди тся, что вклю чатель э ле к тр о ин с тр у ме н т а н а х од и тс я в п ол о же н ии «выключено». Перенос электроинструмента с пальцем на

выключателе или подключение электроинструмента к сети питания при включенном выключателе может привести к несчастному случаю.

д) Прежде, ч ем запустить электро инструмент в работу,

необходимо устранить все ключи. Ключ, оставшийся во

вращающейся части электроинструмента, может привести к травме пользователя.

е) Не следует слишком сильно наклоняться. Необходимо всё

вре мя с охр анят ь ус тойч ивос ть и рав нов есие . Эт о

позво ляет лу чше кон тролиро вать эл ектроин струмен т в неожиданных ситуациях.

ж) Необходимо иметь соответствующую одежду. Не работать

в свободной одежде или с бижутерией. Необходимо, чтобы волосы пользователя, его одежда и рукавицы находились вдали от движущихся элементов. Свободная

одежда, бижутерия или длинные волосы могут быть зацеплены движущимися частями.

з) Если оборудование приспособлено для присоединения

внешнего пылеотвода (пылеулавливающего устройства) и погл отителя пы ли, необхо димо убедит ся, что они присоединены и пр авильно применяю тся. Применение

поглотителей пыли может уменьшить опасность, связанную с запыленностью.

и) Не позвольте, чтобы навыки, приобретенные благодаря

частому пользованию электроинструментом, позволили Вам почувствовать себя самоуверенно и проигнорировать правила техники безопасности. Неосторожные действия

могут вызвать серьезные травмы в течение доли секунды.

ПРЕ ДУП РЕЖД ЕНИ Е! О бщи е пр едуп реж дени я, кас ающи еся б езоп асно сти п ри э кспл уатац ии инструмента.

Эксплуатация и уход за электроинструментом:

a) Не допускать перегрузки электроинструмента. Применять

эле ктрои нстру мент с м ощнос тью, со ответ ствую щей выполн яемой ра боте. На длежащий электр оинструм ент

позволит лучше и безопаснее работать при нагрузке, на которую он рассчитан.

б) Н е след ует пр именять элект роинстр умент, есл и его

включатель не включатся и не выключается. Каждый

электр оинструм ент, кот орый не может включ аться или выключаться выключателем, представляет опасность и должен быть передан на ремонт.

в) Нео бхо ди мо от сое ди нит ь ш теп се льн ую ви лку от

и ст оч ни к а п и та ни я эл е кт ро и нс тр ум е нт а и /и ли отсоединить аккумулятор прежде чем выполнить какуюлиб о у стан овк у, з аме ну ч аст и ил и ск лад иров ани е устрой ства. Таки е предуп редительн ые меры безопа сности

снижают риск случайного запуска электроинструмента в работу.

г) Неиспользуемый электроинструмент следует хранить в

недоступном для детей месте и не разрешать тем, кто не зна ком с эл ект ро инс тру мен том ил и н аст оя щей ин стр укц ией , по льз ова тьс я э лек тро инс тру мен том .

Электроинструмент опасен в руках необученных пользователей.

д) След ует вы пол нять те хнич еск ий у ход за эл ект ро-

инструм ентом. Н еобходимо прове рить соос ность или отсутствие заедания (защемления) подвижных элементов, трещин частей, а также все другие факторы, могущие вл ият ь н а ра бот у э ле ктр ои нст рум ен та. В сл уч ае обнару жения не исправнос ти, необ ходимо в ыполнить ремонт электроинструмента. Причиной многих несчастных

случ аев яв ляетс я непр офесс иональ ный с пособ выпо лнени я технического ухода.

е) Режущий инструмент должен быть острым и чистым.

Соответствующее содержание и уход за острыми кромками режущего инструмента снижает вероятность защемления и упрощает обслуживание.

ж) Электроинструмент, оснащение, рабочие инструменты и т.

п. необходимо применять в соответствии с настоящей ин ст ру кц ие й, уч ит ыв ая ра бо чи е ус ло ви я и в ид выполняемой работы. Применение электроинструмента не по

назначению может привести к опасным ситуациям.

з) При низкой температуре или после длительного перерыва

в э к с п л у ат а ц и и р е к о м е н д у ет с я в к л ю ч е н и е электроинструмента без нагрузки на несколько минут с целью распределения смазки в механизме привода.

и) Для чис тки э лектрои нструм ента п рименя ть мяг кую,

влажную (не мокрую) тряпку и мыло. Не применять бенз ина, раст ворите лей и друг их ср едств, могущ их повредить устройство.

й) Электроинструмент следует хранить/ транспортировать,

уб ед ив ши сь , ч то вс е ег о по дв иж ны е э ле ме нт ы забл окирова ны и защи щены о т разб локиро вки пр и помощи оригинальных элементов, предназначенных для этой цели.

к) Электроинструмент должен храниться в сухом месте и быть

защищённым от пыли и проникания влаги.

л) Тран спо рти ров ку эл ектр оин стр уме нта нео бхо дим о

выполнять в оригинальной упаковке, защищающей от механических повреждений.

м) Дер жа тел и и хв ат ате ль ные по ве рхн ос ти сл ед ует

содержать в чистоте, устраняя с них масло и смазку.

Скользкие держатели и хватательные поверхности не позволяют безопасно держать инструмент и контролировать его в случае возникновения неожиданных ситуаций.

ПРЕ ДУП РЕЖД ЕНИ Е! О бщи е пр еду преж ден ия, кас ающи еся без опас ности при экс плуа таци и инструмента.

Ремонт:

a) Га ра нти йн ый и п осл ег ара нт ий ный ре мо нт св оих

эле ктро инст руме нтов выпо лняе т се рвис ная сл ужба компании PROFIX, что гарантирует высочайшее качество ремонта и использование оригинальных запчастей.

ПРЕДУПРЕЖДЕНИЕ!

Во в ремя р аботы с эл ектрои нструме нтом с ледует

обязательно соблюдать основные меры безопасности пр и ра бот е, ч тоб ы и збеж ать вз рыва , п ожа ра, по раж ения электрическим током, или механической травмы.

Page 14

П Р Е Д У П Р Е Ж Д Е Н И Е ! У Д А Р Н А Я Д Р Е Л Ь , п ре д у пр е ж де н ия , к а са ю щ ие с я т ех н ик и безопасности –

Индивидуальная безопасность:

a) Использовать средства защиты слуха во время работы с

перфоратором. Длительное воздействие шума может привести

к потере слуха.

б) При выполнении работ, при которых электроинструмент

може т поп асть на с крыту ю элек тропр оводку или на собственный кабель электропитания, электроинструмент сл ед уе т д ер жа ть за из ол ир ов анн ую по ве рх но ст ь держателей (рукояток). Прикосновение к проводу сети питания

(кабелю электропитания), находящемуся под напряжением, может привести к попадан ию напряжения на металл ические части эле ктро инст руме нта, а эт о нес ёт о пасн ость пора жени я электрическим током.

в) Сле дуе т пр име нят ь со отв етс твую щие пр ибор ы д ля

обнаружения укрытых проводов сети питания и попросить о помощ ь городс кие комм унальные службы . Контак т с

проводами, находящимися под напряжением, может привести к пожар у или п оражен ия элек тричес ким ток ом. Пов режден ие газопроводной трубы может привести к взрыву. Проникновение в водопроводную трубу ведёт к материальным потерям и может привести к поражению электрическим током.

г) Не обрабатывайте материалы с содер жанием асбест а.

Асбест является канцерогеном и вызывает раковые заболевания.

д) Необходимо поддерживать чистоту в месте выполнения

работы. Смеси материалов представляют особую опасность.

Пыль лёгких металлов может воспламениться или взорваться.

е) Не обх оди мо за кре пит ь о бра бат ыва емы й пр ед мет .

Проверить, все ли крепящие зажимы зажаты и убедиться, что нет сли шком бол ьшог о за зора . Зак реп лени е обр абат ыва емог о предмета в крепящем устройстве или тисках более безопасно, чем удерживание его рукой.

ж) В о в р е м я р а б о т ы с л е д у е т п р о ч н о д е р ж а т ь

эл ек тро ин ст рум ен т д ву мя ру кам и за ос но вн ую и всп омо гате льн ую р укоя тку и с охра нят ь ус тойч иво е положение. Перемещение электроинструмента безопасно, если

выполняется обеими руками.

з) Пере д испо льзовани ем нео бходимо соот ветству ющим

образом подготовить инструмент. Этот инструмент создает

на выходе высокий крутящий момент и без надлежащей фиксации инструмента во время работы можно потерять контроль, что может привести к травме.

и) Следует немедленно отключить электроинструмент, если

за бло кир уетс я и спо льз уем ый р або чий ин стр уме нт. Необхо димо быть готовым к боль шим вибра циям, в результате которых может произойти отброс. Блокировка

применяемого рабочего инструмента может произойти, если электроинструмент перегружен или если будет иметь место его искривление в обрабатываемом предмете.

к) Следует отключать машину от сети электропитания во время

перерыва в работе, во время смены насадок, ремонта, чи стки ил и ре гул иров ки. Не от кла дыва ть эле ктр оинструмен т, пока он не ос тановится. М ожет произо йти

блокировка рабочего инструмента, в результате чего будет потерян контроль над электроинструментом.

л) За пре щен о эк спл уат иро вать эл ект рои нст руме нты с

повреждённым кабелем электропитания. Не прикасаться к

по вре ждё нно му ка бел ю э лек тро пит ан ия. В с луч ае повреждения кабеля электропитания во время работы, необх одимо извле чь штеп сельную вилку из роз етки.

Повр еждё нные п рово да уве личив ают о пасно сть п ораже ния электрическим током.

м) По вр еж дё нн ый к аб ел ь э ле кт ро пи та ни я э ле кт ро -

инстру мента до лжен быт ь заменё н кабеле м электр опитания, имеющимся в сервисных пунктах.

Инструкции по безопасности при использовании длинных

свёрл:

a) Ка тег ор иче ски зап ре щае тся раб ота ть на ск оро сти ,

превышающей максимальную скорость вращения сверла. Обязательно начинайте сверление на низкой скорости и после контакта сверла с обрабатываемой деталью. На более

высоких скоростях вращения сверло может согнуться, если оно свободно вращается без контакта с обрабатываемой деталью, что может привести к травме.

б) При сверлен ии прижимайте сверло к обраба тываемой

детали на одной линии со сверлом, не прижимайте сверло слишком сильно. Сверла могут гнуться, вызывая повреждение

или потерю контроля, что может привести к травме.

ПРЕДНАЗНАЧЕНИЕ И КОНСТРУКЦИЯ ДРЕЛИ:

Ударная дрель предназначена для высверливания отверстий в древесине, металле, пластмассе, керамике, для ударного сверления в кирпиче, камне, бетоне. Устройство имеет систему электронной регулировки и переключение направления вращения вправо/влево. Возможно выполнение ввинчивания / вывинчивания винтов и нарезки резьбы.

Категорически запрещено применять устройство для каких-либо других целей.

Ударная дрель привод ится в дв ижение одно фазным элек тродви гат елем и п ред назн аче на д ля б ыто вых ра бот ср едне й интенсивности. Не пригодна для длительных работ в сложных условиях. Запрещено применять устройство для работ, тре-

бующих применения профессионального оборудования.

Кажд ое при менен ие эле ктроин струме нта, несо ответс твующе е указанному выше назначению, запрещено и ведёт к потере гарантии и отсу тстви ю от ветств еннос ти пр оизво дител я за воз никши й в результате этого ущерб. Какие-либо модификации электро инструмента, осуществлё нные пользователем, освобождают производителя от ответственности за повреждения и ущерб, причинённый пользователю и окружающей среде. Правильная эксплуатация электроинструмента относится также к техобслуживанию, хранению, транспортировке и ремонту. Рем онт эл ектр оин стру мен та м оже т вы пол нят ься то лько в определённых производителем сервисных пунктах. Устройства с питанием от сети должны ремонтироваться исключительно лицами, имеющими соответствующий допуск. Даже пр именяя устро йство по назначени ю, нельзя полностью исключить определённых факторов остаточного риска. С учётом конструкции устройства может иметь место следующая опасность:

- Прикосновение в процессе работы вращающегося сверла рукой или одеждой оператора, кабелем электропитания.

- Возможность ожога при смене сверла. (В процессе работы сверло сильно разогревается и чтобы избежать ожогов при его смене, необходимо применять защитные рукавицы).

Page 15

- Отбрасывание обрабатываемого предмета или его части.

- Искривление или поломка сверла.

n Состав комплекта ź Ударная дрель - 1 шт. ź Вспомогательная рукоятка - 1 шт. ź Ограничитель глубины сверления - 1 шт. ź Ключ для сверлильного патрона - 1 шт. ź Инструкция по обслуживанию - 1 шт. ź Гарантийная карта - 1 шт.

n Элементы устройства (см. рис. A, ): B,C

Нумерация элементов устройства относиться к изображениям, находящимся на странице 2 инструкции по эксплуатации:

1. Сверлильный патрон с зубчатым венцом

2. Переключатель режима работы безударное сверление /

ударное сверление

3. Переключатель направления вращения

4. Блокировка включателя

5. Регулятор частоты вращения

6. Включатель

7. Рукоятка основная

8. Переключатель диапазона скоростей вращения

9. Рукоятка вспомогательная

10. Ограничитель глубины сверления

11. Ключ для сверлильного патрона с зубчатым венцом

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:

МОДЕЛЬ

Напряжение питания

Частота тока питания

Потребляемая мощность

Частота вращения без нагрузки

Патрон для дрели (ключевой)

Скорость 1 Скорость 2

TDW1050A

220-240 В

50/60 Гц

1050 Вт 0-1200 /мин 0-3200 /мин

1,5-13 мм

сталь - 8/13 мм

Максимальный диаметр сверления

бетон - 13/20 мм

древесина - 25/40 мм

Вес (без принадлежностей)

Класс оборудования

Степень защиты Уровень звукового давления (LpA)

Уровень звуковой мощности (LwA)

2,98 кг

/II

IPX0

96,4 дБ(A) ±5дБ

104,4 дБ(A)±5дБ

Уровень вибрации согласно стандарту EN 62841

сверление без удара (металл), главная рукоятка a

сверление с ударом (бетон), главная рукояткаa погрешность измерения 1,5 м/с K=

hID

3,042 м/с

9,603 м/с

Ук аза нн ый ур ове нь ви бра ци и с оот вет ст вуе т о сно вн ым применениям электроинструмента. Если электроинструмент будет использован для других применений или с другими рабочими инструментами, а также, если не будет выполнен соответствующий технич еский у ход, уро вень ви брации может отли чаться от указанного. Указанные выше причины могут привести к усилению

воздействия вибраций в течение всего времени работы. Необходимо применять дополнительные меры безопасности с целью защиты оператора от воздействия вибрации, а именно: те хнич еск ий ух од за эл ектр оин стр уме нто м и ра боч ими инструментами, обеспечение соответствующей температуры рук, определение очерёдности рабочих операций. Заявленное общее значение вибрации и заявленные значения эмиссии шума были измерены в соответствии со стандартным методом испытаний и могут быть использованы для сравнения одного инструмента с другим. Заявленные общие значения вибрации и заявленные значения эмиссии шума можно использовать в предварительной оценке подверженности опасности.

Предупреждения:

Вибрация и эмиссия шума во время практического использования электроинструмента могут отличаться от заявленных значений в зависимости от способа, которым инструменты используются, в особенности от типа обрабатываемого предмета.

Следует определить средства безопасности с це лью защиты оп ер ато ра , к от оры е ос но выв аю тся н а р ас чет е ур ов ня подверженности опасности в состоянии реального использования (учитывая все этапы операционного цикла, в ходе которых инструмент выключен и когда работает на холостом ходу, за исключением времени высвобождения).

ПРЕЖДЕ ЧЕМ ПРИСТУПИТЬ К РАБОТЕ:

1. Убедиться, что параметры источника питания соответствуют параметрам дрели, указанным на её щитке.

2. Убедиться, что включатель дрели находится в положении «выключено» и блокир овка выключател я (4) вык лючена. Запрещено откладывать работающую дрель при включенной бл ок иро вк е. В ыкл юч ени е б ло кир ов ки пр оиз во дит ся повторным нажатием включателя (6).

3. Закрепить вспомогательную рукоятку (9), вкладывая обойму рук оятки чер ез па трон др ели, а зат ем з афикс ирова ть завинчивая ручку. Ограничи тель глубины сверления (10) необходимо вставить в отверстие во вспомогательной рукоятке и зафиксировать завинчивая ручку вспомогательной рукоятки.

4. При работе с удлинителем шнура электропитания необходимо убедиться, что его параметры, сечение проводов соответствуют параметрам дрели. Рекомендуется применять максимально короткие удлинители. Удлинитель должен быть полностью размотан.

ВО ВРЕМЯ РАБОТЫ:

n Выбор сверла

При сверлении в бетоне, кирпиче, камне применять свёрла для бетона. При сверлении в металле, пластмассе, древесине (для диаметра отверстия не более 6 мм) применять свёрла для металла. При сверлении в древесине отверстий диаметром больше 6 мм применять свёрла для древесины.

n Крепление сверла

Вставить сверло до упора в открытый сверлильный патрон (1) и зафиксировать его путём сжатия зажимных губок вращающимся внешним кольцом при помощи ключа (11), используя по очереди три отверстия в корпусе патрона (см. рис. B).

Page 16

n Установка глубины сверления

Ограничителем глубины (10) можно установить глубину сверления. Ограничитель глубины сверления следует выдвинуть так, чтобы расстояние между концом сверла и концом ограничителя глубины соответствовало требуемой глубине сверления.

n Переключение режима работы źСверление и ввинчивание/вывинчивание винтов:

Установить переключатель режима работы (2) в положение «сверление», обозначенное символом - .

ź Ударное сверление:

Установить переключатель режима работы (2) в положение «ударное сверление», обозначенное символом - .

ВНИМАНИЕ: Ни в коем случае не переключать режим работы, если патрон дрели (1) вращается.

n Изменение направления вращения

Передвинуть переключатель направления вращения (3) до упора в соответствующее положение: - вращение по часовой стрелке,

- вращение против часовой стрелки.

ВНИМАНИЕ: Ни в коем случае не переключать направление вращения, если патрон дрели (1) вращается.

n Выбор диапазона скоростей вращения

При помощи переключателя диапазонов скоростей (8) можно предварительно выбрать два диапазона вращающего момента:

Скорость 1: Диапазон малых скоростей вращения

применяется для сверления отверстий большого диаметра или для ввинчивания/вывинчивания.

Скорость 2: Диапазон больших скоростей вращения

приме няется для свер ления о тверстий малог о диаметра.

ВНИМАНИЕ: Диапазоны скоростей вращения можно переключать на неработающей (не вращающейся) дрели. Если переключатель диапазона скоростей вращения (8) невозможно повернуть до упора, необходимо слегка повращать приводным шпинделем с патроном дрели.

n Включение / выключение

Для вк люче ния эл ектр оин стру мент а н еобх одим о на жат ь включатель (6) и поддерживать в нажатом состоянии. Чтобы зафиксир овать вклю чатель в положен ии «включен о» следует нажать кнопку блокировки включателя (4). Для вы ключ ения эле ктро инст руме нта, сле дует от пуст ить включатель (6), а если он зафиксирован кнопкой блокировки (4), нажать на него на короткое время и затем отпустить.

n Изменение скорости вращения

Увеличивая или уменьшая нажим на включатель (6) можно плавно регулировать частоту вращения.

При слабом нажиме на включатель (6) скорость вращения будет ма лой. Пр и бо лее сил ьно м на жим е ск оро сть вр аще ния увеличивается.

n Регулировка частоты (скорости) вращения

Регулятором частоты вращения (5) можно установить требуемую частоту (скорость) вращения. Это можно осуществлять также во время работы. Требу емая ч астота вра щения зави сит от обраб атываемо го

материала и условий работы. Можно её определить методом практической пробы.

СМЕНА ПАТРОНА ДРЕЛИ :

ВНИМАНИЕ: Прежде чем приступить работе с

эле ктро инст руме нтом, необ ходи мо и звле чь штепсельную вилку из розетки.

Патрон в дрели с вращением вправо / влево зафиксирован при помощи винта с левой резьбой. Перед сменой патрона дрели необходимо вывинтить этот винт при помощи соответствующей крестообразной отвёртки (PH2) спереди через отверстие патрона дрели.

Винт с левой резьбой можно открутить только вращением вправо.

Чтобы снять патрон дрели (1), необходимо установить дрель на стабильном основа нии, напр. на р абочем столе и н асадить рожковый ключ (17 мм) на лыски, имеющиеся на шпинделе. Придерживая патрон одной рукой, другой рукой вращать ключ против часовой стрелки, до полного свинчивания патрона со шпинделя (см. рис. C). Мон таж св ерлил ьног о па трон а пр оизв одитс я в об ратн ой последовательности. На гнезде и на резьбе шпинделя не должно быть какого-либо загрязнения.

УКАЗАНИЯ ПО РАБОТЕ УСТРОЙСТВА:

ź Пос ле дли тельной рабо ты с мало й скор остью вращ ения

необходимо с целью охлаждения запустить электроинструмент в работу с максимальной скоростью вращения без нагрузки в течение примерно 3 мин.

ź Для сверления отверстий в керамической плитке необходимо

установить переключатель режима работы (2) в положение «сверление». После того, как будет высверлено отверстие в керамической плитке, необходимо переставить переключатель режима работы в положение «ударное сверление» и выполнять далее сверление с ударом.

ź При сверлении в бетоне, камне и кирпичной стене необходимо

применять свёрла из твёрдого сплава.

ź Для сверления металла необходимо применять только острые

свёрла для металла.

ВНИМАНИЕ: Выбор соответствующего сверла для каждого вида работы обеспечивает снижение вибрации во время сверления, что в з начит ельн ой ст епен и по вышае т пр оизво дите льно сть сверления.

ź При ввинчивании/вывинчивании винтов/гаек следует прикла -

дывать рабочий инструмент к винту/гайке, когда патрон дрели не вращается.

ХРАНЕНИЕ И ТЕХНИЧЕСКИЙ УХОД:

Дре ль в пр инцип е не тр ебует спец иальн ых п роцед ур п о техническому уходу. Дрель следует хранить в месте, недоступном для детей, содержать в чистоте, защищать от влаги и попадания пыли . Ус ловия хр анения долж ны ис ключа ть во зможн ость механических повреждений и влияния атмосферных условий. После сверления в бетоне, в условиях сильной запыленности ре ком ен дуе тся вы по лни ть пр од увк у с жат ым во зду хом вентиляционных отверстий и патрона дрели. Это предотвратит

Page 17

повреждение подшипников и устранит пыль, блокирующую приток воздуха, охлаждающего двигатель.

ТРАНСПОРТИРОВКА: Дрель следует транспортировать и складировать в упаковке, защищающей от влаги, проникновения пыли и мелких объектов, особен но необхо димо защ итить ве нтиляционны е отверс тия. Мелкие элементы, попавшие вовнутрь корпуса, могут повредить двигатель.

ТИПИЧНЫЕ НЕИСПРАВНОСТИ И ИХ УСТРАНЕНИЕ:

Дрель не работает:

- проверить правильно ли присоединён кабель электропитания и проверить предохранители;

Имеют ся пере рывы в раб оте дре ли или чре змерное искрение:

- проверить и заменить угольные щётки.

ВНИМАНИЕ! Замену угольных щёток может выполнить только

электрик с соответствующим допуском.

- если электроинструмент не работает, несмотря на наличие напряжения питания, необходимо передать его в ремонтный сервисный пункт по адресу, указанному в гарантийной карте.

ПРОИЗВОДИТЕЛЬ:

ООО «ПРОФИКС», ул. Марывильска, 34, 03-228 Варшава, ПОЛЬША

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ:

ВНИМАНИЕ: Представленный символ означает запре-

щение размещ ения испо льзованного оборудов ания вместе с другими отходами (за это грозит наказание в виде штрафа). Опасные компоненты, имеющиеся в

электри ческом и электро нном обор удовании о трицательно

влияют на окружающую среду и здоровье человека.

Домашнее хозяйство должно способствовать восстановлению и повторному использованию (рециклированию) использованного оборудования. В Польше и в Европе создаётся или уже существует система сбора использованного оборудования, в рамках которой все пу нкты продажи в/у оборудов ания обязаны принимать использованно е оборудование. Кроме того, имеются пункты приёма в/у оборудования.

ПИКТОГРАММЫ:

Описание знаков, имеющихся на щитке и инфо рмационных наклейках на электроинструменте:

«Перед подключением и началом работы нео бходи мо пр очита ть ин струк цию п о эксплуатации»

«Использовать средства защиты глаз»

«Использовать средства защиты верхних дыхательных путей»

«Использовать средства защиты органов слуха»

«Использовать защитные перчатки»

Политика компании PROFIX - это политика постоянного совершенствования своих изделий, и поэтому компания сохраняет за собой право изменения спецификации изделия без предварительного уведомления. Изображения, имеющиеся в инструкции, являются примерными и могут незначительно отличаться от фактического вида приобретённого электроинструмента. Настоя щая инс трукция по эксп луатации защ ищена а вторскими правам и. Запр ещено е ё копир ование и размножение без согласия ООО « ».ПРОФИКС

Page 18

BORMAŞINÀ CU PERCUŢIE CU 2 VITEZE TDW1050A

INSTRUCŢII DE FOLOSIRE

Traducere din instrucţiunea originală

ÎNAINTE DE UTILIZARE, CITIŢI ACESTE INSTRUCŢIUNI. Păstrează instrucţiunile pentru o folosire viitoare. ATENŢIE! Citeşte toate avertismentele referitoare la protecţia muncii marcate cu simboluri şi toate

indicaţiile referitoare la utilizarea în siguranţă.

Nerespectarea avertismentelor de mai jos, poate duce la accidente şi la electrocutare, incendiu şi/sau la vătămări corporale.

Păstreaz ă toate aver tismentele şi in dicaţiile referitoa re la

protecţia muncii, pentru a le folosi în viitor.

În avertismentele de mai jos, termenul “unealtă electrică” înseamnă unealtă care este alimentată de la reţea (cu cablu de alimentare) sau unealtă electrică alimentată din baterie (fără cablu).

ATENŢIE! Reguli generale de protecţie a muncii.

Siguranţa la locul de muncă:

a) La locul de muncă păstrează curăţenie şi bună iluminare. Zonele

şi bancurile de lucru aglomerate cheamă accidentele.

b) Nu utilizaţi unealta electrică în atmosferi explozive, formate din

lichide inflamabile, gaze sau lichide. Unelata electrică produce

scântei, care pot aprinde praful sau aburii.

c) Ţineţi copiii departe de locurile în care unealta electrică este

folosită. Distragerea atenţiei poate duce la pierderea atenţiei asupra

uneltei electrice.

ATENŢIE! Reguli generale cu privire la utilizarea în siguranţă a uneltei.

Siguranţa electrică:

a) Ştecherul uneltei electrice trebuie să fie conforme cu priza. Este

interzisă modificarea ştecherului. Este interzisă utilizarea prelungitoarelor în cazul uneltelor electrice cu cablu de legare la pământ de protecţie. Nemodificarea ştecherelor şi a prizelor

micşorează riscul de electrocutare.

b) Evitaţi să atingeţi suprafaţa de împământenire sau conectările

la masă, cum ar fi conducte, radiatoare, radiatoare de încălzire centrală şi frigidere. În cazul atingeri părţilor împământenite, creşte

riscul de electrocutare.

c) Nu expuneţi sculele electrice în condiţii de ploaie sau mediu

umed. În caz de infiltraţie cu apă, creşte riscul de electrocutare.

d) Nu abuzaţi de cablurile de conectare. Nu folosiţi cablul de

alim entare la m utarea, trag erea u neltei sau trag erea ştecherului din priză. Păstraţi cablul de alimentare departe de surse de căldură, ulei, muchii ascuţite sau părţi în mişcare.

Cablurile deteriorate sau încurcate cresc riscul de electrocutare.

e) În cazul în c are unealta electrică este folosită în aer liber,

conectarea trebuie efectuată cu ajutorul prelungitoarelor destinate funcţionării în aer liber. Folosirea prelungitorului destinat

funcţionării în aer liber, micşorează riscul de electrocutare.

f) Vă recomandăm să racordaţi aparatul la o reţea electrică dotată

cu un comutator cu curent diferenţial (RCD) cu amperaj de acţionare de 30mA sau mai mic.

g) În cazul în c are unealta electrică este folosită în mediu umed,

este inevit abilă, u tilizarea unui dispoz itiv de prote cţie împotriva tensiunii de alimentare, cum ar fi aplicarea unui dispozitiv de curent rezidual (RCD). Folosirea RCD micşorează riscul

de electrocutare.

ATENŢIE! Avertismente generale cu privire la siguranţa folosirii uneltei.

Siguranţă personală:

a) Acest echipament nu este destinat utilizării de către persoane

(inclusiv copii) cu ab ilităţi fizice reduse, senzo riale sau mentale, sau de persoane care nu au experienţă sau nu cunosc echipa mentul, cu e xcepţia c azului în c are are loc su b supraveghere sau în conformitate cu instrucţia de folosire a echipamentului, de către o persoană responsabilă pentru siguranţa lor.

b) Trebuie să fiţi atent, să aveţi grijă ce faceţi şi să păstraţi bun

simţ în timpul folosirii uneltei electrice. Nu folosiţi unealta

electrică, când sunteţi obosiţi sau sub influenţa drogurilor, alcoolului sau a medicamentelor. Un moment de neatenţie în timpul

lucrului cu unelata electrică poate cauza vătămări personale grave.

c) Folosiţi echipament de protecţie. Purtaţi întotdeauna ochelari

de protecţie. Folosind echipamentul de protecţie cum ar fi masca de

praf, pantofi cu anti-alunecare, caşti sau protecţie auditivă, micşoraţi riscul de vătămare.

d) Evitaţi pornirea accidentală. Înainte de conectarea la sursa de

alimentare şi/sau înainte de conectarea bateriei şi înainte de ridicarea sau mutarea uneltei asiguraţivă că comutatorul uneltei electrice este în poziţia oprită. Mutarea uneltei electrice cu

degetul pe comutator sau conectarea uneltei electrice la reţeaua de alimentare în poziţia pornită poate provoca un accident.

e) Înainte de pornirea uneltei electrice îndepărtaţi toate uneltele

din apropiere. Lăsarea de unelte pe părţile de mişcare ale uneltei

electrice poate duce la vătămări corporale.

f) Nu vă aplec aţi prea mult. Trebuie să staţi sigur şi să menţineţi

echilibrul. Acest lucru va permite un control mai bun asupra uneltei

electrice în situaţii neaşteptate.

g) Îmbrăc aţi-vă co respunzător. Nu pu rtaţi ha ine largi sau

bijuterii. Ţineţi părul strâns, hainele şi mănuşile departe de părţile în

mişcare. Hainele largi, bijuteria sau părul lung se pot agăţa de părţile în mişcare.

h) Da că e chi pam ent ul e ste po tri vit pe ntr u c one cta rea

extractorului de praf extern şi a colectorului de praf, asiguraţivă că acestea sunt conectate şi folosite corect. Folosirea

colectorului de praf poate reduce riscul de pericole legate de prăfuite.

i) Nu permiteți ca abilitățile obținute prin utilizarea frecventă a

sculei electrice să vă facă să vă simțiți prea încrezători în sine și să ignorați regulile de siguranță. Acțiunile necorespunzătoare pot

provoca vătămări grave într-o fracțiune de secundă.

ATENŢIE! Avertismente generale cu privire la folosirea în siguranţă a uneltei. Utilizarea şi îngrijirea uneltei electrice:

a) Nu supraîncărcaţi unealta electrică. Utilizaţi o unealtă electrică

în funcţie de puterea necesară muncii efectuate. Unealta electrică

corectă va permite o funcţionare mai bună şi este sigură în cazul însărcinării, pentru care a fost proiectată.

b) Este interzisă utilizarea uneltei electrice dacă comutatorulnu

porneşte şi nu opreşte unealta. Fiecare unealtă electrică care nu

porneşte sau nu se opreşte este periculoasă şi trebuie reparată.

Page 19

c) Deconectaţi ştecherul de la sursa de alimentare a uneltei

electrice şi/sau deconec taţi bateria înainte de orice setare, schimbare de părţi sau depozitare. Aceste mijloace de protecţie reduc

riscul unei porniri accidentale a uneltei electrice.

d) Unealta electrică nefolosită trebuie depozitată departe de copii

şi nu trebuie împrumutată persoanelor care nu cunosc unealta electrică sau care nu au citit această instrucţie de folosire a uneltei electrice. Unelata electrică este periculoasă când este folosită de

o persoană fără experienţă.

e) Unelata electrică trebuie bine întreţinută. Trebuie controlată

alinierea sau bruierea pieselor în mişcare, ruperea pieselor şi alţi factori care pot avea influenţă la funcţionarea uneltei electrice. Dacă găsim o deteriorare, unealta elec trică înaintea folosirii trebuie reparată. Cauza multor accidente este întreţinerea

necorespunzătoare a uneltei electrica.

f) Uneltele de tăiere trebuie să fie ascuţite şi curate. Întreţinerea

părţilor ascuţite ale uneltelor de tăiere reduce riscul de blocare în material şi uşurează folosirea.

g) Unea lta elect rică, ech ipamentul, uneltele de luc ru, etc.

trebuiesc folosite în conformitate cu această instrucţie, ţinând cont de tipul şi concondiţiile de lucru. Utilizarea uneltei electrice în

alt mod decât este destinaţia, poate duce la situaţii periculoase.

h) La temperaturi scăzute, sau după o perioadă îndelungată de

nefolosire, este recomandată pornirea uneltei electrice fără sarcină pentru câteva minute pentru a distribui corect unsoarea în mecanismul de transmisie.

i) Pentru curăţirea uneltei electrice folosiţi o cârpă moale, umedă

(nu udă) şi săpun. Nu folosiţi benzină, diluanţi sau alte mijloace

care pot deteriora echipamentul.

j) Unealta electrică trebuie depozitată/transportată numai după

ce ne-am asigurat că toate elementele în mişcare sunt blocate şi asigurate cu ajutorul elementelor originale destinate blocării.

k) Unealta electrică trebuie păstrată într-un loc uscat, asigurat

împotriva prafului şi a umezelii.

l) Transportul uneltei electric trebuie să aibă loc în ambalajul

original, asigurat împotriva deteriorărilor mecanice.

m) Mânerele și suprafețele de prindere trebuie să fie menținute

curate fără ulei și grăsime. Mânerele și suprafețele de prindere

alunecoase nu permit ținerea în siguranță și controlul sculei în situații neașteptate.

ATENŢIE! Avertismente generale cu privire la folosirea în siguranţă a uneltei.

Repararea:

a) R epa raţ ii în g ara nţi e ş i p ost gar anţ ie al e u nel te lor

dumneavoastră electrice sunt efectuate de Service -ul PROFIX, ceea ce garantează calitatea cea mai ridicată a reparaţiilor şi utilizarea de piese originale de schimb.

ATENŢIE!

În timpul utilizării uneltei electrice se recomandă respectarea regulilor de bază ale siguranţei muncii, pentru a evita incendiile, electrocutarea sau vătămări mecanice.

ATENŢIE! BORMAŞINĂ CU ROTOPERCUTOR, avertizări

referitoare la siguranţă –

Siguranţa personală:

a) Utilizaţi protecţie auditivă în timpul utilizării bormaşini cu

percuţie. Expunerea îndelungată la zgomot poate duce la pierderea

auzului.

b) În timpul lucrului, când este posibil, ca unealta să nimerească

cabluri electrice ascunse sau propriul cablu de alimentare, uneal ta elec trică t rebuie ţinut ă de p ărţile i zolate a le mânerelor. Contactul cu cablul reţelei de alimentare aflate sub tensiune

poate cauza transmiterea tensiunii pe părţile metalice ale uneltei electrice, fapt ce poate cauza electrocutarea.

c) Utilizaţi instrumente adec vate de localizare a cablurilor

ascunse de alimentare sau cereţi ajutor de la instituţiile municipale. Contactul cu cablurile aflate sub tensiune poate cauza

apariţia incendiului sau electrocutarea. Deteriorarea ţevii de gaz poate cauza explozie. Perforarea conductei de apă şi canalizare poate cauza

pagube materiale sau electrocutare.

d) Nu prelucraţi materiale care conţin azbest. Azb estul este

considerat a fi cancerigen.

e) Locul de muncă trebuie păstrat curat. Amestecul de materiale este

foarte periculos. Pulberile de metal uşor se pot aprinde sau exploda.

f) Asiguraţi elementul prelucrat. Asiguraţivă că toate elementele de

fixare sunt bine strânse şi verificaţi să nu fie prea mari distanţe. Fixarea elementului prelucrat în echipamentul de fixare sau menghină este mai sigur decât ţinerea elementului cu mâna.

g) Unealta trebuie folosită cu mânerul suplimentar livrat cu

unealta. Pierderea controlului poate cauza vătămări corporale ale

operatorului.

h) Înainte de utilizare unealta trebuie pregătită corespunzător.

Această unealtă produce un moment de rotație ridicat și fără o rigidizare corespunzătoare a uneltei în timpul funcționării, puteți pierde controlul, ceea ce poate provoca vătămări corporale.

i) Unealta electrică în timpul utilizării trebuie ţinută cu ambele

mâini de mânerul principal şi suplimentar, menţinând o poziţie stabilă. Utilizarea uneltei electrice este mai sigură dacă este

ţinută cu ambele mâini.

j) Opriţi imediat unealta electrică, dacă se blochează unelata

folosită. Fiţi pregătiţi pentru vibraţii puternice, care pot duce la recul. Unealta utilizată se blochează când: unealta elec trică este

supraînsărcinată, sau când se îndoaie în element.

k) Deconec taţi imediat unealta de la reţeaua electrică în timpul

pauzei, în timpul înlocuirii capetelor, întreţinerii, curăţirii sau reglării. Înainte de aşezare a uneltei electric e pe banc , aşteptaţi până unelata se opreşte. Unelata folosită se poate bloca şi

duce la pierderea controlului asupra acesteia.

l) Este interzisă utilizarea uneltei electrice cu cablul elec tric

deteriorat. Nu atingeţi cablul deteriorat; în cazul deteriorării cablului în timpul utilizării, deconectaţ ştecherul din priză.

Cablurile deteriorate măresc riscul de electrocutare.

m) Dacă cablul de alimentare al uneltei electrice este deteriorat,

acesta trebuie înlocuit cu un cablu de alimentare accesibil în reţeaua de service.

Instrucțiuni de siguranță în cazul utilizării burghiilor lungi:

a) Nu lucrați niciodată la o viteză mai mare decât viteza maximă a

burghiului. Întotdeauna începeți găurirea la viteză mică, după ce burghiul intră în contact cu piesa de prelucrat. La viteze mai

mari, burghiul se poate îndoi, în cazul în care se rotește liber fără contact cu piesa de prelucrat, provocând vătămări corporale.

b) În timpul găuririi, apăsați burghiul pe piesa prelucrată în linie

cu burghiul, nu apăsați prea tare burghiul. Burghiile se pot îndoi,

provocând deteriorări sau pierderea controlului, ceea ce poate provoca vătămări.

Page 20

DESTINAŢIA ŞI CONSTRUCŢIA BORMAŞINII:

Bormaşina cu rotopercutor este destinată executării de găuri de foraj în lemn, metal, materiale plastice, ceramice, cu rotopercutor în cărămizi, piatră şi beton. Unealta este echipată cu sistem de reglare electronică şi schimbare direcţie în dreapta/stânga şi poate fi folosită deasemenea pentru înşurubarea/deşurubarea de şuruburi sau filetare.

Este strict interzisă utilizarea echipamentului în orice alt scop.

Bormaşina cu rotopercutor este activată de un motor monofazic şi destinată lucrărilor de casă cu intensitate medie. Nu este adecvată pentru lu-crări de lungă durată în condiţii grele. Este interzisă folosirea uneltei pentru

executarea de lucrări care necesită unelte profesionale.

Fiecare utilizare a uneltei electrice neconformă cu destinarea acesteia, aşa cum a fost indicată mai sus, este interzisă şi atrage după sine pierderea garanţiei precum şi privarea de răspundere a producătorului pentru pagubele apărute în urma acestor. Toate modificările aparatului efectuate de utilizator îl exceptă pe producător de responsabilitate pentru pagubele provocate utilizatorului şi mediului. Utilizarea corespunzătoare a uneltei electrice se referă de asemenea şi la întreţinerea, depozitarea, transportul şi reparaţiile aparatului. Unealta elec trică poate fi reparată doar în punctele de service menţionate de producător. Aparatele alimentate la reţea trebuie să fie reparate doar de persoane calificate în acest sens.

În ciuda utilizării în conformitate cu destinarea, nu pot fi eliminaţi în totalitate anumiţi factori de risc. Datorită construcţiei şi proiectării,

putem întâlni următoarele pericole:

- Atingerea cu mâna a burghiului în mişcare, a îmbrăcăminţii, sau cu

cablul de alimentare.

- Arsuri în timpul înlocuirii burghiului. (În timpul funcţionării burghiul se încălzeşte, şi pentru a evita arsurile în timpul înlocuirii folosiţi mănuşi de protecţie).

- Reculul elementului prelucrat sau a părţilor acestuia.

- Curbare/rupere a burghiului.

n Elemente ź Bormaşina cu rotopercutor - 1 buc. ź Mâner suplimentar - 1 buc. ź Limitator adâncime de forare - 1 buc. ź Cheie mandrina - 1 buc. ź Instrucţii de folosire - 1 buc. ź Fişa de garanţie - 1 buc.

n Elementele uneltei (vezi fig: A ):

Numerotarea elementelor uneltei este prezentată în figura aflată pe pagina 2 a acestei instrucţii de folosire:

1. Mandrină cu coroana dinţată

2. Comutator de schimbare tip de lucru foraj fără rotopercuţiei/cu rotopercuţie

3. Comutator de schimbare direcţie de rotare

4. Blocada comutatorului

5. Buton reglare viteză de rotare

6. Întrerupător

7. Mâner principal

8. Comutator viteze

9. Mâner suplimentar

10. Limitator adâncime de forare

11. Cheie pentru mandrina cu coroana dinţată

DATE TEHNICE:

MODEL

Tensiunea de alimentare Frecvenţa de alimentare Puterea Viteza de rotire în gol (1/2)

Mandrină (cu coroana dinţată)

TDW1050A

220-240 V

50/60 Hz

1050 W

-1 -1

0-1200min / 0-3200 min

1,5-13 mm

oţel - 8/13 mm

Diametrul maxim de foraj

beton - 13/20 mm

lemn - 25/40 mm

Greutatea (fără accesorii)

Clasa echipamentului Protecţia

2,98 kg

/II

IPX0

Nivelul presiunii acustice LpA 96,4 dB(A) ±5dB Nivelul puterii acustice LwA

104,4 dB(A) ±5dB

Nivelul de vibrare conform normie EN 62841

foraj fără rotopercuţie (metal), mâner principal a

foraj cu rotopercuţie (beton), mâner principala

incertitudine K=1,5 m/s

Nivelul menţionat de vibraţii este reprezentativ pentru utilizarea aparatului electric. Dacă aparatul electric va fi utilizat pentru alte scopuri sau cu alte instrumente de lucru precum şi dacă nu va fi întreţinut corespunzător, nivelul de vibraţii ar putea diferi de cel indicat. Motivele indicate mai sus pot duce la sporirea nivelului de expunere la vibraţii pe toată durata timpului de funcţionare. Trebuie să introduceţi mijloace adiţionale de siguranţă, care au scopul de a proteja operatorul de efectele de expunere la vibraţii, de ex.: Întreţinere apara t elec tric ş i inst rumente de lu cru, a sigurare a temp eraturii corespunzătoare a mâinilor, stabilirea ordinii operaţiilor de muncă. Valoarea totală declarată a vibrațiilor și valorile declarate ale emisiei de zgomot au fost măsurate în conformitate cu metoda standard de testare și pot fi utilizate pentru a compara un dispozitiv cu altul. Valoarea totală declarată a vibrațiilor și valorile declarate ale emisiei de zgomot pot fi utilizate în evaluarea inițială a expunerii.

Avertismente:

Vibrațiile și emisiile de zgomot în timpul utilizării efective a sculei electrice pot să difere de valorile declarate în funcție de modul în care sunt utilizate uneltele, în special de tipul piesei prelucrate. Trebuie determinate măsuri de siguranță pentru protejarea operatorului, care se bazează pe estimarea expunerii în starea reală de utilizare (luând în considerare toate părțile ciclului de operare, cum ar fi timpul în care instrumentul este oprit și când funcționează în ralanti, cu excepția timpului de declanșare).

hID

3,042 m/s

9,603 m/s

ÎNAINTE DE UTILIZARE:

1. Asiguraţi-vă că sursa de alimentare are parametrii corespunzători parametrilor bormaşinei indicaţi în tabelul nominal.

2. Asiguraţi-vă că întrerupătorul bormaşinei este în poziţia oprită şi blocada întrerupătorului (4) este eliberată. Este interzisă lăsarea bormaşinei când blocada este activă. Oprirea blocadei are loc prin apăsarea suplimentară a întrerupătorului (6).

Page 21

3. Mânerul suplimentar (9) se fixează prin aşezarea acestuia pe axul

mandrinei şi se blochează prin răsucirea acestuia. Limitatorul adâncimii de forare (10) trebuie introdus în orificiul mânerului suplimentar şi blocat prin răsucirea mânerului suplimentar.

4. În cazul utiliz ării prelungi torului, asi guraţi-vă că parametrii prelungitorului, secţiunea cablelor, sunt conforme cu parametrii polizorului. Recomandăm folosirea prelungitoarelor cât mai scurte. Prelungitorul trebuie să fie desfăşurat în întregime.

ÎN TIMPUL UTILIZĂRII:

n Alegerea burghiului

La forarea în beton, cărămidă, piatră, folosiţi burghie pentru beton. La forarea metalului, materialelor plasti ce, lemnului (cu diametrul orificiului până la 6 mm) folosiţi burghie pentru metal. La forarea în lemn a orificiilor cu diametrul mai mare de 6mm folosiţi burghie pentru lemn.

n Fixarea burghiului

Se introduce burghiul până la capăt în capul slăbit (1) şi îl blocăm prin

apăsat. Pentru a bloca întrerupătorul în poziţia pornită apăsaţi blocada întrerupătorului (4). Pentru a opri unealta electricăm întrerupătorul (6) trebuie eliberat, sau când este blocat cu blocada (4), apăsaţi-l scurt şi apoi eliberaţi-l.

n Reglarea vitezei de rotire

Prin mărirea sau micşorarea apăsării pe întrerupător (6) putem regla viteza de rotire.

O uşoară apăsare pe întrerupător (6) duce la o viteză de rotare mică. Apăsare mărită, măreşte viteza de rotire.

n Setarea vitezei de rotire

Butonul de reglare viteză de rotire (5) poate fi setat în funcţie de viteza dorită. Puteţi seta viteza şi în timpul functionării. Viteza de rotire dorită este aleasă în funcţie de materialul prelucrat şi condiţiile de muncă, şi o putem seta în timpul unei probe practice.

ÎNLOCUIREA MANDRINEI DE FORAJ :

apăsarea fălcilor cu ajutorul răsucirii inelului exterior cu ajutorul cheii (11), folosind pe rând cele trei orificii ale carcasei capătului (vezi fig: B ).

n Setarea adâncimii de foraj

Cu ajutorul limitatorului adâncimii (10) putem stabili adâncimea de foraj. Tragem limitatoru l adâncimii, până când distanţa între capătul burghiului şi capătul limitatorului va fi conformă cu adâncimea dorită de forare.

n Schimbarea tipului de lucru ź Forare şi înşurubare/deşurubare şuruburi:

Setăm comutatorul tipului de lucru (2) în poziţia «foraj» notată cu simbolul - .

ź Forare cu rotopercuţie:

Setăm comutatorul tipului de lucru (2) în poziţia «foraj cu rotopercuţie» notată cu simbolul - .

ATENŢIE: Este interzisă schimbarea tipului de lucru, când capul bormaşinei (1) este în mişcare.

n Schimbarea direcţie de rotaţie

Deplasaţi comutatorul direcţiei de rotare (3) până la capăt în poziţia corespunzătoare: – rotare conformă cu direcţia acelor de ceas,

- rotare în direcţie opusă direcţiei acelor de ceas.

ATENŢIE: Este interzisă schimbarea direcţiei de rotare când capul bormaşinei (1) este în mişcare.

n Alegerea vitezei

Cu ajutorul comutatorului de viteze (8) putem alege două domenii ale momentului de cuplu:

Viteza 1: Domeniul scăzut al vitezei de rotire pentru

diametre de foraj mari sau înşurubare/deşurubare.

Mandrina de foraj în bormaşină cu rotire în dreapta/stânga este blocată cu ajutorul şurubului cu filet de stânga, Înainte de înlocuirea mandrinei este nec esa ră d eşu ruba rea ace stui şu rub cu aju toru l ş urub eln iţe i corespunzătoare (PH2) din partea din faţă prin orificiul mandrinei de foraj.

Şurubul cu filet de stânga poate fi deşurubat doar prin răsucire în dreapta.

Pentru a demonta mandrina (1) aşezaţi maşina de găurit pe o suprafaţă stabilă, de ex. pe banca de lucru şi aşezaţi cheia cu furcă (17 mm) în inciziile situate în ax. Ţineţi mandrina cu o mână şi cu cealaltă rotiţi cheia în direcţia opusă mişcării acelor de ceas, până ce desfiletaţi mânerul. (vezi fig. C).

Montarea mandrinei se efectuează în ordinea inversă.În soclul mânerului şi pe filetul axului nu trebuie să se afle nici un fel de impurităţi.

INDICAŢII REFERITOARE LA UTILIZARE:

ź După o utilizare îndelungată cu viteză mică de rotire, porniţi unealta

electrică în gol pentru răcire timp de aproximativ 3 minute la viteza maximă.

ź Pentru a fora găuri în plăcile ceramice, mutaţi comutatorul tipului de

lucru (2) în poziţia «foraj». După executarea găurilor, mutaţi

comutatorul în poziţia «foraj cu rotepercuţie» şi continuaţi cu rotopercuţie.

ź La executarea în beton, piatră şi zid, trebuiesc folosite burghie din aliaj

solid.

ź La forajul în metal, utilizaţi doar burghie ascuţite pentru metal.

ATENŢIE: Alegerea burghiului corect pentru fiecare tip de proces asigură micşorarea vibraţiilor în timpul forajului, fapt care îmbunătăţeşte forarea.

Viteza 2: Domeniul mare al vitezei de rotire – pentru

diametre de foraj mici.

ATENŢIE: Vitezele pot fi schimbate doar când nu este în funcţiune. Dacă comutatorul de viteze (8) nu se poate roti până la capăt, răsuciţi uşor capătul bormaşinei.

n Pornire/Oprire

Pentru a porni unealta electrică apăsaţi întrerupătorul (6) şi ţinaţi-l

ź La înşurubarea/deşurubarea şuruburilor/piuliţelor, apropiaţi capătul

de şurub/piuliţă când axul bormaşinei se roteşte.

DEPOZITAREA ŞI ÎNTREŢINEREA:

Unealta nu necesită o întreţinere specială. Polizorul trebuie depozitat într-un loc uscat, nu la îndemâna copiilor, trebuie menţinută curată, protejată de umezeală şi praf. Condiţiile de depozitare trebuiesc să

elimine posibilitatea de deteriorare mecanică sau efectele nocive ale

ATENŢIE : Înain te de or ice schi mbare l a unealt a electrică, trebuie deconectat ştecherul din priza de alimentare.

Page 22

diferitelor condiţii atmosferice. După forajul în beton, praful apărut trebuie îndepărtat cu ajutorul aerului

comprimat de pe orificiile de ventilare şi mâner. Împiedică deteriorarea lagărelor şi îndepărtează pulberea care blochează intrarea aerului de răcire în motor.

TRANSPORT:

Bormaşina trebuie transportată şi depozitată în ambalaj care o protejează împotriva umezelii, prafului şi a obiectelor mici, mai ales trebuiesc asigurate orificiile de ventilare. Elementele mici care infiltrează

carcasa pot duce la distrugerea motorului.

DEFECŢIUNI TIPICE ŞI ÎNDEPĂRTAREA ACESTORA:

Bormaşina nu funcţionează:

- controlaţi dacă cablul de alimentare este conectat corect sau controlaţi siguranţele,

Bormaşina «întrerupe» sau face scântei:

- controlaţi şi înlocuiţi periile de carbon.

ATENŢIE! Înlocuirea periilor de carbon poate fi efectuată doar de un electric autorizat.

- dacă unealta electrică nu funcţionează, chiar dacă este conectată la alimentare, trebuie trimisă la un service autorizat pe adresa indicată.

PRODUCĂTOR: PROFIX Sp. z o.o., str. Marywilska 34, 03-228 Varşovia, POLONIA

PROTECŢIA MEDIULUI ÎNCONJURĂTOR:

ATENŢIE: Simbolul prezentat înseamnă interdicţia de a amplasa aparatul uzat împreună cu alte deşeuri (sub ameninţarea unei amenzi). Componentele periculoase aflate în aparatura electrică şi electronică influenţează negativ

mediul natural şi sănătatea oamenilor.

Fiecare gospodărie casnică trebuie să contribuie la redobândirea şi refolosirea (recykling) aparaturii uzate. Atât în Polonia, cât şi în Europa se organizează sau deja există sistemul de culegere a aparaturii uzate, în cadrul căruia toate punctele de vânzare a respectivei aparaturi sunt obligate să preia aparatura uzată. În plus, există centrele de colectare a acestuia tip de aparatură.

PICTOGRAME:

Explicaţiile imaginilor de pe tabelul nominal şi de pe etichetele informative:

«Înainte de cuplare şi de a începe operarea trebuie să citiţi prezenta instrucţiune»

«Folosiţi întotdeauna ochelari de protecţie»

«Folosiţi întotdeauna măşti de praf»

«Folosiţi mijloace de protecţie auditivă»

«Folosiți mănuși de protecție»

Politica firmei PROFIX este aceea de perfecţionare continuă a produselor sale şi de aceea firma îşi rezervă dreptul de modificare a specificaţiei produsului fără înştiinţarea anterioară. Imaginile indicate în instrucţiunile de utilizare sunt doar exemple şi se pot diferi puţin de aspectul real al dispozitivului achiziţionat. Prezenta instrucţiune este protejată prin dreptul de autor. Copierea/înmulţirea fără acordul în scris al firmei PROFIX Sp. z o.o. este interzisă.

Page 23

LIETOŠANAS INSTRUKCIJA

DIVU ATRUMU TRIECIENURBIMASTNA TDW1050A

Oriģinālās instrukcijas tulkojums

PIRMS DARBA SĀKUMA NEPIECIEŠAMS IEPAZĪTIES AR ŠO INSTRUKCIJU. Saglabā instrukciju varbūtējai turpmākai lietošanai. B RĪ DI NĀ J UM S! N ep i ec ie š am s i zl as īt v is u s brīdinājumus apzīmētus ar simboliem , kuri attiecas uz lietošanas drošību un visus lietošanas drošības norādījumus.

Neievērojot zemāk uzrād ītos drošības br īdinājumus un norādījumus attiecībā uz drošību var būt par elektriskās strāvas trieciena, ugunsgrēka un/vai nopietnu traumu iemeslu.

Ievērot visus brīdinājumus un norādījumus attiecībā uz drošību, lai tos turpmāk varētu izmantot.

Ze mā k uz r ād īt os br īd i nā ju mo s „e le k tro i ns tr um en ts ” no zī m ē elektroinstrumentu, kurš tiek barots no elektriskā tīkla (ar barošanas vadu) vai elektroinstruments barots no akumulatora (bezvadu).

BRĪDINĀJUMS! Vispārējie instrumenta drošas lietošanu norādījumi. Darba vietas drošība:

a) Da rb a v ie tā ne pi eci eš am s u zt urē t kā rt īb u u n l ab u

apgaismojumu. Nekārtība un slikts pagaismojums ir negadījumu

iemesls.

b) N edr īks t li eto t el ekt roin str ume ntu sp rāg stoš ā, vi egli

uzliesmojošā, gāzu un putekļainā vidē. Elektroinstrumenta darbības

laikā rodas dzirksteles, no kurām var aizdegties putekļi un tvaiki.

c) Vietā, kur tiek lietoti elektroinstrumenti nevar atrasties bērni

un nov ērot āji . Nov ērš ot u zman ību var zaud ēt k ont roli par

elektroinstrumentu.

BRĪDINĀJUMS! Vispārējie instrumenta drošas lietošanu norādījumi.

Elektriskā drošība:

a) Elektroinstrumenta kontaktdakšiņām jābūt pielāgotām pie

kontaktligzdām. Nekad nekādā g adījumā nedrīkst mainīt kont aktda kšiņu . Ned rīkst liet ot ne kādus pag arinā tājus gadījum ā, ja ele ktroinstrume nts ir a pgādāts ar vadu ar aizsardzības iezemējuma dzīslu. Ja netiek darītas kontaktdakšiņu un

kontaktligzdu izmaiņas, tas samazina elektriskā trieciena risku.

b) Nepieciešams izvairīties no iezemētām virsmām vai savienotām

ar masu, kā piemēr am caurules, sildītāji, centrāla pkures radiatori un dzesinātāji. Gadījumā, ja notiek kontakts ar iezemētām vai

ar masu savienotām daļām pieaug elektriskās strāvas trieciena risks.

c) Nedrīkst pakļaut elektroinstrumentus uz lietus vai mitruma

iedarbību. Gadījumā, ja elektr oinstrumentā iekļūst ūdens pieaug elektriskās strāvas trieciena risks.

d) Nedrīkst pārslogot savienojuma vadus. Nekad nedrīkst lietot

savienojuma vadu elektroinstrumenta pārnēsāšanai, vilkšanai vai izv ilkt kont aktdak šiņu no k ontakt ligzda s aiz vada. Nepieciešams turēt savienojuma vadu tālu no siltuma avotiem, eļļainām, asām šķautnēm vai kustīgām daļām. Bojāti vai sapīti

savienojuma vadi palielina elektriskās strāvas trieciena risku.

e) Ga dīju mā, ja ele ktr oin stru men ts ti ek l iet ots ārp usē ,

savienojuma vadus nepieciešams pagarināt ar pagarinātājiem, kuri ir piemēroti darbam ārpusē. Lietojot pagarinātājus piemērotus

darbam ārpusē samazinās elektriskās strāvas trieciena risks.

f) Ieteicams ierīci pievienot pie elektriskā tīkla, kurš ir aprīkots ar

RCD slēdzi ar 30mA vai mazāku izslēgšanas strāvu.

g) Gadījumā, ja ir nepieciešamība lietot elektroinstrumentu mitrā

vidē, par sprieguma aizsardzību nepieciešams lietot strāvas starpības ierīci (RCD). Lietojot RCD samazinās elektriskās strāvas

trieciena risks.

BRĪDINĀJUMS! Vispārējie instrumenta drošas lietošanu norādījumi.

Individuālā drošība:

a) Šī ierīce nav pamērota lietot cilvēkiem (tai skaitā bērniem) ar

ierobežotā m fiziskām , jūtības un ps ihiskām spē jām, vai cilvēkie m bez ier īces darbīb as pieredze s vai zin āšanām, izņemot, ja tas notiek uzraudzībā vai sask aņā ar ierīces lietošanas instrukciju, ar kuru ir iepazinušās par drošību atbildīgas personas.

b) Ele ktro inst rume nta lie toša nas lai kā n epie cieš ams būt

tālredzīgiem, novērot kas notiek un saglabāt skaidru saprātu. Nedrī kst li etot e lektroi nstrume ntu no guruma lai kā vai narkotisku vielu, alkohola vai zāļu iedarbībā. Neuzmanības mirklis

strādājot ar elektroinstrumentu var radīt nopietnas ķermeņa traumas.

c) Nepi ecieša ms lie tot in dividu ālos a izsardz ības l īdzekļ us.

Vienmēr nepieciešams lietot aizsargbrilles. Lietojot attiecīgos

apstākļos aizsardzības līdzekļus, tādus kā putekļu maskas, neslīdošus apavu s, ķivere s vai dz irdes ai zsardzī bas līd zekļus, sama zināsie s individuālās traumas.

d) Nepieciešams izvairīties no neparedzētām kustībām. Pirms

pieslēgšanas pie barošanas avota un/vai pirms akumulatora pieslēgšanas kā arī pirms tam, kad paceļam vai pārceļam ierīci nepieciešams pārliecināties, k a elektroinstrumenta slēdzis atrodas izslēgšanas stāvoklī. Pārnēsāt elektroinstrumentu ar pirkstu

uz slēdža vai barošanas tīklā pieslēgtu elektroinstrumentu pie ieslēgta slēdža var būt par negadījuma iemeslu.

e) Pirms elektroinstrumenta palaišanas nepieciešams novākt

visas atslēgas. Atslēga atstāta rotējoša elektroinstrumenta tuvumā var

radīt individuālas traumas.

f) Nedrīkst pārlieku tālu izliekties. Visu laiku nepieciešams stāvēt

stabili un saglabāt līdzsvaru. Tas dos iespēju neparedzētās situācijās

labāk kontrolēt elektroinstrumentu.

g) Nepi eciešam s atti ecīgi ģērb ties. N edrīkst nēsāt vaļīg us

apģērbus vai rotas lietas. Nepieciešams turēt savus matus,

apģērbu un cimdus tālu no kustīgām daļām. Vaļīgs apģērbs, rotas

lietas vai gari mati var tikt aizķerti ar kustīgām daļām.

h) Ja ierīce ir pielāgota ārējai putekļu sūkšanai un putekļu

uzsūkšanai, nepieciešams pārliecināties, ka tie ir pieslēgti un pareiz i lietoti . Lietojo t putekļ u sūcēju var sam azināt putekļ u

ieelpošanas bīstamību.

i) Ne drī kst pi eļa ut, la i i ema ņas ie gūt as b iež i l iet ojo t

elektroinstrumentu samazinātu mūsu modrību un drošības noteikumu ignorēšanu. Bezrūpīga rīcība var izraisīt nopietnus

ievainojumus sekundes laikā.

BRĪDINĀJUMS! Vispārējie instrumenta drošas lietošanu norādījumi.

Lietošana un gādība par elektroinstrumentu:

a) N edrī kst pār slog ot e lek troi nstr ume ntu. Nep ieci eša ms

piemē rot ele ktroins trumentu veikta jam da rbam. Pa reizs

Page 24

elektroinstruments nodrošinās labāku un drošāku darbu pie slodzes,

kādam tas tika projektēts.

b) Nedrīkst lietot elektroinstrumentu, ja slēdzis to neieslēdz un

neizslēdz. Katrs elektroinstruments, kuru nevar ieslēgt vai izslēgt ar

slēdzi ir bīstams un to nepieciešams labot.

c) Nepieciešams atvienot elektroinstrumenta kontaktdakšiņu no

barošanas avota un/vai atslēgt akumulatoru pirms tiek veikta jebkāda uzstādīšana, detaļu maiņa vai instrumenta glabāšana.

Tādas drošība s darbīb as reduc ē nepare dzētu el ektroins trumenta palaišanu.

d) Nelietotu elektroinstrumentu nepieciešams glabāt bērniem

nepieejamās vietās un nedrīkst atļaut personām, kuras nav iepazinušās ar elektroinstrumentu vai šo lietošanas instrukciju lietot elektroinstrumentu. Elektroinstrumenti ir bīstami neapmācītu

lietotāju rokās.

e) Elektroinstrumentu nepieciešams konser vēt. Nepieciešams

pārbaudīt asu sakritību vai kustīgo daļu ieķīlēšanos, detaļu pl īsu mu s u n v isu s a ps tāk ļu s, k ur i v arē tu ie tek mēt elektr oinstrume nta darb u. Ja t iek kons tatēts b ojājums, elektroinstrumentu pirms lietošanas nepieciešams salabot.

Daudzu negadījumu iemesls ir nepareiza elektroinstrumenta konservācija.

f) Griezējinstrumentiem jābūt asiem un tīriem. Attiecīgi uzturēti a si

griezējinstrumenta asmeņi samazina ieķīlēšanās iespējas un atvieglo apkalpošanu.

g) Elektroinstrumentu, aprīkojumu, darba instrumentus un tml.

nepieciešams lietot saskaņā ar šo instrukciju, ņemot vērā darba apstākļ us un vei camo dar bu. Lietot elekt roinstrumen tu tam

neparedzētā veidā var novest pie bīstamām situācijām.

h) Zemā s tempe ratūrās vai pēc ilg āka ne lietošan as laik a,

ieteicams uz pāris minūtēm ieslēgt elektroinstrumentu bez slodzes, lai piedziņas mehānismā sāktu pareizi darboties smēreļļa.

i) Elektroinstrumentu tīrīšanai lietot mīkstu, mitru (ne slapju)

drānu un ziepes. Nelietot benzīnu, šķīdinātājus un citus līdzekļus, kuri varētu sabojāt ierīci.

j) Elektroinstrumentu nepieciešams glabāt / transportēt iepriekš

pārliec inoties, k a visas kustī gās daļas ir nobloķ ētas un nodrošinātas pret atbloķēšanos ar oriģināliem šim nolūkam paredzētiem elementiem.

k) Elektroinstrumentu nepieciešams glabāt sausā, no putekļiem

un mitruma sargātā vietā.

l) E le ktr oin st rum en ta tr ans po rt ēša nu jā ve ic or iģi nā lā

iepakojumā, kurš pasargā no mehāniskiem bojājumiem.

m) Rokturus un satveršanas virsmas nepieciešams uzturēt tīras,

bez eļļas un smēres. Neparedzētās situācijās slideni rokturi un

satveršanas virsmas nedod iespēju droši turēt un kontrolēt instrumentu.

BR ĪDI NĀJ UMS ! V isp ārē jie in st rum ent a d roš as lietošanu norādījumi.

Remonts:

a) S avu ele ktroi nstr ument u ga ranti jas un pē cgara ntij as

remontus veic PROF IX servi ss, kas garantē visaug stāko remontu kvalitāti kā arī tiek izmantotas oriģinālas rezerves daļas.

BRĪDINĀJUMS!

Darba laikā ar elektrisko instrumentu ieteicams vienmēr ievēr ot gal venos d rošības pri ncipus, lai izvai rītos n o ugunsgrēka, elektriskās strāvas trieciena vai mehāniskām

traumām.

BRĪDINĀJUMS! TRIECIENURBJMAŠĪNA, drošības brīdinājumi –

Individuālā drošība:

a) Nepieciešams lietot dzirdes aizsardzības līdzekļus. Ilglaicīga

trokšņa iedarbība var radīt dzirdes zaudēšanu.

b) Veicot darbus, kur da rba inst ruments va rētu trā pīt uz

noslēptiem elektriskiem vadiem vai uz pašu barošanas vada, elektroinstrumentu nepieciešams turēt pie roktura izolētām virsmām. Kontakts ar barošanas tīkla vadu, kurš Ir zem sprieguma var

radīt sprieguma pārnešanu uz elektroinstrumenta metāla daļām kā rezultātā var notikt elektriskās strāvas trieciens.

c) Nepieci ešams liet ot at tiecīg as m eklēša nas i erīce s, la i

lokalizētu slēptus barošanas vadus vai lūgt pilsētas dienestu palīdzību. Kontakts ar vadiem, kuri ir zem sprieguma var novest līdz

ugunsgrēkam vai elektriskā strāvas triecienam. Gāzes vada bojājums var novest līdz sprādzienam. Ūdensvada pārraušana rada materiālus zaudējumus vai notikt elektriskās strāvas trieciens.

d) Neapstrādājiet materiālus, kas satur azbestu. Azbestam piemīt

kancerogen as īpašības.

e) Darba vietu nepieciešams uzturēt tīru. Materiālu maisījumi ir

sevišķi bīstami. Metāla putekļi var viegli aizdegties un uzsprāgt.

f) Aps trā dāj amo pri ekš met u ne pie cie šam s no sti pri nāt.

Pārliecināties, ka visi stiprināšanas elementi ir nostiprināti un pārbaudīti, lai nebūtu pārmērīgas pielaides. Apstrādājamo priekšmetu ir drošāk nostiprināt stiprināšanas ierīcē vai skrūvspīlēs nekā turēt to rokā.

g) Lietojiet kopā ar elektroinstrumentu piegādāto papildrokturi.

Zaudējot kontroli var operatoram rodas traumu bīstamība.

h) Pi rms li eto šan as ne pie cie ša ms at bil sto ši sa gat avo t

instrumentu. Šis instruments rada augstu izejas griezes momentu un

bez atbilstošas instrumenta stiprināšanas darbības laikā varat zaudēt kontroli, kas var izraisīt ķermeņa traumas.

i) Elektroinstrumentu darba laikā nepieciešams stipri turēt abās

rokās aiz galvenā roktura un palīgroktura, ievērot stabilu pozīciju. Elektroinstrumentu drošāk vadīt abās rokās.

j) Elektroinstrumentu nepieciešams nekavējoties izslēgt, kad

bloķēj as lietot ais griez ējinstrume nts. Nepi eciešams būt gatavam lielai vibrācijai, kura var radīt atmešanu. Lietotais

instruments bloķējas, ja elektroinstruments ir pārslogots vai saliecas apstrādājamā priekšmetā.

k) Pār traucot darbu, instrumentu maiņas, remonta, tīrīšanas vai

regulēšanas laikā nepieciešams atslēgt mašīnu no elektriskā tīkla. Pirms elektroinstrumenta nolikšanas pagaidīt līdz tas apstājas. Darba instruments var iebloķēties, kas rada ka tiek zaudēta

kontrole par elektroinstrumentu.

l) Elektroinstrumentu nedrīkst lietot ar bojātu barošanas vadu.

Nedrīkst pieskarties pie bojāta vada; ja vads tiek bojāts darba laikā, nepieciešams izvilkt kontaktdakšiņu no kontaktligzdas.

Bojāti vadi palielina elektriskās strāvas trieciena risku.

m) Ja e lektro instru menta baro šanas vad s tiek bojā ts, to

jāapmaina ar savienojuma vadu, kurš ir pieejams servisa punktā.

Drošības instrukcijas izmantojot garus urbjus:

a) Nekad nestrādājiet ar lielāku ātrumu nekā maksimālo urbja

griešanās ātrumu. Vienmēr sākt urbt ar mazu ātrumu un pēc tam, kad urbis ir saskarties ar sagatavi. Lielākā ātrumā urbis var

Page 25

saliekt ies, ja t as brīvi griežas nesas karoties ar apstrād ājamo

priekšmetu, radot ķermeņa traumas.

b) Urbšanas laikā piespiest urbi pie apstrādājamā priekšmeta

vienā līnijā ar urbi, nespiediet urbi pārāk stipri. Urbji var

saliekties, izraisot bojājumus vai zaudējot kontroli, kas var izraisīt ķermeņa traumas.

l) Ja elekt roinstrumenta barošana s vads ti ek bojāts, to

jāapmaina ar savienojuma vadu, kurš ir pieejams servisa punktā.

URBJMAŠĪNAS PIELIETOJUMS UN UZBŪVE:

Triecienurbjmašīna ir paredzēta caurumu urbšanai kokā, metālā, plastmasā, keramikā, urbšanai ar triecienu ķieģelī, akmenī un betonā. Ierīce ir apgādāta ar elektronisko regulēšanas sistēmu un labo/kreiso ātrumu, kā arī pielāgo ta skrūvju ieskrūvēšana i/izskrūvēšanai un vītņošanai.

Kategoriski izslēgts lietot ierīci citos nolūkos.

Triecienurbjmašīna ar vienfāzes dzinēja piedziņu ir paredzēta mājas un vidēji intensīviem darbiem. Nav piemērota ilgai darbībai smagos apstākļos. Nedrīkst lietot ierīci veicot darbus, kur nepieciešams

lietot profesionālas ierīces.

Aizliegts elektroinstrumentu pielietot neatbilstoši augstāk uzrādītam pielietojumam, tas rada garantijas zaudēšanu kā arī ražotājs neatbild par šādā veidā radītiem zaudējumiem. Jebkādas ierīces modifikācijas, kuras veic lietotājs atbrīvo ražotāju no atbildības par bojājumiem un zaudējumiem, kuri nodarīti lietotājam un apkārtējiem. Pareiza elektroinstrumenta lietošana attiecas arī uz konservāciju, glabāšanu, transportu un remontu. Elektroinstrumentu drīkst labot tikai ražotāja uzrādītos servisa punktos. Ierīces, kuras tiek barotas no elektriskā tīkla drīkst labot tikai pilnvarotas personas. Neskatoties uz pielietojumam paredzēto lietošanu nevar pilnībā izslēgt atsevišķus riska elementus. Ņemot vērā mašīnas konstrukciju un uzbūvi var rasties sekojošas bīstamības:

- Operatora rokas, apģērba vai barošanas vada pieskāršanās pie rotējoša urbja darba laikā.

- Applaucēšanās mainot urbi. (Darba laikā urbis ļoti stipri sakarst, lai novērstu applaucēšanos to mainot nepieciešams lietot aizsargcimdus).

- Apstrādājamā priekšmeta vai tā daļu atmešana.

- Urbja saliekšanās/salaušana.

n Komplektācija ź Triecienurbjmašīna - 1 gab. ź Palīgrokturis - 1 gab. ź Urbšanas dziļuma ierobežotājs - 1 gab.

ź Urbju patronas atslēga- 1 gab. ź Apkalpošanas instrukcija - 1 gab. ź Garantijas karte - 1 gab.

n Ierīces elementi (skat. zīm.: A ): , B, C

Ierīces elementu numerācija attiecas uz grafisko zīmējumu, kurš atrodas apkalpošanas instrukcijas 2 lapaspusē:

1. Atslēgas urbjmašīnas patrona

2. Darba režīma slēdzis urbšana bez trieciena / ar triecienu

3. Apgriezienu virziena maiņas slēdzis

4. Slēdža bloķēšana

5. Griešanās ātruma regulācija

6. Slēdzis

7. Galvenais rokturis

8. Ātruma slēdzis

9. Palīgrokturis

10. Urbšanas dziļuma ierobežotājs

11. Urbju patronas atslēga

TEHNISKIE DATI:

MODELIS

Barošanas spriegums Barošanas frekvence Jauda

Griešanās ātrums bez slodzes

Urbjmašīnas patrona (atslēgas)

Ātrums 1 Ātrums 2

TDW1050A

220-240 V

50/60 Hz

1050 W 0-1200 /min 0-3200 /min

1,5-13 mm

tērauds - 8/13 mm

Maksimālais urbšanas diametrs

betons - 13/20 mm

koks - 25/40 mm

Masa (bez aprīkojuma) Ierīces klase Aizsardzības pakāpe Akustiskā spiediena līmenis LpA Akustiskās jaudas līmenis LwA

2,98 kg

/II

IPX0

96,4 dB(A) ±5dB

104,4 dB(A) ±5dB

Vibrācijas līmenis atbilstoši normai EN 62841

urbšana bez trieciena (metāla), galvenais rokturis a

urbšana ar triecienu (betons), galvenais rokturisa mērījumu izkliede K=

1,5 m/s

hID

3,042 m/s

9,603 m/s

Uzrādītais vibrācij as līmenis ir reprezent atīvs elektroins trumenta pamata lietošanai. Ja elektroinstruments tiek lietots citos nolūkos vai ar citiem darba instrumentiem, vai arī ja nebūs pietiekami konservēts, vibrācijas līmenis var atšķirties no uzrādītā. Augstāk uzrādītie iemesli var radīt vibrācijas ekspozīcijas palielināšanos visā darba laikā.

Nepieciešam s realizēt papildus drošības līdzekļus, kuri p asargās operatoru no vibrācijas ekspozīcijas, piem. : Elektroinstrumenta un darba instrumenta konservācija, atbilstošas roku temperatūras nodrošināšana, darba operāciju veikšanas secības noteikšana.

Deklarētās kopējās vibrācijas vēr tības un deklarētās trokšņa emisijas vērtības ir mērītas saskaņā ar standar ta testa metodi, un tās var izmantot, lai savā starpā salīdzinātu instrumentus. Sākotnējam iedarbības novērtējumam var izmantot deklarētās kopējās vibrācijas vērtības un deklarētās trokšņa emisijas vērtības.

Brīdinājumi:

Vibrācijas un trokšņa emisija elektroinstrumenta faktiskā lietošanas laikā var atšķir ties no deklarētajām vērtībām atkarībā no tā, kā tiek

izmantots instruments un kāds materiāls tiek apstrādāts. Operatora aizsardzībai nepieciešams notiekt drošības līdzekļus, kuri pamatojas uz iedarbības novērtējumu faktiskajā lietošanas laikā (ņemot vērā visas operatīvā cikla darbības daļas, kā piemēram laiku, kurā instruments ir izslēgts un kad strādā tukšgaitā, izņemot sprūda laiku).

PIRMS DARBA SĀKUMA:

Page 26

1. Pārliecināties, ka barošanas avota parametri atbilst parametriem uzrādītiem uz urbjmašīnas plāksnītes.

2. Pārliecināties, ka urbjmašīnas slēdzis ir izslēgšanas stāvoklī un slēdža bloķēšana (4) ir atbrīvota. Nedrīkst nolikt strādājošu urbjmašīnu, kad bloķēšana ir ieslēgta. Bloķēš anas izslēgša na notiek atkārtoti nospiežot slēdzi (6).

3. Palīgrokturi (9) uzstāda apliekot roktura stiprināšanas gredzenu ap urbjmašīnas korpusu un nofiksēt to ieskrūvējot roktura skrūvi. Urb šana s dz iļuma ier obežo tāju (1 0) n epie cieša ms i ebīd īt palīgroktura caurumā un nofiksēt ieskrūvējot palīgroktura skrūvi.

4. Gadījumā, ja strādā ar pagarinātāju nepieciešams pārliecināties, ka pagarinātāja parametri, vadu šķērsgriezums atbilst urbjmašīnas parametriem. Ieteicams lietot pēc iespējas īsus pagarinātājus. Pagarinātājam jābūt pilnībā attītam.

DARBA LAIKĀ:

n Urbja izvēle

Urbjot betonā, ķieģelī, akmenī lietot betona urbi. Urbjot metālā, plastmasā, kokā (cauruma diametrs līdz 6 mm) lietot metāla urbi. Urbjot kokā caurumu diametrus lielākus par 6 mm lietot koka urbjus.

n Urbja stiprināšana

Iebīdīt urbi līdz atdurei atbrīvotā urbjmašīnas patronā (1) un nofiksēt to saspiežot žokļus ar ārējo gredzenu lietojot atslēgu (11), patronas korpusā atrodas attiecīgi trīs caurumi (skat. zīm.: B ).

n Urbšanas dziļuma uzstādīšana

Ar urbšanas dziļuma ierobežotāju (10) var uzstādīt urbšanas dziļumu. Urbšanas dziļuma ierobežotāju izvilkt tik tālu, lai attālums starp urbja galu un dziļuma ierobežotāja galu būtu tik cik dziļi nepieciešams urbt.

n Darba režīma pārslēgšana ź Urbšana un skrūvju ieskrūvēšana/izskrūvēšana:

Novietot darba režīma slēdzi (2) stāvoklī «urbšana» apzīmēts ar simbolu

- .

ź Urbšana ar triecienu:

Novietot darba režīma slēdzi (2) stāvoklī «urbšana ar triecienu» apzīmēts ar simbolu - .

UZMANĪBU: Nekad nepārslēgt darba režīmu, kad urbjmašīnas patrona (1) ir kustībā.

n Apgriezienu virziena maiņa

Pārbīdīt apgriezienu virziena maiņas slēdzi (3) līdz atdurei vēlamā stāvoklī: – apgriezieni pulksteņa rādītāja kustības virzienā, – apgriezieni pretēji pulksteņa rādītāja kustības virzienam.

UZMANĪBU: Nekad nepārslēgt darba režīmu, kad urbjmašīnas patrona (1) ir kustībā.

n Ātruma izvēle

Ar ātruma slēdža maiņu (8) var sākotnēji izvēlēties divus griezes momenta diapazonus:

Ātrums 1: Zems griešanās ātruma diapazons darbam ar

lielu urbšanas diametru vai ieskrūvēšanai/izskrūvēšana.

Ātrums 2: Augsts griešanās ātruma diapazons – darbam ar

mazu urbšanas diametru.

UZMANĪBU: Ātrumus drīkst pārslēgt, kad mašīna atrodas miera stāvoklī. Ja ātruma slēdzi (8) nevar nostādīt līdz atdurei nepieciešams nedaudz

pakustināt piedziņas vārpstu ar urbjmašīnas patronu.

n Ieslēgšana/izslēgšana

Lai ieslēgtu elektroinstrumentu nepieciešams nospiest slēdzi (6) un turēt nospiestu.

Lai bloķētu slēdzi ieslēgšanas stāvoklī nepieciešams nospiest slēdža bloķēšanu (4).

Elektroinstrumentu izslēgšanai nepieciešams atbrīvot slēdzi (6), vai ja tas ir bloķēts ar bloķēšanu (4), nospiest to uz brīdi un atlaist.

n Apgriezienu ātruma regulēšana

Palielinot vai samazinot spiedienu uz slēdzi (6) var elastīgi regulēt griešanās ātrumu.

Viegls spiediens uz slēdzi (6) rada mazu apgriezienu ātrumu. Palielinot spiedienu palielinās griešanās ātrums.

n Apgriezienu ātruma uzstādīšana

Ar ātruma regulāciju (5) var uzstādīt vēlamo apgriezienu ātrumu. To var darīt arī darba laikā. Vēlamais apgriezienu ātrums ir atkarīgs no apstrādājamā materiāla un darba apstākļiem, un to var noteikt veicot praktisko mēģinājumu.

URBJMAŠĪNAS PATRONAS MAIŅA (skat. zīm. C):

UZ MAN ĪBU : P irm s v isi em e le ktr oin str um ent a ap ka lp oša na s d ar bi em ne pi ec ie ša ms iz vi lk t kontaktdakšiņu no kontaktligzdas.

Urbjmašīnas patrona urbjmašīnā ar labo/kreiso kustību ir stiprināta ar kreisās vītnes skrūvi. Pirms urbjmašīnas patronas maiņas noteikti nepieciešams izskrūvēt šo skrūvi ar attiecīgu krustveida skrūvgriezi (PH2) no priekšpuses caur urbjmašīnas caurumu.

Kreisā s vītne s skrūvi var at brīvot t ikai gr iežot pa labi.

Urb jmašī nas p atrona s (1 ) dem ontāž ai n epieci ešams nov ietot urbjmašīnu uz stabilas pamatnes, piem. uz darba galda un pie iegriezumiem, kuri atrodas uz vārpstas pielikt dakšveidīgo atslēgu (17 mm). Ar vienu roku tur patronu, bet ar otru roku pagriezt atslēgu pretēji pulksteņa radītāja kustības virzienam līdz pilnīgai patronas izskrūvēšanai. Urbjmašīnas patronas montāža notiek atgriezeniskā kārtība. Patronas ligzdā un uz vārpstas vītnes nedrīkst atrasties nekādi netīrumi.

DARBA NORĀDĪJUMI:

ź Pēc ilgāka darba ar mazu griešanās ātrumu, lai atdzesētu dzinēju

nepiec iešams ieslēg t elektro instrument u apm. 3 minūte s ar maksimālo griešanās ātrumu bez slodzes.

ź Lai urbtu caurumus keramiskā flīzē nepieciešams pārslēgt darba

režīma slēdzi (2) stāvoklī «urbšana». Pēc cauruma izurbšanas keramiskā flīzē darba režīma slēdzi var pārslēgt stāvoklī «urbšana ar triecienu» un tālāk strādāt ar triecienu.

ź St rād ājo t b eto nā , a kme nī un mū rī ne pi eci eša ms li eto t

cietsakausējuma urbjus.

ź Metāla urbšanai lietot tikai asus metāla urbjus.

UZMANĪBU: Attiecīga urbja izvēle katram darba veidam nodrošina urbšanas vibrācijas samazināšanos, kas ievērojami palielina urbšanas efektivitāti.

ź Ieskrūvējot/izskrūvējot skrūves/uzgriežņus darba uzgali pielikt pie

skrūves/uzgriežņa, kad urbjmašīna negriežas.

GLABĀŠANA UN KONSERVĀCIJA:

Page 27

Mašīnai būtībā nav nepieciešam a speciāla konserv ācija. Mašīnu nepieciešams glabāt bērniem nepieejamā vietā, uzturēt tīru, sargāt no mitruma un putekļiem. Glabāšanas apstākļiem jāizslēdz mehānisko bojājumu iespēju kā arī atmosfēras apstākļu iedarbību. Pēc betona urbšanas, stipri putekļainā vidē ieteicams ventilācijas atveres un urbjmašīnas rokturi izpūst ar saspiesto gaisu. Tas novērsīs gultņu defektu, likvidēs putekļus, kuri bloķē dzinēja dzesēšanas gaisu.

TRANSPORTS:

Urbjmašīnu transportēt un glabāt iepakojumā, kurš sargā no mitruma, putekļiem un smalkiem elementiem, it īpaši nepieciešams nodrošināt ventilācijas atveres. Smalkie elementi, kuri iekļūst korpusa iekšpusē var sabojāt dzinēju.

TIPISKIE DEFEKTI UN TO NOVĒRŠANA:

Urbjmašīna nedarbojas:

- pārbaudīt vai barošanas vads ir pareizi pieslēgts un pārbaudīt

drošinātājus,

Urbjmašīna «pārtrauc darbu» vai dzirksteļo:

- pārbaudīt un apmainīt oglīšu sukas.

UZMANĪBU! Oglīšu sukas var mainīt tikai pilnvarots elektriķis.

- ja elektroinstruments nedarbojas, neskatoties uz to ka ir spriegums, to

nepieciešams nosūtīt uz remonta servisa punktu. Adreses uzrādītas

garantijas kartē.

RAŽOTĀJS:

PROFIX SIA, Marywilska iela 34 , 03-228 Varšava, Polija

VIDES AIZSARDZĪBA:

UZMANĪBU: Tajā veidā apzīmētus izstrādājumus, neizpildes

gadījumā paredzot naudas sodu, nedrīkst izmest kopā ar parastiem atkritumiem. Elektriskajā un elektroniskajā iekārtā

esošas briesmīgas vielas var kaitēt apkārtējai videi un cilvēku veselībai.

Nepieciešams veicināt iekārtu atkritumu pārstrādāšanai un atkār totai izmantošanai (reciklēšanai). Polijā un Eiropā tiek veidots, vai jau eksistē, iek ārt u a tkri tumu vā kšan as s ist ēma, sa skaņ ā ar ko vis iem iepriekšminētas iekārtas pārdošanas punktiem ir pienākums pieņemt nolietotu iekār tu. Turklāt, ir pieejama s iepriekšmin ētas iekār tas vākšanas punkti.

PIKTOGRAMMAS:

Apzīmējumu skaidrojums, kuri atrodas uz plāksnītes un informācijas uzlīmēm:

« Pi r ms i e sl ē gš a na s un d a rb a s āk u ma nepieciešams iepazīties ar šo instrukciju»

«Vienmēr lietot aizsargbrilles»

«Lietot putekļu maskas»

«Lietot dzirdes aizsardzības līdzekļus»

«Lietot aizsargcimdus»

Firmas PROFIX politika ir nepārtraukta savu produktu pilnveidošanas politika, tāpēc firma sev rezervē tiesības ievest izstrādājuma specifikācijas izmaiņas bez iepriekšējas paziņošanas. Zīmējumi, kuri uzrādīti apkalpošanas instrukcijā kalpo tikai kā piemērs un var nedaudz atšķirties no iegādātās ierīces reālā izskata. Šī instrukcija ir sargāta ar autortiesībām. Aizliegts to kopēt/pavairot bez PROFIX SIA rakstiskas atļaujas.

Page 28

PŘED ZAHÁJENÍM POUŽÍVÁNÍ SE SEZNAMTE S TÍMTO NÁVODEM. Uchovávejte návod pro případné další použití. POZOR! Přečtěte si všechny v ýstrahy týk ající se bezpečnosti používání označené symbolem a veškeré pokyny týkající se bezpečnosti používání.

Nedodržování uvedených bezpečnostních výstrah a bezpečnostních pokynů může být příčinou zásahu elektrickým proudem, požáru a/nebo závažných úrazů.

Uchovejte výstrahy a pokyny týkající se bezpečnosti pro případné použití v budoucnosti.

V níže uváděných výstrahách pojem „elektronářadí“ znamená elektronářadí napájené z elektrické sítě (elektrickým vodičem) nebo elektronářadí napájené baterii (bezdrátové).

VÝ ST RA HA! Vš eo be cn é v ýs tr ahy t ýk aj ící s e bezpečného používání nářadí.

Bezpečnost na pracovišti:

a) Udržujte na pracovišti pořádek a zajistěte zde dobré osvětlení.

Nepořádek a špatné osvětlení často zapříčiňují nehody.

b) Nepoužívejte elektronářadí ve výbušném prostředí tvořeném

hořlavými tekutinami, plyny nebo prachem. Elektronářadí vytváří

jiskry, které by mohly zapálit prach nebo výpary.

c) Nepouštějte děti ani jiné pozorovatelé na místa, kde se používá

elektronářadí. Rušení pozornosti může způsobit ztrátu kontroly nad

elektronářadím.

VÝ ST RA HA ! V šeo be cn é v ýs tr ah y t ýk aj íc í s e bezpečného používání nářadí.

Elektrická bezpečnost:

a) Zástrčky nářadí musí odpovídat zásuvkám. Nikdy žádným

způsobem nepředělávejte zástrčky. V případě elektronářadí, které má vodič s ochranným uzemněním, nepoužívejte žádné prodlužovačky. Původní nepředělávané zástrčky a zásuvky snižují riziko

zásahu elektrickým proudem.

b) Vyvarujte se dotýkání uzemněných ploch nebo takových, které

jsou spojené s hmotou, jako jsou trubky, ohřívače, radiátory ústředního topení a chladničky. V případě dotýkání takových ploch a

předmětů roste riziko zásahu elektrickým proudem.

c) Nevystavujte elektronářadí na působení deště nebo vlhka.

Pokud by se do elektronářadí dostala voda, roste riziko zásahu elektrickým proudem.

d) Kab ely se nes mí žád ným způ sob em n amáh at. Ni kdy

nepoužívejte k abel k nošení, tažení elektronářadí nebo k vytahování zástrčky ze zásuvky. Kabel musí být umístěný daleko od zdrojů tepla, oleje, ostr ých hran nebo pohyblivých části. Poškozené nebo propletené kabely zvyšují riziko zásahu elektrickým

proudem.

e) V případ ě, že se elektronář adí používá venků, je třeba

prodlužovat elektrické kabely prodlužovači určenými na práci venku. Používání prodlužovače určeného do venkovního prostředí snižuje

riziko zásahu elektrickým proudem.

f) Doporučuje se připojení zařízení k elektrické síti v ybavené

proudovým chráničem (RCD) s vypínacím proudem 30mA nebo menším.

PRIKLEPOVÁ VRTACKA DVOJRYCHLOSTNA TDW1050A

Překlad původního návodu

NÁVOD NA OBSLUHU

g) Pokud je nezbytné použití elektronářadí ve vlhkém prostředí, je

třeba použit jako ochranu proudový chránič (RCD). Použití RCD

snižuje riziko zásahu elektrickým proudem.

VÝSTRAHA! Všeobecné výstrahy týkající se bezpečného používání nářadí.

Osobní bezpečnost:

a) Toto zařízení nesmí používat osoby (včetně dětí) s omezenou

fyzickou, smyslovou nebo psychickou schopností, nebo osoby, které nemají odpovídající zkušenosti nebo znalosti zařízení, leda že je používají s příslušným dozorem, nebo v souladu s návodem na používání zařízení, který jim předají osoby zodpovědné za jejich bezpečnost.

b) Při používání elektronářadí je třeba být předvídavý, pozorovat,

co se dě je, a po uží vat zd rav ý ro zum . Ne pou žíve jte elektronářadí, pokud jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvíle nepozornosti při práci s elektronářadím

může způsobit závažné osobní úrazy.

c) Je třeba používat osobní ochranné prostředky. Je třeba vždy

používat ochranné brýle. Používání v příslušných podmínkách

takových ochranných prostředků, jako je protiprachová respirační maska, protiskluzová obuv, přilba nebo chrániče sluchu, sníží nebezpečí osobních úrazů.

d) Je třeba se vyhnout neplánovaného spuštění. Před připojením

k elektrickému zdroji a/nebo před zapojením baterie a než se nářadí zvedne, nebo přenese, je třeba se ujistit, že je vypínač elektronářadí v poloze vypnuto. Přenášení elektronářadí s prstem

na vypínači nebo připojení elektronářadí do sítě se zapojeným vypínačem může být příčinou nehody.

e) Před spuštěním elektronářadí je třeba odstranit všechny klíče.

Ponechání klíče v otáčející se části elektronářadí může způsobit poranění.

f) Je zakázáno příliš se naklánět. Po celou dobu musíte stát pevně

a ud ržovat r ovnová hu. Um ožní Vá m to d obře kon trolova t

elektronářadí při nepředvídatelných situacích.

g) Je třeba mít vhodné oblečení. Při práci nenoste volné oblečení

ani bižuterií. Je třeba zajistit, aby Vaše vlasy, oblečení a rukavice byly v bezpečné vzdálenosti od pohyblivých částí.

Volné oblečení, bižutérie nebo dlouhé vlasy se mohou zachytit do pohyblivých částí.

h) Pokud je zařízení přizpůsobeno na napojení k vnějšímu

odsávání prachu a pohlcovači prachu, ujistěte se, že jsou připojený a řádně se používají. Použitím pohlcovačů prachu můžete

omezit nebezpečí závislé na prašnosti.

i) Nedovolte, aby vaše znalosti získané častým používáním

elektronářadí způsobily, že se budete cítit sebejistě a začnete ignorovat bezpečnostní pravidla. Neopatrnost při činnosti může

způsobit v zlomku sekundy závažný úraz.

VÝSTRAHA! Všeobecné výstrahy týkající se bezpečného

používání nářadí.

Používání elektronářadí a péče o ně:

a) Ele ktroná řadí s e nes mí př etěžova t. Je tře ba po užívat

elektronářadí s výkonem vhodným pro provádění určité práce.

Správné elektronářadí umožní lepší a bezpečnější práci se zátěží, na kterou bylo naprojektováno.

Page 29

b) Elekt ronářadí, u kt erého nefu nguje spí nač, se nesmí

používat. Každé elektronářadí, které nelze zapínat nebo vypínat

spínačem, je nebezpečné a je třeba je opravit.

c) Před provedením každého seřízení, výměny součástky nebo

před skladováním odpojte zástrčku elektronářadí od zdroje ele ktric kého pr oudu a/ nebo od pojte bate rií. Takov ý

be zpe čno stn í po stu p o mez uje ri ziko ná hod néh o sp ušt ění elektronářadí.

d) Nepoužívané elektronářadí uchovávejte mimo dosah dětí a

nedovolte přístup osobám, které nejsou obeznámené s elektro nářadím nebo s tímto návodem na p oužívání elektronářadí. Elekt ronářadí může být nebezpečné v rukách

nevyškolených uživatelů.

e) Elek tronářadí je třeba udržovat. Je t řeba kontrolovat

souoso st nebo zase knutí po hyblivých část í, prask liny součásti a veškeré další faktory, které by mohly ovlivnit činnost elektronářadí. Pokud zjistíte poškození, musíte elektronářadí před použitím opravit. Příčinou mnohých nehod

je neodborná údržba elektronářadí.

f) Řezací nástroje musí být ostré a čisté. Řádná údržba ostrých hran

řezacích nástrojů snižuje pravděpodobnost zaseknutí a usnadňuje obsluhu.

g) Elektronářadí, vybavení, pracovní nástroje apod. používejte

v souladu s tímto návodem, při čemž zohledňujte pracovní podmínky a druh prováděné práce. Používání jiným způsobem,

pro který není elektronářadí určeno, může způsobit nebezpečné situace.

h) V nízkých teplotách, nebo pokud se nářadí po delší dobu

nepoužívá, doporučuje se zapnout elektronářadí bez zátěže po dobu několika minut za účelem řádného promazání mechanismu pohonu.

i) K čištění elektronářadí používejte měkký, vlhký (ne mokrý)

hadřík a mýdlo. Nepoužívejte benzín, rozpouštědla a další prostředky, které by mohly poškodit zařízení.

j) Elektronářadí je třeba skladovat / dopravovat až potom, co

se ujis títe, že jsou veške ré jeh o poh yblivé sou části zablokované a zajištěné proti odblokování s použitím původních součástek určených k tomuto účelu.

k) Elektronářadí skladujte na suchém místě chráněném proti

prachu a průniku vlhkosti.

l) Doprava elektronářadí by měla probíhat v původním obalu

tak, aby bylo chráněné proti mechanickému použití.

m) Držáky a plochy uchopení udržujte čisté, nezamaštěné

olejem a mazivem. Kluzké držáky a plochy uchopení neumožňují

bezpečné držení nářadí a jeho plnou kontrolu v nečekaných situacích.

VÝ STRA HA! Vše obe cné vý str ahy tý kaj ící se používání nářadí.

Oprava:

a) Záruční a pozáruční opravy svého elektronářadí provádí

Serv is PROF IX, což zaruču je nejv yšší k valitu o prav a používání původní náhradních dílů.

VÝSTRAHA! PŘÍKLEPOVÁ VRTAČKA, výstrahy týkající se bezpečnosti –

Osobní bezpečnost:

a) Při práci s vrtacím kladivem používejte chrániče sluchu.

Vystavení se nadměrnému hluku může způsobit ztrátu sluchu.

b) Během provádění prací, při nichž by mohl pracovní nástroj

narazit na skryté elektrické vedení nebo na vlastní napájecí vodič, držte elektronářadí za izolované plochy držáku. Styk s

elektrickým vedením může způsobit předání napětí na kovové součástky elektronářadí, což by mohlo v důsledku způsobit úraz elektrickým proudem.

c) Používejte vhodné vyhledávací nástroje na zjištění skrytých

elektrických vedení, nebo požádejte o pomoc správce budovy. Styk s vedením, které je pod napětím, může vést k vzniku

požáru nebo k úrazu elektrickým proudem. Poškození plynového potrubí může způsobit výbuch. Průnik do vodovodního potrubí způsobí věcné škody.

d) Nezpracovávejte materiál obsahující azbest. Azbest způsobuje

onemocnění nádorovou nemoci.

e) Udržujte pracoviště čisté. Obzvlášť nebezpečné bývají směsi

materiálů. Prach z lehkého kovu se může vznítit nebo vybuchnout.

f) Předmět, který zpracováváte, je třeba zajistit. Ujistěte se, zda

jsou všechny upevňující svěrky stažené a zkontrolujte, jestli není uchycení volné. Upevnění obráběného předmětu v držáku nebo svěráku je bezpečnější než jeho držení rukou.

g) Používejte elektronářadí s přídavnými držáky, které jsou

součásti dodávky. Ztráta kontroly může způsobit zranění obsluhy.

h) Elektronářadí je třeba při práci pořádně držet oběma

rukama za hlavní držák a pomocný držák a udržovat stabilní postoj. Je vhodné z bezpečnostních důvodů vést elektronářadí v obou

rukách.

i) Před použitím je třeba nářadí příslušně připravit. Toto nářadí

vytváří vysoký výchozí točivý moment a bez vhodného vyztužení nářadí by mohlo při práci dojít ke ztrátě kontroly, což může způsobit úraz.

j) Pokud by se nástroj zasekl, je třeba elektronářadí okamžitě

vypnout. Musíte být v takové situaci připravení na v ysoké vibrace, které způsobí zpětný ráz. Nástroj se může zaseknout,

když je elektronářadí přetížené nebo když se v obráběném předmětu zkřiví.

k) Při pracovní přestávce, během výměny nástrojů, oprav,

čištění nebo nastavování je třeba zařízení odpojit od přívodu elektrického proudu. Dříve, než elektronářadí odložíte, počkejte, až se zcela zastaví. Pracovní nástroj se může zaseknout,

což může způsobit ztrátu kontroly nad nářadím.

l) Nep ouží vejt e el ektr onář adí s po škoz eným vod ičem

napájení. Nedotýkejte se poškozeného vodiče; v případě, že dojde k poškození vodiče během práce, vytáhněte zástrčku ze zásuvky. Poškozené vodiče zvyšují riziko zásahu elektrickým

proudem.

m) Pokud je vodič napájení elektronářadí poškozený, musí se v

servisu vyměnit za bezvadný.

Bezpečnostní pokyny pro používání dlouhých vrtáků:

a) Nikdy nepracujte s větší rychlostí, než je maximální rychlost

otáček vrtáku. Vrtání začínejte vždy s malou rychlostí a až po doteku vrtákem obráběného předmětu. Při vyšších rychlostech

se může vrták, pokud se otáčí volně bez kontaktu s obráběným předmětem, ohýbat a způsobit úraz.

b) Během vr tání přitlačte vrták k obráběnému předmětu v

Page 30

jedné linii s vrtákem, při tom se němá tlačit na vrták příliš

silně. Vrtáky se mohou ohýbat a tím způsobit poškození nebo ztrátu

kontroly, což může vést k úrazu.

URČENÍ A KONSTRUKCE VRTAČKY:

Příklepová vrtačka je určená na vrtání otvorů ve dřevě, kovu, umělých hmotách, keramice, k vrtání s příklepem v cihlách, kameni a betonu. Zařízení je vybaveno systémem elektronického nastavení chodu doprava /doleva a je také vhodné na zašroubování/vyšroubování šroubu a na závitování.

Je kategoricky vyloučeno využívat zařízení k jakýmkoliv jiným cílům.

Příklepová vrtačka má pohon jednofázovým motorem a je určená k práci v domácnosti i k průmyslovému využití s průměrnou intenzitou. Není vhodná k dlouhodobým pracím v těžkých podmínkách. Nářadí se nesmí

používat k provádění prací vyžadujících použití profesionálního zařízení.

Každé použití zařízení jinak, než to vyplývá z jeho výše uvedeného určení, je zak ázané, způsobuj e ztrátu z áruky a os vobozuje výrobce od odpovědnosti za takto způsobené škody. Jakékoliv úpravy zařízení prováděné uživatelem osvobozuje výrobce od odpovědnosti za poškození a škody způsobené uživateli a v okolí. Správné používání elektronářadí se týká také údržby, skladování, dopravy a oprav. Elektro nářadí m ohou opr avovat pouze servi sní oprav ny urče né výrobcem. Zařízení, které je napájeno ze sítě, by měly opravovat pouze osoby, které jsou k tomuto oprávněny. I při používání nářadí v souladu s jeho určením nelze zcela eliminovat určité rizikové faktory. Vzhledem ke konstrukci a stavbě stroje se mohou vyskytnout následující ohrožení:

- Dotek během práce otáčejícího se vrtáku rukou nebo oděvem obsluhy,

vodičem napájení.

- Popáleniny při výměně vrtáku. (Během práce se vrták velmi zahřívá,

pro ochranu proti popálení používejte při výměně vrtáku rukavice).

- Zpětný ráz zpracovávaného předmětu nebo jeho části.

- Zkřivení / zlomení vrtáku.

nKompletace ź Příklepová vrtačka - 1 ks. ź Pomocný držák - 1 ks. ź Omezovač hloubky vrtání - 1 ks. ź Klíč ke sklíčidlu s ozubeným věncem - 1 ks. ź Návod na obsluhu - 1 ks. ź Záruční list - 1 ks.

nSoučásti zařízení (viz obr. A):

Číslován í součás ti zařízení se vzta huje ke grafickému znázorněn í umístěnému na stránce 2 návodu na obsluhu:

1. Sklíčidlo na klíč

2. Přepínač pracovního režimu vrtání bez příklepu / s příklepem

3. Přepínač směru otáček

4. Blokování vypínače

5. Knoflík nastavení rychlosti otáček

6. Vypínač

7. Hlavní držák

8. Přepínač volby převodu

9. Pomocný držák

10. Omezovač hloubky vrtání

11. Klíč na sklíčidlo

TECHNICKÉ ÚDAJE:

MODEL

Jmenovité napětí Jmenovitý kmitočet Odebíraný výkon

Rychlost otáček bez zátěže

Rychlosklíčidlo

Stupeň 2 0-3200 /min

TDW1050A

220-240 V

50/60 Hz

1050 W

0-1200 /minStupeň 1

1,5-13 mm

ocel - 8/13 mm

Maximální průměr vrtán

beton - 13/20 mm

dřevo - 25/40 mm Hmotnost (bez příslušenství) Třída zařízení Stupeň ochrany Hladina akustického tlaku (LpA) Hladina akustického výkonu (LwA)

2,98 kg

/II

IPX0

96,4 dB(A) ±5dB

104,4 dB(A) ±5dB

Úroveň vibrací podle normy EN 62841

vrtání bez příklepu (kov),

hlavní držák vrtání s příklepem (beton), a

tolerance měření K=1,5 m/s

hlavní držák

hID

3,042 m/s

9,603 m/s

Uvedená úroveň vibrací platí pro základní použití elektronářadí. Pokud by bylo elektronářadí použité jinak nebo s jinými pracovními nástroji, a také pokud nebude prováděná dostatečná údržba, úroveň vibrací se může lišit od uvedené. Výše uvedené důvody mohou způsobit zvýšení v ystavení vibracím během celé doby práce.

Je třeba uplatnit další bezpečnostní prostředky, jejichž účelem je ochrana obs luhy pro ti d ůsle dkům vys tave ní v ibra cím, na př.: údr žbu elektronářadí a pracovních nástrojů, zajištění vhodné teploty rukou, určení pořadí pracovních úkonů. Deklarovaná celková hodnota vibrací a deklarované hodnoty emisí hluku byly naměřeny standardními způsoby zkoušení a lze je používat pro účely srovnávání s jiným nářadím. Deklarovaná celková hodnota vibrací a deklarované hodnoty emisí hluku lze využívat při předběžném vyhodnocení vystavení.

Výstrahy:

Vibrace a emise hluku během skutečného používání elektronářadí se mohou lišit od deklarovaných hodnot v závislosti na způsobu, jakým je nářadí používáno, a především v závislosti na druhu obráběného předmětu. Je třeba určit bezpečnostní prostředky na ochranu obsluhy, a to na základě odhadu skutečného vystavení během používání (při zohlednění všech části operačního cyklu, jako je doba, po kterou je nářadí zapnuto, a doba, kdy je na volnoběhu, s výjimkou doby spouštění).

PŘED ZAČÁTKEM PRÁCE:

1. Přesvědčte se, že zdroj elektrické energie má parametry odpovídající parametrům vrtačky uvedeným na výrobním štítku.

2. Přesvědčte se, že je vypínač vrtačky ve vypnuté poloze a blokování vypínače (4) je povoleno. Neodkládejte vrtačku za chodu, pokud by

Page 31

bylo blokování zapnuto. Blokování v ypnete opětovným stlačením

vypínače (6).

3. Pomocný držák (9) se upevňuje přeložením objímky držáku přes vrtací hlavu a dotažením kličkou. Omezovač hloubky vrtání (10) je třeba nasunout do otvoru v pomocném vrtáku a upevnit dotažením pomocného držáku.

4. Pokud pracuj ete s prodl užovacím kabele m, upevněte se, že parametry prodlužovacího kabelu, průřezy vodičů, odpovídají par ame trům vr tačk y. D opo ruču jeme po užit í co ne jkra tší prodlužovačky. Prodlužovačka by měla být zcela rozvinutá.

PŘI PRÁCI:

n Volba vrtáku

Při vrtání v betonu, cihlách, kamenu používejte vrtáky na beton. K vrtání v kovu, umělé hmotě, dřevě (při průměru ot voru do 6 mm) používejte vrtáky na kov. K vrtání ve dřevě otvorů s průměrem větším než 6 mm používejte vrtáky na dřevo.

n Upevnění vrtáku

Zasuňte vrták nadoraz do povoleného sklíčidla (1) a znehybněte jej dotažením čelistí otáčecím vnějším kroužkem s použitím klíče (11), při čemž použijte postupně všechny tří otvory v těle sklíčidla (viz obr. B).

n Nastavení hloubky vrtání

Omezovačem hloubky (10) lze nastavit hloubku vrtání. Omezovač hloubky vytáhněte tak daleko, aby vzdálenost mezi koncem vrtáku a koncem omezovače hloubky byla taková, jaká je požadovaná hloubka vrtání.

n Přepínání pracovního režimu ź Vrtání a zašroubování/vyšroubování šroubů:

Nastavit přepínač pracovního režimu (2) do polohy «vrtání» označené symbolem - .

ź Vrtání s příklepem:

Nastavit přepínač pracovního režimu (2) do polohy «vrtání s příklepem» označené symbolem - .

POZOR: Nikdy nepřepínejte pracovní režim, pokud je sklíčidlo (1) v pohybu.

n Změna směru otáček

Přepněte přepínač směru otáček (3) nadoraz do příslušné polohy. Značky na krytu u vypínače: – otáčky ve směru pohybu hodinových ručiček, – otáčky v protisměru pohybu hodinových ručiček.

POZOR: Nikdy nepřepínejte směr otáček, pokud je sklíčidlo (1) v pohybu.

n Volba převodu

Pomocí přepínače volby převodu (8) můžete předvolit 2 rozsahy počtu otáček.

Převod 1: Nižší rozsah počtu otáček; pro práce s velkým

průměrem vrtání nebo pro šroubování.

Převod 2: Vyšší rozsah počtu otáček; pro práce s malým

průměrem vrtání.

PO ZO R: Př ep ína č vo lb y p ře vod u m ůž et e o vlá da t z a k li du elektronářadí.Pokud nelze přepínač volby převodu (8) natočit až na doraz,

pootočte o něco hnací vřeteno s vrtákem.

n Zapínání/vypínání

Za účelem zapnutí elektronářadí je třeba stlačit vypínač (6) a držet jej

stlačený. Pro zablokování vypínače v zapnuté poloze je třeba stlačit blokování vypínače (4). Za účelem vypnutí elektronářadí je třeba povolit vypínač (6), nebo – pokud je zablokovaný tlačítkem (4), stlačit krátce vypínač a následně jej povolit.

n Řízení rychlosti otáček

Zvýšením nebo snížením tlaku na vypínač (6) lze plynule řídit rychlost otáček.

Lehkým stlačením vypínače (6) uvedete zařízení do chodu s nízkou rychlostí otáček. Zvýšením tlaku zvyšujete rychlost otáček.

n Nastavení rychlosti otáček

Knoflíkem na nastavení rychlosti otáček (5) lze nastavit požadovanou rychlost otáček. Je to možné provést také během práce. Vyžadovaná rychlost otáček je závislá na zpracovávaném materiálu a pracovních podmínk ách, lze ji odhadnout provedením praktické zkoušky.

VÝMĚNA SKLÍČIDLA :

Před jakoukoliv práci na elektronářadí je třeba vytáhnout elektrickou zástrčku ze zásuvky.

Pozor: Sklíčid lo u vr tačky s možnost i otáček doprava/d oleva je znehybněno šroubem s levým závitem. Před výměnou sklíčidla je nezbytné tento šroub vyšroubovat s použitím příslušného křížového šroubováku (PH2) z přední strany přes otvor sklíčidla.

Šroub s levým závitem povolíte pouze otáčením doprava.

Pro odmontování vrtacího sklíčidla (1) položit vrtačku na stabilní podklad, např. na pracovní stůl, a uchytit vidlicová klíč (17 mm) do zářezů, které jsou na vřetenu. Přidržet sklíčidlo jednou rukou a druhou otáčet klíčem v protisměru pohybu hodinových ručiček, až bude sklíčidlo zcela vyšroubované (viz obr. C). Namontování sklíčidla probíhá v opačném pořadí. V sedle a na závitu sklíčidla nesmí být žádné nečistoty.

POKYNY TÝKAJÍCÍ SE PRÁCE:

ź Po déle trvající práci s nízkými otáčkami je třeba za účelem zchlazení

spustit zařízení na dobu cca 3 minut při maximální rychlosti otáček bez zátěže.

ź Pro vrtání otvorů v keramických dlaždicích je třeba přemístit přepínač

pracovního režimu (2) do polohy «vrtání». Po vy vrtání otvoru v keramice je třeba přesunout přepínač pracovního režimu do polohy «vrtání s příklepem» a dále pracovat s příklepem.

ź Při práci v betonu, kameni a zdivu používejte vrták z tvrdé slitiny. ź Na vrtání v kovu používejte pouze ostré vrtáky na kov.

POZOR: Volba vhodného vrtáku pro každý druh práce Vám zajistí menší vibrace během vrtání, což významně zvýší účinnost vrtání.

ź Při zašroubování/vyšroubování šroubů/matic přikládejte pracovní

koncovku na šroub/matici, dokud se sklíčidlo netočí.

UCHOVÁVÁNÍ A ÚDRŽBA:

Stroj v podstatě nevyžaduje zvláštní údržbu. Uchovávejte zařízení na dětem nedostupném místě, udr žujte je čisté, chraňte proti vlhkosti a zaprášení. Podmínky skladování by měly být takové, aby vyloučily možnost mechanického poškození a působení atmosférických vlivů. Po vrtání do betonu v silně prašném prostředí se doporučuje přefoukání

Page 32

stlačeným vzduchem ventilačních ot vorů a sklíčidla. Zabrání to poškození ložisek a odstraní prach blokující přísun vzduchu chladícího motor.

DOPRAVA:

Vrtačku dopravujte a skladujete v obalu, který ji chrání ji proti vlhkosti, průniku prachu a drobných částic, chraňte především ventilační otvory. Drobné částice, které se dostanou dovnitř krytu, by mohly poškodit motor.

TYPICKÉ PORUCHY A JEJICH ODSTRAŇOVÁNÍ:

Vrtačka nefunguje:

- zkontrolujte, zda je vodič napájení řádně zapojený a zkontrolujte

pojistky,

Vrtačka «přerušuje chod» anebo jiskří:

- zkontrolujte uhlíkové kartáče, v případě potřeby je vyměňte.

POZOR! Výměnu uhlíkových kar táčů může provést pouze elektrikář s příslušným oprávněním.

- Pokud elektronářadí stále nefunguje, i když má požadované napájení a

má neopotřebované uhlíkové kartáče, odevzdejte je do servisní opravny, jejíž adresa je uvedená v záruce.

VÝROBCE:

PROFIX s.r.o.; ul. Marywilska 34, 03-228 Varšava, Polsko

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ:

POZOR: Zobrazený symbol znamená zákaz likvidace zařízení

dohromady s jinými odpady (na porušení zákazu se vztahuje pokuta). Nebezpečné složky, které se nacházejí v elektrickém a elektrotechnickém vybavení mají negativní vliv na životní

prostředí a lidské zdraví.

Domácnosti by se měly zapojit do získávání zpět a opětovného využívání (recyklace) starých elektrospotřebičů. V Polsku a v Evropě se tvoří nebo už existuje systém sběru elektroodpadu, V rámci kterého mají všechna prodejní místa elektrospotřebičů povinnost přijímat elektroodpad. Kromě toho existují sběrná místa pro elektroodpad.

PIKTOGRAMY:

Vysvětlení ikon umístěných na firemním štítku a na informačních nálepkách na zařízení:

«Před spuštěním zařízení si přečtěte návod na obsluhu»

«Vždy používejte ochranné brýle»

«Používejte ochranné masky proti prachu»

«Používejte ochranné rukavice»

Politika firmy PROFIX je politikou průběžného zdokonalování v ýrobků, z toho důvodu si firma vyhrazuje právo změnit specifikaci výrobku bez předchozího informování. Obrázky, uvedené v návodu na obsluhu, jsou pouze příklady a mohou se lišit od skutečného vzhledu zakoupeného zařízení. Tento návod je chráněný autorským zákonem. Jeho kopírování / rozmnožování bez písemného souhlasu společnosti PROFIX s.r.o. je zakázané.

Page 33

HASZNÁLATI UTASÍTÁSOK

TDW1050A KÉTSEBESSÉGES ÜTVEFÚRÓ

Az eredeti utasítások fordítása

H AS ZN Á LA T E LŐ TT O LV A SS A E L E ZE KE T A Z UTASÍTÁSOKAT! Tartsa meg ezt az útmutatót későbbi tájékozódás céljából! FIGYELEM! Olvassa el a szimbólummal jelzett, a m u n k av é d e l e m me l k a p c so l a t o s ö s s z es fig yelm eztet ést és a b izton ságo s ha szná latr a vonatkozó összes utasítást!

A következő biztonsági előírások be nem tartása miatt baleset, áramütés, tűzveszély és/vagy komoly sérülés fordulhat elő

Őrizze meg az összes munkavédelmi figyelmeztetést és utasítást későbbi felhasználás céljából!

Az alábbi figyelmeztetések során használt „elektromos szerszám” kifejezés olyan szerszámot jelöl, melynek áramellátása hálózatról (tápkábellel) vagy akkumulátorral (kábel nélkül) történik.

FIG YELE M! Ál talá nos mun kavéd elmi sza bályo k:

Munkahelyi biztonság:

a) T ar ts a t is ztá n a m unk at er ül eté t és ü gye lj en a jó

megvilágításra! A munkaterületén uralkodó rendetlenség balesetekhez

vezethet.

b) Ne dolgozzon elektromos szerszámmal robbanásv eszélyes

környezetben, gyulladásv eszélyes folyadékok, gázok vagy folyadékok közelében. Az elektromos szerszámok használata során

szikra keletkezhet, mely belobbanthatja a port és a gőzöket.

c) Tartsa távol a gyermekeket attól a helytől, ahol használja az

elektro mos szersz ámot. A f igyelemeltere lés miat t elveszít heti

kontrollját az elektromos szerszám felett.

FIGYELEM ! A szer szám bizto nságos has ználatával kapcsolatos általános szabályok:

Elektromos biztonság:

a) Az elektromos szerszám csatlakozó dugója meg kell feleljen az

al jzat tal . T ilos a cs atl akoz ó d ugó mód osí tás a! Ti los hosszabbítók használata a védőföldeléses kábellel ellátott eleketromos szerszámok esetében! A csatlakozó dugók és aljzatok

módosítása növeli az áramütés kozkázatát!

b) Kerülj e a te sti é rintkezé st a föld elt fe lületek kel va gy

tárgyakkal, mint a csövek, fűtőtestek, fűtőradiátorok vagy hűtőszekrények! A földelt részekkel való érintkezés esetén nő az

áramütés kockázata!

c) Ne tegye ki esőnek vagy nedves környezetnek az elektromos

szerszámot! Víz behatolása esetén nő az áramütés kockázata!

d) Ne erőltesse a csatlakozó kábel! Ne használja a hálózati kábelt a

szerszám mozgatására, húzására vagy a csatlakozó dugó aljzatból történő kihúzására.Tartsa távol a hálózati kábelt hőforrásoktól, olajtól, éles szélektől és mozgó alkatrészekről! A

sérült vagy összegabalyodott kábelek növelik az áramütés kockázatát!

e) Amennyiben az elektromos szerszámot a szabadban használja,

a csatlakozást a szabadban tör ténő használatra alkalmas kültéri hosszabbítókkal kell megoldani. A szabadban történő

használatra alkalmas hosszabbítók használata csökkenti az áramütés kockázatát.

f) A berendezést 30mA vagy kisebb kioldó áramú védőkapcsolós

(RCD) elektromos hálózatra javasolt kapcsolni csatlakoztatni.

g) Amennyiben az elektromos szerszámot nedves környezetben

használ ja, elker ülhetetlen egy feszül tségvédelmi eszköz használata, mint egy hibaáram védelmi kapcsolóé (RCD). Az RCD

használata csökkenti az áramütés kockázatát.

FIGYELEM! A szerszám használatának biztonságával kapcsolatos általános figyelmeztetések:

Személyi biztonság:

a) Ez a beren dezés n em has ználható csökke ntett fizik ai,

szenzoriális vagy mentális képességű személyek (beleértve a gyermekeket is), tapasztalattal nem rendelkező személyek vagy olyan személyek által, akik nem ismerik a berendezést, kivételt képeznek azok a helyzetek, amikor a berendezés használata felügyelet alatt vagy a használati útasítások betartásával történik egy, a biztonságért felelős személy által.

b) Legyen figyelmes, összpontosítson arra, amit csinál és legyen

mindig annak tudatában, hogy elektromos szerszámmal dolgozik! Ne használja az elektromos szerszámot, ha fáradt, ha kábító szer, alkoho l vagy gyógysze r befolyá sa alatt áll!

Elektromos szerszám használatánál egy pillanatnyi figyelmetlenség is komoly sérülések okozója lehet!

c) H or dj on vé dő ru há za to t! Mi nd en e se tb en vi se lj en

védőszemüveget! Olyan védőruházat hordása mint a porvédő maszk,

csúszásbiztos cipő, fülvédő vagy hallásvédő csökkenti a sérülések kockázatát!

d) Ker ülj e el , ho gy az ele ktr omos sz ersz ám vé letl enü l

bekapcsoljon! A hálózati áramforrásra történő csatlakozás és/vagy az akkumulátor csatlakoztatása, valamint a szerszám felemelése vagy mozgatása előtt, győződjön meg arról, hogy az elektromos szerszám kapcsolója kikapcsolt állapotban van!

Az elektromos szerszám mozgatása vagy bekapcsolt állapotban történő

használata balesetet okozhat!

e) Az elektromos szerszám beindítása előtt távolítson el minden

szerszámot a közelből! Az elektromos szerszám mozgó részein hagyott

szerszámok sérüléseket okozhatnak!

f) Ne hajoljon le mélyen! Álljon biztosan és tartsa meg az

egyensúlyát! Ez az elektromos szerszám jobb ellenőrzését teszi lehetővé

váratlan helyzetekben.

g) Öltözzön fel megfelelően! Ne hordjon bő ruházatot vagy

ékszert! Haját kösse be, ruházatát és kesztyűjét tar tsa távol a mozgó alkatrészektől! A bő ruházat, az ékszer és a hosszú haj

beleakadhat a mozgó alkatrészekbe.

h) Amennyiben a be rendezés alka lmas külső porelszívó és

porgyűjtő csatlakoztatására, győződjön meg arról, hogy ezek helyesen lettek csatlakoztat va és haszn álva. A porgy űjtő

használata csökkentheti a porral járó veszélyek kockázatát.

i) Ne engedje, hogy az elektromos szerszám gyakori használata

során szerzett jártasság hatására túlzott magabiztossá váljon és fi gyelmen kívül hagy ja a bi ztonsági szab ályokat. A

figyelmetlen használat egy pillanat alatt súlyos testi sérülést okozhat.

FIGYELEM ! A sze rszám bizto nságos has ználatára vonatkozó általános figyelmeztetések:

Az elektromos szerszám használata és gondozása:

a) Ne terhelje túl az elektromos szerszámot! Az elvégzendő

Page 34

munkához szükséges teljesítmény függvényében használjon

elektromos szerszámokat! A megfelelő elektromos szerszám jobb

működést és biztosabb terhelést tesz lehetővé.

b) Tilos az elektromos szerszám használata, ha a kapcsoló nem

indítja el és nem állítja meg a szerszámot! Minden elektromos

szerszám, amely nem indul el vagy nem áll meg, veszélyes és meg kell javítani!

c) Minden beállítás, alkatrészcsere vagy tárolás előtt húzza ki a

cs atla kozó du gót az el ektr omo s s zers zám hál ózat i áramforrásából és/vagy vegye ki az akkumulátort! Ezek a

biztonsági intézkedések csökkentik az elektromos áram véletlenszerű bekapcsolását.

d) A használaton kívüli elektromos szerszámot gyermekektől

távol ke ll tárolni , és ne m szabad kölcsö n adni olyan személyeknek, akik nem ismerik az elektromos szerszámot vagy nem olvasták el annak használati utasításait! Az

elektromo s szerszám veszélyes, ha tapa sztalat n élküli szemé ly használja!

e) Az elektromos szerszámot karban kell tartani! Ellenőrízni

kell a mozgásban lévő alkatrészek vonalbeállítását vagy zavarát, az alkatrészek törését és egyéb tényezőket, melyek befolyásolhatják az elektromos szerszám működését! Ha rongálódás t észlelünk , az ele ktromos szers zámot még használat előtt meg kell javítani! Számos baleset oka az

elektromos szerszám nem megfelelő karbantartása.

f) A vágó szerszám ok éles ek és tisz ták kel l legye nek! A

vágószerszámo k éles alka trészeinek karbant artása csö kkenti az anyagba történő beakadás kockázatát és megkönnyítik a használatot.

g) A z e l ek t ro m o s s ze r s zá m ot , a b e re n de z é st , a

munkaszerszámokat, stb. jelen utasításoknak megfelelően kell haszn álni, f igyelembe véve a m unka j ellegét és feltételeit. Az elektromos szerszám rendeltetésétől eltérő használata

veszélyes helyzeteket okozhat.

h) Alacsony hőmérsékleten vagy hosszabb használaton kívüli

időszakot követően ajánlott az elektromos szerszám teher nélküli elindítá sa néhány percre a ken őanyag átviteli mechanizmusba történő helyes elosztása érdekében.

i) Az elektromos szerszám tisztításához puha, nedves (nem

vizes) rongyot és szappa nt használ jon! Ne használj on ben zint , ol dósze rt vag y eg yéb any agok at, ame lyek károsíthatják a berendezést!

j) A z e le k t ro m os s z er s zá m ot c s a k a zu t án l e he t

tárolni/szállítani, miután megbizonyosodtunk arról, hogy minden mozgó eleme rögzítésre és biztosításra került a rögzítésre szánt eredeti elemek segítségével.

k) Az elektromos szerszámot száraz helyen kell tartani, védve a

portól és a nedvességtől.

l) Az elektromos szerszám szállítása az eredeti csomagolásban

történhet, megvédve ezáltal a mechanikai sérülésektől.

m) A ma rkolat ot é s a fog ófelü letek et t isztá n, o laj- és

kenőanyagtól mentesen kell tartani. A csúszós markolatok és fogófelületek lehetetlenné teszik a szerszám biztonságos fogását és felügyeletét az esetleges váratlan szituációkban.

FIGYELEM! A szerszám biztonságos használatára vonatkozó általános figyelmeztetések:

Javítás:

a) Az elektromos szerszámok garanciális és garancia utáni

javítását a PROFIX Szerviz végzi, ami garantálja a javítás kiváló minőségét és az eredeti alkatrészek használatát.

FIG YELEM ! ÜT VEFÚR Ó, biz tonsá gra v onatko zó figyelmeztetések -

Személyi biztonság:

a) A fúrógép használata során használjon hallásvédőt! A zajnak

való kitettség hallásvesztést okozhat!

b) Amikor olyan munkát végez, melynek során a c savar

hoz záér het ne a rej tett el ektr omos ká bele khez , az elektromos szerszámot a fogantyú szigetelt részénél kell fogni! A tápkábellel való érintkezés a feszültség egy részét a készülék

fém alkatrészeinek továbbíthatja, ami áramütéshez vezethet.

c) Has zná lj on me gfe le lő ke res őe szk özö ket a re jte tt

elekt romos k ábelek hel ymegjelö léséhez, vagy kérje n tájékoztatást az önkormányzati intézményektől! A feszültség

alatt lévő kábelekkel történő érintkezés tűzeseteket vagy áramütést idézhet elő! A gázvezeték sérülése robbanásveszélyes! A víz- és csatornacsövek kilyukadása anyagi károkat okoznak!

d) Ne munkáljon meg azbeszt tartalmú anyagokat! Az azbeszt

rákkeltőnek minősül!

e) A munkavégzés helyét tisztán kell tartani! Az anyagkeverékek

kifejezetten veszélyesek! A fémpor be- és felrobbanhat!

f) Biztosítsa a megmunkált tárgyat! Bizonyosodjon meg arról, hogy

az összes rögzítő elem meg van szorítva és ellenőrízze, hogy ne legyenek nagy távolságok! A megmunkált elem rögzítő szerszámba vagy csavaros szorítóba történő rögzítése biztonságosabb, mint kézben tartása.

g) A szerszámot az azzal együtt leszállított pótfogantyúval kell

használni! Az ellenőrzés elvesztése a kezelő súlyos testi sérüléseit

okozhatja!

h) Használat előtt hozza munkakész állapotba a szerszámot. Ez

a szerszám magas kimeneti forgatónyomatékot generál és a szerszám megfelelő rögzítése nélkül a munkavégzés során fennáll a szerszám feletti uralom elvesztésének, ezáltal pedig a testi sérülés kockázata.

i) Használat közben az elektromos szerszámot mindkét kézzel

a fő és pótfogantyúnál kell fogni, stabil pozíciót tartva. Az

elektromos szerszám használata biztonságosabb, ha mindkét kézzel tartják.

j) Azonnal állítsa meg a z elektromos szerszámot, ha az

lebl okkol! Kés züljön fel az erős vibr ációkra , mel yek visszaugrást idézhet elő! A használt szerszám leállhat, ha az

elektromos szerszám túlterhelt vagy amikor az egyik elem meghajlik.

k) Szünetek, gépfejek cseréje, karbantartás, tisztítás vagy

beállítás idejére azonnal húzza ki a csatlakozó dugót az el ekt rom os sz ers zám há lóz ati ár amf orr ásá ból ! A z elektromos szerszám padra történő helyezése előtt várja meg, amíg a szerszám megáll! A használt szerszám leállhat és a

felette való ellenőrzés elvesztéséhez vezet.

l) Tilos az elektromos készülék sérült tápkábellel történő

használata! Ne érintse meg a sérült kábelt! Amennyiben a

Page 35

kábel a készülék használata közben sérül meg, húzza ki a

csatlagozó dugót az aljzatból! A sérült kábelek növelik az áramütés

kockázatát!

m) Ha az elektromos szerszám tábkábele sérült, ezt egy, a

szervízhálózatban kapható tápkábellel kell kicserélni!

Hosszú fúrószárak használata során betartandó biztonsági

útmutatók:

a) Sohase használja a fúrót a fúrószár maximális fordulatszámánál

nagyobb sebességen. Mindig alacsony fordulatszámon és a megmunkált anyag megérintése után kezdje meg a fúrást. Ha a

fúrószár magasabb fordulatszámon nem érintkezik a munkadarabbal, hanem szabadon forog, akkor elhajolhat és személyi sérülést okozhat.

b) Fúrás során nyomja rá a fúrószárat a megmunkált anyagra a

fúrószárral egy vonalban, nem szabad túl erősen rányomni. A

fúrószár elhajolhat és megsérülhet, vagy a szerszám feletti uralom elvesztését és személyi sérülést okozhat.

AZ ÜTVEFÚRÓ FELÉPÍTÉSE ÉS RENDELTETÉSE:

Az ütvefúró rendeltetése: fúrólyuk végzése fába, fémbe, műanyagba, kerámiába, téglába, kőbe és betonba. A szerszám egy elektronikus beállítórendszerrel és bal/jobb irányváltóval rendelkezik és ugyanakkor csavarok be/kicsavarozására és menetelésre is használható.

Tilos a berendezés más célból történő felhasználása!

Az ütvefúrót egy monofázisú motor működtet és közepes intenzitású otthoni munkák elvégzésére ajánlatos. Nem megfelelő hosszú és nehéz körülmények közöt végzett munkálatokra! Tilos a szerszámot olyan

mu nká k vé gzé sér e ha szn áln i, me lyek pr ofe ssz ioná lis készüléket igényelnek!

Az elektromos készülék minden olyan használata, amely eltér a fent említett rendeltetéstől, tilos és a garancia elvesztéséhez vezet, a gyártó nem felelős az ezekből eredő károkért. A készülék összes, a felhasználó által végzett módosítása mentesíti a gyártót a felelősség alól a felhasználónak és a környetnek okozott károkért. Ugya nakko r az elek tromo s sze rszám meg felel ő ha sznál ata a karbantartásra, tárolásra, szállításra és javításra is vonatkozik. Az el ek tro mos s zer szá mo t c sak a gy ár tó ál ta l m egj el ölt javítóműhelykben javítható! A hálózatra kötött készülékeket csak engedélyezett személyek javíthatják! Egyes reziduális kockázati tényezők még abban az esetben sem küszö bölhető ek ki telj esen, ha a készü léket a rende ltetésne k megfelelően használták. Az építési módtól és felépítéstől függően a következő kockázatok jelenhetnek meg:

- a mozgásban lévő fúrófej kézzel, ruházattal vagy tápkábellel történő

megérintése;

- a fúrófej cseréje közbeni égések (Működésben közben a gépfej nagyon

felmelegszik. Az égések elkerülése érdekében a gépfej-csere közben használjon harapófogót és védőkesztyűt!);

- a megmunkált elem vagy annak egy részének visszaugrása;

- a fúrófej görbülése/törése.

nElemek ź Ütvefúró – 1 db. ź Pótfogantyú – 1 db. ź Fúrásmélység határoló – 1 db. ź Tokmánykulcs – 1 db. ź Használati utasítás – 1 db.

ź Garancialap – 1 db. n A szerszám elemei (lásd A.,B.,C., ábra)

A szerszám elemeinek számozását a jelen használati utasítások 2. oldalán szereplő ábra mutatja be:

1. Fogaskoszorús tokmány

2. „Fúrás/ütvefúrás“ átkapcsoló

3. Forgásirányt váltó kapcsoló

4. Kapcsolózár

5. Forgási sebességet beállító gomb

6. Kapcsoló

7. Főfogantyú

8. Menetkapcsolót

9. Pótfogantyú

10. Fúrásmélység határoló

10. Fogaskoszorús tokmány kulcs

MŰSZAKI ADATOK:



TÍPUS

Tápfeszültség Tápfrekvencia Teljesítmény

Forgási sebesség üres járatban

Gyors tokmány

I menet II menet

TDW1050A

220-240 V

50/60 Hz

1050 W 0-1200 /perc 0-3200 /perc 1,5-13 mm

acél - 8/13 mm

Fúrás maximális átmérője

beton - 13/20 mm

fa - 25/40 mm Súly (kiegészítők nélkül) Berendezés osztálya Védelem

 Hangnyomás szint (LpA) Hangerő szint (LwA)

EN 62841 szabvány szerinti vibrációs szint:

fúrás őfogantyú (fém), f a ütvefúrás (beton), f a K bizonytalanság 1,5 m/s=

őfogantyú

hID

2,98 kg

/II

IPX0

96,4 dB(A) ±5dB

104,4 dB(A) ±5dB

3,042 m/s

9,603 m/s

Az említett vibrációs szint reprezentatív az elektromos készülék használata szempontjából. Amennyiben az elektromos készülék más célból vagy egyéb munkaeszközzel kerül használatra, illetve ha karbantartása nem megfelelő, a vibrációs szint eltérhet a megjelölttől. A fent említett okok a vibrá ciós expozí ció szintj e növekedéséh ez vezethetnek a működés teljes ideje alatt. Kiegészítő védelmi eszközöket kell használnia, melyek célja a vibrációs expozíció kezelőre gyakorolt hatásaitól való védelem, mint pl. : Elektrom os készül ék és munkae szközök ka rbantartás a, a ke zek megfel elő hőm érsékletén ek bizt osítása, a munkat evékenységek sorrendjének megállapítása. A megadott rezgésszint és a megadott zajkibocsátás mérése szabványos vizsg álati m ódszerrel történ t és felha sználható k a s zerszámok összehasonlítására. A megadott rezgésszint és a megadott zajkibocsátás felhasználható a kezdeti expozíció megállapítására.

Page 36

Figyelmeztetések:

Az elektromos szerszám tényleges használata során a rezgésszint és a zajkibocsátás eltérhet a megadott értékektől, attól függően, hogyan használja a szerszámot, különösen függ a megmunkált anyag típusától. A kezelőszemély biztonsága érdekében meg kell határozni a biztonsági intézkedéseket, melyek a valós használat alatti expozíció megbecsülésén alapszik (figyelembe véve a művelet összes folyamatát, amikor a szerszám ki van kapcsolva, és amikor üresjáraton van, a kioldási idő kivételével).

HASZNÁLAT ELŐTT:

1. Bizonyosodjon meg arról, hogy az áramforrás a nominális táblán feltüntetett paramétereknek megfelelő paraméterekkel rendelkezik!

2. Bizonyosodjon meg arról, hogy az ütvefúró kapcsolója kikapcsolt pozícióban van és a kapcsoló (4) ki van engedve! Tilos az ütvefúrót működésben hagyni, ha a zár be van kapcsolva! A zár kikapcsolása a kapcsoló (6) újboli megnyomásával történik!

3. A pótfogantyú (9) a tokmánytengelyre tör ténő helyezésével kerül rögzítésre és ennek csavarozásával rögzül. A fúrásmélység határolót (10) a pótfogantyú nyjlásába kell helyezni és a pótfogantyú csavarásával kell rögzíteni.

4. Amennyiben hosszabbítót használ, bizonyosodjon meg arról, hogy a hosszabbí tó paraméterei, a kábel ek szakasza i megfelelne k a csavarozó paramétereivel. Ajánlott minél rövidebb hosszabbítót használni! A hosszabbító teljesen ki kell legyen feszítve!

HASZNÁLAT KÖZBEN:

n A fúrófej kiválasztása

Betonba, téglába, kőbe fúráshoz használjon beton fúrásához való fúrófejet! Fém, műanyag, (legtöbb 6 mm-es nyílásátmérőjű) fa fúrásához használjon fém fúrásához való fúrófejet! Fába történő 6 mm-esnél nagyobb átmérőjű nyílás fúrásához fa fúrásához való fúrófejet használjon!

n A fúrófej rögzítése

Helyezze be a fúrófejet végig a gyenge fejbe (1) és a kulccsal (11) történő külső gyűrű csavarásának segítségével a kapocs megnyomásával rögzítse, a gépfej gépházán lévő mindhárom nyílás sorban történő használatával (lásd: B. ábra).

n A fúrásmélység beállítása

A mélys ég határoló (10) s egítségével megál lapíthatjuk a fúrás mélységét. Addig húzzuk a mélység határolót, amíg a fúrófej és a határoló vége megfelel a kíván fúrásmélységnek.

n Munkatípus megváltoztatása ź Fúrás és csavarok be/kicsavarozása:

Állítsuk be a munkatípus kapcsolót (2) a szimbólummal jelölt «fúrás» pozícióba!

ź Ütvefúrás:

Állítsuk be a munkatípus kapcsolót (2) a szimbólummal jelölt «ütvefúrás» pozícióba!

FIGYELEM! Az ütvefúró (1) működése közben tilos a munkatípust változtatni!

n Forgásirány változtatása

Mozgassa a forgásirány kapcsolót (3) egészen végig a megfelelő pozícióba! A kapcsolóházon szereplő jelölések: – az órajárással

megegyező irányba történő forgás, – az órajárással ellentétes irányba történő forgás.

FIGYELEM! Az ütvefúró (1) működése közben tilos a munkatípust változtatni!

n Menet kiválasztása

A menetkapcsoló segítségével (8) lehet előzetesen kiválasztani a két fordulatnyomaték tartományt:

I menet: Alacsony fordulatszám tar tomány nagy fúrás-

vagy csavarozás átmérővel.

II mene t: Ma gas f ordulat szám tar tomány – ki s

fúrásátmérővel.

FIGYELEM: A menetek kapcsolását álló gép mellett végrehajtani. Ha a menetkapcsolót (8) nem lehet ellenállásig fodítani, enyhén meg kell mozgatni a hajtótengelyt a fúrótokmánnyal.

n Be/kikapcsolás

Az elektromos szerszám bekapcsolásához nyomja meg a kapcsolót (6) és hagyja lenyomva! A kapcsoló bekapcsolt pozícióba történő rögzítéséhez nyomja meg a kapcsolózárt (4)!

Az elektromos szerszám kapcsolójának (6) kikapcsolásához, vagy amikos a zár (4) blokkolva van, nyomja meg röviden azt, majd tegye szabaddá!

n Forgási sebesség beállítása

A k apcso ló (6 ) nyo másán ak nö velésé vel v agy c sökken éséve l beállíthatjuk a forgási sebességet.

A k apcsoló (6) finom meg nyomása kiseb b forgá si seb ességet eredményez. Az erősebb nyomás növeli a forgási sebességet.

n A forgási sebesség szabályozása

A forgási sebességet beállító gomb (5) a kívánt sebesség függvényében szabályozható. Szabályozhatja a sebességet és a működés idejét. A kív ánt fo rgási se bess éget a m egm unká lt a nyag nak és a munkafeltételeknek függvényében kell kiválasztani. Ez a gyakorlati próba ideje alatt beállítható.

A FÚRÓTOKMÁNY CSERÉJE:

FIGYELEM! Az elektromos szerszám bármilyen cseréje előtt húzza ki a csatlakozó dugót az aljzatból!

A bal/jobb forgásos ütvefúró fúrótokmánya balmenetes csavar segítségével került rögzítésre. A tokmány cseréje előtt megfelelő csavarral (PH2) elülről, a fúrótokmány nyílásán keresztül csavarozza le ezt a csavart!

A balmenetes csavart jobb oldalra történő csavarozással lehet kicsavarni.

A tokmány (1) leszereléséhez helyezze stabil helyre a fúrógépet, pl. egy munkapadra és helyezze a villás csavarkulcsot (17 mm) a tengelyen található bemetszésbe! Egy kézzel tartsa meg a tokmányt, a másikkal pedig csavarja a kulcsot az óra járásával ellentétes irányba, amíg lecsavarozza a fogantyút (lásd C. ábra) A tokmány beszerelése fordított sorrendben történik. A fogantyú alapzatán és a tengely menetén nem lehet semmiféle szennyeződés.

HASZNÁLATTAL KAPCSOLATOS UTASÍTÁSOK:

ź Hosszú idejű kis forgási sebességgel történő használat után kapcsolja

Page 37

be az elektromos szerszámot és körülbelül 3 percen keresztól

maximális sebességgel járassa üresben a szerszám lehűtése céljából.

ź Kerám ialapok ban tör ténő lyuk ak fú rása e setén m ozgassa a

munkatípus kapcsolóját (2) a «fúrás» pozícióba! A lyukak elvégzése után, mozgassa a kapcsolót a «forgással történő fúrás» pozícióba és folytassa forgással!

ź Betonba, kőbe és falba történő munkáknál használjon szilárd

ötvözetű fúrófejet!

ź Fémbe tör ténő fúráshoz csak fémből készült, éles fúrófejeket

használjon!

FIGYELEM! A fúrófej helyes kiválasztása minden eljárástípusnál csökkenti a fúrás közbeni rezgést, amely javítja a fúrást.

ź A csavarok/csavaranyák be/kicsavarozásánál, amikor a fúrógép

tengelye forog, közelítse a csavar/csavanya fejét.

TÁROLÁS ÉS KARBANTARTÁS:

A szerszám nem igényel különleges karbantartást. A szerszámot gyermekektől távol, tisztán kell tartani, óvni a nedvességtől és a portól! A tárolási körülmények ki kell küszöböljék a mechanikus rongálódások vagy a különböző időjárási viszonyok káros hatásainak lehetőségét! Betonba történő fúrást követően a képződött port a szellőzőnyjlások és fogantyú felé irányított sűrített levegővel kell eltávolítani. Ez meggátolja a csapágyak megrongálódását és eltávolítja a port, amely gátolja a motor hűtése számára fontos levegővel való ellátást.

SZÁLLÍTÁS:

Az ütvefúrót hordládában kell szállítani és tárolni, amely megóvja a nedvességt ől, a por tól és a kis méretű tárgyaktó l! Különösen a szell őzőnyílá sokat ke ll véd eni! A gép házba beju tó kis ele mek rongálhatják a motort!

TIPIKUS MEGHIBÁSODÁSOK ÉS EZEK MEGOLDÁSA:

Az ütvefúró nem működik:

- Ellenőrízze, hogy a tápkábel helyesen van csatlakoztatva vagy ellenőrízze a biztosítékokat!

Az ütvefúró «akadozik» vagy szikrát képez:

- Ellenőrízze és cserélje ki a szénkeféket!

FIGYELEM ! A szénkefé k cseréjét csak e ngedélyezett villany szerelő végezheti!

- Amennyiben az elektromos szerszám továbbra sem működik, noha

biztosított az áramellátás és a szénkefék jó állapotban vannak, vigye el a garancialapon megjelölt címen szereplő javítóműhelybe!

GYÁRTÓ:

PROFIX Sp. z o.o. Marywilska u. 34, 03-228 Varsó, LENGYELORSZÁG

KÖRNYEZETVÉDELEM:

FIGYELEM! Ez a jel azt jelöli, hogy a használt készüléket tilos

egyéb hulladékkal egy helyen elhelyezni (pénzbüntetés terhe mell ett). Elek tromos és e lektro nikus gép ek ves zélyes alkotórészei negatívan befolyásolják a környezetet és az emberek egészségét.

Minden háztar tásnak hoz zá kell járulnia a használt készülékek visszanyeréséhez és újrahasznosításához. Úgy Lengyelországban, mint Európában megszervezik vagy már létezik a használt készülékek gyűjtési rendszere, melynek keretében az adott készülék minden értékesítési helyén kötelesek átvenni a használt készüléket. Ezenkívül léteznek ilyen típusú készülékek gyűjtő központjai is.

PIKTOGRAMOK:

A névleges táblázatban szereplő rajzok magyarázata:

«Bekapcsolás és működtetés előtt olvassa el a használati utasításokat!»

«Védőszemüveg használata kötelező!»

«Porvédő maszk használata kötelező!»

«Hallásvédő használata kötelező!»

«Viseljen védőkesztyűt»

A PROFIX cég politik ája az, hogy folyamatosan tökéletesítse termékeit, ezért fenntartja magának azt a jogot, hogy a termék specifikációit előzetes tájékoztatás nélkül módosítsa! A használati utasításokban megjelölt ábrák csak példák, ezek kicsit eltérhetnek a megvásárolt eszköz valódi arculatától! Jelen használati utasítást szerzői jogok védik. A PROFIX Sp. z o.o. társaság írásos hozzájárulása nélküli másolása/ sokszorosítása tilos!

Page 38

DVIEJY GREICIL SMUGINIS GRĘŽTUVAS TDW1050A

NAUDOJIMO INSTRUKCIJA

Originalios instrukcijos vertimas

PR IE Š R AD EDA NT DA RBĄ SU SI PAŽ IN KI TE SU INSTRUKCIJA. Išsaugokite instrukciją, nes gali būti reikalinga vėliau. ĮSPĖJIMAS! Prašome perskaityti visus įspėjimus dėl saugaus naudojimo pažymėtus simboliais bei visas nuorodas dėl saugaus naudojimo.

Žemiau pateikiamų įspėjimų dėl saugos bei saugos nuorodų nesilaikymas gali būti elektros smūgio, gaisro ir/arba sunkių kūno sužalojimų priežastimi.

Išsaugokite visus įspėjimus ir visas saugos nuorodas, kad vėliau būtų galima jais pasinaudoti.

Žemiau pateiktuose įspėjimuose sąvoka „elektros prietaisas” apibudina elektros prietaisą maitinamą elektros energija iš elektros tinklo (maitinimo laidas) arba elektros prietaisą maitinamą akumuliatoriumi (belaidis).

ĮSPĖJI MAS! Bend ri įspėj imai dėl saugaus įran kio naudojimo.

Sauga darbo vietoje:

a) Darbo vietoje turi būti švaru, tvarkinga bei geras apšvietimas.

Netvarka bei netinkamas darbo vietos apšvietimas gali būti nelaimingų atsitikimų priežastimi.

b) Nenaudoti elektros prietaiso sprogioje aplinkoje, kurioje yra

degūs skysčiai, degios dujos arba dulkės. Elektros prietaiso darbo

metu susidaro elektros kibirkštis, todėl gali užsidegti esantis aplinkoje garai.

c) Darbo vietoje negali būti vaika i bei pašalin iai. Dėm esio

nukreipimas gali būti elektros prietaiso valdymo praradimo priežastimi.

ĮSPĖJI MAS! Ben dri įspė jimai dė l saugau s įranki o

naudojimo.

Elektros sauga:

a) Elektros prietaisų kištukai turi atitikti elektros lizdo tipui. Jokiu

būdu negalima keisti kištuko. Jeigu elektros prietaisas turi įžeminimą, negalima naudoti ilgintuvo. Originalių kištukų bei lizdų

naudojimas sumažina elektros smūgio riziką.

b) Venkite kūno kontakto su įžemintais paviršiais, tokias kaip

vamzd žiai, š ildytuv ai, ce ntrinio šil dymo r adiatori ai bei šaldytuvais. Kontaktas su įžemintais paviršiais didina elektros smūgio

pavojų.

c) Saugokite prietaisą nuo lietaus ir drėgmės. Jeigu vanduo patenka į

elektros prietaisą, padidėja elektros smūgio rizika.

d) Nenaudokite laidų ne pagal paskirtį. Neneškite įrenginio

paėmę už laido, netraukite už jo norėdami išjungti kištuką iš elektros lizdo. Laidą klokite taip, kad jo neveiktų karštis, jis neišsiteptų aly va ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeistas laidas gali tapti elektros smūgio priežastimi.

e) Jeig u ele ktros pri etaisa s yra naud ojamas lauk e, lai do

prailginimui naudokite tik specialiai tam skirtus prailgintuvus.

Prailgintuvų skirtų darbui lauke naudojimas sumažina elektros smūgio riziką.

f) Įrankį rekomenduojama jungti į elektros maitinimo tinklą,

turintį likutinės srovės įrenginį (RCD), kurio išjungimo srovė yra 30 mA arba mažesnė.

g) Jeigu negalima išvengti elektros prietaiso naudojimo drėgnoje

aplinkoje, naudokite RCD įrenginį. RCD įrenginio naudojimas

sumažina elektros smūgio riziką.

ĮSPĖJ IMAS! Be ndri įs pėjimai dėl sauga us įran kio naudojimo.

Žmonių sauga:

a) Prietaisu negali naudotis asmenys (tame tarpe vaikai) turintis

fizinius, jutimo arba psichinius negalavimus, taip pat asmenys neturintis darbo patirties arba nesusipažinę su prietaisu, nebent toks darbas vyksta stebint specialistui arba pagal prietaiso naudojimo instrukciją, kurį buvo perduota asmeniu atsakingu už saugą.

b) Būkite atidūs, sutelkite dėmesį į tai, ką Jūs darote ir, dirbdami

su elektros prietaisu, vadovaukitės sveiku protu. Nedirbkite su prietaisu, jei esate pavargę arba vartojote narkotikus, alkoholį ar medikamentus. Akimirksnio neatidumas naudojant prietaisą gali

tapti rimtų sužalojimų priežastimi.

c) Dėvėkite tinkamą aprangą. Nešiokite apsauginius akinius.

Apsauginės aprangos, tokios kaip dulkių kaukė, neslystantis apsauginiai batai, šalmas, asinės, naudojimas sumažina sužalojimų grėsmę.

d) Saugokitės, kad neįjungtumėte prietaiso atsitiktinai. Prieš

įjungiant kištuką į elektros lizdą ir/arba prieš akumuliatoriaus įjun gimą bei pri eš pa imant ar ba pe rnešan t pr ietais ą įsitikinkite, kad prietaisas yra išjungtas. Prietaiso pernešimas su

pirštu ant jungiklio arba prietaiso įjungimas į maitinimo tinklą gali tapti nelaimingo atsitikimo priežastimi.

e) Pr ieš į jung dami pri etai są pa šali nkite rakt us. P riet aiso

besisukančioje dalyje esantis įrankis ar raktas gali tapti sužalojimų priežastimi.

f) Nepasilenkite pernelyg į priekį. Dirbdami atsistokite patikimai

ir visada išlaikykite pusiausv yrą. Patikima stovėsena ir tinkama

kūno laikysena leis geriau kontroliuoti prietaisą netikėtose situacijose.

g) Dėvėkite tinkamą aprangą. Nedėvėkite plačių drabužių ir

papuošalų. Saugokite plaukus, drabužius ir pirštines nuo besisukančių prietaiso dalių. Laisvus drabužius, papuošalus bei ilgus

plaukus gali įtraukti besisukančios prietaiso dalys.

h) Jeig u įren giniai yra prita ikyti pri jungimu i prie dulki ų

nusiurbimo ir dulkių surinkėjo, įsitikinkite, k ad šie įrenginiai tinkamai prijungti ir panaudoti pagal paskirtį. Dulkių surinkėjų

panaudojimas sumažina dulkių poveikio pasekmes.

i) Elektros įrankių naudojimo įgūdžiai, įgyti dažno jų naudojimo

metu, negali per daug padidinti Jūsų pasitikėjimo savimi ir leisti nesilaikyti saugos taisyklių. Neatsargiai naudojantis elektros

įrankiais, galima rimtai susižeisti per kelias sekundes.

ĮSPĖJ IMAS! Be ndri įs pėjimai dėl saug aus įran kio naudojimo.

Rūpestinga elektros prietaisų priežiūra ir naudojimas

a) Neperkraukite prietaiso. Naudojamo prietaiso galingumas turi

atitikti atliekamam darbui. Tinkamai parinktas elektros prietaisas

leis atlikti darbą gerai ir saugiai.

b) Nenaudokite elektros prietaiso su sugedusiu jungikliu. Elektros

prietaisas, kurio nebegalima įjungti ar išjungti, yra pavojingas ir jį reikia remontuoti.

c) Prieš reguliuodami prietaisą, keisdami darbo įrankius arba

prieš sandėliavimą ištraukite kištuką iš elektros lizdo ir/arba atjunkite akumuliatorių. Ši saugumo priemonė apsaugos jus nuo

netikėto prietaiso įsijungimo.

Page 39

d) Ne na udo jam ą pr iet ai są sa nd ėli uo kit e v aik am s i r

nemokantiems juo naudotis arba nesusipažinusiems su instrukci ja asmeni ms nepriei namoje vie toje. Elektrin iai

įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.

e) Rū pes tin gai pr iži ūrėk ite pri eta isą . Pa tikr ink ite, ar

besisukančios prietaiso dalys tink amai veikia ir niekur nekliūva, ar nėra sulūžusių ar šiaip pažeistų dalių, kurios įtakotų elekt ros priet aiso veikim ą. Jeigu yra gedim ai suremo ntuokite priet aisą. Da ugelio nelai mingų a tsitikim ų

priežastis yra blogai prižiūrimi elektros prietaisai.

f) Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti

elektros prietaisai su aštriais pjovimo įrankiais yra lengviau valdomi ir juos geriau kontroliuoti.

g) Elektros prietaisą, papildomus įrankius, darbo įrankius ir t.t.

naudokite tik pagal instrukciją, turėdami omeny darbo sąlygas bei atliek amo darbo pobūd į. Elektros prieta iso

naudojimas ne pagal paskirtį gali sukelti pavojingas situacijas.

h) Jeigu prietaisas nebuvo naudojamas ilgesnį laiką arba yra

naudoj amas žem os tempe ratūros s ąlygose, įjunki te jį kelioms minutėms be apkrovos tam, kad tepalas tinkamai pasiskirstytų pavaros mechanizme.

i) Elektros prietaisus valykite minkštu, drėgnu (ne šlapiu)

skuduru ir muilu. Nenaudokite benzino, tirpiklių bei kitų priemonių galinčių pažeisti prietaisą.

j) Elektros prietaisą laikykite/transportuokite tik po to, kai

įsitikinsite, kad jo visos besisukančios dalis yra užblokuotos ir saugomos originaliomis, specialiai tam skirtomis detalėmis.

k) Elektros prietaisą laikykite sausoje, apsaugotoje nuo dulkių

bei drėgmės vietoje.

l) Elektros prietaisą transportuokite originalioje pakuotėje,

saugančioje nuo mechaninių pažeidimų.

m) Rankenos ir kiti įrankio laikymo paviršiai turi būti švarūs,

nealiejuoti ir netepaluoti. Jeigu rankenos ir kiti įrankio laikymo

paviršiai yra slidūs, netikėtose situacijose negalėsite įrankio saugiai laikyti ir valdyti.

ĮSPĖJIMAS! Bendri įspėjimai dėl saugaus įrankio naudojimo.

Remontas:

a) G arantinį ir pogarantinį elektros įrankių remontą atlieka

PROFIX servisas, todėl garantuojama aukščiausia remonto darbų kokybė bei originalios atsarginės dalys.

DĖMESIO! SMŪGINIS GRĘŽTUVAS, saugaus darbo nuorodos.

Žmonių sauga:

a) Darbo metu naudokite klausos apsaugos priemones. Ilgalaikis

darbas triukšme gali sukelti klausos praradimą.

b) Darbo metu, kai yra pavojus užkliudyti elektros laidus arba

paties prietai so laid ą, elek tros pri etaisą laikyk ite už izoliuotus paviršius. Jeigu yra kontaktas su elektros laidais, tai visos

metalinės prietaiso dalis taip pat yra po įtampa, o tai gali sukelti elektros smūgį.

c) E lek tro s la id ų l ok ali zav im ui na ud oki te ti nka mu s

lo kal iza vim o p ri eta isu s a rba kr eip kit ės į pa sta to administraciją. Kontaktas su elektros laidais gali būti gaisro bri

elektros smūgio priežastimi. Dujų vamzdžio pažeidimas gali sukelti sprogimą. Vandentiekio vamzdžių pažeidimas gali sugadinti aplinkoje esančius daiktus.

d) Draudžiama dirbti su medžiagomis, kurių sudėtyje yra

asbestas. Asbestas gali būti navikinių susirgimų priežastimi.

e) Darbo vietoje turi būti švaru. Ypač pavojingi yra medžiagų

mišiniai. Lengvos metalo dulkės gali užsidegti arba sprogti.

f) Būtina patikimai pritvirtinti apdorojamą daiktą. Įsitikinkite,

kad visi tvirtinimo gnybtai yra užveržti bei patikrinkite, kad jie nebūtų pern elyg l aisvi . Apd orojam o daik to pri tvir tinim as tv irti nimo mechanizmu arba spaustuvuose didina darbo saugumą.

g) Naudoti papildomas rankenas. Kontrolės praradimas gali būti

susižalojimo priežastimi.

h) Prieš naudojimą tinkamai paruoškite įrankį. Šis įrankis sukuria didelį

sukimo momentą. Tinkamai neužfiksavus įrankio, darbo metu galima nustoti jį valdyti ir tokiu būdu susižeisti.

i) Elektros prietaisą laikykite abiem rankomis ir užtikrinkite

stabilią darbo poziciją. Elektros įrankio laikymas abiem rankomis

užtikrina didesnį saugumą.

j) Jei gu naudojamas įrankis įstrigo, nedelsian t ištraukite

elektros prietaiso kištuką iš elektros lizdo. Būkite pasiruošė įra nkio vib ravi mui, ku riuo met u ga li būt i at mest a apdorojama medžiaga. Naudojamas įrankis gali įstrigti, jeigu:

elektros prietaisas bus perkrautas arba išsikreivins apdorojamoje medžiagoje.

k) Prietaiso kištuką ištraukite iš lizdo darbo per traukos metu,

antgalių keitimo metu, remonto, valymo arba reguliavimo metu. Prietaisą dėkite tik, k ai jo dalis jau visiškai nejuda.

Darbo įrankis gali užstrigti ir tokiu atveju galima prarasti kontrolę.

l) Draudžiama naudotis prietaisu, jeigu jo maitinimo laidas yra

pažeistas. Jeigu laidas yra pažeistas, jokiu būdu neleskite jo; jeigu laidas yra pažeidžiamas darbo metu, iš karto ištraukite jo kištuką iš elektros lizdo. Pažeistas maitinimo laidas gali būti

elektros smūgio priežastimi.

m) Jeigu sugedo elektros prietaiso laidas, jį pakeisti galima pas

gamintoją, specializuotame remonto punkte arba gali tai atlikti specialistas tam, kad išvengtumėte pavojaus.

Ilgų grąžtų saugaus naudojimo instrukcija:

a) Niekuomet nedirbkite maksimalų grąžto sukimosi greitį

viršijančiu greičiu. Visuomet gręžti pradėkite mažu greičiu, grąžtui palietus apdirbamą objektą. Naudojant didesnį greitį,

apdirbamo objekto neliečiantis grąžtas gali sulinkti ir sukelti kūno sužalojimus.

b) Gręždami tiesia linija spauskite grąžtą prie apdirbamo

objekto; nespauskite per stipriai. Grąžtai gali sulinkti ir sukelti

kūno sužalojimus. Taip pat galite nustoti grąžtą valdyti, kas taip pat gali sukelti kūno sužalojimus.

GRĘŽTUVO PASKIRTIS IR SANDARA:

Smūginis gręžtuvas yra skirtas gręžti medienoje, metale, plastike, keramikoje, taip pat atlikti smūginį gręžimą plytose, akmenyje ir betone. Kalimo funkcija turi elektroninę reguliavimo sistemą bei sukimosi į dešinę/į kairę funkciją, įrankiu taip pat galima įsukti/išsukti varžtus ir atlikti įsriegimą.

Kategoriškai draudžiama naudoti prietaisą kitiems tikslams.

Smūginis gręžtuvas tai varomas vienfaziu varikliu įrankis, skirtas atlikti

Page 40

vidutinio intensyvumo darbus namų ūkyje. Netinka ilgalaikiam darbui sunkiose sąlygose. Draudžiama naudotis prietaisu atliekant

darbus reikalaujančius profesionalių įrenginių.

Kiekvienas elektros prietaiso panaudojimas ne pagal paskirtį sukelia garantijos praradimą bei gamintojas tokiu atveju nėra atsakingas už patirtas žalas. Bet kokios prietaiso modifik acijos padarytos naudotoju atleidžia gamintoją nuo atsakomybės už žalas patirtas tokiu atveju naudotoju bei aplinkiniais. Tinkamas naudojimas taip pat apima tinkama elektros prietaiso priežiūrą, sandėliavimą, transportavimą bei remontą. Elektros prietaiso remontą galima atlikti tik specialiuose punktuose nurodytuose gamintoju. Prietaisų, maitinamų elektra remontą gali atlikti tik įgalioti asmenys.

Nepaisant tinkamo prietaiso naudojimo negalima visiškai išvengti rizikos. Galimi rizikos atvejai:

- Besisukančio darbo įrankio lietimas ranka arba rūbais, kontaktas su maitinimo laidu.

- Apsišutinimas keičiant darbo įrankį. (Darbo metu darbo įrankis labai įkaista ir tam, kad išvengti apsišutinimo jo keitimo metu būtina naudoti apsaugines pirštines).

- Apdorojamos medžiagos arba jos dalies atmetimas;

- Darbo įrankio iškreivimas / lūžis.

nKomplektavimas ź Smūginis gręžtuvas - 1 vnt. ź - 1 Papildoma rankena vnt. ź - 1 Gręžimo gylio ribotuvas vnt. ź - 1 Dantytojo gręžimo patrono raktas vnt. ź Naudojimo instrukcija - 1 vnt. ź Garantinis lapas - 1 vnt.

n (žiūrėkite pav. A, B, C ):Prietaiso elementai

Prietaiso dalių numeracija atitinka grafinėms piešiniams 2 puslapio n instrukcijos:audojimo

1. Dantytas gręžimo patronas

2. Darbo režimo jungiklis įprastas gręžimas / smūginis gręžimas

3. Apsukimų krypties jungiklis

4. Paleidimo jungiklio blokavimo mygtukas

5. Apsukimų greičio reguliatorius

6. Paleidimo jungiklis

7. Pagrindinė rankena

8. Eigos jungiklis

9. Pagalbinė rankena

10. Gręžimo gylio ribotuvas

11. Dantytojo gręžimo patrono raktas

TECHNINIAI DUOMENYS:

MODELIS

Maitinimo įtampa Maitinimo dažnis

Sunaudojamas pajėgumas

Apsukimų greitis be apkrovos

Gręžimo laikiklis (raktinis)

I bėgis II bėgis

TDW1050A

220-240 V

50/60 Hz

1050 W 0-1200 /min 0-3200 /min

1,5-13 mm

plienas - 8/13 mm

Maksimalus gręžimo skersmuo

betonas - 13/20 mm

mediena - 25/40 mm

Masė (be papildomos įrangos) Prietaiso klasė

Saugumo lygis

Akustinio slėgio lygis LpA Akustinio pajėgumo lygis LwA

2,98 kg

/II

IPX0

96,4 dB(A) ±5dB

104,4 dB(A) ±5dB

Vibracijos lygis pagal EN 62841:

Įprastas gręžimas (metalinis), pagrindinė rankena a

Smūginis gręžimas (betonas), pagrindinė rankena a

hID

3,042 m/s

9,603 m/s

matavimo paklaida K=21,5 m/s

Pateiktas virpesių lygis yra reprezentatyvus pagrindiniams prietaiso panaudojimams. Jeigu elektros prietaisas bus panaudotas kitiems tikslams arba su kitais papildomais darbo įrankiais bei jeigu nebus tinkamai prižiūrimas, virpesių lygis gali skirtis. Pateiktos aukščiau priežastys gali padidinti vibracijų lygi darbo metu. Būtina panaudoti papildomas priemones, saugančias naudotoją nuo vibracijų pasekmių, pav.: prietaiso ir darbo įrankių priežiūra, veiksmų eilės nustatymas. Deklaruotos bendros vibracijos ir triukšmo vertės išmatuotos, taikant standartinį bandymo metodą, ir gali būti naudojamos įrankių lyginimui. Deklaruotos bendros vibracijos ir triukšmo vertės gali būti naudojamos pradiniam poveikio vertinimui.

Įspėjimai:

Vibracija ir triukšmas elektros įrankio naudojimo metu gali skirtis nuo deklaruojamos vertės, kadangi tai priklauso nuo įrankio naudojimo būdo ir apdirbamo objekto. Būtina apibrėžti operatoriaus darbo saugos priemones. Jos turi remtis poveikio vertinimu realioje įrankio naudojimo situacijoje (atsižvelgiant į visas darbo ciklo dalis: laiką, kuomet įrankis yra išjungtas ir kuomet veikia tuščia eiga, išskyrus įjungimo laiką).

PRIEŠ PRADEDANT DARBĄ:

1. Prieš pradedant darbą patikrinti ar pateikti prietaiso firminėje lentelėje duomenys atitinka elektros tinklo parametrus.

2. Įsitikinkite, kad gręžtuvo jungiklis yra padėtyje „išjungtas“ ir jo

blokavimo mygtukas (4) yra atlaisv intas. Nepadėkite įjungto gręžtu vo, jei yra paspa ustas j ungiklio blok avimo m ygtukas. Blokavimas išjungiamas dar kartą paspaudus jungiklį (6).

3. Pagalbinė rankena (9) yra tvirtinama perdedant jos apkabą per

laikiklį ir blokuojama užsukant rankenėlę. Gręžimo gylio ribotuvą (10) būtina įstumti į pagalbinės rankenos angą ir užfiksuoti sukant pagalbinės rankenos rankenėlę.

4. Jei naudojate ilgintuvą įsitikinkite, kad jo parametrai, laidų skersmuo,

atitinka gręžtuvo parametrus. Patariama naudoti kuo trumpesnius

prailgintuvus. Prailgintuvas turi būti išvyniotas visame ilgyje.

APTARNAVIMAS:

n Grąžto parinkimas

Gręžimui betone, plytose, akmenyje naudokite grąžtus skirtus betonui.

Page 41

Gręžimui metale, plastike, medienoje (angos skersmuo iki 6 mm) naudokite grąžtus metalui.

Gręžiant medienoje angas didesnes nei 6 mm naudokite grąžtus medienai.

n Grąžto tvirtinimas

Grąžtą įdėkite iki galo į atlaisvintą laikiklį (1) ir užfiksuokite sukdami išorinį žiedą raktu (11), naudokite iš eilės visas tris angas laikiklio korpuse (žiūrėkite pav.B).

n Gręžimo gylio nustatymas

Gylio ribotuvas (10) yra skirtas gręžimo gylio nustatymui. Ištraukite gylio ribotuvą, kol atstumas tarp grąžto galo ir ribotuvo galo pasieks reikiamą gręžimo gylį.

n Darbo režimo keitimas ź Gręžimas, varžtų įsukimas/išsukimas:

Perstumkite darbo režimo jungi klį (2) iki pa dėties «grę žimas»,

pažymėtos simboliu - .

ź Smūginis gręžimas:

Perstumkite darbo režimo jungiklį (2) iki padėties «smūginis gręžimas», pažymėtos simboliu - .

DĖMESIO: Niekada neperjunkite darbo režimo, kai įrankio laikiklis (1) juda.

n Apsukų krypties keitimas

Perstumkite ap sukų krypties jungiklį (3) iki reikiamos padėties. Ženklinimas korpuse prie jungiklio: – darbas pagal laikrodžio rodyklę, - darbas priešinga laikrodžio rodykles kryptimi.

DĖMESIO: Niekada nekeiskite apsukų greičio, kai įrankio laikiklis (1) juda.

n Greičio keitimas

Greičio keitimo jungiklio (8) dėka galite pasirinkti apsukų diapazoną :

Greitis I: Mažas apsukų greitis – didelis gręžimo arba

įsukimo angos skersmuo.

Greitis II: Didelis apsukų greitis – mažas gręžimo angos

skersmuo.

DĖMESIO: Greitį galima keisti, kai prietaisas nesisuka. Jei greičių jungiklio (8) negalima pasukti iki galo, pajudinkite veleną su laikikliu.

n Įjungimas / išjungimas

Norėdami įjungti elektros prietaisą paspauskite jungiklį (6) ir laikykite jį paspaustą. Norėdami užfiksuoti jungiklį pozicijoje „įjungtas“ paspauskite jungiklio blokavimo mygtuką (4).

Norėdami išjungti elektros prietaisą paspauskite jungiklį (6) ir paleisti po to, kai jis yra užfiksuotas blokavimo mygtuku (4), neilgam paspausti ir atlaisvinti.

n Apsukimų greičio reguliavimas

Apsukimų greitis sklandžiai reguliuojamas didinant arba mažinant jungiklio (6) spaudimą. Lengvas jungiklio (6) spaudimas duoda nedidelį apsukimų greitį.

n Apsukimų greičio/smūgių skaičiaus nustatymas

Apsukimų greičio jungikliu (5) nustatomas sūkių greitis/smūgių skaičius. Galima tai padaryti taip pat darbo metu. Apsukimų greitis priklauso nuo apdorojamos medžiagos bei darbo

sąlygų. Jį galima nustatyti atliekant praktinį bandymą.

GRĘŽIMO LAIKIKLIO KEITIMAS:

DĖMESIO! Prieš atlikdami bet kokius priežiūros darbus ištraukite maitinimo laido kištuką iš elektros lizdo.

Gręžimo laikiklis, judantis į dešinę/į kairę tvirtinamas varžtu su kairiuoju sriegiu. Prieš kleisdami laikiklį išsukite šį varžtą; naudokite tam atitinkamą kryžminį suktuvą (PH2); varžtą išsukite iš gręžimo laikiklio priekio.

Kairysis išsukamas tik sukant jį į dešinę. Norėdami nuimti laikiklį (1), padėkite gręžtuvą stabiliame paviršiuje,

pvz. darbastalyje ir pridekite atvirą veržliaraktį (17 mm) prie veleno įpjovų. Prilaikykite laikiklį viena ranka, o kita – pasukite raktą priešinga laikrodžio rodykles kryptimi (žiūrėk pieš. C).

Gręžimo laikiklio uždėjimas atliekamas atvirkštine tvarka. Laikiklio angoje ir veleno sriegyje negali būti jokių nešvarumų.

DARBO PATARIMAI:

ź Po to, kai prietaisas ilgai dirba mažu apsukimų greičiu, būtina jį

paleisti 3 min. maksimaliu apsukimų greičiu be apkrovos.

ź Norėdami gręžti angas keramikos plytelėse perjunkite darbo režimo

jungiklį (2) į padėtį „gręžimas“. Po to, kai skylę bus padaryta, perjukite jungilį į padėtį „smūginis gręžimas“ ir dirbkite toliau smūginio gręžimo režimu.

ź Dirbant su betonu, akmeniu plytomis naudokite kieto lydinio

gręžtuvą.

ź Metalui naudokite tik gręžtuvus skirtus metalui.

DĖMESIO: Tinkamas grąžto parinkimas sumažina virpesius gręžimo metu, kas didina gręžimo našumą.

ź Įsukant/išsukant varžtus, veržles įrankio antgalį prie varžto/veržlės

pridekite kai laikiklis nebesisuka.

LAIKYMAS IR PRIEŽIŪRA:

Prietaisas beveik nereikalauja specialios priežiūros. Prietaisą laikykite vietoje nepasiekiamoje vaikams; prietaisas turi būti švarus bei saugomas nuo dulkių ir drėgmės. Laikymo sąlygos turi užtikrinti saugumą nuo mechaninių pažeidimų bei oro sąlygų poveikio.

Po gręžimo betone arba dulkėtoje aplinkoje rekomenduojama prapūsti visas ventiliacines angas ir patrono suslėgtu oru. Tokiu būdu bus saugomi guoliai, pašalintos dulkės, kurios gali blokuoti variklį.

TRANSPORTAS:

Gręžtuvą laikykite bei transportuokite pakuotėje saugančioje nuo drėgmės, dulkių ir smulkių objektų įsiskverbimo, ypač saugokite ventiliacines angas. Smulkūs elementai, patenkantis į korpusą gali pažeisti variklį.

TIPIŠKI GEDIMAI IR JŲ ŠALINIMAS:

Gręžtuvas neveikia:

- patikrinkite ar maitinimo laidas yra tinkamai prijungtas; patikrinkite

ar elektros lizde yra įtampą;

Gręžtuvas «blokuojasi» arba kibirkščiuoja:

- patikrinkite anglies šepetėlių būklę ir pagal poreikį pakeiskite;

DĖMESIO! Anglies šepetėlius keitimą gali atlikti tik elektrikas.

- jeigu elektros prietaisas neveikia nepaisant to, kad turi elektros

maitinimą, o jo anglies šepetėliai yra geros būklės, būtinai nuvežkite

Page 42

prietaisą į serviso punktą adresu nurodytu garantiniame lape.

GAMINTOJAS:

PROFIX Sp. z o.o., Marywilska 34, 03-228 Varšuva, Lenkija

APLINKOS APSAUGA:

DĖMESIO: Pateiktas simbolis reiškia, ka d panaudotus

prietaisus draudžiama išmesti kartu su kitomis atliekomis (už pažeidimą gresia pini ginė bauda) . Panaudoti elektros prietaisai bei elektroninės dalis ir komponentai turi neigiamą poveikį aplinkai ir žmonių sveikatai.

Namų ūkis turėtų prisidėti prie panaudotos įrangos utilizavimo bei pakartotino medžiagų panaudojimo (perdirbimo). Lenkijoje ir Europoje yra kuriama arba jau veikia panaudotos įrangos surinkimo sistema. Todėl visi paminėtos įrangos pardavimo taškai yra įpareigoti priimti panaudotą įrangą. Be to yra specialūs panaudotos įrangos priėmimo taškai.

PIKTOGRAMAI:

Paveikslėlių esančių prietaiso firminėje lentelėje ir informaciniuose

lipdukuose paaiškinimas:

«P rie š įj ung dam i p ers kai tyk ite na udo jim o instrukciją!»

«Visada dėvėkite apsauginius akinius!»

«Naudokite dulkių kaukę!»

«Naudokite klausos apsaugos priemones!»

«Naudokite apsaugines pirštines»

PROFIX įmonė siekia tobulinti savo produktus, todėl gali keistis produktų specifikacijos. Apie šiuos pasikeitimus įmonė nėra įpareigota nepranešti. Paveikslėliai esantis aptarnavimo instrukcijoje tai tik pavyzdžiai bei gali skirtis nuo nusipirkto prietaiso. Ši instrukcija yra apsaugojama autoriaus teise. Kopijavimas/plėtojimas be PROFIX Sp. z o.o. leidimo raštu draudžiamas.

Page 43

PROFIX Sp. z o.o.

ul. Marywilska 34 03-228 Warsaw Poland

DT-C2/d_zg/0378/01

(EN) EC/EU DECLARATION OF CONFORMITY

(PL) DEKLARACJA ZGODNOŚCI WE/UE

(RO) DECLARAȚIE DE CONFORMITATE CE/UE

(EN)

MANUFACTURER

(EN) Person who was authorized to develop technical documentation: (PL) Osoba upoważniona do przygotowania dokumentacji technicznej: (RO) Persoana împuternicită pentru pregătirea documentaţiei tehnice: (LV) Persona atbildīga par tehniskās dokumentācijas sagatavošanu:

(EN) Impact drill (PL) Wiertarka udarowa (RO) Bormaşina cu rotopercutor (LV) Triecienurbjmašīna (LT) Smūginis gręžtuvas (CS) Příklepová vrtačka(HU)

Ütvefúrógép

(PL)

PRODUCENT

Mariusz Rotuski, Centrum Dystrybucyjno-Handlowe PROFIX, ul. Dobra 3, Łomna Las, 05-152 Czosnów

220 – 240 V; 50/60 Hz; 1050 W; no: 0 – 1200/min; no: 0 – 3200/min; ø 13

(EN) The object of the declaration described above is in conformity with the relevant Union harmonisation legislation: (PL) Wymieniony powyżej przedmiot niniejszej

deklaracji jest zgodny z odnośnymi wymaganiami unijnego prawodawstwa harmonizacyjnego: (RO) Obiectul declarației descris mai sus este în conformitate cu legislația relevantă de armonizare a Uniunii: (LV) Iepriekš aprakstītais deklarācijas priekšmets atbilst attiecīgajam Savienības saskaņošanas tiesību aktam (LT) Pirmiau aprašytas deklaracijos objektas atitinka susijusius derinamuosius Sąjungos teisės aktus: (CS) Výše popsaný předmět prohlášení je ve shodě s příslušnými harmonizačními právními předpisy Unie: (HU) A fent ismertetett nyilatkozat tárgya megfelel a vonatkozó uniós harmonizációs jogszabálynak:

(EN) 2006/42/EC (OJ L 157, 9.6.2006, p. 24 –86); 2011 on the restriction of the use of certain hazardous substances in electrical and electronic equipment (OJ L 174, 1.7.2011, p. 88–110) change 2015/863/UE; (PL) 2006/42/WE (Dz.U. L 157 z 9.6.2006, str. 24—86 ); stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym (Dz.U. L 174 z 1.7.2011, str. 88—110), zmiana 2015/863/UE; (RO) 2006/42/CE (JO L 157, 9.6.2006, p. 24-86 ); 2014/30/UE (JO L 96, 29.3.2014, p. 79-106); 2011/65/UE a Parlamentului European și a Consiliului din 8 iunie 2011 privind restricțiile de utilizare a anumitor substanțe periculoase în echipamentele electrice și electronice (JO L 174, 1.7.2011, p. 88-110) schimbare 2015/863/UE; (LV) 2006/42/EK (OV L 157, 9.6.2006., 24./86. lpp.); 2014/30/ES (OV L 96, 29.3.2014., 79./106. lpp.); 2011/65/ES ( 2011. gada 8. jūnijs) par dažu bīstamu vielu izmantošanas ierobežošanu elektriskās un elektroniskās iekārtās (OV L 174, 1.7.2011., 88./110. lpp.) maiņa 2015/863/UE; (LT) 2006/42/EB (OL L 157, 2006 6 9, p. 24—86); 2014/30/ES (OL L 96, 2014 3 29, p. 79—106 ); 2011/65/ES 2011 m. birželio 8 d. dėl tam tikrų pavojingų medžiagų naudojimo elektros ir elektroninėje įrangoje apribojimo (OL L 174, 2011 7 1, p. 88—110); pokytis 2015/863/UE; (CS) 2006/42/ES (Úř. věst. L 157, 9.6.2006, s. 24—86); 2014/30/EU (Úř. věst. L 96, 29.3.2014, s. 79—106); 2011/65/EU ze dne 8. června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních (Úř. věst. L 174, 1.7.2011, s. 88—110) změna 2015/863/UE; (HU) 2006/42/EK (HL L 157., 2006.6.9., 24—86. o.); 2014/30/EU (HL L 96., 2014.3.29., 79—106. o.); 2011/65/EK irányelve (2011. június 8.) egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról (HL L 174., 2011.7.1., 88—110. o.) változás 2015/863/UE;

(EN) References to the relevant harmonised standards used or references to the other technical specifications in relation to which conformity is declared: (PL) Odniesienia do odnośnych norm zharmonizowanych, które zastosowano, lub do innych specyfikacji technicznych, w stosunku do których deklarowana jest zgodność: (RO) Trimiteri la standardele armonizate relevante folosite sau trimiteri la celelalte specificații tehnice în legătură cu care se declară conformitatea: (LV) Atsauces uz attiecīgajiem izmantotajiem saskaņotajiem standartiem vai uz citām tehniskajām specifikācijām, attiecībā uz ko tiek deklarēta atbilstība: (LT) Susijusių taikytų darniųjų standartų nuorodos arba kitų techninių specifikacijų, pagal kurias buvo deklaruota atitiktis, nuorodos: (CS) Odkazy na příslušné harmonizované normy, které byly použity, nebo na jiné technické specifikace, na jejichž základě se shoda prohlašuje: (HU) Az alkalmazott harmonizált szabványokra való hivatkozás vagy az azokra az egyéb műszaki leírásokra való hivatkozás, amelyekke l kapcsolatban megfelelőségi nyilatkozatot

tettek.

EN 62841-1:2015 EN 62841-2-1:2018+A11:2019 EN IEC 55014-1:2021 EN IEC 55014-2:2021 EN IEC 61000-3-2:2019+A1:2021 EN 61000-3-3:2013+A1:2019+A2:2021 IEC 62321-1:2013 IEC 62321-2:2013 IEC 62321-3-1:2013 IEC 62321-5:2013 IEC 62321-4:2017 IEC 62321-7-2:2017 IEC62321-7-1:2015 IEC 62321-6:2015 EN 62321-8:2017

(LV) EK/ES ATBILSTIBAS DEKLARACIJA

(LT) EB/ES ATITIKTIES DEKLARACIJA

(CS) ES/EU PROHLÁŠENÍ O SHODĚ

(RO)

PRODUCĂTOR

PROFIX Sp. z o.o. ul. Marywilska 34, 03-228 Warszawa

2014/30/EU (OJ L 96, 29.3.2014, p. 79–106); 2011/65/EU of the European Parliament and of the Council of 8 June

2014/30/UE (Dz.U. L 96 z 29.3.2014, str. 79—106);2011/65/UE z dnia 8 czerwca 2011 r. w sprawie ograniczenia

(LV)

RAŽOTĀJS

(LT) Asmuo įgaliotas parengti techninę dokumentaciją: (CS) Osoba oprávněna připravit technickou dokumentacji: (HU) Műszaki dokumentáció elkészítésére meghatalmazott személy:

TRYTON TDW1050A

Z1JE-KK78-13

S2324 -….- S2653

(HU) EK/EU-MEGFELELŐSÉGI NYILATKOZATA

(LT)

GAMINTOJAS

Łomna Las: 2023.07.21

(CS)

VÝROBCE

(HU)

GYÁRTÓ

Mariusz Rotuski

Pełnomocnik Zarządu ds. Certyfikacji Representative of the Board for Certification

(EN) This declaration of conformity is issued under the sole responsibility of the manufacturer. (PL) Niniejsza deklaracja zgodności wydana zostaje na wyłączną odpowiedzialność producenta. (RO) Prezenta declarație de conformitate este emisă pe răspunderea exclusivă a producătorului. (LV) Šī atbilstības deklarācija ir izdota vienīgi uz šāda ražotāja atbildību. (LT) Ši atitikties deklaracija išduota tik gamintojo atsakomybe. (CS) Toto prohlášení o shodě vydal na vlastní odpovědnost výrobce. (HU) E megfelelőségi ny ilatkozat a gyártó kizárólagos felelősségére kerül kibocsátásra.

(EN) The policy of the PROFIX company consists in permanent improvements of the offered products and therefore the company reserves the right to make amendments to the product specification without a prior notice. The images included into the operation manual are only of the exemplary nature and may slightly differ from actual appearance of the device purchased. This instruction manual is protected by copyright. Copying it without the written consent of PROFIX Co. Ltd. is prohibited.

Page 44
