S1 Weigh System Quickstart Guide
QUICKSTART GUIDE
1

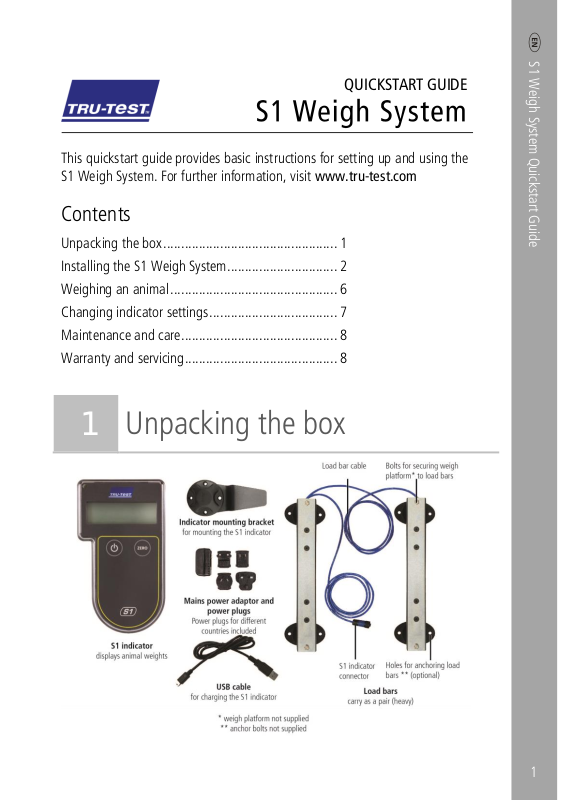

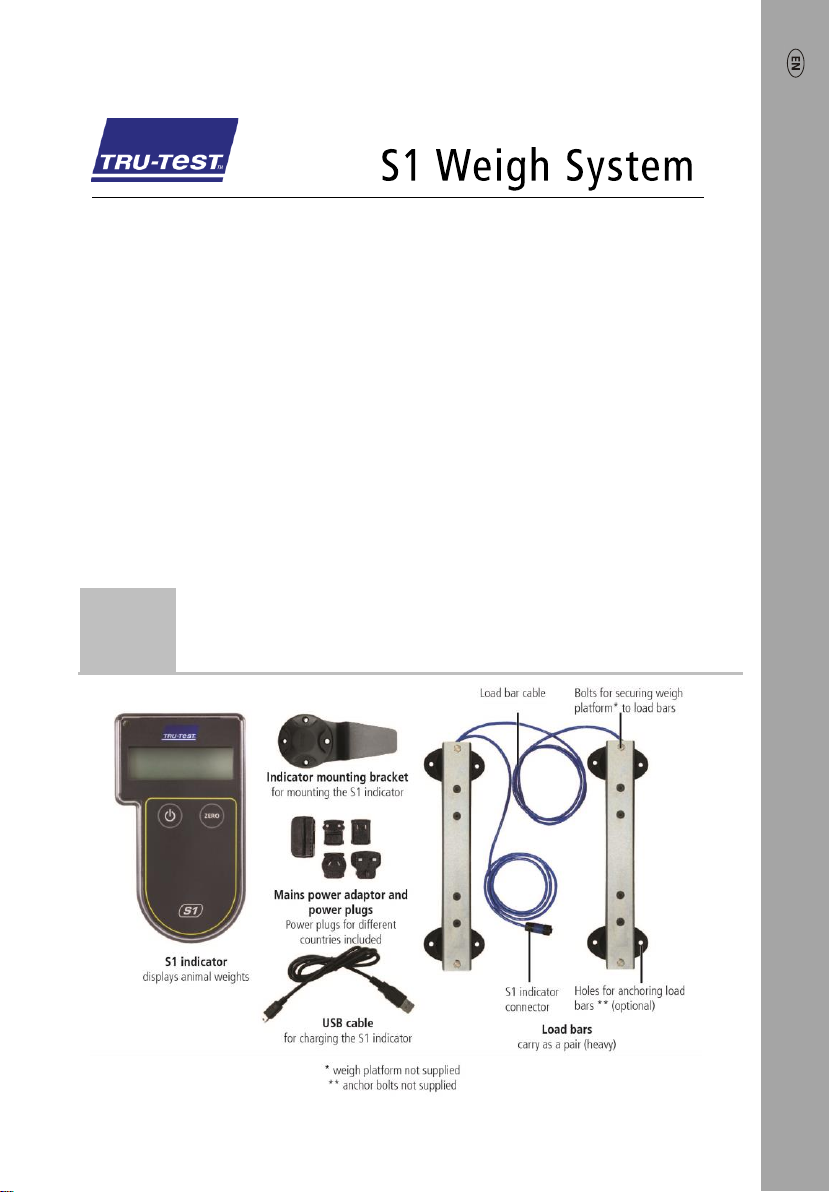

Unpacking the box
This quickstart guide provides basic instructions for setting up and using the
S1 Weigh System. For further information, visit www.tru-test.com
Contents
Unpacking the box ................................................. 1
Installing the S1 Weigh System ............................... 2
Weighing an animal ............................................... 6
Changing indicator settings .................................... 7
Maintenance and care ............................................ 8
Warranty and servicing ........................................... 8
1
Page 2
S1 Weigh System Quickstart Guide
2
Installing the S1 Weigh System

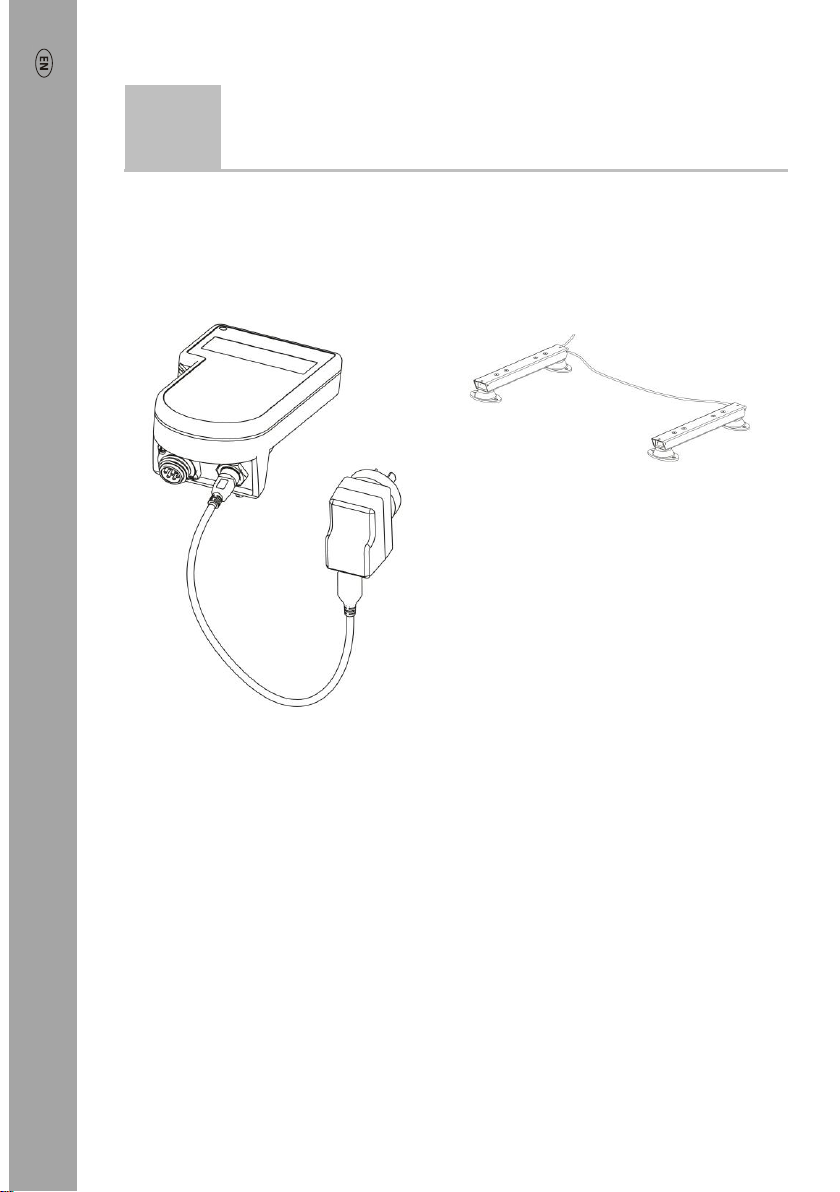

Before you start:
Fully charge the indicator overnight.
Step 1:
Place the load bars on a flat surface up
to 2.5 m (8') apart.
2
Page 3
S1 Weigh System Quickstart Guide

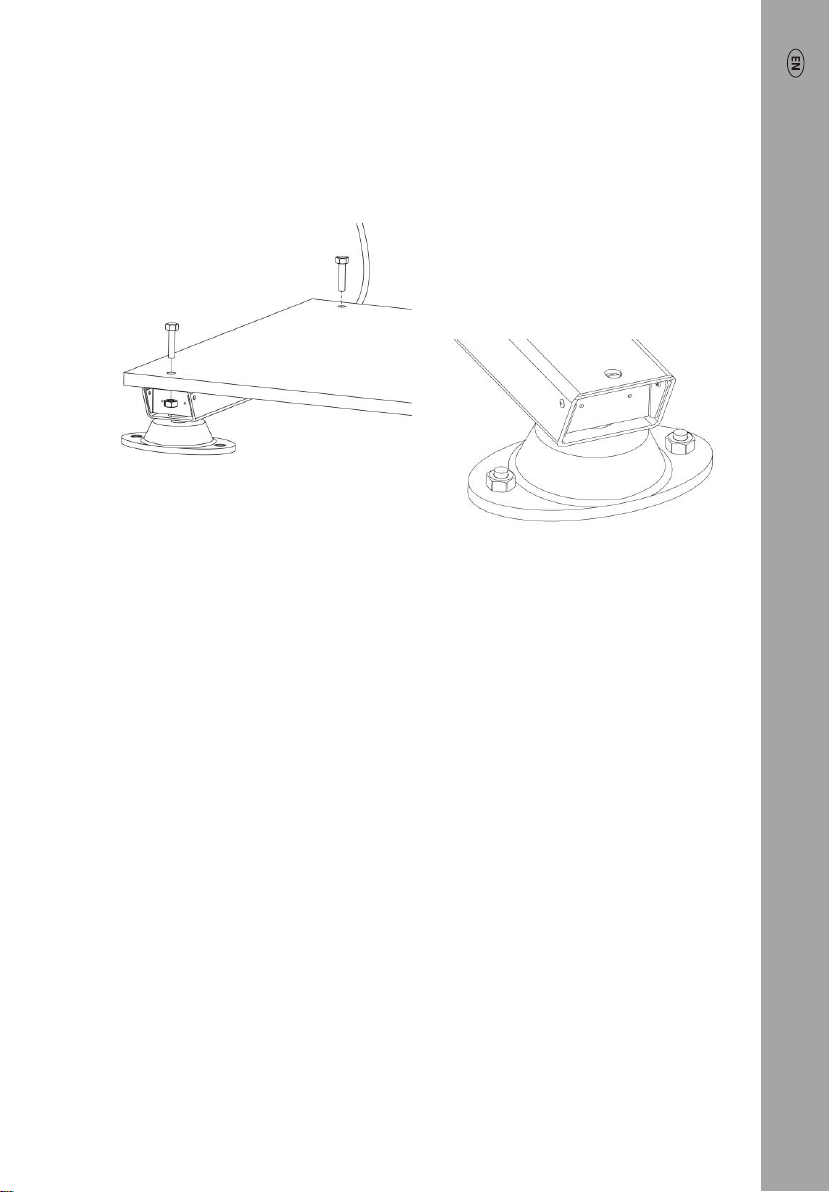

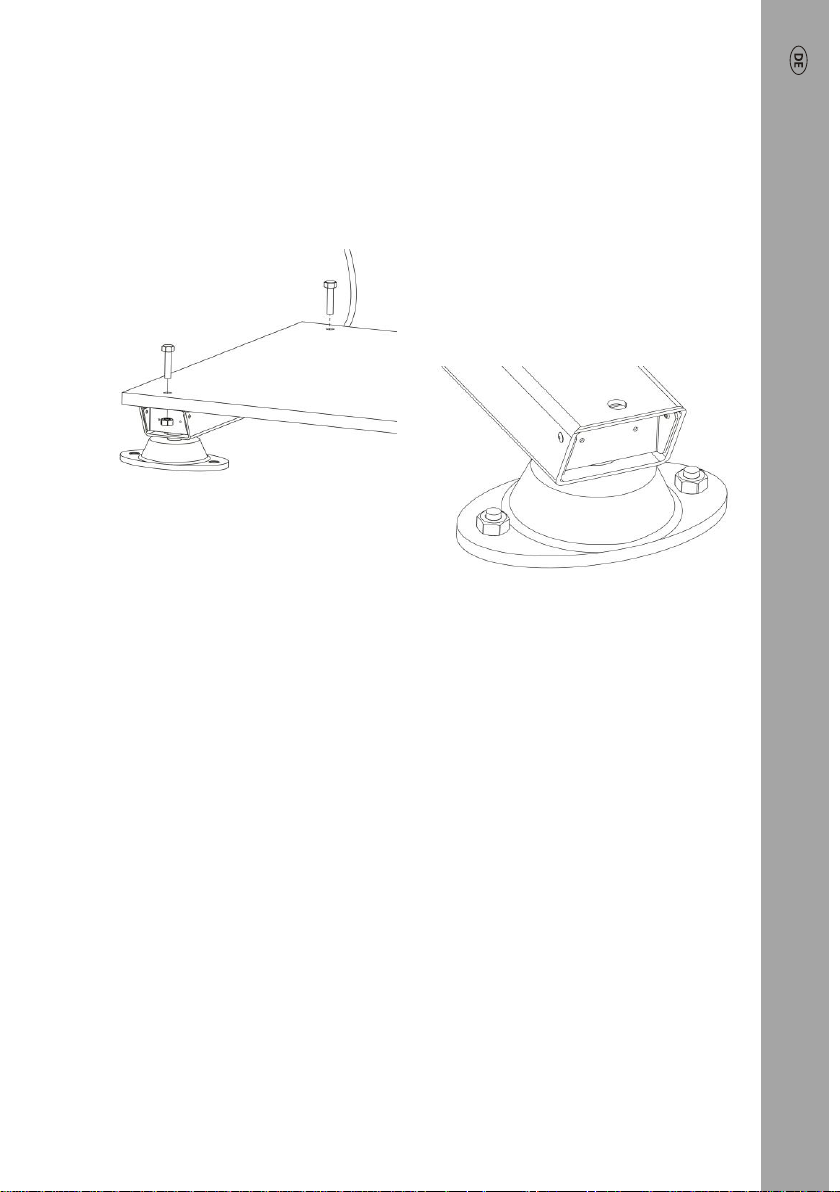

Step 2:
Use the supplied bolts to bolt the weigh
platform onto the load bars.
Step 3:
If desired, bolt the load bar feet
onto the ground. In non-permanent
solutions, you can use it without
bolting down, but pay attention to
movement.
3
Page 4
S1 Weigh System Quickstart Guide

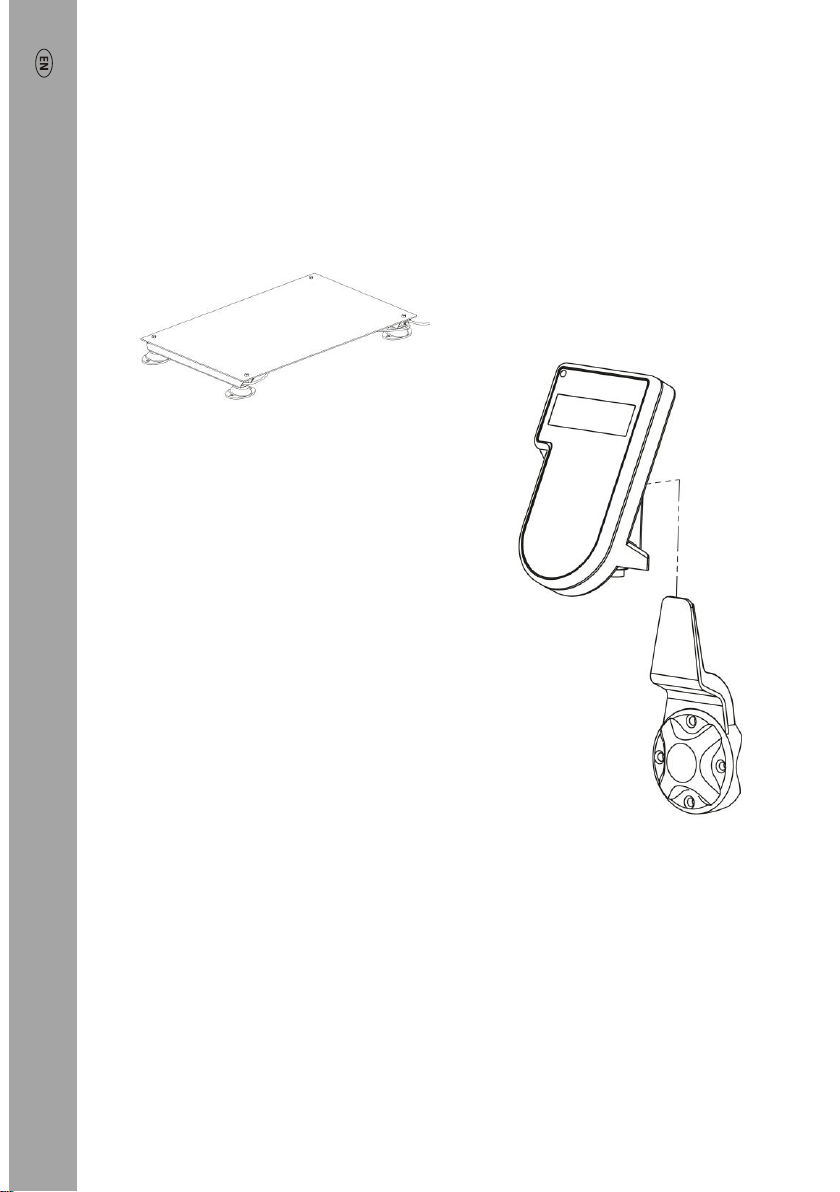

Step 4:
Tuck the load bar cables under the
weigh platform.
Step 5:
Mount the indicator bracket onto an
appropriate support that the indicator
connector on the load bar cable will
reach. Slide the indicator onto the
bracket.
4
Page 5
S1 Weigh System Quickstart Guide

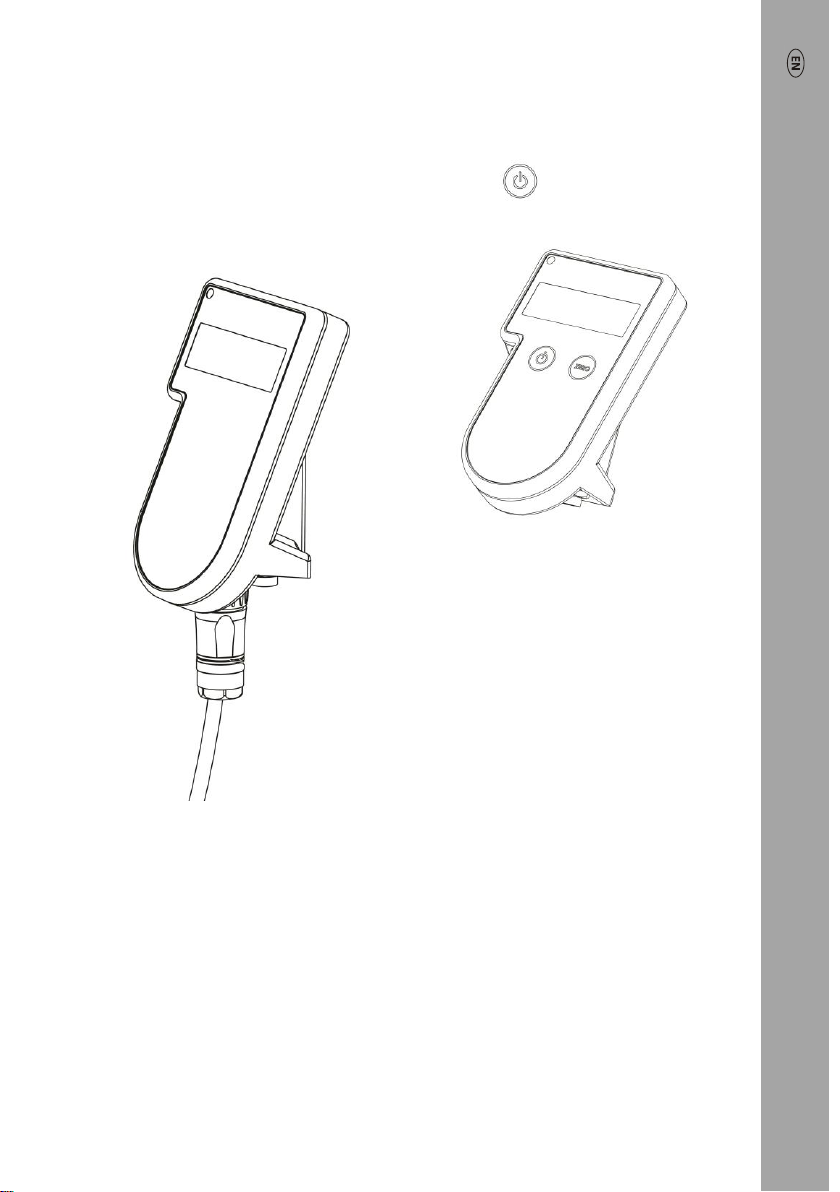

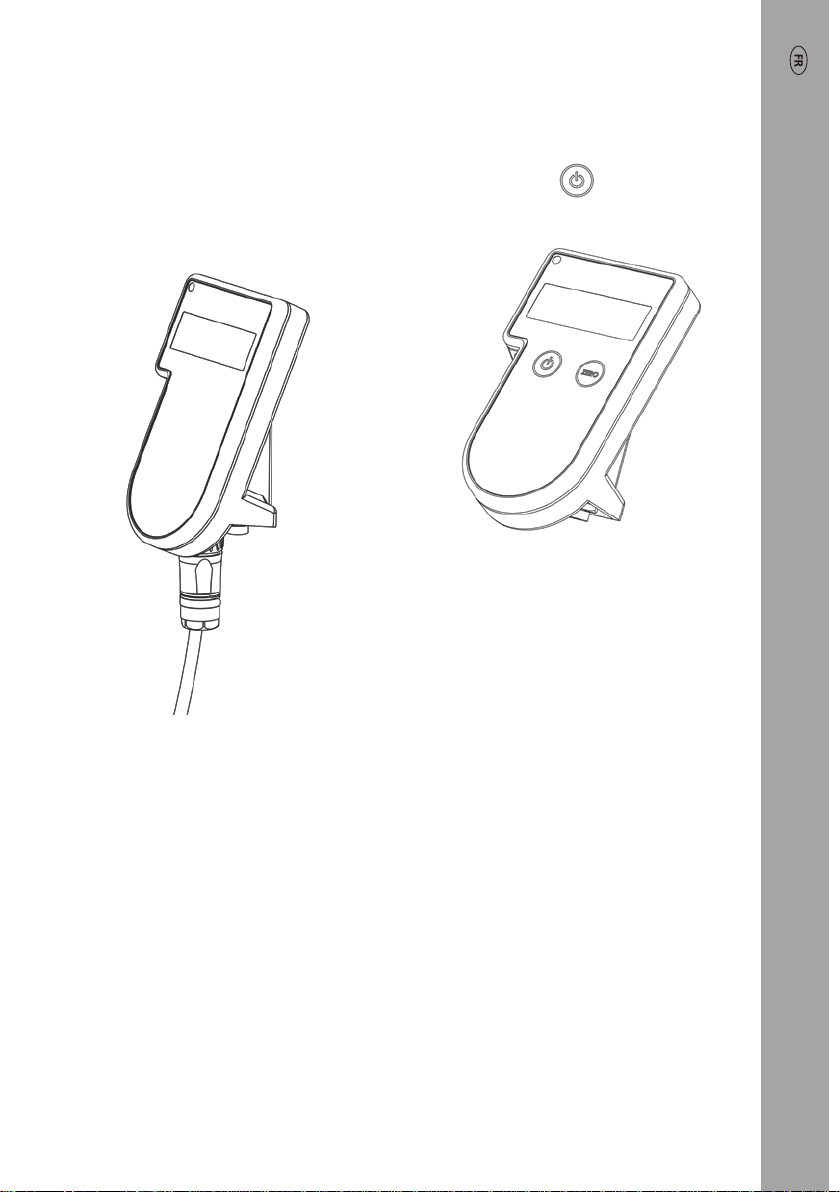

Step 6:
Plug the indicator connector (on the
load bar cable) into the indicator and
tighten up.
Step 7:
Press
to power on the
indicator.
5
Page 6
S1 Weigh System Quickstart Guide
3
Weighing an animal
Before you begin:
1. Move the animal onto the platform.
2. When the stable light illuminates, the indicator has locked onto the
animal’s weight.
3. Move the animal off the platform.
Note:
If the indicator is not displaying 0.0 between animals or there are
problems with inaccurate or unstable weights, make sure that the bars are
firmly secured to the concrete floor and free from stones or dirt and that the
load bars are properly connected to the indicator.
Ensure that the indicator is displaying 0.0 If not, press .
6
Page 7
S1 Weigh System Quickstart Guide
4
Changing indicator settings
Data Link enables you to change settings on the indicator, such as displaying
metric or imperial measurements.
1. Ensure that your PC has internet connectivity and download the Data Link
PC Software from livestock.tru-test.com/applications/datalink

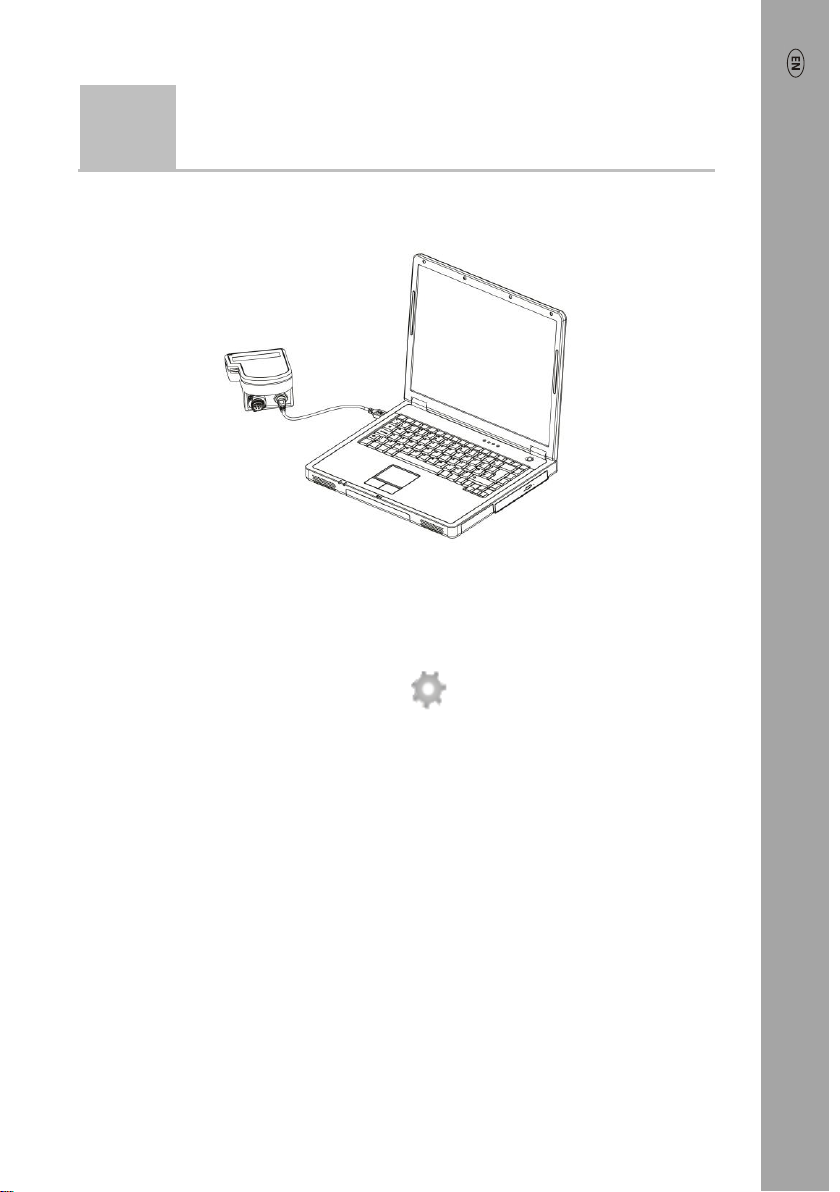

2. Plug one end of the USB cable into the indicator and the other end into
your PC.
3. Launch Data Link on your PC; click
7
, and Settings.
Page 8
S1 Weigh System Quickstart Guide
5
Maintenance and care
6
Warranty and servicing
Keep the underside of the weigh platform and load bars free from dirt or
stones.
Do not leave the indicator, load bars or indicator connector immersed in
water.
Cables should be placed under the weigh platform to prevent damage.
When not in use, always replace the dust cap on the indicator connector.
Remove dust and moisture from the plugs and dust cap using methylated
spirits, ethyl alcohol, or a suitable electrical contact cleaner. Stronger
spirits must not be used, as they may react with the plastic.
For service and warranty information, see www.tru-test.com
All trademarks with an * are not owned by Tru-Test Limited and belong to
their respective owners.
8
Page 9
GUIA DE INÍCIO RÁPIDO DO
Este guia rápido fornece as instruções básicas para a instalação e o uso do
sistema de pesagem S1. Para mais informações, visite a www.tru-test.com.
Conteúdo
Desembalar a caixa ................................................ 9
Instalar o sistema de pesagem S1 ......................... 10
Pesar um animal .................................................. 14
Modificar as configurações do indicador ............... 15
Manutenção e cuidados ....................................... 16
Garantia e assistência .......................................... 16
Guia Rápido para o Sistema de pesagem S1
1

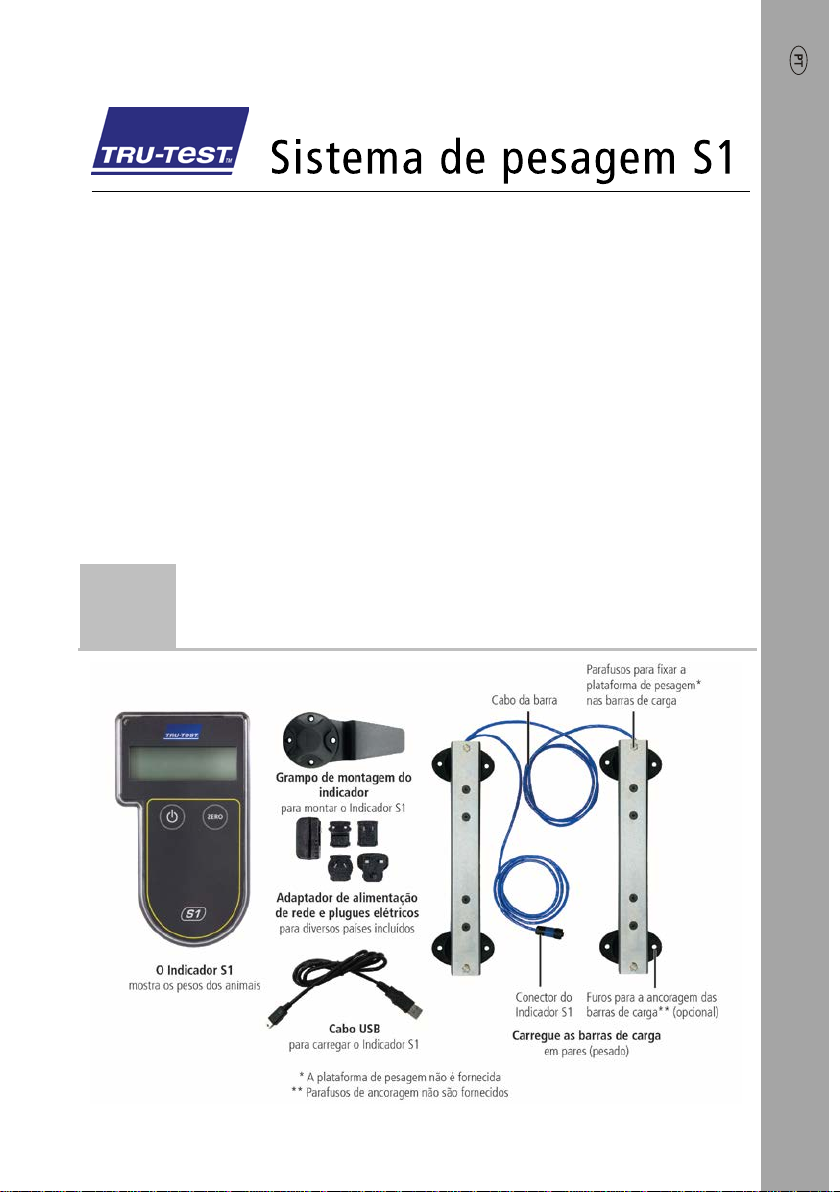

Desembalar a caixa
9
Page 10
Guia Rápido para o Sistema de pesagem S1
Instalar o sistema de pesagem
2
S1

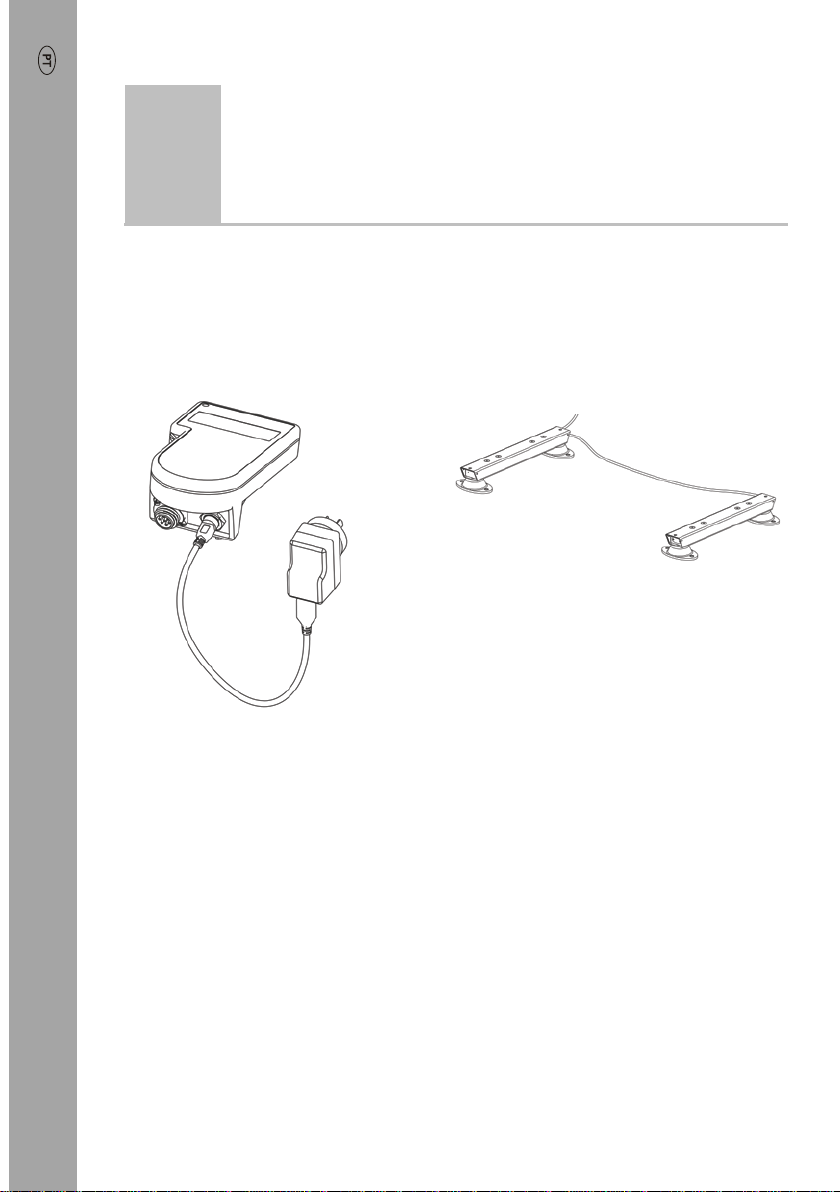

Antes de começar:

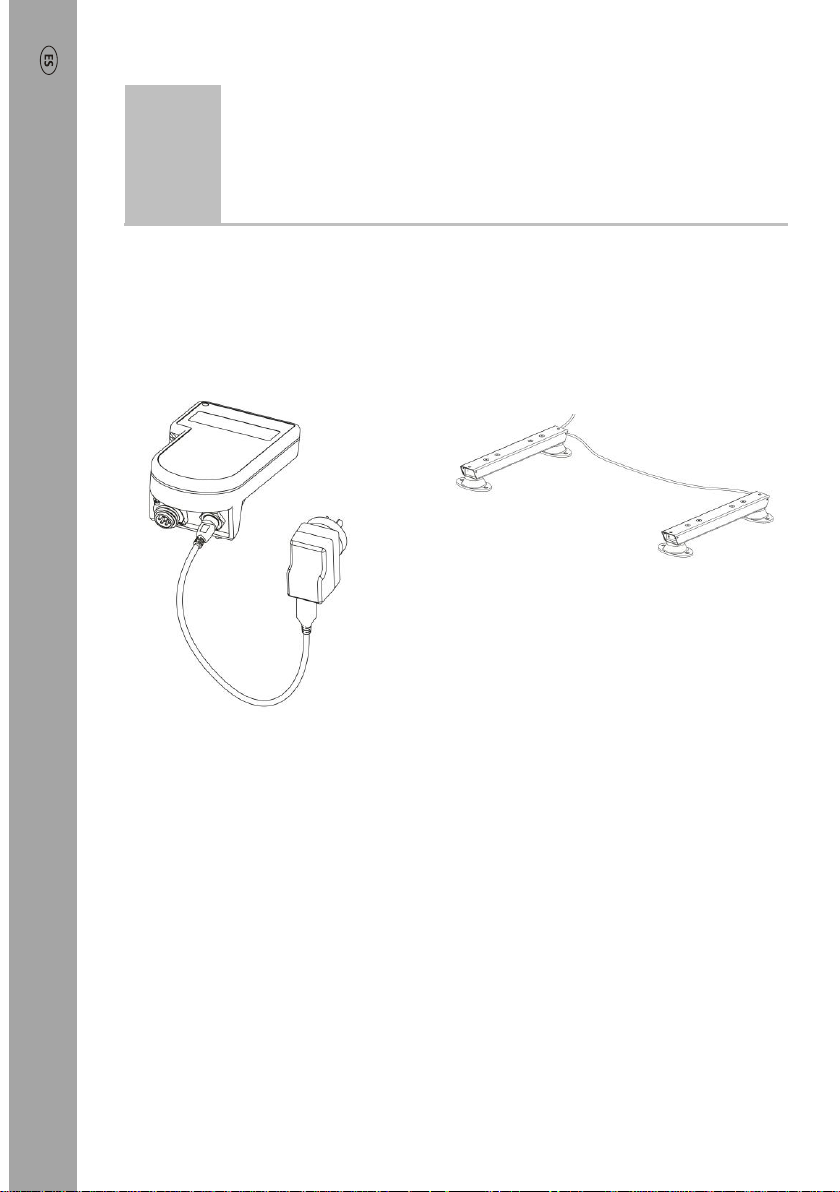

Carregue o indicador
completamente durante a noite.
Passo 1:
Coloque as barras de carga verticalmente
em uma superfície plana numa distância
máxima de 2,5 m.
10
Page 11
Guia Rápido para o Sistema de pesagem S1

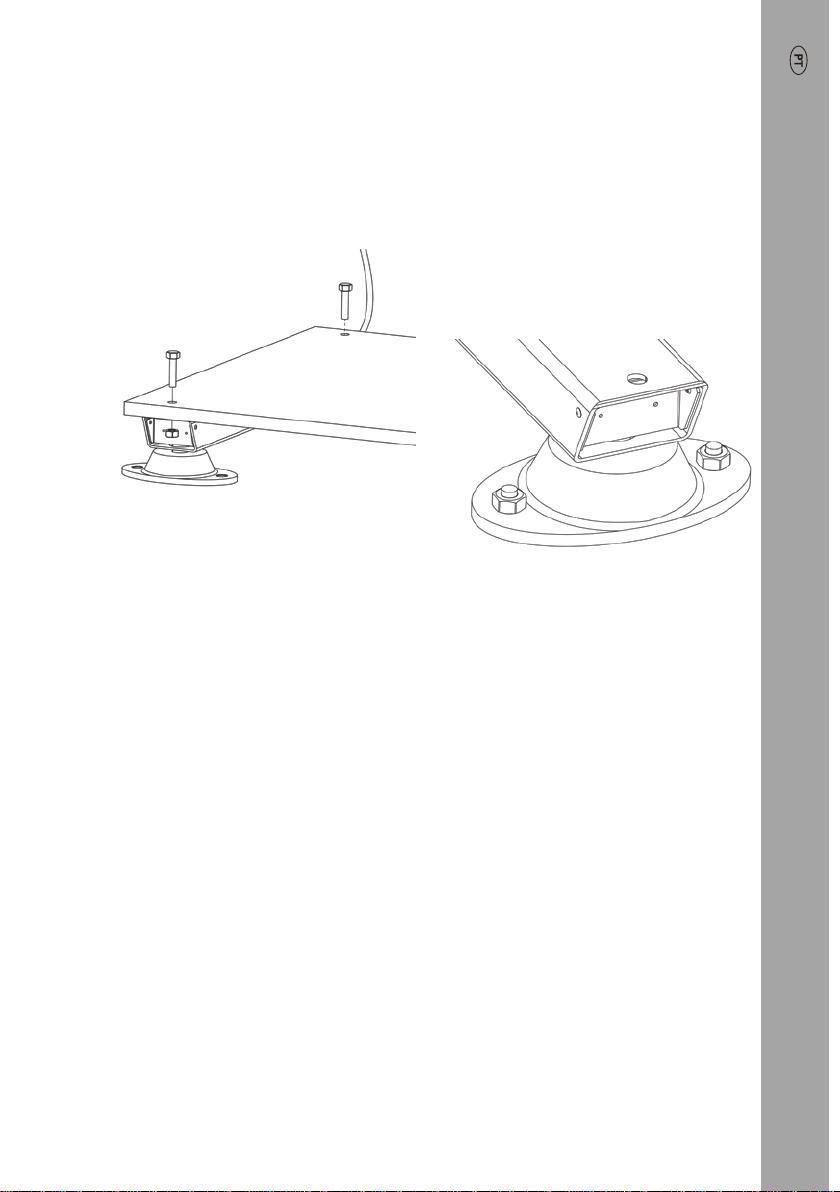

Passo 2:
Use os parafusos fornecidos para
aparafusar a plataforma de pesagem nas
barras de carga.

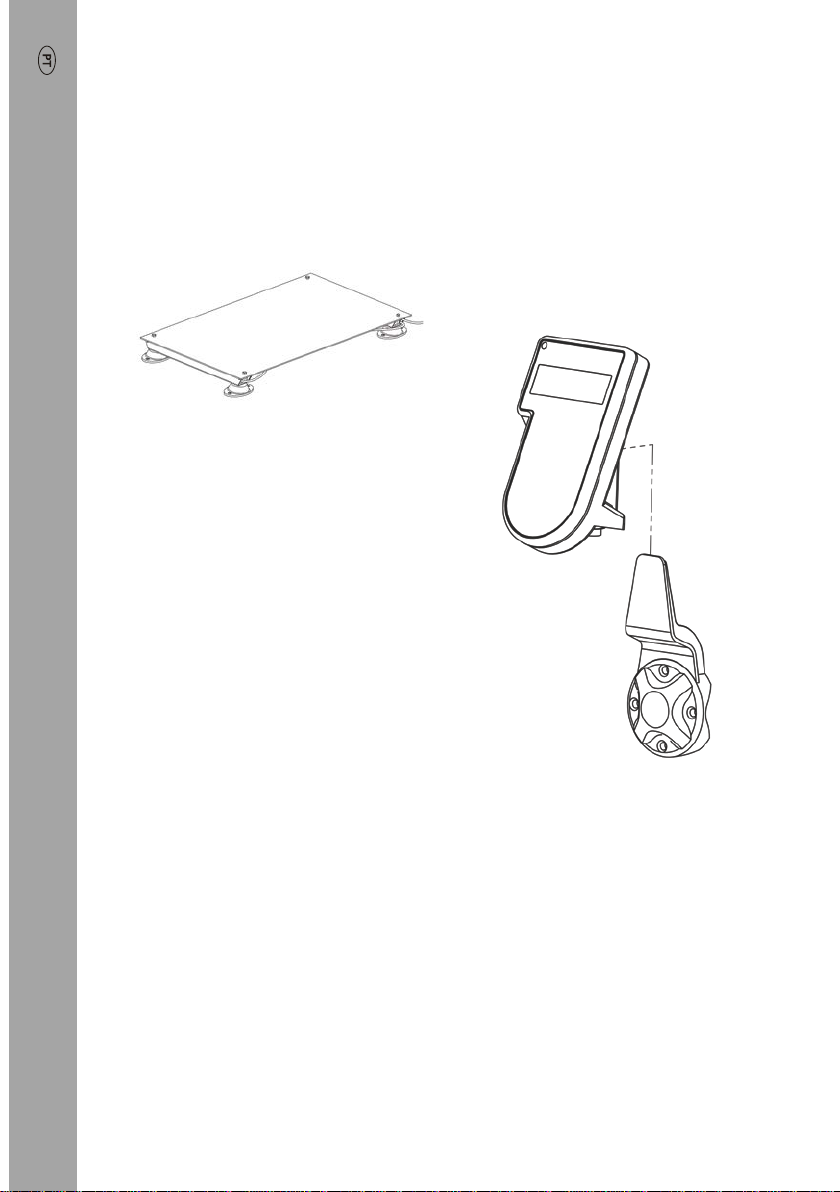

Passo 3:
Caso desejado, aparafuse os pés da
barra de carga no chão. Para soluções
não permanentes, você pode usar a
balança sem aparafusar as barras de
carga, mas observe os movimentos.
11
Page 12
Guia Rápido para o Sistema de pesagem S1
Arrume os cabos das barras de carga
Passo 4:
em baixo da plataforma de pesagem.
Passo 5:
Monte o grampo do indicador em um
suporte apropriado no alcance do
conector do indicador do cabo da barra
de carga. Fixe o indicador no grampo.
12
Page 13
Guia Rápido para o Sistema de pesagem S1
Passo 6:
Insira o conector do indicador (no
cabo da barra de carga) no indicador
e fixe-o.
Passo 7:
Pressione
indicador.
para ligar o
13
Page 14
Guia Rápido para o Sistema de pesagem S1
3
Antes de começar:
Caso contrário, pressione . .
1. Coloque o animal na plataforma.
2. Quando a luz estável se acender, o indicador terá registrado o peso do
3. Retire o animal da balança.
Nota:
problemas com pesos inexatos ou instáveis, assegure-se de que as barras
estejam bem fixadas no piso de concreto e que estejam livres de pedras ou
sujeira e que a barra esteja conectada corretamente ao indicador.
Pesar um animal
Assegure-se de que o indicador esteja mostrando 0.0.
animal.
Se o indicador não mostrar 0.0 entre os animais ou se houver
14
Page 15
Modificar as configurações do
4
indicador
O Data Link permite modificar as configurações do indicador como, p. ex., a
exposição de medições métricas ou imperiais.
Guia Rápido para o Sistema de pesagem S1
1. Assegure-se de que o seu PC esteja conectado à Internet e baixe o
software Data Link PC de livestock.tru-test.com/applications/datalink.
2. Insira uma extremidade do cabo USB no indicador e a outra no seu PC.
3. Inicialize o Data Link no seu PC; clique em
15
, e Configurações.
Page 16
Guia Rápido para o Sistema de pesagem S1
5
• Mantenha o lado inferior da plataforma de peso e as barras de carga
Manutenção e cuidados
livres de sujeira ou pedras.
• Não deixe o indicador, as barras de carga ou o conector do indicador
imersos na água.
• Os cabos devem ser posicionados abaixo da plataforma de pesagem para
evitar uma danificação.
• Quando não usado, sempre coloque o tampão protetor no conector do
indicador.
• Remova o pó e a umidade dos conectores e do tampão usando álcool
desnaturado, álcool etílico ou um agente de limpeza para contatos
elétricos apropriado. Álcool mais forte não deve ser usado, pois ele pode
reagir com o plástico.
6
Garantia e assistência
Para informações de assistência e garantia, veja www.tru-test.com.
Todas as marcas registradas com um * não pertencem à Tru-Test Limited, mas
aos seus proprietários correspondentes.
16
Page 17
Guía de inicio rápido del Sistema de pesado S1
GUÍA DE INICIO RÁPIDO
1

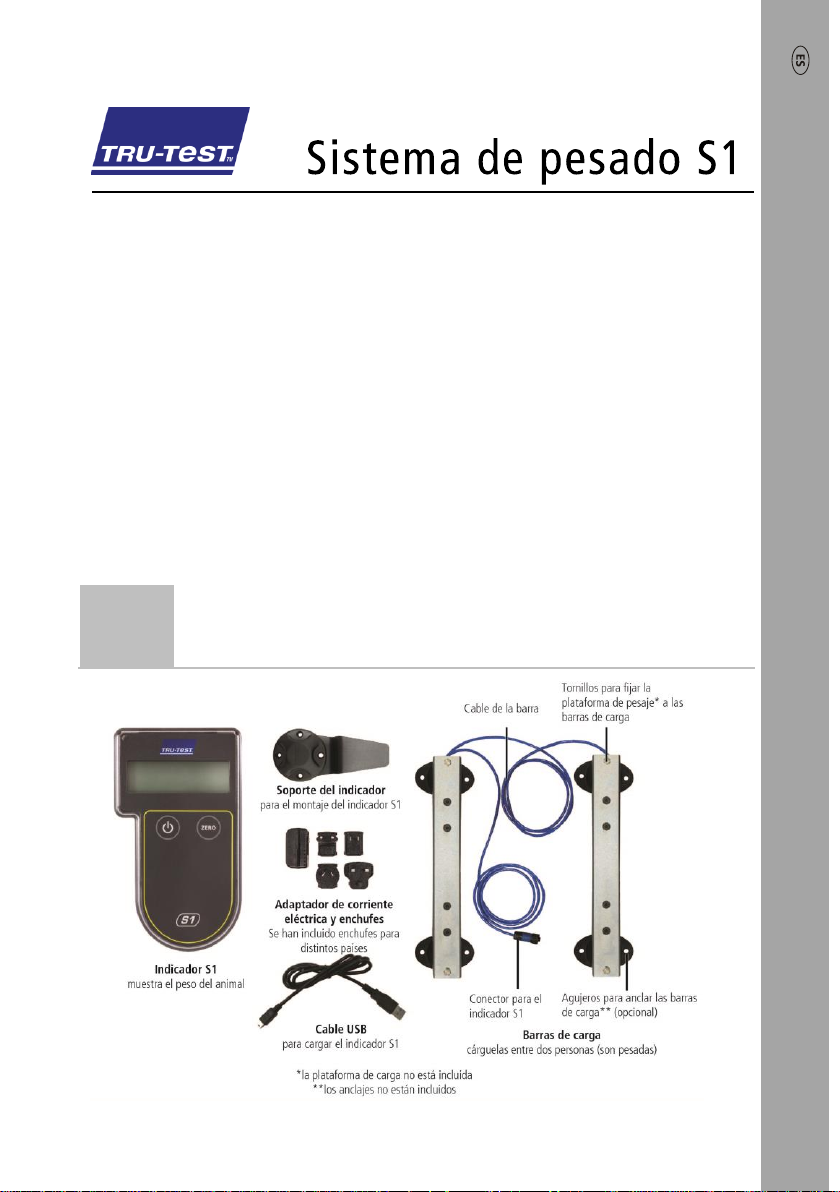

Instrucciones de desempacado
Esta guía de inicio rápido ofrece instrucciones básicas para configurar y usar el
sistema de pesaje S1. Para mayor información, visite www.tru-test.com.
Índice
Instrucciones de desempacado ............................. 17
Instalación del Sistema de pesaje S1 ..................... 18
Pesaje de un animal ............................................. 22
Cambio de los ajustes del indicador ...................... 23
Mantenimiento y cuidados ................................... 24
Garantía y servicio ............................................... 24
17
Page 18
Guía de inicio rápido del Sistema de pesado S1
2
Instalación del Sistema de
pesaje S1
Antes de comenzar:

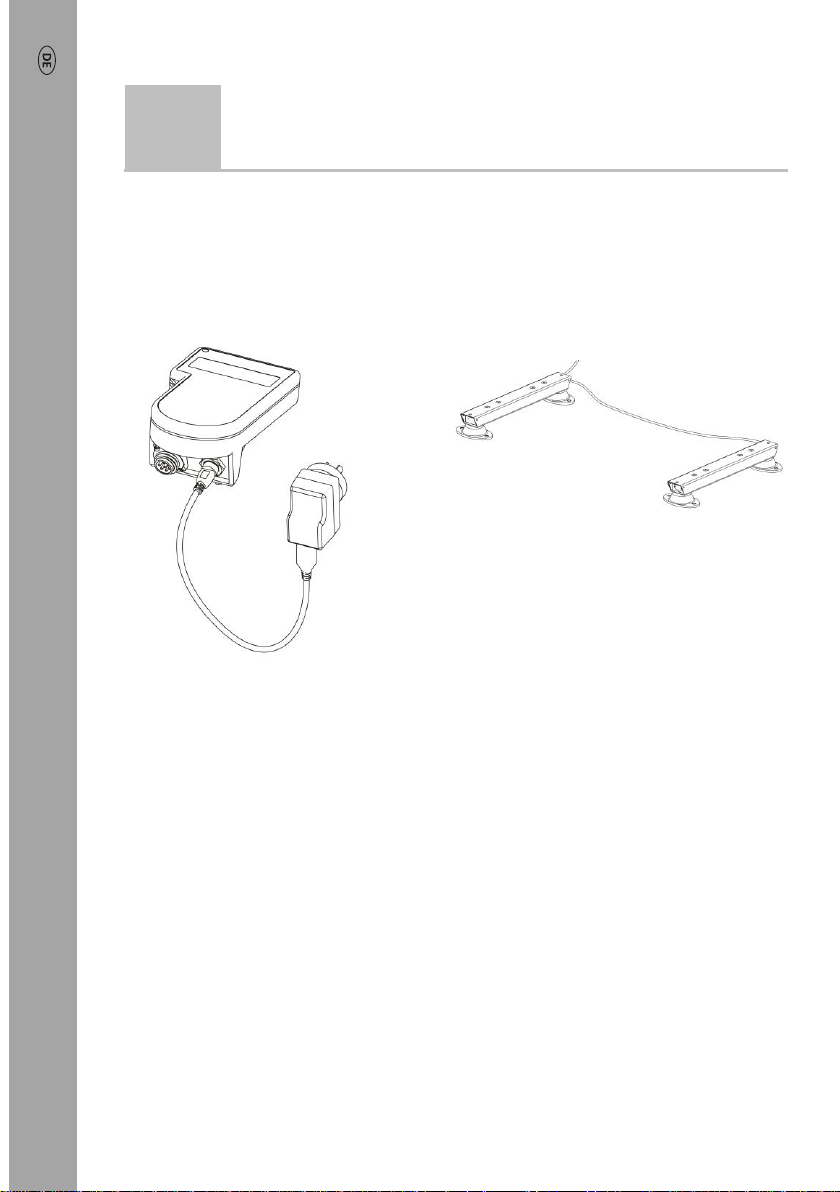

Cargue completamente el indicador
durante toda la noche.
Paso 1:
Coloque las barras de carga en una
superficie plana y a una distancia no
mayor de 2,5 m entre sí.
18
Page 19
Guía de inicio rápido del Sistema de pesado S1

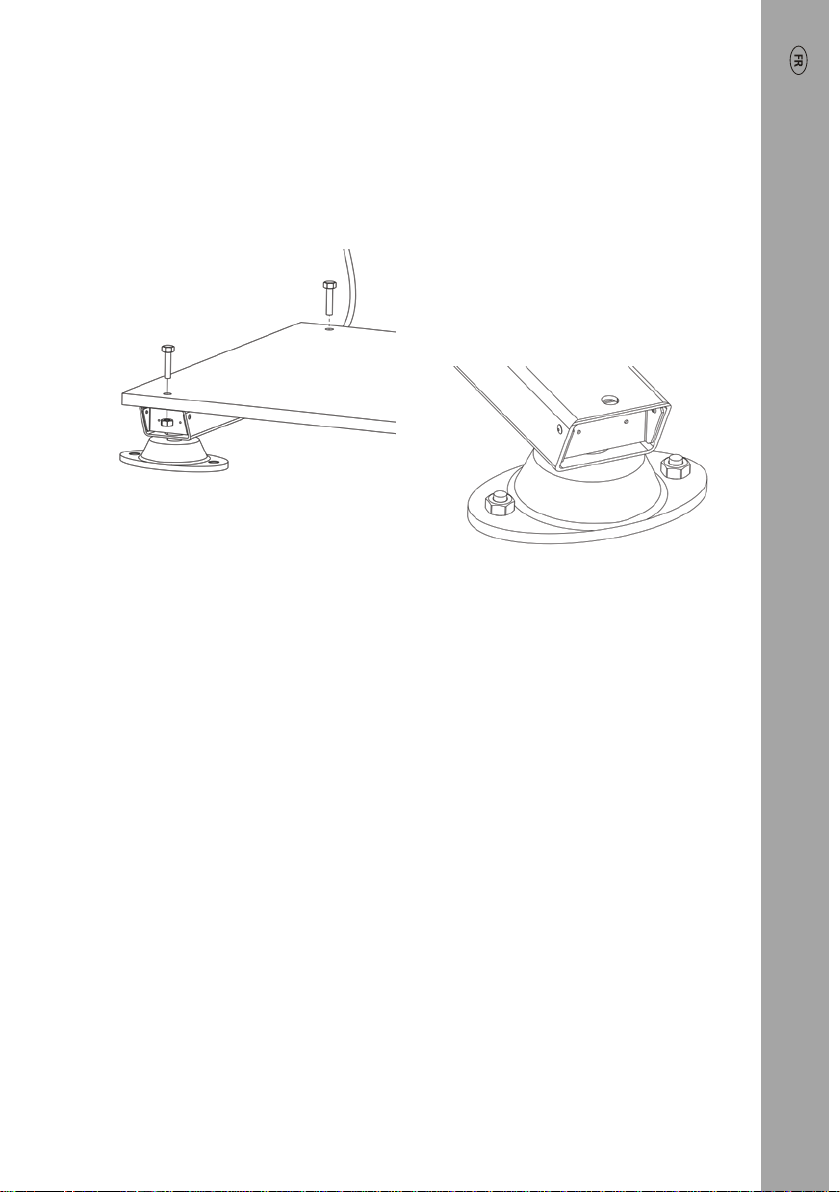

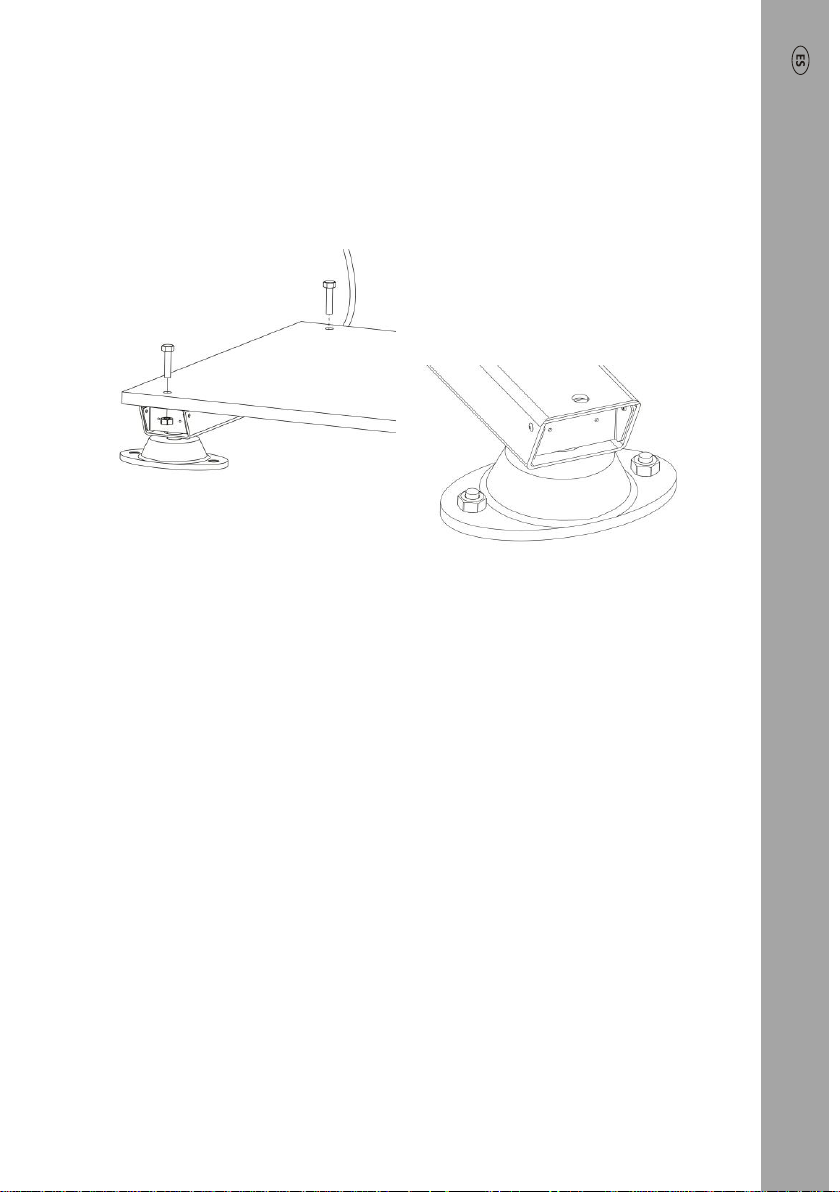

Paso 2:
Use los tornillos incluidos para
atornillar la plataforma de pesaje a las
barras de carga.
Paso 3:
Si lo desea, puede fijar los pies de las
barras de carga al piso. Si no es una
instalación permanente, puede usarse
sin fijarse al piso, pero debe prestar
especial atención a cualquier
movimiento.
19
Page 20
Guía de inicio rápido del Sistema de pesado S1

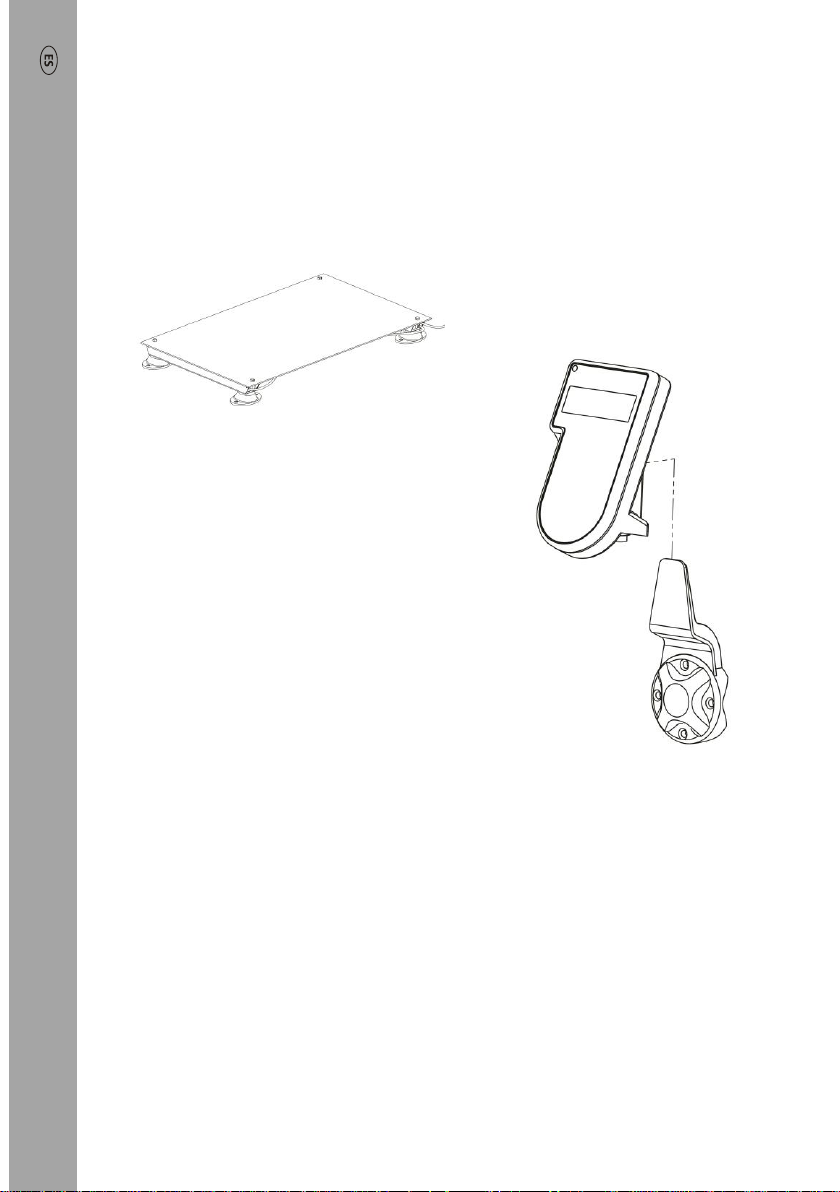

Paso 4:
Coloque los cables de la barra de carga
debajo de la plataforma.
Paso 5:

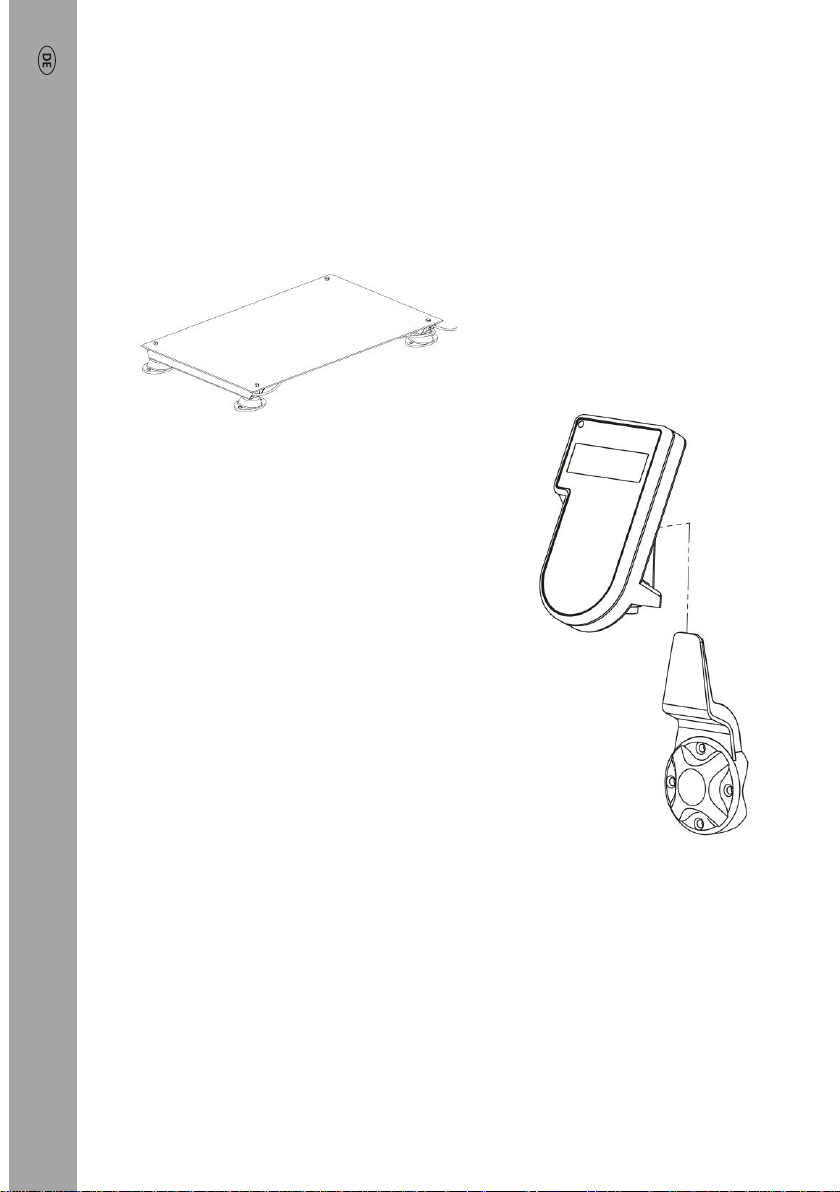

Coloque el soporte del indicador
en un lugar adecuado y que
quede al alcance del conector en
el cable de la barra de carga.
Deslice el indicador en el soporte.
20
Page 21
Guía de inicio rápido del Sistema de pesado S1

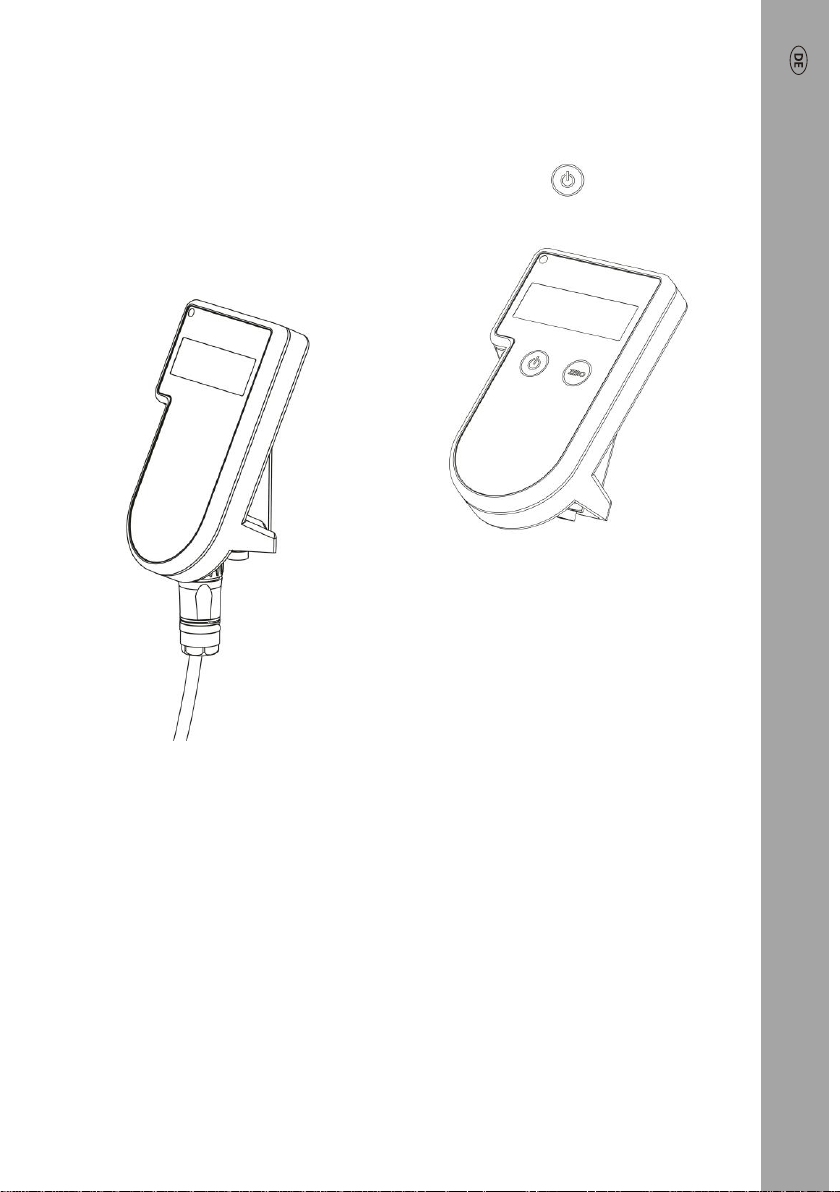

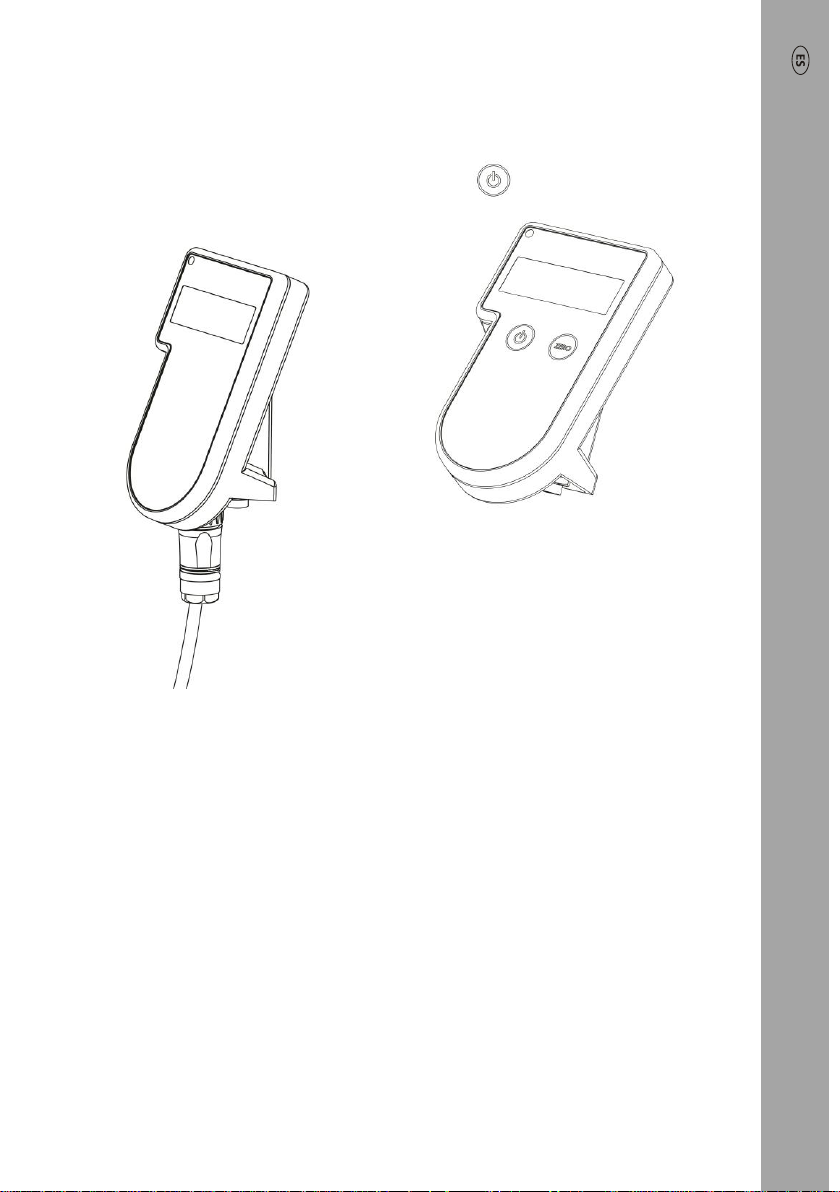

Paso 6:
Enchufe el conector del indicador (en
el cable) al indicador y ajústelo.
Paso 7:
Pulse
para encender el indicador.
21
Page 22
Guía de inicio rápido del Sistema de pesado S1
3
Pesaje de un animal
Antes de comenzar:
contrario, pulse .
1. Suba el animal sobre la plataforma.
2. Cuando la luz de "estable" se ilumine, el indicador ha detectado con
precisión el peso del animal.
3. Retire al animal de la plataforma.
Nota:
Si el indicador no muestra 0.0 entre animales o hay problemas de
precisión o pesos inestables, asegúrese de que las barras estén aseguradas
con firmeza al piso de concreto y que estén libres de sedimentos o depósitos;
además, revise que la conexión al indicador sea correcta.
Asegúrese de que el indicador muestra 0.0. En caso
22
Page 23
Guía de inicio rápido del Sistema de pesado S1
4
Cambio de los ajustes del
indicador

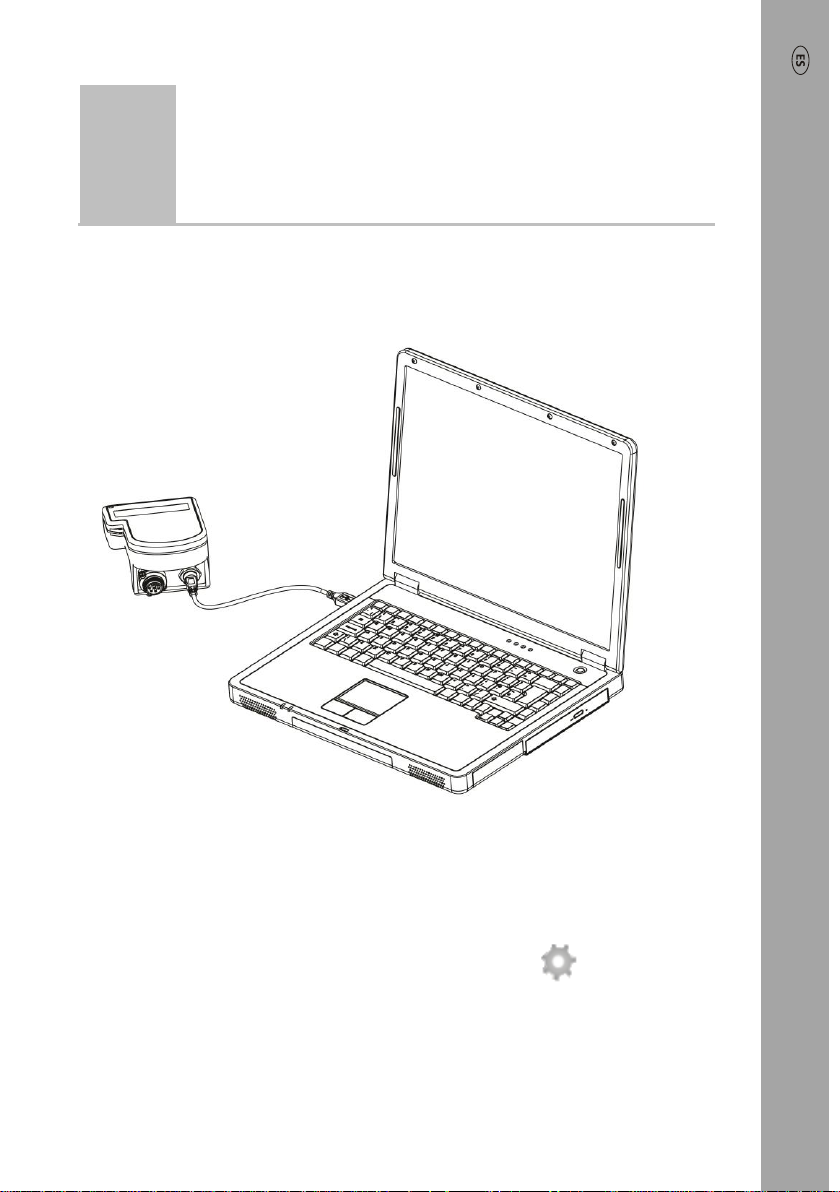

Data Link le permite cambiar la configuración del indicador, como por
ejemplo, que se muestren las medidas en unidades métricas o imperiales.
1. Asegúrese de que su PC esté conectada a Internet y descargue el
software de Data Link de livestock.tru-test.com/applications/datalink
2. Enchufe un extremo del cable USB en el indicador y el otro en su PC.
3. Abra la aplicación Data Link en su PC; haga clic en
Configuración.
, y en
23
Page 24
Guía de inicio rápido del Sistema de pesado S1
5
Mantenimiento y cuidados
6
Garantía y servicio
Mantenga la parte inferior de la plataforma de pesado y las barras de
carga libres de suciedad y rocas.
No deje el indicador, las barras de carga o el enchufe del indicador
inmersos en agua.
Los cables deben colocarse debajo de la plataforma de pesado para evitar
daños.
Cuando no esté en uso, coloque el tapón protector en el conector del
indicador.
Quite cualquier residuo y la humedad de los enchufes y el tapón
utilizando alcohol desnaturalizado, alcohol etílico u otro detergente
apropiado para contactos eléctricos. No deben usarse limpiadores más
fuertes puesto que pueden reaccionar con el plástico.
Para mayor información sobre la garantía y el servicio, visite
www.tru-test.com.
Todas las marcas registradas con un * no son propiedad de Tru-Test Limited y
pertenecen a sus respectivos dueños.
24
Page 25
GUIDE DE DÉMARR
AGE RAPIDE
Le présent guide de démarrage rapide fournit des instructions de base pour la
configuration et l’utilisation de votre système de pesage S1. Pour plus
d’informations, consultez www.tru-test.com.
Table des matières
Déballage de la boîte ........................................... 25
Installation du système de pesage S1 ................... 26
Pesage d’un animal .............................................. 30
Modification des réglages de l’indicateur .............. 31
Maintien en bon état et entretien ......................... 32
Garantie et service ............................................... 32
Guide de démarrage rapide pour le système de pesage S1
1
25

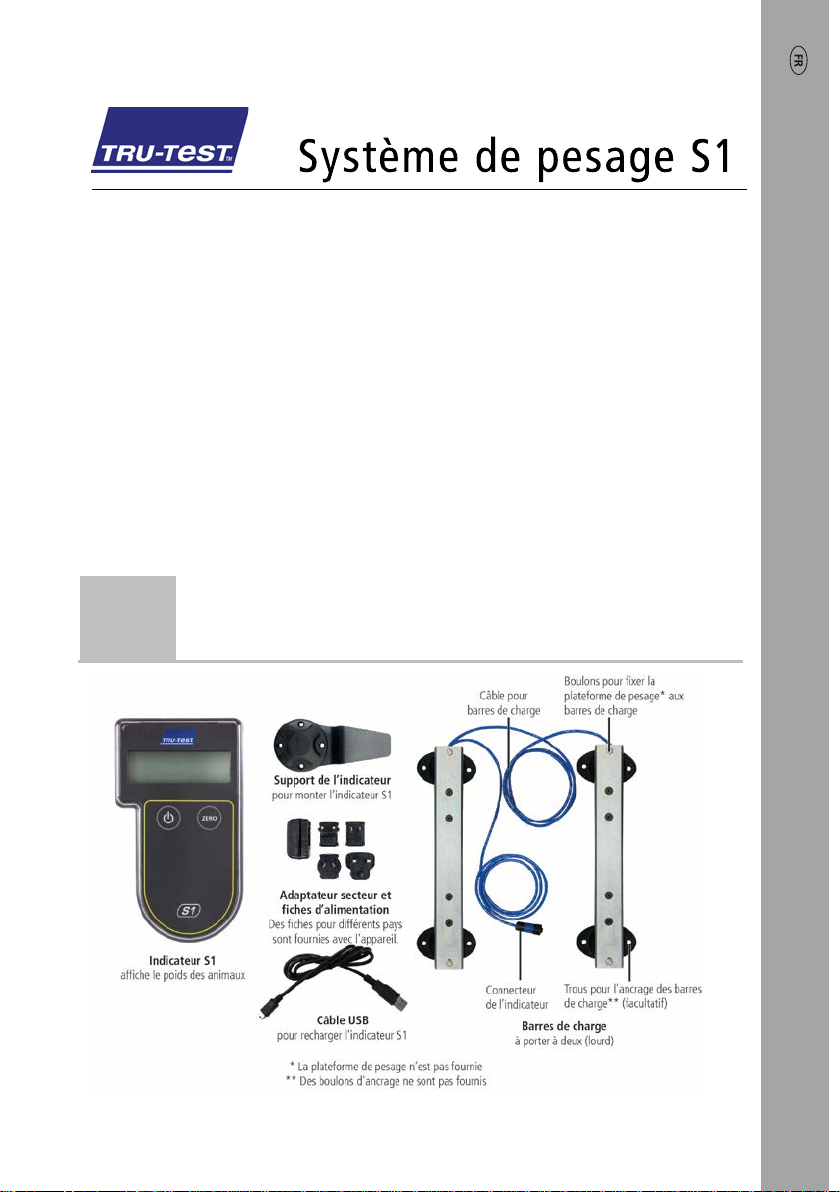

Déballage de la boîte
Page 26
Guide de démarrage rapide pour le système de pesage S1
Installation du système de
2
pesage S1
Avant de démarrer :
Rechargez complètement
l’indicateur pendant la nuit.
Étape 1 :
Placez les barres de charge sur une
surface plane à une distance maximale
de 2,5 m l’une de l’autre.
26
Page 27
Guide de démarrage rapide pour le système de pesage S1
Étape 2 :
Utilisez les boulons fournis pour fixer
la plateforme de pesage aux barres de
charge.
Étape 3 :
Si vous le souhaitez, vous pouvez
boulonner les pieds des barres de
charge au sol. Pour des solutions
non permanentes, il est possible des
les utiliser sans les boulonner, mais
faites attention aux mouvements.
27
Page 28

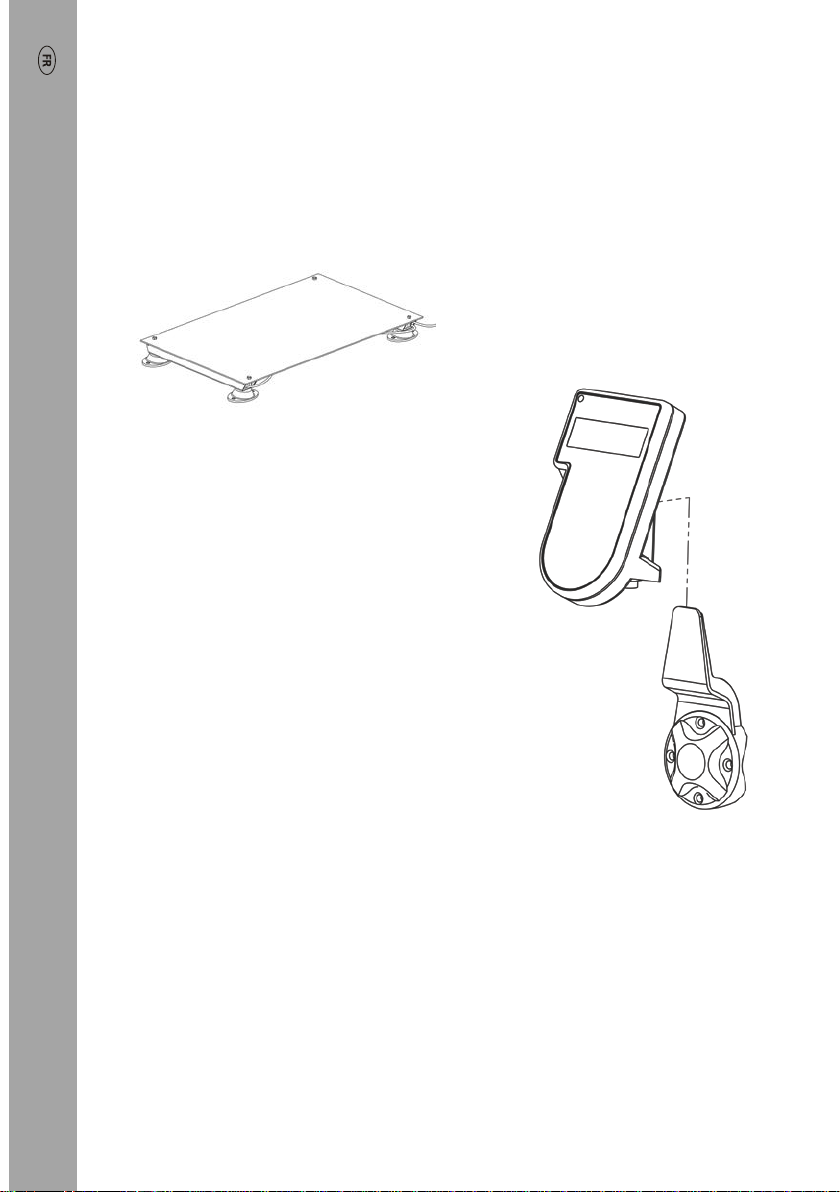

Guide de démarrage rapide pour le système de pesage S1
indicateur
Étape 4 :
Rangez les câbles pour barres de charge
sous la plateforme de pesage.
Étape 5 :
Montez le support de l’indicateur
sur un appui adéquat qui se trouve
à portée du connecteur de
l’indicateur sur le câble pour barres
de charge. Faites glisser l’
sur le support.
28
Page 29
Guide de démarrage rapide pour le système de pesage S1
Étape 6 :
Branchez le connecteur de
l’indicateur (sur le câble pour barres
de charge) à l’indicateur et serrez.
Étape 7 :
Appuyez sur
l’indicateur.
pour allumer
29
Page 30
Guide de démarrage rapide pour le système de pesage S1
3
Avant de commencer :
pas le cas, appuyez sur .
1. Faites monter l’animal sur la plateforme.
2. Lorsque le voyant stable s’allume, l’indicateur a capté le poids de
3. Faites descendre l’animal de la plateforme.
Note :
constatez des problèmes de poids inexacts ou instables, vérifiez que les barres
sont solidement fixées sur le plancher en béton et exemptes de cailloux ou de
saletés et assurez-vous que les barres de charge soient correctement
connectées à l’indicateur.
Pesage d’un animal
Assurez-vous que l’indicateur affiche 0.0. Si ce n’est
l’animal.
Si l’indicateur n’affiche pas 0.0 entre les animaux ou si vous
30
Page 31
Modification des réglages de
4
l’indicateur
Data Link vous permet de changer des réglages sur l’indicateur tels que
l’affichage en mesures métriques ou impériales.
Guide de démarrage rapide pour le système de pesage S1
1. Assurez-vous que votre ordinateur a accès à Internet et téléchargez le
logiciel Data Link pour PC sur
livestock.tru-test.com/applications/datalink.
2. Branchez une extrémité du câble USB sur l’indicateur et l’autre extrémité
sur votre PC.
3. Démarrez Data Link sur votre PC, puis cliquez sur
Paramètres.
31
et sur
Page 32
Guide de démarrage rapide pour le système de pesage S1
Maintien en bon état et
5
entretien
• Maintenez la face inférieure de la plateforme de pesage exempte de
saletés ou de cailloux.
• Ne laissez pas l’indicateur, les barres de charge ou le connecteur de
l’indicateur immergés dans l’eau.
• Les câbles doivent être placés sous la plateforme de pesage pour éviter de
les endommager.
• Lorsque le connecteur de l’indicateur n’est pas utilisé, replacez toujours le
capuchon de protection contre la poussière sur celui-ci.
• Éliminez la poussière et l’humidité des fiches et du capuchon en utilisant
de l’alcool ordinaire, de l’alcool éthylique ou un produit de nettoyage
pour contacts électriques. N’utilisez pas de produits plus puissants qui
pourraient réagir avec le plastique.
6
Pour toutes les informations de service et de garantie, consultez
www.tru-test.com.
Les marques de commerce marquées d’un astérisque (*) ne sont pas la
propriété de Tru-Test Limited et appartiennent à leurs propriétaires respectifs.
32
Garantie et service
Page 33
S1 Wiegesystem – Schnellstartanleitung
SCHNELLSTARTANLEITUNG
1

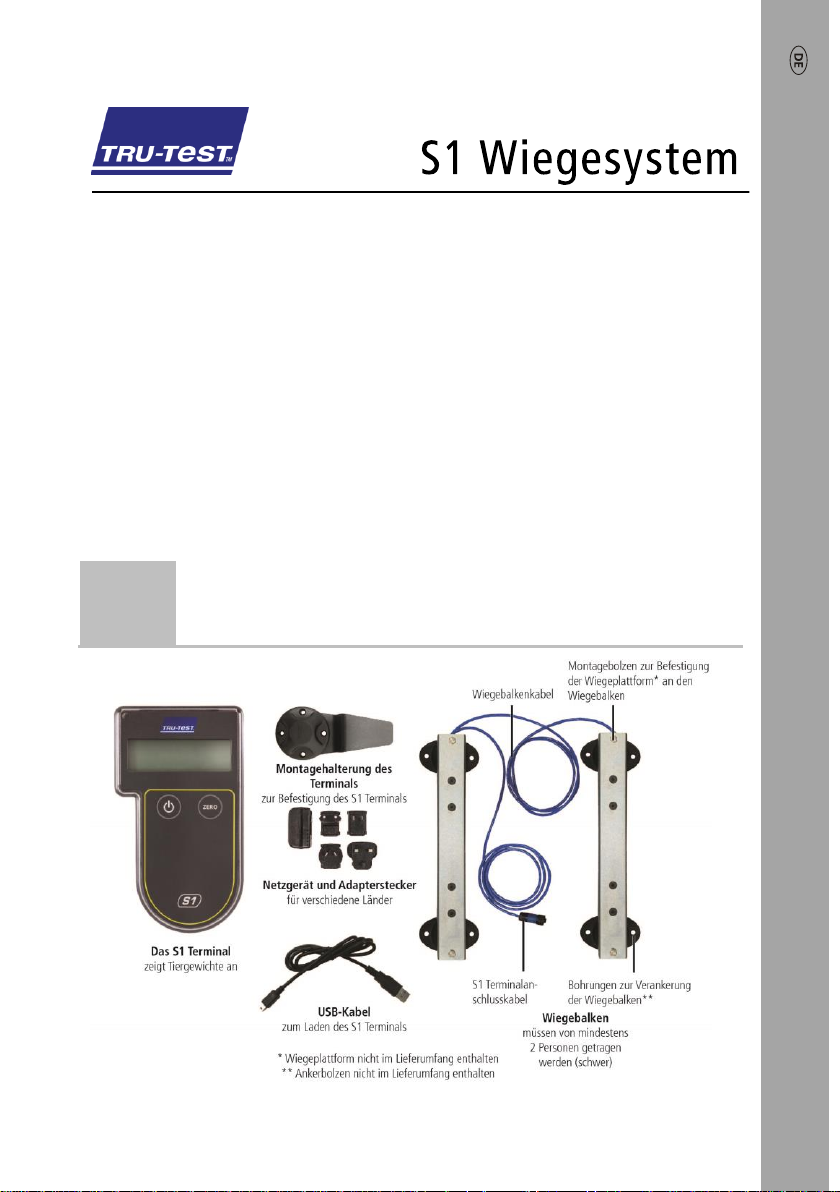

Lieferumfang
Diese Schnellstartanleitung enthält die wichtigsten Hinweise zur
Konfigurierung und Verwendung des S1 Wiegesystems. Weitere
Informationen finden Sie auf www.tru-test.com.
Inhalt
Lieferumfang........................................................ 33
Montage des S1 Wiegesystems ............................ 34
Ein Tier wiegen .................................................... 38
Terminaleinstellungen ändern ............................... 39
Wartung und Pflege ............................................. 40
Garantie und Kundendienst .................................. 40
33
Page 34
S1 Wiegesystem – Schnellstartanleitung
2
Montage des S1 Wiegesystems
Vor der Verwendung:
Laden Sie das Terminal über Nacht
vollständig auf.
Schritt 1:
Platzieren Sie die Wiegebalken maximal
2,5 m voneinander entfernt auf eine
ebene Fläche.
34
Page 35
S1 Wiegesystem – Schnellstartanleitung
Schritt 2:
Verwenden Sie die mitgelieferten
Bolzen, um die Wiegeplattform an den
Wiegebalken zu montieren.
Schritt 3:
Sie können die Wiegebalkenfüße
mithilfe eines Ankerbolzens am
Boden befestigen. Achten Sie bei
mobilen Lösungen darauf, dass die
Wiegebalken nicht verrutschen
können.
35
Page 36
S1 Wiegesystem – Schnellstartanleitung
Schritt 4:
Verstauen Sie die Kabel des
Wiegebalkens unter die Wiegeplattform.
Schritt 5:
Montieren Sie die
Terminalhalterung auf eine
geeignete Trägerkonstruktion in
Reichweite des
Terminalanschlusskabels
(Wiegebalkenkabels). Schieben Sie
das Terminal auf die Halterung.
36
Page 37
S1 Wiegesystem – Schnellstartanleitung
Schritt 6:
Schließen Sie das
Terminalanschlusskabel
(Wiegebalkenkabel) an das Terminal
an und schrauben Sie dieses fest.
Schritt 7:
Drücken Sie
, um das Terminal
einzuschalten.
37
Page 38
S1 Wiegesystem – Schnellstartanleitung
3
Ein Tier wiegen
Vor der Verwendung:
das nicht der Fall, drücken Sie .
1. Führen Sie das Tier auf die Plattform.
2. Wenn die Stabil-Anzeige aufleuchtet, wurde das Gewicht des Tieres
ermittelt.
3. Entfernen Sie das Tier von der Plattform.
Hinweis:
Probleme mit ungenauen und instabilen Gewichten gibt, stellen Sie sicher,
dass die Wiegebalken frei von Steinen oder Schmutz sind sowie gut am
Betonboden befestigt und korrekt an das Terminal angeschlossen wurden.
Wenn das Terminal zwischen den Tieren nicht 0,0 anzeigt oder es
Achten Sie darauf, dass das Terminal 0,0 anzeigt. Ist
38
Page 39
S1 Wiegesystem – Schnellstartanleitung
4

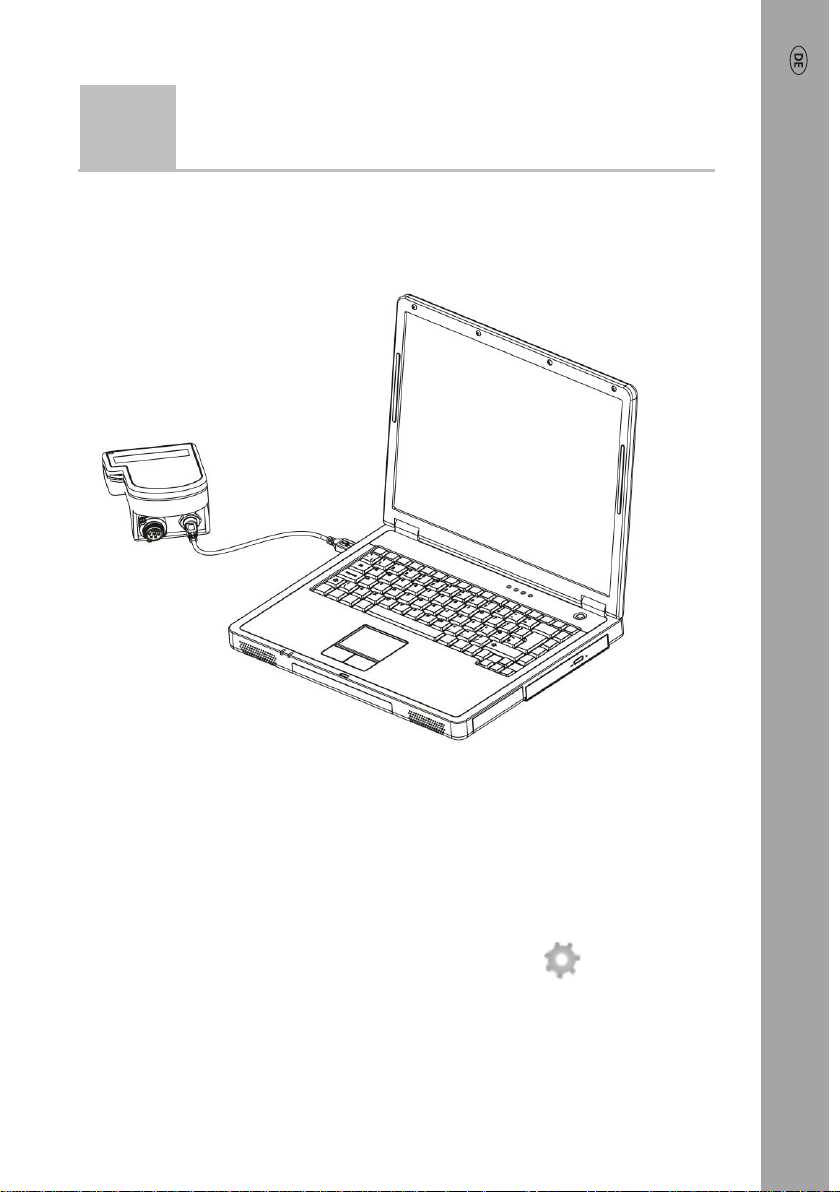

Terminaleinstellungen ändern
Data Link ermöglicht es Ihnen, die Einstellungen des Terminals zu ändern, wie
etwa die Anzeige von metrischen oder imperialen Messeinheiten.
1. Stellen Sie sicher, dass Ihr PC mit dem Internet verbunden ist und laden
Sie die PC-Software Data Link über den folgenden Link herunter:
livestock.tru-test.com/applications/datalink
2. Stecken Sie ein Ende des USB-Kabels in den USB-Anschluss des Terminals
und das andere Ende in den USB-Anschluss Ihres PCs.
3. Starten Sie Data Link auf Ihrem PC, klicken Sie auf
Einstellungen.
39
und
Page 40
S1 Wiegesystem – Schnellstartanleitung
5
Wartung und Pflege
6
Garantie und Kundendienst
Halten Sie die Unterseite der Wiegeplattform frei von Schmutz und
Steinen.
Das Terminal, die Wiegebalken und das Terminalanschlusskabel dürfen
nicht in Wasser getaucht werden.
Die Kabel sollten unterhalb der Wiegeplattform angebracht werden, um
etwaige Schäden zu vermeiden.
Bringen Sie stets die Staubschutzkappe an den Terminalanschluss an,
wenn dieser nicht in Verwendung ist.
Feuchtigkeit in den Anschlüssen oder Schutzkappen kann mithilfe von
Methyl- bzw. Ethylalkohol oder einem geeigneten Kontaktreiniger
entfernt werden. Stärkere Mittel sind nicht geeignet, da diese mit dem
Kunststoff reagieren könnten.
Informationen bezüglich Garantie und Kundendienst finden Sie auf
www.tru-test.com.
Die mit * gekennzeichneten Marken sind nicht Eigentum von Tru-Test Limited
und gehören den jeweiligen Inhabern.
831662 Issue 1 05/2017
© Tru-Test Limited, 2017. All rights reserved.
40
Loading...
