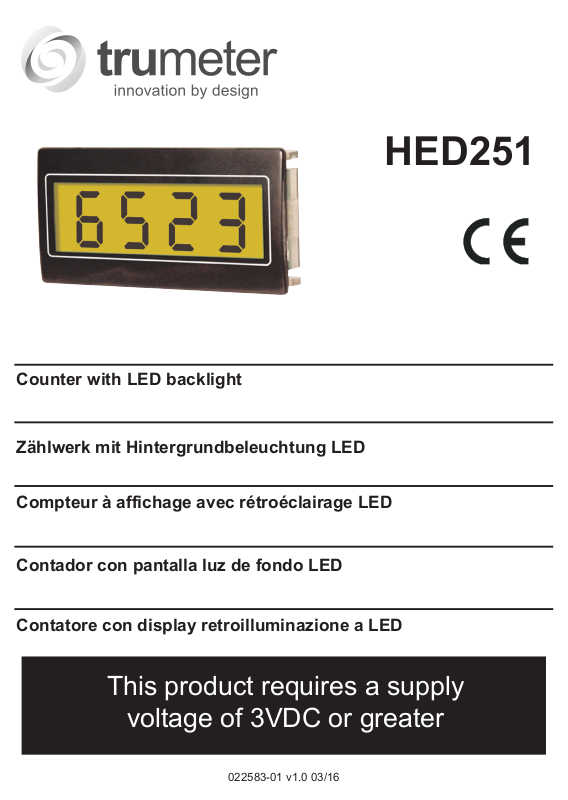

HED251

Counter with LED backlight

Zählwerk mit Hintergrundbeleuchtung LED

Compteur à affichage avec rétroéclairage LED

Contador con pantalla luz de fondo LED

Contatore con display retroilluminazione a LED

This product requires a supply

voltage of 3VDC or greater

022583-01 v1.0 03/16

Specification

Display

4 digit, black LCD, 10mm characters
Leading zeros blanked up to 9999, but
then rolls over to 0, 1 etc.

Current consumption

Counter - <10µA, typically 5µA,
backlight - 40mA max

Supply voltage

3.0 VDC

Count Speed

18 Hz

Operating Temperature

-10°C to +50°C

Storage Temperature

-20°C to +70°C

Note:

This product is ideally suited to battery
powered applications. Should the product
be used in a circuit where an external
power source is used, then the complete
system will require separate approval to
meet the CE standards.

Any signal cables connected to this device
must not exceed 30 metres in length.

If signal cables are installed that are
routed outside the building, it will be
necessary to install additional surge
protection devices.

Spezifikation

Anzeige

LCD, 4 stellig, schwarz,
Zeichenhöhe 10mm
führende Nullen ausgeblendet bis 9999,
jedoch dann Sprung zu 0, 1 usw.

Stromaufnahme

Zähler - <10µA, 5µA typisch,
Hintergrundbeleuchtung 40mA max.

Versorgung

3.0 VDC

Zählgeschwindigkeits

18 Hz

Betriebstemperatur

-10°C bis +50°C

Lagertemperatur

-20°C bis +70°C

Hinweis:

Dieses Produkt eignet sich optimal für
Anwendungen mit Batteriebetrieb. Wenn
das Produkt innerhalb einer Schaltung mit
externer Spannungsquelle (Netzbetrieb)
eingesetzt wird, ist für das vollständige
System die Einhaltung der
Niederspannungsrichtlinie, sowie der CE­Normen erforderlich.

Die Signalleitungen, die an dieses Gerät
angeschlossen werden, dürfen eine
Gesamtlänge von 30m nicht überschreiten.

Werden Signalleitungen außerhalb von
Gebäuden verlegt, müssen zusätzliche
Schutzmaßnahmen gegen Surge
Störimpulse vorgesehen werden.

Caractéristiques

Voir page suivante

Remarque:

Ce produit est idéal pour les applications alimentées par batteries. Dans le cas où ce
produit serait susceptible d'être inclus dans un circuit utilisant une source d'alimentation
externe, l'intégralité du système devra alors recevoir l'agrément des normes CE.

La longueur de tout câble mesure (signal) raccordé à cet appareil ne doit pas excéder 30
mètres.

Si les câbles « mesure » passent à l'extérieur du bâtiment, il est nécessaire d'installer
des dispositifs additionnels de protections de surtensions.

2

Affichage

à cristaux liquides noirs 4 chiffres,
caractères 10 mm
Les chiffres affichés progressent jusqu'à
9999, puis repartent de 0, 1 etc

Consommation de courant

Compteur - <10µA, 5µA typique,
Rétroéclairage - 40mA max

Especificaciones

Pantalla

LCD de 4 dígitos negros, caracteres de
10 mm de altura
Llegando el conteo a 9999, se vuelve
sucesivamente a 0, 1 etc. sin
aparecer los ceros de la izquierda.

Consumo de corriente

Contador - <10µA, típico 5µA,
Luz de fondo - 40mA máx

Alimentación

3.0 VCC

Velocidad de recuento

18 Hz

Temperatura de operación

-10°C a +50°C

Temperatura de almacenamiento

-20°C a +70°C

Specifiche

Display

Display a cristalli liquidi nero a 4 cifre,
caratteri da 10mm
zeri non significativi soppressi fino a
9999, ma poi ritorni a 0, 1 ecc.

Corrente assorbita

Contatore - <10µA, di norma 5µA,
Retroilluminazione - 40mA max

Alimentazione

3.0 VCC

Velocità conteggio

18 Hz

Temperatura di funzionamento

da -10°C a +50°C

Temperatura di immagazzinamento

da -20°C a +70°C

Alimentation

3.0 VCC

Vitesse de comptage

18 Hz

Température de fonctionnement

de -10°C à +50°C

Température de stockage

de -20°C à +70°C

Nota:

Este producto es ideal y apropiado para
aplicaciones que requieran alimentación a
pilas. Si el producto se utiliza en un
circuito que utilice una fuente de
alimentación externa, entonces el sistema
completo requerirá una aprobación
separada para cumplir con las normas CE.

Cualquier cable de señal conectado a esta
unidad no debe de exceder de 30 metros.

Si se instalan cables de señal que sean
llevados fuera del edificio, sera necesario
instalar unidades adicionales de
protección de onda.

Nota:

Questo prodotto è ideale per applicazioni
alimentate a batteria. Se il prodotto
dovesse essere utilizzato in un circuito
collegato ad una fonte di alimentazione
esterna, il sistema completo richiederà una
omologazione separata a norma CE.

Ogni cavo di segnale collegato a questo
dispusitivo non puo essere piu lungo di 30
metri.

Se i cavi di segnale sono installati su un
percorso esterno all'edificio, è necessario
installare dispositivi di protezione di rete
addizionali.

3

Connections, Anschlüsse, Raccordements,

3.0 V DC

0V

VDC

Conexiones, Collegamenti

1

Backlight

2

HED 251

Count

3

Reset

4

5

Higher Voltage Power Supply >3V3
Anschluss an Versorgungsspannung >3V3
Tension d’alimentation DC plus élevée >3V3
Alimentación con mayor tensión de CC >3V3
Alimentazione in corrente continua a tensione >3V3

3V3

5 - 30

0.47µF

• Mount the 100nF (transient suppression) capacitor as close to the unit as possible.

4

• Bringen Sie den 100-nF-Kondensator (Übergangsunterdrückung) möglichst nahe am
Gerät an.

• Monter le condensateur 100nF (pour suppression transitoire) le plus près possible de
l'appareil.

• Monte el condensador de 100 nF (supresión transitoria) tan cerca de la unidad como
sea posible.

• Montare il condensatore 100nF (soppressione di transienti) il più possibile vicino
all’unità.

100nF

100nF

1

HED 251

5

4

Backlight, Hintergrundbeleuchtung, Rétroéclairage,

+5V

2

+9V

2

*

<=1.8V

<=1.8V

Luz de fondo, Retroilluminazione

0V

5

0V

5

* 120Ω 1/2W

Inputs, Eingänge, Entrées, Entradas, Ingressi

• Both these inputs are de-bounced.

• Diese beiden Eingänge sind
entprellt.

• Ces deux entrées sont antirebond
pour ouverture ou fermeture d'un
contact.

• Ambas entradas están diseñadas
para ignorar rebotes.

• Entrambi gli ingressi con
eliminazione rimbalzo.

Reset Input
Rücksetzeingang
Entrée remise à zéro
Entrada de reset
Ingresso di reset

=>15mS

0.7V

Count

Reset

Count Input
Zähleingang
Entrée comptage
Entrada de conteo
Ingresso di conteggio

=>27mS

0.7V

5

www.trumeter.com

3mm

11mm

Dimensions, Abmessungen, Dimensiones, Dimensioni

48mm (1.89”)

37mm (1.46”)

45mm (1.77”)

13mm

(0.51”)

(0.12”)

24mm
(0.95”)

(0.43”)

5mm
(0.2”)

Fixing Clip
Befestigungs-

klammer
Clip de fixation
Clip de fijación
Fermaglio di

fissaggio

6mm

(0.24”)

2.54mm
(0.1”)

22mm
(0.87”)

5 4 3 2 1

1 3V

HED 251

Innovative Design Technologies Sdn. Bhd, Lot 5881, Lorong Iks Bukit Minyak 1

2 Backlight
3 /Count
4 /Reset
5 0V

Trumeter, Pilot Mill, Alfred Street, Bury, Lancashire

Trumeter, 702 S. Military Trail, Deerfield Beach, Florida

BL9 9EF, United Kingdom

Tel: [phone]

Email: [e-mail]

North America Office

Tel: [phone]

Email: [e-mail]

Asia Pacific Distributor

Taman Perindustrian Iks, 14000 Bukit Tengah

Penang, Malaysia

Web: www.idtworld.com

Tel: + 604 5015700

Email: [e-mail]

UK Office

FL 33442, USA

45.0 x 22.2mm +0.5/-0.0

(1.77 x 0.87”) +.02/-0.0
