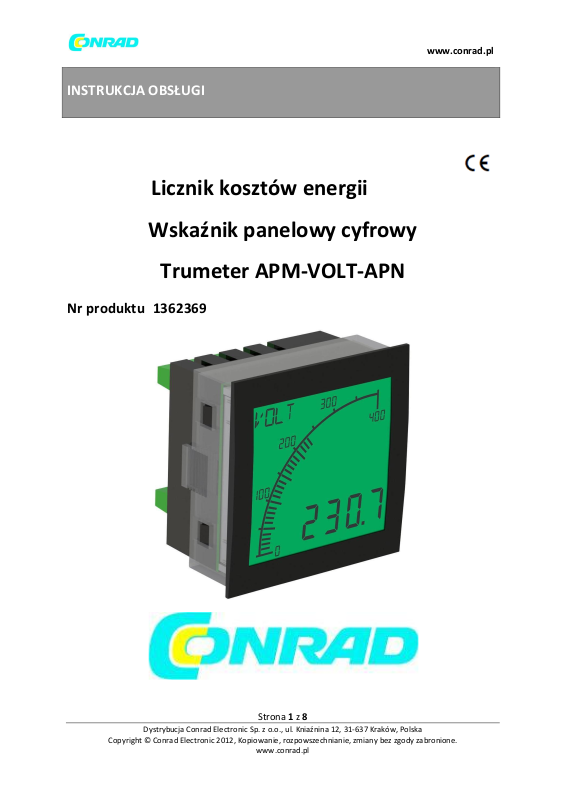

INSTRUKCJA OBSŁUGI
Licznik kosztów energii
Wskaźnik panelowy cyfrowy
Trumeter APM-VOLT-APN
Nr produktu 1362369
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
Strona 1 z 8
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
www.conrad.pl
www.conrad.pl
bok@conrad.pl
801 005 133*
(12) 622 98 00
(12) 622 98 10
b2b@conrad.pl
(12) 622 98 22
(12) 622 98 10
Szanowni Państwo
Dziękujemy za zakup tego produktu. Produkt jest zgodny z obowiązującymi
wymogami krajowymi i europejskimi.
Aby utrzymać ten stan i zapewnić bezpieczną pracę, należy przestrzegać niniejszej
instrukcji obsługi! Podręcznik ten należy do tego produktu. Zawierają one ważne
informacje dotyczące prawidłowego działania i obsługi. Należy brać pod uwagę zasady
prawidłowej eksploatacji oraz obsługi, zwłaszcza, gdy oddajemy produkt osobom trzecim.
Pamiętaj, aby przechowywać niniejszą instrukcję do wykorzystania w przyszłości!
Wszystkie nazwy firm i produktów są znakami towarowymi ich właścicieli.
Wszystkie prawa zastrzeżone
W razie jakichkolwiek pytań technicznych należy skontaktować się z nami pod
adresem/telefonem:
Klient indywidualny:
Klient biznesowy:
Strona 2 z 8
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
Niniejsza instrukcje uruchomienia została przygotowane z wielką starannością oraz
dbałością o wszystkie zawarte w niej dane techniczne oraz informacji. Niemniej jednak,
producent oraz Conrad Electronic Sp. Z o.o. nie ponosi odpowiedzialności za szkody
wynikające z ewentualnych błędów zawartych w niniejszej instrukcji. Zmiany techniczne,
które służą do udoskonalenia produktu mogą ulec zmianie bez konieczności
powiadomienia którejkolwiek ze stron oraz osób korzystających z tego urządzenia.
Informacje dotyczące symboli, które zostały wykorzystane do przygotowania ważnych
części niniejszej instrukcji:
Strona 3 z 8
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
Uwaga
Przed instalacją przeczytaj kartę Bezpieczeństwo !!!
Strona 4 z 8
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl

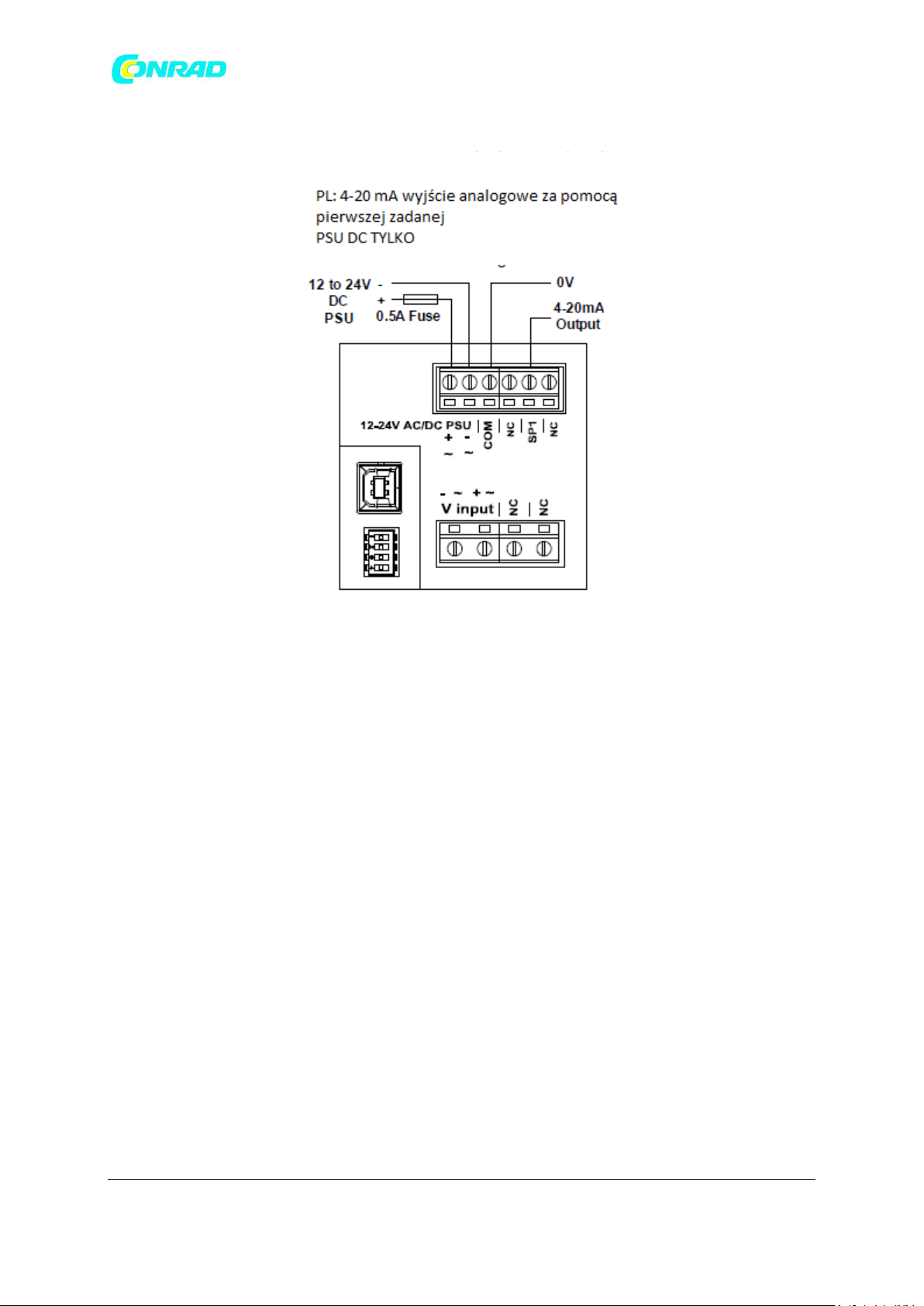

Tylko wersje wyjściowe
W celu konfiguracji APM użyj przełącznika DIP i przełącz według tabeli. Aby ustawić
niestandardowe zakresy i zaawansowane funkcje, Pobierz oprogramowanie konfiguracyjne
APM z TruAPM.com.
Strona 5 z 8
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
Specyfikacja operacyjna
Wartość
Jednostki
Wejście
Zakres wejściowy (DC)
0-600
V DC
Zakres wejściowy (AC)
0-528
V AC
Maksymalne napięcie przepięciowe
800
V
Impedancja
1,5
Mohm
Dokładność
1% % Rozdzielczość
10
mV
Próbkowanie
40
KHz
Tryby wyświetlania
peak or RMS
Użyj przełącznika DIP, aby ustawić wykres słupkowy woltomierza zakresu i wartości
docelowej. Cyfrowy odczyt będzie nadal działał. Pokazuje rzeczywiste napięcie, nawet jeśli
wykres słupkowy jest wyłączony.
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
Strona 6 z 8
www.conrad.pl
www.conrad.pl
Rozmiary
Ostrzeżenia dotyczące bezpieczeństwa
MONTAŻ I KONSERWACJA POWINA BYĆ WYKONANA PRZEZ JEDYNIE WYKWALIFIKOWANE
OSOBY MAJĄCE UPRAWNIENIA DO PRACY Z NAPIECIEM
INSTALACJA
Zainstaluj ten produkt zgodnie z wymaganiami eksploatacyjnymi i instalacyjnymi
zgodnie z kategorią przepięciowa II i stopniem zabezpieczenia 2 (zgodnie z definicją
IEC 664). Pamiętaj aby zawsze zamontować zewnętrzny bezpiecznik.
Wszystkie przewody będące pod niebezpiecznym napięciem muszą mieć przełączanie
zewnętrzne lub wyposażone w mechanizmy odłączający, które zapewniają co
najmniej 3 mm odseparowania styków.
Kable sygnałowe podłączone do tego urządzenia nie mogą przekraczać 30 metrów
długości.
Jeśli kable sygnałowe są kierowane na zewnątrz budynku, zainstaluj dodatkową
ochronę przeciwprzepięciową
Nie prawidłowa instalacja i obsługa niezgodna z instrukcją może spowodować
pogorszenie bezpieczeństwa elektrycznego urządzenia.
KONSERWACJA
Przed czyszczeniem, kontrolą lub konserwacją, odłącz wszystkie źródła zasilania od
urządzenia.
Wewnątrz urządzenia nie ma części, które mogą być naprawiane przez użytkownika.
Nigdy nie otwieraj obudowy.
Należy regularnie kontrolować wszystkie zewnętrzne połączenia przewodów. W razie
potrzeby wymieniać uszkodzone okablowanie i dokręcać luźne połączenia.
Aby wyczyścić urządzenie, użyj suchej ściereczki do wytarcia obudowy.
Strona 7 z 8
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
Należy zachować szczególną ostrożność podczas podłączania zasilania. Jeśli zostanie
podłączone zasilanie do złego zacisku, urządzenie może ulec zniszczeniu.
Specyfikacja:
Temperatura - pracy -10 do + 60 ° C
Temperatura - do przechowywania -40 do + 70 ° C
Wysokość pracy npm Wysokość 2,000 metrów
Wilgotność względna (bez kondensacji) 0 - 85%
Kategoria przepięcia (IEC664) Kategoria II
Stopień zanieczyszczenia (IEC 664)
Klasa IP (z przodu) IP65
Zasilanie wejściowe nominalna (AC lub DC) 12-24 VAC / VDC
Maksymalny prąd (podświetlenie wyłączone) 80 mA
Maksymalny prąd (podświetlenie) 160 mA
Izolacji pomiędzy wejściem napięcia zasilania i izolacji między zasilaczem a wejściem
600 V AC / DC
Wyświetlacz Liczba cyfr 4
Wysokość cyfr wysokość cyfr 12 mm
Liczba segmentów słupkowy 40
Kolory podświetlenia czerwony, zielony, biały
Positive lub negatywne LCD
Częstotliwość aktualizacji cyfra 00:08 - 1,8 sek
Pasek częstotliwość aktualizacji wykres 00:08 - 1,8 sek
Wyjście analogowe 4-20 mA
Dokładność 0,50%
Certyfikaty: IEC 61010-1 CE
Dyrektywa WEEE (2002/96/WE) reguluje sposób odbioru i utylizacji zużytych
urządzeń elektrycznych. Od dnia 13.8.2005 r. producenci sprzętu
elektrycznego są zobowiązani do bezpłatnego przyjmowania i utylizacji
urządzeń elektrycznych sprzedawanych po tej dacie. Urządzenia elektryczne
nie mogą być już usuwane w zwykły sposób. Należy je oddzielnie poddawać
recyklingowi i utylizować. Wszystkie urządzenia objęte tą dyrektywą
oznaczone są takim logo.
