Trumeter 7955 User manual [en, de, fr, es, it]

Page 1

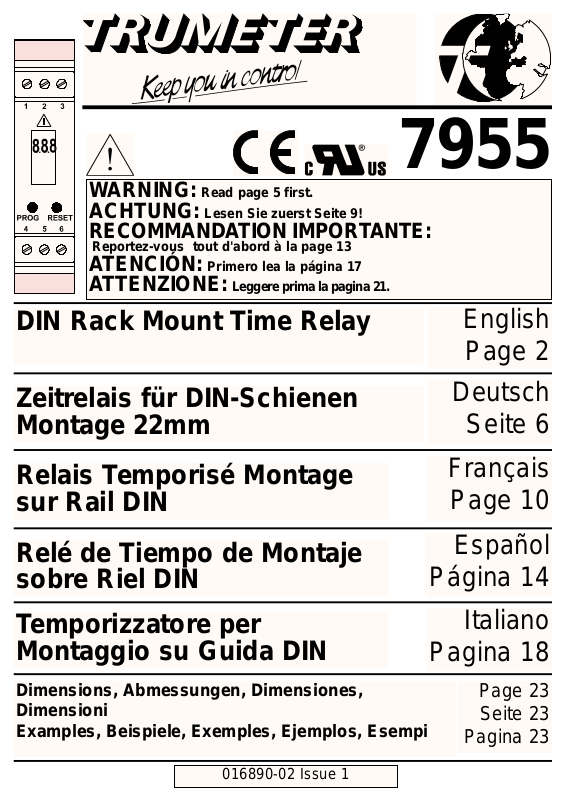

DIN Rack Mount Time Relay
Temporizzatore per Montaggio su Guida DIN
Zeitrelais für DIN-Schienen Montage 22mm
Relais Temporisé Montage sur Rail DIN
016890-02 Issue 1
English
Page 2
Deutsch
Seite 6
Français
Page 10
Español
Página 14
Italiano
Pagina 18

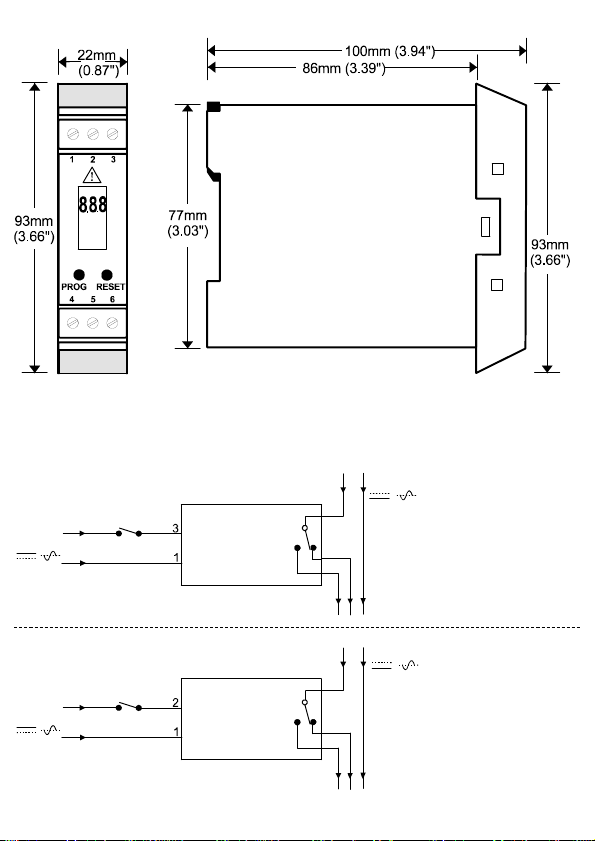

Dimensions, Abmessungen, Dimensiones, Dimensioni Examples, Beispiele, Exemples, Ejemplos, Esempi
Page 23 Seite 23
Pagina 23
WARNING:Read page 5 first. ACHTUNG:Lesen Sie zuerst Seite 9! RECOMMANDATION IMPORTANTE:
Reportez-vous tout d'abord à la page 13
ATENCIÓN: Primero lea la página 17 ATTENZIONE: Leggere prima la pagina 21.
7955
Page 2
2

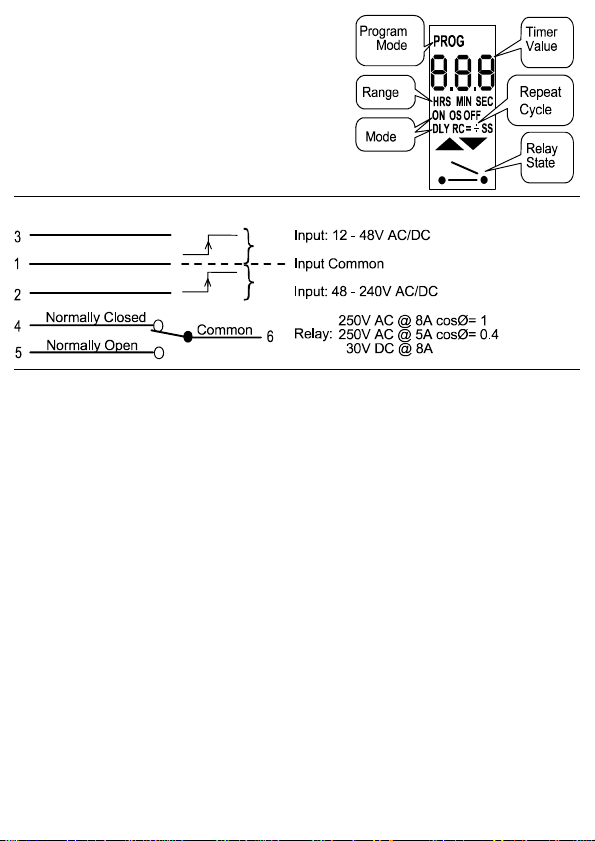

THE DISPLAY
Note:
The Repeat Cycle indicator shows: ÷ during time t÷, and – during time t-. (see
OPERATING MODES
)
SPECIFICATION
Display
Black on Silver LCD. 3 digits, height
6.5mm indicating timer value. Mode and relay status indicators.
Timing Ranges
0.2 - 99.9, 1 - 999 sec
0.01 - 9.99, 0.1 - 99.9, 1 - 999 min
0.01 - 9.99, 0.1 - 99.9, 1 - 999 hrs
Accuracy
Timing
+50 -20ms, or ±0.5% of Set Time, whichever is greater
Repeat
±0.3% of set time
Batteries
Two non-replaceable Lithium batteries. 10 year or 1million relay operations expected life
Input
Opto-isolated Level-triggered or Edge-triggered Minimum pulse width 20ms
±12 to ±48V dc or ac:
Input impedance 100kΩ

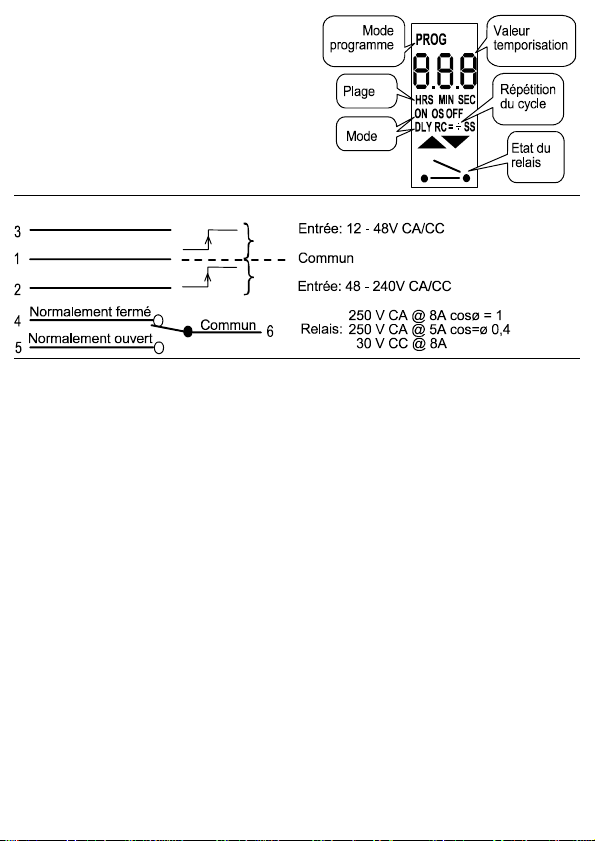

CONNECTIONS (see page 23)
±48 to ±240V ±10% dc or ac:
Input impedance 470kΩ
Output
Contacts
SPDT voltage free contacts
Rating
250V AC @ 8A cosØ= 1 250V AC @ 5A cosØ= 0.4 30V DC @ 8A
Reaction time
<20ms
Expected life
8A resistive load, 100,000 operations 2A resistive load, 1,000,000 operations
Installation Category (IEC 664)
Overvoltage category II (Pollution degree 2 )
Operating temperature
-10°C to +60°C
Storage temperature
-20°C to +70°C
Altitude
Up to 2000m
Relative Humidity
80% max up to 31°C, decreasing to 50% max at 40°C
Page 3
3

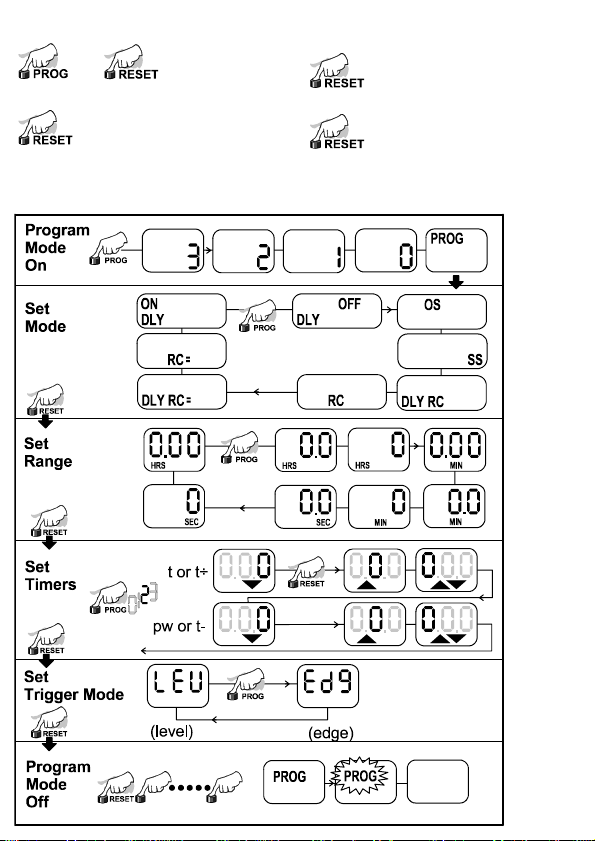

PROGRAMMING
THE BUTTONS
and
to program the 7955.
to reset the relay and the timer.
Note:
In OFF DLY mode:
to reset the relay, then
again, to reset the timer.
Page 4
4

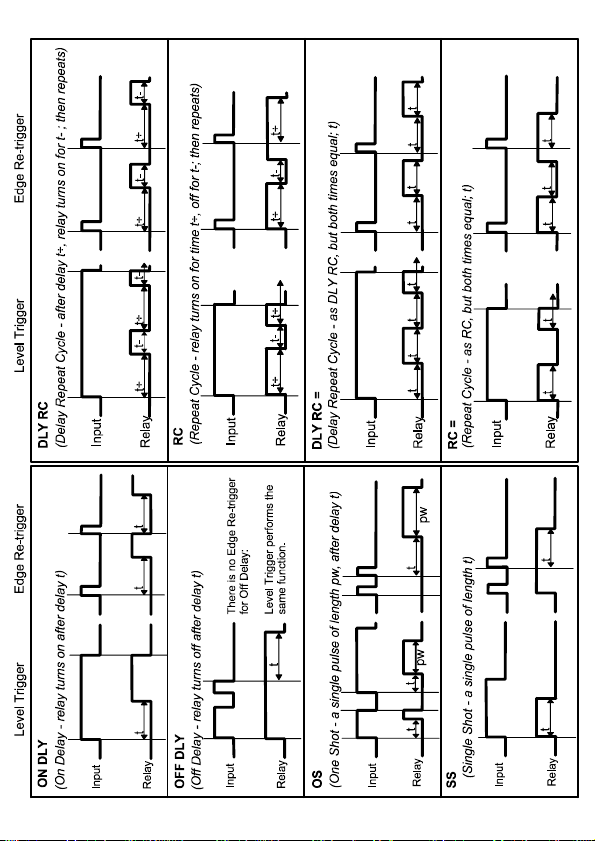

OPERATING MODES
Page 5
5
WARNING
Installation and maintenance must be carried out by suitably qualified personnel only. Hazardous voltages may be present on the connection terminals.
Installation
This product is intended to be installed in accordance with the operating and installation requirements of Overvoltage Category II and Pollution Degree 2 (as defined by IEC 664).
It must be fitted in a suitable enclosure which is accessible to qualified personnel only. The relay output circuits must be fitted with fuses suitable for the voltage and current
being switched. Maximum fuse ratings: 250Vac @ 8A cosØ= 1 fuse rating 8A
250Vac @ 5A cosØ= 0.4 fuse rating 5A 30Vdc @ 8A fuse rating 8A
All conductors carrying hazardous voltage should have external switching or disconnect mechanisms fitted which provide at least 3mm of contact separation in all poles.
Failure to install or operate the unit in accordance with the above requirements may result in the electrical safety of the unit being impaired.
Maintenance
Ensure that all power sources to the unit are isolated prior to maintenance, inspection or cleaning.
There are no user serviceable parts inside this unit. Under no circumstances should the case be opened.
All external wiring connections should be inspected at regular intervals. Any damaged wiring should be replaced and any loose connections should be retightened.
Cleaning should be carried out using a dry cloth to wipe the casing of the unit.
WARNING
THIS UNIT CONTAINS A LITHIUM BATTERY AND MUST NOT BE DISPOSED OF IN A FIRE OR EXPOSED TO TEMPERATURES BELOW -20 C OR ABOVE +70 C.
Page 6
SPEZIFIKATION
Anzeige
3 Ziffern, Höhe 6.5mm mit Zeitwertanzeige. Betriebsart- und Relaisstatusanzeiger.
Zeitbereiche
0,2 - 99,9, 1 - 999 Sek. 0,01 - 9,99, 0,1 - 99,9, 1 - 999 Min. 0,01 - 9,99, 0,1 - 99,9, 1 - 999 Std.
Genauigkeit
Schaltzeit
+50 /-20 ms, oder ±0,5% der eingestellten Zeit, je nachdem, welcher Wert der höhere ist
Wiederholgenauigkeit:
±0,3% der eingestellten Zeit
Batterien
Zwei nicht-ersetzbare Lithiumbatterien. Nutzungsdauer mindestens 10 Jahre oder
1 Million Relaisschaltungen
Eingang
Opto-isoliert Ansteuerung durch Pegel oder Flanke Mindestimpulsbreite 20 ms
12V bis 48V Gleich- oder Wechselspannung:
Eingangsimpedanz 100 kΩ
6
DIE ANZEIGE
Hinweis:
Die Taktgeberanzeige zeigt an: ÷ während Zeit t÷, und - während Zeit t­(siehe BETRIEBSARTEN)

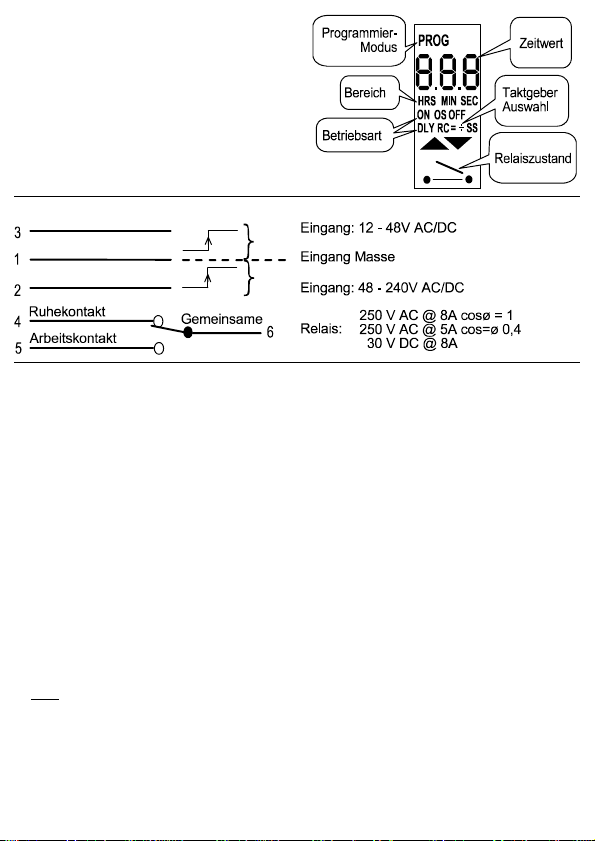

VERBINDUNGEN (siehe Seite 23)
48 bis 240 V ±10% Gleich- oder Wechselsspannung:
Eingangsimpedanz 470 kΩ
Ausgang
Kontakte
potentialfreie, einpolige Umschalter
Nennbelastbarkeit
250 V AC @ 8A cosø = 1 250 V AC @ 5A cosø = 0,4 30 V DC @ 8A
Ansprechzeit
<20 ms
Lebensdauer
8A ohmsche Last, 100.000 Schaltungen 2A ohmsche Last, 1.000.000 Schaltungen
Installationskategorie (IEC 664)
Überspannungskategorie II (Verunreinigungsgrad 2)
Betriebstemperatur
-10°C bis +60°C
Lagertemperatur
-20°C bis +70°C
Betriebshöhe
Bis 2000m
Relative Luftfeuchtigkeit
80% max. bis 31°C, abnehmend um max. 50% bis 40°C
Page 7
7

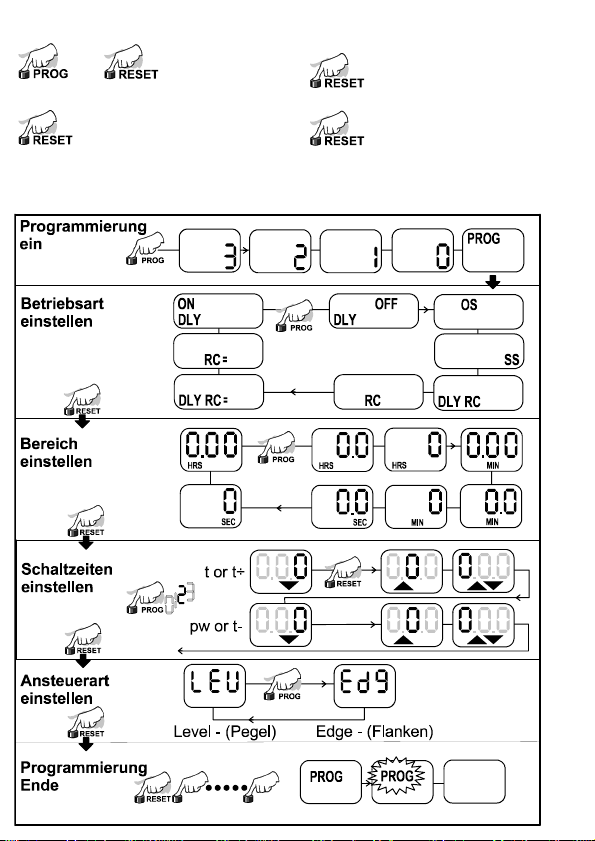

PROGRAMMIERUNG
TASTEN
und
zum Programmieren des 7955 Zeitrelais.
zum Rücksetzen des Relais und des Zeitgebers
Hinweis:
im Rückfall Verzögerungs Modus (OFF DLY):
zum Rücksetzen des Relais, dann
noch einmal, um den Zeitgeber rückzusetzen.
Page 8
8

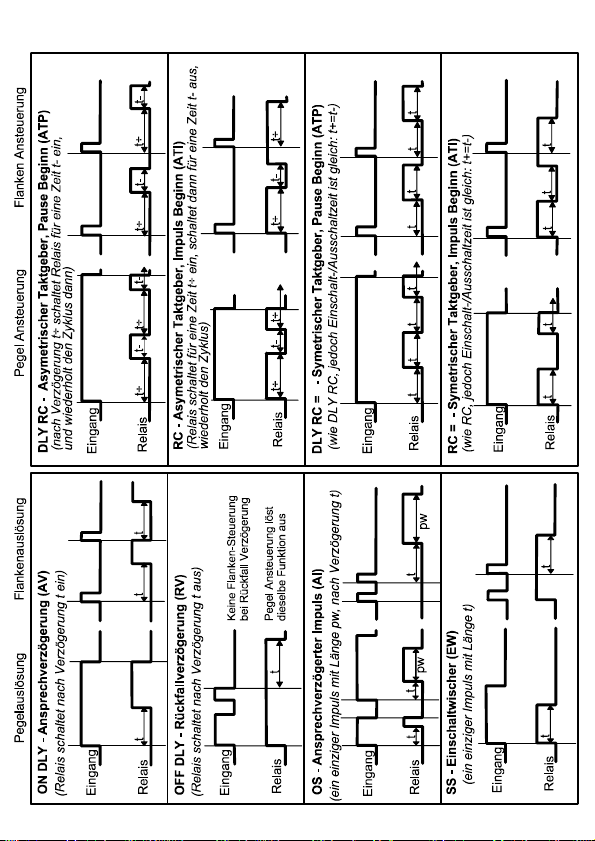

BETRIEB SARTEN
Page 9
9
ACHTUNG
DIESES GERÄT ENTHÄLT EINE LITHIUMBATTERIE UND DARF DAHER BEI DER ENTSORGUNG NICHT VERBRANNT ODER TEMPERATUREN UNTER
-20°C ODER ÜBER +70°C AUSGESETZT WERDEN.
ACHTUNG
INSTALLATION UND WARTUNG DÜRFEN NUR VON ENTSPRECHEND GESCHULTEN MITARBEITERN VORGENOMMEN WERDEN. AN DEN ANSCHLUSSKLEMMEN KÖNNEN LEBENSGEFÄHRLICHE HOCHSPANNUNGEN ANLIEGEN.
Installation
Dieses Produkt ist gemäss den Betriebs- und Installationsanforderungen von Schutzklasse II und Funkstörklasse 2 (entsprechend der Definition durch IEC 664) zu installieren.
Es muss in einem geeigneten Schutzbereich aufgestellt werden, der nur für entsprechend geschulte Mitarbeiter zugänglich ist.
Die Ausgangsschaltkreise des Relais müssen mit geeigneten Sicherungen entsprechend den geschalteten Spannungen und Strömen versehen werden.
Maximale Sicherungsnennwerte: 250VAC @ 8A cosØ= 1 Sicherungsnennwert 8A
250VAC @ 5A cosØ= 0.4 Sicherungsnennwert 5A 30VDC @ 8A Sicherungsnennwert 8A
Alle Stromleiter, an denen gefährliche Spannungen anliegen, müssen mit externen Schalt- oder Trennvorrichtungen versehen werden, die einen Kontaktabstand von mindestens 3 mm an allen Polen herstellen.
Wenn das Gerät nicht entsprechend den vorstehenden Anforderungen installiert und betrieben wird, ist die elektrische Sicherheit des Geräts nicht gewährleistet.
Wartung
Alle Stromquellen des Geräts müssen vor Wartungs-, Inspektions- und Reinigungsmassnahmen isoliert werden.
Benutzerseitige Massnahmen an den Teilen im Geräteinneren sind nicht möglich. Das Gehäuse darf unter keinen Umständen geöffnet werden.
Alle externen Kabelverbindungen müssen in regelmässigen Abständen inspiziert werden. Beschädigte Kabelverbindungen müssen ersetzt und lose Verbindungen nachgezogen werden.
Die Reinigung des Geräts ist durch Wischen des Gehäuses mit einem trockenen Tuch vorzunehmen.
Page 10
10
AFFICHAGE
Nota :
Le voyant Repeat Cycle indique : ÷ pendant le temps t÷, et - pendant le temps t­(voir MODES DE FONCTIONNEMENT)
CARACTERISTIQUES
Affichage
3 chiffres, de 6,5 mm de hauteur, indiquant la valeur de la minuterie. Indicateurs du mode et de l'état du relais.
Plages de temporisation
0,2 - 99,9, 1 - 999s 0,01 - 9,99, 0,1 - 99,9, 1 - 999 mn 0,01 - 9,99, 0,1 - 99,9, 1 - 999 h
Précision
Temporisation
+50 -20 ms, ou +/- 0,5% du temps affiché (Set Time), le plus grand des deux
Répétition
0,3% du temps affiché
Piles
2 piles au lithium non remplaçables. Durée de vie prévue : l0 ans ou 1 million de manoeuvres pour le relais.
Entrée
Isolation optique Déclenchement par niveau ou par front Largeur minimale d'impulsion 20 ms
+/- 12 à +/- 48V CC ou CA :
Impédance d'entrée 100 kohms
RACCORDEMENTS (voir page 23)
± 48 à ± 240 V ±10% CC ou CA :
Impédance d' entrée 470 kohms
Sortie
Contacts
Contacts inverseurs sans potentiel
Valeurs nominales
250 V CA @ 8A cosø = 1 250 V CA @ 5A cosø = 0,4 30 V CC @ 8A
Temps de réaction
< 20 ms
Durée de vie
Avec charge résistive de 8 A, 100.000 opérations Avec charge résistive de 2 A, 1.000.000 opérations
Catégorie d'installation (IEC 664)
Catégorie surtension II (niveau de pollution 2)
Température de fonctionnement
-10°C à +60°C
Température de stockage
-20°C à +70°C
Altitude
Jusqu'à 2000m
Humidité relative
80% max jusqu'à 31°C ; 50% max à 40°C
Page 11
11

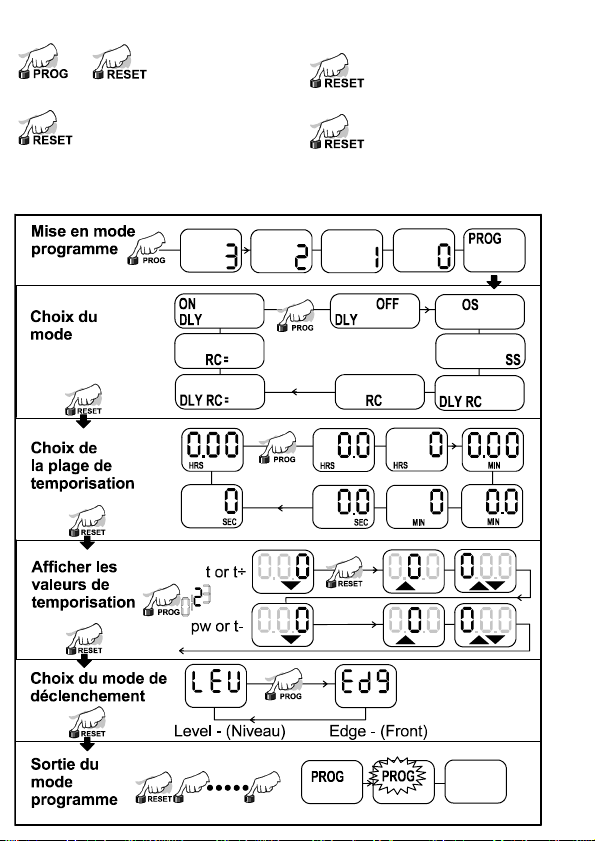

PROGRAMMATION
BOUTONS
et
pour programmer le 7955.
pour remettre à zéro le relais et la temporisation
Nota :
En mode OFF DLY :
pour remettre le relais à zéro, puis
à nouveau, pour remettre à zéro la temporisation
Page 12
12

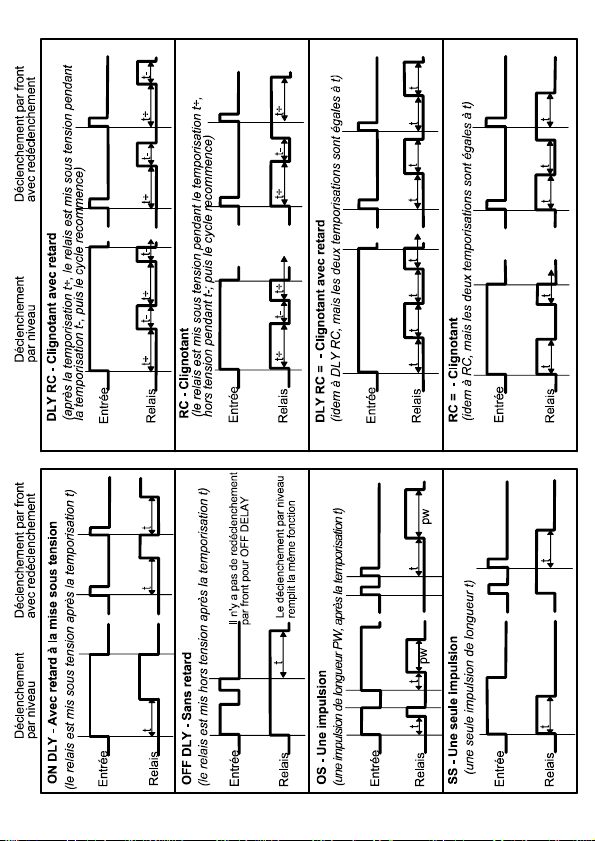

MODES DE FONCTIONNEMENT
Page 13
13
RECOMMANDATION IMPORTANTE
CET APPAREIL CONTIENT UNE PILE AU LITHIUM ET NE DOIT PAS ETRE JETE DANS UN FEU OU EXPOSE A DES TEMPERATURES INFERIEURES A
-20°C OU SUPERIEURES A +70°C.
RECOMMANDATION IMPORTANTE
L'INSTALLATION ET L'ENTRETIEN DOIVENT ETRE REALISES UNIQUEMENT PAR UN PERSONNEL SPECIALEMENT QUALIFIE. DES TENSIONS DANGEREUSES PEUVENT ETRE PRESENTES SUR LES BORNIERS DE RACCORDEMENT.
Installation
Ce produit doit être installé conformément aux normes Surtension Catégorie II et Pollution Niveau 2 de fonctionnement et d'installation (selon les réglementations IEC 664).
Il doit être inséré dans un boîtier adapté uniquement accessible au personnel qualifié. Les circuits de sortie de relais doivent être munis de fusibles adaptés aux tensions et
courants commutés. Protection maximale du fusible : 250VCA @ 8A cosØ= 1 Protection du fusible 8A
250VCA @ 5A cosØ= 0.4 Protection du fusible 5A 30VCC @ 8A Protection du fusible 8A
Tous les conducteurs avec tension à risques doivent être munis d'interrupteurs externes ou de sectionneurs ayant au moins 3 mm de séparation de contact sur tous les pôles.
L'inobservation des instructions ci-dessus lors de l'installation ou de la mise en service peuvent provoquer des problèmes de sécurité électrique pouvant endommager l'appareil.
Entretien
Veiller à ce que toutes les tensions d'alimentation de l'appareil soient isolées avant d'effectuer des travaux de maintenance, d'inspection ou de nettoyage.
Aucune pièce de cet appareil n'est réparable par l'utilisateur. Le boîtier ne doit pas être ouvert, sous aucun prétexte.
Tous les branchements extérieurs doivent être inspectés à intervalles réguliers. Tout fil endommagé doit être remplacé et toutes les connexions desserrées doivent être resserrées.
Le nettoyage doit être fait avec un chiffon sec pour dépoussiérer le boîtier de l'unité.
Page 14
14
LA PANTALLA
Nota:
El indicador de repetición de ciclo muestra: ÷ durante el tiempo t÷ y - durante el tiempo t­(ver MODOS DE FUNCIONAMIENTO)
ESPECIFICACIONES
Pantalla
de Cristal Líquido. Tres dígitos de 6,5 mm de altura indican el valor de temporización. Indicadores de estados de modo y relé.
Rangos de temporización
0,2-99,9; 1-999 seg 0,01-9,99; 0,1-99,9; 1-999 min 0,01-9,99; 0,1-99,9; 1-999 hs
Precisión
Temporización
+50 -20ms ó ±0,5% del Tiempo Fijado el que sea mayor
Repetibilidad
±0,3% del tiempo fijado
Pilas
Dos pilas de litio no reemplazables. Duración estimada de 10 años o de 1 millón de operaciones del relé.
Entrada
Optoaislada Disparada por nivel o por flanco Ancho de pulso mínimo 20mS
±12 a ±48V CC ó CA:
Impedancia de entrada 100kΩ

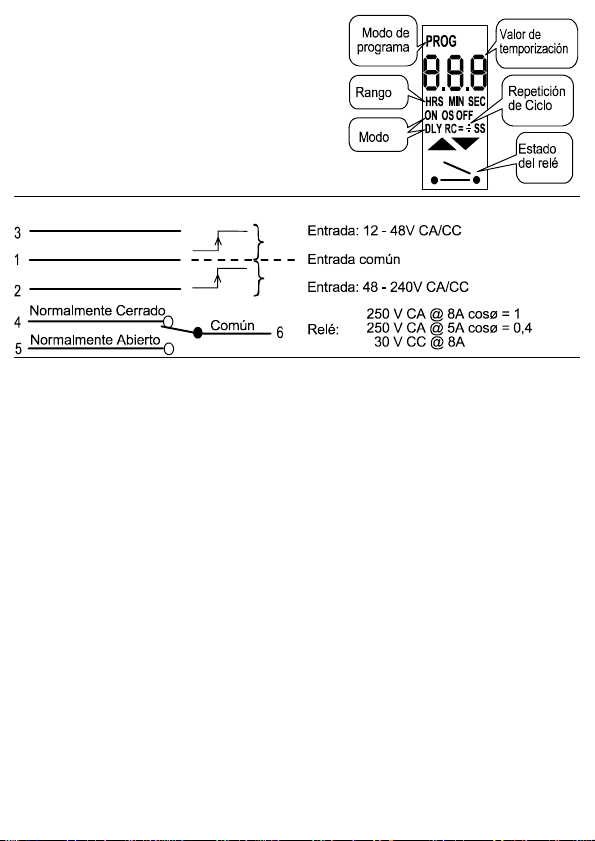

CONEXIONES (ver página 23)
±48 a ±240V ±10% CC o CA:
Impedancia de entrada 470kΩ
Salida
Contactos
Contactos libres de tensión SPDT
Capacidad de carga
250VCA @ 8A cos ø= 1 250VCA @ 5A cos ø= 0,4 30VCC @ 8A
Tiempo de respuesta
<20ms
Vida útil estimada
con carga resistiva de 8A,
100.000 operaciones con carga resistiva de 2A,
1.000.000 operaciones
Categoría de Instalación (IEC 664)
Categoría II de Sobrevoltaje (Grado 2 de Contaminación)
Temperatura de funcionamiento
-10°C a +60°C
Temperatura de almacenamiento
-20°C a +70°C
Altitud
Hasta 2000m
Humedad Relativa
80% máx. hasta 31°C, disminuyendo al 50% máx. a 40 °C
Page 15
15

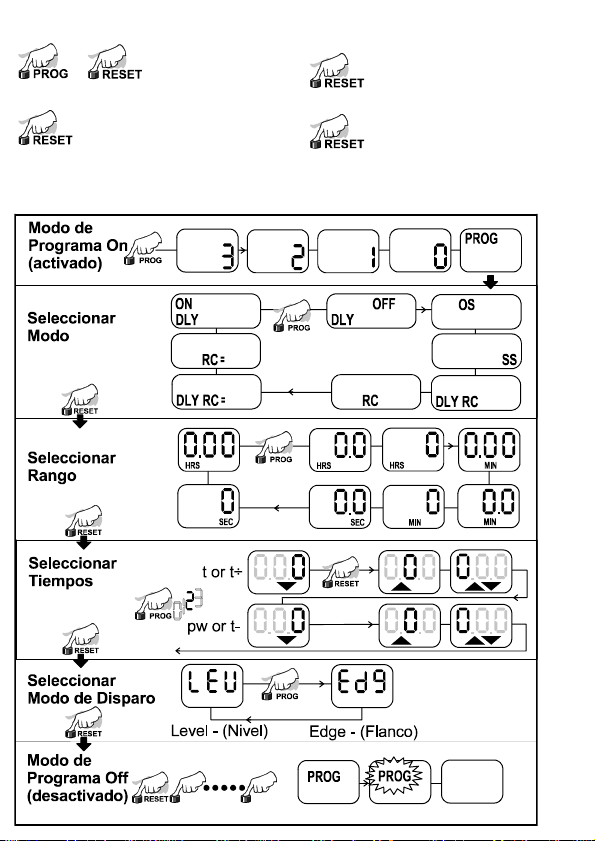

PROGRAMACIÓN
LOS BOTONES
y
para programar el 7955.
para resetear el relé y el temporizador.
Nota:
En el modo OFF DLY:
para resetear el relé, luego
otra vez, para resetear el temporizador.
Page 16
16

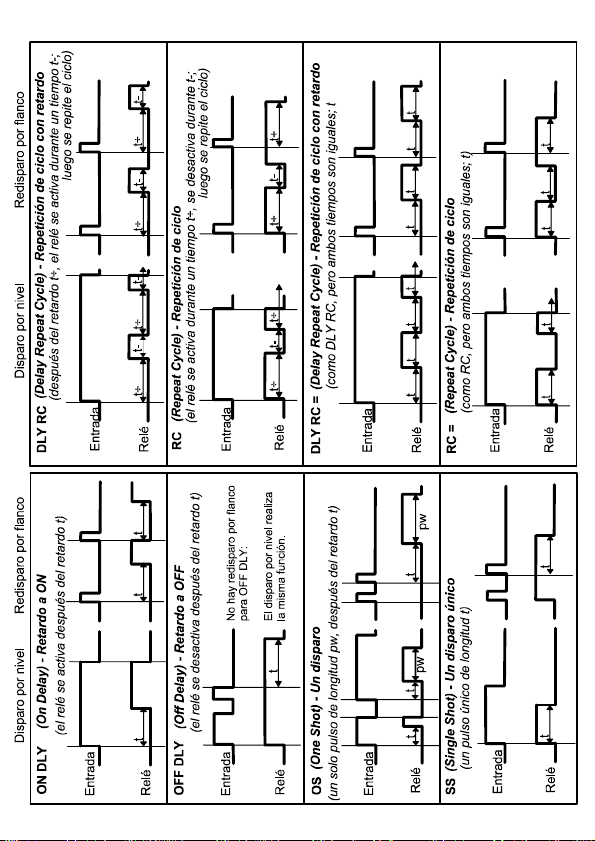

MODOS DE FUNCIONAMIENTO
Page 17
17
ATENCION
ESTA UNIDAD CONTIENE UNA BATERIA DE LITIO QUE NO DEBE SER SITUADA CERCA DEL FUEGO NI EXPUESTA A TEMPERATURAS FUERA DEL RANGO DE –20°C A 70°C.
ATENCION
LA INSTALACION Y EL MANTENIMIENTO DEBE SER EFECTUADO CONVENIENTEMENTE POR PERSONAL CAPACITADO. SOBRE LOS TERMINALES DE CONEXION PUEDEN ESTAR PRESENTES VOLTAJES PELIGROSOS.
Instalación
Este producto está destinado para ser instalado de acuerdo con los requerimientos de operación e instalación de la Categoría II de Sobrevoltaje y Grado 2 de Contaminación (como está definido por IEC 664). Debe ser colocado en un apropiado contenedor que sea accesible sólo al personal calificado.
Los circuitos de salida del relé deben estar instalados con fusibles apropiados de acuerdo a los valores máximos de voltaje y corriente que se conmutan.
Máximos valores de los fusibles: 250VCA @ 8A cosØ= 1 valor del fusible 8A
250VCA @ 5A cosØ= 0.4 valor del fusible 5A 30VCC @ 8A valor del fusible 8A
Todos los conductores que lleven voltajes peligrosos deben tener instalados mecanismos externos de interrupción o desconexión que provea una separación entre los contactos de por lo menos 3mm en todos los polos.
Podría afectarse la seguridad eléctrica de la unidad si ésta no se instala o se opera de acuerdo a los requerimientos anteriormente mencionados.
Mantenimiento
Asegúrese que todas las fuentes de energía de la unidad estén aisladas con anterioridad al mantenimiento, inspección o limpieza.
No hay ningún componente dentro de esta unidad que pueda repararse por el usuario. Bajo ninguna circunstancia la caja debe ser abierta.
Todas las conexiones del cableado externo deben inspeccionarse periodicamente. Deben reemplazarse todos los cables dañados y debe ajustarse toda conexión floja. La limpieza sobre la caja de la unidad debe efectuarse utilizandose un paño seco.
Page 18
18
IL DISPLAY
Nota:
L'indicatore Ciclo Ripetizione visualizza: ÷ durante il tempo t÷, e - durante il tempo t-. (vedi

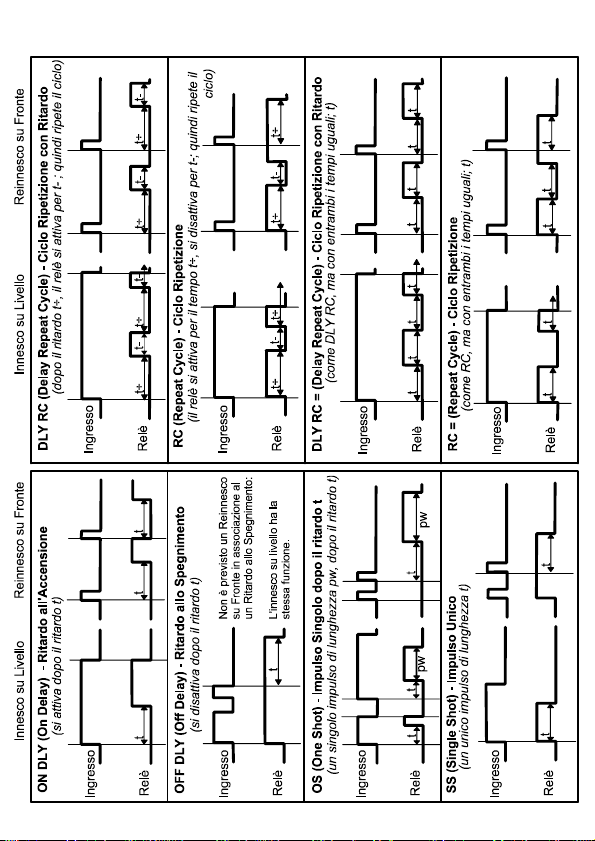

MODALITA' DI FUNZIONAMENTO
)
SPECIFICHE
Display
LCD nero su argento. 3 cifre, altezza 6,5mm a indicazione del valore timer. Indicatori della modalità e dello stato relè.
Gamme di Temporizzazione
0,2 - 99,9, 1 - 999 sec 0,01 - 9,99, 0,1 - 99,9, 1 - 999 min 0,01 - 9,99, 0,1 - 99,9, 1 - 999 ore
Precisione
Temporizzazione
Il valore maggiore tra +50 -20ms o ±0,5% del Tempo Impostato
Ripetibilità
±0,3% del tempo impostato
Batterie
Due batterie al litio non sostituibili. Durata prevista 10 anni o 1 milione di manovre del relè.
Ingresso
Optoisolato Innesco su livello o innesco su fronte Minima larghezza d'impulso 20ms
Da ±12 a ±48V CC o AC:
Impedenza d'ingresso 100kΩ

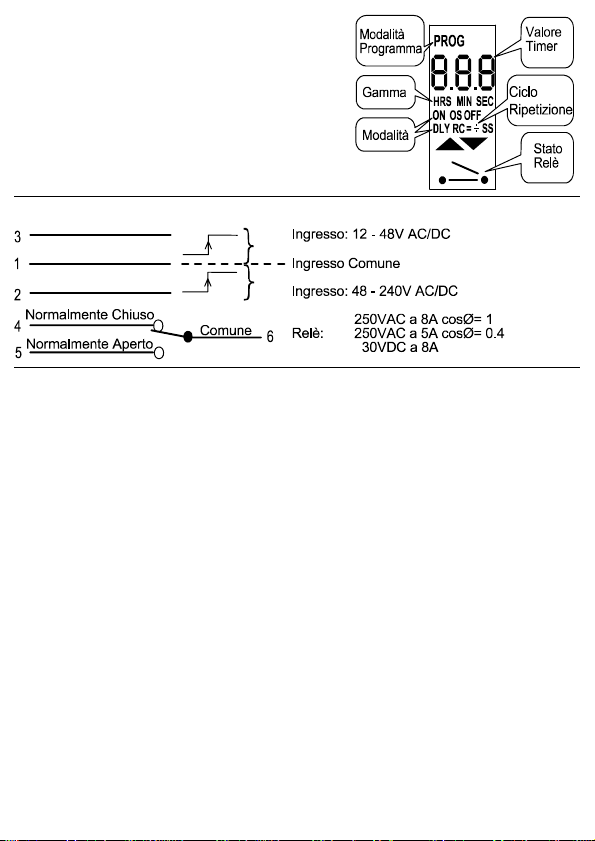

COLLEGAMENTI (vedi pagina 23)
Da ±48 a ±240V ±10% CC o AC:
Impedenza d'ingresso 470kΩ
Uscita
Contatti
Contatti SPDT a tensione zero
Capacità
250VAC a 8A cosØ= 1 250VAC a 5A cosØ= 0.4 30VDC a 8A
Tempo di reazione
<20ms
Durata prevista
Carico resistivo 8A, 100.000 manovre Carico resistivo 2A, 1.000.000 manovre
Categoria di Installazione (IEC 664)
Categoria Sovratensione II (Grado di inquinamento 2 )
Temperatura d'esercizio
Da -10°C a +60°C
Temperatura di stoccaggio
Da -20°C a +70°C
Altitudine
Fino a 2000m
Umidità Relativa
80% max fino a 31°C, a diminuire fino a 50% max a 40°C
Page 19
19

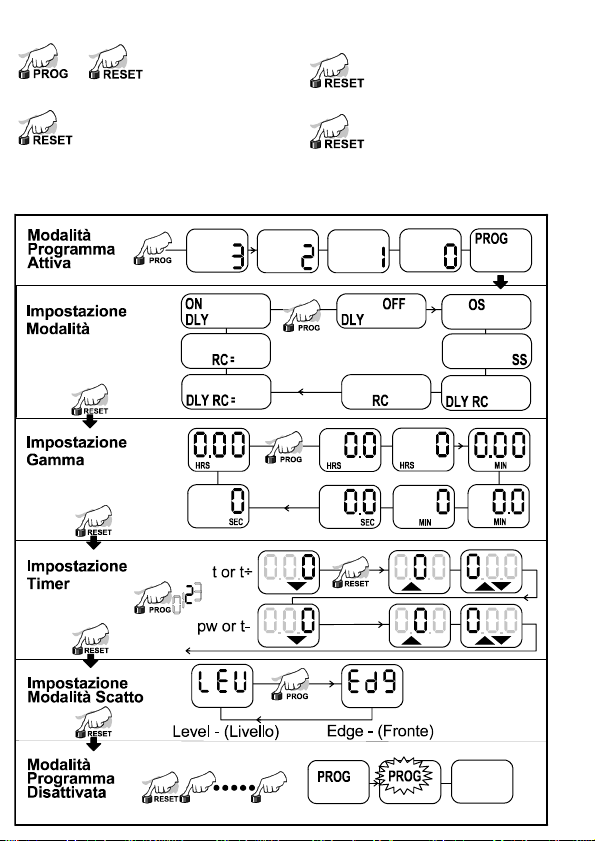

PROGRAMMAZIONE
I PULSANTI
e
per programmare il relè 7955.
per resettare il relè ed il timer.
Nota:
Nella modalità OFF DLY:
per resettare il relè, quindi
nuovamente, per resettare il timer.
Page 20
20
MODALITA DI FUNZIONAMENTO
Page 21
21
ATTENZIONE
QUESTO STRUMENTO CONTIENE UNA BATTERIA AL LITIO E PERTANTO NON DEVE ESSERE SMALTITO MEDIANTE COMBUSTIONE O ESPOSTO A TEMPERATURE INFERIORI A -20°C O SUPERIORI A +70°C.
ATTENZIONE
L'INSTALLAZIONE E LA MANUTENZIONE DEVONO ESSERE ESEGUITE ESCLUSIVAMENTE DA PERSONALE DEBITAMENTE QUALIFICATO. IN CORRISPONDENZA DEI MORSETTI DI COLLEGAMENTO POTREBBERO ESSERE PRESENTI TENSIONI PERICOLOSE.
Installazione
Il presente prodotto deve essere installato secondo i requisiti di funzionamento e installazione della Categoria di Sovratensione II ed il Grado di Inquinamento 2 (come definito da IEC 664).
L'unità deve essere installata in una idonea custodia, accessibile unicamente al personale qualificato.
I circuiti di uscita a relè devono essere equipaggiati con fusibili compatibili con la tensione e la corrente di commutazione.
Valori massimi fusibile: 250VAC @ 8A cosØ= 1 valori fusibile 8A
250VAC @ 5A cosØ= 0.4 valori fusibile 5A 30VCC @ 8A valori fusibile 8A
Tutti i conduttori che portano tensioni pericolose devono essere dotati di meccanismi di commutazione o scollegamento esterni che garantiscano almeno 3 mm di separazione a livello di tutti i poli.
L'installazione o l'utilizzo dell'unità in contravvenzione con i requisiti che precedono può compromettere la sicurezza elettrica dell'unità.
Manutenzione
Assicurarsi che tutte le fonti di alimentazione dell'unità siano adeguatamente isolate prima di procedere alla manutenzione, ispezione o pulizia.
All'interno dell'unità non sono presenti componenti manutenibili dall'utente. Evitare nel modo più assoluto di aprire la custodia dello strumento.
Controllare regolarmente tutti i collegamenti esterni. Sostituire eventuali cavi danneggiati e riserrare qualsiasi collegamento allentato. Utilizzare un panno asciutto per pulire la custodia dell'unità.
Page 22
22
NOTES, ANMERKUNGEN, REMARQUES, NOTAS
Page 23
23
Dimensions, Abmessungen, Dimensiones, Dimensioni
12 - 48V
30 - 240V
4
6
5
48 - 240V
30 - 240V
4
6
5
Examples, Beispiele, Exemples, Ejemplos, Esempi
Page 24
Trumeter Company Ltd, Milltown Street, Radcliffe, Manchester
M26 1NX, England
Tel: (44) (0)161 724 6311 Fax: (44) (0)161 724 9455
Trumeter Ireland, PO Box 5050, Drogheda, Ireland
Tel: (353) (0)41 983 7755 Fax: (353) (0)41 983 7753
Trumeter Company Inc.,1020 North West 6 Street, Deerfield Beach
Florida 33442, U.S.A.
Tel: (1) 954 725 6699 Fax: (1) 954 725 5599
Trumeter Canada, 190 Brittania Road East, Unit 5, Mississauga,
Ontario, L4Z 1W6, Canada
Tel (1) 905 890 0622 Fax: (1) 905 890 7994
Trumeter Deutschland, Postfach 1215, D-71141, Steinenbronn, Deutschland
Tel: (49) (0) 7157 20801 Fax: (49) (0) 7157 20813
Trumeter, 99 rue Parmentier, BP 304, 59666 Villeneuve d'Ascq Cedex, France
Tel: (33) (0) 3 20 59 16 26 Fax: (33) (0) 3 20 59 16 27
http://www.trumeter.com
Loading...
