Assembly instructions
Instructions d’assemblage
We’re here to help - Do not return this product !
.
If you need help with assembly
.
If you received a damaged or defective part
.
If you are missing hardware
We will process replacement parts in 3-5 business days
or less. Parts are shipped via FedEx Ground or mail.
Nous sommes là pour vous - Ne retournez pas ce produit !
Appelez, écrivez ou trouvez-nous en ligne d’abord !
.
Si vous avez besoin d’aide avec l’assemblage
.
Si vous avez une pièce manquante ou endommagée
.
S’il vous manque de la quincaillerie
Nous vous enverrons les pièces de rechange dans un délai de
3 à 5 jours ouvrables, ou moins. Les pièces sont expédiées
via FedEx Ground ou par la poste.
Online resources
Ressources disponibles en ligne
How-to videos
Vidéos d’aide
FAQ’s
Questions fréquentes
Order replacement parts
Commande de pièces de remplacement
VIDEO
L
ot #
75 lb
25 lb
25 lb
How-to videos
Vidéos d’aide
VIDEO
C
E
A
X
E
X
D
BACK PANEL
DOS
B
Read these assembly instructions carefully before beginning. Verify that you have in
hands all the wood parts and hardware. Keep this document for future reference.
Lisez attentivement ce guide d’assemblage avant de débuter. Assurez vous que toutes les
composantes de bois et de quincaillerie sont présentes. Conservez ce document.
Two people are required to assemble and move this unit.
Deux personnes sont requises pour assembler et déplacer ce meuble.
Safety First ! Do not allow children to climb on or play with furniture.
Attention ! Ne permettez pas aux enfants de jouer ou grimper sur les meubles.
i
Never leave liquids or damp clothes on your furniture. Never use chemical
product to clean your furniture. Do not place your furniture in direct sunlight.
To clean your furniture, dampen a soft cloth with a mild solution of
dishwashing liquid. Squeeze excess water. Clean unit and wipe it dry.
Ne jamais laisser de liquide ou de linge humide sur votre meuble. Ne jamais
utiliser de produits chimiques pour nettoyer votre meuble. N’exposez pas
votre meuble à la lumière directe du soleil.
de liquide pour la vaisselle et d’eau. Bien essorer. Nettoyez le meuble et essuyez
soigneusement le surplus d’eau avec un linge sec.
Tools required
Outils requis
How-to videos
Vidéos d’aide
VIDEO
2
Hardware List Liste de Quincaillerie
10x
# 0203
14x
# 2200
14x
# 0207
CL
DR
DL
CR
12x
# 0110
12x
# 0105
4x
# 1119
4x
# 0111
1x
# 0123
1x
# 2300
4x
# 0204
short court
For drawers
Pour tiroirs
2x
# 0909
set of 4
ensemble de 4
22x
# 0202
3
Using the 12 screws # 0110, fasten the 4 drawer slides # 0909 (CL and CR) to the panels
A and B
1
Utilisez les 12 vis # 0110 pour installer les 4 coulisses # 0909 (CL et CR) sur les panneaux A et B
Cette vis en premier
# 0110
4x
# 0909
CL
Important
CL
or
CL CR
ou
A
VIDEO
B
Add a protection under
the parts on all assembly steps
Ajoutez une protection sous
les pièces à chaque étape
12x
CR
# 0110
Install the 10 cam locks # 0203 into the panels A, B, D and both panels E
Installez les 10 excentriques # 0203 dans les panneaux A, B, D et les 2 panneaux E
2
Pressez fermement dans la cavité
B
A
E
D
VIDEO
10x
# 0203
E
4
Install 10 push bolts # 2200 into the panels A, B and C
3
Installez 10 boulons # 2200 dans les panneaux A, B et C
A
VIDEO
10x
# 2200
B
C
4
Insert 6 wood dowels # 0207 into the panel D and the 2 panels E
Insérez 6 goujons de bois #0207 dans le panneau D et les 2 panneaux E
E
E
D
6x
# 0207
5
Fasten the panel D and the 2 panels E to the panel B. Then, tighten the 3 cam locks # 0203
located on panels D and E
5
Assemblez le panneau D et les 2 panneaux E avec le panneau B. Serrez ensuite les 3 excentriques
# 0203 se trouvant sur les panneaux D et E
3x
Finished edges
D
B
E
E
Fasten the panel A to the assembled unit. Then, tighten the 3 cam locks # 0203 located
on panel D and both panels E
6
Assemblez le panneau A avec l’unité assemblée. Serrez ensuite les 3 excentriques # 0203 se trouvant
sur le panneau D et les 2 panneaux E
Finished edges
IMPORTANT
Turn clockwise 2/3 of a turn
Tournez vers la droite 2/3 de tour
et serrez fermement
3x
D
IMPORTANT
Turn clockwise 2/3 of a turn
Tournez vers la droite 2/3 de tour
et serrez fermement
A
E
E
B
6

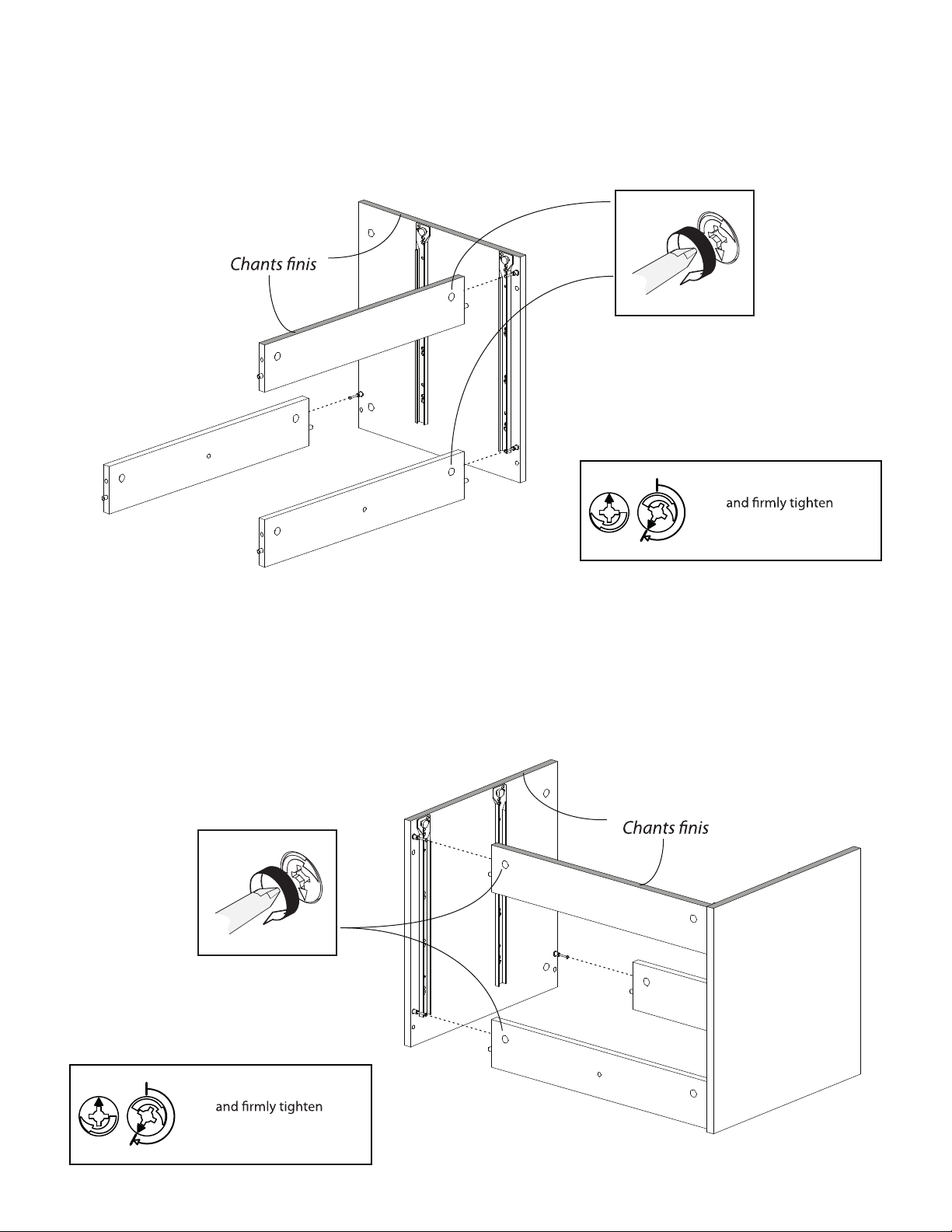

Fasten the panel C to the assembled unit. Then, tighten the 4 cam locks # 0203 located
on panels A and B
7
Assemblez le panneau C avec l’unité déjà assemblée. Serrez ensuite les 4 excentriques # 0203
se trouvant sur les panneaux A et B
Finished edges
A
C
4x
B
D
IMPORTANT
Turn clockwise 2/3 of a turn
E
Tournez vers la droite 2/3 de tour
et serrez fermement
Use a hammer to fasten the 4 tack glides # 1119 to the bottom edge of panels A and B. Use
the Allen key # 2300 and the screw # 0123 to fasten the upper panel E to the panel C
8
Utilisez un marteau pour installer les 4 patins cloutés sur le chant inférieur des panneaux A et B.
# 0123
# 2300
C
D
B
A
E
4x
short - court
1x
# 1119
# 0123
E
7
Use a hammer and the bag of nails # 0202 to fasten the back panel to the 2 panels E. Be
sure that the back panel is centered and applied underneath panel C before nailing
9
Assurez-vous que le dos soit centré et appuyé sur le dessous du panneau C avant de clouer
E
Back panel
Dos arrière
C
A
E
2 drawers to be assembled
2 tiroirs à assembler
# 0202
10
Install 2 small cam locks # 0204 into panels V and W. Install 2 push bolts # 2200 into the
panel X. Insert 4 wood dowels # 0207 into panels V, W and Y
Installez 2 mini excentriques # 0204 dans les panneaux V et W. Installez 2 boulons # 2200 dans le
panneau X. Insérez 4 goujons de bois # 0207 dans les panneaux V, W et Y
For drawers only
2x
# 0204
# 0204
# 0207
Pour tiroirs seulement
# 0204
# 0207
W
2x
# 2200
4x
V
# 0207
Y
# 2200
# 0207
VIDEO
# 0207
X
9
Fasten the panels V and W to the drawer front X and tighten the 2 cam locks # 0204
11
located on panels V and W
Assemblez les panneaux V et W à la façade X et serrez les 2 excentriques # 0204 se trouvant
sur les panneaux V et W
V
2x
X
W
VIDEO
IMPORTANT
Turn clockwise 2/3 of a turn
Tournez vers la droite 2/3 de tour
et serrez fermement
12
Insert the drawer bottom into the grooves located on panels V and W
Insérez le fond de tiroir dans les 2 rainures des panneaux V et W
Drawer bottom must enter into
the groove located on panel X
drawer bottom
fond de tiroir
W
V
X
Le fond de tiroir doit entrer dans la
rainure se trouvant sur la façade X
VIDEO
9
13
Fasten the panel Y to both panels V and W. Align the 2 wood dowels # 0207 with the
holes close to the grooves. Use the Allen key # 2300 to tighten the 2 screws # 0111
Assemblez le panneau Y avec les panneaux V et W en prenant soin d’insérer les 2 goujons
# 0207 dans les trous près des rainures. Serrez les 2 vis # 0111 à l’aide de la clé Allen # 2300
VIDEO
Y
14
# 0909
6x
# 0111
# 0105
W
# 2300
V
X
Use 6 screws # 0105 to fasten the 2 drawer slides # 0909 (DL and DR) to panels V and W
Utilisez 6 vis # 0105 pour installer les 2 coulisses # 0909 (DL et DR) sur les panneaux V et W
or
DL DR
ou
2x
DL
VIDEO
2x
DL
X
Drawer bottom
Fond de tiroir
Y
V
DR
W
Slides rollers must face outwards
Les roulements doivent être
alignés vers l’extérieur
10
15

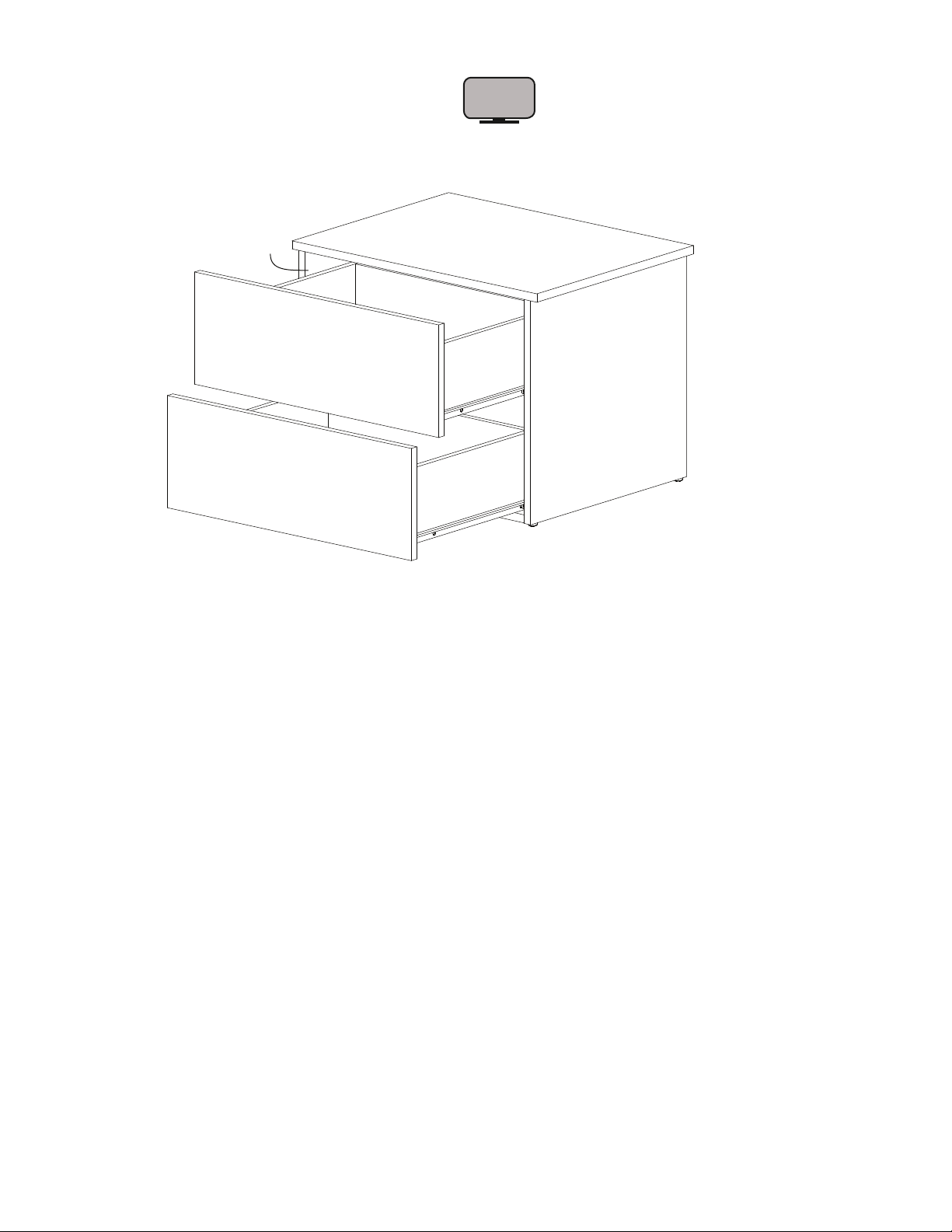

Insert the 2 drawers into the unit
Insérez les 2 tiroirs dans l’unité
VIDEO
A
C
V
X
X
Y
W
B
11
