We’re here to help - Do not return this product !
.
If you need help with assembly
.
If you received a damaged or defective part
.
If you are missing hardware
Nous sommes là pour vous - Ne retournez pas ce produit !
Assembly instructions
Instructions d’assemblage
Appelez, écrivez ou trouvez-nous en ligne d’abord !
.
Si vous avez besoin d’aide avec l’assemblage
.
Si vous avez une pièce manquante ou endommagée
.
S’il vous manque de la quincaillerie
L
ot #
75 lb
Online resources
Ressources disponibles en ligne
How-to videos
Vidéos d’aide
FAQ’s
Questions fréquentes
Order replacement parts
Commande de pièces de remplacement
C
A
VIDEO
BACK PANEL
DOS
25 lb
How-to videos
Vidéos d’aide
F
F
X
B
VIDEO
Read these assembly instructions carefully before beginning. Verify that you have in
hands all the wood parts and hardware. Keep this document for future reference.
Lisez attentivement ce guide d’assemblage avant de débuter. Assurez vous que toutes les
composantes de bois et de quincaillerie sont présentes. Conservez ce document.
Two people are required to assemble and move this unit.
Deux personnes sont requises pour assembler et déplacer ce meuble.
Safety First ! Do not allow children to climb on or play with furniture.
Attention ! Ne permettez pas aux enfants de jouer ou grimper sur les meubles.
i
Never leave liquids or damp clothes on your furniture. Never use chemical
product to clean your furniture. Do not place your furniture in direct sunlight.
To clean your furniture, dampen a soft cloth with a mild solution of
dishwashing liquid. Squeeze excess water. Clean unit and wipe it dry.
Ne jamais laisser de liquide ou de linge humide sur votre meuble. Ne jamais
utiliser de produits chimiques pour nettoyer votre meuble. N’exposez pas
votre meuble à la lumière directe du soleil.
de liquide pour la vaisselle et d’eau. Bien essorer. Nettoyez le meuble et essuyez
soigneusement le surplus d’eau avec un linge sec.
Tools required
Outils requis
How-to videos
Vidéos d’aide
VIDEO
2
Hardware List Liste de Quincaillerie
8x
# 0203
10x
# 2200
8x
# 0207
CL
DR
DL
CR
6x
# 0110
6x
# 0105
4x
# 1119
2x
# 0111
1x
# 2300
2x
# 0204
25x
# 0201
For drawers
Pour tiroirs
1x
# 0911
1x
# 2148
set of 4
ensemble de 4
2x
# 0104
Discard the 2 black screws
Jetez les 2 vis noires
3
Using 6 screws # 0110, fasten the 2 drawer slides # 0911 (CL and CR) to the panels A and B
Utilisez 6 vis # 0110 pour installer les 2 coulisses # 0911 (CL et CR) sur les panneaux A et B
1
Cette vis en premier
# 0110
2x
# 0911
CL
Important
CL
or
CL CR
ou
A
VIDEO
CR
B
Add a protection under
the parts on all assembly steps
Ajoutez une protection sous
les pièces à chaque étape
6x
# 0110
Install the 8 cam locks # 0203 into the panels A, B and both panels F
Installez les 8 excentriques # 0203 dans les panneaux A, B et les 2 panneaux F
2
Pressez fermement dans la cavité
B
A
VIDEO
8x
# 0203
F
F
4
Install 8 push bolts # 2200 into the panels A, B and C
3
Installez 8 boulons # 2200 dans les panneaux A, B et C
A
VIDEO
8x
# 2200
B
C
4
Insert 4 wood dowels # 0207 into both panels F
Insérez 4 goujons de bois #0207 dans les 2 panneaux F
F
4x
F
# 0207
5
Fasten the 2 panels F to the panels A and B. Then, tighten the 4 cam locks # 0203 located
on both panels F
5
Assemblez les 2 panneaux F avec les panneaux A et B. Serrez ensuite les 4 excentriques # 0203 se
se trouvant sur les 2 panneaux F
Finished edges
4x
B
F
F
A
IMPORTANT
Turn clockwise 2/3 of a turn
Tournez vers la droite 2/3 de tour
et serrez fermement
Fasten the panel C to the assembled unit. Then, tighten the 4 cam locks # 0203 located
on the panels A and B
6
Assemblez le panneau C avec l’unité assemblée. Serrez ensuite les 4 excentriques # 0203 se trouvant
sur les panneaux A et B
Finished edges
C
4x
A
B
F
F
IMPORTANT
Turn clockwise 2/3 of a turn
Tournez vers la droite 2/3 de tour
et serrez fermement
6
Use a hammer to fasten the 4 tack glides # 1119 to the bottom edge of panels A and B
Utilisez un marteau pour installer les 4 patins cloutés # 1119 sur le chant inférieur des panneaux
7
A et B
C
B
A
Use a hammer and the bag of nails to fasten the back panel to the 2 panels F
4x
# 1119
8
# 0202
F
F
B
C
7
Install 2 small cam locks # 0204 into the panels V and W. Install 2 push bolts # 2200 on
panel the panel X. Insert 4 wood dowels # 0207 into the panels V, W and Y
9
Installez 2 mini excentriques # 0204 dans les panneaux V et W. Installez 2 boulons # 2200 dans
le panneau X. Installez 4 goujons de bois # 0207 dans les panneaux V, W et Y
10
2x
# 0204
For drawers only
Pour tiroirs seulement
2x
# 2200
4x
# 0204
# 0204
# 0207
W
Y
# 0207
# 0207
the
Assemblez les panneaux V et W à la façade X et serrez fermement les 2 excentriques # 0204
V
# 0207
# 2200
X
VIDEO
# 0207
V
2x
X
W
IMPORTANT
Turn clockwise 2/3 of a turn
Tournez vers la droite 2/3 de tour
et serrez fermement
8

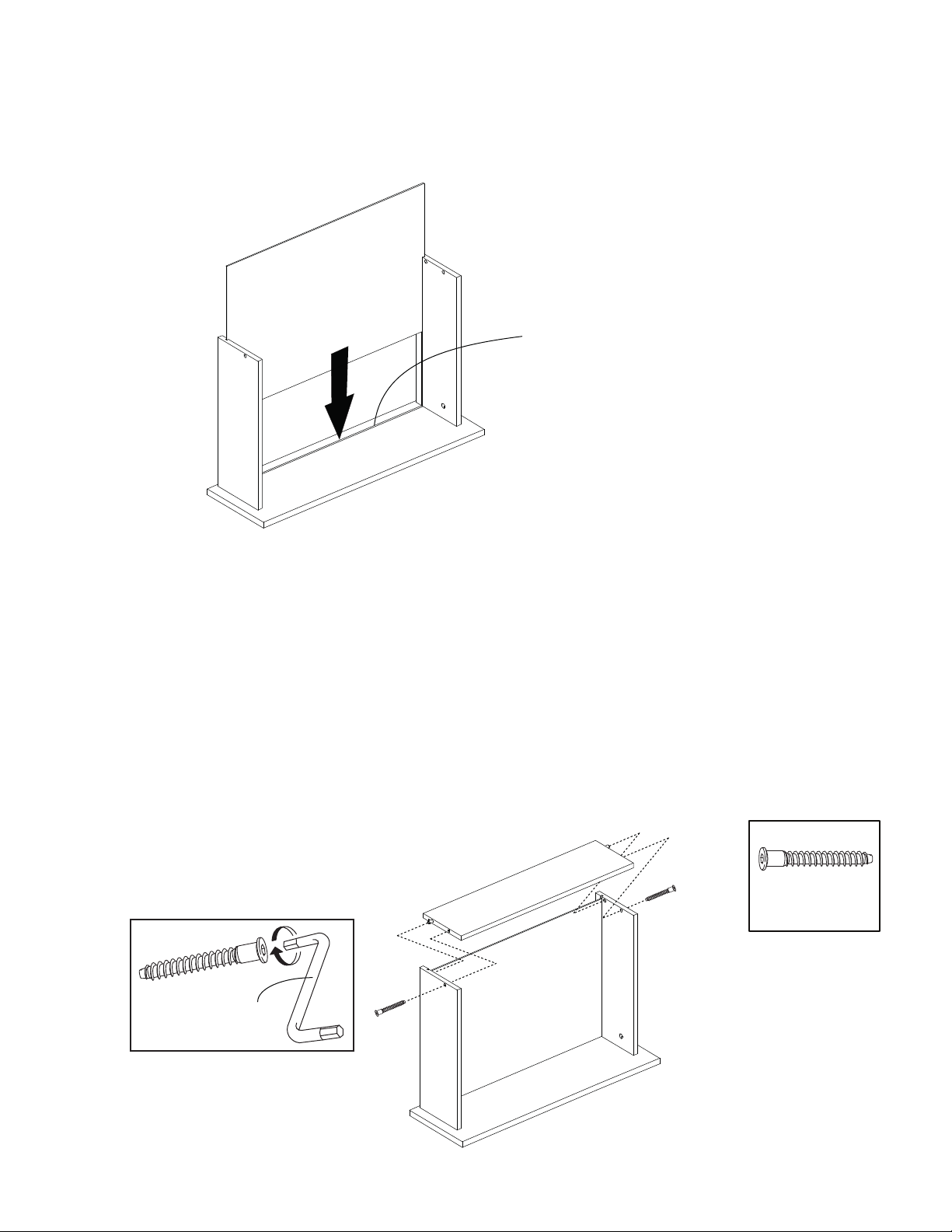

Insert the drawer bottom into the grooves located on panels V and W
11
Insérez le fond de tiroir dans les 2 rainures des panneaux V et W
12
drawer bottom
fond de tiroir
W
V
X
Fasten the panel Y to both panels V and W. Align the 2 wood dowels # 0207 with the
holes close to the grooves. Use the Allen key # 2300 to tighten the 2 screws # 0111
Assemblez le panneau Y avec les panneaux V et W en prenant soin d’insérer les 2 goujons
# 0207 dans les trous près des rainures. Serrez les 2 vis # 0111 à l’aide de la clé Allen # 2300
Drawer bottom must enter into
the groove located on panel X
Le fond de tiroir doit entrer dans la
rainure se trouvant sur le panneau X
# 2300
V
Y
X
W
2x
# 0111
9
13
# 0911
Use 6 screws # 0105 to fasten the 2 drawer slides # 0911 (DL and DR) to the panels V and W
Utilisez 6 vis # 0105 pour installer les 2 coulisses # 0911 (DL et DR) sur les panneaux V et W
or
DL DR
ou
VIDEO
2x
DL
14
X
DL
Drawer bottom
Fond de tiroir
V
Use 2 screws # 0104 to fasten the handle # 2148 to the drawer front X. Refer to the small
pilot holes drilled at the back of the drawer front to locate the handle
Utilisez 2 vis # 0104 pour installer la poignée # 2148 sur la façade de tiroir X. Référez-vous aux
trous pilotes situés sur la face intérieure de la façade pour positionner la poignée
Y
W
Slides rollers must face outwards
Les roulements doivent être
alignés vers l’extérieur
6x
# 0105
DR
# 0104
X
1x
# 2148
Discard the 2 black screws
Jetez les 2 vis noires
2x
# 0104
10
15
Install the drawer box into the unit
Installez le tiroir dans l’unité
VIDEO
C
V
X
A
Y
W
B
11
Limited 1 Year Warranty
All products are warranted to the original purchaser against defects in material or workmanship for a
period of 1 y e a r from the date of purchase.
“Defects” as used in this warranty is defined as any imperfections that may impair the use of the furniture or
product for which it was intended to.
This warranty is expressly limited to the replacement of defective furniture parts and/or components, subject
to availability of stock. Assembly labor is excluded.
This warranty applies under conditions of normal use. It does not cover defects caused by improper assembly
or disassembly, product modification, intentional damage, abuse, misuse, accidents, negligence or exposure to
the elements. Our furniture products are not intended for outdoor use.
This warranty is only applicable in Canada and the USA.
This warranty is explicit on the limits of
rights. Any warranty defined by law in your state/province is limited to 1 year. Should the law in your state or
ovince di
pr
er from the above, it will not apply.
liability and entitles the original purchaser to
specific
