Troy Built Models TB21 EC Operator's Manual

Download

769-07922 P00 02/12

Bump Knob

Inner

Reel

Spool

Spring

3"-4

IMPORTANT: READ OPERATOR’S MANUAL THOROUGHLY AND FOLLOW THE SAFE OPERATION PRACTICES BEFORE OPERATING THE UNIT.

Removing Unit From Carton

Assemble The Unit

Starting The Unit

Slide shield’s slot onto mounting bracket. Rotate

shield onto shaft. Push square bolt through shield and bracket. Tighten washer and wing nut onto bolt.

Remove the protective cap and gray spacer from the upper and lower shafts. Push the attachment into the coupler. Turn the knob clockwise to tighten.

Assemble The Unit

Mix thoroughly in a separate fuel can: – 3.2 fl. oz. of 2-cycle

engine oil

– 1 gallon of fresh

unleaded gasoline (less than 30 days old)

NOTE: Do not mix directly in

the unit fuel tank.

Place unit on a level surface. Fill fuel tank.

Press primer bulb 10 times, or until fuel is visible

Crouch in starting position. SQUEEZE and HOLD

throttle for ALL further steps.

Pull rope 5 times. Move choke lever to

Position 2 and squeeze

throttle.

Pull rope 3-5 times to start engine. Run unit for 30-60

seconds to warm up.

Continue to squeeze throttle. Move choke lever to Position 3.

11 2

Remove all contents from carton.

5 6 7

19 10

Put D-handle on shaft. Move handle a minimum 6 inches away from shaft grip. Insert clamp bolt and tighten the wing nut.

Move choke lever to Position 1.

Continue to squeeze throttle. Run unit for an additional 60 seconds to

complete warm-up. Unit may be used during this time.

Starting The Unit

Primer

Bulb

10 X

5 X

3-5 X

Choke Lever

Starter Rope

Fuel Cap

Throttle Control

On/ Off Switch

D-Handle

EZ-Link™

Cutting Head Shield

Need Help?

Call 1-800-828-5500

Electric Starter or

Power Start Bit Optional!

THESE OPTIONAL ACCESSORIES

ARE SOLD SEPARATELY!

This unit has an alternate starting method that many find easier to use than pulling a rope. Please contact a local retailer or call

1-800-828-5500 for more information.

Information may also be found at

www.troybilt.com

DIDN’T START?

Repeat these instructions.

IF engine fails to start after 2 attempts,

move choke lever to position 3 and pull

the starter rope until engine starts

IF unit still fails to start, refer to the

operator’s manual for additional starting

and troubleshooting information

1 Gallon 3.2 oz

40:1

Choke Lever

Unscrew bump knob counterclockwise. Remove inner reel and spring.

Insert 10' of 0.095" SplitLine

through hole in top of reel. Pull most of line through hole until 3"-4" remains.

Bend short end and push it into the other hole. Pull tight.

Wind line tightly in direction of arrow. Split other end of SplitLine

back 6"-7".

Push 6"-7" ends into 0.095" holding slots.

Insert or slide lines into the eyelets in spool. Insert spring and reel into spool.

11 2

Pull lines firmly to release from holding slots.

Reloading The Line*

Hold the inner reel in place. Tighten Bump Knob clockwise.

Reloading The Line

Replacement SplitLine® :

Part #49U1341K006

For single line installation, refer to Line Installation

section of this manual.

For replacement spool installation, refer to Installing a Prewound Reel section of this manual.

*This is to assist in the reloading of Splitline® only. These instructions are NOT part of the fast assembly instructions. Line does not need to be installed on the initial assembly and start-up.

Slot

Bracket

Min. 6"

NO ASSEMBLY TOOLS REQUIRED

Español — Page 11 English — Page 1Français — Page 6

NEED HELP?

CALL 1-800-828-5500 IN U.S. OR 1–800–668–1238 IN CANADA

TB21 EC

2-Cycle

Electric Start Capable

Trimmer

Operator’s Manual

• SAFETY AND INTERNATIONAL SYMBOLS •

This operator's manual describes safety and international symbols and pictographs that may appear on this product. Read the operator's manual for complete safety, assembly, operating, maintenance, and repair information.

RULES FOR SAFE OPERATION

The purpose of safety symbols is to attract your attention to possible dangers. The safety symbols, and their explanations, deserve your careful attention and understanding. The safety warnings do not by themselves eliminate any danger. The instructions or warnings they give are not substitutes for proper accident prevention measures.

NOTE: Advises you of information or instructions vital to the operation or maintenance of the

equipment.

SYMBOL MEANING

SPARK ARRESTOR NOTE NOTE: For users on U.S. Forest Land and in the states of California, Maine, Oregon and Washington.

All U.S. Forest Land and the state of California (Public Resources Codes 4442 and 4443), Oregon and Washington require, by law that certain internal combustion engines operated on forest brush and/or grasscovered areas be equipped with a spark arrestor, maintained in effective working order, or the engine be constructed, equipped and maintained for the prevention of fire. Check with your state or local authorities for regulations pertaining to these requirements. Failure to follow these requirements could subject you to liability or a fine. This unit is factory equipped with a spark arrestor. If it requires replacement, ask your LOCAL SERVICE DEALER to install the Accessory Part #753-06182 Muffler Assembly.

READ ALL INSTRUCTIONS BEFORE OPERATING

• Read the instructions carefully. Be familiar with the controls and proper use of the unit.

• Do not operate this unit when tired, ill, or under the influence of alcohol, drugs, or medication.

• Children and teens under the age of 15 must not use the unit, except for teens guided by an adult.

• All guards and safety attachments must be installed properly before operating the unit.

• Inspect the unit before use. Replace damaged parts. Check for fuel leaks. Make sure all fasteners are in place and secure. Replace parts that are cracked, chipped, or damaged in any way. Do not operate the unit with loose or damaged parts.

• Carefully inspect the area before starting the unit. Remove all debris and hard or sharp objects such as glass, wire, etc.

• Be aware of the risk of injury to the head, hands and feet.

• Clear the area of children, bystanders, and pets. At a minimum, keep all children, bystanders, and pets outside a 50 feet (15 m) radius; there still may be a risk to bystanders from thrown objects. Bystanders should be encouraged to wear eye protection. If approached, stop the unit immediately.

• Use only 0.095 inch (2.41 mm) diameter original equipment manufacturer replacement line. Never use metal-reinforced line, wire or rope. These can break off and become dangerous projectiles.

• Squeeze the throttle control and check that it returns automatically to the idle position. Make all adjustments or repairs before using unit.

SAFETY WARNINGS FOR GAS UNITS

• Store fuel only in containers specifically designed and approved for the storage of such materials.

• Always stop the engine and allow it to cool before filling the tank. Never remove the fuel tank cap or add fuel when the engine is hot. Always loosen the fuel tank cap slowly to relieve any pressure in the tank before fueling.

• Always mix and add fuel in a clean, well-ventilated outdoor area where there are no sparks or flames. DO NOT smoke.

• Never operate the unit without the fuel cap securely in place.

• Avoid creating a source of ignition for spilled fuel. Wipe up any spilled fuel from the unit immediately, before starting the unit. Move the unit at least 30 ft. (9.1 m) from the fueling source and site before starting the engine. DO NOT smoke.

• Never start or run the unit inside a closed room or building. Breathing exhaust fumes can kill. Operate this unit only in a well ventilated outdoor area.

WHILE OPERATING

• Wear safety glasses or goggles that are marked as meeting ANSI Z87.1 standards. Also wear ear/hearing protection when operating this unit. Wear a face or dust mask if the operation is dusty. Long sleeve shirts are recommended.

• Wear heavy, long pants, boots and gloves. Do not wear loose clothing, jewelry, short pants, sandals or go barefoot. Secure hair above shoulder level.

• The cutting head shield must always be in place while operating the unit. Do not operate unit without both trimming lines extended, and the proper line installed. Do not extend the trimming line beyond the length of the shield.

• The cutting attachment may spin during idle speed adjustments. Wear protective clothing and observe all safety instructions to prevent serious personal injury.

• Adjust the D-handle to provide the best grip.

• Be sure the cutting head is not in contact with anything before starting the unit.

• Use the unit only in daylight or good artificial light.

• Avoid accidental starting. Be in the starting position whenever pulling the starter rope. The operator and unit must be in a stable position while starting. See Starting/Stopping Instructions.

• Use the right tool. Only use this tool for the purpose intended.

• Do not overreach. Always keep proper footing and balance.

• Always hold the unit with both hands when operating. Keep a firm grip on both the front and rear handle or grips.

• Keep hands, face, and feet at a distance from all moving parts. Do not touch or try to stop the cutting head when it is rotating.

• Do not touch the engine or muffler. These parts get extremely hot from operation. They remain hot for a short time after turning off the unit.

• Do not operate the engine faster than the speed needed to cut, trim or edge. Do not run the engine at high speed when not cutting.

• This unit has an overspeed protection switch to keep the unit from overheating. When the unit is run at full throttle while not in use for extended lengths of time the overspeed protection switch will engage.

• Always stop the engine when cutting is delayed or when walking from one cutting location to another.

• If the unit is struck or becomes entangled with a foreign object, stop the engine immediately and check for damage. Do not operate before repairing damage. Do not operate the unit with loose or damaged parts.

• Stop and switch the engine to off for maintenance, repair, or for changing the cutting head or other Add-Ons.

• Use only original equipment manufacturer replacement parts and accessories for this unit. These are available from an authorized service dealer. The use of any unauthorized parts or accessories could lead to serious injury to the user, or damage to the unit, and void the warranty.

• Keep unit clean of vegetation and other materials. They may become lodged between the cutting head and shield.

• To reduce fire hazard, keep the engine and muffler free from grass, leaves, excessive grease or carbon build up.

OTHER SAFETY WARNINGS

• Never store the unit, with fuel in the tank, inside a building where fumes may reach an open flame or spark.

• Allow the engine to cool before storing or transporting. Be sure to secure the unit while transporting.

• Store the unit in a dry area, locked up or up high to prevent unauthorized use or damage, out of the reach of children.

• Never douse or squirt the unit with water or any other liquid. Keep handles dry, clean and free from debris. Clean after each use. See the Cleaning and Storage instructions.

• Keep these instructions. Refer to them often and use them to instruct other users. If loaning someone this unit, also loan them these instructions.

SAVE THESE INSTRUCTIONS

• IMPORTANT SAFETY INSTRUCTIONS •

SERVICE INFORMATION

TABLE OF CONTENTS

Service Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

Rules for Safe Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

Know Your Unit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Assembly Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Oil and Fuel Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Starting/Stopping Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Operating Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Maintenance & Repair Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Cleaning and Storage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

Optional Accessory . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

Troubleshooting Chart . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

Warranty Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

All information, illustrations, and specifications in this manual are based on the latest product information available at the time of printing. We reserve the right to make changes at any time without notice.

For service call 1-800-828-5500 in the United States or 1-800-668-1238 in Canada to obtain a list of authorized service dealers near you. For more details about your unit, visit our website at www.troybilt.com or www.troybilt.ca.

If you have difficulty assembling this product or have any questions regarding the controls, operation or maintenance of this unit, please call the Customer Support Department.

DO NOT RETURN THE UNIT TO THE RETAILER. PROOF OF PURCHASE WILL BE REQUIRED FOR WARRANTY SERVICE.

Service on this unit both within and after the warranty period should be performed only by an authorized and approved service dealer.

READ THE OPERATOR’S MANUAL AND FOLLOW ALL WARNINGS AND SAFETY INSTRUCTIONS. FAILURE TO DO SO CAN RESULT IN SERIOUS INJURY TO THE OPERATOR AND/OR BYSTANDERS.

FOR QUESTIONS, CALL 1-800-828-5500 IN U.S. OR 1-800-668-1238 IN CANADA

CAUTION: Signals a MODERATE hazard.

Failure to obey a safety CAUTION signal MAY result in property damage or injury to yourself or to others.

DANGER: Signals an EXTREME hazard.

Failure to obey a safety DANGER signal WILL result in serious injury or death to yourself or to others.

WARNING: Signals a SERIOUS hazard.

Failure to obey a safety WARNING signal CAN result in serious injury to yourself or to others.

WARNING:

When using the unit, you must follow the safety rules. Please read these instructions before operating the unit in order to ensure the safety of the operator and any bystanders. Please keep these instructions for later use.

WARNING: Gasoline is highly flammable and its vapors can explode if ignited. Take the

following precautions:

RULES FOR SAFE OPERATION

SYMBOL MEANING

• SAFETY ALERT SYMBOL

Indicates danger, warning or caution. May be used in conjunction with other symbols or pictographs.

• READ OPERATOR'S MANUAL

WARNING: Read the operator’s manual(s) and follow all warnings and safety

instructions. Failure to do so can result in serious injury to the operator and/or bystanders.

• WEAR EYE AND HEARING PROTECTION

WARNING: Thrown objects and loud noise can cause severe eye injury and hearing

loss. Wear eye protection meeting ANSI Z87.1 standards and ear protection when operating this unit. Use a full face shield when needed.

• UNLEADED FUEL

Always use clean, fresh unleaded fuel

• ON/OFF STOP CONTROL

ON / START / RUN

• ON/OFF STOP CONTROL

OFF or STOP

• DO NOT USE E85 FUEL IN THIS UNIT

WARNING: It has been proven that fuel containing greater than 10% ethanol will

likely damage this engine and void the warranty.

• THROWN OBJECTS AND ROTATING CUTTER CAN CAUSE SEVERE INJURY

WARNING: Small objects can be propelled at high speed, causing injury. Keep

away from the rotating rotor.

• KEEP BYSTANDERS AWAY

WARNING: Keep all bystanders, especially children and pets, at least 50 feet (15 m.)

from the operating area.

• HOT SURFACE WARNING

Do not touch a hot muffler or cylinder. You may get burned. These parts get extremely hot from operation. When turned off they remain hot for a short time.

• OIL

Refer to operator’s manual for the proper type of oil.

• CHOKE CONTROL

1. • FULL choke position

2. • PARTIAL choke position

3. • RUN choke position

• SHARP BLADE

WARNING: Sharp blade on cutting attachment shield. To prevent serious injury, do

not touch the line cutting blade.

CALIFORNIA PROPOSITION 65

WARNING: Engine exhaust, some of its constituents and certain finished components

contain or emit chemicals known to the State of California to cause cancer and birth defects or other reproductive harm. Wash hands after handling.

OPERATING THE EZ-LINK™ SYSTEM

NOTE: To make installing or removing the attachment easier, place the unit on the

ground or on a work bench.

Installing the Attachment NOTE: Remove the protective cap and gray spacer from the upper and lower

shafts prior to assembling the attachment.

1. Turn the knob counterclockwise to loosen (Fig. 4).

2. While firmly holding the attachment, push it straight into the coupler until the release button snaps firmly into the primary hole (Fig. 6).

NOTE: Aligning the release button with the guide recess will help installation (Fig. 5).

3. Turn the knob clockwise to tighten (Fig. 4).

For decorative edging with the line head trimmer attachment, lock the release button of the attachment into the 90° hole (Fig. 4).

Removing the Attachment

1. Turn the knob counterclockwise to loosen (Fig. 4).

2. Press and hold the release button (Fig. 5).

3. While firmly holding the upper shaft housing, pull the attachment straight out of the coupler (Fig. 6).

The EZ-Link™ System

The EZ-Link™ system enables the use of these optional attachments:

• Edger*

• Cultivator

• Turbo Blower

• Brushcutter*

• Pole Saw

• Hedge Trimmer*

• Straight-shaft trimmer

• Curved-shaft trimmer

*DO NOT use this attachment with an electric powered unit.

STARTING INSTRUCTIONS

1. Mix fuel with oil. Fill fuel tank with fuel/oil mixture. See Oil and Fuel Mixing Instructions.

2. Fill the fuel tank with fresh, clean fuel mix. Refer to Fueling the Unit.

NOTE: There is no need to turn the unit on. The On/Off Control is in the ON ( I )

position at all times (Fig. 7).

3. Fully press and release the primer bulb 10 times, slowly. Some amount of fuel should be visible in the primer bulb and fuel lines (Fig. 8). If fuel can not be seen in the bulb, press and release the bulb until fuel is visible.

4. Place the choke lever in Position 1 (Fig. 8).

5. Crouch in the starting position (Fig. 9). Squeeze the throttle control lever. Pull the starter rope 5 times.

6. Place the choke lever in Position 2 (Fig. 8)

7. Squeeze the throttle control, pull the starter rope in a controlled motion 3 to 5 times to start engine.

8. Keep the throttle squeezed and allow the engine to warm up for 30 to 60 seconds.

9. Continue squeezing the throttle control, move the choke lever to Position 3 (Fig. 8) and continue warming the engine for an additional 60 seconds. The unit may be used during this time.

NOTE: Unit is properly warmed up when engine accelerates without hesitation. IF... the engine hesitates, return the choke lever to Position 2 (Fig. 8) and continue warm-up. IF... the engine does not start, go back to step 3. IF... the engine fails to start after 2 attempts, place the choke lever in Position 3 and squeeze the throttle

control. Pull the starter rope out with a controlled and steady motion 3 to 8 times. The engine should start. If not, repeat.

IF WARM... If the engine is already warm, start the unit with the choke lever in Position 2. After the unit starts, move

the choke lever to Position 3.

OIL AND FUEL MIXING INSTRUCTIONS

Old and/or improperly mixed fuel are the main reasons for the unit not running properly. Be sure to use fresh, clean unleaded fuel. Follow the instructions carefully for the proper fuel/oil mixture.

DEFINITION OF BLENDED FUELS

Today's fuels are often a blend of gasoline and oxygenates such as ethanol, methanol, or MTBE (ether). Alcoholblended fuel absorbs water. As little as 1% water in the fuel can make fuel and oil separate. It forms acids when stored. When using alcohol-blended fuel, use fresh fuel (less than 30 days old).

USING BLENDED FUELS

If choosing to use a blended fuel, or its use is unavoidable, follow recommended precautions:

• Always use the fresh fuel mix explained in the operator's manual

• Always agitate the fuel mix before fueling the unit

• Drain the tank and run the engine dry before storing the unit

USING FUEL ADDITIVES

The bottle of 2-cycle oil contains a fuel additive which will help inhibit corrosion and minimize the formation of gum deposits. It is recommended to use our 2-cycle oil with this unit.

If unavailable, use a good 2-cycle oil designed for air-cooled engines along with a fuel additive, such as STA-BIL® Gas Stabilizer or an equivalent. Add 0.8 oz. (23 ml.) of fuel additive per gallon of fuel according to the instructions on the container. NEVER add fuel additives directly to the unit's fuel tank.

Thoroughly mix the proper ratio of 2-cycle engine oil with unleaded fuel in a separate fuel can. Use a 40:1 fuel/oil ratio. Do not mix them directly in the engine fuel tank. See the table for specific gas and oil mixing ratios.

NOTE:

One gallon (3.8 liters) of unleaded fuel mixed with one 3.2 oz. (95 ml.) bottle of 2-cycle oil makes a 40:1 fuel/oil ratio.

NOTE: Dispose of the old fuel/oil mix in accordance to Federal, State and Local regulations.

FUELING THE UNIT

1. Turn unit on its side, with the fuel cap facing up, and remove the fuel cap.

2. Place the gas container’s spout into the fill hole on the fuel tank and fill the tank.

NOTE: Do not overfill the tank.

3. Wipe up any gasoline that may have spilled.

4. Reinstall the fuel cap.

5. Move the unit at least 30 ft. (9.1 m) from the fueling source and site before starting the engine.

MIXING RATIO - 40:1

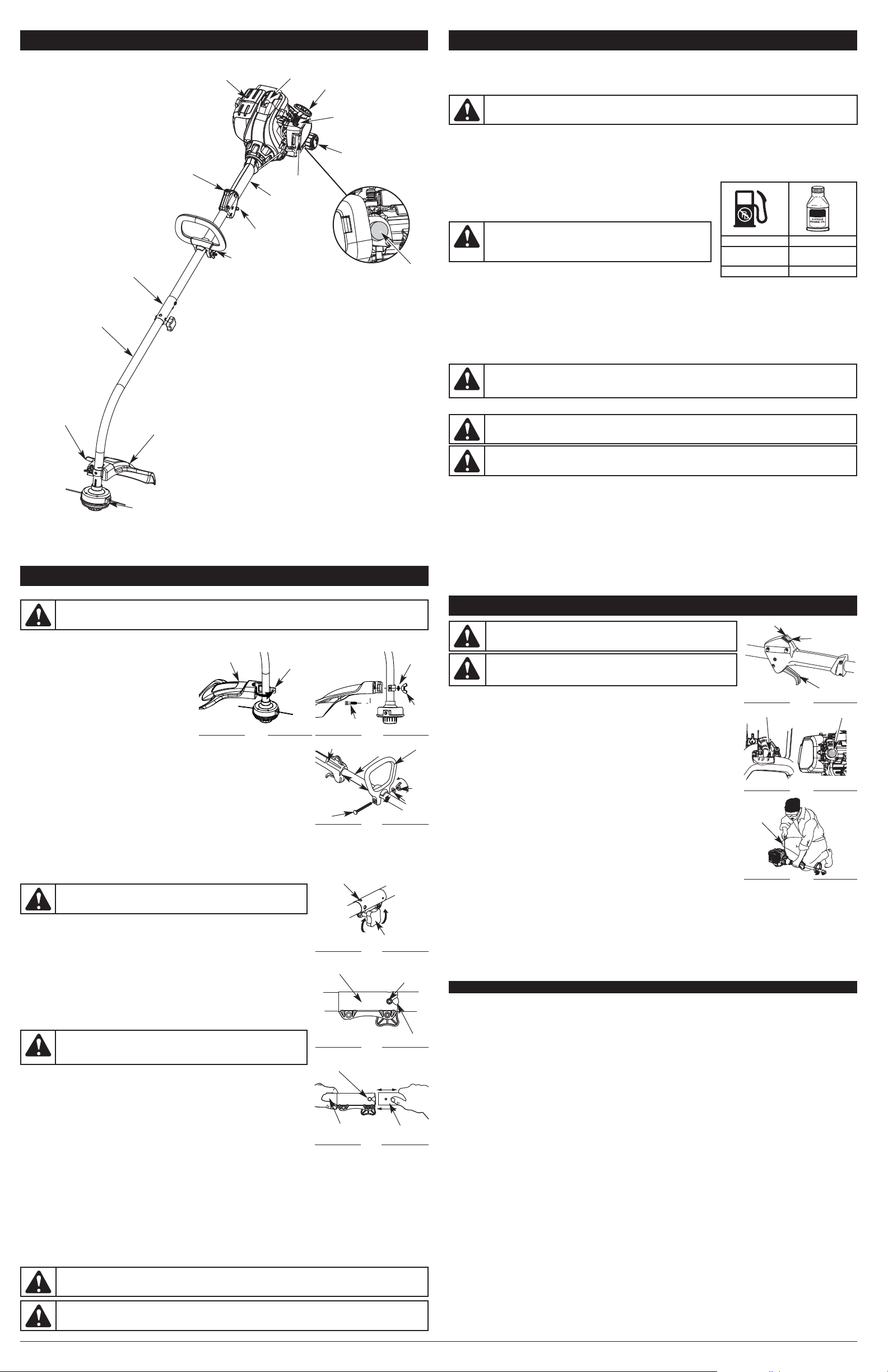

KNOW YOUR UNIT

APPLICATIONS

As a trimmer:

• Cutting grass and light weeds.

• Edging

• Decorative trimming around trees, fences, etc.

Throttle Control

D-Handle

Shaft Grip

Air Filter Cover

Spark Plug

Shaft Housing

Starter Rope Grip

Line Cutting

Blade

Muffler

On/Off Control

Cutting Head

Cutting Head Shield

Fuel Cap

OIL AND FUEL INFORMATION

INSTALL CUTTING ATTACHMENT SHIELD

Use the following instructions if the cutting attachment shield on the unit is not installed. Use only the instructions that apply to the type of shaft and shield that the unit is equipped with.

Place the cutting attachment shield onto the shaft housing. Be sure the guard mounting bracket slides into the slot on the edge of the cutting shield. Rotate the shield into place, counterclockwise (Fig. 1). The holes in the guard mounting bracket and cutting attachment shield will line up.

2. From inside the cutting attachment shield, push

the square bolt through the hole until the threaded end protrudes through the guard mounting bracket (Fig. 2).

3. Put the washer on the bolt, then screw the wing nut onto the bolt and tighten.

INSTALL AND ADJUST THE D-HANDLE

1. Push the D-handle down onto the shaft housing (Fig. 3). The hex bolt hole in the

handle should be on the left side.

2. Insert the bolt into the hex hole in the handle and push through. Place the washer

on the bolt, then screw the wing nut onto the bolt. Do not tighten until making the handle adjustment.

3. Rotate the D-handle to place the grip above the top of the shaft housing. Place it

a minimum of 6 inches (15.24 cm) from the end of the shaft grip.

4. While holding the unit in the operating position (Fig. 10), move the D-handle to the location that provides the best grip.

5. Tighten the wing nut until the D-handle is secure.

ASSEMBLY INSTRUCTIONS

WARNING:

To prevent serious personal injury, never operate the trimmer without the cutting

attachment shield in place.

Cutting

Shield

Mount

Bracket

Fig. 1

Fig. 2

Choke Lever

Primer Bulb

Square Bolt

UNLEADED GAS 2 CYCLE OIL

1 GALLON US

(3.8 LITERS)

3.2 FL. OZ. (95 ml)

1 LITER 25 ml

CAUTION:

For proper engine operation and maximum reliability, pay strict attention to the oil and fuel mixing instructions on the 2-cycle oil container. Using improperly mixed fuel can severely damage the engine.

WARNING:

Gasoline is extremely flammable. Ignited vapors may explode. Always stop the engine and allow it to cool before filling the fuel tank. Do not smoke while filling the tank. Keep sparks and open flames at a distance from the area.

WARNING:

Remove fuel cap slowly to avoid injury from fuel spray. Never operate the unit without the fuel cap securely in place.

WARNING:

Add fuel in a clean, level and well ventilated outdoor area. Wipe up any spilled fuel immediately. Avoid creating a source of ignition for spilled fuel. Do not start the engine until fuel vapors dissipate.

STARTING/STOPPING INSTRUCTIONS

WARNING:

Avoid accidental starting. Make sure you are in the starting position when pulling the starter rope (Fig. 9). To avoid serious injury, the operator and unit must be in a stable position while starting.

OFF (O)

ON (I)

Throttle Control

Fig. 7

Starter

Rope

Starting Position

Fig. 9

Washer

Wing

Nut

WARNING:

It has been proven that fuel containing greater than 10% ethanol will likely damage this engine

and void the warranty.

WARNING:

Operate this unit in a well-ventilated outdoor area. Carbon monoxide exhaust fumes can be lethal in a confined area.

Guide Recess

Fig. 5

Release

Button

EZ-Link™ Coupler

Upper Shaft

Housing

Fig. 6

Lower Shaft

Housing

Primary Hole

Knob

Fig. 4

90˚ Edging Hole

(Trimmer Only)

Shaft Grip

Shaft

Housing

D-Handle

Tighten

Wing

Nut

Bolt

Fig. 3

Washer

Minimum

6 inches

(15.24 cm)

Fig. 8

Primer Bulb

Choke Lever

HOW TO START THE UNIT USING THE ELECTRIC STARTER OR POWER START BIT ACCESSORY.

NOTE- This Unit Can Use an Electric Start or Power Start Bit™ Optional Accessory!

Please refer to the Electric Starter or Power Start Bit operator’s manual for proper use of this feature. (Items Sold Separately! Please refer to page 5 of this manual about purchasing these accessories.)

STARTING INSTRUCTIONS

1. Mix fuel with oil. Fill fuel tank with fuel/oil mixture. See Oil and Fuel Mixing Instructions.

2. Fill the fuel tank with fresh, clean fuel mix. Refer to Fueling the Unit. NOTE: There is no need to turn the unit on. The On/Off Control is in the ON ( I ) position at all times (Fig. 7).

3. Fully press and release the primer bulb 10 times, slowly. Some amount of fuel should be visible in the primer bulb (Fig. 8). If fuel cannot be seen in the bulb, press and release the bulb until fuel is visible.

4. Move the choke lever to Position 1 (Fig. 8).

5. Crouch in the starting position (Fig. 9). Place the electric starter or power start bit into the back of the unit. Refer to the Operation section of the Electric Starter or Power Start Bit operator’s manual.

6. Squeeze the throttle control lever. Press and hold the electric starter or drill ON (I) button for 2 seconds.

7. Move the choke lever to Position 2 (Fig. 8).

8. Squeeze the throttle control lever, press and hold the electric starter or drill ON (I) button for 2-second intervals until the unit starts.

9. Continue to squeeze the throttle control, remove the electric starter or drill from the unit and allow the engine to warm up for 30 to 60 seconds.

10. Continue squeezing the throttle control, move the choke lever to Position 3 (Fig. 8) and run the unit for an additional 60 seconds. The unit may be used during this time.

control. Press and hold the electric starter or drill ON (I) button for 2-second intervals until the unit starts.

IF WARM... If the engine is already warm, start the unit with the choker lever in Position 2. After the unit starts, move

the choker lever to Position 3.

STOPPING INSTRUCTIONS

1. Release the throttle control and allow the engine to cool down by idling.

2. Press and hold the On/Off Control switch in the OFF (O) position until the unit comes to a complete stop (Fig. 7).

IF USING THE OPTIONAL ELECTRIC STARTER OR POWER START BIT™ ACCESSORY

EZ-Link™

NO ASSEMBLY TOOLS REQUIRED

WARNING:

To avoid serious personal injury and damage to the

unit, shut the unit off before removing or installing an attachment.

CAUTION:

Before operating this unit, be sure that the release button is fully snapped into the primary hole (Fig. 6), and that the knob (Fig. 4) is securely tightened.

WARNING:

Before you begin using any attachment, read and understand the manual that came with

the attachment. Follow all safety information contained within.

CAUTION:

These attachments are to be snapped into the primary hole only. Using the wrong hole could lead to personal injury or damage to the unit.

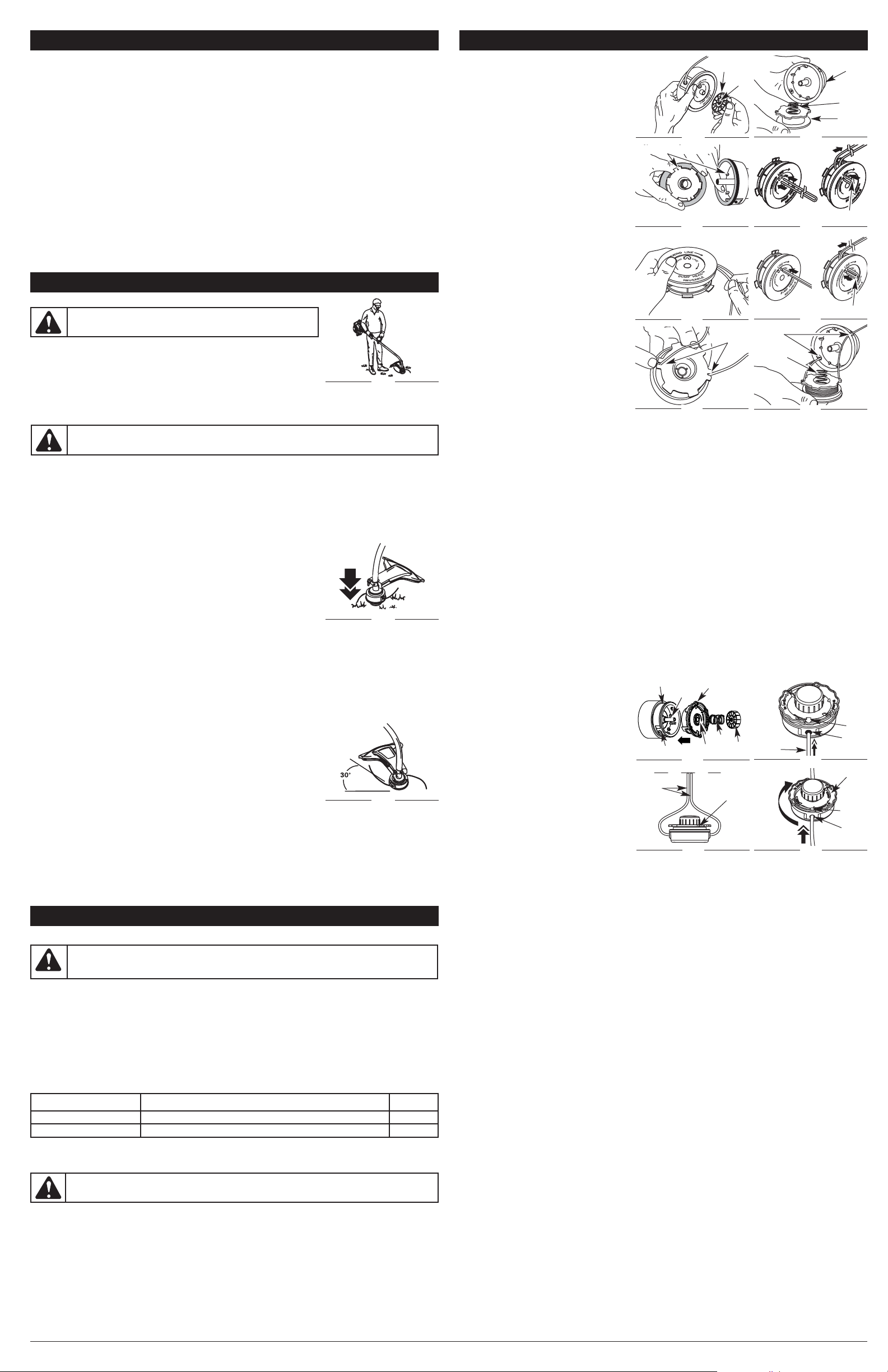

HOLDING THE UNIT

Before operating the unit, stand in the operating position (Fig. 10). Check for the following:

• The operator is wearing eye protection and proper clothing

• With a slightly-bent right arm, the operator’s hand is holding the shaft grip

• The operator’s left arm is straight, the left hand holding the D-handle

• The unit is at waist level

• The cutting head is parallel to the ground and easily contacts the grass without the need to bend over

ADJUSTING TRIMMING LINE LENGTH

The Bump Head™ cutting head allows the release of trimming line without stopping the engine. To release more line, lightly tap the cutting head on the ground (Fig. 11) while operating the unit at high speed.

NOTE:

Always keep the trimming line fully extended. Line release becomes more difficult when the cutting line gets shorter.

Each time the head is bumped, about 1 inch (25.4 mm) of trimming line releases. A blade in the cutting head shield will cut the line to the proper length if any excess line is released.

For best results, tap the bump knob on bare ground or hard soil. If attempting a line release in tall grass, the engine may stall. Always keep the trimming line fully extended. Line release becomes more difficult when the cutting line gets shorter.

NOTE: Do not rest the Bump Head™ on the ground while the unit is running. Some line breakage will occur from:

• Entanglement with foreign matter

• Normal line fatigue

• Attempting to cut thick, stalky weeds

• Forcing the line into objects such as walls or fence posts

TIPS FOR BEST TRIMMING RESULTS

• Keep the cutting head parallel to the ground.

• Do not force the cutting head. Allow the tip of the line to do the cutting, especially along walls. Cutting with more than the tip will reduce cutting efficiency and may overload the engine.

• Cut grass over 8 inches (200 mm) by working from top to bottom in small increments to avoid premature line wear or engine drag.

• Cut from right to left whenever possible. Cutting to the left improves the unit's cutting efficiency. Clippings are thrown away from the operator.

• Slowly move the unit into and out of the cutting area at the desired height. Move either in a forward-backward or side-to-side motion. Cutting shorter lengths produces the best results.

• Trim only when grass and weeds are dry.

• The life of the cutting line is dependent upon:

• Following the trimming techniques

• What vegetation is being cut

• Where vegetation is cut

For example, the line will wear faster when trimming against a foundation wall as opposed to trimming around a tree.

DECORATIVE TRIMMING

Decorative trimming is accomplished by removing all vegetation around trees, posts, fences, etc.. Rotate the whole unit so that the cutting head is at a 30° angle to the ground (Fig. 12).

LINE INSTALLATION

This section covers both SplitLine® and standard single line installation.

Always use original equipment manufacturer 0.095 in. (2.41 mm) replacement line. Line other than the specified may make the engine overheat or fail.

There are two methods to replace the trimming line:

• Wind the inner reel with new line

• Install a prewound inner reel

Removing the Existing Inner Reel

1. Hold the outer spool with one hand and unscrew the bump knob counterclockwise (Fig. 13). Inspect the bolt inside the bump knob to make sure it moves freely. Replace the bump knob if damaged.

Remove the inner reel from the outer spool (Fig. 14).

3. Remove spring from the inner reel (Fig. 14).

4. Use a clean cloth to clean the inner reel, spring, shaft, and inner surface of the outer spool.

5. Check the indexing teeth on the inner reel and outer spool for wear (Fig. 15). If necessary, remove burrs or replace the reel and spool.

NOTE: Always use the correct line length when

installing trimming line on the unit. The line may not release properly if the line is too long.

Single Line Installation

Go To Step 8 for SplitLine® Installation:

6. Take approximately 20 feet (6 m) of new trimming line, loop it into two equal lengths. Insert each end of the line through one of the two holes in the inner reel (Fig. 16). Pull the line through the inner reel so that the loop is as small as possible.

7. Wind the lines in tight even layers onto the reel (Fig. 17). Wind the line in the direction indicated on the inner reel. Place an index finger between the two lines to stop the lines from overlapping. Do not overlap the ends of the line. Proceed to step 12.

Loop

Fig. 16

Fig. 17

Loop

Fig. 18

Indexing Teeth

Fig. 15

Index Teeth

Fig. 19

Spring

Fig. 20

Eyelets

Bolt

Bump Knob

Fig. 13

SplitLine® Installation

8. Take approximately 10 feet (3 m) of new trimming line. Insert one end of the line through one of the two holes in the inner reel (Fig. 18). Pull the line through the inner reel until only about 4 inches is left out.

9. Insert the end of the line into the open hole in the inner reel and pull the line tight to make the loop as small as possible (Fig. 18).

10. Before winding, split the line back about 6 inches.

11. Wind the line in tight even layers in the direction indicated on the inner reel.

NOTE: Failure to wind the line in the direction indicated will cause the cutting head to operate incorrectly.

12. Insert the ends of the line into the two holding slots (Fig. 19).

13. Insert or slide the ends of the line through or into the eyelets in the outer spool and place inner reel with spring inside the outer spool (Fig. 20). Push the inner reel and outer spool together.

NOTE: The spring must be assembled on the inner reel before reassembling the cutting head.

14.

While holding the inner reel and outer spool, grasp the ends and pull firmly to release the line from the holding slots in the spool.

15. Hold the inner reel in place and install the bump knob by turning clockwise. Tighten securely.

INSTALLING A PREWOUND REEL

1. Hold the outer spool with one hand and unscrew the bump knob counterclockwise (Fig. 13). Inspect the bolt inside the bump knob to make sure it moves freely. Replace the bump knob if damaged.

2. Remove the old inner reel from the outer spool (Fig. 14).

3. Remove the spring from the old inner reel (Fig. 14).

4. Place the spring in the new inner reel.

NOTE: The spring must be assembled on the inner reel before reassembling the cutting head.

5. Insert or slide the ends of the line through or into the eyelets in the outer spool (Fig. 20).

6. Place the new inner reel inside the outer spool. Push the inner reel and outer spool together. While holding the inner reel and outer spool, grasp the ends and pull firmly to release the line from the holding slots in the spool.

7. Hold the inner reel in place and install the bump knob by turning clockwise. Tighten securely.

INSTALLATION OF THE SPEEDLOCK™ Removing the Existing Inner Reel

Refer to Removing the Existing Inner Reel in the Maintenance and Repair Instructions section that can be found in the operator’s manual.

Installing the SpeedLock™

1. After removing the inner reel, place the SpeedLock™ onto the shaft, making sure to align the arrows with the eyelets in the outer spool (Fig. 21).

2. Place the spring over the shaft and into the recess in the SpeedLock™ Spool (Fig. 21).

3. While holding the outer spool in place, insert the bolt located in the Bump Knob™ through the end of the spring and into the end of the shaft (Fig. 21).

4. While slightly compressing the spring, screw the Bump Knob™ clockwise into the shaft (Fig.

21). Tighten Securely.

Installing the Trimming Line

1. Align the arrows on the SpeedLock™ with the eyelets on the outer spool (Fig. 22).

2. Insert a piece of precut spiral line, P/N 49UFSHLL953, into an eyelet on the outer spool (Fig. 22).

3. Push the line into the SpeedLock™ until it starts to show from the opposite side.

4. Adjust the line so that both ends are of equal length (Fig. 23).

5. While holding the outer spool in place, pull the SpeedLock™ away from the outer spool and twist the SpeedLock™ clockwise until the dot is in line with the eyelet or until it stops (Fig. 24).

6. Release the SpeedLock™ so that it snaps into place.

7. Check that the SpeedLock™ has seated completely into the outer spool. If it has not, repeat steps 5 thru 7.

Removing the Trimming Line

1. While holding the outer spool in place, pull the SpeedLock™ away from the outer spool and twist the SpeedLock™ counterclockwise until it stops. The arrows should align with the eyelets on the outer spool. (Fig. 22)

2. Release the SpeedLock™.

NOTE: The SpeedLock™ should stand about 1/4 of an inch above the outer spool.

3. Firmly pull one end of the trimming line until the whole piece exits the outer spool.

REMOVING THE SPEEDLOCK™

1. While holding the outer spool in place, turn the Bump Knob™ counterclockwise until it completely unscrews from the shaft.

2. Remove the spring.

3. Remove the SpeedLock™.

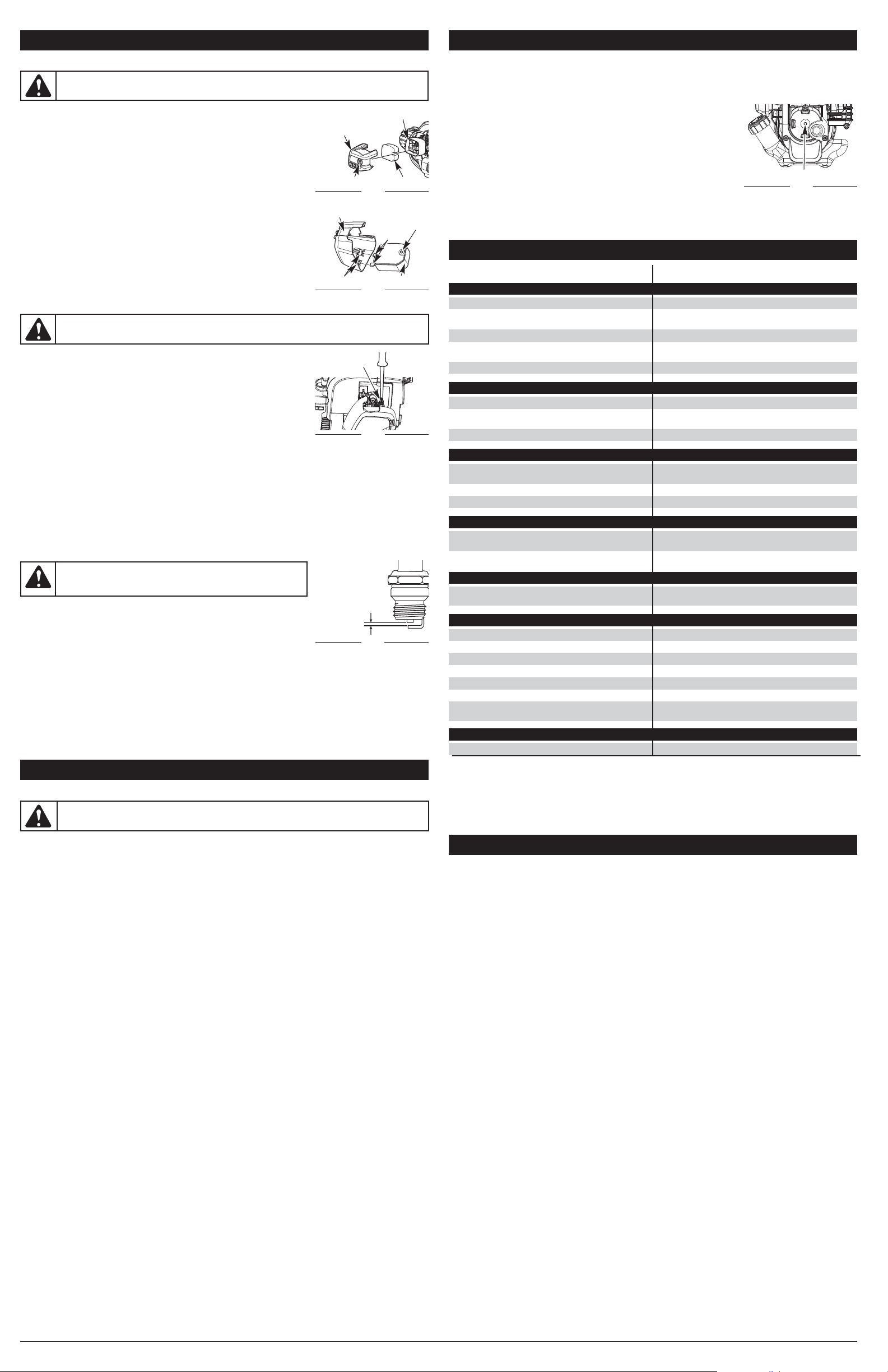

AIR FILTER MAINTENANCE

Cleaning the Air Filter

Failure to maintain your air filter properly can result in poor performance or can cause permanent damage to your engine.

1. Open the air filter cover by unscrewing the cover screw (Fig. 25).

2. Remove the air filter (Fig. 25).

3. Wash the filter in detergent and water. Rinse the filter thoroughly and allow it to dry.

4. Apply enough clean SAE 30 motor oil to lightly coat the filter.

5. Squeeze the filter to spread and remove excess oil.

6. Replace the air filter (Fig. 25).

NOTE: Operating the unit without the air filter will VOID the warranty.

7. Reinstall the air filter cover. Insert the hooks on the air filter housing into the slots on the air filter cover (Fig. 26).

8. Swing the air filter cover to the right and align the cover screw with the cover screw hole (Fig. 26). Tighten the cover screw to secure the air filter cover.

NOTE: Do not over tighten as this may strip the screw. ADJUSTING THE IDLE SPEED NOTE: Careless adjustments can seriously damage the unit. A qualified service

dealer should make carburetor adjustments.

If, after checking the fuel and cleaning the air filter, the engine still will not idle, adjust the idle speed screw as follows:

1. Start the engine. Refer to Starting and Stopping.

2. Release the throttle control and let the engine idle. If the engine stops, use a small Phillips screwdriver to turn the idle speed screw clockwise, 1/8 of a turn at a time (as needed) until the engine idles smoothly (Fig. 27).

3. If the engine is idling too quickly, turn the idle speed screw counterclockwise, 1/8 of a turn at a time (as needed) to reduce the idle speed (Fig. 27).

Checking the fuel, cleaning the air filter, and adjusting the idle speed should solve most engine problems. If not, and any of the following conditions are true, take the unit to a qualified service dealer:

• the engine will not idle

• the engine hesitates or stalls on acceleration

• there is a loss of engine power

MAINTENANCE AND REPAIR INSTRUCTIONS

WARNING:

To avoid serious personal injury, always stop the engine and allow it to cool before

cleaning or maintaining the unit.

WARNING: The cutting head may spin during idle speed adjustments. Wear protective clothing and

observe all safety instructions to prevent serious personal injury.

WARNING:

Never use metal-reinforced line, wire, chain or rope. These can break off and become

dangerous projectiles.

Fig. 25

Air Filter Housing

Air Filter

Cover

Fig. 27

Idle Speed Screw

MAINTENANCE AND REPAIR INSTRUCTIONS

Outer Spool

Spring

Inner Reel

Fig. 14

MAINTENANCE SCHEDULE

Perform these required maintenance procedures at the frequency stated in the table. These procedures should also be a part of any seasonal tune-up.

NOTE: Some maintenance procedures may require special tools or skills. If you are unsure about these procedures,

take your unit to any non-road engine repair establishment, individual or authorized service dealer.

NOTE: Maintenance, replacement, or repair of the emission control devices and system may be performed by any

non-road engine repair establishment, individual or authorized service dealer.

NOTE: Please read the California/EPA statement that came with the unit for a complete listing of terms and

coverage for the emissions control devices, such as the spark arrestor, muffler, carburetor, etc.

WARNING:

To prevent serious injury, never perform maintenance or repairs while the unit is running. Always allow the unit to cool before servicing or repairing the unit. Disconnect the spark plug wire to prevent the unit from starting accidentally.

FREQUENCY MAINTENANCE REQUIRED SEE

Every 10 hours Clean and re-oil air filter p. 4

Every 25 hours Check spark plug condition and gap p. 5

Outer Spool

Fig. 21

Trimmer

Line

Fig. 22

Eyelet

Shaft

Arrow

Eyelet

SpeedLock™

Spring

Recess

Bump

Knob™

Trimmer

Line

Fig. 23

Even

Cutting Head

Fig. 24

Dot

SpeedLock™

Eyelet

Fig. 12

Fig. 11

OPERATING INSTRUCTIONS

WARNING:

Always wear eye, hearing, foot and body protection to reduce the risk of injury when operating

this unit.

Fig. 10

WARNING:

Do not remove or alter the line cutting blade assembly. Excessive line length will cause premature engine failure and / or unit damage.

Fig. 26

Air Filter Housing

Cover

Screw Hole

Air Filter Cover

Cover Screw

Hooks

Slots

CAUSE ACTION

Engine overspeed protection engaged

Allow the engine to cool down for 10 minutes before restarting.

Old or improperly mixed fuel Drain fuel tank and add fresh fuel mixture Fouled spark plug Replace or clean the spark plug

Old or improperly mixed fuel Drain fuel tank and add fresh fuel mixture Cutting head bound with grass Stop the engine and clean the cutting head Dirty air filter Clean or replace the air filter

Empty fuel tank Fill fuel tank with properly mixed fuel Primer bulb wasn't pressed enough Press primer bulb fully and slowly 10 times

Engine is flooded

With the choke lever in position 3, squeeze the trigger

and pull the starter rope Old or improperly mixed fuel Drain fuel tank and add fresh fuel mixture Fouled spark plug Replace or clean the spark plug

Cutting head bound with grass Stop the engine and clean cutting head Cutting head out of line Refill with new line Inner reel bound up Rewind the inner reel Cutting head dirty Clean inner reel and outer spool Line welded Disassemble, remove the welded section and rewind Line twisted when refilled Disassemble and rewind the line

Not enough line is exposed

Push the bump knob and pull out line until 4 inches (102 mm)

of line is outside of the cutting head

Oil, cleaner or lubricant in cutting head Clean and thoroughly dry the cutting head

Air filter is plugged Replace or clean the air filter Old or improperly mixed fuel Drain fuel tank and add fresh fuel mixture The idle speed is incorrect Adjust the idle speed

TROUBLESHOOTING

ENGINE WILL NOT START

ENGINE WILL NOT IDLE

ENGINE WILL NOT ACCELERATE

IF FURTHER ASSISTANCE IS REQUIRED, CONTACT AN AUTHORIZED SERVICE DEALER.

ENGINE LACKS POWER OR STALLS

CUTTING LINE ADVANCES UNCONTROLLABLY

CUTTING HEAD WILL NOT ADVANCE LINE

Engine Type. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Air-Cooled, 2-Cycle

Displacement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27 cc

Operating RPM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6,800+ rpm

Idle Speed RPM. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2,800 - 3,400 rpm

Spark Plug Gap . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.025 in. (0.635 mm)

Lubrication. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Fuel/Oil Mixture

Fuel/Oil Ratio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40:1

Fuel Tank Capacity. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 fl.oz. (414 ml)

Total Approximate Unit Weight (without fuel) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 lbs. (4.5 kg)

Cutting Mechanism . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Bump Head™

Shoulder Strap . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Optional

Trimming Line Diameter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.095 in. (2.41 mm)

Cutting Path Diameter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 in. (40.64 cm)

SPECIFICATIONS*

*All specifications are based on the latest product information available at the time of printing. We reserve the right to make changes at any time without notice.

ELECTRIC STARTER AND POWER START BIT™ FEATURES

This unit is designed to be started with an optional electric starter or Power Start Bit™ that are sold separately. If choosing to start the unit using one of these features or have questions please contact your local retailer or call 1-800-828-5500 U.S, (1-800-668-1238 Canada), for more information and purchasing. You may also go to www.troybilt.com or

www.troybilt.ca.

ENGINE STOPS WHILE IN USE

OPTIONAL ACCESSORY

CLEANING

Use a small brush to clean the outside of the unit. Do not use strong detergents. Household cleaners that contain aromatic oils such as pine and lemon, and solvents such as kerosene, can damage plastic. Wipe off any moisture with a soft cloth.

STORAGE

• Never store a fueled unit where fumes may reach an open flame or spark.

• Allow the engine to cool before storing.

• Lock up the unit to prevent unauthorized use or damage.

• Store the unit in a dry, well-ventilated area.

• Store the unit out of the reach of children.

Short-term Storage (1-2 weeks)

1. Store the unit in a horizontal position. If this is not possible, store the unit vertically with the engine at the top.

Long-term Storage

1. Remove the fuel cap, tip the unit and drain the fuel into an approved container.

2. Start the engine and allow it to run until it stalls. This ensures that all fuel has been drained from the carburetor.

3. Allow the engine to cool. Remove the spark plug and put 5 drops of any high quality motor oil or 2-cycle oil into the cylinder. Pull the starter rope slowly to distribute the oil. Reinstall the spark plug.

4. Thoroughly clean the unit and inspect it for any loose or damaged parts. Repair or replace damaged parts and tighten loose screws, nuts or bolts.

Preparing the Unit for Use after Long-term Storage

1. Remove the spark plug and drain all of the oil from the cylinder.

NOTE: Do not use fuel that has been stored for more than 30 days. Dispose of old fuel according to federal, state

and local regulations.

CLEANING AND STORAGE

WARNING: To avoid serious personal injury, always stop the engine and allow it to cool before

cleaning or maintaining the unit.

Fig. 29

Electric Start Feature

MAINTENANCE AND REPAIR INSTRUCTIONS

MAINTAINING THE SPARK PLUG

1. Stop the engine and allow it to cool. Grasp the spark plug boot firmly and pull it from the spark plug.

2. Clean around the spark plug. Remove the spark plug from the cylinder head with a 5/8-inch socket, turning counterclockwise.

3. Inspect the spark plug. If the spark plug is cracked, fouled or dirty, replace it with a replacement part #753-06193, a Champion RDJ7J or an equivalent spark plug.

4. Use a feeler gauge to set the air gap at 0.025 in. (0.635 mm) (Fig. 28).

5. Install the spark plug in the cylinder head. Tighten the spark plug with a 5/8-inch socket, turning it clockwise until snug.

NOTE: If using a torque wrench, torque to:

110-120 in.•lb. (12.3-13.5 N•m). Do not over tighten.

6. Reattach the spark plug boot.

WARNING: Do not sand blast, scrape or clean spark plug

electrodes. Grit in the engine could damage the cylinder.

Fig. 28

0.025 in.

(0.635 mm)

769-07922 P00 02/12

Español — Page 11 English — Page 1Français — Page 6

TB21 EC

2-temps

Démarrage électrique

Capable

Coupe-herbe

BESOIN D’AIDE ?

APPELEZ LE 1-800-828-5500 AUX ÉTATS-UNIS, OU LE 1-800-668-1238 AU CANADA

Manuel de l’utilisateur

Retirer l’appareil du carton

11 2

Retirez tous les éléments du carton.

Assembler l’appareil

40:1

1 Gallon

(3,8 litres)

Mélangez soigneusement dans un autre bidon pour carburant : – 95 ml (3,2 onces liq.) d’huile

pour moteur 2 temps

– 3,8 litres (1 gallon)

d'essence sans plomb, fraîche (moins de 30 jours)

REMARQUE : Ne faites pas le

mélange directement dans le réservoir de carburant de l'appareil.

Démarrer l’appareil

3.2 oz

(0,09 litre)

Assembler l’appareil

Slot

Bracket

Glissez la fente du bouclier sur le support. Tournez le bouclier sur l'axe. Poussez le boulon carré par le bouclier et la parenthèse. Serrez la rondelle et l'ecrou-papillon sur le boulon.

6 7

Placez l’appareil sur une surface plane. Remplissez le réservoir de carburant.

Retirez le capuchon de protection et l'entretoise grise des arbres supérieur et inférieur. Poussez l’accessoire de coupe dans le coupleur. Serrez le bouton en le tournant dans le sens des aiguilles d’une montre.

Démarrer l’appareil

Poire

d’amorçage

10 X

Pressez la poire d’amorçage 10 fois ou

jusqu’à ce que le carburant soit visible.

Min. 6"

Mettez la poignée fermée sur l'axe. Déplacez la poignée par minimum 6 po. à partir de la poignée d'axe. Insérez le boulon de bride et serrez l'ecrou-papillon.

Levier d’étranglement

Mettez le levier d’étranglement en position 1.

Levier d’étranglement

AUCUN OUTIL NÉCESSAIRE POUR L'ASSEMBLAGE

Démarreur Electric Starter

ou Power Start Bit en option !

CES ACCESSOIRES OPTIONNELS SONT

VENDUS SÉPARÉMENT !

Il est possible de démarrer cet appareil avec une

autre méthode de démarrage que beaucoup trouvent plus facile que de tirer sur le cordon.

Veuillez contacter votre distributeur local ou appeler

le 1-800-828-5500 pour plus d’informations.

Vous trouverez également des informations

sur www.troybilt.com

Écran de protection

Levier d’étranglement

Cordon de démarrage

Bouchon de réservoir de

Bouton

marche/ arrêt

Manette des gaz

Poignée en D

EZ-Link™

carburant

Besoin d’aide ?

Appelez le

1-800-828-5500

L’APPAREIL NE

DÉMARRE PAS ?

Répétez ces étapes.

SI le moteur ne démarre pas après

2 tentatives, placez le levier

d’étranglement rouge en position 3

et tirez le cordon du démarreur

jusqu’à ce que le moteur démarre

SI le moteur ne démarre toujours pas,

consultez le manuel de l’utilisateur pour plus

d’informations sur le démarrage et le dépannage

19 10

Accroupissez-vous dans la position de démarrage.

Rechargement de la ligne*

Bobine

Ressort

Bobine

Bouton

de bosse

11 2

Dévissez le bouton de bosse dans le sens contraire des aiguilles d'une montre. Enlevez la bobine intérieure et jaillissez.

Rechargement de la ligne

Tenez la bobine intérieure en place. Serrez le bouton de bosse dans le sens des aiguilles d'une montre.

intérieure

PRESSEZ la manette des gaz en continu TOUT AU

LONG des étapes suivantes.

3"-4

Insérez 10' de 0.095" SplitLine® par le trou dans le dessus de la bobine. Tirez la majeure partie de la ligne par le trou jusqu'à 3"- 4" restes.

Remplacement SplitLine® :

Partie #49U1341K006

Pour la ligne simple installation, référez-vous à la

ligne section d'installation de ce manuel.

Pour l'installation de bobine de rechange, référez-vous à installer une section de bobine de Pré-blessure de ce manuel.

*C'est d'aider au rechargement de Splitline® seulement. Ces instructions ne sont pas une partie des instructions d'assemblée rapides. La ligne n'a pas besoin d'être installée sur l'assemblée initiale et le démarrage.

Tirez 5 fois sur le cordon.

Pliez l'extrémité courte et poussez-la dans l'autre trou. Tirez fortement.

5 X

Mettez le levier d’étranglement en position 2 et pressez la manette des gaz.

Ligne de vent étroitement dans la direction de la flèche. Dédoublez l'autre fin de SplitLine® arrière 6"-7”.

Tirez sur le cordon 3 à 5 fois de suite pour démarrer le moteur. Laissez tourner le moteur 30 à 60 secondes pour le réchauffer.

Poussez 6”- 7” extrémités dans 0.095” fentes de possession.

3-5 X

Continuez de presser la manette des gaz. Mettez

le levier d’étranglement en

position 3.

Insérez ou glissez les lignes dans les oeillets dans la bobine. Insérez le ressort et la bobine dans la bobine.

Continuez de presser la manette des gaz. Laissez

tourner le moteur encore 60 secondes pour terminer le réchauffage. Pendant ce temps l’appareil peut être utilisé.

Lignes de traction fermement à libérer des fentes de possession.

IMPORTANT : LISEZ LE MANUEL DE L'OPÉRATEUR COMPLÈTEMENT ET SUIVEZ LES PRATIQUES EN MATIÈRE D'EXPLOITATION SÛRE AVANT D'ACTIONNER L'UNITÉ.

• SYMBOLES DE SÉCURITÉ ET INTERNATIONAUX •

Ce manuel de l'utilisateur décrit les symboles et pictogrammes de sécurité et internationaux pouvant apparaître sur ce produit. Consultez le manuel de l'utilisateur pour les informations concernant la sécurité, le montage, le fonctionnement, l'entretien et les réparations.

de telles substances.

• Coupez toujours le moteur et laissez-le refroidir avant de remplir le réservoir. Ne retirez jamais le bouchon du réservoir de carburant et ne remplissez jamais ce dernier lorsque le moteur est chaud. Dévissez lentement le bouchon du réservoir de carburant afin de réduire la pression dans le réservoir avant de le remplir.

• Mélangez et ajoutez toujours le carburant en extérieur, dans une zone propre, bien aérée et dépourvue de toute source d’étincelles ou de flammes. NE fumez PAS.

• Ne démarrez jamais l’appareil sans avoir bien revissé le bouchon du réservoir de carburant.

• Évitez tout ce qui pourrait enflammer le carburant renversé. Tout carburant qui s'est échappé de l’appareil doit être immédiatement essuyé, avant de démarrer l'appareil. Éloignez l’appareil d’au moins 9,1 m (30 pieds) de la source et du site de ravitaillement en carburant avant de démarrer le moteur. NE fumez PAS.

• L'appareil ne doit pas être démarré ou utilisé à l'intérieur d'un espace ou d’un bâtiment clos. Inhaler les fumées du pot d’échappement peut provoquer la mort. Utilisez cet appareil uniquement en extérieur, dans une zone bien aérée.

LORS DU FONCTIONNEMENT DE L'APPAREIL

• Portez des lunettes de sécurité conformes aux normes ANSI Z87.1, lesquelles doivent être indiquées sur les lunettes mêmes. Portez des bouchons d’oreille et des casques antibruit lors de l’utilisation de cet appareil. Portez un masque si l'appareil émet de la poussière.

• Portez un pantalon long et épais, des bottes, des gants et une chemise à manches longues. Ne portez pas de vêtements amples, de bijoux, de pantalons courts, de sandales et ne soyez pas pieds nus. Veillez à ce que vos cheveux restent audessus du niveau des épaules.

• L’écran de l’accessoire de coupe doit toujours être utilisé lorsque vous vous servez de cet appareil comme débroussailleuse. N'utilisez jamais cet appareil sans une longueur suffisante des deux fils de coupe, ces derniers devant être ceux recommandés par le fabricant. La longueur des fils de coupe ne doit jamais aller au-delà de celle de l’écran.

• Il se peut que l'accessoire de coupe tourne pendant le réglage de la vitesse de ralenti. Portez des vêtements protecteurs et respectez toutes les consignes de sécurité pour éviter des blessures graves.

• Ajustez la poignée à votre taille afin d’assurer une prise optimale.

• Assurez-vous que l’accessoire de coupe n’est pas en contact avec tout autre élément avant de démarrer l’appareil.

• Utilisez cet appareil uniquement en plein jour ou si vous disposez d’un éclairage artificiel suffisant.

• Evitez les démarrages accidentels. Soyez en position de démarrage lorsque vous tirez sur le cordon du démarreur. L’utilisateur et l’appareil doivent être sur un sol ferme lors du démarrage. Référez-vous aux consignes relatives au démarrage/à l’arrêt de l’appareil.

• Utilisez le bon outil. N’utilisez pas un outil pour des fonctions pour lesquelles il n’a pas été prévu.

• N’étendez pas trop le bras. Restez toujours à distance et en équilibre.

• Tenez toujours l’appareil à deux mains lorsqu'il est en marche. Assurez une prise ferme sur les deux poignées ou grips.

• Gardez vos mains, votre visage et vos pieds à distance des parties en mouvement. Ne touchez pas et ne tentez pas d'arrêter l'accessoire de coupe lorsqu'il est en rotation.

• Ne touchez pas au moteur, à la transmission ou au pot d'échappement. Ces parties deviennent extrêmement chaudes lors du fonctionnement, même après l'arrêt de l'appareil.

• L'appareil ne doit pas fonctionner à un régime supérieur à celui adapté pour la coupe ou la tonte. Ne faites pas tourner le moteur à haut régime lorsque vous ne coupez rien.

• Cette unité a un commutateur de protection de survitesse pour garder l'unité de la surchauffe. Quand l'unité est courue à la pleine commande de puissance tandis que non utilisable pour les durées prolongées que le commutateur de protection de survitesse s'engagera.

• Arrêtez toujours le moteur lorsque la coupe est interrompue ou lorsque vous vous rendez à une autre aire de coupe.

• Si vous butez ou bloquez sur un objet, arrêtez le moteur immédiatement et vérifiez que l'appareil n'a pas été endommagé. Ne redémarrez pas l'appareil avant de l'avoir réparé. Ne faites pas fonctionner l’appareil si certaines pièces ont du jeu ou sont endommagées.

• Arrêtez l’appareil, coupez le moteur, et déconnectez la bougie avant de l’entretenir ou de le réparer.

• Pour cet appareil, utilisez uniquement les pièces et accessoires de rechange du fabricant. Ils sont disponibles auprès d’un fournisseur officiel. L’utilisation de pièces ou accessoires non agréés pourrait entraîner de graves blessures pour l'utilisateur, ou endommager l'appareil, et annuler votre garantie.

•

Dégagez l’herbe et les autres substances nichées dans l’appareil. Elles peuvent se coincer entre l’accessoire de coupe et l’écran.

• Afin de réduire les risques d’incendie, nettoyez l’herbe, les feuilles, les couches de graisse excessives et les dépôts de carbone du moteur et du pot d’échappement.

APRES UTILISATION

• Nettoyez les lames de coupe à l’aide d’un produit d’entretien d’intérieur afin de retirer les dépôts. Graissez la lame à l'huile pour l’empêcher de rouiller.

• Laissez refroidir le moteur avant de le ranger ou de le déplacer. Lorsque vous déplacez l’appareil, assurez-vous qu’il ne pose aucun danger.

• Entreposez l’appareil dans une zone sèche, verrouillée ou hors de la portée des enfants.

• Ne mouillez ou ne pulvérisez jamais d’eau ou tout autre liquide, sur l’appareil. Veillez à ce que les poignées restent sèches, propres et dépourvues de tout dépôt. Nettoyez l’appareil après chaque utilisation, voir les consignes portant sur le nettoyage et le stockage.

• Conservez ces consignes. Consultez-les souvent et utilisez-les pour mettre en garde les autres utilisateurs. Si vous prêtez cet appareil à quelqu'un, donnez-lui ces consignes.

CONSERVEZ CES INSTRUCTIONS

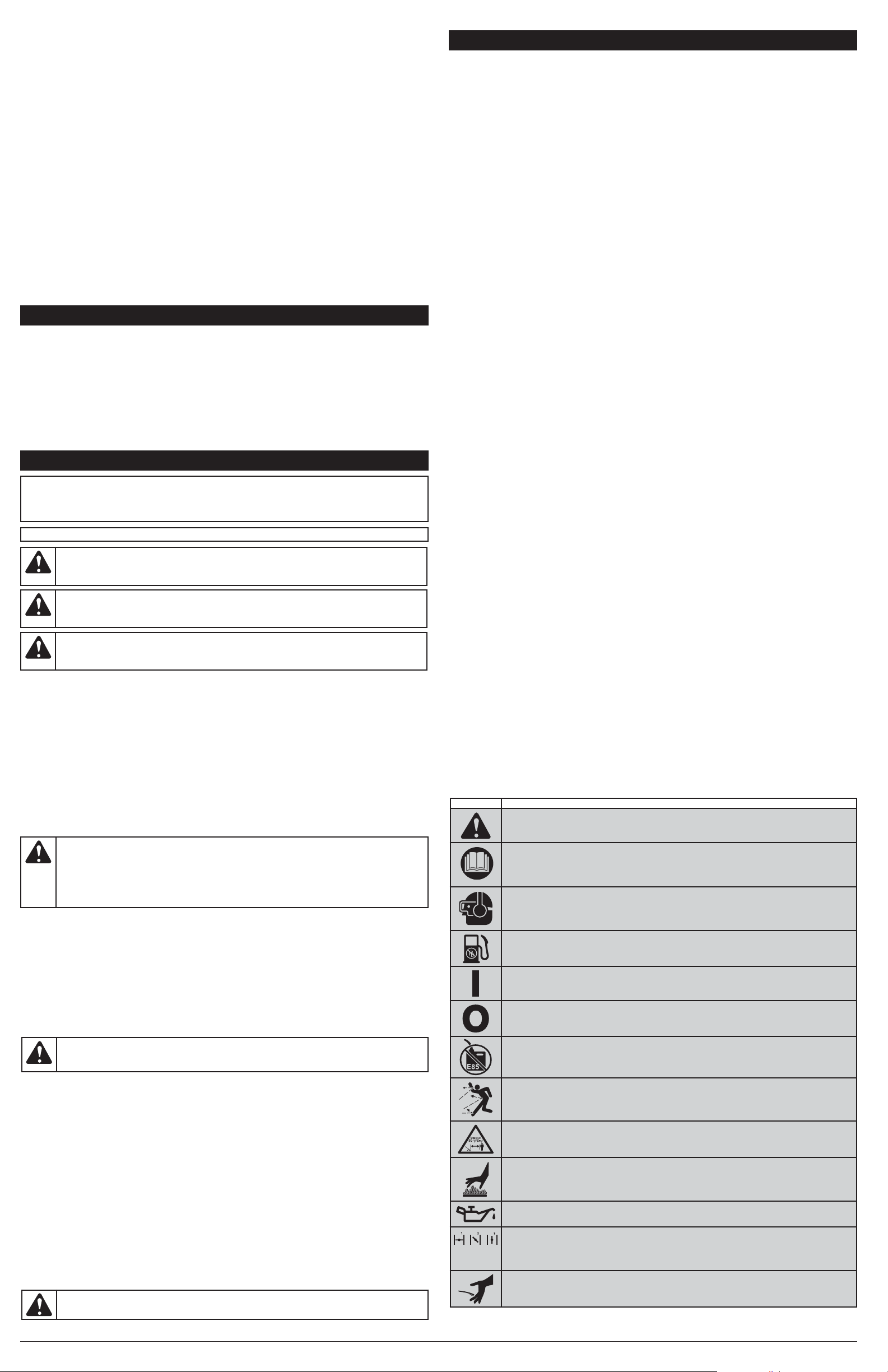

CONSIGNES DE SÉCURITÉ

SYMBOLE SIGNIFICATION

• SYMBOLE ALERTE DE SÉCURITÉ

Indique un danger, un avertissement ou une mise en garde. Ce symbole peut être combiné à d'autres symboles ou pictogrammes.

• LISEZ LE MANUEL DE L'UTILISATEUR

AVERTISSEMENT : Lisez le manuel de l'utilisateur et suivez tous les avertissements

et consignes de sécurité. Vous pourriez à défaut entraîner des blessures graves pour vous ou d'autres personnes.

• PORTEZ DES PROTECTIONS (YEUX ET OREILLES)

AVERTISSEMENT : les objets projetés et les bruits forts peuvent endommager la

vue et l’ouïe. Portez une visière de norme ANSI Z87.1 et des protège-oreilles pendant l'utilisation.

• CARBURANT SANS PLOMB

Utilisez toujours du carburant sans plomb frais et propre.

• COMMANDE MARCHE/ARRÊT

ALLUMAGE/DÉMARRAGE/MARCHE

• COMMANDE MARCHE/ARRÊT

ARRÊT ou STOP

• N’UTILISEZ PAS DE L’ESSENCE E85 DANS CET APPAREIL

AVERTISSEMENT : Il a été prouvé que l’utilisation de carburant contenant plus

de 10% d’éthanol est susceptible d’endommager ce moteur et annulera la garantie.

• LES OBJETS PROJETÉS ET LA TÊTE ROTATIVE PEUVENT CAUSER DES BLESSURES GRAVES

AVERTISSEMENT : ne faites pas fonctionner sans protecteur de sécurité en

plastique. Tenez-vous à l'écart de le tête de coupe rotatif.

• ÉLOIGNEZ LES SPECTATEURS

AVERTISSEMENT : éloignez tout spectateur, les enfants et les animaux

domestiques en particulier, d'au moins 15 m (50 pi) de la zone de coupe.

• SURFACE CHAUDE

AVERTISSEMENT : Ne touchez pas un silencieux ou un cylindre chaud. Vous

pourriez vous brûler. Ces pièces deviennent très chaudes à l'utilisation. Elles restes chaudes brièvement après l'arrêt.

• NIVEAU D'HUILE

Voir le manuel de l'utilisateur pour le type d'huile approprié.

• ETRANGLEUR

1 • Position d’étranglement MAXIMUM 2 • Position d’étranglement PARTIEL 3 • Position de MARCHE

• LAME AIGUISÉE

AVERTISSEMENT: le protecteur d'accessoire de coupe comporte une lame

aiguisée. Ne touchez pas la lame pour éviter des blessures graves.

LISEZ CETTE NOTICE INTEGRALEMENT AVANT D’UTILISER:

• Lisez soigneusement cette notice. Familiarisez-vous avec les commandes et la marche à suivre pour une bonne utilisation de l'appareil.

•

N’utilisez pas cet appareil lorsque vous êtes fatigué, malade, ou sous l’influence de l’alcool, de drogues, ou de médicaments.

• Tout enfant ou adolescent de moins de 15 ans ne doit pas utiliser cet appareil, à moins que l'adolescent soit sous la supervision d’un adulte.

• Toutes les protections et tous les dispositifs de sécurité doivent être installés correctement avant utilisation de l’appareil.

• Inspectez l’appareil avant utilisation. Remplacez les pièces endommagées. Détectez les fuites de carburant éventuelles. Assurez-vous que tous les accessoires sont bien en place. Remplacez les pièces susceptibles d’être fissurées, ébréchées, ou endommagées. N’utilisez pas cet appareil si des pièces ont du jeu ou sont endommagées.

• Inspectez la zone avec attention avant de démarrer cet appareil. Retirez tous les débris et objets durs ou tranchants tels que du verre, les câbles, etc.

• Soyez conscient des risques de blessures à la tête, aux mains et aux pieds.

• Eloignez les enfants, les personnes à proximité et les animaux familiers de la zone d’utilisation. Au minimum, faites reculer les enfants, les personnes à proximité et les animaux familiers de 15 m (50 pieds) ; il existe néanmoins un risque de projectiles pour les personnes à proximité. Encouragez-les à porter des lunettes de sécurité. Si quelqu’un s’approche de vous, arrêtez l’appareil immédiatement.

• Utilisez uniquement un fil de 2,41mm (0,095 pouces) de diamètre provenant du fabricant. N’utilisez jamais de câbles, cordons ou pièces renforcées en métal, qui peuvent céder et devenir des projectiles dangereux.

• Appuyez sur la manette des gaz et vérifiez que le régime du moteur revienne automatiquement au ralenti. Effectuez tous les réglages et réparations avant d’utiliser l’appareil.

AVERTISSEMENTS DE SÉCURITÉ POUR LES APPAREILS À ESSENCE

• Stockez uniquement le carburant dans des conteneurs prévus spécifiquement à cet effet et homologués pour le stockage

• IMPORTANTES CONSIGNES DE SÉCURITÉ •

SERVICE TECHNIQUE

TABLE DES MATIÈRES

Service technique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Consignes de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Familiarisez-vous avec votre appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Instructions de montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Informations sur l'huile et le carburant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Instructions de démarrage et d'arrêt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Mode d'emploi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Entretien et réparations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Nettoyage et entreposage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Accessoire en option . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Tableau de dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Caractéristiques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Toutes les informations, illustrations et spécifications contenues dans ce manuel tiennent compte des dernières informations techniques disponibles au moment de mettre sous presse. Nous nous réservons le droit d'y apporter des modifications à tout moment, sans préavis.

Obtenez la liste des concessionnaires agréés appelez le 1-800-828-5500 aux États-Unis ou le 1-800-668-1238 au Canada. Pour de plus amples informations à propos de votre appareil, visitez www.troybilt.com ou

www.troybilt.ca. NE RETOURNEZ PAS L'APPAREIL AU DÉTAILLANT CHEZ QUI VOUS L'AVEZ ACHETÉ. TOUT SERVICE

SOUS GARANTIE NÉCESSITE UNE PREUVE D'ACHAT.

Tout entretien effectué sur cet appareil pendant et après la période de garantie doit être fait par un concessionnaire agréé uniquement.

Lisez le(s) manuel(s) de l'utilisateur et suivez tous les avertissements et consignes de sécurité. Vous pourriez à défaut entraîner des blessures graves pour vous ou d'autres personnes.

SI VOUS AVEZ DES QUESTIONS, APPELEZ LE 1-800-828-5500 AUX ÉTATS-UNIS, OU LE 1-800-668-1238 AU CANADA

AVERTISSEMENT:

Lorsque vous utilisez la machine, vous devez suivre les consignes de sécurité. Veuillez lire ces instructions avant d’opérer la machine pour vous assurer de la sécurité de l’opérateur et de tout spectateur. Veuillez conserver ces instructions pour un usage ultérieur.

CONSIGNES DE SÉCURITÉ

L’objectif de ces symboles de sécurité est d’attirer votre attention sur des dangers potentiels. Ces symboles de sécurité et leurs explications méritent que vous les lisiez attentivement et les compreniez bien. À eux seuls, les avertissements de sécurité n’éliminent aucun danger. Les consignes ou avertissements de sécurité ne remplacent pas les mesures appropriées de prévention des accidents.

REMARQUE : Vous donne des informations ou des instructions capitales pour l’utilisation ou

l’entretien de l’équipement.

SYMBOLE SIGNIFICATION

PARE-ÉTINCELLES REMARQUE: à l'intention des utilisateurs opérant dans les terres forestières des États-Unis et dans les états

de Californie, du Maine, de l'Orégon et de Washington. Toutes les terres forestières des États-Unis et de l'état

de Californie (Codes sur les ressources publiques 4442 et 4443), de l'Orégon et de Washington exigent de par la loi que certains moteurs à combustion interne utilisés dans des zones couvertes de taillis ou d'herbe soient équipés d'un pare-étincelles en parfait état de fonctionnement, ou qu'ils soient conçus, équipés et entretenus pour la prévention des incendies. Renseignez-vous auprès des autorités de votre province ou de votre municipalité concernant la réglementation en vigueur. Vous pourriez être passible d'une amende ou être tenu responsable si vous ne respectez pas cette réglementation. Cet appareil est équipé d'un pare-étincelles en usine. Si l'écran pare-

étincelles, réf.

753-06182

, doit être remplacé, communiquez avec le service technique.

ATTENTION : Signale un risque MOYEN.

Le non-respect d’une consigne d'un signal d'ATTENTION POURRAIT entraîner des dommages matériels ou des blessures graves pour vous-même ou pour les autres.

DANGER : Signale un risque EXTRÊME.

Le non-respect d’une consigne d'un signal de DANGER ENTRAÎNERA des blessures graves voire mortelles pour vous-même ou pour les autres.

AVERTISSEMENT : Signale un risque GRAVE.

Le non-respect d’une consigne d'un signa d'AVERTISSEMENT de sécurité PEUT entraîner des blessures graves pour vous-même ou pour les autres.

PROPOSITION 65 DE L’ÉTAT DE CALIFORNIE

AVERTISSEMENT : Les gaz d'échappement du moteur, certains de ses composants

et certains des composants finis contiennent ou émettent des produits chimiques considérés par l'état de Californie comme pouvant provoquer des cancers, des malformations congénitales ou avoir d'autres effets néfastes sur la reproduction. Lavezvous les mains après l'utilisation.

AVERTISSEMENT : L’essence est extrêmement inflammable et ses vapeurs peuvent

exploser si on y met le feu. Veuillez prendre les précautions suivantes:

FONCTIONNEMENT DU SYSTÈME EZ-LINK™

REMARQUE : Pour faciliter l’installation ou le retrait d’un accessoire, placez l’appareil

par terre ou sur un établi.

Installer l’accessoire REMARQUE : Retirez le capuchon de protection et l’entretoise grise des arbres

supérieur et inférieur avant de monter l’accessoire.

1. Desserrez le bouton en le tournant dans le sens inverse des aiguilles d’une montre (Fig. 4).

2. Pendant que vous tenez fermement l'accessoire, poussez-le directement dans le coupleur jusqu'à ce que le bouton-ressort saute en place dans le trou principal (Fig. 6).

REMARQUE : Alignez le bouton-ressort avec la niche-guide pour faciliter l’installation

(Fig. 5).

3. Serrez le bouton en le tournant dans le sens des aiguilles d’une montre (Fig. 4).

Pour la taille décorative de bordures avec l'accessoire débroussailleuse, verrouillez le bouton-ressort de l’accessoire dans le trou à 90° (Fig. 4).

Retirer l’accessoire

1. Desserrez le bouton en le tournant dans le sens inverse des aiguilles d’une montre (Fig. 4).

2. Appuyez sur le bouton-ressort et maintenez-le enfoncé (Fig. 5).

3. Tout en maintenant fermement le logement de l’arbre supérieur, tirez l’accessoire tout droit hors du coupleur (Fig. 6).

Le système EZ-Link™

Le système EZ-Link™ permet d'utiliser les accessoires optionnels suivants :

• Coupe-bordures*

• Motobineuse

• Turbo souffleuse

• Débroussailleuse*

• Tronçonneuse sur perche

• Taille-haie*

• Débroussailleuse à arbre droit

• Débroussailleuse à arbre courbé

*N'utilisez PAS cet accessoire avec un appareil électrique.

INSTALLATION DU PROTECTEUR D'ACCESSOIRE DE COUPE

Suivez les instructions suivantes si le protecteur d'accessoire de coupe n'est pas installé sur l'appareil.

1. Placez l’écran de l’accessoire de coupe sur le logement de l’arbre. Veillez à ce que la patte d’attache de l’écran glisse dans l’encoche au bord de l’écran de coupe. Tournez l’écran dans le sens contraire des aiguilles d’une montre (Fig. 1) pour le mettre en place. Les trous dans la patte d’attache de l’écran et l’accessoire de coupe s’aligneront.

2. De l’intérieur de l’écran de l’accessoire de coupe, poussez le boulon carré dans le trou jusqu’à ce que l’extrémité filetée dépasse de la patte d’attache de l’écran (Fig. 2).

3. Mettez la rondelle sur le boulon, puis vissez l’écrou à oreilles et serrez.

INSTALLER ET AJUSTER LA POIGNÉE EN D

1. Rabaissez la poignée en D dans le logement de l’arbre (Fig. 3). L’orifice du boulon hexagonal dans la poignée doit être placé sur le côté gauche.

2. Insérez le boulon de la poignée dans l’orifice hexagonal de la poignée et enfoncez-le. Placez la rondelle sur le boulon, puis vissez l'écrou à ailettes sur le boulon. Ne serrez les vis qu’au moment de l’ajustement de la poignée.

3. Tournez la poignée en D de sorte à positionner la prise au dessus du logement de l’arbre. Placez-la à au moins 6 po (15,24 cm) de l’extrémité de la prise de l’arbre.

4. Tenez l’appareil en position d’utilisation (Fig. 10), puis positionnez la poignée en D de manière à assurer une prise idéale.

5. Serrez les écrous à ailettes jusqu’à ce que la poignée en D soit correctement fixée.

Bouton

Fig. 4

Trou de coupe de

bordures de 90°

MÉLANGE D'HUILE ET DE CARBURANT

En général, si l'appareil ne fonctionne pas correctement, c'est que le carburant est vieux ou mal mélangé. Prenez soin d'utiliser de l’essence sans plomb fraîche et propre. Suivez à la lettre les instructions de mélange de carburant et d'huile.

Définition des carburants mélangés

Les carburants d'aujourd'hui sont souvent un mélange d'essence et d'oxygénés comme l'éthanol, le méthanol ou l'éther MTBE. Un carburant mélangé à l'alcool absorbe l'eau. Il suffit de 1 % d'eau pour séparer le carburant et l'huile. Cela forme de l’acide pendant le stockage. Si vous devez utiliser ce type de carburant, servez-vous de carburant frais (moins de 30 jours).

Usage de carburants mélangés

Si vous choisissez d'utiliser ou ne pouvez éviter d'utiliser un carburant mélangé, suivez les conseils suivants :

• Utilisez toujours un mélange de carburant frais selon le manuel de l'utilisateur.

• Agitez toujours le mélange de carburant avant d'alimenter l'appareil.

• Videz le réservoir et faites marcher le moteur jusqu'à l’assécher avant d'entreposer l'appareil.

Utilisation d'additifs de carburant

La bouteille d'huile 2-temps livrée avec l’appareil contient un additif permettant d'empêcher la corrosion et de minimiser la formation de résidus de gomme. Nous vous recommandons d’utiliser ce type d’huile uniquement.

Si cela n’est pas disponible, utilisez une bonne huile 2-temps conçue pour les moteurs à 2-temps refroidis par air en y ajoutant un additif, tel que le stabilisant de gaz STA-BIL ou un produit équivalent. Ajoutez 23 ml (0,8 oz) d'additif par 4 litres (1 gallon) de carburant selon les instructions du récipient. N'ajoutez JAMAIS d'additifs directement dans le réservoir de l'appareil.

Mélangez soigneusement l'huile moteur 2-temps avec de l'essence sans plomb dans un bidon séparé. Utilisez un rapport 40:1 d'essence/huile. Ne les mélangez pas directement dans le réservoir de carburant. Voir le tableau ci-dessous pour les rapports de mélange d’essence et d’huile.

REMARQUE: 3,8 litres (1 gallon) d'essence sans plomb mélangés avec une bouteille de 95 ml (3.2 oz) d'huile 2-temps

donnent un rapport d’essence/huile de 40:1.

REMARQUE: Éliminez le vieux mélange de carburant conformément aux règlements fédéral, provincial et municipal en

vigueur.

AJOUT DE CARBURANT

1. Tournez l'unité de son côté, avec le revêtement de chapeau de carburant vers le haut, et enlevez le chapeau de

carburant

2. Placez le bec du récipient d’essence dans l’orifice du réservoir et remplissez celui-ci.

REMARQUE : Ne remplissez pas trop le réservoir.

3. Essuyez tout déversement d’essence.

4. Remettez le bouchon du réservoir.

5. Éloignez l'appareil d'au moins 9,1 m (30 pi) de la source et du site de ravitaillement en carburant avant de démarrer

le moteur.

FAMILIARISEZ-VOUS AVEC L’APPAREIL

APPLICATIONS

Utilisation comme désherbeuse :

• Coupe d'herbe et de mauvaises herbes légères.

• Coupe de bordures

• Tailler autour des arbres, des clôtures, etc.

Manette

des gaz

Poignée en D

Poignée de

l'arbre

Couvercle du

filtre à air

Bougie

Corps de l'arbre

Poignée de la

corde de

démarrage

Lame

coupante

Silencieux

Commande Marche/Arrêt

Accessoire de coupe

Protecteur d'accessoire de coupe

Bouchon du

carburant

Levier d'étrangleur

Poire

d'amorçage

INFORMATIONS SUR L'HUILE ET LE CARBURANT

INSTRUCTIONS DE MONTAGE

AVERTISSEMENT :

n'utilisez jamais la désherbeuse sans protecteur d'accessoire de coupe pour

éviter des blessures graves.

Protecteur

d'accessoire de

coupe

Patte d’attache de l’écran

Fig. 1

Fig. 2

Fig. 3

Boulon

15.32 mm (Min 6 in.)

Rondelle

Écrou

papillon

Écrou papillon

Rondelle

Boulon

Poignée

de l'arbre

RAPPORT DE MÉLANGE O - 40:1

ESSENCE SANS

PLOMB

HUILE 2-TEMPS

3,8 LITRES

(1 GALLON US)

95 ml

(3,2 OZ)

1 LITER 25 ml

INSTRUCTIONS DE DÉMARRAGE ET ARRÊT

AVERTISSEMENT :

n’utiliser l’outil qu’à l’extérieur, dans un endroit bien aéré. Les émanations d’oxyde de carbone dans un endroit confiné peuvent être mortelles.

AVERTISSEMENT :

évitez tout démarrage accidentel. Tenez-vous en position de démarrage lorsque vous tirez sur la corde de démarrage (Fig. 9). L'opérateur et l'appareil doivent tous deux être en position stable pour éviter des blessures graves.

INSTRUCTIONS DE DÉMARRAGE

1. Mélangez l'essence avec l'huile. Remplissez le réservoir avec le mélange d'essence et d'huile. Voir Instructions de mélange d'huile et de carburant.

2. Remplissez le réservoir d’essence sans plomb propre et frais. Voir Ajout de Carburant.

REMARQUE : Il n’est pas nécessaire de faire démarrer la machine. La commande

Arrêt/ Marche est en position Marche (I) en permanence (Fig. 7).

3. Pressez et relâchez la poire d’amorçage à 10 reprises, lentement. Une certaine quantité de carburant devrait être visible dans la poire d’amorçage et les conduites de carburant (Fig. 8). Si du carburant ne peut pas être vu dans l'ampoule, la presse et le dégagement l'ampoule jusqu'à ce que le carburant soit évident.

4. Mettez le levier d'étrangleur en Position 1 (Fig. 8).

5. Accroupissez-vous en position démarrage (Fig. 9). Appuyez sur le verrouillage des gaz et appuyez sur le levier de contrôle des gaz. Tirez vivement le lanceur à cinq reprises.

6. Mettez le levier d'étrangleur en Position 2 (Fig. 8).

7. Appuyez sur la commande des gaz, tirez vivement le lanceur jusqu’à 3 to 5 fois pour démarrer le moteur.

8. Maintenez la manette des gaz enfoncée et laissez le moteur chauffer pendant 30 à 60 secondes.

9. Tout en gardant enfoncée la manette des gaz, placez le levier d'étranglement dans la Position 3 (Fig. 8) et laissez le moteur se réchauffer encore pendant 60 secondes. Pendant ce temps l’appareil peut être utilisé.

REMARQUE: La machine est bien chauffée lorsque le moteur accélère sans hésitation. SI... Le moteur hésite, remettez le levier d'étranglement en Position 2 (Fig. 8) et continuez à le chauffer. SI... Le moteur ne démarre pas, retournez à l’étape 4. SI... Le moteur ne démarre toujours pas après quelques tentatives, placez le levier d'étranglement en Position 3,

appuyez sur le verrouillage de la manette des gaz et appuyez sur cette dernière.

SI CHAUD… Le moteur est déjà chaud, démarrez la machine avec le levier d'étranglement en Position 2. Après que la

machine ait démarré, mettez le levier d'étranglement en Position 3.

Arrêt (O)

Démarrage (I)

Manette des gaz

Fig. 7

Corde de

démarreur

Position de

départ

Fig. 9

Fig. 8

Poire

d'amorçage

Levier

d'étrangleur

MISE EN GARDE :

Pour assurer un bon fonctionnement et une fiabilité maximale du moteur, suivez à la lettre les instructions de mélange d'huile et de carburant du récipient d'huile 2-temps. L'emploi de carburant mal mélangé peut endommager le moteur sérieusement.

AVERTISSEMENT :

L'essence est extrêmement inflammable et les vapeurs qui s'en dégagent peuvent exploser si on y met le feu. Arrêtez toujours le moteur et laissez-le refroidir avant de remplir le réservoir. Ne fumez pas en remplissant le réservoir. Éloignez toute source d'étincelles ou de flammes vives de la zone.

AVERTISSEMENT :

Enlevez le bouchon du réservoir lentement pour ne pas être blessé par les jets d'essence. Ne faites pas marcher l'appareil sans que le bouchon soit bien mis.

AVERTISSEMENT :

Ajoutez du carburant dans un lieu propre et bien aéré en plein air. Essuyez immédiatement tout déversement de carburant. Évitez de mettre le feu au carburant déversé. Ne démarrez pas le moteur avant dissipation des vapeurs de carburant.

AVERTISSEMENT :

Il a été prouvé que l’utilisation de carburant contenant plus de 10% d’éthanol est susceptible d’endommager ce moteur et annulera la garantie.

Renfoncement-guide

Fig. 5

Bouton de

déclenchement

Coupleur

EZ-Link®

Corps de l'arbre

supérieur

Fig. 6

Corps de l'arbre

inférieur

Trou principal

COMMENT DÉMARRER L’APPAREIL À L’AIDE DES ACCESSOIRES DE DÉMARRAGE ÉLECTRIQUE OU POWER START BIT™.

Remarque - Cet appareil peut utiliser les accessoires de démarrage électrique ou Power Start Bit™ disponibles en

option.

Veuillez consulter le manuel de l’utilisateur du démarreur électrique Electric Starter ou de l'embout de démarreur électrique Power Start Bit™ pour savoir comment utiliser correctement ces fonctionnalités. (Articles vendus séparément. Reportez-vous à la page 10 de ce manuel pour plus d’informations sur l'achat de ces accessoires.)

INSTRUCTIONS DE DÉMARRAGE

1. Mélangez l’essence avec l’huile. Remplissez le réservoir d’essence avec le mélange essence/huile. Consultez les « Instructions de mélange huile/essence ».

2. Remplissez le réservoir avec un mélange de carburant frais et propre. Consultez la section « Faire le plein de l’appareil ».

REMARQUE : Il est inutile de mettre l’appareil en marche. La commande Marche/Arrêt est en position Marche ( I ) en

permanence (Fig. 7).

3. Lentement, pressez puis relâchez dix fois de suite la poire d’amorce. Une certaine quantité de carburant devrait être visible dans la poire d'amorce (Fig. 8). Si l’essence n’est pas visible dans la poire d’amorce, pressez et relâchez la poire jusqu’à ce que l’essence soit visible.

4. Mettez le levier d’étranglement en Position 1 (Fig. 8).

5. Placez-vous en position de démarrage (Fig. 9). Placez le démarreur/l'embout de démarreur électrique à l’arrière de l’appareil. Consultez la section « Utiliser le démarreur électrique » du manuel de l’utilisateur du démarreur électrique Electric Starter ou de l’embout de démarreur électrique Power Start Bit™.

6. Pressez le levier de la manette des gaz. Maintenez enfoncé pendant deux secondes le bouton de démarrage électrique ou de mise en MARCHE de la perceuse (I).

7. Mettez le levier d’étranglement en Position 2 (Fig. 8).

8. Pressez le levier de la manette des gaz, maintenez enfoncé pendant deux secondes le bouton de démarrage électrique ou de mise en MARCHE de la perceuse (I) jusqu’à ce que le moteur démarre.

SI VOUS UTILISEZ LE DEMARREUR ELECTRIQUE OU POWER START BIT™ DISPONIBLES EN OPTION

EZ-Link™

AUCUN OUTIL NÉCESSAIRE POUR L'ASSEMBLAGE

ATTENTION :Ces accessoires doivent être enclenchés uniquement dans le trou principal. Les

enclencher dans le mauvais trou pourrait causer des blessures personnelles ou endommager l’appareil.

AVERTISSEMENT : Afin d’éviter de graves blessures et

d’endommager l’appareil, coupez le moteur avant de retirer ou d’installer un accessoire.

ATTENTION :

Avant d’utiliser cet appareil, assurez-vous que le bouton-ressort est bien enclenché dans le trou principal (Fig. 6), et que le bouton (Fig. 4) est bien serré.

AVERTISSEMENT :

Avant de commencer à utiliser tout accessoire, veuillez lire et comprendre le

manuel accompagnant l’accessoire. Suivez toutes les consignes de sécurité qui y figurent.

Rembobiner le moulinet intérieur existant

1. Tenez la bobine extérieure d'une main et dévissez le bouton de butée vers la gauche (Fig. 13). Inspectez le boulon à l'intérieur du bouton de butée pour vous assurer qu'il se déplace librement. Remplacez le bouton de butée s'il est endommagé.

2. Retirez le moulinet intérieur de la bobine extérieure (Fig. 14).

3. Retirez le ressort du moulinet (Fig. 14).

4. Nettoyez le moulinet intérieur, le ressort, et l'arbre et la surface interne de la bobine extérieure à l'aide d'un tissu propre.

5. Vérifiez l'état d'usure des dents de positionnement sur le moulinet intérieur et la bobine extérieure (Fig. 15). Enlevez les ébarbures ou remplacez le moulinet et la bobine au besoin.

REMARQUE : Utilisez toujours la bonne longueur

de fil lorsque vous posez le fil sur l'appareil. Le fil risque de ne pas se dérouler correctement s'il est trop long.

Installation du fil simple

Pour l’installation du SplitLine™, passez à l’étape 8.

6. Découpez environ 5.4 m (18 pi) de fil neuf et faites-en deux boucles de longueurs égales. Insérez chaque extrémité de fil dans l'un des deux trous du moulinet (Fig. 16). Tirez le fil à travers le moulinet pour que la boucle soit le plus petit possible.

7. Enroulez les fils en couches uniformes serrées sur le moulinet (Fig. 17). Enroulez le fil dans le sens indiqué sur le moulinet intérieur. Placez votre index entre les deux fils pour les empêcher de se superposer. Ne superposez pas les extrémités du fil. Passez à l’étape 12.

Installation du SplitLine™

8. Découpez environ 2.7 m (9 pi) de fil neuf. Insérez une extrémité de fil dans l'un des deux trous du moulinet intérieur (Fig. 18). Tirez le fil jusqu’à ne laisser que 10 cm (4 po) environ.

Insérez l’extrémité du fil dans le trou ouvert du moulinet et tirez sur le fil pour que la boucle soit le plus petit possible (Fig. 18).

10. Avant de rembobiner le fil, séparez-le en deux sur une longueur d’environ 15 cm (6 po).

11. Enroulez le fil en couches uniformes serrées dans le sens indiqué sur le moulinet intérieur.

REMARQUE : Ne pas enrouler le fil dans le sens indiqué entraînera un mauvais fonctionnement de l'accessoire de coupe.

12. Insérez les extrémités du fil dans les deux fentes de retenue (Fig. 19).

13. Insérez les extrémités du fil dans les œillets de la bobine extérieure et placez le moulinet et le ressort dans la bobine (Fig. 20). Enfoncez le moulinet et la bobine ensemble.

REMARQUE : Le ressort doit être installé dans le moulinet intérieur avant de remonter l'accessoire de coupe.

14. Tout en tenant le moulinet et la bobine, saisissez les extrémités et tirez fermement pour dégager le fil des fentes de retenue de la bobine.

15. Maintenez le moulinet en place et installez le bouton de butée en le tournant à droite. Vissez bien.

INSTALLATION D'UN MOULINET PRÉREMBOBINÉ

Tenez la bobine extérieure d'une main et dévissez le bouton de butée vers la gauche (Fig. 13). Inspectez le boulon à l'intérieur du bouton de butée pour vous assurer qu'il se déplace librement. Remplacez le bouton de butée s'il est endommagé.

2. Retirez l'ancien moulinet intérieur de la bobine extérieure (Fig. 14).

3. Retirez le ressort de l'ancien moulinet intérieur (Fig. 14).

4. Placez le ressort dans le moulinet intérieur neuf.

REMARQUE : Le ressort doit être installé dans le moulinet intérieur avant de remonter l'accessoire de coupe.

5. Insérez les extrémités du fil dans les œillets de la bobine extérieure (Fig. 20).

6. Placez le moulinet intérieur neuf dans la bobine. Poussez le moulinet et la bobine ensemble. Tout en tenant le moulinet et la bobine, saisissez les extrémités et tirez fermement pour dégager le fil des fentes de retenue de la bobine.

7. Maintenez le moulinet en place et installez le bouton de butée en le tournant à droite. Vissez bien.

INSTALLATION DU SYSTEME SPEEDLOCK™ Retrait de la bobine interne

Reportez-vous au paragraphe Retrait de la bobine interne dans la section Instructions de maintenance et de réparations du manuel d’utilisation.

Installation du système SpeedLock™

1. Après avoir retiré la bobine, placez le système SpeedLock™ sur l’arbre, en vous assurant d’aligner les flèches avec les œillets de la bobine externe (Fig. 21).

2. Placez le ressort sur l’arbre et dans l’enfoncement de la bobine SpeedLock™ (Fig. 21).

3. Tout en maintenant la bobine externe en place, insérez le boulon situé dans le Bump Knob™ via l’extrémité du ressort et dans l’extrémité de l’arbre (Fig. 21).

4. Tout en compressant légèrement le ressort, vissez le Bump Knob™ dans le sens des aiguilles d’une montre dans l’arbre (Fig. 21). Bien serrer.

Installation de la ligne de coupe

1. Alignez les flèches du SpeedLock™ avec les œillets de la bobine externe (Fig. 22).

2. Insérez un bout de ligne de coupe précoupé, P/N 49UFSHLL953, dans l’oeillet sur la bobine externe (Fig. 22).

3. Enfoncez la ligne dans le SpeedLock™ jusqu’à ce qu’elle commence à apparaître de l’autre côté.

4. Ajustez la ligne afin que les deux extrémités soient de longueur égale (Fig. 23).

5. Tout en maintenant la bobine externe en place, tirez sur le SpeedLock™ dans la direction opposée à la bobine externe et tournez-le dans le sens des aiguilles d’une montre jusqu’à ce que le point soit aligné avec l’œillet ou jusqu’à ce qu’il soit fixe (Fig. 24).

6. Relâchez le SpeedLock™ pour qu’il se mette en place.

7. Vérifiez que le SpeedLock™ s’est logé complètement dans la bobine externe. Dans le cas contraire, répétez les étapes 5 à 7.

Retrait de la ligne de coupe

1. Tout en maintenant la bobine externe en place, tirez sur le SpeedLock™ dans la direction opposée à la bobine externe et tournez-le dans le sens contraire des aiguilles d’une montre jusqu’à ce qu’il soit fixe. Les flèches devraient être alignées avec les œillets de la bobine externe (Fig. 22).

2. Relâchez le SpeedLock™.

REMARQUE : Le SpeedLock™ devrait être situé à

environ 0,6 cm (0,25 de pouce) au dessus de la bobine externe.

3. Tirez fermement sur l’une des extrémités de la ligne de coupe jusqu’à ce que la pièce entière sorte de la bobine externe.

RETRAIT DU SPEEDLOCK™

1. Tout en maintenant la bobine externe en place, tournez le Bump Knob™ dans le sens contraire des aiguilles d’une montre jusqu’à ce qu’il soit complètement dévissé de l’arbre.

2. Retirez le ressort.

3. Retirez le SpeedLock™.

Bobine

externe

Fig. 21

Œillet

Arbre

SpeedLock™

Ressort

Enfoncement

Bump

Knob™

Ligne de

coupe

Fig. 22

Flèche

Œillet

Ligne de

coupe

Fig. 23

Egal

Tête de coupe

Fig. 24

Point

SpeedLock™

Œillet

TENUE DE LA DÉSHERBEUSE

Avant de faire marcher l'appareil, tenez-vous en position de fonctionnement (Fig. 10). Vérifiez les points suivants:

• L'opérateur porte une visière et des vêtements appropriés.

• Le bras droit est légèrement plié et la main tient l'arbre par sa prise.

• Le bras gauche est droit et la main tient la poignée en D.

• L'appareil est au-dessous de la ceinture.

• L'accessoire de coupe est parallèle au sol et touche facilement la végétation sans que l'opérateur ne doive se pencher.

RÉGLAGE DE LA LONGUEUR DU FIL

L'accessoire de coupe Bump Head™ vous permet de donner du fil sans arrêter le moteur. Pour avoir plus de fil, tapez doucement l'accessoire de coupe sur le sol (Fig. 11) tout en faisant marcher la désherbeuse à haut régime.

REMARQUE : Gardez toujours le fil bien déroulé. Il devient plus difficile de donner du fil à mesure que le fil de coupe

devient plus court.

Chaque fois que vous donnez un coup sur la tête, vous déroulez environ 25,4 mm (1 po) de fil. La lame du protecteur d'accessoire de coupe est conçue pour couper le fil à la bonne longueur si vous déroulez trop de fil.

Pour de meilleurs résultats, tapez la tête de butée sur un sol dégagé ou dur. Si vous donnez du fil dans un lieu d'herbe haute, vous risquez de caler le moteur. Gardez toujours le fil bien déroulé. Il devient plus difficile de donner du fil à mesure que le fil de coupe se raccourci.

REMARQUE : Ne posez pas la tête de butée sur le sol lorsque l’appareil est en

marche.

Le fil peut se briser dans les cas suivants:

• Happement de corps étrangers

• Usure normale du fil

• Coupe de mauvaises herbes épaisses à longues tiges

• Forcer le fil dans des objets comme des murs ou des poteaux de clôture

CONSEILS POUR BIEN DÉSHERBER

• Le bon angle pour l'accessoire de coupe est parallèle au sol.

• Ne forcez pas l'accessoire. Coupez avec la pointe du fil (surtout le long des murs). Utiliser plus que la pointe diminue l'efficacité de la coupe et peut surcharger le moteur.

• Coupez l'herbe de plus de 200 mm (8 po) en procédant de haut en bas par petits incréments pour éviter d'user le fil prématurément ou de freiner le moteur.

• Coupez de droite à gauche chaque fois que possible. Cela améliore l'efficacité de coupe de l'appareil et les résidus de coupe sont projetés loin de l'opérateur.

•

Déplacez lentement la désherbeuse dans et hors de la zone de coupe à la hauteur voulue. Procédez d'avant en arrière ou d'un côté à l'autre. Les coupes de longueur plus courte donnent les meilleurs résultats.

• Ne désherbez que lorsque l'herbe et les mauvaises herbes sont sèches.

• La durée de vie de votre fil de coupe dépend

• De l’application des techniques de coupe précédentes

• Du type de végétation à couper

• Du lieu de coupe

Par exemple, le fil s'use plus vite si vous coupez le long d'un mur de fondation que si vous coupez autour d'un arbre.

COUPE DÉCORATIVE

La coupe décorative consiste à déblayer la végétation autour des arbres, des bornes, des clôtures, etc. Tournez entièrement l'appareil de manière à ce que l'accessoire de coupe soit à un angle de 30° par rapport au sol (Fig. 12).

MISE EN GARDE :

N'enlevez pas ni n'altérez l'ensemble de la lame coupante. La ligne longueur

excessive causera la panne moteur prématurée et / ou dommages d'unité.

INSTALLATION DU FIL

Cette section couvre l’installation de fil SplitLine™ et l’installation de fil simple standard. Utilisez toujours un fil de remplacement du fabrican d'origine de 2,41 mm (0,095 po). Un autre fil pourrait surchauffer ou endommager le moteur.

Vous pouvez remplacer le fil de deux façons:

• Rembobinez du fil neuf dans le moulinet intérieur

• Installer un moulinet intérieur prérembobiné

INSTRUCTIONS D’UTILISATION

AVERTISSEMENT :

Portez toujours des protections (yeux, oreilles, pieds et corps) pour diminuer

les risques de blessures durant l'utilisation de l'appareil.

Fig. 10

Fig. 11

PROGRAMME D’ENTRETIEN

Effectuez ces procédures d’entretien obligatoires aux fréquences indiquées dans le tableau d’entretien. Ces procédures devraient également avoir lieu lors de toute mise au point de début de saison.

REMARQUE : Certaines procédures d'entretien nécessitent des compétences ou des outils particuliers. Si vous

n'êtes pas sûr de pouvoir les entreprendre, emmenez votre appareil dans un atelier, chez un technicien ou un concessionnaire agréé spécialisé dans les réparations de moteurs d’outils mécaniques de plein air.

REMARQUE : L'entretien, le remplacement ou la réparation des dispositifs et systèmes antipollution peuvent être

effectués par tout atelier, technicien ou concessionnaire agréé spécialisé dans les réparations de moteurs d’outils mécaniques de plein air.

REMARQUE : Veuillez lire la déclaration EPA/Californie fournie avec l'appareil pour obtenir une liste complète des

conditions et de la couverture s'appliquant aux dispositifs de contrôle des émissions, tels que le pareétincelles, le pot d’échappement, le carburateur, etc.

AVERTISSEMENT : Afin d’éviter les blessures graves, n’effectuez jamais de réparation ou

n’entretenez jamais l’appareil lorsqu’il est en fonctionnement. Laissez toujours l'appareil refroidir avant de le réparer. Déconnectez le fil de la bougie d'allumage pour vous assurer que l’appareil ne se mette pas en marche accidentellement.

FRÉQUENCE ENTRETIEN REQUIS RÉFÉRENCE

Toutes 10 heures Nettoyez le filtre à air et lubrifiez-le de nouveau p. 10

Toutes 25 heures Vérifiez l'état de la bougie et l'écartement des électrodes p. 10

Boucle

Fig. 16

Fig. 17

Boucle

Fig. 18

Dents

Fig. 15

Fentes de

retenue

Fig. 19

Ressort

Fig. 20

Œillets

Boulon

Bouton de

bosse

Fig. 13

INSTRUCTIONS D’ENTRETIEN ET RÉPARATIONS

AVERTISSEMENT :

N'utilisez jamais de fil, de chaîne ou de cordon à renfort métallique car ils

peuvent se briser et se transformer en projectile dangereux.

Bobine

extérieure

Ressort

Moulinet intérieur

Fig. 14

Fig. 12

INSTRUCTIONS DE DÉMARRAGE ET ARRÊT

9. Continuez de presser la manette des gaz, retirez le démarreur électrique ou la perceuse de l’appareil et laissez le moteur se réchauffer pendant 30 à 60 secondes.

10. Continuez de presser la manette des gaz, placez le levier d’étranglement en Position 3 (Fig. 8) et laissez tourner le moteur encore 60 secondes. L’appareil peut être utilisé pendant ce temps.

REMARQUE : L’appareil est suffisamment chaud lorsque le moteur accélère sans accrocs. SI…

le moteur fait des accros, remettez le levier d’étranglement en Position 2 (Fig. 8) et continuez de chauffer le moteur. SI… le moteur ne démarre pas, retournez à l’étape 3. SI… le moteur ne démarre pas après plusieurs tentatives, placez le levier d’étranglement en Position 3 et

pressez la manette des gaz. Enfoncez à plusieurs reprises pendant deux secondes le bouton de démarrage

électrique ou de mise en MARCHE de la perceuse (I) jusqu’à ce que le moteur démarre. S'IL EST CHAUD... Si le moteur est déjà chaud, démarrez le moteur avec le levier d’étranglement en Position 2. Après

le démarrage du moteur, placez le levier d’étranglement en Position 3.

INSTRUCTIONS D'ARRÊT

1. Relâchez la manette des gaz. Laissez le moteur se refroidir au ralenti.

2. Appuyez sur la commande Marche/Arrêt et maintenez-la en position ARRÊT (O) jusqu'à ce que le moteur s’arrête

complètement (Fig. 7).

INSTRUCTIONS D’ENTRETIEN ET RÉPARATIONS

ENTRETIEN DU FILTRE À AIR

Nettoyage du filtre à air

Tout manquement à l’entretien du filtre à air peut entraîner une baisse de performances ou causer des dégâts permanents à votre moteur.

1. Ouvrez le couvercle du filtre à air en desserrant la vis du couvercle (Fig. 25).

2. Retirez le filtre à air (Fig. 25).

3. Lavez le filtre avec du détergent et de l’eau. Rincez-le soigneusement et laissez-le sécher.

4. Appliquez suffisamment d’huile pour moteur SAE 30 pour recouvrir le filtre d’une fine couche.

5. Pressez le filtre pour répartir et enlever l’excédent d’huile.

6. Remettez le filtre à air (Fig. 25).

REMARQUE : L’utilisation de l’appareil sans le filtre à air ANNULERA la garantie.

7. Remettez le couvercle du filtre à air en place. Insérer les crochets sur le boîtier du filtre à air en fonction des encoches de son couvercle (Fig. 26).

8. Basculer le couvercle du filtre à air vers la droite et aligner la vis du couvercle avec le trou de la vis (Fig. 26). Serrez la vis du couvercle, de manière à immobiliser le couvercle du filtre à air.

REMARQUE : Ne serrez pas trop, afin de ne pas endommager la vis. RÉGLER LA VITESSE DE RALENTI REMARQUE : Un mauvais réglage peut sérieusement endommager l'appareil. Le réglage du carburateur doit être

confié à un concessionnaire agréé.

Si, après avoir vérifié le niveau de carburant et nettoyé le filtre à air, le moteur ne tourne toujours pas au ralenti, ajustez la vis de réglage du ralenti comme suit :

1. Démarrez l’appareil. Reportez-vous à la section Démarrage et arrêt.

2. Relâchez la manette des gaz et laissez le moteur tourner au ralenti. Si le moteur s’arrête, utilisez un petit tournevis cruciforme pour tourner la vis de réglage du ralenti dans le sens des aiguilles d'une montre, de 1/8e de tour à la fois (autant de fois que nécessaire), jusqu’à ce que le ralenti du moteur soit régulier (Fig. 27).

3. Si la vitesse de ralenti du moteur vous semble trop rapide, tournez la vis de réglage du ralenti dans le sens inverse des aiguilles d'une montre, de 1/8e de tour à la fois (autant de fois que nécessaire) afin de réduire la vitesse de ralenti (Fig. 27).

La vérification du niveau de carburant, le nettoyage du filtre à air et le réglage de la vitesse de ralenti devraient résoudre la plupart des problèmes de moteur. Si cela n'est pas le cas et qu'un des problèmes suivants est présent, faites réviser l'appareil par un concessionnaire agréé :

• le moteur ne tourne pas au ralenti

• le moteur hésite et cale lors de l’accélération

• il y a une perte de puissance moteur

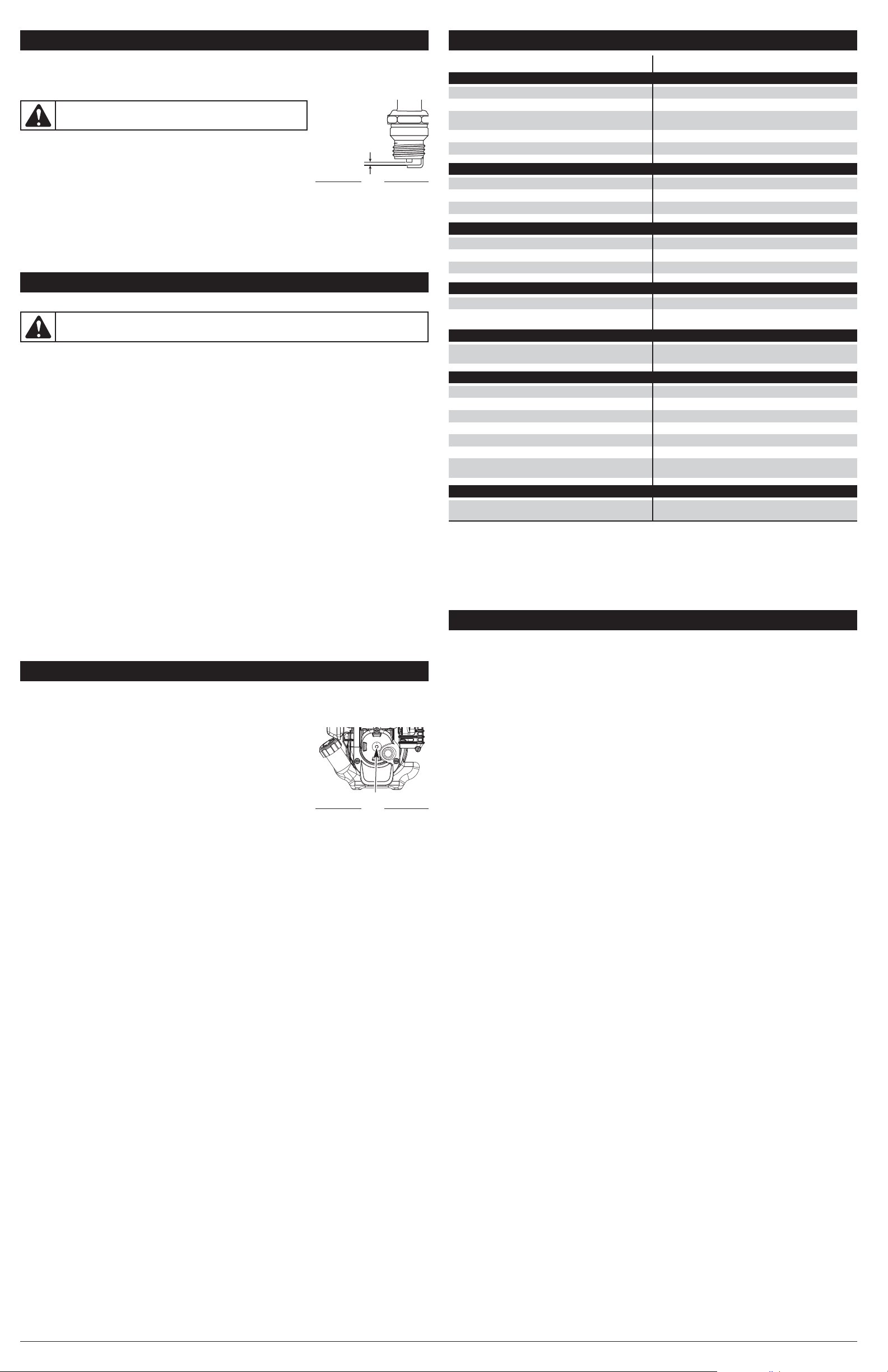

ENTRETIEN DE LA BOUGIE D'ALLUMAGE

1. Arrêtez le moteur et laissez-le refroidir. Saisissez fermement la coiffe de la bougie d'allumage et retirez-la de la bougie d'allumage.

2. Nettoyez bien l’espace autour de la bougie d'allumage. Dévissez la bougie d'allumage de la tête du cylindre à l’aide d’une douille 1,59 cm (5/8 po) en tournant dans le sens inverse des aiguilles d’une montre.

3. Inspectez la bougie d’allumage. Si la bougie d'allumage est fendillée, encrassée ou sale, remplacez-la par une bougie Champion RDJ7J, pièce rechange de référence 753-06193, ou une bougie d'allumage équivalente.

4. Utilisez une jauge d’épaisseur pour régler l’écartement à 0,635 mm (0,025 po) (Fig. 28).

5. Installez la bougie d’allumage dans la tête du cylindre. Resserrez la bougie d’allumage à l’aide d’une douille de 1,59 cm (5/8 po). Tournez-la dans le sens des aiguilles d’une montre jusqu’à ce qu’elle soit bien fixée.

REMARQUE : Si vous utilisez une clé dynamométrique, serrez à :

12,3 à 13,5 N•m (110 à 120 po•lb). Ne serrez pas trop fort.

6. Rattachez la coiffe de la bougie d'allumage.

CAUSE SOLUTION

La protection de survitesse de moteur s'est engagée

Permettez au moteur de refroidir pendant 10 minutes avant le recommencement.

Carburant vieux ou mal mélangé Faites-le régler par un concessionnaire agréé Bougie encrassée Remplacez ou nettoyez-la

Carburant vieux ou mal mélangé Drainez le réservoir/ajoutez du carburant frais Accessoire de coupe engorgé d'herbes Arrêtez le moteur et nettoyez l'accessoire Filtre à air sale Remplacez ou nettoyez-le

Réservoir de carburant vide Remplissez-le de carburant bien mélangé.

La poire d'amorçage n'a pas été pressée assez fort

En position 3, pressez-la complètement et lentement de

10 fois Moteur noyé Utilisez la procédure de démarrage Carburant vieux ou mal mélangé Drainez le réservoir/ajoutez du carburant frais Bougie encrassée Remplacez ou nettoyez-le

Accessoire de coupe engorgé d'herbes Arrêtez le moteur et nettoyez l'accessoire Accessoire de coupe mal aligné Chargez du fil neuf Moulinet intérieur bloqué Rembobinez le moulinet Tête de coupe sale Nettoyez le moulinet intérieur et la bobine extérieure Fil soudé Démontez et déposez la partie soudée, et rembobinez le fil Fil tordu durant la recharge Démontez puis rembobinez le fil

Quantité insuffisante de fil exposée

Enfoncez le bouton de butée et tirez le fil jusqu’à en extraire

102 mm (4 po) à l’extérieur de l’accessoire de coupe.

Présence d'huile dans la tête de coupe Nettoyez l'accessoire de coupe

Filtre à air bouché Remplacez ou nettoyez-le Carburant vieux ou mal mélangé Drainez le réservoir/ajoutez du carburant frais La vitesse de ralenti est inappropriée Réglez la vitesse de ralenti

TABLEAU DE DÉPANNAGE

SI VOUS AVEZ BESOIN D'AIDE, CONTACTEZ VOTRE CONCESSIONNAIRE AGRÉÉ.

Type de moteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Refroidi par air, 2-temps

Cylindrée. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27 cc

Régime de fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.800+ tr/min

Régime ralenti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.800-3.400 tr/min

Écartement de la bougie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,635 mm (0,025 po)

Lubrification . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Mélange carburant/huile

Rapport carburant/huile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40:1

Capacité du réservoir de carburant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 414 ml (14 fl.oz.)

Poids spécifique approximatif total (sans carburant) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4,5 kg (10 lb)

Mécanisme de coupe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Bump Head™

Bandoulière. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Facultatif

Diamètre du fil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2,41 mm (0,095 po)

Diamètre du chemin de coupe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40,64 cm (16 po)

SPECIFICATIONS*

*Toutes les spécifications contenues dans ce manuel tiennent compte des dernières informations techniques disponibles au moment de mettre sous presse. Nous nous réservons le droit d'y apporter des modifications à tout moment, sans préavis.

LE MOTEUR REFUSE DE SE METTRE AU RALENTI

LE MOTEUR REFUSE D’ACCÉLÉRER

LE MOTEUR MANQUE DE PUISSANCE OU SE CALE DURANT LA COUPE

LE FIL DE COUPE AVANCE DE MANIÈRE INCONTRÔLÉE

LA TÊTE DE COUPE NE FAIT PAS AVANCER LE FIL

INSTRUCTIONS D’ENTRETIEN ET RÉPARATIONS

FONCTIONNALITÉS DÉMARREUR ÉLECTRIQUE ET POWER START BIT™

Cet appareil est conçu pour être démarré avec un démarreur électrique ou Power Start Bit™ qui sont vendus séparément. Si vous choisissez de démarrer l'appareil à l’aide de l'une de ces fonctionnalités ou si vous avez des questions, contactez votre distributeur local ou appelez le 1-800-828-5500 si vous résidez aux États-Unis, (1-800-668-1238 au Canada) pour plus d’informations ou connaître les points de vente. Vous pouvez également visiter le site Internet www.troybilt.com ou

www.troybilt.ca.

ARRÊTS DE MOTEUR TANDIS QU'EN SERVICE

ACCESSOIRE EN OPTION

NETTOYAGE

Utilisez une petite brosse pour nettoyer l’extérieur de l’appareil. N’utilisez pas de détergents agressifs. Des produits d’entretien ménagers contenant des huiles aromatiques, telles que le pin ou le citron, et des solvants tels que le kérosène, peuvent endommager le plastique. Essuyez toute trace d'humidité avec un chiffon doux.

ENTREPOSAGE

• N’entreposez jamais un appareil à moteur à essence là où les vapeurs peuvent entrer en contact avec une source de flammes ou d’étincelles.

• Laissez le moteur refroidir avant d’entreposer l’appareil.

• Rangez l’appareil sous clef pour éviter tout usage non autorisé et pour éviter qu’il soit endommagé.

• Entreposez l’appareil dans un endroit sec et bien aéré.

• Entreposez l’appareil hors de la portée des enfants.

Entreposage à court terme (1 à 2 semaines)

1. Entreposez l’appareil à l’horizontale. Si cela n’est pas possible, rangez l’appareil à la verticale, le moteur vers le

haut.

Entreposage à long terme

1. Retirez le bouchon du réservoir de carburant et penchez l'appareil de façon à vider le carburant dans un récipient

approprié.

2. Démarrez le moteur et laissez-le tourner jusqu’à ce qu’il s’arrête par faute d’essence. Ceci vous assure que le

carburateur est bien vide.

3. Laissez refroidir le moteur. Retirez la bougie d'allumage et versez 5 gouttes d'une huile moteur de haute qualité ou

d'une huile pour moteur à 2 temps dans le cylindre. Tirez lentement sur le cordon de démarrage pour bien répartir l’huile. Remettez la bougie en place.

4. Nettoyez soigneusement l’appareil et inspectez-le méticuleusement pour vérifier s’il n’y a pas de pièces détachées

ou endommagées. Réparez ou remplacez les pièces endommagées et serrez tous les boulons, écrous et vis desserrés.

Préparer l'appareil après un long entreposage

1. Retirez la bougie d'allumage et videz toute l’huile se trouvant dans le cylindre.

REMARQUE : N'utilisez pas de carburant stocké pendant plus de 30 jours. Éliminez le carburant usagé conformément

aux réglementations locales, régionales et nationales en vigueur.

NETTOYAGE ET ENTREPOSAGE

AVERTISSEMENT :

Afin d’éviter des blessures graves, arrêtez toujours l’appareil et laissez-le

refroidir avant tout nettoyage ou entretien.

Fig. 29

Démarreur électrique

AVERTISSEMENT :

Il est possible que la tête de coupe tourne durant le réglage de la vitesse de ralenti. Portez des vêtements de protection et respectez toutes les consignes de sécurité pour éviter des blessures graves.

Fig. 27

Vis de réglage du ralenti

AVERTISSEMENT :

Ne jamais gratter, sabler ou nettoyer les électrodes de la bougie d’allumage. De la poussière de grain dans le moteur pourrait endommager le cylindre.

Fig. 28

0,635 mm (0,025 po)

AVERTISSEMENT :

Afin d’éviter des blessures graves, arrêtez toujours l’appareil et laissez-le refroidir avant tout nettoyage ou entretien.

Fig. 25

Logement de filtre á air

Filtre à air

Couvre du

filtre à air

Fig. 26

Logement de filtre á air

Trou pour vis du couvercle

Couvre du filtre à air

Vis de couvercle

Crochets

Encoches

769-07922 P00 02/12

Español — Page 11 English — Page 1Français — Page 6

TB21 EC

Motor de 2 tiempos

Con Posibilidad de Arranque Eléctrico

Recortador

¿NECESITA AYUDA?

LLAME AL 1-800-828-5500 EN EE.UU. O AL 1-800-668-1238 EN CANADA

Manual del Operador

Sacar la unidad de la caja

11 2

Saque todo el contenido de la caja.

Ensamblado de la unidad

40:1

1 galón 3.2 onzas

5 6 7

Mezcle bien en un recipiente de combustible aparte: – 3.2 onzas fluidas de aceite

para motor de 2 tiempos

– 1 galón de gasolina sin

plomo fresca (con menos de 30 días)

NOTA: No los mezcle

directamente en el tanque de combustible de la unidad.

Cómo arrancar la unidad

Ensamblado de la unidad

Ranura

Soporte

Resbale la ranura del protector sobre consola de montaje. Gire el protector sobre el eje. Empuje el perno cuadrado a través del protector y del soporte. Apriete la tuerca de la arandela y de ala sobre el perno.

Coloque la unidad en una superficie plana. Llene el tanque de combustible.

Quite la tapa protectora y el espaciador gris de los ejes superior e inferior. Empuje el accesorio hacia dentro del acoplador. Para apretar, haga girar la perilla en sentido de las agujas del reloj.

Cómo arrancar la unidad

Pera del

cebador

10 X

Oprima 10 veces la pera del cebador, o bien hasta

que se vea el combustible.

Min. 6"

Ponga la manija de D en el eje. Mueva la manija al mínimo 6 adentro. lejos de apretón del eje. Inserte el perno de la abrazadera y apriete la tuerca de ala.

Palanca del obturador

Coloque la palanca del obturador en la Posición 1.

Palanca del obturador

NO SE REQUIERE DE HERRAMIENTAS PARA EL ENSAMBLAJE

¡Arranque eléctrico

o accesorio de arranque

eléctrico opcional!

¡ESTOS ACCESORIOS OPCIONALES

SE VENDEN POR SEPARADO!

Esta unidad posee un método de arranque

alternativo que, para muchas personas, resulta

más sencillo de usar que tirar la cuerda de

arranque. Comuníquese con el distribuidor

local o llame al 1-800-828-5500

para obtener mayor información.

También puede encontrar información

en www.troybilt.com

Protector del

cabezal de corte

Palanca del obturador

Cuerda de arranque

combustible

Interruptor de

Encendido/Apagado

Control del regulador

Manija en D

EZ-Link™

¿Necesita ayuda?

Llame al 1-800-828-5500

¿NO ARRANCÓ?

Repita estas instrucciones.

SI el motor no arranca después de 2 intentos,

mueva la palanca del obturador hasta

la posición 3 y tire de la cuerda de arranque

hasta que arranque el motor.

SI el motor todavía no arranca, consulte

el manual del operador para obtener

información adicional sobre cómo solucionar

problemas en el arranque.

Tapa de

19 10

Colóquese en la posición de arranque.

Recarga de la línea*

Carrete

Resorte

Perilla

del

topetón

11 2

Desatornille la perilla del topetón a la izquierda. Quite el carrete interno y suelte.

Recarga de la línea

Sostenga el carrete interno en el lugar. Apriete la perilla del topetón a la derecha.

Carrete

interno

APRIETE y MANTENGA APRETADO el control

del regulador en TODOS los pasos que se describen a continuación.

3"-4

Inserte 10' de 0.095" SplitLine® a través del agujero en la tapa del carrete. Tire la mayor parte de de la línea a través del agujero hasta 3" - 4" restos.

Reemplazo SplitLine® :

Parte #49U1341K006

Para la sola línea instalación, refiera a la línea

sección de la instalación de este manual.

Para la instalación del carrete del reemplazo, refiera a instalar una sección del carrete de la pre-herida de este manual.

*Éste es asistir a la recarga de Splitline® solamente. Estas instrucciones no son parte de las instrucciones de asamblea rápidas. La línea no necesita ser instalada en la asamblea inicial y el arranque.

Tire de la cuerda de arranque 5 veces.

Doble el extremo corto y empújelo en el otro agujero. Tire firmemente.

5 X

Mueva la palanca del obturador hasta la Posición 2 y oprima el control del regulador.

Línea del viento firmemente en la dirección de la flecha. Parta el otro final de SplitLine® trasero 6" - 7".

Tire de la cuerda de arranque fuertemente de 3 a 5 veces para arrancar el motor. Haga funcionar la unidad entre 30 y 60 segundos para calentar el motor.

Empuje 6" - 7" extremos en

0.095" ranuras de la tenencia.

3-5 X

Mantenga apretado el control del regulador.

Coloque la palanca del obturador en la Posición 3.

Inserte o deslice las líneas dentro de los ojeteador en carrete. Inserte el resorte y el carrete en el carrete.

Mantenga apretado el control del regulador.

Haga funcionar la unidad durante 60 segundos más para completar el calentamiento. Se puede usar la unidad durante este tiempo.

Líneas de tirón firmemente a lanzar de ranuras de la tenencia.

IMPORTANTE: LEA EL MANUAL DEL OPERADOR A FONDO Y SIGA LAS PRÁCTICAS DE LA OPERACIÓN SEGURA ANTES DE FUNCIONAR LA UNIDAD.

• Pare siempre el motor y deje que se enfríe antes de llenar el tanque. Nunca quite la tapa del tanque de combustible ni eche combustible cuando el motor esté caliente. Antes de llenar el tanque, siempre afloje la tapa lentamente para disipar la presión del mismo.

• Mezcle o eche siempre el combustible en un área exterior bien ventilada y limpia, donde no haya chispas ni llamas. NO fume.

• No opere nunca la unidad si la tapa del combustible no está bien asegurada en su lugar.

• Evite el peligro de incendio debido a combustible derramado. Limpie de inmediato todo combustible derramado de la unidad antes de encenderla. Antes de arrancar el motor, aleje la unidad a una distancia de 30 pies (9.1 m) como mínimo del lugar de abasto de combustible. NO fume.

• No arranque ni use nunca la unidad dentro de una habitación o edificio cerrados. Inhalar los gases de escape puede ser fatal. Opere esta unidad solamente en un área exterior bien ventilada.

CUANDO ESTÉ OPERANDO

• Use gafas protectoras que cumplan con la norma Z87.1 de ANSI y tengan la marca que lo indica. Use protección para la oreja/audición cuando opere esta unidad. Use máscara facial o para polvo si la operación produce mucho polvo.

• Use pantalones largos fuertes, botas, guantes y camisa de mangas largas. No use ropa holgada, joyas, pantalones cortos, sandalias, ni esté descalzo. Asegúrese el cabello por encima del nivel de los hombros.

• El protector del accesorio de corte debe estar siempre colocado cuando se utilice la unidad como recortador. No opere la unidad sin ambas líneas de corte extendidas y con la línea adecuada instalada. No extienda la línea de corte más allá de la longitud del protector.

• Asegúrese de que el accesorio de corte no está en contacto con ningún objeto antes de arrancar la unidad.

• Ajuste la manija a su tamaño para proporcionar un mejor agarre.

• El accesorio de corte puede estar girando durante los ajustes del carburador. Use ropa que lo proteja y cumpla con todas las instrucciones de seguridad para prevenir graves lesiones personales.

• Use la unidad solamente de día o con buena luz artificial.

• Evite arranques accidentales. Esté en la posición de arranque cada vez que hale la cuerda de arranque. El operador y la unidad deben estar en una posición estable al arrancar. Consulte las Instrucciones de Arranque/Parada.

• Use la herramienta correcta. Use esta herramienta solamente para el propósito para el cual fue diseñada.

• No se estire demasiado. Mantenga siempre la base de apoyo y equilibrio adecuados.

• Sostenga siempre la unidad con ambas manos cuando la opere. Mantenga un agarre firme sobre ambas manijas.

• Mantenga las manos, la cara y los pies alejados de todas las partes en movimiento. No toque ni trate de parar el accesorio de corte cuando esté girando.

• No toque el motor, la caja de engranajes ni el silenciador. Estas piezas están muy calientes durante la operación, incluso después de que se apaga la unidad.

• No opere el motor a más velocidad de la necesaria para cortar, recortar o recortar bordes. No haga funcionar el motor a alta velocidad cuando no esté cortando.

• Esta unidad tiene un interruptor de la protección de la velocidad excesiva para guardar la unidad del recalentamiento. Cuando la unidad se funciona con en la válvula reguladora llena mientras que es parada para las longitudes del tiempo extendidas que el interruptor de la protección de la velocidad excesiva dedicará.

• Pare siempre el motor cuando deje de cortar o cuando esté caminando de un lugar de corte hacia otro.

• Si golpea o se enreda con un objeto extraño, pare el motor inmediatamente y verifique si ha habido algún daño. No lo opere antes de reparar el daño. No opere la unidad con piezas sueltas o dañadas.

• Pare la unidad, apague el motor y desconecte la bujía para mantenimiento o reparación.

• Use solamente piezas y accesorios de reemplazo del fabricante del equipo original para esta unidad. Éstos están disponibles en su proveedor de servicio autorizado. El uso de cualquier pieza o accesorio no autorizado podría causar lesiones graves al usuario, o daños a la unidad, y anular su garantía.

• Mantenga la unidad limpia de vegetación y otros materiales. Pudieran quedar obstruidas entre el accesorio de corte y el protector.

• Para reducir el peligro de incendio, mantenga el motor y el silenciador libre de hierba, hojas, exceso de grasa o acumulación de carbón.

OTROS AVISOS DE SEGURIDAD

• Nunca almacene una unidad con combustible dentro de un edificio en el cual los vapores puedan llegar a una llama expuesta o una chispa.

• Deje que el motor se enfríe antes de almacenarlo o transportarlo. Asegúrese de fijar bien la unidad mientras la transporta.

• Almacene la unidad en un área seca y cerrada, o en un lugar alto para evitar uso no autorizado o daños. Manténgala alejada del alcance de los niños.

• Nunca rocíe ni chorree la unidad con agua ni ningún otro líquido. Mantenga las manijas secas, limpias y libres de escombros. Límpiela después de usarla, vea las instrucciones de Limpieza y Almacenamiento.

• Conserve estas instrucciones. Consúltelas con frecuencia y úselas para instruir a otros usuarios. Si le presta esta unidad a alguien, préstele también estas instrucciones.

CONSERVE ESTAS INSTRUCCIONES

CONSIGNES DE SÉCURITÉ

SIMBOLO SIGNIFICADO

• SIMBOLO DE ALERTA DE SEGURIDAD

IIndica peligro, advertencia o precaución. Puede ser utilizado junto con otros símbolos o figuras.

• LEA EL MANUAL DEL OPERADOR

ADVERTENCIA:

Lea el manual del operador y siga todas las advertencias e instrucciones

de seguridad. De no hacerlo, el operador y/o los espectadores pueden sufrir graves lesiones.

• USE PROTECCION OCULAR Y AUDITIVA

ADVERTENCIA:

Los objetos arrojados por la unidad y el ruido fuerte pueden causar graves lesiones oculares y pérdida auditiva. Utilice protección ocular que cumpla con las normas ANSI Z87.1 y protección auditiva cuando opere esta unidad. Use una careta completa cuando la necesite.

• COMBUSTIBLE SIN PLOMO

Use siempre combustible limpio, nuevo y sin plomo.

• CONTROL DE ENCENDIDO Y APAGADO

ENCENDIDO /ARRANQUE /MARCHA

• CONTROL DE ENCENDIDO Y APAGADO

APAGADO o PARADO

• NO UTILICE COMBUSTIBLE E85 EN ESTA UNIDAD

ADVERTENCIA: Se ha demostrado que el combustible que contiene más del

10% de etanol probablemente ocasionará daños al motor y anulará la garantía.

• LOS OBJETOS DESPEDIDOS Y LA CUCHILLA ROTATIVA PUEDEN CAUSAR GRAVES LESIONES

ADVERTENCIA: No opere esta unidad si la protección plástica de línea no está

colocada en su lugar. Manténgase alejado de la cabeza de corte giratorio.

• MANTENGA ALEJADOS A LOS ESPECTADORES

ADVERTENCIA: Mantenga a todos los espectadores, en especial a niños y

animales domésticos a por lo menos 50 pies (15 m) del área de corte.

• DE SUPERFICIE CALIENTE

ADVERTENCIA: No toque un silenciador ni un cilindro caliente. Puede quemarse.

Estas partes se calientan mucho con el uso. Luego de apagarse permanecen calientes durante un corto tiempo.

• INDICADOR DE ACEITE

Consulte el manual del operador para obtener información acerca del tipo correcto de aceite.

• CONTROL DEL OBTURADOR

1 • Posición de OBTURACIÓN COMPLETA 2 • Posición de OBTURACIÓN PARCIAL 3 • Posición de MARCHA

• CUCHILLA AFILADA

ADVERTENCIA: La protección del accesorio de corte contiene una cuchilla

afilada. Para prevenir graves lesiones, no toque la cuchilla.

LEA TODAS LAS INSTRUCCIONES ANTES DE OPERAR LA UNIDAD

• Lea las instrucciones cuidadosamente. Familiarícese con los controles y el uso adecuado de la unidad.

• No opere esta unidad cuando esté cansado, enfermo o bajo la influencia de alcohol, drogas o medicamentos.

• Los niños y los adolescentes menores de 15 años de edad no deben usar la unidad. Los adolescentes pueden hacerlo bajo la supervisión de un adulto.

• Todos los dispositivos de protección y los accesorios de seguridad deben estar instalados adecuadamente antes de operar la unidad.

• Inspeccione la unidad antes de usarla. Reemplace las piezas dañadas. Verifique si hay fugas de combustible. Asegúrese de que todos los fijadores estén en su lugar y asegurados. Reemplace las piezas que estén agrietadas, astilladas o dañadas en cualquier forma. No opere la unidad con piezas sueltas o dañadas.

• Inspeccione cuidadosamente el área antes de operar la unidad. Elimine todos los escombros y los objetos duros o filosos tales como cristal, alambre, etc.

• Esté consciente del riesgo de lesión en la cabeza, las manos y los pies.

• No permita niños, espectadores ni mascotas en el área. Los niños, los espectadores y las mascotas deben estar fuera de un radio de 50 pies (15 m.) como mínimo; de todas formas los espectadores correrán el riesgo de ser golpeados por objetos lanzados por la unidad. Se debe exhortar a los espectadores a que usen protección para los ojos. Si se le acerca alguien apague la unidad de inmediato.

• Use sólo línea de reemplazo del fabricante original del equipo con un diámetro de 0.095 de pulgada (2.41 mm). Nunca use línea reforzada con metal, alambre o soga. Se pueden romper y convertirse en proyectiles peligrosos.

• Oprima el control del estrangulador y compruebe que regresa automáticamente a la posición de marcha en vacío. Haga todos los ajustes o reparaciones antes de usar la unidad.

ADVERTENCIAS DE SEGURIDAD PARA UNIDADES DE GASOLINA

• Almacene el combustible solo en los recipientes diseñados y aprobados específicamente para estos materiales.

• IMPORTANTE INFORMACION DE SEGURIDAD •

LLAMADAS A APOYO AL CLIENTE

INDICE DE CONTENIDOS

Llamadas a apoyo al cliente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Normas para una operación segura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Conozca su unidad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Instrucciones de ensamble . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Información del aceite y del combustible . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Instrucciones de arranque y apagado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Instrucciones de operación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

Instrucciones de mantenimiento y reparación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

Limpieza y almacenamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Accesorio opcional . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Cuadro de solución de problemas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Especificaciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Garantía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Toda la información, las ilustraciones y las especificaciones contenidas en este manual se basan en la información más reciente disponible en el momento de impresión del manual. Nos reservamos el derecho de hacer cambios en cualquier momento sin aviso previo.

Llame 1-800-828-5500 en EE.UU. o al 1-800-668-1238 en Canada para obtener una lista de distribuidores de servicio localizados cerca de usted. Para obtener más detalles sobre su unidad, visite nuestro sitio en www.troybilt.com o www.troybilt.ca.

NO REGRESE SU UNIDAD AL VENDEDOR. PARA SOLICITAR SERVICIO POR LA GARANTIA, DEBERA PRESENTAR PRUEBA DE SU COMPRA.

El servicio de esta unidad, ya sea durante o después del período cubierto por la garantía, debe ser realizado solamente por un proveedor de servicios autorizado y aprobado.

Lea el manual del operador y siga todas las advertencias e instrucciones de seguridad. De no hacerlo, el operador y/o los espectadores pueden sufrir graves lesiones.

SI TIENE PREGUNTAS, LLAME AL 1-800-828-5500 EN EE.UU. O AL 1-800-668-1238 EN CANADA

ADVERTENCIA:

Se deben seguir las siguientes reglas de seguridad cuando use la unidad. Por favor lea estas instrucciones para su propia seguridad y las de los espectadores, antes de hacer funcionar la unidad. Por favor mantenga estas instrucciones en un lugar seguro para uso futuro.

NORMAS PARA UNA OPERACION SEGURA

El propósito de los símbolos de seguridad es llamar la atención sobre posibles peligros. Los símbolos de seguridad y sus explicaciones merecen toda su atención y comprensión. Las advertencias de seguridad no eliminan de por sí ningún peligro. Las instrucciones o advertencias que dan no sustituyen las medidas adecuadas de prevención de accidentes.

NOTA: Indica información o instrucciones de vital importancia para la operación o el

mantenimiento del equipo.

SÍMBOLO SIGNIFICADO

PARACHISPAS NOTA: Para los usuarios en tierras forestales de los EE.UU. y en los estados de California, Maine, Oregon

y Washington. Todos los terrenos forestales de los EE.UU. y el estado de California (Códigos de Recursos

Públicos 4442 y 4443), Oregon y Washington, requieren por decreto, que ciertos motores de combustión interna que se hagan funcionar en zonas boscosas y/o zonas cubiertas por pastizales, estén equipados con un parachispas, que sean mantenidos en buen estado de funcionamiento o que el motor sea construido, esté equipado y sea mantenido para evitar incendios. Consulte los reglamentos pertinentes a esos requisitos con las autoridades estatales o locales. El incumplimiento de esos requisitos puede responsabilizarle o someterle a la imposición de una multa. Esta unidad fue equipada en la fábrica con un parachispas. Si requiere sustitución, hay una Pantalla Parachispas disponible, Pieza #753-06182 al contactar el departamento de servicio.

PRECAUCIÓN: Indica un peligro MODERADO.

El no obedecer una señal de PRECAUCIÓN de seguridad PUEDE conducir a daños a la propiedad o a que usted u otras personas se lesionen.

PELIGRO: Indica un peligro EXTREMO.

El no obedecer una señal de seguridad de PELIGRO TRAERÁ COMO CONSECUENCIA que usted u otras personas puedan sufrir lesiones graves o la muerte.

ADVERTENCIA: Indica un peligro GRAVE.

El no obedecer una señal de ADVERTENCIA de seguridad PUEDE conducir a que usted u otras personas sufran graves lesiones.

• SIMBOLOS DE SEGURIDAD E INTERNACIONALES •

Este manual del operador describe los símbolos y figuras de seguridad e internacionales que pueden aparecer en este producto. Lea el manual del operador para obtener información completa acerca de la seguridad, ensamble, operación y mantenimiento y reparación.

PROPOSICIÓN 65 DEL ESTADO DE CALIFORNIA

ADVERTENCIA: Los gases de escape, algunos de sus componentes y determinados

productos terminados contienen o emiten productos químicos de los que el estado de California tiene conocimiento provocan cáncer, malformaciones congénitas u otros daños al sistema reproductor. Lávese las manos después de manipularlos.

ADVERTENCIA: La gasolina es sumamente inflamable y, de prenderse, sus vapores

pueden hacer explosión. Tome las siguientes precauciones:

FUNCIONAMIENTO DEL SISTEMA EZ-LINK™

NOTA: Para facilitar la instalación o remoción de un accesorio, coloque la unidad

sobre el suelo o sobre un banco de trabajo.

Instalación del accesorio NOTA: Para ensamblar el accesorio, quite la tapa protectora y el espaciador gris

de los ejes superior e inferior.

1. Para aflojar, gire la perilla en sentido contrario a las agujas del reloj (Fig. 4).

2. Mientras sostiene el accesorio con firmeza, empuje en línea recta hacia dentro del acoplador hasta que el botón de desconexión encaje firmemente en el agujero principal (Fig. 6).

NOTA: Alinear el botón de desconexión con el agujero guía facilitará la instalación

(Fig. 5).

3. Para apretar, gire la perilla en el sentido de las agujas del reloj (Fig. 4).

Para hacer cortes (orillados) decorativos con el accesorio de corte del cabezal de línea, trabe el botón de desconexión del accesorio en el interior del orificio de 90° (Fig. 4).

Cómo quitar el accesorio

1. Para aflojar, gire la perilla en sentido contrario a las agujas del reloj (Fig. 4).

2. Oprima y sostenga el botón de desconexión (Fig. 5).

3. Al tiempo que sujeta firmemente la caja del eje superior, saque el accesorio del acoplador (Fig. 6).

El Sistema EZ-Link™

El sistema EZ-Link™ permite usar estos accesorios opcionales:

• Bordeadora*

• Cultivadora

• Turbosopladora

• Desbrozadora*

• Sierra de pértiga

• Recortadora de setos*

• Recortadora de eje recto

• Recortadora de eje curvo

*NO utilice este accesorio con un equipo accionado por corriente eléctrica.

CONOZCA SU UNIDAD

APLICACIONES

Como recortadora;

• Corte de césped y hierbas delgadas

• Recorte de bordes

• Recorte decorativo alrededor de

árboles, cercos, etc.

Gatillo del regulador

Manija en D

Manjo del

eje

Cubierta del

filtro de aire

Bujía de encendido

Bastidor del eje

Mango de la

cuerda de

arranque

Cuchilla de

corte de línea

Silenciador

Control de encendido y

apagado

Accesorio de corte

Protección accesoria de corte

Tapa del

combustible

Palanca del

obturador

Bombilla del

cebador

INSTALACION DEL PROTECTOR ACCESORIO DE CORTE

Siga las siguientes instrucciones si el protector accesorio de corte no está instalado en su unidad.

1. Coloque el protector del accesorio de corte en el bastidor del eje. Cerciórese de que el soporte de montaje de la guardera se deslice en la ranura situada en el borde del protector de corte. Gire el protector en sentido antihorario hasta que quede en su lugar (Fig. 1). Los orificios en el soporte de montaje de la guardera y el protector del accesorio de corte se alinearán.

2. Desde el interior del protector del accesorio de corte, empuje el perno cuadrado a través del orificio hasta que el extremo con roscas sobresalga a través del soporte de montaje de la guardera.

3. Ponga la arandela en el perno, y después atornille la tuerca de mariposa y apriétela. La Figura 2 muestra el proceso de instalación desde un ángulo por debajo de la unidad.

INSTALACIÓN Y AJUSTE DE LA MANIJA EN D

1. Empuje la manija D hacia abajo sobre el bastidor del eje (Fig. 3). El agujero del perno hexagonal en la manija debe quedar en el lado izquierdo.

2. Inserte el perno de la manija en el agujero hexagonal en la manija y empújela. Coloque la arandela en el perno, luego enrosque la tuerca de mariposa en el perno. No la apriete hasta que haya ajustado la manija.

3. Gire la manija en D para colocar el mango sobre la parte superior del bastidor del eje. Colóquela a una distancia mínima de 6 pulgadas (15.24 cm) del extremo del mango del eje.

4. Mientras sostiene la unidad en la posición de funcionamiento (Fig. 10), coloque la manija en D en el lugar que le brinde el mejor agarre.

5. Apriete la tuerca de mariposa hasta que la manija en D quede firme.

INSTRUCCIONES DE ENSAMBLE

ADVERTENCIA:

No opere nunca la recortadora sin el protector accesorio de corte colocado en su

lugar para evitar graves lesiones personales.

Protector accesorio

de corte

Soporte de montaje de la guardera

Fig. 1

Fig. 2

Fig. 3

Perno

Min 6 in.

(15.32 mm)

Arandela

Tuerca de mariposa

Tuerca de

mariposa

Arandela

Perno

Mango del eje

ADVERTENCIA: Antes de utilizar cualquier accesorio, lea y familiarícese con el manual que viene

con el mismo. Siga todas las instrucciones de seguridad que contengan.

ADVERTENCIA: Para evitar lesiones personales graves y daños

a la unidad, apague la unidad antes de quitar o instalar cualquier accesorio.

PRECAUCIÓN: Antes de operar esta unidad, cerciórese de que

el botón de liberación esté completamente encajado en el orificio principal (Fig. 6) y de que la perilla (Fig. 4) esté bien apretada.

Hueco de guía

Fig. 5

Botón de

desconexión

EZ-Link™ Acoplador

Bastidor del

eje superior

Fig. 6

Bastidor del

eje inferior

Orificio primario

EZ-Link™

INSTRUCCIONES DE ARRANQUE Y APAGADO

ADVERTENCIA:

Use esta unidad sólo en un área exterior bien ventilada. Los gases de escape de monóxido de carbono pueden ser letales en un área cerrada.

ADVERTENCIA:

Evite los arranques accidentales. Colóquese en posición de inicio cuando tire de la cuerda de arranque (Fig. 9). El operador y la unidad deben estar en una posición estable al arrancar la unidad para evitar graves lesiones personales.

INSTRUCCIONES DE ARRANQUE

1. Mezcle la gasolina con el aceite. Llene el tanque de combustible con la mezcla de combustible/aceite. Vea las Instrucciones para Mezclar el Aceite y el Combustible.

2. Llene el tanque de combustible con gasolina nueva, limpia y sin plomo.

NOTA: No hay necesidad de encender la unidad. El Control de Encendido y

Apagado está en la posición Encendido (I), en todo momento (Fig. 7).

3. Oprima completamente el cebador y suéltelo 10 veces. Hágalo lentamente. Se deberá ver un poco de combustible en el cebador y en las tuberías de alimentación de combustible (Fig. 8). Si no puede ver el combustible en el cebador, oprímalo y suéltelo tantas veces como sea necesario hasta que vea combustible en el mismo.

4. Coloque la palanca del obturador en Posición 1 (Fig. 8).

Agáchese en posición de arranque (Fig. 9). Oprima la traba del regulador hacia adentro y apriete la palanca de control del regulador. Hale el cordón de arranque 5 veces.

6. Coloque la palanca del obturador en Posición 2 (Fig. 8).

7. Mientras que exprime el control de válvula reguladora, tire de la cuerda del arrancador enérgicamente 3 a 5 veces de encender el motor.

8. Mantenga oprimido el regulador y deje que el motor se caliente durante 30 a 60 segundos.

9. Mientras oprime el control del regulador, coloque la palanca del obturador en la Posición 3 (Fig. 8) y continúe calentando el motor durante 60 segundos más. Se puede usar la unidad durante este tiempo.

NOTA: La unidad se ha calentado debidamente cuando el motor acelera sin titubear. SI... El motor titubea, regrese la palanca del obturador a la Posición 2 (Fig. 8) y siga calentándolo. SI... El motor no arranca, regrese al paso 3. SI... El motor no arranca después de varios intentos, coloque la palanca en la Posición 3 y oprima el control del

regulador. Hale la cuerda del arranque con fuerza de 3 a 8 veces. El motor deberá arrancar. Si no sucede así, repita el procedimiento.

SI SE CALIENTA... El motor ya está caliente, comience la unidad con la palanca del obturador en la Posición 2.

Después de que la unidad arranque, mueva la palanca a la Posición 3.

Apagado (O)

Encendido (I)

Control del

regulador

Fig. 7

Cuerda de

arranque

La Posición

que empieza

Fig. 9

Fig. 8

Bombilla del

cebador

Palanca del

obturador

INSTRUCCIONES PARA MEZCLAR EL ACEITE Y EL COMBUSTIBLE

El combustible viejo o mal mezclado son los motivos principales del mal funcionamiento de la unidad. Asegúrese de usar combustible nuevo, limpio y sin plomo. Siga las instrucciones en detalle para mezclar correctamente el aceite y el combustible.

Definición de los combustibles de mezcla

Los combustibles actuales con frecuencia son una mezcla de gasolina y oxigenantes como por ejemplo etanol, metanol o MTBE (éter). El combustible mezclado con alcohol absorbe agua. Una cantidad tan pequeña como el 1% de agua en el combustible puede causar la separación del combustible y el aceite. Forma ácidos cuando está almacenado. Cuando use combustible mezclado con alcohol, use combustible nuevo (de menos de 30 días).

Uso de combustibles de mezcla

Si usted opta por usar un combustible de mezcla o si su uso es inevitable, tome las precauciones recomendadas.

• Use siempre una mezcla fresca de combustible según lo indica su manual del operador.

• Agite siempre la mezcla de combustible antes de cargarlo en la unidad.

• Drene el tanque y haga funcionar el motor en seco antes de guardar la unidad.

Uso de aditivos en el combustible

La botella de aceite de 2 ciclos que vino con su unidad contiene un aditivo en el combustible que ayudará a inhibir la corrosión y a reducir la formación de depósitos de goma. Se recomienda que use sólo el aceite de 2 ciclos con esta unidad. Si es inevitable, use un buen aceite de 2 ciclos elaborado para motores enfriados por aire junto con un aditivo para el combustible como por ejemplo el estabilizador de gasolina STA-BIL® o similar. Agregue 23 mL (0,8 onzas) de aditivo de combustible por galón de combustible de acuerdo con las instrucciones del envase. NUNCA agregue aditivos directamente en el tanque de combustible de la unidad.

Mezcle bien la proporción correcta de aceite para motor de 2 ciclos y gasolina sin plomo en una lata de combustible por separado. Use una proporción de 40:1 de combustible y aceite. No los mezcle directamente en el tanque de combustible de la unidad. Consulte las proporciones específicas de mezcla de gasolina y aceite en la tabla siguiente.

NOTA: 3,8 litros (un galón) de gasolina sin plomo mezclada con una botella de 95 mL (3,2 onzas) de aceite de 2

ciclos es una proporción de 40:1 de combustible y aceite.

NOTA: Elimine la mezcla vieja de aceite y combustible de acuerdo con los reglamentos federales, estatales y locales.

CARGA DE COMBUSTIBLE EN LA UNIDAD

1. Saque la tapa de la gasolina.

2. Coloque el pico del recipiente de gasolina en el orificio de llenado del tanque de gasolina y llene el tanque.

NOTA: No llene el tanque demasiado.

3. Limpie toda la gasolina que pueda haberse derramado

4. Vuelva a instalar la tapa de la gasolina.

5. Mueva la unidad por lo menos 9,1 m (30 pies) de la fuente y sitio de carga antes de arrancar el motor.

NOTA: Elimine la gasolina vieja de acuerdo a los reglamentos federales, estatales y locales.

INFORMACIÓN DEL ACEITE Y DEL COMBUSTIBLE

PRECAUCIÓN:

Para que el motor funcione correctamente y con la mayor fiabilidad, preste mucha atención a las instrucciones de mezcla de aceite y combustible del envase de aceite de 2 ciclos. El uso de combustible mezclado en forma incorrecta puede dañar seriamente el motor.

ADVERTENCIA:

La gasolina es muy inflamable. Los gases pueden explotar si se encienden. Apague siempre el motor y espere que se enfríe antes de cargar el tanque de combustible. No fume mientras llena el tanque. Mantenga las chispas y las llamas lejos del área.

PROPORCION DE LA MEZCLA = 40 : 1

GASOLINA SIN

PLOMO

ACEITE DE 2

CICLOS

3,8 LITROS

(1 GALON de

EE.UU.)

95 mL

(3,2 ONZAS

FLUIDAS)

1 LITRO 25 mL

ADVERTENCIA:

Se ha demostrado que el combustible que contiene más del 10% de etanol probablemente ocasionará daños al motor y anulará la garantía.

CÓMO ARRANCAR LA UNIDAD UTILIZANDO EL ARRANCADOR ELÉCTRICO O EL ACCESORIO DE ARRANQUE ELÉCTRICO OPCIONAL.

NOTA: ¡Esta unidad puede utilizar un arrancador eléctrico o un accesorio de arranque opcional Power Start Bit™!

Para informarse sobre el uso adecuado de estos sistemas, consulte el manual del operador del arrancador eléctrico o accesorio de opcional Power Start Bit™. (Se vende por separado) En la página 15 de este manual encontrará la información necesaria para comprar estos accesorios).

INSTRUCCIONES DE ARRANQUE

1. Mezcle la gasolina con aceite. Llene el tanque de combustible con una mezcla de combustible/aceite. Vea las instrucciones sobre cómo mezclar el aceite y el combustible.

2. Llene el tanque de combustible con gasolina limpia y fresca. Consulte Cómo llenar la unidad de combustible.

NOTA: No hay necesidad de arrancar la unidad. El control de Encendido/Apagado está en la posición

ENCENDIDO ( I ) en todo momento (Fig. 7).

3. Oprima y suelte completamente la pera del cebador 10 veces, lentamente. Deberá verse alguna cantidad de combustible en la pera del cebador (Fig. 8). Si no se ve combustible en la pera, oprima la pera hasta que se vea el combustible.

4. Coloque la palanca del obturador en la Posición 1 (Fig. 8).

5. Agáchese en la posición de arranque (Fig. 9). Coloque el arrancador eléctrico o el accesorio de arranque eléctrico opcional en la parte trasera de la unidad. Consulte la sección de Operación del manual del operador del Arrancador Eléctrico o Accesorio de Arranque Eléctrico Opcional Power Start Bit.

6. Oprima la palanca del control del regulador. Apriete y mantenga apretado el botón de ENCENDIDO (I) del arrancador eléctrico o taladro durante 2 segundos.

7. Coloque la palanca del obturador en la Posición 2 (Fig. 8).

8. Oprima la palanca del control del regulador, apriete y mantenga apretado el botón de ENCENDIDO (I) del arrancador eléctrico o taladro durante 2 segundos, hasta que la unidad arranque.

9. Mantenga apretado el control del regulador, desmonte el arrancador eléctrico o taladro de la unidad y deje que el motor se caliente durante 30 a 60 segundos.

SI VA A UTILIZAR EL ARRANCADOR ELÉCTRICO O ACCESORIO DE POWER START BIT™ OPCIONAL

Perilla

Fig. 4

Orificio lateral

90˚

ADVERTENCIA:

Saque la tapa del combustible lentamente para evitar lesionarse con el rociado del

combustible. No opere nunca la unidad sin la tapa del combustible firmemente colocada en su lugar.

ADVERTENCIA:

Cargue el combustible en un área exterior limpia y bien ventilada. Limpie de inmediato todo combustible que se haya derramado. Evite crear una fuente de encendido con el combustible derramado. No arranque el motor hasta que se hayan evaporado los gases del combustible.

NO SE REQUIERE DE HERRAMIENTAS PARA EL ENSAMBLAJE

PRECAUCIÓN:

Estos accesorios deben encajarse solamente en el orificio principal. Usar un orificio

incorrecto podría ocasionar lesiones personales o daños a la unidad.

Bobinado del carrete interior existente

1. Sostenga la bobina exterior con una mano y desenrosque la perilla del topetón en sentido antihorario (Fig. 13). Inspeccione el perno de adentro de la perilla percusiva para verificar que se mueva con libertad. Cambie la perilla percusiva si está dañada.

2. Saque el carrete interior de la bobina exterior (Fig. 14).

3. Saque el resorte del carrete interior (Fig. 14).

4. Use un paño limpio para limpiar el carrete interior, el resorte, el eje y la bobina exterior.

5. Verifique el desgaste de los dientes de posición del carrete interior y bobina exterior (Fig. 15). Si es necesario, saque la rebaba o cambie el carrete y la bobina.

NOTA: Use siempre la longitud correcta de

línea cuando instale la línea de corte en la unidad. La línea puede no soltarse en forma adecuada si es demasiado larga.

Instalación de la línea individual

Lea la instalación de la línea SplitLine™ en el paso 8.

6. Tome aproximadamente 5.4 m (18 pies) de nueva línea de corte, enlácela en dos longitudes iguales. Inserte cada extremo de la línea a través de uno de los dos orificios del carrete interior (Fig. 16). Pase la línea a través del carrete interior de modo que el lazo sea lo más pequeño posible.

7. Bobine las líneas en capas parejas y ajustadas sobre el carrete (Fig. 17). Bobine la línea en la dirección indicada en el carrete interior. Coloque su dedo índice entre las dos líneas para evitar que se superpongan. No superponga los extremos de la línea. Proceda al paso 12.

Instalación de la línea SplitLine™

8. Tome aproximadamente 2.7 m (9 pies) de nueva línea de corte. Inserte un extremo de la línea a través de uno de los orificios del carrete interior (Fig. 18). Pase la línea a través del carrete interior hasta que queden sólo 4 pulgadas fuera.

9. Inserte el extremo de la línea en el orificio abierto del carrete interior y tire de la línea en forma ajustada a fin de que el lazo sea lo más pequeño posible (Fig. 18).

10. Antes de bobinar, separe la línea alrededor de 6 pulgadas.

11. Bobine la línea en capas parejas y ajustadas en la dirección indicada en el carrete interior.

NOTA: Si no bobina la línea en la dirección indicada, el accesorio de corte no funcionará en forma correcta.

12. Inserte los extremos de la línea en las dos ranuras de fijación (Fig. 19).

13. Inserte los extremos de la línea a través de los ojalillos de la bobina exterior y coloque el carrete interior con el resorte dentro de la bobina exterior (Fig. 20). Empuje el carrete interior y la bobina exterior entre sí.

NOTA: El resorte debe estar ensamblado en el carrete interior antes de volver a ensamblar el accesorio de corte.

14. Mientras sostiene el carrete interior y la bobina exterior, tome los extremos y tire con firmeza para soltar la línea de las ranuras de retención de la bobina.

15. Sostenga el carrete interior en su lugar e instale el botón de tope girándolo en sentido horario. Ajuste bien.

INSTALACIÓN DE UN CARRETE PREBOBINADO

1. Sostenga la bobina exterior con una mano y desenrosque la perilla percusiva en sentido antihorario (Fig. 13). Inspeccione el perno dentro del botón de tope para verificar que se mueva con libertad. Cambie el botón de tope si está dañado.

2. Saque el carrete interior viejo de la bobina exterior (Fig. 14).

3. Saque el resorte del carrete interior viejo (Fig. 14).

4. Coloque el resorte en el carrete interior nuevo.

NOTA: El resorte debe estar ensamblado en el carrete interior antes de volver a instalar el accesorio de corte.

5. Inserte los extremos de la línea en los ojalillos de la bobina exterior (Fig. 20).

6. Coloque el nuevo carrete interior dentro de la bobina exterior. Empuje el carrete interior y la bobina exterior entre sí. Mientras sostiene el carrete interior y la bobina exterior, tome los extremos y tire con firmeza para soltar la línea de las ranuras de retención de la bobina.

7. Sostenga el carrete interior en su lugar e instale el botón de tope girándolo en sentido horario. Ajuste bien.

INSTALACIÓN DEL SPEEDLOCK™ Cómo sacar el carrete interior en uso.

Consulte la sección "Cómo Sacar el Carrete Interior en Uso" en la sección de instrucciones sobre

Mantenimiento y Reparación que se encuentra en el manual del operador.

Instalación del SpeedLock™

1. Después de sacar el carrete interior, coloque el SpeedLock™ sobre el eje, y asegúrese de alinear las flechas con los ojetes en la bobina exterior (Fig. 21).

2. Coloque el resorte sobre el eje, permitiendo que penetre en la cavidad de la bobina SpeedLock™ (Fig. 21).

3. Mientras sujeta la bobina exterior en su lugar, inserte el perno situado en el Bump Knob™ a través del extremo del resorte y hacia el extremo del eje (Fig. 21).

4. Mientras comprime ligeramente el resorte, atornille el Bump Knob™ en el eje girando hacia la derecha (Fig. 21). Apriete firmemente.

Instalación de la Línea de Corte

1. Alinee las flechas en el SpeedLock™ con los ojetes de la bobina exterior (Fig. 22).

2. Inserte un pedazo de línea en espiral precortada, P/N 49UFSHLL953, en un ojete de la bobina exterior (Fig. 22).

3. Empuje la línea hacia el SpeedLock™ hasta que se vea por el lado opuesto.

4. Ajuste la línea de manera que ambos extremos tengan la misma longitud (Fig. 23).

5. Mientras sujeta la bobina exterior en su lugar, separe el SpeedLock™ de la bobina exterior y haga girar el SpeedLock™ a la derecha hasta que el punto quede alineado con el ojete o hasta que se detenga (Fig. 24).

6. Suelte el SpeedLock™ de manera que caiga en su lugar.

7. Cerciórese de que el SpeedLock™ se haya asentado completamente en la bobina exterior. Si no es así, repita los pasos del 5 al 7.

Cómo Sacar la Línea de Corte

1. Mientras sujeta la bobina exterior en su lugar, separe el SpeedLock™ de la bobina exterior y haga girar el SpeedLock™ a la izquierda hasta que se detenga. Las flechas deben quedar alineadas con los ojetes en el carrete exterior (Fig. 22).

2. Suelte el SpeedLock™.

NOTA: El SpeedLock™ debe quedar a aproximadamente 1/4 de pulgada por encima de la bobina exterior.

3. Tire con firmeza de un extremo de la línea de corte hasta que todo el pedazo salga por la bobina exterior.

CÓMO SACAR EL SPEEDLOCK™

1. Mientras sujeta la bobina exterior en su lugar, haga girar el Bump Knob™ a la izquierda hasta que se desenrosque por completo del eje.

2. Saque el resorte.

3. Saque el SpeedLock™.

Fig. 17

Lazo

Fig. 18

Ranuras de

fijación

Fig. 19

Resorte

Fig. 20

Ojalillos

INSTRUCCIONES DE MANTENIMIENTO Y REPARACIÓN

Línea de

corte

Fig. 22

Flecha

Ojete

Línea de

corte

Fig. 23

Uniforme

Cabeza de

corte

Fig. 24

Punto

SpeedLock™

Ojete

Bobina Exterior

Fig. 21

Ojete

Eje

SpeedLock™

Resorte

Cavidad

Bump

Knob™

INSTRUCCIONES DE OPERACIÓN

COMO SOSTENER EL RECORTADOR

Antes de operar esta unidad, párese en posición de operación (Fig. 10). Verifique lo siguiente:

• El operador tiene protección ocular y ropa adecuada.

•

El brazo derecho está levemente doblado, y la mano está sosteniendo el mango del eje.

• El brazo izquierdo está recto y la mano sostiene la manija en D.

• La unidad está debajo del nivel de la cintura.

• El accesorio de corte está paralelo al suelo y hace fácil contacto con la vegetación que va a ser cortada sin que el operador tenga que inclinarse.

AJUSTE DE LA LONGITUD DE LA LINEA DE CORTE

El accesorio de corte Bump Head™ le permite soltar línea de corte sin apagar el motor. Para soltar más línea, golpee suavemente el accesorio de corte contra el suelo (Fig. 11) mientras opera el recortador a alta velocidad.

NOTA: Mantenga siempre la línea de corte completamente extendida. Es más difícil soltar línea al acortarse la

línea de corte.

Cada vez que se golpea la cabeza, se suelta alrededor de 25,4 mm (1 pulgada) de línea de corte. La cuchilla en la protección del accesorio de corte detendrá la línea en la longitud correcta si se suelta demasiada línea.

Para obtener mejores resultados, golpee la perilla percuisva sobre terreno limpio o tierra dura. Si intenta soltar la línea sobre el césped alto, el motor podrá ahogarse. Mantenga siempre la línea de corte completamente extendida. Es más difícil soltar línea al acortarse la línea de corte.

NOTA: No apoye la perilla percuisva sobre el suelo mientras la unidad esté en

funcionamiento.

La línea puede cortarse por:

• Enredarse con un objeto extraño

• Fatiga normal de la línea

• Intentar cortar hierbas gruesas y leñosas

• Forzar la línea en objetos como paredes o postes de cercos.

CONSEJOS PARA OBTENER MEJORES RESULTADOS AL RECORTAR

• El ángulo correcto para ubicar el accesorio de corte es paralelo al suelo.

• No fuerce el accesorio de corte. Permita que la punta de la línea realice el corte (en especial a lo largo de paredes). Si corta con más de la punta reducirá la eficacia del corte y puede sobrecargar el motor.

• Corte césped de más de 200 mm (8 pulgadas) trabajando de arriba hacia abajo en pequeños incrementos para evitar el desgaste prematuro de la línea y el arrastre del motor.

• Corte de derecha a izquierda siempre que sea posible. Cortar hacia la izquierda mejora la eficiencia de la unidad. Los recortes salen arrojados en sentido contrario al operador.

• Mueva lentamente el recortador dentro y fuera del área de corte a la altura deseada. Realice movimientos ya sea de adelante hacia atrás y viceversa, o de lado a lado. El corte en longitudes más cortas produce mejores resultados.

• Recorte únicamente cuando el pasto y las hierbas estén secas.

• La vida de su línea de corte depende de:

• Seguir todas las técnicas de corte indicadas anteriormente

• El tipo de vegetación que corte

• El lugar donde se corta

Por ejemplo, la línea se desgastará más rápido cuando corte contra un muro que cuando corte alrededor de un árbol.

RECORTE DECORATIVO

El recorte decorativo se realiza eliminando toda la vegetación de alrededor de los árboles, postes, cercos, etc.

Gire toda la unidad a modo de que el accesorio de corte se ubique a un ángulo de 30° con el suelo (Fig 12).

ADVERTENCIA:

Use siempre protección para sus ojos, audición, pies y cuerpo para reducir el riesgo de una lesión al operar esta unidad.

Fig. 10

Fig. 11

Fig. 12

PRECAUCIÓN:

No saque ni altere el ensamble de la cuchilla limitadora de línea. La línea longitud

excesiva causará fallo mecánico prematuro y / o daño de la unidad

INSTRUCCIONES DE ARRANQUE Y APAGADO

10. Mantenga apretado el control del regulador, ponga la palanca del obturador en la Posición 3 (Fig. 8) y haga

funcionar la unidad durante 60 segundos más. La unidad se puede usar durante este paso.

NOTA: La unidad se ha calentado debidamente cuando el motor acelera sin fallar. SI... el motor funciona con fallas, vuelva a colocar la palanca del obturador en la Posición 2 (Fig. 8) y continúe

calentando el motor.

SI... el motor no arranca, regrese al paso 3. SI... el motor no arranca después de unos cuantos intentos, coloque la palanca del obturador en la Posición 3,

y oprima el gatillo. Apriete y mantenga apretado el botón de ENCENDIDO (I) del arrancador eléctrico o taladro a intervalos de 2 segundos hasta que la unidad arranque.

SI ESTÁ CALIENTE... Si el motor ya está caliente, arranque la unidad con la palanca del obturador en la Posición 2.

Después que la unidad arranque, mueva la palanca del obturador a la Posición 3.

INSTRUCCIONES DE APAGADO

1. Saque la mano del control del regulador. Deje enfriar el motor en marcha en vacío.

2. Oprima y mantenga oprimido el control de encendido y apagado en la posición de APAGADO (O) hasta que el

motor se detenga por completo (Fig. 7).

INSTRUCCIONES DE MANTENIMIENTO Y REPARACIÓN

PLAN DE MANTENIMIENTO

Lleve a cabo los procedimientos necesarios de mantenimiento con la frecuencia indicada en la tabla. Estos procedimientos deberán también formar parte de cualquier ajuste de temporada.

NOTA: Algunos procedimientos de mantenimiento pueden requerir el uso de herramientas o habilidades

especiales. Si no está seguro acerca de estos procedimientos, lleve su unidad a un establecimiento de reparación, persona o distribuidor de servicio autorizado que arregle motores para uso fuera de la carretera.

NOTA: El mantenimiento, la sustitución o arreglo de dispositivos para el control de emisiones y sistemas pueden

ser hechos por cualquier establecimiento de reparación, persona o proveedor de servicio autorizado que arregle motores para uso fuera de la carretera.

NOTA: Para ver la lista completa de términos y la cobertura de los dispositivos de control de emisiones como

parachispas, silenciador, carburador, etc., lea la declaración de California/ EPA que viene junto con la unidad.

ADVERTENCIA:

Para evitar lesiones graves, no haga nunca ningún mantenimiento ni reparación con la unidad funcionando. Siempre deje que la unidad se enfríe antes de darle mantenimiento o repararla. Desconecte el cable de la bujía para evitar que la unidad arranque por accidente.

FRECUENCIA MANTENIMIENTO REQUERIDO CONSULTE

Cada 10 horas Limpie y vuelva a aceitar el filtro de aire. p. 15 Cada 25 horas Inspeccione la condición y la separación de la bujía de encendido. p. 15

INSTALACION DE LA LINEA

Esta sección cubre la instalación de la línea SplitLine™ y de la línea individual regular. Use siempre la línea de repuesto de 2,41 mm (0,095 pulg). Una línea que no sea la indicada puede causar que el

motor se recaliente o falle. Existen dos métodos para cambiar la línea de corte.

• Bobine el carrete interior con línea nueva.

• Instale un carrete interior prebobinado

Lazo

Fig. 16

Dientes de posición

Fig. 15

Perno

Perilla del

topetón

Fig. 13

Bobina exterior

Resorte

Carrete

interior

Fig. 14

ADVERTENCIA:

No use nunca línea reforzada con metal, alambre, cadena ni soga, etc. Estos

elementos pueden desprenderse y convertirse en un proyectil peligroso.

CAUSA ACCIÓN

La protección de la velocidad excesiva del motor enganchó

Permita que el motor se refresque abajo por 10 minutos antes de recomenzar.

El combustible es viejo o está mal mezclado

Drene el tanque de gasolina/Agregue mezcla de combustible nueva

La bujía de encendido está arruinada Remplacez ou nettoyez-la

El combustible es viejo o está mal mezclado

Drene el tanque de gasolina/Agregue mezcla de

combustible nueva El accesorio de corte está atascado de hierba Pare el motor y limpie el accesorio de corte El filtro de aire está sucio Limpie o cambie el filtro de aire

El tanque de combustible está vacío Remplissez-le de carburant bien mélangé.

La bombilla de cebado no fue oprimida lo suficiente Pressez-la complètement et lentement de 10 fois

El motor está inundado Utilisez la procédure de démarrage

El combustible es viejo o está mal mezclado

Drene el tanque de gasolina/Agregue mezcla de

combustible nueva La bujía de encendido está arruinada Remplacez ou nettoyez-le

El accesorio de corte está atascado de hierba Pare el motor y limpie el accesorio de corte El accesorio de corte no tiene línea Coloque una línea nueva El carrete interior está trabado Rebobine el carrete interior La cabeza de corte está sucia Limpie el carrete interior y la bobina exterior La línea se ha soldado Desarme, saque la sección soldada y rebobine la línea La línea se retorció al reponerla Desarme y rebobine la línea

No hay suficiente línea expuesta

Oprima el botón de tope y tire de la línea hasta sacar

102 mm (4 pulg) de línea fuera del accesorio de corte

El cabezal de corte tiene aceite Limpie el aditamento de corte

El filtro de aire está obstruido Cambie o limpie el filtro de aire

El combustible es viejo o está mal mezclado

Drene el tanque de gasolina/Agregue mezcla de

combustible nueva La marcha en vacío no es la correcta Ajuste la velocidad de marcha en vacío

RESOLUCIÓN DE PROBLEMAS

SI NECESITA ASISTENCIA ADICIONAL, COMUNÍQUESE CON SU PROVEEDOR DE SERVICIO AUTORIZADO.

EL MOTOR NO ARRANCA

EL MOTOR NO FUNCIONA EN MINIMA

EL MOTOR NO ACELERA

EL MOTOR NO TIENE SUFICIENTE POTENCIA O SE AHOGA AL CORTAR

LA LÍNEA DE CORTE AVANZA SIN CONTROL

LA CABEZA DE CORTE NO HACE AVANZAR LINEA

MANTENIMIENTO DEL FILTRO DE AIRE

Nettoyage du Filtr

e a Aire

No mantener debidamente su filtro de aire puede resultar en funcionamiento inadecuado o puede causar daño permanente a su motor.

1. Abra la tapa del filtro de aire desenroscando el tornillo correspondiente (Fig. 25).

2. Saque el filtro de aire (Fig. 25).

3. Lave el filtro con detergente y agua. Enjuague bien el filtro y déjelo secar.

4. Aplique suficiente aceite limpio de motor SAE 30 para recubrir ligeramente el filtro.

5. Exprima el filtro para esparcir y eliminar el exceso de aceite.

6. Reemplace el filtro de aire (Fig. 25).

NOTA: Si opera la unidad sin el filtro de aire, ANULARÁ la garantía.

7. Vuelva a ponerle la tapa al filtro de aire. Inserte los ganchos de la caja del filtro de aire en las ranuras de la tapa del filtro (Fig. 26).

8. Gire la tapa del filtro de aire a la derecha y alinee el tornillo de la tapa con el orificio correspondiente (Fig. 26). Apriete el tornillo para asegurar la tapa del filtro de aire.

NOTA: No apriete demasiado ya que puede dañar la rosca. AJUSTAR LA VELOCIDAD DE MARCHA EN VACÍO NOTA: Los ajustes negligentes pueden dañar seriamente la unidad. Los ajustes

del carburador debe hacerlos un distribuidor de servicio autorizado.

Si después de comprobar el combustible y limpiar el filtro de aire, el motor aún no trabaja en vacío, ajuste el tornillo de marcha en vacío de la siguiente manera:

1. Arranque el motor. Consulte la sección Arranque y Parada.

2. Suelte el control del regulador y deje que el motor trabaje en vacío. Si el motor se apaga, use un destornillador pequeño Phillips para girar el tornillo de marcha en vacío en el sentido de las agujas del reloj, dándole 1/8 de vuelta cada vez (según sea necesario), hasta que el motor funcione en marcha en vacío sin inconvenientes (Fig. 27).

3. Si el motor entra en marcha en vacío muy rápidamente, gire el tornillo de marcha en vacío en sentido contrario a las agujas del reloj 1/8 de vuelta cada vez (según sea necesario) para reducir la marcha en vacío (Fig. 27).

Comprobar el combustible, limpiar el filtro de aire y ajustar la marcha en vacío, deberían resolver la mayoría de los problemas del motor. En caso contrario y de no cumplirse ninguna de las siguientes condiciones, lleve la unidad a un distribuidor de servicio calificado:

• el motor no funciona en marcha en vacío

• el motor falla o se cala al acelerar

• hay una pérdida de potencia del motor

MANTENIMIENTO DE LA BUJÍA

1. Detenga el motor y déjelo enfriar. Agarre firmemente la pipa (capucha) y sáquela de la bujía.

2. Limpie alrededor de la bujía. Saque la bujía de la culata girándola en sentido contrario a la agujas del reloj con una llave de bujía de 5/8 de pulgada.

3. Inspeccione la bujía. Si la bujía de encendido está rajada, corroída o sucia, reemplácela con una pieza de repuesto #753-06193, Champion RDJ7J o una bujía equivalente.

4. Use un calibrador de hoja para ajustar abertura de la bujía a 0.025 pulgadas (0.635 mm) (Fig. 28).

5. Instale la bujía en la culata del motor. Apriete la bujía en el sentido de las agujas del reloj con una llave de bujía de 5/8 hasta ajustarla.

NOTA: Si usa una llave dinamométrica, use un par de torsión de:

110-120 pulgada•libra (12.3-13.5 N•m). No apriete demasiado.

6. Vuelva a ponerle la pipa (capucha).

ADVERTENCIA: El cabezal de corte puede girar durante los ajustes de marcha en vacío. Use ropa de

protección y observe todas las instrucciones de seguridad para evitar lesiones personales graves.

ADVERTENCIA:

No sople, raspe ni limpie los electrodos con

arena. La arenisca en el motor podría dañar el cilindro.

Fig. 28

0.025 pulgadas (0.635 mm)

Fig. 27

Tornillo de

marcha en vacío

INSTRUCCIONES DE MANTENIMIENTO Y REPARACIÓN

ADVERTENCIA:

Para evitar lesiones personales graves, apague siempre el motor y deje que se

enfríe antes de limpiar o dar mantenimiento a la unidad.

PARADAS DEL MOTOR CUANDO ES FUNCIONANDO

Tipo de motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Enfriado por aire, de 2 ciclos

Desplazamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27 cc

R.P.M. de operación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6,800+ r.p.m.

R.P.M. de marcha lenta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2,800-3,400 r.p.m.

Separación de la bujía de encendido . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.025 pulg (0.635 mm)

Lubricación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Mezcla de combustible y aceite

Proporción de combustible - aceite . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40:1

Capacidad del tanque de combustible . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 onzas (414 ml)

Peso de unidad aproximado total (sin combustible) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 libras (4.5 kg)

Mecanismo de corte. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Bump Head™

Correa para el hombro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Opcional

Diámetro de la línea de corte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.095 pulg (2.41 mm)

Diámetro de la trayectoria de corte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 pulg (40.64 cm)

ESPECIFICACIONES*

*Toda las especificaciones contenidas en este manual se basan en la información más reciente disponible en el momento de impresión del manual. Nos reservamos el derecho de hacer cambios en cualquier momento sin aviso previo.

ARRANCADOR ELÉCTRICO Y ACCESORIO DE ARRANQUE ELÉCTRICO OPCIONAL POWER START BIT™

Esta unidad está diseñada para utilizarse, de forma opcional, con un arrancador eléctrico o con un accesorio de arranque Power Start Bit™, los cuales se venden por separado. Si decide arrancar la unidad utilizando uno de estos sistemas de arranque o tiene alguna pregunta, comuníquese con su distribuidor local o llame al 1-800-828-5500, en

EE.UU., (1-800-668-1238 en Canadá), para más información, así como la forma de comprarlo. También puede ir a www.troybilt.com o www.troybilt.ca.

ACCESORIO OPCIONAL

Fig. 25

Bastidor del filtro de aire

Filtro de aire

Cubierta del filtro de aire

Fig. 26

Bastidor del filtro de aire

Orificio

del tornillo

de la tapa

Cubierta del filtro de aire

Tornillo de la tapa

Ganchos

Ranuras

LIMPIEZA

Use un cepillo pequeño para limpiar la unidad por fuera. No utilice detergentes fuertes. Los limpiadores caseros que contienen aceites esenciales, por ejemplo, de pino y limón, y los solventes como el queroseno, pueden dañar el plástico. Seque la humedad con un paño suave.

ALMACENAMIENTO

• No guarde nunca la unidad con combustible en el tanque en un lugar en el que los gases puedan ponerse en contacto con una llama expuesta o chispas.

• Espere a que el motor se enfríe para guardar la unidad.

• Guarde la unidad bajo llave para evitar su uso no autorizado o daño.

• Guarde la unidad en un lugar seco y bien ventilado.

• Guarde la unidad fuera del alcance de los niños.

Almacenamiento por corto tiempo (1 a 2 semanas)

1. Guarde la unidad en posición horizontal. Si no es posible, guarde la unidad en posición vertical con el motor para

arriba.

Almacenamiento a largo plazo

1. Quítele la tapa al tanque de combustible, incline la unidad y vacíe el combustible en un contenedor aprobado.

2. Arranque el motor y déjelo funcionar hasta que se cale. Con esto se asegura vaciar todo el combustible del

carburador.

3. Espere a que el motor se enfríe. Quítele la bujía y eche 5 gotas de cualquier aceite de motor de 2 tiempos de alta

calidad en el cilindro. Tire despacio de la cuerda de arranque para distribuir el aceite. Vuelva a poner la bujía.

4. Limpie bien la unidad y compruebe que no haya piezas sueltas o dañadas. Repare o reemplace las piezas dañadas

y apriete los tornillos, tuercas o pernos flojos.

Preparar la unidad para usarla después de un almacenamiento prolongado

1. Saque la bujía y vacíe todo el aceite que está en el cilindro.

NOTA: No use un combustible que haya estado almacenado por más de 30 días. Deseche el aceite viejo, de

conformidad con las regulaciones federales, estatales y locales.

LIMPIEZA Y ALMACENAMIENTO

ADVERTENCIA: Para evitar lesiones personales graves, apague siempre el motor y deje que se

enfríe antes de limpiar o dar mantenimiento a la unidad.

Fig. 29

Función de Arranque Eléctrico

The limited warranty set forth below is given by Troy-Bilt LLC (Troy-Bilt) with respect to new merchandise purchased and used in the United States, its possessions and territories. Troy-Bilt warrants this product against defects in material and workmanship for a period of two (2) years commencing on the date of original purchase and will, at its option, repair or replace, free of charge, any part

found to be defective in material or workmanship. This limited warranty shall only apply if this product has been operated and maintained in accordance with the Operator’s Manual furnished with the product, and has not been subject to misuse, abuse, commercial use, neglect, accident, improper maintenance, alteration, vandalism, theft, fire, water or damage because of other peril or natural disaster. Damage resulting from the installation or use of any accessory or attachment not approved by Troy-Bilt for use with the product(s) covered by this manual will void your warranty as to any resulting damage. This warranty is limited to ninety (90) days from the date of original retail purchase for any Troy-Bilt product that is used for rental or commercial purposes, or any other income-producing purpose.

HOW TO OBTAIN SERVICE: Warranty service is available, WITH PROOF OF PURCHASE THROUGH YOUR LOCAL AUTHORIZED SERVICE DEALER. To locate the dealer in your area, visit our website at www.troybilt.com or www.troybilt.ca, check for a listing in the Yellow Pages, call 1-800-828-5500 or 1-800-668-1238 in Canada, or write to P.O. Box 361131, Cleveland, OH 44136-0019. No product returned

directly to the factory will be accepted unless prior written permission has been extended by the Customer Service Department of Troy-Bilt.

This limited warranty does not provide coverage in the following cases:

A. Tune-ups - Spark Plugs, Carburetor Adjustments, Filters B. Wear items - Bump Knobs, Outer Spools, Cutting Line, Inner Reels, Starter Pulley, Starter Ropes, Drive Belts, Saw Chains, Guide Bars, Cultivator Tines. C. Troy-Bilt does not extend any warranty for products sold or exported outside of the United States of America, its possessions and territories, except those sold through Troy-Bilt’s authorized channels of export

distribution.

Troy-Bilt reserves the right to change or improve the design of any Troy-Bilt Product without assuming any obligation to modify any product previously manufactured.

No implied warranty, including any implied warranty of merchantability or fitness for a particular purpose, applies after the applicable period of express written warranty above as to the parts as identified. No other express warranty or guaranty, whether written or oral, except as mentioned above, given by any person or entity, including a dealer or retailer, with respect to any product shall bind Troy-Bilt. During the period of the Warranty, the exclusive remedy is repair or replacement of the product as set forth above. (Some states do not allow limitations on how long an implied warranty lasts, so

the above limitation may not apply to you.)

The provisions as set forth in this Warranty provide the sole and exclusive remedy arising from the sales. Troy-Bilt shall not be liable for incidental or consequential loss or damages including, without limitation, expenses incurred for substitute or replacement lawn care services, for transportation or for related expenses, or for rental expenses to temporarily replace a warranted product. (Some

states do not allow limitations on how long an implied warranty lasts, so the above limitation may not apply to you.) In no event shall recovery of any kind be greater than the amount of the purchase price of the product sold. Alteration of the safety features of the product shall void this Warranty. You assume the risk and liability

for loss, damage, or injury to you and your property and/or to others and their property arising out of the use or misuse or inability to use the product. This limited warranty shall not extend to anyone other than the original purchaser, original lessee or the person for whom it was purchased as a gift. How State Law Relates to this Warranty: This warranty gives you specific legal rights, and you may also have other rights which vary from state to state. To locate your nearest service dealer, dial 1-800-828-5500 in the United States or 1-800-668-1238 in Canada.

La garantie limitée énoncée ci-après est accordée par Troy-Bilt LLC et concerne les marchandises neuves achetées et utilisées aux États-Unis, ses possessions et territoires. Troy-Bilt LLC garantit ce produit contre tout vice de matière ou de façon pendant une période de deux (2) ans à compter de la date d’achat initiale et elle se réserve le choix de réparer ou de remplacer, à titre

gratuit, toute pièce présentant un vice de matière ou de façon. Cette garantie limitée ne s’appliquera que dans la mesure où le produit aura été utilisé et entretenu conformément au Manuel de l’utilisateur fourni avec le produit et n’aura pas fait l’objet d’un usage inadéquat, abusif, commercial ou négligent, d’un accident, d’un entretien inadéquat, d’une modification, de vandalisme, d’un vol, d’un incendie, de dégâts d’eau ou d’un endommagement résultant d’un autre péril ou d’un désastre naturel. Les dommages résultats de l’installation ou de l’utilisation de tout accessoire ou équipement non approuvé par Troy-Bilt pour une utilisation avec le(s) produit(s) couvert(s) par le présent manuel annuleront la garantie en ce qui concerne les dommages qui en résulteraient éventuellement. La présente garantie est limitée à quatre-vingt-dix (90) jours à compter de la date d’achat au détail initiale pour tout produit Troy-Bilt utilisé à des fins locatives ou commerciales, ou toute utilisation produisant des revenus.

POUR L’OBTENTION DU SERVICE DE GARANTIE : le service au titre de la garantie est disponible, SUR PRÉSENTATION D’UNE PREUVE D’ACHAT, AUPRÈS DU DISTRIBUTEUR AGRÉÉ LOCAL. Pour trouver un distributeur dans votre région, visitez notre site Web www.troybilt.com or www.troybilt.ca, consultez les Pages Jaunes, appelez le 1-800-828-5500 aux États-Unis ou le 1-800-668-1238 au Canada, ou écrivez à l’adresse Troy-Bilt LLC, PO Box 361131, Cleveland, OH 44136-0019. Aucun produit retourné à l’usine sans permission écrite préalable du service après-vente de Troy-Bilt ne sera accepté.

La garantie limitée n’offre aucune couverture dans les cas suivants :

A. Mises au point : bougies, réglages de carburateur, filtres B. Éléments pouvant s’user : boutons de butée, bobines extérieures, fil de coupe, moulinets intérieurs, poulie du démarreur, cordons de démarrage, courroies d’entraînement, chaînes de scie, guide barres,

couteaux de motobineuse.

C. Troy-Bilt LLC n’accorde aucune garantie pour les produits vendus ou exportés des États-Unis d’Amérique, de leurs possessions et territoires, exception faite en ce qui concerne les produits vendus par

l’intermédiaire de ses canaux agréés de distribution à l’exportation.

Troy-Bilt LLC se réserve le droit de modifier ou d’améliorer la conception de ses produits sans pour autant assumer l’obligation de modifier tout produit d’une fabrication plus ancienne.

Aucune garantie implicite, y compris toute garantie de valeur marchande ou d’adaptation à une fin particulière, ne s’applique après la période applicable de garantie expresse écrite ci-dessus concernant les pièces qui sont identifiées. Aucune autre garantie ou caution expresse, écrite ou orale, à l’exception de celle mentionnée ci-dessus, accordée par toute personne ou entité, y compris tout distributeur ou détaillant, concernant tout produit n’engagera la responsabilité de Troy-Bilt LLC. Pendant la période de garantie, le recours exclusif est la réparation ou le remplacement du produit dans les conditions énoncées ci-dessus. (Certains états ne permettent pas la limitation de la garantie implicite, il est donc possible que la limitation ci-dessus ne s’applique pas à vous.)

Les clauses énoncées dans la présente Garantie constituent le recours unique et exclusif inhérent aux ventes. Troy-Bilt LLC ne sera en aucun cas tenue pour responsable de tout dommage indirect ou consécutif ou de dommages comprenant, entre autres, les dépenses encourues du fait du recours à des services de remplacement ou de substitution pour l’entretien des pelouses, le transport ou des frais connexes, ou les frais entraînés par une location destinée à remplacer provisoirement un produit sous garantie. (Certains états ne permettent pas la limitation de la garantie implicite, il est donc

possible que la limitation ci-dessus ne s’applique pas à vous.) Aucun recouvrement, quel qu’il soit, ne sera d’un montant supérieur au prix du produit vendu. Toute modification des dispositifs de sécurité du produit annulera la présente Garantie. Vous assumez tout risque et

toute responsabilité résultant de la perte, de l’endommagement ou du préjudice que vous et votre propriété et/ou d’autres et leur propriété pourront encourir d’un fait de l’utilisation normale, de la mauvaise utilisation ou de l’incapacité d’utiliser le produit.

La présente garantie limitée n’est accordée qu’à l’acheteur initial, au preneur initial ou à la personne à laquelle le produit a été offert. Le Droit des États vis à vis de la présente garantie : la présente garantie vous confère certains droits juridiques et vous pouvez bénéficier d’autres droits lesquels varient d’un état à l’autre. Pour obtenir l’adresse du distributeur réparateur le plus proche, composez le : 1-800-828-5500 aux États-Unis ou le 1-800-668-1238 au Canada.

Troy-Bilt LLC concede la garantía limitada establecida debajo para mercancías nuevas que sean compradas y usadas en los Estados Unidos, sus posesiones y territorios. Troy-Bilt LLC garantiza este producto contra defectos en el material y la mano de obra durante un período de dos (2) años, a partir de la fecha de compra original y a su entera discreción, arreglará o substituirá sin

costo alguno cualquier pieza cuyo material o mano de obra se considere defectuoso. Esta garantía limitada se deberá aplicar únicamente si este producto ha sido manejado y mantenido de acuerdo al Manual del Operario incluido con el producto y, si no ha sido sometido a mal uso, abuso, uso comercial, negligencia, accidente, mantenimiento inapropiado, alteración, vandalismo, hurto, fuego, agua o daños debidos a otros riesgos o desastre natural. Los daños ocasionados por la instalación o el uso de cualquier accesorio o aditamento que no esté aprobado por Troy-Bilt y que sea usado con el (los) producto(s) contemplados en este manual, anularán la garantía con respecto a cualquier daño resultante. Esta garantía está limitada a noventa (90) días a partir de la fecha de compra original al detalle de cualquier producto Troy-Bilt que se use para alquiler, para propósitos comerciales o cualquier otro propósito que genere ingresos.

CÓMO OBTENER SERVICIO: El servicio de garantía está disponible A TRAVÉS DE SU DISTRIBUIDOR DE SERVICIO LOCAL AUTORIZADO, AL PRESENTAR EL COMPROBANTE DE COMPRA. Para localizar al distribuidor en su área, visite nuestro sitio en Internet en www.troybilt.com or www.troybilt.ca, busque el aviso clasificado en las Páginas Amarillas, llame al 1-800-828-5500 en EE.UU. o al 1-800-668-1238 en Canada, o escriba a Troy-Bilt LLC, PO Box 361131, Cleveland, OH 44136-0019. No se aceptará ningún producto que sea enviado directamente a la fábrica, a menos que haya recibido autorización previa por escrito por parte del Departamento de Servicio al Consumidor de Troy-Bilt.

Esta garantía limitada no ofrece cobertura en los siguientes casos:

A. Sincronizaciones - bujías, ajustes de carburadores, filtros. B. Artículos de desgaste, perillas percusivas, carretes externos, línea de corte, carretes internos, polea de arranque, cuerdas de arranque, correas motoras, vio cadenas, guía bares, dientes de cultivadora. C. Troy-Bilt no le ofrece ninguna garantía a los productos que sean vendidos o exportados fuera de los Estados Unidos de América, sus posesiones y territorios, excepto aquellos que se vendan a través de los

canales de distribución para exportación autorizados por Troy-Bilt.

Troy-Bilt se reserva el derecho a cambiar o mejorar el diseño de cualquier producto Troy-Bilt, sin adoptar ninguna obligación para modificar cualquier producto fabricado con anterioridad.

Ninguna garantía implícita es aplicable después del período de aplicabilidad de la garantía expresa escrita con anterioridad, incluyendo cualquier garantía implícita de comerciabilidad o idoneidad para un propósito particular con respecto a las piezas identificadas. Exceptuando lo mencionado anteriormente, ninguna otra garantía expresa bien sea escrita o verbal con respecto a cualquier producto que sea concedida por cualquier persona o entidad, incluyendo al distribuidor o minorista, deberá comprometer a Troy-Bilt LLC durante el período de la Garantía, el remedio exclusivo es el arreglo o la sustitución del producto según lo establecido anteriormente. (Algunos estados no permiten limitaciones en cuanto al período de duración de una garantía implícita, de manera que puede que la

limitación anterior no sea aplicable en su caso.)

Las estipulaciones establecidas en esta Garantía ofrecen la solución única y exclusiva que resulte de las ventas. Troy-Bilt no deberá ser responsable de pérdidas o daños incidentales o consecuentes que incluyan, sin limitación, gastos incurridos debido a la sustitución de servicios de mantenimiento de prados, transporte o gastos relacionados, o gastos de alquiler para reemplazar temporalmente un producto bajo garantía. (Algunos estados no permiten limitaciones en cuanto al período de duración de una garantía implícita, de manera que puede que la limitación anterior no sea aplicable en su caso.)

Ningún tipo de recuperación deberá ser superior al precio de compra del producto vendido, en ningún caso. La alteración de las características de seguridad del producto deberá anular esta Garantía. Usted adopta el riesgo y la obligación de la pérdida, daño o lesión en su persona o a su propiedad y/o la de otras personas y sus propiedades, que se origine a raíz del uso o mal uso, o la incompetencia para usar el producto.

Esta garantía limitada no deberá cubrir a ninguna otra persona distinta al comprador original, arrendatario original, o la persona para la cual se compró en calidad de regalo. Relación de las leyes estatales con esta Garantía: Esta garantía le confiere derechos legales específicos, y puede que usted también tenga otros derechos, los cuales varían en cada estado. Para localizar al distribuidor de servicio local más cercano, marque el número 1-800-828-5500 en EE.UU. o al 1-800-668-1238 en Canada.

TROY-BILT LLC

P.O. Box 361131

Cleveland, OH 44136-0019

MANUFACTURER’S LIMITED WARRANTY FOR:

GARANTIE LIMITÉE DU FABRICANT POUR:

GARANTÍA LIMITADA DEL FABRICANTE PARA:

Troy Built Models TB21 EC Operator's Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
