Troy-Bilt TBGC User Manual

Cultivator

TBGC

Operator’s Manual

IMPORTANT: READ SAFETY RULES AND INSTRUCTIONS CAREFULLY

P/N 769-00485B (5/06)

2

INTRODUCTION

Copy the serial number

here:

THANK YOU

Thank you for buying this quality product. This modern
outdoor power tool will provide many hours of useful
service. You will find it to be a great labor-saving device.
This operator’s manual provides you with easy-to­understand operating instructions. Read the whole
manual and follow all the instructions to keep your new
outdoor power tool in top operating condition.

PRODUCT REFERENCES, ILLUSTRATIONS
AND SPECIFICATIONS

All information, illustrations, and specifications in this
manual are based on the latest product information
available at the time of printing. We reserve the right to
make changes at any time without notice.

Copyright© 2003 MTD SOUTHWEST INC, All Rights
Reserved.

SERVICE INFORMATION

For service call 1-800-520-5520 in the United States, or
1-800-668-1238 in Canada to obtain a list of authorized

service dealers near you. For more details about your
unit, visit our website at www.troybilt.com.

DO NOT RETURN THE UNIT TO THE RETAILER.
PROOF OF PURCHASE WILL BE REQUIRED FOR
WARRANTY SERVICE.

THIS PRODUCT IS COVERED BY ONE OR MORE U.S.
PATENTS. OTHER PATENTS PENDING.

Service on this unit both within and after the warranty
period should be performed only by an authorized and
approved service dealer.

TABLE OF CONTENTS

Service Information . . . . . . . . . . . . . . . . . . . . . . . . .2

Rules for Safe Operation . . . . . . . . . . . . . . . . . . . . .3

Know Your Unit . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Operating Instructions . . . . . . . . . . . . . . . . . . . . . . .7

Maintenance and Repair Instructions . . . . . . . . . . . .8

Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Warranty Information . . . . . . . . . . . . . . . . . . . . . . .10

Parts List . . . . . . . . . . . . . . . . . . . .Inside Back Cover

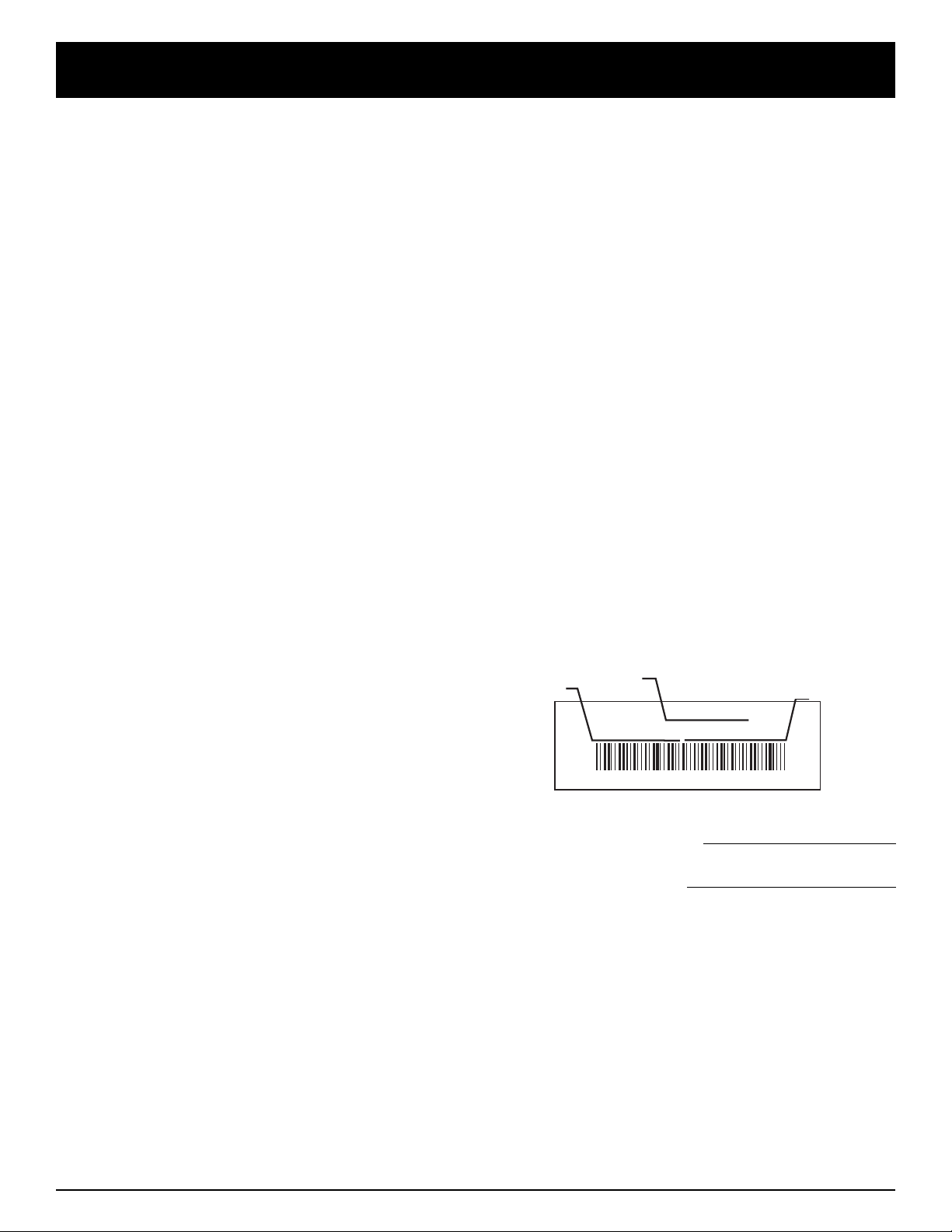

Copy the model and parent

part number here:

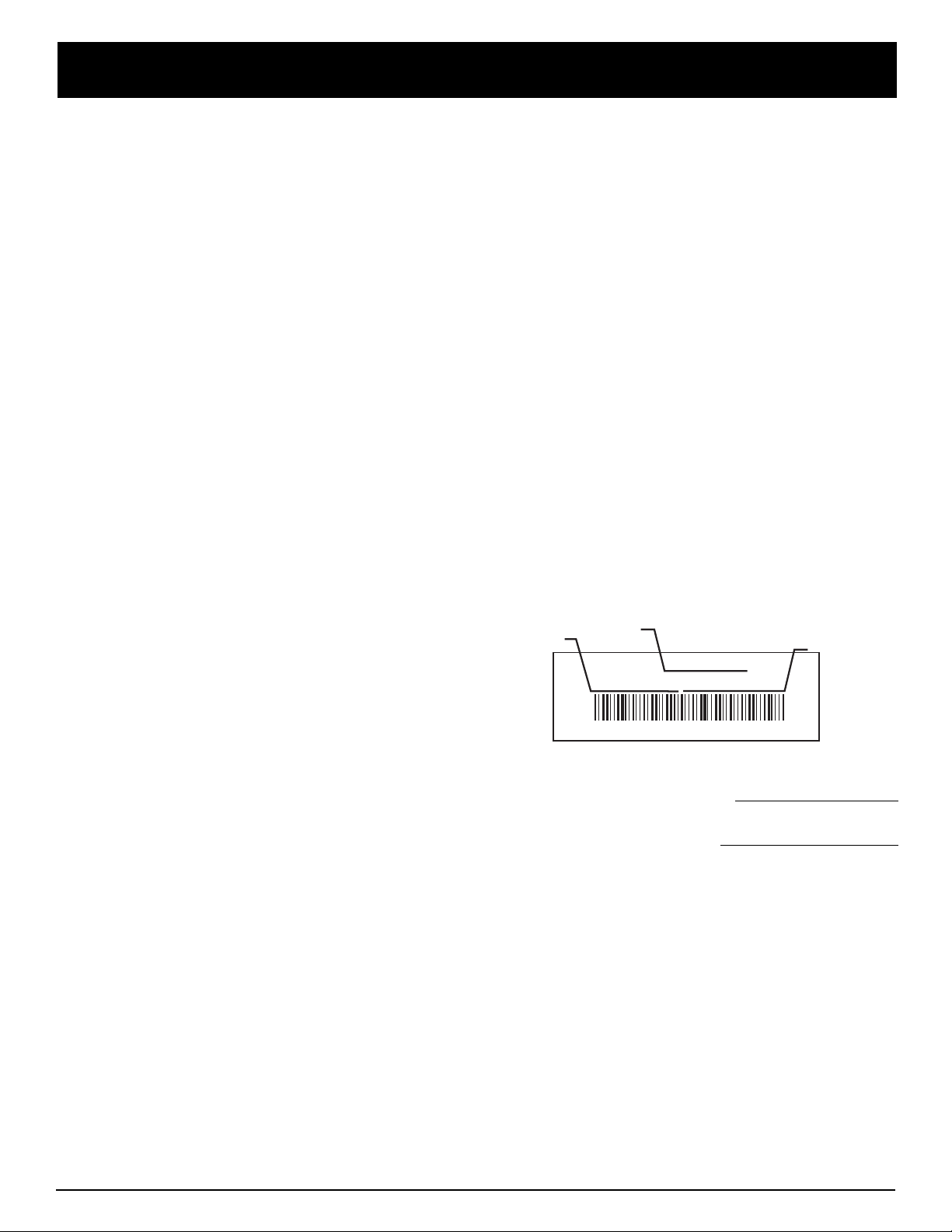

Before beginning, locate the unit’s model plate. It lists
the model and serial numbers of your unit. Refer to the
sample plate below and copy the information for future
reference.

MODEL :

S/N :

ITEM :

3

SPECIAL SAFETY WARNINGS FOR GAS
POWERHEADS AND CULTIVATORS

• Store fuel only in containers specifically designed and
approved for the storage of such materials.

• Always stop the engine and allow it to cool before filling
the fuel tank. Never remove the cap of the fuel tank, or
add fuel, when the engine is hot. Never operate the unit
without the fuel cap securely in place. Loosen the fuel
tank cap slowly to relieve any pressure in the tank.

• Mix and add fuel in a clean, well-ventilated area
outdoors where there are no sparks or flames. Slowly
remove the fuel cap only after stopping engine. Do not
smoke while fueling or mixing fuel. Wipe up any spilled
fuel from the unit immediately.

• Avoid creating a source of ignition for spilled fuel. Do
not start the engine until fuel vapors dissipate.

• Move the unit at least 30 feet (9.1 m) from the fueling
source and site before starting the engine. Do not
smoke. Keep sparks and open flames away from the
area while adding fuel or operating the unit.

• Never start or run the unit inside a closed room or
building. Breathing exhaust fumes can kill. Operate this
unit only in a well ventilated area outdoors.

READ ALL INSTRUCTIONS

BEFORE OPERATING

• Carefully read and understand the operator's manual
of the unit that powers this attachment.

• Read this operating instruction manual carefully. Be
thoroughly familiar with the controls and the proper use
of the equipment. Know how to stop the unit and
disengage the controls quickly.

• Do not operate this unit when tired, ill, or under the
influence of alcohol, drugs, or medication.

• Never allow children to operate the equipment. Never
allow adults unfamiliar with the instructions to use the
unit. Never allow adults to operate the equipment
without proper instruction.

• All guards and safety attachments must be installed
properly before operating the unit.

• Inspect the unit before use. Ensure the tines are
installed correctly and secure.

• Clear the area to be cultivated before each use.
Remove all objects such as rocks, broken glass, nails,
wire, or string which can be thrown or become
entangled in the cultivator attachment.

RULES FOR SAFE OPERATION

SYMBOL MEANING

The purpose of safety symbols is to attract your
attention to possible dangers. The safety symbols,
and their explanations, deserve your careful attention
and understanding. The safety warnings do not by
themselves eliminate any danger. The instructions or
warnings they give are not substitutes for proper
accident prevention measures.

NOTE: Advises you of information or instructions vital to

the operation or maintenance of the equipment.

SYMBOL MEANING

• IMPORTANT SAFETY INSTRUCTIONS •

Failure to obey a

safety warning can
result in injury to yourself and others.
Always follow the safety precautions to
reduce the risk of fire, electric shock and
personal injury.

WARNING:

Failure to obey a

safety warning will
result in serious injury to yourself or to
others. Always follow the safety precautions
to reduce the risk of fire, electric shock and
personal injury.

DANGER:

Failure to obey a

safety warning may
result in property damage or personal injury
to yourself or to others. Always follow the
safety precautions to reduce the risk of fire,
electric shock and personal injury.

CAUTION:

Indicates

danger,
warning or caution. Attention is required in
order to avoid serious personal injury. May
be used in conjunction with other symbols
or pictographs.

SAFETY ALERT:

Read the Operator’s Manual(s) and follow all

warnings and safety instructions.

Failure to do so can result in serious injury to the

operator and/or bystanders.

FOR QUESTIONS, CALL 1-800-520-5520

When using the unit,

you must follow the
safety rules. Please read these instructions
before operating the unit in order to ensure
the safety of the operator and any bystanders.
Please keep these instructions for later use.

WARNING:

Gasoline is highly

flammable, and its
vapors can explode if ignited. Take the
following precautions:

WARNING:

4

RULES FOR SAFE OPERATION

SPECIAL SAFETY WARNINGS FOR ELECTRIC
POWERHEADS AND CULTIVATORS

• CORD SETS: Make sure your cord set is in good
condition. When using a cord set, be sure to use a
cord that is heavy enough to carry the current that your
unit will draw. An undersized cord set will cause a drop
in line voltage resulting in loss of power and
overheating. See the operator’s manual for the unit that
will power this add-on for the recommended cord size.

• Inspect all extension cords and the unit power connection
periodically. Look closely for deterioration, cuts or cracks
in the insulation. Also inspect the connections for damage.
Replace the cords if any defects or damage appear.

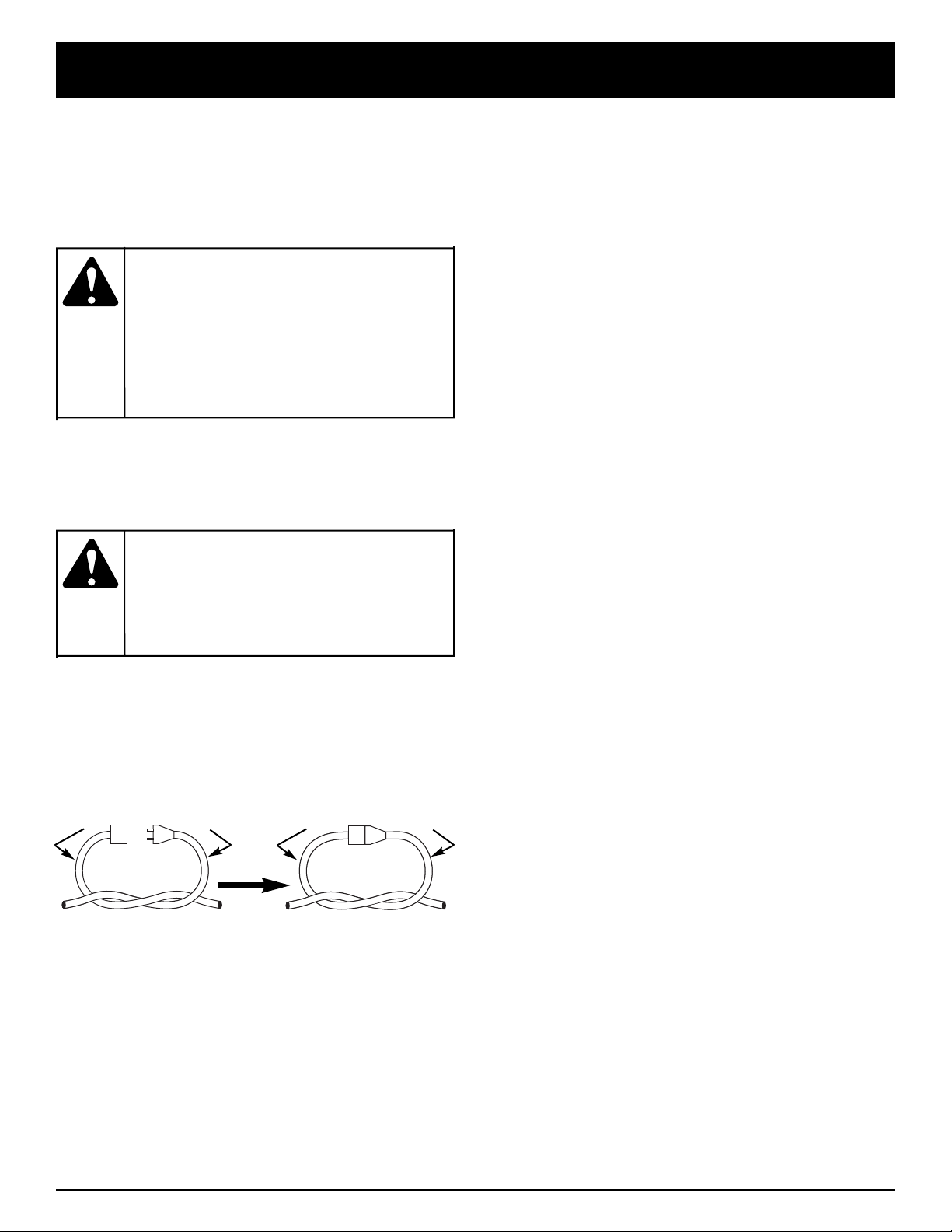

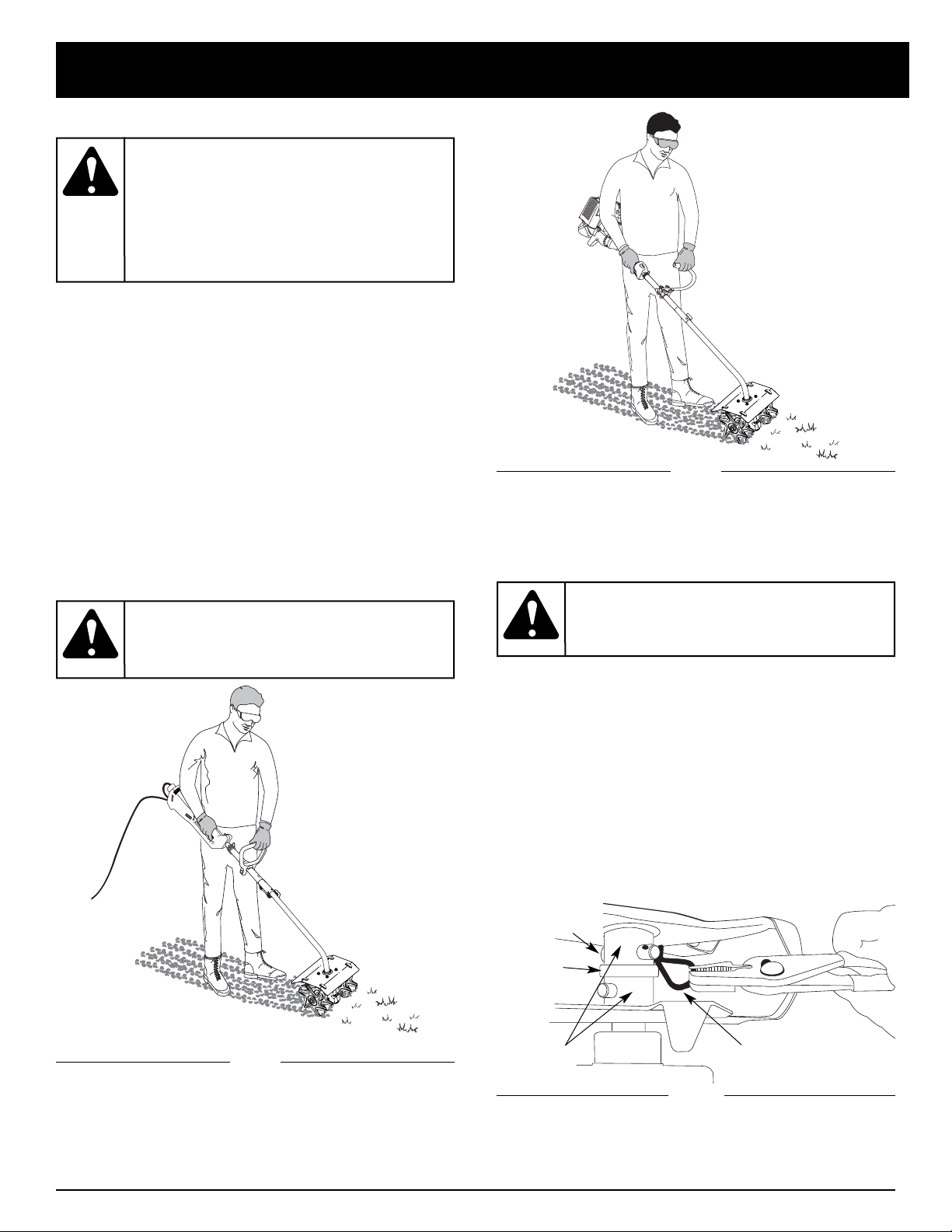

• Prevent disconnection of the cultivator powerhead
from extension cord during operation by using a plug­receptacle retaining strap, connector, or by making a
knot as shown below:

• Avoid dangerous environments. Never operate your unit
in damp or wet conditions. Moisture is a shock hazard.

•

Do not use the unit in the rain. Do not use in or around water.

• Do not handle the plug or unit with wet hands or
standing on any wet surfaces.

• Do not leave the unit plugged in when not in use, changing
attachments or add-ons, or while being serviced.

WHILE OPERATING

• Keep bystanders, especially children and pets, at least
50 ft (15 m) away.

• Wear safety glasses or goggles that are marked as
meeting ANSI Z87.1 standards, and ear/hearing
protection when operating this unit. Wear a face or
dust mask if the operation is dusty.

• Wear heavy, long pants, boots, gloves and a long sleeve
shirt. Do not wear loose clothing, jewelry, short pants,
sandals or go barefoot. Secure hair above shoulder level.

• Use the unit only in daylight or good artificial light.

•

Use the right tool. Only use this tool for the purpose intended.

• Do not force unit. It will do the job better and with less
likelihood of injury at a rate for which it was designed.

• Use extreme caution when reversing or pulling the unit
towards you.

•

Do not overreach, take extra care when working on steep
slopes or inclines. Always keep proper footing and balance.

• Always hold the unit with both hands when operating.
Keep a firm grip on both the front and rear handle or grips.

• Keep hands, face, and feet at a distance from all moving
parts. Do not touch or try to stop the tines when they are
rotating. Do not operate without guards in place.

• Do not operate the engine faster than the speed
needed to do the job. Do not run the engine at high
speed when not in use.

• Always stop the engine/motor when operation is
delayed or when walking from one location to another.

• Stop the engine/motor for maintenance, repair, to
install or remove the tines. The unit must be stopped
and the tines no longer turning to avoid injury.

• The tines become very sharp from use. Always wear
heavy gloves when handling, removing, installing or
cleaning the tines.

• If you strike or become entangled with a foreign object,
stop the engine/motor immediately and check for
damage. Have any damage repaired before attempting
further operations.

• Stop the unit IMMEDIATELY if you feel excessive
vibration. Vibration is a sign of trouble. Inspect thoroughly
for loose nuts, bolts or damage before continuing. Repair
or replace affected parts as necessary.

• Stop and switch the unit to off for maintenance, repair,
or for changing add-ons or other attachments.

•

Keep unit clean of vegetation and other materials. They may
become lodged between the tines and gearbox or guard.

• Use only genuine factory replacement parts and
accessories for this unit. These are available from
your authorized service dealer. Use of any unauthorized
parts or accessories could lead to serious injury to the
user or damage to the unit, and void your warranty.

MAINTENANCE AND STORAGE

• Allow the unit to cool before storing or transporting. Be
sure to secure the unit while transporting.

• Store the unit in a locked up and dry or high and dry
place to prevent unauthorized use or damage, out of
the reach of children.

To reduce the risk of

electrical shock, use
only SW-A, SOW-A, STW-A, STOW-A, SJW-A,
SJOW-A, SJTW-W or SJTOW-A cord types.

WARNING:

When using electric

gardening appliances,
basic safety precautions should always be
followed to reduce the risk of fire, electric shock
and personal injury. Carefully read and
understand the entire operator's manual before
using your unit. Pay close attention to the
operating instructions and safety warnings.

DANGER:

Extension

Cord

Cultivator

Cord

Cultivator

Cord

Extension

Cord

5

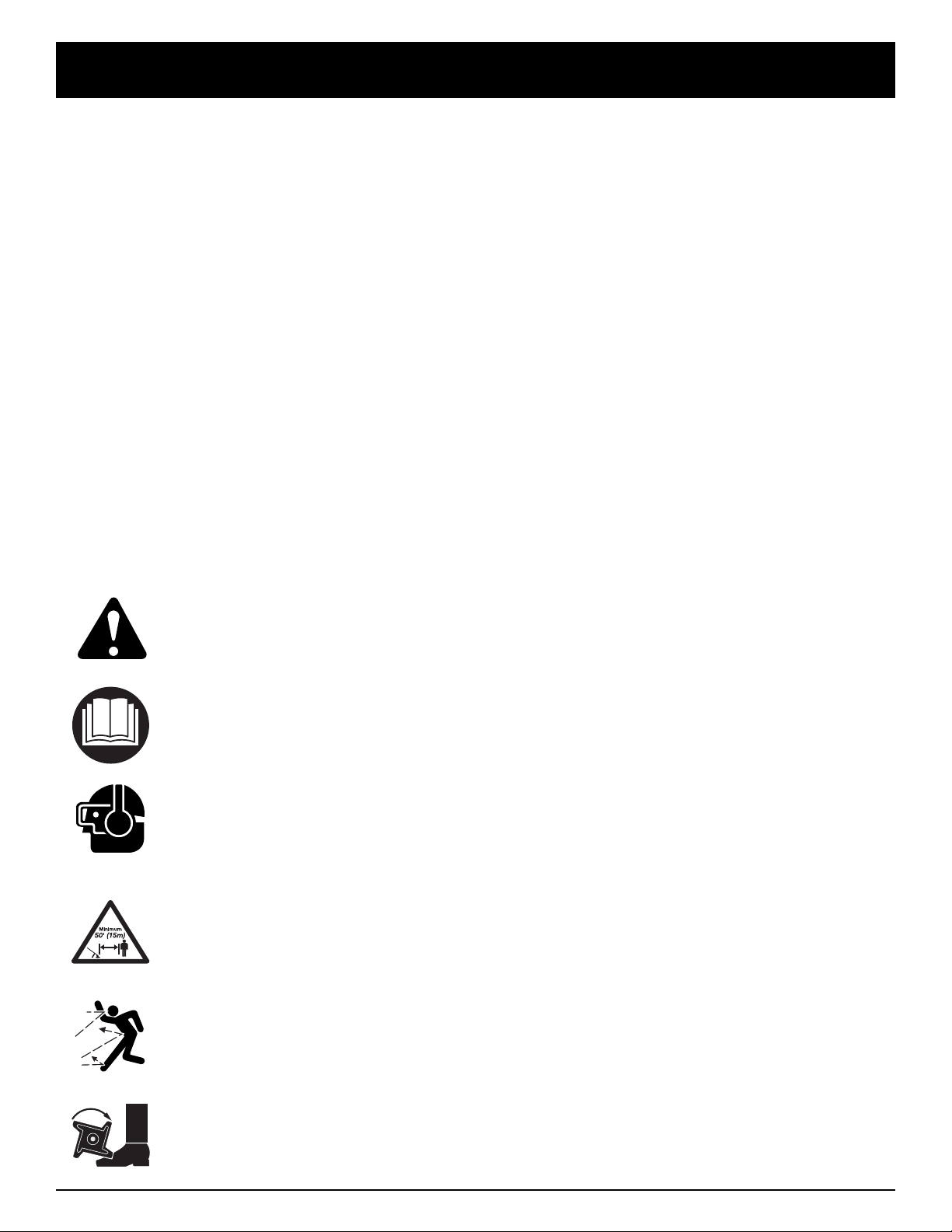

SAFETY AND INTERNATIONAL SYMBOLS

This operator's manual describes safety and international symbols and pictographs that may appear on this product.
Read the operator's manual for complete safety, assembly, operating and maintenance and repair information.

SYMBOL MEANING

• SAFETY ALERT SYMBOL

Indicates danger, warning, or caution. May be used in conjunction with other symbols or

pictographs.

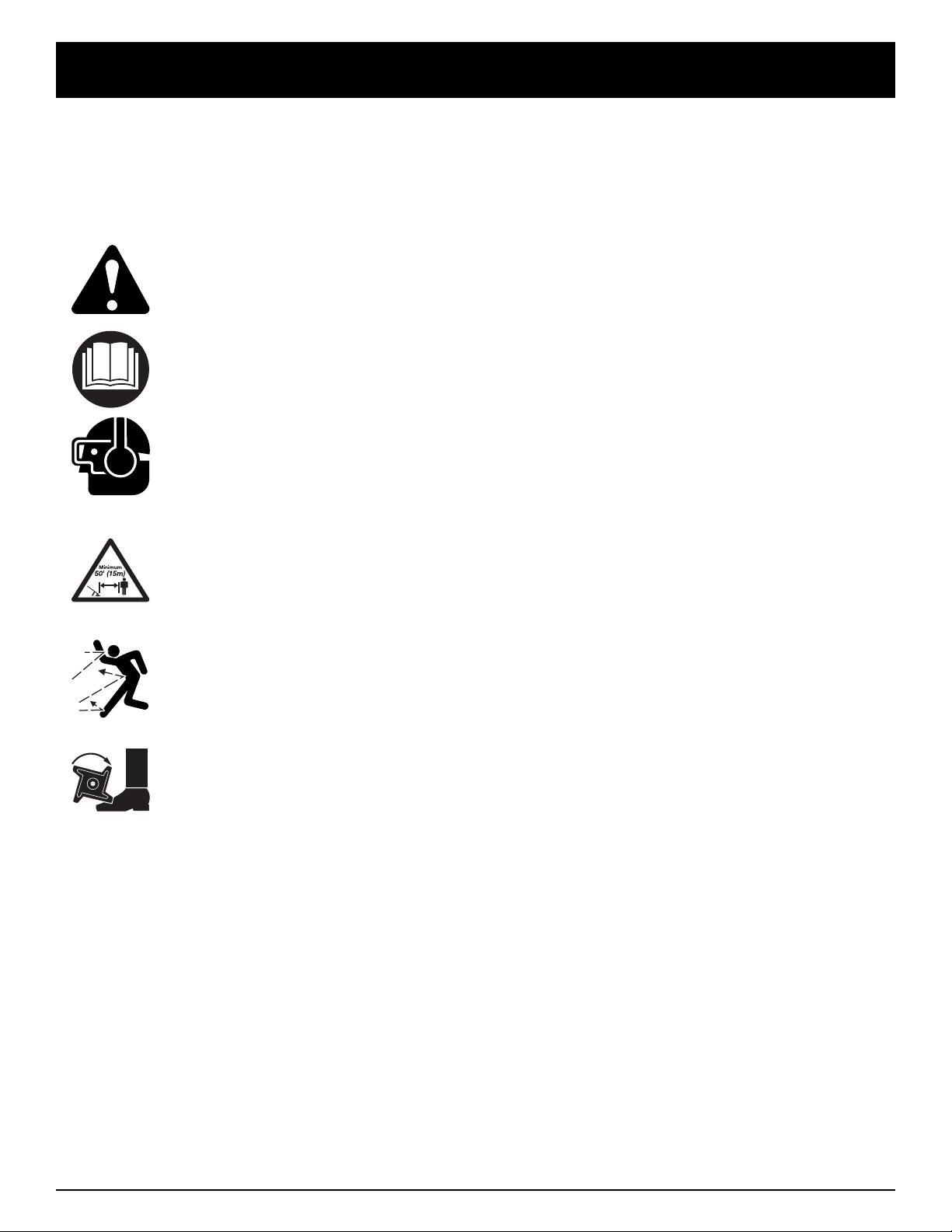

• WARNING - READ OPERATOR'S MANUAL

Read the Operator’s Manual(s) and follow all warnings and safety instructions. Failure to do so

can result in serious injury to the operator and/or bystanders.

• WEAR EYE AND HEARING PROTECTION

WARNING: The operation of any power tool can be the source of thrown objects and loud noise

which can cause severe eye injury and hearing loss. Always wear safety glasses or goggles eye
protection meeting ANSI Z87.1 standards and ear protection when operating this unit. Use a full face
shield when needed.

• KEEP BYSTANDERS AWAY

WARNING: Keep all bystanders, especially children and pets, at least 50 feet (15 m) from the

operating area.

• THROWN OBJECTS CAN CAUSE SEVERE INJURY

WARNING: Do not operate unit without proper attachments and guards in place.

• GARDEN CULTIVATORS – ROTATING TINES CAN CAUSE SEVERE INJURY

WARNING: Stop the engine/motor and allow the tines to stop before installing or removing

tines, or before cleaning or performing any maintenance. Keep hands and feet away from rotating
tines.

RULES FOR SAFE OPERATION

• Clean the tines with a hose and water. Wipe the tines
with a light machine oil to prevent rust.

• Never douse or squirt the unit with water or any other
liquid. Keep handles dry, clean and free from debris.
Clean after each use.

• Keep these instructions. Refer to them often and use
them to instruct other users. If you loan someone this
unit, also loan them these instructions.

• Only qualified personnel should perform any repairs
or maintenance procedures that are not described
in this manual.

• Check shear bolts, engine mounting bolts and other
bolts at frequent intervals for proper tightness to be
sure the equipment is in safe working condition.

• Inside a building store the machine away from ignition
sources. Allow the engine to cool before storing in any
enclosure.

• Always refer to the Operator’s Manual instructions for
important details if the cultivator is to be stored for an
extended period.

• Do not attempt to repair the machine unless you have
the proper tools, and instructions for disassembly and
repair of the machine.

SAVE THESE INSTRUCTIONS

6

RULES FOR SAFE OPERATION

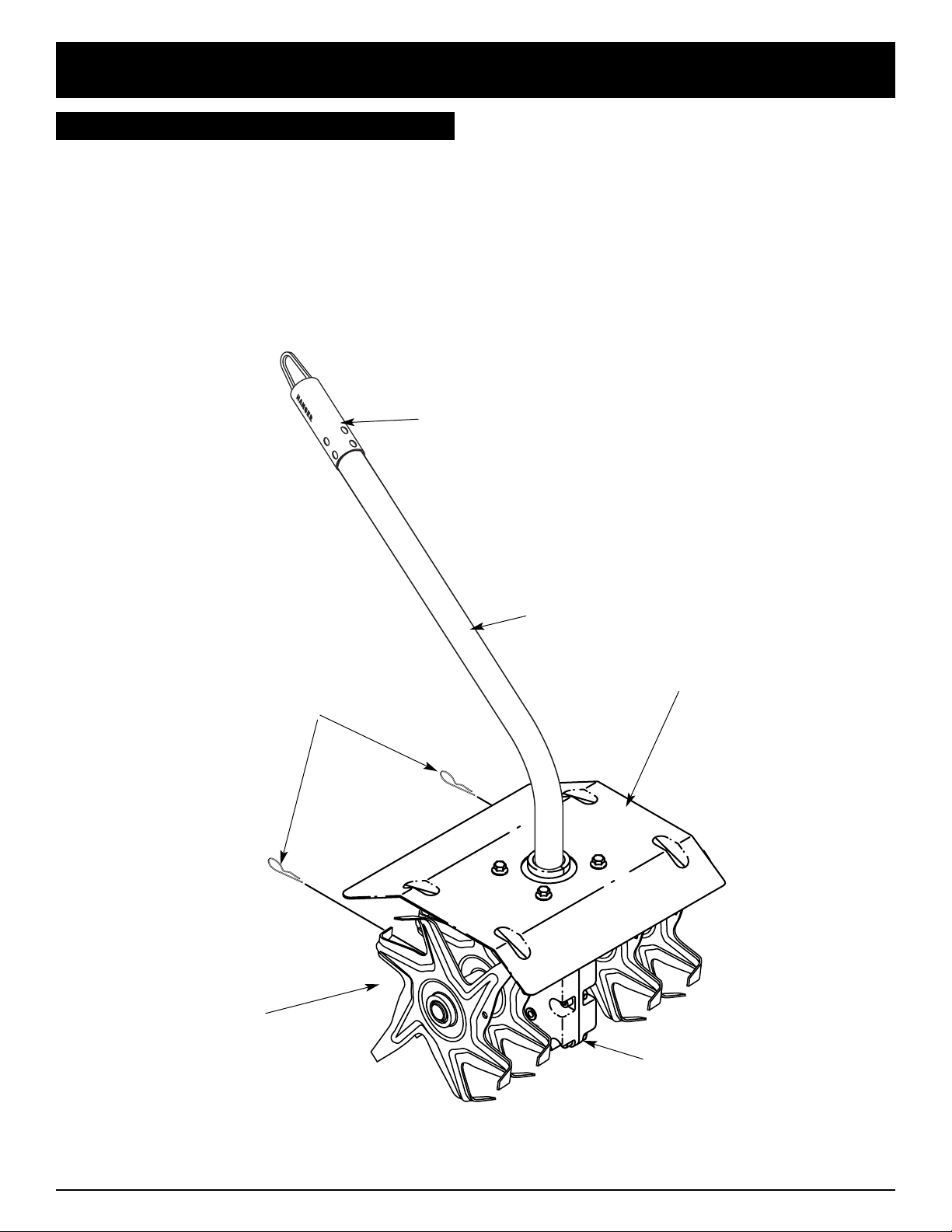

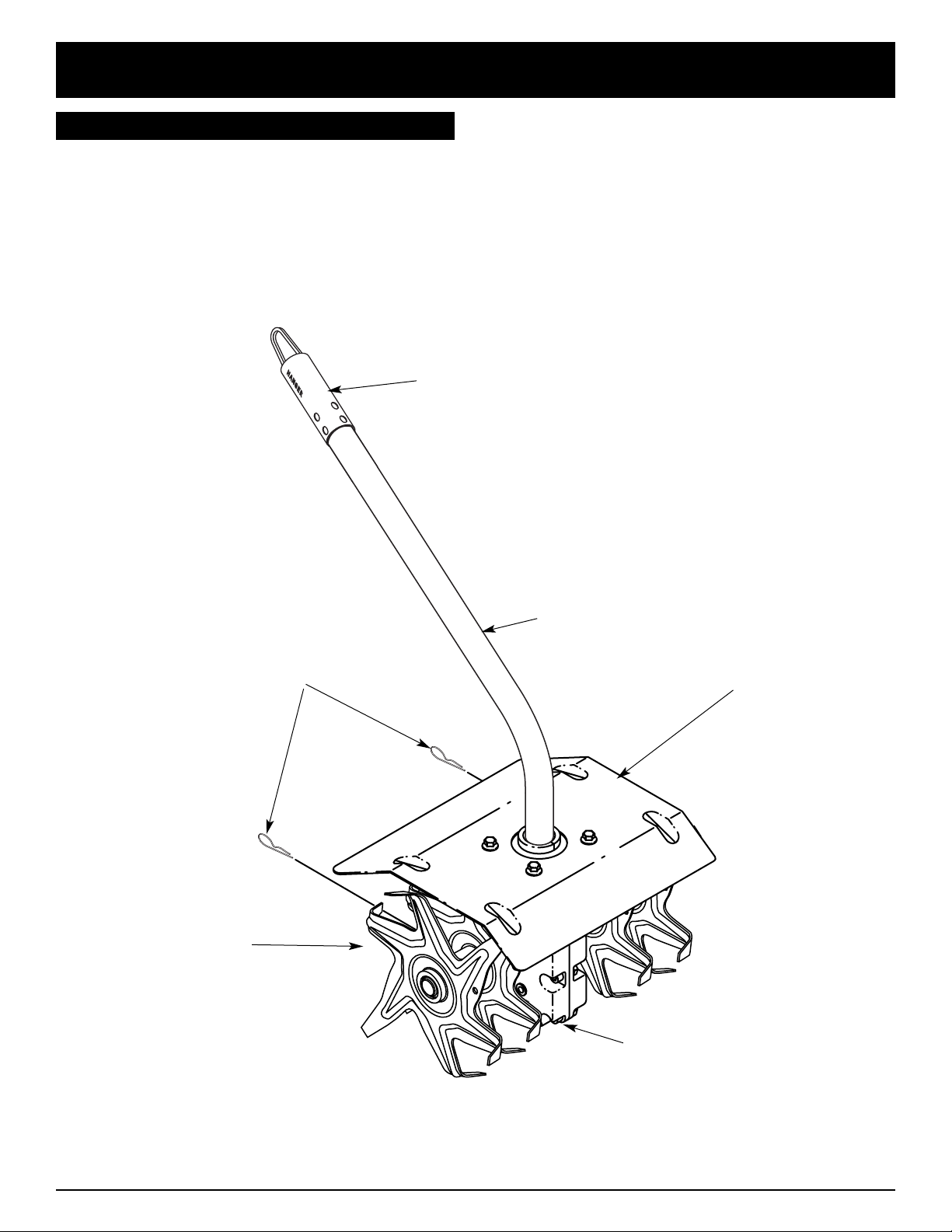

KNOW YOUR UNIT

APPLICATIONS

With Cultivator Add-On:

• Cultivating sod and light soil. Also for cultivating in
garden areas, around trees, etc.

Hanger

Shaft Housing

Gearbox

Tines

Tine Guard

Clevis Pin Clips

7

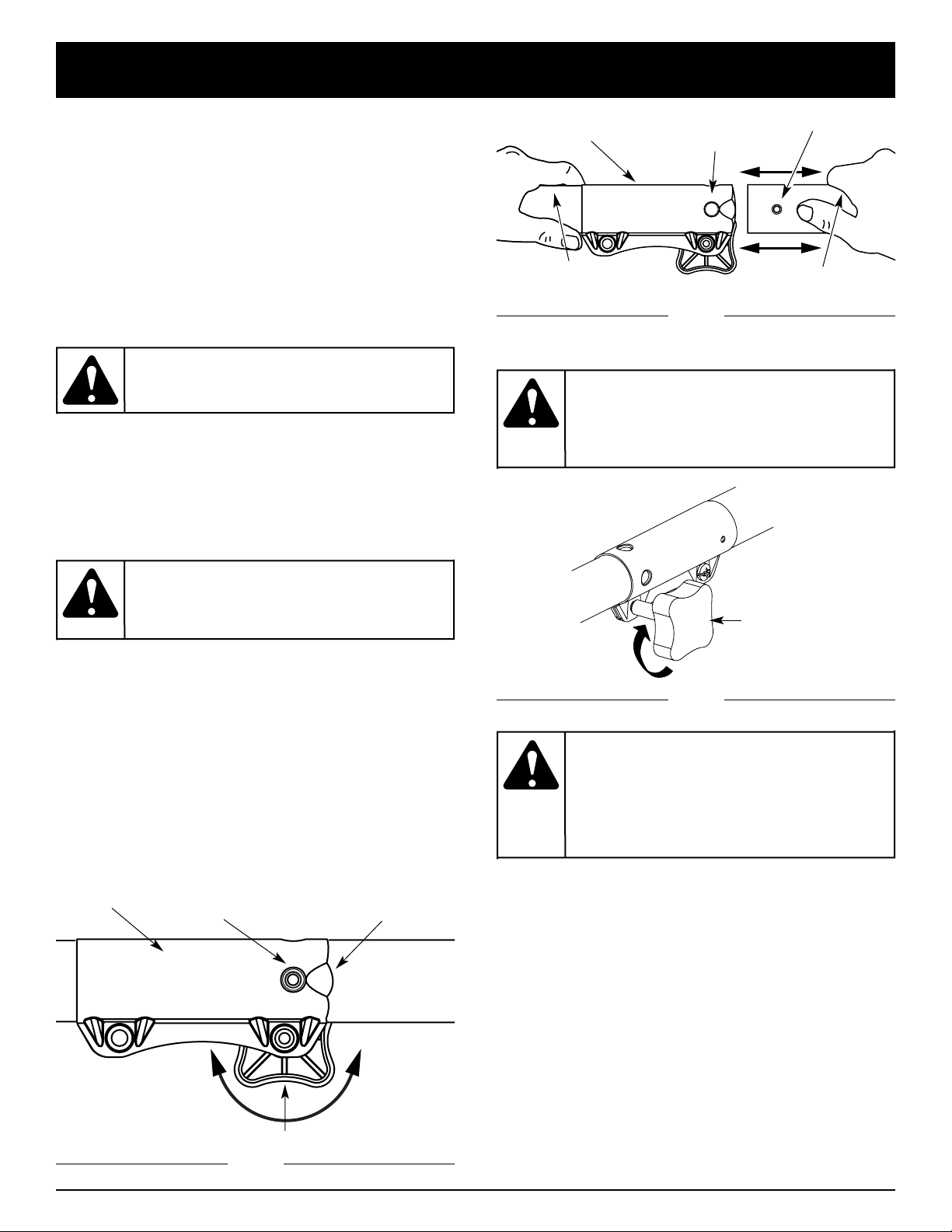

OPERATING INSTRUCTIONS

The cultivator add-on should be installed with the release
button in the primary hole.

Check Flex Shaft Engagement Prior to Using

1. Start the unit.

2. Briefly engage and release the trigger.

3. Check that add-on is operating.

4. If the add-on is not operating, remove add-on and
repeat steps for installing the add-on.

5. Recheck operation of add-on attachment.

4. Turn the knob clockwise to tighten (Fig. 3).

ASSEMBLING THE COUPLER

The following Troy-Bilt Add-Ons are also available for your unit:

Cultivator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . TBGC

Edger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . TBLE

Hedge Trimmer . . . . . . . . . . . . . . . . . . . . . . . . . . . TBAH

Straight Shaft Trimmer . . . . . . . . . . . . . . . . . . . . . . TBSS

Turbo Blower . . . . . . . . . . . . . . . . . . . . . . . . . . . . . TBTB

Pole Saw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . TBPS

Removing the add-on:

1. Turn the knob counterclockwise to loosen (Fig. 1).

2. Press and hold the release button (Fig. 1).

3. While firmly holding the upper shaft housing, pull the
garden cultivator Add-On out of the coupler (Fig. 2).

Installing the add-on:
NOTE: To make installing or removing the Add-On easier,

place the unit on the ground or on a work bench.

1. Remove the hanger from the top of the shaft housing.

2. Turn knob counterclockwise to loosen (Fig. 1).

3. While firmly holding the add-on, push it straight into
the coupler (Fig. 2).

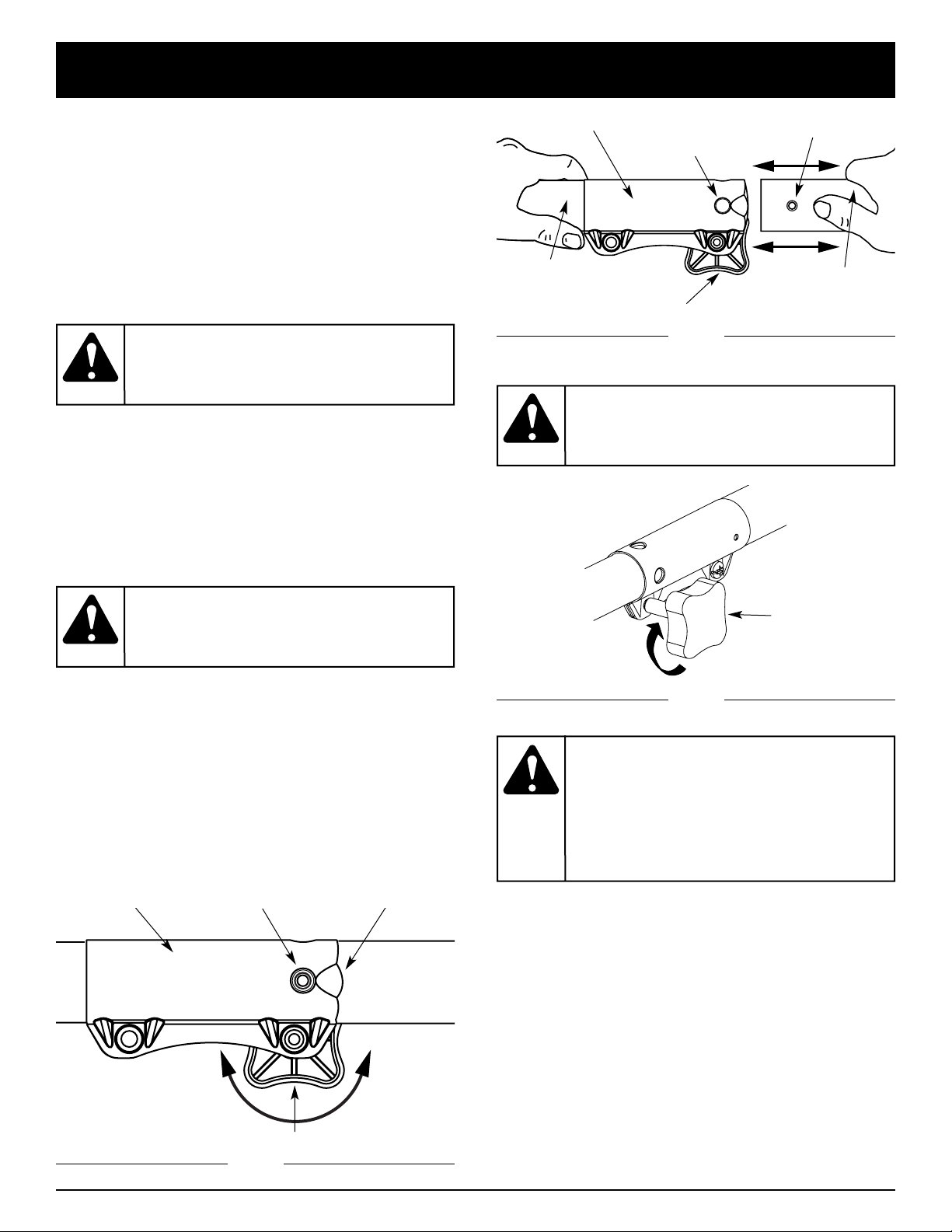

Fig. 1

Coupler

Release Button

Guide Recess

Knob

Primary Hole

Upper Shaft

Housing

Coupler

NOTE: Aligning the release button with the guide recess

will help installation (Fig. 1).

Fig. 2

Fig. 3

Knob

Lower Shaft

Housing

Release Button

Knob

ClockwiseCounterclockwise

Prior to operation,

read and understand
the operator’s manual for unit to be used with
this add-on.

WARNING:

To avoid serious

personal injury and
damage to the unit, shut the unit off before
removing or installing add-ons.

WARNING:

The add-ons with the

coupler system is to
be used in the primary hole only. Using the
wrong hole could lead to personal injury or
damage to the unit.

CAUTION:

Lock the release

button in the primary
hole (Fig. 2) and securely tighten the knob
before operating this unit.

CAUTION:

8

OPERATING INSTRUCTIONS

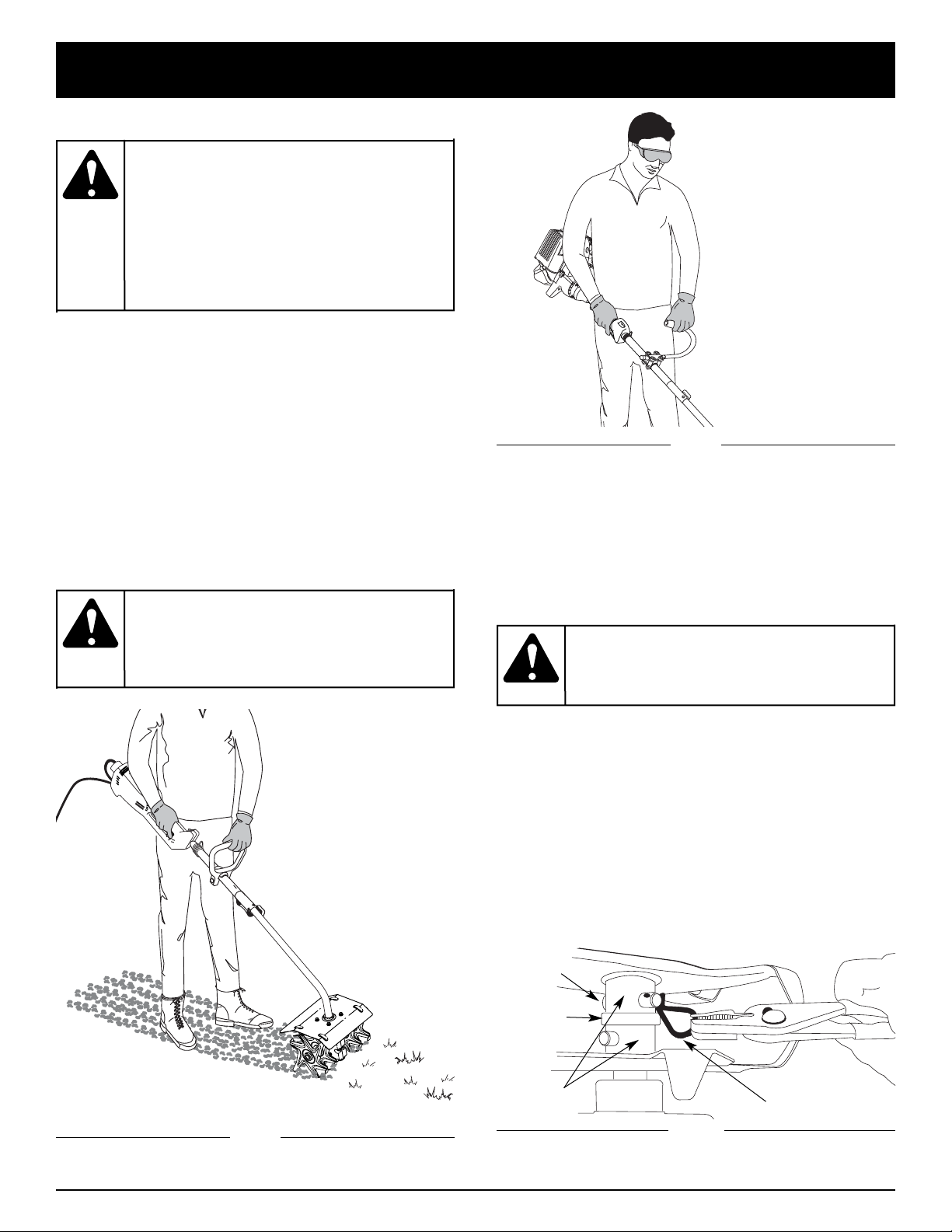

OPERATING TIPS

1. Move the cultivator to the work area prior to starting
the engine/motor.

2. Start the unit.

3. With the engine running and the tines off the ground,
depress the throttle control to increase the engine
speed.

4. Holding both of the shaft and handle grips firmly,
slowly lower the cultivator until the tines make
contact with the ground (Figs. 4 & 5).

5. As cultivating action begins, pull back on the
cultivator so that the tines can penetrate the ground.

6. Once the ground has been broken, continue at a
moderate pace until you are familiar with the controls
and the handling of the cultivator.

Fig. 4

To prevent serious

personal injury, use
extreme caution when reversing
or pulling the unit towards you.

WARNING:

Dress properly to

reduce the risk of
injury when operating this unit. Do not
wear loose clothing or jewelry. Wear eye
and ear/hearing protection. Wear heavy
long pants, boots and gloves. Do not wear
short pants, sandals or operate barefoot.

WARNING:

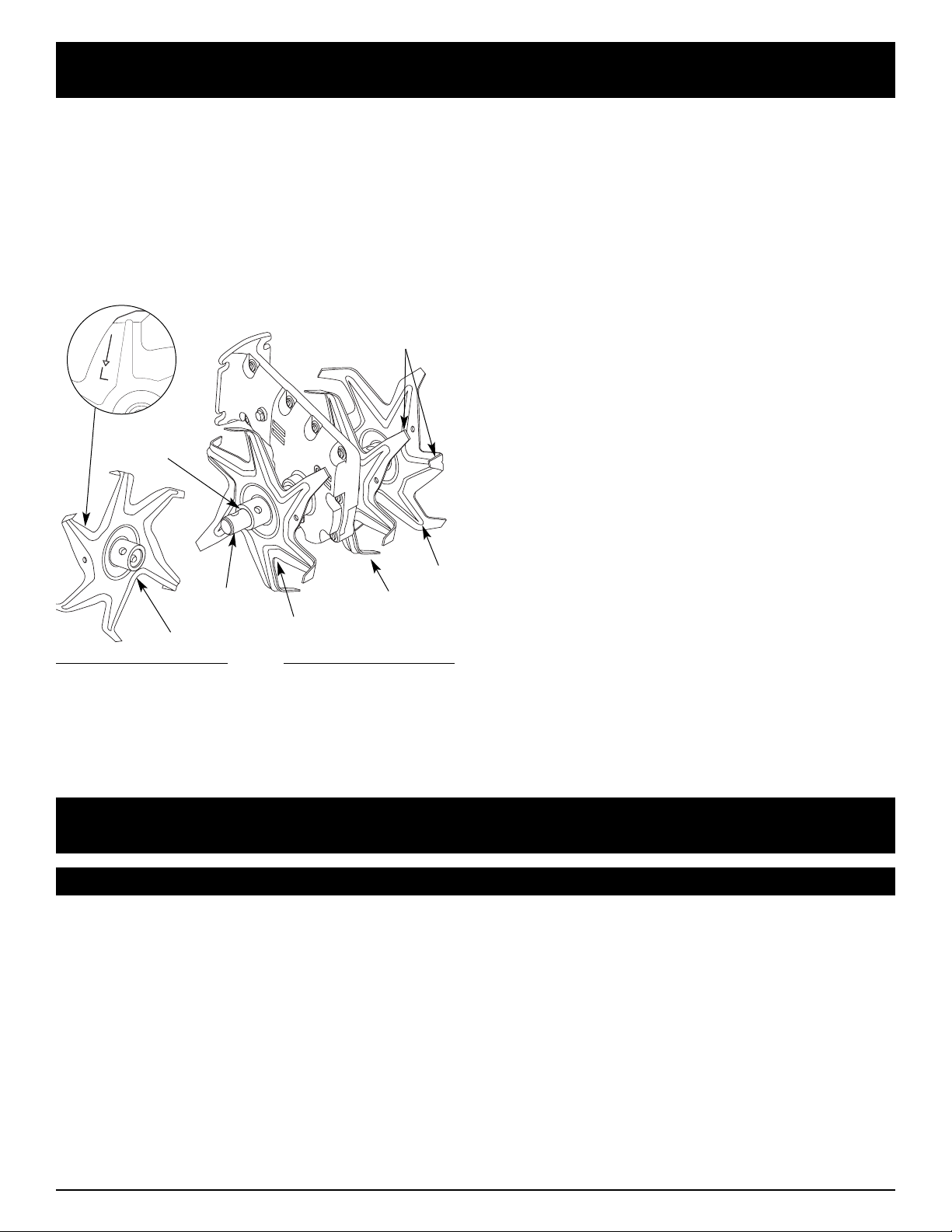

Clevis Pin Clip

Felt

Washer

Tine

Hubs

Clevis Pin

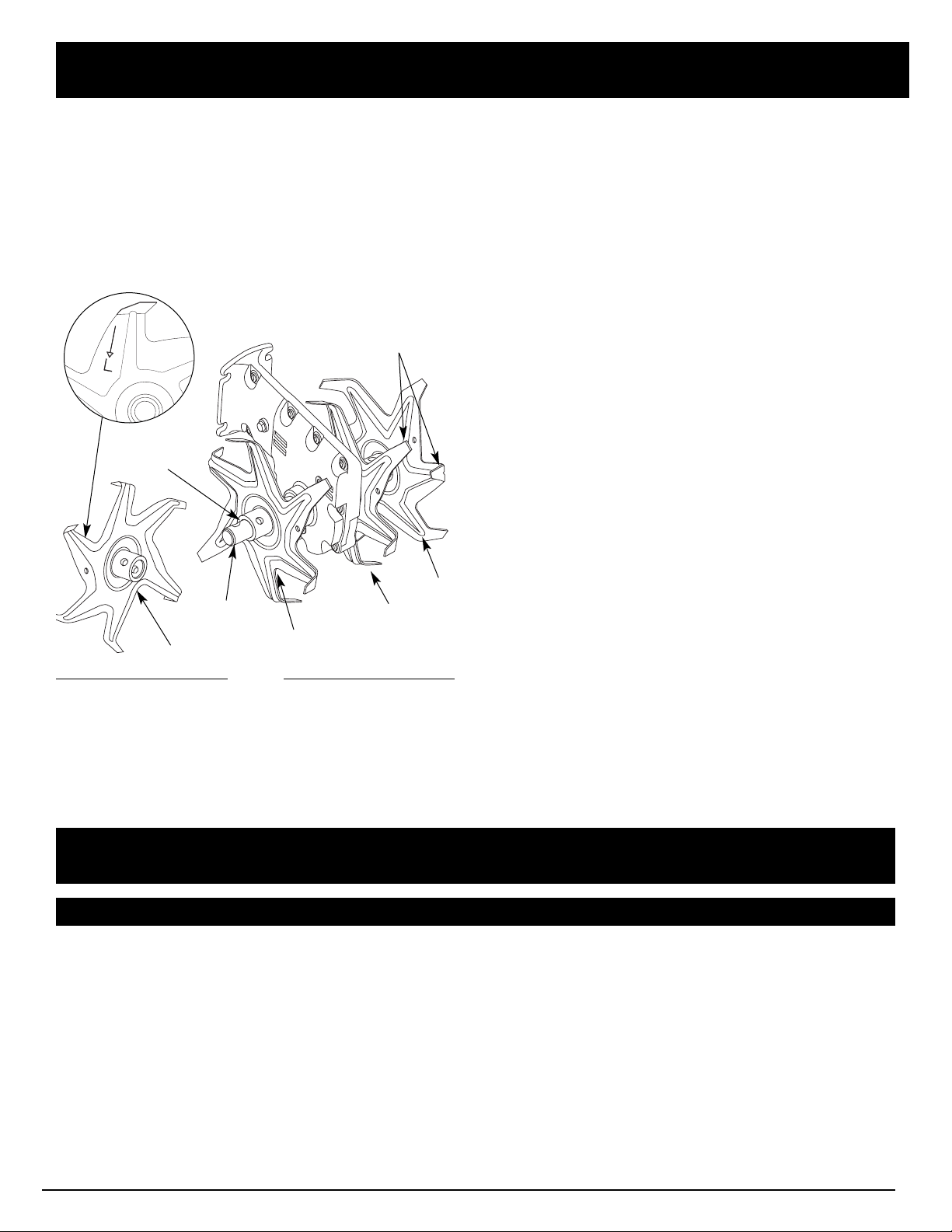

TINE REMOVAL AND REPLACEMENT

Replace all four (4) tines at the same time, because they
will wear evenly through normal use. Work on one side
at a time.

1. Stop the unit and disconnect the spark plug wire.
(gas) or unplug the unit (electric).

2. Remove the clevis pin clips and clevis pins (Fig. 6).

3. Remove the tines and felt washers from the shaft.

4. Clean and oil the shaft.

5. The tines are stamped with the letter "R" or "L" to
identified their position on each side of the gearbox
when facing the front of the unit.

6. Replace the tines and felt washers onto the shaft
with the hubs on the tines facing each other.

Fig. 6

To prevent serious

personal injury,
always wear heavy gloves when handling
the tines.

WARNING:

MAINTENANCE

Fig. 5

9

MAINTENANCE AND REPAIR INSTRUCTIONS

Fig. 7

Felt

Washer

Shaft

Stagger Tips

R

R

L

L

7. Before you reinstall the clevis pins and pin clips,
ensure that the tips on the tines are staggered when
compared to each other (Fig. 7).

8. Repeat this procedure on the opposite side.

NOTE: When installed correctly, there will be an "R" and

"L" tine on both the sides of the gearbox and the
tips of the tines. These letters will line up in the
same direction for each side. It is important that
the tines are installed correctly.

STORAGE

• Check unit before storage to be sure the equipment is
in safe working condition.

• Stop the engine or motor.

• Store the unit indoors, in a dry and locked place, out of
the reach of children.

For gas powerhead units

• Allow the unit to cool before storing in any enclosure.

• Drain fuel from unit. Never store the unit with fuel in the
fuel tank inside a building where ignition sources are
present such as hot water and space heaters, clothes
dryers, etc.

TRANSPORTING

• Allow the unit to cool before transporting.

• Secure the unit while transporting.

For gas powerhead units

• Drain fuel from unit.

• Tighten fuel cap before transporting.

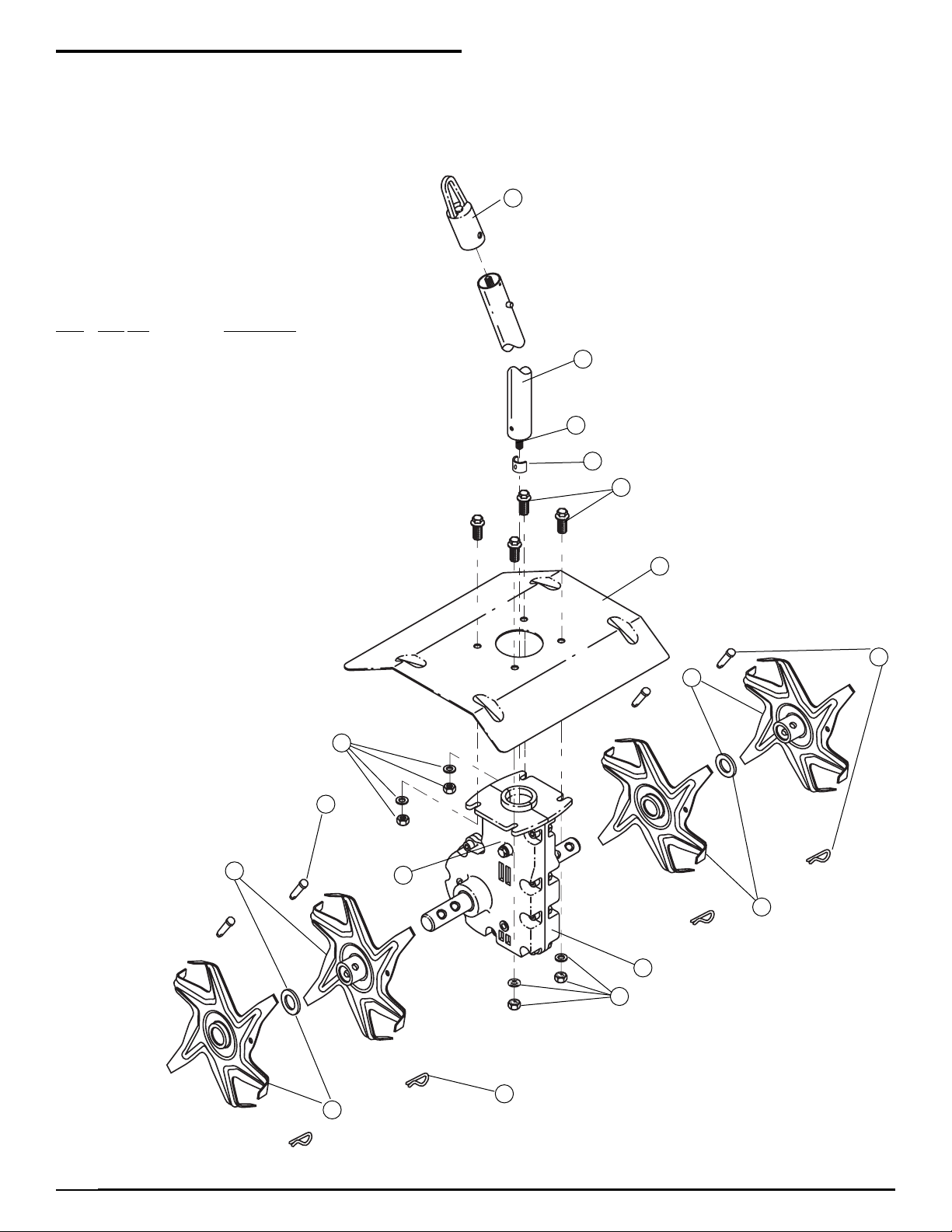

ACCESSORIES/REPLACEMENT PARTS

Tine Assembly (Left Outer and Right Inner) . . . . .182729

Tine Assembly (Left Inner and Right Outer) . . . . .182730

Tine Fastener Assembly . . . . . . . . . . . . . . . . . . . .147473

Use only original equipment replacement parts.

SPECIFICATIONS

CULTIVATOR ADD-ON

Operating Weight of Attachment: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 lbs. (4.65 kg)

Adjustable Tine Width . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6" to 10.25"

Steel Tines . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8"

MANUFACTURER’S LIMITED WARRANTY FOR:

No implied warranty, including any implied warranty of
merchantability or fitness for a particular purpose, applies
after the applicable period of express written warranty
above as to the parts as identified. No other express
warranty or guaranty, whether written or oral, except as
mentioned above, given by any person or entity, including
a dealer or retailer, with respect to any product shall bind
Troy-Bilt. During the period of the Warranty, the exclusive
remedy is repair or replacement of the product as set forth
above. (Some states do not allow limitations on how long an

implied warranty lasts, so the above limitation may not apply
to you.)

The provisions as set forth in this Warranty provide the
sole and exclusive remedy arising from the sales. Troy-Bilt
shall not be liable for incidental or consequential loss or
damages including, without limitation, expenses incurred
for substitute or replacement lawn care services, for
transportation or for related expenses, or for rental
expenses to temporarily replace a warranted product.

(Some states do not allow limitations on how long an implied
warranty lasts, so the above limitation may not apply to you.)

In no event shall recovery of any kind be greater than the
amount of the purchase price of the product sold. Alteration of
the safety features of the product shall void this Warranty. You
assume the risk and liability for loss, damage, or injury to you
and your property and/or to others and their property arising
out of the use or misuse or inability to use the product.

This limited warranty shall not extend to anyone other than the
original purchaser, original lessee or the person for whom it
was purchased as a gift.

How State Law Relates to this Warranty: This warranty gives
you specific legal rights, and you may also have other rights
which vary from state to state.

To locate your nearest service dealer dial 1-800-520-5520 in
the United States or 1-800-668-1238 in Canada.

Troy-Bilt LLC

P.O. Box 361131

Cleveland, OH 44136-0019

The limited warranty set forth below is given by Troy-Bilt LLC
(“Troy-Bilt”) with respect with new merchandise purchased and
used in the United States, its possessions and territories.

Troy-Bilt warrants this product against defects in material and
workmanship for a period of two (2) years commencing on the
date of original purchase and will, at its option, repair or
replace, free of charge, any part found to be defective in
material or workmanship. This limited warranty shall only apply
if this product has been operated and maintained in
accordance with the Operator’s Manual furnished with the
product, and has not been subject to misuse, abuse,
commercial use, neglect, accident, improper maintenance,
alteration, vandalism, theft, fire, water or damage because of
other peril or natural disaster. Damage resulting from the
installation or use of any accessory or attachment not
approved by Troy-Bilt for use with the product(s) covered by
this manual will void your warranty as to any resulting damage.

This warranty is limited to ninety (90) days from the date of
original retail purchase for any Troy-Bilt product that is used
for rental or commercial purposes, or any other income­producing purpose.

HOW TO OBTAIN SERVICE: Warranty service is available,
WITH PROOF OF PURCHASE THROUGH YOUR LOCAL
AUTHORIZED SERVICE DEALER. To locate the dealer in your
area, please check for a listing in the Yellow Pages or contact
the Customer Service Department of Troy-Bilt by calling 1-
800-520-5520 or writing to P.O. Box 361131, Cleveland OH
44136-0019 or if in Canada call 1-800-668-1238. No product
returned directly to the factory will be accepted unless prior
written permission has been extended by the Customer
Service Department of Troy-Bilt.

This limited warranty does not provide coverage in the
following cases:

A. Tune-ups - Spark Plugs, Carburetor Adjustments, Filters
B. Wear items - Bump Knobs, Outer Spools,Cutting Line,

Inner Reels, Starter Pulley,Starter Ropes, Drive Belts

C. Troy-Bilt does not extend any warranty for products sold

or exported outside of the United States of America, its
possessions and territories, except those sold through
Troy-Bilt’s authorized channels of export distribution.

Troy-Bilt reserves the right to change or improve the design of
any Troy-Bilt product without assuming any obligation to
modify any product previously manufactured.

Cultiver

TBGC

Manuel de L'utilisateur

IMPORTANT: LISEZ LES RÈGLES ET CONSIGNES DE SÉCURITÉ SOIGNEUSEMENT

P/N 769-00485B (5/06)

F2

Copiez le numéro

de série ici :

Copiez le numéro de

modèle / pièce mère ici :

TOUS NOS REMERCIEMENTS

Nous vous remercions d'avoir acheté ce produit de
qualité. Cet outil mécanique de plein air moderne est
conçu pour vous rendre service pendant longtemps. Il
vous sauvera beaucoup de temps comme vous pourrez
vous en rendre compte. Ce manuel de l'utilisateur
comporte un mode d'emploi facile à comprendre. Prenez
soin de lire le manuel au complet et suivez toutes ses
instructions à la lettre afin de conserver votre nouvel outil
mécanique de plein air en excellent état de
fonctionnement.

RÉFÉRENCES, ILLUSTRATIONS ET
SPÉCIFICATIONS RELATIVES AU PRODUIT

Toutes les informations, illustrations et spécifications
contenues dans ce manuel tiennent compte des
dernières informations techniques disponibles au
moment de mettre sous presse. Nous nous réservons le
droit d'y apporter des modifications à tout moment, sans
préavis.

Copyright© 2003 MTD SOUTHWEST INC., Tous droits
réservés.

INFORMATIONS D’ENTRETIEN

Obtenez la liste des concessionnaires agréés appelez le
1-800-520-5520 aux États-Unis ou le 1-800-668-1238
au Canada. Pour de plus amples informations à propos
de votre appareil, visitez www.troybilt.com.

NE RETOURNEZ PAS L'APPAREIL AU DÉTAILLANT
CHEZ QUI VOUS L'AVEZ ACHETÉ. TOUT SERVICE
SOUS GARANTIE NÉCESSITE UNE PREUVE
D'ACHAT.

CE PRODUIT EST COUVERT PAR UN OU PLUSIEURS
BREVETS AMÉRICAINS, ET D’AUTRES SONT EN
INSTANCE.

Tout entretien effectué sur cet appareil pendant et après
la période de garantie doit être fait par un concess­ionnaire agréé uniquement.

TABLE DES MATIÈRES

Service technique . . . . . . . . . . . . . . . . . . . . . . . . . . .2

Consignes de sécurité . . . . . . . . . . . . . . . . . . . . . . .3

Familiarisez-vous avec votre appareil . . . . . . . . . . .6

Mode d'emploi . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Entretien et réparations . . . . . . . . . . . . . . . . . . . . . .8

Caractéristiques . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Liste des pièces . . . .Intérieure de la Couverture Arrière

Numéro de modèle

Numéro de série

Numéro de pièce mère

Si vous éprouvez des difficultés à assembler ce produit
ou si vous avez des questions concernant les
commandes, le fonctionnement ou l’entretien de cet
appareil, veuillez communiquer avec notre service
technique.

INTRODUCTION

MODEL :

S/N :

ITEM :

F3

CONSIGNES DE SÉCURITÉ

SYMBOLE SIGNIFICATION

SYMBOLE SIGNIFICATION

Les symboles de sécurité attirent votre attention sur
des dangers potentiels. Ces symboles et leurs détails
explicatifs méritent que vous les lisiez et compreniez
bien. Les avertissements de sécurité ne peuvent éviter
les dangers de par eux-mêmes. Les consignes ou
mises en garde qu'ils donnent ne remplacent pas des
mesures préventives appropriées contre les accidents.

REMARQUE: donne des informations ou des

instructions vitales pour le fonctionnement ou
l'entretien de l'équipement.

le non-

respect d’un
avertissement peut causer dommages matériels
ou blessures graves pour tous. Respectez les
consignes de sécurité afin de réduire les risques
d'incendie, d'électrocution et de blessures.

AVERTISSEMENT:

le non-respect d’un

avertissement peut
causer dommages matériels ou blessures
graves pour tous. Respectez les consignes de
sécurité afin de réduire les risques d'incendie,
d'électrocution et de blessures.

DANGER:

le non-

respect
d’un avertissement peut causer dommages
matériels ou blessures graves pour tous.
Respectez toujours les consignes de sécurité
afin de réduire les risques d'incendie,
d'électrocution et de blessures.

MISE EN GARDE:

indique un danger, un avertissement ou une
mise en garde. Soyez vigilant afin d'éviter toute
blessure grave. Ce symbole peut être combiné
à d'autres symboles ou pictogrammes.

ALERTE DE SÉCURITÉ:

Lisez le(s) manuel(s) de l'utilisateur et suivez tous

les avertissements et consignes de sécurité.

Vous pourriez à défaut entraîner des blessures

graves pour vous ou d'autres personnes.

SI VOUS AVEZ DES QUESTIONS, APPELEZ LE

1-800-520-5520

• IMPORTANTES CONSIGNES DE SÉCURITÉ •

AVERTISSEMENTS DE SÉCURITÉ SPÉCIAUX POUR
TÊTES D’ENTRAÎNEMENT À ESSENCE ET
CULTIVATEURS

• Ne stockez le carburant que dans des contenants
conçus et homologués pour stocker ces matières.

• Arrêtez toujours le moteur et laissez-le refroidir avant
de remplir le réservoir. N'enlevez jamais le bouchon du
réservoir et n'ajoutez jamais de carburant alors que le
moteur est chaud. Ne faites jamais marcher l'appareil
sans que le bouchon soit bien mis. Desserrez celui-ci
lentement afin de réduire la pression du réservoir.

• Mélangez et ajoutez le carburant dans un endroit aéré
et propre, en plein air, à l'abri des étincelles ou des
flammes. N'enlevez lentement le bouchon du réservoir
d'essence qu'après avoir arrêté le moteur. Ne fumez
pas pendant le remplissage ou le mélange de
carburant. Essuyez immédiatement tout déversement.

• Évitez de mettre le feu au carburant déversé. Ne
démarrez pas le moteur avant que les vapeurs de
carburant ne se soient dissipées.

• Éloignez l'appareil d'au moins 9,1 m (30 pi) de la
source et du site de ravitaillement en carburant avant
de démarrer le moteur. Ne fumez pas et éloignez toute
source d'étincelles ou de flammes vives du lieu de
ravitaillement ou de fonctionnement de l'appareil.

LISEZ TOUTES LES INSTRUCTIONS

AVANT L'UTILISATION

• Prenez soin de bien lire et comprendre le manuel de
l'appareil qui alimente cet accessoire.

• Veuillez lire le manuel de l'utilisateur attentivement.
Familiarisez-vous avec les commandes et l'utilisation
correcte de l’appareil. Sachez comment arrêter
l’appareil et désactiver les commandes rapidement.

• N'utilisez pas l'appareil si vous êtes fatigué, malade ou
sous l'effet de l'alcool, de drogues ou de médicaments.

•

Ne laissez pas les enfants faire fonctionner l’appareil. Ne
laissez jamais des adultes qui ne se sont pas familiarisés
avec les instructions utiliser l’appareil. Ne laissez jamais
des adultes n'ayant jamais reçu les instructions
nécessaires faire fonctionner l’appareil.

• Tous les accessoires de sécurité et protections doivent
être correctement installés avant d'utiliser cet appareil.

• Inspectez l'appareil avant utilisation. Assurez-vous que
les dents sont installées correctement et bien assujetties.

• Dégagez la zone à cultiver avant chaque usage.
Enlevez tous les objets pouvant être projetés ou
happés par l'accessoire à cultiver : cailloux, verre brisé,
clous, fil ou ficelle.

suivez

soig­neusement les consignes de sécurité lorsque
vous utilisez cet appareil. Dans l'intérêt de votre
sécurité et de celle des personnes à proximité,
prenez soin de lire ces instructions avant de faire
fonctionner la machine. Veuillez garder les
instructions en lieu sûr pour usage ultérieur.

AVERTISSEMENT:

l'essence

est
extrêmement inflammable et ses vapeurs
peuvent exploser si on y met le feu. Veuillez
prendre les précautions suivantes.

AVERTISSEMENT:

F4

CONSIGNES DE SÉCURITÉ

• Portez des lunettes de sécurité conformes aux normes
ANSI Z87.1 ainsi que des protège-oreilles durant
l'utilisation de l'appareil. Portez un masque facial ou
antipoussières si vous travaillez dans un lieu poussiéreux.

• Portez des pantalons épais et longs, des bottes, des
gants et une chemise à manches longues. Ne marchez
pas pieds nus et évitez les vêtements lâches, bijoux,
pantalons courts et sandales. Relevez les cheveux au­dessus des épaules.

• N'utilisez l'appareil qu'en plein jour ou avec un bon
éclairage artificiel.

• Utilisez les outils appropriés. N'employez l’outil que
pour son usage prévu.

• Ne forcez pas l’appareil. Il fonctionnera mieux et posera
moins de risques de blessures à la vitesse pour laquelle il
a été conçu.

• Soyez très prudent lorsque vous faites marche arrière
ou que vous tirez l'appareil vers vous.

• Ne vous étirez pas et faites très attention lorsque vous
travaillez sur des pentes ou inclinaisons abruptes. Tenez­vous toujours bien campé, en position d'équilibre.

• Tenez toujours l'appareil des deux mains lorsqu’il est
en marche. Agrippez fermement les poignées avant et
arrière.

• Gardez les mains, le visage et les pieds éloignés des
pièces mobiles. Ne touchez pas les dents et n'essayez
pas de les arrêter lorsqu'elles tournent. Ne faites pas
fonctionner l'appareil sans les protections.

• La lame continue de tourner à vide une fois le moteur
éteint et peut causer des blessures graves. Gardez le
contrôle jusqu'à ce qu'elle soit immobilisée.

• Arrêtez toujours l’appareil si vous suspendez la coupe ou
si vous vous déplacez d'un lieu de travail vers un autre.

• Arrêtez le moteur en cas d'entretien, de réparation,
d'installation ou de retrait des dents. L'appareil et les
dents doivent être arrêtés pour éviter toute blessure.

• Les dents deviennent très aiguisées à l'usage. Portez
toujours des gants lorsque vous manipulez, retirez,
installez ou nettoyez les dents.

• Si vous heurtez ou happez un corps étranger, arrêtez le
moteur immédiatement et vérifiez que rien n'a été
endommagé. Réparez tout dommage éventuel avant de
poursuivre le travail.

• Arrêtez le moteur IMMÉDIATEMENT si vous ressentez une
vibration excessive car cela indique un problème Vérifiez
qu'il n'y a ni écrous ni boulons desserrés, ni aucun ­dommage avant de continuer. Réparez ou remplacez les
pièces affectées au besoin.

• Arrêtez et éteignez l’appareil dans ces cas-ci : entretien,
réparation, changement d'accessoires ou autres.

• Gardez l'appareil exempt d'accumulation de végétation
ou autres matières. Celles-ci peuvent rester logées
entre les dents, la boîte d'engrenages ou le protecteur.

• N’utilisez que des pièces de rechange et accessoires
d’usine pour cet appareil. Ils sont disponibles auprès de
votre concessionnaire agréé. L’utilisation de toutes
pièces ou de tous accessoires non-autorisés peut
entraîner des blessures graves ou des dommages à
l’appareil et l’annulation de votre garantie.

• Évitez de démarrer ou de faire marcher l'appareil à
l'intérieur d'une pièce ou d'un bâtiment fermé. La
respiration de fumées d'échappement peut tuer. Ne faites
marcher l’appareil qu'à l'extérieur, dans un lieu aéré.

AVERTISSEMENTS DE SÉCURITÉ SPÉCIAUX
POUR TÊTES D’ENTRAÎNEMENT ÉLECTRIQUES
ET CULTIVATEURS

• CORDONS : assurez-vous que votre cordon est en bon
état et assez solide pour transporter le courant
nécessaire à l'appareil. Il peut provoquer sinon une chute
de tension entraînant une panne de courant et une
surchauffe. Reportez-vous au calibre de cordon
recommandé dans le manuel de l’utilisateur.

• Inspectez souvent les rallonges et la connexion
d’alimentation. Relevez tout signe de détérioration,
coupures ou fissures dans l’isolation. Vérifiez que les
connexions ne sont ni endommagées ni défectueuses, et
remplacez les cordons le cas échéant.

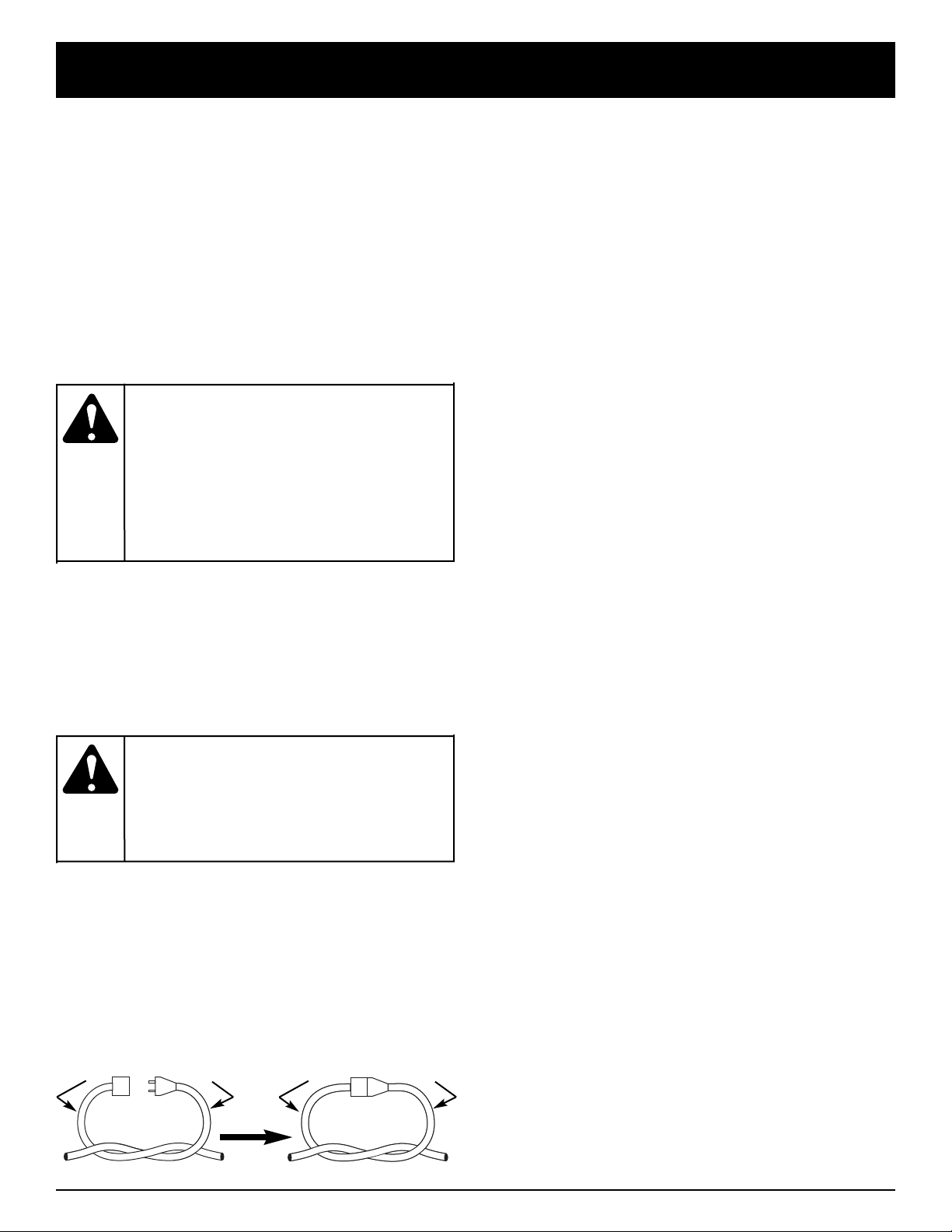

• Évitez que la tête d’entraînement du cultivateur ne se
déconnecte de la rallonge en utilisant une sangle de
fixation ou un connecteur de retenue de la fiche et de la
prise, ou en faisant un nœud comme indiqué ci-dessous:

• Évitez les lieux dangereux. N’utilisez jamais l’appareil
dans des conditions humides ou mouillées. L’humidité
peut provoquer l’électrocution.

• N’utilisez pas l'appareil sous la pluie. Ne l’utilisez pas à
proximité de l’eau.

• Ne manipulez pas la prise ou l'appareil les mains
mouillées ou debout sur une surface mouillée.

• Ne laissez pas l'appareil branché quand il ne sert pas,
pendant un entretien ou un changement d’accessoire.

PENDANT L'UTILISATION DE L'APPAREIL

• Tenez les visiteurs, surtout les enfants et les animaux ft
familiers à une distance d'au moins 15 m (50 pi).

Pour

réduire le
risque de choc électrique, utilisez uniquement
des rallonges électriques approuvées pour une
utilisation extérieure., comme par exemple les
rallonges à cordons de type SW-A, SOW-A, STW­A, STOW-A, SJW-A, SJOW-A, SJTW-W ou SJTOW.

AVERTISSEMENT:

Rallonge

Cordon de

cultivateur

Cordon de

cultivateur

Rallonge

respectez toujours les

consignes de sécurité
durant l’utilisation d’appareils de jardinage
électriques afin de réduire les risques
d’incendie, d’électrocution et de blessures.
Prenez soin de bien lire et comprendre tout le
manuel de l’utilisateur avant d’utiliser la
souffleuse/aspirateur. Faites particulièrement
attention au mode d'emploi et aux
avertissements de sécurité.

DANGER:

F5

SYMBOLES DE SÉCURITÉ ET INTERNATIONAUX

Ce manuel de l'utilisateur décrit les symboles et pictogrammes de sécurité et internationaux pouvant apparaître sur ce
produit. Consultez le manuel de l'utilisateur pour les informations concernant la sécurité, le montage, le fonctionnement,
l'entretien et les réparations.

SYMBOLE SIGNIFICATION

• SYMBOLE ALERTE DE SÉCURITÉ

Indique un danger, un avertissement ou une mise en garde. Ce symbole peut être combiné
à d'autres symboles ou pictogrammes.

• AVERTISSEMENT - LISEZ LE MANUEL DE L'UTILISATEUR

Lisez le manuel de l'utilisateur et suivez tous les avertissements et consignes de sécurité. Vous
pourriez à défaut entraîner des blessures graves pour vous ou d'autres personnes.

• PORTEZ DES PROTECTIONS (YEUX ET OREILLES)

AVERTISSEMENT : les outils électriques peuvent projeter des objets et faire beaucoup de bruit, ce

qui peut gravement blesser les yeux et endommager l’ouïe. Portez toujours des lunettes de sécurité
conformes aux normes ANSI Z87.1 ainsi que des protège-oreilles durant l’utilisation de l’appareil.
Protégez-vous le visage avec un masque intégral au besoin.

• ÉLOIGNEZ LES SPECTATEURS

AVERTISSEMENT : éloignez tout spectateur, les enfants et les animaux domestiques

en particulier, d'au moins 15 m (50 pi) de la zone de coupe.

• LES OBJETS PROJETÉS PEUVENT PROVOQUER DES BLESSURES GRAVES

AVERTISSEMENT : ne faites pas fonctionner l'appareil sans les accessoires et protections

nécessaires.

• CULTIVATEURS – LES DENTS ROTATIVES PEUVENT BLESSER GRIÈVEMENT

AVERTISSEMENT : Arrêtez le moteur et laissez les dents s’arrêter avant d’en installer ou en retirer, ou

d’entreprendre un nettoyage ou entretien. Gardez les mains et les pieds éloignés des dents en rotation.

CONSIGNES DE SÉCURITÉ

ENTRETIEN ET ENTREPOSAGE

• Laissez le moteur refroidir avant de l'entreposer ou de le
transporter. Attachez bien l'appareil pendant le transport.

• Rangez l'appareil dans un endroit verrouillé et sec, ou
élevé et sec, hors de portée des enfants, pour éviter
une utilisation indésirable ou un accident.

• Nettoyez les dents en les arrosant d'eau avec un tuyau.
Essuyez les dents avec une huile mécanique légère pour
éviter la rouille.

• Ne trempez et n'arrosez jamais l'appareil avec de l'eau
ou tout autre liquide. Gardez les poignées sèches,
propres et exemptes de débris. Nettoyez après chaque
usage. Voir les sections Nettoyage et Entreposage.

• Conservez ces instructions. Consultez-les souvent et
servez-vous en pour instruire d'autres usagers. Si vous
prêtez l'appareil à quelqu'un, prêtez-lui également ces
instructions.

• Les réparations ou les procédures d'entretien qui ne
sont pas décrites dans le manuel doivent être
strictement confiées à des techniciens qualifiés.

•

Vérifiez à intervalles fréquents que les boulons des forces à
tondre et les boulons de montage du moteur et autres sont
bien serrés afin de vous assurer que l'équipement fonctionne
correctement.

• À l'intérieur d'un bâtiment, rangez l'appareil à l'écart
des sources d'allumage. Laissez le moteur refroidir
avant de l'entreposer dans une enceinte.

• Reportez-vous toujours aux importantes instructions du
manuel de l'utilisateur si vous prévoyez d'entreposer le
cultivateur pendant une durée prolongée.

• N'essayez pas de réparer l'appareil à moins de
disposer des outils appropriés et des instructions de
démontage et de réparation de la machine.

CONSERVEZ CES

INSTRUCTIONS

F6

FAMILIARISEZ-VOUS AVEC VOTRE APPAREIL

APPLICATIONS

Avec l’accessoire à cultiver :

• Sert à cultiver les sols à gazon et à texture légère. Peut
aussi être utilisé pour cultiver dans les jardins, autour
des arbres, etc.

Crochet

Corps de l'arbre

Boîte

d'engrenages

Dents

Protecteur des dents

CONSIGNES DE SÉCURITÉ

Vis à œillet avec

dispositif de retenue

F7

L’accessoire à cultiver doit être installé avec le bouton
de déclenchement dans le trou principal.

Vérifiez que le bras flexible est bien engagé avant
l’utilisation

1. Démarrez l’appareil.

2. Appuyez brièvement sur la détente, puis relâchez-la.

3. Vérifiez le fonctionnement de l’accessoire.

4. S’il ne fonctionne pas, retirez-le et répétez la
procédure d’installation.

5. Vérifiez de nouveau le fonctionnement de
l’accessoire.

MODE D'EMPLOI

4. Serrez le bouton en le tournant à droite (Fig. 3).

Coupleur

Bouton de

déclenchement

Renfoncement-

guide

Bouton

À droiteÀ gauche

Trou principal

Corps de l'arbre

supérieur

Coupleur

Corps de l'arbre

inférieur

Bouton de déclenchement

Bouton

MONTAGE DU COUPLEUR

Les accessoires Troy-Bilt suivants sont également
disponibles pour votre appareil :

Cultivateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . TBGC

Edger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . TBLE

Taille-haies . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . TBAH

Désherbeuse à arbre droit . . . . . . . . . . . . . . . . . . . TBSS

Turbosouffleuse . . . . . . . . . . . . . . . . . . . . . . . . . . . TBTB

Scie á long manche . . . . . . . . . . . . . . . . . . . . . . . . TBPS

Retrait de l'accessoire

1. Dévissez le bouton vers la gauche (Fig. 1).

2. Appuyez sur le bouton de déclenchement et
maintenez-le enfoncé (Fig. 1).

3.

En tenant fermement le logement de l’arbre supérieur,
retirez l’accessoire cultivateur de jardin du couplage (Fig. 2).

Installation de l'accessoire

REMARQUE :

pour faciliter l'installation ou le retrait

d'accessoires, placez l'appareil au sol ou sur un établi.

1. Enlevez le crochet de la partie supérieure du corps
de l'arbre.

2. Dévissez le bouton vers la gauche (Fig. 1).

3. Tenez fermement l'accessoire et enfoncez-le tout
droit dans le coupleur (Fig. 2).

REMARQUE : alignez le bouton de déclenchement avec

le renfoncement-guide pour faciliter l'installation
(Fig. 1).

Fig. 1

Fig. 2

Fig. 3

Bouton

veuillez bien
assimiler le

manuel des accessoires avant utilisation.

AVERTISSEMENT:

verrouillez

le bouton
de déclenchement dans le trou principal et
vissez bien le bouton avant de faire marcher
l'appareil.

MISE EN GARDE:

l'access-

oire de
coupe et autres ajouts du système EZ-Link

MD

doivent utiliser le trou principal sauf indication
contraire de leurs manuels. L'utilisation du
mauvais trou pourrait causer des blessures
graves ou endommager l'appareil.

MISE EN GARDE:

pour éviter

des
blessures graves, éteignez l'appareil avant
d'enlever ou d'installer des accessoires.

AVERTISSEMENT:

F8

CONSEILS D'UTILISATION

1. Déplacez le cultivateur vers le lieu de travail avant de
démarrer le moteur.

2. Démarrez l’appareil.

3. Pendant que le moteur tourne et que les dents ne
touchent pas le sol, appuyez sur la manette des gaz
pour augmenter le régime du moteur.

4. Tenez les prises de l’arbre et de la poignée
fermement et abaissez lentement le cultivateur
jusqu’à ce que les dents touchent le sol (Figs. 4 et 5).

5. Dès que vous commencez à cultiver, tirez l’appareil
vers vous pour faire pénétrer les dents dans le sol.

6. Une fois le sol entamé, continuez le travail d’un rythme
modéré jusqu’à ce que vous vous sentiez à l’aise avec
les commandes et la manipulation du cultivateur.

MODE D'EMPLOI

Fig. 4

Fig. 5

Portez

des
vêtements appropriés pour diminuer les
risques de blessures durant l'utilisation de
l'appareil. Ne portez pas de vêtements
amples ni de bijoux. Portez des lunettes de
sécurité et des protège-oreilles. Portez des
pantalons épais et longs, des bottes et des
gants. Ne marchez pas pieds nus et évitez
les pantalons courts et les sandales.

AVERTISSEMENT:

Pour

éviter
des blessures graves, faites très attention
lorsque vous faites marche arrière ou que
vous tirez l’appareil vers vous.

AVERTISSEMENT:

RETRAIT ET REMPLACEMENT DES DENTS

Vous devez remplacer les 4 dents en même temps parce qu’elles
s’usent de manière égale. Commencez par un côté à la fois.

1. Mettez la commande Marche/Arrêt Stop en position
ARRÊT (O). Positionnez et déconnectez le câble de
la bougie.

2. Retirez les axes à épaulement et leurs fixations (Fig. 6).

3. Retirez les dents et les coussins en feutre de l’arbre.

4. Nettoyez et huilez l’arbre.

5. Les dents portent l'inscription “ R “ (droite) ou “ L “
(gauche) indiquant leur position de chaque côté de la boîte
d'engrenages lorsqu'on fait face au devant de l'appareil.

6. Remplacez les dents et les coussins en feutre sur
l’arbre, les moyeux des dents étant face à face.

Moyeux des

dents

Fixation d’axe à

épaulement

Coussin

en feutre

Axe à

épaulement

Fig. 6

Pour

éviter des
blessures graves, portez toujours des gants
épais lorsque vous manipulez les dents.

AVERTISSEMENT:

F9

ENTRETIEN ET RÉPARATIONS

R

R

L

L

Dents Espacées

Coussin

en feutre

Arbre

7. Avant de réinstaller les vis à oeillets et les goupilles
beta, assurez-vous que les pointes sur les dents
soient bien espacées les unes des autres (Fig. 7).

8. Répétez la même procédure de l’autre côté.

REMARQUE : Lorsque les dents sont bien installées,

les lettres " R " et " L " apparaissent de chaque
côté de la boîte d'engrenages et les extrémités
des dents sont alignées dans le même sens. Il
est important d’installer correctement les dents.

Fig. 7

ENTREPOSAGE

• Vérifiez l’appareil avant de le ranger pour vous assurer
qu’il est en bon état de fonctionnement.

• Arrêtez le moteur.

• Rangez l'appareil à l'intérieur, dans un lieu sec et
verrouillé, hors de portée des enfants.

Pour les unités à tête d’entraînement à gaz

• Laissez l’appareil se refroidir avant de l'entreposer
dans une enceinte.

• Vidangez tout le carburant de l’appareil. Ne rangez
jamais l'appareil avec du carburant dans le réservoir à
l’intérieur d’un bâtiment où se trouvent des sources
potentielles d’allumage tels que des radiateurs à eau
chaude ou indépendants, des sécheuses, etc.

TRANSPORT

• Laissez le moteur se refroidir avant de l'entreposer.

• Attachez bien l'appareil lors du transport.

Pour les unités à tête d’entraînement à gaz

• Videz tout le carburant de l’appareil.

• Serrez le bouchon du réservoir avant le transport.

ACCESSOIRES/PIÈCES DE RECHANGE

Assemblée de dent

(externe gauche et droit intérieur) . . . . . . . . . . .182729

Assemblée de dent

(gauche intérieur et externe droit) . . . . . . . . . . .182730

Assemblage d'attache de dent . . . . . . . . . . . . . . .147473

N’utilisez que des pièces de rechange et accessoires
d’usine pour cet appareil.

CARACTÉRISTIQUES

ACCESSOIRE À CULTIVER

Poids en fonctionnement de l’accessoire : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4,65 kg (10 lb)

Écartement ajustable des dents . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . de 15 à 26.04 cm (de 6 à 10,25 po)

Dents en acier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20,3 cm (8 po)

GARANTIE LIMITÉE DU FABRICANT POUR:

Aucune garantie implicite, y compris toute garantie de valeur
marchande ou d’adaptation à une fin particulière, ne
s’applique après la période applicable de garantie expresse
écrite ci-dessus concernant les pièces qui sont identifiées.
Aucune autre garantie ou caution expresse, écrite ou orale, à
l’exception de celle mentionnée ci-dessus, accordée par
toute personne ou entité, y compris tout distributeur ou
détaillant, concernant tout produit n’engagera la
responsabilité de Troy-Bilt. Pendant la période destates
garantie, le remède exclusif est la réparation ou le
remplacement du produit dans les conditions énoncées ci­dessus. (Certains états ne permettent pas la limitation de la

garantie implicite, il est donc possible que la limitation ci-dessus
ne s’applique pas à vous.)

Les clauses énoncées dans la présente Garantie
constituent le recours unique et exclusif inhérent aux
ventes. Troy-Bilt ne sera en aucun cas tenue pour
responsable de tout dommage indirect ou consécutif ou de
dommages comprenant, entre autres mais pas seulement,
les dépenses encourues du fait du recours à des services
de remplacement ou de substitution pour l’entretien des
pelouses, le transport ou des frais connexes, ou les frais
entraînés par une location destinée à remplacer
provisoirement un produit sous garantie. (Certains états ne

permettent pas la limitation de la garantie implicite, il est donc
possible que la limitation ci-dessus ne s’applique pas à vous.)

Aucun recouvrement, quel qu’il soit, ne sera d’un montant
supérieur au prix du produit vendu. Toute modification des
dispositifs de sécurité du produit annulera la présente Garantie.
Vous assumez tout risque et toute responsabilité résultant de la
perte, de l’endommagement ou du préjudice que vous et votre
propriété et/ou d’autres et leur propriété pourront encourir du
fait de l’utilisation normale, de la mauvaise utilisation ou de
l’empêchement d’utiliser le produit.

La présente garantie limitée n’est accordée qu’à l’acheteur
initial, au preneur initial ou à la personne à laquelle le produit a
été offert.

Le Droit des États vis à vis de la présente garantie : la
présente garantie vous confère certains droits juridiques, et
vous pouvez bénéficier d’autres droits, lesquels varient d’une
juridiction à l’autre.

Pour obtenir l’adresse du distributeur agréé le plus proche,
composer le : 1-800-345-8746 aux États-Unis ou le

1-800-668-1238 au Canada.

Troy-Bilt LLC

P.O. Box 361131

Cleveland, OH 44136-0019

La garantie limitée énoncée ci-après est accordée par Troy-Bilt
LLC (« Troy-Bilt ») et concerne les marchandises neuves achetées
et utilisées aux États-Unis, ainsi que dans leurs possessions et
territoires.

Troy-Bilt garantit ce produit contre tout vice de matière ou de
façon pendant une période de deux (2) ans à compter de la date
d’achat initiale et elle se réserve le choix de réparer ou de
remplacer, à titre gratuit, toute pièce présentant un vice de
matière ou de façon. Cette garantie limitée nes’ appliquera que
dans la mesure où le produit aura été utilisé et entretenu
conformément au Guide de l’utilisateur fourni avec le produit et
n’aura pas fait l’objet d’un usage inadéquat, abusif, commercial
ou négligent, d’un accident, d’un entretien inadéquat, d’une
modification, de vandalisme, d’un vol, d’un incendie, de dégâts
d’eau ou d’un endommagement résultant d’un autre péril ou d’un
désastre naturel. Les dommages résultats de l’installation ou de
l’utilisation de tout accessoire ou équipement non approuvé par
Troy-Bilt pour une utilisation avec le(s) produit(s) couvert(s) par le
présent guide annuleront la garantie et ce qui concerne les
dommages qui en résulteraient éventuellement. La présente
garantie est limitée à quatre-vingt-dix (90) jours à compter de la
date d’achat au détail initiale pour tout produit Troy-Bilt utilisé à
des fins locatives ou commerciales, ou toute utilisation produisant
des revenus.

POUR L’ENTRETIEN-DÉPANNAGE : l’Entretien-dépannage au
titre de la garantie est disponible, SUR PRÉSENTATION DE
PREUVE D’ACHAT, AUPRÈS DU DISTRIBUTEUR AGRÉÉ
LOCAL. Pour obtenir le nom du distributeur agréé local,
consulter les Pages Jaunes ou se mettre en rapport avec le
Service après-vente de Troy-Bilt en appelant le 1-800-520-
5520 ou en écrivant au P.O. Box 361131, Cleveland OH 44136­0019 ou en appelant le 1-800-668-1238 au Canada. Aucun
produit retourné à l’usine sans permission écrite préalable du
service après-vente de Troy-Bilt ne sera accepté.

La garantie limitée n’offre aucune couverture dans les cas
suivants :

A. Mises au point – Bougies, réglages de carburateur, filtres.
B. Articles d’usure – Bouton de butée, bobines extérieures, fil de

coupe, bobines intérieures, poulie de démarrage, cordes de
démarrage, courroies d’entraînement.

C. Troy-Bilt n’accorde aucune garantie pour les produits

vendus ou exportés des États-Unis, de leurs possessions
et territoires, exception faite en ce qui concerne les
produits vendus par l’intermédiaire de ses canaux agréés
de distribution à l’exportation.

Troy-Bilt se réserve la droit de modifier ou d’améliorer la
conception de tout produit Troy-Bilt sans assumer l’obligation
de modifier tout produit d’une fabrication plus ancienne.

Cultivador

TBGC

Manual Del Operador

IMPORTANTE: LEA LAS REGLAS DE SEGURIDAD E INSTRUCCIONES DETENIDAMENTE

P/N 769-00485B (5/06)

E2

Antes de que empiece a ensamblar su nuevo equipo,
por favor ubique la placa que contiene el modelo de la
unidad y escriba esa información en el espacio en
blanco aquí debajo. Aquí debajo se explica la muestra
de una placa del modelo.

INTRODUCCION

Copie el número del modelo/

pieza del fabricante aquí:

Copie el número

de serie aquí:

MUCHAS GRACIAS

Gracias por haber adquirido este gran producto. Esta
moderna herramienta motriz de exteriores está diseñada
para brindarle muchas horas de servicio útil. Usted
comprobará que es un artefacto que le ahorrará mucho
trabajo. Este manual del operador le brinda instrucciones
de operación de fácil comprensión. Lea todo el manual y
siga todas las instrucciones para mantener su nueva
herramienta motriz de exteriores en las mejores
condiciones de funcionamiento.

REFERENCIAS, ILUSTRACIONES Y
ESPECIFICACIONES DEL PRODUCTO

Toda la información, las ilustraciones y las especificaciones
contenidas en este manual se basan en la información
más reciente disponible en el momento de impresión del
manual. Nos reservamos el derecho de hacer cambios
en cualquier momento sin aviso previo.

Copyright© 2003 MTD SOUTHWEST INC. Todos los
derechos reservados.

INFORMACION DEL SERVICIO

Llame 1-800-345-8746 en EE.UU. o al 1-800-668-1238
en Canada para obtener una lista de distribuidores de
servicio localizados cerca de usted. Para obtener más
detalles sobre su unidad, visite nuestro sitio en

www.troybilt.com.
NO REGRESE SU UNIDAD AL VENDEDOR. PARA

SOLICITAR SERVICIO POR LA GARANTIA, DEBERA
PRESENTAR PRUEBA DE SU COMPRA.

ESTE PRODUCTO ESTA CUBIERTO POR UNA O MAS
PATENTES DE EE.UU., OTRAS PATENTES EN
TRAMITE.

El servicio de esta unidad, ya sea durante o después del
período cubierto por la garantía, debe ser realizado
solamente por un proveedor de servicios autorizado y
aprobado.

INDICE DE CONTENIDOS

Llamadas a apoyo al cliente . . . . . . . . . . . . . . . . . . .2

Normas para una operación segura . . . . . . . . . . . . .3

Conozca su unidad . . . . . . . . . . . . . . . . . . . . . . . . .7

Instrucciones de operación . . . . . . . . . . . . . . . . . . .8

Instrucciones de mantenimiento y reparación . . . . .9

Cuadro de solución de problemas . . . . . . . . . . . . .10

Especificaciones . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Garantía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Lista de Piezas . . . . . . . . . . . . . . . . . .Contraportada

Número de la

pieza del fabricante

Número de serie

Número del

modelo

S/N :

MODEL :

ITEM :

E3

LEA TODAS LAS INSTRUCCIONES

ANTES DE LA OPERACIÓN

• Lea cuidadosamente y entienda el manual del
operador de la unidad que impulsa a este acople.

• Lea este manual de instrucciones de funcionamiento
detenidamente. Familiarícese completamente con los
controles y el uso apropiado del equipo. Sepa cómo
apagar la unidad y desactivar los controles con
rapidez.

• No opere esta unidad si está cansado, enfermo, o bajo
los efectos del alcohol, drogas o medicamentos.

•

Nunca permita que los niños manejen el equipo. Nunca
permita que los adultos usen la unidad cuando no estén
familiarizados con las instrucciones. Nunca permita que las
personas adultas manejen el equipo si no cuentan con las
instrucciones apropiadas.

• Se debe instalar adecuadamente todos los protectores
y dispositivos de seguridad antes de hacer funcionar la
unidad.

• Inspeccione la unidad antes de usarla. Compruebe que
los dientes estén instalados correctamente y que estén
seguros.

• Despeje el área que va a cultivar antes de cada uso.
Quite todos los objetos tales como piedras, vidrios
quebrados, clavos, alambre o cuerdas que puedan ser
lanzados o que se puedan enredar en el aditamento
del cultivador.

ADVERTENCIAS DE SEGURIDAD ESPECIALES PARA
LAS UNIDADES MOTRICES Y CULTIVADOR A GAS

• Guarde el combustible únicamente en recipientes
designados especialmente y aprobados para el
almacenamiento de dichos materiales.

• Apague siempre el motor y espere que se enfríe antes de
llenar el tanque de combustible. Nunca quite la tapa del
tanque de combustible ni abastezca combustible mientras
la unidad esté caliente. No opere nunca esta unidad sin la
tapa del combustible bien apretada en su lugar. Afloje la
tapa del tanque de combustible lentamente para
desahogar la presión del tanque.

•

Mezcle y abastezaca el combustible en un área limpia, bien
ventilada en exteriores donde no haya chispas ni llamas.
Quite la tapa del combustible lentamente sólo después de
parar el motor. No fume mientras abastece ni mientras
mezcle el combustible. Seque todo el combustible que se
derrame de la unidad de inmediato.

NORMAS PARA UNA OPERACION SEGURA

SIMBOLO SIGNIFICADO

Los símbolos de seguridad se utilizan para llamar su
atención sobre posibles peligros. Los símbolos de
seguridad y sus explicaciones merecen toda su atención
y comprensión. Los símbolos de seguridad no eliminan
ningún peligro por sí mismos. Las instrucciones o
advertencias que ofrecen no substituyen las medidas
adecuadas de prevención de accidentes.

SIMBOLO SIGNIFICADO

• IMPORTANTE INFORMACION DE SEGURIDAD •

El no

seguir una
advertencia de seguridad puede conducir a
que usted u otras personas sufran lesiones.
Siga siempre las precauciones de seguridad
para reducir el riesgo de incendio, descarga
eléctrica y lesiones personales.

ADVERTENCIA:

El no obedecer una

advertencia de
seguridad puede conducir a que usted u
otras personas sufran graves lesiones. Siga
siempre las precauciones de seguridad
para reducir el riesgo de incendio, descarga
eléctrica y lesiones personales.

PELIGRO:

El no seguir

una
advertencia de seguridad puede conducir a
daño patrimonial o a que usted u otras
personas sufran lesiones personales. Siga
siempre las precauciones de seguridad
para reducir el riesgo de incendio, descarga
eléctrica y lesiones personales.

PRECAUCION:

Indica peligro, advertencia o precaución.
Debe prestar atención para evitar sufrir
graves lesiones personales. Puede ser
utilizado junto con otros símbolos o figuras.

ALERTA DE SEGURIDAD

:

NOTA: Le ofrece información o instrucciones que son

esenciales para la operación o mantenimiento
del equipo.

Lea el manual del operador y siga todas las

advertencias e instrucciones de seguridad. De no

hacerlo, el operador y/o los espectadores pueden

sufrir graves lesiones.

SI TIENE PREGUNTAS, LLAME AL

1-800-520-5520

La gasolina

es muy
inflamable y sus gases pueden explotar si se
encienden. Tome las siguientes precauciones:

ADVERTENCIA:

Se debe

seguir las
siguientes reglas de seguridad cuando use la
unidad. Por favor lea estas instrucciones para
su propia seguridad y las de los espectadores,
antes de hacer funcionar la unidad. Por favor
mantenga estas instrucciones en un lugar
seguro para uso futuro.

ADVERTENCIA:

E4

• Evite los ambientes peligrosos. No opere nunca su
unidad en ambientes húmedos ni mojados. La
humedad representa un peligro de descarga eléctrica.

• No use la unidad bajo la lluvia. No la use dentro del
agua ni alrededor de ella.

• No toque el enchufe ni la unidad con las manos
mojadas ni parado sobre superficies mojadas.

• No deje la unidad enchufada mientras no la use,
mientras cambia accesorios ni mientras realiza el
servicio.

DURANTE LA OPERACIÓN

•

Mantenga retirados a los espectadores, especialmente a
los niños y animales domésticos por lo menos a 50 ft (15
m) de distancia.

• Use lentes o gafas de protección que cumplan con las
normas ANSI Z87.1, y protección para sus
oídos/audición mientras opere esta unidad. Use siempre
una máscara facial o para protegerse contra el polvo si
la operación levanta polvo.

•

Use pantalones largos y gruesos, botas, guantes y camisa de
manga larga. No use ropa holgada, alhajas, pantalones cortos,
sandalias ni esté descalzo. Sostenga el cabello sobre el nivel
de los hombros.

• Use la unidad sólo con luz diurna o con buena luz
artificial.

• Use la herramienta correcta. Use esta herramienta sólo
para el trabajo para el que fue diseñada.

• No fuerce la unidad. Hará mejor el trabajo y con menos
probabilidad de lesión bajo la tasa de funcionamiento
que fue diseñada.

• Tenga mucho cuidado cuando retroceda o cuando
hale la unidad hacia usted.

• No se estire demasiado, tenga cuidado adicional
cuando trabaje en pendientes o inclinaciones.
Mantenga siempre una posición y equilibrio
adecuados.

• Sostenga siempre la unidad con ambas manos durante
la operación. Agarre firmemente ambas manijas o
mangos anteriores y posteriores.

• Mantenga las manos, cara y pies lejos de todas las
piezas que se muevan. No toque ni intente detener los
dientes cuando estén girando. No la haga funcionar sin
los protectores puestos en su lugar.

• No opere la unidad a una velocidad mayor que la
necesaria para recortar bordes. No opere la unidad a
alta velocidad cuando no esté recortando bordes.

• Pare siempre la unidad cuando posponga el trabajo o
mientras camine entre diferentes zonas de corte.

• Detenga el motor para hacerle mantenimiento,
reparaciones, para instalar o quitar los dientes. Debe
detener la unidad y los dientes deben dejar de voltear
para que evite lesiones.

• Los dientes se vuelven bastante filosos con el uso.
Póngase guantes gruesos en todo momento cuando
manipule, quite, instale o limpie los dientes.

NORMAS PARA UNA OPERACIÓN SEGURA

• Evite crear una fuente de encendido con el
combustible derramado. No arranque el motor hasta
que los gases se hayan disipado.

•

Mueva la unidad a por lo menos 30 pies (9.1 m) de distancia
de la fuente y punto de abastecimiento de combustible
antes de arrancar el motor. No fume, mantenga las chispas y
llamas fuera del área mientras carga o el combustible o
mientras opera la unidad.

•

Nunca arranque ni opere la unidad dentro de una sala o
edificio cerrado. La respiración de los gases del escape
pueden ser letales. Opere esta unidad únicamente en un
área exterior bien ventilada.

ADVERTENCIAS DE SEGURIDAD ESPECIALES PARA
LAS UNIDADES MOTRICES Y CULTIVADOR DE
CESPED ELECTRICOS

• JUEGOS DE CABLES: Verifique que su juego de cable
esté en buenas condiciones. Cuando use un juego de
cables, verifique que el cable que usa es lo
suficientemente grueso para conducir la corriente que
consumirá la unidad. Un juego de cables de menor
calibre puede causar una caída de voltaje en la línea y
ocasionar la pérdida de energía y recalentamiento. Lea el
manual del operador de la unidad motriz de este
accesorio para informarse acerca del tamaño
recomendado de cable.

• Inspeccione todos los cables de extensión y la
conexión eléctrica de la unidad con frecuencia.
Observe en detalle si existe deterioro, cortes o grietas
en el aislamiento. Inspeccione también si existen
daños en las conexiones. Cambie los cables si
encuentra algún defecto o daño.

• Evite la desconexión del cabezal motorizado del
cultivador del cable de extensión durante el
funcionamiento, utilizando un retenedor de enchufe­receptáculo, conector o haciendo un nudo como se
muestra aquí debajo:

Cuando

use
artefactos eléctricos de jardinería, siempre
debe tomar precauciones básicas de seguridad
para reducir el riesgo de incendio, de descarga
eléctrica y de lesiones personales. Lea con
cuidado y comprenda todo el manual del
operador antes de usar su soplador / aspirador.
Preste mucha atención a las instrucciones de
operación y a las advertencias de seguridad.

ADVERTENCIA:

Para reducir

el riesgo de
choque eléctrico, utilice únicamente cables de
extensión aprobados para uso al aire libre, por
ejemplo un cable tipo SW-A, SOW-A, STW-A,
STOW-A, SJW-A, SJOW-A, SJTW-W, o
SJTOW-A.

ADVERTENCIA:

Cable de

extensión

Cable de

cultivador

Cable de

cultivador

Cable de

extensión

E5

NORMAS PARA UNA OPERACIÓN SEGURA

• Si golpea o se enreda con algún objeto extraño, pare el
motor de inmediato e inspeccione si hay daños. Haga
arreglar cualquier daño antes de intentar el
funcionamiento posterior.

• Pare la unidad DE INMEDIATO si siente una vibración
excesiva. La vibración es señal de que hay problemas.
Inspeccione bien si hay tuercas o pernos flojos o daño
antes de continuar. Repare o cambie las piezas afectadas
según sea necesario.

• Pare y apague la unidad para hacerle mantenimiento,
reparación o para cambie accesorios.

• Mantenga la unidad libre de vegetación y otros
materiales. Esas cosas se pueden incrustar entre los
dientes y la caja de engranajes o el protector.

• Use sólo piezas y accesorios de repuesto genuinos de
fábrica para esta unidad. Puede obtenerlos en su
proveedor de servicio autorizado. El uso de piezas o
accesorios no autorizados puede causar lesiones
graves al usuario o daño a la unidad, y la cancelación
de su garantía.

MANTENIMIENTO Y ALMACENAJE

• Espere que el motor se enfríe antes de guardar o

transportar la unidad. Asegúrese de que la unidad esté
segura al transportarla.

• Guarde la unidad bajo llave en un lugar adecuado y
seco para evitar el uso por personas no autorizadas y
daños, lejos del alcance de los niños.

• Lave los dientes con el agua de la manguera. Limpie
los dientes con aceite suave para máquinas, para que
evite la oxidación.

• Nunca moje ni rocíe la unidad con agua ni con ningún
otro líquido. Mantenga las manijas secas, limpias y sin
residuos. Limpie la unidad luego de cada uso, lea las
instrucciones de Limpieza y Almacenamiento.

• Guarde estas instrucciones. Consúltelas con
frecuencia y utilícelas para enseñar a otros usuarios. Si
le presta esta unidad a alguien, préstele también estas
instrucciones.

• Cualquier reparación o procedimientos de
mantenimiento que no estén descritos en este manual
deben ser hechos únicamente por personal calificado.

• Compruebe frecuentemente el apriete de los pernos
de la cizalla, de montaje del motor y otros pernos para
que tenga la seguridad de que el equipo esté en buen
estado de funcionamiento.

• Cuando guarde la unidad dentro de un edificio, aléjela
de fuentes de encendido. Permita que el motor se
enfríe antes de guardarla en cualquier caja protectora.

• Consulte las instrucciones del Manual del Operario en
todo momento para que se informe sobre detalles
importantes, si va a guardar la unidad durante un período
de tiempo prolongado.

•

No intente arreglar la máquina a menos que tenga las
herramientas apropiadas y las instrucciones para
desensamblarla y arreglarla.

GUARDE ESTAS

INSTRUCCIONES

E6

SÍMBOLOS DE SEGURIDAD E INTERNACIONALES

Este manual del operador describe los símbolos y figuras de seguridad e internacionales que pueden aparecer en este
producto. Lea el manual del operador para obtener información completa acerca de la seguridad, ensamble, operación y
mantenimiento y reparación.

SÍMBOLO SIGNIFICADO

• SÍMBOLO DE ALERTA DE SEGURIDAD

Indica peligro, advertencia o precaución. Puede ser utilizado junto con otros
símbolos o figuras.

• ADVERTENCIA - LEA EL MANUAL DEL OPERADOR

Lea el manual del operador y siga todas las advertencias e instrucciones de seguridad.
De no hacerlo, el operador y/o los espectadores pueden sufrir lesiones graves.

• USE PROTECCIÓN OCULAR Y AUDITIVA

ADVERTENCIA: La operación de cualquier herramienta electromecánica puede ser el origen del

lanzamiento de objetos y ruidos elevados que pueden causar lesiones oculares graves y pérdida
auditiva. Use siempre gafas de seguridad o protección visual que cumplan con las normas ANSI Z87.1
y protección auditiva, cuando maneje esta unidad. Use una careta completa cuando la necesite.

• MANTENGA ALEJADOS A LOS ESPECTADORES

ADVERTENCIA: Mantenga a todos los espectadores, en especial a los niños y animales

domésticos a por lo menos 50 pies (15 m) del área de corte.

• LOS OBJETOS DESPEDIDOS Y LA CUCHILLA ROTATIVA CAUSAN LESIONES GRAVES

ADVERTENCIA: No opere esta unidad si la protección plástica de la línea no está

puesta en su lugar. Manténgase lejos del accesorio de corte giratorio

• CULTIVADORES PARA JARDINES – LAS PÚAS GIRATORIAS PUEDEN CAUSAR GRAVES
LESIONES

ADVERTENCIA: Apague el motor y espere que las púas se detengan antes de instalar o quitar los

dientes, o antes de hacer la limpieza o cualquier tipo de mantenimiento.
Mantenga las manos y los pies lejos de los dientes giratorios.

NORMAS PARA UNA OPERACIÓN SEGURA

E7

CONOZCA SU UNIDAD

APLICACIONES

Con accesorio cultivador:

• Cultivo de césped y tierra liviana. También para cultivar
áreas del jardín, alrededor de árboles, etc.

Suspensor

Bastidor del eje

Púas

Protección de los dientes

Caja de engranajes

NORMAS PARA UNA OPERACIÓN SEGURA

Abrazaderas de

Espiga Clevis

E8

El accesorio cultivador deberá instalarse con el botón de
desconexión en el orificio primario.

Inspeccione el acoplamiento del eje acodado antes
de usar la unidad

1. Arranque la unidad.

2. Enganche y suelte el gatillo brevemente.

3. Verifique que el accesorio esté funcionando.

4. Si el accesorio no está funcionando, retire el
accesorio y repita los pasos para su instalación.

5. Vuelva a verificar el funcionamiento del accesorio.

4. Apriete el botón girándolo hacia la derecha (Fig. 3).

ENSAMBLAJE DEL ACOPLADOR

Los siguientes accesorios Troy-Bilt también están
disponibles para su unidad:

Cultivador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . TBGC

Edger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TBLE

Recortador de setos . . . . . . . . . . . . . . . . . . . . . . . .TBAH

Recortador de eje recto . . . . . . . . . . . . . . . . . . . . . TBSS

Turbosoplador . . . . . . . . . . . . . . . . . . . . . . . . . . . . TBTB

Sierra de poste . . . . . . . . . . . . . . . . . . . . . . . . . . . TBPS

Remoción del accesorio:

1. Para aflojarlo, gire el botón en el sentido opuesto al
de las manecillas del reloj (Fig. 1).

2. Oprima y sostenga oprimido el botón de liberación
(Fig. 1).

3. Mientras sostiene con firmeza el bastidor del eje
superior, tire del accesorio de cultivador de jardín
hacia afuera del acoplador (Fig. 2).

Instalación del accesorio:

NOTA: Para facilitar la instalación o remoción de los

accesorios, ponga la unidad sobre el suelo
o sobre un banco de trabajo.

1. Quite el colgador de encima de la cubierta del eje.

2. Apriete el botón girándolo hacia la derecha (Fig. 1).

3. Mientras sostiene el accesorio con firmeza, empújelo
en línea recta en el acoplador (Fig. 2).

NOTA: La alineación del botón de desconexión con la

guía ayuda en la instalación (Fig. 1).

Fig. 1

Fig. 2

Fig. 3

INSTRUCCIONES DE OPERACIÓN

Acoplador

Botón de desconexión

Botón

En el sentido

de las

manecillas del

reloj

En sentido contrario

al de las manecillas

del reloj

Orificio

primario

Cubierta

superior del eje

Acoplador

Cubierta

inferior del eje

Botón de

desconexión

Botón

Botón

Guía

El accesorio

de corte y
los accesorios con el sistema EZ-Link™
deben ser usados en el orificio primario a
menos que se indique lo contrario en el
manual del operador del accesorio. El usar el
orificio incorrecto puede conducir a lesiones
personales o daño de la unidad.

PRECAUCION:

Para evitar

graves
lesiones personales, apague la unidad antes
de sacar o instalar accesorios.

ADVERTENCIA:

Trabe el

botón de
desconexión en el orificio primario y ajuste
bien la perilla antes de operar esta unidad.

PRECAUCION:

Lea y

comprenda
el manual del operador de los accesorios
antes de su operación.

ADVERTENCIA:

E9

INSTRUCCIONES DE OPERACIÓN

SUGERENCIAS DE OPERACIÓN

1. Mueva el cultivador al área de trabajo antes de hacer
arrancar el motor.

2. Arranque la unidad.

3. Con el motor en funcionamiento y los dientes lejos
del suelo, apriete el control del regulador para
aumentar la velocidad del motor.

4. Sujete el eje y la manija con firmeza, baje lentamente
el cultivador hasta que los dientes entren en contacto
con el suelo (Figs. 4 y 5).

5. Cuando comience la acción del cultivador, tire el
cultivador hacia atrás para que los dientes puedan
penetrar el suelo.

6. Una vez que afloje el suelo, continúe
a una velocidad moderada hasta que se familiarice
con los controles y el manejo del cultivador.

Fig. 4

Fig. 5

Vista en

forma
adecuada para reducir el riesgo de lesiones
cuando opere esta unidad. No use ropa
holgada ni alhajas. Use protección ocular y
auditiva. Use pantalones largos y gruesos,
botas y guantes. No use pantalones
cortos, sandalias ni trabaje descalzo.

ADVERTENCIA:

Para evitar

graves
lesiones personales, tenga mucho cuidado
cuando invierta o gire la unidad hacia usted.

ADVERTENCIA:

REMOCION Y REPOSICION DE LAS PUAS

Las 4 púas deben cambiarse al mismo tiempo debido a
que se desgastarán en forma pareja con el uso normal.
Trabaje en un lado por vez.

1. Coloque el control de encendido y apagado en la

posición de APAGADO (O) y desconecte el cable de
la bujía de encendido.

2. Saque las presillas del pasador de la horquilla y los
pasadores de la horquilla (Fig. 6).

3. Saque las púas y los cojines de fieltro del eje.

4. Limpie y aceite el eje.

5. Las púas llevan la letra "R" o "L" para identificar su
posición a cada lado de la caja de engranajes
cuando miran hacia la parte anterior de la unidad.

6. Cambie las púas y los cojines de fieltro sobre el eje
con los centros de las púas enfrentados entre sí.

Centros de

las púas

Presilla del pasador

de la horquilla

Pasador de la

horquilla

Cojín de

fieltro

Fig. 6

Para evitar

graves
lesiones personales, use siempre guantes
gruesos cuando maneje las púas.

ADVERTENCIA:

E10

ESPECIFICACIONES

ACCESORIO CULTIVADOR

Peso de operación del accesorio: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 libras (4.65 kg.)

Ancho ajustable de los dientes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 pulgadas a 10.25 pulgadas

Dientes de acero . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 pulgadas

ALMACENAMIENTO

• Examine la unidad antes de que la guarde para que
compruebe que el equipo se encuentre en buen
estado de funcionamiento.

• Pare el motor.

• Guarde la unidad bajo techo en un lugar seco y
asegurado, lejos del alcance de los niños.

Para unidades a gasolina

• Permita que la unidad se enfríe antes de guardarla en
cualquier lugar encerrado.

• Vacíe el combustible de la unidad. Nunca guarde la
unidad con combustible dentro del tanque en un edificio
en donde haya presentes fuentes de ignición tales como
calentadores portátiles, secadoras de ropa, etc.

TRANSPORTE

• Espere que el motor se enfríe antes de transportrala.

• Asegure la unidad durante su transporte.

Para unidades a gasolina

• Drene el combustible de la unidad.

• Apriete la tapa del combustible antes del transporte.

ACCESORIOS / PIEZAS DE REPUESTO

Asamblea del diente

(Izquierdo externo y derecho interno) . . . . . . . .182729

Asamblea del diente

(Izquierdo interno y derecho externo) . . . . . . . .182730

Ensamblaje del sujetador del diente . . . . . . . . . . .147473

Use sólo piezas y accesorios de repuesto genuinos de
fábrica para esta unidad.

INSTRUCCIONES DE MANTENIMIENTO Y REPARACIÓN

Fig. 7

7. Antes de volver a instalar los pasadores de horquilla
y las presillas de los pasadores, asegúrese de que
las puntas de los dientes estén escalonadas cuando
se comparan entre sí (Fig. 7).

8. Repita este procedimiento en el lado opuesto.

NOTA: Cuando se instala en forma correcta, habrá una

púa "R" y una púa "L" a cada lado de la caja de
engranajes, y las puntas de las púas se alinean
en la misma dirección. Es importante que las
púas se instalen en forma correcta.

R

R

L

L

Cojín de

fieltro

Eje

Escalonados las

puntas

E11

REPLACEMENT PARTS – MODEL TBGC

GARDEN CULTIVATOR ADD-ON

1

2

3

5

6

9

10

11

8

11

10

7

Item Part No. Description

1 791-612605 Accessory Hanger
2 791-180916 Drive Shaft Housing Assembly
3 791-613300 Flexible Drive Shaft
4 753-04078 Retainer Sleeve
5 753-04266 Guard Mounting Hardware Set
6 753-1216 Guard
7 791-180288 Bolt
8 753-04489 Gear Box Assembly
9 791-147473 Tine Fastener Assembly

10 791-182729 Tine Assembly

(Left Outer or Right Inner)

11 791-182730 Tine Assembly

(Left Inner or Right Outer)

4

9

9

5

5

GARANTÍA LIMITADA DEL FABRICANTE PARA:

Ninguna garantía implícita es aplicable, incluyendo
cualquier garantía implícita de comerciabilidad o idoneidad
para un propósito particular, después del período de la
garantía expresa escrita con anterioridad, con respecto a
las piezas identificadas. Ninguna otra garantía expresa
dada por cualquier persona o entidad, incluyendo a los
distribuidores o minoristas, bien sea escrita u oral, deberá
comprometer a Troy-Bilt con respecto a cualquier
producto. Durante el período de la Garantía, la solución
exclusiva es arreglar o cambiar el producto de la manera
establecida anteriormente. (Algunos estados no permiten

limitaciones en cuanto al período de duración de una garantía
implícita, de manera que puede que la limitación anterior no
sea aplicable para usted.)

Las estipulaciones establecidas en esta Garantía ofrecen la
solución única y exclusiva que resulte de las ventas. Troy­Bilt no deberá ser responsable de pérdidas o daños
incidentales o consecuentes que incluyen, sin limitación,
erogación de gastos debido a la sustitución de servicios de
mantenimiento de prados, transporte o gastos
relacionados, o gastos de alquiler para reemplazar
temporalmente un producto bajo garantía. (Algunos estados

no permiten limitaciones en cuanto al período de duración de
una garantía implícita, de manera que puede que la limitación
anterior no sea aplicable para usted.)

La recuperación de cualquier tipo no deberá ser superior al
precio de compra del producto vendido en ningún caso. La
alteración de las características de seguridad del producto
deberá anular la garantía. Usted asume el riesgo y la obligación
de la pérdida, daño o lesión en su persona o a su propiedad y /
o la de otras personas y sus propiedades, que se origine a raíz
del uso o mal uso, o la falta de capacidad para usar el
producto.

Esta garantía limitada no deberá cubrir a ninguna otra persona
distinta al comprador original, arrendatario original, o la
persona para la que se compró en calidad de regalo.

Relación de las leyes estatales con esta Garantía: Esta
garantía le confiere derechos legales específicos, y puede que
usted también tenga otros derechos, los cuales varían en cada
estado.

Para ubicar a su distribuidor de servicio más cercano, llame al
1-800-345-8746 en los Estados Unidos a al 1-800-668-1238 en
Canadá.

Troy-Bilt LLC

P.O. Box 361131

Cleveland, OH 44136-0019

La garantía limitada establecida a continuación es dada por Troy­Bilt LLC (“Troy-Bilt”) con respecto a mercancía nueva que sea
comprada y usada en los Estados Unidos, sus posesiones y
territorios.

Troy-Bilt garantiza este producto contra defectos en el material y
la mano de obra durante un período de dos (2) años, a partir de la
fecha de compra original y a su entera opción, arreglará o
substituirá, sin costo alguno, cualquier pieza cuyo material o
mano de obra se considere defectuoso. Esta garantía limitada se
deberá aplicar únicamente si este producto ha sido manejado y
mantenido de acuerdo al Manual del Operador incluido con el
producto y, si no ha sido sometido a mal uso, abuso, uso
comercial, accidente, mantenimiento inapropiado, alteración,
vandalismo, hurto, fuego, agua o daños debidos a otros riesgos o
desastre natural. Los daños ocasionados por la instalación o el
uso de cualquier accesorio o aditamento que no esté aprobado
por Troy-Bilt para que sea usado con el (los) producto(s)
contemplados en este manual, anularán la garantía con respecto
a cualquier daño resultante. Esta garantía está limitada a noventa
(90) días a partir de la fecha de compra original de cualquier
producto Troy-Bilt que se use para alquiler o para propósitos
comerciales, o cualquier otro propósito que genere ingreso.

CÓMO OBTENER SERVICIO: El servicio de garantía se
encuentra disponible A TRAVÉS DE SU DISTRIBUIDOR LOCAL
AUTORIZADO, AL PRESENTAR UN COMPROBANTE DE
COMPRA. Para ubicar al distribuidor de su área, por favor
consulte las Páginas Amarillas o contacte al Departamento de
Servicio al Consumidor de Troy-Bilt llame al 1-800-520-5520 o,
escriba a P.O. Box 361131, Cleveland OH 44136-0019. Si está
en Canadá, llame al 1-800-668-1238. No se aceptará ningún
producto que sea enviado directamente a la fábrica, a menos que
haya recibido autorización previa por escrito por parte del
Departamento de Servicio al Consumidor de Troy-Bilt.

Esta garantía limitada no ofrece cobertura en los siguientes
casos:

A. Sincronizaciones — Bujías, ajustes de carburadores, filtros.
B. Artículos de desgaste — Botón de tope, carretes externos,

línea de corte, carretes internos, polea de arranque,
cuerdas de arranque, correas motoras.

C. Troy-Bilt no le ofrece ninguna garantía a productos que

sean vendidos o exportados fuera de los Estados Unidos
de Norteamérica, sus posesiones y territorios, excepto
aquellos que se vendan a través de los canales de
distribución para exportación autorizados por Troy-Bilt.

Troy-Bilt se reserva el derecho a cambiar o mejorar el diseño de
cualquier producto Troy-Bilt, sin asumir ninguna obligación para
modificar ningún producto fabricado con anterioridad.
