TTK 24 E

BEDIENUNGSANLEITUNG

LUFTENTFEUCHTER

TRT-BA-TTK24E-TC-00-DE

Inhaltsverzeichnis

Hinweise zur Bedienungsanleitung..................................... 01

Informationen über das Gerät............................................. 02

Sicherheit .......................................................................... 04

Transport und Lagerung......................................................04

Bedienung ..........................................................................05

Fehler und Störungen..........................................................07

Wartung............................................................................. 08

Entsorgung ........................................................................ 12

Konformitätserklärung.........................................................12

Hinweise zur Bedienungsanleitung

Symbole

Gefahr durch elektrischen Strom!

Weist auf Gefahren durch elektrischen Strom hin, die zu Verletzungen bis hin zum Tod führen können.

Gefahr!

Weist auf eine Gefahr hin, die zu Personenschäden führen kann.

Rechtlicher Hinweis

Diese Veröffentlichung ersetzt alle vorhergehenden Versionen. Kein Teil dieser Veröffentlichung darf in irgendeiner Form ohne schriftliche Genehmigung von TROTEC Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden. Technische Änderungen vorbehalten. Alle Rechte vorbehalten. Warennamen werden ohne Gewährleistung der freien Verwendbarkeit und im Wesentlichen der Schreibweise der Hersteller folgend verwendet. Alle Warennamen sind eingetragen. Konstruktionsveränderungen im Interesse einer laufenden Produktverbesserung sowie Form- und Farbveränderungen bleiben vorbehalten. Der Lieferumfang kann von den Produktabbildungen abweichen. Das vorliegende Dokument wurde mit der gebotenen Sorgfalt erstellt. TROTEC

übernimmt keinerlei Haftung für etwaige

Fehler oder Auslassungen. © TROTEC

reproduziert oder unter

Vorsicht!

Weist auf eine Gefahr hin, die zu Sachschäden führen kann.

Die aktuelle Version der Bedienungsanleitung finden Sie unter: www.trotec.de

1 Bedienungsanlei tung – Luftentfeuchter TTK 24 E DE

Informationen über das Gerät

Gerätebeschreibung

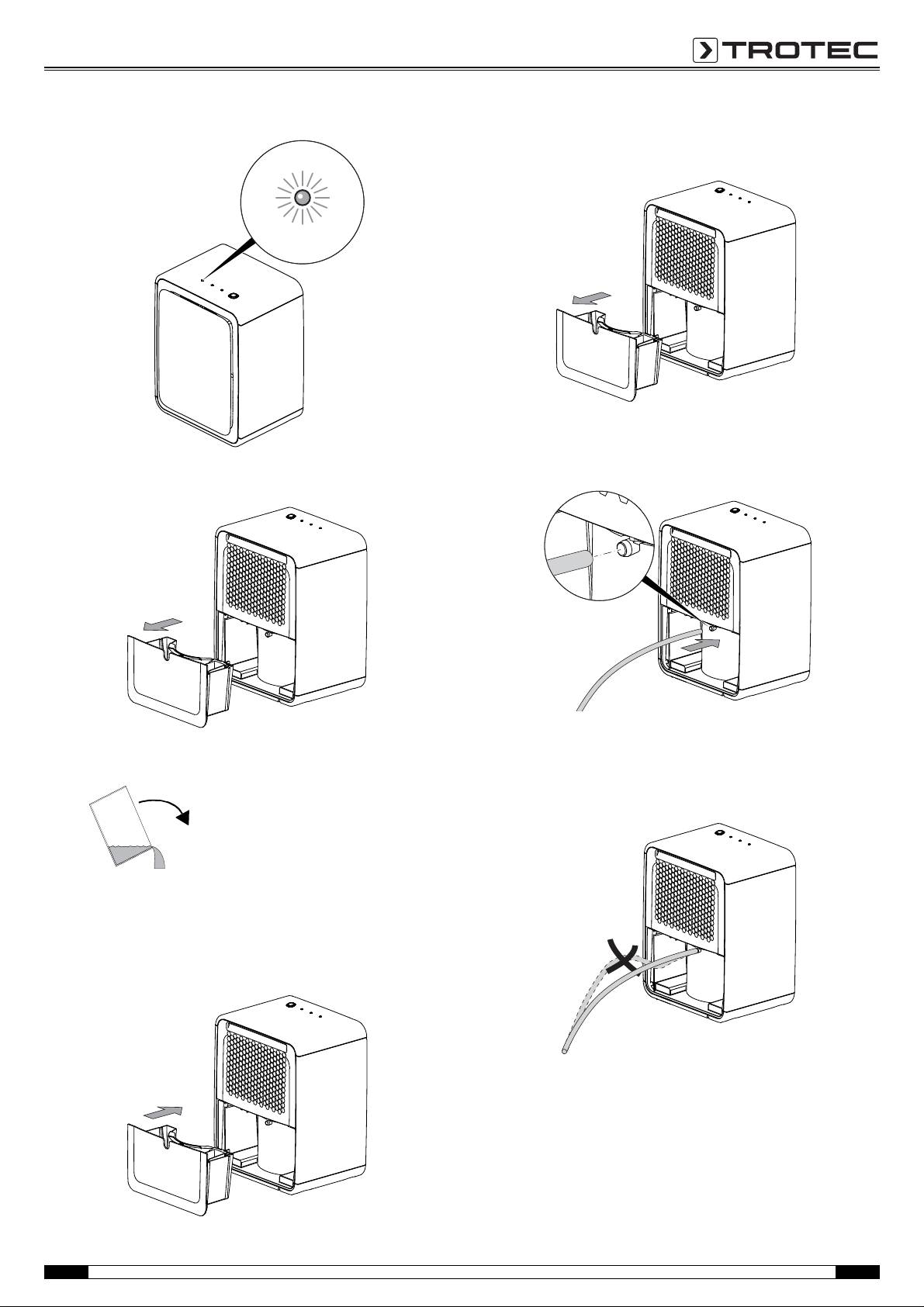

Mithilfe des Kondensationsprinzips sorgt das Gerät für eine automatische Luftentfeuchtung von Räumen. Der Ventilator saugt die feuchte Raumluft am Lufteinlass (5) über den Luftfilter an. Die Raumluft wird bis unter den Taupunkt abgekühlt. Der in der Luft enthaltene Wasserdampf schlägt sich auf den Verdampferlamellen nieder und wird als Kondensat abgeführt. Am Kondensator wird die entfeuchtete, abgekühlte Luft erwärmt und mit einer Temperatur von ca. 5 °C über der Raumtemperatur ausgeblasen. Die so aufbereitete, trockenere Luft wird mit der Raumluft vermischt. Aufgrund der ständigen Raumluftzirkulation durch das Gerät wird die Luftfeuchtigkeit im Aufstellraum reduziert. Abhängig von der Lufttemperatur und der relativen Luftfeuchtigkeit tropft das kondensierte Wasser durch den integrierten Ablaufstutzen in den darunter befindlichen Kondensatbehälter (4). Dieser ist zur Messung des Füllstandes mit einem Schwimmer ausgestattet. Wird der Maximalfüllstand des Kondensatbehälters (4) erreicht, leuchtet die Kontrolllampe TANK FULL (siehe Kapitel Bedienelemente) auf und das Gerät schaltet ab. Die Kontrolllampe TANK FULL erlischt erst beim Wiedereinsetzen des entleerten Kondensatbehälters (4). Optional kann das kondensierte Wasser mithilfe eines Schlauches am Kondensatanschluss (5) abgeleitet werden. Das Gerät ist zur Absenkung der Luftfeuchtigkeit in Wohn- und Arbeitsräumen vorgesehen. Aufgrund der im Betrieb entwickelten Wärmeabstrahlung kann die Zimmertemperatur um ca. 1 bis 4 °C ansteigen.

Gerätedarstellung

Nr. Bezeichnung

1 Ein/Aus-Schalter und Kontrolllampen 2 Abdeckung rechts 3 Kondensatbehälter 4 Kondensatanschluss 5 Lufteinlass mit Luftfilter 6 Griffmulde 7 Abdeckung vorne

DE Bedienungsanleitun g – Luftentfeuchter TTK 24 E 2

Technische Daten

Parameter Wert

Modell TTK 24 E Entfeuchterleistung, max. 10 l Betriebstemperatur 5 bis 32 °C Luftleistung, max. 100 m³/h Elektroanschluss 220 bis 240 V / 50 Hz Leistungsaufnahme, max. 250 W Absicherung bauseits 1,2 A Kondensatbehälter 1,2 l Kältemittel R134a Kältemittelmenge 85 g Gewicht 10,1 kg Maße (Höhe x Tiefe x Breite) 417 x 243 x 312 mm Mindestabstand zu Wänden

/ Gegenständen

Schalldruckpegel LpA (1 m; gemäß DIN 45635-01-KL3)

A: Oben: 50 cm B: Hinten: 50 cm C: Seitlich: 50 cm D: Vorne: 50 cm 42 dB(A)

Schaltbild

3 Bedienungsanlei tung – Luftentfeuchter TTK 24 E DE

Sicherheit

Lesen Sie diese Anleitung vor Inbetriebnahme / Verwendung des Gerätes sorgfältig und bewahren Sie sie immer in unmittelbarer Nähe des Aufstellortes bzw. am Gerät auf!

• Betreiben Sie das Gerät nicht in explosionsgefährdeten Räumen. Betreiben Sie das Gerät nicht aggressiver Atmosphäre.

• Das Gerät ist für die Aufstellung in Innenräumen konzipiert.

• Stellen Sie das Gerät aufrecht und standsicher auf.

• Setzen Sie das Gerät keinem direkten Wasserstrahl aus.

• Stellen Sie sicher, dass Lufteinlass und Luftauslass frei sind.

• Stellen Sie sicher, dass die Ansaugseite stets frei von Schmutz und losen Gegenständen ist.

• Stecken Sie niemals Gegenstände in das Gerät.

• Decken Sie das Gerät während des Betriebs nicht ab und transportieren Sie es nicht.

• Stellen Sie sicher, dass alle sich außerhalb des Gerätes befindlichen Elektrokabel vor Beschädigungen (z. B. durch Tiere) geschützt sind.

• Wählen Sie Verlängerungen des Anschlusskabels unter Berücksichtigung der Geräteanschlussleistung, der Kabellänge und des Verwendungs-zwecks aus. Vermeiden Sie elektrische Überlast.

• Transportieren Sie das Gerät ausschließlich aufrecht und mit entleerten Kondensatbehälter.

• Entsorgen Sie das angesammelte Kondensat. Trinken Sie es nicht. Es besteht Gesundheitsgefahr!

Bestimmungsgemäße Verwendung

Verwenden Sie das Gerät TTK 24 E ausschließlich zum Trocknen und Entfeuchten der Raumluft unter Einhaltung der technischen Daten.

Bestimmungswidrige Verwendung

Stellen Sie das Gerät nicht auf nassem bzw. überschwemmten Untergrund auf. Verwenden Sie das Gerät nicht im Freien oder für die Trocknung von Räumen und Flächen nach Wasserschäden durch Rohrbruch oder Überschwemmungen. Legen Sie keine Gegenstände, wie z. B. nasse Kleidungsstücke, zum Trocknen auf das Gerät. Eigenmächtige bauliche Veränderungen, An- oder Umbauten am Gerät sind verboten.

Personalqualifikation

Personen die dieses Gerät verwenden, müssen:

• sich der Gefahren bewusst sein, die beim Arbeiten mit Elektrogeräten in feuchter Umgebung entstehen.

• die Bedienungsanleitung, insbesondere das Kapitel Sicherheit, gelesen und verstanden haben.

Restgefahren
