Page 1

PCPS 10-16V / PCPS 11-16V

ORIGINALBETRIEBSANLEITUNG

AKKU-KOMPRESSOR UND AKKU-LUFTPUMPE

TRT-BA-PCPS10-16V-PCPS11-16V-TC-002-DE

Page 2

Inhaltsverzeichnis

Hinweise zur Betriebsanleitung............................................1

Sicherheit...............................................................................1

Informationen über das Gerät...............................................5

Transport und Lagerung........................................................7

Gehörschutz tragen

Hinweise mit diesem Symbol weisen Sie darauf hin, dass ein Gehörschutz zu benutzen ist.

Die aktuelle Fassung der Bedienungsanleitung und die EU-Konformitätserklärung können Sie unter folgendem Link herunterladen:

Inbetriebnahme .....................................................................8

Bedienung............................................................................11

Nachbestellbares Zubehör ..................................................13

Fehler und Störungen..........................................................13

Wartung ...............................................................................14

Entsorgung...........................................................................15

Konformitätserklärung........................................................15

Hinweise zur Betriebsanleitung

Symbole

Warnung vor elektrischer Spannung

Dieses Symbol weist darauf hin, dass Gefahren aufgrund von elektrischer Spannung für Leben und Gesundheit von Personen bestehen.

Warnung

Das Signalwort bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann.

Vorsicht

Das Signalwort bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben kann.

Hinweis

Das Signalwort weist auf wichtige Informationen (z. B. auf Sachschäden), aber nicht auf Gefährdungen hin.

Info

Hinweise mit diesem Symbol helfen Ihnen, Ihre Tätigkeiten schnell und sicher auszuführen.

Anleitung beachten

Hinweise mit diesem Symbol weisen Sie darauf hin, dass die Bedienungsanleitung zu beachten ist.

PCPS 10-16V PCPS 11-16V

https://hub.trotec.com/?id=41512

Sicherheit

Lesen Sie diese Anleitung vor Inbetriebnahme / Verwendung des Gerätes sorgfältig durch und bewahren Sie die Anleitung immer in unmittelbarer Nähe des Aufstellortes bzw. am Gerät auf!

Warnung Lesen Sie alle Sicherheitshinweise, Anweisungen,

Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist.

Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/ oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff Elektrowerkzeug bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) oder auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

Allgemeine Sicherheitshinweise für Elektrowerkzeuge – Arbeitsplatzsicherheit

• Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete

Arbeitsbereiche können zu Unfällen führen.

• Arbeiten Sie mit dem Elektrowerkzeug nicht in

explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden.

Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

• Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.

1 DE

Akku-Kompressor und Akku-Luftpumpe PCPS 10-16V / PCPS 11-16V

Page 3

Allgemeine Sicherheitshinweise für Elektrowerkzeuge – Elektrische Sicherheit

• Der Anschlussstecker des Elektrowerkzeugs muss in

die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende

Steckdosen verringern das Risiko eines elektrischen Schlages.

• Vermeiden Sie Körperkontakt mit geerdeten

Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch

elektrischen Schlag, wenn Ihr Körper geerdet ist.

• Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

• Zweckentfremden Sie die Anschlussleitung nicht, um

das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder

verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.

• Wenn Sie mit einem Elektrowerkzeug im Freien

arbeiten, verwenden Sie nur Verlängerungsleitungen, die auch für den Außenbereich geeignet sind. Die

Anwendung einer für den Außenbereich geeigneten Verlängerungsleitung verringert das Risiko eines elektrischen Schlages.

• Wenn der Betrieb des Elektrowerkzeugs in feuchter

Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines

Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

Allgemeine Sicherheitshinweise für Elektrowerkzeuge – Sicherheit von Personen

• Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein

Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.

Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen

persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen.

• Vermeiden Sie eine unbeabsichtigte Inbetriebnahme.

Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/ oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den

Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

• Entfernen Sie Einstellwerkzeuge oder

Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in

einem drehenden Teil des Elektrowerkzeugs befindet, kann zu Verletzungen führen.

• Vermeiden Sie eine abnormale Körperhaltung. Sorgen

Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das

Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

• Tragen Sie geeignete Kleidung. Tragen Sie keine weite

Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere

Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

• Wenn Staubabsaug- und -auffangeinrichtungen

montiert werden können, sind diese anzuschließen und richtig zu verwenden. Die Verwendung einer

Staubabsaugung kann Gefährdungen durch Staub verringern.

• Wiegen Sie sich nicht in falscher Sicherheit und setzen

Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen

Sekundenbruchteilen zu schweren Verletzungen führen.

DE 2

Akku-Kompressor und Akku-Luftpumpe PCPS 10-16V / PCPS 11-16V

Page 4

Allgemeine Sicherheitshinweise für Elektrowerkzeuge – Verwendung und Behandlung des Elektrowerkzeugs

Allgemeine Sicherheitshinweise für Elektrowerkzeuge – Verwendung und Behandlung des Akkuwerkzeugs

• Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug

arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

• Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr einoder ausschalten lässt, ist gefährlich und muss repariert werden.

• Ziehen Sie den Stecker aus der Steckdose und / oder

entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese

Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.

• Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb

der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich,

wenn sie von unerfahrenen Personen benutzt werden.

• Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug

mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparieren. Viele Unfälle haben ihre

Ursache in schlecht gewarteten Elektrowerkzeugen.

• Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

• Verwenden Sie Elektrowerkzeug, Einsatzwerkzeug,

Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit.

Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

• Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

• Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.

• Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.

• Halten Sie den nicht benutzten Akku fern von

Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten

kann Verbrennungen oder Feuer zur Folge haben.

• Bei falscher Anwendung kann Flüssigkeit aus dem

Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende

Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

• Benutzen Sie keinen beschädigten oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen.

• Setzen Sie einen Akku keinem Feuer oder zu hohen Temperaturen aus. Feuer oder Temperaturen über 130 °C können eine Explosion hervorrufen.

• Befolgen Sie alle Anweisungen zum Laden und laden

Sie den Akku oder das Akkuwerkzeug niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden

außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstören und die Brandgefahr erhöhen.

Allgemeine Sicherheitshinweise für Elektrowerkzeuge – Service

• Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit

des Elektrowerkzeugs erhalten bleibt.

• Warten Sie niemals beschädigte Akkus. Sämtliche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtigte Kundendienststellen erfolgen.

3 DE

Akku-Kompressor und Akku-Luftpumpe PCPS 10-16V / PCPS 11-16V

Page 5

Bestimmungsgemäße Verwendung

Verwenden Sie das Gerät PCPS 10-16V ausschließlich zum:

• Aufpumpen von Autoreifen, Fahrradreifen, aufblasbaren Spielzeug-, Sport- und Strandartikeln

• Messen des aktuellen Drucks an einem aufblasbaren Gegenstand

unter Einhaltung der technischen Daten.

Info

Bitte beachten Sie, dass der Druckmesser nicht geeicht ist.

Verwenden Sie das Gerät PCPS 11-16V ausschließlich zum:

• Aufpumpen und Entlüften von gängigen, großvolumigen Aufblasartikeln, wie z.B. Luftmatratzen, Swimmingpools, Schlauchbooten oder Campingartikeln

unter Einhaltung der technischen Daten. Wir empfehlen, das Elektrowerkzeug mit Original-Zubehör von

Trotec zu verwenden.

Bestimmungswidrige Verwendung

Das Gerät PCPS 11-16V ist nicht für das Aufpumpen von Fahrrad- oder Autoreifen bestimmt.

Personalqualifikation

Personen, die dieses Gerät verwenden, müssen:

• die Bedienungsanleitung, insbesondere das Kapitel Sicherheit, gelesen und verstanden haben.

Persönliche Schutzausrüstung

Warnung vor elektrischer Spannung

Es besteht Kurzschlussgefahr durch in das Gehäuse eindringende Flüssigkeiten! Tauchen Sie das Gerät und das Zubehör nicht unter Wasser. Achten Sie darauf, dass kein Wasser oder andere Flüssigkeiten in das Gehäuse gelangen.

Warnung vor explosionsgefährlichen Stoffen

Setzen Sie den Akku keinen Temperaturen über 45 °C aus! Bringen Sie den Akku nicht in Kontakt mit Wasser oder Feuer! Vermeiden Sie direkte Sonneneinstrahlung und Feuchtigkeit. Es besteht Explosionsgefahr!

Warnung

Von diesem Gerät können Gefahren ausgehen, wenn es von nicht eingewiesenen Personen unsachgemäß oder nicht bestimmungsgemäß eingesetzt wird! Beachten Sie die Personalqualifikationen!

Warnung

Das Gerät ist kein Spielzeug und gehört nicht in Kinderhände.

Warnung

Erstickungsgefahr! Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Es könnte für Kinder zu einem gefährlichen Spielzeug werden.

Vorsicht

Halten Sie ausreichend Abstand zu Wärmequellen.

Tragen Sie Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust bewirken.

Restgefahren

Warnung vor elektrischer Spannung

Elektrischer Schlag durch unzureichende Isolierung. Kontrollieren Sie das Gerät vor jedem Gebrauch auf Beschädigungen und ordnungsgemäße Funktion. Wenn Sie Beschädigungen feststellen, setzen Sie das Gerät nicht mehr ein. Verwenden Sie das Gerät nicht, wenn das Gerät oder Ihre Hände feucht oder nass sind!

Warnung vor elektrischer Spannung

Arbeiten an elektrischen Bauteilen dürfen nur von einem autorisierten Fachbetrieb durchgeführt werden!

Warnung vor elektrischer Spannung

Entfernen Sie vor allen Arbeiten am Gerät den Netzstecker aus der Netzsteckdose und den Akku aus dem Gerät! Ziehen Sie das Netzkabel aus der Netzsteckdose, indem Sie es am Netzstecker anfassen.

Hinweis

Wenn Sie das Gerät unsachgemäß lagern oder transportieren, kann das Gerät beschädigt werden. Beachten Sie die Informationen zum Transport und zur Lagerung des Gerätes.

Hinweis

Das Gerät ist nicht für den Dauereinsatz geeignet. Das Gerät darf maximal 10Minuten (PCPS 10-16V) bzw. 20Minuten (PCPS 11-16V) ohne Unterbrechung betrieben werden, um eine Überhitzung des Gerätes zu vermeiden. Sollte das Gerät dennoch überhitzen, entfernen Sie den Akku aus dem Gerät. Lassen Sie das Gerät ausreichend abkühlen, bevor Sie es erneut einschalten.

DE 4

Akku-Kompressor und Akku-Luftpumpe PCPS 10-16V / PCPS 11-16V

Page 6

Informationen über das Gerät

9 8

15 14

Gerätebeschreibung

Der Akku-Kompressor PCPS 10-16V eignet sich zum Aufpumpen von Fahrradreifen, Autoreifen und aufblasbaren Spielzeug- und Sportartikeln wie z.B. Fußbällen.

Das Gerät verfügt über einen integrierten Druckmesser. Das Gerät schaltet bei Erreichen des gewünschten Drucks

automatisch ab. Die Akku-Luftpumpe PCPS 11-16V eignet sich zum Aufpumpen

bzw. Entlüften von großvolumigen Aufblasartikeln, wie z.B. Luftmatratzen oder Schlauchbooten.

Gerätedarstellung

Akku-Kompressor PCPS 10-16V

Nr. Bezeichnung

1 Halterung Ventiladapter 2 Handgriff 3 Lufteinlass 4 Halterung Druckluftschlauch 5 Bedienfeld 6 Aufnahme für Akku 7 Ein-/Ausschalter 8 LED-Arbeitsleuchte 9 Überwurfmutter

Akku-Luftpumpe PCPS 11-16V

Nr. Bezeichnung

10 Lufteinlass (Abpumpen) 11 Handgriff 12 Aufnahme für Akku 13 Ein-/Ausschalter 14 LED-Arbeitsleuchte 15 Luftauslass (Aufpumpen)

5 DE

Akku-Kompressor und Akku-Luftpumpe PCPS 10-16V / PCPS 11-16V

Page 7

Zubehör

24a

Technische Daten

Parameter Wert Modell PCPS 10-16V PCPS 11-16V

Nennspannung 16 V 16 V Druck, max. 7 bar (100 psi) Luftfördermenge,

- 45 m³/h

max. Gewicht 1,0 kg 0,7 kg

Akku PCPS 16V DC

Typ Li-Ion Nennspannung 16 V Kapazität 2,0 Ah

Schnell-Ladegerät PCPS 16V AC

Eingang Nennspannung 220 – 240 V / 50 Hz Leistungsaufnahme 56 W

Nr. Bezeichnung

16 Schnell-Ladegerät 17 Düsenaufsätze für Luftpumpe 18 Druckluftschlauch mit Gewindeanschluss 19 Adapter Sclaverandventil 20 Adapter Dunlopventil 21 Ballnadel 22 Universaladapter, kurz (2 Stück) 23 Universaladapter, lang

Ausgang Nennspannung 16,8 V Ladestrom 2,5 A Ladedauer ca. 1 h Kabellänge 1,5 m Schutzklasse

II /

Vibrationsinformation nach EN 60745

Schwingungsemissionswert

Unsicherheit K

2,6 m/s² 1,5 m/s²

24 Akku

Schallwerte nach EN 60745

24a Akku-Kapazitätsanzeige

Schalldruckpegel LpA84 dB(A) 80 dB(A)

Lieferumfang

• 1 x Akku-Kompressor PCPS 10-16V

• 1 x Akku-Luftpumpe PCPS 11-16V

Schallleistungspegel L

Unsicherheit K

95 dB(A) 91 dB(A)

3 dB(A) 3 dB(A)

• 1 x Akku

• 1 x Schnell-Ladegerät

Tragen Sie Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust bewirken.

• 1 x Druckluftschlauch mit Gewindeanschluss

• 1 x Adapter Dunlopventil

• 1 x Adapter Sclaverandventil

• 1 x Ballnadel

• 1 x Universal-Kunststoffadapter mit 3 Düsenaufsätzen für Luftpumpe

• 2 x Universaladapter, kurz

• 1 x Universaladapter, lang

• 1 x Transportkoffer

• 1 x Anleitung

DE 6

Akku-Kompressor und Akku-Luftpumpe PCPS 10-16V / PCPS 11-16V

Page 8

Hinweise zu den Geräusch- und Vibrationsinformationen:

• Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN60745 genormten Messverfahren gemessen worden und kann für den Gerätevergleich verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.

• Der Schwingungspegel wird sich entsprechend dem Einsatz des Elektrowerkzeugs verändern und kann sich in manchen Fällen von dem in diesen Anweisungen angegebenen Wert unterscheiden. Die Schwingungsbelastung könnte unterschätzt werden, wenn das Elektrowerkzeug regelmäßig in solcher Weise verwendet wird. Für eine genaue Abschätzung der Schwingungsbelastung während eines bestimmten Arbeitszeitraumes sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Transport und Lagerung

Hinweis

Wenn Sie das Gerät unsachgemäß lagern oder transportieren, kann das Gerät beschädigt werden. Beachten Sie die Informationen zum Transport und zur Lagerung des Gerätes.

Transport

Verwenden Sie zum Transport des Gerätes den im Lieferumfang enthaltenen Transportkoffer, um das Gerät vor Einwirkungen von außen zu schützen.

Beachten Sie folgende Hinweise vor jedem Transport:

• Schalten Sie das Gerät aus.

• Ziehen Sie das Netzkabel des Ladegerätes aus der Netzsteckdose, indem Sie es am Netzstecker anfassen.

• Lassen Sie das Gerät abkühlen.

• Entfernen Sie den Akku aus dem Gerät.

Die enthaltenen Li-Ionen-Akkus unterliegen den Anforderungen des Gefahrgutrechts.

Beachten Sie folgende Hinweise zum Transport bzw. Versand von Li-Ionen-Akkus:

• Die Akkus können durch den Benutzer ohne weitere Auflagen auf der Straße transportiert werden.

• Beim Versand durch Dritte (z.B. Lufttransport oder Spedition) sind besondere Anforderungen an Verpackung und Kennzeichnung zu beachten. Hier muss bei der Vorbereitung des Versandstückes ein Gefahrgut-Experte hinzugezogen werden.

– Versenden Sie Akkus nur, wenn das Gehäuse

unbeschädigt ist.

– Kleben Sie offene Kontakte ab und verpacken Sie den

Akku so, dass er sich nicht in der Verpackung bewegt.

– Bitte beachten Sie auch eventuelle weiterführende

nationale Vorschriften.

Lagerung

Beachten Sie folgende Hinweise vor jeder Lagerung:

• Schalten Sie das Gerät aus.

• Ziehen Sie das Netzkabel des Ladegerätes aus der Netzsteckdose, indem Sie es am Netzstecker anfassen.

• Lassen Sie das Gerät abkühlen.

• Entfernen Sie den Akku aus dem Gerät.

• Reinigen Sie das Gerät, wie im Kapitel Wartung beschrieben.

• Verwenden Sie zur Lagerung des Gerätes den im Lieferumfang enthaltenen Transportkoffer, um das Gerät vor Einwirkungen von außen zu schützen.

• Lagern Sie keine vollständig entladenen Li-Ionen Akkus. Die Lagerung von entladenen Akkus kann zur Tiefenentladung und somit zur Beschädigung des Akkus führen.

Halten Sie bei Nichtbenutzung des Gerätes die folgenden Lagerbedingungen ein:

• trocken und vor Frost und Hitze geschützt

• Umgebungstemperatur unter 40 °C

• im Transportkoffer an einem vor Staub und direkter Sonneneinstrahlung geschützten Platz

7 DE

Akku-Kompressor und Akku-Luftpumpe PCPS 10-16V / PCPS 11-16V

Page 9

Inbetriebnahme

1 h

Gerät auspacken

• Entnehmen Sie den Transportkoffer aus der Verpackung.

Warnung vor elektrischer Spannung

• Kontrollieren Sie den Inhalt des Transportkoffers auf Vollständigkeit und achten Sie auf Beschädigungen.

Warnung

Erstickungsgefahr! Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Es könnte für Kinder zu einem gefährlichen Spielzeug werden.

• Entsorgen Sie das Verpackungsmaterial entsprechend der nationalen Gesetzgebung.

Akku laden

Hinweis

Der Akku kann bei unsachgemäßer Aufladung beschädigt werden. Ziehen Sie den Netzstecker des Ladegerätes vor jedem Einlegen und Entnehmen des Akkus. Laden Sie den Akku niemals bei Umgebungstemperaturen unter 10 °C oder über 40°C.

Der Akku ist bei Lieferung teilgeladen, um eine Beschädigung des Akkus durch Tiefenentladung zu verhindern.

Der Akku sollte vor der Erstinbetriebnahme und bei schwacher Akkuleistung (es leuchtet nur noch die rote LED in der AkkuKapazitätsanzeige(24a)) aufgeladen werden. Gehen Sie dazu wie folgt vor:

1. Schieben Sie den Akku (24) verkehrt herum in das SchnellLadegerät(16).

2. Stecken Sie den Netzstecker des Schnell-Ladegerätes (16) in eine ordnungsgemäß abgesicherte Netzsteckdose.

ð Die rote Akku-LED(26) leuchtet. ð Die Ladezeit beträgt ca. eine Stunde.

3. Warten Sie, bis die rote Akku-LED(26) erlischt und die grüne Akku-LED(25) leuchtet.

ð Der Akku (24) ist vollständig geladen.

4. Ziehen Sie das Netzkabel des Schnell-Ladegerätes(16) aus der Netzsteckdose, indem Sie es am Netzstecker anfassen.

ð Akku (24) und Schnell-Ladegerät (16) haben sich

während des Ladevorgangs ggf. erwärmt. Lassen Sie den Akku (24) auf Raumtemperatur abkühlen.

5. Entfernen Sie den Akku(24) wieder aus dem SchnellLadegerät (16).

Akku einsetzen

1. Schieben Sie den Akku (24) auf das Gerät, bis dieser einrastet.

DE 8

Akku-Kompressor und Akku-Luftpumpe PCPS 10-16V / PCPS 11-16V

Page 10

Akku entnehmen

II.

24a

1. Lösen Sie den Akku (24) vom Gerät, indem Sie die Entriegelungstaste (27) festhalten (I.) und den Akku vom Gerät ziehen (II.).

2. Laden Sie den Akku (24) bei Bedarf, wie unter Akku laden beschrieben.

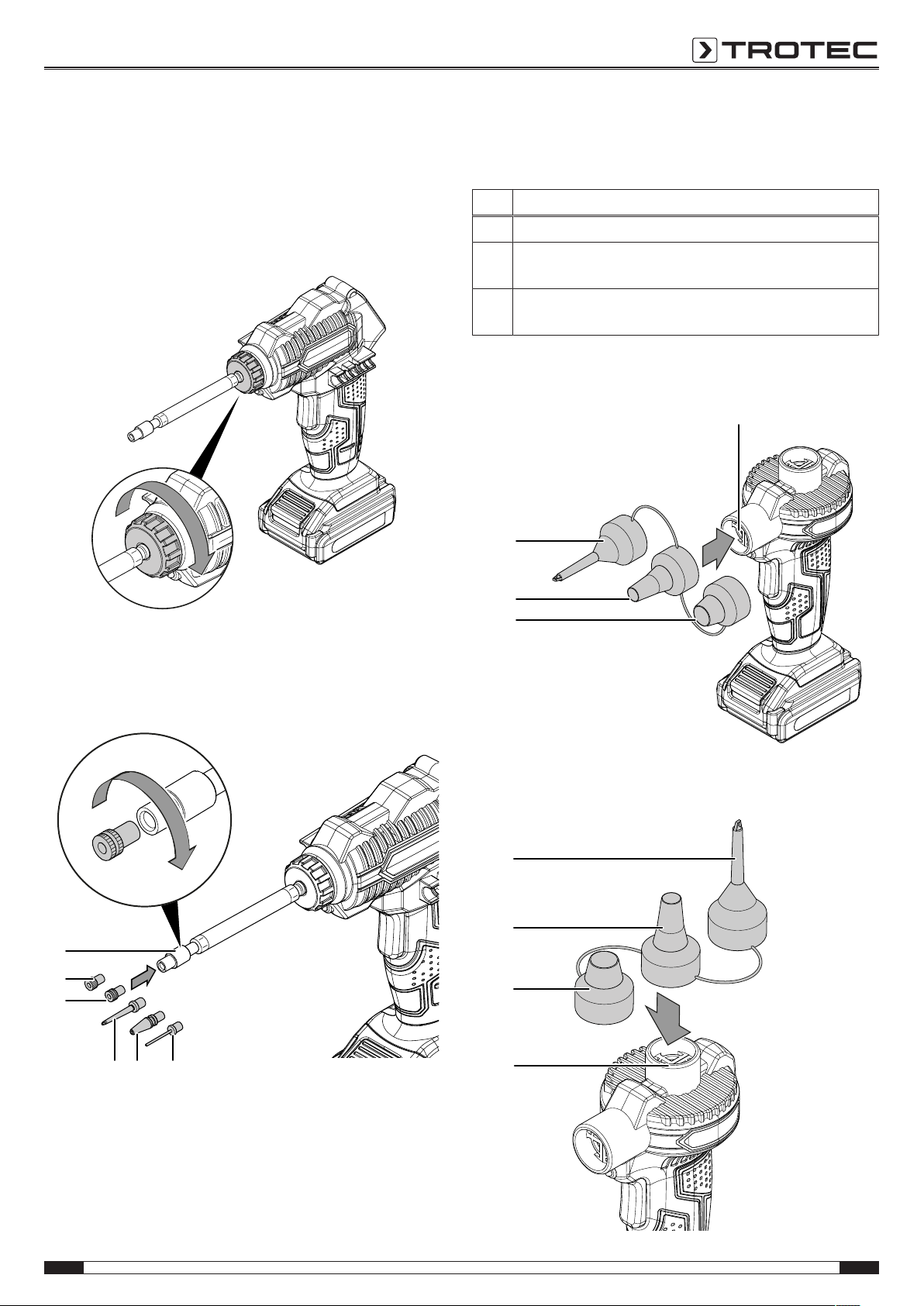

Ventiladapter wechseln (Akku-Kompressor)

Sie können, je nach Anwendungsbereich, die folgenden Ventiladapter direkt am Gerät oder über den optionalen Druckluftschlauch(18) anschließen.

Nr. Bezeichnung Beschreibung

19 Adapter Sclaverandventil Zur Verwendung mit

Sclaverandventilen

20 Adapter Dunlopventil Zur Verwendung mit

Dunlopventilen

21 Ballnadel Zur Verwendung mit Fußbällen

o. Ä.

22 Universaladapter, kurz Zur Verwendung mit

Luftmatratzen o. Ä.

23 Universaladapter, lang Zur Verwendung mit

Luftmatratzen o. Ä.

Info

Wir empfehlen, den Akku-Kompressor nur mit angeschlossenem Druckluftschlauch zu verwenden.

1. Lösen Sie die Überwurfmutter(9).

Ladezustand des Akkus prüfen

Der Akku verfügt über eine integrierte Kapazitätsanzeige. Der Ladezustand wird über die drei LEDs der Akku-

Kapazitätsanzeige (24a) wie folgt angezeigt:

LED Farbe Bedeutung

Grün – Orange – Rot maximale Ladung / Leistung Orange – Rot mittlere Ladung / Leistung Rot schwache Ladung – Akku

aufladen

1. Drücken Sie auf die Taste(28) am Akku(24).

ð Sie können den Ladezustand an der Akku-

Kapazitätsanzeige (24a) ablesen.

2. Setzen Sie die Anschlussseite(30) des Druckluftschlauchs(18, optional) bzw. den Ventiladapter(19, 20, 21, 22, 23) im Uhrzeigersinn drehend ein.

9 DE

Akku-Kompressor und Akku-Luftpumpe PCPS 10-16V / PCPS 11-16V

Page 11

3. Schrauben Sie die Überwurfmutter(9) wieder fest.

20 19

23 22

32 31

ð Wenn Sie den Ventiladapter(19, 20, 21, 22, 23) ohne

Druckluftschlauch verwenden möchten, ist der Ventiladapter somit fertig montiert.

ð Wenn Sie den Ventiladapter(19, 20, 21, 22, 23) mit

Druckluftschlauch verwenden möchten, fahren Sie bitte mit den folgenden Schritten fort.

Düse wechseln (Akku-Luftpumpe)

Sie können, je nach Anwendungsbereich, die folgenden Düsen am Lufteinlass bzw. Luftauslass anschließen.

Nr. Beschreibung

31 Zur Verwendung mit Aufblasartikeln mit Entlüftungsventil 32 Zur Verwendung mit Aufblasartikeln mit Schraubventil

(Entlüften mit abgeschraubtem Ventil)

33 Zur Verwendung mit Standardventilen mit einem

Innendurchmesser ab 8 mm

1. Wenn Sie aufblasbare Gegenstände aufpumpen wollen, setzen Sie die gewünschte Düse(31, 32, 33) auf den Luftauslass (15).

4. Halten Sie den Druckluftschlauch(18) an der Adapteraufnahme(29) fest.

5. Schrauben Sie den benötigten Ventiladapter(19, 20, 21, 22, 23) fest.

2. Wenn Sie aufblasbare Gegenstände entlüften wollen, setzen Sie die gewünschte Düse(31, 32, 33) auf den Lufteinlass (10).

DE 10

Akku-Kompressor und Akku-Luftpumpe PCPS 10-16V / PCPS 11-16V

Page 12

Bedienung

PSI

BAR

Tipps und Hinweise zum Umgang mit dem AkkuKompressor

Allgemeines:

• Halten Sie die Lüftungsschlitze frei, damit sich der Motor nicht überhitzt.

• Das Gerät ist nicht für den Dauereinsatz geeignet. Das Gerät darf maximal 10 Minuten im Dauerbetrieb verwendet werden.

• Verwenden Sie nur unbeschädigte, einwandfreie Ventiladapter.

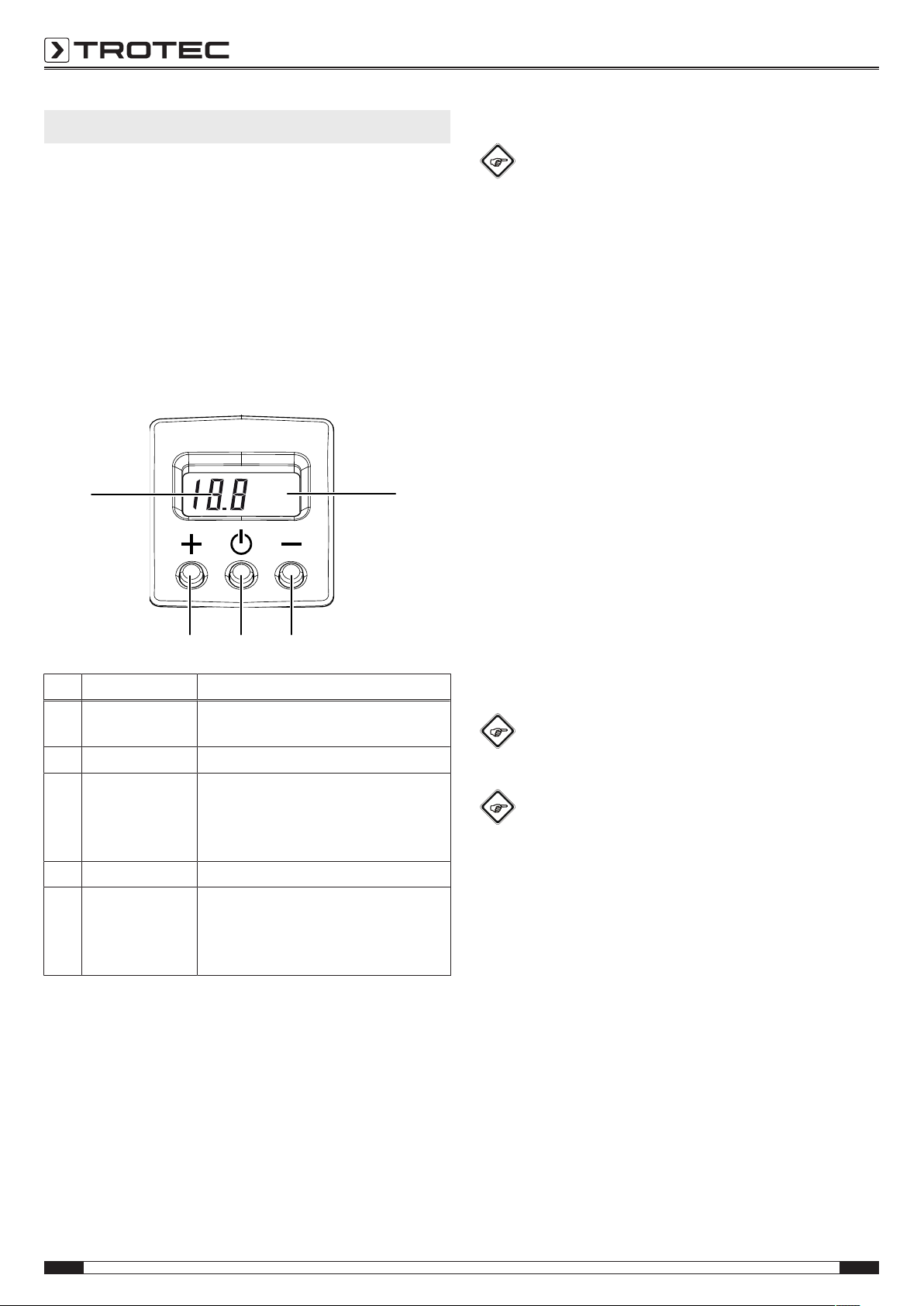

Bedienelemente

Nr. Bezeichnung Bedeutung

34 Anzeige Einheit Zeigt an, ob der Druck in bar oder psi

gemessen bzw. eingestellt wird 35 Taste Minus Verringert den Wert 36 Taste Ein/Aus Schaltet das Gerät ein oder aus. Bei

eingeschaltetem Gerät dient die Taste

zum Wechsel zwischen der Einheit bar

oder psi. 37 Taste Plus Erhöht den Wert 38 Segmentanzeige Zeigt den aktuellen Messwert für den

Druck an.

Zeigt während der Druckeinstellung

den Sollwert an.

Druck einstellen

Info

Bitte beachten Sie, dass der Druckmesser nicht geeicht ist.

1. Drücken Sie den Ein-/Ausschalter(7) oder die Taste Ein/Aus(36) am Display.

ð Der zuletzt eingestellte Druck wird für ca. 2s in der

Segmentanzeige(38) angezeigt.

ð Danach wird der aktuell gemessene Druck in der

Segmentanzeige(38) angezeigt. Dieser beträgt0, wenn kein Gegenstand an den Druckluftschlauch angeschlossen ist.

2. Drücken Sie die Taste Plus(37) oder Minus(35) für ca. 2s.

ð Die Segmentanzeige(38) blinkt.

3. Stellen Sie den gewünschten Druck mit den Tasten Plus(37) oder Minus(35) ein.

4. Warten Sie, bis die Segmentanzeige(38) nicht mehr blinkt.

ð Der gewünschte Druck ist eingestellt. ð Der aktuelle Druck wird wieder in der

Segmentanzeige(38) angezeigt.

Einheit bar / psi umstellen

Sie können wählen, ob der Druck in der Einheit bar oder psi angezeigt wird.

ü Das Gerät ist eingeschaltet.

1. Drücken Sie Taste Ein/Aus(36), um zwischen der Einheit bar oder psi zu wechseln.

Akku-Kompressor ein- und ausschalten

Info

Bitte beachten Sie, dass der Druckmesser nicht geeicht ist.

Info

Der Kompressor arbeitet nur, wenn das Display eingeschaltet ist.

1. Prüfen Sie, ob der eingesetzte Ventiladapter und der eingestellte Druck für die geplante Tätigkeit geeignet sind.

2. Drücken Sie den Ein-/Ausschalter(7) oder die Taste Ein/Aus(36) am Display.

ð Der zuletzt eingestellte Druck wird für ca. 2s in der

Segmentanzeige(38) angezeigt.

ð Danach wird der aktuell gemessene Druck in der

Segmentanzeige(38) angezeigt. Dieser beträgt 0, wenn kein Gegenstand an den Druckluftschlauch angeschlossen ist.

3. Schließen Sie den Druckluftschlauch über den eingesetzten Ventiladapter an den aufzupumpenden Gegenstand an.

ð Der Druck des angeschlossenen Gegenstandes wird in

der Segmentanzeige(38) angezeigt.

4. Stellen Sie ggf. den gewünschten Druck ein (siehe Kapitel Druck einstellen).

11 DE

Akku-Kompressor und Akku-Luftpumpe PCPS 10-16V / PCPS 11-16V

Page 13

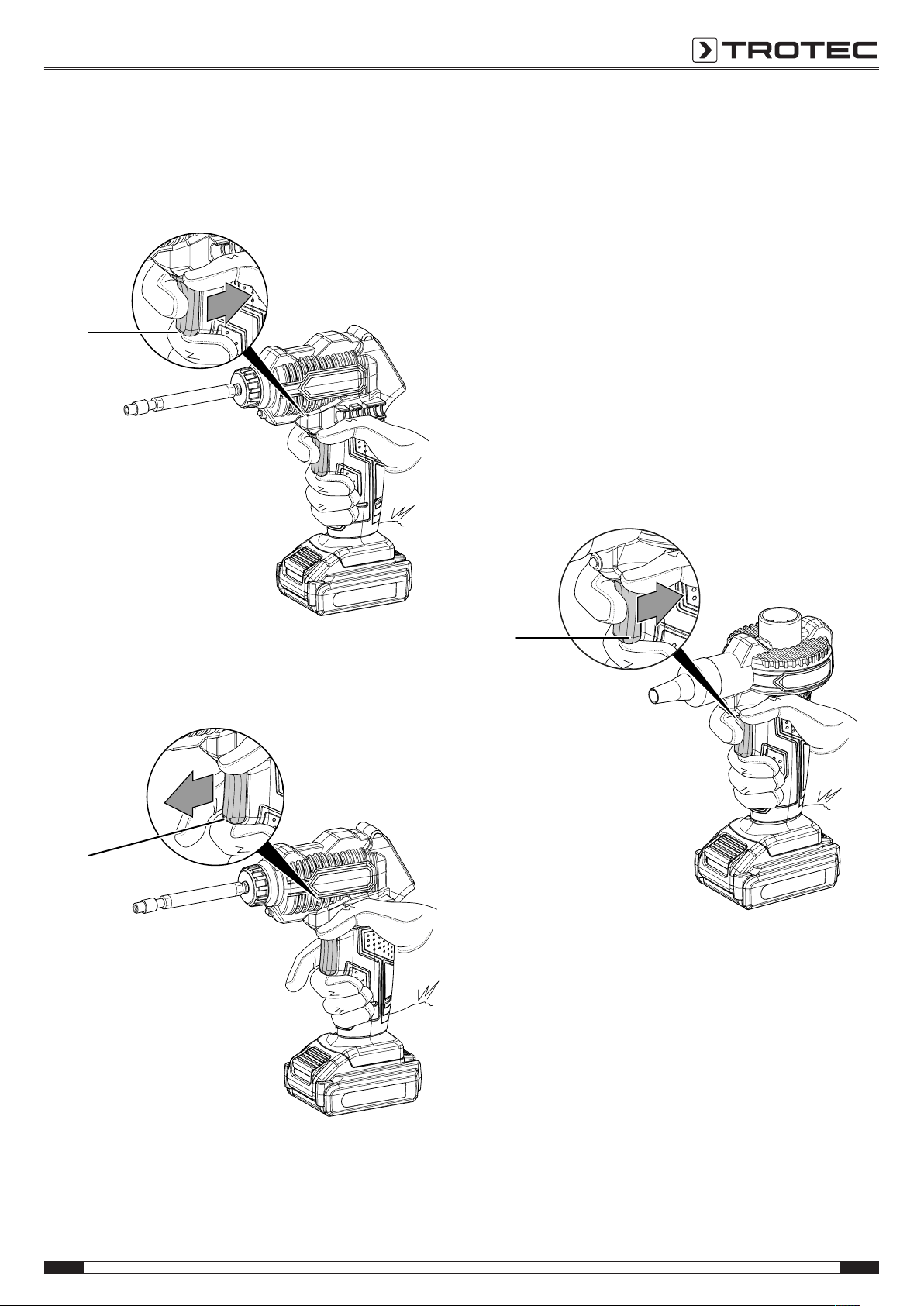

5. Drücken Sie den Ein-/Ausschalter (7) und halten Sie ihn

während des Betriebes gedrückt.

ð Die LED-Arbeitsleuchte(8) leuchtet. ð Der Akku-Kompressor schaltet ab, wenn der

eingestellte Druck erreicht ist.

Tipps und Hinweise zum Umgang mit der Akku-Luftpumpe

Allgemeines:

• Halten Sie die Lüftungsschlitze frei, damit der Motor sich nicht überhitzt.

• Das Gerät ist nicht für den Dauereinsatz geeignet. Das Gerät darf maximal 20 Minuten im Dauerbetrieb verwendet werden.

Akku-Luftpumpe ein- und ausschalten

1. Prüfen Sie, ob die Düse für die geplante Tätigkeit geeignet ist.

2. Prüfen Sie, ob die Düse für das Entlüften am Lufteinlass(10) bzw. für das Aufpumpen am Luftauslass(15) angeschlossen ist.

3. Schließen Sie die Düse(17) an den abzupumpenden bzw. aufzupumpenden Gegenstand an.

4. Drücken Sie den Ein-/Ausschalter (13) und halten Sie ihn während des Betriebes gedrückt.

ð Die LED-Arbeitsleuchte(14) leuchtet.

6. Lassen Sie den Ein-/Ausschalter (7) wieder los, um das Gerät anzuhalten.

ð Die LED-Arbeitsleuchte(8) erlischt.

7. Drücken Sie die Taste Ein/Aus (36) am Display für ca. 3s, um das Gerät auszuschalten.

8. Entnehmen Sie den Druckluftschlauch bzw. den Ventiladapter.

DE 12

Akku-Kompressor und Akku-Luftpumpe PCPS 10-16V / PCPS 11-16V

Page 14

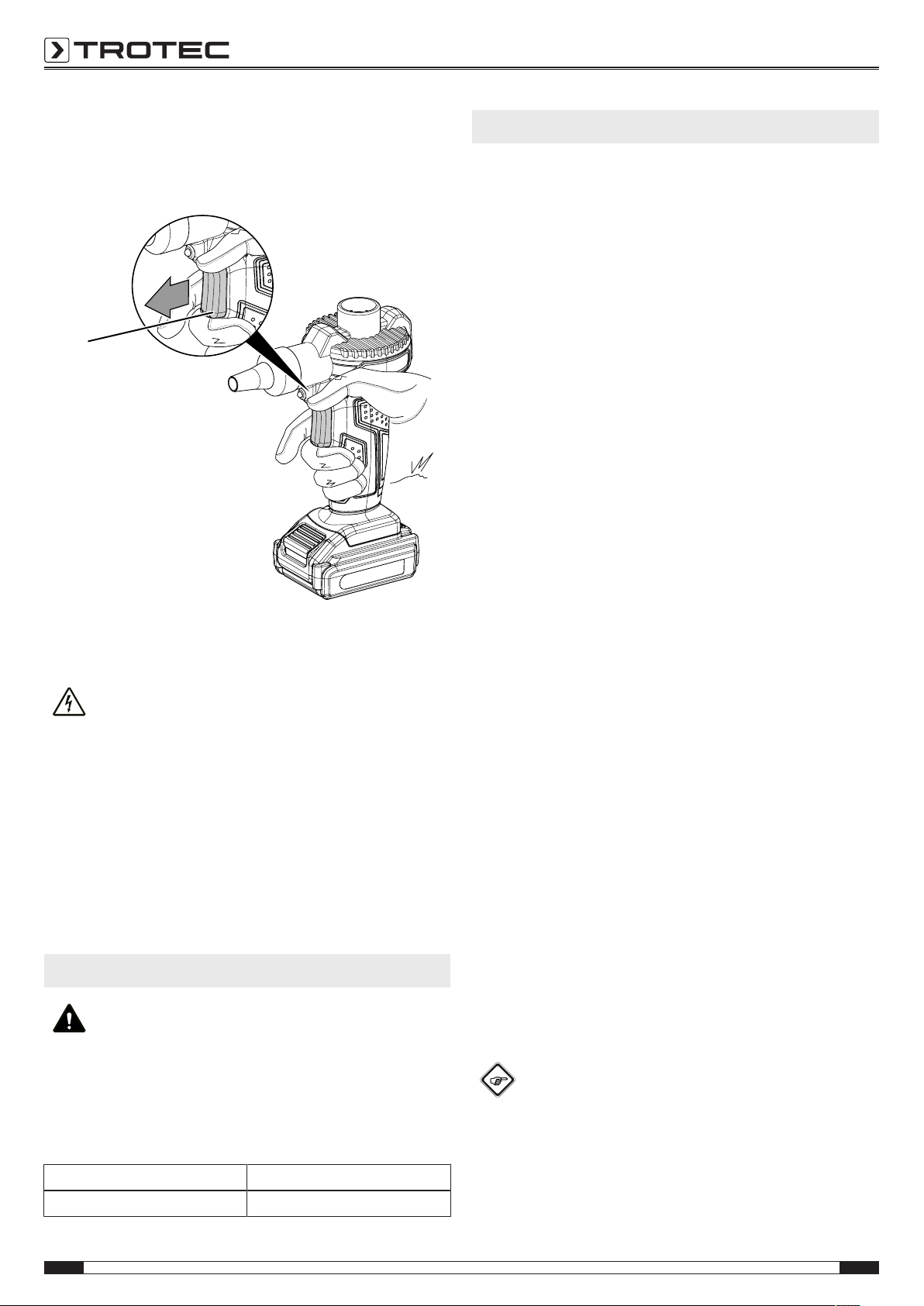

5. Bei Erreichen des gewünschten Füllvolumens lassen Sie

den Ein-/Ausschalter (13) wieder los, um das Gerät anzuhalten.

ð Die LED-Arbeitsleuchte(14) erlischt.

6. Entfernen Sie die Düse(17) vom Gerät.

Außerbetriebnahme

Warnung vor elektrischer Spannung

Berühren Sie den Netzstecker nicht mit feuchten oder nassen Händen.

• Schalten Sie das Gerät aus.

• Ziehen Sie das Netzkabel des Ladegerätes aus der Netzsteckdose, indem Sie es am Netzstecker anfassen.

• Lassen Sie das Gerät ggf. abkühlen.

• Entfernen Sie den Akku aus dem Gerät (siehe Kapitel Inbetriebnahme).

• Reinigen Sie das Gerät gemäß dem Kapitel Wartung.

• Lagern Sie das Gerät gemäß dem Kapitel Lagerung.

Nachbestellbares Zubehör

Warnung

Zubehör Artikelnummer

Ersatzakku 16V 2 Ah 6.200.000.205

Benutzen Sie nur Zubehör und Zusatzgeräte, die in der Bedienungsanleitung angegeben sind. Der Gebrauch anderer als in der Bedienungsanleitung empfohlener Einsatzwerkzeuge oder anderen Zubehörs kann eine Verletzungsgefahr bedeuten.

Fehler und Störungen

Das Gerät wurde während der Produktion mehrfach auf einwandfreie Funktion geprüft. Sollten dennoch Funktionsstörungen auftreten, so überprüfen Sie das Gerät nach folgender Auflistung.

Tätigkeiten zur Fehler- und Störungsbehebung, die das Öffnen des Gehäuses erfordern, dürfen nur von einem autorisierten Elektrofachbetrieb oder von Trotec durchgeführt werden.

Beim ersten Gebrauch treten leichter Rauch oder Geruch auf:

• Hierbei handelt es sich nicht um einen Fehler oder eine Störung. Nach kurzer Laufzeit verschwinden die Merkmale.

Der Akku lädt nicht:

• Überprüfen Sie, ob der Akku richtig auf das SchnellLadegerät aufgesteckt ist.

Schieben Sie den Akku so in das Schnell-Ladegerät, dass die Kontakte des Akkus in das Schnell-Ladegerät greifen. Der Akku muss im Schnell-Ladegerät einrasten.

• Überprüfen Sie den Netzanschluss.

• Überprüfen Sie Netzkabel und Netzstecker auf Beschädigungen.

• Überprüfen Sie die bauseitige Netzabsicherung.

• Überprüfen Sie das Schnell-Ladegerät auf Beschädigungen. Falls das Schnell-Ladegerät beschädigt sein sollte, verwenden Sie es nicht weiter. Kontaktieren Sie den Trotec-Kundenservice.

• Überprüfen Sie die Kontakte am Akku auf Verschmutzungen. Entfernen Sie ggf. vorhandene Verschmutzungen.

• Der Akku ist ggf. defekt und muss ersetzt werden. Verwenden Sie ausschließlich Akkus des gleichen Typs.

Das Gerät läuft nicht an:

• Die Akkuleistung ist ggf. zu schwach. Laden Sie den Akku auf.

• Überprüfen Sie, ob der Akku richtig auf das Gerät aufgesetzt ist.

Schieben Sie den Akku so auf das Gerät, dass die Kontakte des Akkus greifen. Der Akku muss im Gerät einrasten.

• Überprüfen Sie die Kontakte am Akku auf Verschmutzungen. Entfernen Sie ggf. vorhandene Verschmutzungen.

Info

Warten Sie mindestens 10 Minuten, bevor Sie das Gerät wieder einschalten.

Das Gerät läuft, aber es wird keine Luft auf- bzw. abgepumpt:

• Überprüfen Sie die Anschlüsse auf Dichtigkeit. Ggf. tritt Luft am Ventil des Gegenstandes aus.

13 DE

Akku-Kompressor und Akku-Luftpumpe PCPS 10-16V / PCPS 11-16V

Page 15

Das Gerät wird heiß:

Hinweis

• Prüfen Sie, ob das Gerät für die durchzuführenden Tätigkeiten geeignet ist.

• Halten Sie die Lüftungsschlitze bzw. Lufteinlass und Luftauslass frei, um ein Überhitzen des Motors zu vermeiden.

Hinweis

Warten Sie mindestens 3 Minuten nach allen Wartungs- und Reparaturarbeiten. Schalten Sie erst dann das Gerät wieder ein.

Ihr Gerät funktioniert nach den Überprüfungen nicht einwandfrei?

Kontaktieren Sie den Kundenservice. Ggf. bringen Sie das Gerät zur Reparatur zu einem autorisierten Elektrofachbetrieb oder zu Trotec.

Wartung

Tätigkeiten vor Wartungsbeginn

Warnung vor elektrischer Spannung

Berühren Sie den Netzstecker und den Akku nicht mit feuchten oder nassen Händen.

• Schalten Sie das Gerät aus.

• Lassen Sie das Gerät vollständig abkühlen.

• Entfernen Sie den Akku aus dem Gerät.

Warnung vor elektrischer Spannung Wartungstätigkeiten, die das Öffnen des Gehäuses

erfordern, dürfen nur von autorisierten Fachbetrieben oder von Trotec durchgeführt werden.

Hinweise zur Wartung

Im Maschineninneren befinden sich keine vom Benutzer zu wartenden oder zu schmierenden Teile.

Reinigung

Das Gerät sollte vor und nach jedem Gebrauch gereinigt werden.

Hinweis

Das Gerät muss nach der Reinigung nicht geschmiert werden.

Warnung vor elektrischer Spannung

• Reinigen Sie das Gerät mit einem angefeuchteten, weichen, fusselfreien Tuch. Achten Sie darauf, dass keine Feuchtigkeit in das Gehäuse eindringt. Achten Sie darauf, dass keine Feuchtigkeit mit elektrischen Bauteilen in Kontakt kommen kann. Verwenden Sie keine aggressiven Reinigungsmittel, wie z.B. Reinigungssprays, Lösungsmittel, alkoholhaltige Reiniger oder Scheuermittel zum Befeuchten des Tuches.

• Trocknen Sie das Gerät mit einem weichen, fusselfreien Tuch.

• Trocknen Sie die Aufsätze mit einem weichen, fusselfreien Tuch.

• Halten Sie die Anschlusskontakte an Gerät und Ladegerät sauber.

• Halten Sie die Anschlusskontakte am Akku-Pack sauber.

• Halten Sie die Belüftungsöffnungen frei von Staubablagerungen, um ein Überhitzen des Motors zu vermeiden.

DE 14

Akku-Kompressor und Akku-Luftpumpe PCPS 10-16V / PCPS 11-16V

Page 16

Entsorgung

Li-Ion

Das Symbol des durchgestrichenen Mülleimers auf einem Elektro- oder Elektronik-Altgerät besagt, dass dieses am Ende seiner Lebensdauer nicht im Hausmüll entsorgt werden darf. Zur kostenfreien Rückgabe stehen in Ihrer Nähe Sammelstellen für Elektro- und Elektronik-Altgeräte zur Verfügung. Die Adressen erhalten Sie von Ihrer Stadt- bzw. Kommunalverwaltung. Sie können sich auch auf unserer Webseite www.trotec24.com über weitere, von uns geschaffene Rückgabemöglichkeiten informieren.

Durch die getrennte Sammlung von Elektro- und ElektronikAltgeräten soll die Wiederverwendung, die stoffliche Verwertung bzw. andere Formen der Verwertung von Altgeräten ermöglicht sowie negative Folgen bei der Entsorgung der in den Geräten möglicherweise enthaltenen gefährlichen Stoffe auf die Umwelt und die menschliche Gesundheit vermieden werden.

Batterien und Akkus gehören nicht in den Hausmüll, sondern müssen in der Europäischen Union – gemäß Richtlinie 2006/66/ EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom

06.September 2006 über Batterien und Akkumulatoren – einer fachgerechten Entsorgung zugeführt werden. Bitte entsorgen Sie Batterien und Akkus entsprechend den geltenden gesetzlichen Bestimmungen.

Konformitätserklärung

Dies ist eine inhaltliche Wiedergabe der Konformitätserklärung. Die unterschriebene Konformitätserklärung finden Sie unter

https://hub.trotec.com/?id=41512.

Konformitätserklärung

Im Sinne der EG-Richtlinie Maschinen 2006/42/EG,

AnhangIITeil1AbschnittA

Hiermit erklären wir, die Trotec GmbH & Co. KG, dass die nachfolgend bezeichnete Maschine entwickelt, konstruiert und gefertigt wurde in Übereinstimmung mit den Anforderungen der EG-Richtlinie Maschinen i.d.F. 2006/42/EG.

Produktmodell / Produkt:

Produkttyp:

Baujahr ab:

Einschlägige EU-Richtlinien:

• 2011/65/EU: 01.07.2011

• 2014/30/EU: 29.03.2014

Angewandte harmonisierte Normen:

• EN ISO 12100:2010

• EN 55014-1:2006/A2:2011

• EN 55014-2:2015

• EN 60745-1:2009 + A11:2010

Angewandte nationale Normen und technische Spezifikationen:

• Keine

PCPS 10-16V PCPS 11-16V

Akku-Kompressor und Akku-Luftpumpe

2017

Hersteller und Name des Bevollmächtigten der technischen Unterlagen:

Trotec GmbH & Co. KG Grebbener Straße 7, D-52525 Heinsberg Telefon: +49 2452 962-400 E-Mail: info@trotec.de

Ort und Datum der Ausstellung: Heinsberg, den 31.01.2018

Detlef von der Lieck, Geschäftsführer

15 DE

Akku-Kompressor und Akku-Luftpumpe PCPS 10-16V / PCPS 11-16V

Page 17

Page 18

Trotec GmbH & Co. KG

Grebbener Str. 7 D-52525 Heinsberg

+49 2452 962-400 +49 2452 962-200

info@trotec.com www.trotec.com
