PAC 3500 E
IT
ISTRUZIONI PER L'USO
CONDIZIONATORE D'ARIA
LOCALE
TRT-BA-PAC3500E-TC-004-IT
Sommario
Indicazioni relative alle istruzioni per l'uso .........................1
Sicurezza ...............................................................................1
Informazioni relative al dispositivo ......................................3
Trasporto e stoccaggio..........................................................5
Montaggio e installazione ..................................................... 5
La versione aggiornata delle istruzioni per l'uso e la
dichiarazione di conformità UE possono essere scaricate dal
seguente link:
PAC 3500 E
Utilizzo ...................................................................................8
Errori e disturbi.................................................................... 11
Manutenzione ......................................................................13
Allegato tecnico...................................................................17
Smaltimento.........................................................................17
Indicazioni relative alle istruzioni per l'uso
Simboli
Avvertimento relativo a tensione elettrica
Questo simbolo indica che sussistono pericoli di vita e
per la salute delle persone, a causa della tensione
elettrica.
Avvertimento
Questa parola chiave definisce un pericolo con un
livello di rischio medio, che se non viene evitato
potrebbe avere come conseguenza la morte o una
lesione grave.
Attenzione
Questa parola chiave definisce un pericolo con un
livello di rischio basso, che se non viene evitato
potrebbe avere come conseguenza una lesione minima
o leggera.
Avviso
Questa parola chiave indica la presenza di informazioni
importanti (per es. relative a danni a cose), ma non
indica pericoli.
Informazioni
Gli avvertimenti con questo simbolo aiutano a eseguire
in modo veloce e sicuro le proprie attività.
Osservare le istruzioni
Gli avvertimenti con questo simbolo indicano che
devono essere osservate le istruzioni per l'uso.
https://hub.trotec.com/?id=42064
Sicurezza
Leggere le presenti istruzioni con attenzione prima della
messa in funzione / dell’utilizzo del dispositivo e
conservare le istruzioni sempre nelle immediate vicinanze
del luogo di installazione o presso il dispositivo stesso!
Avvertimento
Leggere tutte le indicazioni di sicurezza e le
istruzioni.
L'inosservanza delle indicazioni di sicurezza e delle
istruzioni può causare scosse elettriche, incendi e / o
lesioni gravi.
Conservare tutte le indicazioni di sicurezza e le
istruzioni per il futuro.
Il dispositivo può essere utilizzato da bambini a partire
da 8 anni e da persone con capacità fisiche, sensoriali
o mentali ridotte o con mancanza di esperienza e / o
conoscenza, se sono supervisionati o se sono stati
formati sull'utilizzo sicuro del dispositivo e se hanno
capito i pericoli che ne possono derivare.
I bambini non devono giocare con il dispositivo. La
pulizia e la manutenzione da parte dell'utente non
devono essere eseguite da bambini senza
supervisione.
• Non utilizzare il dispositivo in ambienti con pericolo di
esplosione.
• Non utilizzare il dispositivo in atmosfere aggressive.
• Installare il dispositivo in posizione eretta e stabile.
• Far asciugare il dispositivo dopo la pulizia con acqua. Non
metterlo in funzione se è bagnato.
• Non mettere in funzione o comandare il dispositivo se si
hanno mani umide o bagnate.
• Non esporre il dispositivo al getto diretto di acqua.
• Non infilare mai degli oggetti o degli elementi nel
disposizione.
• Durante il funzionamento, non coprire il dispositivo e non
trasportarlo.
• Non sedersi sul dispositivo.
1 IT
condizionatore d'aria locale PAC 3500 E
• Il dispositivo non è un giocattolo. Tenere lontani bambini e
animali. Utilizzare il dispositivo solo sotto sorveglianza.
• Controllare il dispositivo prima di ogni utilizzo, e verificare
che gli accessori e gli allacci non siano danneggiati. Non
utilizzare dispositivi o parti di dispositivi danneggiati.
• Assicurarsi che tutti i cavi elettrici che si trovano
all'esterno del dispositivo siano protetti da possibili
danneggiamenti (per es. causati da animali). Non utilizzare
mai il dispositivo se sono presenti danni ai cavi elettrici o
all'alimentazione elettrica!
• L'allaccio alla corrente deve rispettare le indicazioni
riportate nel capitolo Dati tecnici.
• Inserire la spina elettrica in una presa di sicurezza.
• Scegliere le prolunghe del cavo elettrico rispettando le
indicazioni dei dati tecnici. Srotolare completamente il
cavo della prolunga. Evitare il sovraccarico elettrico.
• Estrarre il cavo elettrico dalla presa di corrente prima di
iniziare i lavori di manutenzione e di riparazione sul
dispositivo, afferrandolo alla spina elettrica.
• Spegnere il dispositivo e rimuovere il cavo elettrico dalla
presa di corrente, quando il dispositivo non viene utilizzato.
• Non utilizzare mai il dispositivo se vengono constatati
danni alle spine elettriche o ai cavi elettrici.
Se la linea di allaccio alla corrente elettrica di questo
dispositivo viene danneggiata, è necessario farla sostituire
dal produttore o dal suo servizio clienti o da una persona
qualificata in egual modo, per prevenire possibili pericoli.
I cavi elettrici difettosi rappresentano un serio pericolo per
la salute!
• Durante l'installazione osservare le distanze minime del
dispositivo dalle pareti e dagli oggetti e le condizioni di
stoccaggio e di funzionamento, in conformità con il
capitolo Dati tecnici.
• Assicurarsi che l'entrata e l'uscita dell'aria siano libere.
• Non rimuovere alcuna indicazione sulla sicurezza, adesivo
o etichetta dal dispositivo. Mantenere le indicazioni sulla
sicurezza, gli adesivi o le etichette in buone condizioni,
affinché si possano leggere bene.
• Assicurarsi che sul lato di aspirazione non ci sia mai della
sporcizia e che non ci siano oggetti mobili.
• Trasportare il dispositivo esclusivamente in posizione
eretta e con la vaschetta per la condensa o il tubo di
scarico vuoti.
• Prima dello stoccaggio o del trasporto, svuotare la
condensa accumulatasi. Non bere la condensa. Sussiste
pericolo per la salute!
Uso non conforme alla destinazione
• Non installare il dispositivo su una pavimentazione bagnata
o allagata.
• Non posare alcun oggetto, come per es. i vestiti, sul
dispositivo.
• Non utilizzare il dispositivo all'aperto.
• È vietato apporre delle modifiche come fare delle
installazioni o delle trasformazioni del dispositivo.
• Un funzionamento o un utilizzo che differiscono da quanto
indicato nelle presenti istruzioni non sono ammessi. In
caso di mancata osservazione, si estingue ogni
responsabilità e il diritto alla garanzia.
Qualifiche del personale
Il personale addetto all'utilizzo di questo dispositivo deve:
• essere conscio dei pericoli che possono venirsi a creare
durante il lavoro con dispositivi elettrici in ambienti umidi.
• aver letto e capito le istruzioni per l'uso, in particolare il
capitolo sulla sicurezza.
I lavori di manutenzione che richiedono l'apertura dell'involucro
devono essere eseguiti esclusivamente da imprese specializzate
in tecnica del freddo e in tecnica di condizionamento dell'aria o
dalla Trotec.
Pericoli residui
Avvertimento relativo a tensione elettrica
I lavori presso le parti elettriche devono essere eseguiti
esclusivamente da imprese specializzate autorizzate!
Avvertimento relativo a tensione elettrica
Prima di qualsiasi lavoro sul dispositivo, rimuovere la
spina elettrica dalla presa di corrente!
Estrarre il cavo elettrico dalla presa di corrente,
afferrandolo dalla spina elettrica.
Avvertimento
Da questo dispositivo posso scaturire pericoli, se viene
utilizzato in modo non corretto o non conforme alla sua
destinazione da persone senza formazione! Tenere
conto delle qualifiche del personale!
Avvertimento
Questo dispositivo non è un giocattolo e non deve
essere maneggiato da bambini.
Avvertimento
Pericolo di soffocamento!
Non lasciare incustodito il materiale di imballaggio.
Potrebbe diventare un gioco pericoloso per bambini.
Uso conforme alla destinazione
Utilizzare il dispositivo esclusivamente per raffreddare, ventilare
e deumidificare l'aria in ambienti interni, nel rispetto dei dati
tecnici.
IT 2
condizionatore d'aria locale PAC 3500 E
Avviso
Non utilizzare mai il dispositivo senza il filtro dell'aria
inserito. Senza il filtro dell'aria, l'interno del dispositivo
si sporca molto, cosa che può ridurne la potenza di
deumidificazione e danneggiare il dispositivo.
Comportamento in caso di emergenza
1. Spegnere il dispositivo.
2. In caso di emergenza, staccare il dispositivo
dall’alimentazione elettrica. Estrarre il cavo elettrico dalla
presa di corrente afferrandolo dalla spina elettrica.
3. Non allacciare nuovamente all'alimentazione elettrica un
dispositivo difettoso.
Informazioni relative al dispositivo
Descrizione del dispositivo
Il dispositivo serve a raffreddare gli ambienti. In aggiunta, filtra e
deumidifica l'aria e crea così un clima ambientale piacevole.
Il dispositivo raffredda l'aria ambientale, togliendole il calore. Il
calore viene scaricato all'esterno tramite un tubo di scarico,
mentre l'aria raffreddata viene addotta al locale di installazione
tramite un ventilatore.
La condensa che si viene a creare, gocciola dall'evaporatore sul
condensatore caldo, dove evapora, e viene trasportata verso
l'esterno tramite il tubo di scarico.
Nella modalità di funzionamento Ventilazione, il dispositivo offre
in aggiunta la possibilità di ricambiare l'aria ambientale, senza
raffreddarla.
Nella modalità di funzionamento Deumidificazione, viene tolta
l'umidità all'aria ambientale.
Il dispositivo opera in modo completamente automatico e offre
una molteplicità di altre opzioni, per esempio il dispositivo può
essere acceso o spento in modo automatico tramite la funzione
timer, a un'ora ritardata.
L'utilizzo del dispositivo avviene tramite il quadro di controllo sul
dispositivo o tramite il comando a distanza a infrarossi, incluso
nella dotazione.
Il dispositivo è stato progettato per un utilizzo universale e
versatile.
Grazie alle sue dimensioni compatte, può essere comodamente
trasportato e impiegato in tutti i locali interni.
3 IT
condizionatore d'aria locale PAC 3500 E
Rappresentazione del dispositivo
1
2
3
8
4
5
6
2
7
13
14
6
16
12
15
15
9
11
10
N. Definizione
1 Uscita dell'aria con alette di ventilazione
2 Rulli di trasporto
3 Vano per comando a distanza
4 Entrata dell'aria con filtro dell'aria EVA
5 Allaccio del tubo flessibile con coperchio di chiusura e
tappo di gomma
6 Entrata dell'aria con filtro dell'aria CON
7 Filtro dell'aria CON
8 Ugello piatto
9 Comando a distanza
10 Tubo flessibile per l'aria di scarico
11 Filtro dell'aria EVA
12 Scarico della condensa con coperchio di chiusura e
tappo di gomma
13 Allaccio tubo di scarico dell'aria
14 Supporto per cavo elettrico
15 Maniglia
16 Quadro di controllo con ricevitore del telecomando
IT 4
condizionatore d'aria locale PAC 3500 E
Trasporto e stoccaggio
A
B
C
C
D
Montaggio e installazione
Avviso
Se il dispositivo viene immagazzinato o trasportato in
modo non conforme, il dispositivo può essere
danneggiato.
Fare attenzione alle informazioni relative al trasporto e
allo stoccaggio del dispositivo.
Trasporto
L'apparecchio è dotato di rulli di trasporto per semplificarne il
trasporto.
Osservare le indicazioni seguenti prima di ogni trasporto:
• Spegnere il dispositivo.
• Estrarre il cavo elettrico dalla presa di corrente,
afferrandolo alla spina elettrica.
• Svuotare dal dispositivo la condensa restante
• Non utilizzare il cavo elettrico come corda traente.
• Far rotolare il dispositivo solo su superfici piane e lisce.
Osservare le indicazioni seguenti dopo ogni trasporto:
• Dopo ogni trasporto, riposizionare il dispositivo in posizione
eretta.
• Lasciare fermo il dispositivo per 12 fino a 24 ore, in modo
che il refrigerante possa raccogliersi nel compressore.
Riaccendere il dispositivo solo dopo 12 fino a 24 ore!
Altrimenti il compressore si potrebbe danneggiare e il
dispositivo non funzionerebbe più. In questo caso la
garanzia si estingue.
Dotazione
• 1x dispositivo
• 1 x tubo scarico aria
• 1 x guida per finestra scorrevole
• 1 x inserto per finestra scorrevole
• 1 x telecomando
• 1 x ugello piatto
• 1xistruzioni
Disimballaggio del dispositivo
1. Aprire il cartone ed estrarre il dispositivo.
2. Rimuovere completamente l'imballaggio del dispositivo.
3. Srotolare completamente il cavo elettrico. Fare attenzione
che il cavo elettrico non sia danneggiato e non
danneggiarlo durante lo srotolamento.
Messa in funzione
Durante l'installazione osservare le distanze minime del
dispositivo dalle pareti e dagli oggetti, in conformità con il
capitolo Dati tecnici.
Immagazzinaggio
Osservare le indicazioni seguenti prima di ogni stoccaggio:
• Svuotare dal dispositivo la condensa restante
In caso di non utilizzo del dispositivo, osservare seguenti
condizioni di stoccaggio:
• asciutto e protetto contro il gelo e il calore
• in posizione eretta in un posto protetto dalla polvere e
dall'irraggiamento diretto del sole
• eventualmente, con un involucro che lo protegge dalla
polvere che può penetrarci
• non posizionare altri dispositivi o oggetti sul dispositivo,
per evitare danneggiamenti al dispositivo
• rimuovere le batterie dal comando a distanza
• Prima di rimettere in funzione il dispositivo, controllare le
condizioni del cavo elettrico. In caso di dubbi in merito alle
sue condizioni perfette, chiamare il servizio di assistenza.
• Installare il dispositivo in posizione eretta e stabile.
5 IT
condizionatore d'aria locale PAC 3500 E
• Evitare di posare il cavo elettrico o gli altri cavi elettrici in
8
10
13
10
punti in cui si potrebbe inciampare, in particolare quando il
dispositivo viene posizionato al centro del locale. Utilizzare
ponti passacavi.
• Assicurarsi che le prolunghe dei cavi siano completamente
srotolate.
• Fare attenzione che l'entrata e l'uscita dell'ariae l'allaccio
per il tubo di scarico dell'aria siano liberi.
• Fare attenzione che non vi siano tende o altri oggetti che
possano ostacolare il flusso dell'aria.

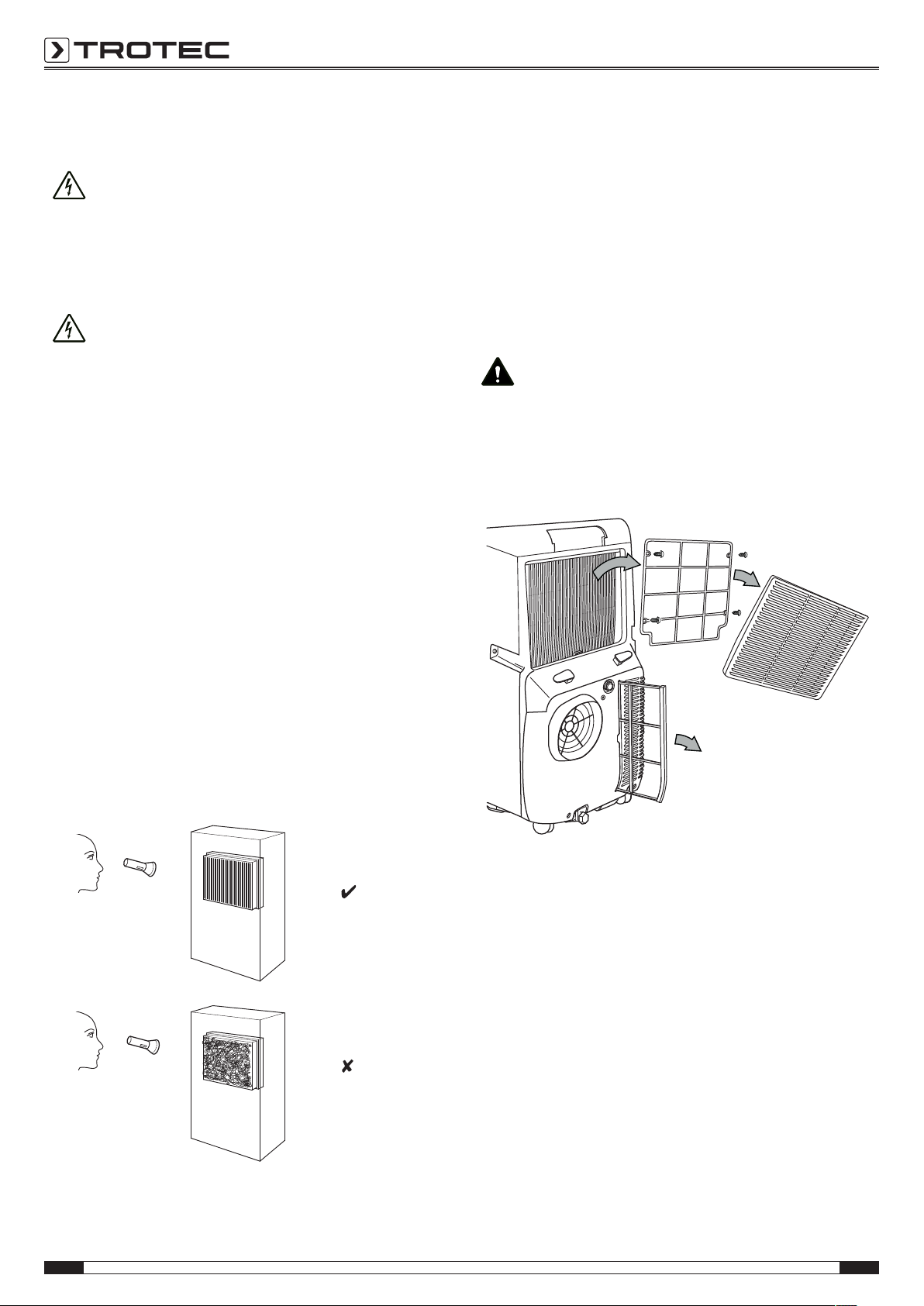

Inserimento del filtro dell'aria
Avviso
Non utilizzare mai il dispositivo senza il filtro dell'aria
inserito. Senza il filtro dell'aria, l'interno del dispositivo
si sporca molto, cosa che può ridurne la potenza di
deumidificazione e danneggiare il dispositivo.
• Prima dell'accensione assicurarsi che i filtri dell'aria siano
stati installati.
2. Avvitare l'altra parte terminale del tubo di scarico
dell'aria(10) nell'allaccio del tubo di scarico dell'aria(13)
del condizionatore, in direzione della freccia (vedi figura
seguente).
Allaccio del tubo di scarico dell'aria
1. Collegare l'ugello piatto(8) a una parte terminale del tubo
di scarico dell'aria(10).
Deviazione dell'aria di scarico
• L'aria di scarico del dispositivo contiene il calore residuo
del locale da raffreddare. Per questa ragione è
consigliabile, scaricare l'aria di scarico verso l'esterno.
• L'estremità del tubo di scarico dell'aria può essere fatta
passare attraverso la finestra aperta. Assicurare
eventualmente la finestra aperta con dei supporti adeguati,
in modo che l'estremità del tubo di scarico dell'aria non
possa spostarsi.
• L'estremità del tubo di scarico dell'aria può essere
agganciata su una finestra a ribalta. Per questo, si
consiglia l'utilizzo di una guarnizione per finestre
(opzionale).
• Posizionare il tubo dell'aria di scarico verso l'alto, in
direzione del flusso d’aria.
IT 6
condizionatore d'aria locale PAC 3500 E
Utilizzo della guida
43 cm
≥
1 m
≤
43 cm
≥
1 m
≤
• Applicare la guida nella fessura della finestra e regolare la
lunghezza secondo le necessità. In caso di necessità,
utilizzare una prolunga per la guida.
• Collegare l'ugello piatto con la guida.
• Collegare la parte terminale del tubo di scarico dell'aria
all'ugello piatto nella guida.
• Richiudere la finestra finché la guida non è posizionata
saldamente.
Osservare le indicazioni seguenti per la posa del tubo di scarico
dell'aria:
• Evitare le pieghe nel tubo di scarico dell'aria. Le pieghe
fanno raccogliere l'aria umida in uscita, il dispositivo si
surriscalda e si spegne.
• Il tubo di scarico dell'aria ha delle dimensioni che sono
progettate appositamente per il dispositivo. Non sostituirlo
o allungarlo con altri tubi flessibili. Potrebbe causare un
malfunzionamento del dispositivo.
Collegamento del cavo elettrico
• Inserire la spina elettrica in una presa di corrente.
7 IT
condizionatore d'aria locale PAC 3500 E
Utilizzo
TIMER FAN UP DOWN MODE POWER
17 18 19 20 21 22 23
29 28 27 26
2524
3031
• Non aprire porte o finestre.
Elementi di comando
N. Definizione Descrizione
17 Tasto TIMER Accensione o spegnimento della
funzione timer:
da 1 a 24ore in scatti da 1h
18 Tasto FAN Impostazione della velocità del
ventilatore in 3livelli:
Alta, Media e Bassa
19 Tasto Aumento del
valore UP
20 Indicatore Modalità
notturna
21 Visualizzazione
modalità di
funzionamento
Raffreddamento e
Ventilazione
22 Indicatore funzione
swing
23 Tasto Riduzione del
valore DOWN
24 Trasmettitore /
ricevitore
telecomando
25 Tasto POWER Tasto On/Off:
26 Tasto MODE Tasto di selezione per la modalità di
Aumento della temperatura di
destinazione per il raffreddamento:
Intervallo valore da 16 a 30°C
Aumento del numero di ore per il
timer:
da 1 a 24ore in scatti da 1h
Modalità notturna attiva
Modalità di funzionamento
Raffreddamento o Ventilazione attiva
Funzione swing attiva
Regolazione tramite telecomando,
tasto SWING(34)
Riduzione della temperatura di
destinazione per il raffreddamento:
Intervallo valore da 16 a 30°C
Riduzione del numero di ore per il
timer:
da 1 a 24ore in scatti da 1h
Comunicazione tra il dispositivo e il
telecomando
Accensione o spegnimento del
dispositivo
funzionamento
N. Definizione Descrizione
27 Indicatore Velocità
del ventilatore
Bassa =
Media =
Alta =
28 Visualizzazione
modalità di
Modalità di funzionamento
Deumidificazione attiva
funzionamento
Deumidificazione
29 Display a segmenti Indicatore della temperatura
ambientale attuale
Indicatore della temperatura
desiderata nel momento in cui si
imposta la temperatura che deve
essere raggiunta
Indicatore del timer
Indicatore dei codici di errore
30 Indicatore
Sbrinamento automatico attivo
Sbrinamento
automatico
31 Indicatore TIMER Funzione timer attiva
Accensione del dispositivo
1. Lasciare inattivo il dispositivo per un po' di tempo.
2. Dopo aver posizionato il dispositivo come descritto nel
capitolo Messa in funzione, in modo che sia pronto all'uso,
si può accenderlo.
3. Premere il tasto POWER(25).
ð Il dispositivo si accende.
4. Selezionare la modalità di funzionamento desiderata.
Il dispositivo si spegne automaticamente quando il contenitore
di condensa è pieno. Sul display a segmenti(29) appare FL e si
sente un segnale acustico.
Raffreddamento
Nella modalità di funzionamento Raffreddamento, l'ambiente
viene raffreddato fino alla temperatura preimpostata.
La velocità di ventilazione può essere impostata a piacere, vedi
il capitolo Ventilazione.
1. Premere il tasto MODE(26) finché sul display non viene
visualizzata la modalità di funzionamento
Raffreddamento(21).
2. Premere il tasto UP(19) per aumentare o il tasto DOWN per
ridurre(23) la temperatura, per impostare la temperatura
di destinazione desiderata.
ð La temperatura di destinazione viene mostrata sul
display a segmenti(29).
Deumidificazione
Nella modalità di funzionamento Deumidificazione viene ridotta
l'umidità dell'aria nell'ambiente.
La temperatura non può essere regolata e la ventilazione
funziona al livello più basso.
IT 8
condizionatore d'aria locale PAC 3500 E
Se si utilizza il dispositivo per un periodo prolungato o se non si
vuole svuotare continuamente il serbatoio, sussiste la possibilità
di collegare un tubo di scarico della condensa all'allaccio del
tubo flessibile.
Avvertenza:
Il compressore si avvia solo con una temperatura ambientale
≥15°C.
1. Premere il tasto MODE(26) finché sul display non viene
visualizzata la modalità di funzionamento
Deumidificazione(28).
ð La temperatura ambientale attuale viene mostrata sul
display a segmenti(29).
Informazioni
Se il dispositivo viene fatto funzionare in un ambiente
particolarmente umido, si consiglia di svuotare
regolarmente la condensa venutasi a creare (vedi
Capitolo Svuotamento condensa).
Ventilazione
Nella modalità di funzionamento Ventilazione, l'aria ambientale
circola e non ha luogo né un raffreddamento né una
deumidificazione.
1. Premere il tasto MODE(26) finché sul display non viene
visualizzata la modalità di funzionamento Ventilazione(21).
2. Premere il tasto FAN(18) per impostare la velocità del
ventilatore desiderata.
ð Viene visualizzata la velocità del
ventilatoredesiderata(27).
ð La temperatura ambientale attuale viene mostrata sul
display a segmenti(29).
Impostazione del timer
Il timer ha due tipi di funzionamento:
• accensione automatica dopo una quantità preimpostata di
ore.
• spegnimento automatico dopo una quantità preimpostata
di ore.
Il numero di ore può essere tra 1 e 24 ore e può essere
impostato in scatti da 1h.
Avviso
Il dispositivo non deve funzionare senza sorveglianza in
un ambiente con libero accesso, se il timer è attivo.
Accensione automatica
ü Il dispositivo è spento.
1. Premere il tasto TIMER(17).
2. Premere il tasto UP(19) o DOWN(23), finché sul display
non viene visualizzato il numero di ore desiderato.
ð Il numero di ore viene mostrato lampeggiante sul
display a segmenti(29).
3. Attendere circa 5 secondi per memorizzare l'impostazione.
ð Sul display appare la visualizzazione TIMER(31).
ð Il timer è impostato sul numero di ore desiderato.
ð Le ore vengono mostrate sul display a segmenti(29).
ð Il dispositivo si avvia una volta trascorso il tempo impostato,
nella modalità di funzionamento precedentemente
impostata.
Indicazioni per l'accensione automatica:
• Le impostazioni rimangono in memoria in caso di
esclusione dell'alimentazione elettrica.
• L'accensione manuale del dispositivo disattiva
l'accensione automatica.
• Se si seleziona il numero di ore 0, il timer è spento.
Spegnimento automatico
ü Il dispositivo è acceso.
1. Premere il tasto TIMER(17).
2. Premere il tasto UP(19) o DOWN(23), finché sul display
non viene visualizzato il numero di ore desiderato.
ð Il numero di ore viene mostrato lampeggiante sul
display a segmenti(29).
3. Attendere circa 5 secondi per memorizzare l'impostazione.
ð Il Display passa nuovamente alla visualizzazione
precedente.
ð Sul display appare la visualizzazione TIMER(31).
ð Il timer è impostato sul numero di ore desiderato.
ð Il dispositivo si spegne una volta trascorso il tempo
impostato.
Modalità notturna
La modalità notturna può essere attivata solo nella modalità di
funzionamento Raffreddamento. La modalità notturna ha le
seguenti impostazioni:
• La temperatura preimpostata viene aumentata di 1°C
dopo 2ore.
• La temperatura viene aumentata nuovamente di 1°C dopo
altre 2ore, quindi , entro 4ore, la temperatura
preimpostata viene aumentata di 2°C in tutto.
Successivamente, la temperatura mantiene questo valore.
• La velocità del ventilatore viene impostata
automaticamente al livello più basso e non può essere
modificata manualmente.
• La funzione swing può essere accesa tramite il
telecomando, nel caso di necessità.
Per attivare la modalità notturna, procedere in seguente modo:
1. Premere il tasto MODE(26) finché sul display non viene
visualizzata la modalità di funzionamento
Raffreddamento(21).
2. Premere il tasto TIMER(17) e il tasto UP(19)
contemporaneamente.
ð Sul display appare la visualizzazione Modalità
notturna(20).
ð La velocità del ventilatore si regola automaticamente sul
livello più basso.
9 IT
condizionatore d'aria locale PAC 3500 E
3. Per spegnere la modalità notturna, premere nuovamente il
Cool Fan Dry
Heat
Timer
°C
°F
Hr
Auto
Swing
TIMER SWING °C °F
UP
FAN
POWER
MODE
DOWN
17
33
27
26
32
37
36
18
25
29
34
19
35
23
31
tasto TIMER(17) e il tasto UP(19) contemporaneamente.
ð La visualizzazione Modalità notturna(20) si spegne.
ð Il livello di ventilazione e la temperatura preimpostata si
regolano automaticamente sul livello che è stato
impostato prima della modalità notturna.
Telecomando
Tutte le impostazioni del dispositivo possono essere eseguite
tramite il telecomando incluso nella fornitura.
Inserire le giuste batterie nel telecomando (cfr. capitolo Allegato
tecnico).
N. Definizione Descrizione
29 Display a segmenti Indicatore della temperatura
ambientale attuale nella modalità
di funzionamento
Indicatore della temperatura
desiderata quando si imposta la
temperatura che deve essere
raggiunta
Indicatore del timer
Indicatore dei codici di errore
31 Indicatore TIMER Timer attivo
32 Indicatore Batteria Livello di carica delle batterie per
il telecomando
33 Indicatore modalità di
funzionamento
Cool = Raffreddamento
Fan = Ventilazione
Dry = Deumidificazione
34 Tasto °C/ °F Conversione dell’unità di misura
della temperatura tra °C e °F
35 Tasto SWING Impostazione della posizione delle
alette di ventilazione
36 Indicatore Invio Segnala la trasmissione al
dispositivo quando si preme il
tasto
N. Definizione Descrizione
17 Tasto TIMER Accensione o spegnimento della
funzione timer,
da 1 a 24ore in scatti da 1h
18 Tasto FAN Impostazione della velocità del
ventilatore in 3livelli:
Alta, Media e Bassa
19 Tasto Aumento del
valore UP
23 Tasto Riduzione del
valore DOWN
Impostazione della temperatura di
destinazione per il
raffreddamento:
Intervallo valore da 16°C a 30°C
Impostazione del numero di ore
per il timer:
da 1 a 24ore in scatti da 1h
25 Tasto POWER Tasto On/Off:
Accensione o spegnimento del
37 Trasmettitore /
ricevitore
telecomando
Avvertenza:
Il telecomando passa al funzionamento in stand-by, se non lo si
utilizza per un periodo prolungato. Premendo il tasto POWER sul
telecomando, il funzionamento in stand-by Viene interrotto. Fare
attenzione al fatto che il dispositivo rileva in automatico le
attuali impostazioni del telecomando.
Impostazione unità °C/ °F
La temperatura sul display a segmenti(29) può essere
visualizzata in °C o °F.
Procedere come segue, per convertire l'unità della temperatura:
1. Premere i tasti UP(19) e DOWN(23) contemporaneamente.
In alternativa, è possibile premere il tasto °C/ °F(34) sul
telecomando.
ð La temperatura visualizzata viene convertita nell'altra unità.
Comunicazione tra il dispositivo e
il telecomando
dispositivo
26 Tasto MODE Tasto di selezione per la modalità
27 Indicatore Velocità
del ventilatore
IT 10
di funzionamento
Bassa =
Media =
Alta =
condizionatore d'aria locale PAC 3500 E
Funzione Swing
La funzione swing può essere attivata direttamente sul
dispositivo o tramite il telecomando.
Con la funzione swing è possibile adeguare la posizione delle
alette di ventilazione o attivare il movimento continuo delle
alette di ventilazione.
1. Premere contemporaneamente il tasto TIMER(17) e il tasto
FAN(18) o premere sul telecomando il tasto SWING(35).
ð Le alette di ventilazione si muovono di continuo verso
l'alto e il basso.
2. Premere di nuovo contemporaneamente il tasto TIMER(17)
e il tasto FAN(18) o premere il tasto SWING(35) per
fermare le alette di ventilazione in una determinata
posizione o per spegnere la funzione swing.
Sbrinamento automatico
In caso di temperature ambientali basse, l'evaporatore può
ghiacciare. Il dispositivo esegue quindi uno sbrinamento
automatico. L'indicatore Sbrinamento automatico(30) appare
sul display e si spegne al termine dello sbrinamento automatico.
Il compressore si spegne e il ventilatore continua a funzionare
finché non si è concluso lo sbrinamento. La durata dello
sbrinamento può variare.
Non spegnere il dispositivo durante lo sbrinamento automatico.
Non rimuovere la spina elettrica dalla presa di corrente.
Spegnimento
Avvertimento relativo a tensione elettrica
Non toccare la spina elettrica con mani umide o
bagnate.
• Spegnere il dispositivo.
• Estrarre il cavo elettrico dalla presa di corrente,
afferrandolo alla spina elettrica.
• Se necessario, svuotare la vaschetta per la condensa.
• Rimuovere eventualmente il tubo di scarico della condensa
e il liquido residuo in esso contenuto.
• Pulire il dispositivo secondo quanto riportato nel capitolo
Manutenzione.
• Immagazzinare il dispositivo in conformità con il capitolo
Stoccaggio.
Errori e disturbi
Il funzionamento impeccabile dell'apparecchio è stato
controllato più volte durante la sua produzione. Nel caso in cui
dovessero, ciononostante, insorgere dei disturbi nel
funzionamento, controllare l'apparecchio secondo la seguente
lista.
Il dispositivo non si avvia:
• Controllare l'alimentazione elettrica.
• Controllare che il cavo elettrico e la spina elettrica non
siano danneggiati.
• Controllare il fusibile di protezione principale.
• Osservare la temperatura di servizio, in conformità con il
capitolo Dati tecnici.
• Controllare il livello di riempimento del contenitore di
condensa, se necessario svuotarlo. L'indicatore FL
(Contenitore di condensa pieno) non deve accendersi.
• Attendere 10 minuti prima di riavviare il dispositivo. Se il
dispositivo non dovesse avviarsi, far eseguire un controllo
elettrico da un'impresa specializzata o da Trotec.
Il dispositivo funziona con o senza potenza di
raffreddamento ridotta:
• Controllare se è stata impostata la modalità di
funzionamento Raffreddamento.
• Controllare se il tubo di scarico dell'aria è stato posizionato
correttamente. Se il tubo di scarico dell'aria è stato piegato
o è otturato, l'aria di scarico non può essere scaricata.
Fare attenzione che lo scarico dell'aria abbia un percorso
libero da ostacoli.
• Controllare la posizione delle alette di ventilazione. Le
alette di ventilazione devono essere aperte il più possibile.
• Controllare che il filtro dell'aria o i filtri dell'aria non siano
sporchi. In caso di necessità, pulire o sostituire il filtro
dell'aria o i filtri dell'aria.
• Controllare la distanza minima dalle pareti e dagli oggetti.
Eventualmente, posizionare il dispositivo più al centro della
stanza.
• Controllare se il locale ha delle finestre e/o delle porte
aperte. Eventualmente, chiuderle. Tenere presente che la
finestra per il tubo di scarico dell'aria deve continuare a
rimanere aperta.
• Controllare le impostazioni della temperatura sul
dispositivo. Ridurre la temperatura impostata se è
superiore alla temperatura dell'ambiente.
Il dispositivo è rumoroso o vibra:
• Controllare se il dispositivo è stato posizionato in modo
eretto e stabile.
Fuoriesce della condensa:
• Controllare che il dispositivo non abbia una mancanza di
tenuta.
11 IT
condizionatore d'aria locale PAC 3500 E
Il compressore non si avvia:
• Controllare se la protezione surriscaldamento del
compressore è scattata. Staccare il dispositivo dalla rete
elettrica e lasciarlo raffreddare per circa 10 minuti, prima
di allacciarlo nuovamente alla rete elettrica.
• Controllare che la temperatura ambientale corrisponda alla
temperatura di destinazione (nella modalità di
funzionamento Raffreddamento). Il compressore si
accende solo quando questa temperatura è stata
raggiunta.
• Il compressore ritarderà eventualmente di 3 minuti poiché
dispone di una protezione interna contro la diretta
riaccensione.
Il dispositivo si riscalda molto, è rumoroso o perde potenza:
• Controllare che le entrate dell'aria e il filtro dell'aria non
siano sporchi. Rimuovere la sporcizia esterna.
• Controllare dall'esterno che sul dispositivo non ci sia della
sporcizia (vedi capitolo Manutenzione). Far pulire l'interno
sporco del dispositivo da un'impresa specializzata in
refrigerazione e in condizionamento dell'aria o da Trotec.
Il dispositivo non reagisce al telecomando a infrarossi:
• Controllare se la distanza del telecomando dal dispositivo è
troppo grande e ridurre la distanza, se necessario.
• Assicurarsi che non ci siano ostacoli, come ad es. mobili o
pareti, tra il dispositivo e il comando a distanza. Rispettare
il contatto visivo tra dispositivo e comando a distanza.
• Controllare la carica delle batterie e, se necessario,
sostituirle.
• Controllare che le batterie siano state inserite con i poli
posti nella giusta direzione, se le batterie sono appena
state sostituite, e se necessario sostituirle.
Codici errore
Sul display a segmenti possono essere visualizzate le seguenti
notifiche di errore:
Codice
errore
FL Contenitore di
E1 Sensore temperatura
E2 Sensore temperatura
Causa Rimedio
svuotare la condensa
condensa pieno
(svuotamento manuale) in
conformità con il capitolo
Manutenzione.
Staccare brevemente il
aria di scarico
difettoso
dispositivo dalla rete elettrica.
Se l'errore dovesse
ripresentarsi dopo la
riaccensione, contattare il
servizio di assistenza clienti.
Staccare brevemente il
della temperatura
ambientale difettoso
dispositivo dalla rete elettrica.
Se l'errore dovesse
ripresentarsi dopo la
riaccensione, contattare il
servizio di assistenza clienti.
Avviso
Attendere almeno 3 minuti dopo tutti i lavori di
manutenzione e di riparazione. Riaccendere il
dispositivo solo allora.
Il dispositivo ancora non funziona perfettamente dopo
questi controlli?
Contattare il servizi di assistenza. Eventualmente, portare il
dispositivo da un'impresa specializzata in tecnica del freddo e in
tecnica di condizionamento dell'aria o da Trotec per farlo
riparare.
IT 12
condizionatore d'aria locale PAC 3500 E
Manutenzione
Intervalli di manutenzione
Intervallo di manutenzione prima di ogni
messa in
funzione
Controllare che non ci sia sporcizia
X X
o dei corpi estranei sulle uscite di
aspirazione e di scarico,
eventualmente pulire
Pulizia dell'esterno
Controllo visivo che non ci sia
sporcizia nell'interno del
dispositivo
Controllare che non ci sia sporcizia
X X
o dei corpi estranei sul filtro
dell'aria, eventualmente pulire o
sostituire
Sostituire il filtro dell'aria
Controllare che non ci siano
X
danneggiamenti
Controllare le viti di fissaggio
Test di collaudo
Svuotare la vaschetta per la
condensa e il tubo di scarico
in caso di
necessità
X X
X X
X X
X
almeno ogni
2 settimane
almeno ogni
4 settimane
almeno ogni
6 mesi
X
almeno una
volta l'anno
X
13 IT
condizionatore d'aria locale PAC 3500 E
Protocollo di manutenzione
Tipo di dispositivo: .............................................
Numero dispositivo: ....................................
Intervallo di manutenzione
Controllare che non ci sia sporcizia
o dei corpi estranei sulle aperture
di aspirazione e di uscita dell’aria,
eventualmente pulire
Pulizia dell'esterno
Controllo visivo che non ci sia
sporcizia nell'interno del
dispositivo
Controllare che non ci sia sporcizia
o dei corpi estranei sul filtro
dell'aria, eventualmente pulire o
sostituire
Sostituire il filtro dell'aria
Controllare che non ci siano
danneggiamenti
Controllare le viti di fissaggio
Test di collaudo
Note:
Svuotare la vaschetta per la
condensa e il tubo di scarico
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
1. Data: ................................
Firma: ............................
5. Data: ................................
Firma: ............................
9. Data: ................................
Firma: ............................
13. Data: ..............................
Firma: ............................
2. Data: ................................
Firma: ............................
6. Data: ................................
Firma: ............................
10. Data: ..............................
Firma: ............................
14. Data: ..............................
Firma: ............................
3. Data: ................................
Firma: ............................
7. Data: ................................
Firma: ............................
11. Data: ..............................
Firma: ............................
15. Data: ..............................
Firma: ............................
4. Data: ................................
Firma: ............................
8. Data: ................................
Firma: ............................
12. Data: ..............................
Firma: ............................
16. Data: ..............................
Firma: ............................
IT 14
condizionatore d'aria locale PAC 3500 E
Lavori da eseguire prima dell'inizio della manutenzione
Avvertimento relativo a tensione elettrica
Non toccare la spina elettrica con mani umide o
bagnate.
• Spegnere il dispositivo.
• Estrarre il cavo elettrico dalla presa di corrente,
afferrandolo alla spina elettrica.
Avvertimento relativo a tensione elettrica
I lavori che richiedono l'apertura dell'involucro
devono essere eseguiti esclusivamente da imprese
specializzate autorizzate o da Trotec.
Pulitura dell'involucro
Pulire l'involucro con un panno umido, morbido e senza
pelucchi. Fare attenzione che non penetri umidità all'interno
dell'involucro. Fare attenzione che l'umidità non entri in contatto
con gli elementi costruttivi elettrici. Per inumidire il panno, non
utilizzare detergenti aggressivi, come per es. spray detergenti,
solventi, detergenti a base di alcool o abrasivi.
Circuito del refrigerante
• L'intero circuito del refrigerante è un sistema
ermeticamente chiuso che non necessita di manutenzione,
quindi deve essere riparato o gestito esclusivamente da
ditte specializzate nella tecnica di raffreddamento o di
condizionamento, o da Trotec.
Pulitura del filtro dell'aria
I filtri dell'aria devono essere puliti appena si sporcano. Questo
si manifesta ad es. con una potenza ridotta (vedi capitolo Errori
e disturbi).
Avvertimento
Assicurarsi che i filtri dell'aria non siano consumati o
danneggiati. Gli angoli e i bordi del filtro dell'aria non
devono essere deformati o arrotondati. Prima di
reinserire il filtro dell'aria, assicurarsi che non sia
danneggiato e che sia asciutto!
1. Rimuovere i filtri dell'aria dal dispositivo.
Controllo visivo che non ci sia sporcizia nell'interno dell'apparecchio
1. Rimuovere il filtro dell'aria.
2. Con una torcia, fare luce nelle aperture del dispositivo.
3. Controllare che non ci sia dello sporco all'interno del
dispositivo.
4. Se si constata la presenza di uno spesso strato di polvere,
far pulire l'interno del dispositivo da un'impresa
specializzata in refrigerazione e in condizionamento
dell'aria o da Trotec.
5. Riposizionare il filtro dell'aria.
2. Pulire il filtro con un panno morbido, senza pelucchi e
leggermente umido. Nel caso in cui i filtri dovessero essere
molto sporchi, lavarli con acqua calda, mescolata a un
detergente neutro.
3. Far asciugare completamente i filtri. Non inserire un filtro
bagnato nel dispositivo!
15 IT
condizionatore d'aria locale PAC 3500 E
4. Inserire nuovamente il filtro dell'aria nel dispositivo.
12
12
Svuotamento della condensa (svuotamento manuale)
Nella modalità di funzionamento Raffreddamento e
Deumidificazione si viene a formare della condensa, che in gran
parte viene smaltita attraverso lo scarico dell'aria.
La restante condensa si raccoglie in un contenitore all'interno
dell'involucro. La condensa deve essere regolarmente rimossa.
Se si viene a raccogliere troppa condensa, il dispositivo si
spegne e segnala questo stato tramite l'indicazione FL sul
display a segmenti(29).
1. Trasportare o spingere il dispositivo con cautela in un
luogo adeguato per scaricare la condensa (per es. uno
scarico) o tenere pronto un contenitore di raccolta adatto
sotto allo scarico della condensa(12).
2. Svitare il coperchio di chiusura dallo scarico della
condensa(12).
3. Rimuovere il tappo di gomma.
4. Ribaltare o inclinare il dispositivo leggermente in direzione
dello scarico o del contenitore di raccolta.
5. Lasciare che la condensa defluisca completamente.
6. Riposizionare il tappo di gomma sullo scarico della
condensa(12). Controllare che il tappo di gomma sia ben
posizionato
7. Avvitare il tappo sullo scarico della condensa(12).
ð La visualizzazione FL sul display a segmanti(29) si spegne
appena la condensa è stata svuotata.
IT 16
condizionatore d'aria locale PAC 3500 E
Attività successive alla manutenzione
Se si desidera continuare ad utilizzare il dispositivo:
• Lasciare fermo il dispositivo per 12 fino a 24 ore, in modo
che il refrigerante possa raccogliersi nel compressore.
Riaccendere il dispositivo solo dopo 12 fino a 24 ore!
Altrimenti il compressore si potrebbe danneggiare e il
dispositivo non funzionerebbe più. In questo caso la
garanzia si estingue.
• Collegare nuovamente il dispositivo, inserendo la spina
elettrica nella presa di corrente.
Se non si utilizza il dispositivo per un periodo prolungato:
• Immagazzinare il dispositivo in conformità con il capitolo
Stoccaggio.
Allegato tecnico
Dati tecnici
Parametri Valore
Modello PAC 3500 E
Potenza di raffreddamento 3,5 kW
Potenza di deumidificazione 1,2 l/h
Temperatura di esercizio 7°C fino a 35°C
Intervallo di impostazione della
temperatura
Portata d’aria massima 420 m3/h
Alimentazione elettrica 1/N/PE~ 230 V / 50 Hz
Potenza nominale 6 A
Potenza assorbita 1,4 kW
Livello sonoro max. 56 dB(A)
Refrigerante R-410A
Quantità refrigerante 600 g
Fattore GWP 2.088
Equivalente CO
2
Misure (Lunghezza x
Larghezza x Altezza)
Distanza minima dalle pareti e
dagli oggetti:
sopra(A):
dietro(B):
laterale(C):
davanti(D):
Peso 28 kg
Batterie per il telecomando tipo LR03/ AAA– 1,5V
16°C fino a 30°C
1,25t
360 x 430 x 730 mm
50 cm
50 cm
50 cm
50 cm
(2pezzi)
Smaltimento
Il simbolo del cestino barrato su un vecchio dispositivo
elettrico o elettronico significa che questo dispositivo non deve
essere smaltito nei rifiuti domestici alla fine della sua durata.
Nelle vostre vicinanze sono a vostra disposizione i punti di
raccolta per i vecchi dispositivi elettrici ed elettronici. Gli
indirizzi possono essere reperiti dalla vostra amministrazione
comunale o municipale. Tramite il nostro sito web
www.trotec24.com potete informarvi sulle possibilità di
restituzione da noi messe a disposizione.
Grazie alla raccolta differenziata dei vecchi dispositivi elettrici
ed elettronici si intende rendere possibile il riutilizzo,
l'utilizzazione del materiale o altre forme di utilizzazione dei
vecchi dispositivi, oltre a prevenire le conseguenze negative
sull'ambiente e sulla salute umana, attraverso lo smaltimento
delle sostanze pericolose eventualmente contenute nei
dispositivi.
Il dispositivo viene azionato con gas fluorurato ad effetto serra
che può essere pericoloso per l'ambiente e può contribuire al
riscaldamento globale, se dovesse penetrare nell'atmosfera.
Ulteriori informazioni si trovano sulla targhetta identificativa.
Far smaltire il refrigerante presente nel dispositivo in modo
appropriato e in conformità con la legislatura nazionale vigente.
Le batterie e gli accumulatori non devono essere gettati tra i
rifiuti domestici, ma nell'Unione europea devono essere smaltiti
a regola d'arte – come da direttiva 2006/66/CE DEL
PARLAMENTO EUROPEO E DEL CONSIGLIO del 6 settembre
2006 sulle batterie e gli accumulatori. Si prega di smaltire le
batterie e gli accumulatori in conformità con le disposizioni di
legge in vigore.
17 IT
condizionatore d'aria locale PAC 3500 E
Trotec GmbH & Co. KG
Grebbener Str. 7
D-52525 Heinsberg
+49 2452 962-400
+49 2452 962-200
info@trotec.com
www.trotec.com
Loading...
