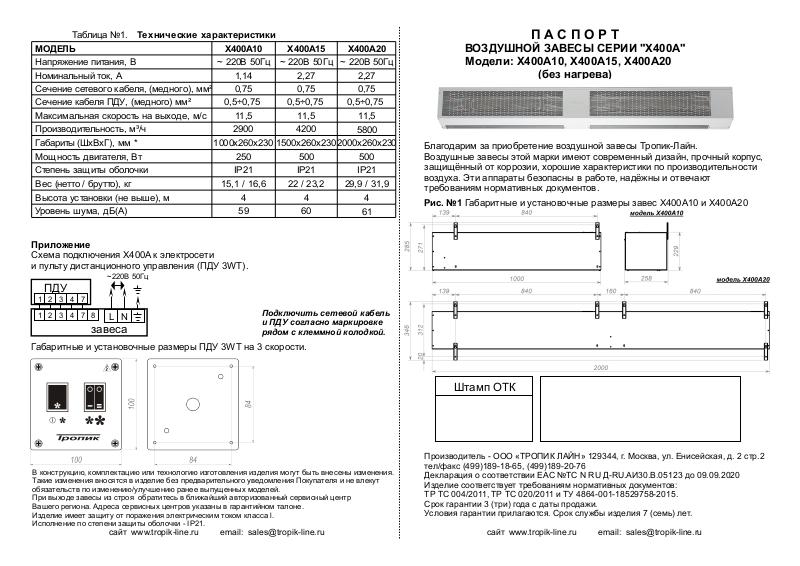

П А С П О Р Т
ВОЗДУШНОЙ ЗАВЕСЫ СЕРИИ "X400A"
Модели: Х400А10, Х400А15, Х400А20
(без нагрева)
Благодарим за приобретение воздушной завесы Тропик-Лайн.
Воздушные завесы этой марки имеют современный дизайн, прочный корпус,
защищённый от коррозии, хорошие характеристики по производительности
воздуха. Эти аппараты безопасны в работе, надёжны и отвечают
требованиям нормативных документов.

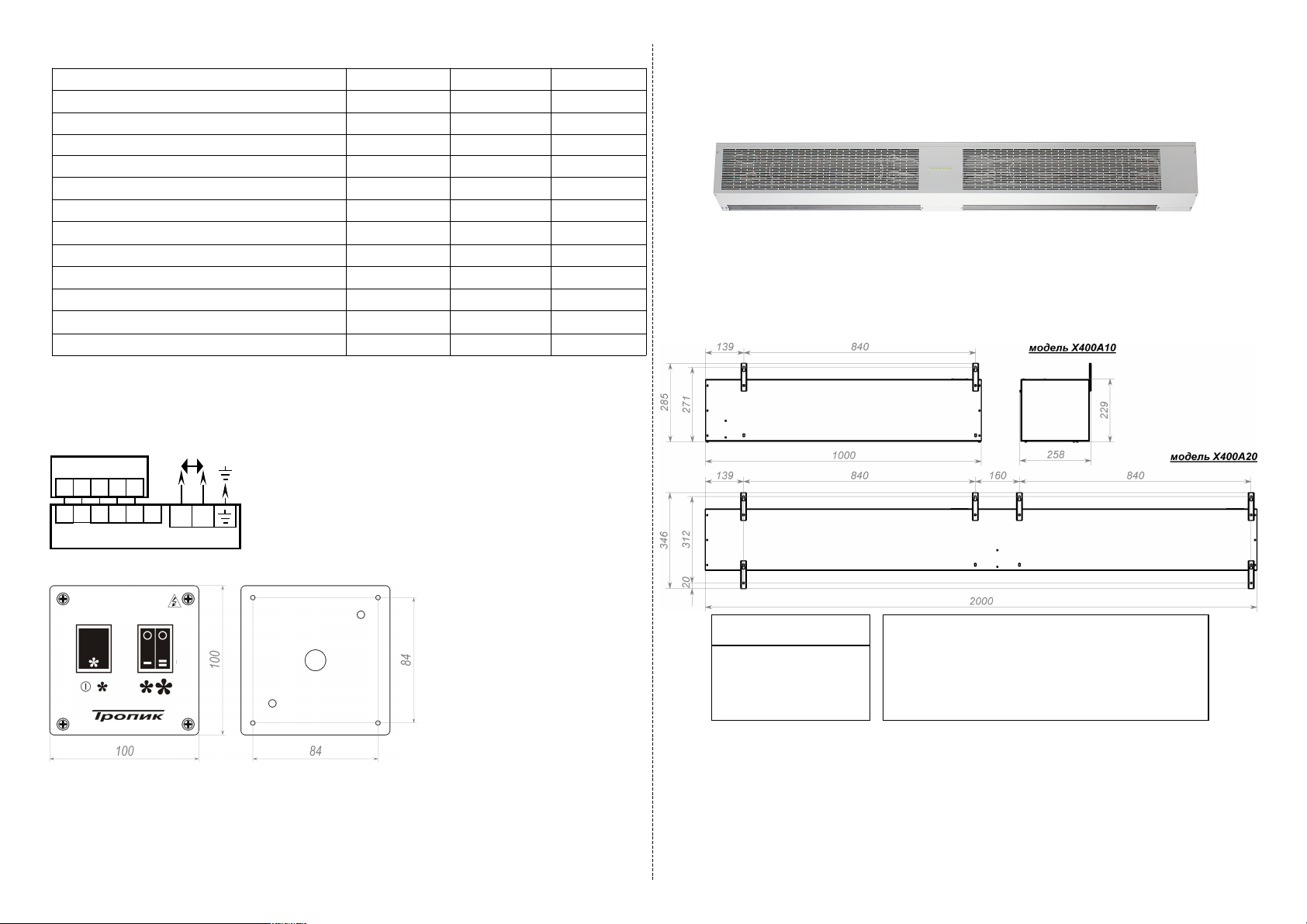

Рис. №1 Габаритные и установочные размеры завес X400A10 и X400A20
Штамп ОТК
МОДЕЛЬ Х400А10 X400A15
Х400А20
Напряжение питания, В ~ 220В 50Гц ~ 220В 50Гц ~ 220В 50Гц
Номинальный ток, А 1,14 2,27
2,27
0,75 0,75 0,75
0,5÷0,75 0,5÷0,75 0,5÷0,75
11,5 11,5 11,5
2900 4200
5800
1000х260х230 1500х260х230
250 500
500
IP21 IP21 IP21
15,1 / 16,6 22 / 23,2
29,9 / 31,9
4 4
4
59 60
61
Таблица №1.
Технические характеристики
Сечение сетевого кабеля, (медного), мм²
Сечение кабеля ПДУ, (медного) мм²
Максимальная скорость на выходе, м/с
Производительность, м³/ч
Габариты (ШхВхГ), мм *
Мощность двигателя, Вт
Степень защиты оболочки
Вес (нетто / брутто), кг
Высота установки (не выше), м
Уровень шума, дБ(А)
Производитель - ООО «ТРОПИК ЛАЙН» 129344, г. Москва, ул. Енисейская, д. 2 стр.2
тел/факс (499)189-18-65, (499)189-20-76
Декларация о соответствии ЕАС №ТС N RU Д-RU.АИ30.В.05123 до 09.09.2020
Изделие соответствует требованиям нормативных документов:
ТР ТС 004/2011, ТР ТС 020/2011 и ТУ 4864-001-18529758-2015.
Срок гарантии 3 (три) года с даты продажи.
Условия гарантии прилагаются. Срок службы изделия 7 (семь) лет.
сайт www.tropik-line.ru email: [email protected]
Приложение
Схема подключения X400A к электросети
и пульту дистанционного управления (ПДУ 3WT).
завеса
~220В 50Гц
N
ПДУ
2 3 4
2 3 4 7
1
1 8
L
7
Подключить сетевой кабель
и ПДУ согласно маркировке
рядом с клеммной колодкой.
Габаритные и установочные размеры ПДУ 3WT на 3 скорости.
В конструкцию, комплектацию или технологию изготовления изделия могут быть внесены изменения.
Такие изменения вносятся в изделие без предварительного уведомления Покупателя и не влекут
обязательств по изменению/улучшению ранее выпущенных моделей.
При выходе завесы из строя обратитесь в ближайший авторизованный сервисный центр
Вашего региона. Адреса сервисных центров указаны в гарантийном талоне.
Изделие имеет защиту от поражения электрическим током класса l.
Исполнение по степени защиты оболочки - IP21.
сайт www.tropik-line.ru email: [email protected]
Page 2
ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ ВОЗДУШНЫХ
ЗАВЕС X400A10, Х400А15 и X400A20
1. Назначение
1.1 Воздушные завесы создают высокоэффективный барьер из направленного
воздушного потока, который отсекает холодный воздух, защищает микроклимат помещения
от внешнего воздействия — пыли, дыма, неприятных запахов, насекомых и т. п.
Для большей эффективности создаваемого воздушного барьера длина воздушной
завесы должна соответствовать ширине дверного или оконного проёма.
1.2 Воздушные завесы могут устанавливаться одиночно и в линию для перекрытия
больших проёмов. Также возможна установка вертикально.
1.3 Завесы комплектуются пультом дистанционного управления (далее ПДУ).
Завесу также возможно использовать с блоком автоматического управления A 3W (опция).
2. Установка и подключение воздушных завес
к ПДУ и электрической сети
Внимание! Перед подключением завесы к электросети убедитесь, что
сеть имеет контур заземления.
- Воздушная завеса должна подключаться квалифицированными специалистами,
в соответствии с действующими нормативными документами.
- Перед проведением любых работ по обслуживанию завесу необходимо обесточить.
- Сетевой кабель и кабель ПДУ должны быть закреплены в завесе
при помощи хомутов или уплотнителей (в комплект не входят).
- Заземление для данного типа электроприборов обязательно.
Воздушная завеса не имеет встроенного предохранителя, поэтому подключение
устройства к электрической сети необходимо производить через автомат защиты.
Потребляемая мощность, сечение сетевого кабеля и кабеля ПДУ указаны в таблице №1.
2.1 Снимите крышку корпуса, отвернув саморезы. Достаньте вложенный
внутрь корпуса ПДУ. Снимите крышку ПДУ, отвернув 4 самореза.
2.2 Установка завесы осуществляется к стене с помощью крепёжных кронштейнов
(см. рис. №1). Для этого необходимо ослабить болты крепления кронштейнов.
Не выворачивая их полностью, разверните крепёжные кронштейны из
транспортного положения в рабочее, и затяните болты.
2.3 Закрепите завесу и ПДУ в удобном для Вас месте. С целью удобства на время
монтажа можно установить крышку на завесу.
2.4 Подключите завесу к сетевому кабелю и ПДУ согласно маркировке (см. Приложение).
2.5 Установите крышку корпуса, крышку ПДУ и заверните саморезы.
сайт www.tropik-line.ru email: [email protected]
3. Эксплуатация
3.1 Управление завесой производится ПДУ с клавишными переключателями
на следующие режимы работы:
- включение пульта и минимальной скорости
- включение средней скорости
- включение максимальной скорости
Запрещается:
- эксплуатировать завесу в помещениях с относительной влажностью
более 80%; со взрывоопасной и с химически активной средой,
разрушающей металлы и изоляцию;
- эксплуатировать завесу без заземления;
- устанавливать завесу в непосредственной близости от розетки сетевого
электроснабжения.
Требования по эксплуатации:
При работе воздушной завесы возможно значительное загрязнение элементов её
конструкции (в частности входной решётки, крыльчатки), что может привести к
нарушению нормальной работы изделия.
Регулярно производите очистку агрегата.
сайт www.tropik-line.ru email: [email protected]
