Trixie Moriles User Manual [se]

Art.-Nr. /

Pos. No.

Description

Measurement in mm

Quantity

Art.-Nr. / Item no.

Pos. 16

Inbusschlüssel / Allen key

1

4462-60

Item No.

4462

"Moriles"

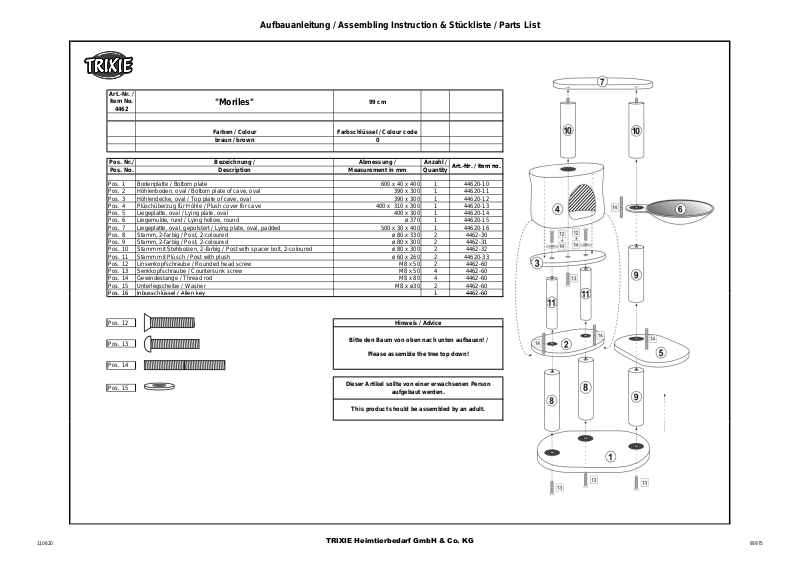

Aufbauanleitung / Assembling Instruction & Stückliste / Parts List

99 cm

Farben / Colour

braun / brown 0

Pos. Nr./ Bezeichnung / Abmessung /

Pos. 1 Bodenplatte / Bottom plate 600 x 40 x 400 1 44620-10
Pos. 2 Höhlenboden, oval / Bottom plate of cave, oval 390 x 300 1 44620-11
Pos. 3 Höhlendecke, oval / Top plate of cave, oval 390 x 300 1 44620-12
Pos. 4 Plüschüberzug für Höhle / Plush cover for cave 400 x 310 x 300 1 44620-13
Pos. 5 Liegeplatte, oval / Lying plate, oval 400 x 300 1 44620-14
Pos. 6 Liegemulde, rund / Lying hollow, round ø 370 1 44620-15
Pos. 7 Liegeplatte, oval, gepolstert / Lying plate, oval, padded 500 x 30 x 400 1 44620-16
Pos. 8 Stamm, 2-farbig / Post, 2-coloured ø 80 x 330 2 4462-30
Pos. 9 Stamm, 2-farbig / Post, 2-coloured ø 80 x 300 2 4462-31
Pos. 10 Stamm mit Stehbolzen, 2-farbig / Post with spacer bolt, 2-coloured ø 80 x 300 2 4462-32
Pos. 11 Stamm mit Plüsch / Post with plush ø 60 x 260 2 44620-33
Pos. 12 Linsenkopfschraube / Rounded head screw M8 x 50 2 4462-60
Pos. 13 Senkkopfschraube / Countersunk screw M8 x 50 4 4462-60
Pos. 14 Gewindestange / Thread rod M8 x 80 4 4462-60
Pos. 15 Unterlegscheibe / Washer

Pos. 12

Farbschlüssel / Colour code

Anzahl /

M8 x ø30 2 4462-60

Hinweis / Advice

Pos. 13

Pos. 14

Pos. 15

Bitte den Baum von oben nach unten aufbauen! /

Please assemble the tree top down!

Dieser Artikel sollte von einer erwachsenen Person

aufgebaut werden.

This product should be assembled by an adult.

110620

TRIXIE Heimtierbedarf GmbH & Co. KG

93975
