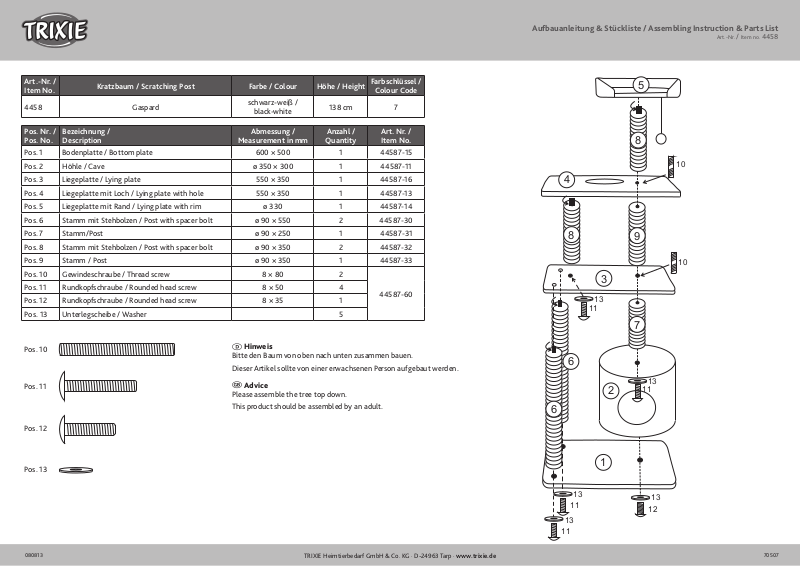

Aufbauanleitung & Stückliste / Assembling Instruction & Parts List

Art.-Nr. / Item no. 4458

Art.-Nr. /
Item No.

4458 Gaspard

Pos. Nr. /
Pos. No.

Pos. 1 Bodenplatte / Bottom plate 600 × 500 1 44587-15

Pos. 2 Höhle / Cave ø 350 × 300 1 44587-11

Pos. 3 Liegeplatte / Lying plate 550 × 350 1 44587-16

Pos. 4 Liegeplatte mit Loch / Lying plate with hole 550 × 350 1 44587-13

Pos. 5 Liegeplatte mit Rand / Lying plate with rim ø 330 1 44587-14

Pos. 6 Stamm mit Stehbolzen / Post with spacer bolt ø 90 × 550 2 44587-30

Pos. 7 Stamm/Post ø 90 × 250 1 44587-31

Pos. 8 Stamm mit Stehbolzen / Post with spacer bolt ø 90 × 350 2 44587-32

Pos. 9 Stamm / Post ø 90 × 350 1 44587-33

Pos. 10 Gewindeschraube / Thread screw 8 × 80 2

Pos. 11 Rundkopfschraube / Rounded head screw 8 × 50 4

Pos. 12 Rundkopfschraube / Rounded head screw 8 × 35 1

Pos. 13 Unterlegscheibe / Washer 5

Pos. 10

Pos. 11

Bezeichnung /
Description

Kratzbaum /

Scratching Post

Farbe / Colour Höhe / Height

schwarz-weiß /

black-white

Abmessung /

Measurement in mm

Hinweis

D

Bitte den Baum von oben nach unten zusammen bauen.

Dieser Artikel sollte von einer erwachsenen Person aufgebaut werden.

Advice

G

Please assemble the tree top down.

This product should be assembled by an adult.

138 cm 7

Anzahl /

Quantity

Farbschlüssel /

Colour Code

Art. Nr. /
Item No.

44587-60

5

8

10

4

8

9

10

3

13

11

7

6

13

2

11

6

Pos. 12

13

1

13

12

Pos. 13

11

13

11

080813 70507

TRIXIE Heimtierbedarf GmbH & Co. KG · D-24963 Tarp · www.trixie.de
