Trixie Francesco User Manual

Art. Nr. /

Farbschlüssel

Liegeplatte, oval, mit Wandbefestigung / Lying plate, oval, with wall fixation

Pos. 10

Seil / Rope

50014487-51

Item No.

4487

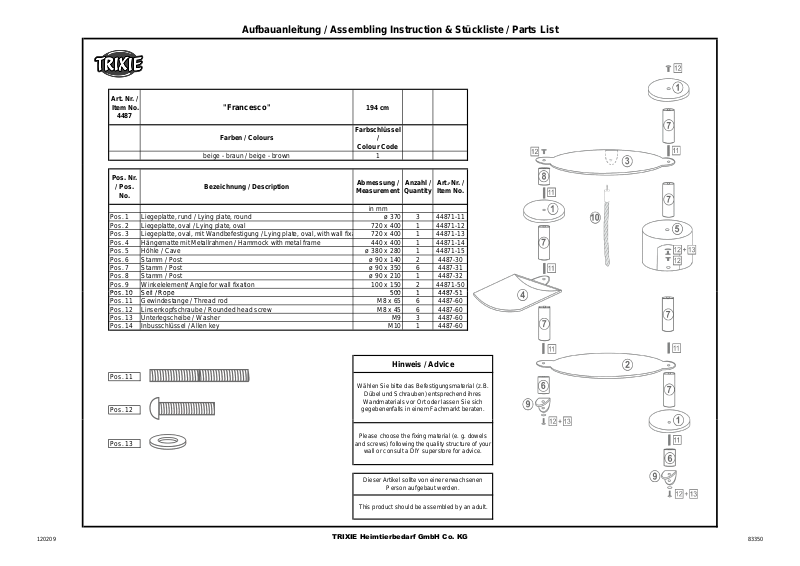

Aufbauanleitung / Assembling Instruction & Stückliste / Parts List

"Francesco"

194 cm

Farben / Colours

/

Colour Code

beige - braun / beige - brown 1

Pos. Nr.

/ Pos.

No.

Bezeichnung / Description

Abmessung /

Measurement

Anzahl /

Quantity

Art.-Nr. /
Item No.

in mm
Pos. 1 Liegeplatte, rund / Lying plate, round ø 370 3 44871-11
Pos. 2 Liegeplatte, oval / Lying plate, oval 720 x 400 1 44871-12
Pos. 3

720 x 400 1 44871-13
Pos. 4 Hängematte mit Metallrahmen / Hammock with metal frame 440 x 400 1 44871-14
Pos. 5 Höhle / Cave ø 380 x 280 1 44871-15
Pos. 6 Stamm / Post ø 90 x 140 2 4487-30
Pos. 7 Stamm / Post ø 90 x 350 6 4487-31
Pos. 8 Stamm / Post ø 90 x 210 1 4487-32
Pos. 9 Winkelelement/ Angle for wall fixation 100 x 150 2 44871-50

Pos. 11 Gewindestange / Thread rod M8 x 65 6 4487-60
Pos. 12 Linsenkopfschraube / Rounded head screw M8 x 45 6 4487-60
Pos. 13 Unterlegscheibe / Washer M9 3 4487-60
Pos. 14 Inbusschlüssel / Allen key M10 1 4487-60

120209

Pos. 11

Pos. 12

Pos. 13

Hinweis / Advice

Wählen Sie bitte das Befestigungsmaterial (z.B.

Dübel und Schrauben) entsprechend ihres

Wandmaterials vor Ort oder lassen Sie sich

gegebenenfalls in einem Fachmarkt beraten.

Please choose the fixing material (e. g. dowels

and screws) following the quality structure of your

wall or consult a DIY superstore for advice.

Dieser Artikel sollte von einer erwachsenen

Person aufgebaut werden.

This product should be assembled by an adult.

TRIXIE Heimtierbedarf GmbH Co. KG

83350
