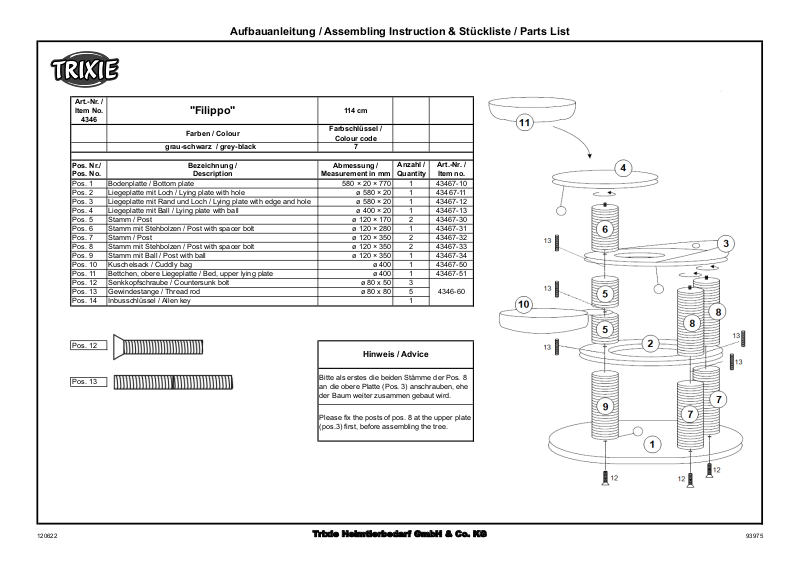

Aufbauanleitung / Assembling Instruction & Stückliste / Parts List

120622

Trixie Heimtierbedarf GmbH & Co. KG

93975

Art.-Nr. /
Item No.

4346

"Filippo"

114 cm

Farben / Colour

Farbschlüssel /

Colour code

grau-schwarz / grey-black 7

Pos. Nr./ Bezeichnung / Abmessung /

Anzahl /

Pos. No. Description Measurement in mm Quantity

Pos. 1 Bodenplatte / Bottom plate 580 × 20 × 770 1 43467-10
Pos. 2 Liegeplatte mit Loch / Lying plate with hole ø 580 × 20 1 43467-11
Pos. 3 Liegeplatte mit Rand und Loch / Lying plate with edge and hole ø 580 × 20 1 43467-12
Pos. 4 Liegeplatte mit Ball / Lying plate with ball ø 400 × 20 1 43467-13
Pos. 5 Stamm / Post ø 120 × 170 2 43467-30
Pos. 6 Stamm mit Stehbolzen / Post with spacer bolt ø 120 × 280 1 43467-31
Pos. 7 Stamm / Post ø 120 × 350 2 43467-32
Pos. 8 Stamm mit Stehbolzen / Post with spacer bolt ø 120 × 350 2 43467-33
Pos. 9 Stamm mit Ball / Post with ball ø 120 × 350 1 43467-34
Pos. 10 Kuschelsack / Cuddly bag ø 400 1 43467-50
Pos. 11 Bettchen, obere Liegeplatte / Bed, upper lying plate ø 400 1 43467-51
Pos. 12 Senkkopfschraube / Countersunk bolt ø 80 x 50 3
Pos. 13 Gewindestange / Thread rod ø 80 x 80 5
Pos. 14 Inbusschlüssel / Allen key 1

Pos. 12

Pos. 13

Art.-Nr. /
Item no.

4346-60

Hinweis / Advice

Bitte als erstes die beiden Stämme der Pos. 8
an die obere Platte (Pos. 3) anschrauben, ehe
der Baum weiter zusammen gebaut wird.

Please fix the posts of pos. 8 at the upper plate
(pos.3) first, before assembling the tree.
