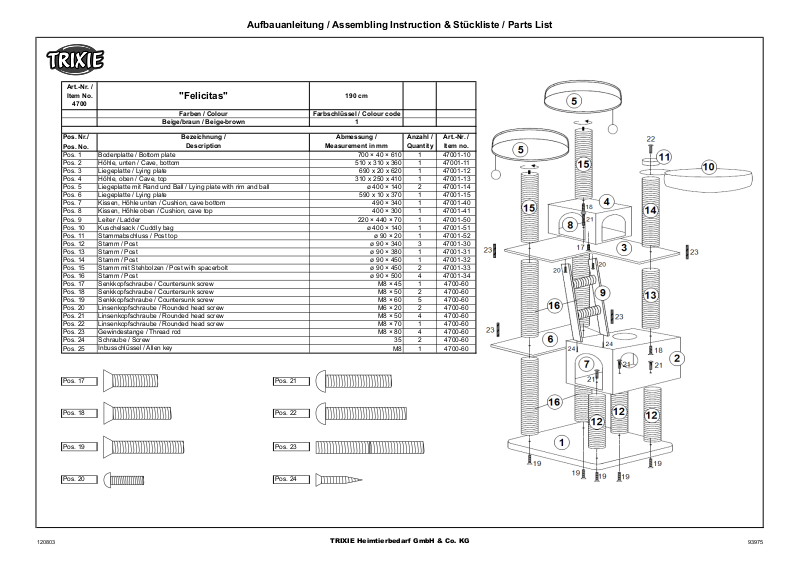

Trixie Felicitas User Manual

Aufbauanleitung / Assembling Instruction & Stückliste / Parts List

120803

TRIXIE Heimtierbedarf GmbH & Co. KG

93975

Art.-Nr. / Item No.

4700

190 cm

Farbschlüssel / Colour code

1

Pos. Nr./ Abmessung / Anzahl /

Art.-Nr. /

Pos. No.

Measurement in mm Quantity

Item no.

Pos. 1 700 × 40 × 610 1 47001-10 Pos. 2 510 x 310 x 360 1 47001-11 Pos. 3 690 x 20 x 620 1 47001-12 Pos. 4 310 x 250 x 410 1 47001-13 Pos. 5 ø 400 × 140 2 47001-14 Pos. 6 590 x 10 x 370 1 47001-15 Pos. 7 490 × 340 1 47001-40 Pos. 8 400 × 300 1 47001-41 Pos. 9 220 × 440 × 70 1 47001-50 Pos. 10 ø 400 × 140 1 47001-51 Pos. 11 ø 90 × 20 1 47001-52 Pos. 12 ø 90 × 340 3 47001-30 Pos. 13 ø 90 × 380 1 47001-31 Pos. 14 ø 90 × 450 1 47001-32 Pos. 15 ø 90 × 450 2 47001-33 Pos. 16 ø 90 × 500 4 47001-34 Pos. 17 M8 × 45 1 4700-60 Pos. 18 M8 × 50 2 4700-60 Pos. 19 M8 × 60 5 4700-60 Pos. 20 M6 × 20 2 4700-60 Pos. 21 M8 × 50 4 4700-60 Pos. 22 M8 × 70 1 4700-60 Pos. 23 M8 × 80 4 4700-60 Pos. 24 35 2 4700-60 Pos. 25 M8 1 4700-60

Pos. 17 Pos. 21

Pos. 18 Pos. 22

Pos. 19 Pos. 23

Pos. 20 Pos. 24

Linsenkopfschraube / Rounded head screw

Gewindestange / Thread rod

Schraube / Screw

Inbusschlüssel / Allen key

Stamm / Post

Stamm mit Stehbolzen / Post with spacerbolt

Stamm / Post

Senkkopfschraube / Countersunk screw

Kissen, Höhle oben / Cushion, cave top

Leiter / Ladder

Kuschelsack / Cuddly bag

Stammabschluss / Post top

Stamm / Post

Höhle, unten / Cave, bottom

Liegeplatte / Lying plate

Höhle, oben / Cave, top

Liegeplatte mit Rand und Ball / Lying plate with rim and ball

Liegeplatte / Lying plate

Kissen, Höhle unten / Cushion, cave bottom

"Felicitas"

Farben / Colour

Beige/braun / Beige-brown

Bezeichnung /

Description

Bodenplatte / Bottom plate
