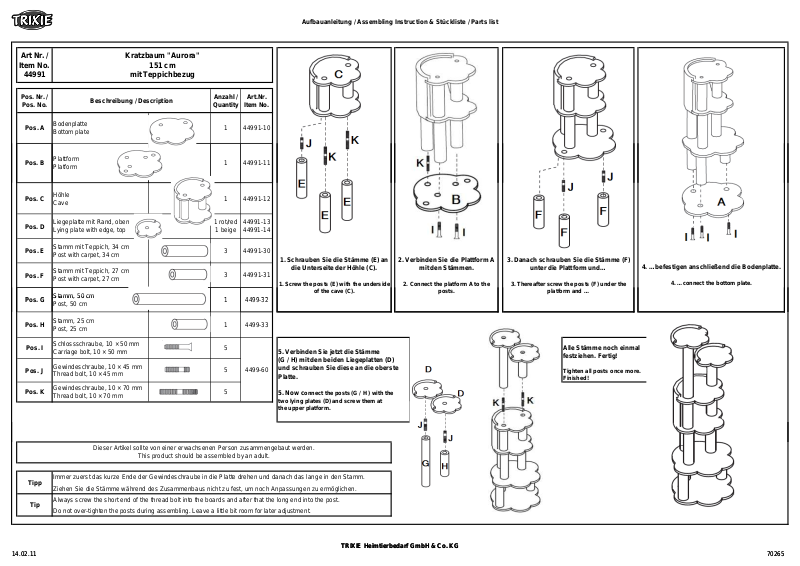

Trixie Aurora User Manual

Aufbauanleitung / Assembling Instruction & Stückliste / Parts list

Platform

Platform

1. Screw the posts (E) with the underside

Pos. G

Stamm, 50 cm

1

4499-32

Art Nr. /

Item No.

44991

Pos. Nr. /

Pos. No.

Pos. A

Pos. B

Pos. C

Pos. D

Pos. E

Pos. F

Kratzbaum "Aurora"

Beschreibung / Description

Bodenplatte
Bottom plate

Plattform

Höhle
Cave

Liegeplatte mit Rand, oben
Lying plate with edge, top

Stamm mit Teppich, 34 cm
Post with carpet, 34 cm

Stamm mit Teppich, 27 cm
Post with carpet, 27 cm

151 cm

mit Teppichbezug

Anzahl /

Quantity

1 44991-10

1 44991-11

1 44991-12

1 rot/red

1 beige

3 44991-30

3 44991-31

Art.Nr.

Item No.

44991-13
44991-14

1. Schrauben Sie die Stämme (E) an
die Unterseite der Höhle (C).

of the cave (C).

2. Verbinden Sie die Plattform A
mit den Stämmen.

2. Connect the platform A to the
posts.

3. Danach schrauben Sie die Stämme (F)
unter die Plattform und…

3. Thereafter screw the posts (F) under the
platform and …

4. …befestigen anschließend die Bodenplatte.

4. …connect the bottom plate.

Pos. H

Pos. I

Pos. J

Pos. K

Tipp

Tip

Post, 50 cm

Stamm, 25 cm
Post, 25 cm

Schlossschraube, 10 × 50 mm
Carriage bolt, 10 × 50 mm

Gewindeschraube, 10 × 45 mm
Thread bolt, 10 × 45 mm

Gewindeschraube, 10 × 70 mm
Thread bolt, 10 × 70 mm

Dieser Artikel sollte von einer erwachsenen Person zusammengebaut werden.

This product should be assembled by an adult.

Immer zuerst das kurze Ende der Gewindeschraube in die Platte drehen und danach das lange in den Stamm.
Ziehen Sie die Stämme während des Zusammenbaus nicht zu fest, um noch Anpassungen zu ermöglichen.

Always screw the short end of the thread bolt into the boards and after that the long end into the post.
Do not over-tighten the posts during assembling. Leave a little bit room for later adjustment.

1 4499-33

5

5

5

4499-60

5. Verbinden Sie jetzt die Stämme
(G / H) mit den beiden Liegeplatten (D)
und schrauben Sie diese an die oberste
Platte.

5. Now c

two lying plates (D) and screw them at
the upper platform.

onnect the posts (G / H ) with the

Alle Stämme noch einmal
festziehen. Fertig!

Tighten all posts once more.
Finished!
