Trixie 62321 User Manual [it]
Aufbauanleitung/Assembling Instruction/Instruction de montage
Beschreibung Maße Anzahl Art.-Nr.
Pos.
Description Measurement Quantity Item

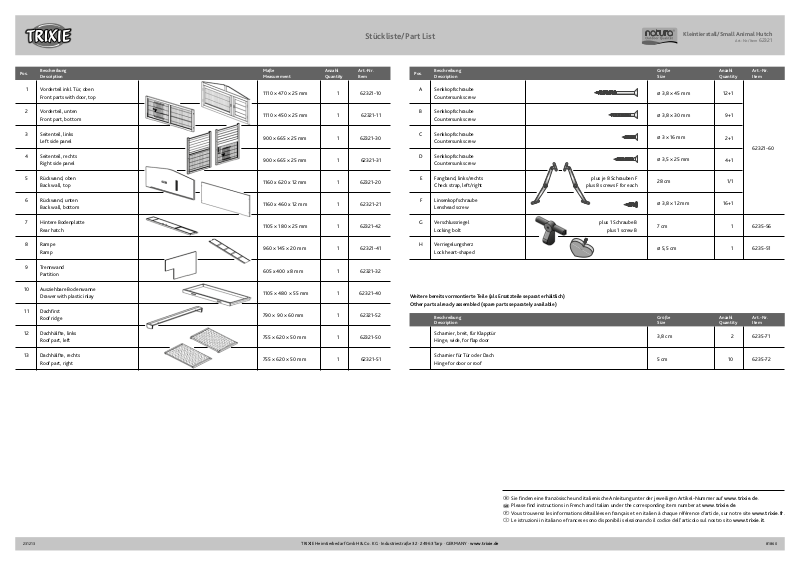

Stückliste/Part List
Beschreibung Größe Anzahl Art.-Nr.
Pos.
Description Size Quantity Item
Kleintierstall/Small Animal Hutch
Art.-Nr./Item 62321
1 Vorderteil inkl. Tür, oben
Front parts with door, top
.
2 Vorderteil, unten
Front part, bottom
.
3 Seitenteil, links
Left side panel
.
4 Seitenteil, rechts
Right side panel
.
5 Rückwand, oben
Back wall, top
.
6 Rückwand, unten
Back wall, bottom
.
7 Hintere Bodenplatte
Rear hatch
.
8 Rampe
Ramp
.
9 Trennwand
Partition
.
10 Ausziehbare Bodenwanne
Drawer with plastic inlay
.
11 Dachfirst
Roof ridge
.
12 Dachhälfte, links
Roof part, left
.
13 Dachhälfte, rechts
Roof part, right
.
1110 × 470 × 25 mm 1 62321-10
1110 × 450 × 25 mm 1 62321-11
900 × 665 × 25 mm 1 62321-30
900 × 665 × 25 mm 1 62321-31
1160 x 620 x 12 mm 1 62321-20
1160 x 460 x 12 mm 1 62321-21
1105 × 180 × 25 mm 1 62321-42
960 × 145 × 20 mm 1 62321-41
605 x 400 x 8 mm 1 62321-32
1105 × 480 × 55 mm 1 62321-40
790 × 90 × 60 mm 1 62321-52
755 × 620 × 50 mm 1 62321-50
755 × 620 × 50 mm 1 62321-51
A Senkkopfschraube
Countersunk screw
.
B Senkkopfschraube
Countersunk screw
.
C Senkkopfschraube
Countersunk screw
.
D Senkkopfschraube
Countersunk screw
.
E Fangband, links/rechts plus je 8 Schrauben F
Check strap, left/right plus 8 screws F for each
.
F Linsenkopfschraube
Lenshead screw
.
G Verschlussriegel plus 1 Schraube B
Locking bolt plus 1 screw B
.
H Verriegelungsherz
Lock heart-shaped
.
Weitere bereits vormontierte Teile (als Ersatzteile separat erhältlich)
Other parts already assembled (spare parts separately available)
Beschreibung Größe Anzahl Art.-Nr.
Description Size Quantity Item
Scharnier, breit, für Klapptür
Hinge, wide, for flap door
.
Scharnier für Tür oder Dach
Hinge for door or roof
.
3,8 × 45 mm 12+1
3,8 × 30 mm
3 × 16 mm
3,5 × 25 mm
28 cm 1/1
3,8 × 12 mm 16+1
7 cm
5,5 cm
3,8 cm 2 6235-71
5 cm 10 6235-72
9+1
2+1
4+1
62321-60
1 -
1 -
Sie finden eine französische und italienische Anleitung unter der jeweiligen Artikel-Nummer auf www.tri×ie.de.
D
Please find instructions in French and Italian under the corresponding item number at www.tri×ie.de.
G
Vous trouverez les informations détaillées en français et en italien à chaque référence d’article, sur notre site www.tri×ie.fr.
F
Le istruzioni in italiano e francese sono disponibili selezionando il codice dell’articolo sul nostro sito www.tri×ie.it.
I
231213 81860
TRIXIE Heimtierbedarf GmbH & Co. KG · Industriestraße 32 · 24963 Tarp · GERMANY · www.trixie.de
Verschrauben Sie das linke und rechte Seitenteil (3/4) mit dem oberen und unteren Vorderteil
D
(1/2).
Screw the left and right side panel (
G
3/4
) with the upper and lower front parts (1/2).
Aufbauanleitung/Assembling Instruction/Instruction de montage
Aufbauanleitung/Assembling Instruction
Verschrauben Sie nun die beiden Teile der Rückwand (5/6) mit den Seitenteilen (3/4).
D
Screw both back walls (5/6) with the side panels (3/4) .
G
Kleintierstall/Small Animal Hutch
Legen Sie die hintere Bodenplatte (7) ein, schieben Sie die Rampe (8) durch die kleine Öffnung
D
des Bodens und schrauben Sie diese fest.
Insert the rear hatch (7), put the ramp (8) through the small opening and tighten it.
G
2 ×
C
Art.-Nr./Item 62321
1.
Befestigen Sie das Verriegelungsherz (H) an der oberen Rückwand. Schieben Sie die Trennwand
D
(9) und die ausziehbare Bodenwanne (10) ein.
Fasten the heart-shaped lock (H) on the upper back wall. Insert the partition (9) and the drawer (10).
G
2. 3.
Befestigen Sie die beiden Dachhälften (12/13).
D
D
D
D
D
Verschrauben Sie die beiden Fangbänder (E)
jeweils an den Innenseiten der Dachhälften
und der Rückwand. Befestigen Sie den Dachfirst (11) an einer der Dachhälften.
Fix the two parts of the roof (12/13). Screw
G
the check straps (E) to each inner side of the
roof parts and the back wall. Fix the ridge
(11) to one side of the roof.
+ 16 ×2 ×
E F
D
G
Abschließend schrauben Sie den Verschlussriegel (G) zwischen die Türen
Screw the locking bolt (G) between the doors.
+
B
G
.
4.
231213 81860
5. 6.
TRIXIE Heimtierbedarf GmbH & Co. KG · Industriestraße 32 · 24963 Tarp · GERMANY · www.trixie.de
