Trixie 62301 User Manual [de]
Aufbauanleitung/Assembling Instruction/Instruction de montage
Beschreibung Maße Anzahl Art.-Nr.
Pos.
Description Measurement Quantity Item

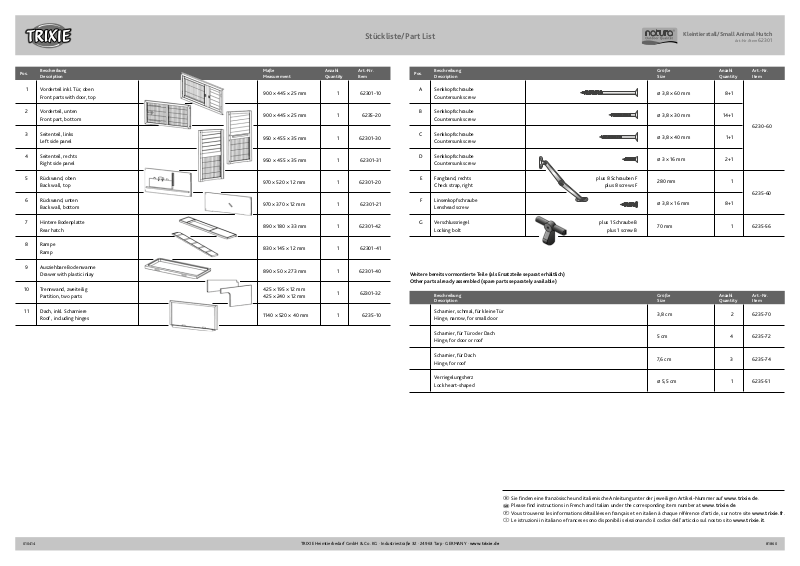

Stückliste/Part List
Beschreibung Größe Anzahl Art.-Nr.
Pos.
Description Size Quantity Item
Kleintierstall/Small Animal Hutch
Art.-Nr./Item 62301
1 Vorderteil inkl. Tür, oben
Front parts with door, top
.
2 Vorderteil, unten
Front part, bottom
.
3 Seitenteil, links
Left side panel
.
4 Seitenteil, rechts
Right side panel
.
5 Rückwand, oben
Back wall, top
.
6 Rückwand, unten
Back wall, bottom
.
7 Hintere Bodenplatte
Rear hatch
.
8 Rampe
Ramp
.
9 Ausziehbare Bodenwanne
Drawer with plastic inlay
.
10 Trennwand, zweiteilig 425 × 195 × 12 mm
Partition, two parts 425 × 240 × 12 mm
.
11 Dach, inkl. Scharniere
Roof , including hinges
.
900 × 445 × 25 mm 1 62301-10
900 × 445 × 25 mm 1 6235-20
950 × 455 × 35 mm 1 62301-30
950 × 455 × 35 mm 1 62301-31
970 × 520 × 12 mm 1 62301-20
970 × 370 × 12 mm 1 62301-21
890 × 180 × 33 mm 1 62301-42
830 × 145 × 12 mm 1 62301-41
890 × 50 × 273 mm 1 62301-40
1 62301-32
1140 × 520 × 40 mm 1 6235-10
A Senkkopfschraube
Countersunk screw
.
B Senkkopfschraube
Countersunk screw
.
C Senkkopfschraube
Countersunk screw
.
D Senkkopfschraube
Countersunk screw
.
E Fangband, rechts plus 8 Schrauben F
Check strap, right plus 8 screws F
.
F Linsenkopfschraube
Lenshead screw
.
G Verschlussriegel plus 1 Schraube B
Locking bolt plus 1 screw B
.
Weitere bereits vormontierte Teile (als Ersatzteile separat erhältlich)
Other parts already assembled (spare parts separately available)
Beschreibung Größe Anzahl Art.-Nr.
Description Size Quantity Item
Scharnier, schmal, für kleine Tür
Hinge, narrow, for small door
.
Scharnier, für Tür oder Dach
Hinge, for door or roof
.
Scharnier, für Dach
Hinge, for roof
.
Verriegelungsherz
Lock heart-shaped
.
3,8 × 60 mm 8+1
3,8 × 30 mm
3,8 × 40 mm
3 × 16 mm
280 mm 1
3,8 × 16 mm 8+1
70 mm
3,8 cm 2 6235-70
5 cm 4 6235-72
7,6 cm 3 6235-74
5,5 cm 1 6235-51
14+1
1+1
2+1
6230-60
-
1 6235-56
Sie finden eine französische und italienische Anleitung unter der jeweiligen Artikel-Nummer auf www.tri×ie.de.
D
Please find instructions in French and Italian under the corresponding item number at www.tri×ie.de.
G
Vous trouverez les informations détaillées en français et en italien à chaque référence d’article, sur notre site www.tri×ie.fr.
F
Le istruzioni in italiano e francese sono disponibili selezionando il codice dell’articolo sul nostro sito www.tri×ie.it.
I
010414 81860
TRIXIE Heimtierbedarf GmbH & Co. KG · Industriestraße 32 · 24963 Tarp · GERMANY · www.tri×ie.de
Verschrauben Sie das linke und rechte Seitenteil (3/4) mit dem oberen und unteren Vorderteil (1/2).
D
Screw the left and right side panel (3/4) with the upper and lower front parts (1/2).
G
Aufbauanleitung/Assembling Instruction/Instruction de montage
Aufbauanleitung/Assembling Instruction
Verschrauben Sie nun die beiden Teile der Rückwand (5/6) mit den Seitenteilen (3/4).
D
Screw both back walls (5/6) with the side panels (3/4).
G
Legen Sie die hintere Bodenplatte (7) hinein,
D
schieben Sie die Rampe (8) durch die kleine
Öffnung des Bodens und schrauben Sie diese fest. S
wanne (9) ein
Insert the rear hatch (7), put in the ramp (8)
G
and tighten it at the small opening. I
drawer with plastic inlay (9)
chieben Sie die ausziehbare Boden-
.
.
nsert the
Kleintierstall/Small Animal Hutch
2 ×
D
Art.-Nr./Item 62301
1.
Schieben Sie die beiden Trennwände (10) hinein.
D
Insert both partitions (10).
G
2. 3.
Befestigen Sie das Dach mit den vormontierten Scharnieren (11) und danach das Fangband (E)
D
Install the roof with the pre-mounted hinges (11) and then fix the check strap (E).
G
+ 8 ×
E
.
D
G
F
Schrauben Sie den Verschlussriegel (G) zwischen die Türen.
Screw the locking bolt (G) between the doors.
+
H
G
4.
010414 81860
5. 6.
TRIXIE Heimtierbedarf GmbH & Co. KG · Industriestraße 32 · 24963 Tarp · GERMANY · www.tri×ie.de
