Modell der
PtL 2/2
Information about the PrototypeInformation zum Vorbild
2
Für die Lokalbahnstrecken in Bayern beschaffte
die Kö-
niglich Bayerische Staatsbahn (K.Bay.Sts.B.)
ab
1908 kleine, zweiachsige Tenderlokomotiven der Gattung
PtL 2/2, nachdem bereits 1905 und 1906 von Krauss die
ersten Probeloks geliefert worden waren. Die Maschi
nen waren für den Einmannbetrieb mit halbselbsttätiger
Schüttfeuerung ausgerüstet.
1911 lieferte Krauss 13 Stück der knapp sieben Meter
langen Lokomotiven in einer zweiten Serie ohne Blindwelle. Bei einem Gewicht von 22,1 t leisteten sie 210 PS und
waren 50 km/h schnell. Die Deutsche Reichsbahn (DRG)
reihte sie als BR 98
3
in den Fahrzeugbestand ein.
Die letzten Loks kamen noch zur Deutschen Bundesbahn
(DB), wo sie Anfang der sechziger Jahre ausgemustert
wurden.
In 1908, the Royal Bavarian State Railway (K.Bay.Sts.B.)
started purchasing small, two-axle tank locomotives, type
PtL 2/2, for the branch lines in Bavaria, after the first test
units had been delivered in 1905 and 1906 by Krauss.
These locomotives were equipped with semi-indepen
-
dent, self-feeding fire-boxes for one-man operation.
In 1911 Krauss delivered 13 of these nearly seven meter
(23 feet) long locomotives in a second mass production
model without jack-shafts. With a weight of approximately
22.1 tons, it produced 210 horsepower and had a maxi
mum speed of 50 km/h (31.25 m.p.h.). The German State
Railroad (DRG) classified it as the 98
3
. The last of these
locomotives were also acquired by the German Federal
Railroad (DB), where they were retired from service at the
start of the 1960’s.
Informations concernant la locomotive réele
Informatie van het voorbeeld
3
A partir de ans 1908, les chemins de fer royaux bavarois
(K.Bay.Sts.B.) ont doté les réseaux régionaux de Bavière
de locomotives à tender à deux axes du modèle PtL 2/2,
après que Krauss avaient fourni les premières locomoti
ves d’essai. Les machines avaient été conçues pour être
exploitées par un seul homme et étaient équipées d’un
foyer d’alimentation semi-auto-matique.
De 1911, Krauss a livré 13 exemplaires de cette locomo
tive qui, en deuxième série, mesurait ne pas plus de sept
mètres de long et n‘était équipée d’un arbre de second
renvoi. Avec un polds de 22,1 Mp, la locomotive four
nissait 210 PS et atteignait une vitesse de pointe de 50
kilomètres par heure. Les chemins de fer du Reich (DRG)
ont classé ce type de locomotive dan le parc des loco
-
motives sous la désignation BR 98
3
; les toutes dernières
locomotives de ce type ont encore été exploitées sur les
chemins de fer fédéraux (DB). Elles ont été réformées au
début des années soixante.
Voor de lokaallijnen in Beieren schafte de
Königlich Bayerische Staatsbahn (K.Bay.Sts.B.) vanaf
1908 kleine, tweeassige tenderlokomotiefen van de soort
PtL 2/2 aan. In 1905 en 1906 waren door Krauss reeds
de eerste proefloks geleverd. De machines waren voor
eenmansbediening met halfautomatische stookinrichting
uitgerust.
In 1911 leverde Krauss, in een tweede serie zonder
„blindwiel“, 13 van deze bijna zeven meter lange
locomotieven. Mij een gewicht van 22,1 Mp leverden
de machines 210 pk en konden 50 km/h halen. De
Deutsche Reichsbahn (DRG) nam ze als BR 983 op in het
voertuigenbestand. De laatste loks haalden de Deutsche
Bundesbahn (DB) nog, waar ze in het begin van de jaren
zestig buiten dienst gesteld werden.
4
Funktion
Diese Lokomotive bietet:
• Eingebaute Elektronik zum wahlweisen Betrieb mit
konventionellem Gleichstrom-Fahrgerät (max. ±12 Volt),
Trix Systems, Trix Selectrix oder Digitalsystemen nach
NMRA-Norm.
• Die Betriebsart wird automatisch erkannt.
• Fahrtrichtungsabhängige Spitzenbeleuchtung.
Im Digitalbetrieb schaltbar.
Hinweis: Im Gleichstrom-Betrieb nie zu schnell von
Vorwärts- auf Rückwärtsfahrt oder umgekehrt umschal
ten. Drehregler immer zuerst einen kurzen Moment in
0-Position stellen und danach erst die Geschwindigkeit
für die Gegenrichtung einstellen.
Hinweise zum Digitalbetrieb:
• Ab Werk ist bei dieser Lok für den Digitalbetrieb die
Adresse „03“ (Selectrix) / „03“ (DCC) programmiert.
Eingestellte Anzahl der Fahrstufen: 28 (DCC) bzw.
31 (Selectrix).
•
Der Betrieb mit gegenpoliger Gleichspannung im Bremsabschnitt ist mit der werkseitigen Einstellung nicht möglich.
Ist diese Eigenschaft gewünscht, so muss auf den
konventionellen Gleichstrombetrieb verzichtet werden
(CV29 / Bit 2 = 0)
• Die einwandfreie Programmierung des Decoders für
das Selectrix-System kann nur mit den original Trix
Selectrix-Komponenten garantiert werden.
• Technisch bedingt geht bei dem Fahrzeug im DCC-Be
trieb bei ausgeschalteter Beleuchtungsfunktion und bei
Stillstand des Modells im Halteabschnitt das Licht an.
• Bei Verwendung einer Multi-Protokoll-Digital-Zentrale
als Betriebssystem ist diese Lok mit dem DCC-Format
zu steuern. Mit der Selectrix Digital-Zentrale kann das
Selectrix-Format genutzt werden.
Sicherheitshinweise
• Die Lok darf nur mit einem dafür bestimmten Betriebs
-
system eingesetzt werden.
• Die Lok darf nicht mit mehr als einer Leistungsquelle
gleichzeitig versorgt werden.
• Beachten Sie unbedingt die Sicherheitshinweise in der
Gebrauchsanleitung zu Ihrem Betriebssystem.
Die bei normalem Betrieb anfallenden Wartungsarbeiten
sind nachfolgend beschrieben. Für Reparaturen oder Er
-
satzteile wenden Sie sich bitte an Ihren Trix-Fachhändler.
Jegliche Garantie-, Gewährleistungs- und Schadensersatzansprüche sind ausgeschlossen, wenn in Trix-Produkten nicht von Trix
freigegebene Fremdteile eingebaut werden und / oder Trix-Produkte
umgebaut werden und die eingebauten Fremdteile bzw. der Umbau
für sodann aufgetretene Mängel und / oder Schäden ursächlich
war. Die Darlegungs- und Beweislast dafür, dass der Einbau von
Fremdteilen oder der Umbau in bzw. von Trix-Produkten für aufgetretene Mängel und/oder Schäden nicht ursächlich war, trägt die für
den Ein- und / oder Umbau verantwortliche Person und/ oder Firma
bzw. der Kunde.
5
Function
The locomotive offers the following features:
• Built-in electronic circuit for operation with a conventio
nal DC power pack (max. ±12 volts), Trix Systems, Trix
Selectrix or NMRA DCC digital systems.
• The mode of operation is automatically recognized.
• Headlights for the locomotive change over with the
direction of travel. They can be turned on and off in
digital operation.
Note: When in direct current operation, never switch too
quickly from forward to reverse travel (and vice versa). Al
ways first move the control knob to the 0 position for a brief
moment, then set the speed for the opposite direction.
Notes on digital operation:
• This locomotive comes from the factory programmed
for the digital address “03” (Selectrix) / “03” (DCC).
Number of speed levels that have been set: 28 (DCC)
and 31 (Selectrix).
• Information about DCC Operation:
The setting done at the factory does not permit operation with opposite polarity DC power in the braking
block. If you want this characteristic, you must do without conventional DC power operation (CV29 / Bit 2 = 0).
• Trouble-free programming of the decoder can only be
guaranteed when it is done with original Trix Selectrix
components.
•T
he train has a technical feature in DCC operation
in
which its lights will go on when the lighting function is
turned off and the train is stopped in a block.
• When using a multiprotocol digital central unit as an
operating system, this locomotive should be controlled
with DCC format. The Selectrix digital central unit
allows Selectrix format to be employed.
Safety Information
• This locomotive is only to be used with the operating
system it is designed for.
• This locomotive must not be supplied with power
simultaneously by more than one power source.
• Please make note of the safety information in the
instructions for your operating system.
The necessary maintenance that will comes due with
normal operation is described below. Please see your
authorized Trix dealer for repairs or spare parts.
No warranty or damage claims shall be accepted in those cases
where parts neither manufactured nor approved by Trix have
been installed in Trix products or where Trix products have been
converted in such a way that the non-Trix parts or the conversion
were causal to the defects and / or damage arising. The burden
of presenting evidence and the burden of proof thereof, that the
installation of non-Trix parts or the conversion in or of Trix products
was not causal to the defects and / or damage arising, is borne by
the person and/or company responsible for the installation and / or
conversion, or by the customer.
6
Fonction
Caractéristiques de cette locomotive:
• Electronique intégrée pour exploitation au choix avec
transformateur-régulateur conventionnel délivrant du
courant continu (max. ±12 volts), avec Trix Systems,
avec Selectrix ou avec des systèmes de conduite digitale conformes aux normes NMRA.
• Le mode d’exploitation est automatiquement détecté.
• Feux de signalisation s’inversant selon le sens de
marche; feux commutables en exploitation digital.
Remarque: en mode courant continu, ne jamais commuter rapidement de la marche avant à la marche arrière
ou inversement. Toujours mettre le commutateur rotatif
d‘abord en position 0 pendant un court instant et ne régler
qu‘ensuite la vitesse de la marche dans le sens opposé.
Remarques relatives au fonctionnement en mode digital:
• En usine, c’est l‘adresse «03» (Selectrix) / «03» (DCC),
qui est programmée pour une exploitation digitale de
cette locomotive. Nombre de crans de marche enco
-
dés: 28 (DCC) ou 31 (Selectrix).
•
Remarque concernant l’exploitation DCC:
L’exploitation avec courant continu de polarité inverse
dans les sections de freinage
n’est pas possible avec
le réglage d’usine. Si cette propriété est désirée, il
faut alors renoncer à l’exploitation conventionnelle en
courant continu (CV29 / bit 2 = 0).
•
Une programmation du décodeur pour le système
Selec-
trix ne peut être garantie sans problème qu‘avec des
composants originaux Trix Selectrix.
• Pour des raisons techniques, en cas d‘exploitation
en système DCC, l‘éclairage peut s‘allumer lorsque la
fonction éclairage est désactivée et lors de l‘arrêt du
train sur une section d‘arrêt.
•
Si vous utilisez un système Digital avec multiprotocoles
comme système d‘exploitation, cette locomotive doit être
commandée avec le format DCC. Avec le système Digital
Selectrix, il est possible d‘utiliser le format Selectrix.
Remarque sur la sécurité
• La locomotive ne peut être utilisée qu‘avec le système
d‘exploitation indiqué.
• La locomotive ne peut pas être alimentée électrique
-
ment par plus d‘une source de courant à la fois.
•
Il est impératif de tenir compte des remarques sur la sécurité
décrites dans le mode d‘emploi de votre système d‘exploitation.
Les travaux d‘entretien occasionnels à effectuer en
exploitation normale sont décrits plus loin. Pour toute
réparation ou remplacement de pièces, adressez-vous à
votre détaillant-spécialiste Märklin.
Tout recours à une garantie commerciale ou contractuelle ou à
une demande de dommages-intérêt est exclu si des pièces non
autorisées par Trix sont intégrées dans les produits Trix et / ou si les
produits Trix sont transformés et que les pièces d’autres fabricants
montées ou la transformation constituent la cause des défauts et/ou
dommages apparus. C’est à la personne et / ou la société responsable du montage / de la transformation ou au client qu’incombe la
charge de prouver que le montage des pièces d’autres fabricants sur
des produits Trix ou la transformation des produits Trix n’est pas à
l’origine des défauts et ou dommages apparus.
7
• Vanwege de techniek gaat bij de trein, in het DCCbedrijf bij uitgeschakelde verlichtingsfunctie en bij het
stilstaan van het model in een stopsectie, de verlichting
aan.
• Bij gebruik van een digitale multi-protocol-centrale als
besturingssysteem moet deze lok in DCCformaat worden bestuurd. Bij toepassing van de digitale Selectrix
centrale kan het Selectrix-formaat gehanteerd worden.
Veiligheidsvoorschriften
• De loc mag alleen met een daarvoor bestemd bedrijfs
-
systeem gebruikt worden.
• De loc mag niet vanuit meer dan één stroomvoorziening
gelijktijdig gevoed worden.
• Lees ook aandachtig de veiligheidsvoorschriften in de
gebruiksaanwijzing van uw bedrijfssysteem.
De bij normaal gebruik noodzakelijke onderhoudspunten
worden verderop beschreven. Voor reparaties en onder
-
delen kunt zich tot Uw Trix handelaar wenden.
Elke aanspraak op garantie en schadevergoeding is uitgesloten,
wanneer in Trix-producten niet door Trix vrijgegeven vreemde onderdelen ingebouwd en / of Trix-producten omgebouwd worden en
de ingebouwde vreemde onderdelen resp. de ombouw oorzaak van
nadien opgetreden defecten en / of schade was. De aantoonplicht
en de bewijslijst daaromtrent, dat de inbouw van vreemde onderdelen in Trix-producten of de ombouw van Trix-producten niet de
oorzaak van opgetreden defecten en / of schade is geweest, berust
bij de voor de inbouw en / of ombouw verantwoordelijke persoon
en / of firma danwel bij de klant.
Werking
De locomotief biedt u:
• Ingebouwde elektronica die het mogelijk maakt om
naar keuze met, een conventionele gelijkstroomrijrege
laar (max. ±12 Volt), Trix Systems,
Trix Selectrix of digitaalsysteem volgens NMRA-norm te rijden.
• Het systeem (bedrijfsmodus) wordt automatischherkend.
• Rijrichtingsafhankelijke verlichting is in het digitaalsys
-
teem schakelbaar.
Aanwijzing: In gelijkstroom-bedrijf nooit te snel van
vooruit- op achteruitrijden of vice versa omschakelen.
Draairegelaar altijd eerst even in de 0-positie zetten
en vervolgens eerst de snelheid voor de tegenrichting
instellen.
Aanwijzingen voor digitale besturing:
• Vanaf de fabriek is deze loc geprogrammeerd op het
digitale adres “03” (Selectrix) / “03” (DCC). Ingestelde
rijstappen: 28 (DCC) oftewel 31 (Selectrix).
• Opmerking voor het DCC-bedrijf:
het bedrijf met tegengepoolde gelijkspanning in de
afremsectie is met de fabrieksinstelling
niet mogelijk.
Indien deze eigenschap wenselijk is, dan moet worden
afgezien van het conventioneel gelijkstroombedrijf
(CV29 / bit 2 = 0).
•
Het probleemloos programmeren van de decoder voor het
Selectrix-systeem kan alleen bij het gebruik van de ori
-
ginele Trix Selectrix componenten gegarandeerd worden.
8
Función
Esta locomotora ofrece:
• Electrónica incorporada para un funcionamiento a
discreción en corriente continua convencional (máx.
±12 V.), Trix Systems, Trix Selectrix o sistemas Digital
según las normas NMRA.
• La forma de gobierno es reconocida automáticamente.
• Faros encendidos según el sentido de marcha. En
Digital se pueden encender y apagar.
Nota: en modo de corriente continua nunca se debe cambiar de forma demasiado rápida de marcha hacia atrás a
marcha hacia adelante o viceversa. Poner primero siemp
re durante un breve espacio de tiempo el transformador
giratorio en la posición 0 y después ajustar la velocidad
del sentido contrario.
Indicaciones para el funcionamiento digital:
•
Esta locomotora viene programada de fábrica para un funcionamiento en Digital con el código “03” (Selectrix) / “03” (DCC)
y con 28 pasos de acceleración (DCC) resp. 31 (Selectrix).
• No es posible el funcionamiento con tensión de
corriente continua de polaridad opuesta en el tramo de
frenado en funcionamiento en modo DCC. Si se desea
esta característica, debe renunciarse al funcionamiento
convencional con corriente continua (CV29 / Bit 2 = 0)
• Una programación sin problemas del decoder dentro
del sistema Selectrix solamente se puede garantizar si
se usan componentes originales Trix Selectrix.
• Por motivos técnicos en funcionamiento DCC la ilumina
ción del modelo se enciende con la función luz apagada
o estando el tren parado en un sector sin corriente.
• Si se utiliza una central digital multiprotocolo como
sistema operativo, esta locomotora deberá controlar
se con formato DCC. Con la central digital Selectrix,
puede utilizarse el formato Selectrix.
Aviso de seguridad
• La locomotora solamente debe funcionar en el sistema
que le corresponda.
• La locomotora no deberá recibir corriente más que de
un solo punto de abasto a la vez.
• Observe necesariamente los avisos de seguridad
indicados en las instrucciones correspondientes a su
sistema de funcionamiento.
A continuación están relacionados los trabajos de mante
nimiento necesarios para un funcionamiento normal. En
caso de precisar una reparación o piezas de recambio,
rogamos ponerse en contacto con su distribuidor Trix.
Se excluye todo derecho de garantía, prestación de garantía e indemnización sobre aquellos productos Trix en los que se hubieran montado piezas ajenas no autorizadas por Trix y/o sobre aquellos productos
Trix que hayan sido modificados cuando la piezas ajenas montadas o
la modificación sean las causas de los desperfectos y/o daños posteriormente surgidos. La persona y/o empresa o el cliente responsable
del montaje o modificación será el responsable de probar y alegar que
el montaje de piezas ajenas o la modificación en/de productos Trix no
son las causas de los desperfectos y/o daños surgidos.
9
Funzionamento
Esta locomotora ofrece:
• Modulo elettronico incorporato per il funzionamento a
scelta con un tradizionale regolatore di marcia in corrente continua (max. 12 volt), Trix Systems, Trix Selectrix
oppure sistemi digitali in base alla normativa NMRA.
•
Il tipo di funzionamento viene riconosciuto automaticamente.
• Illuminazione dipendente dal senso di marcia.Commutabile nel funzionamento Digital.
Nota: durante il funzionamento in corrente continua il
passaggio dalla marcia in avanti alla retromarcia non deve
essere troppo rapido. Lasciare per qualche istante il
regolatore rotativo nella posizione 0 e solo successiva
-
mente regolare la velocità per il senso di marcia.
Istruzioni per la funzione digitale:
• Nel caso di questa locomotiva per il funzionamento di
gitale viene programmato dalla fabbrica l’indirizzo „03“
(Selectrix) / „03“ (DCC). Numero dei livelli di marcia
impostati: 28 (DCC) o rispettivamente 31 (Selectrix).
• Un funzionamento con tensione continua di polarità
invertita nella sezione di frenatura, in caso di esercizio
con DCC, non è possibile. Se si desidera questa caratteristica, si deve in tal caso rinunciare al funzionamento
tradizionale in corrente continua (CV29 / Bit 2 = 0)
•
Un funzionamento con tensione continua di polarità contraria nella
sezione di frenatura in caso di esercizio con DCC non è possibile.
• La programmazione senza inconvenienti del Decoder
per il sistema Selectrix può venire garantita soltanto
con i componenti originali Trix Selectrix.
•
Per ragioni tecniche, nel rotabile nel funzionamento DCC
con funzione di illuminazione disattivata e durante la fer
-
mata del modello nella sezione di arresto la luce si spegne.
• Se come sistema operativo si utilizza un‘unità centrale
digitale multiprotocollo, comandare la locomotiva con
il formato dei dati DCC. Con l‘unità centrale digitale
Selectrix è possibile utilizzare il formato Selectrix.
Avvertenze per la sicurezza
• Tale locomotiva deve venire impiegata soltanto con un
sistema di esercizio prestabilito a questo scopo.
• Tale locomotiva non deve venire alimentata contempor
-
aneamente con più di una sorgente di potenza.
•
Vogliate osservare assolutamente le avvertenze di sicurezza
nelle istruzioni di impiego del Vostro sistema di funzionamento.
Qui di seguito vengono descritte le operazioni di manutenzione che si verificano nel normale esercizio. Per ripa
razioni oppure parti di ricambio Vi preghiamo di rivolger Vi
al Vostro rivenditore specializzato Trix.
Trix non fornisce alcuna garanzia, assicurazione e risarcimento
danni in caso di montaggio sui prodotti Trix di componenti non espressamente approvati dalla ditta. Trix altresì non risponde in caso
di modifiche al prodotto, qualora i difetti e i danni riscontrati sullo
stesso siano stati causati da modifiche non autorizzate o dal montaggio di componente esterni da lei non approvati. L‘onere della
prova che i componenti montati e le modifiche apportate non sono
state la causa del danno o del difetto, resta a carico del cliente o
della persona / ditta che ha effettuato il montaggio di componenti
estranei o che ha apportato modifiche non autorizzate.
10
Funktion
Detta lok erbjuder:
• Inbyggd elektronik för valfri drift med konventionell
likströmskörenhet (max ±12 Volt), Trix Systems, Trix
Selectrix eller Digitalsystem enligt NRMRA-standard.
• Driftsättet igenkänns automatiskt.
• Körriktningsberoende belysning. Kan kopplas in vid
digital drift.
Observera: Vid likströmsdrift får aldrig omkoppling ske för
snabbt från körning fram till backning eller vice versa. Vrid
först körenheten till 0-läget och låt den stå kvar där ett
ögonblick, innan du ställer in hastigheten för den motsatta
körriktningen.
Anvisningar för digital drift:
• Från tillverkaren har loket programmerats på adress
„03“ (Selectrix) / „03“ (DCC). Antal inställda körsteg: 28
(DCC) respektive 31 (Selectrix).
• Vid DCC-drift kan man
inte köra med tvåpolig
likspänning på ett bromsavsnitt. Önskar man ändå
genomföra en sådan körning, så måste man förlita sig
på konventionell likströmsdrift. (CV29 / Bit 2 = 0)
•
Rätt programmering av dekodern för Selectrixsystemet
garanteras endast med original Trix´Selectrix komponen
-
ter.
• Beroende på tekniken går fordonet vid DCC-drift med
släckt belysning och vid modellens stillestånd på
stoppsträckan tänds belysningen.
• När en Multi-Protokoll-Digital-Central användssom
driftssystem, ska detta lok styras med DCC-formatet.
Med Selectrix digitala central, kan Selectrix-formatet
användas.
Säkerhetsanvisningar
• Loket får endast köras med därtill avsett driftsystem.
• Loket får endast förses av en kraftkälla åt gången.
• Beakta alltid säkerhetsanvisningarna i bruksanvisnin
-
gen som hör till ditt driftsystem.
Vid normal användning förekommande underhållsarbeten
beskrivs i följande. Kontakta din Trix-handlare för reparati
-
oner eller reservdelar.
Varje form av anspråk på garanti och skadestånd är utesluten om
delar används i Trix-produkter som inte har godkänts av Trix och /
eller om Trix-produkter har modifi erats och de inbyggda främmande delarna resp. modifi eringen var upphov till de därefter uppträdande felen och / eller skadorna. Bevisbördan för att inbyggnaden
av främmande delar i eller ombyggnaden av Trix-produkter inte är
upphovet till de uppträdande felen och / eller skadorna, bär den
person och / eller företag resp. kund som är ansvarig för in- och /
eller ombyggnaden.
11
Funktion
Dette lokomotiv tilbyder:
• Indbygget elektronik til valgfri drift med konventionelt
jævnstrømskøreudstyr (maks. ±12 volt), Trix Systems,
Trix Selectrix eller Digitalsystemer efter NMRA-norm.
• Driftsarten registreres automatisk.
• Belysning afhængig af køreretning. Kan tændes og
slukkes til digitaldrift.
Bemærkning: Skift aldrig for hurtigt om fra fremtil bag
lænskørsel eller omvendt under jævnstrømsdrift. Lad
drejeregulatoren altid først stå i 0-position et øjeblik, før
hastigheden for kørsel i modsat retning vælges.
Henvisninger til digitaldrift:
• Fra fabrikken er adressen “03” (Selectrix) / “03” (DCC)
programmeret til digitaldrift på dette lokomotiv. Indstillet
antal køretrin: 28 (DCC) hhv. 31 (Selectrix). •
Det er ved DCC-drift ikke muligt at anvende drift med
modpolet jævnspænding i bremseafsnittet. Hvis denne
egenskab ønskes, må der gives afkald på den konventi
-
onelle jævnstrømsdrift. (CV29 / Bit 2 = 0)
• En fejlfri programmering af dekoderen for Selectrix
systemet kan kun garanteres med de originale Trix
Selectrix komponenter.
•
Teknisk betinget tændes lyset, når modellen ved DCC-drift
står stille i holdeafsnittet med slukket belysningsfunktion.
• Ved anvendelse af en multiprotokol-Digitalcentral som
driftssystem skal dette lokomotiv styres med DCCformatet. Ved drift med Selectrix Digitalcentralen kan
Selectrix-formatet anvendes.
Sikkerhedshenvisninger
• Lokomotivet må kun anvendes med et driftssystem, der
er beregnet dertil.
•
Lokomotivet må ikke forsynes med mere end én effektkilde.
• Vær under alle omstændigheder opmærksom på de
sikkerhedshenvisninger, som findes i brugsanvisningen
for Deres driftssystem.
De ved normal drift forekommende vedligeholdelsesar
bejder er efterfølgende beskrevet. Angående reparationer
eller reservedele bedes De henvende Dem til Deres
Trix-forhandler.
Ethvert garanti-, mangelsansvars- og skadeserstatningskrav er
udelukket, hvis der indbygges fremmeddele i Trixprodukter, der ikke
er frigivet dertil af Trix og / eller hvis Trixprodukter bygges om og de
indbyggede fremmeddele hhv. ombygningen var årsag til sådanne
opståede mangler og / eller skader. Det påhviler kunden hhv. den
person og/eller det fi rma, der er ansvarlig for ind- og / eller ombygningen, at påvise hhv. bevise, at indbygningen af fremmeddele
i, eller ombygningen af Trixprodukter ikke var årsag til opståede
mangler og / eller skader.
12
*** Die Werte der gewünschten Einstellungen sind zu addieren!
Hinweis: Änderungen der mit * gekennzeichneten Einstellungen
in der Betriebsart Selectrix führen automatisch auch zu
Änderungen in der Betriebsart DCC und umgekehrt!
CV Bedeutung Wert DCC
1 * Adresse 1 - 127
3 Anfahrverzögerung 0 - 127
4 Bremsverzögerung 0 - 127
5 * Maximalgeschwindigkeit 1 - 7
17 Erweiterte Adresse (oberer Teil) CV 29, bit 5 =1
18 Erweiterte Adresse (unterer Teil) CV 29, bit 5 =1
29
bit 0: Umpolung Fahrtrichtung
bit 1: Anzahl Fahrstufen 14 oder 28/128
bit 2: DCC Betrieb mit Bremsstrecke
DCC-, Selectrix- und Gleichstrombetrieb
bit 5: Adressumfang 7 bit / 14 bit
Wert
0 / 1
0 / 2
0 / 4
0 / 32
***
0, 1, 2, 3, 4, 5,
6, 7, 32, 34, 35,
36, 37, 38, 39
49 * Impulsbreite zur Motorsteuerung 0 - 3
50 * Regelvariante 0 - 3
51 * bit 0: Motorumpolung
bit 1: Umpolung Licht
bit 2: Umpolung Gleis
0 / 1
0 / 2
0 / 4
0 - 7
13
*** The values for the desired settings must be added.
Important: Changes in the settings market with ( * ) for the
Selectrix mode of operation automatically lead to changes in
the DCC mode of operation and versa!
CV Discription DCC Value
1 * Adress 1 - 127
3 Acceleration delay 0 - 127
4 Braking delay 0 - 127
5 * Maximum speed 1 - 7
17 Extended address (upper part) CV 29, bit 5 =1
18 Extended address (lower part) CV 29, bit 5 =1
29
bit 0: Travel direction polarity reversal
bit 1: number of speed levels 14 or 28/128
bit 2: DCC Operation with braking Block.
DCC-, Selectrix- and DC power Operation
bit 5: Adress size 7 bit / 14 bit
Value
0 / 1
0 / 2
0 / 4
0 / 32
***
0, 1, 2, 3, 4, 5, 6,
7, 32, 34, 35, 36,
37, 38, 39
49 * Pulse width for motor control 0 - 3
50 * Rule variant 0 - 3
51 * bit 0: Motor polarity reversal
bit 1: Headlight polarity reversal
bit 2: Track polarity reversal
0 / 1
0 / 2
0 / 4
0 - 7
14
*** Les valeurs des réglages désirés sont à additioner.
Remarque: Toute modification des réglages repérés par un astérisque
( * ) en mode d’exploitation Selectrix entraînera automatiquement une
modification dans le mode d’exploitation DCC et vece-versa.
CV Signification Vaieur DCC Valeur
1 * Adresse 1 - 127
3 Temporisation d‘accélération 0 - 127
4 Temporisation de freinage 0 - 127
5 * Vitesse maximale 1 - 7
17 Adresse étendue (partie supérieure) CV 29, bit 5 =1
18 Adresse étendue (partie inférieure) CV 29, bit 5 =1
29 bit 0: inversion de polarité, sens de marche
bit 1: Nombre de crans de marche 14 ou 28/128
bit 2: Exploitation DCC avec zone de freinage.
DCC, Selectrix et courant continu
bit 5: taille d‘adresse 7 bit / 14 bit
Vaieur
0 / 1
0 / 2
0 / 4
0 / 32
***
0, 1, 2, 3, 4, 5, 6,
7, 32, 34, 35, 36,
37, 38, 39
49 * Largeur d‘impulsion de cammande moteur 0 - 3
50 * Variante de réglage 0 - 3
51 * bit 0: inversion de polarité du moteur
bit 1: inversion éclairage
bit 2: inversion de polaritè
0 / 1
0 / 2
0 / 4
0 - 7
15
*** De waarde van de gewenste instellingen moeten bij elkaar opgeteld worden.
Opmerking: wijzigengen van de met een ( * ) gemerkte instellingen in de bedrijfmodus Selectrix leiden automatisch ook tot
wijzigingen in de bedrijfsmodus DCC en omgekeerd.
CV Betekenis Waarde DCC
1 * Adres 1 - 127
3 Optrekvertraging 0 - 127
4 Afremvertraging 0 - 127
5 * Maximumsnelheid 1 - 7
17 Uitgebreld adres (bovenste gedeelte) CV 29, bit 5 =1
18 Uitgebreld adres (onderste gedeelte) CV 29, bit 5 =1
29
bit 0: ompoling rijrichting
bit 1: aantal rijstappen 14 of 28/128
bit 2: DCC-bedrijf met afremtraject.
DCC-, Selectrix- en gelijkstroombedrijf
bit 5: adresbereik 7 bit / 14 bit
Waarde
0 / 1
0 / 2
0 / 4
0 / 32
***
0, 1, 2, 3, 4, 5, 6,
7, 32, 34, 35, 36,
37, 38, 39
49 * Impulsbreedte vor de motorsturing 0 - 3
50 * Relingsvariant 0 - 3
51 * bit 0: motorompoling
bit 1: ompoling licht
bit 2: ompoling rails
0 / 1
0 / 2
0 / 4
0 - 7
16
*** ¡Los valores de los ajustes deseados deben sumarse!
Nota: Cambio de las características marcadas (*) en funcionami
ento Selectrix conllevan automáticamente un cambio de funcionamiento en DCC y viceversa. Posición de diversos parámetros:
CV Significado
Valor DCC
1 * Códigos 1 - 127
3 Arranque progresivo 0 - 127
4 Frenado progresivo 0 - 127
5 * Velocidad máxima 1 - 7
17 Dirección ampliada (parte superior) CV 29, bit 5 =1
18 Dirección ampliada (parte inferior) CV 29, bit 5 =1
29
Bit 0: inversión de la polaridad, sentido de la marcha + luces
Bit 1: pasos de velocidad 14 o 28/128
bit 2: DCC Funciono freno
DCC-, Selectrix- y corriente continua
Bit 5: capacidad de códigos 7 bit / 14 bit
Valor
0 / 1
0 / 2
0 / 4
0 / 32
***
0, 1, 2, 3, 4, 5,
6, 7, 32, 34, 35,
36, 37, 38, 39
49 *
Amplitud de impulsos para el gobierno del motor
0 - 3
50 * Variante de regulación 0 - 3
51 * Bit 0: inversión de la polaridad del motor
Bit 1: sólo luces
Bit 2: inversión de la polaridad de la vía
0 / 1
0 / 2
0 / 4
0 - 7
17
*** I valori delle impostazioni desiderate si devono sommare!
Avvertenza: modificazioni delle impostazioni contrassegnate con (
*
) nel
tipo di funzionamento Selectrix conducono automaticamente anche a
modificazioni nel tipo di funzionamento DCC e viceversa!
CV Significato
Valore DCC
1 * Indirizzo 1 - 127
3 Ritardo di avviamento 0 - 127
4 Ritardo di frenatura 0 - 127
5 * Velocità massima 1 - 7
17 Indirizzo ampliato (parte superiore) CV 29, bit 5 =1
18 Indirizzo ampliato (parte inferiore) CV 29, bit 5 =1
29
Bit 0: inversione di polarità senso di marcia+luce
Bit 1: Numero dei livelli di marcia 14 o 28/128
Bit 2: DCC sistemi freni
DCC-, Selectrix- e corrente continua
Bit 5: Estensione dell’indirizzo 7 bit / 14 bit
Valore
0 / 1
0 / 2
0 / 4
0 / 32
***
0, 1, 2, 3, 4, 5,
6, 7, 32, 34, 35,
36, 37, 38, 39
49 * Ampiezza degli impulsi di comando del motore 0 - 3
50 * Variante di regolazione 0 - 3
51 * Bit 0: inversione di polarità motore
Bit 1: solo luce
Bit 2: inversione di polarità binario
0 / 1
0 / 2
0 / 4
0 - 7
18
*** De önskade inställningarnas värden ska adderas/läggas samman!
OBS: Ändras vid driftsättet Selectrix med (*) märkta inställningar, så medför detta automatiskt även ändringar för driftsättet
med DCC och vice versa!
CV Betydelse Värde DCC
1 * Adress 1 - 127
3 Accelerationsfördröjning 0 - 127
4 Bromsfördröjning 0 - 127
5 * Maxfart 1 - 7
17 Utvidgad adress (övre del) CV 29, bit 5 =1
18 Utvidgad adress (undre del) CV 29, bit 5 =1
29
Bit 0: Polvändning körriktning + belysning
Bit 1: Antal körsteg 14 eller 28/128
Bit 2: DCC Driftsystem bromser
DCC-Selectrix och likström
Bit 5: Adressomfång 7 bit / 14 bit
Värde
0 / 1
0 / 2
0 / 4
0 / 32
***
0, 1, 2, 3, 4, 5,
6, 7, 32, 34, 35,
36, 37, 38, 39
49 * Impulsbredd för motorstyrning 0 - 3
50 * Regleringsvariant 0 - 3
51 * Bit 0: Polvändning av motor
Bit 1: Endast belysning
Bit 2: Polvändning räls
0 / 1
0 / 2
0 / 4
0 - 7
19
*** Værdierne for de ønskede indstillinger skal lægges sammen!
Henvisning: Ændringer af de med (*) mærkede indstillinger i
driftsarten Selectrix resulterer automatisk også i ændringer i
driftsarten DCC og omvendt!
CV Betydning Værdi DCC
1 * Adress 1 - 127
3 Opstartforsinkelse 0 - 127
4 Bremseforsinkelse 0 - 127
5 * Maksimalhastighed 1 - 7
17 Udvidet adresse (Øverste del) CV 29, bit 5 =1
18 Udvidet adresse (Nederste del) CV 29, bit 5 =1
29
Bit 0: Ompoling kørselsretning + lys
Bit 1: Antal køretrin 14 eller 28/128
Bit 2: DCC driftssystemer med bremse
DCC -selectrix og Jævnstrøm
Bit 5: Adresseomfang 7 bit / 14 bit
Værdi
0 / 1
0 / 2
0 / 4
0 / 32
***
0, 1, 2, 3, 4, 5,
6, 7, 32, 34, 35,
36, 37, 38, 39
49 * Impulsbredde til motorstyring 0 - 3
50 * Reguleringsvarianter 0 - 3
51 * Bit 0: Motorompoling
Bit 1: kun lys
Bit 2: Ompoling spor
0 / 1
0 / 2
0 / 4
0 - 7
20

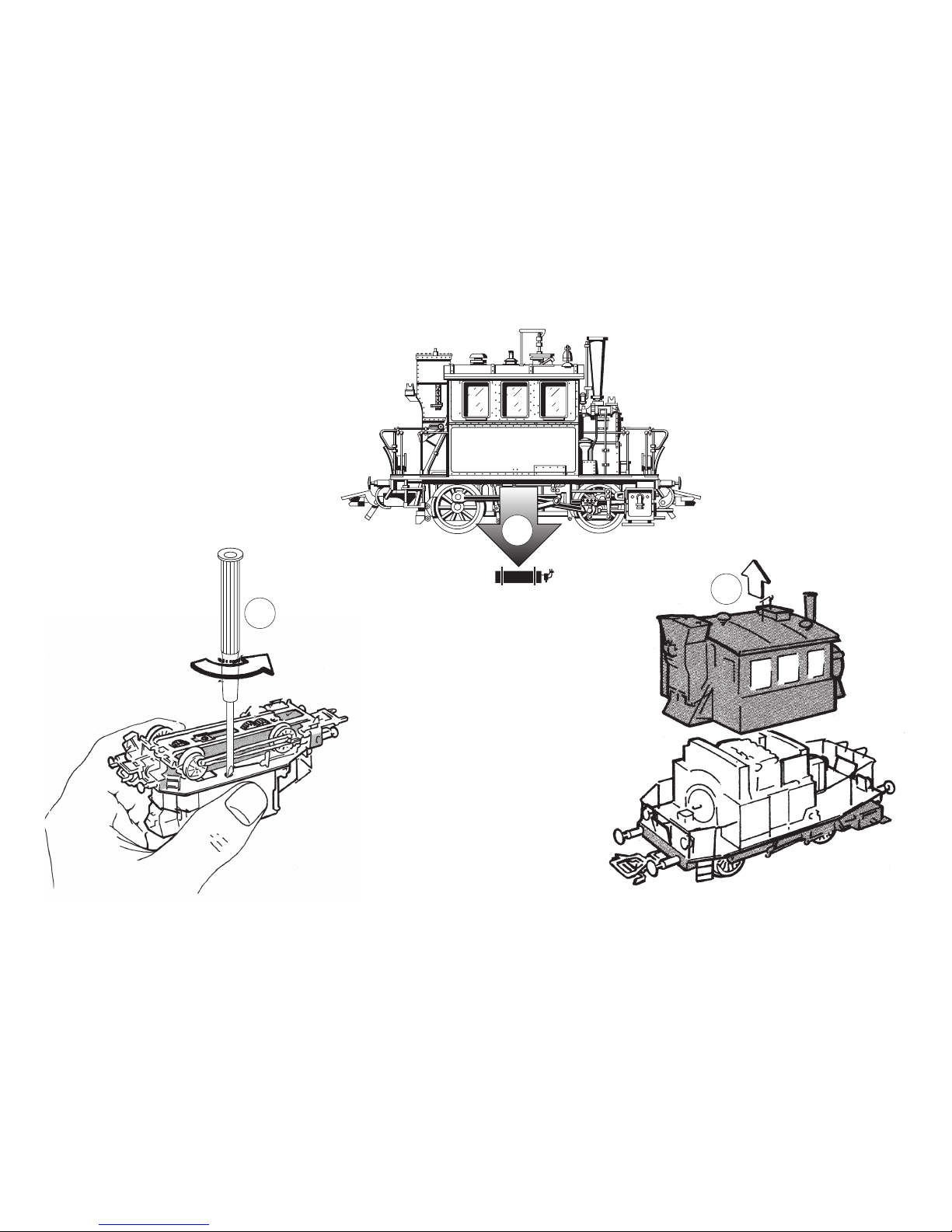

Gehäuse abnehmen
Removing the body
Enlever le boîtier
Kap afnemen
Retirar la carcasa
Smontare il mantello
Kåpan tas av
Overdel tages af
90°
1
2
3
21

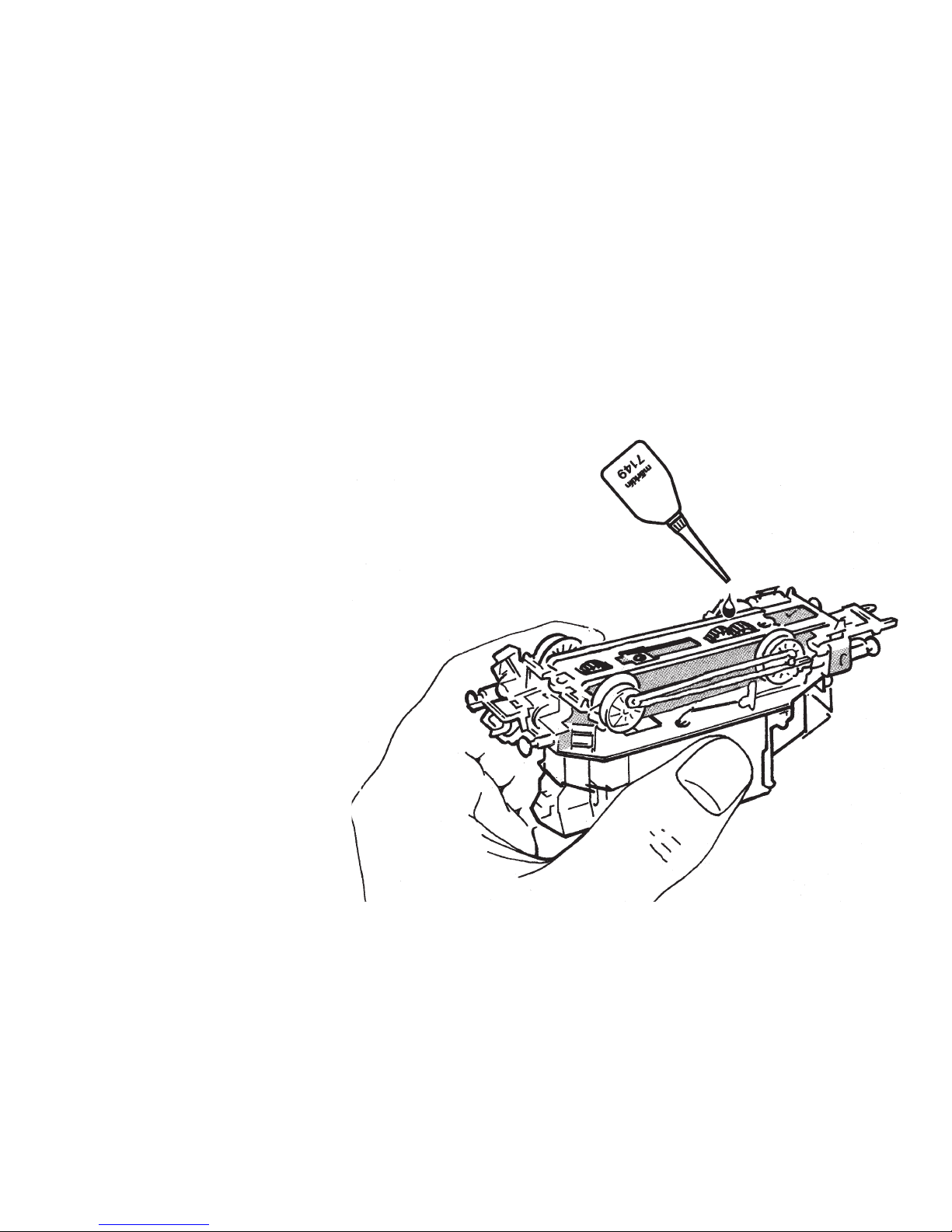

Schmierung nach etwa 40 Betriebsstunden
Lubrication after approximately 40 hours of operation
Graissage après environ 40 heures de marche
Smering na ca. 40 bedrijfsuren
Engrase a las 40 horas de funcionamiento
Lubrificazione dopo circa 40 ore di funzionamento
Smörjning efter ca. 40 driftstimmar
Smøring efter ca. 40 driftstimer
22

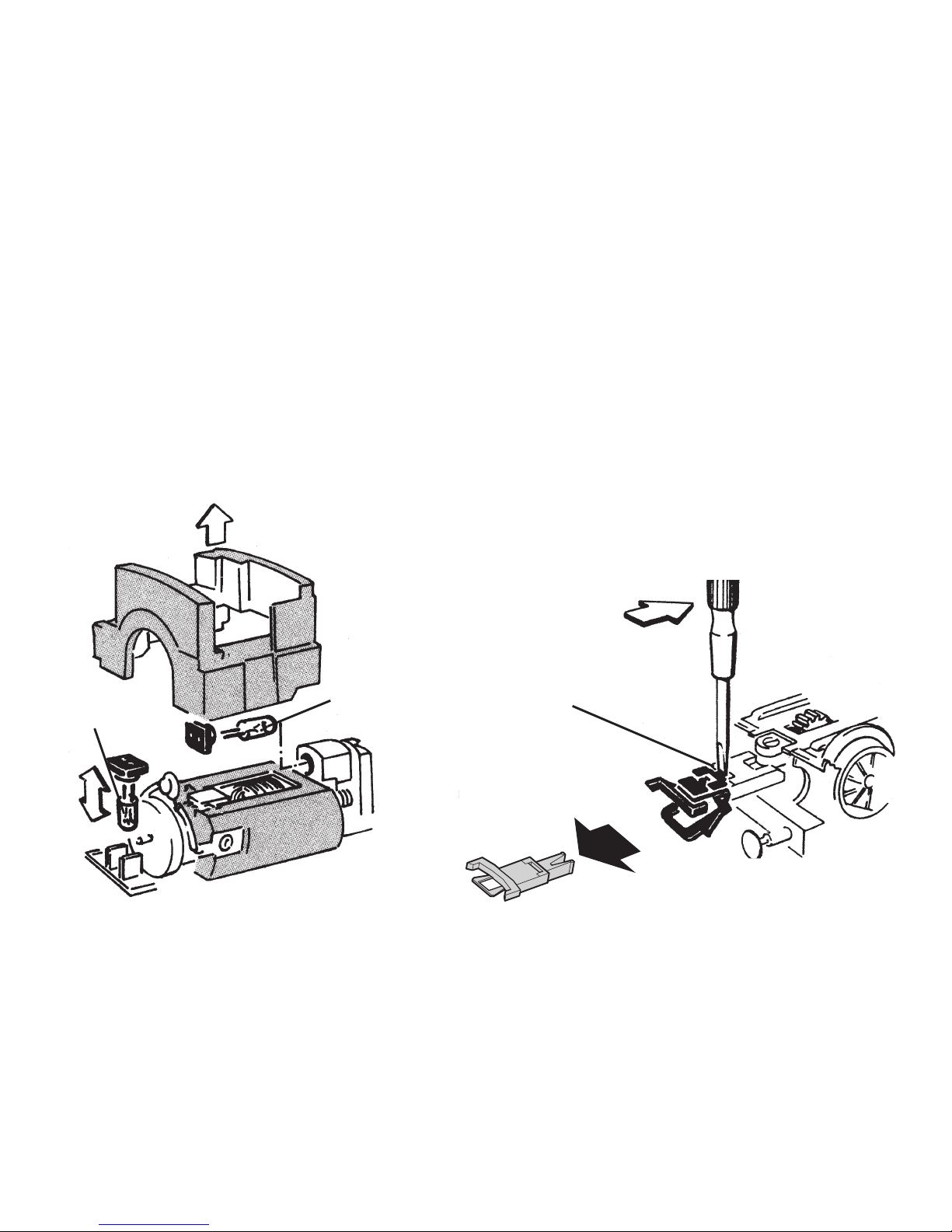

Glühlampen auswechseln – Löten
Changing light bulbs – Soldering
Changer les ampoules – Brasage
Gloeilamp vervangen – Solderen
Sustituir la bombilla – Soldar
Cambiare la lampadina – Saldare
Glödlampor byts – Lödning
Elpærer skiftes – Lodde
610 080
Kupplung austauschen
Exchanging the close coupler
Remplacement de l’attelage court
Omwisselen van de kortkoppeling
Enganches cortos
Sostituzione del gancio corto
Utbyte av kortkoppel
Udskiftning af kortkoblingen
701 630
NEM 362
610 080
23
1
3
3
1
28
5
5
7
8
8
8
8
9
9
9
29
1
1
1
4
2
2
2
2
2
2
2
3
3
6
9
37
20
23
24
38
36
40
39
21
22
24
23
25
17
28
29
27
26
30
41
12
11
13
14
10
25
37
18
19
32
33
34
42
27
26
44
31
15
16
41
38
39
35
40
43
45
22

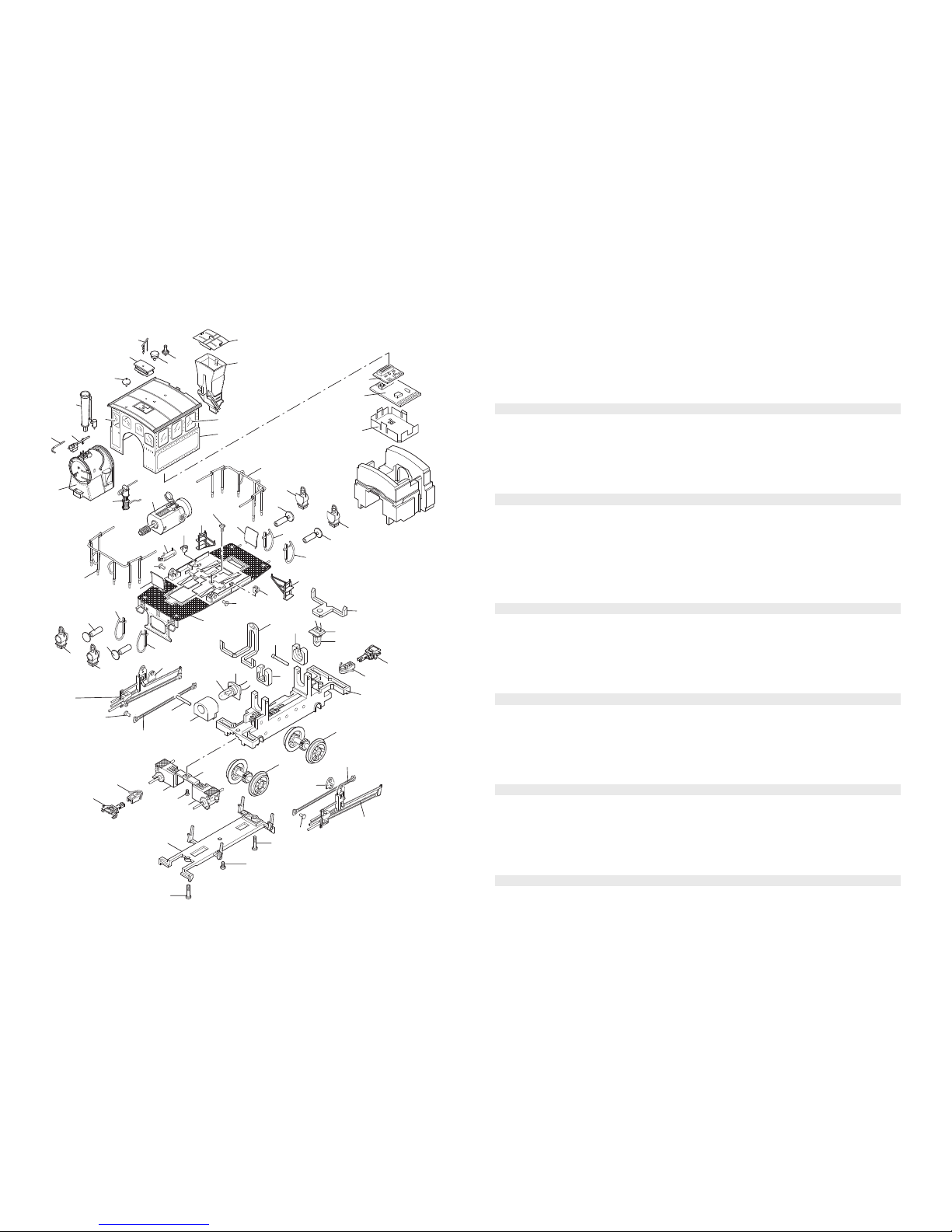

1 Aufbau komplett 318 122
mit
2 Kleinteile 106 320
3 Glasteile 106 321
4 Lampe 14 0790 28
5 Geländer vorn 12 5154 00
Geländer hinten 12 5155 00
6 Trittbrett vorn 12 5158 00
7 Trittbrett hinten 12 5151 00
8 Lampe 12 6404 01
9 Bremsleitung 12 5150 00
10 Luftbehälter 229 864
Lok-Unterteil
11 Decoder 104 172
12 Halteplatte 456 200
13 Leiterplatte Schnittstelle 612 015
14 Motor 371 300
15 Haltestift 12 7466 00
16 Aufnahme I 12 7467 00
17 Aufnahme II 12 7468 00
18 Lampenhalter 11 0926 00
19 Achse 14 0807 00
20 Umlauf montiert 102 372
21 Flachkopfschraube 19 7086 08
22 Treppe 12 7454 00
23 Puffer rund 14 0802 28
24 Puffer flach 14 0803 28
25 Exzenter 12 7457 00
26 Kupplungshalter 12 5100 00
This device complies with Part 15 of the FCC Rules.
Operation is subject to the following two conditions:
(1) This device may not cause harmful interference, and
(2) this device must accept any interference received, including
interference that may cause undesired operation.
TRIX Modelleisenbahn GmbH & Co. KG
Postfach 4924
D-90027 Nürnberg
www.trix.de
Änderungen vorbehalten
© by TRIX GmbH & Co KG
104513 04 06 Ni Ef
27 Kupplung 7 203
28 Lampensockel 12 7469 00
29 Glühlampe 610 080
30 Rahmen mit Getriebe 229 886
31 Zylinderhalterung 12 5099 00
32 Schraube 14 0810 08
33 Zylinder links 318 124
34 Zylinder rechts 318 126
35 Steuerung links 229 879
36 Steuerung rechts 229 873
37 Befestigungsbolzen 308 576
38 Anschlag 12 7455 00
39 Kuppelstange 229 859
40 Kopfstift 308 583
41 Radsatz 104 169
42 Achshalter 104 168
43 Schraube 14 0809 08
44 Schraube 14 0808 08
45 Schraube 19 7085 08
Loading...
