Owner’s Manual
Programmable Relay I/O Card
Model: RELAYIOMINI
1. Introduction 2
Product Features
1.1
Package Contents
1.2
2. Installation 2
2
2
System Requirements
2.1
2.2
Installing
2
2
3. Specifications 3
4. Warranty & Warranty Registration 3
Use of this equipment in life support applications where failure of this equipment can reasonably be expected to
cause the failure of the life support equipment or to significantly affect its safety or effectiveness is not recommended.
Do not use this equipment in the presence of a flammable anesthetic mixture with air, oxygen or nitrous oxide.
1111 W. 35th Street, Chicago, IL 60609 USA
www.tripplite.com/support
Copyright © 2010 Tripp Lite. All rights reserved. All trademarks are the property of their respective owners.
Page 2

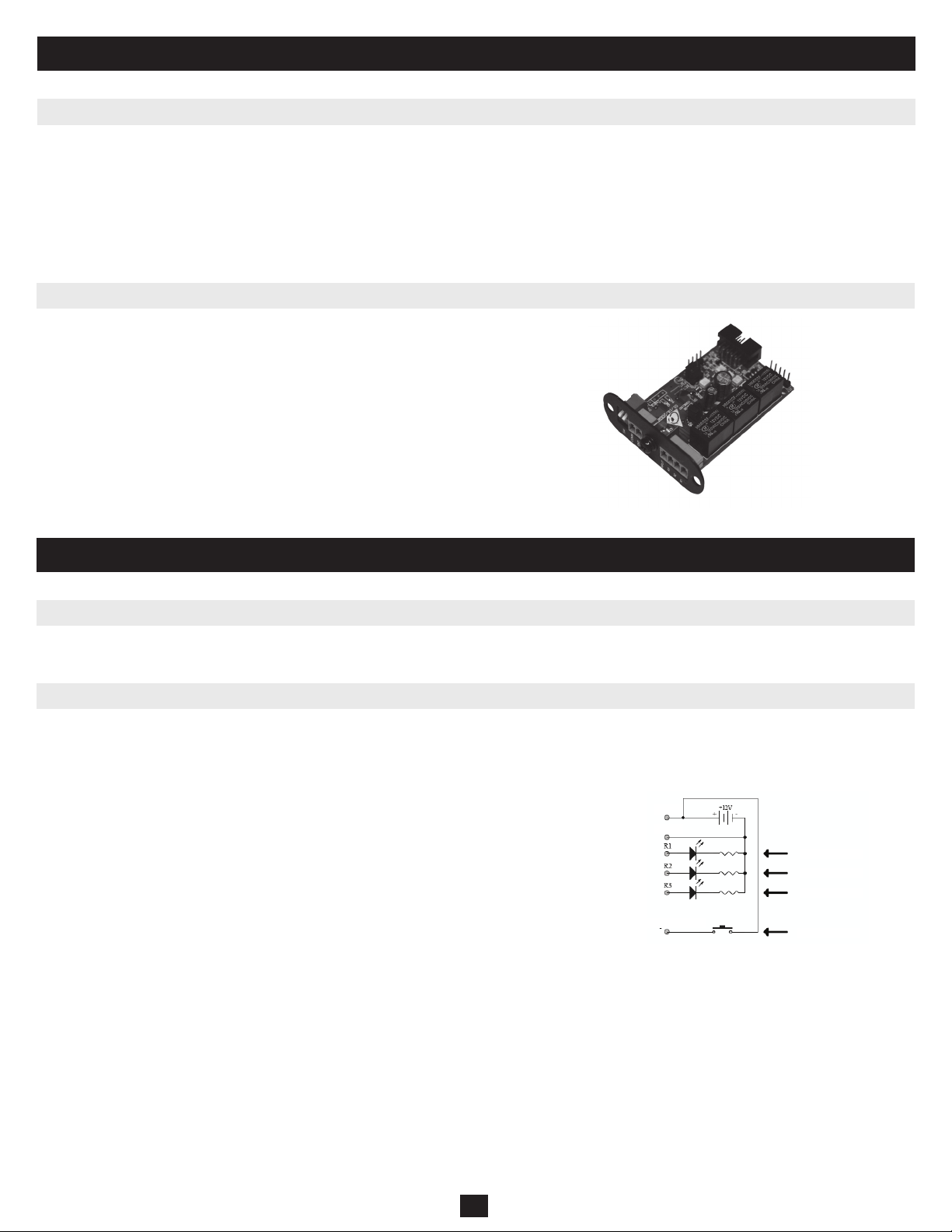

1. Introduction
1.1 Product Features
The RELAYIOMINI is a programmable UPS management device featuring:
3 relay output contacts•
Input signal to shutdown UPS•
The RELAYIOMINI allows you to:
Monitor UPS status and events•
Perform remote system shutdowns•
1.2 Package Contents
This Package Contains:
RELAYIOMINI•
Owner’s Manual•
2. Installation and Setup
2.1 System Requirements
The RELAYIOCARD supports various Tripp Lite SmartOnline™ UPS Systems (5-10kVA) equipped with the mini slot.
2.2 Installing
The RELAYIOMINI card will replace your UPS system’s USB card to add dry contact support. To install the new card, simply unscrew the two screws
holding your current USB card in place and pull out the card. Disconnect the ribbon cable from the USB card. Then, attach the ribbon cable to the new
RELAYIOMINI card, slide the card into the same slot and re-attach the two screws you removed earlier.
Application Example
Using the default settings, set SW1 and SW2 to ON. Connect 12V DC supply between the common
and ground terminals. Connect equipment to R1~R3 terminals. Install a push button from the common
terminal to the input terminal. To remotely shut down the UPS, close this circuit for a minimum of 3
seconds.
2
Page 3
3. Specifications
Technical Specifications
Size 68 x 43 mm
Weight 35 g
Operating Temperature 0 ~ 40° C
Operating Humidity 10 ~ 80%
Power Input 8~20V DC
Power Consumption 0.8 Watts
Output Contact Rating
Maximum
DC Voltage DC Current
Relay R1~R3 24V 1A
Input Rating
Maximum
DC Voltage DC Current
Input 24V 10mA
Internal Circuit
I/O Pinout
GND-R: Ground for relays
Common: 12~24V DC
Default Alarm Event
R1 Summary Alarm
R2 Power Fail
R3 Battery Low
Input: Remote shutdown
All On Status
SW1 ON Communicating
SW2 ON Communicating
4. Warranty & Warranty Registration
LIMITED WARRANTY
Seller warrants this product, if used in accordance with all applicable instructions, to be free from original defects in materials and workmanship for a period of 2 years (except internal UPS system batteries
outside USA and Canada, 1 year) from the date of initial purchase. If the product should prove defective in material or workmanship within that period, Seller will repair or replace the product, in its sole
discretion. Service under this Warranty can only be obtained by your delivering or shipping the product (with all shipping or delivery charges prepaid) to: Tripp Lite, 1111 W. 35th Street, Chicago, IL 60609, USA.
Seller will pay return shipping charges. Visit www.tripplite.com/support before sending any equipment back for repair.
THIS WARRANTY DOES NOT APPLY TO NORMAL WEAR OR TO DAMAGE RESULTING FROM ACCIDENT, MISUSE, ABUSE OR NEGLECT. SELLER MAKES NO EXPRESS WARRANTIES
OTHER THAN THE WARRANTY EXPRESSLY SET FORTH HEREIN. EXCEPT TO THE EXTENT PROHIBITED BY APPLICABLE LAW, ALL IMPLIED WARRANTIES, INCLUDING ALL
WARRANTIES OF MERCHANTABILITY OR FITNESS, ARE LIMITED IN DURATION TO THE WARRANTY PERIOD SET FORTH ABOVE; AND THIS WARRANTY EXPRESSLY EXCLUDES
ALL INCIDENTAL AND CONSEQUENTIAL DAMAGES. (Some states do not allow limitations on how long an implied warranty lasts, and some states do not allow the exclusion or limitation of incidental or
consequential damages, so the above limitations or exclusions may not apply to you. This Warranty gives you specific legal rights, and you may have other rights which vary from jurisdiction to jurisdiction.)
WARNING: The individual user should take care to determine prior to use whether this device is suitable, adequate or safe for the use intended. Since individual applications are subject to great variation, the
manufacturer makes not representation or warranty as to the suitability or fitness of these devices for any specific application.
Not compatible with PoE (Power over Ethernet) applications.
WARRANTY REGISTRATION
Visit www.tripplite.com/warranty today to register the warranty for your new Tripp Lite product. You’ll be automatically entered into a drawing for a chance to win a FREE Tripp Lite product!*
* No purchase necessary. Void where prohibited. Some restrictions apply. See website for details.
Regulatory Compliance Identification Numbers
For the purpose of regulatory compliance certifications and identification, your Tripp Lite product has been assigned a unique series number. The series number can be found on the product nameplate label, along
with all required approval markings and information. When requesting compliance information for this product, always refer to the series number. The series number should not be confused with the marking
name or model number of the product.
Tripp Lite has a policy of continuous improvement. Product specifications are subject to change without notice.
3
Page 4
1111 W. 35th Street, Chicago, IL 60609 USA
www.tripplite.com/support
4
201003111•932984-EN
Page 5
Manual del propietario
Tarjeta I/O con relé programable
Modelo: RELAYIOMINI
1. Introducción 6
Características del producto
1.1
Contenido del paquete
1.2
2. Instalación 6
6
6
Requisitos del sistema
2.1
Instalación
2.2
6
6
3. Especificaciones 7
4. Garantía 7
No se recomienda usar este equipo en aplicaciones de mantenimiento artificial de la vida, donde se puede esperar
razonablemente que su falla cause la falla del equipo de mantenimiento de la vida o que afecte de manera importante
su seguridad o eficiencia. No use este equipo en presencia de mezclas anestésicas inflamables con aire, oxígeno u
óxido nitroso.
1111 W. 35th Street, Chicago, IL 60609 USA
www.tripplite.com/support
Copyright © 2010 Tripp Lite. Todos los derechos reservados. Todas las otras marcas registradas son propiedad de sus respectivos dueños.
5
Page 6
1. Introducción
Comunes
Alarma de resumen
Falla de energía
Batería baja
Apagar UPS
Entrada
1.1 Características del producto
El RELAYIOMINI es un dispositivo de administración de UPS programable que contiene:
3 contactos de salida de relé•
Señal de entrada para apagar el UPS•
La RELAYIOMINI le permite:
Monitorear el estado y los eventos del UPS•
Apagar el sistema en forma remota•
1.2 Contenido del paquete
Este paquete contiene:
RELAYIOMINI•
Manual del propietario•
2. Instalación y configuración
2.1 Requisitos del sistema
La RELAYIOCARD soporta varios sistemas de UPS SmartOnline™ de Tripp Lite (5-10kVA) equipados con miniranura.
2.2 Instalación
La tarjeta RELAYIOMINI reemplaza a la tarjeta USB del sistema de UPS para agregar soporte para contacto seco. Para instalar la nueva tarjeta, sólo
destornille los dos tornillos que sostienen la tarjeta USB actual y retire la tarjeta. Desconecte el cable plano de la tarjeta USB. Luego, uno el cable plano a la
nueva tarjeta RELAYIOMINI, deslice la tarjeta en la misma ranura y vuelva a colocar los dos tornillos que extrajo anteriormente.
Ejemplo de aplicación
Utilizando la configuración predeterminada, establezca SW1 y SW1 en ENCENDIDO. Conecte el
suministro de 12V CC entre los terminales comunes y los de conexión a tierra. Conecte el equipo a
los terminales R1~R3. Instale un botón pulsador desde el terminal común al terminal de entrada. Para
apagar el UPS en forma remota, cierre este circuito durante un mínimo de 3 segundos.
6
Page 7

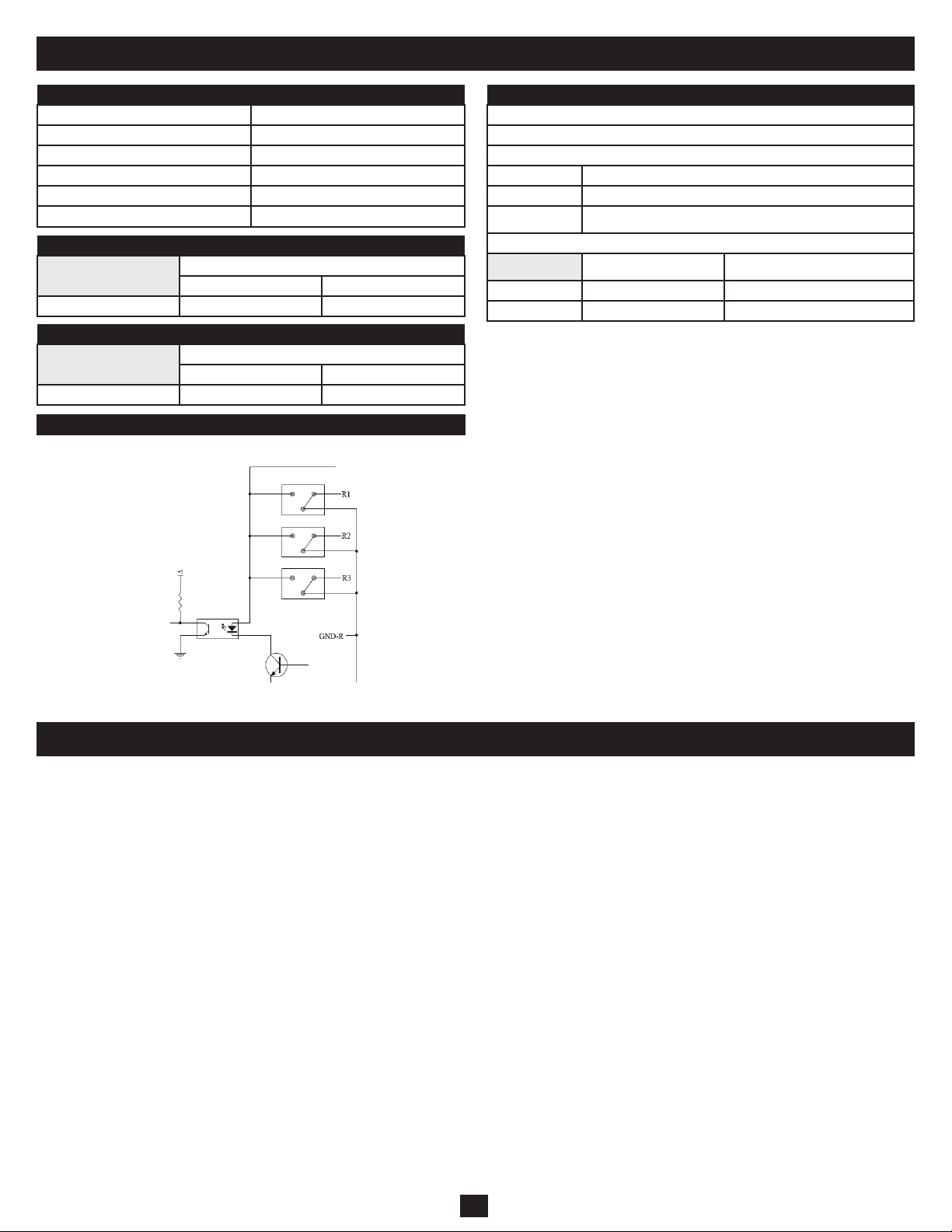

3. Especificaciones
Común
Entrada
Clavija
CPU
Especificaciones técnicas
Tamaño 68 x 43 mm
Peso 35 g
Temperatura de funcionamiento 0 ~ 40° C
Humedad de funcionamiento 10 ~ 80%
Entrada de energía 8~20V
Consumo de energía 0.8 Watts
Valor nominal de contacto de salida
Máximo
Voltaje CC Corriente CC
Relé R1~R3 24V 1A
Valor nominal de entrada
Máximo
Voltaje CC Corriente CC
Entrada 24V 10mA
Circuito interno
Conectores de I/O
GND-R: Conexión a tierra para relés
Común: 12~24V DC
Evento de alarma predeterminada
R1 Alarma de resumen
R2 Falla de energía
R3 Batería baja
Entrada: Apagado remoto
Todos encendidos Estado
SW1 ENCENDIDO Comunicando
SW2 ENCENDIDO Comunicando
4. Garantía
GARANTÍA LIMITADA
El vendedor garantiza que este producto no tiene defectos originales de materiales ni de mano de obra, por un período de dos años (excepto las baterías internas del sistema de UPS fuera de los EE. UU.
y Canadá, 1 año) a partir de la fecha original de compra, si se utiliza de acuerdo con las instrucciones correspondientes. En caso de demostrarse dentro de ese período que el producto tiene defectos de
materiales o de mano de obra, el vendedor lo reparará o reemplazará a su exclusiva discreción. El servicio técnico bajo esta garantía solo puede ser obtenido si usted entrega o envía el producto (con todos los
cargos de envío o entrega prepagos) a: Tripp Lite; 1111 W. 35th Street; Chicago IL 60609; EE. UU. El vendedor abonará los cargos de envío de devolución. Visite www.tripplite.com/support antes de enviar
cualquier equipo para reparación.
ESTA GARANTÍA NO CUBRE EL DESGASTE NORMAL NI LOS DAÑOS CAUSADOS POR ACCIDENTES, MAL USO, ABUSO O NEGLIGENCIA. EL VENDEDOR NO OFRECE NINGUNA
GARANTÍA EXPRESA QUE NO SEA LA ESTABLECIDA EXPRESAMENTE EN EL PRESENTE DOCUMENTO. EXCEPTO EN LA MEDIDA EN QUE LO PROHÍBAN LAS LEYES APLICABLES,
LA DURACIÓN DE TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUIDAS LAS DE COMERCIABILIDAD O APTITUD, SE LIMITA AL PERÍODO DE GARANTÍA ANTES MENCIONADO Y ESTA
GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES E INDIRECTOS. (Algunos Estados no permiten las limitaciones a la duración de una garantía implícita y algunos Estados
no permiten la exclusión o limitación de los daños incidentales o indirectos, de modo que las limitaciones o exclusiones antes mencionadas pueden no corresponder en su caso. Esta garantía le otorga derechos
legales específicos y usted puede tener otros derechos que varían de una jurisdicción a otra).
ADVERTENCIA: Antes de usar este dispositivo, cada usuario debe ocuparse de determinar si es apto, adecuado o seguro para el uso que pretende darle. Dado que las aplicaciones individuales están sujetas a
diversas variaciones, el fabricante no representa ni garantiza la idoneidad o condición de estos dispositivos para cualquier aplicación específica.
No compatible con aplicaciones de PoE (Energía sobre Ethernet).
Conformidad con las regulaciones sobre números de identificación
Con el objeto de cumplir con las regulaciones de certificaciones e identificación, a su producto Tripp Lite se le ha asignado un número de serie único. Puede encontrar el número de serie en la etiqueta o placa
de identificación del producto, junto con todas las marcas de aprobación e información necesarias. Cuando solicite información de cumplimiento de este producto, siempre haga referencia al número de serie. El
número de serie no debe confundirse con el nombre de marca o el número de modelo del producto.
Tripp Lite tiene la política de mejora continua. Las especificaciones del producto están sujetas a cambios sin notificación previa.
