Tripp Lite Omni VS UPS Systems OMNIVS1000, OMNIVS1500, OMNIVS1500XL, OMNIVS800 Owner's Manual

Owner’s Manual
1111 W. 35th Street Chicago, IL 60609 USA
Customer Support: (773) 869-1234 • www.tripplite.com
Important Safety Instructions
2
Quick Installation
3
Basic Operation
4
7
Warranty Registration
7
Omni VS UPS Systems
Copyright © 2007 Tripp Lite. All rights reserved.
Español
8
Français
16
WARRANTY
REGISTRATION:
register online today for a
chance to win a FREE Tripp Lite product—www.tripplite.com/warranty
Not suitable for mobile applications.
OMNIVS800, OMNIVS1000, OMNIVS1500, OMNIVS1500XL
Important Safety Instructions
2
UPS Location Warnings
• Install the UPS indoors, away from excess moisture or heat, dust or direct sunlight.
• For best performance, keep the indoor temperature between 32º F and 104º F (0º C and 40º C).
• Leave adequate space around all sides of the UPS for proper ventilation.
• Do not mount unit with its front or rear panel facing down (at any angle). Mounting in this manner will seriously inhibit the unit's internal cooling, eventually causing product damage not covered under warranty.
UPS Connection Warnings
• Connect the UPS directly to a properly grounded AC power outlet. Do not plug the UPS into itself; this will damage the UPS.
• Do not modify the UPS plug, and do not use an adapter that would eliminate the ground connection.
• Do not use extension cords to connect the UPS to an AC outlet. The warranty will be void if anything other than Tripp Lite surge suppressors are used to connect the UPS to an outlet.
• If the UPS receives power from a motor-powered AC generator, the generator must provide clean, filtered, computer-grade output.
Equipment Connection Warnings
• Use of this equipment in life support applications where failure of this equipment can reasonably be expected to cause the failure of the life support equipment or to significantly affect its safety or effectiveness is not recommended. Do not use this equipment in the presence of a flammable anesthetic mixture with air, oxygen or nitrous oxide.
• Do not connect surge suppressors or extension cords to the output of the UPS. This may damage the UPS and will void the surge suppressor and UPS warranties.
Battery Warnings
• The UPS does not require routine maintenance. Do not open the UPS for any reason. There are no user-serviceable parts inside.
• Batteries can present a risk of electrical shock and burns from high short-circuit current. Observe proper precautions. Do not dispose of the batteries in a fire. Do not open the UPS or batteries. Do not short or bridge the battery terminals with any object. Use tools with insulated handles. Battery replacement should be performed only by authorized service personnel using the same number and type of batteries (Sealed Lead-Acid). The batteries are recyclable. Refer to your local codes for disposal requirements or in the USA only call 1-800-SAV-LEAD or 1-800-8-BATTERY (1-800-822-8837) or visit www.rbrc.com for recycling information. Tripp Lite offers a complete line of UPS System Replacement Battery Cartridges (R.B.C.). Visit Tripp Lite on the Web at www.tripplite.com/support/battery/index.cfm to locate the specific replacement battery for your UPS.
• Do not attempt to add external batteries unless your UPS includes external battery connectors.
SAVE THESE INSTRUCTIONS
This manual contains instructions and warnings that should be followed during the installation, operation and storage of this product. Failure to heed these warnings will void the warranty.
3
Quick Installation
Connect the UPS to a 120V AC electrical outlet.
Make sure the outlet does not share a circuit with a heavy electrical load such as an air conditioner or refrigerator.
Plug your equipment into the UPS.
The battery backup receptacles A provide filtered AC power during normal operation and provide battery backup power during blackouts and extreme voltage irregularities. Connect your computer and monitor to the battery backup receptacles.*
One or more surge-only receptacles B attached to short cords at the rear of the UPS provide AC line protection without battery backup. These receptacles will protect equipment that would overload the UPS or greatly reduce backup time if connected to the battery backup receptacles.
Note: High-amperage equipment such as laser printers,
refrigerators, air conditioners and electric heaters should not
be connected to the UPS.
* Your UPS is designed to only support computer equipment.
You will overload the UPS if the total VA ratings for all the
equipment you connect to the (A) outlets exceeds the UPS’s
Output Capacity. To find your equipment’s VA ratings, look on
their nameplates. If the equipment is listed in amps, multiply
the number of amps by 120 to determine VA. (Example: 1 amp
x 120 = 120 VA.) If you are unsure if you have overloaded the
(A) outlets, run a self-test (see “MUTE/TEST” button
description).
Select UPS Operating Mode.
Press the ON/OFF button to toggle the UPS between the ON (“ ” LED lit) and the OFF (“ ” LED not lit) modes.
1
1
3
2
A
A
B
2
A
A
B
OMNIVS1500XL & OMINVS1500*
OMNIVS1000
2
3
2
A
A
B
OMNIVS800
A
B
*OMNIVS1500 does not feature external battery connection
NORM DELAY
NORM DELAY
NORM DELAY
4
These connections are optional. The UPS will function properly without these connections.
Phone Line/Network Line Surge Suppression
The UPS has jacks which protect against surges over a phone line or network data line.
Using telephone cords or network data cables as appropriate, connect the wall jack to the UPS jack marked “IN.” Connect equipment to the UPS jack marked “OUT.” Make sure the equipment connected to the UPS jacks is also protected against surges on the AC line. NOTE: Tel/DSL/Ethernet (RJ-45) jacks not compatible with PoE (Power over Ethernet) applications.
USB Communications
Use a USB cable to connect the computer’s USB port to the USB port of the UPS. Download the PowerAlert UPS monitoring software program appropriate for the computer’s operating system from www.tripplite.com/software/ and install it.
External Battery Connection (OMNIVS1500XL only)
All UPS models come with a robust internal battery system; select models feature connectors that accept an optional external battery pack (sold separately from Tripp Lite) to provide additional runtime. Adding an external battery will increase recharge time as well as runtime. See battery pack owner’s manual for complete installation instructions. Make sure cables are fully inserted into their connectors. Small sparks may result during battery connection; this is normal. Do not connect or disconnect battery pack when the UPS is running on battery power.
2
1
Quick Installation
optional
3
Basic Operation
3
OMNIVS1500XL
Switch the Operating Mode: While the UPS is plugged into a live AC outlet, press the ON/OFF button and hold it until the UPS beeps (about 2 seconds) to toggle between ON and OFF.
• ON Mode: ENABLES battery backup. UPS Conditions: The UPS charges the battery and supplies power to the outlets while receiving utility line power. The “ ” indicator light will illuminate. If utility power fails, the UPS provides power from battery.
Cold-Start: Cold start the UPS to use it as a stand-alone power source when utility power is not present (if the UPS battery is charged). To cold start the UPS, press and hold the ON/OFF button until the UPS beeps (about 2 seconds), then release it. The “ ” indicator will illuminate and AC power inverted from stored battery power will be provided to the outlets.
ON/OFF Button:
Buttons
1
2
OMNIVS1500XL
OMNIVS1500XL
NORM DELAY
NORM DELAY
NORM DELAY
5
MUTE/TEST Button:
Silence the UPS On-Battery Alarm: Press and hold this button to silence
the UPS on-battery alarm, a series of short beeps followed by a brief pause that is activated when the UPS is providing AC power from battery. Note: When the battery is nearly depleted, the low battery alarm—a continuous beep that cannot be silenced—will warn to shut down connected equipment immediately.
Run a Self-Test: To run a self-test, leave connected equipment on. With the UPS plugged in and ON, press and hold the button until the UPS beeps (about 2 seconds) then release it.
Self-Test Results: All LEDs will be lit and the UPS will emit several short beeps as it momentarily switches to battery to test charge and load capacity. The test will last up to 10 seconds. If the inverter is overloaded, the “ ” LED will stay lit and the UPS will continue to beep after the test; if this happens, remove some of the load from the “UPS/Surge” outlets and run the self-test again. If the batteries are weak, the “ ” LED will stay lit and the UPS will continue to beep after the test. If this happens, let the UPS charge its batteries for 12 hours and repeat the test. If the condition persists, contact Tripp Lite for service. CAUTION: Do not unplug the UPS to test its batteries. This will remove safe electrical grounding and may introduce a damaging surge into network connections.
Basic Operation
continued
All Indicator Light descriptions apply when the UPS is plugged into an AC outlet and turned on.
LINE POWER: This green light will illuminate whenever the UPS is ON and receiving normal AC line power.
BATTERY POWER: This yellow light will illuminate when the UPS is providing equipment with battery power.
REPLACE BATTERY: This red light will illuminate continuously after the UPS runs a self-test to indicate that the battery is weak. If it remains lit after allowing the UPS to charge for twelve hours and running a second self-test, contact Tripp Lite for service.
OVERLOAD: This red light will illuminate continuously to indicate that the UPS is overloaded when the UPS is providing power from battery or after the UPS runs a self-test. If it lights up, immediately remove some of the equipment connected to the “UPS/Surge” outlets and run a self-test. Large overloads may cause the UPS to shut down.
“VOLTAGE CORRECTION” LED (select models only): Lights green whenever your UPS is automatically correcting high or low AC line voltage. The UPS will also click gently. These are normal, automatic operations of your UPS, and no action is required on your part.
Indicator Lights
6

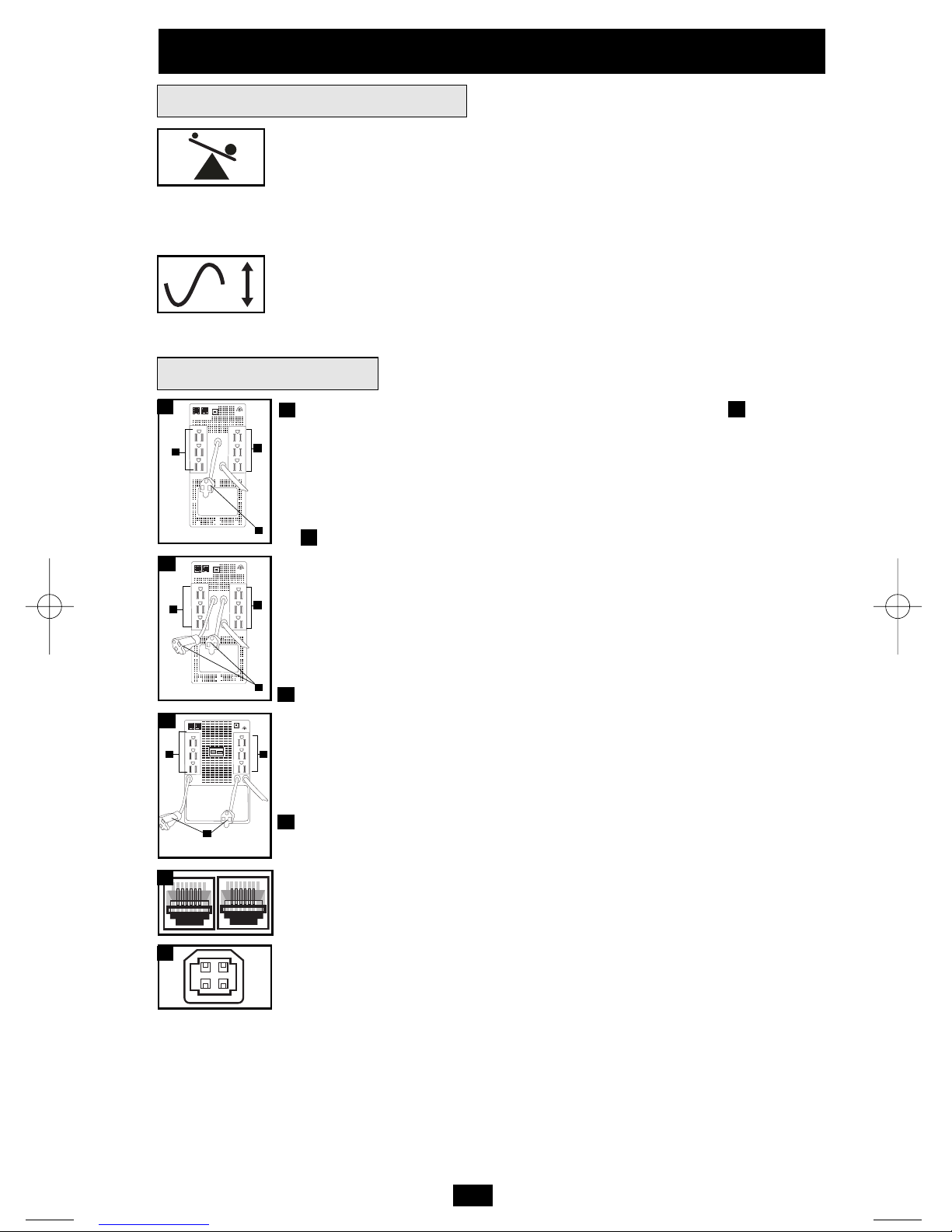

AC Outlets: The battery backup receptacles provide filtered AC power during normal operation and provide battery backup power during blackouts and extreme voltage irregularities. Connect your computer and monitor to the battery backup receptacles.
One or more surge-only receptacles B attached to short cords at the rear of the UPS provide AC line protection without battery backup. These receptacles will protect equipment that would overload the UPS or greatly reduce backup time if connected to the battery backup receptacles. Note: High-amperage equipment such as laser printers, refrigerators, air conditioners and electric heaters should not be connected to the UPS.
Telephone/DSL/Ethernet Protection Jacks: These jacks protect equipment against surges over a telephone or data line. Connecting equipment to these jacks is optional. The UPS will work properly without this connection. Note: Models with tel/DSL/Ethernet (RJ-45) jacks not compatible with PoE (Power over Ethernet) applications.
USB Communication Port: This port can connect your UPS to any computer for automatic file saves and unattended shutdown in the event of a power failure. Use with Tripp Lite's PowerAlert Software (available as a FREE download at www.tripplite.com) and appropriate USB cable. A USB cable may be included with your UPS. If the appropriate cable did not come with your UPS, a user-supplied USB cable may then be used to connect your UPS to your computer. This connection is optional. The UPS will work properly without this connection. Note: This UPS System provides basic communication compatibility with most integrated Windows
®
, Macintosh®and Linux®power management applications.
Battery Replacement Door: Under normal conditions, the original battery in the UPS will last several years. Battery replacement should be performed only by qualified service personnel. Refer to “Battery Warnings” in the Safety section. Should the UPS require battery replacement, visit Tripp Lite on the Web at www.tripplite.com/support/ battery/index.cfm to locate the specific replacement battery for the UPS.
Power Sensitivity Adjustment: This dial is normally set fully counterclockwise, which enables the UPS to protect against waveform distortions in its AC input. When such distortions occur, the UPS will normally switch to providing PWM sinewave power from its battery reserves for as long as the distortions are present. In some areas with poor utility power or where the UPS’s input power comes from a backup generator, frequent brownouts and/or chronic waveform distortion could cause the UPS to switch to battery too often, draining its battery reserves. It may be possible to reduce how often the UPS switches to battery due to waveform distortion or brownouts by experimenting with different settings for this dial. As the dial is turned clockwise, the UPS becomes more tolerant of variations in its input power’s AC waveform and switches to battery less often. NOTE: The further the dial is adjusted clockwise, the greater the degree of waveform distortion the UPS will allow to pass to connected equipment. When experimenting with different settings for this dial, operate connected equipment in a safe test mode so that the effect on the equipment of any waveform distortions in the UPS’s output can be evaluated without disrupting critical operations. The experiment should last long enough to assure that all expected line conditions are encountered.
External Battery Connector (Select Models Only): Use to connect a single Tripp Lite external battery pack for additional runtime. Refer to instructions available with the battery pack for complete connection information and safety warnings.
Automatic Voltage Regulation: The UPS will automatically correct abnormal AC line voltage. When automatic voltage regulation is operating, the UPS may click gently. This is a normal, automatic operation of the UPS, and no action is required.
Basic Operation
continued
Other UPS Features
NORM DELAY
A
A
B
OMNIVS1500XL & OMINVS1500*
A
A
B
OMNIVS1000
A
A
B
OMNIVS800
A
B
OMNIVS1500XL
1
2
3
4
5
6
6
5
4
3
2
1
1
1
*OMNIVS1500 does not feature external battery connection
NORM DELAY
NORM DELAY
7
Storage
All connected equipment should be turned off, then disconnected from the UPS to avoid battery drain. Unplug the UPS from its AC receptacle, then press and hold its ON/OFF button to deactivate it. The UPS is now ready for storage. When storing the UPS for an extended period of time, fully recharge the UPS batteries once every three months by plugging the UPS into a live AC outlet and letting the UPS charge for 12 hours. If the UPS batteries are discharged for an extended period of time, they will suffer a permanent loss of capacity.
Service
If returning the UPS for service, contact the local Tripp Lite dealer or distributor. They will provide a referral to a service center. Please carefully pack the UPS using the ORIGINAL PACKING MATERIAL that came with the unit. Enclose a letter describing the symptoms of the problem. If the UPS is within the warranty period, enclose a copy of the sales receipt.
Warranty Registration
Visit www.tripplite.com/warranty today to register the warranty for your new Tripp Lite product. You'll be automatically entered into a drawing for a chance to win a FREE Tripp Lite product!*
* No purchase necessary. Void where prohibited. Some restrictions apply. See website for details.
FCC RADIO/TV INTERFERENCE NOTICE: Note: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy, and if not installed and used in accordance with the instruction manual, may cause interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the device off and on, the user is encouraged to try to correct the interference using one or more of the following measures: reorient or relocate the receiving antenna; increase the separation between the equipment and receiver; connect the equipment into an outlet on a circuit different from that which the receiver is connected; consult the dealer or an experienced radio/television technician for help. The user must use shielded cables and connectors with this product. Any changes or modifications to this product not expressly approved by the party responsible for compliance could void the user's authority to operate the equipment.
FCC Part 68 Notice (United States Only):
If your Modem/Fax Protection causes harm to the telephone network, the telephone company may temporarily discontinue your service. If possible, they will notify you in advance. If advance notice isn't practical, you will be notified as soon as possible. You will be advised of your right to file a complaint with the FCC. Your telephone company may make changes in its facilities, equipment, operations or procedures that could affect the proper operation of your equipment. If it does, you will be given advance notice to give you an opportunity to maintain uninterrupted service. If you experience trouble with this equipment's Modem/Fax Protection, please call Tripp Lite Technical Support at (773) 869-1234 for repair/warranty information. The telephone company may ask you to disconnect this equipment from the network until the problem has been corrected or you are sure the equipment is not malfunctioning. There are no repairs that can be made by the customer to the Modem/Fax Protection. This equipment may not be used on coin service provided by the telephone company. Connection to party lines is subject to state tariffs. (Contact your state public utility commission or corporation commission for information.)
EQUIPMENT ATTACHMENT LIMITATIONS (Models with the Industry Canada label in Canada only): NOTICE: The Industry Canada label identifies certified equipment. This certification means that the equipment meets the telecommunications network protective, operational and safety requirements as prescribed in the appropriate Terminal Equipment Technical Requirements Document(s). The Department does not guarantee the equipment will operate to the user’s satisfaction.
Before installing this equipment, users should ensure that it is permissible to be connected to the facilities of the local telecommunications company. The equipment must also be installed using an acceptable method of connection. The customer should be aware that the compliance with the above conditions might not prevent degradation of service in some situations.
Repairs to certified equipment should be coordinated by a representative designated by the supplier. Any repairs or alterations made by the user to this equipment, or equipment malfunctions, may give the telecommunications company cause to request the user to disconnect the equipment.
Users should ensure for their own protection that the electrical ground connections of the power utility, telephone lines and internal metallic water pipe system, if present, are connected together. This precaution may be particularly important in rural areas. Caution: Users should not attempt to make connections themselves, but should contact the appropriate electric inspection authority, or electrician, as appropriate.
Regulatory Compliance Identification Numbers
For the purpose of regulatory compliance certifications and identification, your Tripp Lite product has been assigned a unique series number. The series number can be found on the product nameplate label, along with all required approval markings and information. When requesting compliance information for this product, always refer to the series number. The series number should not be confused with the marking name or model number of the product.
Tripp Lite has a policy of continuous improvement. Product specifications are subject to change without notice.
Note on Labeling: Two symbols are used on the label. V~ : AC Voltage V : DC Voltage
Manual de operación
1111 W. 35th Street Chicago, IL 60609 EE.UU.
Asistencia al cliente: +1 (773) 869-1234 • www.tripplite.com
Importantes instrucciones de seguridad
9
Instalación rápida
10
Operación básica
11
Almacenamiento y servicio
15
Sistemas UPS Omni VS
© 2007 Tripp Lite. Todos los derechos reservados.
English
1
Français
16
No conveniente para los usos móviles.
OMNIVS800, OMNIVS1000, OMNIVS1500, OMNIVS1500XL
9
Advertencias sobre la ubicación del UPS
• Instale el sistema UPS bajo techo, alejado del calor o la humedad excesivos, del polvo o de la luz solar directa.
• Para lograr el mejor rendimiento, mantenga la temperatura interior entre 0º C y 40º C (32º F y 104º F).
• Mantenga espacio suficiente alrededor del sistema UPS para permitir una ventilación adecuada.
• No monte esta unidad con el panel frontal o con el panel trasero hacia abajo (Bajo ningún ángulo o inclinación). Si lo monta de esta manera, inhibirá seriamente el sistema de enfriamiento interno de la unidad; lo que finalmente causará daños al producto que no están cubiertos por la garantía.
Advertencias sobre la conexión del UPS
• Conecte su sistema UPS directamente a una toma de energía de CA con conexión adecuada a tierra. No conecte el sistema UPS a sí mismo, ya que esto lo dañará.
• No modifique los conectores del UPS y no utilice un adaptador que pueda eliminar la conexión a tierra del sistema.
• No utilice cables de extensión para conectar el UPS a la toma de CA. Si se utiliza otro tipo de supresor de sobretensión que no sea Tripp Lite para conectar el UPS a la toma de corriente, se anulará la garantía del sistema.
• Si el sistema UPS recibe energía eléctrica por medio de un generador motorizado de CA, éste deberá proporcionar una salida de corriente limpia y filtrada del tipo utilizado para las computadoras.
Advertencias sobre la conexión de equipos
• El uso de este equipo en aplicaciones de soporte de vida en donde la falla de este equipo pueda razonablemente hacer suponer que causará fallas en el equipo de soporte de vida o afecte s ignificativamente su seguridad o efectividad, no está recomendado. No use este equipo en la presencia de una mezcla anestésica inflamable con aire, oxigeno u óxido nitroso.
• No conecte supresores de sobretensión o cables de extensión a la salida del sistema UPS. Esto podría dañarlo, así como al supresor de picos, e invalidar sus garantías.
Advertencias sobre las baterías
• El sistema UPS no requiere mantenimiento rutinario alguno. No lo abra por ningún motivo. No hay partes internas a las que el usuario pueda dar servicio.
• Debido a que las baterías presentan un peligro de choque eléctrico y quemaduras por las altas corrientes de cortocircuito, tome las precauciones adecuadas. No deseche las baterías en un incinerador. No abra las baterías. No ponga los terminales de la batería en corto o en puente con ningún objeto. Sólo debe cambiar las baterías personal técnico debidamente capacitado. Use herramientas con mangos aislados y reemplace las baterías existentes con el mismo número y tipo de baterías nuevas (plomo-ácido selladas). Las baterías del UPS son reciclables. Consulte la reglamentación local para los requisitos de disposición de desechos; para los EE.UU. solamente consulte estas fuentes para información sobre reciclaje: 1-800-SAV-LEAD (1-800-728-5323); 1-800-8-BATTERY (1-800-822-8837); www.rbrc.com. Tripp Lite ofrece una línea completa de Cartuchos de reemplazo de batería para UPS (R.B.C.). Visite Tripp Lite en la web en www.tripplite.com/support/battery/index.cfm para localizar la batería de reemplazo específica para su UPS.
• No trate de agregar baterías externas, a menos que su UPS incluya conectores para batería externa.
Importantes instrucciones de seguridad
GUARDE ESTAS INSTRUCCIONES
Este manual contiene advertencias e instrucciones importantes que deben seguirse durante la instalación, operación y almacenamiento de todos los sistemas UPS Tripp Lite. De no cumplirse estas advertencias, la garantía será anulada.
Instalación rápida
Conecte el sistema UPS a una toma de corriente de la CA 120V.
Conecte el UPS en una toma de corriente que no comparta el circuito con ninguna carga eléctrica pesada como un equipo de aire acondicionado o un refrigerador.
Conecte sus equipos con el UPS.
Los receptáculos de reserva de la batería de la UPS proporcionan corriente alterna filtrada durante la operación normal y proporcionan energía de reserva de la batería durante apagones e irregularidades extremas del voltaje. Conecte su computadora y monitor con los receptáculos de la reserva de la batería.
Unos o más receptáculos B unidos a las cuerdas cortas en la parte posterior de la UPS protegen la línea de la CA sin reserva de la batería. Estos receptáculos protegerán el equipo que sobrecargaría la UPS o reduciría grandemente tiempo de reserva si estuvo conectado con los receptáculos de la reserva de la batería. Nota: el equipo del alto
amperaje tal como impresoras láser, refrigeradores, acondicionadores de aire y calentadores eléctricos no se debe conectar con la UPS.
* Su UPS sólo está diseñado para dar soporte a equipos de cómputo. Si el total de VA del equipo conectado a las salidas (A) del UPS excede la capacidad de salida del UPS, éste se sobrecargará. Para conocer la capacidad en VA de sus equipos, revise sus placas. Si la capacidad del equipo está indicada en amperios, multiplique los amperios por 120 para determinar los VA. (Ejemplo: 1 amperio × 120 = 120 VA) Si no está seguro si ha sobrecargado las salidas (A), ejecute una auto-prueba - vea la descripción del botón “MUTE/TEST”- (Silencio/Prueba)
Selección del modo de operación del UPS.
Oprima el botón ON/OFF (encendido y apagado) para alternar el sistema entre los modos ON (“ ” LED encendido) y OFF (“ ” LED no encendido).
3
2
1
1
3
10
2
A
A
B
2
A
A
B
2
A
A
B
OMNIVS800
OMNIVS1000
A
B
OMNIVS1500XL & OMINVS1500*
*OMNIVS1500 no incluye banco de baterias externas
NORM DELAY
NORM DELAY
NORM DELAY
11
Use el botón ON/OFF (encendido y apagado) para hacer lo siguiente:
Cambiar el modo de operación del UPS: Mientras el UPS está enchufado a una
toma de CA accionada, oprima el botón ON/OFF (encendido y apagado) hasta que se oiga un sonido (aproximadamente 2 segundos) para alternar entre ON y
OFF.
• Modo de ON: HABILITA el respaldo de batería. Condiciones del sistema UPS: El sistema UPS carga su batería y suministra corriente a sus receptáculos
cuando recibe energía a través de la línea de servicio. La luz del indicador “ ” está encendida. Si la energía de la línea de servicio falla, el sistema UPS proporciona corriente desde sus baterías.
“Arrancar en frío” el sistema UPS: Se puede “arrancar en frío” la unidad UPS y utilizarla como fuente autónoma de energía cuando la energía eléctrica no esté disponible, pero únicamente si se encuentra cargada la batería del sistema UPS. Para “arrancar en frío” el UPS, oprima y no suelte el botón ON/OFF hasta que oiga un sonido (aproximadamente 2 segundos); cuando oiga el sonido, suelte el botón. La luz del indicador “ ” se iluminará y se proporcionará a sus receptáculos el suministro de CA invertida de la energía acumulada en las baterías.
Operación básica
Estas conexiones son optativas. El sistema UPS funcionará apropiadamente sin ellas.
Supresión de sobretensión en las líneas telefónica y de red
Su UPS tiene conectores que protegen contra sobretensiones a través de una línea telefónica o de datos de redes . Utilizando los cordones de línea telefónica o los cables de datos de red correctamente, conecte la conexión de pared a la del UPS marcado “IN” (entrada para equipo). Conecte el equipo a la conexión del sistema UPS marcada “OUT” (salida para equipo). El equipo que se conecte a las conexiones del UPS debe estar también protegido contra sobrecargas en la línea de CA. Nota: RJ-45 no compatible con aplicaciones PoE (Energía sobre Ethernet).
Comunicaciones USB
Utilice cualquier cable USB para conectar el puerto USB de la computadora al puerto USB del UPS. Descargue el software del programa de control PowerAlert UPS apropiado para su sistema operativo en la dirección de Internet www.tripplite.com/software/, e instálelo en la computadora.
Conexión de batería externa (OMNIVS1500XL solamente)
Todos los modelos de UPS incluyen un robusto sistema de batería interna; los modelos exclusivos tienen conectores que permiten un banco de baterías externas opcional (vendido por separado por Tripp Lite) para proporcionar mayor tiempo de respaldo. Al agregar una batería externa, aumentará el tiempo de recarga, así como el tiempo de respaldo. Consulte el Manual del propietario del banco de baterías para obtener las instrucciones completas de instalación. Asegúrese que los
Instalación rápida
optativo
Botones
3
3
OMNIVS1500XL
instrucciones completas de instalación. Asegúrese que loscables estén introducidos completamente en sus conectores. Durante la conexión de la batería pueden producirse pequeñas chispas; esto es normal. No conecte ni desconecte un banco de baterías cuando el UPS esté funcionando con energía de las baterías.
2
1
1
2
OMNIVS1500XL
OMNIVS1500XL
NORM DELAY
NORM DELAY
NORM DELAY
Use el botón MUTE/TEST (silenciar / probar) para hacer lo siguiente:
Silenciar la alarma del UPS en batería: Oprima y mantenga este botón
para silenciar la alarma del UPS en batería. Se oirá entonces una serie de sonidos cortos a los cuales les seguirá una breve pausa que se activa cuando el UPS proporciona CA por medio de la batería. Nota: Cuando la batería esté casi agotada, la alarma indicadora de esta condición sonará y no podrá ser silenciada, para indicarle que deben apagarse inmediatamente los equipos conectados.
Efectuar una autoprueba: Para que éste ejecute la autoprueba, deje activado el equipo conectado al sistema. Con el UPS conectado y en el modo ON, oprima este botón hasta que oiga un sonido (aproximadamente 2 segundos).
Resultados de una autoprueba: Todas las luces LED de indicación estarán encendidas y el sistema UPS emitirá varios sonidos cortos al cambiar momentáneamente a la batería para hacer la prueba de capacidad de carga y reserva. La prueba durará un máximo de 10 segundos. Si el inversor está sobrecargado, la luz LED “ ” permanecerá encendida y el sonido en el sistema UPS continuará después de la prueba; si esto sucediera, elimine algo de la carga de los receptáculos “UPS/Surge” (UPS o supresor de sobretensiones) y ejecute de nuevo la autoprueba. Si la batería parece estar bastante desgastada, la luz LED “ ” permanecerá encendida y el sonido en el UPS continuará después de la prueba; si esto sucediera, deje que el sistema carge sus baterías durante 12 horas y repita la prueba. Si esto continuara, póngase en contacto con Tripp Lite para solicitar servicio técnico. PRECAUCIÓN: No desenchufe el sistema UPS para probar las baterías. Esto elimina la conexión segura a tierra y podría introducir una sobrecarga dañina dentro de las conexiones de la red.
Operación básica
continuación
1212
Todas las descripciones de luces indicadoras aplican cuando el sistema UPS está encendido y conectado a una toma de CA.
LINE POWER (energía de línea): Esta luz de color verde se encenderá cada vez que el sistema UPS es ON y esté recibiendo energía de la línea normal de CA.
BATTERY POWER (energía de la batería): Esta luz amarilla se encenderá cuando el sistema UPS proporcione corriente desde la batería al equipo conectado al mismo.
REPLACE BATTERY (reemplazo de la batería): Esta luz roja se encenderá continuamente después de que el sistema UPS ejecute una autoprueba para indicar que la batería está casi desgastada. Si la luz permaneciera encendida después de haber permitido cargarse el UPS durante doce horas y éste haya ejecutado una segunda autoprueba, póngase en contacto con Tripp Lite para solicitar servicio técnico.
OVERLOAD (sobrecarga): Esta luz roja se encenderá continuamente cuando el sistema UPS esté suministrando energía eléctrica por medio de la batería o después de haber ejecutado una autoprueba para indicar que el inversor del mismo está sobrecargado. Si se enciende, quite inmediatamente algún equipo conectado a los receptáculos “UPS/Surge” (UPS o supresor de sobretensiones) y ejecute una autoprueba. Grandes sobrecargas producirán la desactivación del sistema UPS.
Luces indicadoras
13
Salidas de corriente alterna: Los receptáculos de reserva de la batería de la UPS proporcionan corriente alterna filtrada durante la operación normal y proporcionan energía de reserva de la batería durante apagones e irregularidades extremas del voltaje. Conecte su computadora y monitor con los receptáculos de la reserva de la batería.
Unos o más receptáculos unidos a las cuerdas cortas en la parte posterior de la UPS protegen la línea de la CA sin reserva de la batería. Estos receptáculos protegerán el equipo que sobrecargaría la UPS o reduciría grandemente tiempo de reserva si estuvo conectado con los receptáculos de la reserva de la batería. Nota: el equipo del alto amperaje tal como impresoras láser, refrigeradores, acondicionadores de aire y calentadores eléctricos no se debe conectar con la UPS.
Conexiones de protección telefónica o para la red: Estas conexiones protegen al equipo contra sobrecargas a través de la línea telefónica o de datos. La conexión de los equipos a estos contactos es opcional. El sistema UPS funcionará correctamente sin esta conexión. Nota: RJ-45 no compatible con aplicaciones PoE (Energía sobre Ethernet).
Puerto de comunicación USB: Estos puertos pueden conectar su UPS a Puertos de Comunicación USB. Estos puertos pueden conectar su UPS a cualquier computadora para guardar automáticamente sus archivos y apagarla sin atención en caso que se produzca una falla de energía. Para uso con el software PowerAlert de Tripp Lite (disponible como una descarga GRATUITA en www.tripplite.com) y con un cable USB adecuado. Puede incluirse un cable USB con su UPS. Si su UPS no incluye el cable apropiado, puede usar cualquier cable USB suministrado por el usuario para conectar su UPS a la computadora. Esta conexión es opcional. El UPS funcionará correctamente sin esta conexión. Nota: Este UPS proporciona compatibilidad básica de comunicaciones con la mayoría de aplicaciones de administración de energía integradas en Windows
®
, Macintosh®y Linux®.
Puerta de reemplazo de la batería: En condiciones normales, las baterías originales de este sistema UPS tienen varios años de vida útil. Sólo deberá reemplazar la batería personal técnico calificado. Véase “Advertencias sobre las baterías”, en la sección sobre seguridad. Si requiere reemplazar la batería de su UPS, visite Tripp Lite en la web
Otras prestaciones del UPS
Operación básica
continuación
LED "CORRECCIÓN DE VOLTAJE" (Sólo en modelos exclusivos): Las luces verdes se encienden siempre que su UPS está
corrigiendo automáticamente el voltaje alto o bajo de la línea de CA. El UPS también hará clic suavemente. Estas son operaciones normales y automáticas de su UPS y no requieren ninguna acción de su parte.
A
A
B
OMNIVS1000
A
A
B
OMNIVS800
NORM DELAY
A
A
B
OMNIVS1500XL & OMINVS1500*
A
B
1
2
3
4
1
2
1
1
3
4
*OMNIVS1500 no incluye banco de baterias externas
NORM DELAY
NORM DELAY
en www.tripplite.com/support/battery/index.cfm para localizar la batería de reemplazo específica para su UPS.
Ajuste de la sensibilidad de la energía eléctrica: Este indicador normalmente está ajustado totalmente en sentido contrario a las manecillas del reloj; ello permite proteger al UPS de distorsiones en el modo de onda presentes en la entrada de CA. Cuando se producen dichas distorsiones, el sistema UPS normalmente hace un cambio para entregar una alimentación sinusoidal PWM mediante sus reservas de baterías y durante todo el tiempo que permanezca la distorsión. En algunas regiones en las cuales el suministro de energía es deficiente o donde el suministro de energía de entrada del UPS se origina en un generador de reserva, las frecuentes bajas de voltaje o distorsión crónica en los modos de onda pueden provocar que el sistema UPS cambie con demasiada frecuencia a la alimentación por batería, por lo cual se agotan las reservas de la misma. Para reducir la frecuencia con la cual el sistema UPS recurre a las baterías debido a la distorsión de los modos de onda o bajas de voltaje, haga pruebas con diversos valores de este indicador. Al girar el indicador hacia la derecha, el UPS admitirá más variaciones en su forma de onda de CA del suministro de energía de entrada y cambia al funcionamiento por batería menos a menudo. NOTA: Cuanto más se gire el indicador hacia la derecha, mayor será el grado de distorsión del modo de onda que el sistema UPS permita que pase al equipo conectado al mismo. Cuando se experimente con diferentes posiciones de este indicador, opere el equipo conectado en modo de prueba protegido, de tal modo que sea posible evaluar el efecto producido en el equipo por las distorsiones de onda de salida del sistema UPS, y sin perturbar operaciones importantes. El experimento deberá durar lo suficiente como para que sucedan todas las condiciones esperadas de la línea.
Regulación automática de voltaje: El UPS corregirá automáticamente el anormal voltaje de CA de la línea. Cuando está funcionando la regulación automática del voltaje, el UPS hará un sonido de clic suave. Se trata de un funcionamiento normal y automático del sistema UPS y no requiere de acción alguna de su parte.
Operación básica
continuación
14
Conector de la batería externa (Sólo en modelos exclusivos): Úselo para conectar un sólo banco de baterías externas de Tripp Lite a fin de obtener tiempo de respaldo adicional. Consulte las instrucciones incluidas con el banco de baterías para obtener información completa sobre la conexión y las advertencias de seguridad
OMNIVS1500XL
5
5
6
6
NOTIFICACIÓN DEL COMITÉ FEDERAL DE COMUNICACIONES (FCC) SOBRE INTERFERENCIAS DE RADIO Y TELEVISIÓN:
Nota: Este equipo se ha probado y cumple con los límites para dispositivos digitales de Clase B, en conformidad con la Parte 15 de las reglas de la FCC. Estos límites están diseñados para proporcionar una protección razonable en contra de las interferencias dañinas en instalaciones domésticas. Este equipo genera, utiliza y puede radiar energía de radiofrecuencia, y si no se instala y se utiliza de acuerdo con el manual de operación, puede causar interferencia en las comunicaciones de radio. No obstante, no existe garantía alguna de que estas interferencias no vayan a ocurrir en una instalación par ticular. Si este equipo causara interferencias peligrosas en la recepción de señales de radio o televisión, lo cual puede determinarse encendiendo y apagando el equipo, se aconseja que el usuario intente corregir la situación tomando una o más de las siguientes medidas: reorientar o trasladar la antena receptora; incrementar la distancia entre el equipo y el receptor;conectar el equipo a una toma eléctrica o circuito diferente al que esté conectado el receptor; solicitar la asistencia del distribuidor o de un técnico de radio y televisión. El usuario debe utilizar en este producto conectores y cables blindados. Cualquier cambio o modificación a este producto, no aprobados de manera expresa, por parte del responsable del cumplimiento de las normas, invalidará la autorización del usuario para operar el equipo.
Cumplimiento de las normas de los números de identificación
Para fines de identificación y certificación del cumplimiento de las normas, su producto Tripp Lite tiene asignado un número de serie único. Puede encontrar el número de serie en la etiqueta de la placa de identificación del producto, junto con los símbolos de aprobación e información requeridos. Al solicitar información sobre el cumplimiento de las normas para este producto, siempre mencione el número de serie. El número de serie no debe ser confundido con el nombre de identificación ni con el número de modelo del producto.
Almacenamiento
Todos los equipos conectados se deberán desactivar y a continuación desconectar del UPS para evitar el desgaste de la batería. Desenchufe el UPS del receptáculo de CA y oprima el botón ON/OFF (encendido y apagado) hasta que se desactive. Ahora ya se puede guardar el UPS. Si planea guardar el sistema UPS por un período prolongado de tiempo, se deberán recargar completamente las baterías del sistema UPS cada tres meses, conectando el sistema UPS a una toma de corriente alterna y permitiendo que se recarguen durante 12 horas. Si deja descargadas las baterías durante un período de tiempo prolongado, sufrirán una pérdida permanente de capacidad.
Servicio
Si piensa devolver este sistema UPS para efectuar reparaciones, póngase en contacto con su distribuidor o representante local de Tripp Lite. Éste le indicará el centro de servicio más cercano. Por favor, embale el sistema UPS usando el MATERIAL DE EMPAQUE ORIGINAL que se proporcionó con la unidad. Adjunte una carta que describa los síntomas del problema. Si el sistema UPS se encuentra dentro del período de garantía, anexe una copia de su nota de compra.
Almacenamiento y servicio
Notas en el etiquetado Se usan dos simbolos en las etiquetas V~ :Voltaje CA V : Voltaje CD
LEA SU INSTRUCTIVO CONSULTE SUS CONDICIONES DE GARANTÍA POR PRODUCTO
PÓLIZA DE GARANTÍA
Este equipo marca Tripp Lite, modelo _______________ está garantizado por TRIPP LITE, que tiene su domicilio en la calle de Sierra Candela No.111-107, Col Lomas de Chapultepec, CP 11000, México, DF, y puede hacer efectiva su garantía así como obtener partes, componentes, consumibles y accesorios en el Centro de Servicio Q PLUS ubicado en Av Coyoacan 931, Col. Del Valle, C.P. 03120 México. D.F., tel. 50 00 27 00 contra cualquier defecto de fabricación y funcionamiento, imperfecciones de materiales, piezas, componentes y mano de obra al consumidor acorde a la siguiente tabla:
Producto Modelo Vigencia Sistema de Energía Ininterrumpible (UPS) Familia: BC, OMNI, SMART, SMART ONLINE MONOFASICOS 2 Años Sistema de Energia Ininterrumpible (UPS) Familia: SMART ONLINE 3PH 1 Año Regulador y Acondicionador de Tension Familia: LS, LC 2 Años Inversores Familia: APS, PV 2 Años Multiplexor y Conmutador Familia: KVM 5 Años Conmutador Modelo: B020-016 6 Meses Supresor de Picos de Tensión Familia: PROTECT IT, ISOBAR 25 Años
CONDICIONES
1. Para hacer válida su garantía no podrán exigirse mayores requisitos que la presentación de esta póliza debidamente llenada y sellada por el establecimiento que lo vendió junto con el producto en el lugar donde fue adquirido.
2. TRIPP LITE, se compromete a reparar, y en caso de que a su juicio no sea posible la reparación, a cambiar el equipo, así como las piezas y componentes defectuosos del mismo sin cargo alguno para el propietario durante el periodo de garantía, así como los gastos de transportación razonablemente erogados del producto que deriven de su cumplimiento, dentro de su red de servicio.
3. El tiempo de reparación en ningún caso será mayor de 30 días contados a partir de la fecha de recepción del producto en el Centro Autorizado de Servicio, en donde también podrán adquirir refacciones y partes.
4. En caso de que la presente póliza de garantía se extraviara, el consumidor puede recurrir a su proveedor para que expida un duplicado de la póliza de garantía, previa presentación de la nota de compra o factura correspondiente.
EXCLUSIONES
Esta garantía no es válida en los siguientes casos: a) Cuando el producto se hubiese utilizado en condiciones distintas a la normales. b) Cuando el producto no hubiese sido operado de acuerdo con el instructivo de uso que se le acompaña. c) Cuando el producto hubiese sido alterado o reparado por personas no autorizadas por el fabricante nacional, importador o comercializador responsable respectivo.
Este equipo fue vendido por: _____________________________________con domicilio en ________________________________________________el día _____ de ___________ de ________, fecha a partir de la que inicia la presente garantía.
Tripp Lite tiene una política de mejoramiento continuo. Las especificaciones están sujetas a cambio sin previo aviso.
15
Guide de l'utilisateur
1111 W. 35th Street Chicago, IL 60609 USA
Service à la clientèle : +1 (773) 869-1234 • www.tripplite.com
Importantes consignes de sécurité
17
Installation rapide
18
Exploitation de base
19
Entreposage et entretien
23
Systèmes UPS Omni VS
© 2007 Tripp Lite. Tous droits réservés.
English
1
Español
8
Non approprié aux applications mobiles.
OMNIVS800, OMNIVS1000, OMNIVS1500, OMNIVS1500XL
17
Mises en garde relatives à l'emplacement du système UPS
• Installez votre système UPS à l'intérieur, loin de l'humidité, de la chaleur excessive, de la poussière et de la lumière directe du soleil.
• Pour un meilleur fonctionnement, maintenez la température ambiante entre 0º C et 40º C (32º F et 104º F).
• Laissez suffisamment d'espace tout autour du système UPS pour maintenir une bonne ventilation.
• Ne pas monter l'unité avec son panneau avant ou arrière à l'envers (quelque soit l'angle). Monter de cette façon va entraver sérieusement le refroidissement interne de l'unité, endommagant le produit non couvert sous garantie.
Mises en garde relatives au raccord du système UPS
• Branchez directement votre système UPS à une prise de courant alternatif munie d'un contact de mise à la terre. Ne branchez pas votre système UPS sur lui-même car ceci l'endommagera.
• Ne modifiez pas la prise du système UPS et n'utilisez pas un adaptateur qui rendrait la connexion de mise à la terre du système inopérante.
• N'utilisez pas de rallonges électriques lors du branchement du système UPS à une prise c.a. Votre garantie sera annulée si le branchement s'effectue à l'aide de suppresseurs de surtension autres que ceux fabriqués par Tripp Lite.
• Si votre système UPS est alimenté par une génératrice de courant alternatif, celle-ci devra fournir un courant filtré et sans parasites convenant au matérial informatique.
Mises en garde relatives au raccord de l'équipement
• Il est déconseillé d'utiliser cet équipement dans des applications médicales où une panne de cet équipement pourrait normalement provoquer la panne de l'équipement de survie ou altérer notablement sa sécurité ou son efficacité. Ne pas utiliser cet équipement en présence d'un mélange anesthétique inflammable avec de l'air, de l'oxygène ou de l'oxyde nitreux.
• Ne connectez pas de suppresseurs de surtension ou de rallonges électriques à la prise de votre système UPS. De tels branchements peuvent endommager le système UPS et entraîner une annulation de sa garantie tout comme celle couvrant le suppresseur de surtension.
Mises en garde relatives à la batterie
• Votre système UPS n'exige pas d'entretien courant. Ne l'ouvrez pas quelqu'en soit la raison. Il n'y a pas de pièces à l'intérieur que l'utilisateur puisse réparer par lui-même.
• Parce que les batteries présentent un risque de choc électrique et de courant de court­circuit élevé, prenez les précautions nécessaires. Ne pas jeter les batteries au feu. Ne pas ouvrir les batteries. Ne pas établir de court-circuit ou de pont entre les bornes de la batterie avec un quelqconque objet. Le remplacement de la batterie doit être confié à du personnel de service qualifié. Utiliser des outils ayant des poignées isolées et remplacer les batteries existantes par des batteries neuves du même numéro et du même type (batterie sans entretien). Les batteries UPS sont recyclables. Consultez les codes locaux concernant les exigences d'élimination des déchets, ou au E.-U. seulement, consultez ces sources pour des renseignements concernant le recyclage : 1-800-SAV-LEAD (1-800-728-5323); 1-800-8-BATTERY (1-800-822-8837); www.rbrc.com. Tripp Lite offre une gamme complète decartouches de batterie de remplacement de système UPS (R.B.C.). Rendez visite à Tripp Lite sur le Web à www.tripplite.com/support/battery/index.cfm pour trouver la batterie de remplacement spécifique à votre UPS.
• N'essayez pas d'ajouter de batterie externe à moins que votre UPS ne soit doté de connecteurs externes de batterie.
Importantes consignes de sécurité
GARDEZ CES INSTRUCTIONS EN UN LIEU SÛR
Le présent guide contient des instructions et des mises en garde qui doivent être suivies pendant l'installation, l'exploitation et l'entreposage de tous les systèmes UPS Tripp Lite. Ne pas tenir compte de ces mises en garde annule la garantie.
1818
Installation rapide
Branchez votre système UPS dans une prise de secteur de C.A. 120V.
Branchez le UPS dans une prise qui ne partage pas son circuit avec une lourde charge électrique comme un climatiseur ou un réfrigérateur.
Brancher votre équipement au système d'alimentation continue sans coupure.
Les réceptacles de secours de batterie de l'UPS A fournissent le courant alternatif filtré pendant l'opération normale et fournissent la puissance de secours de batterie pendant des arrêts totales et des irrégularités extrêmes de tension. Reliez votre ordinateur et moniteur aux réceptacles de secours de batterie.
Un ou plusieurs réceptacles attachés aux cordes courtes à l'arrière de l'UPS B fournissent protection de lignes à C.A. sans protection de batterie. Ces réceptacles protégeront l'équipement qui surchargerait l'UPS ou réduirait considérablement le temps de secours si relié aux réceptacles de protection de batterie. Note : l'équipement d'haut ampérage tel que des imprimantes laser, des réfrigérateurs, des climatiseurs et des réchauffeurs électriques ne devrait pas être relié à l'UPS.
* Votre système d'alimentation continue sans coupure est conçu pour supporter seulement votre équipement informatique. Vous surchargerez votre système d'alimentation continue sans coupure si la valeur nominale VA pour tous les équipements que vous connectez aux sorties (A) dépasse la Capacité de Sortie du système d'alimentation continue sans coupure. Pour trouver les valeurs nominales VA de votre équipement, consulter leur plaques d'identification. Si l'équipement est indiqué en amps, multiplier le nombre de amps par 120 pour déterminer la valeur VA. (Exemple : 1 amp x 120 = 120 VA). Si vous n'êtes pas sûr de ne pas avoir surchargé les sorties (A), effectuer un autotest (voir la description Bouton “MUTE/TEST”).
Choix du mode d'exploitation du système UPS.
Appuyez sur le commutateur “ ON/OFF ” pour basculer entre les modes “ ON ” (voyant lumineux “ ” allumé) et “ OFF ” (voyant lumineux “ ” non allumé).
2
1
1
3
2
A
A
B
2
A
A
B
OMNIVS1000
2
A
A
B
OMNIVS800
3
A
B
OMNIVS1500XL & OMINVS1500*
*L' OMNIVS1500 ne présente pas de connexion de batterie externe.
NORM DELAY
NORM DELAY
NORM DELAY
19
Le commutateur “ ON/OFF ” (marche/arrêt) :
Changement du mode de fonctionnement du système UPS : Le
système UPS étant branché dans une prise c.a., appuyez sur le commutateur “ ON/OFF ” en le maintenant enfoncé jusqu'à ce que vous entendiez un timbre (pendant environ 2 secondes) indiquant qu'il vous est possible de basculer entre ON et OFF.
• Mode ON : ACTIVE la batterie de secours. État du système UPS : Le système UPS charge ses batteries et alimente ses prises lorsqu'il reçoit l'alimentation électrique du secteur. Le voyant lumineux “ ” s'allume. Si une panne d'alimentation secteur ou une baisse de tension se produit, le système UPS continue de fournir du courant en s'alimentant depuis ses batteries.
Exploitation de base
Ces connexions sont facultatives. Votre système UPS fonctionnera correctement sans ces connexions.
Suppression de surtension sur les lignes téléphonique et réseau
Votre système d'alimentation continue sans coupure comporte des jacks assurant la protection contre les surtensions sur une ligne téléphonique ou de transfert de données.
À l'aide de cordons téléphoniques ou de câbles réseau appropriés, reliez la prise murale au connecteur USP “ IN ” (entrée). Branchez votre équipement au connecteur UPS “ OUT ” (sortie). Assurez-vous que le matériel branché aux connecteurs UPS est également protégé contre les surtensions sur le secteur. Remarque : RJ-45 non compatible avec les ports Ethernet alimentés en courant.
Communications USB
Utilisez n'importe quel câble USB pour connecter le port USB de votre ordinateur à celui de votre système UPS. Téléchargez le programme du logiciel de gestion du système UPS PowerAlert, adapté au système d'exploitation de votre ordinateur, depuis le site www.tripplite.com/software/ et installez-le.
Connexion de la batterie externe
(OMNIVS1500XL seulement)
Tous les modèles UPS sont dotés d'un robuste système de batterie interne ; certains modèles sélectionnés offrent des connecteurs qui acceptent un bloc-piles externe en option (Tripp Lite vendu séparément) pour vous procurer une période d'exécution additionnelle. L'ajout d'une betterie externe augmentera les temps de recharge aussi bien que les temps d'exécution. Consultez le manuel du propriétaire du bloc-piles pour les instructions complètes d'installation. Assurez-vous que les câbles sont entièrement insérés dans leurs connecteurs. De petites étincelles peuvent se produire pendant la connexion de la pile ; c'est normal. Ne branchez ni ne débranchez jamais le bloc-piles lorsque le UPS fonctionne sur la courant de la batterie.
1
Installation rapide
facultative
Commutateurs
2
3
1
2
OMNIVS1500XL
OMNIVS1500XL
3
OMNIVS1500XL
NORM DELAY
NORM DELAY
NORM DELAY
20
Arrêt de l'alarme de la batterie du système UPS : Appuyez sur le commutateur et maintenez-le enfoncé pour mettre l'alarme de la batterie du système UPS hors fonction; celle-ci émet une série de courts signaux suivis d'une brève pause lorsque l'alimentation électrique c.a. est fournie par la batterie. Note : Lorsque la batterie est presque épuisée, l'alarme Batterie faible s'active pour vous avertir de débrancher immédiatement tout votre matériel informatique. Ce signal continu ne peut être mis hors fonction.
Exécution d'un autotest de système UPS : Pour qu'un autotest soit exécuté, laissez le matériel sous tension. Le système étant branché et en mode ON, appuyez sur ce commutateur et maintenez-le enfoncé jusqu'à ce que vous entendiez un timbre (pendant environ 2 secondes) puis relâchez-le.
Résultats d'un autotest : Tous les voyants s'allument et le système UPS émet plusieurs courts signaux pendant qu'il passe momentanément en mode d'alimentation de secours pour vérifier la charge de la batterie. Ce test ne dure pas plus de 10 secondes. Si la charge de l'onduleur est trop importante, le voyant lumineux “ ” reste allumé et le système UPS continue à émettre un timbre après le test. Si cela se produit, diminuez un peu la charge des prises “ UPS/Surge ” et exécutez de nouveau l'autotest. Si les batteries semblent faibles, le voyant lumineux “ ” reste allumé et le système UPS continue à émettre un timbre après le test. Si cela se produit, rechargez les batteries pendant 12 heures et répétez le test. Si cela ne résout pas le problème, communiquez avec le service à la clientèle de Tripp Lite. ATTENTION : Ne débranchez pas votre système UPS pour tester ses batteries. La mise à la terre serait mise hors fonction et vos connexions réseau ne seraient plus protégés contre les surtensions préjudiciables.
Exploitation de base
suite
Les descriptions des voyants lumineux ne sont applicables que si le système UPS est branché à une prise de secteur et mis sous tension.
“ LINE POWER ” (ALIMENTATION SECTEUR) : Ce voyant vert s'allume chaque fois que le système UPS est ON et reçoit une alimentation électrique secteur normale.
“ BATTERY POWER ” (ALIMENTATION BATTERIE) : Ce voyant jaune s'allume si le système UPS alimente votre matériel par batterie.
“ REPLACE BATTERY ” (REMPLACEMENT DE BATTERIE) : Ce voyant rouge reste allumé en continu après l'exécution d'un autotest pour indiquer que la batterie du système UPS est faible. Si ce voyant est toujours allumé après les 12 heures de recharge et l'exécution d'un second autotest, consultez le service à la clientèle de Tripp Lite.
Voyants lumineux
Démarrage à froid de votre système UPS : Si vos batteries sont chargées, vous pouvez démarrer votre système UPS à froid et l'utiliser en tant que source d'alimentation autonome lorsque l'alimentation secteur n'est pas disponible. Pour effectuer un démarrage à froid, appuyez sur le commutateur “ ON/OFF ” et maintenez-le enfoncé jusqu'à ce que vous entendiez un timbre (pendant environ 2 secondes) puis relâchez-le. Le voyant lumineux “ ” s'allume et les prises seront alimentées en tension c.a par l'énergie emmagasinée dans la batterie de secours.
Le commutateur “ MUTE/TEST ” (sourdine/test) possède deux fonctions :
21
Sorties CA: Les réceptacles de secours de batterie de l'UPS fournissent le courant alternatif filtré pendant l'opération normale et fournissent la puissance de secours de batterie pendant des arrêts totales et des irrégularités extrêmes de tension. Reliez votre ordinateur et moniteur aux réceptacles de secours de batterie.
Un ou plusieurs réceptacles attachés aux cordes courtes à l'arrière de l'UPS
fournissent protection de lignes à C.A. sans protection de batterie. Ces réceptacles protégeront l'équipement qui surchargerait l'UPS ou réduirait considérablement le temps de secours si relié aux réceptacles de protection de batterie. Remarque : l'équipement d'haut ampérage tel que des imprimantes laser, des réfrigérateurs, des climatiseurs et des réchauffeurs électriques ne devrait pas être relié à l'UPS.
Connecteurs de protection des lignes téléphonique et réseau : Ces connecteurs protègent votre matériel contre les surtensions émanant d'une ligne téléphonique ou de données. Le branchement de matériel à ces connecteurs est facultatif. Votre système UPS fonctionnera correctement sans cette connexion.
Remarque : RJ-45 non compatible avec les ports Ethernet alimentés en courant. Port de communication USB: Ces ports permettent de connecter votre
onduleur UPS à un ordinateur pour la sauvegarde automatique de fichiers et l'arrêt intempestif en cas d'une panne de courant. Autiliser avec le logiciel PowerAlert de Tripp Lite (disponible en téléchargement GRATUIT à www.tripplite.com) et un câble approprié USB. Un câble USB peut être inclus avec votre onduleur UPS. Si le câble approprié n'est pas joint à votre onduleur UPS, vous pouvez utiliser un câble d'intercommunication USB fourni par le client pour connecter votre onduleur à votre ordinateur. Cette connexion est optionnelle. L'onduleur UPS fonctionnera correctement sans cette connexion. Remarque : Ce système UPS offre une compatibilité de communication de base avec les applications de gestion de puissance intégrées de Windows
®
, Macintosh®et Linux®.
Porte de remplacement de batterie : Dans des conditions normales, la
Exploitation de base
suite
Autres fonctions
“ OVERLOAD ” (SURCHARGE) : Ce voyant rouge reste allumé en continu lorsque le système UPS alimente votre équipement par batterie ou après l'exécution d'un autotest indiquant que la charge de l'onduleur est trop importante. Si ce voyant s'allume, déconnectez immédiatement une partie de l'équipement du système UPS (en les prises “ UPS/Surge ”) et exécutez un autotest. D'importantes surcharges peuvent entraîner un arrêt de votre système UPS.
LED “VOLTAGE CORRECTION” (correction de la tension) (modèles sélectionnés seulement) : La lumière verte s'allume pour indiquer que votre
UPS corrige automatiquement une tension c.a. élevée ou faible. Le UPS clignotera également doucement. Il s'agit d'opérations automatiques de l'UPS ; elles sont normales et ne demandent aucune mesure de votre part.
Voyants lumineux
suite
NORM DELAY
A
A
B
OMNIVS1500XL & OMINVS1500*
A
A
B
OMNIVS1000
A
A
B
OMNIVS800
A
B
1
1
1
1
2
2
3
3
*L' OMNIVS1500 ne présente pas de
connexion de batterie externe
.
NORM DELAY
NORM DELAY
batterie initiale de votre système UPS durera plusieurs années. Le remplacement de la batterie ne doit être réalisé que par du personnel de service qualifié. Référezvous à la rubrique “ Mises en garde relatives à la batterie ” à la section Sécurité. Si votre UPS nécessite un remplacement de batterie, rendez visite à Tripp Lite sur le Web à www.tripplite.com/ support/battery/index.cfm pour trouver la batterie de remplacement spécifique à votre UPS.
Réglage de la sensibilité au courant : Ce cadran est normalement ajusté complètement dans le sens inverse des aiguilles d'une montre pour protéger le système UPS contre la distorsion de l'onde d'entrée c.a. Quand une telle distorsion se produit, le système UPS basculera normalement vers l'alimentation de batterie pour fournir une onde sinusoïdale PWM tant que la distorsion persiste. Dans les régions où l'alimentation électrique du secteur est de mauvaise qualité ou si l'alimentation du système UPS provient d'un générateur de secours, les baisses de tension fréquentes et les distorsions chroniques de l'onde peuvent faire basculer le système UPS vers la batterie trop souvent, épuisant ainsi sa charge. Vous pouvez réduire la fréquence d'utilisation de la batterie causée par la distorsion de l'onde ou les baisses de tension en expérimentant avec différents réglages de ce cadran. Si vous tournez le cadran dans le sens des aiguilles d'une montre, le système UPS devient plus tolérant aux fluctuations de l'onde d'entrée c.a. et utilise l'alimentation de batterie moins souvent. NOTE : Plus le cadran est tourné dans le sens des aiguilles d'une montre, plus le système UPS laissera passer de grandes fluctuations d'onde au matériel branché. Quand vous expérimentez avec les différents réglages du cadran, n'utilisez le matériel branché qu'en mode sécuritaire afin d'empêcher que les effets nocifs des fluctuations d'onde n'interrompent des activités d'importance capitale. Le test devra durer assez longtemps pour permettre une vérification de toutes les conditions de ligne.
Connecteur de pile externe (modèles sélectionnés seulement) : utilisez pour relier un unique bloc-piles externe Tripp Lite et obtenez une période d'exécution additionnelle. Consultez les instructions disponibles avec le bloc-piles pour obtenir des renseignements complets sur les connexions et les avertissements de sécurité.
Régulation de tension automatique
Votre système UPS corrige automatiquement l'anormal de tension sur le secteur. Lors de la régulation automatique de tension, votre système UPS peut faire entendre un léger cliquetis. Il s'agit d'une activité normale et automatique de votre système UPS qui ne nécessite aucune intervention de votre part.
Exploitation de base
suite
22
OMNIVS1500XL
4
4
5
5
6
6
AVIS D'INTERFÉRENCE TV / RADIO DE LA FCC :
Note : Ce matériel a été testé et s'est avéré être conforme aux limites des dispositifs numériques de Classe B, conformément à la Partie 15 du règlement de la FCC. Ces limites sont conçues pour fournir à une installation résidentielle une protection raisonnable contre les interférences nocives. Ce matériel produit, utilise et peut émettre de l'énergie de fréquence radio, et s'il n'est pas installé et utilisé conformément au guide d'instructions, celui-ci peut causer de l'interférence dans les communications radio. Cependant, il n'y a aucune garantie que de l'interférence ne se produira pas dans une installation particulière. Si ce matériel cause une interférence nocive à la réception radio ou télévision, ce qui peut être déterminé en mettant le dispositif hors tension et puis de nouveau en marche, l'utilisateur est encouragé à essayer de corriger l'interférence en utilisant une ou plusieurs des mesures suivantes : réorientez ou déplacez l'antenne de réception; augmentez la distance entre le matériel et le récepteur; branchez le matériel dans une prise de courant sur un circuit différent de celui sur lequel le récepteur est branché; consultez votre concessionnaire ou un technicien expérimenté en radiotélévision. L'utilisateur doit faire usage de câbles et de connecteurs blindés avec ce produit. Tous changements ou modifications apportés à ce produit qui ne sont pas expressément acceptés par la partie responsable de la conformité aux normes peuvent annuler le droit de l'utilisateur d'exploiter cet équipement.
LIMITATION DU MATÉRIEL (pour les modèles possédant le label d'Industrie Canada au Canada seulement) :
AVIS :Le label d'Industrie Canada identifie le matériel homologué. Cette homologation signifie que le matériel est conforme aux exigences de protection, d'utilisation et de sécurité des réseaux dans les documents d'exigences techniques de matériel terminal. Le ministère ne garantit pas que le matériel fonctionnera à la satisfaction de l'utilisateur. Avant d'installer ce matériel, les utilisateurs devraient s'assurer qu'il est permis de le brancher au réseau de la compagnie de télécommunications locale. Le matériel doit également être installé selon une méthode de connexion acceptable. Le consommateur est averti que la conformité aux conditions ci­dessus n'empêchera pas la dégradation du service. La réparation du matériel homologué doit être coordonnée par un représentant désigné par le fournisseur. La compagnie de télécommunications peut demander à l'utilisateur de déconnecter son matériel suite à des défauts de fonctionnement de ce dernier ou suite à des réparations ou modifications apportées par l'utilisateur. Dans l'intérêt de leur propre sécurité, les utilisateurs devraient s'assurer que la prise de terre du secteur, des lignes téléphoniques et du réseau de canalisation d'eau, si présents, sont connectés ensemble. Cette précaution peut être particulièrement importante dans les zones rurales. Attention : Les utilisateurs ne devraient pas essayer de faire les connexions eux-mêmes, mais devraient plutôt communiquer avec un responsable de l'inspection électrique ou un électricien compétent.
Numéros d'identification de conformité aux règlements
À des fins de certification et d'identification de conformité aux règlements, votre produit Tripp Lite a reçu un numéro de série unique. Ce numéro se retrouve sur la plaque signalétique du produit, avec les inscriptions et informations d'approbation requises. Lors d'une demande d'information de conformité pour ce produit, utilisez toujours le numéro de série. Il ne doit pas être confondu avec le nom de la marque ou le numéro de modèle du produit.
La politique de Tripp Lite est celle d'une amélioration continuelle. Les spécifications peuvent être modifiées sans préavis.
Entreposage
Tout le matériel branché devra être éteint puis déconnecté du système UPS pour éviter d'épuiser la batterie. Débranchez le système UPS de sa prise c.a., puis pour le désactiver, appuyez et maintenez enfoncé le commutateur “ ON/OFF ”. Votre système UPS est maintenant prêt à être entreposé. Si vous envisagez d'entreposer votre système UPS pour une période prolongée, rechargez complètement les batteries à tous les trois mois en branchant le système à une prise de secteur pendant 12 heures. Si vous laissez les batteries de votre système UPS déchargées pendant une période de temps extrêmement longue, elles souffriront d'une perte permanente de capacité.
Entretien
Si vous rapportez votre système UPS pour un entretien, communiquez avec votre concessionnaire ou votre distributeur Tripp Lite local. Celui-ci vous référera à un centre de service. Veuillez emballer le système UPS en utilisant le MATÉRIEL D'EMBALLAGE ORIGINAL livré avec l'unité. Joignez-y une lettre décrivant les symptômes du problème. Si votre système UPS est couvert par la garantie, joignez-y une copie de votre facture.
Entreposage et entretien
Note sur l'étiquetage Deux symboles sont utilisés sur les étiquettes. V~ : Tension CA V :Tension CD
23
200707074 93-2712
1111 W. 35th Street Chicago, IL 60609 USA
Customer Support: (773) 869-1234 • www.tripplite.com
Loading...
