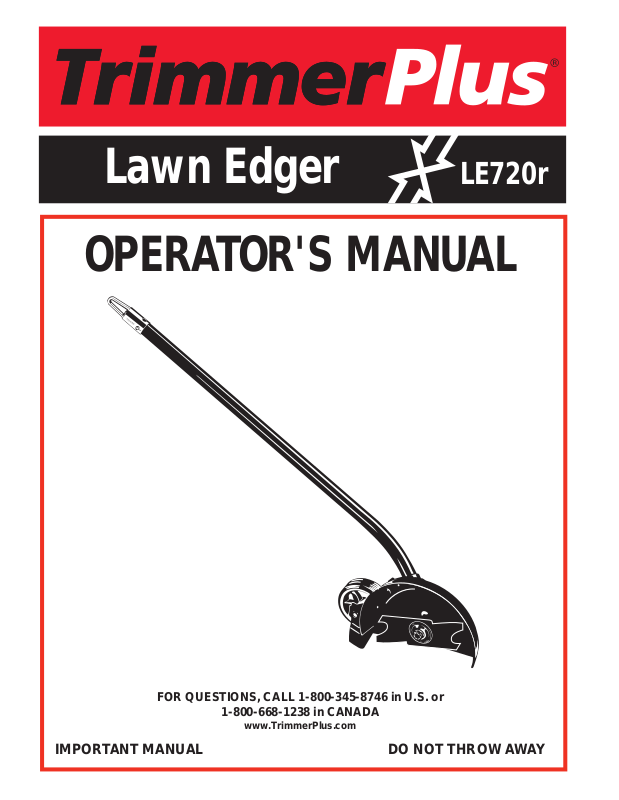

TrimmerPlus LE720r Operator's Manual [en, es, fr]

FOR QUESTIONS, CALL 1-800-345-8746 in U.S. or

1-800-668-1238 in CANADA

www.TrimmerPlus.com

IMPORTANT MANUAL DO NOT THROW AWAY

Lawn Edger

OPERATOR'S MANUAL

LE720r

2

I. Rules for Safe Operation . . . . . . . . . . . . . . . . . . . 3-6

A. Important Safety Information . . . . . . . . . . . . . . 3-4

B. Safety and International Symbols . . . . . . . . . . 5

C. Know Your Unit . . . . . . . . . . . . . . . . . . . . . . . . 6

II. Operating Instructions . . . . . . . . . . . . . . . . . . . 7-8

A. Assembling the coupler . . . . . . . . . . . . . . . . 7

B. Holding the Unit with Edger Add-On . . . . . . 8

C.Adjusting Edger Cutting Depth . . . . . . . . . . 8

D.Tips for Best Edging Results . . . . . . . . . . . . 8

III. Maintenance and Repair Instructions . . . . . . . 9-10

A. Edger Blade Replacement . . . . . . . . . . . . . . 9

B. Storage . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

C.Transporting . . . . . . . . . . . . . . . . . . . . . . . . . 10

D.Accessories/Replacement Parts . . . . . . . . . 10

IV. Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . 11

V. Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

2

CONTENTS OF CARTON

This unit should consist of the following:

• LE720r Edger Add-On

• Locking Rod

• Hanger

•Operator's Manual

• Product Registration Card

NOTE: This product has been rated for use on both gas

and electric powerheads.

THANK YOU

Thank you for buying this quality product. This modern
outdoor power tool will provide many hours of useful
service. You will find it to be a great labor-saving device.
This operator’s manual provides you with easy-to­understand operating instructions. Read the whole
manual and follow all the instructions to keep your new
outdoor power tool in top operating condition.

PRODUCT REFERENCES, ILLUSTRATIONS AND
SPECIFICATIONS

All information, illustrations and specifications in this
manual are based on the latest product information
available at the time of printing. We reserve the right to
make changes at any time without notice.

Copyright ©2001 MTD SOUTHWEST INC
All Rights Reserved.

TrimmerPlus® is a registered trademark of
MTD SOUTHWEST INC

SERVICE INFORMATION

Service on this unit both within and after the warranty
period should be performed only by an authorized and
approved service dealer.
Dial:

• 1-800-345-8746 in the United States
Or

• 1-800-668-1238 in Canada to obtain the listing of
the authorized service dealer nearest you.

DO NOT RETURN THE UNIT TO THE RETAILER.
NOTE: PROOF OF PURCHASE WILL BE REQUIRED

FOR WARRANTY SERVICE.

Make sure this manual is carefully read and understood
before starting or operating this equipment.

THIS PRODUCT IS COVERED BY ONE OR MORE US
PATENTS. OTHER PATENTS PENDING.

INTRODUCTION TABLE OF CONTENTS

Read the Operator’s Manual(s) and follow all
warnings and safety instructions. Failure to do
so can result in serious injury to the operator
and/or bystanders.

WARNING!

DANGER: Failure to obey a safety warning

will result in serious injury to yourself or to
others. Always follow the safety precautions
to reduce the risk of fire, electric shock, and
personal injury.

WARNING: Failure to obey a safety warning
can result in injury to yourself and others.
Always follow the safety precautions to
reduce the risk of fire, electric shock, and
personal injury.

CAUTION: Failure to obey a safety warning
may result in property damage or personal
injury to yourself or to others. Always follow
the safety precautions to reduce the risk of
fire, electric shock, and personal injury.

The purpose of safety symbols is to attract your
attention to possible dangers. The safety symbols, and
their explanations, deserve your careful attention and
understanding. The safety warnings do not by
themselves eliminate any danger. The instructions or
warnings they give are not substitutes for proper
accident prevention measures.

SYMBOL MEANING

SAFETY ALERT SYMBOL: Indicates

danger, warning, or caution. Attention is
required in order to avoid serious personal
injury. May be used in conjunction with other
symbols or pictographs.

NOTE: Advises you of information or instructions vital

to the operation or maintenance of the equipment.

RULES FOR SAFE OPERATION

SPECIAL SAFETY WARNINGS FOR ELECTRIC
POWERHEADS AND LAWN EDGERS

WARNING: To reduce the risk of electrical

shock, use only extension cords approved for
outdoor use, such as an extension cord of cord
type SW-A, SOW-A, STW-A, STOW-A, SJW-A,
SJOW-A, SJTW-W or SJTOW-A. Extension
cords are available from your local retailer. Use
only round-jacketed extension cords approved
for outdoor use.

• CORD SETS: Make sure your cord set is in good
condition. When using a cord set, be sure to use a
cord that is heavy enough to carry the current that your
unit will draw. An undersized cord set will cause a drop
in line voltage resulting in loss of power and
overheating. See the operator’s manual for the unit that
will power this add-on for the recommended cord size.

• Inspect all extension cords and the unit power
connection periodically. Look closely for deterioration,
cuts or cracks in the insulation. Also inspect the
connections for damage. Replace the cords if any
defects or damage appear.

• Prevent disconnection of the lawn edger powerhead
from extension cord during operation by using a plug­receptacle retaining strap, connector, or by making a
knot as shown below:

• Avoid dangerous environments. Never operate your unit
in damp or wet conditions. Moisture is a shock hazard.

• Do not use the unit in the rain. Do not use in or around
water.

• Do not handle the plug or unit with wet hands or
standing on any wet surfaces.

• Do not leave the unit plugged in when not in use, changing
attachments or add-ons, or while being serviced.

WHILE OPERATING

• Keep bystanders, especially children and pets, at least
50 ft (15 m) away.

• Wear safety glasses or goggles that are marked as
meeting ANSI Z87.1 standards, and ear/hearing
protection when operating this unit. Wear a face or
dust mask if the operation is dusty.

• Wear heavy, long pants, boots, gloves and a long
sleeve shirt. Do not wear loose clothing, jewelry, short
pants, sandals or go barefoot. Secure hair above
shoulder level.

• Use the unit only in daylight or good artificial light.

• Use the right tool. Only use this tool for the purpose
intended.

Extension

Cord

Lawn Edgerr

Cord

Lawn Edger

Cord

Extension

Cord

READ ALL INSTRUCTIONS

WARNING: When using the unit, the safety

rules must be followed. For your own safety and
that of bystanders, please read these
instructions before operating the unit. Please
keep the instructions safe for later use.

BEFORE OPERATING

• Carefully read and understand the operator's manual
of the unit that powers this attachment.

• Read this operating instruction manual carefully. Be
thoroughly familiar with the controls and the proper use
of the equipment. Know how to stop the unit and
disengage the controls quickly.

• Do not operate this unit when tired, ill, or under the
influence of alcohol, drugs, or medication.

• Never allow children to operate the equipment. Never
allow adults unfamiliar with the instructions to use the
unit. Never allow adults to operate the equipment
without proper instruction.

• All guards and safety attachments must be installed
properly before operating the unit.

• Inspect the unit before use. Ensure the blade is
installed correctly and secure.

•Clear the area to be edged before each use. Remove
all objects such as rocks, broken glass, nails, wire, or
string which can be thrown or become entangled in the
edging attachment.

SPECIAL SAFETY WARNINGS FOR GAS
POWERHEADS AND LAWN EDGERS

WARNING: Gasoline is highly flammable, and its vapors

can explode if ignited. Take the following precautions:

• Store fuel only in containers specifically designed and
approved for the storage of such materials.

• Always stop the engine and allow it to cool before
filling the fuel tank. Never remove the cap of the fuel
tank, or add fuel, when the engine is hot. Never
operate the unit without the fuel cap securely in place.
Loosen the fuel tank cap slowly to relieve any pressure
in the tank.

•Mix and add fuel in a clean, well-ventilated area
outdoors where there are no sparks or flames. Slowly
remove the fuel cap only after stopping engine. Do not
smoke while fueling or mixing fuel. Wipe up any spilled
fuel from the unit immediately.

• Avoid creating a source of ignition for spilled fuel. Do
not start the engine until fuel vapors dissipate.

• Move the unit at least 30 feet (9.1 m) from the fueling
source and site before starting the engine. Do not
smoke. Keep sparks and open flames away from the
area while adding fuel or operating the unit.

• Never start or run the unit inside a closed room or
building. Breathing exhaust fumes can kill. Operate this
unit only in a well ventilated area outdoors.

3

• IMPORTANT SAFETY INFORMATION •

RULES FOR SAFE OPERATION

4

• Do not force unit. It will do the job better and with less

likelihood of injury at a rate for which it was designed.

• Use extreme caution when reversing or pulling the unit

towards you.

• Do not overreach, take extra care when working on

steep slopes or inclines. Always keep proper footing
and balance.

• Always hold the unit with both hands when operating.

Keep a firm grip on both the front and rear handle or
grips.

• Keep hands, face, and feet at a distance from all

moving parts. Do not touch or try to stop the blade
when it is rotating. Do not operate without guards in
place.

• Do not operate the engine faster than the speed

needed to do the job. Do not run the engine at high
speed when not in use.

• Always stop the engine/motor when operation is

delayed or when walking from one location to another.

• Stop the engine/motor for maintenance, repair, to

install or remove the blade. The unit must be stopped
and the blade no longer turning to avoid injury.

• The blade may become very sharp from use. Always

wear heavy gloves when handling, removing, installing
or cleaning the blade.

• If you strike or become entangled with a foreign object,

stop the engine/motor immediately and check for
damage. Have any damage repaired before attempting
further operations. Do not operate unit with a bent,
cracked or dull blade. Discard blades that are bent,
warped, cracked or broken.

• Stop the unit IMMEDIATELY if you feel excessive

vibration. Vibration is a sign of trouble. Inspect
thoroughly for loose nuts, bolts or damage before
continuing. Repair or replace affected parts as
necessary.

• Stop and switch the unit to off for maintenance, repair,

or for changing add-ons or other attachments.

• Keep unit clean of vegetation and other materials. They

may become lodged between the blade and gearbox
or guard.

•A coasting blade can cause injury while it continues to
spin after the unit is stopped. Maintain proper control
of the unit until the blade has completely stopped
rotating.

• Use only genuine MTD replacement parts and
accessories for this unit. These are available from
your authorized service dealer. Use of any non-MTD
parts or accessories could lead to serious injury to the
user or damage to the unit, and void your warranty.

MAINTENANCE AND STORAGE

• Allow the unit to cool before storing or transporting. Be
sure to secure the unit while transporting.

• Store the unit in a locked up and dry or high and dry
place to prevent unauthorized use or damage, out of
the reach of children.

•Clean the blade with a hose and water. Wipe the blade
with a light machine oil to prevent rust.

• Never douse or squirt the unit with water or any other
liquid. Keep handles dry, clean and free from debris.
Clean after each use.

• Keep these instructions. Refer to them often and use
them to instruct other users. If you loan someone this
unit, also loan them these instructions.

• Only qualified personnel should perform any repairs
or maintenance procedures that are not described
in this manual.

• Check shear bolts, engine mounting bolts and other
bolts at frequent intervals for proper tightness to be
sure the equipment is in safe working condition.

• Inside a building store the machine away from ignition
sources. Allow the engine to cool before storing in any
enclosure.

• Always refer to the Operator’s Manual instructions for
important details if the cultivator is to be stored for an
extended period.

• Do not attempt to repair the machine unless you have
the proper tools, and instructions for disassembly and
repair of the machine.

SAVE THESE INSTRUCTIONS

RULES FOR SAFE OPERATION

5

SAFETY AND INTERNATIONAL SYMBOLS

This operator's manual describes safety and international symbols and pictographs that may appear on this product.
Read the operator's manual for complete safety, assembly, operating and maintenance and repair information.

SYMBOL MEANING

• SAFETY ALERT SYMBOL

Indicates danger, warning, or caution. May be used in conjunction with other symbols or
pictographs.

•WARNING - READ OPERATOR'S MANUAL

Read the Operator’s Manual(s) and follow all warnings and safety instructions. Failure to do so
can result in serious injury to the operator and/or bystanders.

• WEAR EYE AND HEARING PROTECTION

WARNING: The operation of any power tool can be the source of thrown objects and loud

noise which can cause severe eye injury and hearing loss. Always wear safety glasses or
goggles eye protection meeting ANSI Z87.1 standards and ear protection when operating this
unit. Use a full face shield when needed.

• KEEP BYSTANDERS AWAY

WARNING: Keep all bystanders, especially children and pets, at least 50 feet (15 m) from the

operating area.

• THROWN OBJECTS CAN CAUSE SEVERE INJURY

WARNING: Do not operate unit without proper attachments and guards in place.

• SHARP BLADE

WARNING: Sharp blade, do not touch. To prevent serious injury, always wear gloves when

changing or handling the blade.

RULES FOR SAFE OPERATION

6

KNOW YOUR UNIT

APPLICATIONS

With Edger Add-On:

• Edging along paths, driveways, rockeries, etc.

Hanger

Shaft Housing

Wheel

Gearbox

Depth Adjustment Knob

Edger Blade

Blade Shield

Blade Shield

RULES FOR SAFE OPERATION

7

OPERATING INSTRUCTIONS

CAUTION: The add-ons with the coupler

system are to be used in the primary hole only.
Using the wrong hole could lead to personal
injury or damage to the unit.

The edger add-on should be installed with the release
button in the primary hole.

Check Flex Shaft Engagement Prior to Using

1. Start the unit.

2. Briefly engage and release the trigger.

3. Check that add-on is operating.

4. If the add-on is not operating, remove add-on and
repeat steps for installing the add-on.

5. Recheck operation of add-on attachment.

3. Turn the knob clockwise to tighten (Fig. 3).

CAUTION: Lock the release button in the
primary hole (Fig. 2) and securely tighten the
knob before operating this unit.

ASSEMBLING THE COUPLER

The TrimmerPlus® system enables the use of these
optional add-ons.

Blower/Vacuum . . . . . . . . . . . . . . . . . . . . . . . . . . BV720r

Cultivator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . GC720r

Hedge Trimmer . . . . . . . . . . . . . . . . . . . . . . . . . . HS720r

Sweeper/Blower . . . . . . . . . . . . . . . . . . . . . . . . . . SB720r

Straight Shaft Trimmer . . . . . . . . . . . . . . . . . . . . . SS725r

Snow Thrower . . . . . . . . . . . . . . . . . . . . . . . . . . . ST720r

Turbo Blower . . . . . . . . . . . . . . . . . . . . . . . . . . . . TB720r

Tree Pruner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TP720r

WARNING: Read and understand operator’s

manual for unit to be used with this add-on
prior to operation.

Removing the add-on:

1. Turn the knob counterclockwise to loosen (Fig. 1).

2. Press and hold the release button (Fig. 1).

3. While firmly holding the upper shaft housing, pull the
snow thrower attachment out of the coupler (Fig. 2).

Installing the add-on:

WARNING: To avoid serious personal injury

and damage to the unit, shut unit off before
removing or installing add-ons.

NOTE: To make installing or removing the add-on

easier, place the unit on the ground or on a
work bench.

1. Remove the hanger from the top of the shaft housing.

2. Turn knob counterclockwise to loosen (Fig. 1).

3. While firmly holding the add-on, push it straight into
the coupler (Fig. 2).

Fig. 1

Coupler

Release Button

Guide Recess

Knob

Primary Hole

Upper Shaft

Housing

Coupler

NOTE: Aligning the release button with the guide recess

will help installation (Fig. 1).

Fig. 2

Fig. 3

Knob

Lower Shaft

Housing

Release Button

Knob

ClockwiseCounterclockwise

8

HOLDING THE UNIT WITH EDGER ADD-ON

WARNING: Always wear eye, hearing, foot and

body protection to reduce the risk of injury
when operating this unit.

Before operating the unit, stand in the operating position
(Figs. 4 & 5). Check for the following:

• The operator is wearing eye protection and proper
clothing.

• The right arm is slightly bent, and the hand is holding
the shaft grip.

• The left arm is straight, and the hand is holding the
handle.

• The unit is at waist level.

• The edger wheel adjusted for proper cut depth and
edger positioned as shown in Figs. 4 or 5.

ADJUSTING EDGER CUTTING DEPTH

1. Loosen the adjustment knob above the wheel
(Fig 6).

2. Slide the wheel to the desired position.

• Raising the wheel increases the cutting depth.

• Lowering the wheel decreases the cutting depth.

3. Tighten the adjustment knob securely.

TIPS FOR BEST EDGING RESULTS

• Keep the cutting attachment perpendicular to the

ground.

• Do not force the edger. Edge the first time at a lesser

depth,(No more than 1/2” depth cut per pass), then do
the area again with a deeper setting.

•Walk the edger at a slow, even pace

• Check the blade condition, as it wears it becomes

smaller, reducing the cutting depth performance.
Replace with a new blade as required.

Fig. 4

Fig. 6

Fig. 5

Raising

Lowering

Depth Adjustment Knob

OPERATING INSTRUCTIONS

MAINTENANCE AND REPAIR INSTRUCTIONS

9

Fig. 10

Fig. 9

Fig. 8

Fig. 11

EDGER BLADE REPLACEMENT

WARNING: To avoid serious personal injury,

always wear gloves while handling, removing or
installing the blade.

WARNING: The gear housing gets hot
after long periods of use. To avoid serious
personal injury, do not touch the housing until it
has cooled.

1. Line up the hole in output shaft with the locking rod
slot. Insert the locking rod through the slot into the
output shaft hole (Fig. 7).

2. Hold the locking rod in place by grasping it next to
the boom of the unit (Fig.8).

3. While holding the locking rod, loosen the nut on the
blade by turning it clockwise with a 5/8 inch wrench
(Fig. 9). Remove the nut, retaining washer and blade.
Keep the nut and blade retainer for installation.

4. Install the new blade, blade retainer, and nut
(Fig. 10). Insert the locking rod through the slot into
the output shaft hole. Make sure that the blade stays
flat and centered against the output shaft while
tightening the lock nut counterclockwise (Fig. 11).

5. If you have a torque wrench, tighten the nut to
325-335 in.•lbs (37-38 N•m), while holding the
locking rod in the slot.

If you do not have a torque wrench, hold the locking
rod in the slot. Rotate the nut counterclockwise with
a 5/8 inch closed-ended or socket wrench, until the
nut presses against the washer and the blade is
snug. Make sure the blade assembly is installed
correctly, then rotate the nut an additional 1/4-1/2
turn (Fig. 11).

6. Remove the locking rod.

WARNING: Verify the blade is flat against the
output shaft after the nut is tightened. If the
blade is off-center, the unit will be
damaged by vibration, and the blade may fly
off, which can cause serious personal injury.

Fig. 7

Locking Rod

Locking Rod

Locking Rod

Blade Retainer

Lock Nut

Loosen

Tighten

Edger Blade

Output Shaft

Hole

Locking Rod

Slot

Output Shaft

10

MAINTENANCE AND REPAIR INSTRUCTIONS

STORAGE

• Check unit before storage to be sure the equipment is
in safe working condition.

• Stop the engine or motor.

• Store the unit indoors, in a dry and locked place, out of
the reach of children.

• Maintain or replace safety and instruction labels, as
necessary.

For gas powerhead units:

• Allow the unit to cool before storing in any enclosure.

• Drain fuel from unit. Never store the unit with fuel in the
fuel tank inside a building where ignition sources are
present such as hot water and space heaters, clothes
dryers, etc.

TRANSPORTING

• Allow the unit to cool before transporting.

• Secure the unit while transporting.

For gas powerhead units:

• Drain fuel from unit.

• Tighten fuel cap before transporting.

ACCESSORIES/REPLACEMENT PARTS

Blade . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .791-613223B

Blade Retainer . . . . . . . . . . . . . . . . . . . . . . . .791-147490

Lock Nut . . . . . . . . . . . . . . . . . . . . . . . . . . . . .791-147491

Use only original MTD replacement parts.

11

SPECIFICATIONS

EDGER ADD-ON

Unit Weight (Add-On only) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5.25 lbs. (2.36 kg.)

Cutting Depth (maximum) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.5 in. (63.5 mm)

Wheel Diameter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.75 in (95.25 mm)

Gearbox Ratio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.23:1

SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE.

FOR QUESTIONS CALL 1-800-345-8746 IN U.S.

OR 1-800-668-1238 IN CANADA

OPERATOR’S MANUAL PART NO. 770-10668 REV. P00

PRINTED IN U.S.A. 11/01

MANUFACTURER’S LIMITED WARRANTY FOR:

No implied warranty, including any implied warranty of
merchantability or fitness for a particular purpose,
applies after the applicable period of express written
warranty above as to the parts as identified. No other
express warranty or guaranty, whether written or oral,
except as mentioned above, given by any person or
entity, including a dealer or retailer, with respect to any
product shall bind MTD. During the period of the
Warranty, the exclusive remedy is repair or replacement
of the product as set forth above. (Some states do not

allow limitations on how long an implied warranty lasts, so
the above limitation may not apply to you.)

The provisions as set forth in this Warranty provide the
sole and exclusive remedy arising from the sales. MTD
shall not be liable for incidental or consequential loss or
damages including, without limitation, expenses
incurred for substitute or replacement lawn care
services, for transportation or for related expenses, or
for rental expenses to temporarily replace a warranted
product. (Some states do not allow limitations on how long

an implied warranty lasts, so the above limitation may not
apply to you.)

In no event shall recovery of any kind be greater than the
amount of the purchase price of the product sold. Alteration
of the safety features of the product shall void this Warranty.
You assume the risk and liability for loss, damage, or injury
to you and your property and/or to
others and their property arising out of the use or misuse or
inability to use the product.

This limited warranty shall not extend to anyone other than
the original purchaser, original lessee or the person for
whom it was purchased as a gift.

How State Law Relates to this Warranty: This warranty
gives you specific legal rights, and you may also have other
rights which vary from state to state.

To locate your nearest service dealer dial
1-800-345-8746 in the United States or
1-800-668-1238 in Canada.

MTD SOUTHWEST INC

550 N. 54th Street

Chandler, AZ 85226 U.S.A.

The limited warranty set forth below is given by MTD
SOUTHWEST INC (“MTD”) with respect with new
merchandise purchased and used in the United States, its
possessions and territories.

MTD warrants this product against defects in material and
workmanship for a period of two (2) years commencing on the
date of original purchase and will, at its option, repair or
replace, free of charge, any part found to be defective in
material or workmanship. This limited warranty shall only apply
if this product has been operated and maintained in
accordance with the Operator’s Manual furnished with the
product, and has not been subject to misuse, abuse,
commercial use, neglect, accident, improper maintenance,
alteration, vandalism, theft, fire, water, or damage because of
other peril or natural disaster. Damage resulting from the
installation or use of any accessory or attachment not
approved by MTD for use with the product(s) covered by this
manual will void your warranty as to any resulting damage.

This warranty is limited to ninety (90) days from the date of
original retail purchase for any MTD product that is used for
rental or commercial purposes, or any other income­producing purpose.

HOW TO OBTAIN SERVICE: Warranty service is available,
WITH PROOF OF PURCHASE THROUGH YOUR LOCAL
AUTHORIZED SERVICE DEALER. To locate the dealer in your
area, please check for a listing in the Yellow Pages or contact
the Customer Service Department of MTD SOUTHWEST INC
by calling 1-800-345-8746 or writing to 550 N. 54th Street,
Chandler, Arizona 85226 or if in Canada call 1-800-668-1238.
No product returned directly to the factory will be accepted
unless prior written permission has been extended by the
Customer Service Department of MTD SOUTHWEST INC.

This limited warranty does not provide coverage in the
following cases:

A. Wear items - Bump Knobs, Outer Spools, Cutting Line,

Inner Reels, Starter Pulley, Starter Ropes, Drive Belts

B. MTD does not extend any warranty for products sold or

exported outside of the United States of America, its
possessions and territories, except those sold through
MTD’s authorized channels of export distribution

MTD reserves the right to change or improve the design of
any TrimmerPlus® Product without assuming any obligation
to modify any product previously manufactured.

SI VOUS AVEZ DES QUESTIONS, APPELEZ LE 1-800-345-8746 aux ÉTATS-UNIS,

ou le 1-800-668-1238 au CANADA

Site web : www.TrimmerPlus.com

MANUEL IMPORTANT À NE PAS JETER

MANUEL DE L'UTILISATEUR

LE720r

Coupe-bordure

2

TOUS NOS REMERCIEMENTS

Nous vous remercions d'avoir acheté ce produit de
qualité. Cet outil moderne de plein air est conçu pour
vous rendre service pendant longtemps. Il vous sauvera
beaucoup de temps comme vous pourrez vous en rendre
compte. Ce manuel de l'utilisateur comporte un mode
d'emploi facile à comprendre. Prenez soin de le lire au
complet et de respecter toutes les instructions pour
conserver votre outil en excellant état de
fonctionnement.

RÉFÉRENCES, ILLUSTRATIONS ET SPÉCIFICATIONS
RELATIVES AU PRODUIT

Toutes les informations, illustrations et spécifications
contenues dans ce manuel tiennent compte des
dernières informations techniques disponibles au
moment de mettre sous presse. Nous nous réservons le
droit de les modifier à tout moment, sans préavis.

Copyright ©2001 MTD SOUTHWEST INC
Tous droits réservés.

TrimmerPlus

MD

est une marques déposées de

MTD SOUTHWEST INC

INFORMATIONS RELATIVES À L'ENTRETIEN

Tout entretien effectué sur cet appareil pendant et après la
période de garantie doit être entrepris uniquement par un
concessionnaire agréé et approuvé.
Composez :

• le 1-800-345-8746 aux États-Unis
Ou

• le 1-800-668-1238 au Canada pour obtenir la liste des
concessionnaires agréés les plus proches de vous.

NE RETOURNEZ PAS L'APPAREIL AU DÉTAILLANT.
REMARQUE : TOUT SERVICE SOUS GARANTIE

NÉCESSITE UNE PREUVE D'ACHAT.

Prenez soin de lire et de bien comprendre ce manuel
avant de démarrer ou de faire fonctionner cet équipement.

CE PRODUIT EST COUVERT PAR UN OU PLUSIEURS
BREVETS AMÉRICAINS, ET D’AUTRES SONT EN INSTANCE.

DANGER : Le non-respect d’un avertissement

peut causer dommages matériels ou blessures
graves pour tous. Respectez les consignes de
sécurité afin de réduire les risques d'incendie,
d'électrocution et de blessures

AVERTISSEMENT : Le non-respect d’un
avertissement peut causer dommages matériels
ou blessures graves pour tous. Respectez les
consignes de sécurité afin de réduire les risques
d'incendie, d'électrocution et de blessures

MISE EN GARDE : Le non-respect d’un
avertissement peut causer dommages matériels
ou blessures graves pour tous. Respectez
toujours les consignes de sécurité afin de
réduire les risques d'incendie, d'électrocution et
de blessures.

Les symboles de sécurité attirent votre attention sur des
dangers potentiels. Ces symboles et leurs détails
explicatifs méritent que vous les lisiez et compreniez bien.
Les avertissements de sécurité ne peuvent éviter les
dangers de par eux-mêmes. Les consignes ou mises en
garde qu'ils donnent ne remplacent pas des mesures
préventives appropriées contre les accidents.

SYMBOLE SIGNIFICATION

SYMBOLE ALERTE DE SÉCURITÉ : Indique un

danger, un avertissement ou une mise en garde.
Soyez vigilant afin d'éviter toute blessure grave.
Ce symbole peut être combiné à d'autres
symboles ou pictogrammes.

REMARQUE : Donne des informations ou des instructions

vitales pour le fonctionnement ou l'entretien de
l'équipement.

I. Consignes de sécurité . . . . . . . . . . . . . . . . . . . 3-6

A. Importantes consignes de sécurité . . . . . . . 3-4

B. Symboles de sécurité et internationaux . . . 5

C.Familiarisez-vous avec votre appareil . . . . . 6

II. Mode d'emploi . . . . . . . . . . . . . . . . . . . . . . . . . 7-8

A. Montage du coupleur . . . . . . . . . . . . . . . . . . 7

B. Tenue de l’appareil avec l’accessoire

de coupe-bordure . . . . . . . . . . . . . . . . . . . . 8

C.Réglage de la profondeur de coupe . . . . . . 8

D.Conseils pour une bonne coupe de bordure 8

III. Entretien et réparations . . . . . . . . . . . . . . . . . . 9-10

A. Remplacement de la lame

du coupe-bordure . . . . . . . . . . . . . . . . . . . . 9

B. Entreposage . . . . . . . . . . . . . . . . . . . . . . . . . 10

C.Transport . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

D.Accessoires/Pièces de rechange . . . . . . . . 10

IV. Caractéristiques . . . . . . . . . . . . . . . . . . . . . . . . 11

V. Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

CONTENU DE L'EMBALLAGE

Cet appareil comporte les éléments suivants :

• Accessoire de coupe-bordure LE720r

• Tige de blocage

• Crochet

• Manuel de l'utilisateur

•Carte d'enregistrement du produit

REMARQUE : ce produit est prévu pour être utilisé sur

une tête d’entraînement à gaz ou électrique.

AVERTISSEMENT !

Lisez le(s) manuel(s) de l'utilisateur et suivez tous les
avertissements et consignes de sécurité. Vous pourriez
à défaut entraîner des blessures graves pour vous ou
d'autres personnes.

INTRODUCTION

TABLE DES MATIÈRES

CONSIGNES DE SÉCURITÉ

3

• Évitez de mettre le feu au carburant déversé. Ne
démarrez pas le moteur avant que les vapeurs de
carburant ne se soient dissipées.

• Éloignez l'appareil d'au moins 9,1 m (30 pi) de la
source et du site de ravitaillement en carburant avant
de démarrer le moteur. Ne fumez pas et éloignez toute
source d'étincelles ou de flammes vives du lieu de
ravitaillement ou de fonctionnement de l'appareil.

• Évitez de démarrer ou de faire marcher l'appareil à
l'intérieur d'une pièce ou d'un bâtiment fermé. La
respiration de fumées d'échappement peut tuer. Ne faites
marcher l’appareil qu'à l'extérieur, dans un lieu aéré.

AVERTISSEMENTS DE SÉCURITÉ SPÉCIAUX
POUR DÉSHERBEUSES ÉLECTRIQUES ET
COUPE-BORDURES

AVERTISSEMENT : afin de diminuer les risques

de choc électrique, utilisez uniquement des
rallonges à prise ronde, homologuées pour
l’usage à l’extérieur, de type SW-A, SOW-A,
STW-A, STOW-A, SJW-A, SJOW-A, SJTW-W
ou SJTOW-A. Vous pourrez vous en procurer
chez votre détaillant.

• CORDONS : assurez-vous que votre cordon est en
bon état et assez solide pour transporter le courant
nécessaire à l'appareil. Il peut provoquer sinon une
chute de tension entraînant une panne de courant et
une surchauffe. Reportez-vous au calibre de cordon
recommandé dans le manuel de l’utilisateur.

• Inspectez souvent les rallonges et la connexion
d’alimentation. Relevez tout signe de détérioration,
coupures ou fissures dans l’isolation. Vérifiez que les
connexions ne sont ni endommagées ni défectueuses,
et remplacez les cordons le cas échéant.

• Évitez que la tête d’entraînement de coupe-bordure ne
se déconnecte de la rallonge en utilisant une sangle de
fixation ou un connecteur de retenue de la fiche et de
la prise, ou en faisant un nœud comme indiqué ci­dessous :

• Évitez les lieux dangereux. N’utilisez jamais l’appareil
dans des conditions humides ou mouillées. L’humidité
peut provoquer l’électrocution.

• N’utilisez pas l'appareil sous la pluie. Ne l’utilisez pas à
proximité de l’eau.

• Ne manipulez pas la prise ou l'appareil les mains
mouillées ou debout sur une surface mouillée.

• Ne laissez pas l'appareil branché quand il ne sert pas,
pendant un entretien ou un changement d’accessoire.

LISEZ TOUTES LES INSTRUCTIONS

AVERTISSEMENT : suivez soigneusement les

consignes de sécurité lorsque vous utilisez cet
appareil. Dans l'intérêt de votre sécurité et de
celle des personnes à proximité, prenez soin de
lire ces instructions avant de faire fonctionner la
machine. Veuillez garder les instructions en lieu
sûr pour usage ultérieur.

AVANT L'UTILISATION

•Prenez soin de bien lire et comprendre le manuel de
l'appareil qui alimente cet accessoire.

• Veuillez lire le manuel de l'utilisateur attentivement.
Familiarisez-vous avec les commandes et l'utilisation
correcte de l’appareil. Sachez comment arrêter
l’appareil et désactiver les commandes rapidement.

• N'utilisez pas l'appareil si vous êtes fatigué, malade ou
sous l'effet de l'alcool, de drogues ou de
médicaments.

• Ne laissez pas les enfants faire fonctionner l’appareil.
Ne laissez jamais des adultes qui ne se sont pas
familiarisés avec les instructions utiliser l’appareil. Ne
laissez jamais des adultes n'ayant jamais reçu les
instructions nécessaires faire fonctionner l’appareil.

• Tous les accessoires de sécurité et protections doivent
être correctement installés avant d'utiliser cet appareil.

• Inspectez l'appareil avant utilisation. Assurez-vous que
la lame est bien mise.

• Dégagez la zone de coupe avant chaque usage.
Enlevez tous les objets pouvant être projetés ou
happés par l'accessoire de coupe : cailloux, verre
brisé, clous, fil ou ficelle.

AVERTISSEMENTS SPÉCIAUX DE SÉCURITÉ
POUR DÉSHERBEUSES À ESSENCE ET COUPE­BORDURES

AVERTISSEMENT : l'essence est extrêmement

inflammable et ses vapeurs peuvent exploser si on y met
le feu. Veuillez prendre les précautions suivantes :

• Ne stockez le carburant que dans des contenants
conçus et homologués pour stocker ces matières.

• Arrêtez toujours le moteur et laissez-le refroidir avant
de remplir le réservoir. N'enlevez jamais le bouchon du
réservoir et n'ajoutez jamais de carburant alors que le
moteur est chaud. Ne faites jamais marcher l'appareil
sans que le bouchon soit bien mis. Desserrez celui-ci
lentement afin de réduire la pression du réservoir.

•Mélangez et ajoutez le carburant dans un endroit aéré
et propre, en plein air, à l'abri des étincelles ou des
flammes. N'enlevez lentement le bouchon du réservoir
d'essence qu'après avoir arrêté le moteur. Ne fumez
pas pendant le remplissage ou le mélange de
carburant. Essuyez immédiatement tout déversement.

• IMPORTANTES CONSIGNES DE SÉCURITÉ •

CONSIGNES DE SÉCURITÉ

Rallonge

Cordon de

coupe-bordure

Cordon de

coupe-bordure

Rallonge

4

CONSIGNES DE SÉCURITÉ

PENDANT L'UTILISATION DE L'APPAREIL

• Tenez les visiteurs, surtout les enfants et les animaux ft

familiers à une distance d'au moins 15 m (50 pi).

• Portez des lunettes de sécurité conformes aux normes

ANSI Z87.1 ainsi que des protège-oreilles durant
l'utilisation de l'appareil. Portez un masque facial ou
antipoussières si vous travaillez dans un lieu
poussiéreux.

• Portez des pantalons épais et longs, des bottes, des

gants et une chemise à manches longues. Ne marchez
pas pieds nus et évitez les vêtements lâches, bijoux,
pantalons courts et sandales. Relevez les cheveux au­dessus des épaules.

• N'utilisez l'appareil qu'en plein jour ou avec un bon

éclairage artificiel.

• Utilisez les outils appropriés. N'employez l’outil que

pour son usage prévu.

• Ne forcez pas l’appareil. Il fonctionnera mieux et

posera moins de risques de blessures à la vitesse pour
laquelle il a été conçu.

• Soyez très prudent lorsque vous faites marche arrière

ou que vous tirez l'appareil vers vous.

• Ne vous étirez pas et faites très attention lorsque vous

travaillez sur des pentes ou inclinaisons abruptes.
Tenez-vous toujours bien campé, en position
d'équilibre.

• Tenez toujours l'appareil des deux mains lorsqu’il est

en marche. Agrippez fermement les poignées avant et
arrière.

• Gardez les mains, le visage et les pieds éloignés des

pièces mobiles. Ne touchez pas et n'essayez pas
d'arrêter la lame en rotation. Ne faites pas fonctionner
l'appareil sans les protections.

• La lame continue de tourner à vide une fois le moteur

éteint et peut causer des blessures graves. Gardez le
contrôle jusqu'à ce qu'elle soit immobilisée.

• Arrêtez toujours l’appareil si vous suspendez la coupe

ou si vous vous déplacez d'un lieu de travail vers un
autre.

•Arrêtez le moteur en cas d'entretien, de réparation,

d'installation ou de retrait de la lame. L'appareil et la
lame doivent être arrêtés pour éviter toute blessure.

• La lame peut devenir très aiguisée à l'usage. Portez

toujours des gants lorsque vous manipulez, retirez,
installez ou nettoyez la lame.

• Si vous heurtez ou happez un corps étranger, arrêtez le

moteur immédiatement et vérifiez que rien n'a été
endommagé. Réparez tout dommage éventuel avant
de poursuivre le travail. N'utilisez pas l'appareil si la
lame est tordue, fendillée ou émoussée. Jetez toute
lame tordue, fendillée ou émoussée.

• Arrêtez le moteur IMMÉDIATEMENT si vous ressentez

une vibration excessive car cela indique un problème
Vérifiez qu'il n'y a ni écrous ni boulons desserrés, ni
aucun dommage avant de continuer. Réparez ou
remplacez les pièces affectées au besoin.

• Arrêtez et éteignez l’appareil dans ces cas-ci :
entretien, réparation, changement d'accessoires ou
autres.

•Gardez l'appareil exempt d'accumulation de végétation
ou autres matières. Celles-ci peuvent rester logées
entre la lame, la boîte d'engrenages ou le protecteur.

• La lame continue de tourner à vide une fois l'appareil
éteint et peut causer des blessures. Gardez le contrôle
jusqu'à ce qu'elle soit immobilisée.

• Utilisez uniquement des pièces de rechange et
accessoires MTD d’origine pour cet appareil. Vous les
trouverez auprès de votre distributeur agréé.
L’utilisation de pièces ou d’accessoires autres que
ceux de MTD peut causer des blessures graves ou
endommager l’appareil et annuler sa garantie.

ENTRETIEN ET ENTREPOSAGE

• Laissez le moteur se refroidir avant de l'entreposer ou
de le transporter. Attachez bien l'appareil pendant le
transport.

• Rangez l'appareil dans un endroit verrouillé et sec, ou
élevé et sec, hors de portée des enfants, pour éviter
une utilisation indésirable ou un accident.

• Nettoyez la lame en l'arrosant d'eau avec un tuyau.
Essuyez ensuite la lame avec une huile mécanique
légère pour éviter la rouille.

•Ne trempez et n'arrosez jamais l'appareil avec de l'eau
ou tout autre liquide. Gardez les poignées sèches,
propres et exemptes de débris. Nettoyez après chaque
usage. Voir les sections Nettoyage et Entreposage.

• Conservez ces instructions. Consultez-les souvent et
servez-vous en pour instruire d'autres usagers. Si vous
prêtez l'appareil à quelqu'un, prêtez-lui également ces
instructions.

• Les réparations ou les procédures d'entretien qui ne
sont pas décrites dans le manuel doivent être
strictement confiées à des techniciens qualifiés.

• Vérifiez à intervalles fréquents que les boulons des
forces à tondre et les boulons de montage du moteur
et autres sont bien serrés afin de vous assurer que
l'équipement fonctionne correctement.

•À l'intérieur d'un bâtiment, rangez l'appareil à l'écart
des sources d'allumage. Laissez le moteur refroidir
avant de l'entreposer dans une enceinte.

• Reportez-vous toujours aux importantes instructions
du manuel de l'utilisateur si vous prévoyez
d'entreposer le cultivateur pendant une durée
prolongée.

•N'essayez pas de réparer l'appareil à moins de
disposer des outils appropriés et des instructions de
démontage et de réparation de la machine.

CONSERVEZ CES INSTRUCTIONS

5

SYMBOLES DE SÉCURITÉ ET INTERNATIONAUX

Ce manuel de l'utilisateur décrit les symboles et pictogrammes de sécurité et internationaux pouvant apparaître sur ce
produit. Consultez le manuel de l'utilisateur pour les informations concernant la sécurité, le montage, le fonctionnement,
l'entretien et les réparations.

SYMBOLE SIGNIFICATION

• SYMBOLE ALERTE DE SÉCURITÉ

Indique un danger, un avertissement ou une mise en garde. Ce symbole peut être combiné
à d'autres symboles ou pictogrammes.

•AVERTISSEMENT - LISEZ LE MANUEL DE L'UTILISATEUR

Lisez le manuel de l'utilisateur et suivez tous les avertissements et consignes de sécurité.
Vous pourriez à défaut entraîner des blessures graves pour vous ou d'autres personnes.

• PORTEZ DES PROTECTIONS (YEUX ET OREILLES)

AVERTISSEMENT : les outils électriques peuvent projeter des objets et faire beaucoup de bruit,

ce qui peut gravement blesser les yeux et endommager l’ouïe. Portez toujours des lunettes de
sécurité conformes aux normes ANSI Z87.1 ainsi que des protège-oreilles durant l’utilisation de
l’appareil. Protégez-vous le visage avec un masque intégral au besoin.

• ÉLOIGNEZ LES SPECTATEURS

AVERTISSEMENT : éloignez tout spectateur, les enfants et les animaux domestiques

en particulier, d'au moins 15 m (50 pi) de la zone de coupe.

• LES OBJETS PROJETÉS PEUVENT PROVOQUER DES BLESSURES GRAVES

AVERTISSEMENT : ne faites pas fonctionner l'appareil sans les accessoires et protections

nécessaires.

• LAME AIGUISÉE

AVERTISSEMENT : le protecteur d'accessoire de coupe comporte une lame aiguisée. Ne

touchez pas la lame pour éviter des blessures graves.

CONSIGNES DE SÉCURITÉ

6

FAMILIARISEZ-VOUS AVEC VOTRE APPAREIL

APPLICATIONS

Avec l’accessoire de coupe-bordure :

• Coupe de bordures le long de chemins, passages,
lieux rocailleux, etc.

Roue

Boîte d'engrenages

Bouton de réglage de la profondeur

Crochet

Lame de coupe-bordure

Corps de l'arbre

Protecteur

de lame

Protecteur

de lame

CONSIGNES DE SÉCURITÉ

7

MISE EN GARDE : les accessoires avec

coupleur doivent utiliser le trou principal
uniquement. L'utilisation du mauvais trou
pourrait causer des blessures ou
endommager l'appareil.

L’accessoire de coupe-bordure doit être installé avec le
bouton de déclenchement dans le trou principal.

Vérifiez que le bras flexible est bien engagé
avant l’utilisation

1. Démarrez l’appareil.

2. Appuyez brièvement sur la détente, puis relâchez-la.

3. Vérifiez le fonctionnement de l’accessoire.

4. S’il ne fonctionne pas, retirez-le et répétez la
procédure d’installation.

5. Vérifiez de nouveau le fonctionnement de l’accessoire.

MODE D'EMPLOI

3. Serrez le bouton en le tournant à droite (Fig. 3).

MISE EN GARDE : verrouillez le bouton de
déclenchement dans le trou principal (Fig. 2)
et vissez bien le bouton avant de faire
marcher l'appareil.

Coupleur

Bouton de

déclenchement

Renfoncement-

guide

Bouton

À droiteÀ gauche

Trou principal

Corps de l'arbre

supérieur

Coupleur

Corps de l'arbre

inférieur

Bouton de déclenchement

Bouton

MONTAGE DU COUPLEUR

Le système TrimmerPlusMDpermet d'utiliser ces
accessoires optionnels :

Souffleuse/aspirateur . . . . . . . . . . . . . . . . . . . . . . BV720r

Cultivateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . GC720r

Taille-haies . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . HS720r

Balayeuse/souffleuse . . . . . . . . . . . . . . . . . . . . . . SB720r

Désherbeuse à arbre droit . . . . . . . . . . . . . . . . . . SS725r

Souffleuse à neige . . . . . . . . . . . . . . . . . . . . . . . . .ST720r

Turbosouffleuse . . . . . . . . . . . . . . . . . . . . . . . . . . TB720r

Élagueuse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . TP720r

AVERTISSEMENT : veuillez bien assimiler le
manuel des accessoires avant utilisation.

Retrait de l'accessoire :

1. Dévissez le bouton vers la gauche (Fig. 1).

2. Appuyez sur le bouton de déclenchement et
maintenez-le enfoncé (Fig. 1).

3. Tenez fermement le corps de l'arbre supérieur et retirez
l'accessoire de coupe ou autre du coupleur (Fig. 2).

Installation de l'accessoire :

AVERTISSEMENT : pour éviter des blessures

graves, éteignez l'appareil avant d'enlever ou
d'installer des accessoires.

REMARQUE : pour faciliter l'installation ou le retrait

d'accessoires, placez l'appareil au sol ou sur un
établi.

1. Enlevez le crochet de la partie supérieure du corps
de l'arbre.

2. Dévissez le bouton vers la gauche (Fig. 1).

3. Tenez fermement l'accessoire et enfoncez-le tout
droit dans le coupleur (Fig. 2).

Fig. 1

Fig. 2

Fig. 3

REMARQUE : alignez le bouton de déclenchement avec

le renfoncement-guide pour faciliter l'installation
(Fig. 1).

Bouton

8

TENUE DE L’APPAREIL AVEC COUPE-BORDURE

AVERTISSEMENT : portez toujours des

protections (yeux, oreilles, pieds et corps)
pour diminuer les risques de blessures durant
l'utilisation de l'appareil.

Avant de faire marcher l'appareil, tenez-vous en position de
fonctionnement (Figs. 4 & 5). Vérifiez les points suivants :

• L'opérateur porte une visière et des vêtements
appropriés.

• Le bras droit est légèrement plié et la main tient l'arbre
par sa prise.

• Le bras gauche est droit et la main tient la poignée.

• L'appareil est à hauteur de ceinture.

• La roue du coupe-bordure est réglée à la profondeur
de coupe appropriée et le coupe-bordure est placé
comme indiqué à la Figs. 4 & 5.

RÉGLAGE DE LA PROFONDEUR DE COUPE

1. Desserrez le bouton de réglage au-dessus de la roue
(Fig. 6).

2. Glissez la roue à la position voulue.

• Soulevez-la pour accroître la profondeur de coupe.

•Baissez-la pour réduire la profondeur de coupe.

3. Vissez bien le bouton de réglage.

CONSEILS POUR UNE BONNE COUPE DE
BORDURE

• Tenez l'accessoire de coupe perpendiculaire au sol.

•Ne forcez pas le coupe-bordure. Coupez la première

fois à faible profondeur puis une seconde fois plus
profondément.

• Déplacez le coupe-bordure lentement, à pas réguliers.

• Vérifiez l’état de la lame car elle se rapetisse avec

l’usure et perd de sa profondeur de coupe.
Remplacez-la au besoin.

Fig. 6

Bouton de réglage de la profondeur

Soulevez

Baissez

MODE D'EMPLOI

Fig. 4

Fig. 5

9

Fig. 10

Fig. 9

Fig. 8

Fig. 11

REMPLACEMENT DE LA LAME

AVERTISSEMENT : pour éviter des blessures

graves, portez toujours des gants pour
manipuler, retirer ou installer la lame.

AVERTISSEMENT : le boîtier d'engrenages
devient chaud après une utilisation prolongée.
Pour éviter des blessures graves, ne le touchez
pas jusqu'à ce qu'il ait refroidi.

1. Alignez le trou de l'arbre de sortie avec la fente de la
tige de blocage. Insérez la tige de blocage à travers
la fente et dans le trou de l’arbre de sortie (Fig. 7).

2. Maintenez la tige de blocage en place en la
saisissant près du bras de l’appareil (Fig. 8).

3. Tenez la tige de blocage et desserrez l'écrou de la
lame en le tournant à droite avec une clé de 5/8"
(Fig. 9). Retirez l'écrou, la rondelle de retenue et la
lame. Conservez l'écrou et la retenue de lame pour
l’installation.

4. Installez la nouvelle lame, sa retenue et l'écrou (Fig.

10). Insérez la tige de blocage à travers la fente et
dans le trou de l'arbre de sortie. Veillez à ce que la
lame reste à plat et centrée contre l’arbre de sortie
pendant que vous vissez l'écrou de blocage vers la
gauche (Fig. 11).

5. Si vous possédez une clé dynamométrique, serrez
l'écrou à un couple de 37-38 N•m (325-335 po•lb)
tout en maintenant la tige de blocage dans la fente.

Si vous n’en disposez pas, maintenez la tige de
blocage dans la fente. Utilisez une clé fermée ou à
douille de 5/8" pour tourner l'écrou à gauche jusqu'à
ce qu’il soit bien ajusté contre la rondelle et que la
lame soit bien mise. Assurez-vous que la lame est
bien mise, puis donnez à l'écrou 1/4 ou 1/2 tour
supplémentaire (Fig. 11).

6. Retirez la tige de blocage.

AVERTISSEMENT : vérifiez que la lame est
bien à plat contre l’arbre de sortie une fois
l’écrou vissé. Si elle est décentrée, l'appareil
sera endommagé par les vibrations et la lame
pourrait s'envoler, ce qui causerait des
blessures graves.

Fig. 7

Tige de blocage

Tige de blocage

Tige de

blocage

Retenue de

la lame

Écrou de blocage

Desserrez

Serrez

Lame de coupe-bordure

Trou de l'arbre

de sortie

Fente de la tige

de blocage

Arbre de

sortie

ENTRETIEN ET RÉPARATIONS

10

ENTREPOSAGE

• Vérifiez l’appareil avant de le ranger pour vous assurer
qu’il est en bon état de fonctionnement.

•Arrêtez le moteur.

• Rangez l'appareil à l'intérieur, dans un lieu sec et
verrouillé, hors de portée des enfants.

• Conservez les étiquettes de sécurité et d’utilisation ou
remplacez-les au besoin.

Pour les unités à tête d’entraînement à gaz :

• Laissez l’appareil se refroidir avant de l'entreposer
dans une enceinte.

• Vidangez tout le carburant de l’appareil. Ne rangez
jamais l'appareil avec du carburant dans le réservoir à
l’intérieur d’un bâtiment où se trouvent des sources
potentielles d’allumage tels que des radiateurs à eau
chaude ou indépendants, des sécheuses, etc.

TRANSPORT

• Laissez le moteur se refroidir avant de l'entreposer.

• Attachez bien l'appareil lors du transport.

Pour les unités à tête d’entraînement à gaz :

•Videz tout le carburant de l’appareil.

• Serrez le bouchon du réservoir avant le transport.

ACCESSOIRES/PIÈCES DE RECHANGE

Lame de coupe-bordure . . . . . . . . . . . . . . .791-613223B

Retenue de la lame . . . . . . . . . . . . . . . . . . . .791-147490

Écrou de blocage . . . . . . . . . . . . . . . . . . . . . .791-147491

Utilisez seulement des pièces de rechange MTD
d’origine.

ENTRETIEN ET RÉPARATIONS

11

CARACTÉRISTIQUES

ACCESSOIRE DE COUPE-BORDURE

Poids de l'appareil (accessoire seulement) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2,36 kg (5,25 lb)

Profondeur de coupe (maximum) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63,5 mm (2,5 po)

Diamètre de la roue . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95,25 mm (3,75 po)

Rapport de la boîte d'engrenage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.23:1

CONSERVEZ CES INSTRUCTIONS POUR TOUTE RÉFÉRENCE ULTÉRIEURE.

POUR TOUTE QUESTIONS, VEUILLEZ CONTACTER LE 1-800-345-8746 AUX ÉTATS-UNIS

OU LE 1-800-668-1238 AU CANADA

GUIDE DE L’UTILISATEUR PARTIE NUMÉRO 770-10668 RÉV. P00
IMPRIME AUX ÉTATS-UNIS 11/01

GARANTIE LIMITÉE DU FABRICANT POUR:

Aucune garantie implicite, y compris toute garantie de
valeur marchande ou d’adaptation à une fin particulière,
ne s’applique après la période applicable de garantie
expresse écrite ci-dessus concernant les pièces qui sont
identifiées. Aucune autre garantie ou caution expresse,
écrite ou orale, à l’exception de celle mentionnée ci­dessus, accordée par toute personne ou entité, y compris
tout concessionnaire ou détaillant, concernant tout
produit n’engagera la responsabilité de MTD. Pendant la
période de garantie, le remède exclusif est la réparation
ou le remplacement du produit dans les conditions
énoncées ci-dessus. (Certains états ne permettent la

limitation de la garantie implicite, il est donc possible que la
limitation ci-dessus ne s’applique pas à vous.)

Les clauses énoncées dans la présente Garantie
constituent le recours unique et exclusif inhérent aux
ventes. MTD ne sera en aucun cas tenue pour
responsable de tout dommage indirect ou consécutif ou
de dommages comprenant, entre autres mais pas
seulement, les dépenses encourues du fait du recours à
des services de remplacement ou de substitution pour
l’entretien des gazons, le transport ou des frais
connexes, ou les frais entraînés par une location
destinée à remplacer provisoirement un produit sous
garantie. (Certains états ne permettent la limitation de la

garantie implicite, il est donc possible que la limitation
ci-dessus ne s’applique pas à vous.)

Aucun recouvrement, quel qu’il soit, ne sera d’un montant
supérieur au prix du produit vendu. Toute modification des
dispositifs de sécurité du produit annulera la présente
Garantie. Vous assumez tout risque et toute responsabilité
résultant de la perte, de l’endommagement ou de préjudice
que vous et votre propriété et/ou d’autres et leur propriété
pourront encourir d’un fait de l’utilisation normale, de la
mauvaise utilisation ou de l’empêchement d’utiliser le produit.

La présente garantie limitée n’est accordée qu’à l’acheteur
primitif, au preneur primitif ou à la personne à laquelle le
produit a été offert.

Le Droit des Etats vis à vis de la présente garantie : La
présente garantie vous confère certains droits juridiques, et
vous pouvez bénéficier d’autres droits, lesquels varient d’un
état à l’autre.

Pour obtenir l’adresse du concessionnaire réparateur le plus
proche, composer le :
1-800-345-8746 aux Etats-Unis ou le
1-800-668-1238 au Canada.

MTD SOUTHWEST INC

550 N. 54th Street

Chandler, AZ 85226 U.S.A.

La garantie limitée énoncée ci-après est accordée par MTD
SOUTHWEST INC. ("MTD") et concerne les marchandises
neuves achetées et utilisés aux Etats-Unis, ainsi que dans
leurs possessions et territoires.

MTD garantit ce produit contre tout vice de matière ou de
façon pendant une période de deux (2) ans à compter de la
date d’achat initiale et elle se réserve le choix de réparer ou de
remplacer, à titre gratuit, toute pièce présentant un vice de
matière ou de façon. Cette garantie limitée ne s’appliquera
que dans la mesure où le produit aura été utilisé et entretenu
conformément au Guide de l’utilisateur fourni avec le produit
et n’aura pas fait l’objet d’un usage inadéquat, abusif,
commercial ou négligent, d’un accident, d’un entretien
inadéquat, d’une modification, de vandalisme, d’un vol, d’un
incendie, de dégâts des eaux ou d’un endommagement
résultant d’un autre péril ou d’un désastre naturel. Les
dommages résultats de l’installation ou de l’utilisation de tout
accessoire ou équipement non approuvé par MTD pour une
utilisation avec le(s) produit(s) couvert(s) par le présent guide
annuleront la garantie et ce qui concerne les dommages qui
en résulteraient éventuellement.

La présente garantie est limitée à quatre-vingt-dix (90) jours à
compter de la date d’achat au détail primitive pour tout
produit MTD utilisé à des fins locatives ou commerciales, ou
toute utilisation produisant des revenus.

POUR L’ENTRETIEN-DEPANNAGE : L’Entretien-dépannage
au titre de la garantie est disponible, SUR PRESENTATION DE
PREUVE D’ACHAT, AUPRES DU CONCESSIONNAIRE
REPARATEUR LOCAL. Pour obtenir le nom du
concessionnaire local, consulter les Pages Jaunes ou se
mettre en rapport avec le Service après-vente de MTD
SOUTHWEST INC. en appelant le 1-800-345-8746 ou en
écrivant au 550 N.54th Street, Chandler, Arizona 85226 ou en
appelant le 1-800-668-1238 au Canada. Aucun produit
retourné à l’usine sans permission écrite préalable du service
après-vente de MTD SOUTHWEST INC. ne sera accepté.

La garantie limitée n’offre aucune couverture dans les
cas suivants :

A. Articles d’usure – Bouton de butée, bobines extérieures, fil

de coupe, bobines intérieures, poulie de démarrage,
cordes de démarrage, courroies d’entraînement.

B. MTD n’accorde aucune garantie pour les produits

vendus ou exportés des Etats-Unis, de leurs
possessions et territoires, exception faite en ce qui
concerne les produits vendus par l’intermédiaire de ses
canaux agréés de distribution à l’exportation.

MTD se réserve la droit de modifier ou d’améliorer la
conception de tout produit

TrimmerPlus

®

sans assumer
l’obligation de modifier tout produit d’une fabrication plus
ancienne.

SI TIENE PREGUNTAS, LLAME AL 1-800-345-8746 en EE.UU.

o al 1-800-668-1238 en CANADÁ

www.TrimmerPlus.com

ESTE MANUAL ES IMPORTANTE NO LO DESCARTE

Recortador de bordes

MANUAL DEL OPERADOR

LE720r

2

I

. Normas para una operación segura . . . . . . . . 3-6

A. Importante información de seguridad . . . . . 3-4

B. Símbolos de seguridad e internacionales . . 5

C.Conozca su unidad . . . . . . . . . . . . . . . . . . . 6

II. Instrucciones de operación . . . . . . . . . . . . . . . 7-8

A. Ensamblaje del acoplador . . . . . . . . . . . . . . 7

B. Cómo sostener la unidad con el accesorio

recortador de bordes . . . . . . . . . . . . . . . . . . 8

C.Ajuste de la profundidad de corte del recortador

de bordes . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

D.Consejos para lograr mejores resultados con

el recortador de bordes . . . . . . . . . . . . . . . . 8

III. Instrucciones de mantenimiento y reparación . 9-10

A. Cambio de la cuchilla del recortador de bordes 9

B. Almacenamiento . . . . . . . . . . . . . . . . . . . . . 10

C.Transporte . . . . . . . . . . . . . . . . . . . . . . . . . . 10

D.Accesorios / piezas de repuesto . . . . . . . . . 10

IV. Especificaciones . . . . . . . . . . . . . . . . . . . . . . . 11

V. Garantía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

CONTENIDO DE LA CAJA

Esta unidad debe consistir en lo siguiente:

• Accesorio recortador de bordes LE720r

• Varilla de cierre

• Suspensor

•Manual del operador

• Tarjeta de registro del producto

NOTA: Este producto ha sido evaluado para uso tanto

con cabezales a gasolina como eléctricos.

MUCHAS GRACIAS

Gracias por haber adquirido este gran producto. Esta
moderna herramienta motriz para exteriores está diseñada
para brindarle muchas horas de servicio útil. Usted
comprobará que es un artefacto que le ahorrará mucho
trabajo. Este manual del operador le brinda instrucciones de
operación de fácil comprensión. Lea todo el manual y siga
todas las instrucciones para mantener su nueva herramienta
motriz para exteriores en las mejores condiciones de
funcionamiento.

REFERENCIAS, ILUSTRACIONES Y

ESPECIFICACIONES DEL PRODUCTO

Toda la información, las ilustraciones y las especificaciones
contenidas en este manual se basan en la información más
reciente disponible en el momento de impresión del manual.
Nos reservamos el derecho de hacer cambios en cualquier
momento sin previo aviso.

Copyright© 2001 MTD SOUTHWEST INC
Reservados todos los derechos.

TrimmerPlus® es una marca registrada de
MTD SOUTHWEST INC

INFORMACIÓN DEL SERVICIO

El servicio de esta unidad, ya sea durante o después del
período cubierto por la garantía, debe ser hecho
solamente por un proveedor de servicios autorizado y
aprobado.
Llame al:

• 1-800-345-8746 en Estados Unidos.
O

• 1-800-668-1238 en Canadá para obtener una lista de
los proveedores de servicio autorizados más cercanos a
usted.

NO LE DEVUELVA LA UNIDAD AL VENDEDOR.
NOTA: PARA SOLICITAR SERVICIO DE GARANTIA,

DEBERÁ PRESENTAR COMPROBANTE DE COMPRA.

Antes de arrancar u operar este equipo, asegúrese
de leer y comprender bien este manual.

ESTE PRODUCTO ESTÁ CUBIERTO POR UNA Ó MÁS
PATENTES DE EE.UU. OTRAS PATENTES EN TRÁMITE.

PELIGRO: El no obedecer una advertencia de
seguridad puede conducir a que usted u otras
personas sufran graves lesiones. Siga siempre las
precauciones de seguridad para reducir el riesgo
de incendio, descarga eléctrica y lesiones
personales.

ADVERTENCIA: El no seguir una advertencia de
seguridad puede conducir a que usted u otras
personas sufran lesiones. Siga siempre las
precauciones de seguridad para reducir el riesgo de
incendio, descarga eléctrica y lesiones personales.

PRECAUCION: El no seguir una advertencia de
seguridad puede conducir a daño patrimonial o a
que usted u otras personas sufran lesiones
personales. Siga siempre las precauciones de
seguridad para reducir el riesgo de incendio,
descarga eléctrica y lesiones personales.

Los símbolos de seguridad se utilizan para llamar su
atención sobre posibles peligros. Los símbolos de
seguridad y sus explicaciones merecen toda su atención
y comprensión. Los símbolos de seguridad no eliminan
ningún peligro por sí mismos. Las instrucciones o
advertencias que ofrecen no substituyen las medidas
adecuadas de prevención de accidentes.

SÍMBOLO SIGNIFICADO

SÍMBOLO DE ALERTA DE SEGURIDAD:

Indica peligro, advertencia o precaución. Debe
prestar atención para evitar sufrir lesiones
personales graves. Puede utilizarse junto con
otros símbolos o figuras.

NOTA:Le ofrece información o instrucciones
que son esenciales para la operación o
mantenimiento del equipo.

INTRODUCCIÓN ÍNDICE DE CONTENIDO

¡ADVERTENCIA!

Lea el manual del operador y siga todas las
advertencias e instrucciones de seguridad. De no
hacerlo, el operador y/o los espectadores pueden
sufrir graves lesiones.

NORMAS PARA UNA OPERACIÓN SEGURA

3

• Evite crear una fuente de encendido con el
combustible derramado. No arranque el motor hasta
que los gases se hayan disipado.

•Mueva la unidad a por lo menos 30 pies (9.1 m) de
distancia de la fuente y punto de abastecimiento de
combustible antes de arrancar el motor. No fume,
mantenga las chispas y llamas fuera del área mientras
carga o el combustible o mientras opera la unidad.

•Nunca arranque ni opere la unidad dentro de una sala
o edificio cerrado. La respiración de los gases del
escape pueden ser letales. Opere esta unidad
únicamente en un área exterior bien ventilada.

ADVERTENCIAS DE SEGURIDAD ESPECIALES
PARA LAS UNIDADES MOTRICES Y
RECORTADORES DE BORDES DE CESPED
ELECTRICOS

ADVERTENCIA: Para reducir el riesgo de

descarga eléctrica, use sólo cables de
extensión aprobados para uso en exteriores,
como un cable de extensión con cable tipo SW­A, SOW-A, STW-A, STOW-A, SJW-A, SJOW-A,
SJTW-W o SJTOW-A. Puede adquirir cables de
extensión en su distribuidor local. Use sólo
cables de extensión de camisa cilíndrica
aprobados para su uso al exterior.

• JUEGOS DE CABLES: Verifique que su juego de cable
esté en buenas condiciones. Cuando use un juego de
cables, verifique que el cable que usa es lo
suficientemente grueso para conducir la corriente que
consumirá la unidad. Un juego de cables de menor
calibre puede causar una caída de voltaje en la línea y
ocasionar la pérdida de energía y recalentamiento. Lea
el manual del operador de la unidad motriz de este
accesorio para informarse acerca del tamaño
recomendado de cable.

• Inspeccione todos los cables de extensión y la
conexión eléctrica de la unidad con frecuencia.
Observe en detalle si existe deterioro, cortes o grietas
en el aislamiento. Inspeccione también si existen
daños en las conexiones. Cambie los cables si
encuentra algún defecto o daño.

• Evite la desconexión del cabezal motorizado del
recortador de bordes del cable de extensión durante el
funcionamiento, utilizando un retenedor de enchufe­receptáculo, conector o haciendo un nudo como se
muestra aquí debajo:

• Evite los ambientes peligrosos. No opere nunca su
unidad en ambientes húmedos ni mojados. La
humedad representa un peligro de descarga eléctrica.

LEA TODAS LAS INSTRUCCIONES

ADVERTENCIA: Se deben seguir las siguientes

reglas de seguridad cuando use la unidad. Por
favor lea estas instrucciones para su propia
seguridad y las de los espectadores, antes de
hacer funcionar la unidad. Por favor mantenga
estas instrucciones en un lugar seguro para uso
futuro.

ANTES DE LA OPERACIÓN

• Lea cuidadosamente y entienda el manual del operador
de la unidad que impulsa a este acople.

• Lea este manual de instrucciones de funcionamiento
detenidamente. Familiarícese completamente con los
controles y el uso apropiado del equipo. Sepa cómo
apagar la unidad y desactivar los controles con rapidez.

• No opere esta unidad si está cansado, enfermo, o bajo
los efectos del alcohol, drogas o medicamentos.

• Nunca permita que los niños manejen el equipo.
Nunca permita que los adultos usen la unidad cuando
no estén familiarizados con las instrucciones. Nunca
permita que las personas adultas manejen el equipo si
no cuentan con las instrucciones apropiadas.

• Se debe instalar adecuadamente todos los protectores
y dispositivos de seguridad antes de hacer funcionar la
unidad.

• Inspeccione la unidad antes de usarla. Compruebe que
la cuchilla esté instalada correctamente y que esté
segura.

•Despeje el área que va a bordear antes de cada uso.
Quite todos los objetos tales como piedras, vidrios
quebrados, clavos, alambre o cuerdas que puedan ser
lanzados o que se puedan enredar en el aditamento de
bordeo.

ADVERTENCIAS DE SEGURIDAD ESPECIALES
PARA LAS UNIDADES MOTRICES Y
RECORTADORES DE BORDES A GAS

ADVERTENCIA: La gasolina es muy inflamable, y sus

gases pueden explotar si se encienden. Tome las
siguientes precauciones:

•Guarde el combustible únicamente en recipientes
designados especialmente y aprobados para el
almacenamiento de dichos materiales.

• Apague siempre el motor y espere que se enfríe antes
de llenar el tanque de combustible. Nunca quite la tapa
del tanque de combustible ni abastezca combustible
mientras la unidad esté caliente. No opere nunca esta
unidad sin la tapa del combustible bien apretada en su
lugar. Afloje la tapa del tanque de combustible
lentamente para desahogar la presión del tanque.

•Mezcle y abastezaca el combustible en un área limpia,
bien ventilada en exteriores donde no haya chispas ni
llamas. Quite la tapa del combustible lentamente sólo
después de parar el motor. No fume mientras abastece
ni mientras mezcle el combustible. Seque todo el
combustible que se derrame de la unidad de
inmediato.

• IMPORTANTE INFORMACIÓN DE SEGURIDAD •

NORMAS PARA UNA OPERACIÓN SEGURA

Cable de

extensión

Cable del recortadores

de bordes

Cable del recortadores

de bordes

Cable de

extensión

4

NORMAS PARA UNA OPERACIÓN SEGURA

• No use la unidad bajo la lluvia. No la use dentro del

agua ni alrededor de ella.

• No toque el enchufe ni la unidad con las manos

mojadas ni parado sobre superficies mojadas.

• No deje la unidad enchufada mientras no la use,

mientras cambie accesorios ni mientras realiza el
servicio.

DURANTE LA OPERACIÓN

• Mantenga retirados a los espectadores, especialmente a

los niños y animales domésticos por lo menos a 50 ft (15
m) de distancia.

• Use lentes o gafas de protección que cumplan con las

normas ANSI Z87.1, y protección para sus
oídos/audición mientras opere esta unidad. Use
siempre una máscara facial o para protegerse contra el
polvo si la operación levanta polvo.

• Use pantalones largos y gruesos, botas, guantes y

camisa de manga larga. No use ropa holgada, alhajas,
pantalones cortos, sandalias ni esté descalzo.
Sostenga el cabello sobre el nivel de los hombros.

• Use la unidad sólo con luz diurna o con buena luz

artificial.

• Use la herramienta correcta. Use esta herramienta sólo

para el trabajo para el que fue diseñada.

• No fuerce la unidad. Hará mejor el trabajo y con menos

probabilidad de lesión bajo la tasa de funcionamiento
que fue diseñada.

• Tenga mucho cuidado cuando retroceda o cuando

hale la unidad hacia usted.

• No se estire demasiado. Mantenga siempre una

posición y equilibrio adecuados.

• Sostenga siempre la unidad con ambas manos durante

la operación. Agarre firmemente ambas manijas o
mangos anteriores y posteriores.

• Mantenga las manos, cara y pies lejos de todas las

piezas que se muevan. No toque ni intente detener la
cuchilla cuando esté girando. No la haga funcionar sin
los protectores puestos en su lugar.

• No opere la unidad a una velocidad mayor que la

necesaria para recortar bordes. No opere la unidad a
alta velocidad cuando no esté recortando bordes.

• Pare siempre la unidad cuando posponga el trabajo o

mientras camine entre diferentes zonas de corte.

• Detenga el motor para hacerle mantenimiento,

reparaciones, para instalar o quitar la cuchilla. Debe
detener la unidad y la cuchilla debe dejar de voltear
para que evite lesiones.

• La cuchilla se vuelve bastante filosa con el uso.

Póngase guantes gruesos en todo momento cuando
manipule, quite, instale o limpie la cuchilla.

• Si golpea o se enreda con algún objeto extraño, pare el

motor de inmediato e inspeccione si hay daños.
Repare todos los daños antes de intentar continuar la
operación. No opere esta unidad con una cuchilla
doblada, rajada ni desafilada. Descarte las cuchillas
que estén dobladas, alabeadas, agrietadas o rotas.

• Pare la unidad DE INMEDIATO si siente una vibración
excesiva. La vibración es señal de que hay problemas.
Inspeccione bien si hay tuercas o pernos flojos o
daños antes de continuar. Repare o cambie las piezas
afectadas según sea necesario.

• Pare y apague la unidad para hacerle mantenimiento,
reparación o para cambiarle accesorios.

• Mantenga la unidad libre de vegetación y otros
materiales. Esas cosas se pueden incrustar entre la
cuchilla y la caja de engranajes o el protector.

• La cuchilla en movimiento puede causar lesiones
mientras continúa girando después de que pare la
unidad. Mantenga el control apropiado de la unidad
hasta que la cuchilla deje de voltear completamente.

• Use únicamente piezas de repuesto y accesorios MTD
genuinos para esta unidad. Se encuentran disponibles
en el distribuidor autorizado. El uso de piezas o
accesorios que no sean MTD puede ocasionarle
lesiones graves al usuario o dañar la unidad y anular la
garantía.

MANTENIMIENTO Y ALMACENAJE

• Espere que el motor se enfríe antes de guardar o
transportar la unidad. Compruebe que la unidad esté
segura al transportarla.

•Guarde la unidad bajo llave en un lugar adecuado y
seco para evitar el uso por personas no autorizadas y
daños, lejos del alcance de los niños.

• Lave la cuchilla con el agua de la manguera. Limpie la
cuchilla con aceite suave para máquinas, para que
evite la oxidación.

• Nunca moje ni rocíe la unidad con agua ni con ningún
otro líquido. Mantenga las manijas secas, limpias y sin
residuos. Limpie la unidad después de cada uso, lea
las instrucciones de Limpieza y Almacenamiento.

• Guarde estas instrucciones. Consúltelas con
frecuencia y utilícelas para enseñar a otros usuarios. Si
le presta esta unidad a alguien, préstele también estas
instrucciones.

•Cualquier reparación o procedimientos de
mantenimiento que no estén descritos en este manual
deben ser hechos únicamente por personal calificado.

•Compruebe frecuentemente el apriete de los pernos
de la cizalla, de montaje del motor y otros pernos para
que tenga la seguridad de que el equipo esté en buen
estado de funcionamiento.

•Cuando guarde la unidad dentro de un edificio, aléjela
de fuentes de encendido. Permita que el motor se
enfríe antes de guardarla en cualquier caja protectora.

• Consulte las instrucciones del Manual del Operario en
todo momento para que se informe sobre detalles
importantes, si va a guardar la unidad durante un
período de tiempo prolongado.

• No intente arreglar la máquina a menos que tenga las
herramientas apropiadas y las instrucciones para
desensamblarla y arreglarla.

GUARDE ESTAS INSTRUCCIONES

5

SIMBOLOS DE SEGURIDAD E INTERNACIONALES

Este manual del operador describe los símbolos y figuras de seguridad e internacionales que pueden aparecer en este
producto. Lea el manual del operador para obtener información completa acerca de la seguridad, ensamble, operación y
mantenimiento y reparación.

SÍMBOLO SIGNIFICADO

• SÍMBOLO DE ALERTA DE SEGURIDAD

Indica peligro, advertencia o precaución. Puede ser utilizado junto con otros
símbolos o figuras.

• ADVERTENCIA - LEA EL MANUAL DEL OPERADOR

Lea el manual del operador y siga todas las advertencias e instrucciones de seguridad.
De no hacerlo, el operador y/o los espectadores pueden sufrir lesiones graves.

• USE PROTECCIÓN OCULAR Y AUDITIVA

ADVERTENCIA: La operación de cualquier herramienta electromecánica puede ser el origen

del lanzamiento de objetos y ruidos elevados que pueden causar lesiones oculares graves y
pérdida auditiva. Use siempre gafas de seguridad o protección visual que cumplan con las
normas ANSI Z87.1 y protección auditiva, cuando maneje esta unidad. Use una careta
completa cuando la necesite.

• MANTENGA ALEJADOS A LOS ESPECTADORES

ADVERTENCIA: Mantenga a todos los espectadores, en especial a los niños y animales

domésticos a por lo menos 50 pies (15 m) del área de corte.

• LOS OBJETOS LANZADOS CAUSAN LESIONES GRAVES

ADVERTENCIA: No haga funcionar la unidad sin los aditamentos apropiados y los

protectores puestos en su lugar..

•CUCHILLA AFILADA

ADVERTENCIA: La protección del accesorio de corte contiene una cuchilla afilada. Para

prevenir graves lesiones, no toque la cuchilla.

NORMAS PARA UNA OPERACIÓN SEGURA

6

CONOZCA SU UNIDAD

APLICACIONES

Con el accesorio para recortar bordes:

•Recorte de bordes a lo largo de senderos, entradas de
automóviles, rocallas, etc.

NORMAS PARA UNA OPERACION SEGURA

Suspensor

Bastidor del eje

Rueda

Caja de

engranajes

Perilla de ajuste de

profundidad

Cuchilla del

recortador de bordes

Protección

de la cuchilla

Protección de

la cuchilla

7

3. Apriete el botón girándolo hacia la derecha (Fig. 3).
PRECAUCIÓN: Trabe el botón de desconexión

en el orificio primario (Fig. 2) y ajuste bien la
perilla antes de operar esta unidad.

ENSAMBLAJE DEL ACOPLADOR

El sistema TrimmerPlus® le permite el uso de estos
accesorios optativos.

Soplador/Aspirador . . . . . . . . . . . . . . . . . . . . . . . BV720r

Cultivador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . GC720r

Recortador de setos . . . . . . . . . . . . . . . . . . . . . . HS720r

Barredor / Soplado . . . . . . . . . . . . . . . . . . . . . . . . SB720r

Recortador de eje recto . . . . . . . . . . . . . . . . . . . . SS725r

Soplador de nieve . . . . . . . . . . . . . . . . . . . . . . . . . ST720r

Turbosoplador . . . . . . . . . . . . . . . . . . . . . . . . . . . TB720r

Podador de árboles . . . . . . . . . . . . . . . . . . . . . . . TP720r

ADVERTENCIA: Lea y comprenda el manual
del operador de los accesorios antes de su

operación.

Remoción del accesorio:

1. Para aflojarlo, gire el botón en el sentido opuesto al
de las manecillas del reloj (Fig. 1).

2. Oprima y sostenga oprimido el botón de liberación
(Fig. 1).

3. Mientras sostiene el bastidor del eje superior con
firmeza, tire del accesorio en línea recta fuera del
acoplador (Fig. 2).

Instalación del accesorio:

ADVERTENCIA: Para evitar graves lesiones

personales, apague la unidad antes de quitarle
o instalarle accesorios.

NOTA: Para facilitar la instalación o remoción de los

accesorios, ponga la unidad sobre el suelo
o sobre un banco de trabajo.

1. Quite el colgador de encima de la cubierta del eje.

2. Apriete el botón girándolo hacia la derecha (Fig. 1).

3. Mientras sostiene el accesorio con firmeza, empújelo
en línea recta en el acoplador (Fig. 2).

PRECAUCIÓN: Los aditamentos junto con el
sistema de acople son para usarlos
únicamente en el orificio primario. El uso del
orificio equivocado puede causarle lesiones
personales a usted o daños a la unidad.

El accesorio para recortar bordes debe ser instalado con
el botón de desconexión en el orificio primario.

Inspeccione el acoplamiento del eje acodado antes
de usar la unidad

1. Arranque la unidad.

2. Enganche y suelte el gatillo brevemente.

3. Verifique que el accesorio esté funcionando.

4. Si el accesorio no está funcionando, retire el
accesorio y repita los pasos para su instalación.

5. Vuelva a verificar el funcionamiento del accesorio.

Fig. 1

NOTA: La alineación del botón de desconexión con la

guía ayuda en la instalación (Fig. 1).

Fig. 2

Fig. 3

INSTRUCCIONES DE OPERACIÓN

Acoplador

Botón de desconexión

Guía

Botón

En el sentido

de las

manecillas del

reloj

En sentido contrario

al de las manecillas

del reloj

Orificio

primario

Cubierta

superior del eje

Acoplador

Cubierta

inferior del eje

Botón de

desconexión

Botón

Botón

8

COMO SOSTENER LA UNIDAD CON EL
ACCESORIO PARA RECORTAR BORDES

ADVERTENCIA: Al operar esta unidad, use

siempre protección en los ojos, oídos, pies y
cuerpo para reducir el riesgo de lesiones.

Antes de operar la unidad, párese en la posición de
operación (Figs. 4 & 5). Verifique lo siguiente:

• El operador usa protección ocular y ropa adecuada.

• El brazo derecho está ligeramente doblado, y la mano
sostiene el mango del eje.

• El brazo izquierdo está recto, y la mano sostiene la
manija.

• La unidad está a nivel de la cintura.

• La rueda del recortador de bordes está ajustada para
lograr una profundidad de corte correcta y el
recortador de bordes está puesto según se indica en la
Figs. 4 & 5.

AJUSTE DE LA PROFUNDIDAD DE CORTE DEL
RECORTADOR DE BORDES

1. Afloje la perilla de ajuste sobre la rueda (Fig. 6).

2. Deslice la rueda hasta la posición deseada.

•Elevar la rueda aumenta la profundidad de corte.

•Bajar la rueda disminuye la profundidad de corte.

3. Apriete la perilla de ajuste con firmeza.

CONSEJOS PARA LOGRAR MEJORES
RESULTADOS DE RECORTE DE BORDES

•Mantenga el accesorio de corte perpendicular al suelo.

•No fuerce el recortador de bordes. Recorte los bordes
primero a baja profundidad, luego vuelva a trabajar el
área con un ajuste más profundo.

•Haga caminar el recortador de bordes a un paso lento
y parejo

• Inspeccione la condición de la cuchilla, al desgastarse
se reduce y disminuye el rendimiento de la
profundidad de corte. Cambie por una cuchilla nueva
según sea necesario.

Fig. 6

INSTRUCCIONES DE OPERACIÓN

Elevación

Descenso

Perilla de ajuste de profundidad

Fig. 4

Fig. 5

9

CAMBIO DE LA CUCHILLA DEL RECORTADOR
DE BORDES

ADVERTENCIA: Para evitar graves lesiones

personales, use siempre guantes para manejar,
sacar o instalar la cuchilla.

ADVERTENCIA: El bastidor de engranajes se
calienta después de largos períodos de uso.
Para evitar lesiones personales graves, no
toque el bastidor hasta que se enfríe.

1. Alinee el orificio del eje de salida con la ranura de la
varilla de cierre. Inserte la varilla de cierre a través de
la ranura en el orificio del eje de salida (Fig. 7).

2. Sostenga la varilla de cierre en su lugar junto al brazo
de la unidad (Fig. 8).

3. Mientras sostiene la varilla de cierre, afloje la tuerca
de la cuchilla girándola en sentido horario con una
llave de 5/8 pulgadas (Fig. 9). Saque la tuerca, la
arandela de retención y la cuchilla. Guarde la tuerca y
el retén de la cuchilla para la instalación.

4. Instale la nueva cuchilla, el retén de la cuchilla y la
tuerca (Fig. 10). Inserte la varilla de cierre a través de
la ranura en el orificio del eje de salida. Verifique que
la cuchilla permanezca plana contra el eje de salida
mientras ajusta la contratuerca en sentido
antihorario (Fig. 11).

5. Si tiene una llave de torsión, ajuste la tuerca a
325-335 pulg.• libras (37-38 N•m), mientras
sostiene la varilla de cierre en la ranura.

Si no tiene una llave de torsión, sostenga la varilla de
cierre en la ranura. Gire la tuerca en sentido antihorario
con una llave de boca cerrada de 5/8 pulgadas o de
casquillo, hasta que la tuerca presione contra la arandela
y la cuchilla esté bien ajustada. Verifique que el
ensamble de la cuchilla esté bien instalado, luego gire la
tuerca 1/4-1/2 vuelta más (Fig. 11).

6. Saque la varilla de cierre.

ADVERTENCIA: Verifique que la cuchilla esté
plana contra el eje de salida después de ajustar
la tuerca. Si la cuchilla está descentrada, la
unidad se dañará con la vibración, y la cuchilla
puede salir despedida, lo cual puede causar
lesiones personales graves.

Fig. 7

Fig. 10

Fig. 9

Fig. 8

Fig. 11

INSTRUCCIONES DE MANTENIMIENTO Y REPARACIÓN

Varilla de cierre

Varilla de cierre

Varilla de

cierre

Retén de la

cuchilla

Contratuerca

Afloje

Ajuste

Cuchilla del

recortador de

bordes

Orificio del eje

de salida

Ranura de la varilla

de cierre

Eje de salida

10

ALMACENAMIENTO

• Examine la unidad antes de guardarla para que
compruebe que el equipo se encuentre en buen
estado de funcionamiento.

• Pare el motor.

• Guarde la unidad bajo techo en un lugar seco y
asegurado, lejos del alcance de los niños.

•Mantenga o cambie las etiquetas de seguridad e
instrucciones, como sea necesario.

Para unidades a gasolina:

•Permita que la unidad se enfríe antes de guardarla en
cualquier lugar encerrado.

•Vacíe el combustible de la unidad. Nunca guarde la
unidad con combustible dentro del tanque en un edificio
en donde haya presentes fuentes de ignición tales como
calentadores portátiles, secadoras de ropa, etc.

TRANSPORTE

• Espere que el motor se enfríe antes de transportarla.

• Asegure la unidad durante su transporte.

Para unidades a gasolina:

•Drene el combustible de la unidad.

• Ajuste la tapa del combustible antes del transporte.

ACCESORIOS / PIEZAS DE REPUESTO

Cuchilla del recortador de bordes . . . . . . . .791-613223B

Retén de la cuchilla . . . . . . . . . . . . . . . . . . . .791-147490

Contratuerca . . . . . . . . . . . . . . . . . . . . . . . . .791-147491

Use solamente piezas de repuesto MTD originales.

INSTRUCCIONES DE MANTENIMIENTO Y REPARACIÓN

11

NOTES

ESPECIFICACIONES

ACCESORIO RECORTADOR DE BORDES

Peso de la unidad (Sólo el accesorio) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5.25 libras (2.36 kg.)

Profundidad de corte (máxima) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.5 pulg. (63.5 mm)

Diámetro de la rueda . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.75 pulg. (95.25 mm)

Radio de la caja de engranajes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.23:1

GARANTÍA LIMITADA DEL FABRICANTE PARA:

Ninguna garantía implícita, incluyendo cualquier
garantía implícita de comercio o conveniencia para un
propósito particular, se aplica después del período
pertinente de la garantía explícita escrita que aparece
anteriormente en cuanto a las partes como se
identifican. Ninguna otra garantía o garante explícito, ya
sea escrito u oral, excepto la que se menciona arriba,
entregada por cualquier persona o entidad, incluyendo
comerciante o detallista, en cuanto a cualquier
producto comprometerá a MTD. Durante el período de
garantía, los recursos exclusivos se refieren a reparar o
reemplazar el producto como se expresa arriba.

(Algunos estados no permiten restricciones en cuanto a la
duración de una garantía implícita, por lo tanto la
restricción anterior podría no aplicar a usted.)

Las estipulaciones expresadas en esta garantía
proporcionan el único y exclusivo recurso que se
presenta a partir de las ventas. MTD no será
responsable por pérdidas o daños incidentales o
consecuentes incluyendo, sin restricción, gastos
incurridos por substitución o reemplazo de servicios de
cuidado de césped, por transporte o por gastos
relacionados, o por gastos de arriendo para reemplazar
temporalmente un producto garantizado. (Algunos

estados no permiten restricciones en cuanto a la duración
de la garantía implícita, por lo tanto las restricciones
anteriores podrían no aplicar a usted.)

En ningún caso cualquier recuperación será mayor que la
cantidad del precio de compra del producto vendido. La
alteración de las características de seguridad del producto
invalidará esta garantía. Usted asume el riesgo y
responsabilidad en caso de pérdida, daño, o perjuicio a usted
y a su propiedad, y/o a otros y su propiedad que surja a partir
del uso erróneo o incapacidad para utilizar el producto.

Esta garantía limitada se extenderá tan sólo al comprador
original, arrendatario original o aquella persona que lo
recibió como regalo.

Cómo las leyes estatales se relacionan con esta
garantía: esta garantía le proporciona derechos legales

específicos, y usted podría contar con otros derechos los
cuales varían de acuerdo al estado en que se encuentre.

Para ubicar a su representante más cercano llame al
1-800-345-8746 en Estados Unidos o
1-800-668-1238 en Canadá

MTD SOUTHWEST INC

550 N. 54th Street

Chandler, AZ 85226 U.S.A.

A continuación MTD expone una garantía limitada
SOUTHWEST INC ("MTD") en relación con su nueva
mercadería adquirida y utilizada en los Estados Unidos, sus
posesiones y territorios.

MTD garantiza su producto en cuanto a defectos en el
material y mano de obra por un período de dos ("2") años,
comenzando a partir de la fecha de la compra original y,
según su criterio, reparará o reemplazará sin costo alguno,
cualquier parte que se detecte defectuosa en cuanto al
material o mano de obra. Esta garantía limitada sólo se
aplicará si este producto se ha manejado y mantenido de
acuerdo al Manual del usuario que se adjunta al producto, y si
no se le ha sometido a un uso erróneo, abuso, utilización
comercial, negligencia, accidente, mantenimiento inadecuado,
alteración, vandalismo, hurto, fuego, agua o daño debido a
otro peligro o desastre natural. Cualquier daño ocasionado
por la instalación o uso de cualquier accesorio o aparato
eléctrico que MTD no autorice para su utilización con el(los)
producto(s) a que este manual se refiere, anulará su garantía
respecto a cualquier daño consecutivo.

Esta garantía se extiende por noventa (90) días a partir de la
fecha de la compra original al detalle de cualquier producto
MTD que se emplea para arrendar o con propósitos
comerciales, o cualquier otro propósito que produzca una
ganancia.

CÓMO OBTENER SERVICIO: El servicio de garantía se
encuentra disponible, CON COMPROBANTE DE COMPRA A
TRAVÉS DEL REPRESENTANTE DE SERVICIO AUTORIZADO
EN SU LOCALIDAD. Para ubicar al representante de su área,
por favor, revise las Páginas Amarillas o comuníquese con el
Departamento de Servicio al Cliente de MTD SOUTHWEST
INC llamando al 1-800-345-8746 o por correo a 550 N 54th
Street, Chandler, Arizona 85226; en Canadá llame al 1-800­668-1238. No se aceptará ningún producto devuelto
directamente a la fábrica, a menos que previamente el
Departamento de Servicio al Cliente de MTD SOUTHWEST
INC. haya extendido un permiso por escrito.

Esta garantía limitada no proporciona cobertura en los
siguientes casos:

A. Artículos de desgaste — Botón de tope, carretes

externos, línea de corte, carretes internos, polea de
arranque, cuerdas de arranque, correas motoras.

B. MTD no extiende garantía a productos vendidos o

exportados fuera de Estados Unidos, sus posesiones y
territorios, excepto aquellos vendidos a través de
canales autorizados para la distribución de exportación
de MTD.

MTD se reserva el derecho a cambiar o mejorar el diseño de
cualquier Producto

TrimmerPlus

®

sin asumir cualquier
obligación en cuanto a modificar cualquier producto
previamente fabricado.

GUARDE ESTAS INSTRUCCIONES PARA USARLAS COMO REFERENCIA EN EL FUTURO.

PARA FORMULAR PREGUNTAS, LLAME AL 1-800-345-8746 EN LOS EE.UU.

O AL 1-800-668-1238 EN CANADÁ

MANUAL DEL OPERADOR, No. de catálogo 770-10668 REV. P00
IMPRESO EN LOS EE.UU. 11/01
