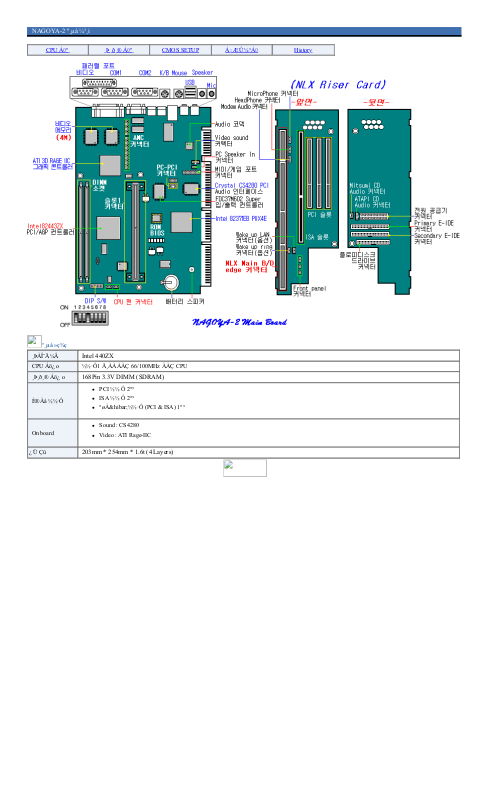

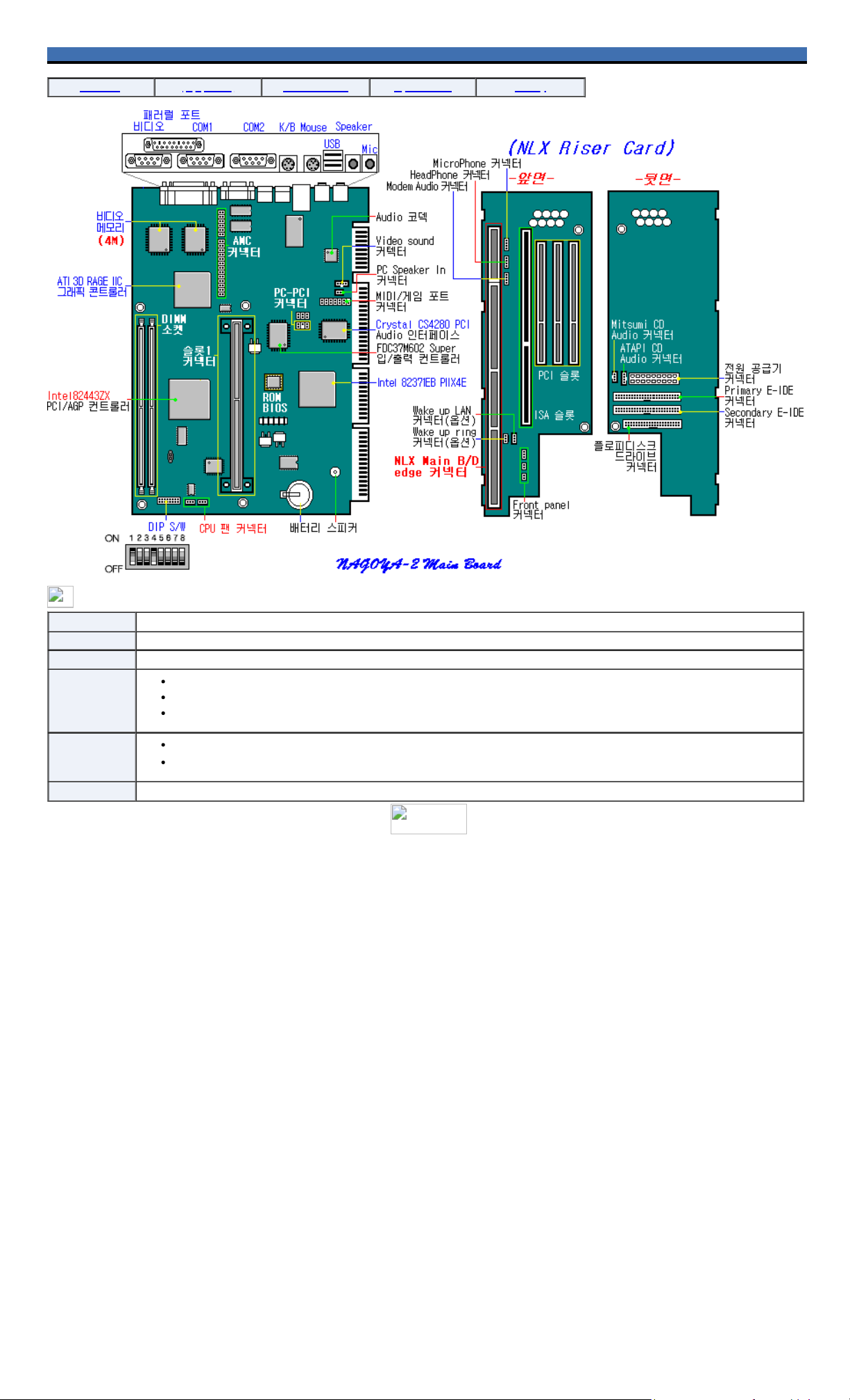

Page 1

NAGOYA-2 º¸µå ¼³¸í

CPU Á¤º¸ ¸Þ¸ð¸® Á¤º¸ CMOS SETUP Á¡ ÆÛ ¼³Á¤ History

º¸µå »ç¾ç

¸ÞÀÎ¨Ä¼Â Intel 440ZX CPU Áö¿ o ½½·Ф1 Е¸ААААЗ 66/100MHz ААЗ CPU ¸Ю¸р¸® Бц¿ o 168Pin 3.3V DIMM (SDRAM)

È®Àå ½½·Ô

PCI ½½ Ô 2°³ ISA ½½ Ô 2°³ °øÀ&hibar;½½·Ô (PCI & ISA) 1°³

On board

Sound : CS4280 Video : ATI Rage-IIC

¿ Ü Çü

203mm * 254mm * 1.6t (4 Layers)

Page 2

Jumper Settings on the NAGOYA-2 Board

Set CPU TYPE

type

CPU SW1 SW2 SW3 SW4

Pentium II(66MHz)

233MHz ON OFF OFF ON

266MHz ON ON ON OFF

300MHz ON OFF ON OFF

333MHz ON ON OFF OFF

Pentium II(100MHz)

300MHz ON OFF ON OFF

350MHz ON OFF OFF ON

400MHz ON ON ON OFF

450MHz ON OFF ON OFF

Pentium III(100MHz)

450MHz ON OFF ON OFF

500MHz ON ON OFF OFF

550MHz ON OFF OFF OFF

Other settings

Switch No. not used Used

CMOS CLEAR SW5 OFF ON

PASSWORD SW6 OFF ON

CMOS SETUP SW7 OFF ON

FDD Write Protect SW8 OFF ON

Page 3

NAGOYA-2 application

Supported CPU

Pentium II/III 233 to 550 MHz (66/100 MHz)

Celeron 266 to 333 MHz

CPU type

SLOT 1 connector (242 pins)

Page 4

Memory support on NAGOYA-2 board

main memory

Specification : 1 68Pin 3.3V Unbuffered DIMM type module (SDRAM)

Type: 66MHz / 100MHz SDRAM DIMM, non-ECC memory supported

Expansion: Supports 256MB, 3.3V main memory

Capacity: 16MB, 32MB, 64MB or 128MB, Synchronous DRAM

Sockets: Two 168-pin DIMM sockets

cache memory

With 0KB or 128KB or 512 KB L2 cache (CPU dependent)

DIMM size Non-ECC

16MB 2Mbit x 64bit

32MB 4Mbit x 64bit

64MB 8Mbit x 64bit

128MB 16Mbit x 64bit

Page 5

NAGOYA-2 Main B/D CMOS SETUP

use key

Go to the next screen or item Tap key

Move up, down, left, right items direction movement keys

select current item Enter

value increase +/-

Close the currently running content or return to the previous level

ESC key

return to previous page PgUp

return to next page PgDn

return to the beginning of the text Home

return to end of text End

When exiting/saving Setup ALT + Space key

Help ALT+H

When booting, press DEL KEY (press when DEL for SETUP message appears)

Level 1 Step 2 Step 3 Step 4 selection option

Setup Standard Pri Master Type 1~46, User Type, Auto, CD-ROM, ARMD

LBA/Large Mode

On, Off

Block Mode On, Off

32Bit Mode On, Off

PIO Mode Auto, 0 to 4

Pri Slave

Options of Pri Master HDD or CD-ROM settings. The method is the same as Pri Master

Sec Master

Secondary Master HDD options or CD-ROM settings. The method is the same as Pri Master

Sec Slave

Option of Secondary Slave HDD or CD-ROM setting. The method is the same as Pri Master

Date/Time

Set date and time

Floppy A

Set floppy disk drive type

Floppy B

Set floppy disk drive type

Advanced If you set Boot Device to 1 st, 2 nd, 3 rd as Disabled, it will not boot.

TriGem Logo (select products only)

Enabled (graphic screen), Disabled (text screen)

Quick Boot

Enabled (FDD/memory not checked), Disabled (FDD/memory checked)

1st Boot Device

Floppy, ATAPI CDROM, 1st/2nd/3rd/4th IDE-HDD, ARMD-FDD, ARMD-HDD, SCSI, NETWORK, Intelligent I/O (I2O), Disabled

2nd Boot Device

FLOPPY, ATAPI CD-ROM, 1st/2nd/3rd/4th IDE-HDD, ARMDFDD, ARMD-HDD, Disabled

3rd Boot Device

FLOPPY, ATAPI CD-ROM, 1st/2nd/3rd/4th IDE-HDD, ARMDFDD, ARMD-HDD, Disabled

4th Boot Device

FLOPPY, ATAPI CD-ROM, 1st/2nd/3rd/4th IDE-HDD, ARMDFDD, ARMD-HDD, Disabled

BootUp Num-Lock

On (number keys work), Off (number keys do not work)

PS/2 Mouse Support

Disabled (when using a serial mouse), Enabled

Primary display

Absent, VGA/EGA, CGA 40*25, CGA 80*25, Mono

Password Check

Setup, Always

Boot to OS2

Yes (when using 64M & OS/2 Warp version 3.0), No

L2 Cache

Disabled, Enabled (external cache enabled)

System BIOS Cacheable

Disabled, Enabled

C000, 32k Shadow

Enabled, Disabled (Video shadow area setting)

C800, CC00, D000, D400, D800, DC00,

16K Shadow

Enabled, Disabled

Chipset Allocate IRQ to USB

USB 디바이스에 IRQ를 할당

USB KB/Mouse Legacy Support

Disabled, Enabled(USB 키보드나 마우스등 USB Legacy 디바이스 를 사용시)

Memory Hole

Disabled, Enabled(ISA 카드 사용 시 충돌 대비)

Page 6

AGP Aperture Size

4MB, 8MB, 16MB, 32MB, 64MB, 128MB, 256MB(AGP 카드가 그 래픽으로 사용할 메인 메모리 용량 설정)

Power Control

사용자가 전원 관리를 할 것인지의 여부를 설정

< 참고 >

시스템이 Suspend 모드로 들어갔을 때는 정상 모드로 돌아온 다음에 시스템을 종료하십시오.

시스템이 Suspend 모드로 들어간 상태에서 전원 버튼을 누르면 전원 이 OFF되어 하드디스크에 있는 데이터에 문제가 발생할 수 있으므로 주의하십시오.

Power Management / APM

Enabled, Disabled(전원 관리 및 APM(Advanced Power Management) 기능을 사용)

Power Button Function

Suspend(Power-On Self-test가 완료된 이후에 시스템을 끄고자 하

면 전원 버튼을 4초 이상 눌러야 함. 4초 이상 누르지 않으면 시 스템은 Suspend 모드로 들어감)

On/Off(Power-On Self-test가 완료된 상태에서 전원 버튼을 누르 면 시스템이 바로 꺼짐. 일부 모델에서 2초 이상인 경우도 있음)

Suspend Time Out

Disabled, 4Min, 8Min, 12Min, 20Min, 40Min, 60Min(시스템 비활 성 시간의 간격을 설정)

Srial Port 1

Ignore, Monitor(시리얼 포트에 연결된 디바이스의 activity를 Monitor할 것인지 설정)

Srial Port 2

Ignore, Monitor(시리얼 포트에 연결된 디바이스의 activity를 Monitor할 것인지 설정)

Parallel port

Ignore, Monitor(패러렐 포트에 연결된 디바이스의 activity를 Monitor할 것인지 설정)

Floppy disk

Ignore, Monitor(플로피디스크의 activity를 Monitor할 것인지 설 정)

Primary master IDE

Ignore, Monitor(primary master IDE 드라이브의 activity를 Monitor 할 것인지 설정)

Primary slave IDE

Ignore, Monitor(primary slave IDE 드라이브의 activity를 Monitor 할 것인지 설정)

Secondary master IDE

Ignore, Monitor(secondary master IDE 드라이브의 activity를 Monitor할 것인지 설정)

Secondary slave IDE

Ignore, Monitor(secondary slave IDE 드라이브의 activity를 Monitor할 것인지 설정)

PCI/PnP

Plug and Play 규격을 지원하는 OS 관련 옵션과 설치된 ISA 카드의 DMA 및 IRQ를 설정

Plug and Play Aware O/S

Yes, No(OS의 PnP 지원 여부)

Initial Display Select

멀티모니터를 지원하는 O/S에서 멀티모니터 기능을 사용할 때 메인 비디오 장치로 이용할 비디오 카드를 선택

PCI VGA Palette Snoop

Disabled, Enabled(PCI VGA Palette Snooping을 요구하는 ISA 카 드(예: MPEG 카드)가 장착되어 있는 경우)

Allocate IRQ to PCI VGA

PCI VGA 카드에 IRQ를 할당

DMA Channel 0

PnP, ISA(ISA 어댑터 카드의 DMA Channel을 Reserve할 수 있도 록 해줌)

DMA Channel 1

PnP, ISA(ISA 어댑터 카드의 DMA Channel을 Reserve할 수 있도 록 해줌)

DMA Channel 3

PnP, ISA(ISA 어댑터 카드의 DMA Channel을 Reserve할 수 있도 록 해줌)

DMA Channel 5

PnP, ISA(ISA 어댑터 카드의 DMA Channel을 Reserve할 수 있도 록 해줌)

DMA Channel 6

PnP, ISA(ISA 어댑터 카드의 DMA Channel을 Reserve할 수 있도 록 해줌)

DMA Channel 7

PnP, ISA(ISA 어댑터 카드의 DMA Channel을 Reserve할 수 있도 록 해줌)

IRQ 3
