MINIVERSAPAR

1

TABLE OF CONTENTS

Safety

General instructions
Warnings and installation precautions

1 Introduction

1. 1 Description

1. 2 Technical specications

1. 3 Operating elements and connections

2 Installation

2. 1 Mounting

3 Functions and settings

3. 1 Operation

3. 2 Basic

3. 3 Menu structure

3. 4 Auto show

3. 5 Static mode

3. 6 Manual mode

3. 7 Master/Slave mode

3. 8 Linking

3. 9 DMX mode

3. 10 DMX addressing

3. 11 Connection of the DMX line

3. 12 Construction of the DMX termination

3. 13 DMX control

3. 14 Dimmer

3. 15 Back light

3. 16 Fixture information

3. 17 LED frequency

3. 18 Temperature

3. 19 Fan mode

3. 20 White balance

2
2

3
3
5

6

7
7
8
9
9
10
10
10
10
10
12
12
13
14
14
14
14
14
15
15

Packing content

4 Maintenance

4. 1 Maintenance and cleaning the unit

4. 2 Fuse replacement

4. 3 Trouble shooting

• MINIVERSAPAR

• Mount bracket (2 pc.)

• Power cable

• User manual

16
16
16

2

WARNING! Before carrying out any operations with the unit, carefully read this instruction
manual and keep it with cure for future reference. It contains important information about
the installation, usage and maintenance of the unit.

MINIVERSAPAR

SAFETY

General instruction

• The products referred to in this manual conform to the European Community Directives and are there­fore marked with .

• The unit is supplied with hazardous network voltage (230V~). Leave servicing to skilled personnel only.
Never make any modications on the unit not described in this instruction manual, otherwise you will
risk an electric shock.

• Connection must be made to a power supply system tted with ecient earthing (Class I appliance ac­cording to standard EN 60598-1). It is, moreover, recommended to protect the supply lines of the units
from indirect contact and/or shorting to earth by using appropriately sized residual current devices.

• The connection to the main network of electric distribution must be carried out by a qualied electrical
installer. Check that the main frequency and voltage correspond to those for which the unit is designed
as given on the electrical data label.

• This unit is not for home use, only professional applications.

• Never use the xture under the following conditions:

- in places subject to vibrations or bumps;

- in places with a temperature of over 40 °C.

• Make certain that no inammable liquids, water or metal objects enter the xture.

• Do not dismantle or modify the xture.

• All work must always be carried out by qualied technical personnel. Contact the nearest sales point for
an inspection or contact the manufacturer directly.

• If the unit is to be put out of operation denitively, take it to a local recycling
plant for a disposal which is not harmful to the environment.

Warnings and installation precautions

• If this device will be operated in any way dierent to the one described in this manual, it may suer
damage and the guarantee becomes void. Furthermore, any other operation may lead to dangers like
short circuit, burns, electric shock, etc.

• Before starting any maintenance work or cleaning the projector, cut o power from the main supply.

• Always additionally secure the projector with the safety rope. When carrying out any work, always com­ply scrupulously with all the regulations (particularly regarding safety) currently in force in the country
in which the xture’s being used.

• Install the xture in a well ventilated place.

• Keep any inammable material at a safe distance from the xture.

• Shields, lenses or ultraviolet screens shall be changed if they have become damaged to such an extent
that their eectiveness is impaired.

• The lamp (LED) shall be changed if it has become damaged or thermally deformed.

• Never look directly at the light beam. Please note that fast changes in lighting, e. g. ashing light, may
trigger epileptic seizures in photosensitive persons or persons with epilepsy.

• Do not touch the product’s housing when operating because it may be very hot.

MINIVERSAPAR

3

- 1 - INTRODUCTION

1.1 DESCRIPTION

MINIVERSAPAR is a compact indoor LED zoom PAR designed for rental companies. The multi-purpose con­cept combining high brightness, wide zoom range and advanced colour mixing truly makes this a unique
xture. MINIVERSAPAR is equipped with 10°-40° unrivalled zoom range, high eciency, perfect chromatic
uniformity, HD dimming technology and totally silent operation.

1.2 TECHNICAL SPECIFICATIONS

LIGHT SOURCE

• Source: 7x10W RGBW LEDs

• Luminous ux: (10°) 1012lm (40°) 1335lm

• Lux: (10°) 4415 lux, (40°) 378lux @3m

• Source life expectancy: >50.000 h

OPTICS

• Zoom: 10 °- 40° motorised linear zoom

• Lens type: honeycomb gapless plano-convex optics

COLOUR SYSTEM

• Colour mixing: RGBW/FC

• White presets: 2800-10’000K

• Colour wheel: virtual colour wheel with presets

• Macros: several pre-build pixel macros with adjustable speed

DYNAMIC EFFECTS

• Static colour mode: selection of static colour

• Manual colour mode: manual adjustment of colour

• Auto mode: built-in programs with execution speed adjustment

• Sound mode: music activation through internal microphone and sensitivity control

BODY

• Body: sturdy die-cast aluminium body conceived for long-time durability

• Body colour: black

CONTROL

• Protocols: DMX512

• DMX channels: 5/7/10channel

• Display: 4-Chars display

• Firmware upgrade: yes, via USB-DMX interface (UPBOX1) not included

• Master/Slave: for synchronized operation of more units linked in a chain

ELECTRONICS

• Dimmer: linear 0~100% electronic dimmer

• Dimmer curves: dierent dimming curves available

• Strobe / shutter: 1/28 Hz, electronic

• Operating temperature: -10° ~ +40°

• Flicker: icker free operation

ELECTRICAL

• Power supply: 100-240V – 50/60Hz

• Power consumption (at 230V): 69,2W

• Power consumption (at 120V): 70W

• Output (at 230V): 54 units on a single power line

• Output (at 120V): 11 units on a single power line

4

PHYSICAL

• Cooling: forced air with low noise fan

• Data: USB port for USB WIFI transmitter (optional)

• Signal connection: XLR 3p+5p IN/OUT connectors

• Power connection: Seetronic powerCON IN/OUT connectors

• IP rating: 30 with a protective vent to prevent condensation, dust, compensate pressure

• Dimensions (WxHxD): 235x156x301mm

• Weight: 3.7kg

MINIVERSAPAR

301

223235

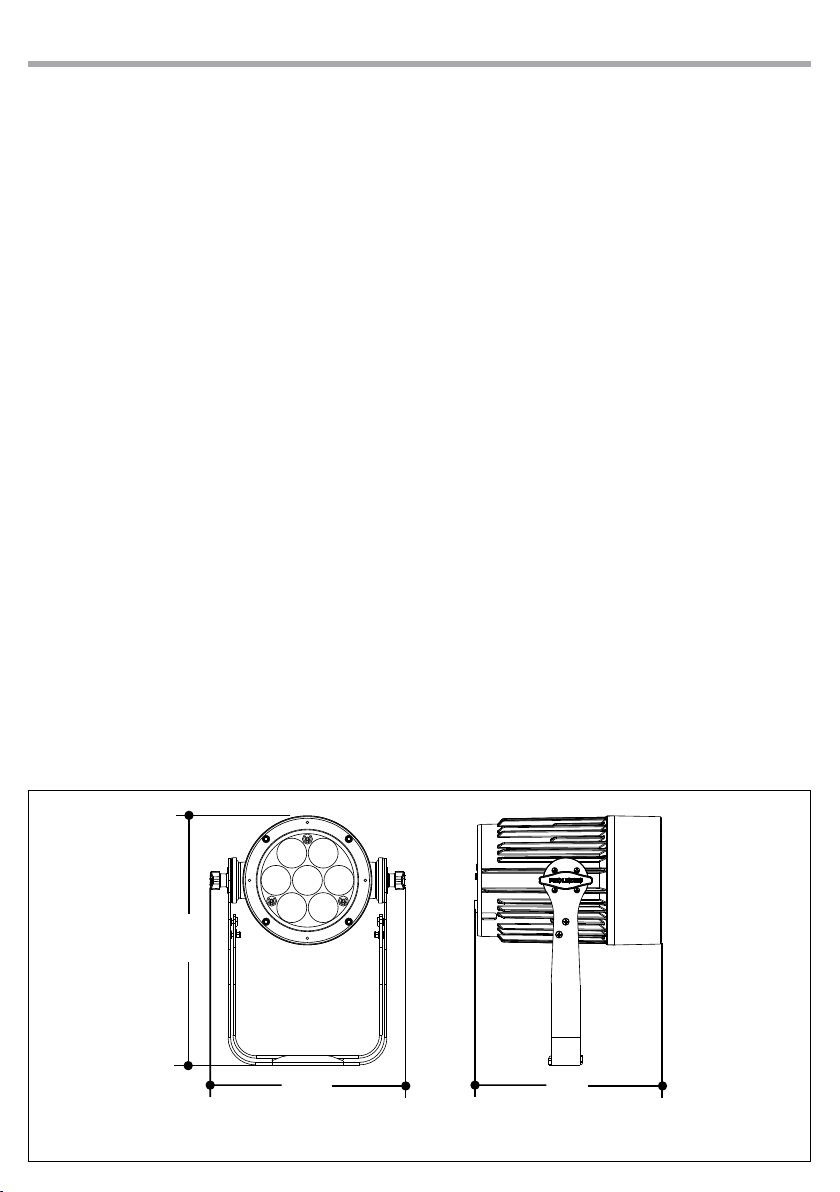

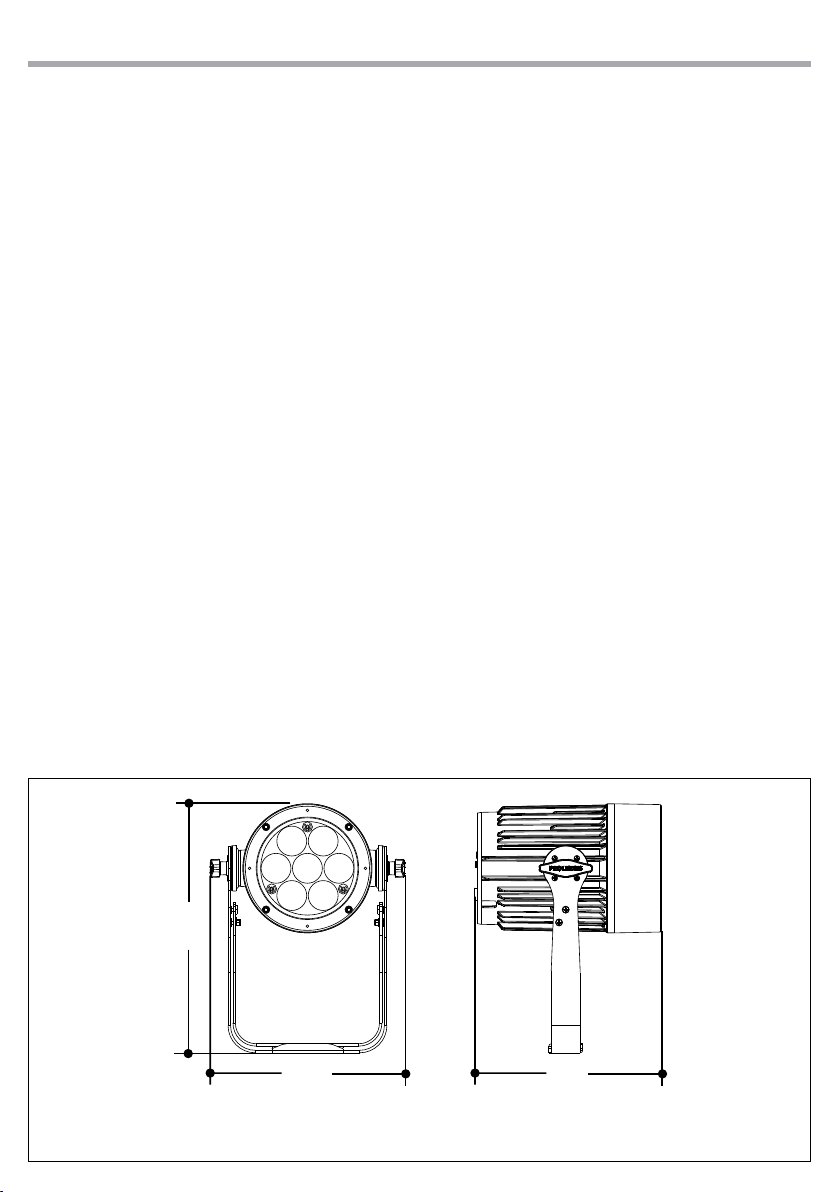

Fig.1Technical drawing

MINIVERSAPAR

1.3 OPERATING ELEMENTS AND CONNECTIONS

5

1 3

8

5

4 6

10 11

9 12

2

7

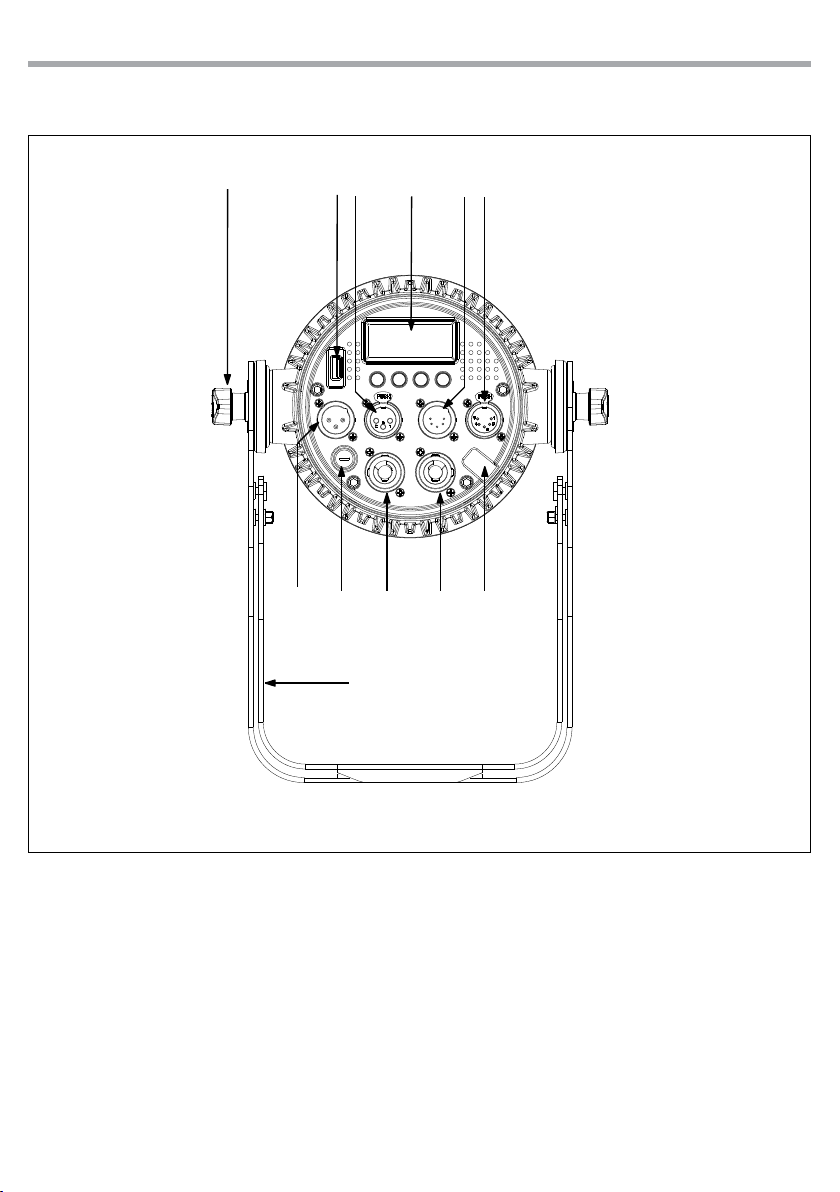

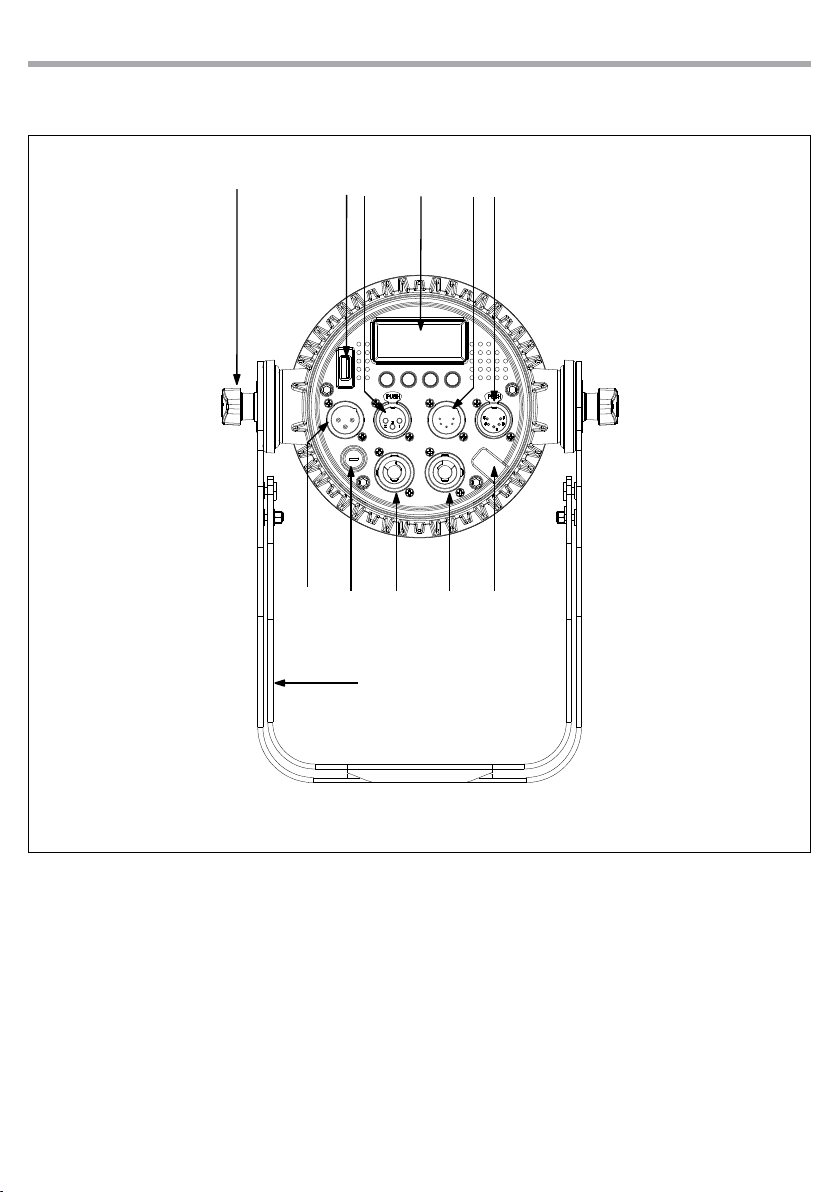

Rear panel Fig.2

1. SCREW for the mounting bracket.

2. MOUNTING BRACKET.

3. Universal Serial Bus (USB)

4. DMX OUT (3-pole XLR):

1= ground, 2 = DMX -, 3 = DMX +.

5. CONTROL PANEL with display and 4 button

used to access the control panel functions
and manage them.

6. DMX IN (5-pole XLR):

1 = ground, 2 = DMX-, 3 = DMX+, 4 N/C, 5 N/C

8. DMX IN (3-pole XLR): 1 = ground, 2 = DMX -,
3 = DMX +.

9. MAIN FUSE HOLDER: replace a burnt-out fuse
by one of the same type only (T1A/250V).

10. POWER IN (PowerCON IN): for connection to a
socket (100-240V~/50-60Hz) via the supplied
mains cable.

11. POWER OUT: connect to supply power to the
next unit.

12. SAFETY RING to attach safety cable.

7. DMX OUT (5-pole XLR):
1 = ground, 2 = DMX-, 3 = DMX+, 4 N/C, 5 N/C

6

MINIVERSAPAR

- 2 - INSTALLATION

2.1 MOUNTING

MINIVERSAPAR may be set up on a solid and even surface. The unit can also be mounted upside down to a
cross arm. For xing, stable mounting clips are required. The mounting place must be of sucient stability
and be able to support a weight of 10 times of the unit’s weight.
When carrying out any installation, always comply scrupulously with all the regulations (particularly re­garding safety) currently in force in the country in which the xture’s being used.

• Install the projector at a suitable location by means of the mounting bracket (1).

• Always additionally secure the projector with the safety rope from falling down. For this purpose, fas-

ten the safety rope at a suitable position so that the maximum fall of the projector will be 20 cm.

• Adjust the projector and use the screw to slightly release or tighten the locking mechanism of the

bracket if is necessary (2).

1

2

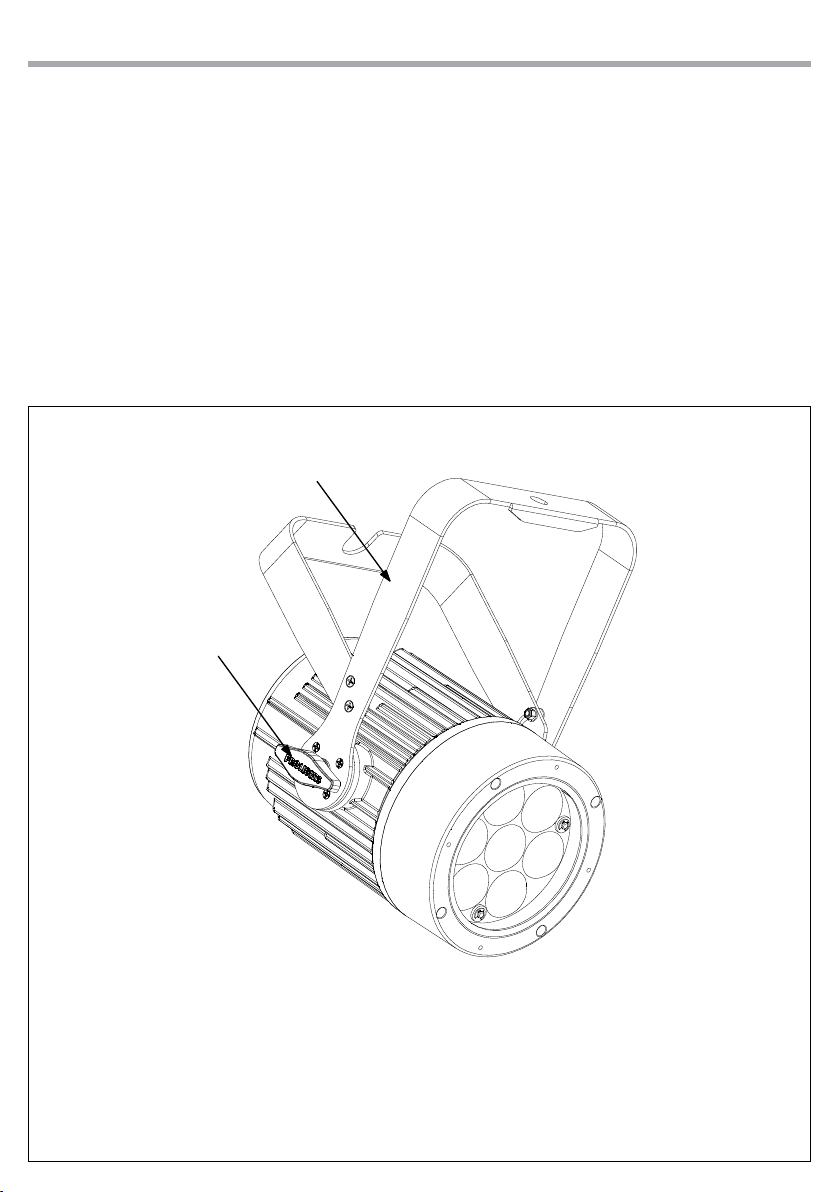

Fig.3

MINIVERSAPAR

7

- 3 - FUNCTIONS AND SETTINGS

3.1 OPERATION

Connect the supplied main cable to a socket (100-240V~/50-60Hz). Then the unit is ready for operation
and can be operated via a DMX controller or it independently performs its show program in succession.
To switch o, disconnect the mains plug from the socket. For a more convenient operation it is recom­mended to connect the unit to a socket which can be switched on and o via a light switch.

3.2 BASIC

Access control panel functions using the four panel buttons located directly underneath the black OLED
display (g.4).

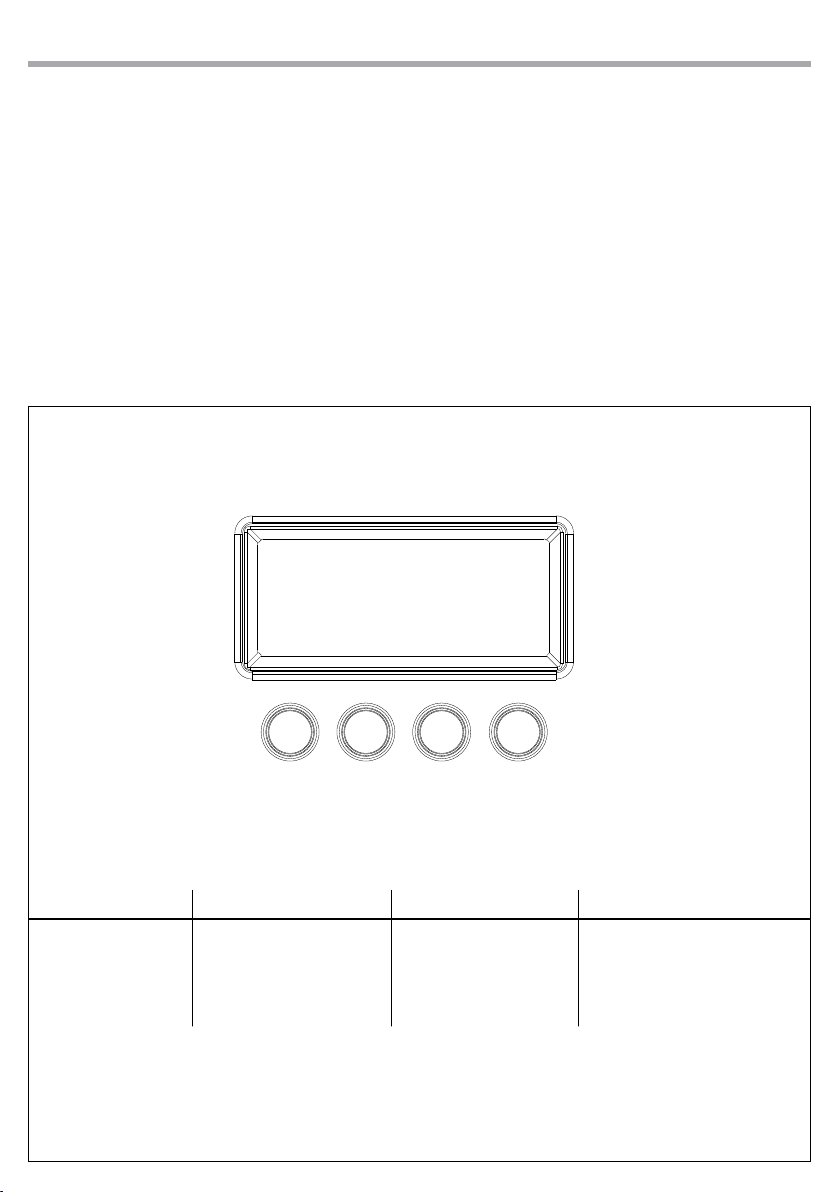

MENU UP DOWN ENTER

Used to access the menu or
to return a previous menu
option

MENU UP DOWN ENTER

Navigates downwards through
the menu list and increases
the numeric value when in a
function

Navigates upwards through
the menu list and decreases
the numeric value when in
a function

Used to select and store the
current menu or conrm the
current function value or
option within a menu

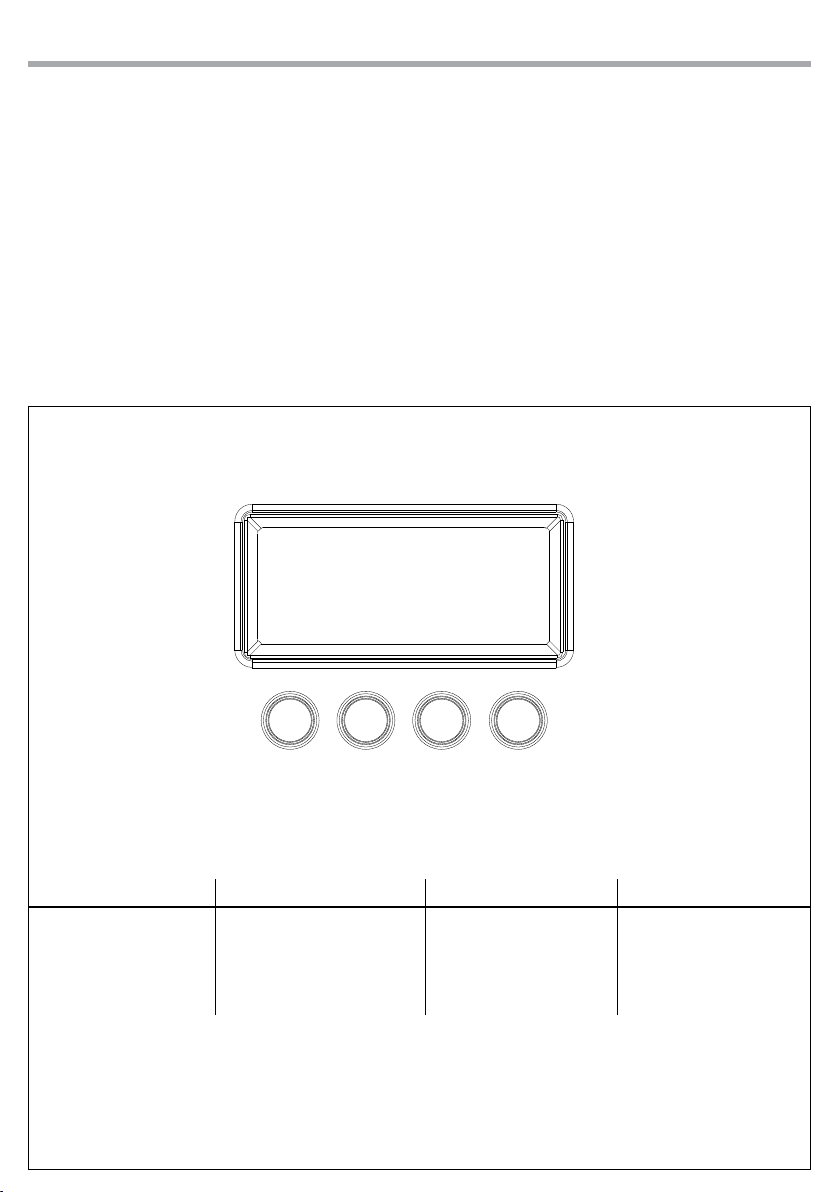

Fig.4 - Functions of the buttons

8

3.3 MENU STRUCTURE

MENU

1 5 CH

2 6 CH 1 - 512

3 11 CH 1 - 512

4 COLOR

5 ZOOM

6 PROGRAMS

7 SPEED

8 SOUND

9 SENS

10 U

11 DIMMER MODE

12 TEMP

ð

ð

ð
ð

ð
ð

ð
ð

ð

ð

1 - 512

C 1

C 2

C 3

C 4

C 5

C 6

C 7

C 8

C 9

C 10

C 11

C 12

C 13

C 14

C 15

Zoom (0-255)

P 1

P 2

P 3

P 4

S (1 - 100)

Snd 1

Snd 2

U (1 - 100)

R (0 - 255)

G (0 - 255)

B (0 - 255)

W (0 - 255)

O

Dimmer 1

Dimmer 2

Dimmer 3

65°

MINIVERSAPAR

MINIVERSAPAR

9

3. 4 LINKING

1. Connect the DMX OUT of the master unit via 3/5-pole XLR cable to the DMX IN of the rst slave unit.

2. Connect the DMX OUT of the rst slave unit to the DMX IN of the second slave unit, etc. until all units

are connected in a chain.

3. 5 DMX MODE

• Press the button MENU so many times until shows 5 Ch, 6 Ch or 11 Ch and press the button ENTER to

conrm.

• Press the button UP/DOWN to select the desired DMX address 001 - 512. Press and hold to scroll quickly.

Press ENTER button to store.

• Press the MENU button to go back or to meet the waiting time to exit the setup menu.

The tables on page 14 indicate the operating mode and DMX value. MINIVERSAPAR is equipped with 3/5­pole XLR connections.

3. 6 DMX ADDRESSING

To able to operate the MINIVERSAPAR with a light controller, adjust the DMX start address for the rst a
DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the rst DMX
channel, adjust the start address 33 on the MINIVERSAPAR. The other functions of the light eect panel are
then automatically assigned to the following addresses.
An example with the start address 33 is shown below:

Number of

DMX channels

Start address

(example)

DMX Address

occupied

Next possible start

address for unit No. 1

Next possible start

address for unit No. 2

5 33 33-37 38 43 48

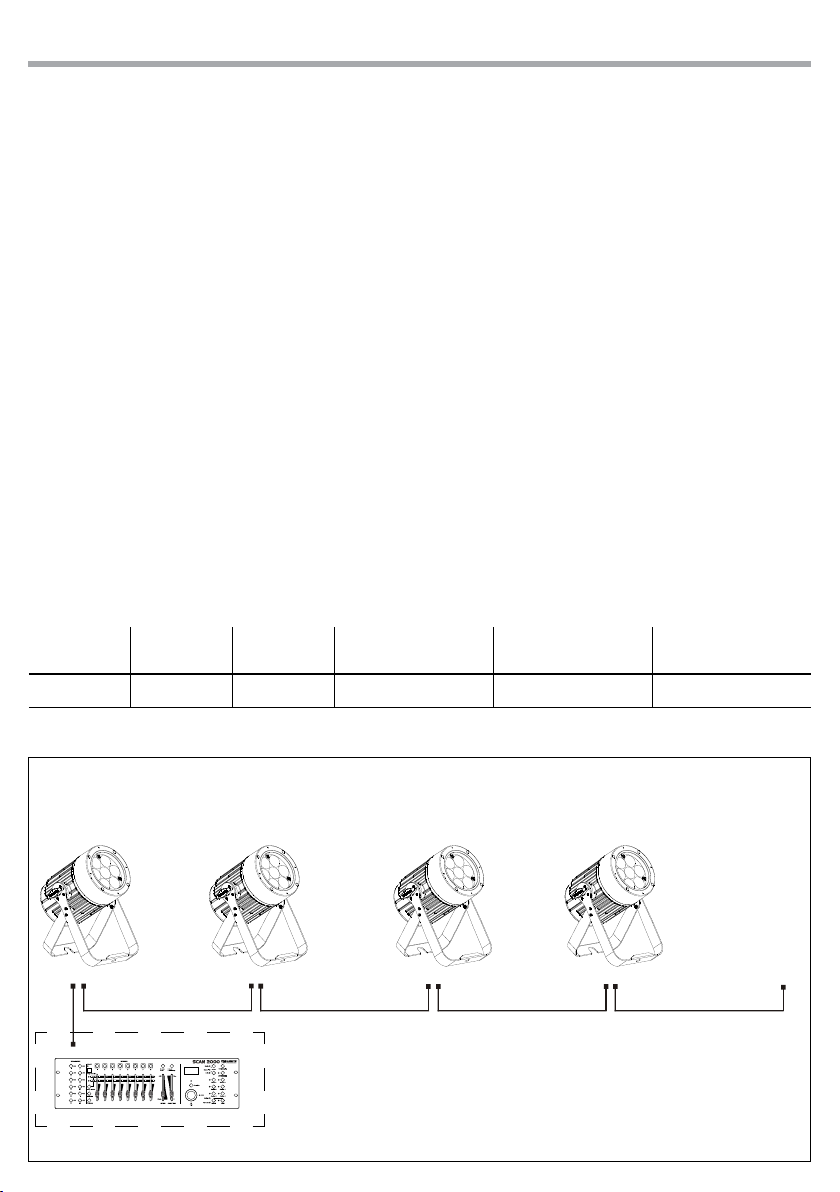

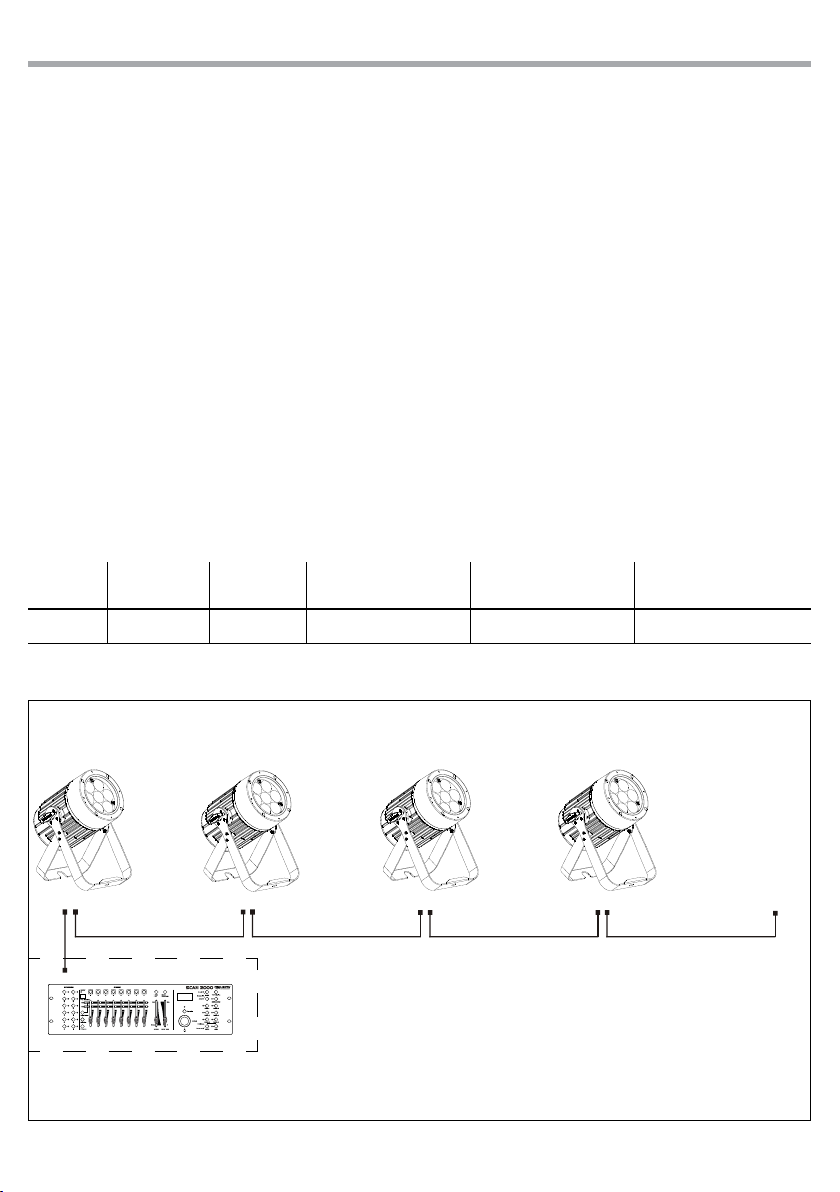

DMX Address: 33 DMX Address: 48DMX Address: 38 DMX Address: 43

DMX512 Controller

Fig.5 - Example 5 DMX channels conguration

Next possible start

address for unit No. 3

. . . . . . . . . . . .

10

3. 7 COLOR

If no DMX control signal is present at the DMX INPUT, the unit independently runs through its show pro­gramme provided that the blackout mode is switched o:

• Press the button MENU so many times until the display shows Color, then press the button ENTER.

• Press the button UP/DOWN to switch between the show C 1, ... , C 15. The unit will operate in show mode.

• Press the button ENTER to save the setting.

3. 8 AUTO SHOW

This xture has a built-in automatic program. To access this, please see the below instructions:

• Press the button MENU so many times until shows P-- , then press the button ENTER.

• Using UP/DOWN button, select one of the programs P1 - P4.

• Press the button ENTER to conrm.

• Press the button MENU until S-- appears on the display.

• Use the button UP/DOWN to select the auto programs speed S001 - S100 (slow-fast).

• Press the button ENTER save the setting.

3. 9 SOUND MODE

In music mode, via its integrated microphone, the unit can be controlled by music with a clear rhythm in
the bass range. If the music control should not work optimally, increase the volume or reduce the distance
between the sound source and the light eect unit.

• Press the button MENU so many times until the display shows Snd.

• Using UP/DOWN button, select one of the modes Snd1 or Snd2.

• Press the button ENTER to conrm.

• You can set the microphone sensitivity pressing the button MENU so many times until the display show

Sens

• Using the button UP/DOWN, select the desired value sensitivity (slow-fast) u0 - u100.

• Press the button ENTER to conrm.

MINIVERSAPAR

3. 10 MANUAL COLOR

This mode allows to adjust the color (uv).

• Press the button MENU so many times until the display shows U-- , then press the button ENTER.

• Press the button ENTER to conrm.

• Using UP/DOWN button, select the desired color value 000 - 255.

• Press ENTER button to continue to the next color R, G, B, W.

• Continue until the desired color is obtained.

• Press the MENU button to go back or to meet the waiting time to exit the setup menu.

3. 11 DIMMER

• Enter in Dimmer mode to select specic dimming curve, press the button MENU so many times until

shows dIM, and press the button ENTER to conrm.

• Press the button UP/DOWN to select OFF - dIM1 - dIM2 - dIM3.

• Press ENTER button to store.

• Press the MENU button to go back or to meet the waiting time to exit the setup menu.

3. 12 UNIT TEMPERATURE

Through the TEMP function you can display the temperature of the projector.

• Press the MENU button so many times until the display shows TEMP, then press the button ENTER.

MINIVERSAPAR

11

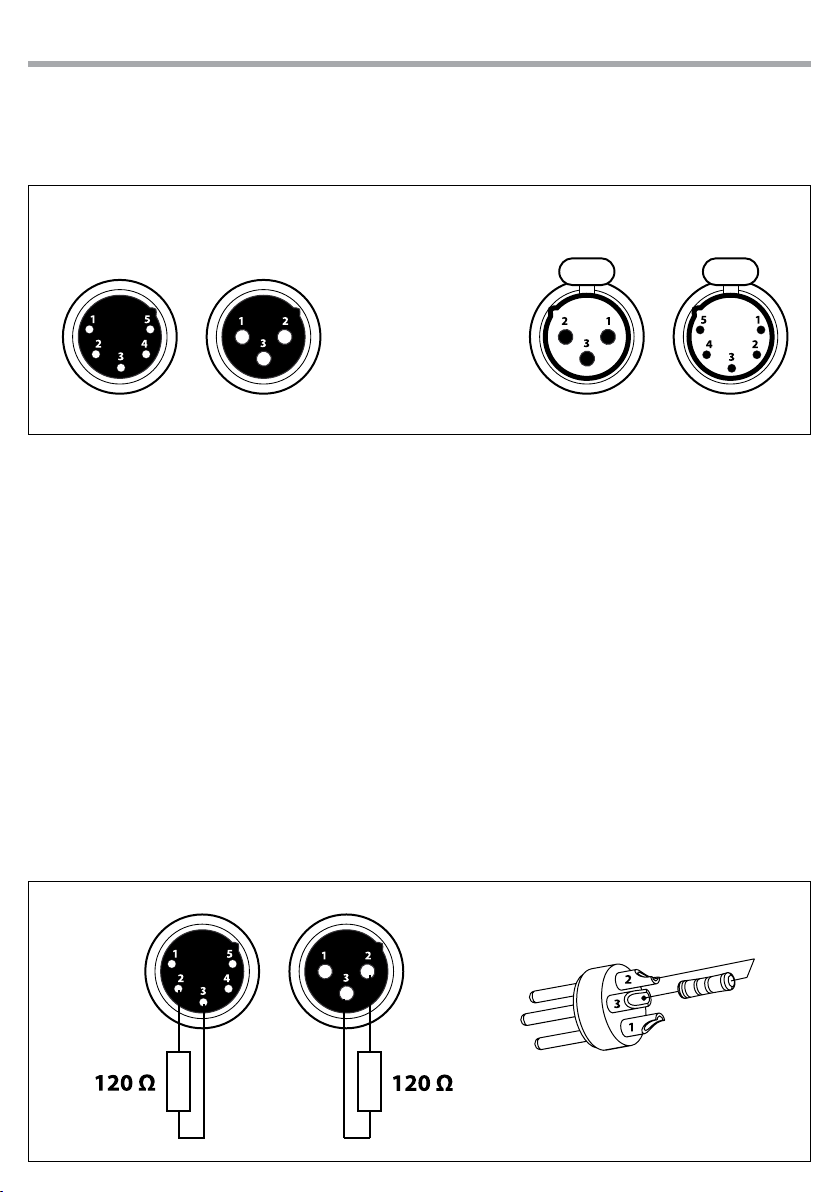

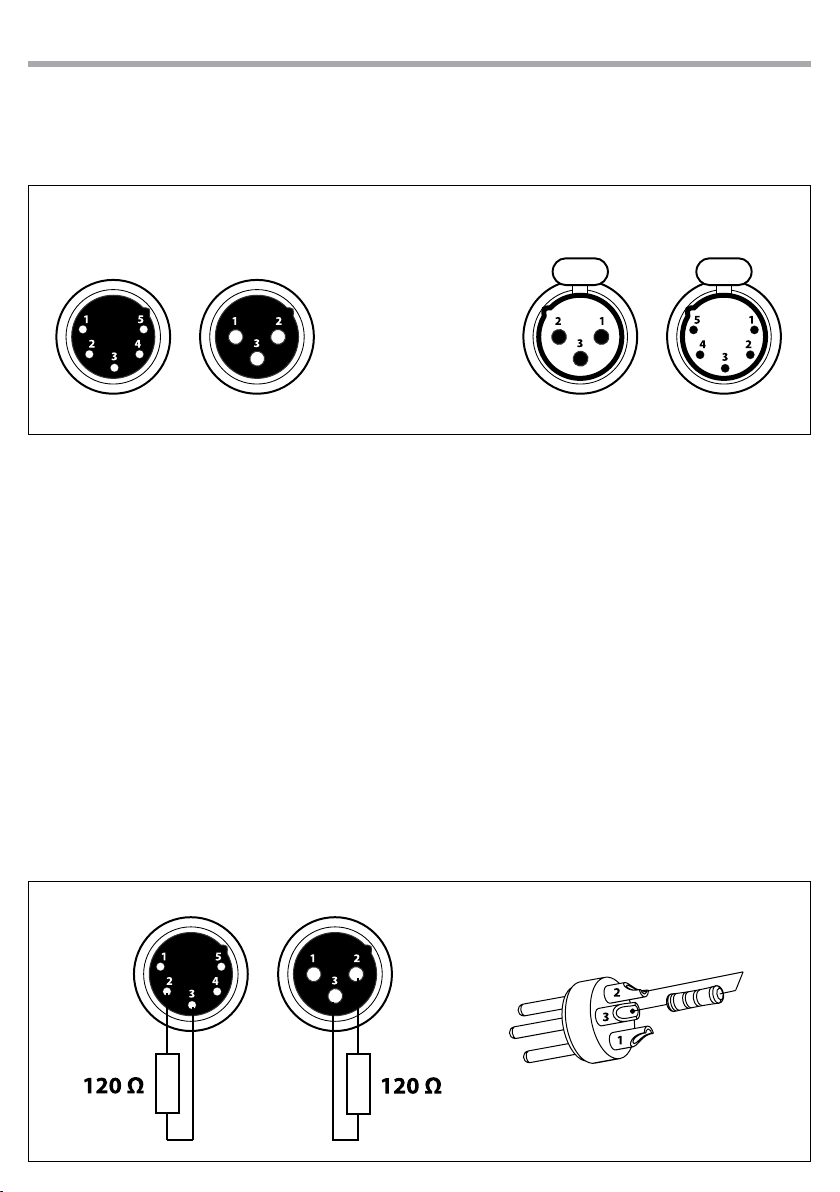

3.11 CONNECTION OF THE DMX LINE

DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped­ance and low capacity.
The following diagram shows the connection mode:

DMX - INPUT

XLR plug

Pin1 : GND - Shield
Pin2 : - Negative
Pin3 : + Positive
Pin4 : N/C
Pin5 : N/C

DMX - OUTPUT

XLR socket

Fig.6

ATTENTION
The screened parts of the cable (sleeve) must never be connected to the system’s earth, as this would
cause faulty xture and controller operation.
Over long runs can be necessary to insert a DMX level matching amplier.
For those connections the use of balanced microphone cable is not recommended because it cannot
transmit control DMX data reliably.

• Connect the controller DMX input to the DMX output of the rst unit.

• Connect the DMX output to the DMX input of the following unit. Connect again the output to the input

of the following unit until all the units are connected in chain.

• When the signal cable has to run longer distance is recommended to insert a DMX termination on the

last unit.

3.12 CONSTRUCTION OF THE DMX TERMINATION

The termination avoids the risk of DMX 512 signals being reected back along the cable when they reach­es the end of the line: under certain conditions and with certain cable lengths, this could cause them to
cancel the original signals.
The termination is prepared by soldering a 120Ω 1/4 W resistor between pins 2 and 3 of the 5-pin male XLR
connector, as shown in gure.

Example:
3 pin XLR connector

Fig.7

12

3.13 DMX CONTROL

5 CANALI

MODE

FUNCTION DMX

5 Ch

RED

1

0~100% 000 - 255

GREEN

2

0~100% 000 - 255

BLUE

3

0~100% 000 - 255

WHITE

4

0~100% 000 - 255

ZOOM

5

0~100% 000 - 255

6 CANALI

MODE

FUNCTION DMX

6 Ch

DIMMER

1

0~100% 000 - 255

RED

2

0~100% 000 - 255

GREEN

3

0~100% 000 - 255

BLUE

4

0~100% 000 - 255

WHITE

5

0~100% 000 - 255

STROBE

6

No Function
Slow to fast

MINIVERSAPAR

11 CANALI

MODE

Value

Value

000 - 010
011 - 255

11 Ch

DIMMER

1

0~100% 000 - 255

RED

2

0~100% 000 - 255

GREEN

3

0~100% 000 - 255

BLUE

4

0~100% 000 - 255

WHITE

5

0~100% 000 - 255

COLOR

6

No Function
Color Macros

STROBE

7

No Function
Slow to fast

PROGRAMS

No Function
0-100%
100%-0

8

100% -0-100%
Colors Fade
4Colors snap
15Colors snap
Sound Control

PROGRAMS SPEED

Speed slow to fast 000 - 255

9

SOUND SENSITIVITY

Sound sensitivity OFF
Control the sound sensitivity

DIMMER MODE

Preset dimmer speed from display menu
Dimmer speed mode o

10

Dimmer speed mode1 (fast speed)
Dimmer speed mode2 (middle speed)
Dimmer speed mode3 (slow speed)

ZOOM

11

0~100% 000 - 255

FUNCTION DMX

Value

000 - 015
016 - 255

000 - 010
011 - 255

000 - 031
032 - 063
064 - 095
096 - 127
128 - 159
160 - 191
192 - 223
224 - 255

000 - 010
011 - 255

000 - 051
052 - 101
102 - 152
153 - 203
204 - 255

MINIVERSAPAR

13

- 4 - MAINTENANCE

4.1 MAINTENANCE AND CLEANING THE UNIT

• Make sure the area below the installation place is free from unwanted persons during setup.

• Switch o the unit, unplug the main cable and wait until the unit has cooled down.

• All screws used for installing the device and any of its parts should be tightly fastened and should not

be corroded.

• Housings, xations and installation spots (ceiling, trusses, suspensions) should be totally free from any

deformation.

• The main cables must be in impeccable condition and should be replaced immediately even when a

small problem is detected.

• It is recommended to clean the front at regular intervals, from impurities caused by dust, smoke, or

other particles to ensure that the light is radiated at maximum brightness. For cleaning, disconnect the
main plug from the socket. Use a soft, clean cloth moistened with a mild detergent. Then carefully wipe
the part dry. For cleaning other housing parts use only a soft, clean cloth. Never use a liquid, it might
penetrate the unit and cause damage to it.

4.2 FUSE REPLACEMENT

1. Remove the safety cap by a screwdriver.

2. Replace the blown fuse with a fuse of the exact same type and rating (T2A/250V ).

3. Install the safety cap, and reconnect power.

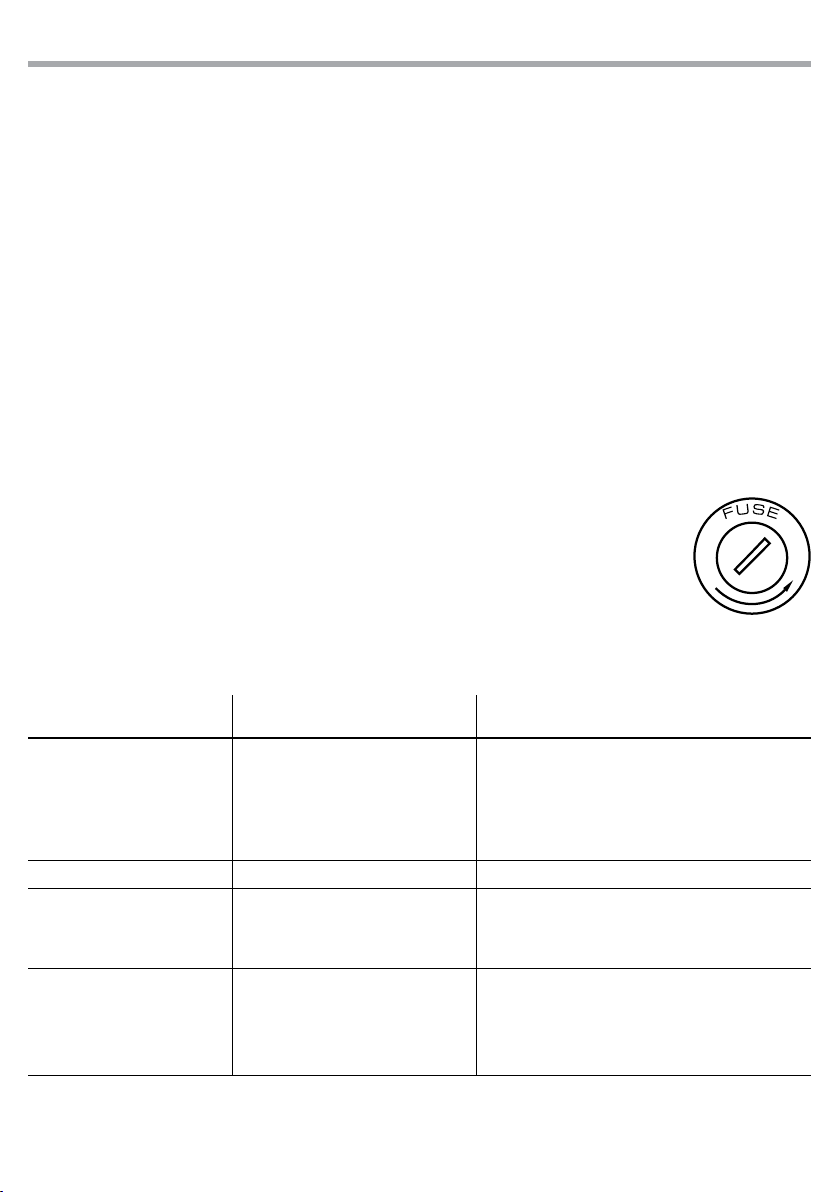

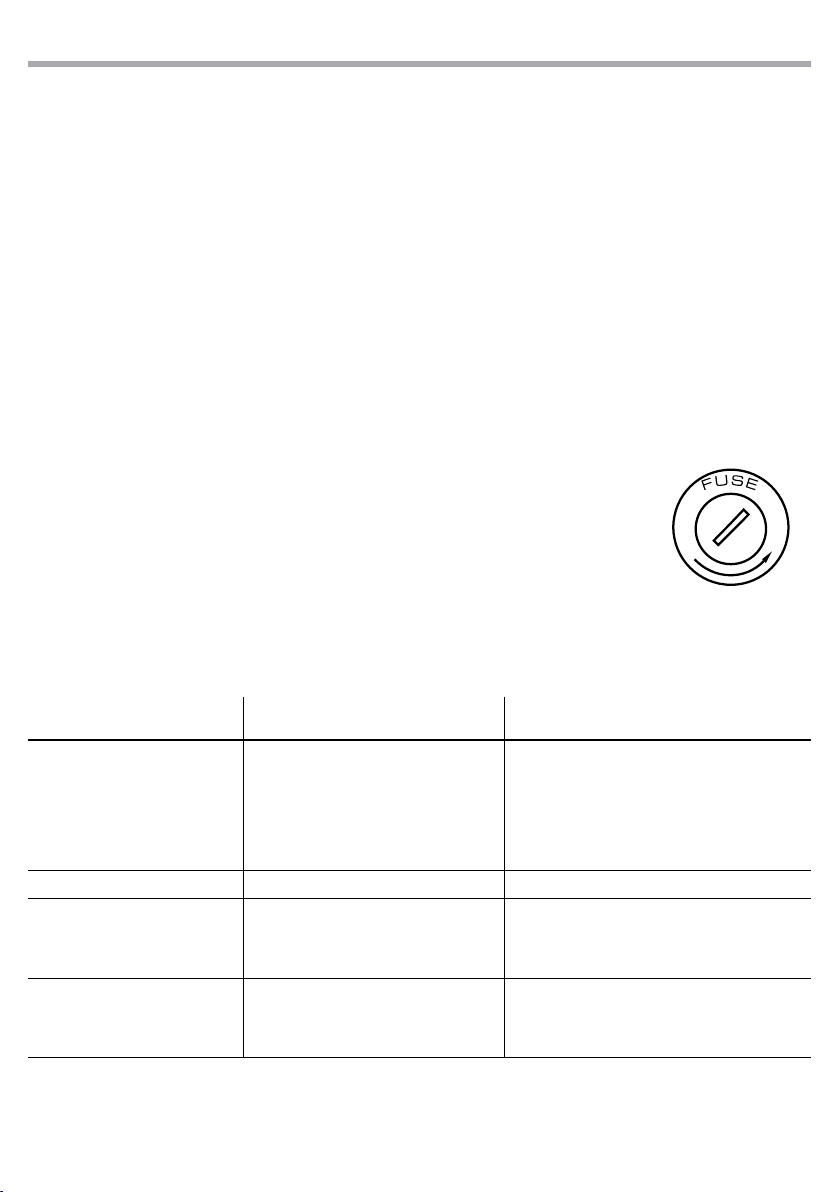

4.3 TROUBLESHOOTING

Fig.8

Problems Possible causes Checks and remedies

• No mains supply

• Dimmer fader set to 0

Fixture does not light up

General low light intensity

Fixture does not power up

Fixture does not respond to DMX

• All color faders set to 0

• Faulty LED

• Faulty LED board

• Dirty lens assembly • Clean the xture regularly

• No power

• Loose or damaged power cord

• Faulty internal power supply

• Wrong DMX addressing

• Damaged DMX cables

• Bouncing signals

Contact an authorized service center in case of technical problems or not reported in the table can not be
resolved by the procedure given in the table.

• Check the power supply voltage

• Increase the value of the dimmer channels

• Increase the value of the color channels

• Replace the LED board

• Replace the LED board

• Check for power on power outlet

• Check power cord

• Replace internal power supply

• Check control panel and unit addressing

• Check DMX cables

• Install terminator as suggested

Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso.

Al ne di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modicare, in

qualunque momento e senza preavviso, le speciche menzionate nel presente manuale di istruzioni.

Tutte le revisioni e gli aggiornamenti sono disponibili nella sezione 'Manuali' sul sito www.musiclights.it

La riproduzione - anche parziale - per propri scopi commerciali è vietata.

REV.001-09/17

MINIVERSAPAR

3

INDICE

Sicurezza

Avvertenze generali
Attenzioni e precauzioni per l’installazione

1 Introduzione

1. 1 Descrizione

1. 2 Speciche tecniche

1. 3 Elementi di comando e di collegamento

2 Installazione

2. 1 Montaggio

3 Funzioni e impostazioni

3. 1 Funzionamento

3. 2 Impostazione base

3. 3 Struttura menu

3. 4 Modalità automatica

3. 5 Modalità statica

3. 6 Modalità manuale

3. 7 Modalità Master/Slave

3. 8 Collegamento

3. 9 Modalità DMX

3. 10 Indirizzamento DMX

3. 11 Collegamenti della linea DMX

3. 12 Costruzione del terminatore DMX

3. 13 Canali DMX

3. 14 Dimmer

3. 15 Back Light

3. 16 Informazioni sul dispositivo

3. 17 Frequenza LED

3. 18 Temperatura

3. 19 Modalità ventola

3. 20 Bilanciamento biannco

4
4

5
5
7

8

9
9
10
11
11
12
12
12
12
12
14
14
15
16
16
16
16
16
17
17

Contenuto dell'imballo:

4 Manutenzione

4. 1 Manutenzione e pulizia del sistema ottico

4. 2 Sostituzione fusibile

4. 3 Risoluzione dei problemi

• MINIVERSAPAR

• Staa di ssaggio (2pz.)

• Cavo di alimentazione

• Manuale utente

18
18
18

4

ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione
questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni
importanti riguardo l’installazione, l’uso e la manutenzione dell’unità.

MINIVERSAPAR

SICUREZZA

Avvertenze generali

• I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per-

tanto recano la sigla .

• Il dispositivo funziona con pericolosa tensione di rete 230V~. Non intervenire mai al suo interno al di

fuori delle operazioni descritte nel presente manuale; esiste il pericolo di una scarica elettrica.

• È obbligatorio eettuare il collegamento ad un impianto di alimentazione dotato di un’eciente messa

a terra (apparecchio di Classe I secondo norma EN 60598-1). Si raccomanda, inoltre, di proteggere le
linee di alimentazione delle unità dai contatti indiretti e/o cortocircuiti verso massa tramite l’uso di
interruttori dierenziali opportunamente dimensionati.

• Le operazioni di collegamento alla rete di distribuzione dell’energia elettrica devono essere eettuate

da un installatore elettrico qualicato. Vericare che frequenza e tensione della rete corrispondono alla
frequenza ed alla tensione per cui l’unità è predisposta, indicate sulla targhetta dei dati elettrici.

• L’unità non per uso domestico, solo per uso professionale.

• Evitare di utilizzare l’unità:

- in luoghi soggetti a vibrazioni, o a possibili urti;

- in luoghi a temperatura superiore ai 40°C.

• Evitare che nell’unità penetrino liquidi inammabili, acqua o oggetti metallici.

• Non smontare e non apportare modiche all’unità.

• Tutti gli interventi devono essere sempre e solo eettuati da personale tecnico qualicato. Rivolgersi al

più vicino centro di assistenza tecnica autorizzato.

• Se si desidera eliminare il dispositivo denitivamente, consegnarlo

per lo smaltimento ad un’istituzione locale per il riciclaggio.

Attenzioni e precauzioni per l’installazione

• Se il dispositivo dovesse trovarsi ad operare in condizioni dierenti da quelle descritte nel presente

manuale, potrebbero vericarsi dei danni; in tal caso la garanzia verrebbe a decadere. Inoltre, ogni altra
operazione potrebbe provocare cortocircuiti, incendi, scosse elettriche, rotture etc.

• Prima di iniziare qualsiasi operazione di manutenzione o pulizia sull’unità togliere la tensione dalla rete

di alimentazione.

• È assolutamente necessario proteggere l’unità per mezzo di una fune di sicurezza. Nell’eseguire qual-

siasi intervento attenersi scrupolosamente a tutte le normative (in materia di sicurezza) vigenti nel
paese di utilizzo.

• Installare l’unità in un luogo ben ventilato.

• Mantenere i materiali inammabili ad una distanza di sicurezza dall’unità.

• I ltri, le lenti o gli schermi ultravioletti se danneggiati possono limitare la loro ecienza.

• I LED devono essere sostituiti se danneggiati o termicamente deformati.

• Non guardare direttamente il fascio luminoso. Tenete presente che i veloci cambi di luce possono pro-

vocare attacchi d’epilessia presso persone fotosensibili o epilettiche.

• Non toccare l’alloggiamento del prodotto quando è in funzione perché potrebbe essere molto caldo.

MINIVERSAPAR

5

- 1 - INTRODUZIONE

1.1 DESCRIZIONE

MINIVERSAPAR è una nuova generazione di ParLED zoom, progettato per rental-company, con diverse
applicazioni sia per stage che per illuminazione architetturale, in ambienti di grandi e medie dimensio­ni. Il caratteristico sistema ottico a singola lente con bordi piano-convessi migliora la fonte dei 7x10W
RGBW/FC LED grazie ad una tecnica di riessione in cui i colori vengono pre miscelati in canali ottici. Un
accorgimento tecnico permette un naturalismo cromatico non semplice da raggiungere per proiettori
LED di vecchia generazione. MINIVERSAPAR possiede anche uno zoom 10°-60° per ottenere feetti beam
con grande denizione o ampi angoli per eetti wash. In tutta la gamma di zoom vengono mantenuti
l’eccellente ecienza e la perfetta uniformità cromatica. MINIVERSAPAR è un proiettore sviluppato per
uso professionale orendo nuove tecnologie dimmer con andamenti super lineari e anti-ickering, con
settaggi di frequenza per l’interfaccia utente. L’assoluta operatività silenziosa del MINIVERSAPAR lo rende
utile anche in ambienti silenziosi o in applicazioni con un gran numero di unità.

1.2 SPECIFICHE TECNICHE

SORGENTE LUMINOSA

• Source:7 x 10 W RGBW LEDs

• CT:White 6701 K

• Lux:(10°) 4415 lux, (35°) 378 lux @3m

• Source Life Expectancy: >50.000 h

OTTICA

• Zoom: ° Motorised linear zoom

• Beam Angle:10° -35 °

• Lens Type: HQ glass lens optics

SISTEMA COLORE

• Color Mixing: RGBW/FC

• Color Wheel: Virtual color wheel with presets

• Macros: Several pre-build pixel macros with adjustable speed

EFFETTI DINAMICI

• Static Color Mode: Selection of static color

• Manual Color Mode: Manual adjustment of color

• Auto Mode: Built-in programs with execution speed adjustment

• Sound Mode: Music activation through internal microphone, sensitivity contr.

CORPO

• Body: Sturdy die-cast aluminium body conceived for long-time durability

• Body Color: Black

CONTROLLO

• Protocols: DMX512

• Dmx Channels:5/6/11 ch

• Firmware Upgrade: Yes, via USB-DMX interface (UPBOX1) not included

• Master/Slave: for synchronized operation of more units linked in a chain

6

ELETTRONICA

• Dimmer: Linear 0~100% electronic dimmer

• Dimmer Curves: Dierent dimming curves available

• Strobe/Shutter:1/28 Hz, electronic

• Operating Temperature: -10° ~ +40°

• Flicker: Flicker free operation

ALIMENTAZIONE

• Power Supply: 100-240V – 50/60Hz

• Power Consumption (at 230V):69,2 W

• Output (at 230V):54 units on a single power line

CARATTERISTICHE FISICHE

• Signal Connection: 3p+5p in/out

• Power Connection: PowerCON in

• USB: USB port for USB Wi-Fi receiver (optional)

• IP:30 Protective vent to prevent condensation, dust, compensate pressure

• Cooling: Forced air with low noise fan

• Dimensions (WxHxD):235x156x301 mm

• Weight:3,7 kg

MINIVERSAPAR

301

Disegno tecnico

223235

Fig.1

MINIVERSAPAR

1.3 ELEMENTI DI COMANDO E COLLEGAMENTI

7

1 3

8

5

4 6

10 11

9 12

2

7

Pannello Posteriore

1. VITE DI FISSAGGIO per la staa di montaggio.

2. STAFFA DI MONTAGGIO.

3. Universal Serial Bus (USB).

4. DMX OUT (XLR a 3 poli):
1= massa, 2 = DMX -, 3 = DMX +.

5. PANNELLO DI CONTROLLO con display e 4
pulsanti per accesso e gestione delle diverse
funzioni.

6. DMX IN (XLR a 5 poli):
1 = massa, 2 = DMX -, 3 = DMX +, 4 N/C, 5 N/C.

7. DMX OUT (XLR a 5 poli):
1= massa, 2 = DMX -, 3 = DMX +, 4 N/C, 5 N/C.

Fig.2

8. DMX IN (XLR a 3 poli): 1 = massa, 2 = DMX -,
3 = DMX +.

9. PORTAFUSIBILE: sostituire un fusibile difettoso
solo con uno dello stesso tipo (T2A/250V).

10. POWER IN: per il collegamento ad una presa di
rete (100-240V~/50-60Hz) tramite il cavo rete
in dotazione.

11. POWER OUT: output alimentazione per
connessione di più unità in serie.

12. SAFETY RING per l’aggancio al cavo di
sicurezza.

8

MINIVERSAPAR

- 2 - INSTALLAZIONE

2.1 MONTAGGIO

Il MINIVERSAPAR può essere collocato su un piano solido. Inoltre, grazie alle possibilità di ssaggio sulla
doppia staa (g.3), l’unità può essere montata anche a testa in giù, su una traversa. Per il ssaggio oc­corrono dei supporti robusti per il montaggio. L’area di collocazione deve avere una stabilità suciente e
supportare almeno 10 volte il peso dell’unità.
Inoltre assicurarsi di rispettare tutte le avvertenze in materia di sicurezza.

• Fissare il proiettore attraverso l’apposita staa (1) ad una collocazione idonea.

• È assolutamente necessario assicurare il proiettore contro la caduta utilizzando un cavo di sicurezza: in
particolare collegare il cavo in un punto adatto in modo che la caduta del proiettore non possa supe­rare i 20 cm.

• Orientare il proiettore intervenendo, se necessario, sulla vite di ssaggio (2).

1

2

Fig.3

MINIVERSAPAR

9

- 3 - FUNZIONI E IMPOSTAZIONI

3.1 FUNZIONAMENTO

Per accendere il MINIVERSAPAR, collegare l’estensione POWER IN al cavo di alimentazione e inserire la spi­na in una presa di rete (100-240V~/50-60Hz). L’unità può essere comandata da un unità DMX di comando
luce oppure svolgere autonomamente il suo programma. Per spegnere il MINIVERSAPAR, staccare la spina
dalla presa di rete. Per maggiore comodità è consigliabile collegare l’unità con una presa comandata da
un interruttore.

3.2 IMPOSTAZIONE BASE

Il MINIVERSAPAR dispone di un black OLED display e 4 pulsanti per accesso alle funzioni del pannello di
controllo (g.4).

MENU UP DOWN ENTER

MENU UP DOWN ENTER

Per scorrere il menu
principale o tornare ad
una opzione del menu
precedente

Per scorrere attraverso le
diverse funzioni in ordine
discendente o aumentare il
valore della funzione stessa

Per scorrere attraverso le
diverse funzioni in ordine
ascendente o diminuire il
valore della funzione stessa

Per entrare nel menu selezionato o
confermare il valore attuale della
funzione o l'opzione all'interno di
un menu

Fig.4 - Funzione dei tasti

10

3.3 STRUTTURA MENU

MENU

1 5 CH

2 6 CH 1 - 512

3 11 CH 1 - 512

4 COLOR

5 ZOOM

6 PROGRAMS

7 SPEED

8 SOUND

9 SENS

10 U

11 DIMMER MODE

12 TEMP

ð

ð

ð
ð

ð
ð

ð
ð

ð

ð

1 - 512

C 1

C 2

C 3

C 4

C 5

C 6

C 7

C 8

C 9

C 10

C 11

C 12

C 13

C 14

C 15

Zoom (0-255)

P 1

P 2

P 3

P 4

S (1 - 100)

Snd 1

Snd 2

U (1 - 100)

R (0 - 255)

G (0 - 255)

B (0 - 255)

W (0 - 255)

O

Dimmer 1

Dimmer 2

Dimmer 3

65°

MINIVERSAPAR

MINIVERSAPAR

11

3. 4 COLLEGAMENTO

1. Collegare l’uscita DMX OUT dell’unità principale con l’ingresso DMX IN della prima unità secondaria
servendosi di un cavo XLR a 3 o 5 poli.

2. Collegare l’uscita DMX OUT della prima unità secondaria con l’ingresso DMX IN della seconda unità
secondaria ecc.

3. 5 MODALITÀ DMX

• Per poter entrare nella modalità DMX, premere il tasto MENU no a quando sul display non appare 5 Ch,
6 Ch o 11 Ch, quindi premere ENTER per confermare.

• Utilizzare i tasti UP/DOWN per impostare l’indirizzo DMX desiderato 001 - 512. Tenere premuto per lo
scorrimento veloce.

• Premere ENTER per confermare.

Le tabelle a pagina 16 indicano le modalità di funzionamento e i relativi valori DMX. Come interfaccia
DMX, l’unità possiede dei contatti XLR a 3 e 5 poli.

3. 6 INDIRIZZAMENTO DMX

Per poter comandare il MINIVERSAPAR con un’unità di comando luce, occorre impostare l’indirizzo di start
DMX per il primo canale DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per coman­dare la funzione del primo canale DMX, si deve impostare sul MINIVERSAPAR l’indirizzo di start 33. Le altre
funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi. Segue un esempio con
indirizzo 33 di start:

Numero

canali DMX

Indirizzo di

start (esempio)

Indirizzo DMX

occupati

Prossimo indirizzo di start

possibile per unità n°1

Prossimo indirizzo di start

possibile per unità n°2

5 33 33-37 38 43 48

DMX Address: 33 DMX Address: 48DMX Address: 38 DMX Address: 43

DMX512 Controller

Fig.5 - Esempio di congurazione a 5 canali DMX

Prossimo indirizzo di start

possibile per unità n°3

. . . . . . . . . . . .

12

3. 7 COLOR

Se alla presa DMX non è presente alcun segnale di comando DMX, l’unità può svolgere il suo programma
Show autonomamente:

• Premere il tasto MENU no a quando sul display non appare Color, quindi premere il tasto ENTER per
confermare la scelta.

• Premere il tasto UP/DOWN per scorrere al programma desiderato C 1, ... , C 15, e premere il tasto ENTER
per confermare la scelta.

L’unità entrerà in modalità automatica mandando in esecuzione il programma selezionato

3. 8 MODALITÀ AUTOMATICA

Per entrare nella modalità automatica e permettere all’unità di svolgere il suo programma Show autono­mamente:

• Premere il tasto MENU no a quando sul display non appare P--.

• Usare i tasti UP/DOWN per selezionare il programma P1 - P4

• L’unità entrerà nella modalità automatica mandando in esecuzione il programma pre-impostato per il
quale è possibile regolare la velocità di esecuzione.

• Per impostare la velocità di esecuzione premere il tasto MENU no a quando sul display non appare S--,
quindi utilizzare i tasti UP/DOWN per selezionare la velocità di esecuzione desiderata S001 - S100 (Slow­Fast). Premere il tasto ENTER per salvare l’impostazione.

• Premere il tasto MENU per tornare indietro o attendere alcuni secondi per uscire dal menu di impostazione.

3. 9 MODALITÀ MUSICALE

Nella modalità musicale l’unità può essere comandata tramite la musica. In presenza di segnale
musicale, con un determinato ritmo nei bassi e con volume suciente, tramite il microfono si comanda
il MINIVERSAPAR. Se il comando musicale non dovesse funzionare perfettamente, aumentare il volume
o ridurre la distanza fra sorgente audio e l’unità oppure alternativamente aumentare la sensibilità del
microfono.

• Per entrare nella modalità musicale, premere il tasto MENU no a quando sul display non appare

• Utilizzare i tasti UP/DOWN per selezionare la modalità desiderata tra Snd1 e Snd2 e premere ENTER.

• È possibile regolare la sensibilità del microfono integrato premendo MENU no a quando sul display
non appare

• Premere il tasto UP/DOWN per impostare il valore desiderato u0-u100 e premere il tasto ENTER.

Sens.

MINIVERSAPAR

Snd.

3. 10 MANUAL COLOR

Per impostare il bilanciamento personalizzato dei colori:

• Premere il tasto MENU no a quando sul display non appare U--, quindi premere il tasto ENTER.

• Selezionare il colore R, G, B, W attraverso i tasti UP/DOWN, quindi premere il tasto ENTER.

• Utilizzare i tasti UP/DOWN per impostare il valore desiderato 000 - 255.

• Premere il tasto ENTER per continuare e passare al successivo colore R, G, B, W.

• Continuare no ad ottenere la miscelazione del colore.

• Premere il tasto MENU per tornare indietro o attendere alcuni secondi per uscire dal menu di impostazione.

3. 11 FUNZIONE DIMMER

• Per entrare nella modalità dimmer e scegliere e simulare diverse curve dimming, premere il tasto MENU
ripetutamente no a quando sul display non compare dIM, quindi premere il tasto ENTER.

• Premere il tasto UP/DOWN per selezionare OFF - dIM1 - dIM2 - dIM3. Premere il tasto ENTER per confermare.

• Premere il tasto MENU per tornare indietro o attendere alcuni secondi per uscire dal menu di impostazione.

3. 12 TEMPERATURA UNITÀ

Per visualizzare la temperatura dell’unità, premere il tasto MENU no a quando sul display non appare
TEMP, quindi premere il tasto ENTER.

3.13 CANALI DMX

5 CANALI

MODE

FUNCTION DMX

5 Ch

RED

1

0~100% 000 - 255

GREEN

2

0~100% 000 - 255

BLUE

3

0~100% 000 - 255

WHITE

4

0~100% 000 - 255

ZOOM

5

0~100% 000 - 255

6 CANALI

MODE

FUNCTION DMX

6 Ch

DIMMER

1

0~100% 000 - 255

RED

2

0~100% 000 - 255

GREEN

3

0~100% 000 - 255

BLUE

4

0~100% 000 - 255

WHITE

5

0~100% 000 - 255

STROBE

6

No Function
Slow to fast

MINIVERSAPAR

11 CANALI

MODE

Value

Value

000 - 010
011 - 255

11 Ch

DIMMER

1

0~100% 000 - 255

RED

2

0~100% 000 - 255

GREEN

3

0~100% 000 - 255

BLUE

4

0~100% 000 - 255

WHITE

5

0~100% 000 - 255

COLOR

6

No Function
Color Macros

STROBE

7

No Function
Slow to fast

PROGRAMS

No Function
0-100%
100%-0

8

100% -0-100%
Colors Fade
4Colors snap
15Colors snap
Sound Control

PROGRAMS SPEED

Speed slow to fast 000 - 255

9

SOUND SENSITIVITY

Sound sensitivity OFF
Control the sound sensitivity

DIMMER MODE

Preset dimmer speed from display menu
Dimmer speed mode o

10

Dimmer speed mode1 (fast speed)
Dimmer speed mode2 (middle speed)
Dimmer speed mode3 (slow speed)

ZOOM

11

0~100% 000 - 255

13

FUNCTION DMX

Value

000 - 015
016 - 255

000 - 010
011 - 255

000 - 031
032 - 063
064 - 095
096 - 127
128 - 159
160 - 191
192 - 223
224 - 255

000 - 010
011 - 255

000 - 051
052 - 101
102 - 152
153 - 203
204 - 255

14

MINIVERSAPAR

3.14 COLLEGAMENTI DELLA LINEA DMX

La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con
impedenza 120Ω e bassa capacità.
Per il collegamento fare riferimento allo schema di connessione riportato di seguito:

DMX - INPUT

Spina XLR

Pin1 : Massa - Schermo
Pin2 : - Negativo
Pin3 : + Positivo
Pin4 : N/C
Pin5 : N/C

DMX - OUTPUT

Presa XLR

Fig.6

ATTENZIONE
La parte schermata del cavo (calza) non deve mai essere collegata alla terra dell’impianto; ciò comporte­rebbe malfunzionamenti delle unità e dei controller.
Per passaggi lunghi può essere necessario l’inserimento di un amplicatore DMX.
In tal caso, è sconsigliato utilizzare nei collegamenti cavo bilanciato microfonico poiché non è in grado di
trasmettere in modo adabile i dati di controllo DMX.

• Collegare l’uscita DMX del controller con l’ingresso DMX della prima unità;

• Collegare, quindi, l’uscita DMX con l’ingresso DMX della successiva unità; l’uscita di quest’ultima con
l’ingresso di quella successiva e via dicendo nchè tutte le unità sono collegate formando una catena.

• Per installazioni in cui il cavo di segnale deve percorrere lunghe distanze è consigliato inserire sull’ulti­ma unità una terminazione DMX.

3.15 COSTRUZIONE DEL TERMINATORE DMX

La terminazione evita la probabilità che il segnale DMX 512, una volta raggiunta la ne della linea stessa
venga riesso indietro lungo il cavo, provocando, in certe condizioni e lunghezze, la sua sovrapposizione
al segnale originale e la sua cancellazione.
La terminazione deve essere eettuata, sull’ultima unità della catena, con connettori XLR a 3/5 pin, saldan­do una resistenza di 120Ω (minimo 1/4W) tra i terminali 2 e 3, così come indicato in gura.

Esempio:
connettore XLR a 3 pin

Fig.7

MINIVERSAPAR

15

- 4 - MANUTENZIONE

4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO

• Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non
qualicato.

• Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare nché l’unità non si sia rareddata.

• Tutte le viti utilizzate per l’installazione dell’unità e le sue parti devono essere assicurate saldamente e
non devono essere corrose.

• Alloggiamenti, elementi di ssaggio e di installazione (sotto, truss, sospensioni) devono essere total­mente esenti da qualsiasi deformazione.

• I cavi di alimentazione devono essere in condizione impeccabile e devono essere sostituiti immediata­mente nel momento in cui anche un piccolo problema viene rilevato.

• Si dovrebbe procedere, ad intervalli regolari, alla pulizia della parte frontale per asportare polvere,
fumo e altre particelle. Solo così, la luce può essere irradiata con la luminosità massima. Per la pulizia
usare un panno morbido, pulito e un detergente per vetri come si trovano in commercio. Quindi asciu­gare le parti delicatamente.

4.2 SOSTITUZIONE FUSIBILE

1. Assicurarsi di scollegare il cavo di alimentazione del modulo prima di sostituire un
fusibile bruciato con uno dello stesso tipo (T2A/250V).

2. Con un cacciavite, rimuovere il portafusibile (g.8) dalla sua sede e il fusibile bru­ciato dal suo supporto; sostituire il fusibile con uno identico per tipologia e valore.

3. Inserire il portafusibile al suo posto e ricollegare l’alimentazione.

4.3 RISOLUZIONE DEI PROBLEMI

Fig.8

Anomalie Possibili cause Controlli e rimedi

• Mancanza di alimentazione di rete

• Dimmer impostato a 0

Il dispositivo non illumina

Bassa intensità di luce generale

Il dispositivo non è alimentato

• Tutti i colori impostati a 0

• LED difettoso/i

• Scheda LED difettosa

• Lenti sporche • Pulire il dispositivo regolarmente

• Mancanza di alimentazione di rete

• Cavo di alimentazione danneggiato

• Alimentatore interno difettoso

• Indirizzamento DMX errato

Il dispositivo non risponde al
DMX

Rivolgersi a un centro di assistenza tecnico autorizzato in caso di problema non riportato in tabella o che
non possono essere risolti mediante la procedura riportata in tabella.

• Cavo di segnale DMX difettoso

• Rimbalzo segnale DMX

• Vericare la presenza della tensione alimentazione

• Incrementare i valori del canale dimmer

• Incrementare i valori dei canali colori

• Sostituire scheda LED

• Sostituire scheda LED

• Vericare la presenza della tensione alimentazione

• Controllare il cavo di alimentazione

• Sostituire l'alimentatore interno

• Controllare il pannello di controllo e

l'indirizzamento delle unità

• Controllare il cavo di segnale DMX

• Installare una terminazione DMX come suggerito

©2019 Music & Lights S.r.l.TRIBE è un brand di proprietà della Music & Lights S.r.l. TRIBE is a brand of Music & Lights S.r.l .company.

MUSIC & LIGHTS S.r.l. - Phone [phone] - www.musiclights.it
