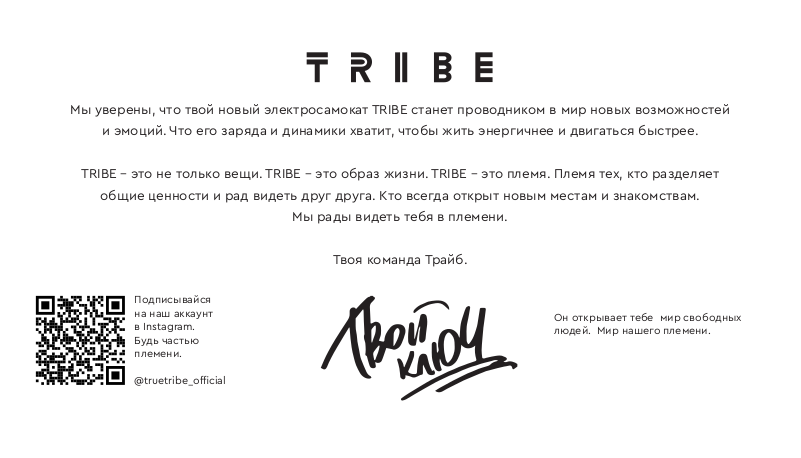

Мы уверены, что твой новый электросамокат TRIBE станет проводником в мир новых возможностей и эмоций. Что его заряда и динамики хватит, чтобы жить энергичнее и двигаться быстрее.
TRIBE – это не только вещи. TRIBE – это образ жизни. TRIBE – это племя. Племя тех, кто разделяет общие ценности и рад видеть друг друга. Кто всегда открыт новым местам и знакомствам.
Мы рады видеть тебя в племени.
Твоя команда Трайб.
|
|
|
|
|
Подписывайся |
|
|
|
|
|
|
на наш аккаунт |
Он открывает тебе мир свободных |
|
|
|
|
|
в Instagram. |
людей. Мир нашего племени. |
|
|
|
|
|
||
|
|
|
|
|
Будь частью |
|
|
|
|
|
|
племени. |
|
|
|
|
|
|
@truetribe_official |
|
|
|
|
|
|
|
изучи свой tribe maya
Так выглядит твой электросамокат,
подготовленный к использованию |
Звонок |
|
Правый
поворотник
|
Ручка |
|
переднего |
2 |
тормоза |
|
Левый
поворотник
Левый
пульт
управления
Ручка
заднего
тормоза
Тормозные тросики Замок
фиксации
Фара
ЖК-дисплей
Правый
пульт
управления
Рычаг
акселератора
Рулевая
колонка
Рычаг механизма складывания
Противоугонная
скоба

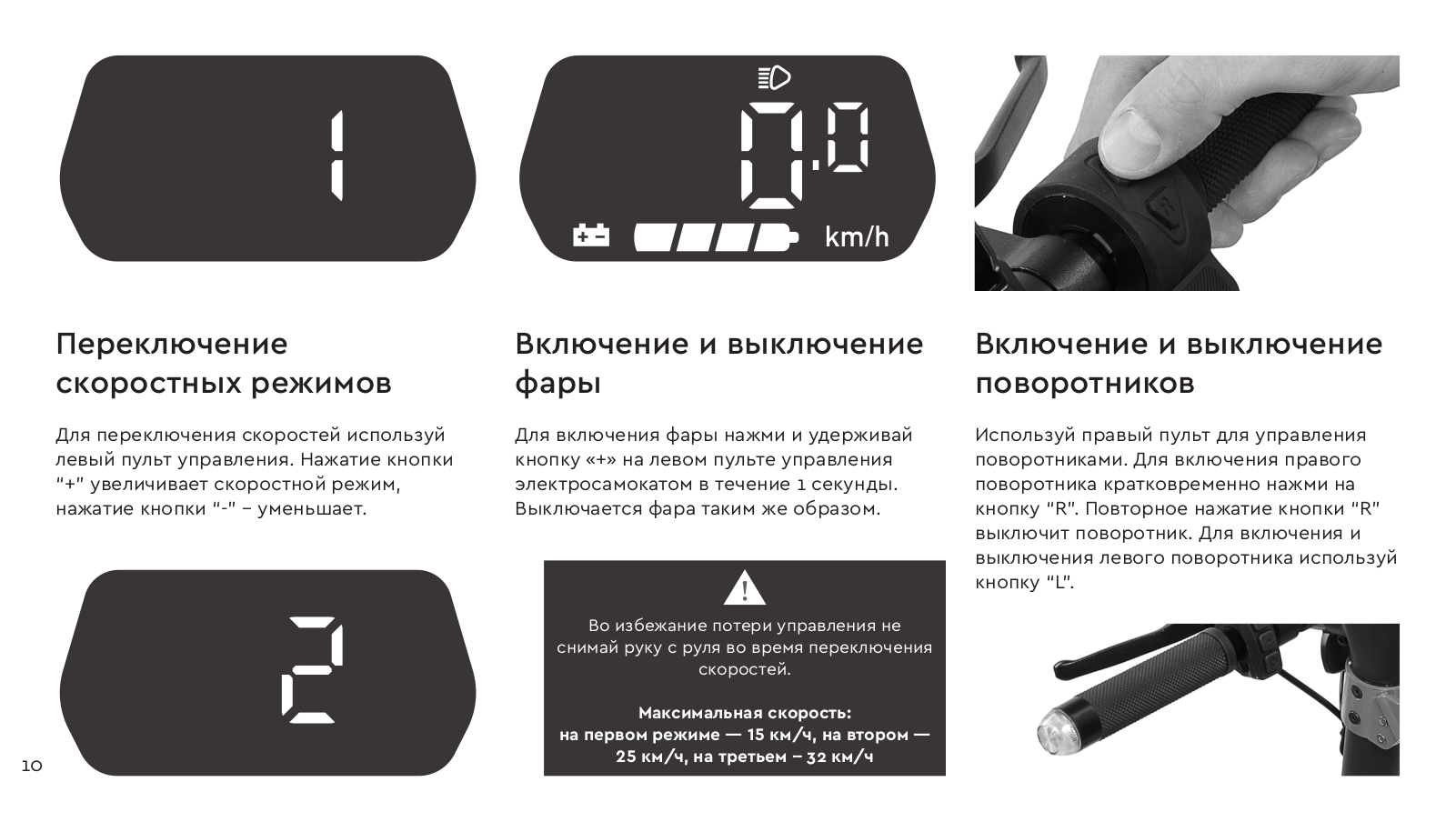

Индикатор режима |
|
Индикатор |
|
Индикатор |
|
|
|
||||||||||||||
отображения кодов |
активированной |
|
активированного |
|
|
ДИСПЛЕЙ |
|||||||||||||||
ошибок |
противоугонной |
|
круиз-контроля |
|
|
||||||||||||||||
|
|
|
системы |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Индикатор включенной фары |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Цифровой блок |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
При движении показывает текущую скорость |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
При выборе скоростного режима показывает: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
- цифра 1 (максимальная скорость 15 км/ч) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
- цифра 2 (максимальная скорость 25 км/ч) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
- цифра 3 (максимальная скорость 32 км/ч) |
Индикатор полного |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Текущие единицы измерения |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
разряда аккумулятора |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Индикатор уровня |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
заряда аккумулятора |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Передний
дисковый
тормоз
Боковая подставка
Петля |
Задний |
фиксации |
фонарь |
Задний |
|
дисковый |
|
тормоз |
|
Гнездо зарядки (с правой стороны)
Мотор-колесо |
3 |
|
проверь
комплектацию
Зарядное устройство
Так выглядит содержимое коробки с твоим электросамокатом
Руководство пользователя
Сетевой шнур
Шланг для подкачивания колес
4
Комплект винтов фиксации руля
Руль электросамоката
Электросамокат
5
подготовь
электросамокат
Здесь ты узнаешь, как собрать электросамокат TRIBE Maya «из коробки»
1. Подними рулевую колонку в верхнее |
2. Защелкни рычаг механизма складывания, |
положение до упора. |
чтобы фиксатор-предохранитель |
|
опустился вниз и заблокировал рычаг |
|
самопроизвольного открытия. |
6
3.Установи замок фиксации на рулевую колонку.
4.Совместив метки, соедини штекер провода управления с ответной частью провода на руле.
5. Убери провод в рулевую колонку |
6. Закрути и затяни винты фиксации руля. |
7. Нажми на ЛЕВУЮ по ходу движения |
|
электросамоката тормозную ручку, |
|||
и установи руль. |
|
||
|
установи конец ЗАДНЕГО тормозного |
||
|
|
||
|
|
тросика в паз. |
8. Потянув за тросик, вставь оплетку |
9. Проделай те же операции с ПРАВОЙ |
10. Потянув за тросик, вставь оплетку |
|
по ходу движения тормозной ручкой и |
в паз тормозной ручки. |
||
в паз тормозной ручки. |
|||
тросиком ПЕРЕДНЕГО тормоза. |
7 |
