Triangle 40Th Anniversary User guide

Mode d’emploi & Garantie

User’s Manual & Warranty

TRIANGLE DISTRIBUTION FRANCE

Avenue Flandres Dunkerque

02200 Villeneuve-Saint-Germain FRANCE

SOMMAIRE / SUMMARY

MODE D’EMPLOI - FRANÇAIS

Î Déballage
Î Montage des pointes de découplage Comète
Î Montage Comète sur pieds S04 - 40
Î Montage du socle Antal
Î Branchements
Î Bi-câblage et Bi-amplication
Î Placement pour la Stéréo
Î Placement pour Home-Cinéma

th

USER’S MANUAL - ENGLISH

Î Unpacking
Î Comète decoupling spikes assembly
Î Comète assembly on S04 - 40
Î Antal 40th pedestal assembly
Î Connection
Î Bi-amplication & Bi-wiring
Î Stereo positionning
Î Home-Cinema positionning

th

stand

5

5
5

6
7
8

8

10
11

12

13
13

14
15
16

16
18

19

INFORMATIONS TECHNIQUES / TECHNICAL INFORMATIONS
GARANTIE / WARRANTY

3

20
22

MODE D’EMPLOI

FRANÇAIS

4

Déballage et manipulation

Ouvrir le carton et retirer toutes les agrafes puis sortir l’enceinte.

Lors du déballage, si vous remarquez un défaut sur un élément, contactez votre revendeur. Votre
enceinte utilise des matériaux précieux, il est recommandé de manipuler cette dernière avec
précaution et d’utiliser un chiffon sec et non pelucheux pour tout nettoyage.

Avant de jeter les emballages, vériez qu’il ne reste rien à l’intérieur.

Montage des pointes de découplage Comète

Contenu :

FR

Montage :

1 2

x8 x8

ou

1 2

3

x8

Choisir ses pointes

Pointes caoutchouc :

A utiliser sur meubles ou pieds, pour diminuer la
transmission des basses fréquences.

- Insérer la pointe en caoutchouc directement
dans le socle.

1

Pointes métal :
A utiliser pour un son plus dynamique et
précis.

- Visser la pointe métal directement dans
le socle, puis disposez les contre-pointes
an de protéger votre meuble.

2

5

3

FR

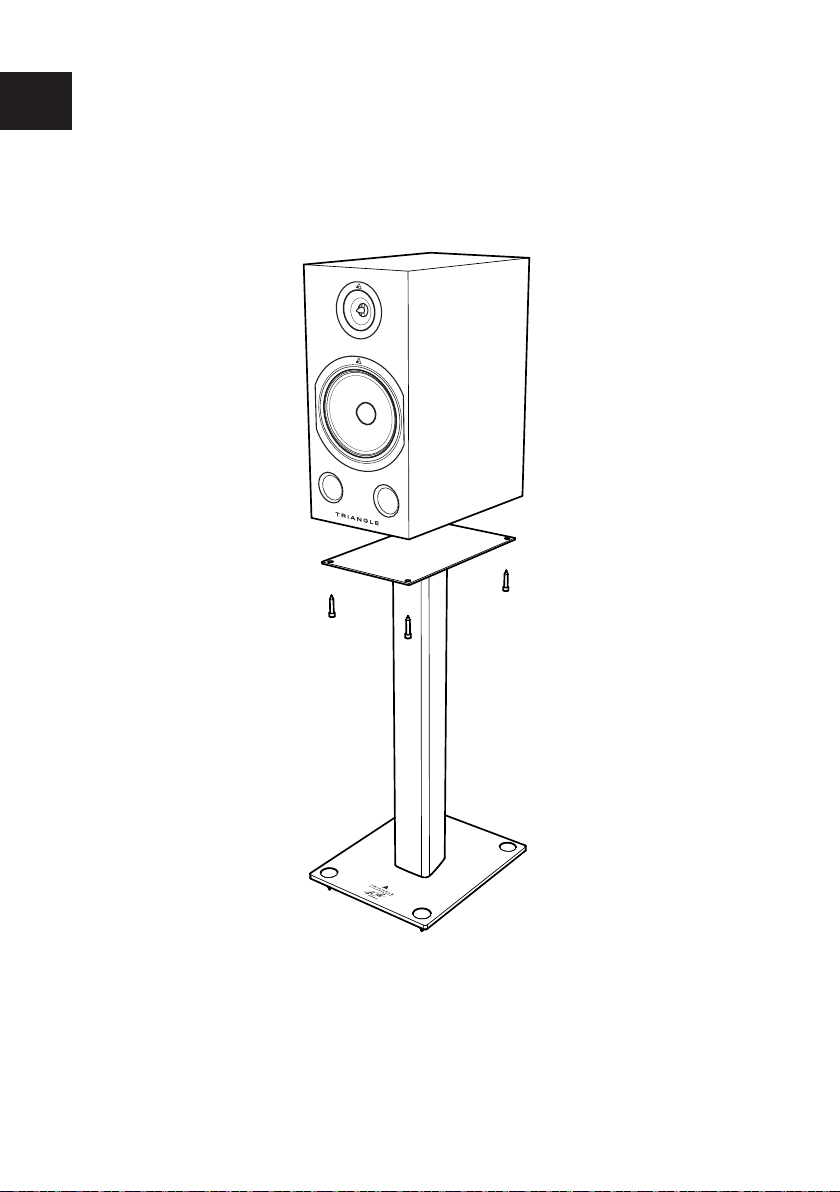

Montage Comète sur pieds S04 - 40

*

th

*

*

Disposez votre enceinte sur le pied dédié S04-40th pour une écoute optimale à hauteur d’oreille.
Pour d’avantage de stabilité, vous pouvez xer votre enceinte à l’aide des vis fournies*.

(*Ces vis sont fournies avec le pied)

6

Montage du socle Antal

Contenu :

FR

1

2 3

4

x4 x4x4 x4 x1

Montage :

1- Disposer l’enceinte sur sa face

supérieure (disposer cette dernière sur une
surface non-abrasive).

5

6

x4

7

x1

3

7

2

1

2- Utiliser les rondelles et les vis pour
xer le socle à l’aide de la clé hexagonale

fournie .

7

3

1

2

4

Pointes caoutchouc :
A utiliser pour des surfaces rigides type
parquet, carrelage...

- Disposer la pointe en caoutchouc

4 5

avec pression directement dans le
socle.

5

Pointes métal :
A utiliser pour des surfaces souples type
moquette, tapis...

- Visser la pointe métal directement dans le
socle.

- Utiliser les contre-pointes si nécessaire.

6

7

FR

Branchements

Prévoyez un câble de section sufsante et spécialement conçu pour le branchement d’enceintes
acoustiques. Utilisez des longueurs de câble identiques pour les voies droite et gauche. Veillez à
respecter les polarités + et - pour chaque voie. Ne pas oublier de dénuder les câbles si nécessaire.

Le bi-câblage et la bi-amplication

Pour ceux souhaitant optimiser leur système d’écoute, il est possible d’utiliser le bi-câblage ou la
bi-amplication.

A

BI-AMPLIFICATION

Avec la bi-amplication, on supprime totalement les interférences entre les haut-parleurs de graves
et ceux de medium/aigu. Il est obligatoire d’utiliser des amplicateurs identiques an de garder
l’homogénéité de l’enceinte, notamment en terme de puissance délivrée.

Pour cela, il vous suft de retirer les cavaliers du bornier et d’utiliser deux amplicateurs
stéréo. Sur les enceintes, les bornes du haut sont les entrées du signal pour le registre médium /
aigu, tandis que les bornes du bas sont les entrées du signal pour le registre grave.
Un amplicateur vous servira pour alimenter le registre grave et le deuxième pour les registres
médium et aigu (voir le schéma page suivante).

BI-CÂBLAGE

B

A défaut d’utiliser deux amplicateurs, vous pouvez n’en utiliser qu’un seul si ce dernier dispose de
deux zones 1 et 2. Il faudra sélectionner les deux zones.

Ne pas oublier de retirer les cavaliers entre Médium/Aigus et Basse.

Pour obtenir le meilleur de vos enceintes, nous vous conseillons d’utiliser un amplicateur
de qualité. L’indication de puissance sur la che technique des enceintes ne correspond pas
forcément à la puissance maximum que votre amplicateur doit avoir. Il est préférable d’avoir
un amplicateur « puissant » utilisé à bas régime plutôt qu’un amplicateur peu puissant
poussé au maximum. La distorsion d’un amplicateur poussé au maximum est néfaste pour
les haut-parleurs de vos enceintes. Dès que vous entendez un son saturé, vous devez réduire
le volume sur votre amplicateur. Restez raisonnable dans l’utilisation de vos enceintes, il ne
s’agit pas d’enceintes de sonorisation de concert.

Pour plus d’informations concernant votre système, rendez-vous sur la page :

http://trianglehi.com/

8

Le bi-câblage et la bi-amplication

Bi-amplication

A

Bi-câblage

FR

B

9

FR

Placement pour la Stéréo

Pour le placement de vos enceintes, veillez à respecter les règles suivantes :

- Évitez les pièces trop réverbérantes, type salle avec carrelage sans tapis et ayant des fenêtres sans
rideau.

- Votre zone d’écoute ne doit pas être trop proche des enceintes : une distance minimum de 2
mètres doit être respectée.

- L’écart entre les enceintes doit également être au minimum de 2 mètres pour garantir un effet
stéréo de bonne qualité.

- Si possible, disposez les enceintes de manière à ce qu’elles diffusent le son dans le sens de la
longueur de la pièce.

- Évitez le placement dans les coins de la pièce. Il favorise l’excitation des résonances propres à la
pièce. Pour une colonne, laissez un espace minimum de 40 centimètres entre le mur et l’enceinte.
Jouez sur le positionnement des enceintes par rapport au mur arrière. Généralement, une position
proche du mur arrière a pour effet d’améliorer la réponse dans les basses fréquences (au détriment
de l’image). Inversement, une position éloignée du mur favorise la reproduction d’une image
sonore large et profonde (procédez à quelques essais pour trouver le meilleur compromis dans
votre pièce).

>0.4m

>2m

>0.5m >0.5m

>2m

10

Placement pour le Home-Cinéma

L’installation typique d’un ensemble home-cinéma comprend :

1 Deux enceintes principales gauche et droite
2 Une voie centrale
3 Un ou plusieurs caissons de grave
4 Plusieurs voies arrières (signal 5.1 : 2 voies arrières, signal 6.1 : 3 voies arrières, signal 7.1 : 4
voies arrières)

Pour placer les enceintes principales de manière optimale, il faut veiller à respecter les mêmes
critères que pour une installation purement stéréo (voir page précédente).

- La voie centrale doit être placée sur la ligne formée par les deux enceintes principales.

- L’utilisation d’un caisson de grave est particulièrement recommandée pour une utilisation en
home-cinéma an de pouvoir restituer le canal des effets spéciaux dans l’extrême grave qui sont
enregistrés sur les DVD, Blu-Ray, les services de streaming vidéo ainsi que la télévision numérique.
Son placement n’est pas critique si vous sélectionnez une fréquence de raccordement avec les
voies principales en dessous de 80Hz. Au delà de cette fréquence, il faut mieux rapprocher le
caisson des enceintes principales, la position optimale étant entre celles-ci. An d’optimiser votre
écoute, n’hésitez pas à tester différents emplacements pour votre caisson de basse.

Il est conseillé de placer les voies arrières entre 1.5 et 2 mètres de hauteur. Elles sont là pour
restituer une ambiance. Veillez à prévoir une xation en adéquation avec le poids des enceintes.

- Si vous utilisez des enceintes de type bibliothèque dans votre installation home-cinéma, il est
conseillé de congurer l’amplicateur sur «SMALL» pour limiter le grave. Vous trouverez toutes
les autres indications pour paramétrer votre installation dans le manuel d’utilisation de votre
amplicateur A/V.

FR

1 12

3

4

4 4

4

11

USER’S MANUAL

ENGLISH

Unpackging

Open the box and remove all staples, then carefully take the speaker out of the box.

When unpacking, if you notice defects on any of the drivers or the cabinet, you should contact your
dealer.

Before disposing the packaging, check that nothing is left inside.

Comète decoupling spikes assembly

Content :

EN

Assembly :

1 2

x8 x8

or

1 2

3

x8

Spike choice

Rubber spike

Used for pedestals and furnitures, to decrease
the transmission of low frequencies.

- Insert the rubber spikes

1

Metal spike

Used for a more dynamic and precise sound.

- Screw spikes directly in the pedestal.

- Use the counter-spike to protect your
furniture if needed.

2

3

13

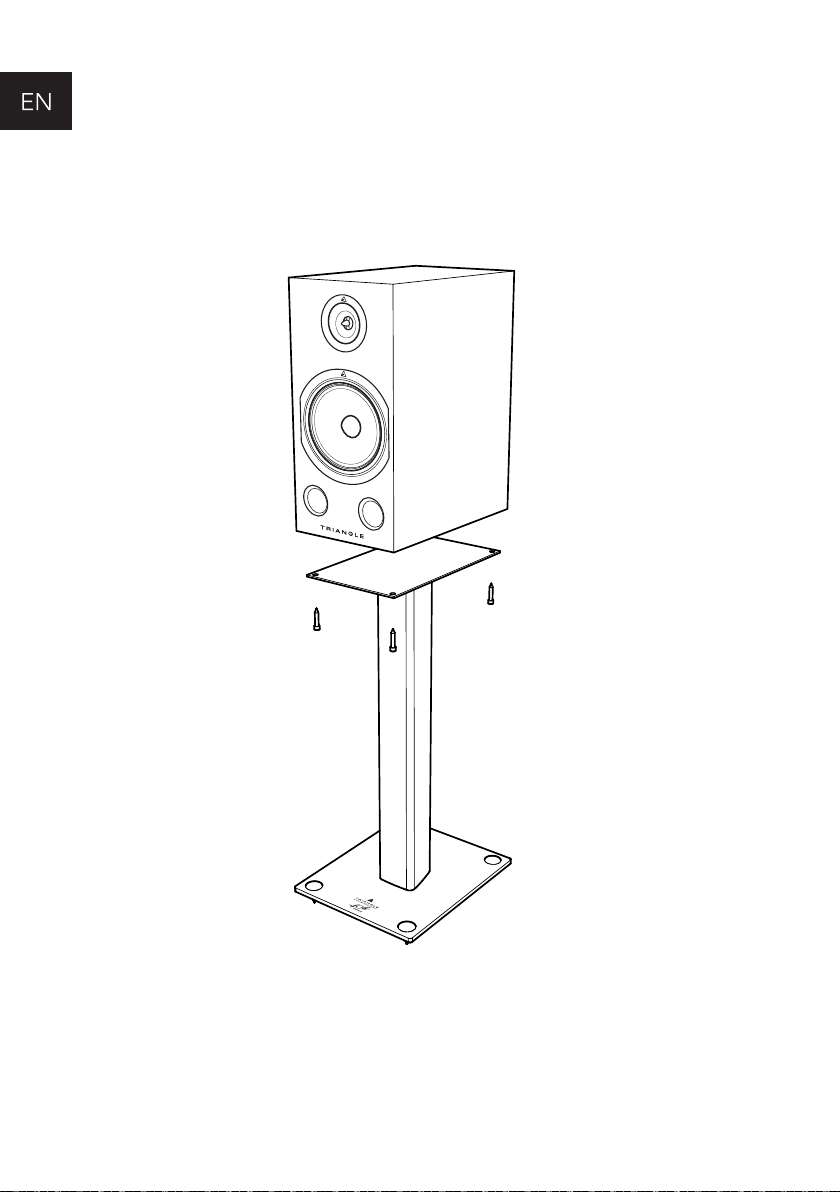

Comète assembly on S04 - 40

*

th

stand

*

*

Use the dedicated S04-40th anniversary stand for optimal ear level position. For more stability, you
can fasten the speaker to the stand with the supplied screws.

(* These screws are supplied with the stand)

14

Antal 40

Content :

th

pedestral assembly

1

2 3

4

x4 x4x4 x4 x1

Assembly :

1- Put the loudspeaker upside-down (be

sure to put it on non-abrasive surface).

5

6

x4

7

x1

3

7

2

1

2- Fasten the pedestal on the loudspeaker by
using the supplied washers , screws and

Allen key .

3

7

1

2

4

Spike choice

Rubber spike

Used for wooden oor or tiles, to decrease the
transmission of low frequency to the oor

- Insert the rubber spikes .

4

5

Metal spike

Used for a more dynamic and precise sound.

- Screw the metal spikes .

- Use the counter-spike to protect your

15

furniture if needed.

5

6

Connections

For optimal sound reproduction, we suggest that you choose a loudspeaker cable of high quality to
connect your amplier to your TRIANGLE loudspeakers. You should use cables of the same lengh
for the left and right channels and take special care to respect the + and - polarity for each channel.
Don’t forget to strip the cables if it’s necessary.

BI-AMPLIFICATION AND BI-WIRING

For those wishing to improve their listening system further, it is possible to use bi-amplication or
bi-wiring.

Bi-amplication

A

With bi-amplication, interference between the woofers and other drivers is totally eliminated, as
each one is driven by its own amplier. It is compulsory to use identical ampliers to conserve the
uniformity of the loudspeaker.

To do this, remove the terminal jumpers and use two stereo ampliers. On the speakers, the upper
terminals are the signal inputs for midrange and treble. The lower terminals are the signal inputs
for bass. Use one amplier to feed the bass, and the second for the midrange and treble (see the
next page diagram).

Bi-wiring

B

Instead of two ampliers, you can use a single amplier if it is equipped with zones 1 and 2. Both
zones should be selected.

You need to remove the terminal jumpers for bi-wiring.

To get the most out of you loudspeakers, we advise you to get a good quality amplier. You
do not have to choose your amplier power by checking your loudspeaker power handling. It
is better to have a powerful amplier that you will be using in its lower range of power than a
«small» amplier that will be pushed to its limits. Distorded sound from an amplier is bad for
your loudspeakers. As soon as you hear distorded sound you should lower the volume on your
amplier. Stay reasonable when using your loudspeaker at high power, they are not made for
sound reinforcement system at large concert venue.

For further informations concerning your system, please consult our website :

http://trianglehi.com/

16

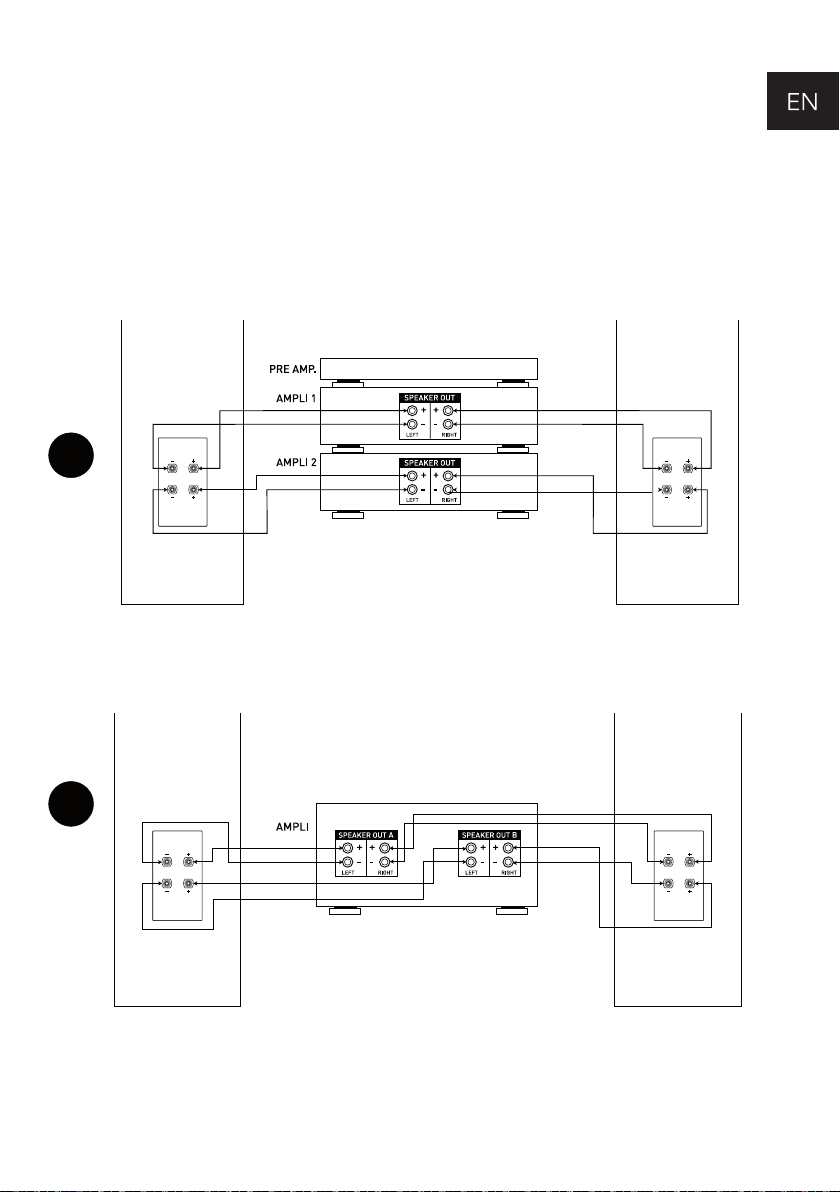

BI-AMPLIFICATION AND BI-WIRING

Bi-amplication

A

Bi-wiring

B

17

EN

Positioning for stereo

When positioning your loudspeakers, apply the following rules :

- Avoid rooms with too much reverberation, such as tiled rooms without carpets or curtains.

- Your listening position should not be too close to the loudspeakers, leave a minimum of 2 m.

- The distance between the speakers should be a minimum of 2 m for a good stereo effect.

- If possible, place the speakers so that sound is «diffused» lenghwise within the room.

- Avoid placing the speaker in corners; they should be at least at 40 cm away from the back wall and
at least 50 cm from the sidewalls. Generally, a position close to the rear wall increase the response
in the low frequencies (and reduce the imaging) and contrariwise, a position far from the back wall
reproduces a wide and deep sound image. Carry out several test positions to nd the best room
set-up.

>0.4m

>2m

>0.5m >0.5m

18

>2m

Positioning for home-cinema

A typical home-cinema installation includes :

1 Two main speakers, left and right
2 A center speaker
3 One or several subwoofers
4 Surround speakers (5.1 signal : 2 rear speakers, 6.1 signal : 3 rear speakers, 7.1 signal : 4 rear
speakers)

To place the main speakers in the best position, follow the same rules as for a stereo installation (see
previous page on stereo positioning).

- The center speaker should be placed along the line formed by the two main speakers.

- For home-cinema setups a subwoofer is highly recommended in order to reproduce the special
bass effects channel featured on supports such as DVD, Blu-Ray, streaming services and digital
TV broadcast. The positioning of the subwoofer is not critical if you select a crossover frequency
below 80 Hz. Above this frequency, it is better to move the subwoofer closer to the main speakers.
The best position being in between the two main speakers. Ensure that it is not placed in the
corner of the room to avoid creating unpleasant resonances.

- We recommend that you place the rear speakers at between 1.5 and 2 m of height. Their role is
to reproduce surround sound. Ensure that you take into account the weight of the speaker when
xing it onto the wall.

You will nd further instructions for conguring your installation in your A/V amplier owner’s
manual.

EN

1 12

3

4

4 4

4

19

GAMME 40

anniversaire /

40th anniversary RANGE

ème

Spécications Techniques
Technical Specications

Type

Nombre de voies
Ways

Sensibilité
Sensitivity (dB/m)

Bande passante
Bandwidth
(+/-3dB Hz-Khz)

Puissance admissible
Power handling (W RMS)

Impédance minimum
Minimal impedance (ohms)

Dimensions (mm, LxPxH)
Dimensions (inch, WxDxH)

Dimensions avec pied (mm, LxPxH)
Dimensions with pedestal (inch, WxDxH)

Poids de l’enceinte (Kg)
Net Weight (lbs)

Poids avec packaging (Kg)
Gross Weight (lbs)

COMÈTE ANTAL

Bass-Reflex Bass-Reflex

2 3

92 91

4

7-22 37-22

9

0 140

4.2 3

200x324x400

7.8x12.7x15.7

-

8.8

19.4

17.6 (paire)

38.8 (pair)

200x345x1090

7.8x13.6x42.9

300x424x1128

11.8x16.9x44.4

26.8
59

29.8 (pièce)

65.7 (piece)

20

www.trianglehi.com

SITE INTERNET / WEBSITE

f

facebook.com/trianglehi

I

instagram.com/trianglehi

t

twitter.com/trianglehi

21

GARANTIE / WARRANTY

Félicitations pour l’achat de vos enceintes TRIANGLE.

An de proter de votre achat au maximum, nous vous proposons un enregistrement de votre
produit. Cet enregistrement vous permettra de bénécier des conseils de nos équipes, de recevoir
des offres spéciales et d’obtenir une garantie de 3 ans sur vos enceintes TRIANGLE.

Enregistrement en ligne

Rien de plus simple, vous pouvez vous enregistrer en deux clics à l’adresse suivante :
https://www.trianglehi.com/fr/enregistrement/

Thanks for buying a TRIANGLE product.

We want you to enjoy your purchase to the fullest. The rst step is an easy registration of your
products. By doing this, you will benet from helpful tips, products support, special offers and 3
years warranty.

Online registration

Register your product easily online at the following address :
https://www.trianglehi.com/en/register/

22

Note sur la garantie

Vos enceintes TRIANGLE bénécient d’une
garantie de 3 ans. Cette garantie prend effet

à partir de la date d’achat et couvre tous les
défauts de fabrication ou les dommages que
pourraient subir vos enceintes, résultant de ces
mêmes défauts. Cette garantie est accordée

uniquement au premier utilisateur du
produit et seulement après l’enregistrement
en ligne sur le site internet TRIANGLE. Elle

n’est pas transmissible en cas de revente dudit
produit. De plus, elle cesserait de plein droit en
cas de panne résultant d’un mauvais traitement
ou d’une mauvaise manipulation.

Sont exclus de la garantie :

Î Bobine brûlée par excès de puissance
Î Toute panne résultant d’une utilisation à des

ns professionnelles (sonorisation, public
address etc.)

Î Toute panne résultant d’un stockage dans

une pièce trop humide
Î Membrane crevée ou arrachée
Î Suspension déchirée
Î Toute panne résultant d’un choc mécanique

(chute, écrasement, etc.)
Î Toute panne résultant de l’intervention

d’une personne non habilitée par TRIANGLE
Î Impacts sur l’ébénisterie (rayures,

écrasement, chocs divers)

Note on the warranty

Your TRIANGLE loudspeakers are warranted
for 3 years. This warranty takes effect from the

date of purchase and covers any manufacturing
defect or damage your loudspeakers could
suffer as a result of these same defects. This

warranty is granted solely to the rst owner
of the product, and is not transmittable in
the case of resale. To validate your warranty,
you will need to register online on TRIANGLE
website. Please note, this warranty is voided if

any fault arises from ill-treatment or careless
handling of the product.

The following are not guaranteed :

Î A burned voice-coil caused by overloading

the driver

Î Any fault occurring from professional usage

(public sound systems, PA systems, etc.)

Î Any fault resulting from storage in areas of

high humidity
Î A pierced or torn membrane
Î A torn suspension
Î Any fault resulting from a mechanical shock

(ex if dropped or handled roughly)
Î Any fault arising from servicing by anyone

other than an authorized TRIANGLE service

technician
Î Damaged cabinets due to mishandling

24

25

Version 3.1.1 - 20210311

- DESIGN BY TRIANGLE IN FRANCE
