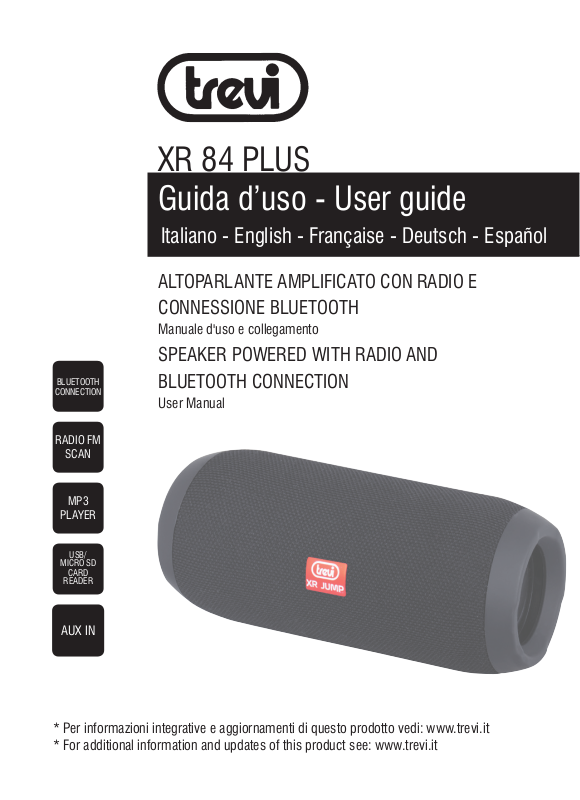

Trevi XR 84 Plus User guide

XR 84 PLUS

Guida d’uso - User guide

Italiano - English - Française - Deutsch - Español

ALTOPARLANTE AMPLIFICATO CON RADIO E
CONNESSIONE BLUETOOTH

Manuale d'uso e collegamento

SPEAKER POWERED WITH RADIO AND

BLUETOOTH
CONNECTION

RADIO FM

SCAN

MP3

PLAYER

USB/

MICRO SD

CARD

READER

AUX IN

* Per informazioni integrative e aggiornamenti di questo prodotto vedi: www.trevi.it
* For additional information and updates of this product see: www.trevi.it

BLUETOOTH CONNECTION

User Manual

NOTE D’USO

Non usare alimentatori con un voltaggio superiore a 5V , causa il danneggiamento del
riproduttore.

• Ascoltare a volume alto per lungo tempo, potrebbe danneggiare il vostro udito.

• Evitare di posizionare il riproduttore:

Italiano

- Vicino a campi magnetici.

- Vicino a fonti di calore come caloriferi e stufe.

- In luoghi molto umidi come stanze da bagno, piscine, ecc...

- In luoghi molto polverosi.

- In luoghi soggetti a forti vibrazioni.

• Posizionare l’apparecchio in modo che ai suoi lati ci sia sempre abbastanza spazio per la libera
circolazione di aria (almeno 5 cm).

• Se dei liquidi penetrano all’interno dell’apparecchio scollegare immediatamente la spina dalla
presa e portare l’apparecchio al più vicino centro assistenza autorizato TREVI.

• Controllare sempre prima di ricaricare l’apparecchio, che i cavi di alimentazione e di collegamento
siano installati correttamente.

• Nessuna sorgente di fiamma nuda, quali candele accese, dovrebbe essere posta
sull’apparecchio.

• L’apparecchio non deve essere esposto a stillicidio o a spruzzi d’acqua e nessun oggetto pieno
di liquido, quali vasi, deve essere posto sull’apparecchio.

• Conservare il presente manuale per futuri riferimenti.

CURA E MANUTENZIONE

Per la pulizia si consiglia l’uso di un panno morbido, leggermente inumidito. Evitate solventi
o sostanze abrasive.

IMPORTANTE

La buona costruzione di questo apparecchio ne garantisce per lungo tempo il perfetto funzio­namento. Se tuttavia dovesse presentarsi qualche inconveniente, sarà opportuno consultare il
più vicino Centro Assistenza autorizzato.
TREVI persegue una politica di continua ricerca e sviluppo. Pertanto i prodotti possono presentare
caratteristiche diverse da quelle descritte.

AVVERTENZA PER IL CORRETTO UTILIZZO DELLA BATTERIA
RICARICABILE

- Ricaricare la batteria ad una temperatura compresa tra i 5°C e i 35°C.

- Non prolungare la ricarica oltre i tempi indicati per evitare il rischio di surriscaldamento e scoppio.

- Non ricaricare la batteria per un tempo superiore alle 4 ore.

- La ricarica della batteria oltre i tempi indicati o un prolungato periodo di inattività possono

XR 84 PLUS

ridurne la durata.

- La batteria ricaricabile è soggetta ad usura e la sua capacità diminuisce gradualmente.

- Per prolungare la durata della batteria, utilizzarla quando è completamente carica fino al
completo scaricamento, quindi ricaricarla completamente di nuovo prima di utilizzarla
nuovamente. Mettedo in carica una batteria non completamente esaurita, la sua durata

risulterà ridotta. In questo caso, ripetere il ciclo caricamento/scaricamento completo più volte.

- Evitare di tenere la batteria sotto carica tutta la notte.

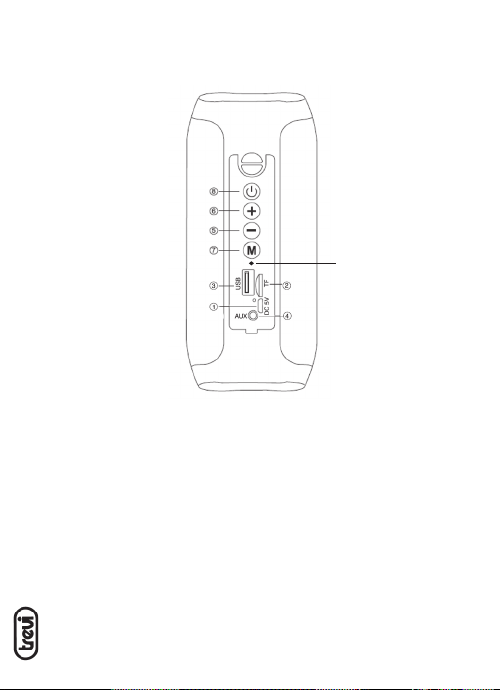

DESCRIZIONE COMANDI

Italiano

MIC

1. Presa micro USB per ricarica con
indicatore led:
Rosso: acceso durante la ricarica, si
spegne a carica ultimata.

2. Ingresso memoria microSD

3. Ingresso USB

4. Ingresso AUX IN

RICARICA

Il diffusore deve essere ricaricato da spento.

1. Tramite il cavo USB in dotazione, collegare il lato con la presa Micro USB alla presa micro
USB (1) del diffusore e l’altra estremità alla porta USB di un PC o di un carica batterie USB
(5V, 1A non incluso).

2. L’indicatore Led rosso si accenderà ad indicare lo stato di carica, a carica terminata si

XR 84 PLUS

spegnerà.

Nota: quando la batteria é in fase di esaurimento la voce guida riprodurrà il messaggio di
avvertimento “ Battery is low, recharge” per alcune volte prima che il dispositivo si spenga
automaticamente.

5. Tasto Volume- / Traccia precedente

6. Tasto Volume+ / Traccia successiva

7. Tasto MODE

8. Tasto Accensione/Spegnimento/Play/
Pausa
MIC. Microfono per funzione vivavoce

FUNZIONAMENTO DI BASE

Per accendere lo speaker, premere a lungo il pulsante di accensione/spegnimento (8).
Premere il tasto MODE(7) per scegliere tra:

- Modalità Bluetooth.

- Modalità Micro SD, se presente una memoria di tipo Micro SD nella slot (2)

Italiano

l’apparecchio comincerà la riproduzione dei brani musicali automaticamente.

- Modalità USB, se presente una memoria di tipo USB nella slot (3)
l’apparecchio comincerà la riproduzione dei brani musicali automaticamente.

- Modalità Radio.

REGOLAZIONE VOLUME

Premere e tenere premuto i tasti Volume - (5), Volume + (6) per regolare il volume.

FUNZIONAMENTO AUX IN

- Accendere lo speaker.

- Collegare il cavo Micro USB/Jack (in dotazione) alla presa AUX IN (4) e l’altra estremità
(Jack 3,5mm) all’apparecchio esterno.

- Avviare la riproduzione dall’apparecchio esterno.

FUNZIONAMENTO MICRO SD CARD/ MEMORIA USB

- Accendere lo speaker.

- Inserire una scheda Micro SD nello slot (2) tenendo i contatti elettrici rivolti verso la presa
Usb oppure inserire una memoria USB.

- La riproduzione partirà in automatico.

- Premere una volta il tasto - (5) per passare al brano precedente, premere una volta il tasto
+ (6) per passare al brano successivo.

- Premere il tasto (8) per mettere in pausa, premerlo nuovamente per riprendere la
riproduzione.

FUNZIONAMENTO BLUETOOTH

ACCOPPIAMENTO AI DISPOSITIVI

1. Posizionare lo speaker vicino al dispositivo Bluetooth da accoppiare.

2. Accendere lo speaker e premere il tasto MODE (7) fino a quando la voce guida riproduce il
messaggio “Bluetooth mode”.

3. Seguire le istruzioni del vostro dispositivo per ricercare lo speaker.

4. Ricercare ed accoppiare lo speaker nominato “XR 84 PLUS” e inserire il PIN “0000” se
richiesto.

5. Ad accoppiamento avvenuto (si udirà un suono di conferma) sara’ possibile riprodurre i
brani musicali.

XR 84 PLUS

Note:

- L’altoparlante Bluetooth funziona solamente con una connessione alla volta, la
connessione non può essere interrotta durante il normale funzionamento.

- Quando l’accoppiamento Bluetooth con dispositivi esterni fallisce, eliminare un altro
dispositivo Bluetooth nell’elenco delle connessioni, riavviare l’altoparlante Bluetooth e
cercare nuovamente il segnale.

COMANDI DISPONIBILI IN MODALITÀ BLUETOOTH

- Per iniziare la riproduzione musicale premere il tasto (8) o avviarla dal proprio dispositivo.

- Premere una volta il tasto (5) per passare al brano precedente, premere una volta il tasto
(6) per passare al brano successivo.

- Premere il tasto (8) per mettere in pausa, per riprendere la riproduzione musicale,

Italiano

premerlo nuovamente.
In caso di collegamento con un telefono, quando si riceve una chiamata, si udirà un avviso sonoro.

- Premere una volta il tasto (8) per aprire la chiamata ed attivare la funzione vivavoce,

ripremerlo per terminare la chiamata.

- Premere a lungo il tasto (8) per rifiutare la chiamata.

FUNZIONAMENTO RADIO

Prima dell’utilizzo in funzione Radio, è necessario inserire il cavo Micro USB alla presa
(1), in modo che funga da antenna ricevente.

- Con il tasto MODE (7) selezionare la funzione radio (si udirà la riproduzione radio).

- Premere a lungo il tasto MODE(7) per avviare la scansione e memorizzazione automatica
delle stazioni radio.

- Una volta memorizzate le stazioni, premere il tasto (5) per selezionare la stazione
precedente oppure il tasto (6) per selezionare la stazione successiva.

CARATTERISTICHE TECNICHE

Batteria Ricaricabile: ......................... Interna al Lithio 3.7V, 1200mAh

Alimentazione: .................................. 5V

Potenza max di trasmissione Bluetooth:0,8mW
Frequenza di trasmissione Bluetooth: . 2,4GHz

Frequenza Radio: .............................. 87.5- 108.0MHz

Dimensioni: ....................................... 160 x 70 x 70 mm

Peso: ................................................ 380 gr.

1A

XR 84 PLUS

INFORMATIVA SULLA RIMOZIONE E LO SMALTIMENTO DELLE BATTERIE

Attenzione: l’operazione di rimozione e smaltimento è riservata esclusivamente al personale
tecnico specializzato!

Qualunque sia il tipo di batteria esaurita, essa non deve essere gettata tra i rifiuti domestici,nel
fuoco o nell’acqua. Ogni tipo di batteria esaurita deve essere riciclata oppure smaltita presso

Italiano

gli appositi centri raccolta dedicati.
Per rimuovere la batteria:

1. Rimuovere la tela di coper tura sopra gli speaker.

2. Svitare tutte le viti presenti e separare la parte frontale del mobile da quella posteriore.

3. Individuare la batteria, smontarla e rimuoverla.

INFORMAZIONI AGLI UTENTI ai sensi del Decreto Legislativo N° 49 del 14 Marzo 2014
“Attuazione della Direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettro­niche (RAEE)”

Il simbolo del cassonetto barrato riportato sull’apparecchiatura indica che il prodotto alla fine
della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L’utente dovrà,
pertanto, conferire l’apparecchiatura integra dei componenti essenziali giunta a fine vita agli
idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla
al rivenditore al momento dell’acquisto di nuova apparecchiatura di tipo equivalente, in ragione
di uno a uno, oppure 1 a zero per le apparecchiature aventi lato maggiore inferiore a 25 cm.
L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dimessa al riciclaggio,
al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti
negativi sull’ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l’appa­recchiatura. Lo smaltimento abusivo del prodotto da parte dell’utente compor ta l’applicazione
delle sanzioni amministrative di cui al D.Lgs n. Decreto Legislativo N° 49 del 14 Marzo 2014.

XR 84 PLUS

USAGE NOTES

Do not use power supply with a voltage higher than 5V , cause damage to the player.

• Listen at high volume for long periods of time, may damage your hearing.

• Avoid using it in the following cases:

- Near strong heat sources, such as central heating plants or stoves.

English

- In very humid places such as bathrooms, swimming pools, etc.

- In very dusty places.

- In places subject to strong vibrations.

- Position the appliance in such a way that there is always enough room for free
air circulation (at least 5 cm).

• Do not block the air inlets.

• If any liquid enters the appliance, unplug it immediately from the socket and take it to the nearest
TREVI authorised service centre.

• Before switching on the appliance, always check that the power cable and the connection cable
are properly installed.

• No naked flame sources, such as lighted candles, should be placed on this.

• The apparatus shall not be exposed to dripping or splashing water and no object filled with water,
such as vases, should be placed on the unit.

• Keep this manual for future reference.

CARE AND MAINTENANCE

For cleaning it is recommended to use a soft, slightly damp cloth. Avoid solvents or abrasive
substances.

IMPORTANT

The construction of this device guarantees long flawless operation. However, if come some
problem, you should consult your nearest authorized service center.

TREVI pursues a policy of continuous research and development. Therefore, the products
may show different characteristics from those described.

WARNING FOR A CORRECT USE OF RECHARGEABLE BATTERY

- Recharge the battery in an ambient temperature between 5°C and 35°C.

- Don’t recharge more than the suitable period to prevent the risk of overheating and burst.

- Recharging the battery over the suitable period or an extended period of inactivity may
reduce battery duration.

- Rechargeable battery is liable to wear and tear and its performance will reduce gradually.

- To extend the duration of the battery use it when is completely charged up to the complete
discharging, then recharge it fully before use it again. Recharge a battery not completely
consumed, will result a reduced duration. In this case, repeat the full charging/discharging

XR 84 PLUS

cycle many times.

- Avoid recharge the battery for the whole night.

CONTROLS

English

1. Micro USB socket for charging with LED
indicator:
Red: on during charging, yes
turn off when charging is completed.

2. MicroSD memory input

3. USB input

4. AUX IN input

5. Volume- / Previous Track button

6. Volume + / Next track button

7. MODE button

8. Power On/Off / Play / Pause button

CHARGING

The speaker must be recharged when switched off.

1. Using the supplied USB cable, connect the side with the Micro USB jack to the micro-USB
jack (1) and the other end to the USB port of a PC or USB charger (5V, 1A not
included).

2. Led indicator will light up red to indicate the charging status, after charging it will off.

Note: when the battery is low the voice message will play “Battery is low, recharge” a few
times before the device switches off automatically.

BASIC OPERATION

XR 84 PLUS

To turn on the speaker, long push on power button(8).
Press the MODE button (7) to choose from:

- Bluetooth mode.

- Micro SD mode, if present a micro SD type memory in the slot (2) it will start playback of
the music automatically.

- USB Mode, if present a USB-type memory in the slot (3), the device will start playing
songs automatically.

- Radio Mode.

VOLUME ADJUSTMENT

English

Press and hold the Volume - (5), Volume + (6) to adjust the volume.

OPERATION AUX IN

- Turn on the speaker.

- Connect the Micro USB/ Jack cable (supplied) to the AUX IN jack (4) and the other end to
the external device.

- Start from the external device playback.

OPERATION MICRO SD CARD/ USB MEMORY

- Turn on the speaker.

- Insert a Micro SD card into the slot (2) holding the contacts facing the USB plug or inser t
a USB memory.

- Playback will start automatically.

- Press once the (5) button to skip to the previous track, press the button once (6) to
move to the next track.

- Press the button (8) to pause, to resume playback press again.

BLUETOOTH OPERATION

COUPLING DEVICES

1. Place the speaker next to the Bluetooth device to be coupled.

2. Turn on the speaker, press the key MODE (7) until the voice message “Bluetooth mode”.

3. Follow the instructions of your device to search the speaker.

4. Search for the speaker named “XR 84 PLUS” and enter the PIN “0000” if required.

5. When paired will be possible to play music.

Notes:

- The Bluetooth speaker only works with a connection at a time, the connection can not be
interrupted during normal operation.

- When the Bluetooth pairing with external devices fails, delete another Bluetooth device in
the list of connections, restart the Bluetooth speaker and search for the signal again.

COMMANDS IN BLUETOOTH MODE

- Press once on the (5) button to skip to the previous track, press the button once (6) to
move to the next track.

- Press the button (8) to pause, to resume music playback press again.

- When you receive a call click once on the (8) key to open the call and activate the

XR 84 PLUS

speaker phone feature, press again to end the call.

RADIO OPERATION

Before using the Radio function, please, to insert the Micro USB cable into the socket
(1) as a receiving antenna.

- Use the MODE button (7) to select the radio function.

English

- Long press the MODE button (7) to start scanning and automatic storage of radio
stations.

- Once you have registered stations, press the button (5) to select the station previous or
the key (6) to select the next station.

TECHNICAL FEATURES

Rechargeable Battery: ....................... Internal Lithium to 3.7V, 1200mAh

Power: .............................................. 5V

Bluetooth max power ransmission: .... 0,8mW

Bluetooth transmission frequency: .... 2.4GHz

Radio frequency: .............................. 87.5- 108.0MHz

Dimensions: ..................................... 160 x 70 x 70 mm

Weight: ............................................. 380 gr.

INFORMATION ON THE REMOVAL AND DISPOSAL OF BATTERIES

Warning: the operation of removal and disposal is reserved to technical personnel!

Whatever type of battery used up, it should never be placed in household waste, fire or
water. Each type of used battery must be recycled or disposed of at an appropriate dedicated
collection points.
To remove the battery:

1. Remove the grid speaker.

2. Unscrew all the screws and remove the back of the cabinet

3. Locate the battery, disassemble it and remove it.

Precautions for correct disposal of the product.

The symbol shown on the equipment indicates that waste must be disposed of in “separate
collection” and so the product must not be disposed of together with urban waste.
The user must take the product to special “separate waste collection centres” provided by
local government, or deliver it to the retailer against the purchase of a new product.

XR 84 PLUS

Separate collection of waste and subsequent treatment, recycling and disposal operations
promotes the production of equipment with recycled materials and limits negative effects on
the environment and on health caused by improper handling of waste.
Illegal disposal of the product leads to the enforcement of administrative penalties.

1A

NOTES D’EMPLOI

Ne pas utiliser les alimentateurs avec une tension supérieure à 5V . Cela cause un en­dommagement du lecteur.

• Ne pas écouter à un volume trop élevé à plusieurs reprises. Cela pourrait endommager votre ouïe.

• Éviter de placer le lecteur :

Française

- Près de champs magnétiques.

- Près de sources de chaleur comme des radiateurs et des poêles.

- Dans des endroits très humides comme les salles de bains, les piscines, etc.

- Dans des endroits très poussiéreux.

- Dans des endroits exposés à de fortes vibrations.

• Placer l’appareil de sorte qu’il y ait toujours assez d’espace sur ses côtés pour laisser circuler
librement l’air (au moins 5 cm).

• Si des liquides pénètrent à l’intérieur de l’appareil, débranchez-le immédiatement et amenez-le au
centre d’assistance agréé TREVI le plus proche.

• Contrôlez toujours, avant de recharger l’appareil, que les câbles d’alimentation et les câbles de
connexion sont correctement installés.

• Conservez ce manuel pour référence ultérieure.

MANIEMENT ET ENTRETIEN

Pour le nettoyage, il est conseillé d’utiliser un chiffon doux, légèrement humide. Évitez l’emploi
de solvants ou de substances abrasives.

IMPORTANT

La bonne fabrication de cet appareil garantit un fonctionnement parfait pour une longue période.
Si toutefois quelques inconvénients devaient se présenter, adressez-vous au Centre d’Assistance
agréé le plus proche.

TREVI poursuit une politique de recherche et de développement continus. C’est pourquoi
ses produits peuvent présenter des caractéristiques différentes par rapport à celles qui sont
décrites.

AVERTISSEMENT RELATIF À L’UTILISATION ADÉQUATE DE LA
BATTERIE RECHARGEABLE

- Rechargez la batterie à une température comprise entre 5°C et 35°C.

- Ne prolongez pas le rechargement au-delà des délais indiqués afin d’éviter
les risques de surchauffe et d’explosion.

- Ne pas recharger la batterie pendant une durée supérieure à 4 heures.

- La recharge au-delà des délais indiqués ou une période d’inactivité prolongée
peut réduire la durée de vie de la batterie.

- La batterie rechargeable est soumise à l’usure et sa capacité diminue petit à petit.

XR 84 PLUS

- Pour prolonger la durée de vie de la batterie, utilisez-la lorsqu’elle est complètement
rechargée jusqu’à un déchargement complet. En d’autres termes, rechargez
complètement la batterie avant de l’utiliser à nouveau.

DESCRIPTION DES COMMANDES

Française

1. Prise micro USB pour le chargement
avec indicateur à DEL:
Rouge: allumé pendant la charge, oui
éteindre lorsque la charge est terminée.

2. Entrée mémoire MicroSD

3. Entrée USB

4. Entrée AUX IN

5. Bouton Volume - / Piste précédente

6. Bouton Volume + / piste suivante

7. Bouton MODE

8. Bouton Marche / Arrêt / Lecture / Pause

CHARGE

Le haut-parleur doit être rechargé lorsqu’il est éteint.

1. À l’aide du câble USB fourni, connectez le côté avec la prise Micro USB à la prise micro
USB (1) et l’autre extrémité sur le port USB d’un PC ou d’un chargeur USB (5V, 1A non
inclus).

2. L’indicateur lumineux s’allume en rouge pour indiquer l’état de charge, après le
chargement il s’éteint.

XR 84 PLUS

Remarque: Lorsque la batterie est épuisée, l’étiquette vocale émettra un bip “Battery is low,
recharge” avertissement plusieurs fois avant que l’appareil ne s’éteigne automatiquement.

OPÉRATION DE BASE

Pour allumer le haut-parleur, appui long sur le bouton d’alimentation (8).
Appuyez sur la touche MODE (7) pour choisir:

- Mode Bluetooth.

- Le mode Micro SD, s’il présente une mémoire de type micro SD dans la fente (2), il

Française

démarrera automatiquement la lecture de la musique.

- Mode USB, si une mémoire de type USB est présente dans l’emplacement (3), l’appareil
commencera à lire les morceaux automatiquement.

- Mode Radio.

RÉGLAGE DU VOLUME

Appuyez et maintenez enfoncée la touche Volume - (5), Volume + (6) pour régler le volume.

FONCTIONNEMENT EN AUX IN

- Allumer le haut-parleur.

- Connectez le câble Micro USB/ Jack (fourni) à la prise AUX IN (4) et l’autre extrémité à
l’appareil externe.

- Démarrer à partir de la lecture de l’appareil externe.

FONCTIONNEMENT MICRO SD CARD/ USB MEMORY

- Allumer le haut-parleur.

- Insérez une carte Micro SD dans la fente (2) ou insérez une mémoire USB.

- La lecture démarre automatiquement.

- Appuyez une fois sur le bouton (5) pour passer à la plage précédente, appuyez une fois
sur la touche (6) pour passer à la piste suivante.

- Appuyez sur la touche (8) pour faire une pause, pour reprendre la lecture, appuyez de
nouveau.

FONCTIONNEMENT BLUETOOTH

DISPOSITIFS D’ACCOUPLEMENT

1. Placez le haut-parleur à côté de l’appareil Bluetooth à coupler.

2. Allumez le haut-parleur, appuyez sur la touche MODE (7) jusqu’à ce que le message vocal
“Bluetooth mode”.

3. Suivez les instructions de votre appareil pour rechercher le haut-parleur.

4. Recherchez le haut-parleur nommé “XR 84 PLUS” et saisissez le code PIN “0000” si
nécessaire.

5. Lorsqu’il est couplé sera possible de jouer de la musique.

Remarques:

- Le haut-parleur Bluetooth ne fonctionne qu’avec une connexion à la fois, la connexion ne

XR 84 PLUS

peut pas être interrompue en fonctionnement normal.

- Lorsque le couplage Bluetooth avec les périphériques externes échoue, supprimez
un autre périphérique Bluetooth dans la liste des connexions, redémarrez le haut-parleur
Bluetooth et recherchez de nouveau le signal.

COMMANDES EN MODE BLUETOOTH

- Appuyez une fois sur le bouton (5) pour passer à la plage précédente, appuyez une fois
sur la touche (6) pour passer à la piste suivante.

- Appuyez sur la touche (8) pour faire une pause, pour reprendre la lecture de musique,
appuyez à nouveau sur.

Française

- Lorsque vous recevez un appel, vous entendrez un avertissement,
Cliquez une fois sur la touche (8) pour ouvrir l’appel et activer la fonction haut-parleur,
appuyez de nouveau sur pour mettre fin à l’appel.

FONCTIONNEMENT RADIO

Avant d’utiliser la fonction Radio, il est conseillé d’insérer le câble Micro USB dans la
prise (1) afin qu’elle fonctionne comme une antenne de réception.

- Avec la touche MODE (7) pour sélectionner la fonction radio.

- Appuyez longuement sur le bouton MODE (7) pour lancer le balayage et le mémorisation
automatique des stations de radio.

- Une fois les stations enregistrées, appuyez sur la touche (5) pour sélectionner la station
Précédente ou la touche (6) pour sélectionner la station suivante.

CARACTÉRISTIQUES TECHNIQUES

Batterie rechargeable: ....................... Lithium interne à 3.7V, 1200mAh

Puissance: ........................................ 5V

Max puissance d’émission Bluetooth: 0,8mW

Fréquence d’émission Bluetooth: ....... 2.4GHz

Fréquence radio: ............................... 87,5 - 108,0 MHz

Dimensions: ..................................... 160 x 70 x 70 mm

Poids: ............................................... 380 gr.

1A

XR 84 PLUS

RENSEIGNEMENTS SUR LE RETRAIT ET L’ÉLIMINATION DES PILES

Attention: l’opération d’enlèvement et d’élimination est réservée au personnel technique!

Quel que soit le type de batterie utilisée, elle ne doit jamais être placée dans les ordures
ménagères, le feu ou l’eau. Chaque type de batterie usagée doit être recyclé ou éliminé à un
point de collecte approprié.

Française

Pour retirer la batterie:

1. Retirez le réseau sur les haut-parleurs.

2. Dévissez toutes les vis et retirez l’arrière de l’armoire

3. Repérez la batterie, démontez-la et retirez-la.

Recommandations pour l’élimination correcte du produit.

Le symbole figurant sur l’appareil indique que le produit fait l’objet d’une “collecte séparée“.
C’est pourquoi, le produit ne doit pas être éliminé avec les déchets urbains.
L’utilisateur doit remettre le produit auprès de “décharges spécialisées de collecte séparée“
prévues par les autorités locales, ou bien le rendre au revendeur quand il achètera un nouvel
appareil équivalent.
La collecte séparée du produit et les opérations successives de traitement, recyclage et
élimination favorisent la production d’appareils composés par des matériaux recyclés ainsi
que permettent d’éviter des effets négatifs sur l’environnement et sur la santé des personnes
suite à une gestion impropre du déchet.
Toute élimination abusive du produit entraîne l’application de sanctions administratives.

XR 84 PLUS

GEBRAUCHSHINWEISE

Netzgeräte mit einer Spannung von mehr als 5V dürfen nicht veSKIP-endet werden. Sie
könnten das Gerät beschädigen.

• Nicht für längere Zeit bei hoher Lautstärke Musik hören. Dies könnte zu Hörschäden führen.

• Das Gerät sollte nicht in folgenden Bereichen aufgestellt werden:

Deutsch

- in der Nähe von Magnetfeldern.

- in der Nähe von Wärmequellen wie Heizkörpern und Öfen.

- in sehr feuchten Räumen wie Badezimmern, Schwimmbädern, usw.

- in sehr staubigen Räumen.

- An Orten, die starken Schwingungen ausgesetzt sind.

• Das Gerät sollte so aufgestellt werden, dass auf den Seiten jeweils genügend Raum verbleibt,um
eine freie Luftzirkulation zu gewährleisten (mindestens 5 cm).

• Sollten Flüssigkeiten ins Innere des Geräts eindringen, den Stecker un verzüglich von der
Steckdose abziehen und das Gerät zur nächstgelegenen autorisierten TREVI-Kundendienststelle
bringen.

• Vor der Aufladung des Geräts ist stets sicherzustellen, dass Netzkabel und Anschlusskabel
korrekt installiert sind.

• Bewahren Sie diese Anleitung zum späteren Nachschlagen auf.

PFLEGE UND WARTUNG

Für die Reinigung wird die VeSKIP-endung eines leicht angefeuchteten, weichen Tuchs empfohlen.
Der Einsatz von Lösungsmitteln oder scheuernden Substanzen sollte vermieden werden.

WICHTIG

Der fachgerechte Bau dieses Geräts gewährleistet langfristig einen einwandfreien Betrieb.
Sollten dennoch Betriebsstörungen auftreten, wenden Sie sich bitte an die nächstgelegene
autorisierte Kundendienststelle.

TREVI verfolgt eine Politik ständiger Forschung und Weiterentwicklung. Die Produkte können
daher andere als die beschriebenen Eigenschaften auSKIP+eisen.

HINWEISE FÜR DEN KORREKTEN GEBRAUCH DER AUFLADBAREN
BATTERIE

- Die Ladung der Batterie sollte bei einer Temperatur zwischen 5°C und 35°C erfolgen.

- Die Ladezeit sollte die angegebenen Zeiten nicht überschreiten, um die Gefahr der
Überhitzung und Explosion zu vermeiden.

- Die Batterie sollte nicht für einen Zeitraum von mehr als 4 hinaus oder eine
längere Nichtbenutzung können deren Lebensdauer reduzieren.

- Die aufladbare Batterie ist ein Verschleißteil, ihre Ladekapazität reduziert sich allmählich.

- Um die Lebensdauer der Batterie zu erhöhen, sollte diese stets komplett aufgeladen

XR 84 PLUS

und vollständig entleert werden. Vor der erneuten Benutzung sollte sie wieder komplett
aufgeladen werden. Wird eine nicht vollständig entleerte Batterie aufgeladen, so wird
deren La deautono mie reduziert. In diesem Falle sollte der Vorgang der vollständigen
Ladung/Entleerung mehrmals wiederholt werden.

- Der Ladevorgang über die ganze Nacht sollte vermieden werden.

BESCHREIBUNG DER BEDIENELEMENTE

Deutsch

1. Micro-USB-Buchse zum Aufladen mit

LED-Anzeige:

Rot: Ein während des Ladevorgangs, ja
Ausschalten, wenn der Ladevorgang

abgeschlossen ist.

2. MicroSD-Speichereingang

3. USB-Eingang

4. AUX IN-Eingang

5. Lautstärke- / Vorheriger Track-Button

6. Lautstärke + / Nächster Track-Button

7. MODE-Taste

8. Ein / Aus / Wiedergabe / Pause-Taste

AUFLADUNG

Der Lautsprecher muss nach dem Ausschalten wieder aufgeladen werden.

1. Mit dem mitgeliefer ten USB-Kabel verbinden Sie die Seite mit der Micro-USB-Buchse
Mikro-USB-Buchse (1) und das andere Ende zum USB-Port eines PC oder
USB-Ladegeräts (5V, 1A nicht enthalten).

XR 84 PLUS

2. Led leuchtet rot, um den Aufladestatus anzuzeigen, nachdem er aufgeladen worden ist.

Hinweis: Wenn der Akku erschöpft ist, ertönt der Voice-Tag “Battery is low, recharge”
Warnung ein paar Mal, bevor das Gerät automatisch ausschaltet.

GRUNDBETRIEB

Um den Lautsprecher einzuschalten, langer Druck auf den Ein / Ausschalter Taste (8).
Drücken Sie die MODE-Taste (7) zur Auswahl:

- Bluetooth-Modus.

- Mikro-SD-Modus, wenn ein Mikro-SD-Typ-Speicher in den Steckplatz (2) wird es starten

Deutsch

Wiedergabe der Musik automatisch.

- USB-Modus, wenn ein USB-Speicher im Steckplatz (3) vorhanden ist, wird das Gerät
automatisch mit der Wiedergabe beginnen.

- Radio-Modus.

VOLUMEN EINSTELLUNG

Halten Sie die Lautstärke - (5), Lautstärke + (6) gedrückt, um die Lautstärke einzustellen.

BETRIEB IN AUX IN

- Lautsprecher einschalten.

- Verbinden Sie das mitgelieferte Mikro-USB/ Klinkenkabel mit der AUX IN-Buchse (4) und
das andere Ende mit dem externen Gerät.

- Starten Sie von der Wiedergabe des externen Geräts.

BEDIENUNG MICRO SD CARD/ USB MEMORY

- Lautsprecher einschalten.

- Setzen Sie eine Micro SD-Karte in den Schlitz (2), oder legen Sie einen USB-Speicher ein.

- Die Wiedergabe startet automatisch.

- Drücken Sie einmal auf die Taste (5), um zum vorherigen Titel zu springen, drücken Sie
die Taste einmal (6), um zum nächsten Titel zu wechseln.

- Drücken Sie die Taste (8), um die Wiedergabe anzuhalten, um die Wiedergabe
fortzusetzen.

BLUETOOTH BETRIEB

KUPPLUNGSGERÄTE

1. Platzieren Sie den Lautsprecher neben dem zu koppelnden Bluetooth-Gerät.

2. Schalten Sie den Lautsprecher ein, drücken Sie die Taste MODE (7), bis die
Sprachnachricht “Bluetooth mode”.

3. Folgen Sie den Anweisungen des Geräts, um den Lautsprecher zu durchsuchen.

4. Suchen Sie nach dem Sprecher mit dem Namen “XR 84 PLUS” und geben Sie
die PIN “0000” falls erforderlich ein.

5. Wenn gepaart möglich ist, Musik abzuspielen.

Notizen:

- Der Bluetooth-Lautsprecher funktioniert nur mit einer Verbindung zu einem Zeitpunkt, die

XR 84 PLUS

Verbindung kann nicht während des normalen Betriebs unterbrochen werden.

- Wenn die Bluetooth-Kopplung mit externen Geräten fehlschlägt, löschen Sie ein anderes
Bluetooth-Gerät in der Liste der Verbindungen, starten Sie den Bluetooth-Lautsprecher
neu und suchen Sie das Signal erneut.

BEFEHLE IM BLUETOOTH-MODUS

- Drücken Sie einmal auf die Taste (5), um zum vorherigen Titel zu springen, drücken Sie
die Taste einmal (6), um zum nächsten Titel zu wechseln.

- Drücken Sie die Taste (8), um anzuhalten, um die Wiedergabe fortzusetzen.

- Wenn Sie einen Anruf empfangen, hören Sie einen Warnton, Klicken Sie einmal auf die

Deutsch

Taste (8), um den Anruf zu öffnen und die Freisprechfunktion zu aktivieren, drücken
Sie erneut, um den Anruf zu beenden.

RADIOBETRIEB

Bevor Sie die Radio-Funktion nutzen, empfiehlt es sich, das Micro-USB-Kabel in die
Steckdose (1) zu stecken, so dass es als Empfangsantenne fungiert.

- Mit der MODE-Taste (7) die Funkfunktion wählen.

- Halten Sie die MODE-Taste (7) gedrückt, um das Scannen und die automatische Speiche
rung von
Radiosen dern zu starten.

- Nachdem Sie Sender registriert haben, drücken Sie die Taste (5), um den Sender au
szuwählen Vorherigen Taste oder Taste (6), um die nächste Station auszuwählen.

TECHNISCHE EIGENSCHAFTEN

Wiederaufladbare Batterie: ................ Internes Lithium auf 3,7 V, 1200mAh

Leistung: .......................................... 5V

Bluetooth max Sendeleistung: ........... 0,8mW

Bluetooth Übertragungsfrequenz: ...... 2,4 GHz

Funkfrequenz: ................................... 87,5 - 108,0 MHz

Abmessungen: ................................. 160 x 70 x 70 mm

Gewicht: ........................................... 380 gr.

1A

XR 84 PLUS

ANGABEN ZUR ENTFERNUNG UND ENTSORGUNG VON BATTERIEN

Achtung: Die Demontage und Beseitigung ist dem technischen Personal vorbehalten!

Unabhängig von der Art der Batterie verbraucht, sollte es nie in den Hausmüll, Feuer oder
Wasser gestellt werden. Jeder gebrauchte Akku muss recycelt oder an geeigneten Sammel­stellen entsorgt werden.

Deutsch

So entfernen Sie den Akku:

1. Entfernen Sie das Gitter über die Lautsprecher.

2. Lösen Sie alle Schrauben und die Rückseite des Gehäuses entfernen

3. Suchen Sie den Akku, zerlegen und entfernen.

Hinweise zur ordnungsgemäßen Entsorgung des Produkts

Das auf dem Gerät angebrachte Symbol weist darauf hin, dass das Altgerät “getrennt zu
sammeln” ist und das Produkt daher nicht zusammen mit dem Gemeindeabfall entsorgt
werden darf.
Der Benutzer muss das Produkt zu den entsprechenden, von der Gemeindeverwaltung
eingerichteten “Wertstoffsammelstellen” bringen oder dem Händler beim Kauf eines neuen
Produkts übergeben.
Die getrennte Müllsammlung und anschließende Aufbereitung, Wiederverwer tung und Entsor­gung fördern die Herstellung von Geräten unter Verwendung wiederverwer teter Materialien
und vermindern die negativen Auswirkungen auf die Umwelt und Gesundheit in Folge einer
falschen Müllverwaltung.
Die widerrechtliche Entsorgung des Produkts führt zur Auferlegung von Verwaltungsstrafen.

XR 84 PLUS

NOTAS DE USO

No use alimentadores con voltaje superior a 5 V , pueden dañar el reproductor.

• No escuche teniendo el volumen alto por mucho tiempo, puede dañar su oído.

• Evite colocar el reproductor:

- cerca de campos magnéticos.

Español

- cerca de fuentes de calor, como radiadores y estufas.

- en lugares muy húmedos, como cuartos de baño, piscinas, etc.

- en lugares muy polvorientos.

- en lugares sujetos a fuertes vibraciones.

• Coloque el aparato de manera que a sus lados haya siempre suficiente espacio para la libre
circulación de aire (por lo menos 5 cm).

• En caso de que penetren líquidos en el interior del aparato, desconecte inmediatamente el enchufe
de la toma de corriente y lleve el aparato al centro de asistencia autorizado TREVI más cercano.

• Aantes de cargar el aparato, compruebe siempre que los cables de alimentación y de conexión
estén instalados correctamente.

• Guarde este manual para referencia futura.

CUIDADO Y MANTENIMIENTO

Para efectuar la limpieza, se aconseja utilizar un paño suave y ligeramente humedecido. Evite
el uso de disolventes o sustancias abrasivas.

IMPORTANTE

La buena construcción del aparato garantiza su perfecto funcionamiento durante mucho
tiempo. Si se presentase algún inconveniente, es oportuno consultar al Centro de Asistencia
autorizado más cercano.

TREVI cultiva una política de investigación y desarrollo continuos. Por consiguiente, los
productos pueden presentar características distintas a las descritas.

ADVERTENCIA PARA LA CORRECTA UTILIZACIÓN DE LA BATERÍA
RECARGABLE

- Recargue la batería a una temperatura de entre 5°C y 35°C.

- No cargue la batería más del tiempo indicado para evitar riesgos de explosión o
sobrecalenta miento.

- No cargue la batería durante más de 4 horas.

- Un tiempo de recarga superior al tiempo indicado o un período prolongado de inactividad
pueden reducir la duración de la batería.

- La batería recargable está sujeta a desgaste y su capacidad disminuye gradualmente.

- Para prolongar la duración de la batería, utilícela cuando está totalmente cargada hasta
agotarla por completo. Cárguela completamente de nuevo antes de volver a utilizarla.

XR 84 PLUS

Si se carga una batería no completamente agotada, se reduce su duración.
En ese caso, repita el ciclo de carga/descarga completa más veces.

- Evite cargar la batería durante toda la noche.

DESCRIPCIÓN DE LOS CONTROLES

Español

1. Toma micro USB para cargar con

indicador LED:

Rojo: encendido durante la carga, sí
apagar cuando se completa la carga.

2. Entrada de memoria microSD

3. Entrada USB

4. Entrada AUX IN

5. Botón de volumen / pista anterior

6. Botón de volumen + / Siguiente pista

7. Botón MODE

8. Botón de Encendido / Apagado /

Reproducir / Pausa

CARGA

El altavoz se debe recargar cuando está apagado.

1. Con el cable USB suministrado, conecte el lado con la toma Micro USB a la micro-USB
(1) y el otro extremo al puerto USB de un PC o cargador USB (5V, 1A no incluido).

2. El Led se encenderá rojo para indicar el estado de la carga, después de cargarlo
apagará.

Nota: Cuando la batería está agotada, la etiqueta de voz emitirá un pitido “Advertencia de

XR 84 PLUS

batería baja, recarga” varias veces antes de que el dispositivo se apague automáticamente.

OPERACIÓN BÁSICA

Para encender el altavoz, pulsador largo en el botón de encendido(8).
Pulse el botón MODE (7) para elegir:

- Modo Bluetooth.

- El modo Micro SD, si está presente una memoria de tipo micro SD en la ranura (2),

Español

iniciará automáticamente la reproducción de la música.

- Modo USB, si está presente una memoria de tipo USB en la ranura (3), el dispositivo
comenzará a reproducir canciones automáticamente.

- Modo de radio.

AJUSTE DEL VOLUMEN

Mantenga pulsado Volume - (5), Volume + (6) para ajustar el volumen.

OPERACIÓN EN AUX IN

- Encienda el altavoz.

- Conecte el cable Micro USB/ Jack (suministrado) a la toma AUX IN (4) y el otro extremo al
dispositivo externo.

- Comenzar desde la reproducción del dispositivo externo.

FUNCIONAMIENTO TARJETA MICRO SD/ MEMORIA USB

- Encienda el altavoz .

- Inserte una tarjeta Micro SD en la ranura (2) o inser te una memoria USB.

- La reproducción se iniciará automáticamente.

- Presione una vez el botón (5) para saltar a la pista anterior, presione el botón una vez (6)
para pasar a la pista siguiente.

- Presione el botón (8) para pausar, para reanudar la reproducción presione nuevamente.

FUNCIONAMIENTO BLUETOOTH

DISPOSITIVOS DE ACOPLAMIENTO

1. Coloque el altavoz junto al dispositivo Bluetooth que desea acoplar.

2. Encienda el altavoz, presione la tecla MODE (7) hasta que el mensaje de voz “Bluetooth
mode”.

3. Siga las instrucciones de su dispositivo para buscar el altavoz.

4. Busque el altavoz denominado “XR 84 PLUS” e ingrese el PIN “0000” si es necesario.

5. Cuando esté emparejado será posible reproducir música.

Notas:

- El altavoz Bluetooth sólo funciona con una conexión a la vez, la conexión no se puede
interrumpir durante el funcionamiento normal.

- Cuando falla el emparejamiento Bluetooth con dispositivos externos, elimine otro

XR 84 PLUS

dispositivo Bluetooth en la lista de conexiones, reinicie el altavoz Bluetooth y vuelva a
buscar la señal.

COMANDOS EN MODO BLUETOOTH

- Presione una vez el botón (5) para saltar a la pista anterior, presione el botón una vez (6)
para pasar a la pista siguiente.

- Presione el botón (8) para pausar, para reanudar la reproducción de música presione
nuevamente.

Español

- Cuando reciba una llamada, escuchará un sonido de aviso,
Haga clic una vez en la tecla (8) para abrir la llamada y activar la función de altavoz,
presione de nuevo para finalizar la llamada.

OPERACIÓN DE RADIO

Antes de utilizar la función Radio, es aconsejable insertar el cable Micro USB en la
toma (1) para que actúe como antena receptora.

- Pulse el botón MODE (7) para seleccionar la función de radio.

- Mantenga pulsado el botón MODE (7) para iniciar el escaneado y el almacenamiento
automático de las
emisoras de radio.

- Una vez que haya registrado las emisoras, pulse el botón (5) para seleccionar la emisora
Anterior o la tecla (6) para seleccionar la próxima emisora.

CARACTERÍSTICAS TÉCNICAS

Batería recargable: ............................ Litio interno a 3.7V, 1200mAh

Potencia: .......................................... 5V

Potencia max de transmisión Bluetooth: 0,8mW
Frecuencia de transmisión Bluetooth: 2.4GHz

Frecuencia de radio: .......................... 87,5 - 108,0 MHz

Dimensiones: ................................... 160 x 70 x 70 mm

Peso: ................................................ 380 gr.

1A

INFORMACIÓN SOBRE LA ELIMINACIÓN Y ELIMINACIÓN DE
BATERÍAS

Advertencia: la operación de extracción y eliminación está reservada al personal
técnico!

Cualquiera que sea el tipo de batería utilizada, nunca se debe colocar en la basura doméstica,
el fuego o el agua. Cada tipo de batería usada debe ser reciclada o desechada en un punto
de recogida apropiado.
Para extraer la batería:

1. Retire la rejilla de los altavoces.

XR 84 PLUS

2. Desenrosque todos los tornillos y separe la parte frontal del gabinete de la par te trasera.

3. Localice la batería, desmontarlo y sacarlo.

Advertencias para la correcta eliminación del producto.

El símbolo que aparece en el aparato indica que el residuo debe ser objeto de “recogida

Español

selectiva” por tanto el producto no se debe eliminar junto con residuos urbanos.
El usuario deberá entregar el producto a los “centros de recogida selectiva” creados por las
administraciones municipales o bien al distribuidor cuando adquiera un nuevo producto.
La recogida selectiva del residuo y las sucesivas operaciones de tratamiento, recuperación
y eliminación favorecen la fabricación de aparatos con materiales reciclados y limitan los
efectos negativos en el medio ambiente y la salud causados por una gestión incorrecta del
residuo.
La eliminación abusiva del producto da lugar a la aplicación de sanciones administrativas.

XR 84 PLUS

DICHIARAZIONE DI CONFORMITÀ UE SEMPLIFICATA

Il fabbricante TREVI dichiara che il tipo di apparecchiatura radio XR 84 PLUS è conforme

Il testo completo della dichiarazione di conformità EU è disponibile al seguente indirizzo

Internet: https://www.trevi.it/dms/zidi/TREVI/DOCXR84PLUS.pdf

Hereby TREVI Spa declares that the radio equipment type XR 84 PLUS is in compliance

The full text of the EU declaration of conformity is available at the following internet

Declaration of conformity

address: https://www.trevi.it/dms/zidi/TREVI/DOCXR84PLUS.pdf

alla direttiva 2014/53/UE.

SIMPLIFIED EU DECLARATION OF CONFORMITY

with directive 2014/53/EU.

XR 84 PLUS

Note

XR 84 PLUS

Strada Consolare Rimini-San Marino, 62 47924 Rimini (RN) Italy

Tel. [phone] - Fax [phone] - www.trevi.it - e-mail: [email protected]

EN If you will not find your language on the instruction manual, please go on our website www.

trevi.it to find it

FR Si vous ne trouverez pas votre langue sur le mode d’emploi, veuillez vous visiter sur notre

site Web www.trevi.it de le trouver

DE Wenn Sie Ihre Sprache auf die Bedienungsanleitung nicht finden, gehen Sie bitte auf unsere

Webseite www.trevi.it zu finden

ES Si no encuentras tu idioma en el manual de instrucciones, por favor vaya a nuestra página

web www.trevi.it se encuentra

PT Se você não vai encontrar sua língua sobre o manual de instruções, por favor, vá em nosso

site www.trevi.it para encontrá-lo

Made in CHINA
