Page 1

MANUALE UTENTE ITALIANO USER MANUAL ENGLISH MANUAL DE USURAIO ESPANOL

Page 2

TO SET YOUR LANGUAGE DEVICE

- Swicth on the appliance

- Go to the page with all applications

- Select the “IMPOSTAZIONI” icon

- Scroll through the list and select the icon

- Select “LINGUA” and ﬁ nd their own language from those available.

* For information and updates of this product: www.trevi.it

- LINGUA

POUR CONFIGURER LANGUE DE VOTRE APPAREIL:

- Mettre l’appareil

- Aller à la page avec toutes les applications

- Sélectionez l’icône “IMPOSTAZIONI”

- Faites déﬁ ler la liste et sélectionnez l’icône

- Selectionnez “LINGUA” et à trouver leur proper langue parmi celles disponibles.

* Pour plus d’informations et pour obtenir des mises à jour sur ce produit, consultez : www.trevi.it

- LINGUA

IHRE SPRACHE GERÄT EIN:

- Auf dem Gerät einschalten

- Gehen Sie zur Seite mit allen Anwendungen

- Wählen Sie die ““IMPOSTAZIONI””-Symbol

- Blättern Sie durch die Liste und wählen Sie das Symbol

- Wählen Sie “LINGUA”und ﬁ nden ihre eigene Sprache aus den verfügbaren.

* Ergänzende Informationen und Aktualisierungen zu diesem Produkt ﬁ nden Sie unter: www.trevi.it

- LINGUA

Page 3

PARA CONFIGURAR EL DISPOSITIVO IDIOMA:

- Conectar el aparato

- Ir a la página con todas las aplicaciones

- Seleccione el icono “IMPOSTAZIONI”

- Desplácese por la lista y seleccionar el icono

- Seleccione “LINGUA” y encontar su proprio idioma entre los disponibles

* Para información adicional y actualizaciones para este producto, véase: www.trevi.it

- LINGUA

PARA DEFINIR O DISPOSITIVO IDIOMA:

- Ligue o aparelho

- Vá para a página com todos os aplicativos

- Selecione o icone “IMPOSTAZIONI”

- Role a lista e selecione o icone

- Selecione “LINGUA” e encontrar sua própria lingua entre os disponiveis

* Para mais informações e atualizações deste produto, consulte: www.trevi.it

Να ρυθμίσετε τη συσκευή ΓΛΩΣΣΑ ΣΑΣ:

- Ενεργοποιήστε τη συσκευή

- Πηγαίνετε στη σελίδα με όλες τις εφαρμογές

- Επιλέξτε “IMPOSTAZIONI” εικονίδιο

- Μετακινηθείτε στη λίστα και επιλέξτε το εικονίδιο

- Επιλέξτε “LINGUA” και να βρουν τη δική τους γλώσσα από εκείνες που είναι διαθέσιμες.

* Για περισσότερες πληροφορίες και ενημερώσεις του προϊόντος αυτού βλέπε: www.trevi.it

- LINGUA

* Per informazioni integrative e aggiornamenti di questo prodotto vedi: www.trevi.it

Page 4

GUIDA D’USO ITALIANO .................................................................................... pag.2

USER GUIDE ENGLISH ...................................................................................... pag.34

PRECAUTIONS FOR CORRECT DISPOSAL OF THE PRODUCT............................. pag.63

INDICE

1. Prefazione e Avvertenze ....................................................................................... 2

2. Inserimento di una scheda SIM e della Batteria ..................................................... 6

3. Ricarica del Telefono ............................................................................................ 7

4. Inserimento di una memoria esterna Micro SD ..................................................... 8

5. Descrizione Comandi ........................................................................................... 9

6. Icone ................................................................................................................. 10

7. Accensione e spegnimento ................................................................................ 10

8. Utilizzo del display Touch Screen .........................................................................11

9. Descrizione della pagina principale (Schermata Home) ........................................ 12

10. Personalizzazione della Phablet 5 S .................................................................... 13

11. Inserimento di un testo ...................................................................................... 14

12. Scaricare le applicazioni dal Market .................................................................... 15

13. Comunicazione .................................................................................................. 16

14. Messaggi ........................................................................................................... 17

15. E-mail ................................................................................................................ 19

16. Funzioni Multimediali .......................................................................................... 20

17. Internet .............................................................................................................. 24

18. Connettività ........................................................................................................ 25

19. Collegamento al PC ............................................................................................ 26

20. Impostazioni ...................................................................................................... 27

21. Informazioni sulla certiﬁ cazione SAR .................................................................. 29

ITALIANO

22. Informativa sullo smaltimento della batteria ......................................................... 30

23. Risoluzione dei problemi .................................................................................... 31

1. PREFAZIONE E AVVERTENZE

Grazie per aver scelto Trevi PHABLET 5.3 Q. Vi consigliamo di leggere attentamente questo manuale per imparare l’uso del telefono e apprrezzare le sue funzioni e la facilità d’uso. I servizi e le funzioni disponibili possono variare in base al software dell’apparecchio o ai piani tariffari del gestore telefonico, di conseguenza, alcune voci del menu potrebbero non essere disponibili. I collegamenti ai menu e le caratteristiche possono variare da telefono a telefono. La nostra società si riserva il diritto di modiﬁ care il contenuto del manuale senza preavviso.

• Il sistema operativo Android, essendo un sistema open source è in continuo sviluppo

Page 5

ed è utilizzato in differenti dispositivi, pertanto le parole Telefono, Cellulare, MID o TABLET, che potrebbero apparire sul display del dispositivo, equivalgono ad indicare “Apparecchio Dispositivo”.

• Non tentare di aggiornare il sistema operativo Android con versioni più recenti o versioni differenti non fornite da TREVI S.p.a., potreste causare danneggiamenti non riparabili al dispositivo.

• Le impostazioni descritte in questo manuale sono quelle pre deﬁ nite dell’apparecchio.

• TREVI non è responsabile dei problemi che software di terze parti potrebbero causare nella velocità e nelle prestazioni dell’apparecchio.

• TREVI non è responsabile dei problemi di incompatibilità o prestazioni dovuti alla modiﬁ ca da parte dell’utente delle impostazioni di sistema dell’apparecchio.

• TREVI non è responsabile di eventuali “virus” o “danneggiamenti” del software dovuti alla navigazione internet dell’utente.

• TREVI declina ogni responsabilità sulla violazione delle leggi sul copyright da parte dell’utente.

• Accertarsi che il prodotto non sia danneggiato, in tal caso rivolgersi al venditore.

• Controllare che siano presenti tutti gli accessori.

• Non aprire l’apparecchio: all’interno non vi sono ne comandi manipolabili dall’utente ne parti di ricambio. Per tutte le operazioni rivolgersi ad un Centro Assistenza Autorizzato Trevi.

• Tutti i marchi e diritti d’autore sono proprietà dei rispettivi possessori dei diritti.

CONTENUTO DELLA CONFEZIONE:

Nella confezione sono presenti:

• Apparecchio

• Alimentatore AC/DC

• Cavo USB

• Auricolari

• Mobile con copertura Display

• Batteria

• Manuale Istruzioni

NOTE D’USO

Questo apparecchio è uno strumento elettronico di alta precisione; evitate quindi di utilizzarlo nei seguenti casi:

• Vicino a forti fonti di calore come caloriferi e stufe.

• In ambienti troppo freddi o troppo caldi.

• In luoghi molto umidi come stanze da bagno, piscine, ecc.

• In luoghi molto polverosi.

ITALIANO

Page 6

• In ambienti immersi in campi magnetici.

• In luoghi soggetti a forti vibrazioni.

• L’uso prolungato del telefono cellulare provoca un’eccessiva esposizione alle onde elettromagnetiche e può essere nocivo per la salute: alcuni consigli per usare il telefonino con “prudenza”.

- Utilizzare sistemi a “mani libere” (auricolari e sistemi viva-voce) che consentono di allontanare il telefono dalla testa e dal corpo.

- Limitare le telefonate non necessarie, ridurre numero e durata.

- Educare i bambini a un uso non indiscriminato, limitato alle situazioni di necessità.

AVVERTENZE

• Posizionate l’apparecchio in modo che ai suoi lati ci sia sempre abbastanza spazio per la libera circolazione di aria (almeno 5 cm).

• Non ostruite le feritoie di ventilazione.

• Non sottoporre il display LCD a nessun impatto e non utilizzare lo schermo per colpire le cose. Se il Display LCD si dovesse danneggiare e ci fossero delle perdite del cristallo liquido, evitare che la sostanza del cristallo liquido entri a contatto con gli occhi, vi è il rischio di cecità. In quel caso sciacquare immediatamente gli occhi con acqua pulita (in nessun caso stroﬁ narsi gli occhi) e andare subito in ospedale per il trattamento.

• Non utilizzate l’apparecchio se il Display è rotto o danneggiato.

• Non utilizzare il telefono in prossimità di gas inﬁ ammabili o esplosivi, questo potrebbe causare un malfunzionamento del telefono cellulare o un pericolo di incendio.

ITALIANO

• Tenere il telefono fuori dalla portata dei bambini. Il telefono non è un giocattolo. L’apparecchio è composto da parti smontabili di piccole dimensioni che, se ingerite, possono provocare soffocamento.

• Non appoggiare il telefono su superﬁ ci irregolari o instabili.

• Se dei liquidi penetrano all’interno dell’apparecchio scollegate immediatamente la spina dalla presa e portate l’apparecchio al più vicino centro assistenza autorizzato TREVI.

• Controllate sempre prima di accendere l’apparecchio che i cavi di alimentazione e di collegamento siano installati correttamente e non riportino danneggiamenti.

• Utilizzare solamente accessori forniti nella confezione, altri prodotti potrebbe causare perdite nella batteria, surriscaldamento, esplosione o incendio.

• Non scollegate il dispositivo durante la formattazione o il caricamento di ﬁ le, si potrebbero produrre errori nel programma.

• Spegnere il telefono cellulare nelle zone in cui il telefono non è consentito, come ad esempio in aeroporto o negli ospedali.

• Non utilizzare il telefono cellulare nei luoghi in cui può inﬂ uenzare l’operatività normale di dispositivi elettronici e strumenti medici.

• Si prega di non utilizzare il telefono cellulare in prossimità di dispositivi elettronici di alta

Page 7

precisione. Interferenze RF potrebbe causare malfunzionamenti di dispositivi elettronici (apparecchi acustici, pacemaker e altri dispositivi medici elettronici) e creare altri problemi.

• Non toccare il Display con oggetti appuntiti per non danneggiarlo.

SICUREZZA IN AUTO

Fare riferimento alle leggi e le normative che riguardano l’utilizzo dei cellulari in auto quando si circola sulle reti stradali.

• Evitare l’uso del telefono cellulare durante la guida, poiché la diminuita capacità di attenzione causata dall’utilizzo del telefono è in grado di aumentare sensibilmente il rischio di incidenti automobilistici, anche quando si utilizzino dispositivi a “mani libere”.

• Utilizzare, eventualmente un kit vivavoce.

• Accostare e parcheggiare prima di telefonare o rispondere a una chiamata.

• RF può inﬂ uire sugli apparecchi elettronici del veicolo, ad esempio sullo stereo o sulle apparecchiature di sicurezza.

• Se il veicolo è dotato di airbag, non collocarvi accanto apparecchi wireless portatili per evitare lesioni gravi causate da un errato funzionamento dell’air bag.

• Durante la guida assicurarsi che il volume del dispsositivo sia regolato in modo da permettervi di udire e capire quanto avviene attorno a voi.

AVVERTENZE SULL’UTILIZZO DELLA BATTERIA

• La batteria ha una durata limitata. Quando la durata si accorcia i tempi di ricarica aumentano. Se la batteria è debole anche dopo la carica, signiﬁ ca che il suo ciclo è ﬁ nito e occorre sostituirla.

• Non smaltire le batterie usate con i riﬁ uti domestici. Consegnare il prodotto presso gli appositi “centri di raccolta differenziata” predisposti dalle amministrazioni comunali.

• Non gettare le batterie nel fuoco, per evitare esplosioni.

• Quando si installa la batteria, non usare la forza o fare pressione, ciò potrebbe causare perdite dalla batteria, surriscaldamento, rotture e prendere fuoco.

• Si prega di non utilizzare ﬁ li, aghi o altri oggetti metallici a cortocircuitare la batteria. Inoltre, non mettere la batteria in prossimità di collane o altri oggetti metallici ciò potrebbe causare perdite di liquido dalla batteria, surriscaldamenti, rotture e prendere fuoco.

• Si prega di non saldare i punti di contatto della batteria, ciò causerebbe perdite dalla batteria, surriscaldamento, rotture e prendere fuoco.

• Se il liquido nelle batterie entra a contatto con gli occhi, vi è il rischio di cecità. Non stroﬁ nare gli occhi, ma sciacquare immediatamente con abbondante acqua pulita e andare in ospedale per il trattamento.

• In caso di surriscaldamento della batteria, questa cambia colore o diventa distorta durante l’uso, sostituirla immediatamente con una nuova.

• Non ricaricare per più di 24 ore.

ITALIANO

Page 8

CURA E MANUTENZIONE

Per la pulizia si consiglia l’uso di un panno morbido, leggermente inumidito. Evitate solventi o sostanze abrasive.

IMPORTANTE

La buona costruzione di questo apparecchio ne garantisce per lungo tempo il perfetto funzionamento. Se tuttavia dovesse presentarsi qualche inconveniente, sarà opportuno consultare il più vicino Centro Assistenza Trevi autorizzato.

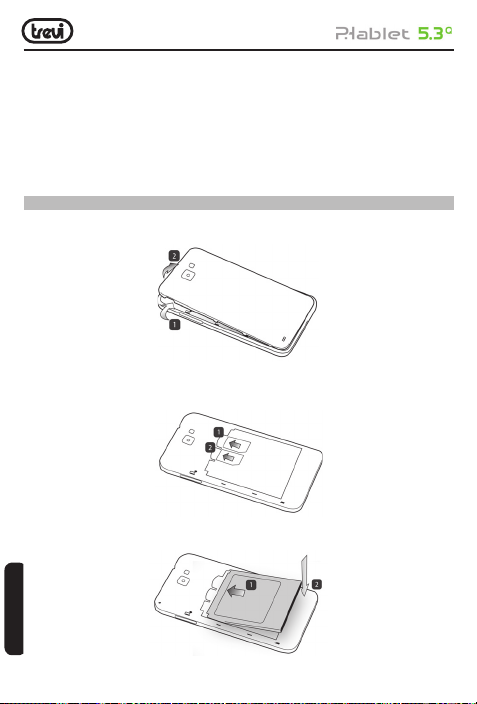

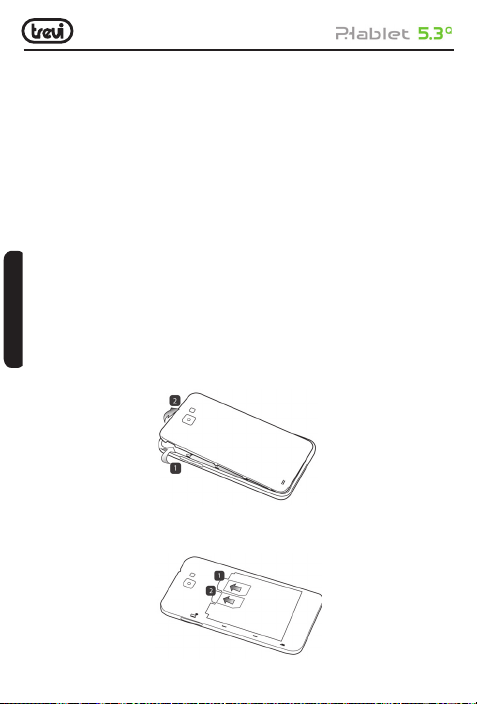

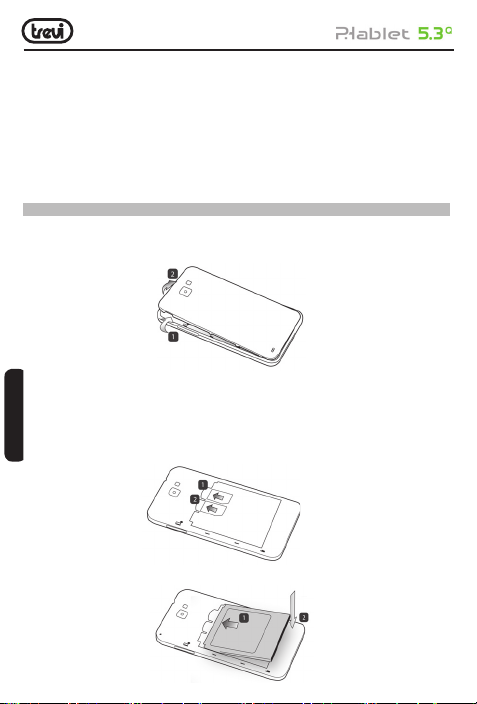

2. INSERIMENTO DELLE SCHEDE SIM E DELLA BATTERIA

Assicurasi che il telefono sia spento prima di effettuare le seguenti procedure:

1. Rimuovere il coperchio posteriore con cautela come rafﬁ gurato di seguito.

2. Inserire la scheda SIM in una delle due slot con i contatti metallici rivolti verso il basso (1 o 2) e facendo attenzione a rispettare la posizione dell’angolo tagliato della SIM.

Attenzione:

• Non inserire schede di memoria nella Slot della SIM.

• Si sconsiglia di utilizzare adattatori micro SIM e nano SIM poichè potrebbero dan-

ITALIANO

neggiare i contatti metallici.

3. Inserire la batteria facendo attenzione ai contatti metallici e rispettando la sequenza numerica.

Page 9

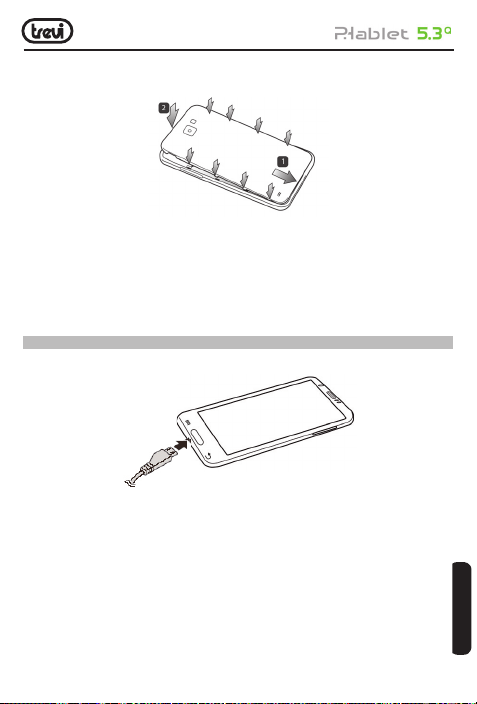

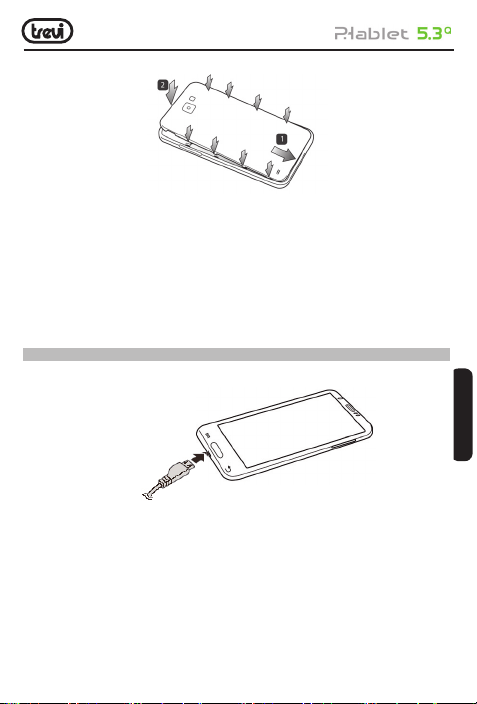

4. Riposizionate il coperchio posteriore con cautela come in ﬁ gura rispettando la sequenza numerica

5. Prima di utilizzare l’apparecchio per la prima volta occorre caricare completamente la batteria, per far ciò potete utilizzare l’alimentatore in dotazione o collegarlo ad un computer e utilizzare il suo cavo USB.

Note:

• Se la batteria è completamente scarica il telefono non si accende, saranno necessari 4 minuti per consentire al telefono di raggiungere uno stato di carica suf ﬁ ciente per l’avvio.

• Quando la batteria è scarica l’apparecchio emetterà un suono di avviso, se la carica è insufﬁ ciente l’apparecchio si spegnerà automaticamente

3. RICARICA DEL TELEFONO

1. A dispositivo spento, collegare la presa Micro USB dell’alimentatore al telefono.

2. Collegare l’alimentatore ad una presa di rete standard.

3. Il dispositivo si accenderà a mostrare per qualche secondo l’icona della batteria con la fase di ricarica.

4. Quando la batteria sarà completamente carica (l’icona non sarà più in movimento), scollegate la presa Micro USB dal telefono e poi scollegate l’alimentatore dalla presa di rete.

Note:

• Utilizzare solamente l’alimentatore in dotazione, differenti alimentatori potrebbero danneggiare la batteria.

• Potete utilizzare il dispositivo anche quando è sotto carica, ma, per una maggiore durata

ITALIANO

Page 10

della batteria, se ne sconsiglia l’utilizzo; inoltre, utilizzando l’apparecchio, i tempi di ricarica si allungano.

• Durante la ricarica della batteria i comandi sul Touch Screen potrebbero non funzionare correttamente, questo è dovuto all’alimentazione instabile, basterà staccare l’alimentatore per far funzionare correttamente l’apparecchio.

• Durante la ricarica l’apparecchio può aumentare di temperatura, questo non inﬂ uisce sulle prestazioni e la durata dell’apparecchio.

• Per la ricarica tramite collegamento USB da PC sarà necessario un tempo maggiore.

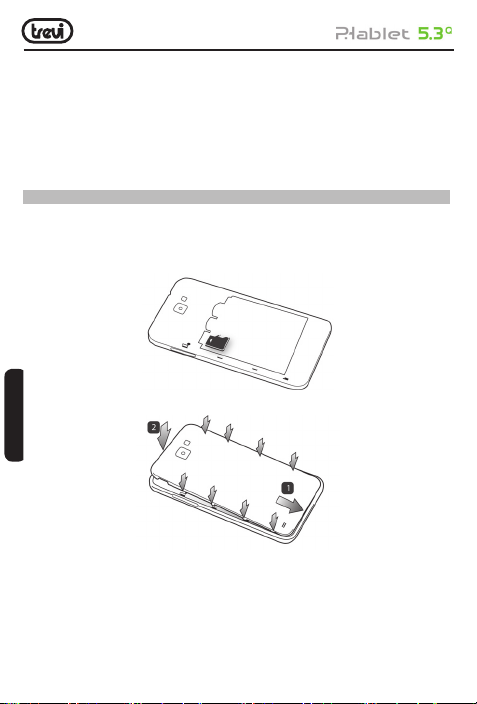

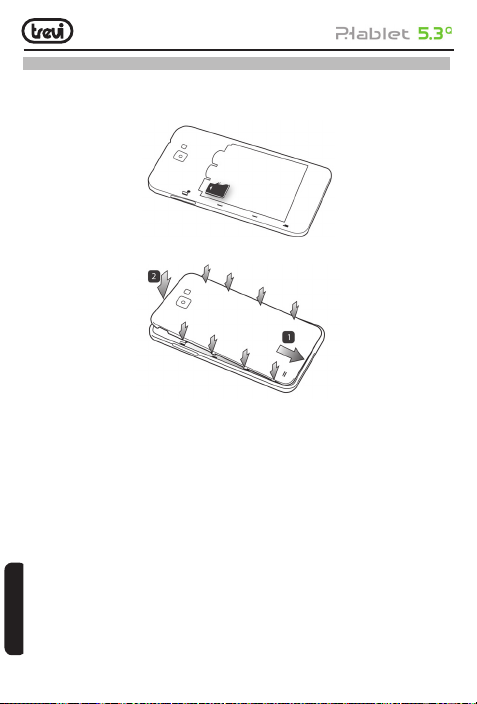

4. INSERIMENTO DI UNA MEMORIA ESTERNA MICRO SD

Per ampliare la sua memoria e quindi poter archiviare un maggior numero di ﬁ le, questo dispositivo e’ dotato di una slot capace di ospitare una memoria esterna di tipo micro SD.

• Rimuovere il coperchio posteriore con cautela.

• Inserire la scheda micro SD tenendo la superﬁ cie con i contatti elettrici rivolta verso il basso (lato display).

• Riposizionate il coperchio posteriore con cautela

ITALIANO

Note:

• Non inserire o rimuovere la memoria quando l’apparecchio sta leggendo i ﬁ le o trasferendo dei dati. Questo potrebbe causare er rori. L’inserimento della memoria deve avvenire solo con il telefono spento e scollegato dal PC. Per rimuovere la scheda, utilizzare sempre la “rimozione sicura”.

• Alcune marche di schede potrebbero non essere compatibili con il telefono. L’utilizzo di una memoria incompatibile potrebbe danneggiare l’apparecchio o la scheda di memoria

Page 11

stessa.

• L’apparecchio suppor ta solo memorie formattate in FAT. Se inserite schede formattate differentemente il telefono chiederà di riformattare la scheda di memoria.

5. DESCRIZIONE COMANDI

Altoparlante

Fotocamera anteriore

Display

Tasto Menu

Connettore Micro USB

Connettore Auricolari da 3.5

Fotocamera posteriore

Altoparlante

TASTO HOME: In qualsiasi applicazione premere il tasto per tornare alla schermata iniziale (Home). TASTO ACCENSIONE/SPEGNIMENTO: Per accendere/spegnere l’apparecchio e attivare/

Sensore di luminosità

Tasti Volume

Tasto Home

Tasto Indietro

Microfono

Tasto accensione/ spegnimento

Flash

Coperchio posteriore

ITALIANO

Page 12

disattivare la funzione Stand-by del Display.

TASTO VOLUME: Per regolare il volume durante una chiamata o nella riproduzione di un brano. TASTO MENU: Consente di aprire un elenco di opzioni disponibili nelle videate e applicazioni. TASTO INDIETRO: Per tornare alla schermata precedente.

6. ICONE

Icone Descrizione

Icona di intensità del segnale di rete

Icona chiamate perse Il telefono stà ricaricando la

Posizione da satellite USB attiva

Ricezione di un nuovo messaggio Accesso bloccato

Un’applicazione è in download Collegamento alla rete Wireless

Download terminato Bluetooth attivato

Il telefono stà riproducendo un brano musicale

batteria

La sveglia è stata impostata e

ITALIANO

attivata Chiamata in corso Connessione dati GPRS attiva

Nessuna SIM è inserita nel telefono

7. ACCENSIONE E SPEGNIMENTO

• Per accendere il telefono, tenere premuto per 3 secondi il tasto di Accensione. Quando apparirà la pagina Home, trascinare il cursore

1 Trascinarlo verso destra per entrare direttamente nella pagina Home.

• Per spegnere il telefono, tenere premuto per 2 secondi il tasto di Accensione, selezionare “Spegni” e confermare toccando “OK”.

• Per attivare la “Modalità Aereo”, e quindi utilizzare solamente i servizi che non necessitano di collegamenti alla rete, tenere premuto per 2 secondi il tasto di Accensione, selezionare

fuori dal cerchio:

Page 13

“Modalità Aereo”.

8. UTILIZZO DEL DISPLAY TOUCH SCREEN

Il display con tecnologia Touch Screen è un dispositivo che consente all’utente di selezionare/ attivare le varie applicazioni con il semplice tocco delle dita sul display. Questo apparecchio adotta un display di tipo Capacitivo pertanto NON OCCORRE fare pressione sul pannello o utilizzare pennini, basterà semplicemente sﬁ orare con le dita il Display.

• Non utilizzate oggetti taglienti che potrebbero grafﬁ are o danneggiare il Display.

• Evitare il contatto del display con l’acqua.

• Pulire il Display con un panno morbido senza aggiunta di detersivi/solventi.

Il Touch screen si controlla nel seguente modo:

• Toccare una volta con il dito: per selezionare o avviare un’applicazione.

• Toccare e tenere premuto: toccando e tenendo premuto per 2 secondi compare un Menu “Opzioni” a scomparsa.

• Toccare due volte: toccare rapidamente il display due volte per ingrandire o ridurre la visualizzazione delle pagine Web.

• Trascinare: trascinate il dito a destra, a sinistra, in alto o in basso per scorrere nelle varie direzioni.

• Trascinare un elemento: toccate e tenete premuto per 2 secondi un elemento, questo si ingrandirà leggermente, quindi trascinate il dito per spostare l’elemento e, raggiunta

la posizione desiderata, sollevare il dito dal pannello.

• Quando guardate un Video o ascoltate la musica potete spostarvi direttamente in un determinato punto semplicemente toccando la barra di progressione, oppure, utilizzando il dito, trascinare il cursore della barra di progressione in un determinato punto.

• Nell’esplorazione delle cartelle (File, Musica, Video, Photo, ecc...), potete trascinare il dito dal basso verso l’alto o viceversa per scorrere la lista delle cartelle.

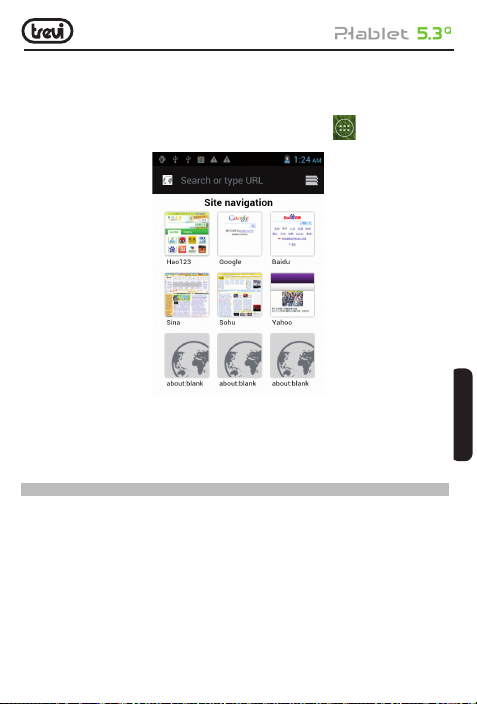

• Nella navigazione Internet, potete muovervi su o giù semplicemente toccando la pagina e trascinandola in alto o in basso. Per ingrandire la pagina toccare velocemente per due volte lo schermo oppure utilizzare due dita e farle scivolare verso l’esterno (verso l’interno per rimpicciolire l’immagine).

• Toccare il link per aprire la pagina.

Rotazione dell’immagine

Questo apparecchio integra al suo interno un sensore di movimento (G-sensor) che automaticamente rileva l’orientamento del dispositivo. Se il dispositivo viene ruotato, l’immagine ruoterà automaticamente seguendo il nuovo orientamento. Per attivare o disattivare questa funzione fare riferimento al paragrafo 20.

ITALIANO

Page 14

“Impostazioni”, “Display”, “Rotazione automatica”. Qualora questa funzione non funzionasse corretamente è possibile effettuare la calibrazione andando in “Impostazioni”, “Display”, “G-Sensor calibration”. Posizionare l’apparecchio su di un tavolo e selezionare “Calibrate”.

Calibrazione del sensore di presenza

Se alla ﬁ ne di una chiamata il display rimane scuro e non vi permette di chiudere la chiamata occorre effettuare una calibrazione del sensore di presenza. Per effettuare ciò posizionare l’apparecchio su una superﬁ cie orizzonatale e dalla pagina delle applicazioni selezionare “Impostazioni”, “Display”, “Als_ps Calibration” ed affettuare i tre seguenti passaggi come descritto sul display:

1. Rimuovere gli aggetti che si trovano frontalmente al sensore e selezionare “Start”.

2. Posizionare una mano sopra il sensore di luminosità alla distanza di 2/3cm e selezionare “Next” e attendere che la calibrazione avvenga.

3. A ﬁ ne calibrazione confermare selezionando OK e ritornare alla pagina Home, oppure selezionare “Recalibration” per effettuare nuovamente la procedura di calibrazione.

9. DESCRIZIONE DELLA PAGINA PRINCIPALE (schermata Home)

Nella schermata principale è visibile lo stato del telefono ed è possibile personalizzarla aggiungendo applicazioni, Widget con le varie combinazioni di collegamenti:

Estensione della schermata principale:

La pagina principale (Home) ha 4 estensioni (due verso destra e due verso sinistra) per avere un maggior numero di icone di collegamento sul Desktop. Per visualizzare le estensioni:

• Dalla pagina principale (Home), far scivolare il dito orizzontalmente sul Display verso

ITALIANO

destra o verso sinistra.

Portare nella pagina principale le Applicazioni desiderate:

• Per portare le icone delle applicazioni maggiormente usate direttamente nella pagina principale (Home), toccare l’icona “Applicazioni”

si aprirà una schermata con tutte le applicazioni disponibili sul vostro dispositivo. Toccare e tenere premuta l’icona che desiderate portare sul Desktop ﬁ no a quando, in sottofondo, non comparirà l’immagine del vostro Desktop. Trascinare l’elemento ﬁ no alla posizione desiderata e rilasciare il dito

Spostamento degli elementi:

• Toccare e tenere premuto l’elemento da spostare ﬁ no a quando questo non risalta .

• Trascinare l’elemento ﬁ no alla posizione desiderata e rilasciare il dito.

presente nella pagina principale,

Page 15

Rimozione di elementi:

• Toccare e tenere premuto l’elemento da rimuovere ﬁ no a quando questo non risalta. Centralmente sulla parte alta del pannello comparirà

• Trascinare l’elemento sulla X, quando l’elemento diventa rosso rilasciare il dito.

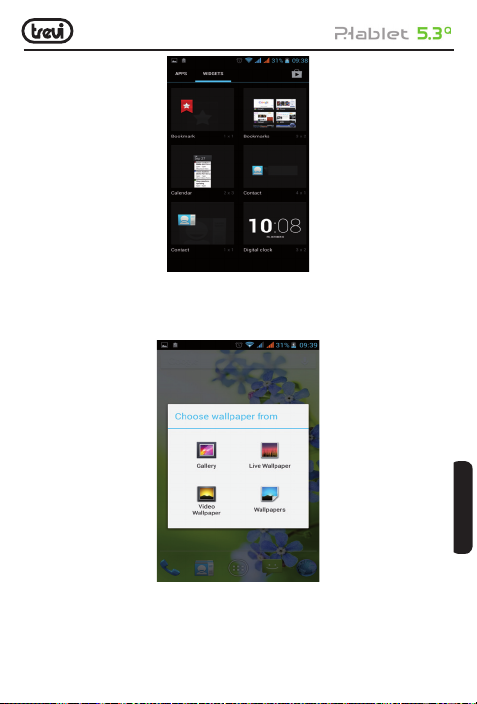

Selezione/Modiﬁ ca sfondo sulla pagina principale:

• Dalla pagina principale toccare e tenere premuto una zona vuota, apparirà una ﬁ nestra di dialogo dove potrete scegliere l’immagine da inserire come sfondo sul Desktop tra le opzioni: Galleria, Sfondi Animati, Sfondo Video e Wallpapers.

Aggiungere Widgets alla pagina principale:

• Per inserire dei Widgets direttamente nella pagina principale (Home), toccare l’icona “Applicazioni”

applicazioni, da questa toccare la scritta WIDGET.

• Toccare e tenere premuto il Widget desiderato, ﬁ no a quando, in sottofondo, non comparirà l’immagine del vostro Desktop. Trascinare l’elemento ﬁ no alla posizione desiderata e rilasciare il dito.

Pannello Scelta Rapida:

• Nella pagina principale (Home) toccare la barra alta dove è presente l’ora e trascinare il dito in basso e selezionare l’icona

• Per nascondere il pannello, trascinare in alto la parte inferiore della tendina.

Dal Pannello scelta Rapida è possibile attivare/disattivare le seguenti funzioni: Modalità Aereo Stato Batteria WiFi Bluetooth GPS Connessione Dati Utilizzo Dati Proﬁ li Audio Luminosità Timeout Rotazione Automatica

Accesso alle applicazioni più recenti:

• Tenere premuto il tasto Home per qualche secondo, si aprirà un elenco delle ultime

presente nella pagina principale, si aprirà la pagina delle

ITALIANO

Page 16

applicazioni aperte.

• Selezionare l’applicazione desiderata.

10. PERSONALIZZAZIONE DEL PHABLET 5.3 Q

In base all’utilizzo dell’apparecchio potete personalizzarvi il telefono in modo da soddisfare le vostre esigenze

Impostare Data e Ora:

1 Dalla schermata Home toccare l’icona “Applicazioni” “Data e Ora” 2 Impostare la Data e Ora più le varie Opzioni.

Impostazione della suoneria e suono sui tocchi:

1 Dalla schermata Home toccare l’icona “Applicazioni” , selezionare “Impostazioni” e “Proﬁ li Audio”. Compariranno dei proﬁ li pre impostati. 2 Selezionare “Generale” e impostare i toni per le chiamate vocali, video e in più attivare o meno i suoni sui tocchi.

Attivazione modalità silenzionsa:

Per attivare o disattivare la modalità silenzionsa seguire una delle procedure indicate:

1 Aprite il “Pannello di Scelta Rapida” e selezionate l’icona

- Selezionare “Proﬁ li Audio” e poi scegliere “Silenzioso”.

2 Tenere premuto il tasto di accensione e selezionare l’icona

ITALIANO

Regolazione luminosità Display:

E’ possibile regolare la luminostà del display che inﬂ uisce sul consumo della batteria: Dalla schermata Home toccare l’icona “Applicazioni”

“Display” e “Luminosità”. Spostare verso destra o verso sinistra la barra di regolazione oppure selezionare “Luminosità Automatica” se si vuole che l’apparecchio gestisca automaticamente la luminosità in base alla luce presente nell’ambiente in cui vi trovate.

, selezionare “Impostazioni”,

con l’altoparlate barrato.

, selezionare “Impostazioni”,

11. INSERIMENTO DI UN TESTO

E’ possibile inserire un testo digitando i caratteri sulla tastiera virtuale. Non è possibile inserire il testo in alcune lingue. Per selezionare una lingua differente da quella di default selezionare “Impostazioni”, “Lingua e Input” e selezionare la lingua desiderata. La tastiera fornisce le funzioni di previsione ortograﬁ ca, correzione dell’or tograﬁ a e

Page 17

l’apprendimento durante l’utilizzo.

Inserire un testo:

1 Toccare la casella di testo (memo, o un nuovo contatto) per richiamare la tastiera. 2 Toccare i tasti della tastiera. Inizialmente è possibile toccare i tasti utilizzando uno degli indici. Una volta acquisita familiarità con la tastiera, si può provare a toccare i tasti con entrambi i pollici. Toccando un tasto, la lettera corrispondente apparirà sopra al dito. Se si digita un tasto sbagliato, si può scorrere tra le frasi suggerite per scegliere quella corretta. Solo quando il dito viene sollevato dalla lettera, la lettera corrispondente viene inserita nella casella di testo.

1 2 3

1. Per passare dalle maiuscole alle minuscole e viceversa.

2. Per passare dalla modalità Simboli e numeri alla modalità lettere.

3. Tenendolo premuto si accede alle impostazioni “Opzioni inserimento” (in modalità browser).

4. Per cancellare dall’ultimo carattere/numero inserito.

5. Per confermare la parola scritta.

6. Per inserire un punto o, premendolo a lungo, visualizza una tabella di simboli.

7. Per inserire uno spazio o, premendolo a lungo, si accede alle impostazioni “Seleziona metodo di inserimento”.

Nota: E’ possibile inserire un testo anche con la voce, basta tenere premuta la barra spaziatrice (7) e selezionare “Conﬁ gura metodi di immissone” e poi selezionare “Google Digitazione Vocale”.

4 5

6 7

ITALIANO

Page 18

12. SCARICARE LE APPLICAZIONI DAL MARKET

Il Telefono viene fornito con diverse applicazioni al suo interno, ma è in grado di supportare anche applicazioni di terze parti. Il Market permette di scaricare e acquistare applicazioni e giochi per personalizzare il proprio dispositivo.

Installare un’applicazione dallo Store:

• Dalla pagina principale (Home) toccare l’icona “Applicazioni” Store.

• Inserire il proprio account di Gmail oppure crearsene uno seguendo i passi che vengono proposti.

• Accettare i termini e le condizioni che vengono esposte.

• Ricercare l’applicazione desiderata e scaricarla.

Cancellare un’applicazione:

• Dalla pagina principale (Home) toccare l’icona “Applicazioni” “Impostazioni” e poi “Applicazioni”.

• Selezionare l’applicazione che si vuole cancellare e selezionare “Disinstalla”.

, selezionare Play

, selezionare

13. COMUNICAZIONE

TELEFONO

Effettuare delle chiamate

1. Toccare l’icona

ITALIANO

2. Immettere il numero tramite la tastiera numerica. Per eliminare un numero premere

3. Toccare l’icona per avviare la chiamata.

4. Toccare l’icona

Nota: Per immettere “+” ed effettuare chiamate internazionali, toccare e tenere premuto [0+] .

Chiamare i contatti dalla Rubrica

1. Toccare l’icona

2. Scorrere l’elenco dei contatti o immettere la prima lettera del contatto che si desidera chiamare toccando l’icona

3. Nell’elenco, toccare il contatto che si desidera chiamare e selezionare il numero da usare, in caso esistano più numeri associati al contatto.

per avviare l’interfaccia del telefono.

per terminare la chiamata.

per aprire la rubrica.

Page 19

Accettare una chiamata

1. Quando ricevete una chiamata, selezionate l’icona all’esterno del cerchio grande.

2. Toccare l’icona

Riﬁ utare una chiamata

1. Quando ricevete una chiamata, selezionate l’icona all’esterno del cerchio grande.

2. Per inviare un messaggio quando riﬁ utate le chiamate in entrata, selezionate l’icona e trascinate il dito verso l’alto.

Regolazione del volume durante la chiamata

Per regolare il volume durante una chiamata, utilizzare i rispettivi tasto su e giù sulla parte destra del telefono.

Visualizzazione della cronologia delle chiamate

Selezionando la registrazione delle chiamate, è possibile visualizzare le chiamate perse, le chiamate in uscita e le chiamate ricevute. Il tempo di chiamata di ogni telefonata viene visualizzato su ogni record e, nella stessa interfaccia graﬁ ca, è possibile impostare la chiamata, l’invio di messaggi e aggiungere nuovi contatti.

per terminare la chiamata.

e trascinate il dito verso destra

e trascinate il dito verso sinistra

14. MESSAGGI

Con Phablet 5.3 Q potete inviare messaggi di testo e messaggi multimediali a chiunque dei vostri contatti. I messaggi multimediali comprendono foto, video clip, informazioni, contatti e memo vocali. Inoltre è possibile inviare messaggi a più contatti contemporaneamente.

Note:

• L’invio e la ricezione dei messaggi in roaming potrebbe determinare costi aggiuntivi. Per

ITALIANO

Page 20

informazioni, rivolgetevi al gestore telefonico.

• Veriﬁ care con il proprio gestore i costi per l’invio di SMS e MMS.

Inviare un messaggio SMS:

1. Nella schermata Home toccare l’icona

2. Selezionare l’icona

3. Aggiungete i destinatari del messaggio.

• Inserite manualmente i numeri di telefono, separandoli con punto e virgola o virgola.

• Selezionate i numeri di telefono dalla Rubrica selezionando l’icona

4. Selezionate “Scrivi messaggio di testo”e inserite il testo del messaggio.

ITALIANO

Per inserire gli emoticon, selezionate l’icona presente sulla sinistra della ﬁ nestra. “Scrivi messaggio di testo”

5. Selezionare l’icona

Inviare un messaggio MMS:

1. Nella schermata Home toccare l’icona

2. Selezionare l’icona

3. Aggiungete i destinatari del messaggio.

• Inserite manualmente i numeri di telefono, separandoli con punto e virgola o virgola.

• Selezionate i numeri di telefono dalla Rubrica selezionando l’icona

4. Selezionate “Scrivi messaggio”e inserite il testo del messaggio.

Per inserire gli emoticon, selezionate l’icona

per inviare il messaggio.

presente sulla sinistra della ﬁ nestra.

Page 21

“Scrivi messaggio di testo”

5. Selezionate l’icona

Potete selezionare un ﬁ le dall’elenco o scattare foto, registrare video o suoni, ecc...

6. Selezionare l’icona

e aggiungete uno degli elementi che compariranno nella ﬁ netsra.

per inviare il messaggio.

15. E-MAIL

Con Phablet 5.3 Q potete ricevere le votre E-mail direttamente sul telefonino. Potete utilizzare GMail oppure inserire il vostro account e-mail personale o di lavoro.

GMail:

1. Dalla pagina principale (Home) toccare l’icona “Applicazioni” , selezionare l’icona

GMail.

2. Se possedete già un vostro account su GMail selezionate “Esistente” e seguite i passi

inserendo i dati che vi verranno richiesti.

3. Se non possedete un vostro account su GMail selezionate “Nuovo” per crearvene uno.

Seguite i passi inserendo i dati che vi verranno richiesti.

Invio di una e-mail tramite GMail:

1. Dalla pagina principale (Home) toccare l’icona “Applicazioni”

GMail.

2. Selezionare l’icona

3. Inserite un nome o l’indirizzo nel campo destinatario.

4. Inserite un oggetto e il messaggio.

5. Per allegare un ﬁ le immagine, premete il tasto Menu e selezionare “Allega foto” o “Allega

Video”.

6. Selezionare l’icona

Visualizzazione e-mail tramite GMail:

1. Dalla pagina principale (Home) toccare l’icona “Applicazioni” , selezionare l’icona

GMail.

2. Selezionate un messaggio e-mail.

Dalla vista messaggi, utilizzate le seguenti opzioni:

• Per rispondere al messaggio, selezionate .

• Per rispondere al messaggio includendo tutti i destinatari, selezionate

per inviare il messaggio.

, selezionare l’icona

“Rispondi a tutti”.

ITALIANO

Page 22

• Per inoltrare il messaggio ad altri, selezionate “Inoltra”.

• Per visualizzare un allegato, selezionate VISUALIZZA. Per salvarlo sul dispositivo,

selezionate SALVA.

• Per archiviare il messaggio, selezionate

• Per eliminare il messaggio, selezionate il messaggio da eliminare, toccate il Tasto Menu

e selezionate “Elimina”.

• Per spostarvi al messaggio precedente o successivo, scorrete a destra o a sinistra.

Email:

1. Dalla pagina principale (Home) toccare l’icona “Applicazioni” , selezionare l’icona

Email.

2. Immettete il vostro indirizzo e-mail e password.

3. Selezionare “Avanti”.

4. Seguite le istruzioni visualizzate sullo schermo.

Dopo aver conﬁ gurato l’account e-mail, i messaggi vengono scaricati sul dispositivo. Se avete creato più di due account, potete passare da un account e-mail all’altro. Selezionate un nome account e scegliete quello da cui desiderate recuperare i messaggi.

16. FUNZIONI MULTIMEDIALI

Fotocamera:

Il telefono dispone di 2 fotocamere (una frontale e una posteriore) e della funzione di registratore video. Ovunque voi siate potrete scattare foto ad alta risoluzione e fare dei video. Phablet 5.3 Q supporta funzioni fotograﬁ che avanzate, come abbellimento viso, la

ITALIANO

modalità panorama, una elevata gamma dinamica e tempi di scatto ridotti (che possono anche essere personalizzati).

Note:

• La capacità di memoria potrebbe variare in base alla scena o alle condizioni di scatto.

• La fotocamera si spegne automaticamente se non viene usata per un periodo di tempo.

Scattare una foto:

A. Dalla pagina principale (Home) toccare l’icona “Applicazioni” , selezionare l’icona camera. B. Inquadrare il soggetto da fotografare ed eseguire le regolazioni desiderate (la fotocamera fornisce impostazioni predeﬁ nite per varie scene. Potete semplicemente selezionare la modalità adeguata alla condizione di scatto e ai soggetti).

Page 23

C. Agire sullo Zoom digitale per ingrandile o allargare l’immagine. D. Toccate sul display il soggetto da mettere a fuoco. Il riquadro di messa a fuoco si sposterà sul punto in cui avrete toccato e diventerà verde quando il soggetto sarà messo a fuoco. E. Selezionare il comando di scatto. La foto verrà salvata automaticamente e verrà mostrato un riquadro di anteprima.

1. Selezione rapida per le “Modalità di acquisizione”.

2. Comando per la funzione Videocamera.

3. Per modiﬁ care le impostazioni generali, le impostazioni della fotocamera e quelle della

Videocamera.

4. Anteprima Video/Immagine scattata.

5. Per passare alla fotocamera frontale e viceversa.

6. Impostazioni Flash.

7. Tasto di scatto, funzione Fotocamera.

Visualizzare una foto scattata:

Selezionare il riquadro di anteprima.

• Per aumentare o ridurre lo zoom, posizionate due dita sul touch Screen e separatele

(riavvicinatele per ridurre), oppure toccate due volte il touch screen.

• Per inviare una foto ad altri, selezionate l’icona

volete effettuare (selezionate l’icona con il fumetto se volete inviarla come MMS, oppure l’icona Bluetooth se volete inviarla tramite Bluetooth).

corrispondente alla condivisione che

7 6 5

ITALIANO

Page 24

• Per eliminare la foto, selezionatela, toccate il tasto Menu e selezionate “Elimina”.

• Per impostare una foto come sfondo o come immagine dell’ID chiamante per un contatto,

selezionate l’immagine, toccate il tasto Menu, “Imposta foto come”.

Videocamera:

Come in modalità Fotocamera anche in Videocamera potete effettuare video utilizzando entrabe le camere. I comandi e le modalità sono le stesse descritte nel paragrafo Fotocamera.

Lettore ﬁ le Musicali:

Dopo aver caricato la vostra Musica all’interno del Phablet 5.3 Q:

• Dalla pagina principale (Home) toccare l’icona “Applicazioni” , selezionare l’icona

“Musica”

Avrete la possibilità di scegliere tra Artista, Album, Brani o Playlist. Dopo la selezione si aprirà un lettore multimediale dove poter gestire I brani e visualizzare la copertina dell’album se disponibile nel file.

ITALIANO

Per mettere in pausa un brano

Per riavviare la riproduzione

Per passare al brano successivo

Per ritornare al brano precedente

Toccare il comando

Page 25

Per muoversi velocemente Avanti o Indietro

Per passare ad un punto preciso del brano Trascinare la barra di avanzamento

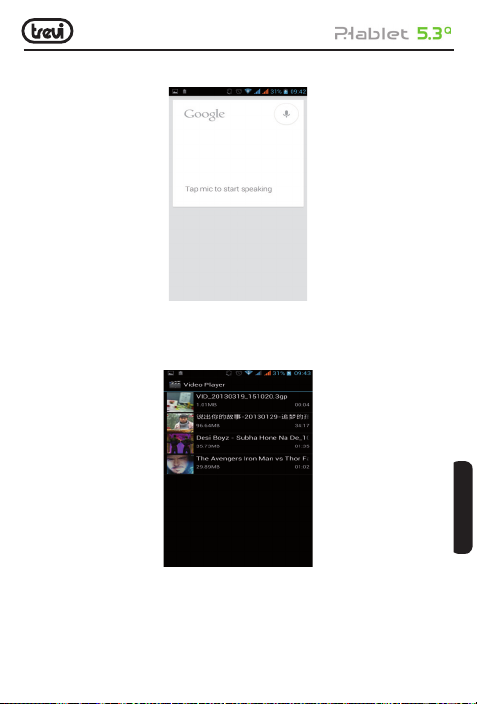

Lettore ﬁ le Video:

Dopo aver caricato i vostri Video all’interno del Phablet 5.3 Q:

1. Dalla pagina principale (Home) toccare l’icona “Applicazioni”

“Galleria”

2. Selezionare il Video che volete riprodurre.

Note:

• In base al software installato nel dispositivo, alcuni formati di ﬁ le possono non essere

supportati.

• Se la dimensione del ﬁ le supera la memoria disponibile, potrebbe veriﬁ carsi un errore

all’apertura dei ﬁ le.

Lettore di immagini:

É possibile vedere, mostrare e anche modiﬁ care le vostre immagini sul Phablet 5.3 Q. Dopo aver caricato i vostri ﬁ le:

1. Dalla pagina principale (Home) toccare l’icona “Applicazioni” , selezionare l’icona

“Galleria”

2. Selezionare l’immagine desiderata per vederla a schermo intero

3. Scorrere a Destra o a Sinistra per visualizzare le altre immagini.

4. Stringere o allargare l’immagine utilizzando due dita.

5. Toccate il tasto Menu e selezionare “Presentazione” se si vuole avviare un presentazione

di tutte le immagini.

Radio:

Per ascoltare la Radio in banda FM, dovete collegare gli auricolari che fungono da antenna radio. Nota:

• Utilizzate gli auricolari in dotazione che hanno lo spinotto più lungo, altri auricolari

potrebbero non funzionare correttamente.

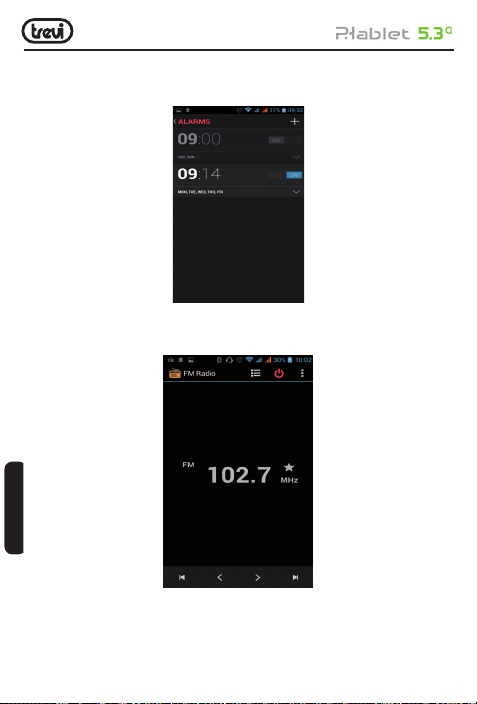

Ascoltare la Radio:

1. Collegate gli auricolari al dispositivo.

2. Dalla pagina principale (Home) toccare l’icona “Applicazioni” , selezionare l’icona

Toccare e tenere premuto

oppure

, selezionare l’icona

ITALIANO

Page 26

“Trasmissione FM”

3. Selezionare l’icona

le stazioni disponibili.

e poi “Ricerca”, verranno così memorizzate automaticamente

7 6

1. Per ritornare alla stazione radio precedente.

2. Per spostarsi manualmente indietro.

3. Per spostarsi manualmente in avanti.

ITALIANO

4. Per passare alla stazione radio successiva.

5. Frequenza radio in ascolto.

6. Elenco canali rado memorizzati.

7. Per disattivare la funzione Radio.

8. Impostazioni funzione Radio.

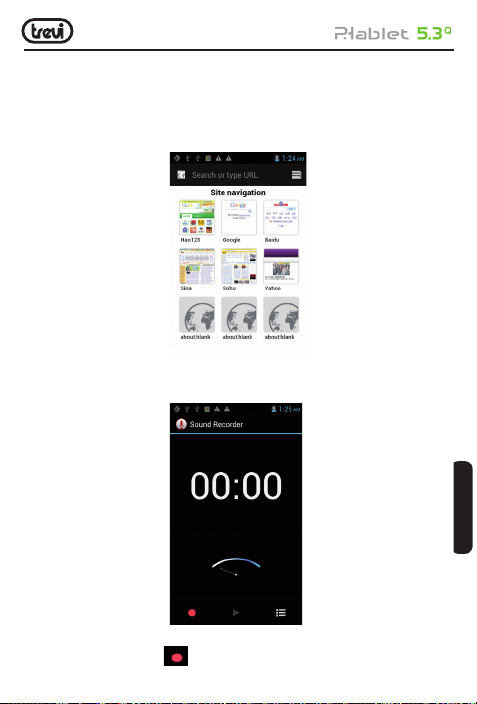

17. INTERNET

Il servizio internet richiede una connessione dati. Il browser permette di navigare in rete e consultare la pagina, proprio come sul computer. È possibile creare al telefono un segnalibro e sincronizzarlo con il computer. Si può avere un rapido accesso ai tuoi siti preferiti nella schermata principale. La visualizzazione delle pagine web può avvenire verticalmente o orizzontalmente. La pagina ruota a seconda della rotazione del telefono e viene regolata automaticamente per

Page 27

adattarla alla pagina:

• L’accesso al Web e il download dei dati potrebbero determinare costi aggiuntivi. Per

informazioni, rivolgetevi al gestore telefonico.

• Le icone disponibili potrebbero variare in base al Paese o al gestore telefonico.

1. Dalla pagina principale (Home) toccare l’icona “Applicazioni”

“Browser”.

2. Selezionare una delle pagine pre caricate oppure selezionare il campo URL e digitare

l’indirizzo Web.

3. Selezionare il tasto Menu se si vogliono regolare le impostazioni della navigazione.

, selezionare l’icona

18. CONNETTIVITA’

Bluetooth:

Bluetooth è una tecnologia di comunicazione senza ﬁ li a cor to raggio in grado di scambiare dati entro distanze di circa 10 metri senza richiedere una connessione con cavi. Non è necessario allineare i dispositivi per trasmettere i dati tramite Bluetooth. Se i dispositivi sono accoppiati, potete scambiare dati tra di loro anche se si trovano in stanze diverse.

Note:

• Veriﬁ cate sempre di condividere e ricevere dati da dispositivi afﬁ dabili e adeguatamente

protetti.

• In presenza di ostacoli tra i dispositivi, la distanza operativa può diminuire.

ITALIANO

Page 28

• Alcuni dispositivi possono essere incompatibili con il vostro apparecchio.

Attivazione della funzione Bluetooth:

1. Dalla pagina principale (Home) toccare l’icona “Applicazioni”

“Impostazioni”.

2. Selezionare “ON” accanto alla scritta “Bluetooth”

Ricerca e accoppiamento ai dispositivi Bluetooth:

1. Dalla pagina principale (Home) toccare l’icona “Applicazioni”

“Impostazioni”.

2. Selezionare la scritta “Bluetooth” dopo averlo attivato.

3. Dall’elenco che comparirà selezionare il dispositivo e inserire il PIN Bluetooth se presente.

4. Selezionare “OK” per avviare l’accoppiamento.

Quando il proprietario dell’altro dispositivo immetterà lo stesso PIN o accetta la connessione, l’accoppiamento verrà completato.

Note:

- Se l’abbinamento avrà esito positivo, il dispositivo cercherà automaticamente i servizi

disponibili.

- Alcuni dispositivi, in particolare auricolari o kit vivavoce per auto, possono avere un codice

PIN Bluetooth ﬁ sso, ad esempio 0000. Se l’altro dispositivo ha un PIN, occor re immetterlo.

GPS:

Alla prima accensione attivare la funzione GPS in ambiente aperto e attendere che avvenga

ITALIANO

l’aggancio al segnale. Il tempo di attesa dipende dalla qualità di segnale nel punto in cui viene attivato.

WiFi:

La connessione WiFi consente di attivare o collegarsi a qualsiasi rete WLAN compatibile con gli standard IEEE 802.11 a/b/g/n. E’ possibile collegarsi a Internet o ad altri dispositivi di rete ovunque sia disponibile un punto di accesso o hotspot wireless.

Attivazione Wi-Fi:

1. Dalla pagina principale (Home) toccare l’icona “Applicazioni” , selezionare l’icona

“Impostazioni”.

2. Selezionare “ON” accanto alla scritta “Wi-Fi”.

, selezionare l’icona

Page 29

Note:

Il collegamento WiFi scarica la batteria, per una maggiore autonomia si consiglia di attivarlo solamente quando è necessario.

Ricerca di una rete Wi-Fi:

1. Dalla pagina principale (Home) toccare l’icona “Applicazioni”

“Impostazioni”.

2. Selezionare “Wi-Fi”. L’apparecchio ricercherà automaticamente le reti WiFi disponibili.

3. Selezionare una rete.

4. Inserire una password se richiesta.

5. Selezionae “Connetti”.

Inserimento manuale di una rete Wi-Fi:

1. Dalla pagina principale (Home) toccare l’icona “Applicazioni”

“Impostazioni”.

2. Selezionare “WiFi”.

3. Selezionare “Aggiungi rete”.

4. Inserire l’SSID della rete e selezionare il tipo di protezione.

5. Conﬁ gurate le impostazioni di protezione in base al tipo di protezione selezionata.

6. Selezionare “Salva”.

, selezionare l’icona

19. COLLEGAMENTO AL PC

Per utilizzare i collegamenti PC, dovete disattivare la modalità di debug USB. Aprite il menu Applicazioni e selezionate “Impostazioni”, “Opzioni sviluppatore”, quindi deselezionate la casella di controllo accanto a “Debug USB”.

Collegamento come dispositivo di massa:

Potete collegare il dispositivo a un computer come un disco rimovibile e accedere alla directory dei ﬁ le. Se inserite una scheda di memoria nel dispositivo, potete accedere alla directory della scheda utilizzando il dispositivo come lettore di schede di memoria. La directory della scheda comparirà come disco rimovibile, separata dalla memoria interna.

Per scollegare il dispositivo dal computer, fate clic sull’icona del dispositivo USB nella barra delle applicazioni di Windows e fate clic sull’opzione per rimuovere in modo sicuro il dispositivo di archiviazione di massa. Quindi rimuovete il cavo dati dal computer. Altrimenti potreste perdere i dati salvati sulla scheda di memoria o danneggiare la scheda di memoria.

ITALIANO

Page 30

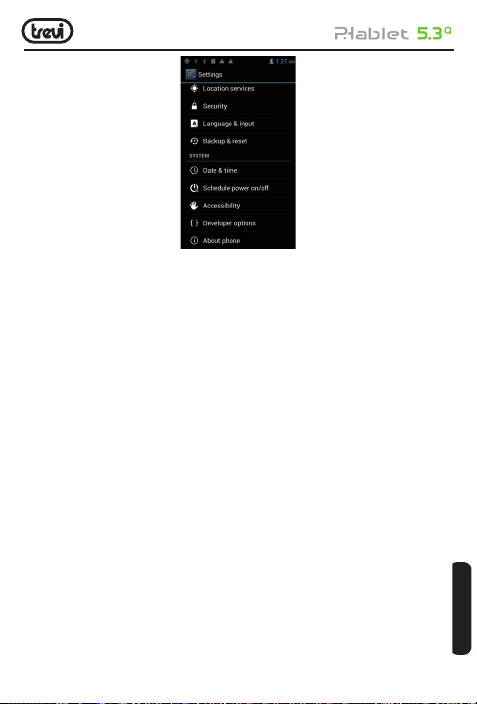

20. IMPOSTAZIONI

Dalla pagina principale (Home) toccare l’icona “Applicazioni” , selezionare l’icona “Impostazioni”.

Note:

Alcune impostazioni potrebbero non essere disponibili, ciò può essere dovuto al vostro contratto o dal vostro gestore.

Gestione SIM

Comando per gestire le SIM presenti sull’apparecchio.

1) Selezionarlo per disattivare la scheda SIM, la scheda disattivata sarà di colore Grigio e

ITALIANO

sulla barra di stato verrà visualizzata la modalità di volo.

2) Sulla schede SIM attive è possibile scegliere su quale SIM gestire la “Chiamata vocale”,

la “Chiamata video”,“Messaggistica” e “Connessione dati”.

Wi-Fi

Comando per attivare ed effettuare una ricerca delle reti. Verrà mostrata una lista di reti Wi-Fi disponibili, sceglierne una e inserire la password se richiesta.

Bluetooth

Comando per attivare ed effettuare una ricerca dei dispositivi Bluetooth. Verrà mostrata una lista di apparecchi disponibili, sceglierne uno e inserire la password se richiesta.

Utilizzo dati

Visualizzazione graﬁ ca e impostazione del limite dei dati mobili.

Altro…

Page 31

Elenco reti utilizzabili per la connessione del Phablet 5 S diversamente dalla rete Wi-Fi, attivazione/disattivazione modalità Aereo.

Proﬁ li Audio

Comando per regolare le impostazioni dei toni del telefono in “Ricezione delle chiamate” Audio, Video e Messaggi. Regolazione della Vibrazione, Volume, suoni di notiﬁ ca, suono pressione tasti, al ﬁ ne di adeguare l’apparecchio ad ogni ambiente in cui ci si trova.

1) Selezionare uno dei proﬁ li “Generale / Silent / Meeting / Outdoor”, comparirà un punto

sulla destra.

2) Per modiﬁ care le impostazioni dei singoli proﬁ li selezionare uno dei proﬁ li “Generale /

Silent / Meeting / Outdoor”

3) Selezionare il comando “+” per aggiunger dei proﬁ li.

Display

Comando per regolare la luminosità, lo sfondo, impostare la rotazione automatica, regolare il tempo di spegnimento pannello e selezionare le dimensioni dei caratteri.

Memoria

Comando per visualizzare graﬁ camente lo stato della memoria interna o delle memorie sterne collegate all’apparecchio.

NOTA BENE: Le applicazioni pre installate e il sistema operativo Android OS occupano una considerevole parte della capacità della memoria interna del dispositivo, quindi risulta

normale avere una differenza tra “Spazio di memoria disponibile” e “Capacità totale”.

Batteria

Comando per visualizzare graﬁ camente lo stato di carica della batteria e i tempi di utilizzo.

Applicazioni

Selezionando questa voce è possibile gestire le varie applicazioni presenti sul dispositivo. Account e Sincronizzazione Visualizza gli account attivi e gestisce la loro sincronizzazione.

Accesso alla posizione

Per acconsentire o meno all’invio dei propri dati di posizione per i risultati di ricerca di Google e altri servizi Google e attivazione dei Satelliti GPS.

Sicurezza

Impostazioni per inserire un blocco schermo o informazioni riguardanti l’amministratore.

Lingua e immissione

Selezionando questa voce è possibile impostare la lingua desiderata, la correzione ortograﬁ ca, impostare alcune funzioni della tastiera virtuale, impostare i comandi vocali e la velocità del puntatore.

ITALIANO

Page 32

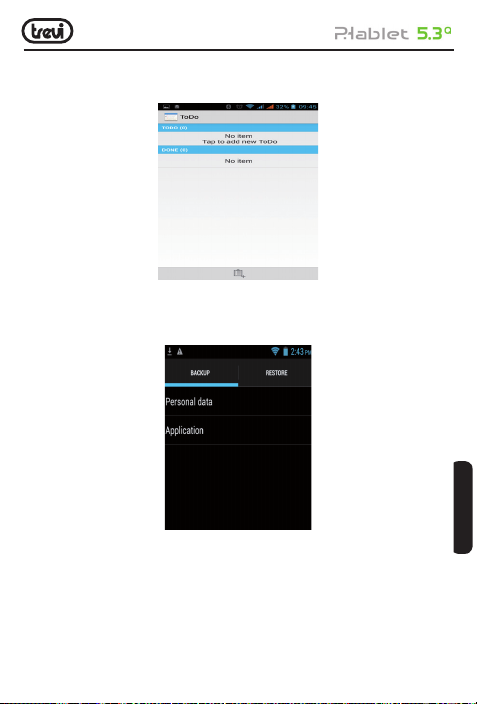

Backup e Ripristino

Selezionando questa voce è possibile effettuare un Back up dei propri dati o ripristinare l’apparecchio con i dati di fabbrica.

Data e ora

Selezionando questa voce è possibile impostare la data e l’ora del dispositivo, il fuso orario, il formato e la visualizzazione del giorno/mese/anno.

Programma accensione/spegnimento

Selezionando questa voce è possibile impostare l’ora di accensione e quella di spegnimento automatico.

Accessibilità

Selezionando questa voce è possibile impostare alcuni parametri come Testo grande, Rotazione automatica, Pronuncia della password, Ritardo del tocco, installazione Script web e l’avvio rapido del dispositivo.

Info sul telefono

Selezionando questa voce è possibile visualizzare tutte le informazioni che riguardano l’apparecchio.

21. INFORMAZIONI SULLA CERTIFICAZIONE SAR (Speciﬁ c Absorption

Rate, tasso speciﬁ co di assorbimento)

IL DISPOSITIVO RISPETTA LE LINEE GUIDA INTERNAZIONALI SULL’ESPOSIZIONE ALLE ONDE RADIO

Il dispositivo mobile è un ricetrasmettitore radio. È stato ideato e prodotto per non superare i limiti per l’esposizione all’energia a radiofrequenza (RF) raccomandati dalle direttive

ITALIANO

internazionali (ICNIRP). Questi limiti sono parte integrante delle direttive generali e ser vono a deﬁ nire i livelli consentiti di energia RF per l’intera popolazione. Le suddette direttive sono state stilate da organizzazioni scientiﬁ che indipendenti in seguito ad analisi approfondite e periodiche di studi scientiﬁ ci. Queste direttive garantiscono un considerevole margine di sicurezza mirato alla salvaguardia di tutti gli individui, indipendentemente dall’età o dalle condizioni di salute. Lo standard di esposizione a dispositivi mobili utilizza un’unità di misura nota come SAR (Speciﬁ c Absorption Rate, tasso speciﬁ co di assorbimento). Il limite SAR stabilito dalle direttive internazionali è di 2 W/kg (calcolati su una media di dieci grammi di massa corporea. Le direttive prevedono un notevole margine di sicurezza per offrire maggiore protezione al pubblico e per compensare qualsiasi variazione nelle misurazioni. I valori SAR possono variare a seconda dei requisiti delle legislazioni nazionali e della banda di rete). I test per i livelli SAR vengono eseguiti utilizzando le normali posizioni d’utilizzo del dispositivo che trasmette al massimo livello di potenza certiﬁ cato su tutte le bande di frequenza testate.

Page 33

Sebbene il livello SAR venga calcolato in base al massimo livello di potenza certiﬁ cato, l’effettivo SAR del dispositivo in funzione può essere nettamente inferiore rispetto al valore massimo. Il dispositivo infatti è stato progettato per funzionare a diversi livelli di potenza in modo da utilizzare soltanto quella necessaria per il collegamento alla rete. Generalmente, più si è vicino a una stazione base, minore sarà l’emissione di potenza. Prima che un modello di telefono venga introdotto sul mercato, deve essere comprovata la sua conformità alla direttiva europea R&TTE. Tale direttiva comprende come requisito essenziale la protezione della salute e della sicurezza dell’utente e di ogni altra persona. Il valore SAR più elevato registrato per questo dispositivo per l’uso a contatto con l’orecchio è pari a 0.706 W/kg. Questo dispositivo è conforme alle direttive sull’esposizione alle radiofrequenze quando utilizzato nella normale posizione d’uso vicino all’orecchio o posizionato a una distanza di almeno 2 cm dal corpo. Se una custodia, una clip per cintura o altro sostegno vengono posizionati a stretto contatto con il corpo, tali accessori non devono contenere metallo ed è importante mantenere il dispositivo a una distanza di almeno 2 cm dal corpo. Il dispositivo richiede una connessione ottimale alla rete per poter trasmettere ﬁ le di dati o messaggi. In alcuni casi, la trasmissione di ﬁ le di dati o messaggi potrebbe essere ritardata ﬁ no a che tale connessione diventi disponibile. Le istruzioni relative alla separazione del dispositivo dal corpo devono essere rispettate ﬁ no alla ﬁ ne della trasmissione.

22. INFORMATIVA SULLO SMALTIMENTO DELLA BATTERIA

Qualunque sia il tipo di batteria esaurita, essa non deve essere gettata tra i riﬁ uti domestici,nel fuoco o nell’acqua. Ogni tipo di batteria esaurita deve essere, riciclata oppure smaltita presso gli appositi centri di raccolta dedicati.

Avvertenze per il corretto smaltimento del prodotto. Il simbolo riportato sull’apparecchiatura indica che il riﬁ uto deve essere oggetto di “raccolta separata” pertanto il prodotto non deve essere smaltito insieme ai riﬁ uti urbani. L’utente dovrà consegnare il prodotto presso gli appositi “centri di raccolta differenziata” predisposti dalle amministrazioni comunali, oppure consegnarlo al rivenditore contro acquisto di un nuovo prodotto. La raccolta differenziata del riﬁ uto e le successive operazioni di trattamento, recupero e smaltimento favoriscono la produzione di apparecchiature con materiali riciclati e limitano gli effetti negativi sull’ambiente e sulla salute causati da una gestione impropria del riﬁ uto. Lo smaltimento abusivo del prodotto comporta l’applicazione di sanzioni amministrative.

ITALIANO

Page 34

TREVI persegue una politica di continua ricerca e sviluppo, pertanto i prodotti possono presentare caratteristiche diverse da quelle descritte.

23. RISOLUZIONE DEI PROBLEMI

Questo capitolo descrive alcuni problemi che potrebbero veriﬁ carsi durante l’uso del telefono. Alcuni di questi richiedono l’intervento da par te del provider di servizi, ma la maggior parte può essere risolta facilmente dall’utente.

Messaggio Cause Possibili soluzioni

Errore SIM Non vi è alcuna scheda SIM

Impossibile accendere il telefono.

Nessuna connessione alla rete

I codici non corrispondono

ITALIANO

Impossibile impostare la funzione

Il Display non ruota rutando l’apparecchio

Il Display rimane buio e non si riesce a terminare la chiamata

inserita nel telefono oppure è stata inserita in modo errato.

Il pulsante On/Off non è stato premuto abbastanza a lungo.

Batteria scarica. Contatti della batteria sporchi.

Segnale debole. Fuori dalla portata della rete GSM.

Per modiﬁ care un codice di sicurezza, è necessario confermare il nuovo codice inserendolo nuovamente.

Non è supportata dal gestore dei servizi o è necessario eseguire la registrazione.

Sensore di gravità non tarato Andare in Impostazioni- Display e

Sensore di presenza non tarato

Accertarsi che la scheda SIM sia inserita in modo corretto.

Premere il pulsante On/Off per almeno due secondi.

Lasciare il caricabatteria collegato più a lungo. Pulire i contatti.

Spostarsi verso una ﬁ nestra o all’esterno.Controllare la mappa di copertura del provider di servizi.

Rivolgersi al proprio provider di servizi.

selezionare G-Sensor Calibration e seguire i passi per effettuare la taratura del sensore.

Andare in Impostazioni- Display e selezionare Als_ps Calibration e seguire i passi per effettuare la taratura del sensore.

Page 35

Errore di ricarica

La connessione del telefono alla rete è interrotta

Batteria esaurita. Caricare la batteria.

Temperatura fuori dall’intervallo consigliato.

Problema di contatto. Veriﬁ care l’alimentazione e il

Nessuna alimentazione di rete. Collegare il telefono a un’altra presa o

Caricabatterie difettoso. Se il caricabatterie non si scalda,

Caricabatterie errato. Utilizzare solo accessori Trevi originali.

Batteria difettosa. Sostituire la batteria.

Segnale troppo debole. La connessione a un altro gestore di

Accertarsi che la temperatura ambiente sia corretta, attendere qualche secondo e caricare di nuovo.

collegamento al telefono. Controllare i contatti della batteria e, se necessario, pulirli.

controllare il voltaggio.

sostituirlo.

servizi è automatica.

ITALIANO

Page 36

DICHIARAZIONE DI CONFORMITÀ

con sede legale in Rimini (RN), Strada Consolare Rimini-San Marino, 62 in qualità di distributore sul

Dichiara che il prodotto:

Descrizione: WCDMA Mobile Phone, GSM, WLAN e GPS

Marca: TREVI

Modello: PHABLET 5.3 Q

È conforme alla: direttiva 1999/5/CE (R&TTE) del Parlamento Europeo e del Consiglio del 9 marzo 1999 riguardante le apparecchiature radio e le apparecchiature terminali di telecomunicazione

e il reciproco riconoscimento della loro conformità.

a.Sicurezza elettrica - LVD (direttiva CEE 72/23) EN 60950-1: 2006+A11:2009+ A1:2010+A12: 2011

b.Compatibilità elettromagnetica-

EMC (direttiva CEE 89/336)

c.Spettro di frequenza-

Allegato IV (direttiva 1999/5/EC)

ITALIANO

d.SAR EN 50371:2002

e.RoHS – (direttiva 2011/65/EU) Riguardo la restrizione dell’uso di sostanze chimi-

Il prodotto è pertanto marcato con il marchio di conformità europea:

La sottoscritta TREVI S.p.A.

territorio comunitario

EN 301 489-1 V1.9.1 EN 301 489-7 V1.3.1 EN 301 489-17 V2.1.1 EN 301 489-19 V1.2.1 EN 301 489-24 V1.5.1 EN 301 489-34 V1.1.1

EN 300 328 V1.7.1 EN 301 511 V9.0.2 EN 300 440-1 V1.6.1 EN 300 440-2 V1.4.1 EN 301 908-1 V5.1.1 EN 301 908-2 V5.1.1

EN 62311:2008 EN 50360:2001 EN 62209-1:2006 EN 62209-2:2010

che pericolose nelle apparecchiature elettriche ed elettroniche

0700

Il Presidente Trevi S.p.A.

Page 37

1 The Basics

1.1 Overview

Thank you for choosing the GSM/GPRS digital mobile phone. After reading this guide you will be able to fully master the use of your phone and appreciate all its functions and ease of use. Not only does the smartphone provide you with basic call functions such as call Register, but also with many practical functions and services, to improve the time you spend working and playing. The color screen mobile phone complies with the GSM/GPRS technology and has been approved by certiﬁ cation authorities both domestically and abroad. The availability of some services and features described in this manual depends on the network and your subscription. Therefore, some menu items may not be available in your phone. The shortcuts to menus and features may also vary from phone to phone. Our company reserves the right to revise this manual content without prior notice.

1.2 Safety guide

• If your mobile phone is lost or stolen, please contact the telecommunications authorities or a sales agent immediately to have a hold on the phone and the SIM card. This will prevent economic loss caused by unauthorized calls made from your mobile phone.

• When you contact the telecommunications authorities or a sales agent, they will need to know the IMEI number of our mobile phone (remove battery to expose number located on the label on back of phone). Please copy this number and keep in a safe place for future use.

• In order to avoid the misuse of your mobile phone take the following preventative measures:

- Set the PIN number of your mobile phone’s SIM card and change this number immediately if it becomes known to a third party.

- Please keep the phone out of sight when leaving it in a vehicle. It is better to carry the phone with you, or lock it in the trunk.

- Set call barring.

1.3 Safety warnings and notices

Before using your mobile phone, read and understand the following notices carefully to ensure you will use it safely and properly.

1.3.1 General attention

• Only the battery and battery charger speciﬁ ed by our company should be used in your mobile phone. Other product might result in battery leakage, overheating, explosion or ﬁ re.

• To avoid your phone malfunctioning or catching ﬁ re, please do not violently impact, jolt

ITALIANOENGLISH

Page 38

or throw your phone.

• Please do not place the battery, phone or charger in a microwave oven or high-pressure equipment. Otherwise it could lead to unexpected accidents such as damage to circuit or ﬁ re hazard.

• Please do not use your phone near ﬂ ammable or explosive gases, otherwise it could cause malfunction of your phone or ﬁ re hazard.

• Please do not subject your phone to high temperatures, high humidity or dusty places; otherwise this may lead to the malfunction of your phone.

• Keep your phone out of the reach of small children. Your phone is not a toy. Children could hurt themselves.

• To avoid your phone falling and malfunctioning or being damaged, please do not place it on uneven or unstable surfaces.

1.3.2 notices when using your phone

• Turn off your mobile phone where the phone is not allowed, such as on the airport or in hospitals. Using the mobile phone in those places may impact the normal operation of electronic devices and medical instruments. Follow relevant regulations when using your mobile phone in those places. Your mobile phone has the auto turn-on feature. Check your alarm clock settings to conﬁ rm that your mobile phone will not be turned on automatically during ﬂ ight.

• Please do not use your mobile phone near the weak signal or high precision electronic devices. RF interference might cause malfunctioning of such electronic devices and other problems. Special tips must be paid near the following equipment: hearing aids, pace makers and other medical electronic devices, ﬁ re detectors, automatic doors and other automatic control installations. To ﬁ nd out the effect of mobile phones on a pacemaker or other pieces of electronic medical equipment please contact the manufactures or local sales agents of the equipment.

• Please do not subject the LCD to impact or use the screen to strike things, as this will damage the LCD board and cause leakage of the liquid crystal. There is a risk of blindness if the liquid crystal substance gets into the eyes. If this occurs rinse eyes immediately with clear water (under no circumstances rub your eyes) and go immediately to a hospital

ENGLISH

for treatment.

• Do not dissemble or modify your mobile phone, as it will lead to damage to the phone such as battery leakage or circuitry failure.

• Under very rare circumstances using the mobile phone in certain model cars may negatively affect the internal electronic equipment. In order to assure your safety under such circumstances please do not use the mobile phone.

• Please do not use needles, pen tips or other sharp objects on the keypad as this may damage the mobile phone or cause it to malfunction.

Page 39

• In the event of antenna malfunction, do not use your phone as it could be harmful to human body.

• Avoid letting the phone come into close contact with magnetic objects such as magnetic cards as the radiation waves of the mobile phone may erase the information stored on ﬂ oppy disks, pay cards and credit cards.

•Please keep small metal objects, such as thumbtacks far away from the receiver. When the receiver is in use it becomes magnetic and may attract these small metal objects and thus these may cause injury or damage the mobile phone.

•Avoid having the mobile phone come into contact with water or other liquids. If liquids enter the phone, this could cause a short circuit, battery leakage or other malfunction.

1.3.3 Notices when using battery

•The battery has a limited service life. The remaining life gets shor ter as the times of charging increase. If the battery becomes feeble even after the charging, this indicates the service life is over and you have to use a new speciﬁ ed batter y.

•Do not dispose of old batteries with everything domestic garbage. Please dispose of old batteries at the directed places with speciﬁ c rules for their disposal.

•Please do not throw batteries into a ﬁ re, as this will cause the battery to catch ﬁ re and explode.

•When installing the battery, do not use force or pressure, as this will cause the battery to leak, overheat, crack and catch ﬁ re.

•Please do not use wires, needles or other metal objects to short-circuit the batter y. Also, do not put the batter y near necklaces or other metal objects as this will cause the battery to leak, overheat, crack and catch ﬁ re.

•Please do not solder the contact points of the battery, as this will cause the battery to leak, overheat, crack and catch ﬁ re.

•If the liquid in the batteries goes into the eyes, there is a risk of blindness. It this occurs do not rub the eyes, but immediately rinse eyes with clear water and go to the hospital for treatment.

•Please do not disassemble or modify the battery, as this will cause the battery to leak, overheat, crack and catch ﬁ re.

•Please do not use or place the batteries near high temperature places such as near a ﬁ re or heating vessel as this will cause the battery to leak, overheat, crack and catch ﬁ re.

•If the battery overheats, changes color or becomes distorted during use, charging or storage, please stop using and replace it with a new battery.

•If the liquid from the battery comes in contact with skin or clothing this could cause burning of the skin. Immediately use clear water to rinse and seek medical tips if necessary.

•If the battery leaks or gives off a strange odor, please remove the battery from the vicinity

ITALIANOENGLISH

Page 40

of the open ﬁ re to avoid a ﬁ re or explosion.

•Please do not let the battery become wet as this will cause the battery to overheat, smoke and corrode.

•Please do not use or place batteries in places of high temperature such as in direct sunlight, as this will cause the battery to leak and overheat, lower performance and shorten the battery’s life.

•Please do not continuously charge for more than 24 hours.

1.3.4 charging your phone

•Connect the connector of charge to the mobile phone. The battery level indicator ﬂ ashes on the screen. Even if the phone has been turned off, the charging image still appears, indicating that the battery is being charged. If the phone is overused when the current is insufﬁ cient, it may take longer time for the charging indicator to appear on the screen after the charging begins.

•When the battery level indicator does not ﬂ ash and indicates the battery is full, this indicates the charging has been completed. If the phone is off during charging, the charging being completed image also appears on the screen. The charging process often takes 3 to 4 hours. During the charging, the batter y, phone and charger gets war m, this is a normal phenomenon.

•Upon the completion of charging, disconnect the charger from AC power socket, and from the mobile phone.

Notes:

•During charging, the phone must be places in well-ventilated environment of +5° ~ +40°. Always use the charger supplied by your phone manufacturer. Using an unauthorized charger might cause danger and invalidate the authorization and warranty clauses for your phone.

•The standby time and call duration provided by the manufacturer are based on ideal operating environment. In practice, the battery’s operating time varies depending on network conditions, operating environment and usage methods.

•Make sure the battery has been installed before charging. It is best not to remove the

ENGLISH

battery while charging.

•Upon completion of charging, disconnect the charger from your phone and the power supply.

If you have not disconnected the charger from your phone and the power supply, the charger will continue to charge the battery after 5 to 8 hours when the batter level decreases substantially. We advise you not to do like this, as it lowers your phone performance and shortens your phone life.

Page 41

Notices when using your charger

•Please use AC 220 volts. The use of any other voltage will cause battery leakage, ﬁ re and cause damage to the mobile phone and charger.

•It is forbidden to short circuit the charger, as this will cause electrical shock, smoking and damage the charger.

•Please do not use the charger if the power cord is damaged, as this will cause ﬁ re or electrical shock.

•Please immediately clean any dust gathered on the electrical outlet.

•Please do not place vessels with water near the charger in order to avoid water splashing onto the charger and causing an electrical shortage, leakage or other malfunction.

•If the charger comes in contact with water or other liquid the power must immediately be switched off to avoid an electrical short or shock, ﬁ re or malfunction of the charger.

•Please do not disassemble or modify the charger, as it will lead to bodily harm, electrical shock, ﬁ re or damage to the charger.

•Please do not use the charger in the bathroom or other excessively moist areas, as this will cause electrical chock, ﬁ re or damage to the charger.

•Please do not touch the charger, power cord or power socket with wet hands, as this will cause electrical shock.

•Do not modify or place heavy objects on the power cord, as this will cause electrical shock or ﬁ re.

•Before cleaning or carrying out maintenance please unplug the charger from the electrical outlet.

•When unplugging charger, do not pull on the cord, but rather hold on to the body of the charger, as pulling on the cord will damage the cord and lead to electrical shock or ﬁ re.

1.3.5 Cleaning and maintenance

•The mobile phone, battery and charger are not water resistant. Please do not use them in the bedroom or other excessively moist areas and likewise avoid allowing them to get wet in the rain.

•Use a soft, dry cloth to clean the mobile phone, battery and charger.

•Please do not use alcohol, thinner, benzene or other solvents to wipe the mobile phone.

•A dirty outlet will cause poor electrical contact, lose of power and even inability to recharge. Please clean regularly.

2 Getting Started

2.1 Icons

In the standby mode, the following icons may appear in standby sceen.

ITALIANOENGLISH

Page 42

Icon Description

Indicate the intensity of network signals

Show missed calls The phone is being charged

Location by satellite Enable USB

Receive a new message The access is blocked

The phone is playing a song

An application is being downloaded

The downloading is over Turn on the Bluetooth

The alarm clock has been set and activated

A call is in progress GPRS data connection is on

Get connected to the wireless network

No SIM card is installed in the phone

2.2 Key explanations

Key Explanation

Home key

Power key

Side volume keys

ENGLISH

Menu key Return key

Note: In this guide, the phrase “press the key” refers to pressing and thereafter releasing

At any status, press the key to return to the standby screen.

• Hold down this key to turn your phone off and on.

• Generally, press this key to lock the mobile phone.

• During the conversation, press the two keys to adjust the volume.

• While playing an audio ﬁ le, press the two keys to adjust the volume.

Show options of current menu. Return to the previous menu.

Page 43

a key. “Hold down a key” refers to pressing a key and keeping it depressed for 2 seconds or longer. The descriptions and functions of keys depend on the model of your phone.

2.3 Using the touchscreen

Your phone provides many touch keys in the Main screen. To use these keys correctly, calibrate the touch screen in advance (see “Calibrator”). Meanwhile please follow the instructions:

• Do not touch the screen with wet hands.

• Do not touch the screen with great forces.

• Do not touch the screen with metallic or conductive objects.

2.4 Connecting to the network

2.4.1 Inserting and removing the SIM card

• Turn off the phone; remove the battery and unplug other external power supplies. Insert the SIM card into the SIM holder as shown in the phone.

• When you need to remove the SIM card, turn off the phone, remove the battery and then remove the SIM card from the holder. Warning: Do turn off your phone before removing the SIM card. Never insert or remove the SIM card when an external power supply is connected, as this may cause damage to the SIM card.

2.4.2 Turning your phone on and off

To turn on your phone, hold down the power key on the top; to turn off the phone, hold down the power key. If you have turned on your phone without inserting the SIM card, the phone will prompt you to install the SIM card. With the SIM card already inserted, your phone automatically veriﬁ es the availability of the SIM card. Then, the screen shows the following in order: Enter PIN1—if you have set the SIM card password. Enter phone password—if you have set your phone password. Search for network—the phone searches for the appropriate network.

Notices:

If when you turn on the mobile phone, an exclamation mark appears on the screen and does not disappear, this is possibly caused by misoperation, that is, you press the Power key and the Volume Up key at the same time. Such misoperation activates the recovery mode, hence the occurrence of exclamation mark. If you just turn off the phone, next time when you turn it on, it will still come to the recovery mode. Solution:

ITALIANOENGLISH

Page 44

Press the home key when the exclamation mark and robot appear, a menu will pop up. Use the menu key to select “reboot system now” to restart the phone.

2.4.3 Unlocking the SIM card

The PIN 1 (personal identiﬁ cation number) secures your SIM card from being misused by others. If you have selected this function, you must enter the PIN1 code each time you turn on the phone so that you may unlock the SIM card and then make or answer calls. You can deactivate SIM card protection (see “Safety settings”). In this case, the misuse of your SIM card cannot be prevented.

• Press the Hang Up key to turn your phone;

• Enter your PIN1 code. Clear the incorrect digits by using the right soft key and press OK for conﬁ rmation. e.g. if your PIN1 is1234, please enter: 1 2 3 4 If you enter incorrect numbers for three times in succession, your SIM card will be locked and your phone will ask you to enter PUK 1 number. If you do not know the PUK 1 code, do not try. Instead, contact your network service provider. See “Safety settings”.

Note: your network service provider sets a standard PIN 1 code (4 to 8 digits) for your SIM card. You should immediately change this number. See “Safety settings”

2.4.4 Unlocking your phone

To prevent unauthorized use, you can set phone protection. If you have selected this function, you must draw unlocking pattern each time you turn on your phone, to unlock the phone and then make or answer calls. You may clear the unlocking pattern (see Safety settings). In this cause, the unauthorized use of your phone cannot be protected. If you forget your phone password, you must contact the retailer or local authorized service center to unlock the phone.

2.4.5 Connecting to the network

• Once your SIM card is unlocked, your phone searches for available network automatically (the screen will show the network searching is underway). If your phone has found the available network, the name of network ser vice provider appears at the center of screen.

ENGLISH

Note: If “only for emergency calls” appears on the screen, it indicates that you are beyond the network coverage (service area), and that you can still make emergency calls depending on the signal intensity.

2.4.6 Making a call

When the logo of network service provider appears on the screen, you can make or answer a call. The bars at the upper left corner of screen indicate the intensity of network signal.

Page 45

Conversation quality is signiﬁ cantly affected by obstacles, thus moving within a small area while making or answering a call can improve the conversation quality.

2.4.7 Making a domestic call

In the Dial screen, enter a number, and press the Dial key to make a call. To change the number, delete the digits you have entered. During dialing, the animation appears on the screen. After the call is picked up, the screen will show call status information. If the connection alert tone has been set, your phone will ring the aler t tone (network dependent). To end a call, press the Hang Up key.

Zone code Phone number Dial key

2.4.8 Making an international call

To make an international call, hold down the 0 key on the Dialing screen until the international preﬁ x “+” for appears. This allows you to dial an international number without knowing its international ﬁ x (e.g. 00 for China). Following the entry of international preﬁ x, enter the country code and complete phone number. For the country codes, follow the general conventions, for example, 49 for Germany, 44 for UK, and 46 for Sweden. Like making an international call via a ﬁ xed telephone, omit the “0” at the head of a city code. For example, to call our hotline from another country, you can dial: +86 21 114

+ Country code Complete phone number Dial key

2.4.9 Making a call from the list

All calls dialed and received are stored within a list in your phone. Those dialed and received recently are exhibited at the top of the list (see “Call Register”). All the numbers are sorted by Dialed Calls, Received Calls and Missed Calls. Your phone also provides options for you to view all calls. When the call Register is full, the old numbers will be deleted automatically. To view the list, do the following:

• To view the dialed calls, press the Dial key

• You can dial any number from the list by pressing the Dial key. When the call list appears, press OK to see details, or go to Options Save to place the number into your Phonebook.

2.4.10 Making an emergency call

If you are beyond the network coverage (see network-signal-intensity bars at the upper left corner of the screen), you can still make emergency calls. If your network service provider

ITALIANOENGLISH

Page 46

does not provide roaming service to the area, the screen will show “only for emergency calls”, alerting you that you can only make such calls. If you are within the network coverage, you can also make emergency calls even without the SIM card.

2.4.11 Call menu

The Call menu is only visible during an active call, and features such as Call Waiting, Call Diverting, and Multiple-party Call are network dependent. Contact your network service provider. The call options include:

• Mute: Do not send local voice.

• Hands free: Switch on the loudspeaker to amplify the voice.

• Hold: Put the current call on hold or retrieve the call on hold.

• End a call: End the current call.

• More *Start voice recording Start voice recording.

*Turn on Bluetooth The Bluetooth device, if any, can be used.

ENGLISH

*New call Make another new call.

3 Functional Menu

3.1 File Management

The ﬁ le management is composed of sdcard and sdcard 2, while sdcard is the memory

Page 47

of the phone, sdcard 2 is the external SD card. In the ﬁ le management, ﬁ les can be searched rapid, deleted or edited in each card and new ﬁ lescan be created.

3.2 Sending an Email

You can send an Email to anyone who has an Email address. Entering the procedure and set an account, you can click the account so that you come into the account already created, you can also activate, compile and create an account and then delete the operating. The email can be sent and received just like in a computer. This procedure requires the network support.

3.3 Dialing

When dialing, you can have a quick acess to the call records, contacts and digit dial keyboard(used for manual dialing) by the menu key on the screen.

ITALIANOENGLISH

Page 48

3.4 3G video call

Click a number portrait in the phonebook, and you can do these things instantly: dial, send a message and make a video call. During the video call, you can select applications such as adjusting it to mute mode, switching to robot portrait, turning off the voice and intercepting photos to SD card.

3.5 Calculator

Your phone provides a calculator with 4 basic functions for the convenience of your calculating. Press this button

Notice: this calcutor is of limited accuracy and sometimes it causes error, please forgive us for the inconvenience.

, and you delete the input and output in bitwise.

ENGLISH

Page 49

3.6 Browser

The browser allows you to surf on the net and browse the page just like on the computer. You can create on the phone a bookmark and synchronize it with computer. You can have a quick access to your favorite sites on the main screen. You could view web pages in longitudinal or transverse mode. The page rotates according to the rotation of the phone and automatically adjusts to ﬁ t the page.

3.7 Voice Recorder

The recorder could be used to record audio ﬁ les.

ITALIANOENGLISH

To start voice recording: Tap

Page 50

To end voice recording: Tap To play back voice recording: Tap

The audio ﬁ les are automatically stored on your phone. Click the Menu key, and you can operate and set the recorded voice. The ﬁ le can be in document management and various players can be selected to play the voices.

3.8 Calendar

Calendar allows you to view your schedules and events at any time. You may view schedules one by one or several ones at the same time. Select to show calendar by day, week or month. If “by week (or month)”, the calendar will be shown by week (or month). This application is convenient for you to view schedule or add events.

3.9 Settings

ENGLISH

Reach the menu and customize your phone settings.

Page 51

SIM card management: SIM card can be managed and made settings. WLAN: WLAN can be turned on and off and made some settings. Bluetooth: Bluetooth can be turned on and off and settings are made.

The information ﬂ ow usage: It makes you in full awareness of the usage of the information.

More: Click more and you will set up ﬂ ight mode and VPN and more. Audio proﬁ les: General, silent, meeting and outdorr optional. In the meanwhile, customized

setting-up of some scene modes are allowed. Select a mode and enter the customized setting-up, operational are vibration, volume, ring tones, notiﬁ cations and key beep, etc. Display: Customized setting-up of the phone luminance, wallpaper, the screen and screen time-out and font size is allowed.

Storage: The internal memory of the storage card and of the phone is shown. Battery: The usage detail of the batteryis shown. Applications: View, manage and delete the applications on your phone. Account and synchronization: Set the synchronization of your phone account with your phone. Location service: Set the service during the locating. Safety: Set unlocking pattern; lock the SIM card; set the SD card. Language and keypad: Select a language and input method. Backup and reset: Reset DRM and restore factory settings to clear all personal data on

your phone.

Date and time: Set current time and date. Schedule power on/off: set the time to turn on or off your phone. Auxiliary function: Some auxiliary functions can be set. Developers’ options: Set some options used by developers. About phone: View the model, service status, mobile software and hardware information, etc.

3.10 Clock

• Clock Enter the menu to display the current time.

ITALIANOENGLISH

Page 52

• Alarms Your phone provides many groups of alarm clocks. Select one of them to edit and customize alarm clock.

3.11 Radio

Wear your earpieces of radio before searching for channels.

ENGLISH

Glossary: Channel list: Display the list of FM radio channels. You can select to play one of them. (the

list can contain 20 channels maximum) Search: Select this option to automatically search for channels and generate the list of

Page 53

channels. Loudspeaker: Press the button to use the radio loudspeaker.

and : Tap to move to another channel.

3.12 Google Search

You can locally search for the information you need.

3.13 Contacts

The “contacts ” lets you easily call your colleagurs or friends, or send emails or short messages to them. You may add contacts directly from your phone, or synchronize “contacts” with any application on your computer. You may open “contacts ” directly from the Main screen, or open it via the “Dialing” application.

ITALIANOENGLISH

Page 54

Add a contact:

To add a contact, directly enter the name and phone number, or import the name and phone number from the SIM card. (The number of contacts you can add is limited by the memory of your phone.)

Search for contacts:

To search for a contact, press the Search key in search screen, and a search box will pop up. In the search box, enter the key words, such as ﬁ rst name, second name and company name. While you are entering the key word, the matching contacts immediately appear.

Edit a contact:

To edit details of a contact, select “Edit a contact”.

Delete a contact:

To delete the current contact, select “Delete a contact”. From the menu, you can also synchronize with or share an account or import or export a contact.

3.14 Gallery

Gallery is a picture manager that typically exhibits miniatures, supports the features of “save picture”, “set pictures as desktop” and “share picture”.

ENGLISH

3.15 Camera

Your phone provides the camera and video recorder features. Wherever you go, you can take high-resolution photos and videos. It also supports advanced camera features such as image

Page 55

stabilization, face embelishment, panorama shooting, high dynamic range and zero delay shutter, which can also be customized.

3.16 Messaging

Messaging lets you send text and multimedia messages to any contact that has an SMS device. The multimedia messages include photos, video clips (for iPhone 3GS or other new style phones), contacts information, and voice memos. What’s more, you can send messages to several contacts at the same time.

ITALIANOENGLISH

Note: Perhaps Messaging is not available in all countries and regions. Probably you need

Page 56

pay for using Messaging. For more information, consult your network operator. As long as you are within the network, you can use “Messaging”. As long as you can make a call, you can send messages. You probably have to pay for sending or receiving messages, depending on your network operator. Send a message: Tap it, enter the number and name of the contact or select the contact from Contacts. Tap the text box above keypad, enter the information and then tap “Send”. After selecting the number, you can select such options as Call, Add subject, Attach, Insert facial expression, and more. Tap Settings to set ringtone, Delivery reports, and maximum quantity of messages.

3.17 Notiﬁ cation Menu

Slide and pull down menu on the main interface, you can see the message notice and choose whether to turn on or off WIFI, Bluetooth, GPS, off-line mode. In the data connection, the current SIM is available to make data connection of GPRS. Slide it around you can see the options of proﬁ le for your convenience.

ENGLISH

3.18 Download Content

You can download through the browser things and pictures you want and list them in the Download Content menu.

Page 57

3.19 Music

Music is used for enjoying the stored audio ﬁ les. Select Music, you can see the menus of “ List of played songs”, “Songs”, “Specialists” and “Artists”.

To pause playing a song

To resume playing a song

To skip to the next song or reading material

Return to the previous song or reading material

Tap

ITALIANOENGLISH

Page 58

To move fast backward or forward

To skip to any point in a song Drag the progress bar.

3.20 Call Records

Come into the call records, you can view missed calls, reveived calls and outgoing calls. The calling time is viewed in each record and features such as calling, sending messages and adding to new contacts can be set. Deleting call records and seting up speed dial can be done in the menu.

3.21 Widget

The widget is on the right of applications in Main Menu, holding down this widget, you can

ENGLISH

drag it anywhere you want in the main screen. It is convenient for you to enter that procedure.

Touch and hold longer you hold, the more songs you skipped.

or . The

Page 59

3.22 Selecting Wallpaper Source

Hold down the main screen, the options of selecting wallpaper source will appear, then you can set up wallpapers you like.

3.23 Local search

You can ﬁ nd some merchants and service facilities near a location, which you can ﬁ nd through GPS navigation.

ITALIANOENGLISH

Page 60

3.24 Note

Add note,Convenient you to check,delete and sort at any time.

3.25 Flashlight

Enter ﬂ ashlight app,click the turn on button,can open to light,user-friendly.

ENGLISH

Page 61

3.26 Documents To Go

Convenient you seee,edit&create Microsoft Word,Excel and PowerPoint ﬁ le and review Adobe PDF and Attached.

3.27 MoboPlayer

A smart view play that suppor t various format video,you can easily paly stored video ﬁ les.

3.28 Map

The Map application provides the street maps, pictures, mixed views, and street views of many countries and regions in the world. You can get real-time trafﬁ c conditions, as well as detailed directions of driving, public transit, or walking. To get the direction of driving,

ITALIANOENGLISH

Page 62

ﬁ nd the starting point, and then enter the destination. The maps, directions and location-based information are provided by relevant data services. These data services may vary from time to time, and be not available in some regions, thus the provided maps, directions and location-based information may be invalid, incorrect or incomplete. If the location service is closed when you open the “Map”, the system may ask you to enable the service. But you can use the “map” without enabling the location service.

3.29 Navigation

By virtue of GPS signal receiver, your current location is shown on the electronic map. If you have set the destination, the system will tell you the route. This saves your time. Signals from GPS satellites can be received only when you are using your phone outdoors or at the window through which you can see the sky. How to use the feature: In the Main screen, select “Settings”, click “Location and Safety”, tick “Use GPS satellite”, and then reach the navigation menu. Note that it may take 10 minutes or more for your phone to determine your current location for the ﬁ rst time.

ENGLISH

Page 63

3.30 Voice Search

Support voice search,through voice search website on google.

3.31 View palyer

A view play software,can detect mobile video and auto generate play list,you can easily paly stored video ﬁ les.

3.32 Wireless Input Device

Open Bluetooth,add new device,pair to other wireless input device then can use.

ITALIANOENGLISH

Page 64

3.33 Mobile Broadcasts

Mobile Broadcasts can support your location active warning.Can set cell broadcast language and channel.Display emergency alarm like extreme threat,grave threats.(notiﬁ cation:cell broadcast service for network provider,please contact your network provider)

3.34 Google Talk

ENGLISH

Google Talk is a downloadable chat application developed by Google. Check out what Google Talk can do:

Page 65

3.35 ToDo

Add todo,can write schedule notice and set deadline data.Review schedule and ﬁ nish schedule more Convenient.

3.36 Backup and Reset

Backup personal data and applications to sdcard,can restore at anytime if want.

3.37 Falm workpspace

<Falm Workspace> is a perfect video edit software,let you can put together your stored music,photo and short video form a falm,enjoy your life.

ITALIANOENGLISH

Page 66

4 Text Input

Enter text via the keypad. Examples of text include contact details, emails, short messages, and websites. The keypad provides the functions of spelling prediction, spelling correction and learning while using. The smart keypad may give you prompts of correct spelling, depending on which application you are using. Enter text: 1 Tap the text box (memo, or new contact) to call the keypad. 2 Tap the keys on keypad. At the initial stage, you can tap keys using either of your index ﬁ ngers. Once you get familiar with the keypad, you can try tapping keys using both of your thumbs. While tapping a key, the corresponding letter will appear above your thumb or another ﬁ nger. If you are tapping a wrong key, you may slide to the correct one. Only when your tapping ﬁ nger leaves a key, can the corresponding letter be entered in the text box.

ENGLISH

Page 67

To delete a character

To enter an upper-case letter

To enter a digit

To enter a symbol

Quickly enter a space Press the space key twice successively. To toggle input methods

Tap

, and then tap that letter.

Tap , and then tap that digit.

, and then tap that symbol.

Tap

Hold down to

to bring up the keyboard.

5 SD Card Introduction

Your mobile phone supports SD card to expand the memory. Install the SD card according to the indication. As one of storages for your phone, SD card has been set as the default storage at factory. You can directly use it without making any settings.

Use as ﬂ ash disk: If “Phone——Data Wire——PC” is well connected, the PC will prompt “New hardware is found”, and “Phablet 5.3 Q Android Phone requires to be installed” will appear in the dialog box. Check the relevant menus in the phone are opened or closed, selecting one by one as follows: Main Menu - Settings - Application - Development - USB debugging. Uncheck “USB debugging”.

ITALIANOENGLISH

Page 68

After checking and conﬁ rmation, reconnect “Phone - Data Wire - PC”, and pull down notiﬁ cation menu in the standby interface:

Select “used as USB storage device”, and the following screen pops up.

ENGLISH

Select “USB storage device”, and such dialogue box pops up: You can synchronize ﬁ les on the computer with those on the phone according to your needs or you can manage ﬁ les on the storage card. Select “MTP storage” to support the phone to function as a U-disk. If your computer is not supported by WIN7, you need to install MTP drive (you can directly update window player to the latest wmp11 which comes with MTP drive).

Page 69

Follow the prompts appearing in the phone to operate, so that data uploading and downloading with U disk can be achieved. Select “Camera PTP”, you can export photos on the phone to the computer.

Note: Your mobile phone supports the plug-in feature. Without turning off your phone, however, it does not support inserting or remove T card. Generally, it is not recommended to remove and install the SD card.

6 FAQS and Solutions

If you have any questions about the phone, please ﬁ nd the solutions from the table below.

FAQs Causes Solutions

Poor reception

Echoes or noises The trunk line of network is in bad

Shorter standby time The standby time is relevant to

Failed to turn on your phone The batter y power is used up. Check the battery power level or

When you use your phone at poor reception areas, for example, near high rise buildings or base rooms, the radio wave cannot be transmitted effectively. When you use your phone at network trafﬁ c congestion, such as working time and off-duty time, the congestion can result in poor reception. This is related to the distance to base station in question.

condition. It is a regional problem. In some areas, the call lines are in bad condition.

network settings. Replace the batteries Change with a new battery. When no signals are received, your phone will continue searching for base stations, thus consuming a large amount of battery power and reducing standby time.

Avoid this as far as you can.

You may ask the network service provider to provide service coverage map. Hang off the call and dial again. Choose another better line.

In poor reception areas, turn off your phone temporarily.

Use your phone at strong signal areas or Turn off the phone temporarily.

charge the battery.

ITALIANOENGLISH

Page 70

SIM card error The SIM card is damaged. Contact your network service

The SIM card is not properly installed. Ensure the SIM card is properly

The metallic face of the SIM card is contaminated.

Failed to connect to the network The SIM card is invalid. Contact your network service

Beyond the GSM coverage. Consult the network ser vice

The signal is feeble. Retry at a stronger signal area.

Failed to make a call The call barring feature is used. Cancel the call barring settings.

The ﬁ xed dialing number feature is used.

PIN code error Enter incorrect PIN codes for three

Failed to charge the battery The battery or the charger is

Failed to add contacts to phonebook The storage space of phonebook

Failed to set up some features Your network service provider does

Precautions for correct disposal of the product.

ENGLISH

The symbol shown on the equipment indicates that waste must be disposed of in “separate collection” and so the product must not be disposed of together with urban waste. The user must take the product to special “separate waste collection centres” provided by local government, or deliver it to the retailer against the purchase of a new product. Separate collection of waste and subsequent treatment, recycling and disposal operations promotes the production of equipment with recycled materials and limits negative effects on the environment and on health caused by improper handling of waste. Illegal disposal of the product leads to the enforcement of administrative penalties.

times in succession.

damaged.

Charge the battery when ambient temperature is lower than -10°C or above 55°C.

Poor connection. Check whether the plug is properly

is used up.

not provide the services, or you haven’t subscribed them.

provider.

installed. Wipe the face with a clean cloth.

provider.

provider for service areas.

Cancel the ﬁ xed dialing number settings.

Contact your network service provider.

Change a new battery or charger.

Change the environment.

connected.

Delete some contacts from the phonebook.

Contact your network service provider.

Page 71

DECLARATION OF CONFORMITY

with registered office in Rimini (RN), Strada Consolare Rimini-San Marino, 62 as a distributor within

Declares that the product:

Description: WCDMA Mobile Phone, GSM, WLAN e GPS

Brand: TREVI

Model: PHABLET 5.3 Q

It conforms to: Directive 1999/5/EC (R & TTE) Directive of the European Parliament and of the Council of 9 March 1999 on radio equipment and telecommunications terminal equipment and the mutual

recognition of their conformity.

a.Electrical Safety - LVD (directive CEE 72/23) EN 60950-1: 2006+A11:2009+ A1:2010+A12: 2011

b.electromagnetic compatibility-

EMC (directive CEE 89/336)

c.Frequency spectrum-

Allegato IV (directive 1999/5/EC)

d.SAR EN 50371:2002

e.RoHS – (directive 2011/65/EU) Regarding the restriction of the use of hazardous

Therefore, the product is labeled with the European conformity mark:

The undersigned TREVI S.p.A.

the Community

EN 301 489-1 V1.9.1 EN 301 489-7 V1.3.1 EN 301 489-17 V2.1.1 EN 301 489-19 V1.2.1 EN 301 489-24 V1.5.1 EN 301 489-34 V1.1.1

EN 300 328 V1.7.1 EN 301 511 V9.0.2 EN 300 440-1 V1.6.1 EN 300 440-2 V1.4.1 EN 301 908-1 V5.1.1 EN 301 908-2 V5.1.1

EN 62311:2008 EN 50360:2001 EN 62209-1:2006 EN 62209-2:2010

chemicals in electrical and electronic equipment

0700

Trevi S.p.A. President

ITALIANOENGLISH

Page 72

GUÍA DE SEGURIDAD

• En caso de pérdida o robo del teléfono contacte inmediatamente con las autoridades de telecomunicación para que temporalmente anulen la SIM. De este modo evitará pérdidas económicas.

• Cuando contacte con su operador deberá darle el número IMEI de su teléfono. Quite la batería para acceder al número, apúnteselo y manténgalo en lugar seguro.

• Cambie su número PIN inmediatamente si sospecha de que sea conocido.

• No deje el teléfono a la vista en el auto, mejor téngalo encima.

• Utilice solo la batería y el cargador que se suministra. El uso de otro distinto podría provocar un accidente.

• No maltrate su teléfono, podría romperlo.

• No deje el teléfono, la batería o el cargador en un horno de microondas o en equipos de alta presión.

• No utilice su teléfono cerca de gases explosivos o inﬂ amables.

• No utilice su teléfono en zonas de gran humedad o temperatura o suciedad.

• Mantenga el teléfono fuera del alcance de los niños.

• No deje su teléfono en lugares donde podría ser tratado con brusquedad.

• Apague su teléfono en lugares donde así se notiﬁ que (aeropuertos, hospitales, etc.) podría provocar un mal funcionamiento. Su teléfono dispone de la función Auto Turn-On, vigile no se vaya a poner en marcha en lugares donde está prohibido.

• No utilice el teléfono cerca de equipos de precisión como un marcapasos, puertas y otros sistemas automáticos, detectores de fuego etc.

• No someta el display LCD a golpes o un uso br usco. El líquido del LCD es potencialmente peligroso.

• No desmonte o modiﬁ que su teléfono.

• En caso de avería de antena no use su teléfono pues podría representar un peligro.

• No deje su teléfono cerca de objetos magnéticos como tarjetas de crédito. Podría inhabilitarlas.

• Mantenga pequeños objetos de metal apartados del receptor pues éste se magnetiza y los podría atraer.

• No ponga su teléfono en contacto con líquidos.

• La batería tiene un periodo de vida limitado. Cuando después de cargar, la batería está ﬂ oja deberá reemplazarla.

• Las baterías no pueden tirarse a la basura. Debe deshacerse de ellas en lugares cualiﬁ cados para ello.

• No lance la batería al fuego, podría explotar.

• Al manipular la batería no la someta a esfuerzos que podrían provocar un deterioro.

• No utilice cables agujas u otros objetos para cortocircuitar la batería.

ESPANOL

• No suelde los puntos de contacto de la batería.

Page 73

• Si el líquido de la batería va a parar a sus ojos existe un grave riesgo, límpiese con agua y vaya al hospital.

• No desmonte ni modiﬁ que la batería.

• No deje las baterías cerca de fuentes de calor.

• Si la batería se recalienta al usarla o recargarla reemplácela.

• Si el líquido de la batería entra en contacto con la piel hay riesgo de quemadura.

• No deje que la batería se humedezca pues se deteriora.

CARGANDO SU TELÉFONO

Conecte el cargador. El indicador de nivel de batería parpadea. Incluso si el teléfono ha sido apagado la imagen de carga sigue apareciendo. Cuando el indicador de batería deje de parpadear signiﬁ ca que ya está cargada. El proceso de carga dura de tres a cuatro horas y durante la carga el teléfono se calienta un poco. Es normal. Una vez ha terminado de cargar desenchufe el adaptador de la toma de corriente y del teléfono. Durante la carga el teléfono debe estar en un lugar ventilado a una temperatura de 5 a 40 grados. Solo utilice el cargador suministrado con el teléfono. El uso de un cargador distinto anularía la garantía. Los datos sobre la duración del funcionamiento de la batería corresponden a un entorno ideal. En la realidad la duración de la batería dependerá de muchos parámetros. Asegúrese de que la batería ha sido instalada antes de cargar. Es mejor no sacar la batería al cargar. Si cuando la batería ya se ha cargado no desenchufa el cargador éste seguirá cargando hasta que el nivel de la batería decrece. Desenchufe el cargador cuando la batería está cargada.

CONSIDERACIONES SOBRE EL CARGADOR

• Utilice solamente corriente alterna de 220V. El uso de otro voltaje dañaría la batería.

• Está prohibido cortocircuitar el cargador ya que dañaría el equipo.

• No utilice el cargador si el cable de toma de tensión está dañado.

• No deje el cargador cerca de recipientes con líquido.

• No desmonte ni modiﬁ que el cargador. Podría dañarlo y producirse lesiones.

• No utilice el cargador en ambientes excesivamente húmedos (ducha o cuarto de baño).

• No toque el cargador ni el cable de toma de tensión con las manos húmedas.

• Mantenga el cable de toma de tensión a salvo de agresiones.

• Antes de limpiar o hacer cualquier otra acción con el cargador desenchúfelo de la corriente.

• Cuando desenchufe el cable de la toma no lo haga tirando de él, hágalo tomando el enchufe.

ESPANOL

Page 74

LIMPIEZA Y MANTENIMIENTO

• El teléfono la batería y el cargador no son resistentes al agua. No los use en la ducha o el lavabo.

• Utilice un paño suave y seco para limpiar el teléfono, la batería y el cargador.

• No utilice alcohol, disolvente o benceno para limpiar.

• Un enchufe de corriente sucio perjudica el rendimiento del cargador. Asegúrese de que el zócalo está limpio.

2. INSERTAR UNA TARJETA SIM Y LA BATERIA

Asegúrese de que el teléfono está apagado antes de efectuar el siguiente procedimiento:

1. Separar la tapa posterior tal como se indica en el dibujo.

2. Insertar la tarjeta SIM en uno de los slots con los contactos metálicos hacia abajo y respetando la posición del ángulo cortado de la tarjeta.

Atención: no insertaruna tarjeta de memoria en el slot de la SIM.

3. Insertar la batería con atención a los contactos metálicos y respetando la secuencia del dibujo.

ESPANOL

Page 75

4. Riposizionate il coperchio posteriore con cautela come in ﬁ gura rispettando la sequenza numerica.

5. Antes de utilizar el teléfono recargue completamente la batería

Nota:

Si la batería está completamente descargada el teléfono no se enciende. Serán necesarios 4 minutos de carga para que pueda encender el teléfono. Si la batería está descargada el equipo emitirá un ruido de aviso. Si la carga es insuﬁ ciente se apagará.

RECARGA DEL TELEFONO

1. Conectar la toma micro USB del alimentador al teléfono.

2. Conectar el alimentador a una toma de red estándar.

3. El dispositivo se encenderá y mostrará el icono de la batería con la fase de carga.

4. Cuando la batería está totalmente cargada (el icono no se mueve) desconectar el micro USB del teléfono y del cargador.

Notas:

• Utilizar solamente el cargador suministrado

• Puede utilizar el equipo durante la carga de la batería pero no se recomienda.

• Durante la carga de la batería la pantalla táctil podría no funcionar correctamente, esto es debido a la inestabilidad de la carga.

• Durante la carga de la batería el equipo podría calentarse un poco, es normal.

• Para cargar a través de la conexión USB hará falta más tiempo.

ESPANOL

Page 76

INSERTAR UNA MEMORIA EXTERNA MICRO SD

• Para ampliar la memoria disponible podrá conectar una memoria micro SD.

• Quitar la tapa posterior con cautela

• Insertar la tarjeta micro SD con los contactos hacia abajo.

• Reponer la tapa posterior

Notas:

• No insertar o sacar la memoria cuando el equipo esta leyendo o transﬁ riendo datos, podría causar errores. Solo actúe sobre la memoria con el equipo apagado y desconectado del PC.

• Alguna marca de memorias podría no ser compatible con el teléfono.

• El equipo solo acepta memorias formateadas FAT.

ESPANOL

Page 77

DESCRIPCION DE LOS MANDOS

Altavoz

Cámara anterior

Sensor de luminosidad

Display

Botón Menu

Conector Micro USB

Conector auriculares

Cámara posterior

Altavoz

BOTON HOME: estando en cualquier aplicación presionar este botón para volver a la pantalla inicial (home) BOTON ENCENDER/APAGAR: para encender/apagar el equipo y para activar/desactivar la función Stand-by de la pantalla.

CONTROL VOLUMEN: para regular el volumen BOTON MENU: abre una lista de opciones disponibles en la pantalla o la aplicación. BOTON RETORNAR: retorna a la pantalla anterior

Control de Volumen

Botón Home

Botón atrás

Micrófono

Control ON/OFF

Flash

Tapa posterior

ESPANOL

Page 78

ICONOS

ICONO DESCRIPCION

Indica la intensidad de la señal

Enseña llamadas perdidas El teléfono está cargándose

Localización por satélite USB listo

Mensaje recibido Acceso bloqueado

Descarga de app Conexión a la red wireless

Descarga terminada Bluetooth

Alarma activada

Llamada en curso GPRS data conexión

El teléfono hace sonar una canción

No hay tarjeta SIM en el teléfono

ENCENDER Y APAGAR

Presionar tres segundos el control Apagar/Encender. Cuando aparece la página Home arrastre el icono

1. Arrástrelo hacia la derecha para entrar en la página Home.

• Para apagar mantenga presionado el control Apagar/Encender durante 2 segundos. Seleccionar apagar y aceptar.

• Para activar la modalidad Avión y por consiguiente no utilizar servicios de red mantenga presionado 2 segundos y escoja modalidad Avión.

fuera del círculo.

USO DE LA PANTALLA TACTIL

Todas las funciones de su equipo, excepto el encendido y el volumen, se realizan en la pantalla táctil. Por lo tanto, es imprescindible saber cómo usar la pantalla táctil.

ESPANOL

Las siguientes acciones lo ayudarán a entender fácilmente cómo usar la pantalla táctil.

Page 79

Pulse: Toque un elemento (por ejemplo, aplicación o control) que aparece en la pantalla una vez con el dedo, para ejecutarlo o para acceder a un menú o a una opción

Pulse dos veces: Pulse un elemento dos veces con su dedo

Arrastre:Mantenga pulsado un elemento ymuévalo sin perder contacto con la pantalla

Hojee: Apoye un dedo sobre un lugar vacío de la pantalla y muévalo hacia arriba o abajo,

o hacia la izquierda o la derecha

Pellizque: Coloque dos dedos sobre la pantalla y sepárelos para ampliar una imagen, un documento o página web, o júntelos para alejar

Seleccione y pulse: Pulse un elemento de la lista de opciones disponibles

Mantenga presionado: Pulse una tecla o un elemento durante algunos segundos hasta

que aparezca una lista de opciones.

Rotación de la imagen

Este equipo dispone de un sensor de movimiento (G Sensor) que detecta la posición de aparato en todo momento. La imagen se irá adaptando a la posición del aparato. En el apartado de Ajustes veremos como se activa y desactiva el sensor.

DESCRIPCION DE LA PAGINA PRINCIPAL

Extensión de la página principal La página principal (Home) tiene 4 extensiones, dos a la izquierda y dos a la derecha. Esto nos permite disponer de accesos directos a aplicaciones y programas. Para pasar de la página principal a sus extensiones debemos arrastrar con el dedo.

Traer aplicaciones a la página principal

Presionando el icono sobre aquella aplicación que queremos traer a la pantalla principal. Debemos mantener el dedo sobre la aplicación hasta que el fondo de pantalla pase a ser la pantalla principal (Home) y entonces levantamos el dedo dejando la aplicación en la pantalla principal.

Moverelementos

Poner el dedo encima y mantenerlo. Mover el dedo y semoverá el elemento.

ir a la pantalla donde se muestran las aplicaciones. Poner el dedo

ESPANOL

Page 80

Eliminar elementos

Poner el dedo encima y mantenerlo. En la parte alta de la pantalla aparecerá deberemos llevar, con el dedo, el elemento a éste icono y cuando el elemento se vea rojo levantamos el dedo para eliminarlo.

Modiﬁ car el fondo

En la pantalla principal mantener el dedo sobre una zona vacía. Aparecerá una ventana de dialogo que le permitirá escoger la imagen a añadir como fondo de pantalla.

Aﬁ adir Widgets a la página principal

Para insertar Widgets directamente a la página principal toque el icono aplicaciones y escoja la pantalla de los widgets. Ponga el dedo encima del widget hasta que el fondo de pantalla sea el desktop de la pantalla principal. Retire el dedo cuando el widget esté en la posición deseada.

Panel de búsqueda rápida

Estando en la página principal tocar la parte alta donde está la hora y bajar el dedo. Se abrirá una nueva pantalla que es el panel de búsqueda rápida. Presionando el icono

en este podremos activar o desactivar las siguientes funciones:

Avión Estado della Batteria WiFi Bluetooth GPS Conexión de datos El uso de Datos Perﬁ les de Audio Luminosidad Timeout Rotación automática

Acceso a las aplicaciones más recientes

Mantenga presionado el botón Home hasta que aparezca una lista de las últimas aplicaciones utilizadas. Seleccione la que desee operar.

PERSONALIZACION DEL PHABLET

ESPANOL

Establecer fecha y hora

Page 81

Desde la página de inicio (home) presionar sobre aplicaciones y escoger ajustes / Fecha y hora. De las varias opciones de presentación escoge una.

Establecer el sonido del timbre y otros sonidos

Desde la página de inicio (home) presionar sobre aplicaciones y escoger ajustes / Perﬁ les de audio. De los posibles seleccionar “General” y escoger los tonos para las llamadas.

Activación modalidad silenciosa

Para activar la modalidad silenciosa puede hacerlo de dos maneras: 1 Ir al panel de búsqueda rápida y seleccionar Silencio 2 Presionar dos segundos del botón apagar y seleccionar el icono del altavoz tachado

Seleccionar el salvapantallas de la página principal

Mantener el dedo en una zona vacía aparecerá una ventana de dialogo que permitirá asignar un fondo (fondos de pantalla, galería, wallpapers).

Regulación de la luminosidad del display

De la página principal escoger el icono aplicaciones y en ajustes escoge pantalla. En pantalla escoger brillo. Podemos seleccionar automático o determinar nosotros el brillo.

INSERCION DE UN TEXTO

Es posible insertar un texto digitalizando los caracteres con el teclado vir tual. Para escribir un texto:

1. Tocar la barra de texto para activar el teclado virtual

2. Tocar las teclas del teclado virtual Al principio toque las teclas con su dedo índice. Una vez coja práctica utilice ambos pulgares. Cuando le de a una tecla la letra aparecerá encima de su dedo. Si se ha equivocado de tecla corra el dedo hasta la tecla correcta. Solo cuando el dedo se levanta de la tecla aparece la entrada de la letra.

1 2 3

4 5

6 7

ESPANOL

Page 82

1. Pasar de minúsculas a mayúsculas

2. Para pasar de modo letras amodo números

3. Manteniéndolo apretado se accede a la opción insertar

4. Para cancelar el último carácter o número escrito

5. Para conﬁ rmar la palabra escrita

6. Para insertar un punto o manteniéndolo apretado aparece una tabla de símbolos

7. Para insertar un espacio o manteniéndolo apretado aparece la opción de insertar

DESCARGAR APLICACIONES DEL MARKET

El teléfono se suministra con algunas aplicaciones incluidas. No obstante puede alojar muchas otras aplicaciones que podrá comprar y descargar en elMarket.

Instalaruna aplicación de Play Store

- Desde la página principal presionar aplicaciones y seleccionar Play Store

- Insertar la cuenta de Gmail o crear una nueva siguiendo los pasos que se proponen

- Aceptar los términos y condiciones que se exponen

- Buscar la aplicación deseada y descargarla

Cancelar una aplicación

-Desde la página principal seleccionar aplicaciones y ajustes.Estando en ajustes seleccionar aplicaciones

- Seleccionar la aplicación que se desea desinstalar

COMUNICACIÓN

TELEFONO Efectuaruna llamada

1. Tocar el icono

2. Insertar el número

3. Tocar el icono para iniciar la llamada

4. Tocar el icono

Nota: para poner “+” de llamada internacional tocar y mantener presionado (0+)

Llamara un contacto de la libreta de direcciones

1. Tocar el icono

2. Recorrer los contactos o mediante el icono

ESPANOL

3. Tocar el contacto al que se desea llamar y escoger el número en caso de que haya más

para ir al interfaz del teléfono

para terminar la llamada

para abrir la libreta de direcciones

poner la primera letra

Page 83

de uno.

Aceptaruna llamada

1.Cuando reciba una llamada toque el icono círculo grande.

2.Tocar el icono para terminar la llamada.

Rechazaruna llamada

1.Cuando reciba una llamada toque el icono del círculo grande.

2.Para enviar un mensaje cuando rechaza la llamada, seleccione el icono y arrástrelo hacia arriba.

Regulación del volumen durante una llamada

Utilice la tecla del lado derecho del teléfono.

Visualización del historial de llamadas

Podrá ver las llamadas perdidas las llamadas salientes y las llamadas recibidas. El tiempo de llamada aparece en cada registro. En la misma interfaz gráﬁ ca se puede llamar enviar mensajes y añadir contactos

y arrástrelo hacia la derecha fuera del

y arrástrelo hacia la izquierda fuera

MENSAJES

El equipo le permite enviar mensajes de texto y mensajes multimedia a cualquiera de sus contactos. Los mensajes multimedia comprenden foto, video y mensajes de voz.También puede enviar mensajes a varios contactos a la vez. Nota: consulte con su operador el coste de envío de los mensajes SMS,MMS.

ESPANOL

Page 84

Enviarun mensaje SMS

1. En la pantalla principal tocar el icono

2. Seleccionar el icono

3. Añada destinatarios a su mensaje

- Inserte manualmente el número de teléfono separándolos con punto y coma

- Seleccione el teléfono de su agenda en el icono

4.Seleccione “escribir mensaje” e inserte el texto del mensaje Para insertar un emoticón seleccione el icono

5.Seleccione el icono

Enviarun mensajeMMS

1. En la pantalla principal tocar el icono

2. Seleccionar el icono

3. Añada destinatarios a su mensaje

- Inserte manualmente el número de teléfono separándolos con punto y coma

- Seleccione el teléfono de su agenda en el icono

4. Seleccione “escribir mensaje” e inserte el texto del mensaje Para insertar un emoticón seleccione el icono

5. Seleccione el icono y añadir uno de los elementos que aparecen en ﬁ netsra. Puede seleccionar un archivo de la lista o tomar fotografías, grabar vídeo o de sonido, etc ...

ESPANOL

6. Seleccione el icono para enviar el mensaje.

para enviar el mensaje

de la izquierda de la ventana.

Page 85

E-MAIL

Puede recibir su e-mail directamente en su teléfono. Puede utilizar Gmail o su email personal o laboral.

Gmail:

1. De la página principal seleccionar aplicaciones

2. Si ya posee cuenta en Gmail seleccione “existente” y siga los pasos de introducción de datos que se le piden

3. Si no posee cuenta Gmail seleccione “nuevo” y siga los pasos de introducción de datos que se le piden.

Envío de un email a través de Gmail

1. De la página principal seleccionar aplicaciones

2. Seleccione el icono

3. Inserte un nombre o una dirección en el campo destinatario

4. Introduzca un asunto y el mensaje

5. Para insertar un archivo de imagen tocar Menu y seleccionar “Agrega archivo”

6. Seleccione el icono

Viendo email a través deGmail

1. De la página principal seleccionar aplicaciones

2. Seleccionar un mensaje email En la vista mensajes utilizar las siguientes opciones

- Para responder al mensaje seleccionar icono

- Para responder al mensaje incluyendo todos los destinatarios seleccione a todos”.

- Para reenviar el mensaje a otros, seleccionar

- Para visualizar un archivo adjunto, seleccione VISUALIZA. Para guardarlo seleccione GUARDA

- Para archivar el mensaje seleccione

- Para eliminar el mensaje, seleccione el mensaje que desea eliminar, pulse la tecla Menú y seleccione “Eliminar”.

- Para pasar al mensaje anterior o siguiente, desplácese hacia la izquierda o hacia la derecha.

para enviar el mensaje.

y Gmail

“responder

ESPANOL

Page 86

1. De la página principal (home) tocar aplicaciones

2. Poner dirección email y contraseña

3. Seleccionar “Adelante”

4. Siga las instrucciones que aparecen en pantalla

y seleccionar el icono email.

FUNCIONES MULTIMEDIA

Cámara de Fotos

Dispone de dos cámaras (una frontal y una posterior) y capacidad para registrar video. Donde quiera que esté podrá sacar fotos de alta resolución y videos. Dispone de funciones de fotografía avanzadas como estabilización de la imagen, embellecimiento facial, modalidad panorámica y una alta gama de velocidad de obturación.

Nota: la capacidad de memoria puede variar en función de la escena y las condiciones. Nota: la cámara se apaga automáticamente si no se utiliza durante un tiempo.

Tomar una fotografía

A De la página principal presionar aplicaciones B Encuadre el objeto de la fotografía y siga los ajustes y opciones que le proporciona la cámara. C Actúe sobre el zoom para acercar o alejar el motivo. D Toque en la pantalla para enfocar el sujeto. El objeto del panel cambiará hasta el punto en que ha tocado y se convertirá en verde cuando el sujeto esté enfocado. E Seleccione la orden de disparo. La fotografía se guarda automáticamente y semostrará un panel de vista previa.

y el icono cámara.

ESPANOL

7 6 5

Page 87

1. Marcación rápida al “Modo de captura”.

2. Comando para la función de cámara.

3. Para cambiar la conﬁ guración general, la conﬁ guración de la cámara y los de la cámara de vídeo.

4. Preview Video / Imagen tomada.

5. Para cambiar a la cámara frontal, y viceversa.

6. Ajustes Flash.

7. Botón del obturador, función de cámara.

Visualizar una fotografía

Seleccione el panel de vista previa

- Para aumentar o disminuir el Zoom coloque los dedos en la pantalla y sepárelos (júntelos para alejar la imagen) o doble toque en la pantalla táctil.

- Para enviar una fotografía a otras personas, seleccione el icono desee hacer (seleccione el icono con el cómic si quieres enviarlo como MMS o el icono de Bluetooth si desea enviar a través de Bluetooth).

- Para eliminar una foto pulsa la tecla menú y seleccione “Eliminar”.

- Para establecer una foto como fondo de pantalla o como ID de llamada para un contacto selecciona una imagen y pulsa la tecla menú “establecer como”.

Videocámara

Al igual que el modo cámara también puede grabar videos. Los controles y procedimientos son los mismos que los descritos para la cámara.

Lector de ﬁ cheros musicales

Después de cargar lamúsica en el Phablet:

- Desde la página principal ir Aplicaciones

. Tendrá la posibilidad de elegir por artista, álbumes, canciones o listas de reproducción. Después de la selección se abrirá un lectormultimedia desde donde se podrá gestionar la reproducción y ver la portada del álbum si está disponible.

y después seleccionar el icono Música

de la parte que

ESPANOL

Page 88

Pausa

Reproducción

Salto a la siguiente canción

Salto a la canción anterior

Para moverse rápidamente hacia delante o atrás

Para pasar a un punto preciso de la canción. Actuar sobre la barra de reproducción

Lector de archivos de video

Después de cargar los videos en el Phablet:

- Desde la página principal ir Aplicaciones

- Acontinuación seleccione el video que desea reproducir. Nota: en base al software instalado podrá haber videos que no se puedan reproducir. Si el tamaño del archivo supera la memoria libre nos indicará error.

Tocar el botón

Mantener presionado presionado

Mantener

y después seleccionar el icono Galería

ESPANOL

Page 89

Lector de Imágenes

Es posible ver, mostrar e incluso modiﬁ car las imágenes con el Phablet. Después de haber cargado las imágenes:

1. Desde la página principal ir Aplicaciones

2. Seleccionar la imagen que desea ver a pantalla completa

3. Arrastrar a izquierda y derecha para ver las otras imágenes.

4. Use los dos dedos para agrandar o reducir la imagen.

5. Presiona la tecla Menú y seleccione “Acerca de”, si desea iniciar una presentación de todas las imágenes.

Radio

Para escuchar la radio en FM, tiene que conectar los auriculares que sirven como antena de la radio.

Nota: Utilice los auriculares suministrados que tengan el enchufe, ya otros auriculares puede no funcionar correctamente.

Escuchar la radio

1. Conectar los auriculares

2. Estando en la página principal tocar el icono aplicaciones Transmisión FM

3. Seleccione el icono y luego “buscar” se almacenarán automáticamente todas las estaciones disponibles.

y después seleccionar el icono Galería

y tocar el icono

7 6

ESPANOL

Page 90

1. Para volver a la estación de radio anterior.

2. Para hacer manualmente.

3. Para reenviar manualmente.

4. Para pasar a la siguiente estación.

5. Radiofrecuencia de escucha.

6. Lista de canales rara vez almacenada.

7. Para apagar la radio.

8. Conﬁ guración de la función de radio.

INTERNET

El servicio de Internet requiere una conexión a la red. El buscador le permitirá navegar como lo haría en un ordenador. Puede crear un marcador en el teléfono y sincronizar con el ordenador. Podrá crear un rápido acceso directo a sus páginas preferidas. Puede ver la página horizontal o verticalmente.

- El acceso y descarga de datos en la red puede tener un coste.

- Los iconos podrán variar en función del país y del operador de telefonía.

1. De la página principal (home) tocar el icono aplicaciones icono Navegador.

2. Seleccione una de las páginas precargadas o escriba una dirección.

3. Seleccione la tecla Menu si desea ajustar la conﬁ guración de la barra de navegación.

y a continuación el

ESPANOL

Page 91

CONECTIVIDAD

Bluetooth

Es una tecnología de comunicación sin hilos tal que en radios cortos de unos 10 metros se intercambia información sin conexión. No es necesario alinear los dispositivos para transmitir información con Bluetooth. Si los dispositivos se emparejan podrá intercambiar información entre ellos aunque estén en habitaciones distintas.

Nota:

- Asegúrese siempre de compartir datos con dispositivos ﬁ ables que cuenten con una adecuada protección.

- En presencia de obstáculos la distancia operativa puede disminuir.

- Algunos dispositivos pueden ser incompatibles con su equipo.

Activación de la función Bluetooth

1. De la página principal toque el icono Aplicaciones

2. En Bluetooth seleccione ON

Buscar y emparejar dispositivos Bluetooth

1- De la página principal toque el icono Aplicaciones 2- Seleccione Bluetooth después de haberlo activado 3- En la lista que aparece, seleccione su dispositivo e introduzca el PIN bluetooth si está presente. 4- SeleccioneAceptar para iniciar el emparejamiento. Cuando el propietario del otro dispositivo emite el mismo PIN o acepta la conexión el emparejamiento se ha completado.

Notas:

- Si la vinculación se realiza correctamente el dispositivo buscará automáticamente los servicios disponibles.

WiFi

La conexión WiFi le permite activar o conectarse a cualquier red compatible con WLAN con los estándares IEEE 802.11 a/b/g/n. Es posible conectarse a Internet o a otros dispositivos de red siempre que haya disponible un punto de acceso.

ActivaciónWiFi

1. De la página principal (home) tocar el iconoAplicaciones

ESPANOL

ajustes.

, seleccione el icono Ajustes

y seleccionar el icono

ESPANOL

Page 92

2. Seleccionar “ON”donde apareceWiFi. Nota; al conectarse aWiFi aumenta el consumo de la batería solo se debe conectar cuando sea necesario.

Búsqueda de una red WiFi

1. De la página principal (home) tocar el icono Aplicaciones ajustes.

2. SeleccioneWiFi; el aparato buscará automáticamente las redes disponibles en el lugar

3. Seleccionar una red

4. Insertar la contraseña

5. Seleccionar “Conectar”

Introducción manual de una red WiFi

1. De la página principal (home) tocar el icono Aplicaciones

2. Seleccione WiFi.

3. Seleccione añadir una red

4. Insertar el SSID de la red y seleccionar el tipo de protección.

5. Conﬁ gure las opciones de seguridad de acuerdo con el tipo de protección seleccionado

6. Seleccione “Guardar”

CONEXIÓN A UN PC

Primero deberá desactivar la función debug.

De la página principal (home) tocar el icono Aplicaciones y seleccionar el icono Ajustes. En Ajustes seleccione “Opciones desarrollo” donde deberá deseleccionar la casilla “Debug USB” Si inserta una tarjeta de memoria en el dispositivo podrá acceder al directorio de la tarjeta. Para desconectar el dispositivo del ordenador haga clic en el icono USB de la barra de aplicaciones deWindows y haga clic en la opción de desconectar con seguridad. Acontinuación proceda a desconectar. Si no lo hace así podría perder datos.

y seleccionar el icono

y seleccionar el icono ajustes.

AJUSTES

De la página principal (home) tocar el iconoAplicaciones y seleccionar el iconoAjustes. Nota: en su Phablet podría faltar alguno de los ajustes que aquí se presentan.Eso se debe a su contrato con el operador.

ESPANOL

Page 93

Administracion de la tarjeta SIM

Comando para gestionar la tarjeta SIM.

1. Seleccione esta opción para desactivar la tarjeta SIM, la tarjeta se verá de color gris y la barra de estadomostrará el modo de vuelo.

2. En los activos de la tarjeta SIM podrá escoger la SIM para gestionar la llamada de voz, la llamada de video y Mensagistica.

WiFi

Comando para activar y buscar redes. Verá mostrada una lista de redes wiﬁ disponibles, escoja una e inserte la contraseña.

Bluetooth

Comando para activar y llevar a cabo una búsqueda de dispositivos Bluetooth. Se mostrará una lista de los dispositivos disponibles, escoger uno e introducir la contraseña si es necesario.

Uso de datos

Diagrama del uso de los datos

Mas...

Perﬁ les de audio

Mando para regular los ajustes del tono del teléfono en recepción de llamada, audio, video y mensajes. Regulación de la vibración, volumen, sonido de notiﬁ cación sonido de toque de pantalla etc.

1. Seleccionar uno de los perﬁ les general, silencio, reunión, exterior

2. Seleccione “+” para añadir un perﬁ l.

ITALIANO

ESPANOL

Page 94

Pantalla

Permite regular la luminosidad, el fondo, la rotación automática, el tamaño de los caracteres.

Almacenamiento

Puede visualizar gráﬁ camente el estado de la memoria interna o de la memoria externa.

Batería

Comando para ver gráﬁ camente el estado de carga de la batería y el tiempo de uso.

Aplicaciones

Al seleccionar este elemento le permite gestionar las distintas aplicaciones del dispositivo.

Accesso a tu ubicación

Para permitir o no permitir el envío de sus datos de localización y la activación de otros servicios Google. Y la activación del satélite GPS.

Seguridad

Conﬁ rmación para entrar en un bloqueo de pantalla o información relacionada con el administrador.

Idioma y entrada de texto

Al seleccionar esta opción permite establecer el idioma deseado, la corrección or tográﬁ ca, conﬁ gurar algunas funciones del teclado vir tual, conﬁ gurar comandos de voz y la velocidad del puntero.

Copia de seguridad

Al seleccionar esta opción permite realizar una copia de seguridad o restaurar los registros de fábrica.

Fecha y hora

Al seleccionar esta opción permite establecer la fecha y la hora del dispositivo, la zona horaria, el formato de la presentación día /mes /año.

Programar encendido y apagado

Al seleccionar esta opción le permite establecer la hora de encendido y apagado.

Accesibilidad

Al seleccionar esta opción le permite seleccionar ciertos parámetros como tamaño del

ESPANOL

texto, rotación automática,retraso de pulsación etc.

Page 95

Información del teléfono

Le permite ver toda la información del teléfono.

SOLUCIÓN DE PROBLEMAS

PREGUNTA CAUSAS SOLUCIÓN

Mala recepción

algunas características del teléfono no están disponibles

Ruidos y ecos

La batería dura poco

No se enciende

Error en la tarjeta SIM

Estar en áreas de baja cobertura como al lado de ediﬁ cios altos, en sótanos

Utilizar el teléfono en momentos de alta densidad de tráﬁ co de telecomunicaciones

Distancia hasta el repetidor pida al operador un mapa de

su proveedor no ofrece estas características o usted no está abonado a ellas

la línea general está en mala condición

la línea local está en mala condición

El tiempo de duración está relacionado con la red

Baterías en mal estado reemplace las baterías cuando no se reciba señal el

teléfono estará constantemente buscando señal y consumiendo mucha batería

se ha terminado la batería mire el nivel de batería o reemplace

la tarjeta SIM está dañada contacte con el operador del

la tarjeta no está correctamente instalada

la parte metálica de la tarjeta está sucia

evite estos lugares en la medida de lo posible

evite estos momentos en la medida de lo posible

cobertura contacte con el operador del

servicio de telefonía

telefonee otra vez escogiendo otra línea

en áreas de mala recepción apague el teléfono temporalmente

use su teléfono en áreas con fuerte señal o apáguelo temporalmente

la batería

servicio de telefonía asegúrese de instalar bien la

tarjeta asegúrese de limpiarla

ESPANOL

Page 96

No se conecta a la red

no hace la llamada

Error en el número PIN

la batería no se carga

no carga teléfonos a la lista

la tarjeta SIM no es válida contacte con el operador del

fuera de cobertura GSM contacte con el operador del

la señal es débil vuelva a probar donde la señal

función llamada prohibida desactive función llamada

la función de llamada automática está activa

entrar número PIN incorrecto

tres veces

la batería o el cargador están estropeados

la temperatura es de menos de

-10grados o más de 55grados mala conexión mire que el conector esté bien

ha usado toda su memoria libere memoria

servicio de telefonía

sea más fuerte

prohibida desactive la función de llamada

automática contacte con el operador del

servicio de telefonía cambie batería o cargador

cambie de entorno

insertado

ESPANOL

Page 97

DECLARACIÓN DE CONFORMIDAD

con domicilio social en Rimini (RN), Consular carretera Rimini-San Marino 62, de años como distribuidor

Declara que el producto:

Descripción: WCDMA Mobile Phone, GSM, WLAN e GPS

Marca: TREVI

Modelo: PHABLET 5.3 Q

Se ajusta a: Directiva 1999/5/CE (R & TTE) La Directiva del Parlamento Europeo y del Consejo de 9 de marzo de 1999, sobre equipos radioeléctricos y equipos terminales de telecomunicación y

reconocimiento mutuo de su conformidad.

a.Seguridad eléctrica - LVD(directiva CEE 72/23)

b.compatibilidad electromagnética-

EMC (directiva CEE 89/336)

c.Espectro de frecuencia-

Allegato IV (directiva 1999/5/EC)

d.SAR EN 50371:2002

e.RoHS – (directiva 2011/65/EU) En cuanto a la restricción del uso de sustancias quími-

Por lo tanto, el producto se etiqueta con la marca europea de conformidad:

La TREVI S.p.A. firmante

en la Comunidad

EN 60950-1: 2006+A11:2009+ A1:2010+A12: 2011

EN 301 489-1 V1.9.1 EN 301 489-7 V1.3.1 EN 301 489-17 V2.1.1 EN 301 489-19 V1.2.1 EN 301 489-24 V1.5.1 EN 301 489-34 V1.1.1

EN 300 328 V1.7.1 EN 301 511 V9.0.2 EN 300 440-1 V1.6.1 EN 300 440-2 V1.4.1 EN 301 908-1 V5.1.1 EN 301 908-2 V5.1.1

EN 62311:2008 EN 50360:2001 EN 62209-1:2006 EN 62209-2:2010

cas peligrosas en aparatos eléctricos y electrónicos

0700

El Presidente Trevi S.p.A.

Page 98

MANUEL DE SÉCURITÉ

• En cas de perte ou de vol du téléphone contactez immédiatement les autorités en charge des télécommunications aﬁ n d’annuler temporairement la carte SIM. Vous éviterez ainsi des pertes économiques.

• Lorsque vous contacterez votre opérateur, vous devrez lui fournir le numéro IMEI de votre téléphone. Retirez la batterie pour accéder au numéro, notez-le et conservez-le dans un endroit sûr.

• Modiﬁ ez votre code PIN immédiatement si vous soupçonnez qu’il a été découvert.

• Ne laissez pas le téléphone dans la voiture exposé aux regards, gardez-le plutôt sur vous.

• Utilisez uniquement la batterie et le chargeur fournis. L’utilisation d’autres composants risque de provoquer un accident.

• Manipulez soigneusement votre téléphone, il pourrait se casser.

• Ne laissez pas le téléphone, la batterie ou le chargeur dans un four micro-ondes ou dans un appareil sous haute pression.

• N’utilisez pas votre téléphone à proximité de gaz explosifs ou inﬂ ammables.

• N’utilisez pas votre téléphone dans des environnements à forte humidité, à température élevée ou sales.

• Gardez le téléphone hors de la portée des enfants.

• Ne laissez pas votre téléphone dans des lieux où il pourrait être manipulé brusquement.

FRANÇAISE

• Éteignez votre téléphone dans des lieux où il vous est demandé de le faire (aéroports, hôpitaux, etc.) ; dans le cas contraire, un dysfonctionnement pourrait se produire. Votre téléphone dispose de la fonction AutoTurn-on, veillez à ce qu’il ne s’allume pas dans des lieux où son utilisation est interdite.

• N’utilisez pas le téléphone près de dispositifs de précision, tels les stimulateurs cardiaques, portes et autres systèmes automatisés, détecteurs à incendies, etc.

• Ne soumettez pas l’écran LCD à des chocs ou à une utilisation brusque. Le liquide de l’écran LCD est potentiellement dangereux.

• Ne démontez pas ni altérez votre téléphone.

• En cas de problème d’antenne, n’utilisez pas votre téléphone : cela pourrait entraîner des risques.

• Ne laissez pas votre téléphone à proximité d’objets magnétiques tels que les cartes de crédit. Vous risqueriez de les rendre inutilisables.

• Maintenez les petits objets métalliques à l’écart du récepteur car ce der nier magnétise et pourrait les attirer.

• Ne mettez pas votre téléphone en contact avec des liquides.

• La batterie dispose d’une durée de vie limitée. Si la batterie reste faible après l’avoir chargée, il faudra la remplacer.

• Les batteries ne peuvent pas être jetées à la poubelle. Vous devez les jeter aux endroits prévus à cet effet.

Page 99

• Ne lancez pas la batterie au feu, elle pourrait exploser.

• En manipulant les batteries, ne les soumettez pas à des efforts susceptibles de les détériorer.

• N’utilisez pas des câbles, aiguilles ou autres objets pour court-circuiter la batterie.

• Ne soudez pas les points de contact de la batterie.

• Si le liquide de la batterie entre en contact avec vos yeux cela représente de graves risques pour votre santé : rincez-les à l’eau et allez à l’hôpital.

• Ne démontez pas ni altérez la batterie.

• Ne laissez pas les batteries à proximité de sources de chaleur.

• Si la batterie chauffe lors de l’utilisation ou de la recharge, remplacez-la.

• Si le liquide de la batterie entre en contact avec la peau, vous courrez un risque de brûlure.

• Évitez d’exposer la batterie à l’humidité ; cela peut l’endommager.

CHARGER LE TÉLÉPHONE

Branchez le chargeur. Le voyant de niveau de batterie clignote. Même après avoir éteint le téléphone, l’image de charge continue de s’afﬁ cher. Lorsque le voyant de batterie cesse de clignoter cela indique qu’elle est chargée. Durant le processus de charge, qui dure trois à quatre heures, le téléphone chauffe légèrement. Cela est normal. Après la charge, débranchez l’adaptateur de la prise de courant et du téléphone. Durant la charge, le téléphone doit se trouver en un lieu aéré, à une température comprise entre 5° et 40°. Utilisez uniquement le chargeur fourni avec le téléphone. L’utilisation d’un autre chargeur annule la garantie. Les données sur la durée de fonctionnement de la batterie correspondent à son utilisation dans un environnement idéal. Lors de l’utilisation réelle, la durée de la batterie dépendra de divers paramètres. Assurez-vous que la batterie a été installée avant la charge. Il convient de ne pas extraire la batterie pendant la charge. Une fois la batterie chargée, si vous ne débranchez pas le chargeur il continuera de charger la batterie jusqu’à ce que le niveau de la batterie descende. Débranchez le chargeur lorsque la batterie est chargée.

REMARQUES À PROPOS DU CHARGEUR

• Utilisez uniquement du courant alternatif 220 V. L’utilisation d’un autre voltage pourrait endommager la batterie.

• Il est interdit de court-circuiter le chargeur, car cela peut endommager l’appareil.

• N’utilisez pas le chargeur si le câble de prise de courant est endommagé.

• Ne laissez pas le chargeur à proximité de récipients contenant des liquides.

FRANÇAISE

Page 100

• Ne démontez pas ni altérez le chargeur. Il pourrait être endommagé et provoquer des blessures.

• N’utilisez pas le chargeur dans des environnements excessivement humides (douche ou salle de bain).

• Ne touchez pas le chargeur ou le câble de prise de courant avec les mains humides.

• Maintenez le câble de prise de courant à l’abri des agressions.

• Avant de nettoyer ou d’effectuer toute autre action avec le chargeur, débranchez-le de la prise de courant.

• En débranchant le câble de la prise ne tirez pas dessus, débranchez-le en tenant la prise.

NETTOYAGE ET ENTRETIEN

• Le téléphone, la batterie et le chargeur ne sont pas résistants à l’eau. Ne vous en servez pas sous la douche ou au lavabo.

• Utilisez un chiffon doux et sec pour nettoyer le téléphone, la batterie et le chargeur.

• N’utilisez pas de l’alcool, du dissolvant ou du benzène pour le nettoyage.

• Une prise de courant sale nuit aux performances du chargeur. Assurez-vous que les ﬁ ches sont propres.

2. INSÉREZ UNE CARTE SIM ET LA BATTERIE

FRANÇAISE

Assurez-vous que le téléphone est éteint avant de suivre la procédure suivante :

1. Séparez le couvercle arrière comme indiqué sur l’illustration ;

2. Insérez la carte SIM sur l’une des rainures avec les contacts métalliques vers le bas en respectant la position de l’angle oblique de la carte. Attention: ne pas insérer une carte mémoire dans la rainure prévue pour la carte SIM.

100
