Trevi PHablet 4.5 Q2, Reverse 5.5 Q User Manual

Page 1

MANUALE UTENTE ITALIANO USER MANUAL ENGLISH GUIDE DE L’UTILISATEUR FRANCAIS BEDIENUNGSANLEITUNG DEUTSCH MANUAL DE USUARIO ESPANOL

Page 2

TO SET YOUR LANGUAGE DEVICE

- Swicth on the appliance

- Go to the page with all applications

- Select the “IMPOSTAZIONI” icon

- Scroll through the list and select the icon

- LINGUA E IMMISSIONE

- Select “LINGUA” and ﬁ nd their own language from those available.

* For information and updates of this product: www.trevi.it

POUR CONFIGURER LANGUE DE VOTRE APPAREIL:

- Mettre l’appareil

- Aller à la page avec toutes les applications

- Sélectionez l’icône “IMPOSTAZIONI”

- Faites déﬁ ler la liste et sélectionnez l’icône

- LINGUA E IMMISSIONE

- Selectionnez “LINGUA” et à trouver leur proper langue parmi celles disponibles.

* Pour plus d’informations et pour obtenir des mises à jour sur ce produit, consultez : www.trevi.it

IHRE SPRACHE GERÄT EIN:

- Auf dem Gerät einschalten

- Gehen Sie zur Seite mit allen Anwendungen

- Wählen Sie die ““IMPOSTAZIONI””-Symbol

- Blättern Sie durch die Liste und wählen Sie das Symbol

- LINGUA E IMMISSIONE

- Wählen Sie “LINGUA”und ﬁ nden ihre eigene Sprache aus den verfügbaren.

* Ergänzende Informationen und Aktualisierungen zu diesem Produkt ﬁ nden Sie unter: www.trevi.it

Page 3

PARA CONFIGURAR EL DISPOSITIVO IDIOMA:

- Conectar el aparato

- Ir a la página con todas las aplicaciones

- Seleccione el icono “IMPOSTAZIONI”

- Desplácese por la lista y seleccionar el icono

- LINGUA E IMMISSIONE

- Seleccione “LINGUA” y encontar su proprio idioma entre los disponibles

* Para información adicional y actualizaciones para este producto, véase: www.trevi.it

PARA DEFINIR O DISPOSITIVO IDIOMA:

- Ligue o aparelho

- Vá para a página com todos os aplicativos

- Selecione o icone “IMPOSTAZIONI”

- Role a lista e selecione o icone

- LINGUA E IMMISSIONE

- Selecione “LINGUA” e encontrar sua própria lingua entre os disponiveis

* Para mais informações e atualizações deste produto, consulte: www.trevi.it

Να ρυθμίσετε τη συσκευή ΓΛΩΣΣΑ ΣΑΣ:

- Ενεργοποιήστε τη συσκευή

- Πηγαίνετε στη σελίδα με όλες τις εφαρμογές

- Επιλέξτε “IMPOSTAZIONI” εικονίδιο

- Μετακινηθείτε στη λίστα και επιλέξτε το εικονίδιο

- LINGUA E IMMISSIONE

- Επιλέξτε “LINGUA” και να βρουν τη δική τους γλώσσα από εκείνες που είναι διαθέσιμες.

* Για περισσότερες πληροφορίες και ενημερώσεις του προϊόντος αυτού βλέπε: www.trevi.it

* Per informazioni integrative e aggiornamenti di questo prodotto vedi: www.trevi.it

Page 4

GUIDA D’USO ITALIANO ................................................................. pag.4

USER GUIDE ENGLISH ................................................................... pag.39

GUIDE DE L’UTILISATEUR FRANCAIS .............................................. pag.56

BEDIENUNGSANLEITUNG DEUTSCH ............................................... pag.74

MANUAL DE USUARIO ESPANOL .................................................... pag.92

PRECAUTIONS FOR CORRECT DISPOSAL OF THE PRODUCT........... pag.110

INDICE

1. Prefazione e Avvertenze ............................................................. pag. 4

2. Inserimento delle schede SIM e della Batteria .............................. pag. 8

3. Ricarica del Telefono ................................................................... pag. 9

4. Inserimento di una memoria esterna Micro SD ............................. pag. 10

5. Descrizione Comandi ................................................................... pag. 11

6. Icone ........................................................................................... pag. 12

7. Accensione e spegnimento ........................................................... pag. 12

8. Utilizzo del display Touch Screen ................................................... pag. 12

9. Descrizione della pagina principale (Schermata Home) .................. pag. 14

10. Personalizzazione della Phablet 4.5 Q2 ......................................... pag. 16

11. Inserimento di un testo ................................................................ pag. 16

12. Scaricare le applicazioni dal Market ............................................. pag. 17

13. Comunicazione ............................................................................ pag. 18

14. Messaggi ..................................................................................... pag. 19

15. E-mail .......................................................................................... pag. 21

16. Funzioni Particolali ....................................................................... pag. 22

17. Funzioni Multimediali .................................................................... pag. 24

18. Internet ........................................................................................ pag. 28

19. Connettività .................................................................................. pag. 29

20. Collegamento al PC ...................................................................... pag. 31

21. Impostazioni ................................................................................ pag. 32

22. Informazioni sulla certiﬁ cazione SAR ............................................ pag. 35

23. Informativa sullo smaltimento della batteria .................................. pag. 36

24. Risoluzione dei problemi .............................................................. pag. 36

1. PREFAZIONE E AVVERTENZE

Grazie per aver scelto Trevi PHABLET 4.5 Q2. Vi consigliamo di leggere attentamente questo manuale per imparare l’uso del telefono e apprrezzare le sue funzioni e la facilità d’uso. I servizi e le funzioni disponibili possono variare in base al software dell’apparecchio o ai piani tariffari del gestore telefonico, di conseguenza, alcune voci del menu potrebbero non essere disponibili. I collegamenti ai menu e le caratteristiche possono variare da telefono a telefono.

ITALIANO

Page 5

La nostra società si riserva il diritto di modiﬁ care il contenuto del manuale senza preavviso.

• Il sistema operativo Android, essendo un sistema open source è in continuo sviluppo ed è utilizzato in differenti dispositivi, pertanto le parole Telefono, Cellulare, MID o TABLET, che potrebbero apparire sul display del dispositivo, equivalgono ad indicare “Apparecchio Dispositivo”.

• Non tentare di aggiornare il sistema operativo Android con versioni più recenti o versioni differenti non fornite da TREVI S.p.a., potreste causare danneggiamenti al dispositivo non riparabili.

• Le impostazioni descritte in questo manuale sono quelle pre deﬁ nite dell’apparecchio.

• TREVI non è responsabile dei problemi che software di terze parti potrebbero causare nella velocità e nelle prestazioni dell’apparecchio.

• TREVI non è responsabile dei problemi di incompatibilità o prestazioni dovuti alla modiﬁ ca da parte dell’utente delle impostazioni di sistema dell’apparecchio.

• TREVI non è responsabile di eventuali “virus” o “danneggiamenti” del software dovuti alla navigazione internet dell’utente.

• TREVI declina ogni responsabilità sulla violazione delle leggi sul copyright da parte dell’utente.

• Accertarsi che il prodotto non sia danneggiato, in tal caso rivolgersi al venditore.

• Controllare che siano presenti tutti gli accessori.

• Non aprire l’apparecchio: all’interno non vi sono ne comandi manipolabili dall’utente ne parti di ricambio. Per tutte le operazioni rivolgersi ad un Centro Assistenza Autorizzato Trevi.

• Tutti i marchi e diritti d’autore sono proprietà dei rispettivi possessori dei diritti.

CONTENUTO DELLA CONFEZIONE:

Nella confezione sono presenti:

• Apparecchio

• Alimentatore AC/DC

• Cavo USB

• Auricolari

• Batteria

• Manuale Istruzioni

NOTE D’USO

Questo apparecchio è uno strumento elettronico di alta precisione; evitate quindi di utilizzarlo nei seguenti casi:

• Vicino a forti fonti di calore come caloriferi e stufe.

• In ambienti troppo freddi o troppo caldi.

• In luoghi molto umidi come stanze da bagno, piscine, ecc.

ITALIANO

Page 6

• In luoghi molto polverosi.

• In ambienti immersi in campi magnetici.

• In luoghi soggetti a forti vibrazioni.

• L’uso prolungato del telefono cellulare provoca un’eccessiva esposizione alle onde elettromagnetiche e può essere nocivo per la salute: alcuni consigli per usare il telefonino con “prudenza”:

- Utilizzare sistemi a “mani libere” (auricolari e sistemi viva-voce) che consentono di allontanare il telefono dalla testa e dal corpo.

- Limitare le telefonate non necessarie, ridurre numero e durata.

- Educare i bambini ad un uso non indiscriminato, limitato alle situazioni di necessità.

AVVERTENZE

• Posizionate l’apparecchio in modo che ai suoi lati ci sia sempre abbastanza spazio per la libera circolazione di aria (almeno 5 cm).

• Non ostruite le feritoie di ventilazione.

• Non sottoporre l’apparecchio a torsioni o pressioni soprattutto sul display.

• Non sottoporre il display LCD a nessun impatto e non utilizzare lo schermo per colpire le cose. Se il Display LCD si dovesse danneggiare e ci fossero delle perdite del cristallo liquido, evitare che la sostanza del cristallo liquido entri a contatto con gli occhi, vi è il rischio di cecità. In quel caso sciacquare immediatamente gli occhi con acqua pulita (in nessun caso stroﬁ narsi gli occhi) e andare subito in ospedale per il trattamento.

• Non utilizzate l’apparecchio se il Display è rotto o danneggiato.

• Non utilizzare il telefono in prossimità di gas inﬁ ammabili o esplosivi, questo potrebbe causare un malfunzionamento del telefono cellulare o un pericolo di incendio.

• Tenere il telefono fuori dalla por tata dei bambini. Il telefono non è un giocattolo. L’apparecchio è composto da parti smontabili di piccole dimensioni che, se ingerite, possono provocare soffocamento.

• Non appoggiare il telefono su superﬁ ci irregolari o instabili.

• Se dei liquidi penetrano all’interno dell’apparecchio scollegate immediatamente la spina dalla presa e portate l’apparecchio al più vicino centro assistenza autorizzato TREVI.

• Controllate sempre prima di accendere l’apparecchio che i cavi di alimentazione e di collegamento siano installati correttamente e non riportino danneggiamenti.

• Utilizzare solamente accessori forniti nella confezione, altri prodotti potrebbe causare perdite nella batteria, surriscaldamento, esplosione o incendio.

• Non scollegate il dispositivo durante la formattazione o il caricamento di ﬁ le, si potrebbero produrre errori nel programma.

• Spegnere il telefono cellulare nelle zone in cui il telefono non è consentito, come ad esempio in aeroporto o negli ospedali.

• Non utilizzare il telefono cellulare nei luoghi in cui può inﬂ uenzare l’operatività normale

ITALIANO

Page 7

di dispositivi elettronici e strumenti medici.

• Si prega di non utilizzare il telefono cellulare in prossimità di dispositivi elettronici di alta precisione. Interferenze RF potrebbe causare malfunzionamenti di dispositivi elettronici (apparecchi acustici, pacemaker e altri dispositivi medici elettronici) e creare altri problemi.

• Non toccare il Display con oggetti appuntiti per non danneggiarlo.

SICUREZZA IN AUTO

Fare riferimento alle leggi e le normative che riguardano l’utilizzo dei cellulari in auto quando

si circola sulle reti stradali.

• Evitare l’uso del telefono cellulare durante la guida, poiché la diminuita capacità di attenzione causata dall’utilizzo del telefono è in grado di aumentare sensibilmente il rischio di incidenti automobilistici, anche quando si utilizzino dispositivi a “mani libere”.

• Utilizzare, eventualmente un kit vivavoce.

• Accostare e parcheggiare prima di telefonare o rispondere a una chiamata.

• RF può inﬂ uire sugli apparecchi elettronici del veicolo, ad esempio sullo stereo o sulle apparecchiature di sicurezza.

• Se il veicolo è dotato di airbag, non collocarvi accanto apparecchi wireless portatili per evitare lesioni gravi causate da un errato funzionamento dell’air bag.

• Durante la guida assicurarsi che il volume del dispsositivo sia regolato in modo da permettervi di udire e capire quanto avviene attorno a voi.

AVVERTENZE SULL’UTILIZZO DELLA BATTERIA

• La batteria ha una durata limitata. Quando la durata si accorcia i tempi di ricarica aumentano. Se la batteria è debole anche dopo la carica, signiﬁ ca che il suo ciclo è ﬁ nito e occorre sostituirla.

• Non smaltire le batterie usate con i riﬁ uti domestici. Consegnare il prodotto presso gli appositi “centri di raccolta differenziata” predisposti dalle amministrazioni comunali.

• Non gettare le batterie nel fuoco, per evitare esplosioni.

• Quando si installa la batteria, non usare la forza o fare pressione, ciò potrebbe causare perdite dalla batteria, surriscaldamento, rotture e prendere fuoco.

• Si prega di non utilizzare ﬁ li, aghi o altri oggetti metallici a cortocircuitare la batteria. Inoltre, non mettere la batteria in prossimità di collane o altri oggetti metallici ciò potrebbe causare perdite di liquido dalla batteria, surriscaldamenti, rotture e prendere fuoco.

• Si prega di non saldare i punti di contatto della batteria, ciò causerebbe perdite dalla batteria, surriscaldamento, rotture e prendere fuoco.

• Se il liquido nelle batterie entra a contatto con gli occhi, vi è il rischio di cecità. Non stroﬁ nare gli occhi, ma sciacquare immediatamente con abbondante acqua pulita e andare in ospedale per il trattamento.

• In caso di surriscaldamento della batteria, questa cambia colore o diventa distorta durante

ITALIANO

Page 8

l’uso, sostituirla immediatamente con una nuova.

• Non ricaricare per più di 24 ore.

CURA E MANUTENZIONE

Per la pulizia si consiglia l’uso di un panno morbido, leggermente inumidito. Evitate solventi o sostanze abrasive.

IMPORTANTE

La buona costruzione di questo apparecchio ne garantisce per lungo tempo il perfetto funzionamento. Se tuttavia dovesse presentarsi qualche inconveniente, sarà opportuno consultare il più vicino Centro Assistenza Trevi autorizzato.

2. INSERIMENTO DELLA SCHEDA SIM E DELLA BATTERIA

Assicurasi che il telefono sia spento prima di effettuare le seguenti procedure. L’apparecchio ha abilitate entrambe la slot SIM 1 e la slot SIM 2.

1. Rimuovere il coperchio posteriore con cautela come rafﬁ gurato di seguito.

2. Inserire la scheda Micro SIM nella SLOT 1 con i contatti metallici rivolti verso il

basso e facendo attenzione a rispettare la posizione dell’angolo tagliato della SIM. Inserire la scheda Standard SIM nella SLOT 2 con i contatti metallici rivolti verso il basso e facendo attenzione a rispettare la posizione dell’angolo tagliato della Micro SIM (rivolto verso il basso).

3. Inserire la batteria facendo attenzione ai contatti metallici e rispettando la sequenza di inserimento.

ITALIANO

Page 9

4. Riposizionate il coperchio posteriore con cautela facendo attenzione a non danneggiare gli ancoraggi in plastica che ﬁ ssano il mobile posteriore all’unità.

5. Prima di utilizzare l’apparecchio per la prima volta occorre caricare completamente la batteria, per far ciò potete utilizzare l’alimentatore in dotazione o collegarlo ad un computer e utilizzare il suo cavo USB.

Note:

• Se la batteria è completamente scarica il telefono non si accende, saranno necessari 4 minuti per consentire al telefono di raggiungere uno stato di carica sufﬁ ciente per l’avvio.

• Quando la batteria è scarica l’apparecchio emetterà un suono di avviso, se la carica è insufﬁ ciente l’apparecchio si spegnerà automaticamente

AVVERTENZE SULLE SCHEDE SIM

Gli alloggiamenti per le schede SIM sono progettati per ospitare esclusivamente SIM del corrispettivo formato. L’uso di SIM (micro o nano) con relativo adattatore e’ sconsigliato in quanto si possono causare danneggiamenti al dispositivo ed alla micro/nano SIM stessa.

Attenzione:

• Trevi non risponde di danni causati dall’uso di adattatori alle micro/nano SIM.

• TREVI si riserva il diritto di non effettuare assistenza gratuita in garanzia sui prodotti

che presentano difettosità’ al modulo SIM causata dall’uso di adattatori per micro/ nano SIM.

• Non inserire schede di memoria nella Slot della SIM.

3. RICARICA DEL TELEFONO

1. A dispositivo spento, collegare la presa Micro USB dell’alimentatore al telefono.

2. Collegare l’alimentatore ad una presa di rete standard.

Nano SIM con adattatore

ITALIANO

Page 10

3. Il dispositivo si accenderà a mostrare per qualche secondo l’icona della batteria con

la fase di ricarica.

4. Quando la batteria sarà completamente carica (l’icona non sarà più in movimento),

scollegate la presa Micro USB dal telefono e poi scollegate l’alimentatore dalla presa di

rete.

Note:

• Utilizzare solamente l’alimentatore in dotazione, differenti alimentatori potrebbero

danneggiare la batteria.

• Potete utilizzare il dispositivo anche quando è sotto carica, ma, per una maggiore durata

della batteria, se ne sconsiglia l’utilizzo; inoltre, utilizzando l’apparecchio, i tempi di

ricarica si allungano.

• Durante la ricarica della batteria i comandi sul Touch Screen potrebbero non funzionare

correttamente, questo è dovuto all’alimentazione instabile, basterà staccare l’alimentatore

per far funzionare correttamente l’apparecchio.

• Durante la ricarica l’apparecchio può aumentare di temperatura, questo non inﬂ uisce

sulle prestazioni e la durata dell’apparecchio.

• Per la ricarica tramite collegamento USB da PC sarà necessario un tempo maggiore.

4. INSERIMENTO DI UNA MEMORIA ESTERNA MICRO SD

Per ampliare la sua memoria e quindi poter archiviare un maggior numero di ﬁ le, questo dispositivo e’ dotato di una slot capace di ospitare una memoria esterna di tipo micro SD.

• Rimuovere il coperchio posteriore con cautela.

• Inserire la scheda micro SD tenendo la superﬁ cie con i contatti elettrici rivolta verso

il basso (lato display).

ITALIANO

Page 11

• Riposizionate il coperchio posteriore con cautela

Note:

• Non inserire o rimuovere la memoria quando l’apparecchio sta leggendo i ﬁ le o trasferendo

dei dati. Questo potrebbe causare errori. L’inserimento della memoria deve avvenire

solo con il telefono spento e scollegato dal PC. Per rimuovere la scheda, utilizzare

sempre la “rimozione sicura”.

• Alcune marche di schede potrebbero non essere compatibili con il telefono. L’utilizzo

di una memoria incompatibile potrebbe danneggiare l’apparecchio o la scheda di

memoria stessa.

• L’apparecchio supporta solo memorie formattate in FAT. Se inserite schede formattate

differentemente il telefono chiederà di riformattare la scheda di memoria.

5. DESCRIZIONE COMANDI

1. Speaker telefonico.

2. Camera Frontale.

3. Sensore luminosità.

4. Tasto Volume +.

5. Tasto Volume -.

6. Tasto accensione.

7. Funzione Ritorno.

8. Funzione Home.

9. Funzione Menu.

10. Microfono.

11. Display.

12. Presa Micro USB.

13. Connettore Auricolari da 3.5mm

14. Flash Led.

15. Camera Posteriore.

16. Altoparlante

12 3

1312

ITALIANO

Page 12

6. ICONE

Icone Descrizione

Icona di intensità del segnale di rete

Il telefono stà riproducendo un brano musicale

Icona chiamate perse Il telefono stà ricaricando la

batteria

Posizione da satellite USB attiva

Ricezione di un nuovo messaggio Accesso bloccato

Un’applicazione è in download Collegamento alla rete Wireless

Download terminato Bluetooth attivato

La sveglia è stata impostata e attivata

Nessuna SIM è inserita nel telefono

Chiamata in corso Connessione dati GPRS attiva

7. ACCENSIONE E SPEGNIMENTO

• Per accendere il telefono, tenere premuto per 3 secondi il tasto di Accensione (6). Quando

apparirà la pagina Home, trascinare il cursore

fuori dal cerchio:

1 Trascinarlo verso destra per entrare direttamente nella pagina Home.

• Per spegnere il telefono, tenere premuto per 2 secondi il tasto di Accensione, selezionare

“Spegni” e confermare toccando “OK”.

• Per attivare la “Modalità Aereo”, e quindi utilizzare solamente i servizi che non necessitano

di collegamenti alla rete, tenere premuto per 2 secondi il tasto di Accensione, selezionare

“Modalità Aereo”.

8. UTILIZZO DEL DISPLAY TOUCH SCREEN

Il display con tecnologia Touch Screen è un dispositivo che consente all’utente di selezionare/ attivare le varie applicazioni con il semplice tocco delle dita sul display. Questo apparecchio

ITALIANO

Page 13

adotta un display di tipo Capacitivo pertanto NON OCCORRE fare pressione sul pannello, basterà semplicemente sﬁ orare con le dita il Display oppure utilizzare appositi pennini.

• Non utilizzate oggetti taglienti che potrebbero grafﬁ are o danneggiare il Display.

• Evitare il contatto del display con l’acqua.

• Pulire il Display con un panno morbido senza aggiunta di detersivi/solventi.

Il Touch screen si controlla nel seguente modo:

• Toccare una volta con il dito: per selezionare o avviare un’applicazione.

• Toccare e tenere premuto: toccando e tenendo premuto per 2 secondi compare un Menu

“Opzioni” a scomparsa.

• Toccare due volte: toccare rapidamente il display due volte per ingrandire o ridurre la

visualizzazione delle pagine Web.

• Trascinare: trascinate il dito a destra, a sinistra, in alto o in basso per scorrere nelle varie

direzioni.

• Trascinare un elemento: toccate e tenete premuto per 2 secondi un elemento, questo

si ingrandirà leggermente, quindi trascinate il dito per spostare l’elemento e, raggiunta

la posizione desiderata, sollevare il dito dal pannello.

• Quando guardate un Video o ascoltate la musica potete spostarvi direttamente in un

determinato punto semplicemente toccando la barra di progressione, oppure, utilizzando

il dito, trascinare il cursore della barra di progressione in un determinato punto.

• Nell’esplorazione delle cartelle (File, Musica, Video, Photo, ecc...), potete trascinare il

dito dal basso verso l’alto o viceversa per scorrere la lista delle cartelle.

• Nella navigazione Internet, potete muovervi su o giù semplicemente toccando la pagina

e trascinandola in alto o in basso.

Per ingrandire la pagina toccare velocemente per due volte lo schermo oppure utilizzare

due dita e farle scivolare verso l’esterno (verso l’interno per rimpicciolire l’immagine).

• Toccare il link per aprire la pagina.

Rotazione dell’immagine

Questo apparecchio integra al suo interno un sensore di movimento (G-sensor) che automaticamente rileva l’orientamento del dispositivo. Se il dispositivo viene ruotato, l’immagine ruoterà automaticamente seguendo il nuovo orientamento. Per attivare o disattivare questa funzione fare riferimento al paragrafo 20. “Impostazioni”, “Display”, “Rotazione automatica”.

Note:

• La pagina di apertura (Home page) e quella delle applicazioni non vengono ruotate.

ITALIANO ITALIANO

Page 14

9. DESCRIZIONE DELLA PAGINA PRINCIPALE (schermata Home)

Nella schermata principale è visibile lo stato del telefono ed è possibile personalizzarla aggiungendo applicazioni, Widget con le varie combinazioni di collegamenti:

Estensione della schermata principale:

La pagina principale (Home) inizialmente ha una sola videata, queste vengono aggiunte man mano che le icone di collegamento sul Desktop completano gli spazi. Per visualizzare le estensioni:

• Dalla pagina principale (Home), far scivolare il dito orizzontalmente sul Display verso

destra o verso sinistra.

Portare nella pagina principale le Applicazioni desiderate:

• Per portare le icone delle applicazioni maggiormente usate direttamente nella pagina

principale (Home), toccare l’icona “Applicazioni”

presente nella pagina principale, si aprirà una schermata con tutte le applicazioni disponibili sul vostro dispositivo. Toccare e tenere premuta l’icona che desiderate portare sul Desktop ﬁ no a quando, in sottofondo, non comparirà l’immagine del vostro Desktop. Trascinare l’elemento ﬁ no alla posizione desiderata e rilasciare il dito

Spostamento degli elementi:

• Toccare e tenere premuto l’elemento da spostare ﬁ no a quando questo non risalta .

• Trascinare l’elemento ﬁ no alla posizione desiderata e rilasciare il dito.

Rimozione di elementi:

• Toccare e tenere premuto l’elemento da rimuovere ﬁ no a quando questo non risalta. Centralmente sulla parte alta del pannello comparirà

• Trascinare l’elemento sulla X, quando l’elemento diventa rosso rilasciare il dito.

Selezione/Modiﬁ ca sfondo sulla pagina principale:

• Dalla pagina principale toccare e tenere premuto una zona vuota, in basso appariranno 3 icone, selezionare l’icona Sfondi.

• Selezionare l’immagine preferita tra le immagini pre caricate, quelle personali presenti nella galleria e quella Video. Selezionare “Imposta sfondo”.

Aggiungere Widgets alla pagina principale:

• Per inserire dei Widgets direttamente nella pagina principale (Home), toccare e tenere premuto una zona vuota, in basso appariranno 3 icone, selezionare l’icona Widget.

• Toccare e tenere premuto il Widget desiderato, ﬁ no a quando, in sottofondo, non comparirà l’immagine del vostro Desktop. Trascinare l’elemento ﬁ no alla posizione desiderata e

ITALIANO

Page 15

rilasciare il dito.

Pannello Scelta Rapida:

• Nella pagina principale (Home) toccare la barra alta dove è presente l’ora e trascinare il dito in basso e selezionare l’icona

• Per nascondere il pannello, trascinare in alto la parte inferiore della tendina.

Dal Pannello scelta Rapida è possibile attivare/disattivare le seguenti funzioni:

• Stato Batteria

• Impostazioni

• WiFi

• Bluetooth

• Geolocalizzazione

• Modalità Aereo

• Connessione Dati

• Utilizzo Dati

• Proﬁ li Audio

• Luminosità

• Rotazione Automatica

• Timeout

• Trasmetti schermo

Accesso alle applicazioni più recenti:

• Tenere premuto il tasto Home (8) per qualche secondo, si aprirà un elenco delle ultime applicazioni aperte.

• Selezionare l’applicazione desiderata.

ITALIANO

Page 16

10. PERSONALIZZAZIONE DEL PHABLET 5 Q2

In base all’utilizzo dell’apparecchio potete personalizzarvi il telefono in modo da soddisfare le vostre esigenze

Impostare Data e Ora:

1 Dalla schermata Home toccare l’icona “Applicazioni”

, selezionare “Impostazioni”,

“Data e Ora”.

2 Impostare la Data e Ora più le varie Opzioni.

Impostazione della suoneria e suono sui tocchi:

1 Dalla schermata Home toccare l’icona “Applicazioni”

, selezionare “Impostazioni” e “Proﬁ li Audio”. Compariranno dei proﬁ li pre impostati. 2 Selezionare “Generale” e impostare i toni per le chiamate vocali, video e in più attivare o meno i suoni sui tocchi.

Attivazione modalità silenzionsa:

Per attivare o disattivare la modalità silenzionsa seguire una delle procedure indicate:

1 Aprite il “Pannello di Scelta Rapida” e selezionate l’icona

- Selezionare “Proﬁ li Audio” e poi scegliere “Silenzioso”

2 Tenere premuto il tasto di accensione e selezionare l’icona

con l’altoparlate barrato.

Regolazione luminosità Display:

E’ possibile regolare la luminostà del display che inﬂ uisce sul consumo della batteria: Dalla schermata Home toccare l’icona “Applicazioni”

, selezionare “Impostazioni”, “Display” e “Luminosità”. Spostare verso destra o verso sinistra la barra di regolazione oppure selezionare “Auto” se si vuole che l’apparecchio gestisca automaticamente la luminosità in base alla luce presente nell’ambiente in cui vi trovate.

11. INSERIMENTO DI UN TESTO

E’ possibile inserire un testo digitando i caratteri sulla tastiera virtuale. Non è possibile inserire il testo in alcune lingue. Per selezionare una lingua differente da quella di default selezionare “Impostazioni”, “Lingua e Immissione” e selezionare la lingua desiderata.

La tastiera fornisce le funzioni di previsione ortograﬁ ca, correzione dell’ortograﬁ a e l’apprendimento durante l’utilizzo.

ITALIANO

Page 17

Inserire un testo:

1 Toccare la casella di testo (memo, o un nuovo contatto) per richiamare la tastiera.

2 Toccare i tasti della tastiera virtuale.

Inizialmente è possibile toccare i tasti utilizzando uno degli indici. Una volta acquisita familiarità con la tastiera, si può provare a toccare i tasti con entrambi i pollici.

Toccando un tasto, la lettera corrispondente apparirà sopra al dito. Se si digita un tasto sbagliato, si può scorrere tra le frasi suggerite per scegliere quella corretta. Solo quando il dito viene sollevato dalla lettera, la lettera corrispondente viene inserita nella casella di testo.

1. Per passare dalle maiuscole alle minuscole e viceversa.

2. Per passare dalla modalità Simboli e numeri alla modalità lettere.

3. Per immettere il simbolo della barra o, premendolo a lungo, si accede alle impostazioni

“Opzioni inserimento” (impostazione Lingua e impostazione Tastiera).

4. Per cancellare dall’ultimo carattere/numero inserito.

5. Per confermare la parola scritta.

6. Per inserire un punto o, premendolo a lungo, visualizza una tabella di simboli.

7. Per inserire uno spazio.

12. SCARICARE LE APPLICAZIONI DAL MARKET

Il Telefono viene fornito con diverse applicazioni al suo interno, ma è in grado di supportare

1 2 3

4 5

6 7

ITALIANO

Page 18

anche applicazioni di terze parti. Il Market permette di scaricare e acquistare applicazioni e giochi per personalizzare il proprio dispositivo.

Installare un’applicazione dallo Store:

• Dalla pagina principale (Home) toccare l’icona “Applicazioni”

, selezionare Play

Store.

• Inserire il proprio account di Gmail oppure crearsene uno seguendo i passi che vengono

proposti.

• Accettare i termini e le condizioni che vengono esposte.

• Ricercare l’applicazione desiderata e scaricarla.

Cancellare un’applicazione:

• Dalla pagina principale (Home) toccare l’icona “Applicazioni”

, selezionare

“Impostazioni” e poi “App”.

• Selezionare l’applicazione che si vuole cancellare e selezionare “Disinstalla”.

13. COMUNICAZIONE

TELEFONO

Effettuare delle chiamate

1. Toccare l’icona

per avviare l’interfaccia del telefono.

2. Comporre il numero sulla tastiera numerica oppure richiamare la tastiera selezionare

l’icona

. Per eliminare un numero premere

3. Toccare l’icona per avviare la chiamata.

4. Toccare l’icona

per terminare la chiamata.

Nota: Per immettere “+” ed effettuare chiamate internazionali, toccare e tenere premuto [0+] .

Chiamare i contatti dalla Rubrica

1. Toccare l’icona

per aprire la rubrica.

2. Scorrere l’elenco dei contatti o immettere la prima lettera del contatto che si desidera

chiamare toccando l’icona

3. Nell’elenco, toccare il contatto che si desidera chiamare e selezionare il numero da

usare, in caso esistano più numeri associati al contatto.

ITALIANO

Page 19

Accettare una chiamata

1. Quando ricevete una chiamata, selezionate l’icona

e trascinate il dito verso la

cornetta verde all’esterno del cerchio grande.

2. Toccare l’icona

per terminare la chiamata.

Riﬁ utare una chiamata

1. Quando ricevete una chiamata, selezionate l’icona

e trascinate il dito verso la

cornetta rossa all’esterno del cerchio grande.

2. Per inviare un messaggio quando riﬁ utate le chiamate in entrata, selezionate l’icona e trascinate il dito verso l’icona del messagio.

Regolazione del volume durante la chiamata

Per regolare il volume durante una chiamata, utilizzare i rispettivi tasti (4 e 5) sulla parte sinistra del telefono per diminuire o aumentare il volume, .

Visualizzazione della cronologia delle chiamate

Selezionando l’icona

, è possibile visualizzare la cronologia di tutte le chiamate perse, le chiamate in uscita e le chiamate ricevute. Il tempo di chiamata di ogni telefonata viene visualizzato su ogni record.

14. MESSAGGI

Con Phablet 4.5 Q2 potete inviare messaggi di testo e messaggi multimediali a chiunque dei vostri contatti. I messaggi multimediali comprendono foto, video clip, informazioni, contatti e memo vocali. Inoltre è possibile inviare messaggi a più contatti contemporaneamente.

ITALIANO

Page 20

Note:

• L’invio e la ricezione dei messaggi in roaming potrebbe determinare costi aggiuntivi. Per

informazioni, rivolgetevi al gestore telefonico.

• Veriﬁ care con il proprio gestore i costi per l’invio di SMS e MMS.

Inviare un messaggio SMS:

1. Nella schermata Home toccare l’icona

2. Selezionare l’icona

3. Aggiungete i destinatari del messaggio.

• Inserite manualmente i numeri di telefono, separandoli con punto e virgola o virgola.

• Selezionate i numeri di telefono dalla Rubrica selezionando l’icona

4. Selezionate “Scrivi messaggio di testo”e inserite il testo del messaggio.

Per inserire gli emoticon, selezionate il simbolo presente sulla tastiera virtuale.

5. Selezionare l’icona

per inviare il messaggio.

Inviare un messaggio MMS:

1. Nella schermata Home toccare l’icona

2. Selezionare l’icona

3. Aggiungete i destinatari del messaggio.

• Inserite manualmente i numeri di telefono, separandoli con punto e virgola o virgola.

• Selezionate i numeri di telefono dalla Rubrica selezionando l’icona

4. Selezionate “Scrivi messaggio”e inserite il testo del messaggio.

Per inserire gli emoticon, selezionate il simbolo

presente sulla tastiera virtuale.

5. Selezionate l’icona

e aggiungete uno degli elementi che compariranno nella ﬁ nestra.

Potete selezionare un ﬁ le dall’elenco o scattare foto, registrare video o suoni, ecc...

ITALIANO

Page 21

6. Selezionare il comando “Invia” per inviare il messaggio.

15. E-MAIL

Con Phablet 4.5 Q2 potete ricevere le votre E-mail direttamente sul telefonino. Potete utilizzare GMail oppure inserire il vostro account e-mail personale o di lavoro.

GMail:

1. Dalla pagina principale (Home) toccare l’icona “Applicazioni” , selezionare l’icona

GMail.

2. Se possedete già un vostro account su GMail selezionate “Esistente” e seguite i passi

inserendo i dati che vi verranno richiesti.

3. Se non possedete un vostro account su GMail selezionate “Nuovo” per crearvene uno.

Seguite i passi inserendo i dati che vi verranno richiesti.

Invio di una e-mail tramite GMail:

1. Dalla pagina principale (Home) toccare l’icona “Applicazioni”

, selezionare l’icona

GMail.

2. Selezionare l’icona

3. Inserite un nome o l’indirizzo nel campo destinatario.

4. Inserite un oggetto e il messaggio.

5. Per allegare un ﬁ le immagine, premete il tasto Menu e selezionare “Allega ﬁ le”.

6. Selezionare l’icona

per inviare il messaggio.

Visualizzazione e-mail tramite GMail:

1. Dalla pagina principale (Home) toccare l’icona “Applicazioni”

, selezionare l’icona

GMail.

2. Selezionate un messaggio e-mail.

Dalla vista messaggi, utilizzate le seguenti opzioni:

• Per rispondere al messaggio, selezionate

• Per rispondere al messaggio includendo tutti i destinatari, selezionate

“Rispondi a tutti”.

• Per inoltrare il messaggio ad altri, selezionate

“Inoltra”.

• Per visualizzare un allegato, selezionate VISUALIZZA. Per salvarlo sul dispositivo,

selezionate SALVA.

• Per archiviare il messaggio, selezionate

• Per eliminare il messaggio, dalla lista dei messaggi tenete selezionato il messaggio da

ITALIANO ITALIANO

Page 22

eliminare e selezionate il simbolo del bidone.

• Per spostarvi al messaggio precedente o successivo, scorrete in alto o in basso.

Email:

1. Dalla pagina principale (Home) toccare l’icona “Applicazioni” , selezionare l’icona

Email.

2. Immettete il vostro indirizzo e-mail e password.

3. Selezionare “Avanti”.

4. Seguite le istruzioni visualizzate sullo schermo.

Dopo aver conﬁ gurato l’account e-mail, i messaggi vengono scaricati sul dispositivo. Se avete creato più di due account, potete passare da un account e-mail all’altro. Selezionate un nome account e scegliete quello da cui desiderate recuperare i messaggi.

16. FUNZIONI PARTICOLARI

FUNZIONE HOTKNOT:

La funzione HotKnot è una nuova tecnologia che permette di accoppiare dispositivi e di inviare ﬁ le tramite l’utilizzo di uno speciale sensore nel touchscreen, combinato con i dati raccolti dal sensore di prossimità e dall’accelerometro presente in questo dispositivo senza dover effettuare ricerche o immettere password. Per funzionare è necessario che entrambi i dispositivi abbiano la funzione HotKnot.

Attivazione della funzione HotKnot:

1. Dalla pagina principale (Home) toccare l’icona “Applicazioni”

e selezionare l’icona

“Impostazioni”.

2. Selezionare “ON” accanto alla scritta “HotKnot”.

Invio dei ﬁ le:

1. Selezionare il ﬁ le che si vuole inviare (immagine, Video, ecc...), in alto a destra sarà

visibile l’icona della funzione “HotKnot”

2. Attivare la funzione “HotKnot” sul secondo dispositivo (dove si vuole inviare il ﬁ le) e

assicurarsi che il suo schermo rimanga attivo.

3. Collocare il display del primo dispsositivo sul display del secondo.

4. Allontanare i dispositivi solamente dopo aver sentito un comando sonoro.

FUNZIONE GESTURE:

Questa funzione vi permetterà di scorrere le foto nella applicazione della Galleria o scorrere

Page 23

le pagine nella Home page semplicemente attraverso i gesti indicati nelle foto. Per attivare questa funzione dovete andare in “Impostazioni”, selezionare “Gesture” e attivare questa funzione o sulla Gallery o sul Launcher o su entrambi selezionandoli e attivando il segno di spunta.

Nota:

La funzione “Gesture” potrebbe non funzionare correttamente se le mani si trovano troppo distanti dal sensore oppure se vengono indossati dei guanti.

FUNZIONE WAKE GESTURE:

Questa funzione consente, quando il dispositivo si trova in modalità Stand-by (schermo spento), di aprire direttamente una applicazione pre-impostata disegnando una lettera o compiendo un semplice movimento sullo schermo.

Attivazione e impostazione della funzione Wake Gesture:

1. Dalla pagina principale (Home) toccare l’icona “Applicazioni”

e selezionare l’icona

“Impostazioni”.

2. Selezionare “Wake Gesture”.

3. Nella parte alta, a destra, scorrere l’interruttore

sulla Destra per attivare la funzione.

Scorrere verso sinistra per disattivare la funzione.

Page 24

Nella parte di sinistra, vicino al riquadro nero, vi sono delle lettere che sono quelle da disegnare sullo schermo per avviare direttamente l’applicazione, mentre, le scritte in verde, sono le applicazioni associate alla corrispondente lettera.

Nota:

• E’ possibile associare qualsiasi applicazione alle 4 lettere presenti ma non è possibile

aggiungere altre lettere.

• La dicitura “UP” signiﬁ ca far scivolare il dito dal basso verso l’alto.

• La dicitura “LEFT” signiﬁ ca far scivolare il dito dal lato destro verso il lato sinistro.

4. Selezionare la lettera e associargli una delle applicazioni presenti nella lista che comparirà

sucessivamente.

5. Proseguire come nel punto 4 ﬁ no ad associare a tutte le lettere le applicazioni.

17. FUNZIONI MULTIMEDIALI

Fotocamera:

Il telefono dispone di 2 fotocamere (una frontale e una posteriore) e della funzione di registratore video. Ovunque voi siate potrete scattare foto ad alta risoluzione e fare dei video. Phablet 4.5 Q2 supporta funzioni fotograﬁ che avanzate, come abbellimento viso e la modalità panorama.

Note:

• La capacità di memoria potrebbe variare in base alla scena o alle condizioni di scatto.

• La fotocamera si spegne automaticamente se non viene usata per un periodo di tempo.

• Alcune impostazioni possono disabilitare l’icona per passare alla camera frontale, basterà

disattivare l’impostazione per visualizzare l’icona.

Scattare una foto:

A. Dalla pagina principale (Home) toccare l’icona “Applicazioni”

, selezionare l’icona Fotocamera. B. Inquadrare il soggetto da fotografare ed eseguire le regolazioni desiderate (la fotocamera fornisce impostazioni predeﬁ nite per varie scene. Potete semplicemente selezionare la modalità adeguata alla condizione di scatto e ai soggetti). C. Toccate sul display il soggetto da mettere a fuoco. Il riquadro di messa a fuoco si sposterà sul punto in cui avrete toccato e diventerà verde quando il soggetto sarà messo a fuoco. D. Selezionare il comando di scatto. La foto verrà salvata automaticamente e verrà mostrato un riquadro di anteprima.

ITALIANO

Page 25

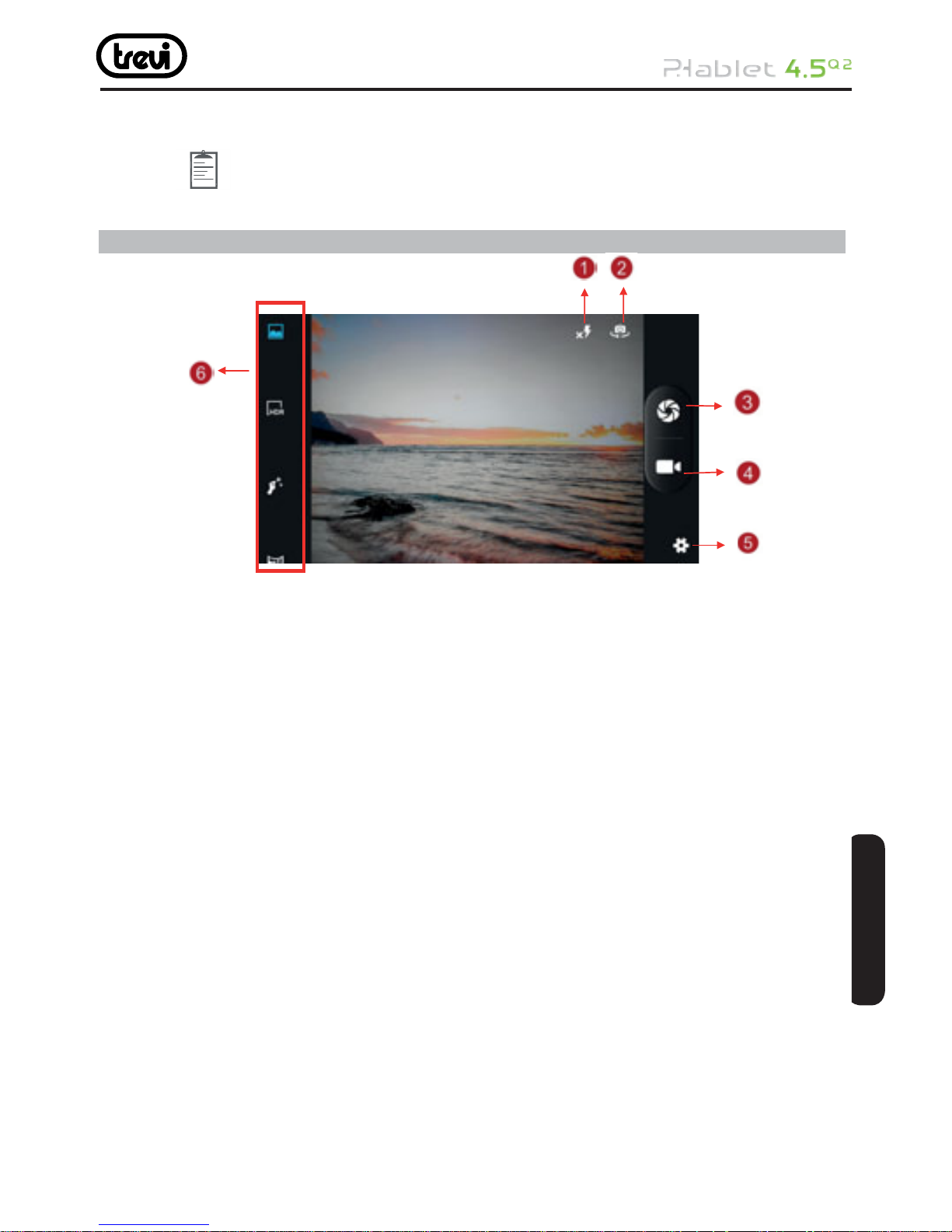

1. Impostazione Flash.

2. Per passare alla fotocamera frontale e viceversa.

3. Tasto di scatto, funzione Fotocamera.

4. Comando per la funzione Videocamera.

5. Per modiﬁ care le impostazioni generali, le impostazioni della fotocamera e quelle della

Videocamera.

6. Selezione rapida per le “Modalità di acquisizione”.

Visualizzare una foto scattata:

Selezionare il riquadro di anteprima visibile in modalità fotocamera dopo uno scatto.

• Per aumentare o ridurre lo zoom, posizionate due dita sul touch Screen e separatele (riavvicinatele per ridurre), oppure toccate due volte il touch screen.

• Per inviare una foto ad altri, selezionate l’icona

corrispondente alla condivisione che

volete effettuare (selezionate l’icona

se volete inviarla come MMS, oppure

l’icona Bluetooth se volete inviarla tramite Bluetooth). Selezionate l’icona se volete inviarla tramite funzione HotKnot.

• Per eliminare la foto, selezionatela, toccate il tasto Menu (7) e selezionate “Elimina”.

• Per impostare una foto come sfondo o come immagine dell’ID chiamante per un contatto, selezionate l’immagine, toccate il tasto Menu, e selezionate “Imposta foto come”.

Videocamera:

Come in modalità Fotocamera anche in Videocamera potete effettuare video utilizzando entrabe le camere. I comandi e le modalità sono le stesse descritte nel paragrafo Fotocamera.

ITALIANO

Page 26

ITALIANO

Lettore ﬁ le Musicali:

Dopo aver caricato la vostra Musica all’interno del Phablet 4.5 Q2:

• Dalla pagina principale (Home) toccare l’icona “Applicazioni”

, selezionare l’icona “Musica”

. Avrete la possibilità di scegliere tra Artista, Album, Brani o Playlist. Dopo la selezione si aprirà un lettore multimediale dove poter gestire I brani e visualizzare la copertina dell’album se

disponibile nel file.

Per mettere in pausa un brano

Toccare il comando

Per riavviare la riproduzione

Toccare il comando

Per passare al brano successivo

Toccare il comando

Per ritornare al brano precedente

Toccare il comando

Per muoversi velocemente Avanti o Indietro

Toccare e tenere premuto oppure

Per passare ad un punto preciso del brano Trascinare la barra di avanzamento

Lettore ﬁ le Video:

Dopo aver caricato i vostri Video all’interno del Phablet 4.5 Q2:

1. Dalla pagina principale (Home) toccare l’icona “Applicazioni”

, selezionare l’icona

“Video”

ITALIANO

Page 27

2. Selezionare il Video che volete riprodurre tra quelli elencati.

Note:

• In base al software installato nel dispositivo, alcuni formati di ﬁ le possono non essere supportati.

• Se la dimensione del ﬁ le supera la memoria disponibile, potrebbe veriﬁ carsi un errore all’apertura dei ﬁ le.

Lettore di immagini:

É possibile vedere, mostrare e anche modiﬁ care le vostre immagini sul Phablet 4.5 Q2. Dopo aver caricato i vostri ﬁ le:

1. Dalla pagina principale (Home) toccare l’icona “Applicazioni”

, selezionare l’icona

“Galleria”

2. Selezionare l’immagine desiderata per vederla a schermo intero

3. Scorrere a Destra o a Sinistra per visualizzare le altre immagini.

4. Stringere o allargare l’immagine utilizzando due dita.

5. Toccate il tasto Menu e selezionare “Presentazione” se si vuole avviare un presentazione

di tutte le immagini.

Radio:

Per ascoltare la Radio in banda FM, dovete collegare gli auricolari che fungono da antenna radio.

Nota:

• Utilizzate gli auricolari in dotazione che hanno lo spinotto più lungo, altri auricolari potrebbero non funzionare correttamente.

Ascoltare la Radio:

1. Collegate gli auricolari al dispositivo.

2. Dalla pagina principale (Home) toccare l’icona “Applicazioni”

, selezionare l’icona

“Trasmissione FM”

3. Selezionare l’icona

e poi “Scansione”, per cercare automaticamente i canali e generare

un elenco di tutti i canali ricevuti.

4. Altoparlante: se si vuole utilizzare l’altoparlante dell’apparecchio per ascolatare la radio.

5. Registra FM: se volete effettuare una registrazione della stazione ascoltata.

ITALIANO

Page 28

1. Per ritornare alla stazione radio precedente.

2. Per spostarsi manualmente indietro.

3. Per spostarsi manualmente in avanti.

4. Per passare alla stazione radio successiva.

5. Frequenza radio in ascolto.

6. Elenco canali rado memorizzati.

7. Per disattivare la funzione Radio.

8. Impostazioni funzione Radio.

18. INTERNET

Il servizio internet richiede una connessione dati. Il browser permette di navigare in rete e consultare le pagine, proprio come sul computer. È possibile creare al telefono un segnalibro e sincronizzarlo con il computer. Si può avere un rapido accesso ai vostri siti preferiti nella schermata principale. La visualizzazione delle pagine web può avvenire verticalmente o orizzontalmente. La pagina ruota a seconda della rotazione del telefono e viene regolata automaticamente per adattarla alla pagina:

• L’accesso al Web e il download dei dati potrebbero determinare costi aggiuntivi. Per informazioni, rivolgetevi al gestore telefonico.

• Le icone disponibili potrebbero variare in base al Paese o al gestore telefonico.

ITALIANO

Page 29

1. Dalla pagina principale (Home) toccare l’icona “Applicazioni” , selezionare l’icona “Browser”.

2. Selezionare una delle pagine pre caricate oppure selezionare il campo URL e digitare l’indirizzo Web.

3. Selezionare il tasto Menu se si vogliono regolare le impostazioni della navigazione.

19. CONNETTIVITA’

Bluetooth:

Bluetooth è una tecnologia di comunicazione senza ﬁ li a corto raggio in grado di scambiare dati entro distanze di circa 10 metri senza richiedere una connessione con cavi. Non è necessario allineare i dispositivi per trasmettere i dati tramite Bluetooth. Se i dispositivi sono accoppiati, potete scambiare dati tra di loro anche se si trovano in stanze diverse.

Note:

• Veriﬁ cate sempre di condividere e ricevere dati da dispositivi afﬁ dabili e adeguatamente protetti.

• In presenza di ostacoli tra i dispositivi, la distanza operativa può diminuire.

• Alcuni dispositivi possono essere incompatibili con il vostro apparecchio.

Attivazione della funzione Bluetooth:

1. Dalla pagina principale (Home) toccare l’icona “Applicazioni”

, selezionare l’icona

“Impostazioni”.

2. Selezionare “ON” accanto alla scritta “Bluetooth”

ITALIANO

Page 30

Ricerca e accoppiamento ai dispositivi Bluetooth:

1. Dalla pagina principale (Home) toccare l’icona “Applicazioni”

, selezionare l’icona

“Impostazioni”.

2. Selezionare la scritta “Bluetooth” dopo averlo attivato.

3. Dall’elenco che comparirà selezionare il dispositivo e inserire il PIN Bluetooth se presente.

4. Selezionare “OK” per avviare l’accoppiamento.

Quando il proprietario dell’altro dispositivo immetterà lo stesso PIN o accetta la connessione, l’accoppiamento verrà completato.

Note:

- Se l’abbinamento avrà esito positivo, il dispositivo cercherà automaticamente i servizi disponibili.

- Alcuni dispositivi, in particolare auricolari o kit vivavoce per auto, possono avere un codice PIN Bluetooth ﬁ sso, ad esempio 0000. Se l’altro dispositivo ha un PIN, occorre immetterlo.

GPS:

Alla prima accensione attivare la funzione GPS in ambiente aperto e attendere che avvenga

l’aggancio al segnale. Il tempo di attesa dipende dalla qualità di segnale nel punto in cui viene attivato.

Attivazione della funzione GPS:

1. Dalla pagina principale (Home) toccare l’icona “Applicazioni”

, selezionare l’icona

“Impostazioni”.

2. Selezionare “Geolocalizzazione”.

3. Attivare la “Geolocalizzazione” portando su “I” l’interrutore in alto.

4. Selezionare “Modalità” e scegliere tra “Alta Precisione”, Basso consumo e “Solo del

dispositivo”.

Attenzione: se si seleziona “Solo del dispositivo” l’indicazione della propria posizione potrebbe non essere corretta o neppure rilevata.

Wi-Fi:

La connessione Wi-Fi consente di attivare o collegarsi a qualsiasi rete WLAN compatibile con gli standard IEEE 802.11 a/b/g/n. E’ possibile collegarsi a Internet o ad altri dispositivi di rete ovunque sia disponibile un punto di accesso o hotspot wireless.

Attivazione Wi-Fi:

1. Dalla pagina principale (Home) toccare l’icona “Applicazioni”

, selezionare l’icona

ITALIANO

Page 31

“Impostazioni”.

2. Selezionare “ON” accanto alla scritta “Wi-Fi”.

Note:

Il collegamento Wi-Fi scarica la batteria, per una maggiore autonomia si consiglia di attivarlo solamente quando è necessario.

Ricerca di una rete Wi-Fi:

1. Dalla pagina principale (Home) toccare l’icona “Applicazioni”

, selezionare l’icona

“Impostazioni”.

2. Selezionare “Wi-Fi”. L’apparecchio ricercherà automaticamente le reti Wi-Fi disponibili.

3. Selezionare una rete.

4. Inserire una password se richiesta.

5. Selezionare “Connetti”.

Inserimento manuale di una rete Wi-Fi:

1. Dalla pagina principale (Home) toccare l’icona “Applicazioni”

, selezionare l’icona

“Impostazioni”.

2. Selezionare “Wi-Fi”.

3. Selezionare l’icona “+”.

4. Inserire l’SSID della rete e selezionare il tipo di protezione.

5. Conﬁ gurate le impostazioni di protezione in base al tipo di protezione selezionata.

6. Selezionare “Salva”.

Funzione Display Wireless:

Questa funzione permette di visualizzare i vostri ﬁ le Audio e Video presenti sul dispositivo, direttamente su computer desktop, tablet, TV e altri dispositivi.

Attivazione Display Wireless:

1. Dalla pagina principale (Home) toccare l’icona “Applicazioni”

, selezionare l’icona

“Display”.

2. Selezionare “Trasmetti schermo”.

3. Selezionare il comando Menu e selezionare “Attiva display wireless”, verrà mostrato un

elenco dei dispositivi con i quali è possibile accoppiare l’apparecchio.

20. COLLEGAMENTO AL PC

Per utilizzare i collegamenti PC, dovete attivare la modalità di debug USB.

ITALIANO ITALIANO

Page 32

Aprite il menu Applicazioni e selezionate “Impostazioni”, “Opzioni sviluppatore”, quindi selezionate la casella di controllo accanto a “Debug USB”.

Collegamento come dispositivo di massa:

Potete collegare il dispositivo a un computer come un disco rimovibile e accedere alla directory dei ﬁ le. Se inserite una scheda di memoria nel dispositivo, potete accedere alla directory della scheda utilizzando il dispositivo come lettore di schede di memoria. La directory della scheda comparirà come disco rimovibile, separata dalla memoria interna.

Per scollegare il dispositivo dal computer, fate clic sull’icona del dispositivo USB nella barra delle applicazioni di Windows e fate clic sull’opzione per rimuovere in modo sicuro il dispositivo di archiviazione di massa. Quindi rimuovete il cavo dati dal computer. Altrimenti potreste perdere i dati salvati sulla scheda di memoria o danneggiare la scheda di memoria.

21. IMPOSTAZIONI

Dalla pagina principale (Home) toccare l’icona “Applicazioni” , selezionare l’icona “Impostazioni”.

Note:

Alcune impostazioni potrebbero non essere disponibili, ciò può essere dovuto al vostro contratto o dal vostro gestore.

Gestione SIM

Comando per gestire la SIM presente nell’apparecchio.

1) E’ possibile attivare o disattivare la “Chiamata vocale”, la “Chiamata video”,“Messaggi” e “Connessione dati”.

ITALIANO

Page 33

2) E’ possibile modiﬁ care il colore della visualizzazione per ogni SIM.

3) Impostare la funzione Roaming e associazione dei contatti da SIM.

Wi-Fi

Comando per attivare ed effettuare una ricerca delle reti. Verrà mostrata una lista di reti Wi-Fi disponibili, sceglierne una e inserire la password se richiesta.

Bluetooth

Comando per attivare/disattivare ed effettuare una ricerca dei dispositivi Bluetooth. Verrà mostrata una lista di apparecchi disponibili, sceglierne uno e inserire la password se richiesta.

HotKnot

Attivazione/Disattivazione della funzione.

Utilizzo dati

Visualizzazione graﬁ ca e impostazione del limite dei dati mobili.

Altro…

Elenco reti utilizzabili per la connessione del Phablet 4.5 Q2 diversamente dalla rete Wi-Fi, attivazione/disattivazione modalità Aereo.

Wake Gesture

Attivazione/Disattivazione e impostazioni della funzione.

Proﬁ li Audio

Comando per regolare le impostazioni dei toni del telefono in “Chiamate in arrivo”, “Notiﬁ che”. Attivazione della Vibrazione, regolazione dei Volume, suoni di notiﬁ ca, suono pressione tasti, al ﬁ ne di adeguare l’apparecchio ad ogni ambiente in cui ci si trova.

1) Selezionare uno dei proﬁ li “Generale / Silenzioso / Riunione / Esterno”, comparirà un punto sulla sinistra.

2) E’ possibile impostare solamente il proﬁ lo “Generale”.

3) Selezionare il comando “+” per creare dei proﬁ li personali.

Display

Comando per regolare la luminosità, lo sfondo, impostare la rotazione automatica, regolare il tempo di spegnimento pannello e selezionare le dimensioni dei caratteri.

Gesture

Impostazioni della funzione.

Memoria

Comando per visualizzare graﬁ camente lo stato della memoria interna o delle memorie sterne collegate all’apparecchio.

NOTA BENE: Le applicazioni pre installate e il sistema operativo Android OS occupano una considerevole parte della capacità della memoria interna del dispositivo,

ITALIANO

Page 34

quindi risulta normale avere una differenza tra “Spazio di memoria disponibile” e “Capacità totale”.

Batteria

Comando per visualizzare graﬁ camente lo stato di carica della batteria e i tempi di utilizzo.

App

Selezionando questa voce è possibile gestire le varie applicazioni presenti sul dispositivo, spostarle su scheda SD o eliminarle.

Geolocalizzazione

Per attivare o meno il rilevamento della propria posizione tramite satelliti.

Sicurezza

Impostazioni per inserire un blocco schermo, il blocco SIM, Password o informazioni riguardanti l’amministratore.

Lingua e immissione

Selezionando questa voce è possibile impostare la lingua desiderata, la correzione ortograﬁ ca, impostare alcune funzioni della tastiera virtuale, impostare i comandi vocali e la velocità del puntatore.

Backup e Ripristino

Selezionando questa voce è possibile effettuare un Back up dei propri dati o ripristinare l’apparecchio con i dati di fabbrica.

Data e ora

Selezionando questa voce è possibile impostare la data e l’ora del dispositivo, il fuso orario, il formato e la visualizzazione del giorno/mese/anno.

Programma accensione/spegnimento

Selezionando questa voce è possibile impostare l’ora di accensione e quella di spegnimento automatico.

Accessibilità

Selezionando questa voce è possibile impostare alcuni parametri come l’attivazione della funzione Talk Back, attivare gesti ingrandimento, chiudere la chiamata con pulsante, pronunciare la password, Output di sintesi vocale e Ritardo del tocco.

Stampa

Per effettuare un accoppiamento con stampanti che supportano questo servizio.

Info sul telefono

Selezionando questa voce è possibile visualizzare tutte le informazioni che riguardano l’apparecchio.

ITALIANO

Page 35

22. INFORMAZIONI SULLA CERTIFICAZIONE SAR (Speciﬁ c Absorption

Rate, tasso speciﬁ co di assorbimento)

IL DISPOSITIVO RISPETTA LE LINEE GUIDA INTERNAZIONALI SULL’ESPOSIZIONE ALLE ONDE RADIO

Il dispositivo mobile è un ricetrasmettitore radio. È stato ideato e prodotto per non superare i limiti per l’esposizione all’energia a radiofrequenza (RF) raccomandati dalle direttive internazionali (ICNIRP). Questi limiti sono parte integrante delle direttive generali e servono a deﬁ nire i livelli consentiti di energia RF per l’intera popolazione. Le suddette direttive sono state stilate da organizzazioni scientiﬁ che indipendenti in seguito ad analisi approfondite e periodiche di studi scientiﬁ ci. Queste direttive garantiscono un considerevole margine di sicurezza mirato alla salvaguardia di tutti gli individui, indipendentemente dall’età o dalle condizioni di salute. Lo standard di esposizione a dispositivi mobili utilizza un’unità di misura nota come SAR (Speciﬁ c Absorption Rate, tasso speciﬁ co di assorbimento). Il limite SAR stabilito dalle direttive internazionali è di 2 W/kg (calcolati su una media di dieci grammi di massa corporea. Le direttive prevedono un notevole margine di sicurezza per offrire maggiore protezione al pubblico e per compensare qualsiasi variazione nelle misurazioni. I valori SAR possono variare a seconda dei requisiti delle legislazioni nazionali e della banda di rete). I test per i livelli SAR vengono eseguiti utilizzando le normali posizioni d’utilizzo del dispositivo che trasmette al massimo livello di potenza certiﬁ cato su tutte le bande di frequenza testate. Sebbene il livello SAR venga calcolato in base al massimo livello di potenza certiﬁ cato, l’effettivo SAR del dispositivo in funzione può essere nettamente inferiore rispetto al valore massimo. Il dispositivo infatti è stato progettato per funzionare a diversi livelli di potenza in modo da utilizzare soltanto quella necessaria per il collegamento alla rete. Generalmente, più si è vicino a una stazione base, minore sarà l’emissione di potenza. Prima che un modello di telefono venga introdotto sul mercato, deve essere comprovata la sua conformità alla direttiva europea R&TTE. Tale direttiva comprende come requisito essenziale la protezione della salute e della sicurezza dell’utente e di ogni altra persona. Il valore SAR più elevato registrato per questo dispositivo per l’uso a contatto con l’orecchio è pari a 0.506 W/kg. Questo dispositivo è conforme alle direttive sull’esposizione alle radiofrequenze quando utilizzato nella nor

male posizione d’uso vicino all’orecchio o posizionato a una distanza di

almeno 2 cm dal corpo. Se una custodia, una clip per cintura o altro sostegno vengono posizionati a stretto contatto con il corpo, tali accessori non devono contenere metallo ed è impor

tante mantenere il dispositivo a una distanza di almeno 2 cm dal corpo. Il dispositivo richiede una connessione ottimale alla rete per poter trasmettere ﬁ le di dati o messaggi. In alcuni casi, la trasmissione di ﬁ le di dati o messaggi potrebbe essere ritardata ﬁ no a che tale connessione diventi disponibile. Le istruzioni relative alla separazione del dispositivo dal corpo devono essere rispettate ﬁ no alla ﬁ ne della trasmissione.

ITALIANO

Page 36

23. INFORMATIVA SULLO SMALTIMENTO DELLA BATTERIA

Qualunque sia il tipo di batteria esaurita, essa non deve essere gettata tra i riﬁ uti domestici,nel fuoco o nell’acqua. Ogni tipo di batteria esaurita deve essere, riciclata oppure smaltita presso gli appositi centri di raccolta dedicati.

Avvertenze per il corretto smaltimento del prodotto. Il simbolo riportato sull’apparecchiatura indica che il riﬁ uto deve essere oggetto di “raccolta separata” pertanto il prodotto non deve essere smaltito insieme ai riﬁ uti urbani. L’utente dovrà consegnare il prodotto presso gli appositi “centri di raccolta differenziata” predisposti dalle amministrazioni comunali, oppure consegnarlo al rivenditore contro acquisto di un nuovo prodotto. La raccolta differenziata del riﬁ uto e le successive operazioni di trattamento, recupero e smaltimento favoriscono la produzione di apparecchiature con materiali riciclati e limitano gli effetti negativi sull’ambiente e sulla salute causati da una gestione impropria del riﬁ uto. Lo smaltimento abusivo del prodotto comporta l’applicazione di sanzioni amministrative.

TREVI persegue una politica di continua ricerca e sviluppo, pertanto i prodotti possono presentare caratteristiche diverse da quelle descritte.

24. RISOLUZIONE DEI PROBLEMI

Questo capitolo descrive alcuni problemi che potrebbero veriﬁ carsi durante l’uso del telefono. Alcuni di questi richiedono l’intervento da parte del provider di servizi, ma la maggior parte può essere risolta facilmente dall’utente.

Messaggio Cause Possibili soluzioni

Errore SIM Non vi è alcuna scheda SIM

inserita nel telefono oppure è stata inserita in modo errato.

Accertarsi che la scheda SIM sia inserita in modo corretto.

Impossibile accendere il telefono.

Il pulsante On/Off non è stato premuto abbastanza a lungo.

Batteria scarica. Contatti della batteria sporchi.

Premere il pulsante On/Off per almeno due secondi.

Lasciare il caricabatteria collegato più a lungo. Pulire i contatti.

Nessuna connessione alla rete

Segnale debole. Fuori dalla portata della rete GSM.

Spostarsi verso una ﬁ nestra o all’esterno.Controllare la mappa di copertura del provider di servizi.

ITALIANO

Page 37

I codici non corrispondono

Per modiﬁ care un codice di sicurezza, è necessario confermare il nuovo codice inserendolo nuovamente.

Rivolgersi al proprio provider di servizi.

Impossibile impostare la funzione

Non è supportata dal gestore dei servizi o è necessario eseguire la registrazione.

Rivolgersi al proprio provider di servizi.

Il Display non ruota ruotando l’apparecchio

Sensore di gravità non tarato Andare in Impostazioni- Display e

selezionare G-Sensor Calibration e seguire i passi per effettuare la taratura del sensore.

Il Display rimane buio e non si riesce a terminare la chiamata

Sensore di presenza non tarato

Andare in Impostazioni- Display e selezionare Als_ps Calibration e seguire i passi per effettuare la taratura del sensore.

Errore di ricarica

Batteria esaurita. Caricare la batteria.

Temperatura fuori dall’intervallo consigliato.

Accertarsi che la temperatura ambiente sia corretta, attendere qualche secondo e caricare di nuovo.

Problema di contatto. Veriﬁ care l’alimentazione e il

collegamento al telefono. Controllare i contatti della batteria e, se necessario, pulirli.

Nessuna alimentazione di rete. Collegare il telefono a un’altra presa o

controllare il voltaggio.

Caricabatterie difettoso. Se il caricabatterie non si scalda,

sostituirlo.

Caricabatterie errato. Utilizzare solo accessori Trevi originali.

Batteria difettosa. Sostituire la batteria.

La connessione del telefono alla rete è interrotta

Segnale troppo debole. La connessione a un altro gestore di

servizi è automatica.

ITALIANO

Page 38

DICHIARAZIONE DI CONFORMITÀ

La sottoscritta TREVI S.p.A.

con sede legale in Rimini (RN), Strada Consolare Rimini-San Marino, 62 in qualità di distributore sul

territorio comunitario

Dichiara che il prodotto:

Descrizione: WCDMA Mobile Phone, GSM, WLAN e GPS

Marca: TREVI

Modello: PHABLET 4.5 Q2

È conforme alla: direttiva 1999/5/CE (R&TTE) del Parlamento Europeo e del Consiglio del 9 marzo 1999 riguardante le apparecchiature radio e le apparecchiature terminali di telecomunicazione

e il reciproco riconoscimento della loro conformità.

a.Sicurezza elettrica - LVD (direttiva CEE 72/23)

EN 60950-1: 2006+A11:2009+ A1:2010+A12: 2011

b.Compatibilità elettromagnetica-

EMC (direttiva CEE 89/336)

EN 301 489-1 V1.9.2 EN 301 489-7 V1.3.1 EN 301 489-17 V2.2.1 EN 301 489-3 V1.4.1 EN 301 489-24 V1.5.1

c.Spettro di frequenza-

Allegato IV (direttiva 1999/5/EC)

EN 300 328 V1.7.1 EN 301 511 V9.0.2 EN 300 440-1 V1.6.1 EN 300 440-2 V1.4.1 EN 300 330-1 V1.7.1 EN 300 330-2 V1.5.1 EN 301 908-1 V6.2.1 EN 301 908-2 V6.2.1

d.SAR

EN 50566:2013 EN 62479:2010 EN 50360:2001 EN 62209-1:2006 EN 62209-2:2010

e.RoHS – (direttiva 2011/65/EU)

Riguardo la restrizione dell’uso di sostanze chimiche pericolose nelle apparecchiature elettriche ed elettroniche

Il prodotto è pertanto marcato con il marchio di conformità europea:

0700

Il Presidente Trevi S.p.A.

ITALIANO

Page 39

1 The Basics

Overview

Thank you for choosing the GSM/GPRS/WCDMA digital mobile phone. After reading this guide you will be able to fully master the use of your phone and appreciate all its functions and ease of use. Not only does the smartphone provide you with basic call functions such as call Register, but also with many practical functions and services, to improve the time you spend working and playing. The color screen mobile phone complies with the GSM/GPRS technology and has been approved by certiﬁ cation authorities both domestically and abroad. The availability of some services and features described in this manual depends on the network and your subscription. Therefore, some menu items may not be available in your phone. The shortcuts to menus and features may also vary from phone to phone. Our company reserves the right to revise this manual content without prior notice.

Safety guide

• If your mobile phone is lost or stolen, please contact the telecommunications authorities or a sales agent immediately to have a hold on the phone and the SIM card. This will prevent economic loss caused by unauthorized calls made from your mobile phone.

• When you contact the telecommunications authorities or a sales agent, they will need to know the IMEI number of our mobile phone (remove battery to expose number located on the label on back of phone). Please copy this number and keep in a safe place for future use.

• In order to avoid the misuse of your mobile phone take the following preventative measures:

- Set the PIN number of your mobile phone’s SIM card and change this number immediately if it becomes known to a third party.

- Please keep the phone out of sight when leaving it in a vehicle. It is better to carry the phone with you, or lock it in the trunk.

- Set call barring.

Safety warnings and notices

Before using your mobile phone, read and understand the following notices carefully to ensure you will use it safely and properly.

General attention

• Only the battery and battery charger speciﬁ ed by our company should be used in your mobile phone. Other product might result in battery leakage, overheating, explosion or ﬁ re.

• To avoid your phone malfunctioning or catching ﬁ re, please do not violently impact, jolt

ITALIANOENGLISH

Page 40

or throw your phone.

• Please do not place the battery, phone or charger in a microwave oven or high-pressure equipment. Otherwise it could lead to unexpected accidents such as damage to circuit or ﬁ re hazard.

• Please do not use your phone near ﬂ ammable or explosive gases, otherwise it could cause malfunction of your phone or ﬁ re hazard.

• Please do not subject your phone to high temperatures, high humidity or dusty places; otherwise this may lead to the malfunction of your phone.

• Keep your phone out of the reach of small children. Your phone is not a toy. Children could hurt themselves.

• To avoid your phone falling and malfunctioning or being damaged, please do not place it on uneven or unstable surfaces.

Notices when using your phone

• Turn off your mobile phone where the phone is not allowed, such as on the airport or in hospitals. Using the mobile phone in those places may impact the normal operation of electronic devices and medical instruments. Follow relevant regulations when using your mobile phone in those places. Your mobile phone has the auto turn-on feature. Check your alarm clock settings to conﬁ rm that your mobile phone will not be turned on automatically during ﬂ ight.

• Please do not use your mobile phone near the weak signal or high precision electronic devices. RF interference might cause malfunctioning of such electronic devices and other problems. Special tips must be paid near the following equipment: hearing aids, pace makers and other medical electronic devices, ﬁ re detectors, automatic doors and other automatic control installations. To ﬁ nd out the effect of mobile phones on a pacemaker or other pieces of electronic medical equipment please contact the manufactures or local sales agents of the equipment.

• Please do not subject the LCD to impact or use the screen to strike things, as this will damage the LCD board and cause leakage of the liquid crystal. There is a risk of blindness if the liquid crystal substance gets into the eyes. If this occurs rinse eyes immediately with clear water (under no circumstances rub your eyes) and go immediately to a hospital for treatment.

• Do not dissemble or modify your mobile phone, as it will lead to damage to the phone such as battery leakage or circuitry failure.

• Under very rare circumstances using the mobile phone in certain model cars may negatively affect the internal electronic equipment. In order to assure your safety under such circumstances please do not use the mobile phone.

• Please do not use needles, pen tips or other sharp objects on the keypad as this may damage the mobile phone or cause it to malfunction.

ENGLISH

Page 41

• In the event of antenna malfunction, do not use your phone as it could be harmful to human body.

• Avoid letting the phone come into close contact with magnetic objects such as magnetic cards as the radiation waves of the mobile phone may erase the information stored on ﬂ oppy disks, pay cards and credit cards.

•Please keep small metal objects, such as thumbtacks far away from the receiver. When the receiver is in use it becomes magnetic and may attract these small metal objects and thus these may cause injury or damage the mobile phone.

•Avoid having the mobile phone come into contact with water or other liquids. If liquids enter the phone, this could cause a short circuit, battery leakage or other malfunction.

Notices when using battery

•The battery has a limited service life. The remaining life gets shorter as the times of charging increase. If the battery becomes feeble even after the charging, this indicates the service life is over and you have to use a new speciﬁ ed battery.

•Do not dispose of old batteries with everything domestic garbage. Please dispose of old batteries at the directed places with speciﬁ c rules for their disposal.

•Please do not throw batteries into a ﬁ re, as this will cause the battery to catch ﬁ re and explode.

•When installing the battery, do not use force or pressure, as this will cause the battery to leak, overheat, crack and catch ﬁ re.

•Please do not use wires, needles or other metal objects to short-circuit the battery. Also, do not put the battery near necklaces or other metal objects as this will cause the battery to leak, overheat, crack and catch ﬁ re.

•Please do not solder the contact points of the battery, as this will cause the battery to leak, overheat, crack and catch ﬁ re.

•If the liquid in the batteries goes into the eyes, there is a risk of blindness. It this occurs do not rub the eyes, but immediately rinse eyes with clear water and go to the hospital for treatment.

•Please do not disassemble or modify the battery, as this will cause the battery to leak, overheat, crack and catch ﬁ re.

•Please do not use or place the batteries near high temperature places such as near a ﬁ re or heating vessel as this will cause the battery to leak, overheat, crack and catch ﬁ re.

•If the battery overheats, changes color or becomes distorted during use, charging or storage, please stop using and replace it with a new battery.

•If the liquid from the battery comes in contact with skin or clothing this could cause burning of the skin. Immediately use clear water to rinse and seek medical tips if necessar y.

•If the battery leaks or gives off a strange odor, please remove the battery from the vicinity

ITALIANOENGLISH

Page 42

of the open ﬁ re to avoid a ﬁ re or explosion.

•Please do not let the battery become wet as this will cause the battery to overheat, smoke and corrode.

•Please do not use or place batteries in places of high temperature such as in direct sunlight, as this will cause the battery to leak and overheat, lower performance and shorten the battery’s life.

•Please do not continuously charge for more than 24 hours.

Charging your phone

•Connect the connector of charge to the mobile phone. The battery level indicator ﬂ ashes on the screen. Even if the phone has been turned off, the charging image still appears, indicating that the battery is being charged. If the phone is overused when the current is insufﬁ cient, it may take longer time for the charging indicator to appear on the screen after the charging begins.

•When the battery level indicator does not ﬂ ash and indicates the battery is full, this indicates the charging has been completed. If the phone is off during charging, the charging being completed image also appears on the screen. The charging process often takes 3 to 4 hours. During the charging, the battery, phone and charger gets warm, this is a normal phenomenon.

•Upon the completion of charging, disconnect the charger from AC power socket, and from the mobile phone.

Notes:

•During charging, the phone must be places in well-ventilated environment of +5° ~ +40°. Always use the charger supplied by your phone manufacturer. Using an unauthorized charger might cause danger and invalidate the authorization and warranty clauses for your phone.

•The standby time and call duration provided by the manufacturer are based on ideal operating environment. In practice, the battery’s operating time varies depending on network conditions, operating environment and usage methods.

•Make sure the battery has been installed before charging. It is best not to remove the battery while charging.

•Upon completion of charging, disconnect the charger from your phone and the power supply.

If you have not disconnected the charger from your phone and the power supply, the charger will continue to charge the battery after 5 to 8 hours when the batter level decreases substantially. We advise you not to do like this, as it lowers your phone performance and shortens your phone life.

ENGLISH

Page 43

Notices when using your charger

• Please use AC 220 volts. The use of any other voltage will cause battery leakage, ﬁ re

and cause damage to the mobile phone and charger.

• It is forbidden to short circuit the charger, as this will cause electrical shock, smoking

and damage the charger.

• Please do not use the charger if the power cord is damaged, as this will cause ﬁ re or

electrical shock.

• Please immediately clean any dust gathered on the electrical outlet.

• Please do not place vessels with water near the charger in order to avoid water splashing

onto the charger and causing an electrical shortage, leakage or other malfunction.

• If the charger comes in contact with water or other liquid the power must immediately

be switched off to avoid an electrical short or shock, ﬁ re or malfunction of the charger.

• Please do not disassemble or modify the charger, as it will lead to bodily harm, electrical

shock, ﬁ re or damage to the charger.

• Please do not use the charger in the bathroom or other excessively moist areas, as this

will cause electrical chock, ﬁ re or damage to the charger.

• Please do not touch the charger, power cord or power socket with wet hands, as this

will cause electrical shock.

• Do not modify or place heavy objects on the power cord, as this will cause electrical

shock or ﬁ re.

• Before cleaning or carrying out maintenance please unplug the charger from the electrical

outlet.

• When unplugging charger, do not pull on the cord, but rather hold on to the body of the

charger, as pulling on the cord will damage the cord and lead to electrical shock or ﬁ re.

Cleaning and maintenance

•The mobile phone, battery and charger are not water resistant. Please do not use them

in the bedroom or other excessively moist areas and likewise avoid allowing them to get

wet in the rain.

•Use a soft, dry cloth to clean the mobile phone, battery and charger.

•Please do not use alcohol, thinner, benzene or other solvents to wipe the mobile phone.

•A dirty outlet will cause poor electrical contact, lose of power and even inability to

recharge. Please clean regularly.

2 Getting to know your phone

Key deﬁ nitions

ITALIANOENGLISH

Page 44

Note regard the use of micro-SIM adapter on TREVI products

The slots for SIM cards are designed to accommodate only the consideration SIM format. The use of SIM (micro or nano) with its adapter and ‘not recommended as it can cause damage to the device and the micro/nano SIM itself.

Warning:

• Trevi not liable for damages caused by the use of adapters for micro/nano-SIM.

• TREVI reserves the right to refuse free assistance in warranty on defective products that

have ‘caused by the use of the SIM adapters for micro/nano-SIM.

• Do not insert memory card into the SIM card slot.

1. Speaker Phone

2. Front Camera

3. Light sensor

4. Volume + Key

5. Volume - Key

6. Power Key

7. Return Key

8. Home Key

9. Menu Key

10. MIC

11. LCD

12. Micro USB Jack

13. Earphone Jack

14. Flash Light

15. Back Camera

16. Speaker

Nano SIM card with adapter

ENGLISH

12 3

1312

Page 45

Finger gestures

Tapping

To open an application, to select a menu item, to press an on-screen button, or to enter a character using the on-screen keyboard, tap it with a ﬁ nger.

Tapping and holding

Tap and hold an item for more than 2 seconds to access available options.

Double-tapping

Double-tap on a webpage, map, or image to zoom in a part. Double-tap again to return.

Flicking

Flick left or right on the Home screen or the Applications screen to see another panel. Flick up or down to scroll through a webpage or a list, such as contacts.

Dragging

To move an icon, thumbnail, or preview to a new location, tap and hold it and drag it to the target position.

Pinching

Spread two ﬁ ngers apart on a webpage, map, or image to zoom in a part. Pinch to zoom out.

ITALIANOENGLISH

Page 46

3 Indicator Icons

The icons displayed at the top of the screen provide information about the status of the device. The icons listed in the table below are most common.

Icon Description

Indicate the intensity of network signals

The phone is playing a song

Show missed calls The phone is being charged

Location by satellite Enable USB

Receive a new message The access is blocked

An application is being downloaded

Get connected to the wireless network

The downloading is over Turn on the Bluetooth

The alarm clock has been set and activated

No SIM card is installed in the phone

A call is in progress GPRS data connection is on

4 Status and notiﬁ cation

The icons in the status bar inform you of new messages, calendar notiﬁ cations, signal strength, battery status, and activities in progress such as ﬁ le downloads. You can drag down the status bar to open the Notiﬁ cation panel and handle your notiﬁ cations.

To open the Notiﬁ cation panel:

Swipe from the top in home screen

To take action on a Notiﬁ cation

Tap the notiﬁ cation

ENGLISH

Page 47

To dismiss a notiﬁ cation from the Notiﬁ cation panel

Place your ﬁ nger on a notiﬁ cation and ﬂ ick left or right

To clear all notiﬁ cation from the Notiﬁ cation panel

Tap Clear (on the top right corner of the panel)

5 Quick setting Panel

From the quick setting panel, you can view your device’s current settings. Drag down from the status bar, tap to open the quick setting panel, and then use the following options:

• Setting: To set the function of unit.

• Wi-Fi: Activate or deactivate the Wi-Fi feature.

• Bluetooth: Activate or deactivate the Bluetooth

feature.

• Location: Activate or deactivate the GPS feature.

• Aereoplan Mode: This disables all wireless

functions on your device.

• Data connection: Activate or deactivate the data

connection.

• Data usage: Check and limit the data connection.

• Audio proﬁ le: Activate or deactivate silent mode.

You can vibrate or mute your device in silent mode.

• Brightness: Adjust the monitor brightness level

• Auto rotation: Allow or prevent the interface from

rotating when you rotate the device.

• Cast Screen: Activate Display wireless function.

6 Customize Home Screen

Tap and hold an item, and then drag it to a new location.

You can customize the quick access panel at the bottom of the Home screen by adding or removing application shortcuts.

• To remove an application icon, tap and hold the icon, and

then drag it to the rubbish bin.

• To add an application shortcut, tap and hold a new application

shortcut on the Home screen, and then drag it to the empty

location.

ITALIANOENGLISH

Page 48

Remove an item from the Home screen

Tap and hold an item, and then drag it to the rubbish bin.

Use widgets

Widgets are small applications that provide convenient functions and information on your Home screen.

• Some widgets connect to web services. Using a

web- based widget may result in additional charges.

• The widgets available may vary depending on your

region or service provider.

Add a widget to the Home screen

1 In the application list, select Widgets to open the widget panel.

2 Scroll left or right on the widget panel to ﬁ nd a widget.

3 Tap and hold a widget to add it to the Home screen.

7 Using the Android Keyboard

1. Touch to capitalize the next character you will enter. Touch and hold to capitalize all

characters you will enter.

2. Touch to switch to the number and symbol keyboard.

1 2 3

4 5

6 7

ENGLISH

Page 49

3. To enter the symbol of the bar, or a long press to access various settings “Options

insertion” (Language setting and keyboard setting).

4. Touch to delete the character to the left of the cursor. Touch and hold to delete all the

characters to the left of the cursor.

5. “Enter” function.

6. To insert a dot or a long press, displays a table of symbols.

7. Touch to enter a space.

Editing Text

Select text: Touch and hold the text to bring up . Then drag and to select more or less text, or touch Select all to select all text in a text box

Cut text: Select text and touch Cut

button is cut Text.

Copy text: Select text and touch Copy.

Can also use this

button to copy.

Paste text: Touch where you want to insert the text, drag

to move the insertion

point, and touch Paste to paste the text

you copied of cut. Press

to paste

text.

8 Using the Camera

ITALIANOENGLISH

Page 50

1. Change the ﬂ ashlight setting

2. Switch to the front camera

3. Take a photo

4. Switch to the camcorder.

5. Change the camera settings.

6. Change the shooting mode

Shooting mode

Your phone provides the camera and video recorder features. Wherever you go, you can take high-resolution photos and videos. It also supports advanced camera features such as image stabilization, face embellishment, panorama shooting, high dynamic range and zero delay shutters, which can also be customized. Several photo effects are available. Auto: Use this to allow the camera to evaluate the surroundings and determine the ideal mode for the photo.

Rich tone (HDR): Use this to take a photo with an improved contrast ratio. Beauty face: Take a photo with lightened faces for gentler images. Panorama: Take a photo composed of many photos strung together. Best face: Use this to take multiple group shots at the same time and combine them to

create the best possible image. Smile shot: Set the device to recognize people’s faces and help you take photos of them when they smile.

Tips

To zoom in, place two ﬁ ngers on the screen and slowly spread them apart. To zoom out, pinch them together.

9 Setting up accounts

Google applications, such as Play Store, require a Google account. Create Google accounts to have the best experience with the device.

Adding accounts

Follow the instructions that appear when opening a Google application without signing in to set up a Google account.

To sign in with or sign up for a Google account, on the Applications screen, tap Settings

- Accounts - Add account - Google. After that, tap New to sign up, or tap Existing, and

then follow on-screen instructions to complete the account setup. More than one Google

account can be used on the device.

ENGLISH

Page 51

Removing accounts

On the Applications screen, tap Settings - Accounts, select an account name under My accounts, select the account to remove, and then tap Remove account.

10 Setting up accounts

Setting a screen lock

There are several ways to lock the screen on your device. For example, you can use the Face Unlock feature, which uses a picture of your face to unlock the screen. You can also set a screen unlock pattern, a number-based PIN lock, or a text-based password.

It is very important that you remember your screen unlock pattern, PIN or password. If you forget this information, it may not be possible to restore important data such as contacts and messages.

To set up the Face Unlock feature

1. Tap Settings > Security > Screen lock.

2. Tap Face Unlock, then follow the instructions on your device to capture your face.

3. After your face is successfully captured, tap Continue.

4. Select a backup lock method and follow the instructions in the device to complete the setup.

Note: For best results, capture your face in an indoor area that is well lit but not too bright, and hold the device at eye level.

11 Setting up accounts

Location services and sources

Use your device to ﬁ nd out where you are. There are two methods, or sources: GPS satellites and wireless networks. Enable the wireless networks option (Wi-Fi and mobile networks) if you only need your approximate location, and want it fast. If you want a more exact position, and have a clear view of the sky, enable the GPS satellites option. In situations where the wireless network connection is weak, you should enable both options to ensure that your location is found. Both options are activated by default when you enable location services.

To enable location services

1. Open Settings, Tap Location.

2. Drag the slider beside Access to my location to the right.

3. Select the type of location that you want to be using GPS, Wi-Fi or both tapping the

MODE function.

ITALIANOENGLISH

Page 52

12 Connectivity

Wi-Fi

Activate the Wi-Fi feature to connect to a Wi-Fi network and access the Internet or other network devices. To use options, tap

Scan: Scan for nearby Wi-Fi signals Wi-Fi Direct: Connects two devices directly via a Wi-Fi network without requiring an

access point.

WPS PIN entry: Connect to a secured Wi-Fi network with a WPS PIN. Advanced: Customize Wi-Fi settings.

Bluetooth

Activate the Bluetooth feature to exchange information over short distances To use more options, tap

Rename phone: Customized the name of the phone when somebody Visibility timeout: Set duration that the device is visible. Show ﬁ les received: View received ﬁ les via the Bluetooth feature. Advanced settings: Customize Bluetooth settings.

Tethering & portable hotspot Wi-Fi hotspot: Use the portable Wi-Fi hotspot to share the device’s mobile

network connection with computers or other devices through the Wi-Fi network. USB tethering: Use USB tethering to share the device’s mobile network connection with a computer via USB. When connected to a computer, the device is used as a wireless modem for the computer. Bluetooth tethering: Use the Bluetooth tethering to share the device’s mobile network connection with computers via Bluetooth.

Hotspot & tethering settings: Setup for IPv4 or IPv6.

13 Flyght mode

This disables all wireless functions on your device. You can use only non-network services.

ENGLISH

Page 53

14 FAQS and solutions

If you have any questions about the phone, please ﬁ nd the solutions from the table below.

FAQs Causes Solutions

Poor reception

When you use your phone at poor reception areas, for example, near high rise buildings or base rooms, the radio wave cannot be transmitted effectively.

Avoid this as far as you can.

When you use your phone at network trafﬁ c congestion, such as working time and off-duty time, the congestion can result in poor reception.

Avoid this as far as you can.

This is related to the distance to base station in question.

You may ask the network service provider to provide service coverage map.

Echoes or noises The trunk line of network is in bad

condition. It is a regional problem.

Hang off the call and dial again. Choose another better line.

In some areas, the call lines are in bad condition.

Shorter standby time The standby time is relevant to

network settings.

In poor reception areas, turn off

your phone temporarily. Replace the batteries Change with a new battery. When no signals are received, your

phone will continue searching for base stations, thus consuming a large amount of battery power and reducing standby time.

Use your phone at strong signal

areas or Turn off the phone

temporarily.

Failed to turn on your phone The battery power is used up. Check the battery power level or

charge the battery.

SIM card error The SIM card is damaged. Contact your network service

provider. The SIM card is not properly installed. Ensure the SIM card is properly

installed. The metallic face of the SIM card is

contaminated.

Wipe the face with a clean cloth.

Failed to connect to the network The SIM card is invalid. Contact your network service

provider.

Beyond the GSM coverage. Consult the network service

provider for service areas.

The signal is feeble. Retry at a stronger signal area.

ITALIANOENGLISH ITALIANOENGLISH

Page 54

Failed to make a call The call barring feature is used. Cancel the call barring settings.

The ﬁ xed dialing number feature is used.

Cancel the ﬁ xed dialing number settings.

PIN code error Enter incorrect PIN codes for three

times in succession.

Contact your network service provider.

Failed to charge the battery The battery or the charger is

damaged.

Change a new battery or charger.

Charge the battery when ambient temperature is lower than -10°C or above 55°C.

Change the environment.

Poor connection. Check whether the plug is properly

connected.

Failed to add contacts to phonebook The storage space of phonebook

is used up.

Delete some contacts from the phonebook.

Failed to set up some features Your network service provider does

not provide the services, or you haven’t subscribed them.

Contact your network service provider.

Precautions for correct disposal of the product.

The symbol shown on the equipment indicates that waste must be disposed of in “separate collection” and so the product must not be disposed of together with urban waste. The user must take the product to special “separate waste collection centres” provided by local government, or deliver it to the retailer against the purchase of a new product. Separate collection of waste and subsequent treatment, recycling and disposal operations promotes the production of equipment with recycled materials and limits negative effects on the environment and on health caused by improper handling of waste. Illegal disposal of the product leads to the enforcement of administrative penalties.

TREVI pursues a policy of continuous research and development, the products may have different features from those described.

ENGLISH

Page 55

ITALIANOENGLISH

Trevi S.p.A. President

DECLARATION OF CONFORMITY

The undersigned TREVI S.p.A.

with registered ofﬁ ce in Rimini (RN), Strada Consolare Rimini-San Marino, 62 as a distributor within

the Community

Declares that the product:

Description: WCDMA Mobile Phone, GSM, WLAN e GPS

Brand: TREVI

Model: PHABLET 4.5 Q2

It conforms to: Directive 1999/5/EC (R & TTE) Directive of the European Parliament and of the Council of 9 March 1999 on radio equipment and telecommunications terminal equipment and the mutual

recognition of their conformity.

a.Electrical Safety - LVD (directive CEE 72/23)

EN 60950-1: 2006+A11:2009+ A1:2010+A12: 2011

b.electromagnetic compatibility-

EMC (directive CEE 89/336)

EN 301 489-1 V1.9.2 EN 301 489-7 V1.3.1 EN 301 489-17 V2.2.1 EN 301 489-3 V1.4.1 EN 301 489-24 V1.5.1

c.Frequency spectrum-

Allegato IV (directive 1999/5/EC)

EN 300 328 V1.7.1 EN 301 511 V9.0.2 EN 300 440-1 V1.6.1 EN 300 440-2 V1.4.1 EN 300 330-1 V1.7.1 EN 300 330-2 V1.5.1 EN 301 908-1 V6.2.1 EN 301 908-2 V6.2.1

d.SAR

EN 50566:2013 EN 62479:2010 EN 50360:2001 EN 62209-1:2006 EN 62209-2:2010

e.RoHS – (directive 2011/65/EU)

Regarding the restriction of the use of hazardous chemicals in electrical and electronic equipment

Therefore, the product is labeled with the European conformity mark:

0700

Page 56

1 The Basics

Vue d’ensemble

Merci d’avoir choisi le téléphone mobile GSM/GPRS numérique. Après avoir lu ce guide, vous serez en mesure de maîtriser pleinement l’utilisation de votre téléphone et d’apprécier toutes ses fonctions et la facilité d’utilisation. Non seulement le smartphone vous fournir les fonctions de base telles que l’enregistrement des appels, mais aussi avec de nombreuses fonctions et services pratiques , aﬁ n d’améliorer le temps que vous passez à travailler et jouer. Le téléphone portable de couleur de l’écran est conforme à la technologie GSM / GPRS et a été approuvé par les autorités de certiﬁ cation à l’échelle nationale et à l’étranger. La disponibilité de certains services et certaines fonctions décrits dans ce manuel dépend du réseau et de votre abonnement. Par conséquent, certains éléments du menu peuvent ne pas être disponibles dans votre téléphone. Les raccourcis vers les menus et les fonctions peuvent aussi varier d’un téléphone à. Notre société se réserve le droit de réviser ce contenu manuel sans préavis .

Guide de sécurité

• Si votre téléphone mobile est perdu ou volé, s’il vous plaît contacter les autorités de télécommunications ou un agent de vente immédiatement d’avoir une emprise sur le

téléphone et la carte SIM. ce sera prévenir les pertes économiques causées par des

appels non autorisés effectués depuis votre téléphone mobile.

• Lorsque vous communiquez avec les autorités de télécommunication ou d’un agent de vente, ils devront connaître le numéro IMEI de notre téléphone mobile ( retirer la batterie pour exposer numéro situé sur l’étiquette à l’arrière du téléphone ). S’il vous plaît copier ce numéro et conserver dans un endroit sûr pour une utilisation future.

• Aﬁ n d’éviter l’utilisation abusive de votre téléphone mobile prend les mesures préventives suivantes:

- Régler le code PIN de la carte SIM de votre téléphone mobile et changer ce numéro immédiatement si elle devient connue à un tiers.

- S’il vous plaît gardez le téléphone hors de vue lorsque vous le laissez dans un véhicule. Il est préférable de porter le téléphone avec vous, ou le verrouiller dans le coffre.

- Interdit les appels.

Mises en garde et avis

Avant d’utiliser votre téléphone portable, lire et comprendre attentivement les consignes suivantes pour vous assurer de l’utiliser correctement et sans danger.

Attention générale

• Seule la batterie et le chargeur de batterie spéciﬁ é par notre société doivent être utilisés

FRANÇAISE

Page 57

dans votre téléphone mobile. Autre produit peut entraîner une fuite de la batterie, une surchauffe, une explosion ou feu.

• Pour éviter que votre téléphone fonctionne mal ou prendre feu, s’il vous plaît ne pas impacter violemment, secouer ou de jeter votre téléphone .

• Ne placez pas la batterie, le téléphone ou le chargeur dans un four à micro-ondes ou à haute pression équipement. Sinon, cela pourrait conduire à des accidents imprévus, tels que des dommages au circuit ou risque d’incendie.

• N’utilisez pas votre téléphone à proximité de gaz inﬂ ammables ou explosifs, sinon il pourrait entraîner des dysfonctionnements de votre téléphone ou de risque d’incendie.

• Ne soumettez pas votre téléphone à des températures élevées, une forte humidité ou lieux poussiéreux ; autrement cela peut entraîner un dysfonctionnement de votre téléphone.

• Gardez votre téléphone hors de portée des jeunes enfants. Votre téléphone n’est pas un jouet. enfants pourraient se blesser.

• Pour éviter que votre téléphone tombe et les dysfonctionnements ou être endommagé, s’il vous plaît ne pas placer sur des surfaces instables ou inégales.

Avis lorsque vous utilisez votre téléphone

• Éteignez votre téléphone mobile, où le téléphone n’est pas autorisé , comme sur l’aéropor t ou dans les hôpitaux. L’utilisation du téléphone mobile dans ces lieux peut inﬂ uer sur le fonctionnement normal des dispositifs électroniques et des instruments médicaux. Suivre les réglementations pertinentes lors de l’utilisation votre téléphone mobile dans ces lieux. Votre téléphone mobile a l’auto turn-on fonctionnalité. Vériﬁ ez vos paramètres de l’horloge d’alarme pour conﬁ rmer que votre téléphone portable ne sera pas mis automatiquement pendant le vol.

• Veuillez ne pas utiliser votre téléphone portable à proximité du signal est faible ou haute précision électronique dispositifs. Interférences RF peut provoquer un mauvais fonctionnement de ces appareils électroniques et d’autres problèmes. Conseils par ticulière doit être accordée à proximité de l’ équipement suivant: les prothèses auditives, stimulateurs cardiaques et autres appareils électroniques médicaux, des détecteurs d’incendie, des portes automatiques et d’autres installations de commande automatique. Pour connaître l’effet des téléphones portables sur un stimulateur cardiaque ou d’autres pièces d’équipement médical électronique, veuillez contacter le fabrique ou agents de vente locaux de l’équipement.

• Ne soumettez pas l’écran LCD à des impacts ou utiliser l’écran pour frapper les choses, car cela endommager la carte LCD et causer une fuite du cristal liquide. Il ya un risque de cécité Si la substance à cristaux liquides pénètrent dans les yeux. Si cela se produit, rincer immédiatement les yeux avec de l’eau claire (en aucun cas se frotter les yeux) et aller immédiatement à l’hôpital pour le traitement.

• Ne pas démonter ou de modiﬁ er votre téléphone mobile, car il va endommager le téléphone

FRANÇAISE

Page 58

comme une fuite ou une défaillance du circuit.

• dans des circonstances très rares en utilisant le téléphone mobile dans certains modèles de voitures peut affecter négativement l’équipement électronique interne. Aﬁ n d’assurerù votre sécurité dans de telles circonstances, veuillez ne pas utiliser le téléphone mobile.

• Veuillez ne pas utiliser d’aiguilles, pointes de stylos ou d’autres objets pointus sur le clavier car cela pourrait endommager le téléphone mobile ou provoquer des dysfonctionnements.

• En cas de dysfonctionnement de l’antenne, n’utilisez pas votre téléphone, car il pourrait être dangereux pour corps humain.

• Évitez de laisser le téléphone en contact étroit avec les objets magnétiques tels que magnétique cartes comme les vagues de rayonnement du téléphone mobile peut effacer les informations stockées sur disquettes, paient des cartes et des cartes de crédit.

• S’il vous plaît garder de petits objets métalliques, tels que les punaises loin du récepteur. lors de le récepteur est en utilisation et il devient magnétique peut attirer ces petits objets métalliques et donc ils peuvent causer des blessures ou endommager le téléphone mobile.

• Évitez d’avoir le téléphone mobile entre en contact avec l’eau ou d’autres liquides. Si des liquides entrer dans le téléphone, ce qui pourrait provoquer un court- circuit, une fuite de la batterie ou autre dysfonctionnement.

Avis lors de l’utilisation de batterie

• La batterie a une durée de vie limitée . La durée de vie résiduelle devient plus courte que les périodes de augmentation de la charge. Si la batterie devient faible, même après le chargement, ce qui indique la durée de vie est terminée et vous devez utiliser une nouvelle batterie spéciﬁ é.

• Ne jetez pas les piles usagées avec les ordures ménagères tout. S’il vous plaît éliminer l’ancien batteries dans les lieux destinés à des règles spéciﬁ ques pour leur élimination.

• Ne jetez pas les piles au feu, car cela pourrait causer la batterie à s’enﬂ ammer et exploser.

• Lorsque vous installez la batterie, ne pas utiliser la force ou la pression, car cela provoquerait la batterie à couler, surchauffer et d’eclatement.

• Veuillez ne pas utiliser des ﬁ ls, des aiguilles ou d’autres objets métalliques de court circuiter la batterie. aussi, ne mettez pas la batterie à proximité des colliers ou autres objets métalliques car cela pourrait causer la batterie à couler, surchauffer et d’eclatement.

• Ne pas souder les points de contact de la batterie, car cela pourrait causer la batterie à couler, surchauffer et d’eclatement.

• Si le liquide dans les accumulateurs pénètre dans les yeux , il existe un risque de cécité. C’est cela se produit ne vous frottez pas les yeux, mais rincer immédiatement les yeux avec de l’eau claire et aller à l’hôpital pour le traitement.

• Veuillez ne pas démonter ou modiﬁ er la batterie, car cela pourrait causer la batterie à la fuite,

FRANÇAISE

Page 59

surchauffer, se ﬁ ssurer et de prendre feu.

• Veuillez ne pas utiliser ou placer les batteries à proximité des lieux à haute température tels que près d’un incendie ou récipient de chauffage car cela provoquerait la batterie de fuir, de surchauffer, se ﬁ ssurer et attraper feu.

• En cas de surchauffe de batterie, changements de couleur ou se déforme pendant l’utilisation, la charge ou stockage, s’il vous plaît arrêter d’utiliser et remplacez-la par une nouvelle batterie.

• Si le liquide de la batterie entre en contact avec la peau ou les vêtements cela pourrait causer brûlure de la peau. Immédiatement utiliser l’eau claire pour le rinçage et obtenir des conseils médicaux si nécessaire.

• Si la batterie fuit ou dégage une odeur étrange, s’il vous plaît retirer la batterie de la proximité la cheminée pour éviter un incendie ou une explosion.

• Ne pas laisser la batterie se mouiller car cela pourrait causer de surchauffer, fumer et se corroder.

• Veuillez ne pas utiliser ou placer les batteries dans des endroits de haute température comme en directe lumière du soleil, car cela pourrait causer la batterie à la fuite et de surchauffe, la performance inférieure et raccourcir la vie de la batterie.

• Ne pas charger sans interruption pendant plus de 24 heures .

Charger votre téléphone

• Branchez le connecteur de la charge à la téléphone mobile. L’indicateur de niveau de batterie clignote sur l’écran. Même si le téléphone est éteint, l’image de charge apparaît encore, ce qui indique que la batterie est en charge. Si le téléphone est galvaudé quand le courant est insufﬁ sante, il peut prendre plus de temps pour l’indicateur de charge à apparaître sur l’écran après la charge commence.

• Lorsque l’indicateur de niveau de batterie ne clignote et indique que la batterie est pleine, ce qui indique la recharge est terminée. Si le téléphone est éteint pendant la charge, la charge étant image complétée apparaît également sur l’écran. Le chargement dure souvent 3 à 4 heures. Pendant la charge, la batterie, le téléphone et le chargeur devient chaud, c’est une normale phénomène.

• À la ﬁ n de la charge, débranchez le chargeur de AC prise d’alimentation, et à partir du téléphone mobile.

Remarques:

• Pendant le chargement, le téléphone doit être places dans un environnement bien aéré de +5 ° à +40 °. Toujours utiliser le chargeur fourni par le fabricant de votre téléphone. L’utilisation non autorisée d’un chargeur peut provoquer un danger et invalider les clauses d’agrément et de garantie pour votre téléphone.

• Le temps d’attente et la durée des appels fournie par le fabricant sont basés sur idéale

FRANÇAISE

Page 60

environnement d’exploitation. Dans la pratique, la durée de fonctionnement de la batterie varie en fonction de conditions du réseau, de l’environnement d’exploitation et les méthodes d’utilisation.

• Assurez-vous que la batterie a été installée avant la charge. Il est préférable de ne pas retirer l’ batterie pendant la charge.

• À la ﬁ n de la charge, débranchez le chargeur de votre téléphone et l’alimentation.

Si vous n’avez pas débranché le chargeur de votre téléphone et de l’alimentation , le chargeur va continuer à charger la batterie au bout de 5 à 8 heures lorsque le niveau de la pâte diminue considérablement. Nous vous conseillons de ne pas faire comme ça, car elle réduit les performances de votre téléphone et raccourcit la vie du téléphone.

Avis lorsque vous utilisez votre chargeur

• S’il vous plaît utiliser AC 220 volts. L’utilisation de tout autre tension peut provoquer des

fuites de batterie, d’incendie et endommager le téléphone portable et le chargeur.

• Il est interdit de court- circuit du chargeur , car cela pourrait causer un choc électrique,

le tabagisme et endommager le chargeur.

• Ne pas utiliser le chargeur si le cordon d’ alimentation est endommagé, car cela pourrait

causer un incendie ou choc électrique.

• S’il vous plaît immédiatement nettoyer toute la poussière recueillie sur la prise électrique.

• Ne placez pas de récipients avec de l’eau à proximité du chargeur aﬁ n d’éviter les

éclaboussures d’eau sur le chargeur et entraînant une pénurie électrique, de fuite ou

autre dysfonctionnement.

• Si le chargeur est en contact avec de l’eau ou tout autre liquide le pouvoir doit immédiatement

être désactivé pour éviter un court-circuit électrique ou d’électrocution, d’incendie ou

de dysfonctionnement du chargeur.

• Ne pas démonter ni modiﬁ er le chargeur, comme cela conduira à des lésions

corporelles, électrique choc, un incendie ou endommager le chargeur.

• Ne pas utiliser le chargeur dans la salle de bains ou d’autres excessivement humides,

car cela causera cale électrique, un incendie ou endommager le chargeur.

• Ne touchez pas le chargeur, cordon d’alimentation ou la prise d’alimentation avec les

mains mouillées, car cela va provoquer un choc électrique.

• Ne pas modiﬁ er ou déposer des objets lourds sur le cordon d’alimentation, car cela

pourrait causer électrique électrocution ou d’incendie .

• Avant le nettoyage ou d’entretien, veuillez débrancher le chargeur de la prise électrique

sortie.

• Pour débrancher le chargeur, ne pas tirer sur le cordon , mais plutôt tenir sur le corps de l’

chargeur, comme tirant sur le cordon d’endommager le cordon et de provoquer un choc

électrique ou un incendie.

FRANÇAISE

Page 61

Nettoyage et entretien

• Le téléphone portable, la batterie et le chargeur ne sont pas étanches. S’il vous plaît

ne les utilisent pas dans la chambre ou dans d’autres zones excessivement humides et

également éviter leur permettant d’obtenir mouillé par la pluie.

• Utilisez un chiffon doux et sec pour nettoyer le téléphone portable, la batterie et le chargeur .

• Veuillez ne pas utiliser d’alcool, de diluant, de benzène ou d’autres solvants pour nettoyer

le téléphone mobile.

• Une prise sale va provoquer un mauvais contact électrique, perdre de la puissance et

même l’impossibilité d’recharger. S’il vous plaît nettoyer régulièrement.

2 Prise en main

Présentation de l’appareil

FRANÇAISE

1. Haut-parleur

2. Caméra frontale

3. Capteur de luminosité

4. Bouton Volume +

5. Bouton Volume -

6. Bouton d’alimentation

7. Menu fonction

8. Home fonction

9. Return fonction

10. Microphone

11. Display

12. Micro USB multifonction

13. Prise casque

14. Flash Led

15. Caméra arrière

16. Haut-parleur

12 3

1312

Page 62

Mouvements du doigt

Tapotement

Pour ouvrir une application, pour sélectionner un élément du menu, appuyer sur un bouton à l’écran, ou pour entrer un caractère en utilisant la clavier à l’écran, appuyez avec un doigt

Pression et maintien

Appuyez et maintenez sur un élément pendant plus de 2 secondes pour accéder aux options disponibles.

Taper deux fois

Double-cliquez sur une page Web, une carte ou l’image pour zoomer dans une partie. Double-touchez à nouveau pour revenir.

Efﬂ eurer

Efﬂ eurez vers la gauche ou vers la droite sur l’écran d’accueil ou l’écran des applications pour voir un autre panneau. Balayez l’écran vers le haut ou vers le bas pour faire déﬁ ler une page Web ou une liste, comme des contacts.

Traîner

Pour déplacer une icône, vignettes, ou des aperçus sur un nouvel emplacement, appuyez et maintenez-le et faites-le glisser à la position de la cible.

Pincer

Étaler deux doigts sur une page Web, une carte ou l’image pour zoomer dans une partie. Pincer pour dézoomer.

FRANÇAISE

Page 63

3 Icônes d’indicateur

Les icônes afﬁ chées en haut de l’écran fournissent des informations sur l’état de l’appareil. Les icônes ﬁ gurant dans le tableau ci-dessous sont les plus courantes.

Icône Description

Veuillez indiquer l’intensité des signaux des réseaux

Le téléphone joue une chanson

Afﬁ cher les appels manqués Le téléphone est en charge

Localisation par satellite Activez USB

Recevoir un nouveau message L’accès est bloqué

Une demande est en cours de téléchargement

Restez connecté au réseau sans ﬁ l

Le téléchargement est terminé Mettez le Bluetooth

Le réveil a été réglé et activé Aucune carte SIM est installé

dans le téléphone

Un appel est en cours Aucune carte SIM est installé

dans le téléphone

Remarques concernant l’utilisation d’adaptateur micro SIM sur les produits TREVI

Les emplacements pour cartes SIM sont conçus pour accueillir uniquement le format considération SIM. L’utilisation de la car te SIM (micro ou nano) avec son adaptateur et «pas recommandé car il peut causer des dommages à l’appareil et la micro/nano SIM elle-même.

Avertissement:

• Trevi pas responsable des dommages causés par l’utilisation d’adaptateurs pour micro

nano-SIM.

• TREVI se réserve le droit de refuser une assistance gratuite en garantie sur des produits

défectueux qui ont «causés par l’utilisation des cartes SIM pour les micro/nano-SIM.

• Ne pas insérer la carte mémoire dans la fente de la carte SIM.

FRANÇAISE

Carte nano SIM avec adaptateur

Page 64

4 État et notiﬁ cation

Les icônes de la barre d’état vous informent de nouveaux messages, notiﬁ cations de calendrier, la force du signal, l’état de la batterie, et activités en cours, telles que le téléchargement de ﬁ chiers. Vous pouvez faire glisser la barre d’état pour ouvrir le panneau de notiﬁ cation et de gérer vos notiﬁ cations.

Pour ouvrir le panneau de notiﬁ cation:

Swipe du haut dans l’écran d’accueil

Pour donner suite à une notiﬁ cation

Appuyez sur la notiﬁ cation

Pour rejeter une notiﬁ cation à partir du panneau de notiﬁ cation

Placez votre doigt sur la notiﬁ cation et balayez vers la gauche ou la droite

Pour effacer toutes les notiﬁ cations depuis le panneau de notiﬁ cation

Appuyez sur Effacer (dans le coin supérieur droit de l’écran)

5 Quick setting Panel

Dans le panneau de conﬁ guration rapide, vous pouvez afﬁ cher les paramètres actuels de votre appareil. Faites glisser vers le bas de la barre d’état, appuyez sur pour ouvrir le panneau de conﬁ guration rapide, puis utilisez les options suivantes:

• État de la batterie

• Paramètres

• Wi-Fi

• Bluetooth

• Géolocalisation

• Mode Avion

• Les données de connexion

• Utilisation des données

• Proﬁ ls Audio

• Luminosité

• Rotation automatique

• L’écran de faisceau

FRANÇAISE

Page 65

6 Personnaliser l’écran d’accueil

Appuyez et maintenez sur un élément, puis faites-la glisser vers un nouvel emplacement. Vous pouvez personnaliser le panneau d’accès rapide au bas de la L’écran d’accueil en ajoutant ou supprimant des raccourcis d’applications.

• Pour supprimer une icône d’application, appuyez et maintenez

sur l’icône, et puis faites-le glisser à la poubelle.

• Pour ajouter un raccourci d’application, appuyez et maintenez

une nouvelle application raccourci sur l’écran d’accueil, puis

faites-le glisser pour le vide emplacement.

Supprimer un élément de l’écran d’accueil

Appuyez et maintenez sur un élément, puis faites-le glisser à la poubelle.

Utiliser les widgets

Les widgets sont de petites applications qui permettent

pratique fonctions et des informations sur votre écran

d’accueil.

• Certains widgets se connectent à des services Web.

Utilisation d’un un widget Web peut entraîner des frais

supplémentaires.

• Les widgets disponibles peuvent varier en fonction de

votre région ou du prestataire de service.

Ajouter un widget à l’écran d’accueil

1 Dans la liste des applications, sélectionnez Widgets pour ouvrir le panneau de widget.

2 Faites déﬁ ler vers la gauche ou à droite sur le panneau de widget pour trouver un widget.

3 Appuyez et maintenez un widget pour l’ajouter à l’écran d’accueil.

FRANÇAISE

Page 66

7 Utilisation du clavier Android

1. Pour basculer entre majuscules et minuscules.

2. Pour basculer entre les symboles et les numéros sur le mode de lettre.

3. Pour entrer le symbole de la barre, ou une pression longue pour accéder à divers paramètres

“Insertion Options” (réglage de la langue et de conﬁ guration de clavier).

4. Pour supprimer le dernier caractère / numéro entré.

5. Pour conﬁ rmer le mot écrit.

6. Pour insérer une période ou un appui long, afﬁ che un tableau de symboles.

7. Pour saisir un espace.

Modiﬁ cation de texte

Sélectionnez le texte: Appuyez et maintenez le texte pour le mettre en place . Ensuite, faites glisser

et de sélectionner plus ou moins de texte, ou touchez Tout

sélectionner pour sélectionner tout le

texte dans une zone de texte

Couper du texte: Sélectionnez le texte et

contact coupé

. bouton est coupé

texte.

Copier du texte: Sélectionner le texte et appuyez sur Copier. On peut aussi utiliser this

button à copier.

Coller du texte: Touchez où vous souhaitez insérer

le texte, faites glisser

pour déplacer l’insertion

points, et le toucher Coller pour coller le texte

vous avez copié de coupe. Appuyez sur

pour coller texte.

FRANÇAISE

1 2 3

4 5

6 7

Page 67

8 Utilisation de la Camera

1. Changez le réglage de la torche

2. Passez sur la caméra avant

3. Prendre une photo

4. Mettez le caméscope.

5. Modiﬁ ez les paramètres de l’appareil photo.

6. Changez le mode de prise de vue

Mode prise de vue

Plusieurs effets de photo sont disponibles. Pour changer le mode de prise de vue, faites déﬁ ler vers le haut ou vers le bas de l’écran sur le côté gauche de l’écran. Auto: Utilisez cette option pour permettre à l’appareil d’évaluer l’environnement et de déterminer le mode idéal pour la photo. Tonalité riche (HDR): Utilisez cette fonction pour prendre une photo avec un rapport de contraste amélioré.

Beauté visage: Prendre une photo avec les visages allégés pour les images plus douces. Panorama: Prenez une photo composée de nombreuses photos s’enchaînent. Meilleur visage: Utilisez cette fonction pour prendre plusieurs photos de groupe en même

temps et de les combiner pour créer la meilleure image possible. Prise de vue Sourire: conﬁ gurer l’appareil pour reconnaître les visages des personnes et vous aider à prendre des photos d’eux quand ils sourient

Conseils

Pour effectuer un zoom avant, placez deux doigts sur l’écran et écartez-les lentement. Pour effectuer un zoom arrière, rapprochez-les ..

FRANÇAISEFRANÇAISE

Page 68

9 Conﬁ guration de comptes

Applications Google, telles que Play Store, nécessitent un compte Google. Créer des comptes Google d’avoir la meilleure expérience avec l’appareil.

Ajout de comptes

Suivez les instructions qui s’afﬁ chent lors de l’ouverture d’une application Google sans vous connecter à conﬁ gurer un compte Google. Pour vous connecter avec ou inscrivez-vous pour un compte Google, sur l’écran Applications, appuyez sur Paramètres - Comptes - Ajouter compte - Google. Après cela, appuyez sur Nouveau pour vous inscrire, ou tapez existant, puis suivez les instructions à l’écran pour terminer la conﬁ guration du compte. Plus d’un compte Google peut être utilisé sur l’appareil.

Suppression de comptes

Sur l’écran Applications, appuyez sur Paramètres - Comptes, sélectionnez un nom de compte sous Mes comptes, sélectionnez le compte à supprimer, puis sur Supprimer le compte.

10 Conﬁ guration de comptes

Déﬁ nition d’un verrouillage de l’écran

Il ya plusieurs façons de verrouiller l’écran de votre appareil. Par exemple, vous pouvez utiliser la fonction de déverrouillage de visage, qui utilise une photo de votre visage pour déverrouiller l’écran. Vous pouvez également déﬁ nir un modèle d’écran de déverrouillage, un verrouillage par code PIN basée sur le nombre, ou un mot de passe basé sur du texte.

Il est très important que vous vous souvenez de votre schéma de déverrouillage de l’écran, un code PIN ou un mot de passe. Si vous oubliez cette information, il peut ne pas être possible de restaurer des données importantes telles que les contacts et les messages.

Pour conﬁ gurer la fonction de déverrouillage de visage

1. Verrouillage Appuyez sur Paramètres> Sécurité> Écran.

2. Tap Face Unlock, puis suivez les instructions sur votre appareil pour capturer votre visage.

3. Après votre visage est capturé avec succès, tapez sur Continuer.

4. Sélectionnez une méthode de verrouillage de sauvegarde et suivez les instructions de

l’appareil pour terminer l’installation.

Remarque: Pour de meilleurs résultats, capturer votre visage dans une zone couverte qui est bien éclairé mais pas trop lumineux, et tenir l’appareil au niveau des yeux.

FRANÇAISE

Page 69

11 Conﬁ guration de comptes

Les services de localisation et les sources

Utilisez votre appareil pour savoir où vous êtes. Il existe deux méthodes, ou des sources: des satellites GPS et des réseaux sans ﬁ l. Activez l’option réseaux sans ﬁ l (Wi- Fi et réseaux mobiles) si vous ne devez votre position approximative, et que vous voulez rapidement. Si vous souhaitez obtenir une localisation exacte, et avoir une vue dégagée du ciel, activez l’option satellites GPS. Dans les situations où la connexion réseau sans ﬁ l est faible, vous devez activer les deux options pour vous assurer que votre site est trouvé. Les deux options sont activées par défaut lorsque vous activez les services de localisation.

Pour activer les services de localisation

1. Ouvrez Paramètres, l’accès Tap Lieu.

2. Vériﬁ ez l’accès à ma boîte de localisation

3. Appuyez sur Accepter pour conﬁ rmer.

Remarque: Lorsque vous activez les services de localisation, les deux satellites GPS et

service de localisation de Google (Wi- Fi et les réseaux cellulaires) se activées par défaut. Vous pouvez désactiver ou l’autre option manuellement.

Pour permettre à des applications Google d’accéder à votre emplacement

1. Ouvrez Paramètres, l’accès Tap Lieu.

2. Cochez la case d’emplacement réseau Wi- Fi et mobiles

3. Appuyez sur Accepter pour conﬁ rmer.

Remarque: Vous devez être connecté à votre compte Google™ pour pouvoir utiliser les

services de localisation.

Utilisation du GPS

Votre appareil est doté d’un récepteur GPS (Global Positioning System) qui utilise les signaux satellites pour calculer votre position. Votre appareil prend également en charge GLONASS (Global Navigation Satellite System). Les deux systèmes peuvent se compléter et remplacer l’autre, si nécessaire , aﬁ n d’assurer la précision de positionnement et une expérience de navigation optimale. Lorsque vous activez le GPS, le système GLONASS obtient également activé automatiquement.

Pour activer le GPS

1. Ouvrez Paramètres, l’accès Tap Lieu

2. Faites glisser le curseur à côté de l’accès à mon emplacement vers la droite.

FRANÇAISE

Page 70

12 Connectivité

Wi- Fi

Activez la fonction Wi- Fi pour se connecter à un réseau Wi -Fi et accès à Internet ou d’autres périphériques réseau. Pour utiliser les options, appuyez

Numérisation: Numérisation de proximité signaux Wi-Fi Wi-Fi Direct: connecter deux appareils directement via un réseau Wi- Fi sans passer par

un point d’accès .

PIN WPS entrée: Se connecter à un réseau Wi-Fi sécurisé avec un code PIN WPS . Avancé: Personnaliser les paramètres Wi-Fi .

Bluetooth

Activez la fonction Bluetooth pour échanger des informations sur de courtes distances Pour utiliser plus d’options, appuyez

Renommer: Customized le nom du téléphone quand quelqu’un Visibilité timeout: Régler la durée que l’appareil est visible . Afﬁ cher les ﬁ chiers reçus: Voir les ﬁ chiers reçus via la fonction Bluetooth . Paramètres avancés: Personnaliser les paramètres Bluetooth .

Partage de connexion et point d’accès portable Hotspot Wi-Fi: Utilisez le portable Wi- Fi pour partager le mobile de l’appareil connexion

réseau avec des ordinateurs ou d’autres appareils via le réseau Wi- Fi gratuite. Modem USB: Utilisez USB tethering pour partager la connexion de réseau mobile de l’appareil avec un ordinateur via USB. Lorsqu’il est connecté à un ordinateur, le dispositif est utilisé comme un modem sans ﬁ l pour l’ordinateur. Tethering Bluetooth: Utilisez le tethering Bluetooth pour partager la connexion de réseau mobile de l’appareil avec des ordinateurs via Bluetooth.

Hotspot et attacher les paramètres: Conﬁ guration pour IPv4 ou IPv6.

13 Mode Flyght

Ceci désactive toutes les fonctions sans ﬁ l de votre appareil. Vous pouvez utiliser uniquement les services hors réseau.

FRANÇAISE

Page 71

14 RÉSOLUTION DES PROBLÈMES

PREGUNTA CAUSAS SOLUCIÓN

Mauvaise réception

Se trouver dans des zones à faible réseau (bâtiments hauts, caves)

évitez ce genre d’endroits dans la mesure du possible

Utiliser le téléphone à des moments de haute densité de traﬁ c de télécommunications

évitez ces moments dans la mesure du possible

Distance jusqu’à l’antenne demandez à votre opérateur une carte

du réseau

certaines caractéristiques du téléphone ne sont pas disponibles

votre fournisseur ne propose pas ces caractéristiques ou vous n’y êtes pas abonné

contactez l’opérateur du service téléphonique

Bruits et échos

la ligne générale est en mauvais état

téléphonez de nouveau depuis une autre ligne

la ligne locale est en mauvais état

La batterie dure peu longtemps

La durée est en rapport avec le réseau

dans les zones à faible réception

éteignez le téléphone temporairement Batteries en mauvais état remplacez les batteries lorsqu’aucun signal n’est reçu,

le téléphone cherchera constamment un signal et consommera beaucoup de batterie

utilisez votre téléphone dans des

zones où l’on capte bien ou éteignez-le

temporairement

Ne s’allume pas

la batterie est épuisée consultez le niveau de batterie ou

remplacez la batterie

Erreur dans la carte SIM

la carte SIM est endommagée contactez l’opérateur du

service téléphonique la carte n’est pas correctement

installée

assurez-vous de bien installer la

carte la partie métallique de la carte

est sale

assurez-vous de la nettoyer

Ne se connecte pas au réseau

la carte SIM n’est pas valide contactez l’opérateur du

service téléphonique en dehors du réseau GSM contactez l’opérateur du

service téléphonique le signal est faible réessayez là où le signal est plus fort

FRANÇAISE

Page 72

l’appel n’est pas émis

fonction appel interdit désactivez la fonction appel

interdit la fonction d’appel

automatique est activée

désactivez la fonction d’appel

automatique

Erreur du code PIN

saisir le code PIN incorrect trois fois

contactez l’opérateur du

service téléphonique

la batterie ne charge pas

la batterie ou le chargeur sont endommagés

changez la batterie ou le chargeur

la température est inférieure à

-10° ou supérieure à 55°

changez d’emplacement

mauvaise connexion assurez-vous que le connecteur est

bien inséré

les téléphones ne sont pas chargés dans la liste

vous avez utilisé toute la mémoire libérez de la mémoire

Précautions à prendre pour l’élimination correcte du produit.

Le symbole ﬁ gurant sur l’appareil indique que les déchets doivent être éliminés “collecte séparée” et que le produit ne doit pas être éliminé avec les déchets urbains. L’utilisateur doit prendre le produit de “centres de collecte séparée des déchets” spéciaux fournis par le gouvernement local, ou de le livrer au détaillant contre l’achat d’un nouveau produit. La collecte sélective des déchets et le traitement ultérieur, le recyclage et les opérations d’élimination favorise la production de l’équipement avec des matériaux recyclés et limite les effets négatifs sur l’environnement et sur la santé causés par une mauvaise manipulation des déchets. L’élimination illégale du produit conduit à l’application de sanctions administratives.

TREVI poursuit une politique de recherche et de développement continu, les produits peuvent présenter des caractéristiques différentes de celles décrites.

FRANÇAISE

Page 73

FRANÇAISE

DÉCLARATION DE CONFORMITÉ

TREVI S.p.A. soussignée,

ayant son siège social à Rimini (RN), Consular route Rimini-San Marino 62, avec ans en tant que

distributeur dans la Communauté

Déclare que le produit : Description : WCDMA Mobile Phone, GSM, WLAN e GPS Marque : TREVI Modèle : PHABLET 4.5 Q2 Est conforme à : La Directive 1999/5/CE (R & TTE), la Directive du Parlement européen et du Conseil

du 9 mars 1999, concernant les appareils radioélectriques et les terminaux de télécommunication et de reconnaissance mutuelle de leur conformité.

a. Sécurité électrique- EN 60950-1: 2006+A11:2009+ A1:2010+

LVD (directive CEE 72/23) A12: 2011

b. Compatibilité électromagnétique- EN 301 489-1 V1.9.2 EMC (directive CEE 72/23) EN 301 489-7 V1.3.1

EN 301 489-17 V2.2.1 EN 301 489-3 V1.4.1 EN 301 489-24 V1.5.1

c. Spectre de fréquence- EN 300 328 V1.7.1 Allegato IV (directive 1999/5/EC) EN 301 511 V9.0.2 EN 300 440-1 V1.6.1 EN 300 440-2 V1.4.1 EN 300 330-1 V1.7.1 EN 300 330-2 V1.5.1

EN 301 908-1 V6.2.1 EN 301 908-2 V6.2.1

d. SAR EN 50566:2013 EN 62479:2010

EN 50360:2001 EN 62209-1:2006

EN 62209-2:2010

e. RoHS-(directive 2011/65/EU) En ce qui concerne la restriction d’utilisation

de substances chimiques dangereuses dans les appareils électriques et électroniques

Grâce à cela, le produit porte l’étiquette

avec la marque européenne de conformité:

0700

Le président de Trevi S.p.A.

Page 74

DEUTSCH

1 Die Grundlagen

Überblick

Vielen Dank, dass Sie sich für die GSM/GPRS digitales Mobiltelefon. Nach dem Lesen dieser Anleitung werden Sie in der Lage, vollständig beherrschen die Nutzung von Telefon und schätzen alle ihre Funktionen und Benutzerfreundlichkeit. Nicht nur, dass das Smartphone bieten Ihnen die grundlegenden Anruffunktionen wie Anrufregister, aber auch mit vielen praktischen Funktionen und Dienstleistungen, um die Zeit, die Sie arbeiten und spielen verbringen zu verbessern. Das Farbdisplay -Handy erfüllt die GSM/GPRS-Technologie und wurde von Zertiﬁ zierungs- stellen sowohl im Inland und im Ausland genehmigt. Die Verfügbarkeit einiger Dienste und Funktionen in diesem Handbuch beschrieben, hängt von der Netzwerk-und Ihr Abonnement. Daher können einige Menüpunkte nicht in Ihrem Telefon zur Verfügung. Die Verknüpfungen, Menüs und Funktionen kann auch variieren von Telefon zu Telefon. Unser Unternehmen behält sich das Recht vor, dieses Handbuch ohne gesonderte Ankündigung zu überarbeiten.

Sicherheitsleitfaden

• Wenn Ihr Mobiltelefon verloren geht oder gestohlen wird, kontaktieren Sie bitte das Fernmeldebehörden oder eine Verkaufsstelle sofort einen Halt auf dem Handy und der SIM- Karte haben. Dies wird verhindern wirtschaftlichen Verlust durch unbefugte Anrufe von Ihrem Mobiltelefon gemacht verursacht .

• Wenn Sie die Fernmeldebehörden oder eine Verkaufsstelle in Verbindung treten, die sie benötigen, wissen, die IMEI-Nummer unserer Mobiltelefon (Batterie entfernen, um Nummer beﬁ ndet aussetzen auf dem Etikett auf der Rückseite des Telefons). Bitte kopieren Sie diese Zahl und an einem sicheren Ort zu halten für zukünftige Verwendung.

• Um den Missbrauch von Ihrem Mobiltelefon zu vermeiden, führen Sie folgende vorbeugende Maßnahmen:

- Stellen Sie die PIN-Nummer von Ihrem Handy die SIM-Karte und ändern Sie diese Nummer sofort, wenn es bekannt, einen Dritten wird.

- Bitte halten Sie das Telefon aus den Augen beim Verlassen es in einem Fahrzeug. Es ist besser, tragen die Telefon mit Ihnen oder sperren ihn in den Kofferraum.

- Set Anrufsperre.

Sicherheitswarnungen und Hinweise

Bevor Sie Ihr Mobiltelefon, zu lesen und zu verstehen, die folgenden Hinweise sorgfältig, um sicherzustellen, Sie werden es sicher und richtig zu verwenden.

Allgemeine Aufmerksamkeit

• Nur der Akku und Ladegerät von unserem Unternehmen speziﬁ ziertes sollte verwendet werden, Ihre Handy. Andere Produkt könnte der Batterien, zu Überhitzung, Explosion

Page 75

oder zu Feuer.

• Um das Telefon defekt oder Brand zu vermeiden, bitte nicht heftig auswirken, ruck oder werfen Sie Ihre Telefon.

• Bitte stellen Sie den Akku, Ladegerät Telefon oder in der Mikrowelle oder Hochdruck Ausrüstung. Ansonsten könnte es zu unerwarteten Unfällen wie Schäden an Schluss führen oder Brandgefahr.

• Verwenden Sie das Telefon nicht in der Nähe von brennbaren oder explosiven Gasen, sonst könnte es Fehlfunktionen des Telefons oder Brandgefahr.

• Bitte unterziehen Sie Ihr Telefon keinen hohen Temperaturen, hoher Luftfeuchtigkeit oder Staub; da es sonst zu Fehlfunktionen des Telefons führen.

• Halten Sie Ihr Telefon außerhalb der Reichweite von kleinen Kindern. Ihr Telefon ist kein Spielzeug. Kinder könnte sich verletzen.

• Um das Telefon zu fallen und Fehlfunktionen oder Beschädigungen, bitte stellen Sie keine es auf unebenen oder instabilen Oberﬂ ächen.

Hinweise , wenn Sie Ihr Telefon

• Schalten Sie Ihr Handy aus, wo das Telefon ist nicht erlaubt, wie auf dem Flughafen oder in Krankenhäusern. Mit dem Handy in diesen Orten können den normalen Betrieb auswirken von elektronischen Geräten und medizinischen Instrumenten. Folgen Sie relevanten Vorschriften bei der Verwendung Ihr Mobiltelefon in diesen Or ten. Ihr Mobiltelefon verfügt über die Auto- Turn-On-Funktion. Überprüfen Sie Ihren Wecker Einstellungen zu bestätigen, dass Ihr Handy nicht eingeschaltet werden automatisch während des Fluges.

• Verwenden Sie das Mobiltelefon nicht in der Nähe des schwachen Signals oder hochpräzise elektronische Geräte. HF-Störungen können zu Fehlfunktionen wie elektronische Geräte und andere Probleme. Besondere Tipps muss in der Nähe der folgenden Ausrüstung bezahlen: Hörgeräte, Herzschrittmacher und andere medizinische elektronische Geräte, Feuermelder, automatische Türen und andere automatische Steuerungsanlagen. Um herauszuﬁ nden, die Auswirkungen von Mobiltelefonen auf ein Herzschrittmacher oder andere Stücke von elektronischen medizinischen Geräten kontaktieren Sie bitte die herstellt oder lokalen Verkaufsstellen der Ausrüstung.

• Bitte unterziehen Sie nicht die LCD- Stößen oder verwenden Sie den Bildschirm, um die Dinge zu schlagen, als dieser Wille den LCD- Board und zu Undichtigkeiten der Flüssigkristall beschädigen. Es besteht die Gefahr von Blindheit wenn die Flüssigkristallsubstanz in die Augen. Wenn dies geschieht spülen Augen sofort mit klarem Wasser ( auf keinen Fall die Augen reiben ) und sofort in ein Krankenhaus für die Behandlung.

• Sie nicht verstellen oder zu modiﬁ zieren Ihr Mobiltelefon, da sie zu Schäden am Telefon führen wie Auslaufen der Batterie oder Schaltkreisausfall.

• In sehr seltenen Fällen mit dem Handy in bestimmte Modellautos kann negativ auf die interne Elektronik. Um Ihre Sicherheit zu gewährleisten, unter solchen Umständen

DEUTSCH

Page 76

benutzen Sie bitte nicht das Handy.

• Bitte Nadeln, Stiftspitzen oder andere spitze Gegenstände auf der Tastatur nicht verwenden, da dies zu das Mobiltelefon beschädigen oder zu Fehlfunktionen führen .

• Im Falle einer Fehlfunktion Antenne, verwenden Sie Ihr Telefon, wie es könnte schädlich zu sein menschlichen Körper.

• Vermeiden Sie, dass das Telefon in engen Kontakt mit magnetischen Gegenständen wie magnetische kommen Karten wie die Strahlungswellen des Mobiltelefons kann auf die gespeicherten Daten löschen Disketten, zahlen -und Kreditkarten.

• Halten Sie kleine Gegenstände aus Metall, wie Reißzwecken weit weg vom Empfänger. Wann der Empfänger im Einsatz wird es magnetisch und kann diese kleine Metallobjekte anziehen und somit können diese zu Verletzungen führen oder das Mobiltelefon beschädigen.

• Vermeiden Sie es, das Mobiltelefon in Kontakt mit Wasser oder anderen Flüssigkeiten kommen. Wenn Flüssigkeiten geben Sie die Telefon, könnte dies zu einem Kurzschluss, Auslaufen der Batterie oder andere Fehlfunktion.

Hinweise bei Verwendung von Akku

• Der Akku hat eine begrenzte Lebensdauer. Die Restlaufzeit wird immer kürzer, die Zeiten der Lade Anstieg. Wenn der Akku auch nach dem Auﬂ aden schwach, zeigt dies die Nutzungsdauer vorüber ist und Sie eine neue Batterie angegeben verwenden.

• Werfen Sie keine alten Batterien mit allem Hausmüll. Bitte entsorgen Sie alte Batterien an den gerichtet Orte mit speziﬁ schen Vorschriften für die Entsorgung.

• Bitte werfen Sie Batterien nicht ins Feuer , da sonst der Akku Feuer fangen und explodieren.

• Beim Einbau der Batterie, keine Gewalt oder Druck, da dies die Batterie verursachen auslaufen, sich überhitzen, Crack und Feuer fangen.

• Bitte verwenden Sie keine Drähte, Nadeln oder andere Metallgegenstände Kurzschluss der Batterie. auch haben Sie den Akku nicht in der Nähe von Halsketten oder andere Metallgegenstände, da dies die Batterie verursachen auslaufen, sich überhitzen, Crack und Feuer fangen.

• Bitte löten Sie die Kontaktstellen der Batterie dürfen, da dies die Batterie verursachen Leck, Überhitzung, Crack und Feuer fangen.

• Wenn die Flüssigkeit in den Batterien in die Augen geht gibt es eine Gefahr der Erblindung. Es in diesem Fall nicht die Augen reiben, aber die Augen sofort mit klarem Wasser abspülen und ins Krankenhaus für die Behandlung.

• Bitte nicht zerlegen oder modiﬁ zieren Sie die Batterie, da dies dazu führen, die Batterie auslaufen, hitzen, Crack und Feuer fangen.

• Bitte verwenden Sie keine oder legen Sie die Batterien in der Nähe von Hochtemperatur Orten wie in der Nähe ein Feuer oder Heizkessel dies dazu führen, dass die Batterie ausläuft, überhitzt zu knacken und zu fangen Feuer.

DEUTSCH

Page 77

• Wenn der Akku überhitzt, oder ändert sich die Farbe während des Gebrauchs verzerrt, Laden oder Lagerung, bitte nicht mehr verwenden und ersetzen sie durch eine neue Batterie.

• Wenn die Batterieﬂ üssigkeit in Kontakt mit Haut oder Kleidung kommt dies könnte dazu führen, Brennen der Haut. Sofort mit klarem Wasser, wenn nötig, spülen und ärztlichen Tipps.

• Wenn die Batterie ausläuft oder gibt ein seltsamer Geruch, entfernen Sie bitte die Batterie aus der Umgebung dem offenen Feuer, ein Feuer oder eine Explosion zu vermeiden.

• Bitte lassen Sie die Batterie nass werden, da dies der Akku überhitzen, rauchen und korrodieren.

• Bitte verwenden Sie keine Batterien oder Ort in Orten mit hohen Temperaturen, wie im direkten Sonne, dadurch wird der Akku überhitzen und zu lecken, geringere Leistung und verkürzen die Lebensdauer der Batterie.

• Bitte nicht kontinuierlich für mehr als 24 Stunden lang auﬂ aden.

Mobiltelefon auﬂ aden

• Schließen Sie den Stecker des Lade auf das Mobiltelefon. Die Akkuanzeige blinkt auf dem Bildschirm. Auch wenn das Telefon ausgeschaltet wurde, scheint immer noch die Lade Bild, anzeigt, dass die Batterie geladen wird. Wenn das Telefon überstrapaziert, wenn die aktuelle nicht ausreichend ist, kann es längere Zeit für die Ladeanzeige zu ergreifen, um auf dem Bildschirm angezeigt nachdem der Ladevorgang beginnt.

• Wenn die Batterieanzeige nicht blinkt und zeigt die Batterie voll ist , bedeutet dies, der Ladevorgang abgeschlossen ist. Wenn das Telefon ausgeschaltet ist, während des Ladevorgangs , wobei die Lade fertige Bild erscheint auch auf dem Bildschirm. Der Ladevorgang dauert oft 3 bis 4 Stunden. Während des Lade, die Batterie, Telefon und Ladegerät warm wird, ist dies eine normale Phänomen.

• Nach Abschluss des Lade, trennen Sie das Ladegerät von der Netzsteckdose, und aus dem Mobiltelefon.

Hinweise:

• Während des Ladevorgangs muss das Telefon Plätze in gut belüfteten Umgebung von +5 ° ~ +40 ° sein. Verwenden Sie immer die von Ihrem Handy-Hersteller mitgelieferte Ladegerät . Bei Verwendung eines nicht Ladegerät kann Gefahren verursachen und zum Verlust der Zulassung und Garantie Klauseln für Ihr Handy.

• Die Standby-Zeit und Gesprächsdauer vom Hersteller bereitgestellt werden auf ideale Basis Betriebsumgebung. In der Praxis hängt die Betriebszeit des Akkus je nach Netzwerkbedingungen, Betriebsumgebung und Nutzungsverfahren.

• Achten Sie darauf, die Batterie vor dem Laden installiert. Es ist am besten nicht zu entfernen, die Batterie während des Ladevorgangs.

DEUTSCH

Page 78

• Nach Beendigung des Lade, trennen Sie das Ladegerät vom Telefon und der Stromversorgung. Wenn Sie das Ladegerät vom Telefon und die Stromversorgung nicht unterbrochen haben,

wird das Ladegerät weiterhin den Akku nach 5 bis 8 Stunden aufgeladen, wenn der Teig Pegel sinkt erheblich. Wir beraten Sie nicht zu tun, wie diese, wie es senkt Ihre Telefon Leistung und verkürzt Ihre Telefon Leben.

Hinweise, wenn Sie Ihr Ladegerät

• Bitte verwenden Sie AC 220 Volt. Die Verwendung eines anderen BatteriespannungLeckage, Brand verursachen und zu Schäden an dem Handy und Ladegerät.

• Es wird einen Kurzschluss das Ladegerät verboten , da dies einen elektrischen Schlag verursachen, Rauchen und beschädigen das Ladegerät.

• Verwenden Sie das Ladegerät nicht, wenn das Stromkabel beschädigt ist, da dies zu Feuer oder Stromschlag.

• Bitte den Staub auf der Steckdose versammelten sofort reinigen.

• Bitte stellen Sie keine Gefäße mit Wasser in der Nähe der Ladestation, um Spritzwasser zu vermeiden auf das Ladegerät und verursacht eine elektrische Mangel, Leckage oder andere Fehlfunktion.

• Wenn das Ladegerät kommt in Kontakt mit Wasser oder anderen Flüssigkeiten müssen sofort die Strom um einen elektrischen Kurzschluss oder Schlag, Brand oder eine Fehlfunktion des Ladegerätes zu vermeiden ausgeschaltet werden.

• Bitte nicht zerlegen oder modiﬁ zieren Sie das Ladegerät, da es zu Verletzungen führen, Elektro-Schlag, Brand oder Schäden am Ladegerät.

• Bitte verwenden Sie das Ladegerät nicht im Badezimmer oder anderen übermäßig feuchten Gebieten, da diese verursachen elektrische Keil, Feuer oder Schäden am Ladegerät.

• Bitte berühren Sie nicht das Ladegerät, Netzkabel oder Steckdose mit nassen Händen, da dies wird einen elektrischen Schlag verursachen.

• Verändern Sie keine schweren Gegenstände auf das Netzkabel , da dies zu einem elektrischen Schlag oder Brand.

• Vor der Reinigung oder Wartungsarbeiten ziehen Sie bitte das Ladegerät von der elektrischen Steckdose.

• Netzstecker -Ladegerät, ziehen Sie nicht am Kabel , sondern halten Sie sich an den Körper der Ladegerät, das Ziehen am Kabel wird das Kabel beschädigt werden und führen zu Stromschlägen oder Feuer.

Reinigung und Pﬂ ege

• Das Mobiltelefon , Akku und Ladegerät sind nicht wasserfest . Bitte verwenden Sie sie nicht im Schlafzimmer oder anderen übermäßig feuchten Gebieten und ebenfalls vermeiden, dass sie zu bekommen nass in der regen.

DEUTSCH

Page 79

• Verwenden Sie ein weiches, trockenes Tuch zum Reinigen des Handy, Akku und Ladegerät.

• Verwenden Sie keinen Alkohol, Verdünner, Benzin oder andere Lösungsmittel, das Mobiltelefon zu wischen.

• Eine schmutzige Steckdose verursacht schlechten elektrischen Kontakt, der Macht zu verlieren und sogar Unfähigkeit, wieder aufzuladen. Bitte reinigen Sie regelmäßig.

2 Erste Schritte

Hinweise halten den Einsatz von Micro-SIM-Adapter auf TREVI Produkte

Die Steckplätze für SIM-Karten sind ausschließlich für die Berücksichtigung SIM-Format aufnehmen. Die Verwendung von SIM-(Mikro-oder Nano) mit Adapter und “nicht empfohlen, da dies zu Schäden am Gerät und der Mikro/Nano-SIM selbst verursachen.

Warnung:

- Trevi haftet nicht für Schäden, die durch die Verwendung von Adaptern für Mikro/Nano

DEUTSCH

1. Lautsprechertelefon

2. Frontkamera

3. Helligkeitssensor

4. Lautstärketaste +

5. Lautstärkeregler -

6. Knopf-Zündung/Shutdown

7. Funktionsrückgabe

8. Funktion Hause

9. Funktions menü

10. Mikrofon Anzeige

11. Anzeige

12. Micro-USB-Buchse

13. Kopfhörerbuchse

14. LED-Blitz

15. Rückkamera

16. Lautsprecher

12 3

1312

Page 80

Finger-Gesten

Tapping

Um eine Anwendung zu öffnen, um einen Menüpunkt auszuwählen, drücken Sie ein On-Screen-Taste, oder um ein Zeichen zu geben mit dem On-Screen-Tastatur, tippen Sie mit einem Finger.

Tippen und Halten

Tippen und halten Sie ein Element für mehr als 2 Sekunden, um alle verfügbaren Optionen zuzugreifen.

Doppeltippen

Doppeltippen Sie auf eine Webseite, eine Karte oder ein Bild, in einem Stück zu vergrößern. Tippen Sie erneut zweimal, um zurückzukehren.

Flicking

Blättern Sie nach links oder rechts auf der Startseite oder der Bildschirm Anwendungen, um eine andere Platte zu sehen. Streichen Sie nach oben oder unten, um über eine Webseite oder eine Liste, wie Kontakte blättern.

DEUTSCH

SIM verursacht.

- TREVI behält sich vor, kostenlose Unterstützung bei der Garantie auf Erzeugnisse mit Mängeln “Modul SIM durch die Verwendung von Adaptern für Mikro-/Nano-SIM verursacht verweigern.

- Speicherkarten Stecken Sie nicht in den Schlitz des SIM.

Nano-SIM-Adapter

Page 81

3 Anzeigesymbole

Die an der Oberseite des Bildschirms angezeigt Icons geben Auskunft über den Status des Gerätes. Die in der folgenden Tabelle aufgeführten Symbole sind am gebräuchlichsten.

Symbol Beschreibung

Geben Sie die Intensität der Netzwerksignale

Das Telefon spielt ein Lied

Anrufe verpasst anzeigen Das Telefon geladen wird

Standort per Satellit aktivieren USB

Erhalten Sie eine neue Nachricht

Der Zugang ist gesperrt

Eine Anwendung wird heruntergeladen

Lass dich mit dem drahtlosen Netzwerk verbunden

Der Download ist über Schalten Sie die Bluetooth

Der Wecker ist eingestellt und aktiviert

Keine SIM-Karte in das Telefon installiert

Ein Anruf im Gange GPRS-Datenverbindung wird

DEUTSCH

Schleppen

Um ein Symbol, Thumbnail, Vorschau oder an einen neuen Standor t zu wechseln, tippen und halten Sie ihn und ziehen Sie es auf die Zielposition.

Kneifen

Verbreiten Sie zwei Finger auf einer Webseite, Karte, oder ein Bild in einem Teil zu vergrößern. Pinch zu verkleinern.

Page 82

4 Status-und Benachrichtigungs

Die Symbole in der Statusleiste informiert Sie über neue Nachrichten, Kalenderbenachrichtigungen, Signalstärke, Batteriestatus, und Aktivitäten im Gange wie Datei-Downloads. Sie können per Drag unten in der Statusleiste, um das Benachrichtigungsfeld öffnen und bearbeiten Ihre Meldungen.

Um das Benachrichtigungsfeld zu öffnen:

Streichen von oben in Home-Bildschirm

Zur Aktion auf einer Notiﬁ kation

Tippen Sie auf die Benachrichtigung

Um eine Benachrichtigung von der Benachrichtigungsfeld entlassen

Legen Sie den Finger auf eine Benachrichtigung und Flick links oder rechts

Um alle Mitteilung von der Benachrichtigungsfeld zu löschen

Tippen Sie auf Clear (in der oberen rechten Ecke des Fensters)

5 Schnelleinstellung Steuerung

Von der schnellen Einstellung Panel können Sie die aktuellen Einstellungen des Geräts anzuzeigen. Ziehen Sie nach unten in der Statusleiste, tippen Sie auf die Schnelleinstellung zu öffnen, und verwenden Sie dann die folgenden Optionen:

• Einstellung: Um die Funktion der Einheit eingestellt.

• Wi-Fi: Aktivieren oder die WLAN-Funktion zu deaktivieren.

• Bluetooth: Aktivieren oder deaktivieren Sie die Bluetooth-Funktion.

• Standort: Aktivieren oder die GPS-Funktion zu deaktivieren.

• Aereoplan Modus: Deaktiviert alle drahtlosen Funktionen auf Ihrem Gerät.

• Datenverbindung: Aktivieren oder Deaktivieren der Daten Anschluss.

• Daten-Nutzung: Die Prüfung und die Datenverbindung zu begrenzen.

• Audio-Proﬁ l: Aktivieren oder deaktivieren

DEUTSCH

Page 83

Silent-Modus. Sie können im Silent-Modus vibrieren oder stumm Ihrem Gerät.

• Helligkeit: Stellen Sie die Monitorhelligkeit

• Automatische Rotation: Zulassen oder verhindern, dass die Schnittstelle von drehen, wenn Sie das Gerät drehen.

• Darsteller Screen: Anzeige Wireless-Funktion aktivieren.

6 Anpassen Home Screen

Tippen und halten Sie ein Element und ziehen Sie es an eine neue Position.

Sie können die Schnellzugriffsfeld am unteren Rand des anfertigen Home-Bildschirm durch das Hinzufügen oder Entfernen von Anwendungsverknüpfungen.

• Um ein Anwendungssymbol zu entfernen, tippen und halten Sie das Symbol, und ziehen Sie es in die Mülltonne.

• Um eine Anwendungsverknüpfung hinzuzufügen, tippen und halten Sie eine neue Anwendung Verknüpfung auf dem Startbildschirm, und ziehen Sie es auf die leere Lage.

Entfernen Sie ein Element aus dem Home-Bildschirm

Tippen und halten Sie ein Element und ziehen Sie es in die Mülltonne.

Widgets verwenden

Widgets sind kleine Anwendungen, die nützliche liefern Funktionen und Informationen auf Ihrem Home-Bildschirm.

• Einige Widgets Verbindung zu Web-Services. Verwendung einer Web-basierte Widget kann weitere Kosten verursachen.

• Die verfügbaren Widgets kann je nach Ihrem Region oder Dienstanbieter.

DEUTSCH

Page 84

Fügen Sie ein Widget auf dem Home-Bildschirm

1. In der Anwendungsliste Widgets, um das Widget zu öffnen.

2. Blättern Sie nach links oder rechts auf den Widget-Panel, um ein Widget zu ﬁ nden.

3. Tippen und halten Sie ein Widget, um es auf dem Home-Bildschirm hinzufügen.

7 Mit der Android-Tastatur

1. Um zwischen Groß- und Kleinschreibung zu wechseln.

2. Um zwischen Symbole und Zahlen in den Buchstabenmodus zu wechseln.

3. Um das Symbol der Bar oder langes Drücken, um verschiedene Einstellungen zugreifen

zu können “Optionen Einfügen” (Spracheinstellung und Tastatureinstellung).

4. So löschen Sie das letzte Zeichen/Nummer eingegeben.

5. Um zu bestätigen, das geschriebene Wort.

6. Um einen Zeitraum oder langes Drücken einfügen, zeigt eine Tabelle von Symbolen.

7. Um ein Leerzeichen einzugeben.

Bearbeiten von Text

Wählen Sie Text: Berühren und halten Sie den Text an bringen . Dann ziehen

und

mehr oder weniger Text auszuwählen, oder berühren Alles auswählen, um den

gesamten Text in einem Textfeld auswählen

Schneiden Sie Text: Wählen Sie Text-und Touch-Cut

. Taste wird Text abgeschnitten.

Text kopieren: Wählen Sie Text-und Touch-Kopieren.

Kann auch mit dieser

Taste kopieren

Einfügen von Text: Tippen Sie, wo Sie einfügen möchten der Text, ziehen Sie, um

die

DEUTSCH

1 2 3

4 5

6 7

Page 85

Einfügemarke verschieben Punkt, und tippen Sie auf Einfügen, um den Text einfügen Sie

Schnitt kopiert.

Drücken

Sie zum Einfügen Text.

8 Verwendung der Kamera

1. Ändern Sie die Einstellung Taschenlampe

2. Auf der Frontkamera wechseln

3. Nehmen Sie ein Foto

4. Schalten Sie am Camcorder an.

5. Ändern der Kameraeinstellungen.

6. Ändern Sie den Aufnahmemodus

Aufnahmemodus

Mehrere Foto-Effekte zur Verfügung. In den Aufnahmemodus zu ändern, nach oben oder unten über das Display an der linken Seite des Bildschirms. Auto: Verwenden Sie diese, um die Kamera zu ermöglichen, um die Umgebung zu bewerten und festzustellen, die ideale Modus für das Foto. Rich-Ton (HDR): Verwenden Sie diese, um ein Foto mit einem verbesserten Kontrastverhältnis zu nehmen.

Beauty Gesicht: Nehmen Sie ein Foto mit aufgehellten Gesichter für sanftere Bilder. Panorama: Ein Foto von vielen Fotos aufgereiht zusammen. Beste Gesicht: Verwenden Sie diese, um mehrere Gruppenfotos in der gleichen Zeit zu

nehmen und sie zu kombinieren erstellen, die bestmögliche Bild. Smile: Stellen Sie das Gerät an die Gesichter von Personen erkennen und Sie sich die Fotos von ihnen zu nehmen, wenn sie lächeln

DEUTSCH

Page 86

Tipps

So vergrößern, legen Sie zwei Finger auf den Bildschirm und spreizen Sie langsam. Zum Verkleinern, kneifen sie zusammen ..

9 Einrichten von Konten

Google-Anwendungen, wie z. B. Play Store benötigen ein Google-Konto. Neues GoogleKonto, um die beste Erfahrung mit dem Gerät haben.

Hinzufügen von Konten

Folgen Sie den Anweisungen, die beim Öffnen einer Google-Anwendung ohne Anmeldung in die Einrichtung eines Google-Kontos angezeigt. Um dich an oder melden Sie sich für ein Google-Konto, auf dem Anwendungen, tippen Sie auf Einstellungen - Konten - Konto hinzufügen - Google. Danach tippen Sie auf Neu, um sich zu registrieren, oder tippen Sie auf Bestehende, und folgen Sie den Bildschirmanweisungen, um die Einrichtung des Kontos abzuschließen. Mehr als ein Google-Konto kann auf dem Gerät verwendet werden.

Entfernen von Konten

Auf dem Bildschirm Anwendungen, tippen Sie auf Einstellungen - Konten, wählen Sie einen Account-Namen unter Meine Konten, wählen Sie das Konto entfernen möchten, und tippen Sie dann auf Konto entfernen.

10 Einrichten von Konten

Festlegen einer Bildschirmsperre

Es gibt mehrere Möglichkeiten, um den Bildschirm auf Ihrem Gerät zu sperren. Zum Beispiel können Sie das Gesicht Entsperren Funktion, die ein Bild von Ihrem Gesicht benutzt, um den Bildschirm zu entsperren zu verwenden. Sie können auch ein Display-Entsperrungsmuster, eine Nummer-basierten PIN-Sperre oder eine textbasierte Passwort festlegen.

Es ist sehr wichtig, dass Sie sich an Ihre Entsperrmuster, PIN oder Passwort. Wenn Sie diese Informationen vergessen, kann es nicht möglich sein, wichtige Daten wie Kontakte und Nachrichten wiederherzustellen.

So richten Sie das Gesicht Entsperren Funktion

1. Tippen Sie auf Einstellungen> Sicherheit> Bildschirmsperre.

2. Tippen Gesicht entsperren, folgen Sie den Anweisungen auf dem Gerät, um Ihr Gesicht

zu erfassen.

DEUTSCH

Page 87

3. Nachdem Ihr Gesicht ist erfolgreich erfasst, tippen Sie auf Weiter.

4. Wählen Sie eine Sicherungsschloss Methode und folgen Sie den Anweisungen in der

Einrichtung, um das Setup abzuschließen.

Hinweis: Für beste Ergebnisse, erfassen Sie Ihr Gesicht in einer Indoor-Bereich, der gut beleuchtet, aber nicht zu hell ist, und halten Sie das Gerät auf Augenhöhe.

11 Einrichten von Konten

Location Services und Quellen

Verwenden Sie Ihr Gerät , um herauszuﬁ nden, wo Sie sind. Es gibt zwei Methoden, oder Quellen: GPS-Satelliten und drahtlose Netzwerke. Aktivieren Sie die Option Wireless-Netzwerke (Wi-Fi -und Mobilfunknetzen) wenn Sie nur Ihren ungefähren Standort, und wollen es schnell. Wenn Sie eine genauere Position und haben eine klare Sicht auf den Himmel, aktivieren Sie die Option GPS-Satelliten. In Situationen, in denen die WLAN-Verbindung ist schwach, sollten Sie beide Optionen aktivieren, um sicherzustellen, dass Ihre Position gefunden wird. Beide Optionen sind standardmäßig aktiviert, wenn Sie die Ortungsdienste zu aktivieren.

Um die Ortungsdienste ermöglichen

1. Öffnen Sie Einstellungen, Tap Lage Zugang.

2. Überprüfen Sie den Zugang zu meinem Feld Speicherort

3. Tippen Sie auf Zustimmen, um zu bestätigen .

Hinweis: Wenn Sie die Ortungsdienste, sowohl GPS- Satelliten und Google-Standortservi-

ceermöglichen (Wi-Fi -und Mobilfunknetzen) standardmäßig aktivier t zu werden. Sie können entweder die Option manuell deaktivieren.

Damit Google Apps zu Ihrem Standort zugreifen

1. Öffnen Sie Einstellungen, Tap Lage Zugang.

2. Überprüfen Sie den Netzwerkstandort Box WLAN & Mobile

3. Tippen Sie auf Zustimmen, um zu bestätigen .

Hinweis: Sie müssen sich in Ihrem Google ™-Konto angemeldet sein, um in der Lage, die

Ortungsdienste nutzen.

Mit GPS

Ihr Gerät verfügt über einen GPS- (Global Positioning System) -Empfänger, der SatellitenSignale verwendet , um Ihren Standort berechnen. Das Gerät unterstützt auch GLONASS (Global Navigation Satellite System). Beide Systeme lassen sich ergänzen und gegenseitig ersetzen, falls notwendig, auf die Positionierungsgenauigkeit und eine reibungslose Na-

DEUTSCH

Page 88

vigation zu gewährleisten. Wenn Sie GPS aktivieren, das GLONASS-System wird auch automatisch aktiviert.

Um GPS aktivieren

1. Öffnen Sie Einstellungen , Tap Ort Zugang

2. Ziehen Sie den Regler neben Zugang zu meinem Standort nach rechts.

12 Connectivity

Wi-Fi

Aktivieren Sie die Wi-Fi-Funktion, um zu einem Wi-Fi-Netzwerk und das Internet zugreifen oder andere Netzwerkgeräte.

Um die Optionen, tippen Sie verwenden

Scannen: Scannen für nahe gelegene Wi-Fi-Signale Wi-Fi Direct: Verbindet zwei Geräte direkt über eine Wi-Fi-Netzwerk, ohne einen Zugangspunkt

erforderlich ist. WPS- PIN-Eingabe: Verbindung mit einem gesicherten WLAN-Netzwerk mit einem WPS -PIN. Advanced: Customize Wi -Fi-Einstellungen .

Bluetooth

Aktivieren Sie die Bluetooth -Funktion, um Informationen über kurze Distanzen austauschen Um weitere Optionen zu verwenden, tippen Sie auf

Umbenennen: Kunden den Namen des Telefons, wenn jemand Sichtbarkeit timeout: Dauer einstellen, dass das Gerät sichtbar ist. Empfangene Dateien anzeigen: empfangene Dateien anzeigen über die Bluetooth- Funktion. Erweiterte Einstellungen: Anpassen der Bluetooth-Einstellungen.

Tethering & mobiler Hotspot Wi-Fi-Hotspot: Mit der mobilen WLAN- Hotspot für mobile des Geräts Aktien

Netzwerkverbindung mit Computern oder anderen Geräten über das Wi -Fi-Netzwerk. USB-Tethering: Verwenden Sie USB-Tethering mobile Netzwerkverbindung des Geräts zu teilen mit einem Computer via USB. Wenn an einen Computer angeschlossen ist, wird das Gerät als drahtloses Modem für den Computer verwendet. Bluetooth-Tethering: Verwenden Sie das Bluetooth-Tethering mobile Netzwerkverbindung des Geräts mit dem Computer via Bluetooth zu teilen.

Hotspot & Tethering Einstellungen: Setup für IPv4 oder IPv6.

13 Flyght Modus

Dies deaktiviert alle drahtlosen Funktionen des Geräts. Sie können nur netzunabhängige

DEUTSCH

Page 89

Dienste verwenden.

FAQs Ursachen Lösungen

Schlechter Empfang

Wenn Sie Ihr Telefon in Gebieten mit schlechtem Empfang zu verwenden, zum Beispiel in der Nähe von hohen Gebäuden oder Grund Zimmer, die Funkwellen nicht effektiv übertragen werden.

Vermeiden Sie dies, so weit wie Sie können.

Wenn Sie Ihr Telefon an den Netzwerkverkehr, wie Arbeitszeit und off-duty Zeit verwenden, kann die Staus in schlechtem Empfang führen.

Vermeiden Sie dies, so weit wie Sie können.

Dies ist im Zusammenhang mit der Entfernung zur Basisstation in Frage.

Sie können die Netzwerkdienstanbieter bitten, Service-Abdeckungskarte zu liefern.

Echoes oder Geräusche Die Amtsleitung der Netzwerk ist in

einem schlechten Zustand. Es ist ein regionales Problem.

Hängen Sie den Anruf und wählen Sie erneut. Wählen Sie eine andere bessere Linie

In einigen Bereichen sind die CallLinien in schlechtem Zustand.

Kürzere Wartezeit Die Standby-Zeit ist relevant für

Netzwerkeinstellungen.

In Gebieten mit schlechtem Empfang, schalten

Sie Ihr Telefon vorübergehend. Ersetzen Sie die Batterien Change with a new battery. Wenn keine Signale empfangen

werden, wird Ihr Telefon weiterhin auf der Suche nach Basisstationen, so verbrauchen eine große Menge an Batterieleistung und reduziert Standby-Zeit.

Verwenden Sie Ihr Telefon bei starken

Signalbereiche oder Schalten Sie das Telefon

vorübergehend.

Fehler beim Einschalten des Telefons

Wird Die Batterie verwendet. Überprüfen Sie den Akku-Ladezustand oder die

Batterie aufzuladen.

SIM-Kartenfehler Die SIM-Karte ist beschädigt. Kontaktieren Sie Ihren Netzbetreiber.

Die SIM-Karte nicht richtig installiert ist.

Sicherstellen, dass die SIM-Karte richtig

installiert ist. Die metallische Fläche der SIM-

Karte ist kontaminiert.

Wischen Sie das Gesicht mit einem sauberen

Tuch ab.

Konnte nicht mit dem Netzwerk verbinden

Die SIM-Karte ist ungültig. Kontaktieren Sie Ihren Netzbetreiber.

Über die GSM-Abdeckung. Wenden Sie sich an den Netzbetreiber für die

Service-Bereiche.

Das Signal ist schwach. Wiederholen Sie bei einem stärkeren Signal-

Bereich.

DEUTSCH

Page 90

Fehler beim Anruf Die Anrufsperre Funktion verwendet

wird.

Abbrechen der Anrufsperren.

Die feste Rufnummer Funktion verwendet wird.

Abbrechen der festen Wahlnummer-Einstellungen.

PIN-Code-Fehler Geben falschen PIN-Code drei Mal

in Folge.

Kontaktieren Sie Ihren Netzbetreiber.

Fehler beim Laden der Batterie Die Batterie oder das Ladegerät ist

beschädigt.

Ändern Sie einen neuen Akku oder Ladegerät.

Laden Sie den Akku, wenn die Umgebungstemperatur niedriger als

-10 ° C oder über 55 ° C

Ändern Sie die Umwelt.

Schlechte Verbindung. Prüfen Sie, ob der Stecker richtig

angeschlossen ist.

Fehler beim Kontakte zu Telefonbuch hinzufügen

Der Speicherplatz des Telefonbuchs aufgebraucht ist.

Löschen Sie einige Kontakte aus dem Telefonbuch.

Konnte einige Funktionen einrichten Ihre Netzwerk-Service-Provider

nicht die Dienstleistungen, oder Sie sie nicht abonniert haben.

Kontaktieren Sie Ihren Netzbetreiber.

Vorsichtsmaßnahmen für die korrekte Entsorgung des Produkts.

Die auf dem Gerät abgebildete Symbol zeigt an, daß die Abfälle in “getrennte Sammlung” entsorgt werden und so darf das Produkt nicht zusammen mit Hausmüll entsorgt werden. Der Benutzer muss das Produkt “Wertstoffsammelzentren” durch die lokale Regierung zu ziehen, oder liefern sie an die Händler gegen den Kauf eines neuen Produkts. Die getrennte Sammlung von Abfällen und anschließende Behandlung, Verwertung und Beseitigung fördert die Produktion von Geräten mit Recycling-Materialien und begrenzt negative Auswirkungen auf die Umwelt und auf die Gesundheit durch unsachgemäße Behandlung von Abfällen. Illegale Entsorgung des Produktes führt zur Vollstreckung von Verwaltungsstrafen.

DEUTSCH

Page 91

DEUTSCHDEUTSCH

Trevi S.p.A. President

DECLARATION OF CONFORMITY

The undersigned TREVI S.p.A.

with registered ofﬁ ce in Rimini (RN), Strada Consolare Rimini-San Marino, 62 as a distributor within

the Community

Declares that the product:

Description: WCDMA Mobile Phone, GSM, WLAN e GPS

Brand: TREVI

Model: PHABLET 4.5 Q2

It conforms to: Directive 1999/5/EC (R & TTE) Directive of the European Parliament and of the Council of 9 March 1999 on radio equipment and telecommunications terminal equipment and the mutual

recognition of their conformity.

a.Electrical Safety - LVD (directive CEE 72/23)

EN 60950-1: 2006+A11:2009+ A1:2010+A12: 2011

b.electromagnetic compatibility-

EMC (directive CEE 89/336)

EN 301 489-1 V1.9.2 EN 301 489-7 V1.3.1 EN 301 489-17 V2.2.1 EN 301 489-3 V1.4.1 EN 301 489-24 V1.5.1

c.Frequency spectrum-

Allegato IV (directive 1999/5/EC)

EN 300 328 V1.7.1 EN 301 511 V9.0.2 EN 300 440-1 V1.6.1 EN 300 440-2 V1.4.1 EN 301 330-1 V1.7.1 EN 301 330-2 V1.5.1 EN 301 908-1 V6.2.1 EN 301 908-2 V6.2.1

d.SAR

EN 50566:2013 EN 62479:2010 EN 50360:2001 EN 62209-1:2006 EN 62209-2:2010

e.RoHS – (directive 2011/65/EU)

Regarding the restriction of the use of hazardous chemicals in electrical and electronic equipment

Therefore, the product is labeled with the European conformity mark:

0700

Page 92

1 Los fundamentos

Visión de conjunto

Gracias por elegir el teléfono móvil digital GSM/GPRS. Después de leer esta guía usted será capaz de dominar totalmente el uso de su teléfono y apreciar todas sus funciones y facilidad de uso. No sólo el teléfono inteligente le proporcionan las funciones básicas de llamada como el Registro de llamadas, pero también con muchas funciones y servicios prácticos, para mejorar el tiempo que pasa trabajando y jugando. El teléfono móvil de pantalla a color cumple con la tecnología GSM/GPRS y ha sido aprobado por las autoridades de certiﬁ cación tanto a nivel nacional como en el extranjero. La disponibilidad de algunos servicios y funciones que se describen en este manual depende de la red y de la suscripción. Por lo tanto, algunos elementos de menú no estén disponibles en su teléfono. Los accesos directos a los menús y las funciones también pueden variar de un teléfono a otro. Nuestra empresa se reserva el derecho de revisar este contenido manual sin previo aviso.

Guía de seguridad

• Si el teléfono móvil se pierde o es robado, por favor póngase en contacto con las aut ridades de telecomunicaciones o un agente de ventas de inmediato para tener una bodega en el teléfono y la tarjeta SIM. Esta voluntad evitar la pérdida económica causada por las llamadas no autorizadas realizadas desde su teléfono móvil.

• Cuando se comunique con las autoridades de telecomunicaciones o un agente de ventas, que tendrán que saber el número IMEI de nuestro teléfono móvil (quitar la batería para exponer el número situado en la etiqueta en la parte posterior del teléfono). Por favor, copie el número y guárdelo en un lugar seguro para uso futuro .

• A ﬁ n de evitar el mal uso de su teléfono móvil tomar las siguientes medidas preventivas:

- Establecer el número PIN de la tarjeta SIM de su teléfono móvil y cambiar este número inmediatamente si se conoce a un tercero.

- Por favor, mantenga el teléfono fuera de la vista cuando la deje en un vehículo. Es mejor llevar el teléfono con usted, o bloquearlo en el maletero.

- Establecimiento de llamada de restricción.

Los avisos de seguridad y las comunicaciones

Antes de utilizar su teléfono móvil, lea y entienda los siguientes avisos cuidadosamente para asegurarse de que va a utilizar con seguridad y correctamente.

La atención general

• Sólo la batería y el cargador de batería especiﬁ cado por nuestra compañía se deben utilizar en su teléfono móvil. Otro producto podría provocar fugas de líquido,

ESPANOL

Page 93

recalentamiento, explosión o fuego .

• Para evitar el mal funcionamiento del teléfono o la captura de fuego, por favor no impactar violentamente sacudida o tirar su teléfono.

• No coloque la batería, el teléfono o el cargador en un horno de microondas o de alta presión equipo. De lo contrario, podría provocar accidentes inesperados, como daños en el circuito o peligro de incendio.

• No utilice el teléfono cerca de gases inﬂ amables o explosivos, ya que podría causa el mal funcionamiento de su teléfono o peligro de incendio.

• No exponga el teléfono a altas temperaturas, alta humedad o lugares polvorientos; de lo contrario esto puede llevar a un mal funcionamiento de su teléfono.

• Mantenga el teléfono fuera del alcance de los niños. El teléfono no es un juguete. niños podrían lastimarse a sí mismos.

• Para evitar que su teléfono caiga y funciona correctamente o se dañe, no coloque sobre superﬁ cies inestables o irregulares.

Avisos al utilizar su teléfono

• Apague el teléfono móvil cuando no se permite que el teléfono, como en el aeropuerto o en los hospitales. El uso del teléfono móvil en esos lugares puede afectar el funcionamiento normal de los dispositivos electrónicos y los instrumentos médicos. Siga las regulaciones pertinentes al usar su teléfono móvil en esos lugares. Su teléfono móvil tiene el auto desvío en función. Compruebe la conﬁ guración de reloj de alarma para conﬁ rmar que su teléfono móvil no se encenderá automáticamente durante el vuelo.

• No utilice su teléfono móvil cerca de la señal débil o de alta precisión electrónica dispositivos. La interferencia de RF podría causar el mal funcionamiento de estos dispositivos electrónicos y otros problemas. Consejos especiales deben ser pagados cerca de los siguientes equipos: audífonos, marcapasos y otros dispositivos médicos electrónicos, detectores de incendios, puertas automáticas y otras instalaciones de control automático. Para conocer el efecto de los teléfonos móviles en un marcapasos u otros equipos médicos electrónicos, por favor comuníquese con el fabrica o agentes de ventas locales del equipo.

• Por favor, no exponga la pantalla LCD a impactos o utilizar la pantalla para golpear las cosas, ya que esto dañar la placa LCD y causar fugas del cristal líquido. Hay un riesgo de ceguera si la sustancia de cristal líquido le entra en los ojos. Si esto ocurre, enjuague los ojos de inmediato con agua clara ( en ningún caso se frote los ojos ) e ir inmediatamente a un hospital para el tratamiento.

• No desensamblar o modiﬁ car su teléfono móvil, ya que dará lugar a daños en el teléfono tales como fugas o fallo en el circuito.

• En circunstancias muy raras utilizando el teléfono móvil en ciertos modelos de automóviles puede afectar negativamente el equipo electrónico interno. Con el ﬁ n de asegurar su

ESPANOL

Page 94

seguridad bajo tales circunstancias , por favor no utilice el teléfono móvil.

• No utilice agujas, puntas de lápiz u otros objetos aﬁ lados en el teclado, ya que podría dañar el teléfono móvil o hacer que funcione mal.

• En caso de mal funcionamiento de la antena, no utilice el teléfono, ya que podría ser perjudicial para cuerpo humano.

• Evite que el teléfono entre en contacto directo con objetos magnéticos como magnética tarjetas como las ondas de la radiación del teléfono móvil puede borrar la información almacenada en disquetes, pagar las tarjetas y las tarjetas de crédito.

• Por favor, mantenga los objetos de metal pequeños, como chinchetas lejos del receptor. ¿Cuándo el receptor está en uso se convierte en magnético y puede atraer a estos pequeños objetos metálicos y por lo tanto estos pueden causar lesiones o daños en el teléfono móvil.

• Evite que el teléfono móvil esté en contacto con agua u otros líquidos. Si los líquidos entrar en el teléfono, esto podría causar un corto circuito, fugas o mal funcionamiento

Los avisos cuando se utiliza la batería

• La batería tiene una vida útil limitada. La vida restante se reduce a medida de los tiempos de aumento de carga. Si la batería se vuelve débil, incluso después de la carga, esto indica la vida útil ha terminado y usted tiene que utilizar una nueva batería especiﬁ cado.

• No tire las pilas viejas con todo la basura doméstica. Deshágase de edad baterías en los lugares dirigidos con normas especíﬁ cas para su eliminación.

• No tire las pilas al fuego, ya que esto hará que la batería se incendie y explotar.

• Al instalar la batería, no utilice la fuerza o presión, ya que esto hará que la batería a gotear, sobrecalentarse, crack e incendiarse.

• No utilice cables, agujas u otros objetos de metal a un cortocircuito en la batería. además, No ponga la batería cerca de collares u otros objetos metálicos, ya que esto hará que la batería a gotear, sobrecalentarse, crack e incendiarse.

• Por favor, no soldar los puntos de contacto de la batería , ya que esto hará que la batería se fugas, sobrecalentamiento, el crack y la captura de fuego.

• Si el líquido en las baterías entra en los ojos, hay un riesgo de ceguera. Es esto ocurre no se frote los ojos, enjuáguese inmediatamente los ojos con agua limpia y vaya al hospital para el tratamiento.

• No desmonte ni modiﬁ que la batería, ya que esto hará que la batería de fugas, sobrecalentamiento, grietas e incendiarse.

• No utilice ni deje las baterías cerca lugares de alta temperatura , como cerca de una incendio o recipiente de calentamiento, ya que esto hará que la batería de fugas, recalentarse, el crack y la captura fuego.

• Si la batería se sobrecalienta, cambia de color o se distorsiona durante el uso, la carga o almacenaje, por favor el usar y sustituirla por una nueva.

ESPANOL

Page 95

• Si el líquido de la batería entra en contacto con la piel o la ropa que podría provocar ardor de la piel. Inmediatamente use agua limpia para enjuagar y buscar consejos médicos si es necesario.

• Si la batería tiene fugas o emite un olor extraño, por favor, retire la batería de la vecindad de la chimenea para evitar un incendio o una explosión.

• Por favor, no deje que la batería se moje, ya que esto hará que la batería se sobrecaliente, fumar y corroer.

• No utilice ni coloque las baterías en lugares de alta temperatura, tales como en directo la luz del sol, ya que esto hará que la batería de fugas y sobrecalentamiento, el rendimiento más bajo y acortar la vida de la batería.

• Por favor, no cargue durante más de 24 horas .

Cargar el teléfono

• Conecte el conector de carga para el teléfono móvil. El indicador de nivel de batería parpadea en la pantalla. Incluso si el teléfono ha sido apagado, sigue apareciendo la imagen de carga, lo que indica que la batería se está cargando. Si el teléfono es usado en exceso cuando la corriente es insuﬁ ciente, puede tomar más tiempo para que el indicador de carga aparezca en la pantalla después de que comience la carga.

• Cuando el indicador de nivel de batería no parpadea e indica que la batería está llena, esto indica la carga se ha completado. Si el teléfono está apagado durante la carga, siendo la carga imagen completa también aparece en la pantalla. El proceso de carga a menudo tarda de 3 a 4 horas. Durante la carga, la batería, el teléfono y el cargador se calienta , este es un normales fenómeno.

• Tras la ﬁ nalización de la carga, desconecte el cargador de la toma de alimentación de CA, y desde el teléfono móvil.

Notas:

• Durante la carga, el teléfono debe haber lugares en ambiente bien ventilado de 5 ° ~ 40 °. Utilice siempre el cargador suministrado por el fabricante del teléfono. El uso de un no autorizada cargador podría resultar peligroso e invalidar las cláusulas de autorización y garantía de el teléfono.

• El tiempo de espera y la duración de la llamada proporcionado por el fabricante se basan en ideales entorno operativo. En la práctica, el tiempo de funcionamiento de la batería varía en función de condiciones de la red, el entorno operativo y métodos de uso.

• Asegúrese de que la batería se ha instalado antes de cargarla. Lo mejor es no quitar la la batería mientras se está cargando.

• Al ﬁ nalizar la carga, desconecte el cargador del teléfono y de la fuente de alimentación.

Si no ha desconectado el cargador del teléfono y el suministro de energía, el cargador

ESPANOL

Page 96

continuará cargando la batería después de 5 a 8 horas cuando el nivel de la masa disminuye sustancialmente. Le aconsejamos que no lo haga así, ya que disminuye el rendimiento de su teléfono y se acorta su vida teléfono.

Avisos al usar el cargador

• Utilice la CA de 220 voltios. El uso de cualquier otro voltaje puede causar fugas de la pila, incendio y causar daños en el teléfono móvil y el cargador.

• Se prohíbe la corta del circuito del cargador, ya que esto puede provocar una descarga eléctrica, el tabaquismo y dañar el cargador.

• No utilice el cargador si el cable eléctrico está dañado, ya que esto podría provocar un incendio o descarga eléctrica.

• Limpie inmediatamente cualquier resto de polvo recogidas en la toma de corriente.

• No coloque los vasos con agua cerca del cargador para evitar salpicaduras de agua en el cargador y causando una escasez eléctrica, fugas u otros fallos de funcionamiento.

• Si el cargador entra en contacto con agua u otro líquido el poder debe inmediatamente desconectarse para evitar un cortocircuito o descarga eléctrica, incendio o mal funcionamiento del cargador eléctrico.

• No desarme ni modiﬁ que el cargador, ya que dará lugar a daños físicos, eléctricos descargas eléctricas, incendios o daños al cargador.

• No utilice el cargador en el cuarto de baño u otros lugares excesivamente húmedos, ya que esto causará chock eléctrico , incendio o daños en el cargador .

• No toque el cargador, cable o el enchufe de alimentación con las manos mojadas, ya que esto provocará una descarga eléctrica.

• No modiﬁ que ni coloque objetos pesados sobre el cable de alimentación, ya que esto causará eléctrica descargas eléctricas o incendios.

• Antes de limpiar o realizar el mantenimiento desenchufe el cargador de la toma de salida.

• Al desconectar el cargador, no tire del cable , sino mantenerse en el cuerpo de la cargador, como tirando del cable podría dañar el cable y provocar una descarga eléctrica o un incendio.

Limpieza y mantenimiento

• El teléfono móvil, la batería y el cargador no son resistentes al agua . Por favor, no los utilice en el cuarto o en otros lugares excesivamente húmedos y evitar asimismo que les permite obtener mojada por la lluvia.

• Utilice un paño suave y seco para limpiar el teléfono móvil, la batería y el cargador .

• Por favor, no utilice alcohol, diluyente, bencina u otros solventes para limpiar el teléfono móvil.

• Una salida de sucio causará un mal contacto eléctrico, perder el poder e incluso la imposibilidad de recargar . Por favor, limpie con regularidad.

ESPANOL

Page 97

2 Primeros pasos

Disposición de dispositivos

Nota por el uso de adaptador de micro-SIM en los productos TREVI

Las ranuras para tarjetas SIM están diseñados para acomodar sólo el formato consideración SIM. El uso de SIM (micro o nano) con su adaptador y ‘no se recomienda ya que puede causar daños en el dispositivo y el micro / nano sí SIM.

Advertencia:

- Trevi no es responsable de los daños causados por el uso de adaptadores de micro nano SIM.

- TREVI se reserva el derecho a denegar la asistencia gratuita en garantía en productos con módulo SIM defectos ‘causada por el uso de adaptadores de micro/nano SIM.

- No inserte tarjetas de memoria en la ranura de la tarjeta SIM.

ESPANOL

1. Altavoz del teléfono

2. Cámara frontal

3. Sensor de luminosidad

4. Botón de volumen +

5. Botón de volumen -

6. Botón de encendido/apagado

7. Atràs

8. Función casa

9. Función Menù

10. Micrófono

11. Pantalla

12. El conector USB Micro.

13. Conector de auriculares 3.5.

14. Flash LED

15. Cámara trasera.

16. Altavoz.

12 3

1312

Page 98

Movimientos del dedo

Tapping

Para abrir una aplicación, para seleccionar un elemento del menú, pulsar un botón en la pantalla, o al introducir un carácter con el teclado en pantalla, toque con un dedo.

Tocando y manteniendo

Toque y mantenga pulsado un elemento durante más de 2 segundos para acceder a las opciones disponibles.

Haga doble tapping

Pulse dos veces en una página web, un mapa o una imagen para hacer un zoom en una parte. Pulse dos veces para volver.

Sacudiendo

Recorra hacia la izquierda o derecha en la pantalla de inicio o la pantalla de aplicaciones para ver otro panel. Desplácese hacia arriba o hacia abajo para desplazarse a través de una página web o una lista, como contactos.

ESPANOL

Adaptador Nano SIM

Page 99

3 Iconos indicadores

Los iconos que aparecen en la parte superior de la pantalla proporcionan información sobre el estado del dispositivo. Los iconos que ﬁ guran en la tabla de abajo son los más comunes.

ICONO DESCRIPCION

Indica la intensidad de la señal

El teléfono hace sonar una canción

Enseña llamadas perdidas El teléfono está cargándose

Localización por satélite USB listo

Mensaje recibido Acceso bloqueado

Descarga de app Conexión a la red wireless

Descarga terminada Bluetooth

Alarma activada

No hay tarjeta SIM en el teléfono

Llamada en curso GPRS data conexión

ESPANOLESPANOL

Arrastrando

Para mover un icono, miniaturas o vista previa a una nueva ubicación, presione y mantenga presionado y arrástrelo a la posición de destino.

Pellizcos

Corre dos dedos separados en una página web, mapa o la imagen para ampliar en una parte. Pinch para reducir.

Page 100

100

4 Estado y notiﬁ cación

Los iconos de la barra de estado que le informan de los nuevos mensajes, notiﬁ caciones de calendario, intensidad de la señal, estado de la batería y actividades en curso, como las descargas de archivos. Puede arrastrar hacia abajo la barra de estado para abrir el panel de notiﬁ caciones y manejar sus alertas.

Para abrir el panel de notiﬁ caciones:

Pase desde la parte superior de la pantalla de inicio

Para tomar una decisión sobre una notiﬁ cación

Toca la notiﬁ cación

Para descartar la notiﬁ cación del panel de notiﬁ caciones

Coloque el dedo en una notiﬁ cación y desplázate a la izquierda oa la derecha

Para borrar todas las notiﬁ caciones del panel Notiﬁ caciones

Toque Clear (en la esquina superior derecha del panel)

5 Panel de conﬁ guración rápida

Desde el panel de conﬁ guración rápida, puede ver la conﬁ guración actual de su dispositivo. Arrastre hacia abajo la barra de estado, toque para abrir el panel de conﬁ guración rápida y, a continuación, utilice las siguientes opciones:

• Estado de la batería

• Ajustes

• WiFi

• Bluetooth

• Geolocalización

• Modo de avión

• Los datos de conexión

• Uso de datos

• Perﬁ les de Audio

• Brillo

• Rotación automática

• pantalla Transmitir

ESPANOL
