Page 1
LTV
1601SAT
16” TV COLOR/MONITOR TFT LED
HD DVB-S/T2 - CI+ SLOT - USB
Manuale D’uso
Instruction manual
Page 2
ITALIANO
LTV 1601SAT
1 PREFAZIONE
Grazie per aver acquistato questo TV!
Prima di utilizzare il prodotto si prega di leggere attentamente il seguente manuale d’uso.
Accertarsi che il TV non sia danneggiato, in tal caso rivolgersi al venditore.
Controllare che siano presenti tutti gli accessori.
Non aprire il TV: all’interno non vi sono nè comandi manipolabili dall’utente nè parti di
ricambio. Per tutte le operazioni rivolgersi ad un Centro Assistenza Autorizzato Trevi.

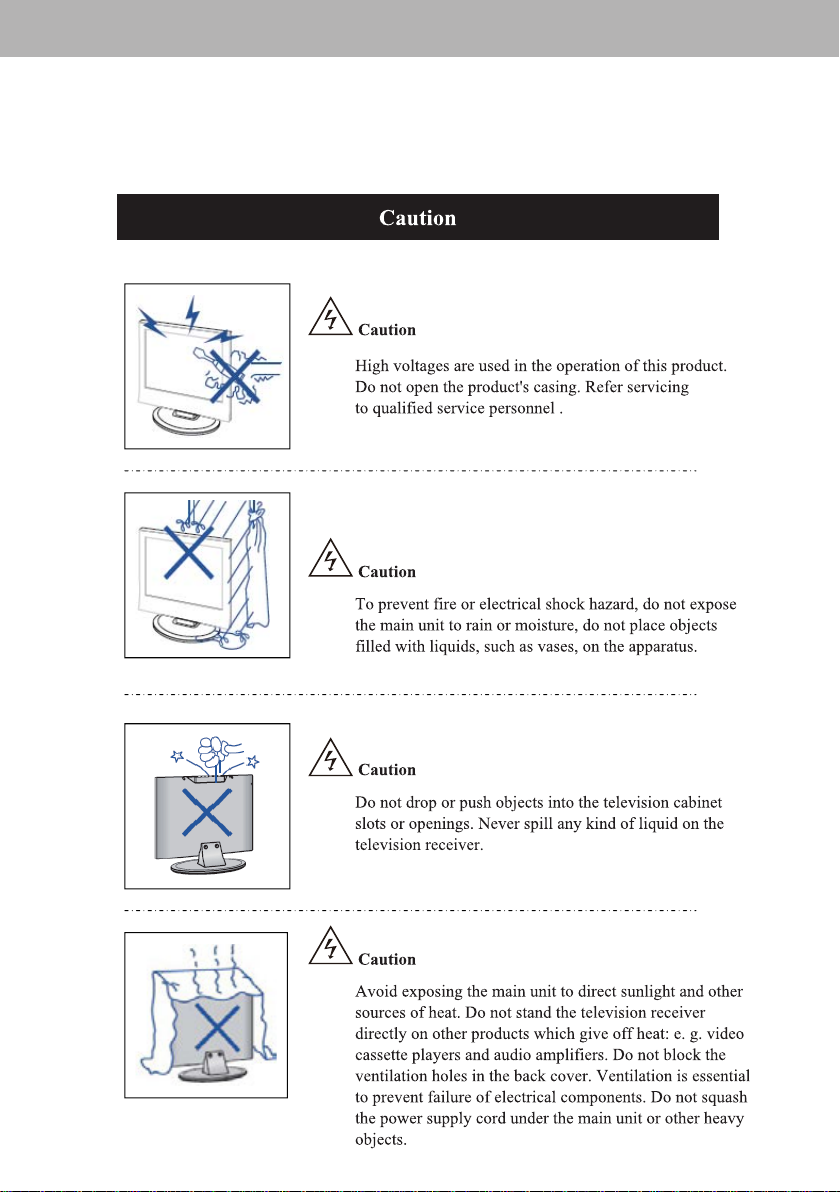

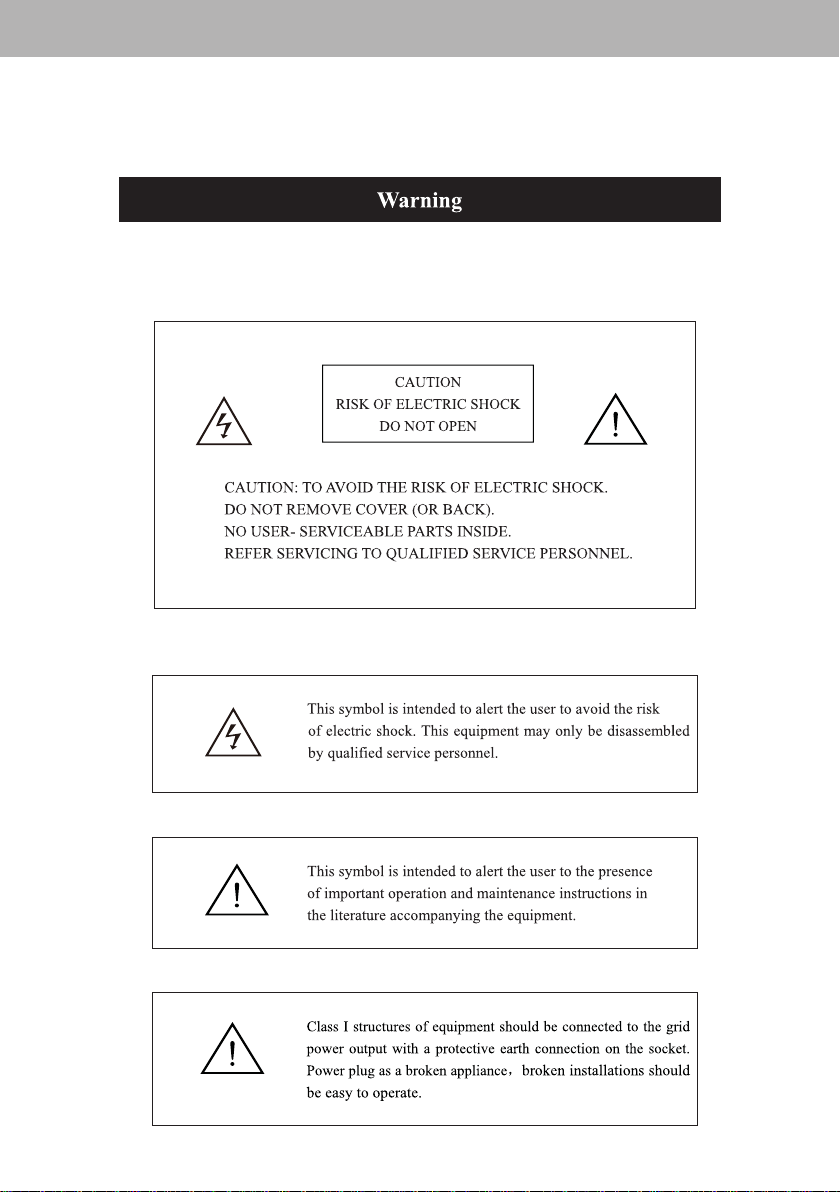

2 PRECAUZIONI DI SICUREZZA
VOLTAGGIO PERICOLOSO
Questo simbolo riportato sul retro dell’apparecchio ed in
questo manuale segnala la presenza all’interno di questo
apparecchio di componenti operanti ad alta tensione, non
apritelo per evitare il rischio di scosse elettriche.
Posizionare l’apparecchio su una superficie piana.
Posizionare l’apparecchio in modo che ai suoi lati ci sia sempre abbastanza spazio per
la libera circolazione dell’aria (almeno 10 cm).
Non collocare nessun oggetto sopra l’apparecchio.
Non coprire le fessure di ventilazione poste sopra e dietro l’apparecchio.
L’apparecchio non deve essere esposto a stillicidio o a spruzzi d’acqua. Nessun oggetto
pieno di liquido, quali vasi, deve essere posto sull’apparecchio.
Nessuna sorgente di fiamma nuda, quali candele accese, deve essere posta sull’ap-
parecchio.
I cavi devono essere nascosti e protetti onde evitare l’inciampo da parte di qualcuno e
la conseguente caduta dell’apparecchio.
Tenere l’apparecchio lontano dai seguenti luoghi:
vicino a fonti di calore (caloriferi, stufe, raggi diretti del sole, ecc...);
vicino a zone umide (stanze da bagno, piscine, ecc...);
zone polverose;zone soggette a forti vibrazioni.
Scollegare il cavo di alimentazione durante i temporali o per lunghi periodi di inutilizzo.
Istruire al corretto utilizzo bambini e persone con scarse conoscenze del prodotto.
Istruire i bambini a non arrampicarsi sul TV in quanto potrebbe ribaltarsi e provocare
lesioni personali.
ATTENZIONE
Questo simbolo riportato sul retro dell’apparecchio ed in
questo manuale indicano la presenza sugli stessi di importanti istruzioni per la sicurezza d’uso. Leggetele attentamente
prima di utilizzare l’apparecchio.
3 CURA E MANUTENZIONE
Scollegare il TV prima di pulirlo.
Non usare solventi o liquidi per pulire il TV, usare solo un panno morbido e asciutto.

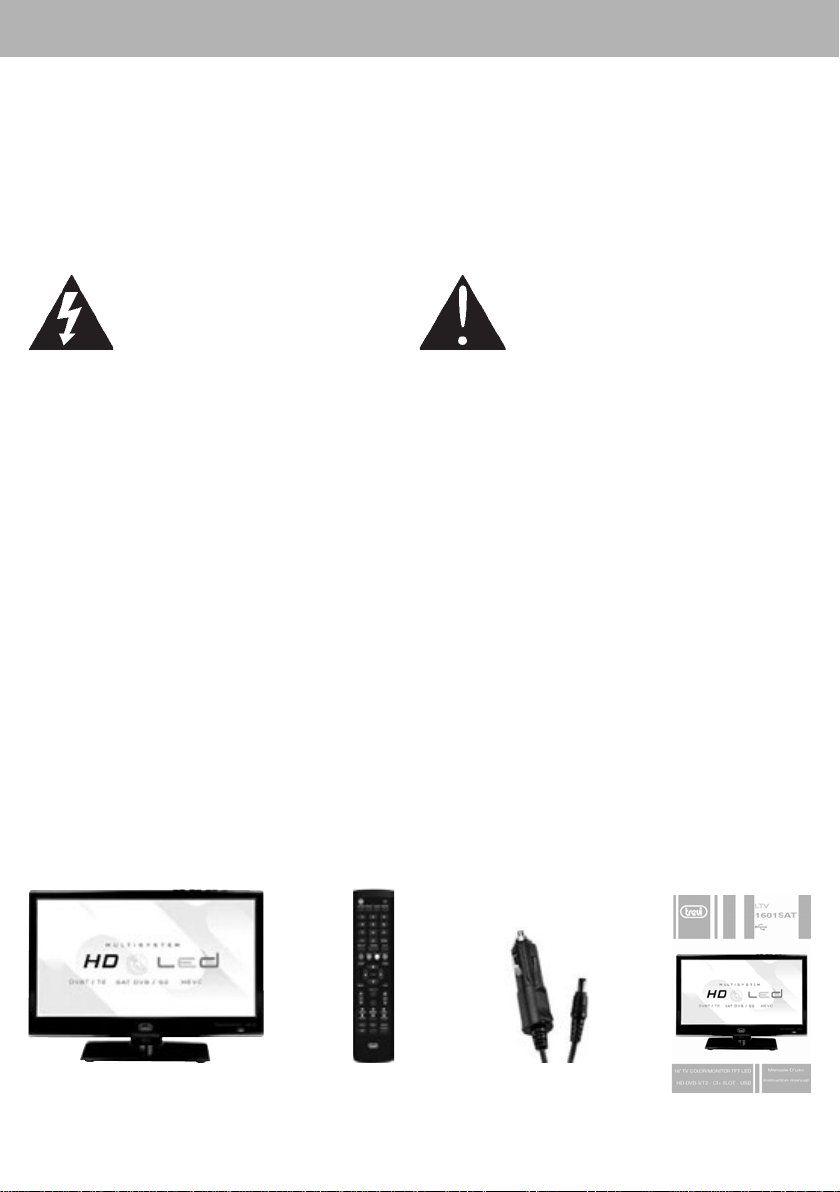

4 ALL’INTERNO DELL’IMBALLO
Televisore Telecomando Adattatore per auto
Manuale d’uso
2
Page 3
LTV 1601SAT

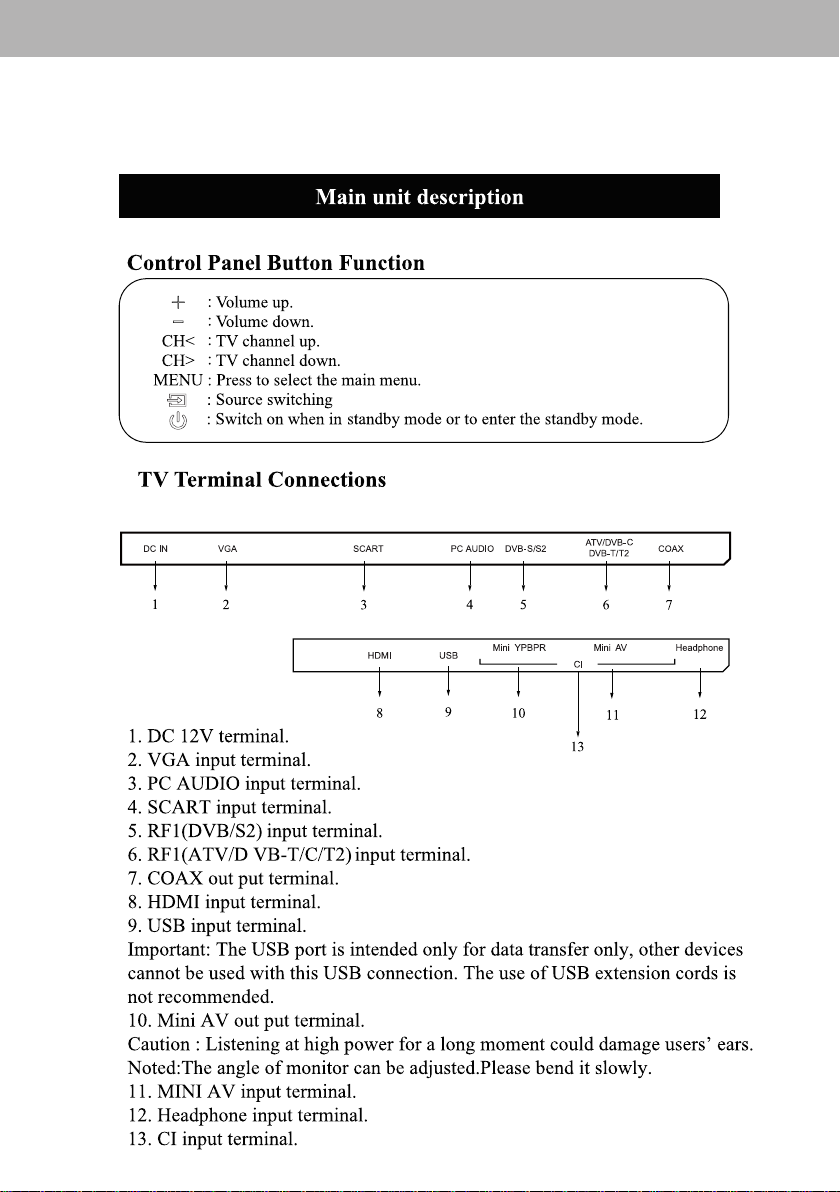

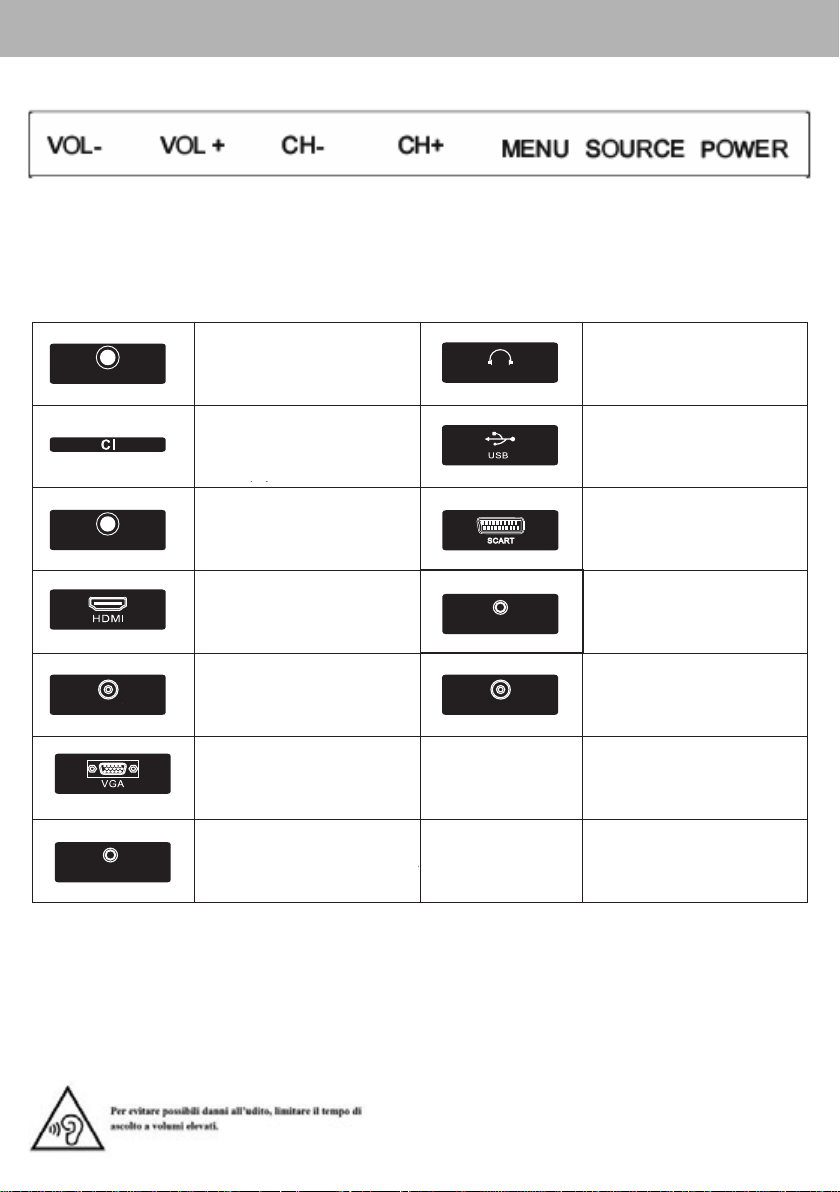

5 COMANDI E CONNESSIONI TELEVISORE
Tasti VOL-/VOL+, regolazione volume
Tasti CH-/CH+, cambio canale
Tasto MENU, ingresso / uscita Menu
Tasto SOURCE, selezione ingresso
Tasto POWER, accensione/spegnimento Stand-by TV
ITALIANO
Mini AV
Mini YPBPR
ATV/DVB-T/T2
PC AUDIO
Ingressi mini Video Composito
e audio stereo R/L
Ingresso mini Y/Pb/Pr
Ingresso HDMI
Presa antenna TV 75 ohm
Ingresso VGA
Ingresso PC AUDIO
HEADPHONE
COAX
DVB-S/S2
Presa cuffia*
Ingresso USBCommon Interface
Ingresso SCART
Ingresso audio digitale
coassiale
Presa parabola satellite
*
3
Page 4
ITALIANO
LTV 1601SAT

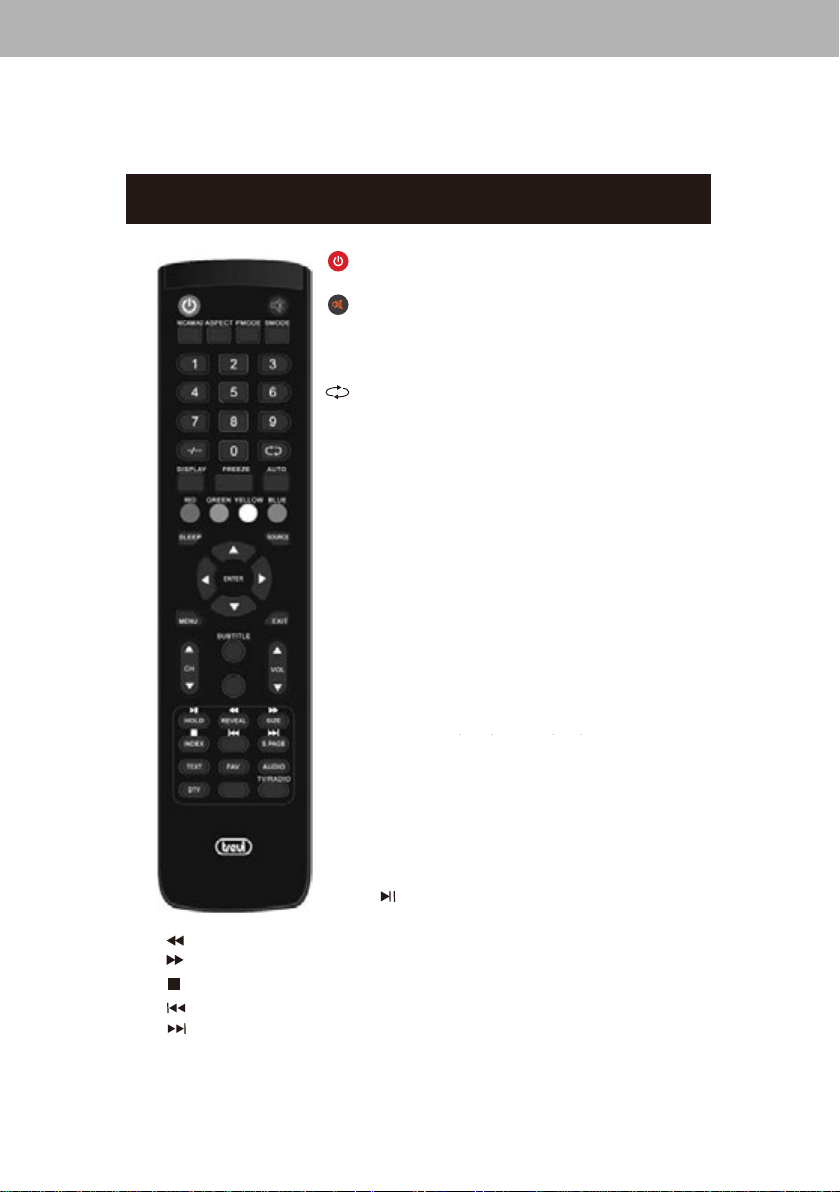

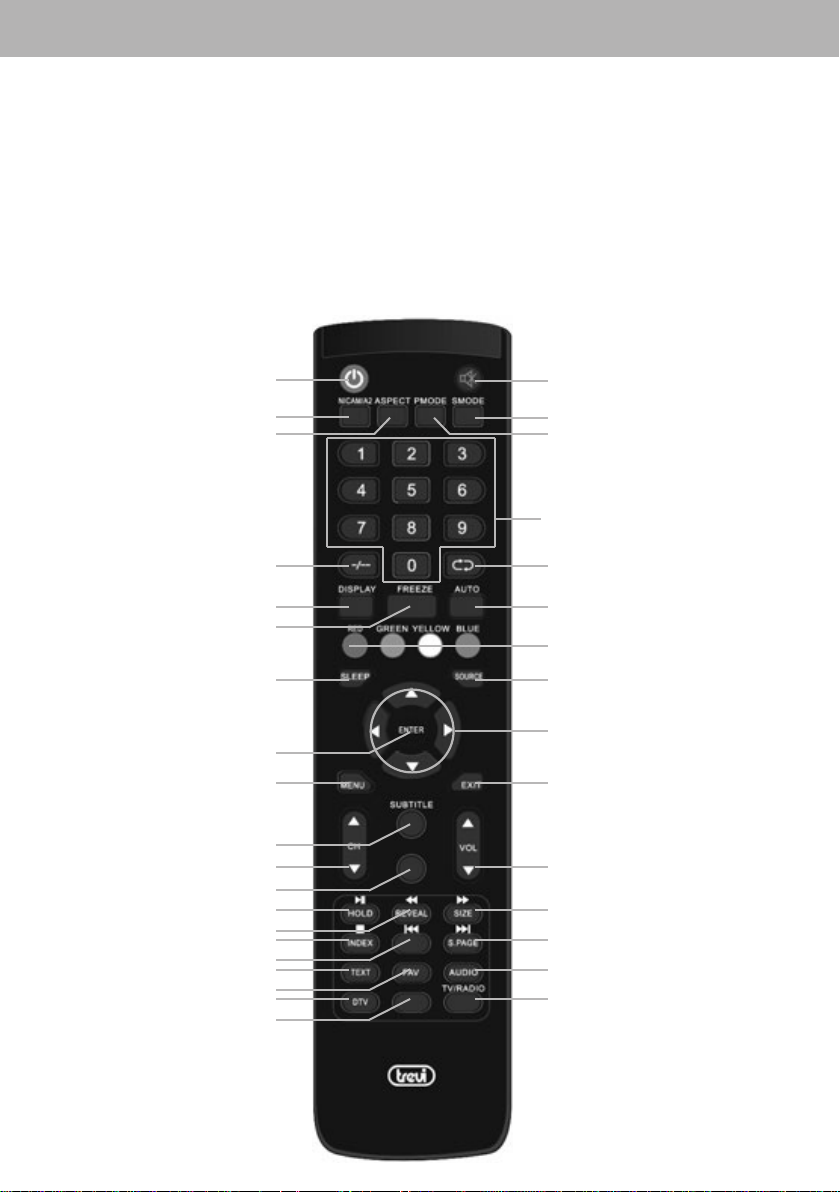

6 TELECOMANDO
6.1 INSTALLAZIONE
Attenzione: batterie non incluse
Aprire il vano batterie posto sul retro del telecomando.
Inserire 2 batterie (formato AAA) assicurandosi di rispettare la polarità e i segni guida
all’interno del vano batterie.
Richiudere il vano batterie.
Per prevenire la perdita di liquido da parte delle batterie con il conseguente danneggiamento del telecomando, assicurarsi di installare correttamente le batterie e di non installare
tipologie di batterie diverse (vecchie e nuove, alcaline e zinco-carbone, ecc...).
Rimuovere le batterie dal telecomado se non si usa per lunghi periodi.
1
3
4
8
10
11
14
16
20
22
24
25
27
28
30
31
33
34
2
6
5
7
9
12
13
15
17
1918
2321
26
29
32
35
4
Page 5
LTV 1601SAT
ITALIANO
6.2 DESCRIZIONE COMANDI
1. Tasto POWER, consente di accendere e spegnere il TV in modalità Stand-by.
2. Tasto MUTE, consente di escludere momentaneamente l’audio. Premerlo di nuovo o utilizzare i
tasti volume per ripristinarlo.
3. Tasto NICAM/A2, consente l’accesso al menu MULTI-AUDIO della TV digitale (DTV).
4. Tasto ASPECT, consente di modificare la dimensione dello schermo.
5. Tasto P.MODE, consente di selezionare le equalizzazioni dell’immagine preimpostate dalla fab-
brica. Le equalizzazioni sono: STANDARD, DINAMICA, MILD, UTENTE.
6. T asto S.MODE, consente di selezionare le equalizzazioni del suono preimpostate dalla f abbrica.
Le equalizzazioni sono: STANDARD, FILM, MUSICA, DISCORSO, UTENTE.
7. Tastierino Numerico (0-9), tasti selezione canali/tasti numerici.
8. Tasto -/--, consente di selezionare un canale a cifra doppia (da 10 in su). Dopo aver premuto il
tasto digitare i due numeri che compongono il canale. Per riselezionare un canale a cifra unica
ripremere il tasto.
9. Tasto , consente il ritorno all’ultimo canale visualizzato.
10. Tasto DISPLAY, consente di visualizzare le informazioni riguardanti sorgente e canale.
11. Tasto FREEZE, consente di effettuare un fermo immagine durante la visualizzazione della TV
digitale (DTV).
12. Tasto AUTO, in sorgente PC consente di settare automaticamente le impostazioni del display.
13. Tasti colorati.
14. Tasto SLEEP, consente di spegnere automaticamente il TV dopo un periodo di tempo preimpo-
stato.
15. Tasto SOURCE, consente di entrare nel menù di selezione ingresso. Le sorgenti disponibili sono:
DVT, ATV, AV, SCART, YPBPR, HDMI, PC, MEDIA.
16. Tasto ENTER, consente di confermare le impostazioni scelte nei menù.
17. Tasti navigazione , consentono di muoversi all’interno dei menù.
18. Tasto MENU, consente di entrare nei menù di impostazione.
19. Tasto EXIT, consente di uscire dai menù di impostazione.
20. Tasto SUBTITLE, consente di attivare e selezionare i sottotitoli di un programma, se disponibili,
in modalità DTV.
21. Tasti CH-/+, consentono di selezionare il canale precedente/successivo a quello che si sta guar-
dando.
22. Non abilitato
23. Tasti VOL-/+, consentono di diminuire/aumentare il volume del TV.
24. Tasto HOLD / , consente di bloccare o rilasciare le pagine che si stanno visualizzando sul
T eletext / in sorgente MEDIA consente di mettere in pausa la lettur a di un file audio/video in corso.
25. Tasto REVEAL / , consente di mostrare il contenuto nascosto di una pagina del Teletext (ad
esempio la soluzioni di giochi) / in sorgente MEDIA consente la funzione Indietro V eloce in lettura
file audio/video.
26. Tasto SIZE / , consente di cambiare la dimensione della pagina del Teletext / in sorgente
MEDIA consente la funzione Avanti Veloce in lettura file audio/video.
27. Tasto INDEX / , consente di accedere direttamente alla pagina indice del Teletext / in sorgente
MEDIA consente di arrestare la lettura di un file audio/video in corso.
28. Tasto , in sorgente MEDIA consente di selezionare il file precedente.
29. Tasto S.PAGE / , consente di visualizzare una sottopagina del Teletext / in sorgente MEDIA
consente di selezionare il file successivo.
30. Tasto TEXT, consente di entrare o uscire dal Teletext.
31. Tasto FAV, consente di visualizzare la lista dei canali DTV preferiti.
32. Tasto AUDIO, consente l’accesso al menu MULTI-AUDIO della TV digitale (DTV).
33. Tasto DTV, consente di accedere direttamente alla visione della TV digitale (DTV).
34. Non abilitato
35. Tasto TV/RADIO, consente di selezionare tra i canali TV e RADIO in modalità DTV.
5
Page 6
ITALIANO
LTV 1601SAT
7 INSTALLAZIONE E COLLEGAMENTI
7.1 ACCENSIONE
Collegamento 100-240V~50/60Hz: Collegare lo spinotto delll’alimentatore 100-240V~
/ 12V in dotazione alla presa 12V posta sul retro del TV. Collegare l’alimentatore
100-240V~ / 12V in dotazione ad una presa elettrica; il TV si attiverà in modalità
stand-by (indicatore di accensione rosso).
Collegamento 12V : Collegare lo spinotto dell’adattatore per auto in dotazione alla
presa 12V posta sul retro del TV. Collegare l’adattatore per auto in dotazione alla
presa accendisigari 12V per auto; il TV si attiv er à in modalità stand-b y (indicatore di
accensione rosso).
Nota: collegamento da utilizzarsi solo a veicolo spento.
Premere il tasto POWER sul televisore o del telecomando per accendere il TV (indica-
tore di accensione blu).
Per riattivare la modalità stand-by premere una seconda volta POWER sul televisore
o del telecomando (indicatore di accensione rosso).
Note:
Se il TV è privo di segnale, verrà attivata la modalità STANDBY dopo 10 minuti. Per
accendere nuovamente il TV premere il tasto STANDBY.
È sconsigliato l’utilizzo dell’LTV 1601SAT per lunghi periodi a veicolo spento, per evitare di
scaricare la batteria.
Non collegare l’LTV 1601SAT alla presa accendisigari di camper e
mezzi pesanti che forniscono 24V.
7.2 UTILIZZO CAM/CAM HD E SMART CARD
L’LTV 1601SAT supporta CAM del tipo SD (Standard Definition) e non del tipo HD (High Definition).
Per ricevere segnali DTV codificati (Pay per view) sono necessari un modulo CAM e una
Smart Card fornita dal distributore del servizio. Questo TV supporta moduli CAM creati per
funzionare con lo standard DVB-T; rivolgersi al fornitore del ser vizio per il tipo di modulo
CAM corretto. Si prega di notare che una Smart Card può funzionare per un solo fornitore
di servizi e quindi solo per una specifica gamma di canali.
Inserire a fondo il modulo CAM specificato contenente una Smart Card nel vano
Common Interface posto sul fianco del TV seguendo le apposite guide. Se il modulo
CAM non si inserisce correttamente significa che è stato inserito nel verso errato.
Nota: Non forzare l’inserimento per non danneggiare l’alloggiamento del modulo CAM.
Pre rimuovere il modulo CAM è sufficiente estrarlo dal vano Common Interface.
Note: Spegnere il TV LCD prima di inserire o rimuovere un modulo CAM.
Al primo inserimento della CAM e/o della Smart Card occorre attendere diversi secondi
prima della visione.
Inserendo o rimuovendo il modulo CAM mentre l’apparecchio è acceso, si può danneggiare
il modulo CAM o la Smart Card.
Non inserire e rimuovere spesso il modulo CAM dall’apparecchio, si potrebbero provocare
danni ai connettori.
Dopo aver inserito una Card, lasciarla sempre nel vano. Non rimuoverla dal terminale se
non viene richiesto. Per esempio, la Card deve essere nel vano quando il fornitore del
servizio necessita scaricare nuove informazioni sulla Smart Card.
Una volta confermato l’acquisto di un evento occorre attendere diversi secondi prima della visione.
Il modulo CAM non è supportato in tutti i paesi. Verificare con il proprio rivenditore autorizzato.
I moduli CAM e le Smart Card non sono disponibili da TREVI nè di serie nè come accessori opzionali.
AVVERTENZA: In ragione della continua evoluzione delle tecnologie di trasmissione
Digitali, TREVI non garantisce la totale compatibilità della connessione Common Interface
per tutti i sistemi di trasmissione.
6
Page 7
LTV 1601SAT
ITALIANO

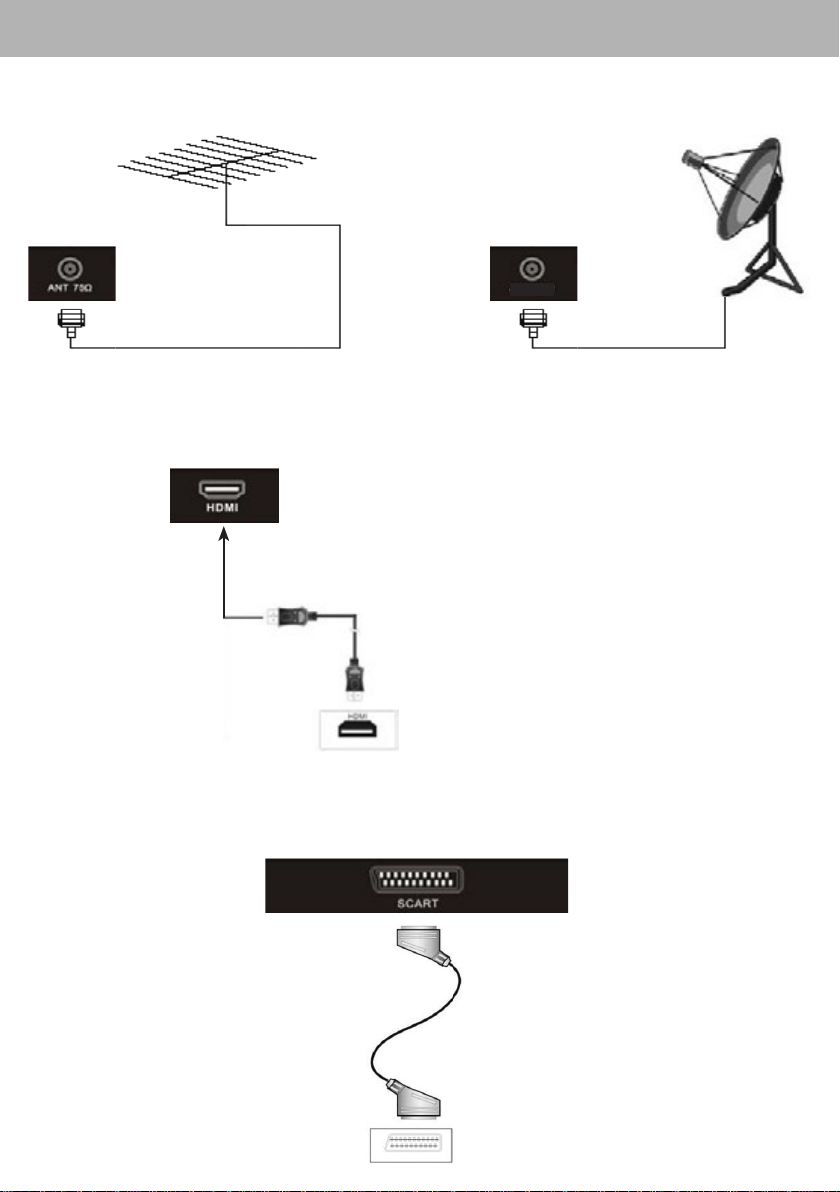

7.3 COLLEGAMENTO ALL’ANTENNA TV E ALLA PARABOLA SATELLITARE
Collegare il cavo d’antenna 75 ohm all’ingresso antenna TV (ANT) posto sul retro del TV.
Collegare il cavo satellitare all’ingresso parabola satellite (SAT) posto sul retro del TV.
SAT

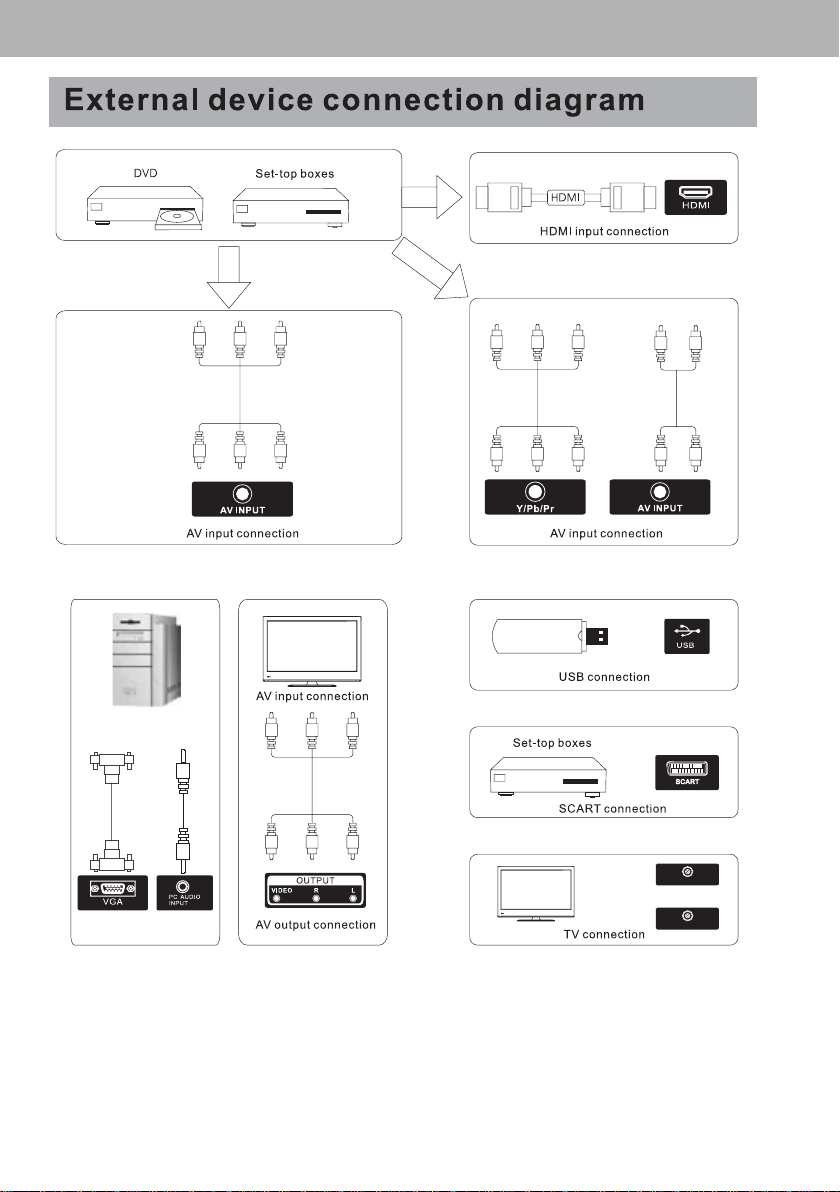

7.4 COLLEGAMENTO TRAMITE CAVO HDMI
Collegare l’uscita HDMI del dispositivo audio/video (Lettore Mpeg4-DVD/Lettore Blue
Ray/Telecamera,...) tramite un cavo HDMI (non incluso) all’ingresso HDMI1 posto sul
fianco del TV .
7.5 COLLEGAMENTO TRAMITE CAVO SCART
Collegare l’uscita SCART del dispositivo audio/video (Lettore Mpeg4-DVD/Videoregi-
stratore,...) tramite un cavo SCART (non incluso) all’ingresso SCART posto sul retro
del TV.
7
Page 8
ITALIANO

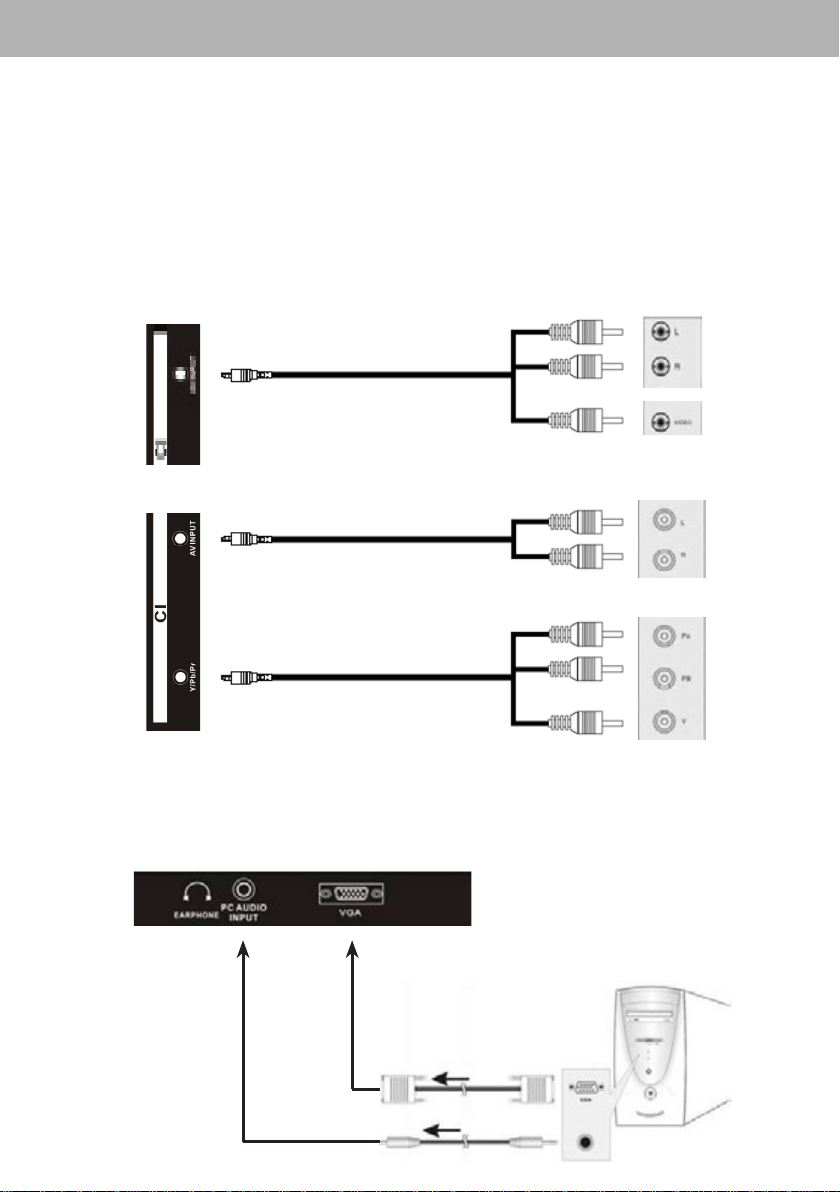

7.6 COLLEGAMENTO TRAMITE CAVO RCA mini-A/V o mini-Y/Pb/Pr
A/V: Collegare l’uscita A/V del dispositivo (Lettore Mpeg4-DVD/Videoregistratore/Te-
lecamera,...) tramite un cavo mini-RCA (non incluso) agli ingresso mini-AV posto sul
fiancoo del TV. Assicurarsi di rispettare i colori relativi alle varie sorgenti: giallo per il
video, bianco per il canale audio sinistro e rosso per il canale audio destro.
Y/Pb/Pr: Collegare l’uscita Y/Pb/Pr del dispositivo (Lettore Mpeg4-DVD/Videoregistr ato-
re/Telecamera,...) tramite un cavo mini-Y/Pb/Pr (non incluso) all’ingresso mini-Y/Pb/Pr
posto sul fianco del TV. Assicur arsi di rispettare i colori relativi alle varie sorgenti video:
verde per Y , b lu per Pb, rosso per Pr. Collegare l’uscita audio del dispositivo tramite un
cavo mini-RCA (non incluso) mini-AV posto sul fiancoo del TV. Assicurarsi di rispettare
i colori relativi alle varie sorgenti audio: bianco per il canale audio sinistro e rosso per
il canale audio destro.
Collegamento
RCA mini-A/V
Collegamento
RCA mini-Y/Pb/Pr
LTV 1601SAT
7.7 COLLEGAMENTO TRAMITE CAVO VGA / JACK AUDIO
Collegare l’uscita VGA-RGB del computer tramite un ca vo VGA (non incluso) all’ing resso
VGA posto sul retro del TV, e l’uscita audio del computer tramite un cavo jac k/jack (non
incluso) all’ingresso PC AUDIO posto sul retro del TV.
8
Page 9
LTV 1601SAT
ITALIANO
8 PRIMA INSTALLAZIONE
Alla prima accensione verrà richiesto di impostare la configurazione di base del TV.
Per na vigare all’interno del menù occorre utilizzare i tasti di navigazione e , e conf ermare con il tasto ENTER.
SETUP 1 - P AESE: premere i tasti di navigazione fino a selezionare il P aese do ve
si effettua la scansione dei canali.
SETUP 2 - LINGUA: premere i tasti di na vigazione fino a selezionare la lingua del
menù desiderata.
SETUP 3 - MODALITÀ HOME: premere i tasti di navigazione per selezionare le
equalizzazioni dell’immagine preimpostate tra Casa o Negozio.
SETUP 4 - SPEGNIMENTO AUTOMATICO: premere i tasti di navigazione fino a
selezionare dopo quanto tempo il TV si deve spegnere; si può scegliere tra 1 ORA, 2
ORE, 4 ORE o OFF (TV sempre acceso).
SETUP 5 - CONNESSIONE TV: premere i tasti di navigazione per selezionare
quale tipo di scansione canali effettuare tra T errestre (canali del digitale terrestre/sistema
analogico) o Satellite (canali del digitale satellitare).
SETUP 6A - RICERCA AUTOMATICA (TERRESTRE): nel caso di scelta di scansione
dei canali del digitale terrestre o del sistema analogico, premere i tasti di navigazione
per selezionare la la scansione automatica dei canali del digitale terrestre (DTV),
del sistema analogico (ATV) o per entrambi (Tutti).
SETUP 6B - SISTEMA SATELLITE (SATELLITE): nel caso di scelta di scansione dei
canali del digitale satellitare premere i tasti di navigazione per selezionare il satellite
su cui si desidera effettuare la scansione, premere il tasto BLU per a vviare la scansione
e confermare con il tasto ENTER.
La ricerca inizia automaticamente e vengono memorizzati in maniera progressiva tutti i
programmi TV disponibili; l’operazione richiede alcuni minuti.
È possibile terminare la scansione dei canali digitali e/o analogici premendo il tasto EXIT.
Nota: Al termine della scansione dei canali del digitale terrestre possibile che venga
visualizzato un messaggio di conflitto di numerazione canali. Selezionare OK per associare
automaticamente i canali ai numeri in conflitto o Annulla per associare manualmente ogni
canale al numero in conflitto.
9 TELEVISIONE DIGITALE SATELLITARE
Premere il tasto SOURCE e selezionare DTV.
Per na vigare all’interno dei menù occorre utilizzare i tasti di navigazione e , premere
ENTER per confermare la selezione oppure premere il tasto EXIT per uscire.
9.1 OPERAZIONI PRELIMINARI
9.1.1 RICERCA AUTOMATICA DEI CANALI
Premere il tasto MENU per entrare nel MENU PRINCIPALE.
Premere i tasti di navigazione fino a selezionare la voce CANALE e premere
ENTER.
Premere i tasti di navigazione fino a selezionare la voce CONNESSIONE TV e
premere ENTER. Selezionare SATELLITE.
Premere i tasti di navigazione fino a selezionare la funzione RICERCA AUT OMA-
TICA e premere ENTER.
Selezionare DTV per ricercare i canali digitali satellitari e premere ENTER per confermare.
La ricerca inizia automaticamente e vengono memorizzati in maniera progressiva tutti i
programmi TV disponibili; l’operazione richiede alcuni minuti.
È possibile terminare la scansione dei canali digitali premendo il tasto EXIT.
Nota: Se il TV visualizza il messaggio NESSUN SEGNALE significa che non riceve segnale,
occorre quindi verificare il cavo o l’impianto d’antenna.
9
Page 10
ITALIANO
9.1.2 RICERCA DEI CANALI MEMORIZZATI E INSERIMENTO NELLA LISTA DEI
PREFERITI
Vista la quantità di canali ricevuti con il sistema satellitare, potrebbe risultare difficoltoso
sintonizzarsi sui canali più conosciuti. Per ovviare a ciò è consigliabile inserire i canali in
una lista di canali preferiti che si andrà a consultare successivamente.
Premere il tasto ENTER. Verrà visualizzata la lista dei canali. Ci sono due modi per
ricercare un canale: per nome o scorrendo la lista.
RICERCA PER NOME
Premere il tasto ROSSO per visualizzare la tastiera virtuale.
Utilizzare i tasti di navigazione per selezionare le lettere e/o i numeri che
compongono il nome del canale ed premere il tasto ENTER per confermare.
Una volta terminata l’immissione dei caratteri portarsi sul simbolo 8 e confermare con
il tasto ENTER.
Sulla sinistra verrà visualizzata la lista dei canali con i soli caratteri immessi.
Premere il tasto ENTER per sintonizzarsi sul canale selezionato.
RICERCA VELOCE
Premere i tasti CH+ o CH- per scorrere velocemente la lista e portarvi sul canale
desiderato. È possibile premere i tasti di navigazione o per scorrere canale per
canale.
Premere il tasto ENTER per sintonizzarsi sul canale selezionato.

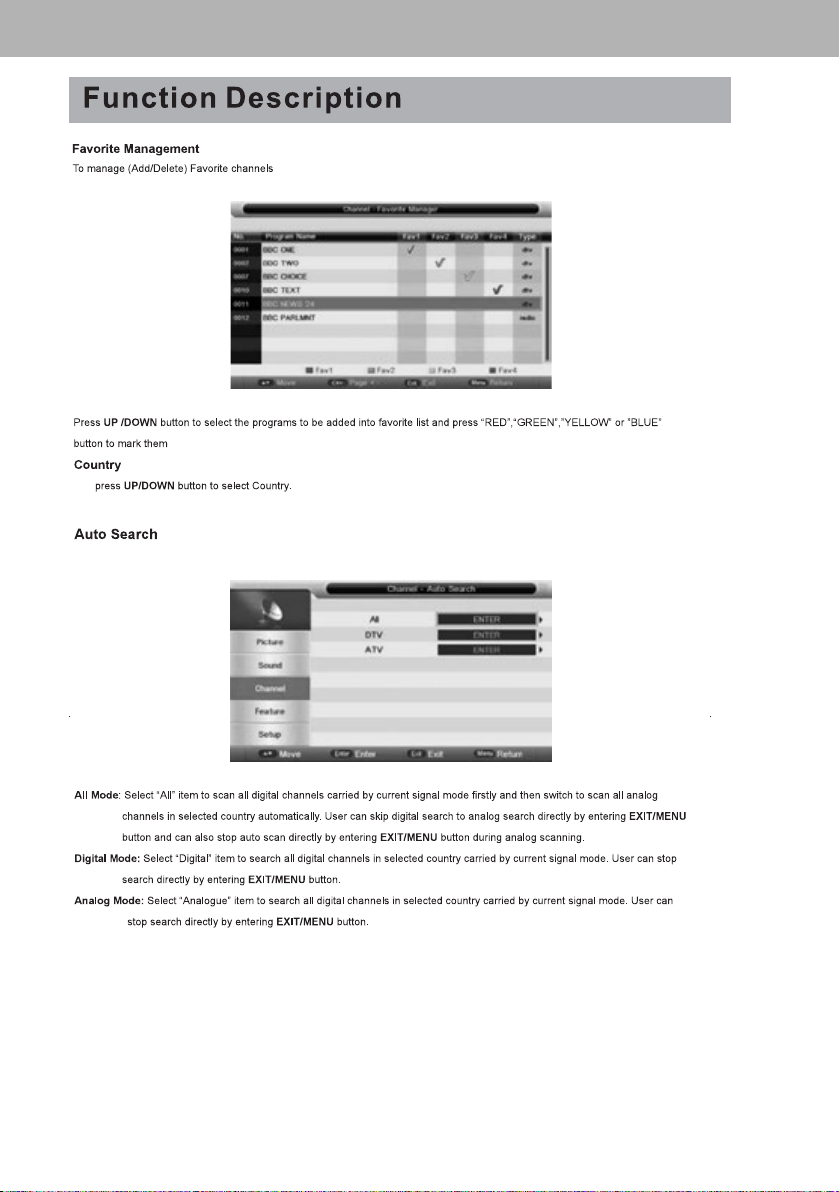

INSERIMENTO CANALE NELLA LISTA DEI PREFERITI
Premere il tasto MENU per entrare nel MENU PRINCIPALE.
Premere i tasti di navigazione fino a selezionare la voce CANALE e premere
ENTER.
Premere i tasti di navigazione fino a selezionare la voce GESTIONE PREFERITI.
Sono presenti quattro liste a cui aggiungere i canali preferiti, associate ai colori dei tasti
del telecomando.
Per aggiungere un canale alla lista FAV1 premere il tasto ROSSO; per aggiungere un
canale alla lista F A V2 premere il tasto VERDE; per aggiungere un canale alla lista F A V3
premere il tasto GIALLO; per aggiungere un canale alla lista F A V4 premere il tasto BLU .
L ’aggiunta di un canale alla lista v errà conf ermato dalla presenza di un segno di spunta
del colore della lista stessa.
Per eliminare un canale dalla una lista dei pref eriti, portarsi con i tasti di selezione sul
canale che si desidera rimuovere e premere il tasto colore ( ROSSO ,VERDE,GIALLO,BLU)
della lista in cui il canale stesso appare. L ’eliminazione verrà conf ermata dalla sparizione
del segno di spunta dalla lista.
Premere il tasto EXIT per uscire dal MENU PRINCIPALE.
Una volta inseriti i canali nelle liste dei preferiti è sufficiente premere il tasto FAV/LIST
per accedere alle liste. Premere i tasti di navigazione o per selezionare la lista
FAV1, FAV2, FAV3 o FAV4 e i tasti di navigazione o per selezionare il canale da
visualizzare.
LTV 1601SAT
9.2 VISUALIZZAZIONE CANALI MEMORIZZATI
Premere il tasto CH+ per posizionarsi sul canale memorizzato successivo.
Premere il tasto CH- per posizionarsi sul canale memorizzato precedente.
È possibile utilizzare anche il tastierino numerico; per cercare canali a doppia/tripla cifra
digitare i numeri che compongono il canale e attendere il cambio del canale. Nel caso il
cambio canale non avvenga significa che il canale digitato non esiste.
9.3 REGOLAZIONE VOLUME
Premere i tasti V OL+ e VOL- del telecomando per aumentare/diminuire il v olume del TV.
Premere il tasto MUTE per escludere momentaneamente l’audio, ripremerlo per
ripristinarlo.
10
Page 11
LTV 1601SAT
ITALIANO
10 TELEVISIONE DIGIT ALE TERRESTRE
Premere il tasto SOURCE e selezionare DTV.
Per na vigare all’interno dei menù occorre utilizzare i tasti di navigazione e , premere
ENTER per confermare la selezione oppure premere il tasto EXIT per uscire.
10.1 OPERAZIONI PRELIMINARI
10.1.1 RICERCA AUTOMATICA DEI CANALI
Premere il tasto MENU per entrare nel MENU PRINCIPALE.
Premere i tasti di navigazione fino a selezionare la voce CANALE e premere
ENTER.
Premere i tasti di navigazione fino a selezionare la voce CONNESSIONE TV e
premere ENTER. Selezionare TERRESTRE.
Premere i tasti di navigazione fino a selezionare la funzione RICERCA AUT OMA-
TICA e premere ENTER.
Selezionare DTV per ricercare i canali digitali terrestri e confermare selezionando OK.
La ricerca inizia automaticamente e vengono memorizzati in maniera progressiva tutti i
programmi TV disponibili; l’operazione richiede alcuni minuti.
È possibile terminare la scansione dei canali digitali premendo il tasto EXIT.
Nota: Al termine della scansione dei canali del digitale terrestre (DTV) è possibile che
venga visualizzato un messaggio di conflitto di numerazione canali. Selezionare OK
per associare automaticamente i canali ai numeri in conflitto o Annulla per associare
manualmente ogni canale al numero in conflitto.
Nota: Se il TV visualizza il messaggio NESSUN SEGNALE significa che non riceve segnale,
occorre quindi verificare il cavo o l’impianto d’antenna.

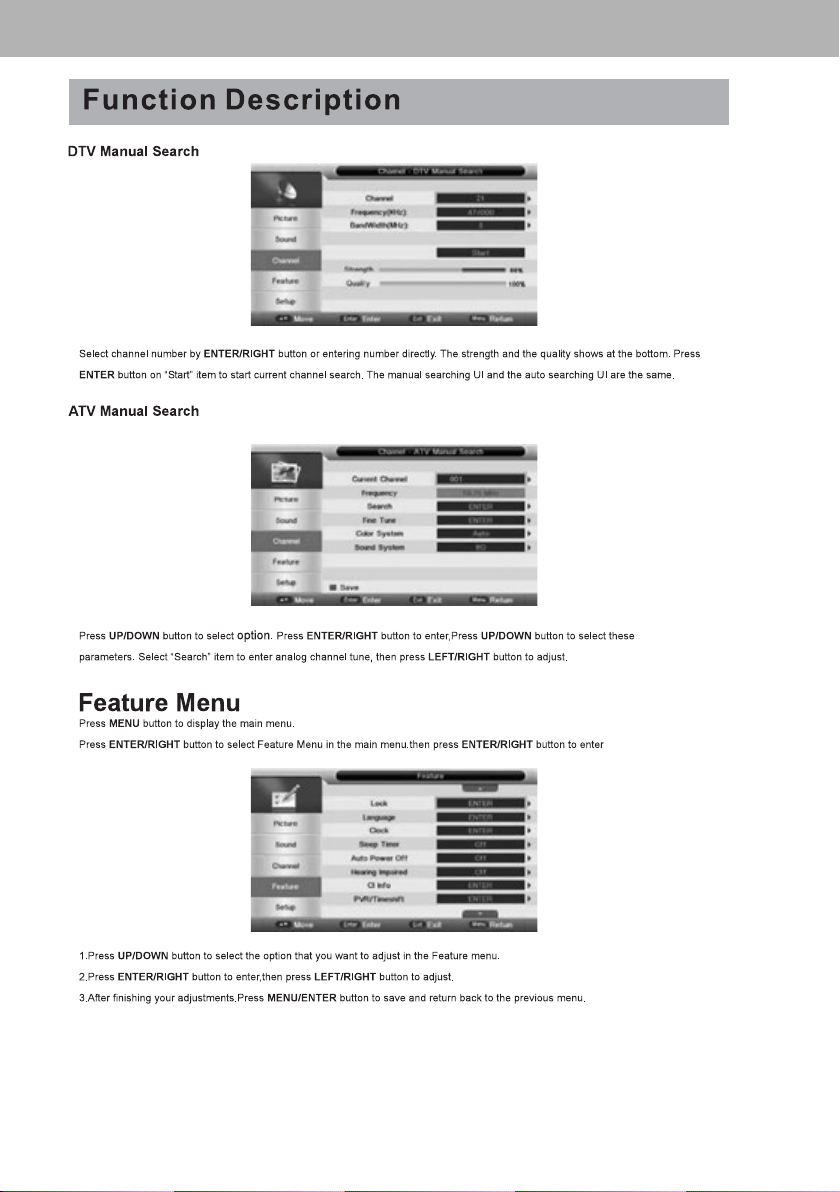

10.1.2 RICERCA MANUALE DEI CANALI
Consente di sintonizzare manualmente i programmi.
Premere il tasto MENU per entrare nel MENU PRINCIPALE.
Premere i tasti di navigazione fino a selezionare la voce CANALE e premere
ENTER.
Premere i tasti di navigazione fino a selezionare la funzione RICERCA MANUALE
DTV e premere ENTER.
Selezionare il numero del canale nella finestra CANALE sul quale si desidera effettuare
la sintonia manuale. Ad ogni canale corrisponde una frequenza.
Selezionare INIZIO e premere ENTER.
Attendere che il TV termini la sintonia. Tutti i canali trovati verranno salvati automatica-
mente e il TV uscirà dal menù.
10.1.3 FUNZIONE LCN
Questo TV è dotato di funzione LCN (Logical Channel Number) che è uno standard a
livello nazionale che assegna i numeri ai canali uguali per tutto il paese in cui si effettua
la scansione.
Di fabbrica questa funzione è attiva.
Se a causa del segnale d’antenna la numerazione dei canali non rispetta lo standard
nazionale, o si vuole cambiare la numerazione dei canali a proprio piacimento, occorre
disattivare questa funzione e spostare i canali come descitto precedentemente.
Premere il tasto MENU per entrare nel MENU PRINCIPALE.
Premere i tasti di navigazione fino a selezionare la voce CANALE e premere
ENTER.
Premere i tasti di navigazione fino a selezionare la voce LCN ON/OFF.
Impostare la voce LCN ON/OFF su OFF.
11
Page 12
ITALIANO
LTV 1601SAT

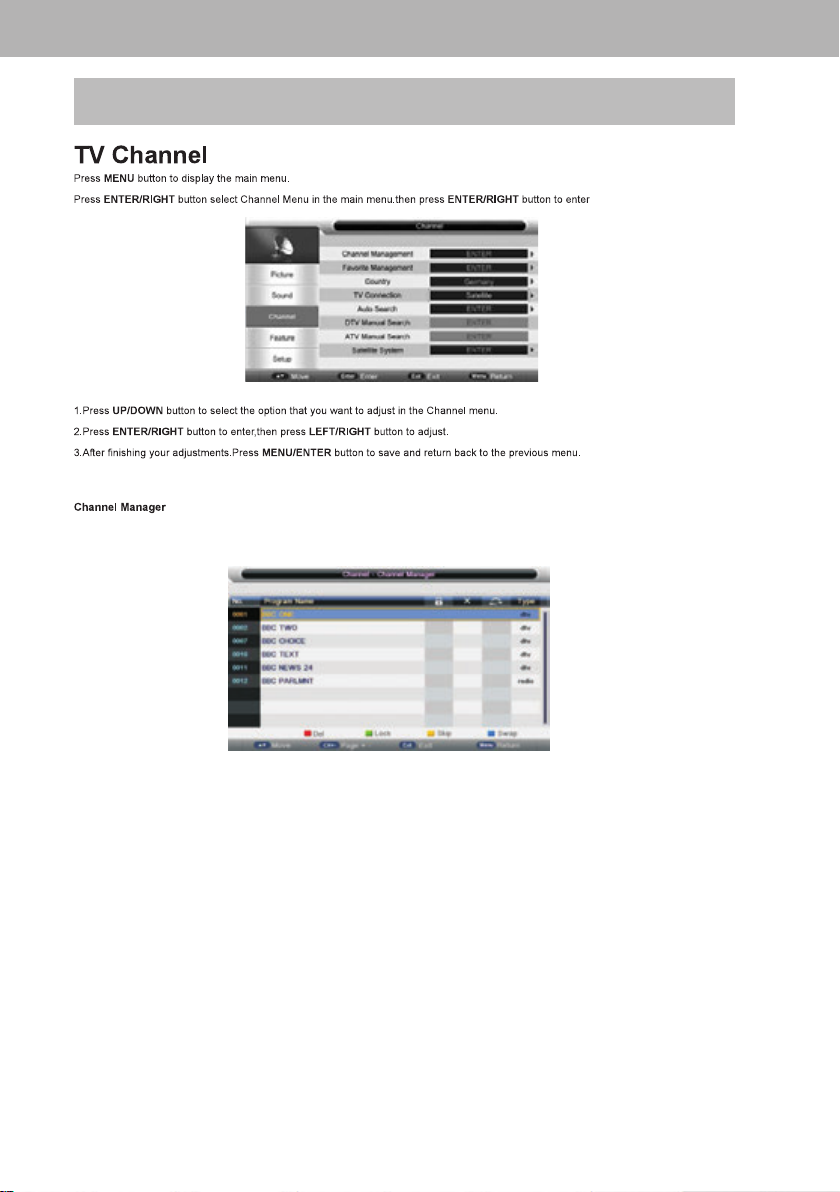

10.1.4 SPOSTAMENTO CANALI MEMORIZZATI
Premere il tasto MENU per entrare nel MENU PRINCIPALE.
Premere i tasti di navigazione fino a selezionare la voce CANALE e premere
ENTER.
Premere i tasti di navigazione fino a selezionare la voce GESTIONE CANALE.
Premere i tasti di navigazione fino a selezionare il canale da spostare.
Premere il tasto BLU. Il canale lampeggerà.
Premere i tasti di navigazione fino a selezionare la destinazione del canale da
spostare.
Premere nuovamente il tasto BLU per confermare la nuova posizione.
Ripetere le precedenti operazioni per tutti i canali da spostare.
Al termine premere EXIT.
Nota: Spostando i canali digitali terrestri CON la funzione LCN attivata (vedi paragrafo
10.1.3) verrà mantenuto il numero assegnato dalla funzione. Per far sì che il canale
spostato cambi numero a seconda della posizione, occorre disattivare la funzione LCN.
VISUALIZZAZIONE CANALI MEMORIZZATI, REGOLAZIONE VOLUME, fare riferimento ai
relativi paragrafi del capitolo 9 TELEVISIONE DIGITALE SATELLITARE
11 MENU DTV

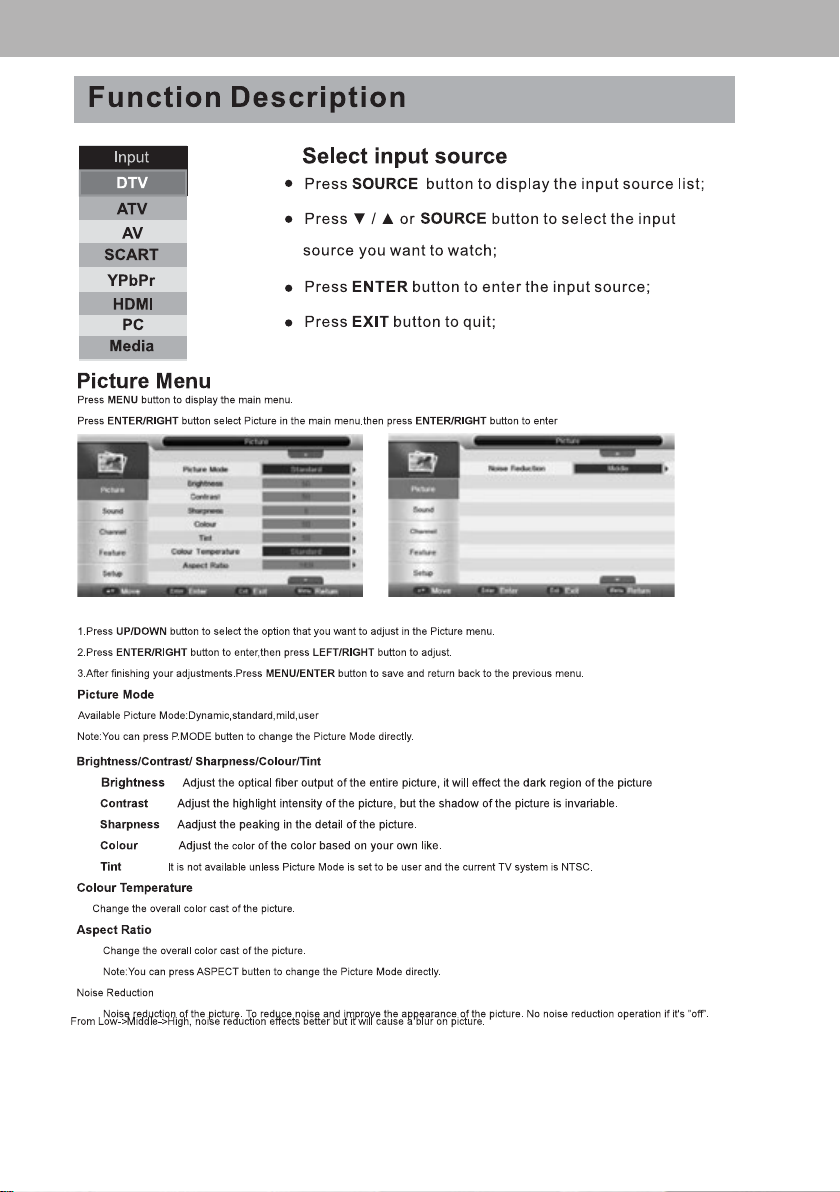

11.1 MENU IMMAGINE
Premere il tasto MENU per entrare nel MENU PRINCIPALE.
Premere i tasti di navigazione fino a selezionare la voce IMMAGINE e premere
ENTER.
Premere i tasti di navigazione fino a selezionare la voce desiderata e regolarla
tramite i tasti di navigazione .
Premere il tasto MENU per uscire.
Descrizione delle regolazioni:
MODALITÀ IMMAGINE: Standard, Dinamico, Mite, Utente.
LUMINOSITA’: luminosità dell’immagine.
CONTRASTO: contrasto dell’immagine.
NITIDEZZA: qualità dell’immagine.
COLORE: colore dell’immagine.
TINTA: tonalità dell’immagine.
TEMPERATURA COLORE: Standard, Freddo, Caldo.
RAPPORTO DI ASPETTO: consente di variare l’aspetto dell’immagine visualizzata.
Selezionare tra Auto, 4:3, 16:9, Intero, Zoom1, Zoom2, Cinema,
RIDUZIONE RUMORE: consente di variare il rumore dell’immagine visualizzata.Sele-
zionare tra Off (spento), Basso, Medio, Alto.
Nota: Luminosità, Contrasto, Nitidezza e Colore sono regolazioni modificabili solo
impostando MODALITÀ IMMAGINE su Utente.

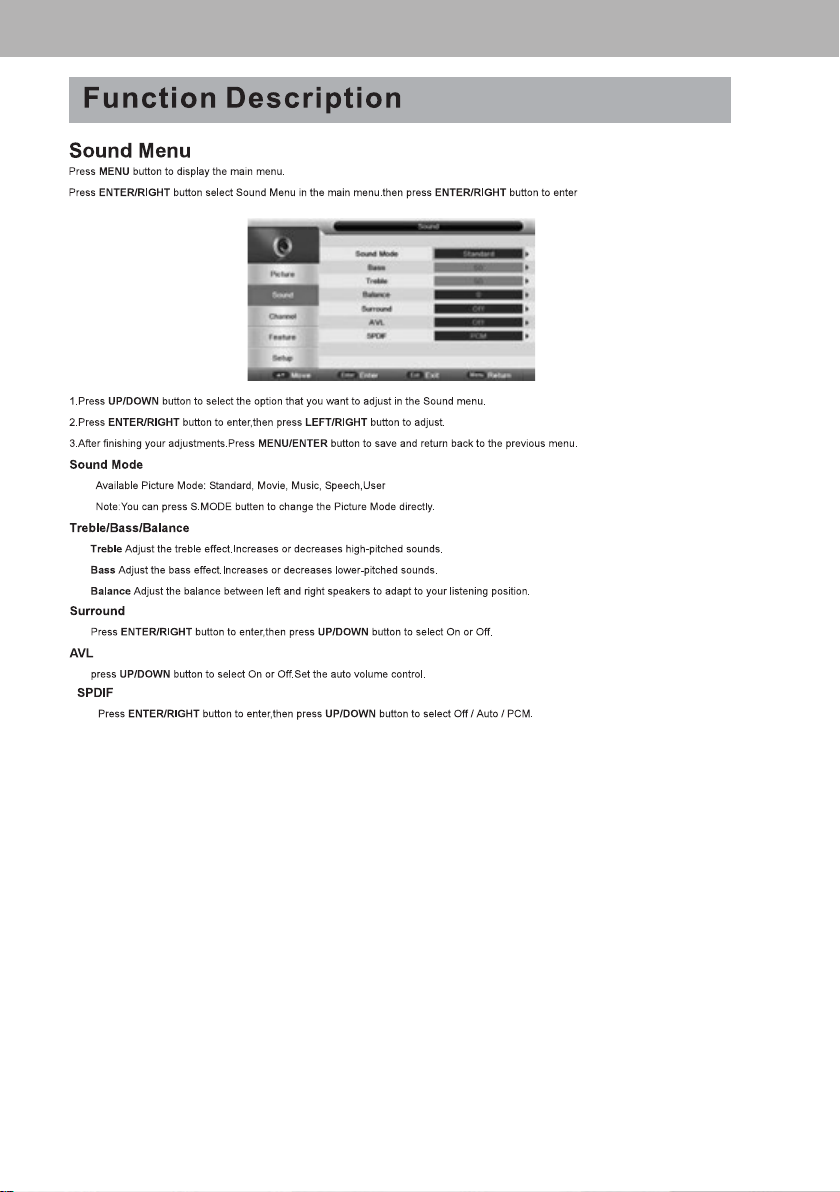

11.2 MENU SUONO
Premere il tasto MENU per entrare nel MENU PRINCIPALE.
Premere i tasti di navigazione fino a selezionare la voce SUONO e premere EN-
TER.
Premere i tasti di navigazione fino a selezionare la voce desiderata e regolarla
tramite i tasti di navigazione .
Premere il tasto MENU per uscire.
12
Page 13
LTV 1601SAT
Descrizione delle regolazioni:
ITALIANO
MODALITÀ SUONO: Standard, Film, Musica, Discorso, Utente.
BASSI: intensità tonale sulle frequenze basse.
ALTI: intensità tonale sulle frequenze alte.
BILANCIAMENTO: bilanciamento tra altoparlante sinistro e altoparlante destro.
SURROUND: consente di attivare o disattivare il suono surround.
AVL: consente di attivare o disattivare il controllo automatico del volume.
SPDIF: consente di attivare o disattiv are l’uscita audio digitale coassiale, regolando su
PCM, Auto o Spento.
DESCRIZIONE AUDIO: consente attivare o disattivare la funzione di traccia audio
aggiuntiva per persone ipovedenti. Questa funzione gestisce il flusso audio quando
viene inviato insieme alla traccia audio principale del programma. Attivando la funzione
si regola il livello di volume.
Nota: Bassi e Alti sono regolazioni modificabili solo impostando MODALITÀ SUONO su
Utente.
11.3 MENU CANALE
Premere il tasto MENU per entrare nel MENU PRINCIPALE.
Premere i tasti di navigazione fino a selezionare la voce CANALE e premere
ENTER.
Premere i tasti di navigazione fino a selezionare la voce desiderata e regolarla
tramite i tasti di navigazione .
Premere il tasto MENU per uscire.
GESTIONE CANALE
Consente di effettuare operazioni su uno o più canali memorizzati.
ELIMINA: selezionare un canale tramite i tasti di navigazione e premere il tasto
ROSSO per cancellare un programma dalla lista. Verrà visualizzato un segno di spunta
rosso.
BLOCCA: consente di bloccare la visione di un canale. Selezionare un canale tramite
i tasti di navigazione e premere il tasto VERDE. Verrà visualizzato un segno di
spunta verde. Attivando questa funzione il canale potr à essere visionato solo dopo aver
inserito la password di sicurezza.
Nota: la funzione BLOCCA è attiva solo se è attiva la funzione BLOCCA CANALE nel menù
CARATTERISTICA (vedi paragrafo 11.4).
SALTA: selezionare un canale tramite i tasti di navigazione e premere il tasto
GIALLO per attivare la funzione SALTA. Verrà visualizzato un segno di spunta giallo. Il
canale non verrà visualizzato quando si utilizzano i tasti CH+/CH-.
MUO VI: selezionare un canale tramite i tasti di navigazione e premere il tasto BLU
per spostare un canale. Il canale lampeggerà.
Premere i tasti di navigazione fino a selezionare la destinazione del canale da
spostare. Premere nuovamente il tasto BLU per confermare la nuova posizione.
Premere il tasto EXIT per uscire da GESTIONE CANALI: all’uscita verrà chiesto con-
ferma delle modifiche effettuate.
13
Page 14
ITALIANO
GESTIONE PREFERITI
LTV 1601SAT
Consente di effettuare operazioni sui canali preferiti.
Sono presenti quattro liste a cui aggiungere i canali preferiti, associate ai colori dei tasti
del telecomando.
Per aggiungere un canale alla lista FAV1 premere il tasto ROSSO; per aggiungere un
canale alla lista F A V2 premere il tasto VERDE; per aggiungere un canale alla lista F A V3
premere il tasto GIALLO; per aggiungere un canale alla lista F A V4 premere il tasto BLU .
L ’aggiunta di un canale alla lista v errà conf ermato dalla presenza di un segno di spunta
del colore della lista stessa.
Per eliminare un canale dalla una lista dei pref eriti, portarsi con i tasti di selezione sul
canale che si desidera rimuovere e premere il tasto colore ( ROSSO ,VERDE,GIALLO,BLU)
della lista in cui il canale stesso appare. L ’eliminazione verrà conf ermata dalla sparizione
del segno di spunta dalla lista.
NAZIONE
Consente di selezionare il Paese dove si effettua la scansione dei canali.
CONNESSIONE TV
Consente di selezionare il sistema di ricezione dei canali. Selezionare tra TERRESTRE
per i canali analogici e digitali terrestri e SATELLITARE per i canali digitali satellitari.
RICERCA AUTOMATICA
Vedi paragrafo 10.1.1
RICERCA MANUALE DTV
Vedi paragrafo 10.1.2
LCN ON/OFF
Vedi paragrafo paragrafo 10.1.3
SISTEMA SATELLITE
Consente di selezionare il satellite su cui si desidera effettuare la scansione dei canali
digitalil satellitari.
Premere i tasti di navigazione per selezionare il satellite su cui si desidera effettuare la
scansione, premere il tasto BLU per avviare la scansione e confermare con il tasto ENTER.
Nota: Ricerca manuale DTV e LCN On/Off sono regolazioni modificabili solo impostando
CONNESSIONE TV su Terrestre.
Sistema Satellite è una regolazione modificabile solo impostando CONNESSIONE TV su
Satellite.
11.4 MENU CARATTERISTICA
Premere il tasto MENU per entrare nel MENU PRINCIPALE.
Premere i tasti di navigazione fino a selezionare la voce CARATTERISTICA e
premere ENTER.
Premere i tasti di navigazione fino a selezionare la voce desiderata e regolarla
tramite i tasti di navigazione .
Premere il tasto MENU per uscire.
14
Page 15
LTV 1601SAT
BLOCCA
ITALIANO

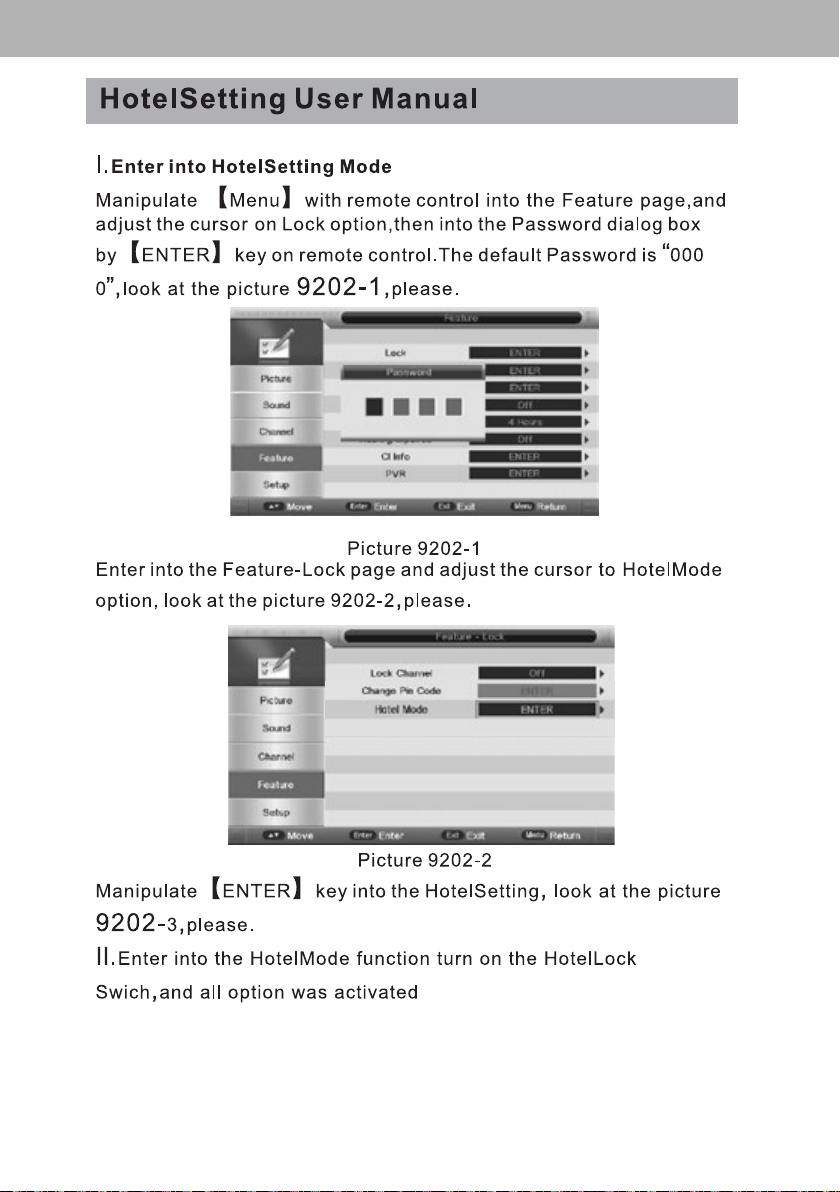

Consente di modificare le impostazioni di sicurezza. Inserire il codice di sicurezza
(password) per poter accedervi (default 0000).
BLOCCA CANALE: consente di attivare il blocco del canale e permetterne la visione
solo inserendo il codice di sicurezza (password).
CAMBIA CODICE PIN: consente di cambiare il codice di sicurezza (default 0000). È
necessario inserire il vecchio codice, il nuovo, e riconfermare il nuovo codice.
Nota: la funzione CAMBIA CODICE PIN è attiva solo se è attiva la funzione BLOCCA
CANALE.

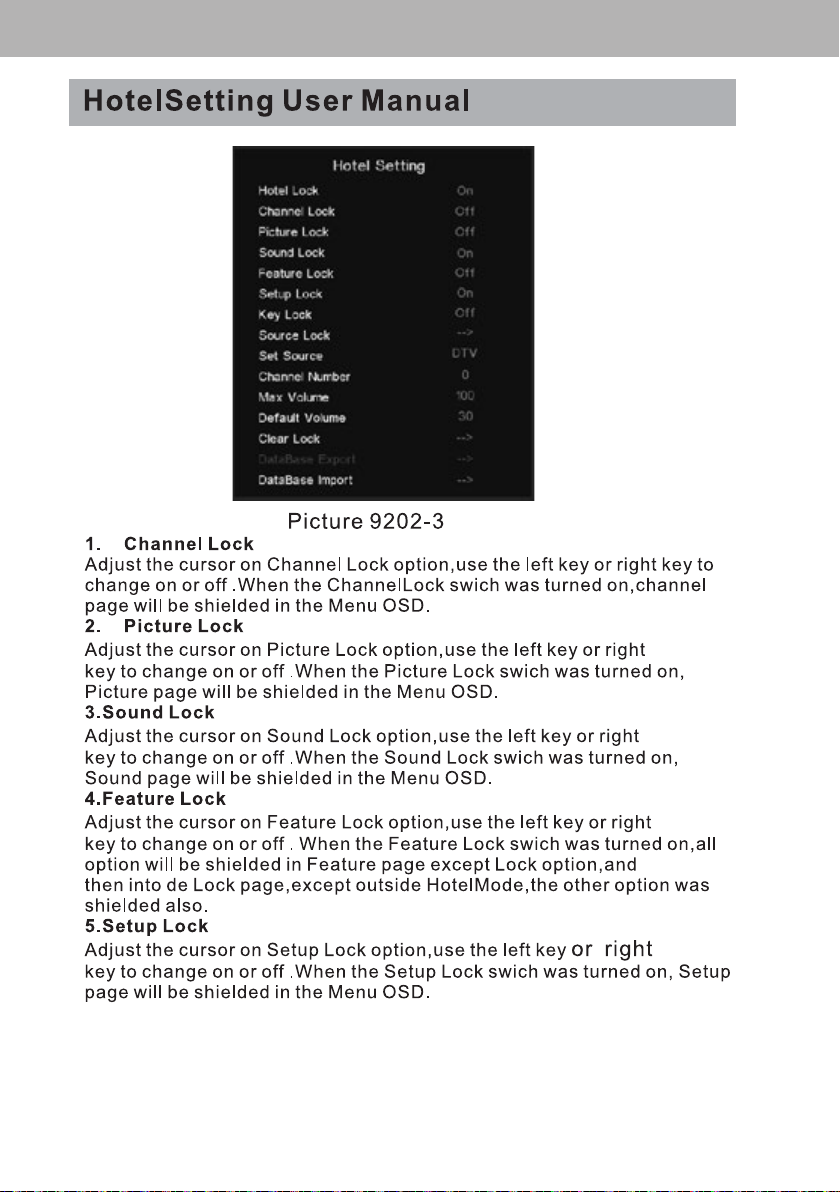

MODO HOTEL: consente di modificare le impostazioni questa funzione.
Blocco Modo Hotel
Consente di attivare o disattivare la MODO HOTEL.
Blocco Canali
Consente di attivare o disattivare l’accesso ala menù CANALE.
Blocco Immagine
Consente di attivare o disattivare l’accesso ala menù IMMAGINE.
Blocco Audio
Consente di attivare o disattivare l’accesso ala menù SUONO.
Blocco Caratteristica
Consente di attivare o disattivare l’accesso ala menù CARATTERISTICA.
Blocco Impostazione
Consente di attivare o disattivare l’accesso ala menù IMPOSTAZIONE.
Blocco T astiera
Consente di attivare o disattivare il blocco della tastiera del TV.

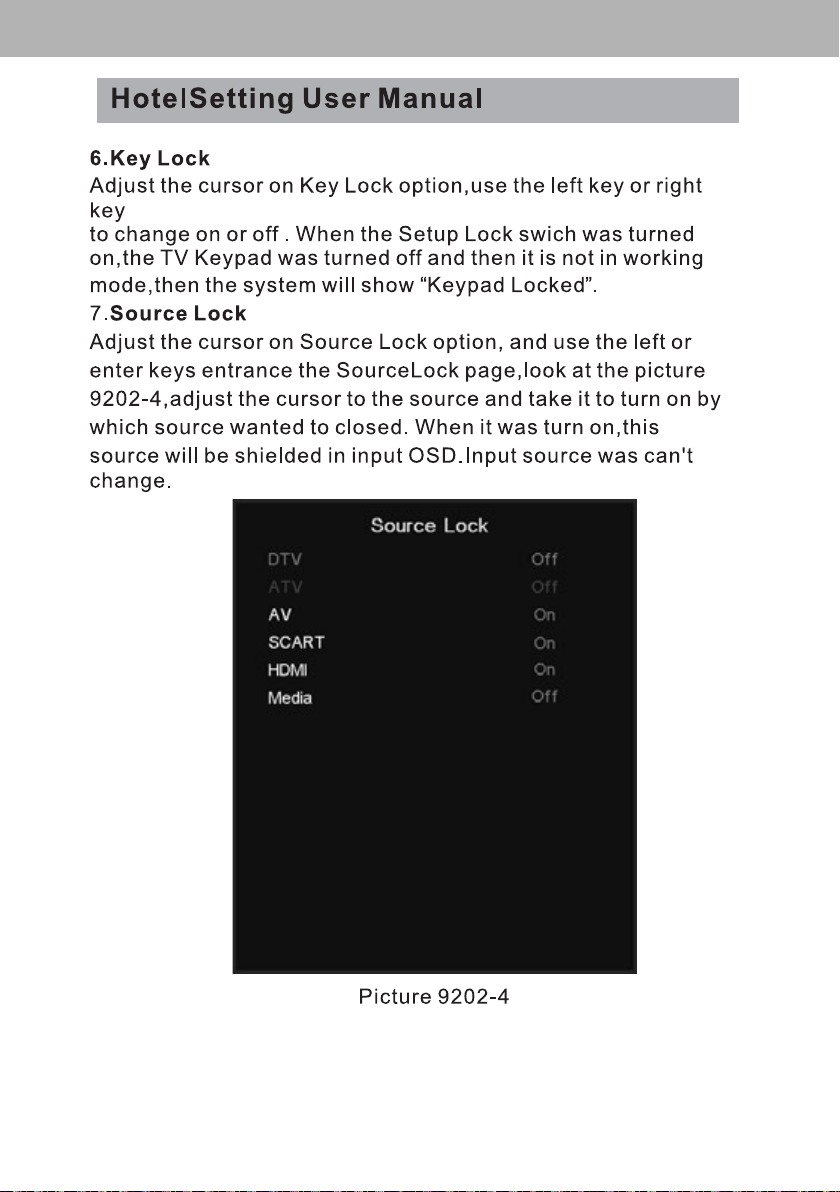

Blocco Sorgente
Consente di bloccare l’utilizzo di una o più sorgenti in particolare.

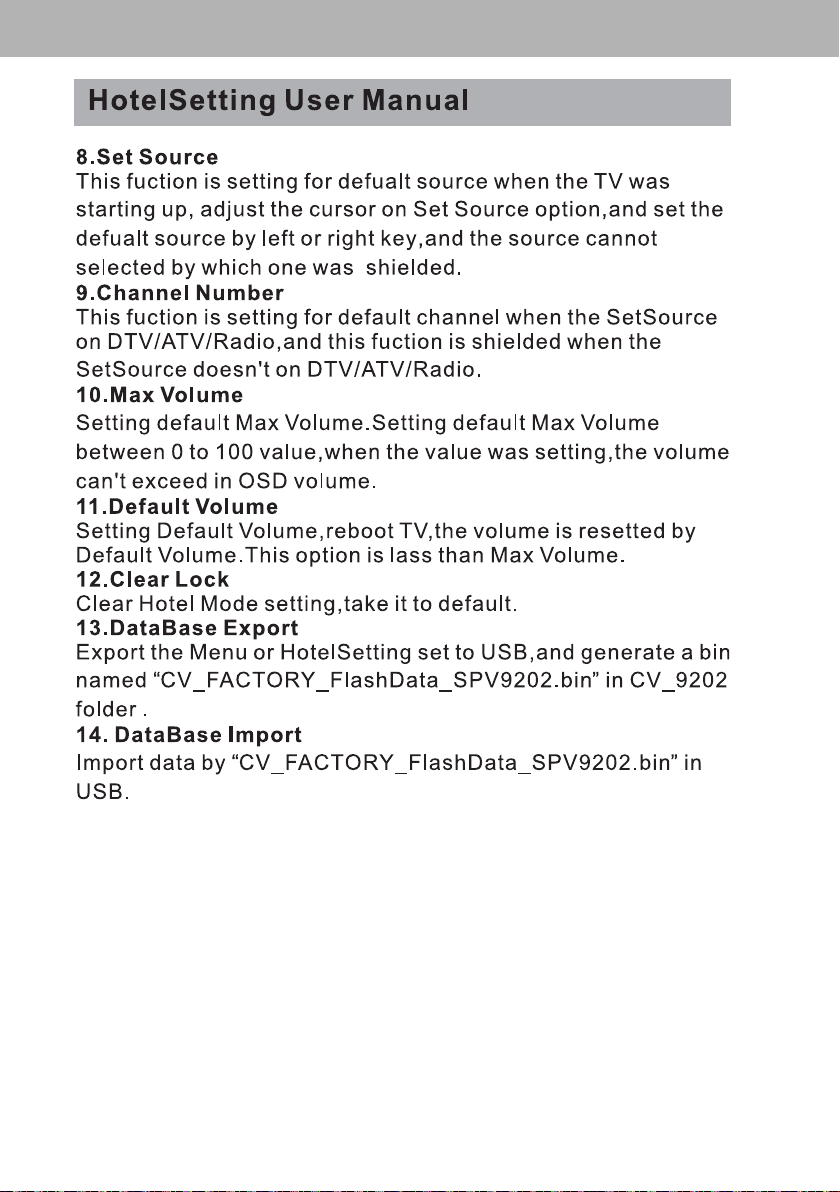

Imposta la Sorgente
Consente di selezionare la sorgente che sarà visualizzata all’accensione del televisore.
Numero Canale
Consente di selezionare il numero del canale che sarà visualizzato all’accensione del
TV.
Nota: Numero Canale è attivo solo se alla voce Imposta la Sorgente è impostato DTV, Radio
o ATV.
Volume max
Consente di impostare il livello massimo di volume.
Volume predefinito
Consente di impostare il livello massimo di volume.
Nota: Volume predefinito non può essere superiore a Volume max.
Pulisci Blocco
Consente di riportare le opzioni di MODO HOTEL alle condizioni iniziali.
Esportazione DataBase
Consente di esportare su dispositivo USB la configurazione della MODO HOTEL per poterla
copiare su altri TV dello stesso modello.
Importazione DataBase
Consente di importare da dispositivo USB la configurazione della MODO HOTEL precedentemente esportata.
15
Page 16
ITALIANO
LINGUA
LTV 1601SAT
Consente di modificare le impostazioni riguardanti i linguaggi.
LINGU A OSD: consente di cambiare il linguaggio dell’OSD (menù). Sono disponibili le
seguenti lingue: Tedesco, Inglese, Francese, Italiano e Spagnolo.
PRIMO/SECONDO SOTTOTITOLO PREFERITO: consente di cambiare la lingua dei
sottotitoli primaria e secondaria predefinita.
PRIMO/SECONDO AUDIO PREFERIT O: consente di cambiare la lingua audio primaria
e secondaria.
LINGUA TELETEXT DTV/ATV: consentono di cambiare il linguaggio del Teletext.
OROLOGIO
DATA/TEMPO: non modificabile.
FUSO ORARIO: consente di impostare il fuso orario.
DST: consente di attivare o disattivare l’ora legale.
Nota: DST è attiva solo se la voce FUSO ORARIO non è impostata su AUTO.
TIMER DI SPEGNIMENTO
Consente di attivare o disattivare lo spegnimento forzato della TV. È possibile impostare
lo spegnimento dopo 10, 20, 30, 60, 90, 120, 180, 240 minuti.
SPEGNIMENTO AUTOMATICO
Consente di attivare o disattivare lo spegnimento automatico dopo un tempo di inattività.
È possibile impostare il tempo di inattività a 1, 2, o 4 ore.
NON UDENTI
Consente di attivare o disattivare la funzione di aiuto per persone audiolese sui canali
DTV (se disponibile).
CI INFO
Visualizza informazioni sulla porta Common Interface, sulla CAM utilizzata e sulla Smart
Card utilizzata. Queste informazioni possono variare a seconda della CAM o della Smart
Card utilizzata.

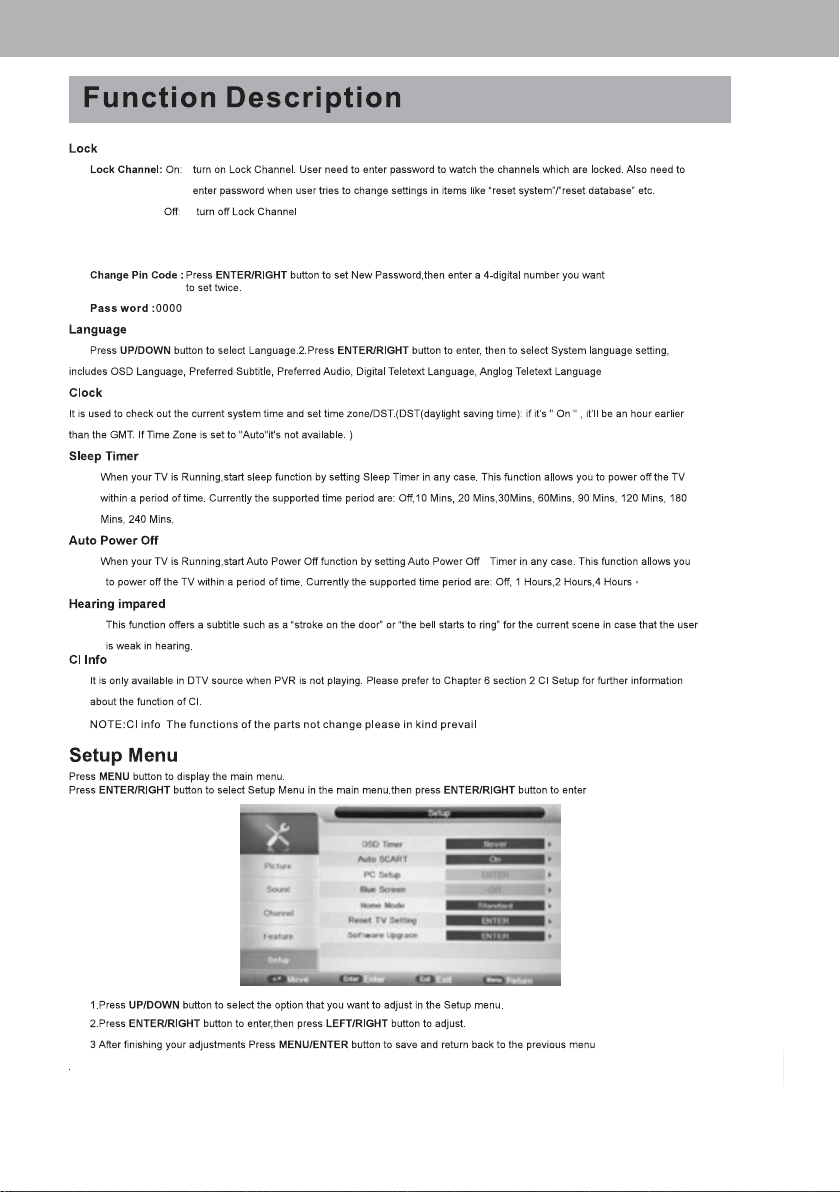

11.5 MENU CONFIGURAZIONE
Premere il tasto MENU per entrare nel MENU PRINCIPALE.
Premere i tasti di navigazione fino a selezionare la voce CONFIGURAZIONE e
premere ENTER.
Premere i tasti di navigazione fino a selezionare la voce desiderata e regolarla
tramite i tasti di navigazione .
Premere il tasto MENU per uscire.

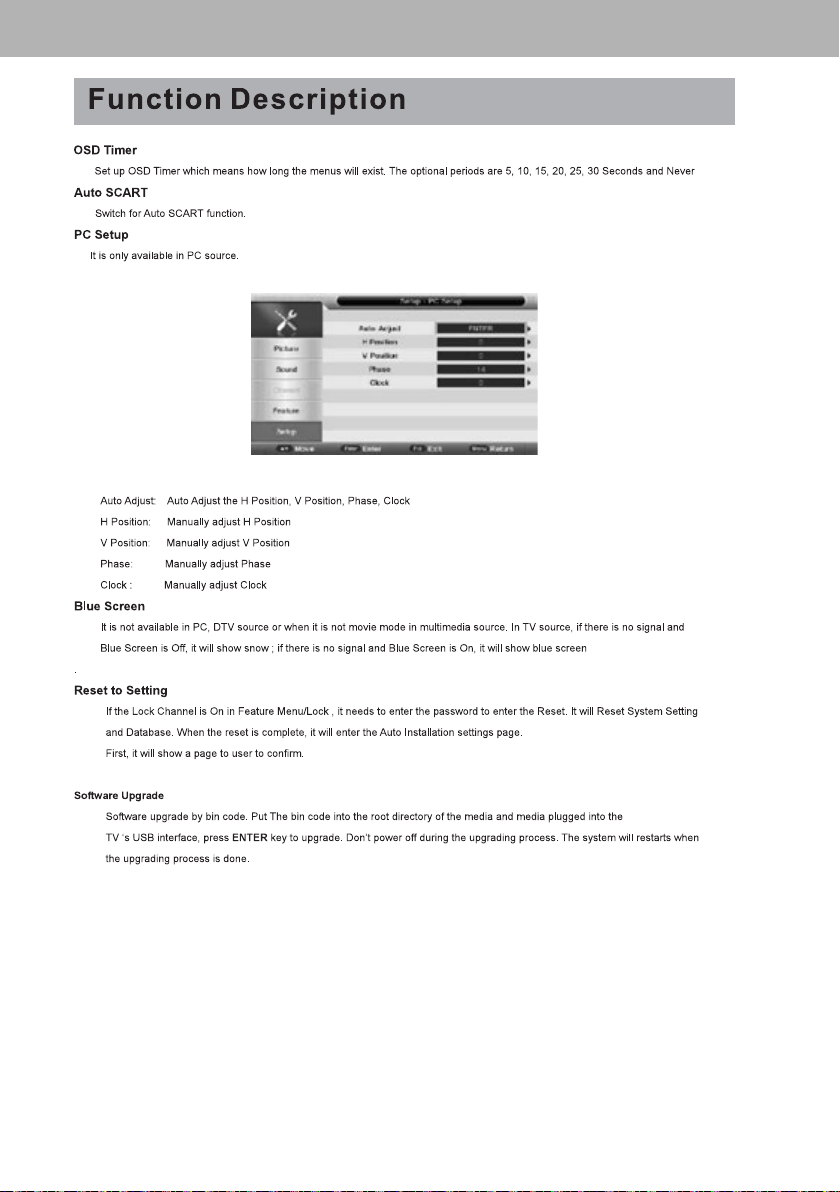

ORARIO OSD
Consente di impostare il tempo di visualizzazione delle finestre informative del TV. È possibile impostare il tempo di visualizzazione tra 5, 10, 15, 20, 25, 30 secondi o disattivarlo
(finestra informativa sempre visualizzata).
AUTO SCART
Consente di impostare la commutazione automatica sulla sorgente SCART quando si
accende un dispositivo collegato alla sorgente SCART.
16
Page 17
LTV 1601SAT
CONFIGURAZIONE PC
ITALIANO
Consente di modificare le impostazioni video quando il TV è impostato sulla sorgente PC
REGOLAZIONE AUT OMA TICA: imposta automaticamente tutti i valori di configurazione
per una perfetta visualizzazione dell’immagine.
POSIZIONE ORIZZONTALE: posizione orizzontale dell’immagine.
POSIZIONE VERTICALE: posizione verticale dell’immagine.
FASE: fase dell’immagine.
OROLOGIO: dimensione orizzontale dell’immagine.
Nota: SETUP PC è attiva solo se il TV è impostato sulla sorgente PC.
SCHERMO BLU
Consente di attivare o disattivare lo schermo blu quando non c’è nessun segnale presente
sulla sorgente.
Nota: SCHERMO BLU è attiva solo se il TV è impostato sulla sorgente ATV, AV, SCART,
YPBPR, HDMI o PC.
MODALITÀ HOME
Consente di modificare le equalizzazioni dell’immagine preimpostate. Selezionare tra Casa
o Negozio.
RIPRISTINARE LE IMPOSTAZIONI DI FABBRICA
Consente di riportare le impostazioni del TV alle condizioni iniziali (impostazioni di fabbrica).
VERSIONE
Consente di visualizzare la versione del software del TV.
12 TELEVISIONE ANALOGICA (ATV)
Premere il tasto SOURCE e selezionare ATV.
Per na vigare all’interno dei menù occorre utilizzare i tasti di navigazione e , premere
ENTER per confermare la selezione oppure premere il tasto EXIT per uscire.
12.1 OPERAZIONI PRELIMINARI
12.1.1 RICERCA AUTOMATICA DEI CANALI
Premere il tasto MENU per entrare nel MENU PRINCIPALE.
Premere i tasti di navigazione fino a selezionare la voce CANALE e premere
ENTER.
Premere i tasti di navigazione fino a selezionare la funzione RICERCA AUTOMA-
TICA e premere ENTER.
Selezionare ATV per ricercare i canali digitali e confermare selezionando OK.
La ricerca inizia automaticamente e vengono memorizzati in maniera progressiva tutti i
programmi TV disponibili; l’operazione richiede alcuni minuti.
È possibile terminare la scansione dei canali digitali premendo il tasto EXIT.
Nota: Se il TV visualizza il messaggio NESSUN SEGNALE significa che non riceve segnale,
occorre quindi verificare il cavo o l’impianto d’antenna.
17
Page 18
ITALIANO
LTV 1601SAT
12.1.2 RICERCA MANUALE DEI CANALI
Consente di sintonizzare manualmente i programmi.
Premere il tasto MENU per entrare nel MENU PRINCIPALE.
Premere i tasti di navigazione fino a selezionare la voce CANALE e premere
ENTER.
Premere i tasti di navigazione fino a selezionare la funzione RICERCA MANU ALE
TV ANALOGICA e premere ENTER.
Selezionare il numero del canale nella finestra CANALE sul quale si desider a effettuare
la sintonia manuale.
Ricercare la frequenza che emette il segnale nella finestra RICERCA.
Inserire la frequenza di ricerca fine nella finestra SINTONIZZAZIONE OK.
Selezionare il Sistema Colore tra A uto, P AL o SECAM, nella finetra SISTEMA COLORE.
Selezionare il Sistema Audio tra BG, DK, I, nella finetra SISTEMA SUONO.
Premere il tasto ROSSO per salvare il canale trovato.
12.1.3 SPOSTAMENTO CANALI MEMORIZZATI
Vedi paragrafo 10.1.4
VISUALIZZAZIONE CANALI MEMORIZZATI, REGOLAZIONE VOLUME, fare riferimento ai
relativi paragrafi del capitolo 9 TELEVISIONE DIGITALE SATELLITARE
13 TELETEXT
Il Teletext è un sistema di informazioni trasmesso da alcune emittenti che si consulta come
un giornale, sfogliandolo pagina per pagina.
Premere il tasto TEXT per attivare il Teletext.
Sullo schermo apparirà il sommario con le varie rubriche formate da pagine di tre cifre.
Premere il tasto EXIT per uscire dal Teletext.
Nota: se il canale selezionato non trasmette il Teletext, apparirà il messaggio
”Nessun Telete xt”.
Ricerca di una pagina
Comporre il numero di pagina voluta con il tastierino numerico. Digitare le tre cifre che
compongono il numero della pagina (per esempio “201”) premendo in sequenza il numero
“2” - “0” - “1”; il numero verrà visualizzato in alto a sinistra, il conta pagine inizia la ricerca,
la pagina viene visualizzata.
Per consultare un’altra pagina ripetere l’operazione.
Pagina principale
Per tornare in qualsiasi momento alla pagina principale premere il tasto INDEX.
Blocco pagina
Questa funzione consente di bloccare lo scorrimento automatico di alcune pagine formate
da sottopagine; premere il tasto HOLD per bloccare la sottopagina desiderata, sullo schermo
in alto a sinistra compare la scritta HOLD (blocco della pagina). Per ripristinare la situazione
precedente premere di nuovo il tasto HOLD, il simbolo di blocco scompare dallo schermo.
Zoom della pagina
Questa funzione consente di ingrandire le dimensioni della pagina che si sta guardando;
premere in sequenza il tasto SIZE per visualizzare la parte superiore, la parte inferiore e
ritornare alle dimensioni normali.
Informazioni nascoste
Questa funzione consente di visualizzare informazioni nascoste contenute in alcune pagine;
premere il tasto REVEAL per far apparire o scomparire le informazioni (soluzioni di giochi).
18
Page 19
LTV 1601SAT
Sottopagine
Questa funzione consente di avanzare o indietreggiare le sottopagine di una pagina (per
esempio 1/3, 2/3, 3/3); premere i tasti di navigazione per avanzare o indietreggiare.
ITALIANO
14 OPERAZIONI CON DISPOSITIVO USB (MEDIA)
Attenzione: prima di effettuare qualsiasi operazione inserire un dispositivo USB
nell’ingresso USB del TV.
Premere il tasto SOURCE e selezionare l’ingresso MEDIA.
V erranno visualizzate 4 icone rappresentanti ciascuna una categoria; utilizzando i tasti
è possibile selezionare: FOTO (per visualizzare i file immagine), MUSICA (per riprodurre
i file audio), FILM (per visualizzare i file video) e E-BOOK (per visualizzare i file di testo).
Premere il tasto ENTER per selezionare il tipo di file che si desidera visualizzare.
Si aprirà una finestra dove verranno visualizzate le cartelle (directory) presenti nel
dispositivo USB. Per ogni cartella selezionata verranno mostrati i file presenti relativi
alla categoria precedentemente selezionata.
Premere il tasto CH+ o CH- per selezionare la pagina precedente o successiva dei file
presenti nella cartella (directory).
Premere i tasti di navigazione fino a selezionare il file desider ato e premere il tasto
ENTER.
Ripetere l’operazione precedente su ogni file che si desidera riprodurre. Oppure premere
il tasto VERDE per selezionare tutti i file presenti.
Nota: è possibile cancellare un file selezioandolo e premendo il tasto ROSSO.
Premere il tasto PLAY/PAUSA per avviare la riproduzione.
Premere il tasto EXIT per arrestare la riproduzione. Ripremerlo per tornare alla sele-
zione delle categorie.
14.1 OPERAZIONI DURANTE LA RIPRODUZIONE
Premere il tasto DISPLA Y per visualizzare una finestr a con tutte le inf ormazioni sul file
che si sta visualizzando.
Premere il tasto ENTER per visualizzare la barra dei comandi e le opzioni disponibili.
Attraverso i tasti e conf ermando con il tasto ENTER è possibile scegliere il tipo di
operazione da effettuare.
15 COLLEGAMENTO AD APPARECCHI ESTERNI
Questo TV può essere collegato come monitor ad altri dipositivi esterni come lettori DVD,
videoregistratori, videocamere, pc.
Seguire le istruzioni presenti sul manuale del dipositivo esterno per il corretto collegamento
al televisore.
Quando si desidera vedere il segnale proveniente da dipositivo esterno, premere il tasto
SOURCE sul televisore o del telecomando, selezionate l’ingresso desiderato con i tasti
e confermate con ENTER.
Gli ingressi disponibili sono: DVT, ATV, AV, SCART, YPBPR, HDMI, PC, MEDIA.
Per il collegamento ai v ari ingressi fare riferimento al capitolo 7 INSTALLAZIONE E COLLEGAMENTI.
19
Page 20
ITALIANO
LTV 1601SAT
16 PROBLEMI E SOLUZIONI
Se il vostro televisore non funziona correttamente controllare questa breve lista prima di
portare il TV presso un centro assistenza autorizzato TREVI.
In ogni caso non tentare di riparare l’apparecchio da soli, questo farebbe decadere la
garanzia. Solo i centri assistenza tecnica TREVI sono autorizzati ad eseguire interventi
su questo TV .
Assenza di immagine
Controllare il collegamento d’antenna.
Controllare il corretto inserimento dei cavi.
Immagine scadente
Controllare il cavo d’antenna o satellitare.
Regolare manualmente la sintonia.
Tenere il TV lontano da fonti elettromagnetiche (lampade al neon, telefoni cellulari,
ecc...).
Assenza di suono
Controllare che non sia inserita la funzione MUTE.
Regolare il volume.
V erificare che il sistema audio sia BG (il sistema usato per l’Italia, solo in sorgente A TV).
Il televisore si spegne automaticamente
Qualora il TV non riceva segnale per 10 minuti, il TV si pone automaticamente in mo-
dalità stand-by.
È impostato il TIMER DI SPEGNIMENTO o lo SPEGNIMENTO AUTOMATICO (vedi
paragrafo 11.4).
Il telecomando non funziona
Sostituire le batterie
I comandi non rispondono
Scollegare la presa d’alimentazione dell’apparecchio per 30 secondi per effettuare un
reset.
Nota: la presenza di punti sullo schermo (fino ad un massimo di 3 punti accesi e 3 punti
spenti) è possibile a causa delle caratteristiche costruttive del display a cristalli liquidi; ciò
non influisce sulla qualità o durata del prodotto.
20
Page 21
LTV 1601SAT
ITALIANO
17 CARA TTERISTICHE TECNICHE
Alimentazione AC 100-240V~50/60Hz
DC 12V/2A
Assorbimento 24W Max / In stand-by <0,5W
Display LED 16” a cristalli liquidi con matrice
attiva TFT (Thin-Film-Transistor)
Dimensioni schermo 16” (36,62 cm)16:9
Display colori 262 mila
Risoluzione max HD Ready 1366x768 dpi
Luminosità 200cd\m²
Contrasto 500:1
Collegamenti Ingresso HDMI
Ingresso SCART
Ingresso VGA/audio PC
Ingresso mini-Audio/Video
Ingresso mini-YPbPr
Ingresso USB 2.0
Uscita presa cuffie
Uscita audio digitale coassiale
Presa antenna esterna 75Ohm
Presa antenna satellitare
Tuner DVB-T MPEG-4/H.265
Common Interface CI+
Potenza d’uscita 2x3W
Risoluzioni VGA 800x600 dpi / 60Hz
1024x768 dpi / 60Hz
1152x864 dpi / 60Hz
1280x720 dpi / 60Hz
1280x768 dpi / 60Hz
1280x800 dpi / 60Hz
1280x960 dpi / 60Hz
1280x1024 dpi / 60Hz
1360x768 dpi / 60Hz
1920x1080 dpi / 60Hz
Risoluzioni HDMI 480i 60Hz, 480p 60Hz
720p 60Hz
1080i 50Hz, 1080i 60Hz
1080p 60Hz, 1080p 24Hz
Dimensioni con piedistallo 374(L) x 275(A) x 120(P)mm
Dimensioni senza piedistallo 374(L) x 244(A) x 46(P)mm
Peso 1,25Kg
21
Page 22
ITALIANO
LTV 1601SAT
18 INDICE
1 PREFAZIONE pag. 2
2 PRECAUZIONI DI SICUREZZA pag. 2
3 CURA E MANUTENZIONE pag. 2
4 ALL’INTERNO DELL’IMBALLO pag. 2
5 COMANDI E CONNESSIONI TELEVISORE pag. 3
6 TELECOMANDO
6.1 INSTALLAZIONE pag. 4
6.2 DESCRIZIONI COMANDI pag. 5
7 INSTALLAZIONE E COLLEGAMENTI
7.1 ACCENSIONE pag. 6
7.2 UTILIZZO CAM/CAM HD E SMART CARD pag. 6
7.3 COLLEGAMENTO ALL’ANTENNA TV E ALLA PARABOLA SATELLITARE pag. 7
7.4 COLLEGAMENTO TRAMITE CAVO HDMI pag. 7
7.5 COLLEGAMENTO TRAMITE CAVO SCART pag. 7
7.6 COLLEGAMENTO TRAMITE CAVO RCA mini-A/V o mini-Y/Pb/Pr pag. 8
7.7 COLLEGAMENTO TRAMITE CAVO VGA / JACK AUDIO pag. 8
8 PRIMA INSTALLAZIONE pag. 9
9 TELEVISIONE DIGITALE SATELLITARE
9.1 OPERAZIONI PRELIMINARI pag. 9
9.1.1 RICERCA AUTOMATICA DEI CANALI pag. 9
9.1.2 RICERCA DEI CANALI MEMORIZZATI
E INSERIMENTO NELLA LISTA DEI PREFERITI pag. 10
9.2 VISUALIZZAZIONE CANALI MEMORIZZATI pag. 10
9.3 REGOLAZIONE VOLUME pag. 10
10 TELEVISIONE DIGIT ALE TERRESTRE
10.1 OPERAZIONI PRELIMINARI pag. 11
10.1.1 RICERCA AUTOMATICA DEI CANALI pag. 11
10.1.2 RICERCA MANUALE DEI CANALI pag. 11
10.1.3 FUNZIONE LCN pag. 11
10.1.4 SPOSTAMENTO CANALI MEMORIZZATI pag. 12
11 MENU DTV
11.1 MENU IMMAGINE pag. 12
11.2 MENU SUONO pag. 12
11.3 MENU CANALE pag. 13
11.4 MENU CARATTERISTICA pag. 14
11.5 MENU CONFIGURAZIONE pag. 16
12 TELEVISIONE ANALOGICA (ATV)
12.1 OPERAZIONI PRELIMINARI pag. 17
12.1.1 RICERCA AUTOMATICA DEI CANALI pag. 17
12.1.2 RICERCA MANUALE DEI CANALI pag. 18
12.1.3 SPOSTAMENTO CANALI MEMORIZZATI pag. 18
22
Page 23
LTV 1601SAT
13 TELETEXT pag. 18
14 OPERAZIONI CON DISPOSITIVO USB (MEDIA) pag. 19
14.1 OPERAZIONI DURANTE LA RIPRODUZIONE pag. 19
15 COLLEGAMENTO AD APPARECCHI ESTERNI pag. 19
16 PROBLEMI E SOLUZIONI pag. 20
17 CARATTERISTICHE TECNICHE pag. 21
18 INDICE pag. 22
ITALIANO
23
Page 24
ENGLISH
LTV 22 04 SAT
LTV 1601SAT
24
MULTISYSTEM
Page 25
LTV 1601SAT
LTV 22 04 SAT
ENGLISH
Introduction..........
Warning..................................
Caution............................................

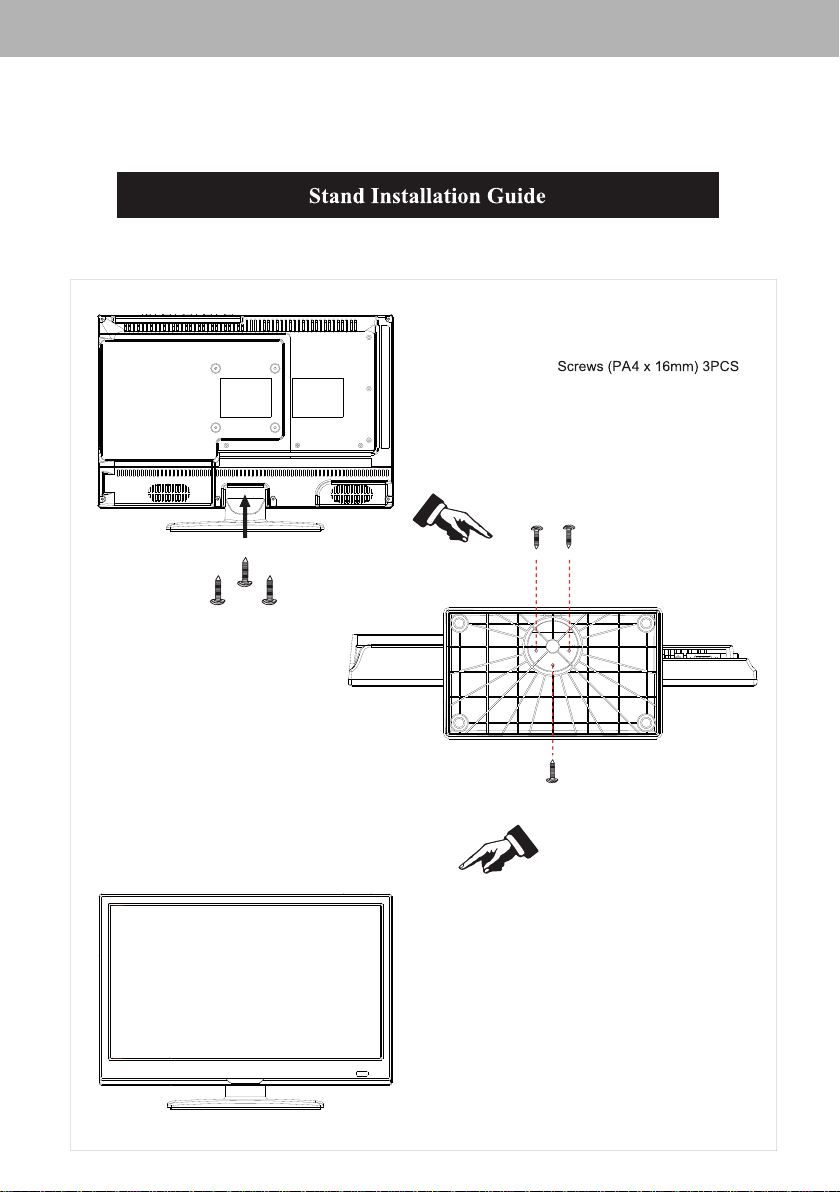

Stand Installation Guide
Main Unit Description..................
26
27
28
30
31
32
33
34
35
36
38
39
41
41
41
41

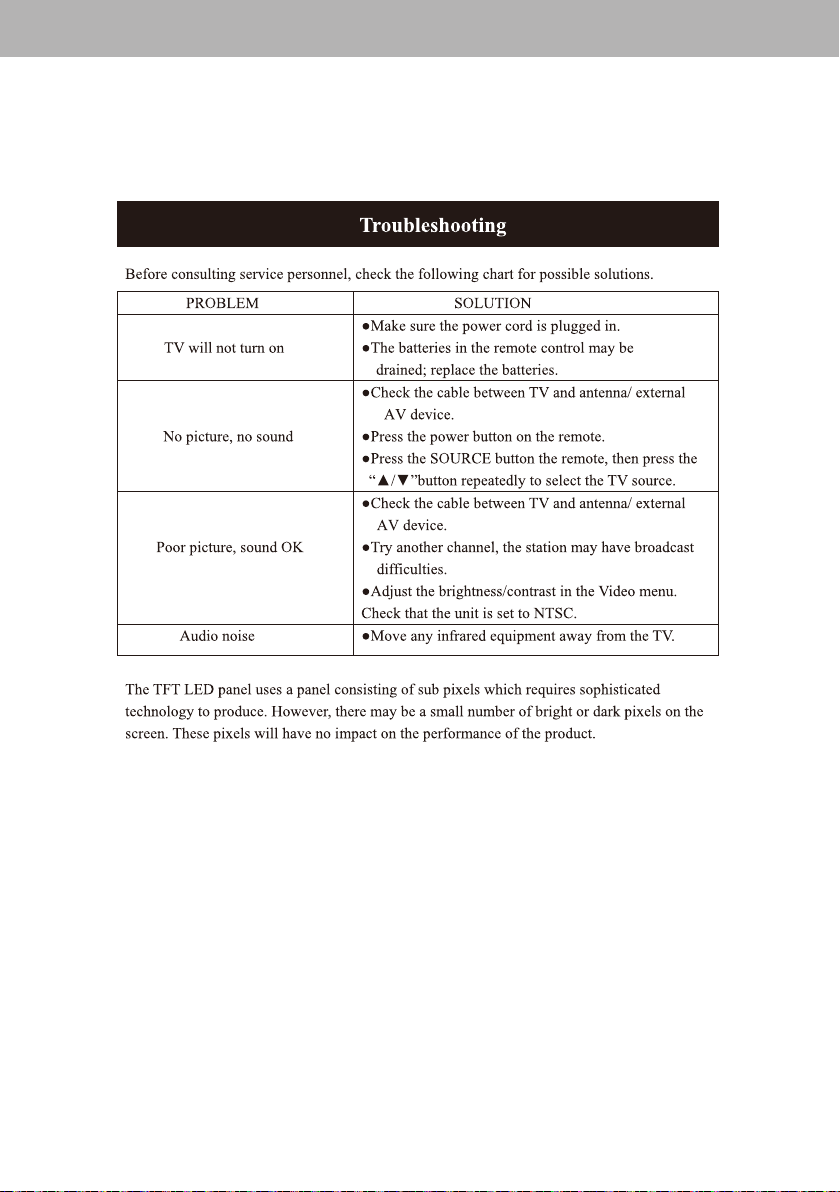

Troubleshooting
42
46
47
25

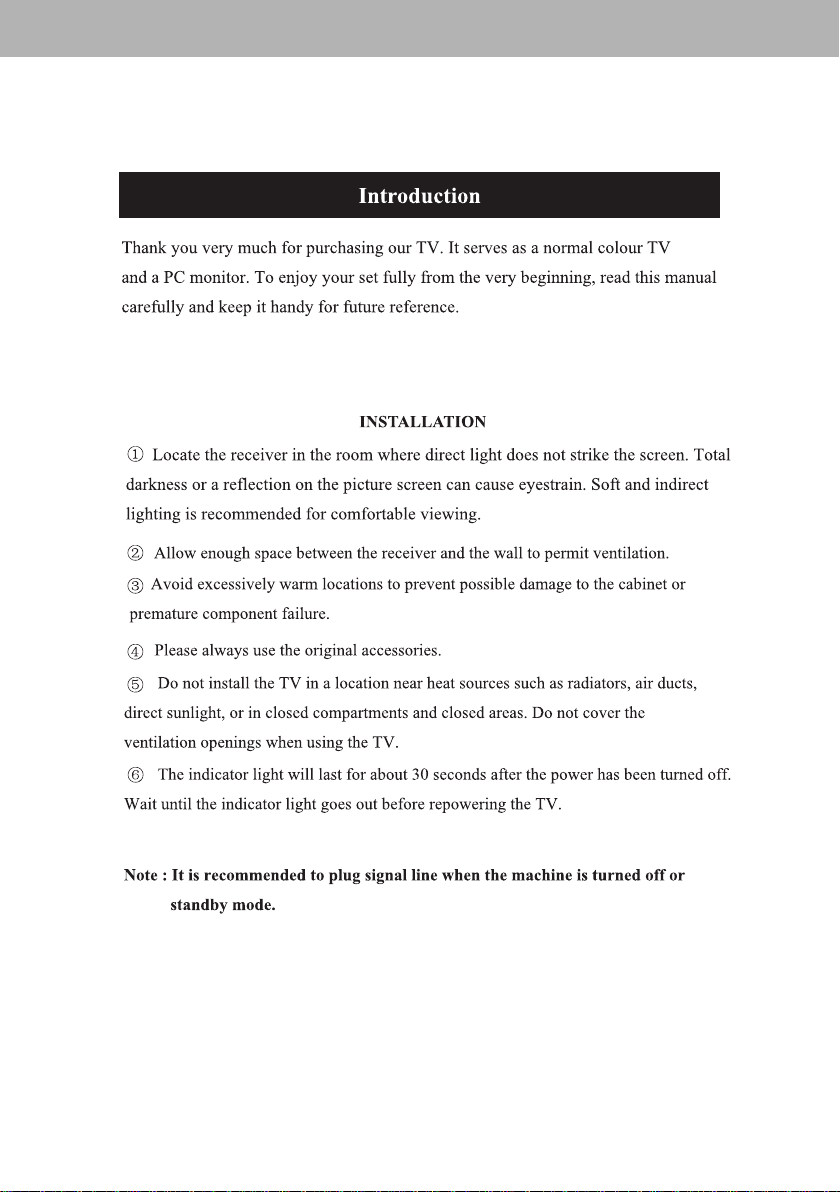

Page 26
LTV 1601SATENGLISH
26
Page 27
LTV 1601SAT ENGLISH
27

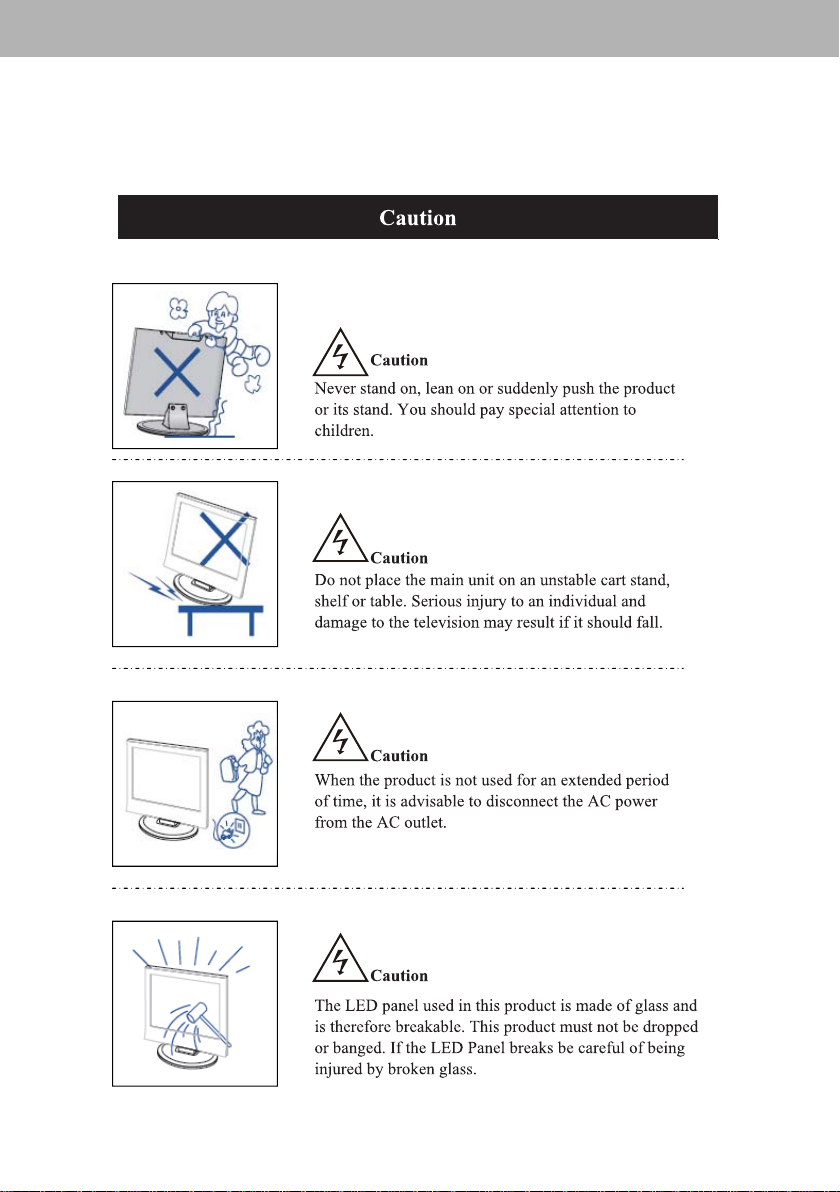

Page 28
LTV 1601SATENGLISH
28
Page 29
LTV 1601SAT ENGLISH
29
Page 30
LTV 22 04 SAT
ENGLISH
LTV 1601SAT
30
ANT 75Ω
SAT
Page 31
LTV 1601SAT
ENGLISH
31
Page 32
LTV 1601SATENGLISH
32
Page 33
LTV 1601SAT ENGLISH
Remote control
: Press this button to switch on the TV when at
standby mode or enter standby mode.
: Press this button to mute or restore sound.
0-9: Select and switch to a channel using 0 - 9.
DIS PL AY: Display TV information on the screen
such as channel and channel label.
: Switch back and front between the current and
previous channels.
SLEEP: Set the sleep timer.
SOURCE: Press to change signal source.
ENTER: Enter the selected option or execute the
selected operation.
MENU: Press this button to enter the main menu for
various optional adjustable setting.
EXIT: Exit the OSD (On-screen display).
CH-/CH+: Change the channel up and down.
VOL-/VOL+: Adjust the volume.
NICAM/MTS: In the TV condition, press this key to
select the stereo mode.
SUBTITLE/CC:
Open or close subtitle. (Used for models with MEDIA
only).
MEDIA: Press to select the USB signal source.
ASPECT:
PMODE: Select picture mode.
SMODE: Select sound mode.
GOTO: Locate the appointed time (accurate to seconds)
in USB mode.
FREEZE: Press this button to hold the picture.
PA LY Press to start playing the USB, or to pause
playing. (Used for models with USB function only)
Press to play backward.(Used for models with USB function only)
Press to play forward. (Used for models with USB function only)
Stop playing the USB. (Used for models with USB function only)
Skip to previous chapter. (Used for models with USB function only)
Skip to next chapter. (Used for models with USB function only)
RED, GREEN, YELLOW, BLUE: Corresponds to the different colored subjects
showed on the screen .
Turns Select the CC function. /
Press to adjust picture ratio.
33
Page 34
LTV 22 04 SAT
ENGLISH
LTV 1601SAT
34
Page 35
LTV 1601SAT
LTV 22 04 SAT
ENGLISH
35
Page 36
Function Description
Sate uite Sy stem
NOTE: TV Conn ectio n The f un cti on s of th e pa rts not c hange p lease i n kind pr ev ail
The o perat ion int erfac e shows a s follo w.
LTV 1601SATENGLISH
36
Page 37
LTV 1601SAT
LTV 22 04 SAT
ENGLISH
37
Page 38
LTV 22 04 SAT
ENGLISH
LTV 1601SAT
38
Page 39
LTV 1601SAT
LTV 22 04 SAT
ENGLISH
39
Page 40
LTV 22 04 SAT
ENGLISH
LTV 1601SAT
40

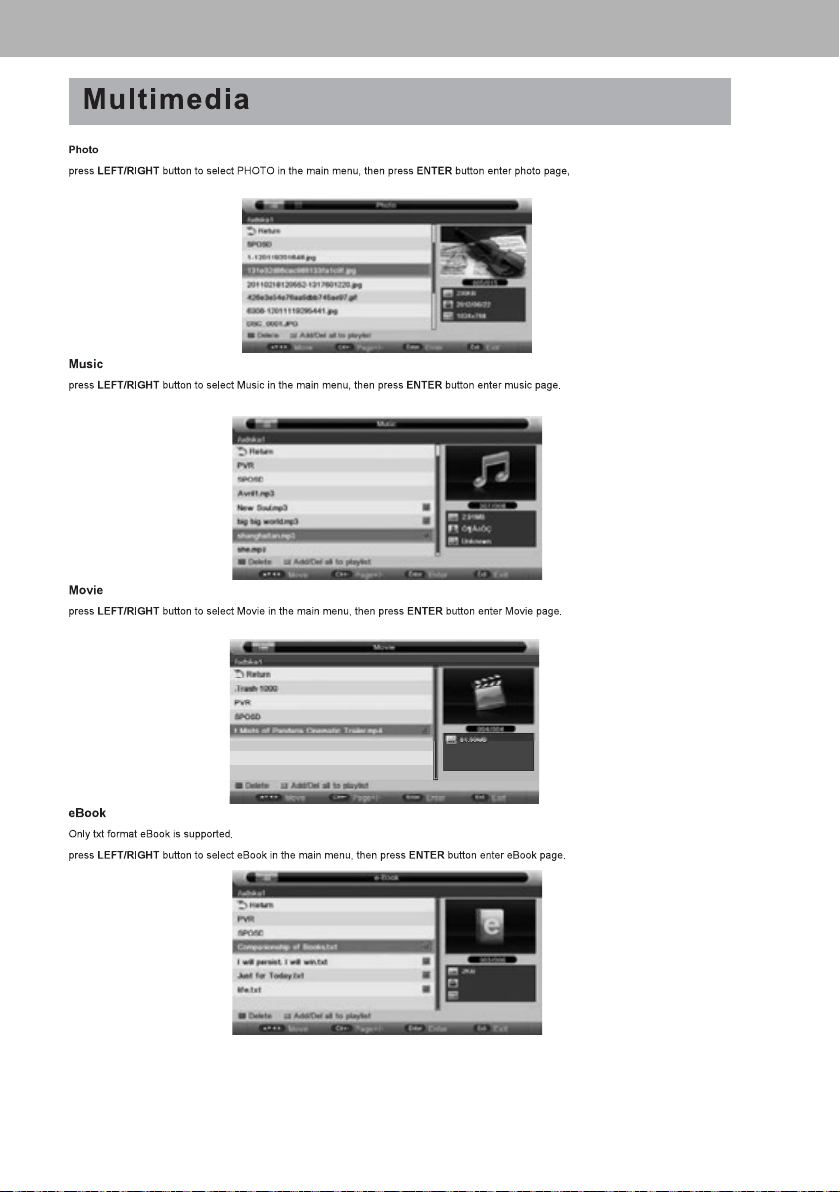

Page 41
LTV 1601SAT
LTV 22 04 SAT
ENGLISH
41
Page 42
LTV 22 04 SAT
ENGLISH
LTV 1601SAT
42
Page 43
LTV 1601SAT
LTV 22 04 SAT
ENGLISH
43
Page 44
LTV 22 04 SAT
ENGLISH
LTV 1601SAT
44
Page 45
LTV 1601SAT
LTV 22 04 SAT
ENGLISH
45
Page 46
LTV 1601SATENGLISH
46

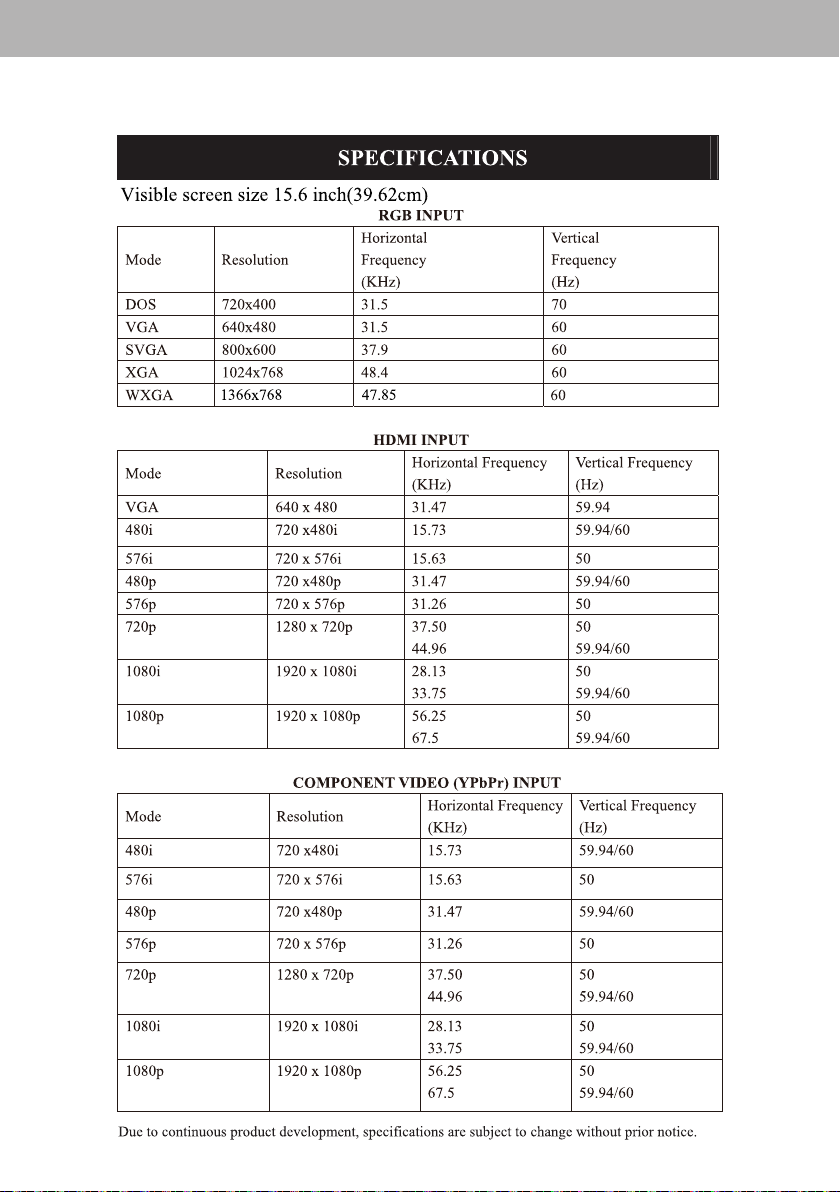

Page 47
LTV 1601SAT ENGLISH
47
Page 48
LTV 1601SATNOTE
48
Page 49
LTV 1601SAT NOTE
49
Page 50
LTV 1601SATNOTE
INFORMAZIONI AGLI UTENTI ai sensi del Decreto Legislativo N° 49 del 14 Marzo 2014
“Attuazione della Direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)”
Il simbolo del cassonetto barrato riportato sull’apparecchiatura indica che il prodotto alla fine della
propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L’utente dovrà, pertanto, conferire l’apparecchiatura integra dei componenti essenziali giunta a fine vita agli idonei centri di raccolta
differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento
dell’acquisto di nuova apparecchiatura di tipo equivalente, in ragione di uno a uno, oppure 1 a zero
per le apparecchiature aventi lato maggiore inferiore a 25 cm. L’adeguata raccolta differenziata per
l’avvio successivo dell’apparecchiatura dimessa al riciclaggio, al trattamento e allo smaltimento
ambientale compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla salute
e favorisce il riciclo dei mater iali di cui è composta l’apparecchiatura. Lo smaltimento abusivo del
prodotto da parte dell’utente comporta l’applicazione delle sanzioni amministrative di cui al D.Lgs n.
Decreto Legislativo N° 49 del 14 Marzo 2014.
TREVI persegue una politica di continua ricerca e sviluppo, pertanto i prodotti possono presentare
caratteristiche diverse da quelle descritte.
Precautions for correct disposal of the product.
The symbol shown on the equipment indicates that waste must be disposed of in “separ ate collection”
and so the product must not be disposed of together with urban waste.
The user must take the product to special “separate waste collection centres” provided by local
government, or deliver it to the retailer against the purchase of a new product.
Separate collection of waste and subsequent treatment, recycling and disposal operations promotes
the production of equipment with recycled materials and limits negative effects on the environment
and on health caused by improper handling of waste.
Illegal disposal of the product leads to the enforcement of administrative penalties.
Recommandations pour l’élimination correcte du produit.
Le symbole figurant sur l’appareil indique que le produit fait l’objet d’une “ collecte séparée “. C’est
pourquoi, le produit ne doit pas être éliminé avec les déchets urbains.
L’utilisateur doit remettre le produit auprès de “ décharges spécialisées de collecte séparée “ prévues
par les autorités locales, ou bien le rendre au revendeur quand il achètera un nouv el appareil équivalent.
La collecte séparée du produit et les opérations successives de traitement, recyclage et élimination f avorisent la production d’appareils composés par des matériaux recyclés ainsi que permettent d’éviter des
effets négatifs sur l’environnement et sur la santé des personnes suite à une gestion impropre du déchet.
Toute élimination abusive du produit entraîne l’application de sanctions administratives.
50
Page 51
LTV 1601SAT NOTE
Hinweise zur ordnungsgemäßen Entsorgung des Produkts.
Das auf dem Gerät angebrachte Symbol weist darauf hin, dass das Altgerät “getrennt zu sammeln”
ist und das Produkt daher nicht zusammen mit dem Gemeindeabfall entsorgt werden darf.
Der Benutzer muss das Produkt zu den entsprechenden, von der Gemeinde verwaltung eingerichteten
“Wertstoffsammelstellen” bringen oder dem Händler beim Kauf eines neuen Produkts übergeben.
Die getrennte Müllsammlung und anschließende Aufbereitung, Wiederverwer tung und Entsorgung
fördern die Herstellung von Geräten unter Verwendung wiederverwerteter Materialien und vermindern
die negativen Aus wirkungen auf die Umwelt und Gesundheit in Folge einer f alschen Müllverw altung.
Die widerrechtliche Entsorgung des Produkts führt zur Auferlegung von Verwaltungsstrafen.
Advertencias para la correcta eliminación del producto.
El símbolo que aparece en el aparato indica que el residuo debe ser objeto de “recogida selectiva”
por tanto el producto no se debe eliminar junto con residuos urbanos.
El usuario deberá entregar el producto a los “centros de recogida selectiva” creados por las administraciones municipales o bien al distribuidor cuando adquiera un nuevo producto.
La recogida selectiva del residuo y las sucesivas operaciones de tr atamiento, recuperación y eliminación fav orecen la fabricación de aparatos con materiales reciclados y limitan los efectos negativos
en el medio ambiente y la salud causados por una gestión incorrecta del residuo.
La eliminación abusiva del producto da lugar a la aplicación de sanciones administrativas.
Advertências para a correcta demolição do produto.
O símbolo indicado na aparelhagem indica que o resíduo deve ser objecto de “recolha separada”
portanto o produto não deve ser desmantelado junto dos resíduos urbanos.
O utilizador deverá entregar o produto nos apropriados “centros de recolha diferenciada” predispostos pelas
administrações comunais, ou entregá-lo ao rev endedor em troca de uma compra de um no v o produto .
A recolha diferenciada do resíduo e as sucessivas operações de tr atamento, recuperação e desmantelamento favorecem a produção de aparelhagens com materiais reciclados e limitam os efeitos
negativos no ambiente e na saúde causados por uma gestão imprópria do resíduo.
O desmantelamento abusivo do produto comporta a aplicação de sanções administrativas.
Προειδοποιήσεις για τη σωστή διάθεση του προϊόντος.
Το σύμβολο που απεικονίζεται επάνω στη συσκευή υποδεικνύει ότι το απόβλητο πρέπει
να αποτελέσει αντικείμενο “χωριστής συλλογής” ως εκ τούτου το προϊόν δεν πρέπει να
διατίθεται μαζί με τα αστικά απόβλητα.
Ο χρήστης θα πρέπει να παραδώσει το προϊόν στα ειδικά “κέντρα διαφοροποιημένης
συλλογής” που έχουν διευθετηθεί από τις δημοτικές διοικήσεις, ή να το παραδώσει στο
κατάστημα πώλησης με την αγορά ενός νέου προϊόντος.
Η διαφοροποιημένη συλλογή του αποβλήτου και οι ακόλουθες επεμβάσεις επεξεργασίας,
ανάκτησης και διάθεσης βοηθούν την παραγωγή συσκευών με ανακυκλωμένα υλικά και
περιορίζουν τις αρνητικές επιπτώσεις για το περιβάλλον και την υγεία που προκαλούνται
από την ακατάλληλη διαχείριση του αποβλήτου.
Η αυθαίρετη διάθεση του προϊόντος συνεπάγεται την εφαρμογή διοικητικών κυρώσεων.
51
Page 52
EN If you will not find your language on the instruction manual, please go on our website www.trevi.it to find it
FR Si vous ne trouverez pas votre langue sur le mode d’emploi, veuillez v ous visiter sur notre site Web www.tre vi.it de le trouv er
DE Wenn Sie Ihre Sprache auf die Bedienungsanleitung nicht finden, gehen Sie bitte auf unsere Webseite www.tre vi.it zu finden
ES Si no encuentras tu idioma en el manual de instrucciones, por fav or vaya a nuestra página web www.trevi.it se encuentra
PT Se você não vai encontrar sua língua sobre o manual de instruções, por favor , v á em nosso site www .tre vi.it para encontrá-lo
DICHIARAZIONE DI CONFORMITÀ UE SEMPLIFICATA
Il fabbricante TREVI dichiara ch eil tipo di apparecchiatura
radio LTV 1601SAT è conforme alla direttiva 2014 / 53 / UE.
Il testo completo della dichiarazione di conformità EU è
disponibile al seguente indirizzo Internet www.trevi.it
MADE IN CHINA
SIMPLIFIED EU DECLARATION OF CONFORMITY
Hereby TREVI Spa declares that the radio equipment type
LTV 1601SAT is in compliance with directive 2014 / 53 / EU.
The full text of the EU declaration of conformity is available
at the following internet address www.trevi.it
TREVI S.p.A. - Strada Consolare Rimini-San Marino, 62 47924 Rimini (RN) Italy - Tel. 0541-756420 - Fax 0541-756430 - www.trevi.it - E-mail: [email protected]
Loading...
