Trevi DR 437 SA User guide

DR 437 SA

DIGITAL
NOTEMANAGER

WAV ADPCM RECORDER

MP3/WMA PLAYER

MAX 580 REC HOURS

8GB INTERNAL MEMORY

MANUALE D’USO
USER MANUAL

QUICK REFERENCE

FRA DEU ESP

DR 437 SA DIGITAL NOTEMANAGER

La ringraziamo per la preferenza che ci ha accordato con l’au­gurio che la sua scelta possa darle ampia soddisfazione.
La nostra raccomandazione, per ottenere i migliori risultati, è
quella di attenersi, scrupolosamente, alle istruzioni che segui­ranno nel presente libretto, in quanto non possiamo assumer­ci la responsabilità di un malfunzionamento, dovuto ad un
uso improprio dell’apparecchio. Le consigliamo di conservare
questo manuale per future consultazioni.

ITALIANO

Per la pulizia raccomandiamo di non usare né acqua né altri
solventi, consigliamo l’uso di un panno a microbre legger­mente inumidito.
Per garantire sempre un migliore servizio, questo libretto
potrà essere soggetto a cambiamenti. Qualora l’attuale messa
a punto o l’uso di questo apparato fosse diversa da quanto
scritto sul presente manuale, vi consigliamo di consultare le
nostre pagine web www.trevi.it per ottenere informazioni più
aggiornate.
Il presente documento non può essere riprodotto o trasferito,
neppure parzialmente, in alcun modo e con nessun mezzo,
elettronico o meccanico, né tanto meno fotocopiato, copiato
o tradotto in altre lingue per nessuno scopo senza esplicito
consenso da parte del costruttore.
I nomi, i disegni e i marchi registrati presenti in questo manua­le sono proprietà dei rispettivi proprietari.
Leggere e seguire attentamente il presente libretto di istruzio­ni e le informazioni riportate prima di utilizzare il prodotto.

AVVERTENZE:

- Non smontare, riparare o modicare l’unità.

- Non utilizzare il dispositivo in luogi proibiti.

- Non mettere l’unità o gli accessori in bocca.

- Non mettere l’ unità a contatto con acqua o altri liquidi.

- L’appareccchio non deve essere esposto a stillicidio o a
spruzzi d’acqua. Nessun oggetto pieno di liquido, quali vasi,
deve essere posto sull’apparecchio.

- Non sottoporre il display LCD a pressioni o torsioni, rischio
di rottura.

- Non sottoporre il display LCD a nessun impatto e non

utilizzare lo schermo per colpire le cose. Se il Display LCD si

DR 437 SA DIGITAL NOTEMANAGER

dovesse danneggiare e ci fossero delle perdite del cristallo

liquido, evitare che la sostanza del cristallo liquido entri a

contatto con gli occhi, vi è il rischio di cecità. In quel caso

sciacquare immediatamente gli occhi con acqua pulita (in

nessun caso stronarsi gli occhi) e andare subito in ospedale

per il trattamento.

- Non utilizzare l’apparecchio vicino a forti fonti di calore come

caloriferi e stufe.

- Nessuna sorgente di amma nuda, quali candele accese, deve

essere posta sull’apparecchio.

- Non utilizzare l’apparecchio in ambienti troppo freddi o

troppo caldi, in luoghi polverosi, in luoghi umidi come stanze

da bagno, piscine o in ambienti ambienti immersi in campi

magnetici.

- Non ostruite le feritoie di ventilazione.

- Non utilizzare l’apparecchio per scopi illegali.

- Trevi non è responsabile per i dati persi durante il normale

uso o in una eventuale riparazione. Si consiglia di effettuare

copie di Back-up ripetute nel tempo.

- Conservare questo manuale per future consiltazioni.

Registrare conversazioni senza il consenso

dell’interlocutore può essere perseguibile ai sensi di legge

Per evitare possibili danni all’udito,
limitare il tempo di ascolto a volumi

elevati.

ITALIANO

DR 437 SA DIGITAL NOTEMANAGER

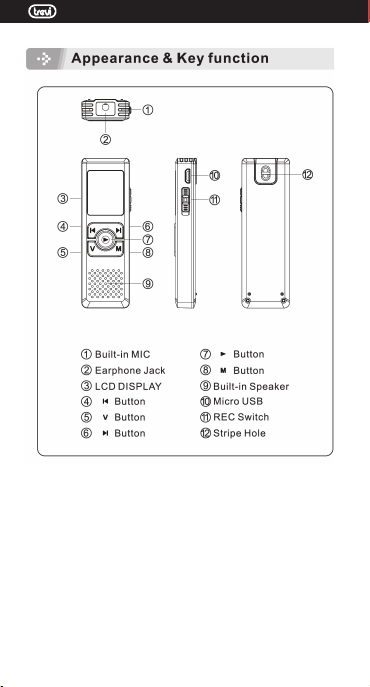

Descrizione dei comandi

ITALIANO

1. MIC interno

2. Presa cufe

3. Display LCD

4. Tasto , spostamento selezione in basso

5. Tasto V, per la regolazione del Volume e cambio cartella

6. Tasto , spostamento selezione in alto

7. Tasto , ON/OFF/HOLD. Accensione/spegnimento e
funzione HOLD, blocco dei tasti

8. Tasto M, MENU principale

9. Altoparlante interno

10. Presa Micro USB

11. Selettore Avvio/Salvataggio registrazione

12. Foro per inserimento bbia

DR 437 SA DIGITAL NOTEMANAGER

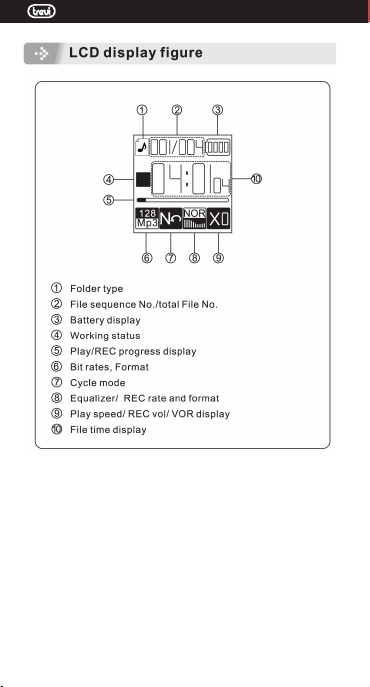

Descrizione display LCD

1. , indicazione cartella (riproduzione le musicali, ripro­duzione le registrazione)

2. Numero le selezionato/numero totale le

3. Indicazione stato della batteria

batteria scarica

4. Indicatore funzione

5. barra progressiva indicazione riproduzione o
registrazione

6. Bit rate/formato audio

7. Ripetizione:

8. Equalizzazioni/tipo di registrazione e formato:

Bit rate/formato audio

9. Velocità di riproduzione/Volume registrazione/ funzione
VOR

10. lunghezza del le, tempo totale riproduzione/
registrazione

DBB

ITALIANO

DR 437 SA DIGITAL NOTEMANAGER

Indicatore stato della batteria

L’indicatore dello stato della batteria mostra la carica residua

ancora disponibile:

100% carica disponibile
50% carica disponibile

ITALIANO

25% carica disponibile

batteria in fase di esaurimento

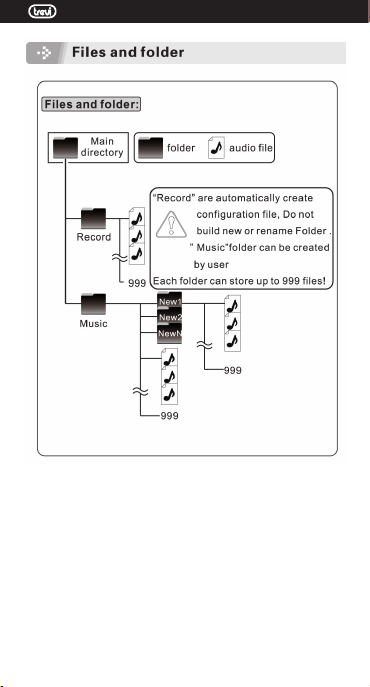

File e cartelle

Cartella
principale

Record

Music

Cartella File Audio

La cartella “Record” viene creata
automaticamente. Non rinominare
o creare nuove cartelle.
La cartella “Music” può essere
creata dall’utente.
Ogni cartella può contenere fino a

999 le!

DR 437 SA DIGITAL NOTEMANAGER

Alimentazione

Questo apparecchio ha al suo interno una batteria ricaricabile.
Per ricaricarla utilizzare un alimentatore da 5V, 500mA/1000mA

(non in dotazione) oppure collegare l’apparecchio ad una

presa USB del vostro PC utilizzando il cavo USB/Micro USB in
dotazione. Durante la ricarica tenere premuto per qualche
secondo il tasto M (8) per uscire dalla videata di collegamento
ed utilizzare l’apparecchio.

Accensione e spegnimento

Per iniziare ad utilizzare il vostro digital recorder tenere pre­muto per 3 secondi il tasto (7).
Per spegnerlo tenere premuto nuovamente
il tasto (7) per 3 secondi.

Regolazione del volume

E’ possibile regolare il volume di riproduzione delle registrazio-

ni effettuate o di les audio:

1. In riproduzione audio, premere una volta il tasto V (5), sul
display comparirà la scala graduata del volume:

2. Premere una o più volte il tasto (6) per aumentare il
volume;

3. Premere una o più volte il tasto (4) per diminuire il
volume;

4. Premere una volta il tasto V (5), per uscire dalla funzione.

Impostazioni dispositivo

Utilizzo dei tasti per muoversi/selezionare nel Menu:
Premere e tenere premuto per 3 secondi il tasto M (8) per en­trare nelle Impostazioni dispositivo, premere i tasti (4) o

(6) per selezionare la voce desiderata, premere il tasto M (8)

per confermare, premere il tasto (7) per tornare al comando
precedente o uscire dalle Impostazioni dispositivo.

Regolazione Data e Ora:

Premere il tasto V (5) per selezionare Anno/Mese/Data/Ora, e
utilizzare i tasti (4) o (6) per regolarli.

Illuminazione di sottofondo:

Utilizzare i tasti (4) o (6) per regolare il tempo di illu-

ITALIANO

DR 437 SA DIGITAL NOTEMANAGER

minazione (da 0 a 30 secondi) del Display. 0 signica sempre

illuminato.

Lingua:

Utilizzare i tasti (4) o (6) per selezionare la lingua
desiderata e confermare con il tasto M (8).

Auto Spegnimento:

Utilizzare i tasti (4) o (6) per selezionare il tempo di

ITALIANO

auto spegnimento desiderato. Il tempo va da 0 a 180 secondi,

dove 0 signica sempre acceso.

Contrasto:

Utilizzare i tasti (4) o (6)per regolare il livello del
contrasto Display.

Info Memoria:

Viene visualizzato lo spazio disponibile sulla memoria espres­so in MB e la percentuale dello spazio occupato.

Impostazioni di Default:

Per ripristinare le impostazioni di fabbrica senza cancellare la
memoria.

Formattare dispositivo:

Per cancellare tutti i le presenti sulla memoria.

ATTENZIONE: i les o il contenuto delle cartelle, una volta cancel­lato, non e’ recuperabile.

Versione del rmware:

Per visualizzare la versione Hardware e Software dell’appa­recchio.

Modalità registrazione/riproduzione MP3

Una volta acceso il dispositivo premere il tasto V (5),per passa­re dalla modalità registrazione le alla modalità rirpoduzione
di le audio MP3. L’icona (6) sul display vi indicherà il tipo di

funzionamento selezionato in base al tipo di formato visualiz-

zato (WAV registrazione, MP3 riproduttore audio).

Registrazione

Le registrazioni effettuate verranno salvate sulla cartella
RECORD.
Dopo aver acceso l’apparecchio:

1. Portare il selettore Avvio/Salvataggio registrazione (11)

verso l’alto per avviare la registrazione, automaticamente

DR 437 SA DIGITAL NOTEMANAGER

verrà creato un nuovo le all’interno della

cartella;

2. Per attivare la pausa durante la

registrazione premere il tasto (7);
premerlo di nuovo per continuare la
registrazione;

3. Portare il selettore Avvio/Salvataggio registrazione (11)
verso il basso per terminare la registrazione e salvare il le.

Qualità di registrazione

Attraverso questa impostazione e’ possibile scegliere la qualita’
di registrazione attraverso i Kbps (maggiori sono i Kbps

maggiore è la qualità di registrazione); una qualita’ elevata

consente una riproduzione piu’ fedele del registrato, una quali­ta’ inferiore permette di effettuare registrazioni piu’ lunghe oc­cupando meno memoria. Per impostare la qualità desiderata
fare riferimento al capitolo “Impostazioni di Registrazione”.

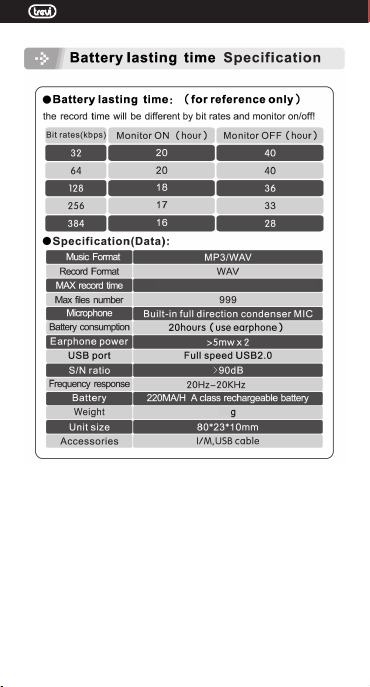

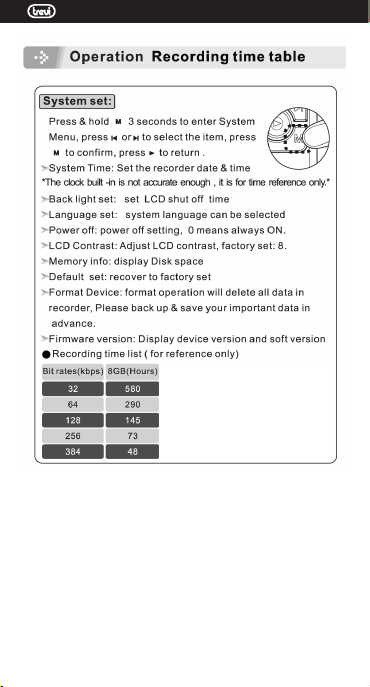

Tempi indicativi di registrazione con memoria interna e
autonomia batteria (solo per riferimento):

Bit rate

8GB
(ore)

Autonomia
batteria con
display acceso

(Kbps)

384 48 16 ore 28 ore

256 73 17 ore 33 ore

128 145 18 ore 36 ore

64 290 20 ore 40 ore

32 580 20 ore 40 ore

Note:

- in fase di registrazione, sul display, viene visualizzata la sigla della

qualita’ scelta (8).

Autonomia
batteria con
display spento

ITALIANO

DR 437 SA DIGITAL NOTEMANAGER

Funzione VOR

Attraverso questa funzione e’ possibile attivare la pausa e
la ripresa automatica della registrazione durante l’assenza/
presenza di suono.
Per attivare la funzione VOR

1. Premere il tasto M (8) per entrare nel Menu registrazione;

2. Selezionare la voce “Modo di Registrazione” utilizzando i

ITALIANO

tasti (4) o (6) e confermando con il tasto M (8);

3. Utilizzando i tasti (4) o (6) selezionare la voce “VOR
Impostazioni”, confermare utilizzando il tasto M (8);

4. Con i tasti (4) o (6) selezionare tra le possibili
opzioni:

- VOR disattivato.

- VOR attivo.

5. Selezionando “VOR attivo” comparirà una barra dove
poter regolare, tramite i tasti (4) o (6), la sensibilità

del microfono (0 bassa sensibilità, 10 alta sensibilità), di

default viene impostata a livello 5.

Con la funzione attiva l’indicazione VOR (9) verrà visualizzata

sul display solamente all’attivazione della registrazione.
Durante la registrazione, in assenza di suono, il registratore si

porta automaticamente in pausa (il contatempo (10) si arresta),

alla ricezione di nuovo sonoro la registrazione riprende.

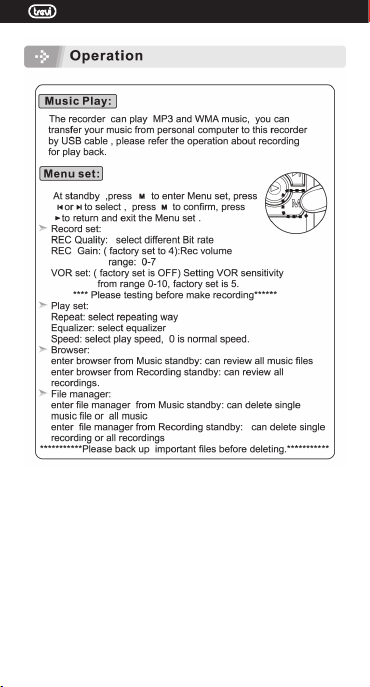

Menu di registrazione

Utilizzo dei tasti per muoversi/selezionare nel Menu:
Premere il tasto M (8) per entrare nel Menu di Registrazione;
premere i tasti (4) o (6) per selezionare la voce deside­rata, premere il tasto M (8) per confermare, premere il tasto

(7) per tornare al comando precedente o uscire dal Menu.

Modo di registrazione

Premere il tasto M (8) per entrare nel Menu impostazioni
registrazione.

Regolazione volume di registrazione:

Utilizzare i tasti (4) o (6) per impostare il volume della
registrazione. Premere il tasto M (8) per confermare.

DR 437 SA DIGITAL NOTEMANAGER

VOR impostazioni:

Utilizzare i tasti (4) o (6) per attivare/disattivare la
funzione VOR. Premere il tasto M (8) per confermare.

Rec. Monitor:

Quando si effettua la registrazione, è possibile ascoltare la
voce in registrazione con l’auricolare.

Utilizzare i tasti (4) o (6) per attivare/disattivare la

funzione. Premere il tasto M (8) per confermare.
La disattivazione di questa funzione aumenta la durata della
batteria.

Impostazioni

Ripetizione:

Utilizzare i tasti (4) o (6) per selezionare uno tra i tipi
di ripetizione disponibili (Normale, Ripetizione 1, Cartella,

Ripetizione cartella, Ripeti tutto). Premere il tasto M (8) per

confermare.

Equalizzazione:

Utilizzare i tasti (4) o (6) per selezionare uno tra i tipi di
equalizzazioni disponibili (Natural, Rock, Pop, Classic, Soft, Jazz,

DBB). Premere il tasto M (8) per confermare.

Velocità di riproduzione:

Utilizzare i tasti (4) o (6) per regolare la velocità di
riproduzione. Premere il tasto M (8) per confermare.

File Manager

Utilizzare i tasti (4) o (6) per selezionare l’eliminazione
di un singolo le o di tutti.

Sfoglia le

Utilizzare i tasti (4) o (6) per selezionare una tra le
cartelle presenti nella memoria (Music, Record).

Cancellare una registrazione

1. Premere il tasto M (8) per entrare nel Menu imposta­zioni registrazione, utilizzare i tasti (4) o (6) per
selezionare”File Manager”;

2. Premere il tasto M (8) per entrare e utilizzare i tasti (4)
o (6) per selezionare”Elimina questo le”;

3. Premere il tasto M (8) per entrare e utilizzare i tasti (4)
o (6) per spostarsi e selezionare il le;

4. Premere il tasto M (8) per confermare e utilizzare i tasti

ITALIANO

DR 437 SA DIGITAL NOTEMANAGER

(4) o (6) per selezionare “Si” o “No”;

5. Premere il tasto M (8) per confermare la cancellazione.

Cancellare tutto il contenuto di una cartella

1. Premere il tasto M (8) per entrare nel Menu imposta­zioni registrazione, utilizzare i tasti (4) o (6) per
selezionare”File Manager”;

ITALIANO

2. Premere il tasto M (8) per entrare e utilizzare i tasti (4)
o (6) per selezionare”Elimina tutti”;

3. Premere il tasto M (8) per confermare e utilizzare i tasti

(4) o (6) per selezionare “Si” o “No”;

4. Premere il tasto M (8) per confermare la cancellazione.

ATTENZIONE: i les o il contenuto delle cartelle, una volta cancel­lato, non e’ recuperabile.

Collegare e scollegare al PC

Utilizzando il cavo USB-Micro USB in dotazione potete
collegare il note-manager al PC per salvare su computer le

registrazioni effettuate e per poter trasferire le audio nel

note-manager per la riproduzione.

Note:

- Utilizzare solamente il cavo USB/Micro USB in dotazione, altri

cavi potrebbero non essere compatibili con l’apparecchio e
dare segnalazioni di errori.

- Prima di scollegare l’apparecchio dalla presa USB del PC

utilizzare la funzione”Rimozione sicura dell’hardware”
per evitare possibili problemi quali perdita di registrazioni
effettuate o malfunzionamenti della comunicazione dati tra
note-manager e pc.

- I les MP3/WMA che si desidera riprodurre con il note

manager devono essere salvati esclusivamente nella cartella
“Music”.

DR 437 SA DIGITAL NOTEMANAGER

Ingresso Usb

Ingresso Micro-Usb

Trasferimento delle registrazioni

Una volta collegato al PC, il registratore viene visto come un
archivio rimovibile; e’ quindi possibile selezionarlo e navigare
nella sua memoria per visionarne il contenuto. Attraverso le
normali operazioni di copia/incolla e’ possibile salvare su Pc le
registrazioni effettuate.

- Il registratore crea un sistema di le e cartelle necessari al suo

corretto funzionamento; si raccomanda di non cancellare le o
cartelle presenti per non compromettere il funzionamento del
registratore e per evitare la perdita di registrazioni effettuate.

Descrizione Tecnica

Capacità memoria interna 8 GB
Formato di registrazione WAV, codec ADPCM

Formati le musicali MP3: 8-320Kbps

WMA: 32-192Kbps
Totale registrazioni 999
Speaker 8 Ohm/1W

Potenza uscita cufe 5mW*2

Rapporto Segnale/Rumore >90db
Risposta in Frequenza 20Hz - 20KHz
Interfaccia Micro USB 2.0
Batteria 3,7V 220mAh, batteria ricaricabile

Dimensioni 23mm(L) x 80mm(A) x 10mm(P)

Peso 55 g

ITALIANO

ENGLISH

DR 437 SA DIGITAL NOTEMANAGER

To prevent possible hearing damage, limit the time at
high volumes

DR 437 SA DIGITAL NOTEMANAGER

ENSLISH

ENGLISH

DR 437 SA DIGITAL NOTEMANAGER

DR 437 SA DIGITAL NOTEMANAGER

ENSLISH

ENGLISH

DR 437 SA DIGITAL NOTEMANAGER

DR 437 SA DIGITAL NOTEMANAGER

ENSLISH

ENGLISH

DR 437 SA DIGITAL NOTEMANAGER

DR 437 SA DIGITAL NOTEMANAGER

580 ore/8GB Flash Memory inside

55

ENSLISH

DR 437 SA DIGITAL NOTEMANAGER

MISES EN GARDE

- Ne pas démonter, réparer ou modier l’appareil.

- N’utilisez pas l’appareil dans des endroits interdits.

- Ne mettez pas l’appareil ou les accessoires dans la bouche.

- Ne mettez pas l’appareil en contact avec de l’eau ou d’autres

liquides.

- L’appareil ne doit pas être exposé à des gouttes d’eau

éclaboussure d’eau. Aucun objet plein de liquide, tel que des
vases, doit être placé sur l’appareil.

- Ne soumettez pas l’écran LCD à des pressions ou à des

torsions, vous risqueriez de rupture.

- Ne soumettez pas l’écran LCD à aucun impact

utilisez l’écran pour frapper des choses. Si l’écran LCD fait
devrait endommager et le cristal fuit liquide, pour empêcher

la substance à cristaux liquides d’entrer contact avec les yeux,

il y a un risque de cécité. Dans ce cas rincer immédiatement

les yeux avec de l’eau propre (dans pas de cas se frotter les
yeux) et aller directement à l’hôpital pour le traitement.

- N’utilisez pas l’appareil à proximité de sources de chaleur

fortes telles que appareils de chauffage et cuisinières.

- Aucune source de amme nue, telle que des bougies

allumées, ne doit être placé sur l’appareil.

- N’utilisez pas l’appareil dans des environnements trop

froids ou trop chaud, dans des endroits poussiéreux, dans des

endroits humides comme des pièces pour les salles de bain,
les piscines ou dans des environnements immergés dans des
champs magnétique.

- Ne pas obstruer les fentes de ventilation.

- N’utilisez pas l’appareil à des ns illégales.

- Trevi n’est pas responsable des données perdues en temps

normal utiliser ou dans une réparation possible. Il est recom

RÉFÉRENCE RAPIDE FRANCAIS

mandé d’effectuer Copies de sauvegarde répétées dans le
temps.

- Conservez ce manuel pour référence ultérieure.

Pour prévenir d’éventuelles lésions auditives, limiter la
quantité de temps d’écoute à volume élevé

DR 437 SA DIGITAL NOTEMANAGER

Allumage / Éteint

Pour commencer à utiliser votre enregistreur numérique
maintenez le bouton (7) enfoncée
pendant 3 sec.
Pour l’éteindre, appuyez de nouveau sur le
bouton (7) pendant 3 sec.

Enregistrement

Les enregistrements seront sauvegardés dans le archives
RECORD.
Après avoir allumé l’appareil:

1. Déplacez le sélecteur Démarrer/ Enregistrer

l’enregistrement (11) vers le haut pour

commencer l’enregistrement. Un nouveau

chier sera automatiquement créé dans le

dossier;

2. Pour activer la pause pendant le enregistrement appuyez
sur le bouton (7); appuyez à nouveau pour continuer
inscription;

3. Déplacez le sélecteur Démarrer/ Enregistrer l’enregistre-

ment (11) vers le bas pour mettre n à l’enregistrement et
sauvegarder le chier.

Réglage du volume

Il est possible de régler le volume de lecture des enregistre-

ments effectués ou des chiers audio:

1. En lecture audio, appuyez une fois sur la touche V (5),
l’échelle de volume apparaît sur l’afchage;

2. Appuyez une ou plusieurs fois sur le bouton (6) pour
augmenter le volume;

3. Appuyez une ou plusieurs fois sur la touche (4) pour
diminuer le volume;

4. Appuyez une fois sur la touche V (5) pour quitter la
fonction.

Mode enregistrement / lecture MP3

Une fois le périphérique allumé, appuyez sur la touche V (5)

RÉFÉRENCE RAPIDE FRANCAIS

DR 437 SA DIGITAL NOTEMANAGER

pour passer du mode d’enregistrement de chier au mode
de lecture de chier audio MP3. L’icône (6) à l’écran indique le

type d’opération sélectionné en fonction du type de format

afché (enregistrement WAV, lecteur audio MP3).

Annulation d’une entrée

1. Appuyez sur la touche M (8) pour accéder au menu des
paramètres d’enregistrement, utilisez les touches (4)
ou (6) pour sélectionner “Gestionnaire de chiers”;

2. Appuyez sur la touche M (8) pour entrer et utilisez les
touches (4) ou (6) pour sélectionner “Supprimer ce

chier”;

3. Appuyez sur la touche M (8) pour entrer et utilisez les
touches (4) ou (6) pour déplacer et sélectionner le

chier;

4. Appuyez sur la touche M (8) pour conrmer et utilisez les
touches (4) ou (6) pour sélectionner “Oui” ou “Non”;

5. Appuyez sur la touche M (8) pour conrmer la suppres­sion.

Supprimer tout le contenu d’un archives

1. Appuyez sur la touche M (8) pour accéder au menu des
paramètres d’enregistrement, utilisez les touches (4)
ou (6) pour sélectionner “Gestionnaire de chiers”;

2. Appuyez sur la touche M (8) pour entrer et utilisez les tou-
ches (4) ou (6) pour sélec tionner “Supprimer tout”;

3. Appuyez sur la touche M (8) pour conrmer et utilisez les
touches (4) ou (6) pour sélectionner “Oui” ou “Non”;

4. Appuyez sur la touche M (8) pour conrmer la suppres­sion.

AVERTISSEMENT: les chiers ou le contenu des dossiers, après avoir

RÉFÉRENCE RAPIDE FRANCAIS

été supprimé, et non «recouvrables.

Enregistrer des conversations sans consentement

de l’interlocuteur peut être puni par la loi

DR 437 SA DIGITAL NOTEMANAGER

Warnungen

- Zerlegen, reparieren oder modizieren Sie das Gerät nicht.

- Verwenden Sie das Gerät nicht an verbotenen Orten.

- Nehmen Sie das Gerät oder Zubehör nicht in den Mund.

- Setzen Sie das Gerät keinem Wasser oder anderen

Flüssigkeiten aus.

- Das Gerät darf nicht tropfen oder a Spritzwasser. Keine mit

Flüssigkeit gefüllten Gegenstände wie Vasen, muss auf das
Gerät gestellt werden.

- Setzen Sie das LCD-Display keinen Drücken oder

Verdrehungen aus des Bruchs.

- Setzen Sie das LCD-Display keinen Stößen aus Nutze den

Bildschirm, um Dinge zu treffen. Wenn das LCD-Display dies

tut Sollte beschädigen und Kristalllecks üssig, um das

Eindringen der Flüssigkristallsubstanz zu verhindern
Augenkontakt besteht die Gefahr der Erblindung. In diesem
Fall Augen sofort mit klarem Wasser ausspülen (Kein Fall,

der dir die Augen reibt) und gehe sofort ins Krankenhaus zur

Behandlung.

- Verwenden Sie das Gerät nicht in der Nähe von starken

Wärmequellen wie Heizungen und Öfen.

- Keine Quelle offener Flammen wie brennende Kerzen

auf das Gerät gestellt werden.

- Verwenden Sie das Gerät nicht in zu kalten Umgebungen

oder zu heiß, an staubigen Orten, an feuchten Orten wie
Räumen Für Badezimmer, Schwimmbäder oder Umgebun

gen, die von Feldern umgeben sind magnetisch.

- Blockieren Sie nicht die Lüftungsschlitze.

- Verwenden Sie das Gerät nicht für illegale Zwecke.

- Trevi ist nicht verantwortlich für Datenverlust während des

normalen Betriebs Verwendung oder in einer möglichen

Reparatur. Es wird empfohlen, durchzuführen
Sicherungskopien im Laufe der Zeit wiederholt.

- Bewahren Sie dieses Handbuch zum späteren Nachschlagen

auf.

Um Hörschäden zu vermeiden, beschränken die Menge
an Zeit bei hoher Lautstärke zu hören

KURZANLEITUNG DEUTSCH

DR 437 SA DIGITAL NOTEMANAGER

Einschalten / Ausschalten

Halten Sie die Taste (7) 3 Sekunden lang
gedrückt, um den Digitalrekorder zu starten.
Zum Ausschalten halten Sie erneut gedrückt
die Taste (7) für 3 Sekunden.

Aufnahme

Die vorgenommenen Aufnahmen werden im Ordner RECORD
gespeichert.

Nach dem Einschalten des Gerätes:

1. Bewegen Sie den Start / Save Recording

Selector (11) nach oben, um die Aufnahme

zu starten. Innerhalb von wird
automatisch eine neue Datei erstellt
Ordner;

2. Zum Aktivieren der Pause während der Aufnahme

drücken Sie die Taste (7); Drücken Sie erneut, um
fortzufahren Registrierung;

3. Bewegen Sie den Start / Save-Auswahlschalter (11) nach

unten, um die Aufnahme zu beenden und die Datei zu
speichern

Lautstärkeregulierung

Es ist möglich, die Wiedergabelautstärke der gemachten

Aufnahmen oder Audiodateien anzupassen:

1. Drücken Sie während der Audiowiedergabe einmal die

V-Taste (5). Die Lautstärkeskala wird auf dem Display

angezeigt:

KURZANLEITUNG DEUTSCH

2. Drücken Sie die Taste (6) einmal oder mehrmals, um
die Lautstärke zu erhöhen;

3. Drücken Sie die Taste (4) einmal oder mehrmals, um
die Lautstärke zu verringern;

4. Drücken Sie einmal die V-Taste (5), um die Funktion zu
verlassen.

Modus Aufnahme / Wiedergabe MP3

Drücken Sie nach dem Einschalten des Geräts die V-Taste

DR 437 SA DIGITAL NOTEMANAGER

(5), um vom Dateiaufnahmemodus zum Wiedergabemodus
für MP3-Audiodateien zu wechseln. Das Symbol (6) auf

dem Display zeigt die Art der Operation an, die anhand des

angezeigten Formats (WAV-Aufnahme, MP3-Audio-Player)
ausgewählt wurde.

Eingabe abbrechen

1. Drücken Sie die M-Taste (8), um das Aufnahmeeinstel­lungsmenü aufzurufen, und wählen Sie mit den Tasten
(4) oder (6) “Datei-Manager” aus;

2. Drücken Sie die M-Taste (8) zum Aufrufen und verwenden
Sie die Tasten (4) oder (6), um “Diese Datei löschen”

auszuwählen;

3. Drücken Sie die M-Taste (8) zum Aufrufen und verwenden
Sie die Tasten (4) oder (6), um die Datei zu verschie-

ben und auszuwählen;

4. Drücken Sie die Taste M (8) zur Bestätigung und wählen
Sie mit den Tasten (4) oder (6) “Ja” oder “Nein” aus;

5. Drücken Sie die M-Taste (8), um den Löschvorgang zu

bestätigen.

Den gesamten Inhalt eines Ordners
löschen

1. Drücken Sie die M-Taste (8), um das Aufnahmeeinstel­lungsmenü aufzurufen, und wählen Sie mit den Tasten
(4) oder (6) “Datei-Manager” aus.

2. Drücken Sie die M-Taste (8) zur Eingabe und wählen Sie
mit den Tasten (4) oder (6) “Alle löschen” aus.

3. Drücken Sie die Taste M (8) zur Bestätigung und wählen
Sie mit den Tasten (4) oder (6) “Ja” oder “Nein” aus.

4. Drücken Sie die M-Taste (8), um den Löschvorgang zu

bestätigen.

ACHTUNG: die Dateien oder den Inhalt von Ordnern, wenn gelöscht
wird, und nicht die “erstattungsfähig.

Zeichnen Sie Gespräche ohne Einwilligung auf

des Gesprächspartners kann nach dem Gesetz

strafbar sein

KURZANLEITUNG DEUTSCH

DR 437 SA DIGITAL NOTEMANAGER

ADVERTENCIAS

- No desmonte, repare ni modique la unidad.

- No utilice el dispositivo en lugares prohibidos.

- No se meta la unidad ni los accesorios en la boca.

- No ponga la unidad en contacto con agua u otros líquidos.

- El aparato no debe exponerse a goteos ni a Salpicaduras de

agua. No hay objetos llenos de líquido, como jarrones, debe
colocarse sobre el aparato.

- No someta la pantalla LCD a presiones o giros, riesgo de

rotura

- No someta la pantalla LCD a ningún impacto o no usa la

pantalla para golpear cosas. Si la pantalla LCD hace debe
dañar y fugas de cristal líquido, para evitar que la sustancia de

cristal líquido entre contacto visual, existe riesgo de ceguera.

En ese caso enjuagar los ojos inmediatamente con agua

limpia (en sin caso frotando sus ojos) y vaya directamente al

hospital para tratamiento

- No utilice el aparato cerca de fuentes de calor fuertes como

calentadores y estufas.

- Ninguna fuente de llamas descubiertas, como velas encendi

das, debe colocarse en el aparato.

- No utilice el aparato en ambientes demasiado fríos o

demasiado calor, en lugares polvorientos, en lugares húme
dos como habitaciones para baños, piscinas o en ambientes
inmersos en campos magnética.

- No obstruya las ranuras de ventilación.

- No utilice el aparato con nes ilegales.

- Trevi no se hace responsable por la pérdida de datos durante

la normalidad uso o en una posible reparación. Se

REFERENCIA RÁPIDA ESPANOL

recomienda realizar Copias de respaldo repetidas con el
tiempo.

- Conserve este manual para referencia futura.

Para evitar los posibles daños a la audición, limitar la
cantidad de tiempo que escucha a un volumen alto

DR 437 SA DIGITAL NOTEMANAGER

Encendido / Apagado

Para comenzar a usar su grabadora digital,
mantenga presionado el botón (7) durante
3 segundos.
Para apagarlo, mantenga presionado
nuevamente el botón (7) durante 3 segundos.

Grabación

Las grabaciones se guardan en la carpeta RECORD.
Después de encender el dispositivo:

1. Mueva el selector Iniciar/ Guardar

grabación (11) hacia arriba para comenzar

a grabar, se creará automáticamente un
nuevo archivo dentro del carpeta;

2. Para activar la pausa durante el

grabación presione el botón (7); presione de nuevo

para continuar registro;

3. Mueva el selector Iniciar/ Guardar grabación (11) hacia
abajo para nalizar la grabación y guardar el archivo

Ajuste del volumen

E ‘puede ajustar el volumen de reproducción de las grabacio­nes o archivos de audio:

1. En la reproducción de audio, presione la tecla V (5) una
vez, la escala de volumen aparecerá en la pantalla:

2. Presione el botón (6) una vez o más para aumentar el
volumen;

3. Presione el botón (4) una vez o más para bajar el
volumen;

4. Presione la tecla V (5) una vez para salir de la función.

Modo de grabación/reproducción de MP3

Una vez que el dispositivo está encendido, presione la tecla V

(5) para cambiar del modo de grabación de archivos al modo
de reproducción de archivos de audio MP3. El icono (6) en la

pantalla indicará el tipo de operación seleccionada en función
del tipo de formato que se muestra (grabación WAV, reproduc-

tor de audio MP3).

REFERENCIA RÁPIDA ESPANOL

DR 437 SA DIGITAL NOTEMANAGER

Cancelar la entrada

1. Presione la tecla M (8) para ingresar al menú de ajustes de
grabación, use las teclas (4) o (6) para seleccionar
“Administrador de archivos”;

2. Presione la tecla M (8) para ingresar y use las teclas (4)
o (6) para seleccionar “Eliminar este archivo”;

3. Presione la tecla M (8) para ingresar y use las teclas (4)
o (6) para mover y seleccionar el archivo;

4. Presione la tecla M (8) para conrmar y use las teclas (4) o

(6) para seleccionar “Sí” o “No”;

5. Presione la tecla M (8) para conrmar la eliminación.

Eliminar todo el contenido de una carpeta

1. Presione la tecla M (8) para ingresar al menú de ajustes de
grabación, use las teclas (4) o (6) para seleccionar
“Administrador de archivos”;

2. Presione la tecla M (8) para ingresar y use las teclas (4)
o (6) para seleccionar “Eliminar todo”;

3. Presione la tecla M (8) para conrmar y use las teclas

(4) o (6) para seleccionar “Sí” o “No”;

4. Presione la tecla M (8) para conrmar la eliminación.

ADVERTENCIA: los archivos o el contenido de las carpetas, cuando
se elimina y no ‘recuperable.

REFERENCIA RÁPIDA ESPANOL

Grabar conversaciones sin consentimiento

del interlocutor puede ser castigado por la ley

DR 437 SA DIGITAL NOTEMANAGER

INFORMAZIONI AGLI UTENTI

ai sensi del Decreto Legislativo N° 49 del 14 Marzo 2014
“Attuazione della Direttiva 2012/19/UE sui riuti di appa­recchiature elettriche ed elettroniche (RAEE)”

Il simbolo del cassonetto barrato riportato sull’apparecchiatu-

ra indica che il prodotto alla ne della propria vita utile deve
essere raccolto separatamente dagli altri riuti. L’utente dovrà,

pertanto, conferire l’apparecchiatura integra dei componenti

essenziali giunta a ne vita agli idonei centri di raccolta
differenziata dei riuti elettronici ed elettrotecnici, oppure

riconsegnarla al rivenditore al momento dell’acquisto di nuova
apparecchiatura di tipo equivalente, in ragione di uno a uno,
oppure 1 a zero per le apparecchiature aventi lato maggiore
inferiore a 25 cm. L’adeguata raccolta differenziata per l’avvio
successivo dell’apparecchiatura dimessa al riciclaggio, al
trattamento e allo smaltimento ambientale compatibile
contribuisce ad evitare possibili effetti negativi sull’ambiente e
sulla salute e favorisce il riciclo dei materiali di cui è compo­sta l’apparecchiatura. Lo smaltimento abusivo del prodotto
da parte dell’utente comporta l’applicazione delle sanzioni
amministrative di cui al D.Lgs n. Decreto Legislativo N° 49 del
14 Marzo 2014.

INFORMATION TO USERS

pursuant to Legislative Decree No. 49 of March 14, 2014
“Implementation of Directive 2012/19 / EU on Waste Elec­trical and Electronic Equipment (WEEE)”

This wheeled bin symbol on the product indicates that at the
end of its life must be collected separately from other waste.
The user must, therefore, take the remote control integrates
the essential components that got to its life to the appropriate
differentiated collection centers for electronic and electro­technical waste, or return it to the dealer when purchasing a
new appliance of equivalent type, in terms
of one to one, or one to zero for equipment having longer
side of less than 25 cm. Appropriate separate collection for
the decommissioned equipment for recycling, processing and
environmentally compatible disposal helps prevent negative
impact on the environment and human health and promotes

correct disposal of the product

DR 437 SA DIGITAL NOTEMANAGER

recycling of the materials making up the product. Illegal
dumping of the product by the user entails
the application of administrative sanctions stated in Legislati-

ve Decree n. Legislative Decree No. 49 of March 14, 2014.

INFORMATIONS AUX UTILISATEURS

conformément au décret législatif n ° 49 du 14 Mars, 2014
“La mise en œuvre de la directive 2012/19 / UE relative
aux déchets d’équipements électriques et électroniques
(RAEE)”

Ce symbole de poubelle sur roues sur le produit indique que,

à la n de sa durée de vie doit être collecté séparément des
autres déchets. L’utilisateur doit donc prendre le contrôle

à distance intègre les éléments essentiels qui ont obtenu à
sa vie dans les centres de collecte différenciés appropriés
pour les déchets électroniques et électro-technique, ou le
retourner chez le concessionnaire lors de l’achat d’un nouvel
appareil de type équivalent, en termes de un à un, ou une à

zéro pour un équipement ayant le côté plus long de moins

de 25 cm. collecte séparée appropriée pour l’équipement mis
hors service pour le recyclage, le traitement et l’élimination
respectueuse de l’environnement contribue à éviter les effets
négatifs sur l’environnement et la santé humaine et favorise le

recyclage des matériaux qui composent le produit. le dumping

illégal du produit par l’utilisateur substitutions l’application
des sanctions administratives prévues par le décret législatif n.
Décret législatif N° 49 du 14 Mars 2014.

Informationen für die Nutzer

gemäß Gesetzesdekret Nr 49 von 14, März 2014
“Die Umsetzung der Richtlinie 2012/19 / EU über die
Entsorgung von Elektro- und Elektronik-Altgeräte (RAEE)”

Dieses Mülleimers Symbol auf dem Produkt zeigt an, dass

correct disposal of the product

muss am Ende seines Lebens von anderen Abfällen getrennt

gesammelt werden. Der Benutzer muss daher nehmen die
Fernbedienung die wesentlichen Komponenten integriert, die
für elektronische und elektrotechnische Abfälle in die entspre­chenden differenzierten Sammelstellen zu seinem Leben

bekam, oder es an den Händler zurückgeben, wenn ein neues
Gerät gleichwertiger Art Kauf in Bezug auf von 12.59 oder eine

DR 437 SA DIGITAL NOTEMANAGER

für Geräte mit längeren Seite von weniger als 25 cm auf Null.

Die angemessene, getrennte Sammlung für die stillgelegte
Anlagen für Recycling, Aufbereitung und umweltgerechte

Entsorgung trägt dazu bei, die Umwelt und die menschliche

Gesundheit negative Auswirkungen zu vermeiden und
begünstigt das Recycling der Materialien das Produkt zusam­mengesetzt. Illegal Dumping des Produkts durch den Benutzer

Entails die Anwendung von Verwaltungssanktionen erklärte in
Gesetzesverordnung Nr. Dekr 49 von 14. März 2014.

Información a los usuarios

el marco del Decreto Legislativo N ° 49 del 14 de marzo
2014
“Aplicación de la Directiva 2012/19 / UE sobre residuos de
aparatos eléctricos y electrónicos (RAEE)”

Este símbolo de contenedor de ruedas en el producto indica

que al nal de su vida útil debe ser recogido separadamente

de los demás residuos. El usuario debe, por lo tanto, tomar
el control remoto integra los componentes esenciales que
llegaron a su vida útil a los centros adecuados de recogida
de residuos electrónicos y electrotécnicos, o devolverlo al
distribuidor al comprar un nuevo aparato de tipo equivalente,
en términos de uno a uno, o uno a cero para el equipo que
tiene lado más largo de menos de 25 cm. la recogida selectiva
apropiado para el equipo fuera de servicio para su reciclaje,
tratamiento y eliminación ambientalmente compatible ayuda
a prevenir el impacto negativo sobre el medio ambiente y la
salud, favoreciendo el reciclaje de los materiales que compo­nen el producto. El vertido ilegal del producto por los usuarios
conlleva la aplicación de las sanciones administrativas estable­cidas en el Decreto Legislativo n. Decreto Legislativo N° 49 de
14 de marzo de 2014.

A informação dos utilizadores

nos termos do Decreto Legislativo nº 49 de 14 de março
de 2014
“A aplicação da Directiva 2012/19 / UE relativa aos resíduos
de equipamentos eléctricos e electrónicos (REEE)”

Este símbolo de latão no produto indica que, no nal da

correct disposal of the product

DR 437 SA DIGITAL NOTEMANAGER

sua vida útil deve ser recolhido separadamente dos outros
resíduos. O usuário deve, portanto, assumir o controlo remoto
integra os componentes essenciais que chegou a sua vida
para os centros de recolha diferenciada apropriados para

os resíduos eletrônicos e eletro-técnica, ou devolvê-lo ao

revendedor aquando da compra de um novo aparelho de tipo
equivalente, em termos de um para um, ou um a zero para o
equipamento com o lado mais longo de menos de 25 cm. A
adequada recolha diferenciada para o equipamento desman­telada para reciclagem, tratamento e eliminação ambien­talmente compatível, contribui para evitar possíveis efeitos
negativos sobre o ambiente ea saúde e favorece a reciclagem
dos materiais que compõem o produto. Despejo ilegal do
produto pelos vínculos de usuários a aplicação de sanções
administrativas indicado no Decreto Legislativo n. Decreto
Legislativo Nº 49 de 14 de Março de 2014.

Προειδοποιήσεις για τη σωστή διάθεση του

προϊόντος.

Το σύμβολο που απεικονίζεται επάνω στη συσκευή
υποδεικνύει ότι το απόβλητο πρέπει να αποτελέσει
αντικείμενο “χωριστής
συλλογής” ως εκ τούτου το προϊόν δεν πρέπει να διατίθεται
μαζί με τα αστικά απόβλητα.
Ο χρήστης θα πρέπει να παραδώσει το προϊόν στα ειδικά
“κέντρα διαφοροποιημένης συλλογής” που έχουν διευθετηθεί
από τις δημοτικές διοικήσεις, ή να το παραδώσει στο
κατάστημα πώλησης με την αγορά ενός νέου προϊόντος.
Η διαφοροποιημένη συλλογή του αποβλήτου και οι
ακόλουθες επεμβάσεις επεξεργασίας, ανάκτησης
και διάθεσης βοηθούν την παραγωγή συσκευών με
ανακυκλωμένα υλικά και περιορίζουν τις αρνητικές
επιπτώσεις για το περιβάλλον και την υγεία που

correct disposal of the product

προκαλούνται από την ακατάλληλη διαχείριση του
αποβλήτου.
Η αυθαίρετη διάθεση του προϊόντος συνεπάγεται την
εφαρμογή διοικητικών κυρώσεων.

DR 437 SA DIGITAL NOTEMANAGER

DICHIARAZIONE DI CONFORMITÀ UE SEMPLIFICATA

Il fabbricante TREVI dichiara che il tipo di apparecchiatura

DR 437 SA è conforme alla direttiva 2014/53/UE.

Il testo completo della dichiarazione di conformità EU è

disponibile al seguente indirizzo Internet:

https://www.trevi.it/dms/zidi/TREVI/DOCDR437SA.pdf

SIMPLIFIED EU DECLARATION OF CONFORMITY

Hereby TREVI Spa declares that equipment type DR 437 SA

is in compliance with directive 2014/53/EU.

The full text of the EU declaration of conformity is available

at the following internet address:

https://www.trevi.it/dms/zidi/TREVI/DOCDR437SA.pdf

EN If you will not nd your language on the instruction manual,
please go on our website www.trevi.it to nd it

FR Si vous ne trouverez pas votre langue sur le mode d’emploi,
veuillez vous visiter sur notre site Web www.trevi.it de le
trouver
DE Wenn Sie Ihre Sprache auf die Bedienungsanleitung nicht

nden, gehen Sie bitte auf unsere Webseite www.trevi.it zu
nden

ES Si no encuentras tu idioma en el manual de instrucciones,
por favor vaya a nuestra página web www.trevi.it se
encuentra
PT Se você não vai encontrar sua língua sobre o manual
de instruções, por favor, vá em nosso site www.trevi.it para
encontrá-lo

Trevi S.p.A. - Strada Consolare Rimini-San Marino,62

47924 Rimini (RN) Italy - www.trevi.it [email protected]

Made In China
