Trendvision TDR-708P User Manual

TrendVision

Техническая поддержка:

8 800 775-71-17

w w w.trendvision.su

TV-708

версия для стран СНГ

ИНСТРУКЦИЯ RUS

СОДЕРЖАНИЕ

Общая информация............................................................2

Технические характеристики..............................................3

Установка регистратора......................................................4

Кронштейн на скотче......................................................4

Кронштейн на присоске..................................................5

Подключение питания и приемника GPS......................6

Поляризационный фильтр..............................................6

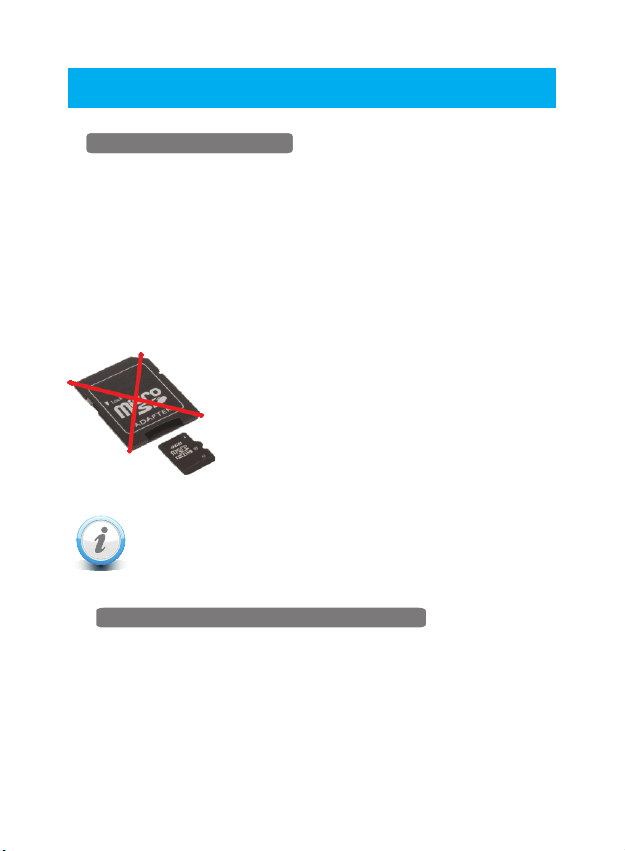

Установка карт памяти....................................................7

Подключение к цифровому монитору............................7

Индикатор работы...........................................................7

Внешний вид и органы управления....................................8

Режим записи.......................................................................9

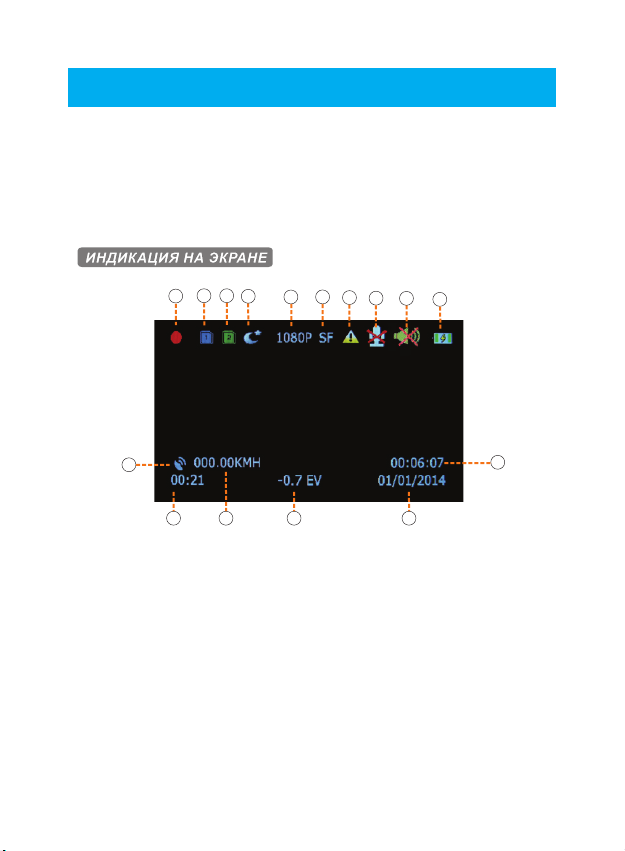

Индикация на экране......................................................9

Индикатор работы.........................................................10

Джойстик........................................................................10

Звуковые подсказки......................................................10

Управление в режиме записи......................................10

Фотографирование.......................................................10

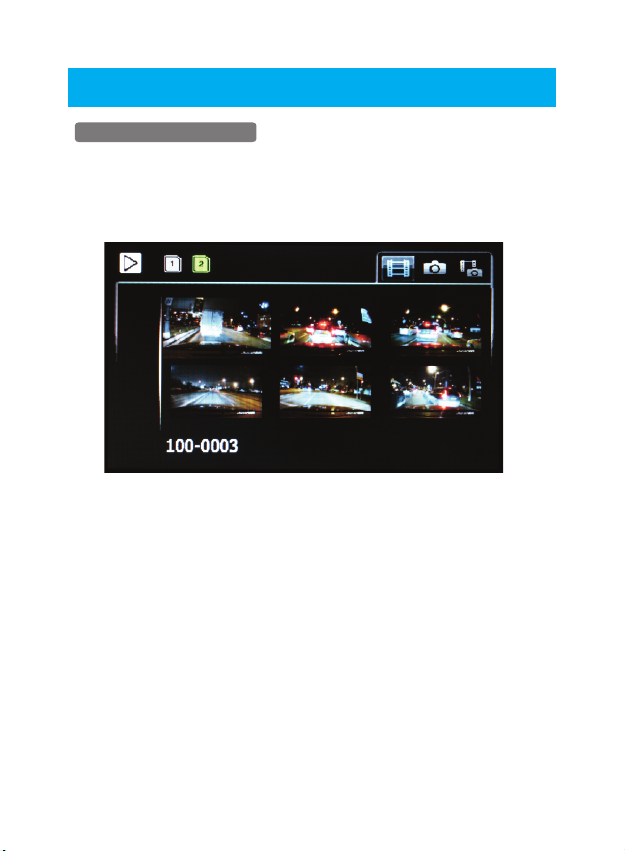

Режим воспроизведения....................................................12

Режим Меню.......................................................................14

Возможные проблемы и их устранение...........................19

Эксплуатация в сложных условиях..................................19

Комплект поставки.............................................................20

ОБЩАЯ ИНФОРМАЦИЯ

Видеорегистратор TrendVision TDR-708P предназначен для записи дорожной обстановки перед автомобилем.

Мощный процессор Ambarella A7, современный CMOS-сенсор OmniVision OV4689, светосильный объектив, аппаратный HDR (широкий динамический диапазон), позволяют формировать качественное видеоизображение в сложной условиях при любой освещенности.

TrendVision TDR-708P имеет быстросъемный поворотный магнитный кронштейн. Установка и снятие видеорегистратора с кронштейна происходит легко и быстро. Регистратор можно повернуть на боковые окна или во внутрь салона.

Поляризационный CPL фильтр позволяет устранить блики на лобовом стекле Быстросъемное магнитное крепление.

Два слота для карт памяти позволяют быстро копировать видеофайлы. Поддержка файловой системы exFat и карт объемом 128GB позволяют иметь большой архив событий.

Вынесенный приёмник GPS (опция) позволяет фиксировать скорость, координаты и маршрут движения автомобиля.

TrendVision TDR-708P имеет развитое программное обеспечение, множество полезных функций.

Внимательно изучите данную инструкцию и следуйте её советам. Приведённая информация позволит грамотно использовать автомобильный видеорегистратор, избежать ошибок в п роцессе э ксплуатации и у величить срок работы видеорегистратора.

Программное обеспечение устройства постоянно совершенствуется. Пожалуйста, зайдите на сайт, и обновите прошивку.

www.trend-vision.ru

Надеемся, автомобильный видеорегистратор TrendVision TDR-708P станет надёжным спутником и свидетелем в дороге.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Процессор

Ambarella A7LA30

Матрица

OminVision OV4689, CMOS 1/3", 4.0 млн. пиксель

Объектив

f=2.9мм., F=1.8, 6-ть линз, угол -160° по диагонали

Монитор

Высококонтрастный, LCD 2.7", автовыключение

Оперативн. память

DDR3 2GB

Кодек, контейнер

H.264, .MР4

Разрешение видео

FullHD 1 920x1080

Видеовыход

HDMI (т олько для воспроизведения)

CPL фильтр

Есть, магнитное крепление

GPS

Опция

G-сенсор

Защита трех файлов

Датчик движения

Есть, запись 10 сек . после движения

Карта памяти

microSD и SD , поддержка exFat 128GB, класс UHS-1

Наложение

Дата, время, скорость, координаты, регистрационный знак

Цикличная запись

1, 2, 3, 5 м ин

Копирование

Есть, с карты на карту

Воспроизведение

Старт, стоп, пауза, цифровой ZOOM

Акукумулятор

300мА/ч, около 15 минут автономной работы

Зарядное уст-во

Адаптер 12/5В, 2.0А

Габариты

42х57х95мм ТхВхШ, без кронштейнов

Вес

85 гр., без кронштейнов

Температура использования

от -30°С до +50°С

УСТАНОВКА ВИДЕОРЕГИСТРАТОРА

КРОНШТЕЙН С ДВУХСТРОННИМ СКОТЧЕМ

Приклейте двухстороннюю клейкую ленту из комплекта поставки к площадке. Установите кронштейн в салазки площадки как показано на рисунке. Установите регистратор в кронштейн. Кронштейн и регистратор имеют магниты с помощью которых происходит фиксация. Снимите защитную пленку с клейкой ленты. Установка регистратора должна происходить на чистое, сухое и теплое стекло. Приложите площадку к стеклу и с силой нажмите. Снимите регистратор вместе с кронштейном и еще раз с силой нажмите на площадку. Кронштейн имеет шариковый шарнир и может поворачиваться во всех плоскостях, поэтому вы сможете правильно сориентировать направление съемки. Для снятия регистратора просто потяните его на себя.

Обычно видеорегистратор устанавливается под потолком справа или слева от зеркала заднего вида или под ним. Следите за тем, чтобы регистратор не загораживал обзор с водительского места. Также следует учитывать зоны, не очищаемые дворниками лобового стекла.

УСТАНОВКА ВИДЕОРЕГИСТРАТОРА

КРОНШТЕЙН НА ПРИСОСКЕ

Установите вакуумную присоску в салазки кронштейна. Установите регистратор в салазки кронштейна. Кронштейн и регистратор имеют магниты с помощью которых происходит фиксация. Прижмите присоску к чистому, сухому и теплому стеклу. Переведите рычаг вакуумной присоски вверх. Для регулировки положения по вертикали, открутите пластиковый барашек. Для регулировки положения по горизонтали просто поверните регистратор. Для снятия регистратора, потяните его на себя.

Ориентация видеорегистратора. Не направляйте регистратор слишком сильно вверх. Если небо будет занимать большую часть кадра, то экспозиция камеры будет настраиваться именно на небо, а не на дорогу. Лучше в кадр пусть попадет капот и часть торпеды. Кроме того, фиксация капота и торпеды является еще одним доказательством того, что регистратор установлен именно в вашем автомобиле.

УСТАНОВКА ВИДЕОРЕГИСТРАТОРА

ПОДКЛЮЧЕНИЕ ПИТАНИЯ И ПРИЁМНИКА GPS

Зарядное устройство подключается к разъему microUSB в кронштейне. Кронштейн имеет два разъема, с левой и с правой стороны. Можно использовать любой. Питание с кронштейна на ви деорегис тратор пе ред ает ся с п омощью группы контактов. Также зарядное устройство можно подключить напрямую в регистратор. Кабель зарядного устройства имеет длину 3 метра, возможна скрытая проводка. В случае ис польз овани я GPS-пр иемника, з арядн ое устройство подключается в разъем приемника. Приемник GPS подключается к тем же разъемам, что и блок питания.

Регистратор и блок GPS имеют питание 5В. Запрещается подключать напрямую к бортовой сети автомобиля 12В. Только через адаптер питания 12/5В, ток не менее 2А.

ПОЛЯРИЗАЦИОННЫЙ CPL ФИЛЬТР

Поляризационный CPL-фильтр предназначен для умень шения отра жения н а лобовом с текле. Установка CPL-фильтра может обеспечить более качественное изображение. CPL-фильтр имеет магнитное крепление. Просто установите фильтр на объектив. Положите на середину торпеды небольшой белый лист бумаги. Крутите CPL-фильтр по оси и наблюдайте в монитор видеорегистратора. Найдите положение, при котором отражения будут минимальны. Сделайте пометку белым маркером на корпусе CPL-фильтра. В следующий раз нет необходимости настраивать CPL-фильтр, просто установите метку в нужное положение.

CPL-фильтр является затемняющим стеклом. В ночное время нежелательно использовать CPL-фильтр во избежание получения слишком темного изображения.
