Trendvision MR-700GP, MR-700, MR-700P User Manual [ru]

дистрибьютор и отвественный по гарантийным обязательствам ООО «ИнтерТрейд»дистрибьютор и отвественный по гарантийным обязательствам ООО «ИнтерТрейд»дистрибьютор и отвественный по гарантийным обязательствам ООО «ИнтерТрейд»

www.trend-vision.ruwww.trend-vision.ruwww.trend-vision.ru

версия для

стран СНГ

СОДЕРЖАНИЕ

Общая информация............................................................2

Технические характеристики..............................................3

Внешний вид и органы управления....................................4

Установка.............................................................................5

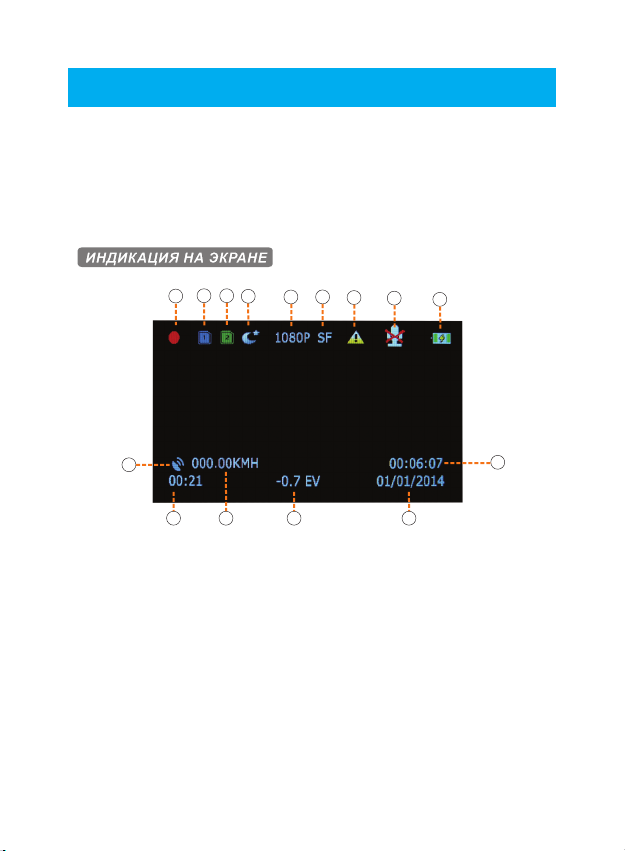

Режим записи.......................................................................7

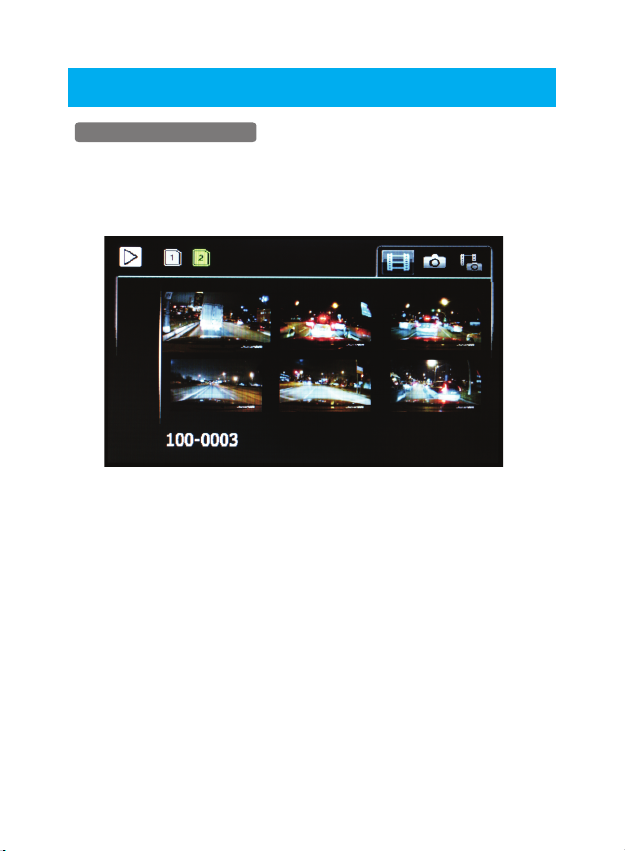

Режим воспроизведения.....................................................9

Режим Меню........................................................................11

Возможные проблемы и их устранение...........................13

Эксплуатация в сложных условиях..................................13

Комплект поставки.............................................................14

ОБЩАЯ ИНФОРМАЦИЯ

Автомобильный видеорегистратор TrendVision MR-700 предназначен

для записи дорожной обстановки. MR-700 представляет из себя видеорегистратор в корпусе накладки на

штатное зерк ало заднего вида. Регистратор легко устанавливается с помощью резиновых держателей, имеющих регулировку по длине. Это обеспечивает надежное крепление и отсутствие вибраций.

Конструкция позволяет установить видеорегистратор незаметно в салоне автомобиля. Нет необходимости снимать и устанавливать его каждый день.

Видеорегистратор можно использовать как парковочную систему. Для этого достаточно подключить аналоговую камеру заднего обзора. При движении автомобиля задним ходом, изображение от камеры автоматически выводится на экран.

Современный мощный процессор Ambarella A7LA30 обеспечивает запись FullHD 1920х1080 со скоростью 30 кадров в секунду.

В качестве видеоматрицы используется современный чувствительный CMOS-сенсор O V4689, обладающий повышенной чувствительностью, малым уровнем шумов. Поддержка режима HDR.

В TrendVision MR-700 применяется качественный стеклянный объектив. Высокая светосила объектива совместно с чувствительной матрицей, позволяют получить качественное изображение даже в условиях недостаточной освещенности. Широкий угол обзора позволяет захватить несколько полос движения в непосредственной близости от автомобиля.

Внимательно изучите данную инструкцию и следуйте её советам. Приведённая информация позволит грамотно использовать автомобильный видеорегистратор, изб ежат ь ош ибок в пр оцес се эк сплуа тации и уве л ичит ь сро к раб о ты видеорегистратора.

Программное обеспечение устройства постоянно совершенствуется. Пожалуйста, зайдите на сайт, и обновите прошивку.

www.trend-vision.ru

Надеемся, автомобильный видеорегистратор TrendVision MR-700 станет надёжным спутником и свидетелем в дороге.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Процессор

Ambarella A7LA30

Матрица

OminVision OV4689, CMOS 1/3", 4.0 млн. пиксель

Объектив

f=3.0мм., F=2.0, 3 Мп, 6 -ть линз, угол -135° по диагонали

Монитор

Высококонтрастный, LCD 4.3", автовыключение

Оперативн. память

DDR3 2GB

Кодек, контейнер

H.264, .MР4

Разрешение видео

FullHD 1 920x1080,H D1080 (широкий динамический диапазон)

Видеовыход

HDMI ( только для воспроизведения), A V

Выносная камера

Аналоговая без записи. В комплект не входит

GPS

Есть в к омплектации MR-700GP

G-сенсор

Защита текущего файла от перезаписи

Датчик движения

Есть, запись 10 сек . после движения

Карта памяти

microSD и SD не ниже X C класса, поддержка exFat 128GB

Наложение

Дата, время, скорость, координаты, регистрационный знак

Цикличная запись

1, 2, 3, 5 м ин

Копирование

Есть, с карты на карту

Воспроизведение

Старт, стоп, пауза, цифровой ZOOM

Акукумулятор

300мА/ч, около 10 минут автономной работы

Зарядное уст-во

Адаптер 12/5В, 2.0А

Габариты

14х83х314мм ШхВхД, без кронштейнов

Вес

310гр.

Температура использования

от -25°С до +45°С

ВНЕШНИЙ ВИД И ОРГАНЫ УПРАВЛЕНИЯ

1. Монитор 4.3"

2. Индикатор записи (синий светодиод)

3. Кнопка POWER. Включение/выключение питания. Защита файла от перезаписи

4. Кнопка REC. Включение/выключение записи. Включение/выключение микрофона

5. Кнопка MENU. Вход в меню. Включение/выключение микрофона

6. Кнопка MODE. Выбор режима. Фотографирование

7. Кнопка UP. Вверх по меню. Уменьшение экспозиции

8. Кнопка DOWN. Вниз по меню. Увеличение экспозиции

9. Кнопка RESET. перегрузка

10. Слот для SD карты памяти

11. Слот для microSD (TF) карты памяти

3 4 5

8 7

12. Динамик

13. Разъем для подключения парковочной камеры

14. Разъем для подключения питания и блока GPS

15. Разъем AV для подключения аналогового монитора

16. Разъем HDMI для подключения цифрового монитора высокой чёткости

17. Микрофон

18. Поворотная камера

19. Крепления

УСТАНОВКА

УСТАНОВКА РЕГИСТРАТОРА

MR- 700 устанавл ивается на штатное зе ркало заднего в ида с помощью резиновых держателей. Оденьте резиновые держатели на верхние зацепы регистратора. Приложите регистратор к штатно му зерк алу. Оденьте резиновый держатель на нижн ие зацепы. Резиновые держатели имеют по две полоски с каждой стороны. Для тонкого штатного зеркала можно использовать ближние к центру полоски. Перед установкой подключите все кабели.

РЕГУЛИРОВКА КАМЕРЫ

Видеокамера вращается по оси в пределах 10° и по вертикали/горизонтали. Таким образом настроить видеокамеру не составит труда для любого автомобиля. При настройке не следует направлять видеокамеру слишком высоко, иначе экспозиция видеокамеры будет настраиваться на небо и вы можете получить слишком темную картинку в районе дороги. Наклоните к амеру так, что бы впередиидущий автомобиль был примерно в центре. При этом часть изображения будет занимать капот автомобиля и торпеда.

ПОДКЛЮЧЕНИЕ ПИТАНИЯ

Зарядное устройство подключается к разъему USB. Кабель зарядного устройства имеет длину 3 метра, поэтому существует возможность скрытой проводки. Тип разъема - microUSB.

ПОДКЛЮЧЕНИЕ GPS

Блок GPS поставляется в комплектации MR-700GP. Разъем блока GPS подключается вместо питания в гнездо USB. Зарядное устройство подключается в блок GPS.

Видеорегистратор и блок GPS имеют питание 5В. Категорически запрещается подключать напрямую к бортовой сети автомобиля 12В. Только через адаптер питания 12/5В силой тока не менее 2А.

ПОДКЛЮЧЕНИЕ ПАРКОВОЧНОЙ КАМЕРЫ

Парковочная камера (не входит в комплект) подключается к разъему CAM через переходник (в комплекте). При появлении видеосигнала от парковочной камеры, монитор автоматически переключит изображение. Питание на парк овочную камеру должно подаваться только в момент движения автомобиля назад. Обычно, питание парк овочной камеры подключают к фонарю заднего хода.

ПОДКЛЮЧЕНИЕ К АНАЛОГОВОМУ МОНИТОРУ

Анал оговый мо нитор подключа ется к гнезду AV с помощью кабеля и дущего в комплекте поставки. На аналоговом мониторе можно просматривать реальное изображение, запись, но нельзя управлять МЕНЮ. Для управления меню используйте монитор видеорегистратора.

ПОДКЛЮЧЕНИЕ К ЦИФРОВОМУ МОНИТОРУ

Цифровой монитор подключается к разъему HDMI (кабель не постав ляется). При подключении цифрового монитора запись останавливается. HDMI-подключение используется только для просмотра записи.
