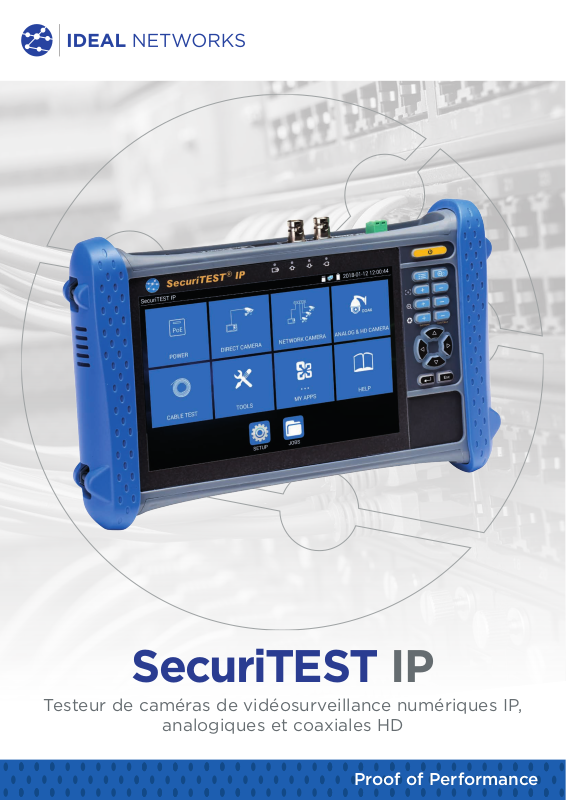

Page 1
SecuriTEST IP
Testeur de caméras de vidéosurveillance numériques IP,
analogiques et coaxiales HD
Proof of Performance
Page 2
SecuriTEST IP
Testeur de caméras
de vidéosurveillance
numériques IP,
analogiques et
coaxiales HD
Le SecuriTEST IP est un équipement dédié à l’installation
et le dépannage de réseaux de caméras numériques IP,
coaxiales HD, analogiques CCTV.
Ce testeur “tout en un” permet d’alimenter les caméras, les
configurer, les visualiser et éditer directement des rapports.
Votre productivité sur site est ainsi optimisée du début à la
fin du process.
Les caméras sont alimentées grâce à la batterie embarquée
Li-Ion du testeur : via sa sortie RJ45 PoE/PoE+ (Power
over Ethernet) ou sa ligne continue 12 V DC - évitant ainsi
l’utilisation d’alimentations et d’injecteurs externes.
La fonction QuickIP™ permet aux installateurs de brancher
rapidement et facilement les caméras IP puis de les configurer
sans être pour autant des experts en la matière.
Des rapports de test professionnels avec des captures d’écran
se mettent en forme automatiquement dans l’appareil pour
attester de la bonne qualité des installations et réduire ainsi
les rappels non facturables.
Configurations, installations et dépannages de caméras
SecuriTEST
Brancher la caméra
Raccorder celle-ci au
testeur en RJ45, BNC
ou Wi-Fi
Alimentation de
la caméra
La caméra est alimentée en
PoE+ (par la batterie du testeur
ou via le réseau PoE+) ou en
12V/2A DC (par la batterie
du testeur)
Identification de la
caméra et connexion
Configuration au réseau
automatisée et connexion
instantanée aux caméras IP
®
IP
Envoyer les rapports
Transmettre les données à
partir du testeur, depuis le
chantier, par email ou via
services de partage de fichiers
Éditer des rapports
PDF
Créer des rapports incluant des
captures, vidéos, statistiques et
paramètres caméras
Paramètres caméra
Options de configurations
complètes avec orientation,
mise au point, réglages PTZ,
paramètres réseau (IP) et
paramètres vidéo
Page 3
Raccordement physique de la caméra
Se branche à toutes les caméras IP ou analogiques,
en utilisant des connectiques RJ45, BNC ou en Wi-Fi.
Caméra Wi-Fi Caméra analogique
Caméra numérique
IP en RJ 45
en BNC
Alimentations électriques des caméras
Si vous installez ou dépannez des caméras, le SecuriTEST IP saura répondre à toutes les diérentes
exigences en terme d’alimentation électrique, pour les caméras IP et analogiques.
Pas besoin d’injecteurs externes d’alimentations - Pour alimenter les caméras
le SecuriTEST IP intègre les solutions d’alimentation suivantes :
Alimentation en PoE /PoE+ (Power over
Ethernet) allant jusqu’à 24 watts - émise
par le testeur et son interface RJ45
placée sur le dessus, port de droite
Alimentation via un cordon électrique,
en exploitant la batterie embarquée du
testeur, en 12V/2A DC et connecteurs de
2,5 à 3,5 mm
Alimentation en récupérant la PoE+ provenant d’un
injecteur PoE+ du réseau sur le port du testeur
RJ45 de gauche et en la transférant en interne vers
l’autre port RJ45 à sa droite (permet d’économiser
la batterie interne du testeur)
Page 4
Identification des caméras et
leurs connexions
QuickIP™ automatise le processus de connexion à
des caméras IP en permettant aux techniciens, même
novices, de configurer les caméras IP aussi facilement
que des caméras analogiques. Par exemple, lorsque
des adresses IP dynamiques sont requises par les
caméras, le SecuriTEST IP dispose d’un serveur
DHCP embarqué permettant une configuration
optimisée évitant l’utilisation d’équipements réseaux
supplémentaires. Une gamme d’outils embarqués
de diagnostics servent à repérer et résoudre les
problèmes de raccordement aux réseaux :
• Affichage de la configuration réseau
• Test Ping / et TraceRoute
• Clignotement de la diode du switch pour identifier
le port concerné
• Scan du réseau IP -pour vérifier des éventuels
conflits d’adresses IP
Configuration des caméras IP
Le SecuriTEST IP propose une gamme complète d’outils de configuration pour les caméras
ONVIF et non-ONVIF, afin de s’assurer de leurs parfaites installations.
1. Paramètres de la caméra - récupérations des
informations de celle-ci et des paramètres réseaux.
2. Orientation et mise au point - utiliser l’écran tactile
haute résolution ou le clavier lorsque vous portez des
gants.
Configuration des caméras analogiques
et HD
Facilité de mise en œuvre.
Ajustements des réglages vidéo
Paramétrages des protocoles PTZ
3. Réglages de programmes pour caméras PTZ
- pour paramétrer des positions prédéfinies et
permettre à l’utilisateur de voir automatiquement des
zones prédéfinies.
4. Capture d’écrans et de vidéos - pour enregistrer
des vidéos, y compris sur des lieux préétablis, pour
les rapports d’installation.
5. Enregistrer un clip vidéo - pour enregistrer des
séquences de diérentes positions et montrer la
couverture complète des caméras PTZ.
Générateur de mires colorées pour
régler les écrans de contrôle
Page 5
Rapports professionnels*
Transfert facile des rapports PDF
depuis les chantiers - En utilisant le Wi-
Fi intégré et le navigateur internet, des
rapports de tests peuvent être envoyés
directement depuis le testeur par email
ou via diverses méthodes de transfert
de fichiers ou par la carte Micro SD.
Transformer les rappels clients non
facturables en prestations chirées -
En générant des rapports de test PDF,
le testeur fournit au client final la preuve
de la bonne qualité de installation.
Plus besoin de retraiter les données au
bureau - Jusqu’à présent il fallait souvent
passer beaucoup de temps au bureau pour
mettre en forme des rapports sous Excel
ou autre. Le SecuriTEST IP est le premier
testeur de caméras capable d’éditer luimême des rapports pdf avec des captures
d’images et de configurations réseaux.
Exemple de rapport
Dépannages optimisés - Les
configurations de tests sauvegardées
avec les rapports seront utiles pour
accélérer lors d’éventuels rappels
clients, les futurs dépannages.
Mémoire totale de 18 Go - 10 Go sur
la mémoire interne du testeur et 8 Go
disponibles sur la carte SD incluse.
* Uniquement pour les caméras IP ONVIF
Test de schéma de câblage RJ45 UTP
Elimine les problèmes provenant des liens eux-mêmes
- Le SecuriTEST IP peut se combiner avec
la sonde amplificatrice / terminaison RJ45 pour
repérer les défauts sur les câblages comme les
courts-circuits, circuits ouverts, les croisements et
les mauvais raccordements. La longueur du câblage
est aussi indiquée.
Détecte la présence d’eau dans les câbles RJ45 -
De nombreux liens sont à l’extérieur ou dans un
conduit sous terre et donc exposés à l’humidité.
La présence d’humidité à travers la gaine du
câblage est invisible mais peut entraîner des
problèmes de performance.
Tracer le câblage de manière sonore - Recherche de liens
Le SecuriTEST IP permet d’identifier et de repérer les câblages grâce avec son générateur
de tonalité numérique embarqué et la sonde amplificatrice / terminaison RJ45. Il existe
4 tonalités diérentes d’émission et sur la sonde la sensibilité se règle pour optimiser la
détection à distance et aider le repérage dans les paquets de câbles.
Page 6

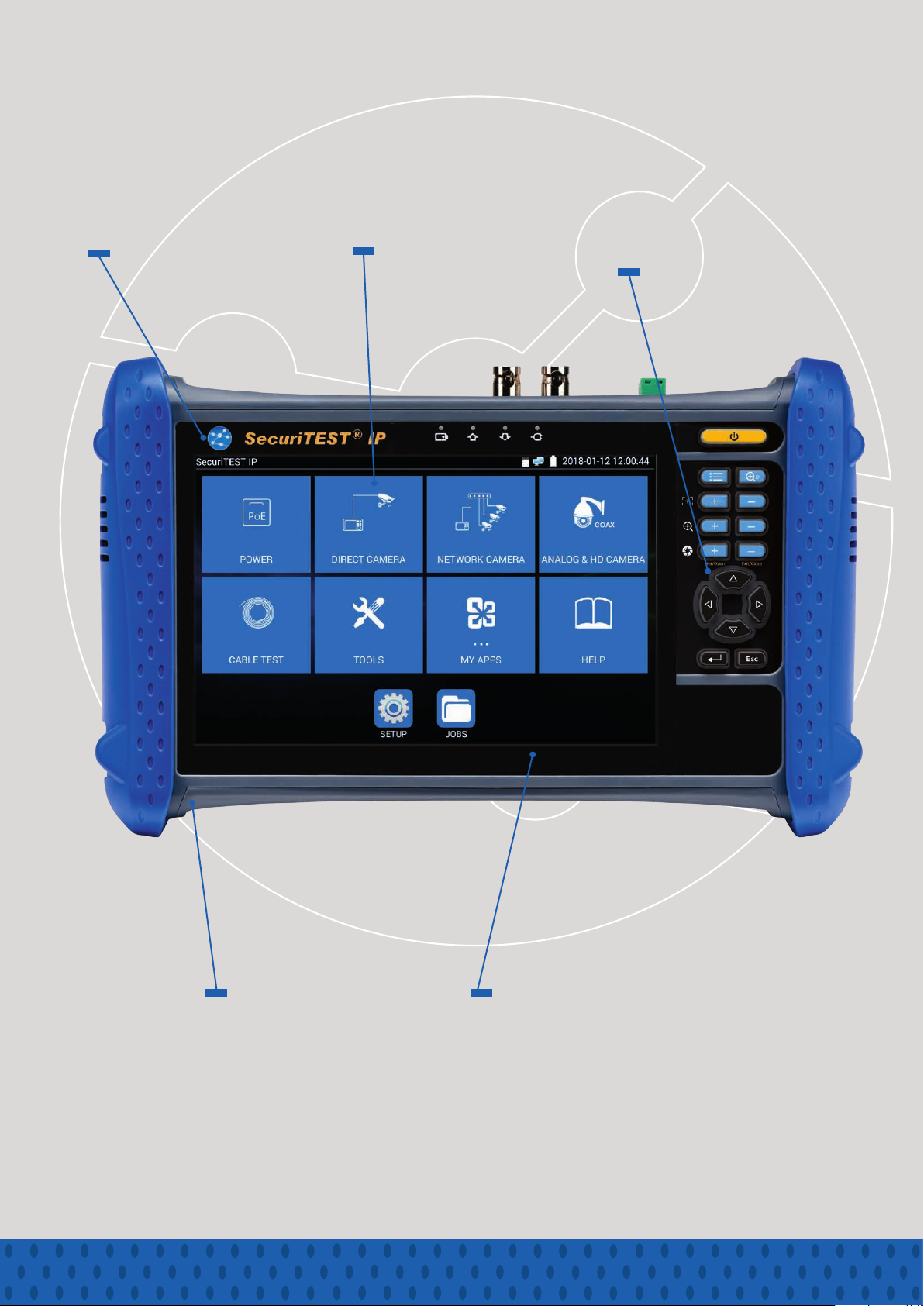

SecuriTEST IP
Configuration précise des
caméras 4K
le zoom numérique, présente tous
les détails d’une vidéo en haute
résolution
– L’achage avec
Accès rapide aux
fonctionnalités clés
des menus raccourcis pour lancer
instantanément les fonctions les
plus couramment utilisées
– Avec
Utilisation avec une seule
main
– Commande à distance
des contrôles PTZ (panoramique/
inclinaison/zoom) pour les caméras
équipées, via l’écran tactile ou les
touches clavier
Batterie grande autonomie
– Jusqu’à 10 heures en utilisation
continue grâce à sa batterie
Lithium-Ion
Facile à utiliser – Bonne prise
en main et écran couleur tactile
capacitif de 18 cm (7”) - haute
résolution 1920 x 1200p

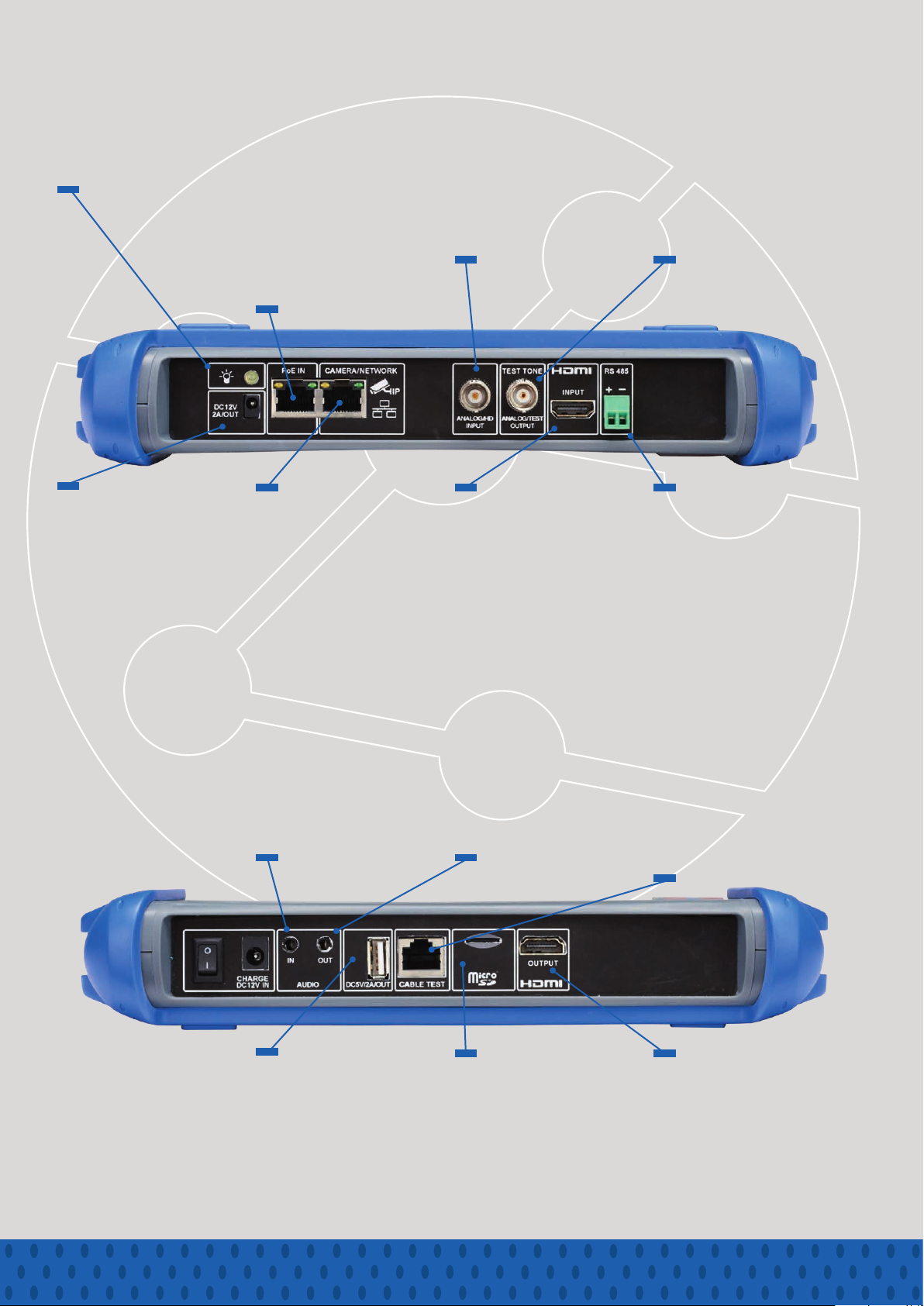

Page 7
Lampe torche –
Eclairage avec une LED et
option arrêt automatique
au bout de 5, 10, 30, 60 m
Entrée PoE/PoE+ et
expertise
la PoE du switch et la
transfère vers le port
RJ45 voisin à droite.
Permet de mesurer la
consommation PoE en
temps réel de la caméra
avec tension par paire et
puissance totale
– Récupère
Entrée analogique/
AHD/CVI/TVI
- Pour recevoir les
images de toutes les
caméras coaxiales BNC
analogiques et HD,
pour un contrôle direct
des images.
Sortie analogique
de l’écran
le flux vidéo du testeur
vers un moniteur externe.
Permet de générer une
mire pour vérifier les
écrans de contrôles et
le lien coaxial
– Transfère
Sortie Alimentation
12V DC
une caméra en 12V/2A
DC via la batterie interne
du testeur
– Pour alimenter
Alimentation d’une
caméra en PoE/
PoE+
RJ45 fournit jusqu’à
24 W en PoE/PoE+ à
une caméra grâce à
la batterie interne du
testeur quand le port
RJ45 de gauche n’est pas
lui-même alimenté
– Cette interface
Test audio de la
caméra via l’entrée
IN
– Ecouter, grâce au
haut-parleur interne
du testeur , le son
capturé par une caméra
possédant un micro
Entrée HDMI – Pour
éviter l’utilisation d’un
écran externe.
Dépannage - Branchez
n’importe qu’elle source
HDMI afin de définir si
un souci provient de
l’enregistreur vidéo (NVR)
ou de l’écran
Test audio de la
caméra via la sortie
OUT
– Écouter, avec
des écouteurs externes
filaires, le son capturé par
la caméra; utile dans des
environnements bruyants
Entrées/sorties
RS485
programmez les caméras
PTZ (panoramique/
inclinaison/zoom) ainsi
que les contrôles entrants
PTZ pour le dépannage
des caméras analogiques.
– Contrôlez et
Test de câblages
RJ45
câble à cette interface
et de l’autre coté à la
sonde / terminaison RJ45
on réalise un test de
continuité du schéma
de câblage
– En reliant un
Chargement USB –
Port USB 2A de haute
puissance pour charger
rapidement les appareils
comme les téléphones et
les tablettes (ce port ne
permet pas de faire des
transferts de données)
Carte microSD –
Transferts des rapports
de test, des captures
d’écrans et clips vidéos
& aussi importation des
mises à jours logicielles
via une carte MicroSD
fournie.
Sortie HDMI – Déporte
l’écran du testeur vers
l’entrée HDMI d’un
moniteur externe de
grande taille pour une
meilleure visibilité
Page 8
SecuriTEST IP
Testeur de caméras de vidéosurveillance
numériques IP, analogiques et
coaxiales HD
Proof of Performance
Informations testeur
Réf. Contenu du kit
SecuriTEST IP – Testeur de caméras numériques IP, coaxiales
HD, analogiques CCTV..
1 x sacoche souple, 1 x sangle de cou et 1 x sangle à main pour
le testeur, 1 x sangle pour la sacoche, 1 x alimentation/chargeur
secteur, 1 x sonde amplificatrice / terminaison RJ45, 1 x cordon
R171000
RJ45 Cat 5e UTP de 3m, 1 x cordon coaxial BNC de 3m, 1 cordon
d’alimentation 12V DC de 3m avec connecteurs 2, 5 / 3,5mm, 2
x blocs interfaces RS485 femelles, 1 x cordon RS485 de 0,5m
femelle vers deux clips, 1 x cordon audio jack de 0,5 m vers
deux clips, 1 x guide de référence rapide, 1 x carte MicroSD de
8GB et son lecteur/adaptateur vers sortie USB
Accessoires optionnels
Réf. Description
R171050 1 x Sonde amplificatrice / terminaison RJ45
1 x Kit de cordons de remplacement contenant : 1 x cordon
R171051
coaxial BNC, 1 cordon d’alimentation 12V DC avec sorties 2,5 /
3,5mm, 2 x blocs verts avec interfaces RS485 femelles
R171052 1 x Batterie de rechange
Pour le remplacement d’accessoires, visitez notre site web
Caractéristiques générales
Mémoire
interne
10 Go 100m 10 heures
Pour plus d’informations, veuillez consulter notre site Internet.
*Elle dépend aussi des cycles de charge et de décharge
Tous droits ré servés. Les lo gos d’I DEAL, d ’IDEAL
NETW ORKS, du S ecuriTEST, et du Q uickIP sont des
marques commerciales ou des marques déposées
d’IDEAL INDUSTRIES LIMITED ou d’IDEAL
INDUSTRIES, INC.
Longueur
max. tests
câbles
RJ45
Autonomie
de la
batterie*
Dimensions
(mm)
160 (H) x
252 (L) x
48 (P)
IDEAL INDUSTRIES SAS
ZA Burospace - Bâtiment 23, Route de Gisy
91571 BIEVRES Cedex
France
Tel +33 (0)1 69 35 54 70 | +33 (0)1 60 19 00 48
Température de
Poids
fonctionnement
1 Kg -10°C à +50°C 30% à 90%
www.idealnetworks.net
Humidité de
fonctionnement
Une filiale de
IDEAL INDUSTRIES INC.
Les caractéristiques peuvent
changer sans préavis.
Sauf erreur ou omission
Imprimé au Royaume Uni
© IDEAL Networks 2018
o
N
de publication: 171807, Rev. 1
Loading...
