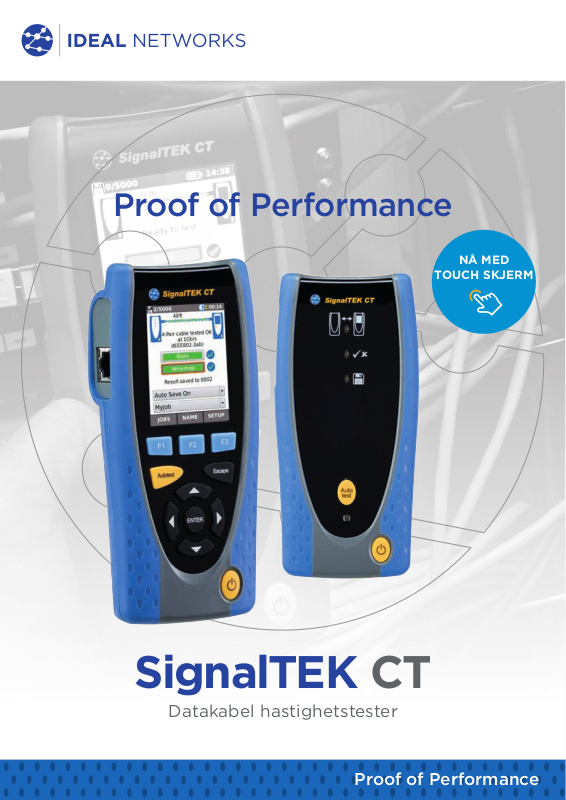

Page 1
Proof of Performance
TOUCH SKJERM
NÅ MED
SignalTEK CT
Datakabel hastighetstester
Proof of Performance
Page 2
SignalTEK CT
Datakabel hastighetstester
Proof of Performance
Autotes t på remote e nhet for
enmanns betjening
Hvis du installerer og vedligeholder datakabler, kan SignalTEK CT
generere pdf testrapporter, som godkjenner at installert link kan kjøre på
Gigabit Ethernet hastighetsgrenser.
For installatører betyr dette å ha en kostnadseektiv bekreftelse, at
kobberkabler ble riktig installert og er i stand til å støtte Ethernetapplikasjoner. Ved å bevise reell ytelse, bekrefter SignalTEK CT profesjonell
jobb, og reduserer risikoen for for å måtte utføre installasjonen på nytt.
SignalTEK CT gir netteiere den sikkerhet i at den installerte kablingen,
støtter tunge båndbredde programmer som VoIP, IP CCTV og
videostreaming.
Daglige utfordringer
Grunnlaget for all Ethernet-nettverk er den fysiske kablingen. Nettverk i dag
er raskere og mer komplekse, som gjør at de blir mer utsatt for forstyrrelser fra
eksterne kilder, feil kabling og kontakter. Problemer med de fysiske lagene, kan gi et
stort antall server re-transmisjoner, noe som resulterer i nettveksdropp eller lavere
hastigheter.
Hvis man vil unngå nettverksproblemer, vil dagens montører og teknikere trenge
testutstyr som ikke bare bekrefter korrekt kabling, men også godkjenne linkens
evne til å overføre data med full hastighet.
Enkel overføring av
testresultater ved bruk av USB
stikk
Utskiftbare RJ45 konnektorer
Morgendagens løsning
SignalTEK CT bekrefter (som noe unikt) en links evne til å supportere Gigabit
applikasjoner, ved å utføre to primære tester: data overføring og wiremap (kabel)
test.
Med et enkelt trykk på Autotest knappen, overfører SignalTEK CT 823,452
datarammer mellom de to håndsettene og rapporter eventuelle overføringsfeil
mot ytelseskriterier fastsatt av IEEE 802.3ab Gigabit Ethernet Standard.
Bare 1 bit med ødelagte data eller tap skal til for å gi opphav til en overføringstestfeil med fare for sendetestfejl.
Autotest måler også kabellengde og sjekker Wiremap feil, krysset par, åpne par,
kortslutning og slittet par.
Enkel godkjenning/feil av resultatet så snart Autotesten er utført, som kan lagres
automatisk for senere kontroll.
Page 3
Send testrapporter fra hvor som helst, ved hjelp av
gratis app
Trinn 1
Test
• Opprett jobb bibliotek
• Skriv inn arbeidsstedsinformasjon
• Utfør auto test på kobber kabling
Trinn 2
Tilkoble
• Aktiver SignalTEK CT trådløs hotspot
• Tilkoble din mobiltelefon eller tablet
med IDEAL AnyWARE App
• Send testrapporter til din mobile enhet
• Se på dine testrapporter
Last ned gratis app i dag
Trinn 3
Sende
• Velg rapportene (PDF eller CSV) som
du vil sende
• Velg ønsket overføringsmetode -
e-post, ftp, sky etc.
• Send filen
• Alternativt - lagre testrapporter på
USB-minne
Hurtig & fleksibel
• Hurtig Autotest gir godkjennelse av nettverkstest på sekunder
• Support for skjermede og uskjermede twistede par kabeler inklusiv Kat 5e, Cat 6, Kat 6a og
Kat 7 (TIA 568A og 568B ledningsskjemaer)
• Lagrer opp til 5000 tester for å kunne utføre selv de største jobbene
• Mulighet for å identifisere og søke etter kabler, med en kompatibel induktiv tonesøkerprobe
(62-164)
• Bruk en liste over wiremap maler for vanlige Ethernet kabeltyper, inkludert CAT 6A / 7A / 8,
og ikke-Ethernet kabel, som Profinet og ISDN.
Wiremap resultat på skjerm
Datatest resultat på skjerm
Intuitiv
• Automatisk generering av pdf format testrapporter, som gjør dokumentasjonen enkel
• Brukervennlig menystruktur for problemfri anvendelse og minimal produkttrening
• Enkel kabelnavngivning og jobbopprettelse forbedrer produktiviten på stedet
Pålitelig
• Tester opp imot IEEE802.3ab for å sikre kabeltest opp mot en anerkjent internasjonal
standard
• Utskiftbare RJ-45 konnektorer eliminerer nedetid fra brukt eller beskadiget konnektor
• Robust design gir beskyttelse mot slag
• Ingen krav til årlig kalibrering, reduserer omkostningen av eierskap
Page 4
SignalTEK CT
Job Na me:
MyJob
Info 1 :
Info 2 :
Info 3 :
Info 4 :
Info 5 :
Info 6 :
Info 7 :
Info 8 :
Owner:
SMITH
Compan y:
DEMO
Addres s 1:
PARK STR
Addres s 2:
City:
DEMO
State:
Zip:
12345
Countr y:
Phone1 :
Phone2 :
0001
Datakabel hastighetstester
Proof of Performance
Testrapportering
SIGNALTEK NT genererer automatisk testrapporter i PDF eller CSV-format.
Sammendrag for hver rapport kan bli endret til å inkludere logoen, firma og
operatør. Velg mellom 3 forskjellige rapporter som kan vise enten godkjent
eller mislykkede, eller alle testene i rapporten:
• Sammendrag
• Kort
• Full (se eksempel til høyre)
Bestillingsinformasjon
SignalTEK CT
Partnr. Settet innholder
Sig nalTEK -CT T est Re port
The cables indicated below have been tested for wiring integrity and data performance according to the IEEE 802.3ab Ethernet Standard
Test
Test
Date
Time
mm/dd/yyy y
Name
0001 Setup Result s
Wirem ap
Cable
hh:mm
Result
Pairs Setup
06/09/15 15:09 4 1
Type Shield NVP % Cable L ength:
4-Pair 568A UTP/STP 72
Line Error Test
Rate Limit Time
(Mb/s) (Frames ) (hh:mm: ss)
Wirema p Data T est 10 Mb/ s 10 0 Mb/s 1 Gb/s Le ngth (m)
Frames
823,452
Sent
823,452
Receive d
0
Errors1000 0 00:00:10
Total l ength of ca ble t ested 1 m
1m
Pair Length (m)
1-2
1
3-6
1
4-5
1
7-8
1
Line Ra te: 1000 Mb/s
100
100
0
PASS
ESN: 001606-900089
SignalTEK CT – Datakabel hastighetstester.
R156006
Inkluderer 1 x display med touch skjerm, 1 x remote, 2 x NiMH batterier,
2 x Patch kabler - 30cm, Kat 5e STP, 2 x strømforsyning med EU/UK/ US
adaptere, 1 x USB Wi-Fi-adapter, 1 x brukerveiledning, 1 x bæreveske
Tilbehør
Partnr. Beskrivelse
151052 1 x Alkaline batterimodul
62-164 1 x IDEAL amplifier probe
150058 1 x RJ45 utskiftningsverktøy, 10 x RJ45 innsattser
For tilbehør, besøk vår hjemmeside
Basis spesifikasjoner
Maks. antall
jobber
50 5000 181 m 5 timer 175 x 80 x 40 0.4 kg
For detaljerte spesifikasjoner, besøk vår hjemmeside
Maks. antall
lagrede tester
Maks.
lengde
Batteri-
levetid
Størrelse pr.
håndsett i mm
Create d: March 1 2010 01:55 Page 1 of 1
Vekt pr.
håndsett
Apple o g Apple-l ogoen er va remerker fo r Apple Inc.,
registr ert i USA og an dre land. App Sto re er et servi cemerke for A pple Inc.
Androi d er et vareme rke for Goog le Inc.
Alle ret tigheter for beholdes. I DEAL, I DEAL NE TWORK
og SignalTEK logoer er varemerker eller registrerte
varemerker tilhørende IDEAL INDUSTRIES, INC.
IDEAL INDUSTRIES Networks Ltd.
Stokenchurch House, Oxford Road, Stokenchurch,
High Wycombe, Bucks, HP14 3SX, UK .
Tel. +44 (0)1925 428 380 | Fax. +4 4 (0)1925 428 381
www.idealnetworks.net
A subsidiary of
IDEAL INDUSTRIES INC.
Spesifikasjoner kan endres uten
noen varsel. E&OE
Trykket i UK.
© IDEAL Networks 2018
Publikasons Nr.: 156908 Rev 4.
