Page 1
Jetzt mit
2,4/5 GHz
WLAN Antenne
LanXPLORER Pro
Inline-Netzwerktester mit Bandbreitenüberwachung und
Leistungsdiagnose
Depend On Us
Page 2
LanXPLORER Pro
Inline-Netzwerktester mit
Bandbreitenüberwachung
und Leistungsdiagnose
Der LanXPLORER Pro ist ein Handtester zur Analyse und Diagnose
von Störungen in Netzwerken, Verkabelungen und Ethernet-Geräten
für Kupfer, Glasfaser und WLAN.
Der LanXPLORER Pro erlaubt dem IT-Techniker im Inline- und
Endpunkt-Modus, Störungen zu lokalisieren, die eine ManagementSoftware nicht erkennen würde. Dies ist möglich, da der Tester direkt
an die relevante Problemstelle angeschlossen wird und nicht erst das
gesamte Netzwerk abfragen muss.
Zudem kontrolliert der LanXPLORER Pro nicht den Inhalt der zu
analysierenden Daten, so dass persönliche und schützenswerte
Informationen auch vertraulich bleiben.
Diagnoseberichte können im PDF-Bericht gespeichert und über die
kostenlose TREND AnyWare™ App und ein Mobilgerät an Kollegen und
Kunden übermittelt werden.

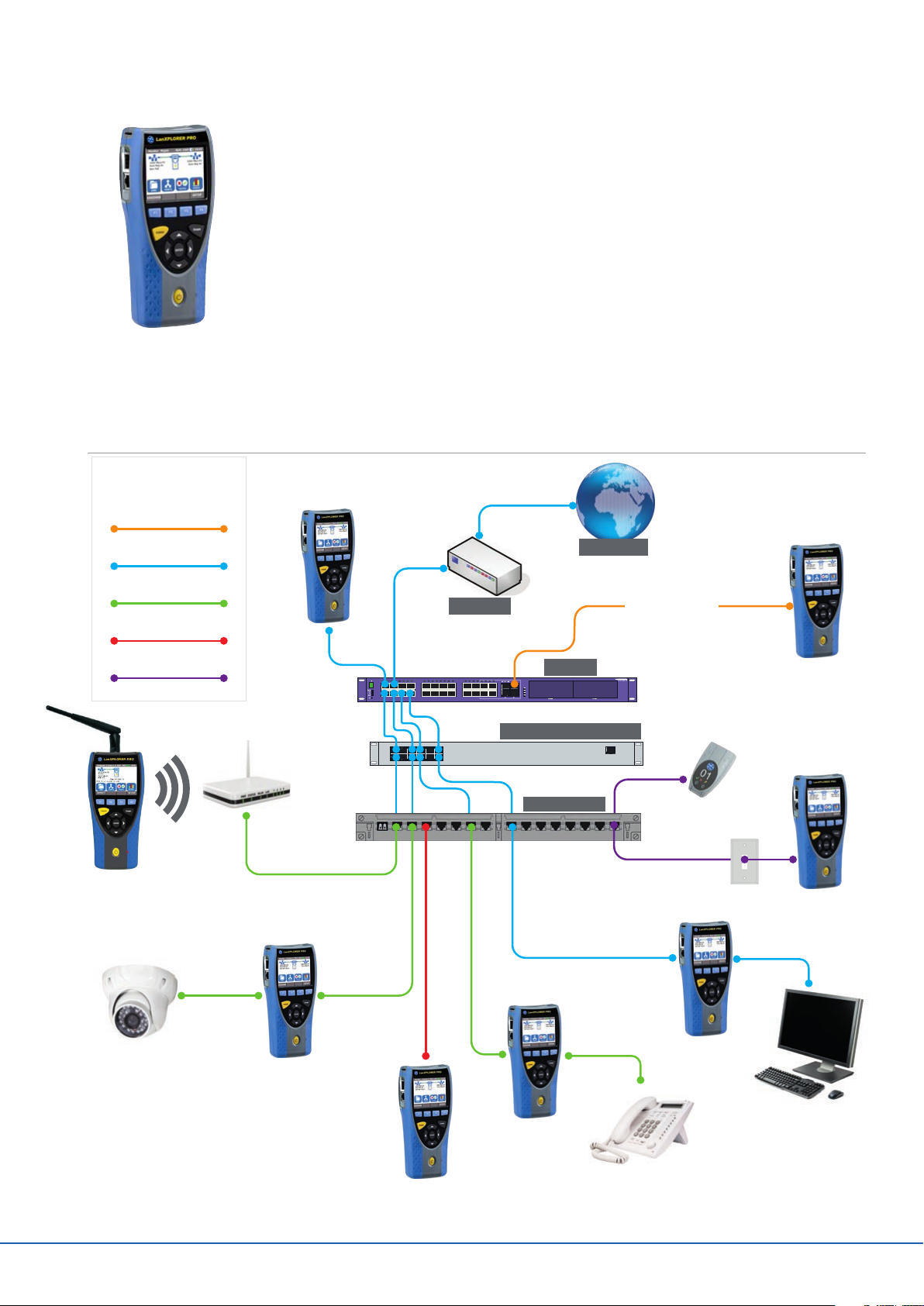

WiFi-Test
Medien:
Glasfaser-
Daten
Kupfer-Daten
Kupfer-Daten
+ PoE
Kup fe r-P oE –
keine Daten
Kupferkabel –
keine Daten
Kup fer-
Endpunkt-
Überwachung
Gespiegelter/
überwachender
Port
Wireless-AP
Router
Internet
Switch
PoE-Midspan-Gerät
Patchfeld
Glasfaserstrecke
Aktives
Remote
Glasfaser-
Endpunkt-
Tes t
Cable Test
Mode
Kabel-
Betriebsmodus
IP-Kamera
www.trend-networks.com
2
Bandbreite
und PoE-
Monitoring
PoE-Lasttest
VoIP -, Q oS-
Diagnose
PC-Diagnose
Workstation
IP-Telefon
Page 3

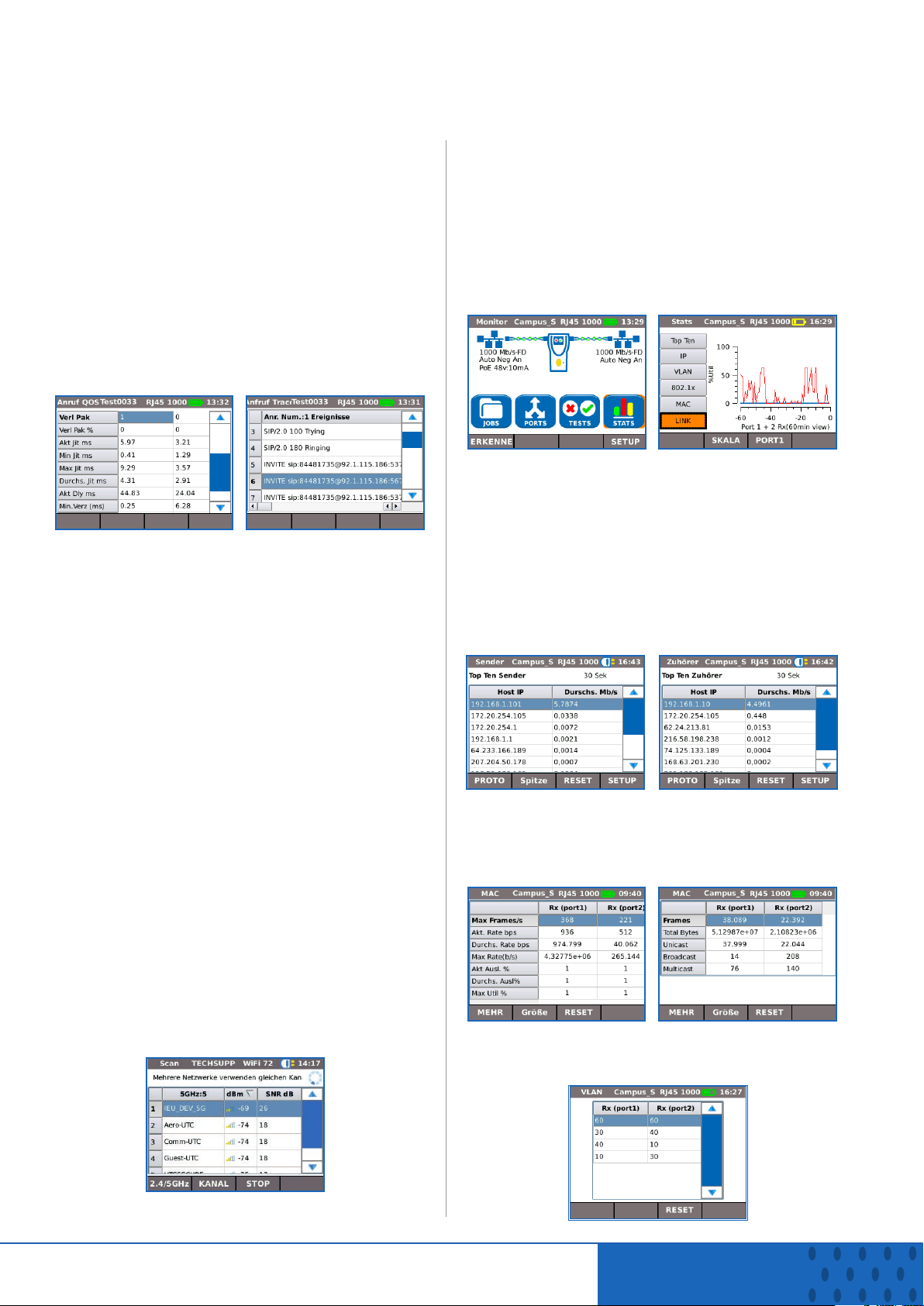

Tests
Voice-over-IP (VoIP): EchtzeitÜberwachung der Dienstgüte (QoS)
im Inline-Modus
Die Dienstgüte (QoS) wird in Echtzeit gemessen,
wenn der LanXPLORER Pro inline zwischen ein VoIPTelefon, das das SIP-Protokoll nutzt, und das Netzwerk
angeschlossen wird. Angezeigt werden Jitter, Laufzeit,
Gesamtzahl der Pakete, Paketverluste, die IP-Adresse
von Quelle/Ziel sowie die Portnummer. Beim SIPStandardprotokoll werden die Signalisierungsprozesse,
einschließlich Rufannahme, die Rufnummer beider
Telefone und die Verbindungsdauer, angegeben.
WLAN-Test: Beheben von Problemen
im WLAN-Netzwerk und Verringern
von Ausfallzeiten
Der LanXPLORER Pro kann sich zur Fehlerdiagnose
nicht nur über die WLAN-Schnittstelle 2,4/5 GHz
802.11a/b/g/n/ac mit dem Netzwerk verbinden, sondern
auch den WLAN-Standort selbst analysieren und die
Kennung des Zugangspunktes, die Signalstärke (dBm,
SNR), den Kanal und den Verschlüsselungsstatus
anzeigen. So ist es möglich, die Ursachen für langsame
WLAN-Netze oder Verbindungsstörungen, wie sich
überlappende Funkkanäle oder eine falsche SSID-
Einstellung, zu ermitteln.
Beim Anschluss des LanXPLORER Pro zwischen
WLAN-Zugangspunkt und Netzwerk ist es möglich, die
größten Bandbreiten-Verbraucher sowie die gesamte
Bandbreitenbelegung (überlasteter Zugangspunkt) zu
ermitteln.
Ethernet-Gerätediagnose und
Störungsbehebung im Inline-Modus
(Kupfer)
Der Inline-Modus erlaubt, den Netzwerkverkehr
zwischen zwei beliebigen Geräten im Netzwerk zu
überwachen, um Ethernet-Störungen zu diagnostizieren,
die von Softwareprogrammen mit einem PC oder einem
gemanagten Switch nicht erkannt werden.
Die 10 größten Bandbreiten-Verbraucher
Zum Erkennen der zehn größten Verbraucher
von Bandbreite im Netz (Sender und Empfänger)
sowie zur Unterstützung der Fehlerdiagnose. Der
LanXPLORER kann zwischen dem Kern-Switch und
dem Internet-Router angeschlossen werden, um den
Gesamtverbrauch der Internet-Bandbreite (eingehend
und ausgehend) zu überwachen und die 10 größten
„Talker“ und „Listener“ zu identifizieren.
Verkehrsstatistik
Überwachung des kleinsten, größten und mittleren
Durchsatzes in Mbit/s, der Paketzählung, Rahmengröße
und Ethernet-Protokolle.
VLAN-Erkennung
Automatische Erkennung von VLAN-IDs.
Depend On Us
3
Page 4

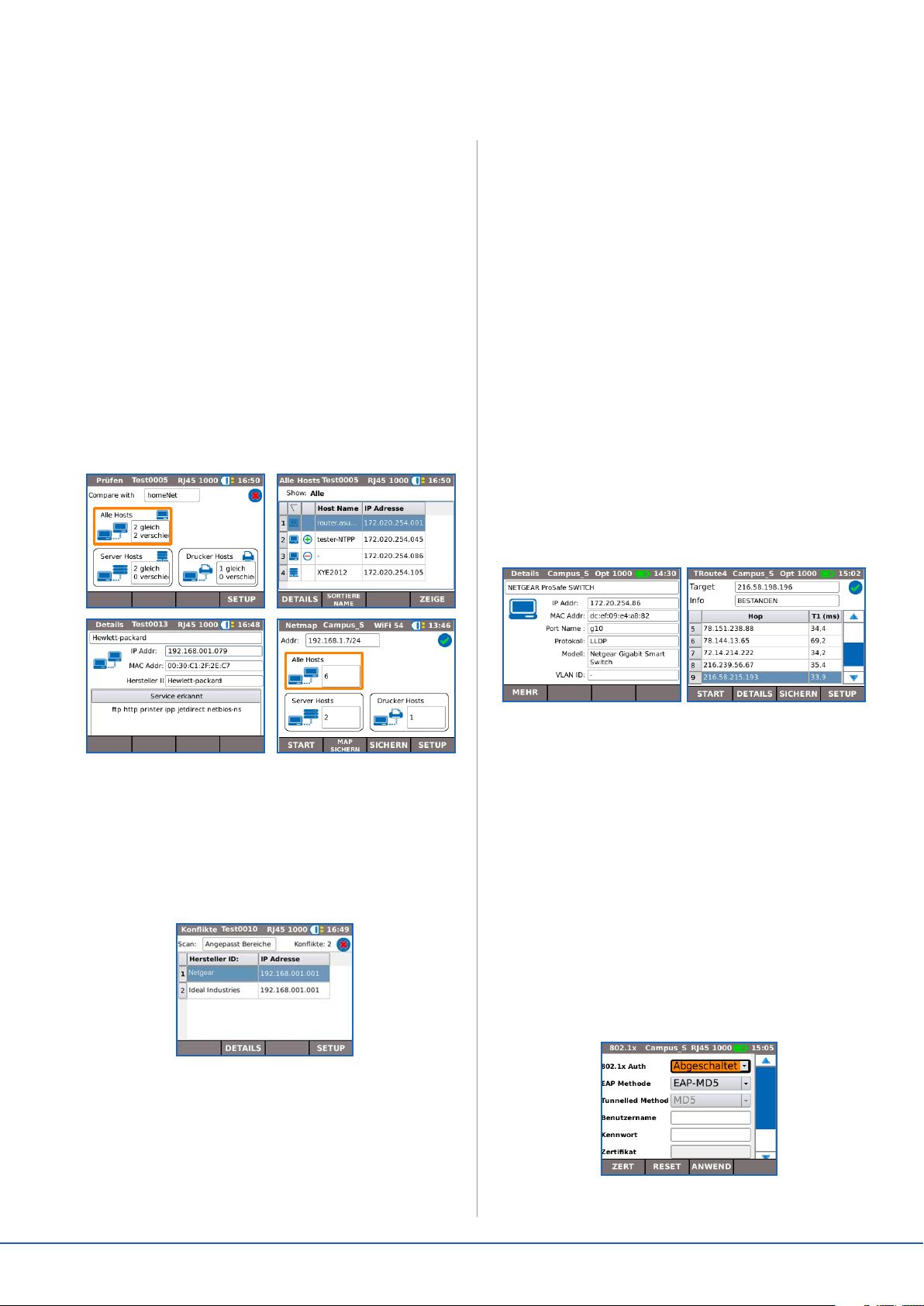

Netzwerk-Diagnose und
Störungsbehebung im EndpunktModus (Kupfer, Glasfaser und
WLAN)
Der Endpunkt-Modus wird genutzt, um ein direkt an
einen Netzwerk-Port oder einen gespiegelten Port
angeschlossenes LAN zu überwachen und zu prüfen.
NETMAP/NETVERIFY
Die NETMAP-Funktion führt einen Scan des gesamten
Netzwerks aus, um alle aktiven Geräte nach IP-Adresse,
MAC-Adresse und Hostnamen zu identifizieren. Diese
Netzkarte kann dann gespeichert und mit NETVERIFY
mit einem späteren Scan verglichen werden, um neue
oder entfernte Netzwerkgeräte oder Änderungen in der
Netzwerkkonfiguration zu erkennen.
• Anzeige der Port-ID von LLDP/CDP/EDP-Switchen,
um eine manuelle Kabelsuche zu vermeiden.
• Ethernet-Durchgangsprüfung am Gerät bis
10/100/1000 Mbit/s.
• Kontrolle der Netzwerkkonfiguration (Geräte-IP-/
Gateway-Adresse/Subnetzmaske).
• Identifikation von IP-Adresse/Router-Namen
sowie Zählung der Knoten (Hop) zwischen
Netzwerkpunkten mit Traceroute-Test.
• Fehlerdiagnose an Geräten durch direkten Anschluss
an den Ethernet-Port zum Testen der Funktion,
Geschwindigkeit und Duplex-Einstellungen des
Gerätes.
• Senden eines Pings an lokale Netzwerkgeräte,
wie DNS, Gateway/Router, Datei-Server,
Netzwerkdrucker und WLAN-Zugangspunkte.
Testen der Internet-Verbindung durch Senden eines
Pings an die URL der Website, beispielsweise www.
google.com, um die kleinste, größte und mittlere
Antwortzeit zu bestimmen.
Netzwerk-Konflikte
Der LanXPLORER Pro kann benutzt werden
zum Erkennen von Konflikten im Netzwerk, wie
unbeabsichtigt hinzugefügte DHCP-Server oder Geräte
mit identischen IP-Adressen.
Netzwerk-Erkennung
Der LanXPLORER Pro wird an einen aktiven NetzwerkPort oder ein Ethernet-Gerät angeschlossen, um den
Status des Netzwerks sowie die Verbindungsqualität zu
prüfen.
Erkennen von potentiell falsch
konfigurierter Geräte
LanXPLORER identifiziert Geräte, die Netzwerkfehler
erzeugen oder die Leistung im Netzwerk beeinträchtigen.
Zum Beispiels werden Computer erkannt, die BroadcastStürme generieren, welche ein Netzwerk blockieren
oder überlasten können
IEEE 802.1x
Mit dem Protokoll 802.1x ist es möglich, auf Netzwerke
zuzugreifen, die mit diesem Protokoll geschützt werden.
Damit werden unnötige Sicherheitsprobleme sowie
langwierige Projektverzögerungen vermieden. (802.1X
ist ein Standard für die portbasierte NetzwerkZugrissteuerung.)
www.trend-networks.com
4
Page 5

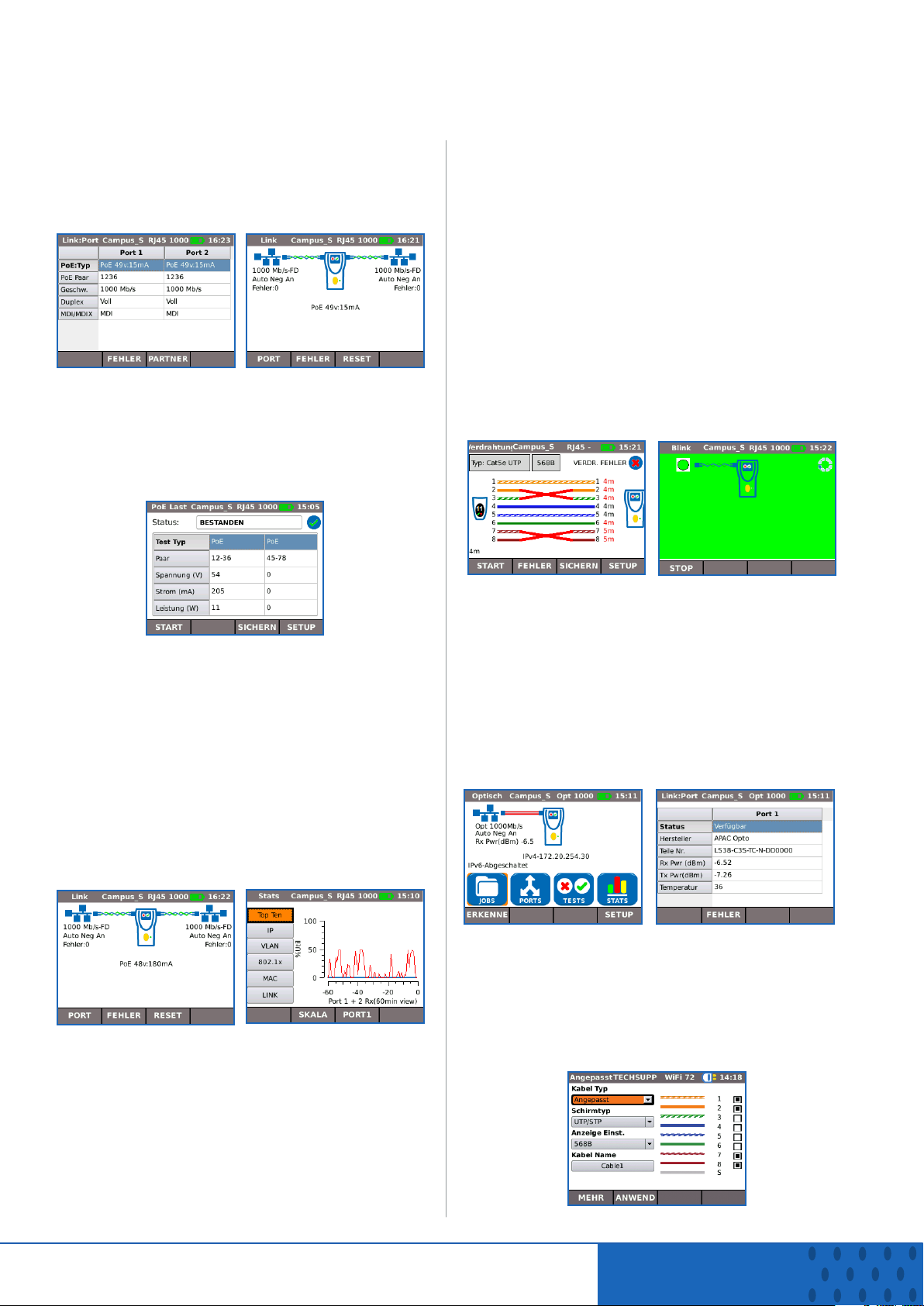

Tests
Testen von PoE (Power-over-Ethernet)
PoE+-Überwachung
Der Inline Mode erlaubt die Überwachung der am Gerät
anliegender PoE Spannung und verbrauchten Stroms.
PoE/PoE+-Lasttest
Ausführung eines PoE/PoE+-Lasttests zum Ermitteln
der Leistung, die einem PoE-Gerät an seinem
installierten Standort maximal zur Verfügung steht.
Kabeltests (Kupfer und Glasfaser)
Der LanXPLORER Pro bietet eine Reihe von Tests, die
die Fehlerdiagnose vereinfachen.
Tests an Kupferkabeln
• Verdrahtungstest auf Unterbrechungen,
Kurzschlüsse, Fehlbeschaltungen und Split-Pair
gemäß TIA-568.
• Ermittlung der Entfernung zum Fehler mit TDRReflektometer (nur Kupfer).
• Identifikation und Lokalisierung von Kabeln mit
einem kompatiblen induktiven Empfänger (R180001).
• Port-Blinken zur optischen Verfolgung des Kabels
von der Datendose bis zum Netzwerk-Switch.
IP-Kamera/CCTV-Diagnose und
Störungsbehebung im Inline-Modus
(Kupfer)
Der LanXPLORER wird zwischen dem Netzwerk und
dem Netzwerk-Videorekorder (NVR) angeschlossen,
um die IP-Adresse, den Host-Namen und den
Bandbreitenverbrauch der einzelnen IP-Kameras zu
ermitteln. Beim Anschluss zwischen einer IP-Kamera
und dem Netzwerk ist es möglich, die Bandbreite und
die PoE-Leistungsaufnahme zu überwachen.
Tests an Glasfasern
• Anzeige des optischen Leistungspegels (mit
kompatiblen SFP-Modulen).
• Port-Blinken zur optischen Verfolgung des Kabels
von der Datendose bis zum Netzwerk-Switch.
• Kontrolle der SFP-Kennwerte, einschließlich des
Namens des Anbieters, der Modellnummer und des
optischen Leistungspegels.
Kundenspezifischer Verdrahtungstest
Der LanXPLORER Pro beinhaltet jetzt eine
umfassendere Vorlagenliste für den Verdrahtungstest
mit gängigen Ethernet-Kabeltypen der Kategorie
6A/7A/8 sowie anderen Kabeln, wie Profinet, ISDN und
Deutsche-Bahn-Kabel
Depend On Us
5
Page 6

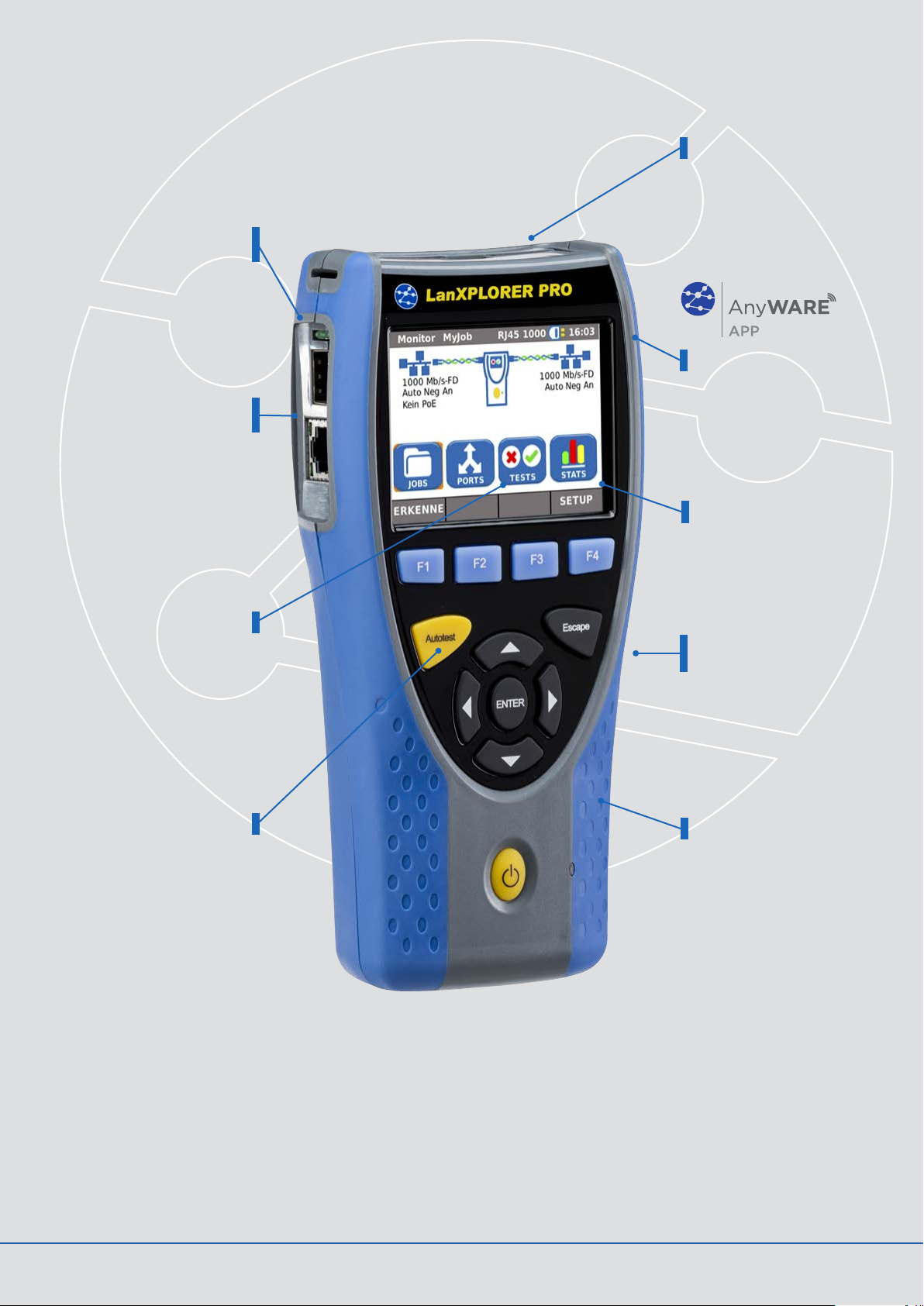

TREND
TREND
LanXPLORER Pro
Anschlüsse für
Kupfer, Glasfaser und
WLAN
Sparen Sie Geld durch die
Arbeit mit nur einem
Prüfgerät zum Testen
kompletter Netzwerke
Vom Anwender
austauschbare RJ45-
Einsätze
Verringern Sie Ausfallzeiten,
da ein Austausch der RJ45-
Anschlüsse vor Ort möglich ist
Virtuelle Tastatur
Eziente, schnelle und einfache
Dateneingabe
Übermittlung von
Testdaten
Verbindungsaufbau zu
Mobilgeräten über USB-WLANAdapter und kostenloser
TREND AnyWARE App
TREND
Inline -Test
Diagnose von
Netzwerkstörungen mit
umfangreichen
Inline-Testfunktionen
Farb-Touchscreen
Übersichtlicher,
heller Bildschirm mit
Hintergrundbeleuchtung zur
Vermeidung von Ablesefehlern
Robustes,
gummiertes Gehäuse
Schützt den Tester vor
Beschädigung und senkt die
Betriebskosten
Autotest-Funktion
Zum Programmieren häufig
benötigter Tests, die nach
Drücken der Autotest-Taste
automatisch ausgeführt werden
und die Produktivität erhöhen.
Mehrere
Stromversorgungs-
optionen
Hohe Einsatzflexibilität durch
wahlweisen Betrieb über Akku
oder AC-Netzteil
www.trend-networks.com
6
Page 7
TREND
TREND

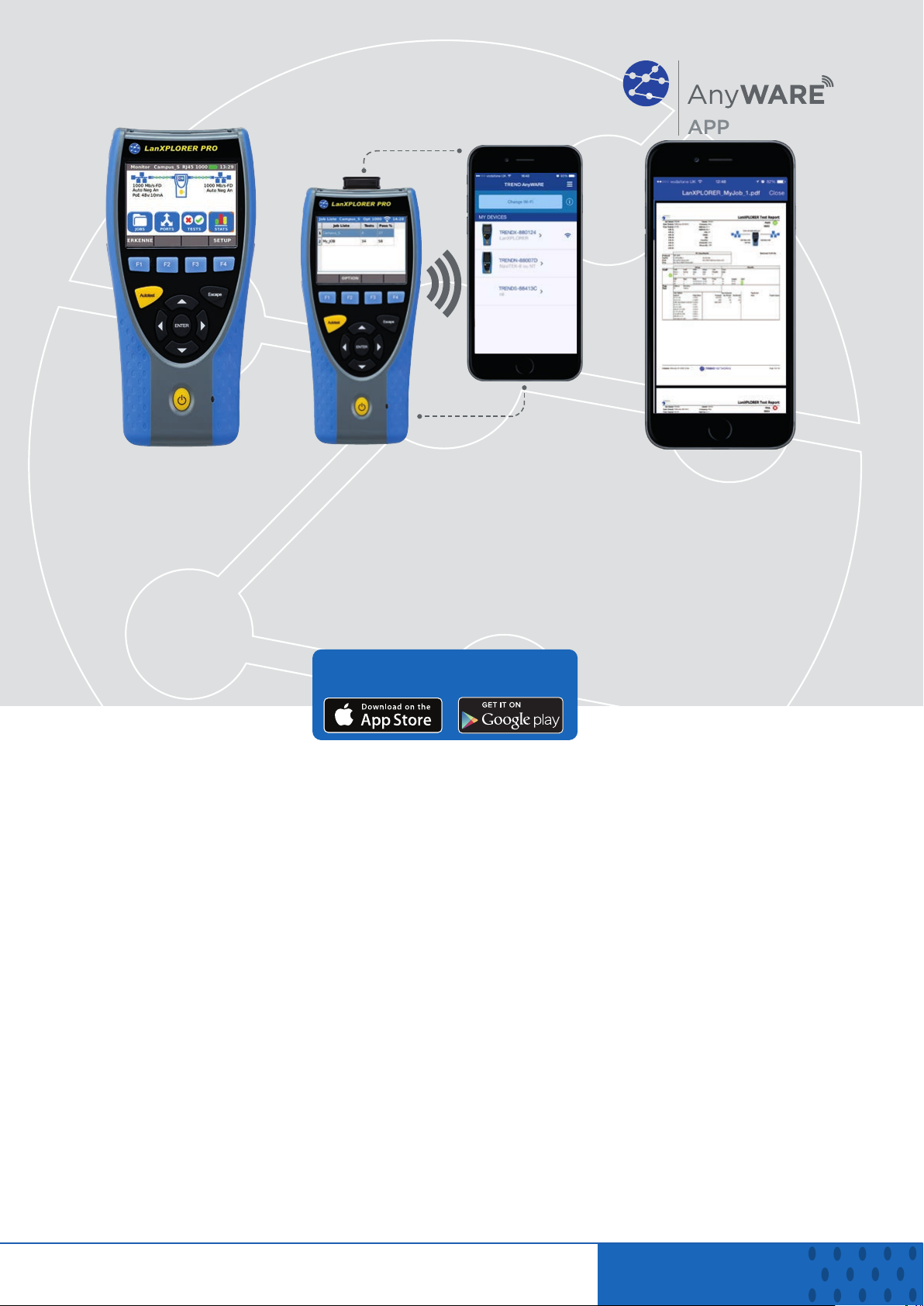

Standortunabhängige Übermittlung von
Testberichten mit der kostenlosen App
TREND
Schritt 1
Testen
• Job-Ordner erstellen
• Angaben zum Standort eingeben
• Autotest an Kupfer- und Glasfaser-Kabel
bzw. Kupfer-, Glasfaser und WLANNetze
NaviTEK NT Pro
• Anzeige der Netzwerkkonfiguration
- IPv4 /IPv6-kompatibel
• Graphisch detaillierter
Verdrahtungstest mit
Fehlerlokalisierung, Split-Pair,
Unterbrechungen und Kurzschlüssen
• Angabe der Entfernung
zu Unterbrechungen und
Kurzschlüssen (TDR)
• PoE/PoE+-Erkennung und Lasttest
• Tongenerierung zur Kabelsuche
• Autotest-Taste für Pin- und TracerouteTests im Netzwerkmodus
• Hub-Blinken zur Port-Identifikation
• DHCP-Client
• Switch-Erkennung:
10/100/1000 Mbit/s
• Vom Anwender austauschbare
RJ45-Einsätze
• Unterstützung von bis zu 12
Remoteadaptern für Verdrahtungstests
• Farbbildschirm mit
Hintergrundbeleuchtung
Schritt 2
Koppeln
• WLAN im LanXPLORER aktivieren
• Über die TREND-App eine Verbindung
zu Ihrem Mobiltelefon oder Tablet
aufbauen
• Testberichte auf Ihr Mobilgerät übertragen
• Testberichte direkt über das Mobilgerät
aufrufen
Laden Sie sich die KOSTENLOSE
App noch heute herunter
• Autotest-Taste zum Ausführen
einer Netzwerk-Testreihe: InternetVerbindung (Ping, DNS, Gateway,
Traceroute) und NetScan
• Netzwerk-Scanner-Anzeige (NET
TEST) mit detaillierten Angaben
zu Ports und zum Netzwerk
• Port-Identifikation mit EDP/
CDP/LLDP-Protokollen
• VLAN-Unterstützung
• Netzwerklast-Balkenanzeige
• Generierung von Testberichten
(PDF oder CSV)
• Übermittlung von Testberichten
vom Mobilgerät mit der kostenlosen
TREND AnyWARE App
• Anmeldung über 802.1x-Protokoll
• Anzeige des Leistungspegels
und des Ok-/Fehler-Ergebnisses
über SFP-Modul
• Schleifenmodus für Transmission-
Tests an Kupfer und Glasfaser
• Kundenspezifischer Verdrahtungstest
Schritt 3
Senden
• Zu sendende Berichte (PDF oder CSV)
auswählen
• Das bevorzugte Übertragungsverfahren auswählen: E-Mail, FTP,
Cloud-Speicher u.a.
• Datei abschicken
• Wahlweise können die Testergebnisse
auf einen USB-Stick gespeichert werden
LanXPLORER Pro
Alle Funktionen des NaviTEK Pro sowie:
• Inline-Überwachung der PoE-
Leistungsaufnahme
• NETMAP listet alle Geräte im Netzwerk auf.
• NETVERIFY vergleicht zwei NETMAP-
Karten zum Erkennen von Änderungen
im Netzwerk
• Inline-Modus für Fehlerdiagnose an
Ethernet-Geräten (Kupfer)
• Ermittlung der VoIP-Dienstgüte (QoS)
und Signaltests (Inline)
• WLAN-Schnittstelle zum
Zugangsnetzwerk
• Analyse des WLAN-Standorts bei
2,4/5 GHz nach
• Ermittlung der größten Bandbreiten-
Verbraucher (Sender und Empfänger)
• Erkennen von IP-Adressenkonflikten
• Verkehrsstatistik für Netzwerk
und Geräte
• Touchscreen
802.11a/b/g/n/ac
Depend On Us
7

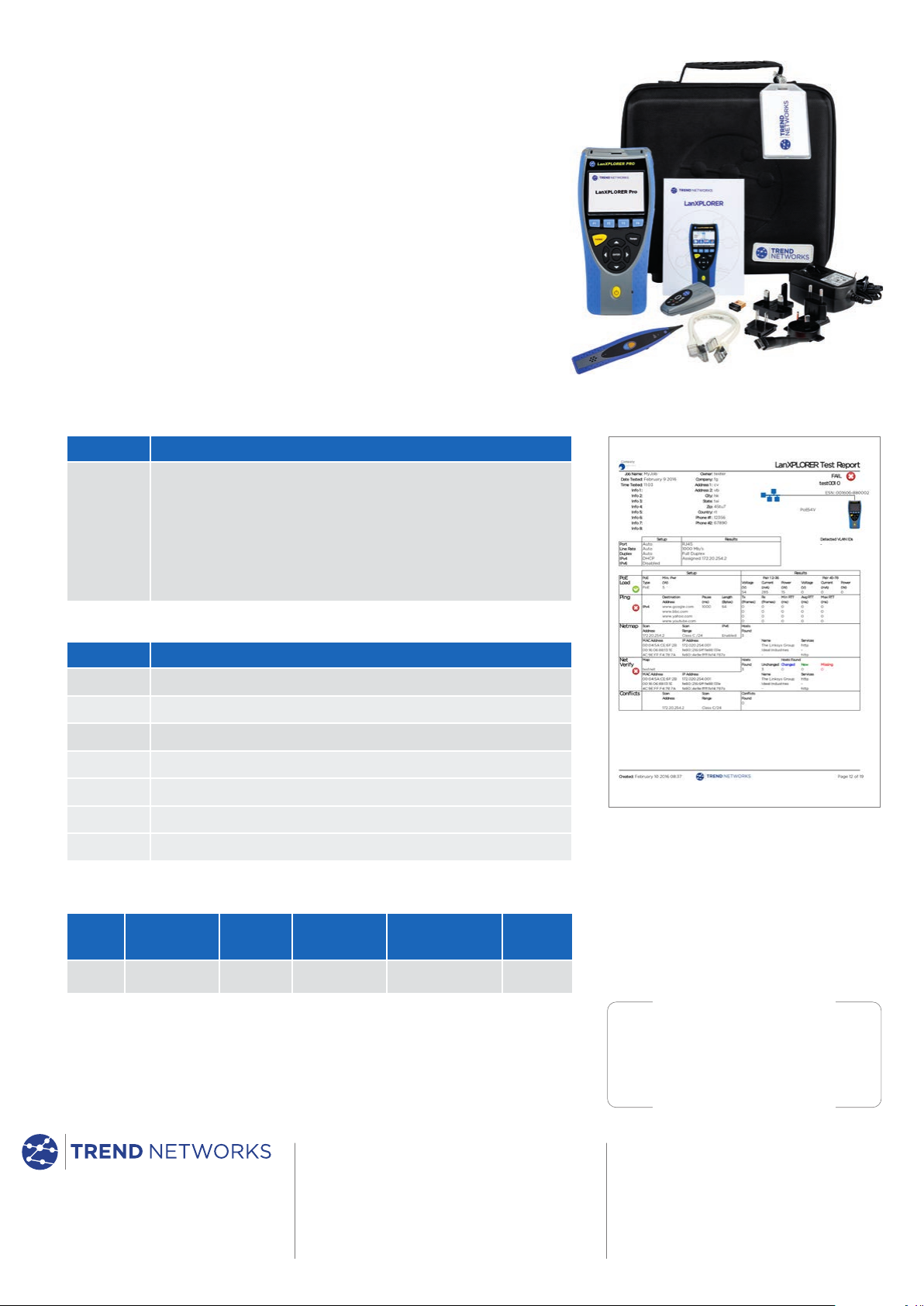

Page 8
LanXPLORER Pro
Inline-Netzwerktester mit
Bandbreitenüberwachung und
Leistungsdiagnose
Depend On Us
Bestellangaben
Bestell-Nr. Lieferumfang
LanXPLORER Pro – Inline-Netzwerktester
1 x LanXPLORER Pro-Messgerät, 1 x Remoteadapter Nr. 1,
R150001
1 x 2,4/5 GHz USB-WLAN-Antenne, 1 x NiMH Akkupack,
1 x Netzteil mit EU/UK-Adaptern, 2 x Patchkabel - 30cm, Cat. 5e
STP, 1 x Transporttasche, 1 x TREND induktiver Empfänger
R180001, 1 x USB WiFi- Adapter
Zubehör
Bestell-Nr. Beschreibung
MGKSX1
MGKLX2
MGKZX3
150058
R180001
150050
150053
Für Ersatzzubehör besuchen Sie bitte unsere Webseite www.trend-networks.com.
850 nm Multimode SFP-Modul-Kit
1310 nm Singlemode SFP-Modul-Kit
1550 nm Singlemode SFP-Modul-Kit
1x Auswechselwerkzeug für RJ45-Einsätze, 10 x Lifejack RJ45-Einsätze
1 x TREND induktiver Empfänger
1 x Satz aktiver Remoteadapter Nr. 2 – 12
1 x NiMH-Akkupack
Technische Daten
Max.
Anzahl d.
Jobs
50 5000 181 m. bis zu 5 Std. 175 x 80 x 40 0.4 Kg
Technische Daten finden Sie auf unserer Webseite unter www.trend-networks.com.
Max. Anzahl d .
gespeicherten
Tes t s
Max.
Länge
Batterie-
Lebensdauer
Abmessungen je
Gerät in mm
Gewicht je
Gerät
iPhon e® und iTune s® sind in den USA u nd ande ren
Ländern eingetragene Marken von Apple Inc.
Googl e Play™ und A ndroid™ sind M arken von G oogle, Inc.
Alle Rec hte vorbe halten . TREND, TREN D NETWORKS ,
TREND A nyWARE und die Lan XPLORE R-Logos sind
Marken o der eingetrag ene Mar ken von
TREND NETWORKS.
TREND NETWORKS
Gutenbergstr. 10, D-85737 Ismaning, Germany.
Tel. +49 (0)89 99 686-0 | Fax. +49 (0)89 99 686-111
www.trend-networks.com
Technische Änderungen und Irrtümer vorbehalten
Gedruckt in Großbrittanien.
© TREND NETWORKS 2021
Dokumenten Nr. 150806, Rev 9.
Loading...
