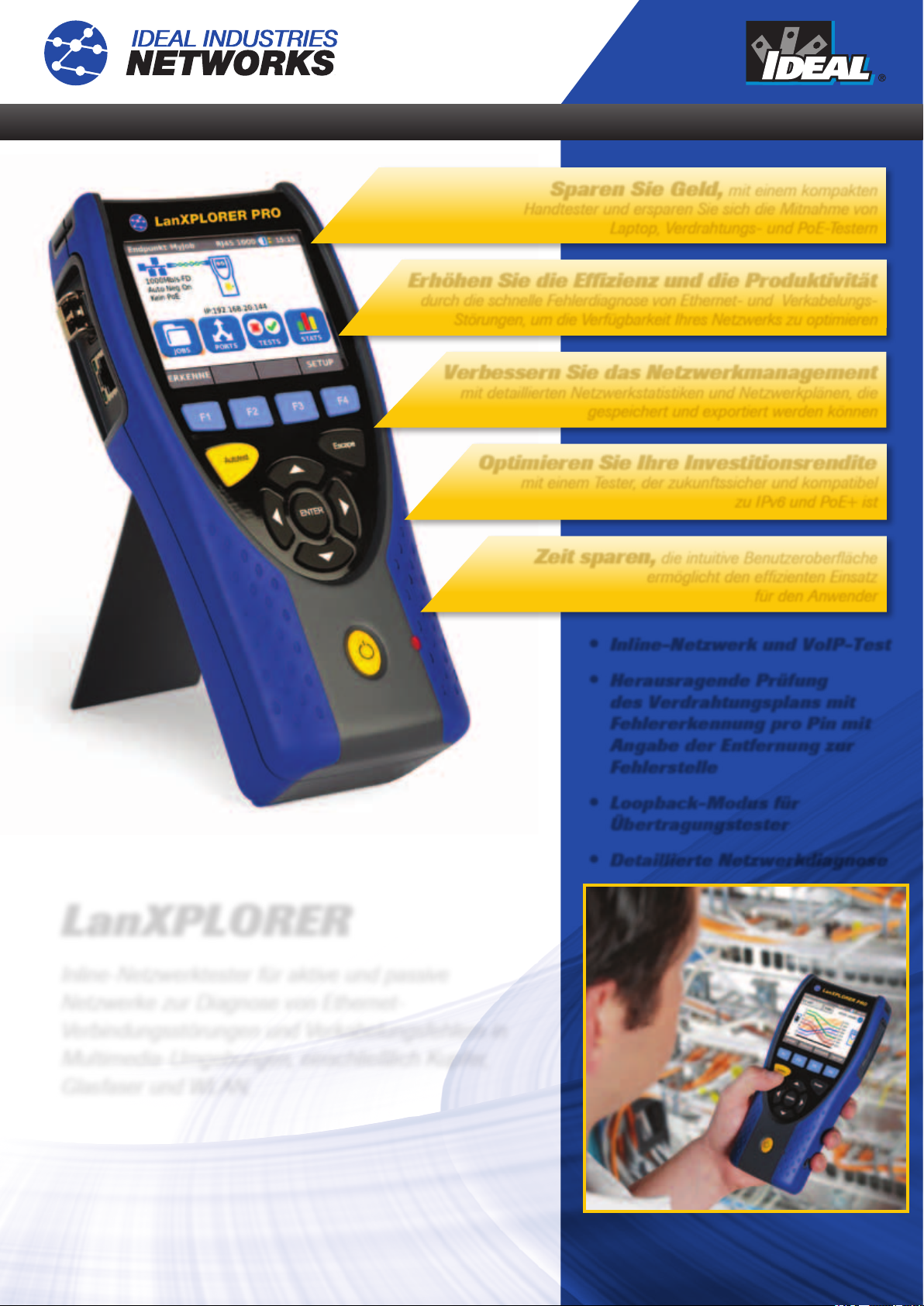

Page 1

Sparen Sie Geld, mit einem kompakten

Handtester und ersparen Sie sich die Mitnahme von

Laptop, Verdrahtungs- und PoE-Testern

Erhöhen Sie die Efzienz und die Produktivität

durch die schnelle Fehlerdiagnose von Ethernet- und Verkabelungs-

Störungen, um die Verfügbarkeit Ihres Netzwerks zu optimieren

Verbessern Sie das Netzwerkmanagement

mit detaillierten Netzwerkstatistiken und Netzwerkplänen, die

gespeichert und exportiert werden können

Optimieren Sie Ihre Investitionsrendite

mit einem Tester, der zukunftssicher und kompatibel

zu IPv6 und PoE+ ist

Zeit sparen, die intuitive Benutzeroberäche

ermöglicht den efzienten Einsatz

für den Anwender

LanXPLORER

Inline-Netzwerktester für aktive und passive Netzwerke zur Diagnose von EthernetVerbindungsstörungen und Verkabelungsfehlern in Multimedia-Umgebungen, einschließlich Kupfer, Glasfaser und WLAN.

 Inline-Netzwerk und VoIP-Test

 Herausragende Prüfung

des Verdrahtungsplans mit Fehlererkennung pro Pin mit Angabe der Entfernung zur Fehlerstelle

 Loopback-Modus für

Übertragungstester

 Detaillierte Netzwerkdiagnose

LanXPLORER ist ein vielseitiger Handtester und ein unverzichtbares Hilfsmittel für Techniker, die in Büros, großen Unternehmen und Industrial-EthernetUmgebungen tätig sind.

IT- und Netzwerk-Teams, Gebäudewartungstechniker, Netzwerkinstallateure, Systemintegratoren sowie IT-Berater und Servicetechniker – sie alle proﬁtieren von den zahlreichen Vorteilen des LanXPLORER.

idealnwd.de

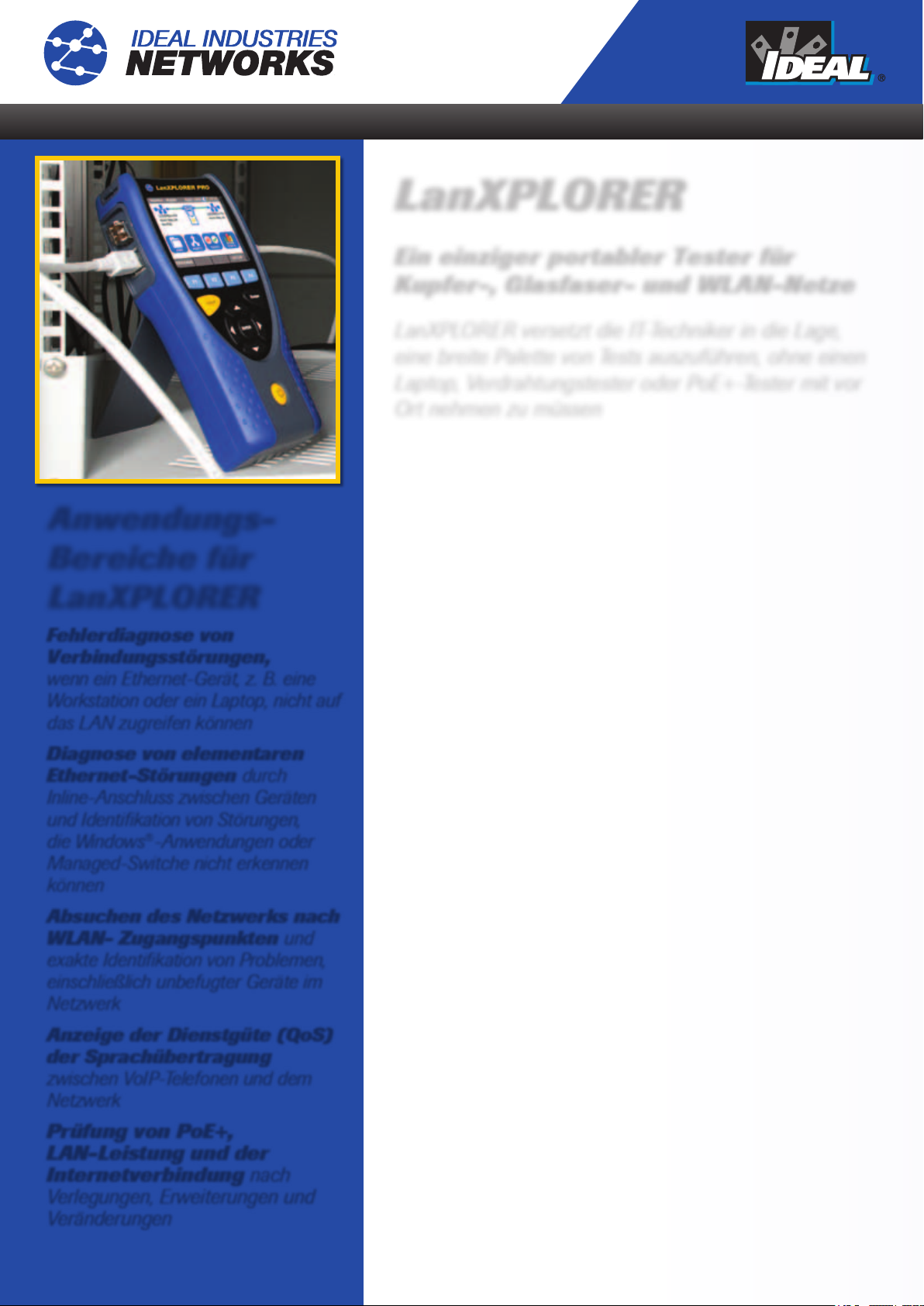

Page 2

LanXPLORER

Ein einziger portabler Tester für Kupfer-, Glasfaser- und WLAN-Netze

LanXPLORER versetzt die IT-Techniker in die Lage, eine breite Palette von Tests auszuführen, ohne einen Laptop, Verdrahtungstester oder PoE+-Tester mit vor Ort nehmen zu müssen

Vom Anwender austauschbare RJ45-Einsätze

AnwendungsBereiche für

LanXPLORER

Fehlerdiagnose von Verbindungsstörungen,

wenn ein Ethernet-Gerät, z. B. eine Workstation oder ein Laptop, nicht auf das LAN zugreifen können

Diagnose von elementaren Ethernet-Störungen durch

Inline-Anschluss zwischen Geräten

und Identikation von Störungen,

die Windows Managed-Switche nicht erkennen können

Absuchen des Netzwerks nach WLAN- Zugangspunkten und

exakte Identikation von Problemen,

einschließlich unbefugter Geräte im Netzwerk

Anzeige der Dienstgüte (QoS) der Sprachübertragung

zwischen VoIP-Telefonen und dem Netzwerk

-Anwendungen oder

Verringern Sie die Wartungskosten und minimieren Sie Ausfallzeiten im Feldeinsatz, da abgenutzte RJ45-Kontakteinsätze problemlos vor Ort ausgetauscht werden können

Erweiterte Ethernet-Diagnose

Schnellere Fehlerlokalisierung und Optimierung der Gesamtleistung des Netzwerks mit Hilfe von zusätzlichen Ethernet-Fehlerdiagnosefunktionen und der Kombination detaillierter Netzwerkpläne mit Ethernet-Statistiken

Loopback-Modus

Sparen Sie Geld, indem Sie LanXPLORER in Verbindung mit einem ÜbertragungsTester einsetzen, um den Ethernet-Durchsatz bis 1 Gbit/s zu prüfen

Verdrahtungsprüfung nach Pin und Adernpaar

Sparen Sie Zeit und lokalisieren Sie Verdrahtungsfehler schneller und präziser, indem Sie sowohl einzelne Pins als auch Adernpaare testen und so Split-PairFehler erkennen und die Entfernung zur Fehlerstelle ermitteln

Aussagekräftige Messberichte

Vereinfachen Sie das Erstellen von Berichten durch eine exakte Dokumentation der ausgeführten Arbeiten, indem Sie mit LanXPLORER die Testergebnisse im standardkonformen XML-Format generieren und speichern. Zusätzlich sind die Anzeige und der Export der Ergebnisse für den Berichtsausdruck möglich

Prüfung von PoE+, LAN-Leistung und der Internetverbindung nach

Verlegungen, Erweiterungen und Veränderungen

Unterstützung von IPv6 und PoE+

LanXPLORER ist eine zukunftssichere Investition, denn der Tester unterstützt nicht nur IPv4 und IPv6 Internet-Adressen, sondern auch PoE+

Page 3

LanXPLORER

Alle Modelle der LanXPLORER Produktfamilie sind über Bildsymbole, die auf dem großen, hintergrundbeleuchteten Farbbildschirm angezeigt werden, intuitiv zu bedienen

Anschlüsse für Kupfer, Glasfaser und WLAN

Sparen Sie Geld durch die Arbeit mit nur einem Prüfgerät zum Testen kompletter Netzwerke

Auswechselbarer

optischer Anschluss

Vom Anwender austauschbare RJ45-Einsätze

Verringern Sie Ausfallzeiten, da ein Austausch der RJ45-Anschlüsse vor Ort möglich ist

Virtuelle

Tastatur

Efﬁziente, schnelle und einfache Dateneingabe

Tastatur

Autotest-Funktion

Erhöhen Sie die Verfügbarkeit des Netzwerks durch die schnellere Überprüfung gängiger Anwendungen

Autotest

Auswechselbarer

RJ45-Einsatz

Interner Speicher

Hintergrundbeleuchtung

Cursor-Tasten

Multifunktionstasten

Robustes Gehäuse

USB-Anschluss

und interner Speicher

Einfache Erstellung präziser Kundenberichte

durch Datenexport über USB-Stick.

3.5˝ Farb-Display

mit Touch-Funktion

Übersichtlicher, heller Bildschirm mit

Hintergrundbeleuchtung zur

Vermeidung von Ablesefehlern

Multifunktions-

und Cursor-Tasten

Intuitive Bedienelemente verringern den

Einarbeitungsaufwand und erhöhen die

Produktivität im Feldeinsatz, da die

Tests in kürzester Zeit abgeschlossen sind

Robustes,

gummiertes Gehäuse

Robuster Tester, der auch anspruchsvollen

Einsatzanforderungen gewachsen ist

Mehrere

Stromversorgungsoptionen

Hohe Einsatzﬂexibilität durch wahlweisen Betrieb über Alkali-Batterien, Akku oder AC-Netzteil (Optionen)

Stromversorgung

Großer Farbbildschirm

 Gute Lesbarkeit  Einfache Navigation  Schnelle Testausführung

Schnellere Fehlerdiagnose

 Deutliche Anzeige von Fehlern  Lokalisierung der Fehlerstelle  Kontrolle der Reparatur

Inline-Test

Diagnose von Netzwerkstörungen mit umfangreichen

Inline-Testfunktionen über Kupferkabel

Inline-Test

PoE+ und IPv6

 Bereit für alle Herausforderungen  Test und Validierung aller Netzwerke  Test und Validierung von PoE+-Geräten

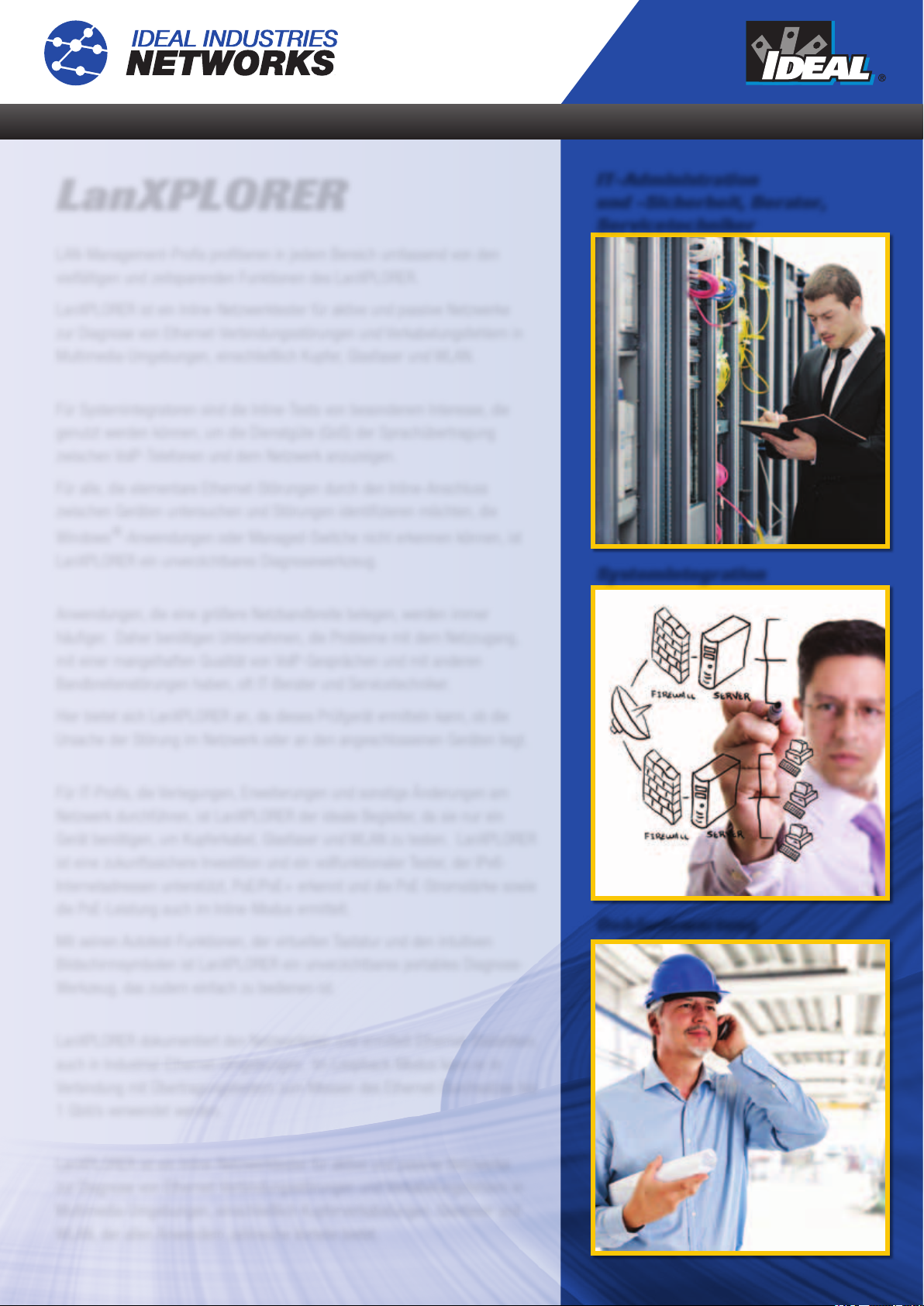

Page 4

LanXPLORER

LAN-Management-Proﬁs proﬁtieren in jedem Bereich umfassend von den vielfältigen und zeitsparenden Funktionen des LanXPLORER.

LanXPLORER ist ein Inline-Netzwerktester für aktive und passive Netzwerke zur Diagnose von Ethernet-Verbindungsstörungen und Verkabelungsfehlern in Multimedia-Umgebungen, einschließlich Kupfer, Glasfaser und WLAN.

Für Systemintegratoren sind die Inline-Tests von besonderem Interesse, die genutzt werden können, um die Dienstgüte (QoS) der Sprachübertragung zwischen VoIP-Telefonen und dem Netzwerk anzuzeigen.

Für alle, die elementare Ethernet-Störungen durch den Inline-Anschluss zwischen Geräten untersuchen und Störungen identiﬁzieren möchten, die

Windows LanXPLORER ein unverzichtbares Diagnosewerkzeug.

Anwendungen, die eine größere Netzbandbreite belegen, werden immer häuﬁger. Daher benötigen Unternehmen, die Probleme mit dem Netzzugang, mit einer mangelhaften Qualität von VoIP-Gesprächen und mit anderen Bandbreitenstörungen haben, oft IT-Berater und Servicetechniker.

-Anwendungen oder Managed-Switche nicht erkennen können, ist

IT-Administration und -Sicherheit, Berater, Servicetechniker

Systemintegration

Hier bietet sich LanXPLORER an, da dieses Prüfgerät ermitteln kann, ob die Ursache der Störung im Netzwerk oder an den angeschlossenen Geräten liegt.

Für IT-Proﬁs, die Verlegungen, Erweiterungen und sonstige Änderungen am Netzwerk durchführen, ist LanXPLORER der ideale Begleiter, da sie nur ein Gerät benötigen, um Kupferkabel, Glasfaser und WLAN zu testen. LanXPLORER ist eine zukunftssichere Investition und ein vollfunktionaler Tester, der IPv6Internetadressen unterstützt, PoE/PoE+ erkennt und die PoE-Stromstärke sowie die PoE-Leistung auch im Inline-Modus ermittelt.

Mit seinen Autotest-Funktionen, der virtuellen Tastatur und den intuitiven Bildschirmsymbolen ist LanXPLORER ein unverzichtbares portables DiagnoseWerkzeug, das zudem einfach zu bedienen ist.

LanXPLORER dokumentiert den Netzwerkplan und ermittelt Ethernet-Statistiken, auch in Industrial-Ethernet-Umgebungen. Im Loopback-Modus kann er in Verbindung mit Übertragungstestern zum Messen des Ethernet-Durchsatzes bis 1 Gbit/s verwendet werden.

Gebäudewartung

Page 5

LanXPLORER

Vergleich der Spezikationen

Funktionen

Endpunkt-LAN-Test über Kupferkabel IPv4 IPv6 Erweiterter Verdrahtungstest einschließlich Längenmessung Wire Map für Ethernet Cross Over-Kabel Wire Map für 2-paarige Kupferkabel Wire Map für Industrial Ethernet-Verkabelungen PoE/PoE+-Erkennung PoE/PoE+-Lasttest Tongenerator Ping-Test Traceroute-Test Hub-Blink Mehrere Stromversorgungsoptionen DHCP-Client 10/100/1000 Mbit/s VLAN-Unterstützung Farbbildschirm mit Hintergrundbeleuchtung EDP/CDP/LLDP Detaillierter Netzwerk-Scan / MAC- und IP-Anzeige Netzwerk-Verify mit gespeichertem Netzwerk-Scan Speicherung / Export von Ergebnissen Erkennung von Diensten (POTS, ISDN, Ethernet) Vom Anwender austauschbare RJ45-Kontakteinsätze LAN-Test über WLAN Touchscreen VoiP-Monitor PoE/PoE+-Stromstärkemessung im Inline-Modus PC-Diagnose Inline-LAN-Test über Kupferkabel Loopback-Modus über Kupferkabel Loopback-Modus über Glasfaser Endpunkt-LAN-Test über Glasfaser Anzeige des optischen Leistungspegels

LanXPLORER LanXPLORER PLUS LanXPLORER PRO

✓ ✓ ✓

Sommer 2012 Sommer 2012 Sommer 2012

✓ ✓ ✓

✓ ✓

✓

Für weitere Informationen besuchen Sie unsere Webseite

idealnwd.de

Page 6

LanXPLORER

Modelle für alle Anforderungen

LanXPLORER wird in drei Modellen angeboten, die das gesamte Anforderungsspektrum der Anwender abdecken

Bestellangaben

LanXPLORER - Führt ein breites Spektrum von Ethernet-, PoE/ PoE+- und Verkabelungstests über Kupferkabelnetze aus

Bestellnummer Lieferumfang

LanXPLORER

R150002

1 x LanXPLORER-Messgerät, 1 x Remoteadapter Nr. 1, 1 x NiMH Akkupack, 1 x Netzteil mit EU/UK-Adaptern, 2 x Patchkabel - 30cm, Cat. 5e STP, 1 x Bedienungsanleitung auf CD, 1 x Kurzbedienungsanleitung, 1 x Transporttasche

LanXPLORER PLUS - Ergänzt WLAN-Testfunktionen

Bestellnummer Lieferumfang

LanXPLORER PLUS

R150004

1 x LanXPLORER PLUS-Messgerät, 1 x Remoteadapter Nr. 1, 1 x USB-WLAN-Antenne, 1 x NiMH Akkupack, 1 x Netzteil mit EU/UK-Adaptern, 2 x Patchkabel - 30cm, Cat. 5e STP, 1 x Bedienungsanleitung auf CD, 1 x Kurzbedienungsanleitung, 1 x Transporttasche

LanXPLORER PRO – Vollfunktionale Lösung für Tests in WLAN- und Glasfasernetzen sowie Inline-Tests über Kupferkabel

Bestellnummer Lieferumfang

LanXPLORER PRO - Premium Kit

1 x LanXPLORER PRO-Messgerät, 1 x Remoteadapter Nr. 1,

R150001

1 x USB-WLAN-Antenne, 1 x NiMH Akkupack, 1 x Netzteil mit EU/UK-Adaptern, 2 x Patchkabel - 30cm, Cat. 5e STP, 1 x Bedienungsanleitung auf CD, 1 x Kurzbedienungsanleitung, 1 x Transporttasche, 1 x IDEAL induktiver Empfänger Nr. 62-164, 1 x Auswechselwerkzeug für RJ45-Einsätze, 10 x Lifejack RJ45-Einsätze

LanXPLORER PRO - Premium Kit

Optionales Zubehör

Bestellnummer Bezeichnung

150054 1 x Aktiver Remoteadapter Nr. 1

150050 1 x Satz aktiver Remoteadapter Nr. 2 – 12

150061 1 x Externe USB-WLAN-Antenne hoher Empﬁndlichkeit

150053 1 x NiMH-Akkupack

150055 2 x Patchkabel - 30cm, Kat. 5e, STP

150052 1 x Netzteil mit EU/UK-Adapter

1019-00-2001 1 x Trageschlaufen-Set

MGKSX1

MGKLX2

MGKZX3

62-164 1 x IDEAL induktiver Empfänger

33-963-10 1 x Glasfaser-Reinigungsstift für SC-, ST- und FC-Adapter

33-963-11 1 x Glasfaser-Reinigungsstift für LC- und MU-Adapter

150056 1 x Multimode-Duplex-Kabel (2m) mit LC-LC-Verbindern

150057 1 x Singlemode-Duplex-Kabel (2m) mit LC-LC-Verbindern

150059 1 x Satz aktiver Remoteadapter Nr. 2 – 6 150051 1 x Transporttasche

150058

150061 1 x Externe USB-WLAN-Antenne hoher Empﬁndlichkeit

1 x 1000BASE-SX LWL-Kit: Beinhaltet SX-Transceiver (SFP, 850 nm), LC/LC- und LC/SC-Duplex-MM-Kabel sowie SC/SC-Duplex-Adapter

1 x 1000BASE-LX LWL-Kit: Beinhaltet LX-Transceiver (SFP, 1310nm), LC/LC- und LC/SC-Duplex-SM-Kabel sowie SC/SC-Duplex-Adapter

1 x 1000BASE-ZX LWL-Kit: Beinhaltet ZX-Transceiver (SFP, 1550nm), LC/LC- und LC/SC-Duplex-SM-Kabel sowie SC/SC-Duplex-Adapter

1x Auswechselwerkzeug für RJ45-Einsätze, 10 x Lifejack RJ45-Einsätze
