TREND NETWORKS ID FIB MIPV, ID FIB PM, ID FIB PIP, ID FIB SIPV, ID FIB QUADL Datasheet [de]

FIBERMASTER

ULTRAKOMPAKT MIT MAXIMALEM
BEDIENKOMFORT UND NUTZWERT

OTDR, PON-OTDR, Pegelmesser, Lichtquelle,
Videoprüfmikroskop und VFL-Rotlichtquelle

Depend On Us

SignalTEK

Warum benötige ich einen
FiberMASTER?

Das hängt davon ab, welchen Wert Sie
auf Schnelligkeit und Präzision legen.

FiberMASTER ­Ultrakompakt mit
maximalem Bedienkomfort
und Nutzwert. Hergestellt
in den USA. Geprüft in
Deutschland.

Die neuen Glasfaser-Tester
der Modellreihe FiberMASTER
erleichtern und beschleunigen die
Überprüfung, Fehlerdiagnose und
Zertifizierung von Glasfaserkabeln.
Das OTDR, PON-OTDR, der
Pegelmesser und die Lichtquelle
sowie das Videoprüfmikroskop
versetzen die Installateure in
die Lage, die zuverlässigen
Testergebnisse zu erhalten,
die sie benötigen, und
gleichzeitig reduzieren Sie Ihre
Investitionskosten.

Als eines der weltweit kleinsten
OTDR ist FiberMASTER mühelos
zu bedienen und zu transportieren.
Zudem ist Ihre Investition durch
sein robustes Gehäuse zuverlässig
geschützt.
Die vereinfachten
Konfigurationsoptionen erhöhen
den Bedienkomfort, verkürzen
den Einarbeitungsaufwand und
verringern das Fehlerrisiko.
Das Fiber Optics Center of
Excellence von TREND Networks
in Oriskany, New York (USA),
besitzt mehr als 30 Jahre
Erfahrung in der Entwicklung von
OTDRs. Auf Grundlage dieser
Fachkompetenz können wir Ihnen
das modernste und kompakteste
optische Testsystem auf dem Markt
anbieten.

www.trend-networks.com

2

ACCURACY

VERIFIED

BY

GHMT AG

FiberMASTER

Messung

R240-QI P / TREND Netwo rks

Fehlerdiagnose

Zertifizierung

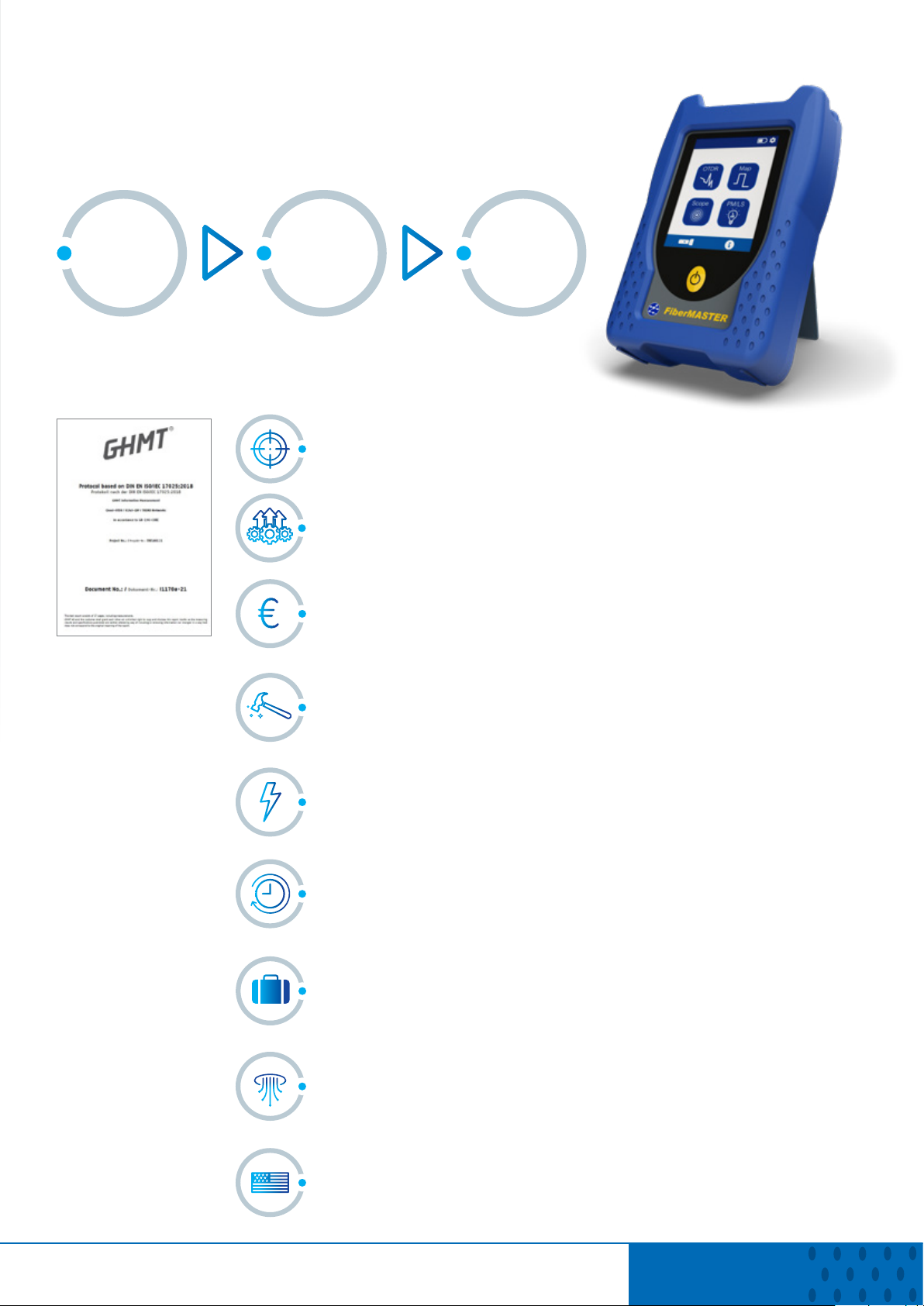

Messgenauigkeit geprüft von GHMT

Die Entfernungsgenauigkeit wurde vom deutschen Prüabor GHMT AG gemäß
den Telcordia-Spezikationen GR-196 bestätigt.

Hervorragender Dynamikbereich

Zum Testen längerer Glasfasern und von PON-Systemen sowie zur
Gewährleistung der Messgenauigkeit an stark dämpfenden optischen Strecken.

Erschließen neuer Geschäftsfelder durch reduzierte
Investitionen

Erzielen Sie Einsparungen von mehr als 50% gegenüber anderen
Premium-Modellen. Als globale Marke ermöglichen uns unsere ezienten

Produktionsverfahren, unsere umfangreiche Erfahrungen und die

wirtschaftliche Serienproduktion, die Kosten möglichst gering zu halten.

Robustes Gehäuse

Ein defekter Tester ist immer ärgerlich. Daher haben wir den FiberMASTER
mit einer robusten Gummiummantelung versehen. So bleibt Ihre Investition
geschützt und Ausfallzeiten werden vermieden.

Schnellere Testausführung

FiberMASTER ist immer dann zum Testen bereit, wenn Sie es sind. Ohne
Hochfahren oder lästiges Warten. Einfach einschalten und mit dem Testen
beginnen.

Geringerer Schulungsaufwand

Der bedienerfreundliche Touchscreen führt Sie sicher durch die
Kongurationsoptionen und die Testausführung. So werden potenzielle
Bedienerfehler vermieden und der Schulungsaufwand für den Servicetechniker
verringert sich.

Schützender Hartschalenkoer

Wir wissen, was unsere Kunden benötigen. Der serienmäßig gelieferte
widerstandfähige Hartschalenkoer schützt die Tester der FiberMASTER-Serie
vor Verschmutzung und Stößen gegenüber einfachen Transporttaschen und
erleichtert zusätzlich die Arbeit da z.B. auch Zubehör untergebracht werden
kann.

Experten für Glasfasertechnologie

Mit unserem Fiber Optics Center of Excellence in Oriskany, New York (USA),
verfügen wir über mehr als 30 Jahre Erfahrung in der Entwicklung von
Glasfasertestern und OTDRs.

Made in the USA

Die FiberMASTER-Serie wird in den USA entwickelt und produziert.

Depend On Us

3

Schnellere Tests, Fehlerdiagnosen
und Zertifizierungen von Glasfasern
mit dem FiberMASTER OTDR

Präzise

Das FiberMASTER OTDR wird
in vier Ausführungen als Quad-,
Multimode-, Singlemode- und PON­Modell angeboten.

Alle OTDRs zeichnen sich durch
einen großen Dynamikbereich
und kleine Totzonen aus. Daher
bieten sie die Messgenauigkeit,
die für Sie bei der Installation und
Fehlerdiagnose unverzichtbar ist.
Mit ihrer aussagekräftigen Pass/
Fail-Bewertung vereinfacht die

Schnell

integrierte Software die Zertizierung
der Glasfaserkabel gemäß den
Spezikationen von ISO, IEC, IEEE
und TIA. Darüber hinausgehende
individuelle Parameter lassen sich
mühelos festlegen, um wirklich alle
nur denkbaren Anwendungen zu
berücksichtigen.
OTDRs sind manchmal schwierig
einzurichten und die Messergebnisse
weichen durch Fehleinstellungen
gegebenenfalls ab. FiberMASTER
automatisiert den Testprozess und

Einfach

führt Sie Schritt für Schritt durch den
gesamten Ablauf (siehe unten).
Bei FTTx/FTTH-Anwendungen
erkennt das PON-OTDR das

Teilungsverhältnis und erleichtert

so die Testausführung und
Fehlerdiagnose an inaktiven
und aktiven optischen Netzen.
Die Wellenlänge von 1625nm
erlaubt, Betriebsmessungen (In­Service) durchzuführen, ohne die
übertragenen Dienste der Teilnehmer

zu stören.

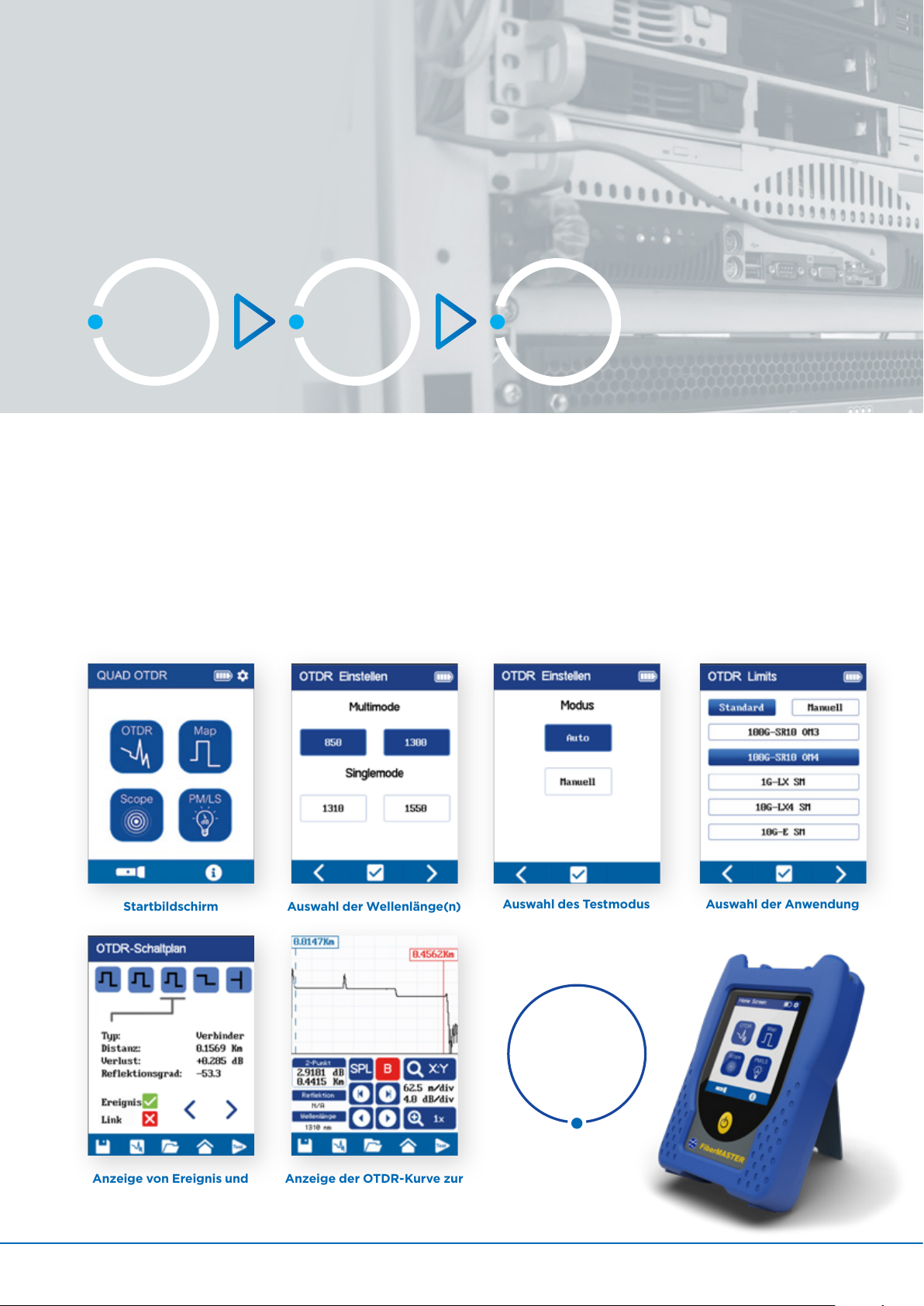

Startbildschirm

Anzeige von Ereignis und

Ereignistyp mit

eindeutiger Pass/Fail-Bewertung

www.trend-networks.com

4

Auswahl der Wellenlänge(n)

Anzeige der OTDR-Kurve zur

weiteren Auswertung

Auswahl des Testmodus Auswahl der Anwendung

Alle FiberMASTER

OTDRs unterstützen

das

Glasfaser-

Prüfmikroskop

Sofortige Ergebnisanzeige
mit dem Pegelmesser (PM)
und der Lichtquelle (LS)
von FiberMASTER

Der Pegelmesser und die Lichtquelle erlauben, die
Dämpfung in Multimode- und Singlemode-Fasern
zu messen.

Mit seinem hohen Dynamikbereich ermöglicht der
Pegelmesser zudem, Fehlerdiagnosen in LAN- und

Telekommunikationsnetzen auszuführen. Sowohl

der Pegelmesser als auch die Lichtquelle können

zusammen mit dem Glasfaser-Prüfmikroskop

verwendet werden, um Bilder der Faserstirnächen
in den Steckverbindern an beiden Faserenden
aufzunehmen.

Alle OTDRs sind mit einem Pegelmesser ausgestattet

und können in Verbindung mit einer FiberMASTER

Allgemeine Leistungsmerkmale

• ORL-Messbereich bis -60dB

• Pegelmesser-Dynamikbereich von 82dB

• Kompatibel zum Videoprüfmikroskop mit
automatischer Zentrierung

• und Pass/Fail-Bewertung

• Automatische Testausführung an bis zu drei
Wellenlängen

• Automatische Umschaltung der Wellenlänge

• Universal-Adapter für Pegelmesser und
Lichtquelle

• Speicherung von bis zu 40.000Tests

• Deutlich lesbares Farb-Display

• Wiederaufladbarer Lithium-Polymer-Akku

Lichtquelle genutzt werden, um direkt die
Kabeldämpfung sowie die Ausgangsleistung
optischer Komponenten zur Fehlerdiagnose zu
messen.

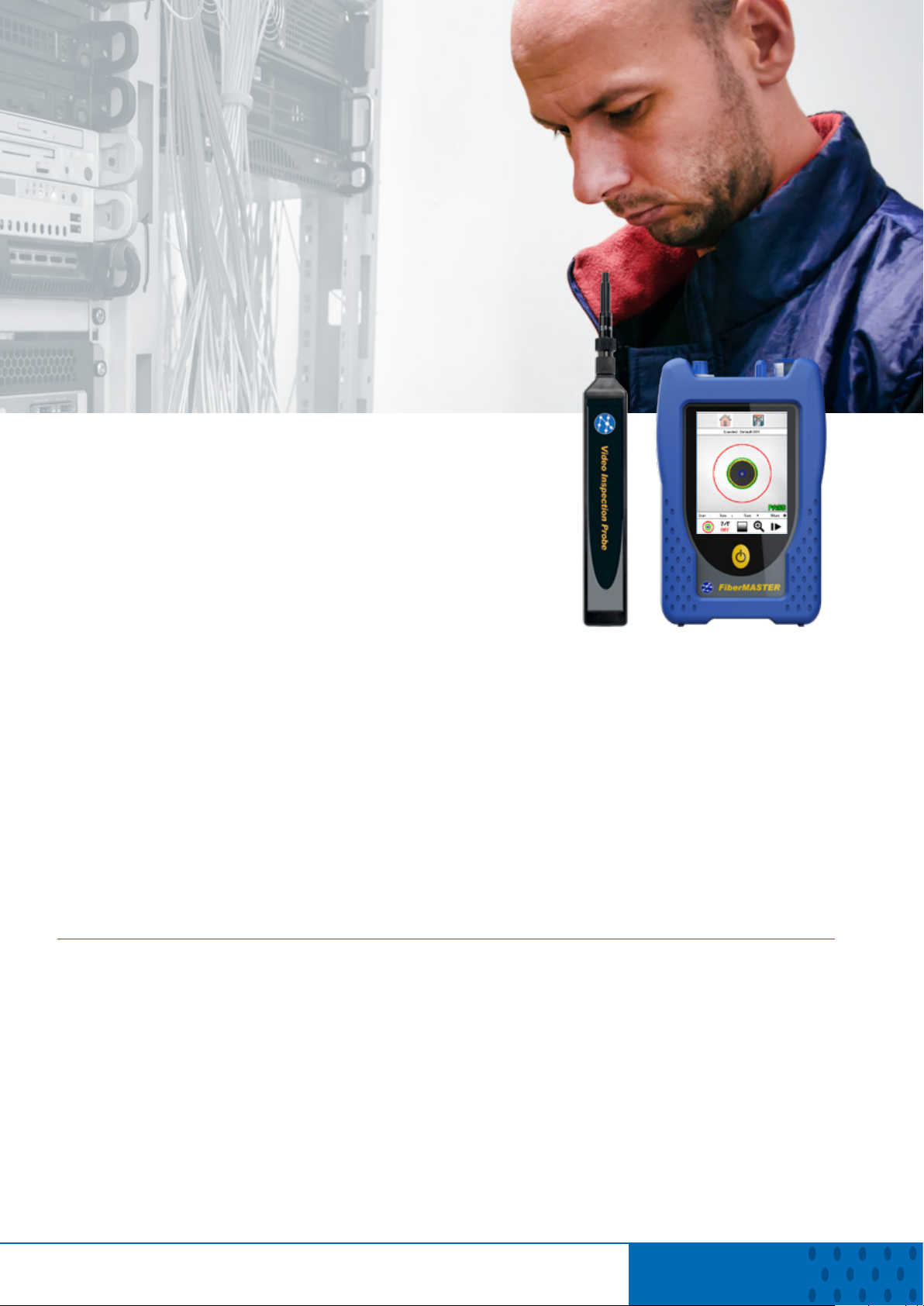

Glasfaser-Prüfmikroskop mit automatischer

Zertizierung nach der Norm IEC61300-3-35

90% aller Störungen an Glasfaserkabeln und in
optischen Netzen sind auf verschmutzte und/
oder beschädigte Steckverbinder zurückzuführen.
Daher ist das Glasfaser-Prüfmikroskop für jeden
Kabelinstallateur und Glasfasertechniker ein
unverzichtbares Hilfsmittel.

• USB-Anschluss

• Kostenlose Berichtssoftware CertSoft

• Integrierte Hilfefunktion

• Pass/Fail-Bewertung nach IEC61300-3-35

• Zwei Zoom-Stufen (150x/300x)

• Automatisches Zentrieren des Faserbildes

• Speicherung der Bilder im FiberMASTER Tester

• Einbinden der Faserbilder in die Testberichte von
OTDR/Pegelmesser

• Breite Palette von Steckadaptern erhältlich

• Bedienung mit nur einer Hand

Depend On Us

5

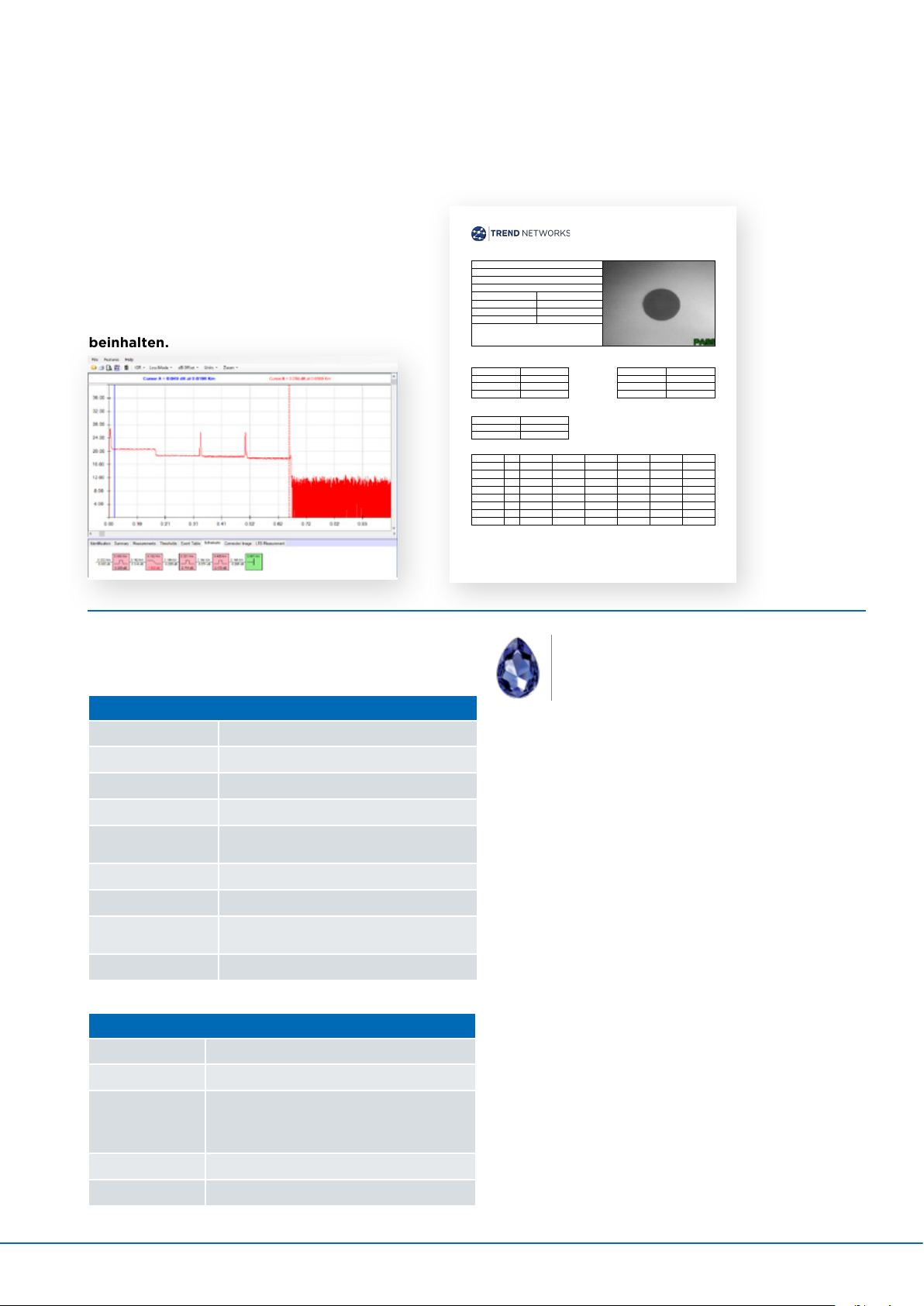

Müheloses Management der Testdaten
und der Dokumentation mit der
Berichtssoftware CertSoft

Die kostenlose PC-Berichtssoftware
CertSoft erleichtert und beschleunigt die
Berichterstellung und Dokumentation
Ihrer Projekte. Die Berichte können sogar
die Rückstreukurven, schematische
und tabellarische Testanalysen, die
Pegelmesser-Ergebnisse sowie die Bilder
der Faserstirnflächen der Steckverbinder
beinhalten.

Technische Daten

OTDR

Wellenlänge 850, 1300, 13 10, 149 0, 155 0, 1625 nm

Dynamikbereich (dB) 29/30 M M, 38/ 37 SM, 37/37/36 PON

Tot zo ne n 1m Ereignis, 5m Dämpf ung

Auflösung 6 cm - 16 m / 2 in - 52 ft

Entfernungsunsicherheit

Messpunkte bis zu 128.00 0

Speicherung Ca. 40.000 Ergebnisse

Abmessungen/
Gewicht

Steckverbinder SC im Lieferumfang. FC, ST optional.

±(0.75m + 0.005% x Entfernung +
Abtastauösung) geprüft vom GHMT Prüabor

170 mm (6.7 in) 108 mm (4.2 in) x 51 mm (2.0 in)
730 g (1.6 lbs)

Pass

Pass

Link Loss Threshold

Link ORL Threshold

Loss Threshold

Reflectance Threshold

Connector Image

< 30 dB

> 20 dB

< 3 dB

< -20 dB

Company Name: Central Installations

Customer: University

Test Date: 2/3/2021 12:11:00 PM

Operator: John M

Model Number: Fiber Type: Single Mode

R240Q

4329

Serial Number: Cable Type: OSP

Cable ID: A.12 Location From: Building A

Fiber ID: 06 Location To: Building B

Trace Parameters Pass/Fail Parameters

Wavelength

Pulse Width

Range

Averages

Results Overview

Total Length

Link Loss

Link ORL

Event Table

Event # P/F Distance Splice 2 Point dB/Km Reflectance Type

Span 0 - 1 0.2231 Km 0.0670 dB 0.321 dB/Km Span

Event 1 Pass 0.2230 Km 0.591 dB -55.2 dB Reflection

Span 1 - 2 0.1731 Km 0.0740 dB 0.453 dB/Km Span

Event 2 Pass 0.3960 Km 1.631 dB -55.4 dB Reflection

Span 2 - 3 0.3799 Km 0.0490 dB 0.133 dB/Km Span

Event 3 Pass 0.7760 Km 1.936 dB Splice

Span 3 - 4 0.4319 Km 0.0750 dB 0.177 dB/Km Span

Event 4 1.2070 Km -68.2 dB End (Reflection)

1550 nm

30 ns

4 km

12784

1.207Km

4.284dB

40.57dB

Saphir

SERVICEVERTRAG

Komplettschutz für Ihren
FiberMASTER

Der Saphir Servicevertrag wurde mit dem Ziel geschaen,
Ausfallzeiten weitestgehend zu vermeiden, die Betriebskosten zu
senken und Sie vor unerwarteten Reparaturkosten zu schützen.

Kostenlose jährliche Kalibrierung

Kostenlose Reparaturen

Kostenloses Leihgerät bei Reparatur und Kalibrierung

Kostenlose Online-Schulung und technische Betreuung

Kostenloser Versand

Kostenlos austauschbare Verschleißteile

Pegelmesser

Wellenlänge 850/1300, 1310/1550 nm , 1625 nm P ON

Messbereich +5 to -77 dBm

Unsicherheit

Auflösung 0.01 dB

Steckverbinder LC/SC/FC/ST/2,5mm/1,25mm im Lieferumfang

www.trend-networks.com

6

± 0.18 dB Refe renzbedingungen
± 0.25 dB von 0 to -65 dBm,
± 0.35 dB von 0 to +5 dBm
± 0.35 dB -65 von -77 dBm

Jedes Jahr zwei kostenlos auswechselbare Zubehörteile. Sie haben
die Wahl zwischen:

• R240-ML-SCSC: Vorlaufkabel, OM4, 150m, SC-SC

• R240-ML-SCLC: Vorlaufkabel, OM4, 150m, SC-LC

• R240-SL-SCLC: Vorlaufkabel, SM, G.657, A1, 150m, SC-LC

• R240-SL-SCSC: Vorlaufkabel, SM, G.657, A1, 150m, SC-SC

• R240-SL-SCSC-A: Vorlaufkabel, SM, G.657, A1, 150m, SC-SC, APC

• 33-963-10: One-Click Glasfaser-Reinigungsstift, STC-TC, 2,5mm

• 33-963-11: One-Click Glasfaser-Reinigungsstift, STC-FC, 1,25mm

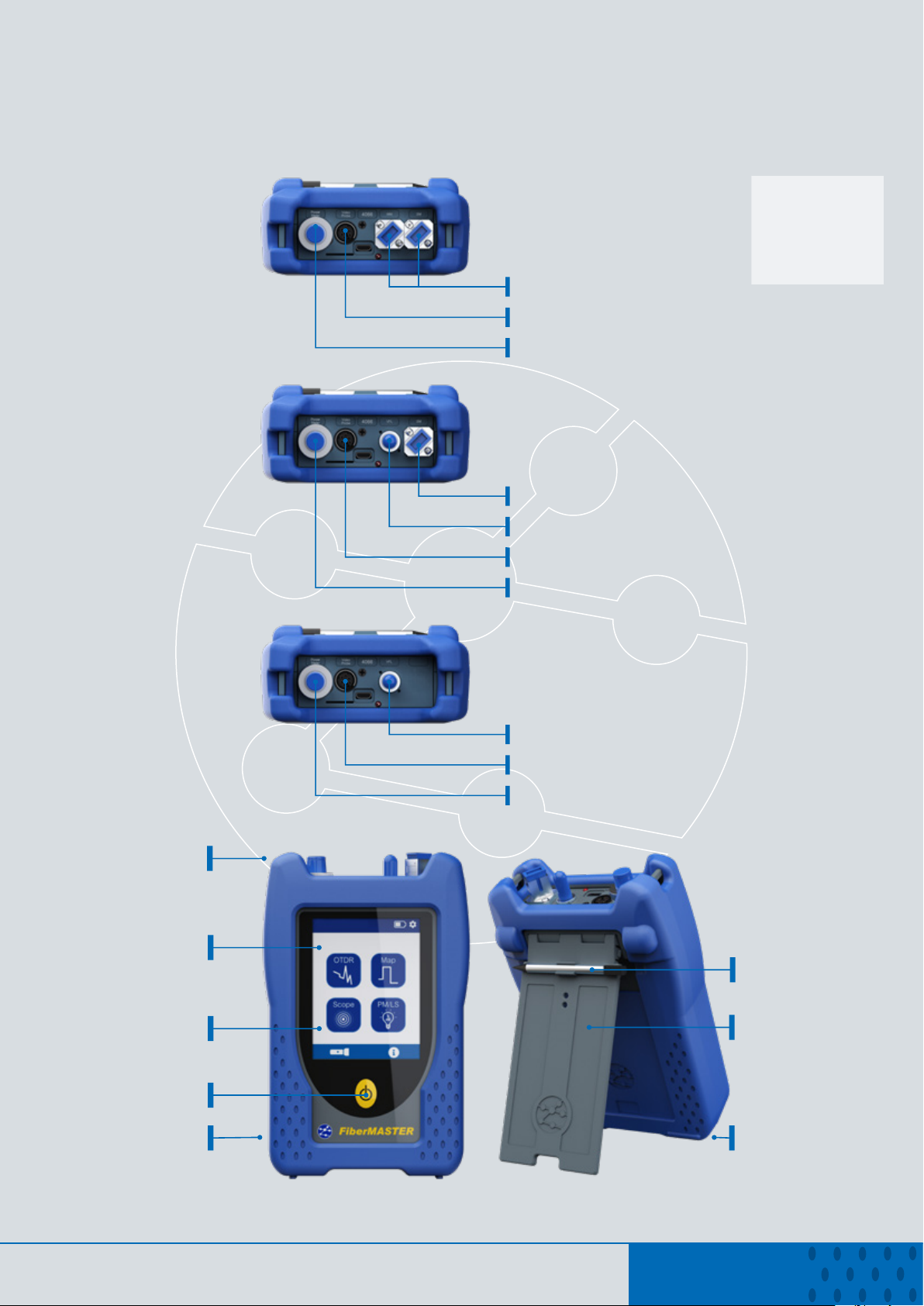

FiberMASTER

Quad-/PON-OTDR,
Lichtquelle

Multimode-/Singlemode­OTDR

Abmessungen

Höhe = 170mm

Breite = 108mm

Tiefe = 51mm

Quad-/PON-OTDR

Anschluss für
Videoprüfmikroskop

Pegelmesser

Anschluss für MM/SM­OTDR, Lichtquelle

VFL-Anschluss

Anschluss für
Videoprüfmikroskop

Pegelmesser

Pegelmesser

Hochstehene

Gumminoppen zum

Schutz der optischen

Benutzeroberfläche

Mit vereinfachter Darstell ung für

müheloses Einrichten und Testen

sofort einsatzbereit

Lithium-Polymer-Akku

für 10 Stun den Dauerbetrieb

Anschlüsse

Intuitive

Touchscreen

für mehr

Bedienkomfort

Ohne Hochfahren

VFL-Anschluss

Anschluss für
Videoprüfmikroskop

Pegelmesser

Auf der Rückseite

befindet sich
ein praktischer
Touchscreen-

Bedienstift

Integrierter
Ständer zum
sicheren
Aufstellen

Extradicke
Gummiummantelung
zum Schutz Ihrer

Investition

Depend On Us

7

FiberMASTER

Ultrakompakt mit maximalem
Bedienkomfort und Nutzwert

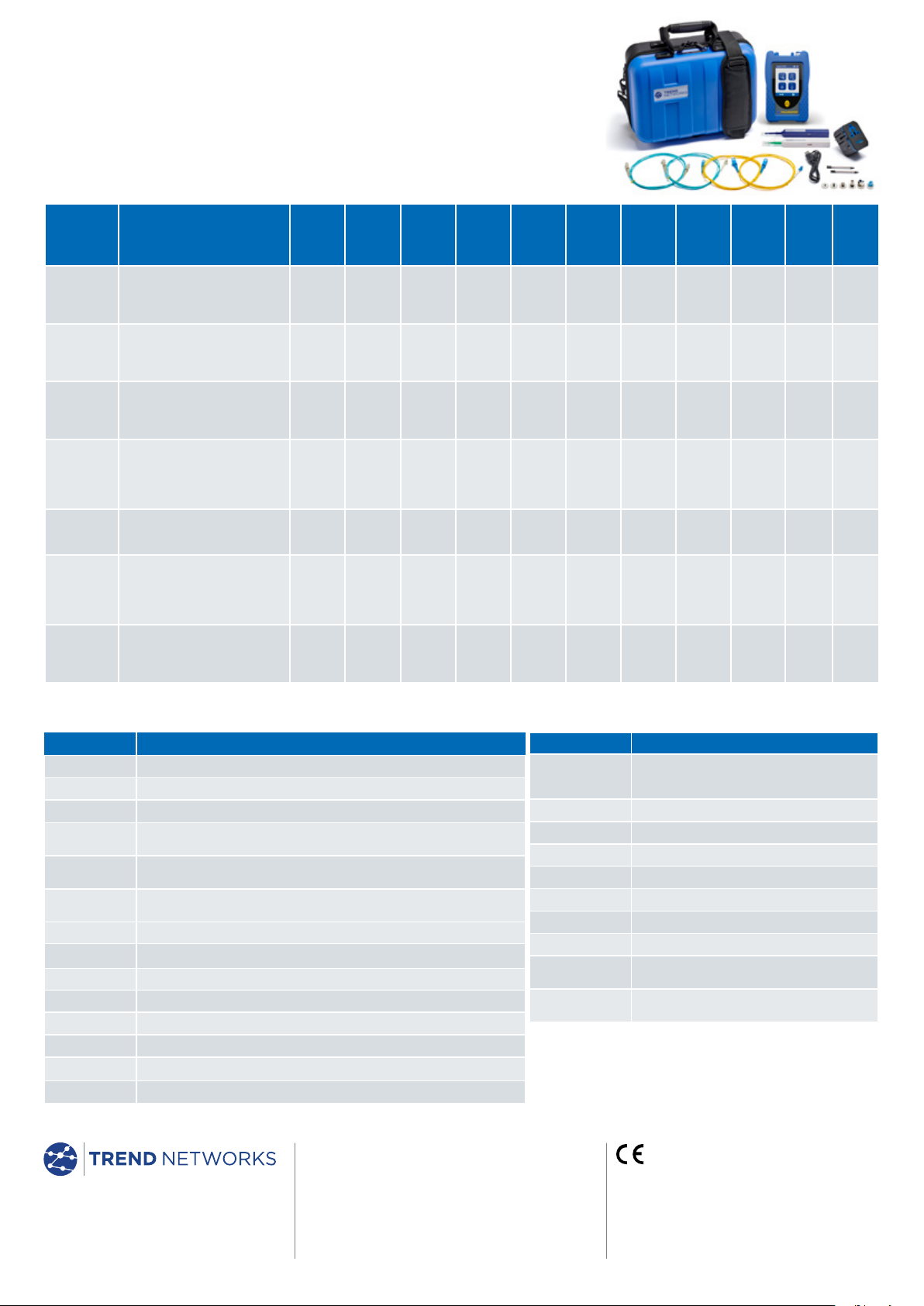

Bestellangaben / Kit-Inhalt

Bestell-Nr. Beschreibung Hart-

FiberMASTER Quad -OT DR

R240- QIP

R240-MIPV

R240-SIPV

R240-PIP

R240-LSIV

R240-PMIV

R240-PMLS

(850/1300/1310/ 1550nm) mit
SC-Verbindern, Prüfmikroskop­Anschluss, Pegelmesser

FiberMASTER Multimode­OTDR (850/ 1300nm) mit
SC-Verbinder, Prüfmikroskop­Anschluss, Pegelmesser, VFL

FiberMASTER Singlemode­OTDR (1310/15 50nm) mit
SC-Verbinder, Prüfmikroskop­Anschluss, Pegelmesser, VFL

FiberMASTER PON -OTDR
(13 10/1 550/ 1625n m)
mit SC-APC-Verbindern,
Prüfmikroskop-Anschluss,
Pegelmesser

FiberMASTER Quad-Lichtquelle
mit LC/SC-Verbindern ,
Prüfmikroskop-Anschluss, VFL

FiberMASTER Multimode/
Singlemode-Pegelmesser mit
austauschbaren LC/SC/FC/
ST-Verbindern, Prüfmikroskop­Anschluss, VFL

FiberMASTER Multimode/
Singlemode-Pegelmesser
und Quad-Lichtquelle,
Prüfmikroskop-Anschluss, VFL

schalen-
koer

MM 2m

Patchkabel

LC-SC

1 1 1 1 1 1 1 1 1 2

1 1 1 1 1 1 1 2

1 1 1 1 1 1 1 2

1 1 1 1 1 2

1 2 2 2 2 2 2 2 2 4

MM 2m

Patchkabel

SC-SC

1 1 1 1 1 1 1 1 2

1 1 1 1 1 1 1 1 2

SM 2m

Patchkabel

LC-SC

SM 2m

Patchkabel

SC-SC

SM 2m
APC

Patchkabel

SC-SC

1.25mm
Clean
pen

2.5mm

Clean
pen

Netzteil USB-

Kabel

Stylus

Saphir Servicevertrag und Garantieverlängerung

Bestell-Nr. Beschreibung

SCP1YFM-Q S aphir Se rviceve rtrag , FiberM ASTER Q uad- und PON- OTDR, 1Jahr

SCP2YFM-Q Saphir Servicevertrag, F iberMASTER Quad- und P ON- OTDR, 2Ja hre

SCP3YFM- Q Saphir Ser vicever trag, FiberMA STER Quad- und PON-OTDR, 3Jah re

SCP1YFM-P

SCP2YFM-P

SCP3YFM-P

R240-QIP-W2 2Jahre Garantie, FiberMAS TER Quad -OTDR

R240-MIPV-W2 2Jahre Garantie, FiberMASTER Multimode- OTDR

R240-SIPV-W2 2Ja hre Garantie, Fiber MASTER Singlemode-OTDR

R240-PIP-W2 2Jahre Garantie, Fibe rMASTER PON-OTDR

R240 -LSIV-W2 2Jahre Garantie, Fiber MASTER Quad-Lichtquelle

R240-PMIV-W2 2Jahre Garantie, FiberMASTER MM/SM -Pegelmess er

R240-PMLS-W2 2Jahre G arantie , FiberMASTER P egelmesser und Lichtque lle

R240 -VIP-W2 2Ja hre Gara ntie, Fib erMAS TER Glas faser- Prüfmi kroskop

Saphir Servic evertra g, FiberMASTER SM - oder MM-OTDR ode r PM/LS- Kit,
1Jahr

Saphir Servic evertra g, FiberMASTER SM - oder MM-OTDR ode r PM/LS- Kit,
2Jahre

Saphir Servic evertra g, FiberMASTER SM - oder MM-OTDR ode r PM/LS- Kit,
3Jahre

TREND Networks GmbH

Gutenbergstr. 10,

85737 Ismaning, Germany

Tel. [phone] | Fax. [phone]

[email protected]

TREND Networks und FiberMASTER sind eingetragene
Marken vo n TREND Networ ks.

Optionales Zubehör

Bestell-Nr. Beschreibung

R240 -VIP

R240-ML-SCSC Vorlauf kabel, OM3, 15 0m, SC-SC

R240 -ML-SCLC Vorlaufkabel , OM3, 1 50m, SC- LC

R240-SL-SCLC Vorlaufkabel, SM , G.65 7, A1, 150m, SC -LC

R240-SL-SCSC Vorlaufkab el, SM, G.657, A1, 1 50m, SC- SC

R240-SL-SCSC-A Vorlauf kabel, S M, G.657, A1, 150m , SC-SC , APC

R164050 FT III/IV-Encircled F lux 50/1 25um Cable SC - SC

R164051 FT III/IV-Encircled F lux 50/1 25um Cable SC – LC

33-963-10

33-963-11

Fiber MASTER Videoprüfmikroskop, 150 x und
300x , autom. Zent rierun g, kompati bel zu OTDR,
Lichtquelle und Pegelmesser

One-Click G lasfaser-Reinigungs stift, STC-TC,
2,5mm

One-Click G lasfaser-Reinigungs stift, STC-FC ,
1,2 5mm

Änderungen vorbehalten. Irrtümer und Auslassungen vorbehalten.
E&OE
© TREND NETWORKS LIMITED 2021
Publication no.: 240803 Rev.1www.trend-networks.com
